Hercules ePlug200 Mini
VOTRE ADAPTATEUR HERCULES ePLUG 200 MINI
Le CPL (Courant Porteur en Ligne), également appelé Homeplug, est une technologie qui utilise l'installation
électrique existante de votre habitation pour transporter en tout confort des données numériques (audio,
vidéo, Internet, fichiers) au sein d'un réseau personnel sécurisé. Le CPL est une alternative idéale pour tous
ceux qui souhaitent créer un réseau en toute simplicité, sans la contrainte des fils, et qui ne peuvent exploiter
tout le potentiel du WiFi en raison de la configuration de leur habitation (présence de murs épais ou d'autres
obstacles qui gênent la transmission sans fil des données).
Hercules ePlug 200 Mini est un adaptateur utilisant la technologie CPL qui se branche sur toutes les prises
de courant de la maison (du rez-de-chaussée à l'étage) pour les transformer en autant de points de connexion
réseau possibles. De plus, les adaptateurs Hercules ePlug 200 Mini peuvent être librement débranchés et
rebranchés sur d'autres prises de la maison, en fonction de ses besoins (changement de place d'un
ordinateur, de son modem routeur...), sans qu'il soit nécessaire de renouveler l'installation ou de recréer son
réseau.
Un réseau étant constitué au minimum de deux appareils connectés entre eux, il vous suffira de brancher
deux adaptateurs Hercules ePlug 200 Mini sur deux prises électriques de votre habitation (dans la même
pièce ou dans des pièces différentes). Par exemple, pour accéder à Internet, vous pouvez relier votre modem
ou votre box Internet à un adaptateur Hercules ePlug branché sur la prise de courant la plus proche, et votre
ordinateur à un autre adaptateur Hercules ePlug branché sur une autre prise de courant. Enfin, votre réseau
est déjà préconfiguré pour vous apporter une sécurité maximale.
Tous les produits de la gamme Hercules ePlug 200 sont compatibles avec le standard HomePlug AV (incluant
les périphériques fonctionnant à 200 Mbits/s), qui permet de profiter d'images en haute définition ou de
diffuser en streaming des fichiers multimédias en tout confort. Ces adaptateurs peuvent être combinés selon
vos besoins ou en fonction de vos périphériques (un décodeur TV avec une box, un modem avec un
ordinateur ou une console de jeu, deux ordinateurs, un ordinateur et une imprimante...). Vous trouverez
quelques configurations possibles illustrées dans la section d'installation de ce manuel.
Enfin, dans un souci de respect de l’environnement, Hercules vous propose des adaptateurs économes en énergie, conformes à la directive européenne ERP (Energy Related Products), qui garantit une
consommation électrique inférieure à 1 Watt lorsque l’appareil est en veille.
Le standard HomePlug AV n’est pas compatible avec le standard Homeplug 1.0
correspondant à la gamme Hercules ePlug 85 (et des autres adaptateurs de ce standard).
Mais rien ne vous empêche de créer dans votre maison un réseau composé d'adaptateurs
Hercules ePlug 85 et un autre composé d'adaptateurs Hercules ePlug 200.
Même si ce type d'appareil ne présente aucun danger pour votre installation électrique, il conviendra de
respecter certaines recommandations décrites ci-après.
Manuel de l’utilisateur – 3/61
Hercules ePlug200 Mini
1.1. Recommandations
- Branchez l'adaptateur Hercules ePlug 200 Mini uniquement sur un réseau électrique conforme aux normes
de sécurité et aux spécifications de sa plaque signalétique. En cas de doute, contactez un électricien ou
votre fournisseur d'électricité.
- N’ouvrez en aucun cas l'adaptateur Hercules ePlug 200 Mini, vous risqueriez d’endommager les composants
internes.
- N'essayez pas d'introduire des objets dans les fentes et les ouvertures de l'adaptateur Hercules ePlug 200
Mini.
- N'obstruez pas les fentes et ouvertures de l'adaptateur Hercules ePlug 200 Mini.
- Si vous devez effectuer la maintenance de votre adaptateur Hercules ePlug 200 Mini, débranchez votre
adaptateur et faites appel à du personnel qualifié pour éviter tout risque d'électrocution.
- Pour prévenir tout risque d’incendie ou de décharge électrique, tenez votre adaptateur éloigné :
- de la pluie ou de l’humidité, de tout fluide (eau, produits chimiques ou tout autre liquide),
- de sources de chaleur telles que radiateurs, cuisinières ou tout autre appareil émetteur de chaleur (y
compris les amplificateurs),
- des rayons directs du soleil.
- Branchez l'adaptateur Hercules ePlug 200 Mini uniquement dans une pièce suffisamment aérée.
- Branchez l'adaptateur Hercules ePlug 200 Mini uniquement avec le câble Ethernet fourni.
- Débranchez l'adaptateur Hercules ePlug 200 Mini de la prise électrique si vous prévoyez de ne pas l’utiliser
pendant une période prolongée.
- Débranchez l'adaptateur Hercules ePlug 200 Mini de la prise électrique avant tout nettoyage. Utilisez un
chiffon doux et évitez l’usage d’aérosols, d'eau, de produits chimiques à base de solvants, de benzène,
d'alcool ou d'autres produits de nettoyage.
- Tenez les enfants éloignés des prises électriques.
1.2. Spécifications
Chipset Atheros INT6400
Compatible avec les spécifications IEE 802.3, IEE 802.3u, IEE 802.3x et Auto MDI/X
Compatible avec le standard Homeplug AV
Coexistant avec les modules Homeplug 1.0
Cryptage avec le protocole de sécurité AES 128 bits
Débit de 200 Mbits/s
Mode de transmission asynchrone
Modulation OFDM, 1024/256/64 QAM, QPSK, BPSK
Portée de 200 m sur le réseau électrique
Port Ethernet RJ45
Consommation moyenne : 4,3 W en utilisation, 0,9 W en veille lorsque aucune donnée ne circule (ces
données peuvent varier en fonction de l’installation électrique de votre maison)
Alimentation interne 100~ 240 V CA, 50/60 Hz
Bouton d’association permettant d’ajouter un adaptateur Hercules ePlug 200 dans un réseau existant
Voyants en façade
4/61 – Manuel de l’utilisateur
Hercules ePlug200 Mini
1.3. Configuration requise
Pour connecter des périphériques aux adaptateurs Hercules ePlug 200 Mini :
Une interface réseau de type Ethernet doit être disponible sur chaque périphérique à connecter
(ordinateur, console de jeu, modem, routeur, décodeur TV, etc.)
Pour accéder à Internet avec l'adaptateur Hercules ePlug 200 Mini :
Ligne Internet active
Internet Explorer 6.0, Netscape Navigator 4.7 ou Mozilla Firefox 1.0 ou supérieur
Modem ADSL Ethernet, modem câble, Box Internet (Livebox
®
, Freebox®, Neufbox®…)
1.4. Contenu de la boîte
Vérifiez que les éléments suivants sont bien présents dans la boîte :
En fonction du pack :
- Hercules ePlug 200 Mini Solo : 1 adaptateur
- Hercules ePlug 200 Mini Duo : 2 adaptateurs
Guide de démarrage rapide en français
Câble Ethernet (1 par adaptateur)
Le logiciel de configuration et de supervision du réseau "Hercules ePlug Station" est
disponible en téléchargement sur http://www.hercules.com.
1.5. Description des voyants
: voyant indiquant le statut de la connexion CPL :
- vert : connexion de très bonne qualité (débits supérieurs à 60 Mbits/s)
- orange : connexion de qualité moyenne-bonne (débits compris entre 60
et 40 Mbits/s)
- rouge : connexion de qualité médiocre (débits inférieurs à 40 Mbits/s)
: voyant de connexion Ethernet :
- allumé si le câble Ethernet est connecté
- clignote lors des transferts de données
: voyant d'alimentation : clignote lors du trafic
Manuel de l’utilisateur – 5/61
Hercules ePlug200 Mini
1.6. Description de la connectique
Prise d'alimentation pour brancher l'adaptateur Hercules
ePlug 200 Mini sur la prise secteur
Port Ethernet permettant de relier l'adaptateur Hercules
ePlug 200 Mini à un périphérique (ordinateur de bureau,
ordinateur portable, netbook, console de jeu, décodeur TV,
modem/routeur, box Internet)
Bouton d'association à triple fonction, permettant
Pour que l'adaptateur Hercules ePlug 200 Mini passe en mode veille, la carte réseau de
l'ordinateur ou d’un autre périphérique réseau doit être inactive (pas de transfert de données).
Pour être certain qu'elle soit constamment inactive, vous pouvez débrancher l'ordinateur de la
prise secteur, notamment si vous n'avez pas l'intention de l'utiliser pendant une certaine
période, ou, si l'ordinateur est branché sur une multiprise disposant d'un bouton Marche/Arrêt,
vous pouvez appuyer sur le bouton Arrêt de celle-ci.
- d’activer l’association afin de connecter d'autres
adaptateurs ePlug 200 au réseau (par un appui
court de 2 à 4 secondes) : le voyant d’alimentation
clignote
- de générer aléatoirement un nouveau mot de passe réseau (par un appui moyen de 8 à 12
secondes) : l’adaptateur redémarre lorsque vous
relâchez le bouton
- de réinitialiser les paramètres usine (par un appui
long supérieur à 15 secondes) : l’adaptateur
redémarre
6/61 – Manuel de l’utilisateur
Hercules ePlug200 Mini
2. INSTALLATION DE HERCULES ePLUG 200 MINI
L'adaptateur Hercules ePlug 200 Mini a été conçu dans un souci de simplicité d'utilisation et d'installation, tout
en minimisant l’espace occupé sur la prise, grâce à son design compact. Si vous avez déjà acheté et installé
des adaptateurs Homeplug (ou CPL), Hercules fournit un Guide d’installation rapide qui vous aide, au travers
de plusieurs étapes dans l’ajout de vos adaptateurs Hercules ePlug 200 dans votre réseau CPL existant.
Si vous êtes novice dans le domaine du CPL, nous vous invitons d'abord à suivre les conseils fournis aux
chapitres 2.1 et 2.2.
Sinon, vous pouvez directement accéder au chapitre 2.3. Vous n'avez pas encore créé de réseau CPL :
pr
emière installation de Hercules ePlug 200 Mini Duo qui détaille, étape par étape, l'installation d
Hercules ePlug 200.
Enfin, si vous avez déjà créé un réseau CPL et souhaitez ajouter un nouvel adaptateur, reportez-vous à la
section 2.4 Vous avez déjà créé un réseau CPL : ajout d’un nouvel adaptateur à votre réseau (Hercules
ePl
ug 200 Mini Solo ou Duo).
2.1. Comment placer Hercules ePlug 200 Mini
Pour vous aider à brancher votre Hercules ePlug 200 Mini, commencez par choisir une prise électrique
proche de l’équipement que vous souhaitez connecter et suivez les recommandations fournies ci-après.
Pour optimiser le transfert de données sur le réseau électrique, il convient de respecter
quelques recommandations :
Branchez les adaptateurs et les périphériques (ordinateur, box,...) de préférence sur une
prise murale distincte : une pour l'adaptateur et l'autre pour le périphérique à connecter
au réseau CPL.
Si vous branchez sur la même multiprise un adaptateur et un périphérique, les
performances (débits) de votre réseau risquent d’être affectées.
e votre
Manuel de l’utilisateur – 7/61
Hercules ePlug200 Mini
2.2. Le CPL, partenaire du WiFi dans votre maison
Dès lors que vous possédez un modem routeur ou une box, les équipements, qu’ils soient connectés en WiFi
ou en CPL, peuvent tout à fait communiquer ensemble. Toutes les données sont acheminées à un point
central, en l’occurrence votre modem routeur ou votre box, et peuvent circuler soit sur le réseau électrique
grâce à vos adaptateurs CPL, soit par les ondes grâce au WiFi.
Il est donc tout à fait possible de faire communiquer un ordinateur ou tout autre équipement réseau connecté
en WiFi avec un équipement connecté sur le réseau CPL au modem routeur.
Vous trouverez dans les chapitres 2.2.1 à 2.2.3 différents exemples de réseaux purement CPL. Rien ne vous
empêche d'y ajouter des périphériques WiFi. Par exemple, une box Internet connectée au réseau CPL d'une
part, et un ordinateur portable WiFi connecté à cette même box en WiFi, d'autre part.

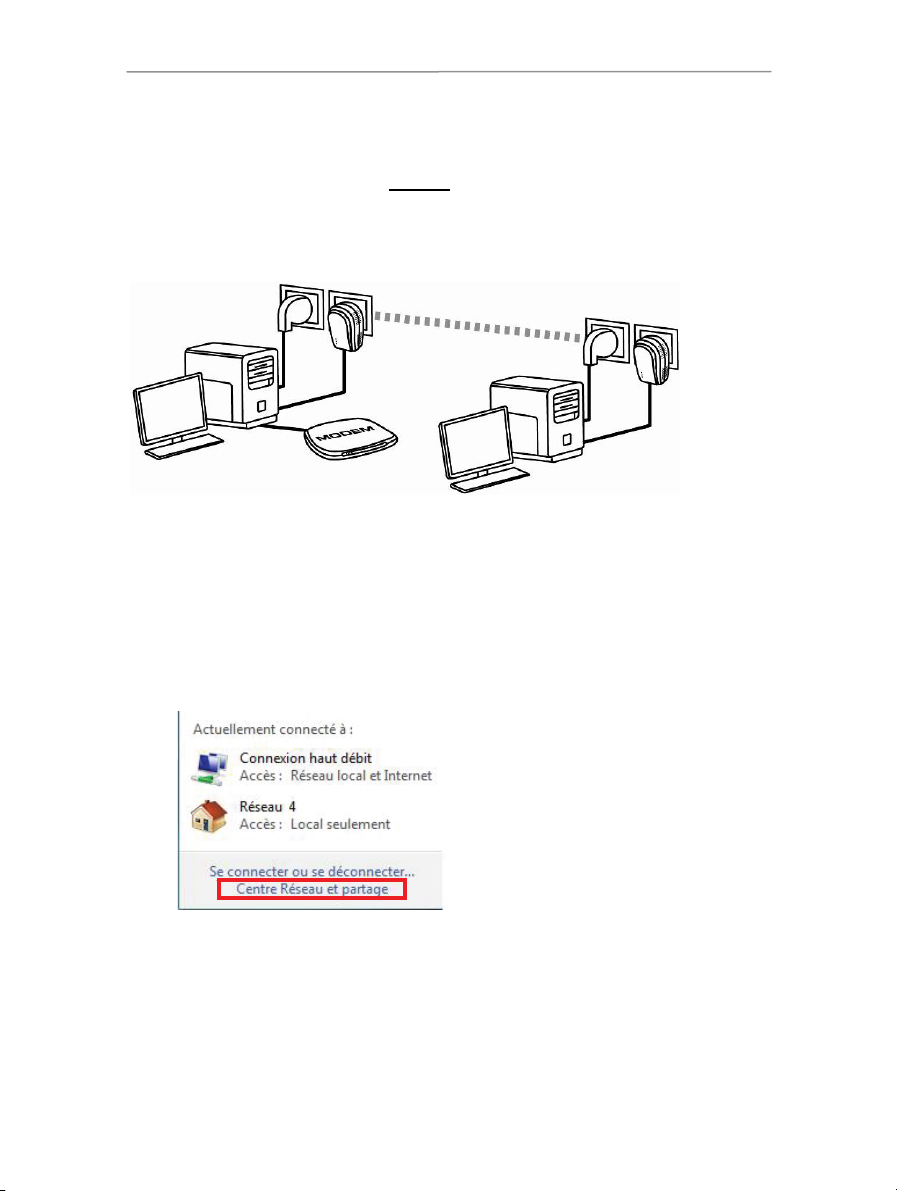

2.2.1. Connecter deux ordinateurs dans un réseau CPL
2.2.2. Connecter un ordinateur à un modem, un modem routeur,
une box Internet ou une console de jeu dans un réseau
CPL
8/61 – Manuel de l’utilisateur
Hercules ePlug200 Mini
2.2.3. Connecter une box Internet à un décodeur TNT dans un
réseau CPL
Manuel de l’utilisateur – 9/61
Hercules ePlug200 Mini
2.3. Vous n'avez pas encore créé de réseau CPL : première
installation de Hercules ePlug 200 Mini Duo
Le standard Homeplug AV des adaptateurs Hercules ePlug 200 n'est pas compatible
avec le standard Homeplug 1.0 des adaptateurs Hercules ePlug 85 et des adaptateurs
Homeplug 14 Mbits/s, mais ces deux standards peuvent coexister. En effet, si vous avez
déjà installé un réseau CPL au standard Homeplug 1.0 (par exemple des adaptateurs
Hercules ePlug 85), vous ne pourrez pas y ajouter d'adaptateurs Hercules ePlug 200. En
revanche, rien ne vous empêche d'installer dans votre habitation un deuxième réseau
composé d'adaptateurs Hercules ePlug 200 et de périphériques compatibles Homeplug AV.
Pour installer un réseau CPL :
1. Connectez le câble Ethernet à la prise Ethernet
de votre premier adaptateur.
10/61 – Manuel de l’utilisateur
2. Branchez l’adaptateur sur une prise électrique
située à proximité de l’appareil à connecter au
réseau.
Hercules ePlug200 Mini
3. Connectez l’autre extrémité du câble Ethernet à
l’ordinateur, au modem, à la console ou à tout autre
appareil réseau (par exemple, un modem routeur).
4. Connectez le câble Ethernet à la prise Ethernet
de votre deuxième adaptateur.
5. Branchez l’adaptateur sur une prise électrique
située à proximité de l’appareil à connecter au
réseau.
Afin d’optimiser le transfert des données sur le
réseau CPL, il est préférable de ne pas
brancher votre adaptateur directement sur une
multiprise
Manuel de l’utilisateur – 11/61
Hercules ePlug200 Mini
6. Connectez l’autre extrémité du câble Ethernet à
l’ordinateur, au modem, à la console ou à tout autre
appareil réseau (par exemple, un ordinateur).
Lorsque vos adaptateurs sont connectés, le
voyant
(statut de connexion) s’allume
et indique le bon fonctionnement du réseau. La
qualité du signal est également indiquée par un
code couleur, expliqué au chapitre
1.5. Description des voyants.
Votre ordinateur peut maintenant accéder à Internet via votre modem, car les deux appareils sont connectés
entre eux par le réseau CPL et ont le même mot de passe réseau.
12/61 – Manuel de l’utilisateur
Hercules ePlug200 Mini
2.4. Vous avez déjà créé un réseau CPL : ajout d’un nouvel
adaptateur à votre réseau (Hercules ePlug 200 Mini Solo ou
Duo)
Prenons l'exemple d'une maison dans laquelle vous avez déjà installé un réseau CPL composé d'adaptateurs
Homeplug au standard AV (Hercules ePlug 200 Mini, par exemple). Vous souhaitez maintenant installer un ou
plusieurs nouveaux adaptateurs Hercules ePlug 200 Mini pour pouvoir agrandir votre réseau et connecter
ainsi de nouveaux périphériques (imprimante, modem, routeur, console de jeu...).
1. Connexion Ethernet et branchement électrique de votre nouvel adaptateur Hercules ePlug 200Mini
1. Connectez le câble Ethernet à la prise Ethernet
de votre nouvel adaptateur.
2. Branchez le nouvel adaptateur sur une prise
électrique située à proximité de l’appareil à
connecter au réseau.
Afin d’optimiser le transfert des données sur le
réseau CPL, évitez de brancher votre
adaptateur directement sur une multiprise.
Manuel de l’utilisateur – 13/61
Hercules ePlug200 Mini
3. Connectez l’autre extrémité du câble Ethernet à
l’ordinateur, au modem, à la console ou à tout autre
appareil réseau (ici, un ordinateur).
4. Appuyez pendant 2 à 4 secondes sur le bouton
d'association de l’un des adaptateurs déjà
connectés au réseau.
Vous avez maintenant 2 minutes pour associer
le nouvel adaptateur.
5. Appuyez pendant 2 à 4 secondes sur le bouton
d'association de l'adaptateur Hercules ePlug 200
Mini.
14/61 – Manuel de l’utilisateur
Le voyant
connexion au réseau.
doit s'allumer lors de la
Hercules ePlug200 Mini
6. Renouvelez l'opération pour ajouter un autre
adaptateur Hercules ePlug 200 Mini.
2. Connexion au réseau
Le mot de passe réseau est appliqué à l’adaptateur Hercules ePlug 200 Mini qui peut désormais
communiquer avec tous les adaptateurs du réseau existant.
Si la connexion de votre adaptateur au réseau a échoué, plusieurs causes sont possibles.
Cause n°1 : Vous n'avez peut-être pas effectué correctement l'association :
- Appuyez entre 2 et 4 secondes sur le bouton d’association (également appelé bouton de
sécurisation chez certains constructeurs) de l’adaptateur faisant partie de votre réseau
existant.
- Effectuez l'association en appuyant entre 2 et 4 secondes sur le bouton d’association de
votre adaptateur Hercules ePlug 200 Mini. Vous disposez de 2 minutes pour cette opération.
Cause n°2 : Votre adaptateur n'est peut-être pas correctement branché sur une prise
électrique ou cette prise n'est pas alimentée :
- Vérifiez que le voyant d'alimentation
de l'adaptateur s'allume.
Cause n°3 : Votre réseau électrique est peut-être fortement perturbé par d'autres
appareils proches de votre adaptateur :
- Évitez de brancher votre adaptateur directement sur une multiprise.
- Débranchez les appareils connectés proches de l’adaptateur.
- Essayez de brancher l'adaptateur sur une autre prise.
Manuel de l’utilisateur – 15/61
Hercules ePlug200 Mini
2.5. Comment changer le mot de passe réseau
Lorsque vous installez un réseau CPL, un mot de passe aléatoire est automatiquement généré. Vous pouvez
générer un nouveau mot de passe aléatoire en toute simplicité grâce à la fonction de réinitialisation du bouton
d'association.
Si vous changez le mot de passe réseau d'un adaptateur, celui-ci ne peut plus faire partie du
réseau.
- Appuyez entre 8 et 12 secondes sur le bouton
d'association de l’adaptateur dont vous souhaitez
changer le mot de passe.
- Attendez le redémarrage de l’adaptateur.
- Associez les autres adaptateurs en appuyant entre
2 et 4 secondes sur le bouton d'association de
l'adaptateur qui fait déjà partie du réseau que vous
souhaitez créer, puis sur celui que vous souhaitez
intégrer à ce réseau.
- Renouvelez l’opération pour tous les adaptateurs.
16/61 – Manuel de l’utilisateur
Hercules ePlug200 Mini
3. SUPERVISER SON RESEAU AVEC HERCULES ePLUG
STATION
Le logiciel Hercules ePlug Station a été conçu pour vous permettre de superviser votre réseau CPL. A partir
des informations qui vous seront demandées, vous accéderez à la représentation de tous les appareils
connectés à votre réseau CPL pour en vérifier le fonctionnement et le débit, pièce par pièce.
3.1. Télécharger Hercules ePlug Station
Hercules ePlug Station est disponible en téléchargement sur le site http://www.hercules.com, dans la
rubrique Téléchargements de l’univers CPL.
Sur le site Hercules, sélectionnez la version correspondant à votre produit, suivez la procédure et enregistrez
le fichier d’installation sur votre disque dur.
3.2. Installer Hercules ePlug Station
- Double-cliquez sur le fichier ePlugStation_Setup.exe à partir de l’emplacement où vous l’avez enregistré,
pour lancer l’installation.
Pour utiliser Hercules ePlug Station, la configuration minimale de votre ordinateur doit être la
suivante :
- Intel Pentium III, AMD Athlon/AMD-K6
- 64 Mo de RAM
- Carte réseau Ethernet 10/100 RJ-45
- Lecteur de CD-ROM
- 50 Mo d'espace disponible sur le disque dur
- Système d’exploitation : Microsoft Windows 2000, XP, Vista, 7
- Si un avertissement de sécurité Windows s’affiche, cliquez sur Exécuter.
- Choisissez l’emplacement d’extraction des fichiers, puis cliquez sur Suivant.
A la fin de l’extraction, une fenêtre Hercules ePlug Station s’ouvre.
Manuel de l’utilisateur – 17/61
Hercules ePlug200 Mini
- Cliquez sur le bouton Installer Hercules ePlug Station.
L’écran de bienvenue de l’assistant d’installation de ePlug Station s’affiche.
- Cliquez sur Suivant.
- Sélectionnez J’accepte les termes du contrat de licence, puis cliquez sur Suivant.
18/61 – Manuel de l’utilisateur
- Sélectionnez l’emplacement d’installation de ePlug Station, puis cliquez sur Suivant.
Hercules ePlug200 Mini
- Cliquez sur Installer pour valider vos choix et lancer l’installation.
ePlug Station s’ installe à l’emplacement choisi.
Manuel de l’utilisateur – 19/61
Loading...
+ 42 hidden pages
You need points to download manuals.
1 point = 1 manual.
You can buy points or you can get point for every manual you upload.
