Hercules EPLUG 200 HD SOLO, EPLUG 200 HD DUO User Manual [nl]

Hercules ePlug 200 V2 Hercules ePlug 200 HD

Als u op een titel in deze inhoudsopgave klikt, wordt de betreffende sectie weergegeven.

INHOUDSOPGAVE

1. UW HERCULES EPLUG 200 V2/HD-ADAPTER ................................................................................. 3

1.1. Aanbevelingen .............................................................................................................................. 4

1.2. Specificaties .................................................................................................................................. 4

1.3. Minimale systeemvereisten ........................................................................................................... 5

1.4. Inhoud van de verpakking ............................................................................................................. 5

1.5. Beschrijving van de lampjes ......................................................................................................... 5

1.6. Overzicht van aansluitingen .......................................................................................................... 6

2. DE HERCULES EPLUG 200 V2/HD INSTALLEREN .......................................................................... 7

2.1. Hoe een Hercules ePlug 200 V2/HD te plaatsen ......................................................................... 7

2.2. HomePlug: uw WiFi-partner in huis .............................................................................................. 8

2.2.1. Een internetbox met een HD-televisie, een tv-decoder en een gameconsole binnen

een stopcontactnetwerk verbinden. ................................................................................. 8

2.2.2. Twee computers binnen een stopcontactnetwerk verbinden .......................................... 9

2.2.3. Een computer met een modem, een router, een internetbox of een gameconsole

binnen een stopcontactnetwerk verbinden ...................................................................... 9

2.3. U hebt nog geen stopcontactnetwerk: eerste installatie van Hercules ePlug 200 V2/HD Duo .. 10

2.4. U hebt al een stopcontactnetwerk: een nieuwe adapter aan uw netwerk

toevoegen (Hercules ePlug 200 HD Solo) .................................................................................. 13

2.5. Het wachtwoord wijzigen ............................................................................................................ 17

3. UW NETWERK BEHEREN MET HERCULES EPLUG STATION ..................................................... 18

3.1. Hercules ePlug Station downloaden ........................................................................................... 18

3.2. Hercules ePlug Station installeren .............................................................................................. 18

3.3. Uw stopcontactnetwerk beheren................................................................................................. 25

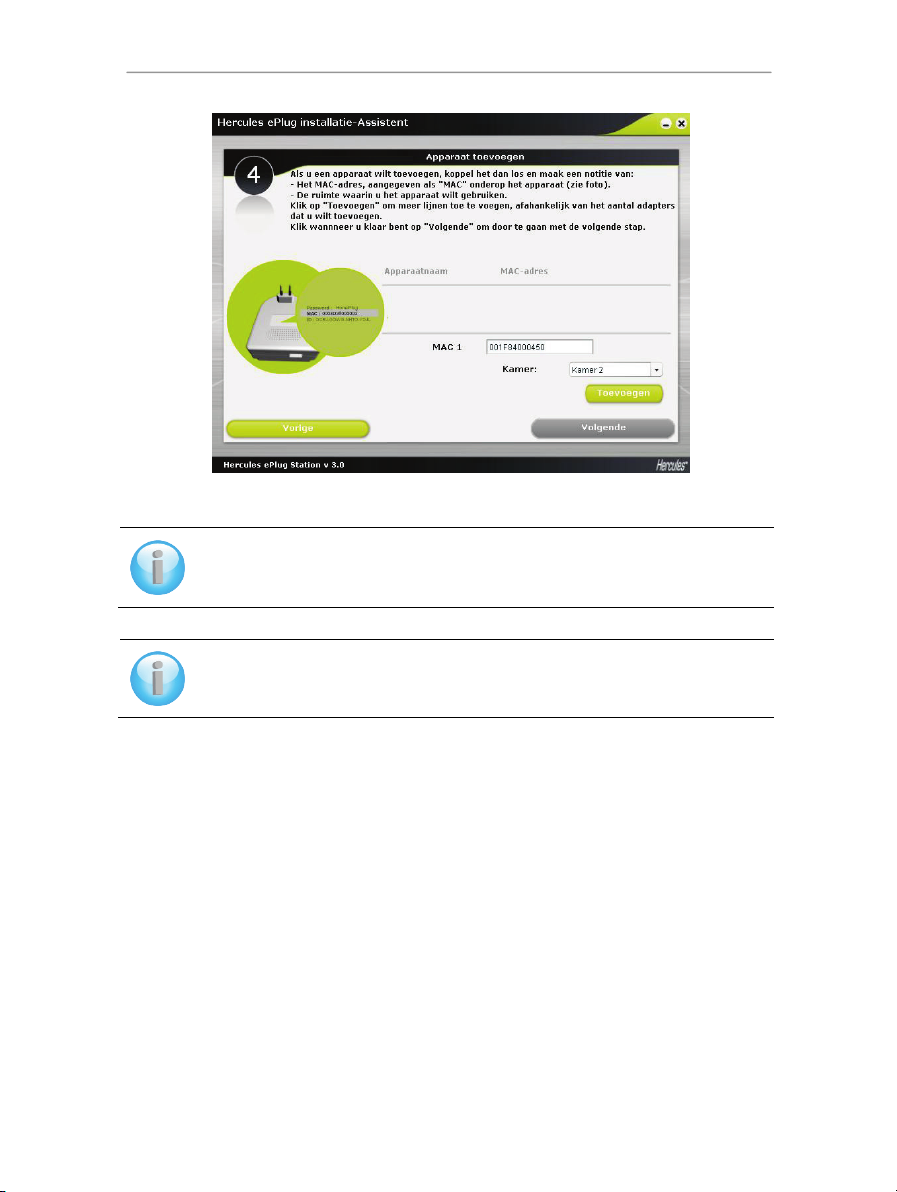

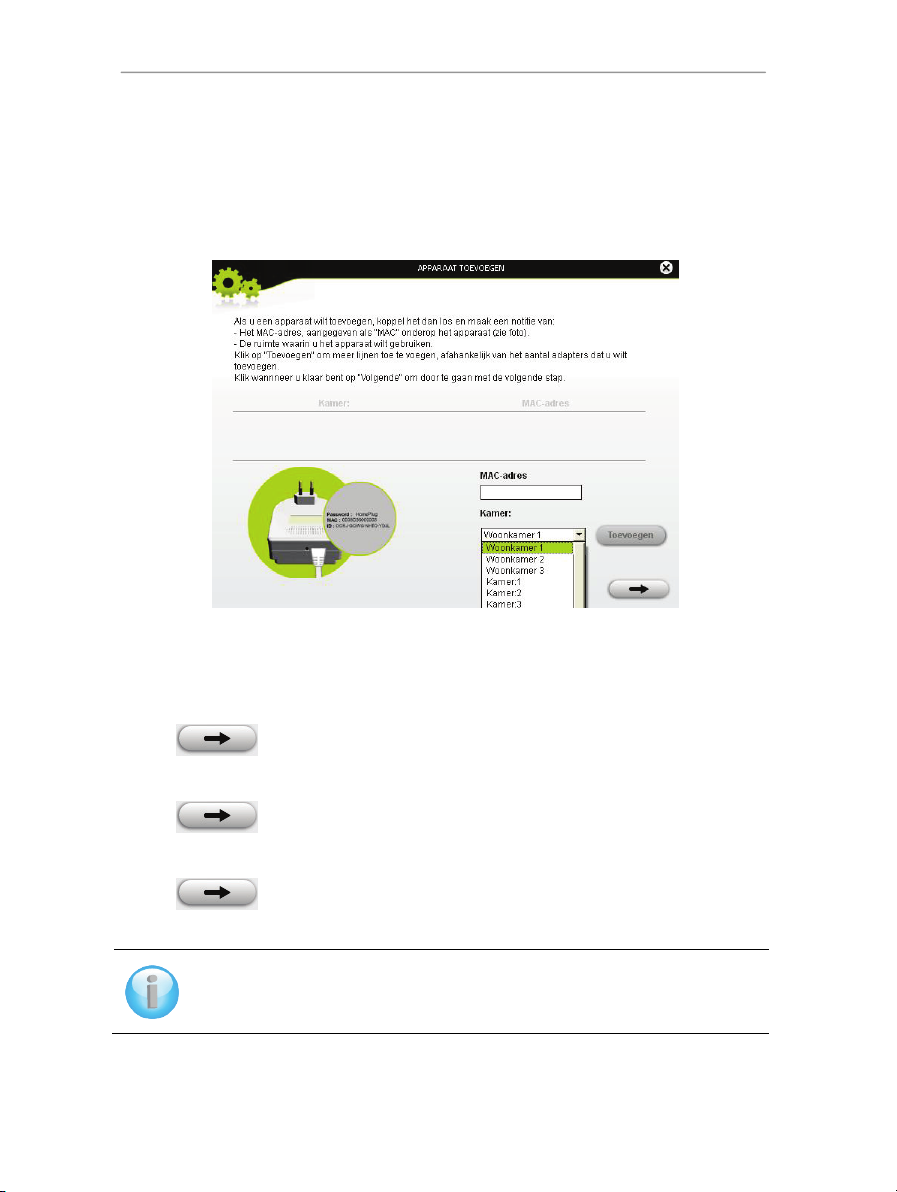

3.4. Een of meer adapters toevoegen aan de bewakingslijst van Hercules ePlug Station ............... 26

3.5. Het netwerk scannen .................................................................................................................. 27

3.6. De locatie van een adapter wijzigen ........................................................................................... 27

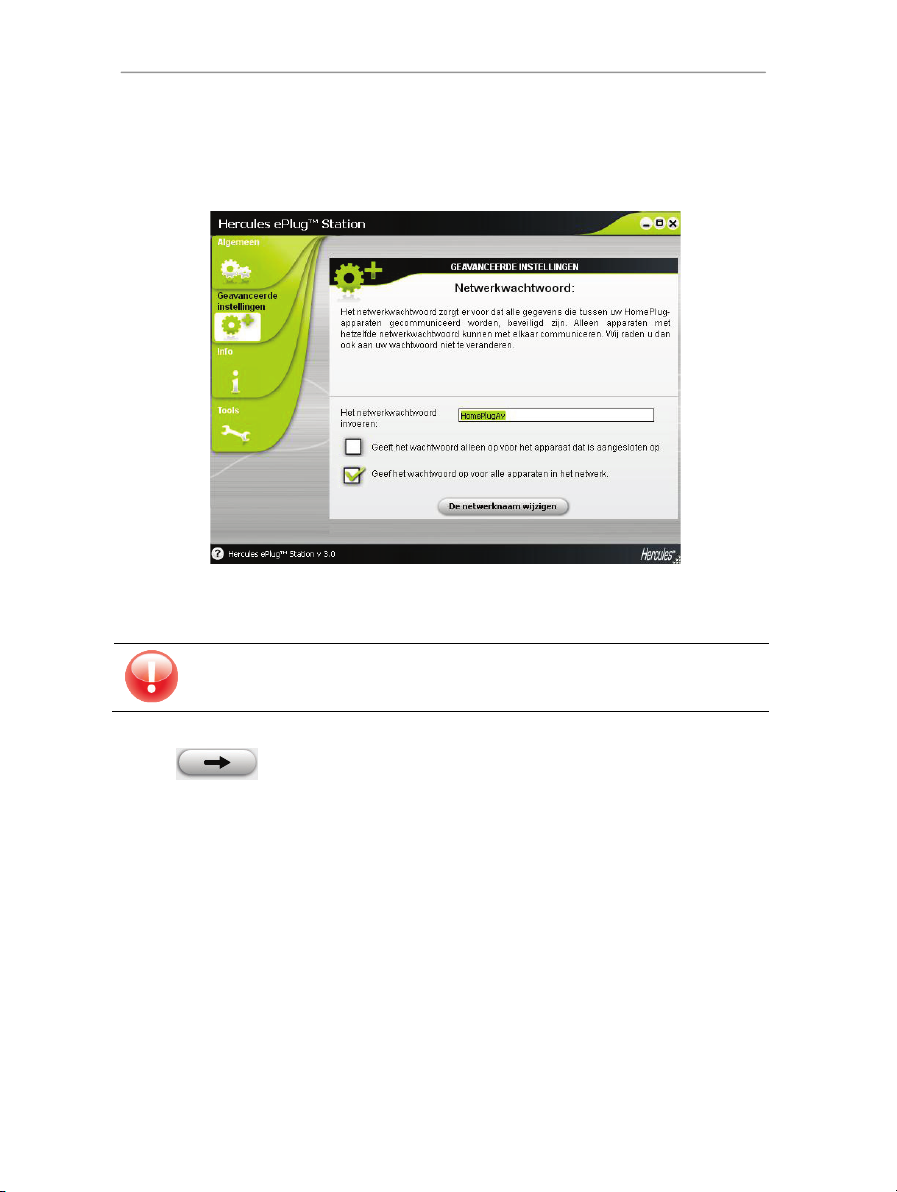

3.7. Het wachtwoord voor uw stopcontactnetwerk wijzigen .............................................................. 28

3.8. De firmware bijwerken................................................................................................................. 29

3.9. De ePlug-adapter die op de pc is aangesloten, opnieuw instellen op de fabrieksinstellingen... 29

Hercules ePlug 200 V2 Hercules ePlug 200 HD

4.

UW STOPCONTACTNETWERK IN DE PRAKTIJK .......................................................................... 30

4.1. Een aantal zaken vooraf ............................................................................................................. 30

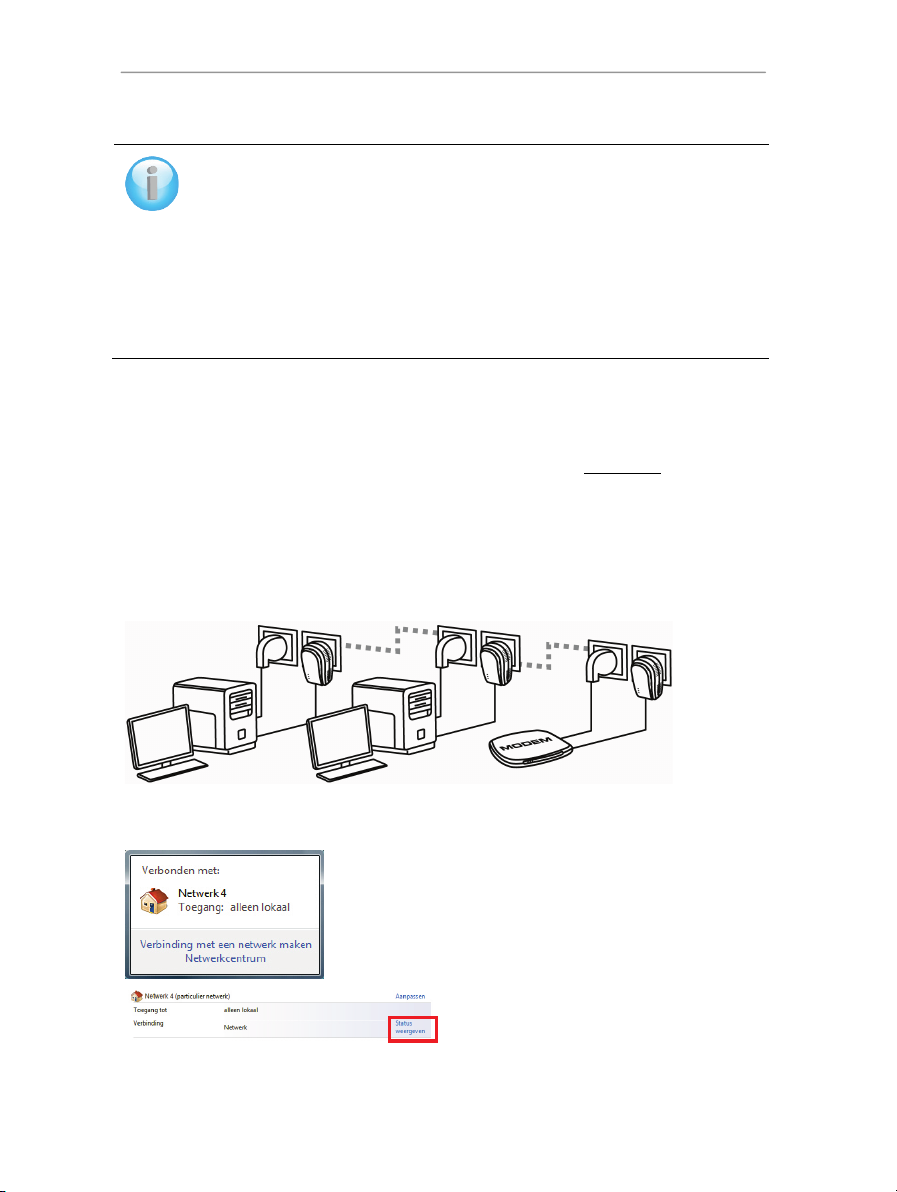

4.2. Uw type stopcontactnetwerk vaststellen: Infrastructuur of Ad hoc ............................................ 30

4.3. Onder Windows 7: en map, printer of ADSL-verbinding delen .................................................. 31

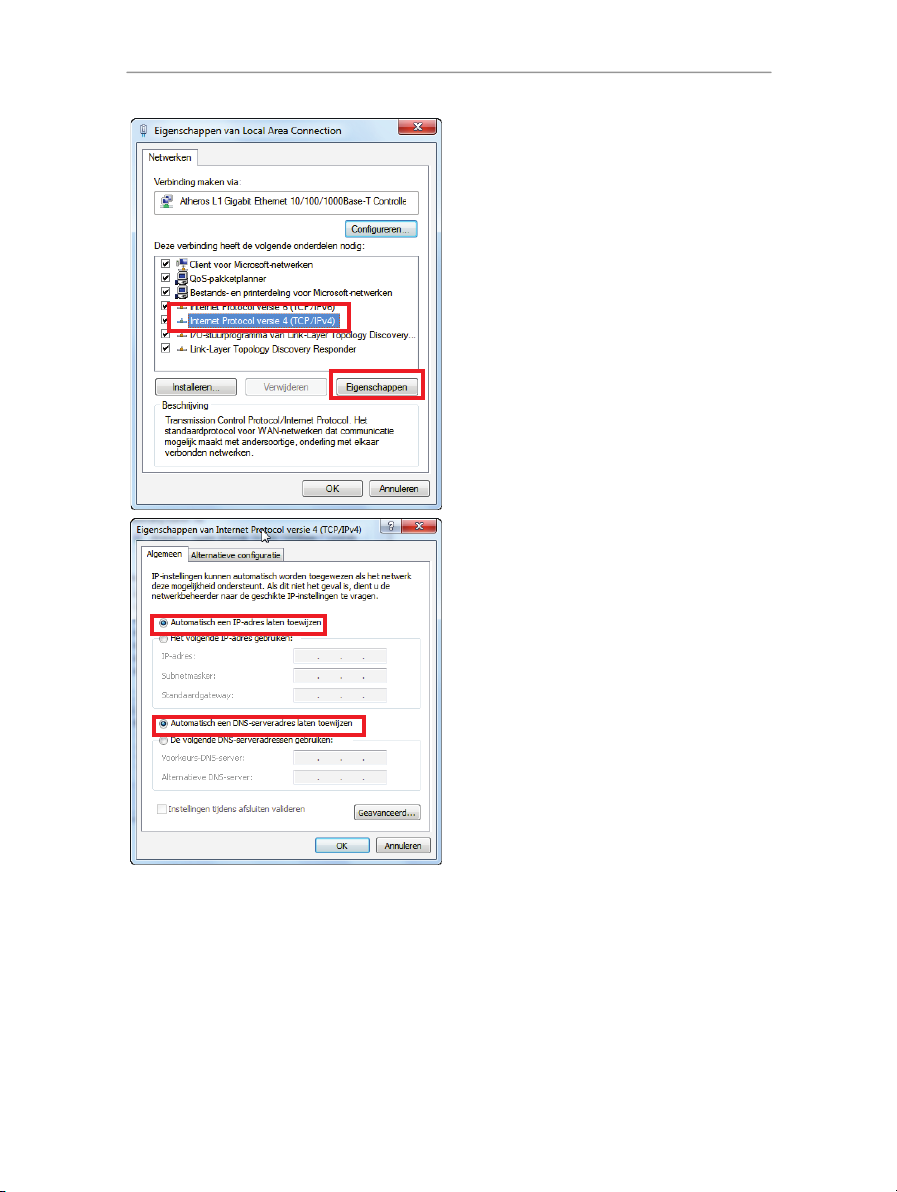

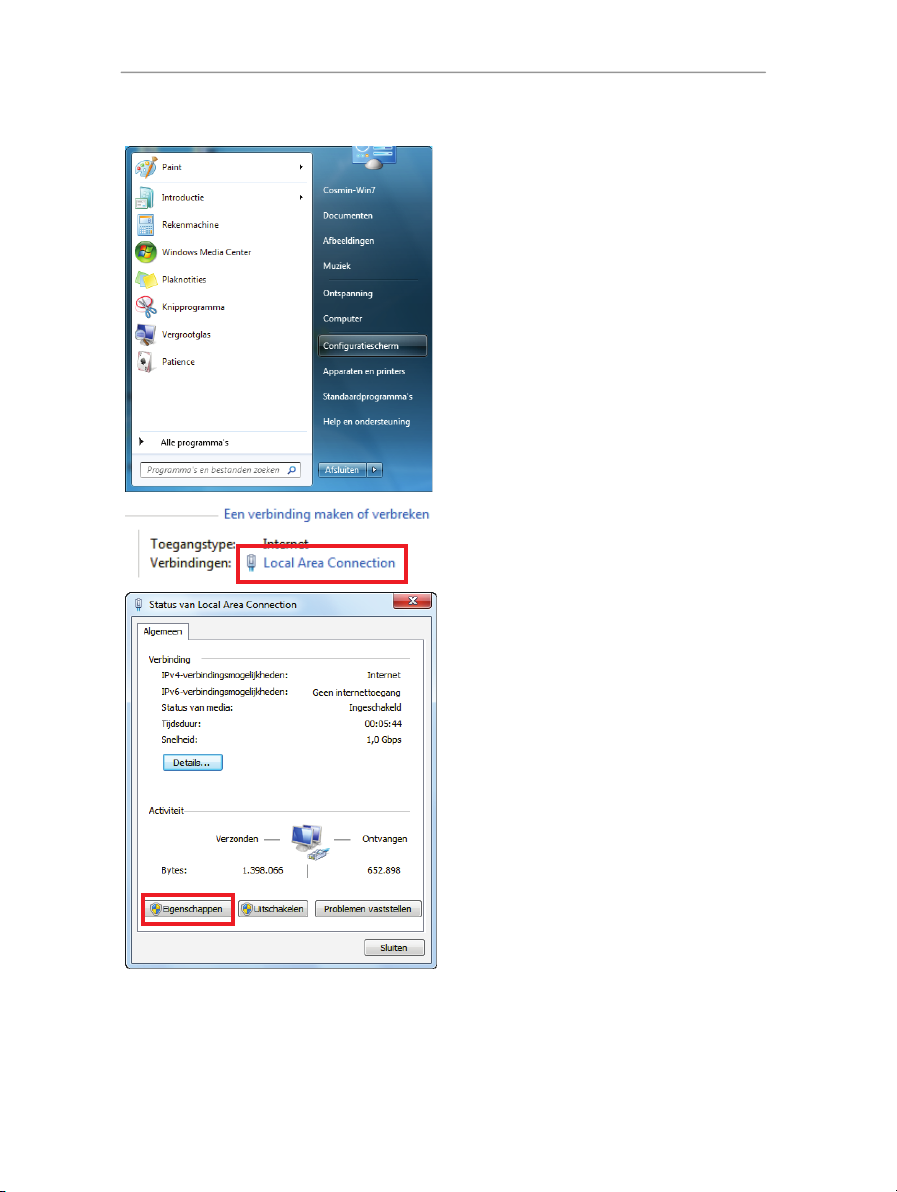

4.3.1. Windows 7: een ADSL-verbinding delen in een Infrastructuur-netwerk ....................... 31

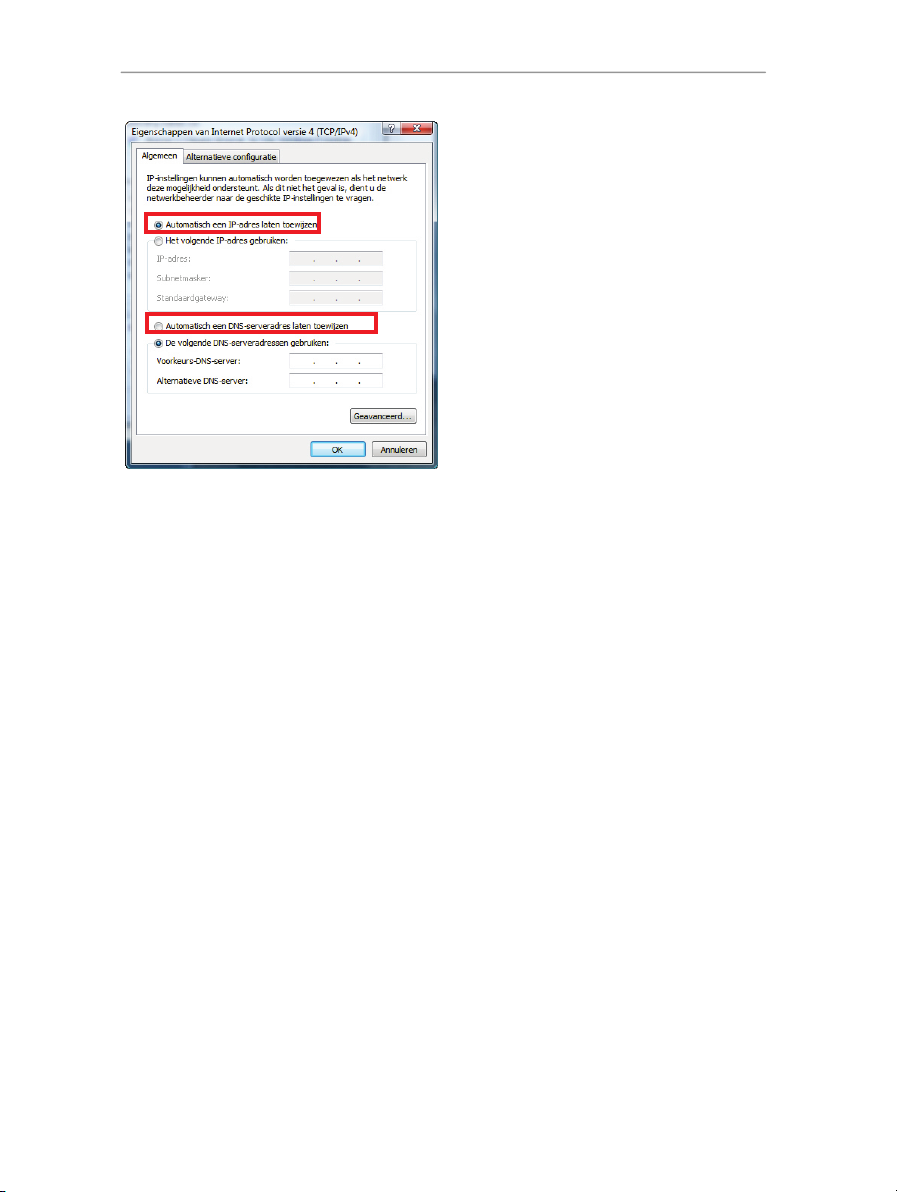

4.3.2. Windows 7: een ADSL-verbinding delen in een Ad hoc-netwerk ................................. 34

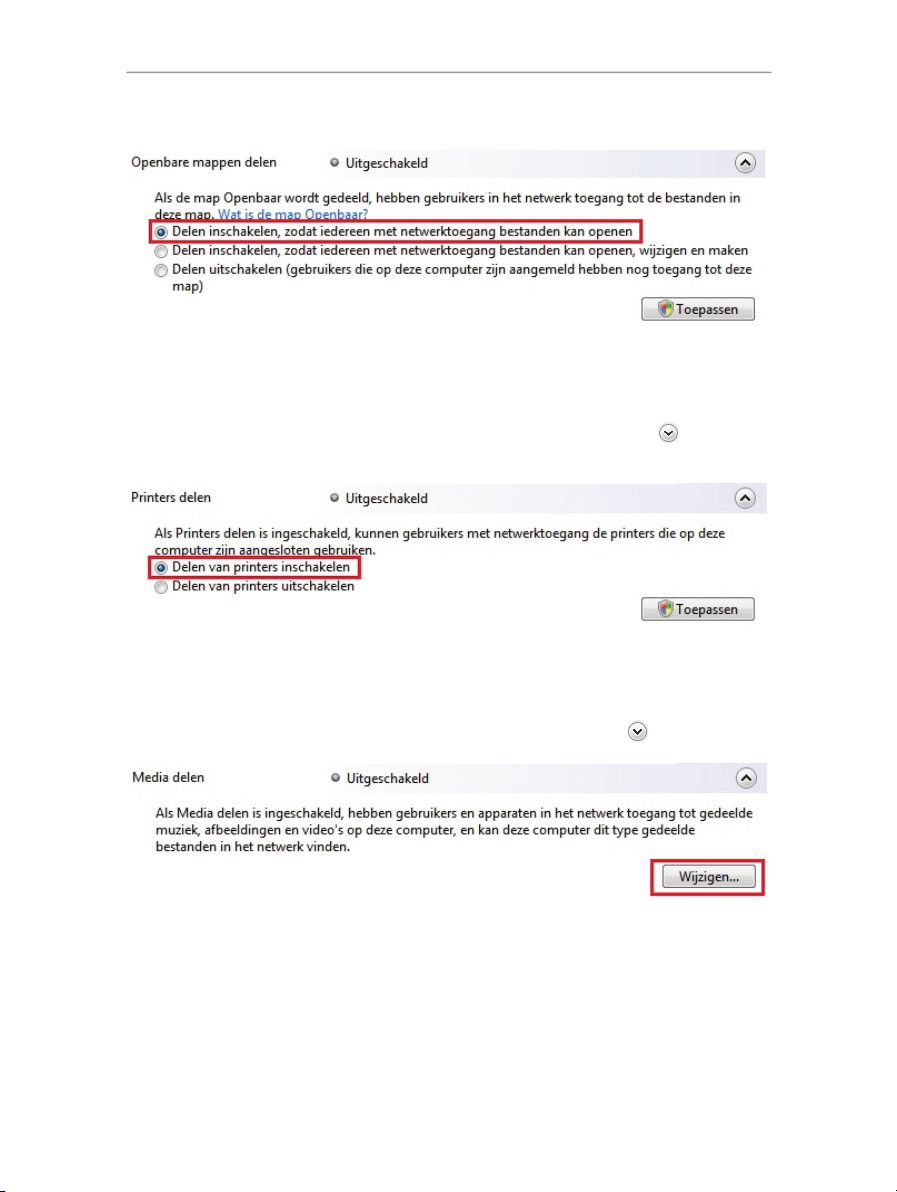

4.3.3. Delen inschakelen ......................................................................................................... 35

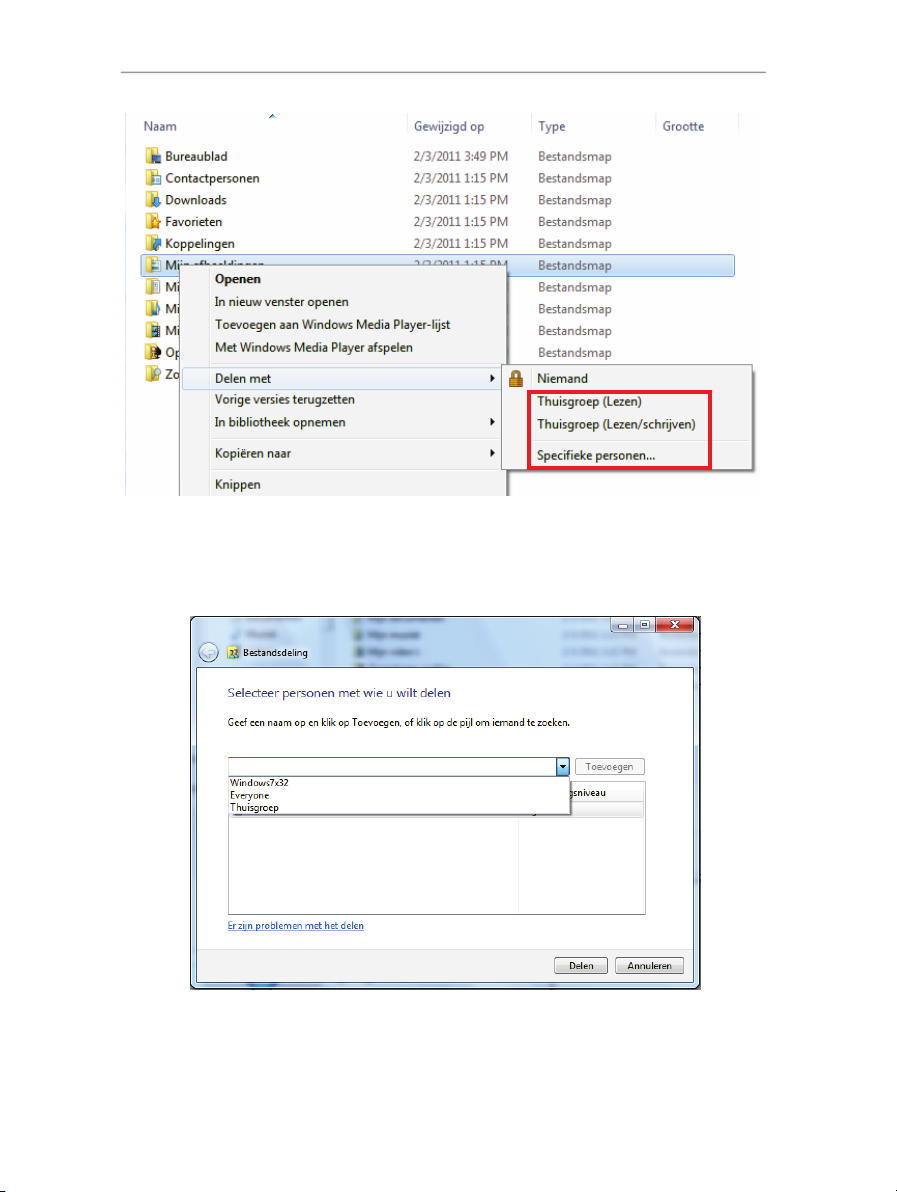

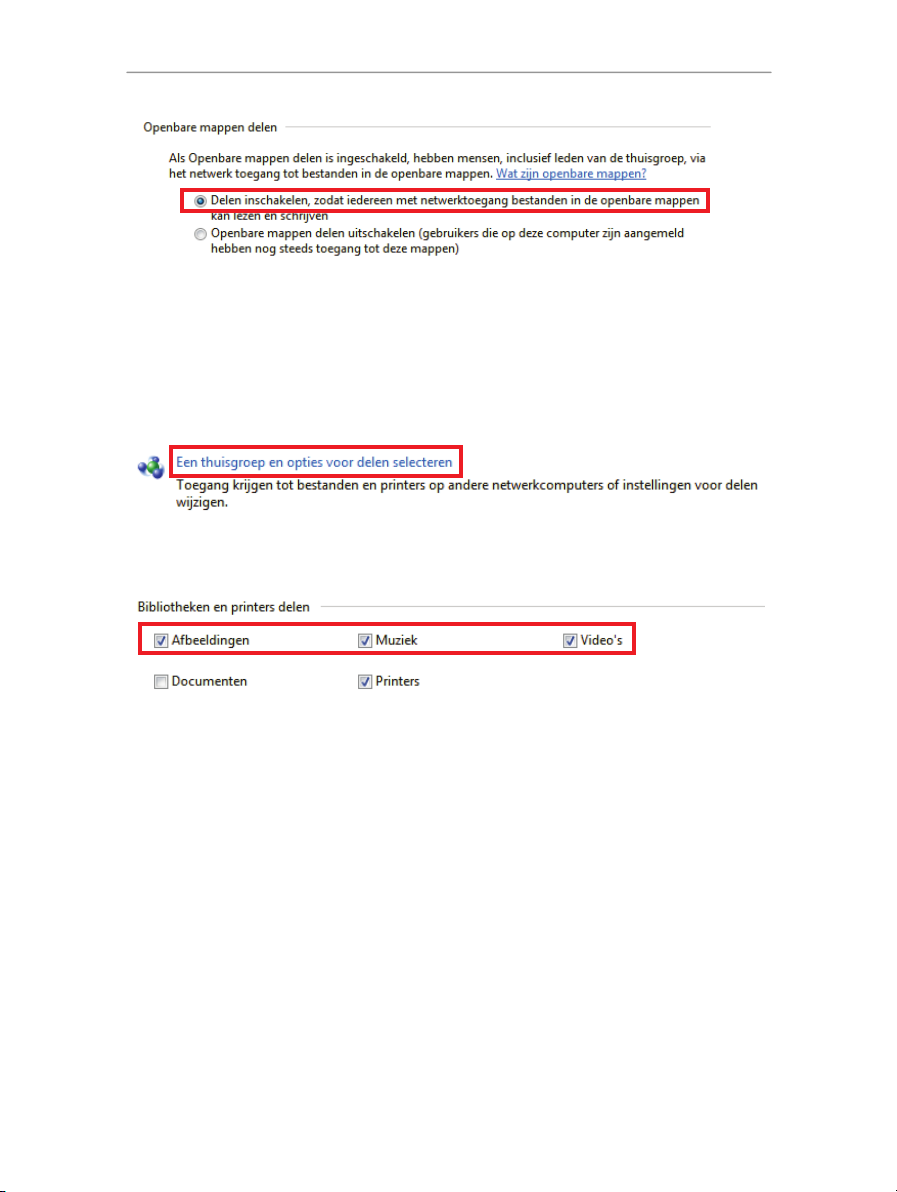

4.3.4. Windows 7: een openbare of persoonlijke map delen .................................................. 37

4.3.5. Onder Windows 7: toegang krijgen tot gedeelde mappen ...................................................... 39

4.3.6. Windows 7: een printer delen ............................................................................................ 39

4.3.7. Onder Windows 7: toegang krijgen tot de gedeelde printer..................................................... 41

4.4. Onder Windows Vista: een map, printer of ADSL-verbinding delen .......................................... 42

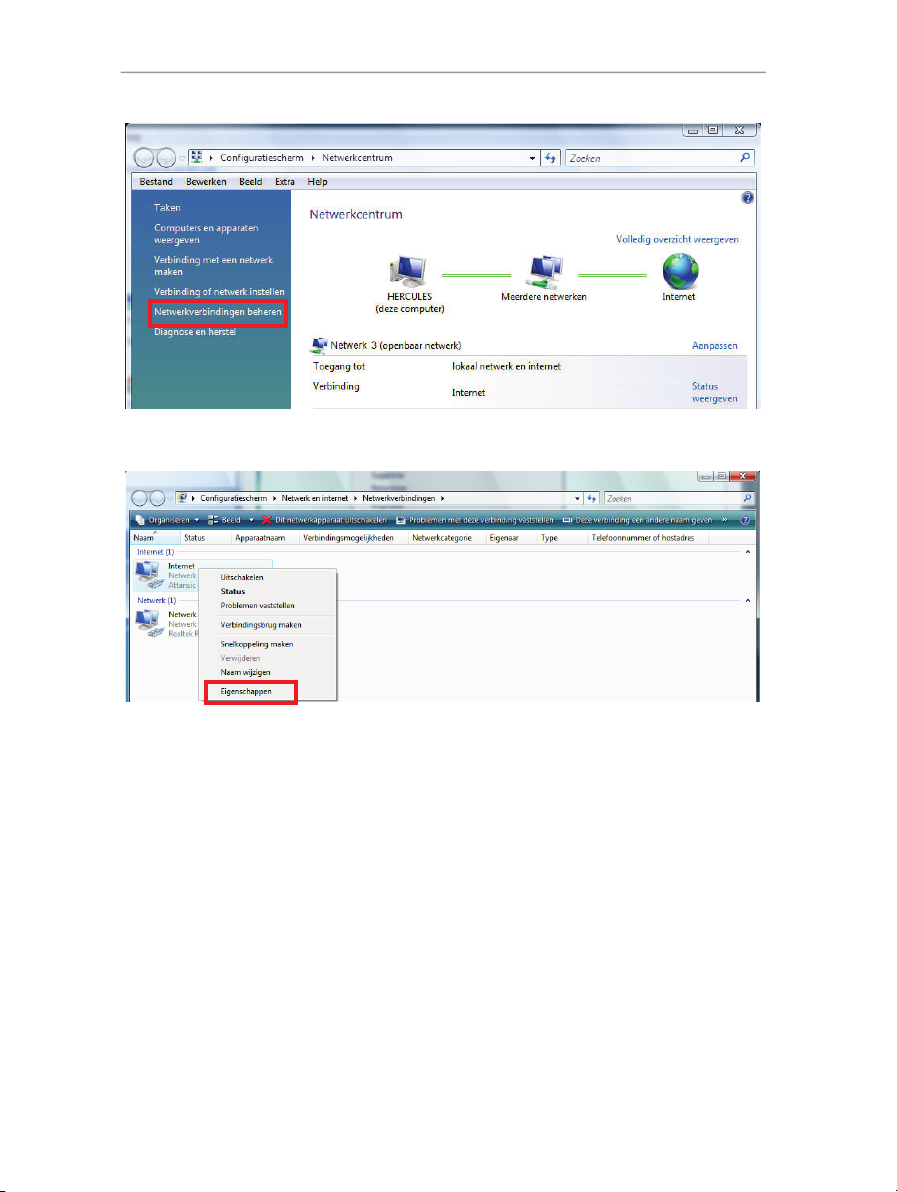

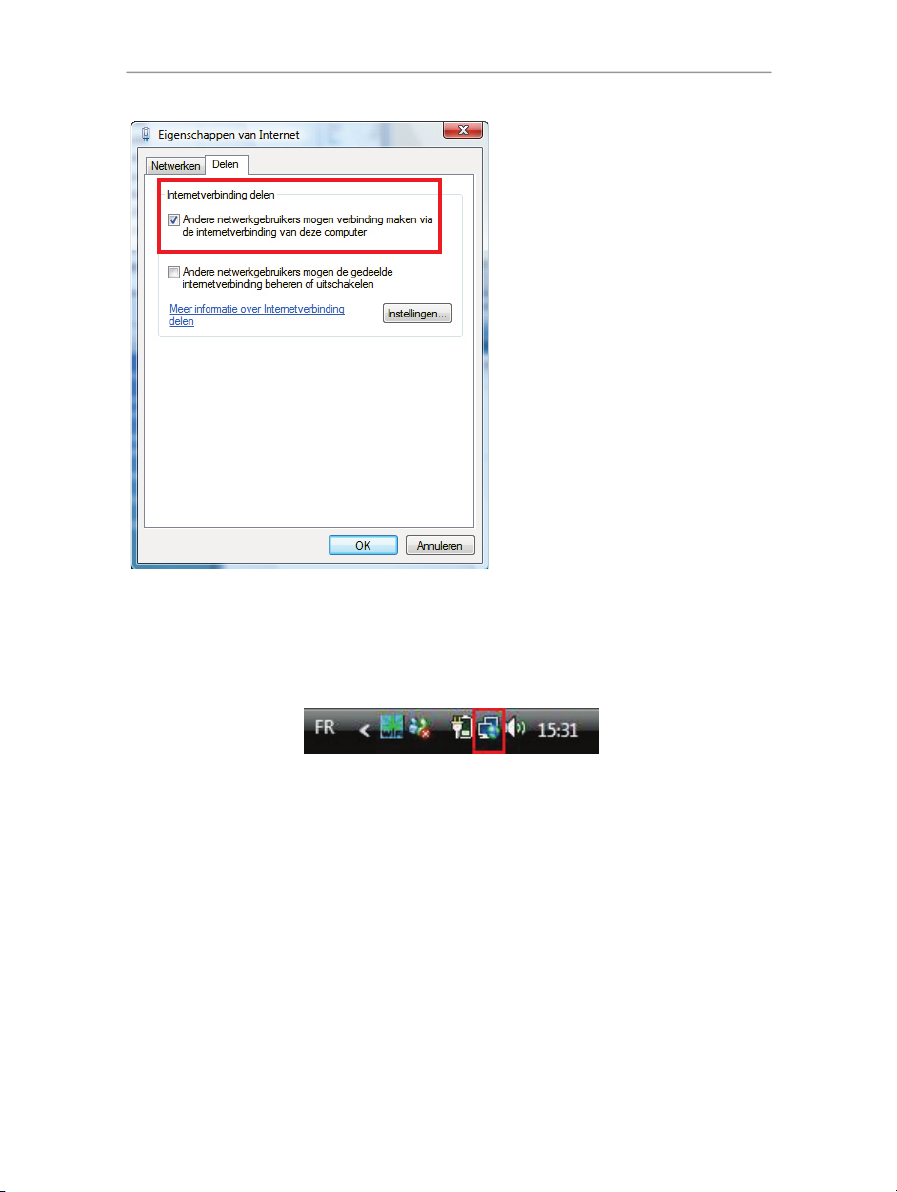

4.4.1. Onder Windows Vista: een ADSL-verbinding delen in een Infrastructuur-netwerk ...... 42

4.4.2. Onder Windows Vista: een ADSL-verbinding delen binnen een Ad hoc-netwerk ........ 45

4.4.3. Delen inschakelen ......................................................................................................... 47

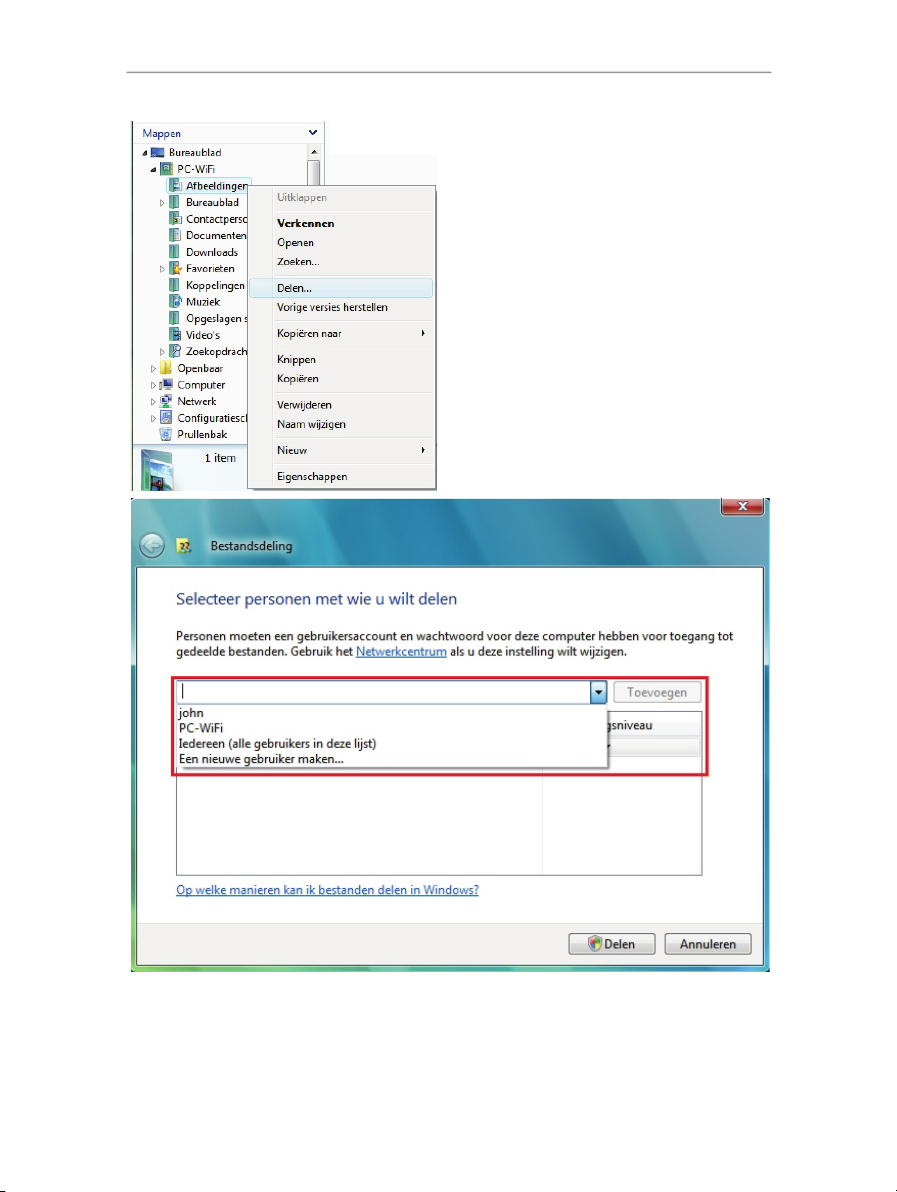

4.4.4. Onder Windows Vista: een openbare of persoonlijke map delen ................................. 50

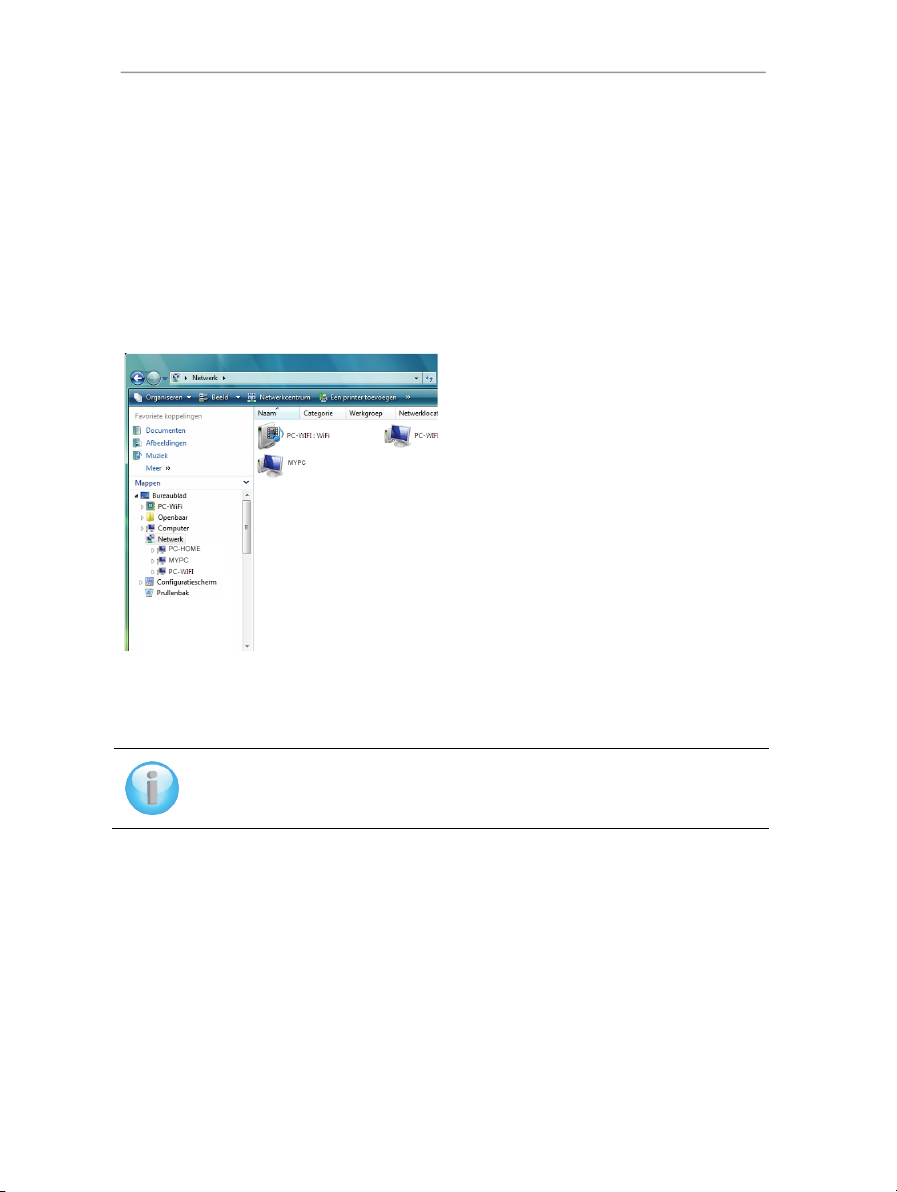

4.4.5. Onder Windows Vista: toegang tot gedeelde mappen ............................................................... 52

4.4.6. Onder Windows Vista: een printer delen ................................................................................. 52

4.4.7. Onder Windows Vista: toegang tot de gedeelde printer ............................................................. 55

4.5. Onder Windows XP: een map, printer of ADSL-verbinding delen ............................................. 57

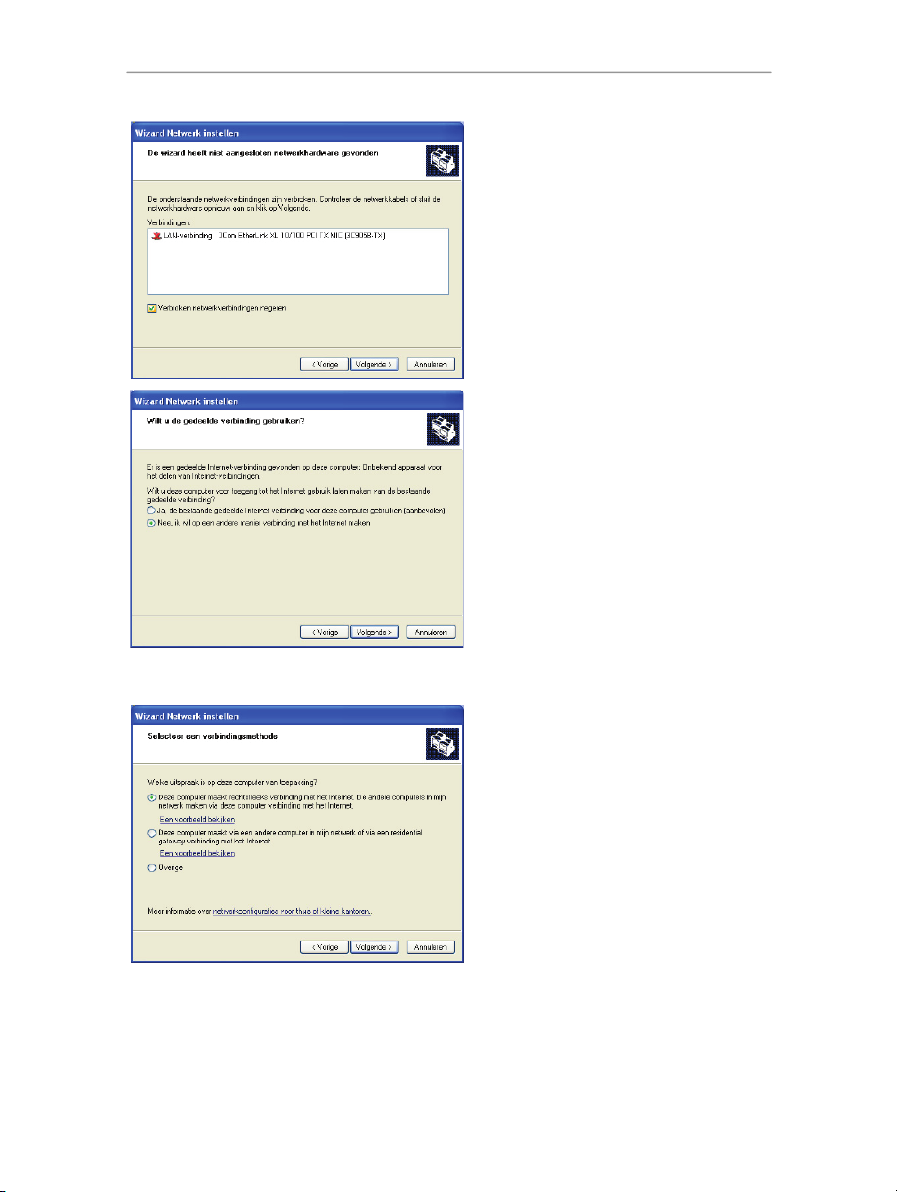

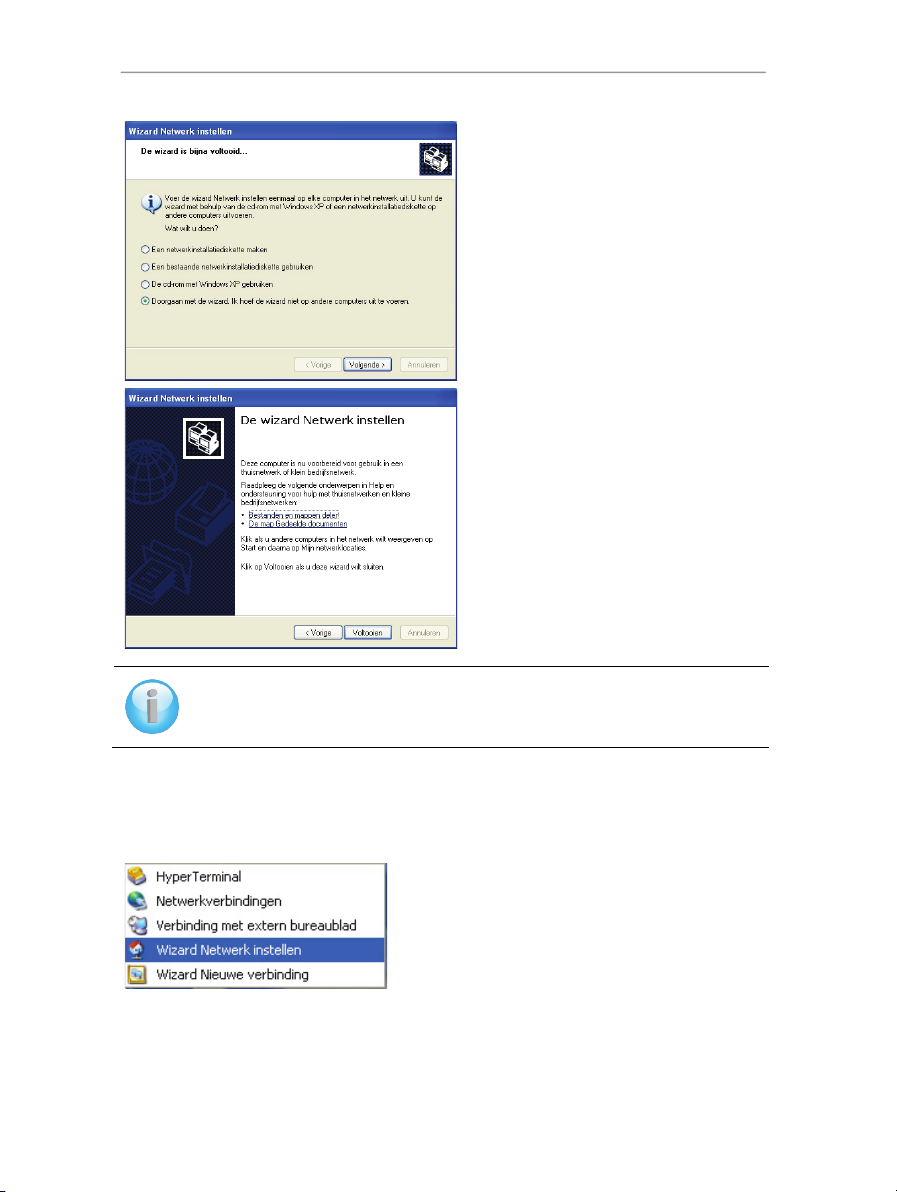

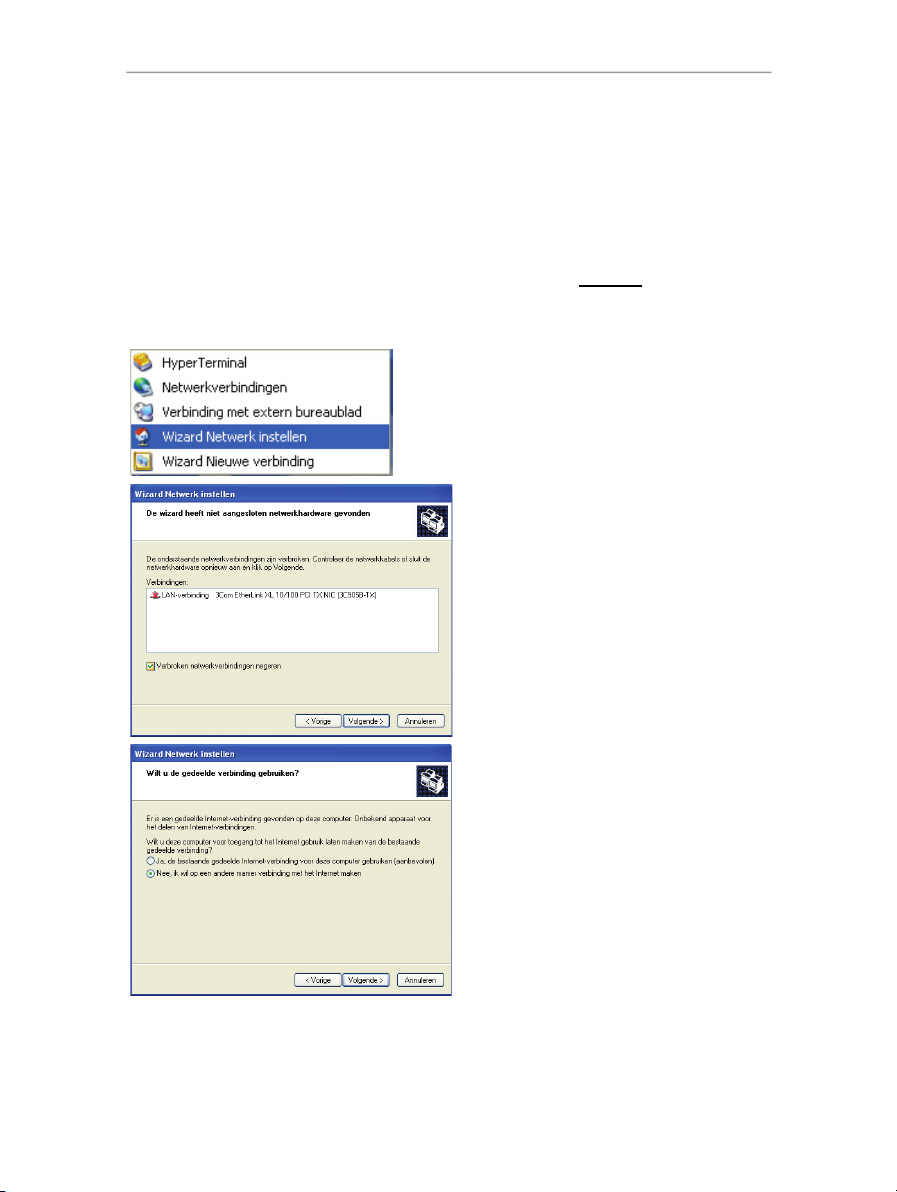

4.5.1. Onder Windows XP: de Wizard Netwerk instellen gebruiken in een Infrastructuur-netwerk ............... 57

4.5.2. Onder Windows XP: de Wizard Netwerk instellen gebruiken in een Ad hoc- netwerk 60

4.5.3. Onder Windows XP: een map delen ............................................................................. 65

4.5.4. Onder Windows XP: toegang tot gedeelde mappen ............................................................ 65

4.5.5. Onder Windows XP: een printer delen .......................................................................... 66

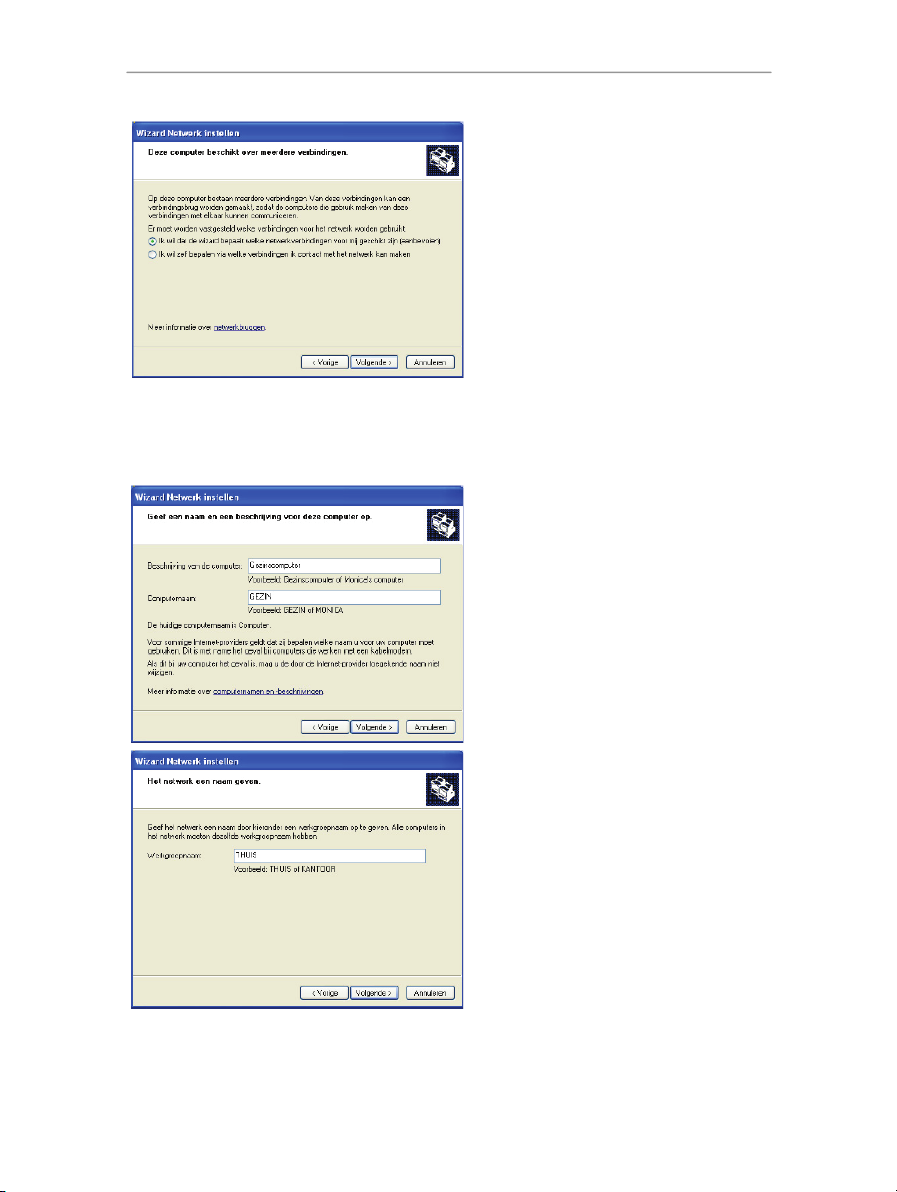

4.5.6. Onder Windows XP: een werkgroepnaam aanpassen (geavanceerde gebruikers) .... 68

4.6. Computers met een ander besturingssysteem of andere netwerkapparatuur toevoegen ......... 68

5. TECHNISCHE ONDERSTEUNING .................................................................................................... 69

6. GARANTIE .......................................................................................................................................... 69

7. AANBEVELINGEN VOOR DE BESCHERMING VAN HET MILIEU ................................................. 70

Hercules ePlug 200 V2 Hercules ePlug 200 HD

1. UW HERCULES EPLUG 200 V2/HD-ADAPTER

HomePlug, ook wel PLC (Power Line Carrier) of stopcontactnetwerk genoemd, is een technologie waarbij de
bestaande elektrische installatie in een woning gebruikt wordt voor het versturen van digitale gegevens (audio,
video, internet, bestanden) met behulp van een persoonlijk, beveiligd netwerk. HomePlug is een ideaal
alternatief voor iedereen die een eenvoudig netwerk wil opzetten, zonder dat daarvoor ingewikkelde bedrading
nodig is en voor iedereen die niet maximaal kan profiteren van zijn WiFi-aansluiting doordat de constructie van
de woning dit verhindert (dikke muren of andere obstakels waardoor draadloze gegevensoverdracht
gehinderd wordt).

Hercules ePlug 200 V2/HD is een adapter die gebruik maakt van HomePlug-technologie en die kan worden
aangesloten op elk stopcontact in huis (van de begane grond tot op zolder) zodat het stopcontact een
aansluitpunt voor het netwerk wordt. Daarnaast kunnen de Hercules ePlug 200 V2/HD-adapters naar wens
aan- en afgesloten worden op andere stopcontacten in huis, al naar gelang waar ze nodig zijn (verandering
van plaats van een computer of router...) zonder dat het nodig is de installatie te vervangen of een nieuw
netwerk aan te leggen.

Voor een netwerk, dat uit minstens twee onderling aangesloten apparaten bestaat, is het voldoende om de
twee Hercules ePlug 200 V2/HD-adapters op twee stopcontacten in uw woning aan te sluiten (in dezelfde
kamer of in verschillende kamers). Voor toegang tot internet bijvoorbeeld, kunt u uw modem of uw
internetbox aansluiten op een Hercules ePlug die u in het dichtstbijzijnde stopcontact steekt en uw computer
op een andere Hercules ePlug die in een ander stopcontact is gestoken. Tot slot is uw netwerk al
voorgeconfigureerd, waarmee u maximale veiligheid wordt geboden.

Alle producten in de Hercules ePlug 200-reeks zijn compatibel met de HomePlug AV-standaard (inclusief
randapparatuur die met een snelheid van 200 Mbits/s werkt) waardoor u gemakkelijk van hd-video en het
streamen van multimediabestanden kunt genieten. Deze adapters kunnen naar behoefte of voor zover
noodzakelijk voor uw randapparatuur worden gecombineerd. Dankzij drie Ethernet-poorten kunt u
tegelijkertijd, op dezelfde ePlug 200 HD-adapter, een tv-decoder, een televisie en gameconsole aansluiten
(bijvoorbeeld in uw woonkamer), of drie computers (bijvoorbeeld op kantoor). Terwijl met een ePlug 200 V2­adapter, die in een andere kamer is aangesloten, u verbinding kunt maken met een internetbox, modem,
computer, gameconsole of printer. U vindt voorbeelden van een aantal mogelijke configuraties in het
hoofdstuk over installatie in deze handleiding.

Ter bescherming van het milieu zijn de adapters die Hercules levert, daarnaast energiebesparend. De
adapters voldoen aan de Europese ERP-richtlijn (Energy Related Products), die een stroomverbruik van
minder dan 1 Watt voorschrijft als het apparaat in standby staat.

Er dient echter te worden opgemerkt dat de HomePlug AV-standaard niet compatibel is met
de HomePlug 1.0-standaard die geldt voor het Hercules ePlug 85-assortiment (en andere
adapters met deze standaard). Het is echter altijd mogelijk om twee netwerken in huis aan te
leggen: één die is samengesteld uit Hercules ePlug 85-adapters en een andere die bestaat uit
Hercules ePlug 200-adapters.

Ook al levert dit type apparaat geen enkel gevaar op voor uw elektrische installatie, wij willen u toch vragen de
hierna volgende aanbevelingen op te volgen.

Handleiding – 3/71

Hercules ePlug 200 V2 Hercules ePlug 200 HD

1.1. Aanbevelingen

- Sluit de Hercules ePlug 200 V2/HD-adapter alleen aan op een elektriciteitsnet dat voldoet aan de
veiligheidsnormen en aan de specificaties die op het gegevensplaatje vermeld staan. Neem bij twijfel contact
op met een elektricien of met uw energiebedrijf.

- De Hercules ePlug 200 V2/HD-adapter mag nooit geopend worden, dit zou de interne onderdelen kunnen
beschadigen.

- Probeer niets door de gleuven en openingen van de Hercules ePlug 200 V2/HD-adapter naar binnen te
steken.

- Sluit de gleuven en openingen van de Hercules ePlug 200 V2/HD-adapter nooit af.

- Wanneer u onderhoud moet uitvoeren op uw Hercules ePlug 200 V2/HD-adapter, haal de adapter dan uit het
stopcontact en laat het onderhoud uitvoeren door gekwalificeerd personeel om elk risico op elektrocutie uit
te sluiten.

- Om elk risico op brand of elektrische schokken te voorkomen, dient u uw adapter uit de buurt te houden van:

- regen, vocht en andere vloeistoffen (water, chemische producten en andere vloeistoffen)

- hittebronnen als kachels, open haarden en andere warmte producerende apparaten (met inbegrip
van versterkers)

- direct zonlicht.

- Sluit uw Hercules ePlug 200 V2/HD alleen aan in een ruimte die voldoende geventileerd is.

- Sluit uw Hercules ePlug 200 V2/HD alleen aan met de meegeleverde Ethernet-kabel.

- Haal uw Hercules ePlug 200 V2/HD uit het stopcontact wanneer u het apparaat gedurende langere tijd niet

zult gebruiken.

- Haal uw Hercules ePlug 200 V2/HD uit het stopcontact voordat u het schoonmaakt. Gebruik hiervoor een

zachte doek en vermijd het gebruik van spuitbussen, water, chemische producten op basis van
oplosmiddelen, benzeen, alcohol of andere schoonmaakproducten.

- Zorg ervoor dat kinderen niet bij stopcontacten kunnen komen.

1.2. Specificaties

 Atheros 6400-chipset
 Compatibel met de specificaties IEE 802.3, IEE 802.3u, IEE 802.3x en Auto MDI/X
 Compatibel met de HomePlug AV-standaard
 Kan naast HomePlug 1.0-modules worden gebruikt
 Encryptie met het DES 128 bits veiligheidsprotocol
 200 Mbits/s overdrachtssnelheid
 Asynchrone transmissiemodus
 Modulatie: OFDM, 1024/256/64 QAM, QPSK, BPSK
 Bereik van 200 m over het elektriciteitsnet
 RJ 45 Ethernet-poort
 Gemiddeld stroomverbruik:

 ePlug 200 V2: 2,4 W bij gebruik, 0,95 W zonder dataverkeer. (Deze waarden kunnen variëren,

afhankelijk van het in huis aanwezige elektriciteitsnet.)

 ePlug 200 HD: 2,4 W bij gebruik, 0,95 W zonder dataverkeer. (Deze waarden kunnen variëren,

afhankelijk van het in huis aanwezige elektriciteitsnet.)

 Ingebouwde stroomvoorziening: 100-240 V CA, 50/60 Hz
 Verbinden-knop waarmee u een Hercules ePlug 200-adapter aan het bestaande netwerk kunt

toevoegen

 Reset-knop voor het terugzetten van de fabrieksinstellingen
 Lampjes aan voorkant

4/71 – Handleiding

Hercules ePlug 200 V2 Hercules ePlug 200 HD

- knippert tijdens gegevensoverdracht

1.3. Minimale systeemvereisten

Voor het aansluiten van een apparaat op uw Hercules ePlug 200 V2/HD-adapter:

 Elk apparaat dat u wilt aansluiten (computer, gameconsole, modem, router, TV decoder, enz.) moet

beschikken over een netwerkinterface van het type Ethernet

Voor toegang tot internet met de Hercules ePlug 200 V2/HD-adapter:

 Actieve internetverbinding
 Internet Explorer 6.0, Netscape Navigator 4.7 of Mozilla Firefox 1.0 of hoger
 ADSL Ethernet-modem, kabelmodem, internetbox (Livebox

®

, Freebox®, Neufbox®…)

1.4. Inhoud van de verpakking

Controleer of de volgende items aanwezig zijn in de verpakking:
 Afhankelijk van het pakket:

- Hercules ePlug 200 V2/HD Solo: 1 ePlug 200 HD-adapter

- Hercules ePlug 200 V2/HD Duo: 1 ePlug 200 HD-adapter en 1 ePlug 200 V2-adapter

 Beknopte handleiding in het Nederlands
 Ethernet-kabel (1 per adapter)

De software voor de configuratie en het netwerkbeheer van het "Hercules ePlug Station" kunt
u downloaden op http://www.hercules.com.

1.5. Beschrijving van de lampjes

Hercules ePlug 200 V2

: HomePlug-lampje:

- Groen: uitstekende verbinding

Hercules ePlug 200 HD

(overdrachtsnelheid van meer dan
60 Mbits/s)

- Orange: redelijke verbinding
(overdrachtsnelheid tussen de 40 en
60 Mbits/s)

- Rood: middelmatige verbinding
(overdrachtsnelheid van minder dan
40 Mbits/s)

: Voedingslampje: knippert bij
verkeer

: Ethernet-lampje:

- brandt wanneer de Ethernet-kabel is
aangesloten.

Handleiding – 5/71

Hercules ePlug 200 V2 Hercules ePlug 200 HD

Stekker voor het aansluiten van de Hercules ePlug 200 V2-

een willekeurig nieuw netwerkwachtwoord

met een spits voorwerp): de adapter wordt opnieuw opgestart

Extra stopcontact om een ander elektrisch apparaat aan te

uw netwerkwachtwoord

1.6. Overzicht van aansluitingen

Hercules ePlug 200 V2

Hercules ePlug 200 HD



Om de Hercules ePlug-adapter in stand-by-modus te zetten, dient de netwerkkaart van de
computer of van de randapparatuur niet actief te zijn (er is geen gegevensoverdracht). Om
zeker te zijn dat deze niet actief blijft, kunt u de stekker van de computer uit het stopcontact
nemen, vooral als u de computer een bepaalde periode niet gebruikt, of, als de computer is
aangesloten op een stekkerdoos met een Aan/Uit-knop, drukt u op de Uit-knop.



adapter op het stopcontact
Ethernet-poort waarmee u de Hercules ePlug 200 V2-
adapter aansluit op randapparatuur (desktop computer, netbook
of notebook, modem/router, internetbox)
Koppel-knop met twee functies waarmee u:

- koppeling inschakelt, om andere ePlug 200-

adapters op het netwerk aan te sluiten (houd de
knop kort, 2 tot 4 seconden, ingedrukt): de voedings­LED knippert.

-

genereert (houd de knop langer dan 15 seconden
ingedrukt) de adapter wordt opnieuw opgestart

 Reset-knop. Hiermee stelt u de adapter opnieuw in op de
fabrieksinstellingen (houd de knop 3 tot 5 seconden ingedrukt



sluiten
 3 Ethernet-poorten voor het aansluiten van maximaal 3
randapparaten (bijvoorbeeld gameconsole, tv-decoder en
televisie)
 Koppel-knop met twee functies waarmee u:

- koppeling inschakelt, om andere ePlug 200-

adapters op het netwerk aan te sluiten (houd de
knop kort, 2 tot 4 seconden, ingedrukt): de voedings­LED knippert.

- een willekeurig nie
genereert (houd de knop langer dan 15 seconden
ingedrukt) de adapter wordt opnieuw opgestart

 Reset-knop. Hiermee stelt u de adapter opnieuw in op de
fabrieksinstellingen (houd de knop 3 tot 5 seconden ingedrukt
met een spits voorwerp): de adapter wordt opnieuw opgestart
Stekker voor het aansluiten van de Hercules ePlug 200 HD­adapter op het stopcontact

6/71 – Handleiding

Hercules ePlug 200 V2 Hercules ePlug 200 HD

2. DE HERCULES EPLUG 200 V2/HD INSTALLEREN

De Hercules ePlug 200 V2/HD werd ontworpen voor een eenvoudige installatie en gebruik. Indien u al eerder
HomePlug-adapters hebt gekocht en geïnstalleerd, biedt Hercules een beknopte handleiding die u in een
aantal stappen helpt uw Hercules ePlug 200 V2/HD in uw bestaande stopcontactnetwerk te installeren.
Wanneer u nog nooit eerder met een stopcontactnetwerk hebt gewerkt, vragen wij u eerst de aanwijzingen uit
de hoofdstukken 2.1 en 2.2 te lezen.
Hebt u wel ervaring, dan kunt u direct verder gaan met hoofdstuk 2.3. U heeft nog geen

stopcontactnetwerk: eerste installatie van de Hercules ePlug 200 V2/HD (Hercules ePlug 200 V2/HD
Duo of Trio) waarin stap voor stap de installatie van uw Hercules ePlug 200 V2/HD wordt beschreven.

Wanneer u al een stopcontactnetwerk hebt geïnstalleerd en u een nieuwe adapter wilt toevoegen, verwijzen
wij u naar het hoofdstuk 2.4 U heeft al een stopcontactnetwerk: een nieuwe adapter aan uw netwerk

toevoegen (Hercules ePlug 200 V2/HD Solo, Duo of Trio).

2.1. Hoe een Hercules ePlug 200 V2/HD te plaatsen

Om uw Hercules ePlug 200 V2/HD aan te sluiten, kiest u eerst een stopcontact dichtbij de apparatuur die u
wilt aansluiten en volgt u onderstaande aanwijzingen.

Om de gegevensoverdracht over het elektriciteitsnetwerk optimaal te laten verlopen,
dient u de volgende aanbevelingen in acht te nemen:

 Sluit de adapters en de randapparatuur (computer, box, enz.) bij voorkeur op

verschillende muurstopcontacten aan: één voor de adapter en de andere voor het
randapparaat dat u op het stopcontactnetwerk wilt aansluiten.

 Als u op een stekkerdoos zowel een adapter als een ander apparaat aansluit, kan dat

nadelige invloed hebben op de prestaties (bitsnelheid) van uw netwerk.

Handleiding – 7/71

Hercules ePlug 200 V2 Hercules ePlug 200 HD

2.2. HomePlug: uw WiFi-partner in huis

Wanneer u beschikt over een modem/router of een box, kunnen alle apparaten, of deze nu zijn aangesloten
via WiFi of via HomePlug, met elkaar communiceren. Alle gegevens worden naar één centraal punt geleid,
naar uw modem/router of uw box, en worden door middel van uw HomePlug-adapters of via de WiFi­radiogolven over het netwerk vervoerd.
Het is dus zeker mogelijk om een computer of ander apparaat dat via WiFi op het netwerk is aangesloten, te
laten communiceren met een apparaat dat op het stopcontactnetwerk is aangesloten via de modem/router.
U vindt in de hoofdstukken 2.1 tot 2.3 een aantal voorbeelden van netwerken die volledig uit HomePlug
bestaan. U kunt hieraan altijd WiFi-randapparatuur toevoegen. Bijvoorbeeld: aan de ene kant een internetbox
die is aangesloten op het stopcontactnetwerk en aan de andere kant een via Wifi op dezelfde box aangesloten
notebook.

2.2.1. Een internetbox met een HD-televisie, een tv-decoder en een gameconsole binnen een stopcontactnetwerk verbinden.

8/71 – Handleiding

Hercules ePlug 200 V2 Hercules ePlug 200 HD

2.2.2. Twee computers binnen een stopcontactnetwerk verbinden

2.2.3. Een computer met een modem, een router, een internetbox of een gameconsole binnen een stopcontactnetwerk verbinden

Handleiding – 9/71

Hercules ePlug 200 V2 Hercules ePlug 200 HD

de console of een ander netwerkapparaat

2.3. U hebt nog geen stopcontactnetwerk: eerste installatie van Hercules ePlug 200 V2/HD Duo

De HomePlug AV-standaard van de Hercules ePlug 200-adapters is niet compatibel met
de HomePlug 1.0-standaard van de Hercules ePlug 85-adapters en HomePlug
14 Mbits/s-adapters, maar de twee standaarden kunnen wel naast elkaar gebruikt
worden. In feite kunt u, wanneer u al een stopcontactnetwerk met de HomePlug 1.0-

standaard hebt geïnstalleerd (bijvoorbeeld Hercules ePlug 85-adapters), geen Hercules ePlug
200-adapters op dat netwerk toevoegen. Er staat u echter niets in de weg om in uw woning
een tweede netwerk, bestaande uit Hercules ePlug 200-adapters in combinatie met
HomePlug AV compatibele randapparatuur, te installeren.

Om een stopcontactnetwerk te installeren:

1. Sluit de Ethernet-kabel aan op de Ethernet­ingang van uw eerste adapter.

10/71 – Handleiding

2. Sluit de adapter aan op een stopcontact in de
buurt van het apparaat dat u op het netwerk wilt
aansluiten. Sluit vervolgens het andere uiteinde van
de Ethernet-kabel aan op de computer, het modem,

(bijvoorbeeld een router).

Hercules ePlug 200 V2 Hercules ePlug 200 HD

televisie, een

4. Sluit de adapter aan op een stopcontact. Sluit vervolgens het andere uiteinde van de Ethernet-kabel(s)

Met de Hercules ePlug 200 HD : u kunt desgewenst een ander apparaat (stekkerdoos,

van de lampjes.

3. Sluit de Ethernet-kabel of kabels aan op de
Ethernet-ingangen van uw tweede adapter.

Met de Hercules ePlug 200 HD : u kunt
maximaal 3 randapparaten aansluiten
(bijvoorbeeld, een HD­gameconsole en een tv-decoder, of 3
computers).

aan op uw netwerkapparatuur.

modem, printer…) aansluiten op het extra stopcontact. Voor optimale gegevensoverdracht in
het stopcontactnetwerk, kunt u de adapter beter niet rechtstreeks op een stekkerdoos

aansluiten. Wanneer uw adapters zijn aangesloten, licht het lampje
verbinding) op om aan te geven dat het netwerk goed functioneert. De kwaliteit van het signaal
wordt ook door een kleurcode aangegeven, zoals beschreven in hoofdstuk 1.5. Beschrijving

(status van

Handleiding – 11/71

Hercules ePlug 200 V2 Hercules ePlug 200 HD

Uw computer heeft nu toegang tot internet via uw modem, doordat de apparaten via het stopcontactnetwerk
met elkaar zijn verbonden en hetzelfde wachtwoord voor het netwerk hebben.

12/71 – Handleiding

Hercules ePlug 200 V2 Hercules ePlug 200 HD

maximaal 3 randapparaten aansluiten

ie, een

decoder, of 3

computers).

2. Sluit de adapter aan op een stopcontact. Sluit vervolgens het andere uiteinde van de Ethernet-kabel(s)

2.4. U hebt al een stopcontactnetwerk: een nieuwe adapter aan uw netwerk toevoegen (Hercules ePlug 200 HD Solo)

Als voorbeeld nemen we een huis waarin u al een stopcontactnetwerk hebt geïnstalleerd dat bestaat uit
HomePlug-adapters volgens de AV-standaard (bijvoorbeeld uit de Hercules ePlug 200-reeks). U wilt nu één of
meer nieuwe Hercules ePlug 200 HD-adapters installeren om uw netwerk uit te breiden en nieuwe
randapparatuur aan te sluiten (printer, modem, router, gameconsole, enz.).

1. Ethernet-verbinding en elektrische aansluiting van uw nieuwe Hercules ePlug 200 HD-adapter

1. Sluit de Ethernet-kabel of kabels aan op de
Ethernet-ingang van uw tweede adapter.

Met de Hercules ePlug 200 HD : u kunt

(bijvoorbeeld, een HD-televis
gameconsole en een tv-

aan op uw netwerkapparatuur.

Handleiding – 13/71

Hercules ePlug 200 V2 Hercules ePlug 200 HD

kleurcode aangegeven zoals beschreven in hoofdstuk 1.5. Beschrijving van de lampjes.

aangesloten adapters 2 tot 4 seconden lang

verbinding met het netwerk tot stand is

Met de Hercules ePlug 200 HD: u kunt desgewenst een ander apparaat (stekkerdoos, modem,
printer…) aansluiten op het extra stopcontact.

Voor optimale gegevensoverdracht in het stopcontactnetwerk, kunt u uw adapter beter niet
direct op de stekkerdoos aansluiten.

Wanneer uw adapters zijn aangesloten, licht het lampje

(status van verbinding) op om

aan te geven dat het netwerk goed functioneert. De kwaliteit van het signaal wordt ook door een

3. Houd de Verbinden-knop op een van de reeds

ingedrukt.

U heeft nu 2 minuten om de nieuwe adapter te
koppelen.

4. Houd de Verbinden-knop op de Hercules ePlug
200 HD-adapter 2 tot 4 seconden lang ingedrukt.

het lampje

gaat branden wanneer een

gebracht.

14/71 – Handleiding

Hercules ePlug 200 V2 Hercules ePlug 200 HD

5. Herhaal deze procedure als u nog een Hercules
ePlug 200 HD-adapter wilt toevoegen.

2. Op het netwerk aansluiten

Het wachtwoord voor het netwerk wordt ook gebruikt voor de Hercules ePlug 200 HD-adapter, die vervolgens
kan communiceren met alle andere adapters in het bestaande netwerk.

Als uw adapter geen verbinding kan maken met het netwerk, kan dat een van de volgende
oorzaken hebben:

Oorzaak 1: U hebt mogelijk de verbindingsprocedure niet correct uitgevoerd:

- Houd de Verbinden-knop (ook wel beveiligingsknop genoemd door sommige
fabrikanten) van de adapter die al deel uitmaakt van uw bestaande netwerk 2-4
seconden lang ingedrukt.

- Maak de verbinding door de Verbinden-knop op de Hercules ePlug 200 HD­adapter 2-4 seconden in te drukken. U hebt nu 2 minuten om de nieuwe adapter
aan te sluiten.

Oorzaak 2: Uw adapter is misschien niet goed aangesloten op het stopcontact, of er
staat geen spanning op het stopcontact:

- Controleer of het voedingslampje

op de adapter brandt.

Oorzaak 3: Uw elektriciteitsnet wordt misschien gestoord door andere apparaten die
zich in de buurt van uw adapter bevinden:

- Vermijd dat uw adapter op een contactdoos i.p.v. een stopcontact wordt
aangesloten.

- Schakel apparaten uit die zich dichtbij de adapter bevinden.

- Probeer de adapter op een ander stopcontact.

Handleiding – 15/71

Hercules ePlug 200 V2 Hercules ePlug 200 HD

16/71 – Handleiding

Hercules ePlug 200 V2 Hercules ePlug 200 HD

knop langer dan

2.5. Het wachtwoord wijzigen

Bij de installatie van een HomePlug-netwerk wordt automatisch een willekeurig wachtwoord gegenereerd. U
kunt eenvoudig een nieuw willekeurig wachtwoord genereren met behulp van de restartfunctie van de
Verbinden-knop.

Als u het netwerkwachtwoord op een adapter wijzigt, dan maakt de adapter geen deel meer
uit van het netwerk.

- Houd op de adapter waarvan u het wachtwoord
wilt wijzigen, de Verbinden­15 seconden ingedrukt.

- Wacht totdat de adapter zichzelf weer heeft
opgestart.

- Sluit een nieuwe adapter aan door de Verbinden­knop van de adapter die al deel uitmaakt van het
netwerk dat u wilt maken 2-4 seconden ingedrukt te
houden, en druk vervolgens op de Verbinden-knop
van de adapter die u wilt toevoegen aan dat
netwerk.

- Herhaal deze procedure voor elke adapter die u
wilt toevoegen.

Handleiding – 17/71

Hercules ePlug 200 V2 Hercules ePlug 200 HD

3. UW NETWERK BEHEREN MET HERCULES ePLUG STATION

Met de Hercules ePlug Station-software beheert u uw stopcontactnetwerk. Als u de gevraagde gegevens
eenmaal hebt verstrekt, kunt u een overzicht bekijken van alle apparaten die op uw stopcontactnetwerk zijn
aangesloten. Zo kunt u per kamer de werking en de bitsnelheid van uw apparaten controleren.

3.1. Hercules ePlug Station downloaden

U kunt Hercules ePlug Station downloaden vanaf de website http://www.hercules.com, in het gedeelte
Downloads van de sectie voor stopcontactnetwerken.
Selecteer op de website van Hercules de versie voor uw product, voer de aangegeven procedure uit en sla
het installatiebestand op de harde schijf op.

3.2. Hercules ePlug Station installeren

- Dubbelklik op het bestand ePlugStation_Setup.exe (op de locatie waar u het op uw computer hebt

opgeslagen) om de installatie te starten.

U kunt alleen met Hercules ePlug Station werken als uw computer aan de volgende minimale
systeemvereisten voldoet:

- Intel Pentium III, AMD Athlon/AMD-K6

- 64 MB RAM

- 10/100 RJ45 Ethernet-netwerkadapter

- CD-ROM-station

- 50 MB vrije schijfruimte

- Besturingssysteem: Microsoft Windows XP (SP2-SP3), Vista of 7

- Klik op Uitvoeren als een beveiligingswaarschuwing van Windows verschijnt.

- Selecteer de locatie waar u de bestanden wilt uitpakken en klik vervolgens op Volgende.

Als alle bestanden zijn uitgepakt, verschijnt een venster van Hercules ePlug Station.

18/71 – Handleiding

Hercules ePlug 200 V2 Hercules ePlug 200 HD

- Klik op de knop Hercules ePlug Station installeren.

Het welkomstscherm van de InstallShield Wizard voor ePlug Station verschijnt.

- Klik op Volgende.

- Schakel Ik accepteer de voorwaarden van de Licentieovereenkomst in en klik op Volgende.

Handleiding – 19/71

Hercules ePlug 200 V2 Hercules ePlug 200 HD

- Selecteer de locatie waar u ePlug Station wilt installeren en klik vervolgens op Volgende.

- Klik op Installeren om uw keuze te bevestigen en de installatie te starten.

ePlug Station wordt op de geselecteerde locatie geïnstalleerd.

20/71 – Handleiding

Hercules ePlug 200 V2 Hercules ePlug 200 HD

- Klik op Voltooien om de Wizard af te sluiten.

Op het bureaublad verschijnt een snelkoppeling naar ePlug Station en stap 1 van de
installatie-assistent voor Hercules ePlug wordt gestart.

De volgende procedure heeft als doel om ePlug Station de adapters in uw netwerk te laten
identificeren via de afzonderlijke MAC-adressen van de adapters en een locatie in uw huis
aan de adapters toe te wijzen.

- Klik op Start de Assistent om de instellingen voor het beheer van uw netwerk te configureren. Later kunt u
Hercules ePlug Station rechtstreeks starten.

Handleiding – 21/71

Hercules ePlug 200 V2 Hercules ePlug 200 HD

- Stap 2: controleer of de stopcontactadapter is aangesloten op uw computer of uw modem/router.

- Klik op Volgende.

- Stap 3: selecteer in de vervolgkeuzelijst de kamer waarin de stopcontactadapter is geplaatst die op uw

computer is aangesloten.

- Klik op Volgende.

22/71 – Handleiding
