HERCULES ePlug 200 User Manual [fr]
Hercules ePlug 200
TABLE DES MATIÈRES
Cliquez sur un titre de cette table des matières pour accéder à la section correspondante
1. VOTRE ADAPTATEUR HERCULES EPLUG 200 ............................................................................... 2
1.1. Recommandations .......................................................................................................................... 2
1.2. Spécifications .................................................................................................................................. 3
1.3. Configuration requise ...................................................................................................................... 3
1.4. Contenu de la boîte ......................................................................................................................... 4
1.5. Description des voyants .................................................................................................................. 4
1.6. Description de la connectique ......................................................................................................... 5
2. INSTALLATION DE HERCULES EPLUG 200 ..................................................................................... 6
2.1. Comment placer Hercules ePlug 200 ............................................................................................. 6
2.2. Le CPL, partenaire du WiFi dans votre maison .............................................................................. 7
2.2.1. Connecter deux ordinateurs dans un réseau CPL .......................................................... 7
2.2.2. Connecter un ordinateur à un modem, un modem routeur, une box Internet ou
une console de jeu dans un réseau CPL ........................................................................ 7
2.2.3. Connecter une box Internet à un décodeur TNT dans un réseau CPL .......................... 8
2.3. Vous n'avez pas encore créé de réseau CPL : première installation de Hercules ePlug 200 Duo8
2.4. Vous avez déjà créé un réseau CPL : ajout d’un nouvel adaptateur à votre réseau (Hercules
ePlug 200 Solo ou Duo) ................................................................................................................ 11
2.5. Comment changer le mot de passe réseau .................................................................................. 14
3. VOTRE RESEAU CPL EN PRATIQUE .............................................................................................. 15
3.1. Quelques prérequis ....................................................................................................................... 15
3.2. Identifier son type de réseau CPL : Infrastructure ou Ad hoc ...................................................... 15
3.3. Ordinateurs sous Windows Vista : Partager des dossiers, une imprimante ou une connexion ADSL
15
3.3.1. Windows Vista : Partager une connexion ADSL dans un réseau de type
Infrastructure .................................................................................................................. 16
3.3.2. Windows Vista : Partager une connexion ADSL dans un réseau de type Ad hoc ........ 18

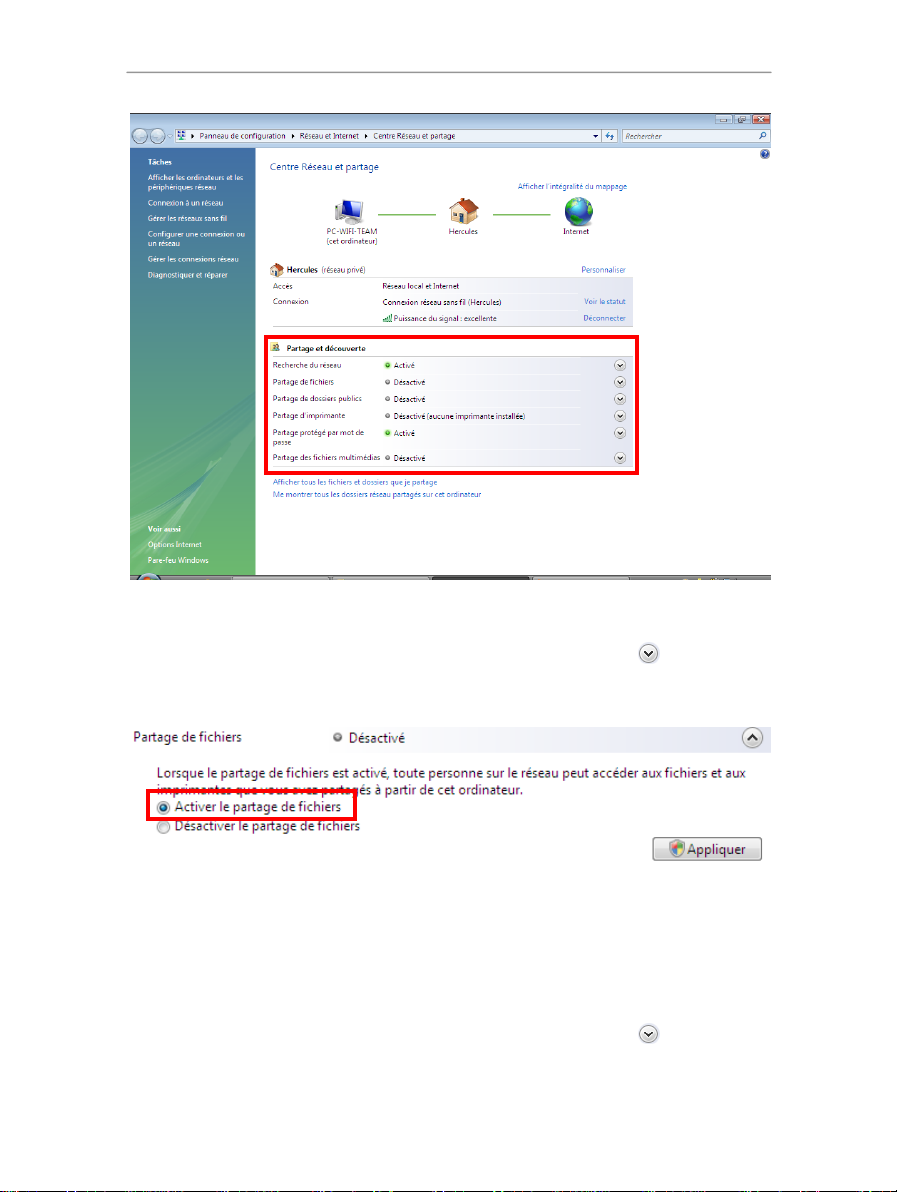

3.3.3. Activer le partage ........................................................................................................... 20
3.3.4. Windows Vista : Mettre en partage des dossiers publics ou personnels ...................... 23
3.3.5. Ordinateurs sous Windows Vista : Accéder aux dossiers partagés ............................................... 25

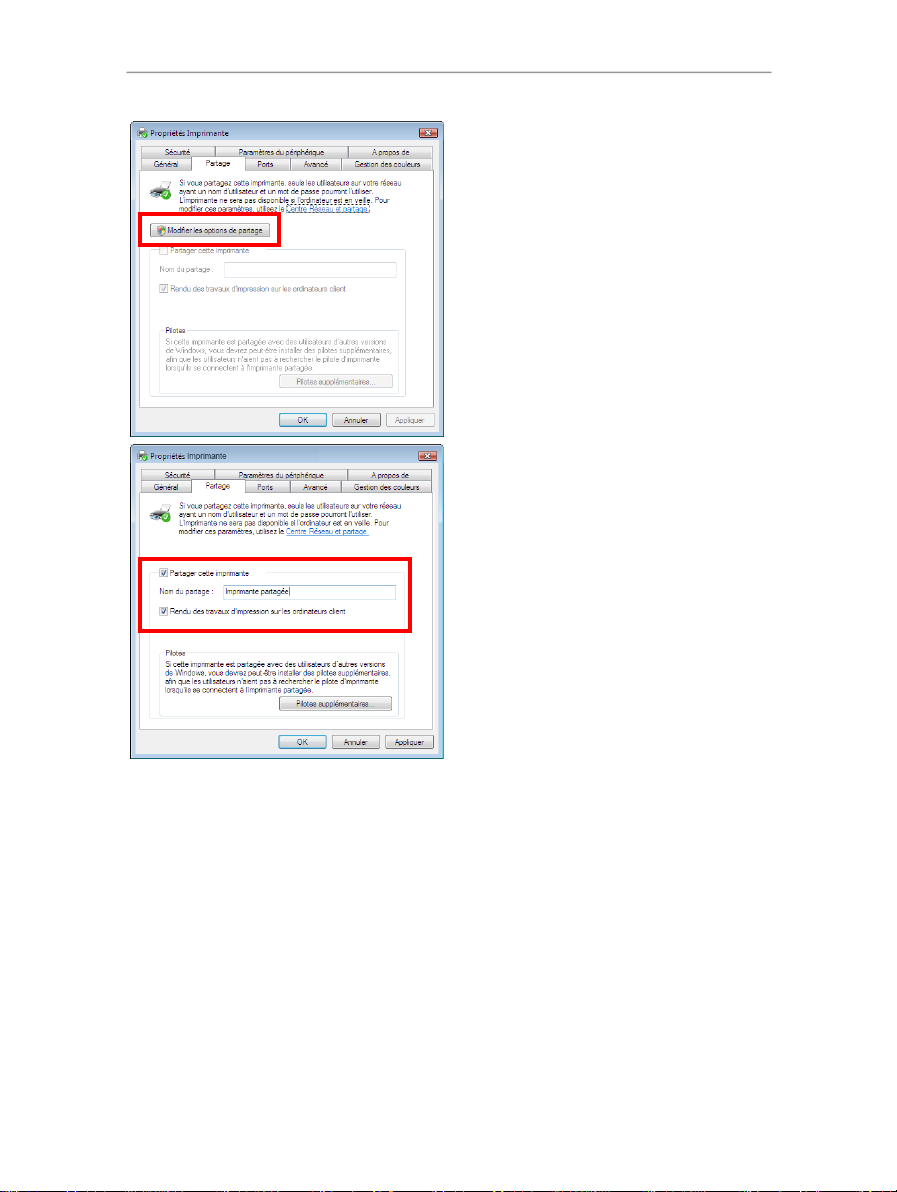

3.3.6. Windows Vista : Mettre en partage une imprimante .......................................................... 25

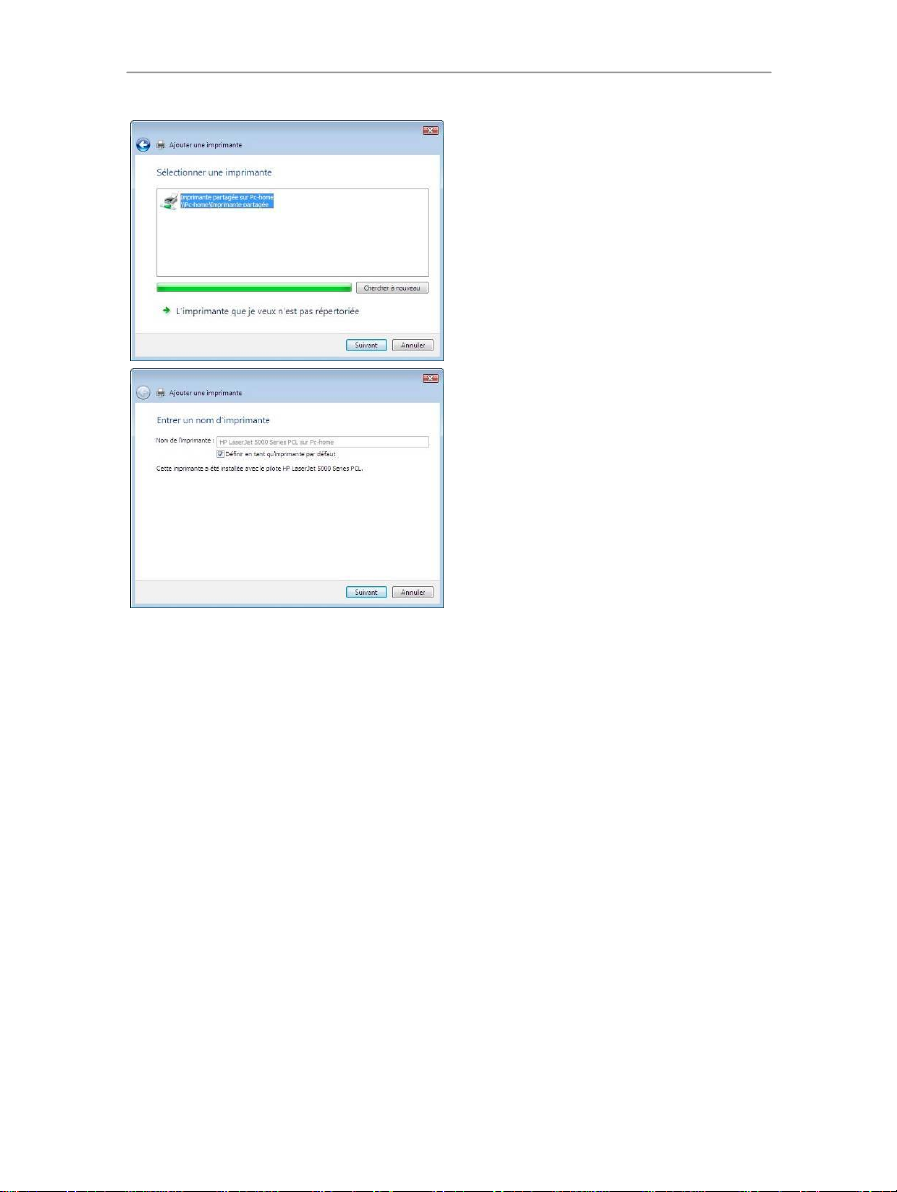

3.3.7. Ordinateurs sous Windows Vista : Accéder à l’imprimante partagée ............................................. 28
3.4. Ordinateurs sous Windows XP : Partager des dossiers, une imprimante ou une connexion ADSL
29

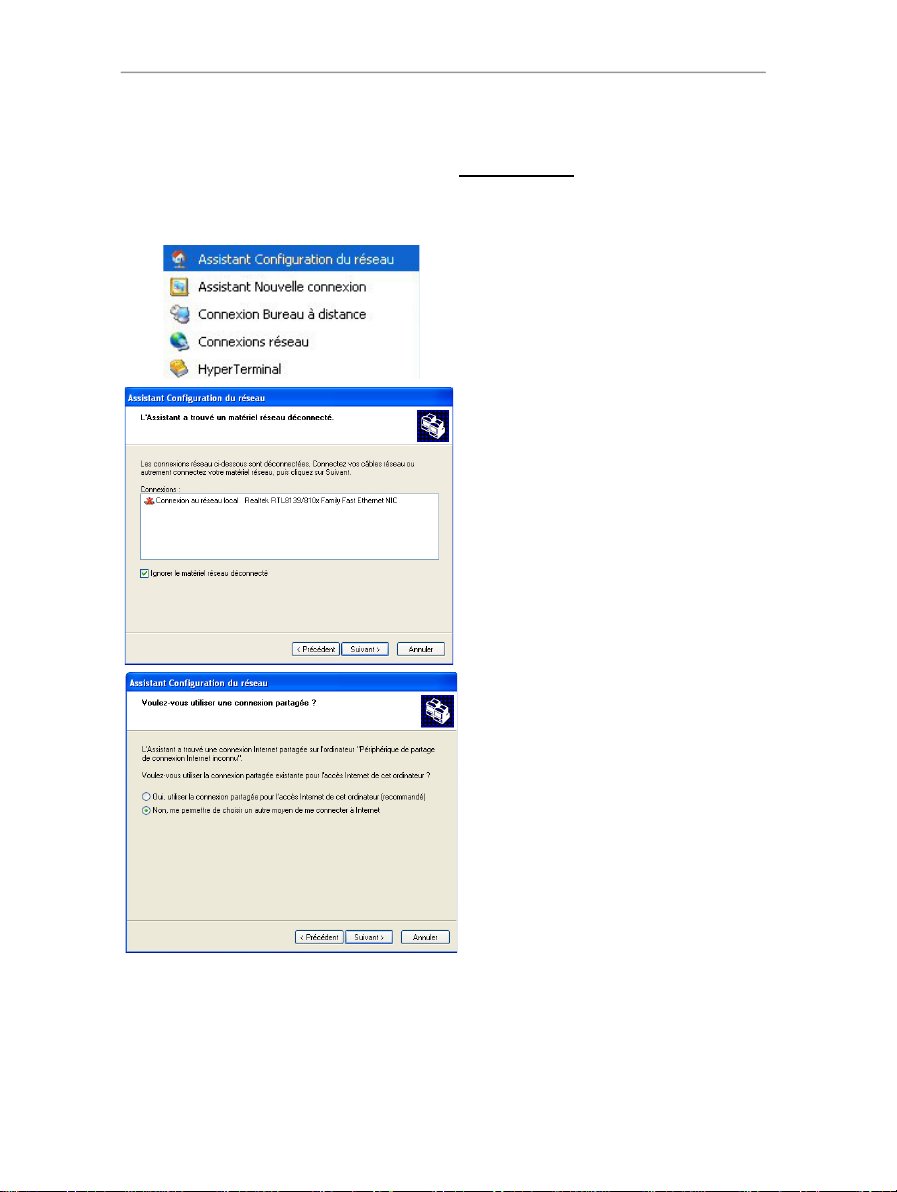

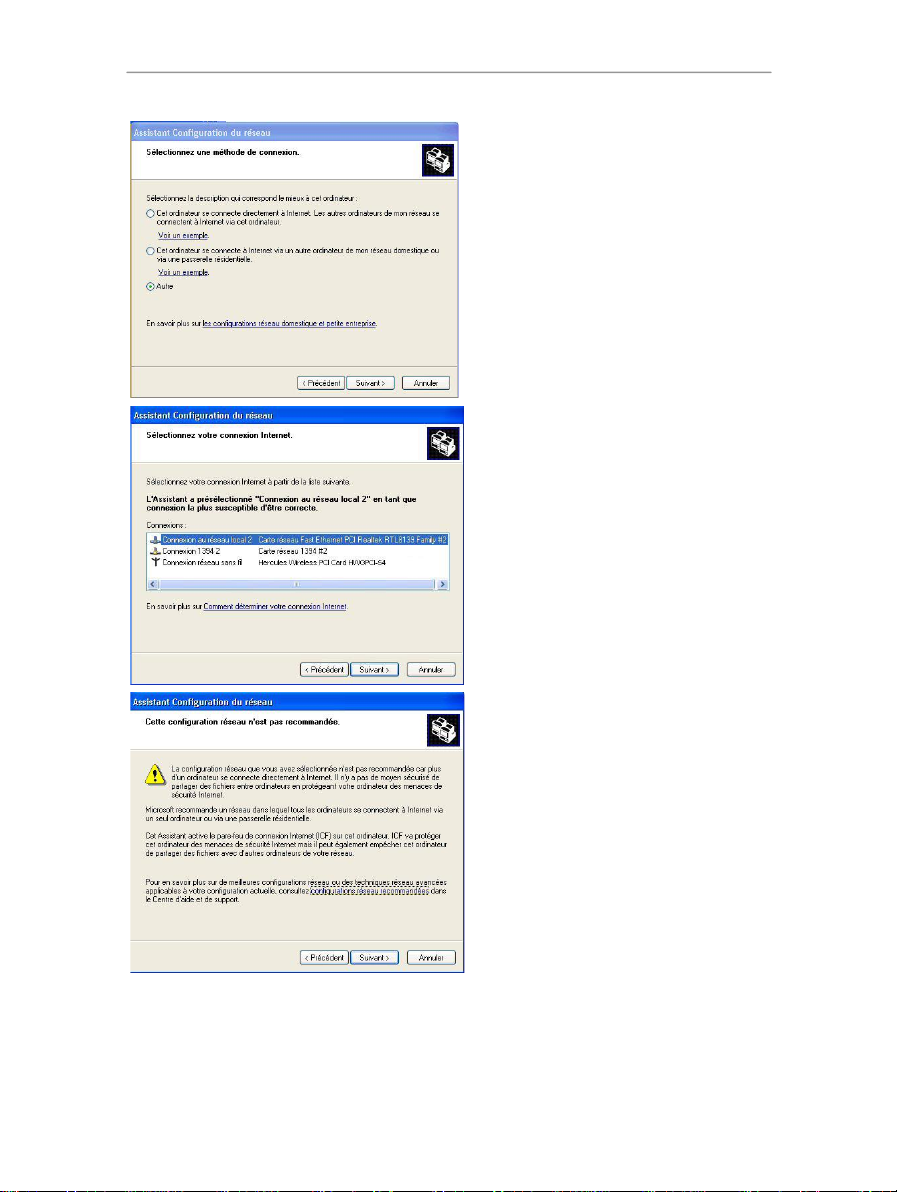

3.4.1. Windows XP : Utiliser l’Assistant Configuration du réseau dans un réseau de
type Infrastructure .......................................................................................................... 30
3.4.2. Windows XP : Utiliser l’Assistant Configuration du réseau dans un réseau de
type Ad hoc .................................................................................................................... 33
3.4.3. Windows XP : Mettre en partage des dossiers ............................................................. 38
3.4.4. Ordinateurs sous Windows XP : Accéder aux dossiers partagés ........................................... 39
3.4.5. Windows XP : Mettre en partage une imprimante ......................................................... 39
3.4.6. Windows XP : Modifier le nom d’un groupe de travail (utilisateurs avancés) ............... 41
3.5. Ordinateurs sous un autre système d'exploitation ou ajout de tout autre équipement réseau .... 41
4. ASSISTANCE TECHNIQUE ............................................................................................................... 42
5. GARANTIE .......................................................................................................................................... 42
6. RECOMMANDATION RELATIVE A LA PROTECTION DE L’ENVIRONNEMENT .......................... 42
Hercules ePlug 200
Ce standard n’est pas compatible avec le standard Homeplug 1.0 correspondant à la gamme
Hercules ePlug 85 (et des autres adaptateurs de ce standard). Mais rien ne vous empêche de créer dans
votre maison un réseau composé d'adaptateurs Hercules ePlug 85 et un autre composé d'adaptateurs
Hercules ePlug 200.
1. VOTRE ADAPTATEUR HERCULES ePLUG 200
Le CPL (Courant Porteur en Ligne), également appelé Homeplug, est une technologie qui utilise l'installation
électrique existante de votre habitation pour transporter en tout confort des données numériques (audio,
vidéo, Internet, fichiers) au sein d'un réseau personnel sécurisé. Le CPL est une alternative idéale pour tous
ceux qui souhaitent créer un réseau en toute simplicité, sans la contrainte des fils, et qui ne peuvent exploiter
tout le potentiel du WiFi en raison de la configuration de leur habitation (présence de murs épais ou d'autres
obstacles qui gênent la transmission sans fil des données).
Hercules ePlug 200 est un adaptateur utilisant la technologie CPL qui se branche sur toutes les prises de
courant de la maison (du rez-de-chaussée à l'étage) pour les transformer en autant de points de connexion
réseau possibles. De plus, les adaptateurs Hercules ePlug 200 peuvent être librement débranchés et
rebranchés sur d'autres prises de la maison, en fonction de ses besoins (changement de place d'un
ordinateur, de son modem routeur...), sans qu'il soit nécessaire de renouveler l'installation ou de recréer son
réseau.
Un réseau étant constitué au minimum de deux appareils connectés entre eux, il vous suffira de brancher
deux adaptateurs Hercules ePlug 200 sur deux prises électriques de votre habitation (dans la même pièce ou
dans des pièces différentes). Par exemple, pour accéder à Internet, vous pouvez relier votre modem ou votre
box Internet à un adaptateur Hercules ePlug branché sur la prise de courant la plus proche, et votre
ordinateur à un autre adaptateur Hercules ePlug branché sur une autre prise de courant. Enfin, votre réseau
est déjà préconfiguré pour vous apporter une sécurité maximale.
Tous les produits de la gamme Hercules ePlug 200 sont compatibles avec le standard HomePlug AV (incluant
les périphériques fonctionnant à 200 Mbits/s), qui permet de profiter d'images en haute définition ou de
diffuser en streaming des fichiers multimédias en tout confort. Ces adaptateurs peuvent être combinés selon
vos besoins ou en fonction de vos périphériques (un décodeur TV avec une box, un modem avec un
ordinateur ou une console de jeu, deux ordinateurs, un ordinateur et une imprimante...). Vous trouverez
quelques configurations possibles illustrées dans la section d'installation de ce manuel.
Même si ce type d'appareil ne présente aucun danger pour votre installation électrique, il conviendra de
respecter certaines recommandations décrites ci-après.
1.1. Recommandations
- Branchez l'adaptateur Hercules ePlug 200 uniquement sur un réseau électrique conforme aux normes de
sécurité et aux spécifications de sa plaque signalétique. En cas de doute, contactez un électricien ou votre
fournisseur d'électricité.
- N’ouvrez en aucun cas l'adaptateur Hercules ePlug 200, vous risqueriez d’endommager les composants
internes.
- N'essayez pas d'introduire des objets dans les fentes et les ouvertures de l'adaptateur Hercules ePlug 200.
- N'obstruez pas les fentes et ouvertures de l'adaptateur Hercules ePlug 200.
- Si vous devez effectuez la maintenance de votre adaptateur Hercules ePlug 200, débranchez votre
adaptateur et faites appel à du personnel qualifié pour éviter tout risque d'électrocution.
- Pour prévenir tout risque d’incendie ou de décharge électrique, tenez votre adaptateur éloigné :
2/45 – Manuel de l’utilisateur
Hercules ePlug 200
- de la pluie ou de l’humidité, de tout fluide (eau, produits chimiques ou tout autre liquide),
- de sources de chaleur telles que radiateurs, cuisinières ou tout autre appareil émetteur de chaleur (y
compris les amplificateurs),
- des rayons directs du soleil.
- Branchez l'adaptateur Hercules ePlug 200 uniquement dans une pièce suffisamment aérée.
- Branchez l'adaptateur Hercules ePlug 200 uniquement avec le câble Ethernet fourni.
- Débranchez l'adaptateur Hercules ePlug 200 de la prise électrique si vous prévoyez de ne pas l’utiliser
pendant une période prolongée.
- Débranchez l'adaptateur Hercules ePlug 200 de la prise électrique avant tout nettoyage. Utilisez un chiffon
doux et évitez l’usage d’aérosols, d'eau, de produits chimiques à bas de solvants, de benzène, d'alcool ou
d'autres produits de nettoyage.
- Tenez les enfants éloignés des prises électriques.
1.2. Spécifications
Compatible avec les spécifications IEE 802.3, IEE 802.3u, IEE 802.3x et Auto MDI/X
Compatible avec le standard Homeplug AV
Coexistant avec les modules Homeplug 1.0
Cryptage avec le protocole de sécurité AES 128 bits
Débit de 200 Mbits/s
Mode de transmission asynchrone
Modulation OFDM, 1024/256/64 QAM, QPSK, BPSK
Portée de 200 m sur le réseau électrique
Port Ethernet RJ45
Consommation moyenne: 2,6 W en utilisation, 0,9 W en veille lorsque aucune donnée ne circule (ces
données peuvent varier en fonction de l’installation électrique de votre maison)
Alimentation interne 100~ 240 V CA, 50/60 Hz
Bouton d’association permettant d’ajouter un adaptateur Hercules ePlug 200 dans un réseau existant
Voyants en façade
1.3. Configuration requise
Pour connecter des périphériques aux adaptateurs Hercules ePlug 200 :
Une interface réseau de type Ethernet doit être disponible sur chaque périphérique à connecter
(ordinateur, console de jeu, modem, routeur, décodeur TV, etc.)
Pour accéder à Internet avec l'adaptateur Hercules ePlug 200 :
Ligne Internet active
Internet Explorer 6.0, Netscape Navigator 4.7 ou Mozilla Firefox 1.0 ou supérieur
Modem ADSL Ethernet, modem câble, Box Internet (Livebox®, Freebox®, Neufbox®…)
Manuel de l’utilisateur – 3/45
Hercules ePlug 200
: voyant d'alimentation : clignote lors du trafic
: voyant de connexion Ethernet :
- allumé si le câble Ethernet est connecté
- clignote lors des transferts de données
: voyant indiquant le statut de la connexion CPL :
- vert : connexion de très bonne qualité (débits supérieurs à
60 Mbits/s)
- orange : connexion de qualité moyenne-bonne (débits compris
entre 60 et 40 Mbits/s)
- rouge : connexion de qualité médiocre (débits inférieurs à
40 Mbits/s)
1.4. Contenu de la boîte
Vérifiez que les éléments suivants sont bien présents dans la boîte :
En fonction du pack :
- Hercules ePlug 200 Solo : 1 adaptateur
- Hercules ePlug 200 Duo : 2 adaptateurs
Guide de démarrage rapide en français
Câble Ethernet (1 par adaptateur)
Note : Le logiciel de configuration et de supervision du réseau "Hercules ePlug Station" est disponible en
téléchargement sur http://www.hercules.com.
1.5. Description des voyants
4/45 – Manuel de l’utilisateur
Hercules ePlug 200
Prise d'alimentation pour brancher l'adaptateur Hercules
ePlug 200 sur la prise secteur
Port Ethernet permettant de relier l'adaptateur Hercules
ePlug 200 à un périphérique (ordinateur de bureau, ordinateur
portable, console de jeu, décodeur TV, modem/routeur, box
Internet)
Bouton de réinitialisation des paramètres usine
Bouton d'association à double fonction, permettant
- de connecter d'autres adaptateurs ePlug 200 au
réseau (par un appui de moins de 10 secondes
(recommandé : 3 secondes)) ou
- de générer aléatoirement un nouveau mot de passe
réseau (par un appui de plus de 10 secondes)
Pour que l'adaptateur Hercules ePlug passe en mode veille, la carte réseau de l'ordinateur ou d’un
autre périphérique réseau doit être inactive (pas de transfert de données). Pour être certain qu'elle soit
constamment inactive, vous pouvez débrancher l'ordinateur de la prise secteur, notamment si vous n'avez
pas l'intention de l'utiliser pendant une certaine période, ou, si l'ordinateur est branché sur une multiprise
disposant d'un bouton Marche/Arrêt, vous pouvez appuyer sur le bouton Arrêt de celle-ci.
1.6. Description de la connectique
Manuel de l’utilisateur – 5/45
Hercules ePlug 200
Pour optimiser le transfert de données sur le réseau électrique, il convient de respecter quelques
recommandations :
Branchez les adaptateurs et les périphériques (ordinateur, box,...) de préférence sur une prise murale
distincte : une pour l'adaptateur et l'autre pour le périphérique à connecter au réseau CPL.
Si vous utilisez une multiprise, évitez si possible de brancher sur la même multiprise un adaptateur et
un périphérique.
2. INSTALLATION DE HERCULES ePLUG 200
L'adaptateur Hercules ePlug 200 a été conçu dans un souci de simplicité d'utilisation et d'installation. Si vous
avez déjà acheté et installé des adaptateurs Homeplug (ou CPL), Hercules fournit un Guide d’installation
rapide qui vous aide, au travers de plusieurs étapes dans l’ajout de vos adaptateurs Hercules ePlug 200 dans
votre réseau CPL existant.
Si vous êtes novice dans le domaine du CPL, nous vous invitons d'abord à suivre les conseils fournis aux
chapitres 2.1 et 2.2.
Sinon, vous pouvez directement accéder au chapitre 2.3. Vous n'avez pas encore créé de réseau CPL :
première installation de Hercules ePlug 200 Duo qui détaille, étape par étape, l'installation de votre
Hercules ePlug 200.
Enfin, si vous avez déjà créé un réseau CPL et souhaitez ajouter un nouvel adaptateur, reportez-vous à la
section 2.4 Vous avez déjà créé un réseau CPL : ajout d’un nouvel adaptateur à votre réseau (Hercules
ePlug 200 Solo ou Duo).
2.1. Comment placer Hercules ePlug 200
Pour vous aider à brancher votre Hercules ePlug 200, commencez par choisir une prise électrique proche de
l’équipement que vous souhaitez connecter et suivez les recommandations fournies ci-après.
6/45 – Manuel de l’utilisateur
Hercules ePlug 200
2.2. Le CPL, partenaire du WiFi dans votre maison
Dès lors que vous possédez un modem routeur ou une box, les équipements, qu’ils soient connectés en WiFi
ou en CPL, peuvent tout à fait communiquer ensemble. Toutes les données sont acheminées à un point
central, en l’occurrence votre modem routeur ou votre box, et peuvent circuler soit sur le réseau électrique
grâce à vos adaptateurs CPL, soit par les ondes grâce au WiFi.
Il est donc tout à fait possible de faire communiquer un ordinateur ou tout autre équipement réseau connecté
en WiFi avec un équipement connecté sur le réseau CPL au modem routeur.
Vous trouverez dans les chapitres 2.2.1 à 2.2.3 différents exemples de réseaux purement CPL. Rien ne vous
empêche d'y ajouter des périphériques WiFi. Par exemple, une box Internet connectée au réseau CPL d'une
part, et un ordinateur portable WiFi connecté à cette même box en WiFi, d'autre part.
2.2.1. Connecter deux ordinateurs dans un réseau CPL
2.2.2. Connecter un ordinateur à un modem, un modem routeur,
une box Internet ou une console de jeu dans un réseau
CPL
Manuel de l’utilisateur – 7/45
Hercules ePlug 200
Le standard Homeplug AV des adaptateurs Hercules ePlug 200 n'est pas compatible avec le
standard Homeplug 1.0 des adaptateurs Hercules ePlug 85 et des adaptateurs Homeplug 14 Mbits/s,
mais ces deux standards peuvent coexister. En effet, si vous avez déjà installé un réseau CPL au
standard Homeplug 1.0 (par exemple des adaptateurs Hercules ePlug 85), vous ne pourrez pas y ajouter
d'adaptateurs Hercules ePlug 200. En revanche, rien ne vous empêche d'installer dans votre habitation un
deuxième réseau composé d'adaptateurs Hercules ePlug 200 et de périphériques compatibles
Homeplug AV.
1. Connectez le câble Ethernet à la prise Ethernet
de votre premier adaptateur.
2.2.3. Connecter une box Internet à un décodeur TNT dans un
réseau CPL
2.3. Vous n'avez pas encore créé de réseau CPL : première
installation de Hercules ePlug 200 Duo
Pour installer un réseau CPL :
8/45 – Manuel de l’utilisateur
Hercules ePlug 200
2. Branchez l’adaptateur sur une prise électrique
située à proximité de l’appareil à connecter au
réseau.
3. Connectez l’autre extrémité du câble Ethernet à
l’ordinateur, au modem, à la console ou à tout autre
appareil réseau (par exemple, un modem routeur).
4. Connectez le câble Ethernet à la prise Ethernet
de votre deuxième adaptateur.
5. Branchez l’adaptateur sur une prise électrique
située à proximité de l’appareil à connecter au
réseau.
Afin d’optimiser le transfert des données sur
le réseau CPL, évitez de brancher votre adaptateur
directement sur une multiprise.
Manuel de l’utilisateur – 9/45
Hercules ePlug 200
6. Connectez l’autre extrémité du câble Ethernet à
l’ordinateur, au modem, à la console ou à tout autre
appareil réseau (par exemple, un ordinateur).
Lorsque vos adaptateurs sont connectés, le voyant
(statut de connexion) s’allume et indique le
bon fonctionnement du réseau. La qualité du signal
est également indiquée par un code couleur,
expliqué au chapitre 1.5. Description des voyants.
Votre ordinateur peut maintenant accéder à Internet via votre modem, car les deux appareils sont connectés
entre eux par le réseau CPL et ont le même mot de passe réseau.
10/45 – Manuel de l’utilisateur
Hercules ePlug 200
- Connectez le câble Ethernet à la prise Ethernet de
votre nouvel adaptateur.
- Branchez le nouvel adaptateur sur une prise
électrique située à proximité de l’appareil à
connecter au réseau.
Afin d’optimiser le transfert des données sur
le réseau CPL, évitez de brancher votre adaptateur
directement sur une multiprise.
2.4. Vous avez déjà créé un réseau CPL : ajout d’un nouvel
adaptateur à votre réseau (Hercules ePlug 200 Solo ou
Duo)
Prenons l'exemple d'une maison dans laquelle vous avez déjà installé un réseau CPL composé d'adaptateurs
Homeplug au standard AV (Hercules ePlug 200, par exemple). Vous souhaitez maintenant installer un ou
plusieurs nouveaux adaptateurs Hercules ePlug 200 pour pouvoir agrandir votre réseau et connecter ainsi de
nouveaux périphériques (imprimante, modem, routeur, console de jeu...).
1. Connexion Ethernet et branchement électrique de votre nouvel adaptateur Hercules ePlug 200
Manuel de l’utilisateur – 11/45
Hercules ePlug 200
- Connectez l’autre extrémité du câble Ethernet à
l’ordinateur, au modem, à la console ou à tout autre
appareil réseau (ici, un ordinateur).
- Appuyez pendant 3 secondes sur le bouton
d'association de l’un des adaptateurs déjà
connectés au réseau.
Vous avez 2 minutes pour associer le nouvel
adaptateur.
- Appuyez pendant 3 secondes sur le bouton
d'association de l'adaptateur Hercules ePlug 200.
Le voyant doit s'allumer lors de la
connexion au réseau.
12/45 – Manuel de l’utilisateur
Hercules ePlug 200
- Renouvelez l'opération pour ajouter un autre
adaptateur Hercules ePlug 200.
Si la connexion de votre adaptateur au réseau a échoué, plusieurs causes sont possibles.
Cause n°1 : Vous n'avez peut-être pas effectué correctement l'association :
- Appuyez pendant 3 secondes sur le bouton d’association (également appelé bouton de
sécurisation chez certains constructeurs) de l’adaptateur faisant partie de votre réseau existant.
- Effectuez l'association en appuyant pendant 3 secondes sur le bouton d’association de votre
adaptateur Hercules ePlug 200. Vous disposez de 2 minutes pour cette opération.
Cause n°2 : Votre adaptateur n'est peut-être pas correctement branché sur une prise électrique ou
cette prise n'est pas alimentée :
- Vérifiez que le voyant d'alimentation de l'adaptateur s'allume.
Cause n°3 : Votre réseau électrique est peut-être fortement perturbé par d'autres appareils proches
de votre adaptateur :
- Évitez de brancher votre adaptateur directement sur une multiprise.
- Débranchez les appareils connectés proches de l’adaptateur.
- Essayez de brancher l'adaptateur sur une autre prise.
2. Connexion au réseau
Le mot de passe réseau est appliqué à l’adaptateur Hercules ePlug qui peut désormais communiquer avec
tous les adaptateurs du réseau existant.
Manuel de l’utilisateur – 13/45
Hercules ePlug 200
Si vous changez le mot de passe réseau d'un adaptateur, celui-ci ne peut plus faire partie du réseau.
- Appuyez plus de 10 secondes sur le bouton
d'association de l’adaptateur dont vous souhaitez
changer le mot de passe.
Attendez le redémarrage de l’adaptateur.
- Associez les autres adaptateurs en appuyant
pendant 3 secondes sur le bouton d'association de
l'adaptateur qui fait déjà partie du réseau que vous
souhaitez créer, puis sur celui que vous souhaitez
intégrer à ce réseau.
- Renouvelez l’opération pour tous les adaptateurs.
2.5. Comment changer le mot de passe réseau
Lorsque vous installez un réseau CPL, un mot de passe aléatoire est automatiquement généré. Vous pouvez
générer un nouveau mot de passe aléatoire en toute simplicité grâce à la fonction de réinitialisation du bouton
d'association.
14/45 – Manuel de l’utilisateur
Loading...
