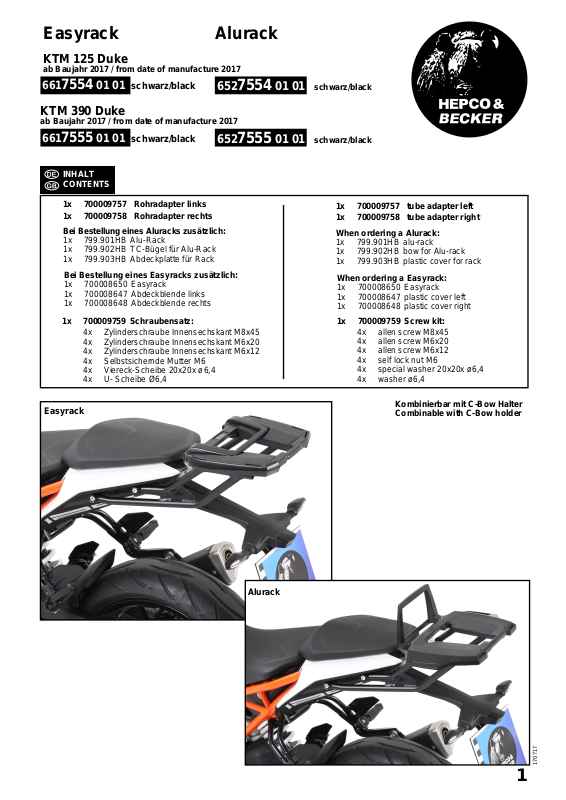

Easyrack Alurack
KTM 125 Duke
ab Baujahr 2017 / from date of manufacture 2017
6617554 01 01 schwarz/black
6527554 01 01 schwarz/black
KTM 390 Duke
ab Baujahr 2017 / from date of manufacture 2017
6617555 01 01 schwarz/black
INHALT
CONTENTS
1x 700009757 Rohradapter links
1x 700009758 Rohradapter rechts
Bei Bestellung eines Aluracks zusätzlich:
1x 799.901HB Alu-Rack
1x 799.902HB TC-Bügel für Alu-Rack
1x 799.903HB Abdeckplatte für Rack
Bei Bestellung eines Easyracks zusätzlich:
1x 700008650 Easyrack
1x 700008647 Abdeckblende links
1x 700008648 Abdeckblende rechts
1x 700009759 Schraubensatz:
4x Zylinderschraube Innensechskant M8x45
4x Zylinderschraube Innensechskant M6x20
4x Zylinderschraube Innensechskant M6x12
4x Selbstsichernde Mutter M6
4x Viereck-Scheibe 20x20x ø6,4
4x U- Scheibe Ø6,4
6527555 01 01 schwarz/black
1x 700009757 tube adapter left
1x 700009758 tube adapter right
When ordering a Alurack:
1x 799.901HB alu-rack
1x 799.902HB bow for Alu-rack
1x 799.903HB plastic cover for rack
When ordering a Easyrack:
1x 700008650 Easyrack
1x 700008647 plastic cover left
1x 700008648 plastic cover right
1x 700009759 Screw kit:
4x allen screw M8x45
4x allen screw M6x20
4x allen screw M6x12
4x self lock nut M6
4x special washer 20x20x ø6,4
4x washer ø6,4
Easyrack
Kombinierbar mit C-Bow Halter
Combinable with C-Bow holder
Alurack
1
170717
Easyrack Alurack
KTM 125 Duke
ab Baujahr 2017 / from date of manufacture 2017
6617554 01 01 schwarz/black
6527554 01 01 schwarz/black
KTM 390 Duke
ab Baujahr 2017 / from date of manufacture 2017
6617555 01 01 schwarz/black
BENÖTIGTE WERKZEUGE
TOOLS REQUIRED
Set
WICHTIG
IMPORTANT
Die Voraussetzung für die Montage ist natürlich eine gewisse technische Erfahrung. Wenn Sie sich nicht sicher sind,
wie man eine bestimmte Arbeit ausführt, sollten Sie diese Ihrer Fachwerkstatt überlassen. Ziehen sie alle zugänglichen
Schrauben zuerst nur locker an. Nachdem alles montiert ist, werden die Schrauben dann auf das entsprechende
Anzugsmoment festgezogen. Dadurch wird sichergestellt, dass das Produkt spannungsfrei angebaut ist. Anzugsmomente
beachten! Nach der Montage alle Verschraubungen auf festen Sitz kontrollieren!
6527555 01 01 schwarz/black
Verlängerung/extension
Ratsche/Ratchet
Of course, the assembly requires a certain technical experience. If you are not sure how to execute a determined action,
you should ask your local distributor to do it. First, tighten all screws only loosely. After mounting all parts, the screws
should be tightened to the torque specified. This guarantees, that the product is mounted without tension. Observe
the tightening torques of the manufacturer! Control all screw connections after the assembling for tightness!
VORBEREITUNG
PREPARING
Die Originalschrauben links und rechts am Heck entfernen, diese entfallen.
Dismantle the original screws at the rear left and right, screws are obsolete.
Vorbereitung des Aluracks:
Den beiliegenden TC-Bügel mit den Zylinderkopfschrauben M6 x 12 hinten unter dem Alurack
verschrauben.
HINWEIS:
Der TC-Bügel ist nur bei Anbringung eines Hepco & Becker
Topcases erforderlich.
4x
Preparing of the Alurack:
Fix the bow to the rack with allen screws M6 x 12.
NOTICE:
The bow is needed in use with a Hepco & Becker topcase only .
2
Easyrack Alurack
KTM 125 Duke
ab Baujahr 2017 / from date of manufacture 2017
6617554 01 01 schwarz/black
6527554 01 01 schwarz/black
KTM 390 Duke
ab Baujahr 2017 / from date of manufacture 2017
6617555 01 01 schwarz/black
MONTAGEANLEITUNG
MOUNTING INSTRUCTIONS
Montage der Rohradapter rechts/links:
Die Montage erfolgt an den nun freien
Gewindebohrungen mit den
Zylinderschrauben M8x45.
Fastening of the tube adapters left + right:
At the now free threads with allen
screws M8x45.
6527555 01 01 schwarz/black
1
4x
Montage des Aluracks:
Das Alurack wird mit den
Zylinderschrauben M6x20,den ViereckScheiben 20x20xø6,4, den U-Scheiben
ø6,4 und den selbstsichernden Muttern
M6 auf den Rohradaptern verschraubt.
Anschließend die Kunststoffabdeckung
des Aluracks montieren.
Fastening of the Alurack:
On the tube adapters.
Use allen screws M6 x 20 and special
washer 20x20 ø6,4. Secure with washers
ø6,4 and self-lock nuts M6. Mount the
plastic cover.
2
Fahrtrichtung
driving direction
Alurack:
4x
4x
4x
4x
3
Easyrack Alurack
KTM 125 Duke
ab Baujahr 2017 / from date of manufacture 2017
6617554 01 01 schwarz/black
6527554 01 01 schwarz/black
KTM 390 Duke
ab Baujahr 2017 / from date of manufacture 2017
6617555 01 01 schwarz/black
MONTAGEANLEITUNG
MOUNTING INSTRUCTIONS
Montage des Easyracks:
Das Easyrack wird mit den Zylinderschrauben M6x20,den Viereck-Scheiben
20x20xø6,4, den U-Scheiben ø6,4 und
den selbstsichernden Muttern M6 auf
den Rohradaptern verschraubt.
Anschließend die Kunststoffabdeckungen montieren.
Fastening of the Easyrack:
On the tube adapters.
Use allen screws M6 x 20 and special
washer 20x20xø6,4. Secure with washers
ø6,4 and self-lock nuts M6. Mount the
plastic cover.
6527555 01 01 schwarz/black
2
Easyrack:
4x
Bei gemeinsamer Montage mit dem
C-Bow Halter wird dieser direkt auf den
Rohradaptern mit den Linsenkopfschrauben aus dem C-Bow Schraubensatz befestigt.
When mounted together, the C-Bow
holder will be fixed directly on the tube
adapters with filister head screws
(included in the C-Bow kit).
Nach der Montage alle Verschraubungen auf festen Sitz kontrollieren ! Abgebaute Teile
ACHTUNG
CAUTION
Als weiteres Zubehör lieferbar:/ Also available:
C-Bow Taschenhalter / C-Bow Softbag holder
Motorschutzbügel / Engine guard
Seitenständerplatte / Side stand enlargement
Tankring
Weiteres Zubehör auf unsere Homepage. More accessories: see our homepage.
Hepco & Becker GmbH
An der Steinmauer 6
D-66955 Pirmasens
Germany
wieder montieren. Bitte beachten Sie unsere beigefügten Serviceinformationen.
Control all screw connections after the assembling for tightness! Reassemble the
dismanteled parts. Please notice our enclosed service information.
Tel.: +49 (0)6331 - 1453 - 100
Fax: +49 (0)6331 - 1453 - 120
eMail: vertrieb@hepco-becker.de
www.hepco-becker.de
4x
4x
4x
4
