Bedienungsanleitung // Strobe Wizard Plus / freemask-Sender
2 HENSEL-VISIT International GmbH
Page 3
Bedienungsanleitung // Strobe Wizard Plus / freemask-Sender
HENSEL-VISIT International GmbH
Robert-Bunsen-Str. 3
D-97076 Würzburg-Lengfeld
GERMANY
Tel./ phone: +49 (0) 931/27881-0
Fax: +49 (0) 931/27881-50
E-Mail: [email protected]
Internet: http://www.hensel.de
HENSEL-VISIT International GmbH 3
Page 4
Bedienungsanleitung // Strobe Wizard Plus / freemask-Sender
Bedienungsanleitung
Strobe Wizard Plus / freemask-Sender
Stand: 04/2011 Seite 5
User manual
Strobe Wizard Plus / freemask transmitter
Date of revision: 2011-04 page 16
4 HENSEL-VISIT International GmbH
Page 5
Bedienungsanleitung // Strobe Wizard Plus / freemask-Sender
1 Einleitung
Liebe Fotografin, lieber Fotograf,
mit dem Hensel Strobe Wizard Plus für Funkfernaus-
lösung und Blitzsteuerung haben Sie eine Fernsteuertechnik erworben, die dem neuesten Stand der Funktechnik
entspricht.
Niedrigster Leistungsverbrauch garantiert eine Nutzungsdauer von mehreren Jahren ohne Batteriewechsel beim
Funksender. Die Funktechnik macht Sie unabhängig von
störenden Umwelteinflüssen wie direktem Lichteinfall auf
den Empfänger. Sie können Blitze auslösen auch ohne
direkte Sichtverbindung - bei der IR-Technik ist dies
systembedingt nicht möglich.
Und: Bei Hensel-Blitzgeräten mit eingebautem Empfänger können Sie mit der Hensel-Funkfernbedienung sogar
die Blitzleistung verstellen und das Einstelllicht zwischen
verschiedenen Modi hin- und herschalten. Wo gibt es das
sonst noch?
Damit Sie lange erfolgreich und produktiv mit diesem Gerät
arbeiten können, möchten wir Ihnen nachfolgend einige
Hinweise zum Gebrauch geben.
Sollten Sie darüber hinaus noch Fragen zur Nutzung
haben, stehen wir Ihnen jederzeit gern zur Verfügung.
HENSEL-VISIT International
Bedienungsanleitung - Stand: 04/2011:
Technische Änderungen und Druckfehler vorbehalten. Die
angegebenen Werte sind Richtwerte und im rechtlichen
Sinne nicht als zugesicherte Eigenschaften zu verstehen.
Die Werte können durch Bauelementetoleranzen schwanken.
HENSEL-VISIT International GmbH 5
Page 6
Bedienungsanleitung // Strobe Wizard Plus / freemask-Sender
2 Inhaltsverzeichnis
1 Einleitung .................................................. 5
2 Inhaltsverzeichnis ..................................... 6
3 Lieferumfang ............................................. 7
4 Anwendung ............................................... 7
5 Sicherheitshinweise .................................. 7
6 Übersicht der Bedienelemente ................. 8
7 Inbetriebnahme des Empfängers .......... 8-9
8 Inbetriebnahme des Senders ................... 9
9 Blitzauslösung ........................................... 9
freemask-Sender ............................... 10-11
10 Zusätzliche Funktionen für Geräte
mit eingebautem Empfänger ................. 11
11 Wartung .................................................. 12
12 Technische Daten ................................... 13
13 Bezugsquelle und Service ...................... 14

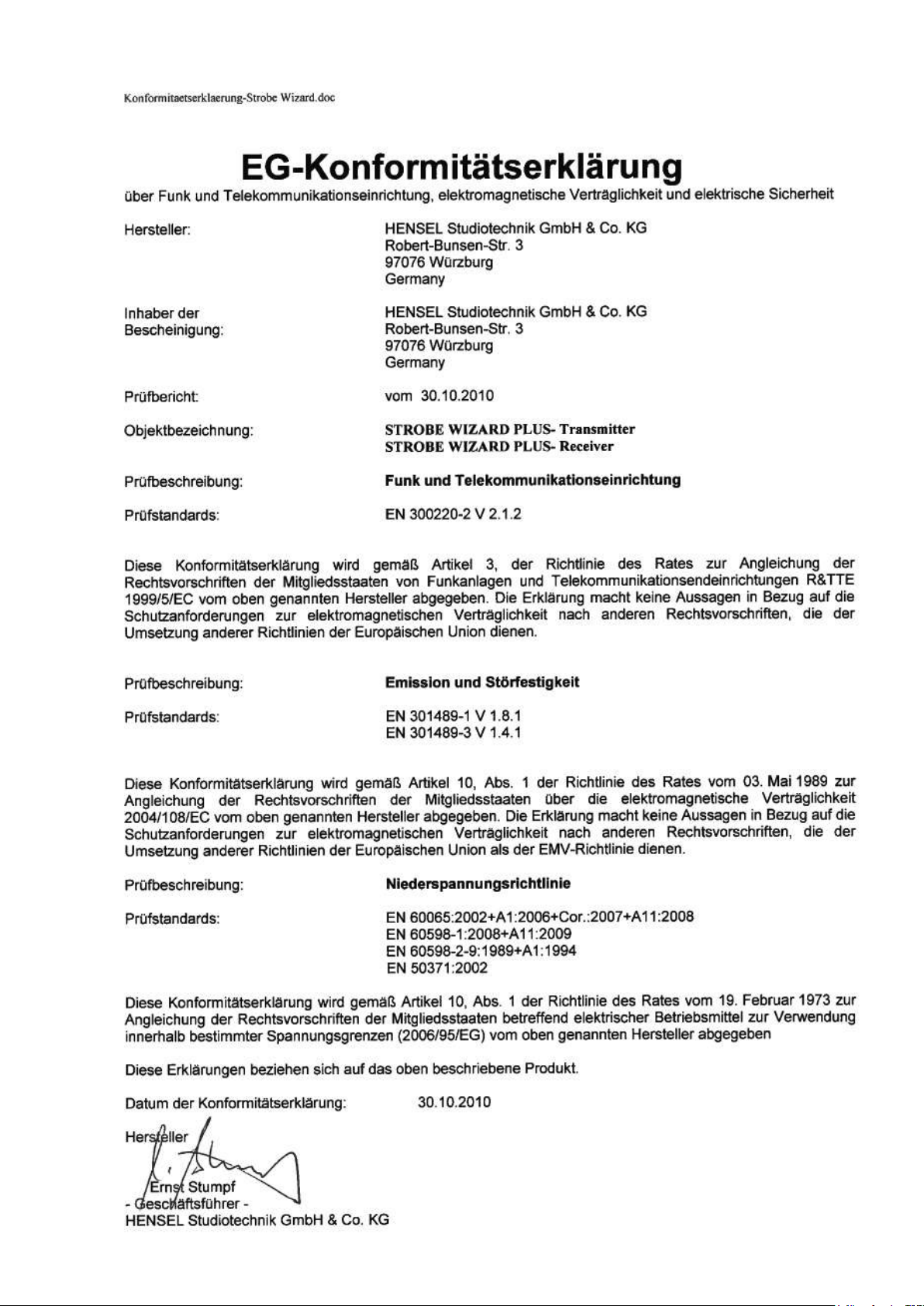

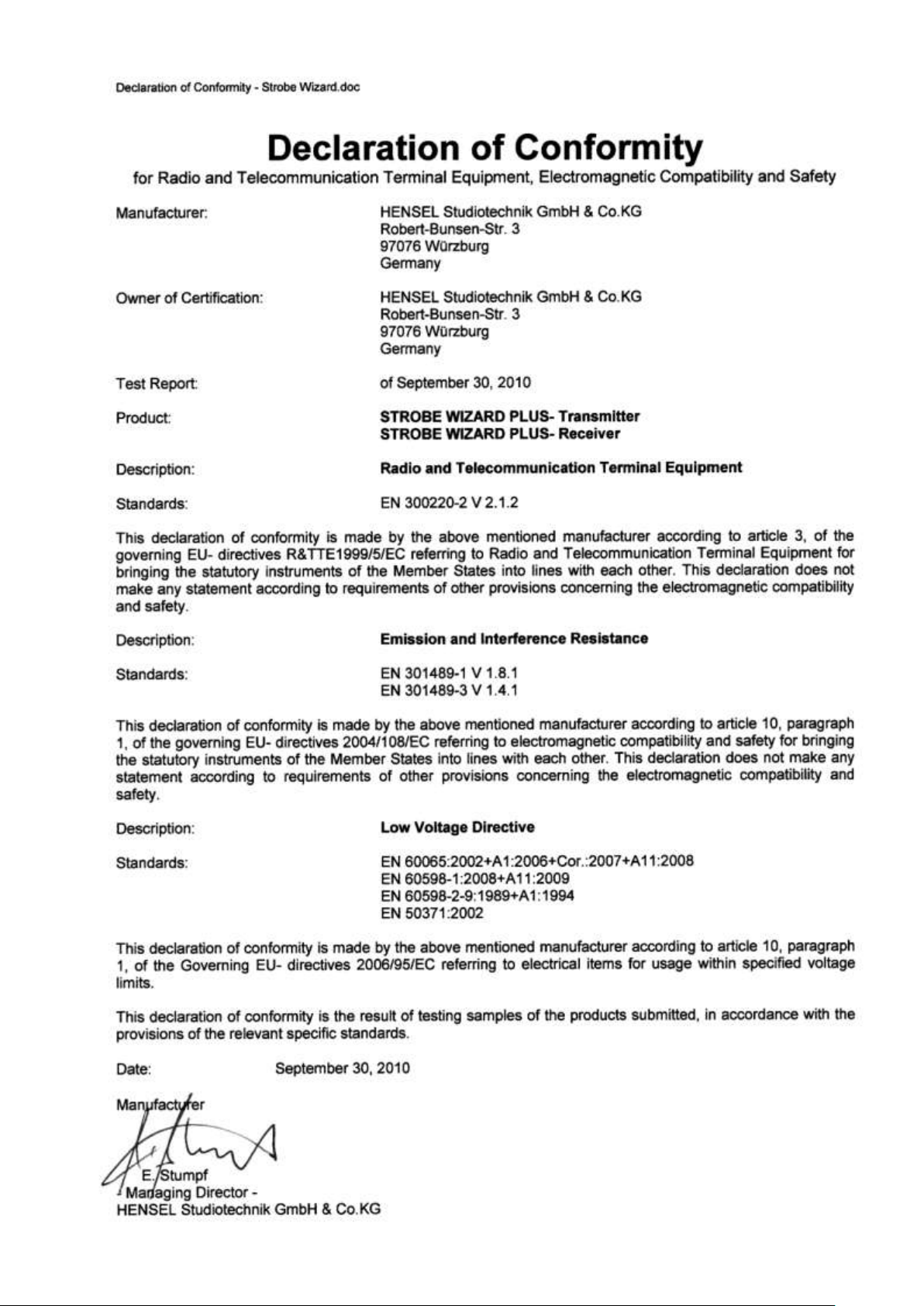

EG-Konformitätserklärung ...................... 15
6 HENSEL-VISIT International GmbH
Page 7
Bedienungsanleitung // Strobe Wizard Plus / freemask-Sender
3 Lieferumfang
Zum Lieferumfang von Sender (Art.-Nr.: 3950 bzw. 3955)
bzw. Sender und Empfänger (Set, Art.-Nr.: 3952) gehört
jeweils ein Synchronkabel mit 2,5 mm Synchronstecker.
4 Anwendung
Der Strobe-Wizard-Plus-Funksender dient zur Blitzauslösung sowie zur Blitzleistungsverstellung und Einstelllicht-FULL/AUS/PROP-Schaltung für Hensel-Blitzgeräte
mit eingebautem Empfänger per Funksignal (Porty
Lithium, Porty Premium (Plus) und Pro Mini, Nova D,
Expert D, Speed Max, Integra Plus, sowie Plus-Versionen
der Expert-Pro- und Integra-Pro-Serie).
Für alle anderen Hensel-Blitzgeräte, die nicht über einen
eingebauten Empfänger verfügen, steht ein externer
Empfänger als Zubehör zur Verfügung. In Verbindung mit
dem Funksender kann dann aber lediglich der Blitz ausgelöst werden. Die Funktionen Blitzleistungsverstellung
und Einstelllicht FULL/AUS/PROP sind in diesem Fall
nicht verfügbar.
Die Funkfernbedienung darf zu keinem anderen Zweck
verwendet werden, speziell nicht zur Steuerung anderer
elektronischer Geräte oder Maschinen.
5 Sicherheitshinweise
Jede Veränderung an der Funkfernbedienung ist unbedingt zu unterlassen. Das Gehäuse des Senders ist spritzwassergeschützt, jedoch nicht wasserdicht. Eine Verwendung im Regen ist nicht zu empfehlen, da im Lauf der Zeit
Wasser in das Gehäuse eindringen und die Elektronik
beschädigen kann.
HENSEL-VISIT International GmbH 7
Page 8
Bedienungsanleitung // Strobe Wizard Plus / freemask-Sender
8
7
6 Übersicht der Bedienelemente
Bedienelemente Funksender
1a Reduzierung der Blitzenergie und Einstelllicht-
Optionen*
1b Erhöhung der Blitzenergie*
2 Schiebeschalter zur Kanalwahl (1-3 und All)
3 Testauslöser für den Blitz
4 Buchse für Synchronkabel, 2.5 mm
5 Feststellschraube für Montage auf Blitzschuh
(Hot Shoe)
6 Schlitz zum Öffnen des Batteriefaches
Bedienelemente Funkempfänger
7 Schiebeschalter zur Kanalwahl (1-3)
8 LED grün (Synchronspannung liegt an)
9 LED rot (Batteriewechsel erforderlich)
10 Interface
11 Schlitz zum Öffnen des Batteriefaches
*: Funktion nur bei Geräten mit eingebautem
Funkempfänger verfügbar.
7 Inbetriebnahme des Empfängers
Bei Geräten ohne eingebauten Empfänger wird der externe Empfänger auf die Synchronbuchse des Blitzgerätes
aufgesteckt. Nach dem Einschalten des Blitzgerätes blinkt
die grüne LED 8 des Empfängers. Die Kanalwahl wird
direkt am Schiebeschalter 7 des Empfängers vorgenommen. Es stehen 3 Arbeitskanäle zur Verfügung.
Bei den Kompaktblitzgeräten mit eingebautem Empfänger
wird dieser durch Betätigung der RC-Taste am Kompaktgerät eingeschaltet. Die Kanalwahl kann nach einmaligem
Klicken auf den Blitzenergieregler des Kompaktgerätes
vorgenommen werden durch Wahl eines Kanals von 1 - 3
über die darüber liegende LED-Anzeige. Nach einer
Wartezeit von ca. 3 Sekunden ist der gewählte Kanal
abgespeichert und das Display wechselt zur Leistungsanzeige.
8 HENSEL-VISIT International GmbH
Page 9
Bedienungsanleitung // Strobe Wizard Plus / freemask-Sender
5
4 2 3
Beim Porty Premium wird der eingebaute Empfänger sofort
nach dem Einschalten des Generators aktiviert. Die
Kanalwahl wird über den seitlich angebrachten Drehschalter mit Hilfe eines Schraubenziehers vorgenommen.
Bei den Generatoren Porty Lithium, Porty Premium Plus,
Nova D und Pro Mini AS wird der eingebaute Empfänger
durch kurzes Drücken des RC/CH-Tasters aktiviert
(Kontroll-LED leuchtet auf). Anschließendes langes
Drücken (>3 sec) zeigt am LED-Display den zurzeit aktiven
Arbeitskanal an, der mittels der Up/Down-Taster verändert
werden kann. Bleibt die Anzei-ge für >3 sec unverändert,
ist der neue Arbeitskanal abgespeichert und das Display
wechselt zur Leistungs-anzeige.
8 Inbetriebnahme des Senders
Der Funksender verfügt nicht über einen Einschalter. Der
Sender ist mit der Kamera zu verbinden. Dies geschieht
entweder durch Aufstecken des Senders und sorgfältiges
Festschrauben mittels Feststellschraube 5 auf den Blitzschuh oder durch Verbinden der Kamera mit dem mitgelieferten Synchronkabel über den Synchronkontakt
(Synchronbuchse 4). Seitlich muss mittels Schiebeschalters 2 einer der drei Arbeitskanäle oder die Schalterstellung ‚All’ gewählt werden.
9 Blitzauslösung
Nach korrekter Inbetriebnahme von Sender und Empfänger mit Kanalwahl kann nun bereits ein Blitz ausgelöst
werden durch Drücken der TEST Blitzauslösetaste 3 oder
durch Auslösen der Kamera. Wurde z.B. am Sender
Arbeitskanal 2 gewählt, lösen alle Blitzgeräte aus, an denen ebenfalls Kanal 2 eingestellt wurde. Wurde am
Sender ‚All’ eingestellt, lösen alle Blitzgeräte aus unabhängig von deren Kanaleinstellung.
HENSEL-VISIT International GmbH 9
Page 10
Bedienungsanleitung // Strobe Wizard Plus / freemask-Sender
freemask-Sender
Kanalwahl:
Als Zusatzfunktion können bei der Kanalwahl (einmaliges
Klicken auf den Blitzenergieregler), neben den Kanälen
C1, C2 und C3, zusätzlich die Kanäle F1, F2, und F3
eingestellt werden.
Bei der Verwendung der Kompaktblitzgeräte für die
normale Motivausleuchtung mit den Kanälen C1, C2 und
C3, können Sie wie gewohnt, neben der synchronen
Auslösung, auch die Blitzenergie und das Einstelllicht
vom Funksender aus regeln.
Für die freemask-Anwendung als zweite Blitzgruppe,
können Sie die Blitzenergie und das Einstelllicht nicht
vom Sender aus schalten. Die Kanäle F1, F2 und F3
können Sie nur zur Unterscheidung von bis zu drei
verschiedenen, getrennten Arbeitsplätzen verwenden.
Kanalwahl für einen Arbeitsplatz:
Für die freemask-Anwendung stellen Sie bitte zum automatischen, synchronen Auslösen alle Blitzgeräte für die
Motivbeleuchtung auf C-Kanäle ein. Die freemaskKompaktblitzgeräte für die Maskenbeleuchtung müssen
auf die Kanäle F1 oder F2 oder F3 eingestellt werden. Die
Fotozelle (Slave) der freemask-Kompaktblitzgeräte muss
ausgeschaltet sein, um das Auslösen durch die erste
Blitzgruppe zu vermeiden. Die Fotozellen aller anderen
Blitzgeräte können eingeschaltet sein.
Der freemask-Transmitter wird für die Blitzauslösung auf
den ALL-Kanal gesetzt.
Kanalwahl für mehrere Arbeitsplätze:
Wenn mehrere, getrennte Arbeitsplätze eingerichtet
werden sollen, die sich innerhalb der Funkreichweite
befinden, können folgende Konfigurationen eingestellt
werden: Allen Blitzgeräten der beiden Arbeitsgruppen,
sowie dem freemask-Transmitter müssen übereinstimmende Kanäle zugewiesen werden (z.B. C1+F1 für
Arbeitsplatz 1 und C2+F2 für Arbeitsplatz 2 und C3+F3
für Arbeitsplatz 3).
10 HENSEL-VISIT International GmbH
Page 11
Bedienungsanleitung // Strobe Wizard Plus / freemask-Sender
1a, 1b
10
Kameraeinstellungen:
Für die freemask-Anwendung stellen Sie, wenn kameraseitig möglich, folgende Einstellungen ein:
1. Serienbildgeschwindigkeit auf schnellste Geschwindigkeit.
2. Anzahl der Belichtungen auf zwei.
Damit ist die Einstellung auf höchste Bildfrequenz mit
zwei aufeinanderfolgenden Belichtungen gewährleistet
(kameraabhängig).
Der Sender wird dann, bei den zwei Belichtungen der
Kamera, jeweils die Blitzgruppe 1 (C1, C2, und C3) für die
Motivbeleuchtung und die Blitzgruppe 2 (F1, F2 und F3)
für die Maskenbelichtung auslösen.
Derzeit werden alle Kameras, mit Seriengeschwindigkeiten ab 3 Bilder pro Sekunde bis (theoretisch) 500
Bilder pro Sekunde, unterstützt.
10 Zusätzliche Funktionen für Geräte
mit eingebautem Empfänger
Die Tasten 1a und 1b bieten zusätzlich die Möglichkeit
der Leistungsverstellung für HENSEL Blitzgeräte, die mit
einem entsprechenden Empfänger ausgerüstet sind.
Durch kurzzeitiges Drücken wird die Leistung dabei in
1/10 Blendenschritten entweder erhöht oder reduziert.
Drückt man die Taste 1a länger als 3 Sekunden, so
schaltet man das Einstelllicht zwischen FULL / AUS und
PROP.
Je nach Kanalwahl können diese Funktionen selektiv
(Arbeitskanal 1 bis 3 am Sender) vorgenommen werden
oder gelten für alle Blitzgeräte gleichermaßen (Schalterstellung ‚All’ am Sender).
Der Empfänger besitzt eine Interfacebuchse 10 zu
Hensel-Generatoren.
HENSEL-VISIT International GmbH 11
Page 12
Bedienungsanleitung // Strobe Wizard Plus / freemask-Sender
6
1a 9 11
11 Wartung
Der Hensel Strobe Wizard Plus ist weitgehend wartungsfrei. Durch den geringen Stromverbrauch ist beim
Sender mit mindestens 1-2 Jahren Batterielebensdauer
zu rechnen, abhängig von der Nutzung.
Die Batterie des Funksenders kann ersetzt werden durch
Lösen der Schraube 6 auf der Unterseite des Gerätes.
Dabei wird die Elektronik zugänglich und die Batterie kann
aus den Halteclipsen entfernt und ausgetauscht werden.
Beim Wiedereinsetzen ist auf die Polung zu achten. Der
Pluspol ist auf der Seite der Taste Power Down 1a.
Ist ein Austausch der Batterien am externen Funkempfänger erforderlich, wird dies angezeigt durch Aufleuchten der roten Kontroll-LED 9. Das Batteriefach wird
geöffnet durch Einführen einer Münze in den seitlichen
Schlitz 11 und Abheben des Deckels. Die Batterien aus
den Halteclipsen lösen und durch 3 neue AA-Batterien
ersetzen. Beim Wiedereinsetzen ist auf die Polung zu
achten.
12 HENSEL-VISIT International GmbH
Page 13
Bedienungsanleitung // Strobe Wizard Plus / freemask-Sender
Technische Daten
Strobe Wizard Plus
Sender
Empfänger
Typ:
Artikel-Nr.:
T4/6V
3950
freemask
3955 3951
Synchronanschluss:
2,5 mm
Klinke, Mono
------------
Sync. Spannung /
Sync. Strom:
3 V/
< 1mA für 5µs
</= 56 V
------------
EIN/AUS Schalten:
------------
durch Anlegen der
Synchronspannung
Kanäle:
3, über Schiebeschalter
Synchronstecker:
------------
6,3 mm Klinke,
Plus vorn
Serielle Schnittstelle:
------------
Mini DIN
Buchse 8 pol.
Kürzeste Verschlusszeit:
1/250 s
Abmessungen in cm
(B x T x H):
5,5 x 6,3 x 4,8
6,5 x 3,7 , 14,1
Gewicht, ohne Batterie:
Gewicht, komplett:
53 g
84 g
157 g
Batterie-Typ:
1 x 28L / 6 V
3 x AA
Batterielebensdauer:
1 bis 2 Jahre
ca. 6 Monate
Reichweite:
> 40 m bei freier Sicht
Frequenz:
433,92 MHz
12 Technische Daten
Das System erfüllt die Forderungen nach ETSI EN300220 und FCC15.231.
HENSEL-VISIT International GmbH 13
Page 14
Bedienungsanleitung // Strobe Wizard Plus / freemask-Sender
13 Bezugsquelle und Service
Werkskundendienst
mit 24-Stunden-Express-Service:
HENSEL-VISIT International GmbH
GERMANY
- Serviceabteilung -
Robert-Bunsen-Str. 3
D-97076 Würzburg
Weitere Kundendienstadressen im In- und
Ausland finden Sie auf www.hensel.de
.
14 HENSEL-VISIT International GmbH
Page 15
User manual // Strobe Wizard Plus / freemask transmitter
HENSEL-VISIT International GmbH 15
Page 16
User manual // Strobe Wizard Plus / freemask transmitter
1 Introduction
Dear photographer,
by purchasing the Hensel Strobe Wizard Plus for radio
flash triggering and power control, you have got state-ofthe-art technology of radio remote control.
The low energy consumption of the radio transmitter
provides a long-lasting life of the unit with one and the
same battery pack. The radio technology allows you to
operate independently from environmental factors like
ambient light that interfere with the receiver. You can even
trigger flashes if your flash units are out of sight – a fact
that favours the radio technology over the IR technology.
In addition, Hensel flash units with built-in radio receiver
will enable you to adjust the flash power of the Hensel
flash units and to switch between different modeling light
options. And what more do you want?
So that you are able to work successfully and productively
with this system for many years, we are giving you some
advice on the use of this high tech product.
If you should have any questions on the use, then feel free
to ask us at any time.
HENSEL-VISIT International
User manual – Date of revision: 2011-04
Technical data are subject to change. No guarantee for
misprints. The listed values are guide values and should
not be understood as binding in a legal sense. The values
can differ due to tolerances in used components.
16 HENSEL-VISIT International GmbH
Page 17
User manual // Strobe Wizard Plus / freemask transmitter
2 Table of contents
1 Introduction ............................................. 16
2 Table of contents .................................... 17
3 Scope of delivery .................................... 18
4 Proper use – improper use ..................... 18
5 Safety instructions .................................. 18
6 Overview of controls ............................... 19
7 Start-up and channel selection -
receiver .............................................. 19-20
8 Start-up and channel selection -
transmitter ............................................... 20
9 Flash triggering ....................................... 20
freemask transmitter .......................... 21-22
10 Additional features for flash units
with built-in receiver ................................ 22
11 Maintenance ........................................... 23
12 Technical data ........................................ 24
13 Source of supply and service ................. 25
Declaration of Conformity ....................... 26
HENSEL-VISIT International GmbH 17
Page 18
User manual // Strobe Wizard Plus / freemask transmitter
3 Scope of delivery
The radio transmitter (Code No. 3950 or resp. 3955), as
well as the set of radio transmitter and receiver (Code No.
3952), comes with a synchronization cable with 2.5 mm
synchronization plug.
4 Proper use - improper use
The Hensel Strobe Wizard Plus Radio Transmitter is used
for triggering flashes, adjusting the flash power and
switching the modeling lamp between FULL/OFF/PROP in
Hensel flash units with built-in receiver (Porty Lithium,
Porty Premium (Plus), Nova D, Tria 24 SF and Pro Mini
AS power packs, Expert D, Integra Plus, Speed Max and
Plus versions of the Expert Pro and Integra Pro series) via
radio signal.
For all other flash units not fitted with a built-in receiver
Hensel-Visit International offers the usage of an external
receiver as accessory. In connection with the radio
transmitter flashes can be triggered, but additional
features like flash power adjustment and changing
modeling light options (FULL/OFF/PROP) are not
available.
Every use of the equipment that differs from its prescribed
use is prohibited. In particular, controlling of electronical
items or machines other than described above is prohibited.
5 Safety instructions
Changing this unit is strictly prohibited. The housing is
splash-proof but not watertight. Therefore protect the
equipment from humidity. The operation during rain is not
recommended because over the years, moisture might
ingress into the housing causing damage to the electronics.
18 HENSEL-VISIT International GmbH
Page 19
User manual // Strobe Wizard Plus / freemask transmitter
6 Overview of Controls
Radio transmitter - controls 1a Flash power down and modeling light options*
1b Flash power up button*
2 Sliding switch for channel selection (1-3 and All)
3 Test button for flash triggering
4 Socket for sync cable, 2.5 mm
5 Locking screw for mounting to the hot shoe of
the camera
6 Gap for opening the battery compartment
Radio receiver - controls 7 Sliding switch for channel selection (1-3)
8 LED green (sync voltage applied)
9 LED red (low battery)
10 Interface socket
11 Gap for opening the battery compartment
*: Additional features only available in flash units with
built-in receiver.
7 Start-up and channel selection -
receiver
For operation with flash units not equipped with a built-in
receiver the external receiver is to be attached to the
synchronization socket of the flash unit. After switching the
unit ON by using the main switch the green LED 8 of the
receiver is flashing. For channel selection the sliding switch
7 of the receiver is used. There are 3 working channels
available.
The built-in receiver of the compact flash units is switched
on by pressing the RC button. The channel can be
selected by pressing the flash control switch once. By
turning the knob channels from 1 to 3 can be selected as
shown on the LED display above. After 3 seconds delay
the channel is set and the display changes to the flash
power setting.
HENSEL-VISIT International GmbH 19
Page 20
User manual // Strobe Wizard Plus / freemask transmitter
4
5 6 3
The built-in receiver of the Porty Premium power pack will
be powered on together with the flash unit. The channel
selection can be performed by turning the knob lateral on
the housing by means of a screwdriver.
The built-in receiver of the Porty Lithium, Porty Premium
Plus, Nova D, Tria 24 SF and Pro Mini AS power packs
has to be activated by pressing the RC/CH button (controlLED lights up). Repeated pressing for longer than 3
seconds allows the selection of the working channel. The
LED display shows the currently active working channel.
Scrolling through the channels is done by pressing the up
and down buttons. If the channel shown on the display
remains unchanged for longer than 3 seconds, then the
channel setting is stored and the display changes to the
flash power setting.
8 Start-up and channel selection –
transmitter
The radio transmitter has no built-in main switch for
switching the unit ON. The transmitter is to be connected
to the camera either by attaching it to the hot shoe of the
camera or by connecting the camera to the synchronization socket 4 using the provided synchronization
cable. If the transmitter is connected to the hot shoe the
unit must be carefully tightened using the locking screw 5.
Using the lateral sliding switch 6 the working channel can
be set. There are 3 working channels available and the
option ‘All’.
9 Flash triggering
With correctly installed receiver and transmitter and
proper channel selection, flashes can be released by
pressing the TEST button 3 or by releasing the camera
shutter.
If the working channel on the transmitter matches the
channel on the receiver (i.e. selection of working channel
2 on both units, transmitter and receiver), all flash units
within this working group (working group 2) are triggered.
20 HENSEL-VISIT International GmbH
Page 21
User manual // Strobe Wizard Plus / freemask transmitter
In case of choosing the ‘All’ option on the transmitter, all
flash units are triggered independently from the working
channels selected.
freemask transmitter
Channel selection:
An additional function is available, when selecting the
channel (click flash energy regulator once): the channels
F1, F2, and F3 can be set additionally, besides the
channels C1, C2, and C3.
When using the compact flash units for normal lighting of
a set with the channels C1, C2, and C3, you can trigger
the flash via radio remote, adjust the modelling light, and
set the flash power via radio remote control, just like you
have been used to so far.
The freemask application for the second group of flash
units does not allow you to switch the modelling light or
the flash power via radio remote. You can only use the
channels F1, F2, and F3 to differentiate between up to
three different, separate work stations.
Channel selection for one work station:
Please set all flash units used to light the set to Cchannels in order to trigger the automatic, synchronized
flashing of these units when using the freemask
application. The freemask compact flash units used for
lighting the mask have to be set on channels F1, or F2, or
F3. The slave of the freemask compact flash units must
be turned off to avoid their triggering by the first flash
group. The slaves of all other flash units can be turned
on. Exclusion: Speed Max. It offers too short recycling
times.
The freemask transmitter can be set to channel ALL.
Channel selection for several work stations:
If several, separate work stations are set up within the
range of the radio remote control, the following configurations can be selected: matching channels have to
be assigned to all flash units of both work groups and of
the freemask transmitter (e.g. C1 + F1 for work station 1,
and C2 + F2 for work station 2, and C3 + F3 for work
station 3).
HENSEL-VISIT International GmbH 21
Page 22
User manual // Strobe Wizard Plus / freemask transmitter
1a, 1b
10
Camera settings:
If your camera supports these settings, use the following
settings for the Freemask application:
1. Speed of picture series to fastest setting.
2. Number of exposures to two.
This ensures the setting to highest picture frequency with
two succeeding exposures (depending on camera).
The transmitter will then trigger the flash group 1 (C1, C2,
and C3) for the set lighting and the flash group 2 (F1, F2,
and F3) for the mask lighting, during the two camera
exposures.
At present, all cameras are supported with picture series
speeds from 3 pictures per second to (in theory) 500
pictures per second.
The transmitter automatically defaults to one picture after
200 ms. This is not dependent on the actual number of
exposures. This ensures that the set lighting is always the
first exposure and the mask lighting the second exposure
when using the freemask application.
10 Additional features for flash units
with built-in receiver
The buttons 1a and 1b allow further options for HENSEL
flash units with a built-in receiver. A single click on the
respective button reduces and increases the flash power
by 1/10 f-stop. Pressing button 1a for longer than 3
seconds switches the modeling light from FULL to OFF
and PROP, respectively.
Dependent on the working channel selected these options
are available selectively per working group (channel 1-3
selected) or these options go for all flash units independently of the selected channel (option ‘All’ selected).
The receiver is equipped with an interface socket 10 for
Hensel power packs.
22 HENSEL-VISIT International GmbH
Page 23
User manual // Strobe Wizard Plus / freemask transmitter
6
1a
9
11 Maintenance
The Hensel Strobe Wizard Plus is almost maintenancefree. Because of the low energy consumption of the
transmitter a battery lifetime of 1 to 2 years can be
assumed, depending on the degree of utilization.
The battery of the Radio Transmitter can be exchanged
by unscrewing screw 6 at the bottom of the unit. This
provides access to the electronics and the battery can be
removed from the clips and exchanged. Before
reinstallation of the new battery the polarity must be
observed. The positive pole should be pointed toward the
Power Down 1a button.
If an exchange of the battery of the external radio receiver
is required, the red LED 9 will turn on. Opening of the
battery compartment is done by means of a coin, inserted
into the lateral slot. The batteries can be removed from
the clips and exchanged by three new AA batteries under
observation of the polarity.
HENSEL-VISIT International GmbH 23
Page 24
User manual // Strobe Wizard Plus / freemask transmitter
Technical data
Strobe Wizard Plus
Transmitter
Receiver
Type:
Code No.:
T4/6V
3950
freemask
3955 3951
Sync. socket:
2,5 mm
jack plug, Mono
------------
Sync. voltage /
Sync. current
3 V/
< 1mA for 5µs
</= 56 V
------------
Switching ON/OFF:
------------
by applying sync
voltage
Channels:
3, selected by sliding switch
Sync. plug:
------------
6,3 mm jack plug,
plus pole front
Serial port:
------------
Mini DIN
socket 8 pol.
Shutter time for
synchronization:
1/250 s
Dimensions in cm [inch]
(width x length x height):
5,5 x 6,3 x 4,8
[2.2 x 2.5 x 1.9]
6,5 x 3,7 , 14,1
[2.6 x 1,5 x 5.6]
Weight (no battery):
Weight (with battery):
53 g
84 g
157 g
Type of battery:
28L / 6 V, 1 pc.
AA, 3 pcs.
Battery life:
1 – 2 years
approx. 6 months
Range:
> 40 m (131 feet) free visibility
Frequency:
433,92 MHz
12 Technical data
This product conforms to the radio standards ETSI EN300220 and FCC15.231.
24 HENSEL-VISIT International GmbH
Page 25
User manual // Strobe Wizard Plus / freemask transmitter
13 Source of supply and service
HENSEL-VISIT International GmbH
GERMANY
- Service Department -
Robert-Bunsen-Str. 3
D-97076 Würzburg
Internet: http://www.hensel.de
International service addresses
are available at www.hensel.de
HENSEL-VISIT International GmbH 25
Page 26
User manual // Strobe Wizard Plus / freemask transmitter
26 HENSEL-VISIT International GmbH
Page 27
User manual // Strobe Wizard Plus / freemask transmitter
HENSEL-VISIT International GmbH 27
Loading...
