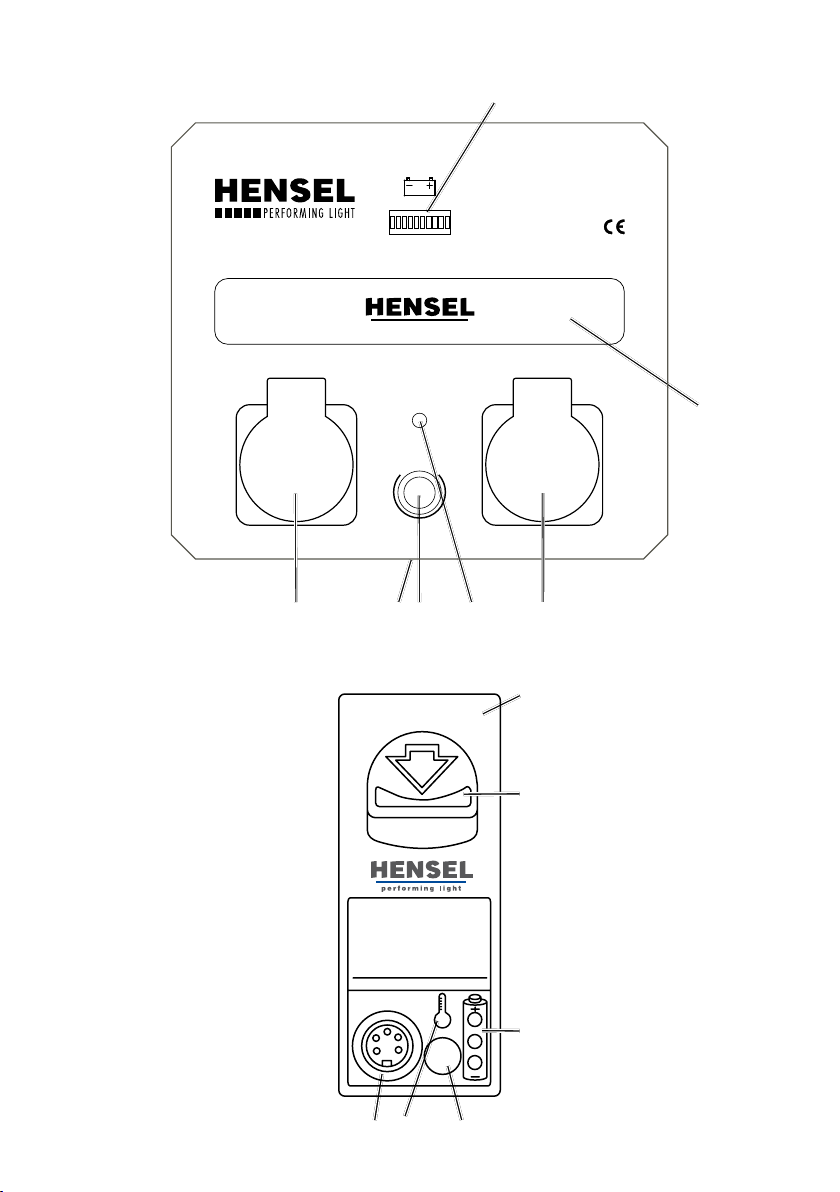

Bedienpanel / Operation panel Power Max L
6
Power Max L
Power Max L
Power Max L
p er f or m i ng l ig h t
Achtung! Verwendung nur entsprechend der Bedienungsanleitung.
Optimiert für Hensel Kompaktblitze – Anschluss anderer Geräte nur
nach Rücksprache mit dem betreffenden Hersteller.
Caution! Use only according to manual.
Optimized for Hensel monolights – consult respective manufacturer
before connecting other equipment.
Made in Germany
Made in Germany
Made in Germany
Lithium-Akku / Lithium battery
Error
Power
ON/OFF
7
5
12 34
8
9
CHARGE
10
CHECK
111213
Page 3
HENSEL-VISIT GmbH & Co. KG
Robert-Bunsen-Str. 3
D-97076 Würzburg-Lengfeld
GERMANY
Bedienungsanleitung Power Max L
© Hensel-Visit GmbH & Co. KG, 2013
Weitergabe sowie Vervielfältigung dieser Unterlage, Verwer-
tung und Mitteilung ihres Inhalts ist nicht gestattet, soweit nicht
ausdrücklich zugestanden. Zuwiderhandlungen verpichten
zum Schadensersatz. Alle Rechte für den Fall der Patenterteilung
oder Gebrauchsmustereintragung vorbehalten (ISO 16016).
Technische Änderungen und Druckfehler vorbehalten. Die
angegebenen Daten sind Richtwerte und im rechtlichen Sinne
nicht als zugesicherte Eigenschaften zu verstehen. Die Werte
können durch Bauteiltoleranzen schwanken.
Stand: 10/2013
3HENSEL-VISIT GmbH & Co. KG
Page 4
Bedienungsanleitung Power Max L
1 Vorwort
Liebe Fotogran, lieber Fotograf,
mit dem Kauf eines Hensel-Visit Power Max L haben Sie ein
hochwertiges und leistungsfähiges Produkt erworben. Es wurde
komplett in Deutschland entwickelt und gefertigt.
Damit Sie viele Jahre erfolgreich und produktiv mit diesem
Gerät arbeiten können, möchten wir Ihnen nachfolgend einige
Hinweise zum Gebrauch geben.
Nur durch die notwendige Beachtung unserer Informationen
sichern Sie sich Garantieleistungen, vermeiden Schäden und
verlängern die Nutzungsdauer des Gerätes.
Die Firma Hensel-Visit hat sich alle Mühe gegeben, unter Einbeziehung und Beachtung aller gültigen Vorschriften ein sicheres
und qualitativ hochwertiges Gerät zu fertigen. Strenge Qualitätskontrollen stellen auch bei Großserien unseren Qualitätsmaßstab sicher.
Bitte, tun Sie das Ihre hinzu und behandeln Sie die Geräte mit
der notwendigen Sorgfalt.
Sollten Sie zur Nutzung Fragen haben, stehen wir Ihnen jederzeit gerne zur Verfügung.
Wir wünschen Ihnen viel Erfolg und „gut Licht“.
Hensel-Visit GmbH & Co. KG
4 HENSEL-VISIT GmbH & Co. KG
Page 5
Bedienungsanleitung Power Max L
2 Inhalt
1 Vorwort ...........................................................................4
2 Inhalt ..............................................................................5
3 Sicherheitshinweise ..........................................................7
4 Allgemeines ...................................................................10
Beschreibung............................................................10
Lieferumfang ............................................................10
5 Technische Daten ...........................................................11
6 Übersicht der Bedienelemente ........................................12
7 Inbetriebnahme .............................................................13
Akklimatisierung .......................................................13
Aufstellung ..............................................................13
8 Vorbereitung ..................................................................15
Akku-Pack entnehmen / einsetzen ..............................15

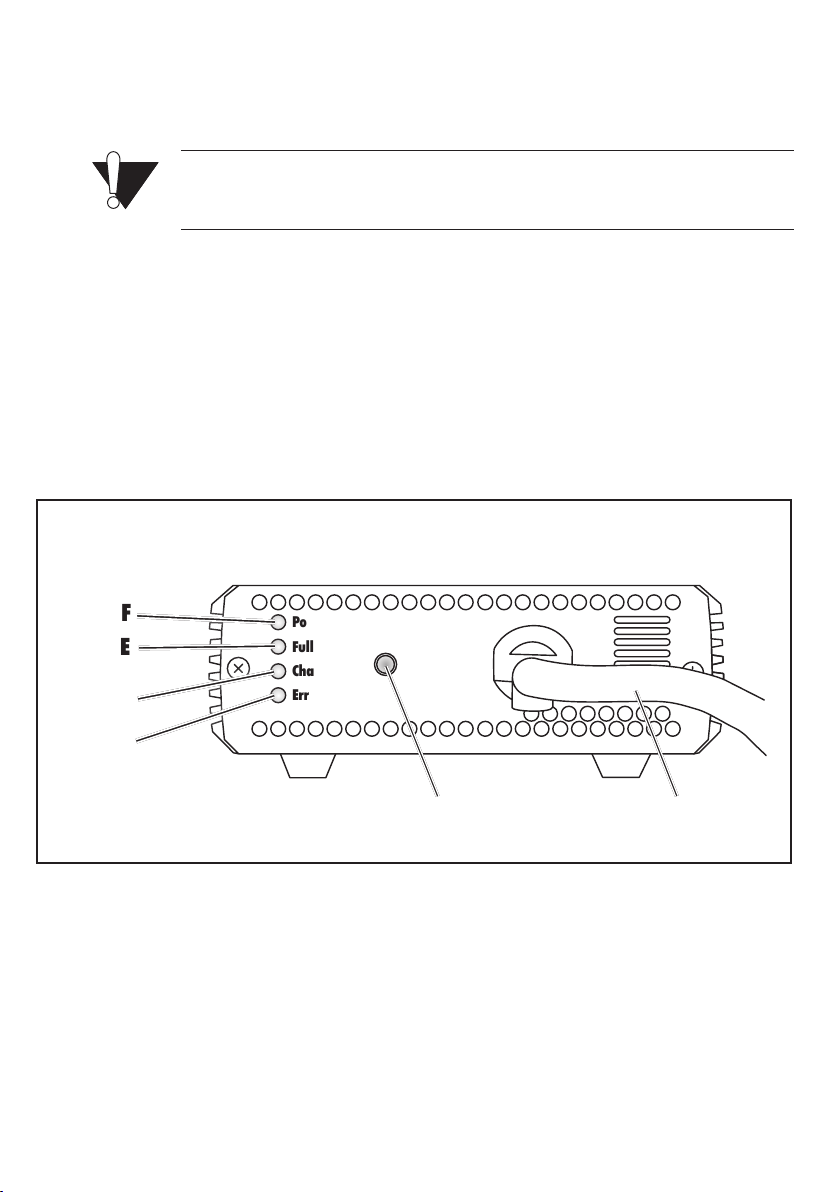

9 Das Schnell-Ladegerät Porty Lithium ................................16
Technische Daten .....................................................17
Anschluss und Betrieb ...............................................17

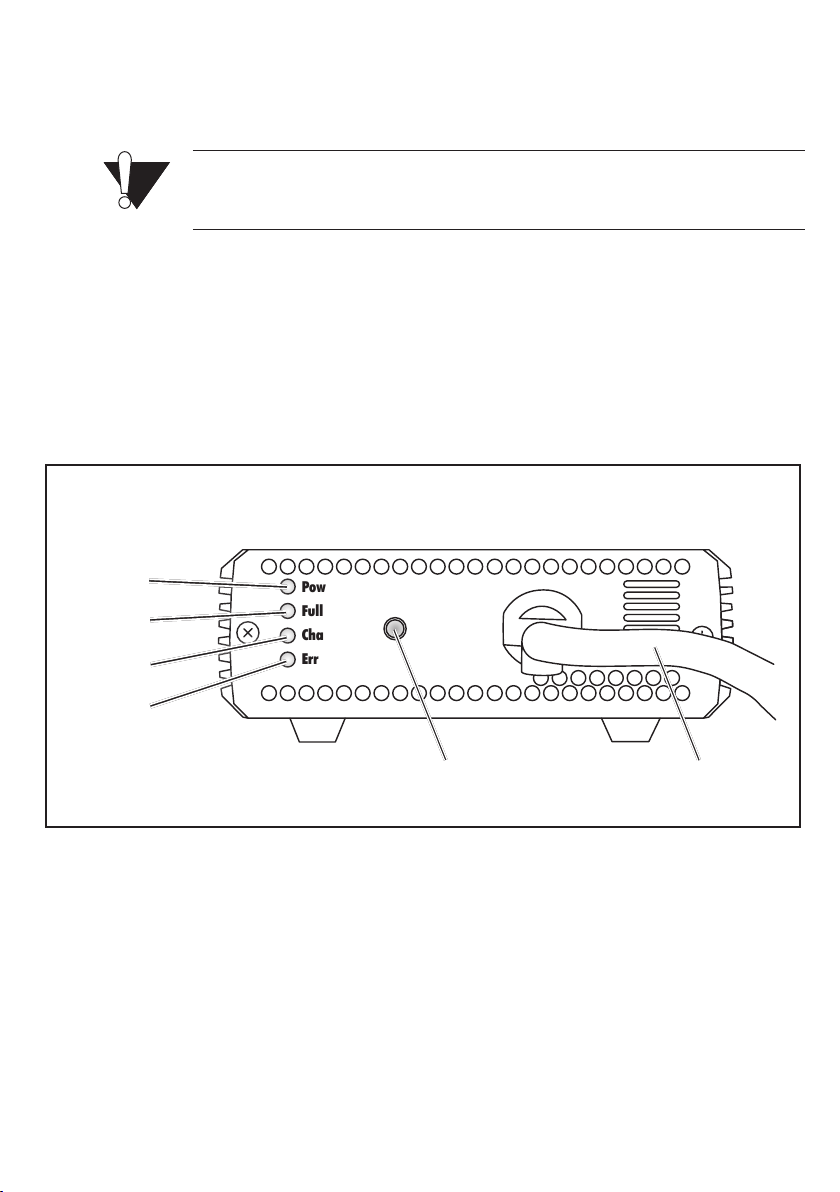

Akkuladestandsanzeige .............................................18
Fehlermeldung beim Laden des Akkus .......................19
10 Betrieb ..........................................................................20
Verwendbare Geräte .................................................20
Ein-/Ausschalten .......................................................21
Anschluss der Geräte ................................................22
PM-Modus ................................................................23
Blitzkapazität ............................................................24
11 Anzeigen & Displays ......................................................25
12 Standby-Funktion ...........................................................27
5HENSEL-VISIT GmbH & Co. KG
Page 6
Bedienungsanleitung Power Max L
13 Wartung ........................................................................28
Turnusmäßige Überprüfung .......................................28
Garantie ..................................................................28
Entsorgung ...............................................................29
14 Kundendienststellen .......................................................30
Werkskundendienst ...................................................30
Servicestellen im Internet ...........................................30
15 Zubehör ........................................................................30
6 HENSEL-VISIT GmbH & Co. KG
Page 7
Bedienungsanleitung Power Max L
3 Sicherheitshinweise
Neben den allgemeinen Regeln im Umgang mit elektrischen
Geräten sind Vorsichtsmaßnahmen zu treffen, die nachfolgend
beschrieben sind.
Lesen und befolgen Sie vor der ersten Inbetriebnahme des Gerätes die nachfolgenden Hinweise.
Bei Verkauf, Verleih und/oder anderweitiger Weitergabe des
Gerätes sind diese Sicherheitshinweise mitzugeben.
ACHTUNG!
Unsachgemäßer Umgang mit dem Gerät und Nichtbeachten
der hier angegebenen Sicherheitshinweise sowie unsachgemäße
Eingriffe in die Sicherheitseinrichtung können zu Sachschäden,
Körperverletzung, elektrischem Schlag oder im Extremfall zum
Tod führen. Ein Fremdeingriff führt zum Erlöschen jeglicher Garantieansprüche.
Bestimmungsgemäßer Gebrauch
Nicht-bestim-
mungsgemäßer
Gebrauch
Die mobile Stromversorgung Power Max L ist für den Einsatz
durch professionelle Fotografen bestimmt. Die Aufgabe ist das
Bereitstellen der elektrischen Energie für festgelegte Typen von
Blitzgeräten und Dauerlichtquellen. Der Power Max L ist nur
mit dem in dieser Anleitung beschriebenen und den von Hensel-Visit freigegebenen Geräten und Zubehör zu verwenden.
Das Gerät darf zu keinem anderen Zweck benutzt werden als
oben beschrieben, insbesondere nicht für andere elektrische
Anwendungen.
Aufstellung und Inbetriebnahme
• Verwenden Sie das Gerät nicht in explosionsgefährdeten
Umgebungen.
• Stellen Sie vor Anschluss eines Verbrauchers an den Power
Max L sicher, dass die Netzspannung mit den Angaben auf
dem Typenschild des Gerätes übereinstimmt.
• Verwenden Sie den Power Max L nur mit den in dieser
Anleitung gennanten Geräten. Vor Verwendung anderer Produkte konsultieren Sie den betreffenden Hersteller.
Hensel-Visit übernimmt keinerlei Haftung für Schäden, die
7HENSEL-VISIT GmbH & Co. KG
Page 8
Bedienungsanleitung Power Max L
durch den Anschluss und Betrieb an bzw. durch Geräte von
anderen Herstellern entstehen.
• Verwenden Sie nur Stecker/Kupplungen mit einwandfreien
und geerdeten Kontakten. Statt der Verwendung handelsüblicher „Steckeradapter“, müssen Geräte am Power Max L
stets mit Schuko (230 V/50 Hz)-Netzkabeln angeschlossen
werden. Diese sind über die örtlichen Hensel-Distributoren
lieferbar.
• Verlegen Sie Kabel möglichst nicht am Boden, um Stolperstellen und Beschädigungen auszuschließen. Ist eine Bodenverlegung nicht zu vermeiden, ist darauf zu achten, dass die
Kabel nicht durch Fahrzeuge, Leitern, Türen etc. beschädigt
werden können.
• Lassen Sie beschädigte Kabel, Akkus und Gehäuse sofort
vom Kundendienst ersetzen.
• Betreiben Sie das Gerät so, dass eine ausreichende Luftzirkulation zur Kühlung gewährleistet ist.
• Stellen Sie keine Gegenstände auf den Geräten (Kaffeetassen, Vasen, mit Wasser gefüllte Gefäße o.ä.) ab.
• Schützen Sie die Geräte unbedingt vor Feuchtigkeit (auch
Schnee und Eis), Tropf- und Spritzwasser.
• Wählen Sie sichere Standorte für die Aufstellung des Power Max L samt angeschlossenener Geräte und achten Sie
darauf, dass die Geräte nicht in Pools oder Gewässer fallen
können. Verlegen Sie Netzkabel niemals direkt an oder gar
in Pools oder Gewässern.
• Achten Sie beim Aufstellen der Lichtquellen auf ausreichenden Sicherheitsabstand zu brennbaren Materialien, wie
Dekorationsstoffe, -papiere o.ä., um Brandgefahr zu vermeiden.
• Öffnen Sie niemals die Akkukassetten - bei Kurzschluss
besteht Brandgefahr! Verwenden Sie nur originale HenselAkkukassetten mit originalen Akkus, ansonsten können der
Power Max L und angeschlossene Geräte ernsthaft beschädigt werden.
8 HENSEL-VISIT GmbH & Co. KG
Page 9
Bedienungsanleitung Power Max L
ACHTUNG!
Bei den verwendeten Akkus handelt es sich um professionelle Lithiumzellen. Bei Beschädigung sind diese sofort aus dem Verkehr
zu ziehen. Die Hensel-Akkukassette ist zertiziert und wird von
üblichen Versandunternehmen transportiert. Auch ein Lufttransport ist erlaubt: Bitte dazu die Unbedenklichkeitserklärung von
unserer Website (http://www.hensel.eu/leadmin/Hensel_Medien/Downloads/UN_Zertikat.pdf) ausdrucken und bei Kontrolle
auf Anfrage vorlegen. Wir empfehlen, sich vor der Reise über die
entsprechenden Transportbestimmungen der jeweiligen Fluggesellschaft zu informieren.
9HENSEL-VISIT GmbH & Co. KG
Page 10
Bedienungsanleitung Power Max L
4 Allgemeines
Beschreibung
Der Power Max L ist eine leistungsfähige, akkubetriebene mobile Stromversorgung mit Lithium-Akkus. Die Akkus sind über
eine Schublade austauschbar und können mit einem dedizierten Schnell-Ladegerät aufgeladen werden. Das Gerät wurde
speziell für Hensel-Kompaktblitzgeräte der Serien Integra Mini,
Integra Plus und Expert D entwickelt. Es kann aber auch mit
einem Speed Max Kompaktblitzgerät oder bis zu zwei C-Light D
Dauerlichtquellen eingesetzt werden.
Ferner lassen sich mit dem Power Max L diverse andere Geräte wie Windmaschinen, LED- und FL-Lichtquellen, Monitore etc.
auch außerhalb eines Studios betreiben. Hochwertige Schutzschaltungen schließen eine Beschädigung der angeschlossenen
Komponenten bei ordnungsgemäßem Betrieb aus.
Das verwendete Akku-Pack wird auch für die Hensel Porty L
Akku-Blitzgeneratoren verwendet, was beim gleichzeitigen Einsatz beider Systeme deren Vielseitigkeit erweitert.
Lieferumfang
Bitte überprüfen Sie vor der Inbetriebnahme den Liefer umfang.
Hinweis:
Der Lieferumfang kann je nach Bestellkonguration und Auslieferungsland variieren. Bitte entnehmen Sie diese Informationen
den Bestell- und Lieferunterlagen.
Zum Standardlieferumfang gehören:
• 1 Power Max L
• 1 Lithium-Ionen-Akkupack
• 1 Bedienungsanleitung
10 HENSEL-VISIT GmbH & Co. KG
Page 11
Bedienungsanleitung Power Max L
5 Technische Daten
Geräteserie/Gerätetyp Power Max L
Anschlüsse:
Geeignet für:
max. 3 Kompaktblitzgeräte der Serien Integra Mini, Inte-
Blitzkapazität:
Blitzfolgezeiten:
Einstelllicht:
Belastbarkeit:
(Integra Plus 500: 0,6 - 2,5 s / Expert D 500: 0,2 - 1 s)
max. 2x 100 W mit Expert D (im „PM-Modus“), Anzeige
Leuchten und viele weitere Dauerverbraucher verwendet
Akku:
Akku-Ladezeit:
Arbeitsbereich/Umgebungstemperatur:
Standby:
Gewicht mit Akku:
Gewicht Ersatz-Akku in Kassette:
Gehäuseabmessungen (LxBxH):
Art.-Nr.:
* Expert D, die vor April 2013 geliefert wurden, benötigen ein Firmware-Update - bitte wenden Sie sich an die
HENSEL-VISIT-Zentrale in Würzburg.
2x Schuko-Steckdose (230 V/50 Hz),
Ladebuchse am Akku
gra Plus oder Expert D* bis zu 2000 J Gesamtleistung,
auch geeignet für 1 Speed Max oder max. 2 C-Light D
bis zu 880 Blitze bei 250 J, 440 Blitze bei 500 J, 220
Blitze bei 1000 J etc.
(bei Betrieb ohne Einstelllicht)
1,5 - 2x länger als bei Netzbetrieb
„bat.“ blinkend
max. 500 W - kann für Windmaschinen, FL- oder LED-
werden
Hensel Porty L Lithium-Ionen-Akku (14,8 V / 6,5 Ah)
max. 1,5 h - 100 %, nach ca. 45 min. - 80 % Gesamt-
leistung (leerer Akku mit Schnelllader, abhängig von
Kapazität und Alter des Akkus)
-10° C bis +40° C
nach 15 Minuten oder „AUS“
4,6 kg
1,8 kg
19,8 cm x 22,5 cm x 21,5 cm
1316620
Technische Änderungen vorbehalten.
Bei den angegebenen Daten handelt es sich um typische Werte, die auf Grund von Toleranzen der verwendeten
Bauteile Schwankungen unterliegen können.
11HENSEL-VISIT GmbH & Co. KG
Page 12
Bedienungsanleitung Power Max L
6 Übersicht der Bedienelemente
Power Max L
1 Hauptschalter & Betriebsanzeige POWER
2 Steckdose 1 zum Anschluss der Verbraucher (Schuko)
3 Steckdose 2 zum Anschluss der Verbraucher (Schuko)
4 Fehleranzeige (Schutzschaltung) ERROR
5 Tragegriff
6 Belastungsanzeige (Strom) „BAT“
7 Einschuböffnung für Akkukassette
8 Akkukassette
9 Akku-Entriegelungstaste
10 Akku-Ladestandsanzeige
11 Akku-Testtaste CHECK
12 Akku-Überhitzungsanzeige (Schutzschaltung)
13 Akku-Ladebuchse CHARGE
12 HENSEL-VISIT GmbH & Co. KG
Page 13
Bedienungsanleitung Power Max L
7 Inbetriebnahme
ACHTUNG!
Stellen Sie sicher, dass das Gerät bei den vorbereitenden Inbetriebnahmearbeiten noch nicht eingeschaltet ist.
Akklimatisierung
Bei Standortwechsel des Power Max L mit großen Temperaturunterschieden sollte das Gerät vor Inbetriebnahme einige Zeit
an die Umgebungstemperatur angepasst werden (15-30 Minuten). Dadurch werden evtl. Kriechströme durch Feuchtigkeitsniederschlag vermieden. Lassen Sie den Power Max L und die
Akkus niemals „einfrieren“, also im ausgeschalteten Zustand
längere Zeit im Frost stehen.
Aufstellung
ACHTUNG!
Beachten Sie die allgemeinen Sicherheitshinweise bezüglich
Aufstellort und Umgebung im Kapitel „Aufstellung und Inbetriebnahme“ auf Seite 7.
Der Power Max L kann stehend oder liegend betrieben werden.
Die Aufstellung und der Betrieb von Kunstlichtquellen außerhalb
des Fotostudios erfordern besondere Sorgfalt und Vorsichtsmaßnahmen, damit die Sicherheit jederzeit gewährleistet ist.
ACHTUNG!
Lebensgefahr! Stellen Sie sicher, dass die Geräte (Power Max L
und angeschlossene Geräte) bei Einsatz in der Nähe von Gewässern (Meer, Flüsse, Pools, etc.) nicht hineinfallen, oder mit
Wasser in Berührung kommen können.
Schützen Sie die Geräte während des Einsatzes und in Arbeitspausen gegen Niederschlag (Regen, Schnee, Nebel)
Achten Sie immer auf einen festen Stand der Geräte. Sichern Sie
sie ggf. gegen Um- und Herabfallen.
13HENSEL-VISIT GmbH & Co. KG
Page 14
Bedienungsanleitung Power Max L
Beschweren Sie Lampenstative stets mit Gegengewichten oder
Gewichtstaschen, um ein Umkippen zu vermeiden.

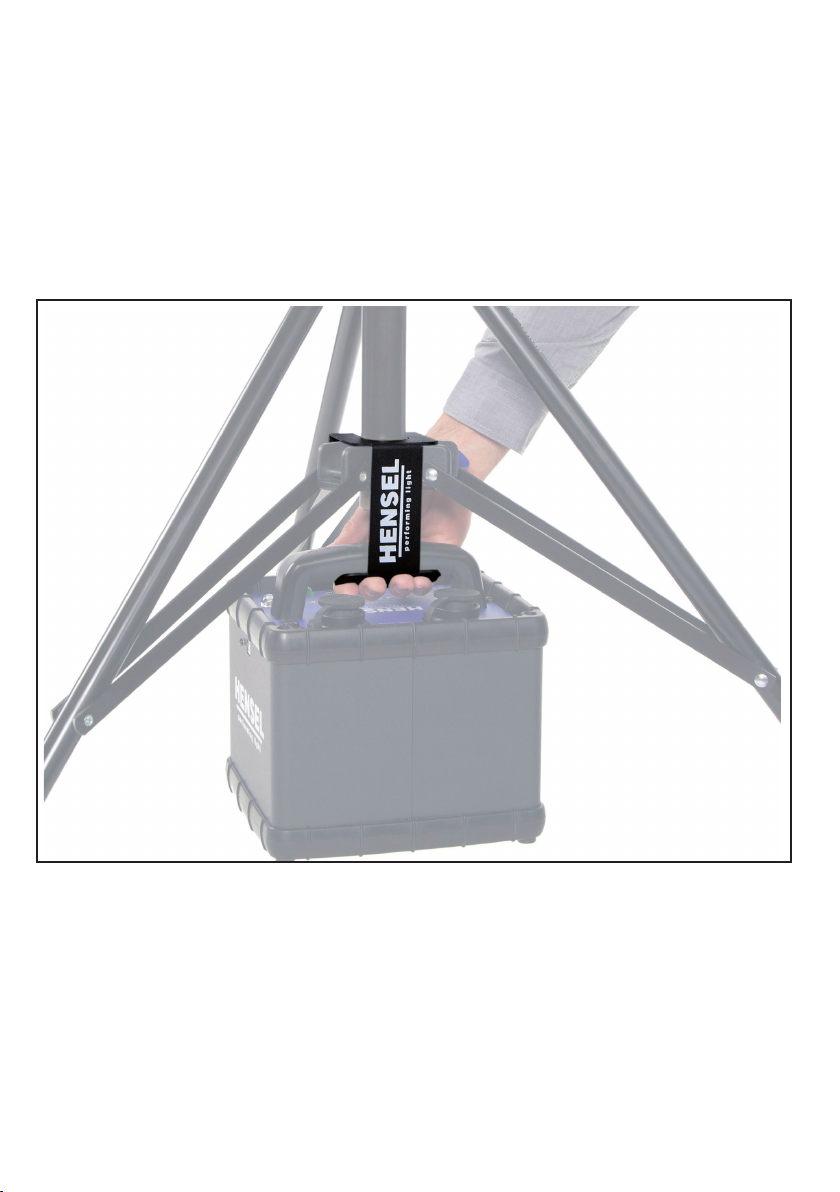

In Stativ einge-
hängt

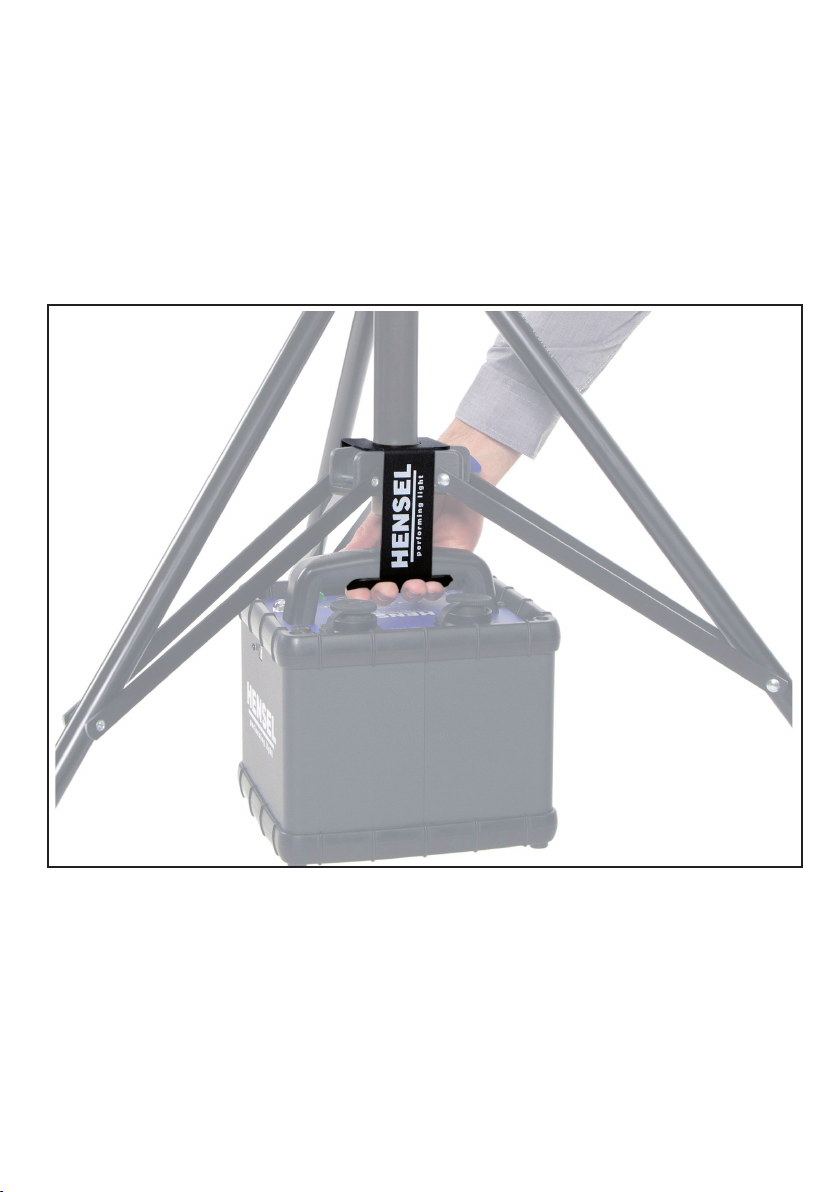

Mit der optional erhältlichen Generatorenhalterung (siehe „15
Zubehör“ auf Seite 30) kann der Power Max L im Fuß eines
Lampenstativs eingehängt werden. Damit bekommt das Stativ
durch den tiefen Schwerpunkt einen sicheren Stand. Zusätzlich
ist der Generator vor evtl. vorhandenem Schmutz und Feuchtigkeit auf dem Boden geschützt.
14 HENSEL-VISIT GmbH & Co. KG
Page 15
Bedienungsanleitung Power Max L
8 Vorbereitung
ACHTUNG!
Explosionsgefahr bei unsachgemäßem Umgang mit dem Akku-
Pack. Der Power Max L darf ausschließlich mit Original-Hensel-
Lithium-Ionen-Akkus betrieben werden. (Akkuschublade Art.-Nr.
1499)
Akkus beinhalten gesundheitsschädliche ätzende Stoffe. Beachten Sie die auf den Akkus aufgedruckten Warnhinweise.
Das Akku-Pack darf nicht geöffnet oder die Zellen aus dem Gehäuse entnommen werden.
Das Akku-Pack darf nicht übermäßiger Wärme wie direkter
Sonneneinstrahlung, Feuer oder dergleichen ausgesetzt werden.
Bewahren Sie die Geräte bei starker Sonneneinstrahlung nicht in
einem Auto auf!
Das Akku-Pack ist vor harten Stößen, Fall, Erschütterungen und
Feuchtigkeit zu schützen.
Entnehmen
Einsetzen
Akku-Pack entnehmen/einsetzen
 Schalten Sie den Power Max L über den Hauptschalter 1
aus.
 Drücken Sie die Entriegelung 9 am Akku-Pack herunter und
ziehen Sie gleichzeitig das Akku-Pack nach vorne aus dem
Gerät.
 Schieben Sie das geladene Akku-Pack in das Gerät, bis es
hörbar einrastet. Der Power Max L ist wieder betriebsbereit.
15HENSEL-VISIT GmbH & Co. KG
Page 16
Bedienungsanleitung Power Max L
Power
9 Das Schnell-Ladegerät Porty Lithium
ACHTUNG!
Das Akku-Pack darf nur mit dem Original-Hensel-Ladegerät
Porty Lithium aufgeladen werden. (Art.-Nr. 5672)
Das mikroprozessorgesteuerte Ladegerät umfasst einen großen Eingangsspannungsbereich von 90-240 VAC. Die Ladezeit
beträgt unter 1,5 Stunden. Nach ca. 45 min. hat der Akku ca.
80% der maximalen Kapazität erreicht. (abhängig von Kapazität und Alter des Akkus)
Der Ladestand wird über eine Ladestandsanzeige 10 bzw. E
angezeigt.
Die Ladung des Akkus erfolgt über die an der Akku-Schublade
angebrachte Ladebuchse 13. Das Akku-Pack kann sich dabei im
Power Max L oder außerhalb des Gerätes benden.
F
E
D
Full
Charging
Error
Wake Up
C
AB
A ......Ladekabel
B ...... Start Ladevorgang Wake Up
C ......Fehleranzeige Error (rot)
D ...... Ladekontrolle Charging (gelb)
E ......Ladestandsanzeige Full (grün)
F ......Netzkontrolle Power (rot)
16 HENSEL-VISIT GmbH & Co. KG
Page 17
Bedienungsanleitung Power Max L
Technische Daten
Ladegerät Gerätetyp Ladegerät Porty Lithium
Anschlussmöglichkeit:
Eingangsspannung:
Ausgangsspannung:
Ausgangsstrom:
Ladedauer:
Gewicht in kg (ohne Netzkabel):
Gehäuseabmessungen (LxBxH):
Lüftung:
Lieferumfang:
Art.-Nr.:
Technische Änderungen vorbehalten.
Bei den angegebenen Daten handelt es sich um typische Werte, die auf Grund von Toleranzen der verwendeten Bauteile Schwankungen unterliegen können.
Porty L Akku / Power Max L Akku
Multivoltage (90-240 VAC)
max. 16,8 V
bis max. 8 A, automatisch geregelt,
kurzschlussfest und verpolsicher
100% unter 1,5 h, 80% ca. 45 min. (abhängig von Kapazität und Alter des Akkus)
0,83 kg
190 mm x 111 mm x 43 mm
Aktive Kühlung durch geregelten Lüfter
Ladegerät mit fest montiertem Ladekabel
Netzkabel mit länderspezifischem Stecker
5672
Anschluss und Betrieb
Das Gerät hat keinen Netzschalter. Durch Anschluss an das
Stromnetz ist es betriebsbereit. Über eine Statusanzeige kann
der Ladevorgang überwacht werden.
ACHTUNG!
Das Ladegerät darf nur an geerdete Stromnetze angeschlossen
werden.
Das Ladegerät Porty Lithium ist ausschließlich für die Ladung des
Akku-Packs des Porty L / Power Max L zugelassen.
 Stecken Sie das mitgelieferte Netzkabel in die Netzan-
schlussbuchse (Rückseite) und schließen Sie den Netzstecker
an das Stromnetz an.
Die rote Netzkontroll-LED Power F leuchtet.
 Stecken Sie den Stecker des Ladekabels A in die Ladebuch-
se 13 des Akku-Packs und verriegeln Sie den Stecker durch
eine Vierteldrehung im Uhrzeigersinn.
Die gelbe Ladekontroll-LED Charging D blinkt.
17HENSEL-VISIT GmbH & Co. KG
Page 18
Bedienungsanleitung Power Max L
 Falls der Ladevorgang nicht startet, betätigen Sie den Wake
Up-Taster B, um den Ladevorgang zu starten.
Sobald der Akku die volle Ladekapazität erreicht hat,
leuchtet die grüne Ladestandsanzeige Full E.
 Entfernen Sie das Ladekabel vom Akku-Pack.
Die Ladekapazität kann auch über die Ladestandsanzeige 10
am Akku-Pack überprüft werden. Siehe „Akku-Ladestandsanzeige“ unten.
Hinweis:
Der Akku sollte nicht länger als 24 h am Ladegerät angeschlossen sein.
Aufgrund der chemischen Reaktion erwärmt sich das Akku-Pack
beim Laden. Besonders deutlich wird dies am Ende des Ladevorganges, dann fühlt sich das Akku-Pack handwarm an. Wird das
Akku-Pack jedoch richtig heiß, liegt ein Fehler im Akku oder evtl.
auch am Ladegerät vor. Entfernen Sie in diesem Fall das Ladekabel und lassen Sie Akku-Pack und Ladegerät vom Kunden-
dienst in der HENSEL-VISIT-Zentrale Würzburg überprüfen.
Ein evtl. Ladefehler wird durch die rote Fehleranzeige C Error
angezeigt.
Bei Nichtgebrauch empfehlen wir, den Akku im geladenen Zustand aufzubewahren.
Akku-Ladestandsanzeige
Die Kapazität des Akkus kann über die Ladestandsanzeige 10
am Akku-Pack überprüft werden. Dies kann auch bei ausgeschaltetem Power Max L geschehen.
 Drücken Sie die Taste CHECK 11 an der Akkuschublade.
Die Kapazität des Akkus wird durch Aueuchten der LEDs
angezeigt.
LED Ladestand/Kapazität
keine: Akku komplett leer, Akku hat abgeschaltet
rot blinkend: <= 3%
rot: <= 10%
gelb: >10% und <=50%
grün: >50%
18 HENSEL-VISIT GmbH & Co. KG
Page 19
Bedienungsanleitung Power Max L
Ladestandsanzeige beim Laden des Akkus
Während des Ladens wird der Ladestand wie folgt angezeigt:
LED Ladestand/Kapazität
rot blinkend: <= 10%
rot permanent, gelb blinkend: >10% und <=50%
rot, gelb permanent, grün blinkend: >50%
rot, gelb, grün permanent: >85%
keine: Akku aufgeladen
Fehlermeldungen beim Laden des Akkus
Beim Ansprechen der Schutzfunktion blinkt die Fehleranzeige
C Error am Ladegerät. Die Ladestandsanzeige 10 und die Taste
CHECK 11 zeigen keine Funktion. Um den Akku wieder zurückzu-
setzen, gehen Sie wie folgt vor:
 Schalten Sie das Ladegerät aus.
 Schalten Sie das Ladegerät wieder ein.
Nun ist der Akku wieder ladebereit. Das Ladegerät sollte in
solchen Fällen beobachtet und bei häugerem Auftreten des
Fehlers zur Überprüfung eingesendet werden.
Im Falle einer Überhitzung durch zu langes Laden leuchtet die
Überhitzungsanzeige 12 des Akkus auf.
Unterbrechen Sie dann den Ladevorgang und lassen Sie den
Akku abkühlen.
19HENSEL-VISIT GmbH & Co. KG
Page 20
Bedienungsanleitung Power Max L
10 Betrieb
Verwendbare Geräte
1. Hensel-Kompaktblitzgeräte
Integra Mini 300 & Integra Mini 600
1-3* Geräte bis zusammen max. 1800 J
Das Einstelllicht muss deaktiviert werden!
Integra 250 Plus, Integra 500 Plus, Integra 1000 Plus
1-3* Geräte bis zusammen max. 2000 J
Das Einstellicht muss deaktiviert werden!
Expert D 500 & Expert D 1000
1-2 Geräte bis zusammen 2000 J
Expert D müssen in den „PM Modus“ (Battery Mode) geschaltet werden, um am Power Max L zu funktionieren (siehe
Seite 23). Dann liefern sie je Gerät 100 W Einstelllicht und
während des Nachladens wird das Einstelllicht zur Schonung
des Akkus deaktiviert (Flash Check). Zur Erhöhung der Akkukapazität empfehlen wir, das Einstelllicht auch bei Verwendung von Expert D Kompaktblitzgeräten auszuschalten.
Speed Max
Der Power Max L kann ein Speed Max Kompaktblitzgerät
betreiben. Dies erlaubt es, auch On Location – dank ultrakurzer Leuchtzeiten bis 1/66.600s – schnellste Bewegungen
festzuhalten.
Das Einstelllicht muss deaktiviert werden!
*
Zum gleichzeitigen Anschluss von 3 Geräten empfehlen wir eine hochwertige, geerdete Mehrfachsteckdose (mindestens 3x 1,5 mm Leitungsquerschnitt)
2. Hensel-Dauerlichtquellen
C-Light D
1-2 Geräte
Die max. Betriebsdauer mit einem C-Light D beträgt ca. 25
Minuten (abhängig von Alter und Kapazität des Akkus).
C-Light 1000
Ein mit einer 300 W Halogenlampe ausgerüstetes C-Light
lässt sich mit einer Akkuladung ca. 20 Minuten am Power
20 HENSEL-VISIT GmbH & Co. KG
Page 21
Bedienungsanleitung Power Max L
Max L betreiben (abhängig von Alter und Kapazität des
Akkus).
Wir empfehlen, bei Verwendung von Dauerlichtquellen
die Standby-Funktion zu deaktivieren (siehe Seite 27). Dies
vermeidet auch ein vorzeitiges automatisches Abschalten der
Lichtquellen bei Videoaufnahmen.
3. Sonstige Geräte
Der Power Max L erlaubt es, viele Elektrogeräte mit einer
Leistung von bis zu 500W zu betreiben. Er ist somit eine
ideale Stromquelle für Windmaschinen, Monitore, Computer
usw., die außerhalb eines Studios verwendet werden sollen.
Außerdem können efziente Lichtquellen wie LED- und FL-
Leuchten an ihm betrieben werden.
Die Leistungsabgabe kann an der Belastungsanzeige 6 ab-
gelesen werden (siehe Seite 25).
Wir empfehlen bei solcher Verwendung die Deaktivierung
der Standby-Funktion (siehe Seite 27), um einen möglichst
kontinuierlichen Betrieb zu gewährleisten.
4. Fremdgeräte
Der Power Max L wurde exklusiv für die o.g. Blitz- und
Dauerlichtquellen von Hensel entwickelt. Bei Anschluss von
entsprechenden Geräten anderer Hersteller kann keine einwandfreie Funktion gewährleistet werden. Hensel übernimmt
keine Haftung für Schäden, die bei einem solchen nicht bestimmungsgemäßen Gebrauch auftreten können. Fragen Sie
VOR GEBRAUCH den Hersteller des betreffenden Gerätes,
ob der Betrieb am Power Max L möglich ist.
Ein-/Ausschalten
Durch kurzes Drücken der Taste POWER 1 wird der Power Max
L eingeschaltet. Das Leuchten der blauen Umrandung zeigt die
Betriebsbereitschaft an.
Sollte sich der Power Max L nicht aktivieren lassen oder nach
dem Einschalten sofort wieder ausschalten, so ist der Akku zu
überprüfen und ggf. auszutauschen oder nachzuladen.
Wird die Taste POWER 1 im Betrieb erneut kurz gedrückt, so wird
der Power Max L ausgeschaltet.
21HENSEL-VISIT GmbH & Co. KG
Page 22
Bedienungsanleitung Power Max L
Anschluss der Geräte
Verbinden Sie die Kompaktblitzgeräte oder Dauerlichtquellen
mittels geeigneter, geerdeter Netzkabel mit den Steckdosen
des Power Max L. Von der Verwendung sogenannter „Steckeradapter“ raten wir ab. Vergewissern Sie sich VORAB, ob die
Netzspannung der anzuschließenden Geräte und verwendeten
Leuchtmittel (z.B. Einstelllampen) mit der Angabe auf dem Pow-
er Max L übereinstimmt. Am Power Max L 230V/50Hz können Geräte mit einer Betriebsspannung von 200-240V/50Hz
verwendet werden.
Der Anschluss der Geräte kann bei ein- oder ausgeschaltetem
Power Max L erfolgen. Allerdings sollten die Verbraucher bei
Anschluss ausgeschaltet sein, um eine versehentliche Überlastung zu vermeiden.
ACHTUNG!
Schalten Sie das Einstelllicht der angeschlossenen Blitzgeräte
aus. Zwar unterstützt der Power Max L bei Betrieb eines Integra Mini oder Integra Plus auch 300 W Einstelllicht – dies führt
aber zu einer drastischen Abnahme der Akkukapazität. Ist die
Verwendung von Einstelllicht unbedingt notwendig und die
Abnahme der Blitzanzahl akzeptabel, so können Integra Mini
oder Integra Plus mit 100 W Einstelllampen ausgestattet werden.
Wird Einstelllicht verwendet, muss die „Flash Check“-Funktion
(FC) der Blitzgeräte aktiviert werden, um die Stromaufnahme
beim Ladevorgang zu reduzieren.
ACHTUNG!
Expert D Blitzgeräte müssen zum Betrieb am Power Max L in den
„PM Modus“ (Battery Mode „BAT“) geschaltet werden, welcher
die Elektronik auf diese Verwendung optimiert und das Einstell-
licht automatisch auf 100 W reduziert (siehe folgende Seite).
HINWEIS: Bei Verwendung eines Speed Max berücksichtigen
Sie bitte, dass dieser aufgrund seiner extrem schnellen Blitzfolge
den Akku schnell erschöpfen kann. Halten Sie genügend geladene Ersatzakkus bereit.
22 HENSEL-VISIT GmbH & Co. KG
Page 23
Bedienungsanleitung Power Max L
PM-Modus (Expert D)
Die Kompaktblitzgeräte der Expert D-Serie zeichnen sich durch
besonders kurze Leuchtzeiten und schnelle Blitzfolge aus – auch
bei Betrieb am Power Max L. Dies bedingt eine vergleichsweise hohe Stromaufnahme. Um eine stets optimale Funktion zu
gewährleisten, müssen Expert D deshalb bei Betrieb am Power
Max L in einen speziellen Modus geschaltet werden.
In diesem Modus wird das Einstelllicht fest auf 100W geschaltet
und die „Flash Check“-Funktion aktiviert, bei der das Einstell-
licht nach dem Abblitzen erlischt und dann wieder aueuchtet,
sobald das Gerät nachgeladen und wieder blitzbereit ist.
 Verbinden Sie das Expert D Kompaktblitzgerät mit einer
Steckdose des Power Max L und schalten den Power Max
L durch Betätigung des Hauptschalters 1 ein.
 Schalten Sie den Expert D ein und drücken Sie dessen Taste
SLAVE für min. 3 Sekunden: Das Blitzgerät schaltet jetzt in
den Power Max Modus, was durch einen Piepton bestätigt
wird. Im Leistungsdisplay wird jetzt abwechselnd die gewählte Leistung und „bat.“ als Hinweis auf den aktivierten
Power Max-Modus angezeigt. Zudem blinkt die LED „FULL“
am Blitzgerät als Hinweis auf das fest auf 100 W gedimmte,
nicht proportionale Einstelllicht.
 Nach dem Anschluss und Umschalten des ersten Expert D,
können Sie jetzt – bei Bedarf – ein zweites Gerät anschließen und wie oben beschrieben ebenfalls in den Power Max
Modus schalten.
Die Expert D Blitzgeräte bleiben, wenn der Power Max Modus
aktiviert wurde, auch nach dem Ausschalten in diesem Modus.
Es entstehen keine Schäden, wenn man Expert D im Power Max
Modus an einer normalen Netzsteckdose betreibt. Um wieder
volles Einstelllicht zu erhalten, muss erneut die Taste „SLAVE“
am Blitzgerät für 3 Sekunden gedrückt werden - der Power Max
Modus wird deaktiviert.
ACHTUNG!
Expert D Blitzgeräte vor Seriennummer 1303H0030101340 (Expert
D 500) bzw. 1303H0030100461 (Expert D 1000) funktionieren nicht
in Verbindung mit dem Power Max L und benötigen eine neue
Betriebssoftware.
23HENSEL-VISIT GmbH & Co. KG
Page 24
Bedienungsanleitung Power Max L
Treten Sie bitte in Verbindung mit dem Hensel-Service in der
Würzburger Zentrale, um dort das Update vornehmen zu lassen.
HINWEIS: Um die höchste Blitzkapazität zu erreichen, empfehlen wir auch bei Verwendung von Expert D Blitzgeräten am
Power Max L das Einstelllicht abzuschalten.
Blitzkapazität
Mit einem vollständig geladenen, einwandfreien Akku erhält
man bis zu 110 Blitze bei insg. 2000 J, 220 Blitze bei insg.
1000 J, 440 Blitze bei insg. 500 J, 880 Blitze bei insg. 250 J,
1760 Blitze bei insg. 125 J usw.
Entscheidend ist die eingestellte Gesamtleistung aller angeschlossenen Blitzgeräte. Bitte beachten Sie, dass die Blitzgeräte
auch dann eine gewisse Leistung abfordern, wenn nicht geblitzt
wird. Deshalb empfehlen wir bei Verwendung des Power Max L
mit Blitzgeräten, die Standby-Funktion (siehe Seite 27) zu aktivieren.
HINWEIS: Die o.g. Angaben beziehen sich auf den Betrieb
ohne Einstelllicht. Die Verwendung des Einstelllichts reduziert
die Blitzkapazität deutlich – somit sollte dieses stets nur kurz zur
Kontrolle der Lichtführung eingeschaltet und dabei die Belastungsanzeige „BAT“ 6 beachtet werden.
24 HENSEL-VISIT GmbH & Co. KG
Page 25
11 Anzeigen & Displays
A – Betriebsanzeige
Der Hauptschalter POWER 1 leuchtet bei eingeschaltetem Power
Max L blau. Ist die Standby-Funktion aktiviert (Standard, siehe
Seite 27), blinkt diese Anzeige vor dem Abschalten als Warnung
auf, nach ca. 14 min. ohne Stromentnahme
B – Fehlerwarnung
Die LED ERROR 4 leuchtet auf:
 Beim Einschalten für 5 Sekunden falls der verwendete Akku
leer ist. Danach schaltet sich der Power Max L ab. Bitte den
Akku wechseln bzw. auaden.
 Im Betrieb bei Überhitzung. In diesem Fall den Power Max
L abschalten und abkühlen lassen.
 Im Betrieb blinkt die Anzeige ERROR 4 und der Power Max
L schaltet sich ab. In diesem Fall liegt ein Defekt bei den
angeschlossenen Geräten oder beim Power Max L vor. Entfernen Sie die Geräte vom Power Max L und schalten ihn
wieder ein: Funktioniert der Power Max L jetzt einwandfrei,
so liegt ein technischer Fehler bei den vorher angeschlossenen Geräten vor. Blinkt die Fehleranzeige erneut, so liegt
ein Fehler beim Power Max L vor. Wenden Sie sich an den
Kundendienst.
Bedienungsanleitung Power Max L
C – Belastungsanzeige
Das Display LEVEL 6 zeigt bei eingeschaltetem Power Max L die
tatsächliche, aktuelle Belastung des Akkus an. Je nach angeschlossenem Verbraucher kann diese kontinuierlich im grünen
oder – bei stärkerer Belastung – auch im gelben Bereich stehen.
Der rote Bereich darf nur kurzfristig, zum Beispiel beim Nach-
laden der angeschlossenen Blitzgeräte, aueuchten. Bendet
sich diese Anzeige ständig im roten Bereich, so überlasten die
angeschlossenen Geräte den Power Max L und müssen deaktiviert werden.
Als Schutzfunktion deaktiviert der Power Max L bei starker
Überlastung (Anzeige permanent im roten Bereich) die Anschlüsse, die Steckdosen sind dann ohne Funktion. Entfernen
oder deaktivieren Sie das/die angeschlossene(n) Gerät(e),
25HENSEL-VISIT GmbH & Co. KG
Page 26
Bedienungsanleitung Power Max L
bis die Belastungsanzeige innerhalb des gelben oder grünen
Bereichs ist – dann schaltet der Power Max L die Steckdosen
wieder frei.
Je höher diese Anzeige ist, umso geringer ist die Betriebsdauer
der angeschlossenen Geräte.
D- Akkuanzeigen
Die am Akku-Pack bendlichen Anzeigen für Kapazität und
Überhitzung funktionieren wie auf Seite 18 beschrieben.
26 HENSEL-VISIT GmbH & Co. KG
Page 27
12 Standby-Funktion
Als Grundeinstellung schaltet sich der Power Max L, zur Schonung des Akkus, bei sehr niedriger Belastung (< 70 W) nach
15 Minuten ab. Im kontinuierlichen Betrieb mit Blitzgeräten, bei
regelmäßiger Nachladung der Geräte, ndet diese Abschaltung
nicht statt.
Zur Warnung blinkt vor Abschaltung die Betriebsanzeige POWER
1 mehrmals auf. Wird dann sofort die Taste POWER 1 gedrückt,
geht der Power Max L wieder zurück in den normalen Betriebszustand. Ansonsten schaltet sich der Power Max L ab und
muss durch erneutes kurzes Drücken der Taste POWER 1 wieder
aktiviert werden.
Diese Standby-Funktion kann deaktiviert werden, indem man
die Taste POWER 1 beim Einschalten (oder auch im Betrieb) mindestens 10s gedrückt hält. Dann läuft der Power Max L selbst
bei Nichtgebrauch kontinuierlich durch, bis die Kapazität des
Akkus erschöpft ist. Wir empfehlen diese Einstellung bei Verwendung von Dauerlichtleuchten oder Geringverbrauchern wie
z.B. Computern und Monitoren.
Nach Ausschalten des Power Max L wird die Standby-Funktion
automatisch wieder aktiviert.
HINWEIS: Wird die Standby-Funktion deaktiviert, so entleert
sich der Akku bei eingeschaltetem Power Max L auch bei
Nichtgebrauch nach mehreren Stunden.
Bedienungsanleitung Power Max L
27HENSEL-VISIT GmbH & Co. KG
Page 28
Bedienungsanleitung Power Max L
13 Wartung
ACHTUNG!
Vor jeglichen Wartungsarbeiten muss der Power Max L ausgeschaltet und eventuell angeschlossene Geräte entfernt werden.
Der Power Max L benötigt wenig Wartung durch den Benutzer.
Um die elektrische Sicherheit zu gewährleisten, muss das Gerät
regelmäßig äußerlich von Staub und Schmutz befreit werden.
Auch eventuell in die Akkuaufnahme eingedrungener Schmutz
und Sand sollte umgehend entfernt werden.
Hinweis:
Reinigen Sie das Gerät nur trocken!
Turnusmäßige Überprüfung
Die nationalen Sicherheitsvorschriften verlangen eine intervallmäßige Überprüfung und Wartung elektrischer Anlagen und
Geräte. Kompaktblitzgeräte, Generatoren und Zubehör müssen
regelmäßig auf ihre Betriebssicherheit überprüft werden. Eine
jährliche Durchsicht der Geräte durch autorisierte Firmen dient
der Sicherheit der Benutzer und erhält den Wert der Anlage.
Garantie
Die Garantiedauer für den Power Max L ist abhängig vom
Auslieferungsland.
Informationen über die Garantieleistungen bekommen Sie auf
den Internetseiten der jeweiligen Vertriebsgesellschaften.
Vorausgesetzt werden ein normaler Gebrauch unter Beachtung
der Bedienungsanleitung und Einhaltung der Sicherheitsbestimmungen. Fremdeingriffe lassen jede Garantie erlöschen.
Akkus und defekte Leitungen, die auf unsachgemäße Handhabung zurückzuführen sind, sind von einer Garantieleistung
ausgeschlossen.
Die Garantie umfasst kostenlosen Ersatz defekter Bauteile und
die dafür erforderliche Technikerarbeitszeit.
28 HENSEL-VISIT GmbH & Co. KG
Page 29
Bedienungsanleitung Power Max L
Hinweis:
Senden Sie das Gerät zur Durchführung einer Kundendienstarbeit kostenfrei an die Kundendienstwerkstatt von HENSEL-VISIT
in Würzburg, Adresse siehe „14 Kundendienststellen“ auf Seite
30.
Bitte fügen Sie eine detaillierte Beschreibung des Defektes bei
und benennen Sie die Geräte, die während des Ausfalls am
Power Max L angeschlossen waren.
Entsorgung
Das Verpackungsmaterial des Power Max L ist zu trennen und
der Wiederverwertung zuzuführen. Ausgediente und defekte
Geräte müssen dem Elektronikrecycling zugeführt werden.
29HENSEL-VISIT GmbH & Co. KG
Page 30
Bedienungsanleitung Power Max L
14 Kundendienststellen
Werkskundendienst
HENSEL-VISIT GmbH & Co. KG
Robert-Bunsen-Str. 3
97076 Würzburg
Tel. +49 931 27881-0
Fax: +49 931 27881-50
E-Mail: [email protected]
Servicestellen im Internet
Weitere Service- und Vertriebsadressen für In- und Ausland nden Sie auf der Internetseite von Hensel-Visit GmbH & Co. KG:
www.hensel.de
15 Zubehör
Akku-Pack Art.-Nr.: 1499
Ladegerät Porty Lithium Art.-Nr.: 5672
Softbag-P Transporttasche Art.-Nr.: 4208
Generatorenhalterung Art.-Nr.: 227
Außerdem bieten unsere örtlichen Vertriebspartner passende
Netzkabel zum direkten Anschluss an den Power Max L an.
30 HENSEL-VISIT GmbH & Co. KG
Page 31
HENSEL-VISIT GmbH & Co. KG
Robert-Bunsen-Str. 3
D-97076 Würzburg-Lengfeld
GERMANY
User manual Power Max L
© Hensel-Visit GmbH & Co. KG, 2013
Distribution and reproduction of this documentation is not
permitted unless specically authorized. In case of violation,
payment of damages will be due. All rights reserved, including
rights created by patent grant, or registration of a utility model
or design (ISO 16016).
Subject to technical changes. Errors and omissions excepted.
The listed data are standard values and not to be regarded as
guaranteed values in a legal sense. Values can deviate depen-
ding on component tolerance.
Effective date: 10/2013
31HENSEL-VISIT GmbH & Co. KG
Page 32
User manual Power Max L
1 Preface
Dear photographer,
By purchasing the Power Max L, you have selected a highquality and high performance product.
Below, we want to give you some details and hints on how to
use this unit. These will ensure successful and productive work
with it in the coming years.
Observing this necessary information entitles you to warranty
adjustments, prevents damages, and extends the operational
life of the unit.
Hensel-Visit took great care and observed all pertinent regulations on order to manufacture a safe product of highest quality.
Stringent quality checks ensure our high quality standard even
in large-scale production.
Please add your part and handle the equipment with the necessary care.
If you have any questions regarding the use of this equipment,
feel free to call us any time.
We wish you great success and „good light.”
Hensel-Visit GmbH & Co. KG
32 HENSEL-VISIT GmbH & Co. KG
Page 33
User manual Power Max L
2 Content
1 Preface ..........................................................................32
2 Content .........................................................................33
3 Safety instructions ..........................................................35
4 General ........................................................................37
Description ...............................................................37
Scope of delivery ......................................................37
5 Technical data ...............................................................38
6 Summary of control elements .........................................39
7 Initial use .......................................................................40
Acclimatization .........................................................40
Set-up .....................................................................40
8 Preparation ...................................................................42
Battery pack removal and insertion ............................42
9 The charger Porty Lithium ...............................................43
Technical data .........................................................44
Connection and operation ........................................44
Battery charge status indicator ...................................45
Error message while charging battery ........................46
10 Operation .....................................................................47
Suitable equipment ...................................................47
ON/OFF switch ........................................................48
Connecting appliances .............................................49
PM mode .................................................................49
Flash capacity ...........................................................51
11 Indicators & displays ......................................................52
12 Standby function ............................................................54
33HENSEL-VISIT GmbH & Co. KG
Page 34
User manual Power Max L
13 Maintenance .................................................................55
14 Customer service points .................................................57
15 Accessories ....................................................................58
16 Subject index .................................................................59
Regular maintenance ................................................55
Warranty ..................................................................55
Disposal ...................................................................56
Manufacturer‘s service ..............................................57
Service points listed in the Internet .............................57
34 HENSEL-VISIT GmbH & Co. KG
Page 35
User manual Power Max L
3 Safety instructions
In addition to the general rules for handling electrical equip-
ment, the following safety precautions must be observed.
Read and observe the below listed information before initial
operation of the equipment.
Supply a copy of the safety precautions when selling, leasing, or
otherwise distributing this equipment.
ATTENTION!
Improper handling of the device, non-compliance with the safety
hints below, or tampering with the safety features can cause
property damage, bodily injury, electric shock, or even death.
Normal use
Abnormal use
The mobile power supply Power Max L is intended for use
by professional photographers. Its purpose is the supply of
electrical energy for specied types of compact ash units and
continuous light sources. The ash generator is to be used only
with the accessories described in this manual and approved by
Hensel-Visit.
The appliance may not be used for any other purpose than
described above, especially not for other electrical applications.
Set-up and initial operation
• Do not use mobile power supplies and ash units in explosi-
ve environments.
• Before connecting equipment to the Power Max L, make
sure that the mains voltage corresponds to the specications
listed on the unit’s specication plate.
• Only use the Power Max L with the units listed in this ma-
nual. Before the use of other units, consult the respective
manufacturer. Hensel-Visit ist not liable for damages which
result from the connection and operation of units made by
other manufacturers.
• Only use plugs/connectors with awless and grounded con-
tacts. Instead of using commercially available plug adapters, appliances must be connected via Schuko (230V/50 Hz)
power cords. These are available through your local Hensel
distributor.
35HENSEL-VISIT GmbH & Co. KG
Page 36
User manual Power Max L
• To prevent damages and tripping hazards, avoid laying
cables on the oor. If this is not possible, make sure that the
cables cannot be damaged by vehicles, ladders, etc.
• Damaged cables and housings need to be replaced imme-
diately by an authorized service department.
• Keep the minimum distance around the equipment unobst-
ructed to ensure proper ventilation.
• Do not place any objects on top of the equipment (coffee
cups, vases, containers lled with water, etc.).
• Protect the equipment from moisture (including snow and
ice), dripping or splashing water.
• Choose safe locations for set-up of the Power Max L and
conencted equipment and make sure that the equipment
cannot fall into pools or bodies of water. Never run power cords directly along or even through pools or bodies of
water.
• Keep proper distance from ammable materials like deco-
rative fabrics or paper to prevent the risk of re.
• Never open the battery cassettes – this is a re hazard in
case of a short circuit! Only use original battery cassettes
with original batteries. Otherwise, the Power Max L and the
connected appliances could become seriously damaged.
ATTENTION!
The applicable batteries are professional lithium cells. In case of
damage, they must be withdrawn from circulation immediately.
The Hensel battery cassette is certied and can be shipped via
standard shipping companies. Air transport is also permitted:
please print the declaration of no objection from our website
(http://www.hensel.eu/leadmin/Hensel_Medien/Downloads/
UN_Zertikat.pdf) and have it available upon request. We recommend that you inform yourself about the applicable require-
ments of the respective airline.
36 HENSEL-VISIT GmbH & Co. KG
Page 37
User manual Power Max L
4 General
Description
The Power Max L is a high-performance, battery-powered,
mobile power supply with lithium batteries. The batteries can
be replaced via a drawer and can be charged with a dedicated
speed charger. This appliance was developed especially for
Hensel compact ash units of the Integra Mini, Integra Plus,
and the Expert D series. It can also be used with one Speed
Max compact ash unit or up to two C-Light D continuous light
sources.
Thus, it is an ideal power source for wind machines, moni-
tors, computers, etc., that need to be used outside of a studio.
Furthermore, efcient light sources like LED and FL lights can
be operated with it. High-quality protective circuits prevent
damage to connected units when these are used according to
specication.
The matching battery pack is also used with the Hensel Porty L
battery ash generators which add to the units’ versatility when
both systems are used.
Scope of delivery
Please check the scope of delivery before initial use.
Note:
The scope of delivery may vary depending on order conguration and country of delivery. Please see corresponding information on your delivery documents and order forms.
Standard scope of delivery includes:
• 1 Power Max L
• 1 Lithium-ion battery pack
• 1 User manual
37HENSEL-VISIT GmbH & Co. KG
Page 38
User manual Power Max L
5 Technical data
Unit series/unit type Power Max L
Connectors:
Suitable equipment:
Flash capacity:
Suitable for up to 3 compact flash units of the series
Integra Mini, Integra Plus, or Expert D* up to 2000 J total
output, and also suitable for 1 Speed Max or a maximum
up to 880 flashes at 250 J, 440 flashes at 500 J, 220
flashes at 1000 J etc. (when used without modeling light)
Flash sequence times:
(Integra Plus 500: 0,6 - 2,5 s / Expert D 500: 0,2 - 1 s)
Modeling light:
Capacity:
2x 100 W with Expert D (in PM mode), display „bat.“
max. 500 W - can be used for wind machines, FL or LED
lights, and many other appliances needing a continuous
Battery:
Battery charge time:
max. 1.5 h - 100 %, after approx. 40 min. - 80 % total
capacity (empty battery with speed charger, depending
Operational range / ambient temperature:
Standby:
Weight with battery:
Weight battery in drawer:
Dimensions (LxWxH):
Code no.:
* Expert D delivered before April 2013 require a firmware update – please contact the HENSEL-VISIT headquar-
ters in Würzburg/Germany.
2x Schuko sockets (230 V/50 Hz),
power jack on the battery
of 2 C-Light D
1.5 - 2x longer than when used with external power
supply
flashing
power supply
Hensel Porty L lithium-ion battery (14,8 V / 6,5 Ah)
on capacity and age of battery)
-10° C to +40° C
after 15 minutes or „OFF“
4,6 kg
1,8 kg
19,8 cm x 22,5 cm x 21,5 cm
1316620
Technical modifications excepted.
The listed data are standard values which may deviate depending on component tolerances.
38 HENSEL-VISIT GmbH & Co. KG
Page 39
6 Summary of control elements
Power Max L
1 Power switch & operation display POWER
2 Socket 1 for the connection of appliances (Schuko)
3 Socket 2 for the connection of appliances (Schuko)
4 Error indicator (protective circuit) ERROR
5 Handle
6 Output indicator (power) „BAT“
7 Drawer opening for battery drawer
8 Battery drawer
9 Unlocking battery pack
10 Battery load indicator
11 Key button for battery capacity CHECK
12 Battery overheating indicator (protective circuit)
13 Charge socket CHARGE
User manual Power Max L
39HENSEL-VISIT GmbH & Co. KG
Page 40
User manual Power Max L
7 Initial use
ATTENTION!
Please make sure that the unit is not connected to a power supply when preparing for initial use.
Acclimatization
When relocating the Power Max L from and to locations
with substantial temperature differences, place the unit in the
surroundings where it is to be used and leave it there for some
time. This prevents moisture built-up which can result in creeping currents. Never ‚freeze’ the Power Max L, e.g. leaving it
out in frosty weather conditions for longer periods of time when
it is not in use.
Set-up
ATTENTION!
Please regard the general safety instructions pertaining to set-up
location and surrounding area in the chapter „Set-up and initial
operation“ on page 35.
The Power Max L can be operated standing or in horizontal
position.
Setting up and operating articial light sources outside of a
photostudio require special care and precautions to ensure
safety at all times.
ATTENTION!
Mortal danger! Make sure that the units (generators with ash
heads connected) cannot fall into bodies of water or come in
contact with water when used near such like oceans, rivers,
pools, etc.
Protect the unit from precipitation during use and when not in
use.
Always make sure the unit is positioned securely. When necessary, secure against tipping and falling.
40 HENSEL-VISIT GmbH & Co. KG
Page 41
User manual Power Max L
Always weigh ash stands down with counterweights or weight
bags to keep them from tipping.
Hooked to a
stand
The optional generator holder (see „14 Accessories“ on page
58 ) allows you to hook the Power Max L to the bottom of a
lamp stand. Thus the stand has a lower center of gravity and
therefore, a more secure stand. This also protects the generator
from possible moisture and dirt on the oor.
41HENSEL-VISIT GmbH & Co. KG
Page 42
User manual Power Max L
8 Preparation
ATTENTION!
Danger of explosion if the battery pack is handled improperly.
The Power Max L must only be operated with genuine Hensel
lithium-ion batteries. (battery drawer code no. 1499)
Batteries contain hazardous and caustic substances. Please note
the warning label on the battery.
The battery pack must not be opened or taken out of the
housing.
The battery pack must not be exposed to excessive heat like
sunshine, re or such. Do not store the equipment inside a car
exposed to intensive sunlight!
The battery pack must be protected from shock, vibration and
moisture.
Battery pack removal and insertion
Removal
Insertion
42 HENSEL-VISIT GmbH & Co. KG
 Switch off the Power Max L using the power switch 1.
 Push down the unlocking device 9 on the battery pack and
pull the battery pack out of the unit‘s front.
 Push the battery pack into the unit until you hear it lock into
place. The Power Max L is ready to use.
Page 43
9 The charger Porty Lithium
Power
ATTENTION!
The battery pack must only be charged with a genuine Hensel
charger Porty Lithium. (code no. 5672)
The micro chip controlled charger has an input voltage range
of 90-240 VAC. The charge time is under 1.5 hours. After
approx. 45 minutes, the battery has reached a charge level of
approx. 80% maximum capacity (depending on the capacity
and age of the battery).
The charge level is indicated on the charge indicator 10 resp. E.
Charging the battery is done via the charge socket located on
the battery 13. The battery can be inside or out of the Power
Max L during charging.
F
E
D
Full
Charging
Error
Wake Up
User manual Power Max L
C
AB
A ......Charge cable
B ...... Start charging Wake Up
C ......Error indicator Error (red)
D ...... Charge indicator Charging (yellow)
E ......Charge level indicator Full (green)
F ......Power check Power (red)
43HENSEL-VISIT GmbH & Co. KG
Page 44
User manual Power Max L
Technical data
Charger unit type Charger Porty Lithium
Connector option:
Input voltage:
Output voltage:
Output current:
Charging time:
Weight in kg (without mains
cable):
Housing dimensions (LxWxH):
Ventilation:
Scope of delivery:
Code no.:
Subject to technical changes.
The listed data are standard values which may deviate depending on component tolerances
Connection and operation
The unit does not have a mains switch. It is ready when connected to a power supply. A status display allows you to monitor
the charge process.
Porty L battery / Power Max L battery
Multivoltage (90-240 VAC)
max. 16,8 V
up to max. 8 A, automatic adjustment,
short-circuit proof and inverse polarity
protected
100% in under 1.5 h, 80% in approx. 45
min. (depending on capacity and age of
battery)
0,83 kg
190 mm x 111 mm x 43 mm
active cooling via regulated ventilation
charger with fixed charge cable, mains
cable with country-specific plug
5672
ATTENTION!
The charger must only be connected to grounded power supplies.
The charger Porty Lithium is only approved for the charging of
Porty L / Power Max L batteries.
 Plug in the included mains cable into the mains connector
socket (on the back) and connect the mains plug to the
power supply.
The mains check Power F lights up red.
 Insert the plug of the charger cable A into the charge socket
13 of the battery and lock the plug by turning it clockwise a
44 HENSEL-VISIT GmbH & Co. KG
Page 45
User manual Power Max L
quarter of the way.
The yellow charge control Charging D is blinking.
 Press the Wake Up key B to start the charging process.
When the battery is fully charged, the green charge indica-
tor Full E lights up.
 Remove the charge cable from the battery.
The charge capacity can also be checked via the charge indicator 10 on the battery. See „Battery charge status indicator“
below.
Note:
The battery should not be connected to the charger for longer
than 24 hours.
Due to a chemical reaction, the charger heats up while char-
ging. This is especially pronounced at the end of the charge process when the battery feels warm. If the battery does not warm
up properly and gets really hot, the protective switch could be
faulty. In this case, remove the charger cable and have the battery checked by an authorized service center.
A possible charging error is indicated by a red error light C Error.
We recommend to store the battery charged when not in use.
Battery charge status indicator
The charge status of the battery is shown on the battery
charge status indicator 10. This is also possible when the
Power Max L is switched off.
 Press the key CHECK 11 on the battery drawer.
The capacity of the battery is indicated by a lit-up LED.
LED charge status/capacity
none: battery is completely empty, battery has turned
off
red blinking: <= 3%
red: <= 10%
yellow: >10% and <=50%
green: >50%
45HENSEL-VISIT GmbH & Co. KG
Page 46
User manual Power Max L
Battery charge status while charging the battery
During the charging process the charge status is indicated as
follows:
LED charge status/capacity
red blinking: <= 10%
red continuous, yellow blinking: >10% und <=50%
red, yellow continuous, green
blinking: >50%
red, yellow, green continuous: >85%
none: battery fully charged
Error message while charging battery
When the protective feature is activated, the error indicator C
Error on the charger is blinking. The charge status indicator 10
and the CHECK key 11 indicate no function. To reset the battery,
follow these steps:
 Switch off the charger.
 Switch the charger on again.
Now, the battery is ready to be charged again. In such cases
and if this happens more frequently, the charger should be
monitored and sent in for inspection.
In case of overheating due to charging the battery too long, the
battery’s overheating indicator 12 lights up.
Discontinue the charge process until the battery has cooled
down.
46 HENSEL-VISIT GmbH & Co. KG
Page 47
10 Operation
Suitable equipment
1. Hensel compact flashes
Integra Mini 300 & Integra Mini 600
1-3* units with a combined maximum of 1800 J
The modelling light must be deactivated!
Integra 250 Plus, Integra 500 Plus, Integra 1000 Plus
1-3* units with a combined maximum of 2000 J
The modelling light must be deactivated!
Expert D 500 & Expert D 1000
1-2 units together up to 2000 J
Expert D units must be switched to „PM mode“ (battery
mode) to work on the Power Max L (see page 49). Then
they supply, per device and according to the model, 100 W
modeling light, and the modeling light is deactivated during
charging to save battery power (ash check). We recommend that you switch off the modelling light when using
Expert D compact ashes to increase battery capacity.
Speed Max
The Power Max L can support one Speed Max compact
ash unit. This allows you to capture fastest movement even
on location thanks to the ultra-short ash duration times of
up to 1/66,600s.
The modeling light must be deactivated!
*
We recommend the use of a high quality, grounded power strip (minimum
3x 1.5 mm wire cross-section) when connecting 3 units simultaneously
User manual Power Max L
2. Hensel continous light sources
C-Light D
1-2 units
Max. operating time with one C-Light D is approx. 25 minu-
tes (depending on the capacity and age of the battery).
47HENSEL-VISIT GmbH & Co. KG
Page 48
User manual Power Max L
C-Light 1000
A C-Light 1000 equipped with a 300 W halogen lamp can
be operated for 20 minutes on Power Max L with a fully
charged battery (depending on the capacity and age of the
battery).
We recommend deactivating the standby function when
using continuous light sources (see page 54). This also pre-
vents premature switch off of the light sources during videography.
3. Other units
The Power Max L allows you to operate many appliances
with a capacity of up to 500 J. Thus, it is an ideal power
source for wind machines, monitors, computers, etc., that
need to be used outside of a studio. Furthermore, efcient
light sources like LED and FL lights can be operated with it.
The power output can be seen on the output indicator 6 (see
page 52).
We recommend deactivating the standby function (see page
54) for such use in order to ensure best possible continuous
operation.
4. Appliances from other manufacturers
The Power Max L was developed exclusively for the Hensel
ash and continuous light units listed above. Perfect functioning of respective units made by other manufacturers cannot
be guaranteed. Hensel does not accept liability for damages
that could be caused by such a non-designated use. Please
consult the manufacturer of such appliances PRIOR to operating them on a Power Max L to nd out if this is advisable.
ON/OFF switch
The Power Max L is turned on by pressing the key POWER 1.
Operational readiness is indicated by the border lighting up in
blue.
In case the Power Max L cannot be activated or turns off
directly after turning it on, the battery needs to be checked and
may need to be changed or recharged. If the key POWER 1 is
pressed during operation, the Power Max L is turned off.
48 HENSEL-VISIT GmbH & Co. KG
Page 49
User manual Power Max L
Connecting appliances
Connect the compact ash units or continuous light sources
with suitable, grounded power cords to the sockets on the Power Max L. We do not recommend the use of so-called “plug
adapters”. Check BEFORE USE if the supply voltage of the units
to be connected and the lamps in use (e.g. modeling lights)
matches the indications on the Power Max L.
On the Power Max L 230V/50Hz, you can use units with an
operating voltage of 200-240V/50Hz.
Appliances can be connected while the Power Max L is either
switched on or off. However, the units to be connected should
be switched off to prevent an accidental overload.
ATTENTION!
Switch off the connected ash units’ modeling lights. The Power
Max L does also support a 300 W modeling light when operating an Integra Mini or Integra Plus – this leads, however, to a
drastically reduced battery capacity. If it is absolutely necessary
to work with a modeling light, and if a reduced number of ashes is acceptable, Integra Mini and Integra Plus can be equipped with 100 W modeling lights. The ash units’ “Flash Check“
function (FC) must be activated when using a modeling light to
reduce the power intake during the charge process.
ATTENTION!
Expert D ash units must be switched to „PM MODUS“ (battery
mode „BAT“) which optimizes the electronics for this application
and automatically reduces the modeling light to 100 W (see
following chapter).
NOTE: When using a Speed Max, please keep in mind that
this may quickly run down the batteries due to its extremely fast
ash sequences. Keep enough fully charged batteries on hand.
PM mode (Expert D)
Hallmarks of the compact ash units of the Expert D series are
their especially short ash duration times and fast ash sequen-
ces - also when operated with a Power Max L. This results in a
comparatively high power consumption. In order to guarantee
optimum functioning, the Expert D must be switched to a special mode when used in connection with a Power Max L.
49HENSEL-VISIT GmbH & Co. KG
Page 50
User manual Power Max L
In this mode, the modeling light is set to 100W and the „Flash
Check“ function, which turns off the modeling light after ashing and turns it back on as soon as the unit has recharged and
is ready to ash again, is activated.
 Connect the Expert D compact ash unit to one of the pow-
er jacks on the Power Max L and switch the Power Max L
on via the power switch 1.
 Switch on the Expert D and press its SLAVE button for at
least 3 seconds: the ash unit now switches to the Power
Max mode which is then conrmed by a beep tone. The
selected output and „bat. “ blink alternately in the performance display to indicate the activated Power Max mode.
Additionally, the LED „FULL“ blinks on the ash unit indicating that the modeling light is dimmed to a xed, non-
proportional 100W.
 After connecting and switching the rst Expert D, you can
add – if needed – a second unit and also switch it to the
Power Max mode as indicated above.
The Expert D ash units stay in this mode once it is activated,
even after they are switched off. No damage occurs if the Expert
D are operated on a normal power supply when in Power Max
mode. To return to a full modeling light, the SLAVE button must
be pressed again for 3 seconds – the Power Max mode is deactivated.
ATTENTION!
Expert D ash units prior to serial number 1303H0030101340 (Expert D 500) or 1303H0030100461 (Expert D 1000) do not function
in connection with the Power Max L and need a new operating
software.
Please contact your Hensel service at the Wuerzburg headquarters and have the update done there.
NOTE: We recommend turning off the modeling light when
using Expert D ash units connected to the Power Max L to
achieve highest ash capacity.
50 HENSEL-VISIT GmbH & Co. KG
Page 51
User manual Power Max L
Flash capacity
A fully charged battery in prime condition results in up to 110
ashes at a total of 2000 J, 220 ashes at a total of 1000 J,
440 ashes at a total of 500 J, 880 ashes at a total of 250 J,
1760 ashes at a total of 125 J, and so on.
Deciding factor is the combined output of all ash units connected. Please keep in mind that the ash units also require a
certain power supply even when they do not ash. Therefore,
we recommend you activate the standby function (see page 54)
when using the Power Max L with ash units.
NOTE: The above listed values correspond to usage without
modeling light. Using the modeling light reduces the ash
capacity signicantly – thus, it should only be switched on for a
quick check of light distribution and while watching the output
indicator “BAT” 6 at the same time.
51HENSEL-VISIT GmbH & Co. KG
Page 52
User manual Power Max L
11 Indicators & displays
A – Operating indicator
The power switch POWER 1 lights up in blue when the Power
Max L is switched on. When the standby function is activated,
this display blinks before switching off to give you a warning
and after ca. 14 minutes without current drain.
B – Error indicator
The LED ERROR 4 lights up:
 For 5 seconds at switch on if the used battery is empty.
Then the Power Max L turns off. Please exchange or charge
the battery.
 When overheating during operation. In this case, turn off
the Power Max L and let it cool down.
 During operation the indicator ERROR 4 blinks and the con-
nected Power Max L switches itself off. In this case, there
is a defect in the units connected or in the Power Max L.
Disconnect the units from the Power Max L and switch it on
again: if it functions awlessly, the units connected before have a technical malfunction. If the error display blinks
anew, the Power Max L has a malfunction. Please contact
customer service.
C – Output indicator
The display LEVEL 6 shows the actual demand on the battery
when the Power Max L is in use. Depending on the appliances
connected, it can be continuously in the green or – during greater demand – also in the yellow range. The red range should
only light up momentarily, e.g. during recharging of the connected ash units. If the system is continuously in the red range,
the units connected overload the Power Max L and must be
deactivated.
As a protective function, the Power Max L deactivates the connections at times of extreme overload (indicator permanently in
the red range) and the sockets are not functioning at this time.
Remove or deactivate the connected unit(s), until the output
indicator is within the yellow or green range – now the Power
Max L activates the sockets again.
52 HENSEL-VISIT GmbH & Co. KG
Page 53
User manual Power Max L
The higher the indicator, the lower the operating time of the
units connected.
D- Battery indicators
The indicators for capacity and overheating located on the battery pack function as described on page 45.
53HENSEL-VISIT GmbH & Co. KG
Page 54
User manual Power Max L
12 Standby function
In the default setting, the Power Max L turns off after 15 minu-
tes of low load (< 70 W). This switch off does not occur during
continuous operation with ash units and thus regular rechar-
ging.
The power indicator POWER 1 lights up several times to warn you
before switch off. If the POWER 1 key is then pressed immediately, the Power Max L returns to its normal operating condition.
Otherwise, the Power Max L switches off and needs to be
reactivated by pressing the key POWER 1 again.
This standby function can be deactivated by pressing the key
POWER 1 during switch on (or also during operation) for at least
10 seconds. Then the Power Max L keeps on working conti-
nuously until the battery capacity is exhausted. We recommend
this setting when using continuous light sources or low-load
devices, e.g. computers and monitors.
After switching off the Power Max L, the standby function is
automatically activated again.
Note: When the standby function is deactivated, the battery also
discharges itself after several hours if the Power Max L is not in
use.
54 HENSEL-VISIT GmbH & Co. KG
Page 55
13 Maintenance
ATTENTION!
Before doing any kind of maintenance, the Power Max L must
be switched off and any connected units must be disconnected.
The Power Max L requires little maintenance by the operator.
To guarantee the electrical safety, the outside of the unit must
be cleaned regularly from dust and dirt.
Eventual dirt and sand in the drawer opening should also be
removed immediately.
Note:
Only clean the unit dry!
Regular maintenance
National safety regulations require the maintenance and inspection of any electrical system and equipment in regular intervals. Compact ash units, generators, and accessories must be
inspected at regular intervals to ensure operational safety. An
annual inspection of such devices ensures the user’s safety and
retains equipment value.
User manual Power Max L
Warranty
The warranty period for Power Max L depends on the country
of delivery.
You can obtain information pertaining to warranty periods on
the Internet pages of the distributing companies.
Normal usage, meeting the safety requirements in the inst-
ruction manual, and adhering to the information therein are
prerequisites for this warranty. Unauthorized manipulation and
tampering with the unit void any warranty claim.
Batteries and defective cables which are caused by improper
handling are excluded from the warranty.
The warranty includes replacement of faulty parts and the time
required for installation by a qualied technician.
55HENSEL-VISIT GmbH & Co. KG
Page 56
User manual Power Max L
Note:
You may send the unit free of charge to one of the customer
service points, see „14 Customer service points“ on page 57.
Please include a detailed description of the defect and list the
units connected to the Power Max L during failure.
Disposal
The packing material of the Power Max L needs to be sorted
and recycled as necessary. Retired and defective electronic
equipment must be recycled in accordance with regulation.
56 HENSEL-VISIT GmbH & Co. KG
Page 57
14 Customer service points
Manufacturer‘s service
HENSEL-VISIT GmbH & Co. KG
Robert-Bunsen-Str. 3
97076 Würzburg
GERMANY
Tel. +49 931 27881-0
Fax: +49 931 27881-50
E-Mail: [email protected]
Service points listed in the Internet
Additional national and international service and distribution
addresses can be found on the web page of Hensel-Visit GmbH
& Co. KG: www.hensel.de
User manual Power Max L
57HENSEL-VISIT GmbH & Co. KG
Page 58
User manual Power Max L
15 Accessories
Battery pack code no.: 1499
Charger Porty Lithium code no.: 5672
Softbag-P transport bag code no.: 4208
Generator holder code no.: 227
Our local distribution partners also offer suitable power cords
for direct connection to the Power Max L.
58 HENSEL-VISIT GmbH & Co. KG
Page 59
16 Subject index
C
Charger 9, 15, 30
Customer service points 24, 28
F
Flash capacity 10, 23
G
Generator holder 13, 30
L
Lithium-ion battery pack 9
M
Moisture 8, 12, 13, 14
User manual Power Max L
P
PM mode 19, 21
S
Scope of delivery 9, 16
Set-up 7, 8, 12
Standby function 10, 20, 23, 26
Suitable equipment 10, 19
W
Warranty 27
59HENSEL-VISIT GmbH & Co. KG
Page 60
Loading...
