Bedienungsanleitung
Integra Plus // Kompaktblitzgerät
Stand: 09/2013 Seite 6
User manual
Integra Plus // Compact flash unit
Date of revision: 2013-09 page 30
Page 6
Bedienungsanleitung // Integra Plus // Kompaktblitzgerät
6 HENSEL-VISIT GmbH & Co. KG
1 Einleitung
Liebe Fotografin, lieber Fotograf,
mit dem Kauf einer Hensel-Blitzanlage haben Sie eine
hochwertige und leistungsfähige Ausstattung erworben.
Damit Sie viele Jahre erfolgreich und produktiv mit diesem
Gerät arbeiten können, möchten wir Ihnen nachfolgend
einige Hinweise zum Gebrauch geben.
Nur durch die notwendige Beachtung unserer Informationen sichern Sie sich Garantieleistungen, vermeiden Sie
Schäden und verlängern die Nutzungsdauer des Gerätes.
Die Firma Hensel-Visit hat sich alle Mühe gegeben, unter
Einbeziehung und Beachtung aller gültigen Vorschriften
ein sicheres und qualitativ hochwertiges Gerät zu fertigen.
Strenge Qualitätskontrollen stellen auch bei Großserien
unseren Qualitätsmaßstab sicher.
Bitte tun Sie das Ihre hinzu und behandeln Sie die Geräte
mit der notwendigen Sorgfalt. Sollten Sie zur Nutzung
Fragen haben, stehen wir Ihnen jederzeit gern zur Verfügung.
Wir wünschen Ihnen viel Erfolg und „gut Licht“.
HENSEL-VISIT GmbH & Co. KG
Bedienungsanleitung – Stand: 09/2013
Technische Änderungen und Druckfehler vorbehalten. Die
angegebenen Werte sind Richtwerte und im rechtlichen
Sinne nicht als zugesicherte Eigenschaften zu verstehen.
Die Werte können durch Bauelementetoleranzen
schwanken.
Page 7
Bedienungsanleitung // Integra Plus // Kompaktblitzgerät
HENSEL-VISIT GmbH & Co. KG 7
2 Inhaltsverzeichnis
1 Einleitung .................................................................. 6
2 Inhaltsverzeichnis .................................................... 7
3 Allgemeine Sicherheitsbestimmungen .................. 8-9
4 Lieferumfang ........................................................... 10
5 Technische Daten ................................................... 11
6 Übersicht der Bedienelemente ................................ 12
7 Inbetriebnahme ....................................................... 13
Sicherheitshinweise ....................................... 13-14
Akklimatisierung ................................................. 14
Aufstellung .................................................... 14-15
Befestigung der Schutzglocke ............................ 15
Anschluss von Zubehör ................................. 15-16
Netzanschluss .................................................... 16
Absicherung ....................................................... 16
Überhitzung ........................................................ 16
8 Betrieb .................................................................... 17
Synchronisation (Blitzauslösung) ................... 17-18
Leistungsregelung .............................................. 18
Blitzbereitschaft .................................................. 18
APD-System ....................................................... 19
Einstelllicht ......................................................... 19
Tagesblitzzähler ................................................. 20
9 Funkfernbedienung ................................................. 20
Strobe Wizard Plus ........................................ 20-22
freemask ....................................................... 23-24
10 Wartung .................................................................. 24
Sicherungen austauschen ............................. 24-25
Einstelllampe austauschen ............................ 25-26
Blitzröhre austauschen ....................................... 26
Turnusmäßige Überprüfung................................ 27
Rücksendung an Kundendienst .......................... 27
11 Entsorgung ............................................................. 27
12 Zubehör .................................................................. 27
13 Kundendienst .......................................................... 28

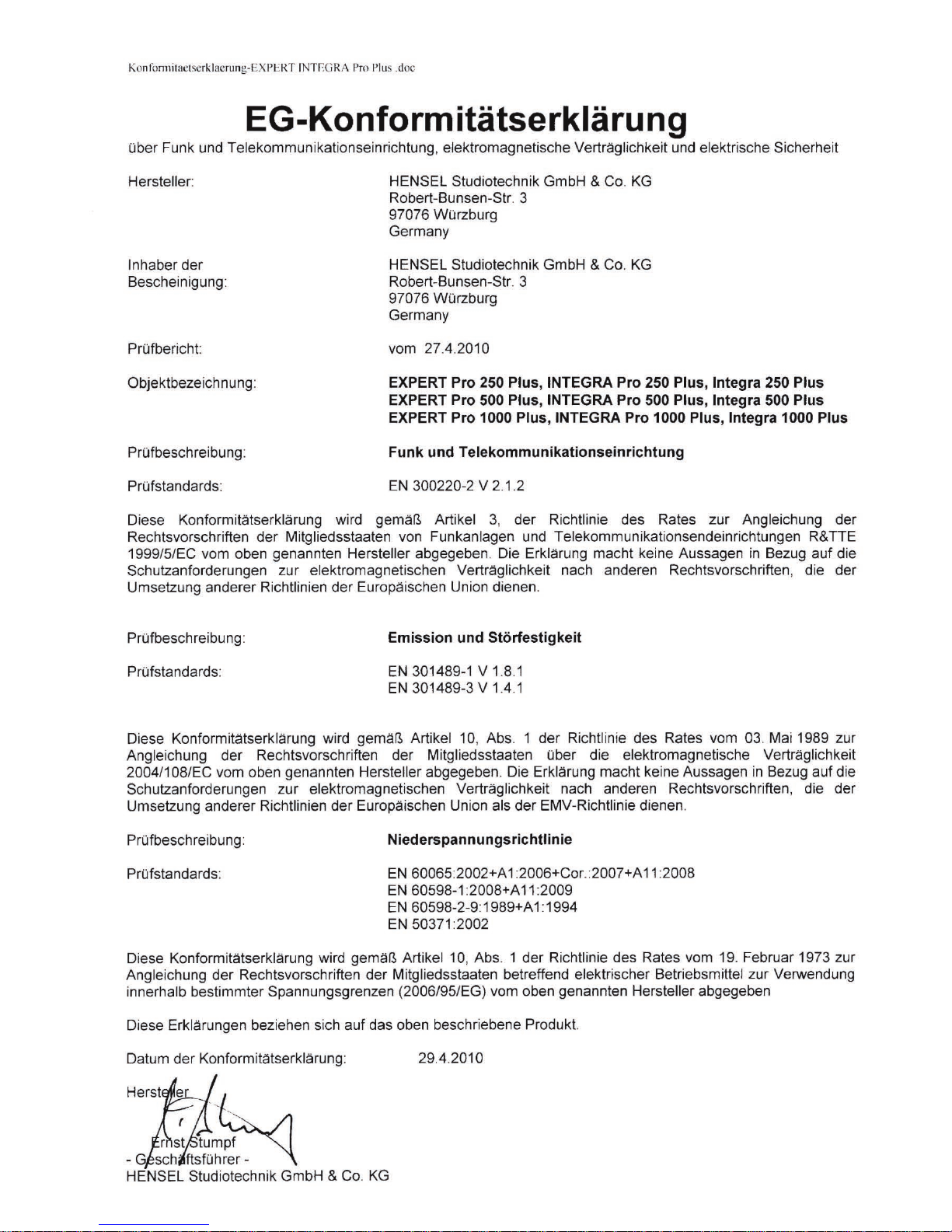

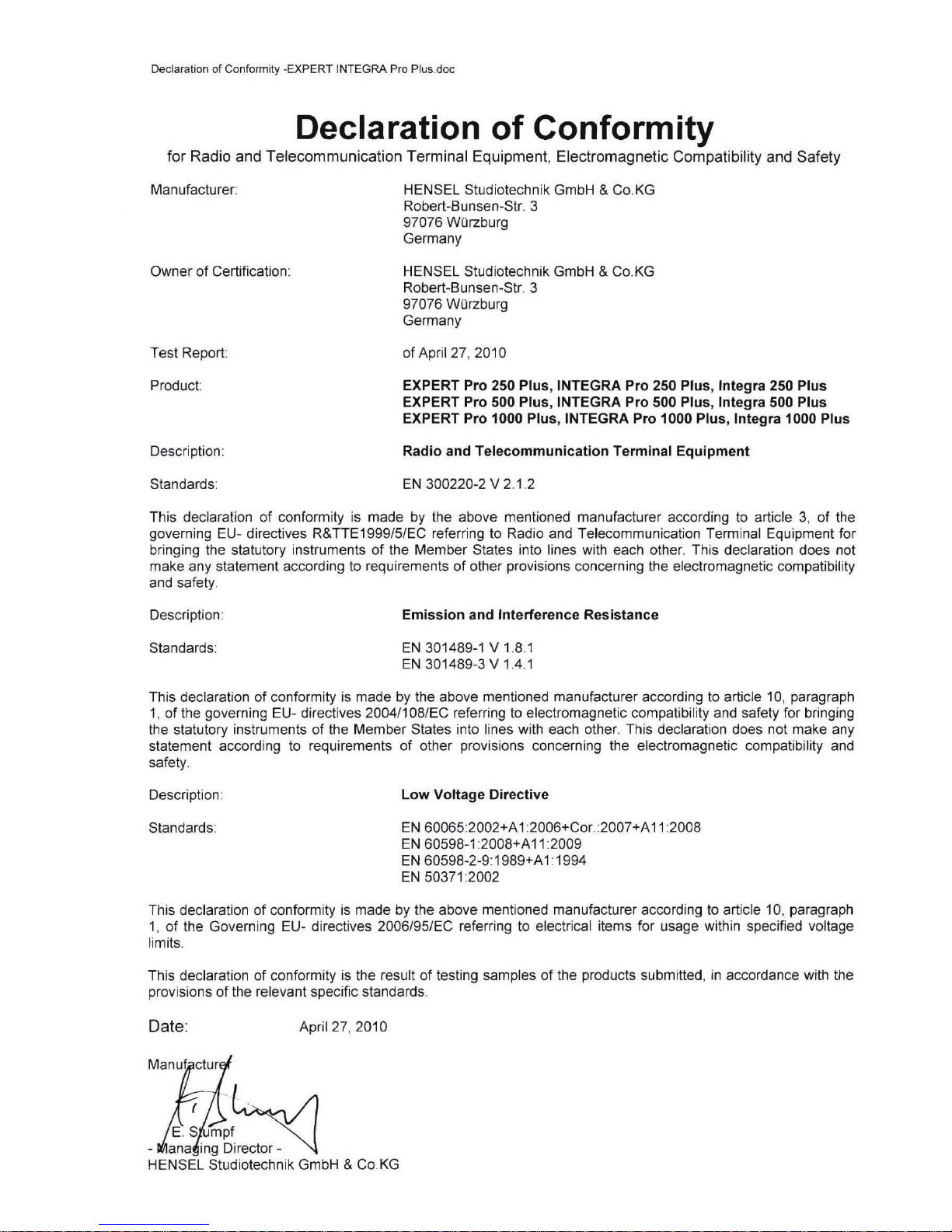

EG-Konformitätserklärung ....................................... 29
Page 8
Bedienungsanleitung // Integra Plus // Kompaktblitzgerät
8 HENSEL-VISIT GmbH & Co. KG
3 Allgemeine Sicherheitsbestimmungen
Kompaktblitzgeräte speichern Energie in Kondensatoren,
die auf hohe Spannung aufgeladen werden. Dadurch sind
Gefahrenquellen gegeben, die sorgfältig auszuschließen
sind. Neben den allgemeinen Regeln im Umgang mit
elektrischen Geräten sind deshalb Vorsichtsmaßnahmen
zu treffen, die nachfolgend beschrieben sind. Lesen und
befolgen Sie deshalb die Sicherheitshinweise (siehe auch
Kapitel Inbetriebnahme) und die Bedienungsanleitung vor
Inbetriebnahme des Gerätes.
Das vorliegende Kompaktblitzgerät ist für den Studioeinsatz des professionellen Fotografen bestimmt. Die Aufgabe ist das Bereitstellen der elektrischen Energie zur
Blitzlichterzeugung.
Das Gerät darf zu keinem anderen Zweck benutzt werden
als oben beschrieben, insbesondere nicht für andere
elektrische Anwendungen.
Da beim Betrieb von Halogenlampen und Blitzröhren
Berstgefahr besteht, dürfen alle Blitzgeräte nur mit
der vorschriftsmäßig montierten Hensel-Schutzglocke
betrieben werden. Sie ist in verschiedenen Ausführungen erhältlich. Der Gebrauch der jeweiligen
Schutzglocke verändert die Farbtemperatur.
Der Kontakt mit der Kondensatorspannung ist lebens-
gefährlich; deshalb dürfen das Öffnen des Gehäuses
und Reparaturen am Kompaktgerät nur vom autorisierten Kundendienst durchgeführt werden.
Integra Plus Kompaktblitzgeräte sind mit einer steck-
baren Blitzröhre ausgestattet. Das Wechseln von Blitzröhre und Einstelllampe darf nur bei ausgeschaltetem,
vom Stromnetz getrenntem und entladenem Gerät erfolgen.
Kompaktblitzgeräte dürfen nur an einem Stromnetz mit
intaktem Schutzleiter angeschlossen werden.
Bestimmungsgemäßer Gebrauch
Nicht bestimmungsgemäßer Gebrauch
Page 9
Bedienungsanleitung // Integra Plus // Kompaktblitzgerät
HENSEL-VISIT GmbH & Co. KG 9
Kabel möglichst nicht am Studioboden verlegen, um
Beschädigungen auszuschließen. Ist eine Bodenverlegung nicht zu vermeiden, ist darauf zu achten,
dass die Kabel nicht durch Fahrzeuge, Leitern etc.
beschädigt werden. Beschädigte Kabel und Gehäuse
sofort vom Kundendienst ersetzen lassen.
Keine Gegenstände in Lüftungsschlitze oder Synchron-
buchsen stecken. Lüftungsschlitze des Kompaktgerätes während des Betriebes freihalten und für ausreichende Luftzufuhr sorgen. Keine Gegenstände (Werkzeuge, Kaffeetassen, etc.) auf dem Gerät ablegen.
Blitzanlagen nicht in explosionsgefährdeten Umge-
bungen verwenden. Brennbare Materialien wie Dekorationsstoffe, -papiere u.ä. nicht in unmittelbarer Umgebung der Kompaktblitzgeräte lagern, um Brandgefahr
zu vermeiden.
Schützen Sie die Geräte unbedingt vor Feuchtigkeit
(auch Schnee und Eis), Tropf- und Spritzwasser.
Wählen Sie sichere Standorte für die Aufstellung der
Geräte und achten Sie darauf, dass die Geräte nicht in
Pools oder Gewässer fallen können. Verlegen Sie
Kabel niemals direkt an oder gar in Pools oder
Gewässern.
Keine Zubehörteile anderer Hersteller anschließen,
auch wenn diese gleich oder ähnlich aussehen.
Kompaktblitzgeräte – an Scheren oder Decken häng-
end – sind gegen Herabfallen doppelt zu sichern.
Nicht aus kurzer Distanz (unter 5 m) in die Augen
blitzen, da dies zu Augenschäden führen kann. Nicht
direkt in den Blitzreflektor blicken.
Geschlossene Räume regelmäßig lüften, um unzuläs-
sige Ozonkonzentrationen, die durch die Verwendung
starker Blitzgeräte entstehen können, zu vermeiden.
Bei Arbeiten im Studio, die eine hohe Staubentwick-
lung verursachen, sind nicht im Betrieb befindliche
Geräte durch einen geeigneten Staubschutz abzudecken.
Page 10
Bedienungsanleitung // Integra Plus // Kompaktblitzgerät
10 HENSEL-VISIT GmbH & Co. KG
4 Lieferumfang
Zum Standardlieferumfang aller Integra Plus Geräte gehören:
Blitzröhre, einfach beschichtet, steckbar
Schutzglocke, klar, unbeschichtet
Schwenkneiger, kombiniert mit Schirmhalter
Kabelsatz: Netz- und Synchronkabel
Transportschutzkappe
Der Funksender ist nicht im Standard-Lieferumfang enthalten und muss separat bestellt werden! (Art. 3950 oder
3955)
Page 11
Bedienungsanleitung // Integra Plus // Kompaktblitzgerät
HENSEL-VISIT GmbH & Co. KG 11
5 Technische Daten*
Geräteserie
Integra Plus
Gerätetyp
250
500
1000
Messung bei:
230 V / 50 Hz
Nennenergie:
250 J
500 J
1000 J
Leitblende 100 ASA, t 1/60
1m Abstand (2m), 12’’-Reflektor:
45 8/10
(22 8/10)
64 8/10
(32 8/10)
90 9/10
(45 9/10)
Abbrennzeit in Sek., t 0,5:
1/2.380
1/1.390
1/1.680
Ladezeit in Sek. 100% Leistung:
1/32 Leistung:
1,3
0,3
1,9
0,5
2,1
0,45
Blitzröhre:
U-Blitzröhre, steckbar, einfach beschichtet
Regelung Blitzenergie:
In 1/10 f über 6 f einstellbar (1/1 … 1/32)
Einstelllicht max.:
300 W / G 6,35 Halogen
Regelung Einstelllicht:
FULL, OFF und PROP über 6 f
Ausstattungsmerkmale:
Glasglocke (klar, unbeschichtet), Blitzröhre (steckbar,
einfach beschichtet), Lüfter, Neiger (verschiebbar),
Schirmhalter, Transportschutzkappe, eingebauter
Funk-Empfänger (Strobe Wizard Plus und freemask),
beleuchtetes Bedienpanel
Absicherung:
4 AF
Netzanschluss:
Bivoltage (110 V und 230 V)
Gewicht (kg):
2,75
2,87
3,90
Maße ohne Griff in cm (L x B x H):
33 x 15 x 23
33 x 15 x 23
39,5 x 15 x 23
Art.-Nr.:
8814FM
8815FM
8816FM
*: Technische Änderungen vorbehalten. Stand: September 2013
Page 12
Bedienungsanleitung // Integra Plus // Kompaktblitzgerät
12 HENSEL-VISIT GmbH & Co. KG

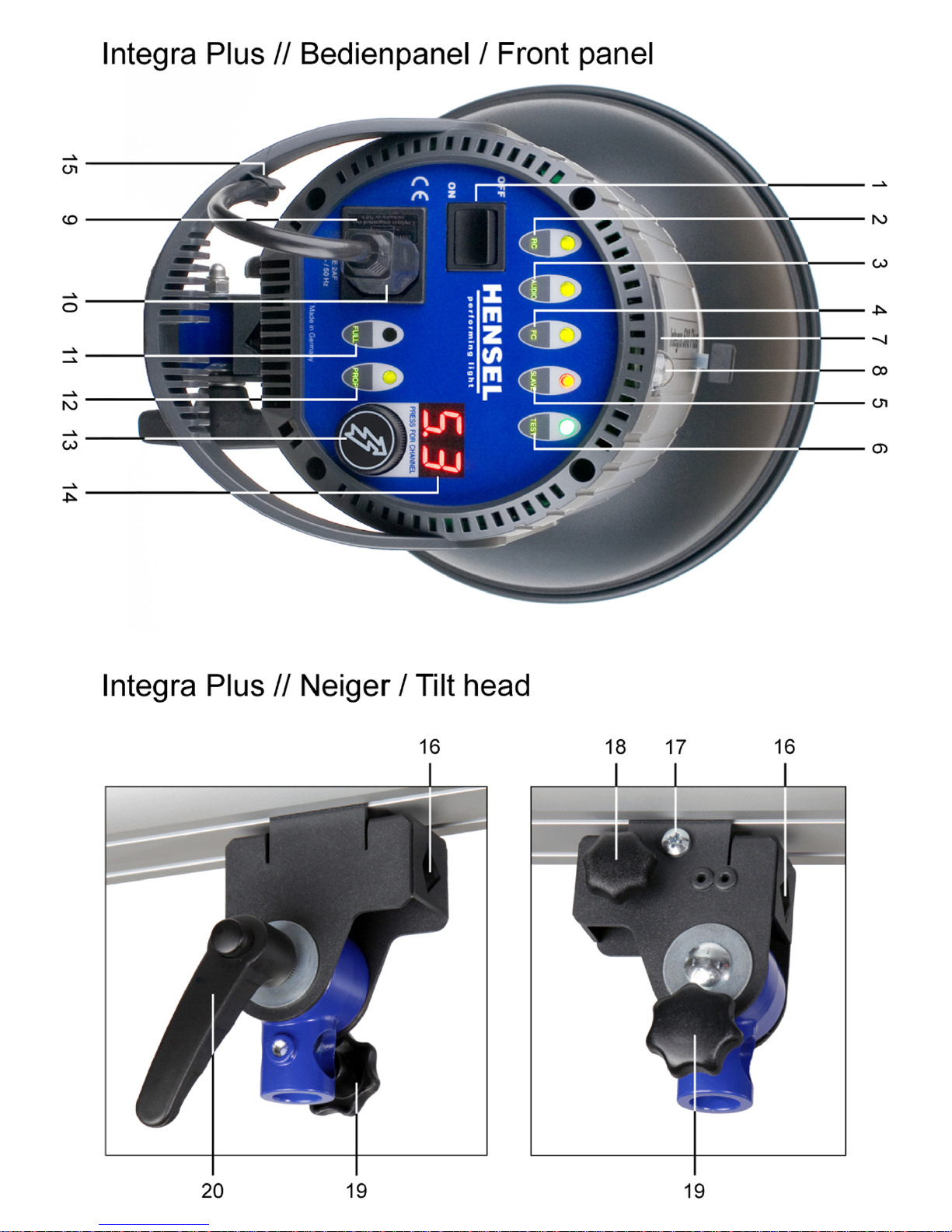

6 Übersicht der Bedienelemente
Bedienelemente Kompaktgerät
1 ON: Hauptschalter ON / OFF
2 RC: Schalter Remote Control mit EIN-Indikator
3 AUDIO: Akustische Ready-Anzeige mit EIN-Indikator
4 FC: Schalter für Flash Check mit EIN-Indikator
5 SLAVE: Schalter für Fotozelle mit EIN-Indikator
6 TEST: Blitzhandauslösung und Ready-Anzeige
7 Synchronbuchse
8 Fotozelle
9 Absicherung 4A
10 Netzanschlussbuchse (Bivoltage 110 V und 230 V)
11 FULL: Betriebsart für Einstelllicht mit EIN-Indikator
12 PROP: Betriebsart für Einstelllicht mit EIN-Indikator
13 Regler Blitzenergie
14 LED-Anzeige
Bedienelemente Neiger
15 Kabelklemme
16 Schirmhalteröffnung
17 Justierung des Neigers zum Gewichtsausgleich
18 Schirmfestklemmschraube
19 Sternschraube zur Stativbefestigung
20 Feststellgriff

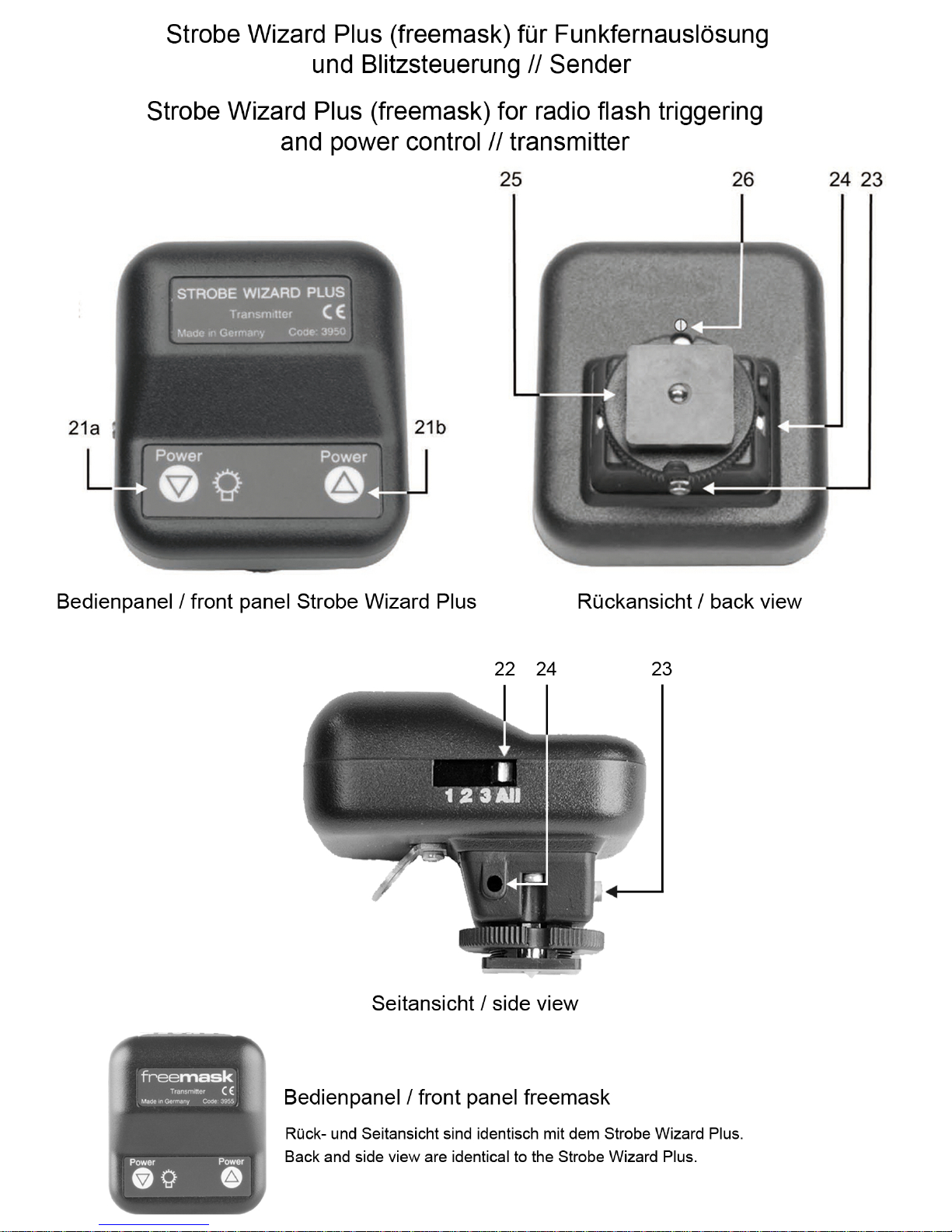

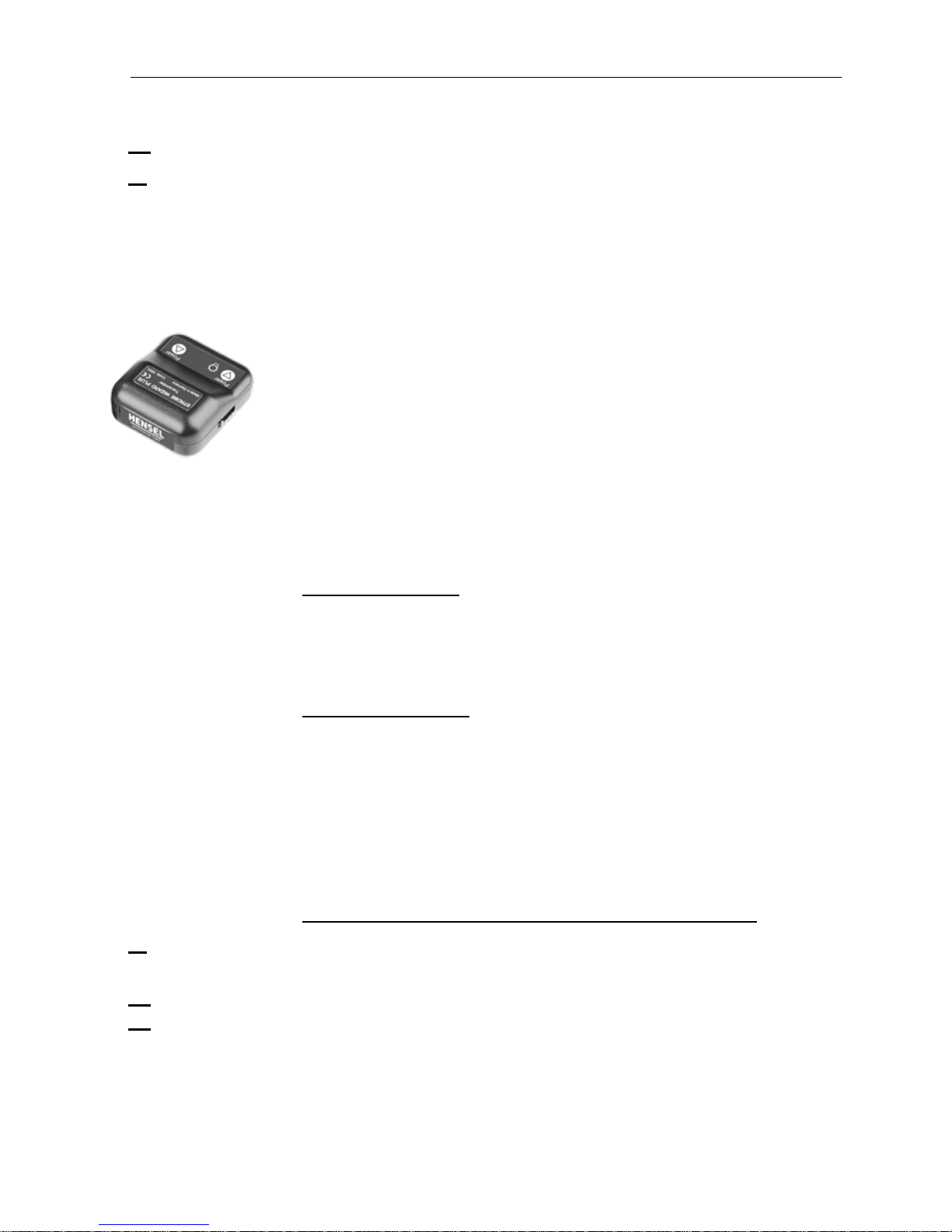

Bedienelemente Funksender *
21a Reduzierung der Blitzenergie und Einstelllicht-Optionen
21b Erhöhung der Blitzenergie
22 Kanalwähler für 3 Kanäle / ALL-Option (Schiebeschalter)
23 Testauslöser für den Blitz
24 Buchse für Synchronkabel, Durchmesser 2.5 mm
25 Feststellschraube für Montage auf Blitzschuh (Hot shoe)
26 Schraube zum Öffnen des Batteriefaches
*: Der Funksender ist nicht im Standard-Lieferumfang enthalten und
muss separat bestellt werden! (Art. 3950 oder 3955)
Page 13
Bedienungsanleitung // Integra Plus // Kompaktblitzgerät
HENSEL-VISIT GmbH & Co. KG 13
7 Inbetriebnahme
Sicherheitshinweise
Wegen möglicher Beschädigung der Blitzröhre beim Hantieren ist es unbedingt erforderlich, vor Einschalten des
Kompaktblitzgerätes den entsprechenden Lichtformervorsatz (Reflektor, Softbox, o.ä.) zu montieren und das Gerät
an seinen endgültigen Einsatzort aufzustellen. Bei jedem
Wechsel des Einsatzortes des Kompaktgerätes oder des
Lichtformers muss das Kompaktgerät ausgeschaltet werden.
Achtung: Nach längerem Betrieb sind Lichtformer, speziell
Reflektoren, sehr heiß. Um Verbrennungen zu vermeiden,
ist beim Wechseln mit einem Wärmeschutz zu hantieren
bzw. die Abkühlphase abzuwarten.
Eine beschädigte Blitzröhre bedeutet Lebensgefahr,
da die hochspannungsführenden Elektroden berührt
werden können. Das Kompaktblitzgerät ist unverzüglich auszuschalten vom Stromnetz zu trennen. Eine
Wartezeit von mind. 15 Minuten ist einzuhalten, damit
sich die Kondensatorspannung abbauen kann. Die
Integra Plus Geräte verfügen über eine steckbare
Blitzröhre, die unter sorgfältiger Beachtung der
Sicherheitsvorschriften selbst gewechselt werden
kann. (Austausch siehe Kapitel 10, Wartung).
Montage
Bei Montage an Deckenschienen oder Scheren muss das
Kompaktgerät gegen Herunterfallen gesichert werden.
Dies geschieht durch eine Sicherungsschraube (nicht im
Lieferumfang enthalten), die in das dafür vorgesehene
Gewinde am Hensel-Schwenkneiger eingeschraubt werden muss. Es ist jedoch wegen geltender Sicherheitsvorschriften eine Zweitsicherung durch ein Stahlseil notwendig. Dieses kann von der Firma Hensel-Visit unter der
Art.-Nr. 769 bezogen werden. Das Stahlseil ist durch den
Gerätegriff zu führen und durch eine geeignete Öse an
der Abhängung zu sichern.
Page 14
Bedienungsanleitung // Integra Plus // Kompaktblitzgerät
14 HENSEL-VISIT GmbH & Co. KG
Wärmeentwicklung
Jedes Kompaktblitzgerät gibt durch das Einstelllicht und
das Blitzlicht Wärme ab. Diese Wärme kann Geräteteile
erheblich aufheizen, so dass Verbrennungsgefahr beim
Berühren entsteht.
Wegen der Wärmeentwicklung darf das Kompaktgerät
nicht in der Nähe von entflammbaren Gegenständen betrieben werden. Bei Dekorationen für fotografische
Zwecke ist auf ausreichenden Sicherheitsabstand zu achten.
Darüber hinaus ist es notwendig, stets für ausreichende
Luftzufuhr zu sorgen und die Lüftungsschlitze des Kompaktgerätes frei zu halten. Blitzgeräte dürfen nicht unbeaufsichtigt betrieben werden. Das Einstelllicht darf nicht
als Ersatz für Studiobeleuchtung verwendet werden,
sondern dient als Hilfe beim Scharfstellen des Objektivs
bzw. zum Abschätzen des Licht-/Schattenverlaufes des
Blitzlichtes.
Akklimatisierung
Bei Standortwechsel des Blitzgerätes mit Klimawechsel
sollte das Gerät vor Inbetriebnahme einige Zeit in dem
Raum stehen, in dem es benutzt wird. Dadurch werden
evtl. Kriechströme durch Feuchtigkeitsniederschlag vermieden.
Aufstellung
Integra Plus Kompaktblitzgeräte werden standardmäßig
mit Schwenkneiger geliefert. Der Neiger kann über eine
der beiden um 90° versetzten Öffnungen an einem Stativ,
einer Schere o.ä. angebracht und mittels der Sternschraube 19 sicher verschraubt werden. Zur Neigungseinstellung dient der Feststellgriff 20. In die Öffnung 16
oberhalb des Feststellgriffs kann ein Schirm eingeführt
und durch Anziehen der Klemmschraube 18 sicher
befestigt werden. Für das Anbringen schwerer Lasten am
Blitzgerät kann es vorteilhaft sein, zum Gewichtsausgleich
den Neiger innerhalb der dafür vorgesehenen Schiene
neu zu justieren. Dazu wird Schraube 17 mittels eines
Kreuzschlitzschraubenziehers gelöst und nach der endgültigen Positionierung des Neigers wieder festgezogen.
19
20, 16
18
17
Page 15
Bedienungsanleitung // Integra Plus // Kompaktblitzgerät
HENSEL-VISIT GmbH & Co. KG 15
Befestigung der Schutzglocke
Achtung: Befestigung oder Demontage der Schutz-
glocke darf nur erfolgen, wenn das Kompaktgerät
ausgeschaltet und vom Stromnetz getrennt ist. Es ist
unbedingt darauf zu achten, dass Blitzröhre und
Einstelllicht unbeschädigt bleiben!
Die Schutzglocke wird an den drei vormontierten Federn
befestigt. Dabei die Glocke zunächst leicht verkanten und
in eine der drei Federn einsetzen. Dann die Glocke mit
leichtem Druck in die anderen zwei Federn hineindrücken,
bis sie sicher eingerastet ist.
Zum Demontieren der Schutzglocke diese leicht verkanten, so dass sie sich aus zwei Befestigungsfedern löst.
Dann unter leichtem Zug die Glocke gerade aus der
dritten Feder lösen und abziehen.
Anschluss von Zubehör
An Integra Plus Kompaktgeräte können alle HenselReflektoren und -Softboxen der EH-Serie (AnschlussDurchmesser: 10 cm) mit dem entsprechenden Zubehör,
sowie Schirme und der Softstar angeschlossen werden.
Reflektorschnellwechselmechanik
Zum Befestigen von Reflektoren oder Softboxen werden zunächst die Haltekrallen in die geöffnete Position
gebracht. Dazu den Reflektorhebel gegen die Federkraft
bis zum Anschlag drücken.
Jetzt das Zubehörteil plan und bündig an das Gerät ansetzen. Dabei nicht verkanten. Anschließend den Hebel
zum Verriegeln in Richtung der Federkraft in die Ausgangsposition zurückbringen. Zum Lösen Zubehörteil festhalten (Vorsicht - dies könnte sehr heiß sein!), den Hebel
zum Entriegeln nach links drücken und Zubehör abnehmen.
Schirmhalter
Am Neigekopf des Kompaktgerätes ist ein Schirmhalter
mit Federklemm-Mechanismus oberhalb des Schwenkneigers integriert. Dieser ermöglicht das Anbringen unterschiedlicher Hensel-Blitzschirme und des Softstars. Zur
Befestigung des Schirmes dient die Feststellschraube 18.
18
Page 16
Bedienungsanleitung // Integra Plus // Kompaktblitzgerät
16 HENSEL-VISIT GmbH & Co. KG
Netzanschluss
Achtung:
Vor Anschluss des Kompaktblitzgerätes an das Stromnetz
muss sichergestellt sein, dass die Netzspannung mit den
Angaben auf dem Typenschild des Kompaktblitzgerätes
übereinstimmt. Das Typenschild befindet sich am Gehäuseboden. Alle Integra Plus Kompaktgeräte sind mit
Bivoltage-Technologie ausgestattet, d.h. das Gerät passt
sich automatisch der jeweiligen Netzspannung an. (110 V
und 230 V)
Das mitgelieferte Netzkabel wird durch den Griff geführt,
an Buchse 10 angeschlossen und anschließend mit dem
Stromnetz verbunden. Die Kabelklemme 15 dient zur
Fixierung des Kabels.
Kompaktblitzgeräte dürfen nur an geerdete Stromnetze angeschlossen werden.
Absicherung
Steckdosen, gebäudeseitig
Mindestens mit 10 A abgesicherte Steckdosen
Absicherung des Gerätes
Die Schmelzsicherung 9 dient sowohl der Absicherung
des Gerätes als auch der Absicherung des Einstelllichtes.
Die Integra Plus Serie ist mit einer 4-A-Sicherung, Ansprechverhalten „flink“ (4 AF, 5x20 mm) abgesichert.
Die genannten Sicherungswerte gelten jeweils für Betrieb
mit einer 300W Halogenlampe.
Mehr Informationen auf Seite 24, Sicherung austauschen.
Überhitzung
Alle Geräte sind mit einem Gebläse ausgestattet, um bei
großen Blitzserien Schäden an der Blitzröhre und am
Gerät selbst zu vermeiden. Sollte dennoch Überhitzung
auftreten, erscheint an der LED-Anzeige 14 die Fehlermeldung <E1>. Sobald das Gerät abgekühlt ist, stellt sich
die Fehleranzeige von allein zurück.
10
15
10 A
9:
4 AF
14:
<E1>
Page 17
Bedienungsanleitung // Integra Plus // Kompaktblitzgerät
HENSEL-VISIT GmbH & Co. KG 17
8 Betrieb
Synchronisation (Blitzauslösung)
Synchronisation über Kabel
Das Kompaktblitzgerät wird mit Hilfe eines Synchronka-
bels mit 6,3 mm Klinkenstecker über die Synchronbuchse
7 an die Kamera angeschlossen.
Die Synchronschaltung ist auf modernste Halbleitertechnologie ausgelegt und ermöglicht auch bei älteren
Kameras mit mechanischen Kontakten eine sichere Blitzauslösung. Aufgrund der Vielzahl unterschiedlicher elektronischer Schaltungen in den Kameras zur Steuerung
der Synchronisation können wir jedoch keine Haftung für
etwaige Schäden an der blitzauslösenden Kamera übernehmen.
Vor der Verwendung einer nicht marktüblichen Kamera
sollte deshalb der Kamerahersteller kontaktiert werden.
Synchronisation über Fotozelle
Das Kompaktblitzgerät kann auch über die eingebaute
Fotozelle 8 ausgelöst werden. Das Auslösen erfolgt dann
durch das „Auftreffen“ eines Blitzes, welcher durch ein
anderes Gerät abgegeben wurde.
Diese Betriebsart wird durch Betätigung des Schalters
„SLAVE“ zugeschaltet und wird signalisiert durch das
gelbe Licht der darüberliegenden orange leuchtenden
LED-Kontrolllampe. Die Fotozelle ist als Impulsfotozelle
ausgelegt. Sie kann deshalb nur funktionieren, wenn der
auftreffende Blitz stärker im Blendenwert ist als das
Umgebungslicht. Es ist deshalb darauf zu achten, dass
kein zu starkes Fremdlicht auf die Fotozelle fällt. Wenn
dies nicht zu vermeiden ist, muss die Fotozelle mittels
Schalter 5 abgeschaltet und der Blitz über Kabel oder
Funkfernbedienung ausgelöst werden.
8
7:
SYNC
5:
SLAVE
Page 18
Bedienungsanleitung // Integra Plus // Kompaktblitzgerät
18 HENSEL-VISIT GmbH & Co. KG
Synchronisation Funkfernbedienung
Die Integra Plus Geräte verfügen über einen eingebauten
Empfänger Strobe Wizard Plus und über freemask. Mit
dem als Zubehör erhältlichen jeweiligen Sender können
Blitze ausgelöst und zusätzlich Blitz und Einstelllicht über
Funk gesteuert werden.
Durch Betätigung der Taste RC 2 wird der Empfänger
aktiviert.
Der Funksender wird mit der Kamera entweder über ein
Sync-Kabel oder über den Blitzschuh verbunden. Die
Blitzauslösung kann 3-kanalig erfolgen, wobei Senderund Empfangskanaleinstellungen übereinstimmen müssen.
Details zur Blitzauslösung per Funk siehe Kapitel 9
Blitzauslösung über Taste „Test“
Durch Betätigung des Schalters 6 können Probeblitze
ausgelöst werden.
Leistungsregelung
Mit dem Blitzenergie-Regler 13 lässt sich die gewünschte
Blitzenergie stufenlos über einen Leistungsbereich von 6
Blendenwerten einstellen. Auf der darüberliegenden LEDAnzeige 14 erscheinen dabei die eingestellten Leistungswerte von 5.0 (niedrigste Leistung) bis 10.0 (Maximalleistung).
Blitzbereitschaft
Die Blitzbereitschaft wird signalisiert durch
1. Aufleuchten der grünen READY-Lampe über Taste
TEST 6
2. Wiederaufleuchten des Einstelllichtes, wenn Flash
Check 4 aktiviert ist (siehe unten)
3. ein akustisches Signal, wenn AUDIO 3 eingeschaltet
ist
2:
6:
TEST
13 14
3, 4, 6:
READY
FC
AUDIO
Page 19
Bedienungsanleitung // Integra Plus // Kompaktblitzgerät
HENSEL-VISIT GmbH & Co. KG 19
APD-System
Reduziert man die Blitzenergie, wird die gespeicherte
Energie intern über das APD-System (Automatic Power
Drop) abgebaut. Dabei wird kein Blitz ausgelöst. Abgeschaltete Kompaktblitzgeräte werden automatisch entladen. Es ist auch möglich, die Energie über einen Testblitz
schnell auf den aktuellen Wert abzubauen (Betätigung
von Schalter 6).
Einstelllicht
Die Betriebsart des Einstelllichtes wird über die Schalter
11 und 12 gewählt. Wird Taste 11 (FULL) eingeschaltet,
gibt das Einstelllicht seine maximale Leistung ab. Wird
Taste 12 (PROP) eingeschaltet, ist die Helligkeit des
Einstelllichtes proportional zur gewählten Blitzenergie.
Wird die maximale Blitzleistung reduziert, wird die maximale Leistung des Einstelllichtes proportional gedimmt.
Der jeweils aktive Modus wird durch das Aufleuchten der
jeweiligen Kontroll-LED angezeigt. Ist kein Modus aktiviert, ist das Einstelllicht ausgeschaltet.
Auto-Dim-Funktion:
Diese Funktion dient der Verlängerung der Lebensdauer
der Einstelllampe. Wird für das Einstelllicht die Option
FULL gewählt oder PROP-Modus zwischen 10.0 und 9.1
(siehe LED-Display), dann wird nach einer Dauer von 35
Minuten diese Leistungseinstellung um eine Blende gedimmt (Default-Einstellung ab Werk), sofern in dieser Zeit
nicht mit dem Gerät gearbeitet wird. Betätigung einer beliebigen Taste setzt das Einstelllicht wieder auf den ungedimmten Wert zurück. Bei Bedarf kann die Betriebsdauer
durch 2-maliges Drücken der Taste 13 auf einen neuen
Wert zwischen 5-95 Minuten eingestellt werden, der am
LED-Display 14 angezeigt wird.
Flash Check:
Ist diese Betriebsart aktiviert, verlöscht die Einstelllampe
sofort nach dem Abblitzen und leuchtet erst wieder auf,
wenn das Gerät wieder auf die eingestellte Leistung aufgeladen ist. Sowohl korrekte Ladung als auch erneute
Blitzbereitschaft werden dadurch angezeigt. Die Abblitzkontrolle gibt die Sicherheit, dass bei Verwendung mehrerer Blitzgeräte die Blitzlampen gezündet haben.
6:
TEST
11, 12:
FULL
PROP
13
14
FC
Page 20
Bedienungsanleitung // Integra Plus // Kompaktblitzgerät
20 HENSEL-VISIT GmbH & Co. KG
Tagesblitzzähler
Zum Ablesen des Tagesblitzzählers die Audiotaste 3 für
ca. 3 Sekunden drücken. Am LED-Display 14 erscheint
die Anzahl der ausgelösten Blitze als 2-stellige Zahl: Angezeigt werden die Hunderter- und die Zehner-Stelle; die
letzte Stelle (Einer) wird abgeschnitten (siehe Beispiel).
Anzeige 05 Anzahl ausgelöster Blitze zwischen 50
und 59
Anzeige 15 Anzahl ausgelöster Blitze zwischen 150
und 159
Der Tagesblitzzähler wird durch Drücken des Drehreglers
13 wieder auf NULL zurückgesetzt. Durch nochmaliges
Drücken der Audiotaste wird das Menü wieder verlassen.
Nach 5 Sekunden wird das Menü auch automatisch verlassen.
9 Funkfernbedienung
Strobe Wizard Plus
Anwendung
Der Funksender Strobe Wizard Plus dient zur Blitzauslö-
sung sowie zur Blitzleistungsverstellung und EinstelllichtFULL/AUS/PROP-Schaltung für Hensel-Blitzgeräte mit
eingebautem Empfänger per Funksignal. Die Funkfernbedienung darf zu keinem anderen Zweck verwendet
werden, speziell nicht zur Steuerung anderer elektronischer Geräte oder Maschinen.
Lieferumfang
Zum Lieferumfang von Sender (Art.-Nr.: 3950 bzw. 3955),
bzw. Sender und Empfänger (Set, Art.-Nr.: 3952), gehört
jeweils ein Synchronkabel mit 2.5 mm Synchronstecker.
Sicherheitshinweis
Jede Veränderung an der Funkfernbedienung ist unbe-
dingt zu unterlassen. Das Gehäuse des Senders ist spritzwassergeschützt, jedoch nicht wasserdicht. Eine Verwendung im Regen ist nicht zu empfehlen, da im Lauf der Zeit
3:
AUDIO
14
13
Strobe Wizard Plus -
Sender (Art. 3950)
Page 21
Bedienungsanleitung // Integra Plus // Kompaktblitzgerät
HENSEL-VISIT GmbH & Co. KG 21
Wasser in das Gehäuse eindringen und die Elektronik beschädigen kann.
Kanalwahl am Kompaktblitzgerät
Der eingebaute Empfänger wird durch Betätigung der RC-
Taste 2 eingeschaltet.
Die Kanalwahl kann nach einmaligem Klicken auf den
Blitzenergieregler 13 vorgenommen werden durch Wahl
eines Kanals von 1-3 über die LED-Anzeige 14. Nach der
entsprechenden Kanalwahl erfolgt nach ca. 3 Sekunden
Wartezeit oder durch Betätigen des Reglers 13 wieder der
Wechsel zur Blitzenergie-Anzeige.
Inbetriebnahme des Senders und Kanalwahl
Der Funksender verfügt nicht über einen Einschalter. Der
Sender ist mit der Kamera zu verbinden.
Dies geschieht entweder durch Aufstecken des Senders
und sorgfältiges Festschrauben mittels Feststellschraube
25 auf den Blitzschuh oder durch Verbinden der Kamera
mit dem mitgelieferten Synchronkabel über den Synchronkontakt (Synchronbuchse 24). Seitlich wird mittels Schiebeschalter 22 einer der drei Arbeitskanäle oder die
Schalterstellung ‚All’ gewählt.
Blitzauslösung
Entsprechend der Wahl des Arbeitskanals kann der Blitz
nun selektiv über die TEST-Blitzauslösetaste 23 oder
durch Betätigung der Kamera ausgelöst werden. Wurde
am Sender ‚All’ eingestellt, lösen alle Blitzgeräte aus,
unabhängig von deren Kanaleinstellung.
Blitzleistungseinstellung und Einstelllicht Full / Aus / Prop
Die Tasten 21a und 21b bieten zusätzlich die Möglichkeit
der Leistungsverstellung für Hensel-Blitzgeräte, die mit einem entsprechenden Empfänger ausgerüstet sind. Durch
kurzzeitiges Drücken wird die Leistung dabei in 1/10
Blendenschritten entweder erhöht oder reduziert. Drückt
man die Taste 21a länger als 3 Sekunden, so schaltet
man das Einstelllicht zwischen FULL / AUS und PROP.
Der Empfänger besitzt eine Interfacebuchse 30 zu
Hensel-Generatoren.
13
14
25
24
22
23
21a, 21b
30
2
Page 22
Bedienungsanleitung // Integra Plus // Kompaktblitzgerät
22 HENSEL-VISIT GmbH & Co. KG
Wartung
Die Hensel-Funkfernbedienung Strobe Wizard Plus ist
weitgehend wartungsfrei. Durch den geringen Stromverbrauch ist beim Sender mit mindestens 1-2 Jahren
Batterielebensdauer zu rechnen, abhängig von der
Nutzung. Die Batterie des Funksenders kann ersetzt
werden durch Lösen der Schraube 26 auf der Unterseite
des Gerätes. Dabei wird die Elektronik zugänglich und die
Batterie kann aus den Halteclipsen entfernt und ausgetauscht werden. Beim Wiedereinsetzen ist auf die Polung
zu achten. Der Pluspol ist auf der Seite der Taste Power
Down 21a.

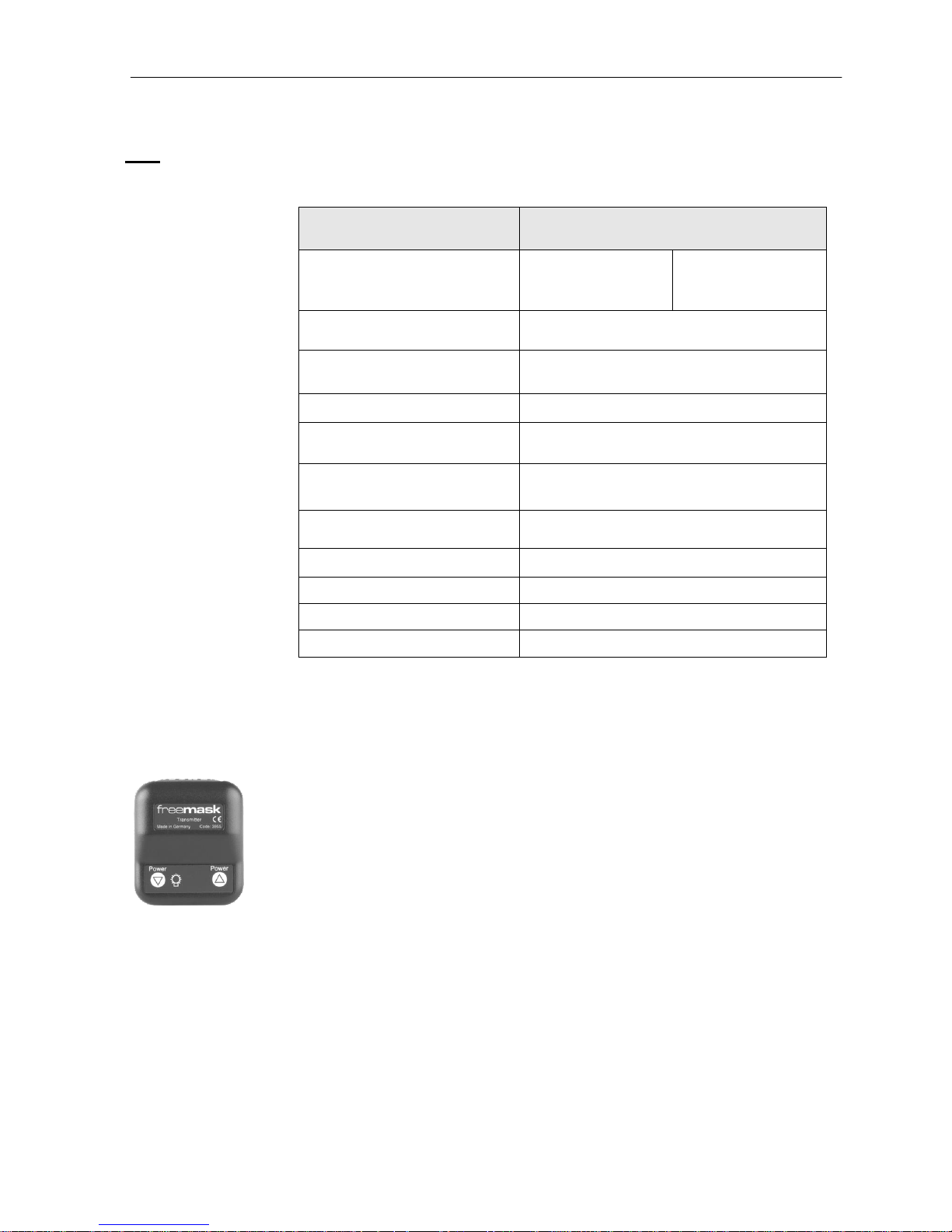

Technische Daten*
Sender
Typ:
Artikel-Nr.:
Strobe
Wizard Plus
3950
freemask
3955
Synchronanschluss:
2,5 mm Klinke, Mono
Sync. Spannung / Sync. Strom:
3V / < 1mA für 5 µs
Kanäle:
3, über Schiebeschalter
Min. Verschlusszeit:
1/250 s
Maße in cm (B x T x H):
5,5 x 6,3 x 4,8
Gewicht, komplett:
53 g
Batterie-Typ:
1 x 28L / 6V
Batterielebensdauer:
1 bis 2 Jahre
Reichweite:
> 40 m bei freier Sicht
Frequenz:
433,92 MHz
*: Das System erfüllt die Forderungen nach ETSI EN300220 und FCC15.231.
26
21a
Page 23
Bedienungsanleitung // Integra Plus // Kompaktblitzgerät
HENSEL-VISIT GmbH & Co. KG 23
freemask
Kanalwahl:
Als Zusatzfunktion können bei der Kanalwahl (einmaliges
Klicken auf den Blitzenergieregler 13), neben den
Kanälen C1, C2 und C3, zusätzlich die Kanäle F1, F2,
und F3 eingestellt werden.
Bei der Verwendung der Kompaktblitzgeräte für die
normale Motivausleuchtung mit den Kanälen C1, C2 und
C3 können Sie wie gewohnt, neben der synchronen
Auslösung, auch die Blitzenergie und das Einstelllicht vom
Funksender aus regeln.
Für die freemask-Anwendung als zweite Blitzgruppe können Sie die Blitzenergie und das Einstelllicht nicht vom
Sender aus schalten. Die Kanäle F1, F2 und F3 können
Sie nur zur Unterscheidung von bis zu drei verschiedenen, getrennten Arbeitsplätzen verwenden.
Kanalwahl für einen Arbeitsplatz:
Für die freemask-Anwendung stellen Sie bitte zum
automatischen, synchronen Auslösen alle Blitzgeräte für
die Motivbeleuchtung auf C-Kanäle ein. Die freemaskKompaktblitzgeräte für die Maskenbeleuchtung müssen
auf die Kanäle F1 oder F2 oder F3 eingestellt werden. Die
Fotozelle (Slave) der freemask-Kompaktblitzgeräte muss
ausgeschaltet sein, um das Auslösen durch die erste
Blitzgruppe zu verhindern. Die Fotozellen aller anderen
Blitzgeräte können eingeschaltet sein.
Der freemask-Transmitter wird für die Blitzauslösung auf
den ALL-Kanal gesetzt.
Kanalwahl für mehrere Arbeitsplätze:
Wenn mehrere, getrennte Arbeitsplätze eingerichtet wer-
den sollen, die sich innerhalb der Funkreichweite befinden, können folgende Konfigurationen eingestellt werden:
Allen Blitzgeräten der beiden Arbeitsgruppen, sowie dem
freemask-Transmitter müssen übereinstimmende Kanäle
zugewiesen werden (z.B. C1+F1 für Arbeitsplatz 1 und
C2+F2 für Arbeitsplatz 2 und C3+F3 für Arbeitsplatz 3).
freemask-Sender
(Art. 3955)
Page 24
Bedienungsanleitung // Integra Plus // Kompaktblitzgerät
24 HENSEL-VISIT GmbH & Co. KG
Kameraeinstellungen:
Für die freemask-Anwendung stellen Sie, wenn kamera-
seitig möglich, folgende Einstellungen ein:
1. Serienbildgeschwindigkeit auf schnellste Geschwindig-
keit.
2. Anzahl der Belichtungen auf zwei.
Damit ist die Einstellung auf höchste Bildfrequenz mit
zwei aufeinanderfolgenden Belichtungen gewährleistet
(kameraabhängig).
Der Sender wird dann, bei den zwei Belichtungen der
Kamera, jeweils die Blitzgruppe 1 (C1, C2, und C3) für die
Motivbeleuchtung und die Blitzgruppe 2 (F1, F2 und F3)
für die Maskenbelichtung auslösen.
Derzeit werden alle Kameras mit Seriengeschwindigkeiten ab 3 Bilder pro Sekunde bis (theoretisch) 500 Bilder
pro Sekunde unterstützt.
Der Sender stellt automatisch nach der Auslösung, unabhängig von der tatsächlichen Anzahl der Auslösungen,
nach 200 ms auf Bildauslösung 1 zurück. Dadurch wird
sichergestellt, dass bei der freemask-Anwendung immer
die Motivbeleuchtung als erste, und die Maskenbeleuchtung immer als zweite Aufnahme erfolgt.
10 Wartung
Integra Plus Kompaktblitzgeräte benötigen nur wenig
Wartung durch den Benutzer. Um die elektrische Sicherheit zu gewährleisten, muss das Gerät regelmäßig äußerlich von Staub und Schmutz befreit werden.
Achtung: Vor der Reinigung ist das Gerät vom Stromnetz zu trennen. Gerät nur trocken reinigen. Instandhaltung und Reparaturen dürfen nur vom autorisierten Kundendienst durchgeführt werden.
Sicherung austauschen
Sollte beim Durchbrennen der Schmelzsicherung 9 ein
Austausch notwendig werden, so darf dies nur bei ausgeschaltetem und vom Stromnetz getrenntem Gerät erfolgen.
9
Page 25
Bedienungsanleitung // Integra Plus // Kompaktblitzgerät
HENSEL-VISIT GmbH & Co. KG 25
Achtung: Keinesfalls dürfen Sicherungen „geflickt“
oder überbrückt werden. Beim Erneuern der
Sicherungen ist unbedingt darauf zu achten, dass
ausschließlich Ersatzsicherungen mit dem unten
spezifizierten Wert und Ansprechverhalten „flink“
eingesetzt werden:
Schmelzsicherungen für Betrieb mit 300W Halogenlampe:
4 AF
Nur Sicherungen mit „großem Schaltvermögen“ nach EN
60127-2/1 bzw. IEC 127-2/1 verwenden. Falsche Absicherung beinhaltet erhöhte Berstgefahr der Halogenlampe beim Durchbrennen der Glühwendel.
Einstelllampe austauschen
Achtung: Schalten Sie das Gerät vor dem Aus-
wechseln der Einstelllampe aus, trennen Sie es vom
Stromnetz und halten Sie eine Wartezeit von mindestens 15 Minuten ein, damit sich die Kondensatorspannung abbauen kann.
In Abhängigkeit von Netzspannung und Gerätetyp
darf nur die vorgeschriebene Einstelllampe verwendet
werden. Beim Austausch der Einstelllampe ist darauf
zu achten, dass diese entsprechend ihrer Leistung
vorschriftsmäßig abgesichert ist.
Als Einstelllicht dürfen maximal verwendet werden:
300W / G6.35 / 115V (Art.-Nr. 1280),
bzw.
300W / G6.35 / 230V (Art. Nr. 128)
Die Einstelllampe ist entsprechend der Netzspannung einzusetzen.
Vor dem Auswechseln muss die Abkühlung der Einstelllampe abgewartet werden.
Wie auf Seite 15 beschrieben, wird zunächst die Schutzglocke vorsichtig abgenommen. Blitzröhre und Einstelllicht
dürfen dabei nicht berührt werden (Gefahr!).
Beim Hantieren mit einer freiliegenden Halogenlampe ist
äußerste Vorsicht geboten.
Page 26
Bedienungsanleitung // Integra Plus // Kompaktblitzgerät
26 HENSEL-VISIT GmbH & Co. KG
Zum Austausch die Halogenlampe vorsichtig aus dem
Steckkontakt herausziehen und durch eine neue Halogenlampe (siehe oben) ersetzen.
Vermeiden Sie das Anfassen der Lampe mit bloßen
Händen, um das Lampenglas nicht mit Hautfett zu
verunreinigen, das würde deren Lebensdauer herabsetzen. Verwenden Sie Baumwollhandschuhe.
Blitzröhre austauschen
Alle Geräte der Integra Plus Serie verfügen über eine
steckbare Blitzröhre. Im Falle eines Defektes kann diese
durch den Benutzer selbst ausgetauscht werden.
Vor dem Auswechseln der Blitzröhre Gerät ausschalten, vom Stromnetz trennen und eine Wartezeit von
mindestens 15 Minuten einhalten.
Anschließend, wie auf Seite 15 beschrieben vorsichtig die
Schutzglocke abnehmen. Blitzröhre und Einstelllicht
dürfen dabei nicht berührt werden (Gefahr!).
Vermeiden Sie das Anfassen der neuen Blitzröhre mit
bloßen Händen, um die Blitzröhre nicht mit Hautfett zu
verunreinigen, das würde die Lebensdauer der Blitzröhre herabsetzen. Verwenden Sie Baumwollhandschuhe.
Beim Hantieren mit einer freiliegenden Blitzröhre ist
äußerste Vorsicht geboten.
Achtung:
Sollte der Glaskörper der Blitzröhre zerbrochen sein,
dürfen beim Auswechseln auf keinen Fall die Elektroden berührt werden! In diesem Fall ist für die Entfernung der beschädigten Blitzröhre eine voll isolierte
Zange zu benutzen!
Zunächst den Zünddraht von dem Anschlussstift der Zündung abwickeln. Dann die Blitzröhre vorsichtig aus dem
Steckkontakt herausziehen und durch eine neue (siehe
unten) ersetzen. Anschließend den Zünddraht wieder um
den Anschlussstift wickeln.
Es ist unbedingt darauf zu achten, dass nur die vorgeschriebene Blitzröhre eingesetzt wird:
Blitzröhre einfach beschichtet, steckbar,
Integra 250/500 Plus Art.-Nr. 9450401
oder Integra 1000 Plus, Art.-Nr. 9450420
Page 27
Bedienungsanleitung // Integra Plus // Kompaktblitzgerät
HENSEL-VISIT GmbH & Co. KG 27
Turnusmäßige Überprüfung
Die nationalen Sicherheitsvorschriften verlangen eine intervallmäßige Überprüfung und Wartung elektrischer
Anlagen und Geräte. Kompaktblitzgeräte und Zubehör
müssen regelmäßig auf ihre Betriebssicherheit überprüft
werden. Eine jährliche Durchsicht der Geräte dient der
Sicherheit der Benutzer und erhält den Wert der Anlage.
Rücksendung an Kundendienst
Um einen optimalen Schutz der Geräte beim Versand zu
gewährleisten, sollte je Gerätetyp eine Originalverpackung aufbewahrt werden.
11 Entsorgung
Das Verpackungsmaterial des Kompaktblitzgerätes ist zu
trennen und der Wiederverwertung zuzuführen. Ausgediente und defekte Geräte müssen dem Elektronikrecycling zugeführt werden.
12 Zubehör
Schutzglocken
Art.-Nr. 9454638: klar, unbeschichtet
Art.-Nr. 9454637: klar, einfach beschichtet
Art.-Nr. 9454639: matt, unbeschichtet
Blitzröhre, steckbar, einfach beschichtet
Art.-Nr. 9450401: Integra 250 bzw. 500 Plus
Art.-Nr. 9450420: Integra 1000 Plus
Reflektoren und Softboxen
mit EH-Anschluss (Ø 10 cm)
Schirme
Funkfernbedienung Strobe Wizard Plus
für Funkfernauslösung und Blitzsteuerung
Sender Strobe Wizard Plus, Art.-Nr. 3950, oder
Sender freemask, Art.-Nr. 3955
Art.-Nr. 1316620: Power Max L 230 V, tragbare Stromversorgung für aktuelle Hensel-Kompaktblitzgeräte
Page 28
Bedienungsanleitung // Integra Plus // Kompaktblitzgerät
28 HENSEL-VISIT GmbH & Co. KG
13 Kundendienst
Werkskundendienst
HENSEL-VISIT GmbH & Co. KG
GERMANY
- Serviceabteilung-
Robert-Bunsen-Str. 3
D-97076 Würzburg
Autorisierte Kundendienste im Inland
Andreas Jakob Blitzservice
Chapeaurougeweg 13 Tel.: 040 / 219 847 13
D-20535 Hamburg Fax: 040 / 219 847 14
Jürgen Skaletz
Elektronik Service
Im langen Mühlenfeld 7 Tel.: 0511 / 799 722
D-31303 Burgdorf Fax: 0511 / 799 484
Arne Pohl
Elektronik Service
Sandbergstraße 29 Tel.: 02203 / 962 754
D-51147 Köln (Wahn) Fax: 02203 / 962 755
Kersten Heilmann
Reparaturservice
Friedhofstr. 66 Tel.: 089 / 310 142 8
D-85716 Unterschleißheim Fax: 089 / 310 949 2
Kundendienste im Ausland
finden Sie auf www.hensel.de
Page 29
Page 30
User manual // Integra Plus // Compact flash unit
30 HENSEL-VISIT GmbH & Co. KG
1 Introduction
Dear photographer,
with buying a Hensel flash system, you have pur-
chased powerful equipment of high quality.
So that you are able to work successfully and
productively with this system for many years, we are
giving you some advice on the use of this high tech
product. Only by observance of the information given
you secure your warranty, prevent damage and prolong
the life of the equipment.
Hensel-Visit has taken great care to manufacture a
secure and high quality flash system under inclusion
and observance of all current regulations. Strict quality
controls secure our quality requirements even in mass
production. Please take your part in this and treat the
equipment with due care - your reward will consist of
excellent pictures.
If you should have any questions on the use, then feel
free to ask us at any time.
We wish you success and „good light”.
HENSEL-VISIT GmbH & Co. KG
User manual – date of revision: 2013-09
Technical data are subject to change. No guarantee for
misprints. The listed values are guide values and should
not be understood as binding in a legal sense. The values
can differ due to tolerances in used components.
Page 31
User manual // Integra Plus // Compact flash unit
HENSEL-VISIT GmbH & Co. KG 31
2 Table of contents
1 Introduction .......................................................... 30
2 Table of contents ................................................. 31
3 General safety regulations............................... 32-33
4 Standard delivery ................................................. 34
5 Technical data ...................................................... 35
6 Overview of controls ............................................. 36
7 Starting up ............................................................ 37
Safety hints ................................................... 37-38
Acclimatizing ...................................................... 38
Positioning ......................................................... 38
Fixing of the glass dome ............................... 38-39
Accessories ....................................................... 39
Mains connection ............................................... 40
Fuses ................................................................. 40
Overheating ....................................................... 40
8 Operation ............................................................. 41
Synchronization (Flash triggering) ................. 41-42
Flash power control ............................................ 42
Flash readiness .................................................. 42
APD system ....................................................... 42
Modeling lamp............................................... 42-43
Flash counter ................................ ................ 43-44
9 Radio control unit ................................................. 44
Strobe Wizard Plus ....................................... 44-46
freemask transmitter ..................................... 46-47
10 Maintenance ........................................................ 48
Replacement of fuses ................................ ... 48-49
Replacement of modeling lamp .......................... 49
Replacement of flash tube ............................ 49-50
Regular inspection ............................................. 50
Return to customer service ................................ 50
11 Disposal ............................................................... 50
12 Accessories .................................................... 50-51
13 Customer service ................................................. 51
Certificate of Conformity ....................................... 52
Page 32
User manual // Integra Plus // Compact flash unit
32 HENSEL-VISIT GmbH & Co. KG
3 General safety regulations
Compact flash systems store electrical energy in
capacitors by applying high voltages. These form a source
of danger, which must be carefully excluded. Besides
general rules on handling electrical appliances, the
following safety measurements must be observed.
Therefore read and comply the safety hints (also see
paragraph Starting up) within the user manual before
turning the appliance on.
The present compact flash unit is meant for studio use of
professional photographers. Its task is to provide electrical
energy for Hensel flash lighting.
The appliance may not be used for any other purpose
than that described above, especially not for other
electrical appliances.
Halogen lamps and flash tubes can burst during
operation. For this reason it is a must to protect
modeling and flash light with the supplied, correctly
installed Hensel protection glass dome. The glass
dome is available in different versions. The use of the
glass dome changes the color temperature.
Contact with the capacitor voltage is perilous, and
therefore opening of the case of Integra Plus compact
flash units and repairs must only be made by
authorized customer service.
Integra Plus compact flash units are equipped with a
user-replaceable flash tube. Exchange of flash tube
and modeling lamp must only be performed with the
appliance turned off, unplugged from the mains and
discharged.
Compact flashes must only be used on supply lines
(mains) with working protective conductor (earth line).
Proper use
Improper use
Page 33
User manual // Integra Plus // Compact flash unit
HENSEL-VISIT GmbH & Co. KG 33
Do not route cables across the studio floor if possible,
so that damage is excluded. If routing across the studio
floor cannot be omitted, then it must be ensured that
vehicles, ladders, etc. do not damage cables.
Damaged cables and cases must be replaced
immediately by customer service.
Ventilation slots of compact flashes must be kept free
during operation and sufficient air supply must be
ensured. Do not stick any objects into ventilation slots
or synchronization sockets. Do not deposit any objects
(tools, coffee cups, etc.) on the flash unit.
Flash systems must not be used in environments with
explosion hazard. Flammable materials, like furnishing
fabrics, paper, etc. must not be stored in the immediate
vicinity of compact flash units to prevent fire hazards.
Protect the equipment from moisture (including snow
and ice), dripping or splashing water.
Choose safe locations for set-up of the equipment and
make sure that the equipment cannot fall into pools or
bodies of water. Never run cables directly along or
even through pools or bodies of water.
Do not connect accessories from other manufacturers,
even if they use the same or similar connectors.
Flash units - hanging from pantographs or ceiling -
must be doubly secured against falling down.
Do not flash into eyes at short distances (smaller than
5 m) because this can lead to eye damage. Do not look
directly into the flash reflector.
Regularly air closed rooms to prevent build-up of
inadmissible ozone concentrations, which can occur
due to the use of high-powered flash systems.
During work in the studio generating much dust, the
appliance must be covered with suitable dust protection (not during operation).
Page 34
User manual // Integra Plus // Compact flash unit
34 HENSEL-VISIT GmbH & Co. KG
4 Standard delivery
All units of the Integra Plus series come with:
Flash tube, single coated, user-replaceable
Protection glass dome, clear, uncoated
Tilting head with integrated umbrella holder
Cable set: power and sync. cord
Transportation protection cap
The radio transmitter is not included in the standard
delivery und has to be ordered separately! (Code no.
3950 or 3955)
Page 35
User manual // Integra Plus // Compact flash unit
HENSEL-VISIT GmbH & Co. KG 35
5 Technical data*
Series
Integra Plus
Model type
250
500
1000
Values attained at:
230 V / 50 Hz
Rated energy:
250 J
500 J
1000 J
Aperture at 100 ASA, t 1/60,
1 m distance (2m), 12’’ reflector:
45 8/10
(22 8/10)
64 8/10
(32 8/10)
90 9/10
(45 9/10)
Flash duration in sec., t 0,5:
1/2.380
1/1.390
1/1.680
Recycling time 100% power:
In sec. 1/32 power:
1,3
0,3
1,9
0,5
2,1
0,45
Flash tube:
U-flash tube, for plug-in, single coated
Power adjustment:
in 1/10 f over 6 f adjustable (1/1 … 1/32)
Modeling lamp max.:
300 W / G 6,35 halogen lamp
Modeling light adjustment:
FULL, OFF and PROP mode over 6 f
Features:
glass dome (clear, uncoated), plug-in coated flash
tube, fan, tilting head (adjustable), umbrella holder,
transportation protection cap, built-in receiver
(Strobe Wizard Plus and freemask), illuminated
front panel
Fuse
4 AF
Mains connection:
Bi-voltage (110 V and 230 V)
Weight (kg):
2,75
2,87
3,90
Measurements in cm without
handle (L x B x H):
33 x 15 x 23
33 x 15 x 23
39,5 x 15 x 23
Code No.:
8814FM
8815FM
8816FM
*: Technical changes reserved. Effective date: September 2013
Page 36
User manual // Integra Plus // Compact flash unit
36 HENSEL-VISIT GmbH & Co. KG
6 Overview of controls
Compact flash unit – controls front panel
1 ON: main switch ON / OFF
2 RC*: remote control switch and ON indicator
3 AUDIO: acoustical ready signal and ON indicator
4 FC: flash check switch and ON indicator
5 SLAVE: slave switch and ON indicator
6 TEST: Manual flash release with ready indicator
7 Sync socket
8 Slave
9 Fuse 4 A
10 Mains connector (Bi-voltage 110 V and 230 V)
11 FULL: modeling lamp operation mode and ON indicator
12 PROP: modeling lamp operation mode and ON indicator
13 Flash power control switch
14 LED display
Tilting head – components
15 Cable fixation
16 Hole of the umbrella holder
17 Shifting of the tilting head to balance heavy loads
18 Clamping screw to hold umbrellas
19 Star screw for attaching unit to a stand
20 Fixing bracket

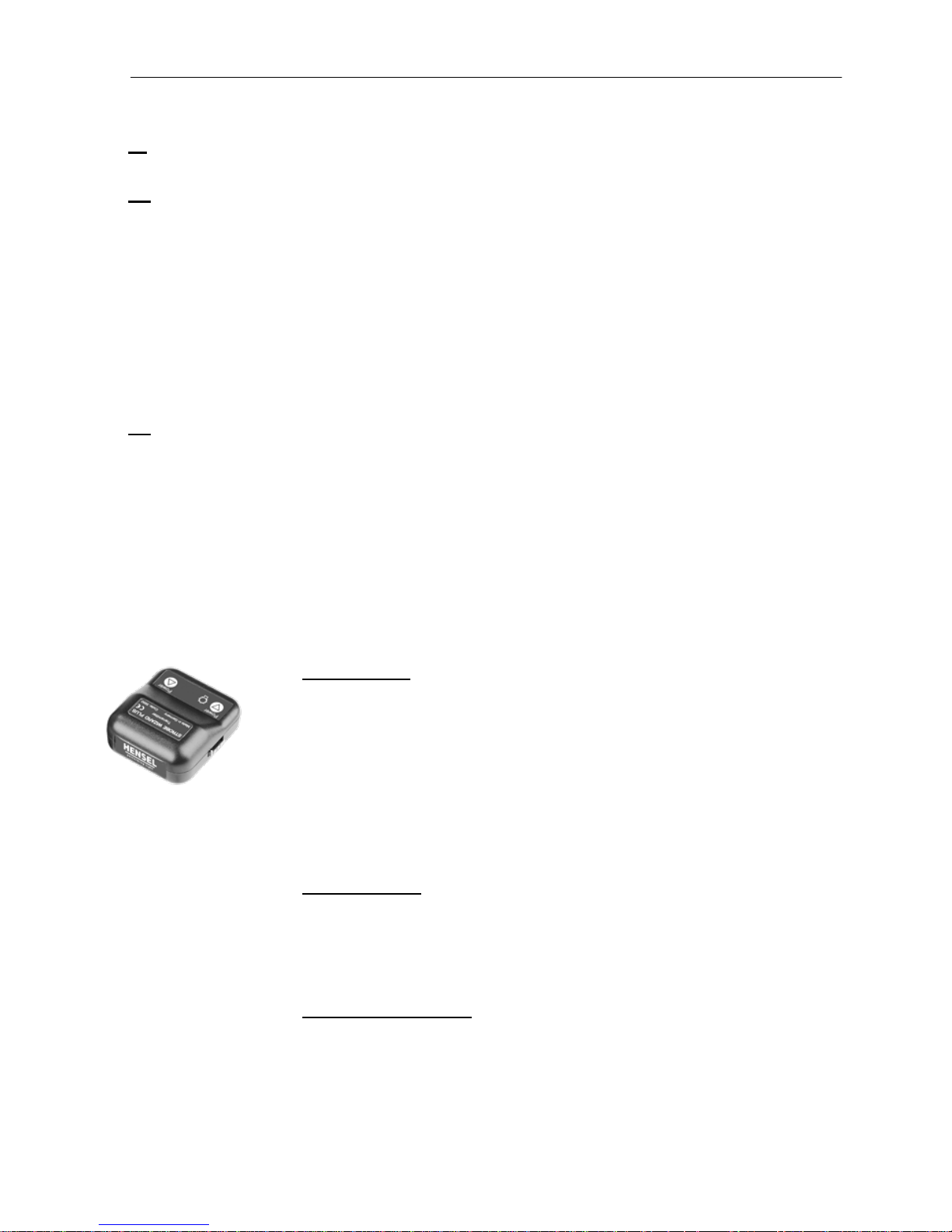

Radio transmitter – controls*
21a Flash power down and modeling light options
21b Flash power up button
22 Channel selector for 3 channels / ‘All’ option (sliding switch)
23 Test button for flash triggering
24 Socket for sync cable, Ø 2.5 mm
25 Locking screw for mounting to the hot shoe of the camera
26 Screw for opening the battery compartment
*: The radio transmitter is not included in the standard delivery and has to
be ordered separately. (Code no. 3950 or 3955)
Page 37
User manual // Integra Plus // Compact flash unit
HENSEL-VISIT GmbH & Co. KG 37
7 Starting up
Safety hints for operation with compact flash units
To avoid damage to the flash tube, mount reflectors and
lightformers (softboxes etc.) before use and turning on the
unit. Do not move compact flashes around while they are
operating. Turn the appliance off for each change of
reflectors or to move the unit to another location.
Caution:
Reflectors, speedrings and other accessories heat up
during longer operation. To avoid injuries, handle with
isolating cloth while changing or wait until parts have
cooled down.
A damaged flash tube is extremely dangerous
because the electrically charged electrodes are
exposed and could be touched. Turn the unit off and
disconnect it from any power supply before replacing
the flash tube. Wait at least 15 minutes before
continuing the procedure and until any remaining
condenser voltage has dissipated. The EH Pro Mini
Heads are equipped with a user-replaceable flash
tube. In case of an exchange the safety regulations
must be strictly adhered to. (Replacement see page
48, Maintenance)
Assembly
When mounting to a ceiling system or a pantograph, the
suspended compact flash unit has to be doubly secured
from falling down or dropping. This is done by tightening
the safety screw (not included in the standard delivery)
into the thread of Hensel tilting head.
Due to the existing safety regulations, it is, however,
necessary to use a safety rope (Code No. 769) for further
security.
The safety rope has to be led through the handle of the
compact flash unit and then secured by looping through
the bracket on the pantograph or the eyelet on the
carriage.
Page 38
User manual // Integra Plus // Compact flash unit
38 HENSEL-VISIT GmbH & Co. KG
Heating
Due to the modeling lamp and flashlight, each compact
flash unit emits heat. This can heat the parts of the unit up
to a dangerous level. Therefore make sure that the flash
unit is located far enough from inflammable props to avoid
inflaming them.
Take care for sufficient air supply and make sure that
ventilation slots of compact flash units are kept free. Do
not operate flash units unattended. The modeling light
should never be used for lighting up the studio but only as
assistance when focusing or determining the light guiding
and shadow details of the flash.
Acclimatizing
When moving the flash unit from one climatic zone to the
next, the appliance should stand in the room, in which it
will be operated, for some time before starting it up. This
prevents possible surface leakage currents due to condensing water.
Positioning
Integra Plus compact flash units come with a tilting head.
The unit can be attached to a stand or pantograph by
using one of the two holes and safely secured by
fastening the locking screw 19. The angle of inclination
can be adjusted using the fixing bracket 20. In the hole 16
above the fixing bracket an umbrella can be inserted and
fastened using the clamping screw 18. To hold even
heavy loads it is advisable to find a new optimal position
for the tilting head within the gliding rail. For doing this,
unscrew the Philips screw 17 and slide the tilting head
within the rail until the weight is balanced and finally
tighten the screw.
Fixing of the glass dome
Attention:
The glass dome should only be fixed or removed after
having switched the unit off and unplugged from the
mains outlet. Please take care not to damage either
the flash tube or the modeling lamp (danger!).
19
20
16
18
17
Page 39
User manual // Integra Plus // Compact flash unit
HENSEL-VISIT GmbH & Co. KG 39
The glass dome is fixed by means of the three premounted springs. For doing this, please tilt the glass
dome slightly and insert it into one of the three springs.
Then press the glass dome gently into the other two
springs until it has completely clicked in. For removing the
glass dome, please tilt it slightly again so that it will slip
out easily of the two fixing springs. Then gently loose the
glass dome from the remaining third spring and remove it
from the fixing device.
Accessories
All Hensel reflectors and Hensel softboxes of series EH
(adapter Ø: 10 cm), accessories included, may be
attached to the Integra Plus compact flash; also umbrellas
and Softstars.
Assembly of reflectors and softboxes
For fixing reflectors or softboxes to the compact flash unit,
please first of all open the holding clamps. For doing this,
please tension the reflector lever laterally as far as it will
go against the spring tension. While doing this, the
holding clamps will open. Now attach the accessory part
even and precisely to the unit. Please do not tilt. By
releasing the lever, the holding clamps will enclose the
accessory part completely.
For loosening the accessory, please hold tight the
accessory part (Attention - it could be hot!) and tension
the lever again as described above.
In any case please make sure not to damage either the
flash tube or the modeling lamp (danger!).
Assembly of umbrellas and Softstar
An umbrella holder is integrated in the tilting head that
allows for the connections of various umbrellas by using a
strong gripping spring mechanism. The umbrella is
inserted into the hole above the fixing bracket 20 and
fastened by tightening the clamping screw 18.
20, 18
Page 40
User manual // Integra Plus // Compact flash unit
40 HENSEL-VISIT GmbH & Co. KG
Mains connection
Attention:
Before connecting the compact flash unit to the mains
outlet, make sure that the mains voltage matches the
information given on the type label of the compact flash.
The type label can be found on the bottom of the
appliance. The Integra Plus series comes with bi-voltage
technology, i.e. the compact flash adjusts itself for
different main voltages. (110 V and 230 V)
The provided power cable has to be led through the
handle, then attached to the mains socket 10 and
connected to the mains outlet. Use the cable fixation 15
for allowing unhindered tilting of the unit.
Compact flashes must only be connected to mains
outlets with ground connection.
Fuses
Outlets in the building
Minimum requirement 10 A fuse outlets
Fuses of the compact flash unit
The fuse 9 is a general fuse for the compact flash unit and
the modeling lamp. All units of the Integra Plus series (bivoltage technology) come with a fuse 4 A fast (4 AF, 5x20
mm).
The specification of the fuses mentioned above is valid for
operation with modeling light 300 W halogen.
For more information, please refer to page 48-49,
Replacement of fuses.
Overheating
All Integra Plus units are equipped with a fan to avoid
overheating with fast flash sequences, which could cause
damage to the flash tube and the compact flash unit.
Nevertheless, if overheating occurs, the error <E1> is
displayed on the LED 14. After a break for cooling down,
the appliance is ready again for operation.
10, 15
10 A
9:
4 AF
14:
<E1>
Page 41
User manual // Integra Plus // Compact flash unit
HENSEL-VISIT GmbH & Co. KG 41
8 Operation
Synchronization (Flash triggering)
Synchronization by cable
The compact flash unit is connected to synchronization
socket 7 to the camera using a synchronization cable with
6,3 mm phone jack. The synchronization circuit is made
up of state-of-the-art semiconductor technology and
enables secure triggering of the flash even with older
cameras with mechanical contacts. Due to the many
different electronic circuits in cameras for controlling
synchronization, we cannot take any liability for possible
damage to cameras triggering flashes. Please contact the
camera manufacturer before using an unusual camera.
Synchronization by slave
The built-in slave 8 can trigger the compact flash unit.
Triggering is then effected by an “incoming” flash, which
was emitted by another flashlight. This mode of operation
is switched on using switch 5 and displayed by the orange
light of the SLAVE ON indicator.
The slave is an impulse photocell. It can only operate
when the triggering flash has a higher f-stop than the
ambient light. Please be aware that the ambient light that
strikes the slave may never be too strong. If this cannot
be avoided, please switch the slave off by pressing switch
5 and release the flash by cable or by radio signal.
Synchronization by radio control system
All units of the Integra Plus series are provided with the
built in radio receiver Strobe Wizard Plus and a freemask
function. With the respective transmitter, available as
accessory, flashes can be triggered and in addition
features for flash power and modeling light adjustment are
offered.
The built-in receiver has to be activated by pressing the
RC switch 2.
The radio transmitter is attached to the camera using the
synchronization cable or by mounting it onto the hot shoe
of the camera. Three channels can be selected.
7:
SYNC
8
5:
SLAVE
2:
RC
Page 42
User manual // Integra Plus // Compact flash unit
42 HENSEL-VISIT GmbH & Co. KG
The selected channel of the transmitter and receiver must
correspond to each other. Flashes can be triggered by
pressing the TEST button or by releasing the camera
shutter.
For a detailed description of the radio control system,
please refer to chapter 9.
Test Flash
By pressing the button 6 test flashes can be released.
Flash power control
The desired flash power can be set in 1/10 f-stops over a
range of 6 f using power control switch 13. The setting is
shown on the LED display 14 presenting values ranging
from 5.0 (minimal flash power) to 10.0 (maximum flash
power).
Flash readiness
Flash readiness of the compact flash unit is shown by
green light of the READY lamp above TEST button 6
modeling lamp turned on when Flash Check mode is
activated (switch 4)
acoustical signal, when AUDIO 3 is switched on.
APD system
In case of reducing the flash power, the stored energy will
be discharged by APD system (Automatic Power Drop).
No flash will be triggered. After switching off, the compact
flash units will be discharged automatically.
It is also possible to reduce the stored energy by simply
triggering a TEST flash by pressing button 6.
Modeling lamp
The operation mode for the modeling light can be
selected by pressing the buttons 11 or 12. By pressing the
FULL button 11, the maximum modeling light output is
set. By pressing the PROP button 12, the modeling light
output is proportional to the selected flash power. When
the flash power is reduced, the modeling light output will
6:
TEST
13, 14
READY
FC
AUDIO
6:
TEST
11, 12:
FULL
PROP
Page 43
User manual // Integra Plus // Compact flash unit
HENSEL-VISIT GmbH & Co. KG 43
be reduced by the same increments. The selected
operation mode for the modeling lamp is indicated by the
respective ON indicator. The modeling lamp is switched
OFF when no ON indicator lights up.
Dim mode
The dim mode is intended to prolong the life span of the
modeling lamp. If the modeling lamp level is adjusted to
FULL or to PROP between 10.0 and 9.1, the output is
dimmed automatically by approximately 1 f-stop after
having stopped working with the flash unit for longer than
35 minutes (default value). Pressing any button you like
switches the modeling light to the previously adjusted undimmed level. If required, this default value can be
changed by entering a value from 5 minutes up to 95
minutes. For this purpose press button 13 twice and enter
the new value shown on display 14. Wait for 3 seconds
and the display changes to the flash power setting.
Flash Check
If this mode is switched on by pressing the FC button 4,
the modeling lamp is turned off after a flash and will turn
on after recharging to the adjusted power level. This
shows correct charge as well as readiness to flash. The
flash check mode guarantees that the flash heads have
triggered when more than one flash unit is used.
Flash counter
The data is read out of the flash counter by pressing the
AUDIO button 3 for approximately 3 seconds. the number
of flashes triggered appears on the LED display 14 as a
two-digit number:
the first digit shows the hundreds, the second digit the
tens. The units are truncated:
display 05 number of flashes triggered between 50
and 59
display 15 number of flashes triggered between 150
and 159
4:
FC
13, 14
3:
AUDIO
14
Page 44
User manual // Integra Plus // Compact flash unit
44 HENSEL-VISIT GmbH & Co. KG
Reset of the flash counter is done by pressing the flash
power control switch 13. The menu can be left by repeated press of the AUDIO button 3. After 5 sec. the
menu closes automatically.
9 Radio Control System
Strobe Wizard Plus
The transmitter of the Hensel radio flash trigger and
power control system Strobe Wizard Plus is used for
triggering flashes, adjusting the flash power and switching
the modeling lamp between FULL/OFF/ PROP in Hensel
flash units with built-in receiver via radio signal.
Every use of the equipment that differs from its prescribed
use is prohibited. In particular, controlling of electronical
items or machines other than described above is
prohibited.
Scope of delivery
The radio transmitters (Code No. 3950 or 3955) come
with a synchronization cable with 2,5 mm synchronization
plug.
Safety instructions
Changing this unit is strictly prohibited. The housing is
splash-proof but not watertight. Therefore protect the
equipment from humidity. The operation during rain is not
recommended because over the years moisture might
ingress into the housing causing damage to the
electronics.
Start-up and channel selection – built-in receiver –
By pressing the RC button 2 the built-in receiver of the
Integra Plus units is switched on. The channel can be
selected by pressing the flash control switch 13 once. By
turning the knob, channels from 1 to 3 can be selected as
shown on the LED display 14. After 3 seconds delay or by
pressing switch 13 again the channel is set and the display changes to the flash power setting.
13
3:
AUDIO
Strobe Wizard Plus
transmitter
(Code no. 3950)
2:
13
14
Page 45
User manual // Integra Plus // Compact flash unit
HENSEL-VISIT GmbH & Co. KG 45
Start-up and channel selection – transmitter –
The radio transmitter has no built-in main switch for
switching the unit ON. The transmitter is to be connected
to the camera either by attaching it to the hot shoe of the
camera or by connecting the camera to the synchronization socket 24 using the provided synchronization
cable. If the transmitter is connected to the hot shoe the
unit must be tightened carefully using the locking screw
25. The working channel can be selected using the sliding
switch 22. There are 3 working channels available and the
option ‘All’.
Flash triggering
Depending on the working channel selected the flash can
be triggered by pressing the ‘TEST’ button 23 or by
releasing the camera shutter.
In case of choosing the ‘All’ option on the transmitter, all
flash units are triggered independently from the working
channels selected.
Flash power adjustment and changing modeling light
options
The buttons 21a and 21b allow further options for Hensel
flash units with a built-in receiver. A single click on the
respective button reduces and increases the flash power
by 1/10 f-stop. Pressing button 21a for longer than 3
seconds switches the modeling light from FULL to OFF
and PROP, respectively.
The receiver is equipped with an interface socket 30 for
Hensel power packs.
Maintenance
The Hensel remote control system Strobe Wizard Plus is
almost maintenance-free. Because of the low energy
consumption of the transmitter a battery lifetime of 1 to 2
years can be assumed depending on the degree of
utilization.
The battery of the radio transmitter can be exchanged by
unscrewing screw 26 at the bottom of the unit. This
provides access to the electronics and the battery can be
removed from the clips and exchanged.
24
25
22
23
21a, 21b
30
26
Page 46
User manual // Integra Plus // Compact flash unit
46 HENSEL-VISIT GmbH & Co. KG
Before reinstallation of the new battery, the polarity must
be observed. The positive pole should be pointed toward
the Power Down 21a button.
Technical data*
Transmitter
Type:
Code No.:
Strobe Wizard
Plus
3950
freemask
3955
Sync socket:
2,5 mm jack plug, Mono
Sync. voltage /
Sync. current:
3V /
< 1mA for 5 µs
Channels:
3, selected by sliding switch
Shutter time for
synchronization:
1/250 s
Dimensions in cm
(width x length x height):
5,5 x 6,3 x 4,8
Weight (with battery):
53 g
Type of battery:
28L / 6V, 1 pc.
Battery life:
1 - 2 years
Range:
> 40 m (131 feet) free visibility
Frequency:
433,92 MHz
*: This product conforms to the radio standards ETSI EN300220 and FCC15.231
freemask
Channel selection:
An additional function is available, when selecting the
channel (click flash energy regulator 13 once): the
channels F1, F2, and F3 can be set additionally, besides
the channels C1, C2, and C3.
When using the compact flash units for normal lighting of
a set with the channels C1, C2, and C3, you can trigger
the flash via radio remote, adjust the modelling light, and
set the flash power via radio remote control, just like you
have been used to so far.
The freemask application for the second group of flash
units does not allow you to switch the modelling light or
the flash power via radio remote. You can only use the
channels F1, F2, and F3 to differentiate between up to
three different, separate work stations.
21a
freemask
transmitter
(Code no. 3955)
Page 47
User manual // Integra Plus // Compact flash unit
HENSEL-VISIT GmbH & Co. KG 47
Channel selection for one work station:
Please set all flash units used to light the set to Cchannels in order to trigger the automatic, synchronized
flashing of these units when using the freemask
application. The freemask compact flash units used for
lighting the mask have to be set on channels F1, or F2, or
F3. The slave of the freemask compact flash units must
be turned off to avoid their triggering by the first flash
group. The slaves of all other flash units can be turned
on. Exclusion: Speed Max. They offer too short recycling
times.
The freemask transmitter can be set to channel ALL.
Channel selection for several work stations:
If several separate work stations are set up within the
range of the radio remote control, the following
configurations can be selected: matching channels have
to be assigned to all flash units of both work groups and
of the freemask transmitter (e.g. C1 + F1 for work station
1, and C2 + F2 for work station 2, and C3 + F3 for work
station 3).
Camera settings:
If your camera supports these settings, use the following
settings for the freemask application:
1. Speed of picture series to fastest setting.
2. Number of exposures to two.
This ensures the setting to highest picture frequency with
two succeeding exposures (depending on camera).
The transmitter will then trigger the flash group 1 (C1, C2,
and C3) for the set lighting and the flash group 2 (F1, F2,
and F3) for the mask lighting, during the two camera
exposures.
At present, all cameras are supported with picture series
speeds from 3 pictures per second to (in theory) 500
pictures per second.
The transmitter automatically defaults to one picture after
200 ms. This is not dependent on the actual number of
exposures. This ensures that the set lighting is always the
first exposure and the mask lighting the second exposure
when using the freemask application.
Page 48
User manual // Integra Plus // Compact flash unit
48 HENSEL-VISIT GmbH & Co. KG
10 Maintenance
The Integra Plus compact flash series is in need of little
maintenance by the user. The unit should be dry cleaned
from dust from time to time. Before cleaning separate the
unit from the mains outlet.
Caution: Under no circumstances is any part of the
equipment to be opened. The equipment is not userserviceable and there is dangerous high voltage. In
the event of difficulty notify your dealer.
Replacement of fuses
In case of a broken fuse 9 replace fuse only when the unit
is switched off and separated from the mains outlet.
Attention:
Never repair or bridge fuses. Only use “fast” fuses
with the required value:
Fuse for operation with modeling light
300W / G6.35halogen
4 AF (5x20 mm)
Only use fuses in accordance with EN 60127-2/1 or
respectively IEC 127-2/1. A wrong fuse may cause a
bursting of the halogen modeling lamp.
Replacement of modeling lamp
Attention: Turn the unit off and disconnect it from any
power supply before replacing the modeling light.
Wait at least 15 minutes before continuing the
procedure and until the halogen lamp has cooled off.
Depending on the mains circuit, only the specified
modeling lamps should be used (see below). When
changing the modeling lamp, please note that it will
be secured by the correct value.
Use only halogen lamps as modeling light with the
maximal light output specified as follows:
300W / G6.35 / 115V (Code 1280)
or
300W / G6.35 / 230V (Code 128), resp.
9
Page 49
User manual // Integra Plus // Compact flash unit
HENSEL-VISIT GmbH & Co. KG 49
Make sure that the modeling lamp corresponds to the
mains voltage.
Wait until the modeling lamp has cooled down, and then
remove the glass dome carefully from the unit by pulling it
out of the spring mechanism (see page 38-39) and
moving it straight away without touching modeling lamp or
flash tube (danger!). Handle halogen lamp with care. Pull
out halogen lamp and replace the modeling lamp with a
new one.
Avoid handling the modeling lamp with your bare
hands to prevent contaminating the modeling lamp
with the oil of your skin. This would reduce the
operational life of the modeling lamp. Please use
cotton gloves.
Replacement of flash tube
All unit types of the Integra Plus series are fitted with a
user-replaceable flash tube.
For replacement of flash tube switch the unit off,
separate it from the mains outlet and wait for at least
15 minutes.
Then remove the glass dome from the head carefully by
pulling it out of the spring mechanism (see page 38-39)
and moving it straight away from the head without
touching modeling lamp or flash tube (danger!).
Handle flash tube with care.
Avoid handling the flash tube with your bare hands to
prevent contaminating the flash tube with the oil of
your skin. This would reduce the operational life of
the flash tube. Please use cotton gloves.
Should the glass body of the flash tube be broken, do
not touch the electrodes under any circumstances! In
this case, use a fully insulated pair of pliers to remove
the damaged flash tube.
First unwind the ignition cable from the connection pin or
the ignition. Then pull out flash tube and replace it with a
new one. Finally connect the ignition cable.
Page 50
User manual // Integra Plus // Compact flash unit
50 HENSEL-VISIT GmbH & Co. KG
You must make sure that the appropriate flash tube is
used.
Please order from Hensel-Visit:
Flash tube, user-replaceable, single coated
Integra 250/500 plus, Code No. 9450401 or
Integra 1000 Plus, Code No. 9450420
Regular inspection
National safety regulations require regular inspection and
maintenance of electrical systems and appliances.
Compact flash units and accessories must be checked
regularly for safe operation. Yearly inspection of the
appliances serves the safety of the user and protects your
investment in the system.
Return to customer service
To achieve a maximum protection of the unit sending it in
for service, the original packaging should be kept.
11 Disposal
Packaging of the compact flash unit must be separately
disposed of and recycled. Worn out and broken
appliances must be disposed of by electronics recycling.
12 Accessories
Glass Domes
Code No. 9454638: clear, uncoated
Code No. 9454637: clear, single coated
Code No. 9454639: frosted, uncoated
Flash tube, user replaceable
Code No. 9450401:
U-Tube, single coated (series 250/500)
Code No. 9450420:
U-Tube single coated (series 1000)
Reflectors and Softboxes
with small accessory adapter diameter EH (10 cm)
Page 51
User manual // Integra Plus // Compact flash unit
HENSEL-VISIT GmbH & Co. KG 51
Umbrellas
Strobe Wizard Plus
for radio flash triggering and radio control
Transmitter Strobe Wizard Plus, Code No. 3950
freemask transmitter, Code No. 3955
Code no. 1316620: Power Max L 230 V, battery power
supply for current Hensel compact flash units
13 Customer service
Works customer service
HENSEL-VISIT GmbH & Co. KG
GERMANY
- service department Robert-Bunsen-Str. 3
D-97076 Würzburg
Phone: +49 (0) 931 / 27881-0
Fax: +49 (0) 931 / 27881-50
Internet: www.hensel.de
E-Mail: [email protected]
International service addresses
are available at www.hensel.de
Page 52
Page 53
Page 54
Page 55
Page 56
Loading...
