EH Pro Head und EH Pro 6000 HeadEH Pro Head und EH Pro 6000 Head
3
1
4
2
EH Pro
3000
ON
Fuse
4AF
Made in Germany

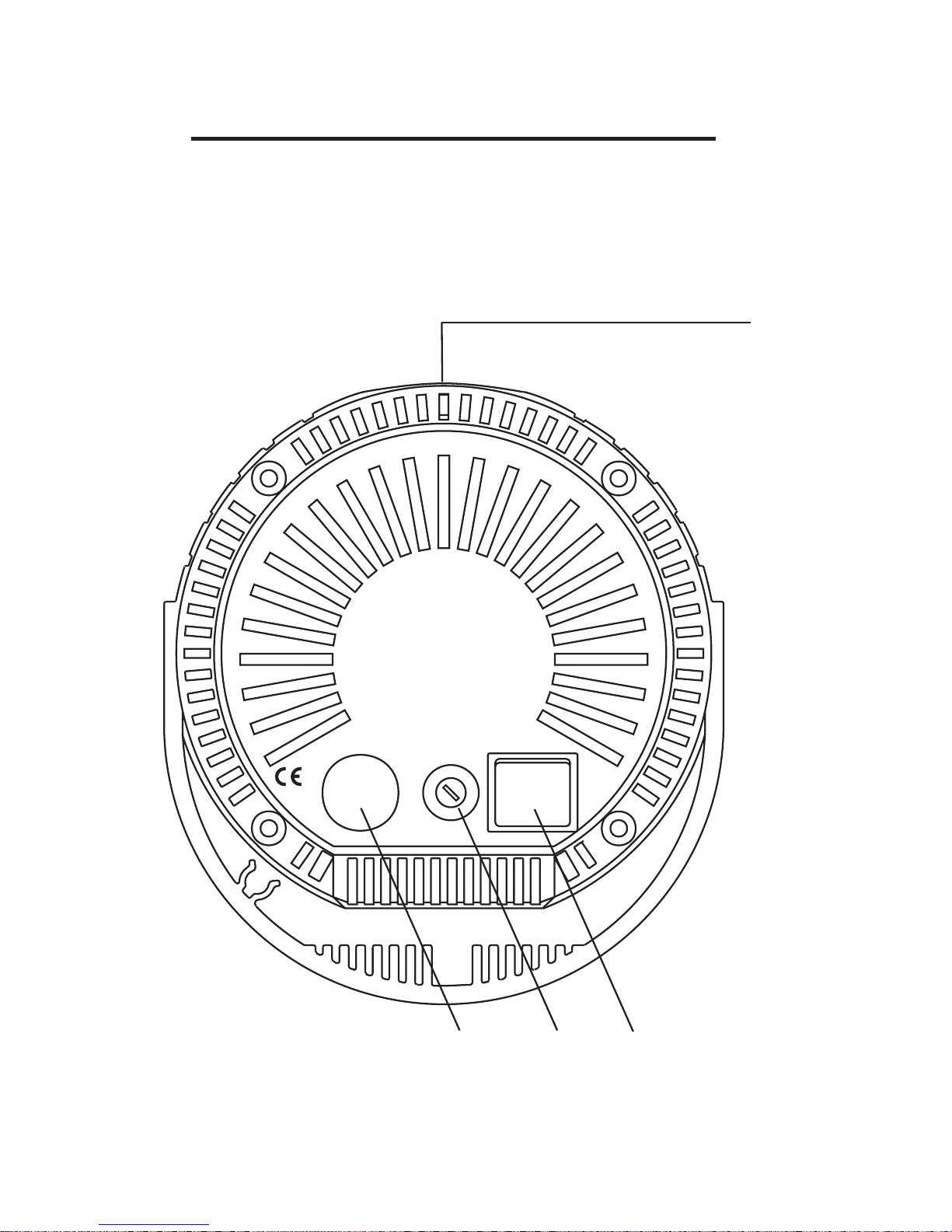

Bedienelemente (Rückfront) Controls (back view)Bedienelemente (Rückfront) Controls (back view)
Page 3
HENSEL-VISIT GmbH & Co. KG
Robert-Bunsen-Str. 3
D-97076 Würzburg-Lengfeld
GERMANY
Tel.: +49 (0) 931 / 27881-0
Fax: +49 (0) 931 / 27881-50
E-Mail: [email protected]
Internet: http://www.hensel.de
Page 4
Bedienungsanleitung // EH Pro Head
4 HENSEL-VISIT GmbH & Co. KG
Bedienungsanleitung
EH Pro Head Seite 5
Stand: 03/2012
User manual
EH Pro Head page 23
Date of revision: 2012-03
Page 5
Bedienungsanleitung // EH Pro Head
HENSEL-VISIT GmbH & Co. KG 5
1 Einführung
Liebe Fotografin, lieber Fotograf,
mit dem Kauf eines Hensel-Blitzkopfes haben Sie ein
hochwertiges und leistungsfähiges Produkt erworben.
Damit Sie viele Jahre erfolgreich und produktiv mit diesem
Gerät arbeiten können, möchten wir Ihnen nachfolgend einige
Hinweise zum Gebrauch geben. Nur durch die notwendige
Beachtung unserer Informationen sichern Sie sich Garantieleistungen, vermeiden Sie Schäden und verlängern die
Nutzungsdauer des Gerätes.
Die Firma Hensel-Visit hat sich alle Mühe gegeben, unter
Einbeziehung und Beachtung aller gültigen Vorschriften ein
sicheres und qualitativ hochwertiges Gerät zu fertigen.
Strenge Qualitätskontrollen stellen auch bei Großserien
unseren Qualitätsmaßstab sicher. Bitte tun Sie das Ihre hinzu
und behandeln Sie die Geräte mit der notwendigen Sorgfalt.
Sollten Sie Fragen zur Nutzung haben, stehen wir Ihnen
jederzeit gern zur Verfügung.
Wir wünschen Ihnen viel Erfolg und „gut Licht‘.
HENSEL-VISIT GmbH & Co. KG
Bedienungsanleitung - Stand: 03/2012
Technische Änderungen und Druckfehler vorbehalten. Die
angegebenen Werte sind Richtwerte und im rechtlichen Sinne
nicht als zugesicherte Eigenschaften zu verstehen. Die Werte
können durch Bauelementetoleranzen schwanken.
Page 6
Bedienungsanleitung // EH Pro Head
6 HENSEL-VISIT GmbH & Co. KG
2 Inhaltsverzeichnis
1 Einleitung ................................................................. 5
2 Inhaltsverzeichnis .................................................... 6
3 Allgemeine Sicherheitsbestimmungen .................. 7-8
4 Übersicht der Bedienelemente ................................. 9
5 Lieferumfang ............................................................ 9
6 Technische Daten .................................................. 10
7 Inbetriebnahme ...................................................... 11
Sicherheitshinweise ...................................... 11-12
Akklimatisierung................................................. 12
Betriebsstellung ................................................. 12
Befestigung der Schutzglocke ........................... 13
Anschluss von Zubehör ................................ 13-14
Absicherung ....................................................... 14
8 Betrieb ................................................................... 14
Anschluss an den Generator ........................ 14-15

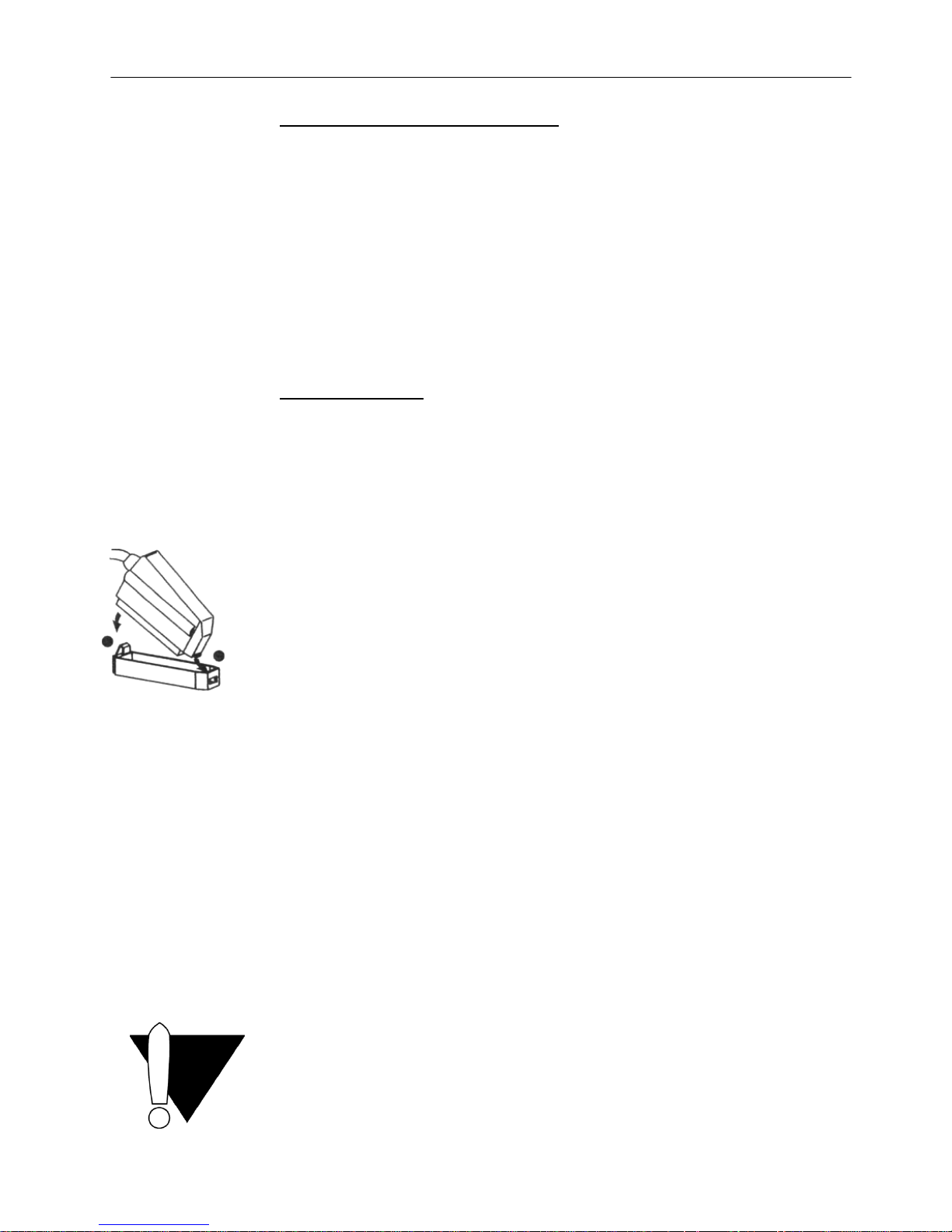

Mechanischer Anschluss des
Lampensteckers ................................................ 15
Plugmatik ........................................................... 15
Überhitzung ....................................................... 16
Blitzlicht und Einstelllicht .................................... 16
9 Wartung ................................................................. 16
Sicherung austauschen ................................ 16-17
Einstelllampe austauschen ........................... 17-18
Blitzröhre austauschen ...................................... 18
Turnusmäßige Überprüfung ............................... 19
Rücksendung an Kundendienst ......................... 19
10 Entsorgung ............................................................ 19
11 Zubehör ............................................................ 19-20
12 Kundendienst ......................................................... 20

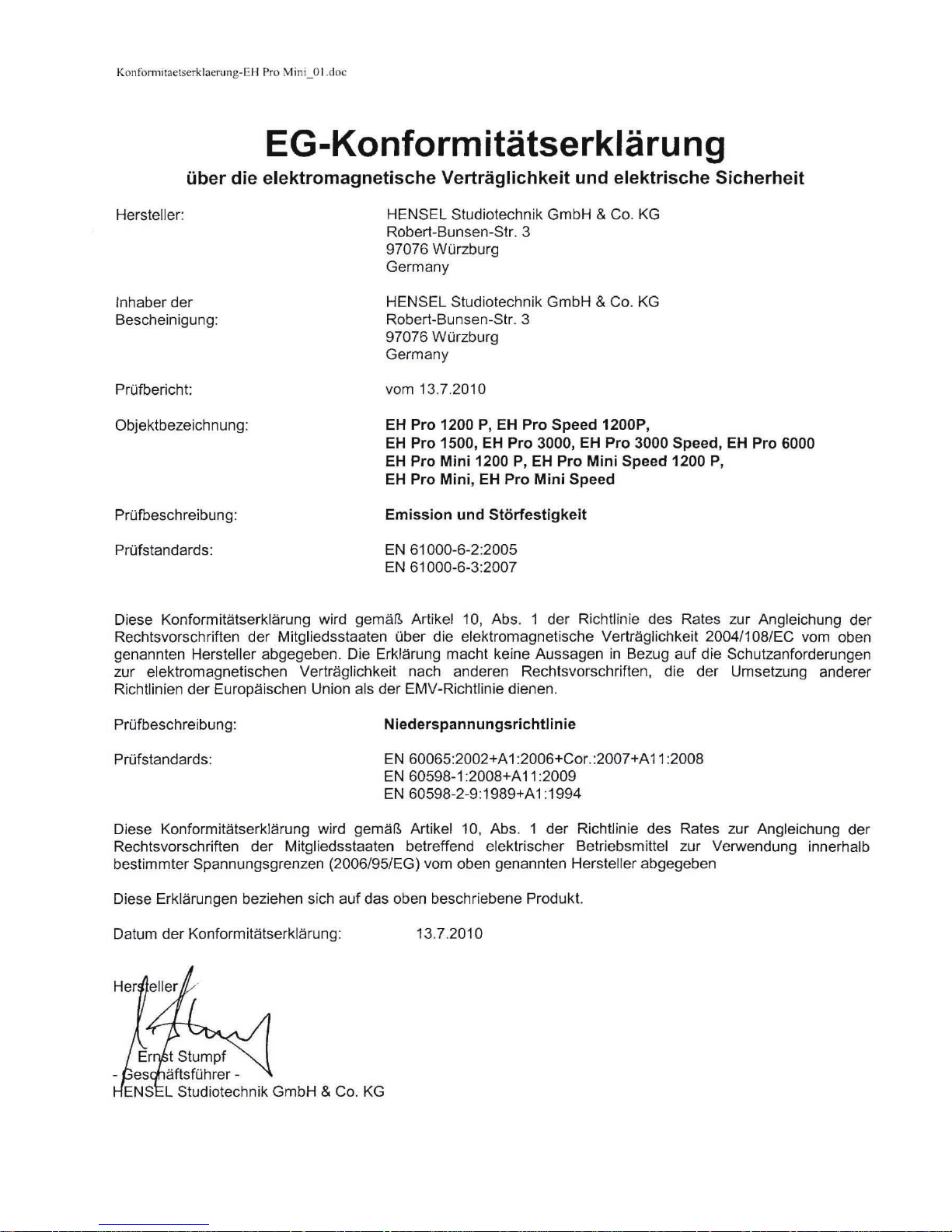

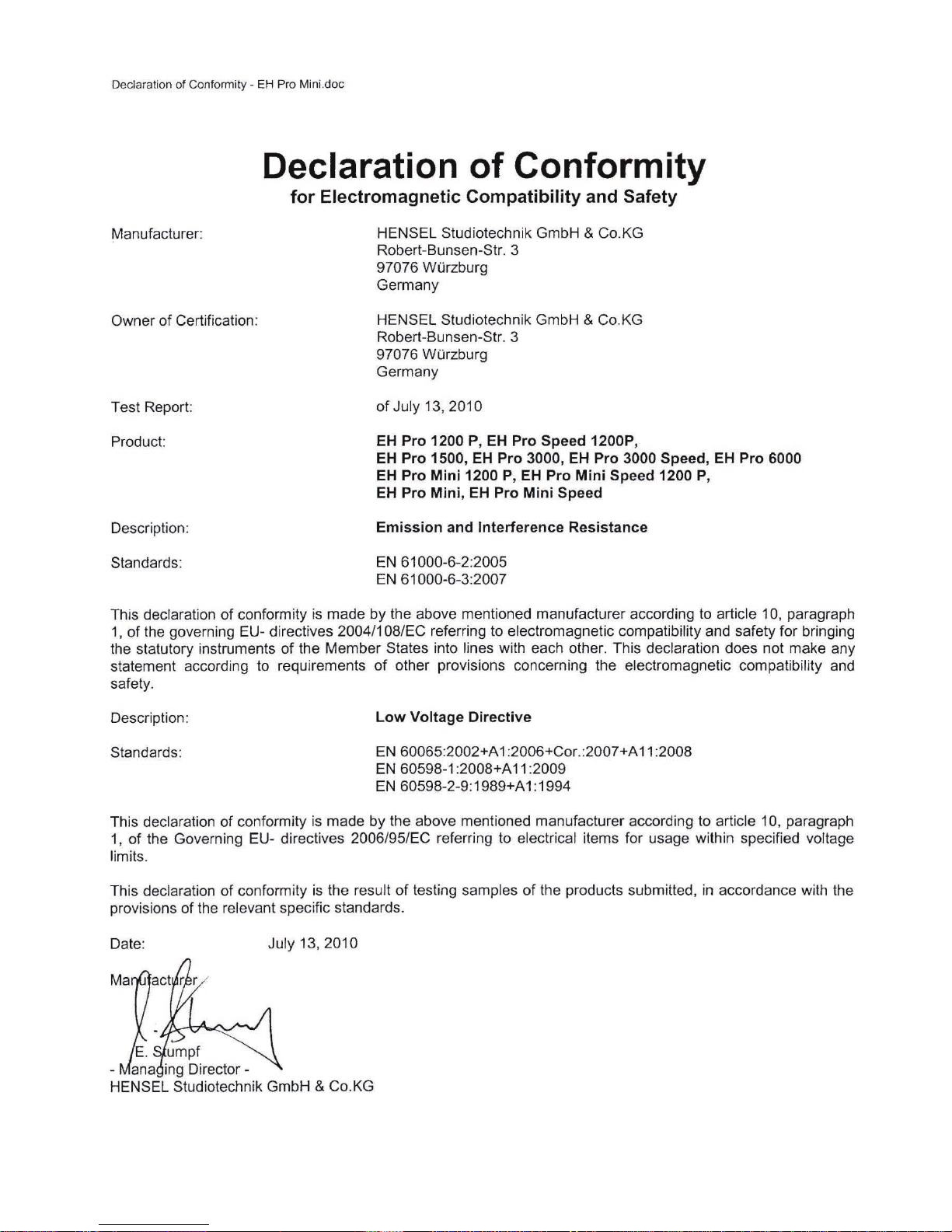

EG-Konformitätserklärung ...................................... 21
Page 7
Bedienungsanleitung // EH Pro Head
HENSEL-VISIT GmbH & Co. KG 7
3 Allgemeine Sicherheitsbestimmungen
Generatoren speichern Energie in Kondensatoren, die auf
hohe Spannungen aufgeladen werden. Beim Anschluss des
Blitzkopfes an den Generator werden diese Spannungen bis
an die Blitzröhre des Blitzkopfes geführt. Dadurch sind Gefahrenquellen gegeben, die sorgfältig auszuschließen sind.
Neben den allgemeinen Regeln im Umgang mit elektrischen
Geräten sind deshalb Vorsichtsmaßnahmen zu treffen, die
nachfolgend beschrieben sind. Lesen und befolgen Sie deshalb die Sicherheitshinweise (siehe auch Kapitel Inbetriebnahme) und die Bedienungsanleitung vor Inbetriebnahme
des Gerätes.
Der vorliegende Blitzkopf ist für den Studioeinsatz des professionellen Fotografen bestimmt. Seine Aufgabe besteht in
der Abgabe der durch den Generator bereitgestellten Energie
in Form von Blitzlicht.
Das Gerät darf zu keinem anderen Zweck benutzt werden als
oben beschrieben, insbesondere nicht für andere elektrische
Anwendungen.
Da beim Umgang mit Halogenlampen und Blitzröhren
Berstgefahr besteht, dürfen alle Blitzgeräte nur mit der
vorschriftsmäßig montierten Hensel-Schutzglocke betrieben werden. Sie ist in verschiedenen Ausführungen
erhältlich. Der Gebrauch der jeweiligen Schutzglocke verändert die Farbtemperatur.
Der Kontakt mit der Kondensatorspannung ist lebensge-
fährlich; deshalb dürfen das Öffnen des Gehäuses und
Reparaturen am Blitzkopf nur vom autorisierten Kundendienst durchgeführt werden.
Vor dem Wechseln von Blitzröhre und Einstelllampe muss
der Generator ausgeschaltet und anschließend der Blitzkopf vom Generator getrennt werden. Die EH Pro Heads
verfügen über eine steckbare Blitzröhre, die unter sorgfältiger Beachtung der Sicherheitsvorschriften selbst ausgewechselt werden kann.
Nur Lampenstecker mit einwandfreien Kontakten verwen-
den, verbrannte und/oder korrodierte Steckerkontakte kön-
Bestimmungsgemäßer Gebrauch
Nicht bestimmungsgemäßer Gebrauch
Page 8
Bedienungsanleitung // EH Pro Head
8 HENSEL-VISIT GmbH & Co. KG
nen Ursache von Bränden sein. Defekte Stecker können zu
Schäden an den Steckerbuchsen fuhren.
Kabel möglichst nicht am Studioboden verlegen, um Be-
schädigungen auszuschließen. Ist eine Bodenverlegung
nicht zu vermeiden, ist darauf zu achten, dass die Kabel
nicht durch Fahrzeuge, Leitern etc. beschädigt werden.
Beschädigte Kabel und Gehäuse sofort vom Kundendienst
ersetzen lassen.
Keine Gegenstände in Lüftungsschlitze stecken. Lüftungs-
schlitze des Blitzkopfes wahrend des Betriebes freihalten
und für ausreichende Luftzufuhr sorgen. Keine Gegenstände auf dem Blitzkopf ablegen (Kaffeetassen o.ä.)
Blitzanlagen nicht in explosionsgefährdeten Umgebungen
verwenden. Brennbare Materialien wie Dekorationsstoffe, papiere u.ä. nicht in unmittelbarer Umgebung des Blitzkopfes lagern, um Brandgefahr zu vermeiden.
Blitzköpfe sind vor Feuchtigkeit und Spritzwasser zu schüt-
zen.
Keine Zubehörteile anderer Hersteller anschließen, auch
wenn diese gleich oder ähnlich aussehen.
Blitzköpfe - an Scheren oder Decken hängend - sind gegen
Herabfallen doppelt zu sichern.
Nicht aus kurzer Distanz (unter 5 m) in die Augen blitzen,
da dies zu Augenschäden führen kann. Nicht direkt in den
Blitzreflektor blicken; der Blitz könnte versehentlich ausgelöst werden.
Geschlossene Räume regelmäßig lüften, um unzulässige
Ozonkonzentrationen, die durch die Verwendung starker
Blitzgeräte entstehen können, zu vermeiden.
Bei Arbeiten im Studio, die eine hohe Staubentwicklung
verursachen, sind nicht im Betrieb befindliche Geräte durch
einen geeigneten Staubschutz abzudecken.
Page 9
Bedienungsanleitung // EH Pro Head
HENSEL-VISIT GmbH & Co. KG 9
4 Übersicht der Bedienelemente
1 Hauptschalter für Einstelllicht
EIN/AUS
2 Sicherung für Einstelllicht
3 Blitzkopfkabel
4 Reflektor-Schnellwechselmechanik

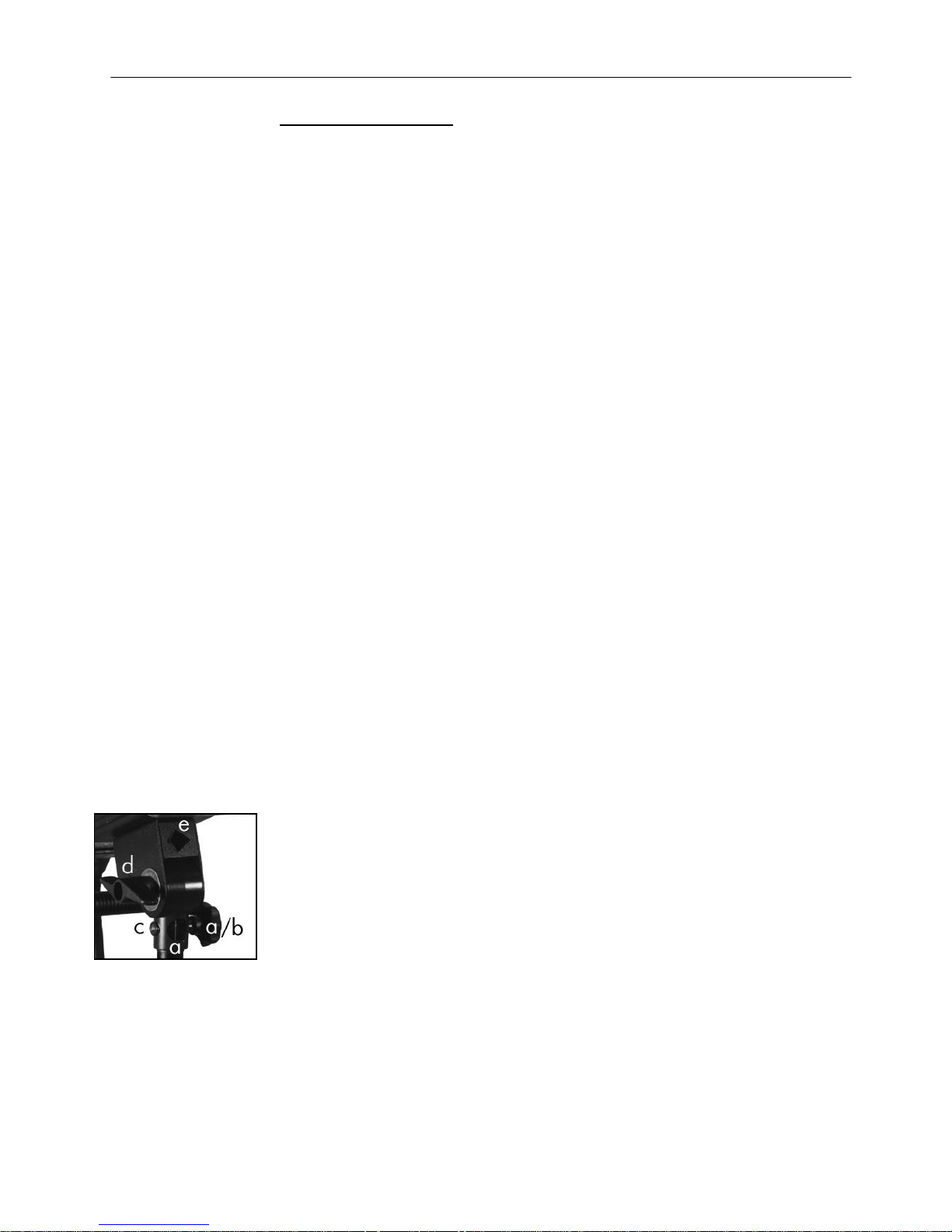

5 Hensel-Schwenkneiger (siehe S. 10) mit
5a 2 Öffnungen für Anbringung an Stativ o.ä.
5b Rändelschrauben für Stativbefestigung
5c Gewinde zum Eindrehen der Sicherungsschraube
5d Flügelmutter zur Einstellung der Neigung
5e Integriertem Schirmhalter
5 Lieferumfang
Zum Standardlieferumfang aller EH Pro Heads gehören:
Blitzröhre
EH Pro 3000:
einfach beschichtet, steckbar
EH Pro 6000:
unbeschichtet, steckbar
Schutzglocke
EH Pro 3000:
klar, unbeschichtet
EH Pro 6000:
klar, einfach beschichtet
Einstelllampe
EH Pro 3000 / EH Pro 6000:
650W / 230V Halogen
Schwenkneiger,
kombiniert mit Schirmhalter
Transportschutzkappe
Page 10
Bedienungsanleitung // EH Pro Head
10 HENSEL-VISIT GmbH & Co. KG
6 Technische Daten*
Serie / Gerätetyp
EH Pro 3000
EH Pro 6000
Belastbarkeit max.:
3000 J Multivoltage
6000 J Multivoltage
Blitzstecker:
20-pol. Blitzstecker
20-pol. Blitzstecker
Blitzröhre:
steckbar
steckbar
Einstelllicht bis max.:
650 W / 230 V / G 6,35 Halogen
300 W / 115 V / G 6,35 Halogen
Absicherung Einstelllicht:
4 AF
4 AF
Gebläsekühlung:
ja
ja
Blitzkabellänge:
5 m
5 m
Ausstattungsmerkmale /
Lieferumfang:
ON / OFF-Schalter für Einstelllampe,
Blitzröhre, Schutzglocke, Reflektor-Schnellwechsel-
mechanik, Blitzkabel, funktionaler Gerätegriff,
Neiger, Schirmhalter, stabiles Metallgehäuse,
Schutzkappe
Zubehör:
Schutzglocken in verschiedenen Beschichtungs-
varianten, Reflektoren, Softboxen, Schirme
Gewicht (kg):
3,1
3,1
Maße in cm (L x B x H):
24,5 x 15 x 23
24,5 x 15 x 23
Art.-Nr.:
3599
3603
*: Technische Änderungen vorbehalten.
Page 11
Bedienungsanleitung // EH Pro Head
HENSEL-VISIT GmbH & Co. KG 11
7 Inbetriebnahme
Sicherheitshinweise beim Umgang mit Blitzköpfen
Wegen möglicher Beschädigung der Blitzröhre beim Hantieren ist es unbedingt erforderlich, vor Einschalten des Blitzkopfes den entsprechenden Lichtformervorsatz (Reflektor,
Softbox o.ä.) zu montieren und den Blitzkopf an seinen
endgültigen Einsatzort aufzustellen. Bei jedem Wechsel des
Einsatzortes des Blitzkopfes oder des Lichtformers müssen
Generator und Blitzkopf ausgeschaltet werden.
Nach längerem Betrieb sind Lichtformer, speziell Reflektoren,
sehr heiß. Um Verbrennungen zu vermeiden, ist mit einem
Wärmeschutz zu hantieren bzw. die Abkühlphase abzuwarten.
Eine beschädigte Blitzröhre bedeutet Lebensgefahr, da
die hochspannungsführenden Elektroden berührt werden
können. Der Generator ist unverzüglich auszuschalten
und der Blitzkopf vom Generator zu trennen. Eine Wartezeit von mindestens 15 Minuten ist einzuhalten, damit
sich die Kondensatorspannung abbauen kann.
Die EH Pro Blitzköpfe verfügen über eine steckbare Blitzröhre, die unter sorgfältiger Beachtung der Sicherheitsvorschriften selbst gewechselt werden kann. Zum
Austausch der Blitzröhre siehe Kapitel 9, Wartung.
Montage
Bei Montage an Deckenschienen oder Scheren muss der
Blitzkopf gegen Herunterfallen doppelt gesichert werden. Dies
geschieht durch eine Sicherungsschraube (nicht im Lieferumfang enthalten), die in das dafür vorgesehene Gewinde am
Hensel-Schwenkneiger eingeschraubt werden muss.
Es ist jedoch wegen geltender Sicherheitsvorschriften eine
Zweitsicherung durch ein Stahlseil notwendig. Dieses kann
von der Firma Hensel-Visit unter der Art.-Nr. 769 bezogen
werden. Das Stahlseil ist durch den Griff auf der Rückseite
des Blitzkopfes zu führen und durch eine geeignete Öse an
der Abhängung zu sichern.
Page 12
Bedienungsanleitung // EH Pro Head
12 HENSEL-VISIT GmbH & Co. KG
Wärmeentwicklung
Jeder Blitzkopf gibt durch das Einstelllicht und das Blitzlicht
Wärme ab. Diese Wärme kann Geräteteile erheblich aufheizen, so dass Verbrennungsgefahr beim Berühren besteht.
Wegen der Wärmeentwicklung dürfen Blitzkopf und Generator
nicht in der Nähe von entflammbaren Gegenständen betrieben werden.
Bei Dekorationen für fotografische Zwecke ist auf ausreichenden Sicherheitsabstand zu achten. Darüber hinaus ist es
notwendig, stets für ausreichende Luftzufuhr zu sorgen und
die Lüftungsschlitze der Blitzköpfe und der Generatoren frei
zu halten. Blitzkopf oder Generator dürfen nicht unbeaufsichtigt betrieben werden. Das Einstelllicht darf wegen Überhitzungsgefahr nie länger als 20 Minuten auf voller Leistung
betrieben werden. Danach ist für eine entsprechende Abkühlung zu sorgen. Das Einstelllicht darf nicht als Ersatz für
Studiobeleuchtung verwendet werden, sondern dient als Hilfe
beim Scharfstellen des Objektives bzw. zum Abschätzen des
Licht-/ Schattenverlaufes des Blitzlichtes.
Akklimatisierung
Bei Standortwechsel des Blitzkopfes mit Klimawechsel sollte
das Gerät vor Inbetriebnahme einige Zeit in dem Raum
stehen, in dem es benutzt wird. Dadurch werden evt. Kriechströme durch Feuchtigkeitsniederschlag vermieden.
Betriebsstellung
EH Pro Blitzköpfe werden standardmäßig mit Schwenkneiger
5 geliefert. Der Neiger kann über eine der beiden um 90°
versetzten Öffnungen a an einem Stativ, einer Schere o.ä.
angebracht werden. Der Blitzkopf kann jetzt horizontal um
360° geschwenkt werden. Durch Anziehen der Rändelschraube b wird er justiert und auf dem Stativ befestigt. Die
Sicherungsschraube wird in die dafür vorgesehene Bohrung c
eingedreht. Zur Neigungseinstellung dient die Flügelmutter d.
Zur Leichtgängigkeit sollte das Gewinde hin und wieder etwas
geölt werden. Oberhalb des Neigers ist der Schirmhalter e
integriert.
Schwenkneiger 5:
Page 13
Bedienungsanleitung // EH Pro Head
HENSEL-VISIT GmbH & Co. KG 13
Befestigung der Schutzglocke
Achtung: Befestigung oder Demontage der Schutzglocke darf
nur erfolgen, wenn der Blitzkopf ausgeschaltet und vom Generator getrennt ist. Es ist unbedingt darauf zu achten, dass
Blitzröhre und Einstelllicht unbeschädigt bleiben!
Die Schutzglocke wird an den drei vormontierten Federn befestigt. Dabei die Glocke zunächst leicht verkanten und in
eine der drei Federn einsetzen.
Dann die Glocke mit leichtem Druck in die anderen zwei
Federn hineindrücken, bis sie sicher eingerastet ist.
Zum Demontieren der Schutzglocke diese leicht verkanten, so
dass sie sich aus zwei Befestigungsfedern löst. Dann unter
leichtem Zug die Glocke gerade aus der dritten Feder lösen
und abziehen.
Anschluss von Zubehör
Reflektoren und Softboxen
Die EH Pro Blitzköpfe verfügen über eine Reflektor-Schnell-
wechselmechanik, an die alle Hensel-Reflektoren und HenselSoftboxen der EH-Serie (Anschluss Ø 10 cm) montiert
werden können.
Zum Befestigen von Reflektoren oder Softboxen am Blitzkopf
werden zunächst die Haltekrallen der Reflektor-Schnellwechsel-Mechanik in die geöffnete Position gebracht. Dazu
den Hebel 4 seitlich gegen die Federkraft bis zum Anschlag
drücken. Jetzt das Zubehörteil plan und bündig an das Gerät
ansetzen. Dabei nicht verkanten. Anschließend den Hebel
zum Verriegeln in Richtung der Federkraft in die Ausgangsposition zurückbringen.
Zum Lösen Zubehörteil festhalten (Vorsicht - dies könnte sehr
heiß sein!), Hebel 4 wie oben beschrieben betätigen und
Zubehörteil abnehmen.
In jedem Fall ist sorgfältig darauf zu achten, dass Blitzröhre
und / oder Einstelllampe nicht beschädigt werden (Gefahr!)
Schirme und Softstar
Am Blitzkopf ist ein Schirmhalter mit Federklemmmechanis-
mus oberhalb des Schwenkneigers 5 integriert. Dieser ermöglicht das Anbringen unterschiedlicher Hensel-Blitzschirme und
des Softstars.

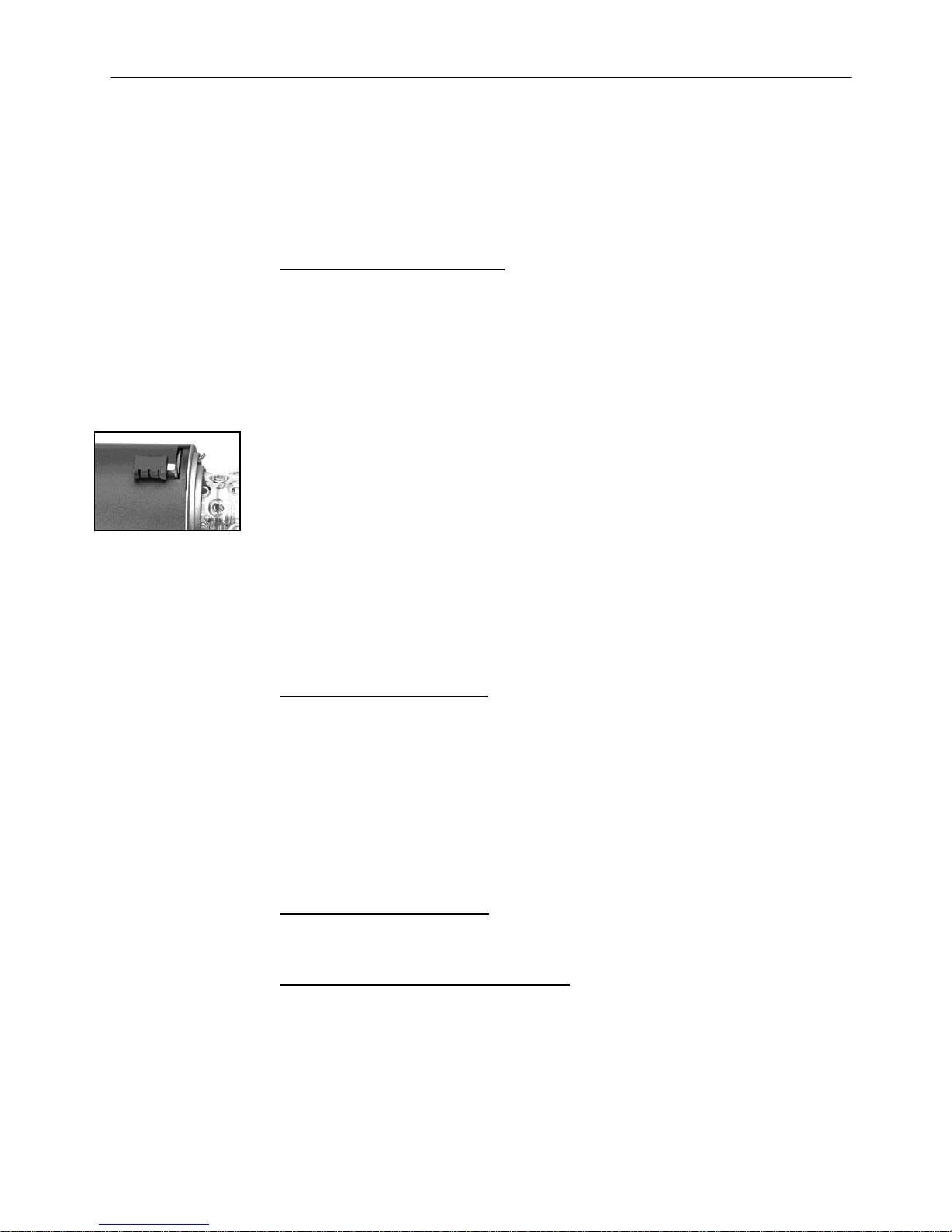

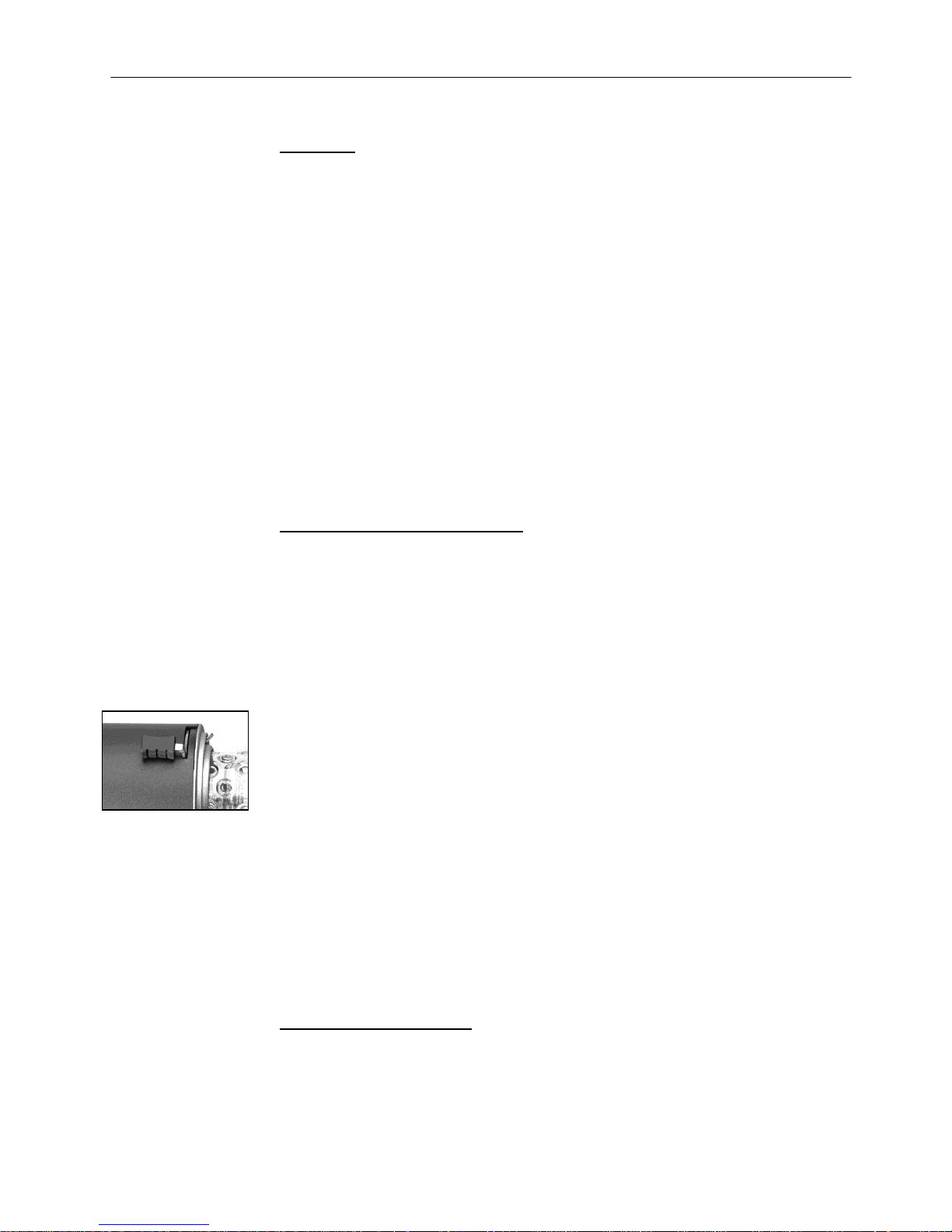

Reflektor-Schnellwechselmechanik
Page 14
Bedienungsanleitung // EH Pro Head
14 HENSEL-VISIT GmbH & Co. KG
Zur Befestigung sind keine Schrauben, die den Schirm beschädigen könnten, erforderlich. Bei Bedarf kann zur Befestigung des Schirmes zusätzlich eine Schraube (M 5 x 15) verwendet werden.
Absicherung
Steckdosen, gebäudeseitig:
Mindestens 16 A abgesicherte Steckdosen
Einstelllampe im Blitzkopf
Die Einstelllampe ist durch eine Schmelzsicherung 2 abge-
sichert. Es ist unbedingt darauf zu achten, dass in Abhängigkeit von Gerätetyp und Netzspannung der vorgeschriebene
Sicherungswert eingesetzt ist. Vor Inbetriebnahme ist der
eingesetzte Sicherungswert zu überprüfen.
Die vorgeschriebenen Sicherungswerte können Sie dem Kapitel Wartung, Sicherungen austauschen, oder den Techni-
schen Daten entnehmen.
8 Betrieb
Anschluss an den Generator
Das Blitzkopfkabel 3 am Gehäuse des EH Pro Blitzkopfes
wird an die gewünschte Blitzlampenbuchse eines HenselGenerators (s. nächste Seite.) angeschlossen und dieser
dann über das Netzkabel mit dem Stromnetz verbunden (Vor
Anschluss bitte sorgfältig die Bedienungsanleitung des
Generators lesen!). Die EH Pro Blitzköpfe sind mit Multivoltage-Technologie ausgestattet (115 und 230 V-Betrieb
möglich).
Die maximale Belastbarkeit des Blitzkopfes ist dabei zu beachten. Die zulässige Belastbarkeit wird mit einer Blitzkopferkennung im Stecker überwacht. Wird ein unzulässiger Kopf
angeschlossen, wird dieser durch die Codierung erkannt und
entweder gegen Abblitzen gesperrt oder die Generatorleistung reduziert. Es dürfen nur Verlängerungskabel verwendet
werden, die die entsprechende Blitzkopfcodierung beinhalten.
Diese müssen mit genauer Spezifikation bei der Fa. HenselVisit bestellt werden.
16 A
2
3
Page 15
Bedienungsanleitung // EH Pro Head
HENSEL-VISIT GmbH & Co. KG 15
Empfohlene Generatoren sind:
EH Pro 3000: TRIA 1500 S und 1500 Speed
VELA 1500 S und VELA 1500 AS,
TRIA 24 S und 3000 S
EH Pro 6000: alle bereits oben gelisteten Generatoren so-
wie TRIA 6000 S
Die EH Pro Blitzköpfe verfügen über ein Kühlgebläse, um bei
schneller Blitzfolge Defekte an der Blitzröhre und damit auch
am angeschlossenen Generator zu vermeiden.
Fremdhersteller
Obwohl ähnliche Lampenbuchsen auch von anderen Fabrika-
ten benutzt werden, darf der vorliegende Blitzkopf nicht an
Generatoren dieser Hersteller angeschlossen werden. Bitte
kontaktieren Sie den Hensel-Kundendienst bezüglich Adaptionsmöglichkeiten.
Mechanischer Anschluss des Lampensteckers
Vor Anschluss des Lampensteckers Lampenkontrollschal-
ter, soweit am Generator vorhanden, ausschalten und den
Generator über den Hauptschalter ausschalten.
Nur einwandfreie, unbeschädigte Stecker, Buchsen und
Kabel verwenden.

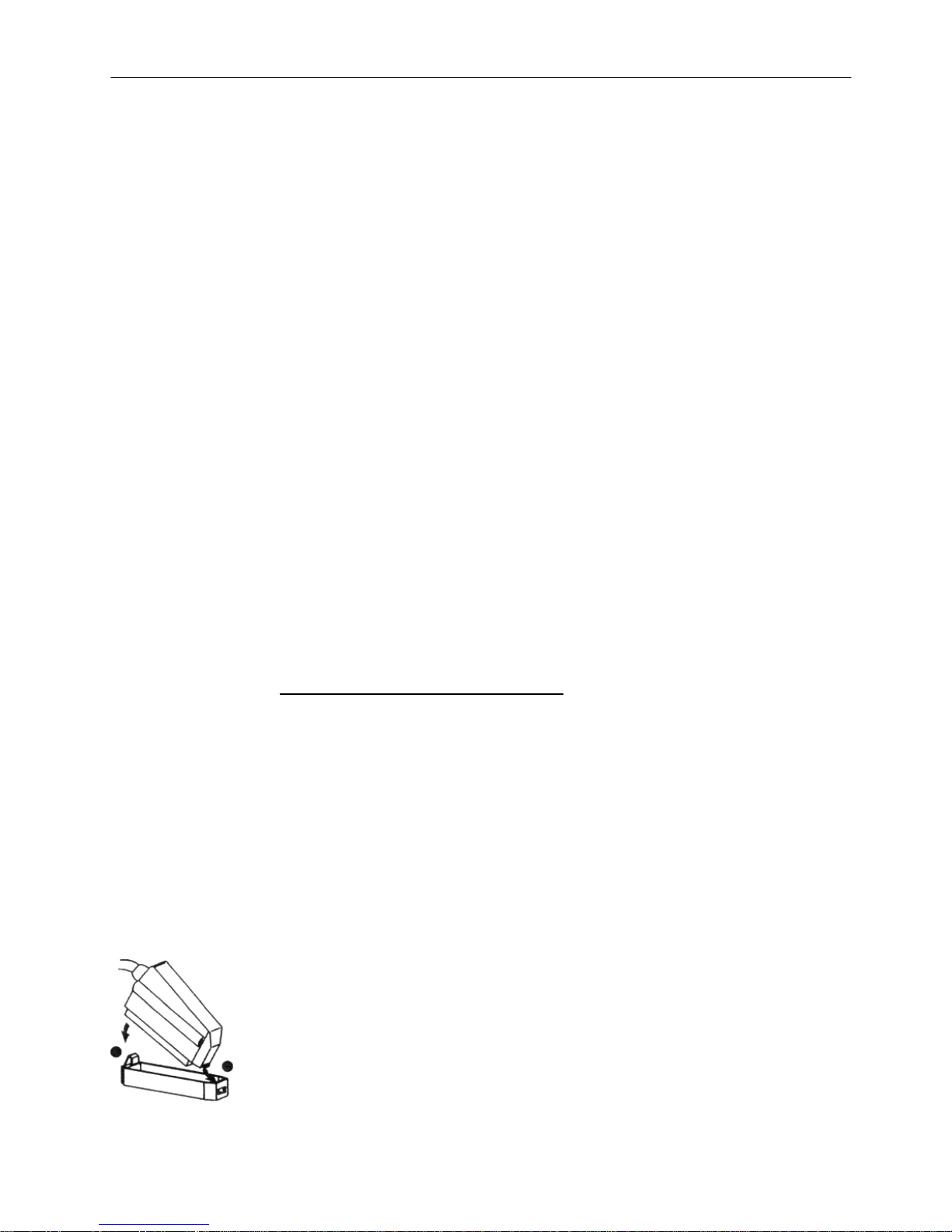

Der Lampenstecker wird durch eine mechanische Verriegelung arretiert. Hierzu den Stecker leicht nach vorne geneigt in
die Blitzbuchse einstecken und anschließend hinten beim
Kabelausgang fest in die Verriegelung drücken. Zum Lösen
des Steckers die Verriegelungslasche zurück drücken und
Stecker hinten am Kabelausgang nach oben abziehen.
Plugmatik
Die Blitzbuchsen der empfohlenen Generatoren sind mit dem
Hensel-Sicherheitssystem „Plugmatik“ ausgestattet. Dies
ermöglicht ein gefahrloses Umstecken des Blitzsteckers. Erst
nachdem der Stecker ganz eingerastet ist, wird über den
Mikroschalter die Zündspannung zugeschaltet.
Trotzdem sollte ein Umstecken des Blitzsteckers nur bei
ausgeschaltetem Generator erfolgen.
Page 16
Bedienungsanleitung // EH Pro Head
16 HENSEL-VISIT GmbH & Co. KG
Überhitzung
Bei sehr großen Blitzserien in Folge besteht die Möglichkeit,
dass die Blitzröhre infolge thermischer Überlastung zu glühen
beginnt. In diesem Fall sollte die Blitzserie so lange unterbrochen werden, bis Abkühlung eingetreten ist. In diesem Fall
sollte der Blitzkopf eingeschaltet bleiben und nicht vom Generator getrennt werden, damit das laufende Kühlgebläse die
Abkühlung unterstützt.
Blitzlicht und Einstelllicht
Das Einstelllicht wird über den Schalter 1 ein- bzw. ausgeschaltet. Die Regelung der Blitzenergie sowie weitere Einstelllichtoptionen erfolgen dann über den angeschlossenen Generator.
9 Wartung
EH Pro Blitzköpfe benötigen wenig Wartung durch den Benutzer. Um die elektrische Sicherheit zu gewährleisten, muss
das Gerät regelmäßig äußerlich von Staub und Schmutz
befreit werden.
Achtung:
Vor der Reinigung ist der Blitzgenerator auszuschalten
und der Blitzkopf vom Generator zu trennen. Blitzkopf
nur trocken reinigen. Instandhaltung und Reparaturen
dürfen nur vom autorisierten Kundendienst durchgeführt
werden.
Sicherung austauschen
Sollte beim Durchbrennen der Sicherung für die Einstelllampe
2 ein Austausch notwendig werden, so muss zunächst der
Generator ausgeschaltet und anschließend der Blitzkopf vom
Generator getrennt werden.
Achtung:
Beim Erneuern von Sicherungen ist unbedingt darauf zu
achten, dass ausschließlich Ersatzsicherungen mit den
vorgeschriebenen Werten eingesetzt werden (siehe
Tabelle Einstelllampen und Sicherungen EH Pro Mini
Heads).
1
Page 17
Bedienungsanleitung // EH Pro Head
HENSEL-VISIT GmbH & Co. KG 17
Falsche Absicherung beinhaltet erhöhte Berstgefahr der
Halogenlampe beim Durchbrennen der Glühwendel. Keinesfalls dürfen Sicherungen „geflickt“ oder überbrückt werden.
Tabelle: Einstelllampen und Sicherungen EH Pro Heads
230 V~ Betrieb
Head
Einstelllampe
Sicherung
EH Pro 3000 / 6000
650 W / 230 V Halogen
4 AF
EH Pro 3000 / 6000
300 W / 230 V Halogen
2 AF
115 V~ Betrieb
Head
Einstelllampe
Sicherung
EH Pro 3000 / 6000
300 W / 115 V Halogen
4 AF
Einstelllampe austauschen
Achtung:
Schalten Sie das Gerät vor dem Auswechseln der
Blitzröhre aus, trennen Sie es vom Stromnetz und halten
Sie eine Wartezeit von mindestens 15 Minuten ein, damit
sich die Kondensatorspannung abbauen kann.
In Abhängigkeit von Netzspannung und Gerätetyp darf
nur die vorgeschriebene Einstelllampe verwendet werden.
Beim Austausch der Einstelllampe ist darauf zu achten,
dass diese entsprechend ihrer Leistung vorschriftsmäßig
abgesichert ist.
Die Tabelle oben, Einstelllampen und Sicherungen EH Pro
Blitzköpfe, gibt einen Überblick über die zu verwendenden
Einstelllampen und ihre Absicherung. Vor dem Auswechseln
muss die Abkühlung der Einstelllampe abgewartet werden.
Wie auf Seite 13 beschrieben, wird zunächst die Schutzglocke vorsichtig abgenommen. Blitzröhre und Einstelllicht
dürfen dabei nicht berührt werden (Gefahr!).
Beim Hantieren mit einer freiliegenden Halogenlampe ist
äußerste Vorsicht geboten.
Zum Austausch muss die Halogenlampe vorsichtig aus dem
Steckkontakt herausgezogen werden.
Page 18
Bedienungsanleitung // EH Pro Head
18 HENSEL-VISIT GmbH & Co. KG
Vermeiden Sie das Anfassen der Lampe mit bloßen
Händen, um das Lampenglas nicht mit Hautfett zu verunreinigen, das würde deren Lebensdauer herabsetzen. Verwenden Sie Baumwollhandschuhe.
Blitzröhre austauschen
Der EH Pro Blitzkopf verfügt über eine steckbare Blitzröhre.
Im Falle eines Defektes kann diese durch den Benutzer selbst
ausgetauscht werden.
Schalten Sie das Gerät vor dem Auswechseln der Blitzröhre aus, trennen Sie es vom Stromnetz und halten Sie
eine Wartezeit von mindestens 15 Minuten ein, damit sich
die Kondensatorspannung abbauen kann.
Vermeiden Sie das Anfassen der neuen Blitzröhre mit
bloßen Händen, um die Blitzröhre nicht mit Hautfett zu
verunreinigen, das würde die Lebensdauer der Blitzröhre
herabsetzen. Verwenden Sie Baumwollhandschuhe.
Vor dem Auswechseln muss die Abkühlung der Blitzröhre
abgewartet werden. Anschließend wie auf Seite 13 beschrieben vorsichtig die Schutzglocke abnehmen. Blitzröhre und
Einstelllicht dürfen dabei nicht berührt werden (Gefahr!).
Beim Hantieren mit einer freiliegenden Blitzröhre ist äußerste
Vorsicht geboten.
Sollte der Glaskörper der Blitzröhre zerbrochen sein,
dürfen die Elektroden beim Auswechseln auf keinen Fall
berührt werden! Benutzen Sie in diesem Fall für das
Abwickeln des Zünddrahtes eine voll isolierte Zange!
Zunächst den Stecker des Zünddrahtes abziehen. Dann die
Blitzröhre vorsichtig aus dem Steckkontakt herausziehen und
durch eine neue (siehe unten) ersetzen. Anschließend den
Zündanschluss auf den Anschluss-Schuh wieder aufstecken.
Es ist unbedingt darauf zu achten, dass nur die vorgeschriebene Blitzröhre eingesetzt wird:
Blitzröhre für EH Pro 3000 Blitzkopf,
einfach beschichtet, steckbar, 3500 Ws, Art.-Nr. 9450135
Blitzröhre für EH Pro 6000 Blitzkopf,
unbeschichtet, steckbar, 6000 Ws, Art.-Nr. 9450143
Page 19
Bedienungsanleitung // EH Pro Head
HENSEL-VISIT GmbH & Co. KG 19
Turnusmäßige Überprüfung
Die nationalen Sicherheitsvorschriften verlangen eine intervallmäßige Überprüfung und Wartung elektrischer Anlagen
und Geräte. Blitzköpfe und Zubehör müssen regelmäßig auf
ihre Betriebssicherheit überprüft werden. Eine jährliche
Durchsicht der Geräte dient der Sicherheit der Benutzer und
erhält den Wert der Anlage.
Rücksendung an Kundendienst
Um einen optimalen Schutz der Geräte beim Versand zu
gewährleisten, sollte je Gerätetyp eine Originalverpackung
aufbewahrt werden.
10 Entsorgung
Das Verpackungsmaterial des EH Pro Blitzkopfes ist zu trennen und der Wiederverwertung zuzuführen. Ausgediente und
defekte Geräte müssen dem Elektronikrecycling zugeführt
werden.
11 Zubehör
Für die EH Pro Heads steht folgendes Zubehör zur Verfügung:
Generatoren
Serien TRIA, VELA
Reflektoren und Softboxen
mit kleinem Anschlussdurchmesser (10 cm, EH-Serie)
Schirme
Schutzglocken
klar, unbeschichtet, Art.-Nr. 9454650
einfach beschichtet, Art.-Nr. 9454651
doppelt beschichtet, Art.-Nr. 9454652
matt, unbeschichtet, Art.-Nr. 9454653
matt, einfach beschichtet, Art.-Nr. 9454654
matt, doppelt beschichtet, Art.-Nr. 9454655
Blitzröhren 3500 Ws, steckbar, einfach beschichtet
für EH Pro 3000: Art.-Nr. 9450135
Page 20
Bedienungsanleitung // EH Pro Head
20 HENSEL-VISIT GmbH & Co. KG
Blitzröhre 6000 Ws, steckbar, unbeschichtet
für EH Pro 6000: Art.-Nr. 9450143
Einstelllampen für EH Pro 3000 / EH Pro 6000
650 W / 230 V / G 6,35 Halogen Art.-Nr. 129
300 W / 115 V / G 6,35 Halogen Art.-Nr. 1280
Blitzkopf-Verlängerungskabel
3 m, 20-pol. Stecker Art.-Nr. 79
12 Kundendienst
Werkskundendienst
mit 24-Stunden-Express-Service:
HENSEL-VISIT GmbH & Co. KG
GERMANY
- Serviceabteilung - Tel.: 0931/27881-0
Robert-Bunsen-Str. 3 Fax: 0931/27881-50
D-97076 Würzburg E-Mail: [email protected]
Internet: www.hensel.de
Autorisierte Kundendienste im Inland
Andreas Jakob Blitzservice
Chapeaurougeweg 13 Tel.: 040 / 219 847 13
D-20535 Hamburg Fax: 040 / 219 847 14
Jürgen Skaletz
Elektronik Service
Im langen Mühlenfeld 7 Tel.: 0511 / 79 97 22
D-31303 Burgdorf Fax: 0511 / 79 94 84
Arne Pohl
Elektronik Service
Sandbergstraße 29 Tel.: 02203 / 96 27 54
D-51147 Köln (Wahn) Fax: 02203 / 96 27 55
Kersten Heilmann
Reparaturservice
Friedhofstr. 66 Tel.: 089 / 310 142 8
D-85716 Unterschleißheim Fax: 089 / 310 949 2
Kundendienste im Ausland
finden Sie auf www.hensel.de
Page 21
Page 22
User manual // EH Pro Head
22 HENSEL-VISIT GmbH & Co. KG
1 Introduction
Dear photographer,
in buying a Hensel flash system, you have purchased
powerful equipment of high quality.
So that you are able to work successfully and productively
with this system for many years, we are giving you some
advice on the use of this high tech product. Only by observance of the information given you secure your warranty,
prevent damage and prolong the life of the equipment.
Hensel-Visit has taken great care to manufacture a secure
and high quality flash system under inclusion and observance
of all current regulations. Strict quality controls secure our
quality requirements even in mass production. Please take
your part in this and treat the equipment with due care - your
reward will consist of excellent pictures.
If you should have any questions on the use, then feel free to
ask us at any time.
We wish you success and “good light“.
HENSEL-VISIT GmbH & Co. KG
User manual - Date of revision: 2012-03
Technical data are subject to change. No guarantee for
misprints. The listed values are guide values and should not
be understood as binding in a legal sense. The values can
differ due to tolerances in used components.
Page 23
User manual // EH Pro Head
HENSEL-VISIT GmbH & Co. KG 23
2 Table of contents
1 Introduction ............................................................ 22
2 Table of contents ................................................... 23
3 General safety regulations ................................ 24-25
4 Overview of controls .............................................. 26
5 Standard delivery ................................................... 26
6 Technical data ....................................................... 27
7 Starting up ............................................................. 28
Safety hints ................................ ................... 28-29
Acclimatizing ...................................................... 29
Positioning ......................................................... 29
Fixing of the glass dome ............................... 29-30
Assembly of accessories ................................... 30
Fuses ............................................................ 30-31
8 Operation ............................................................... 31
Connection of a power pack .............................. 31
Mechanical connection of
the flash head cable ...................................... 31-32
Plugmatic ........................................................... 32
Overheating ....................................................... 32
Flashlight and modeling lamp ............................ 32
9 Maintenance .......................................................... 33
Replacement of fuses ........................................ 33
Replacement of modeling lamp .................... 33-34
Replacement of flash tube ............................ 34-35
Regular check .................................................... 35
Return to customer service ................................ 35
10 Disposal ................................................................. 35
11 Accessories ...................................................... 35-36
12 Customer service ................................................... 36
Certificate of Conformity ........................................ 37
Page 24
User manual // EH Pro Head
24 HENSEL-VISIT GmbH & Co. KG
3 General safety regulations
Generators store electrical energy in capacitors by applying
high voltages. In case of connecting the EH Pro Flash Head
to a recommended power pack, these high voltages will be
also applied to the flash tube. These form a source of danger,
which must be carefully excluded. Besides general rules on
handling electrical appliances, the following safety measures
must be observed. Therefore read and comply the safety hints
(also see paragraph Starting up) within the user manual
before turning the appliance on.
The present flash head is meant for studio use of professional
photographers. Its task is to provide flashlight.
The appliance may not be used for any other purpose than
that described above, especially not for other electrical
appliances.
Halogen lamps and flash tubes can burst during
operation. For this reason it is a must to protect
modelling and flash light with the supplied correctly
installed Hensel protection glass dome. The glass dome
is available in different versions. The use of the glass
dome changes the color temperature.
Contact with the capacitors voltage is perilous, and there-
fore opening of the case of the EH Pro Flash Head and
repairs must only be made by authorized customer service.
For an exchange of the flash tube and the modeling lamp,
the power pack must be switched off and the flash head
disconnected from the power pack. The EH Pro Heads are
fitted with a user-replaceable flash tube, that can be
exchanged by the customer himself under strict
observance of the safety rules.
Only lamp connectors with immaculate contacts must be
used, burned or/and corroded contacts may cause
burstings in the area of connectors and lamp sockets.
Proper use
Improper use
Page 25
User manual // EH Pro Head
HENSEL-VISIT GmbH & Co. KG 25
Do not route cables across the studio floor if possible, so
that damage is excluded. If routing across the studio floor
cannot be omitted, then it must be ensured that vehicles,
ladders, etc. do not damage cables. Damaged cables and
cases must be replaced immediately by customer service.
Do not stick any objects into ventilation slots. Ventilation
slots of the flash head must be kept free during operation,
and sufficient air supply must be ensured. Do not deposit
any objects (tools, coffee cups, etc.) on the flash head.
Flash systems must not be used in environments with
explosion hazard. Flammable materials, like furnishing
fabrics, paper, etc. must not be stored in the immediate
vicinity of flash heads to prevent fire hazards.
Flash heads must be protected against humidity and spray
water.
Do not connect accessories from other manufacturers,
even if they use the same or similar connectors.
Flash heads - hanging from pantographs or ceiling – must
be doubly secured against falling down.
Do not flash into eyes at short distances (smaller than
5m), because this can lead to eye damage.
Do not look directly into the flash reflector, the flash lamp
could be triggered inadvertently.
Regularly air closed rooms to prevent build-up of inad-
missible ozone concentrations, which can occur due to the
use of high-powered flash systems.
During work in the studio generating much dust, the
appliance must be covered with suitable dust protection
(not during operation).
Page 26
User manual // EH Pro Head
26 HENSEL-VISIT GmbH & Co. KG
4 Overview of controls
1 Main Switch for modeling light
ON / OFF
2 Fuse for modeling lamp
3 Flash head cable
4 Slider for reflector lock and assembly
5 Hensel tilting head (see p. 28) with
5a 2 holes for stand mounting
5b Knurl screw for stand fixing
5c Thread for safety screw
5d Wing nut for tilting
5e Integrated umbrella holder
5 Standard delivery
All EH Pro Heads are supplied with:
Flash tube
EH Pro 3000:
single coated, user-replaceable
EH Pro 6000:
uncoated, user-replaceable
Protection glass dome
EH Pro 3000:
clear, uncoated
EH Pro 6000:
clear, single coated
Tilting head
with integrated umbrella holder
Protection cap
Page 27
User manual // EH Pro Head
HENSEL-VISIT GmbH & Co. KG 27
6 Technical data*
Series / Type
EH Pro 3000
EH Pro 6000
Max. capacity:
3000 J Multivoltage
6000 J Multivoltage
Flash plug:
20-pole plug
20-pole plug
Flash tube:
user-replaceable
user-replaceable
Modeling lamp max.:
650 W / 230 V / G 6,35 halogen
300 W / 115 V / G 6,35 halogen
Fuse for modeling lamp:
4 AF
4 AF
Fan:
yes
yes
Flash head cable length:
5 m
5 m
Characteristics and
features / scope of
delivery:
ON / OFF switch for modeling lamp,
flash tube, glass dome, reflector quick-change
mechanism, flash head cable, handle, tilting head,
umbrella holder, solid metal housing, protection cap
Accessories:
protection glass domes with different coatings,
reflectors, softboxes and umbrellas
Weight (kg):
3,1
3,1
Measurements in cm
(L x B x H):
24,5 x 15 x 23
24,5 x 15 x 23
Art.-Nr.:
3599
3603
*: Technical changes reserved.
Page 28
User manual // EH Pro Head
28 HENSEL-VISIT GmbH & Co. KG
7 Starting up
Safety hints for operation with flash heads
To avoid damage to the flash tube, mount reflectors and
Iightformers (softboxes, etc.) before use and turning the unit
on. Do not move lamp heads around while they are operating.
Turn flash head and power pack off for each change of
reflectors or to move the lamp head to another location.
Caution: reflectors, speedrings and other accessories heat up
during longer operation. To avoid injuries, handle with
isolating cloth or wait until the parts have cooled down.
A damaged flash tube is extremely dangerous because
the electrically charged electrodes are exposed and could
be touched. Turn the unit off and disconnect it from any
power supply before replacing the flash tube. Wait at least
15 minutes before continuing the procedure and until any
remaining condenser voltage has dissipated.
The EH Pro Mini heads are equipped with a userreplaceable flash tube. In case of an exchange the safety
regulations must be strictly adhered to. For replacement,
please refer to page 33, Maintenance.
Assembly
When mounting to a ceiling system or a pantograph, the
suspended head has to be double secured from falling down.
This is done by tightening the safety screw (not Hensel tilting
head).
Due to the existing safety regulations it is, however,
necessary to use a steel cord (Code No. 769) for further
security.
The safety rope has to be led through the handle on the back
of the unit which then has to be fastened on a suitable part of
the boom or the rail system.
Heat development
Each flash head emits heat through its modeling light and
flash tube. This can cause heating parts of the lamp head up
to a dangerous level. Further do not operate lamp heads and
generators in the near of inflammable objects.
Page 29
User manual // EH Pro Head
HENSEL-VISIT GmbH & Co. KG 29
Therefore make sure that generators and lamp heads are
located far enough from inflammable props to avoid inflaming
them. Take care for sufficient air supply and make sure that
ventilation slots of flash heads and generators are kept free.
Do not operate power packs or lamp heads unattended. Due
to the danger of overheating, the modeling light should never
be operated at full power for more than 20 minutes. Then
adequate cooling should be provided for. The modeling light
should never be used for lighting up the studio but only as
assistance when focusing or determining the light guiding and
shadow details of the flash.
Acclimatizing
When moving the EH Pro Flash Head from one climatic zone
to the next, the appliance should stand in the room, in which it
will be operated, for some time before starting it up. This
prevents internal shortcuts caused by eventually condensing
water.
Positioning
EH Pro flash heads are equipped with a tilting head 5. The
unit can be attached to a stand or pantographs using one of
the two holes a. The head can be swivelled round 360°. By
tightening the knurl screw b the unit can be fixed. The safety
screw must be screwed into thread c. Wing nut d guarantees
for tilting up and down. To ensure smooth movement please
oil the thread if necessary. Above the tilting head an umbrella
holder e is integrated.
Fixing of the glass dome
Attention:
The glass dome should only be fixed or removed after having
switched the unit off and disconnected from the power pack.
Please take care that the flash tube and the modeling light
won‘t be damaged.
The glass dome is fixed by means of the three pre-mounted
springs. For doing this, please tilt the glass dome slightly and
insert it into one of the three springs.
Then press the glass dome gently into the other two springs
until it has clicked in completely.
Tilting head 5:
Page 30
User manual // EH Pro Head
30 HENSEL-VISIT GmbH & Co. KG
For removing the glass dome, please tilt it slightly again so
that it will slip out easily of the two fixing springs. Then loose
the glass dome gently from the remaining third spring and
remove it from the fixing device.
Assembly of accessories
Reflectors and softboxes
EH Pro Flash Heads are equipped with a reflector quick-
change mechanism and can be used with the whole range of
Hensel reflectors and softboxes of the EH line (adapter Ø: 10
cm).
For fixing reflectors or softboxes to the flash head, please first
of all open the holding clamps. For doing this, please tension
lever 4 laterally as far as it will go against the spring tension.
While doing this, the holding clamps will open. Now attach the
accessory part even and precisely to the unit. Please do not
tilt. By releasing the lever, the holding clamps will enclose the
accessory part completely.
For loosening the accessory, please hold the accessory part
tight (Attention - it could be hot!) and tension lever 4 again as
described above.
In any case please make sure not to damage either the flash
tube or the modeling lamp (danger!).
Umbrellas and Softstar
An umbrella holder 5e is integrated above the tilting head. It
allows for the connection of various umbrellas or the Softstar
by using a strong gripping spring mechanism.
No screw required, which could cause damage to the
umbrella.
The umbrella can be fixed additionally by a screw (M 5 x 15).
Fuses
Outlets, in the building:
minimum 16 A fuse outlets
Modeling lamp in the flash head
A melting fuse 2 secures the modeling light. Please unconditionally take care that the value of the fuse corresponds to
the unit type and the mains circuit voltage. Before starting
operation, please check the value of the fuse in use.
Reflector quickchange mechanism
16 A
Page 31
User manual // EH Pro Head
HENSEL-VISIT GmbH & Co. KG 31
Please take the specified safety values from the chapter
Maintenance, Replacement of Fuses or even from the
Technical data.
8 Operation
Connection of a power pack
The Flash Head Cable 3 is plugged into the flash socket of a
Hensel power pack. Then the generator will be connected to
the mains outlet using its power cable (Before connecting to
the mains outlet please read the instruction manual of the
generator carefully). EH Pro Flash Heads have Multivoltage
technology (allows 115 V and 230 V operation).
The maximum capacity of the connected type of the EH Pro
Flash Head must be noted. The admissible capability of the
Flash Head will be controlled by a flash head plug-code.
When the maximum power output of the generator exceeds
the capability of the connected flash head, the code will block
flash release or reduce flash power of the generator.
Only original Hensel Flash Head Extension Cables with the
plug-code should be used. The cables can be ordered with
precise specification from Hensel-Visit.
Recommended generators are:
EH Pro 3000: TRIA 1500 S and 1500 Speed
VELA 1500 S and VELA 1500 AS
TRIA 24 S and 3000 S
EH Pro 6000: all power packs listed above plus
TRIA 6000 S
EH Pro Flash Heads are equipped with a fan to avoid
overheating with fast flash sequences, which could cause
damage to the flash tube and the power pack.
Mechanical connection of the flash head cable
Before connecting the flash head cable to the flash socket
of a power pack, turn the lamp switches of the power pack
off and switch the power pack off.
Make sure that cables, plugs and connectors are not
damaged in any way.
16 A
Page 32
User manual // EH Pro Head
32 HENSEL-VISIT GmbH & Co. KG
The male plug of the flash head cable is fastened with a
mechanical lock. Put the plug in slightly bent to the front, then
push it with the rear part firmly into the locking mechanism. To
disconnect the plug move tax backwards and pull plug out
starting from the rear.
Plugmatic
Flash plugs of the recommended Hensel power packs have
the „Plugmatic“ safety system. This enables switching plugs
without any danger. This safety mechanism turns the trigger
voltage for the flash tube on only after the plug is completely
in place.
However, plugs should only be switched while the power
packs are turned off.
Third party manufacturers
Even though similar lamp sockets and plugs are used by
other manufacturers as well, the EH Pro Flash Head must not
be connected to generators from these manufacturers. This
requires in every case an adapter cord. Ask your Hensel
agent about suitable adapter cords for your brand.
Overheating
Large uninterrupted flash sequences put the flash tube to the
risk of glowing. In this case interrupt the usage of the unit until
it has cooled down. Do not turn flash heads with fan cooling
off or disconnect them from the power pack, to keep the fan
running which speeds cooling up.
Flashlight and modeling lamp
The modeling light of the connected EH Pro Flash Head is
switched on and off using switch 1. The flash power and
modeling light options are set using power control and
modeling lamp switches of the connected generator.
1
Page 33
User manual // EH Pro Head
HENSEL-VISIT GmbH & Co. KG 33
9 Maintenance
EH Pro Flash Heads do only need very little maintenance by
the user. The unit should be dry cleaned from dust from time
to time. Before cleaning switch the power pack off and
separate the flash head from the power pack.
Caution:
Under no circumstances is any part of the equipment to be
opened. The equipment is not user-serviceable and there is
dangerous high voltage. In the event of difficulty notify your
dealer.
Replacement of fuses
In case of a broken fuse for the halogen modeling lamp 2,
replace fuse only when the power pack is switched off and the
flash head separated from power pack.
Attention:
Never repair or bridge fuses.
For replacement of fuses please use only fuses with the
required value (please see the table below, Modeling Lamps
and Fuses EH Pro Flash Heads). A wrong fuse may cause a
bursting of the halogen modeling lamp.
Table: Modeling lamps and fuses EH Pro Flash Heads
230 V~ operation
Head
Modeling lamp
Fuse
EH Pro 3000 / 6000
650 W / 230 V halogen
4 AF
EH Pro 3000 / 6000
300 W / 230 V halogen
2 AF
115 V~ operation
Head
Modeling lamp
Fuse
EH Pro 3000 / 6000
300 W / 115 V halogen
4 AF
Replacement of modeling lamp
Attention:
Turn the unit off and disconnect it from any power supply
before replacing the modeling light. Wait at least 15
minutes before continuing the procedure and until the
halogen lamp has cooled off. Depending on the mains
circuit and the flash head type, only the specified
2
Page 34
User manual // EH Pro Head
34 HENSEL-VISIT GmbH & Co. KG
modeling lamps should be used (see table above). When
changing the modeling lamp, please note that it will be
secured by the correct value.
The table above, Modeling lamps and fuses EH Pro Heads,
gives an overview concerning the required modeling lamps
and their safety fuses.
Wait until the modeling lamp has cooled down, and then
remove the glass dome carefully from head by pulling it out of
the spring mechanism (see page 29-30) and moving it straight
away from the head without touching modeling lamp or flash
tube (danger!). Handle halogen lamp with care. Pull the
halogen lamp out and replace the modeling lamp with a new
one.
As mentioned before, make sure that the right fuse is applied
in accordance to the modeling lamp in use.
Avoid handling the flash tube with your bare hands to
prevent contaminating the flash tube with the oil of your
skin. This would reduce the operational life of the flash
tube. Please use cotton gloves.
Replacement of flash tube
The EH Pro Heads are equipped with a user-replaceable flash
tube.
Turn the unit off and disconnect it from any power supply
before replacing the flash tube. Wait at least 15 minutes
before continuing the procedure and until any remaining
condenser voltage has dissipated. Avoid handling the
flash tube with your bare hands to prevent contaminating
the flash tube with the oil of your skin. This would reduce
the operational life of the flash tube. Please use cotton
gloves.
Should the glass body of the flash tube be broken, do not
touch the electrodes under any circumstance! In this
case, use a fully insulated pair of pliers to remove the
damaged flash tube.
First remove the ignition cable by disconnecting the plug. Wait
until flash tube has cooled down and then remove the glass
dome carefully from the head by pulling it out of the spring
Page 35
User manual // EH Pro Head
HENSEL-VISIT GmbH & Co. KG 35
mechanism (see page 29-30) and moving it straight away
from the head without touching modeling lamp or flash tube
(danger!).
Handle flash tube with care. Pull the flash tube out and
replace it with a new one. Finally connect the ignition cable.
You must make sure that the appropriate flash tube is used.
Please order from Hensel-Visit:
Flash tube for EH Pro 3000 Head, user-replaceable,
single coated, 3500 Ws, Code No. 9450135
Flash tube for EH Pro 6000 Head, user-replaceable,
uncoated, 6000 Ws, Code No. 9450143
Regular check
National safety regulations require frequent safety checks of
the electrical equipment. Flash Heads should be checked
once a year. This check not only guarantees safety, it also
protects the value of the unit.
Return to customer service
To achieve a maximum protection of the unit sending it in for
service, the original packaging should be kept.
10 Disposal
Packaging of the EH Pro Flash Heads must be separately dis-
posed of and recycled. Broken appliances must be disposed
of by electronics recycling.
11 Accessories
There is a wide range of accessories for EH Pro Heads
available:
Power packs
series TRIA, VELA
Protection Glass Domes
clear, uncoated, Code No. 9454650
clear, single coated, Code No. 9454651
Page 36
User manual // EH Pro Head
36 HENSEL-VISIT GmbH & Co. KG
clear, double coated, Code No. 9454652
frosted, uncoated, Code No. 9454653
frosted, single coated, Code No. 9454654
frosted, double coated, Code No. 9454655
Flash tube, 3500 Ws, user-replaceable, single coated
for EH Pro 3000: Code No. 9450135
Flash tube, 6000 Ws, user-replaceable, uncoated
für EH Pro 6000: Code No. 9450143
Modeling lamps for EH Pro 3000 and EH Pro 6000
650 W / 230 V / G 6,35 Halogen, Code No. 129
300 W / 115 V / G 6,35 Halogen, Code No. 1280
Flash head extension cable
3 m, 20 leads plug, Code No. 79
Reflectors and softboxes
with adapter Ø 10 cm for series EH/Expert/CONTRA
Umbrellas
12 Customer service
For service ask your local dealer.
HENSEL-VISIT home address:
HENSEL-VISIT GmbH & Co. KG
GERMANY
Robert-Bunsen-Str. 3
D-97076 Würzburg
Phone: +49 (0) 931 / 27881-0
Fax: +49 (0) 931 / 27881-50
International service addresses
are available at www.hensel.de
Page 37
Page 38
Page 39
Page 40
Loading...
