Page 1

User manual Gebrauchsanweisung Gebruiksaanwijzing Instrukcja obsługi

ICE CUBE MACHINE

Mode d’emploi Istruzioni per l’utente Instrucţiunile utilizatorului Руководство по эксплуатации

Item: 271575

You should read this user manual carefully before using the appliance

Bevor Sie das Gerät in Betrieb nehmen, sollten Sie diese Gebrauchsanweisung aufmerksam lesen

Alvorens de apparatuur in gebruik te nemen dient u deze gebruiksaanwijzing aandachtig te lezen

Przed uruchomieniem urządzenia należy koniecznie dokładnie przeczytać niniejszą instrukcję obsługi

Lisez attentivement ce mode d’emploi avant d’utiliser l’appareil .

Prima di utilizzare l’apparecchio in funzione leggere attentamente le istruzioni per l’uso.

Citiţi cu atenţie prezentul manual de utilizare înainte de folosirea aparatului

Внимательно прочитайте руководство пользователя перед использованием прибора

Page 2

Keep this manual with the appliance. Diese Gebrauchsanweisung bitte beim Gerät aufbewahren. Bewaar deze handleiding bij het apparaat. Zachowaj instrukcję urządzenia.

Gardez ces instructions avec cet appareil.

Conservate le istruzioni insieme all’apparecchio. Păstraţi manualul de utilizare alături de aparat. Хранить руководство вместе с устройством.

For indoor use only. Nur zur Verwendung im Innenbereich. Alleen voor gebruik binnenshuis. Do użytku wewnątrz pomieszczeń.

Pour l’usage à l’intérieur seulement.

Destinato solo all’uso domestico. Numai pentru uz casnic. Использовать только в помещениях.

Page 3

Dear Customer,

Thank you for purchasing this Hendi appliance. Please read this manual carefully before connecting the appliance in order to prevent damage due to incorrect use. Read the safety regulations in particular very carefully.

Safety regulations

• Incorrect operation and improper use of the appliance can seriously damage the appliance and injure users.

• The appliance may only be used for the purpose for which it was intended and designed. The manufacturer is not liable for any damage caused by incorrect operation and improper use.

• Keep the appliance and electrical plug away from water and any other liquids. In the unlikely event that the appliance should fall into water, immediately pull the plug out of the socket and have the appliance checked by a certiﬁed technician. Not following these instructions could give rise to life-threatening situations.

• Never try to open the casing of the appliance yourself.

• Do not insert any objects in the casing of the appliance.

• Do not touch the plug with wet or damp hands.

• Regularly check the plug and cord for any damage. Should the plug or cord be damaged have it/them repaired by a certiﬁed repair company.

• Do not use the appliance after it has fallen or is damaged in any other way. Have it checked and repaired, if necessary, by a certiﬁed repair company.

• Do not try to repair the appliance yourself. This could give rise to life-threatening situations.

• Make sure the cord does not come in contact with sharp or hot objects and keep it away from open ﬁre. To pull the plug out of the socket, always pull on the plug and not on the cord.

• Always keep an eye on the appliance when in use.

• Children do not understand that incorrect use of electrical appliances can be dangerous. Therefore, never let children use home appliances without supervision.

• Always pull the plug out of the socket when the appliance is not being used and always before cleaning.

• Warning! As long as the plug is in the socket the appliance is connected to the power source.

• Turn off the appliance before pulling the plug out of the socket.

• Never carry the appliance by the cord.

• Do not use any extra devices that are not supplied along with the appliance.

• Only connect the appliance to an electrical outlet with the voltage and frequency mentioned on the appliance label.

• Avoid overloading.

• Turn off the appliance after use by removing the plug from the socket.

• Always remove the plug from the socket when ﬁlling or cleaning the appliance.

• The electrical installation must comply with the applicable national and local regulations.

• This appliance is not intended for use by persons (including children) with reduced physical, sensory or mental capabilities, or lack of experience and knowledge, unless they have been given supervision or instruction concerning use of the appliance by a person responsible for their safety.

• Make sure that no one can accidentally pull the cord (or extension cord) loose or trip over the cord.

NLEN

Page 4

Important safety

• This ice-maker must be properly installed in accordance with the installation instructions before it is used.

• We do not recommend the use of extension cord as it may overheat and cause a risk of ﬁre. If you must use an extension cord, use 1.5mm2 minimum size and rated no less than 1875 watts.

• Do not tip over the unit which will cause abnormal noisy and make the ice-cube size abnormal, it may cause water leakage from the unit.

• If the unit is brought in from outside in the winter season, give it a few hours to warm up to room temperature before plugging it in.

• Do not use other liquid to make the ice-cube other than water.

• Do not clean your ice maker with ﬂammable ﬂuids. The fumes can create a ﬁre hazard or explosion.

– WARNING: Keep ventilation openings, in the appli-

ance enclosure or in the built-in structure, clear of obstruction.

– WARNING: Do not damage the refrigerant circuit. – WARNING: Do not store explosive substances such

as aerosol cans with a ﬂammable propellant in this appliance.

– WARNING: This appliance is intended to be used in

household and similar applications such as; staff

kitchen areas in shops, ofﬁces and other working environments; catering and similar non-retail applications.

IMPORTANT: The wires in this mains lead are colored in accordance with the following code: Green and yellow: Earth Blue: Neutral Brown: Live

As the color of the wires in the mains lead of the appliance may not correspond with the colored markings identifying the terminal in your plug, proceed as follows: The wire which is colored green-and-yellow must be connected to the terminal in the plug which is marked with the letter E, G or by symbol or colored green or green-and-yellow. The wire which is colored blue must be connected to the terminal which is marked with the letter N. The wire which is colored brown must be connected to the terminal which is marked with letter L.

NOTE: Created ice cubes are joined together and still need to be broken apart before use.

Specifications

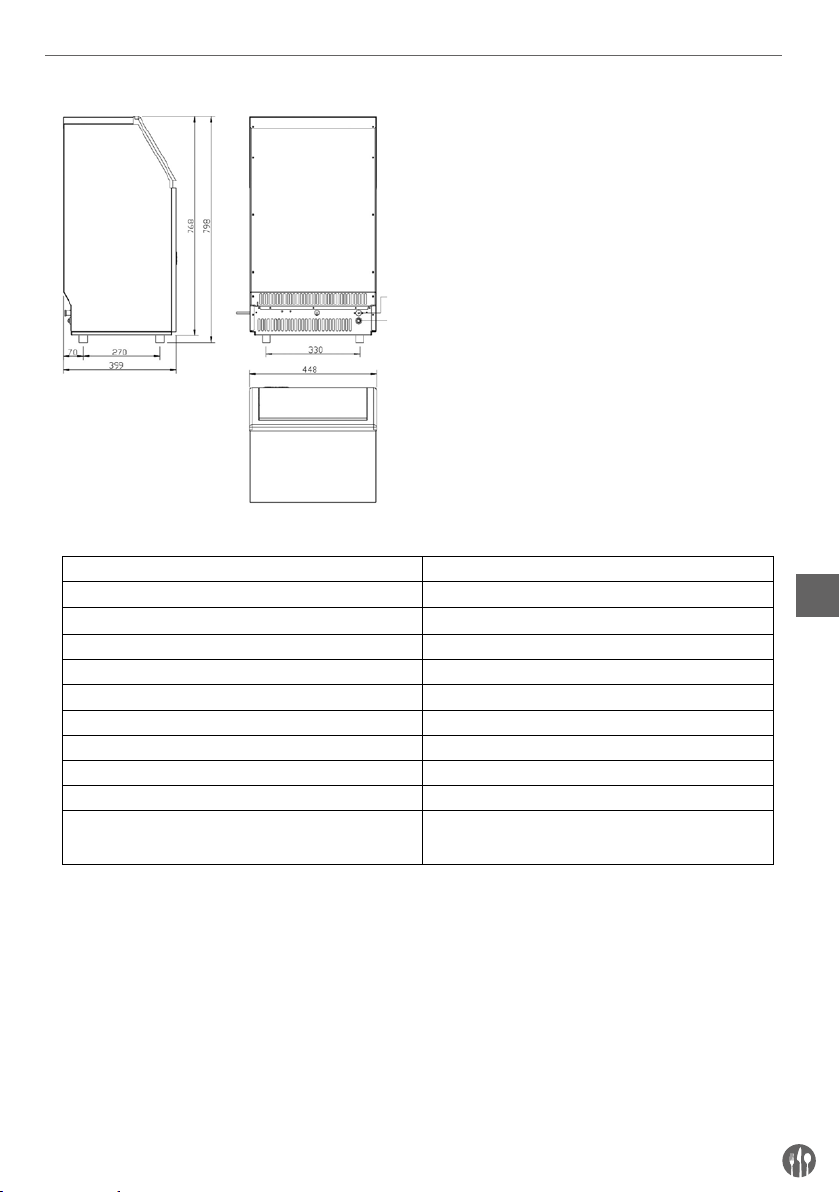

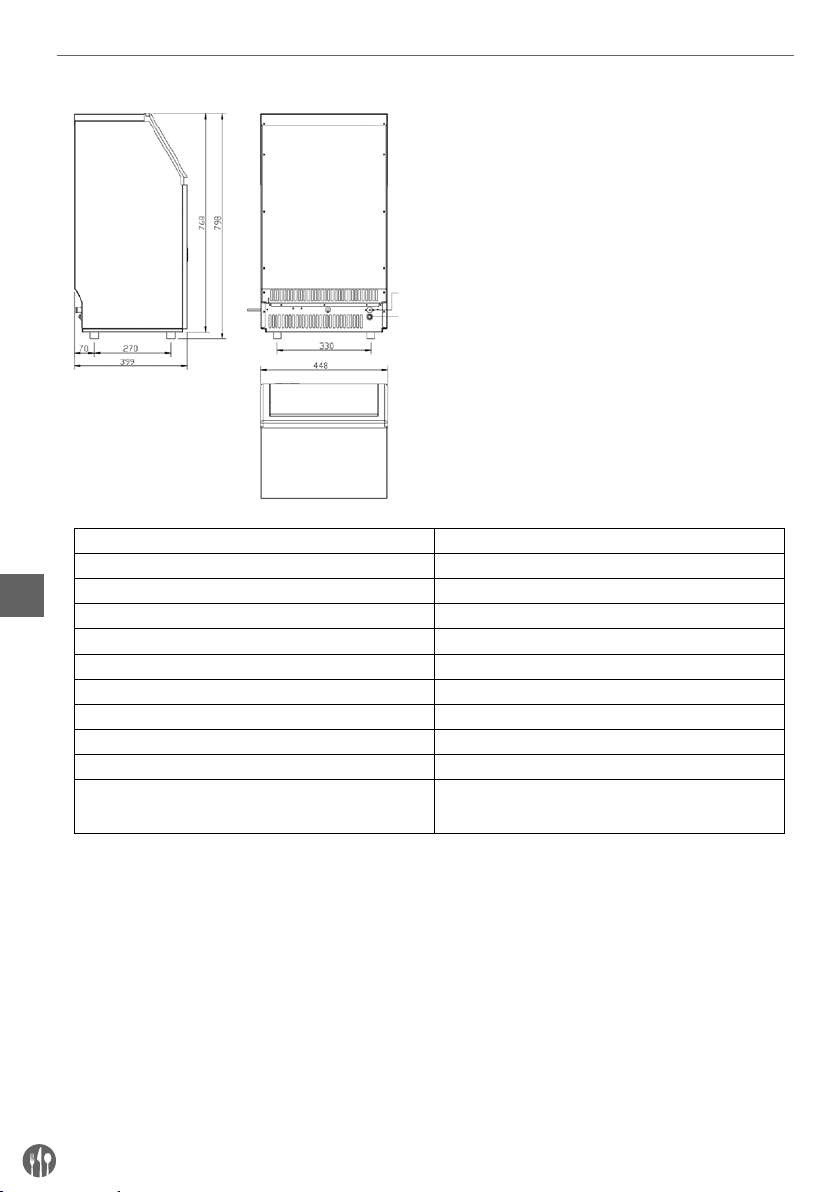

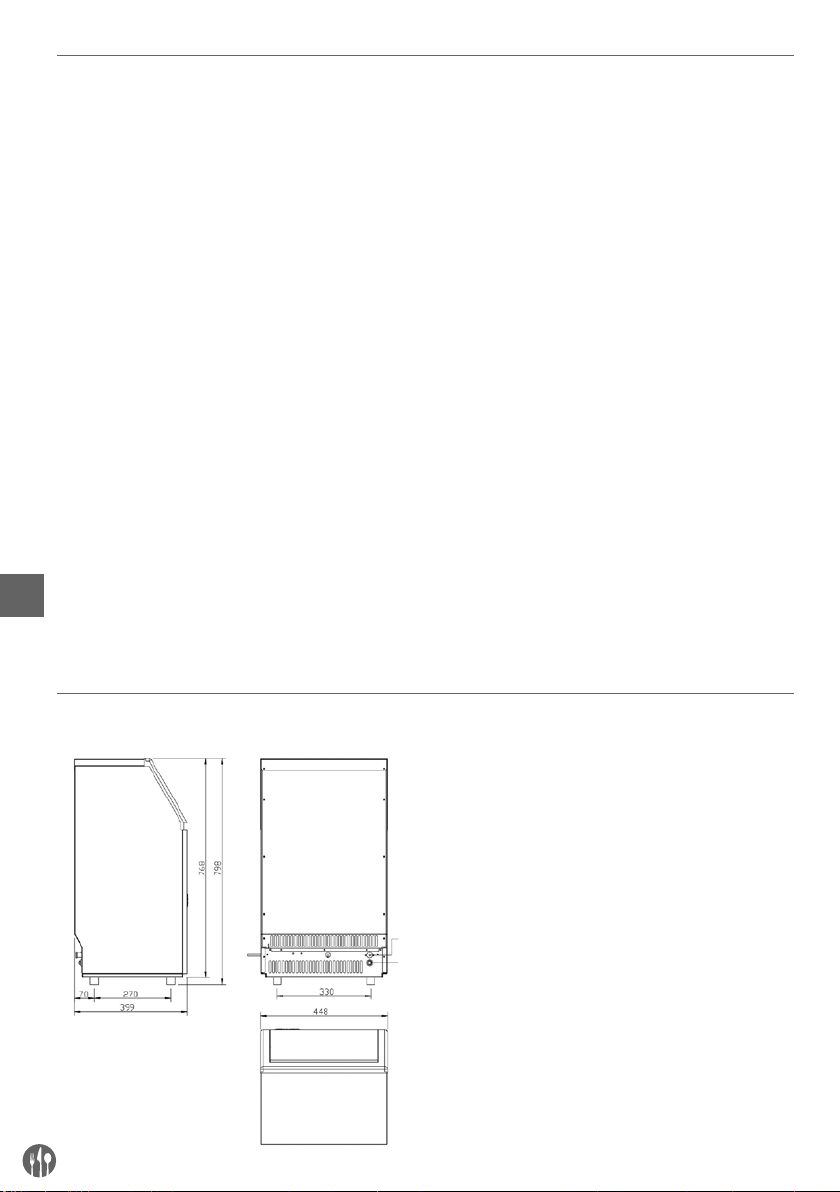

1) Dimensions/ Connections

Water Drainage Port

Water Inlet Port

Page 5

2) Rating

POWER CONSUMPTION 300W

IP RATING IPX1

CLIMATE CLASS SN, N, ST, T

POWER SUPPLY VOLTAGE 220-240V~ / 50Hz

ICE MAKING CAPACITY (KG/24H) 35kg/24Hour *

REFRIGERANT CHARGE R134A, 245g

UNIT DIMENSIONS(W X D X H) (mm) 448 x 400 x 798

NET WEIGHT/GROSS WEIGHT(KG) 28.3Kg

WATER CONSUMPTION(L/24H) 50L

MAX ICE STORAGE CAPACITY(KG) 15Kg

RUNNING CONDITIONS ROOM TEMP 10-38ºC

WATER SUPPLY TEMP 5-35ºC WATER SUPPLY PRESSURE 0.04-0.6 MPa

NOTE *: TESTED AT 21ºC ROOM TEMPERATURE AND 10ºC WATER TEMPERATURE.

General information

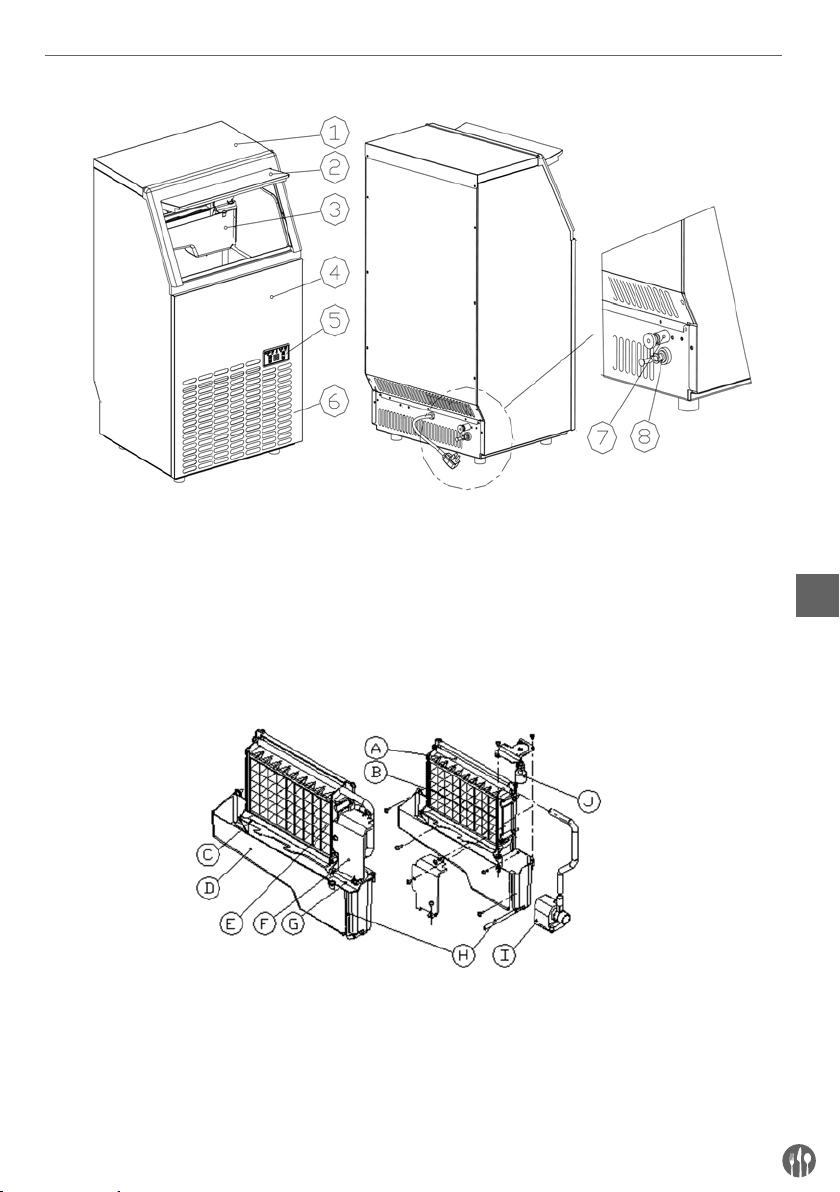

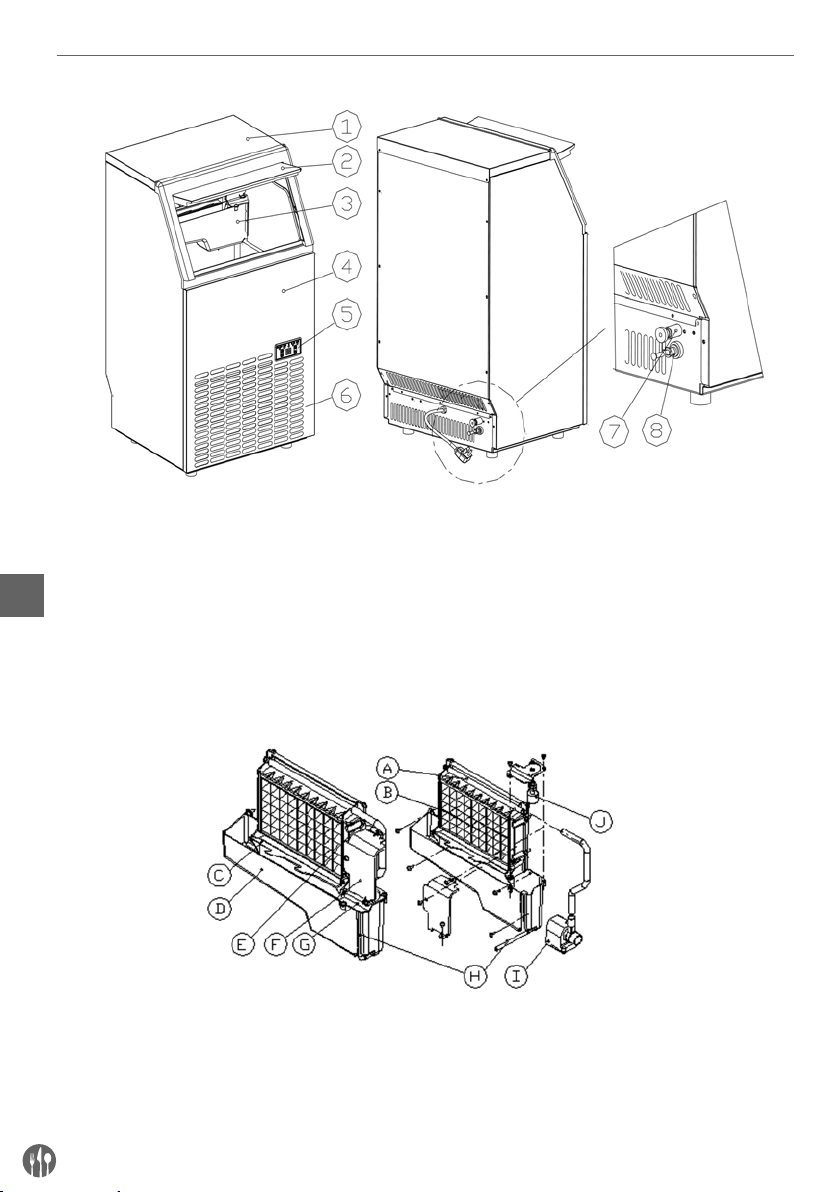

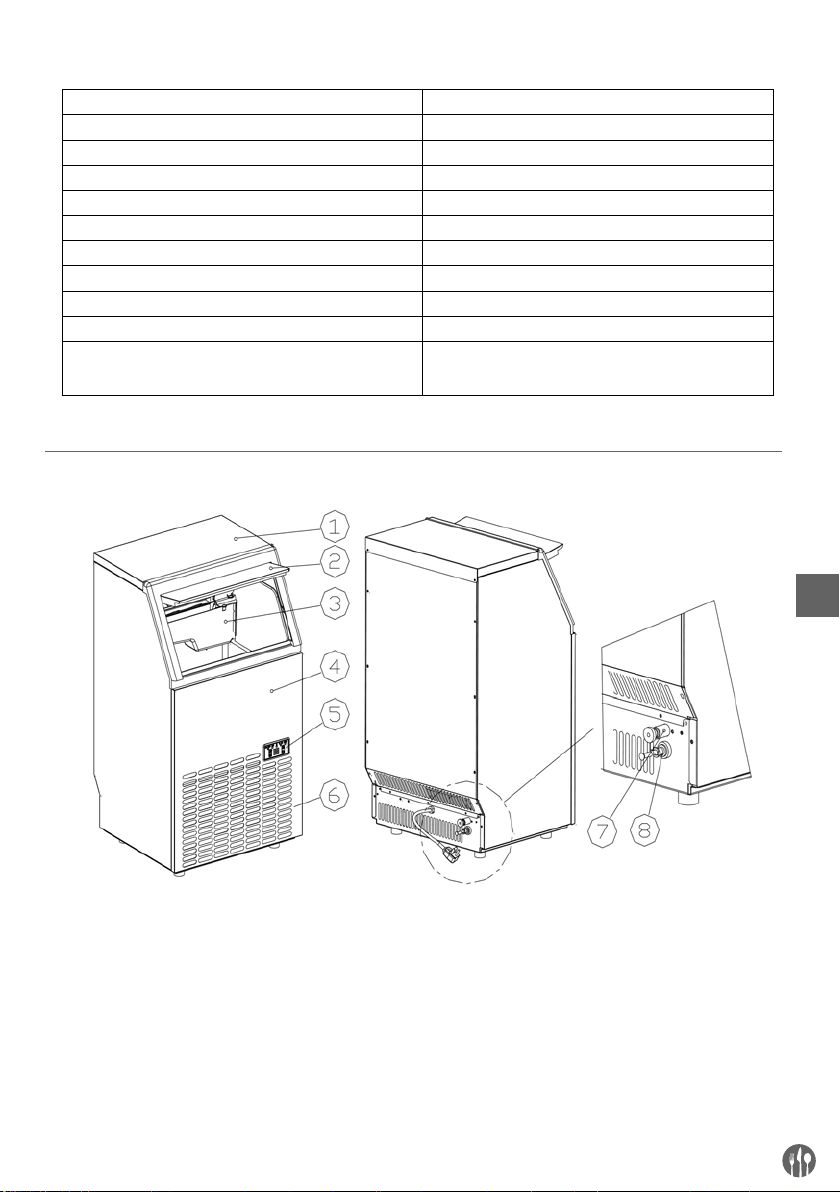

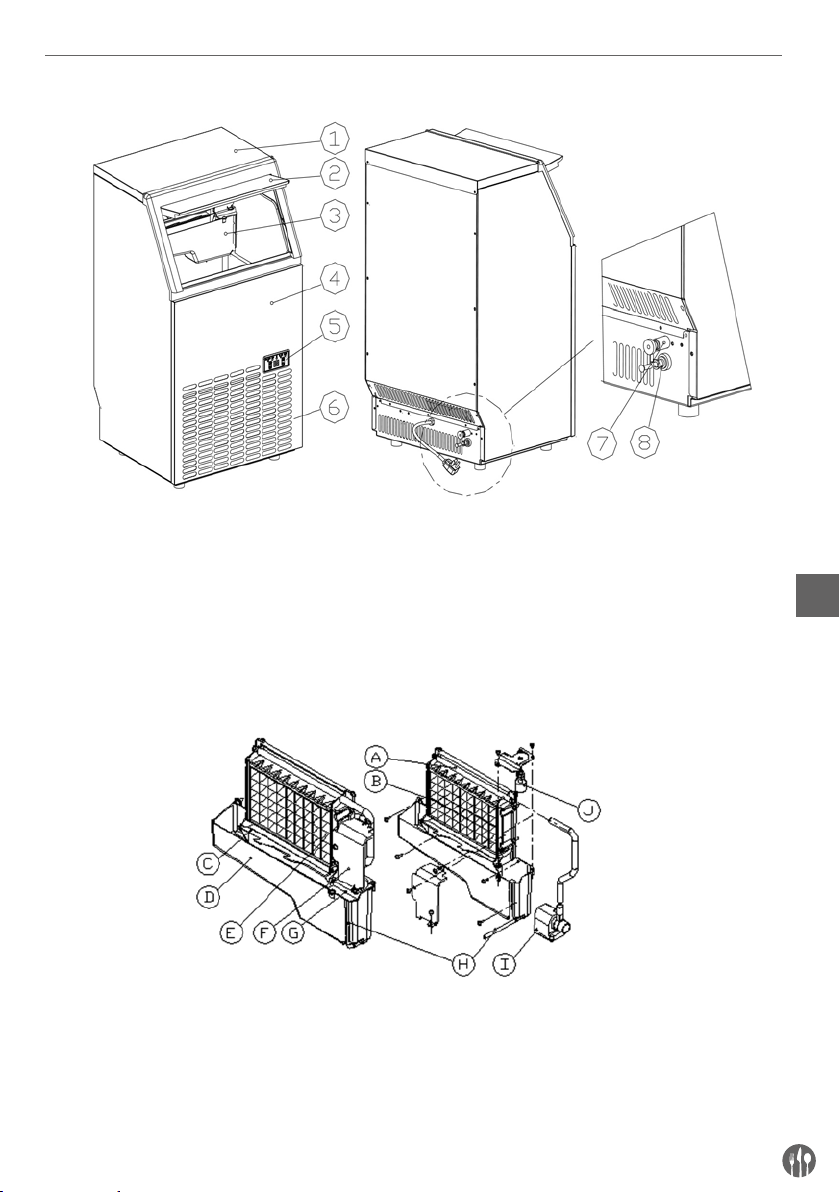

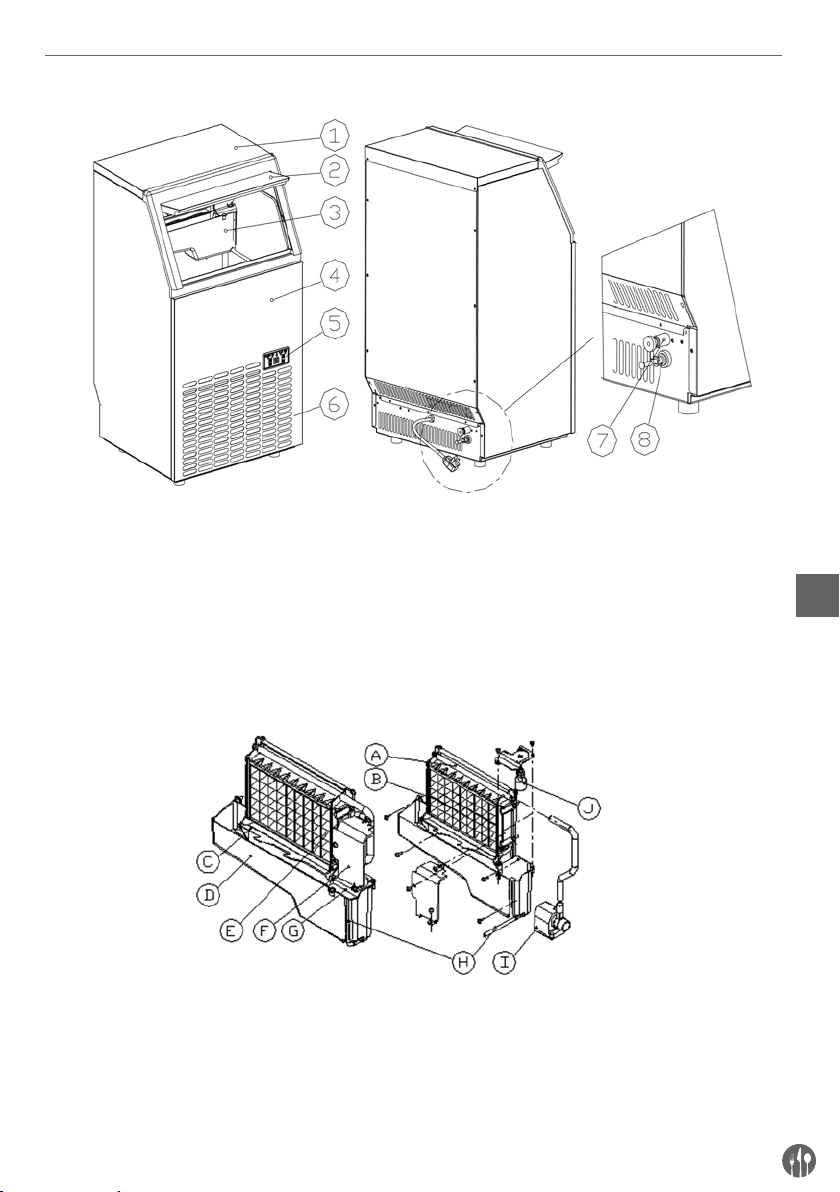

1) Main Unit Construction

1. Top cover

2. Door

3. Ice-making & water tank assembly

4. Front panel

5. Operation panel

6. Air outlet: Must keep the air circulate smoothly, hot air will blow out when unit running.

7. Water draining port.

8. Water inlet port for water supply.

Accessory: White 2 meters long water drain pipe, connector for the water faucet, white 3 meter long water supply pipe(ø 6.35mm).

Page 6

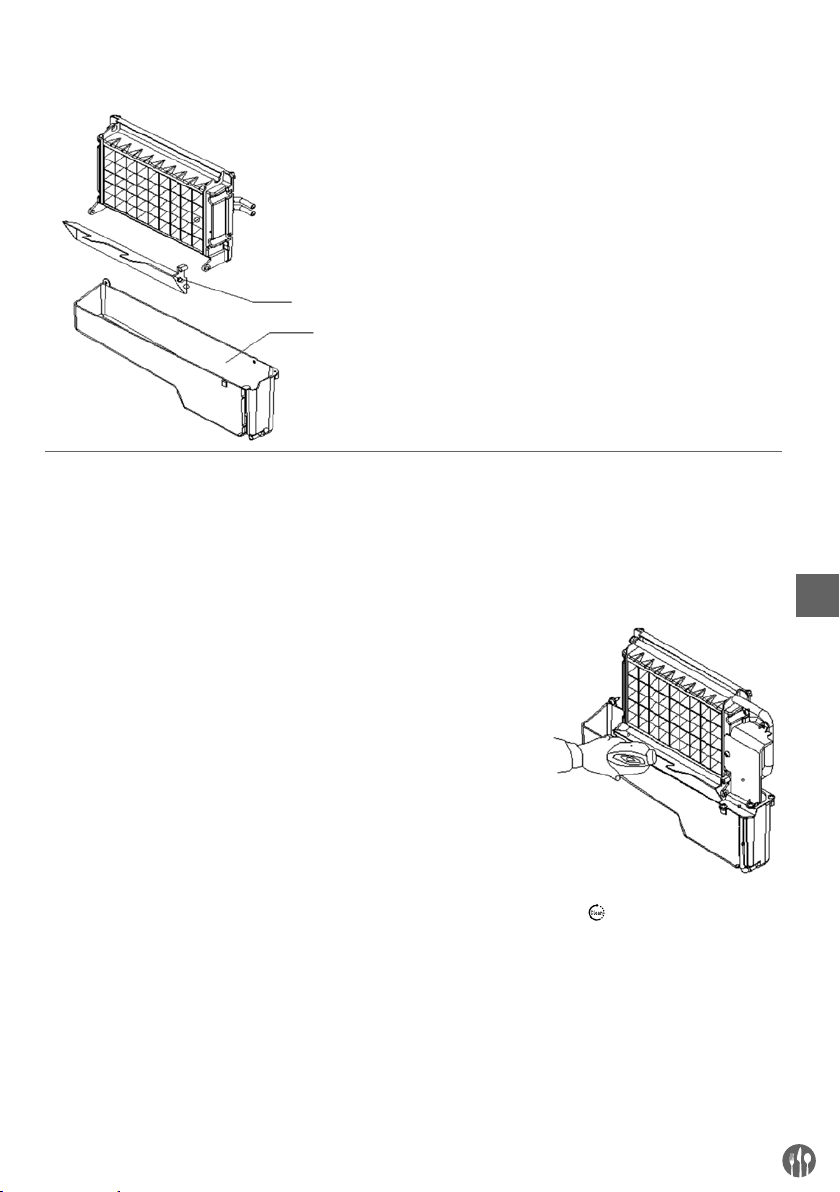

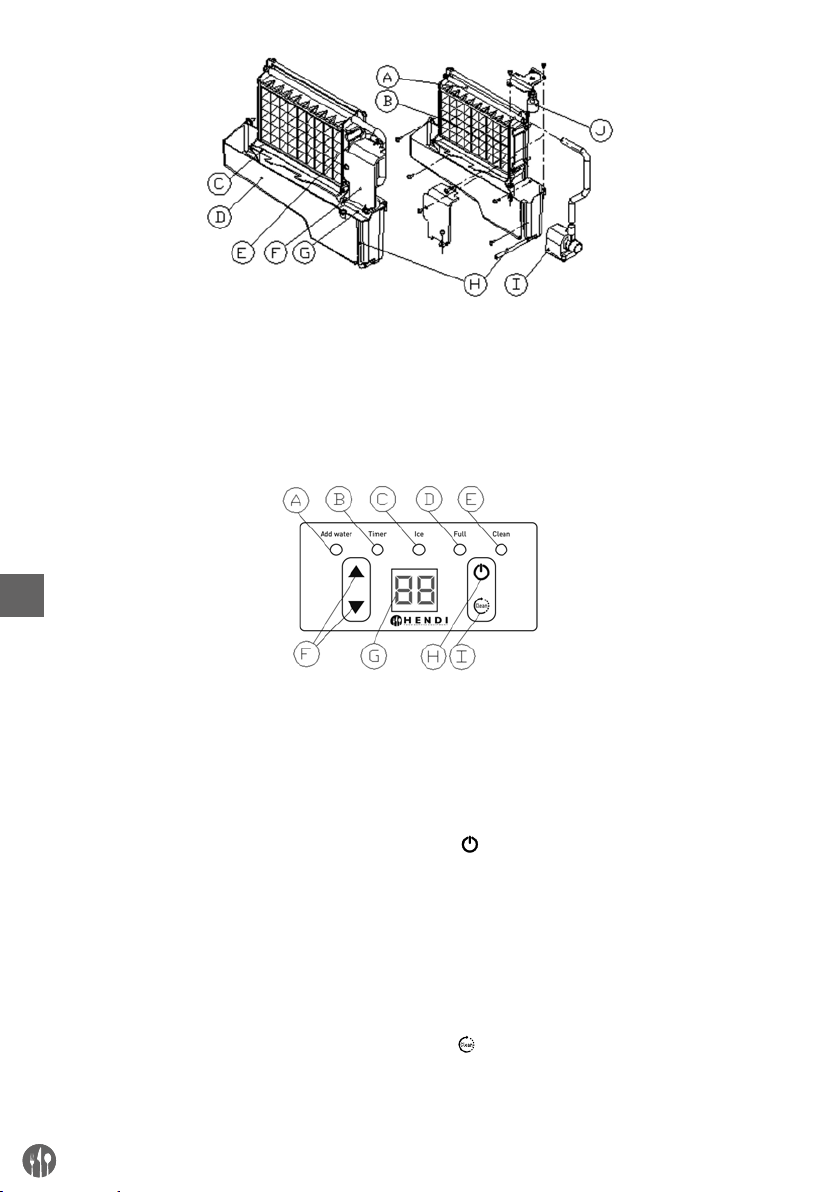

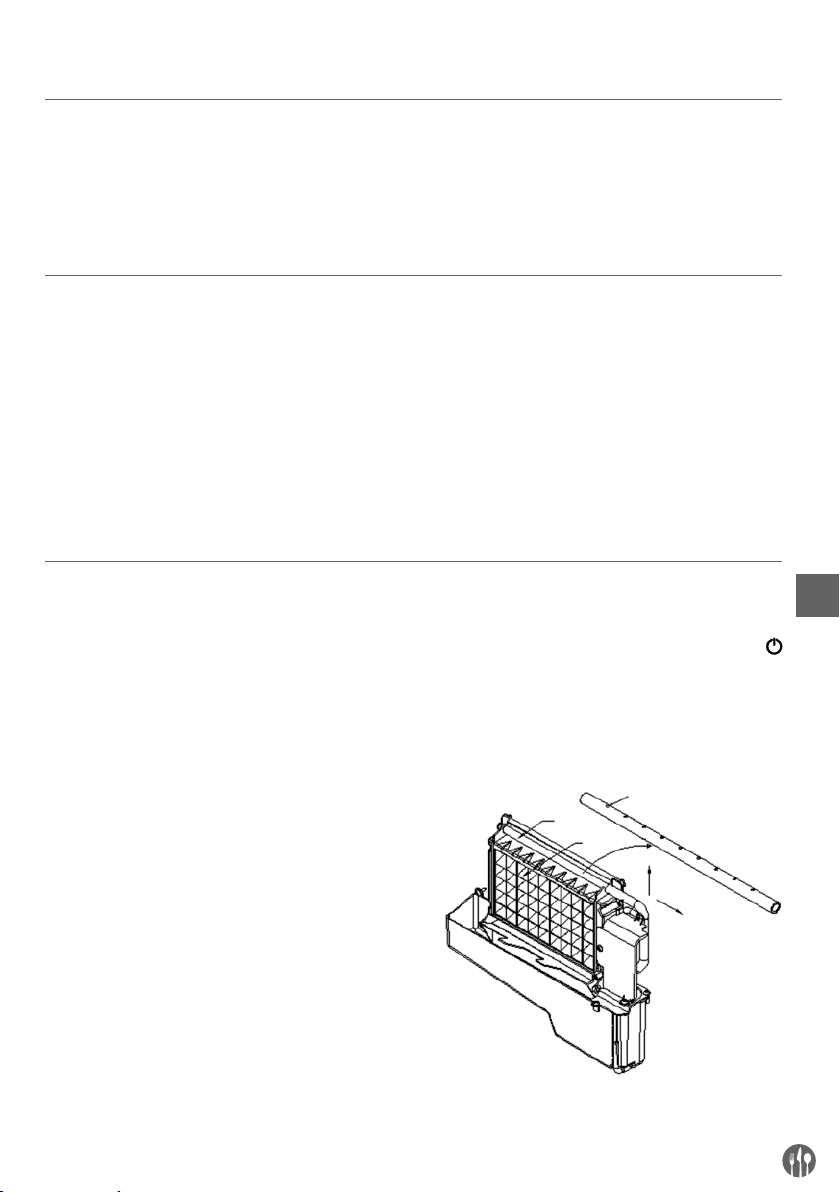

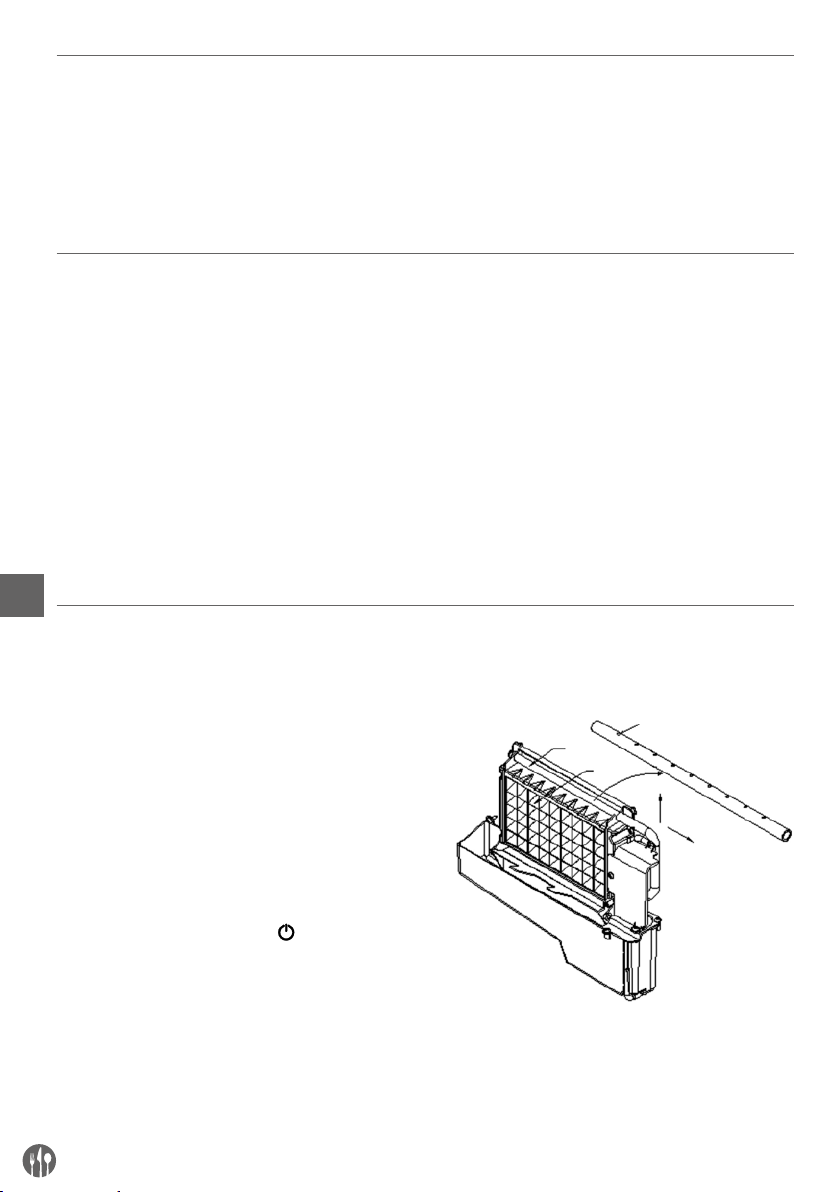

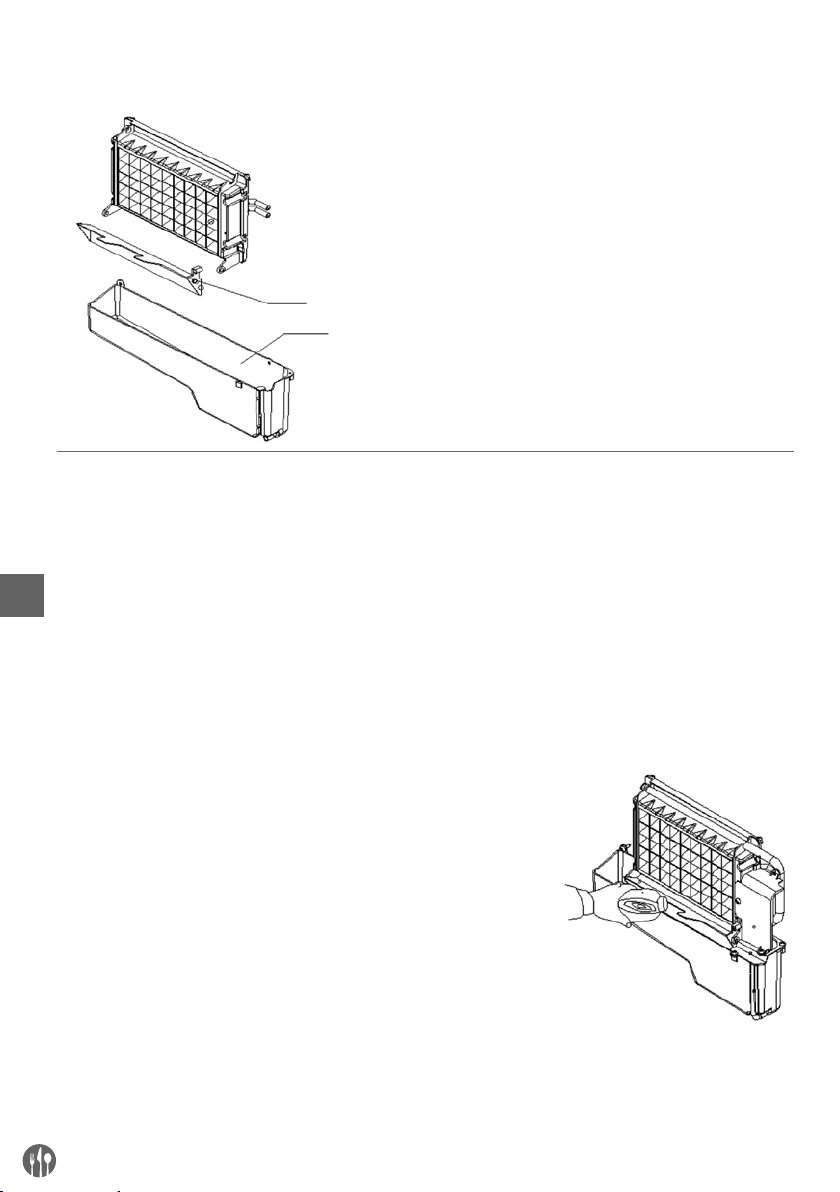

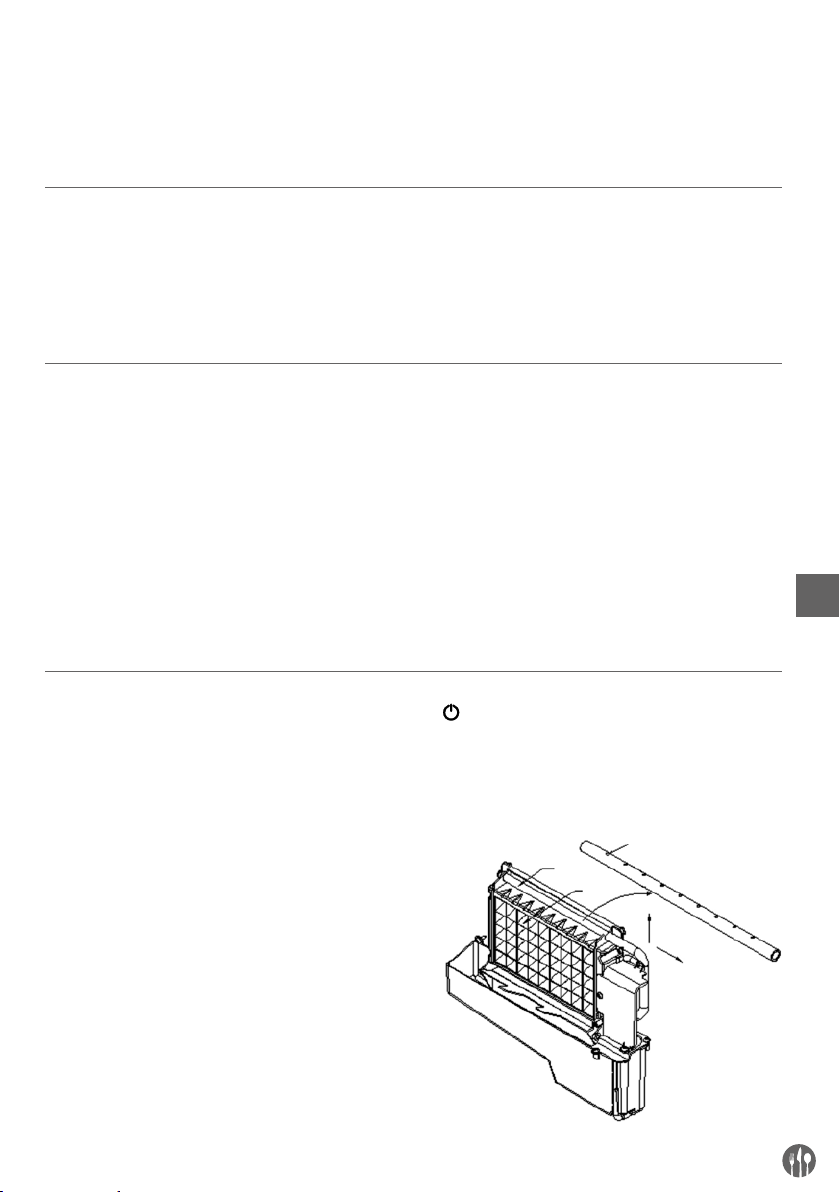

A. Water dividing pipe: with nine little holes, water

B. Evaporator (ice-making module) C. Ice full detecting board. D. Water tank. E. Water supplying pipe.

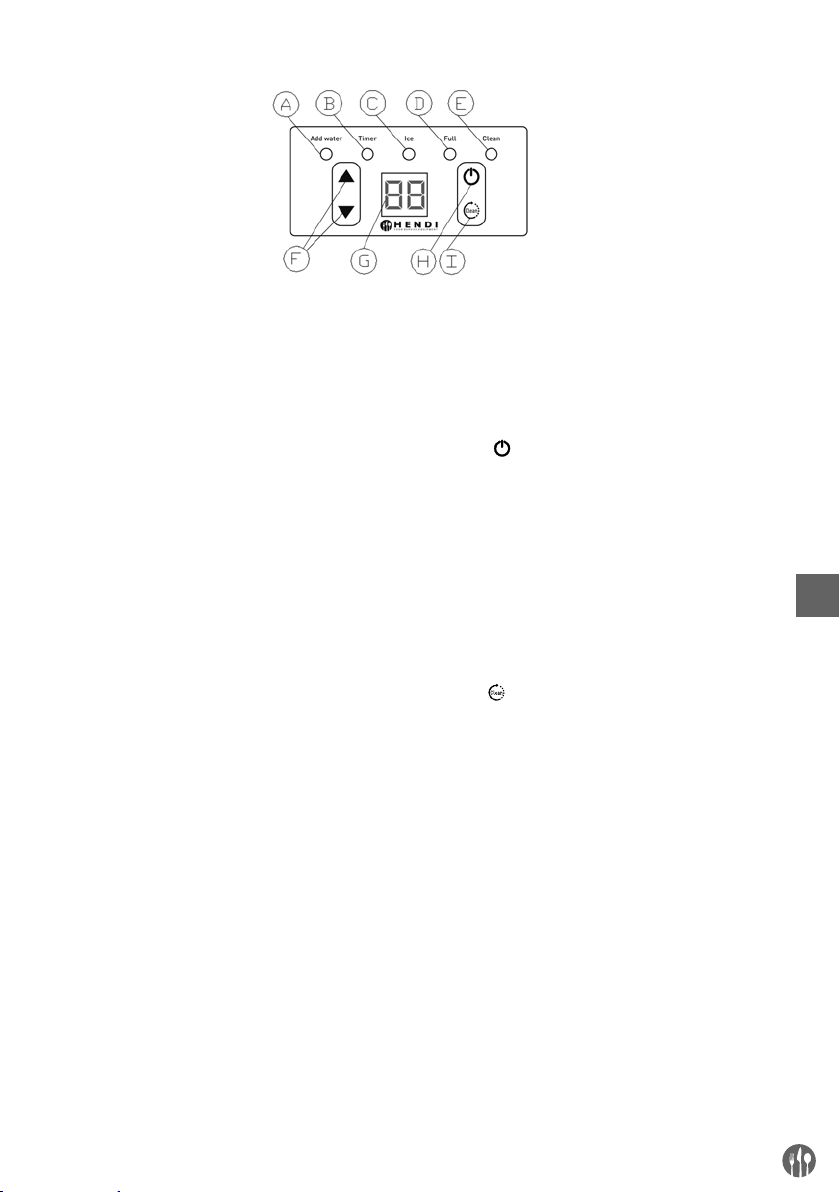

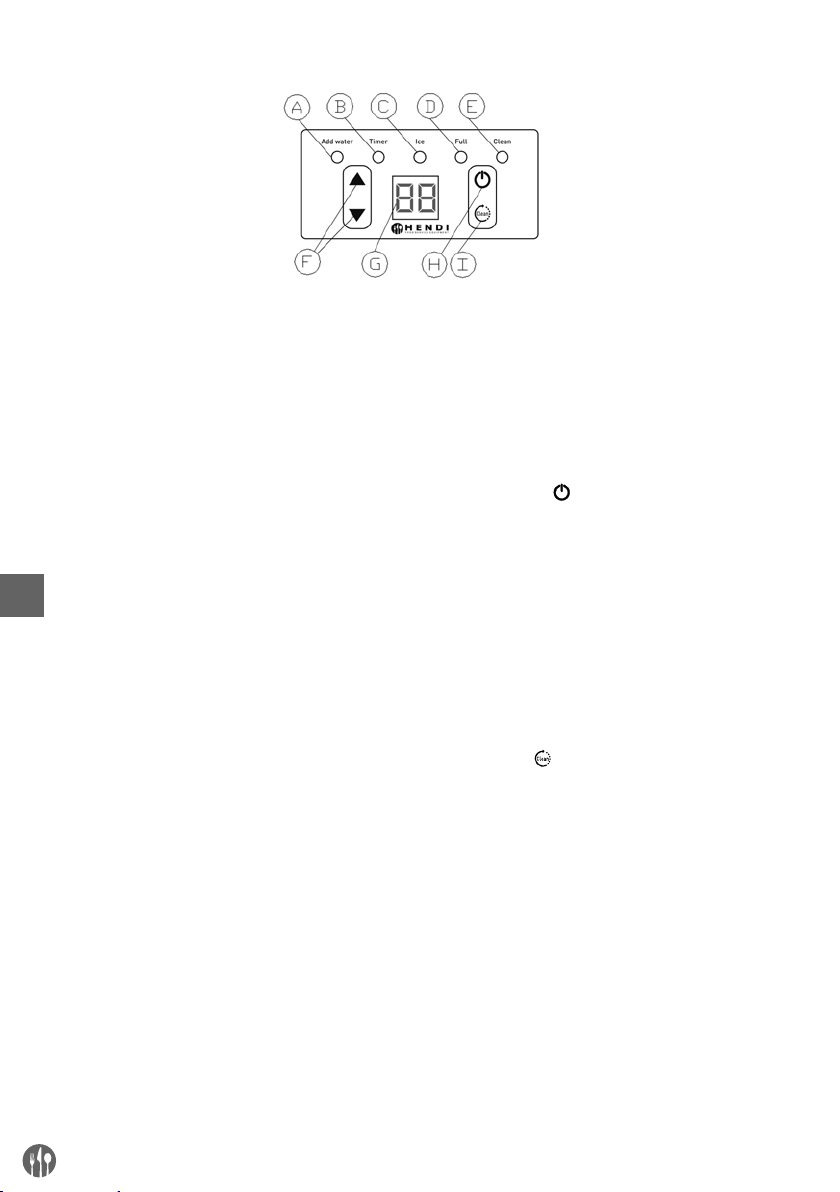

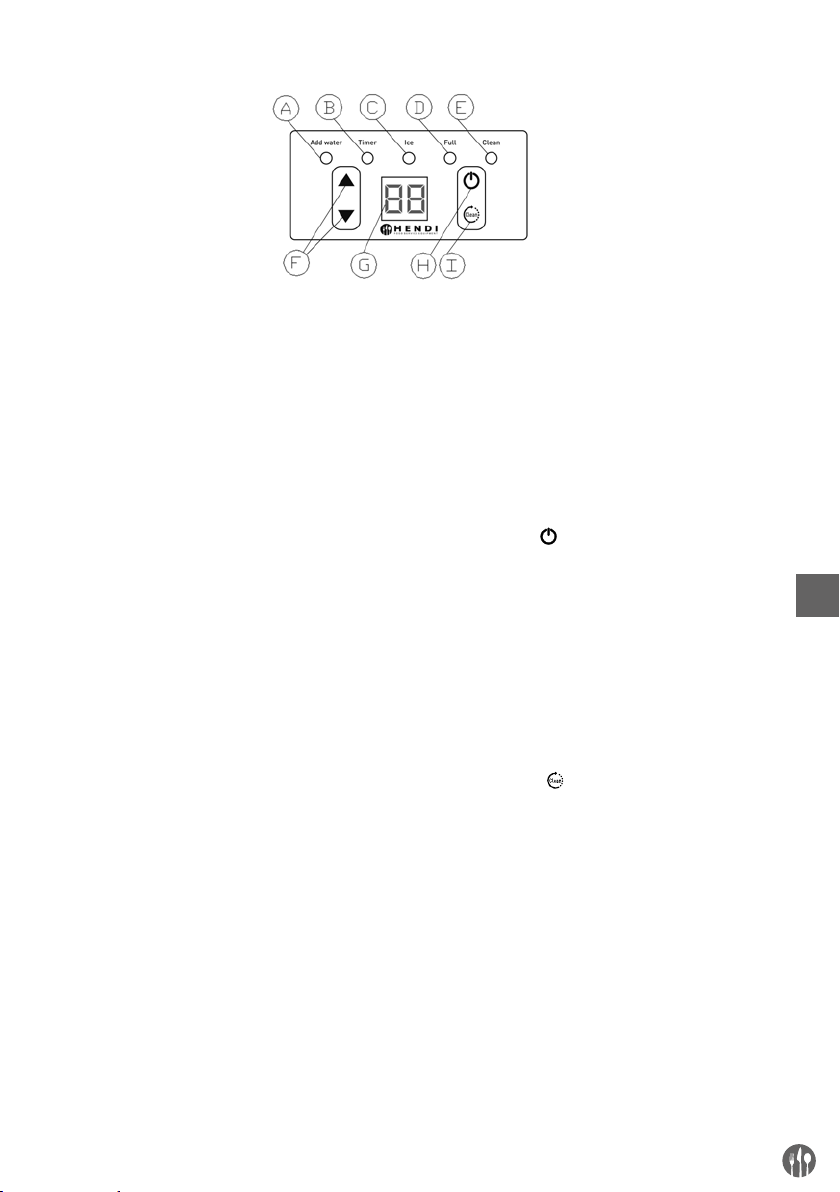

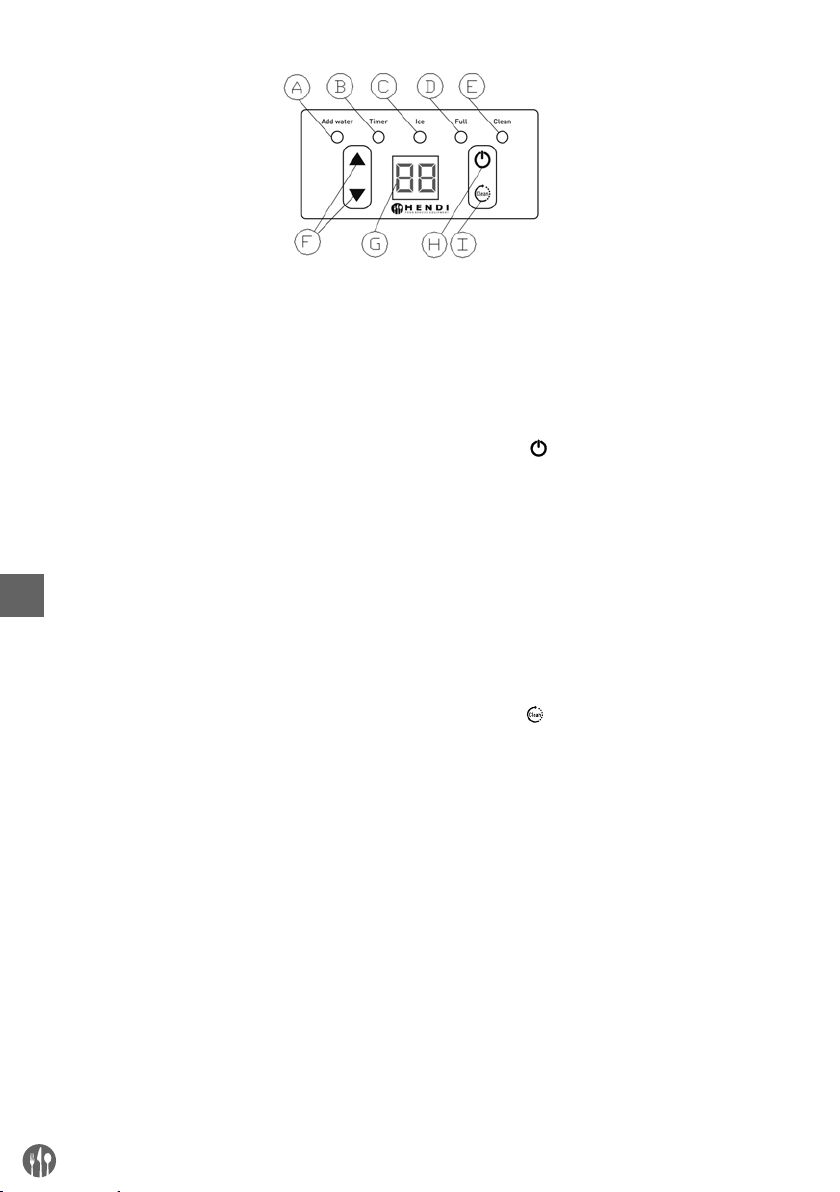

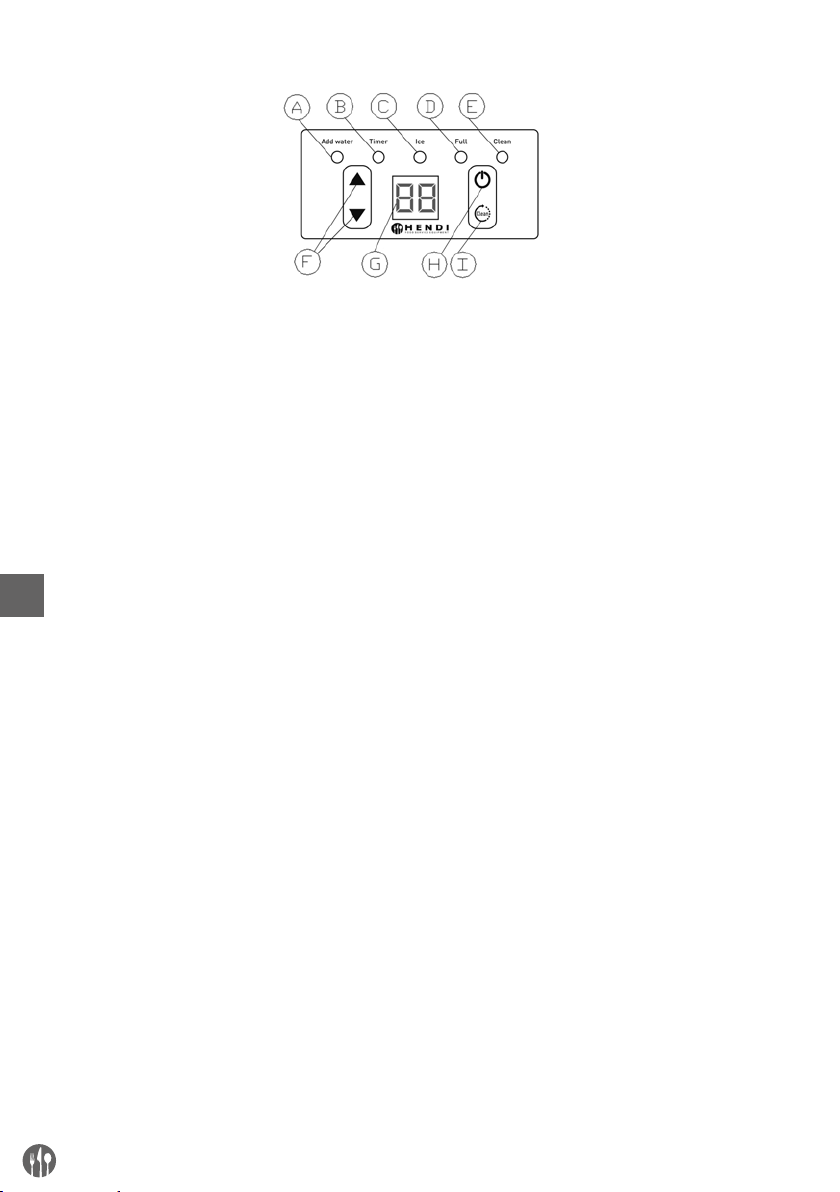

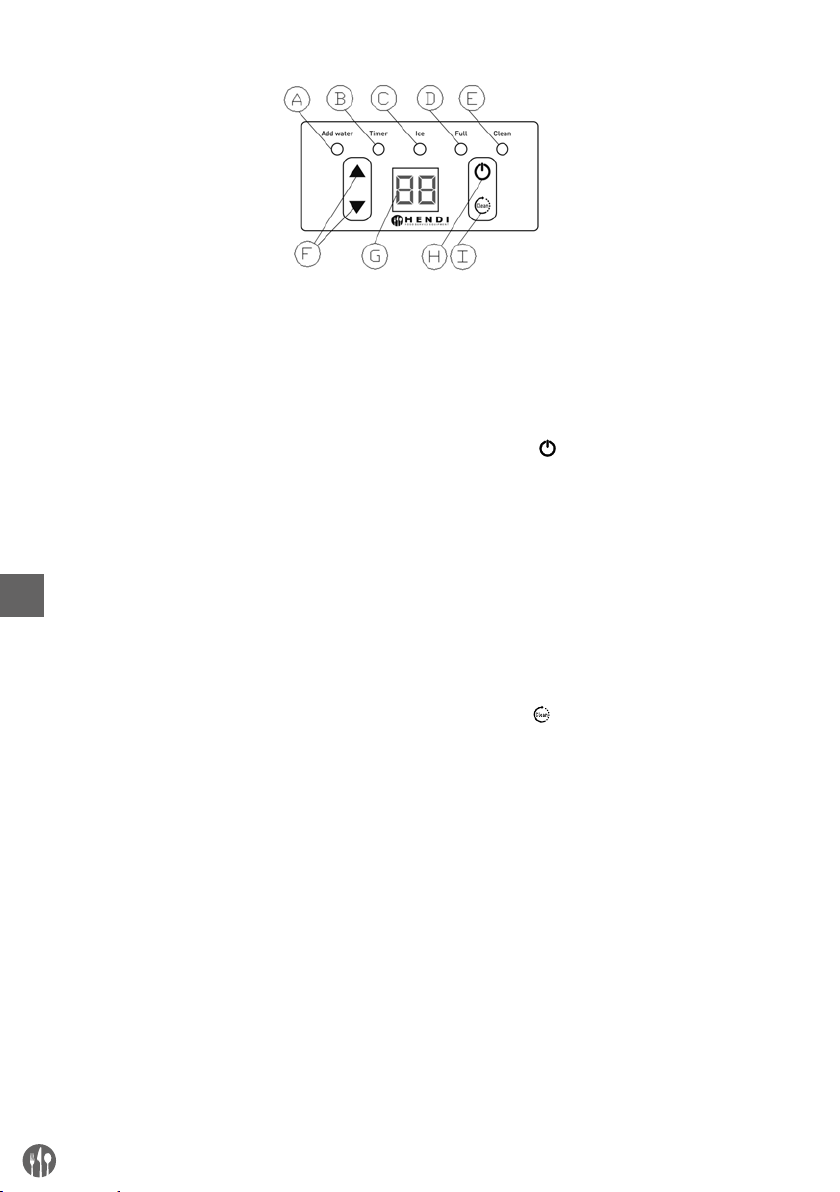

2) Operation panel

will ﬂow out from these little holes.

F. Cover board on the right side of the evaporator. G. Water level switch installing plate. H. Water drain pipe of the water tank. I. Water pump. J. Water level detecting switch.

A. ”Add water” light: When the light ﬂashes, it

means the water is supplied to slow; and when the light is on always, it means absence of water in unit.

B. ”Timer” light: When this light is on, it means the

TIMER is set. Timer can be set on or off with the clean/timer button.

C. ”Ice” light: If the light is on, means the unit is

making ice; And if the light ﬂashes, means the unit is during the ice-harvest process.

D. “Full” light: When the unit is full of the ice cube,

the light will be on.

E. “Clean” light: When this light is on, water pump

cleaning start. When the light ﬂashes, water pump cleaning stop.

F. “ ▲” &“▼” button: Use to adjust the ice-mak-

ing process duration period length, the default setting is zero, 1 minute adding or decreasing per each pressing of “▲” or “▼” button. Also to adjust the delay time of the timer, the default setting is zero, 1 hour adding or decreasing per

6NL6

each pressing of “▲” or “▼” button.

G. LED Display: At normal condition, the number in

the window is always on, it displays the ambient temperature; And if the number ﬂashes, it will display the time left in minutes of each process, like ice-making cycle, self-cleaning program, etc.

H. “ ” (“On/Off”) button: When the unit is off, press

this button to turn on the unit; And during the Self-cleaning program, or normal ice-making state, press this button to turn off the unit at once; And also if the unit is set with the Timer, press this button to cancel the Timer setting. When the unit is making the ice cube, press this button for more than 5 seconds, the unit will switch to ice harvest process by force.

I. “ ” (“Timer clean”) button: Quickly press this

button once, to enter the Timer setting program; And press this button for more than 5 seconds, to enter the Cleaning program.

Page 7

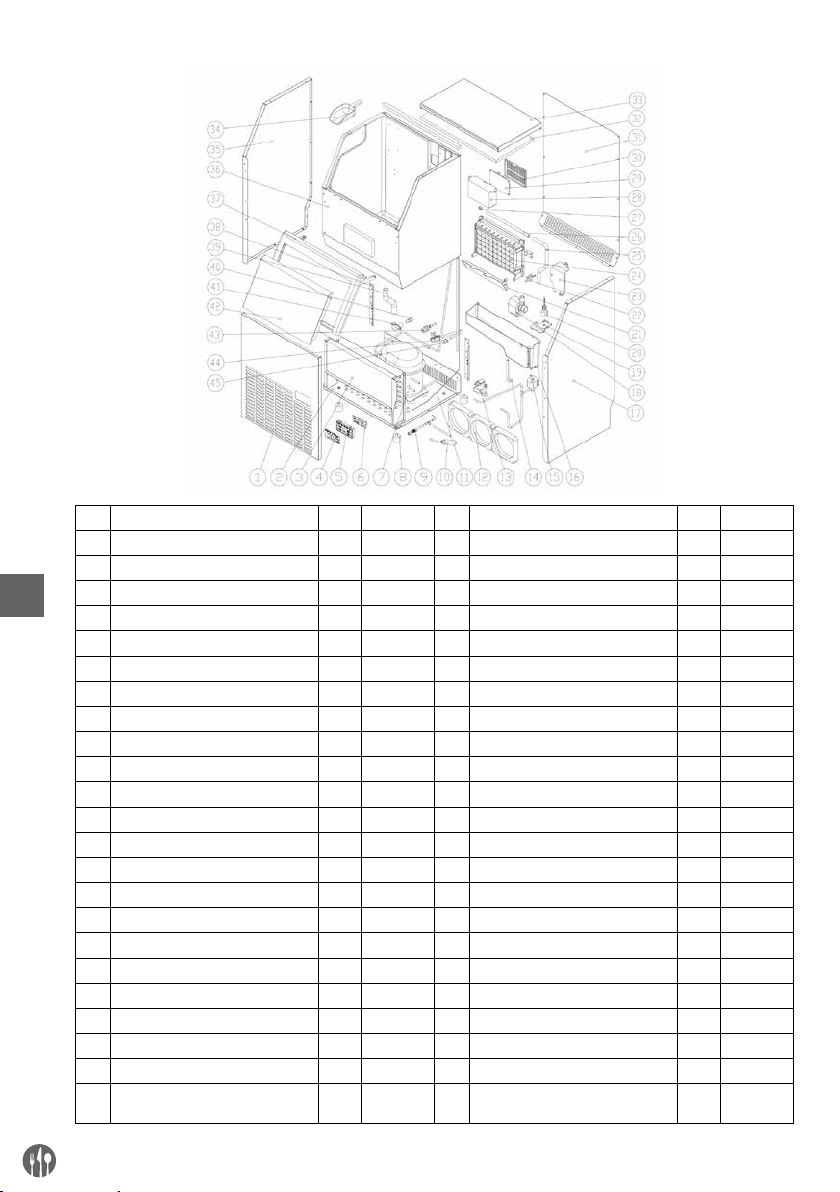

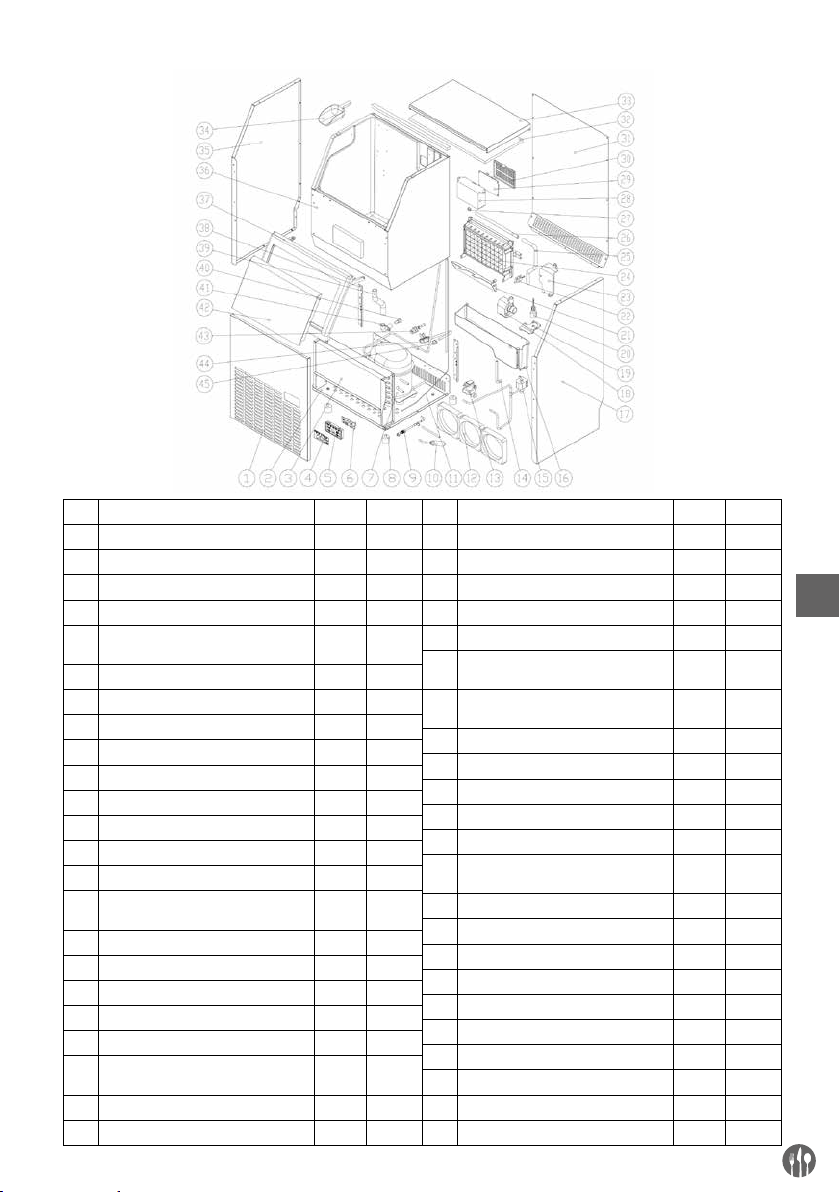

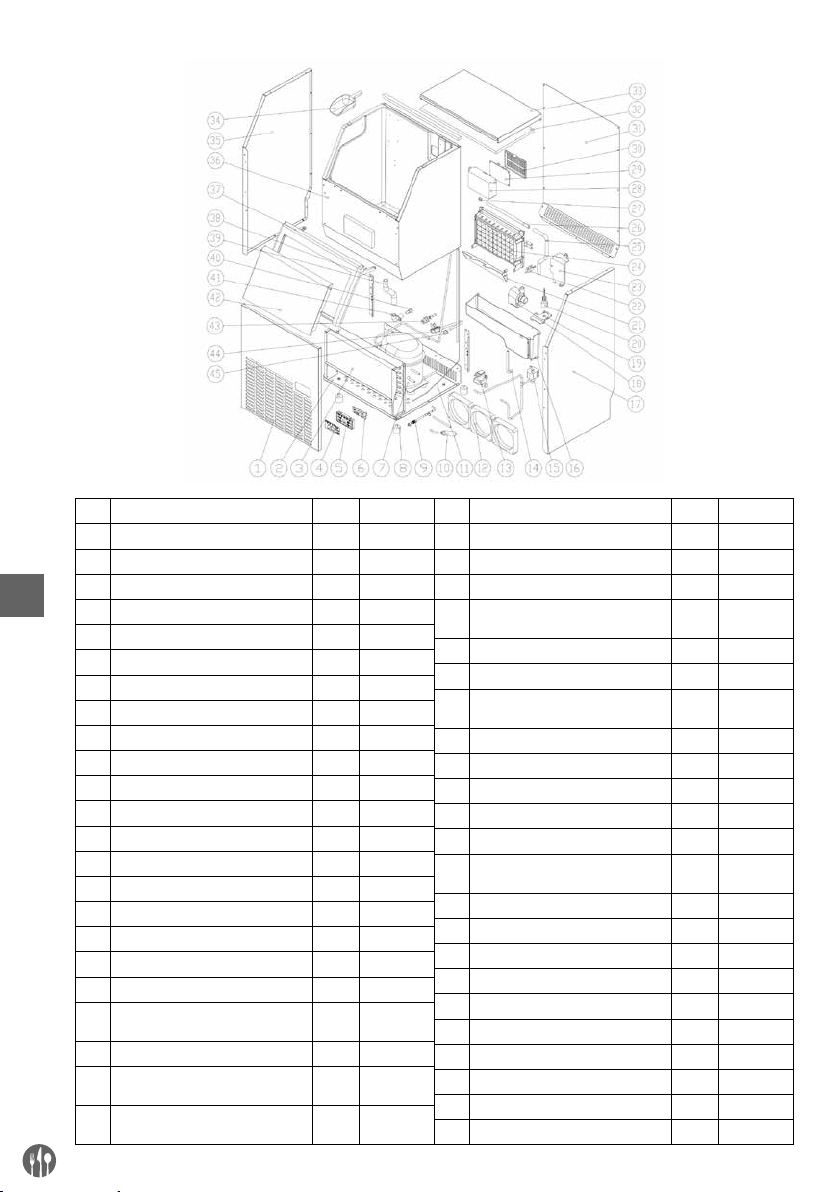

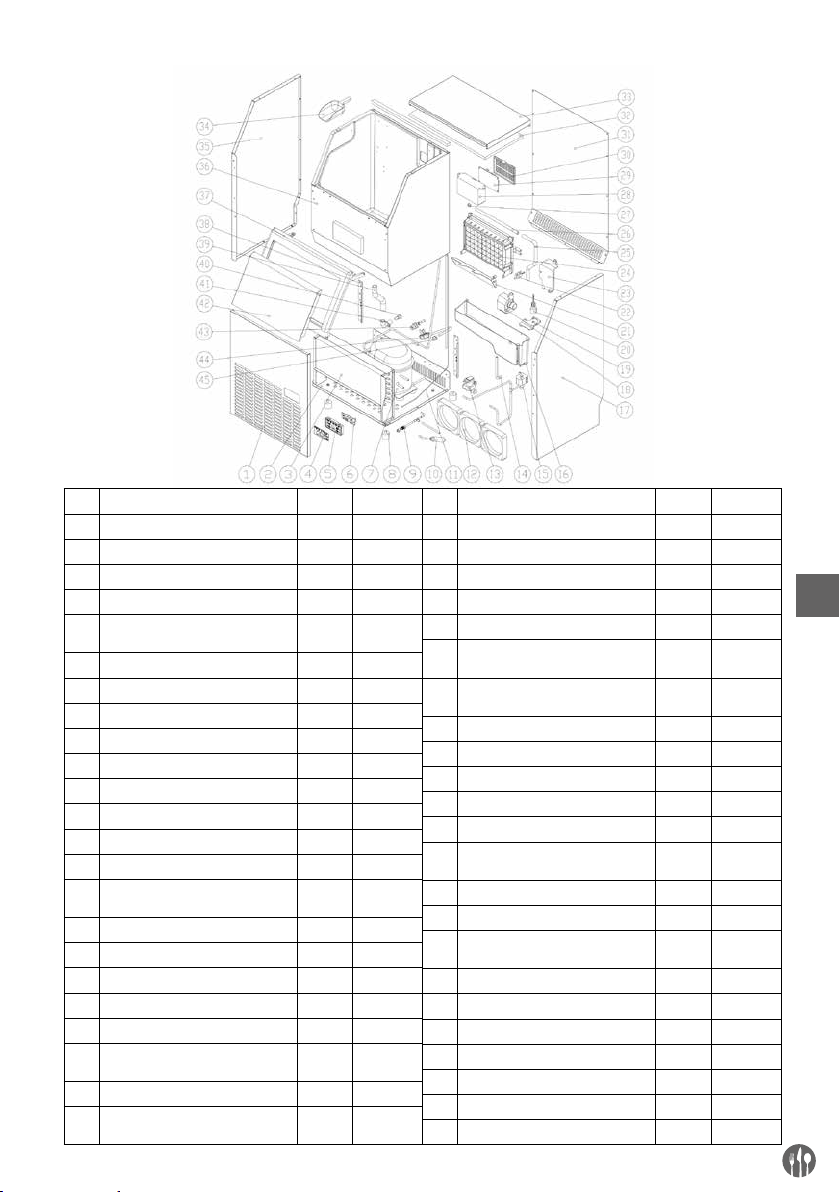

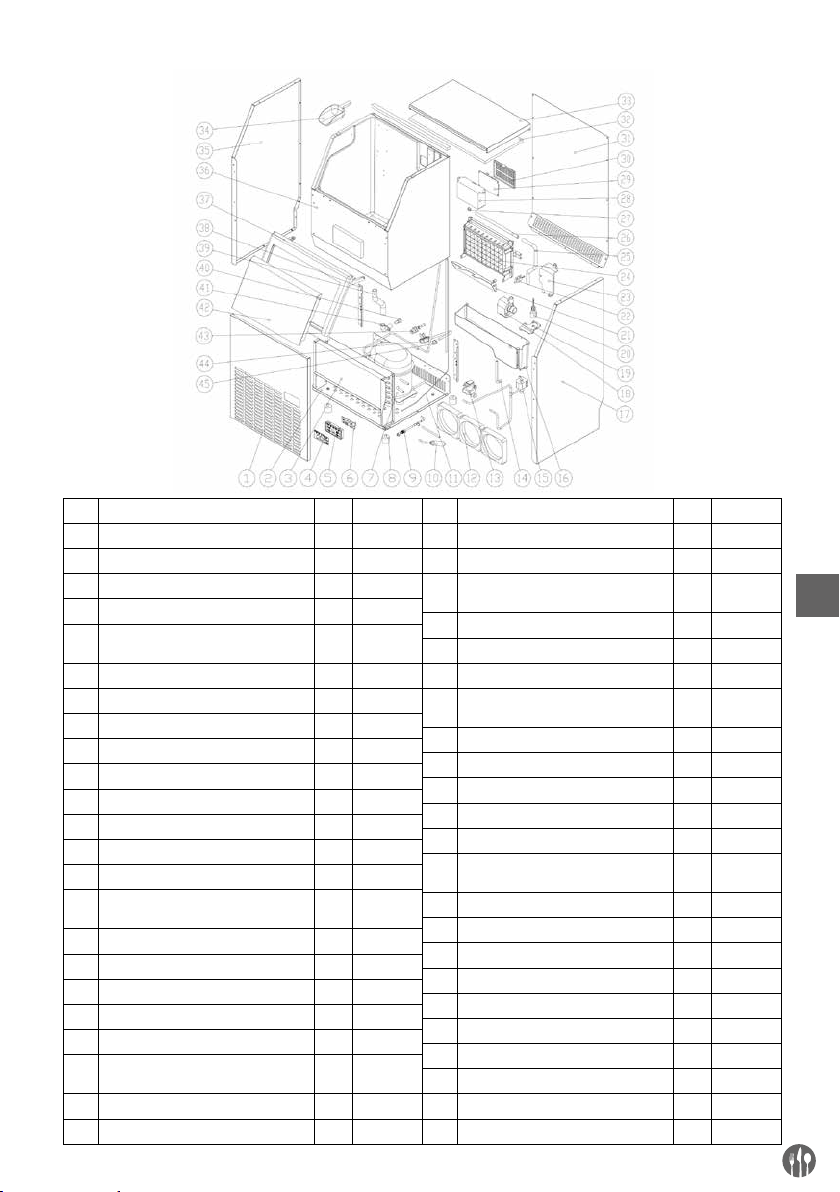

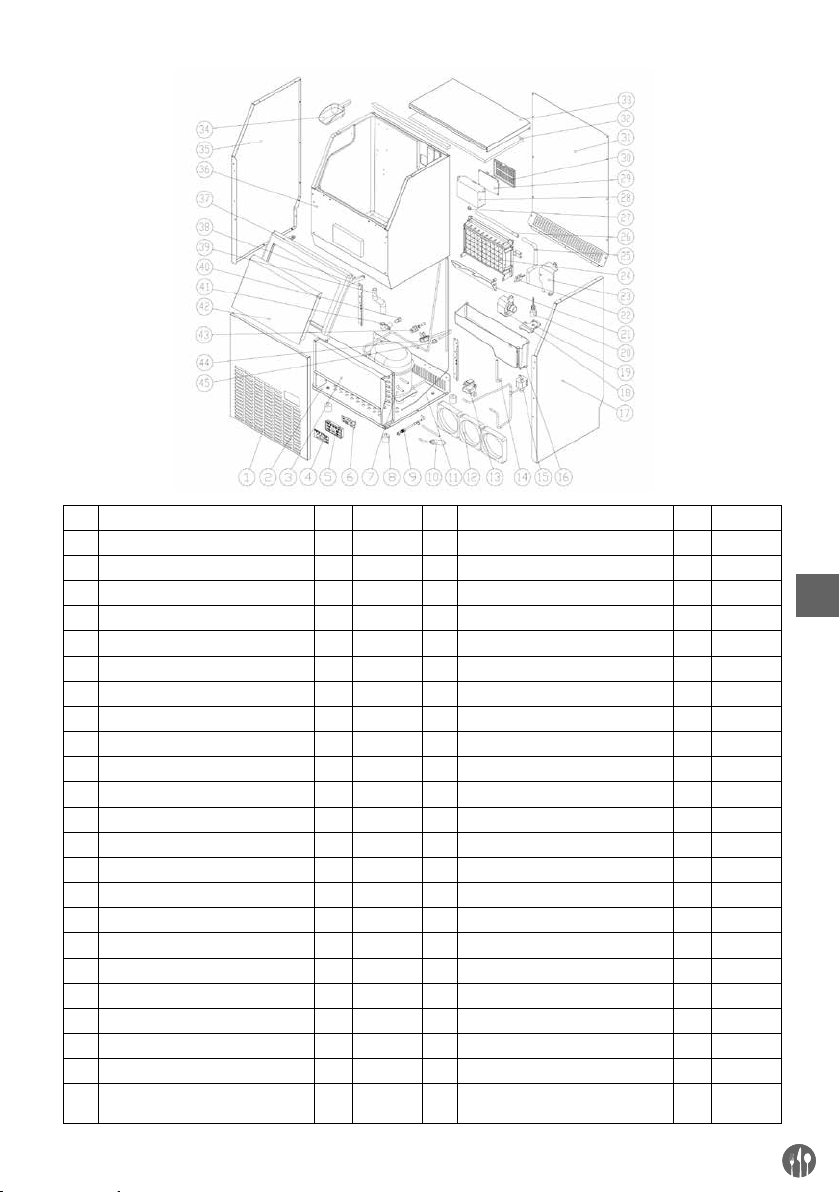

No. Parts Name Qty. Notes

Front panel

Bottom plate

Condenser

Operation panel paper

Operation panel PCB box

Operation panel PCB

Compressor

Adjustable foot

Service valve

Dry filter

Capillary

DC fan

Water inlet valve

Water drainage pipe of the water tank

Ice-harvesting Electro-magnetic valve

Water tank

Right side plate

Water circulation pump

Cover of the water tank

Water level detecting switch

Ice-full detecting plate

Magnetic control switch

Cover board on the right side of the evaporator

No. Parts Name Qty. Notes

Evaporator and its frame

Water supplying pipe

Water dividing pipe, with nine holes

Cap of the water dividing pipe

Electrical PCB box

Main control PCB

Cover of the main control PCB

Rear plate

Insulation sponge of the top cover

Top cover

Ice shovel

Left side plate

Foaming inner cabinet & Ice storing bin

Door frame

Back strength plate

Water outlet pipe of the inner cabinet

Water drainage cap

Water drainage port

Door

Water inlet port

Power cord

Clipper of the power cord

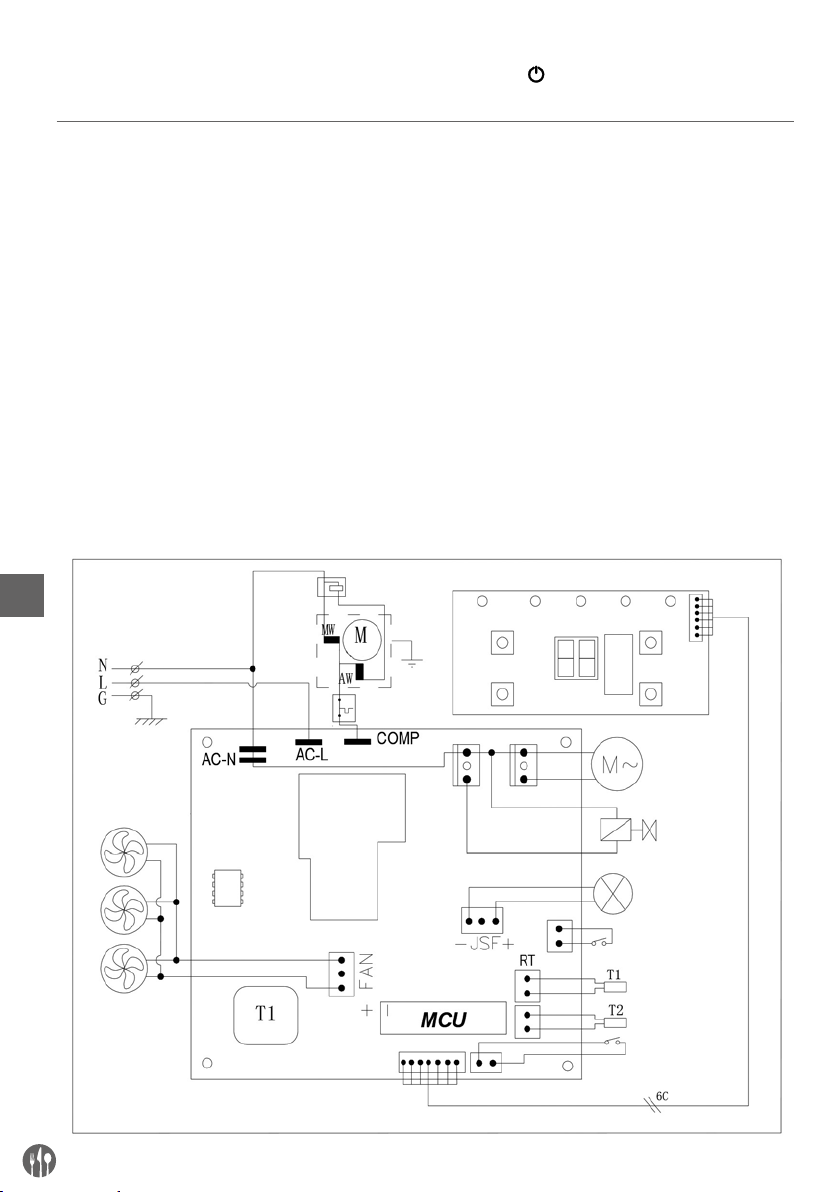

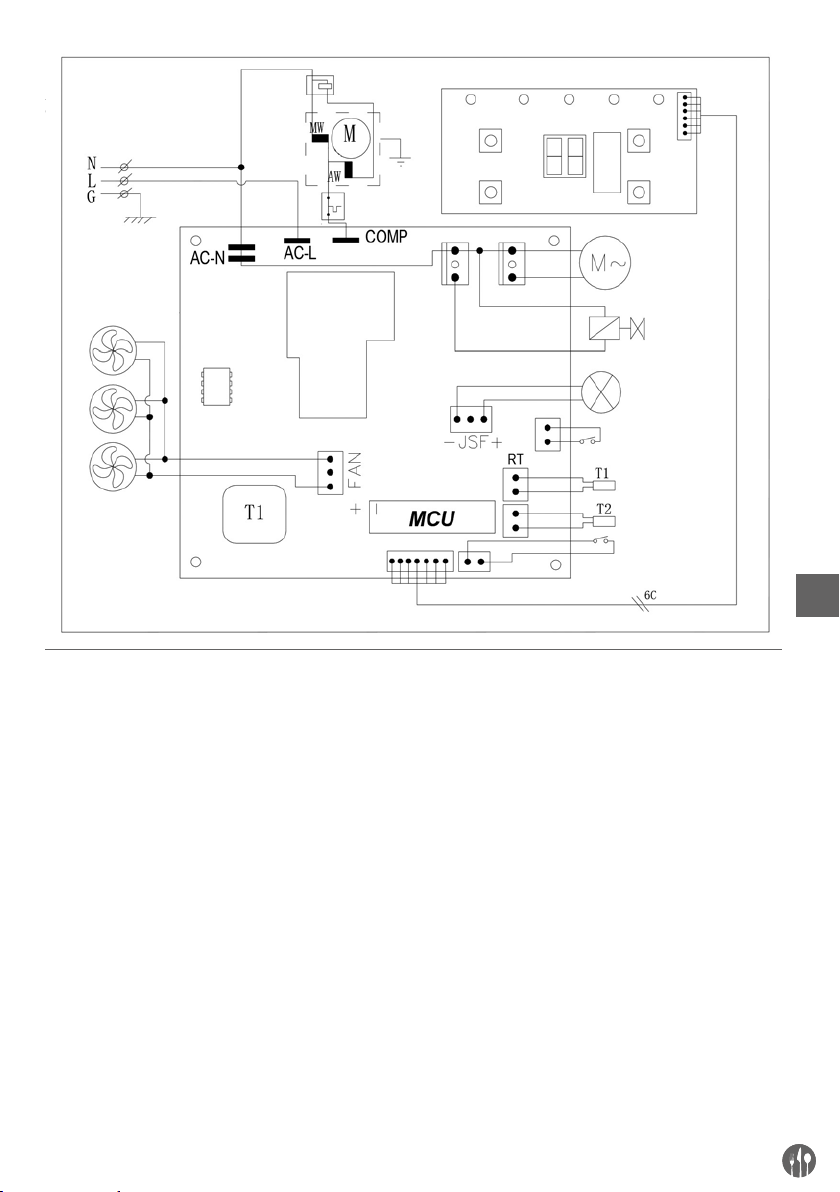

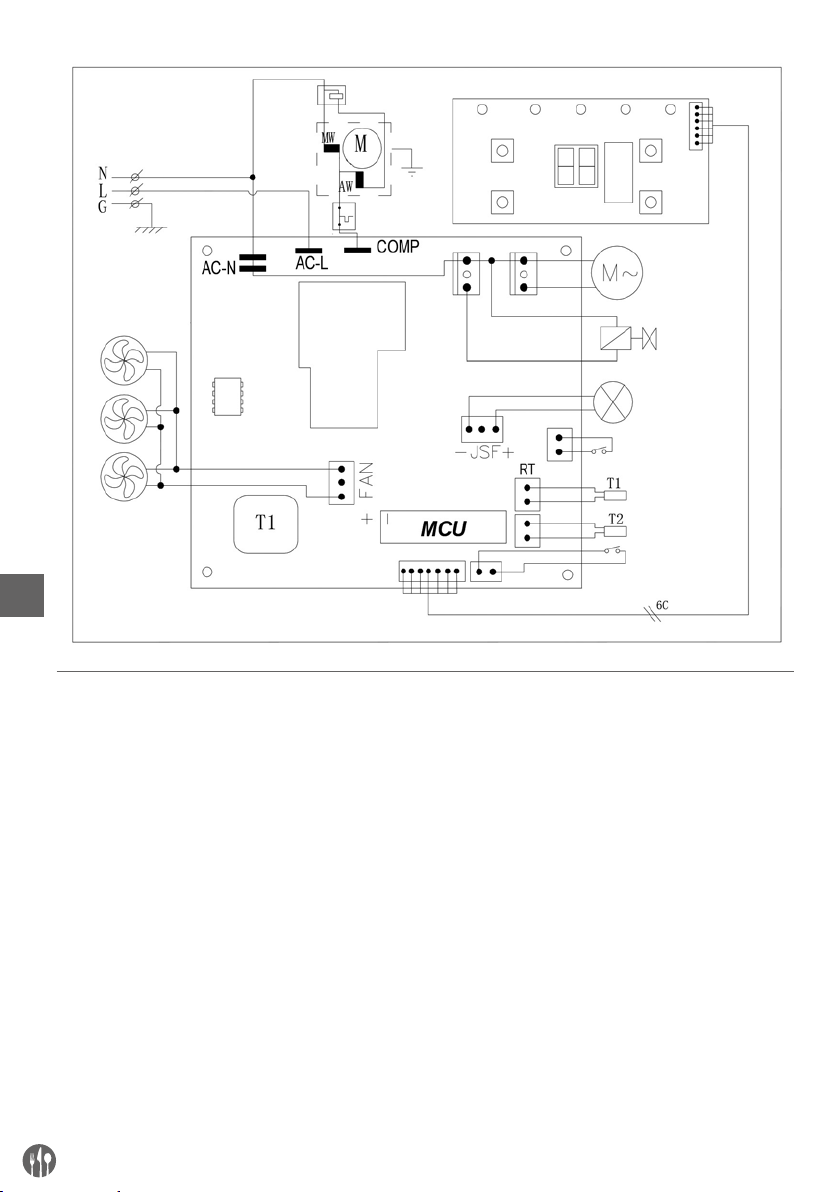

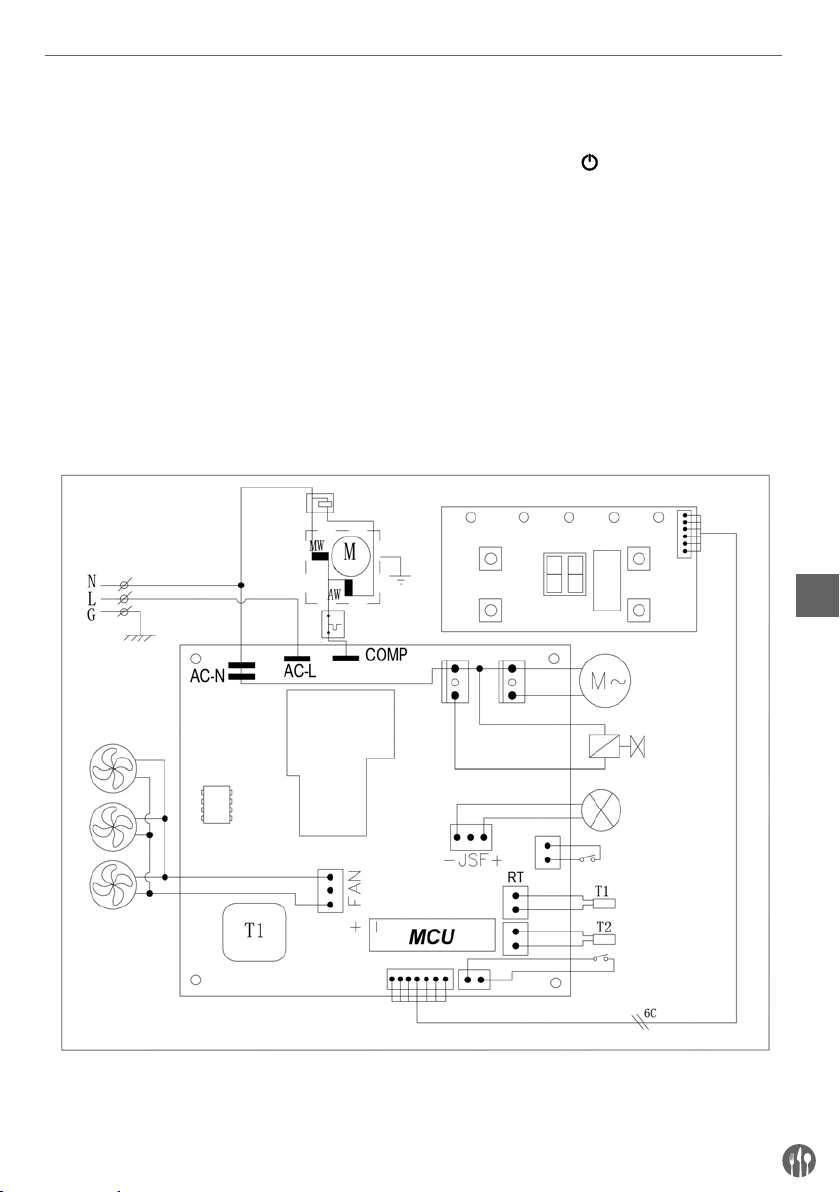

Wiring

Page 8

Unpacking your ice maker

1. Remove the exterior and interior packaging. Check if all the accessories, including instruction manual, ice scoop, white water inlet pipe, 4 ways to 2 ways water quick connector and the water draining pipe, etc., are inside or not. If any parts are missing, please contact our customer service.

2. Remove the tapes for ﬁxing the door and inned cabinet, ice scoop, etc.. Roughly clean the inner cabinet & ice scoop with wet clothe.

3. Put the ice maker on a level & ﬂat ﬂoor, without direct sunlight and other sources of heat (i.e.:

Installation location requirement

a) Keep the proper room temperature and inlet wa-

ter temperature according to above speciﬁcation table. Otherwise it will affect the ice making performance.

b) This unit should not be located near any heat

source.

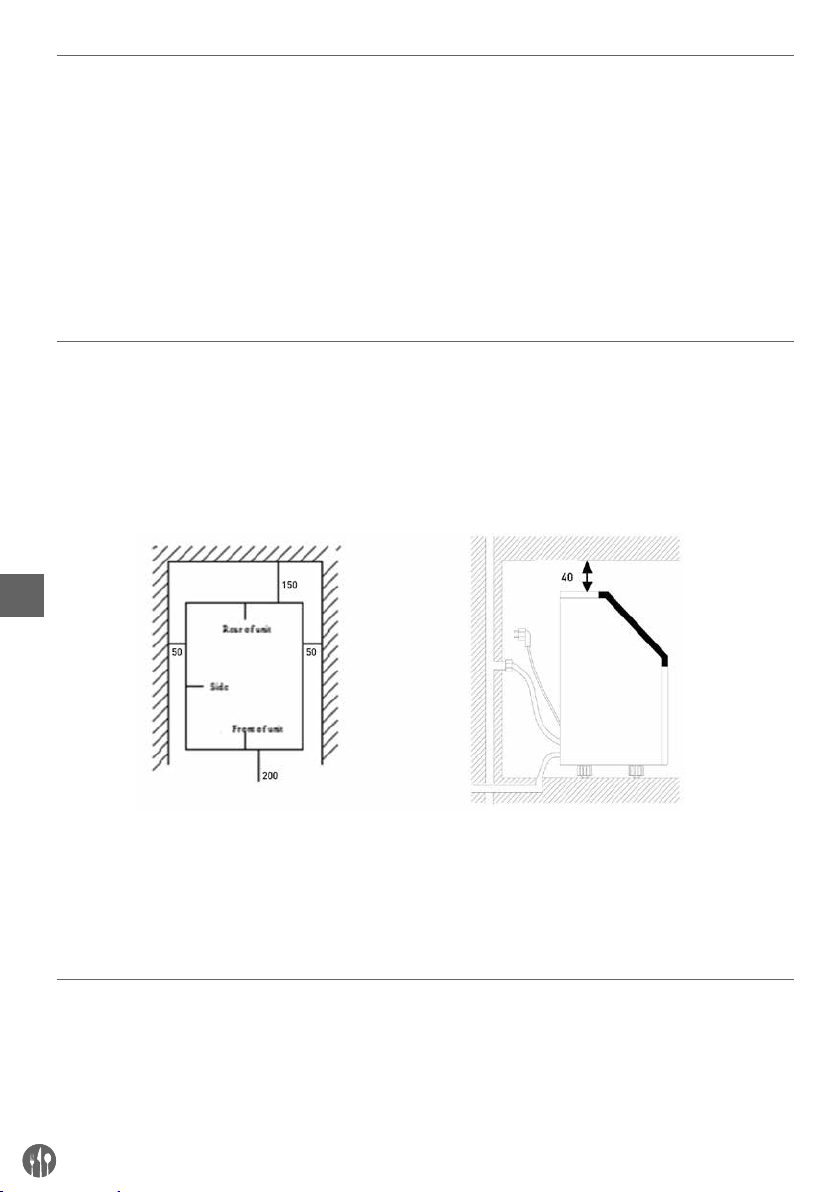

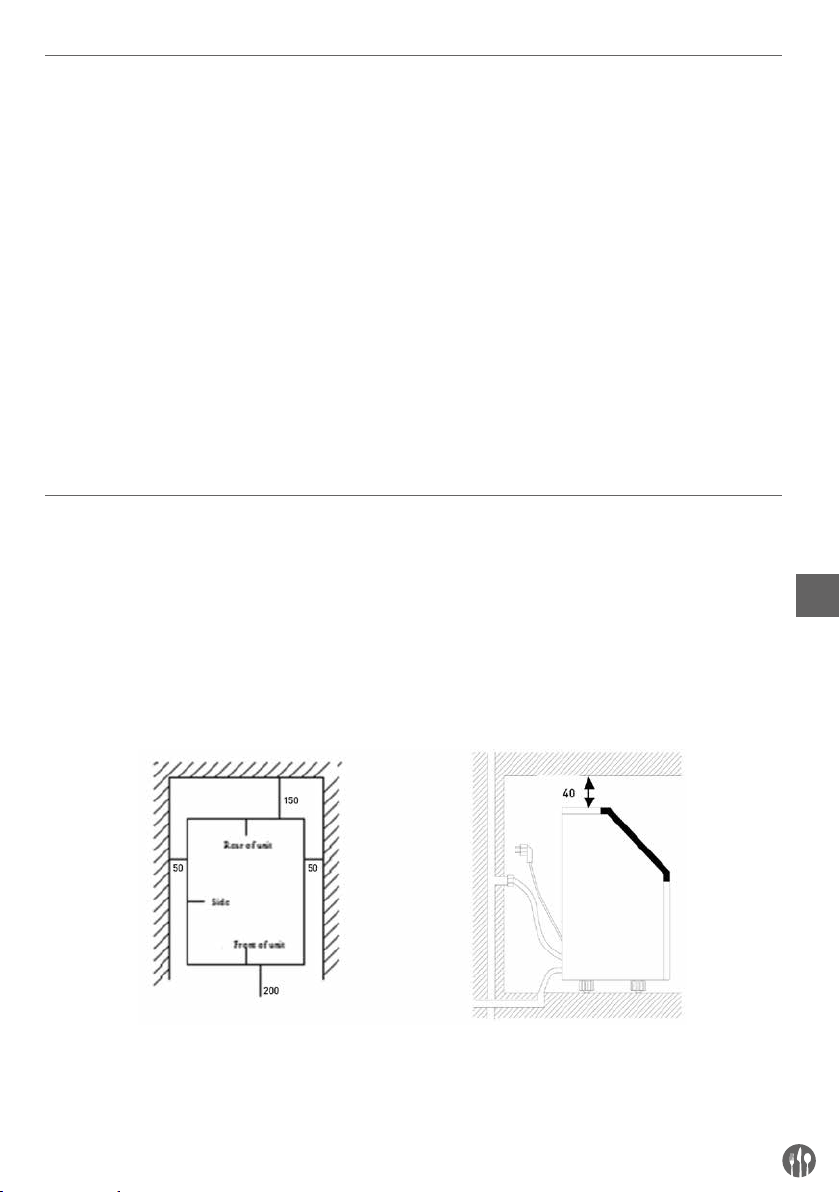

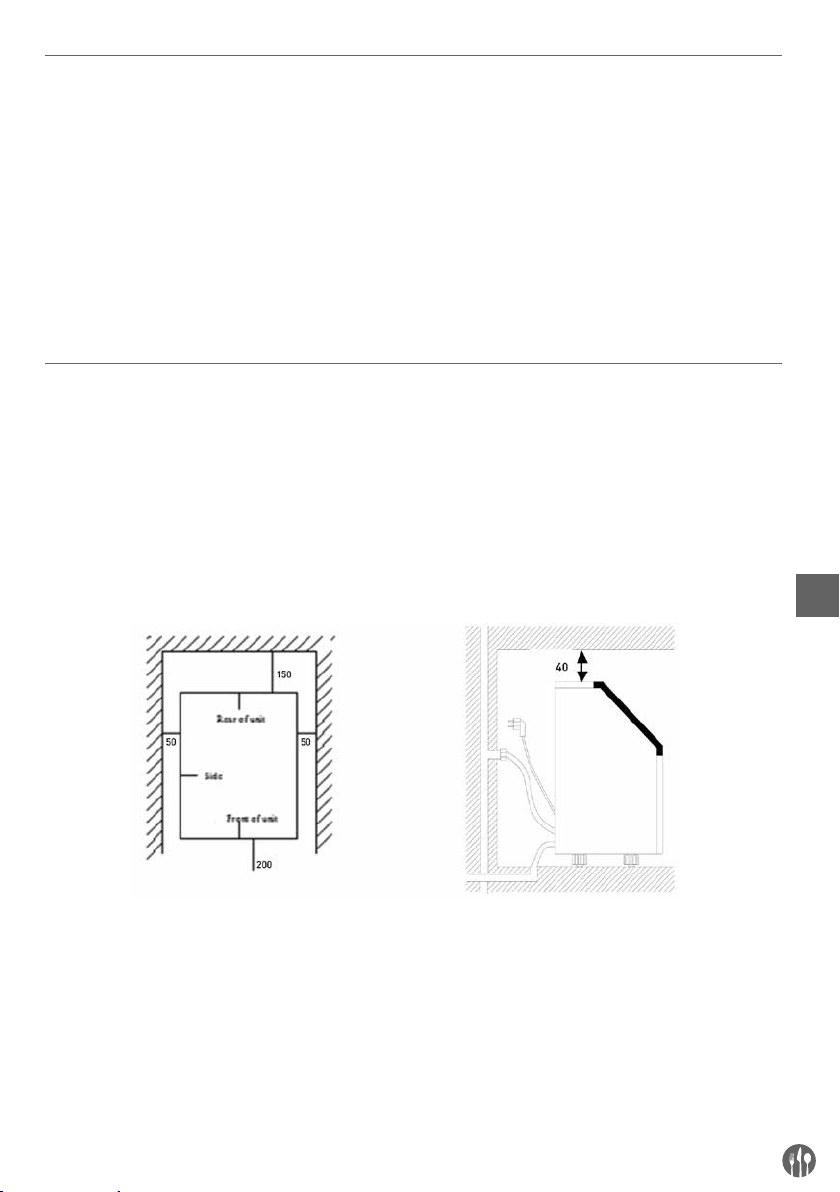

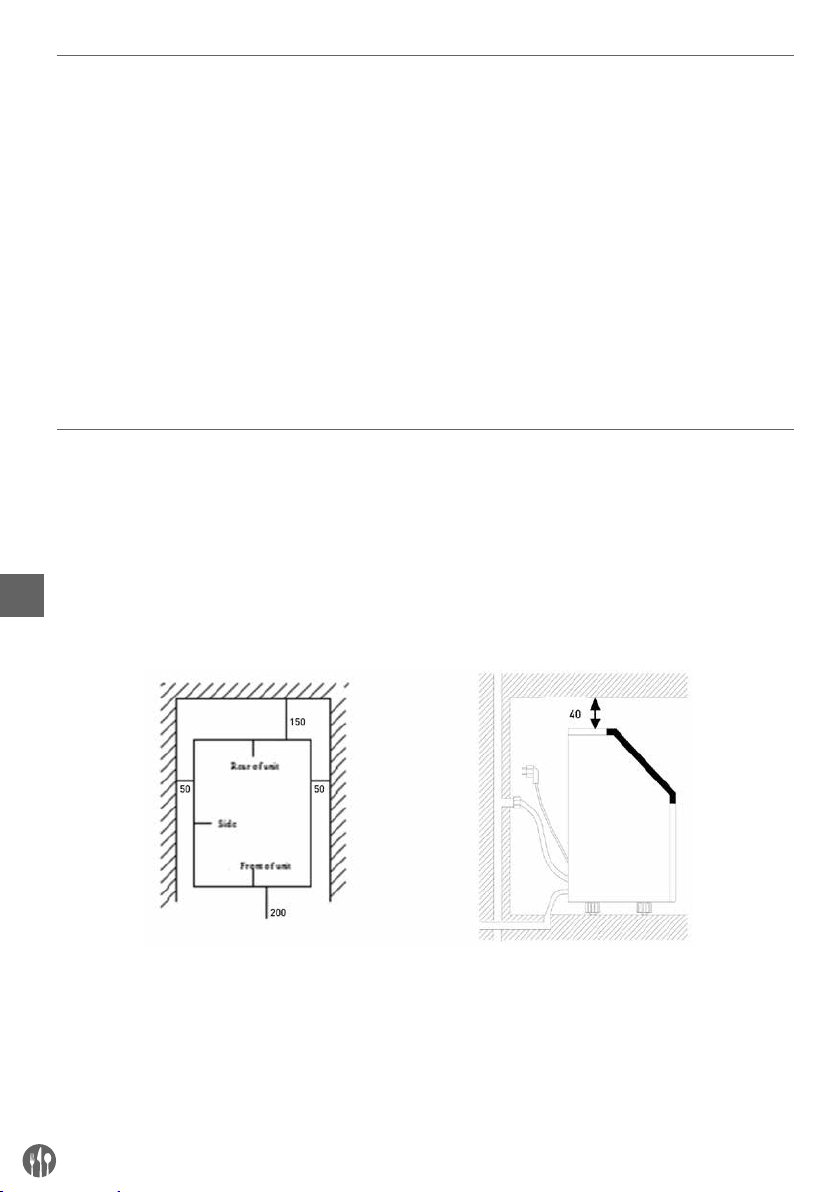

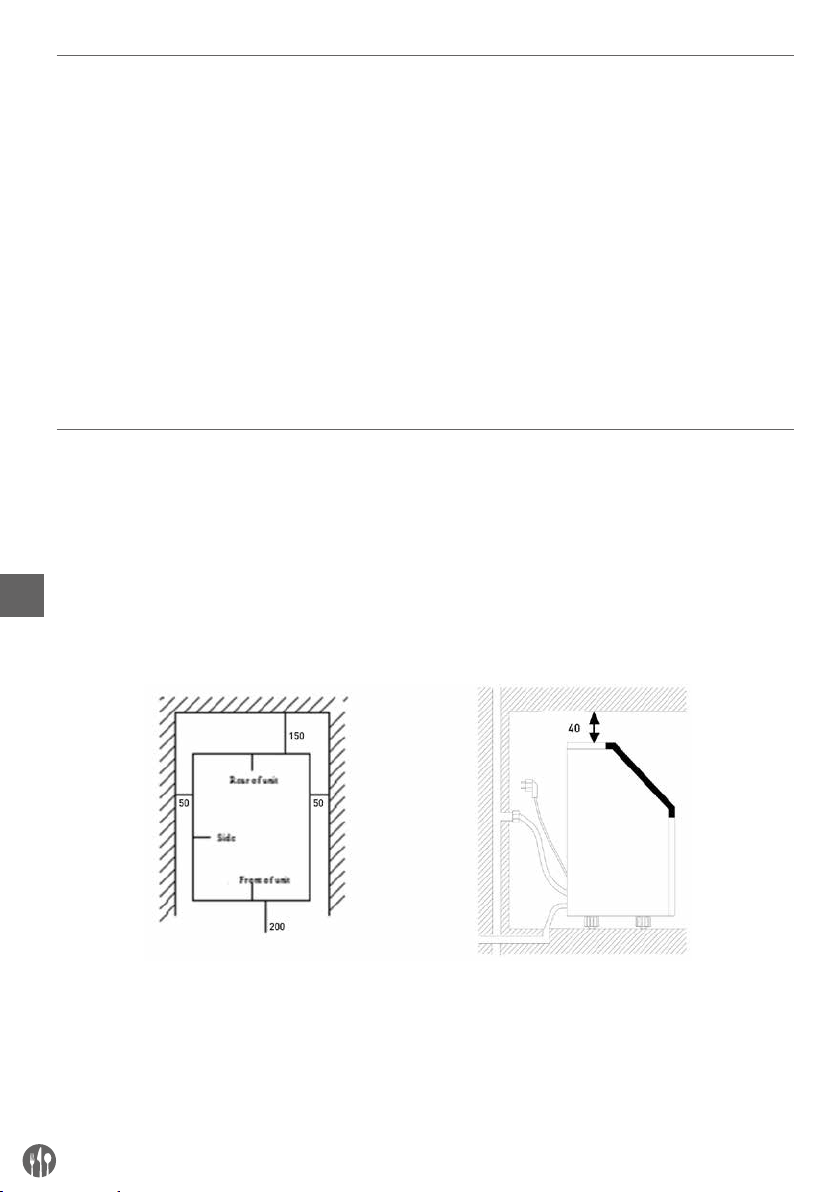

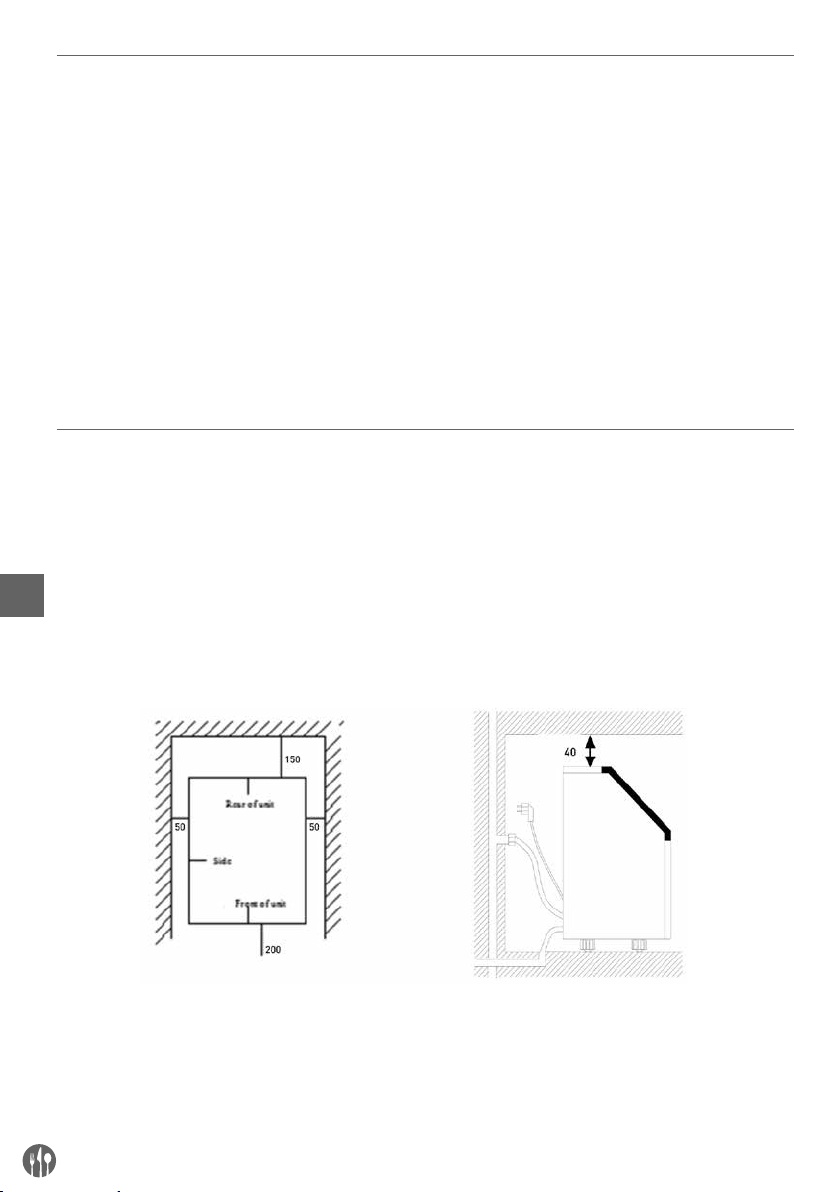

Installation clearance top view

(1:10) (mm)

stove, furnace, radiator). Maker sure that there is at least 20cm gap between the air outlet and the obstacles, and at least 5 cm between Left/Right side and the wall.

4. Allow 4 hours for the refrigerant ﬂuid to settle before plugging the ice maker in if the unit maybe fall upside down during shipping or transportation.

5. The appliance must be positioned so that the plug is accessible.

WARNING: Only use drinking water to make ice.

c) The unit should be located on a ﬁrm & level foun-

dation at normal counter top height.

d) There must be at least 15 cm clearance at rear

side for connection and 20 cm clearance in front to open the door and keep good air circulation.

e) Do not put anything on the top of the ice maker.

Side view (mm)

When installing the ice maker under a counter, follow the recommended spacing dimensions shown above. Place electrical and water supplies and drain ﬁxtures in the recommended locations as shown. Choose a well-ventilated area with temperatures above 10˚C and below 32˚C. This unit MUST be installed in an area protected from the elements, such

Electrical requirement & connections

WARNING: THIS UNIT MUST BE EARTHED.

• Before you move your ice maker into its ﬁnal location, it is important to make sure you have the proper electrical connection.

• It is recommended that a separate circuit, serving only your ice maker, be provided. Use receptacles

8NL8

as wind, rain, water spray or drips. The ice maker requires a continuous water supply with pressure 1-8 Bar as required in above speciﬁcation table. The temperature of the water feeding into the ice maker should be between 5˚C and 25˚C for proper operation.

that cannot be turned off by a switch or pull chain. If the supply cord or plug to be replaced, it should be done by a qualiﬁed service engineer.

• This appliance requires a standard 220-240 Volt, 50Hz electrical outlet with good grounding means.

Page 9

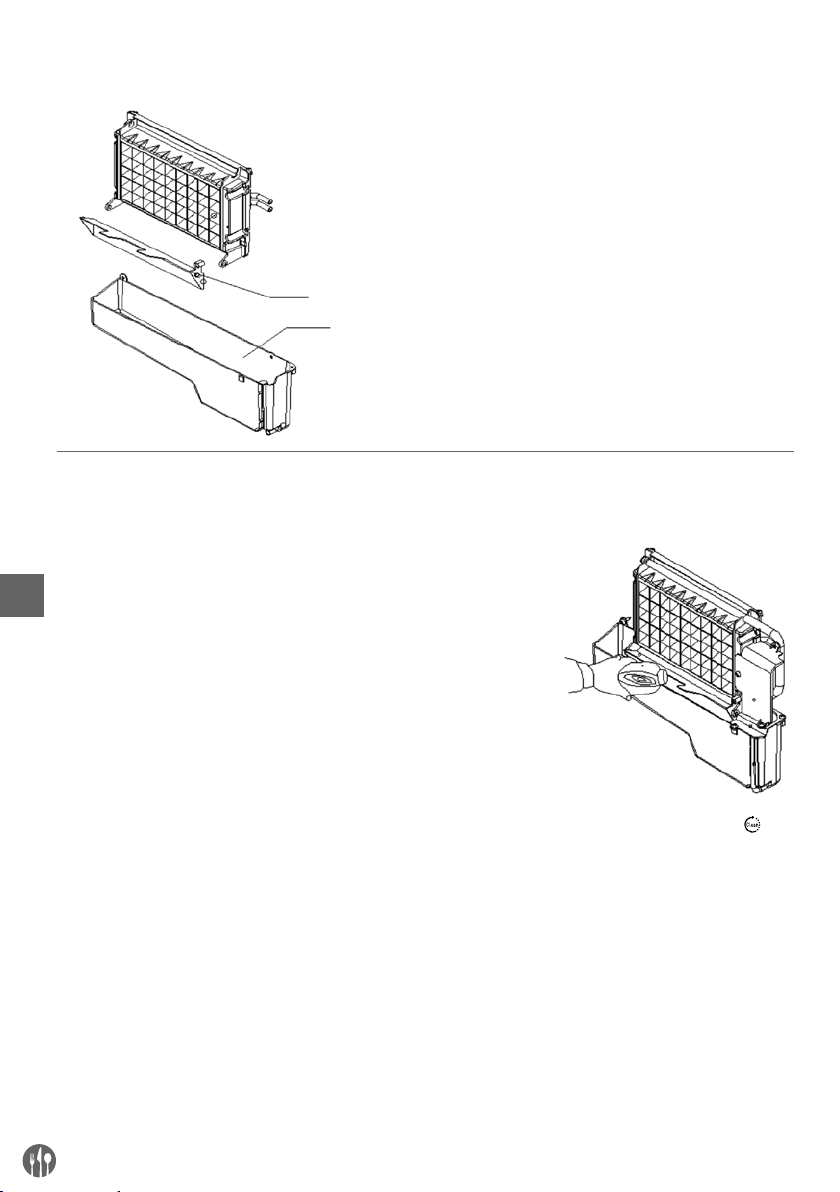

Cleaning your ice maker befroe first using

1. Open the door.

2. Clean with diluted detergent, warm water and a soft cloth.

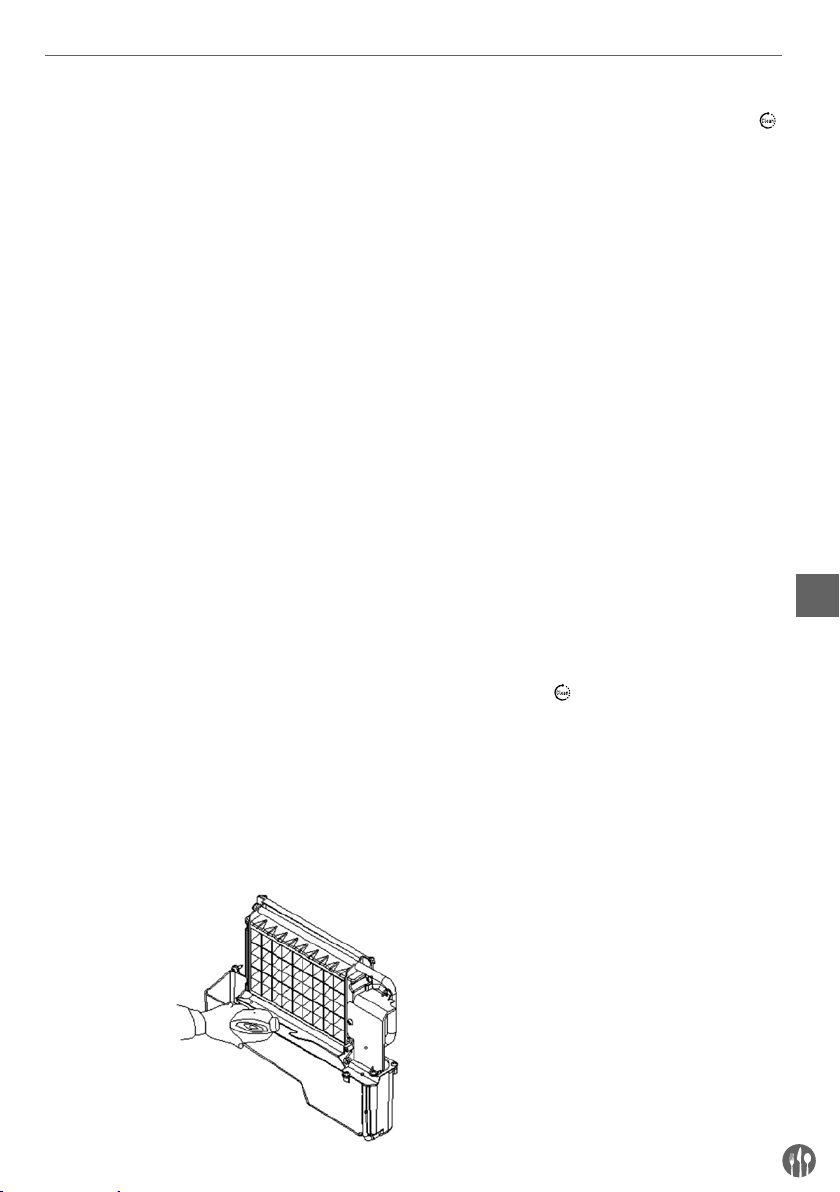

3. Repeatedly clean the water contacting inner parts, you can pull the Water drain pipe of the water tank indicating “H” in above illustration to drain the cleaned water in the water tank, next clean the inner ice-storing cabinet. After that drain out all of the cleaning water from the water drain port located at the back of the unit (“7”in

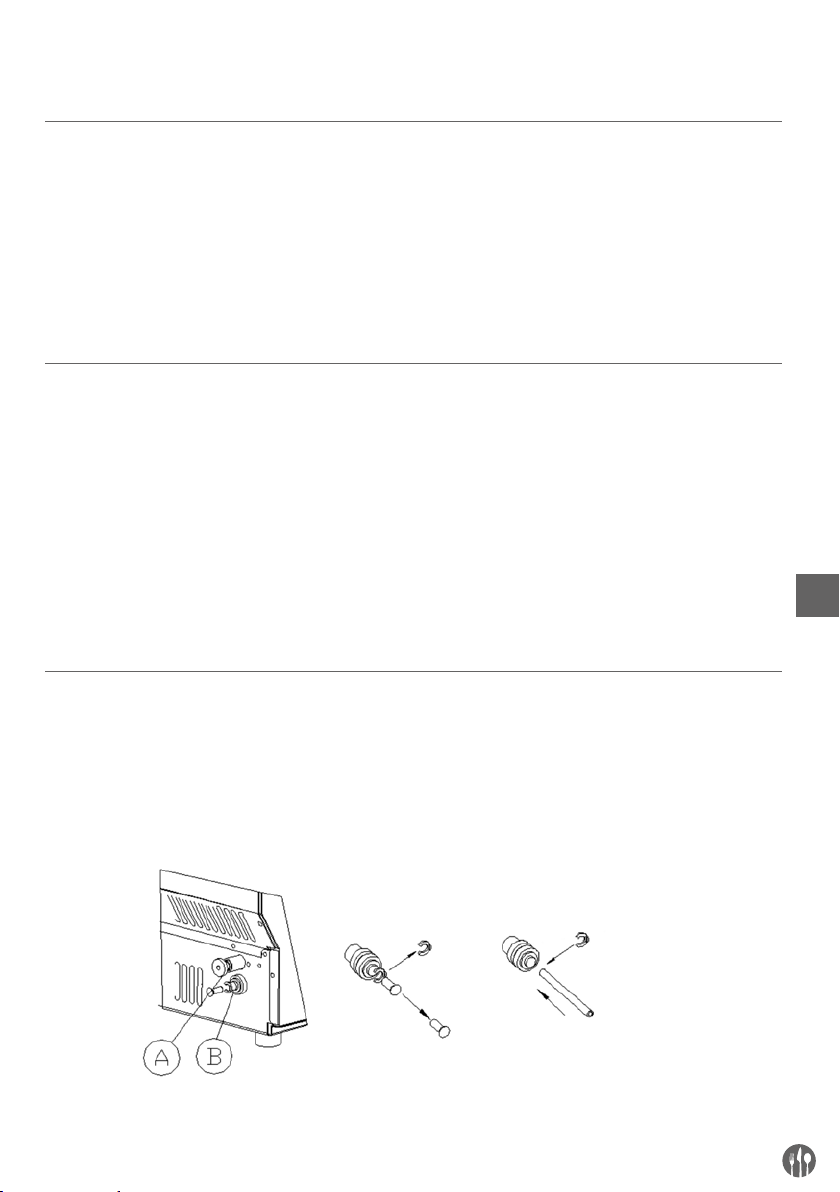

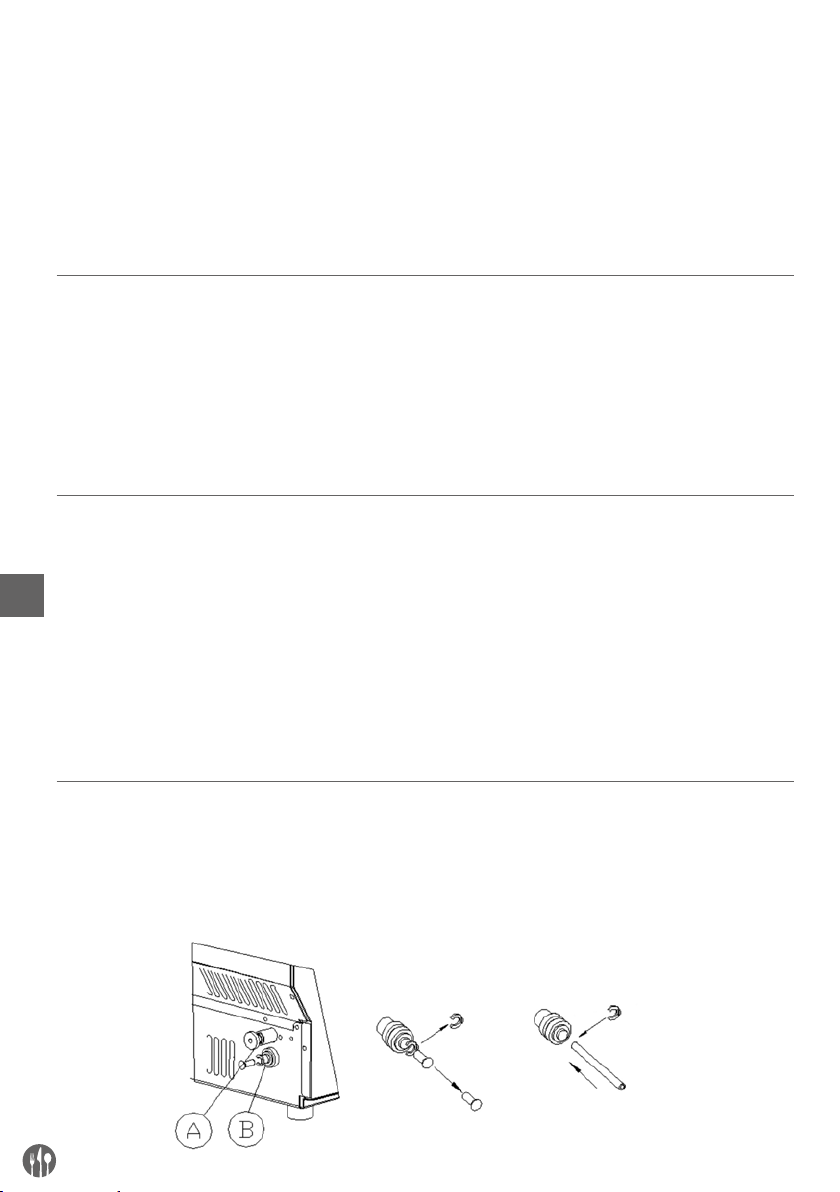

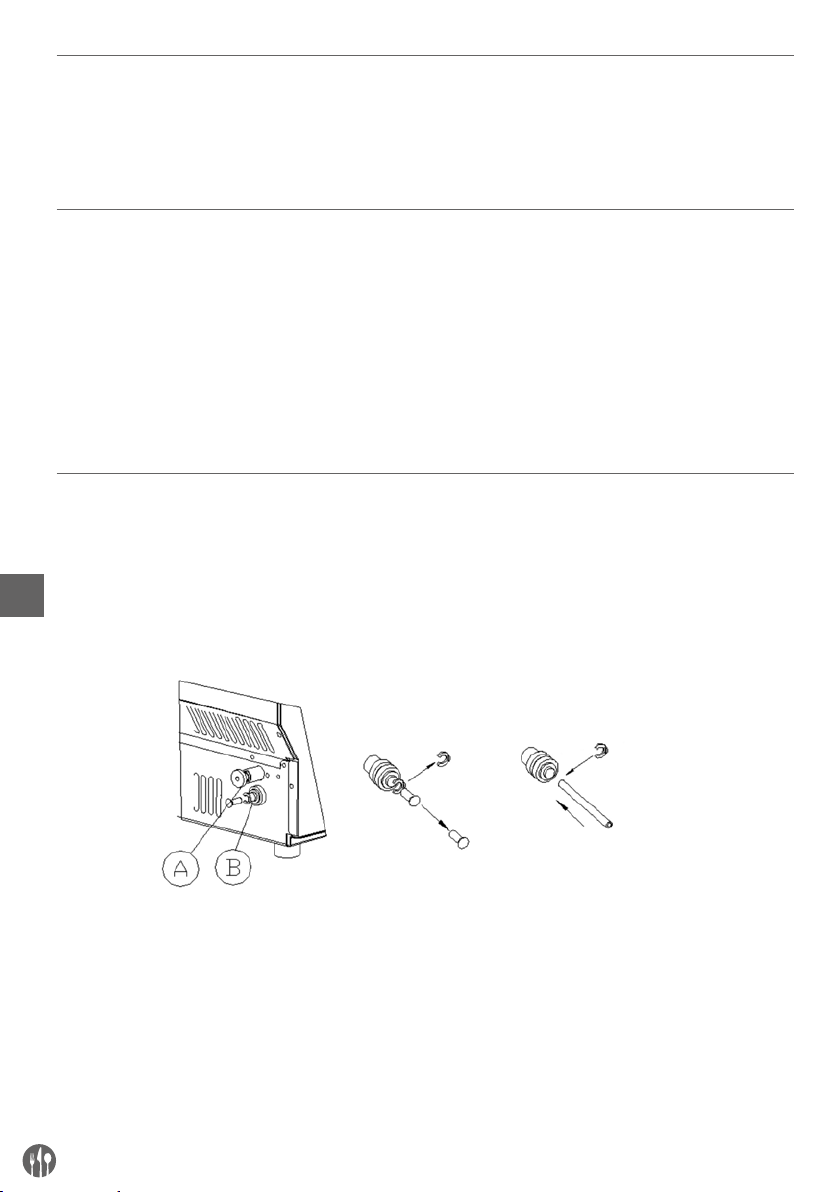

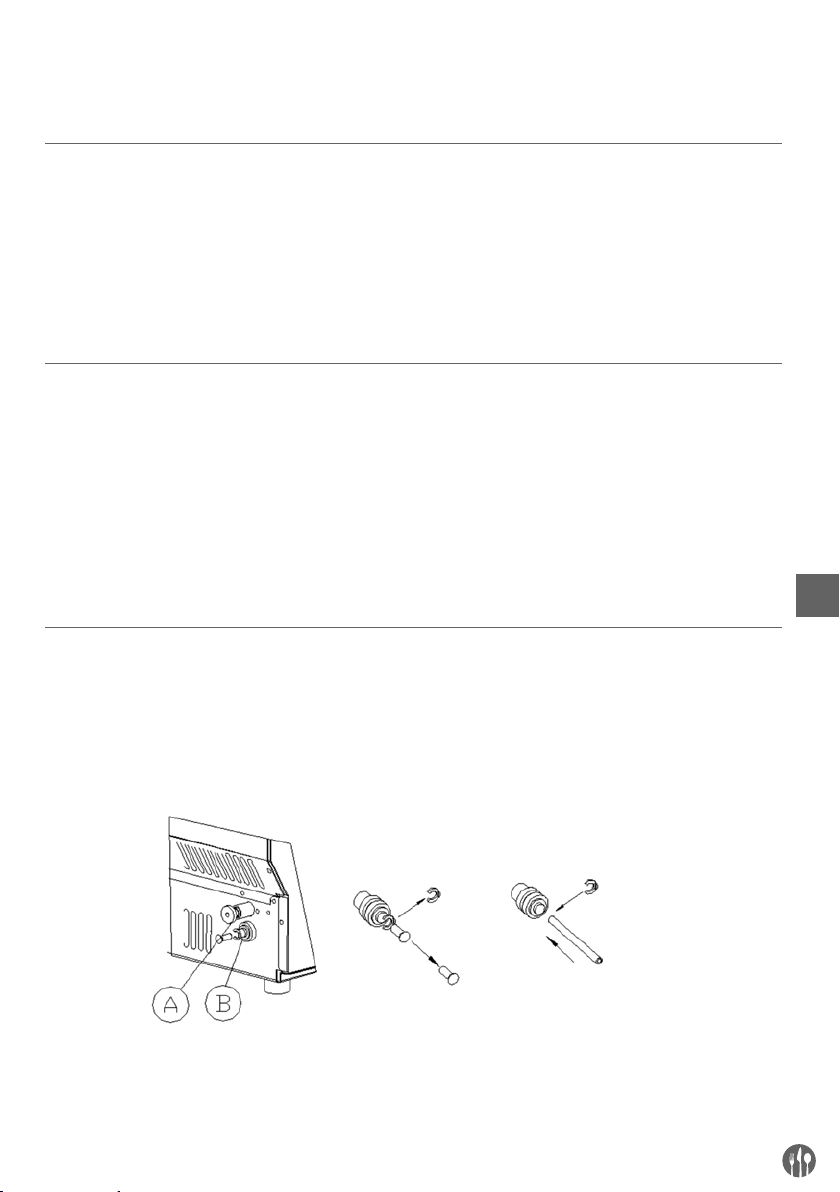

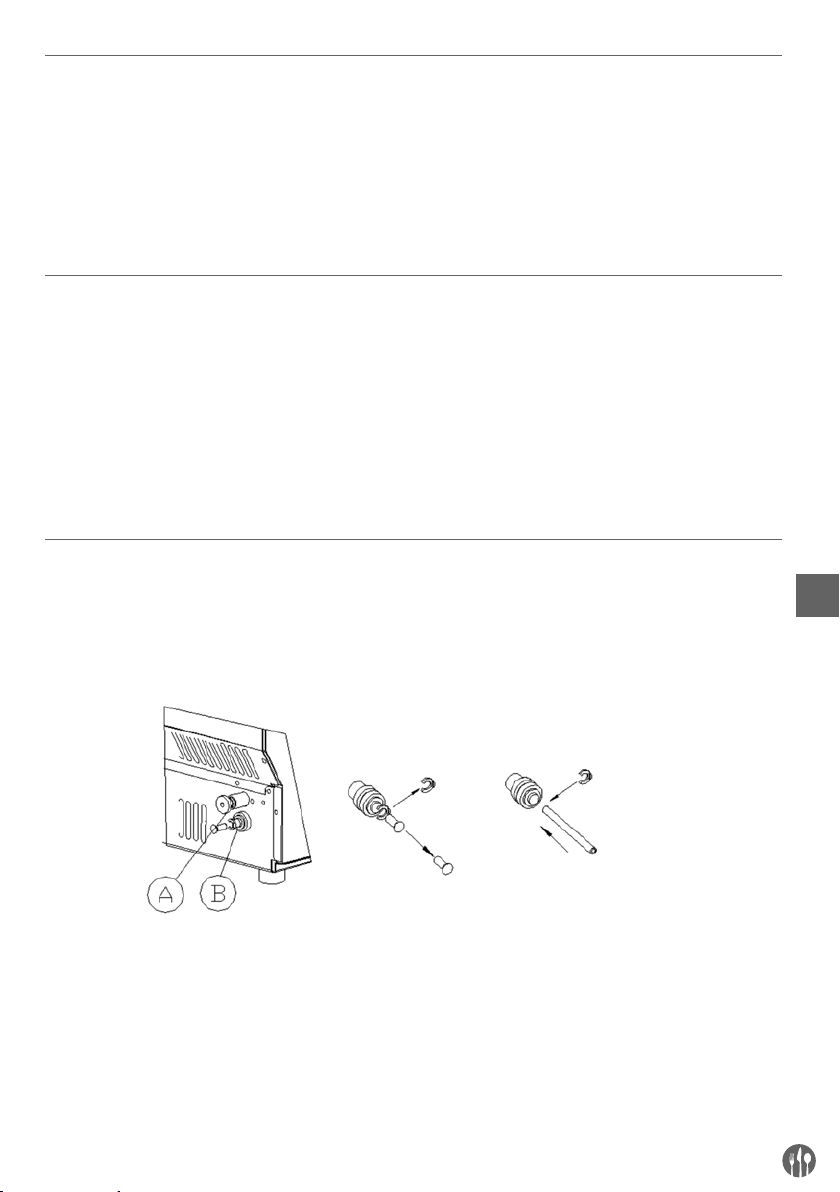

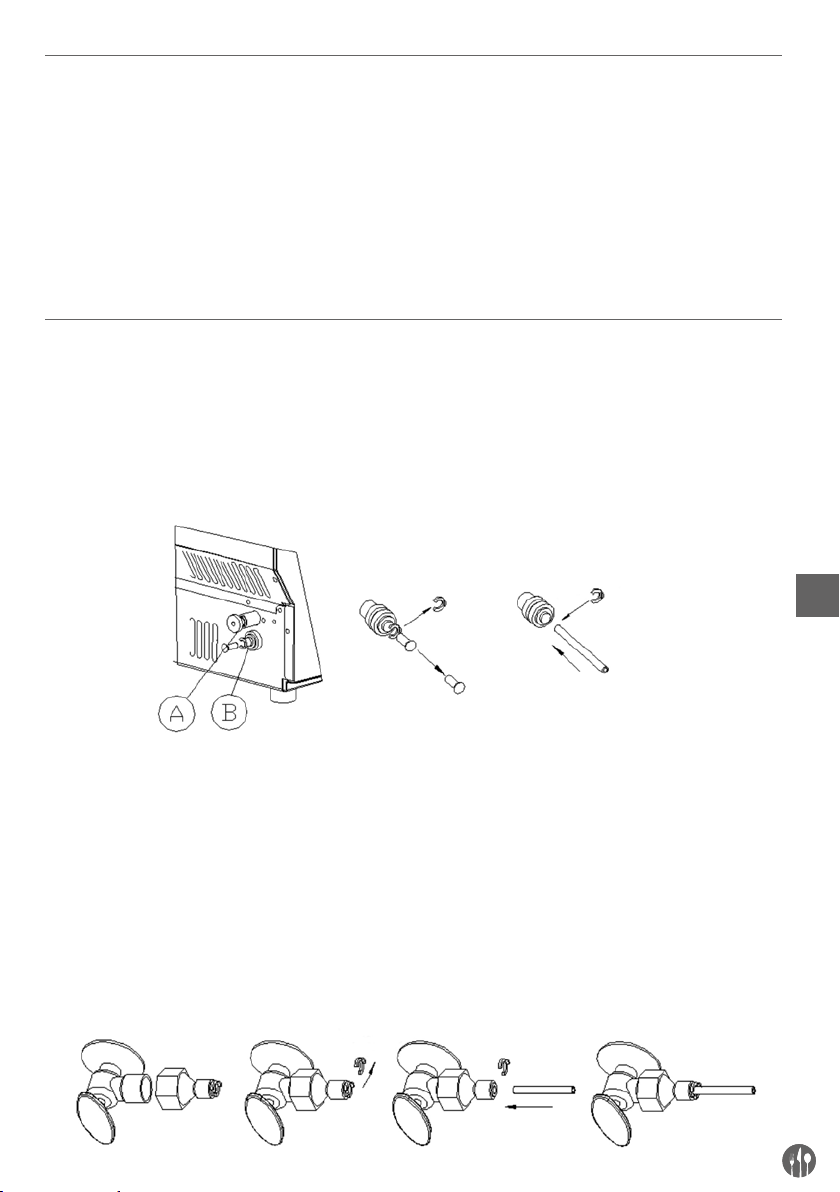

Water connection for your ice maker

Important: Be sure to use the new hose-sets supplied with the appliance. Connect the water supplying hose to the unit Step 1: First remove the clipper on the water inlet

port (indicated in the following illustration “B”) located at the back of the unit. Remove the anti-dust plug.

Step 1: Remove the

anti-dusty plug

above illustration). Reinstall the water drain pipe and the cap of the water drain port, otherwise, the unit will not work properly. Discard the ﬁrst icecube after cleaning.

4. The outside of the ice maker should be cleaned regularly with a mild detergent solution and warm water.

5. Dry the interior and exterior with a clean soft cloth.

Step 2: Insert the one end of the white water hose

into the water inlet port, and push inward completely, and install back the clipper, then water hose connection is completed.

Step 2: Insert the water

hose

Water inlet port on the

unit back

Press inward the active out circle, then remove

the anti-dusty plug.

Remove the clipper first

Then install back the

clippe

First insert the

water hose inward

completely

Connecting the water drain pipe

Pull out the water drainage cap with black color (indicated “A” in above illustration), then connect the

the other end of this drainage to the main water drainage pipeline.

white drainage pipe included in accessory, connect

Connect the water hose to the water faucet of the water main supply system

The supplied water quick-connector must be screwed to a faucet; remove the clipper from the water quick-connector, insert the other end of the

ly, install back the clipper. Important: The water pressure of main water supply system must be 0.04-05 MPa at

water hose into this quick-connector port complete-

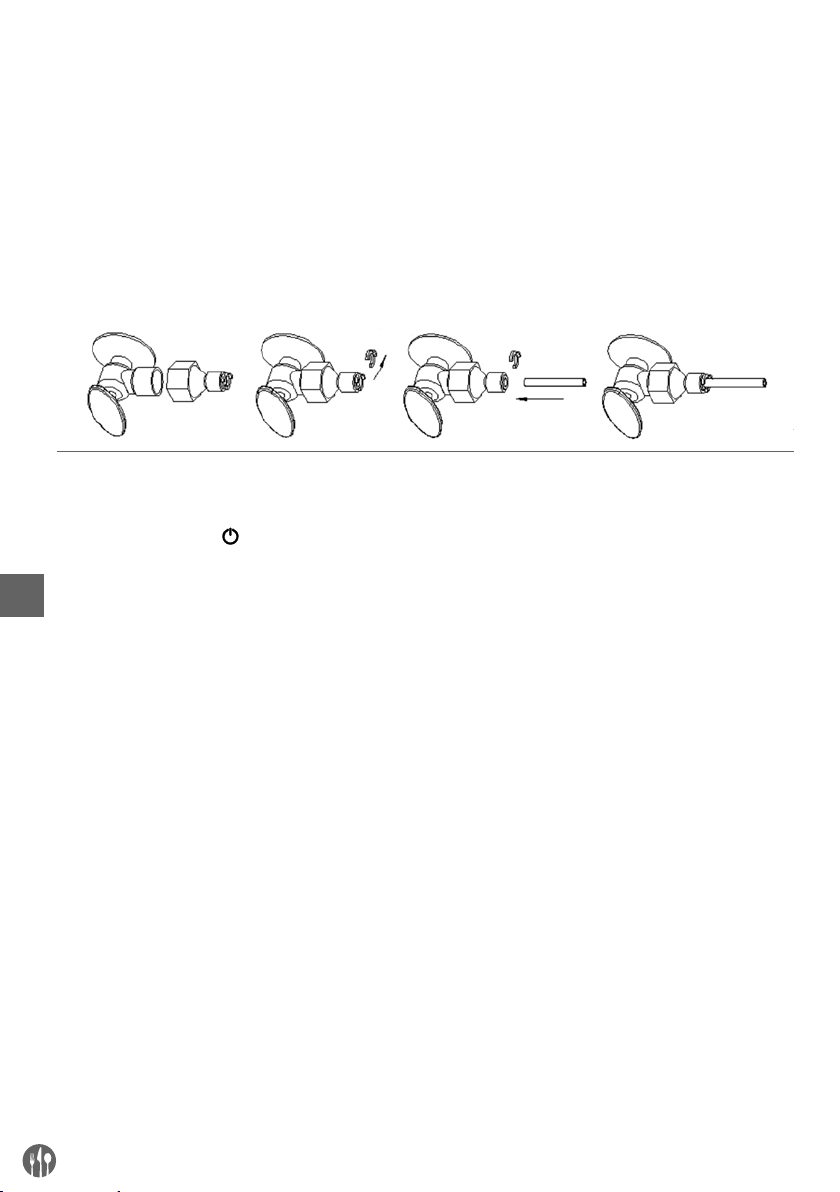

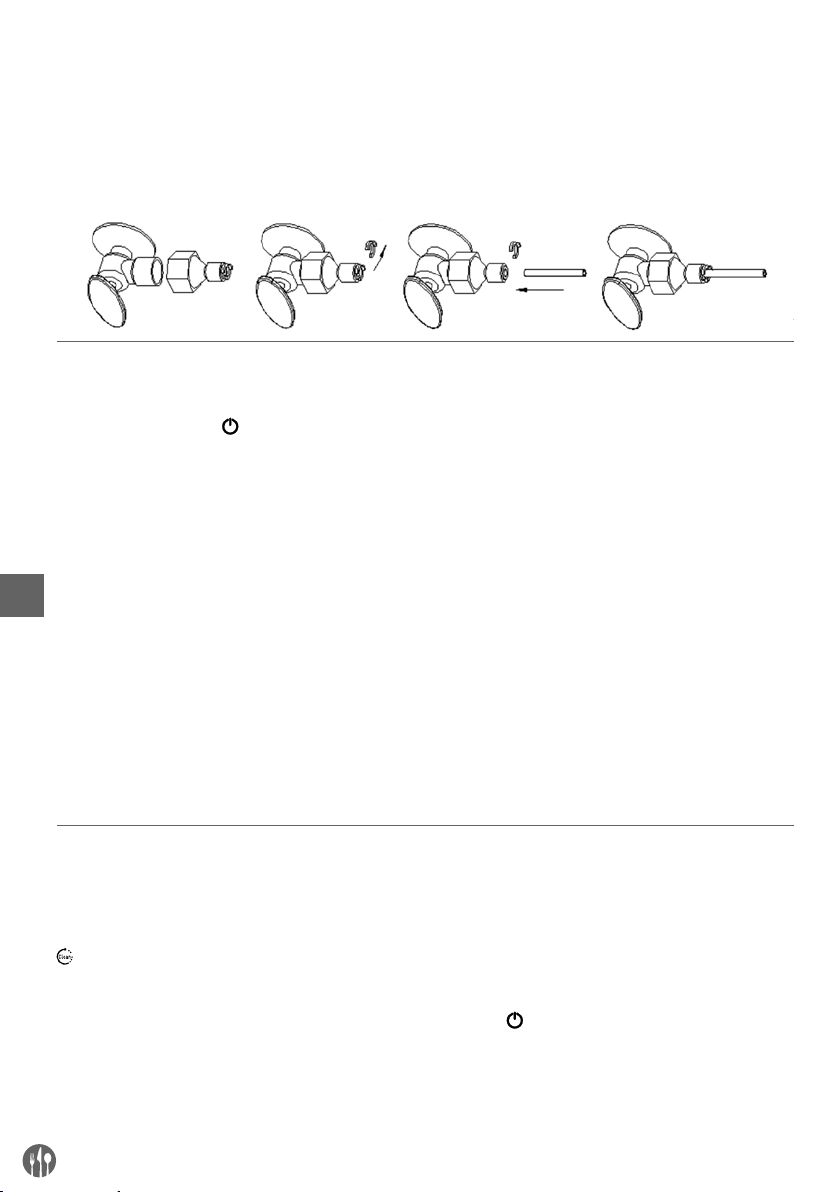

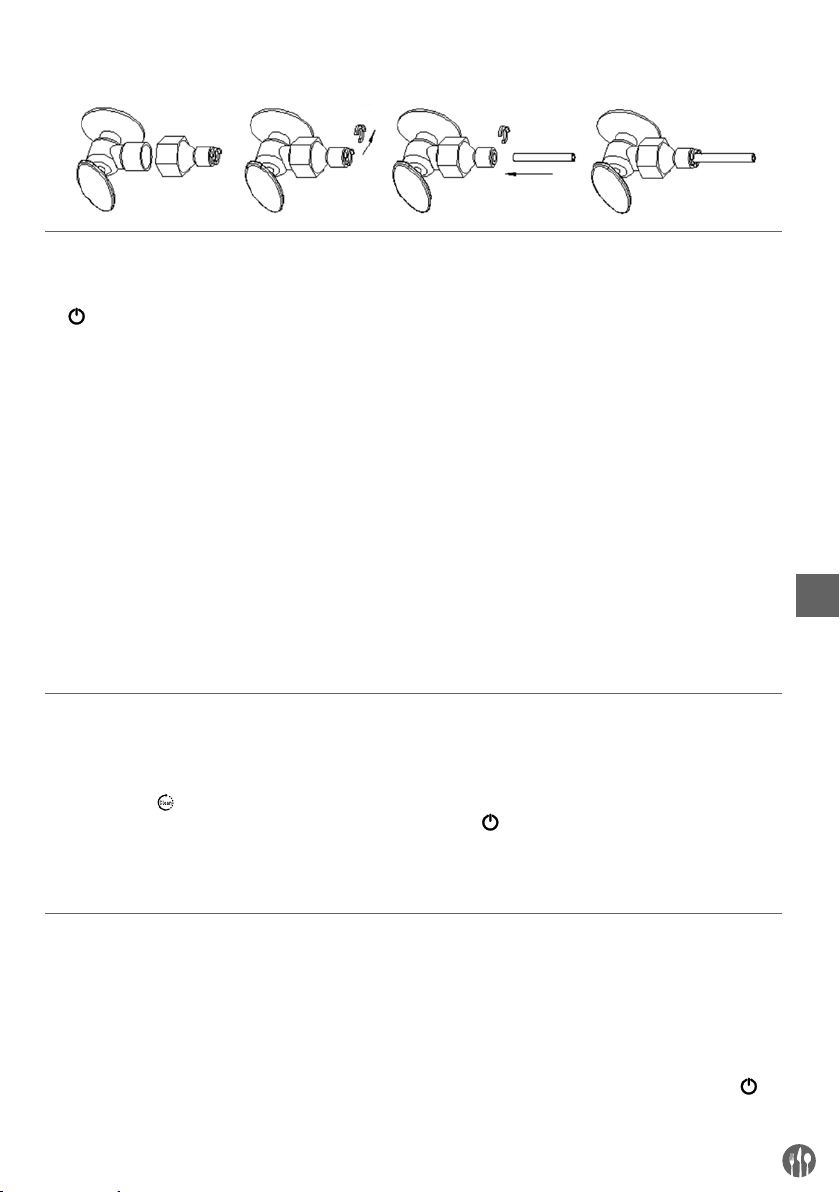

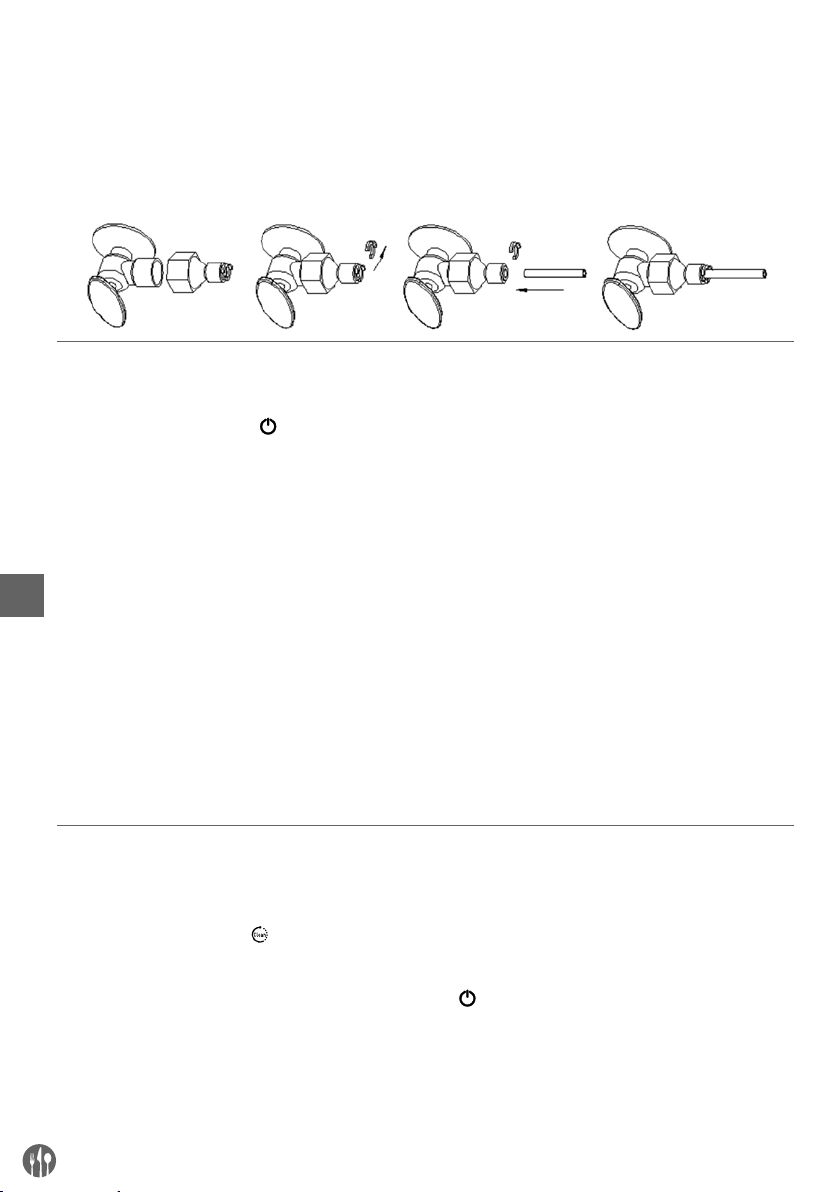

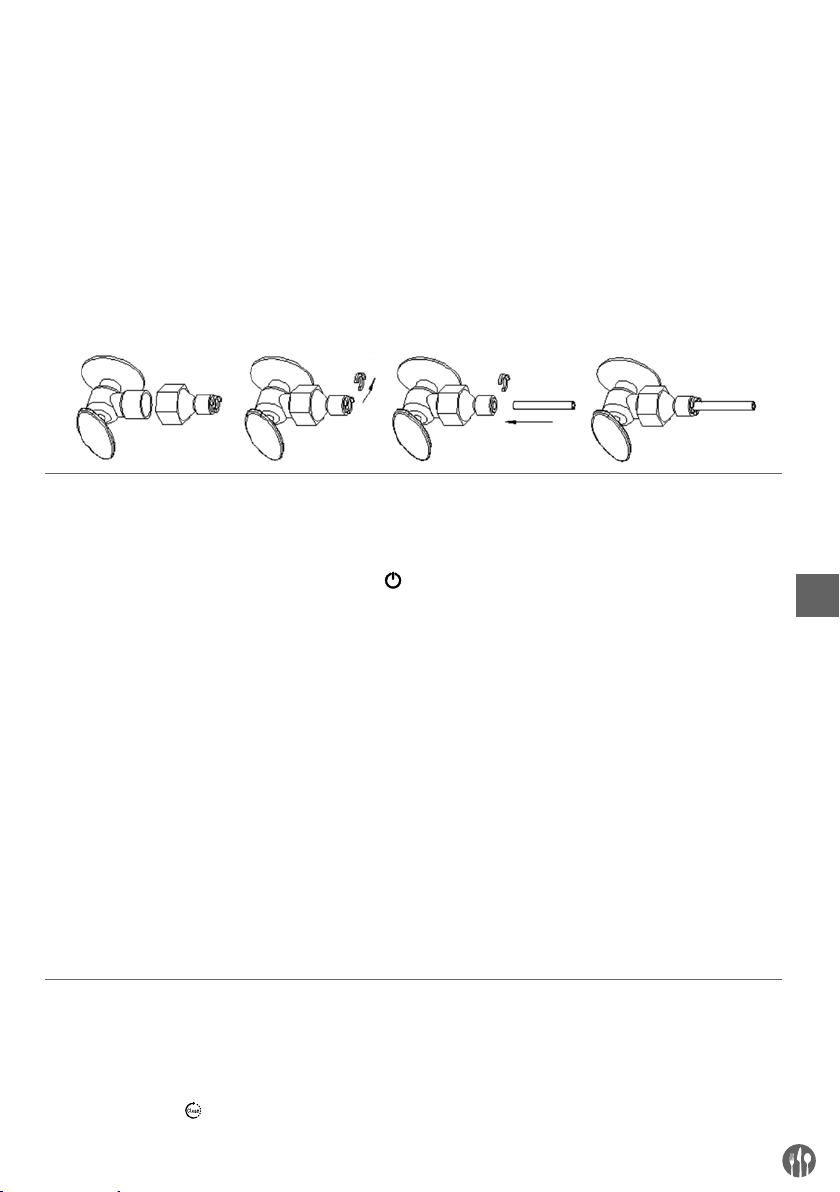

Step 1: Qucik-connector and the water faucet

Step 2: Screw the qucik-connector on the water faucrt by the screw thread, and remove the clipper

Remove the clipper first

Step 3: Insert the water hose completely

Push inwards

White water hose

(accessory)

Step 4: Insert back the clipper

9NL9

Page 10

Operation the ice-making process

1. After all of the water pipe connecting is completed, plug in the main power supply. Then press “

” button on the control panel to begin the ice making cycle, and the“Ice”light will be on at same time. The digit window will display the ambient temperature normally. The compressor, fan motor and water pump will run during ice making process.

2. Each ice making cycle will last about 11 to 30 minutes, depending on the ambient temperature and the water temperature.

3. When the ice-making process is over the machine will switch to ice-harvest process. At same time the system will detect the water level, if the water level is lower than required, “Add water”light starts ﬂashing, open the water inlet valve to supply extra water to water tank, when the water supplying process is ﬁnished, the “Add water” light is off again.

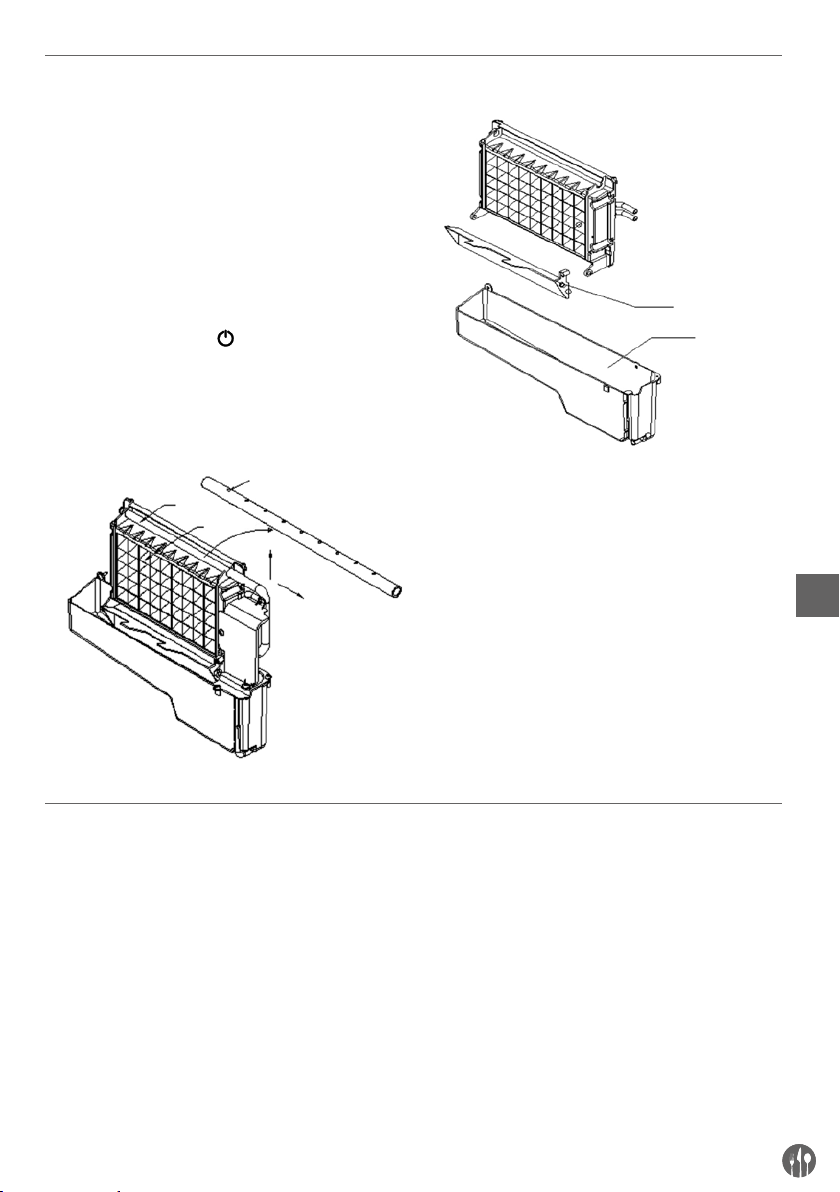

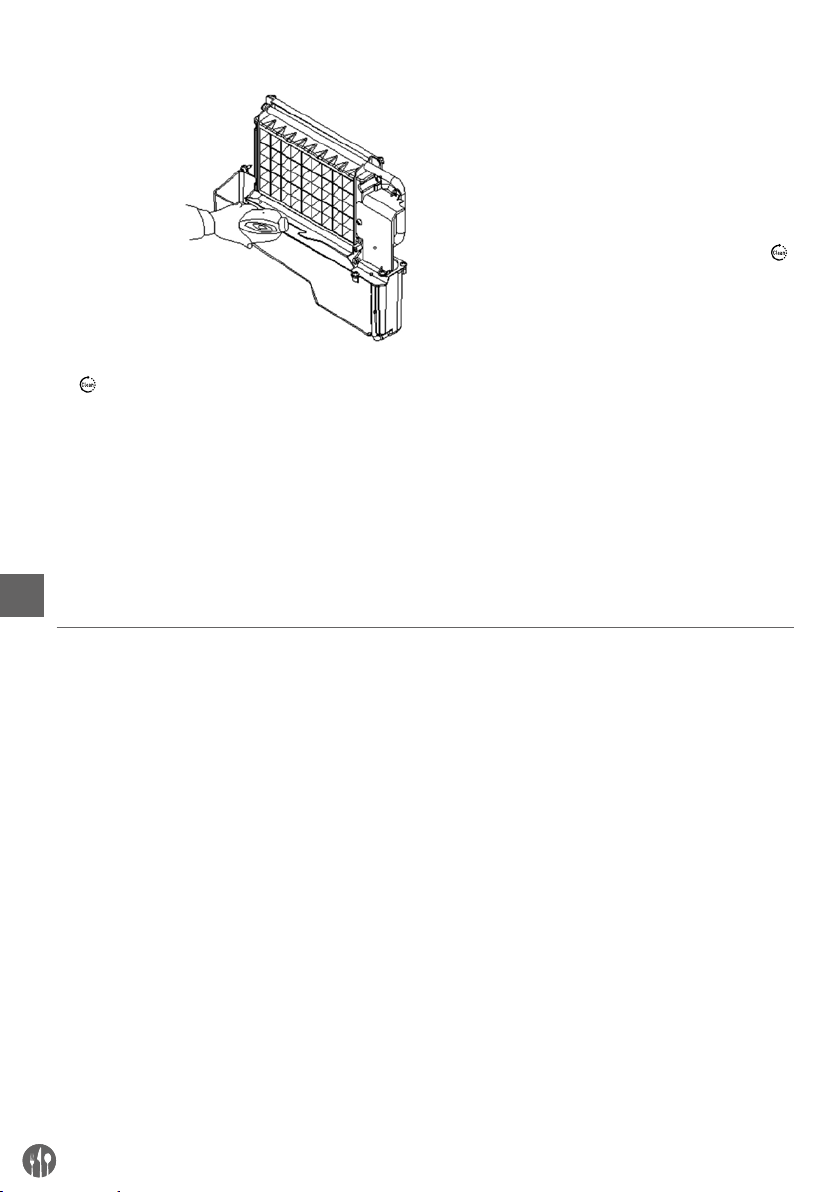

Automatic self-cleaning program

Start the self-cleaning program: After connecting all of the water pipe, plug on the main power supply

plug press the “ ” button for more than 5 seconds, this starts the cleaning program. The “Clean” light will be on during cleaning, the digit window will indicate the left time. The self-cleaning program takes 30 minutes.

4. When the “Full ” indicator is on, the unit stops running. If you remove enough cubes, the unit will start to work again after a 3 minute period.

5. During the ice-making process, press the “▲” or “▼” button to adjust the ice-making process duration period length, this will change the thickness of the ice cube. The default setting is zero, 1 minute will add or decrease to the process per pressing of the “▲” or “▼” button. 5 seconds after the last press, the new setting are programmed.

6. Bad water quality will cause bad quality of ice cubes and will reduce the transparency of the ice cube.

NOTE: Created ice cubes are joined together and still need to be broken apart.

Cancel the self-cleaning program: It takes about 30 minutes to complete one self-cleaning program. When the program is over, the system will be in offstate automatically. And also you can press the “ ” button on control panel to cancel the self-cleaning program by force.

Timer Setting

How to set the timer: When the machine is off, press the “Timer/Clean” button to set the time when the machine has to turn on. The “Timer” light will go on, the number in digital window will ﬂash to display in how many hours the machine will go on. During the number ﬂashing, press “▲” , “▼” button to add or remove hours, the default setting is zero. Five seconds after setting, your desired setting will be programmed.

10NL10

How to cancel the ON-Timer: Press the “Timer/Timer” button, the number in digital window will ﬂash to display the present delay time of your ON-Timer, and press the button again to cancel the setting. Pressing the “ ” button will also cancel the timer.

How to cancel the OFF-Timer: This is the same procedure as for canceling the ON-Timer.

Page 11

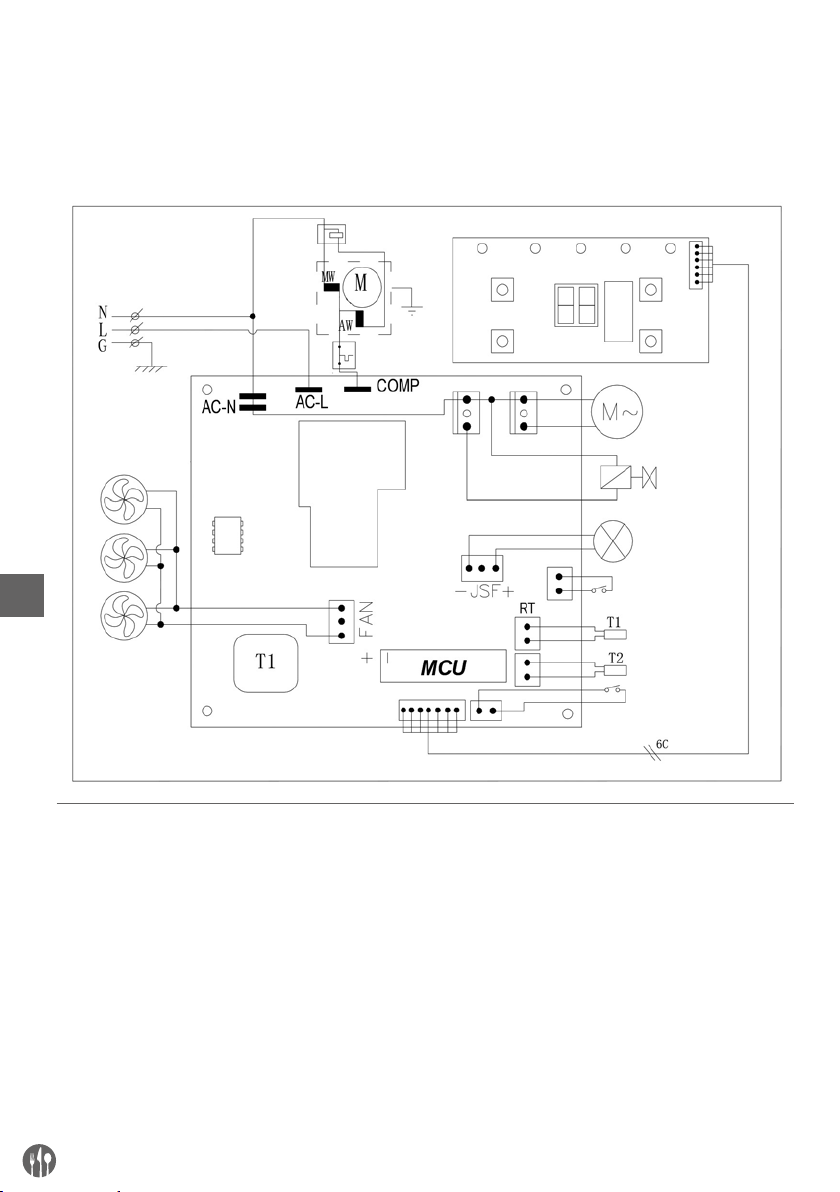

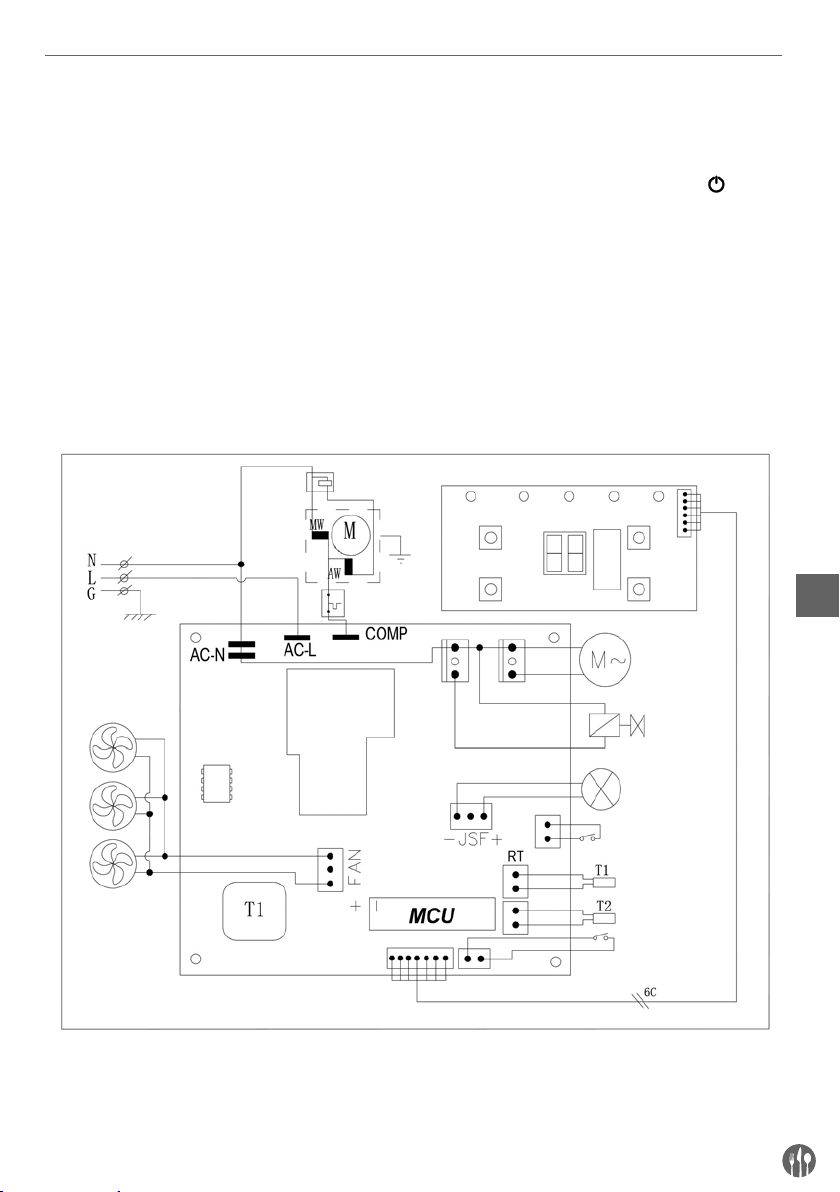

ELECTRICAL DIAGRAM

Wiring diagram

FPR ICE-MAKER

Power Supply

COMPRESSOR

Start relay

Overload Protector

Water Timer Power Full Clean

UP on/off

DN timer/set

BUTTON CONTROL PCB

VALVE PUMP

DC Fan Motor

Relay

Main CONTROL PCB

Normal Sounds

Your new ice maker may make sounds that are not familiar to you. Most of the new sounds are normal. Hard surfaces like the ﬂoor, walls and cabinets can make the sounds seem louder than they actually are. The following describes the kinds of sounds that might be new to you and what may be making them.

• You will hear a swooshing sound when the water valve opens to ﬁll the water tank for each cycle.

• Rattling noises may come from the ﬂow of the refrigerant or the water line.

• The high-efﬁciency compressor may make a pulsating or high-pitched sound.

• Water running from the water tank to the evaporator plate may make a splashing sound.

AC Water Pump

Solenold Vale for Ice-harvest

WATER

ICE

DC Water Inlet Valve

WATER LEVEL DETECTING SWITCH

SENSOR FOR AMBIENT TEMP

SENSOR FOR SUCTION TUBE TEMP

SENSOR FOR ICE FULL DETECTING

• Water running from the evaporator to the water tank may make a splashing sound.

• As each cycle ends, you may hear a gurgling sound due to the refrigerant ﬂowing in your icemaker.

• You may hear air being forced over the condenser by the condenser fan. During the harvest cycle, you may hear the sound of ice cubes falling into the ice storage bin.

• When you ﬁrst start the ice maker, you may hear water running continuously. The ice maker is programmed to run a rinse cycle before it begins to make ice.

11NL11

Page 12

Preparing the ice maker for long storage

If the ice maker will not be used for a long time, or is to be moved to another place, it will be necessary to drain out all of the water in the system.

1. Turn off the unit, and unplug the power cord.

2. Shut off the water supply at the main water supply.

3. Disconnect the water supply hose from the water inlet valve.

4. Pull out the Water drain pipe of the water tank (H in illustration) to drain out the water in the water tank. When all the water has been drained, reinstall the water drain.

Cleaning & maintenance

WARNING: Do not use any alcohol or fume for cleaning/sanitization of the ice maker. It may cause cracks on the plastic parts. Ask a trained service person to check and clean the condenser at least once a year, in order to let the unit work properly. This appliance must be cleaned by use of a water jet.

CAUTION: If the ice maker has been left unused for a long time, before the next use it must be thoroughly cleaned. Follow carefully any instructions

provided for cleaning or use of sanitizing solution. Do not leave any solution inside the ice maker after cleaning.

5. Drain out all the water from the water drain port located at back of the unit (7 in illustration).

6. Disconnect the water drain pipe to the main drain

pipeline or ﬂoor drain, plug on the drain cap again.

7. Leave the door open to allow for circulation and

prevent mold and mildew.

8. Leave water supply hose and power cord discon-

nected until ready to reuse.

9. Dry the interior & wipe the outside of the unit.

10. Put a plastic bag on the unit to resist out dust

& dirty.

Periodic cleaning and proper maintenance will ensure efﬁciency, top performance, hygienic, and long life. The maintenance intervals listed are based on normal conditions. You may want to shorten the intervals if you have pets, or the unit is used outdoors, or there are other special considerations.

What shouldn’t be done Never keep anything in the ice storage bin that is not ice: objects like wine and beer bottles are not only unsanitary, but also it’s labels may slip off and obstruct the drain pipe.

Exterior Cleaning

The door and cabinet may be cleaned with a mild detergent and warm water. Do not use solvent-based or abrasive cleaners. Use a soft sponge and rinse with clean water. Wipe dry with a soft clean towel to prevent water spotting.

Interior Cleaning

For Ice Storage Bin

The ice storage bin should be sanitized occasionally. Clean the bin before the ice maker is used for the ﬁrst time and reused after stopping for an extended period of time. It is usually convenient to sanitize the bin after the outside, the storage bin must be empty.

1. Disconnect power to the unit.

2. Open the door and with a clean cloth, wipe down the interior with a sanitizing solution made of 28g of household bleach or chlorine and 7.5L of hot water.

12NL12

NOTICE: Stainless steel models exposed to chlorine gas and moisture, such as in areas with spas or swimming pools, may have some discoloration of stainless steel. Discoloration from chlorine gas is normal.

3. Rinse thoroughly with clear water. The waste water will be drained out through the drain pipe.

4. Reconnect power to the unit.

The ice scoop should be washed regularly. Wash it just like any other food container.

WARNING Do not use solvent-based or abrasive cleaners. These may transmit taste to the ice cubes.

Page 13

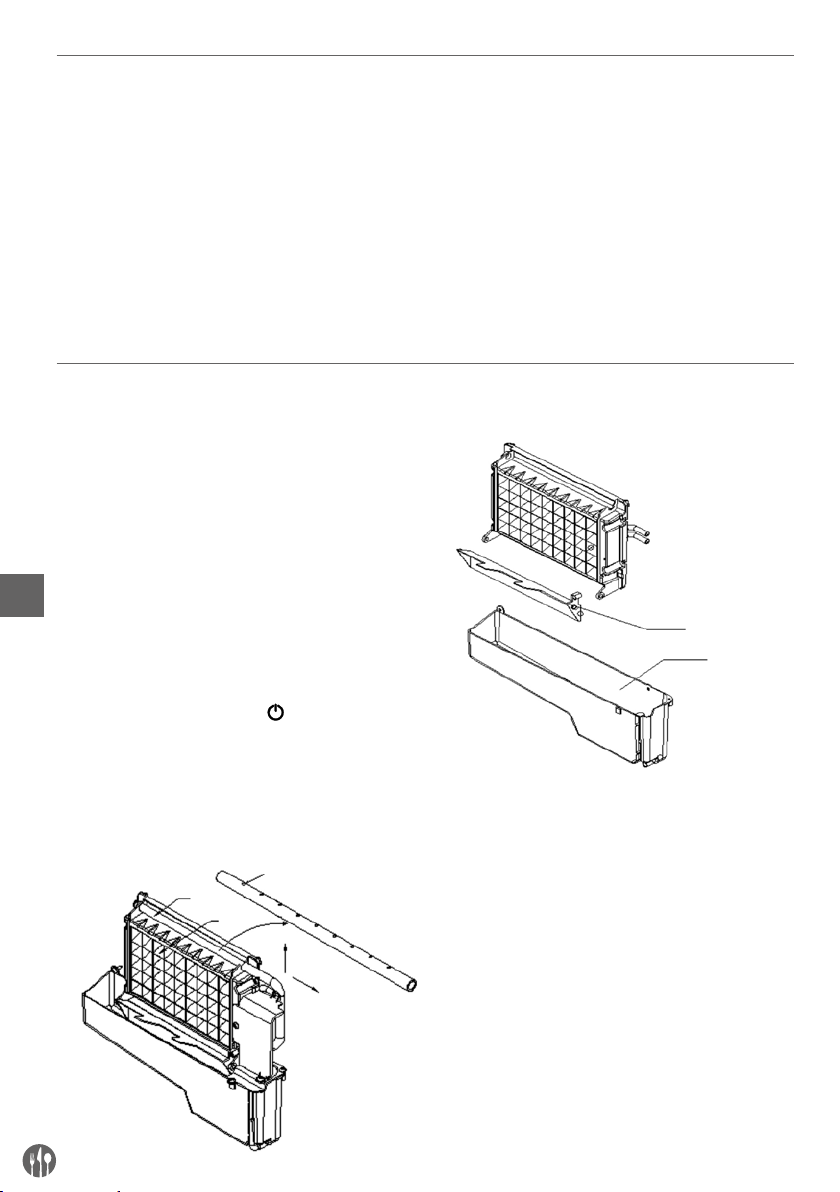

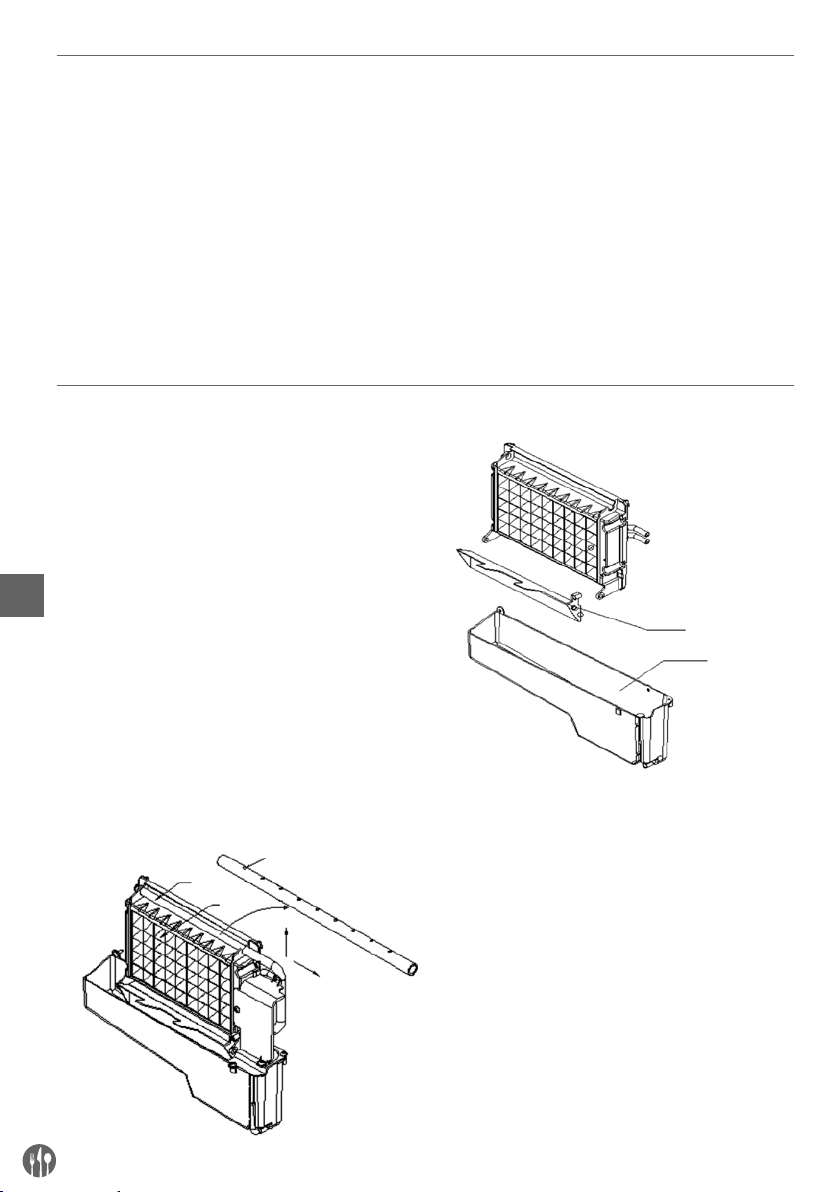

Ice Making Parts Cleaning

During the using, periodically to clean these main system of your ice-maker.

1. Repeat above step to clean the water tank and other inner parts of the unit.

2. Clean the water dividing pipe on the evaporator extra, uninstall this part and clean each little hole displayed in the following illustration, make sure each hole is not clogged, then install back to the original location.

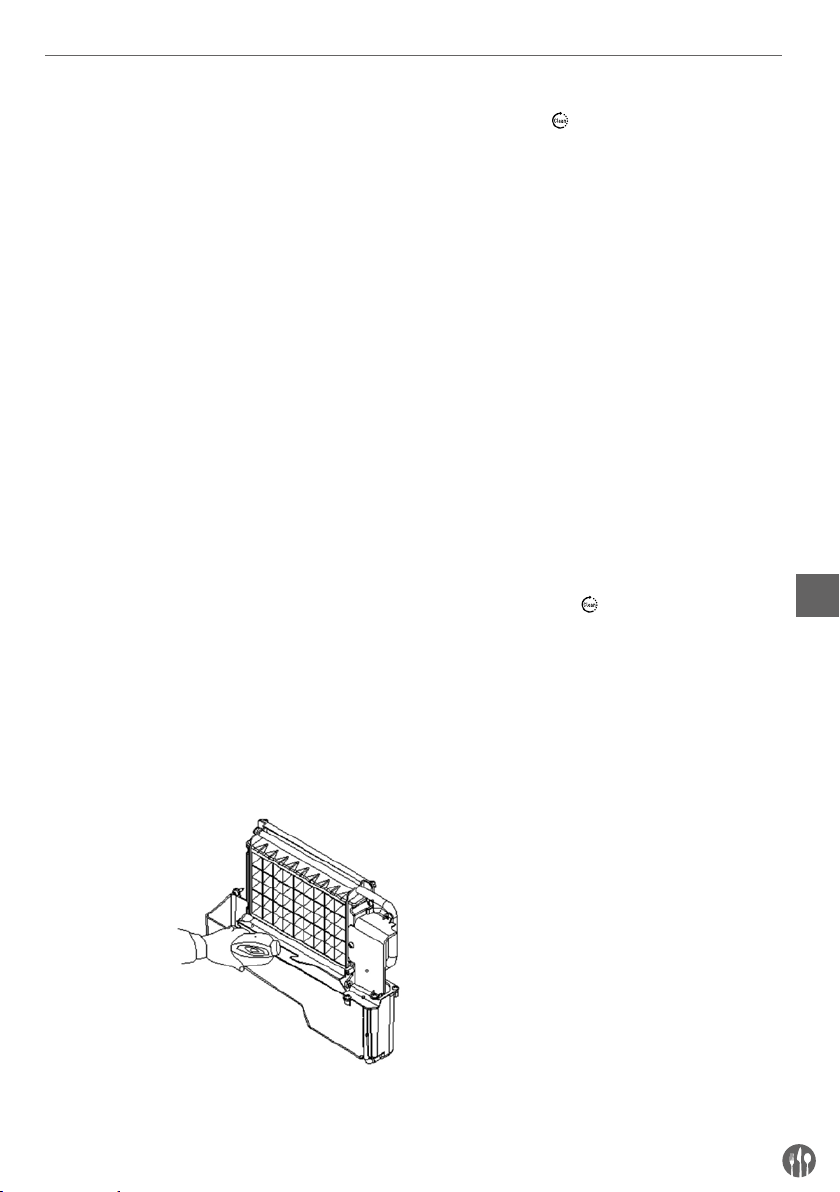

3. When there are ice cubes on the surface of the

evaporator, but they can’t fall, don’t remove it by force; just press the “ ” button for more than 5 seconds, the unit will enter the ice melting process. After some while the big ice-cubes will fall down. Turn off the unit and unplug the power cord to clean the surface of the evaporator.

4. For the water tank and ice-full detecting plate

Ice-full detecting plate

Water tank

Water

dividing pipe

Little holes of water dividing pipe

Evaporator

Pull up first

Then move out right toward

Descaling the machine

Minerals that are removed from water during the freezing cycle will eventually form a hard scaly deposit in the water system. Cleaning the system regularly helps remove the mineral scale buildup. How often you need to clean the system depends upon how hard your water is. With hard water of 4 to 5 grains/liter, you may need to clean the system as often as every 6 months.

1. Turn off the ice maker. Keep the ice maker connect to the water supply and drainpipe. But shut off the water faucet of main water supply.

2. Open the door and scoop out all of the ice cubes. Either discard them or save them in an ice chest or cooler.

Also the water tank and the ice-full detecting plate is very important to keep your ice cube hygienic. Put mixture of neutral cleaner & water into a clean water jet, then spray to all the inner surface of tank & the ice detecting plate. Wipe these surfaces as far as possible with a clean cloth. And then, spray the surfaces with clean water, wiping with a dry clean cloth. Then drain out the cleaned water in the water tank by pulling out the Water drain pipe of the water tank indicating (H in illustration). When all of the cleaned water has been drained out, reinstall back the water drain pipe of the water tank.

Suggestion: After cleaning the interior parts discard the first batch of ice.

3. Making the cleaning solution. Please mix the Nu-Calgon Nickle Safe Ice Machine Cleaner with water to make the cleaning solution.

WARNING: Wear rubber gloves and safety goggles when handling Ice Machine Cleaner Use a plastic or stainless container with more than 4 liters capacity, mix 300 ml Nu-Calgon Nickle Safe Ice-machine Cleaner with 2.8 liters warm water about 50-60ºC, Then divide them for 2 shares equally in 2 cups. It is better to keep the temperature of each cup of the cleaning solution.

4. Check to be sure that the water drain pipe of the water tank has been installed properly in the slot of the tank wall. Then Pour one cup of Nickel-Safe

13NL13

Page 14

Ice Maker Cleaning Solution into the water tank. Wait about for 5 minutes.

5. Turn on the power to the ice maker, then press ” button on control panel for more than 5 sec-

“

onds, to enter the self-Cleaning program. During this process, the “Clean” light will always be on during this period, and the digit window will indicate the time left.

6. After self-cleaning program, pull out the drain

pipe of the water tank, drain the cleaning solution down to the lower ice storage bin. Shake the unit slightly to drain out all of the cleaning solution completely. Then install back the drain pipe to the

slot of the water tank.

Cleaning Suggestion

1. DAILY CLEANING

The ice shovel, door and the water dividing pipe

should be cleaned by yourself per each day. At the end of every day, rinse the ice shovel and wipe the both sides of the door with a clean cloth.

2. SEMI-MONTHLY CLEANING

The ice shovel, ice bin, water tank, the ice-full de-

tecting plate and the surface of the evaporator are to be cleaned by yourself semi-monthly according to interior cleaning program.

7. Repeat steps 4--6 to clean the ice making assembly system again.

WARNING: The ice machine cleaner contains acids. DO NOT use or mix with any other solvent-based cleaner products. Use rubber gloves to protect hands. Carefully read the material safety instructions on the container of the ice machine cleaner.

8. Open the water faucet of the main water supply,

let the water ﬂow in the unit. Again press the“ ” button on control panel for more than 5 seconds, to enter the self-Cleaning program. Through this process, It will rinse the water dividing pipe, evaporator, water pump, silicone pipe, and water tank, etc..

9. After one self-cleaning program complete, then pull out the drain pipe of the water tank, drain the cleaning solution down to the lower ice storage bin, also shake the unit slightly to drain out all of the water completely. Then install back the drain pipe to the water tank slot tightly.

10. Repeat the step 8-9 again 2 times.

11. Following the above program to clean the ice

storage bin .

12. Discard the ﬁrst batch of ice cube.

3. SEMI-ANNUAL CLEANING

All the components & surfaces exposed to wa-

ter or ice cubes, like ice storage bin, water tank, door, evaporator, water pump, silicone tube, water dividing pipe, etc. should be cleaned by Using Nu-Calgon Nickle Safe Ice-machine Cleaner per each 6 months.

14NL14

Page 15

Trouble shooting

Problem Possible Solution

“Add water” indicator is on. No water supply Check the main water supply pressure or

Floating ball of the water level detecting switch is blocked, can’t be raised up

Water flows out from the water tank Place the unit on the level position, not on

Water flows out from the water drain pipe of the water tank.

“Add water” indicator flashes Water supplying hose breakdown, or water

Water pump is working, but no water flow out from the water dividing pipe

The transparency of the ice cube is not very good

Ice cube shape is irregular Water quality is not good or the water tank

Ice cube is very thin Ambient temperature is too high Move the unit to low temperature space, or

Ice cube is too thick Ambient temperature is too low Reduce the time of each ice making cycle.

“Full” indicator is on The ice storage bin is full of the ice cube. Take out some ice cube

Ice making cycle is normal, but there is no ice cube produced

flows in very slowly.

The little holes on the water dividing pipe is blocked.

Water quality is bad Change the water supply, or use the water

is very dirty

The little holes on the water dividing pipe is some blocked

Air circulation around the unit is not good Make sure there is more than 20CM space

The temperature of Ambient, or water in water tank is too high

Refrigerant leakage Need the technical serviceman to maintain

Cooling system tube is clogged Need the technical service person to

check the water supply hose is blocked or not, adding the water pressure or cleaning the hose necessary.

Clean the water tank and the water level detecting switch.

the slope.

Pull out the pipe and install back to the slot of the water tank properly.

Check the main water supply pressure or check the water supply hose is blocked or not, adding the water pressure or cleaning the hose necessary.

Clean these little holes.

filter to soften or filter the water.

Clean the water tank, and change with new water.

Clean the water dividing pipe, make sure all nine holes are unclogged.

lengthen the time of each ice making cycle.

between the unit back & front and the obstacle

Move to the place with temperature lower than 32 centigrade, and change to the low temperature water

maintain

ERROR INDICATOR

E1: Ambient temp sensor breakdown E2: Suction tube temp sensor----Display E2 in dig-

ital window

E3: Both Ambient temp sensor and Suction tube

temp sensor breakdown

E4: The duration time of one ice making cycle is

more than 35 minutes, the unit will be turned off. It is the system protection of no refrigerant in cooling system or the compressor not work.

15NL15

Page 16

Warranty

Any defect affecting the functionality of the appliance that becomes apparent within one year after purchase will be corrected by free repair or replacement provided the appliance has been used and maintained in accordance with the instructions and has not been abused or misused in any way. Your statutory rights are not affected. If the appliance is claimed under warranty, state where and when it

Discarding & Environment

At the end of the life of the appliance, please dispose of the appliance according to the regulations and guidelines applicable at the time.

was bought and include proof of purchase (i.e. receipt).

In line with our policy of continuous product development we reserve the right to change the product, packaging and documentation speciﬁcations without notice.

Throw packing materials like plastic and boxes in the appropriate containers.

16NL16

Page 17

Sehr geehrte Kundin, sehr geehrter Kunde,

wir danken Ihnen für den Kauf des Gerätes Hendi. Machen Sie sich bitte mit dieser Anleitung noch vor der Inbetriebnahme des Gerätes vertraut, um Schäden durch die unsachgemäße Bedienung zu vermeiden. Den Sicherheitsregeln ist besondere Aufmerksamkeit zu widmen.

Sicherheitsregeln

• Die unsachgemäße Bedienung des Geräts kann zur schweren Beschädigung des Geräts sowie zu Verletzungen führen.

• Das Gerät ist ausschließlich zu dem Zweck zu benutzen, zu dem es hergestellt wurde. Der Hersteller haftet nicht für Schäden, die auf unsachgemäße Bedienung des Geräts zurückzuführen sind.

• Den Kontakt des Gerätes und des Steckers mit Wasser oder einer anderen Flüssigkeit vermeiden. Den Stecker unverzüglich aus dem Stecker ziehen und das Gerät von einem anerkannten Fachmann prüfen lassen, wenn das Gerät unbeabsichtigterweise ins Wasser fällt. Bei Nichteinhaltung dieser Sicherheitsvorschriften besteht Lebensgefahr.

• Nie eigenständig das Gehäuse des Gerätes zu öffnen versuchen.

• In das Gehäuse des Gerätes keine Gegenstände einführen.

• Den Stecker nicht mit nassen oder feuchten Händen berühren.

• Den Stecker regelmäßig auf eventuelle Schäden hin prüfen. Beschädigte Stecker oder Kabel von einer zugelassenen Reparaturwerkstatt reparieren lassen.

• Das Gerät nicht mehr benutzen, wenn es heruntergefallen ist oder sonst wie beschädigt wurde. Das Gerät von einer zugelassenen Reparaturwerkstatt prüfen und gegebenenfalls reparieren lassen.

• Nicht versuchen, das Gerät eigenständig zu reparieren. Dann besteht Lebensgefahr.

• Das Kabel von scharfen und heißen Gegenständen sowie von offenem Feuer fernhalten. Beim Rausziehen des Steckers stets am Stecker und nicht am

• Das Gerät bei Bedienung stets überwachen.

• Kinder kennen die Gefahr der unsachgemäßen Bedienung elektrischer Geräte nicht. Kinder daher niemals unbeaufsichtigt Haushaltsgerät bedienen lassen!

• Den Stecker rausziehen wenn das Gerät nicht benutzt wird und auch vor jeder Reinigung.

• Gefahr! Beﬁndet sich der Stecker in der Steckdose, so wird das Gerät mit Netzspannung versorgt.

• Das Gerät ausschalten, bevor Sie den Stecker abziehen.

• Das Gerät nie am Kabel tragen.

• Keine zusätzlichen Hilfsmittel benutzen, die nicht mit dem Gerät mitgeliefert wurden.

• Das Gerät darf nur an eine Steckdose angeschlossen werden mit dem auf dem Typenschild angegebene Spannung und Frequenz.

• Überlastung ist zu vermeiden.

• Das Gerät ist nach dem Gebrauch auszuschalten, indem der Stecker aus der Steckdose herausgezogen wird.

• Vor dem Nachfüllen oder Reinigen ist immer der Stecker aus der Steckdose herauszuziehen.

• Die elektrische Anlage hat den nationalen und regionalen Vorschriften zu entsprechen.

• Dieses Gerät eignet sich nicht für den Gebrauch durch Personen (gilt auch für Kinder) mit geringerer Motorik, Sensorik oder geistiger Fähigkeit oder mangelhafter Erfahrung und Wissen, es sei denn, sie werden bei dem Gebrauch des Gerätes beaufsichtigt oder erhalten Anweisungen von einer Person, die für ihre Sicherheit die Verantwortung trägt.

Kabel ziehen.

• Beachten Sie, dass das (Verlängerungs-) Kabel nicht irrtümlicherweise gelöst wird und dass man nicht darüber stolpern kann.

Page 18

Wichtige sicherheitshinweise

• Die Eiswürfelmaschine muss vor dem Gebrauch

entsprechend den Angaben in der Bedienungsanleitung richtig eingebaut werden.

• Die Verwendung eines Verlängerungskabels ist

nicht empfohlen, weil es sich überhitzen und ein Feuer verursachen kann. Wenn Sie ein Verlängerungskabel verwenden müssen, verwenden Sie den Kabelquerschnitt, deren Mindestgröße 1,5 mm2 und die Nennleistung mindestens 1875 Watt beträgt.

• Bitte das Gerät nicht kippen, weil dies unnatürli-

che Geräusche und eine ungewöhnliche Größe der Eiswürfel verursachen kann. Das Umkippen des Gerätes kann auch zum Abﬂießen des Wassers führen.

• Falls die Eiswürfelmaschine in der kalten

Jahreszeit von außen hereingebracht wird, lassen Sie diese ein paar Stunden auf Raumtemperatur erwärmen, bevor Sie sie anschließen.

• Zur Eiswürfelproduktion soll nur Wasser und

keine anderen Flüssigkeiten verwendet werden.

• Bitte keine brennbaren Reinigungsmittel ver-

wenden. Dämpfe können Feuer oder Explosion

verursachen.

– WARNUNG: Stellen Sie das Gerät so auf, dass

genügend Luft frei herum zirkulieren kann. Halten Sie einen Mindestabstand zu allen Seiten und nach oben ein.

– WARNUNG: Verhalten Sie sich besonders vor-

sichtig, um die Beschädigung des Kühlkreislaufes zu vermeiden.

– WARNUNG: Stellen Sie keine feuergefährlichen

Stoffe wie leicht entzündbare Spraydosen in das

Gerät.

– WARNUNG: Dieses Gerät ist nur zur Verwend-

ung im häuslichen Bereich oder in einer ähnlichen Anwendung geeignet, z.B. in Arbeitsküchen, Geschäften, Büros und in einer anderen Arbeitsumgebung; im Catering und bei ähnlichen kommerziellen Lösungen.

ACHTUNG: Die Leitungen im Netzkabel sind in Übereinstimmung mit den folgenden Kennfarben gekennzeichnet: Grün-gelb Erdung Blau: Neutral Braun: Phase

Wenn die Farben von Leitungen im Netzkabel den farbigen Bezeichnungen auf den Anschlussklemmen nicht entsprechen, bitte folgendermaßen vorgehen: Die grün-gelbe Leitung muss an diese Klemme angeschlossen werden, die mit den Buchstaben E, G oder mit dem Symbol bzw. mit der grünen oder grün-gelben Farbe gekennzeichnet ist. Die blaue Leitung muss an die Klemme angeschlossen werden, die mit dem Buchstaben N gekennzeichnet ist. Die braune Leitung muss an die Klemme angeschlossen werden, die mit dem Buchstaben L gekennzeichnet ist.

ACHTUNG: Fertige Eiswürfel sind aneinander geklebt und müssen vor dem Gebrauch auseinander gebracht werden.

Page 19

Spezifikation

1) Massangaben / Anschlüsse

Wasserablauf

Wasserzulauf

2) Nennwerte

LEISTUNG 300W

SICHTERHEITSKLASSE

KLIMAKLASSE

SPEISESPANNUNG 220-240V~ / 50Hz

EISPRODUKTIONSKAPAZITÄT (KG/24H) 35 kg/24St.

KÄLTEMITTEL R134A, 245g

ABMESSUNGEN (B x T x H) (mm) 448 x 400 x798

GEWICHT NETTO/BRUTTO (KG) 28,3Kg

WASSERVERBRAUCH (L/24H) 50L

MAX. SPEICHERKAPAZITÄT(KG) 15Kg

ARBEITSBEDINGUNGEN RAUMTEMPERATUR 10-38ºC

IPX1

SN, N, ST, T

WASSERTEMPERATUR 5-35ºC WASSERDRUCK 0.04-0.6 MPa

ACHTUNG*: GETESTET IM RAUMTEMPERATUR VON 21°C UND IM WASSERTEMPERATUR VON 10°C.

Page 20

Allgemeine informationen

1) Konstruktion der Haupteinheit

1. Obere Abdeckung

2. Tür

3. Eiswürfelmaschine und Wassertank

4. Frontplatte

5. Bedienfeld

6. Luftauslass: Es ist notwendig, einen freien Luftstrom zu gewährleisten; beim Betrieb wird heiße Luft ausgeblasen werden.

A. Wasserverteilungsrohr mit neun kleinen

Löchern, aus denen Wasser ausläuft. B. Verdampfer (Modul der Eiswürfelmaschine) C. Platte für die Erkennung der Befüllung des Ei-

swürfelbehälters D. Wassertank

7. Wasserablauf

8. Wasserzulauf

Zubehör: weißer Wasserablaufschlauch, 2 Meter lang; Wasserhahnklemme: weißer Wasserschlauch für Versorgung mit ﬂießendem Wasser (ø 6,35 mm ), 3 Meter lang.

E. Wasserzulaufschlauch F. Deckel, rechtseitig am Verdampfer G. Installationsplatte des Wasserstandschalters H. Wasserablaufschlauch; vom Wassertank I. Wasserpumpe J. Schalter für die Wasserstanderkennung

Page 21

2) BEDIENFELD

A. Kontrollleuchte ”Add water” [WASSER NACH-

FÜLLEN]: Das Blinken dieser Kontrollleuchte bedeutet, dass das Wasser zu langsam zuﬂießt. Falls sie ununterbrochen leuchtet, bedeutet dies, dass das Wasser im Wassertank fehlt.

B. Kontrollleuchte ”Timer” [ZEITPROGRAMM]:

Wenn diese Kontrolllampe leuchtet, bedeutet dies, dass der TIMER eingestellt ist. Den TIMER kann mit der Taste „clean/timer“ ein- oder ausschalten.

C. Kontrollleuchte ”Ice” [EIS]: Die Kontrollleuchte

leuchtet, wenn das Gerät das Eis produziert. Das Blinken von ICE bedeutet, dass das Gerät das Eis sammelt.

D. Kontrollleuchte “Full” [VOLL]: Die Kontroll-

leuchte leuchtet und zeigt an, dass der Eiswürfelbehälter mit Eis maximal gefüllt ist.

E. Kontrollleuchte “Clean” [REINIGUNG]: Die Kon-

trollleuchte leuchtet, wenn mit der Reinigung der Wasserpumpe gestartet wird. Das Blinken von CLEAN bedeutet, dass die Reinigung der Wasserpumpe gestoppt wurde.

F. Druckknöpfe “▲”, “▼”: Mit Hilfe von den Druck-

knöpfen “▲”, “▼” können Sie die Eiswürfelproduktionszeit einstellen. Der Standardwert ist „0“ und jedes Drücken erhöht oder reduziert, je nachdem, diese Zeit um eine Minute. Auch bei

der Verzögerungszeit-Einstellung des TIMERS beträgt der Standardwert „0“ und jedes Drücken von “▲” oder “▼” erhöht oder reduziert, je nachdem, die Zeit um eine Stunde.

G. Digitaldisplay: Im Normalfall wird auf dem Dis-

play die Umgebungstemperatur angezeigt. Das Blinken des Displays signalisiert, wie viel Zeit in Minuten übrig geblieben ist, um einen Prozess zu beenden, z.B. Eiswürfelproduktionszyklus, Reinigungsprogramm etc.

H. Druckknopf “

” [„EIN/AUS”]: Wenn das Gerät ausgeschaltet ist, das Drücken der EIN/AUSTaste startet den Produktionsvorgang. Falls Sie die EIN/AUS-Taste während der Selbstreinigung oder des normalen Produktionsvorgangs drücken, wird das Gerät sofort ausgeschaltet. Wenn der TIMER eingestellt ist und Sie die EIN/AUSTaste drücken, wird die TIMER-Einstellung annulliert. Das lange Drücken dieser Taste (länger als 5 Sekunden) während der Eiswürfelproduktion startet den Speicherungsvorgang.

I. Druckknopf “ ” [REINIGUNGSPROGRAMM]:

Um die Einstellungen im Reinigungsprogramm zu wählen, drücken Sie einmal die Taste “TIMER CLEAN”. Falls Sie diese Taste länger als 5 Sekunden gedrückt halten, wird das Reinigungsprogramm eingeschaltet.

Page 22

Nr. Teil Menge Bemerkung

Frontplatte

Untere Platte

Kondensator

Systemsteuerung- Informationsplakette

Kasten für Systemsteuerungsleiterplatte

Systemsteuerungsleiterplatte

Kompressor

Verstellbarer Fuß

Betriebsventil

Trockenfilter

Kapillarrohr

Gleichstromlüfter

Ventil für den Wasserzulauf

Abflussrohr des Wassertanks

Wassertank

Rechte Seitenplatte

Pumpe für Wasserumlauf

Abdeckung des Wassertanks

Schalter für Wasserstanderkennung

Platte für die Erkennung der Befüllung des Eiswürfelbehälters

Magnetischer Steuerschalter

Deckel der rechten Seite des Verdampfers

Cover board on the right side of the evaporator

Nr. Teil Menge Bemerkung

Verdampfer mit Rahmen

Wasserzulaufrohr

Wasserverteilungsrohr mit neun Löchern

Verschlussdeckel des Wasserverteilungsrohres

Kasten für Leiterplatte

Leiterplatte des Hauptsteuermoduls

Leiterplattenabdeckung des Hauptsteuermoduls

Hintere Platte

Isoliermaterial für die obere Abdeckung

Obere Abdeckung

Eisschaufel

Linke Seitenplatte

Innerer Schrank mit Isolierschaum und Eiswürfelbehälter

Türrahmen

Verstärkte, hintere Platte

Ablaufrohr aus innerem Schrank

Verschlussdeckel des Wasserablaufes

Anschluss des Wasserablaufes

Tür

Anschluss des Wasserzulaufes

Stromzuführungskabel

Klemme für Stromzuführungskabel

Verkabelung

Page 23

Auspacken der eiswürfelmaschine

1. Vor der Inbetriebnahme entfernen Sie das äußere und innere Verpackungsmaterial. Prüfen Sie, ob alle Teile mitgeliefert werden, darunter Bedienungsanleitung, Eisschaufel, Zulaufschlauch für ﬂießendes Wasser, Schnellkupplung 4 Drähte/2 Drähte, Wasserablaufschlauch usw. Falls irgendwelche Teile fehlen, nehmen Sie bitte mit unserem Kundenservice Kontakt auf.

2. Entfernen Sie die Kunststoffbänder, die die Tür und die Innenseite des Schrankes sowie die Eisschaufel (usw.) befestigen. Benutzen Sie ein feuchtes Tuch, um die Innenseite des Schrankes und die Eisschaufel grob abzuwischen.

3. Stellen Sie das Gerät auf einer ebenen und sicheren Fläche auf, die das Gewicht des Gerätes aushält. Vermeiden Sie die direkte Sonneneinstrahlung und stellen Sie das Gerät nicht in der Nähe von offenen Heizquellen (z.B. Elektroöfen,

Hinweise zur installationsstelle

a) Beachten Sie die Wertgrenzen der Umgebungs-

und Wassertemperatur, die in der oberen Speziﬁkation angegeben sind. Die Nichtbeachtung dieser Angaben kann Fehlfunktionen und/oder Ausfall des Gerätes zur Folge haben.

b) Stellen Sie die Eiswürfelmaschine nicht in der

Nähe von Heizquellen.

c) Stellen Sie das Gerät auf einer festen und ebenen

Fläche in einer normalen Tischhöhe.

Abstand bei der Installation/ die

Ansicht von oben (1:10) (mm)

Heizöfen oder anderen Hitzequellen) auf. Halten Sie einen Mindestabstand von 20 Zentimetern ein, damit eine ausreichende Luftzirkulation gewährleistet ist und das Gerät nicht überhitzt. Achten Sie darauf, dass der Abstand zwischen Wand und Eismaschine (linke/rechte Seite) mindestens 5 Zentimeter beträgt.

4. Vor dem Anschluss des Gerätes an die Stromversorgung warten Sie 4 Stunden ab, damit sich das Kältemittel setzt. Das Gerät konnte auf dem Kopf transportiert werden.

5. Stellen Sie das Gerät so auf, dass es ausreichend Platz für die Bedienperson gibt, um den Stecker zu bedienen.

WARNUNG: Verwenden Sie für die Herstellung der Eiswürfel nur Trinkwasser.

d) Achten Sie darauf, dass der Abstand zwischen

der Wand und der Rückseite der Eiswürfelmaschine mindestens 15 Zentimeter beträgt, um die Leitungen anzuschließen und Sie 20 Zentimeter Freiraum im Vorderteil, damit Sie Tür öffnen können und eine ausreichende Luftzirkulation gewährleistet ist.

e) Stellen Sie keine Gegenstände auf der oberen

Fläche des Geräts ab.

Seitliche Ansicht (mm)

Page 24

Falls Sie das Gerät unter der Tischplatte installieren, beachten Sie bitte die richtigen Abstände (siehe oben). Schließen Sie die Stromleitungen sowie die Schläuche für den Wasserab-/zulauf entsprechend der oberen Zeichnungen an. Nach der Installation stellen Sie das Gerät an einem gut gelüfteten Ort mit der Raumtemperatur mindestens 10°C und höchstens 32°C auf. Das Gerät MUSS an dem Ort eingebaut werden, wo es

Anforderungen und elektrische verbindungen

WARNUNG: DIE EISWÜRFELMASCHINE MUSS GEERDET WERDEN.

• Vor der Aufstellung des Gerätes an dem gewählten Ort vergewissern Sie sich, ob die elektrischen Leitungen richtig angeschlossen sind.

• Empfehlenswert ist es, einen separaten Stromkreis, der nur zum direkten Anschließen der Eiswürfelmaschine dient, einzurichten. Verwenden

Reinigung der eiswürfelmaschine vor erstem gebrauch

1. Öffnen Sie die Tür des Gerätes.

2. Reinigen Sie die Maschine mit lauwarmen Wasser

und einem milden Reinigungsmittel mit Hilfe von

einem weichen Tuch.

3. Reinigen Sie mehrmals die Innenteile des

Gerätes, die mit dem Wasser in Berührung kommen. Nehmen Sie das Abﬂussrohr ab, das in der o.g. Abbildung mit dem Buchstaben “H” gekennzeichnet ist, um nach der Reinigung des Wassertanks das Schmutzwasser ablaufen lassen und den Eisbehälter reinigen. Dann lassen Sie das

gegen Wind, Regen, Verspritzen und Wassertropfen geschützt ist. Das Gerät muss ununterbrochen mit Wasser versorgt werden. Der Wasserdruck soll 1-8 Bar entsprechend der Nennwerte aus der Tabelle betragen. Um die richtige Funktion des Gerätes zu gewährleisten, soll die Wasserzulauftemperatur zwischen 5°C und 25°C liegen.

Sie bitte diese Steckdosen, die nicht mit dem Schalter oder mit Hilfe von einer Kette abzustellen sind. Falls die Versorgungsleitung oder der Stecker ausgetauscht werden muss, lassen Sie das Gerät von Fachpersonal reparieren.

• Das Gerät muss an das Stromnetz 220-240V, 50 Hz angeschlossen und richtig geerdet werden.

ganze Schmutzwasser aus dem Wasserablauf (auf dem o.g. Bild mit der Ziffer “7” gekennzeichnet) ab. Damit das Gerät richtig funktioniert, bringen Sie das Ablaufrohr wieder an. Entsorgen Sie bitte den ersten Eiswürfel, die nach der Reinigung hergestellt wurde.

4. Reinigen Sie die Außenﬂächen des Gerätes mit ei-

nem in warmem Wasser und mildem Reinigungsmittel angefeuchteten Tuch.

5. Trocknen Sie danach die Innen- und Außenseite

mit einem weichen Tuch gründlich ab.

Wasseranschluss

Achtung: Verwenden Sie bitte nur neue Originalleitungen, die mit dem Gerät geliefert sind. Schließen Sie bitte den Wasserzufuhrschlauch an. Schritt Nr. 1: Schrauben Sie die Klemme aus dem Wasseranschluss (auf der Zeichnung mit dem

SCHRITT 1. Anti-Staub-Stöpsel herausnehmen

Wasserzulauf im Hinterteil

der Maschine

Außenring einpressen und

dann Anti-Staub-Stöpsel

herausnehmen

Buchstaben „B” gekennzeichnet) ab. Entfernen Sie den Anti-Staub-Stöpsel. Schritt Nr. 2: Das Schlauchendstück in den Wasseranschluss kräftig einstecken und die Klemme erneut einlegen.

Schritt 2: Schlauch einpressen

Die Klemme erneut

einlegen

Zuerst die Klemme aus

dem Wasseranschluss

entfernen

Zuerst den Schlauch

bis zum Anschlag

einpressen

Weißer Wasserschlauch

(Zubehör)

Page 25

Anschluss des Wasserabflussschlauches

Entfernen Sie die schwarze Wasserabﬂussmutter (gekennzeichnet mit dem Buchstaben „A” – siehe obere Zeichnung) und dann schließen Sie den

weißen Abﬂussschlauch an und führen Sie das gegenüberliegende Ende dieses Schlauches an das Hauptabwasserrohr zu.

Schließen Sie den Wasserzufuhrschlauch an den Wasserhahn des Wasserleitungsnetzes an.

Die Schnellkupplung muss an dem Wasserhahn angeschlossen werden; entfernen Sie zuerst die Klemme aus der Schnellkupplung und pressen Sie danach das gegenüberliegende Schlauchendstück

SCHRITT 1: Schnellkupplung und Wasserhahn

SCHRITT 2: Ziehen Sie die Schnellkupplung auf den Wasserhahn mit Hilfe von einem Gewindeelement auf und ziehen Sie die Klemme ab.

Zuerst die Klemme

herausnehmen.

in die Schnellkupplung bis zum Anschlag ein. Legen Sie die Klemme wieder an. Achtung: Wasserdruck im Wasserleitungsnetz muss mindestens 0,04-05 MPa betragen

SCHRITT 3: Den Schlauch bis zum Anschlag einpressen.

Hineinstoßen

Schritt 4: Die Klemme erneut anlegen.

Eisherstellung

1. Nachdem Sie alle Schläuche an das Gerät angeschlossen haben, schließen Sie dann das Gerät an die Stromversorgung an. Um den Eisherstellungszyklus zu starten, drücken Sie die “ ”

-Taste auf dem Bedienfeld. Dabei leuchtet auch die ICE-Kontrollleuchte auf. Das digitale Display zeigt die Raumtemperatur an. Während des Eisherstellungsvorganges arbeiten der Kompressor, der Lüftermotor und die Wasserpumpe.

2. Jeder Eisherstellungszyklus dauert ca. 11 bis 30

Minuten – in Abhängigkeit von Raum- und Wassertemperatur.

3. Nach der Beendigung der Eiswürfelherstellung

startet der Eiswürfelspeicherungsmodus. Das Steuerungssystem erkennt gleichzeitig den Wasserstand. Bei zu geringem Wasserstand blinkt die Wasserstandanzeige “Add water“. Öffnen Sie in diesem Fall das Wasserzulaufventil, um den Wassertank bis zur Markierung nachzufüllen. Nach diesem Prozess erlischt die Wasserstan-

4. Die Eiswürfelmaschine wird automatisch in den Ruhezustand versetzt, wenn die Wasserstandanzeige “Full“ auﬂeuchtet. Nach der Entleerung des gefüllten Eiswürfelbehälters schaltet das Gerät nach ca. 3 Minuten selbst wieder ein.

5. Während der Eiswürfelherstellung betätigen Sie den Druckknopf “▲” oder “▼”, um die Eiswürfelproduktionszeit zu ändern. Das wird die Veränderung der Eiswürfeldicke zur Folge haben. Der Standardwert beträgt “0“ und jedes Drücken der Taste “▲” oder “▼” verlängert oder verkürzt, je nachdem, die Zeit um eine Minute. Nach 5 Sekunden ab dem letzten Drücken wird die neue Einstellung gespeichert.

6. Schlechte Wasserqualität führt zur schlechten Eiswürfelqualität; die Eiswürfel sind nicht genug durchsichtig.

ACHTUNG: Eiswürfel sind aneinander geklebt und müssen vor dem Gebrauch auseinander gebracht werden.

danzeige “Add water“.

Das Programm der automatischen Selbstreinigung

Start der automatischen Selbstreinigungsprogramms: Um das Reinigungsprogramm zu starten, schließen Sie den Wasserschlauch und dann das Gerät an die Stromversorgung an, drücken und halten Sie dann die “ ”-Taste länger als 5 Sekunden gedrückt. Während dieses Prozesses leuchtet die

“Clean”-Leuchte und das digitale Display zeigt die übrig gebliebene Zeit an. Das Selbstreinigungsprogramm dauert 30 Minuten. Annullierung des automatischen Selbstreinigungsprogramms: Ein voller Selbstreinigungszyklus dauert 30 Minuten. Wenn das Programm zu Ende

Page 26

gegangen ist, stoppt das Gerät automatisch. Sie können auch die Programmbeendigung durch das

TIMER-Einstellung:

Wie soll man die Einschaltzeit des Gerätes mit Hilfe von “Timer” programmieren: Wenn das Gerät außer Betrieb ist, drücken Sie die “Timer/Clean”

-Taste, um die gewünschte Einschaltzeit einzustellen. Die “Timer”-Leuchte auﬂeuchtet und auf dem Display wird die eingestellte Einschaltzeit blinkend angezeigt. Während diese Leuchte blinkt, drücken Sie die “▲” oder “▼” Taste, um die Zeit je nachdem um eine Stunde zu erhöhen oder reduzieren. Der Standardwert beträgt “0“. Die gewünschte Zeit wird innerhalb von 5 Sekunden nach der Einstellung gespeichert.

Wie soll man die eingestellte Einschaltzeit annullieren: Drücken Sie die “Timer/Clean”-Taste. Das Display zeigt blinkend die aktuelle Einschaltver-

Drücken der “

” -Taste auf dem Bedienfeld erzwin-

gen.

zögerungszeit an, die im TIimer programmiert wird. Erneutes Drücken dieser Taste annulliert diese Einstellung. Wenn Sie die “ON/OFF”-Taste drücken, wird die programmierte Einstellung des Timers auch annulliert.

Wie soll man die Ausschaltzeit des Gerätes mit Hilfe von “Timer” programmieren: Wenn das Gerät eingeschaltet ist, drücken Sie die Taste “Timer/ Clean”, um die gewünschte Ausschaltzeit einzustellen. Danach befolgen Sie die Schritte, die im oberen Punkt beschrieben sind. Wie soll man die eingestellte Ausschaltzeit annullieren: Der Vorgang ist identisch wie das Annullieren der programmierten Einschaltzeit.

ANSCHLUSSSCHEMA DER EISWÜRFELMASCHINE

Stromversorgung

Gleichstromlüftermotor

Platte für Hauptsteuerungssystem

KOMPRESSOR

Ausschalter-Relais

Überspannungsableiter

Relais

Wasser Timer Versorgung Voll Reinigung

OBEN EIN/AUS

UNTEN Timer/Einstel

Tastenplatte

Ventil Pumpe

WechselstromWasserpumpe

Magnetventil f. Eisspeicherung

Gleichstrom-

Wasser

ICE

Magnetventil des Wasserzulaufes

SCHALTER FÜR WASSERSTANDERKENNUNG

RAUMTEMPERATURSENSOR

SAUGROHRTEMPERATURSENSOR

ERKENNUNGSSENSOR (BEFÜLLUNG DES EISWÜRFELBEHÄLTERS)

Page 27

Geräusche

Ihre Eiswürfelmaschine kann ungewöhnliche Geräusche hervorbringen, in den meisten Fällen sind sie aber natürlich. Harte Oberﬂächen wie z.B. der Fußboden, die Wände oder Schränke können die Geräusche noch verstärken und sie können lauter als in der Wirklichkeit sein. Die Geräusche-Beschreibung.

• Während Sie das Ventil öffnen, um den Wassertank zu füllen, werden Sie das Rauschen hören.

• Das im Kompressor ﬂießende Kältemittel oder die Wassernetzleitung kann knatternde Geräusche erzeugen.

• Der leistungsfähige Kompressor kann einen pulsierenden oder hochfrequenten Schall produzier-

• Das aus dem Wassertank in den Verdampfer und umgekehrt ﬂießende Wasser kann das speziﬁsche Geräusch bzw. Plätschern hervorrufen.

• Der Kältemitteldurchﬂuss am Ende eines jeden Arbeitszyklus kann ein gluckerndes Geräusch verursachen.

• Sie können das Geräusch der aus dem Lüfter oberhalb des Kondensators ausblasenden Luft hören. Während der Eisspeicherung ertönt das Geräusch der fallenden Eiswürfel.

• Nach der ersten Inbetriebnahme des Gerätes können Sie das Geräusch des dauernden Wasserdurchﬂusses hören. Vor der Eisherstellung führt die Eiswürfelmaschine den Spülzyklus aus.

en.

Vorbereitung der Eiswürfelmaschine zur längeren Aufbewahrung

Sollte das Gerät länger nicht gebraucht oder muss transportiert werden, muss man das ganze Wasser aus dem Gerät ablaufen.

1. Schalten Sie das Gerät aus und trennen Sie es von der Stromversorgung.

2. Drehen Sie die Hauptwasserquelle zu.

3. Trennen Sie den Wasserzulaufschlauch von dem Zufuhrventil ab.

4. Das Wasserablaufrohr aus dem Wassertank herausnehmen (in der Abbildung als H gekennzeichnet), um das ganze Wasser vom Wassertank abzulassen. Danach das Rohr wieder anbringen.

5. Das ganze Wasser aus dem Wasserablauf im Hinterteil des Gerätes ablaufen (Nr. 7 in der Abbil-

dung).

6. Den Wasserablaufschlauch vom Abwasserrohr oder von dem Bodenablauf trennen und die Mutter auf den Wasserablauf aufziehen.

7. Die Tür offen lassen, um ausreichende Luftzirkulation zu gewährleisten und das Gerät gegen Schimmelpilz zu schützen.

8. Der Wasserzulaufschlauch und Stromkabel sollen bis zum nächsten Verwendung ausgeschaltet sein.

9. Das Gerät von innen abtrocknen und das Außengehäuse abwischen.

10. Das Gerät mit einer Folie versehen, um dieses

vor Staub und Schmutz zu schützen.

Reinigung und Benutzerwartung

WARNUNG: Benutzen Sie niemals alkoholhaltige Mittel oder Sprays zur Reinigung und Desinfektion der Eiswürfelmaschine. Sie können die Kunststoffteile (Gehäuse und Bedienfeld) beschädigen. Der Kondensator soll mindestens einmal im Jahr vom qualiﬁzierten Fachmann kontrolliert und gereinigt werden, damit das Gerät richtig funktioniert. Reinigen Sie das Gerät mit dem Wasserstrahl.

ACHTUNG: Sollte das Gerät nach längerer Nutzungspause wieder in Betrieb genommen werden, reinigen Sie es vor dem nächsten Gebrauch gründlich. Beachten Sie genau die Reinigungsanleitung und Hinweise zur Verwendung von Desinfektionsmitteln. Nach der Reinigung das Gerät gründlich mit klarem

Wasser nachreinigen.

Die zyklische Reinigung und richtige Wartung sichert die Leistungsfähigkeit, einwandfreie Funktion, entsprechende Hygiene sowie die Lebensdauer des Gerätes. Vernünftige Zeitabstände zwischen den Wartungszyklen sind einzuhalten. Falls Sie Haustiere haben oder das Gerät außen installieren oder andere spezielle Gründe auftreten, ist die Verkürzung dieser Zeitabstände angezeigt.

Beachten Sie bitte, dass nur Eis im Eisbehälter aufbewahrt werden kann. Solche Gegenstände wie Wein- und Bierﬂaschen sind unhygienisch und die aufgebrachten Flaschenetiketten können nach der Ablösung das Wasserablaufrohr blockieren.

Page 28

Reinigung des Außengehäuses

Die Tür und der Schrank können nur mit einem milden Reinigungsmittel und warmem Wasser gereinigt werden. Benutzen Sie niemals Lösungsmittel, ätzende Mittel und die Reinigungsmittel, die die Oberﬂäche zerkratzen können. Das Gerät mit einem weichen Tuch reinigen und anschließend gründlich mit reinem Wasser nachspülen und ab-

Reinigung der Innenseite

Eiswürfelbehälter

Der Eiswürfelbehälter soll ab und zu desinﬁziert werden. Vor dem Erstgebrauch oder nach längerem Nichtgebrauch soll der Eiswürfelbehälter gereinigt werden. Nehmen Sie den leeren Eiswürfelbehälter heraus und desinﬁzieren Sie ihn mit einem Desinfektionsmittel.

1. Eiswürfelmaschine von der Steckdose trennen (Netzstecker ziehen!).

2. Die Tür öffnen und die Innenseite mit einem feuchten Tuch reinigen. Verwenden Sie dazu eine Desinfektionslösung von 28 Gramm Bleichmittel oder Chlor und 7,5 Liter Heißwasser.

3. Mit klarem Wasser gründlich nachspülen. Das

Reinigen von Teilen, die das Eis produzieren

Während der Verwendung sollen Sie periodisch die Haupteinheit der Eiswürfelmaschine reinigen.

1. Wiederholen Sie bitte die oben genannten

Schritte, um den Wassertank und andere Teile der Innenausrüstung zu reinigen.

2. Zusätzlich reinigen Sie das Verdampfer-Was-

serverteilungsrohr. Demontieren Sie diesen Teil und reinigen Sie gründlich jede Öffnung (siehe untenstehende Abbildung). Überprüfen Sie, ob das Rohr nicht blockiert ist und bauen Sie es wieder ein.

3. Wenn auf der Verdampfer-Oberﬂäche Eiswürfel

sind, die man nicht abmachen kann, bitte keine Kraft benutzen, sondern die “ ”-Taste länger als 5 Sekunden gedrückt halten und das Gerät startet die Abtauphase: die Eiswürfel fallen selbst ab.

trocknen.

ACHTUNG: Die Modelle aus Edelstahl, die mit Gas oder Feuchtigkeit (Chlorgehalt, wie z.B. in der Nähe von Schwimmhalle oder Schönheitssalon) in Kontakt kommen, können verfärben. Diese Verfärbung ist aber ein normaler Effekt.

Schmutzwasser wird durch die Abﬂussleitung abgeleitet.

4. Den Netzstecker einstecken und das Gerät erneut einschalten.

Die Eisschaufel soll wie andere Lebensmittelbehälter regulär gereinigt werden.

WARNUNG: Verwenden Sie keine ätzenden Mittel sowie keine Lösungs- und Reinigungsmittel, die die Oberﬂäche des Geräts beschädigen können. Sie können den Geschmack des hergestellten Eises verändern.

Schalten Sie das Gerät aus und trennen Sie es von der Steckdose, um die Oberﬂäche des Verdampfers zu reinigen.

Kleine Löcher im

Verdampfer

Wasserverteilungsrohr

Zuerst hoch nach oben ziehen

Daraufhin nach rechts schieben

Wasserver-

teilungsrohr

Page 29

4. Wassertank und Platte für die Erkennung der Befüllung des Eiswürfelbehälters

Erkennungsplatte

(Eisbefüllung)

Wassertank

Entkalken

Ein zu hoher Mineraliengehalt kann beim Gefrierzyklus zur Kalkablagerung im Wassersystem führen. Es ist dann notwendig, die Kalkablagerung durch regelmäßiges Entkalken zu verhindern. Je nach der Härte des Wassers und der Häuﬁgkeit der Verwendung (Härte von 4 bis 5 pro Liter) sollen Sie den Prozess regelmäßig alle 6 Monate wiederholen. Der Prozess hängt von der Härte des Wassers ab.

Der Wassertank und die Erkennungsplatte sind in Hinsicht auf die Hygiene der Eiswürfel auch von Bedeutung. Füllen Sie das saubere Spritzgerät mit neutralem Reinigungsmittel und Wasser nach und bespritzen Sie dann die ganze Innenseite des Wassertanks und der Erkennungsplatte. Wischen Sie sorgfältig mit einem sauberen, trockenen Tuch ab. Das Abﬂussrohr (in der Abbildung als H gekennzeichnet) herausnehmen, um das Schmutzwasser vom Wassertank ablaufen lassen. Das Abﬂussrohr wieder auf die ursprüngliche Stelle anbringen.

Entsorgen Sie bitte den ersten Eiswürfel, die nach der Reinigung hergestellt wurde.

atur.

4. Vergewissern Sie sich, dass das Wasserbehälter-Abﬂussrohr in der Öffnung der Wassertankwand richtig befestigt wird. Gießen Sie einen Becher der Mischung von Nickel-Safe Ice Maker Cleaning Solution in den Wassertank hinein und warten Sie 5 Minuten ab.

1. Die Maschine ausschalten. Nicht von der Wasserversorgung und -kanalisation trennen. Die Hauptwasserquelle zudrehen.

2. Die Tür öffnen und mit Hilfe von Eisschaufel alle Eiswürfel entfernen und im Kühlschrank/Gefrierfach aufbewahren oder entsorgen.

3. Vorbereitung der Reinigungslösung, vermischen Sie das Reinigungsmittel Nu-Calgon Nickle Safe Ice Machine Cleaner mit Wasser.

WARNUNG: Vor dem Reinigen mit dem Reinigungsmittel sind die Handschuhe zu tragen und Schutzbrille aufzusetzen. Im einem über 4 Liter Plastik- oder Edelstahleimer die Lösung für die Entkalkung vorbereiten, in dem Sie 300 ml Nu-Calgon Nickle Safe Ice-machine Cleaner mit 2,8 Liter Warmwasser, dessen Temperatur ca. 50-60°C beträgt, vermischen. Dann teilen Sie die Mischung in zwei gleiche Teile. Gießen Sie sie in zwei Becher hinein. Halten Sie die vorbereitete Mischung in beiden Bechern auf gleicher Temper-

5. Die Energieversorgung einschalten und länger als 5 Sekunden die “ ”-Taste auf dem Bedienfeld gedrückt halten, um das Selbstreinigungsprogramm zu starten. Während dieses Prozesses leuchtet die “Clean”-Leuchte auf und das Display zeigt die übrig gebliebene Zeit an.

6. Nach der Beendigung des ganzen Selbstreinigungsvorgangs ziehen Sie das Abﬂussrohr aus dem Wassertank heraus, lassen Sie das Lösungsmittel in ein geeignetes Gefäß abﬂießen. Das Gerät leicht schütteln, um das ganze Wasser zu entfernen. Daraufhin ist das Ablaufrohr in den

Page 30

Wassertank anzubringen.

7. Wiederholen Sie bitte Schritte von 4 bis 6, um erneut die Eismaschine zu reinigen.

WARNUNG: Das Reinigungsmittel enthält Säure. ES IST VERBOTEN, das Reinigungsmittel NICHT mit anderen Mittel zu verwenden oder zu vermischen. Unbedingt die Gummihandschuhe tragen. Machen Sie sich mit den Sicherheitshinweisen auf der Verpackung des Reinigungsmittels genau vertraut.

8. Die Hauptwasserquelle aufdrehen und das Was-

ser ﬂießen lassen. Wieder die “TIMER/CLEAN”Taste länger als 5 Sekunden auf dem Bedienfeld gedrückt halten, um das Selbstreinigungsprogramm zu starten. Dieser Vorgang hat das Abspülen des Verteilungsrohres, des Verdampfers, der Wasserpumpe, des Silikonrohres und des Wassertanks usw. zum Ziel.

Hinweise bezüglich Reinigung

1) TÄGLICHE REINIGUNG

Eisschaufel, Tür, Eisbehälter, Verteilungsrohr sind

jeden Tag zu reinigen. Am Ende des Tages spülen Sie die Eisschaufel ab und reinigen Sie die Tür von den beiden Seiten mit sauberem Tuch.

2) REINIGUNG JEDE ZWEI WOCHEN

Eisschaufel, Eisbehälter, Wassertank, Erken-

nungsplatte und Oberﬂäche des Verdampfers sind jede zwei Wochen zu reinigen. Beachten Sie

9. Nach der Beendigung des ganzen Selbstreinigungsprozesses ziehen Sie das Abﬂussrohr aus dem Wassertank heraus, lassen Sie das Lösungsmittel in ein geeignetes Gefäß abﬂießen. Das Gerät leicht schütteln, um das ganze Wasser aus dem Gerät zu entfernen. Daraufhin ist das Ablaufrohr in den Wassertank dicht anzubringen.

10. Wiederholen Sie bitte zweimal alle Schritte, die

in den Punkten 8-9 beschrieben sind.

11. Gemäß dem oben genannten Programm reini-

gen Sie den Eiswürfelbehälter.

12. Die erste Partie der Eiswürfel nach der Reini-

gung wegwerfen.

bitte die Hinweise zur Reinigung der Innenteile des Gerätes.

3) 6 MONATE - REINIGUNG

Alle Teile, die mit Wasser und Eiswürfel in

Berührung kommen, wie Eisbehälter, Wassertank, Tür, Verdampfer, Wasserpumpe, Silikonrohr, Verteilungsrohr usw. sind alle 6 Monate mit ei-

nem Nu-Calgon Nickle Safe Ice-machine Cleaner zu reinigen.

Page 31

Beseitigung von störungen

Störung Mögliche Ursache Beseitigung

Die Wasserstandsanzeige „WASSER NACHFÜLLEN” leuchtet auf

Die Wasserstandsanzeige „WASSER NACHFÜLLEN” blinkt

Wasserpumpe arbeitet, aber aus dem Wasserverteilungsrohr kein Wasser kommt

Die Durchsichtigkeit der Eiswürfel ist nicht befriedigend genug.

Die Form des Eiswürfels ist unregelmäßig Schlechte Wasserqualität oder hohe

Eiswürfel ist sehr dünn Die Umgebungstemperatur im Wassertank

Die Eiswürfel sind zu groß Die Umgebungstemperatur im Wassertank

Leuchtet die Anzeige “Full” auf Eiswürfelbehälter ist bis zum Rand mit

Der Eiswürfelproduktionsvorgang ist normal, aber es werden keine Eiswürfel produziert.

Kein Wasserzufluss Prüfen Sie den Druck der Hauptwas-

Schwimmerschalter für Wasserstandanzeige ist blockiert und funktioniert nicht

Wasser fließt aus dem Wassertank aus. Die Eiswürfelmaschine auf einer ebenen

Wasser läuft aus dem Abflussrohr aus. Das Rohr herausnehmen und erneut

Entweder der Wasserzulaufschlauch beschädigt ist oder das Wasser sehr langsam zufließt.

Kleine Löcher im Wasserverteilungsrohr wurden verstopft.

Niedrige Wasserqualität Wasserquelle ändern oder einen Enthär-

Verschmutzung des Wassertanks

Einige Löcher des Wasserverteilungsrohres sind blockiert

ist zu hoch.

Luftzirkulation um das Gerät ist zu schwach.

ist zu klein.

Eiswürfeln gefüllt.

Die Wassertemperatur im Wassertank oder die Umgebungstemperatur ist zu hoch

Eine Leckstelle im Kühlsystem Unbedingt von Fachpersonal reparieren

Die Rohrleitung im Kühlsystem ist blockiert.

serquelle oder ob der Schlauch des Wasserzuflusses nicht blockiert ist, nach Bedarf den Wasserdruck erhöhen oder den Schlauch reinigen.

Wassertank und Schalter reinigen.

Fläche aufstellen.

richtig in die Öffnung des Wassertanks hineinstecken.

Den Druck der Hauptwasserquelle überprüfen oder prüfen, ob der Wasserzulaufschlauch nicht blockiert ist und nach Bedarf den Wasserdruck erhöhen oder den Schlauch reinigen.

Die Löcher reinigen.

tungsfilter verwenden.

Wassertank reinigen und mit frischem Wasser befüllen.

Das Rohr reinigen und beachten, dass alle 9 Löcher durchlässig sind.

Das Gerät am Ort mit niedriger Temperatur stellen oder jede Eisherstellungszeit verlängern.

Mindestens 20 Zentimeter Abstand zwischen Vorder- und Hinterseite des Gerätes und dem Gegenstand sicherstellen.

Jeden Eiswürfelproduktionsvorgang verkürzen.

Einige Eiswürfel entfernen.

Eiswürfelmaschine unter 32°C betreiben und kälteres Wasser in den Wassertank einfüllen.

lassen.

Unbedingt von Fachpersonal reparieren lassen.

FEHLER-ANZEIGEN

E1: Ausfall des Umgebungstemperatursensors E2: Ausfall des Temperatursensors in der Sauglei-

tung – auf dem Display wird E2 angezeigt.

E3: Ausfall des Umgebungstemperatursensors und

des Temperatursensors in der Saugleitung

E4: Wenn der Eiswürfelproduktionsvorgang länger

als 35 Minuten dauert, wird das Gerät automatisch ausgeschaltet. Wenn es zu einem Ausfall kommt oder das Kältemittel fehlt, wird das Gerät auf diese Art und Weise geschützt.

Page 32

Garantie

Alle innerhalb von einem Jahr nach dem Kaufdatum festgestellten Defekte oder Mängel, die die Funktionalität des Gerätes beeinträchtigen, werden auf dem Wege der unentgeltlichen Reparatur bzw. des Austausches unter der Voraussetzung beseitigt, dass das Gerät in einer der Bedienungsanleitung gemäßen Art und Weise betrieben und gewartet wird und weder vorsätzlich vernichtet noch nicht bestimmungsgemäß genutzt wurde. Ihre Rechte aus den entsprechenden Gesetzen bleiben davon

Entsorgung und Umweltschutz

Nach Beendigung seiner Lebensdauer ist das Gerät rechtmäßig und den jeweils geltenden Richtlinien entsprechend zu entsorgen. Verpackungsmaterial, wie Kunststoffe bzw. Schachteln, in die entsprechenden Behälter geben.

unberührt. Eine in der Garantiefrist einzureichende Beanstandung hat die Angabe des Kaufortes und Kaufdatums und in der Anlage einen Kaufbeleg (z.B. Kassenzettel) zu enthalten.

Gemäß unserer Politik der ständigen Weiterentwicklung unserer Produkte behalten wir uns vor, Änderungen am Produkt, an seiner Verpackung und an den dokumentierten technischen Daten ohne vorherige Ankündigung vorzunehmen.

Page 33

Geachte klant,

Hartelijk dank voor de aankoop van dit Hendi apparaat. Leest u deze gebruiksaanwijzing zorgvuldig voordat u het apparaat gebruikt, dit om schade door verkeerd gebruik te voorkomen. Lees vooral de veiligheidsinstructies aandachtig door.

Veiligheidsinstructies

• Onjuiste bedie paraat kan ernstige schade aan het apparaat en verwonding van personen tot gevolg hebben.

• Het apparaat mag alleen worden gebruikt voor het

doel waarvoor het werd ontworpen. De fabrikant aanvaardt geen enkele aansprakelijkheid voor schade als gevolg van onjuiste bediening en verkeerd gebruik.

• Zorg dat het apparaat en de stekker niet met water

of een andere vloeistof in aanraking komen. Mocht het apparaat onverhoopt in het water vallen, trek dan onmiddellijk de stekker uit het stopcontact en laat het apparaat controleren door een erkend vakman. Niet-naleving hiervan kan levensgevaar opleveren.

• Probeer nooit zelf de behuizing van het apparaat te

openen.

• Steek geen voorwerpen in de behuizing van het ap-

paraat.

• Raak de stekker niet met natte of vochtige handen

aan.

• Controleer stekker en snoer regelmatig op eventuele

beschadiging. Indien stekker of snoer beschadigd is, laat het bij een erkend reparatiebedrijf repareren.

• Gebruik het apparaat niet nadat het is gevallen of op

andere wijze beschadigd is. Laat het bij een erkend reparatiebedrijf controleren en zo nodig repareren.

• Probeer het apparaat niet zelf te repareren. Dit kan

levensgevaar opleveren.

• Zorg dat het snoer niet met scherpe of hete voorwer-

pen in aanraking komt en houd het uit de buurt van open vuur. Als u de stekker uit het stopcontact wilt trekken, pak dan altijd de stekker zelf beet en trek nooit aan het snoer.

• Zorg dat niemand het snoer (of verlengsnoer) abusie-

ning en verkeerd gebruik van het ap-

• Houd het apparaat als u het gebruikt steeds in de gaten.

• Kinderen zien de gevaren van onjuist gebruik van elektrische apparaten niet. Laat kinderen daarom nooit zonder toezicht met huishoudelijke apparatuur werken.

• Trek altijd de stekker uit het stopcontact als het apparaat niet wordt gebruikt en telkens voordat het wordt schoongemaakt.

• Gevaar! Zo lang de stekker in het stopcontact zit, staat het apparaat onder de netspanning.

• Schakel het apparaat uit voordat u de stekker uit het stopcontact trekt.

• Draag het apparaat nooit aan het snoer.

• Gebruik geen extra hulpmiddelen die niet bij het apparaat zijn meegeleverd.

• Sluit het apparaat alleen aan op een stopcontact met de op het typeplaatje aangegeven spanning en frequentie.

• Vermijd overbelasting.

• Schakel de apparatuur na gebruik uit door de stekker uit het stopcontact te verwijderen.

• Tijdens het bijvullen of schoonmaken altijd de stekker uit het stopcontact verwijderen.

• De elektrische installatie dient te voldoen aan de nationale en plaatselijk geldende voorschriften.

• Dit apparaat is niet geschikt voor gebruik door personen (inclusief kinderen) met een verminderd fysiek, sensorisch of geestelijk vermogen, of gebrek aan ervaring en kennis, tenzij supervisie of instructie is gegeven betreffende het gebruik van het apparaat door een persoon welke verantwoordelijk is voor hun veilighe

id.

velijk kan lostrekken of erover kan struikelen.

Page 34

Belangrijk veiligheid

• Deze ijsmachine moet vóór gebruik correct worden geïnstalleerd in overeenstemming met de installatie-instructies.

• We raden het gebruik van een verlengsnoer af omdat een verlengsnoer kan oververhitten en dat kan leiden tot brandgevaar. Als u een verlengsnoer moet gebruiken, gebruik dan een snoer met een minimale diameter van 1,5mm2.

• Kantel het apparaat niet, dit kan abnormale geluiden veroorzaken en zorgt voor een afwijkende grootte van ijsblokjes, het kan bovendien leiden tot waterlekkage.

• Als u het apparaat in het winterseizoen naar binnen verplaatst, laat het dan een paar uur opwarmen naar kamertemperatuur voordat u de stekker in het stopcontact steekt.

• Gebruik alleen water als vloeistof om ijsblokjes te maken.

• Reinig uw ijsmachine niet met ontvlambare vloeistoffen. De dampen kunnen brand of explosies veroorzaken.

– WAARSCHUWING: Houd de ventilatieopeningen,

in de behuizing van het apparaat of aan de bin-

nenkant, vrij van obstakels. – WAARSCHUWING: Beschadig het koelcircuit niet. – WAARSCHUWING: Bewaar geen explosieve stof-

fen zoals spuitbussen met brandbaar drijfgas in

dit apparaat. – WAARSCHUWING: Dit apparaat is bedoeld voor

gebruik in huishoudens en voor soortgelijke toe-

passingen zoals; Keukens voor medewerkers in winkels, kantoren en andere werkomgevingen; catering en soortgelijke toepassingen in de detailhandel.

BELANGRIJK: De draden in dit netsnoer zijn gekleurd volgens de volgende codering: Groen/geel: Aarde Blauw: Neutraal Bruin: Fase

Omdat de kleur van de draden in het netsnoer mogelijk niet overeenkomt met de markeringen op de aansluitpunten in de stekker, moet u als volgt te werk gaan: De groen/geel draad moet worden aangesloten op het aansluitpunt in de stekker dat is gemarkeerd met de letter E, G of met een symbool of het aansluitpunt dat een groen/geel kleur heeft. De blauwe draad moet worden aangesloten op het aansluitpunt dat is gemarkeerd met de letter N. De bruine draad moet worden aangesloten op het aansluitpunt dat is gemarkeerd met de letter L.

OPMERKING: De ijsblokjes die worden gemaakt zitten aan elkaar vast en moeten vóór gebruik worden losgemaakt.

Page 35

Specificaties

1) Afmetingen/Aansluitingen

Waterafvoer

Wateraanvoer

2) Rating

VERMOGEN 300W

IP KLASSE IPX1

KLIMAAT KLASSE SN, N, ST, T

VOEDINGSSPANNING 220-240V~ / 50Hz

CAPACITEIT IJSPRODUCTIESYSTEEM (KG/24U) 35kg/24 uur *

KOELMIDDELVULLING R134A, 245g

AFMETINGEN APPARAAT (B X D X H) (mm) 448 x 400 x 798

NETTOGEWICHT/BRUTO GEWICHT (KG) 28,3Kg

WATERCONSUMPTIE (L/24U) 50L

MAX OPSLAGCAPACITEIT IJS (KG) 15Kg

BEDRIJFSVOORWAARDEN OMGEVINGSTEMPERATUUR 10-38ºC

WATERTOEVOERTEMP 5-35ºC WATERTOEVOERDRUK 0.04-0.6 MPa

OPMERKING*: GETEST BIJ KAMERTEMPERATUUR VAN 21ºC EN WATERTEMPERATUUR VAN 10ºC.

Page 36

Algemene informatie

1) Constructie hoofdapparaat

1. Bovenklep

2. Deur

3. Assemblage ijsproductiesysteem & waterreservoir

4. Voorpaneel

5. Bedieningspaneel

6. Luchtuitlaat: Zorgt voor goede luchtcirculatie, warme lucht wordt naar buiten geblazen als het apparaat in bedrijf is.

A. Waterverdeelbuis: met negen kleine gaatjes, er

stroom water uit deze kleine gaatjes. B. Verdamper (ijsproductiemodule). C. IJsdetectiebord. D. Waterreservoir E. Watertoevoerbuis.

7. Waterafvoer

8. Wateraanvoer

Accessoires: Witte waterafvoerslang van 2 meter, aansluiting voor waterkraan, witte watertoevoerslang van 3 meter (ø 6.35mm).

F. Afdekplaat op rechterkant van de verdamper. G. Installatieplaat voor schakelaar waterpeil. H. Waterafvoerbuis van het waterreservoir. I. Waterpomp. J. Detectieschakelaar waterpeil.

Page 37

2) Bedieningspaneel

A. Lampje ”Add water”: Als het lampje knippert,

geeft dit aan dat water te traag wordt bijgevuld; Als het lampje blijft branden, geeft het aan dat er geen water aanvoer is.

B. Lampje ”Timer”: Als dit lampje brandt, geeft

het aan dat de TIMER is ingesteld. De timer kan worden in- of uitgeschakeld met de knop clean/ timer.

C. Lampje ”Ice”: Als het lampje brandt, geeft het

aan dat het apparaat ijs produceert; Als het lampje knippert, geeft het apparaat bezig is het met de “ijsoogst”.

D. Lampje “Full”: Als het apparaat vol zit met ijs-

blokjes zal dit lampje oplichten.

E. Lampje “Clean”: Als dit lampje brandt, geeft het

aan dat het reinigen van de waterpomp is gestart. Als het lampje knippert, is het reinigen van de waterpomp gestopt.

F. Knop “▲” ,“▼”: Gebruik deze knop om de duur

van het ijsproductieproces in te stellen. De standaard instelling is nul, druk op “▲” of “▼” om de waarde met 1 minuut te verhogen of verlagen. U kunt de vertragingstijd van de timer ook met deze knop instellen. De standaardwaarde is nul, druk op “▲” of “▼” om de waarde te verhogen of verlagen met 1 uur.

G. Display: Onder normale omstandigheden zal er

altijd een cijfer in deze display worden getoond. Het cijfer geeft de omgevingstemperatuur aan; En als het nummer knippert, dan wordt de resterende tijd van het huidige proces in minuten getoond, bijv. van de ijsproductiecyclus of het zelfreinigingsprogramma.

H. Knop “ ” (“On/Off”): Druk, als het apparaat is

uitgeschakeld, op deze knop om het apparaat in te schakelen; Druk tijdens het zelfreinigingsprogramma, of het normale ijsproductieproces op de knop om het apparaat per direct uit te schakelen; Daarnaast kunt u ook op de knop drukken om de instelling van de timer te annuleren indien het apparaat is ingesteld met de timer. Als het apparaat ijsblokjes produceert, houd de knop dan langer dan 5 seconden ingedrukt om direct naar het ijsoogst proces te gaan..

I. Knop “ ” (“Timer clean”): Druk kort een keer op

deze knop om het timerprogramma te openen; Houd de knop langer dan 5 seconden ingedrukt om het reinigingsprogramma te openen.

Page 38

Nr. Naam onderdeel Aantal Opmerkingen

Voorpaneel

Bodemplaat

Condensator

Papier bedieningspaneel

PCB-box bedieningspaneel

PCB bedieningspaneel

Compressor

Verstelbare voet

Dienstklep

Droog filter

Capillair

DC-ventilator

Watertoevoerklep

Waterafvoerbuis van het waterreservoir

Elektromagnetische klep ijsoogst

Waterreservoir

Plaat rechterkant

Watercirculatiepomp

Deksel van het waterreservoir

Detectieschakelaar waterpeil

IJsdetectieplaat

Magnetische schakelaar

Afdekplaat op rechterkant van de verdamper

Nr. Naam onderdeel Aantal Opmerkingen

Verdamper en frame verdamper

Watertoevoerbuis

Waterverdeelbuis, met negen gaten

Dop van waterverdeelbuis

Elektrische PCB-box

PCB hoofdbediening

Omhulsel PCB hoofdbediening

Plaat achterkant

Isolatiespons van de bovenklep

Bovenklep

IJsschep

Plaat linkerkant

Schuim binnenkast & ijsopslagbak

Deurkozijn

Versterkte plaat achterkant

Waterafvoerbuis van de binnenkast

Waterafvoerdop

Waterafvoerpoort

Deur

Watertoevoerpoort

Netsnoer

Klem van netsnoer

Bedrading

Page 39

Uw Ijsmaker Uitpakken

1. Verwijder al het verpakkingsmateriaal. Controleer of alle accessoires, inclusief de handleiding, ijsschep, witte watertoevoerslang, 4-weg-naar-2weg watersnelkoppeling en waterafvoerslang, etc. in de verpakking zitten. Als er onderdelen ontbreken, neem dan contact op met onze klantenservice.

2. Verwijder de tape voor het vastzetten van de deur en de binnenkast, ijsschep, etc. Reinig de binnenkast & ijsschep met een natte doek.

3. Plaats de ijsmaker op een vlakke ondergrond, zonder direct zonlicht en andere warmtebronnen

Eisen installatielocatie

a) Zorg voor een juiste kamertemperatuur en wa-

tertoevoertemperatuur volgens de bovenstaande speciﬁcatietabel. Als u dit niet doet, kan dit de prestaties van de ijsmaker beïnvloeden.

b) Dit apparaat mag niet in de buurt van een warm-

tebron worden geplaatst.

c) Het apparaat moet op een stevige en vlakke on-

dergrond worden geplaatst op de hoogte van een normaal aanrechtblad.

Inbouwafstand

Bovenaanzich (1:10) (mm)

(bijv.: kachel, oven, radiator). Zorg ervoor dat er ten minste 20cm ruimte is tussen de luchtuitlaat en obstakels, en ten minste 5cm tussen de linker-/rechterkant en de wand.

4. Laat de koelvloeistof 4 uur rusten voordat u de stekker van de ijsmaker in het stopcontact steekt, omdat het mogelijk is dat het apparaat ondersteboven is getransporteerd.

5. Het apparaat moet zo worden geplaatst dat de stekker altijd bereikbaar is.

WAARSCHUWING: Gebruik alleen drinkwater om ijs te maken.

d) Er moet ten minste 15cm vrije ruimte zijn aan

de achterkant voor het aansluiten en 20cm vrije ruimte aan de voorkant voor het openen van de deur en goede luchtcirculatie.

e) Plaats geen voorwerpen op de bovenkant van de

ijsmaker.

Zijaanzicht (mm)

Als u de ijsmaker onder een aanrecht installeert, volg dan de aanbevolen afstanden zoals in de afbeeldingen hierboven getoond. Plaats het netsnoer en de leidingen voor de watertoevoer en –afvoer zoals hierboven getoond. Kies een goed geventileerde ruimte met een temperatuur tussen de 10˚C en 32˚C. Dit apparaat MOET worden geïnstalleerd in een ruimte bescher-

md tegen elementen zoals wind, regen en waterdruppels. De ijsmaker vereist een continue watertoevoer met een druk van 0,4-6 Bar zoals aangegeven in de bovenstaande speciﬁcatietabel. Voor correct gebruik moet de temperatuur van het water dat in de ijsmachine loopt een temperatuur hebben tussen de 5˚C en 25˚C.

Page 40

Elektrische eisen & aansluitingen

WAARSCHUWING: DIT APPARAAT MOET GEAARD ZIJN.

• Voordat u uw ijsmachine verplaatst naar zijn uiteindelijke locatie, is het belangrijk dat u over een geschikte elektrische aansluiting beschikt.

Uw ijsmachine reinigen voor het eerste gebruik

1. Open de deur.

2. Reinig met verdund schoonmaakmiddel, warm

water en een zachte doek.

3. Reinig herhaaldelijk de onderdelen aan de bin-

nenkant die in contact komen met water, u kunt aan de waterafvoerslang van het waterreservoir, aangegeven met “H” in de afbeelding hierboven, trekken om het reinigingswater uit het waterreservoir te laten lopen, reinig daarna de binnenkast voor de opslag van ijs. Laat daarna al het reinig-

Wateraansluiting voor uw ijsmaker

Belangrijk: Zorg ervoor dat u de nieuwe slangen gebruikt die zijn meegeleverd met het apparaat. De watertoevoerslang aansluiten op het apparaat Stap 1: Verwijder eerst de klem van de watertoevo-

erpoort (aangegeven met “B” in de volgende afbeelding) op de achterkant van het apparaat. Verwijder de antistofstop.

STAP 1: Verwijder de

antistofstop

• Als het netsnoer of de stekker moet worden vervangen, laat dit dan uitvoeren door een erkend onderhoudsmonteur.

• Dit apparaat vereist een standaard 220-240 Volt, 50Hz geaard stopcontact.

ingswater uit de waterafvoer op de achterkant van het apparaat lopen. Plaats de waterafvoerslang en de dop van de waterafvoerbuis terug, anders zal het apparaat niet naar behoren werken. Gooi de eerste ijsblokjes na het reinigen weg.

4. De buitenkant van de ijsmachine moet regelmatig

worden gereinigd met een mild schoonmaakmiddel en warm water.

5. Droog de binnen- en buitenkant met een schone,

zachte doek.

Stap 2: Steek een uiteinde van de witte waterslang

in de watertoevoeraansluiting, druk de slang volledig naar binnen en installeer de klem opnieuw. Het aansluiten van de waterslang is voltooid.

STAP 2: Steek de wa-

terslang erin

Watertoevoerpoort op de achterkant van het

apparaat

Verwijder eerst

de klem

Druk de buitenste cirkel

naar binnen en verwijder

de antistofstop

De waterafvoerbuis aansluiten

Verwijder de zwarte dop van de waterafvoer van het toestel, sluit de witte waterafvoerslang die is mee-

geleverd met de accessoires aan op het apparaat en sluit het andere uiteinde aan op het riool.

Sluit de waterslang aan op de waterkraan van de waterleiding

De meegeleverde watersnelkoppeling moet op een kraan worden geschroefd; verwijder de klem van de

de waterslang in de snelkoppeling en installeer de klem opnieuw.

watersnelkoppeling, steek het andere uiteinde van

Installeer de klem

opnieuw

Witte waterslang

Steek de waterslang

eerst volledig naar

binnen

(accessoire)

Page 41

STAP 1: Snelkoppeling en waterkraan

STAP 2: Schroef de snelkoppeling met de schroefdraad op de waterkraan en verwijder de klem

Verwijder eerst

de klem

STAP 3: Steek de waterslang er volledig in

Het ijsproductieproces bedienen

1. Steek de stekker in het stopcontact nadat alle waterleidingen zijn aangesloten. Druk daarna op “ ” op het bedieningspaneel om het ijsproductiecyclus te starten, het lampje “Ice” licht tegelijkertijd op. De display met het cijfer toont normaal gesproken de omgevingstemperatuur. De compressor, motor van de ventilator en waterpomp zijn ingeschakeld tijdens het ijsproductieproces.

2. Elk ijsproductiecyclus duurt ongeveer 11 tot 30

minuten, afhankelijk van de omgevingstemperatuur en de watertemperatuur.

3. Als het ijsproductieproces is voltooid, zal de machine naar het ijsoogst-proces schakelen. Het systeem detecteert tegelijkertijd het waterpeil. Als het waterpeil te laag is, zal het lampje “ADD WATER” beginnen te knipperen. Open de watertoevoerklep om extra water in het waterreservoir te laten lopen. Als het watertoevoerproces is voltooid zal het lampje “ADD WATER” weer doven.

STAP 4: Installeer de klem opnieuw

Druk naar binnen

4. Het apparaat stopt als de indicator “Full ” begint te branden. Het apparaat zal 3 minuten nadat u voldoende ijsblokjes heeft verwijderd weer beginnen te werken.

5. Druk tijdens het ijsproductieproces op “▲” of “▼”om de duur van het ijsproductieproces in te stellen. Dit verandert de dikte van de ijsblokjes. De standaardinstelling is nul en u kunt de waarde van het proces met 1 minuut verhogen of verlagen door op “▲” of “▼” te drukken. 5 seconden na de laatste druk op de knop worden de nieuwe instellingen opgeslagen.

6. Slechte waterkwaliteit zorgt ervoor dat de ijsblokjes van slechte kwaliteit en minder transparant zijn.

OPMERKING: De ijsblokjes die worden gemaakt zitten aan elkaar vast en moeten vóór gebruik worden losgemaakt.

Automatisch zelfreinigingsprogramma

Het zelfreinigingsprogramma starten: Steek de stekker, nadat u alle waterleidingen heeft aangesloten, in het stopcontact en druk langer dan 5 seconden op “ ”. Het zelfreinigingsprogramma wordt nu gestart. Het lampje “Clean” licht op tijdens het reinigingsproces, het cijfer in de display toont de resterende tijd. Het zelfreinigingsprogramma neemt 30 minuten in beslag.

De timer instellen:

De timer instellen: Druk als het apparaat is uitgeschakeld op de knop “Timer/Clean” om de tijd waarop het apparaat moet inschakelen in te stellen. Het lampje “Timer” licht op, het cijfer in de display knippert om aan te geven over hoeveel uur het apparaat zal inschakelen. Druk als het cijfer knippert op “▲” of “▼” om het aantal uren te verhogen of verlagen, de standaardinstelling is nul. Vijf seconden na het instellen wordt de gewenste instelling

Het zelfreinigingsprogramma annuleren: Het duurt ongeveer 30 minuten om een zelfreinigingsprogramma te voltooien. Als het programma is voltooid, zal het systeem automatisch uitschakelen. U kunt ook op “ ” op het bedieningspaneel drukken om het zelfreinigingsprogramma geforceerd te beëindigen.

opgeslagen.

De inschakeltimer annuleren: Druk op “Timer/ Clean”, het cijfer in de display knippert en toont de huidige vertragingstijd van de inschakeltimer. Druk nogmaals op de knop om de instelling te annuleren. U kunt de timer ook annuleren door op “ ” te drukken.

Page 42

De uitschakeltimer instellen: Druk als het apparaat is ingeschakeld op “Timer/Clean” om de tijd in te stellen waarop het apparaat moet uitschakelen. U kunt de tijd instellen door de stappen die hierboven al beschreven zijn te volgen.

De uitschakeltimer annuleren: Volg dezelfde procedure als de procedure voor het annuleren van de inschakeltimer.

ELEKTRISCH SCHEMA VOOR IJSMACHINE

Voeding

Motor DC-ventilator

Startrelais

COMPRESSOR

Overbelastingsbeveiliging

Relais

PCB hoofdbediening

Water Timer Power Full Clean

OMHOOG on/off

OMLAAG timer/set

PCB knopbediening

KLEP POMP

AC-waterpomp

Magneetventiel voor ijsoogst

WATER

IJS

DC-watertoevoerklep

DETECTIESCHAKELAAR WATERPEIL

SENSOR VOOR OMGE VINGSTEMPERATUUR

TEMPERATUURSENSOR VOOR AFZUIGBUIS

SENSOR VOOR IJSDETECTIE

Normale geluiden

Uw nieuwe ijsmachine kan geluiden maken waarmee u niet bekend bent. De meeste nieuwe geluiden zijn normaal. Harde oppervlakken zoals de vloer, wanden en kasten kunnen geluiden harder laten lijken dan ze in werkelijkheid zijn. Hieronder worden geluiden beschreven die nieuw voor u kunnen zijn en de oorzaak van het ontstaan van het geluid.

• U hoort elk cyclus een zoevend geluid als de waterklep opent om het waterreservoir te vullen.

• Er kunnen ratelende geluiden ontstaan door de stroming van water of koelmiddel.

• De high-efﬁciency compressor kan een pulserend of hoog geluid maken.

• Water dat van het waterreservoir naar de verdamp-

er stroomt kan een spetterend geluid maken.

• Aan het einde van elk cyclus kunt u een gorgelend geluid horen doordat er koelmiddel in uw ijsmachine stroomt.

• Het is mogelijk dat u lucht hoort die door de ventilator van de condensator over de condensator wordt geblazen. Tijdens de oogstcyclus is het mogelijk dat u het geluid van ijsblokjes die in de ijsopslagbak vallen hoort.

• Als u de ijsmachine voor het eerst start, is het mogelijk dat u continu stromend water hoort. De ijsmachine is geprogrammeerd om een spoelcyclus te draaien voordat de machine start met het produceren van ijs.

Page 43

De ijsmachine voorbereiden voor langdurige opslag

Als de ijsmachine voor een lange periode niet wordt gebruikt, of wordt verplaatst naar een andere locatie, dan moet u al het water uit het systeem laten lopen.

1. Schakel het apparaat uit en haal de stekker uit het stopcontact.

2. Draai de watertoevoer dicht bij de waterleiding.

3. Koppel de watertoevoerslang los van de wateraansluiting.

4. Trek de waterafvoerslang uit het waterreservoir (H in de afbeelding) om het water uit het waterreservoir te laten lopen. Installeer de waterafvoerslang opnieuw als al het water uit het reservoir is gelopen.

REINIGEN & ONDERHOUD

WAARSCHUWING: Gebruik geen alcohol voor reiniging/sanering van de ijsmachine. Dit kan leiden tot scheuren in de plastic onderdelen. Vraag een erkend onderhoudsmonteur om minimaal één keer per jaar de condensator te controleren om ervoor te zorgen dat het apparaat naar behoren werkt en blijft werken.

LET OP: Als de ijsmachine voor een lange periode niet is gebruikt, dan moet het apparaat vóór het eerstvolgende gebruikt grondig worden gereinigd. Volg zorgvuldig alle instructies op voor het reinigen en voor het gebruik van reinigingsmiddelen. Zorg ervoor dat er na het reinigen geen reinigingsmiddel-

5. Laat al het water uit de waterafvoer op de achterkant van het apparaat.

6. Koppel de waterafvoerslang los van het riool en plaats de zwarte afsluit dop terug.

7. Laat de deur open voor circulatie en om schimmel en meeldauw te voorkomen.

8. Laat de watertoevoerslang en het netsnoer losgekoppeld tot u het apparaat weer wilt gebruiken.

9. Droog de binnenkant & veeg de buitenkant van het apparaat af.

en achterblijven in de ijsmachine. Periodieke reiniging en correct onderhoud zorgen voor goede efﬁciëntie, prestaties, hygiëne en een lange levensduur. De onderhoudsintervallen zijn gebaseerd op normale omstandigheden. Het kan verstandig zijn de intervallen verkorten als er sprake is van andere bijzondere omstandigheden.

Wat mag u niet doen Bewaar nooit andere producten dan ijs in de ijsbak: voorwerpen zoals ﬂessen wijn en bierﬂesjes zijn niet alleen onhygiënisch, maar de labels kunnen ook loslaten en voor verstoppingen van de afvoerbuis zorgen.

Reinigen buitenkant

De deur en behuizing mogen worden gereinigd met een mild reinigingsmiddel en warm water. Gebruik geen oplosmiddelen of schuurmiddelen. Gebruik een zachte spons en spoel af met schoon water. Veeg droog met een zachte, schone handdoek om watervlekken te voorkomen.

OPMERKING: Het is mogelijk dat roestvrijstalen modellen verkleuren wanneer ze worden blootgesteld aan chloorgas en vocht, bijvoorbeeld in omgevingen met spa’s of zwembaden. Aantasting van het materiaal door chloor moet worden voorkomen door het toestel op een andere plaats te installeren.

Page 44

Reinigen binnenkant

Voor ijsbak

De ijsopslagbak moet regelmatig worden gereinigd. Reinig de bak voordat de ijsmachine voor het eerst wordt gebruikt en wanneer het apparaat opnieuw wordt gebruikt nadat het een lange periode niet is gebruikt. Het is doorgaans handig om de bak te reinigen nadat de buitenkant is gereinigd, de opslagbak moet leeg zijn.

1. Haal de stekker uit het stopcontact.

2. Open de deur en veeg de binnenkant schoon met een schone doek met reinigingsoplossing bestaande uit 28g bleekwater of chloor en 7,5L warm water.

Reinigen van de onderdelen die ijs produceren

Reinig deze onderdelen van uw ijsmachine regelmatig als het apparaat wordt gebruikt.

1. Herhaal de bovenstaande stap om het waterreservoir en andere onderdelen aan de binnenkant van het apparaat te reinigen.

2. Reinig de waterverdeelbuis op de verdamper, verwijder dit onderdeel en reinig alle kleine gaatjes die getoond worden in de volgende afbeelding,

zorg ervoor dat de gaatjes niet verstopt zijn en installeer het onderdeel daarna opnieuw op de oorspronkelijke plaats.

3. Als er ijsblokjes op het oppervlak van de verdamper zitten, maar ze niet omlaag kunnen vallen, verwijder de ijsblokjes dan niet met geweld; druk langer dan 5 seconden op “ON/FF”, het apparaat schakelt naar het smeltproces. Na een tijdje vallen de grote ijsklontjes omlaag. Schakel het apparaat uit, haal de stekker uit het stopcontact en reinig het oppervlak van de verdamper.

Kleine gaatjes in

Verdamper

waterverdeelbuis

Eerst omhoog trekken

Daarna naar rechts naar buiten trekken

Waterverdeelbuis

3. Grondig spoelen met schoon water. Het afvalwater wordt afgevoerd via de afvoerslang.

4. Steek de stekker weer in het stopcontact.

De ijsschep moet regelmatig worden gewassen. Was de schep net als andere voedselcontainers.

WAARSCHUWING Gebruik geen oplosmiddelen of schuurmiddelen. Deze kunnen hun smaak doorgeven aan ijsblokjes.

4. Voor het waterreservoir en de ijsdetectieplaat

IJsdetectieplaat

Waterreservoir

Het waterreservoir en de ijsdetectieplaat zijn ook erg belangrijk om uw ijsblokjes hygiënisch te houden. Spuit een mengsel van neutraal reinigingsmiddel & water in een schone waterstraal op het gehele binnenoppervlak van het reservoir & de ijsdetectieplaat. Veeg deze oppervlakken zoveel mogelijk af met een schone doek. Spuit de oppervlakken daarna af met schoon water en veeg af met een droge, schone doek. Laat het schone water daarna weglopen in de watertank door de waterafvoerslang van het waterreservoir uit het waterreservoir te trekken. Installeer de waterafvoerslang van het waterreservoir terug als al het reinigingswater is weggelopen.

Belangrijk: Gooi de eerste partij ijsblokjes weg na het reinigen van de interne onderdelen.

Page 45

Het apparaat ontkalken

Mineralen die worden verwijderd uit het water tijdens het bevriescyclus zullen uiteindelijk een harde schilferige laag vormen in het watersysteem. Het regelmatig reinigen van het systeem helpt bij het verwijderen van kalkaanslag. Hoe vaak u het systeem moet reinigen is afhankelijk van de hardheid van het gebruikte water. Als het water een hardheid heeft van 4 tot 5 gram/liter, dan moet u het systeem zelfs elke 6 maanden reinigen.

1. Schakel de ijsmachine uit. Houd de ijsmachine aangesloten op de waterleiding en afvoerleiding, maar sluit de waterkraan van de waterleiding.

2. Open de deur en schep alle ijsblokjes uit het apparaat. Gooi ze weg of bewaar ze in een ijsbox of koeler.

3. Maak de reinigingsoplossing. Meng “Nu-Calgon Nickle Safe Ice Machine Cleaner” met water om de reinigingsoplossing te maken.

WAARSCHUWING: Draag rubberen handschoenen en een veiligheidsbril bij de omgang met het reinigingsmiddel voor de ijsmachine. Gebruik een plastic of roestvrijstalen container met een capaciteit groter dan 4 liter, meng 300 ml “Nu-Calgon Nickle Safe Ice-machine Cleaner” met 2,8 liter warm water van ongeveer 50-60ºC. Verdeel de oplossing daarna gelijkmatig over 2 bekers. Het wordt aanbevolen om de temperatuur van de koppen met reinigingsoplossing op peil te houden.

4. Controleer of de waterafvoerslang van het water-

reservoir juist is geïnstalleerd in de aansluiting op de wand van het reservoir. Giet daarna een beker “Nickel-Safe Ice Maker Cleaning”-oplossing in het waterreservoir. Wacht ongeveer 5 minuten.

5. Zet de ijsmachine aan en druk daarna langer dan 5 seconden op “ ” op het bedieningspaneel om naar het zelfreinigingsprogramma te schakelen. Tijdens dit proces zal het “CLEAN” continu branden en het cijfer in de display geeft de resterende tijd van het proces weer.

6. Trek, nadat het zelfreinigingsproces is voltooid, de afvoerslang uit het waterreservoir, laat de reinigingsoplossing weglopen naar de onderste ijsopslagbak. Schud het apparaat een klein beetje om de reinigingsoplossing volledig weg te laten lopen. Installeer de afvoerslang daarna opnieuw op de aansluiting op het waterreservoir.

7. Herhaal de stappen 4--6 om de ijsproductie-assemblage opnieuw te reinigen.

WAARSCHUWING: Het reinigingsmiddel voor de ijsmachine kan zuur bevatten. Gebruik of meng NIET met andere oplosmiddelen. Gebruik rubberen handschoenen om uw handen te beschermen. Lees de veiligheidsinstructies op de ﬂes van het reinigingsmiddel zorgvuldig.

8. Open de waterkraan van de waterleiding, laat water in het apparaat stromen. Druk opnieuw langer dan 5 seconden op “ ” op het bedieningspaneel om naar het zelfreinigingsprogramma te schakelen. Met dit proces worden de waterverdeelbuis, verdamper, waterpomp, siliconen buis, waterreservoir, etc. gespoeld.

9. Trek, nadat het zelfreinigingsproces is voltooid, de afvoerslang uit het waterreservoir, laat de reinigingsoplossing weglopen naar de onderste ijsopslagbak. Schud het apparaat een klein beetje om de reinigingsoplossing volledig weg te laten lopen. Installeer de afvoerslang daarna opnieuw op de aansluiting op het waterreservoir.

10. Herhaal de stappen 8-9 twee keer.

11. Volg het bovenstaande programma om de

ijsopslagbak te reinigen.

12. Gooi de eerste partij ijsblokjes weg.

Page 46

Suggesties reinigen

1) DAGELIJKS REINIGEN U moet de ijsschep, deur en waterverdeelbuis

dagelijks reinigen. Spoel de ijsschep aan het einde van iedere dag schoon en veeg beide kanten van de deur af met een schone doek.

2) HALFMAANDELIJKS REINIGEN U moet de ijsschep, ijsbak, waterreservoir, ijs-

3) HALFJAARLIJKS REINIGEN Alle onderdelen & oppervlaken die worden bloot-

gesteld aan water of ijsblokjes, zoals de ijsopslagbak, waterreservoir, deur, verdamper, waterpomp, siliconen buis, waterverdeelbuis, etc. moeten elke 6 maanden worden gereinigd met Nu-Calgon Nickle Safe Ice-machine Cleaner.

detectieplaat en het oppervlak van de verdamper halfmaandelijks reinigen volgens het programma voor het reinigen van de binnenkant.

PROBLEMEN OPLOSSEN

Probleem Mogelijke oorzaak Oplossing

De indicator “Add water” brandt Geen watertoevoer Controleer de watertoevoerdruk of controleer

Vlotter of drijver van de schakelaar voor het detecteren van het waterpeil is geblokkeerd en kan niet stijgen.

Er stroom water uit het waterreservoir Plaats het apparaat op een vlakke ondergrond,

Er stroom water uit de waterafvoerbuis van het waterreservoir.

De indicator “Add water” knippert Probleem met watertoevoerslang of water

De waterpomp werkt, maar er stroomt geen water uit de waterverdeelbuis

De ijsblokjes zijn niet erg transparant De waterkwaliteit is slecht Verander de watertoevoer of gebruik het water

De ijsblokjes hebben een onregelmatige vorm Waterkwaliteit is slecht of waterreservoir is

De ijsblokjes zijn erg dun Omgevingstemperatuur te hoog Verplaats het apparaat naar een ruimte met een

De ijsblokjes zijn te dik Omgevingstemperatuur te laag Verkort de duur van elke ijsproductiecyclus.

De indicator “Full” brandt De ijsopslagbak zit vol met ijsblokjes Haal wat ijsblokjes uit het apparaat

De productiecyclus lijkt normaal maar er worden geen ijsblokjes geproduceerd.

stroomt erg langzaam naar binnen.

De kleine gaatjes op de waterverdeelbuis zijn verstopt.

erg vuil

Een aantal kleine gaatjes op de waterverdeel buis zijn verstopt

Slechte luchtcirculatie rond het apparaat Zorg ervoor dat er minimaal 20CM ruimte vrij

De omgevingstemperatuur of watertempe ratuur van het water in het waterreservoir is te hoog

Koelvloeistoflek Laat het apparaat nakijken door een erkend

Buis van koelsysteem is verstopt Laat het apparaat nakijken door een erkend

of de watertoevoerslang verstopt is. Verhoog de waterdruk of reinig de slang indien nodig. Controleer of de waterkraan open staat.

Reinig het waterreservoir en de schakelaar voor het detecteren van het waterpeil.

niet op een helling.

Trek de buis uit het waterreservoir en installeer de buis daarna goed terug in de aansluiting op het waterreservoir.

Controleer de watertoevoerdruk of controleer of de watertoevoerslang verstopt is. Verhoog de waterdruk of reinig de slang indien nodig. Con troleer of de waterkraan vergenoeg open staat.

Reinig de kleine gaatjes.

filter om het water te verzachten of te filteren.

Reinig het waterreservoir en ververs het water.

Reinig de waterverdeelbuis en zorg ervoor dat

geen van de negen gaatjes zijn verstopt.

lagere temperatuur of verleng de duur van elke ijsproductiecyclus.

is tussen de voorkant & achterkant van het apparaat en obstakels. Controleer of de con densator van het koelsysteem schoon is. Indien nodig reinigen.

Verplaats naar een plek met een temperatuur lager dan 32 graden Celsius en een lagere watertemperatuur

onderhoudsmonteur

Page 47

FOUTINDICATOR

E1: Sensor voor omgevingstemperatuur is buiten

werking

E2: Temperatuursensor van zuigbuis ----Toon E2 de

display

E3: Zowel de sensor voor de omgevingstemperatuur

als de temperatuursensor van de zuigbuis zijn buiten werking

Garantie

Elk defect waardoor de werking van het apparaat nadelig wordt beïnvloed dat zich binnen één jaar na aankoop van het apparaat voordoet, wordt gratis hersteld door reparatie of vervanging, mits het apparaat conform de instructies is gebruikt en onderhouden en niet op enigerlei wijze verkeerd is behandeld of misbruikt. Dit laat onverlet uw bij wet bepaalde rechten. Als de garantie van kracht is, vermeld dan waar en wanneer u het apparaat hebt ge-

Afdanken & Milieu

Aan het einde van de levensduur, het apparaat afdanken volgens de op dat moment geldende voorschriften en richtlijnen.

E4: De duur van een ijsproductiecyclus is langer dan

35 minuten, het apparaat wordt uitgeschakeld. Dit is een systeembeveiliging die in werking treedt als er geen koelmiddel in het koelsysteem zit of de compressor niet werkt.

kocht en sluit een aankoopbewijs bij (bijv. kassabon of factuur).

Gezien ons streven naar voortdurende verdere productontwikkeling behouden wij ons het recht voor, zonder voorafgaande kennisgeving wijzigingen aan te brengen aan product, verpakking en documentatie.

Werp verpakkingsmateriaal zoals plastic en dozen in de daarvoor bestemde containers.

Page 48

Szanowny Kliencie,

Dziękujemy za zakup urządzenia firmy Hendi. Prosimy o uważne zapoznanie się z niniejszą instrukcją przed podłączeniem urządzenia, aby uniknąć uszkodzeń spowodowanych niewłaściwą obsługą. Należy zwrócić szczególną uwagę na zasady bezpieczeństwa.

Zasady bezpieczeństwa

• Nieprawidłowa obsługa i niewłaściwe użytkowanie mogą spowodować poważne uszkodzenie urządzenia lub zranienie osób.

• Urządzenie należy stosować wyłącznie zgodnie z przeznaczeniem. Producent nie ponosi żadnej odpowiedzialności za szkody spowodowane nieprawidłową obsługą i niewłaściwym użytkowaniem urządzenia.

• W czasie użytkowania zabezpiecz urządzenie i wtyczkę kabla zasilającego przed kontaktem z wodą lub innymi płynami. W mało prawdopodobnym przypadku zanurzenia urządzenia w wodzie, należy natychmiast wyciągnąć wtyczkę z kontaktu, a następnie zlecić kontrolę urządzenia specjaliście. Nieprzestrzeganie tej instrukcji może spowodować zagrożenie życia.

• Nigdy nie otwieraj samodzielnie obudowy urządzenia.

• Nie wtykaj żadnych przedmiotów w obudowę urządzenia.

• Nie dotykaj wtyczki kabla zasilającego wilgotnymi rękami.

• Regularnie kontroluj stan wtyczki i kabla. W przypadku wykrycia uszkodzenia wtyczki lub kabla, zleć naprawę w wyspecjalizowanym punkcie naprawczym.

• W przypadku, gdy urządzenie spadnie lub ulegnie uszkodzeniu w inny sposób, przed dalszym użytkowaniem zawsze zleć przeprowadzenie kontroli i ewentualną naprawę w wyspecjalizowanym punkcie naprawczym.

• Nigdy nie naprawiaj urządzenia samodzielnie może to spowodować zagrożenie życia.

• Chroń kabel zasilający przed kontaktem z ostrymi lub gorącymi przedmiotami i chroń go przed otwartym ogniem. Jeżeli chcesz odłączyć urządzenie z kontaktu, zawsze chwytaj za wtyczkę, nigdy nie ciągnij za kabel.

• Zabezpiecz kabel (lub przedłużacz), aby nikt przez

• Kontroluj funkcjonowanie urządzenia w czasie użytkowania.

• Dzieci nie uświadamiają sobie zagrożeń, jakie może spowodować użytkowanie urządzeń elektrycznych. Nigdy nie pozwalaj dzieciom posługiwać się elektrycznymi urządzeniami gospodarstwa domowego bez nadzoru.

• Gdy urządzenie nie jest użytkowane oraz zawsze przed czyszczeniem odłącz je od źródła zasilania, wyciągając wtyczkę z kontaktu.

• Uwaga! Jeżeli wtyczka kabla zasilającego jest podłączona do kontaktu, urządzenie cały czas pozostaje pod napięciem.

• Wyłącz urządzenie, zanim wyciągniesz wtyczkę z kontaktu.

• Nigdy nie przenoś urządzenia za kabel zasilający.

• Nie używaj akcesoriów innych niż dostarczone z urządzeniem.

• Urządzenie można podłączać wyłącznie do gniazda o natężeniu i częstotliwości zgodnej z danymi znajdującymi się na tabliczce znamionowej.

• Unikaj przeciążenia.

• Po użyciu wyłącz urządzenie wyjmując wtyczkę z gniazda.

• Przed napełnieniem lub czyszczeniem zawsze należy wyjmować wtyczkę z gniazda.

• Instalacja elektryczna musi odpowiadać krajowym i lokalnym przepisom.

• Z urządzenia nie mogą korzystać osoby (także dzieci), u których stwierdzono osłabione zdolności ﬁzyczne, sensoryczne lub umysłowe, albo którym brakuje odpowiedniej wiedzy i doświadczenia, chyba że odbywa się to pod nadzorem lub zgodnie z instrukcjami osoby odpowiedzialnej za ich bezpieczeństwo.

omyłkę nie wyciągnął go z kontaktu ani się o niego nie potknął.

Page 49

Ważne informacje dotyczące bezpieczeństwa

• Niniejsza kostkarka do lodu musi przed użyciem zostać poprawnie zainstalowana zgodnie z instrukcją.

• Nie zalecamy stosowania przedłużacza, ponieważ może się przegrzać i doprowadzić do pożaru. Jeśli muszą państwo skorzystać z przedłużacza, należy użyć przedłużacza o przekroju przewodów minimum 1,5 mm2 i mocy znamionowej co najmniej 1875 W.

• Nie przechylać urządzenia, gdyż może to spowodować nienaturalny hałas i nietypową wielkość kostek lodu. Przechylenie może również prowadzić do wycieku wody z urządzenia.

• W okresie zimowym, po wniesieniu urządzenia z zewnątrz do pomieszczenia, przed podłączeniem do gniazdka elektrycznego należy pozostawić je na kilka godzin w celu ogrzania kostkarki do temperatury pokojowej.

• Do produkcji kostek lodu nie należy stosować innych płynów niż wody.

• Nie należy myć kostkarki do lodu płynami łatwopalnymi. Opary mogą stworzyć ryzyko pożaru lub wybuchu.

– OSTRZEŻENIE: Nie zasłaniać otworów wentylacy-

jnych w obudowie urządzenia lub w zabudowie, w której ma ono zostać wbudowane.

– OSTRZEŻENIE: Zachować szczególną ostrożność

by nie uszkodzić obwodu chłodzenia.

– OSTRZEŻENIE: W urządzeniu nie wolno

przechowywać substancji wybuchowych, takich jak pojemniki z aerozolem zawierające łatwopalny gaz nośny.

– OSTRZEŻENIE: Niniejsze urządzenie przeznaczone

jest do użytku domowego i podobnych zastosowań, np.: w kuchenkach pracowniczych w sklepach, biurach oraz innym środowisku pracy; cateringu i podobnych zastosowaniach niedetalicznych.

UWAGA: Przewody w kablu zasilającym zostały oznaczone następującymi kolorami: Zielono-żółty: Uziemienie Niebieski: Zero Brązowy: Faza

Ponieważ kolory przewodów w kablu zasilającym mogą nie odpowiadać oznaczeniom kolorowym na zaciskach w twojej wtyczce, należy postępować w sposób następujący: Przewód oznaczony kolorem zielonym i żółtym musi zostać podłączony do zacisku we wtyczce, który jest oznaczony literą E, G lub symbolem, albo kolorem zielonym, bądź zielonym i żółtym. Przewód oznaczony kolorem niebieskim musi zostać podłączony do zacisku oznaczonego literą N. Przewód oznaczony kolorem brązowym musi zostać podłączony do zacisku oznaczonego literą L.

UWAGA: Wytworzone kostki lodu są ze sobą sklejone i przed użyciem muszą zostać porozbijane.

Page 50

Specyfikacja

1) Wymiary/podłączenia

2) Wartości znamionowe

MOC WEJŚCIOWA 300W

STOPIEŃ OCHRONY IPX1

KLASA KLIMATYCZNA SN, N, ST, T

NAPIĘCIE ZASILANIA 220-240V~ / 50Hz

ZDOLNOŚĆ PRODUKCJI LODU (KG/24H) 35 kg/24 godz. *

ŁADUNEK CZYNNIKA CHŁODNICZEGO R134A, 245g

WYMIARY URZĄDZENIA (szer. x gł. x wys.) (mm) 448 x 400 x 798

WAGA NETTO / BRUTTO (KG) 28,3Kg

POBÓR WODY (L/24H) 50L

MAX POJEMNOŚĆ PRZECHOWYWANIA LODU (KG) 15Kg

WARUNKI PRACY TEMP. POKOJOWA 10-38ºC

OPMERKING*: GETEST BIJ KAMERTEMPERATUUR VAN 21ºC EN WATERTEMPERATUUR VAN 10ºC.

Gniazdo odpływu wody.

Gniazdo dopływu wody.

TEMP. WODY 5-35ºC CIŚNIENIE WODY 0.04-0.6 MPa

50NL50

Page 51

INFORMACJE OGÓLNE

1) Konstrukcja głównego urządzenia

1. Pokrywa górna

2. Drzwiczki

3. Zespół wytwornicy lodu i zbiornika wody

4. Panel czołowy

5. Panel sterowania

6. Wylot powietrza: Konieczne jest zapewnienie swobodnego przepływu powietrza; w trakcie pracy wydmuchiwane będzie gorące powietrze.

A. Rurka rozdzielająca wodę: z dziewięcioma mały-

mi otworkami, z których wypływać będzie woda. B. Odparowywacz (moduł wytwornicy lodu) C. Płyta wykrywająca zapełnienie zbiornika lodu. D. Zbiornik wody. E. Rurka dopływu wody.

7. Gniazdo odpływu wody.

8. Gniazdo dopływu wody.

Akcesoria: Biały wąż odpływu wody o długości 2 metrów, złączka do kranu, biały wąż o długości 3 metrów do zasilania w wodę bieżącą (ø 6,35 mm). water supply pipe(ø 6.35mm).

F. Pokrywa z prawej strony odparowywacza. G. Płyta instalacyjna wyłącznika poziomu wody. H. Rurka odpływu wody ze zbiornika wody. I. Pompa wody. J. Wyłącznik wykrywający poziom wody.

51NL51

Page 52

2) Panel sterowania

A. Lampka ”Add water” [Dolej wody]: Miganie tej

lampki oznacza, że dopływ wody jest zbyt wolny; gdy świeci się ona nieprzerwanie, oznacza to, brak wody w urządzeniu.

B. Lampka ”Timer” [Programator czasowy]:

Świecenie się tej lampki oznacza, że został ustawiony PROGRAMATOR CZASOWY. Programator czasowy można włączyć lub wyłączyć przy pomocy przycisku clean/timer.

C. Lampka ”Ice” [Lód]: Świecenie się tej lampki

oznacza, że urządzenie produkuje lód; jej miganie oznacza, że urządzenie jest w trakcie zbierania lodu.

D. Lampka “Full” [Pełne]: Lampka to zaświeci się,

gdy urządzenie będzie pełne lodu.

E. Lampka “Clean” [Czyszczenie]: Świecenie się

tej lampki oznacza rozpoczęcie czyszczenia pompy wody. W momencie jego migania, proces czyszczenia pompy wody zostaje zatrzymany.

F. Przyciski “▲” &“▼” : Przy pomocy tych przy-

cisków ustawia się czas trwania procesu wytwarzania lodu. Wartością domyślną jest zero a każde naciśnięcie przycisku “▲” lub “▼” odpowiednio zwiększa lub zmniejsza ten czas o 1 minutę. Także przy ustawianiu czasu opóźnienia programatora czasowego, domyślnym ustawieniem jest zero a każde naciśnięcie przycisku “▲” lub “▼” odpowiednio zwiększa lub zmniejsza ten czas o 1 godzinę.

G. Wyświetlacz: W normalnych warunkach zawsze

wyświetlana jest liczba oznaczająca temperaturę otoczenia; jeśli wyświetlacz miga, pokazywana wartość oznacza czas w minutach pozostały do zakończenia danego procesu, jak np. cyklu wytwarzania lodu, programu samooczyszczania, itd.

H. Przycisk “

” („Wł/Wył”): Gdy urządzenie jest wyłączone, przyciśnięcie tego przycisku uruchamia je. W trakcie trwania programu samooczyszczania lub w normalnym trybie wytwarzania lodu, jego naciśnięcie powoduje natychmiastowe wyłączenie urządzenia. W przypadku, gdy ustawiony został programator czasowy, przy pomocy tego przycisku ustawienie programatora czasowego zostaje anulowane. W trakcie produkcji kostek lodu, wciśnięcie tego przycisku na ponad 5 sekund wymusi rozpoczęcie procesu zbierania lodu.

I. Przycisk “ ” (Programowanie czyszczenia):

Aby wejść w program ustawiania programatora czasowego, należy nacisnąć ten przycisk jeden raz. Po naciśnięciu i przytrzymaniu tego przycisku przez ponad 5 sekund, włączony zostaje program Czyszczenia.

Page 53

L.p. Nazwa części Ilość Uwagi

Panel przedni

Płyta spodnia

Skraplacz

Plakietka objaśniająca panelu operacyjnego

Skrzynka płytki drukowanej panelu operacyjnego

Płytka drukowana panelu operacyjnego

Sprężarka

Regulowana stopka

Zawór roboczy

Filtr suchy

Kapilara

Wentylator na prąd stały

Zawór dopływu wody

Rurka odpływu wody ze zbiornika wody

Zawór elektromagnetyczny do procesu zbierania kostek lodu

Zbiornik wody

Płyta boczna prawa

Pompa obiegu wody

Pokrywa zbiornika wody

Wyłącznik wykrywający poziom wody

Płyta wykrywająca zapełnienie urządzenia lodem

Magnetyczny przełącznik sterujący

Pokrywa prawej strony odparowywacza

L.p. Nazwa części Ilość Uwagi

Odparowywacz i jego rama

Rurka dopływu wody

Rurka rozdzielająca wodę, z dziewięcioma otworkami

Zakrętka rurki rozdzielającej wodę

Skrzynka płytki drukowanej obwodu elektrycznego

Płytka drukowana głównego modułu sterowania

Pokrywa płytki drukowanej głównego modułu sterowania

Płyta tylna

Gąbka izolująca pokrywy górnej

Pokrywa górna

Szufelka do lodu

Płyta boczna lewa

Szafka wewnętrzna pokryta pianką izolacyjną oraz pojemnik na lód

Rama drzwiczek

Wzmocniona tylna płyta

Rurka odpływu wody z wewnętrznej szafki

Zakrętka odpływu wody

Gniazdo odpływu wody

Drzwiczki

Gniazdo dopływu wody

Kabel zasilania

Zacisk kabla zasilania

Okablowanie

Page 54

Rozpakowanie kostkarki do lodu

1. Usunąć opakowanie zewnętrzne i wewnętrzne. Sprawdzić, czy załączono wszystkie akcesoria, w tym instrukcję obsługi, szufelkę do lodu, wąż dopływu wody bieżącej, szybkozłączkę 4 żyły na 2 żyły oraz wąż odpływu wody, itd.. W przypadku braku którejkolwiek z części, należy skontaktować się z naszym działem obsługi klienta.

2. Usunąć taśmy mocujące drzwiczki oraz szafkę wewnętrzną, szufelkę do lodu, itd. Z grubsza oczyścić szafkę wewnętrzną i szufelkę do lodu przy pomocy wilgotnej ściereczki.

3. Kostkarkę do lodu ustawić na równym i płaskim podłożu, w miejscu nienarażonym na bezpośrednie działanie słońca oraz oddalonym od innych źródeł ciepła (np. pieca, kuchni, grzejnika, itp.).

Wymagania dotyczące miejsca instalacji

a) Utrzymywać temperaturę otoczenia i temper-

aturę wody dopływającej do urządzenia w granicach podanych w powyższej tabeli specyﬁkacji. Niespełnienie tego warunku może pogorszyć działanie kostkarki do lodu.

b) Urządzenie nie powinno być umieszczone w po-

bliżu źródeł ciepła.

c) Urządzenie powinno być umieszczone na trwałym

i płaskim podłożu na normalnej wysokości blatu.

Odstęp przy instalacji widok z góry (1:10) (mm)

Zapewnić co najmniej 20 cm odstępu między wylotem powietrza a przeszkodami oraz co najmniej 5 cm między lewą/prawą ścianką boczną urządzenia a ścianą pomieszczenia.

4. Przed podłączeniem kostkarki do zasilania, należy zostawić ją na 4 godziny, by umożliwić spłynięcie płynu chłodniczego, ponieważ urządzenie mogło zostać przewrócone do góry nogami w trakcie transportu.

5. Urządzenie należy posadowić miejscu, które zapewnia swobodny dostęp obsługującego urządzenie do wtyczki.

OSTRZEŻENIE: Do produkcji lodu należy wykorzystywać tylko wodę pitną.

d) Z tyłu urządzenia powinien zostać zachowany

odstęp wynoszący 15 cm w celu umożliwienia podłączenia przewodów oraz 20 cm wolnego miejsca z przodu, aby istniała możliwość otwarcia drzwiczek i zapewnienia dobrego przepływu powietrza.

e) Nie wolno niczego stawiać na górnej powierzchni

kostkarki.

Widok z boku (mm)

Podczas instalacji kostkarki pod blatem, należy pamiętać o zachowaniu właściwych odstępów (podanych powyżej). Umieścić przewody zasilania elektrycznego i dopływu oraz odpływu wody w zalecanych lokalizacjach pokazanych na rysunku powyżej. Po instalacji należy wybrać dobrze wentylowane miejsce, w których panuje temperatura powyżej 10ºC i poniżej 32ºC. Urządzenie MUSI zostać zainstalowane w miejscu zabezpieczonym przed

działaniem takich czynników, jak wiatr, deszcz, rozpryski czy kapanie wody. Kostkarka do lodu wymaga ciągłego zasilania w wodę o ciśnieniu 1-8 Bar, jak podano w tabeli wartości znamionowych. Aby zapewnić prawidłowe działanie urządzenia, temperatura wody doprowadzanej do kostkarki powinna być w granicach od 5ºC do 25ºC.

Page 55

Wymagania i połączenia elektryczne

OSTRZEŻENIE: URZĄDZENIE MUSI ZOSTAĆ UZIEMIONE.

• Przed postawieniem kostkarki do lodu w miejscu przeznaczenia należy się upewnić, że istnieje odpowiednie połączenie elektryczne.

• Zaleca się przygotowanie oddzielnego obwodu elektrycznego służącego jedynie podłączeniu kostkarki do lodu. Należy korzystać z gniazdek, których

Mycie kostkarki do lodu przed pierwszym użyciem

1. Otworzyć drzwiczki.

2. Myć rozcieńczonym w ciepłej wodzie detergentem

przy pomocy miękkiej ściereczki.

3. Kilkukrotnie umyć części wewnętrzne mające

styczność z wodą. Wyciągnąć rurkę odpływową zbiornika wody, oznaczoną literą “H” na powyższej ilustracji, w celu wypuszczenia wody użytej do mycia zbiornika, po czym wymyć pojemnik na lód. Następnie wypuścić całą wodę użytą do mycia z gniazda odpływu wody znajdującego się z tyłu

Podłączenie wody do kostkarki do lodu

Uwaga: Zastosować nowe przewody dostarczone z urządzeniem. Podłączyć wąż doprowadzający wodę do urządzenia Krok 1: Najpierw zdjąć zacisk z gniazda wody

(oznaczonego na poniższym rysunku literą

Krok 1: Wyjąć korek

przeciwpyłowy

nie można odłączyć wyłącznikiem lub przy pomocy łańcuszka. W przypadku konieczności wymiany kabla zasilającego lub wtyczki, powinien to zrobić wykwaliﬁkowany serwisant.

• Niniejsze urządzenie wymaga zasilania z sieci o napięciu 220-240 V, 50 Hz z odpowiednim uziemieniem.

urządzenia (oznaczonego cyfrą “7” na powyższej ilustracji). Ponownie zamocować rurkę odpływu wody, gdyż w przeciwnym razie urządzenie nie będzie prawidłowo działać. Wyrzucić pierwszą kostkę lodu wytworzoną po czyszczeniu.

4. Powierzchnię zewnętrzną kostkarki do lodu na-

leży regularnie myć delikatnym roztworem środka myjącego i ciepłą wodą.

5. Osuszyć wewnętrzną i zewnętrzną powierzchnię

przy pomocy miękkiej ściereczki.

“B”) umieszczonego z tyłu urządzenia. Wyjąć zatyczkę przeciwpyłową.

Krok 2: Wcisnąć jeden koniec węża do gniazda wody,

docisnąć do końca i ponownie założyć zacisk.

Krok 2: Wcisnąć wąż

Gniazdo dopływu wody

z tyłu urządzenia

Wcisnąć do środka aktywną obręcz zewnętrzną, a następnie wyjąć

korek przeciwpyłowy

Podłączanie węża odpływu wody

Zdąć nakrętkę odpływu wody w kolorze czarnym (oznaczoną literą “A” na powyższym rysunku), następnie podłączyć załączony biały wąż odpływowy, a

Ponownie założyć

zacisk

Najpierw zdjąć

zacisk z gniazda

wody

Najpierw wcisnąć wąż

do napotkania oporu

Biały wąż do wody

(akcesorium)

jego drugi koniec doprowadzić do głównej rury ściekowej.

Page 56

Podłączyć wąż dopływu wody do kranu głównej sieci wodociągowej

Załączona szybkozłączka do wody musi zostać nakręcona na kran; najpierw zdjąć zacisk z szybkozłączki, wcisnąć drugi koniec węża do szyb-

Krok 1: Szybkozłączka i kran Krok 3: Wcisnąć wąż do napotka-

Krok 2: Nakręcić szybkozłączkę

na kran elementem gwintowanym po czym zdjąć zacisk

Najpierw zdjąć

zacisk

Wytwarzanie lodu

1. Po załączeniu wszystkich węży, podłączyć urządzenie do sieci zasilania elektrycznego. Następnie nacisnąć przycisk “ ” na panelu sterowania w celu rozpoczęcia cyku wytwarzania lodu. Jednocześnie zapali się lampka “Ice”. Wyświetlacz cyfrowy będzie pokazywał temperaturę otoczenia. W trakcie procesu wytwarzania lodu pracowała będzie sprężarka, silnik wentylatora oraz pompa wody.

2. Każdy cykl wytwarzania lodu będzie trwał około 11

do 30 minut, w zależności od temperatury otoczenia i temperatury wody.

3. Po zakończeniu procesu wytwarzania lodu, urządzenie przełączy się w tryb zbierania lodu. Jednocześnie system wykryje poziom wody. Jeśli będzie zbyt niski, mrugać zacznie lampka “Add water”. Należy wtedy otworzyć zawór dopływu wody w celu jej uzupełnienia w zbiorniku wody. Po zakończeniu tego procesu, lampka “Add water” zgaśnie.

kozłączki do oporu i z powrotem założyć zacisk. Uwaga: Ciśnienie wody w sieci wodociągowej musi wynosić co najmniej 0,04-05 MPa.

nia oporu

Wepchnąć do środka

Krok 4: Ponownie założyć zacisk

4. Po zapaleniu się wskaźnika “Full”, urządzenie przestanie pracować. Po wyjęciu wystarczającej liczby kostek lodu, urządzenie wznowi pracę po upływie około 3 minut.

5. W trakcie procesu wytwarzania lodu, naciśnij przycisk “▲” lub “▼” w celu zmiany długości procesu wytwarzania lodu. Spowoduje to zmianę grubości kostki lodu. Domyślnym ustawieniem jest zero, a każde naciśnięcie przycisku “▲” lub “▼” odpowiednio wydłuży lub skróci czas procesu o 1 minutę. Po 5 sekundach od ostatniego naciśnięcia przycisku nowe ustawienie zostanie zapamiętane.

6. Zła jakość wody będzie skutkowała złą jakością kostek lodu oraz zmniejszy ich przejrzystość.

UWAGA: Wytworzone kostki lodu są ze sobą sklejone i przed użyciem muszą zostać porozbijane.

Program automatycznego samooczyszczania

Rozpoczęcie programu samooczyszczania: Po załączeniu węża do wody, podłączyć urządzenie do sieci zasilania elektrycznego, po czym wcisnąć na ponad 5 sekund przycisk “ ” w celu rozpoczęcia programu czyszczenia. W trakcie procesu czyszczenia świecić się będzie lampka “Clean”, a wyświetlacz cyfrowy będzie pokazywał czas pozostający do końca

procesu. Program samooczyszczania trwa 30 minut. Anulowanie programu samooczyszczania: Jeden pełny cykl samooczyszczania trwa 30 minut. Po zakończeniu programu, urządzenie samoczynnie się wyłączy. Można także wymusić zakończenie programu samooczyszczania poprzez naciśnięcie przycisku “ ” na panelu sterowania.

Page 57

Ustawianie Programatora czasowego:

Jak zaprogramować czas włączenia kostkarki przy pomocy programatora czasowego: Gdy urządzenie jest wyłączone, nacisnąć przycisk “Timer/Clean” w celu ustawienia godziny, o której urządzenie ma się włączyć. Zaświeci się lampka “Timer”, a liczba na cyfrowym wyświetlaczu będzie mrugała pokazując za ile godzin kostkarka zostanie włączona. W trakcie migania wyświetlacza, należy naciskać przyciski “▲”, “▼“ aby dodać lub odjąć godziny, przy czym ustawieniem domyślnym jest zero. Pięć sekund po ustawieniu czasu, zostanie on zapamiętany.

opóźnienia włączenia urządzenia, zaprogramowany w programatorze czasowym. Ponowne naciśnięcie tego przycisku spowoduje anulowanie ustawienia. Naciśnięcie przycisku “ ” także skasuje ustawienie programatora czasowego. Jak zaprogramować czas wyłączenia kostkarki przy pomocy programatora czasowego: Gdy urządzenie jest włączone, nacisnąć przycisk “Timer/Clean” w celu ustawienia godziny, o której urządzenie ma się wyłączyć. Następne należy postępować jak w punkcie powyżej.

Jak anulować ustawiony czas włączenia: Nacisnąć przycisk “Timer/Clean”, a liczba na cyfrowym wyświetlaczu będzie mrugała pokazując obecny czas

SCHEMAT POŁĄCZEŃ ELEKTRYC-

Przekaźnik wyłącznika

ZNYCH KOSTKARKI DO LODU

Zasilanie elektryczne

Silnik stałoprądowy wentylatora

SPRĘŻARKA

Ochronnik przepięciowy

Przekaźnik

Płytka głównego układu sterowania

Jak anulować ustawiony czas wyłączenia: Procedura jest identyczna z procedurą anulowania zaprogramowanego czasu włączenia.

Programator

czasowy

Woda Zasilanie Pełny Czyszczenie

GÓRA (+) Wł/Wył

DÓŁ (-)

Zawór Pompa

Lodu

Płytka układu

przycisków

Woda

Programator

czasowy/ustawianie

Pompa wody zasilana prądem przemiennym

Elektrozawór do zbierania lodu

Elektrozawór stałoprądowy dopływu wody

WYŁĄCZNIK WYKRYWAJĄCY POZIOM WODY

CZUJNIK TEMPERATURY OTOCZENIA

CZUJNIK TEMPERATURY RURY SSĄCEJ

CZUJNIK WYKRYWACZA ZAPEŁNIENIA LODEM

Page 58

Dźwięki

Państwa nowa kostkarka do lodu może wydawać nietypowe dźwięki, w większości są one jednak naturalne. Twarde powierzchnie np. podłoga, ściany lub szafki mogą spowodować, że dźwięki wydawane przez urządzenie zdawać się będą głośniejsze, niż w rzeczywistości. Poniżej przedstawiamy opis dźwięków wydawanych przez kostkarkę.

• W momencie otwarcia zaworu wody w celunapełnienia zbiornika dla każdego cyklu słychać będzie szum.

• Dźwięki klekoczące mogą być powodowane przepływem środka chłodniczego lub mogą być wytwarzane przez sieć wodną.

• Wysokowydajna sprężarka może produkować dźwięk pulsujący lub o wysokiej częstotliwości.

Przygotowanie kostkarki do lodu do długiego przechowywania

Jeśli kostkarka nie będzie używana przez dłuższy czas lub jeśli ma zostać przewieziona w inne miejsce, konieczne jest usunięcie całej wody z układu.

1. Wyłączyć urządzenie i wyciągnąć wtyczkę z gni-

azdka.

2. Zakręcić dopływ wody przy głównym źródle wody.

3. Odłączyć wąż dopływu wody od zaworu dopły-

wowego wody.

4. Wyciągnąć rurkę odpływu wody ze zbiornika wody

(oznaczoną na rysunku literą H) aby wypuścić całą wodę ze zbiornika. Po wypuszczeniu wody, zamocować rurkę wody na jej pierwotnym miejscu.

5. Wypuścić całą wodę z gniazda odpływu wody z tyłu

urządzenia (nr 7 na rysunku).

• Woda wypływająca ze zbiornika na odparowywacz może wytwarzać specyﬁczny plusk.

• Woda płynąca z odparowywacza do zbiornika może wydawać specyﬁczny plusk.

• W momencie zakończenia każdego cyklu można usłyszeć bulgotanie spowodowane przepływem środka chłodniczego w kostkarce.

• Można usłyszeć szum powietrza wydmuchiwanego nad skraplaczem przez wentylator. W trakcie cyklu zbierania lodu, można usłyszeć dźwięk kostek wpadających do pojemnika.

• Po pierwszym uruchomieniu kostkarki usłyszą Państwo dźwięk nieprzerwanego przepływu wody. Kostkarka przed rozpoczęciem wytwarzania lodu przeprowadzi cykl płukania.

6. Odłączyć wąż odpływu wody od rury ściekowej lub

odpływu w podłodze i nakręcić nakrętkę na gniazdo odpływu wody.

7. Zostawić drzwiczki otwarte w celu umożliwienia

przepływu powietrza i by zapobiec powstawaniu pleśni.

8. Wąż dopływu wody i kabel zasilania powinny być

odłączone do momentu kolejnego użycia kostkarki.

9. Osuszyć wnętrze urządzenia i wytrzeć obudowę

zewnętrzną.

10. Nałożyć na kostkarkę foliową torbę, aby zapobiec

przedostawaniu się do urządzenia kurzu i brudu.

Czyszczenie i konserwacja

OSTRZEŻENIE: Do mycia/odkażania kostkarki do lodu nie należy stosować jakiegokolwiek alkoholu lub aerozoli. Może to spowodować pęknięcia części plastikowych. Przynajmniej raz do roku należy wezwać wykwaliﬁkowanego serwisanta do przeprowadzenia kontroli i czyszczenia skraplacza, by zapewnić prawidłowe działanie urządzenia. Urządzenie należy czyścić przy pomocy strumienia wody.

UWAGA: Jeśli kostkarka do lodu nie była wykorzystywana przez dłuższy czas, przed jej kolejnym użyciem należy ją dokładnie umyć. Należy ściśle przestrzegać instrukcji czyszczenia lub stosowania środków dezynfekujących. Kostkarkę należy dokład-

nie oczyścić ze wszelkich środków czyszczących po umyciu. Okresowe mycie i prawidłowa konserwacja zapewni wydajność, niezawodne działanie oraz odpowiednią higienę i żywotność urządzenia. Należy zachować rozsądne odstępy czasowe pomiędzy kolejnymi cyklami konserwacji. Jeżeli posiadają Państwo zwierzęta domowe, urządzenie używane jest na zewnątrz budynku, lub występują inne specjalne względy, wskazane jest skrócenie tych odstępów czasowych.

Prosimy pamiętać, że w pojemniku na lód nie należy przechowywać niczego, co nie jest lodem: przedmioty takie jak butelki wina lub piwa są nie tylko nie-

Page 59

higieniczne, ale mogą się z nich odkleić etykiety i zablokować rurkę odpływu wody.

Czyszczenie obudowy zewnętrznej

Drzwiczki i szafkę można myć łagodnym środkiem myjącym i ciepłą wodą. Nie stosować środków zawierających rozpuszczalniki ani środków ściernych bądź żrących. Myć przy pomocy miękkiej gąbki i spłukać czystą wodą, a następnie wytrzeć do sucha by zapobiec powstawaniu zacieków.

UWAGA: Modele ze stali nierdzewnej wystawione na działanie gazu lub wilgoci zawierających chlor, jak np. w okolicach centrów odnowy biologicznej lub basenów, mogą ulec pewnemu przebarwieniu części ze stali. Przebarwienie spowodowane działaniem chloru jest zjawiskiem naturalnym.

Czyszczenie wnętrza urządzenia

Pojemnik na kostki lodu

Pojemnik na kostki lodu należy od czasu do czasu odkazić. Należy go umyć przed pierwszym użyciem kostkarki oraz przed jej ponownym użyciem po dłuższej przerwie. Pusty pojemnik najlepiej odkazić po jego wyjęciu z urządzenia.

1. Odłączyć urządzenie od zasilania elektrycznego.

3. Obﬁcie spłukać czystą wodą. Woda odpadowa zostanie wypuszczona przez przewód odpływowy.

4. Ponownie podłączyć urządzenie do sieci zasilania elektrycznego.

Szufelkę do lody należy myć regularnie, jak inne pojemniki na żywność.

2. Otworzyć drzwiczki i przy pomocy wilgotnej ściereczki przetrzeć wnętrze roztworem odkażającym sporządzonym z 28 g wybielacza lub chloru i 7,5 l gorącej wody.

OSTRZEŻENIE Nie stosować środków zawierających rozpuszczalniki, środki ścierne bądź żrące – mogą one wpłynąć na smak lodu.

Czyszczenie elementów produkujących lód

W trakcie użytkowania należy okresowo czyścić główny zespół kostkarki do lodu.

1. Powtórzyć opisane wyżej czynności w celu umycia zbiornika wody oraz innych elementów wewnętrznych jednostki.

2. Dodatkowo wyczyścić rurkę rozdzielającą wodę na odparowywacz; zdemontować ten element i wyczyścić każdy mały otwór pokazany na poniższym rysunku sprawdzając, czy nie jest ona zablokowana, a następnie zamontować ją z powrotem na jej właściwym miejscu.

3. Jeśli na powierzchni odparowywacza znajdują się kostki lodu, których nie można zdjąć, nie należy ich usuwać na siłę; wystarczy wcisnąć guzik “ ” na ponad 5 sekund a urządzenie przejdzie w fazę topienia lodu: kostki lodu ewentualnie same odpadną. Wyłączyć urządzenie i odłączyć kabel zasilający od gniazdka aby umyć powierzchnię odparowywacza.

Rurka rozd-

zielająca wodę

Odparowywacz

Małe otworki w rurce rozdzielającej wodę

Najpierw pociągnąć do góry

Następnie przesunąć w prawo

Page 60

4. Zbiornik wody i płytka wykrywająca zapełnienie lodem Zbiornik wody i płytka wykrywająca zapełnienie lo-

dem mają także istotne znaczenie dla higieny kostek lodu. Do czystego spryskiwacza dodać mieszankę neutralnego środka myjącego i wody a następnie spryskać całą wewnętrzną powierzchnię zbiornika wody oraz płytki wykrywającej zapełnienie lodem. Starannie wytrzeć suchą, czystą ściereczką. Następnie wypuścić wodę użytą do mycia ze zbiornika wody wyjmując rurkę odpływową (oznaczoną literą H

Ice-full detecting plate

Water tank

na ilustracji). Po wypuszczeniu całej wody, umieścić rurkę odpływową zbiornika wody na jej pierwotnym miejscu.

Proszę pamiętać, by po myciu części wewnętrznych wyrzucić pierwszą partię wytworzonego lodu.

Usuwanie kamienia kotłowego

Minerały wytrącone z wody w trakcie cyklu mrożenia z czasem utworzą twardą warstwę kamienia w układzie przepływu wody. Regularne mycie układu

w ściance zbiornika. Następnie wlać jeden kubek roztworu środka Nickel-Safe Ice Maker Cleaning

Solution do zbiornika wody. Odczekać 5 minut. pomaga w usunięciu nagromadzonego kamienia. To, jak często należy myć układ, zależy od twar-

dości stosowanej wody. W przypadku twardej wody (o twardości od 4 do 5 granów na litr), czyszczenie należy przeprowadzać co 6 miesięcy.

1. Wyłączyć kostkarkę. Nie odłączać jej od sieci

wodociągowej i odprowadzającej. Zakręcić kran głównego źródła wody.

2. Otworzyć drzwiczki i przy pomocy szufelki usunąć

wszystkie kostki lodu, a następnie włożyć do lodówki bądź zamrażarki lub wyrzucić.

3. Sporządzenie roztworu myjącego. Wymieszać

środek myjący do kostkarek do lodu o nazwie Nu-Calgon Nickle Safe Ice Machine Cleaner z

wodą w celu stworzenia roztworu myjącego. OSTRZEŻENIE: Podczas posługiwania się środkiem czyszczącym do kostkarek do lodu należy założyć rękawice i okulary ochronne W pojemnik plastikowym lub ze stali nierdzewnej o pojemności ponad 4 litrów wymieszać 300 ml środka Nu-Calgon Nickle Safe Ice-machine Cleaner z 2,8 l gorącej wody o temperaturze około 50-60ºC. Następnie, mieszankę należy podzielić na dwie równe części w dwóch kubkach. Utrzymać temperaturę roztworu myjącego w każdym kubku.

4. Upewnić się, że rurka odpływu wody z pojemnika

wody została prawidłowo zamocowana w otworze

5. Włączyć zasilanie kostkarki do lodu, po czym wcisnąć na ponad 5 sekund przycisk “ ” na panelu sterowania w celu uruchomienia programu samooczyszczania. W trakcie tego procesu zaświeci się będzie lampka “Clean”, a wyświetlacz cyfrowy wskazywać będzie pozostały do końca czas.

6. Po zakończeniu jednego pełnego cyklu programu

samooczyszczania należy wyciągnąć rurkę odpływową zbiornika wody, wypuścić roztwór myjący do znajdującego się niżej pojemnika na lód, lekko potrząsając urządzeniem, by pozbyć się resztek wody. Następnie ponownie włożyć rurkę odpływową w otwór w zbiornika wody.

7. Powtórzyć kroki 4—6, aby ponownie wymyć zespół

wytwornicy lodu.

Page 61

OSTRZEŻENIE: Środek do mycia kostkarki zawiera kwasy. NIE WOLNO go używać lub mieszać z innymi środkami myjącymi zawierającymi rozpuszczalniki. Chronić ręce zabezpieczając je gumowymi rękawicami. Należy uważnie przeczytać instrukcję bezpieczeństwa materiału na opakowaniu środka myjącego do kostkarek.

8. Odkręcić kran głównego źródła wody i wpuścić wodę do urządzenia. Ponownie wcisnąć na ponad 5 sekund przycisk “

” by uruchomić program samooczyszczania. Proces ten spowoduje wypłukanie rurki rozdzielającej wodę, odparowywacza, pompy wody, rurki silikonowej oraz zbiornika wody, etc..

Wskazówki dotyczące mycia

1) CODZIENNE MYCIE Szufelkę do lodu, drzwiczki i rurkę rozdzielającą

wodę należy myć codziennie. Na koniec dnia, opłukać szufelkę do lodu i wytrzeć obie strony drzwiczek czystą ściereczką.

2) MYCIE CO DWA TYGODNIE Szufelkę do lodu, pojemnik na lód, zbiornik wody,

płytę wykrywającą zapełnienie lodem oraz powierzchnię odparowywacza należy myć co dwa tygodnie, zgodnie z programem mycia wnętrza urządzenia.

9. Po zakończeniu jednego pełnego cyklu programu samooczyszczania należy wyciągnąć rurkę odpływową zbiornika wody, wypuścić roztwór myjący do znajdującego się niżej pojemnika na lód, lekko potrząsając urządzeniem, by pozbyć się resztek wody. Następnie ponownie szczelnie zamocować rurkę odpływową w otwór w zbiornika wody.

10. Dwukrotnie powtórzyć czynności opisane w

punktach 8-9.

11. Zgodnie z powyższym programem wymyć pojem-

nik na lód.

12. Wyrzucić pierwszą partię kostek lodu wytwor-

zoną po umyciu urządzenia.

3) MYCIE CO 6 MIESIĘCY

Wszystkie elementy i powierzchnie mające kon-

takt z wodą lub kostkami lodu, takie jak pojemnik na lód, zbiornik wody, drzwiczki, odparowywacz, pompa wody, rurka silikonowa, rurka rozdzielająca wodę, itp. należy co 6 miesięcy umyć z użyciem środka Nu-Calgon Nickle Safe Ice-machine Cleaner.

Page 62

Rozwiązywanie problemów

Problem Możliwa przyczyna Rozwiązanie

Świeci się wskaźnik “ADD WATER” [DOLEJ WODY].

Miga wskaźnik “ADD WATER” [DOLEJ WODY].

Pompa wody pracuje, lecz z rurki rozdzielającej wodę nie wypływa woda

Przezroczystość kostki lodu jest niezadowalająca

Kształt kostki lodu jest nieregularny Zła jakość wody lub wysokie zabrudzenie

Kostka lodu jest bardzo cienka Zbyt wysoka temperatura otoczenia Przenieść urządzenie do miejsca o niższej

Kostka lodu jest zbyt gruba Zbyt niska temperatura otoczenia Skrócić czas trwania każdego cyklu

Świeci się wskaźnik “FULL” Pojemnik na lód jest pełen kostek lodu. Wyjąć część kostek lodu

Cykl produkcji lodu jest normalny, ale nie wyprodukowana została żadna kostka lodu

Brak dopływu wody Sprawdzić ciśnienie głównego źródła wody

Pływak wyłącznika wykrywającego poziom wody został zablokowany i nie może się podnieść

Woda wypływa ze zbiornika wody Umieścić kostkarkę na równej powierzchni.

Woda wypływa z rurki odpływowej zbiornika wody tank.

Uszkodzenie węża dopływu wody lub bardzo powolny dopływ wody.

Małe otwory w rurce rozdzielające wodę zostały zablokowane.

Niska jakość wody Zmienić źródło wody lub zastosować filtr w

zbiornika wody

Niektóre otworki w rurce rozdzielające wodę zostały zablokowane.

Przepływ powietrza wokół urządzenia jest słaby

Zbyt wysoka temperatura otoczenia lub wody w zbiorniku wody

Wyciek środka chłodniczego Konieczna naprawa przez serwisanta

Zablokowana rura układu chłodzącego Konieczna naprawa przez serwisanta

lub sprawdzić, czy wąż dopływu wody nie jest zablokowany i w razie potrzeby zwiększyć ciśnienie wody lub wyczyścić wąż.

Wymyć zbiornik wody i wyłącznik wykrywający poziom wody.

Wyciągnąć rurkę i zamocować ją prawidłowo w otworze zbiornika wody.

Sprawdzić ciśnienie głównego źródła wody lub sprawdzić, czy wąż dopływu wody nie jest zablokowany i w razie potrzeby zwiększyć ciśnienie wody lub wyczyścić wąż.

Udrożnić otwory.

celu zmiękczenia wody.

Wymyć zbiornik wody i nalać świeżej wody.

Wymyć rurkę rozdzielającą wodę, pilnując, by wszystkich dziewięć otworków było drożnych.

temperaturze lub wydłużyć czas trwania każdego cyklu produkcji lodu.

Zapewnić co najmniej 20 centymetrowy odstęp pomiędzy przednią i tylną ścianką urządzenia a przeszkodą

produkcji lodu.

Przenieść urządzenie do miejsca o temperaturze niższej niż 32°C i przełączyć urządzenie do źródła wody o niskiej temperaturze

Wskaźniki błędów

E1: Awaria czujnika temperatury otoczenia E2: Czujnik temperatury w przewodzie ssącym ----

Na wyświetlaczu wyświetla się E2

E3: Awaria czujnika temperatury otoczenia jak i czu-

jnika temperatury w przewodzie ssącym

E4: Jeśli czas trwania cyklu produkcji lodu wynie-

sie ponad 35 minut urządzenie zostanie automatycznie wyłączone. Ma to na celu ochronę urządzenia w przypadku braku środka chłodniczego w układzie chłodzącym lub awarii sprężarki.

Page 63

Gwarancja

Każda wada bądź usterka powodująca niewłaściwe funkcjonowanie urządzenia, która ujawni się w ciągu jednego roku od daty zakupu, zostanie bezpłatnie usunięta lub urządzenie zostanie wymienione na nowe, o ile było użytkowane i konserwowane zgodnie z instrukcją obsługi i nie było wykorzystywane w niewłaściwy sposób lub niezgodnie z przeznaczeniem. Postanowienie to w żadnej mierze nie narusza innych praw użytkownika wynikających z przepi-

Wycofanie z użytkowania i ochrona środowiska

Urządzenie zużyte i wycofane z użytkowania należy zutylizować zgodnie z przepisami i wytycznymi obwiązującymi w momencie wycofania urządzenia.

sów prawa. W przypadku zgłoszenia urządzenia do naprawy lub wymiany w ramach gwarancji należy podać miejsce i datę zakupu urządzenia i dołączyć dowód zakupu (np. paragon).

Zgodnie z naszą polityką ciągłego doskonalenia wyrobów zastrzegamy sobie prawo do wprowadzania bez uprzedzenia zmian w wyrobie, opakowaniu oraz danych technicznych podawanych w dokumentacji.

Materiały opakowaniowe, jak tworzywa sztuczne i pudła, należy umieszczać w pojemnikach na odpady właściwych dla rodzaju materiału.

Page 64

Cher client,

Merci d’avoir acheté cet appareil de Hendi. Veuillez lire attentivement ce mode d’emploi avant de brancher l’appareil afin d’éviter tout endommagement pour cause d’usage abusif. Veuillez notamment lire les consignes de sécurité avec la plus grande attention.

Règles de sécurité

• L’utilisation abusive et le maniement incorrect de l’appareil peuvent entraîner une grave détérioration de l’appareil ou provoquer des blessures.

• L’appareil doit être utilisé uniquement pour le but il a été conçu. Le fabricant décline toute responsabilité en cas de dommage consécutif à un usage abusif ou un maniement incorrect.

• Veillez à tenir l’appareil et la prise électrique hors de portée de l’eau ou de tout autre liquide. Si malencontreusement l’appareil tombe dans l’eau, débranchez immédiatement la prise électrique et faites contrôler l’appareil par un réparateur agréé. La non-observation de cette consigne entraîne un risque d’accident mortel.

• Ne tentez jamais de démonter vous-même le bâti de l’appareil.

• N’enfoncez aucun objet dans la carcasse de l’appa-

reil.

• Ne touchez pas la prise avec les mains mouillées ou humides.

• Contrôlez régulièrement la prise électrique et le cordon pour détecter toute éventuelle détérioration. Si la prise ou le cordon est endommagé, conﬁez la réparation à un réparateur agréé.

• N’utilisez pas l’appareil si celui-ci est tombé ou s’il a subi un choc pour toute autre raison. Dans ce cas, faites contrôler l’appareil par un réparateur agréé à qui vous conﬁerez la réparation le cas échéant.

• Ne tentez pas de réparer vous-même l’appareil. Cela présente un risque d’accident mortel.

• Veillez à tenir le cordon électrique éloigné de tout objet coupant ou chaud et à l’écart des ﬂammes. Pour débrancher la prise électrique, saisissez toujours la

• Surveillez continuellement l’appareil lorsqu’il est en cours de fonctionnement.

• Les enfants n’ont pas conscience de l’usage incorrect des appareils électriques. Pour cette raison, ne laissez jamais les enfants utiliser des appareils ménagers sans surveillance.

• Débranchez toujours la prise électrique lorsque l’appareil n’est pas utilisé et lors de son nettoyage.

• Danger ! Tant que la prise électrique est branchée, l’appareil demeure sous tension.

• Arrêtez l’appareil avant de débrancher la prise électrique.

• Ne portez jamais l’appareil par le cordon électrique.

• N’utilisez pas d’accessoires qui n’ont pas été livrés avec l’appareil.

• Branchez l’appareil seulement sur une prise de courant avec la tension et la fréquence indiqués sur la plaque indiquant le type.

• Evitez toute surcharge.

• Après utilisation, débranchez l’appareil en retirant la ﬁche de la prise de courant.

• Débranchez aussi toujours l’appareil quand vous le remplissez ou le nettoyez.

• L’installation électrique doit satisfaire aux règles nationales et locales en vigueur.

• Cet appareil n´est pas apte à être utilisé par des personnes (enfants compris) avec capacités physiques, sensorielles ou intellectuelles diminuées ou ne possédant pas l´expérience et les connaissances sufﬁsantes, à moins qu´une personne responsable de leur sécurité assure la supervision ou donne des instructions en ce qui concerne l´utilisation de l´appareil.

prise et ne tirez jamais directement sur le cordon.

• Veillez à disposer le cordon électrique (ou la rallonge) de sorte que l’appareil ne puisse pas être débranché accidentellement et que personne ne trébuche sur le cordon.

Page 65

Informations importantes concernant la securite

• Avant l’utilisation, la machine à glaçons doit être correctement installée, conformément aux indications du présent manuel d’utilisation.

• Il est déconseillé de la brancher sur une rallonge, cette dernière risquant de surchauffer et occasionner un incendie. Si vous devez utiliser une rallonge, utilisez une rallonge avec section des ﬁls minimale de 1,5 mm2 et une puissance nominale de 1875 W au minimum.

• Ne pas incliner la machine car cela peut provoquer des bruits anormaux et la production de glaçons de taille inhabituelle. L’inclinaison peut aussi conduire à une fuite d’eau de la machine.

• En hiver, après avoir déplacé la machine de l’extérieur à l’intérieur du bâtiment, laissez la machine à glaçons pendant quelques heures s’adapter à la température ambiante avant de la connecter à une prise électrique.

• Pour produire de glaçons, n’utiliser que de l’eau.

• Ne pas laver la machine à glaçons avec des liquides facilement inﬂammables. Les vapeurs risquent de provoquer un incendie ou une explosion.

– AVERTISSEMENT : Ne pas obstruer les ouvertures

de ventilation dans le bâti de la machine ou dans l’armoire où elle peut être installée.

– AVERTISSEMENT : Faire une attention particulière

pour ne pas endommager le circuit frigorifère.

– AVERTISSEMENT : Ne pas stocker dans la ma-

chine de substances explosives telles qu’aérosols contenant de gaz facilement inﬂammables.

– AVERTISSEMENT : La machine à glaçons est

prévue pour un usage domestique et similaire, par ex. dans des cuisines de bureaux, locaux sociaux, pour les besoins de catering ou autres usages non industriels.

ATTENTION : Les couleurs des ﬁls dans le cordon d’alimentation désignent : Vert-jaune : Mise à terre Bleu : Zéro Brun : Phase

Comme les couleurs des ﬁls dans le cordon d’alimentation peuvent ne pas correspondre aux couleurs sur les bornes de votre prise, il y a lieu d’agir comme suit : Le ﬁl vert et jaune doit être connecté à la borne de la prise indiquée par les lettres E, G ou par symboles, ou par la couleur verte ou vert-jaune. Le ﬁl bleu doit être connecté à la borne indiquée par la lettre N. Le ﬁl brun doit être connecté à la borne indiquée par la lettre L.

ATTENTION : Les glaçons confectionnés peuvent être collés l’un à l’autre et il faut les séparer avant l’utilisation.

Page 66

SPECIFICATION

1) Dimensions/Connexions

2) Valeurs nominales

PUISSANCE 300W

CLASSE DE PROTECTION IPX1

CLASSE CLIMATIQUE SN, N, ST, T

TENSION D’ALIMENTATION 220-240V~ / 50Hz

CAPACITÉ DE PRODUCTION DE GLAÇONS 35 kg/24 heures*

CHARGE DE FLUIDE FRIGORIGENE R134A, 245g

DIMENSIONS DE LA MACHINE (largeur x longueur x hauteur) (mm)

POIDS NET / BRUT (KG) 28,3Kg

CONSOMMATION D’EAU (L/24H) 50L

CAPACITE MAXIMALE DE STOCKAGE DE GLACONS (KG) 15Kg

CONDITIONS DE FONCTIONNEMENT TEMPERATURE AMBIANTE 10-38ºC

ATTENTION * : TESTÉ À LA TEMPÉRATURE AMBIANTE DE 21ºC ET À LA TEMPÉRATURE DE L’EAU DE 10ºC.

Orifice d’évacuation de l’eau.

Orifice d’alimentation en eau.

448 x 400 x 798

TEMPERATURE DE L’EAU 5-35ºC PRESSION DE L’EAU 0.04-0.6 MPa

Page 67

Informations generales

1) Construction du dispositif principal

1. Couvercle supérieur

2. Portière

3. Dispositif - générateur de glaçons et réservoir d’eau

4. Panneau frontal

5. Panneau de commande

6. Sortie de l’air : Il est indispensable d’assurer une circulation de l’air libre ; lors du fonctionnement est soufﬂé l’air chaud.

A. Tube séparateur de l’eau : avec neuf petits trous

d’où sortira l’eau. B. Évaporateur (module du générateur de glaçons) C. Couvercle identiﬁant le remplissage du réservoir

à glaçons. D. Réservoir d’eau. E. Tuyau d’alimentation en eau.

7. Oriﬁce d’évacuation de l’eau.

8. Oriﬁce d’alimentation en eau.

Accessoires: Tuyau blanc d’évacuation de l’eau d’une longueur de 2 mètres, raccord à l’évier, tuyau blanc d’une longueur de 3 mètres pour alimentation en l’eau courante (ø 6,35 mm).

F. Couvercle du côté droit de l’évaporateur. G. Plaque d’installation de l’interrupteur du niveau

d’eau. H. Tuyau d’évacuation de l’eau du réservoir d’eau. I. Pompe d’eau. J. Interrupteur identiﬁant le niveau de l’eau.

Page 68

2) Panneau de commande,

A. Voyant ”Add water” [AJOUTER DE L’EAU]: Ce

voyant clignotant signiﬁe que l’alimentation en eau est trop lente ; ce voyant allumé sans arrêt signale l’absence d’eau dans la machine.

B. Voyant ”Timer” [MINUTERIE]: Ce voyant allumé

signiﬁe que la MINUTERIE a été activée. La minuterie peut être désactivée ou activée au moyen de la touche clean/timer.

C. Voyant ”Ice” [GLACE]: Ce voyant allumé signi-

ﬁe que la machine est en train de produire de glaçons ; quand il clignote, cela signiﬁe que la machine est en train de ramasser les glaçons.

D. Voyant “Full” [PLEIN]: Ce voyant s’allume quand

la machine est pleine de glaçons.

E. Voyant “Clean” [NETTOYAGE]: Ce voyant s’al-

lume quand le nettoyage de la pompe à l’eau commence. Quand il clignote, le nettoyage de la pompe à l’eau est arrêté.

F. La touche “▲”,“▼”: Au moyen de ces touches

est réglée la durée de l’opération de production de glaçons. La valeur par défaut égale zéro et chaque appui sur la touche “▲” ou “▼” augmente ou diminue respectivement cette durée d’une minute. Dans le cas du réglage du retardement de la minuterie, la valeur par défaut égale zéro et chaque appui sur la touche “▲” ou “▼” augmente ou diminue respectivement cette durée d’une minute..

G. Afﬁchage: Dans les conditions normales le nom-

bre qui s’afﬁche indique la température ambiante ; si l’afﬁchage numérique clignote, la valeur afﬁchée correspond au temps – exprimé en minutes – qui reste jusqu’à la ﬁn d’une opération considérée, par exemple du cycle de production de glaçons, du programme de nettoyage automatique etc.

H. La touche “ ” [„MARCHE/ARRET”]: Quand

la machine est arrêtée, il faut appuyer sur cette touche, pour la mettre en marche. Si vous y appuyez au cours de l’opération de nettoyage automatique ou pendant l’opération de production de glaçons, la machine est immédiatement arrêtée. Dans le cas où la minuterie est réglée, à l’aide de cette touche les tâches de la minuterie sont annulées. Si vous appuyez sur cette touche pendant plus de 5 secondes au cours de la production de glaçons, vous déclenchez le ramassage de glaçons.

I. La touche “ ” [PROGRAMMATION DU NETTOY-

AGE]: Pour accéder au programme de réglage de la minuterie, il faut appuyer sur cette touche une fois. Après avoir appuyé et maintenu cette touche pendant plus de 5 secondes le programme Nettoyage est déclenché.

Page 69

N° Libellé Quantité Observations

Panneau frontal

Panneau inférieur

Condenseur

Plaquette PBC du panneau de commande

Boîtier de la plaquette PBC du panneau de commande

Plaquette PBC du panneau de commande

Compresseur

Pied réglable

Valve de travail

Filtre sec

Capillaire

Ventilateur DC

Robinet de l’eau d’alimentation

Tuyau d’évacuation de l’eau du réservoir d’eau

Électrovanne pour le processus de ramassage de glaçons

Réservoir d’eau

Panneau latéral droit

Pompe du circuit d’eau

Couvercle du réservoir d’eau

Interrupteur identifiant le niveau de l’eau

Couvercle identifiant le remplissage du réservoir à glaçons

Commutateur de commande magnétique

Couvercle du côté droit de l’évaporateur

N° Libellé Quantité Observations

Évaporateur et son cadre

Tuyau d’alimentation en eau

Tube de séparation de l’eau, avec neuf orifices

Capsule du tube de séparation de l’eau

Boîtier de la plaquette PBC du circuit électrique

Plaquette PBC du module de commande principal

Couvercle de la plaquette PBC du module de

commande principal

Panneau arrière

Mousse d’isolation du couvercle supérieur

Couvercle supérieur

Pelle à glaçons

Panneau latéral gauche

Armoire intérieure recouverte de mousse d’isolation et bac à glaçons

Cadre de la portière

Panneau inférieur renforcé

Tuyau d’évacuation de l’eau de l’armoire intérieure

Bouchon de la sortie de l’eau

Orifice d’évacuation de l’eau

Portière

Orifice d’alimentation en eau

Câble d’alimentation

Bride du câble d’alimentation

Câblage

Page 70

Deballage de la machine à glaçons

1. Enlever l’emballage extérieur et intérieur. Vériﬁer si tous les accessoires sont joints, y compris le manuel d’utilisation, la pelle à glaçons, tuyau de l’eau d’alimentation, raccords rapides 4 ﬁls à 2 ﬁls, tuyau d’évacuation de l’eau etc. En cas d’absence d’un accessoire quel qu’il soit, contacter notre service clients.

2. Retirer les sangles ﬁxant la portière et l’armoire intérieure, la pelle à glaçons etc. Nettoyer l’armoire intérieure et la pelle à glaçons avec un chiffon humide.

3. Installer la machine à glaçons sur une surface plane et de niveau, à l’endroit où elle ne sera pas exposé aux rayons du soleil et à l’écart de tout

ière, radiateur etc.). Prévoir au minimum 20 cm d’espace entre la sortie de l’air et les obstacles et au minimum 5 cm entre la paroi latérale gauche/ droite et le mur.

4. Avant de brancher la machine à glaçons à la source d’alimentation, la laisser se reposer pendant 4 heures pour permettre au ﬂuide frigorigène de descendre parce que la machine aurait pu être renversée dans le transport.

5. La machine doit être installée à l’endroit qui assure à l’opérateur de celle-ci un accès libre à la prise électrique.

AVERTISSEMENT : Pour la production de glaçons n’utiliser que de l’eau potable.

autre source de chaleur (telles que four, cuisin-

Exigences relatives a l’endroit de l’installation de la machine à glaçons

a) Maintenir la température ambiante et la tempéra-

ture de l’eau entrant dans la machine dans les limites indiquées dans le tableau des spéciﬁcations. Si ces exigences ne sont pas remplies, le fonctionnement de la machine à glaçons peut être moins satisfaisant.

b) La machine ne doit pas être installée à proximité

des sources de chaleur.

d) La partie arrière de la machine doit être éloignée

du mur ou de tout autre obstacle à une distance de 15 cm pour permettre le raccordement des câbles et il faut laisser 20 cm de place vide à l’avant pour permettre l’ouverture de la portière et pour assurer une bonne ventilation.

e) Il est interdit de placer quoique ce soit sur la par-

tie supérieure de la machine à glaçons.

c) La machine doit être installée sur un support du-

rable et plane, à la hauteur normale d’un comptoir .

Distance à l’installation

vue d’en haut (1 :10) (mm)

vue latérale (mm)

Dans le cas de l’installation de la machine à glaçons sous un comptoir, ne pas oublier de garder les distances requises (spéciﬁées ci-dessus). Placer les câbles d’alimentation électriques, les tuyaux d’alimentation en eau et ceux d’évacuation dans les emplacements préconisés présentés sur le schéma ci-dessus.

Pour l’installation de la machine choisir un endroit bien ventilé, avec une température de plus de 10ºC et au-dessous de 32ºC. La machine DOIT nécessairement être installée à l’endroit protégé contre les facteurs tels que vent, pluie, l’eau qui suinte ou s’égoutte. La machine à glaçons requiert une alimentation

Page 71

continue en eau sous pression de 1 à 8 Bars comme il est spéciﬁé dans le tableau des valeurs nominales.

à plaçons, la température de l’eau à l’arrivée à celleci doit avoir une température de 5ºC à 25ºC.

Pour assurer un bon fonctionnement de la machine

Exigences et connexion electriques

AVERTISSEMENT : LA MACHINE DOIT ETRE MISE A TERRE

• Avant de placer la machine à glaçons à l’endroit prévu à son installation, s’assurer s’il y existe le dispositif de connexion requis.

• Il est préconisé de prévoir un circuit électrique séparé dédié spéciﬁquement à la connexion de la

est impossible de déconnecter avec un interrupteur ou une chaînette. Le remplacement éventuel du câble d’alimentation ou de la ﬁche doit être conﬁé à un professionnel agréé.

• Cette machine à glaçons requiert une alimentation d’une tension de 220 à 240 V, 50 Hz avec mise à terre adéquate.

machine à glaçons. Il faut utiliser les prises qu’il

Lavage de la machine à glaçons avant la premiere utilisation

1. Ouvrir la portière.

2. Laver avec de l’eau chaude et du détergent avec un chiffon doux.

3. Laver plusieurs fois les éléments internes qui restent en contact avec l’eau. Retirer le tuyau d’évacuation du réservoir d’eau, indiqué par la lettre “H” sur le schéma ci-dessus aﬁn d’évacuer du réservoir l’eau utilisée pour le lavage et ensuite laver le bac à glaçons. Puis évacuer toute l’eau utilisée pour le lavage par la sortie d’évac-

uation de l’eau à l’arrière de l’appareil (numéro “7” sur le schéma ci-dessus). Réinstaller le tuyau d’évacuation d’eau, sinon l’appareil ne fonctionne pas correctement. Jeter le premier glaçon produit après le nettoyage.

4. Laver régulièrement la surface externe de la machine à glaçons avec du détergent doux et de l’eau.

5. Essuyer la surface interne et externe avec un chiffon doux.

Connexion de la machine à glaçons a l’eau

Attention : Utiliser les tuyaux nouveaux fournis avec la machine. Connecter le tuyau d’alimentation en eau à la machine

2e pas : Introduire une extrémité du tuyau à l’oriﬁce

1er pas : Enlever le clip de l’oriﬁce de l’alimentation

en eau (désigné sur le schéma ci-dessous

1er PAS: Enlever le bouchon

de protection anti-poussière

Orifice d’alimentation

en eau à l’arrière de la

machine

Enlever tout d’abord le clip de l’orifice de

l’alimentation en eau

Presser à l’intérieur

l’anneau actif externe

et ensuite sortir le

bouchon de protection

anti-poussière

par la lettre “B”) à l’arrière de la machine. Enlever le bouchon de protection anti-poussière.

de l’alimentation en eau, presser et remettre le clip.

2e PAS : Insérer le

tuyau

Remettre le clip

Tuyau d’eau blanc

(accessoire)

Insérer et pousser

le tuyau jusqu’au

moment de sentir une

résistance

Connexion du tuyau d’évacuation de l’eau

Enlever l’écrou de l’évacuation de l’eau noir (désigné par la lettre “A” sur le schéma ci-dessus), et ensuite connecter le tuyau blanc d’évacuation de l’eau et

raccorder ensuite l’autre extrémité de celui-ci au tuyau de canalisation.

Page 72

Branchez le tuyau d’eau sur le robinet d’eau

Le raccord rapide (livré avec la machine) doit être visé sur le robinet. Enlevez l’agrafe du raccord rapi-

de. Ensuite mettez l’autre bout du tuyau d’eau dans le raccord rapide et réinstallez l’agrafe.

ÉTAPE 1: Raccord rapide et

robinet d’eau

ÉTAPE 2: Visez le raccord rapide

avec le filet de vis sur le robinet d’eau et enlevez l’agrafe

Production de glaçons

1. Après avoir raccordé tous les tuyaux, connecter la machine à l’alimentation secteur. Ensuite, appuyer sur la touche “ ” sur le panneau de commande pour démarrer le cycle de production de glaçons. Dans le même temps, le voyant ‘Ice’ s’allume. L’afﬁchage numérique indique la température ambiante. Pendant l’opération de production de glaçons fonctionnent : le compresseur, le moteur du ventilateur et et la pompe d’eau.

2. Chaque cycle de production de glaçons dure de 11

à 30 minutes en fonction de la température ambiante et de la température de l’eau.

3. Une fois l’opération de production de glaçons ter-

minée, la machine passe en mode de ramassage de glaçons. En même temps, le système détecte le niveau de l’eau. Si celui-ci est trop bas, le voyant “Add water” se met à clignoter. Il faut ouvrir le robinet de l’eau d’alimentation pour remplir le réservoir d’eau. Une fois cette opération terminée, le voyant “Add water” s’éteint.

Enlevez l’agrafe

d’abord

ÉTAPE 3: Insérez entièrement le

tuyau d’eau

Pressez vers l’intérieur

ÉTAPE 4: Réinstallez l’agrafe.

4. Après l’allumage du voyant “Full” la machine s’arrête. Après l’enlèvement d’une quantité sufﬁsante de glaçons, la machine se remet en marche au bout d’environ 3 minutes.

5. Au cours de l’opération de production de glaçons, appuyer sur la touche “▲” ou “▼” pour modiﬁer la durée de l’opération de production de glaçons. Cela entraîne la modiﬁcation de l’épaisseur des glaçons. La valeur par défaut étant zéro, chaque appui sur la touche “▲” ou “▼” augmente ou diminue respectivement la durée de l’opération d’une minute. Au bout de 5 secondes suivant le dernier appui sur la touche le nouveau réglage est retenu par la machine.

6. Une mauvaise qualité de l’eau entraîne une mauvaise qualité des glaçons et réduit leur transparence.

ATTENTION : Les glaçons produits sont collés l’un à l’autre et il faut les séparer avant l’utilisation.

Programme de nettoyage automatique

Commencement du nettoyage automatique : Après avoir connecté le tuyau à l’eau, connecter la machine au réseau d’alimentation électrique et appuyer, pendant 5 secondes au moins, sur la touche “

” pour déclencher le programme de nettoyage. Au cours de l’opération de nettoyage le voyant “Clean” reste allumé et sur l’afﬁchage numérique est indiqué le temps qui reste jusqu’à la ﬁn du pro-

gramme. Le programme de nettoyage automatique dure 30 minutes. Annulation du nettoyage automatique : Un cycle entier de nettoyage automatique dure 30 minutes. Après avoir terminé le programme, la machine s’arrête automatiquement. Il est aussi possible de forcer l’arrêt du nettoyage automatique en appuyant sur la touche “ ” sur le panneau de commande.

Page 73

Programmation de la minuterie (timer):

Comment programmer l’heure de la marche de la machine à glaçons au moyen de la minuterie (timer) : Quand la machine est arrêtée, appuyer sur la touche “Timer/Clean” pour programmer l’heure à laquelle la machine doit se mettre en fonctionnement. Le voyant “Timer” s’allume et le nombre qui clignote sur l’afﬁchage numérique indique dans combien d’heures la machine à glaçons se mettra en marche. Quand le nombre sur l’afﬁchage clignote, appuyer sur la touche “▲”, “▼“ pour ajouter ou réduire le nombre d’heure le réglage par défaut étant zéro. Passé cinq secondes après le réglage du temps celui-ci est retenu par la machine. Comment annuler l’heure de la mise en marche de la machine : Appuyer sur la touche “TIMER/CLEAN”,

et le chiffre sur l’afﬁchage numérique clignote en afﬁchant le décalage avec lequel la machine se mettra en marche, programmé dans la minuterie (timer). Appuyer encore une fois sur cette touche pour annuler le réglage. L’appui sur la touche “ ” annule aussi le réglage de la minuterie. Comment programmer l’heure de l’arrêt de la machine à glaçons au moyen de la minuterie (timer): Quand la machine est en marche, appuyer sur la touche “Timer/Clean” pour programmer l’heure à laquelle la machine doit s’arrêter. Procéder ensuite selon le mode indiqué dans le point ci-dessus. Comment annuler l’heure de l’arrêt de la machine : La procédure est identique à la procédure d’annulation de l’heure de la mise en marche.

SCHEMA DE CONNEXION ELECTRIQUES DE LA MACHINE À GLAÇONS

Alimentation électrique

Moteur du ventilateur DC

Plaquette du dispositif principal de commande

COMPRESSEUR

Commutateur de l’interrupteur

Parasurtenseur

Relais

Eau Minuterie Alimentation Plein Nettoyage

AUGMENTER (+) Marche/Arrêt

REDUIRE (-) Minuterie/réglage

Vanne Pompe

Plaquette de

disposition des touches

Eau

Glaçons

Pompe d’eau alimentée par le courant alternatif

Électrovanne de ramassage de glaçons

Électrovanne DC de l’alimentation en eau

INTERRUPTEUR IDENTIFIANT LE NIVEAU DE L’EAU

CAPTEUR DE LA TEMPE RATURE AMBIANTE

CAPTEUR DE LA TEMPERATURE DU TUYAU D’ASPIRATION

CAPTEUR DE DETECTION DU REMPLISSAGE DU BAC A GLACONS

Page 74

Bruits

Votre nouvelle machine à glaçons peut produire des bruits peu typiques qui, dans la majorité des cas sont naturels. Les surfaces dures, par ex. sol, murs ou armoires peuvent ampliﬁer ces bruits et ainsi ils peuvent paraître plus forts qu’ils ne le sont dans la réalité. Ci-dessous nous présentons des descriptions des bruits susceptibles d’être produits par la machine à glaçons.

• Au moment de l’ouverture de la vanne d’eau pour

remplir le réservoir pour chaque cycle on entend un clapotis.

• Les clapotis peuvent aussi être produits par le

passage du ﬂuide frigorigène ou par le réseau d’eau.

• Le compresseur à haut rendement peut produire

des bruits qui pulsent ou des bruits de haute fréquence.

Préparation de machine à glaçons à une période d’inactivité

Si la machine n’est pas utilisée pendant un laps de temps plus long ou si elle doit être transportée dans un autre endroit, il est nécessaire d’évacuer entièrement l’eau du circuit.

1. Arrêter la machine et débrancher la ﬁche de la

prise.

2. Fermer l’alimentation en eau sur la source d’eau

principale.

3. Débrancher le tuyau d’alimentation en eau de la

vanne d’alimentation en eau.

4. Sortir le tuyau d’évacuation de l’eau du réservoir

d’eau (indiqué sur le schéma par la lettre H) pour

évacuer l’intégralité de l’eau du réservoir. Après

l’évacuation de l’eau, installer le tuyau à sa place

initiale.

5. Évacuer entièrement l’eau de l’oriﬁce d’évacua-

tion de l’eau à l’arrière de la machine (n° 7 sur

NETTOYAGE ET ENTRETIEN

AVERTISSEMENT : Ne pas utiliser d’alcool ni d’aérosols pour laver /désinfecter la machine à glaçons. Ceci est susceptible de provoquer de ﬁssures des éléments en matière plastique. Une fois par an au moins faire venir un professionnel agréé pour qu’il contrôle et nettoie le condenseur ce qui assure un fonctionnement correct de la machine. Nettoyer la machine avec un jet d’eau.

ATTENTION : Si la machine à glaçons n’a pas été

• L’eau qui quitte le réservoir pour aller sur l’évaporateur peut produire un gargouillement spéciﬁque.

• L’eau qui passe de l’évaporateur au réservoir peut produire un gargouillement spéciﬁque.

• Au moment où se termine chaque cycle, il est possible d’entendre un clapotement provoqué par l’écoulement du ﬂuide frigorigène dans la machine.

• On peut aussi entendre le bruit de l’air soufﬂé au dessus du condenseur par le ventilateur. Au cours du ramassage des glaçons on entend les bruits des glaçons qui tombent dans le bac.

• Après la première mise en marche de la machine à glaçons on entend le bruit continu de l’écoulement de l’eau. La machine, avant de commencer la production de glaçons passe par le cycle de rinçage.

le schéma).

6. Débrancher le tuyau d’évacuation de l’eau du tuy-

au de canalisation ou du tuyau d’écoulement dans le sol et mettre le bouchon sur l’oriﬁce d’évacuation de l’eau.

7. Laisser la portière ouverte pour permettre une

circulation d’air et prévenir la formation de moisissures.

8. Le tuyau d’alimentation en eau et le câble d’al-

imentation électrique doivent rester débranchés jusqu’au moment de la nouvelle utilisation de la machine à glaçons.

9. Laisser sécher l’intérieur de la machine et essuy-

er le bâti extérieur.

10. Couvrir la machine à glaçons d’un sac en plas-

tique pour prévenir la pénétration de la poussière et de saletés.

utilisée pendant un laps de temps plus long, il est nécessaire de la laver avant sa réutilisation. Il faut respecter strictement les instructions concernant le nettoyage et l’application de désinfectants. La machine à glaçons doit être strictement nettoyée de tout détergent utilisé pour son lavage. Le lavage périodique et un entretien correct garantissent un bon rendement de la machine, son fonctionnement sans défaillance, l’hygiène requise et la durée de vie utile. Il faut garder des délais raisonna-

Page 75

bles entre les cycles d’entretien successifs. Si vous avez des animaux domestiques ou si la machine est utilisée à l’extérieur du bâtiment ou s’il existe encore d’autres raisons valables, il est préconisé d’effectuer les actes d’entretien plus fréquemment.

Nettoyage du bâti extérieur

Laver la portière et l’armoire avec de l’eau chaude et du détergent doux. Ne pas utiliser de produits contenant de solvants ou de substances abrasives ou corrosives. Laver avec un chiffon doux, rincer avec de l’eau et essuyer pour prévenir la formation d’inﬁltrations.

Nettoyage de l’intérieur de la machine

Bac à glaçons

Le bas à glaçons doit être de temps en temps désinfecté. Il doit être lavé avant la première utilisation de la machine à glaçons et avant sa réutilisation après un arrêt plus long. Le bac vide est le mieux désinfecté une fois sorti de la machine.

1. Débrancher la machine de l’alimentation secteur.

2. Ouvrir la portière et, avec un chiffon humide, nettoyer l’intérieur avec une solution désinfectante préparée avec 28 g de l’eau de javel ou de chlorure et de 7,5 l d’eau chaude.

3. Rincer abondamment avec de l’eau pure. L’eau

Ne pas oublier que, le bac à glaçons, est prévu exclusivement pour les glaçons : les objets tels que bouteilles de vin ou de bière ne sont pas non seulement hygiéniques mais les étiquettes peuvent se décoller et boucher le tuyau d’évacuation de l’eau.

ATTENTION : Dans les modèles en inox exposés à l’action de gaz ou de l’humidité contenant du chlorure, par ex. à proximité de centres de remise en forme ou de piscines des éléments en acier peuvent être légèrement décolorés. Ces décolorations provoquées par le chlorure sont un phénomène naturel.

utilisée sera évacuée par le tuyau d’évacuation de l’eau.

4. Rebrancher la machine sur l’alimentation secteur. La pelle à glaçons doit être régulièrement lavée tout comme les autres récipients pour produits alimentaires.

AVERTISSEMENT Ne pas utiliser de substances contenant des solvants, produits abrasifs ou corrosifs – ils peuvent modiﬁer le goût des glaçons.

Nettoyage des éléments produisant des glaçons

Au cours de l’utilisation, il faut nettoyer périodiquement le dispositif principal de la machine à glaçons.

1. Répéter les actes décrits ci-dessus pour laver le réservoir d’eau et les autres éléments internes de du dispositif.

2. Nettoyer, en plus, le tube de séparation de l’eau

sur l’évaporateur ; démonter cet élément et nettoyer chaque oriﬁce montré sur le schéma ci-dessous en vériﬁant si celui-ci n’est pas bloqué et ensuite remettre le tube à sa place.

3. Si, sur la surface de l’ évaporateur, il y a des glaçons que l’on ne peut pas enlever, ne pas les détacher de force ; il sufﬁt d’appuyer sur la touche

“ ” pendant plus de 5 secondes et le dispositif passera en phase de la fonte de glaçons : les glaçons se détachent eux mêmes. Arrêter la machine et débrancher le cordon d’alimentation de la prise pour laver la surface.

Tube de séparation

de l’eau

Petits orifices dans le tuyau de séparation de l’eau

Évaporateur

En premier lieu, tirer vers le haut

En second lieu, déplacer à droite

Page 76

4. Réservoir d’eau et couvercle détectant le remplissage du bac avec des glaçons

Couvercle détectant

le remplissage du bac

avec des glaçons

Détartrage

Les minéraux précipités à partir de l’eau au cours du cycle de congélation forment une couche de tartre dure dans les circuits de l’eau. Le détartrage régulier aide à éliminer le tartre. La fréquence de détartrage dépend de la dureté de l’eau utilisée. Dans le

cas d’eau dure (ayant une dureté de 4 à 5 grammes par litre), le détartrage doit être effectué tous les 6 mois.

1. Débrancher la machine à glaçons. Ne pas la débrancher du réseau d’eau ni du réseau de canalisations. Fermer le robinet de la source d’eau principale.

2. Ouvrir la portière et, avec la pelle, enlever tous les glaçons et les mettre dans un frigo ou congélateur, ou jeter.

3. Préparation de la solution pour détartrage. Mélanger détartrant pour les machines à glaçons Nu-Calgon Nickle Safe Ice Machine Cleaner avec de l’eau pour obtenir une solution pour détartrage.

AVERTISSEMENT : Lors de l’utilisation du détartrant pour machines à glaçons mettre les gants et les lunettes de protection Dans un bac en plastique ou en inox d’une capacité de plus de 4 litres, mélanger 300 ml de détartrant Nu-Calgon Nickle Safe Ice-machine Cleaner avec 2,8 l d’eau chaude à la température d’environ 5060ºC. Répartir ensuite la solution en deux parties égales et mettre dans deux bacs séparés. Maintenir dans les deux bacs la température de la solution

Réservoir d’eau

Le réservoir d’eau et le couvercle détectant le remplissage du bac avec des glaçons ont aussi une importance majeure pour l’hygiène des glaçons. Verser dans un pulvérisateur propre un mélange d’eau et de détergent neutre et, ensuite, pulvériser sur toute la surface interne du réservoir d’eau et du couvercle détectant le remplissage du bac. Essuyer soigneusement avec un chiffon sec et propre. Ensuite, évacuer l’eau utilisée pour le lavage du réservoir en sortant le tuyau d’évacuation (désigné par la lettre H sur le schéma). Après l’évacuation de l’intégralité de l’eau, remettre le tuyau d’évacuation de l’eau du réservoir à sa place.

Ne pas oublier de jeter la première partie des glaçons produits après le lavage des éléments intérieurs.

pour détartrage. S’assurer que le tuyau d’évacuation de l’eau du réservoir a été correctement ﬁxé sur l’oriﬁce de la paroi du réservoir. Verser ensuite le contenu d’un bac de la solution de Nickel-Safe Ice Maker Cleaning Solution dans le réservoir d’eau. Laisser 5 minutes.

4. Brancher l’alimentation de la machine à glaçons et, ensuite, appuyer pendant plus de 5 secondes sur la touche “Timer/Clean” sur le panneau de commande pour déclencher le nettoyage automatique. Au cours de ce processus le voyant “Clean” s’allume et sur l’afﬁchage ﬁgure le temps qui reste jusqu’à la ﬁn du nettoyage.

5. Après la ﬁn d’un cycle entier de nettoyage automatique, sortir le tuyau d’évacuation de l’eau du réservoir, laisser passer la solution de détartrage dans le bas à glaçons en secouant légèrement la machine pour évacuer les restes d’eau. Remet-

Page 77

tre ensuite le tuyau d’évacuation dans l’oriﬁce du réservoir d’eau.

6. Répéter les étapes de 4 à 6 pour détartrer de nouveau le dispositif - générateur de glaçons.

AVERTISSEMENT : Le détartreur pour machines à glaçons contient des acides. IL EST INTERDIT de l’utiliser ou de le mélanger avec d’autres détergents ou détartrants contenant des solvants. Protéger les mains avec des gants en caoutchouc. Lire attentivement les instructions relatives à la sécurité qui ﬁgurent sur l’emballage du détartrant pour machines à glaçons.

7. Ouvrir le robinet de la source d’eau principale

et laisser entrer l’eau dans la machine. Appuyer de nouveau pendant plus de 5 secondes sur la touche “TIMER/CLEAN” pour déclencher le programme de nettoyage automatique. Cette opération permettra de rincer le tube de séparation de l’eau, l’évaporateur, la pompe à l’eau, le tuyau en silicone et le réservoir d’eau etc...

Indications concernant le lavage

1. LAVAGE DE TOUS LES JOURS

La pelle à glaçons, la portière et le tube de sépa-

ration de l’eau doivent être lavés tous les jours. A la ﬁn de la journée rincer la pelle à glaçons et essuyer les deux côtés de la portière avec un chiffon propre.

2. LAVAGE TOUTES LES DEUX SEMAINES

La pelle à glaçons, le bac à glaçons, le réser-

voir d’eau, le couvercle détectant le remplissage du bac et la surface de l’évaporateur doivent être lavés toutes les deux semaines, conformément au programme de nettoyage de l’intérieur de la machine.

8. Après la ﬁn d’un cycle entier de nettoyage automatique, sortir le tuyau d’évacuation de l’eau du réservoir, laisser passer la solution de détartrage dans le bas à glaçons en secouant légèrement la machine pour évacuer les restes d’eau. Remettre ensuite le tuyau d’évacuation dans l’oriﬁce du réservoir d’eau en veillant à assurer l’étanchéité de la jonction.

9. Répéter à deux reprises les actes décrits dans les points 8 et 9.

10. Conformément au programme spéciﬁé ci-des-

sus, détartrer le bac à glaçons.

11. Jeter la première partie de glaçons produits

après le détartrage de la machine.

3. LAVAGE TOUS LES SIX MOIS

Tous les éléments et surfaces qui sont en contact

avec l’eau ou avec les glaçons tels que le bac à glaçons, le réservoir d’eau, la portière, l’évaporateur, la pompe d’eau, le tuyau en silicone, le tube de séparation de l’eau etc. doivent être nettoyés/détartrés tous les 6 mois avec le détartrant Nu-Calgon Nickle Safe Ice-machine Cleaner.

Page 78

Solutions des problemes

Page 79

Problème Cause possible Solution

Le voyant “Add water” [AJOUTER DE L’EAU] est allumé.

Le voyant “Add water” [AJOUTER DE L’EAU] clignote

La pompe d’eau fonctionne mais l’eau ne sort pas du tube de séparation

La transparence des glaçons n’est pas satisfaisante

La forme des glaçons est irrégulière Mauvaise qualité de l’eau ou un encrasse-

Le glaçon est trop mince La température ambiante est trop élevée Déplacer la machine à l’endroit où la

Le glaçon est trop épais La température ambiante est trop basse. Diminuer la durée de chaque cycle de

Le voyant “Full” est allumé Le bac à glaçons est plein de glaçons. Sotir une partie de glaçons

Le cycle de production de glaçons est normal mais aucun glaçon n’est produit

Pas d’alimentation en eau Vérifier la pression de la source d’eau prin-

Le flotteur de l’interrupteur détectant le niveau de l’eau est bloqué et ne peut se soulever

L’eau sort du réservoir d’eau Installer la machine à glaçons sur une

L’eau sort du tuyau d’évacuation de l’eau du réservoir.

Endommagement du tuyau d’alimentation en eau ou une alimentation très lente en eau.

Les petits orifices dans le tube de séparation de l’eau sont bouchés.

Mauvaise qualité de l’eau Changer la source d’eau ou utiliser un

ment trop important du réservoir d’eau

Certains orifices dans le tube de séparation de l’eau ont été bouchés.

La circulation de l’air autour de la machine est trop faible

La température ambiante ou de l’eau dans le réservoir est trop élevée.

Fuite du fluide frigorigène Réparation nécessairement à faire effectu-

Tuyau du circuit frigorigène bloqué Réparation nécessairement à faire effectu-

cipale ou vérifier si le tuyau d’alimentation en eau n’est pas bouché et, au besoin, augmenter la pression de l’eau ou nettoyer le tuyau.

Laver le réservoir d’eau et l’interrupteur identifiant le niveau de l’eau.

surface plane.

Sortir le tuyau et l’installer correctement dans l’orifice du réservoir d’eau.

Vérifier la pression de la source d’eau principale ou vérifier si le tuyau d’alimentation en eau n’est pas bouché et, au besoin, augmenter la pression de l’eau ou nettoyer le tuyau

Déboucher les orifices.

filtre pour adoucir l’eau.

Détartrer le réservoir d’eau et verser de l’eau fraîche.

Détartrer/laver le tube de séparation de l’eau de manière à ce que tous les neuf orifices soient débouchés.

température est plus basse ou prolonger la durée de chaque cycle de production de glaçons.

Assurer une distance de 20 centimètres au minimum entre les parois avant et arrière de la machine et l’obstacle.

production de glaçons.

Przenieść urządzenie do miejsca o temperaturze niższej niż 32°C i przełączyć urządzenie do źródła wody o niskiej temperaturze

er par un professionnel agréé

INDICATEURS D’ERREURS

E1: Défaillance du capteur de température ambiante E2: Capteur de température dans le tuyau d’aspira-

tion ---- L’afﬁchage de E2

E3: Défaillance du capteur de température ambi-

ante et du capteur de température dans le tuyau

E4: Si la durée du cycle de production de glaçons dé-

passe 35 minutes, la machine s’arrête automatiquement. Cet arrêt vise à protéger la machine en cas d’absence de ﬂuide frigorigène ou de défaillance du compresseur.

d’aspiration

Garantie

Tout vice ou toute défaillance entraînant un dysfonc- tionnement de l’appareil qui se déclare dans les 12

Page 80

Gentile cliente,

grazie per aver acquistato questo apparecchio Hendi. Ti invitiamo a leggere queste istruzioni per l’uso con attenzione prima di collegare l’apparecchio al fine di evitare danni dovuti a uso improprio. Ti invitiamo inoltre a prestare particolare attenzione alle precauzioni di sicurezza.

Precauzioni di sicurezza

• L’uso scorretto e improprio dell’apparecchio possono danneggiare seriamente l’apparecchio e ferire gli utenti.

• L’apparecchio può essere utilizzato solo per lo scopo per cui è stato concepito e progettato. Il produttore non è responsabile di eventuali danni provocati da uso scorretto ed improprio.

• Tenere l’apparecchio e la spina elettrica lontani da acqua ed altri liquidi. Nel caso improbabile che l’apparecchio cada in acqua, staccare immediatamente la spina dalla presa e fare ispezionare l’apparecchio da un tecnico certiﬁcato. . L’inosservanza delle presenti istruzioni può dare luogo a situazioni pericolose

• Non provare mai ad aprire l’involucro dell’apparecchio da soli.

• Non inserire oggetti nell’involucro dell’apparec-

chio.

• Non toccare la presa con le mani bagnate o umide.

• Controllare regolarmente la spina ed il cavo per la presenza di eventuali danni. Qualora la spina o il cavo fossero danneggiati, farli riparare da una società di riparazione certiﬁcata.

• Non utilizzare l’apparecchio dopo che è caduto o si è danneggiato in qualsiasi altro modo. Farlo controllare e riparare, se necessario, da una società di riparazione certiﬁcata.

• Non tentare di riparare l’apparecchio da soli. Questo potrebbe dar luogo a situazioni pericolose.

• Assicurarsi che il cavo non venga a contatto con oggetti appuntiti o caldi e tenerlo lontano da ﬁamme libere. Per staccare la spina dalla presa,

• Controllare sempre l’apparecchio mentre è in funzione.

• I bambini non comprendono che l’uso improprio di apparecchiature elettriche può essere pericoloso. Pertanto, non lasciare mai che i bambini utilizzino gli elettrodomestici senza supervisione.

• Staccare sempre la spina dalla presa di corrente se l’apparecchio non è in uso e sempre prima della pulizia.

• Avvertenza! Fino a quando la spina è inserita nella presa di corrente, l’apparecchio è collegato alla fonte di alimentazione

• Spegnere l’apparecchio prima di estrarre la spina dalla presa di corrente.

• Non trasportare mai l’apparecchio per il cavo.

• Non utilizzare dispositivi aggiuntivi che non sono in dotazione con l’apparecchio

• Collegare l’apparecchio solo a una presa elettrica con tensione e frequenza precisati sull’etichetta.

• Evitare di sovraccaricare.

• Spegnare l’apparecchio dopo l’uso togliendo la spina della presa di corrente.

• Rimuovere sempre la spina dalla presa quando si riempie o pulisce il dispositivo.

• L’installazione elettrica deve soddisfare le normative nazionali e locali applicabili. Questo apparecchio non è destinato all’uso da parte di persone (inclusi i bambini) con capacità ﬁsiche, sensoriali o mentali ridotte, o senza esperienza e conoscenza, a meno che non siano controllati o istruiti sull’uso dell’apparecchio da una persona responsabile della loro sicurezza.

tirare sempre la spina e non il cavo.

• Assicurarsi che nessuno possa accidentalmente tirare il cavo (o la prolunga) o inciampare sul cavo

Page 81

Importanti informazioni sulla sicurezza

• La presente macchina per cubetti di ghiaccio, prima dell’uso, deve essere correttamente installata, secondo le istruzioni di seguito riportate.

• Ë sconsigliato l’utilizzo di una prolunga per evitare possibile surriscaldamento e successivo incendio. In caso non si possa evitare l’uso di una prolunga, si raccomanda di usare la prolunga a sezione minima del conduttore pari a 1,5 mm2 e la potenza nominale di almeno 1875 W.

• Non inclinare il dispositivo, in quanto ciò potrebbe provocare i rumori innaturali e dimensione atipica dei cubetti di ghiaccio. Inoltre l’inclinazione potrebbe anche causare le perdite di acqua dal dispositivo.

• Nella stagione invernale, dopo aver trasferito il dispositivo dall’esterno in un locale, prima di collegarlo alla presa elettrica, lasciare il produttore di ghiaccio a cubetti per qualche ora per farlo riscaldare alla temperatura dell’ambiente.

• Per la produzione dei cubetti di ghiaccio non utilizzare altri liquidi che l’acqua.

• Non lavare il produttore di ghiaccio a cubetti con i liquidi inﬁammabili. I vapori possono creare il rischio di incendio o di esplosione.

– AVVERTENZA: Non coprire le aperture di venti-

lazione nella carcassa del dispositivo o nell’incasso, in cui lo stesso deve essere incorporato.

– AVVERTENZA: Prestare particolare attenzione a

non danneggiare il circuito di raffreddamento.

– AVVERTENZA: Non conservare nel dispositivo le

sostanze esplosive, quali contenitori di aerosol contenenti un propellente inﬁammabile.

– AVVERTENZA: Questo dispositivo è previsto per

l’uso domestico ed applicazioni simili, ad esempio: in cucine per dipendenti dei negozi, ufﬁci ed in altri ambienti di lavoro; in catering e nelle applicazioni simili non al dettaglio.

ATTENZIONE: I conduttori nel cavo di alimentazione sono contrassegnati con i seguenti colori: Verde-giallo: Messa a terra Azzurro: Zero Marrone: Fase

Siccome i colori dei conduttori nel cavo di alimentazione possono essere in contrasto con i contrassegni colorati sui morsetti della tua spina, è necessario procedere come segue: il conduttore contrassegnato con il colore verde e giallo deve essere collegato al morsetto della spina contrassegnato con lettere E, G, o con un simbolo, oppure con il colore verde o verde e giallo. Il conduttore contrassegnato con il colore azzurro deve essere collegato al morsetto contrassegnato con la lettera N. Il conduttore contrassegnato con il colore marrone deve essere collegato al morsetto contrassegnato con la lettera L.

ATTENZIONE: I cubetti di ghiaccio prodotti sono uniti tra di loro e prima dell’uso devono essere spaccati.

Page 82

Specifica

1) Dimensioni/Allaciamenti

2) Valori nominali

POTENZA 300W

CLASSE DI SICUREZZA IPX1

CLASSE CLIMA SN, N, ST, T

TENSIONE DI ALIMENTAZIONE 220-240V~ / 50Hz

CAPACITÀ DI FABBRICAZIONE GHIACCIO (KG/24H) 35 kg/24 ore

CARICA DEL REFRIGERANTE R134A, 245g

DIMENSIONI DEL DISPOSITIVO (largh. x prof. x alt.) (mm) 448 x 400 x 798

PESO NETTO / LORDO (KG) 28,3Kg

CONSUMO DI ACQUA (L/24H) 50L

CAPACITÀ MASSIMA DI STOCCAGGIO DEL GHIACCIO (KG) 15Kg

CONDIZIONI DI LAVORO TEMP. DELL’AMBIENTE 10-38ºC

ATTENZIONE *: SONO STATI TESTATI IN TEMPERATURA DELL’AMBIENTE DI 21ºC E CON LA TEMPE-

RATURA DELL’ACQUA DI 10ºC.

Presa di deflusso dell’acqua.

Presa di aflusso dell’acqua.

TEMP. DELL’ACQUA 5-35ºC PRESSIONE DELL’ACQUA 0.04-0.6 MPa

Page 83

Informazioni generali

1) Struttura del dispositivo principale

1. Coperchio superiore

2. Portello

3. Gruppo del generatore di ghiaccio e del serbatoio di acqua

4. Pannello frontale

5. Pannello di controllo

6. Uscita dell’aria: È necessario assicurare libero ﬂusso dell’aria; durante il funzionamento sarà sofﬁata l’aria calda.

A. Il tubo di deviazione dell’acqua: con nove piccoli

fori dai quali fuoriuscirà l’acqua. B. Evaporatore (modulo del generatore di ghiaccio) C. Piastra di rilevamento del livello di riempimento

del contenitore di ghiaccio. D. Serbatoio dell’acqua. E. Tubo di afﬂusso dell’acqua.

7. Presa di deﬂusso dell’acqua.

8. Presa di aﬂusso dell’acqua.

Accessori: Tubo bianco di deﬂusso dell’acqua della lunghezza di 2 metri, il giunto per rubinetto, tubo bianco della lunghezza di 3 metri per l’alimentazione di acqua corrente (ø 6,35 mm). water supply pipe(ø 6.35mm).

F. Coperchio sul lato destro del evaporatore. G. Piastra di installazione dell’interruttore di livello

dell’acqua.

H. Tubo di defﬂusso dell’acqua dal serbatoio

dell’acqua. I. Pompa dell’acqua. J. Interruttore di rilevamento del livello di acqua.

Page 84

2) Pannello di controllo

A. Spia luminosa ”Add water” [AGGIUNGI ACQUA]:

Il lampeggiamento di questa spia signiﬁca che l’afﬂusso dell’acqua è troppo lento; luce costante della spia indica la mancanza dell’acqua nel dispositivo.

B. Spia luminosa ”Timer” [TEMPORIZZATORE]:

L’illuminazione di questa spia conferma l’impostazione del TEMPORIZZATORE. Il timer può essere attivato o disattivato dopo aver premuto il pulsante clean/ timer (pulizia/temporizzatore).

C. Spia luminosa ”Ice” [GHIACCIO]: L’illuminazione

di questa spia signiﬁca che il dispositivo produce il ghiaccio; il suo lampeggiamento indica che il dispositivo è in fase di raccolta del ghiaccio.

D. Spia luminosa “Full” [PIENO]: Questa spia si il-

lumina quando il dispositvo è pieno di ghiaccio.

E. Spia luminosa “Clean” [PULIZIA]: L’illumina-

zione di questa spia signiﬁca l’inizio della pulizia della pompa dell’acqua. Il lampeggiamento della spia indica che il processo di pulizia della pompa dell’acqua viene interrotto.

F. Pulsanti “▲”, “▼”: Questi pulsanti servono per

impostare la durata del processo di fabbricazione del ghiaccio. Il valore predeﬁnito è pari a zero e ogni volta che si preme il pulsante “▲” o

G. Display: Il display in condizioni normali visualiz-

za sempre il numero che indica la temperatura dell’ambiente; Se il display lampeggia, il valore visualizzato indica il tempo restante, espresso in minuti per completare un dato processo, come ad es. il ciclo di produzione del ghiaccio, il programma di autopulizia, ecc.

H. Pulsante “

”: Quando il dispositivo è spento, è necessario agire su questo pulsante per riattivarlo. Durante il programma di autopulizia o in modalità di regolare fabbricazione del ghiaccio, premuta di questo pulsante causa l’arresto immediato del dispositivo. Nel caso in cui il timer è stato impostato, la premuta di questo pulsante provoca annullamento dell’impostazione del timer. Durante la produzione dei cubetti di ghiaccio, la premuta di questo pulsante per più di 5 secondi, forzerà l’avvio del processo di raccolta del ghiaccio.

I. Pulsante “ ” [PROGRAMMAZIONE DI PULIZIA]:

Per accedere al programma di impostazione del timer premere questo pulsante una sola volta. Dopo aver premuto e tenuto questo pulsante per più di 5 secondi, il programma di pulizia viene

attivato. “▼” il tempo aumenta o diminuisce di 1 minuto. Inoltre, quando si imposta il tempo di ritardo del temporizzatore, l’impostazione predeﬁnita è pari a zero e ogni volta che si preme il pulsante “▲” o “▼” il tempo aumenta o diminuisce di 1 ora.

Page 85

N.o. Denominazione dell’elemento Quantità Note

Pannello anteriore

Pannello inferiore

Condensatore

Etichetta del pannello di controllo

Scatola del circuito stampato del pannello di controllo

Circuito stampato del pannello di controllo

Compressore

Piedino regolabile

Valvola operativa

Filtro a secco

Tubo capillare

Ventilatore a corrente continua

Valvola di afflusso dell’acqua

Tubo di deflusso dell'acqua dal serbatoio di acqua

Elettrovalvola per il processo di raccolta dei cubetti di ghiaccio

Serbatoio di acqua

Pannello laterale destro

Pompa di circolazione dell'acqua

Coperchio del serbatoio dell'acqua

Interrutore di rilevamento del livello di acqua

Piastra di rilevamento del riempimento del dispositivo con ghiaccio

Interruttore magnetico di controllo

Coperchio del lato destro dell’evaporatore

N.o. Denominazione dell’elemento Quantità Note

Evaporatore e relativo telaio

Tubo di afflusso dell’acqua

Tubo di deviazione dell'acqua con nove fori

Tappo del tubo di deviazione dell’acqua

Scatola del circuito stampato del circuito elettrico

Circuito stampato del modulo principale di controllo

Coperchio del circuito stampato del modulo principale di controllo

Pannello posteriore

Spugna isolante del coperchio superiore

Coperchio superiore

Paletta per ghiaccio

Pannello laterale sinistro

Carcassa interna coperta di schiuma isolante e contenitore per ghiaccio

Telaio del portello

Pannello posteriore rinforzato

Tubo di deflusso dell'acqua dalla carcassa interna

Tappo di deflusso dell'acqua

Presa di deflusso dell'acqua

Portello

Presa di aflusso dell'acqua

Cavo di alimentazione

Morsetto del cavo di alimentazione

Cablaggio

Page 86

Disimballaggio del produttore di ghiaccio a cubetti

1. Rimuovere la confezione esterna e interna. Controllare se il dispositivo è corredato di tutti gli accessori, tra cui i manuali, la paletta per il ghiaccio, il tubo di aﬂusso dell’acqua corrente, i giunti rapidi - 4 ﬁli per 2 ﬁli ed il tubo di deﬂusso dell’acqua, ecc. Nel caso di mancanza di qualsiasi elemento, si prega di contattare il ns. Reparto Servizio Clienti.

2. Rimuovere i nastri di ﬁssaggio del portello e della carcassa interna, la paletta per il ghiaccio, ecc. Pulire grossolamente la carcassa interna e la paletta per il ghiaccio con un panno umido.

3. Collocare il produttore di ghiaccio a cubetti sulla superﬁcie piana e piatta in un posto non esposto alla luce diretta del sole e lontano da altre fonti

Requisiti concernenti il luogo di installazione

a) Mantenere la temperatura dell’ambiente e la tem-

peratura dell’acqua di alimentazione al dispisitivo nei limiti indicati nella sopraindicata tabella delle speciﬁche. L’inadempimento di questa condizione può peggiorare il funzionamento del produttore di ghiaccio a cubetti.

b) Il dispositivo non deve essere posizionato vicino

alle fonti di calore.

c) Il dispositivo deve essere posizionato su una su-

Intervallo di installazione

Vista dall’alto (1:10) (mm)

di calore (ad es. dal forno, fornello, riscaldatore, ecc.); Lasciare almeno 20 cm di spazio tra l’uscita dell’aria ed ostacoli e di almeno 5 cm tra la parete laterale sinistra/destra del dispositivo e la parete del locale.

4. Prima di collegare il produttore di ghiaccio a cubetti alla rete elettrica, è necessario lasciarlo per 4 ore per consentire lo scarico del liquido di raffreddamento, perché la macchina poteva essere capovolta durante il trasporto.

5. Il dispositivo deve essere collocato nel posto che garantisce il libero accesso alla spina al operatore del dispositivo.

AVVERTENZA: Per la fabbricazione del ghiaccio dove essere utilizzata solo l’acqua potabile.

perﬁcie stabile e piatta sull’altezza normale del piano di lavoro.

d) Sul retro del dispositivo deve essere lasciato l’in-

tervallo minimo di 15 cm per consentire il collegamento dei conduttori, e 20 cm sul davanti per avere la possibilità di aprire il portello e per garantire una buona circolazione dell’aria.

e) Non appoggiare alcun oggetto sulla superﬁcie su-

periore del produttore di ghiaccio a cubetti.

Vista laterale (mm)

Durante l’installazione del produttore di ghiaccio a cubetti sotto il piano di lavoro, si dovrebbe ricordare di lasciare gli intervalli corretti (elencati sopra). Posizionare i cavi di alimentazione elettrica ed i tubi di afﬂusso e di deﬂusso dell’acqua nelle ubicazioni raccomandate, presentate sulla ﬁgura sopraindicata. Dopo l’installazione, si dovrebbe scegliere un luo-

go ben ventilato, dove la temperatura è superiore a 10°C e inferiore a 32°C. Il dispositivo DEVE essere installato in un luogo protetto contro tali fattori come il vento, la pioggia, spruzzi o sgoccioli dell’acqua. Il produttore di ghiaccio a cubetti richiede l’alimentazione continua di acqua alla pressione di 1-8 bar, come è mostrato in tabella dei valori nominali. Per

Page 87

un corretto funzionamento del dispositivo, la temperatura dell’acqua fornita al produttore di ghiaccio

a cubetti dovrebbe essere compresa nell’intervallo da 5°C a 25°C.

Requisiti e collegamenti elettrici

AVVERTENZA: IL DISPOSITIVO DEVE AVERE LA MESSA A TERRA.

• Prima di posizionare il produttore di ghiaccio a cubetti nel luogo di destinazione, è necessario assicurarsi che ci sia il collegamento elettrico appropriato.

• Si raccomanda di preparare il circuito elettrico separato che serve solo per collegare il produt-

le prese che non possono essere scollegate mediante l’interruttore o con l’uso della catenella. Nel caso di necessità di sostituire il cavo di alimentazione o la spina, questo deve essere fatto da un tecnico qualiﬁcato.

• Questo dispositivo richiede l’alimentazione di rete, con la tensione di 220-240 V, 50 Hz con la messa a terra adeguata.

tore di ghiaccio a cubetti. Bisogna utilizzare solo

Lavaggio del produttore di ghiaccio a cubetti prima del primo uso

1. Aprire il portello.

2. Lavare usando il detergente diluito in acqua tiepida con un panno morbido.

3. Lavare alcune volte le parti interne essenti in contatto con l’acqua. Rimuovere il tubo di deﬂusso del serbatoio dell’acqua, contrassegnato con la lettera “H” sulla ﬁgura sopraindicata, al ﬁne di scaricare l’acqua utilizzata per il lavaggio del serbatoio dell’acqua e di seguito lavare la vaschetta per ghiaccio. Poi è necessario far uscire tutta l’acqua utilizzata per il lavaggio dal foro passante di

del dispositivo (contrassegnata con il numero “7” sulla ﬁgura sopraindicata). Reinstallare il tubo di deﬂusso dell’acqua, altrimenti il dispositivo non funzionerà correttamente. Buttare via il primo cubetto di ghiaccio prodotto dopo la pulizia.

4. La superﬁcie esterna del produttore di ghiaccio a cubetti dovrebbe essere regolarmente lavata con la soluzione di un detergente delicato e acqua tiepida.

5. Asciugare le superﬁci interne ed esterne con un panno morbido.

deﬂusso dell’acqua ubicata nella parte posteriore

Collegamento dell’acqua al produttore di ghiaccio a cubetti

Attenzione: utilizzare i nuovi conduttori essenti in dotazione al dispositivo. Collegare il tubo di alimentazione dell’acqua al dispositivo

Passo 2: Far entrare a forza un’estremità del tubo

Passo 1: In primo luogo, rimuovere il morsetto dal

foro passante dell’acqua (contrassegnato

PASSO 1: Togliere il tappo

di protezione contro i polveri

Presa di afflusso dell’ac-

qua nella parte posteriore

del dispositivo

Prima togliere il

morsetto dal foro

passante dell’acqua

Far entrare a forza verso

l’interno il cerchio attivo

esterno e di seguito tog-

liere il tappo di protezione

contro i polveri

sulla ﬁgura sottostante con la lettera “B”) collocato sul retro del dispositivo. Togliere il tappo di protezione contro i polveri.

per il foro passante dell’acqua, spingere alla ﬁne e reinserire il morsetto.

PASSO 2: Far entrare a

forza il tubo

Reinserire il

morsetto

Tubo bianco per acqua

(accessorio)

Prima far entrare a

forza il tubo fino ad in-

contrare la resistenza

Page 88

Collegamento tubo di scarico acqua

Togliere il dado dello scarico dell’acqua di colore nero (sul disegno sotto riportato contrassegnato con lettera “A”), e successivamente collegarne il

Podłączyć wąż dopływu wody do kranu głównej sieci wodociągowej

Załączona szybkozłączka do wody musi zostać nakręcona na kran; najpierw zdjąć zacisk z szybkozłączki, wcisnąć drugi koniec węża do szyb-

1° PASSO: giunto rapido e

rubinetto

2° PASSO: avvitare giunto rapido al

rubinetto mediante elemento filettato dopodiché togliere morsetto

Prima togliere

morsetto

3° PASSO: Inserire il tubo fino

Fabbricazione di ghiaccio

1. Dopo aver collegato tutti i tubi, collegare il dispositivo alla rete di alimentazione elettrica. Di seguito premere il pulsante “ ” sul pannello di controllo per attivare il ciclo di fabbricazione di ghiaccio. Contestualmente si accenderà il diodo “Ice” (ghi-

accio). Display digitale indicherà la temperatura dell’ambiente. Durante il processo di fabbricazione del ghiaccio si mettono in funzionamento il compressore, il motore del ventilatore e la pompa dell’acqua.

2. La durata di ogni ciclo di fabbricazione del ghiaccio va da 11 a 30 minuti, in funzione di temperatura d’ambiente e temperatura d’acqua.

3. Al termine del processo di fabbricazione del ghiaccio, il dispositivo passa in modalità di raccolta del ghiaccio. Contestualmente il sistema rileva il livello dell’acqua. In quaso sia troppo basso, la spia “Add water” (aggiungi acqua) comincia a lampeggiare. In tal caso è necessario aprire valvola di afﬂusso dell’acqua per integrare l’acqua nel serbatoio. La spia “Add water” si spegnerà al termine del processo di riempimento.

tubo bianco di scarico, in dotazione, mentre la seconda estremità va collegata al collettore principale di scarico.

kozłączki do oporu i z powrotem założyć zacisk. Uwaga: Ciśnienie wody w sieci wodociągowej musi wynosić co najmniej 0,04-05 MPa.

in fondo

Inserire allàinterno

4° PASSO: Rimettere il morsetto

4. All’accesione dell’indicatore “Full” (pieno), il dispositivo smette di funzionare. Dopo aver estratto una quantità sufﬁciente dei cubetti di ghiaccio il dispositivo riprenderà il funzionamento dopo 3 minuti circa.

5. Intervento sul pulsante “▲” oppure “▼”, durante il processo di fabbricazione del ghiaccio, permette di modiﬁcare la durata del processo di fabbricazione del ghiaccio che determina lo spessore dei cubetti di ghiaccio. L’impostazione predeﬁnita è lo zero, dunque ogni singola pressione sui tasti “▲” oppure “▼” allungherà o accorcerà la durata del processo di 1 minuto. La nuova impostazione viene memorizzata dopo 5 secondi dall’ultimo intervento sul pulsante di regolazione.

6. Acqua di bassa qualità incide sulla scarsa qualità dei cubetti di ghiaccio e riduce la trasparenza degli stessi.

ATTENZIONE: I cubetti di ghiaccio fabbricati sono incollati tra di loro e prima di uso devono essere spezzati.

Page 89

Programma di autopulizia automatica

Avvio del programma di autopulizia: dopo aver collegato il tubo alla presa dell’acqua, allacciare il dispositivo alla rete di alimentazione elettrica e premere il pulsante “ ” (temporizzatore pulizia), tenendolo premuto per oltre 5 secondi per avviare il programma di pulizia. La spia “Clean” (pulizia) rimarrà accesa durante il processo di pulizia mentre sul display digitale indicherà il tempo rimanente alla

Impostazione del temporizzatore (timer):

Come impostare il tempo di avviamento della macchina per i cubetti di ghiaccio mediante il temporizzatore: col dispositivo spento premere il pulsante “Timer/Clean” (temporizzatore pulizia) al ﬁne di impostare l’ora desiderata dell’avviamento del dispositivo. Verrà accesa la spia “Timer” (temporizzatore) e sul display digitale lampeggerà il conto alla rovescia del mancante all’accensione della macchina per i cubetti di ghiaccio. Durante il lampeggio del display è possibile aumentare o dimunuire il tempo, premerndo i pulsanti “▲” e “▼“, tenendo conto che l’impostazione predeﬁnita è zero. Cinque secondi dopo l’impostatazione il tempo verrà memorizzato. Come annullare tempo di avviamento impostato: Premere il tasto “Timer/Clean” (temporizzatore pulizia) e sul display digitale lampeggeranno cifre relative all’attuale tempo di ritardo dell’avviamento

ﬁne del ciclo. La durata del ciclo di pulizia è di 30 minuti. Annullamento del programma di autopulizia: il pieno ciclo di autopulizia dura 30 minuti. Al termine del ciclo il dispositivo verrà spento automaticamente. Esiste la possibilità di annullamento forzato del programma di autopulizia, intervenendo sul pulsante “ ”, posto sul pannello di controllo.

del dispositivo, memorizzato nel temporizzatore. L’attuale impostazione verrà annullata premendo di nuovo il pulsante. L’annullamento dell’impostazione del temporizzatore è possibile inoltre agendo sul pulsante “ ”.

Come impostare il tempo di spegnimento della macchina per i cubetti di ghiaccio mediante il temporizzatore: con dispositivo acceso premere il pulsante “Timer/Clean” al ﬁne di impostare l’ora di spegnimento del dispositivo. Di seguito agire come al punto precedente.

Come annullare tempo impostato di spegnimento: la procedura è identica a quella di annullamento del tempo di accensione impostato.

Page 90

Acqua

Temporizzatore

SCHEMA COLLEGAMENTI ELETTRICI DELLA MACCHINA PER CUBETTI DI GHIACCIO

Alimentazione

elettrica

motore a corrente continua del ventilatore

Piastra di controllo principale PCB

COMPRESSORE

Relè di avvio

Limitatore di sovratensione

Relè

ORDINE

CRESCENTE(+)

ORDINE

DECRESCENTE (-)

Valvola Pompa

Potenza Pieno Pulizia

Pulsante controllo PCB

Acqua

Ghiaccio

On/Off

Temporizzatore/

Impostazioni

Pompa dell’acqua a corrente alternata

Elettrovalvola raccolta ghiaccio

Elettrovalvola a corrente continua – afflusso acqua

INTERRUTTORE RILEVAMENTO LIVELLO ACQUA

SENSORE TEMPERATURA AMBIENTE

SENSORE TEMPERATURA COLLETTORE DI ASPIRAZIONE

SENSORE RILEVATORE PIENO GHIACCIO

Suoni

La Vostra nuova macchina per i cubetti di ghiaccio potrebbe produrre suoni anomali, che però nella maggioranza dei casi sono naturali. Le superﬁci dure, ad es. pavimenti, pareti oppure armadietti possono far si che i suoni prodotti dal dispositivo sembrano più forti che in realtà. Segue descrizione dei suoni prodotti dalla macchina per i cubetti di ghiaccio.

• Al momento di apertura della valvola dell’acqua al ﬁne di riempire il serbatoio per ogni singolo ciclo si sentirà il rumore.

• I suoni di clicchettio possono essere causati dal ﬂusso del refrigerante oppure possono essere prodotti dalla rete idrica.

• Il compressore ad alto rendimento può produrre dei suoni pulsanti oppure suoni ad alta frequenza.

• L’acqua deﬂuente dal serbatoio verso l’evaporatore produce uno speciﬁco sciacquio.

• L’acqua afﬂuente dall’evaportatore verso il serbatoio può produrre uno speciﬁco sciacquio.

• Al termine di ogni ciclo sarà udibile un gorgoglio causato dal ﬂusso del refrigerante nella cubettatrice di ghiaccio.

• Si può udire il rumore di aria sofﬁata dal ventilatore sopra il condensatore. Durante il ciclo di raccolta del ghiaccio si può udire il suono dei cubbetti che cascano nel contenitore.

• Dopo il primo avviamento della cubettatrice di ghiaccio si sentirà il rumore del ﬂusso d’acqua continuo in quanto la macchina per cubetti di ghiaccio, prima di iniziare la fabbricazione del ghiaccio effettua il ciclo di sciaquaggio.

Page 91

Preparazione della cubettatrice per il ghiaccio per la conservazione a lungo termine

In caso di una sosta prolungata oppure di trasferimento della macchina per cubetti di ghiaccio in un altro luogo, è necessario scarico completo dell’acqua dal sistema.

1. Spegnere il dispositivo e staccare la spina dalla presa di corrente.

2. Chiudere l’afﬂusso dell’acqua dall’allacciamento principale.

3. Staccare il tubo di afﬂusso dell’acqua dalla valvola di afﬂusso dell’acqua.

4. Togliere il tubo di deﬂusso dell’acqua dal serbatoio (contradisegnato sul disegno con lettera “H”), al ﬁne di scaricare completamente il serbatoio. Dopo aver scaricato l’acqua ﬁssare il tubo nella sua popsizione originale.

5. Scaricare l’acqua dalla presa di scarico dell’ac-

qua sulla parte posteriore del dispositivo (n. 7 sul disegno).

6. Staccare il tubo di deﬂusso dell’acqua dal tubo delle acque reﬂue o dallo scarico neel pavimento e avvitare il dado sulla presa di deﬂusso dell’acqua.

7. Lasciare aperta la porta al ﬁne di assicurare il ﬂusso d’aria e prevenire la formazione di muffa.

8. Il tubo di afﬂusso dell’acqua e il cavo di alimentazione devono rimanere staccati ﬁno al prossimo utilizzo del dispositivo per cubetti di ghiaccio.

9. Asciugare l’interno del dispositivo e pulire l’involucro esterno.

10. Coprire la macchina per cubetti di ghiaccio con

pellicola al ﬁne di prevenire la penetrazione di polvere e sporcizia.

Pulizia e manutenzione

AVVERTENZA: Per il lavaggio/disinfezione della cubettatrice di ghiaccio non è ammesso l’utilizzo di quaklsivoglia alcool o aerosol che potrebbero provocare crepe nella plastica. Almeno una volta all’anno rivolgersi a un tecnico qualiﬁcato per effettuare i controlli e la pulizia del condensatore, al ﬁne di assicurare un corretto funzionamento del dispositivo. Pulire il dispositivo con un getto d-acqua.

Il lavaggio e una corretta manutenzione periodica assicureranno le dovute prestazioni e un funzionamento afﬁdabile nonché un’adeguata igiene e la durata di vita del dispositivo. I cicli di manutenzione devono rispettare intervalli ragionevoli che dovranno essere adeguatamente accorciati nel caso di presenza degli animali domestici, utilizzo della macchina fuori dallo stabile oppure vi sono altre

considerazioni speciali. ATTENZIONE: In caso la macchina per i cubetti di ghiaccio è stata inutilizzata per periodo di tempo prolungato, è necessario lavarla accuratamente prima di usarla. È necessario seguire rigorosamente le istruzioni inerenti la pulizia o l’impiego di disinfettanti. La macchina per cubetti di ghiaccio deve essre accuratamente pulita da tutti i residui di detergenti

Vi preghiamo di tener presente che nel contenitore

di ghiaccio non è ammesso conservare altro che

ghiaccio: gli oggetti come bottiglie di vino o birra

non solo sono poco igienici ma rappresentano il

rischio di intasamento del tubo di scarico dell’acqua

a causa del distacco delle etichette. usati per la pulizia.

Pulizia involucro esterno

Lavare lo sportello e l’involucro con un detergente delicato e acqua tiepida. Non utilizzare prodotti contenti solventi né agenti abrasivi e corrosivi. Lavare servendosi di una spugna morbida, dunque sciacquare con acqua pulita e asciugare per prevenire la formazione di macchie e colature.

ATTENZIONE: Modelli con le parti in acciaio in-

ossidabile, esposti all’azione di gas o aria umida

contenente il cloro, come ad es. nei centri di be-

nessere o piscine, possono subire la decolorazione.

La decolorazione causata dall’azione del cloro è un

fenomeno del tutto naturale.

Page 92

Pulizia dell’interno del dispositivo

Contenitore cubetti di ghiaccio

Il contenitore per i cubetti di ghiaccio richiede di tanto in tanto una disinfettazione. Lavare il contenitore prima del primo uso nonché prima dell’uso dopo una sosta prolungata. Disinfettare il contenitore vuoto dopo averlo estratto dal dispositivo.

1. Staccare il dispositivo dalla fonte di alimentazione elettrica.

2. Aprire lo sportello e, servendosi di un panno umido, pulire l’interno con una soluzione igienizzante con 28 g di candeggina o cloro e 7,5 l di acqua calda.

Pulizia elementi che producono il ghiaccio

Nel corso dell’esercizio è necessario pulire periodicamente il gruppo principale della macchina per cubetti di ghiaccio.

1. Per pulire il contenitore dell’acqua e altri elemen-

ti interni del dispositivo, ripetere le operazioni sopra descritte.

2. Pulire inoltre il tubicino di deviazione dell’acqua verso evaporatore; smontare questo elemento e pulire tutti i piccoli fori visibili sul disegnio sotto-

stante, accertandosi che non siano intasati e rimontarlo nella posizione originale. .

3. Se sulla superﬁcie dell’evaporatore vi sono pre-

senti i cubetti di ghiaccio che non si possono togliere, non intraprendere azioni forzate; è sufﬁciente premere il pulsante “ ” e tenerlo premuto per oltre 5 secondi – il dispositivo entrerà nella fase di fusione del ghiaccio, provocando un distacco spontaneo dei cubetti di ghiaccio. Spegnere il dispositivo e staccare il cavo di alimentazione elettrica dalla presa per pulire la superﬁcie dell’evaporatore.

Tubo di devia

zione acqua

Evaporatore

Piccoli fori nel tubo di deviazione acqua

Prima tirare su

Dunque spostarlo verso destra

3. Sciacquare abbondantemente con acqua pulita. Acqua reﬂua sara scaricata dalla conduttura di scarico.

4. Ricollegare il dispositivo alla rete elettrica.

La paletta ghiaccio deve essere lavata regolarmente, come tutti gli altri contenitori per prodotti alimentari.

AVVERTENZA: Non usare prodotti contenenti solventi, agenti abrasivi o corrosivi perchè potrebbero compromettere il gusto del ghiaccio.

4. Contenitore dell’acqua e piastra rivelatrice riempiento con ghiaccio

Piastra rivelatrice riempimento con ghiaccio

Contenitore acqua

Il contenitore dell’acqua e la piastra rivelatrice del riempimento con ghiaccio sono essenziali per l’igiene dei cubetti di ghiaccio. Riempire lo spruzzatore, precedentemente pulito, con una miscela di detergente neutro ed acqua e spruzzare l’intera superﬁcie del contenitore dell’acqua e piastra rilevatrice riempimento col ghiaccio. Asciugare accuratamente con un panno asciutto e pulito. Dunque scaricare l’acqua di pulizia dal servatoio dell’acqua, togliendo il tubo di scarico (contrassegnato sul disegno con lettera „H”). Dopo aver scaricato l’acqua risistemare il tubo di scarico del serbatoio nella sua posizione originale.

Vi preghiamo di ricordare, dopo aver pulito le parti interne del dispositivo, di buttare via il primo lotto del ghiaccio fabbricato.

Page 93

Rimozione di calcare

I minerali precipitati dall’acqua durante il ciclo di congelamento formano, col passar del tempo, un duro strato di calcare nel circuito di ﬂusso dell’acqua. Una regolare pulizia del circuito consente di eliminare il calcare accumulatovisi. Gli intervalli di pulizia rimangono in funzione della durezza dell’acqua utilizzata. In caso di acqua dura (durezza da 4 a 5 grammi al litro), la pulizia deve essere effettuata ogni 6 mesi.

1. Spegnere la cubettatrice di ghiaccio. Non staccarla dalla rete idrica né dalla rete di scarico. Chiudere il rubinetto dell’allacciamento principale dell’acqua.

2. Aprire tutti i sportelli e, servendosi della paletta, togliere completamente i cubetti di ghiaccio e chiuderli nel congelatore oppure buttare via.

3. Preparazione della soluzione detergente: mescolare detergente per le macchine per cubetti da ghiaccio Nu-Calgon Nickle Safe Ice Machine Cleaner con l’acqua.

AVVERTENZA: per maneggiare il detergente per la pulizia delle cubettatrici di ghiaccio indossare guanti e occhiali protettivi. Mescolare in un contenitore di plastica o acciaio inossidabile di capacità superiore a 4 litri, 300 ml di prodotto Nu-Calgon Nickle Safe Ice-machine Cleaner con 2,8 l di acqua calda a temperatura 50-60ºC circa. Dunque versare la miscela in due boccali nelle parti uguali. Mantenere la temperatura della soluzione in ciascuno dei boccali.

4. Accertarsi che il tubo di scarico dell’acqua dal serbatoio è stato corettamente ﬁssato nel foro sulla parete del serbatoio. Quindi versare nel serbatoiodo il contenuto di uno dei boccali contenenti Nickel-Safe Ice Maker Cleaning Solution. Aspettare 5 minuti.

5. Accendere l’alimentazione della cubettatrice di ghiaccio quindi tenere premuto il pulsante “ ” (temporizzatore pulizia) sul pannello di controllo per oltre 5 secondi, al ﬁne di attivare il programma di autopulizia. Il diodo “Clean” (pulizia) rimarrà acceso durante il ciclo e il display digitale indicherà il tempo rimamente alla conclusione del processo.

6. Una volta terminato completo ciclo di autopulizia togliere il tubo di scarico del serbatoio d’acqua, scaricare la soluzione detergente nel sottostante contenitore di ghiaccio, agitando gentilmente il dispositivo per eliminare l’acqua residua. Quindi rimettere il tubo di scarico nel foro del serbatoio d’acqua.

7. Ripetere i passi 4—6 per pulire nuovamente il gruppo produttore di ghiaccio.

AVVERTENZA: Il prodotto per la pulizia della cubettatrice di ghiaccio contiene acidi. NON DEVE essere utilizzato o mescolato con altri prodotti contenti solventi. Proteggere le mani indossando i guanti di gomma. Leggere attentamente le istruzioni di sicurezza riportate sull’imballaggio del prodotto per la pulizia delle macchine per cubetti di ghiaccio.

8. Aprire il rubinetto dell’allacciamento principale dell’acqua e far afﬂuire acqua al dispositivo. Ripremere e tenere premuto per oltre 5 secondi il pulsante “ ” (temporizzatore pulizia) per avviare il ciclo di autopulizia. Tale processo consentirà di lavare il tubo di deviazione dell’acqua, l’evaporatore, pompa dell’acqua, tubo in silicone, serbatoio d’acqua, ecc..

9. Una volta completato il ciclo di autopulizia togliere il tubo di scarico del serbatoio d’acqua, scaricare la soluzione detergente nel sottostante contenitore di ghiaccio, agitando gentilmente il dispositivo per eliminare l’acqua residua. Quindi rimettere il tubo di scarico nel foro del serbatoio d’acqua.

10 . Ripetere due volte le operazioni descritte ai punti

8-9.

11. Conformemente al programma pulire il contenitore di ghiaccio.

12. Buttare via il primo lotto di ghiaccio prodotto dopo la pulizia del dispositivo.

Page 94

Indicazioni inreneti la pulizia

1) LAVAGGIO QUOTIDIANO Pulire quotidianamente la paletta da ghiaccio,

sportello e tubo di deviazione dell’acqua. Al termine del giorno sciacquare la paletta da ghiaccio e asciugare lo sportello con un panno pulito da ambedue i lati.

2) LAVAGGIO OGNI DUE SETTIMANE Ogni due settimane, conformemente al piano di

3) LAVAGGIO OGNI 6 MESI Ogni 6 mesi lavare, usando il prodotto Nu-Cal-

gon Nickle Safe Ice-machine Cleaner, tutti gli elementi e le superﬁci a contatto con l’acqua o cubetti di ghiaccio, come contenitore di ghiaccio, serbatoio d’acqua, sportello, evaporatore, pompa d’acqua, tubo in silicone, tubo di deviazione

dell’acqua, ecc. pulizia dell’interno del dispositivo, lavare la paletta da ghiaccio, contenitore di ghiaccio, serbatoio d’acqua, piastra rilevatrice di riempimento di ghiaccio e la superﬁcie dell’evaporatore,

Risoluzione dei problemi

Problema Possibile causa Rimedio

Accesa spia “Add water” [AGGIUNGI ACQUA]. Manca afflusso dell’acqua. Controllare la pressione dell’allacciamento pron-

Interruttore a galleggiante rilevante il livello del l’acqua è stato bloccato e non riesce ad alzarsi.

Acqua defluisce dal serbatoio. Riposizionare la cubettatrice su un piano uniforme.

Acqua defluisce dal tubo di scarico del serbatoio

Lampeggia spia “Add water” [AGGIUNGI ACQUA]. Danneggiato tubo di afflusso dell’acqua oppure

Pompa d’acqua funziona ma l’acqua non esce dal tubo di deviazione dell’acqua

Insoddisfacente trasparenza dei cubetti di ghiaccio Scarsa qualità dell’acqua. Cambiare l’allacciamento dell’acqua oppure

Irregolare forma dei cubetti di ghiaccio Scarsa qualità dell’acqua oppure forte impurità

Cubetti di ghiaccio troppo sottili Temperatura d’ambiente troppo alta. Trasferire il dispositivo in un ambiente con tempe

Cubetti di ghiaccio troppo spessi Temperatura d’ambiente troppo bassa. Ridurre la durata di ogni ciclo di fabbricazione

Accesa spia “Full” (PIENO) Contenitore di ghiaccio pieno di cubetti di ghiaccio. Togliere una parte dei cubetti di ghiaccio.

Ciclo di fabbricazione di ghiaccio funziona regolarmente ma i cubetti di ghiaccio non vengono prodotti

d’acqua.

afflusso dell’acqua troppo lento.

Ostruiti piccoli fori nel tubo di deviazione acqua. Ristabilire la pervietà.

del serbatoio.

Ostruzione di alcuni fori del tubo di deviazione acqua.

Insufficiente flusso d’aria intorno al dispositivo. Assicurare una distanza minima di 20 cm tra le

Troppo alta temperatura d’ambiente o nel serba toio d’acqua.

Perdite di refrigerante. Chiamare assistenza tecnica.

Intasamento tubo del sistema di raffreddamento. Chiamare assistenza tecnica.

cipale dell’acqua oppure accertarsi che il tubo di afflusso dell’acqua non sia intasato; a seconda del caso aumentare la pressione oppure pulire il tubo.

Lavare serbatoio d’acqua e interruttore di rileva

mento livello d’acqua.

Estrarre il tubo e fissarlo correttamente nel foro del serbatoio d’acqua.

Controllare la pressione dell’allacciamento pron cipale dell’acqua oppure accertarsi che il tubo di afflusso dell’acqua non sia intasato; a seconda del caso aumentare la pressione oppure pulire il tubo.

applicare filtro per ammorbidire l’acqua.

Lavare il serbatoio d’acqua e riempirlo di acqua fresca.

Lavare tubo di deviazione, accertandosi di pervietà di tutti i nowe fori.

ratura più bassa oppure allungare la durata di ogni ciclo di fabbricazione del ghiaccio.

pareti anteriore e posteriore del dispositivo e ostacolo.

del ghiaccio.

Trasferire il dispositivo in un luogo con temperatu

ra inferiore a 32°C e collegare la macchina ad una presa d’acqua a bassa temperatura.

Page 95

Indicatori di errori

E1: Avaria sensore di temperatura dell’ambiente E2: Sensore di temperatura nel collettore di as-

pirazione ---- Sul display appare E2

E3: Avaria sensore di temperatura dell’ambiente

e sensore di temperatura nel collettore di aspirazione

Garanzia

Qualsiasi difetto che inﬂuenza la funzionalità del dispositivo che compaia entro un anno dall’acquisto sarà corretto a titolo interamente gratuito o con la sostituzione del prodotto che è stato utilizzato e sottoposto a manutenzione corretta seguendo le istruzioni, senza alcuna violazione. I diritti legali del cliente non sono assolutamente modiﬁcati. Nel caso in cui l’intervento di manutenzione o sostituzione sia

Smaltimento & Ambiente

Alla ﬁne della vita utile del dispositivo, smaltire conformemente alle normative e linee guida applicabili.

E4: Se la durata del ciclo di fabbricazione del ghiac-

cio superi 35 minuti, il dispositivo viene spento automaticamente. Tale soluzione serve a proteggere il dispositivo in caso di mancanza del refrigerante nel sistema di raffreddamento o avaria del compressore.

previsto nel periodo di validità della garanzia, precisare dove e quando si è acquistato il prodotto, possibilmente allegando lo scontrino.

In linea con la nostra politica di sviluppo continuo dei prodotti, ci riserviamo il diritto di modiﬁcare il prodotto, l’imballo e le speciﬁche di documentazione, senza notiﬁca alcuna.

Eliminare i materiali di imballaggio, quali plastica e cartone, negli speciﬁci contenitori.

Page 96

Stimate client,

Vă mulțumim pentru achiziționarea acestui aparat Hendi. Vă rugăm să citiți cu atenția acest manual înainte de a conecta aparatul pentru evitarea defectării ca urmare a utilizării incorecte. Acordați o atenție deosebită regulilor de siguranță.

Reguli de siguranță

• Operarea incorectă şi utilizarea necorespunzătoare a aparatului poate avaria grav aparatul şi poate cauza răni oamenilor.

• Aparatul poate ﬁ folosit doar în scopul pentru care a fost proiectat. Producătorul nu este răspunzător pentru orice avariere cauzată operării incorecte şi a utilizării necorespunzătoare.

• Asiguraţi-vă că aparatul şi ştecherul nu intră în contact cu apă sau alte lichide. În cazul în care aparatul este scăpat în apă, scoateţi imediat ştecherul din priză şi un tehnician autorizat trebuie să-l veriﬁce. Dacă nu respectaţi aceste instrucţiuni, acest lucru poate cauza situaţii care vă pot pune viaţa în pericol.

• Nu incercati sa deschideti singuri carcasa aparatului.

• Nu introduceţi nici un fel de obiecte în carcasa

aparatului.

• Nu atingeţi ştecherul cu mâinile ude sau umede.

• Veriﬁcaţi în mod regular ştecherul şi cablul ca acestea să nu ﬁe avariate. Dacă ştecherul şi cablul sunt avariate, acestea trebuie reparate de către o ﬁrmă de reparaţii autorizată.

• Nu utilizaţi aparatul după ce a suferit vreo căzătură sau altă daună. Duceţi-l la reparat, dacă este necesar, la o companie specializată.

• Nu încercaţi să reparaţi aparatul singuri. Dacă nu respectaţi aceste instrucţiuni, acest lucru poate cauza situaţii care vă pot pune viaţa în pericol.

• Asiguraţi-vă ca nici un obiect ascuţit sau ﬁerbinte să nu intre în contact cu cablul şi feriţi-l de foc. Pentru a scoate ştecherul din priză, întotdeauna prindeţi cu mâna priza şi nu scoateţi niciodată din priză prinzând de cablu.

• Asiguraţi-vă că nimeni nu poate trage de cablu în mod accidental (sau cablul prelungitor) sau să se împiedice de cablu.

• Întotdeauna supravegheaţi aparatul atunci când se utilizează.

• Copiii nu înţeleg că utilizarea incorectă a aparatelor electrice poate ﬁ periculoasă. Prin urmare, nu permiteţi copiilor să folosească electrocasnice fără supraveghere.

• Întotdeauna scoateţi aparatul din priză atunci când aparatul nu este folosit sau înainte de curăţare.

• Avertizare! Cât timp ştecherul este în priză, aparatul este conectat la sursa de curent.

• Opriţi aparatul înainte de a scoate ştecherul din priză.

• Nu transportaţi niciodată aparatul de cablu.

• Nu folosiţi alte dispozitive decât acelea furnizate împreună cu aparatul.

• Conectaţi aparatul la o sursă de electricitate cu voltajul şi frecvenţa menţionate pe eticheta aparatului.

• Evitaţi supraîncărcarea.

• Opriţi aparatul după utilizare, scoţând ştecherul din priză.

• Întotdeauna scoateţi ştecherul din priză când umpleţi sau curăţaţi aparatul.

• Instalaţia electrică trebuie să ﬁe în conformitate cu reglementările naţionale şi locale.

• Acest aparat nu trebuie folosit de copii sau persoane care au capacităţi mentale, senzoriale sau ﬁzice reduse, sau lipsă de experienţă şi cunoştinţe, decât dacă sunt supravegheaţi de o persoană responsabilă care are instructiunile cu privire la utilizarea corecta a aparatului.

Page 97

Aspecte importante cu privire la siguranță

• Acest aparat de făcut gheață trebuie instalat în conformitate cu instrucțiunile de instalare înainte de utilizare.

• Nu recomandăm utilizarea unui prelungitor, întrucât acesta se poate supraîncălzi prezentând risc de incendiu. În cazul în care trebuie să folosiți un prelungitor, alegeți unul de minimum 1.5mm2 cu o capacitate de cel puțin 1875 wați.

• Nu răsturnați unitatea, pentru că astfel se vor produce zgomote anormale și cuburile de gheață nu vor avea dimensiuni normale, putând provoca scurgeri de apă din unitate.

• Dacă unitatea este adusă din exterior în sezonul rece, așteptați câteva ore pentru a se încălzi la temperatura camerei înainte de a o conecta la sursa de alimentare.

• Nu utilizați alte lichide în afară de apă pentru a face cuburi de gheață.

• Nu curățați aparatul de făcut gheață cu ﬂuide inﬂamabile. Aburul generat poate prezenta risc de incendiu sau explozie.

– AVERTISMENT: Oriﬁciile pentru ventilație de pe

carcasa aparatului sau din structura integrată nu trebuie să ﬁe obstrucționate.

– AVERTISMENT: Nu deteriorați circuitul de agent

frigoriﬁc.

– AVERTISMENT: Nu depozitați substanțe ex-

plozive, cum ar ﬁ cutii de aerosoli cu carburant inﬂamabil în acest aparat.

– AVERTISMENT: Acest aparat este conceput pen-

tru a ﬁ utilizat în gospodărie și aplicații similare,

cum ar ﬁ; zone de bucătărie pentru personal în magazine, birouri și alte spații de lucru; aplicații de alimentație publică și alte aplicații necomerciale.

IMPORTANT: Firele din cablul de alimentare sunt colorate în conformitate cu următorul cod: Verde și galben: Î m păm â ntare Albastru: Neutru Maro: Direct

Întrucât culoarea ﬁrelor din cablul de alimentare ar putea să nu corespundă cu marcajele colorate prin care se identiﬁcă terminalul de la ﬁșă, procedați după cum urmează: Firul de culoare verde cu galben trebuie conectat la terminalul din ﬁșă marcat cu litera E, G sau cu un simbol sau de culoare verde sau verde cu galben. Firul de culoare albastră trebuie conectat la terminalul marcat cu litera N. Firul de culoare maro trebuie conectat la terminalul marcat cu litera L.

NOTĂ: Cuburile de gheață formate sunt lipite între ele și trebuie sparte înainte de utilizare.

Page 98

Specificații

1) Dimensiuni/Conexiuni

Port de scurgere a apei

Port de admisie a apei

2) Capacitate

PUTERE 300W

CLASĂ PROTECŢIE IPX1

CLASĂ CLIMAT SN, N, ST, T

TENSIUNE DE ALIMENTARE 220-240V~ / 50Hz

CAPACITATE DE PRODUCȚIE A GHEȚII (KG/24H) 35kg/24Ore *

ÎNCĂRCARE CU AGENT FRIGORIFIC R134A, 245g

DIMENSIUNILE UNITĂȚII(L X A X H) (mm) 448 x 400 x 798

GREUTATE NETĂ/GREUTATE BRUTĂ (KG) 28,3Kg

CONSUM DE APĂ(L/24H) 50L

CAPACITATE MAXIMĂ DE STOCARE A GHEȚII (KG) 15Kg

CONDIȚII DE FUNCȚIONARE TEMPERATURA AMBIENTALĂ 10-38ºC

TEMPERATURA APEI DE ALIMENTARE 5-35ºC PRESIUNEA APEI DE ALIMENTARE 0.04-0.6 MPa

NOTĂ *: TESTAT LA O TEMPERATURĂ AMBIENTALĂ DE 21ºC ȘI O TEMPERATURĂ A APEI DE 10ºC.

Page 99

Informații generale

1) Construcția unității principale

1. Capac superior

2. Ușă

3. Ansamblu de formare a gheții & rezervor de apă

4. Panou frontal

5. Panou de operare

6. Oriﬁciu de evacuare a aerului: Aerul trebuie să circule liber, se va evacua aer cald când unitatea este în funcțiune.

A. Conductă de distribuție a apei: cu nouă oriﬁcii

mici, apa va curge prin aceste oriﬁcii mici. B. Evaporator (modul de formare a gheții) C. Placă de detectare la umplerea cu gheață. D. Rezervor de apă. E. Conductă de alimentare cu apă. F. Placă de acoperire pe partea dreaptă a evapo-

7. De scurgere a apei.

8. De admisie a apei.

Accesorii: Conductă de scurgere a apei cu o lungime de 2 metri, de culoare albă, conector pentru robinetul de apă, conductă de alimentare cu apă cu o lungime de 3 metri, de culoare albă (ø 6,35mm). water supply pipe(ø 6.35mm).

ratorului.

G. Placă de instalare pentru comutatorul pentru

nivelul apei.

H. Conductă de scurgere a apei din rezervorul de

apă. I. Pompă de apă. J. Comutator pentru detectarea nivelului apei.

Page 100

2) Panou de operare

A. Lumină „ADĂUGARE APĂ”: Lumina intermi-

tentă indică un ﬂux de apă prea mic; iar lumina aprinsă continuu indică absența apei din unitate.

B. Lumină „TEMPORIZATOR”: Lumina aprinsă in-

dică faptul că TEMPORIZATORUL este setat. Temporizatorul poate ﬁ pornit sau oprit de la butonul curățare/temporizator.

C. Lumină „GHEAȚĂ”: Lumina aprinsă indică faptul

că unitatea produce gheață; Lumina intermitentă indică faptul că unitatea este în proces de recoltare a gheții.

D. Lumină „PLIN”: Lumina se va aprinde atunci

când unitatea este plină de cuburi de gheață.

E. Lumină „CURĂȚARE”: Atunci când lumina este

aprinsă începe curățarea pompei de apă. când lumina este intermitentă, curățarea pompei de apă se oprește.

F. Buton „▲”, „▼”: Se utilizează pentru a ajusta

durata procesului de formare a gheții, setarea implicită este zero, plus sau minus 1 minut prin apăsarea butonului „▲” sau „▼”. Se utilizează de asemenea pentru a ajusta timpul de întârziere al temporizatorului, setarea implicită este zero, plus sau minus 1 oră prin apăsarea butonului „▲” sau „▼”.

G. Fereastră digitală: În condiții normale, numărul

aﬁșat în fereastră este întotdeauna aprins, indicând temperatura ambientală; În cazul în care numărul este intermitent, se va aﬁșa timpul rămas în minute din ﬁecare proces, cum ar ﬁ ciclu de formare a gheții, programul de auto-curățare etc.

H. Buton „PORNIT/OPRIT”: Când unitatea este

oprită, apăsați acest buton pentru a porni unitatea; În timpul programului de Auto-curățare sau în stadiul normal de formare a gheții apăsați acest buton pentru a opri imediat unitatea; De asemenea, dacă unitatea este setată cu Temporizator, apăsați acest buton pentru a anula setarea Timpului. Atunci când unitatea formează cubul de gheață, țineți apăsat acest buton timp de cel puțin 5 secunde, determinând unitatea să treacă forțat la procesul de recoltare a gheții.

I. Buton „CURĂȚARE TEMPORIZATOR”: Apăsați

rapid acest buton o singură dată pentru a intra în programul de setare a Timpului; Țineți apăsat acest buton timp de cel puțin 5 secunde pentru a intra în programul Curățare.

100
