WASHING MACHINE
ZMYWARKI
Page 2
Keep this manual with the appliance.
Zachowaj instrukcję urządzenia.
For indoor use only.
Do użytku wewnątrz pomieszczeń.
CONTENTS
SAFETY REGULATIONS ...........................................3
INSTRUCTIONS .......................................................4
1. MACHINE INSTALLATION .......................................6
2. DETERGENT DISPENSER RETROFIT ......................9
3. TECHNICAL DATA AND USEFUL INFORMATION
ON PUMPS .............................................................10
4. CONTROL PANEL AND RELATIVE SYMBOLS ........ 12
5. OPERATION ...........................................................12
6. MAINTENANCE...................................................... 15
7. ALARMS ................................................................. 15
8. TROUBLESHOOTING .............................................16
9. ECOLOGICAL FEATURES ....................................... 17
10. WARRANTY ............................................................ 18
Page 3
3
EN
Dear Customer,
Thank you for purchasing this Hendi appliance. Before using the appliance for the first time, please
read
this manual carefully, paying particular attention
to the safety regulations outlined below.
SAFETY REGULATIONS
• This appliance is intended for commercial use only and must not be used for
household use.
• The appliance must only be used for the purpose for which it was intended and
designed. The manufacturer is not liable for any damage caused by incorrect
operation and improper use.
• Keep the appliance and electrical plug away from water and any other liquids. In
the event that the appliance should fall into water, immediately remove plug from
the socket and do not use until the appliance has been checked by a certifi ed
technician. Failure to follow these instructions could cause a risk to lives.
• Never attempt to open the casing of the appliance yourself.
• Do not insert any objects in the casing of the appliance.
• Do not touch the plug with wet or damp hands.
• Danger of electric shock! Do not attempt to repair the appliance yourself. In case
of malfunctions, repairs are to be conducted by qualifi ed personnel only.
• Never use a damaged appliance! Disconnect the appliance from the electrical
outlet and contact the retailer if it is damaged.
• Warning! Do not immerse the electrical parts of the appliance in water or other
liquids. Never hold the appliance under running water.
•
Regularly check the power plug and cord for any damage. If the power plug or power
cord is damaged, it must be replaced by a service agent or similarly qualifi ed
persons in order to avoid danger or injury.
• Make sure the cord does not come in contact with sharp or hot objects and keep
it away from open fi re. To pull the plug out of the socket, always pull on the plug
and not on the cord.
• Ensure that the cord (or extension cord) is positioned so that it will not cause
a trip hazard.
• Always keep an eye on the appliance when in use.
• Warning! As long as the plug is in the socket the appliance is connected to the
power source.
• Turn off the appliance before pulling the plug out of the socket.
• Never carry the appliance by the cord.
Page 4
4
EN
• Do not use any extra devices that are not supplied along with the appliance.
• Only connect the appliance to an electrical outlet with the voltage and frequency
mentioned on the appliance label.
• Connect the power plug to an easily accessible electrical outlet so that in case of
emergency the appliance can be unplugged immediately. To completely switch off
the appliance pull the power plug out of the electrical outlet.
• Always turn the appliance off before disconnecting the plug.
•
Never use accessories other than those recommended by the manufacturer. Failure
to do so could pose a safety risk to the user and could damage the appliance.
Only use original parts and accessories.
• This appliance is not intended for use by persons (including children) with reduced
physical, sensory or mental capabilities, or lack of experience and knowledge.
• This appliance must not be used by children under any circumstances.
• Keep the appliance and its cord out of reach of children.
• Always disconnect the appliance from the mains if it is left unattended or is not in
use, and before assembly, disassembly or cleaning.
• Never leave the appliance unattended during use.
INSTRUCTIONS
This instruction booklet must be kept with the dishwasher for future consultation. If the dishwasher is sold or transferred to another user, make sure the
booklet always goes with the appliance so that the new owner can have the necessary information on operation and the relative instructions.
The instruction booklet must be carefully read before installation and first use
of the dishwasher.
• Adaptation of the electrical and water systems for dishwasher installation
must only be carried out by qualified operarators.
• This dishwasher must only be used by adults. This is a professional machine to
be used by qualified personnel, and installed and repaired exclusively by a qualified technical assistance service. The Manufacturer declines any responsibility
for improper use, maintenance or repair.
• This appliance can be used by trained youth aged from 15 years and above. It
cannot be used by persons with reduced physical, sensory or mental capabilities
or lack of experience and knowledge.
• Children shall not play with the appliance.
• Cleaning and user maintenance shall not be made by children without supervision.
• Accompany the door in opening and closing.
Page 5
5
EN
• Make sure the dishwasher is not resting on the power cord or the filling and drain
hoses. Level the machine by adjusting the support feet.
• Do not use the appliance or any part of it as a stepladder or means of support
as it has been designed exclusively to bear the weight of the dishrack containing
dishes to be washed.
• The dishwasher is designed only and solely for washing plates, glasses and
various crockery with human food type of residue. DO NOT wash articles polluted with petrol, paint, bits of steel or iron, fragile objects or material not resistant to the washing process. Do not use acidic corrosive chemical products
or alkaline and solvents or chlorine based detergents.
• Do not open the machine door when operating. In any case, the machine has a
special safety device which immediately stops the unit if the door is open, thus
preventing water spillage. Always switch the machine completely off and drain
the water tank, before accessing inside.
• This machine must be disconnected from the electrical supply after use at the
end of the day and for any service/maintenance operation. Switch off the main
switch located on the wall, which shall be installed by a professional installer.
Shut the water supply valve(s).
• The user must not carry out any repair and/or maintenance operations. In any
case contact qualified personnel.
• Servicing of this dishwasher must be performed by authorized personnel.
N.B.: Only use original replacement parts. Otherwise the product warranty is
invalidated and the manufacturer is no longer responsible.
• Do not use old load pipe, but only new ones.
• Some important rules must be followed for using this appliance:
1)
never touch the appliance with wet hands or feet
2) never use the appliance when barefoot
3) do not install the appliance in places exposed to water sprays.
• Do not dip bare hands into water containing detergent. If this should occur, wash
them immediately with plenty of water.
• Only follow the instructions given in the manufacturer’s booklet for
cleaning operations (chap. 6).
• This appliance is designed to work at room temperatures from 5°C up to a max.
35°C, in a suitable room.
• Do not use water to extinguish fires on electrical parts.
• Do not cover the intake or dissipation grids.
• Only qualified personnel can access the control panel, when the main power
switch is OFF.
Page 6
6
EN
• The machine has an IPX3, protection rating against accidental water splashes
and is not protected against pressurized water jets. Pressure-cleaning systems
shall, therefore, not be used on this machine.
ATTENTION: INTERNAL CLEANING OF THE MACHINE SHALL BE CARRIED OUT AT
LEAST 10 MINUTES AFTER THE POWER SWITCH HAS BEEN TURNED OFF.
ATTENTION: DO NOT INSERT HANDS AND/OR TOUCH THE PARTS LOCATED AT
THE BOTTOM OF THE WASH TANK AND/OR AT THE END OF THE WASH CYCLE.
NOTE: The manufacturer declines any responsibility for accidents to people or
any damage deriving from failure to observe the above listed instructions.
ATTENTION: At the end of installation make sure to remove the parts of this
booklet relevant to the installer, for future consultation.
1. MACHINE INSTALLATION

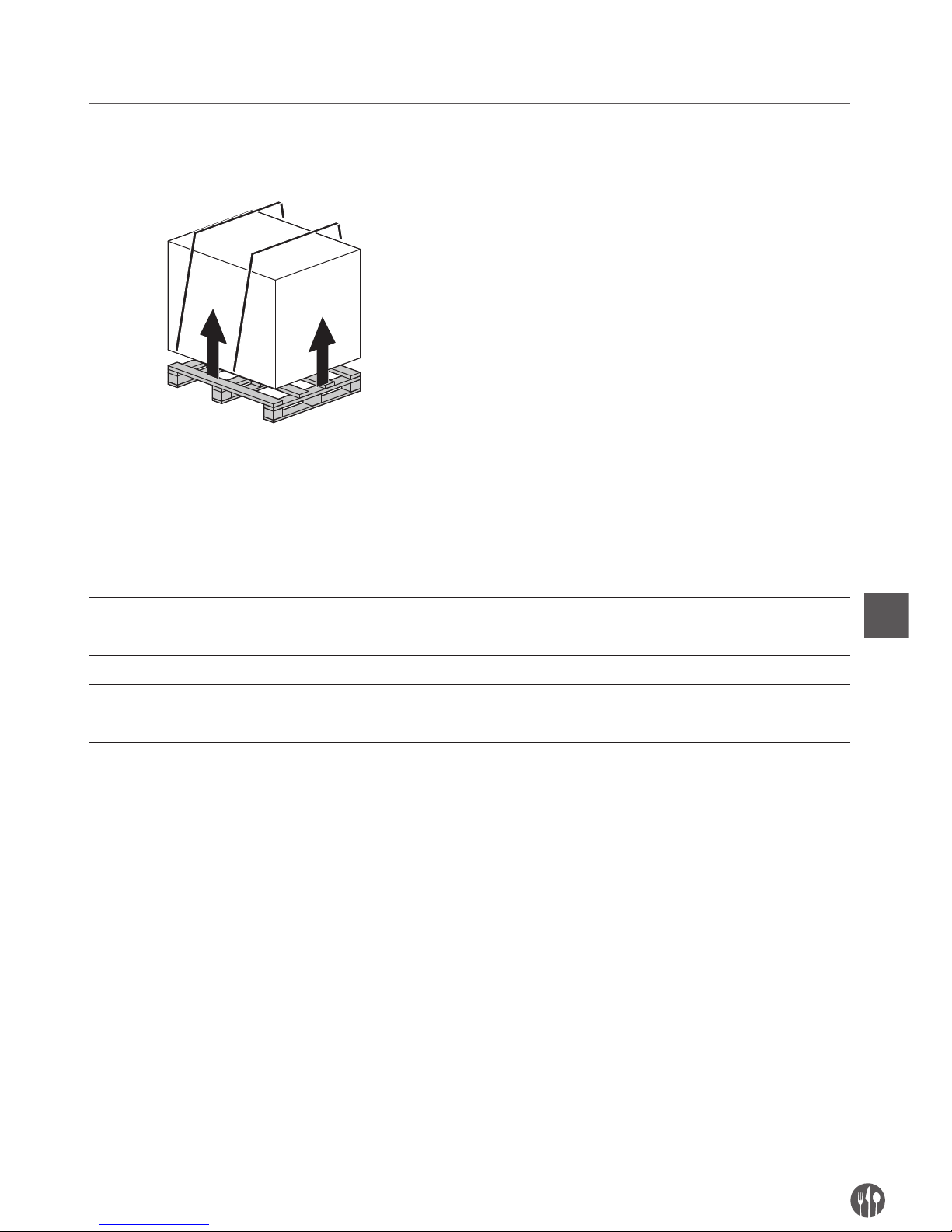

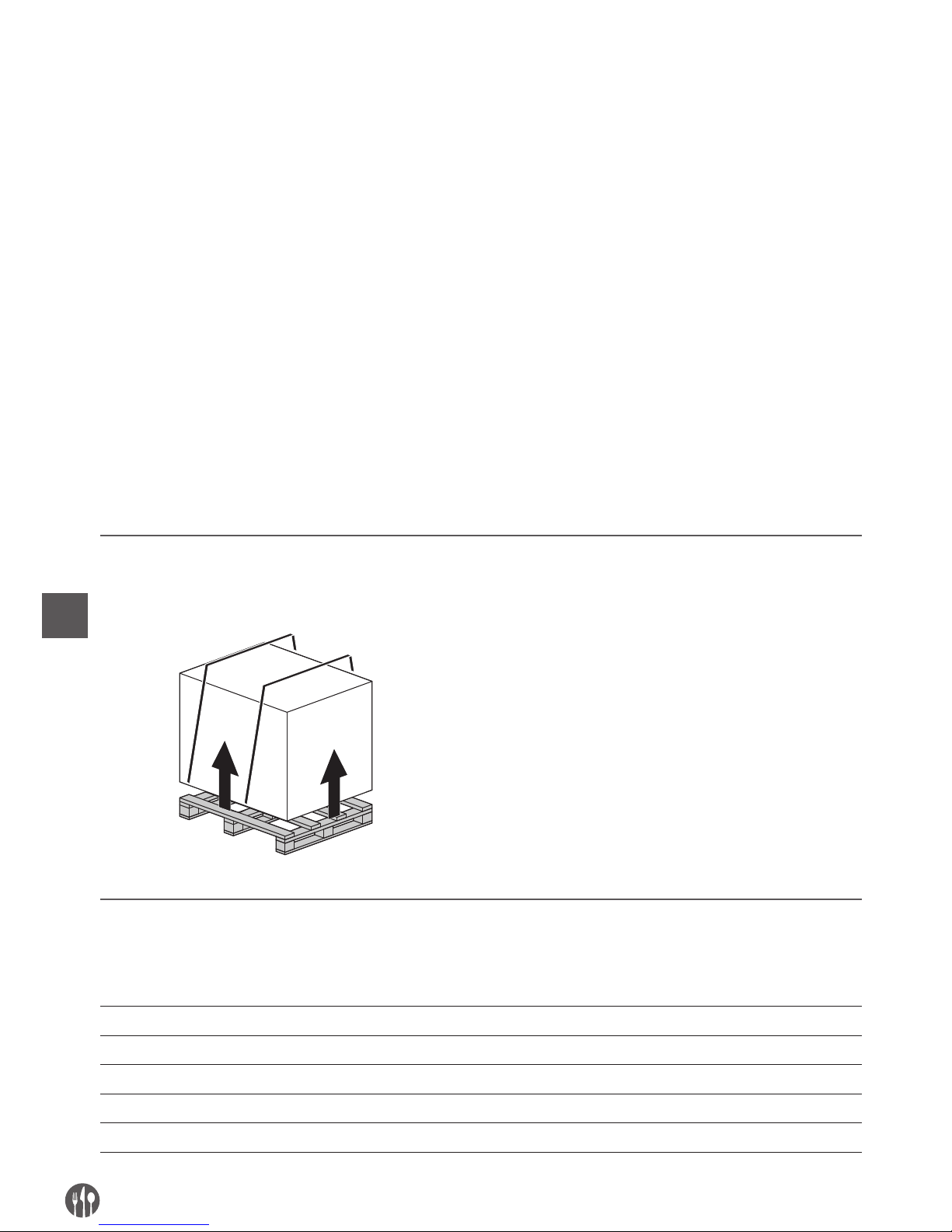

1.1 RECEPTION OF THE APPLIANCE
After removing the packing, ensure that the appliance has not been damaged in transport. If it
has, inform the retailer. If safety has been compromised, do not install the machine.
Double check the firm tightness of all hose-clamps
on piping, nuts and bolts, and fasteners, that might
come loose with the transport, to prevent water
dripping or leakages, or other damages, during
the machine’s operation.
For disposal of the packing, see chap. 8.
1.2 WATER CONNECTION
Table 1
Water characteristics table Min Max
Static Pressure 200 Kpa 400 Kpa
Dynamic Pressure 150 Kpa 350 Kpa
Water hardness 2°f 8°f
Hot water-supply temperature 50°C 60°C
Capacity 10 lt/min
.
Page 7
7
EN
Connect the machine’s water supply with an interrupt valve capable of quickly and completely shutting off water intake.
Make sure that the water supply pressure comes
within the values given in the Table 1.
If it is less than 2 bar dynamic pressure (200 kPa)
an external pressure pump must be installed to
guarantee optimal machine operation.
If, however, the water supply pressure is greater
than 400 kPa, a pressure reducing device must be
installed.
For water with average hardness greater than 8°f.,
a water softener must be used. This will result in
cleaner dishes and longer life of the appliance.
Note: All damages caused by the hydraulic limestone (calcareous water higher-up than 8°f and
without watersoftner) are not are not covered by
warranty.
In order to ensure the optimum performance, the
water supply temperature must come within the
range given in table 1.
Each machine is provided with a rubber tube with
a ¾” threaded attachment for water filling.

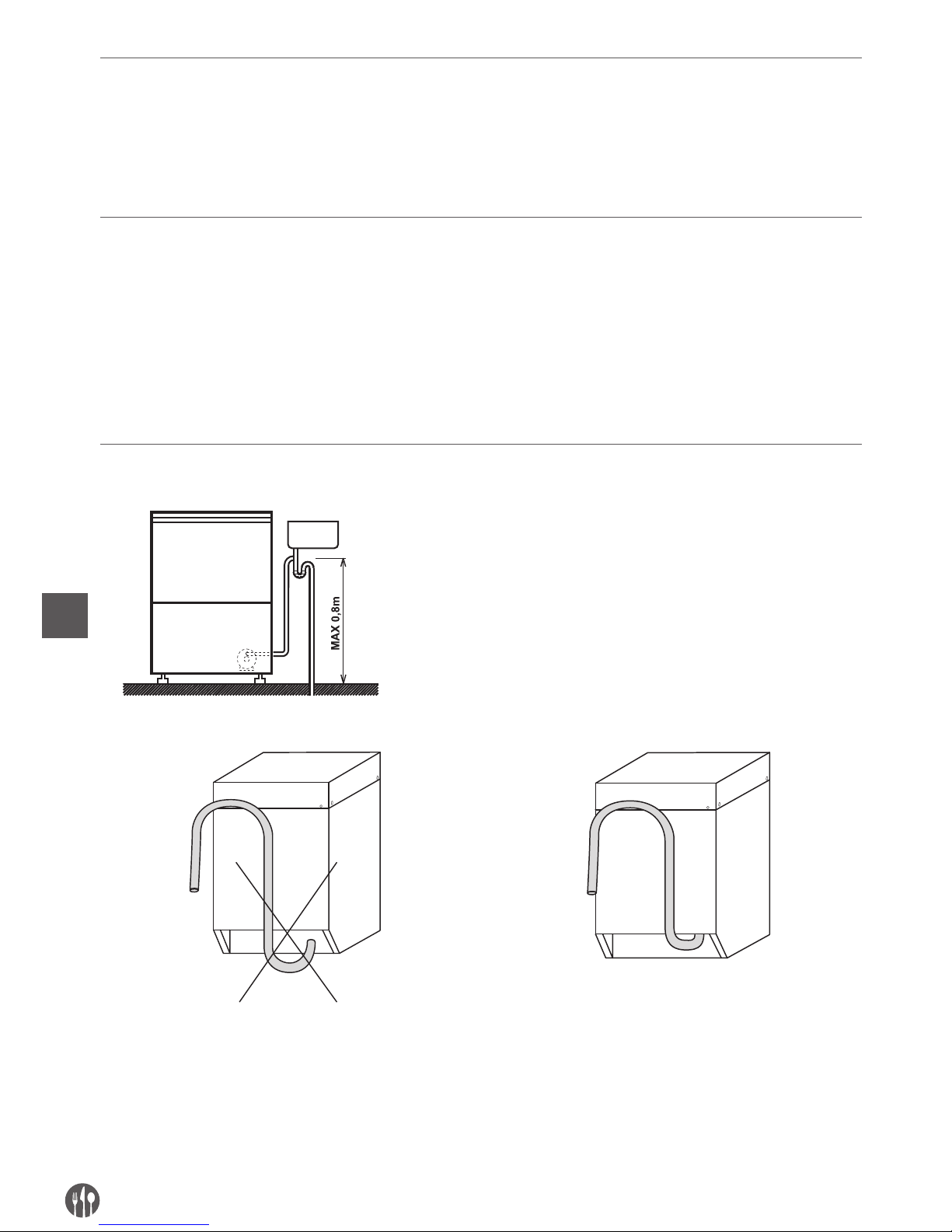

Connect the emptying tube, supplied with the appliance, to the union elbow located under the tub
so that water flows freely. If it is not possible to
empty the water at a level lower than the drain of
the appliance, it is advisable to install an emptying
pump, which can be provided by request.
The emptying tube should always be connected to

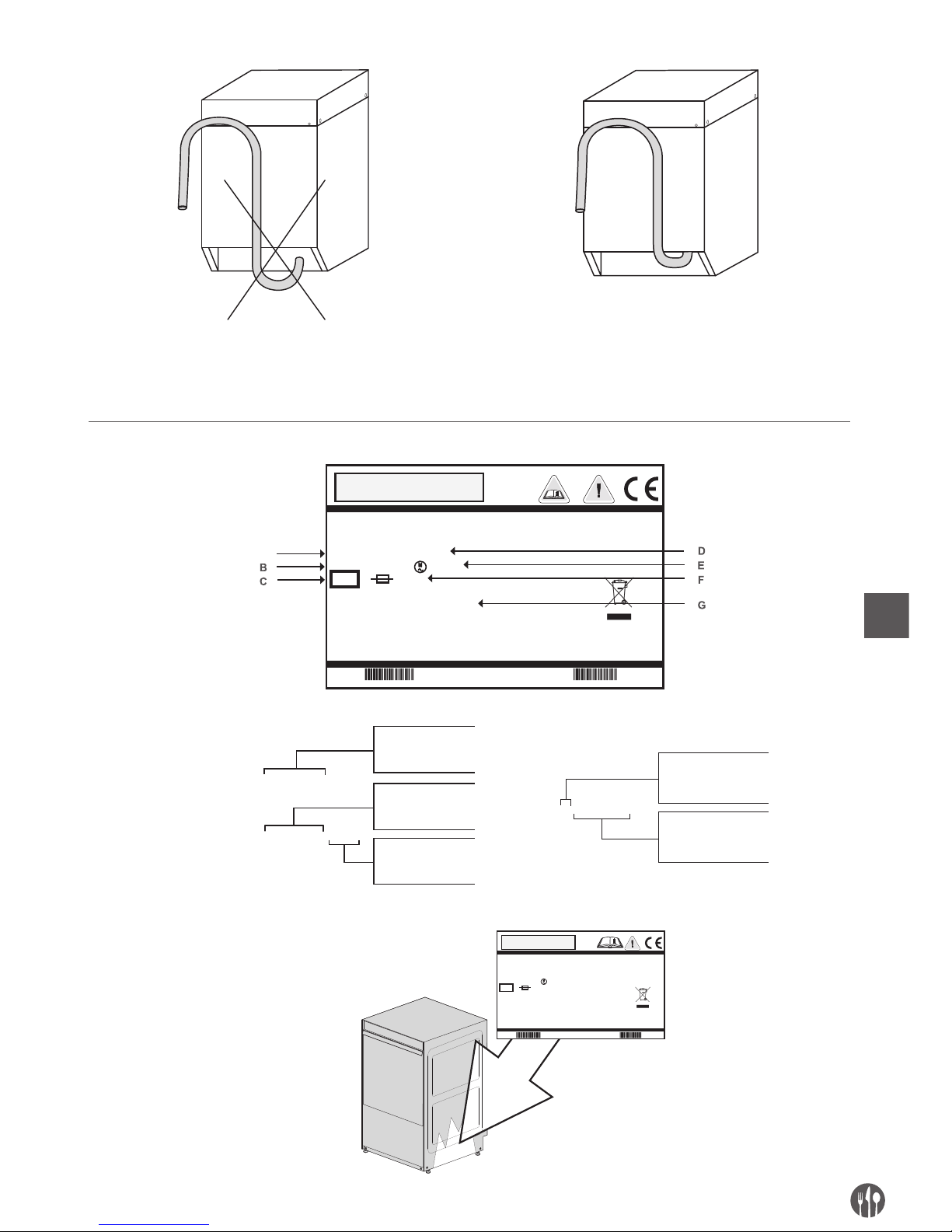

a siphon to prevent odor back-up from the screen.
1.3 ELECTRICAL CONNECTION
The electrical connection must be made according to current technical standards. Ensure that the
mains voltage corresponds to the value given on

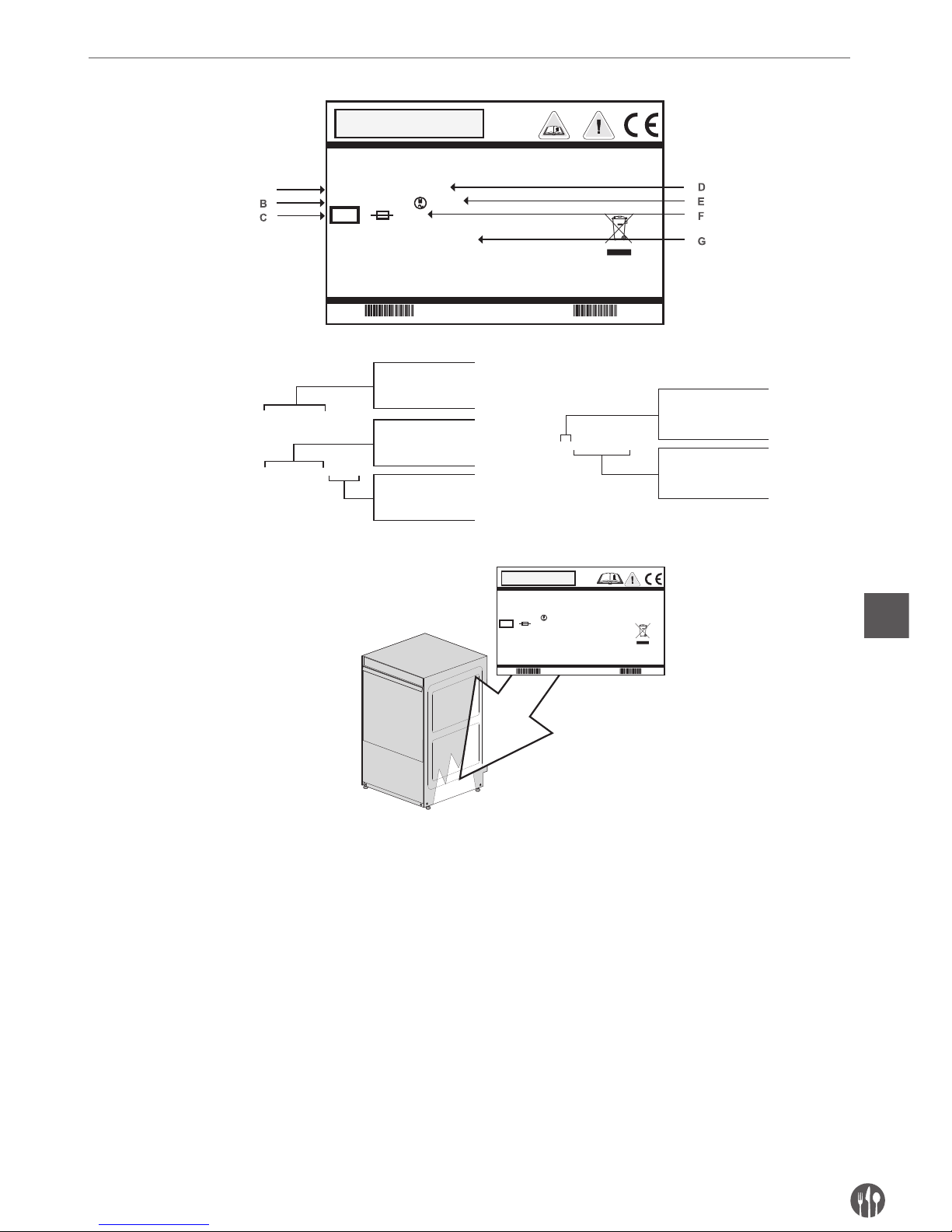

the machine dataplate.
A suitable omni-polar one-way switch shall be
installed and sized according to the absorption
provided, in order to completely guarantee the
disconnection from the supply mains, under “category III” overvoltage conditions.
This switch shall be included in the power network solely and exclusively used for this purpose
and installed in the immediate vicinity of the machine. Always turn the machine off via this switch.
This is the only model of switch that guarantees
a total electrical power disconnection.
Make sure that the facility is equipped with
efficient ground connection.
WARNING: check very carefully if the “ground con-
nection” of the machine, is properly sized and fully
efficient, and that not too many units are connected
on it. An undersized or poor “ground connection”
might lead to corrosion and/or pitting effect on the
stainless steel plates, even to perforation.
On the back of the appliance there is a terminal
marked with the symbol , which is provided for
equipotential connection between different appliances (see electrical safety standards).
Feed cable: the retailer - importer - installer must
ensure that the feed cable complies with the cable
insulation category of the workplace, in conformity
with current Technical Standards.
code mm Nr of cycles kW V kg
230831, 230732, 230749, 231531 400x495x(H)585 1 (120 s) 2.59 230, 50 Hz 28
230848, 230756, 230763, 231548 450x535x(H)700 1 (120 s) 2.59 230, 50 Hz 37
230855, 230794, 230800, 231555 590x600x(H)850 1 (120 s) 3.2 230, 50 Hz 56.5
231579 590x600x(H)850 2 (120 and 180 s) 5.15 400, 50 Hz 56.5
Page 8
8
EN
1.4 TEMPERATURE ADJUSTMENT
If necessary, the water temperature of the wash
and rinse cycles can be adjusted by means of the
fine-adjustment screws on the respective thermostats.
The recommended temperatures are 55°C for the
wash cycle (tub) and 75 - 85°C for the rinse cycle
(boiler).
1.5 RINSE AID DISPENSER OPERATION
C
D
B
A
img. 1 code 10799
Operation: It utilizes the difference in combined
pressure caused by turning the washing pump on
and off, and the rinse pressure.
Water connection:
1) Connect the dispenser tube fitting A to the
pump, by means of the rubber tube installed in
the appliance (pump pressure).
2) Connect the small black rubber tube by the
brass delivery fitting B to the connection in the
boiler (injector).
3) Make sure that the green product suction tube
is inserted on the special fitting C and that the
small filter and the ballast are inserted in the
rinse aid tub.
Priming: To prime the dispenser, turn on the appli-
ance and carry out several complete wash cycles.
Adjustment: With each rinse cycle, the dispenser
draws an amount of rinse aid, adjustable from 0 to
4 cc, equivalent to a length of 0 to 30 cm drawn into
the suction tube.
In order to regulate the dispenser to the minimum
amount, turn the adjustment screw D completely clockwise. For the maximum amount, turn the
screw anticlockwise about 20 complete turns.
For the correct amount of rinse aid, see the paragraph 5.3 Use of rinse aid.
Note: for each turn of the screw the amount of
the product drawn into the tube varies by 1.6 cm,
equivalent to 0.2 cc/turn (about 0.21g/turn with a
concentration of 1.05 g/cm³ of rinse aid). The rinse
aid cannot function properly if the difference in
level between the bottom of the machine and the
container exceeds 80 cm.
THE DISPENSERS ARE PRE-SET TO A 5 CM OF
TUBE (0,65 gr.) INTAKE OF PRODUCT FOLLOWING A TEST PHASE SYSTEM CHECK. THIS MEASUREMENT SHOULD BE ADJUSTED ACCORDING
TO THE TYPE OF RINSE AID USED AND WATER
HARDNESS.
Page 9
9
EN

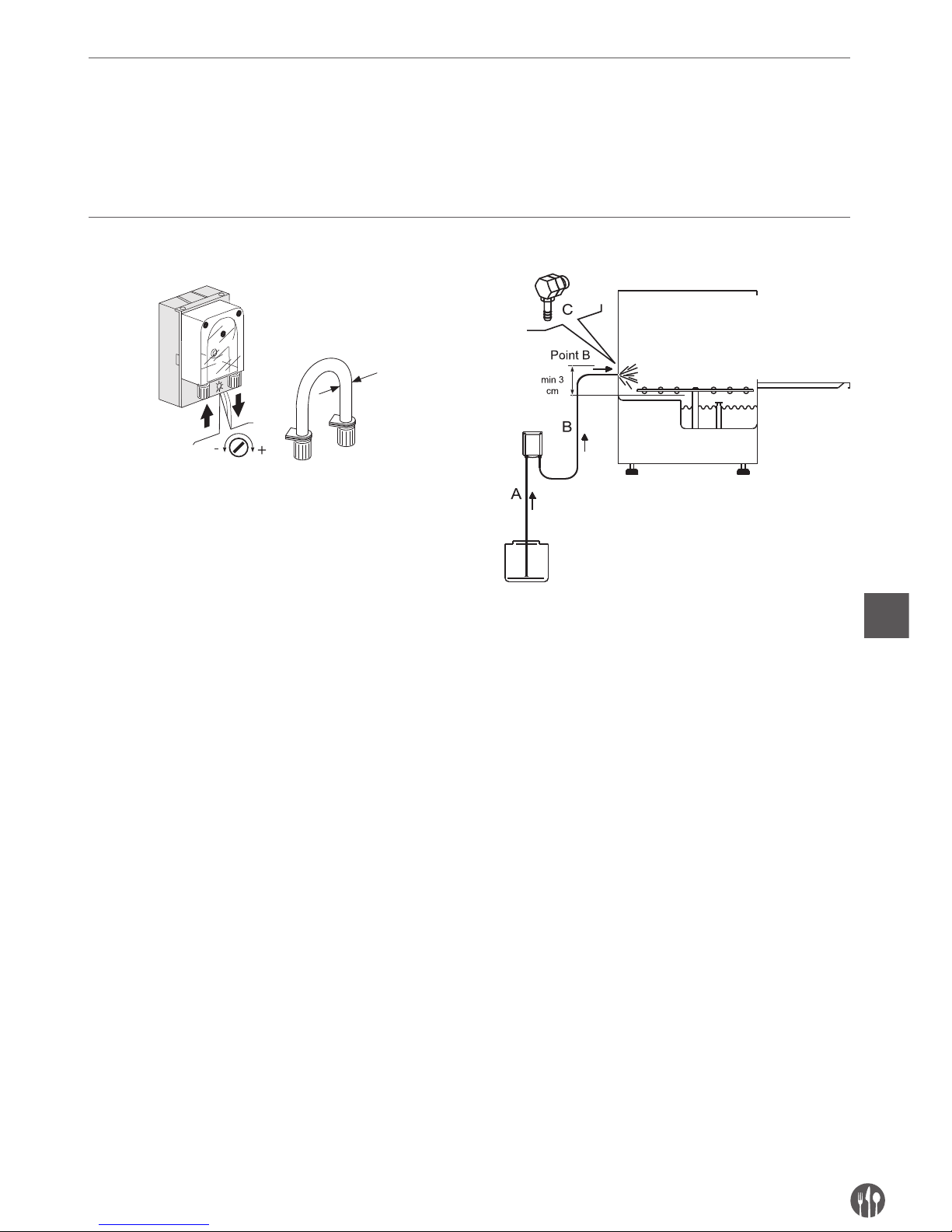

2. DETERGENT DISPENSER RETROFIT
2.1 ELECTRICAL CONNECTION
Follow the wiring diagram attached to the machine.
2.2 WATER CONNECTION
15185
Ø 10
img. 2

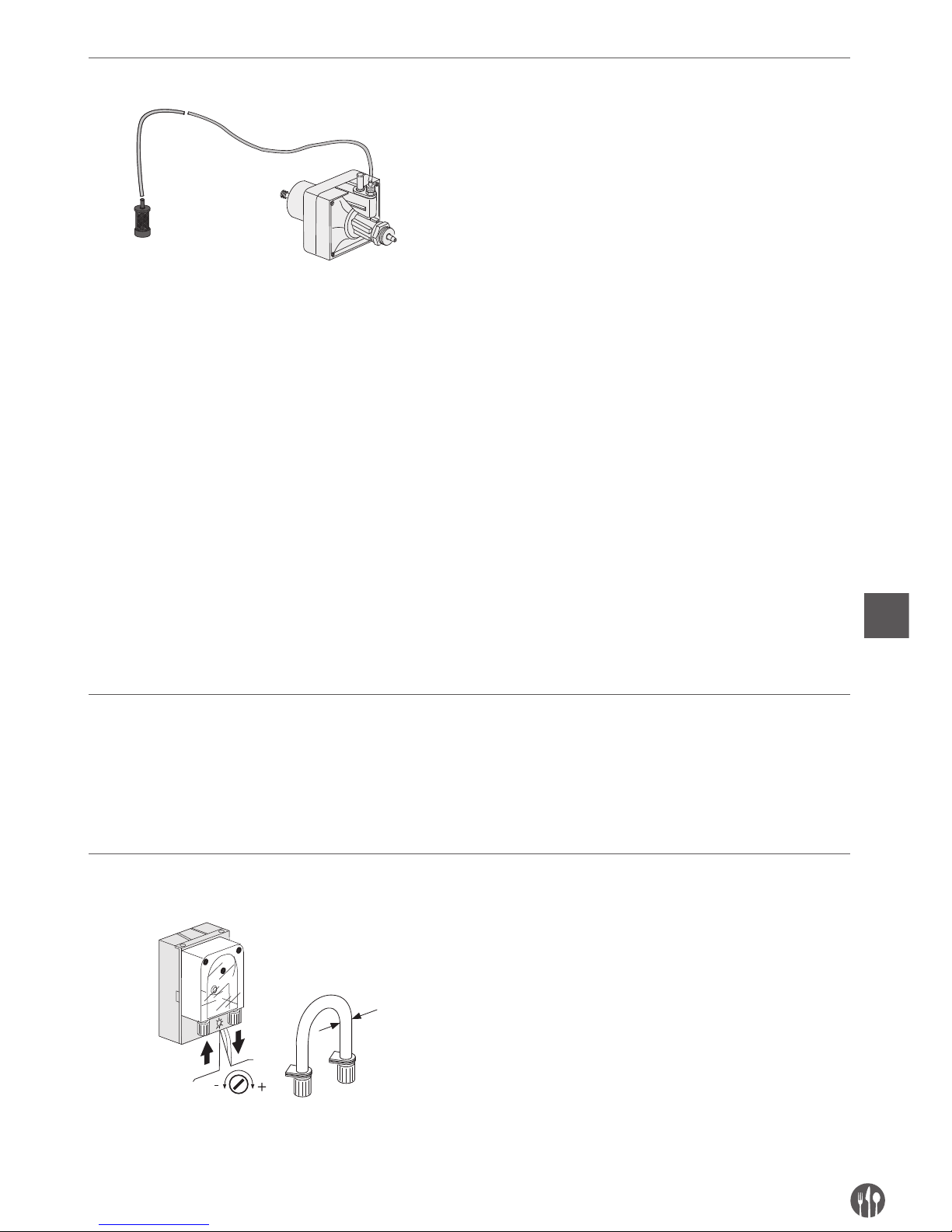

a) A Ø 12 hole must be made on the back of the
appliance.
In some appliances the hole has already been
made and is closed with a plastic cap. Remove
the cap from the hole and fit the delivery connection.
b) Otherwise, drill one of the same diameter as the
injector on the back part of the tub (see image 3).
This operation must be carried out by the Technical Service.
The hole must be made above the water level.
img. 3

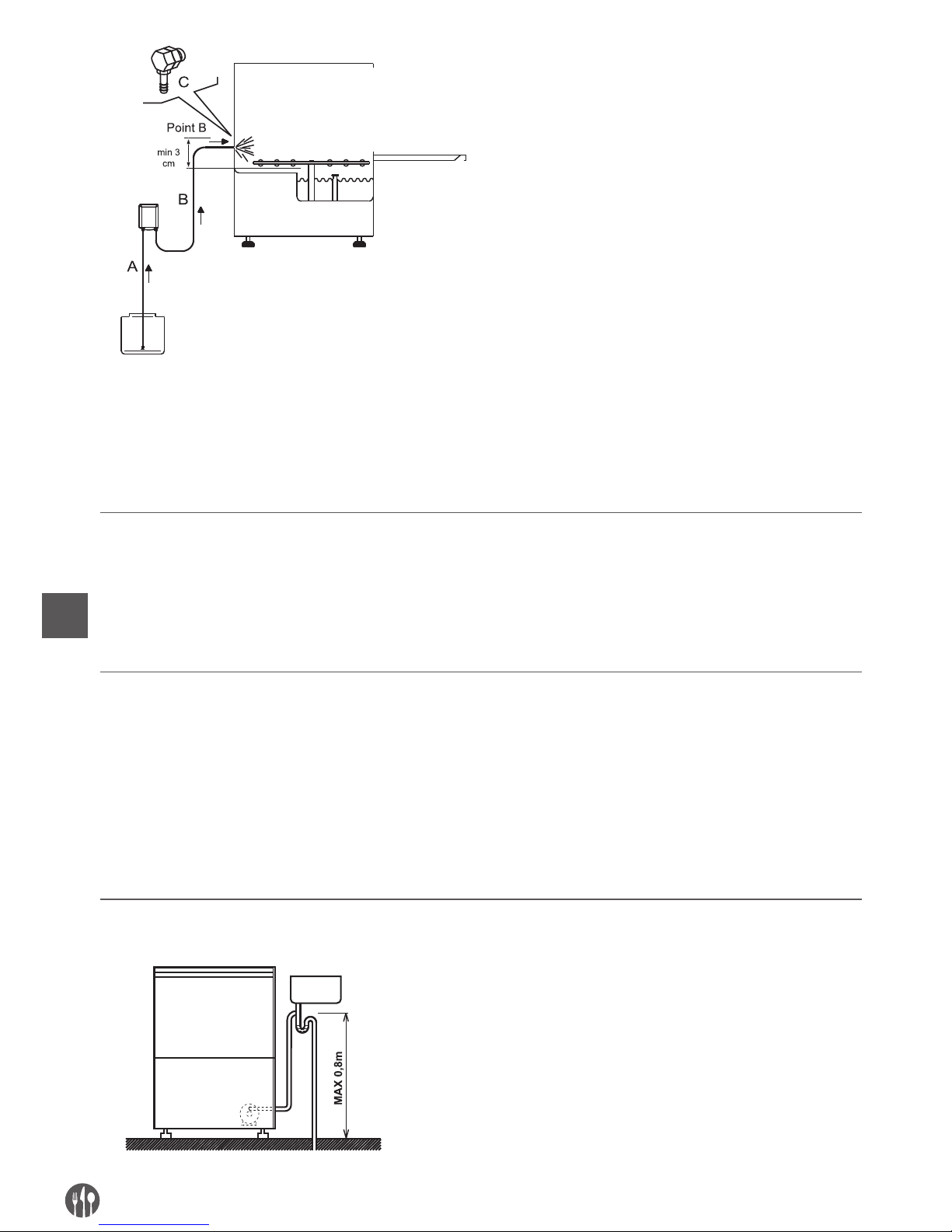

CONNECTION DIAGRAM
Important: make the hole in a position distant
from the overflow tube, so that detergent does
not flow out immediately. Fix the dispenser in
a vertical position with tube connectors turned
downwards, making sure not to place it on energized components.
Clean the inside of the machine from any drilling
residual
c) Correctly mount the injector C using the appro-
priate fixtures.
d) Connect the suction tube to the suction attach-
ment of the dispenser (see image 3 point A).
e) Connect the delivery tube to the other attach-
ment of the dispenser, and the delivery fitting
(see image 3 point B).
f) Insert the suction tube with filter in the deter-
gent tub.
g) Prime the detergent and proceed to dispense.
Page 10
10
EN

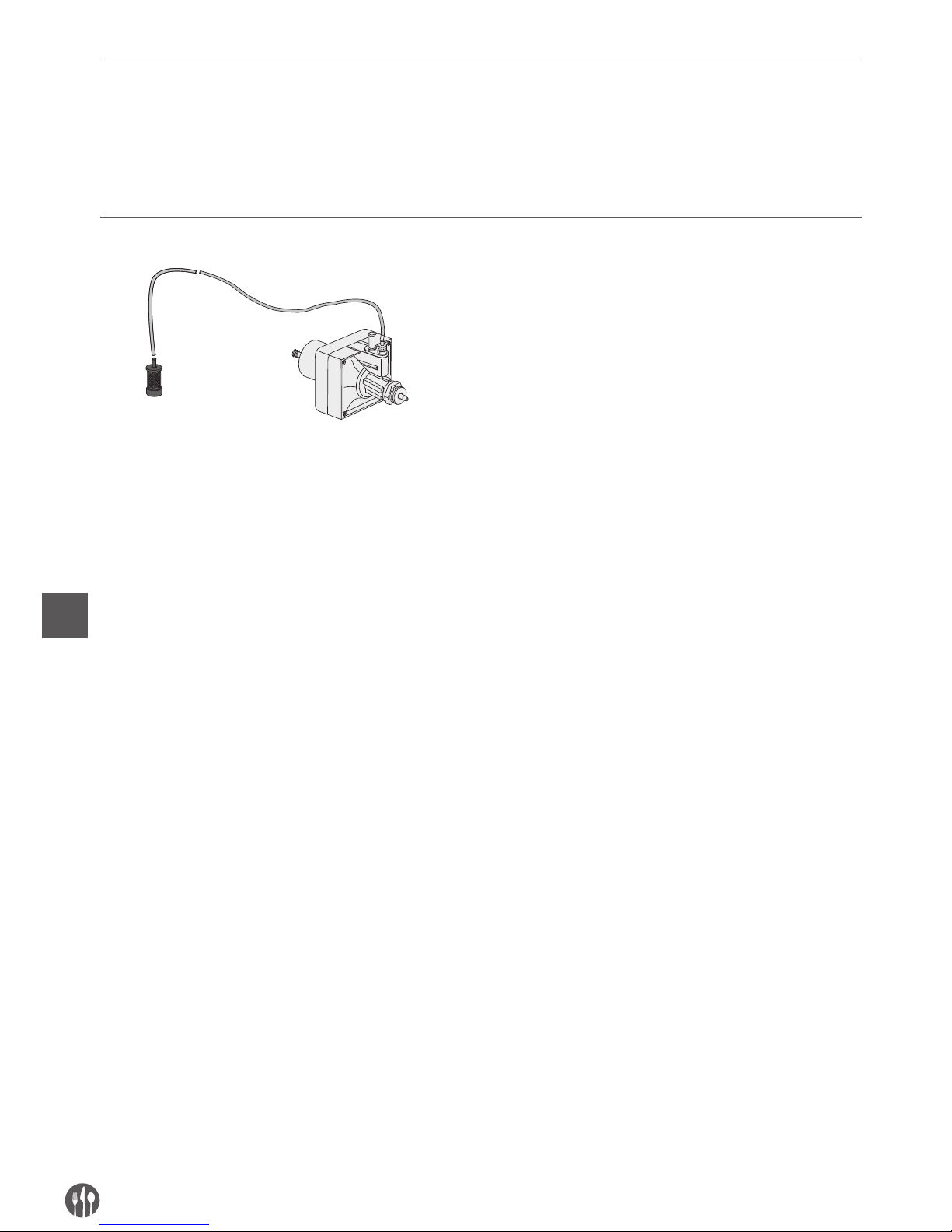

2.3 DISPENSING THE DETERGENT
The detergent dispenser capacity can be adjusted
using a screwdriver as shown in pict 2.
Every 2 cm of product drawn into the tube corre-
sponds to 0.25 cm³ equivalent to 0.3 g (with a concentration of 1.2g/cm³). For proper dispensing see
paragraph 5.2.
3. TECHNICAL DATA AND USEFUL INFORMATION ON PUMPS
3.1 WASHING PUMP
When the dishwasher has not been used for some
time, check that the washing pump turns freely.
To do this, operate using a screwdriver in the special slot on the ventilating side of the motor shaft.
In case of blocking, turn the main switch off and
move the motor shaft, inserting the screwdriver in
the notch, turning it clockwise and anticlockwise.
3.2 EMPTYING PUMP (OPTIONAL)
img. 4
How installing, pay particular attention to the position of the emptying tube (see image 4). See paragraph 5.3 for operations description.
CAUTION:
incorrect positioning of the tube
CAUTION:
correct positioning of the tube
Page 11
11
EN
3.3 DATAPLATE
N/SledoM
Model DESCRIPTION
S/N DWXxxxxxxx Type ..........
60°C
200-500 kPa
kcal
XXA
IPX3
MADE IN ITALY
ANNO PROD.: 2013
Temperatura massima acqua in ingresso
Temperature max eau a l'entre
Maximale Temperatur Wasseranschl
Maximum Water temperature in-feeding
Pressione Dinamica alimentazione idrica
Pression dynamique arriveè d'eau
Dynamic pressure water supply
Dynamischer Druck asserreinlauf
Pressione dinamica vapore saturo
Pression dynamique vapeur satueèè
Dymanischer Druck gesattigter Dampf
Pression Dinamica Vapor Saturado
Code DWXXXX.YYYY
CL/Part
XXXXW
XXXW
AXZH05 N3 V004
S/N DW X xxxxxxx
ANNO
YEAR
ANNÉE
AN“O
JAHR
NUMERO DI SERIE
SERIAL NUMBER
NUMÉRO DI SÉRIE
NUMERO DI SERIE
SERIENNUMMER
E=2010 - 2011
F=2011 - 2012
G=2013 - 2014
H=xxxx - xxxx
CODE DW XXXX
FAMIGLIA PRODOTTO
FAMILY PRODUCT
FAMILLE DU PRODUIT
FAMILIA PRODUCTO
FAMILIE DES PRODUKTES
CODE DW XXXX.YYYY
FAMIGLIA PRODOTTO
FAMILY PRODUCT
FAMILLE DU PRODUIT
FAMILIA PRODUCTO
FAMILIE DES PRODUKTES
CODICE MODELLO
CODE MODEL
CODE ARTICLE
CODIGO MODELO
KODE VON MODELL
N/SledoM
Model DESCRIPTION
S/N DWXxxxxxxx Type ..........
60°C
200-500 kPa
kcal
16A
IPX3
MADE IN ITALY
ANNO PROD.: 2013
Temperatura massima acqua in ingresso
Temperature max eau a l'entre
Maximale Temperatur Wasseranschl
Maximum Water temperature in-feeding
Pressione Dinamica alimentazione idrica
Pression dynamique arriveè d'eau
Dynamic pressure water supply
Dynamischer Druck asserreinlauf
Pressione dinamica vapore saturo
Pression dynamique vapeur satueèè
Dymanischer Druck gesattigter Dampf
Pression Dinamica Vapor Saturado
Code DWXXXX.YYYY
CL/Part
3500W
500W
A8ZH05 N3 V004
A
A Power supply
B Total power
C Protection rate
D Total absorption
E Pump power
F Electrical protection rate
G Dynamic Pressure
Page 12
12
EN

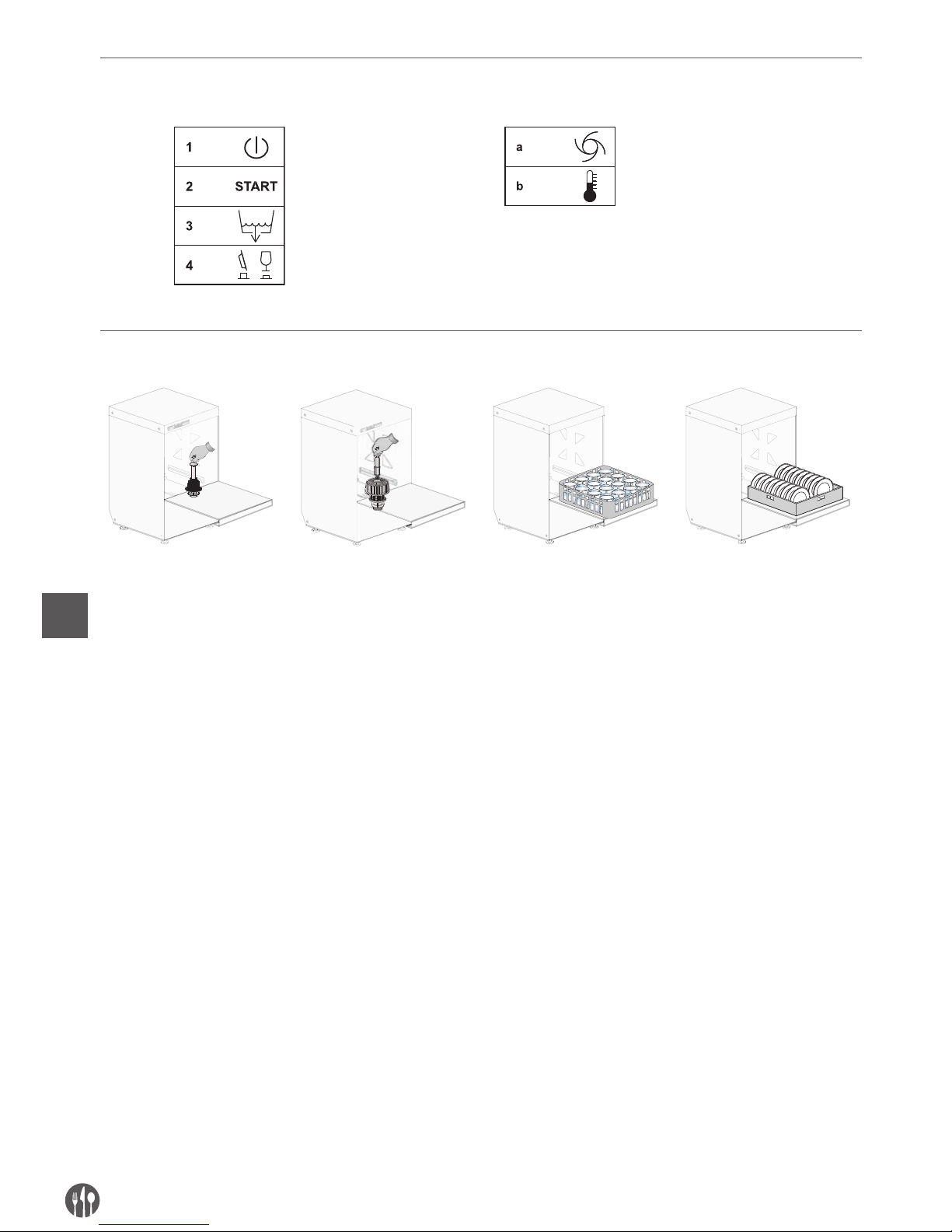

4. CONTROL PANEL AND RELATIVE SYMBOLS
Main switch 0-1 Washing cycle indicator
Cycle START button Temperature indicator
Manual empty button
(optional)
Washing cycles: 120 s
or 180 s (only model
231579)

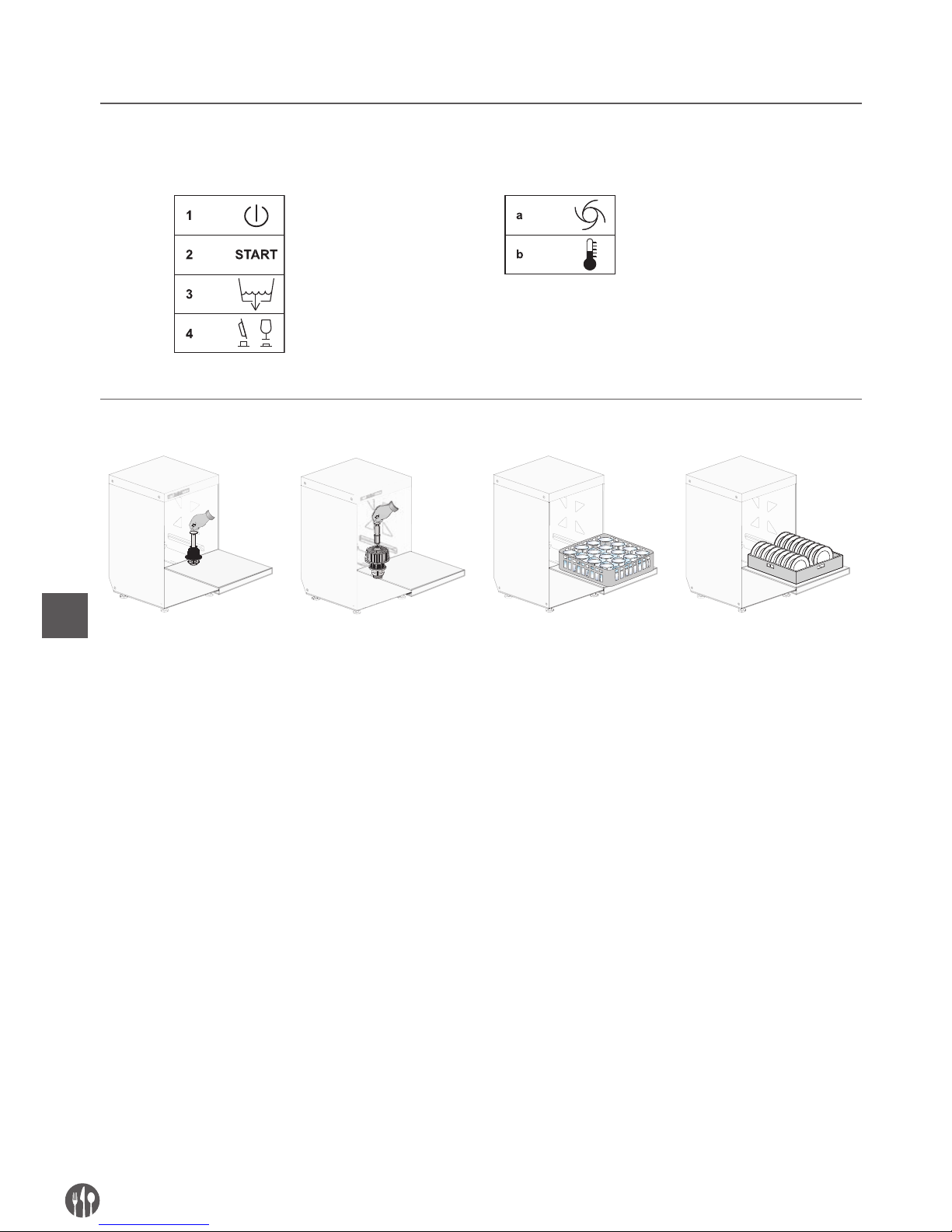

5. OPERATION
image 5 image 6 image 7 image 8
• Check that the filter is correctly fitted in its seat
(image 5-6).
The filter must be cleaned after every 20 wash
cycles and whenever necessary.
DO NOT use the appliance without the filter.
• Insert the overflow tube in the special seat inside
the tub (image 5-6).
• Close the dishwasher door.
• Insert the special rinse aid dispenser tube in the
liquid container and check that the quantity of
additive is sufficient for daily use (see paragraph
5.3 Use of rinse aid).
• Open the water tap and plug in the main switch.
•
Turn switch 0-1 (1 - see chap. 4) to position 1 (pressed).
The cam of the switch turns orange (see chap. 4).
The machine will automatically fill the tub with
water; then the heating phase begins. Indicator
b (see chap. 4) comes on when the water temperature is reached.
• Insert the rack filled with dishes to wash.
The plates must be correctly placed in the rack
(see image 8).
• Before starting the wash-cycle, in absence of an
automatic dosing system, pour the detergent in
the wash-tub. When the temperature indicator
b will turn on, press the bottom “4” to choice
washing cycles (only model: 231579), and now
press the “2” START (see chapter 4) for at least
a second. The beginning of the cycle is indicated
either by the light on the button itself or on the
a lamp.
At the end of the washing cycle, a hot rinse cycle
will take place. the a lamp (see chap. 4) will turn
off when the cycle has finished.
Note: At cycle end with the door closed, dishes
do not get dried. Take out the rack or keep the
door open to allow the evaporation and the drying of the dishes.
• The appliance is now ready for a new wash.
• At the end of the day, clean the machine (see
chap. 6 Maintenance).
• Turn off the machine and the water tap.
• Turn off the main wall switch.
Page 13
13
EN
5.1 CUTLERY AND CROCKERY LOADING
Before cutlery and crockery loading in the machine, coarsely clean them from the leftover food.
It isn’t necessary to rinse the cutlery an crockery
under water.
ATTENTION: Do not wash articles polluted with
petrol, paint, chips of steel or iron, ash, sand,
wax, lubricant grease. These substances damage
the machine. Do not wash fragile objects or material not resistant to the washing process.
Note the following recommendations:
• Crockery and cutlery should not be inserted inside one another, covering each other.
• Place the crockery in order to all surfaces can be
reached by water; otherwise the dishes are not
washed.
• Make sure all the crockery are in a stable position and that the hollow containers don’t overturn (cups, glasses, bowls, etc.).
• Place in the rack all the hollow containers such
as cups, glass, etc. upside-down.
• Place the crockery with deep hollow with upper
face downwards, so that water can flow out.
• Make sure the smaller crockery do not fall from
the rack.
• Check all the wash arms runs freely and they are
not blocked by too tall or too prominent crockery.
Eventually, run a manual rotation of the arms to
check it.
Some foods, such as carrots, tomatoes, and others, may contain some natural dyes sub- stances,
that in large amounts, can alter the crockery and
plastic parts colors.
Any discoloration does not mean that the plastic is
not heat resistant.
Crockery and cutlery not suitable for dishwasher
Not suitable for dishwasher:
• Wooden crockery and cutlery or with wooden
parts; water at high temperature causes deformation to wood. Also the adhesives used are not
suitable for treatment in the dishwasher; a consequence could be the handles detachment.
• Crafts, precious vases or decorated glasses.
• Not heat-resistant plastic crockery.
• Copper, brass, pewter or aluminum objects: they
may become discolored or opaque.
• The decorations on glass, after a certain number
of washes, can lose gloss.
• Fragile glasses or crystal items, if often washed,
can become opaque.
We recommend to buy exclusively crockery and
cutlery suitable for dishwashing. After several
washes, the glass can become opaque.
It is mandatory to repeat the washing cycle if at
the end of the cycle the crockery are not well
clean or if there are washing residues (glasses,
cups, bowls, etc. with liquid inside).
5.2 USE OF DETERGENT
The detergent shall be the NO FOAM type, suitable
for industrial dishwashers. It is advisable to use
liquid detergents.
Put the detergent directly in the tub.
The correct amount will be suggested by the product
manufacturer according to the water hardness.
1 cm. of the product drawn into the tube is equal to
about 0.15 g. A correct amount of detergent is very
important for a successful wash.
Page 14
14
EN
5.3 USE OF RINSE AID
The machine is equipped with a rinse aid dispenser. The machine automatically draws the product.
The rinse-aid chemical, shall be suitable for pro-
fessional glass and dishwashers. It is advisable to
rely on specialized retailers in the sector.
5.4 DISCHARGE PUMP SYSTEM (OPTIONAL)
To drain completely the wash-tub keep the machine ON, extract the overflow pipe and shut the
door. Press the button 3 (see chap. 4) for at least
a second: the discharge pump will automatically
drain the wash-tub.
When the drain is completed, turn the machine
OFF.
Turn the machine OFF and, after 5 seconds, ON button 1 (see chap. 4) to fill the wash-tub and run
a new cycle.
Opening the door will stop the machine that will restart when the door is shut. During the wash-rinse
cycle the water in excess is automatically drained.
5.5 COMPLIANCE WITH HYGIENE REGULATIONS AND H.A.C.C.P.
• The machines are equipped with a temperature
indicator b - chap. 4 - which lights up when the
boiler and the tub have reached the preset temperature (values set by the manufacturer). It is
recommended to wait for this light to go on before starting the next cycle.
• Scrape food from the dishes carefully in order
not to clog the filters, nozzles and pipes.
• Unload the wash tub and clean the filters at least
twice a day.
• Check that the amount of detergent and rinse
aid dispensed is correct (as suggested by the
supplier of the product). In the morning before
starting up the machine, check that there is
enough product in the containers for daily use.
• Always clean the support floor of the dishes.
• Remove the rack from the dishwasher with clean
hands or gloves so as not to dirty the cutlery.
• Do not dry or polish the dishes with non-sterilized cloths, brushes, or dusters.
Page 15
15
EN
6. MAINTENANCE
6.1 REGULAR MAINTENANCE
WARNING: The machine is not protected against
water jets, therefore do not use pressure cleaning systems.
Contact your cleaning products retailer for detailed instructions on the methods and products
to use for periodic sanitizing of your appliance.
DO NOT use bleach or chlorine-based detergents
for cleaning the appliance.
In order to ensure perfect performance, the appliance must be completely cleaned at least once a day
in the following way:
• Turn the switch to 0 (1 - see chap. 4).
• Switch off the main switch.
• Turn off the water tap.
• Remove the overflow tube to empty the water.
For appliances provided with emptying pump
follow the indications as described on paragraph
5.4.
• Remove the filter and clean it with a brush under
running water.
• Remove the rotors by loosening the fixing
screws, and thoroughly clean the nozzles and
cleaning and rinsing arms under running water.
• Reassemble all parts and refit the rotors in their
seats, fixing them with the relative screws. Take
extreme care to re-assemble the nozzles in the
right position (open and / or closed nozzles) and
that the arms are installed with the right axial
angle.
• Clean the tub thoroughly using specific products.
• At the end of the day, it is advisable to leave the
dishwasher door open.
Note: It is advisable to replace the tub water by
refilling the tub at least every 20 wash cycles, or
twice a day. Do not use metal brushes or corrosive products which can damage the machine.
6.2 SPECIAL MAINTENANCE
Once or twice a year have a qualified technician inspect the machine:
1 To clean the electrovalve filter
2 To remove residual deposits
3 To check the watertight of the seals for water loading and unloading connections
4 The condition and/or wear of the components
5 The operation of the dispensers.
7. ALARMS
TYPE OF ALARM CAUSE REMEDIES
Flashing of the cycle
lamp
Missed refill of water in the washtub Verify the full opening of the water inlet valve or the
right positioning of the overflow pipe. Switch the
machine OFF and ON to reset the alarm.
Missed heating of the water boiler
(in machines equipped with Thermostop)
Boiler thermostat or boiler heating element out of
order. Check them or call for Service.
Page 16
16
EN
8. TROUBLESHOOTING
Type of problem Possible Causes Cure
The appliance
does not start
The main switch is turned off Turn on the switch
The appliance
does not draw water
The water tap is closed Open the water tap
The rinsing arm nozzles or the
electrovalve filter are clogged
and/ or caked with lime
Clean the rinsing arm nozzles, the pipes and the
electrovalve filter.
Faulty pressure switch
Replace the pressure switch
(call the Technical Assistance service)
Flashing of the cycle
lamp
See chapter 7 Alarms
Unsatisfactory
washing results
The washing nozzles are clogged
or the washing arms do not rotate
Unscrew and clean the nozzles and the rotating
column, refit them correctly in their seats
Unremoved grease or starch Detergent concentration too low
The filter is too dirty
Remove the filter, clean it with a brush under
running water and refit in its seat
Check the tub temperature (it must
be between 50°C and 60°C)
Adjust the thermostat or check correct heating
element operation
Length of washing cycle inadequate
for type of grime build-up
Choose a longer cycle if possible, otherwise repeat
wash cycle
Wash water too dirty
Empty water from the tub, clean filters; refill the tub
and correctly reposition the filters
Presence of foam
Use of unsuitable products
Use non-foaming detergent or use less of same
detergent
Tank temperature too low
Adjust the thermostat or check correct heating
element operation
Glasses or dishes
are not completely
dry
Insufficient rinse aid
Increase the amount of rinse aid by turning the screw
on the dispenser (see paragraph Rinse aid dispenser)
The rack is unsuitable for
the glasses and dishes
Use a suitable rack enabling the dishes to be tilted
so water can run off
Dishes have been too long in
the machine
As soon as the wash cycle is finished, pull the rack
out immediately, allowing the air to dry the glasses
and dishes more quickly
Rinse water temperature is less
than 75°C - 80°C
Check the temperature of the boiler thermostat
Surface of dishes and glasses too
rough or porous for material wear
Replace type of dishes and glasses used
Streaks and spots on
glasses and dishes
Too much rinse aid
Decrease the amount of rinse aid by turning
the fineadjustment screw on the dispenser
(see paragraph Rinse aid dispenser)
The water is too hard
Check the water hardness. Water should not be
harder than 8°f
Page 17
17
EN
The appliance
suddenly stops during
the cycle
The appliance is connected to
an overloaded circuit
Connect the appliance separately (call the Technical
Assistance service)
A safety device has been activated
Check safety devices (call the Technical Assistance
service)
During wash cycle
the machine stops
and draws water
Water from the previous day
has not been replaced
Empty the tub and refill it
The tub water temperature is too high
Have the Technical Assistance service check
the thermostat and the pressure switch
Faulty pressure switch
The overflow tube is incorrectly
positioned
Remove the overflow tube and correctly reposition it
The washing pump
doesn’t work
The pump is blocked Call the Technical Assistance service
N.B. For any other problems, contact the Technical Assistance service.
The manufacturer reserves the right to alter the technical characteristics without prior notice.
9. ECOLOGICAL FEATURES
9.1 RECOMMENDATIONS FOR OPTIMAL ENERGY, WATER, AND ADDITIVE CONSUMPTION
If possible operate the machine at full capacity:
Thus avoiding a waste in detergent, rinse aid, and
electrical and water consumption.
Detergents and rinse aids: Out of respect for the
environment, use detergents and rinse aids with
the highest biodegradability. Check the correct
amount according to the water hardness at least
once a year. An excessive amount of the product
will pollute rivers and seas, an inadequate quantity
will preclude proper washing and/or cleanliness of
the dishes.
Temperature of the tub and boiler: The temperature of the tub and boiler are set by the manufacturer in such a way as to ensure the best washing
results from the majority of detergents on the market. These may be reset by the installer according
to your detergent (see par. 1.4).
Removal of food: Carefully scrape food from the
dishes using lukewarm water in moderation to
help in the removal of animal fat. To successfully
remove caked on material, soaking in hot water is
recommended.
Note: Wash dishes as soon as possible to prevent
hardening of the deposits and compromising the
effectiveness of the washing.
For an effective washing process, regular cleaning and maintenance of the dishwasher is recommended (see chap. 6).
Non-compliance with the above recommendations or with any and all information within the
manual could result in a waste of energy, water,
and detergent, further causing an increase in
user costs and/or a reduction in performance.
9.2 PACKING
The packing consists of the following:
• A wood pallet
• A nylon bag (LDPE)
• Multi-layered cardboard
• Polyurethane foam (PS)
• Polypropylene support (PP).
We kindly advise you to dispose of the above-mentioned material in accordance with current environmental
regulations.
Page 18
18
EN
9.3 DISCARDING & ENVIRONMENT
At the end of the life of the appliance, please dispose of the appliance according to the regulations
and guidelines applicable at the time. Throw pack-
ing materials like plastic and boxes in the appropriate containers.
10. WARRANTY
Any defect affecting the functionality of the appliance which becomes apparent within one year
after purchase will be repaired by free repair or replacement provided the appliance has been used
and maintained in accordance with the instructions
and has not been abused or misused in any way.
Your statutory rights are not affected. If the appli-
ance is claimed under warranty, state where and
when it was purchased and include proof of purchase (e.g. receipt). In line with our policy of continuous product development we reserve the right to
change the product, packaging and documentation
specifi cations without notice.
Apart from the case when the customer cannot produce
the invoice or receipt proving the purchase or when the
above-mentioned terms are not complied with, the
warranty is expressly excluded in the following cases:
• faults or breakage caused by the transport;
• wrong or incorrect installation of the product (for
instance because of insuffi cient draught of the
fl ue or exhausts) in light of the instructions given
in the user’s handbook supplied with the product;
• inadequate or abnormal electrical, hydraulic
and/or gas supplies;
• carelessness, negligence or incompetence in using the product in light of the instructions given
in the user’s handbook supplied with the product;
• use of the product for uses different from the
one for which it was built or anyway in a manner
not compliant with the instructions given in the
user’s handbook supplied with the product;
• tampering with the product;
• adjustments and/or maintenance and/or repairs
carried out by unauthorised personnel and/or
with non original spare parts;
• inadequate or careless maintenance of the product in contrast with the user’s handbook supplied with the product;
• damages caused by fi re, natural disasters and
accident as well as by any cause not attributable
to company HENDI.
The warranty explicitly excludes: varnished or
enamelled parts, knobs, handles, movable or removable plastic parts, bulbs, glass parts, refractories and any accessories.
Company HENDI cannot be held responsible for
any damages, either direct or indirect, caused by
the product breaking down or following its non-use.
Any repairs carried out during the warranty do not
cause said warranty to be extended or renewed.
Nobody is authorised to modify the terms and conditions of the warranty or to issue new verbal or
written warranties.
The warranty is valid only for appliances installed in
the European Union.
Page 19
19
EN
Warning for the Buyer:
1.
The cooking appliance is designed only for cooking
purposes while the heating appliance is de-
signed only for heating domestic environments;
2. Company HENDI
does not install the appliances;
the seller
shall be responsible for any installa-
tion carried out;
3. Company HENDI cannot be held responsible for
any damages, either direct or indirect, to people,
pets or property caused by the appliance break-
ing down or following its non-use.
Company HENDI cannot be held responsible for any
inaccuracies due to misprints or mistakes in copying in this handbook. The Manufacturer reserves
the right to modify the products as he deems fi t,
also in the interest of the user, without affecting the
vital characteristics of functionality and safety.
Page 20
20
PL
SPIS TREŚCI
WAŻNE ZASADY BEZPIECZEŃSTWA ..........................21
INSTRUKCJA ..............................................................23
1. INSTALACJA URZĄDZENIA ........................................ 25
2. INSTALACJA DOZOWNIKA DETERGENTU .................. 27
3. DANE TECHNICZNE I PRZYDATNE INFORMACJE
DOTYCZĄCE POMP .....................................................28
4. PANEL STEROWANIA I ZASTOSOWANE SYMBOLE ....30
5. OBSŁUGA .................................................................... 30
6. KONSERWACJA .......................................................... 33
7. ALARMY ...................................................................... 33
8. ROZWIĄZYWANIE PROBLEMÓW ................................34
9. OCHRONA ŚRODOWISKA ........................................... 35
10. GWARANCJA .............................................................. 36
Page 21
21
PL
Szanowny Kliencie,
Dziękujemy za zakup urządzenia firmy Hendi. Prosimy o uważne zapoznanie się z niniejszą instrukcją przed
podłączeniem urządzenia, aby uniknąć uszkodzeń spowodowanych niewłaściwą obsługą. Należy zwrócić
szczególną uwagę na zasady bezpieczeństwa.
WAŻNE ZASADY BEZPIECZEŃSTWA
• Nieprawidłowa obsługa i niewłaściwe użytkowanie mogą spowodować poważne
uszkodzenie urządzenia lub zranienie osób.
• Niniejsze urządzenie przeznaczone jest wyłącznie do użytku komercyjnego i nie
może być stosowane do użytku domowego.
• Urządzenie należy stosować wyłącznie zgodnie z przeznaczeniem. Producent nie
ponosi żadnej odpowiedzialności za szkody spowodowane nieprawidłową obsługą
i niewłaściwym użytkowaniem urządzenia.
• W czasie użytkowania zabezpiecz urządzenie i wtyczkę kabla zasilającego przed
kontaktem z wodą lub innymi płynami. W mało prawdopodobnym przypadku zanurzenia urządzenia w wodzie, należy natychmiast wyciągnąć wtyczkę z kontaktu, a następnie zlecić kontrolę urządzenia specjaliście. Nieprzestrzeganie tej instrukcji może spowodować zagrożenie życia.
• Nigdy nie otwieraj samodzielnie obudowy urządzenia.
• Nie wtykaj żadnych przedmiotów w obudowę urządzenia.
• Nie dotykaj wtyczki kabla zasilającego wilgotnymi rękami.
• Niebezpieczeństwo porażenia prądem! Nie należy samodzielnie naprawiać
urządzenia. Wszelkie usterki i niesprawności winny być usuwane wyłącznie przez
wykwalifi kowany personel.
• Nigdy nie używać uszkodzonego urządzenia! Uszkodzone urządzenie należy
odłączyć od sieci i skontaktować się ze sprzedawcą.
• Ostrzeżenie: Nie zanurzać części elektrycznych urządzenia w wodzie ani w innych płynach. Nie wkładać urządzenia pod bieżącą wodę.
• Regularnie sprawdzać wtyczkę i kabel zasilający pod kątem uszkodzeń. Uszkodzoną wtyczkę lub kabel przekazać w celu naprawy do punktu serwisowego lub innej wykwalifi kowanej osoby, aby zapobiec ewentualnym zagrożeniom
i obrażeniom ciała.
• Upewnić się, czy kabel zasilający nie styka się z ostrymi ani gorącymi przedmiotami; trzymać kabel z dala od otwartego płomienia. Aby wyjąć wtyczkę z gniazdka,
zawsze ciągnąć za wtyczkę, a nie za przewód.
Page 22
22
PL
• Zabezpieczyć kabel zasilający (lub przedłużający) przed przypadkowym wyciągnięciem z kontaktu. Przewód poprowadzić w sposób uniemożliwiający przypadkowe potknięcie.
• Stale nadzorować urządzenie podczas użytkowania.
• Ostrzeżenie! Jeżeli wtyczka jest włożona do gniazdka, urządzenie należy uważać
za podłączone do zasilania.
• Przed wyjęciem wtyczki z gniazdka wyłączyć urządzenie.
• Nigdy nie przenosić urządzenia, trzymając za kabel.
• Nie używać żadnych akcesoriów, które nie zostały dostarczone wraz z urządzeniem.
• Urządzenie należy podłączać wyłącznie do gniazdka o napięciu i częstotliwości
podanych na tabliczce znamionowej.
• Włożyć wtyczkę do gniazdka zlokalizowanego w dogodnym łatwo dostępnym miejscu, tak by w przypadku awarii istniała możliwość natychmiastowego odłączenia
urządzenia. W celu całkowitego wyłączenia urządzenia odłączyć je od źródła zasilania. W tym celu wyjąć z gniazdka wtyczkę znajdującą się na końcu sznura
odłączanego urządzenia.
• Przed odłączeniem wtyczki zawsze pamiętać o wyłączeniu urządzenia!
• Nie korzystać z akcesoriów niezalecanych przez producenta. Zastosowanie niezalecanych akcesoriów może stwarzać zagrożenie dla użytkownika oraz prowadzić do uszkodzenia urządzenia. Korzystać wyłącznie z oryginalnych części
i akcesoriów.
• Z urządzenia nie mogą korzystać osoby (także dzieci), u których stwierdzono osłabione zdolności fi zyczne, sensoryczne lub umysłowe, albo którym brakuje odpowiedniej wiedzy i doświadczenia.
• W żadnym wypadku nie zezwalać na obsługę urządzenia przez dzieci.
• Urządzenie wraz z przewodem przechowywać poza zasięgiem dzieci.
• Nie dopuścić, by dzieci wykorzystywały urządzenie do zabawy.
• Zawsze odłączyć urządzenie od zasilania, jeżeli ma być ono pozostawione bez
nadzoru, a także przed montażem, demontażem i czyszczeniem.
• Nie zostawiać urządzenia bez nadzoru podczas użytkowania.
Page 23
23
PL
INSTRUKCJA
Niniejszą instrukcję obsługi należy zachować wraz z urządzeniem do późniejszego wglądu. W przypadku sprzedaży albo przekazania urządzenia innemu użytkownikowi dołączyć instrukcję do urządzenia.
Przed instalacją i pierwszym użyciem zmywarki należy uważnie przeczytać
instrukcję.
• Podłączenie do instalacji elektrycznej i wodociągowej musi wykonać wykwalifikowana osoba.
• Ze zmywarki korzystać mogą wyłącznie osoby dorosłe. Jest to urządzenie do użytku profesjonalnego i może być używane przez osoby wyszkolone. Urządzenie instalować i naprawiać mogą wyłącznie wykwalifi kowani serwisanci. Producent zrzeka
się odpowiedzialności za nieprawidłową eksploatację, konserwację albo naprawy.
• Urządzenie może być obsługiwane przez przeszkoloną młodzież od wieku 15 lat.
Nie może być obsługiwane przez osoby o obniżonych zdolnościach fi zycznych,
zmysłowych lub umysłowych lub nie posiadających doświadczenia lub wiedzy.
• Nie pozwalać dzieciom na zabawę urządzeniem.
• Czyszczenia i konserwacji nie mogą być wykonywane przez dzieci bez nadzoru.
• Nie trzaskać drzwiami podczas otwierania i zamykania.
• Upewnić się, że zmywarka nie stoi na kablu zasilającym ani wężu doprowadzającym wodę i spustowym. Wypoziomować urządzenie za pomocą nóżek.
• Nie używać urządzenia ani żadnej jego części jako stopnia ani podpory. Urządzenie może udźwignąć jedynie wagę kosza z naczyniami do mycia.
• Zmywarka przeznaczona jest wyłącznie do mycia talerzy, szkła i sztućców ze
śladami żywności. NIE MYĆ przedmiotów zanieczyszczonych benzyną, farbą,
opiłkami stali albo żelaza, delikatnych przedmiotów ani materiałów nieodpornych na mycie. Nie używać kwasowych środków chemicznych powodujących
korozję, ani środków zasadowych, rozpuszczalników czy środków czyszczących
na bazie chloru.
• Nie otwierać drzwi zmywarki w trakcie pracy. Urządzenie wyposażone jest
w specjalne zabezpieczenie, które natychmiast zatrzymuje jego pracę w razie
przypadkowego otwarcia drzwi, uniemożliwiając wyciek wody. Należy pamiętać,
by zawsze wyłączać i opróżniać zbiornik zmywarki przed czyszczeniem albo innymi czynnościami.
• Po zakończeniu eksploatacji, na koniec dnia albo w celu przeprowadzenia czyn-
ności konserwacyjnych, zaleca się odłączenie zmywarki od źródła zasilania za
pomocą przełącznika i od gniazdka ściennego. Zamknąć zawór doprowadzający wodę.
Page 24
24
PL
• Użytkownikowi nie wolno wykonywać żadnych czynności naprawczych ani konserwacyjnych. W razie potrzeby skontaktować się z wykwalifi kowanym pracownikiem.
• Serwisowanie zmywarki powinien prowadzić upoważniony personel.
Uwaga: Używać wyłącznie oryginalnych części zamiennych. W przeciwnym razie gwarancja zostanie unieważniona, a producent nie będzie ponosić
odpowiedzialności.
• Używać wyłącznie nowych przewodów.
• Podczas eksploatacji urządzenia należy przestrzegać istotnych zasad:
1) nigdy nie dotykać urządzenia mokrymi rękami ani stopami,
2) nigdy nie używać urządzenia boso,
3) nie instalować urządzenia w miejscach narażonych na kontakt z wodą.
• Nie zanurzać gołych rąk w zbiorniku środka myjącego. W przypadku kontaktu ze
środkiem obfi cie spłukać skórę wodą.
• Przestrzegać wyłącznie instrukcji czyszczenia podanych przez producenta (roz. 6).
• Urządzenie przeznaczone jest do pracy w temperaturach otoczenia do maksymalnie +35°C, nie niższej niż +5°C.
• Do gaszenia pożaru elementów elektrycznych nie używać wody.
• Nie zasłaniać otworów wentylacyjnych.
• Dostęp do panelu sterowania po wyłączeniu urządzenia uzyskać mogą wyłącznie
wykwalifi kowani pracownicy.
• Urządzenie ma klasę zabezpieczenia IPX3 przed przypadkowym zachlapaniem
wodą. Nie jest zabezpieczone przed strumieniem wody pod ciśnieniem, nie zaleca
się więc stosowania ciśnieniowych systemów mycia.
UWAGA: PRZED PRZYSTĄPIENIEM DO CZYSZCZENIA WNĘTRZA URZĄDZENIA
NALEŻY ODCZEKAĆ 10 MINUT OD WYŁĄCZENIA.
UWAGA: NIE WKŁADAĆ RĄK DO URZĄDZENIA, NIE DOTYKAĆ CZĘŚCI NA DNIE
ZBIORNIKA W TRAKCIE ANI POD KONIEC CYKLU MYCIA.
UWAGA: Producent oraz dystrybutor nie ponoszą odpowiedzialności za obrażenia
osób ani uszkodzenia mienia wynikające z nieprzestrzegania powyższych zasad.
UWAGA: Przed zakończeniem instalacji wyjąć części instrukcji przeznaczone dla
instalatora do wykorzystania w przyszłości.
Page 25
25
PL
CZĘŚĆ DLA INSTALATORA
1. INSTALACJA URZĄDZENIA
1.1 ODBIÓR URZĄDZENIA
Po zdjęciu opakowania upewnić się, że urządzenie
nie zostało uszkodzone w transporcie. W przypadku
uszkodzeń powiadomić sprzedawcę. Jeśli uszkodzenia wpływają na bezpieczeństwo, nie instalować
urządzenia.
Sprawdzić dokładnie szczelność opasek zaciskowych węży, dokręcenie nakrętek i śrub a także
mocowań, które mogły poluzować się podczas
transportu, aby uniknąć wycieków wody i innych
uszkodzeń w trakcie eksploatacji urządzenia.
Utylizacja urządzenia - patrz roz. 8.
1.2 DOPROWADZENIE WODY
Tabela 1
Tabela charakterystyk wody Minimalnie Maksymalnie
Ciśnienie statyczne 200 kPa 400 kPa
Ciśnienie dynamiczne 150 kPa 350 kPa
Twardość wody 2°f 8°f
Temperatura dostarczanej ciepłej wody 50°C 60°C
Wydajność 10 l/min.
Podłączyć doprowadzenie wody do urządzenia z zaworem odcinającym umożliwiającym szybkie i zupełne zamknięcie dopływu wody.
Upewnić się, że ciśnienie dostarczanej wody zawiera się w przedziałach podanych w tabeli 1.
Jeśli ciśnienie dynamiczne nie przekracza 2 barów
(200 kPa), należy zainstalować zewnętrzną pompę
ciśnienia, aby zapewnić optymalne działanie urządzenia.
Jeśli jednak ciśnienie wody przekracza 400 kPa,
należy zamontować reduktor ciśnienia.
W przypadku wody o twardości przekraczającej 8°f
wymagane jest zastosowanie zmiękczacza wody.
Zapewni to czystsze naczynia i dłuższy okres eksploatacji urządzenia.
Uwaga: Wszystkie uszkodzenia spowodowane odkładaniem się kamienia (woda o twardości powyżej 8°f
bez zmiękczacza) nie są objęte gwarancją.
Aby zapewnić optymalną pracę urządzenia, temperatura doprowadzonej wody musi zawierać się
w przedziale podanym w tabeli 1.
Każde urządzenie wyposażono w wąż gumowy doprowadzający wodę z gwintem ¾”.
Podłączyć wąż spustowy dostarczony z urządzeniem do kolanka znajdującego się pod zbiornikiem
tak, aby zapewnić swobodny przepływ wody. Jeśli
niemożliwe jest odprowadzenie wody na poziomie
niższym niż spust urządzenia, zaleca się instalację
pompy opróżniającej, która może zostać dostarczona na zamówienie.
Wąż spustowy powinien być zawsze podłączany do
syfonu, aby zapobiec powstawaniu nieprzyjemnych
zapachów.
Page 26
26
PL
1.3 PODŁĄCZENIE DO INSTALACJI ELEKTRYCZNEJ
Podłączenie do instalacji elektrycznej należy wykonać zgodnie z obowiązującymi normami technicznymi.
Upewnić się, że napięcie sieci zgodne jest z przedstawionym na tabliczce znamionowej urządzenia.
Należy zainstalować i dostosować do danej mocy
wyłącznik biegunowy, by zapewnić rozłączenie ze
źródłem zasilania, według kategorii III ochrony
przeciwprzepięciowej.
Wyłącznik powinien być dołączony do przyłącza
elektrycznego używanego tylko i wyłącznie do
zmywarki i zainstalowany w bezpośrednim otoczeniu urządzenia.
Zawsze wyłączaj zmywarkę za pomocą tego wyłącznika. Jest to jedyny model wyłącznika gwarantujący całkowite odłączenie prądu.
Upewnić się, że instalacja uziemiająca działa
w poprawny sposób.
OSTRZEŻENIE: bardzo dokładnie sprawdzić insta-
lację uziemiającą, czy nie jest podłączona do nie
zbyt duża liczba urządzeń. Niewystarczająca instalacja uziemiająca może prowadzić do powstawania
korozji lub wżerów pokorozyjnych na powierzchniach ze stali nierdzewnej, a nawet do ich perforacji.
Z tyłu urządzenia znajduje się zacisk oznaczony
symbolem , niezbędny do ekwipotencjalnego
(wyrównawczego) połączenia między różnymi
urządzeniami.
Kabel zasilający: sprzedawca - importer - insta-
lator zobowiązany jest sprawdzić, czy kabel zasilający ma odpowiednią kategorię izolacji, zgodną
z obowiązującymi normami technicznymi.
kod mm ilość cykli mycia kW V kg
230831, 230732, 230749, 231531 400x495x(H)585 1 (120 s) 2,59 230, 50 Hz 28
230848, 230756, 230763, 231548 450x535x(H)700 1 (120 s) 2,59 230, 50 Hz 37
230855, 230794, 230800, 231555 590x600x(H)850 1 (120 s) 3,2 230, 50 Hz 56,5
231579 590x600x(H)850 2 (120 i 180 s) 5,15 400, 50 Hz 56,5
1.4 REGULACJA TEMPERATURY
W razie potrzeby temperaturę wody do mycia
i płukania można wyregulować za pomocą śrub na
odpowiednich termostatach.
Zalecane temperatury to +55°C do cyklu mycia
(zbiornik) i +85 do +90°C do cyklu płukania (bojler).
Page 27
27
PL
1.5 DZIAŁANIE DOZOWNIKA NABŁYSZCZACZA
C
D
B
A
rys. 1 kod 10799
Charakterystyka techniczna
Działanie: Dozownik wykorzystuje różnicę ciśnienia
spowodowaną włączeniem i wyłączeniem pompy
mycia i ciśnieniem płukania.
Doprowadzenie wody:
1) Podłączyć przewód dozownika (A) do pompy za
pomocą przewodu gumowego zainstalowanego
w urządzeniu (ciśnienie pompy).
2) Podłączyć niewielki, czarny gumowy wąż za pomocą mosiężnej złączki (B) do złączki bojlera
(wtryskiwacz).
3)
Upewnić się, czy zielony wąż zasysający produkt
jest włożony do specjalnej złączki (C) i czy mały fi ltr
i obciążenie włożono do zbiornika z nabłyszczaczem.
Zalewanie:
Aby zalać dozownik, należy włączyć urządzenie
i wykonać kilka pełnych cykli mycia.
Regulacja:
Przy każdym cyklu płukania dozownik pobiera
pewną ilość nabłyszczacza, od 0 do 4 cm³, co odpowiada długości przewodu od 0 do 30 cm.
Aby ustawić dozowanie na minimalną ilość, obrócić
śrubę regulującą (D) w prawo do oporu. Aby ustawić dozowanie na maksymalną ilość, obrócić śrubę
w lewo o ok. 20 pełnych obrotów.
Aby ustawić odpowiednią ilość nabłyszczacza,
patrz roz. 5.3 Używanie nabłyszczacza.
Uwaga: na każdy obrót śruby przypada 1,6 cm produktu pobranego do przewodu, co odpowiada 0,2 cm³
na obrót (ok. 0,21 g nabłyszczacza/obrót przy stężeniu 1,05 g/cm³). Nabłyszczacz nie będzie poprawnie podawany, jeśli różnica poziomów między
dnem urządzenia, a zbiornikiem przekracza 80 cm.
PO SPRAWDZENIU URZĄDZENIA DOZOWNIKI SĄ
USTAWIONE NA PODAWANIE 5 CM PRODUKTU W
PRZEWODZIE (0,65 g). TĘ ILOŚĆ NALEŻY DOSTOSOWAĆ DO TYPU NABŁYSZCZACZA I TWARDOŚCI
WODY.
2. INSTALACJA DOZOWNIKA DETERGENTU
2.1 PODŁĄCZENIE DO INSTALACJI ELEKTRYCZNEJ
Wykonać zgodnie ze schematem dołączonym do urządzenia.
2.2 DOPROWADZENIE WODY
15185
Ø 10
rys. 2
a) Z tyłu urządzenia należy wykonać otwór Ø 12.
W niektórych urządzeniach otwór jest wykonany
i zamknięty plastikową zaślepką. Zdjąć zaślepkę
z otworu i podłączyć złącze węża doprowadzającego wodę.
b) Jeśli nie ma otworu, należy wywiercić otwór o ta-
kiej samej średnicy, jak wtryskiwacz z tyłu zbiornika zmywarki (rys. 3). Tę czynność powinien
przeprowadzić serwisant.
Otwór należy wykonać ponad poziomem wody.
Page 28
28
PL
rys. 3
SCHEMAT PODŁĄCZENIA
Uwaga: wykonać otwór w miejscu oddalonym
od przewodu przelewowego, aby uniemożliwić
natychmiastowe wypłynięcie środka myjącego.
Zamocować dozownik w położeniu pionowym,
złącza węża powinny być skierowane do dołu,
nie kłaść ich na częściach pod napięciem.
Oczyścić wnętrze urządzenia z pozostałości po
wykonywaniu otworu.
c) Zamontować poprawnie wtryskiwacz „C” za po-
mocą odpowiednich złączy.
d) Podłączyć przewód zasysający do złączki dozow-
nika (patrz rys. 3 pkt „A”).
e) Podłączyć przewód doprowadzający do drugiej
złączki dozownika i złączki doprowadzającej
(patrz rys. 3, pkt „B”).
f) Wąż zasysający z fi ltrem wprowadzić do zbiorni-
ka z detergentem.
g) Wlać detergent i przejść do dozowania.
2.3 DOZOWANIE DETERGENTU
Ilość detergentu można regulować za pomocą śrubokrętu w sposób przedstawiony na rys. 2. Każde 2 cm
produktu zassane do przewodu odpowiada 0,25 cm³
i 0,3 g (przy stężeniu 1,2 g/cm³). Poprawne dozowanie opisane jest w pkt 5.2.
3. DANE TECHNICZNE I PRZYDATNE INFORMACJE DOTYCZĄCE POMP
3.1 POMPA MYCIA
Jeśli zmywarka nie była używana przez jakiś czas,
sprawdź czy pompa mycia obraca się swobodnie
zgodnie z kierunkiem pokazywanym na naklejonej
strzałce. Jeśli pompa nie ruszyła, odłącz zmywarkę
głównym wyłącznikiem z sieci elektrycznej, włóż
śrubokręt do szczeliny wentylacyjnej wału silnika
i porusz delikatnie pompę w lewo i w prawo.
3.2 POMPA OPRÓŻNIAJĄCA (OPCJONALNA)
rys. 4
Instalując zwróć szczególną uwagę na położenie
węża spustowego (rysunek 4). Opis działania pompy opisany został w rozdziale 5.4.
Page 29
29
PL
UWAGA:
NIEPRAWIDŁOWE POŁOŻENIE WĘŻA
UWAGA:
PRAWIDŁOWE POŁOŻENIE WĘŻA
3.3 TABLICZKA ZNAMIONOWA
N/SledoM
Model DESCRIPTION
S/N DWXxxxxxxx Type ..........
60°C
200-500 kPa
kcal
XXA
IPX3
MADE IN ITALY
ANNO PROD.: 2013
Temperatura massima acqua in ingresso
Temperature max eau a l'entre
Maximale Temperatur Wasseranschl
Maximum Water temperature in-feeding
Pressione Dinamica alimentazione idrica
Pression dynamique arriveè d'eau
Dynamic pressure water supply
Dynamischer Druck asserreinlauf
Pressione dinamica vapore saturo
Pression dynamique vapeur satueèè
Dymanischer Druck gesattigter Dampf
Pression Dinamica Vapor Saturado
Code DWXXXX.YYYY
CL/Part
XXXXW
XXXW
AXZH05 N3 V004
S/N DW X xxxxxxx
ANNO
YEAR
ANNÉE
AN“O
JAHR
NUMERO DI SERIE
SERIAL NUMBER
NUMÉRO DI SÉRIE
NUMERO DI SERIE
SERIENNUMMER
E=2010 - 2011
F=2011 - 2012
G=2013 - 2014
H=xxxx - xxxx
CODE DW XXXX
FAMIGLIA PRODOTTO
FAMILY PRODUCT
FAMILLE DU PRODUIT
FAMILIA PRODUCTO
FAMILIE DES PRODUKTES
CODE DW XXXX.YYYY
FAMIGLIA PRODOTTO
FAMILY PRODUCT
FAMILLE DU PRODUIT
FAMILIA PRODUCTO
FAMILIE DES PRODUKTES
CODICE MODELLO
CODE MODEL
CODE ARTICLE
CODIGO MODELO
KODE VON MODELL
N/SledoM
Model DESCRIPTION
S/N DWXxxxxxxx Type ..........
60°C
200-500 kPa
kcal
16A
IPX3
MADE IN ITALY
ANNO PROD.: 2013
Temperatura massima acqua in ingresso
Temperature max eau a l'entre
Maximale Temperatur Wasseranschl
Maximum Water temperature in-feeding
Pressione Dinamica alimentazione idrica
Pression dynamique arriveè d'eau
Dynamic pressure water supply
Dynamischer Druck asserreinlauf
Pressione dinamica vapore saturo
Pression dynamique vapeur satueèè
Dymanischer Druck gesattigter Dampf
Pression Dinamica Vapor Saturado
Code DWXXXX.YYYY
CL/Part
3500W
500W
A8ZH05 N3 V004
A
A Napięcie i częstotliwość
B Moc całkowita
C Współczynnik szczelności
D Natężenie całkowite
E Moc pompy
F Zabezpieczenie przedlicznikowe
G Dynamiczne ciśnienie wody
Page 30
30
PL
CZĘŚĆ DLA UŻYTKOWNIKA
4. PANEL STEROWANIA I ZASTOSOWANE SYMBOLE
ELEMENTY STEROWANIA WSKAŹNIKI
Wyłącznik główny 0-1 Wskaźnik cyklu mycia
Przycisk uruchamiania
cyklu START
Wskaźnik temperatury
Ręczny przycisk opróżniania (opcjonalny)
Wybór programu mycia:
120 s lub 180 s (tylko
model 231579)
5. OBSŁUGA
rys. 5 rys. 6 rys. 7 rys. 8
• Sprawdzić, czy fi ltr jest poprawnie zamontowany
w gnieździe (rys. 5-6).
Filtr należy czyścić co 20 cykli mycia i zawsze,
kiedy jest to konieczne.
Nie używać urządzenia bez filtra.
• Przewód przelewowy wsunąć do gniazda wewnątrz
komory zmywarki (rys. 5-6).
• Zamknąć drzwi zmywarki.
• Wsunąć przewód dozownika nabłyszczacza do
zbiornika z nabłyszczaczem i sprawdzić, czy jego
ilość jest wystarczająca do codziennego użytku
(patrz pkt. 5.3 Korzystanie z nabłyszczacza).
•
Otworzyć dopływ wody i przełączyć włącznik główny.
• Nacisnąć przycisk uruchomienia 0-1 („1” - patrz
roz. 4) do położenia 1 (wciśnięty). Dioda przycisku zapali się na pomarańczowo (patrz roz. 4).
Urządzenie automatycznie napełni zbiornik
wodą, następnie rozpocznie się faza podgrzewania. Wskaźnik „b” (patrz roz. 4) zapali się po
osiągnięciu odpowiedniej temperatury wody.
• Wprowadzić kosz z naczyniami do mycia.
Naczynia należy poprawnie umieścić w koszu
(patrz rys. 8).
• Przed rozpoczęciem cyklu mycia, w przypadku
braku automatycznego systemu dozowania, należy podać środek myjący do zbiornika zmywarki.
Po zapaleniu się wskaźnika „B” przyciskiem „4”
wybierz program mycia (tylko model: 231579),
a następnie naciśnij przycisk „2” START (patrz
roz. 4) i przytrzymać przez przynajmniej sekundę.
Rozpoczęcie cyklu wskazywane jest zapaleniem
diody przycisku albo kontrolki „a”.
Na koniec cyklu mycia przeprowadzony zostanie
cykl płukania na gorąco. Dioda „a” (patrz roz. 4)
zgaśnie po zakończeniu cyklu.
Uwaga: Po zakończeniu cyklu, przy zamkniętych
drzwiach, naczynia nie wysuszą się. Należy wyjąć
kosz albo otworzyć drzwi, aby ułatwić odparowanie wody i osuszenie naczyń.
• Urządzenie gotowe jest na kolejny cykl zmywania.
• Na koniec dnia należy wyczyścić urządzenie (patrz
roz. 6 Konserwacja).
• Wyłączyć urządzenie i zamknąć dopływ wody.
• Wyłączyć główny włącznik ścienny.
Page 31
31
PL
5.1 ZAŁADUNEK NACZYŃ I SZTUĆCÓW
Przed włożeniem sztućców i naczyń do zmywarki
usuń z nich resztki jedzenia. Nie jest jednak konieczne spłukiwanie ich wodą.
Uwaga: Nie myj naczyń zanieczyszczonych benzyną, farbą, opiłkami stali lub żelaza, popiołem,
piaskiem, woskiem lub smarem. Te substancje
niszą urządzenie. Nie myj delikatnych przedmiotów lub wykonanych z materiałów nieodpornych
na mycie w zmywarce.
Postępuj zgodnie z poniższymi wskazówkami:
• Naczynia i sztućce nie powinny być wkładane
jedne w drugie lub być przykryte.
• Ułóż naczynia tak by woda łatwo mogła dotrzeć
do ich powierzchni, w przeciwnym wypadku nie
zostaną umyte.
• Upewnij się, że naczynia są umieszczone w stabilnej pozycji i głębokie naczynia nie przewrócą
się (kubki, szklanki, miski).
• Wkładaj wszystkie głębokie naczynia jak kubki,
szklanki, miski, itp. górą do dołu.
• Umieszczaj bardzo głębokie naczynia dnem do
góry by woda łatwo mogła z nich wypłynąć.
• Upewnij się, że mniejsze naczynia nie spadną
z koszyka.
• Sprawdź czy ramiona wirujących spryskiwaczy
nie są blokowane przez zbyt wysokie lub wystające naczynia. Porusz spryskiwaczami by upewnić się czy nie są zablokowane.
Niektóre rodzaje żywności takie jak marchew,
pomidory i inne, mogą zawierać naturalne substancje barwiące. W większej ilości mogą one
powodować zmianę koloru naczyń lub części
plastikowych. Żadne przebarwienia nie oznaczają braku odporności plastiku na wysoką temperaturę.
Naczynia i sztućce nie przeznaczone do mycia
w zmywarce:
• Naczynia drewniane i sztućce z drewnianymi
częściami; wysoka temperatura wody powoduje
deformację drewna. Również użyte kleje nie są
odporne na mycie w zmywarce. Ich mycie może
spowodować odklejenie się rękojeści.
• Rękodzieła, delikatne wazy i szkło dekoracyjne.
• Nieodporne na wysoką temperaturę naczynia
plastikowe.
• Miedziane, mosiężne, cynowe lub aluminiowe
przedmioty – mogą stracić barwę lub zmatowieć.
• Dekoracje na szkle w wyniku częstego mycia
mogą stracić połysk.
• Przedmioty z delikatnego szkła lub kryształu
w wyniku częstego mycia mogą zmatowieć.
Zalecamy kupowanie wyłącznie naczyń i sztućców
przeznaczonych do mycia w zmywarce.
Obowiązkowo należy powtórzyć cykl mycia, jeśli
po zakończeniu jednego naczynia nie są czyste
lub są niedomyte (szklanki, kubki, miski itp.
z płynem w środku).
5.2 STOSOWANIE DETERGENTU
Należy stosować środek niepieniący, odpowiedni do
zmywarek przemysłowych. Zalecane jest stosowanie środków w płynie.
Detergent dozuje się bezpośrednio do zbiornika.
Producent podaje zalecane dawki detergentu w zależności od twardości wody.
1 cm środka zassany do przewodu odpowiada ok.
0,15 g. Odpowiednia ilość detergentu ma istotne
znaczenie dla wyników zmywania.
Page 32
32
PL
5.3 KORZYSTANIE Z NABŁYSZCZACZA
Urządzenie wyposażone jest w dozownik nabłyszczacza. Zmywarka pobiera nabłyszczacz automatycznie.
Nabłyszczacz musi być odpowiedni do zmywarek
przemysłowych. Zaleca się zamawianie środka od
wyspecjalizowanych dostawców.
Aby zmniejszyć ilość pobieranego środka, obrócić
śrubę w prawo, aby zwiększyć jego ilość, obrócić
śrubę w lewo. Zalecana ilość to 2-5 cm produktu
mierzona w przewodzie. 1 cm produktu zassany do
przewodu odpowiada ok. 0,13 g. Odpowiednia ilość
nabłyszczacza jest ważna dla szybkiego i skutecznego suszenia.
5.4 SYSTEM POMPY OPRÓŻNIAJĄCEJ (OPCJONALNY)
Aby całkowicie opróżnić zbiornik pozostaw urządzenie włączone (ON), wyjmij rurę przelewową
i zamknij drzwi. Naciśnij przycisk 3 (patrz rozdział 4)
i przytrzymaj przynajmniej przez sekundę: pompa
opróżniająca automatycznie opróżni wannę zmywarki.
Po zakończeniu opróżniania wyłącz urządzenie.
Jeśli chcesz rozpocząć nowy cykl mycia, wyłącz
zmywarkę i po 5 sekundach włącz ją ponownie używając przycisku 1 (patrz rozdz. 4).
Otwarcie drzwi zatrzyma urządzenie, które ponownie zacznie działać, gdy drzwi zostaną zamknięte.
Podczas cyklu mycie-płukanie nadmiar wody jest
automatycznie usuwany.
5.5 ZGODNOŚĆ Z PRZEPISAMI DOTYCZĄCYMI HIGIENY I HACCP
• Urządzenia wyposażone są we wskaźnik „b”
- roz. 4 , który zapala się, gdy bojler i zbiornik
osiągną zadaną temperaturę (wartości wprowadzone fabrycznie). Przed rozpoczęciem kolejnego cyklu zaleca się odczekanie na zapalenie się
wskaźnika.
• Dokładnie usunąć resztki żywności z naczyń, aby
nie dopuścić do zapchania fi ltrów, dyszy
i przewodów.
• Przynajmniej dwa razy dziennie opróżniać zbiornik i czyścić fi ltry.
• Sprawdzać, czy ilość dozowanego detergentu
i nabłyszczacza jest odpowiednia (zgodnie z zaleceniami dostawcy). Rano, przed uruchomieniem
urządzenia, sprawdzić, czy w zbiornikach znajdują się odpowiednie ilości produktów na dany
dzień.
• Zawsze czyścić dno komory.
• Wyjąć kosz ze zmywarki czystymi rękoma albo
w rękawicach, aby nie pobrudzić czystych naczyń
i sztućców.
• Nie suszyć ani nie polerować naczyń niewyparzonymi ściereczkami ani szczotkami.
Page 33
33
PL
6. KONSERWACJA
6.1 BIEŻĄCA KONSERWACJA
OSTRZEŻENIE: Urządzenie nie jest zabezpieczone przed strumieniami wody, dlatego nie należy
stosować systemów mycia pod ciśnieniem.
Skontaktować się ze sprzedawcą środków do
czyszczenia, aby uzyskać szczegółowe informacje na temat metod i produktów do okresowej dezynfekcji urządzenia.
Do czyszczenia urządzenia NIE stosować wybielaczy ani środków na bazie chloru.
Aby zapewnić doskonałe wyniki mycia, urządzenie
należy myć przynajmniej raz dziennie w następujący sposób:
•
Nacisnąć przycisk uruchomienia 0 („1” - patrz roz. 4).
• Wyłączyć główny włącznik.
• Zamknąć dopływ wody.
• Zdjąć przewód przelewowy, aby spuścić wodę.
W przypadku urządzeń wyposażonych w pompę
spustową, należy postępować zgodnie ze wskazówkami przedstawionymi w pkt. 5.4.
• Wyjąć fi ltr i wyczyścić go szczotką pod bieżącą
wodą.
• Zdjąć ramiona spryskujące odkręciwszy śruby
i dokładnie wyczyścić dysze i same ramiona pod
bieżącą wodą.
• Złożyć ponownie wszystkie części i zamontować
ramiona w komorze dokręcając odpowiednimi
śrubami. Zwrócić uwagę, czy dysze są w odpowiednim położeniu (otwarte i/lub zamknięte dysze) oraz czy ramiona zostały zainstalowane pod
odpowiednim kątem.
• Dokładnie wyczyścić zbiornik stosując odpowiednie środki.
• Na koniec dnia zaleca się pozostawienie otwartych drzwi zmywarki.
Uwaga: Zaleca się wymianę wody w zbiorniku
przynajmniej co 20 cykli mycia albo dwa razy
dziennie. Nie stosować szczotek metalowych ani
produktów powodujących korozję, które mogą
uszkodzić urządzenie.
6.2 SZCZEGÓLNA KONSERWACJA
Raz albo dwa razy w roku urządzenie powinno być sprawdzone
przez wykwalifi kowanego technika w celu:
1 oczyszczenia fi ltra elektrozaworu
2 usunięcia osadów
3 sprawdzenia szczelności uszczelek
4 sprawdzenia stanu i zużycia elementów
5 sprawdzenia działania dozowników.
7. ALARMY
TYP ALARMU PRZYCZYNA ROZWIĄZANIA
Dioda cyklu miga Nie uzupełniono wody w zbiorniku Sprawdzić, czy zawór dopływu wody jest otwarty się
i czy rura przelewowa (wewnątrz komory mycia) jest
poprawnie założona. Wyłączyć i włączyć urządzenie
ponownie, aby skasować alarm.
Bojler wody nie nagrzał się
(w urządzeniach wyposażonych
w funkcję Thermostop)
Termostat albo grzałka bojlera nie działają.
Sprawdzić albo wezwać serwis.
Page 34
34
PL
8. ROZWIĄZYWANIE PROBLEMÓW
Problem Możliwe przyczyny Rozwiązanie
Urządzenie
nie włącza się
Włącznik został przełączony Włączyć przełącznik główny
Urządzenie
nie pobiera wody
Dopływ wody jest zamknięty Otworzyć dopływ wody
Dysze ramion spryskujących albo
filtr elektrozaworu są zatkane albo
wytrącił się na nich kamień
Oczyścić dysze ramion spryskujących, przewody
i filtr elektrozaworu
Uszkodzony wyłącznik ciśnieniowy Wymienić wyłącznik ciśnieniowy (wezwać serwis)
Dioda cyklu miga Patrz rozdział 7 „Alarmy”
Niedokładnie umyte
naczynia
Dysze ramion spryskujących są
zatkane albo ramiona nie obracają się
Odkręcić i wyczyścić dysze i kolumnę obrotową,
założyć je ponownie
Pozostałości tłuszczu albo skrobi Zbyt niskie stężenie detergentu
Filtr jest zbyt zabrudzony
Wyjąć filtr i wyczyścić go szczotką pod bieżącą
wodą, założyć ponownie
Sprawdzić temperaturę w zbiorniku
(musi zawierać się między 50°C a 60°C)
Wyregulować termostat albo sprawdzić
poprawność działania grzałki
Długość mycia niedostosowana
do stopnia zabrudzenia naczyń
Jeśli to możliwe, wybrać dłuższy cykl albo
powtórzyć cykl mycia
Woda do mycia jest zbyt brudna
Spuścić wodę ze zbiornika, wyczyścić filtry,
napełnić zbiornik i ponownie założyć filtry
Obecność piany
Zastosowanie nieodpowiednich
produktów
Stosować detergenty niepieniące albo stosować
mniejszą ilość tego samego detergentu
Zbyt niska temperatura zbiornika
Wyregulować termostat albo sprawdzić
poprawność działania grzałki
Niedosuszone szkło
albo naczynia
Zbyt mała ilość nabłyszczacza
Zwiększyć ilość nabłyszczacza poprzez obrócenie
śruby na dozowniku (patrz rozdział „Dozownik
nabłyszczacza”)
Kosz nie jest dostosowany do szkła
i naczyń
Zastosować kosz umożliwiający pochylenie
naczynia i ułatwienie spływu wody
Naczynia zbyt długo pozostawały
w zmywarce
Niezwłocznie po zakończeniu cyklu mycia wyjąć
kosz, co umożliwi lepszy przepływ powietrza
i szybsze osuszenie naczyń
Temperatura wody do płukania jest
niższa niż 75°C - 80°C
Sprawdzić temperaturę termostatu bojlera
Powierzchnia naczyń i szkła jest
zbyt porowata
Wymienić szkło i naczynia na inne
Na szkle i naczyniach
pozostają smugi
i plamy
Zbyt duża ilość nabłyszczacza
Zmniejszyć ilość nabłyszczacza poprzez obrócenie
śruby na dozowniku (patrz rozdział „Dozownik
nabłyszczacza”)
Zbyt twarda woda
Sprawdzić twardość wody Twardość wody
nie powinna przekraczać 8°f
Page 35
35
PL
Urządzenie nagle
zatrzymuje się
w trakcie cyklu
Urządzenie podłączone jest do
przeciążonego obwodu
Podłączyć urządzenie osobno
(wezwać serwis techniczny)
Uruchomione zostało zabezpieczenie
Sprawdzić zabezpieczenia (wezwać serwis
techniczny)
W trakcie cyklu
urządzenie
zatrzymuje się
i pobiera wodę
Nie wymieniono wody
z poprzedniego dnia
Opróżnić zbiornik i napełnić ponownie
Temperatura wody w zbiorniku jest
zbyt wysoka
Wezwać serwis techniczny w celu sprawdzenia
termostatu i wyłącznika ciśnieniowego
Uszkodzony wyłącznik ciśnieniowy
Położenie przewodu przelewowego
jest nieprawidłowe
Wyjąć przewód przelewowy i założyć poprawnie
Pompa myjąca
nie działa
Pompa jest zablokowana Wezwać serwis techniczny
Uwaga: W przypadku innych problemów skontaktować się z serwisem.
Producent zastrzega sobie prawo do zmiany specyfikacji technicznych bez uprzedniego
powiadomienia.
9. OCHRONA ŚRODOWISKA
9.1 ZALECENIA DOTYCZĄCE OPTYMALNEGO ZUŻYCIA ENERGII, WODY I DETERGENTÓW
Jeśli to możliwe, uruchamiać urządzenie po całkowitym zapełnieniu, pozwoli to zoptymalizować zuży-
cie detergentu, nabłyszczacza, energii i wody.
Detergent i nabłyszczacz: Aby chronić środowisko,
należy używać detergentów i nabłyszczaczy i najwyższym stopniu biodegradowalności. Przynajmniej raz
w roku sprawdzać ich poprawną ilość w zależności
od twardości wody. Zbyt duża ilość produktu zwiększa zanieczyszczenie rzeki i mórz, a zbyt mała ilość
negatywnie wpłynie na efekty mycia.
Temperatura zbiornika i bojlera: Temperatura
zbiornika i bojlera ustawiana jest fabrycznie tak, aby
zapewnić najlepsze wyniki mycia przy użyciu większości detergentów dostępnych na rynku. Instalator
może dostosować te parametry do stosowanego detergentu (patrz pkt. 1.4).
Usuwanie resztek żywności: Ostrożnie usunąć
resztki żywności z talerzy w letniej wodzie, aby ułatwić usuwanie tłuszczu zwierzęcego. Aby usunąć zaschnięte resztki, należy zanurzyć naczynie w gorącej
wodzie.
Uwaga: Naczynia należy myć jak najszybciej, aby
uniknąć zaschnięcia resztek i pogorszenia wyników
zmywania.
Aby zapewnić skuteczność mycia, zaleca się regularne czyszczenie i konserwację zmywarki (patrz roz. 6).
Nieprzestrzeganie powyższych zaleceń albo informacji przedstawionych w instrukcji może prowadzić do większego zużycia energii, wody i detergentów, pociągając za sobą zwiększenie kosztów
eksploatacji albo zmniejszenie wydajności urządzenia.
Page 36
36
PL
9.2 OPAKOWANIE
Opakowanie obejmuje następujące elementy:
• drewniana paletę
• nylonowy worek (LDPE)
• tekturę wielowarstwową
• piankę poliuretanową (PS)
• usztywnienia z polipropylenu (PP).
Powyższe materiały opakowaniowe należy utylizować zgodnie
z obowiązującymi przepisami dotyczącymi ochrony środowiska.
9.3 WYCOFANIE Z UŻYTKOWANIA I OCHRONA ŚRODOWISKA
Urządzenie zużyte i wycofane z użytkowania należy zutylizować zgodnie z przepisami i wytycznymi
obwiązującymi w momencie wycofania urządzenia.
Materiały opakowaniowe, jak tworzywa sztuczne
i pudła, należy umieszczać w pojemnikach na odpady właściwych dla rodzaju materiału.
10. GWARANCJA
Każda wada bądź usterka powodująca niewłaściwe
funkcjonowanie urządzenia, która ujawni się w ciągu jednego roku od daty zakupu, zostanie bezpłatnie usunięta lub urządzenie zostanie wymienione
na nowe, o ile było użytkowane i konserwowane
zgodnie z instrukcją obsługi i nie było wykorzystywane w niewłaściwy sposób lub niezgodnie z przeznaczeniem. Postanowienie to w żadnej mierze nie
narusza innych praw użytkownika wynikających
z przepisów prawa. W przypadku zgłoszenia urządzenia do naprawy lub wymiany w ramach gwarancji należy podać miejsce i datę zakupu urządzenia
i dołączyć dowód zakupu (np. paragon). Zgodnie
z naszą polityką ciągłego doskonalenia wyrobów
zastrzegamy sobie prawo do wprowadzania bez
uprzedzenia zmian w wyrobie, opakowaniu oraz
danych technicznych podawanych w dokumentacji.
Gwarancja jest wyraźnie wyłączona w następujących sytuacjach:
• Usterki lub uszkodzenia spowodowanego przez
transport;
• Błędnej lub nieprawidłowej instalacji produktu
(na przykład z powodu niedostatecznego ciągu
przewodu kominowego lub wywiewu) w świetle
instrukcji podanych w instrukcji obsługi dołączonej do produktu;
• Nieodpowiedniego lub nieprawidłowego zasilania elektrycznego, hydraulicznego lub gazowego;
• Nieuwagi, zaniedbania lub niekompetencji w
użytkowaniu produktu, w świetle instrukcji podanych w instrukcji obsługi dołączonej do produktu;
• Użycia produktu do zastosowań innych niż te, do
których urządzenie zostało przeznaczone, lub w
jakikolwiek sposób niezgodnych z instrukcjami podanymi w podręczniku użytkownika dostarczonym wraz
z produktem;
• Ingerencji w produkt;
• Regulacji, konserwacji lub naprawy przeprowadzonych przez nieautoryzowany personel
lub z zastosowaniem nieoryginalnych części
zamiennych;
• Nieodpowiedniej lub nieuważnej konserwacji
produktu, niezgodnej z instrukcjami zawartymi
w podręczniku użytkownika dostarczonym wraz
z produktem;
• Uszkodzeń spowodowanych przez pożar, katastrofy ekologiczne, wypadki oraz przyczyny, których nie można połączyć z producentem i/lub
sprzedawcą.
Page 37
37
PL
Ponadto gwarancja nie obejmuje części malowanych albo emaliowanych, pokręteł, lamp, elementów szklanych, kamieni ogniotrwałych i transportu
od klientów, użytkownika końcowego lub miejsc
sprzedaży do producenta i/lub sprzedawcy i z powrotem. Koszt wymiany i instalacji pieca nie jest
objęty gwarancją.
Producent oraz sprzedawca nie ponosi odpowiedzialności za jakiekolwiek szkody, bezpośrednie ani
pośrednie spowodowane awarią urządzenia lub na
skutek jego nieprzydatności do użycia.
Wszelkie naprawy przeprowadzane w okresie gwarancji nie powodują przedłużenia rzeczonej gwarancji ani jej odnowienia. Nikt nie ma prawa modyfi kować warunków gwarancji ani wydawać nowej
gwarancji ustnej ani pisemnej.
Wszelkie spory będą rozpatrywane przez właściwy
sąd w Poznaniu.
OSTRZEŻENIE DLA KUPUJĄCEGO
• Urządzenie do pieczenia jest przeznaczone wyłącznie do pieczenia produktów żywnościowych
• Producent i/lub sprzedawca nie ponosi odpowiedzialność za wykonanie instalacji;
• Producent i/lub sprzedawca nie ponoszą odpowiedzialności za jakiekolwiek szkody, bezpośrednie lub pośrednie poniesione przez osoby,
zwierzęta lub mienie, spowodowane awarią
urządzenia lub na skutek jego nieprzydatności
do użycia.
Producent i/lub sprzedawca nie ponosi odpowiedzialności za jakiekolwiek niedokładności lub błędy
druku powstałe przy kopiowaniu niniejszego podręcznika. Producent zastrzega sobie prawo do modyfi kowania produktów, kiedy to uzna za stosowne,
również w interesie użytkownika, nie naruszając
charakterystyki funkcjonalności i bezpieczeństwa.
Page 38
38
Page 39
Page 40
Hendi B.V.
Steenoven 21
3911 TX Rhenen, The Netherlands
Hendi Polska Sp. z o.o.
ul. Magazynowa 5
62-023 Gądki, Poland
Hendi Food Service Equipment GmbH
Gewerbegebiet Ehring 15
5112 Lamprechtshausen, Austria
Hendi Food Service Equipment Romania S.R.L.
Str. 13 decembrie nr. 94A, Hala 14
Brasov 500164 RO, Romania
Hendi HK Ltd.
1603-5, Tower II, Enterprise Square
9 Sheung Yuet Road, Kowloon Bay, Hong Kong
Find Hendi on internet:
www.hendi.eu
www.facebook.com/HendiFoodServiceEquipment
www.linkedin.com/company/hendi-food-service-equipment-b.v.
www.youtube.com/HendiEquipment
© 2017 Hendi BV Rhenen - The Netherlands Ver: 26-06-2017
(ver. 2017/06/26/MP/MD)
- Changes, printing and typesetting errors reserved.
- Producent zastrzega sobie prawo do zmian
oraz błędów drukarskich w instrukcji.
Loading...
