Hendi 208854, 208960, 208977, 208894, 208892 User Manual

...

Download

Page 1

You should read this user manual carefully before using the appliance

Bevor Sie das Gerät in Betrieb nehmen, sollten Sie diese Gebrauchsanweisung aufmerksam lesen

Alvorens de apparatuur in gebruik te nemen dient u deze gebruiksaanwijzing aandachtig te lezen

Przed uruchomieniem urządzenia należy koniecznie dokładnie przeczytać niniejszą instrukcję obsługi

Lisez attentivement ce mode d’emploi avant d’utiliser l’appareil .

Prima di utilizzare l’apparecchio in funzione leggere attentamente le istruzioni per l’uso.

Citiţi cu atenţie prezentul manual de utilizare înainte de folosirea aparatului

User manual Gebrauchsanweisung Gebruiksaanwijzing Instrukcja obsługi

Mode d’emploi Istruzioni per l’utente Instrucţiunile utilizatorului

4 – white58802 :metI 208892 – black 208953 – silver 208960 – white 208977 – black 208984 – silver

TCAPMOC CITAMOTUA YLLUF

COFFEE MACHINE PROFI LINE

Page 2

INSTRUCTIONS OF COFFEE MACHINE PARTS (208960, 208977, 208984)

1Bean container cover 2Water tank lid 3Water tank 4 Coffee grounds container 5Drip tray 6Drip tray grid 7 Powder container cover 8Grinding wheel

9Bean container 250 g 10 Coffee spout 11 Handle 12 Milk pipe 13 Milk frother 14 Hot water spout 15 Milk and cream spout 16 Power cord

Page 3

COFFEE MACHINE OPERATION INTERFACE INSTRUCTIONS (208960, 208977, 208984)

1 Espresso icon 2 Long coffee icon 3 Hot water icon 4 Power switch 5Screen

6Cappuccino icon 7 Coffee Latte icon 8 Hot milk/cream icon 9Cleaning button 10 Rotary button

Page 4

INSTRUCTIONS OF COFFEE MACHINE PARTS (208854, 208892, 208953)

1Bean container cover 2Water tank lid 3Water tank 4 Coffee grounds container 5Drip tray 6Drip tray grid 7 Powder container cover 8Grinding wheel

9Bean container 750 g 10 Coffee spout 11 Handle 12 Milk pipe 13 Milk frother 14 Hot water spout 15 Milk and cream spout 16 Power cord

Page 5

COFFEE MACHINE OPERATION INTERFACE INSTRUCTIONS (208854, 208892, 208953)

1 Espresso icon 2 Long coffee icon 3 Hot water icon 4 Power switch 5Screen

6Cappuccino icon 7 Coffee Latte icon 8 Hot milk/cream icon 9Cleaning button 10 Rotary button

Page 6

1. SAFETY INSTRUCTIONS

Please see specification label on the bottom of coffee machine or technical date indicated in instruction manual (P26).

PRECAUTIONS

•

Please do not contact with heat parts of coffee machine to avoid scalding.

•

To avoid operator’s injury caused by burn, electric shock or other unexpected reasons, please do not contact the power cord, plug, and main body with water.

• This appliance can be used by children aged from 8 years and above if they have been given supervision or instruction concerning use of the appliance in a safe way and if they understand the hazards involved. Cleaning and user maintenance shall not be made by children unless they are older than 8 and supervised. Keep the appliance and its cord out of reach of children aged less than 8 years. Children shall not play with the appliance.

• Appliances can be used by persons with reduced physical, sensory or mental capabilities or lack of experience and knowledge if they have been given supervision or instruction concerning use of the appliance in a safe way and understand the hazards involved.

• If the supply cord is damaged, it must be replaced by the manufacturer, its service agent or similar qualified persons in order to avoid a hazard.

• Unplug from outlet when stop using and before clean- ing. Allow to cool before disassembling and cleaning the coffee machine.

• Use of parts that are not explicitly recommended would result in a fire of coffee machine, electric shock, or in- jury to persons.

•Please do not use the machine outdoor.

•Please do not hang up the power cord to the edges of the table, for it might be abased to an electric leakage, and cause injury to operators.

•P

lea

se place the machine in a fixed and stable work- bench, and keep far away from high temperature (e.g. gas stoves, electric cookers, induction cookers, etc).

•

Power off the machine, until the cleaning program finished and no indication on screen, and then unplug the power.

• When using espresso, long coffee and hot water, liquid in high temperature will flow from coffee spout and hot water spout. Please do not touch it to avoid scalding.

• When using cappuccino, coffee latte, hot milk/cream, please confirm that the milk pipe has been connected from the milk frother to milk before making cappuccino, coffee latte, and hot milk/cream. Otherwise, high temperature s

am may cause personal injury.

Page 7

PROHIBITIONS

Except for cleaning and daily maintenance to coffee machine, if it fails to work please send it to authorized after-sale service center for repairing, or contact with customer service for after-sale services.

• Never immerse the machine into water, and do not put the machine near the water tap or water tank.

• Never disassemble coffee machine without authoriza- tion, for any maintenanc

e needs dis

assemb

ling the

machine, please return it to Service Centre or contact after-sales service center.

•

Never use an unmatched voltage to the electric speci- fication

of the machine; otherwise, the machine would

be burnt.

• Only purified water in room temperature is allowed to be filled into the water tank. Never put warm water, hot water, milk or other liquid into it.

• Never carry or move the coffee machine while working. For moving or carrying the coffee machine, please switch it off and unplug the power cord firstly.

•

The machine may release heat. Therefore, when placing the machine in the workbench, at least 3 cm must be left against its surface, sides and wall side; at least 15 cm must be left against its top. Prohibit placing the

machine into a narrow space. As for dimension of the machine, please look at the Technical Data of User

Manual (Page 26).

• Never use non-family usage detergent to wipe the ma- chine, otherwise it may cause corrosion of c

offee

ma-

chine, and result in a risk of electric shock.

• Never use wet rag to wipe coffee machine, may result in a risk of electric shock.

• Never use hard edged tool or rough rag to clean the stain on the machine, it will damage the machine.

• Never put instant coffee powder or cocoa powder or other mixture powder into the bean container or powder container. It would cause coffee machine damaged.

•

Never fill specially treated coffee bean (e.g. cocoa, sugar coated) into the bean container, it would cause coffee machine damaged.

• Only roasted coffee bean is allowed to put into the bean container. Rice, soybean, chocolate bean, nut, sugar, spice, etc., are prohibited. Otherwise it would cause coffee machine damaged.

• Never wash bean container or powder container with water, it will damage the machine.

•

Never use coffee machine in the environment tempera- ture

below 0 °C. Water inside the machine will freeze

and cause the coffee machine damaged.

•

Never expose the machine in rainy, snowy, frosty environ- ment.

It would cause coffee machine damaged.

WARNINGS

Never disassemble and repair the machine without authorization. If there is any error, please send it to authorized service center for repairing

If the coffee machine is damaged because of the situation that has been warned above, it is not covered in the warranty!

Page 8

2. PROPER OPERATION

To guarantee the coffee taste, make sure that temperature of the water filled into the water tank is at 25°C or so. Coffee machine can only be used for preparing coffee, hot milk, milk foam, and hot water. Do not use it for any other intended use. We will not take any responsibility for the consequences of improper use. Please carefully read all

the contents of this manual, so that you can know the coffee machine sufficiently.

Please keep this manual properly for looking up at any time.

3. INSTRUCTIONS FOR USE

Reading this manual will help you be familiar with the coffee machine, and use it properly.

“Instructions for first-time use“ introduces the operation

process of coffee machine step-by-step, for first time use. “failures handling“ will provide information when encoun- tering problems.

SYMBOL DESCRIPTION

Non-compliance with the operation, may cause electric shock, and threat to life.

Non-compliance with the operation may cause Coffee machine damaged, or personal injury.

Non-compliance with the operation, may cause scalded or burn injury.

This symbol, if prompted, please carefully read it.

This symbol, if prompted, represents recycle.

SAFETY TIPS

Please notice the following tips to avoid personal injury from electric shock.

•

Do not operate the coffee machine if the appliance or the power cord is damaged.

•

When encountering breakdowns of the machine (if any burning smell or smoke), unplug the power cord imme- diately and contact with service center.

•

If the power cord of the coffee machine is damaged, please contact with service center.

•

Place the coffee machine and the power cord far away from heat sources.

•

Please don't contact power cord with sharp tools.

•

Do not repair the coffee machine without authorization or operate it in the way that was not mentioned in this manual, to avoid personal injury.

•

Place the coffee machine out of the reach of children.

•

When Coffee machine is unused for long periods, unplug the power cord and put it away, so that not to trip up people or damage to the power cord.

•

Please don't use unoriginal parts, otherwise, it may cause the machine damaged.

Page 9

CATA LOG UE

1. Safety Instructions.....................................................................................6

2. Proper operation........................................................................................8

3. Instructions for use....................................................................................8

Symbol description ....................................................................................8

4. Instructions for first time use ....................................................................10

Power connection.......................................................................................10

Fill water tank............................................................................................10

Fill beans....................................................................................................10

Grinding wheel...........................................................................................10

Power on ....................................................................................................11

Power off ....................................................................................................11

5. Making beverages......................................................................................12

Preparing coffee by touch icon ..................................................................12

Single time setting of coffee parameters..................................................13

Preparing coffee with coffee powder.........................................................14

6. Program setting.........................................................................................14

Maintenance setting...................................................................................14

Setting beverage parameters and range...................................................15

Temperature setting ..................................................................................15

Hard water ...............................................................................................15

Energy-saving setting................................................................................16

Automatic switch off ..................................................................................16

Reset ..........................................................................................................16

Information.................................................................................................16

Language

....................................................................................................16

Exit..............................................................................................................16

7. Cl

eaning and maintenance.........................................................................17

Cleaning the coffee machine before operation .........................................17

Cleaning brewing unit................................................................................17

Rinse milk unit...........................................................................................16

Descaling the coffee machine....................................................................20

Cleaning coffee grounds container and drip tray......................................22

Cleaning water tank...................................................................................23

Cleaning bean container............................................................................23

Disassembling and cleaning the milk frother...........................................23

Installing milk pipe ....................................................................................23

Cleaning milk pipe .....................................................................................23

Cleaning coffee machine ...........................................................................24

8. Failures handling.......................................................................................24

9. Display information....................................................................................25

10. Transport and recycle ..............................................................................26

11. Technical data ..........................................................................................26

Page 10

4. INSTRUCTIONS FOR FIRSTTIME USE

This chapter will help you understand the basic operations and settings for your first time use.

POWER CONNECTION

•

Place the coffee machine on a stable workbench that is not close to water.

•

Keep the coffee machine far away from high temperature heat source.

•

Be sure to use power supply that is in accordance with specification label.

•

Put the power cable at a suitable place to avoid people tripping over.

FILL WATER TANK

•

Only purified water at room temperature is allowed to fill in the water tank, never fill any other liquid (e.g. warm water, hot water, milk). It will damage coffee ma

chine. In order to ensure the taste of coffee, it is recommended

to use water at 25°C or so. Low temperature water will not make a good taste.

•

To ensure healthy and the taste of coffee, please change

the water in the

tank every day.

•

The amount of water in the water tank cannot exceed the height of the MAX mark.

FILL BEANS

•

Never put the coffee beans that have been specially treated (e.g. sugar, cocoa) into the bean container.

•

Only roasted coffee beans can be put into the bean container, never put others like rice, soybeans, chocolate beans, nuts, sugar, and spices.

•

Never put hard objects into the bean container, otherwise it will damage the grinder.

•

The bean container cover playing a role as seal. It keeps the aroma of coffee beans maximally. Please do not lose the cover.

•

Don't fill the liquid in the bean container.

GRINDING WHEEL

•

Please adjust the fineness of coffee bean powder according to the coffee beans.

•

Please adjust the grinding wheel when the grinder is running, or the grinder will be damaged.

•

If your coffee beans are in dark color, it is recommended to set to the rough mode.

•

If your coffee beans are in light color, it is recommended to set to the fine mode.

•

During making coffee, if the coffee outflows very slowly or completely does not outflow, please set it to the rough mode.

•

If the coffee outflows very quickly and the color of crema on the top is very light, please set it to the fine mode.

•

The adjustment of grinding wheel will be effective only after making two or more cups of coffee.

Finest

Fine

Medium

Rough

Roughest

Page 11

POWER ON

•

As the machine has been tested at factory, there may be a little coffee powder left. We promise the machine is brand new.

•

The coffee machine will start self-testing and cleaning at the first-time use, this helps the coffee machine achieve the best working condition, and this process cannot be skipped.

•Every time powering on the coffee machine, it will automatically complete heating and cleaning for one time, and the process cannot be stopped. The coffee machine can only be used after finished the above cycle process.

•During the cleaning process, some hot water may flow out of the coffee spout into the drip tray. Please avoid contacting the spilling hot water.

Please ensure the power is connected before pressing power button.

POWER OFF

•

Every time when powering off the coffee machine, it will automatically com- plete cleaning process for one time, and the process cannot be stopped. This operation is to clean up the coffee pipelines and remove the coffee grounds.

•

During the cleaning process, some hot water will flow out of the coffee spout into the drip tray. Avoid touching spilt hot water, so as not to be burned.

•

Only after using milk/cream/cappuccino/lattee, the Rinse Milk Unit function will be operated when power off.

When you press power button, the machine will be power off after auto cleaning.

Page 12

5. MAKING BEVERAGES

This chapter instructs you making various kinds of coffee, hot water, hot milk and milk foam by this coffee machine. Please read the following instructions

carefully to help you make high-quality beverages.

The temperature of the hot water is high, please do not touch it to avoid being scalded.

Before we make all kinds of coffee, please ensure “READY” is indicated on the display.

•

Never use dark roasted coffee beans.

•

The coffee beans should be put at dry place and avoid sunlight.

•

Only purified water at normal temperature can be used. To make the coffee taste better, it is recommended to use water around 25

°C

•

To ensure the quality of coffee, please change the water in water tank every day.

•

Please warm the coffee cup before making coffee for better taste.

•

Please adjust the height of the coffee spout according to the height of the cup in order to avoid coffee splashing.

•

Adjustable height of coffee spout: 80-140 mm.

PREPARING COFFEE BY TOUCH ICON

You can make 4 kinds of coffee by touch icons, when the screen shows “READY”

Take espresso for example to explain how to make coffee by touch icons.

The volume of espresso is suggested between 30 to 50 ml. Because of the small volume of espresso, please warm the coffee cup before making coffee.

67521*

(1-2<

92/80( 40ML

(635(662

Touch the espresso icon for espresso function.

The grinder will begin to grind. At this time you can adjust the amount of coffee beans by rotating the rotary button. Default amount of coffee beans for espresso:

During making coffee, you can adjust the volume of coffee by rotating the rotary button. Default volume of espresso: 50 ML

When the screen shows as the left picture, it means the espresso is ready, please enjoy it.

Page 13

SINGLE TIME SETTING OF COFFEE PARAMETERS

8 items as bellow can be set at single time.

• Set the amount of coffee beans during grinding process.

• Set the volume of coffee when making coffee

• Set the making time of milk foam to control volume when making cappuccino

• Set the making time of milk to control volume when making latte

• Set the temperature of hot water before making hot water

• Set the hot water volume when making hot water

• Set the making time of hot milk to c

ontrol volu

me when making hot milk

• Set the making time of hot cream when making hot cream

Detail instructions You can set the fineness of coffee and the volume of beverage before or during making the beverage at single time, the setting will not be saved.

&5($0 30S

92/80( 40ML

67521*

0,/. 30S

92/80( 60ML

1250$/

When grinding the coffee beans, you can rotate the rotary button to adjust the amount of coffee beans,

to left is mild , and to right is strong . The default amount is normal .

When making coffee, coffee volume can be adjusted by rotary button. For example, the current volume is 100 ml, 2 cells to left to reduce to 95 ml, and 2 cells to right to increase to 105 ml.

When making cappuccino, milk foam or coffee latte, cream making time can be adjusted by rotating the rotary button while milk foam outflows. For example, the current time is 20s, 2 cells to left to reduce to 19S, and 2 cells to right to increase to 21S.

When making hot milk or coffee latte, milk making time can be adjusted by rotating the rotary button. For example, the current milk making time is 20S, 2 cells to left to reduce to 19S, and 2 cells to right to increase to 21S.

Before making hot water, the temperature can be adjusted by rotating the rotary button. To left is low, to right is high. The default temperature is normal.

When making hot water, the hot water volume can be adjusted by rotating the rotary button. For example, the current volume is 150ML, 2 cells to left to reduce to 145ML, and 2 c

ells to r

ight to in-

rease to 155ML.

Page 14

PREPARING COFFEE WITH COFFEE POWDER

You can choose this function if you want to make coffee with coffee powder.

•

Prohibit filling other mixtures such as instant coffee powder or cocoa powder in the powder container. Otherwise it will damage the machine.

•

Do not fill the coffee powder into the coffee bean container, otherwise, it will damage the machine.

•

Do not rinse the powder container with water, or it will result in operator’s injury by electric shock.

•

Please use proper grounded coffee powder for espresso.

•

Only 7-14g coffee powder can be added. Machine will be damaged with more powder.

•

The process of using coffee powder to make coffee only skips the process of grinding coffee beans, other operations are the same as making espresso, long coffee, cappuccino, and coffee latte. This chapter illustrates with espresso.

6. PROGRAM SETTING

•

This chapter will give instructions on program setting.

•

Ensure the coffee machine shows “READY”, long press the rotary button, then you can enter into the program setting menu.

MAINTENANCE SETTING

Please read the detailed instructions about rinsing the brewing unit and decalcifying on P17 and P20.

86(32:'(5

),//32:'(5

6(/(&7&2))((

527$5<72&$1&(/

5($'<

Long press rotary button to enter into setting when the coffee machine is “READY”.

Display shows “USE POWDER” page after entered into setting. Press rotary button to make coffee.

Open powder container cover and fill the coffee powder, then close cover. Touch the beverage icon you need to make coffee. Press rotary button to cancel.

Page 15

BEVERAGE SETTING

•

This chapter will instruct you how to set beverages. The setting parameters include

coffee strength, volume of coffee, temperature of hot water, volume of hot water, time of making hot milk, time of making hot cream.

• The parameters accomplished by beverage setting will be the default values for each beverage.

1. Epresso setting

2. Long coffee setting

3. Hot water setting

4. Cappuccino setting

5. Coffee latte setting

6. Hot milk setting

7. Hot cream setting

SETTING BEVERAGE PARAMETERS AND RANGE

The parameters as strength, volume, temperature and time can be set for the beverages

bellow.

• The strength and volume of espresso can be set

• The strength and volume of long coffee can be set

•

The strength and volume of coffee part in cappuccino can be set. Milk foam making

time can be set

• The strength and volume of coffee part in latte can be

set. Milk and milk foam making time can be set

•

The temperature and the volume of hot water can be set

• Hot milk making time can be set

• Hot cream making time can be set Please read the following table for the detail setting parameters and adjustment range

TEMPERATURE SETTING

•

The coffee temperature can be adjusted to meet your favor with the “Temperature setting” function and you can choose:

1. Low

2. Middle

3. High

The default temperature is middle, and it’s only workable for coffee not milk.

Drinks

espresso

long coffee

cappuccino

coffee Latte

hot water

hot milk

hot cream

Strength

Mild: Normal: Strong:

Volume

Volume: 15 - 120ML

Volume: 15 - 240ML

Volume: 15 - 240ML Milk time: 3 - 120SEC Cream time: 3 - 120SEC

Volume: 25 -450ML

Milk time: 3 -120SEC

Cream time: 3 -120SEC

HARD WATER

After moving into the menu you can adjust the hardness of water by rotating the rotary button “10”. You can choose one of the fourth options of hard water representing by the black drop where 1 black drop means soft water and 4 black drops mean hard water.

Page 16

ENERGYSAVING SETTING

•

In the energy-saving mode, the machine needs 30 seconds to warm up and

then to make Cappuccino,

Coffee Latte, Hot milk and Cream. While for nor-

mal

mode, making above beverages do not need

waiting heat up. The normal mode is more

energy

consumption than the energy-saving mode.

•

The factory default setting of the machine is normal mode.

•

After entering the program setting, please turn the rotary

button to “ECO SETTING” option, then press the rotary button, setting is finished.

AUTOMATIC SWITCHOFF

•

The machine’s default switch off time is 30 minutes, which means the machine

will automatically switch

off after the last use on 30 minutes.

•

The setting range of automatic switch-off is from 15 minutes to 24 hours.

•

After entering the program setting, please turn the rotary button to the “Auto-off”

option. Then press the rotary but-

ton, the setting is completed.

RESET

•

This function will reset all the menu setting and default beverage parameters to the factory settings (except the language options). In addition, the information options will not be reset.

•

After entering the program setting, please turn the

rotary button to “RESET” option then press the rotary button to confirm, the setting is completed.

INFORMATION

•

In this program you can view the information on num- bers

of produced each drinks, total drinks num-

bers, and maintenance times.

1. Total numbers on produced drinks

2. Numbers of produced espresso

3. Numbers of produced long coffee

4. Numbers of produced hot water

5. Numbers of produced cappuccino

6. Numbers of produced coffee Latte

7. Numbers of produced hot milk

8. Numbers of produced cream

9. Numbers of rinsing operations

10. Numbers of decal

cifying operations

11. Nu

mbers of produced coffee by coffee powder

12. Numbers of rinsing brewing unit operations

13. Numbers of rinsing milk unit

•

At the first-time use, there is already a number of produced beverages because each coffee machine has been tested before leaving factory.

LANGUAGE

•

You can set your preferred language on the coffee ma- chine.

•

After entering the program setting, turn the rotary button

to the "CHOOSE LANGUAGE" option, then press the ro- tary button, rotate the rotary to choose the language, and press the rotary button, setting is completed.

EXIT

•

After entering the program setting, please turn the rotary button to the “EXIT” option. Then press the rotary button.

After completing setting, the machine will return to “READY”.

Page 17

7. CLEANING AND MAINTENANCE

•

This chapter will instruct you how to clean and maintain the coffee machine.

•

Paying attention to daily maintenance of coffee machine, not only ensure the taste of each cup of coffee, but also extend the life of the coffee machine.

Recommended cleaning and maintenance supplies dedicated to Hendi’s fully auto- matic coffee machines.

CLEANING THE COFFEE MACHINE BEFORE OPERATION

•

This chapter will instruc t you how to clean and maintain the coffee machine.

•

Before making coffee, press the cleaning button before the cleaning light is on. It will pre-heat the brewing unit and inner pipeline, to improve the taste of the coffee next time.

•

Cleaning function must be processed in “READY” status.

CLEANING

READY

When the coffee machine is in “READY” status and the cleaning indicator light is not on, press

the cleaning button to start cleaning the brewing unit and coffee spout.

The process of cleaning coffee machine cannot be interrupted, and it will automatically return to “READY” status after cleaning.

CLEANING BREWING UNIT

•

After a long-term use, there will be some coffee powder left on the brewing unit. Remove the powder by deeply cleaning brewing unit.

•

The process of cleaning brewing unit takes about 20 minutes.

0$,17(1$1&(

&/($1%5(:81,7

&/($1,1*

After entering the program settings, turn the rotary button to the "MAINTENANCE" option, and press

the rotary button.

When the screen shows the picture as left, it indi- cates

cleaning brewing unit program has been selected. Press the cleaning button to start clean- ing

brewing unit.

The brew unit is cleaning.

Intended use Cleaning brewing unit

Professional automatic coffee maker cleaning tablets

Product nameProfessional coffee

maker cleaner

Professional descaler for commercial appliances

Professional liquid milk frother cleaner

Descaling Rinse milk unit

Model 231319 231272 975008 231296

Page 18

&/($1,1*

5($'<

23(1&29(5$''

&/($1,1*7$%/(7

35(665,16(

&/26(&29(5

&/($1

Open the coffee powder container lid, add the cleaning

tablet.

Close the coffee powder container lid, press the cleaning button to start it.

When screen displays as the left picture, please press the cleaning button to clean the brew unit.

Brew unit is under cleaning.

After cleaning finished, the machine enters into “READY” status.

Please empty the drip tray after the cleaning program is completed.

RINSE MILK UNIT

•

Prepare approx. 250 ml of liquid milk frother cleaner solution in coffee makers (recommended using of Hendi liquid – product code: 231296) according to the product label

• Put the milk pipe into a vessel with a solution then press “8” button milk/cream and set time of hot milk to approx. 30 seconds

•

Prepare 500 ml of clean cold water then press “8” button milk/cream and set time of hot milk to approx. 60 seconds

Page 19

5,16(0,/.81,7

0$,17(1$1&(

5(029(0,/.3,3(

35(665,16(

Enter program setting, Turn the rotary button to “MAINTENANCE” page and pressed on.

When showing left picture in the display, it is in unit cleaning, press to start.

Remove the milk pipe from the milk box/container and insert to the hole of the drip tray grid according to the display. Press rinse button to rinse milk unit.

Please empty the drip tray after the cleaning program is completed.

5,16(0,/.81,7

Milk unit is cleaning. After cleaning finished, the machine enters into “READY” status.

Page 20

DESCALING THE COFFEE MACHINE

•

The daily usage will cause calcareous deposited in coffee machine. The deposit- ing

rate varie s with the local water hardness.

•

Decalcifier contains acidic substances that would stimulate your eyes and skin, so you must strictly comply with the security warnings noted by manu- facturer

on the packaging. If you have contacted it with your eyes or skin

by accident, please wash it with clean water immediately.

•

Dissolve the decalcifier in clean water, and then put the mixed liquid into the water tank. Fully dissolve the decalcifier can descale the coffee machine more thoroughly.

•

The whole descaling process takes about 30 minutes.

•

The termination during the descaling process will damage the coffee machine. So once you start the descaling process, please do not terminate it midway.

1((''(6&$/(

35(665,16(

0,16

35(665,16(

0$,17(1$1&(

'(6&$/(

After a centain time use, if it reaches the degree of descaling, “NEEDS DESCALE" and "PRESS RINSE" will automatically display on the screen alternately. Now, press the cleaning button to enter the descaling program.

Turn the rotary button to maintenance setting option, press rotary button to enter.

Turn the rotary button to descaling option, press rotary button to enter.

After entering the descaling program, press cleaning button to start the descaling program; it will take 30 minutes.

Page 21

'(&$/&,)<,1*

62/9(17,17$1.

35(665,16(

),//:$7(57$1.

'(&$/&,)<,1*

5($'<

(037<75$<

,167$//75$<

Take a bag of decalcifier and sufficiently dissolves it in clean water, then put this mixed liquid to the water tank, and reinstall the water tank to coffee machine.

After adding decalcifier, press cleaning button to start descaling and cleaning.

To start descaling and cleaning for the first time, put a container, of which the capacity is more than 1L, under the coffee spout.

Empty tray.

Install tray.

After descaling and cleaning for the first time, take the water tank out, empty the rest water

and clean it. Add purified water again, and reinstall it to the coffee machine.

Press cleaning button to enter descaling and cleaning for the second time. To clean the residual decalcifierin water in pipes at this time. Put a container, of which the capacity is more than 1L, under the coffee spout.

Decalcifying.

When the screen shows “READY”, it indicates the descaling is completed; Now, you can continue to make coffee.

Please empty the drip tray after the cleaning program is completed.

Page 22

CLEANING COFFEE GROUNDS CONTAINER AND DRIP TRAY

•

Do not use chemical solvents and erosive cleaner or alcohol to clean the coffee grounds container and drip tray.

•

The drip tray and coffee grounds container cannot be cleaned in dishwasher.

•

Do not use metal objects to clean dirt or coffee precipitate to avoid scraping the drip tray and coffee grounds container.

•

When prompted to clean the coffee grounds, coffee grounds must be cleaned up, or it will cause the machine damaged.

5($'<

(037<*5281'6

,167$//75$<

(037<75$<

,167$//75$<

When it cumulates to 15 cups, it will automati- cally indicate “EMPTY GROUNDS”.

When it shows “INSTALL TRAY “, please remove coffee grounds of the drip tray and coffee grounds container. This will take more than 3 seconds.

Reinstall the water drip tray to the machine, it returns to “READY” status. You can continue using the machine.

If the drip tray is full, the machine will automati- cally indicate"EMPTY TRAY". Take out the water drip tray and pour the waste water.

After cl

ear

ing the waste water, reinstall the drip tray to the coffee machine, it returns to “READY” status. You can continue using the machine.

•

Every time when cleaning coffee grounds and waste water in the drip tray, please empty the drip tray and coffee grounds container.

•Every time after cleaning coffee grounds and waste water in the drip tray, please firstly rinse the tray with clean water, and wipe dry the 2 steel plates at the end of drip tray, then reinstall the drip tray to the coffee machine.

Page 23

CLEANING WATER TANK

•

Suggested that, each time adding water, clean the tank thoroughly with running water first.

•

Cleaning water tank regularly (about 1 time per month) it would be better to use wet rag and some mild cleaning fluid.

•

Because the water tank is made from food-grade and environmental ma- terials, it might be friable to crack. Please gently pick it up and put it down, and never let it fall down. If the water tank damaged, please contact with customer sevice center.

CLEANING BEAN CONTAINER

•

Please do not use water to wash the beans container, it would cause the grinder damaged.

•

Please use a dry rag or a paper towel to clean the residuary grease in the bean container.

•

Because the bean container cover is made from food-grade and environ- mental materials, it might be friable to crack. Please gently pick it up and put it down, and never let it fall down. If the bean container lid damaged, please contact with customer sevice center.

DISASSEMBLING AND CLEANING THE MILK FROTHER

1 2

In order to guarantee the fine and smooth milk foam, please clean the milk frother every day.

1. Carefully take off the milk frother.

Disassemble each part of the milk frother thoroughly.

3. Wash the parts with running water.

Reassemble the milk frother, and install it to the coffee machine. Then the milk frother cleaning is completed.

INSTALLING MILK PIPE

•

Install the milk pipe to the milk frother inlet.

CLEANING MILK PIPE

In order to keep milk pipe clean, please clean it every day.

1. Take off milk pipe carefully.

2. Clean milk pipe in running water.

Page 24

Problem

The coffee temperature is too low.

Coffee only comes out from the coffee spout drop by drop.

Insufficient coffee oil.

The grinder arising noises.

The milk frother cannot make any milk foam. Milk sprays from the milk frother.

Screen always indicates "EMPTY TRAY".

Screen always indicates "INSTALL TRAY".

Screen always indicates “FILL WATER TANK”, but the water tank is full.

Screen always indicates “FILL BEANS”, but the bean container is full.

“Errors 1 to 7” is displayed.

Cause

The coffee cup was not pre-heated. Several minutes have passed since the last

time of coffee making, so the brewing unit and the internal pipes are already cold.

Over fine coffee powder or coffee bean has been grounded too fine.

Brewing unit filter was blocked. Picked the wrong coffee bean type. There are foreign objects in the grinder.

The milk frother is blocked. The milk frother was not assembled

correctly. The sheetmetals at the end of the drip

tray are dirty or wet. Coffee g

rounds in the bottom of the

machine are not cleaned.

The water tank inductor is trapped.

The bean container is too oily and sticky for coffee beans.

The coffee machine failures, cannot continue to be used.

Solutions

Wash the coffee cup with hot water before making coffee.

Make some more cups of coffee.

Adjust the grinding wheel to a rough state or use the suitable coffee powder.

Run the brewing unit washing program. Use the suitable coffee beans. Make coffee again, if it still failures, please contact

with the customer sevice center. Cleaning the milk frother (refer to P23). Reassemble the milk frother.

Wipe the sheetmetals to dry (refer to P22).

Clean the coffee grounds in the bottom.

n the water tank (refer to P23).

1. Stir coffee beans in bean container.

2. Observe if the coffee beans are over roasted or charcoal roasted.

3. Clean the beans container (refer to P23).

1. Restart coffee machine.

2. If “errors” still exists, switch off the main power, and contact with the customer sevice center.

CLEANING COFFEE MACHINE

• Before cleaning the interior of the coffee machine, power it off, and pull out plug. Never immerse the coffee machine in water. There will be a risk of electric shock.

• Regularly check the coffee machine whether there is excessive coffee powder precipitate inside the machine. You can use a brush to remove the coffee precipitate.

• Use a dry and soft rag to wipe the touch panel of the machine. As the touch panel is made of glass, please do not hit it to avoid the risk of elec- tric shock once the glass brok

en.

• Use a

dry and soft rag to wipe the surface of the machine, and never use hard objects to clean coffee leftover on the surface, otherwise it would cause the surface damaged.

8. FAILURES HANDLING

• This chapter will instruct you some errors that may encounter and the solutions.

• If there are some failures cannot be resolved by the following methods, please contact with the customer sevice center.

Page 25

RESTART MACHINE

VALVE RESET

EMPTY TRAY

EMPTY GROUNDS

FILL WATER TANK

FILL BEANS

FILL POWDER

INSTALL TRAY

UNIT EMPTY

TEMPERATURE HIGH

TEMPERATURE LOW

ERROR 1

PRESSURE HIGH

Causes Solutions If the water drip tray is full, any function

of making beverage will be out of service.

Take the drip tray out, empty the waste water in the drip tray and reinstall it to the machine.

If the coffee grounds container is full, any function of making beverage will be out of service.

Take the coffee grounds container out, empty the coffee grounds container and reinstall it.

If water in the water tank is used up, any function of making beverage will be out of servic

Fill the water

tank with water.

If coffee beans in the bean container are used up, function of making coffee will be out of service.

Add beans into bean container, and press the rotary button to release.

There is not enough coffee powder in the powder container.

Next time when making coffee with coffee powder, please put a full spoon of po

wde

The drip tray is not installed correctly; any function is out of service.

Install the drip tray correctly.

The water in the pipe inside the machine is not enough; any function is out of service.

Press the rotary button to release, to run the water replenishing system.

Temperature of the machine is too high, the machine cannot be used.

Power off the main power, and use it 1 hour later.

Temperature of the machine is too l

the machine cannot be used.

Increase environmental temperature to above 10°C.

The coffee machine failures, may not be able to be used.

1. Power off, restarting up；2. If still unresolved, please pull out the plug. Contact with customer sevice center.

1. Using dark roasted coffee beans or over fine coffee powder;

2. The filter of the brewer is clogged.

1. Adjust grinder wheel to rougher;

Start

brewer cleaning procedure

(refer to P17).

Dispenser valve is blocked. Restart coffee machine.

9. DISPLAY INFORMATION

•

This chapter will instruct you the information shows on the screen and the solutions.

Page 26

10. TRANSPORT AND RECYCLE TRANSPORT

•

Please save the packaging of the coffee machine for future transportation.

•Make sure to empty water inside the machine before transportation, otherwise, it will damage the machine.

• After emptying the waterway, please wipe the machine both inside and outside to dry.

• Once the empty waterway program was executed, the system will rerun to the program of “first-time use”, when the coffee machine is used again. (refer to P10, First-time use).

• While emptying the waterway

, there will

be a high-temperature steam

sprays from coffee spout. Please pay special attention to avoid being scalded.

RECYCLE

When recycling the machine, some inner parts can be recycled to use again. Please pay attention to recycle them for environmental protection.

11. TECHNICAL DATA

(037<81,7

),//:$7(57$1.

5($'<

The machine is on the status of “READY”.

Take out the water tank, and the machine indicates “FILL WATER TANK”.

Long pressing the cleaning button until the screen shows "EMPTY UNIT", the machine begins to clean up the waterway automatically, and steam will spray from the coffee spout, please keep distance to avoid scalding.

After emptying the waterway, the machine will automatically power off. Take the drip tray out after the power is switched off, and clear the water in the drip tray.

Model 208960, 208977, 208984 208854, 208892, 208953 Dimensions 302x450x(H)370 mm 302x450x(H)590 mm Supply/Frequency 230 V ~50/60 Hz 230 V ~50/60 Hz Power 1400 W 1400 W Pump pressure 19 bar 19 bar Capacity of water tank 1,8 l 1,8 l Capacity of bean container 250 g 750 g Capacity of coffee grounds container 15 cakes 50 cakes Capacity of the brewing unit 7-14 g 7-14 g Adjustable scope range 80-140 mm 80-140 mm Length of power cord 1,5 m 1,5 m Net weight 11,5 kg 13 kg

Page 27

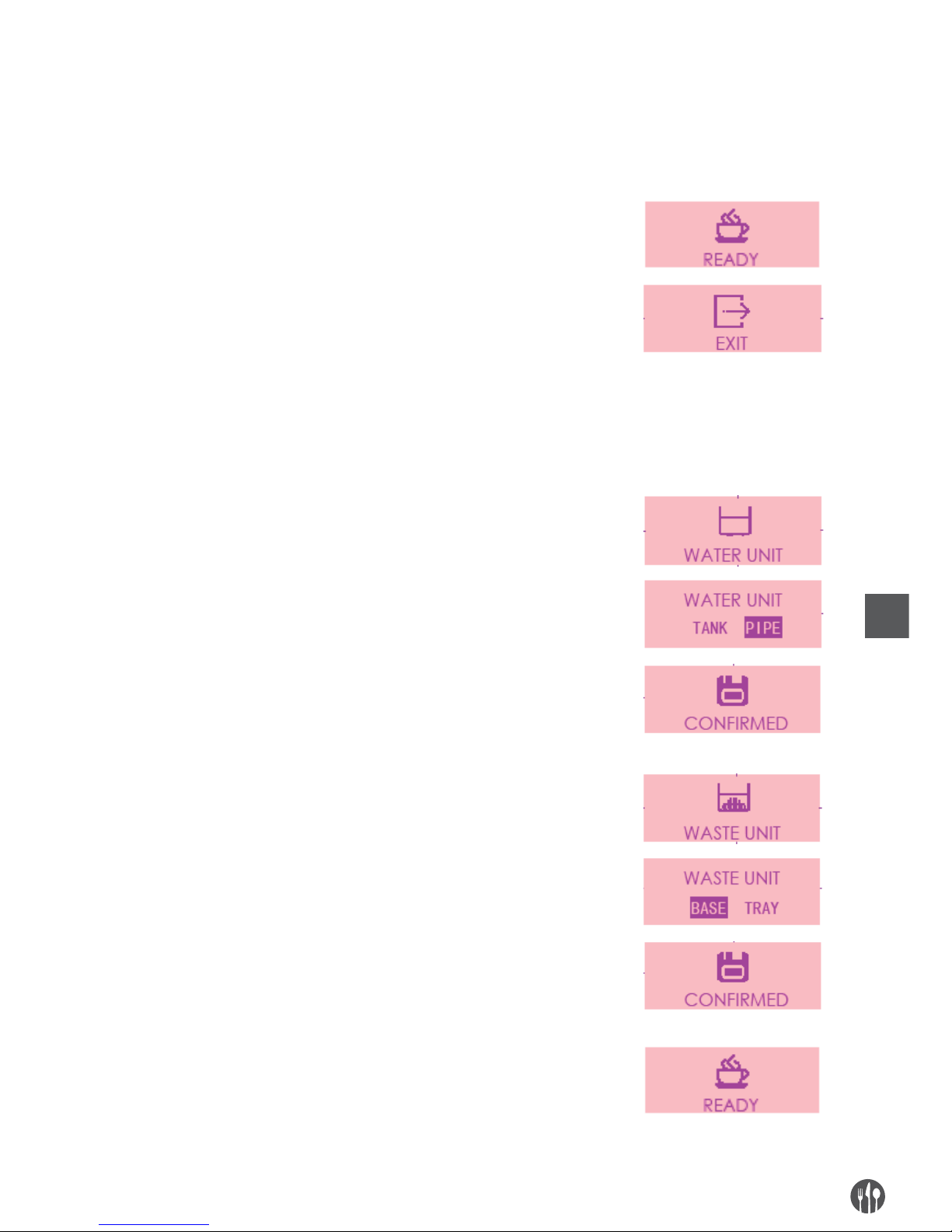

PROGRAM SETTINGS FOR BASEMENT AND WATER INLET (208854, 208892, 208960):

For first use, fill in water tank and put machine on basement, turn on the machine, when screen shows “Ready”, turn off the machine. It means machine system has water now, please do following Program Settings:

Turn on the machine, when screen shows “Ready”, long press the rotary button and choose “Program Setting”

Rotate the button to “Exit” on screen, then long press the rinse button for 5 seconds to enter engineer setting.

3) You can find “WATER UNIT”on screen, enter and choose “PIPE”, then confirm it with rotary button, the screen shows ”Confirmed”.

※ With this setting, the water level sensor will not work and the machine will not

remind “Fill in water”.

4) Choose rotary button to find “WASTE UNIT” on screen, enter and choose “BASE“, then confirm it with rotary button, the screen shows “Confirmed”.

※ With this setting, the machine will not remind “Empty Tray”.

After “Program Setting“, rotate the button to “Exit“, then it shows “Ready” on screen. Please turn off the machine and remove the basement before following “Assembly Guidance”.

Page 28

ASSEMBLY GUIDANCE ON WATER INLET GROUP:

Tool Name: T10 screw tool

1) Take out the Drip Tray and the water tank, ensure no beans inside the bean con- tainer. Put the coffee machine aside down, cut off the original water hose by the scissor.

2) Take out the original water hose and put one side onto the water connector tube of water inlet group.

3) After connecting the water inlet group, put the machine onto the basement and ensure the silicon pipe is in the notch. Please do not let the machine press the water pipe.

Put the water

pipe into the water barrel.

Special Instruction:

1) Using water inlet group, when turn on the machine, the screen shows ”Unit Empty”, it’s normal, just follow instruction to fill in water into system.

2) The water tank cannot be used if the machine is equipped with the water inlet group, otherwise the machine will be damaged.

3) The filter inside the water inlet group cannot be taken out to avoid the blog by impurities in the water.

Page 29

CAUTION AND PROBLEM SHOOTING:

1. If screen shows “Unit Empty” during operation, please follow below steps:

1) Confirm if the water inside water barrel is used up.

2) Confirm if the water inlet group with filter side is inside the water.

3) Confirm if the water connection tube is well fitted with the original water pipe in the coffee machine.

2. How to empty coffee grounds and waste water:

1) The sample machine with basement does not have the system reminder of “Empty Grounds”. The capacity is 50 portions c

offee g

rounds, so please empty

the coffee grounds in time. For future production, we will add the system reminder

of “Empty Grounds” for every 50 portions coffee grounds.

※ If the coffee grounds cannot be emptied on time, the coffee machine may be

damaged.

2) The coffee machine with basement will not indicate “Empty Tray” because there is no water sensor on the basement. The capacity of waste water container

is 2L, so please empty the container in time to avoid waste water leakage.

3. How to use Water Inlet Group:

On one side of water pipe there is a filter, please do not take out the filter, other-

wise

the coffee machine internal pipe may be blogged by impurities in the water.

Page 30

BEZEICHNUNG DER KAFFEEMASCHINENTEILE (208960, 208977, 208984)

1 Bohnenbehälterdeckel 2Wassertankdeckel 3Wassertank 4Kaffeesatzbehälter 5Tropfschale 6Tropfgitter 7 Pulverbehälterdeckel 8 Mühlenknopf

9 Bohnenbehälter 250 g 10 Kaffeeauslauf 11 Griff 12 Milchschlauch 13 Milchaufschäumer 14 Heißwasserauslauf 15 Milch- und Sahneauslauf 16 Stromkabel

Page 31

BEZEICHNUNG DER FUNKTIONSTASTEN (208960, 208977, 208984)

1 Espressotaste 2"Langer Kaffee" - Taste 3 Heißwassertaste 4 Ein-/Ausschalter 5 Display

6Cappuccinotaste 7 Milchkaffeetaste 8 Milch-/Sahneauslauf 9 Reinigungstaste 10 Drehknopf

Page 32

BEZEICHNUNG DER KAFFEEMASCHINENTEILE (208854, 208892, 208953)

1 Bohnenbehälterdeckel 2Wassertankdeckel 3Wassertank 4Kaffeesatzbehälter 5Tropfschale 6Tropfgitter 7 Pulverbehälterdeckel 8 Mühlenknopf

9 Bohnenbehälter 750 g 10 Kaffeeauslauf 11 Griff 12 Milchschlauch 13 Milchaufschäumer 14 Heißwasserauslauf 15 Milch- und Sahneauslauf 16 Stromkabel

Page 33

BEZEICHNUNG DER FUNKTIONSTASTEN (208854, 208892, 208953)

1 Espressotaste 2"Langer Kaffee" - Taste 3 Heißwassertaste 4 Ein-/Ausschalter 5 Display

6Cappuccinotaste 7 Milchkaffeetaste 8 Milch-/Sahneauslauf 9 Reinigungstaste 10 Drehknopf

Page 34

1. SICHERHEITSHINWEISE

Technische Daten finden Sie auf dem Etikett am Boden des Gerätes oder in dieser Bedienungsanleitung (S. 54).

SICHERHEITSVORKEHRUNGEN

• Keine heißen Maschinenteile berühren, um Verbren- nen zu verhindern.

•Das Stromkabel, den Stecker und das Gehäuse vom Wasser schützen, um Verletzen durch Verbrennen, Stromschlag oder andere Faktoren zu vermeiden.

• Das Gerät kann von den Kindern nur dann benutzt werden, wenn sie älter als 8 Jahre sind und beaufsichtigt werden oder Anweisungen erhielten, wie das Gerät sicher zu benutzen ist und welche Gefahren damit verbunden sind. Die Reinigung und Wartung kann von den Kindern nur dann durchgeführt werden, wenn sie älter als 8 Jahre sind und beaufsichtigt werden. Das Gerät sollte für Kinder im Alter unter 8 Jahren unzugänglich aufbewahrt werden. Kinder sollten mit dem Gerät nicht spielen.

•

Das Gerät sollte durch Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und Wissens nur dann benutzt werden, wenn sie beaufsichtigt werden oder Anweisungen erhielten, wie das Gerät sicher zu benutzen ist und welche Gefahren damit verbunden sind.

• Das defekte Stromkabel sollte nur von dem Hersteller, seinem Vertreter oder einer qualifizierten Person ausgewechselt werden, um Gefahr zu vermeiden.

•

Das Gerät aus der Steckdose ziehen, wenn es gereinigt oder nicht benutzt wird. Das Gerät vor der Reinigung oder Zerlegung abkühlen lassen.

•

Beim Nichtverwenden von Originalersatzteilen besteht die Gefahr des Maschinenbrandes, der Verletzung oder des Stromschlages.

•

Das Gerät nicht im Freien benutzen.

•

Das Stromkabel nicht über den Tischrand hängen, da es beschädigt werden und Verletzungsgefahr für Bedie- ner darstellen kann.

•

Das Gerät auf einen flachen und stabilen Tisch weitab von Wärmequellen (z.B. Gasherden, Elektroherden, Induktionsherden etc.) stellen.

•

Nach dem Abschließen des Reinigungsprozesses das Gerät ausschalten und aus der Steckdose ziehen.

•

Während der Zubereitung von Espresso, langem Kaffee und Heißwasser fließt warme Flüssigkeit aus dem Kaffeeund Heißwasserauslauf. Den Auslauf nicht berühren, da Verbrennungsgefahr besteht.

•

Bevor Sie Cappuccino, langen Kaffee, warme Milch oder Milchschaum zubereiten, stellen Sie sicher, dass der Milchschlauch an den Milchschäumer angeschlos- sen ist, da sonst Gefahr durch Verbrennen besteht.

Page 35

VERBOTE

Der Bediener führt nur die Reinigung und tägliche Pflege des Gerätes durch. Sollte es beschädigt werden, senden Sie es zur Reparatur ins Reparaturzentrum ein oder setzen Sie sich mit dem Kundendienst in Kontakt.

•

Die Maschine nie ins Wasser eintauchen und es nicht in die Nähe eines Wasserhahns oder Wassertanks stellen.

•Das Gerät nie ohne Berechtigung zerlegen. Zur Repa-

ratur sollte das Gerät immer zum berechtigten Repa- raturzentrum eingesendet werden.

•

Nie an eine falsche Spannung anschließen, da das Gerät dadurch beschädigt werden kann.

•Nur sauberes, lauwarmes Wasser in den Wassertank füllen. Nie warmes oder heißes Wasser, Milch oder an- dere Flüssigkeiten in den Wassertank füllen.

•

Nie das Gerät in Betrieb schieben oder tragen. Bevor das Gerät geschoben oder getragen werden kann, muss es

zuerst ausgeschaltet und aus der Steckdose gezogen werden.

•

Das Gerät setzt Wärme frei. Der Abstand zwischen dem Gehäuse des Gerätes in Betrieb und der Wand muss

an jeder Stelle 3 cm betragen; über dem Gerät muss

zumindest 15 cm Platz bleiben. Das Gerät sollte nicht auf einen engen Platz gestellt werden. Die Außenmaße

des Gerätes sind im Kapitel "Technische Daten" zu finden (Seite 54).

• Nie aggressive Reinigungsmittel zum Abwischen des Gerätes benutzen, da es zur Korrosion des Gerätes und Gefahr durch Stromschlag führen kann.

•Das Gerät nie mit einem nassen Lappen abwischen, da Gefahr durch Stromschlag besteht.

•Nie harte Werkzeuge oder raue Lappen zur Ablage- rungsbeseitigung benutzen, da das Gerät dadurch be- schädigt w

erden ka

nn.

•

Nie Instantkaffee-, Kakaopulver oder andere Substanzen in den Bohnen- oder Pulverbehälter füllen, da das Gerät dadurch beschädigt werden kann.

• Nie besonders aufbereitete Bohnen (z.B. mit Kakao oder Zucker bedeckt) in den Bohnenbehälter füllen, da das Gerät dadurch beschädigt werden kann.

•Nur geröstete Kaffeebohnen in den Bohnenbehälter füllen. Reis-, Soja-, Schokobohnen, Nüsse, Zucker, Ge- würze etc. dürfen in den Bohnenbehälter nicht gefüllt werden, da das Gerät dadurch beschädigt werden kann.

• Den Bohnen- und Pulverbehälter nie mit Wasser rei- nigen, da das Gerät dadurch beschädigt werden kann.

•Das Gerät nicht benutzen, wenn die Umgebungstem- peratur niedriger ist als 0 °C. Das Wasser im Gerät wird frieren und die Maschine kann dadurch beschä- digt werden.

•Das Gerät vom Regen, Schnee und Frost schützen, da das Gerät dadurch beschädigt w

erden ka

nn.

WARNUNG

Zerlegung und Reparatur der Maschine sollte nur von berechtigten Personen durchgeführt werden. Sollten Fehler auftauchen, sollte das Gerät ins Reparaturzentrum eingesendet werden.

Sollte das Gerät durch Nichtbeachten der oben aufgeführten Warnungen beschädigt werden, übernimmt der Hersteller keine Gewährleistung.

Page 36

2. BEDIENEN

Damit Kaffee gut schmeckt, sollte die Temperatur des Wassers, das in den Wassertank gefüllt wird, circa 25 °C betragen. Die Kaffeemaschine kann nur zur Getränke- und Heißwasserzubereitung

benutzt werden. Das Gerät sollte nie zum

anderen Zweck benutzt werden. Für Schäden, die durch

falschen Gebrauch entstanden sind, wird keine Haftung übernommen. Lesen Sie bitte alle Kapitel dieser Bedienungsanleitung, um das Gerät verwenden zu können.

Bewahren Sie diese Bedienungsanleitung für die Verwendung in der Zukunft auf.

3. BEDIENUNGSHINWEISE

Lesen Sie diese Bedienungsanleitung, um die Kaffeemaschine richtig zu benutzen. Im Kapitel "Hinweise für Inbetriebnahme" werden die Schritte

bei der ersten Inbetriebnahme beschrieben.

Im Kapitel “Fehler beheben" wird die Vorgehensweise bei Problemen beschrieben.

SYMBOLERKLÄRUNG

Nichtbeachten der Anweisung kann zur Lebensgefahr durch Stromschlag führen.

Nichtbeachten der Anweisung kann zur Beschädigung des Gerätes oder Verletzung des Bedieners führen.

Nichtbeachten der Anweisung kann zur Gefahr durch Verbrühen führen.

Die Anweisung sollte genau gelesen werden.

Dieses Symbol bezieht sich auf Recycling.

SICHERHEITSHINWEISE

Lesen Sie die unteren Hinweise, um die Gefahr durch Stromschlag zu vermeiden.

•

Das Gerät nicht benutzen, wenn das Gerät oder Strom- kabel defekt ist.

•

Beim Ausfall des Gerätes (wenn Rauch oder spezifischer Geruch aus dem Gerät dringt) den Netzstecker ziehen und den Kundendienst kontaktieren.

•

Den Kundendienst kontaktieren, wenn das Gerät oder Stromkabel defekt ist.

•

Das Gerät und Stromkabel nicht in die Nähe der Wärmequellen stellen.

•

Das Stromkabel nicht mit scharfen Werkzeugen berühren.

•

Das Gerät nicht ohne Berechtigung reparieren oder nicht gemäß den Bedienungshinweisen benutzen, da Verletzungsgefahr dadurch bestehen kann.

•

Außerhalb der Reichweite von Kindern aufbewahren.

•

Sollte die Kaffeemaschine für einen längeren Zeitraum nicht benutzt werden, sollte es aus der Steckdose gezogen und weggeräumt werden, damit niemand über das Stromkabel stolpert und es beschädigt.

•

Das Nichtverwenden von Originalersatzteilen kann das Gerät beschädigen.

Page 37

INHALTSÜBERSICHT

1. Sicherheitshinweise...................................................................................34

2. Bedienen....................................................................................................36

3. Bedienungshinweise..................................................................................36

Symbolerklärung .......................................................................................36

4. Hinweise für Inbetriebnahme ....................................................................38

Stromanschluss.........................................................................................38

Wassertank auffüllen.................................................................................38

Bohnenbehälter befüllen...........................................................................38

Mühle..........................................................................................................38

Einschalten ................................................................................................39

Ausschalten................................................................................................39

5. Getränkezubereitung .................................................................................40

Kaffee mithilfe der Funktionstasten zubereiten........................................40

Einmalige Einstellung der Kaffeeparameter ............................................41

Kaffee aus Kaffeepulver zubereiten ..........................................................42

6. Programeinstellung...................................................................................42

Pflegeeinstellung.......................................................................................42

Einstellbereich der Getränkeparameter ...................................................43

Temperatureinstellung ..............................................................................43

Härte des wassers

...................................................................................43

Energiesp

arende Einstellung ....................................................................44

Automatische Abschaltung........................................................................44

Reset ..........................................................................................................44

Informationen.............................................................................................44

Sprache ......................................................................................................44

Exit..............................................................................................................44

7. Reinigung und Pflege.................................................................................45

Kaffeemaschine vor dem Einsatz reinigen................................................45

Brüheinheit reinigen..................................................................................45

Spülen des Milchautomaten....................................................................46

Kaffeemaschine entkalken ......................................................................48

Satzbehälter und Tropfschale reinigen .....................................................50

Wassertank reinigen..................................................................................51

Bohnenbehälter reinigen...........................................................................51

Milchaufschäumer abbauen und reinigen................................................51

Milchschlauch anschließen .......................................................................51

Milchschlauch reinigen..............................................................................51

Kaff

eema

schine reinigen...........................................................................52

8. Fehler beheben .........................................................................................52

9. Displaymeldungen .....................................................................................53

10. Transport und Recycling ..........................................................................54

11. Technische Daten ....................................................................................54

Page 38

4. HINWEISE FÜR INBETRIEBNAHME

In diesem Kapitel werden die Grundschritte und -einstellungen bei der ersten Inbetriebnahme beschrieben.

STROMANSCHLUSS

•

Das Gerät auf einer stabilen Fläche weitab vom Wasser aufbewahren.

•

Das Gerät weitab von Wärmequellen aufbewahren.

•

Das Stromkabel an die für das Gerät richtige Stromversorgung anschließen.

•

Das Stromkabel so aufbewahren, dass keine Stolpergefahr besteht.

WASSERTANK AUFFÜLLEN

•

Nur sauberes, lauwarmes Wasser in den Wassertank füllen. Nie andere Flüssigkeiten in den Wassertank füllen (z.B. warmes Wasser, heißes Wasser, Milch), da das Gerät dadurch beschädigt werden kann. Damit Kaffee gut schmeckt, sollte die Temperatur des Wassers ungefähr 25

°C

betragen. Mit

kälterem Wasser kann kein guter Kaffee zubereitet werden.

•

Damit Kaffee immer gesund ist und gut schmeckt, sollte das Wasser im Tank jeden Tag gewechselt werden.

•

Das Wasser im Wassertank sollte den maximalen Stand (die MAX-Markierung) nicht überschreiten.

BOHNENBEHÄLTER FÜLLEN

•

Nie besonders aufbereitete Bohnen (z.B. mit Kakao oder Zucker bedeckt) in den Bohnenbehälter füllen.

•

Nur geröstete Kaffeebohnen in den Bohnenbehälter füllen. Nie Reis-, Soja, Schokobohnen, Nüsse, Zucker, Gewürze etc. verwenden.

•

Nie harte Gegenstände in den Bohnenbehälter stecken, da die Mühle dadurch beschädigt werden kann.

•

Der Deckel macht den Bohnenbehälter dicht. Dank des Deckels bleibt der Duft der Bohnen intensiv. Den Bohnenbehälterdeckel nicht verlieren.

•

Keine Flüssigkeiten in den Bohnenbehälter füllen.

MÜHLE

•

Der Mahlgrad sollte abhängig von den verwendeten Kaffeebohnen eingestellt werden.

•

Der Mahlgrad sollte nur dann eingestellt werden, wenn die Mühle in Betrieb ist, sonst kann sie beschädigt werden.

•

Für die Bohnen in dunkler Farbe sollte ein gröberer Mahlgrad eingestellt werden.

•

Für die Bohnen in heller Farbe sollte ein feinerer Mahlgrad eingestellt werden.

•

Wenn Kaffee während der Zubereitung gar nicht oder sehr langsam aus- gegeben wird, sollte ein gröberer Mahlgrad eingestellt werden.

•

Wenn Kaffee während der Zubereitung sehr schnell ausgegeben wird und eine helle Farbe hat, sollte ein feinerer Mahlgrad eingestellt werden.

•

Die Änderungen der Einstellungen des Mahlgrades werden erst nach der Zubereitung von zwei oder mehr Kaffees sichtbar sein.

Am feinsten

Fein

Normal

Grob

Am gröbsten

Page 39

EINSCHALTEN

•

Da das Gerät in der Fabrik getestet wurde, kann etwas Kaffeepulver innen geblieben sein. Wir garantieren, dass das Gerät fabrikneu ist.

•

Bei dem ersten Gebrauch wird das Gerät einen Selbsttest und eine Reinigung durchführen. Dieser Prozess kann nicht übergangen werden, da das Gerät dadurch einen optimalen Arbeitszustand erreicht.

•

Bei jedem Einschalten des Gerätes wird die Aufheizung und Reinigung durch- geführt. Der Vorgang kann nicht unterbrochen werden. Das Gerät kann nur nach dem Abschließen dieses Vorgangs benutzt werden.

•

Während der Reinigung kann warmes Wasser aus dem Kaffeeauslauf in die Tropfschale fließen. Achten Sie darauf, Gefahr durch Verbrennen zu vermeiden.

Das Gerät muss an die Steckdose angeschlossen werden, bevor es eingeschaltet werden kann.

AUSSCHALTEN

•

Bei jedem Ausschalten des Gerätes wird die Reinigung durchgeführt. Der Vorgang kann nicht unterbrochen werden. Dadurch wird der Kaffeesatz beseitigt und die Leitungen werden gereinigt.

•

Während der Reinigung kann warmes Wasser aus dem Kaffeeauslauf in

die

Tropfschale fließen. Achten Sie darauf, Gefahr durch Verbrennen zu vermeiden.

•

Sollten Sie Milch/Schaum/Cappuccino/Milchkaffee zubereitet haben, wird auch der Reinigungsprozess der Milcheinheit nach dem Ausschalten durchgeführt.

Nach dem Betätigen des Ein-/Ausschalters wird die Maschine nach der automatischen Reinigung abschalten.

Page 40

5. GETRÄNKEZUBEREITUNG

In diesem Kapitel wird die Zubereitung der verschiedenen Kaffees, warmen Milch, des Heißwassers und des Schaums beschrieben. Lesen Sie die folgenden Hinweise, um hochqualitative Getränke zuzubereiten.

Da die Temperatur des Heißwassers hoch ist, achten Sie auf die Verbren- nungsgefahr.

Bevor Sie ein Getränk zubereiten, sollte auf dem Display “READY” erscheinen.

•

Nie dunkel geröstete Bohnen verwenden.

•

Bohnen in einem trockenen und schattigen Platz aufbewahren.

•

Nur sauberes und lauwarmes Wasser verwenden. Die optimale Temperatur für Getränkezubereitung beträgt 25

°C

•

Wasser im Tank zwecks besserer Kaffeequalität jeden Tag wechseln.

•

Kaffeetasse vor der Kaffeezubereitung zwecks besseren Kaffeegeschmacks aufwärmen.

•

Die Höhe des Kaffeeauslaufes abhängig von der Tassenhöhe einstellen, um Verspritzen des Kaffees zu vermeiden.

•

In der Höhe verstellbarer Kaffeeauslauf: 80-140 mm.

KAFFEE MITHILFE DER FUNKTIONSTASTEN ZUBEREITEN

Damit Sie eins der 4 Getränke zubereiten können, muss auf dem Display “READY” erscheinen. Unten wird als Beispiel die Espressozubereitung dargestellt. Für Espresso wird die Getränkemenge 30-50 ml empfohlen. Wegen der kleinen Menge wird empfohlen, die Tasse vor dem Getränkezubereitung aufzuwärmen.

67521*

(1-2<

92/80( 40ML

(635(662

Drücken Sie die Espressotaste.

Die Mühle wird in Betrieb gesetzt. Sie können jetzt mit dem Knopf die Kaffeebohnenmenge einstellen. Die Standardeinstellung ist:

Während der Kaffeezubereitung können Sie mit dem Knopf die Kaffeemenge einstellen. Die Standardmenge für Espresso beträgt 50 ml.

Wenn auf dem Display "ENJOY!" erscheint, ist der Espresso fertig.

Page 41

EINMALIGE EINSTELLUNG DER KAFFEEPARAMETER

8 Parameter können jedes Mal eingestellt werden.

• Die Kaffeebohnenmenge kann während des Mahlens eingestellt werden

• Die Kaffeemenge kann während der Kaffeezubereitung eingestellt werden

•

Die Zubereitungszeit des Milchschaums kann während der Cappuccinozubereitung eingestellt werden

•

Die Zubereitungszeit der Milch kann während der Milchkaffeezubereitung eingestellt

werden

•

Die Temperatur des Heißwassers kann vor der Heißwasserzubereitung eingestellt

werden

•

Die Menge des Heißwassers kann während der Heißwasserzubereitung eingestellt

werden

•

Die Zubereitungszeit der warmen Milch kann während der Zubereitung von warmer Milch eingestellt werden

•

Die Zubereitungszeit des warmen Schaums kann während der Schaumzubereitung eingestellt werden

Detaillierte Anweisungen Sie können den Mahlgrad und die Menge vor oder während der Getränkezubereitung einmalig einstellen (die Einstellung wird nicht gespeichert).

67521*

92/80( 40ML

&5($0 30S

0,/. 30S

92/80( 60ML

1250$/

Während des Mahlens kann die Kaffeebohnenmenge mit dem Knopf eingestellt werden. Nach links wird milder Kaffee eingestellt . Nach rechts wird starker

Kaffee eingestellt . Die Standardeinstellung ist normal .

Die Kaffeemenge kann während der Kaffeezubereitung mit dem Knopf eingestellt werden. Die Standardeinstel- lung

für Espresso beträgt 100 ml. Um 95 ml einzustel-

len,

drehen Sie den Knopf um 2 Stellen nach links und

um 105 ml einzustellen – 2 Stellen nach rechts. Während der Cappuccino-, Schaum- oder Milchkaf-

feezubereitung kann die Zubereitungszeit des Schaums

mit dem Knopf eingestellt werden, wenn Schaum ausgegeben wird. Die Standardeinstellung beträgt

20 s. Um 19 s einzustellen, drehen Sie den Knopf um 2 Stellen nach links und um 21 s einzustellen - 2 Stellen nach rechts.

Während der Zubereitung von warmer Milch oder Milchkaffee kann die Zubereitungszeit der Milch mit dem Knopf eingestellt werden. Die Standardeinstellung beträgt 20 s. Um 19 s einzustellen, drehen Sie den Knopf um 2 Stellen nach links und um 21 s einzustellen

- 2 Stellen nach rechs. Vor der Heißwasserzubereitung kann die Temperatur

mit dem Knopf eingestellt werden. Nach links verringern Sie die Temperatur, nach rechts vergrößern Sie sie. Die Standardeinstellung der Temperatur ist normal.

Während der Heißwasserzubereitung kann die Menge des Wassers mit dem Knopf eingestellt werden. Die Standardeinstellung beträgt 150 ml. Um 145 ml einzu- stellen,drehen Sie den Knopf um 2 Stellen nach links und um 155 ml einzustellen - 2 Stellen nach rechts.

Page 42

KAFFEE AUS KAFFEEPULVER ZUBEREITEN

Diese Funktion kann benutzt werden um Kaffee aus Kaffeepulver zuzubereiten.

•

Nie andere Substanzen wie z.B. Kakao- oder Instantkaffeepulver in den Pulver- behälter

füllen, da das Gerät dadurch beschädigt werden kann.

•

Kaffeepulver nicht in den Bohnenbehälter füllen, da das Gerät dadurch beschä- digt

werden kann.

•

Pulverbehälter nicht mit Wasser spülen, da die Gefahr durch Stromschlag besteht.

•

Nur gut gemahlenes Kaffeepulver für die Espressozubereitung benutzen.

•

Nur 7-14 g Kaffeepulver einfüllen. Zu viel Pulver kann das Gerät beschädigen.

•

Bei der Zubereitung des Kaffees aus Pulver wird nur das Mahlen der Kaffee- bohnen übergangen. Andere Etappen der Zubereitung sind gleich wie bei der Zubereitung von Espresso, langem Kaffee, Cappuccino oder Milchkaffee. In diesem Kapitel wird die Espressozubereitung dargestellt.

6. PROGRAMMEINSTELLUNG

•

In diesem Kapitel werden die Hinweise zur Programmeinstellung beschrieben.

•

Auf dem Display sollte “READY” erscheinen. Drücken Sie lang den Drehknopf, um das Einstellungsmenü zu öffnen.

PFLEGEEINSTELLUNG

Beachten Sie die Hinweise zur Spülung der Brüheinheit und zur Entkalkung auf den Seiten 45 und 48.

86(32:'(5

),//32:'(5

6(/(&7&2))((

527$5<72&$1&(/

5($'<

Wenn auf dem Display “READY” erscheint, drücken Sie lang den Drehknopf, um zu Einstellungen zu gehen.

Display meldet jetzt “USE POWDER”. Drücken Sie den Drehknopf, um den Zubereitungsprozess zu starten.

Öffnen Sie den Pulverbehälter, füllen Sie Kaffeepul- ver

ein und schließen Sie den Behälter. Drücken Sie die Taste des gewünschten Getränkes. Drücken Sie den Drehknopf, um abzubrechen.

Page 43

GETRÄNKEEINSTELLUNG

•

In diesem Kapitel werden die Hinweise zur Getränke- einstellung beschrieben. Die Einstellungsparameter sind: Kaffeestärke, Kaffeemenge, Heißwassermenge- und Temperatur, Zubereitungszeit von warmer Milch und Schaum.

•

Die eingestellten Parameter werden Standardeinstel- lungen für jedes Getränk.

1. Espressoeinstellung

2. Einstellung von langem Kaffee

3. Heißwassereinstellung

4. Cappuccinoeinstellung

5. Milchkaffeeeinstellung

6. Einstellung von warmer Milch

7. Schaumeinstellung

EINSTELLBEREICH DER GETRÄNKEPARAMETER

Einige Parameter wie z.B. Stärke, Menge, Temperatur und Zubereitungszeit können für Getränke eingestellt werden.

•

Für Espresso kann Stärke und Menge eingestellt werden

•

Für langen Kaffee kann Stärke und Menge eingestellt werden

•

Für Cappuccino kann Stärke und Menge eingestellt werden Milchschaumzubereitungszeit kann eingestellt werden

•Für Milchkaffee kann Stärke und Menge eingestellt werden Zubereitungszeit von Schaum und Milch kann eingestellt werden

•Für Heißwasser kann Temperatur und Menge einge- stellt werden

•Zubereitungszeit von warmer Milch kann eingestellt werden

•Zubereitungszeit von Schaum kann eingestellt werden

In der unten stehenden Tabelle finden Sie die Parameter und ihren Einstellbereich für bestimmte Getränk

TEMPERATUREINSTELLUNG

•

Mit der Funktion “Temperature setting” kann die Temperatur eingestellt werden. Die möglichen Einstellungen:

1. Niedrig

2. Normal

3. Hoch

Die Standardeinstellung ist "normal" und es kann nur für Kaffee (keine Milch) eingestellt werden.

Getränk

Espresso

Langer Kaffee

Cappuccino

Milchkaffee

Heißwasser

Warme Milch

Warmer Schaum

Strength

Mild: Normal: Stark:

Menge

Menge: 15-120 ml

Menge: 15-240 ml

Menge: 15-240 ml Milchzeit: 3-120 s Schaumzeit: 3-120 s

Menge: 25-450 ml

Milchzeit: 3-120 s

Schaumzeit: 3-120 s

HÄRTE DES WASSERS

Nach dem Eingang in das Menü kann man eine von 4 Varianten der Härte des benutzten Wassers durch Verdrehen des Drehknopfes "10" einstellen, wobei 1 schwarzer Tropfen weiches Wasser und 4 schwarze Tropfen hartes Wasser bedeuten.

Page 44

ENERGIESPARENDE EINSTELLUNG

•

Im energiesparenden Modus braucht das Gerät 30 Sekunden, um sich zu erwärmen bevor es Cap- puccino,

Milchkaffee, warme Milch und Schaum zubereiten kann. Im normalen Modus braucht das Gerät kein Erwärmen. Der normale Modus ver- braucht mehr Energie.

•

Der normale Modus ist die Standardeinstellung für das Gerät.

•

Gehen Sie zu Einstellungen und mit dem Drehknopf wählen Sie “ECO SETTING”. Dann drücken Sie den Knopf, um Ihre Wahl zu bestätigen.

AUTOMATISCHE AUSSCHALTUNG

•

Die automatische Ausschaltzeit ist auf 30 Minuten eingestellt. Nach 30 Minuten seit dem letzten Gebrauch schaltet das Gerät automatisch ab.

•

Der Einstellbereich beträgt von 15 Minuten bis zu 24 Stunden.

•

Gehen Sie zu Einstellungen und mit dem Drehknopf wählen Sie “Auto-off”. Dann drücken Sie den Knopf, um Ihre Wahl zu bestätigen.

RESET

•

Diese Funktion wird die Geräteeinstellungen (außer der Spracheinstellung) und Getränkeparameter auf den Werkszustand zurücksetzen. Die gespeicher- ten Informationen werden auch nicht gelöscht.

•

Gehen Sie zu Einstellungen und mit dem Dreh- knopf wählen Sie “RESET". Dann drücken Sie den Knopf, um Ihre Wahl zu bestätigen.

INFORMATION

•

Sie können die Informationen über das Gerät, die Wartungsperioden und Anzahl der zuberei- teten Getränke einsehen.

1. Die Anzahl der zubereiteten Getränke

2. Die Anzahl der zubereiteten Espressos

3. Die Anzahl der zubereiteten langen Kaffees

4. Die Anzahl der zubereiteten Heißwasser

5. Die Anzahl der zubereiteten Cappuccinos

6. Die Anzahl der zubereiteten Milchkaffees

7. Die Anzahl der zubereiteten Milchbecher

8. Die Anzahl der zubereiteten Schäume

Die Anzahl der durchgeführten Spülungsvorgänge

10. Die Anzahl der durchgeführten Entkalkungen

11. Die Anzahl der aus Kaffeepulver zubereiteten Kaffees

12. Die Anzahl der durchgeführten Spülungen der Brüheinheit

13. Die Anzahl der durchgeführten Spülungen der

Milcheinheit

•

Bei der Inbetriebnahme ist bereits eine Anzahl der zubereiteten Getränke im Gerät gespeichert, da jedes Gerät in der Fabrik getestet wird.

SPRACHE

•

Sie können die Sprache des Gerätes ändern.

•

Gehen Sie zu Einstellungen und mit dem Drehknopf wählen Sie “CHOOSE LANGUAGE". Dann drücken Sie

den Knopf. Wählen Sie die gewünschte Sprache mit dem Drehknopf. Drücken Sie den Knopf, um Ihre Wahl zu bestätigen.

EXIT

•

Gehen Sie zu Einstellungen und mit dem Drehknopf wählen Sie “EXIT". Drücken Sie den Knopf. Auf dem

Display erscheint wieder “READY”.

Page 45

7. REINIGUNG UND PFLEGE

•

In diesem Kapitel wird die Reinigung und Pflege des Gerätes beschrieben.

•

Die tägliche Pflege wird die Lebensdauer des Gerätes verlängern und einen guten Kaffeegeschmack gewährleisten.

Empfohlene Chemie zum Reinigen und Warten für automatische Kaffeemaschinen der Marke Hendi

KAFFEEMASCHINE VOR DEM EINSATZ REINIGEN

•

In diesem Kapitel wird die Reinigung und Pflege des Gerätes beschrieben.

•

Vor der Kaffeezubereitung und wenn die Reinigungslampe aus ist, drücken Sie die Reinigungstaste. Dadurch werden die Leitungen und Brüheinheit vor- geheizt, was wichtig für den guten Kaffeegeschmack ist.

•

Bevor Sie den Vorgang starten, muss auf dem Display “READY” erscheinen.

CLEANING

READY

Wenn auf dem Display “READY” erscheint und die Reinigungslampe aus ist, drücken Sie die Reinigungstaste um den Reinigungsprozess der Brüh- einheit und des Kaffeeauslaufs zu starten.

Der Reinigungsprozess kann nicht unterbrochen werden. Sobald der Vorgang abgeschlossen wurde, erscheint auf dem Display wieder “READY”.

BRÜHEINHEIT REINIGEN

•

Nach langem Benutzen kann sich Kaffeepulver in der Brüheinheit ablagern. Der Pulver sollte durch sorgfältiges Reinigen beseitigt werden.

• Die Reinigung der Brüheinheit dauert ungefähr 20 Minuten.

0$,17(1$1&(

&/($1%5(:81,7

&/($1,1*

Gehen Sie zu Einstellungen und mit dem Dreh- knopf wählen Sie “MAINTENANCE". Drücken Sie den Knopf, um Ihre Wahl zu bestätigen.

Wenn auf dem Display "CLEAN BREW UNIT" erscheint, bedeutet es, dass die Reinigung der Brüheinheit gewählt wurde. Drücken Sie die Reinigungstaste, um den Reinigungsprozess zu starten.

Die Brüheinheit wird gereinigt.

Bestimmungszweck

Reinigung der Brüheinheit

Tabletten zum Reinigen der automatischen Kaffeemaschinen

Bezeichnung des Produktes

Professionelles Pulver zum Reinigen der Kaffeemaschinen

Professionelles Präparat zum Entkalken gastronomischer Einrichtungen

Professionelle Flüssigkeit zum Reinigen der Milchschäumsystemen in Kaffeemaschinen

Entkalken Reinigung des Milch-

schäumsystems

Code des Produktes 231319 231272 975008 231296

Page 46

&/($1,1*

5($'<

23(1&29(5$''

&/($1,1*7$%/(7

35(665,16(

&/26(&29(5

&/($1

Den Pulverbehälterdeckel öffnen und die Reini- gungstablette hineinwerfen.

Den Deckel zumachen und die Reinigungstaste drücken, um den Reinigungsprozess zu starten.

Wenn auf dem Display "CLEAN" erscheint, drücken Sie die Reinigungstaste, um den Reinigungspro- zess zu starten.

Die Brüheinheit wird gereinigt.

Sobald der Vorgang abgeschlossen wurde, erscheint auf dem Display wieder “READY”.

Nachdem die Reinigung abgeschlossen wurde, entleeren Sie die Tropfschale.

SPÜLEN DES MILCHAUTOMATEN

•

Bereiten Sie eine ca. 250 ml Lösung für die Flüssigkeit zum Reinigen des Milchschäumsystems in der Kaffeemaschine vor (die Anwendung einer Flüssigkeit der Marke Hendi wird empfohlen – Code des Produktes: 231296), und zwar entspre- chend der Anleitung, die sich auf dem Etikett befindet

• Legen Sie den Milchschlauch in das Gefäß mit der Lösung und drücken Sie anschließend die Taste "8" Milch/Cream bzw. stellen Sie die Zeit für heiße Milch auf ca. 30 Sekunden ein

•Bereiten Sie 500 ml reines kaltes Wasser vor und drücken Sie anschließend die Taste "8" Milch/Cream bzw

. stellen Sie die Zeit für heiße Milch auf ca. 60 Sekunden

ein.

Page 47

5,16(0,/.81,7

0$,17(1$1&(

5(029(0,/.3,3(

35(665,16(

Gehen Sie zu Einstellungen und mit dem Dreh- knopf wählen Sie “MAINTENANCE". Drücken Sie den Knopf, um Ihre Wahl zu bestätigen.

Wenn auf dem Display "RINSE MILK UNIT" erscheint, drücken Sie den Knopf, um die Reinigung zu star- ten.

Nehmen Sie den Milchschlauch aus dem Milchbehälter und stecken Sie ihn ins Loch in der Tropfgitter. Drücken Sie die Reinigungstaste, um den Spülungsvorgang zu starten.

Nachdem die Reinigung abgeschlossen wurde, entleeren Sie die Tropfschale.

5,16(0,/.81,7

Die Milcheinheit wird gereinigt. Sobald der Vorgang abgeschlossen wurde, erscheint auf dem Display wieder “READY”.

Page 48

KAFFEEMASCHINE ENTKALKEN

•

Durch tägliches Benutzen des Gerätes entstehen Kalkablagerungen. Der Umfang der Ablagerungen kommt auf die Härte des lokalen Wassers an.

•

Entkalker enthalten Säuren, die Augen und Haut reizen können. Beach- ten Sie die Sicherheitshinweise auf der Verpackung des Entkalkers. Sollte es zum Kontakt des Entkalkers mit Ihren Augen oder Ihrer Haut kommen, spülen Sie sie sofort mit sauberem Wasser aus.

•

Fertigen Sie eine Lösung aus Entkalker und sauberem Wasser an und gießen Sie sie in den Wassertank. Die Entkalkungslösung wird das Gerät gründlich entkalken.

•

Der ganze Entkalkungsprozess dauert ungefähr 30 Minuten.

•

Der Abbruch des Entkalkungsprozesses kann das Gerät beschädigen. Wenn der Entkalkungsprozess bereits gestartet ist, sollte er nicht abgebrochen werden.

1((''(6&$/(

35(665,16(

0,16

35(665,16(

0$,17(1$1&(

'(6&$/(

Wenn die Entkalkung erforderlich wird, erscheint auf dem Display abwechselnd “NEED DESCALE”

und “READY”. Drücken Sie die Reinigungstaste, um das Entkalkungsprogramm zu öffnen.

Wählen Sie “MAINTENANCE" mit dem Drehknopf. Drücken Sie den Knopf, um Ihre Wahl zu bestä- tigen.

Wählen Sie “DESCALE" mit dem Drehknopf. Drü- cken

Sie den Knopf, um Ihre Wahl zu bestätigen.

Nach dem Öffnen des Entkalkungsprogramms drücken Sie die Reinigungstaste, um die Entkalkung zu starten. Der Prozess dauert ungefähr 30 Minuten.

Page 49

'(&$/&,)<,1*

62/9(17,17$1.

35(665,16(

),//:$7(57$1.

'(&$/&,)<,1*

5($'<

(037<75$<

,167$//75$<

Nehmen Sie ein Paket Entkalker, fertigen Sie eine Lösung aus Entkalker und sauberem Wasser an, gießen Sie die Lösung in den Wassertank und setzen Sie ihn wieder ein.

Drücken Sie die Reinigungstaste, um die Reinigung und Entkalkung zu starten.

Um den Entkalkungs- und Reinigungsprozess zum ersten Mal zu starten, stellen Sie einen Behälter mit dem Fassungsvermögen größer als 1 L unter den Kaffeeauslauf.

Leeren Sie die Tropfschale.

Setzen Sie die Tropf

schale ein.

Nach der ersten Etappe der Entkalkung und Reinigung entnehmen Sie den Wassertank und reinigen Sie ihn. Füllen Sie den Wassertank mit sauberem Wasser auf und setzen Sie ihn wieder ein.

Drücken Sie die Reinigungstaste, um zur zweiten Etappe der Entkalkung und Reinigung zu gehen. Um das restli- che

Entkalkungsmittel aus der Maschine zu beseitigen, stellen Sie einen Behälter mit dem Fassungsvermö- gen größer als 1 L unter den Kaffeeauslauf.

Entkalkung wird durchgeführt.

Nachdem die Entkalkung beendet wurde, erscheint

auf dem Display “READY”. Die Maschine kann wieder benutzt werden.

Nachdem die Reinigung abgeschlossen wurde, entleeren Sie die Tropfschale.

Page 50

SATZBEHÄLTER UND TROPFSCHALE REINIGEN

•

Benutzen Sie keine chemischen Lösungsmittel, aggressive Reinigungsmittel oder Alkohol um den Satzbehälter und die Tropschale zu reinigen.

•

Die Tropfschale und der Satzbehälter sollten nicht in der Spülmaschine gereinigt werden.

•

Benutzen Sie keine Gegenstände aus Metall um Satz und Verschmutzungen zu beseitigen, da Sie sonst die Schale und den Behälter zerkratzen können.

•

Wenn es erforderlich wird, den Satzbehälter zu leeren, sollte dies schnellst- möglich durchgeführt werden, da das Gerät sonst beschädigt werden kann.

5($'<

(037<*5281'6

,167$//75$<

(037<75$<

,167$//75$<

Nach der Zubereitung der 15 Tassen Kaffee wird auf dem Display automatisch “EMPTY GROUNDS”

erscheinen.

Wenn auf dem Display “INSTALL TRAY“ erscheint, beseitigen Sie den Satz aus der Tropfschale und dem Satzbehälter. Es wird einige Sekunden in An- spruch nehmen.

Setzen Sie die Tropfschale wieder ein. Auf dem Dis- play

erscheint wieder “READY”. Das Gerät kann

wieder benutzt werden.

Wenn die Tropfschale voll ist, erscheint auf dem Display "EMPTY TRAY". Entnehmen Sie die Tropf- schale und schütten Sie das Wasser weg.

Setzen Sie die Tropfschale wieder ein. Das Gerät ist wieder im Bereitschaftsstatus (“READY”). Das Gerät kann wieder benutzt werden.

•

Beim Beseitigen des Kaffeesatzes und des Restwassers aus der Tropfschale sollten der Satzbehälter und die Tropfschale immer geleert werden.

•

Nachdem die Tropfschale gereinigt wurde, spülen Sie sie mit sauberem Wasser, wischen Sie die zwei kleinen Blechteile am Ende der Tropfschale trocken ab und setzen Sie die Tropfschale wieder in die Maschine ein.

Page 51

WASSERTANK REINIGEN

•

Bevor Sie den Wassertank auffüllen, spülen Sie ihn sorgfältig mit sauberem Wasser aus.

•

Der Wassertank sollte regelmäßig gereinigt werden (ungefähr einmal im Monat). Zum Reinigen sollten ein feuchter Lappen und ein mildes Reini- gungsmittel angewendet werden.

•

Da der Wassertank aus lebensmitteltauglichem und ökologischem Material hergestellt wurde, kann er leicht krachen. Gehen Sie mit ihm vorsichtig um und lassen Sie ihn nie auf den Boden fallen. Sollte der Wassertank beschä- digt

werden, setzen Sie sich mit dem Kundendienst in Kontakt.

BOHNENBEHÄLTER REINIGEN

•

Zum Reinigen des Bohnenbehälters sollte kein Wasser benutzt werden, da die Mühle dadurch beschädigt werden kann.

•

Benutzen Sie einen trockenen Lappen oder ein Papierhandtuch, um das Fett aus dem Bohnenbehälter abzuwischen.

•

Da der Bohnenbehälterdeckel aus lebensmitteltauglichem und ökologischem Material hergestellt wurde, kann er leicht krachen. Gehen Sie mit ihm vorsichtig um und lassen Sie ihn nie auf den Boden fallen. Sollte der Bohnenbehälterdeckel beschädigt werden, setzen Sie sich mit dem Kundendienst in Kontakt.

MILCHAUFSCHÄUMER ABBAUEN UND REINIGEN

1 2

Damit Milchschaum immer fein und glatt ist, sollte der Milchaufschäumer jeden Tag gereinigt werden.

1. Den Milchaufschäumer vorsichtig entnehmen.

Den Milchaufschäumer in seine Einzelteile zerlegen.

3. Jedes Teil mit sauberem Wasser spülen.

4. Den Milchaufschäumer wieder zusammenbauen und ins Gerät einsetzen. Die Reinigung des Milchaufschäumers ist abgeschlossen.

MILCHSCHLAUCH ANSCHLIESSEN

•

Den Milchschlauch an den Milchaufschäumer anschließen.

MILCHSCHLAUCH REINIGEN

Der Milchschlauch sollte jeden Tag gereinigt werden.

1. Den Milchschlauch vorsichtig entnehmen.

2. Den Milchschlauch mi sauberem Wasser spülen.

Page 52

Problem

Die Temperatur des Kaffees ist zu niedrig

Kaffee wird aus dem Kaffeeauslauf Tropfen nach Tropfen ausgegeben.

Nicht genug Kaffeeöl.

Die Mühle verursacht Geräusche.

Der Milchaufschäumer bereitet keinen Schaum zu.

Milch dringt aus dem Milchschäumer.

Das Display meldet “EMPTY TRAY”.

Das Display meldet "INSTALL TRAY".

Das Display meldet “FILL WATER TANK”, obwohl der Wassertank voll ist.

Auf dem Display erscheint “FILL BEANS”, obwohl der Bohnenbehälter voll ist.

“Errors 1 to 7” erscheint auf dem Display.

Grund

Die Kaffeetasse wurde nicht vorgeheizt.

Da bereits einige Minuten seit der letzen Getränkezubereitung vergangen sind, sind die Leitungen und Brüheinheit kühl.

Zu feines Pulver oder zu fein gemahlene Bohnen.

Brüheinheitsfilter ist blockiert. Falsche Kaffeebohnensorte verwendet. Es befinden sich Fremdkörper

in der Mühle.

Der Milchaufschäumer ist blockiert.

Der Milchaufschäumer wurde nicht richtig zusammengebaut.

Die kleinen Blechteile am Ende der Tropfschale sind nass oder schmutzig.

Kaffeesatz am Boden des Gerätes wurde nicht beseitigt.

Die Wassertankanzeige ist b

lockiert.

Der Bohnenbehälter ist ölig und die Kaffeebohnen kleben.

Die Kaffeemaschine ist defekt und kann nicht benutzt werden.

Lösung

Spülen Sie die Tasse mit warmem Wasser, bevor Sie einen Kaffee zubereiten.

Einige Kaffees zubereiten.

Richtiges Pulver benutzen oder einen gröberen Mahlgrad einstellen.

Reinigung der Brüheinheit durchführen. Richtige Kaffeebohnensorte verwenden. Versuchen Sie erneut, Kaffee zuzubereiten. Sollte

das Problem weiterhin bestehen, kontaktieren Sie den Kundendienst.

Milchaufschäumer reinigen (siehe S. 50).

Bauen Sie den Milchaufschäumer richtig zusammen.

Blechteile trocken abwischen (siehe S. 49).

Kaffeesatz am Boden beseitigen.

Den Wassertank reinigen (siehe S. 50).

Die Bohnen im

Behälter umrühren.

2. Prüfen, ob die Bohnen nicht zu stark geröstet sind.

3. Den Bohnenbehälter reinigen (siehe S. 50).

1. Führen Sie ein Reset des Gerätes durch.

Sollte auf dem Display weiterhin "Errors" erscheinen, schalten Sie das Gerät aus und kontaktieren Sie den Kundendienst.

KAFFEEMASCHINE REINIGEN

•Vor der Reinigung des Gerätes schalten Sie es aus und ziehen Sie den Netzstecker. Tauchen Sie die Kaffeemaschine nie ins Wasser. Es besteht die Gefahr durch Stromschlag.

•Prüfen Sie regelmäßig, ob es notwendig wird, den Kaffeepulversatz aus der Maschine zu beseitigen. Der Kaffeesatz kann mit einer Bürste beseitigt werden.

•Das Touch Panel kann mit einem trockenen und weichen Lappen abge- wischt werden. Da das Touch Panel aus Glas ist, sollte es nicht geschla- gen werden, weil Gefahr durch Stromschlag besteht, wenn es zerbricht.

• Benutzen Sie einen trockenen und weichen Lappen um das Gehäuse des Gerätes abzuwischen. Benutzen Sie nie harte Gegenstände um Kaffeesatz vom Gehäuse abzuwischen, da es dadurch beschädigt werden kann.

8. FEHLER BEHEBEN

•

In diesem Kapitel wird die Vorgehensweise bei Fehlermeldungen beschrieben.

•

Konnten Sie einen Fehler auf die beschriebene Weise nicht beheben, setzen Sie sich mit dem Kundendienst in Kontakt.

Page 53

RESTART MACHINE

VALVE RESET

EMPTY TRAY

EMPTY GROUNDS

FILL WATER TANK

FILL BEANS

FILL POWDER

INSTALL TRAY

UNIT EMPTY

TEMPERATURE HIGH

TEMPERATURE LOW

ERROR 1

PRESSURE HIGH

Grund Lösung Wenn die Tropfschale voll ist, ist die Geträn-

kezubereitung

nicht möglich.

Die Tropfschale entnehmen, leeren und wieder in das Gerät einsetzen.

Wenn der Satzbehälter voll ist, ist die Getränkezubereitung

nicht möglich.

Satzbehälter entnehmen, leeren und wieder einsetzen.

Wenn der Wassertank leer ist, ist die Geträn- kezubereitung

nicht möglich.

Den Wassertank mit Wasser auffüllen.

Wenn der Bohnenbehälter leer ist, ist die Getränkezubereitung nicht möglich.

Kaffeebohnen in den Bohnenbehälter füllen und den Drehknopf drücken.

Nicht genug Kaffeepulver im Pulverbehälter. Bei der Zubereitung des Kaffees aus Pulver

immer einen vollen Löffel Pulver hinzufügen.

Die Tropfschale ist nicht richtig eingesetzt; keine Funktion der Maschine kann benutzt werden.

Die Tropfschale richtig einsetzen.

Nicht genug Wasser in der Leitung; das Gerät kann nicht benutzt werden.

Drücken Sie den Drehknopf, um das Was- sernachfüllsystem zu starten.

Die Temperatur des Gerätes ist zu hoch und es kann nicht benutzt werden.

Das Gerät ausschalten und es wieder nach einer Stunde benutzen.

Das Gerät kann nicht benutzt w

erden, d

seine Temperatur zu niedrig ist.

Sorgen Sie dafür, dass die Umgebungs- temperatur größer ist als 10°C.

Das Gerät ist defekt und kann nicht benutzt werden.

1. Das Gerät ausschalten und ein Reset durch- führen;

2. Wenn das Problem weiterhin be-

steht, kontaktieren Sie den Kundendienst.

1. Das Verwenden von zu dunkel gerösteten Kaffeebohnen oder zu fein gemahlenem Pulver; 2. Brüheinheitsfilter ist blockiert.

1. Einen gröberen Mahlgrad einstellen;

2. Die Brüheinheitsreinigung durchführen (siehe S. 45).

Das Dosierventil ist blockiert. Führen Sie ein Reset des Gerätes durch.

9. DISPLAYMELDUNGEN

•

In diesem Kapitel wird die Vorgehensweise bei Displaymeldungen beschrieben.

Page 54

10. TRANSPORT UND RECYCLING TRANSPORT

•

Die Verpackung für den zukünftigen Transport des Gerätes behalten.

● Das Wasser aus dem Gerät vor dem Transportieren beseitigen, da es die Maschine beschädigen kann.

● Nach dem Beseitigen des Wassers sollte die Maschine innen und außen getrocknet werden.

● Nachdem das Wassersystem geleert wurde, wird das Gerät beim nächsten Einschalten das "Inbetriebnahme"-Progr

amm ausfüh

ren (siehe S. 38, "In-

betriebnahme").

● Beim Leeren des Wassersystems wird heißer Dampf aus dem Kaffeeaus- lauf dringen. Bitte achten Sie darauf, Verbrennen zu vermeiden.

RECYCLING

Manche Innenteile des Gerätes können wiederverwendet werden. Bitte achten Sie darauf, sie zu recyceln, um die Umwelt zu schützen.

11. TECHNISCHE DATEN

(037<81,7

),//:$7(57$1.

5($'<

Die Maschine ist im Bereitschaftsstatus.

Den Wassertank entnehmen. Auf dem Display erscheint “FILL WATER TANK”.

Halten Sie lang die Reinigungstaste gedrückt, bis auf dem Display "EMPTY UNIT" erscheint. Das Gerät wird automatisch die Reinigung des Wassersystems starten. Achten Sie auf den heißen Dampf, der aus dem Kaffee- auslauf

dringen wird, um Verbrennen zu vermeiden.

Nach dem Abschließen des Vorgangs wird das Gerät automatisch abschalten. Nach dem Ausschalten des Gerätes entnehmen Sie die Tropf- schale und beseitigen Sie das Wasser aus ihr.

Modell 208960, 208977, 208984 208854, 208892, 208953 Außenmaße 302x450x(H)370 mm 302x450x(H)590 mm Spannung/Frequenz 230 V ~50/60 Hz 230 V ~50/60 Hz Nennleistung 1400 W 1400 W Pumpendruck 19 bar 19 bar Fassungsvermögen des Wassertanks 1,8 l 1,8 l Fassungsvermögen des Bohnenbehälters 250 g 750 g Fassungsvermögen des Satzbehälters 15 Tassen 50 Tassen Fassungsvermögen der Brüheinheit 7-14 g In der 7-14 g In der Höhe verstellbarer Kaffeeauslauf 80-140 mm 80-140 mm Länge des Stromkabels 1,5 m 1,5 m Leergewicht 11,5 kg 13 kg

Page 55

PROGRAMMEINSTELLUNG FÜR BASIS UND WASSERZULASSUNG (208854, 208892, 208960)

Bei der Inbetriebnahme füllen Sie den Wassertank auf, stellen Sie das Gerät auf seine Basis, schalten Sie es ein und wenn auf dem Display “Ready” erscheint, schalten Sie das Gerät aus. Es bedeutet, dass der Wassertank richtig aufgefüllt wurde. Jetzt führen Sie die folgenden Einstellungen durch:

Schalten Sie das Gerät ein. Wenn auf dem Display “Ready” erscheint, drücken Sie lang den Drehknopf und wählen Sie “Program Setting”.

Drehen Sie den Knopf, bis auf dem Display “Exit” erscheint. Halten Sie die Reinigungstaste für 5 Sekunden gedrückt, um das Einstellungsmenü zu öffnen.

Wählen Sie “WATER UNIT” und dann “PIPE”. Bestätigen Sie Ihre Wahl mit dem Drehknopf. Auf dem Display erscheint jetzt ”Confirmed”

※ Nachdem Sie diese Eins

tellung durchgeführt haben, wird die Wassertankanzeige

deaktiviert und das Display wird nicht “Fill in water” melden.

Mit dem Drehknopf wählen Sie “WASTE UNIT”, drücken Sie den Knopf. Wählen Sie “BASE” und drücken Sie den Knopf. Das Display meldet “Confirmed”.

※ Nachdem Sie diese Einstellung durchgeführt haben, wird das Display nicht

“Empty Tray” melden.

Gehen Sie zu “Program Setting” und dann wählen Sie “Exit” mit dem Drehknopf. Das Display meldet wieder “Ready”. Schalten Sie das Gerät aus und entnehmen Sie die Basis, bevor Sie zur nächsten Etappe - “Wasserzuleitung zusammenbauen” - gehen.

Page 56

WASSERZULEITUNG ZUSAMMENBAUEN

Notwendiges Werkzeug: Schraubenzieher T10

1) Entnehmen Sie die Tropfschale und den Wassertank. Prüfen Sie, ob der Bohnen- behälter leer ist. Stellen Sie das Gerät auf den Kopf und schneiden Sie den Was- serschlauch mit der Schere ab.

2) Schließen Sie ein Ende des Wasserschlauchs an den Verbindungsschlauch der Wasserzuleitung an.

3) Stellen Sie das Gerät auf seine Basis. Stellen Sie sicher, dass das Silikonröhrchen sich in der Kerbe befindet. Das Gerät sollte den Schlauch nicht drück

en.

4) Steck

en Sie das Wasserrohr in eine große Wasserflasche.

Besondere Anweisungen:

Wenn die Wasserzuleitung benutzt wird und das Gerät eingeschaltet ist, erscheint auf dem Display ”Unit Empty”. Befolgen Sie die Schritte zur Auffüllung des Was- sersystems.

2) Der Wassertank kann im Gerät mit der Wasserzuleitung nicht benutzt werden, sonst kann das Gerät beschädigt werden.

3) Das Filter der Wasserzuleitung kann nicht abgebaut werden, da die Innenleitung sonst durch Verschmutzungen verstopft werden kann.

Page 57

VORSICHT UND PROBLEMBEHEBUNG:

1. Wenn auf dem Display “Unit Empty” erscheint, handeln Sie wie folgt:

1) Prüfen Sie, ob es noch Wasser in der Wasserflasche gibt.

2) Prüfen Sie, ob sich die Wasserzuleitung samt Filter im Wasser befindet.

Prüfen Sie, ob der Verbindungsschlauch an den Wasserschlauch richtig ange-

schlossen

wurde.

2. Kaffeesatz und Wasser beseitigen:

1) Das Gerät hat keine Funktion, die an die Entleerung des Satzbehälters erinnert (“Empty Grounds”). Das Fassungsvermögen des Behälters beträgt 50 Tassen Kaffee und der Behälter sollte rechtzeitig entleert werden. In der Zukunft wird

geplant, die Erinnerung “Empty Grounds” nach 50 Tassen Kaffee hinzuzufügen.

※ Wenn der Kaffeesatz nicht rechtzeitig beseitigt wird, kann das Gerät beschädigt

werden.

2) Das Gerät hat k

eine F

unktion, die

an die Entleerung der Tropfschale erinnert

(“Empty Tray”), da kein Wassersensor eingebaut wurde. Das Fassungsvermögen

des Wasserbehälters beträgt 2 l. Der Behälter sollte rechtzeitig entleert werden

um Auslaufen zu vermeiden.

3. Wasserzuleitung benutzen:

An einem Ende des Wasserschlauchs ist das Filter eingebaut. Bauen Sie das Filter

nicht ab, da die Innenleitung durch Verschmutzungen verstopft werden kann.

Page 58

DE VERSCHILLENDE ONDERDELEN VAN HET KOFFIEZETAPPARAAT (208960, 208977, 208984)

1 Deksel koffiebonenreservoir 2 Deksel waterreservoir 3Waterreservoir 4 Koffieresidubak 5 Lekbak 6 Lekrooster 7 Deksel poederreservoir 8Maalwiel

9 Koffiebonenreservoir 250 g 10 Koffietuit 11 Handvat 12 Melkleiding 13 Melkopschuimer 14 Heetwatertuit 15 Melk en schuim-tuit 16 Netsnoer

Page 59

DE BEDIENINGSELEMENTEN OP HET KOFFIEZETAPPARAAT (208960, 208977, 208984)

1 Pictogram espresso 2 Pictogram lungo 3 Pictogram heet water 4Aan/uit-knop 5 Scherm

6 Pictogram cappuccino 7 Pictogram latte 8 Pictogram warme melk/schuim 9 Reinigingsknop 10 Draaiknop

Page 60

DE VERSCHILLENDE ONDERDELEN VAN HET KOFFIEZETAPPARAAT (208854, 208892, 208953)

1 Deksel koffiebonenreservoir 2 Deksel waterreservoir 3Waterreservoir 4 Koffieresidubak 5 Lekbak 6 Lekrooster 7 Deksel poederreservoir 8Maalwiel

9 Koffiebonenreservoir 750 g 10 Koffietuit 11 Handvat 12 Melkleiding 13 Melkopschuimer 14 Heetwatertuit 15 Melk en schuim-tuit 16 Netsnoer

Page 61

DE BEDIENINGSELEMENTEN OP HET KOFFIEZETAPPARAAT (208854, 208892, 208953)

1 Pictogram espresso 2 Pictogram lungo 3 Pictogram heet water 4Aan/uit-knop 5 Scherm

6 Pictogram cappuccino 7 Pictogram latte 8 Pictogram warme melk/schuim 9 Reinigingsknop 10 Draaiknop

Page 62

1. VEILIGHEIDSINSTRUCTIES

Bekijk het specificatielabel op de onderkant van het koffiezetapparaat of de technische gegevens die zijn afgedrukt in de handleiding (P82).

VOORZORGSMAATREGELEN

•

Raak de hete onderdelen van het koffiezetapparaat niet aan om brandwonden te voorkomen.

•Zorg ervoor dat het netsnoer, de stekker en de behui- zing van het apparaat niet in contact komen met water om letsel door brandwonden, elektrische schokken of andere onverwachte redenen te voorkomen.

• Dit apparaat mag worden gebruikt door kinderen van

8 jaar en ouder indien zij onder toezicht staan of instructies hebben ontvangen over het gebruik van het apparaat op een veilige manier en de gevaren die samengaan met het gebruik van het apparaat begrijpen. Reinigen en onderhoud mag niet worden uitgevoerd door kinderen tenzij ze ouder zijn dan 8 jaar en onder toezicht staan. Houd het apparaat en het netsnoer buiten bereik van kinderen jonger dan 8 jaar. Kinderen mogen niet met het apparaat spelen.

• Apparaten mogen worden gebruikt door personen met verminderde lichamelijke, zintuiglijke of verstandelijke vermogens of door personen met gebrek aan kennis en ervaring indien zij onder toezicht staan of instructies hebben ontvangen over het gebruik van het apparaat op een veilige manier en de gevaren die samengaan met het gebruik van het apparaat begrijpen.

• Als het netsnoer is beschadigd, moet het worden vervangen door de fabrikant, een vertegenwoordig van de fabrikant of een soortgelijk gekwalificeerd persoon om gevaar te voorkomen.

•Haal de stekker uit het stopcontact als u stopt met het gebruik van het apparaat en voordat u het apparaat rei- nigt. Laat het koffiezetapparaat afkoelen voordat u het demonteert en reinigt.

•Het gebruik van onderdelen die niet expliciet worden aanbevolen kan resulteren in brand, elektrische schok- ken of verwondingen aan de gebruiker.

•Gebruik het koffiezetapparaat niet buitenshuis.

•Laat het netsnoer niet over de randen van een tafe

ngen, omdat dat kan leiden tot beschadigingen aan het netsnoer, elektrische lekkage en verwondingen bij de gebruiker.

•Plaats het apparaat op een vaste en stabiele onder- grond en houd het uit de buurt van hoge temperaturen (bijv. gasfornuizen, elektrische fornuizen, inductiefor- nuizen, etc.).

• Schakel het apparaat uit tot het reinigingsprogramma is voltooid en er niets meer op het scherm staat, haal de s

tekk

er daarna uit het stopcontact.

• Bij het gebruik van lungo en heet water loopt er vloeistof bij hoge temperaturen uit de koffietuit en heetwa- tertuit. Raak de tuit niet aan om brandwonden te voorkomen

• Controleer of de melkslang tussen de melkopschuimer en de melk is aangesloten voordat u cappuccino, latte of warme melk/schuim maakt. Als dit niet het geval is, kan stoom met hoge temperaturen voor lichamelijk l

et-

sel zorgen.

Page 63

VERBODEN

Als gebruiker mag u alleen normale reinigingshandelingen en dagelijks onderhoud uitvoeren. Als het apparaat niet goed werkt, stuur het dan naar een erkend servicecentrum voor

reparatie of neem contact op met de klantenservice voor after-sales service.

•Dompel het apparaat nooit onder in water en plaats het apparaat niet in de buurt van een kraan of een waterreservoir.

•Demonteer het koffiezetapparaat nooit zonder toe- stemming voor onderhoud. Als het apparaat gedemon- teerd moet worden voor onderhoud, retourneer het

dan naar een servicecentrum of neem contact op met de klantenservice.

•Zorg er altijd v

oor dat de spanning die is vermeld op het specificatielabel overeenkomt met de spanning van het lichtnet, anders kan het apparaat in brand vliegen.

•U mag het waterreservoir alleen vullen met gezuiverd water bij kamertemperatuur. Giet nooit warm water,

heet water, melk of andere vloeistoffen in het reser- voir.

•Verplaats of pak het k

offiezetappar

aat nooit op wanneer het in werking is. Als u apparaat wilt verplaatsen, schakel het dan eerst uit en haal de stekker uit het stopcontact.

• Het koffiezetapparaat kan warmte vrijgeven. Daarom

moet er altijd een ruimte van 3 cm worden vrijgelaten aan het oppervlak, aan de zijkanten en aan de wand-

zijde; er moet minimaal 15 cm worden vrijgelaten aan de bo

venkant van het

apparaat. Het is verboden om het

apparaat in een te kleine ruimte te plaatsen. De afme-

tingen van het apparaat kunt u vinden onder de technische gegevens in deze handleiding (pagina 82).

•Gebruik alleen normale reinigingsmiddelen voor thuis- gebruik om het apparaat schoon te vegen, anders kan er corrosie optreden en dit kan resulteren in elektrische schokken.

•Gebruik nooit een natte doek om het koffiezetappar

aat

schoon te vegen, dit kan leiden tot elektrische schokken.

•Gebruik nooit harde gereedschappen of een ruwe doek om vlekken op het koffiezetapparaat te verwijderen, omdat dit kan leiden tot schade aan het apparaat.

• Doe nooit koffiepoeder of cacaopoeder in het koffiebo- nenreservoir of poederreservoir. Dit zal het koffiezet- apparaat beschadigen.

• Vul het koffiebonenreservoir nooit met speciaal behan- delde koffiebonen (bijv. met cacao of suikerlaag), dit zal het k

offiezetapp

araat beschadigen.

•Er mogen alleen gebrande koffiebonen in het koffiebo- nenreservoir worden gedaan. Rijst, sojabonen, chocoladebonen, noten, suiker, kruiden, etc. zijn verboden en zullen het koffiezetapparaat beschadigen.

•Was het koffiebonen- of poederreservoir nooit met water, dit kan het apparaat beschadigen.

•Gebruik het koffiezetapparaat nooit bij een omgevings- temperatuur onder 0 °C. Het water in het k

offiezetap-

araat zal bevriezen en het apparaat beschadigen.

• Stel het apparaat nooit bloot aan regen, sneeuw of vorst. Dit omstandigheden zullen het koffiezetapparaat beschadigen.

WAARSCHUWINGEN

Demonteer en repareer het apparaat nooit zonder toestemming. Als er zich fouten voordoen, stuur het apparaat dan naar een erkend servicecentrum voor reparatie.

Als het koffiezetapparaat is beschadigd door een van de bovenstaande omstandigheden en waarvoor dus is gewaarschuwd, dan wordt de schade niet gedekt door de garantie!

Page 64

2. HET KOFFIEZETAPPARAAT APPARAAT CORRECT GEBRUIKEN

Om een goede koffiesmaak te garanderen moet u het wa- terreservoir vullen met water van ongeveer 25 °C. Het kof- fiezetapparaat mag alleen worden gebruikt voor het bereiden van koffie, warme melk, melkschuim en warm water. Gebruik het niet voor andere doelen. Wij dragen geen verantwoordelijkheid voor de gevolgen van oneigen-

lijk gebruik. Lees de inhoud van deze handleiding zorgvuldig door, zodat u weet hoe u het koffiezetapparaat correct moet gebruik

en.

Bewaar de handleiding, zodat u alles op elk gewenst moment nog eens kunt teruglezen.

3. GEBRUIKSINSTRUCTIES

Het lezen van de handleiding helpt u bekend te raken met het koffiezetapparaat en het apparaat op de juiste manier te gebruiken. “Instructies voor het eerste gebruik" introdu- ceert de werking van het koffiezetapparaat stap-voor-stap,

wanneer het apparaat voor het eerst wordt gebruikt. “Pro-

blemen oplossen" geeft informatie voor het geval u proble- men ondervindt.

BESCHRIJVING SYMBOLEN

Niet-naleving van de handeling kan leiden tot elektrische schokken en levensbedreigende situaties.

Niet-naleving van de handeling kan leiden tot schade aan het koffiezetapparaat of lichamelijk letsel.

Niet-naleving van de handeling kan leiden tot brandwonden..

Dit symbool geeft aan dat de instructies zorgvuldig gelezen moeten worden.

Dit symbool staat voor het belang van recycling.

VEILIGHEIDSTIPS

Let op de volgende tips om lichamelijk letsel door elektrische schokken te voorkomen.

•

Gebruik het koffiezetapparaat niet als het apparaat of het netsnoer is beschadigd.

•

Als het apparaat een defect vertoont (eventuele brand- geur of rook), haal de stekker dan onmiddellijk uit het stopcontact en neem contact op met een servicecentrum.

• Als het netsnoer van het koffiezetapparaat is

bescha-

digd, neem dan contact op met een servicecentrum.

•Plaats het koffiezetapparaat en het netsnoer ver uit de buurt van warmtebronnen.

•Laat het netsnoer niet in contact komen met scherp ge-

reedschap.

•Repareer het koffiezetapparaat niet zonder toestem- ming en gebruik het apparaat, om lichamelijk letsel te voorkomen, niet op andere manieren dan de manieren die zijn genoemd in de handleiding.

•

Plaats het koffiezetapparaat buiten bereik van kinderen.

• Als het koffiezetapparaat voor lange tijd niet wordt ge- bruikt, haal de stekker dan uit het stopcontact en berg het op, zodat er geen mensen over het netsnoer strui- ken en het netsnoer niet beschadigd kan raken.

•Gebruik geen onderdelen die niet origineel zijn, dit kan leiden tot schade aan het apparaat.

Page 65

INDEX

1. Veiligheidsinstructies ...............................................................................62

2. Het koffiezetapparaat apparaat .................................................................64

3. Gebruiksinstructies ...................................................................................64

Beschrijving symbolen ..............................................................................64

4. Instructies voor het eerste gebruik ...........................................................66

Aansluiten op lichtnet ...............................................................................66

Het waterreservoir vullen..........................................................................66

Het koffiebonenreservoir vullen ................................................................66

Het maalwiel ..............................................................................................66

Inschakelen................................................................................................67

Uitschakelen ..............................................................................................67

5. Bereiding van dranken ..............................................................................68

Koffie bereiden met de aanraakgevoelige pictogrammen........................68

Het eenmalig instellen van de koffie-parameters ....................................69

Koffie bereiden met koffiepoeder..............................................................70

6. Programma-instellingen ...........................................................................70

Onderhoudsinstellingen ............................................................................70

Drankinstellingen ......................................................................................71

Het instellen van de drankinstellingen en het bereik van de instellingen

.....71

Temperatuur instellen ...............................................................................71

Waterhardheid ...........................................................................................71

Energiebesparende instellingen................................................................72

Automatisch uitschakelen .........................................................................72

Reset ..........................................................................................................72

Informatie...................................................................................................72

Taal.............................................................................................................72

Verlaten ......................................................................................................72

7. Reinigen en onderhoud..............................................................................73

Het koffiezetapparaat vóór gebruik reinigen.............................................73

De brouweenheid reinigen.........................................................................73

Melk unit reinigen ...................................................................................74

Het koffiezetapparaat ontkalken ...............................................................76

De koffieresidubak en lekbak reinigen .....................................................78

Het waterreservoir reinigen ......................................................................79

Het koffiebonenreservoir reinigen ............................................................79

De melkopschuimer demonteren en reinigen...........................................79

De melk

sla

ng installeren...........................................................................79

De melkslang reinigen...............................................................................79

Het koffiezetapparaat reinigen ..................................................................80

8. Storingen verhelpen ..................................................................................80

9. Informatie op het display ...........................................................................81

10. Transport en recycling .............................................................................81

11. Technische gegevens ...............................................................................81

Page 66

4. INSTRUCTIES VOOR HET EERSTE GEBRUIK

In dit hoofdstuk maakt u kennis met de basishandelingen en instellingen wanneer u het koffiezetapparaat voor het eerst gebruikt.

AANSLUITEN OP LICHTNET

•

Plaats het koffiezetapparaat op een stevige ondergrond, uit de buurt van water.

• Houd het koffiezetapparaat ver uit de buurt van warmtebronnen.

•Zorg ervoor dat de voeding in overeenstemming is met de gegevens op het specificatielabel.

•

Plaats het netsnoer zo dat er geen mensen over het netsnoer kunnen struikelen.

HET WATERRESERVOIR VULLEN

•

Gebruik alleen gezuiverd water op kamertemperatuur om het waterreser- voir te vullen, vul het reservoir nooit met andere vloeistoffen (bijv. warm water, heet water, melk). Dit zal het koffiezetapparaat beschadigen. Om een goede koffiesmaak te garanderen wordt aanbevolen het waterreservoir vul- len met water van ongeveer 25 °C. Water met een lage temperatuur heeft een negatie

ve invloed op de smaak.

•

Ververs het water in het reservoir elke dag voor gezonde en smaakvolle koffie.

•

Het water in het waterreservoir mag niet boven de MAX-markering uitkomen.

HET KOFFIEBONENRESERVOIR VULLEN

•

Vul het koffiebonenreservoir nooit met speciaal behandelde koffiebonen (bijv. met cacao of suikerlaag).

•Er mogen alleen gebrande koffiebonen in het koffiebonenreservoir worden gedaan. Vul het reservoir nooit met rijst, sojabonen, chocoladebonen, noten, suiker of kruiden.

• Vul het koffiebonenreservoir nooit met harde voorwerpen, anders kan dit de mol

en beschadigen.

• Het dek

sel van het koffiebonenreservoir doet dienst als afdichting. Het zorgt

voor een optimaal aroma van de koffiebonen. Verlies het deksel niet.

• Vul het koffiebonenreservoir niet met vloeistoffen.

HET MAALWIEL

•Pas de fijnheid van koffiebonenpoeder aan op basis van de koffiebonen.

•

Stel het maalwiel in als de molen draait, anders zal de molen beschadigd raken.

• Als uw koffiebonen donker van kleur zijn, wordt aanbevolen de ruwe modus in te stellen.

• Als uw koffiebonen licht van kleur zijn, wordt aanbevolen de fijne modus in te stellen.

• Als de koffie er, tijdens het koffiezetten, erg traag of zelfs helemaal niet uitstroomt, stel het maalwiel dan in op de ruwe modus.

• Als de koffie er erg snel uitstroomt en de kleur van het schuim op de koffie erg licht is, stel het maalwiel dan in op de fijne modus.

• De instelling van het maalwiel is pas effectief na het zetten van twee of meer koppen koffie.

Finest

Fine

Medium

Rough

Roughest

Page 67

INSCHAKELEN

•

Omdat het koffiezetapparaat is getest in de fabriek, is het mogelijk dat er nog een restje koffiepoeder in het apparaat zit. Wij beloven u dat het apparaat gloednieuw is.

• Het koffiezetapparaat start de zelftest en het reinigen nadat het voor de eerste keer is gebruikt. Dit zorgt ervoor dat het koffiezetapparaat altijd in op- timale staat blijft en dit proces kan niet worden overgeslagen.

• Elke keer als het koffiezetapparaat wordt ingeschakeld, zal het automatisch één k

eer verw

armen en reinigen. Dit proces kan niet worden gestopt. Het koffiezetapparaat kan alleen worden gebruikt nadat de bovenstaande processen zijn voltooid.

• Tijdens het reinigingsproces kan er wat heet water vanuit de koffietuit naar de lekbak lopen. Voorkom dat u in contact komt met het druppende hete water.

Zorg ervoor dat het netsnoer is aangesloten voordat u op de aan/uit-knop drukt.

UITSCHAKELEN

•

Elke keer als het koffiezetapparaat wordt ingeschakeld, zal het automatisch één keer het reinigingsproces uitvoeren. Dit proces kan niet worden gestopt. Het proces wordt uitgevoerd om de koffieleidingen te reinigen en koffieresidu te verwijderen.

• Tijdens het reinigingsproces kan er wat heet water vanuit de koffietuit naar de lekbak lopen. Voorkom contact met het hete water dat gemorst wordt, zodat u niet verbrandt.

• Alleen na het mak

en van melk/schuim/cappuc

cino/latte zal de functie voor het reinigen van de melkeenheid worden uitgevoerd als het apparaat wordt uitgeschakeld.

Nadat u op de aan/uit-knop drukt zal het koffiezetapparaat uitschakelen nadat het automatische reinigingsproces is voltooid.

Page 68

5. BEREIDING VAN DRANKEN

In dit hoofdstuk krijgt u instructies voor het maken van verschillende soorten koffie, warm water, warme melk en melkschuim met dit koffiezetapparaat. Lees de volgende instructies zorgvuldig door om hoogwaardige dranken te maken.

De temperatuur van warm water is hoog, raak het niet aan om brandwonden te voorkomen.

Zorg er voordat we beginnen met het maken van allerlei soorten koffie voor dat de melding “READY” wordt getoond op het display.

•

Gebruik nooit donkere gebrande koffiebonen.

• De koffiebonen moeten op een droge en donkere plaats worden bewaard.

•Er mag alleen gezuiverd water met een normale temperatuur worden ge- bruikt. Om de koffie beter te laten smaken wordt aanbevolen het waterre- servoir vullen met water van ongeveer 25 °C.

•Om de kwaliteit van de koffie te garanderen moet u het water in het water- reservo

ir elk

e dag verversen.

•Warm de koffiekop op voor een betere koffiesmaak.

• Stel de hoogte van de koffietuit aan de hand van de hoogte van de kop om het spatten van koffie te voorkomen.

•Verstelbare hoogte van de koffietuit: 80-140 mm.

KOFFIE BEREIDEN MET DE AANRAAKGEVOELIGE PICTOGRAMMEN

U kunt 4 verschillende soorten koffie zetten door op de pictogrammen te drukken als het scherm de melding “READY” toont.

Kies bijvoorbeeld voor espresso om te leren hoe u koffie zet met behulp van de aan- raakgevoelige pictogrammen.

De aanbevolen hoeveelheid espresso is 30 tot 50 ml. Vanwege de kleine hoeveelheid espresso wordt aanbevolen de koffiekop op te warmen voordat u koffie zet.

67521*

(1-2<

92/80( 40ML

(635(662

Druk op het espresso-pictogram om de es- presso-functie te selecteren.

De molen begint te malen. U kunt nu de hoeveelheid koffiebonen instellen door aan de draaiknop te draaien. De standaardhoeveelheid koffiebonen voor espresso:

Tijdens het zetten van koffie kunt u de hoeveelheid koffie aanpassen door te draaien aan de draaiknop. Het standaardhoeveelheid voor espresso: 50 ML

Als het scherm er net als in de afbeelding aan de linkerkant uitziet, dan betekent dit dat de espresso klaar is, geniet ervan.

Page 69

HET EENMALIG INSTELLEN VAN DE KOFFIEPARAMETERS

Er kunnen 8 items worden ingesteld.

• Stel de hoeveelheid koffiebonen in tijdens het maalproces.

• Stel de hoeveelheid koffie in tijdens het koffiezetproces

• Stel de tijd voor het maken van melkschuim in om de hoeveelheid te regelen als u cappuccino maakt

•

Stel de tijd voor het maken van melk in om de hoeveelheid te regelen als u latte maakt

• Stel de temperatuur van warm water in voordat u warm water maakt

• Stel de hoeveelheid warm water in als u warm water maakt

• Stel de tijd voor het maken van warme melk in om het volume te regelen als u warme melk maakt

• Stel de tijd voor het maken van warme room in als u warme room maakt

Gedetailleerde instructies U kunt de fijnheid vaan koffie en het volume van de drank vóór of tijdens het maken van drank eenmalig instellen, de instelling wordt niet opgeslagen.

&5($0 30S

92/80( 40ML

67521*

0,/. 30S

92/80( 60ML

1250$/

Bij het malen van de koffiebonen kunt u aan de draaiknop draaien om de hoeveelheid koffiebonen in te stellen, draai naar links voor mild of naar rechts voor sterk . De standaardhoeveelheid is normaal .

De hoeveelheid koffie kan tijdens het zetten van koffie worden ingesteld met behulp van de draaiknop. Bijvoorbeeld, het huidige volume is 100 ml, 2 cellen naar links om te verlagen naar 95 ml, en 2 cellen naar rechts om te verhogen naar 105 ml.

Bij het zetten van cappuccino, melkschuim of latte, kan de tijd voor het maken van schuim worden ingesteld door aan de draaiknop te draaien terwijl het melkschuim uit het apparaat stroomt. Bijvoorbeeld, de huidige tijd is 20s, 2 cellen naar links om te verlagen naar 19S, en 2 c

ellen n

aar rechts om te verhogen

naar 21S. Bij het maken van warme melk of latte, kan de tijd voor het

maken van melk worden ingesteld door aan de draaiknop te draaien. Bijvoorbeeld, de huidige tijd voor het maken van melk is 20S, 2 cellen naar links om te verlagen naar 19S, en 2 cellen naar rechts om te verhogen naar 21S.

Voordat u warm water maakt, kan de temperatuur worden in- gesteld door aan de draaiknop te draaien. Draai naar links voor lage temperatuur of naar rechts voor hoge temperatuur. De standaardtemperatuur is normaal.

Bij het maken van warm water, kan de hoeveelheid worden ingesteld door aan de draaiknop te draaien. Bijvoorbeeld, het huidige volume is 150ML, 2 cellen naar link

s om te verl

agen naar 145ML, en 2 cellen naar rechts om te verhogen naar 155ML.

Page 70

KOFFIE BEREIDEN MET KOFFIEPOEDER

U kunt deze functie selecteren als u koffie wilt zetten met koffiepoeder.

•

Het is verboden om het poederreservoir te vullen met andere mengsels zoals oploskoffiepoeder of cacaopoeder. Als u dit toch doet, zal het apparaat be- schadigd raken.

• Doe het koffiepoeder niet in het koffiebonenreservoir, dit kan het apparaat beschadigen.

• Spoel het poederreservoir niet schoon met water, dit kan resulteren in elek- trische schokken voor de gebruiker.

•Gebruik alleen goed gemalen koffiepoeder voor espresso.

•Er mag all

een 7-14g koffiepoede

r worden toegevoegd. Meer poeder zal lei-

den tot schade aan het apparaat.

• Het koffiezetproces met behulp van koffiepoeder slaat alleen het maalproces van koffiebonen over, alle andere handelingen zijn hetzelfde als bij het zetten van espresso, lungo, cappuccino en latte. Dit hoofdstuk geeft een voorbeeld van het zetten van espresso

6. PROGRAMMAINSTELLINGEN

•

Dit hoofdstuk geeft instructies over de programma-instellingen.

•Zorg ervoor dat het koffiezetapparaat de melding “READY” toont en druk lang op de draaiknop om het menu met programma-instellingen te openen.

ONDERHOUDSINSTELLINGEN

Lees de gedetailleerde instructies over het spoelen van de brouweenheid en ontkalken op P73 en P76.

86(32:'(5

),//32:'(5

6(/(&7&2))((

527$5<72&$1&(/

5($'<

Druk, als het koffiezetapparaat de melding “READY” toont, lang op de draaiknop om de instellingen te openen.

Het scherm toont de pagina “USE POWDER” nadat de instellingen zijn geopend. Druk op de draaiknop om koffie te zetten.

Open het deksel van het poederreservoir, vul het poederreservoir met koffiepoeder en sluit het deksel. Druk op het picogram van de gewenste drank. Druk op de draaiknop om te annuleren.

Page 71

DRANKINSTELLINGEN

•

Dit hoofdstuk geeft instructies over de instellingen voor het maken van drank. De instellingen bestaan uit de koffiesterkte, hoeveelheid koffie, temperatuur van warm water, hoeveelheid warm water, tijd voor het maken van warme melk en tijd voor het maken van warme room.

• De instellingen die worden ingesteld in de drankin- stellingen zijn de standaardwaarden voor elke drank.

1. Espresso-instellingen

2. Lungo-instellingen

3. Warm water-instellingen

4. Cappuccino-instellingen

5. Latte-instellingen

6. Warme melk-instellingen

7. Warme room-instellingen

HET INSTELLEN VAN DE DRANKINSTELLINGEN EN HET BEREIK VAN DE INSTELLINGEN

Hieronder vindt u de instellingen, zoals sterkte, hoeveelheid, temperatuur en tijd d, die kunnen worden ingesteld voor de verschillende soorten drank.

• U kunt de sterkte en hoeveelheid espresso instellen

• U kunt de sterkte en hoeveelheid lungo instellen

• U kunt de sterke en hoeveelheid van het koffiegedeelte van cappuccino instellen. Daarnaast kunt u de tijd voor het maken van melkschuim instellen

• U kunt de sterkte en de hoeveelheid van het koffiege-

deelte van latte instellen. Daarnaast kunt u de tijd voor het maken van melk en melkschuim instellen

• U kunt de temperatuur en de hoeveelheid van warm water instellen

•

U kunt de tijd voor het maken van warme melk instellen

•

U kunt de tijd voor het maken van warme room instellen

Bekijk de volgende tabel voor gedetailleerde instelpara- meters en het instelbereik

TEMPERATUUR INSTELLEN

•

De koffietemperatuur kan naar wens worden ingesteld met de functie “Temperature setting”, u kunt kiezen uit:

1. Laag

2. Gemiddeld

3. Hoog

De standaardtemperatuur is gemiddeld en is alleen van toepassing op koffie, niet melk.

Drank

Espresso

Lungo

Cappuccino

Latte

warm water

warme melk

warme room

Sterkte

Mild: Normaal: Sterk:

Hoeveelheid

Hoeveelheid: 15 - 120ML

Hoeveelheid: 15 - 240ML

Hoeveelheid: 15 - 240ML Melktijd: 3 - 120SEC Schuimtijd: 3 - 120SEC

Hoeveelheid: 25 -450ML

Melktijd: 3 -120SEC

Schuimtijd: 3 -120SEC

WATERHARDHEID

Nadat u het menu in gaat kan de hardheid van het water worden ingesteld door aan draaiknop “10” te draaien. De zwarte druppels geven 4 mogelijke instellingen aan: 1 druppeltje is voor zacht water, 4 druppels voor hard water.

Page 72

ENERGIEBESPARENDE INSTELLINGEN

•

In de energiebesparende modus heeft het apparaat 30 seconden nodig om op te warmen en daarna cap- puccino, lungo, warme melk of room te maken. Ter- wijl er in de normale modus bij het maken van de bovenstaande dranken geen opwarmtijd benodigd is. In de normale modus verbruikt het apparaat meer stroom dan in de energiebesparende modus.

•

In de fabrieksinstellingen staat het apparaat standaard ingesteld in de normale modus.

•Draai na het openen van de programma-instellingen aan de draaiknop om de optie “ECO SETTING” te selecteren. Druk daarna op de draaiknop, het instellen is nu voltooid.

AUTOMATISCH UITSCHAKELEN

• De standaard uitschakeltijd van het koffiezetapparaat is 30 minuten. Dit betekent dat het apparaat

nadat het 30 minuten niet is gebruikt automatisch zal uitschakelen.

• Het instelbereik van de automatisch uitschakelfunctie is van 15 minuten tot 24 uur.

•

Draai, na het openen van de programma-instellingen, aan de draaiknop om de optie “Auto-off” te selecteren. Druk daarna op de draaiknop, het instellen is voltooid.

RESET

•

Deze functie herstelt alle menu-instellingen en standaard drankinstellingen naar de fabrieksin- stellingen (behalve de taalopties). Daarnaast wor- den ook de informatie-opties niet gereset.

•

Draai na het openen van de programma-instellingen, aan de draaiknop om de optie “RESET” te selecteren. Druk daarna op de draaiknop, het instellen is nu voltooid.

INFORMATIE

•

In dit programma kunt u de informatie over het aantal geproduceerde dranken van elk soort, het totaal aan- tal dranken en de onderhoudstijden bekijken.

1. Totaal aantal geproduceerde dranken

2. Aantal geproduceerde koppen espresso

3. Aantal geproduceerde koppen lungo

4. Aantal geproduceerde koppen warm water

5. Aantal geproduceerde koppen cappuccino

6. Aantal geproduc

eerde koppen l

atte

7. Aantal geproduceerde koppen warme melk

8. Aantal geproduceerde koppen room

9. Aantal spoelhandelingen

10. Aantal ontkalkhandelingen

11. Aantal geproduceerde koppen koffie met koffiepoeder

12. Aantal spoelhandelingen brouweenheid

13. Aantal spoelhandelingen melkeenheid

•

Het koffiezetapparaat zal bij het eerste gebruik aangeven dat er al een aantal dranken zijn gepro- duceerd, omdat het apparaat voor het verlaten van de fabriek is getest.

TAAL

•

U kunt de gewenste taal instellen op het koffiezetapparaat.

•Draai na het openen van de programma-instellingen aan de draaiknop om de optie "CHOOSE LANGUAGE"

te selecteren. Druk daarna op de draaiknop, selecteer de gewenste taal en druk nogmaals op de draaiknop. Het instellen is nu voltooid.

VERLATEN

•

Draai na het openen van de programma-instellingen aan de draaiknop om de optie “EXIT” te selecteren. Druk

daarna op de draaiknop. Na het voltooien van de instellingen zal het apparaat terugkeren naar “READY”.

Page 73

7. REINIGEN EN ONDERHOUD

•

Dit hoofdstuk geeft u instructies over het reinigen en onderhouden van uw koffiezetapparaat.

• Besteed aandacht aan het dagelijks onderhoud van het koffiezetapparaat, niet alleen om de smaak van de koffie, maar ook om de levensduur van het apparaat te verlengen.

Aanbevolen middelen voor reiniging en onderhoud van Hendi volautomatische koffiemachines.

HET KOFFIEZETAPPARAAT VÓÓR GEBRUIK REINIGEN

• Dit hoofdstuk geeft u instructies over het reinigen en onderhouden van het koffiezetapparaat.

•Druk vóór het zetten van koffie op de reinigingsknop voordat het reini- gingslampje is ingeschakeld. De brouweenheid en binnenleiding wordt voorverwarmd om de koffiesmaak bij het volgende gebruik te verbeteren.

• De reinigingsfunctie moet worden uitgevoerd in de “READY” status.

CLEANING

READY

Als het koffiezetapparaat in de “READY” status staat en de reinigingsindicator niet brandt, druk dan op de reinigingsknop om het reinigingspro- ces van de brouweenheid en koffietuit te starten.

Het reinigingsproces van het koffiezetapparaat kan niet worden onderbroken en het apparaat zal na het reinigen automatisch terugkeren naar de “READY” status.

DE BROUWEENHEID REINIGEN

•Na langdurig gebruik kan er koffiepoeder achterblijven in de brouween- heid. Verwijder het poeder door de brouweenheid te reinigen.

•

Het reinigingsproces van de brouweenheid neemt ongeveer 20 minuten in beslag.

0$,17(1$1&(

&/($1%5(:81,7

&/($1,1*

Draai, na het openen van de programma-instellingen, aan de draaiknop om de optie "MAINTENANCE" te selecteren en druk daarna op de draaiknop.

Als het scherm er net als in de afbeelding aan de linkerkant uitziet, dan geeft dit aan dat het programma voor de brouweenheid is geselecteerd. Druk op de reinigingsknop om het reinigingspro- ces van de brouweenheid te starten.

De brouweenheid wordt gereinigd.

Gebruiken voor Reiniging koffiezet mechanisme

Reinigingstabletten voor professionele automatische koffiezetapparaten

Product naam Reinigingsmiddel voor

professionele koffiezetapparaten

Professioneel ontkalkingsmiddel voor commerciële apparaten

Professioneel reini- gingsmiddel voor melk opschuimers

Ontkalking Spoelen melk unit

Model 231319 231272 975008 231296

Page 74

&/($1,1*

5($'<

23(1&29(5$''

&/($1,1*7$%/(7

35(665,16(

&/26(&29(5

&/($1

Open het deksel van het koffiepoederreservoir en voeg het reinigingstablet toe.

Sluit het deksel van het koffiepoederreservoir en druk op de reinigingsknop om het proces te starten.

Als het scherm de afbeelding aan de linkerkant toont, druk dan op de reinigingsknop om de brouweenheid te reinigen.

De brouweenheid wordt gereinigd.

Nadat het reinigingsproces is voltooid keert het koffiezetapparaat terug naar de “READY” status.

Leeg de lekbak nadat het reinigingsprogramma is voltooid.

MELK UNIT REINIGEN

•

Bereid een oplossing van ongeveer 250 ml reinigingsmiddel voor melkopschuimer (aanbevolen: Hendi artikelnummer 231296), naar gelang de instructies op het eti- ket van het reinigingsmiddel

•Plaats de melkslang in de houder met de oplossing en druk op knop “8” voor melk/room en stel een duur van ongeveer 30 seconden in.

•

Bereid 500 ml koud schoon water, druk op knop “8” en stel een duur van 60 se- conden in.

Page 75

5,16(0,/.81,7

0$,17(1$1&(

5(029(0,/.3,3(

35(665,16(

Open de programma-instellingen. Draai de draaiknop naar de optie “MAINTENANCE” en druk op de knop.

Als de afbeelding aan de linkerkant op het display wordt getoond, dan wordt het apparaat gereinigd, druk om te starten.

Verwijder de melkslang van het melkreservoir en steek de slang in het gat in het lekrooster zoals aangegeven op het display. Druk op de reinigingsknop om de melkeenheid te spoelen.

Leeg de lekbak nadat het reinigingsprogramma is voltooid.

5,16(0,/.81,7

De melkeenheid wordt gereinigd. Nadat het rei- nigen is voltooid zal het apparaat terugkeren naar de “READY” status.

Page 76

HET KOFFIEZETAPPARAAT ONTKALKEN

•

Het dagelijks gebruik zorgt ervoor dat er kalkafzettingen in het koffiezetappa- raat kunnen ontstaan. De snelheid waarmee dit gebeurt is afhankelijk van de lokale waterhardheid.

• Ontkalker bevat zure stoffen die uw ogen en huid kunnen schaden, het is daarom belangrijk dat u zich houdt aan de veiligheidswaarschuwingen die de fabrikant op de verpakking heeft geplaatst. Als u per ongeluk in contact bent gekomen met uw ogen of huid, spoel dan onmiddellijk af met water.

•

Los de ontkalke

r op in schoon water en vul het waterreservoir met de ge-

mengde vloeistof. Laat de ontkalker volledig oplossen om het koffiezetapparaat

grondiger te ontkalken.

• Het gehele ontkalkproces neemt ongeveer 30 minuten in beslag.

• Het ontkalkproces tijdens het proces beëindigen zal het koffiezetapparaat be- schadigen. Zodra het u ontkalkproces start is het dus belangrijk om het niet halv

erw

ege te beëindigen.

1((''(6&$/(

35(665,16(

0,16

35(665,16(

0$,17(1$1&(

'(6&$/(

Nadat het apparaat een tijdje is gebruikt, kan er kalkontslag ontstaan en is het mogelijk dat de mel- dingen “NEEDS DESCALE" en "PRESS RINSE" au- tomatisch afwisselend op het scherm worden getoond. Druk nu op de reinigingsknop om het ontkalkprogramma te openen. Draai de draaiknop naar de onderhoudsinstellingen een druk op de draaiknop om de instellingen te openen.

Draai aan de draaiknop om de optie voor het ontkalken te selecteren en druk daarna op de draaiknop om de optie te openen.

Druk, nadat het ontkalkprogramma is geopend, op de reinigingsknop om het ontkalkprogramma te star- ten; het programma neemt ongeveer 30 minuten in beslag.

Page 77

'(&$/&,)<,1*

62/9(17,17$1.

35(665,16(

),//:$7(57$1.

'(&$/&,)<,1*

5($'<

(037<75$<

,167$//75$<

Neem een zak ontkalker en laat het voldoende oplossen in schoon water. Vul daarna het waterreser- voir met het mengsel en plaats het waterreservoir terug op het koffiezetapparaat.

Druk, na het toevoegen van ontkalker, op de reini- gingsknop om het ontkalken en reinigen te starten.

Als u het apparaat voor het eerst reinigt en ontkalkt, plaats dan een bak met een capaciteit van minimaal 1L onder de k

offietuit.

Leeg de l

bak.

Installeer de lekbak.

Nadat het ontkalken en reinigen de eerste keer is voltooid, moet u het waterreservoir van het koffie- zetapparaat halen, het restwater legen en het re- servoir reinigen. Vul het reservoir opnieuw met gezuiverd water en plaats het waterreservoir terug op het koffiezetapparaat.

Druk op de reinigingsknop om het ontkalken en rei- nigen voor de tweede keer te starten. Dit keer om het residu van de ontkalker uit de leidingen te spoelen. Plaats een bak met een capaciteit van minimaal 1L onder de koffietuit.

Ontkalken.

Als het scherm de melding “READY” toont, dan geeft dit aan dat het ontkalken is voltooid; U kunt het apparaat nu weer gebruiken om koffie te zetten.

Leeg de lekbak nadat het reinigingsprogramma is voltooid.

Page 78

DE KOFFIERESIDUBAK EN LEKBAK REINIGEN

•

Gebruik geen chemische oplosmiddelen en agressieve reinigingsmiddelen of alcohol om de koffieresidubak en lekbak te reinigen.

• De lekbak en koffieresidubak mogen niet in de vaatwasser worden gereinigd.

•Gebruik om het bekrassen van de lekbak en koffieresidubak te voorkomen geen metalen voorwerpen om vuil of koffieresten te verwijderen.

•

Als het apparaat aangeeft dat de koffieresidubak moet worden gereinigd, dan moet u de bak reinigen, anders zal dit leiden tot schade aan het koffiezetapparaat.

5($'<

(037<*5281'6

,167$//75$<

(037<75$<

,167$//75$<

Als het samengevoegd 15 koppen bedraagt, zal het koffiezetapparaat automatisch de melding “EMPTY GROUNDS” tonen.

Als het apparaat de melding “INSTALL TRAY “ toont, verwijder dan koffieresidu uit de lekbak en koffieresidubak. Dit neemt meer dan 3 seconden in beslag.

Plaats de lekbak terug op het apparaat, het apparaat keer terug naar de “READY” status. U kunt het gebruik van het koffiezetapparaat nu hervatten.

Als de lekbak vol is, zal het apparaat automatisch de melding "EMPTY TRAY" tonen. Neem de lekbak uit en giet de bak leeg.

Plaats de bak, nadat het afvalwater is verwijderd, terug op het koffiezetapparaat, het apparaat keert terug naar de “READY” status. U kunt het gebruik van het koffiezetapparaat nu hervatten.

• Reinig de lekbak en koffieresidubak elke keer wanneer er koffieresidu en afvalwater wordt verwijderd uit de lekbak.

•Na het verwijderen van koffieresidu en afvalwater uit de lekbak moet u elke keer eerst de lekbak schoonspoelen met schoon water, dan de 2 metalen plaatjes aan het uiteinde van de lekbak droog vegen en tot slot de lekbak terugplaatsen op het apparaat.

Page 79

HET WATERRESERVOIR REINIGEN

• Elke keer als het waterreservoir gevuld wordt, wordt aanbevolen het re- servoir eerst grondig schoon te spoelen met kraanwater.

•

Reinig het waterreservoir regelmatig (ongeveer 1 keer per maand), er wordt aanbevolen om een natte doek en milde reinigingsvloeistof te gebruiken.

•

Omdat het waterreservoir is gemaakt van natuurlijke materialen voor voe- dingsproducten, kan het reservoir barsten. Wees daarom voorzichtig bij het oppakken en neerzetten en laat het waterreservoir nooit vallen. Als het wa- terreservoir is beschadigd, neem dan contact op met de klantenservice.

HET KOFFIEBONENRESERVOIR REINIGEN

•Gebruik geen water om het koffiebonenreservoir te wassen, dat kan lei- den tot schade aan de molen.

•Gebruik een droge doek of keukenrol om vetresiduen in het koffiebonen- reservoir te reinigen.

•Omdat het deksel van het koffiebonenreservoir is gemaakt van natuurlijke materialen voor voedingsproducten, kan het barsten. Wees daarom voor- zichtig bij het optillen en laten zakken van het dek

sel en laat het nooit val-

len. Als het dek

sel van het koffiebonenreservoir is beschadigd, neem dan

contact op met de klantenservice.

DE MELKOPSCHUIMER DEMONTEREN EN REINIGEN

1 2

Reinig de melkopschuimer elke dag, zodat melkschuim fijn en glad blijft.

1. Haal de melkopschuimer voorzichtig van het apparaat.

2. Demonteer elk onderdeel van de melkschuimer.

3. Was de onderdelen met kraanwater.

4. Monteer de melkopschuimer weer en installeer de melkopschuimer op het koffiezetapparaat. Het reinigen van de melkopschuimer is nu voltooid.

DE MELKSLANG INSTALLEREN

•

Installeer de melkslang op de ingang van de melkopschuimer.

DE MELKSLANG REINIGEN

Reinig de melkslang elke dag om ervoor te zorgen dat deze schoon blijft.

1. Haal de melkslang voorzichtig uit het apparaat.

2. Reinig de melkslang met kraanwater.

Page 80

Probleem

De koffietemperatuur is te laag.

Koffie komt alleen druppelend uit de koffietuit.

Onvoldoende koffieolie.

De molen maakt rare geluiden.

De melkopschuimer maakt geen melkschuim. Er spuit melk uit de melkopschuimer.

Het scherm geeft altijd de melding "EMPTY TRAY".

Het scherm geeft altijd de melding "INSTALL TRAY".

Het scherm geeft altijd de melding “FILL WATER TANK”, maar het waterreservoir is vol.

Het scherm geeft altijd de melding “FILL BEANS”, maar het koffiebonenreservoir is vol.

Het scherm geeft de melding “Errors 1 to 7”.

Oorzaak

De koffiekop is niet voorverwarmd. Er zijn enkele minuten gepasseerd sinds de laatste

keer dat er koffie is gezet, waardoor de brouweenheid en de interne leidingen al koud zijn.

Te fijn koffiepoeder of koffiebonen zijn te fijn gemalen.

Het filter van de brouweenheid is verstopt. Verkeerde soort koffiebonen gebruikt. Er zitten vreemde voorwerpen in de molen.

De melkopschuimer is verstopt. De melkopschuimer is onjuist

gemonteerd. De metalen plaatjes aan het uiteinde

van de lekbak zijn vuil of nat. Koffieresidu in de onderkant van

het apparaat is niet verwijderd. De spoel van het waterreservoir zit klem.

Het koffiebonenreservoir is te vettig en plakkerig voor koffiebonen.

Er is een fout opgetreden in het koffiezetapparaat en het kan niet langer worden gebruikt.

Oplossingen

Was de koffiekop met warm water voordat u koffie zet.

Zet nog een aantal koppen koffie.

Stel het maalwiel in op ruw of gebruik het juiste soort koffiepoeder.

Start het spoelprogramma voor de brouweenheid. Gebruik geschikte koffiebonen. Zet nogmaals koffie, als er nog steeds een fout

optreedt, neem dan contact op met de klantenservice. Reinig de melkopschuimer (zie P79). Monteer de melkopschuimer opnieuw.

Veeg de metalen plaatjes droog (zie P78).

Reinig het koffieresidu in de onderkant.

Reinig het waterreservoir (zie P79).

1. Roer koffiebonen in het koffiebonenreservoir.

2. Controleer of de koffiebonen over-gebrand of houtskool gebrand zijn.

3. Reinig het koffiebonenreservoir (zie P79).

1. Start het koffiezetapparaat opnieuw op.

2. Als de melding “errors” nog steeds wordt gegeven, schakel het apparaat dan uit en neem contact op

et de klantenservice.

HET KOFFIEZETAPPARAAT REINIGEN

• Schakel het koffiezetapparaat uit en haal de stekker uit het stopcontact voordat u de binnenkant van het apparaat reinigt. Dompel het koffieze- tapparaat nooit onder in water. Er is risico op elektrische schokken.

• Controleer regelmatig of er sprake is van overmatige koffiepoederresten in het koffiezetapparaat. U kunt een borstel gebruiken om de resten te verwijderen.

•Gebruik een droge en zachte doek om het touchpanel van het koffieze- tappar

aat af te v

egen. Sla niet op het touchpanel, omdat het is gemaakt

van glas en er risico op elektrische schokken is wanneer het glas breekt.

•Gebruik een droge en zachte doek om het oppervlak van het apparaat af te vegen. Gebruik nooit harde voorwerpen om koffieresten op het opper- vlak te verwijderen, omdat dit het oppervlak kan beschadigen.

8. STORINGEN VERHELPEN

• Dit hoofdstuk geeft informatie over storingen die u kunt tegenkomen en manieren om die storingen te herstellen.

• Als er storingen zijn die niet kunnen worden opgelost met de volgende methoden, neem dan contact op met de klantenservice.

Page 81

RESTART MACHINE

VALVE RESET

EMPTY TRAY

EMPTY GROUNDS

FILL WATER TANK

FILL BEANS

FILL POWDER

INSTALL TRAY

UNIT EMPTY

TEMPERATURE HIGH

TEMPERATURE LOW

ERROR 1

PRESSURE HIGH

Oorzaken Oplossingen Als de lekbak vol is, kan er geen gebruik

worden gemaakt van functies voor het maken van drank.

Haal de lekbak uit het apparaat, giet het afvalwater dat in de lekbak zit weg en plaats de lekbak terug op het apparaat.

Als de koffieresidubak vol is, kan er geen gebruik worden gemaakt van functies voor het maken van drank.

Haal de koffieresidubak uit het apparaat, leeg de koffieresidubak en plaats de bak terug op het appar

aat.

Als er geen water meer in het waterreservoir zit, kan er geen gebruik meer worden gemaakt van functies voor het maken van drank.

Vul het waterreservoir met water.

Als het koffiebonenreservoir leeg is, kan er geen gebruik meer worden gemaakt van functies voor het maken van drank.

Vul de koffiebonencontainer met koffiebonen en druk op de draaiknop om het gebruik te hervatten.

Er zit niet genoeg koffiepoeder in het poederreservoir.

Doe de volgende keer dat u koffie wilt zetten met koffiepoeder een volle lepel poeder in het reservo

ir.

De lek

bak is onjuist geplaatst; alle functies

zijn buiten gebruik.

Installeer de lekbak juist.

Er zit onvoldoende water in de leiding in het apparaat; alle functies zijn buiten werking.

Druk op de draaiknop om het bijvulsysteem voor water in werking te stellen.

Het apparaat is te warm, het apparaat kan niet worden gebruikt.

Schakel het apparaat uit en hervat het gebruik 1 uur later.

Het appar

aat is te koud, het app

araat kan

niet worden gebruikt.

Verhoog de omgevingstemperatuur naar een temperatuur hoger dan 10°C.

Het koffiezetapparaat heeft een defect en kan niet worden gebruikt.

1. Schakel uit, start opnieuw op； 2. Als nog steeds niet opgelost, haal de stekker uit het stopcontact. Neem contact op met de klantenservice.

1. Het gebruik van donker gebrande koffiebonen of te fijn koffiepoeder;

2. De filter van de brouweenheid is verstopt.

1. Stel het maalwiel ruwer in;

2. Start de reinigingsprocedure van de brouweenheid (zie P73).

Het ventiel van de dispenser zit verstopt. Start het koffiezetapparaat opnieuw op.

9. INFORMATIE OP HET DISPLAY

•

In dit hoofdstuk krijgt u instructies over de informatie die wordt getoond op het scherm en de oplossingen.

Page 82

10. TRANSPORT EN RECYCLING TRANSPORT

•Bewaar de verpakking voor het geval u het apparaat in de toekomst wilt transporteren.

•Zorg ervoor dat u al het water in het apparaat laat weglopen voordat u het apparaat transporteert anders kan het apparaat beschadigd raken.

• Veeg de binnen- en buitenkant van het apparaat droog nadat u al het water uit de waterl

eidingen heeft la

ten weglopen.

•

Zodra het programma voor het verwijderen van water uit de waterleiding is uitgevoerd, zal het systeem het programma voor het eerste gebruik opnieuw uitvoeren als het apparaat weer wordt gebruikt.( zie P64, Eerste gebruik)

• Tijdens het verwijderen van water uit de waterleiding zal er hete stoom uit de koffietuit komen. Pas goed op om brandwonden te voorkomen.

RECYCLING

Bepaalde onderdelen van het koffiezetapparaat kunnen worden hergebruikt door het apparaat te recyclen. Denk aan het milieu en probeer uw apparaten altijd te recyclen.

11. TECHNISCHE GEGEVENS

(037<81,7

),//:$7(57$1.

5($'<

Het apparaat staat in de “READY” status.

Haal het waterreservoir van het apparaat, het apparaat geeft de melding “FILL WATER TANK”.

Houd de reinigingsknop ingedrukt tot het scherm de melding “EMPTY UNIT" toont. Het apparaat be- gint automatisch met het reinigen van de waterleiding en er komt stoom uit de koffietuit. Houd afstand om brandwonden te voorkomen. Na het legen van de waterleiding zal het apparaat automatisch uitschakelen. Neem de lekbak uit nadat het apparaat is uitgeschakeld en giet het water uit de lekbak.

Model 208960, 208977, 208984 208854, 208892, 208953 Afmetingen 302x450x(H)370 mm 302x450x(H)590 mm cakeSpanning/Frequentie 230 V ~50/60 Hz 230 V ~50/60 Hz Vermogen 1400 W 1400 W Pompdruk 19 bar 19 bar Capaciteit waterreservoir 1,8 l 1,8 l Capaciteit koffiebonenreservoir 250 g 750 g Capaciteit koffieresidubak 15 koppen 50 koppen Capaciteit brouweenheid 7-14 g 7-14 g Verstelbare hoogte koffietuit 80-140 mm 80-140 mm Lengte netsnoer 1,5 m 1,5 m Nettogewicht 11,5 kg 13 kg

Page 83

PROGRAMMAINSTELLINGEN VOOR ONDERSTUK EN WATERTOEVOER (208854, 208892, 208960):

Vul bij het eerste gebruik het waterreservoir, plaats het apparaat op het onderstuk en schakel het apparaat in. Schakel het apparaat uit als de melding als het scherm de melding “Ready” toont. Dit betekent dat het koffiezetapparaat water heeft, voer nu de volgende programma-instellingen uit:

Schakel het apparaat in en druk, nadat het scherm de melding “Ready” toont lang op de draaiknop en selecteer “Program Setting”

Draai aan de knop om “Exit” te selecteren en druk daarna 5 seconden op de knop om de ingenieursinstellingen te openen.

3) Zoek “WATER UNIT” op het scherm, selecteer “PIPE” en bevestig door op de draaiknop te drukken. Het scherm toont de melding ”Confirmed”.

※ Door het gebruik van deze instelling wordt de watersensor uitgeschakeld en zal

het apparaat geen herinnering tonen om het water bij te vullen.

4) Gebruik de draaiknop om de optie “WASTE UNIT” te selecteren, open het menu en selecteer “BASE“. Bevestig door op de draaiknop te drukken, het scherm toont de melding “Confirmed”.

※ Door het gebruik van deze instelling zal het apparaat geen herinnering tonen om

de l

ekba

k te legen.

Draai, na het instellen van de “Program Setting“, aan de draaiknop en selecteer “Exit“. Het apparaat toont de melding “Ready” op het scherm. Schakel het apparaat uit en verwijder het onderstuk voordat u de “Instructies montage” volgt.

Page 84

INSTRUCTIES MONTAGE WATERTOEVOERGROEP:

Naam gereedschap: T10 schroevendraaier

1) Haal de lekbak en het waterreservoir van het apparaat en zorg ervoor dat er geen koffiebonen meer in het koffiebonenreservoir zitten. Leg het koffiezetapparaat op zijn kant en knip de originele waterslang door met een schaar.

2) Haal de originele waterslang uit het apparaat en plaats een kant op de verbindingsslang van de waterto

evoer.

Plaats het apparaat, na het verbinden van de watertoevoer, terug op het onder- stuk en zorg ervoor dat de siliconen leiding in de uitsparing zit. Zorg ervoor dat het apparaat niet op de waterleiding drukt.

4) Plaats de waterleiding in het watervat.

Speciale instructies:

1) Bij gebruik van de watertoevoer toont het scherm de melding ”Unit Empty” als het koffiezetappar

aat wordt ingescha

keld. Dit is normaal, volg de instructies om

het systeem te vullen met water.

2) Het waterreservoir kan niet worden gebruikt als het apparaat is uitgerust met de watertoevoer. Als u toch probeert gebruik te maken van het reservoir kan er schade aan het apparaat ontstaan.

3) De filter in de watertoevoergroep kan niet worden verwijderd om ops

toppingen

doo

vuil in het water te voorkomen.

Page 85

PROBLEMEN OPLOSSEN:

1. Als het scherm tijdens gebruik de melding “Unit Empty” toont, volg dan de onderstaande stappen:

1) Controleer of er nog water in het watervat zit.

2) Controleer of de watertoevoer zich met filterkant in het water bevindt.

3) Controleer of de verbindingsleiding voor water goed aansluit op de originele waterleiding in het koffiezetapparaat.

2. Hoe verwijder ik koffieresidu en afvalwater:

1) Het testappar

aat heeft geen systeemherinne

ringen voor “Empty Grounds”. De

capaciteit is 50 porties koffieresidu en de koffieresidubak moet op tijd worden geleegd. In de toekomst zullen we een systeemherinnering “Empty Grounds” toevoegen die u eraan herinnert dat het koffieresidu elke 50 porties verwijderd moet worden.

※ Als de koffieresidubak niet op tijd wordt geleegd, dan kan dit leiden tot schade

aan het apparaat.

Het koffiezetapparaat geeft geen melding “Empty Tray” omdat er geen watersensor

in het onderstuk zit. De capaciteit van de lekbak 2L, leeg de bak op tijd om

lekkage te voorkomen.

3. De watertoevoergroep gebruiken:

Aan een kant van de waterleiding zit een filter, verwijder het filter niet, anders kan de interne leiding van het apparaat verstopt raken door vuil in het water.

Page 86

PRZEDSTAWIENIE CZĘŚCI EKSPRESU (208960, 208977, 208984)

1Pokrywa pojemnika na kawę ziarnistą 2Pokrywa zbiornika wody 3Zbiornik wody 4 Pojemnik na fusy 5Tacka ociekowa 6Kratka tacki ociekowej 7Pokrywa pojemnika na kawę mieloną 8Pokrętło regulacji grubości mielenia

9 Pojemnik na kawę ziarnistą 250 g 10 Wylewka 11 Uchwyt 12 Przewód mleka 13 Spieniacz mleka 14 Wylewka gorąc

ej wody

Wylewka mleka i pianki

16 Kabel zasilający

Page 87

OPIS INTERFEJSU EKSPRESU DO KAWY (208960, 208977, 208984)

1Ikona espresso 2Ikona dużej kawy 3Ikona gorącej wody 4 Włącznik 5 Wyświetlacz 6Ikona cappuccino

7Ikona caffè latte 8Ikona gorącego mleka/gorącego

spienionego mleka 9Przycisk funkcji mycia 10 Pokrętło z przyciskiem

Page 88

PRZEDSTAWIENIE CZĘŚCI EKSPRESU (208854, 208892, 208953)

9 Pojemnik na kawę ziarnistą 750 g 10 Wylewka 11 Uchwyt 12 Przewód mleka 13 Spieniacz mleka 14 Wylewka gorąc

ej wody

Wylewka mleka i pianki

16 Kabel zasilający

Page 89

OPIS INTERFEJSU EKSPRESU DO KAWY (208854, 208892, 208953)

1Ikona espresso 2Ikona dużej kawy 3Ikona gorącej wody 4 Włącznik 5 Wyświetlacz 6Ikona cappuccino

7Ikona caffè latte 8Ikona gorącego mleka/gorącego

spienionego mleka 9Przycisk funkcji mycia 10 Pokrętło z przyciskiem

Page 90

1. INSTRUKCJE BEZPIECZEŃSTWA

Należy zapoznać się z informacjami podanymi na tabliczce znamionowej znajdującej się pod spodem urządzenia albo danymi technicznymi z instrukcji (str. 110).

ŚRODKI OSTROŻNOŚCI

•

Unikać kontaktu z gorącymi elementami ekspresu z uwagi na ryzyko wystąpienia poparzeń.

•

Aby uniknąć poparzenia, porażenia prądem albo innych nieoczekiwanych zdarzeń, nie dopuszczać do kontaktu kabla zasilającego, wtyczki i korpusu z wodą.

• Urządzenie może być używane przez dzieci od 8 roku życia pod warunkiem nadzoru i przeszkolenia w zakresie

bezpiecznej eksploatacji i zapoznania z potencjalnymi zagrożeniami. Czyszczenie i czynności konserwacyjne mogą być wykonywane przez dzieci od 8 roku życia. Nie dopuszczać do urządzenia i kabla zasilającego dzieci poniżej 8 roku życia. Nie pozwalać dzieciom na zabawę urządzeniem.

• Urządzenie może być używane przez osoby z obniżonymi zdolnościami fizycznymi, zmysłowymi lub umysłowymi, które nie posiadają stosownego doświadczenia i wiedzy pod warunkiem, że są nadzorowane albo zostały przeszkolone w zakresie bezpiecznego używania urządzenia i są świadome wynikających z tego zagrożeń.

• W przypadku uszkodzenia przewodu zasilania, należy zwrócić się do producenta, serwisu lub wykwalifikowanej osoby w celu jego wymiany, aby uniknąć zagrożenia.

•

Odłączyć kabel od gniazdka po zakończeniu eksploatacji i przed czyszczeniem. Przed demontażem i czyszczeniem ekspresu należy odczekać, aż urządzenie ostygnie.

•Korzystanie z części innych niż zalecane może dopro- wadzić do zapłonu ekspresu, porażenia prądem albo obrażeń osób.

• Nie należy używać urządzenia na zewnątrz.

• Nie zwieszać kabla zasilającego przez krawędź stołu, ponieważ może dojść do przebicia i zagrożenia dla ope- ratorów.

•

Umieścić urządzenie na stałym i stabilnym blacie, z dala od źródeł wysokiej temperatury (np. kuchni gazowych, elektrycznych, indukcyjnych itp.).

• Wyłączyć urządzenie po zakończeniu programu czyszczenia i wyłączeniu wyświetlacza, następnie odłączyć od zasilania.

•

Podczas przygotowywania espresso, dużej kawy i gorącej wody, z wylewki kawy i gorącej wody wydobywa się go- rący płyn. Nie dotykać wylewki, aby uniknąć oparzenia.

•

Przed przygotowaniem cappuccino, caffe latte, gorącego mleka/gorącego spienionego mleka należy sprawdzić, czy przewód mleka został połączony ze spieniaczem

mleka i pojemnikiem z mlekiem. W przeciwnym razie może dojść do poparzenia parą o wysokiej temperaturze.

Page 91

CZYNNOŚCI ZABRONIONE

Z wyjątkiem czyszczenia i codziennej konserwacji ekspresu, w razie wystąpienia awarii należy odesłać urządzenie do ser- wisu posprzedażowego w celu naprawy, albo skontaktować się z obsługą klienta.

• Nigdy nie zanurzać urządzenia w wodzie, ani nie usta- wiać go w pobliżu kranu albo zbiornika wody.

• Nigdy nie rozkładać urządzenia na części bez upoważ- nienia, w razie konieczności przeprowadzenia prac konserwacyjnych wymagających rozłożenia należy odesłać urządzenie do centrum serwisowego albo skontaktować się z serwisem posprzedażo

wym

• Nigdy nie używać urządzenia przy napięciu innym niż

wskazane w specyfikacji, w przeciwnym razie może dojść do spalenia urządzenia.

•Zbiornik można napełniać wyłącznie uzdatnioną wodą w temperaturze pokojowej. Nigdy nie wlewać do zbior-

nika ciepłej ani gorącej wody, mleka ani innych płynów.

• Nigdy nie przenosić ani przesuwać ekspresu w trakcie pracy. Aby przenieść albo przesunąć urządzenie, należy je najpierw wyłączyć i odłączyć kabel zasilający od sieci.

•Urządzenie może się nagrzewać. Dlatego ustawiając ekspres na blacie należy zachować przynajmniej 3 cm odstępu z każdej strony i przynajmniej 15 cm od góry. Nie wstawiać ekspresu w wąskie miejsca. Wymiary urzą- dzenia podane są w rozdziale Dane techniczne (str. 110).

• Nigdy nie używać przemysłowych środków czyszczących, ponieważ mogą spowodować korozje urządzenia i ryzyko porażenia prądem.

• Nigdy nie używać mokrych szmatek do przecierania urządzenia, może stanowić zagrożenie porażenia prądem.

• Nigdy nie używać ostrych ani szorstkich narzędzi do usuwania zabrudzeń, może spowodować to uszkodzenie urządzenia.

• Nie wsypywać kawy rozpuszczalnej, kakao ani innej mieszanki do pojemnika na kawę ziarnistą ani mieloną. Może spowodować to uszkodzenie ekspresu.

• Nie wsypywać przetworzonych w specjalny sposób zia- ren kawy (np. z warstwą kakao czy cukru) do pojemnika na kawę ziarnistą, może spowodować to uszkodzenie ekspresu.

• Do pojemnika na kawę ziarnistą należy wsypywać wy- łącznie pal

one ziarna kawy. Nie w

olno używać ziaren ryżu, soi, kakao, orzechów, cukru ani przypraw. Może spowodować to uszkodzenie ekspresu.

• Nie myć pojemników na kawę ziarnistą i mieloną wodą, spowoduje to uszkodzenie urządzenia.

• Nie używać ekspresu do kawy w temperaturze poniżej 0°C. Woda wewnątrz urządzenia zamarznie i je uszkodzi.

• Nie wystawiać urządzenia na deszcz, śnieg ani mróz. Może spowodować to uszkodzenie ekspresu.

OSTRZEŻENIA

Nigdy nie rozkładać ani nie naprawiać urządzenia bez upoważnienia. W przypadku wystąpienia błędu odesłać urządzenie do autoryzowanego centrum serwisowego w celu naprawy.

Uszkodzenie ekspresu w wyniku niestosowania się do powyższych ostrzeżeń spowoduje unieważnienie gwarancji.

Page 92

2. POPRAWNA OBSŁUGA

Dobry smak kawy gwarantuje temperatura wody w zbiorniku na poziomie ok. 25

°C

. Ekspres przeznaczony jest wyłącznie do parzenia kawy, podgrzewania i spieniania mleka oraz przygotowania gorącej wody. Nie używać urządzenia niezgodnie z przeznaczeniem. Producent nie ponosi

żadnej odpowiedzialności za konsekwencje niewłaściwej eksploatacji. Należy uważnie przeczytać niniejszą instrukcję, aby dokładnie poznać urządzenie.

Instrukcję należy zachować do wglądu.

3. INSTRUKCJE EKSPLOATACJI

Przeczytanie niniejszej instrukcji pozwoli zapoznać się z ekspresem i poprawnie go eksploatować. „Instrukcje dotyczące eksploatacji po raz pierwszy” stanowią

wprowadzenie do urządzenia. Część „Postępowanie w przypadku awarii” opisuje czynno- ści

podejmowane w przypadku problemów.

OPIS SYMBOLI

Nieprzestrzeganie instrukcji może powodować porażenie prądem i zagrożenie życia.

Nieprzestrzeganie instrukcji może powodować uszkodzenie ekspresu albo obrażenia.

Nieprzestrzeganie instrukcji może powodować poparzenia.

Symbol oznaczający ważne informacje.

Symbol oznaczający recykling.

WSKAZÓWKI DOTYCZĄCE BEZPIECZEŃSTWA

Poniższe wskazówki pozwalają uniknąć obrażeń spowodowanych porażeniem prądem.

•

Nie używać urządzenia, jeśli kabel zasilający jest uszkodzony.

•

W przypadku wystąpienia awarii urządzenia (której ob- jawem może być zapach spalenizny albo dym), należy niezwłocznie odłączyć kabel zasilający i skontaktować się z centrum serwisowym.

•

Jeśli kabel zasilający jest uszkodzony należy skontak- tować się z centrum serwisowym.

•

Umieścić ekspres i kabel zasilający z dala od źródeł ciepła.

•

Nie zbliżać ostrych narzędzi do kabla.

•

Nie naprawiać ekspresu bez upoważnienia ani nie obsłu- giwać

go w sposób inny niż opisany w niniejszej instrukcji,

aby uniknąć obrażeń.

•

Ustawić ekspres tak, by nie dosięgły go dzieci.

•

W przypadku dłuższych okresów nieużywania urządzenia należy odłączyć i odłożyć kabel zasilający, aby uniknąć potknięcia się o niego albo uszkodzenia samego kabla.

•

Nie używać części innych niż oryginalne, w przeciwnym razie może doprowadzić to do uszkodzenia ekspresu.

Page 93

SPIS TREŚCI

1. Instrukcje bezpieczeństwa.........................................................................90

2. Poprawna obsługa .....................................................................................92

3. Instrukcje eksploatacji...............................................................................92

Opis symboli...............................................................................................92

4. Instrukcje dotyczące eksploatacji po raz pierwszy.....................................94

Połączenie elektryczne..............................................................................94

Napełnianie zbiornika wody.......................................................................94

Wsypywanie kawy ziarnistej.......................................................................94

Pokrętło regulacji grubości mielenia ........................................................94

Włączanie...................................................................................................95

Wyłączanie .................................................................................................95

5. Przygotowywanie napojów.........................................................................96

Parzenie kawy za pomocą ikony dotykowej...............................................96

Konfiguracja jednorazowych parametrów kawy........................................97

Przygotowanie kawy z kawy mielonej........................................................98

6. Konfiguracja ustawień ...............................................................................98

Konfiguracja czynności konserwacyjnych .................................................98

Konfiguracja parametrów napojó

w............................................................99

Usta

wianie temperatury ............................................................................99

Twardość wody...........................................................................................99

Ustawienia energooszczędne ....................................................................100

Automatyczne wyłączanie..........................................................................100

Resetowanie...............................................................................................100

Informacje..................................................................................................100

Wybór języka ..............................................................................................100

Wyjście .......................................................................................................100

7. Czyszczenie i konserwacja.........................................................................101

Mycie ekspresu przed użyciem..................................................................101

Czyszczenie zaparzacza.............................................................................101

Płukanie automatu do mleka.....................................................................102

Odkamienianie ekspresu ...........................................................................104

Mycie pojemnika na fusy i tacki ociekowej ................................................106

Mycie zbiornika wody .................................................................................107

Mycie pojemnika na kawę ziarnis

tą...........................................................107

Dem

ontaż i mycie spieniacza mleka..........................................................107

Instalowanie przewodu mleka ...................................................................107

Czyszczenie przewodu mleka ....................................................................107

Czyszczenie ekspresu ................................................................................108

8. Postępowanie w przypadku awarii.............................................................108

9. Wyświetlane informacje.............................................................................109

10. Transport i recykling................................................................................107

11. Dane techniczne.......................................................................................110

Page 94

4. INSTRUKCJE DOTYCZĄCE EKSPLOATACJI PO RAZ PIERWSZY

Ten rozdział zawiera informacje dotyczące podstawowych czynności i ustawień przy pierwszym uruchomieniu.

POŁĄCZENIE ELEKTRYCZNE

•

Umieścić ekspres na stabilnym blacie z dala od wody.

•

Ekspres należy ustawić daleko od źródła wysokiej temperatury.

•

Parametry zasilania muszą być zgodne z tabliczką znamionową.

•

Kabel zasilający należy poprowadzić w odpowiednim miejscu, aby wyeliminować ryzyko potknięcia.

NAPEŁNIANIE ZBIORNIKA WODY

•

Zbiornik wody napełnić wodą uzdatnioną (odkamienioną), o temperaturze pokojowej, nie napełniać innym płynem (np. ciepłą albo gorącą wodą, mlekiem). Spowoduje to uszkodzenie urządzenia. Aby zapewnić dobry smak kawy, zaleca się stosowanie wody w temperaturze ok. 25°C. Woda w niskiej temperaturze nie podkreśli smaku kawy.

•

Aby uzyskać zdrową i smaczną kawę należy codziennie wymieniać wodę w zbiorniku.

•

Poziom wody w zbiorniku nie może przekraczać poziomu MAX.

WSYPYWANIE KAWY ZIARNISTEJ

•

Nie wsypywać przetworzonych w specjalny sposób ziaren kawy (np. z warstwą cukru czy kakao) do pojemnika na kawę ziarnistą.

•

Do pojemnika na kawę ziarnistą można wsypywać wyłącznie palone ziarna kawy, nigdy nie wsypywać ziaren ryżu, soi, kakao, orzechów, cukru ani przypraw.

•

Nie wkładać do pojemnika na kawę ziarnistą twardych przedmiotów, spo- woduje to uszkodzenie młynka.

•

Pokrywa pojemnika na kawę ziarnistą wyposażona jest w uszczelkę. Umoż- liwia to zachowanie aromatu kawy. Należy uważać, by nie zgubić pokrywy.

•

Nie wlewać płynów do pojemnika na kawę ziarnistą.

POKRĘTŁO REGULACJI GRUBOŚCI MIELENIA

•

Grubość mielenia kawy należy dostosować do typu ziaren.

•

Grubość mielenia regulować wyłącznie przy pracującym młynku, w przeciwnym razie młynek zostanie uszkodzony.

•

Jeśli ziarna kawy mają ciemny kolor, zaleca się grube mielenie.

•

Jeśli ziarna kawy mają jasny kolor, zaleca się drobne mielenie.

•

Jeśli w trakcie parzenia kawa wypływa bardzo wolno albo nie wypływa wcale, należy zmienić stopień zmielenia na gruby.

•

Jeśli wypływ kawy jest zbyt szybki, a crema (pianka) jest jasna, należy prze- stawić stopień zmielenia na drobny.

•

Regulacja grubości zmielenia widoczna jest dopiero do przygotowaniu przy- najmniej dwóch filiżanek kawy.

Najdrobniej

Drobno

Średnio

Grubo

Najgrubiej

Page 95

WŁĄCZANIE

•

Urządzenie zostało poddane testom w zakładzie, dlatego mogą znajdować się w nim resztki kawy. Zapewniamy, że urządzenie jest nowe.

•

Przy pierwszym uruchomieniu ekspresu do kawy włączy się system auto- diagnostyki i czyszczenia, co pozwala na osiągnięcie najlepszego stanu urządzenia. Tego procesu nie można pominąć.

•

Przy każdym uruchomieniu ekspresu przeprowadzone zostanie jednorazowe i pełne nagrzewanie i czyszczenie, tego procesu nie można zatrzymać. Korzystanie

z urządzenia będzie możliwe po zakończeniu tego procesu.

•

W czasie czyszczenia z wylewki ekspresu na tackę ociekową wypływać może gorąca woda. Zachować ostrożność, aby uniknąć oparzeń.

Przed naciśnięciem przycisku włączania należy sprawdzić, czy urządzenie jest podłączone do zasilania.

WYŁĄCZANIE

•

Przy każdym wyłączeniu ekspresu przeprowadzone zostanie jednorazowe czyszczenie, którego nie można zatrzymać. Celem jest oczyszczenie prze- wodów i usunięcie fusów

•

W czasie czyszczenia z wylewki ekspresu na tackę ociekową wypływać może gorąca woda. Zachować ostrożność, aby uniknąć poparzeń.

•

Funkcja płukania automatu do mleka zostanie uruchomiona przy wyłączaniu urządzenia, jeśli przygotowywane było gorące mleko/gorące spienione mleko/cappuccino/latte.

Po naciśnięciu przycisku zasilania urządzenie wyłączy się po zakoń- czeniu automatycznego czyszczenia.

Page 96

5. PRZYGOTOWYWANIE NAPOJÓW

Ten rozdział zawiera instrukcje przygotowywania różnych rodzajów kawy, gorą- cej

wody, gorącego mleka i gorącego spienionego mleka. Pomogą one w przy-

gotowaniu wysokiej jakości napojów.

Woda jest gorąca, zachować ostrożność, aby uniknąć oparzenia.

Przed przygotowaniem kawy należy sprawdzić, czy na wyświetlaczu pojawił się komunikat „GOTOWY”.

•

Nie używać ziarnistej kawy ciemnopalonej.

•

Kawę ziarnistą należy przechowywać w suchym i ciemnym miejscu.

•

Używać wyłącznie uzdatnionej wody w temperaturze pokojowej. Aby wydobyć aromat kawy, zaleca się stosowanie wody w temperaturze ok. 25°C.

•

Aby uzyskać kawę dobrej jakości należy codziennie wymieniać wodę w zbiorniku.

•

Podgrzanie filiżanki przed przygotowaniem kawy pozwoli podkreślić jej smak.

•

Należy dostosować wysokość wylewki do wysokości filiżanki, aby uniknąć rozpryskania kawy.

•

Zakres regulacji wylewki: 80-140 mm.

PARZENIE KAWY ZA POMOCĄ IKONY DOTYKOWEJ

Po wyświetleniu komunikatu „GOTOWY” można przygotować 4 rodzaje kawy dotykając ikon.

Przygotowanie kawy za pomocą ikon przedstawiono na podstawie espresso.

Sugerowana wielkość to 30 - 50 ml. Z uwagi na wielkość przed przygotowaniem espresso zaleca się podgrzanie się filiżanki.

(635(662

MOCNE

ILOÂå

*272:(

40ML

Dotknąć ikony espresso. Obwódka pokrętła z przyciskiem (pozycja „10”) pod- świetli

się na czerwono, a pozostałe ikony wygasną. W tym czasie należy potwierdzić dokonany wybór napoju poprzez lekkie przyciśniecie pokrętła „10”. Jeśli w czasie 10 sekund nie potwierdzi się wyboru czerwona obwódka zgaśnie, pojawią się wszystkie ikony a wybrany napój nie zostanie przygotowany.

Po przyciśnięciu pokrętła „10” w czasie gdy jego obwódka podświetlona jest na czerwono młynek rozpocznie mielenie kawy. W tym momencie można dos

tosowa

ć moc kawy obracając pokrętło „10”.

Domyślna ilość kawy ziarnistej do espresso:

W trakcie parzenia kawy można dostosować ilość kawy obracając pokrętło. Domyślna ilość kawy: 50 ml

Wyświetlenie komunikatu wskazanego po lewej stronie (GOTOWE) oznacza, że espresso jest go

towe.

Page 97

KONFIGURACJA JEDNORAZOWYCH PARAMETRÓW KAWY

Za jednym razem można wprowadzić 8 parametrów

•Ustawienie ilości mielonej kawy.

•Ustawienie wielkości kawy.

•Ustawienie czasu spieniania mleka w celu kontrolowania ilości mleka podczas przygotowania cappuccino.

•

Ustawienie czasu podgrzewania mleka w celu kontrolowania ilości mleka podczas przygotowania latte.

•Ustawienie temperatury gorącej wody

•Ustawienie ilości gorącej wody

•Ustawienie czasu podgrzewania mleka w celu kontrolowania jego ilości

•Ustawienie czasu podgrzewania pianki

Szczegółowe instrukcje Stopień zmielenia kawy i wielkość napoju można ustawić jednocześnie przed albo w trakcie przygotowania, ustawienia nie zostaną zapisane.

MOCNE

PIANKA 30S

ILOÂå 40ML

MLEKO 30S

ILOÂå 60ML

NORMALNA

W trakcie mielenia ziaren można obracać pokrętło „10” w celu dostosowania mocy napoju, aby uzyskać słabszą kawę, obrócić pokrętło w lewo , aby uzys- kać

kawę mocniejszą, obrócić je w prawo .

Domyślnie ustawiona jest moc normalna .

Podczas parzenia kawy można regulować jej ilość za pomocą pokrętła. Na przykład, bieżące ustawienie to 100 ml, obrócenie w lewo (o dwie kratki na pasku) zmniej- szy

ilość do 95 ml, a w prawo zwiększy ją do 105 ml.

Podczas przygotowywania cappuccino, spienionego mleka albo latte, czas spieniania można regulować obracając pokrętło w trakcie spieniania. Na przykład, bieżące usta- wienie

to 20 s, obrócenie w lewo (o dwie kratki na pasku)

skróci czas do 19 s, a w prawo wydłuży czas do 21 s. W trakcie przygotowywania gorącego mleka albo caffe

latte czas podgrzewania mleka można dostosować za pomocą pokrętła. Na przykład, bieżące ustawienie to 20 s, obrócenie w lewo (o dwie kratki na pasku) skróci czas do 19 s, a w prawo wydłuży czas do 21 s.

Przed podgrzaniem wody można ustawić temperaturę

obracając pokrętło. Obrócenie w lewo powoduje obniżenie temperatury, w prawo jej zwiększenie. Domyślnie ustawiona jest temperatura pokojowa.

Podczas podgrzewania wody można ustawić jej ilość obracając pokrętło. Na przykład, bieżące ustawienie to 150 ml, obrócenie w lewo (o dwie kratki na pasku) zmniejszy ilość do 145 ml, a w prawo zwiększy ją do 155 ml.

Page 98

PRZYGOTOWANIE KAWY Z KAWY MIELONEJ

Tej funkcji można użyć do przygotowania kawy mielonej.

•

Nie wolno wsypywać innych mieszanek, np. kawy rozpuszczalnej albo kakao do pojemnika na kawę mieloną. Spowoduje to uszkodzenie urządzenia.

•

Nie wsypywać kawy mielonej do pojemnika na kawę ziarnistą, doprowadzi to do uszkodzenia urządzenia.

•

Nie płukać pojemnika na kawę mieloną wodą, może doprowadzić to do porażenia

operatora prądem.

•

Do przygotowania espresso należy używać odpowiednio zmielonej kawy.

•

Można dodać 7-14 g kawy mielonej. Większa ilość kawy mielonej spowoduje uszkodzenie urządzenia.

•

Zastosowanie kawy mielonej pozwala na pominięcie mielenia kawy, pozostałe czynności, tzn przygotowanie espresso, dużej kawy, cappuccino i latte pozostają takie same. W tym rozdziale za przykład posłużyło przygotowanie espresso.

6. KONFIGURACJA USTAWIEŃ

•

Ten rozdział zawiera instrukcje dotyczące konfiguracji ustawień.

•

Sprawdzić, czy na wyświetlaczu pojawił się komunikat „GOTOWY”, nacisnąć i przytrzymać pokrętło „10” przez ca 5 s, zostanie otwarte menu konfigura

cji.

KONFIGURACJA CZYNNOŚCI KONSERWACYJNYCH

Zapoznać się ze szczegółowymi instrukcjami płukania zaparzacza i odkamieniania

urządzenia, strony 101 i 104.

UZYJ K.MIELONEJ

NASYP K.MIELONEJ

WYBIERZ KAWĘ

LUB ANULUJ

GOTOWY

Po wyświetleniu komunikatu „GOTOWY” nacisnąć pokrętło

„10” i przytrzymaj ca. 5s , aby przejść do

ustawień.

Na wyświetlaczu pojawi się komunikat „UZYJ K.MIELONEJ

”. Potwierdź komunikat przyciskając krótko

pokrętło „10”.

Na wyświetlaczu pojawi się „NASYP K.MIELONEJ”. Należy

otworzyć teraz pokrywę pojemnika na kawę

mieloną,

wsypać kawę, zamknąć pokrywę. Dotknąć odpowiedniej ikony napoju i potwierdzić wybór napoju poprzez krótkie przyciśnięcie pokrętła „10”.

Aby anulować przygotowanie napoju, po komunikacie „WYBIERZ KAWĘ LUB ANULUJ”, nacisnąć krótko pokrętło „10”.

Page 99

PARAMETRY NAPOJÓW

•

Ten rozdział zawiera informacje dotyczące ustawiania parametrów napojów. Parametry te obejmują moc i ilość kawy, temperaturę gorącej wody, jej ilość, czas podgrze- wania mleka i pianki,

•

Parametry wprowadzone w ten sposób zostaną ustawione jako wartości domyślne każdego napoju.

1. Parametry espresso

2. Parametry dużej kawy

3. Parametry gorącej wody

4. Parametry cappuccino

5. Parametry caffe latte

6. Parametry gorącego mleka

7. Parametry gorącej pianki

KONFIGURACJA PARAMETRÓW NAPOJÓW

Takie parametry jak moc, ilość, temperatura i czas można ustawić dla poniższych napojów:

• Moc i ilość espresso

• Moc i ilość dużej kawy

• Moc i ilość kawy w cappuccino Czas spieniania mleka

• Moc i ilość kawy w latte Czas spieniania i ilość mleka

•Temperatura i ilość gorącej wody

•Czas podgrzewania mleka

•Czas podgrzewania pianki

Szczegółowe parametry i zakres regulacji przedstawione są w poniższej tabeli

USTAWIANIE TEMPERATURY

•

Temperaturę kawy można ustawić według preferencji za pomocą funkcji ustawiania temperatury. Dostępne opcje:

1. CIEPŁA

2. NORMALNA

3. WYSOKA

Domyślnie ustawiona jest normalna temperatura, wyłącznie dla kawy, a nie mleka.

Napoje

Espress - espresso

Long caffee - duża kawa

Cappuccino

Caffe latte

Hot water - gorąca wod

Hot milk - gorące mleko

Hot carem - gorące spienione mleko

Moc

Słabe: Normalne: Mocne:

Pojemność

pojemność 15 - 120 ml

pojemność: 15 - 240 ml

pojemność: 15 - 240 ml Czas przygotowania mleka: 3 - 120 s Czas przygotowania pianki: 3 - 120 s

pojemność: 25 -450 ml

Czas przygotowania mleka: 3 -120 s

Czas przygotowania pianki: 3 -120 s

TWARDOŚĆ WODY

Po wejściu w to menu można ustawić jeden z 4 wariantów twardości używanej wody poprzez przekręcenie pokrętła "10" gdzie 1 czarna kropla oznacza wodę miękką, a 4 czarne krople oznaczają wodę twardą.

Page 100

100

USTAWIENIA ENERGOOSZCZĘDNE

•

W trybie energooszczędnym urządzenie rozgrzewa się przez 30 sekund, a następnie jest gotowe do przygotowania cappuccino, caffe latte, gorącego mleka i gorącego spienionego mleka. W normalnym trybie oczekiwanie na nagrzanie nie jest konieczne. W trybie normalnym zużycie energii jest wyższe niż w trybie energooszczędnym.

•Domyślnym fabrycznym ustawieniem urządzenia jest tryb normalny.

• Po wprowadzeniu ustawień nal

eży obrócić pokrętł

o do opcji „USTAWIENIA ECO”, następnie nacisnąć pokrętło, aby zakończyć konfigurację.

AUTOMATYCZNE WYŁĄCZANIE

•

Domyślnie ustawiono automatyczne wyłączenie po 30 minutach, co oznacza, że urządzenie wyłączy się automatycznie po 30 minutach bezczynności.

•

Automatyczne wyłączenie można ustawić w zakresie od 15 minut do 24 godzin.

•

Po wejściu do menu konfiguracji obracać pokrętło do wyświetlenia opcji „AUT. WYŁĄCZANIE”. Następnie nacisnąć pokrętło, aby zakończyć konfigurację.

RESETOWANIE

•

Ta funkcja pozwala zresetować wszystkie usta- wienia menu i domyślne parametry napojów do ustawień fabrycznych (z wyjątkiem opcji języka). Opcje informacji nie zostaną zresetowane.

•

Po wprowadzeniu ustawień należy obrócić pokrętło do opcji „RESETOWANIE”, następnie nacisnąć pokrętło, aby za- kończyć konfigurację.

INFORMACJE

•

Ten program wyświetla informacje dotyczące wersji ekspresu oraz oprogramowania a także wyświetla in- formacje dotyczące liczby przygotowanych napojów według typu, ogólnej liczby napojów i liczby czynności konserwacyjnych.

1. Ilość napojów (to całkowita liczba przygotowa- nych napojów)

2. Ilość espresso

3. Ilość dużych kaw

Ilość gorąca woda (oznacza liczbę wydanych porcji wody)

5. Ilość cappuccino

6. Ilość caffe latte

7. Ilość gorącego mleka (w porcjach)

8. Ilość pianki mleka (w porcjach)

9. Ilość cykli mycia

10. Ilość odkamieniania (w cyklach)

11. Ilość kawy mielonej (w cyklach)

12. Ilość czyszczenia grupy

13. Ilość myc. aut. mleka (oznacza ilość płukań automatu spieniającego mleko)

•

Przy pierwszym użyciu liczba przygotowanych napojów nie jest równa zero, ponieważ każde urządzenie jest poddawane testom w zakładzie.

WYBÓR JĘZYKA

•

Można wybrać język menu ekspresu.

•

Po przejściu do menu ustawień należy obracać pokrętło do momentu wyświetlenia opcji

„

CHOOSE LANGUAGE

(WYBÓR JĘZYKA)" (w przypadku gdyby maszyna była ustawiona na j. angielski)

i nacisnąć pokrętło, aby zapisać

ustawienie.

WYJŚCIE Z MENU

•

Po wejściu do menu konfiguracji obracać pokrętło do wyświetlenia

opcji „EXIT” lub w wersji polskie „WYJŚCIE”. Następ-

nie nacisnąć pokrętło. Po zakończeniu konfiguracji zosta- nie wyświetlony komunikat „GOTOWY”.
