Page 1
21.2
118
100
110
40
4.4

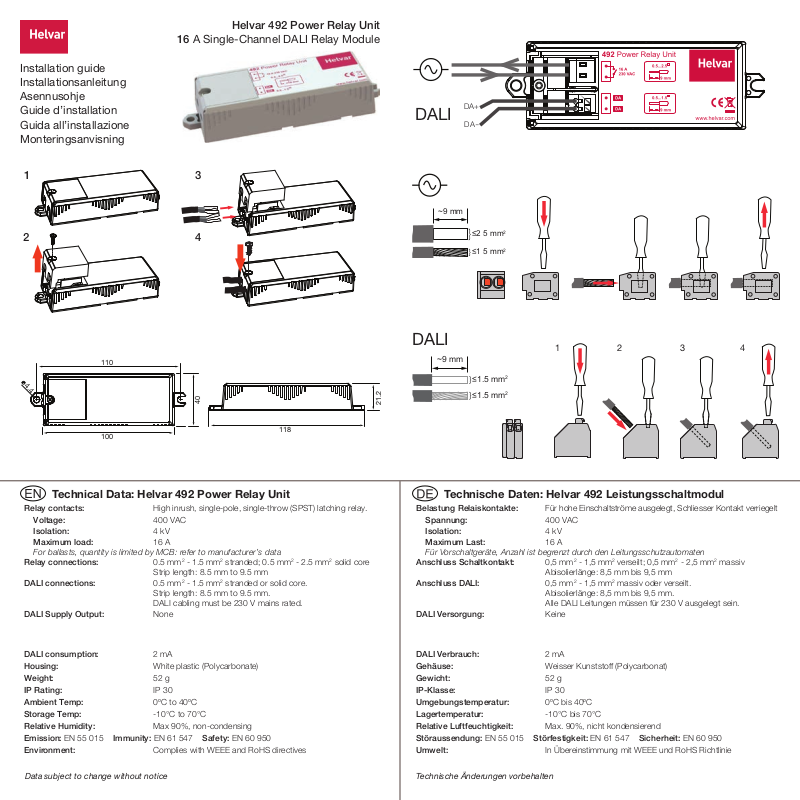

16 A Single-Channel DALI Relay Module
Installation guide
Installationsanleitung
Asennusohje
Guide d’installation
Guida all’installazione
Monteringsanvisning
1 3
2 4
Helvar 492 Power Relay Unit
DALI
~9 mm
DA+
DA
-
≤2 5 mm
≤1 5 mm
2
2
Technical Data: Helvar 492 Power Relay Unit Technische Daten: Helvar 492 Leistungsschaltmodul
Relay contacts:
Voltage:
Isolation:
Maximum load:
For ballasts, quantity is limited by MCB: refer to manufacturer’s data
Relay connections:
DALI connections:
DALI Supply Output:
DALI consumption:
Housing:
Weight:
IP Rating:
Ambient Temp:
Storage Temp:
Relative Humidity:
Emission: EN 55 015 Immunity: EN 61 547 Safety: EN 60 950
Environment:
High inrush, single-pole, single-throw (SPST) latching relay.
400 VAC
4 kV
16 A
2
0.5 mm
- 1.5 mm2 stranded; 0.5 mm2 - 2.5 mm2 solid core
Strip length: 8.5 mm to 9.5 mm
2
- 1.5 mm2 stranded or solid core.
0.5 mm
Strip length: 8.5 mm to 9.5 mm.
DALI cabling must be 230 V mains rated.
None
2 mA
White plastic (Polycarbonate)
52 g
IP 30
0ºC to 40ºC
-10°C to 70°C
Max 90%, non-condensing
Complies with WEEE and RoHS directives
DALI
~9 mm
2
≤1.5 mm
2
≤1.5 mm
Belastung Relaiskontakte:
Spannung:
Isolation:
Maximum Last:
Für Vorschaltgeräte, Anzahl ist begrenzt durch den Leitungsschutzautomaten
Anschluss Schaltkontakt:
Anschluss DALI:
DALI Versorgung:
DALI Verbrauch:
Gehäuse:
Gewicht:
IP-Klasse:
Umgebungstemperatur:
Lagertemperatur:
Relative Luftfeuchtigkeit:
1 2 3 4
Für hohe Einschaltströme ausgelegt, Schliesser Kontakt verriegelt
400 VAC
4 kV
16 A
2
0,5 mm
- 1,5 mm2 verseilt; 0,5 mm2 - 2,5 mm2 massiv
Abisolierlänge: 8,5 mm bis 9,5 mm
2
- 1,5 mm2 massiv oder verseilt.
0,5 mm
Abisolierlänge: 8,5 mm bis 9,5 mm.
Alle DALI Leitungen müssen für 230 V ausgelegt sein.
Keine
2 mA
Weisser Kunststoff (Polycarbonat)
52 g
IP 30
0ºC bis 40ºC
-10°C bis 70°C
Max. 90%, nicht kondensierend
Störaussendung: EN 55 015 Störfestigkeit: EN 61 547 Sicherheit: EN 60 950
Umwelt:
In Übereinstimmung mit WEEE und RoHS Richtlinie
Technische Änderungen vorbehaltenData subject to change without notice
Page 2
Tekniset tiedot: Helvar 492 Tehorele
Releen kärjet:
Jännite:
Eristys:
Maksimi kuorma:
Liitäntälaitteiden määrä rajautuu johdinsuojan mukaan: valmistajan suositusten mukaisesti
Rele liitännät:
DALI liitännät:
Suuren syöksyvirran yksinapainen potentiaalivapaa lukittuva kosketin
400 VAC
4 kV
16 A
0,5 mm2 - 1,5 mm2 monisäikeinen; 0,5 mm2 - 2,5 mm2 yksisäikeinen
Kuorintapituus: 8,5 mm - 9,5 mm
2
- 1,5 mm2 yksi- tai monisäikeinen.
0,5 mm
Kuorintapituus: 8,5 mm - 9,5 mm.
DALI-kaapelin tulee soveltua 230 V jännitteelle.
Dati Tecnici: Helvar 492 Unità relè
Relè:
Tensione:
Isolamento:
Carico massimo:
Il numero di reattori elettronici dipende dal magnetotermico di protezione, si faccia riferimento
ai dati del costruttore degli stessi.
Connessioni relè:
Connessioni DALI:
Lunghezza di spelatura (DALI e relè):
Relè bistabile unipolare (SPST)
400 VAC
4 kV
16 A
2
0,5 mm
- 1,5 mm2 flessibile; 0,5 mm2 - 2,5 mm2 cavo rigido
2
- 1,5 mm2 cavo rigido o flessibile.
0,5 mm
Il cablaggio DALI deve essere a isolamento di rete
da 8,5 mm a 9,5 mm
DALI-teholähde:
DALI-virrankulutus:
Kotelo & IP-luokka:
Paino:
Käyttölämpotila:
Säilytyslämpötila:
Suhteellinen kosteus:
Säteily: EN 55 015 Häiriösieto: EN 61 547 Turvallisuus: EN 60 950
Ympäristösäädökset:
Oikeudet muutoksiin pidätetään
Ei ole
2 mA
Valkoinen muovi (Polykarbonaatti). IP30
52 g
0ºC
-
40ºC
-10°C
-
70°C
90% maksimi, ei tiivistymistä
Täyttää WEEE ja RoHS säädökset
Données Techniques: Unité relais 492
Contacts Relais:
Tension:
Isolation:
Charge maximale:
Pour les ballasts, la quantité est limitée par le disjoncteur, voir les données du fabricant. La
protection ne doit pas excéder 16 A, avec un disjoncteur classe C.
Connexions:
Connexions DALI:
Alimentation de sortie DALI: Aucune
Consommation DALI:
Boitier et Degré IP: Plastique blanc (polycarbonate). IP30
Poids: 52 g
Température ambiante:
Température de stockage:
Humidité relative:
Emission: EN 55 015 Immunité: EN 61 547 Sécurité: EN 60 950
Environnemental:
Relais unipolaire pour courants d’enclenchement élevés (SPST)
400 VAC
4 kV
16 A
2
0,5 mm
- 1,5 mm2 souple; 0,5 mm2 - 2,5 mm2 rigide
Longueur de dénudage: 8,5 mm à 9,5 mm
2
- 1,5 mm2 souple ou rigide.
0,5 mm
Longueur de dénudage: 8,5 mm à 9,5 mm.
Les câbles DALI doivent être prévus pour 230 V.
2 mA
0ºC à 40ºC
-10°C à 70°C
Max 90% pas de condensation
Compatible avec WEEE et RoHS
Uscita di alimentazione DALI:
Assorbimento DALI:
Involucro e Classificazione IP:
Peso:
Temp. ambiente:
Temp. d’immagazzinamento:
Umidità relativa:
Emissioni: EN 55 015 Immunità: EN 61 547 Sicurezza: EN 60 950
Ambientali:
Dati soggetti a modifica senza preavviso
Nessuno
2 mA
Bianco policarbonato. IP 30
52 g
da 0ºC a 40ºC
da -10°C a 70°C
Max 90%, senza condensa
Soddisfa le WEEE e RoHS
Technical Data: Helvar 492 Reläenhet
Reläer:
Max. spänning:
Isolering:
Maximal belastning:
Mängden belastningar är begränsad av MCB: se tillverkarens specifikationer
Reläanslutningar:
DALI-anslutningar:
DALI-strömförsörjning:
DALI-strömförbrukning:
Kapsling:
Vikt:
IP-klass:
Omgivningstemperatur:
Lagringstemperatur:
Relativ luftfuktighet:
Emission: EN 55 015 Immunitet: EN 61 547 Säkerhet: EN 60 950
Miljö:
Hög stötströmstålighet, enpolig slutande (SPST) relä
400 VAC
4 kV
16 A
2
0,5 mm
- 1,5 mm2 enkelledare; 0,5 mm2 - 2,5 mm2 flertrådig
Avskalningslängd: 8,5 mm till 9,5 mm.
2
- 1,5 mm2 flertrådig eller enkelledare.
0,5 mm
Avskalningslängd: 8,5 mm till 9,5 mm.
DALI-kablage som ansluts skall avsedd för 230V nätspänning.
Ingen
2 mA
Vit plast (Polycarbonate)
52 g
IP 30
0ºC till 40ºC
-10°C till 70°C
Max 90%, icke kondenserande
Uppfyller WEEE- och RoHS-krav
Les données peuvent être modifiées à tout moment et sans préavis Helvar förbehåller sig rätten till ändringar utan förvarning
Helvar 492 Power Relay Unit
16 A Single-Channel DALI Relay Module
Helvar Ltd
Hawley Mill,
Hawley Road
Installation Guide
Doc. 7860271, issue 02i
Date: 23.12.2013
Dartford, Kent
DA2 7SY
UK
www.helvar.com
