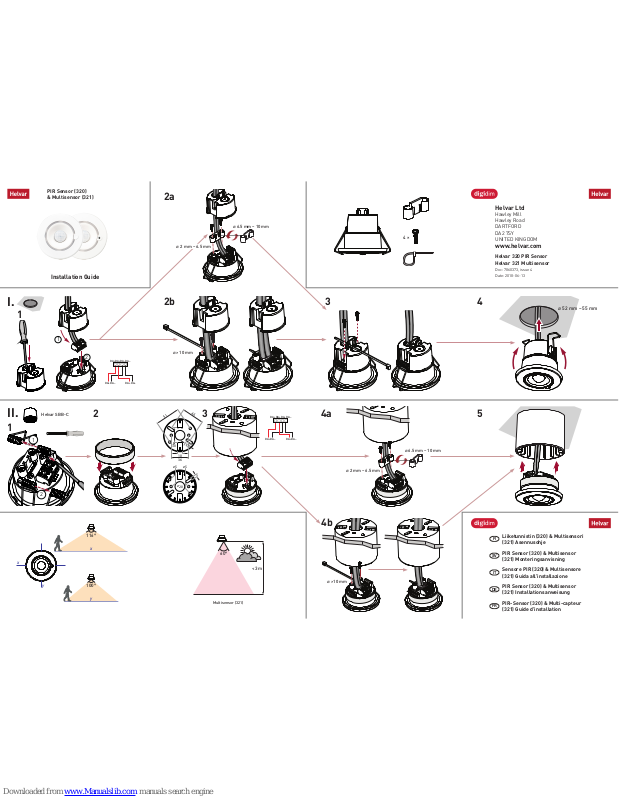

Installation Guide

Helvar Ltd

Hawley Mill Hawley Road DARTFORD DA2 7SY UNITED KINGDOM

www.helvar.com

Helvar 320 PIR Sensor Helvar 321 Multisensor

Doc: 7860373, issue 4

Date: 2018-06-13

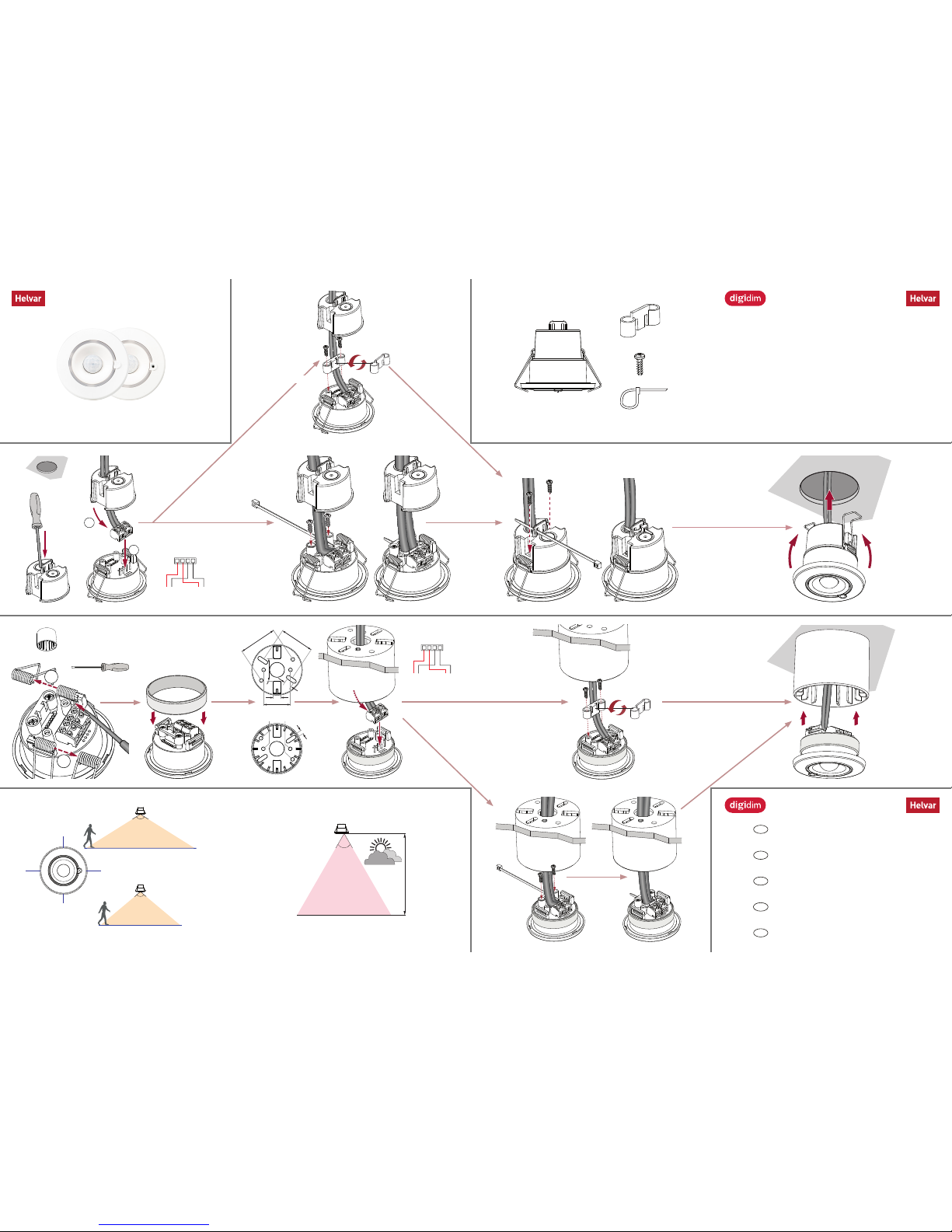

⌀ 52 mm – 55 mm

Liiketunnistin (320) & Multisensori (321) Asennusohje

PIR Sensor (320) & Multisensor (321) Monteringsanvisning

Sensore PIR (320) & Multisensore (321) Guida all’installazione

PIR Sensor (320) & Multisensor (321) Installationsanweisung

PIR-Sensor (320) & Multi-capteur (321) Guide d’installation

116°

100°

4 ×

DA–DA–

DA+

DA–DA–

DA+

II.

Helvar SBB-C

⌀ 6.5 mm – 10 mm

⌀ 2 mm – 6.5 mm

⌀ 6.5 mm – 10 mm

⌀ > 10 mm

10 36

Ø5Ø

60°

<3 m

⌀ 2 mm – 6.5 mm

⌀ > 10 mm

Multisensor (321)

PIR Sensor (320) & Multisensor (321)

Page 2

Données techniques

Connexions

DALI : Bloc de connecteur DIGIDIM détachable Section du câble : 0,5 mm² – 1,5 mm² rigide ou souple Degré du câble : Tous les câbles doivent être prévus pour

230V.

Puissance

Entrée d’alimentation DALI : 13 V – 22,5 V Consommation DALI : 5 mA

Capteurs

Cellule photo (seulement321) : Pour la luminosité constante Détecteur deprésence : Détecteur de présence infrarouge

passif (PIR)

Caractéristiques mécaniques

Hauteur de montage maximum recommandée : 4 m Zone de couverture deladétection de présence :

46 m² pour une hauteur de montage de2,5m

Diamètre du trou demontage : 52 mm – 55 mm

Diamètre de face demontage : 66 mm Profondeur dedégagement recommandée :

10 cm (avec le couvercle du câble, y compris 5cm pour le câblage)

Matériel (boitier) : PC/ABS non-inflammable (UL94–V0) Finition / Couleur : Semi mat / Blanc RAL 9003 Poids : 66,3 g Protection IP : IP30 [couverture du câbleIP20]

Conditions d’utilisation et de stockage

Température ambiante : 0 °C à +50 °C Humidité relative : Max. 90 %, pas de condensation Température destockage : –10 °C à +70 °C

Normes et conformité

Émission CEM : EN 55015 Immunité CEM : EN 61547 Sécurité : EN 61347-2-11 Environnement : Compatible avec WEEE et RoHS.

Compatibilité logicielle

Designer : 5.4 ou supérieure Toolbox : 2.4.2 ou supérieure

Technische Daten

Anschlüsse

DALI: Steckbare Klemme Leitungsquerschnitt: 0,5 mm² – 1,5 mm² massiv oder

feindrähtig

Leitungsspezifikation: Alle Leitungen müssen

netzspannungsfest ausgelegt sein.

Stromversorgung

DALIVersorgungsspannung: 13 V – 22,5 V DALI-Verbrauch: 5 mA

Sensoren

Lichtsensor (nur 321): Für Konstantlichtregelung Bewegungssensor: Passiv-Infrarot Bewegungssensor (PIR)

Mechanische Daten

Maximal empfohlene Montagehöhe: 4 m Erfassungsbereich Anwesenheitserkennung: 46 m² bei 2,5 m Montagehöhe Montageloch durch messer:

52 mm – 55 mm

Gesamtdurchmesser: 66 mm

Empfohlene Einbautiefe: 10 cm (mit Leitungsabdeckung, inkl.5cm

für die Verdrahtung)

Gehäusematerial: Nichtentflammbares PC/ABS (UL94–V0) Ausführung / Farbe: Halbmatt / weiß, ähnlich RAL 9003 Gewicht: 66,3 g IP-Klasse: IP30 [IP20 Leitungsabdeckung]

Betriebs- und Lagerbedingungen

Umgebungstemperatur: 0 °C bis +50 °C Relative Luftfeuchtigkeit: Max. 90 %, nichtkondensierend Lagertemperatur: –10 °C bis +70 °C

Normen und Standards

EMV-Störaussendung: EN 55015 EMV-Störfestigkeit: EN 61547 Sicherheit: EN 61347-2-11 Umwelt: In Übereinstimmung mit WEEE und RoHS

Richtlinie.

Softwarekompatibilität

Designer: 5.4 oder höher Toolbox: 2.4.2 oder höher

Dati tecnici

Collegamenti

DALI: Connettori rimovibili a 2 poli Sezione del cavo: 0,5 mm² – 1,5 mm² rigido o flessibile Grado del cavo: Tutti i cavi devono avere isolamento per

tensione di rete.

Alimentazione

Ingresso di alimentazione DALI: 13 V – 22,5 V Assorbimento DALI: 5 mA

Sensori

Sensore di luce (solo 321): Per il controllo della luce costante Sensore di presenza: Sensore a infrarossi passivo (PIR)

Dati meccanici

Altezza di montaggio massima consigliata: 4 m Zona di copertura del riconoscimento di presenza: 46 m² per altezza di montaggio 2,5m Diametro del foro dimontaggio: 52 mm – 55 mm Diametro della ghiera difissaggio: 66 mm

Profondità di installazione consigliata:

10 cm (con serracavo, inclusi 5cm per il cablaggio)

Involucro: PC/ABS non infiammabile (UL94–V0) Finitura / Colore: Semiopaco / Bianco RAL9003 Peso: 66,3 g Grado IP: IP30 [serracavoIP20]

Condizioni operative e di immagazzinamento

Temperatura ambiente: 0 °C a +50 °C Umidità relativa: Max. 90 %, senza condensa Temperatura diimmagazzinamento: –10 °C a +70 °C

Conformità e standard

Emissioni EMC: EN 55015 Immunità EMC: EN 61547 Sicurezza: EN 61347-2-11 Ambientali: Soddisfa le direttive WEEE e RoHS.

Compatibilità software

Designer: 5.4 o superiore Toolbox: 2.4.2 o superiore

Tekniska Data

Anslutningar

DALI: Avtagbara 2-poliga kontakter Kabelstorlek: 0,5 mm² – 1,5 mm² en- eller flertrådig Kabelspecifikation: Alla kablar måste vara rätt

dimensionerade och klassificerade.

Drivspänning

DALI-spänning: 13 V – 22,5 V DALI-strömförbrukning: 5 mA

Sensorer

Ljussensor (bara 321): för konstant ljusfunktion Närvarosensor: Passiv infraröd sensor (PIR)

Mekaniska data

Maximal rekommenderad monteringshöjd: 4 m Detektionsområde: 46 m² @ 2,5 m monteringshöjd Monteringshål diameter: 52 mm – 55 mm Monteringsram diameter: 66 mm Rekommenderat monteringsdjup:

10 cm (med kabelhölje, inkl. 5 cm för kablage)

Material (hölje): Icke-brandfarlig PC/ABS (UL94–V0)

Ytbehandling / Färg: Halvmatt / Vit RAL9003 Vikt: 66,3 g IP-klass: IP30 [IP20 kabelhölje]

Drift- och lagringsförhållanden

Omgivningstemperatur: 0 °C till +50 °C Relativ luftfuktighet: Max. 90 %, icke-kondenserande Lagringstemperatur: –10 °C till +70 °C

Överensstämmelse och standarder

EMC-emission: EN 55015 EMC-störimmunitet: EN 61547 Säkerhet: EN 61347-2-11 Miljö: Uppfyller WEE- och RoHS-direktiven.

Mjukvarukompatibilitet

Designer: 5.4 eller senare Toolbox: 2.4.2 eller senare

Tekniset tiedot

Liitännät

DALI: Irrotettava 2-osainen liitin Johdinten koko: 0,5mm² –1,5mm² jäykkä tai monisäikeinen Kaapeliluokitus: Kaapeleiden tulee soveltua verkkosähkölle.

Teho

DALI-syöttö: 13 V – 22,5 V DALI-virrankulutus: 5 mA

Sensorit

Valoanturi (vain 321): Vakiovalo toiminnoille Läsnäoloilmaisin: Passiivinen Infrapuna läsnäoloilmaisin (PIR)

Mekaaniset tiedot

Suositeltava maksimi asennuskorkeus: 4 m Havaintoalue: 46 m² @ 2,5 m asennuskorkeus Asennusreiän halkaisija: 52 mm – 55 mm Peitelevyn halkaisija: 66 mm Suositeltu asennusvälin syvyys:

10 cm (kaapelisuojuksen kanssa, josta 5cm kaapeloinnille)

Materiaali (kotelon): Syttymätön PC/ABS (UL94–V0)

Pintakäsittely / Väri: Puolihimmeä / Valkoinen RAL9003 Paino: 66,3 g IP-luokka: IP30 [IP20 kaapelisuojus]

Käyttö- ja säilytysolosuhteet

Ympäristön lämpötila: 0 °C .. +50 °C Suhteellinen kosteus: Maks. 90 %, ei tiivistymistä Säilytyslämpötila: –10 °C .. +70 °C

Luokitukset ja standardit

EMC Säteily: EN 55015 EMC häiriönsieto: EN 61547 Sähköturvallisuus: EN 61347-2-11 Ympäristösäädökset: Täyttää WEEE ja RoHS säädökset.

Yhteensopivat ohjelmistot

Designer: 5.4 tai uudemmat Toolbox: 2.4.2 tai uudemmat

Connections

DALI: Removable connector block Wire section: 0.5 mm² – 1.5 mm² solid or stranded Cable rating: All cables must be mains rated.

Power

DALI supply input: 13 V – 22.5 V DALI consumption: 5 mA

Sensors

Light sensor (321 only): For constant-light functions Presence detector: Passive infrared (PIR)

Mechanical data

Max. recommended mounting height: 4 m Presence detection coverage area: 46 m² @ 2.5 m mounting height Mounting hole diameter: 52 mm – 55 mm Bezel diameter: 66 mm

Recommended clearance depth:

10 cm (with cable cover, incl.5cm for cabling)

Material (casing): Nonflammable PC/ABS (UL94–V0) Finish / Colour: Semi-matt / White RAL 9003 Weight: 66.3 g IP code: IP30 [IP20 cable cover]

Operating and storage conditions

Ambient temperature: 0 °C to +50 °C Relative humidity: Max. 90 %, noncondensing Storage temperature: –10 °C to +70 °C

Conformity and standards

EMC emission: EN 55015 EMC immunity: EN 61547 Safety: EN 61347-2-11 Environment: Complies with WEEE and RoHS directives.

Software compatibility

Designer: 5.4 or later Toolbox: 2.4.2 or later
