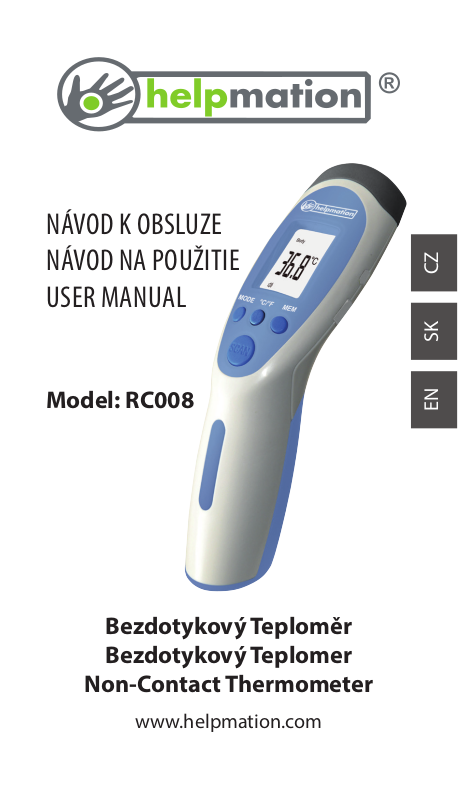

NÁVOD K OBSLUZE
NÁVOD NA POUŽITIE
USER MANUAL
Model: RC008
Bezdotykový Teploměr
Bezdotykový Teplomer
Non-Contact Thermometer
www.helpmation.com
CZSKEN
OBSAH
Bezpečnostní instrukce 3
Představení bezdotykového teploměru 4
Instrukce před používáním 5
Funkce 5
Použití bezdotykového teploměru 6
Zásady pro správné měření teploty 6
Měření teploty 7
Důležité pokyny při měření teploty 7
Popis 8
Nastavení teploměru 9
Kalibrace teploměru 10
Výměna baterií 11
Technická specikace 12
Než zavoláte do servisu 13
Záruční list 15
Změny technických specikací výrobku jsou
možné bez předchozího upozornění výrobcem.
2
BEZPEČNOSTNÍ INSTRUKCE
• Před používáním teploměru si pečlivě přečtěte
návod a řiďte se instrukcemi v návodu.
• Bezdotykový teploměr je možné používat nejen
v domácnosti, ale i k profesionálnímu použití.
• Výrobek může být používaný pouze pro účely
popsané v návodu.
• Výrobek musí být používán pouze při běžných
teplotách mezi 10°C a 40°C.
• Výrobek musí být vždy uskladněn v čistém a
suchém prostředí.
• Výrobek nesmí přijít do kontaktu s elektrickým
proudem.
• Nevystavujte výrobek extrémním teplotním
podmínkám vyšším než 50°c a nižším než -20°C.
• Nepoužívejte výrobek v relativní vlhkosti vyšší
než 85%.
• Ochranné sklo před senzorem teploměru se
nesmí rozbít.
• Nedotýkejte se ochranného skla před senzorem
teploměru prsty.
• Ochranné sklo před senzorem tepoloměru
čistěte bavlněným hadříkem s 95% alkoholem.
• Výrobek nesmí přijít do kontaktu s přímým
slunečním paprskem nebo vodou.
• Neházejte s výrobkem, při jeho pádu dojde ke
jeho zničení
• Výrobek smí opravovat pouze autorizovaný
servis.
CZ
3
PŘEDSTAVENÍ BEZDOTYKOVÉHO
TEPLOMĚRU
Bezdotykový teploměr Helpmation pro měření
teploty používá nejmodernější infračervenou
technologii. Díky této technologii lze bezdotykově
ve vzdálenosti 3-5 cm od čela změřit přesnou
teplotu organismu během 1 sekundy.
Metoda měření, kterou využívá bezdotykový
teploměr Helpmation tzv. „temporal artery (TA)“
(měření teploty z tepny) je přesnější a rychlejší než
měření teploty ušním teploměrem a komfortnější
než měření teploty klasickým teploměrem.
Vědecká citace k měření metodou TA:
„Greenes D, Fleischer G. Accuracy of a Noninvasive
Temporal Artery Thermometer for Use inInfants.
Arch Pediatr Adolesc Med 2001, 155:376.“
BĚŽNÁ TEPLOTA ROZDĚLENÁ PODLE VĚKU
Věk °C °F
0-2 roky 36.4-38.0 97.5-100.4
3-10 let 36.1-37.8 97.0-100.0
11-65 let 35.9-37.6 96.6-99.7
> 65 let 35.8-37.5 96.4-99.5
4
INSTRUKCE PŘED POUŽÍVÁNÍM
Bezdotykový teploměr Helpmation je nastaven a
skalibrován z výroby a není jej třeba kalibrovat před
prvním použitím.
Pro dosažení přesného a stabilního výsledku
měření je třeba teploměr ponechat v běžném
domácím prostředí po dobu 15-20 minut před
jeho použitím. Pro dosažení nejpřesnějších hodnot
dodržujte min. časový rozestup mezi jednotlivými
měřeními 1 minutu.
FUNKCE
1. Speciální design teploměru pro přesné změření
teploty organismu bez ohledu na teplotu v
místnosti
2. Rychlé a přesné výsledky měření díky pokročilé
infračervené technologii
3. Zvukový alarm při vysoké teplotě
4. Paměť na 32 posledních měření
5. Podsvícený LCD display
6. Teplota se zobrazuje ve °C nebo °F
7. Automatické vypnutí teploměru po 30 sec.
8. Životnost teploměru je až 40.000 měření
Bezdotykovým teploměrem Helpmation můžete
měřit teplotu dětských lahví nebo koupele či
pokojovou teplotu (jednoduše nastavíte různé
režimy tlačítkem MENU viz popis v návodu).
Tato funkce je v souladu se směrnicí 89/336/EEC
Elektromagnitické kompatibility.
CZ
5
POUŽITÍ BEZDOTYKOVÉHO TEPLOMĚRU
1. Umístěte baterie do prostoru pro baterie (baterie
jsou součástí balení). Pozor, umístěte baterie
správnou polaritou viz Výměna baterií.
2. Při prvním použití teploměru nebo při výměně
baterií vyčkejte před měřením 10 minut.
3. Přední část teploměru s IR paprskem namiřte
na čelo a držte jej ve vzdálenosti 3-5 cm od
čela. Stiskněte tlačítko SCAN a teplota se ihned
zobrazí na display teploměru. Při měření teploty
nehýbejte hlavou ani teploměrem.
4. Než začnete měřit teplotu, odstraňte z čela vlasy
a setřete případný pot či make-up.
ZÁSADY PRO SPRÁVNÉ MĚŘENÍ TEPLOTY
Pro správné a přesné změření teploty dodržujte
pokyny uvedené v návodu. Měření teploty by mělo
být provedeno v běžném domácím prostředí a
pacient by neměl před měřením teploty vykonávat
velkou fyzickou námahu.
Při měření teploty berte v úvahu následující
fyziologické změny:
• těles. teplota je vyšší o 0,5°C mezi 6 - 15 hod.
• teplota ženského organismu je přibližně o 0,2°C
vyšší
• teplota ženského organismu se mění v závislosti
na ovulačním cyklu (teplota vzroste o cca 0,5°C
v druhé polovině ovulačního cyklu a v ranném
stádiu těhotenství)
• při dlouhodobém sezení se teplota organismu
sníží o 0,3 - 0,4°C
6
MĚŘENÍ TEPLOTY
Přední část teploměru s IR paprskem namiřte na
střed čela a držte jej ve vzdálenosti 3-5 cm od čela.
Stiskněte tlačítko SCAN a teplota se ihned zobrazí
na display teploměru. Při měření teploty nehýbejte
hlavou ani
teploměrem.
Přesnost měření teploty není
garantována, pokud ji budete měřit na
jiných částech těla (ruka, břicho atd.).
DŮLEŽITÉ POKYNY PŘI MĚŘENÍ TEPLOTY
Pro přesné výsledky měření dodržujte následující pokyny:
• odstraňte z čela vlasy
• setřete z čela pot, odstraňte případný make-up
• v průběhu měření nepobývejte v průvanu
(z klimatizace, větráním)
• dodržujte rozestup 1 minutu mezi jednotlivými
měřeními
• ponechte teploměr v bežném domácím prostředí
po dobu 15-20 minut před jeho použitím
CZ
7
POPIS BEZDOTYKOVÉHO TEPLOMĚRU
HELPMATION
Infračervený paprsek
LCD displej
Tlačítko
MODE
8
Tlačítko °C/°F
Tlačítko MEM
Tlačítko SCAN
Prostor pro baterie
POPIS LCD DISPLEJE
Hlas
Tlačítko
LANGUAGE
Režim měření
Celsia
Teplota
Fahrenheit
Paměť měření
Vybité baterie
NASTAVENÍ TEPLOMĚRU
Tlačítko SCAN
Pokud je teploměr vypnutý,
stiskněte jedenkrát tlačítko
SCAN a teploměr se zapne (LCD
display se rozsvítí). Opětovným
stiskem tlačítka SCAN změříte
požadovanou teplotu.
LANGUAGE
Tlačítko MODE
• Stiskněte tlačítko MODE a
na display se zobrazí režim
měření: Body - pro měření
teploty těla
• Stiskněte znovu tlačítko
MODE a na display se zobrazí
režim měření: Surface Temp
- pro měření teploty dětských
lahví či koupele
• Stiskněte tlačítko MODE po
třetí a na display se zobrazí režim měření: Room
- pro měření pokojové teploty
Poznámka: Tovární nastavení teploměru je na režim BODY
Tlačítko °C/°F
Stiskem tlačítka °C/°F měníte měření ze stupňů
Celsia na Fahrnheity a naopak.
CZ
9
Tlačítko MEM
Stiskem tlačítka MEM se na display zobrazí poslední
naměřené hodnoty od nejnovější po nejstarší
(paměť teploměru je na posledních 32 měření).
Opětovným stiskem tlačítka MEM se zobrazují
jednotlivé teploty z paměti teploměru.
Tlačítko LANGUAGE
Stiskem tlačítka LANGUAGE vypnete nebo zapnete
zvukového průvodce teploměru.
UPOZORNĚNÍ!
Pro měření tělesné teploty se používají jiné
veličiny než pro měření povrchů, proto si
vždy před měřením zkontrolujte správné
nastavení teploměru.
KALIBRACE TEPLOMĚRU
Teploměr je kalibrovaný ve výrobě a nemusíte jej
před prvním použitím kalibrovat. V závislosti na
typu pokožky může dojít k odlišnostem při měření.
Pokud potřebujete teploměr kalibrovat postupujte
dle instrukcí níže.
Stiskněte součastně tlačítko MODE a °C/°F a
podržte je pár sekund, dokud na display nezačne
blikat hodnota „F-4“.
10
Stiskem tlačítka MODE zvyšujete nastavení o 0,1 °C
a stiskem tlačítka °C/°F snižujete nastavení o 0,1 °C.
Po kalibraci teploměru stiskněte tlačítko MEM a
Vaše nové nastavení se uloží.
VÝMĚNA BATERIÍ
Pokud se na display zobrazí ikona baterie „Battery“,
baterie jsou vybité a je třeba je vyměnit za nové.
Nekombinujte nové a staré baterie.
Otevřete kryt prostoru pro baterie a vyměňte
baterie za nové.
Pozor, při umísťování baterií je umístěte správnou
polaritou (“+“ na baterii na „+“ v prostoru baterií a
„-“ na baterii na „-“ v prostoru baterií).
Při špatném umístění baterií dojde ke zničení
teploměru a ztrácíte tím záruku. Nikdy
nepoužívejte dobíjecí baterie a používejte pouze
baterie alkalické.
CZ
11
TECHNICKÁ SPECIFIKACE
Běžné podmínky pro použití teploměru:
Okolní teplota: 10°C - 40°C (50°F - 104 °F)
Vlhkost vzduchu: < 85%
Model RC008
Rozměry 175 x 50 x 52 mm
Váha 148 g (včetně baterií)
Napájení (baterie) DC3 V (2 ks typ AA,LR6)
Spotřeba < 300 mW
Vzdálenost měření 3-5 cm
Automatické vypnutí 30 sec.
Rozsah měření:
V režimu Body 32°C - 42,9 °C (89,6 °F - 109,2 °F)
V režimu Surface Temp 0 °C - 60 °C (32 °F - 140 °F)
V režimu Room 0 °C - 60 °C (32 °F - 140 °F)
Přesnost:
36°C ~ 39°C (96,8 °F ~ 102,2 °F) = ±0.2°C (±0,4 °F)
Dle ASTM Standard E1965-1998 (2009)
Přesnost měření
Od 34°C do 35,9°C = ±0,3 °C
Od 93,2°F do 96,6 °F = ±0,6 °F
Od 36°C do 39°C = ±0,2 °C
Od 96,8°F do 102,2 °F = ±0,4 °F
Od 39°C do 42,5°C = ±0,3 °C
Od 102,2°F do 108,5 °F = ±0,6 °F
Dle ASTM
Standard
E1965-1998
(2009)
12
Bezdotykový teploměr Helpmation může měřit
i teplotu pod 32 °C a nad 42,9 °C (pod 89,6 °F a
nad 109,2 °F), ale přesnost měření nad rámec
uvedených hodnot není garantována.
NEŽ ZAVOLÁTE DO SERVISU
Pokud máte potíže s teploměrem v průběhu
používání, podívejte se na následující řešení.
• Display zobrazuje zprávu „HI“:
Při zobrazení informace „HI“ na
display teploměru je teplota vyšší
než teplota 42,9°C (109,2°F) v
režimu „Body“.
• Display zobrazuje zprávu „Lo“:
Při zobrazení informace „Lo“ na
display teploměru je teplota nižší
než teplota 32°C (89,6°F) v režimu
„Body“.
Důvodem mohou být následující skutečnosti:
• odstraňte vlasy z čela a setřete případný pot
• vzdálenost měření je delší než 3-5 cm
• interval mezi jednotlivými měřeními musí být
min. 1 minutu
• při měření teploty nebuďte v průvanu
• Display zobrazuje teplotu vyšší než 42,9 °C
(109,2°F): Máte nastavené měření teploty ve
Fahrenheitech. Změňte nastavení na stupně
Celsia stiskem tlačítka °C/°F.
CZ
13
• Display zobrazuje teplotu nižší než 32°C
(89,6°F): Změňte nastavení teploměru na režim
„Body“ stiskem tlačítka Mode.
Obsah balení:
1 ks bezdotykový teploměr
2 ks baterie 1,5V AA/LR6
1 ks návod
Prohlášení o shodě. Výrobek odpovídá
požadavkům Evropské unie (EU) a je v souladu se
směrnicí 93/42/EEC.
Veškeré elektrické a elektronické výrobky musí být
likvidovány odděleně od komunálního odpadu
prostřednictvím určených sběrných míst. Ekologická
likvidace tohoto zařízení je zajištěna v rámci
kolektivního systému Retela (www.retela.cz).
Použité baterie nebo akumulátory nepatří do
netříděného odpadu, můžete je bezplatně
odevzdávat na mnoha místech, která jsou označena
jako „místa zpětného odběru“ společností ECOBAT
(www.ecobat.cz).
Značka ZELENÝ BOD je ochrannou známkou.
Označení obalu značkou ZELENÝ BOD znamená,
že za tento obal byl uhrazen nanční příspěvek
organizaci zajišťující zpětný odběr a využití
obalového odpadu v souladu se Směrnicí ES 94/62
(www.ekokom.cz)
Guangzhou Jinxinbao Electronic Co., Ltd.
Address: No. 38 Huanzhen Xi Road, Dagang Town,
Nansha, Guangzhou, China
Wellkang Ltd.
Addess: Suite B, 29 Harley Streed London,
W1G 9QR, England, United Kingdom
14
ZÁRUČNÍ LIST
Model:
Výrobní číslo:
Datum prodeje:
Podpis a razítko prodejce:
Tento záruční list platí pro výrobky dovezené do České republiky
společností BLAKAR trading s.r.o. , provozovna: Azalková 1272, 252 42
Horní Jirčany IČ: 282343391, DIČ: CZ28234391
Na výrobek se poskytuje záruka 24 měsíců ode dne
prodeje spotřebiteli. Záruka se vztahuje na vady
vzniklé prokazatelně následkem vadného materiálu,
chybné konstrukce nebo špatného provedení. Záruka
se nevztahuje na vady způsobené dopravou, běžným
užíváním výrobku (u baterií zejména ztráta kapacity),
nedodržením pokynů k obsluze uvedených v návodu,
špatnou údržbou, mechanickým poškozením, zásahem
do spotřebiče neautorizovaným servisem. Opravy
výrobku smí provádět pouze autorizovaný servis.
Autorizovaný servis:
BLAKAR trading s.r.o., Azalková 1272, 252 42 Horní Jirčany
Tel.: 606 839 644, 774 737 789
E-mail: servis@blakar.cz, www.helpmation.cz
Technické údaje vycházejí ze stavu známého v době vydání.
Změna technických údajů vyhrazena.
CZ
15
OBSAH
Bezpečnostné inštrukcie 17
Predstavenie bezdotykového teplomera 18
Inštrukcie pred používaním 19
Funkcie 19
Použitie bezdotykového teplomera 20
Zásady pre správne meranie teploty 20
Meranie teploty 21
Dôležité pokyny pri meranie teploty 21
Popis 22
Nastavenie teplomeru 23
Kalibrácia teplomera 24
Výmena batérií 25
Technická špecikácia 26
Než zavoláte do servisu 27
Záručný list 29
Zmeny technických špecikácií výrobku sú
možné bez predchádzajúceho upozornenia
výrobcom.
16
BEZPEČNOSTNÉ INŠTRUKCIE
• Pred používaním teplomera si pozorne prečítajte
návod a riaďte sa inštrukciami v návode.
• Bezdotykový teplomer je možné používať nielen
v domácnosti, ale aj k profesionálnemu použitie.
• Výrobok môže byť používaný iba na účely
popísané v návode.
• Výrobok musí byť používaný iba pri bežných
teplotách medzi 10 °C a 40 °C.
• Výrobok musí byť vždy uskladnený v čistom a
suchom prostredí.
• Výrobok nesmie prísť do kontaktu s elektrickým
prúdom.
• Nevystavujte výrobok extrémnym teplotným
podmienkam vyšším ako 50 °C a nižším ako
-20 °C.
• Nepoužívajte výrobok v relatívnej vlhkosti vyššej
ako 85%.
• Ochranné sklo pred senzorom teplomera sa
nesmie rozbiť.
• Nedotýkajte sa ochranného skla pred senzorom
teplomera prstami.
• Ochranné sklo pred senzorom tepoloměru čistite
bavlnenou handričkou s 95% alkoholom.
• Výrobok nesmie prísť do kontaktu s priamym
slnečným lúčom alebo vodou.
• Nehádžte s výrobkom, pri jeho páde dôjde k
jeho zničeniu.
• Výrobok smie opravovať iba autorizovaný servis.
SK
17
PREDSTAVENIE BEZDOTYKOVÉHO
TEPLOMERA
Bezdotykový teplomer Helpmation pre meranie
teploty používa najmodernejšiu infračervenú
technológiu. Vďaka tejto technológii je možné
bezdotykovo vo vzdialenosti 3-5 cm od čela zmerať
presnú teplotu organizmu počas 1 sekundy.
Metóda merania, ktorú využíva bezdotykový
teplomer Helpmation tzv „temporal Artery (TA)“
(meranie teploty z tepny) je presnejší a rýchlejší
ako meranie teploty ušným teplomerom a
komfortnejšie než meranie teploty klasickým
teplomerom.
Vedecká citácie na meranie metódou TA:
„Greenes D, Fleischer G. Accuracy of a Noninvasive
Temporal Artery Thermometer for Use inInfants.
Arch Pediatr Adolesc Med 2001, 155:376.“
BĚŽNÁ TEPLOTA ROZDELENÁ PODĽA VEKU
Vek °C °F
0-2 roky 36.4-38.0 97.5-100.4
3-10 rokov 36.1-37.8 97.0-100.0
11-65 rokov 35.9-37.6 96.6-99.7
> 65 rokov 35.8-37.5 96.4-99.5
18
INŠTRUKCIE PRED POUŽÍVANÍM
Bezdotykový teplomer Helpmation je nastavený a
skalibrováný z výroby a nie je ho treba kalibrovať
Pre dosiahnutie presného a stabilného výsledku
merania je potrebné teplomer ponechať v bežnom
domácom prostredí po dobu 15-20 minút pred
jeho použitím. Pre dosiahnutie najpresnejších
hodnôt dodržujte min. časový rozostup medzi
jednotlivými meraniami 1 minútu.
pred prvým použitím.
FUNKCIE
1. Špeciálny dizajn teplomeru pre presné
zmeranie teploty organizmu bez ohľadu na
teplotu v miestnosti.
2. Rýchle a presné výsledky merania vďaka
pokročilej infračervené technológii.
3. Zvukový alarm pri vysokej teplote.
4. Pamäť na 32 posledných meraní.
5. Podsvietený LCD display.
6. Teplota sa zobrazuje ve °C alebo °F.
7. Automatické vypnutie teplomeru po 30 sek.
8. Životnosť teplomera je až 40.000 meraní
Bezdotykovým teplomerom Helpmation môžete
merať teplotu detských iaš alebo kúpeľa či
izbovú teplotu (jednoducho nastavíte rôzne
režimy tlačidlom MENU pozri popis v návode).
Táto funkcia je v súlade so smernicou 89/336/EEC
Elektromagnitické kompatibility.
19
SK
POUŽITIE BEZDOTYKOVÉHO TEPLOMERA
1. Umiestnite batérie do priestoru pre batérie
(batérie sú súčasťou balenia). Pozor, umiestnite
batérie správnou polaritou pozri Výmena batérií.
2. Pri prvom použití teplomera alebo pri výmene
batérií vyčkajte pred meraním 10 minút.
3. Predná časť teplomeru s IR lúčom namierte na
čelo a držte ho vo vzdialenosti 3-5 cm od čela.
Stlačte tlačidlo SCAN a teplota sa ihneď zobrazí
na display teplomera. Pri meraní teploty nehýbte
hlavou ani teplomerom.
4. Než začnete merať teplotu, odstráňte z čela vlasy
a zotrite prípadný pot či make-up.
ZÁSADY PRE SPRÁVNE MERANIE TEPLOTY
Pre správne a presné zmeranie teploty dodržiavajte
pokyny uvedené v návode. Meranie teploty by sa
malo uskutočniť v bežnom domácom prostredí a
pacient by nemal pred meraním teploty vykonávať
veľkú fyzickú námahu.
Pri meraní teploty berte do úvahy nasledujúce
fyziologické zmeny:
• teles. teplota je vyšším o 0,5 ° C medzi 6 - 15 hod
• teplota ženského organizmu je približne o 0,2 °C
vyššia
• teplota ženského organizmu sa mení v závislosti
na ovulačnom cyklu (teplota vzrastie o 0,5 °C v
druhej polovici ovulačného cyklu a v rannom
štádiu tehotenstva)
• pri dlhodobom sedení sa teplota organizmu
zníži o 0,3 - 0,4 °C
20
MERANIE TEPLOTY
Predná časť teplomeru s IR lúčom namierte na
stred čela a držte ho vo vzdialenosti 3-5 cm od čela.
Stlačte tlačidlo SCAN a teplota sa ihneď zobrazí
na display
teplomera.
Pri meraní
teploty
nehýbte
hlavou ani
teplomerom.
Presnosť merania teploty nie je
garantovaná, ak ju budete merať na
iných častiach tela (ruka, brucho, atď).
DÔLEŽITÉ POKYNY PRI MERANIE TEPLOTY
Pre presné výsledky merania dodržujte nasledujúce
pokyny:
• odstráňte z čela vlasy
• zotrite z čela pot, odstráňte prípadný make-up
• v priebehu merania sa nezdržujte v prievane
• (z klimatizácie, vetraním)
• dodržujte rozostup 1 minútu medzi jednotlivými
meraniami
• ponechajte teplomer v bežnom domácom
prostredí po dobu 15-20 minút pred jeho
použitím
SK
21
POPIS BEZDOTYKOVÉHO TEPLOMERA
HELPMATION
LCD display
Tlačidlo
MODE
Tlačidlo MEM
Tlačidlo SCAN
Priestor
pre batérie
POPIS LCD DISPLAYE
Hlas
Infračervený
lúč
Tlačidlo
LANGUAGE
Tlačidlo °C/°F
Režim
merania
Celsia
Teplota
Fahrenheita
Pamäť merania
Vybité batérie
22
NASTAVENIE TEPLOMERU
Tlačidlo SCAN
Ak je teplomer vypnutý, stlačte
jedenkrát tlačidlo SCAN a
teplomer sa zapne (LCD display
sa rozsvieti). Opätovným
stlačením tlačidla SCAN
zmeriate požadovanú teplotu.
Tlačidlo MODE
• Stlačte tlačidlo MODE a na
display sa zobrazí režim
merania: Body - pre meranie
teploty tela
• Stlačte znovu tlačidlo MODE
a na display sa zobrazí režim
merania: Surface Temp - pre
meranie teploty detských
iaš či kúpele
• Stlačte tlačidlo MODE po
tretej a na display sa zobrazí režim merania:
Room - pre meranie izbovej teploty
Poznámka: Výrobné nastavenie teplomera je na režim BODY
Tlačidlo °C/°F
Stlačením tlačidla °C/°F meníte meranie zo stupňov
Celzia na Fahrnheity a naopak
LANGUAGE
SK
23
Tlačidlo MEM
Stlačením tlačidla MEM sa na display zobrazí
poslednej nameranej hodnoty od najnovšej po
najstaršiu (pamäť teplomera je na posledných 32
meraní). Opätovným stlačením tlačidla MEM sa
zobrazujú jednotlivé teploty z pamäte teplomera.
Tlačidlo LANGUAGE
Stlačením tlačidla LANGUAGE vypnete alebo
zapnete zvukového průvodce teploměru.
UPOZORNENIE!
Pre meranie telesnej teploty sa používajú
iné veličiny ako pre meranie povrchov,
preto si vždy pred meraním skontrolujte
správne nastavenie teplomera.
KALIBRÁCIA TEPLOMERA
Teplomer je kalibrovaný vo výrobe a nemusíte
ho pred prvým použitím kalibrovať. V závislosti
od typu pokožky môže dôjsť k odlišnostiam
pri meraní. Ak potrebujete teplomer kalibrovať
postupujte podľa inštrukcií nižšie.
Stlačte súčasne tlačidlo MODE a °C/°F a podržte je
pár sekúnd kým na display nezačne blikať hodnota
„F-4“.
24
Stlačením tlačidla MODE zvyšujete nastavenia o 0,1
°C a stlačením tlačidla °C/°F znižujete nastavenia o
0,1 °C. Po kalibrácii teplomera stlačte tlačidlo MEM
a Vaše nové nastavenie sa uloží.
VÝMENA BATÉRIÍ
Ak sa na display zobrazí ikona batérie „Battery“,
batérie sú vybité a treba ich vymeniť za nové.
Nekombinujte nové a staré batérie.
Otvorte kryt priestoru pre batérie a vymeňte
batérie za nové.
Pozor, pri umiestňovaní batérií je umiestnite
správnou polaritou
(„+“ na batérii na „+“ v priestore batérií a „-“ na
batérii na „-“ v priestore batérií).
Pri zlom umiestnení batérií dôjde k zničeniu
teplomera. Nikdy nepoužívajte dobíjacie batérie a
používajte iba batérie alkalické.
SK
25
TECHNICKÁ ŠPECIFIKÁCIA
Bežné podmienky pre použitie teplomera:
Teplota okolia: 10°C - 40°C (50°F - 104 °F)
Vlhkost vzduchu: < 85%
Model RC008
Rozmery 175 x 50 x 52 mm
Váha 148 g (vrátane batérií)
Napájanie (batérie) DC3 V (2 ks typ AA, LR6)
Spotreba < 300 mW
Vzdialenosť merania 3-5 cm
Automatické vypnutie 30 sec.
Rozsah merania:
V režime Body 32°C - 42,9 °C (89,6 °F - 109,2 °F)
V režime Surface Temp 0 °C - 60 °C (32 °F - 140 °F)
V režime Room 0 °C - 60 °C (32 °F - 140 °F)
Presnosť:
36°C ~ 39°C (96,8 °F ~ 102,2 °F) = ±0.2°C (±0,4 °F)
Dle ASTM Standard E1965-1998 (2009)
Presnosť merania
Od 34°C do 35,9°C = ±0,3 °C
Od 93,2°F do 96,6 °F = ±0,6 °F
Od 36°C do 39°C = ±0,2 °C
Od 96,8°F do 102,2 °F = ±0,4 °F
Od 39°C do 42,5°C = ±0,3 °C
Od 102,2°F do 108,5 °F = ±0,6 °F
Dle ASTM
Standard
E1965-1998
(2009)
26
Bezdotykový teplomer Helpmation môže merať
aj teplotu pod 32 °C a nad 42,9 °C (pod 89,6 °F a
nad 109,2 °F), ale presnosť merania nad rámec
uvedených hodnôt nie je garantovaná.
NEŽ ZAVOLÁTE DO SERVISU
Ak máte problémy s teplomerom v priebehu
používania, pozrite sa na nasledujúce riešenia.
• Display zobrazuje správu „HI“:
Pri zobrazení informácie „HI“ na
display teplomera je teplota vyššia
ako teplota 42,9°C (109,2°F) v
režime „Body“.
• Display zobrazuje správu „Lo“:
Pri zobrazení informácie „Lo“ na
display teplomera je teplota nižšia
ako teplota 32°C (89,6°F) v režime
„Body“.
Dôvodom môžu byť nasledujúce skutočnosti:
• odstráňte vlasy z čela a zotrite prípadný pot
• vzdialenosť merania je dlhšia ako 3-5 cm
• interval medzi jednotlivými meraniami musí
byť min. 1 minútu
• pri meranie teploty nebuďte v prievane
SK
• Display zobrazuje teplotu vyššiu ako
42,9 °C (109,2°F): Máte nastavené meranie
teploty vo Fahrenheita. Zmeňte nastavenie na
stupne Celsia stlačením tlačidla °C/°F.
27
• Display zobrazuje teplotu nižšiu ako 32°C
(89,6°F): Zmeňte nastavenie teplomeru na režim
„Body“ stlačením tlačidla Mode.
Obsah balenia:
1 ks bezdotykový teploměr
2 ks baterie AA, LR6
1 ks návod
Vyhlásenie o zhode. Výrobok zodpovedá
požiadavkám Európskej únie (EÚ) a je v súlade so
smernicou 93/42/EEC.
Všetky elektrické a elektronické výrobky musia byť
likvidované oddelene od komunálneho odpadu
prostredníctvom určených zberných miest.
Ekologická likvidácia tohto zariadenia je zaistená
v rámci kolektívneho systému Retela (www.
retela.cz). Použité batérie alebo akumulátory
nepatrí do netriedeného odpadu, môžete ich
bezplatne odovzdávať na mnohých miestach,
ktoré sú označené ako „miesta spätného odberu“
spoločností ECOBAT (www.ecobat.cz).
Značka ZELENÝ BOD je ochrannou známkou.
Označenie obalu značkou ZELENÝ BOD znamená,
že za tento obal bol uhradený nančný príspevok
organizácii zaisťujúce spätný odber a využitie
odpadov z obalov v súlade so Smernicou ES 94/62
(www.ekokom.cz)
Guangzhou Jinxinbao Electronic Co., Ltd.
Address: No. 38 Huanzhen Xi Road, Dagang Town,
Nansha, Guangzhou, China
Wellkang Ltd.
Addess: Suite B, 29 Harley Streed London,
W1G 9QR, England, United Kingdom
28
ZÁRUČNÝ LIST
Model:
Výrobné číslo:
Dátum predaja:
Podpis a pečiatka predajca:
Tento záručný list platí pre výrobky dovezené do Slovenskej
republiky spoločnosťou BLAKAR trading s.r.o., Azalková 1272, 252 42
Horní Jirčany, ČR, IČO: 282343391, DIČ: CZ28234391
Na výrobok sa poskytuje záruka 24 mesiacov odo
dňa predaja spotrebiteľovi. Záruka sa vzťahuje na
vady vzniknuté preukázateľne následkom chybného
materiálu, chybné konštrukcie alebo zlého prevedenia.
Záruka sa nevzťahuje na chyby spôsobené
dopravou, bežným používaním výrobku (u batérií
najmä strata kapacity), nedodržaním pokynov
na obsluhu uvedených v návode, zlou údržbou,
mechanickým poškodením, zásahom do spotrebiča
neautorizovaným servisom. Opravy výrobku smie
vykonávať iba autorizovaný servis.
Autorizovaný servis:
BLAKAR trading s.r.o., Azalková 1272, 252 42 Horní Jirčany
Tel.: +420 606 839 644, +420 774 737 789
E-mail: servis@blakar.cz, www.helpmation.sk
Technické údaje vychádzajú zo stavu známeho v čase vydania.
Zmena technických údajov vyhradená.
29
SK
CONTENTS
Safety precautions 31
Introduction 32
Precautions before use 33
Functions 33
Usage 34
Practical considerations when
taking a temeprature 34
How to take a temperature 35
Important information when
taking a temperature 35
Description 36
Setting and function 37
Instructions for calibration 38
Changing the batteries 39
Technical characteristics 40
Troubleshooting 41
Warranty 43
The manufacturer reserves the right to alter
the specication of the product without prior
notication.
30
SAFETY PRECAUTIONS
• Follow the maintenance advice stipulated in this
instruction manual.
• This device may be used for professional
purposes or for personal home use.
• This device must only be used in and ambient
temeprature range of between 10°C a 40°C.
• This device must always be kept in a clean, dry
area.
• Do not expose this thermometer to electric
shocks.
• Do not expose this thermometer to extreme
temperature conditions of > 50°c or < -20°C.
• Do not use this device in relative humidity
higher than 85%.
• The protective glass over the lens is the most
fragile part of the thermometer.
• Do not touch the glass of the infrared lens with
your ngers.
• Clean the glass with a cotton bud lightly
moistened with 95% alcohol.
• Do not expose the thermometer to sunlight or
to water.
• Never drop the device.
• Do not attempt to repair this device yourslelf.
If you have any problem, please, contact
authorised service department.
EN
31
INTRODUCTION
The non-contact infrared thermometer Helpmation
has been developed by using the latest infrared
technology. This technology allows temporal
artery (TA) temperature to be taken at a distance of
about 3-5 cm away from the forehead. It has been
demonstrated that this method of TA temperature
measurement is more precise than the tympanic
thermometry and better tolerated than rectal
thermometry (1). However, as with other types of
thermometer, it is essential to use the thermometer
properly in order to obtain reliable and stable
results.
(1) „Greenes D, Fleischer G. Accuracy of a
Noninvasive Temporal Artery Thermometer for Use
inInfants. Arch Pediatr Adolesc Med 2001, 155:376.“
NORMAL TEMPERATURES ACCORDING TO AGE
Age °C °F
0-2 years 36.4-38.0 97.5-100.4
3-10 years 36.1-37.8 97.0-100.0
11-65 years 35.9-37.6 96.6-99.7
> 65 years 35.8-37.5 96.4-99.5
32
PRECAUTIONS BEFORE USE
The thermometer Helpmation is pre-set at the
factory. It is not necessary to calibrate the device
when starting.
In order to obtain reliable and stable results, you
are adviced each time there is a signicant change
in the ambient temperature due to a change
in environment, to allow the thermometer to
acclimatize to this ambinet temeprature for 15 to
20 minutes before using it. It is important to allow 1
minute interval between two measurements.
FUNCTIONS
1. Special design to take the Human Body
Temperature from a distance.
2. Reliable and stable measurement, thanks to the
advantage Infrared Detection System.
3. Audible alarm if temperature is too high.
4. Memorize the last 32 temperature measurements.
5. Backlit LCD display.
6. Temperature can be displayed in either °C or °F.
7. Automatic power-o (30 seconds) to save energy.
8. Longevity use (40.000 reading).
The thermometer can also be used to measure
the temperature of a baby-bottle or bath, or room
temperature (by using the Surface Temp or Room
function). This function is in accordance with the
Directive 89/339/EEC Electromagnetic compatibility.
EN
33
USAGE
1. Install batteries (please see Changing the
batteries)
2. For the rst use or when inserting new batteries
wait 10 min. for the warm-up of the device.
3. Aim towards the forehead, from a distance of
3-5 cm, press the measuring button SCAN, the
temperature is displayed in 1 second.
4. Before taking the temperature, make sure to
remoe hair and perspiration from the forehead.
PRACTICAL CONSIDERATIONS WHEN
TAKING A TEMPERATURE
In order to ensure that precise and accurate
temperature measurements are obtained, it is
essential that each user has received adequate
information. Temperature should be take in
a neutral context. The patient must not have
undertaken vigorous physical activity prior taking
the temperature.
Be aware of physiological variations in temperature
which must be take into consideration when
evaluating the results:
• temper. increases by 0,5°C from 6 am to 3 pm
• women have a temperature that is higher, on
average, by around 0,2°C
• women temper. also varies in accordance with
their ovarian cycle. It rises by 0,5 °C in the second
half of the cycle and at the early stages of
pregnancy
• when sitting, temperature is lower by about 0,3 0,4°C than when standing
34
HOW TO TAKE A TEMPERATURE
Aim at the forehead, over the right temporal
region, from
a distance
of about 3-5
cm, press
the button
SCAN and the
temperature
is instantly
displayed.
The reliability of the measurement cannot
be guaranteed if the temperature is
measured over another part of the body
(e.g. arm, torso ...).
IMPORTANT INFORMATION WHEN
TAKING A TEMPERATURE
Please observe the following before any temperature
measurement to ensure a stable and reliable result:
• push back hair from the forehead
• wipe away any perspiration and make-up from the
forehead
• avoid any drafts (e.g. from nasal specs, air
conditioning ...)
• allow a 1 minute interval between two
measurements
• each time there is a signicant change in
the ambient temperature due to a change in
environment, to allow the thermometer to
acclimatise to this ambient temperature for at least
15 minutes before using it
35
EN
DESCRIPTION
LCD display
Infrared
lens
Button
MODE
LCD DISPLAY
Voice
Button
LANGUAGE
Button °C/°F
Button MEM
Button SCAN
Battery
compartment
Measuring
mode
Celsia
Temperature
Fahrenheita
Memory
Empty
batteries
36
SETTING AND FUNCTION
Button SCAN
When the thermometer is o,
press the SCAN button once
and the thermometer turns on
(LCD display lights up). Pressing
the SCAN button to measure
the desired temperature.
Button MODE
• Press the MODE button and
the display mode is displayed
Body - to measure the body
temperature
LANGUAGE
• Press the MODE button
again and the display
shows Surface Temp - for
measuring the temperature
of baby bottles or baths
• Press the MODE button for the third time and
the display shows Room - for room temperature
Note: The default setting on the thermometer
mode BODY
Button °C/°F
Press °C/°F change measurement from degrees
Celsius to Fahrenheity and vice versa
EN
37
Button MEM
Press the MEM button, the display shows the last
measured value from newest to oldest (memory
thermometer in the last 32 measurements).
Pressing MEM displays each temperature
thermometer from memory.
Button LANGUAGE
Press LANGUAGE to enable or disable the audio
guide thermometer.
NOTICE!
To obtain the internal temperature of the
body, always use the „BODY“ mode. Please,
make sure to select „Sufrace temp“ mode
for an external area reading.
CALIBRATION OF THE THERMOMETER
Thermometer factory-set. Depending on various
skin types and thickness, there may be temperature
dierences.
Press the MODE and °C/°F buttons at the same time
for 3 seconds. The screen will then display „F-4“.
Press MODE button to increase 0,1 °C, press °C/°F
button to reduce 0,1 °C.
Press MEM button to save the setting.
In the cases of seasonal or environmental changes a
verication and adjustment should be carried out.
38
CHANGING THE BATTERIES
When the LCD screen displays „Battery“ icon,
the batteries are used. Open the lid and change
the batteries, taking great care with the correct
positioning. (“+“ on battery to „+“ in battery
compartment and „-“ on battery to „-“ in battery
compartment).
A mistake with this could cause damage of the
device and compromise the quarantee of your
thermometer.
Never use rechargeable batteries. Use only
batteries for single usage.
EN
39
TECHNICAL CHARACTERISTICS
Normal useing condition:
Ambient temperature: 10°C - 40°C (50°F - 104 °F)
Relative humidity: < 85%
Model RC008
Dimensions 175 x 50 x 52 mm
Weight 148 g (including batteries)
Power (batteries) DC3 V (2 pcs typ AA, LR6)
Consumption < 300 mW
Measuring distance 3-5 cm
Automatic power-o 30 sec.
Measuring range:
In Body mode 32°C - 42,9 °C (89,6 °F - 109,2 °F)
In Surface Temp mode 0 °C - 60 °C (32 °F - 140 °F)
In Room mode 0 °C - 60 °C (32 °F - 140 °F)
Precision:
36°C ~ 39°C (96,8 °F ~ 102,2 °F) = ±0.2°C (±0,4 °F)
According to ASTM Standard E1965-1998 (2009)
Precision
From 34°C to 35,9°C = ±0,3 °C
From 93,2°F to 96,6 °F = ±0,6 °F
From 36°C to 39°C = ±0,2 °C
From 96,8°F to 102,2 °F = ±0,4 °F
From 39°C to 42,5°C = ±0,3 °C
From 102,2°F to 108,5 °F = ±0,6 °F
40
According
to ASTM
Standard
E19651998
(2009)
The thermometer takes temperature readings
below 32 °C or above 42,9 °C (89,6 °F to 109,2 °F)
but precision is not guaranteed outside of this
range.
TROUBLESHOOTING
If you have problems while using your
thermometer, please refer to this guide to help
resolve the problem.
• The screen displays temperature higher
than 42,9 °C (109,2°F): The temperature is in
Fahrenheit. Change the measurement to Celsius
by pressing °C/°F button.
• The screen displays temperature lower than
32°C (89,6°F):o take the surface temperature,
press the MODE button and set to the reading
called „Body“. If the device is in Surface Temp
mode, the temperature displayed is showing the
external temperature of your body, rather than
the internal.
• The screen displays the message „HI“:
When using the thermometer,
the message „HI“ can appear
on the screen. In this case,
the temperature is above the
measurement range selected, for
example above 42,9°C (109,2°F) in
Body mode.
EN
41
• The screen displays the message „Lo“:
When using the thermometer,
the message „Lo“ can appear
on the screen. In this case,
the temperature is above the
measurement range selected, for
example less than 32 °C (89,6 °F)
in Body mode.
This message displays for various reasons:
• push back hair and wipe the make-up from the
forehead
• measurement distance is longer than 3-5 cm
• allow a 1 minute interval between two
measurements
• avoid any drafts (e.g. from nasal specs, air
conditioning...)
Contents:
1 pc non-contact thermometer Helpmation
2 pcs AA, LR6 batteries
1 pc instruction manual
This product is in compliance with the essential
requirements and other relevant provisions with
EU Directives 93/42/EEC.
Do not dispose the product in household waste
at the end of its useful life. Please, dispose of this
device at your applicable collection point for the
recycling of electrical & electronic equipments
waste.
Guangzhou Jinxinbao Electronic Co., Ltd.
Address: No. 38 Huanzhen Xi Road, Dagang Town,
Nansha, Guangzhou, China
Wellkang Ltd.
Addess: Suite B, 29 Harley Streed London,
W1G 9QR, England, United Kingdom
42
WARRANTY
Model:
Serial number:
Date of purchase:
Signature and stamp dealer:
The product is guaranteed for 24 months.
The warranty covers defects arising as a result
demonstrably defective material, faulty design or
bad design.
The warranty does not cover defects caused by
transport, normal use of the product (in particular
the loss of battery capacity), failure to follow the
instructions indicated in the instructions, poor
maintenance, mechanical damage, unauthorized
intervention in the appliance service. Repairs may
only be performed by an authorized service center.
Specications are based on a condition known at the time of
publication. Technical alterations.
EN
43
BLAKAR trading s.r.o.
Czech Republic
www.helpmation.com
Loading...
