Helpmation GFS-C1 User Manual

Návod k obsluze
Návod na obsluhu
Manual

Model: GFS-C1

CZSKEN

Přenosná tlaková myčka

Prenosná tlaková umývacka

Smart Portable Washer

verze 3.16

OBSAH

Bezpečnostní instrukce 3
Popis 4
Obsah balení 4
Příprava před použitím 5
Na co je možné myčku používat 5
Nástavce na tlakovou pistoli 6
Používání myčky 6
Připojení do autozapalovače 6
Provoz na baterii 7
Vypouštění vzduchu z vysokotlaké hadice 7
Funkce tlakové pistole 7
Automatické vypnutí 8
Vypnutí myčky 9
Údržba 9
Uskladnění myčky 10
Vypuštění vody z myčky 10
Často kladené otázky (FAQ) 11
Technická specikace 11

Prohlášení o shodě. Výrobek odpovídá požadavkům Evropské unie (EU).

Veškeré elektrické a elektronické výrobky musí být likvidovány odděleně
od komunálního odpadu prostřednictvím určených sběrných míst.
Ekologická likvidace tohoto zařízení je zajištěna v rámci kolektivního
systému Retela (www.retela.cz).
Použité baterie nebo akumulátory nepatří do netříděného odpadu,
můžete je bezplatně odevzdávat na mnoha místech, která jsou označena
jako „místa zpětného odběru“ společností ECOBAT (www.ecobat.cz).

Značka ZELENÝ BOD je ochrannou známkou. Označení obalu značkou
ZELENÝ BOD znamená, že za tento obal byl uhrazen nanční příspěvek
organizaci zajišťující zpětný odběr a využití obalového odpadu v souladu
se Směrnicí ES 94/62 (www.ekokom.cz).

2

Bezpečnostní instrukce

Pečlivě si prostudujte návod k obsluze před používáním výrobku a ponechte si jej pro další
použití, abyste předešli případným zraněním či zničení výrobku.

• Do zásobníku nalévejte pouze čistou vodu, bez jakýchkoliv chemikálií (saponát, mýdlo,

alkohol, benzín, čistící prostředky a další), jinak může dojít k poškození výrobku či vážnému

poranění.

• Výrobek je elektrické zařízení. Nesmíte jej používat pod vlivem návykových látek (alkohol, drogy).

• Výrobek používejte v souladu s pokyny uvedenými v tomto návodu.

• Pokud máte vlhké ruce, nedotýkejte se adaptéru ani el. zástrčky a zásuvky.

• Výrobek nesmí používat děti, nemluvňata a lidé s mentálním postižením, ani v případě dozoru

odpovědné osoby.

• Igelitové obaly uklízeje mimo dosah dětí a nemluvňat, hrozí nebezpečí udušení.

• Výrobek obsahuje i malé části, které mohou představovat riziko požití a následného dušení

zejména pro malé děti.

• Flexibilní hadice nesmí být poškozená, prořízlá, zmáčknutá či jinak mechanicky
zdeformovaná. V případě poškození vysokotlaké hadice ji okamžitě vyměňte za novou.
Hrozí nebezpečí poškození přístroje nebo poranění.

• Do výrobku je možné používat čistou vodu o teplotě 0°C až 60°C.

• Před uskladněním výrobku nechte vždy baterii plně nabít, vypusťte vodu z tlakové hadice a vylijte

vodu ze zásobníku.

• Nepoužívejte výrobek v prostorách, kde jsou hořlavé kapaliny, těkavé látky nebo plyn.

• Nepoužívejte výrobek venku za deště, při teplotách nižších než 0°C a vyšších než 40°C.

• Nepoužívejte rozbitý či poničený výrobek, adaptér nebo přívodní kabely.

• Nepoužívejte výrobek k hašení hořlavých nebo zápalných kapalin jako je například benzín.

• Výrobek používejte umístěný na pevném, rovném povrchu.

• S výrobkem používejte pouze originální baterii a adaptér.

• Dobíjecí adaptér nepoužívejte venku a ve vlhku, může dojít k úrazu elektrickým proudem.

• Při používání výrobku adaptér nezakrývejte ani na něj nepokládejte žádné předměty.

• Netahejte a nepřenášejte výrobek za adaptér či napájecí konektor do autozapalovače.

• Dodržujte zásady platné pro bezpečné používání elektrických přístrojů, abyste předešli případným

zraněním či jinému nebezpečí.

• Baterii nesmíte rozebírat, vhazovat do ohně nebo vystavovat teplotám nad 60°C (140°F).

• Nevystavujte výrobek přímému slunečnímu záření či vysokým teplotám (topení atd.)

• Nepoužívejt výrobek v blízkosti silných magnetických polí.

• Výrobek musí být uskladněn uvnitř budov v teplotním rozmezí 0°C - 40°C.

• Výrobek smí opravovat či rozebírat pouze odborně způsobilá osoba.

• Nenechávejte výrobek zapojený do el. zásuvky nebo do autozapalovače bez dozoru.

• Před údržbou přístroje jej vždy nejprve odpojte od elektrické sítě či autozapalovače.

• Tryska tlakové pistole musí být čistá, bez jakýkoliv cizích předmětů. Pokud je tryska ucpaná, před

použitím ji nejprve vyčistěte.

• Vlasy a různé části těla udržujte dál od pohyblivých částí výrobku, aby nedošlo k jejich namotání
nebo poranění.

• Nepoužívejte výrobek bez vodního ltru.

• Před odpojením výrobku od el. sítě nebo autozásuvky jej nejprve vypněte hlavním vypínačem.

• Nestříkejte tlakovou pistolí vodu na člověka nebo zvířata, přímo na výrobek nebo jakékoliv jiné

elektrické výrobky, může dojít k poranění či poškození výrobků.

• Vždy před použitím výrobku zkontrolujte, že je výrobek nepoškozený včetně propojek a spojek.

3

CZ

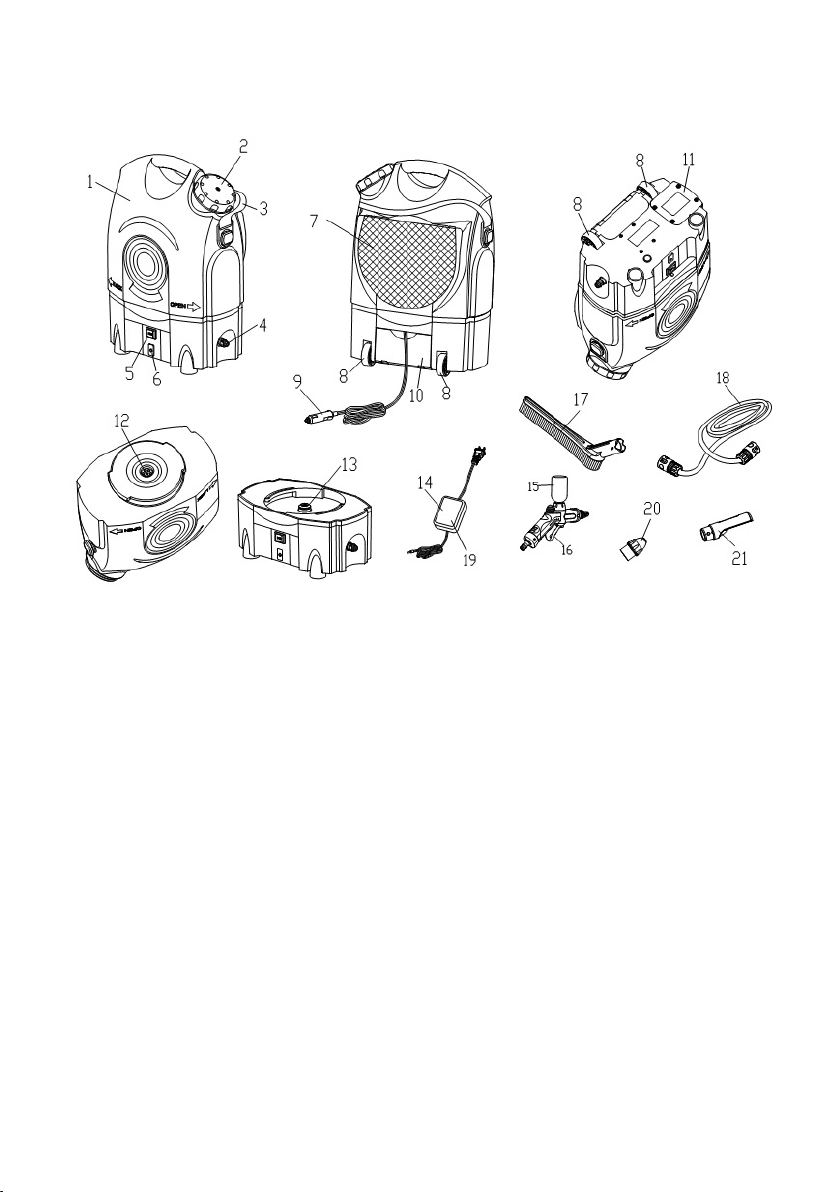

Popis

1) Zásobník na vodu

2) Víčko zásobníku s těsněním

3) Popruh přes rameno

4) Rychlospojka pro vysokotlakou hadici

5) Hlavní vypínač

6) Konektor pro nabíjecí adaptér

7) Síťovaná kapsa na příslušenství

8) Kolečka

9) Napájecí kabel s autokonektorem

10) Kryt schránky napájecího kabelu

11) Kryt baterie

Obsah balení

1x Hlavní jednotka se zásobníkem na vodu
1x Adaptér AC 100-240V, 12V
1x Baterie Lead-acid 12V (uvnitř hlavní
jednotky)
1x Vysokotlaká hadice
1x Tlaková pistole s nádržkou na saponát
1x Kartáč na tlakovou pistoli

12) Odtok vody ze zásobníku

13) Hlavní jednotka s čerpadlem a
přívodem vody do čerpadla a ltrem

14) Napájecí adaptér

15) Tlaková pistole s nádržkou na saponát

16) Spínač na tlakové pistoli

17) Kartáč na tlakovou pistoli

18) Vysokotlaká hadice

19) LED konektor na adaptéru

20) Trysková hlava

21) Sprchová hlava

1x Sprchová hlava
1x Popruh přes rameno
3x Náhradní těsnění
1x Návod

4

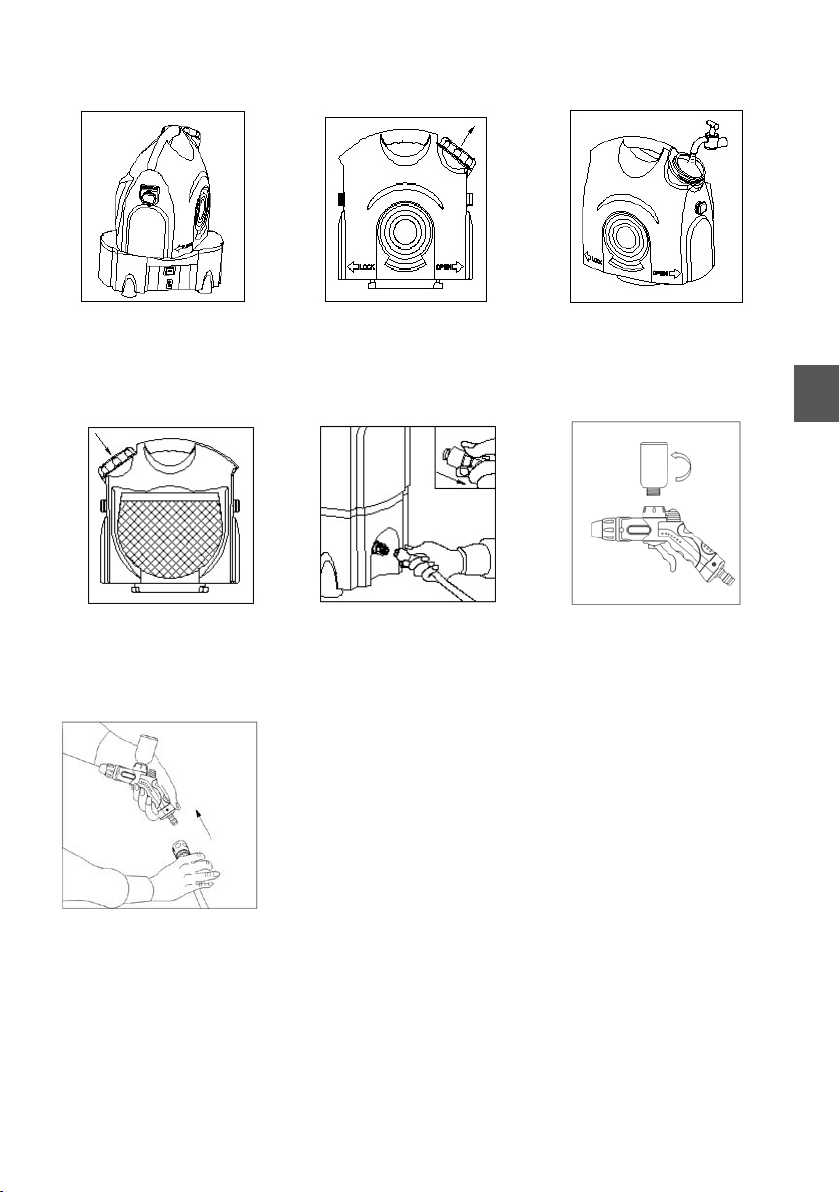

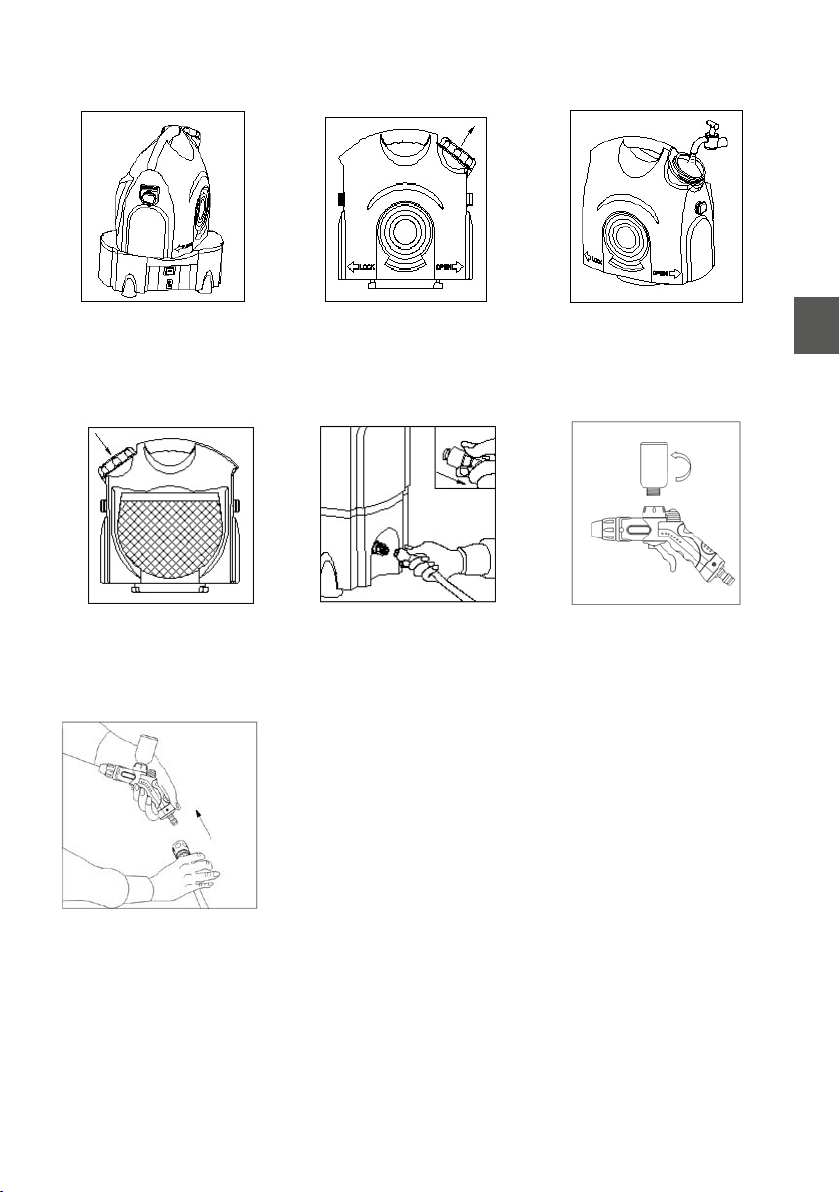

Příprava před použitím

Odpojte zásobník na
vodu od hlavní jednotky
otočením proti směru
hodinových ručiček.

Umístěte zpět víčko
zásobníku na vodu
a utáhněte ve směru
hodinových ručiček.

Připojte tlakovou pistoli na
rychlospojku vysokotlaké
hadice.

Odšroubujte víčko
zásobníku na vodu
proti směru hodinových
ručiček.

Připojte vysokotlakou
hadici do rychlospojky na
boku hlavní jednotky.

Naplňte zásobník čistou
vodou. Teplota vody může
být v rozmezí 0°C - 60°C.

Připojte na tlakovou pistoli
zásobník na saponát
otáčením zleva doprava.

Na co je možné myčku používat

Mytí auta, motorky, kola, karavanu, člunu, lodě,
zahradního nářadí, zahradního nábytku, zalévání apod.
Mytí venkovní dlažby, obkladů, kamenných chodníků
apod.

Při použítí sprchové hlavice můžete používat myčku na
zahradní sprchování.

Myčku nikdy nepoužívejte na mytí elektrický strojů a
přístrojů, nikdy nestříkejte tlakovou pistolí do obličeje a
na zvířata a nikdy myčku nepoužívejte na hašení ohně.

5

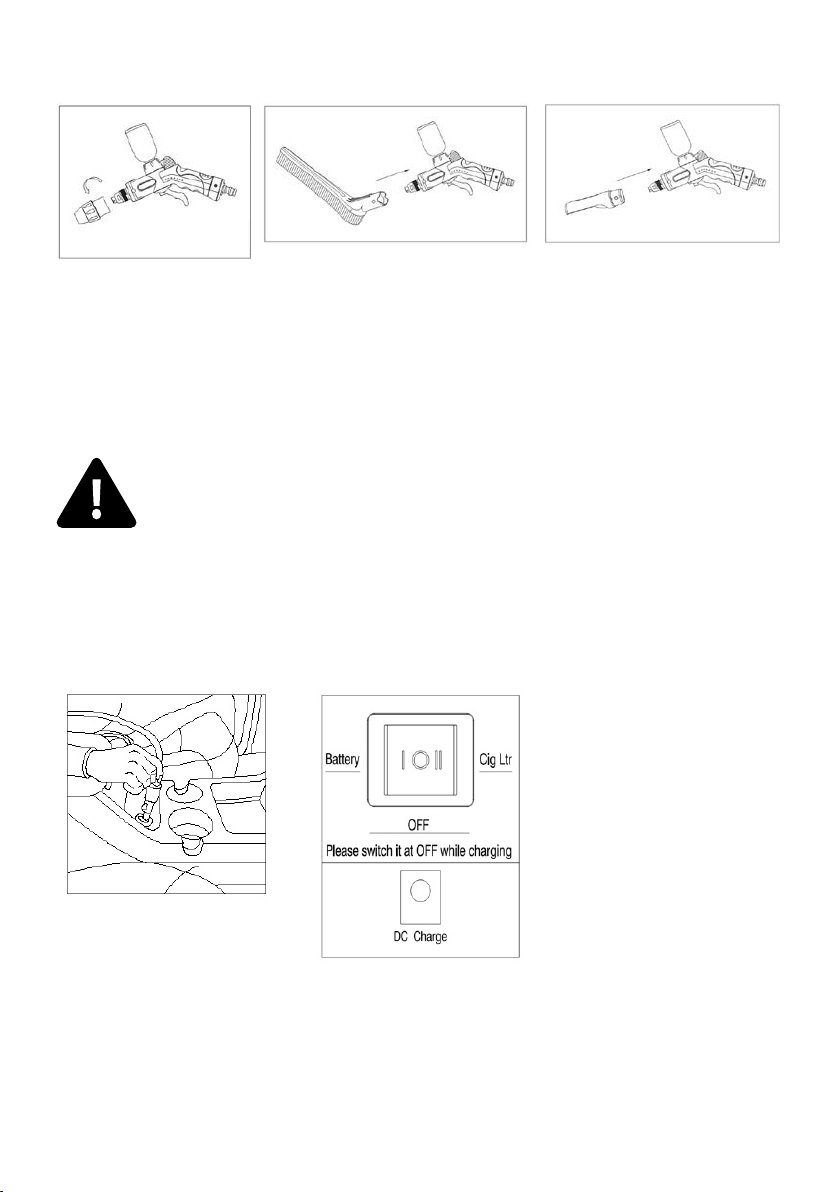

Nástavce na tlakovou pistoli

Nasaďte a zaaretujte
tryskovou hlavu na
tlakovou pistoli otočením
ve směru hodin. ručiček.

Sundejte tryskovou hlavu
otočením proti směru
hodin. ručiček a nasaďte na
tlakovou pistoli kartáč, dokud
nezacvakne.

Používání myčky

Důležité! Pokud používáte napájení připojením přes autozapalovač,

doporučujeme mít nastartovaný motor. Pokud motor neběží delší dobu, odpojte
napájecí kabel. U některých vozidel může být myčka napájena i v případě, kdy je
zapalování vypnuto a motor neběží. V takovém případě by mohlo dojít k vybití
autobaterie nebo dokonce k jejímu poškození.
Přívodní napájecí kabel odpojte pouze tehdy, když je motor vozidla vypnutý.
Prodloužíte tím životnost autobaterie.

Připojení do autozapalovače

Sundejte tryskovou hlavu
otočením proti směru hodin.
ručiček a nasaďte na tlakovou
pistoli sprchovou hlavu, dokud
nezacvakne.

Přepněte hlavní vypínač do
pozice „II“ Cig Ltr.

Nejprve připojte
autokonektor do
zapalovače ve vozidle.

6

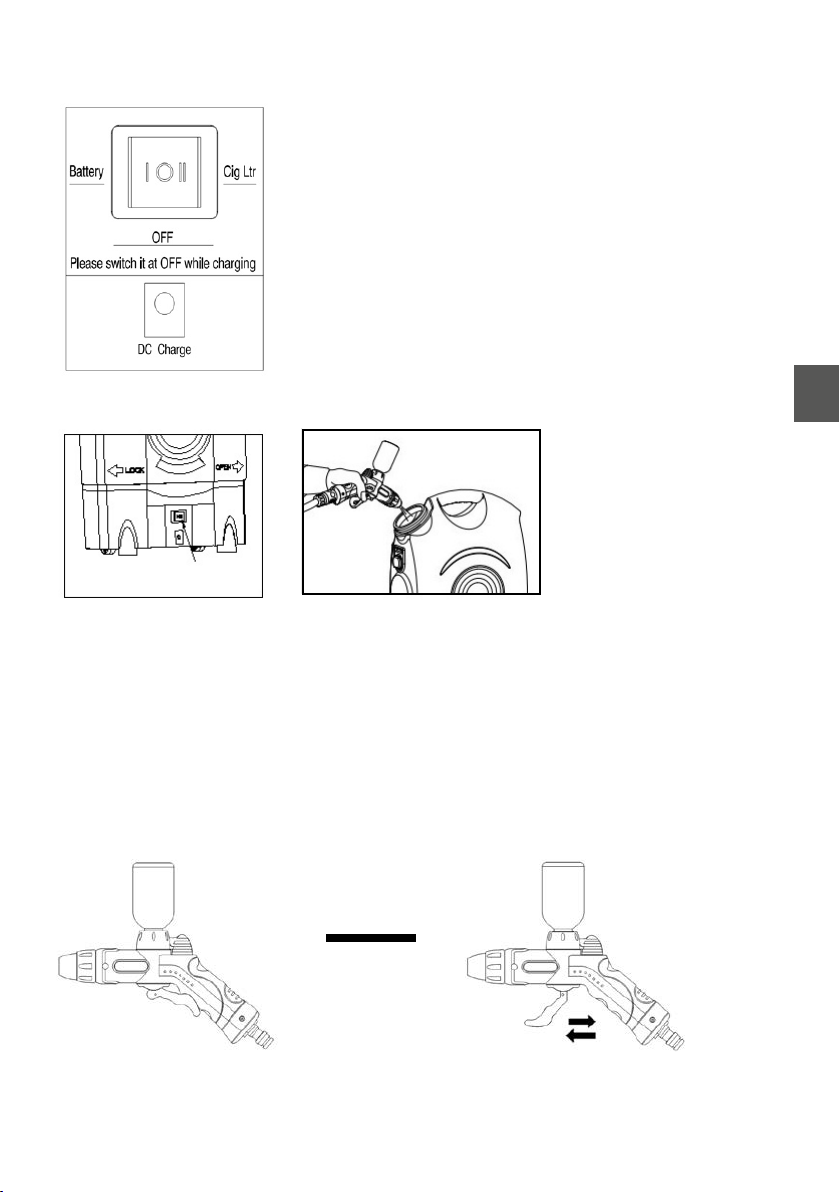

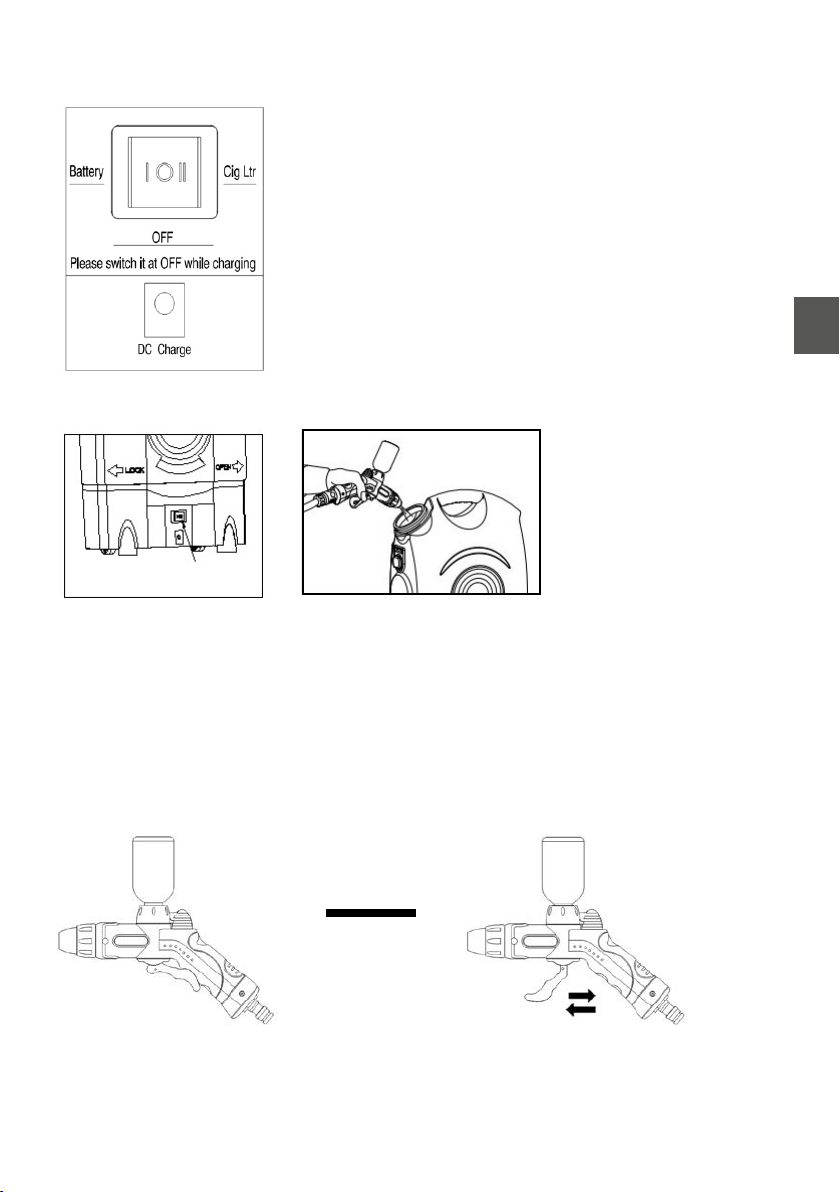

Provoz na baterii

Přepněte hlavní vypínač do pozice „I“ Battery. Před
použitím výrobku na baterii ji musíte nechat plně nabít.

POZNÁMKA: Nabíjení baterie trvá 6-8 hodin. V průběhu
nabíjení baterie musí být hlavní vypínač v pozici „O“ OFF.

NABÍJENÍ BATERIE: Konektor adaptéru připojte do
konekturu na hlavní jednotce (DC Charge), a poté
připojte adaptér do elektrické zásuvky.

Vypouštění vzduchu z vysokotlaké hadice

Před použitím myčky vždy
nejprve zapněte hlavní
vypínač do požadované
pozice.

Namiřte přední část tlakové pistole do otevřeného zásobníku na
vodu a stiskněte spínač tlakové pistole, dokud nezačne z pistole
proudit konstantní proud vody.

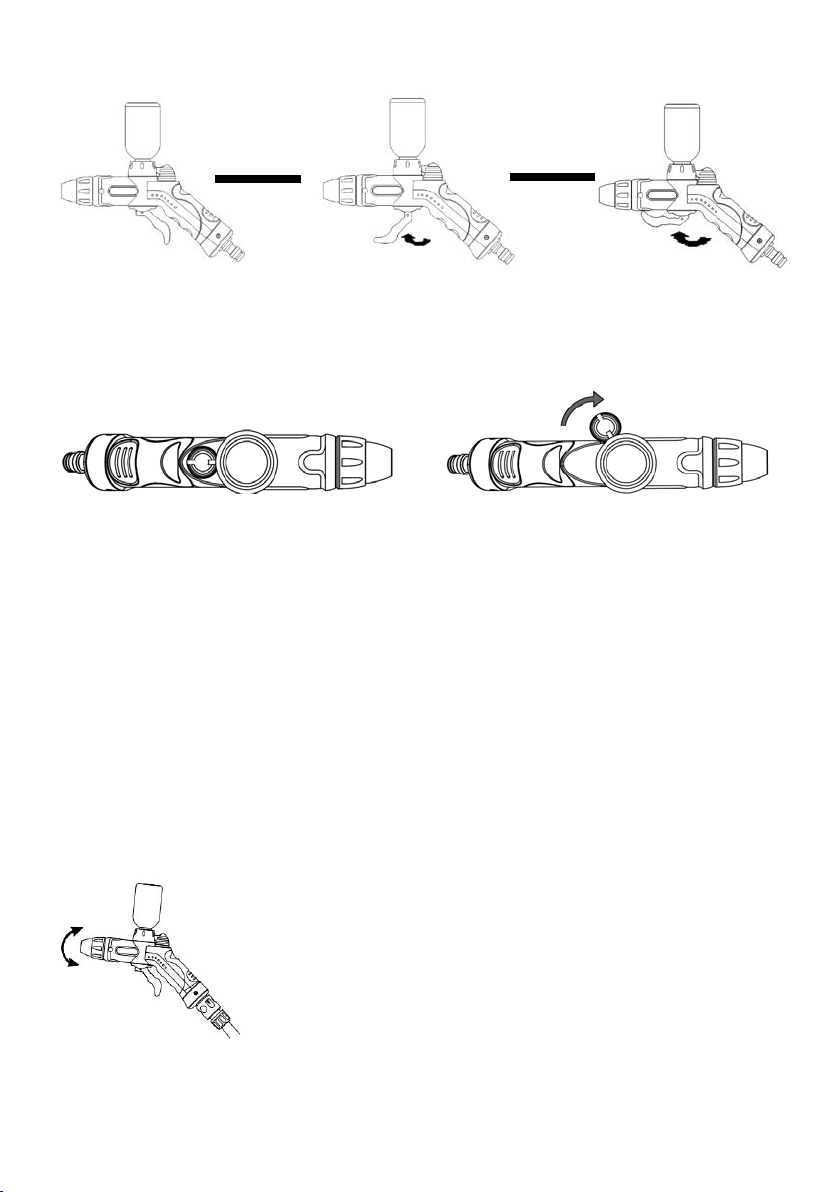

Funkce tlakové pistole

Přerušovaný tok vody

CZ

Přerušovaný proud vody proveďte opakovaným tahem a uvolňováním spínače na tlakové pistoli.

7

Nepřerušovaný tok vody

Pozice 1

Nepřerušovaný proud vody proveďte umístěním spínače na tlakové pistoli do Pozice 1 nebo
Pozice 2.

Pozice 2

Používání zásobníku na saponát

Pozice 1

Pokud chcete používat saponát, který jste nalili do zásobníku na saponát, je třeba přepnout
západku zásobníku doleva (viz Pozice 2). Pokud je západka zásobníku vodorovně s tlakovou
pistolí (viz Pozice 1), zásobník na saponát je uzavřený.

Pozice 2

Automatické vypnutí

Pokud uvolníte spínač tlakové pistole, dynamický tlak automaticky vypne čerpadlo. Při stisknutí
spínače na tlakové pistoli se čerpadlo s mírným zpožděním automaticky aktivuje. Pokud aktivace
a deaktivace čerpadla správně funguje, inteval pro sepnutí čerpadla nesmí být větší než 5-10
sekund.
Nenechávejte myčku ve stavu automatického vypnutí déle než 10 minut! (Pokud myčku
nebudete používat déle jak 10 minut, vypněte ji hlavním vypínačem.)

Úprava proudu vody

Stiskněte spínač tlakové pistole a otočením tryskové hlavy nastavte
požadovaný proud vody.

8

Vypnutí myčky

1. Přepněte hlavní vypínač do polohy OFF.

2. Zmáčkněte spínač tlakové pistole a zbavte se tak tlaku vody v hadici.

3. Odpojte vysokotlakou hadici od hlavní jednotky.

4. Odpojte tlakovou pistoli z hadice.

5. Zmačkněte spínač tlakové pistole k odstranění zbytků vody.

Údržba

UPOZORNĚNÍ! Vždy před údržbou odpojte myčku od elektrické energie
i z autozásuvky.

Vodní ltr

Kontrolujte vodní ltr před naplněním zásobníku vodou. Pokud je sítko špinavé, vyčistěte jej
nebo jej vyměňte za nové. Pokud je sítko protržené, vyměňte jej ihned za nové.

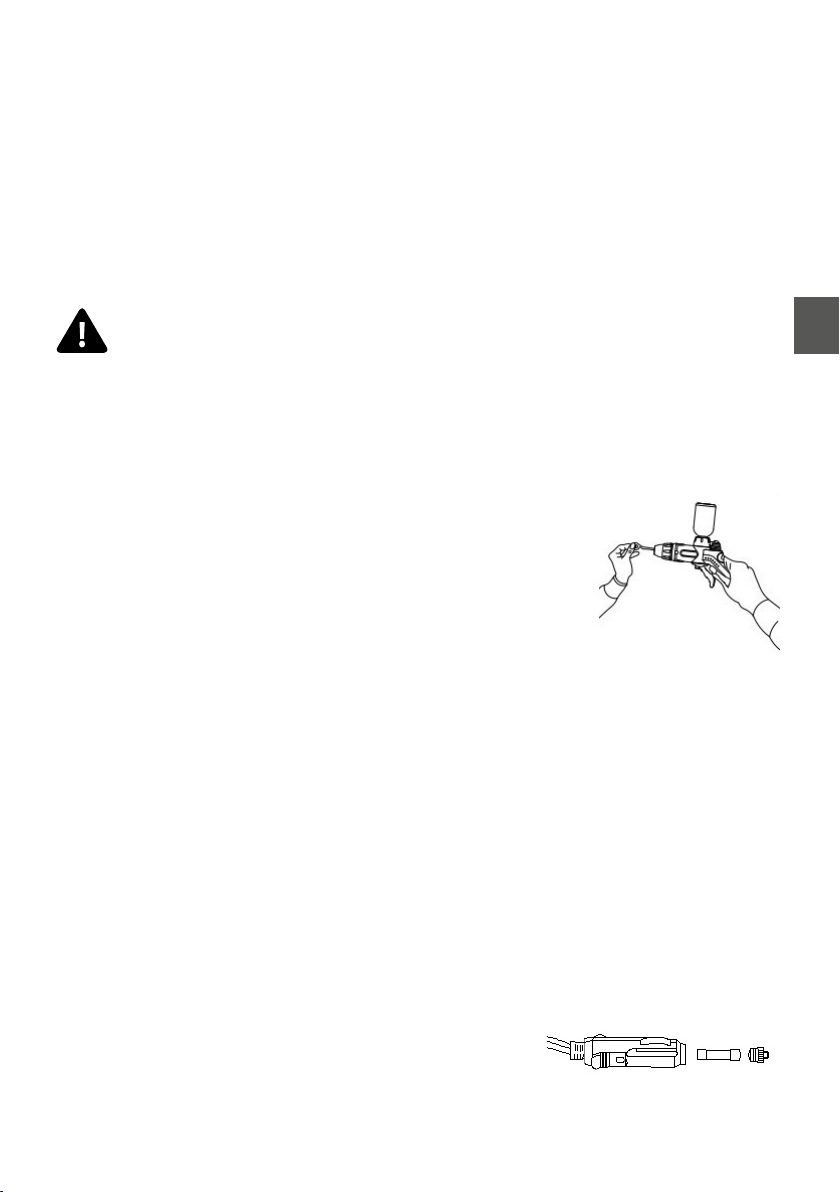

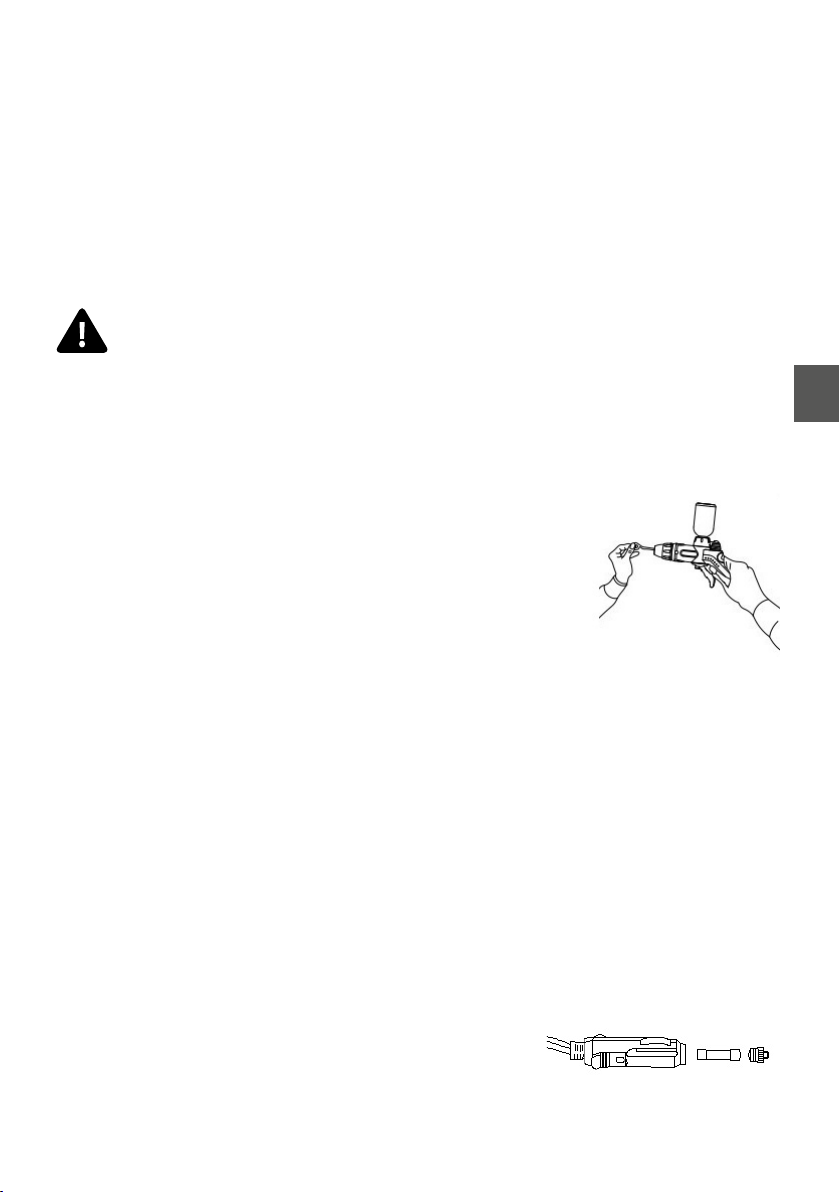

Tryska

1. Zanesení či ucpání trysky způsobí, že je pracovní tlak příliš
vysoký.

2. Pokud dojde k zanesení trysky, vypněte ihned myčku hlavním
vypínačem a odpojte ji od elektrické energie.

3. Uvolněte tlak z tlakové pistole stiskem spínače na pistoli a
odpojte ji od hadice.

4. Vyčistěte trysku dle obrázku.

5. Propojte opět tlakovou pistoli s hadicí a zapněte myčku.

6. Stiskněte spínač tlakové pistole, jakmile odejde přebytečný
vzduch, měla by začít konstantně proudit voda. Pokud ne,
opakujte výše uvedený postup.

Mazání

Čerpadlo není třeba mazat. Pokud jdou špatně propojit jednotlivé části výrobku, můžete použít
silikonové tuky na těsnění spojek. Po dlouhodobém používáním můžete použít silikonové tuky i
na kovové části trysky.

CZ

UPOZORNĚNÍ!

Vysoký tlak v hadici nebo její poškození může vést k jejímu roztrhnutí a nebezpečí úrazu.
Hadice nesmí být žádným způsobem zkroucená, promáčklá či jinak poškozená. Pokud dojde k
mechanickému poškození hadice, ihned ji vyměňte za novou.

Výměna pojistky

Odšroubujte konec autoadaptéru, vyjměte starou pojistku a
nahraďte ji novou stejných parametrů.

9

Baterie

• Před prvním použitím nechte baterii plně nabít.

• Baterii před uskladněním výrobku vždy nabijte.

• Pokud výrobek nepoužíváte, doporučujeme i přesto baterii nabít každé 3 měsíce, aby se

zachovala její životnost.

• Baterii skladujte v suchém, chladném a dobře větraném prostředí a chraňte ji před
dlouhodobým přímým slunečním zářením.

• Baterie musí být skladována v určité úrovni napětí, ideálně nad 50%, a doporučená teplota
pro skladování je 0ºC - 20 ºC.

• Pro nabíjení používejte pouze originální nabíječku, která je součástí příslušenství.

• Baterii nerozebírejte, nevhazujte do ohně, nevystavujte extrémním teplotám na 40°C ani ji

nečistěte jakýmikoliv chemikáliemi či vodou.

Uskladnění myčky

Myčka musí být uskladněna tak, aby byla chráněna před působením mrazu. Proto výrobek nikdy
neskladujte venku nebo jinde, kde teplota klesá pod 0˚C. Mráz může způsobit rozsáhlá poškození
výrobku a ztrátu záruky. Před uskladněním postupujte dle dále uvedených instrukci.

Vypuštění vody z myčky

1. Vypněte myčku hl. vypínačem a zmáčkněte spínač tlakové pistole pro vypuštění tlaku.

2. Odpojte pistoli od hadice, zmáčkněte spínač a vypusťte zbytky vody i z pistole.

3. Vyprázdněte zásobník na vodu.

4. Myčku opět zapněte hl. vypínačem a nechte ji bez tlakové pistole běžet po dobu asi 30
sekund.

5. Odpojte vysokotlakou hadici od hlavní jednotky. Jeden její konec zvedněte do výšky a
nechte vodu z hadice vytéct.

6. Vložte hadici, pistoli a napájecí šňůru do síťované přihrádky.

7. Myčku a příslušenství skladujte vždy uvnitř budov v teplotním rozmezí 0°C - 40°C.

10
