Helmer LK 703 User Manual

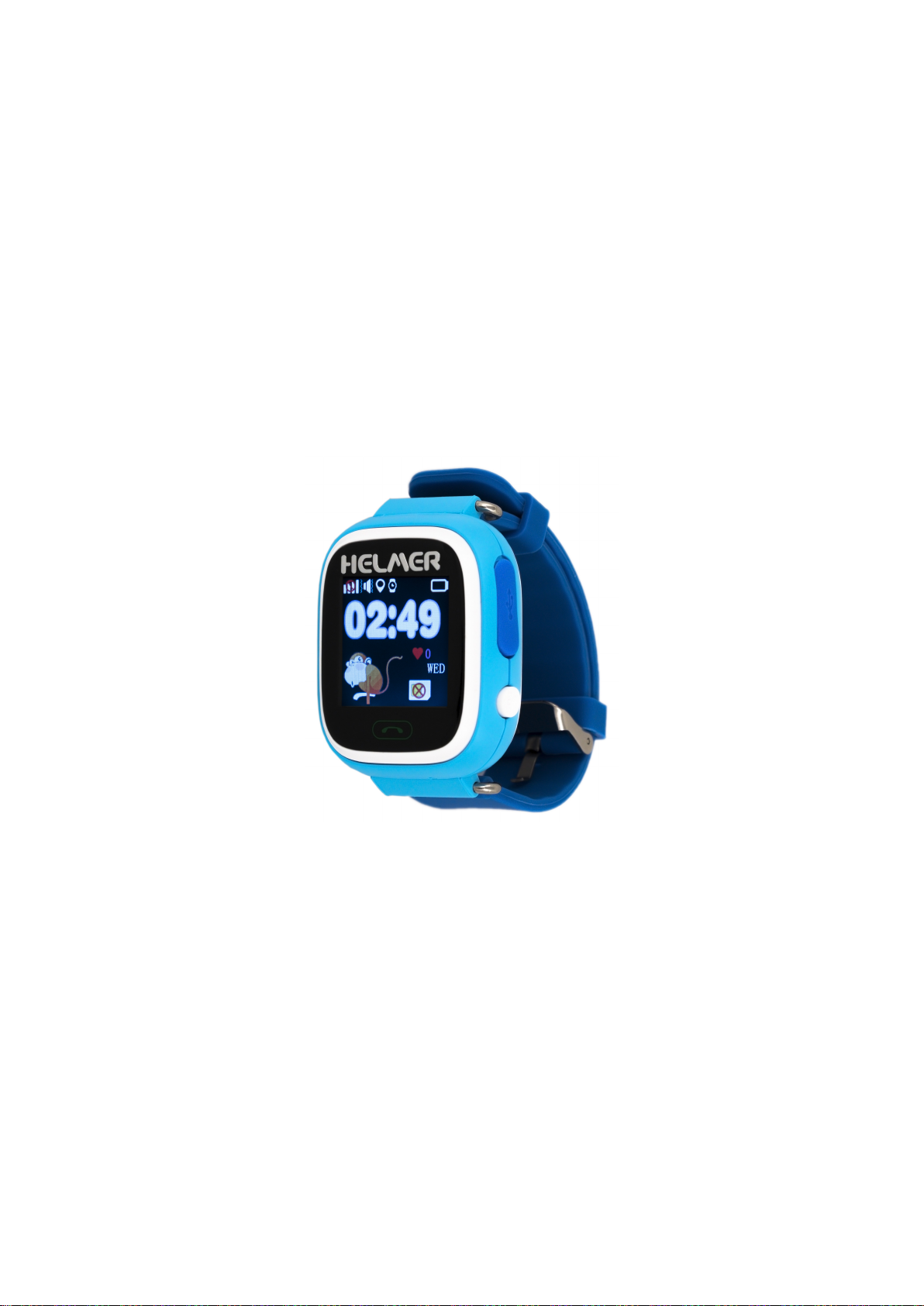

Helmer LK 703

Dětské hodinky s GPS lokátorem

DŮLEŽITÉ UPOZORNĚNÍ: před vložením SIM karty do telefonu odblokujte na kartě PIN (ve Vašem mobilním

telefonu), popř. o toto požádejte na pobočce operátora. Karta chráněná PINem nebude v hodinkách fungovat!!!

1

Děkujeme za zakoupení výrobku. Tato příručka obsahuje podrobný popis použití, poskytne Vám informace o
produktu, včetně provozu a technických specifikací. Přečtěte si, prosím, pozorně tento návod před zahájením práce
s lokátorem. Doufáme, že výrobek uspokojí Vaše potřeby a bude Vám sloužit po dlouhou dobu. Vezměte také
prosím na vědomí, že specifikace a informace vážící se k tomuto produktu jsou předmětem úprav, jakákoliv
případná změna bude zahrnuta v aktuálním vydání manuálu. Výrobce nenese zodpovědnost za případné chyby či
opomenutí v tomto dokumentu.

UPOZRŇUJEME ZÁKAZNÍKY, ŽE DISPLAY HODINEK JE CHRÁNĚN FÓLIÍ, A POKUD JSOU NA NÍ PATRNÉ DROBNÉ
ŠKRÁBANCE, NEJEDNÁ SE O ZNÁMKY POUŽÍVÁNÍ !!!!

Představení přístroje

Přístroj využívá signálu GSM/GPRS sítí a GPS satelitů. Zařízení umožňuje sledování a lokalizaci objektů s určením
přesné polohy pomocí GPS a následném zaslání informací a přesných souřadnic pomocí GPRS do počítače/mobilní
aplikace. Pro provoz hodinek je nutná datová SIM karta, maximální měsíční spotřeba dat je 25MB.

Využití

- Sledování a ochrana dětí

- Sledování a ochrana seniorů

- Vhodné i pro odposlech apod.

Obsah balení

- Hodinky

- USB kabel

- Uživatelský manuál

Technická data

– podporované sítě: GSM / GPRS
– GSM frekvence: 850 / 900 / 1800 / 1900
– poziční přesnost: 10 m (např. při špatném počasí může být přesnost horší)
– životnost baterie: až 100 hodin v pohotovostním režimu; 48 hodin, pokud lokátor odesílá informace o své
poloze každých 10 min.
– typ baterie: dobíjecí 3,7 V 400 mAh Li-Ion akumulátor
– pracovní teplota: -20 až 55 °C
– rozměry: 45 × 32 × 12 mm
– váha: 39 g
– vodotěsnost: IP 54
– vhodné pro děti od 3 let

2

Použití

Instalace SIM karty

Ujistěte se, že nemáte aktivováno přesměrování hovorů, máte zapnuto
zobrazování hovorů na displeji a vypnutou funkci zadávání kódu PIN.
Karta musí mít povoleno odesílání dat, např. předplacená karta
s vyčerpaným kreditem nebude v přístroji fungovat.

Před použitím hodinky nabijte pomocí USB kabelu, který lze připojit
k počítači, nebo USB adaptéru. Doba nabíjení hodinek je asi 3 hodiny.

Kartu ve velikosti Micro vložte do příslušného slotu hodinek pod
krytkou, zkosenou stranou dopředu a chipem nahoru směrem
k displayi.

Podržte tlačítko Power cca na 5 vteřin, hodinky se zapnou a objeví se uvítací obrazovka.
Ihned po-té začne zařízení vyhledávat GSM/GPS signál, což trvá přibližně 3 min.

Popis ovládacích prvků hodinek

3

Funkce na display

Display hodinek je dotykový. Dostupnými funkcemi lze listovat horizontálně. Návrat do předchozího kroku se provádí zeleným
tlačítkem na Zpět na display.

Kompletní nastavení hodinek se provádí pomocí obslužné aplikace, jejíž popis naleznete níže.

Funkce na display

Phonebook – obsahuje tel. seznam čísel zadaných přes mobilní aplikaci, viz dále. Tímto seznamem lze listovat a na zadaná čísla
volat.

Talk – lze nahrát krátký vzkaz, který se odešle do mobilní aplikace, kde jej lze přehrát.

Step – měří počet kroků

4

Popis obslužné aplikace SETRACKER

Aplikaci lze stáhnout a nainstalovat scanem QR kódu:

Popř. vyhledat v obchod play pod názvem: „Setracker“. Po nainstalování a otevření aplikace je nutné Vaše zařízení
zaregistrovat. PŘED VLASTNÍM VYPŇOVÁNÍM REGISTRAČNÍCH ÚDAJŮ JE NUTNÉ VYBRAT PLOCHA: EUROPA A AFRIKA

Klikněte na tlačítko „Registrovat“.

V registračním formuláři je nutné vyplnit tyto údaje:
Vaši e-mailovou adresu
opsat kontrolní kód napravo
zvolit heslo
Po kliknutí na registrovat budete vyzváni ke scanu (popř. zadání) reg. QR kódu.Potvrďte zadané údaje OK a nyní se
již můžete přihlásit Vámi zaregistrovaným uživatelským Jménem (emailem) a heslem.

(při přihlašování do aplikace vyberte Plocha: Europe and Africa, v opačném případě nemusí přihlášení fungovat).

5

Hlavní menu aplikace

Přehled funkcí

Intercom (zprávy) – umožňuje nahrát a odeslat na hodinky hlasovou zprávu v délce až 15 vteřin.
Po podržení tlačítka Držet to talk začne nahrávání. Po kliknutí na symbol klávesnice
můžete na hodinky odeslat krátkou textovou zprávu bez diakritiky a spec. znaků.
Zvukovou zprávu je možné přehrát stisknutím SOS tlačítka na displayi.

Hodinky rovněž umožňují odeslat až 15 vteřin dlouhou hlasovou zprávu, kterou je možné
přehrát v mobilní aplikaci. Stiskněte a podržte dlouze tlačítko Power na hodinkách. Po
několika vteřinách se začne na display odpočítávat čas nahrávání, během kterého je možné
pořídit záznam. Po uvolnění tlačítka Power se nahrávka odešle do mobilní aplikace.

Mapa – po kliknutí na toto tlačítko se otevře mapa s vyznačením polohy hodinek.

Při dobrém GPS signálu bývá přesnost lokace do 5m. A v mapě je pak GPS pozice
označena nápisem GPS lokalizace.

DŮLEŽITÉ !!!!

PRO ZÍSKÁNÍ GPS POZICE SE DOPORUČUJE KLIKNOUT NA TLAČÍTKO LOCATE, VYČKAT
CCA 10 VTEŘIN NA AKTUALIZACI POZICE. CCA PO 10-TI VTEŘINÁCH SE UKÁŽE GSM
(NEPŘESNÁ POZICE) . PŘI DOSTATEČNÉM GPS SIGNÁLU SE CCA 30-TI VTEŘINÁCH AŽ
JEDNÉ MIN. UKÁŽE ČERVENÁ GPS POZICE.

6

Při nedostatečném GPS signálu (např. uvnitř budov se silnými zdmi) jsou hodinky

Tlačítko Locate

lokalizovány pomocí sítě GSM, ve které ukáží nejbližší polohu vysílače/dokrývače
mobilního operátora. Bod je pak označen nápisem GSM a modrou barvou, lokalizace a přesnost této
lokace závisí na Vaší vzdálenosti od tohoto bodu.

Nastavení – různá nastavení hodinek

SOS tel. čísla – můžete zadat až 3 tel. čísla, která se začnou vytáčet po podržení tlačítka SOS na hodinkách. Čísla se zadávají
bez mezinárodní předvolby. Pokud se hodinky nedovolají na 1. Číslo, začnou po chvíli vytáčet druhé a třetí, dokud se hovor
neuskuteční. Pokud hovor nikdo nepřijme, vytáčení se po 2 cyklech ukončí.

Vzdálený odposlech – po zadání Vašeho tel. čísla bez mezinárodní předvolby hodinky na toto číslo zavolají a Vy tak budete moci
odposlouchávat zvuky v okolí, bez toho, aby o tom kdokoliv v okolí hodinek věděl.

Pracovní režim – zde vyberete interval odesílání informací o poloze do mobilní aplikace. Na výběr jsou 10 minut, 1h, 1 minuta.
Tyto body pak lze pak v mapě historicky přehrát. Čím je kratší interval, tím nižší je výdrž baterie. Při výběru defaultně

nastaveného intervalu 10m, je výdrž baterie až 4 dny.

Nerušit– nastavení až 3 časových úseků, během kterých není možné se na hodinky dovolat. Na displeji se v tuto dobu objeví
symbol zámku

Tel. č. strážce – umožňuje zadat jedno tel. číslo, na které přichází varovné zprávy o blížícím se vybití baterie hodinek, SOS
varování a varování o sundání hodinek.

Telefon / telefonní seznam – můžete zadat až 10 tel. kontaktů, které se uloží do hodinek. Tento tel. seznam pak můžete
editovat podržením spodního volacího tlačítka. V seznamu se pohybujete pomocí krátkých zmáčknutí tohoto tlačítka, výběr,

7

resp. Zavolání provedete jeho dlouhým podržením. Telefonní čísla zadávejte bez mez. Předvolby, nebo s předvolbou ve
formátu např. 00420.

Jazyk a časové zóny – zde nastavujete datum a čas na hodinkách. Pro českou republiku je časová zóna v případě zimního času
GMT+1:00 , výběr potvrdíte klepnutím na OK

Zapnutí/vypnutí varování – nastavení zapnutí/vypnutí upozornění na sundání hodinek

GSM pozice – nastavení zapnutí/vypnutí lokalizace sítí GSM

Vypnutí na dálku – pouze tímto příkazem lze hodinky zcela vypnout

Dárky - umožní odeslat na hodinky srdíčko jako dárek

Hledání hodinek – po kliknutí na tlačítko Watch a OK se hodinky rozezní melodií.

Funkce slouží k nalezení hodinek.

Alarm hodinek – slouží k nastavení až 3 časů, kdy hodinky začnou zvonit. Slouží
k připomenutí čehokoliv.

Zdraví – za vybraný den ukáže počet kroků, spálené kalorie, vzdálenost (cestu
v metrech), Kvalitu spánku

Historie pohybu – vykreslí v mapě trasu hodinek za vybraný časový úsek

Bezpečnostní zóna – (geozóna) slouží k nastavení pomyslného ohraničení v mapě,

které když hodinky opustí, zašlou varovnou zprávu. Nejmenší možný nastavitelný
radius je 500m.
Zpráva – seznam zaslaných varovných zpráv, jako např. „fence to remind“ (opuštění
geozóny), „take off watch“ (varování sundání hodinek) Low battery (blížící se vybití baterie) apod.

UPOZORNĚNÍ

Pro zaručení co nejdelší životnosti přístroje prosím dodržujte následující instrukce:

- Udržujte přístroj v suchu. Tekutina, např. déšť nebo rosa by mohly poškodit či úplně zničit vnitřní obvody,

nepoužívejte přístroj v prašném prostředí.

- Nepoužívejte přístroj v přehřátých či příliš chladných prostorách.

- Přístroj čistěte pouze suchých hadříkem, nepoužívejte chemikálie či saponáty.

- Nedemontujte přístroj ani se jej nepokoušejte sami opravit. V případě poruchy se obraťte na autorizovaný servis.

- Ve určitých případech může být funkčnost přístroje částečně omezená: uvnitř budov se silnými zdmi, či plechovým

opláštěním, za velmi špatného počasí, např. tzv. plechové nebe.

8

Problémy a jejich případné řešení

Hodinky nelze zapnout Zkontrolujte, zda jsou nabité.
Žádný GSM signál, na
hodinky se nelze
dovolat
Hodinky nejdou nabít Vyzkoušejte prosím jiný USB kabel, popř. jiný, výkonnější adaptér

Nefunguje zvuk a není
slyšet hovor.
Slabá výdrž baterie Výdrž baterie závisí na nastaveném intervalu odesílání dat v aplikaci. Při

Omylem jsme do
hodinek vložili SIM
kartu, která je
chráněná PINem, na
displeji je nápis PIN a
hodinky nereagují a ani
nejdou vypnout
Na hodinkách je
sloupnutá nálepka s ID
(reg. Code) a my je tak
nemůžeme
zaregistrovat v aplikaci.
Najdou smazat
kontakty v hodinkách
Hodinky jsme zakoupili
použité a nejdou
zaregistrovat, protože
již byly registrované
Skutečná poloha je
velmi vzdálená od
polohy ukázané

Zkontrolujte, zda je SIM zastrčená v hodinkách korektně, zda SIM není
chráněná PINem, a zda na kartě nejsou přesměrovány hovory.

(alespoň 1000 mAh), popř. nabíječku na telefon s micro USB
konektorem.
Po přijmutí hovoru zeleným tlačítkem lze na displeji pomocí tlačítek + a

- zvuk zesilovat a zeslabovat.

intervalu 10min. by výdrž měla být cca 4 dny. Výdrž baterie samozřejmě
ovlivňuje i frekvence volání. Pokud je interval min. 10 min., vyresetujte
hodinky zasláním sms na hodinky v tomto formátu: pw,123456,factory#

Dále zkontrolujte, zda SIM karta v hodinkách odesílá data (v aplikaci vidíte
online pozici). Pokud na kartě data nejsou, hodinky se neustále snaží spojit

s aplikací a vybijí se v řádu několika hodin.

Odblokujte PIN ve Vašem mobilním telefonu, popř. o toto požádejte na
pobočce operátora. Samotné hodinky je nyní nutné nechat vybít, popř.
nechat odpojit a opět připojit baterii, která je uvnitř. (silně
doporučujeme u odborníka, např. servis mobil. tel., čí hodinářství.
V případě poškození nebude záruka uznána).

Odešlete žádost o zjištění reg. Kódu na [e-mail] , uveďte
tel.č. SIM v hodinkách a nechte je zapnuté.

Uveďte hodinky do továrního nastavení příkazem: pw,123456,factory#

Pošlete emailovou žádost o vymazání ze systému na:

[e-mail]

V žádosti uveďte IMEI hodinek.

Není GPS signál, přístroj je lokalizován pomocí sítě GSM, která není
přesná.

¨

DŮLEŽITÉ UPOZORNĚNÍ:

Pokud se po úspěšné registraci hodinek hodinky nespárují s aplikací (Device offline):

- zkontrolujte, zda nejsou na kartě data blokována (nejlépe ve Vašem mobil. telefonu)

- pošlete na hodinky tel. č. SIM karty v hodinkách tuto SMS: pw,123456,ip,52.28.132.157,8001#
(tímto je zajištěno, že se data odesílají na správný server)

9

- zjistěte si parametry (název APN, MCC, MNC) přístupového bodu k internetu operátora SIM karty v hodinkách a
pošlete na SIM kartu v hodinkách SMS ve tvaru:
pw,123456,apn,název APN,,,MCCMNC# (např. pw,123456,apn,internet,,,23002# ) - problém se týká pouze
virtuálních mobilních operátorů

Pokud se stále hlásí offline, pošlete emailovou žádost o kontrolu nastavení na: [e-mail]
V žádosti uveďte tel.č. SIM karty v hodinkách, název operátora a zajistěte, aby byly zapnuté.

Důležité upozornění: Po zapnutí hodinek není možné hodinky vypnout pomocí tlačítka Power na hodinkách. Je to z
důvodu bezpečnosti, aby nemohl kdokoliv dítěti hodinky vypnout a tím znemožnit jejich lokalizaci. Hodinky můžete
vypnout na dálku přes aplikaci, popř. vyndat SIM, počkat na zmizení čárek, zobrazujících GSM signál a vypnout je
podržením tl. Power.

Baterie není od výroby zcela nabitá, takže je doporučeno nabít baterii po dobu alespoň 1 hodiny předtím, než začnete
zařízení používat. Akumulátor je navržen a vyroben tak, aby jej bylo možné dobíjet a používat velmi často. Stejně
jako všechny lithiové baterie, jejich kapacita se zmenšuje každým nabitím. Nicméně, stále se můžete pokusit
prodloužit životnost baterie těmito kroky:

- Použijte smart hodinky alespoň jednou týdně.

- Pravidelně dobíjejte baterii.

- Nikdy nenechte baterii po dlouhou dobu zcela vybitou.

- Vždy chraňte přístroj a baterie před horkem a vlhkostí.

Výstraha

Ve Vašem zařízení se nachází interní litio- ionová baterie. Při nesprávné manipulaci může tato bateie prasknout,
čímž může dojít k úniku nebezpečných chemikálií. Aby se vyloučilo nebezpečí požáru, baterii nerozebírejte,
nemačkejte, nepropichujte a neodhadzujte do ohně, nebo vody. Baterii recyklujte anebo zlikvidujte bezpečným
způsoben v souladě se zákonem.

Prohlášení o shodě
Digitální televize s.r.o. tímto prohlašuje, že toto zařízení splňuje základní požadavky a dalším důležitým ustanovením
směrnice 1999/5 / ES. Tento výrobek se v souladu se směrnicí Evropské unie o odpadních elektrických a
elektronických zařízeních (WEEE - 2002/96 / ES) nesmí likvidovat jako běžný domovní odpad. Likvidovat se musí
jeho vrácením do místa prodeje nebo předáním do místních sběrných surovin.

Technická podpora: [e-mail], [phone] (po-pá 9:00-15:00)
Adresa servisu: Helmer-Europe, s.r.o. , Opletalova 92, 56301 Lanškroun

10
