MK6
Betriebsanleitung
Operating instructions
Vorwort
Vor der ersten Benutzung des Bündelwerkzeuges MK6 ist die Betriebsanleitung aufmerksam durchzulesen. Wir haften nicht für Schäden und deren Folgen, die durch unsachgemäße Bedienung oder Benutzung des Bündelwerkzeuges entstehen.
General
Please read the operating instructions carefully before using the tension tool MK6. We
are not liable for any damage and claims arising from the improper operation or use of
the tension tool.
Kontakt / Contact
HellermannTyton GmbH
Großer Moorweg 45, D-25436 Tornesch
Telefon: +49 4122/701-1, Fax: +49 4122/701-400
E-Mail: [email protected]
Internet: www.HellermannTyton.de
Oder die HellermannTyton Niederlassung in Ihrer Nähe.
Or your local HellermannTyton representative.
Technische Änderungen vorbehalten. Ausgabe 03/2011
Due to technical improvements specifications may be altered without notice 03/2011
Page 2
MK6
Sicherheitshinweise
a Das Bündelwerkzeug darf nur zu dem beschriebenen Zweck eingesetzt werden. Von ihm
können Gefahren ausgehen, wenn es nicht sachgemäß eingesetzt wird. Eigenmächtige
Veränderungen des Benutzers am Bündelwerkzeug schließen eine Haftung des Herstellers
für die daraus entstehenden Schäden und deren Folgen aus.
a Das Bündelwerkzeug hat das Werk in geprüftem und sicherheitstechnisch einwandfreiem
Zustand verlassen.
a Das Werkzeug darf nur durch vom Hersteller geschultes Fachpersonal geöffnet werden.
a Sollte das Werkzeug durch unsachgemäßes Öffnen beschädigt werden, verfällt jeglicher
Garantieanspruch.
Safety instructions
a The tension tool is only to be used for the described purpose. The tension tool can be dangerous,
if used not properly. The manufacturer is not liable for any damage or claims resulting from
unauthorized changes to the tension tool.
a The tension tool has been checked for safety and has left the factory in a technically perfect condition.
a Only specialists trained by the manufacturer are allowed to open the tension tool.
a If the tool is damaged due to unauthorized changes, misuse or evidence that the tool was
opened by a non-authorized specialist, all tool warranty may be void.
Technische Daten
Bestell-Nr.: 110-06000
Bündeldurchmesser: abhängig von der eingesetzten Bandtype
Abmessungen (L x H x B): ca. 180 x 135 x 25 mm
Gewicht: ca. 0,5 kg
HellermannTyton Kabelbinder: T50 bis T150, sowie CT 203 und CT 375
verarbeitbare Bandbreite: max. 9 mm
Technical data
Order No.: 110-06000
Bundle diameter: depending on the type of tie
Dimensions (l x h x w): approx. 180 x 135 x 25 mm
Weight: approx. 0.5 kg
HellermannTyton cable ties: T50 to T150, as well as CT 203 and CT 375
Width of ties: 9 mm max.
Bitte Schutzbrille tragen / Please wear Safety Glasses
Page 3
MK6

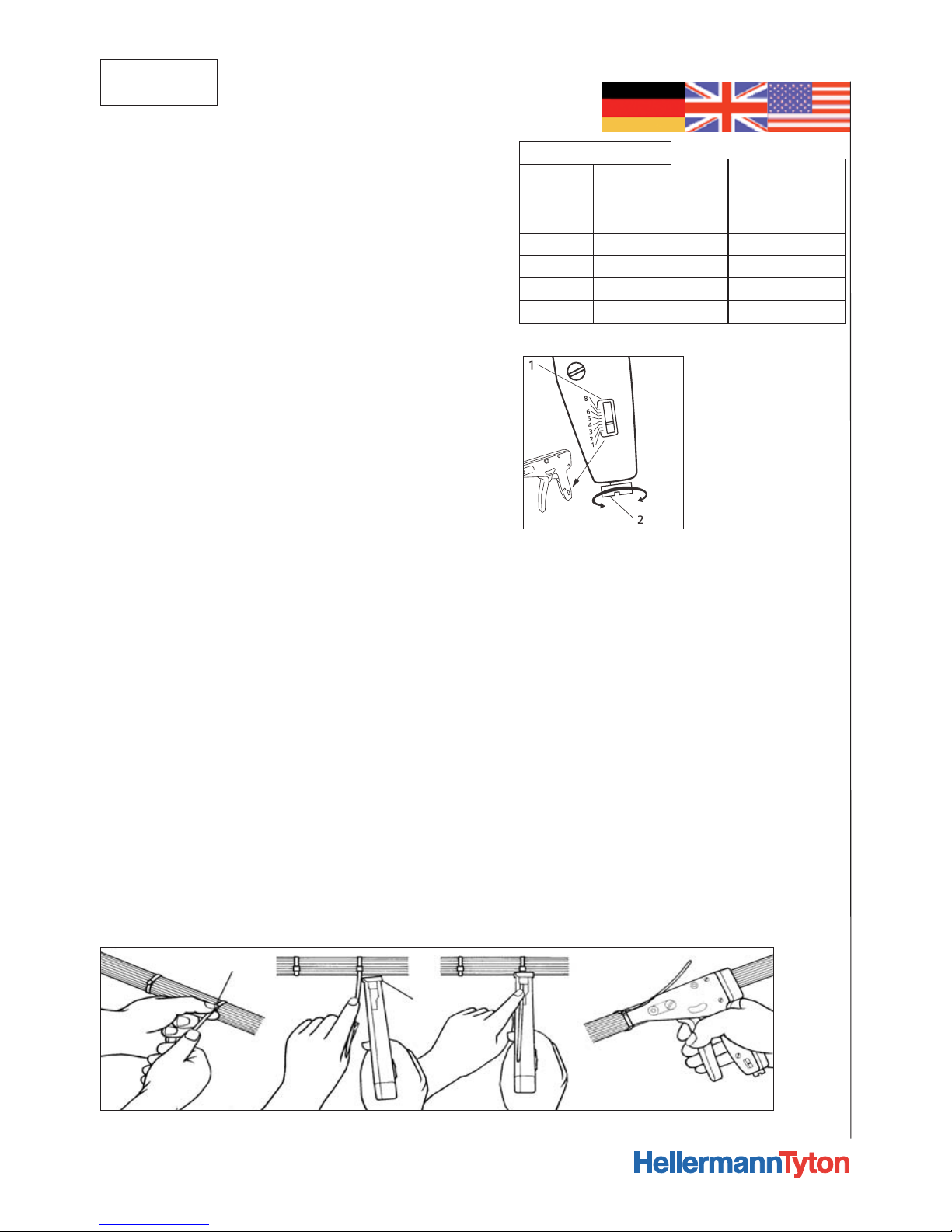

Zugkrafteinstellung
a Stellschraube (2) so drehen, dass die Zugkraftanzeige (1)
im Sichtfenster auf der gewünschten Position steht.
a Empfohlene Zugkraftermittlung für Kabelbinder in
Newton = Mindesthaltekraft/2
a Die empfohlenen Werte sind keine rechtlich verbind-
lichen Angaben, sondern nur allgemeine Richtwerte.
Setting of tension
a Turn the set screw (2) until tension indicator (1)
shows the required position.
a Recommended application force for cable ties in
Newton = Min tensile strength/2
a The recommended application forces are not
legally binding but only for general guidance.
Bedienung
a Band mit der gezahnten Seite nach innen um das Bündel legen und Bandende durch den
Bandkopf (3) führen. Anschließend Band von Hand vorspannen.
a Bündelwerkzeug mit der offenen Seite des Werkzeugkopfes (4) über das freie Bandende
schieben und in Richtung Bündel führen, bis der Werkzeugkopf am Bandkopf (3) anliegt.
a Handhebel ein- oder mehrmals bis zum Anschlag durchziehen. Ist die vorgewählte Zugkraft
erreicht, wird das freie Bandende automatisch bündig mit dem Bandkopf abgeschnitten.
How to use
a Place tie around the bundle with the serrated side pointing inwards and pass end of tie
through closure head (3). Pull the tie tight.
a Insert tie into the slot of the head plate of the tool (4) and move the tool towards the
tie closure head (3) until touching.
a Squeeze and release the trigger, several times if necessary, until the preselected tension is attai-
ned. The end of the tie will then be cut off flush with the tie closure head.
Stellung
Setting
Bandtyp
Ty pe
Empf. Zugkraft
in N/ Rec.
application
1 T50 115
2-3 T80 180
4-6/8/8 T120/T150/T150H 270/390/335
8 CT203/CT375 350
7
343
4
Einstellung/Setting
Page 4
MK6

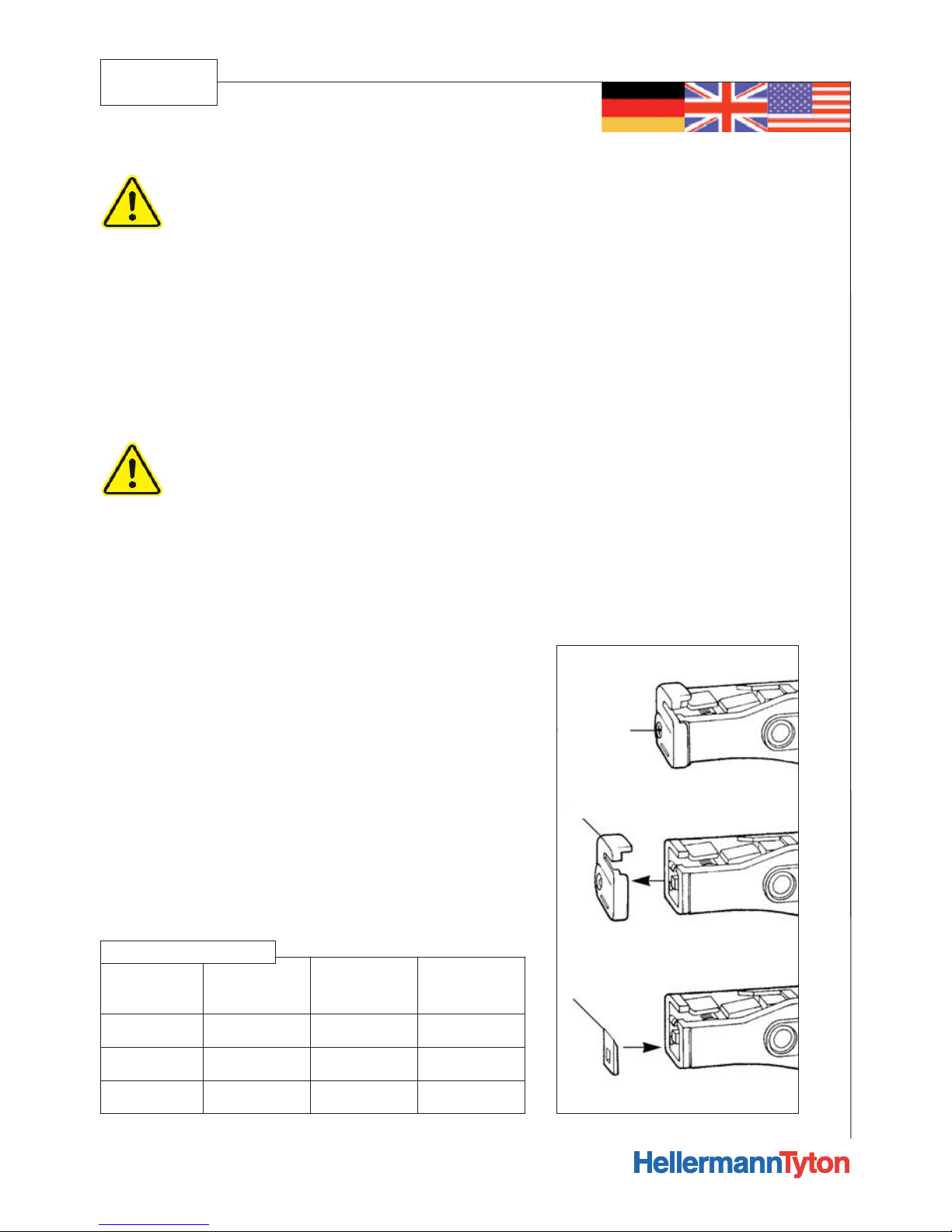

Messerwechsel
Achtung!
Vorsicht beim Messerwechsel, die Klingen sind sehr scharf! Verletzungsgefahr!
a Schraube (5) entfernen.
a Stirnkappe (6) entfernen.
a Altes Messer (7) abnehmen und durch neues Messer ersetzen.
Dabei darauf achten, dass das neue Messer richtig eingesetzt wird (Schräge nach innen).
a Stirnkappe (6) ansetzen und mit Schraube (5) sichern.
Replacement of blades
Caution!
Take care when replacing the blades! There is danger of injury!
a Remove screw (5).
a Remove front plate (6).
a Replace old blade (7). Make sure that the new blade is inserted correctly (slant facing inward)
a Put front plate (6) back on. Secure with screw (5).
Ersatzteile / Spare parts
Achtung!
Nur Original HellermannTyton Ersatzteile verwenden, da
sonst die Sicherheit und Funktion des Bündelwerkzeuges
nicht mehr gewährleistet sind.
Caution!
Use only original HellermannTyton spare parts. Otherwise
the safety and proper function of the tension tool cannot
be guaranteed.
Teile Nr.
Item No. Bezeichnung Bestell-Nr. Order-No.
5 Schraube Screw 110-97189
6 Stirnkappe Front Plate 110-06025
7 Messer Blade 110-06026
Ersatzteile / Spare parts
5
6
7
030-60199
