Page 1
Warranty / Garantie / Garantie
ENGLISH
Congratulations ! The product you have selected comes from Hella - one of the world's leading manufacturers of lighting products.
The product comes with a 5 year warranty from end user purchase covering faults in materials, components or workmanship.
In the unlikely event that you should experience a conrmed warranty related problem with your purchase, Hella will, at its discretion, either
repair, replace or refund the purchase price of the product. Warranty services may be obtained by returning the product within the warranty
period to the Hella Dealer where the product was originally purchased.
This warranty is in addition to and does not preclude any other rights or remedies available to the consumer under any local legislation
related to the provision of goods or services.
Our goods come with guarantees that cannot be excluded under the Australian Consumer Law. You are entitled to a replacement
or refund for a major failure and for compensation for any other reasonably foreseeable loss or damage. You are also entitled to
have the goods repaired or replaced if the goods fail to be of acceptable quality and the failure does not amount to a major failure.
This warranty does not cover:
1. Claim/s as a result of normal wear and tear or of any modications and / or alterations to the product in any shape or form.
2. Claim/s as a result of non-compliance of the assembly, service and operating instructions and/or any unt or improper use.
3. Any expenses incurred in the process of making the claim.
Note: For lamps sold in Australia warranty services are provided by;
Hella Australia Pty Ltd, 54-76 Southern Rd, Mentone VIC 3194. Customer Service 1800 061 729 [email protected], www.hellamarine.com/australia
For general comments about Hella's products please contact us on E-mail at [email protected]
DEUTSCH
Herzlichen Glückwunsch ! Das soeben von Ihnen erworbene Qualitätsprodukt kommt von Hella, einem der führenden Hersteller
von Beleuchtungssystemen weltweit. Das von Ihnen gewählte Produkt ist mit einer Garantie von 5 Jahren ausgestattet und deckt
Fehler in Materialien, Komponenten und Verarbeitung ab und gilt ab Kaufdatum.
In dem unwahrscheinlichen Fall, dass ein Produkt tatsächlich fehlerhaft ist und ein Garantiefall vorliegt, wird Hella Ihr Produkt nach eigenem
Ermessen reparieren, ersetzen oder den Kaufpreis zurückerstatten.
Garantieleistungen können durch Rücksendung der Ware innerhalb der Garantiezeit an den Hella-Händler, bei dem das Produkt ursprünglich
gekauft wurde, erhalten werden.
Diese Garantie gilt zusätzlich zu allen anderen Rechten oder Rechtsmitteln, die dem Verbraucher im Rahmen einer lokalen Gesetzgebung
in Bezug auf die Bereitstellung von Waren oder Dienstleistung zur Verfügung stehen und schließt diese nicht aus.
Diese Garantie gilt nicht für :
1. Ansprüche, die aus normalem Verschleiß des Produktes oder etwaigen Änderungen oder Modikationen am Produkt in irgendeiner Form entstehen.
2. Ansprüche, die als Folge aus Nichteinhaltung der Montage-, Service-, oder Bedienungsanleitung oder durch unsachgemäßen Gebrauch entstehen.
3. Jegliche Kosten, die durch den Prozess der Inanspruchnahme der Garantie entstehen.
Wenn Sie Fragen oder Anmerkungen zu Hella marine Produkten haben, kontaktieren Sie uns bitte per eMail an [email protected]
FRANCAIS
Félicitations ! Le produit que vous venez d'acquérir est conçu et fabriqué par Hella, l'un des premiers fabricants mondiaux
d'éclairage. Ce produit est couvert par une garantie de 5 ans à partir de la date d’achat par l’utilisateur nal, cette garantie couvrant
tout défaut lié à la fabrication, aux matériaux ou aux composants utilisés.
Dans l'éventualité peu probable que vous rencontriez un cas avéré de garantie sur le produit acheté, Hella pourra, à sa discrétion, soit
réparer, soit remplacer le produit ou encore rembourser celui-ci à hauteur de sa valeur d’achat.
958 780-36 V04 (ENG-GER-FR)
Pour toute demande de prise en charge d'un produit sous garantie, veuillez retourner celui-ci dans les délais impartis auprès du revendeur
Hella où l’achat a été effectué.
Cette garantie s’applique en complément et ne s’oppose pas à tous autres droits ou recours dont le consommateur pourrait bénécier au
terme de la législation locale en vigueur relative à la prestation de biens ou de services.
La garantie ne couvre pas:
1. les réclamations découlant d’une usure normale du produit ou faisant suite à toute modication ou altération du produit sous quelque forme que ce soit.
2. toute réclamation résultant du non-respect des instructions de montage, d’entretien ou d’utilisation ou encore d’un usage inadapté ou détourné du produit.
3. tout frais engendrés par la demande de prise en charge.
Pour tout commentaire ou suggestion sur nos produits, nous vous invitons à nous contacter par email : [email protected]

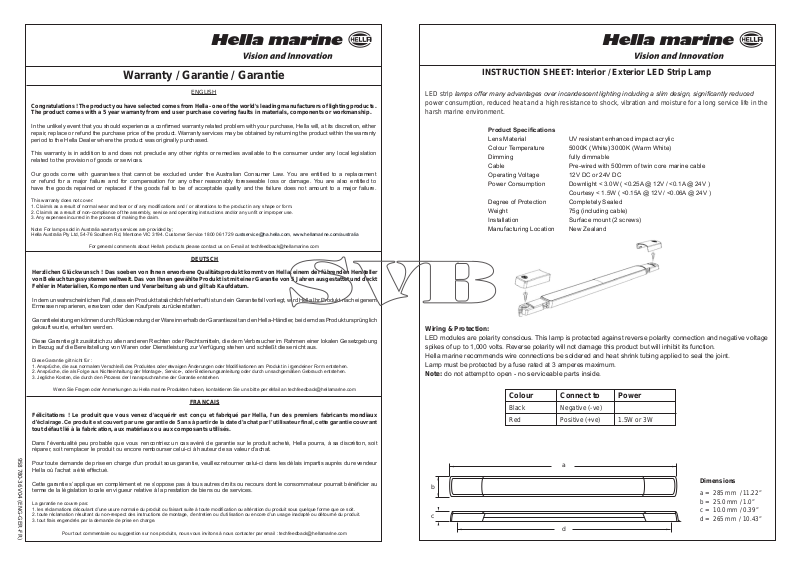

INSTRUCTION SHEET: Interior / Exterior LED Strip Lamp
LED strip lamps offer many advantages over incandescent lighting including a slim design, signicantly reduced
power consumption, reduced heat and a high resistance to shock, vibration and moisture for a long service life in the
harsh marine environment.
Product Specications
Lens Material UV resistant enhanced impact acrylic
Colour Temperature 5000K (White) 3000K (Warm White)
Dimming fully dimmable
Cable Pre-wired with 500mm of twin core marine cable
Operating Voltage 12V DC or 24V DC
Power Consumption Downlight < 3.0W ( <0.25A @ 12V / <0.1A @ 24V )
Courtesy < 1.5W ( <0.15A @ 12V / <0.06A @ 24V )
Degree of Protection Completely Sealed
Weight 75g (including cable)
Installation Surface mount (2 screws)
Manufacturing Location New Zealand
Wiring & Protection:
LED modules are polarity conscious. This lamp is protected against reverse polarity connection and negative voltage
spikes of up to 1,000 volts. Reverse polarity will not damage this product but will inhibit its function.
Hella marine recommends wire connections be soldered and heat shrink tubing applied to seal the joint.
Lamp must be protected by a fuse rated at 3 amperes maximum.
Note: do not attempt to open - no serviceable parts inside.
Colour Connect to Power
Black Negative (-ve)
Red Positive (+ve) 1.5W or 3W
a
b
c
d
Dimensions
a = 285 mm / 11.22”
b = 25.0 mm / 1.0”
c = 10.0 mm / 0.39”
d = 265 mm / 10.43”
Page 2
c
GEBRAUCHSANWEISUNG: LED Streifenleuchte für Innen und Außen
LED Streifenleuchten bieten eine Vielzahl von Vorteilen im Vergleich zu herkömmlicher Beleuchtung: sie sind
acher, verbrauchen erheblich weniger Leistung, entwickeln kaum Wärme und sind durch ihre Unempndlichkeit für
Stöße und Vibrationen extrem langlebig.
Spezikationen
Material Lichtscheibe Schlagzähes Acr yl, UV-beständig
Farbetemperatur 500 0K (Weiß) 3000K (Warmweiß)
Dimmbarkeit Voll dimmbar, 0-100%
Kabel Vorverkabelt mit 500mm zweiadrigem Marinekabel
Betriebsspannung 12V DC oder 24V DC
Leistungsaufnahme Downlight < 3.0W ( <0.25A @ 12V / <0.1A @ 24V )
Umgebungsleuchte < 1.5W ( <0.15A @ 12V / <0.06A @ 24V )
Schutzgrad Hermetisch versiegelt
Gewicht 75g (inklusive Vorverkabelung)
Installation Aufbau (mit 2 Schrauben)
Ort der Herstellung Neuseeland
Verkabelung und Spannungsschutz:
LED Module sind polungsempndlich. Diese Leuchte ist gegen Verpolung und Spannungsspitzen bis 1000 Volt
geschützt. Durch die eingebauten Schutzschaltkreise wird diese Leuchte bei Verpolung nicht beschädigt, sie
funktioniert aber in diesem Fall nicht.
Wir empfehlen, alle Verbindungen zu löten und anschließend mit Schrumpfschlauch abzudichten.
Die Leuchte muß außerdem durch eine Sicherung mit einer Belastbarkeit von nicht mehr als 3 Ampere abgesichert
werden.
Hinweis: In diesem Gerät sind keine vom Benutzer wartbaren Teile vorhanden.
Farbe Polung Leistung
Schwarz Negativ (-ve)
Rot Positiv (+ve) 1.5W oder 3W
FICHE TECHNIQUE: Eclairage à LED d'intérieur / extérieur - format reglette
Les éclairages à LED au format reglette procurent de nombreux avantages par rapport aux feux conventionnels à ampoules
tels qu'un design discret, une consommation électrique extrêmement réduite, un très faible dégagement de chaleur et
une résistance élevée aux chocs, aux vibrations et à l'humidité ce qui confère au produit une durée de vie ultra longue.
Caractéristiques produit
Matériau lentille acrylique résistant aux impacts et aux rayons UV
Matériau habillage plastique résistant aux rayons UV ou inox 316
Température de couleur 5000K (blanc) 3000K (blanc tiède)
Intensité lumineuse réglable
Câblage précâblé avec 500mm de câble électrique 2 ls spécique marine
Tension de fonctionnement 12V DC ou 24V DC
Consommation électrique éclairage général < 3.0W ( <0.25A @ 12V / <0.1A @ 24V )
éclairage de courtoisie < 1.5W ( <0.15A @ 12V / <0.06A @ 24V )
Niveau de protections complètement étanche
Poids 75g (câble inclus)
Installation montage en saillie (2 vis)
Pays de fabrication Nouvelle-Zélande
Raccordement et protection:
Les éclairages à LED ont une polarité prédéterminée. Ce feu est protégé contre les inversions de polarité ainsi que
les pics de tension négative jusqu'à 1000 volts. L'inversion de polarité n'endommagera pas ce produit mais ses
fonctions seront rendues inopérantes. Hella marine recommande que les câbles soient soudés et qu'une gaine de
protection thermorétractable soit ajoutée pour garantir l'étanchéité.
Doit être protégée par un fusible de 3 ampères maximum.
Note: ne pas ouvrir la lampe, celle-ci ne contient pas de pièces pouvant être remplacées.
Couleur câblage Raccordement Puissance
Noir Negatif (-)
Rouge Positif (+) 1.5 ou 3W
a
Dimensions
a = 285 mm / 11.22”
b = 25.0 mm / 1.0”
c
d
c = 10.0 mm / 0.39”
d = 265 mm / 10.43”
a
Dimensions
a = 285 mm / 11.22”
b = 25.0 mm / 1.0”
c = 10.0 mm / 0.39”
d = 265 mm / 10.43”
d
