HELLA MARINE 2LT 958 130-4xx, 2LT 958 130-5xx, 2LT 958 130-601, 2LT 958 130-611, 2LT 958 130-631 User guide

...

Download

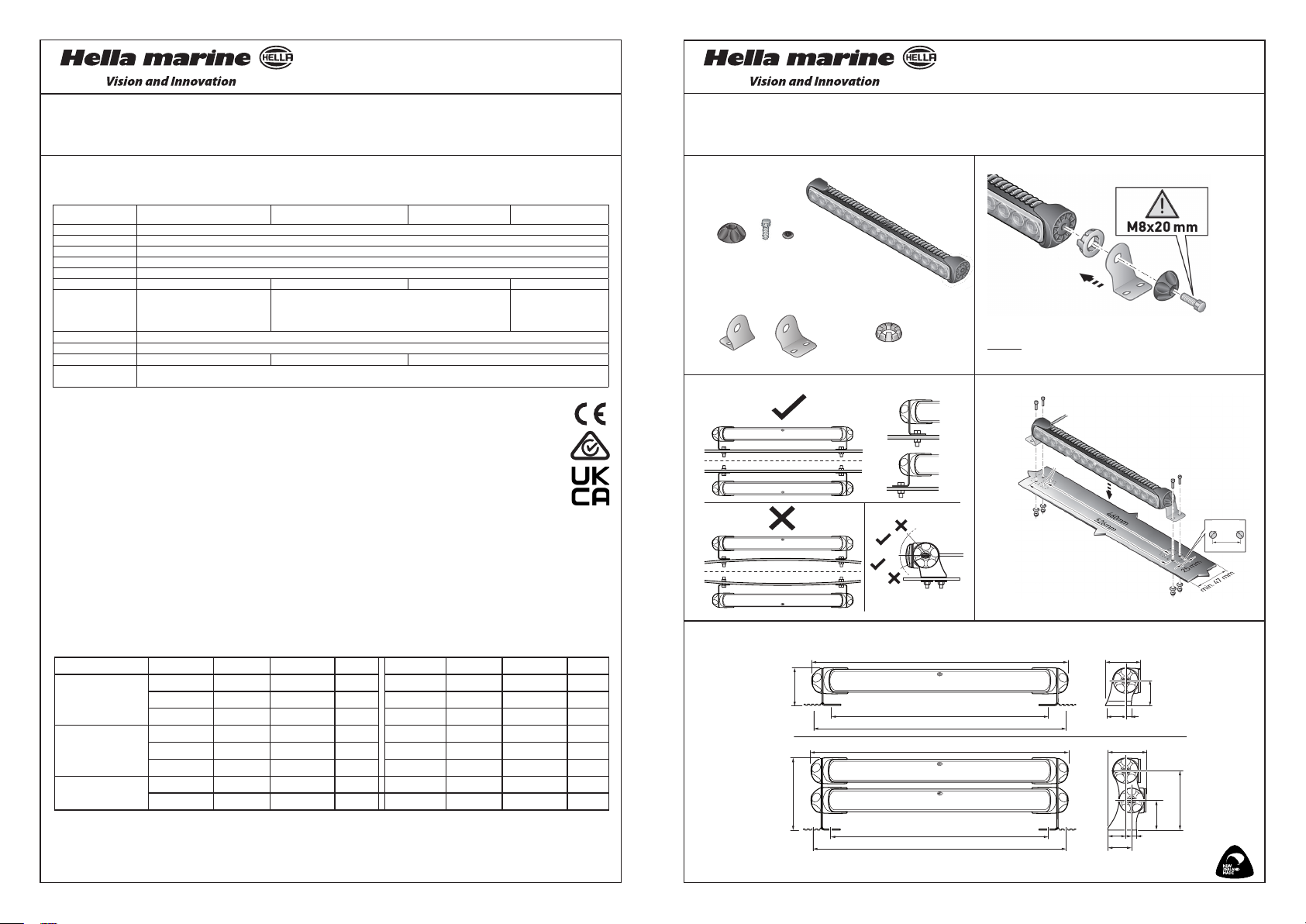

Page 1

2x 2x

2x 2x 2x

45º

25º

www.hellamarine.com

for: 2LT 958 130-4xx / 2LT 958 130-5xx / 2LT 958 130-6xx

Hella marine LED products o󰀨er many advantages over conventional bulb lamps. Signicantly reduced power

consumption, ultra long life and high tolerance to shock and vibration make HELLA LED lamps the ideal choice for the harsh marine environment.

Part Number 2LT 958 130-4xx 2LT 958 130-5xx 2LT 958 130-

Housing Material 'Non-metal' thermally conductive housing Lens Material Heavy duty Grilamid Bracket Material 316 Stainless steel Light Source LED Light Output Multivol t 12/24 V DC Operating Voltage ~2200 lumen (5000K white) ~3600 lumen (5000K white) ~2800 lumen (5000K white) ~2500 lumen (5000K white)

Power Consumption Spot 18W

Cable Pre-wired with 2.5m tinned marine cable Degree of Protection IP 6K7 IP6K9K (Completely sealed) Weight 970g (including cable and brackets) 950g (including cable and brackets) 970g (including cable and brackets) Operating Temperature

Electromagnetic Compatibility (EMC)

This LED lamp is an electronic device. The electrical circuits contain components that suppress possible interference, both emission as well as susceptibility, to the limits prescribed in international regulations.

Electrical Protection This lamp is protected against overvoltage, voltage spikes and reverse polarity connection.

Wiring and Spot / Spread mode activation - P/N 2LT 958 130-4xx

Spot mode is acheived by connecting positive (white/red or red) and negative (brown or black) to a DC power supply. Spread mode is acheived by connecting positive (white or blue) and negative (brown or black) to a DC power supply. Switching spot and spread modes can be achieved using two standard ON / OFF switches.

Wiring and High / Low mode activation - P/N 2LT 958 130-5xx and 2LT 958 130-6xx

High intensity mode is achieved by connecting positive (red) and negative (black or white) to a DC power supply. Low intensity mode is achieved by connecting positive (blue or brown) and negative (black or white) to a DC power supply. Switching between Low and High modes can be achieved using any standard ON/OFF/ON switch. (Hella P/N 6FG 905 346-001 / 4202).

Part Number Cable colour Connect to Consumption Mode

2LT 958 130-4xx

2LT 958 130-5xx/ 2LT 958 130601/631/641

2LT 958 130-671/ 681

LED modules are polarity conscious. Reverse polarity will not damage this product but will inhibit its function. HELLA recommends wire connections be soldered, and heat shrink tubing applied to seal the joint. Each lamp must be protected by a fuse rated at 5 amperes maximum.

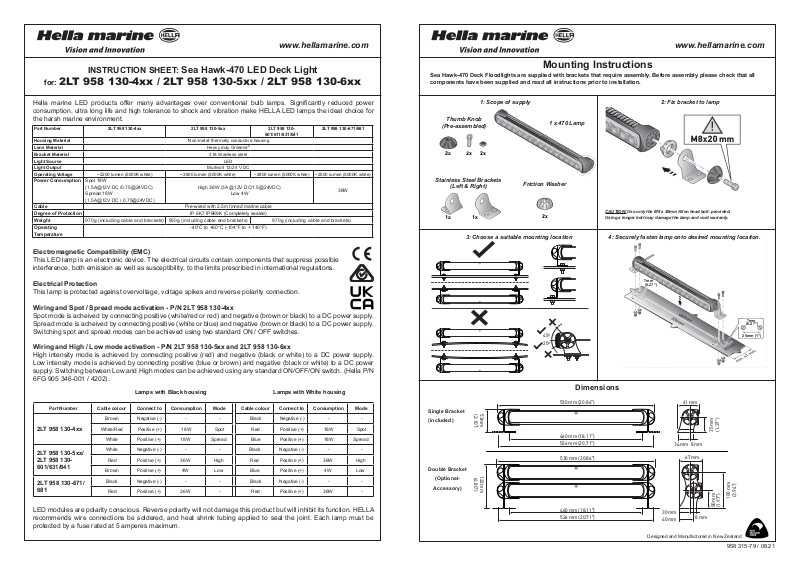

INSTRUCTION SHEET: Sea Hawk-470 LED Deck Light

601/611/631/641

(1.5A@12V DC /0.75@24VDC) Spread 18W (1.5A@12V DC / 0.75@24VDC)

Lamps with Black housing Lamps with White housing

Brown Negative (-) - -

White/Red Positive (+) 18W Spot

White Positive (+) 18W Spread

White Negative (-) - - Black

Red Positive (+) 36W High Red

Brown Positive (+) 4W Low Blue

Black Negative (-) - - Black Negative (-) - -

Red Positive (+) 36W - Red Positive (+) 36W -

High 36W (3A @12V DC/1.5@24VDC)

-40°C to +60°C (-104°F to + 140°F)

Low 4W

Cable colour Connect to Consumption Mode

Black Negative (-) - -

Red Positive (+) 18W Spot

Blue Positive (+) 18W Spread

Negative (-)

Positive (+)

2LT 958 130-671/681

36W

- -

36W High

4W Low

Sea Hawk-470 Deck Floodlights are supplied with brackets that require assembly. Before assembly please check that all

Mounting Instructions

components have been supplied and read all instructions prior to installation.

1: Scope of supply

Thumb Knob

(Pre-assembled)

2x 2x 2x

Stainless Steel Brackets

(Left & Right)

1x 1x

Single B racket

(included)

Double Bracket

(Optional-

Accessory)

53mm

122 mm

(4.80”)(2.10”)

470 Lamp

1 x 470 Lamp

Friction Washer

Dimensions

530 mm (20.86”)

460 mm (18.11”) 526 mm (20.71”)

530 mm (20.86”)

460 mm (18.11”) 526 mm (20.71”)

CAUTION! Use only the M8 x 20mm Allen head bolt. provided. Using a longer bolt may damage the lamp and void warranty.

4: Securely fasten lamp onto desired mounting location.3: Choose a suitable mounting location

2: Fix bracket to lamp

7mm

(0.27")

61 mm

(1.37”)

35 mm

34 mm 8 mm

67 mm

(1.97”) 30 mm 40 mm

Designed and Manufactured in New Zealand

50 mm

8 mm

(0.27")

25mm (1" )

(3.94”)

100 mm

958 315-79 / 08.21

7mm

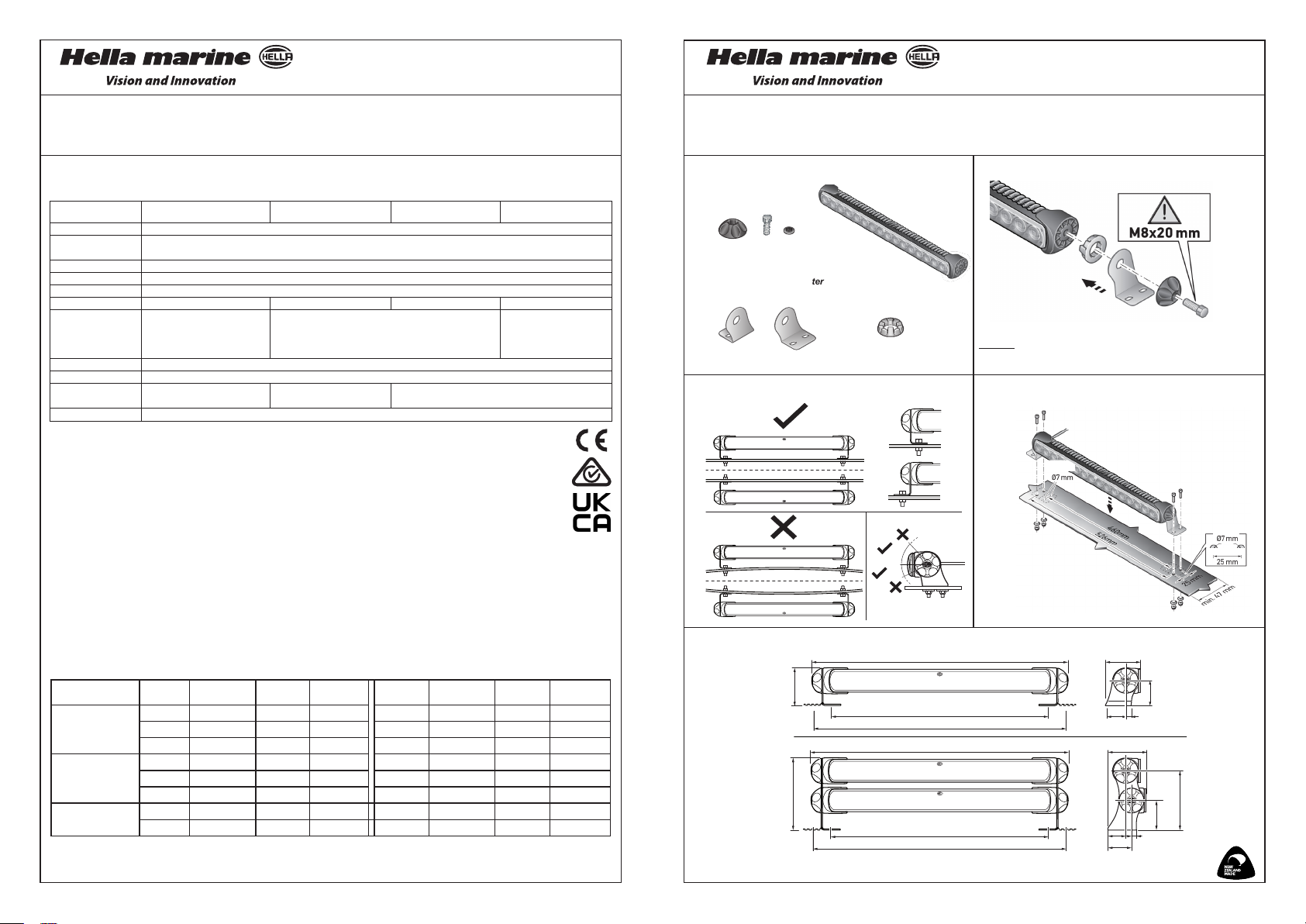

Page 2

www.hellamarine.com

2x 2x

2x 2x 2x

45º

25º

www.hellamarine.com

INSTALLATIONSANWEISUNG: Sea Hawk-470 LED Deckscheinwerfer

für: 2LT 958 130-4xx / 2LT 958 130-5xx / 2LT 958 130-6xx

Hella marine LED Leuchten bieten erhebliche Vorteile gegenüber herkömmlichen Leuchten mit Glühlampen: Durch

deutlich verringerte Leistungsaufnahme, extrem lange Lebensdauer und Unempndlichkeit gegen Stöße und

Vibrationen sind LED Leuchten ideal für hohe Beanspruchungen im maritimen Einsatz.

Artikelnummer 2LT 958 130-4xx 2LT 958 130-5xx

Material Gehäuse Thermisch leitfähiges, nicht-metallisches Gehäuse Material Lichtscheibe Montagehalter Edelstahl 316 rostfrei Leuchtmittel Betriebsspannung Lichtleistung ~2200 lumen (5000K weiß) ~3600 lumen (5000K weiß) ~2800 lumen (5000K weiß) ~2500 lumen (5000K weiß) Leistungsaufnahme Engstrahlend 18W

Kabel Schutzgrad Gewicht 970g (inklusive K abel und

Betriebstemperatur -40°C to +60°C (-104°F to + 140°F)

Elektromagnetische Verträglichkeit (EMV)

LED-Leuchten sind elektronische Geräte. Ihre integrierten Schaltkreise beinhalten Komponenten, die Interferenzen (sowohl Emissionen als auch Anfälligkeit für Strahlung anderer Geräte) unterdrücken und entsprechen internationalen Bestimmungen.

Elektrischer Schutz

Die Leuchte ist gegen Überspannung, Spannungsspitzen sowie Verpolung geschützt.

Kabel und Engstrahlend-/Breitstrahlend-Modus-Aktivierung - P/N 2LT 958 130-4xx

Die Leuchte schaltet in den Engstrahlend Modus, wenn das weiße/rote oder rote (plus) und braune oder schwarze Kabel (minus) angeschlossen sind. Aktivierung des Breitstrahlend Modus: Verbinden Sie das weiße oder blaue Kabel mit dem Plus- und das braun oder schwarze Kabel mit dem Minuspol. Das Umschalten zwischen den Modi kann mit einem beliebigen, handelsüblichen ON / OFF-Schalter erreicht werden.

Kabel und High-/Low-Modus-Aktivierung - P/N 2LT 958 130-5xx and 2LT 958 130-6xx

Die Leuchte schaltet in den High-Modus, wenn das rote (plus) und schwarze oder weiße Kabel (minus) angeschlossen sind. Aktivierung des Low Modus: Verbinden Sie das blaue oder braune Kabel mit dem Plus- und das schwarze oder weiße Kabel mit dem Minuspol. Das Umschalten zwischen den Modi kann mit einem beliebigen, handelsüblichen ON/ OFF/ON-Schalter erreicht werden. (HELLA Artikel-Nr. 6FG 905 346-001 / 4202)

(1.5A@12V DC /0.75@24VDC) Breitstrahlend 18W (1.5A@12V DC / 0.75@24VDC)

Halterungen)

950g (i nklusive Kabel und

Hochleistungs-Grilamid

LED

Multivo lt 12/24 V DC

Hoch 36W (3A @12V DC/1.5@24VDC)

Vorverkabelt mit 2,5 m Marinekabel

IP 6K7 IP6K9K (Hermetisch versiegelt)

Halterungen)

Niedrige 4W

Leuchte mit schwarzem Gehäuse Leuchte mit weißem Gehäuse

Artikelnummer Farbe

2LT 958 130-4xx

2LT 958 130-5xx / 2LT 958 130601/631/641

2LT 958 130-671/ 681

Bei Verpolung wird die Leuchte nicht beschädigt, aber in ihrer Funktion beeinträchtigt. HELLA empehlt, alle

Kabelverbindungen zu löten und anschließend mit Schrumpfschlauch abzudichten. Die Absicherung der Leuchte hat mit einer Sicherung von max. 5A zu erfolgen.

Weiß/Rot

Schwarz Negativ (-)

Verbinden mit

Braun Negativ (-) - -

Positiv (+) 18W

Weiß

Rot Positiv (+) 36W Hoch Rot

Braun Positiv (+) 4W Niedrige

Rot Positiv (+) 36W

Positiv (+) 18W

Negativ (-)

Leistungsaufnahme

Modus Farbe

Engstrahlend

Breitstrahlend

- -

2LT 958 130-

601/611/631/641

970g (inklusive Kabel und Halterungen)

Verbinden mit

Schwarz Negativ (-) - -

Rot Positiv (+) 18W

Blau Positiv (+) 18W

Schwarz

Blau Positiv (+)

Schwarz Negativ (-)

Rot Positiv (+) 36W

Negativ (-)

Positiv (+)

Leistungsaufnahme

36W Hoch

2LT 958 130-671/681

36W

Modus

Engstrahlend

Breitstrahlend

- -

4W Niedrige

- -

Montageanleitung

Sea Hawk-470 LED Deckscheinwerfer werden mit Montagehaltern geliefert, die zusammengebaut werden müssen. Überprüfen Sie vor der Montage, dass alle Komponenten im Lieferumfang enthalten sind und lesen Sie die Gebrauchsanleitung sorgfältig.

1: Lieferumfang

Drehknopf

(Vormontiert)

2x 2x 2x

Edelstahl-Montagehalter

(Links & Rechts)

1x 1x

3: Wählen Sie eine geeignete Montageposition

Einzel-

Montagehalter

(Enthalten)

Doppel-

Montagehalter

(Optionales

Zubehör)

53mm

122 mm

(4.80”)(2.10”)

1 x 470 Leuchte

470 Lamp

Reibscheibe

Abmessungen

530 mm (20.86”)

460 mm (18.11”) 526 mm (20.71”)

530 mm (20.86”)

460 mm (18.11”) 526 mm (20.71”)

HINWEIS! Bitte verwenden Sie ausschließlich die mitgelieferten M8 x 20mm Schrauben. Längere Schrauben könnten die Leuchte beschädigen und Garantieansprüche nichtig machen.

4: Befestigen Sie die Leuchte in der gewünschten Position

2: Halterung an Lampe befestigen

7mm

(0.27")

61 mm

(1.37”)

35 mm

34 mm 8 mm

67 mm

(1.97”) 30 mm 40 mm

Designed und hergestellt in New Zealand

50 mm

8 mm

100 mm

(3.94”)

7mm

(0.27")

25mm (1" )

Page 3

www.hellamarine.com

2x 2x

2x 2x 2x

45º

25º

www.hellamarine.com

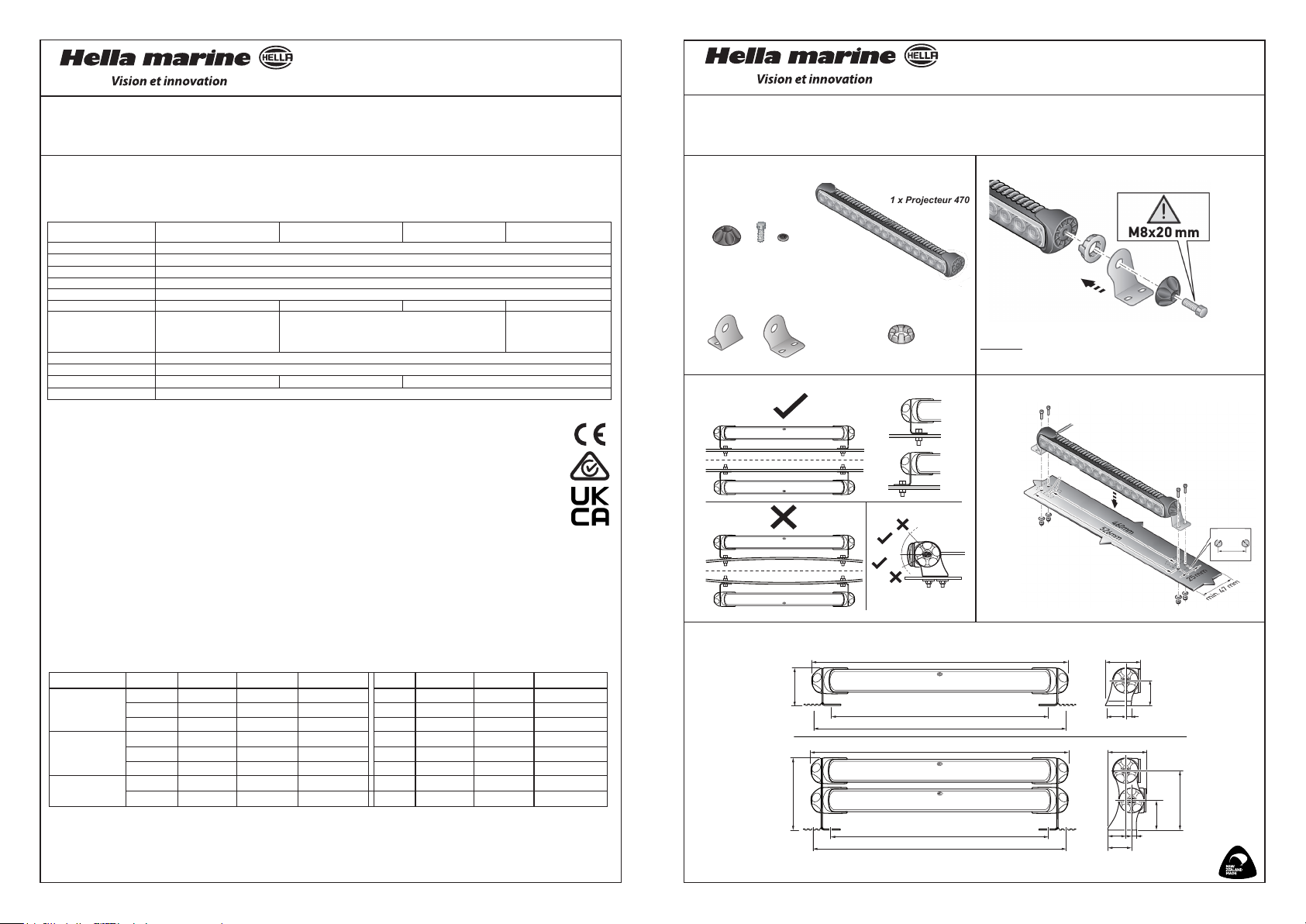

NOTICE TECHNIQUE: Projecteur de pont à LED Sea Hawk-470

pour: 2LT 958 130-4xx / 2LT 958 130-5xx / 2LT 958 130-6xx

Les projecteurs à LED de Hella marine o󰀨rent de nombreux avantages par rapport aux projecteurs traditionnels à

ampoules. Avec leur consommation d'énergie minimale, leur durée de vie extrêmement longue et leur haute résistance aux chocs et aux vibrations, les projecteurs à LED représentent le choix idéal face aux rigueurs du milieu marin.

Numéro d'article 2LT 958 130-4xx 2LT 958 130-5xx 2LT 958 130-

Matériau boîtier boitier non métallique thermo conducteur Matériau lentille Grilamid® ultra résistant Matériau étrier Inox 316 poli Source lumineuse Tension de fonctionnement Intensité lumineuse Consommation Faisceau concentré 18W

Cablâge Niveau de protection Poids 970g (câbl es et support s inclus) 950g (câbles et s upports inc lus) 970g (câ bles et suppor ts inclus) Températue opérationnelle -40°C bis +60°C (-104°F bis + 140°F)

~2200 lumen (5000K blanc)

(1.5A@12V DC /0.75@24VDC) Faisceau large 18W (1.5A@12V DC / 0.75@24VDC)

~3600 lumen (5000K blanc) ~2800 lumen (5000K blanc)

Haute 36W (3A @12V DC/1.5@24VDC)

précâblé avec du câble spécifique marine 2.5m

IP 6K7 IP6K9K – complètement étanche

LED

Multivo lt 12/24 V DC

Faible 4W

Compatibilité électromagnétique (EMC)

Cet éclairage à LED est un appareil électronique. Les circuits électriques incorporent des composants qui éliminent les interférences potentielles, tant au niveau des émissions propres à l'appareil qu'à la susceptibilité aux émissions externes, selon les limites prescrites par les normes internationales.

Protection électrique.

Cet éclairage est protégé contre la surtension, les pics de tension et l'inversion de polarité.

Câblage des modes faisceau concentré / faisceau large - P/N 2LT 958 130-4xx

Le mode faisceau concentré se câble en reliant le plus (+) au l blanc/rouge ou rouge et le moins (–) au l brun ou noir. Pour activer le mode faisceau large, relier le plus (+) au l blanc ou bleu, et le moins (–) au l brun ou noir. Le changement de mode peut s’opérer grâce à un interrupteur ON / OFF.

Câblage des modes Pleine et basse puissance - P/N 2LT 958 130-5xx and 2LT 958 130-6xx

Le mode pleine puissance (mode par défaut) se câble en reliant le plus (+) au l rouge et le moins (–) au l noir ou blanc. Pour activer le mode basse puissance, relier le plus (+) au l bleu ou marron, et le moins (–) au l noir ou blanc.

Le changement de mode peut s’opérer grâce à un interrupteur ON/OFF/ON. (Hella P/N 6FG 905 346-001 / 4202).

Numéro d'article

2LT 958 130-4xx

2LT 958 130-5xx / 2LT 958 130601/631/641

2LT 958 130-671/ 681

Couleur

Raccordement Consommation

Brun Negatif (-) - -

Blanc/Rouge

Positif (+) 18W

Blanc

Blanc Negatif (-)

Rouge Positif (+) 36W Haute Rouge

Brun Positif (+) 4W Faible

Noir Negatif (-)

Rouge Positif (+) 36W

Positif (+) 18W

- -

Modes Couleur

Faisceau concentré

Faisceau large

Les éclairages à LED ont une polarité prédéterminée. L’inversion de polarité n’endommagera pas ce produit mais ses fonctions seront rendues inopérantes. HELLA recommande que les câbles soient soudés et qu’une gaine de protection thermorétractable soit ajoutée pour garantir l’étanchéité. Le projecteur doit être protégé par un fusible de 5 ampères maximum.

601/611/631/641

~2500 lumen (5000K blanc)

Projecteur avec boîtier blancProjecteur avec boîtier noir

Raccordement Consommation

Noir Negatif (-) - -

Rouge Positif (+) 18W

Bleu Positif (+) 18W

Negatif (-)

Noir

Positif (+)

Bleu Positif (+)

Negatif (-)

Noir

Rouge

Positif (+)

- -

36W Haute

4W Faible

- -

36W

2LT 958 130-671/681

36W

Modes

Faisceau concentré

Faisceau large

Instructions de montage

Le projecteur de pont Sea Hawk-470 est fourni avec des xations à assembler. Avant de procéder au montage, bien vérier

que tous les composants ont été fournis et lire attentivement toutes les instructions pour l'assemblage.

1: Fourniture

Embouts

(préassemblé)

2x 2x 2x

Fixations inox

(gauche et droite)

Rondelles de friction

1x 1x

3: Choisir un endroit approprié pour le montage

Fixation simple

(Inclus)

Double fixation

(Non inclus)

53mm

122 mm

(4.80”)(2.10”)

Projecteur 470

1 x Projecteur 470

1 x

Dimensions

530 mm (20.86”)

460 mm (18.11”) 526 mm (20.71”)

530 mm (20.86”)

460 mm (18.11”) 526 mm (20.71”)

ATTENTION! Utiliser uniquement les vis M8 x 20 mm fournies. L'utilisation de vis

trop longues risque d'endommager le projecteur et ainsi d'entraîner l'annulation de

la garantie.

2: Fixer le support à la lampe

4: S'assurer de bien xer le projecteur à l'endroit

7mm

(0.27")

de montage désiré.

7mm

(0.27")

25mm (1" )

61 mm

(1.37”)

35 mm

34 mm 8 mm

67 mm

(3.94”)

100 mm

(1.97”) 30 mm 40 mm

Designé et fabriqué en New Zealand

50 mm

8 mm

Page 4

Warranty

Congratulations! The product you have selected comes from HELLA – one of the world's leading manufacturers of lighting products. The

product comes with a 5 year warranty from end user purchase covering faults in materials, components or workmanship.

In the unlikely event that you should experience a conrmed warranty related problem with your purchase, HELLA will, at its discretion,

either repair, replace or refund the purchase price of the product. Warranty services may be obtained by returning the product within the warranty period to the HELLA dealer where the product was originally purchased.

This warranty is in addition to and does not preclude any other rights or remedies available to the consumer under any local legislation related to the provision of goods or services.

Our goods come with guarantees that cannot be excluded under the Australian Consumer Law. You are entitled to a replacement or refund for a major failure and for compensation for any other reasonably foreseeable loss or damage. You are also entitled to have the goods repaired or replaced if the goods fail to be of acceptable quality and the failure does not amount to a major failure.

This warranty does not cover:

1. Claim/s as a result of normal wear and tear or of any modications and / or alterations to the product in any shape or form.

2. Claim/s as a result of non-compliance of the assembly, service and operating instructions and/or any unt or improper use.

3. Any expenses incurred in the process of making the claim.

Note: For lamps sold in Australia, warranty services are provided by Hella Australia Pty Ltd., 4 Hargrave Place, Mentone, Victoria, 3194 Australia. Customer Service 1800 061 729 email: [email protected] https://www.hella.com/hella-au/assets/media_global/IAM_Statement_of_Warranty.pdf

For general comments about Hella marine products please email [email protected]

Garantie

Herzlichen Glückwunsch! Das von Ihnen erworbene Qualitätsprodukt kommt von HELLA, einem der führenden Hersteller von Beleuchtungssystemen weltweit, und ist mit einer Garantie von 5 Jahren ausgestattet. Diese deckt Fehler in Materialien, Komponenten und Verarbeitung ab und gilt ab Kaufdatum.

In dem unwahrscheinlichen Fall, dass ein Produkt tatsächlich fehlerhaft ist und ein Garantiefall vorliegt, wird HELLA Ihr Produkt nach eigenem Ermessen reparieren, ersetzen oder den Kaufpreis zurückerstatten.

Garantieleistungen können durch Rücksendung der Ware innerhalb der Garantiezeit an den HELLA-Händler, bei dem das Produkt ursprünglich gekauft wurde, erhalten werden.

Diese Garantie gilt zusätzlich zu allen anderen Rechten oder Rechtsmitteln, die dem Verbraucher im Rahmen einer lokalen Gesetzgebung in Bezug auf die Bereitstellung von Waren oder Dienstleistung zur Verfügung stehen und schließt diese nicht aus.

Diese Garantie gilt nicht für:

1. Ansprüche, die aus normalem Verschleiß des Produktes oder etwaigen Änderungen oder Modikationen am Produkt in irgendeiner

Form entstehen.

2. Ansprüche, die als Folge aus Nichteinhaltung der Montage-, Service-, oder Bedienungsanleitung oder durch unsachgemäßen Gebrauch entstehen.

3. Jegliche Kosten, die durch Inanspruchnahme der Garantie entstehen.

Wenn Sie Fragen oder Anmerkungen zu HELLA Produkten haben, kontaktieren Sie uns bitte per E-Mail: [email protected]

Garantie

Félicitations! Le produit que vous venez d'acquérir est conçu et fabriqué par HELLA, l'un des premiers fabricants mondiaux d'éclairage.

Ce produit est couvert par une garantie de 5 ans à partir de la date d’achat par l’utilisateur nal, cette garantie couvrant tout défaut lié à

la fabrication, aux matériaux ou aux composants utilisés.

Dans l'éventualité peu probable que où rencontriez un cas avéré de garantie sur le produit acheté, HELLA pourra, à sa discrétion, soit réparer, soit remplacer le produit ou encore rembourser celui-ci à hauteur de sa valeur d’achat.

Pour toute demande de prise en charge d'un produit sous garantie, veuillez retourner celui-ci dans les délais impartis auprès du revendeur

HELLA où l’achat a été e󰀨ectué.

Cette garantie s’applique en complément et ne s’oppose pas à tous autres droits ou recours dont le consommateur pourrait bénécier au

terme de la législation locale en vigueur relative à la prestation de biens ou de services.

La garantie ne couvre pas:

1. les réclamations découlant d’une usure normale du produit ou faisant suite à toute modication ou altération du produit sous quelque

forme que ce soit.

2. toute réclamation résultant du non-respect des instructions de montage, d’entretien ou d’utilisation ou encore d’un usage inadapté ou détourné du produit.

3. tout frais engendrés par la demande de prise en charge.

Pour tout commentaire ou suggestion sur les produits HELLA, nous vous invitons à nous contacter par email: [email protected]
