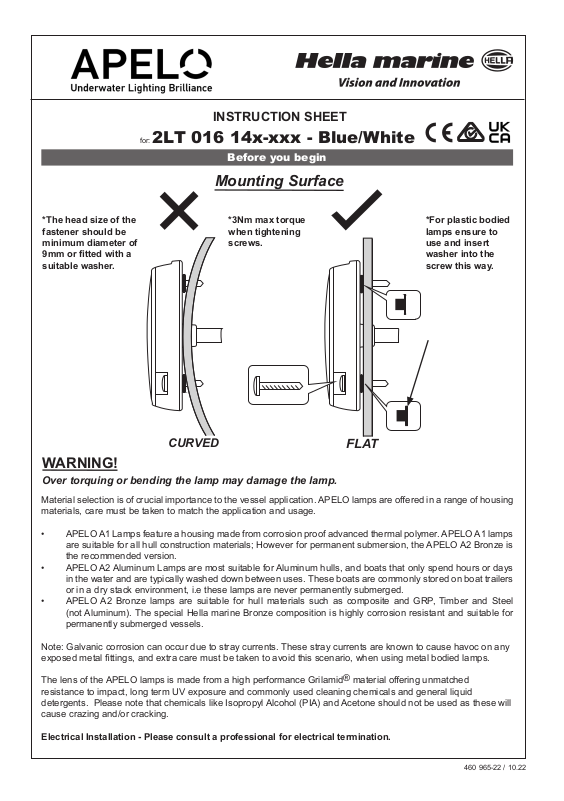

Page 1
INSTRUCTION SHEET
for: 2LT 016 14x-xxx - Blue/White
Before you begin

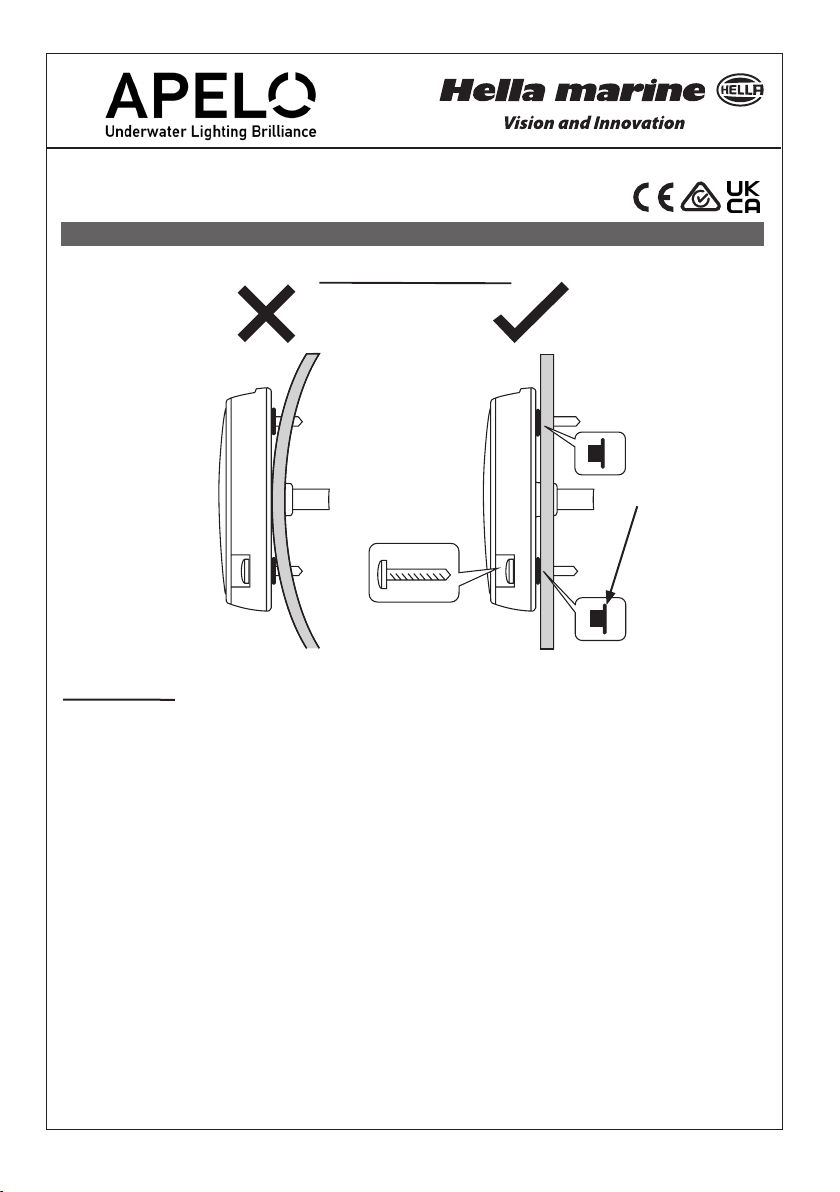

Mounting Surface
*The head size of the
fastener should be
minimum diameter of
9mm or tted with a
suitable washer.
WARNING!
CURVED
*3Nm max torque
when tightening
screws.
FLAT
*For plastic bodied
lamps ensure to
use and insert
washer into the
screw this way.
Over torquing or bending the lamp may damage the lamp.
Material selection is of crucial importance to the vessel application. APELO lamps are oered in a range of housing
materials, care must be taken to match the application and usage.
• APELO A1 Lamps feature a housing made from corrosion proof advanced thermal polymer. APELO A1 lamps
are suitable for all hull construction materials; However for permanent submersion, the APELO A2 Bronze is
the recommended version.
• APELO A2 Aluminum Lamps are most suitable for Aluminum hulls, and boats that only spend hours or days
in the water and are typically washed down between uses. These boats are commonly stored on boat trailers
or in a dry stack environment, i.e these lamps are never permanently submerged.
• APELO A2 Bronze lamps are suitable for hull materials such as composite and GRP, Timber and Steel
(not Aluminum). The special Hella marine Bronze composition is highly corrosion resistant and suitable for
permanently submerged vessels.
Note: Galvanic corrosion can occur due to stray currents. These stray currents are known to cause havoc on any
exposed metal ttings, and extra care must be taken to avoid this scenario, when using metal bodied lamps.
The lens of the APELO lamps is made from a high performance Grilamid® material oering unmatched
resistance to impact, long term UV exposure and commonly used cleaning chemicals and general liquid
detergents. Please note that chemicals like Isopropyl Alcohol (PIA) and Acetone should not be used as these will
cause crazing and/or cracking.
Electrical Installation - Please consult a professional for electrical termination.
460 965-22 / 10.22
Page 2
Drilling and Installation
Any penetration through a hull is a potential entry point for water. If in any doubt at all, please consult a professional
for advice. All holes should be sealed correctly with the correct sealing product. Hella marine recommends 3M 4200
Semi-permanent polyurethane adhesive.
The adhesion of the lamp is primarily via the adhesive used. Please refer to the mounting template on how
and where to apply adhesive. The screws give the right compression to the adhesive between the lamp and the
transom, while allowing the adhesive to cure. Even so, it is important to ensure the screws are fastened with the
correct torque. To avoid damage to the housing or the screws, the torque applied during installation should not
exceed 3Nm, preferably tightening all the screws simultaneously by torque steps.
The lamp must be mounted on a at surface without curvature. When drilling pilot holes in any type of material, in
most instances, you will require a drill bit sized larger than the minimum diameter of the screw, but smaller than the
maximum thread diameter. It is recommended to err on the side of caution and to begin smaller, then go larger if
required. Always try the screw without the lamp in place rst. If the torque required feels excessive, back out and
make slightly larger.

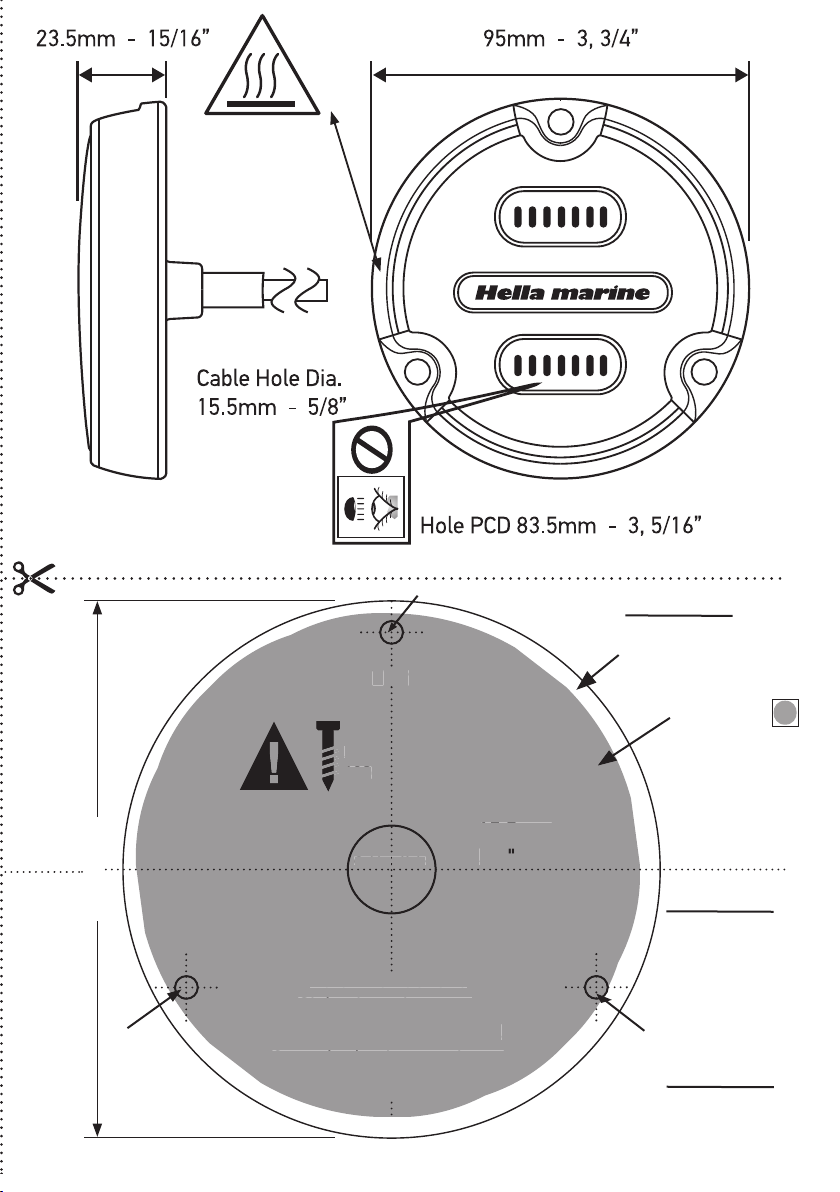

Using the Drilling Template:
The drilling template is the last page of this instruction sheet. Remove page and use to nd approximate location for
lamp. Once you are happy with the location, attach the template using tape to hold against the transom.
Press a cent ring punch against the mounting screw holes to mark the transom for screw hole location, and do the
same for the central cable hole.
Remove the template and drill the holes, ensure the appropriate sized drill bits are used.
For breglass hulls, to prevent damaging gelcoat, use a countersunk bit to begin the hole and create a bevelled
edge to prevent damage.
For Bronze lamps only; The lamp is supplied with bronze headed screws. These are much softer than typical
screws so extra care must be taken when driving screws, to prevent screw heads from shearing o.
If Anti-Foul is required, Hella marine recommends ‘LightSpeed’. Refer to instructions supplied in the pack.
Wiring
Important! Always use the smallest fuse that is rated to the size of the load. Refer to the specication table to
check the requirements for exact lamp you have purchased.
Inductance between the power source and the lamp should be kept to a minimum or none. Additional ltering
inductor will be detrimental to the lamp operation, and might cause the lamp to operate outside of the intended
operation mode.
Cable resistance should be kept to a minimum to minimize the voltage drop between power source and the lamp.
Ensure the power source provides sucient current, insucient current source will limit the performance of the
power source and/or the lamp and will likely cause permanent damage to either the power source and/or the
lamp.
Momentary peak power of 150-200% must be budgeted for ash mode, this is to ensure that the lamp has
sucient current to operate and the lamp is suciently fused.
Page 3
Blue/White Lamps (PN 016.145-xxx and 016.147-xxx)
To power up, simply connect the Red wire to Positive and the Black wire to Negative, through an ON/OFF switch.
The default function will be the ‘Edge light’ for the A2 lamps and the Bright White Light for the A1 lamps.
Lamp Wire Lamp Function
Red Positive, Switched
Black Negative, Permanent
To switch to the next function, simply power the lamp o and on again quickly.
Sequence Output A2 Lamps Output A1 Lamps
1 Edge Light White light, ramping to full intensity
2 White light, ramping to full intensity Blue Light, ramping to full intensity
3 APELO ‘Fish mode’ Strobe, White LEDs Starts again at sequence 1
4 Blue Light, ramping to full intensity
5 APELO ‘Fish mode’ Strobe, Blue LEDs
6 Starts again at sequence 2
TECHNICAL
A1 Blue/White
Momentary Peak
Edge Light
Current Draw
Fuse requirements Always use the smallest fuse that is rated to the size of the load.
Light Output (White)
Blue Light Hazard According to IEC 62471- Risk Group 1 for all hazard categories
Warranty 5 years, refer warranty statement for more details.
A1 Blue/White
Diameter 95mm / 3, 3/4”
Weight (inc. cable)
Material - Lens Premium grade UV Stable, Impact resistant Nylon (Grilamid)
Material - Body Corrosion proof Advanced Thermal
9-32V DC, 12/24V DC Nominal
EN55015 / CISPR 15, IEC60533, IEC61547, ICES-5
(016.145-0xx)
20W
30-40W
NA
1.7A @ 12V DC
0.9A @ 24V DC
1800 Lumen 3000 Lumen
PHYSICAL
250g
Polymer
016.147-00x + 016.148-00x
- Hard Anodized Aluminum
016.147-10x + 016.148-10x
- Marine Grade Bronze
A2 Blue/White
(016.147-xxx)
Less than <2W
2.5A @ 12V DC
1.3A @ 24V DC
A2 Blue/White
016.147-00x = 310g
016.147-10x = 600g
30W
45-60W
MOUNTING
Circle
Cable Length 2.5M / 8.2’
Cable Cores
Rec. Adhesive 3M 4200
Cable Hole size 15.5mm / 5/8”
Transom mount, 100-500mm / 4”-20” under the water line.
A1 Blue/White
83.5mm / 3,5/16”
2 Core, Tinned
A2 Blue/White
Electromagnetic Compatibility (EMC)
This LED lamp is an electronic device. The electrical circuits contain components that suppress possible interference,
both emission as well as susceptibility, to the limits prescribed in international regulations.
Page 4
INSTALLATIONSANWEISUNG
für: 2LT 016 14x-xxx - Blaue/Weiß
Bevor Sie beginnen!

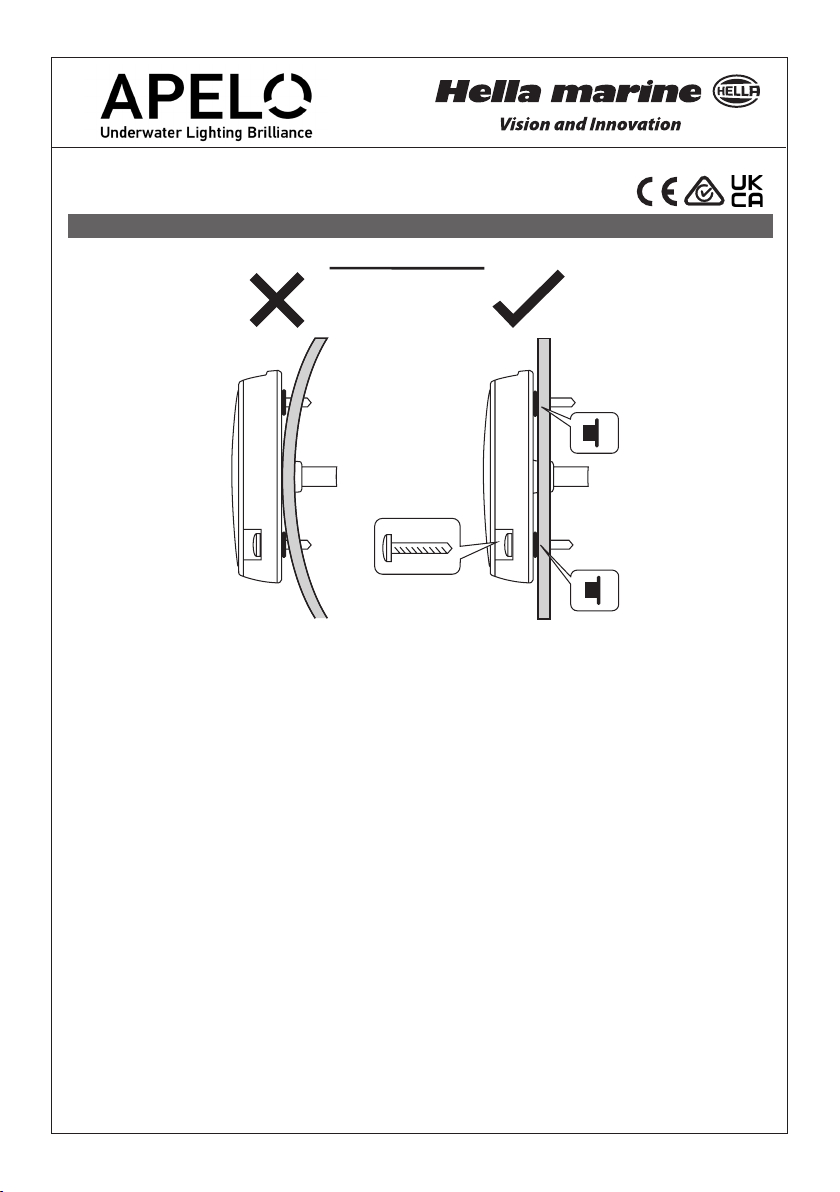

Montageäche
*Die Kopfgröße des
Befestigungselements
muss einen
Mindestdurchmesser
von 9 mm
aufweisen oder mit
einer geeigneten
Unterlegscheibe
versehen werden.
GEKURVT
*Maximales Drehmoment von 3
Nm beim Anziehen
der Schrauben.
Flache
*Bei Lampen aus
Kunststo muss
eine Unterlegscheibe
verwendet und
auf diese Weise
an die Schraube
angebracht werden.
ACHTUNG!
Wenn Sie die Lampe zu stark festziehen oder biegen, können Sie die Lampe beschädigen.
Die Materialauswahl ist für die Bootsanwendung von entscheidender Bedeutung. Das APELO-Leuchtensortiment
deckt eine Reihe von Gehäusematerialien ab, und es sollte darauf geachtet werden, dass sie auf die Anwendung
und den Einsatz abgestimmt sind.
• APELO-A1-Lampen haben ein Gehäuse aus modernstem korrosionsbeständigem thermischem Polymer.
APELO-A1-Lampen eignen sich für sämtliche Baumaterialien am Rumpf. Bei dauerhaftem Einsatz unter
Wasser wird jedoch die Version APELO A2 Bronze empfohlen.
• APELO A2 Aluminiumlampen eignen sich am besten für Aluminiumrümpfe und Boote, die nur Stunden oder
Tage im Wasser verbringen und typischerweise zwischen den Anwendungen heruntergespült werden. Diese
Boote werden in der Regel auf Bootsanhängern oder in einer trockenen Stapelumgebung gelagert. Diese
Lampen sind also nie dauerhaft untergetaucht.
• APELO A2 Bronzeleuchten sind für Rumpfmaterialien wie Verbundwerkstoe und GFK, Holz
und Stahl geeignet. (nicht Aluminium). Die spezielle Hella marine Bronze Zusammensetzung ist
hochkorrosionsbeständig und für dauerhaft untergetauchte Schie geeignet.
Hinweis: Galvanische Korrosion kann durch Streuströme auftreten. Diese Streuströme sind dafür bekannt,
dass sie an allen freiliegenden Metallarmaturen Schaden anrichten, und bei der Verwendung von Leuchten mit
Metallgehäuse muss besonders vorsichtig vorgegangen werden, um dieses Szenario zu vermeiden.
Die Linse der APELO-Lampen besteht aus dem Hochleistungsmaterial Grilamid®, welches maximale
Beständigkeit gegen Stöße, langfristige UV-Belastung sowie gängige Reinigungschemikalien und -üssigkeiten
bietet. Bitte beachten Sie, dass Chemikalien wie Isopropanol Alkohol und Aceton nicht verwendet werden sollten,
da diese Risse und/oder Sprünge verursachen.
Elektrische Installation – bitte für elektrische Anschlüsse eine Fachperson zu Rate ziehen
Page 5
Bohren und Installieren
Jede Durchdringung eines Rumpfes ist eine potenzielle Eintrittsstelle für Wasser. Im Zweifelsfall ziehen Sie bitte
einen Fachmann zu Rate. Alle Löcher sollten mit dem richtigen Dichtungsprodukt abgedichtet werden. Hella marine
empehlt semi-permanenten Polyurethanklebsto der Sorte 3M 4200.
Die Haftung der Leuchte erfolgt in erster Linie über den verwendeten Klebsto. Die Schrauben geben dem Klebsto
die richtige Kompression zwischen Lampe und Spiegel, während der Klebsto aushärten kann. Dennoch ist es
wichtig, dass die Schrauben mit dem richtigen Drehmoment angezogen werden.
Die Lampe muss auf einer ebenen, nicht gekrümmten Fläche montiert werden. Beim Bohren von Vorbohrungen in
beliebigen Materialien benötigen Sie in den meisten Fällen einen Bohrer, der größer als der Mindestdurchmesser
der Schraube, aber kleiner als der maximale Gewindedurchmesser ist. Es wird empfohlen, sicherzugehen und
kleiner anzufangen, um dann bei Bedarf die Größe zu steigern. Probieren Sie die Schraube immer zuerst ohne
eingesetzte Leuchte aus. Wenn sich das erforderliche Drehmoment zu hoch anfühlt, nehmen Sie die Schraube
wieder heraus und vergrößern Sie das Loch etwas. Um eine Beschädigung des Gehäuses oder der Schrauben zu
vermeiden, sollte das bei der Montage aufgebrachte Drehmoment 3 Nm nicht überschreiten, wobei vorzugsweise
alle Schrauben gleichzeitig in mehreren Schritten angezogen werden sollten.
Verwenden der Bohrschablone:
Die Bohrschablone bendet sich auf der letzten Seite dieser Anleitung. Entfernen Sie die Seite und verwenden Sie
sie, um den ungefähren Einbauort der Leuchte zu nden. Wenn Sie mit der Position zufrieden sind, befestigen Sie
die Schablone mit Klebeband, um sie gegen den Spiegel zu halten.
Drücken Sie einen Zentrierdorn gegen die Montageschraubenlöcher, um die Position der Schraubenlöcher am
Spiegel zu markieren, und machen Sie das Gleiche für das zentrale Kabelloch.
Entfernen Sie die Schablone und bohren Sie die Löcher. Achten Sie darauf, dass Sie Bohrer der passenden Größe
verwenden.
Verwenden Sie bei Glasfaserrümpfen einen Senkbohrer, um das Loch zu beginnen und eine abgeschrägte Kante
zu erzeugen, um Beschädigungen des Gelcoats zu vermeiden.
Nur für Bronze-Leuchten; Die Leuchte wird mit Schrauben mit Bronzekopf geliefert. Diese sind viel weicher als
normale Schrauben, so dass beim Eindrehen der Schrauben besondere Vorsicht geboten ist, um ein Abscheren
der Schraubenköpfe zu verhindern.
Wenn Anti-Fouling erforderlich ist, empehlt Hella marine „LightSpeed“. Beachten Sie die in der Packung
enthaltenen Anweisungen.
Verdrahtung
Hinweis! Verwenden Sie immer die kleinste Sicherung, die für die Größe der Last ausgelegt ist. Schauen Sie in der
Spezikationstabelle nach, um die Anforderungen für die jeweilige Leuchte, die Sie gekauft haben, zu überprüfen.
Zwischen der Stromquelle und der Lampe darf nur ein minimaler oder gar kein Blindwiderstand bestehen.
Zusätzliche Filterinduktivität ist für den Betrieb der Lampe abträglich und könnte dazu führen, dass die Lampe
nicht wie beabsichtigt betrieben werden kann.
Der Kabelwiderstand muss minimal sein, um den Spannungsabfall zwischen der Stromquelle und der Lampe zu
minimieren.
Es ist darauf zu achten, dass die Stromquelle ausreichend Strom liefern kann, ansonsten wird die Leistung der
Stromquelle und/oder der Lampe gemindert und es besteht die Möglichkeit von dauerhaften Schäden an der
Stromquelle und/oder der Lampe.
Vorübergehende Spitzenleistungen von 150 bis 200 % müssen für den Blitzmodus einkalkuliert werden, damit
sichergestellt ist, dass die Lampe mit ausreichend Strom versorgt wird und ordnungsgemäß abgesichert ist.
Page 6
Blaue/weiße Leuchten (PN 016.145-xxx und 016.147-xxx)
2
3
3
Zum Einschalten schließen Sie einfach das rote Kabel an den Pluspol und das schwarze Kabel an den Minuspol
an, und zwar über einen EIN/AUS-Schalter. Die Standardfunktion ist das „Edge Light“ für die A2-Leuchten und das
helle weiße Licht für die A1-Leuchten.
Leuchten-Leitung Funktion
Rot Hauptplus, geschaltet
Schwarz Hauptnegativ, permanent
Um zur nächsten Funktion zu wechseln, schalten Sie die Leuchte einfach schnell aus und wieder ein.
Sequenz Ausgabe A2-Leuchten Ausgabe A1-Leuchten
1 Edge Light Weißes Licht, ansteigend bis zur vollen Intensität
2 Weißes Licht, ansteigend bis zur vollen Intensität Blaues Licht, ansteigend bis zur vollen Intensität
3 APELO „Fisch-Modus“-Blitzlicht, weiße LEDs Beginnt wieder bei Sequenz 1
4 Blaues Licht, ansteigend bis zur vollen Intensität
5 APELO „Fisch-Modus“-Blitzlicht, blaue LEDs
6 Beginnt wieder bei Sequenz 2
TECHNISCH
A1 blau/weiß A2 blau/weiß
Betriebsspannung –32 V DC, 12/24 V DC Nennspannung
Leistungsaufnahme
Edge Light
Stromaufnahme
Anforderungen an
Sicherungen
Lichtleistung (weiß)
Schutzart IP68 / IP69: Geeignet zum Eintauchen im Betrieb und zur Hochdruckwasserstrahlreinigung
Gefahr durch blaues Licht Gemäß IEC 62471- 1 für alle Gefahrenkategorien
Durchmesser 95 mm / 3 & 3/4 Zoll
Gewicht (inkl. Kabel)
Material – Linse -stabiles, schlagfestes Nylon (Grilamid)
Material – Gehäuse Korrosionsbeständiges,
Montageloch 83,5 mm / 3 & 5/16 Zoll
Kabellänge
Kabeladern
Bohrungsgröße Kabel 15,5 mm / 5/8 Zoll
Idealer Einbauort Spiegelmontage, 100–500 mm / 4"–20" unter der Wasserlinie.
EN 55015 / CISPR 15, IEC 60533, IEC 61547, ICES-5
Verwenden Sie immer die kleinste Sicherung, die für die Größe der Last ausgelegt ist.
3M 4200
(016.145-0xx) (016.147-xxx)
20 W
30-40 W
k. A. Weniger als <2 W
1,7 A bei 12 V DC
0,9 A bei 24 V DC
1800 Lumen
PHYSISCH
A1 blau/weiß A2 blau/weiß
250 g
Polymer
MONTAGE
A1 blau/weiß A2 blau/weiß
016.147-00x + 016.148-00x
- Harteloxiertes Aluminium
016.147-10x + 016.148-10x
- Marinetaugliche Bronze
,5 M / 8,2
2 Adern, verzinnt
0 W
45-60 W
Momentaner Spitzenwert
2,5 A bei 12 V DC
1,3 A bei 24 V DC
000 Lumen
016.147-00x = 310 g
016.147-10x = 600 g
Elektromagnetische Verträglichkeit (EMV)
LED-Leuchten sind elektronische Geräte. Ihre integrierten Schaltkreise beinhalten Komponenten, die
Interferenzen (sowohl
Emissionen als auch Anfälligkeit für Strahlung anderer Geräte) unterdrücken und entsprechen internationalen
Bestimmungen.
Page 7
NOTICE TECHNIQUE
pour: 2LT 016 14x-xxx - Bleu/Blanc
Avant de commencer !
Surface de montage
*La tête de la xation
doit être d’un
diamètre minimum
de 9 mm ou bien
équipée d’une
rondelle adaptée.
ATTENTION !
Une torsion ou un serrage excessif pourrait endommager l’éclairage.
Le choix du matériau est d'une importance cruciale pour l'application sur bateau. La gamme de lampes APELO
comprend diérents types de matériaux de boîtier, à utiliser selon l'application et l'utilisation visées.
• Les éclairages APELO A1 présentent un boîtier en polymère thermoconducteur de pointe très résistant à
la corrosion. Les éclairages APELO A1 peuvent être installés sur des coques fabriquées à partir de toutes
sortes de matériaux. Cependant, pour une immersion permanente, nous vous recommandons d’utiliser le
modèle APELO A2 Bronze.
• Les lampes APELO A2 en aluminium sont particulièrement adaptées aux bateaux à coque en aluminium
qui ne passent que quelques heures ou quelques jours dans l'eau et qui sont généralement lavés entre
deux utilisations. Ces bateaux sont généralement stockés sur des remorques à bateaux ou dans un
environnement sec. Ces lampes ne sont donc jamais immergées en permanence
• Les lampes APELO A2 en bronze conviennent aux matériaux de coque tels que le composite et le GRP, le
bois et l'acier. La composition spéciale du bronze marin Hella est beaucoup plus résistante aux dommages
causés par la corrosion que l'aluminium lorsqu'il est immergé en permanence.
Remarque: Une corrosion galvanique peut se produire en présence de courants vagabonds. Les courants
vagabonds étant connus pour causer des ravages sur les raccords métalliques exposés, des précautions
supplémentaires doivent être prises pour éviter tout dommage lorsque vous utilisez des lampes à corps
métallique.
La lentille des lampes APELO est fabriquée avec un matériau Grilamid® haute performance orant une
résistance inégalée aux chocs, aux expositions aux UV à long terme et aux produits chimiques de nettoyage
et des détergents liquides couramment utilisés. Veuillez noter que des produits chimiques comme l’alcool
isopropylique (PIA) et l’acétone ne doivent pas être utilisés car ils provoqueront des dégradations et / ou des
ssures.
Installation électrique : consulter un professionnel pour la terminaison électrique..

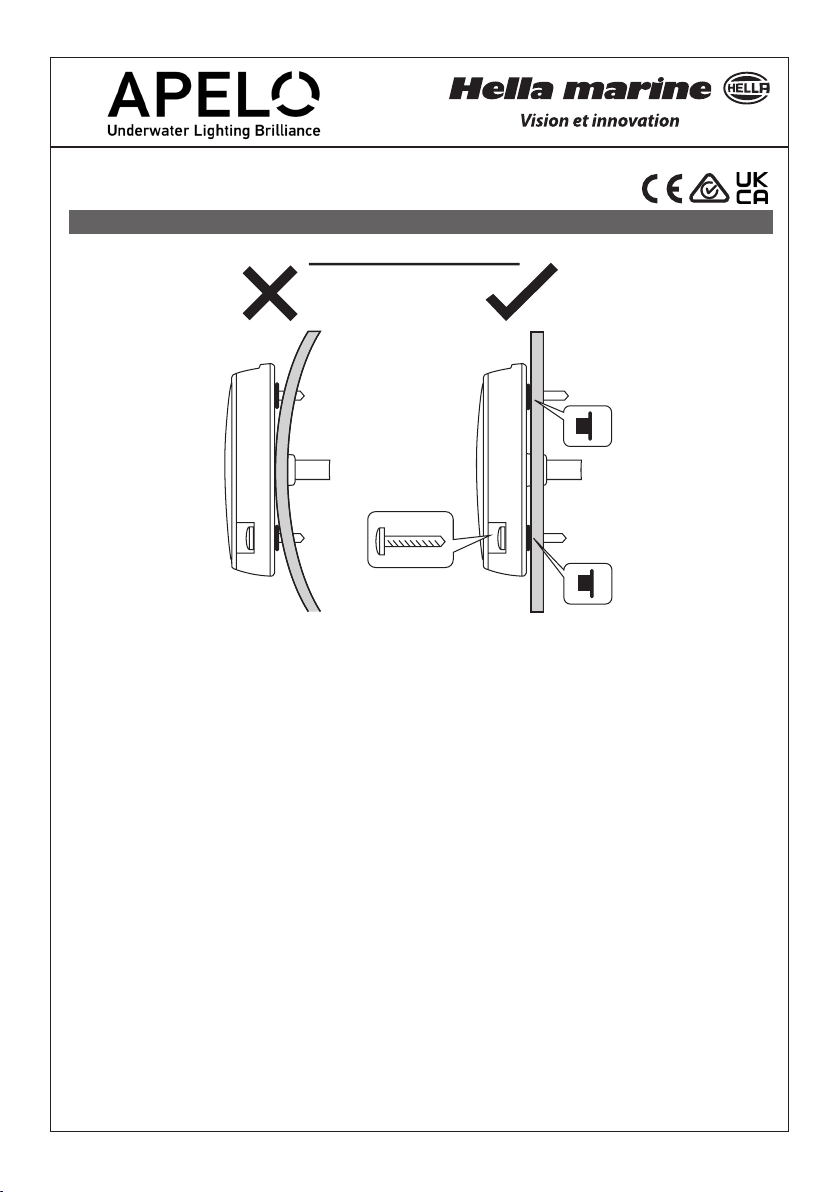

Courbe
*Couple de serrage
max des vis 3 Nm.
der Schrauben.
Flat
*Pour les éclairages
dont le corps est en
plastique, utiliser et
insérer la rondelle
dans la vis de cette
manière.
Page 8
Perçage et installation
Tout perçage à travers une coque est un point d'entrée potentiel pour l'eau. En cas de doute, veuillez demander
conseil à un professionnel. Tous les trous doivent être scellés correctement avec le produit d'étanchéité adéquat.
Hella marine recommande le mastic polyuréthane semi-permanent 3M 4200.
L'adhésion de la lampe se fait principalement par le biais du mastic utilisé. Les vis donnent la bonne compression
au mastic entre la lampe et le tableau arrière, tout en permettant à la colle de durcir. Il reste toutefois important de
s'assurer que les vis sont serrées au bon couple.
Le feu doit être monté sur une surface plate sans aucune courbure. Lorsque vous percez des avant-trous dans
n'importe quel type de matériau, vous aurez besoin, dans la plupart des cas, d'une mèche plus grande que le
diamètre minimum de la vis, mais plus petite que le diamètre maximum du letage. Il est recommandé d'opter pour
la prudence et de commencer par une petite taille, puis de l'augmenter si nécessaire. Essayez toujours d'abord la
vis sans la lampe en place. Si le couple requis vous semble excessif, faites marche arrière et augmentez légèrement
la taille du perçage. An d’éviter d'endommager le boîtier ou les vis, le couple appliqué lors de l'installation ne doit
pas dépasser 3Nm, en serrant de préférence toutes les vis simultanément par paliers de couple
Utilisation du gabarit de perçage:
Le gabarit de perçage se trouve à la dernière page de cette notice d'instructions. Détachez la page et utilisez-la
pour repérer l'emplacement approximatif de la lampe. Une fois que vous êtes satisfait de l'emplacement, xez le
gabarit avec du ruban adhésif pour le maintenir contre le tableau arrière.
Enfoncez un poinçon dans les trous des vis de montage pour marquer l'emplacement des trous de vis sur le tableau
arrière et faites de même pour le trou de câble central.
Retirez le gabarit et percez les trous, en veillant à utiliser des forets de taille appropriée.
Pour les coques en bre de verre, an d'éviter d'endommager le gelcoat, utilisez une mèche à tête fraisée pour
commencer le trou et créez un bord biseauté pour éviter tout dommage.
Pour les lampes en bronze uniquement : la lampe est fournie avec des vis à tête de bronze. Ces dernières étant
beaucoup plus molles que les vis habituelles, il faut donc faire très attention en les vissant, pour éviter que les têtes
de vis ne se cassent.
Si un antifouling est nécessaire, Hella marine recommande le produit « LightSpeed ». Reportez-vous aux
instructions fournies dans l'emballage.
Câblage
Important ! Utilisez toujours le plus petit fusible adapté à la taille de la charge. Consultez le tableau des spécications
pour vérier les exigences correspondant au modèle précis de lampe acheté.
L’inductance entre la source d’alimentation et l’éclairage doit être maintenue au minimum ou nulle. Un inducteur
ltrant supplémentaire peut nuire au fonctionnement de l’éclairage et faire qu’il soit utilisé en dehors du cadre de
fonctionnement prévu.
La résistance du câble doit être maintenue au minimum pour minimiser la chute de tension entre la source
d’alimentation et l’éclairage.
Vérier que la source d’alimentation fournit un courant susant. Une source de courant insusante limitera les
performances de la source d'alimentation et/ou de l'éclairage et risquera d’endommager dénitivement la source
d’alimentation et/ou l'éclairage.
Une puissance crête momentanée de 150 à 200 % doit être possible en mode clignotant. Ceci permet de
s’assurer que l'éclairage dispose d’un courant susant pour fonctionner et qu’il est protégé par un fusible adapté.
Page 9
Lampes bleu/blanc (PN 016.145-xxx et 016.147-xxx)
3
Balise de bord
9
3
Pour mettre la lampe sous tension, connectez le l rouge au positif et le l noir au négatif, via un interrupteur
marche/arrêt.
La fonction par défaut est la fonction « Balise de bord » pour les lampes A2 et la lumière blanche vive pour les
lampes A1.
Fil de lampe Fonction
Rouge Positif, commuté
Noir Négatif, permanent
Pour passer à la fonction suivante, il sut d'éteindre et de rallumer rapidement la lampe.
Séquence Sortie lampes A2 Sortie lampes A1
1 Balise de bord Lumière blanche, graduelle jusqu'à pleine intensité
2 Lumière blanche, graduelle jusqu'à pleine intensité Lumière bleue, graduelle jusqu'à pleine intensité
3 Stroboscope APELO « Mode poisson », LED blanches Recommence à la séquence 1
4 Lumière bleue, graduelle jusqu'à pleine intensité
5 Stroboscope APELO « Mode poisson », LED bleues
6 Recommence à la séquence 2
CARACTÉRISTIQUES TECHNIQUES
A1 Bleu/Blanc A2 Bleu/Blanc
Crête momentanée
Fusibles requis
Rendement lumineux (blanc)
EN55015 / CISPR 15, CEI60533, CEI61547, ICES-5
Danger lié à la lumière bleue Selon la norme CEI 62471-2 / TR:2009, lampe classée dans le groupe de risque 1 pour toutes les
5
Diamètre
Poids (câble compris)
Matériau - Nylon de qualité premium, stable aux UV et résistant aux chocs (Grilamid)
Matériau - Corps -corrosion 016.147-00x + 016.148-00x
Anneau de montage 83,5 mm / 3 5/16 po.
Longueur du câble 2,5 M / 8,2 pieds
Âmes de câble
Adhésif rec.
Taille du passage de câble 15,5 mm / 5/8e po.
Emplacement idéal Montage sur le tableau arrière, 100-500 mm / 4 à 20
-32 V CC, 12/24 V CC nominal
NA
IP68 / IP69
(016.145-0xx) (016.147-xxx)
20 W
30-40 W
1,7 A à 12 V CC
0,9 A à 24 V CC
1800 lumens
CARACTÉRISTIQUES PHYSIQUES
A1 Bleu/Blanc A2 Bleu/Blanc
250 g 016.147-00x = 310 g
à haute pression
catégories de danger
5 mm / 3 3/4 po.
- Aluminium anodisé dur
016.147-10x + 016.148-10x
- Bronze de qualité marine
0 W
45-60 W
Moins de <2 W
2,5 A à 12 V CC
1,3 A à 24 V CC
3000 lumens
016.147-10x = 600 g
MONTAGE
A1 Bleu/Blanc A2 Bleu/Blanc
2 noyaux étamés
M 4200
Compatibilité électromagnétique (EMC)
Cet éclairage à LED est un appareil électronique. Les circuits électriques incorporent des composants qui éliminent
les interférences potentielles, tant au niveau des émissions propres à l'appareil qu'à la susceptibilité aux émissions
externes, selon les limites prescrites par les normes internationales.
Page 10
Congratulations! The product you have selected comes from HELLA – one of the world's leading manufacturers of lighting products. The product comes with a 5 year warranty
from end user purchase covering faults in materials, components or workmanship.
In the unlikely event that you should experience a conrmed warranty related problem with your purchase, HELLA will, at its discretion, either repair, replace or refund the purchase price of
the product.
Warranty services may be obtained by returning the product within the warranty period to the HELLA dealer where the product was originally purchased.
This warranty is in addition to and does not preclude any other rights or remedies available to the consumer under any local legislation related to the provision of goods or services.
Our goods come with guarantees that cannot be excluded under the Australian Consumer Law. You are entitled to a replacement or refund for a major failure and for compensation for any other
reasonably foreseeable loss or damage. You are also entitled to have the goods repaired or replaced if the goods fail to be of acceptable quality and the failure does not amount to a major failure.
This warranty does not cover:
1. Claim/s as a result of normal wear and tear or of any modications and / or alterations to the product in any shape or form.
2. Claim/s as a result of non-compliance of the assembly, service and operating instructions and/or any unt or improper use.
3. Any expenses incurred in the process of making the claim.
Note: For lamps sold in Australia, warranty services are provided by Hella Australia Pty Ltd., 4 Hargrave Place, Mentone, Victoria, 3194 Australia.
Customer Service 1800 061 729 email: [email protected] https://www.hella.com/hella-au/assets/media_global/IAM_Statement_of_Warranty.pdf
Hella marine is not responsible for product failure caused by impacts, mis-handling, lack of maintenance, improper installation, or failure in applications other than those for which it was
expressly designed and marketed.
Please be aware that some surface corrosion is expected when bare metals are used in a marine environment, and this alone is not cause for warranty replacement.
Warranty will not be oered where galvanic corrosion has occurred due to stray currents. These stray currents are known to cause havoc on any exposed metal ttings, and extra care must
be taken to avoid this scenario.
Hella marine’s liability is limited to, and will not exceed, the purchase price paid for the lamp. Liability for consequential damages and unit replacement expenses is expressly denied. This
includes, but is not limited to; water ingress, hull structural damage, electrical system malfunction or re etc...
For general comments about Hella marine products please email [email protected]
GARANTIEERKLÄRUNG
WARRANTY STATEMENT
Herzlichen Glückwunsch! Das von Ihnen erworbene Qualitätsprodukt kommt von HELLA, einem der führenden Hersteller von Beleuchtungssystemen weltweit, und ist mit einer
Garantie von 5 Jahren ausgestattet. Diese deckt Fehler in Materialien, Komponenten und Verarbeitung ab und gilt ab Kaufdatum.
In dem unwahrscheinlichen Fall, dass ein Produkt tatsächlich fehlerhaft ist und ein Garantiefall vorliegt, wird HELLA Ihr Produkt nach eigenem Ermessen reparieren, ersetzen oder den
Kaufpreis zurückerstatten.
Garantieleistungen können durch Rücksendung der Ware innerhalb der Garantiezeit an den HELLA-Händler, bei dem das Produkt ursprünglich gekauft wurde, erhalten werden.
Diese Garantie gilt zusätzlich zu allen anderen Rechten oder Rechtsmitteln, die dem Verbraucher im Rahmen einer lokalen Gesetzgebung in Bezug auf die Bereitstellung von Waren oder
Dienstleistung zur Verfügung stehen und schließt diese nicht aus.
Diese Garantie gilt nicht für:
1. Ansprüche, die aus normalem Verschleiß des Produktes oder etwaigen Änderungen oder Modikationen am Produkt in irgendeiner Form entstehen.
2. Ansprüche, die als Folge aus Nichteinhaltung der Montage-, Service-, oder Bedienungsanleitung oder durch unsachgemäßen Gebrauch entstehen.
3. Jegliche Kosten, die durch Inanspruchnahme der Garantie entstehen.
Hella marine ist nicht verantwortlich für Produktausfälle, die durch Stöße, falsche Handhabung, mangelnde Wartung, unsachgemäße Installation oder den Ausfall in anderen Anwendungen als
denen, für die es ausdrücklich entwickelt und vermarktet wurde, verursacht werden.
Bitte beachten Sie, dass eine gewisse Oberächenkorrosion zu erwarten ist, wenn blanke Metalle in einer maritimen Umgebung verwendet werden, und dies allein ist kein Grund für einen
Austausch auf Garantie.
Die Garantie wird nicht gewährt, wenn galvanische Korrosion aufgrund von Streuströmen aufgetreten ist. Diese Streuströme sind dafür bekannt, dass sie an allen freiliegenden Metallarmaturen
Schaden anrichten, und es muss besonders vorsichtig vorgegangen werden, um dieses Szenario zu vermeiden.
Die Haftung von Hella marine ist auf den für die Leuchte gezahlten Kaufpreis beschränkt und wird diesen nicht überschreiten. Eine Haftung für Folgeschäden und Geräteersatzkosten wird
ausdrücklich abgelehnt. Dies beinhaltet, ist aber nicht beschränkt auf: Wassereinbruch, Schäden an der Rumpfstruktur, Fehlfunktion des elektrischen Systems oder Feuer usw.
Wenn Sie Fragen oder Anmerkungen zu HELLA Produkten haben, kontaktieren Sie uns bitte per E-Mail: [email protected]
DÉCLARATION DE GARANTIE
Félicitations ! Le produit que vous venez d'acquérir est conçu et fabriqué par HELLA, l'un des premiers fabricants mondiaux d'éclairage. Ce produit est couvert par une garantie
de 5 ans à partir de la date d’achat par l’utilisateur nal, cette garantie couvrant tout défaut lié à la fabrication, aux matériaux ou aux composants utilisés.
Dans l'éventualité peu probable que où rencontriez un cas avéré de garantie sur le produit acheté, HELLA pourra, à sa discrétion, soit réparer, soit remplacer le produit ou encore rembourser
celui-ci à hauteur de sa valeur d’achat.
Pour toute demande de prise en charge d'un produit sous garantie, veuillez retourner celui-ci dans les délais impartis auprès du revendeur HELLA où l’achat a été eectué.
Cette garantie s’applique en complément et ne s’oppose pas à tous autres droits ou recours dont le consommateur pourrait bénécier au terme de la législation locale en vigueur relative à la
prestation de biens ou de services.
La garantie ne couvre pas:
1. les réclamations découlant d’une usure normale du produit ou faisant suite à toute modication ou altération du produit sous quelque forme que ce soit.
2. toute réclamation résultant du non-respect des instructions de montage, d’entretien ou d’utilisation ou encore d’un usage inadapté ou détourné du produit.
3. tout frais engendrés par la demande de prise en charge.
Hella marine n'est pas responsable de la défaillance du produit causée par des chocs, une mauvaise manipulation, un manque d'entretien, une installation incorrecte ou une défaillance dans
des applications autres que celles pour lesquelles il a été expressément conçu et commercialisé.
Sachez qu'une certaine corrosion de surface est attendue lorsque des métaux nus sont utilisés dans un environnement marin, et que cela ne sut pas à justier un remplacement sous garantie.
La garantie ne sera pas oerte en cas de corrosion galvanique due à des courants vagabonds. Les courants vagabonds sont connus pour causer des ravages sur tout raccord métallique
exposé et des précautions supplémentaires doivent être prises pour éviter ce scénario.
La responsabilité de Hella marine est limitée à, et ne dépassera pas, le prix d'achat payé pour la lampe. La responsabilité pour les dommages indirects et les frais de remplacement de l'unité
est expressément refusée. Cela comprend, sans s'y limiter, les inltrations d'eau, les dommages structurels de la coque, les dysfonctionnements du système électrique ou les incendies, etc.
Pour tout commentaire ou suggestion sur les produits HELLA, nous vous invitons à nous contacter par email: [email protected]
Page 11
T
OP
Cable Hole
S
8
G
m
5/8
n
Consulte
s
C
s
*See Notes
*Notes
- During normal operation, this light should be safe to touch. Do not cover light.
Screw Hole
TOP
ATTENTION!
Cover the whole
base (including screw holes)
with adhesive /
sealant to maximise hold.
Adhesive/Sealant
95mm
Screw Hole
ST4.8
T4.
10
10G
15.5mm
.5m
Cable Hole
Refer Instructions
Siehe Anweisunge
Siehe Anweisungen
Consulter les instructions
onsulte las instruccione
Consulte las instrucciones
r les instruction
5/8"
ACHTUNG!
Bedecken Sie die gesamte Basis (einschließlich
der Schraubenlöcher) mit
Klebsto/Dichtmittel, um
den Halt zu maximieren.
Screw Hole
ATTENTION!
Recouvrez toute la
base (y compris les
trous de vis) d'adhésif/
de mastic pour maximiser la tenue.
Loading...
