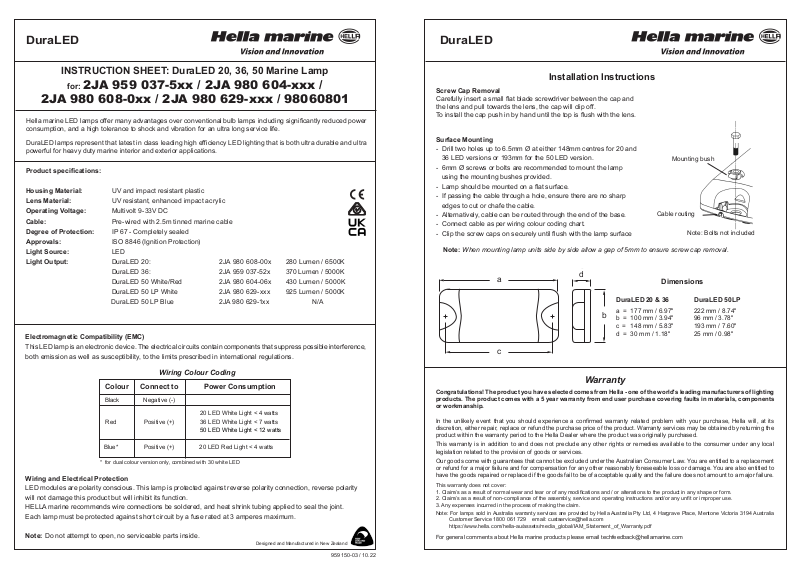

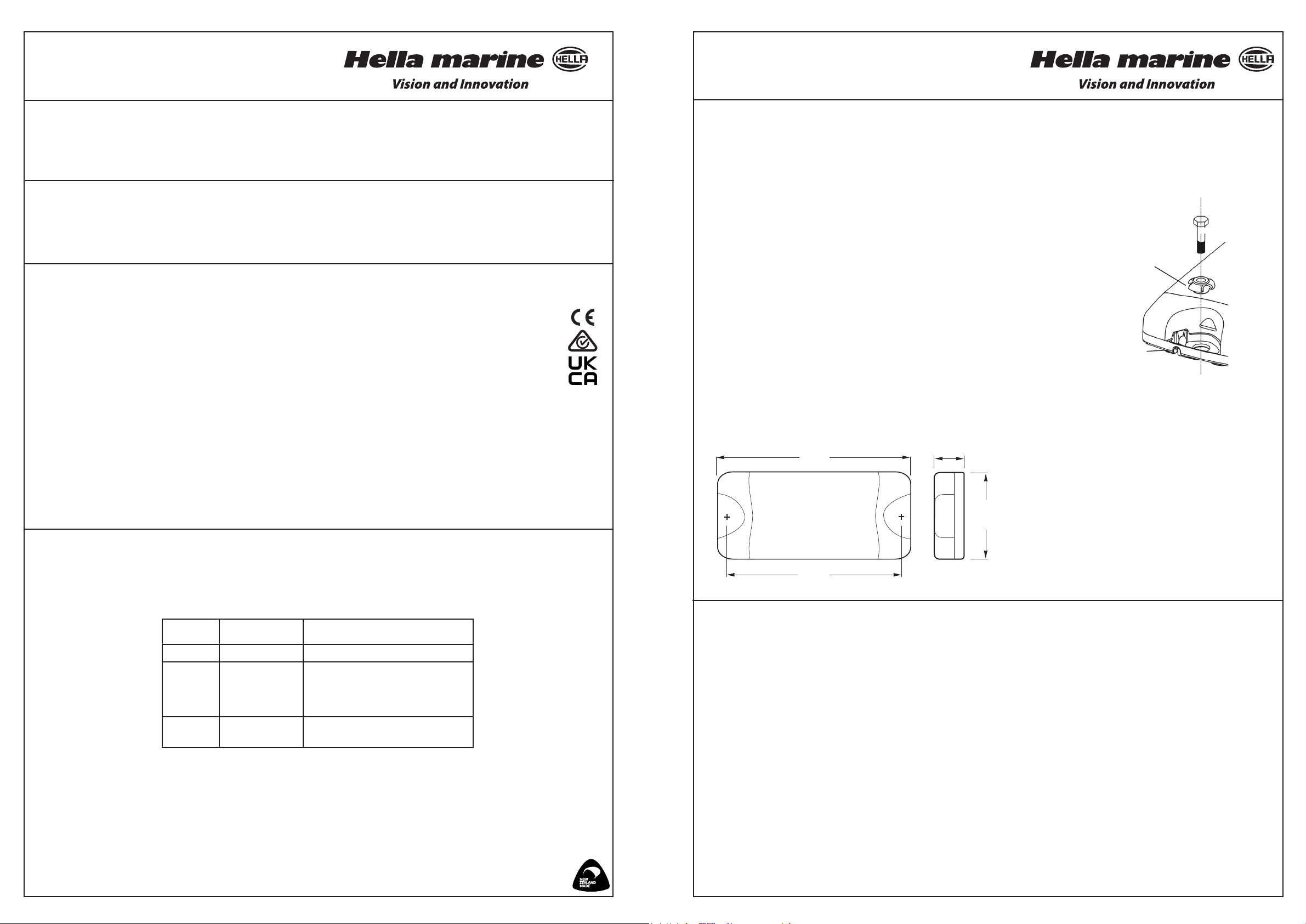

Page 1
DuraLED
c
INSTRUCTION SHEET: DuraLED 20, 36, 50 Marine Lamp
DuraLED
for: 2JA 959 037-5xx / 2JA 980 604-xxx /
2JA 980 608-0xx / 2JA 980 629-xxx / 98060801
Hella marine LED lamps oer many advantages over conventional bulb lamps including signicantly reduced power
consumption, and a high tolerance to shock and vibration for an ultra long service life.
DuraLED lamps represent that latest in class leading high eciency LED lighting that is both ultra durable and ultra
powerful for heavy duty marine interior and exterior applications.
Product specications:
Housing Material: UV and impact resistant plastic
Lens Material: UV resistant, enhanced impact acrylic
Operating Voltage: Multivolt 9-33V DC
Cable: Pre-wired with 2.5m tinned marine cable
Degree of Protection: IP 67 - Completely sealed
Approvals: ISO 8846 (Ignition Protection)
Light Source: LED
Light Output: DuraLED 20: 2JA 980 608-00x 280 Lumen / 6500K
DuraLED 36: 2JA 959 037-52x 370 Lumen / 5000K
DuraLED 50 White/Red 2JA 980 604-06x 430 Lumen / 5000K
DuraLED 50 LP White 2JA 980 629-xxx 925 Lumen / 5000K
DuraLED 50 LP Blue 2JA 980 629-1xx N/A
Electromagnetic Compatibility (EMC)
This LED lamp is an electronic device. The electrical circuits contain components that suppress possible interference,
both emission as well as susceptibility, to the limits prescribed in international regulations.
Installation Instructions
Screw Cap Removal
Carefully insert a small at blade screwdriver between the cap and
the lens and pull towards the lens, the cap will clip o.
To install the cap push in by hand until the top is ush with the lens.
Surface Mounting
- Drill two holes up to 6.5mm Ø at either 148mm centres for 20 and
36 LED versions or 193mm for the 50 LED version.
- 6mm Ø screws or bolts are recommended to mount the lamp
using the mounting bushes provided.
- Lamp should be mounted on a at surface.
- If passing the cable through a hole, ensure there are no sharp
edges to cut or chafe the cable.
- Alternatively, cable can be routed through the end of the base.
- Connect cable as per wiring colour coding chart.
- Clip the screw caps on securely until ush with the lamp surface
Note: When mounting lamp units side by side allow a gap of 5mm to ensure screw cap removal.
d
a
a
c
d
Dimensions
DuraLED 20 & 36 DuraLED 50LP
a = 177 mm / 6.97" 222 mm / 8.74"
b
b
b = 100 mm / 3.94" 96 mm / 3.78"
c = 148 mm / 5.83" 193 mm / 7.60"
d = 30 mm / 1.18" 25 mm / 0.98"
Mounting bush
Cable routing
Note: Bolts not included
Wiring Colour Coding
Colour Connect to Power Consumption
Black Negative (-)
20 LED White Light < 4 watts
Red Positive (+) 36 LED White Light < 7 watts
50 LED White Light < 12 watts
Blue* Positive (+) 20 LED Red Light < 4 watts
* for dual colour version only, combined with 30 white LED
Wiring and Electrical Protection
LED modules are polarity conscious. This lamp is protected against reverse polarity connection, reverse polarity
will not damage this product but will inhibit its function.
HELLA marine recommends wire connections be soldered, and heat shrink tubing applied to seal the joint.
Each lamp must be protected against short circuit by a fuse rated at 3 amperes maximum.
Note: Do not attempt to open, no serviceable parts inside.
Designed and Manufactured in New Zealand
959 150-03 / 10.22
Warranty
Congratulations! The product you have selected comes from Hella - one of the world's leading manufacturers of lighting
products. The product comes with a 5 year warranty from end user purchase covering faults in materials, components
or workmanship.
In the unlikely event that you should experience a conrmed warranty related problem with your purchase, Hella will, at its
discretion, either repair, replace or refund the purchase price of the product. Warranty services may be obtained by returning the
product within the warranty period to the Hella Dealer where the product was originally purchased.
This warranty is in addition to and does not preclude any other rights or remedies available to the consumer under any local
legislation related to the provision of goods or services.
Our goods come with guarantees that cannot be excluded under the Australian Consumer Law. You are entitled to a replacement
or refund for a major failure and for compensation for any other reasonably foreseeable loss or damage. You are also entitled to
have the goods repaired or replaced if the goods fail to be of acceptable quality and the failure does not amount to a major failure.
This warranty does not cover:
1. Claim/s as a result of normal wear and tear or of any modications and / or alterations to the product in any shape or form.
2. Claim/s as a result of non-compliance of the assembly, service and operating instructions and/or any unt or improper use.
3. Any expenses incurred in the process of making the claim.
Note: For lamps sold in Australia warranty services are provided by Hella Australia Pty Ltd, 4 Hargrave Place, Mentone Victoria 3194 Australia
Customer Service 1800 061 729 email: [email protected]
https://www.hella.com/hella-au/assets/media_global/IAM_Statement_of_Warranty.pdf
For general comments about Hella marine products please email [email protected]

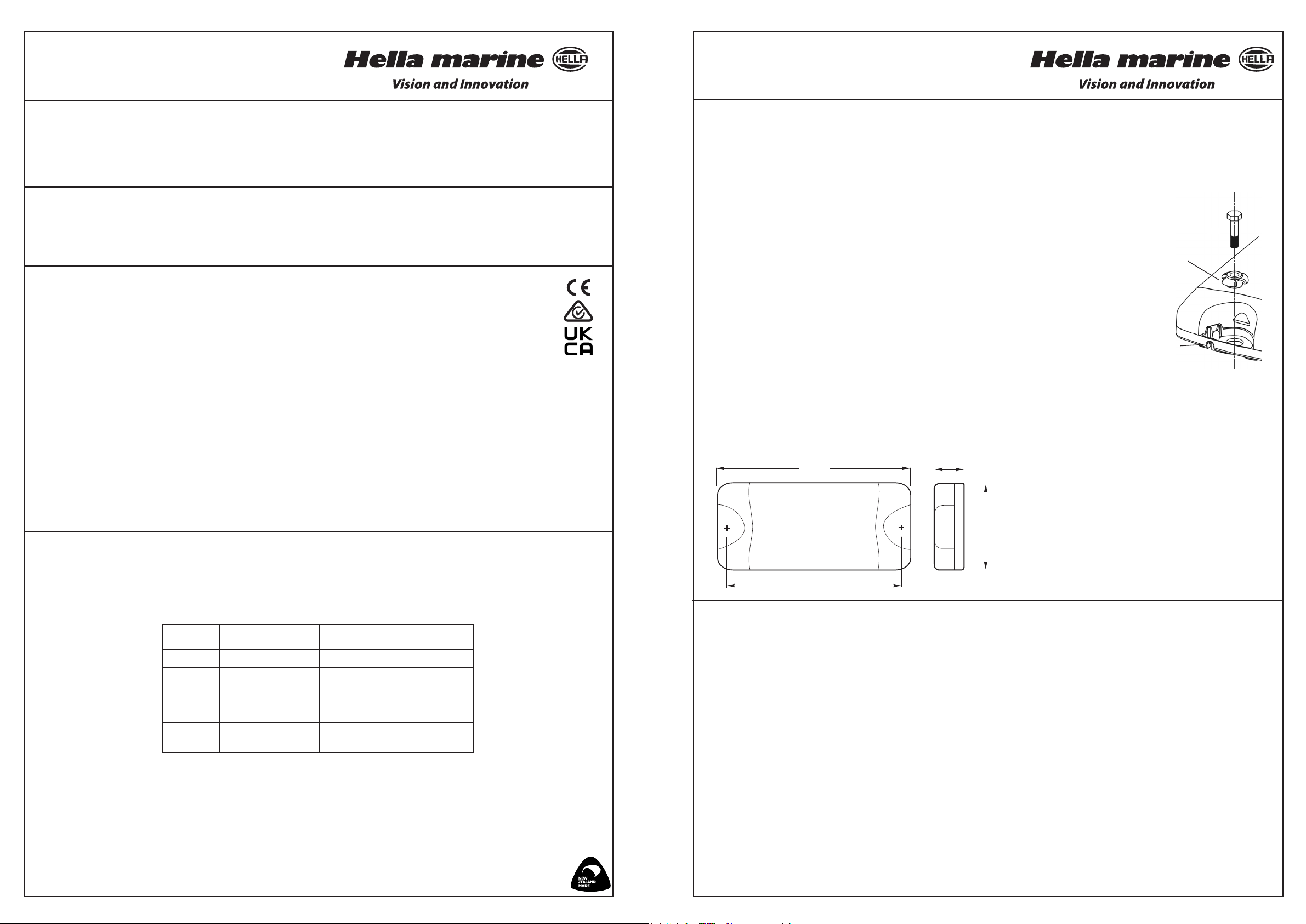

Page 2
INSTALLATIONSANWEISUNG: DuraLED 20, 36, 50 Marine-Leuchte
c
DuraLED
DuraLED
für: 2JA 959 037-5xx / 2JA 980 604-xxx /
2JA 980 608-0xx / 2JA 980 629-xxx / 98060801
Hella Marine LED-Leuchten verfügen über herausragende technische Eigenschaften und haben erhebliche Vorteile
gegenüber konventioneller Gluehlampenbeleuchtung. Mit herausragender Unempndlichkeit gegen Stöße und
Vibrationen und einer erheblich verringerten Leistungsaufnahme und volldichter Konstruktion sind LED Leuchten
ideal für die hohen Beanspruchungen im maritimen Einsatz.
Spezifikationen
Material Gehäuse: UV-beständiger, schlagzäher Kunststoff
Material Lichtscheibe: Schlagzähes Acrylic mit Langzeit UV-Beständigkeit
Betriebsspannung: Multivolt 9-33V DC
Kabel: Vorverkabelt mit 2,5m verzinntem Marinekabel
Schutzgrad: IP 67 - Hermetisch versiegelt
Zulassungen: ISO 8846 (Zündschutz)
Leuchtmittel: LED
Lichtleistung: DuraLED 20: 2JA 980 608-00x 280 Lumen / 6500 K
DuraLED 36: 2JA 959 037-52x 370 Lumen / 5000 K
DuraLED 50 Weiss/Rot: 2JA 980 604-06x 430 Lumen / 5000 K
DuraLED 50 LP Weiss 2JA 980 629-xxx 925 Lumen / 5000 K
DuraLED 50 LP Blau 2JA 980 629-1xx N/A
Elektromagnetische Verträglichkeit (EMV)
LED-Leuchten sind elektronische Geräte. Ihre integrierten Schaltkreise beinhalten Komponenten, die Interferenzen
(sowohl Strahlung (EMI) als auch die Anfälligkeit für Strahlung (EMS) anderer Geräte) unterdrücken, entsprechend
internationaler Vorschriften.
Installationsanleitung
Entfernen der Abdeckkappen
Führen Sie vorsichtig einen achen Schraubenzieher zwischen Leuchtengehäuse und Abdeckkappe,
um diese zu entfernen.
Um die Abdeckkappe wieder anzubringen, drücken Sie diese auf das Leuchtengehäuse, bis beide bündig sind.
Oberächenmontage
- Bohren Sie zwei Löcher (6,5 mm Ø max.) im Abstand von 148 mm
(Leuchte mit 20 oder 36 LED) oder 193 mm Abstand (Leuchte mit 50 LED).
- Wir empfehlen 6 mm Ø Schrauben oder Bolzen, um die Leuchte mit Hilfe
der Montagebuchse zu befestigen.
- Die Leuchte sollte auf einer achen Oberäche befestigt werden.
- Wenn Sie das Kabel durch die Löcher führen, stellen Sie sicher, dass es
nicht durch scharfe Kanten beschädigt wird.
- Das Kabel kann auch durch den Kabelkanal seitlich aus der Leuchte
herausgeführt werden.
- Schließen Sie die Kabel, wie in der Tabelle links beschrieben, an.
- Abschließend drücken Sie die Abdeckkappen auf das Leuchtengehäuse
bis beide bündig sind.
Hinweis: Werden mehrere Leuchten nebeneinander installiert, muss der Abstand zwischen
den Leuchten mind. 5 mm betragen, damit die Abdeckungen entfernt werden können.
d
a
a
c
d
Abmessungen
DuraLED 20 & 36 DuraLED 50 LP
a = 177 mm / 6.97" 222 mm / 8.66"
b
b
b = 100 mm / 3.94" 96 mm / 3.78"
c = 148 mm / 5.83" 193 mm / 7.60"
d = 30 mm / 1.18" 25 mm / 0.98"
Montagebuchse
Kabelführung
Hinweis:
Befestigungselemente sind
nicht im Lieferumfang eingeschlosssen
Kabel-Farbkennzeichnung
Farbe Verbinden mit Leistungsaufnahme
Schwarz Negativ (-)
20 LED Weißes Licht < 4 Watt
Rot Positiv (+) 36 LED Weißes Licht < 7 Watt
50 LED Weißes Licht < 12 Watt
Blau* Positiv (+) 20 LED Rotes Licht < 4 Watt
* Zweifarben-Option, kombiniert mit 30 weißen LED
Verkabelung und elektrischer Verpolungsschutz
Bei versehentlicher Verpolung wird die Leuchte nicht beschädigt, der Strom in die Leuchte wird gesperrt.
HELLA empehlt, Kabelverbindungen zu löten und anschließend mit Schrumpfschlauch abzudichten.
Die Absicherung der Leuchte hat mit einer Sicherung von max. 3A zu erfolgen.
Hinweis: In diesen Geräten sind keine vom Benutzer wartbaren Teile enthalten.
Designed und hergestellt in New Zealand
Garantie
Herzlichen Glückwunsch! Das von Ihnen erworbene Qualitätsprodukt kommt von HELLA, einem der führenden Hersteller
von Beleuchtungssystemen weltweit, und ist mit einer Garantie von 5 Jahren ausgestattet. Diese deckt Fehler in Materialien,
Komponenten und Verarbeitung ab und gilt ab Kaufdatum.
In dem unwahrscheinlichen Fall, dass ein Produkt tatsächlich fehlerhaft ist und ein Garantiefall vorliegt, wird HELLA Ihr Produkt
nach eigenem Ermessen reparieren, ersetzen oder den Kaufpreis zurückerstatten.
Garantieleistungen können durch Rücksendung der Ware innerhalb der Garantiezeit an den HELLA-Händler, bei dem das Produkt
ursprünglich gekauft wurde, erhalten werden.
Diese Garantie gilt zusätzlich zu allen anderen Rechten oder Rechtsmitteln, die dem Verbraucher im Rahmen einer lokalen
Gesetzgebung in Bezug auf die Bereitstellung von Waren oder Dienstleistung zur Verfügung stehen und schließt diese nicht aus.
Diese Garantie gilt nicht für:
1. Ansprüche, die aus normalem Verschleiß des Produktes oder etwaigen Änderungen oder Modikationen am Produkt in irgendeiner
Form entstehen.
2. Ansprüche, die als Folge aus Nichteinhaltung der Montage-, Service-, oder Bedienungsanleitung oder durch unsachgemäßen
Gebrauch entstehen.
3. Jegliche Kosten, die durch Inanspruchnahme der Garantie entstehen.
Wenn Sie Fragen oder Anmerkungen zu HELLA Produkten haben, kontaktieren Sie uns bitte per E-Mail: [email protected]

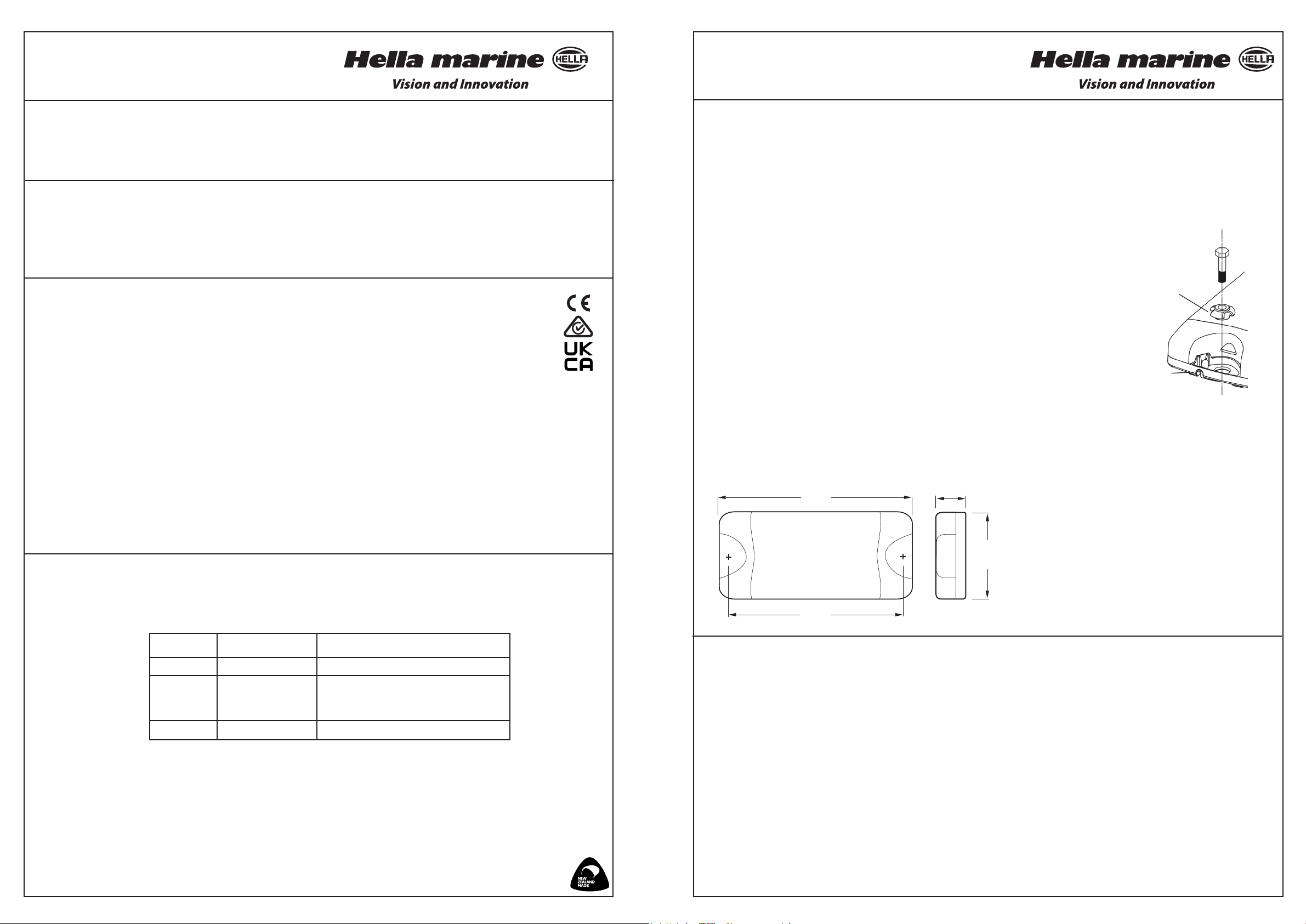

Page 3
NOTICE TECHNIQUE: DuraLED 20, 36, 50 Lampe Marine
c
DuraLED
DuraLED
pour: 2JA 959 037-5xx / 2JA 980 604-xxx /
Instructions d'Installation
2JA 980 608-0xx / 2JA 980 629-xxx / 98060801
Les éclairages à LED Hella marine procurent de nombreux avantages par rapport aux éclairages conventionnels à
ampoules tels qu'une consommation électrique extrêmement réduite, une durée de vie ultra longue et une résistance
élevée aux chocs et aux vibrations.
Les lampes DuraLED orent le meilleur de la technologie LED; avec leur longévité accrue et leur luminosité
incomparable, elles sont idéales pour un usage intensif en milieu marin, en intérieur comme en extérieur.
Caractéristiques du produit:
Matériau boîtier: plastique résistant aux impacts et aux rayons UV
Matériau lentille: acrylique résistant aux impacts et aux rayons UV
Tension de fonctionnement: 9-33V DC
Câblage: précâblé avec du 2.5m câble marin
Niveau de protection: IP 67 - complètement étanche
Certication: ISO 8846 (protection contre l'inammation des gaz inammables)
Source lumineuse: LED
Intensité lumineuse: DuraLED 20: 2JA 980 608-00x 280 Lumen / 6500K
DuraLED 36: 2JA 959 037-52x 370 Lumen / 5000K
DuraLED 50 Blanc/Rouge: 2JA 980 604-06x 430 Lumen / 5000K
DuraLED 50 LP Blanc 2JA 980 629-xxx 925 Lumen / 5000K
DuraLED 50 LP Bleu 2JA 980 629-1xx N/A
Démontage des capuchons couvre-vis.
Insérez avec précaution un tournevis plat de petite taille entre le capuchon couvre-vis et
le boîtier pour déloger celui-ci de la surface extérieur de la lampe. Repousser le capuchon
délicatement sans utiliser d'outils jusqu'à ce qu'il soit de niveau avec la surface de la lampe.
Montage en saillie:
- percez deux trous d'un diamètre maximum de 6.5 mm à un écartement de
148 mm (centre à centre) sur les versions 20 et 36 LED et 193 mm pour la
version 50 LED.
- il est recommandé d'utiliser des boulons de Ø 6 mm pour xer la lampe;
utiliser les bagues de montage fournies
- la lampe doit être installée sur une surface plane
- si le câble est inséré dans un trou, s'assurer qu'il n'y ait pas d'angles vifs
qui pourrait endommager celui-ci.
- alternativement, le câble peut être passé par l'extrémité de l'embase
- connectez la lampe selon le tableau ci-après.
- poussez l'habillage jusqu'à ce qu'il soit solidement emboîté et de niveau
avec la base de la lampe
Note: lorsque plusieurs lampes sont montées côte à côte, il convient de maintenir un écartement minimal de
5 mm pour permettre le démontage des capuchons couvre-vis.
Bague de
montage
Passage de
câble
Note: boulons non fournis
d
a
a
Dimensions
Compatibilité électromagnétique (EMC): Cet éclairage à LED est un appareil électronique. Les circuits électriques
incorporent des composants qui éliminent les interférences potentielles, tant au niveau des émissions propres à
l'appareil qu'à la susceptibilité aux émissions externes, selon les limites prescrites par les normes internationales.
Couleur Raccordement Consommation électrique
Noir Négatif (-)
20 LED lumière blanche < 4 watts
Rouge Positif (+) 36 LED lumière blanche < 7 watts
50 LED lumière blanche < 12 watts
Bleu* Positif (+) 20 LED lumière rouge < 4 watts
* version bi-colore uniquement, combiné avec 30 LED blanches
Raccordement et Protection:
Les éclairages à LED ont une polarité prédéterminée. L'inversion de polarité n'endommagera pas ce produit mais
ses fonctions seront rendues inopérantes. Hella recommande que les câbles soient soudés et qu'unegaine de
protection thermorétractable soit ajoutée pour garantir l'étanchéité.
Cet feu doit être protégé par un fusible de 3 ampères maximum.
Note: ne pas ouvrir la lampe, celle-ci ne contient pas de pièces pouvant être remplacées.
Designé et fabriqué en New Zealand
DuraLED 20 & 36 DuraLED 50LP
a = 177 mm / 6.97" 222 mm / 8.66"
b
b
b = 100 mm / 3.94" 96 mm / 3.78"
c = 148 mm / 5.83" 193 mm / 7.60"
d = 30 mm / 1.18" 25 mm / 0.98"
c
d
Garantie
Félicitations! Le produit que vous venez d'acquérir est conçu et fabriqué par Hella, l'un des premiers fabricants mondiaux d'éclairage.
Ce produit est couvert par une garantie de 5 ans à partir de la date d’achat par l’utilisateur nal, cette garantie couvrant tout défaut lié à
la fabrication, aux matériaux ou aux composants utilisés.
Dans l'éventualité peu probable que vous rencontriez un cas avéré de garantie sur le produit acheté, Hella pourra, à sa discrétion, soit réparer,
soit remplacer le produit ou encore rembourser celui-ci à hauteur de sa valeur d’achat.
Pour toute demande de prise en charge d'un produit sous garantie, veuillez retourner celui-ci dans les délais impartis auprès du revendeur Hella
où l’achat a été eectué.
Cette garantie s’applique en complément et ne s’oppose pas à tous autres droits ou recours dont le consommateur pourrait bénécier au terme de
la législation locale en vigueur relative à la prestation de biens ou de services.
La garantie ne couvre pas:
1. les réclamations découlant d’une usure normale du produit ou faisant suite à toute modication ou altération du produit sous quelque
forme que ce soit
2. toute réclamation résultant du non-respect des instructions de montage, d’entretien ou d’utilisation ou encore d’un usage inadapté ou
détourné du produit
3. tout frais engendrés par la demande de prise en charge
Pour tout commentaire ou suggestion sur nos produits, nous vous invitons à nous contacter par email: [email protected]
m
Loading...
