Herzlichen Glückwunsch!
Sehr geehrter Kunde,
wir gratulieren Ihnen zum Kauf dieses
hochwertigen HELIX Lautsprechersystems.
Die Lautsprecher wurden nach neuesten
technischen Erkenntnissen entwickelt und
zeichnen sich durch hervorragende Verarbeitung
und überzeugenden Klang aus.
Allgemeine Hinweise
Allgemeine Hinweise zum Einbau von HELIX
Lautsprechersystemen
Um alle Möglichkeiten des Produktes optimal ausschöpfen zu können, lesen Sie bitte sorgfältig die
nachfolgenden Installationshinweise. Wir garantieren, dass jedes Produkt vor Versand auf seinen einwandfreien Zustand überprüft wurde. Ihr
Kaufbeleg dient als Garantienachweis für etwaige
Reparaturen oder Austausch.
Wir empfehlen Ihnen, die Installation von einem
Einbauspezialisten vornehmen zu lassen, da der
Nachweis eines fachgerechten Einbaus und Anschlusses des Lautsprechersystems Voraussetzung für die Garantieleistungen sind.
Sollten Sie sich dazu entscheiden, die Installation selbst auszuführen, gehen Sie bitte nach den
folgenden Anweisungen vor. Nichtbeachtung der
folgenden Hinweise kann zu Verletzungen und /
oder Schäden an Ihrem Fahrzeug oder den Lautsprechern führen.
1. Stellen Sie sicher, dass der Lautsprecher in
die ausgewählte Einbauönung passt und das
genügend Einbautiefe vorhanden ist, um den
Magnet aufzunehmen.
2. Stellen Sie sicher, dass der Platz zwischen dem Lautsprecher und anderen
Teilen, wie z.B. Fenster, Fensterkurbel,
Fensterheber, Sitze etc. ausreichend ist.
Dies ist besonders wichtig, wenn Einbauplätze ausgeschnitten werden müssen.
Dabei protieren Sie als Kunde direkt von unserer
mehr als 30-jährigen Erfahrung in der Forschung
und Entwicklung von Audiokomponenten.
Viel Freude an diesem Produkt wünscht Ihnen das
Team von
AUDIOTEC FISCHER
Vollständige Daten über die Einbautiefe und
den Durchmesser der Lautsprecher nden Sie
in den Einbaudiagrammen dieser Anleitung.
Bitte stellen Sie sicher, dass die Auageäche
der Lautsprecher möglichst plan und stabil ist.
3. Achten Sie darauf, dass alle Lautsprecher
phasenrichtig angeschlossen sind, d.h. Plus
zu Plus und Minus zu Minus.
4. Achten Sie darauf, dass die Frequenzweichen
an ihrem Montageort ausreichend befestigt
sind.
5. Installieren Sie die Lautsprecher und
Frequenzweichen nicht an Orten, an denen
Wasser auf die Chassis / Gehäuse tropfen
kann.
6. Die Qualität und Sorgfalt des Einbaus hat
entscheidenden Einuss auf den Klang der
Lautsprecher. Bitte führen Sie jede Installation
mit größtmöglicher Sorgfalt durch.
7. Vermeiden Sie akustische Kurzschlüsse (Luftdurchlässigkeit der Montageplatte zwischen
Membran und Korb), die Auslöschungen tiefer
Frequenzen zur Folge haben. Diese können
durch den Einbau des Lautsprechers in einem
zu großen Ausschnitt oder auf unebener
Fläche auftreten.
8. In manchen Fällen ist eine Verstärkung der
Montageplatte nötig, um dem Lautsprecher
eine stabile, ebene und verwindungsfreie Auflageäche zu bieten. Dies erreichen Sie, indem Sie den Lautsprecher auf einen stabilen
Holz- oder Metallring montieren oder diesen
Ring hinter die Montageplatte setzen, damit
der Lautsprecher eine stabile Aufnahme hat.
de
3
Page 4
Allgemeine Hinweise
Für weitere Anregungen wenden Sie sich bitte
an einen Einbauspezialisten.
9. Wenn Sie Lautsprecher in ihrem Auto tauschen möchten, muss dafür ein Einbauplatz
geschaen werden. In den meisten Fällen
sind Originaleinbauplätze in den Türen, Ka-
rosserieönungen oder in der Heckablage
vorhanden. Bitte nutzen Sie, wenn möglich,
die vorgesehenen Originaleinbauplätze Ihres
Fahrzeugs. Sollten keine Originaleinbauplätze vorhanden sein, muss ein sicherer und
geeigneter Einbauplatz für den Lautsprecher
geschaen werden. Informationen zu einer
sicheren Befestigung nden Sie im Abschnitt
„Installation“ dieser Anleitung.
WICHTIG: Bitte schneiden Sie NIEMALS Metall
aus der Karosserie aus. Dies kann ein tragendes
Teil des Fahrzeugs sein, welches die Stabilität der
Karosserie und des Fahrzeugs gewährleistet.
Allgemeine Hinweise zum Anschluss von
HELIX Lautsprechersystemen
Wir empfehlen Ihnen einen kurzen Funktionstest
des kompletten Systems bei geringer Lautstärke durchzuführen, um sicherzugehen, dass alle
Komponenten vor ihrer endgültigen Montage auch
korrekt funktionieren.
Allgemeine Hinweise zum Anschluss der
HELIX Flex-Crossover Frequenzweichen
Die Frequenzweichen des PF K165.2 /
PF K130.2 / PF K100.2 Komponentensystems
bietet Ihnen zwei Kongurationsmöglichkeiten.

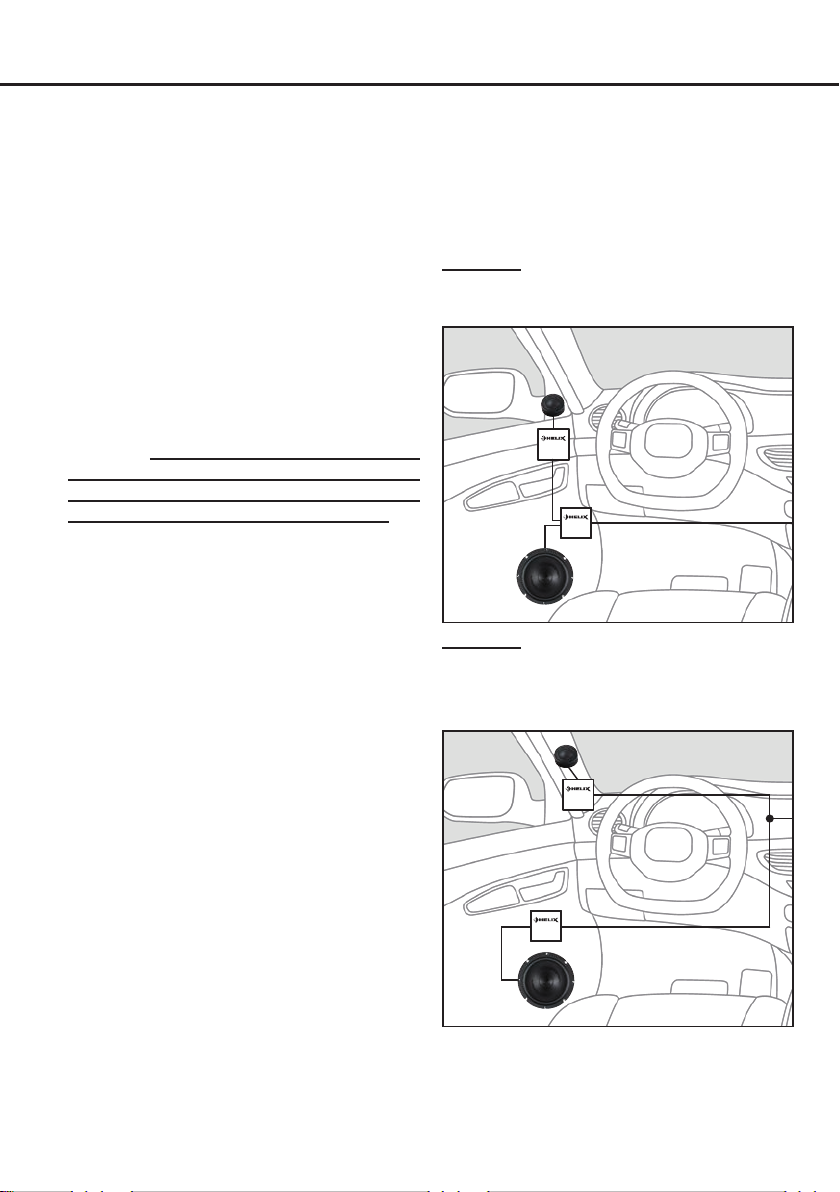

Variante a: Anschluss der Frequenzweichen bei
zusammenliegenden Einbauplätzen von Hochund Tiefmitteltöner, z.B. in der Fahrzeugtür.
TWEETER
CROSSOVER
WOOFER
CROSSOVER

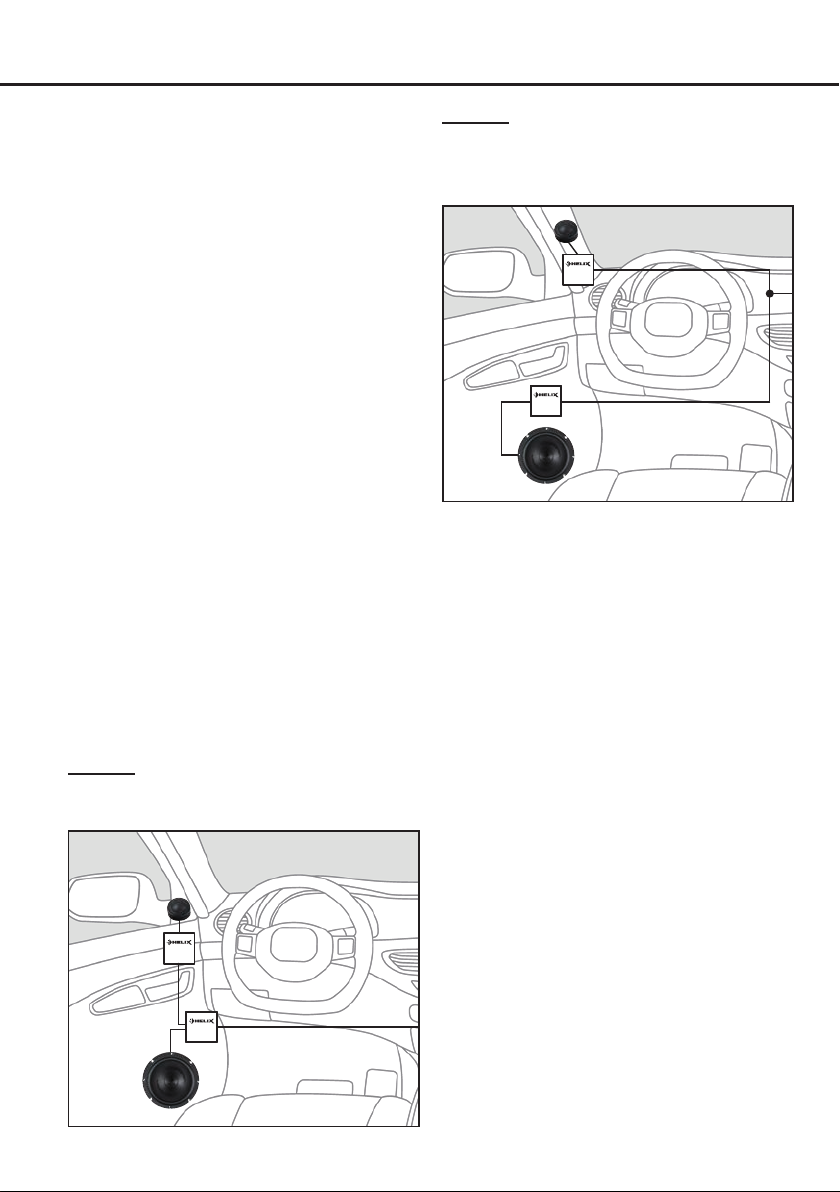

Variante b: Anschluss der Frequenzweichen bei
separaten Einbauplätzen von Hoch- und Tiefmitteltöner, z.B. Hochtöner in der A-Säule und Tiefmitteltöner in der Fahrzeugtür.
Vergewissern Sie sich, dass alle Kabel geschützt
und sicher verlegt sind und nicht durch scharfe
Kanten beschädigt werden können. Dies kann
zu Kurzschlüssen führen, die unweigerlich eine
Beschädigung Ihres Steuergerätes, Verstärkers
und / oder der Lautsprecher verursachen.
Stellen Sie ebenfalls sicher, dass alle Kabel ohne
Spannung und in ausreichender Länge am Lautsprecher befestigt sind.
Wichtig: Achten Sie darauf, dass alle Lautsprecher phasenrichtig angeschlossen sind, d.h. Plus
zu Plus und Minus zu Minus.
Die Plusleitung des Lautsprechersystems ist
durch einen roten Streifen gekennzeichnet.
4
TWEETER
CROSSOVER
WOOFER
CROSSOVER
Hinweise zum Anschluss der Frequenzweichen
nden Sie unter Punkt „Anschluss der Flex-Crossover Frequenzweiche“.
Page 5

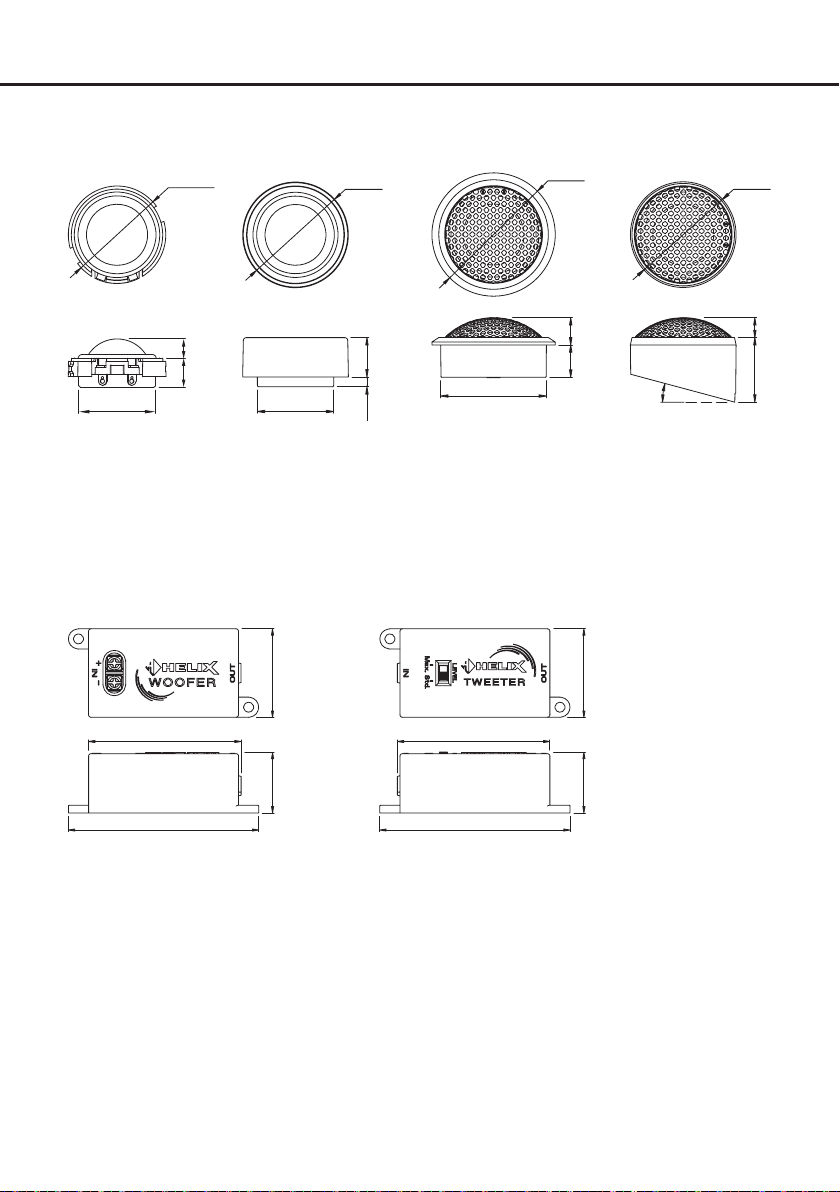

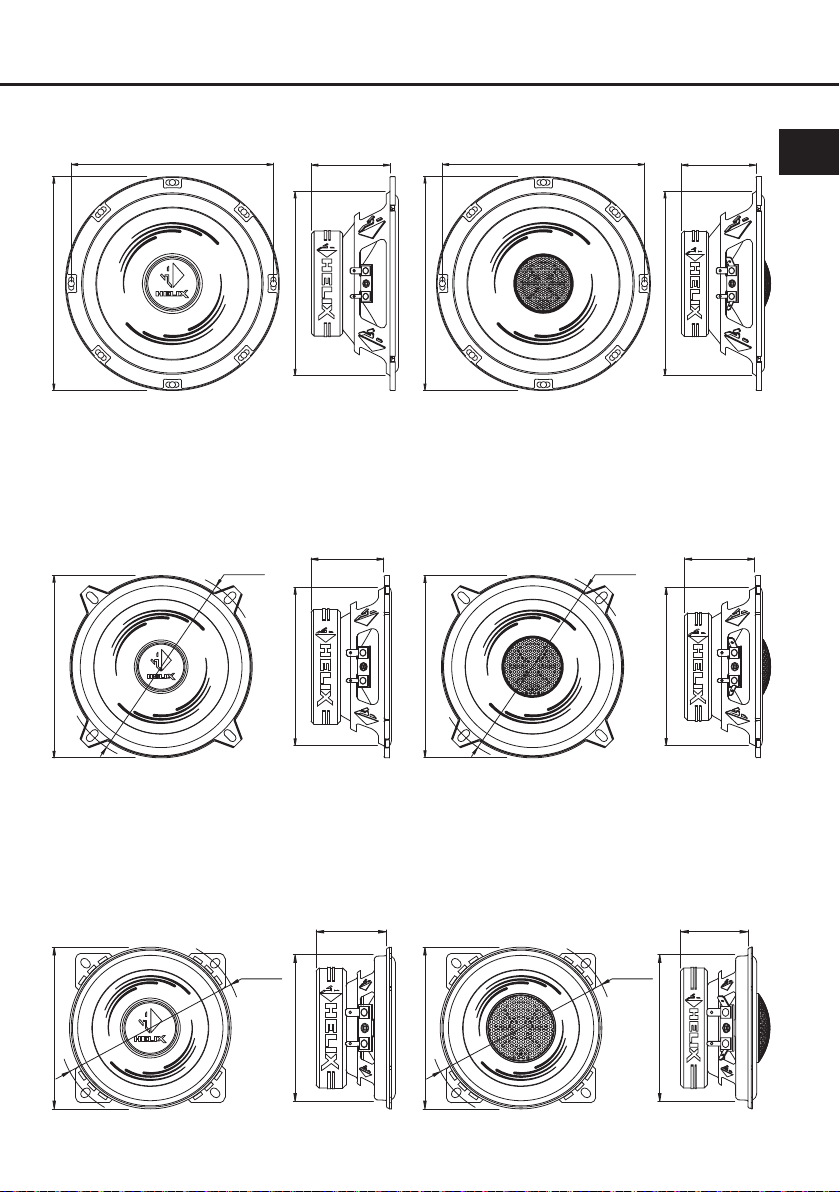

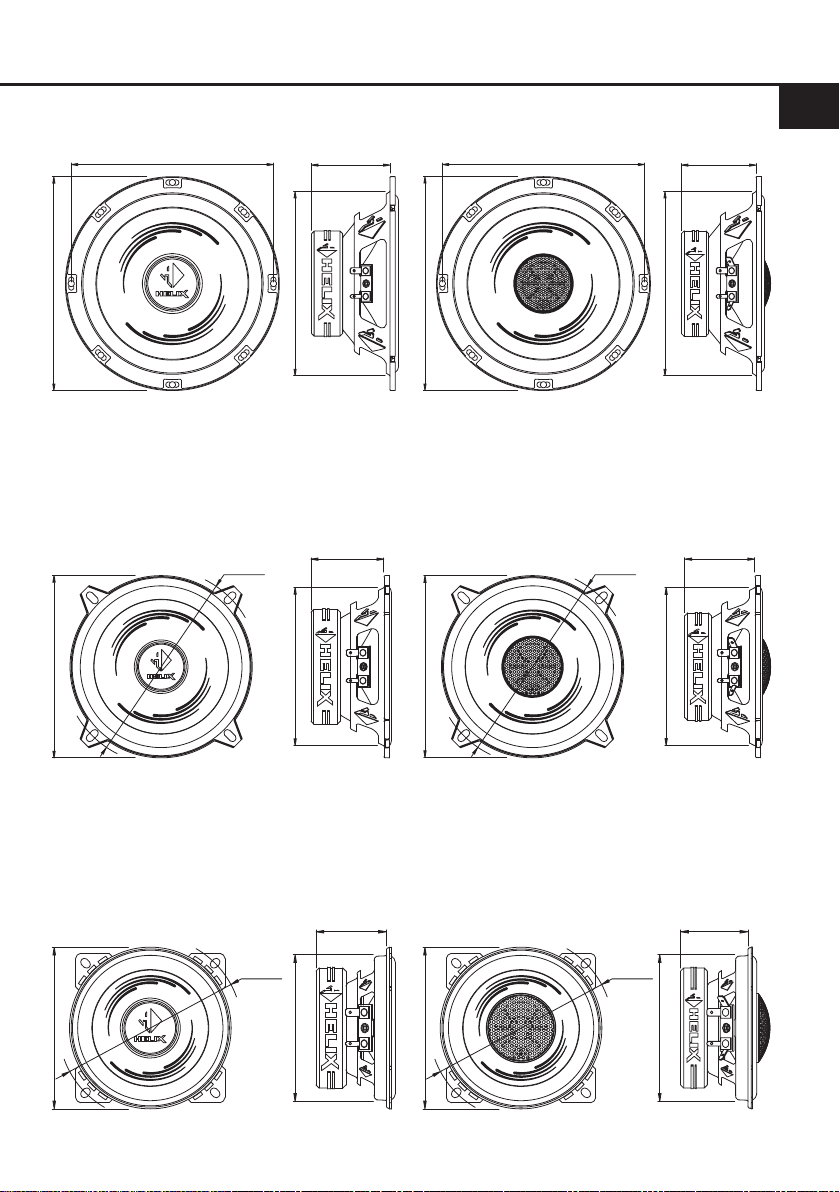

Abmessungen
PF K165.2 / PF W165
ø156 mm
ø6.14”
165 mm
6.50”
PF K130.2 / PF W130 PF C130.2
ø138 mm
ø5.43”
129 mm
5.08”
5.59”
4.41”
142 mm
112 mm
61 mm
2.40”
52 mm
2.05”
PF C165.2
165 mm
6.50”
129 mm
5.08”
ø156 mm
ø6.14”
ø138 mm
ø5.43”
5.59”
4.41”
142 mm
112 mm
58 mm
2.30”
50 mm
1.97”
de
PF K100.2 / PF W100 PF C100.2
45 mm
1.77”
ø116 mm
ø4.56”
3.66”
93 mm
4.03”
102.4 mm
4.03”
102.4 mm
ø116 mm
ø4.56”
3.66”
93 mm
43 mm
1.70”
5
Page 6
Abmessungen

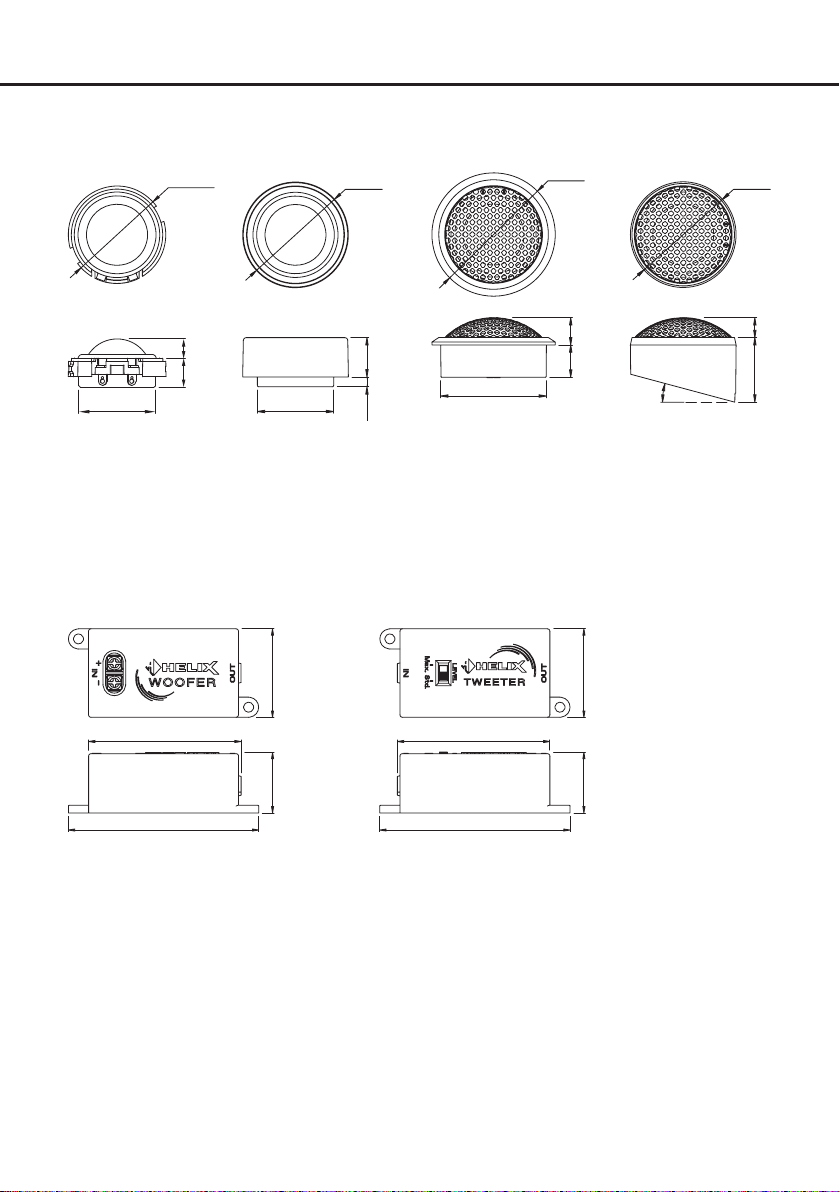

PF T20-S
6.6 mm
0.25”
9.8 mm
0.38”
Mit Gehäuse für
OEM Einbau
26 mm
1.02”
ø36 mm
ø1.42”
Ohne Gehäuse
26 mm
1.02”
ø33.1 mm
ø1.30”
Flex-Crossover Frequenzweichen
1.38”
35.1 mm
13.4 mm
0.53”
3.4 mm
0.13”
Mit Gehäuse für
versenkten Einbau
36 mm
1.42”
ø42 mm
ø1.65”
Mit Gehäuse für angewinkelten Einbau
9.2 mm
0.36”
11 mm
0.43”
1.38”
35.1 mm
ø36 mm
ø1.42”
6.7 mm
0.26”
22 mm
15°
0.87”
60.5 mm
2.38”
75.5 mm
2.97”
0.95”
24 mm
60.5 mm
2.38”
75.5 mm
2.97”
0.95”
24 mm
6
Page 7

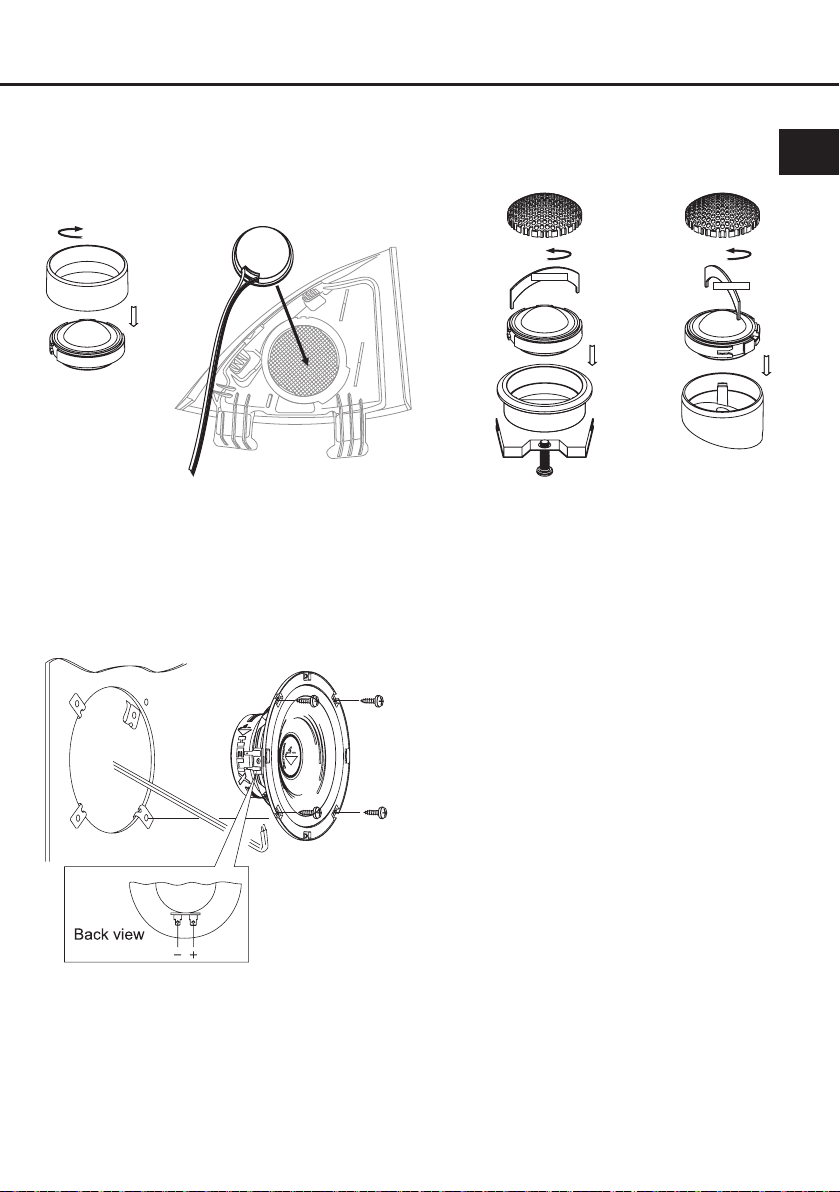

Installation

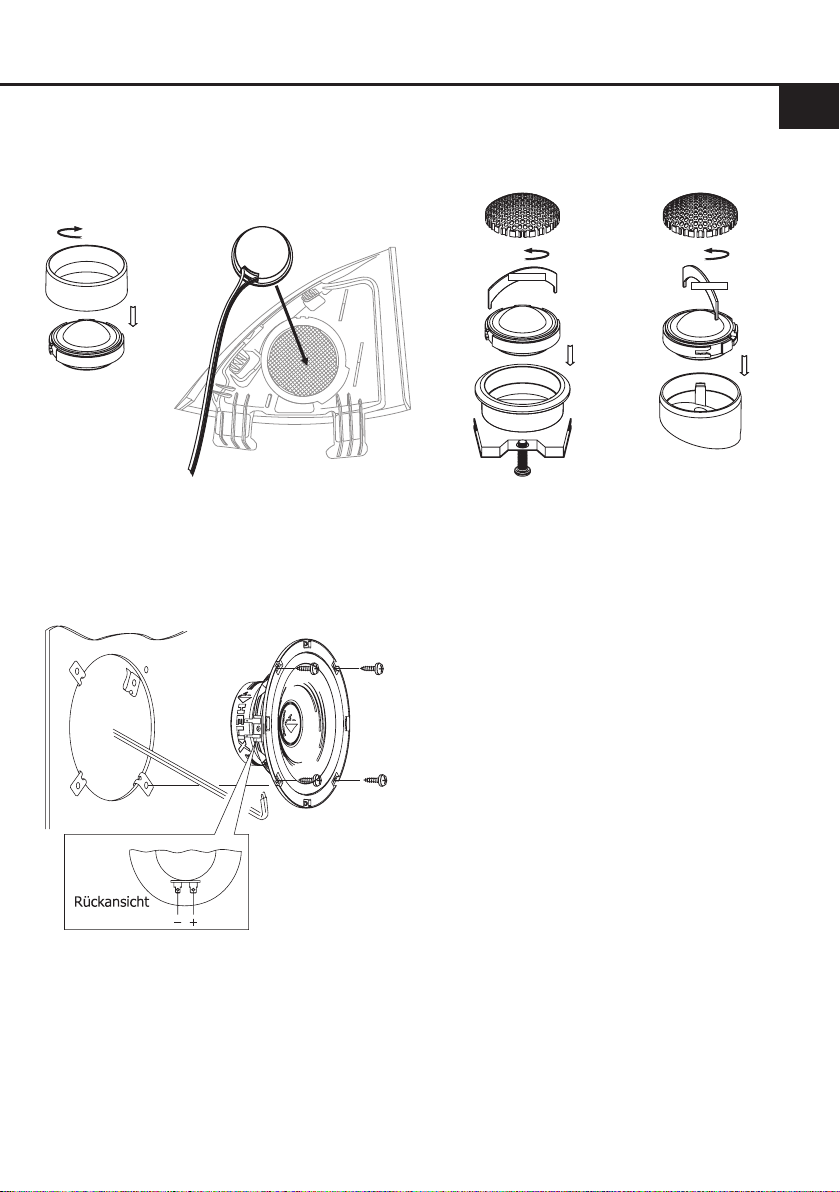

Einbau Hochtöner
Variante a:
OEM Integration
1. Hochtöner vorbereiten
im Uhrzeigersinn
2. Hochtöner im Original Spiegeldreieck
befestigen, bspw. mit einem geeigneten
Kleb- oder Dichtsto
Einbau Tiefmitteltöner
Variante b:
versenkter Einbau
gegen den
Uhrzeigersinn
Montagehilfe
Variante c:
angewinkelter Einbau
gegen den
Uhrzeigersinn
Montagehilfe
de
7
Page 8
Installation

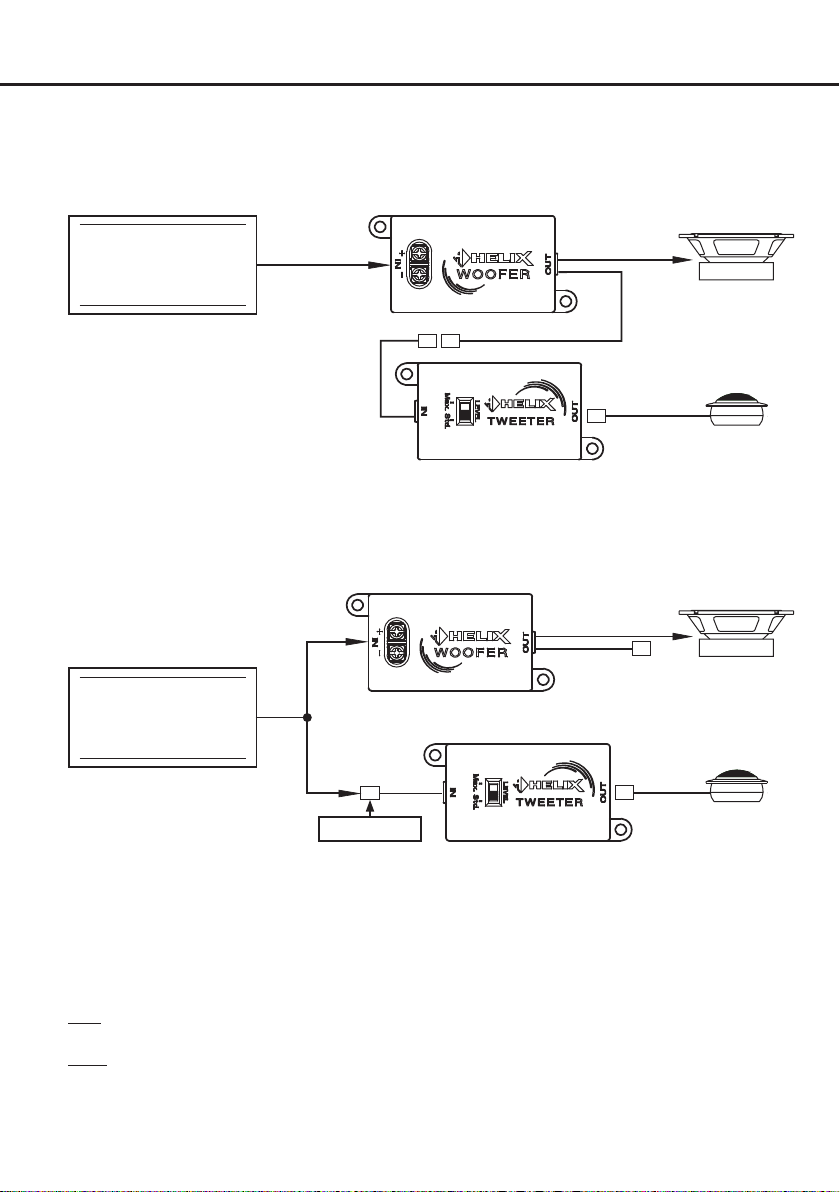

Anschluss der Flex-Crossover Frequenzweiche
Variante a: Anschluss der Frequenzweichen bei zusammenliegenden Einbauplätzen von Hoch- und
Tiefmitteltöner, z.B. in der Fahrzeugtür.
Radio / Verstärker
Tiefmitteltöner
Hochtöner
Variante b: Anschluss der Frequenzweichen bei separaten Einbauplätzen von Hoch- und Tiefmitteltöner, z.B. Hochtöner in der A-Säule und Tiefmitteltöner in der Fahrzeugtür.
Tiefmitteltöner
Radio / Verstärker
Verbindung per
Quetschverbinder*
Hochtöner
Achten Sie darauf, dass alle Komponenten phasenrichtig angeschlossen sind, d.h. Plus zu Plus
und Minus zu Minus. Die Plusleitung des Lautsprechersystems ist durch einen roten Streifen
gekennzeichnet.
Anpassen des Lautstärkepegels des Hochtöners: Mit Hilfe des Schiebeschalters auf der Hochtöner-
Frequenzweiche kann der Lautstärkepegel des Hochtöners optimiert werden.
Std.: Der Hochtöner wird mit dem für die meisten Anwendungsfälle optimalen Pegel angesteuert
(Hochtonabsenkung PF K165.2: -3 dB / PF K130.2: -3 dB / PF K100.2: -4 dB).
Max.: Der Hochtöner wird mit dem maximalen Pegel angesteuert.
8
Page 9
Technische Daten
Komponentensysteme:
PF K165.2 PF K130.2 PF K100.2
Leistung RMS / Max. 60 / 120 Watt 50 / 100 Watt 40 / 80 Watt
Frequenzbereich 55 Hz - 22.000 Hz 65 Hz - 22.000 Hz 100 Hz - 22.000 Hz
Impedanz 3 Ω 3 Ω 3 Ω
Wirkungsgrad 92,5 dB @ 2,83V / 1m
Außendurchmesser
Einbaudurchmesser
Einbautiefe
Abmessungen
Flex-Crossover
Features
Hochtöner Ultrakompakt, Seidenka-
Tieftöner Membran aus gespritztem
Flex-Crossover Hochtöner: 12 dB Hoch-
88,5 dB @ 1W / 1m
Hochtöner: 33,1 mm
Tieftöner: 165,0 mm
(weitere Daten Seite 5 .)
Hochtöner: 33,1 mm
Tieftöner: 142,0 mm
(weitere Daten Seite 5 .)
Hochtöner: 9,8 mm
Tieftöner: 61,0 mm
(weitere Daten Seite 5 .)
75,5 x 35,1 x 24 mm 75,5 x 35,1 x 24 mm 75,5 x 35,1 x 24 mm
lotte, Neodym magnet und
abnehmbares Gitter
Polypropylen mit eingebetteten Carbonfasern
pass, Hochtonschutz und
Pegelanpassung
Tieftöner: 12 dB Tiefpass
91,0 dB @ 2,83V / 1m
87,0 dB @ 1W / 1m
Hochtöner: 33,1 mm
Tieftöner: 129,0 mm
(weitere Daten Seite 5 .)
Hochtöner: 33,1 mm
Tieftöner: 112,0 mm
(weitere Daten Seite 5 .)
Hochtöner: 9,8 mm
Tieftöner: 52,0 mm
(weitere Daten Seite 5 .)
Ultrakompakt, Seidenkalotte, Neodym magnet und
abnehmbares Gitter
Membran aus gespritztem
Polypropylen mit eingebetteten Carbonfasern
Hochtöner: 12 dB Hochpass, Hochtonschutz und
Pegelanpassung
Tieftöner: 12 dB Tiefpass
90,0 dB @ 2,83V / 1m
86,0 dB @ 1W / 1m
Hochtöner: 33,1 mm
Tieftöner: 102,4 mm
(weitere Daten Seite 5 .)
Hochtöner: 33,1 mm
Tieftöner: 93,0 mm
(weitere Daten Seite 5 .)
Hochtöner: 9,8 mm
Tieftöner: 45,0 mm
(weitere Daten Seite 5 .)
Ultrakompakt, Seidenkalotte, Neodym magnet und
abnehmbares Gitter
Membran aus gespritztem
Polypropylen mit eingebetteten Carbonfasern
Hochtöner: 12 dB Hochpass, Hochtonschutz und
Pegelanpassung
Tieftöner: 6 dB Tiefpass
de
Koaxialsysteme:
PF C165.2 PF C130.2 PF C100.2
Leistung RMS / Max. 60 / 120 Watt 50 / 100 Watt 40 / 80 Watt
Frequenzbereich 60 Hz - 22.000 Hz 70 Hz - 22.000 Hz 100 Hz - 22.000 Hz
Impedanz 3 Ω 3 Ω 3 Ω
Wirkungsgrad 92,5 dB @ 2,83V / 1m
88,5 dB @ 1W / 1m
Außendurchmesser 165,0 mm 129,0 mm 102,4 mm
Einbaudurchmesser 142,0 mm 112,0 mm 93,0 mm
Einbautiefe 58,0 mm 50,0 mm 43,0 mm
Features
Hochtöner Mylar-Kalotte, Neodym-
magnet
Tieftöner Membran aus gespritztem
Polypropylen mit eingebetteten Carbonfasern
Frequenzweiche Integriert, 6 dB Hochpass Integriert, 6 dB Hochpass Integriert, 6 dB Hochpass
91,0 dB @ 2,83V / 1m
87,0 dB @ 1W / 1m
Mylar-Kalotte, Neodymmagnet
Membran aus gespritztem
Polypropylen mit eingebetteten Carbonfasern
90,0 dB @ 2,83V / 1m
86,0 dB @ 1W / 1m
Mylar-Kalotte, Neodymmagnet
Membran aus gespritztem
Polypropylen mit eingebetteten Carbonfasern
9
Page 10
Garantiehinweis
Die Garantieleistung entspricht der gesetzlichen
Regelung. Von der Garantieleistung
ausgeschlossen sind Defekte und Schäden,
die durch Überlastung oder unsachgemäße
Behandlung entstanden sind. Eine Rücksendung
kann nur nach vorheriger Absprache in
der Originalverpackung, einer detaillierten
Fehlerbeschreibung und einem gültigen Kaufbeleg
erfolgen. Technische Änderungen, Druckfehler
und Irrtümer vorbehalten!
Für Schäden am Fahrzeug oder Gerätedefekte,
hervorgerufen durch Bedienungsfehler des
Gerätes, können wir keine Haftung übernehmen.
Alle HELIX Lautsprecher sind mit einer CEKennzeichnung versehen. Damit sind die Geräte
für den Betrieb in Fahrzeugen innerhalb der
Europäischen Union (EU) zertiziert.
10
Page 11
Congratulations!
Dear Customer,
Congratulations on your purchase of this
high-quality HELIX speaker system.
This system highlights best quality, excellent manufacturing and state-of-the-art sound quality.
Thanks to more than 30 years of experience in
research and development of audio products this
General instructions
General instructions for installing a HELIX
speaker system
To prevent damage to the speakers and possible
injury, read this manual carefully and follow all
installation instructions. This product has been
checked for proper function prior to shipping and
is guaranteed against manufacturing defects.
For a proper performance and to ensure full warranty coverage, we strongly recommend to get this
product installed by an authorized HELIX dealer.
If you choose to perform your own installation
read the following information and precautions
carefully.
Failure to follow the stated precautions may result
in personal injury and / or damage to the audio
system or vehicle.
1. Always make sure that the speaker will t into
the intended mounting location and that there
is adequate depth for the magnet system.
2. Check for adequate space between speaker and window, window crank, power window mechanism, seat, rear deck torsion
bars, and other items which may interfere
with the speaker`s mounting. This is very
important if any hole cutting is required.
Detailed size information is indicated in the
dimension section of this manual. Take care
that the mounting surface is at and free from
all obstructions.
3. Ensure that the loudspeakers are correctly
connected (phase), i.e. plus to plus and minus
to minus. Exchanging plus and minus may
result in signicant loss of sound quality.
speaker system generation sets new standards.
We wish you many hours of enjoyment with your
new HELIX speakers.
Yours
AUDIOTEC FISCHER Team
4. Make sure that the crossovers are mounted
properly.
5. Do not mount the speakers and crossovers
where water may splash on them.
6. The quality of the installation has a signicant eect on the overall performance of the
speaker system. Treat each installation step
with a high degree of attention.
7. Avoid low frequency cancellation caused by
air leakage between the speaker basket and
the mounting surface (e.g. mounted on a
bended or uneven surface or mounted in an
oversized hole).
8. Mounting panel reinforcement may be necessary in some cases in order to ensure a stable, torsion-free and even surface. This can
be achieved by mounting the speaker on a
metal or wooden sub-bae behind the body
or door panel. Consult an installation specialist for further advices.
9. In most cases you can use the original speaker mounting locations in the doors, body panels or the rear deck. If these are not available
you have to prepare your own secure installation place. Due to their structural integrity and
accessibility the precut mounting holes should
be used whenever possible. Information on a
proper mounting can be found in the section
“Installation” of this manual.
IMPORTANT: Never cut any metal that is an integral part of an automobile`s safety or structural
car body.
en
11
Page 12
General instructions
General instructions for connecting HELIX
speaker systems
We strongly recommend that you operate the
complete audio system at low volume before nal installation. So you can check whether each
speaker is working before securing the loudspeakers into their mounting locations.
Make sure that all speaker wiring is fully protected
from cutting or wear at sharp edges, which can
lead to short circuits that may damage your head
unit, amplier and/or speaker system.
Make sure that all speaker wires are long enough
in order to avoid any mechanical stress on the
wires or the connectors.
Attention: Ensure that the loudspeakers are correctly connected (phase), i.e. plus to plus and
minus to minus. Exchanging plus and minus will
result in a signicant loss of sound quality.
The positive leads of the loudspeaker system are
marked with a red stripe.
General instructions for connecting the HELIX
“Flex-Crossovers”
The crossovers of the PF K165.2 / PF K130.2 /
PF K100.2 component kit oer two conguration
options.
Option b: Connecting the crossovers in vehicles
with separate mounting positions of tweeter and
woofer, e.g. tweeter in the A-pillar and woofer in
the car door.
TWEETER
CROSSOVER
WOOFER
CROSSOVER
For further information regarding the connection
of the crossovers see section “Connecting the
Flex-Crossover” in this manual.
Option a: Connecting the crossovers in vehicles
with mounting positions of tweeter and woofer
close to each other, e.g. in the car door.
TWEETER
CROSSOVER
WOOFER
CROSSOVER
12
Page 13
Dimensions
PF K165.2 / PF W165
ø156 mm
ø6.14”
165 mm
6.50”
PF K130.2 / PF W130 PF C130.2
ø138 mm
ø5.43”
129 mm
5.08”
5.59”
4.41”
142 mm
112 mm
61 mm
2.40”
52 mm
2.05”
PF C165.2
165 mm
6.50”
129 mm
5.08”
ø156 mm
ø6.14”
ø138 mm
ø5.43”
5.59”
4.41”
142 mm
112 mm
58 mm
2.30”
50 mm
1.97”
en
PF K100.2 / PF W100 PF C100.2
45 mm
1.77”
ø116 mm
ø4.56”
3.66”
93 mm
4.03”
102.4 mm
4.03”
102.4 mm
ø116 mm
ø4.56”
3.66”
93 mm
43 mm
1.70”
13
Page 14
Dimensions
PF T20-S
Without housing
ø33.1 mm
ø1.30”
6.6 mm
0.25”
9.8 mm
0.38”
26 mm
1.02”
Flex-Crossovers
With housing for
OEM mount
26 mm
1.02”
1.38”
35.1 mm
ø36 mm
ø1.42”
With housing for ush
mount
13.4 mm
0.53”
3.4 mm
0.13”
36 mm
1.42”
ø42 mm
ø1.65”
9.2 mm
0.36”
11 mm
0.43”
1.38”
35.1 mm
With housing for
angle mount
15°
ø36 mm
ø1.42”
6.7 mm
0.26”
22 mm
0.87”
14
60.5 mm
2.38”
75.5 mm
2.97”
0.95”
24 mm
60.5 mm
2.38”
75.5 mm
2.97”
0.95”
24 mm
Page 15
Installation
Tweeter mounting
Option a:
OEM integration
1. Preparing the tweeter
clockwise
Woofer mounting
2. Fix the tweeter in original mirror triangle,
e.g. with an appropriate adhesive or
sealant
Option b:
ush mount
counterclockwise
Spanner tool
Option c:
angle mount
counterclockwise
Spanner tool
en
15
Page 16
Installation
Connecting the Flex-Crossover
Option a: Connecting the crossovers in vehicles with mounting positions of tweeter and woofer close to
each other, e.g. in the car door.
Head unit / amplier
Woofer
Tweeter
Option b: Connecting the crossovers in vehicles with separate mounting positions of tweeter and woofer, e.g. tweeter in the A-pillar and woofer in the car door.
Head unit / amplier
Connection via crimp
connectors*
Ensure that all components are correctly connected (phase), i.e. plus to plus and minus to minus.
The positive leads of the loudspeaker system are marked with a red stripe.
Adjusting the level of the tweeter: The crossover allows to optimize the level of the connected tweeter.
Therefore adjust the slide switch which is located at the top of the crossover to the desired position.
Std.: The tweeter has the optimum level for most applications (tweeter level reduction PF K165.2: -3 dB /
PF K130.2: -3 dB / PF K100.2: -4 dB).
Max.: The tweeter is driven with the maximum level.
16
Woofer
Tweeter
Page 17
Technical data
Component kits:
PF K165.2 PF K130.2 PF K100.2
Power RMS / Max. 60 / 120 Watts 50 / 100 Watts 40 / 80 Watts
Frequency response 55 Hz - 22,000 Hz 65 Hz - 22,000 Hz 100 Hz - 22,000 Hz
Impedance 3 Ω 3 Ω 3 Ω
Sensitivity 92.5 dB @ 2.83V / 1m
Outer diameter
Installation diameter
Installation depth
Dimensions
Flex-Crossover
Features
Tweeter Ultra compact, silk dome,
Woofer Injected polypropylene
Flex-Crossover Tweeter: 12 dB highpass,
88.5 dB @ 1W / 1m
Tweeter: 33.1 mm
Woofer:
165.0 mm / 6.50”
(more data page 13 et sqq.)
Tweeter: 33.1 mm
Woofer:
142.0 mm / 5.59”
(more data page 13 et sqq.)
Tweeter: 9.8 mm
Woofer:
61.0 mm / 2.40”
(more data page 13 et sqq.)
75.5 x 35.1 x 24 mm /
2.97 x 1.38 x 0.95”
neodymium magnet and
detachable grille
cone with embedded
carbon bers
protection and level
adjustment
Woofer: 12 dB lowpass
/ 1.30”
/ 1.30”
/ 0.39”
91.0 dB @ 2.83V / 1m
87.0 dB @ 1W / 1m
Tweeter: 33.1 mm
Woofer:
129.0 mm / 5.08”
(more data page 13 et sqq.)
Tweeter: 33.1 mm
Woofer:
112.0 mm / 4.41”
(more data page 13 et sqq.)
Tweeter: 9.8 mm
Woofer:
52.0 mm / 2.05”
(more data page 13 et sqq.)
75.5 x 35.1 x 24 mm /
2.97 x 1.38 x 0.95”
Ultra compact, silk dome,
neodymium magnet and
detachable grille
Injected polypropylene
cone with embedded
carbon bers
Tweeter: 12 dB highpass,
protection and level
adjustment
Woofer: 12 dB lowpass
/ 1.30”
/ 1.30”
/ 0.39”
90.0 dB @ 2.83V / 1m
86.0 dB @ 1W / 1m
Tweeter: 33.1 mm
Woofer: 102.4 mm
(more data page 13 et sqq.)
Tweeter: 33.1 mm
Woofer:
93.0 mm / 3.66”
(more data page 13 et sqq.)
Tweeter: 9.8 mm
Woofer:
45.0 mm / 1.77”
(more data page 13 et sqq.)
75.5 x 35.1 x 24 mm /
2.97 x 1.38 x 0.95”
Ultra compact, silk dome,
neodymium magnet and
detachable grille
Injected polypropylene
cone with embedded
carbon bers
Tweeter: 12 dB highpass,
protection and level
adjustment
Woofer: 6 dB lowpass
/ 1.30”
/ 4.03”
/ 1.30”
/ 0.39”
en
Coaxial systems:
PF C165.2 PF C130.2 PF C100.2
Power RMS / Max. 60 / 120 Watt 50 / 100 Watt 40 / 80 Watt
Frequency response 60 Hz - 22.000 Hz 70 Hz - 22.000 Hz 100 Hz - 22.000 Hz
Impedance 3 Ω 3 Ω 3 Ω
Sensitivity 92.5 dB @ 2.83V / 1m
Outer diameter 165.0 mm / 6.50” 129.0 mm / 5.08” 102.4 mm / 4.03”
Installation diameter 142.0 mm / 5.59” 112.0 mm / 4.41”
Installation depth
Features
Tweeter Mylar dome, neodymium
Woofer Injected polypropylene
Crossover Integrated, 6 dB highpass Integrated, 6 dB highpass Integrated, 6 dB highpass
88.5 dB @
magnet
cone with embedded
carbon bers
1W / 1m
58.0 mm / 2.30”
91.0 dB @ 2.83V / 1m
87.0 dB @ 1W / 1m
50.0 mm / 1.97”
Mylar dome, neodymium
magnet
Injected polypropylene
cone with embedded
carbon bers
90.0 dB @ 2.83V / 1m
86.0 dB @ 1W / 1m
93.0 mm / 3.66”
43.0 mm / 1.70”
Mylar dome, neodymium
magnet
Injected polypropylene
cone with embedded
carbon bers
17
Page 18
Warranty Disclaimer
The warranty service is based on the statutory
regulations. Defects and damage caused by over-
load or improper handling are excluded from the
warranty service. Any return can only take place
following prior consultation, in the original packaging together with a detailed description of the
error and a valid proof of purchase. Technical
modications, misprints and errors excepted!
For damages on the vehicle and the device,
caused by handling errors of the device, we can’t
assume liability. All HELIX speakers are tagged
with a CE-Certication mark. Thereby these devices are certied for the use in vehicles within the
European Community (EC).
18
Page 19
en
19
Page 20
Audiotec Fischer GmbH
Hünegräben 26 · 57392 Schmallenberg · Germany
Tel.: +49 2972 9788 0 · Fax: +49 2972 9788 88
E-mail: helix@audiotec-scher.com · Internet: www.audiotec-scher.com
Loading...
