Sehr geehrter Kunde
wir gratulieren Ihnen zum Kauf dieses hochwertigen Lautsprechersystems aus der ESPRIT-Serie.
Dieses Produkt aus dem HELIX-Sortiment beweist, dass
guter Klang und ausgezeichnete Qualität nicht unbedingt
teuer sein muss und überzeugt deshalb besonders Car-HifiEinsteiger und preisbewusste Käufer, die Wert auf ein günstiges Preis/Leistungsverhältnis legen.
Das Team von AUDIOTEC FISCHER wünscht Ihnen viel Spaß
und Hörgenuss mit Ihren neuen HELIX-Lautsprechern.
Über HELIX
Seit ihrer Einführung im Jahr 1997 setzt die Marke HELIX
immer wieder Maßstäbe für Klang, Technik und Qualität in
der Entwicklung und Fertigung von Lautsprechern und Verstärkern.
Diese herausragende Stellung wird durch wirkliche Innovationen, z. B. der Erforschung neuer Schaltungskonzepte
und Materialien, erreicht und gibt jedem HELIX-Kunden die
Sicherheit, ein erstklassiges Produkt auf dem neuesten
Stand der Technik zu besitzen.
AUDIOTEC FISCHER, die Firma hinter der Marke HELIX,
wurde im Jahr 1990 gegründet. Sie gehört heute zu den
renommiertesten Unternehmen im Car Hifi Markt weltweit.
Allgemeine Hinweise
Diese Bedienungsanleitung hilft Ihnen bei der problemlosen
Installation Ihrer HELIX ESPRIT-Lautsprecher. Bitte lesen
Sie sich diese Anleitung vor dem Einbau genau durch und
machen Sie sich mit Ihrem neuen Lautsprechersystem vertraut.
Ihr Kaufbeleg dient als Garantienachweis für etwaige Reparaturen oder Austausch. Bitte heben Sie ihren Kaufbeleg,
Bedienungsanleitung und Originalverpackung sorgfältig auf.
Hinweise vor der Installation
Es wird empfohlen, Ihre HELIX ESPRIT-Lautsprecher nur
von einem autorisierten HELIX-Händler einbauen zu lassen.
Dies garantiert eine hochwertige Installation und erspart
Ihnen eine Menge Zeit und Aufwand. Sollten Sie sich dazu
entscheiden, die Installation selbst auszuführen, gehen Sie
bitte nach den folgenden Anweisungen vor.
Nichtbeachtung der folgenden Hinweise kann zu
Verletzungen und/oder Schäden an Ihrem Fahrzeug
oder den Lautsprechern führen.
A. Stellen Sie sicher, dass der Lautsprecher in die ausgewählte Einbauöffnung passt, und dass genügend Einbautiefe vorhanden ist, um den Magnet aufzunehmen.
B.Prü fen Sie, ob der Freiraum zwischen dem Lautsprecher
und anderen Teilen, wie z. B. Fenster, Fensterkurbel, Fenster
heber, Sitze etc. ausreichend ist. Dies ist besonders wichtig,
wenn Einbauplätze ausgeschnitten werden müssen.
Vollständige Daten über die Einbautiefe und den Durchmesser der Lautsprecher finden Sie in den Einbaudiag rammen
dieser Anleitung.
Bitte stell en Sie sicher, dass die Auflagefläche der Lautsprecher möglichst plan und stabil ist.
C.Die Qualität und Sorg falt der Installation hat entscheidenden Einfluss auf den Klang des Lautsprechers. Bitte führen Sie jede Installation mit größtmöglicher Sorgfalt durch.
D.Installieren Sie die Lautsprecher bitte nicht an Orten, an
denen Wasser auf die Chassis tropfen kann.
E. Bitte vermeiden Sie akustische Kurzschlüsse (Luftdurchlässigkeit der Montagepla tte zwischen Membran und
Korb), die Auslöschungen tiefer Frequenzen zur Folge haben.
Diese können durch den Einbau des Lautsprechers in einem
zu großen Ausschnitt oder auf unebener Fläche auftreten.
F. In machen Fällen ist eine Verstärkung der Montageplatte
nötig, um dem Lautsprecher eine stabile, ebene und verwindungsfreie Auflagefläche zu bieten.
Dies erreichen Sie, indem Sie den Lautsprecher auf einen
stabilen Holz- oder Metallring montieren, oder diesen Ring
hinter die Montagepla tte setzen, damit der Lautsprecher
eine stabile Aufnahme hat. Bitte wenden Sie sich an einen
Einbauspezialisten für weitere Anregungen.
G. Wenn Sie Lautsprecher in ihrem Auto tauschen möchten,
muss ein Einbauplatz für diesen geschaffen werden.
In den meisten Fällen sind Originaleinbauplätze in den
Türen, Karosserieöffnungen oder der Heckablage vorhanden. Bi tte nutzen Sie, wenn möglich, die vorgesehenen
Originaleinbauplätze Ihres Fahrzeugs. Sollten keine
Originaleinbauplätze vorhanden sein, muss ein sicherer und
geeigneter Einbauplatz für den Lautsprecher gescha ffen
werden.
WICHTIG:
Bitte schneiden Sie NIEMALS Metall aus der
Karosserie aus . Dies kann ein tragender Teil des
Fahrzeugs sein, der die Stabilität der Karosserie und
des Fahrzeugs gewährleistet.
Installation der HELIXESPRIT-Lautsprecher
Wir empfehlen Ihnen, einen kurzen Funktionstest des kompletten Systems bei geringer Lautstärke durchzuführen, um
sicherzugehen, dass alle Komponenten vor ihrer endgültigen Montage auch korrekt funktionieren.
VORSICHT:
Stellen Sie sicher, dass alle Kabel geschützt und sicher verlegt sind und nicht an schar fen Kanten beschädigt werden
können.
-
2
deutsch
Dies kann zu Kurzschlüssen führen, die unweigerlich eine
Beschädigung ihres Steuergeräts und/oder Ihres
Verstärkers verursachen.
Stellen Sie ebenfalls sicher, dass alle Kabel ohne Spannung und
mit der ausreichenden Länge am Lautsprecher befestigt sind.
Befestigung der HELIX ESPRIT-Lautsprecher
Wenn alle Komponenten richtig angeschlossen sind und den
Funktionstest bestanden haben, können Sie die Lautsprecher in ihrer endgültigen Position befestigen.
Ausstattungsmerkmale
Komponentensysteme
Tiefmitteltöner mit gewebter Fiberglass-Membran
25 mm Seidenkalotten-Hochtöner mit Neodym-Magnet
Separate Frequenzweiche mit integriertem
Hochtonschutz
Spezielle Gummisicke für höchste Belastbarkeit und
lange Lebensdauer
Hochwertiger, stabiler Metallkorb zur Vermeidung
störender Resonanzen
Euro-DIN-Korb für problemlosen Einbau in fast
alle Fahrzeugtypen
Stabiles Abdeckgitter zum Schutz der
Lautsprecher
Koaxialsysteme
Tiefmitteltöner mit gewebter Fiberglass-Membran
19 mm Seidenkalotten-Hochtöner mit Neodym-Magnet
360° drehbarer und 25° schwenkbarer Hochtöner
Spezielle Gummisicke für höchste Belastbarkeit und
lange Lebensdauer
1.Setzen Sie den Lautsprecher in seinen Montagering, wie
unter „Einbau Woofer“ beschrieben.
2.Setzen Sie den Lautsprecher mit dem Montagering in
seine Einbauö ffnung und prüfen Sie, ob die Sch rauben in
der richtigen Position mit den Befestigungslöchern stehen.
Bitte benutzen Sie die mitgelieferten Schraubenclips um die
Befestigungsschrauben zu sichern. Ziehen Sie alle
Schrauben vorsichtig und fest an.
3. Setzen Sie das Lautsprechergitter zwischen den Korb und
den Montagering, und stell en Sie sicher, dass das Gi tter
Kontakt mit der Aufnahme im Montagering hat.
Hochwertiger, stabiler Metallkorb zur Vermeidung
störender Resonanzen
Euro-DIN-Korb für problemlosen Einbau in fast
alle Fahrzeugtypen
Stabiles Abdeckgitter zum Schutz der Lautsprecher
E 169:
16 x 23 cm Fiberglass-Tieftöner
Integrierter 50 mm Mylar-Mitteltöner
Integrierter 19 mm Seidenkalottenhochtöner mit
Neodym-Magnet
Spezielle Gummisicke für höchste Belastbarkeit und
lange Lebensdauer
Hochwertiger, stabiler Metallkorb zur Vermeidung
störender Resonanzen
Euro-DIN-Korb für problemlosen Einbau in fast
alle Fahrzeugtypen
Stabiles Metallgitter zum Schutz der Lautsprecher
Rückansicht

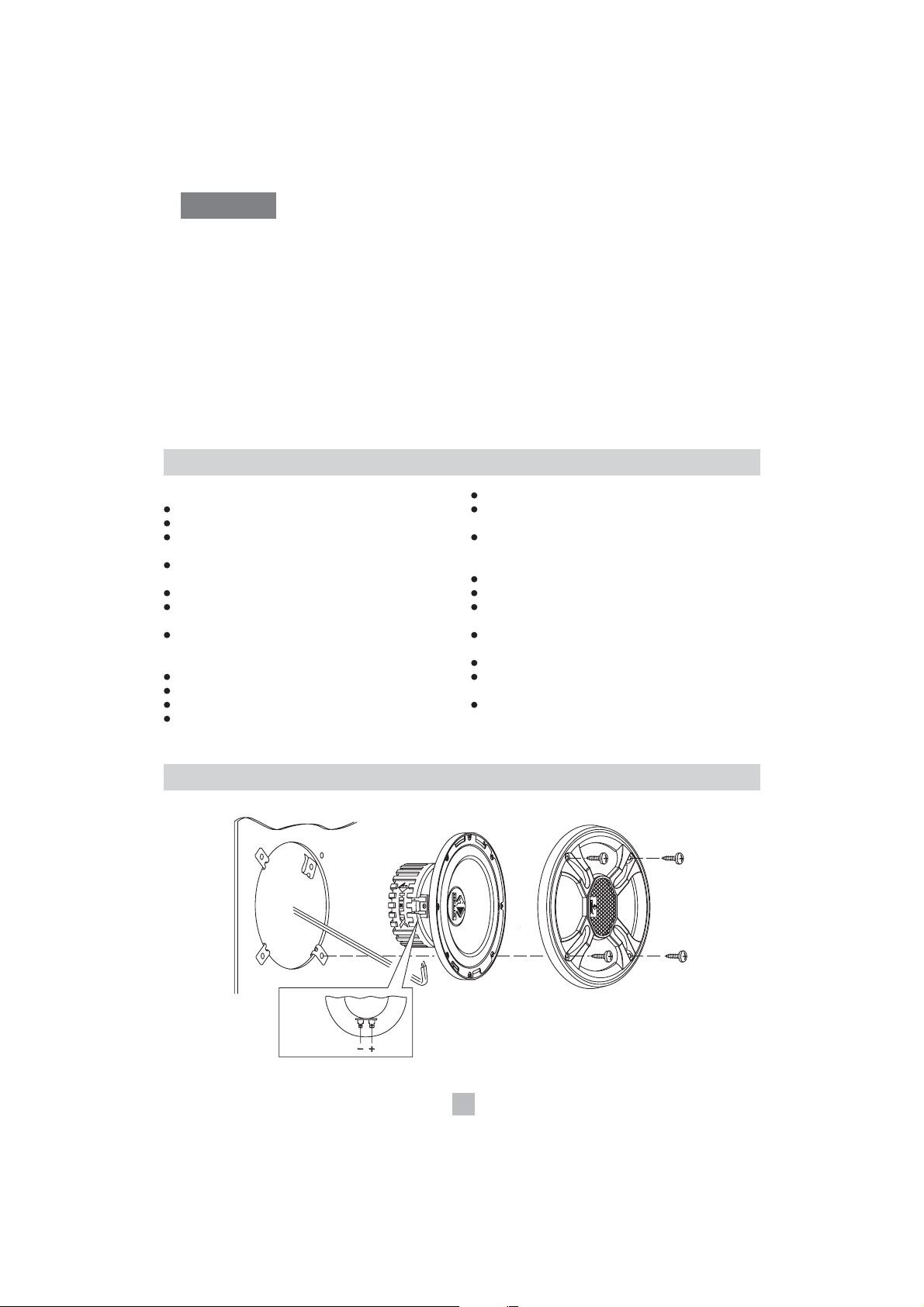

Einbau Woofer
3
deutsch
Einbau Hochtöner
versenkter Einbauaufgesetzter Einbau
Anschluss Frequenzweiche
angewinkelter Einbau
zum Verstärker
Hochtöner
Tiefmitteltöner
4
deutsch

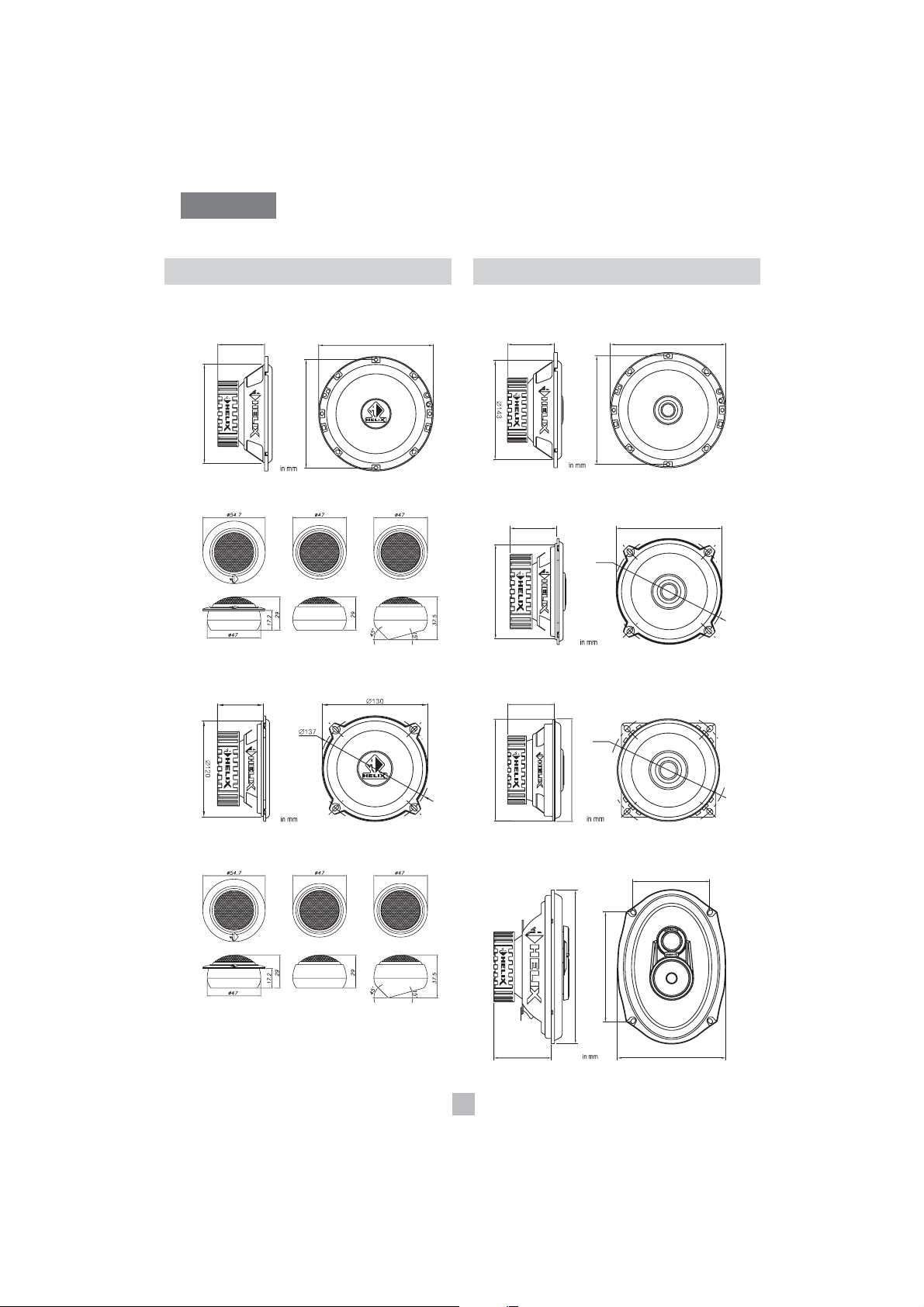

Komponentensysteme
65
E
142
E
155
E165.5
E135
54
Koaxialsysteme
E106E136
65
E
155
E165.5
E105
54
E137
E
120
E
130
E104
48
E117
E
101.5
E
102.5
E169
121
165
236
76
5
162.5
deutsch
Technische Daten
Komponentensysteme E 136
LeistungRMS/Max
Frequenzbereich
Empfindlichkeit
Impedanz
Einbautiefe
Koaxialsysteme E 106
LeistungRMS/Max
Frequenzbereich
Empfindlichkeit
Impedanz
Einbautiefe
60/120 Watt
55 Hz - 22 kHz
91 db 1W/1m
4 Ohm
65 mm
50/100 Watt
55 Hz - 22 kHz
91 db 1W/1m
4 Ohm
65 mm
65 Hz - 22 kHz
65 Hz - 22 kHz
Garantiebestimmungen
HELIX-Produkte geniessen aufgrund ihres hohen Qualitätsniveaus international einen ausgezeichneten Ruf. Daher
gewähren wir eine Garantie von 2 Jahren.
Die Produkte werden während der gesamten Fertigung ständig kontrolliert und geprüft. Bitte beachten Sie im Servicefall
folgende Hinweise:
1. Die 2-jährig e Garantiezeit beginnt mit dem Kauf
des Produktes und gilt nur für den Erstbesitzer.
2. Während der Garantiezeit beseitigen wir etwaige
Mängel, die nachweislich auf Material- oder Fabrikationsfehlern beruhen, nach unserer Wahl durch Austausch oder Nachbesserung der defekten
Teile. Weitergehende Ansprüche, insbesondere auf
Minderung, Wandlung, Schadenersatz oder Folgeschäden sind ausgeschlossen. Ersetzte Teile gehen in
das Eigentum von AUDIOTEC FISCHER über. Die
Garantiezeit wird von einer Garantieleistung durch uns
nicht berührt.
3. Am Produkt dürfen keine unsachgemäßen Eingriffe vorgenommen worden sein.
4. Bei Inanspruchnahme der Garantie wenden Sie sich
bitte zuerst an Ihren Fachhändler. Sollte es notwendig
sein, das Produkt an uns einzuschicken, so beachten
Sie bitte folgende Hinweise:
E 135
50/100 Watt
90 db 1W/1m
4 Ohm
54 mm
E 105 E 104 E 169
40/80 Watt
90 db 1W/1m
4 Ohm
54 mm
a)Das Produkt muss in einwandfre ier Original-
verpackung verschickt werden.
b)Das Produkt muss frachtfrei zugestellt werden, d.h.
Porto und Risiko gehen zu Ihren Lasten
c) Die Kaufquittung muss beiliegen.
5. Von der Garantie ausgenommen sind:
a) Transportschäden, sichtbar oder unsichtbar (Rekla-
mationen für solche Schäden müssen umgehend bei
der Transportfirma eingereicht werden)
b) Kratzer in Metallteil en, Frontabdeckung en usw.
Diese Defekte müssen innerhalb von 5 Tagen nach
Kauf direkt bei Ihrem Fachhändler reklamiert
Fehler, die durch fehlerhafte Montage, falschen Anschluss, unsachgemäße Bedienung, Beanspruchung oder äußere gewaltsame Einwirkung entstanden
sind.
d)Unsachgemäß reparierte oder geänderte Geräte, die
von anderer Seite als von uns geöffnet wurden.
e) Folgeschäden an fremden Geräten
f) Kostenerstattung bei Schadensbehebung durch
Dritte ohne unser vorheriges Einverständnis
g)Geräte mit entfernten Typenschildern oder
Seriennummern.
30/60 Watt
80 Hz - 22 kHz
89 db 1W/1m
4 Ohm
48 mm
35 Hz - 22 kHz
50/100 Watt
92 db 1W/1m
4 Ohm
76 mm
6
english
Dear customer
Congratulations on your purchase of this high quality loudspeaker system of the ESPRIT series.
This HELIX product shows that perfect sound and excellent
quality not necessarily have to be expensive. Therefore it
particularly convinces car hifi newcomers and buyers who
set value on a favourable price-performance ratio.
AUDIOTEC FISCHER wishes you maximum enjoyment and
listening pleasure with your new HELIX speakers.
About HELIX
Since its introduction in 1997 the HELIX brand sets new
standards for sound excellence, technology and quality in
the development and production of loudspeakers and amplifiers.
This outstanding position has been earned with true innovations, e.g. the exploration of new circuitry concepts and
materials, and guarantees that every HELIX customer owns
a first class state-of-the-art product.
AUDIOTEC FISCHER, the company behind HELIX, was founded in 1990. Today it is one of the world’s most renowned
enterprises in the car hifi market.
Failure to follow the stated precautions may result in
personal injury and/or damage the audio system or
vehicle.
A. Always make sure the speaker will easily fit into the intended mounting location and that there is adequate cavity
depth to accept the magnet structure.
B.Check for adequate clearance between speaker and window, window crank, power window mechanism, seat, glove
box, rear deck torsion bars, and other items which may
interfere with the speaker's mounting. This is especially
important if any hole cutting is required.
Complete speaker, mounting size and depth requirements
can be found at the end of this manual. A good way to
confirm speaker place meet on a door or body panel is to
place the speaker's die cast mounting ring onto the surfa
Check for a flat mounting surface, free from all obstruction.
C. The method of installation chosen and level of execution
will effect the overall performance of the speaker system.
Treat each installation step with a high degree of attention.
D.Do not mount the speaker where water may splash the
woofer cone.
A plastic cup or some heavy gauge plastic sheeting may be
needed in some locations that are exposed to moisture from
behind the body panel.
E.Care must be taken to prevent low frequency cancellation
caused by air leakage between the front and rear of the speaker (such as when mounted on a curved or uneven surface, or when mounted in an oversized hole).
ce.
General information
This manual has been designed to make HELIX ESPRIT
automotive loudspeaker installation and ownership as
trouble-free as possible. Please read through this manual
completely before attempting any installation steps and
familiarize yourself with your new speaker system.
You will need your purchase receipt as proof of purchase for
any and all warranty repairs and for insu rance purposes.
Keep your receipt, owner's manual, and packing materials in
a safe location for possible future use.
Pre-installation instructions
It is recommended that you have your new HELIX ESPRIT
automotive loudspeakers professionally installed by your
authorized HELIX dealer. This will ensure the use of proper
installation techniques and materials, and will save much
time and effort. If you choose to perform your own installation read the following information and precautions carefully.
F. Mounting panel reinforcement may be necessary in some
cases in order to prevent surface flex. This can be achieved
by mounting the speaker on a metal or wooden sub-baffle
behind the body or door panel. Consult an installation specialist for further direction.
G.Unless you are replacing existing speakers of same size,
mounting locations will have to be cut into the doors, body
panels, or rear deck. In some cases speaker mounting holes
will be precut in the doors, body panels, or rear deck steel.
Due to their structural integrity and accessibility. These precut mounting holes should be used whenever possible.
IMPORTANT:
Never cut any metal that is an integral part of an
automobile's safety or structural supportsystem.
HELIX ESPRIT Speaker Installation
NOTE. HELIX strongly recommends that you operate the
complete audio system at low volume before final installation of your HELIX ESPRIT automotive loudspeakers. This
will allow a trial listening test before securing the loudspeakers into their mounting locations.
7
english
CAUTION:
Make sure that all speaker wiring is fully protected
from cutting or wear. Any short circuits developing
as a result could severely damage the radio/cassette
unit or amplifier. Make sure that all speaker wires
easily reach the speaker terminals with stress on the
wire or connectors.
Securing the loudspeaker
Once you have tested the complete speaker system and
have confirmed correct operation, turn the audio system off
and prepare the loudspeaker for final mounting.
Main features
Component systems
mid/bass speaker with woven fiberglass cone
25 mm silk dome tweeter with neodyme magnet
separate frequency crossover with integrated
tweeter protection
special rubber edge surround for high loadability
and long service life
high-quality, stable metal basket for reducing resonance
Euro-DIN basket for easy installation in virtually any
vehicle type
solid grille for effective speaker protection
Coaxial systems
mid/bass speaker with woven fiberglass cone
19 mm silk dome tweeter with neodyme magnet
360° rotatable and 25° tiltable tweeter
special rubber edge surround for high loadability and
long service life
1.Place the loudspeaker within the mounting ring as shown
in the illustration below.
2. Position the loudspeaker assembly into the mounting hole
and confirm correct mounting screw hole location. Proceed
to insert mounting screws through the loudspeaker mounting assembly and use the provided screw clips to capture
the screw. Tighten all screws evenly.
3. Place the speaker grille within the bas ket and mounting
ring and make sure the grille makes contact with the grille
mounting adhesive.
high-quality, stable metal basket for reducing resonance
Euro-DIN basket for easy installation in virtually any
vehicle type
solid grille for effective speaker protection
E 169:
16 x 23 cm fiberglass woofer
integrated 50 mm mylar midrange speaker
integrated 19 mm silk dome tweeter with
neodyme magnet
special rubber edge surround for high loadability
and long service life
high-quality, stable metal basket for reducing resonance
Euro-DIN basket for easy installation in virtually any
vehicle type
solid grille for effective speaker protection
Base view
Woofer installation
8
Tweeter installation
english
Flush mount Surface mount
Crossover connection
Angle mount
to amplifier
tweeter
mid/bass speaker
9
english
Component systems Coaxial systems
E106E136
65
E165.5
65
E165.5
E
142
E
155
E
155
E105
54
E135
E
120
E
101.5
54
48
E137
E104
E117
E
102.5
E
130
10
E169
121
165
236
76
162.5
Technical data
Component systems E 136 E 135
english
PowerRMS/Max
Frequencyrange
Sensitivity
Impedance
Mountingdepth
Coaxial systems E 106
PowerRMS/Max
Frequencyrange
Sensitivity
Impedance
Mountingdepth
60/120 Watts
55 Hz - 22 kHz
91 db 1W/1m
4 Ohm
65 mm
50/100 Watts
55 Hz - 22 kHz
91 db 1W/1m
4 Ohm
65 mm
65 Hz - 22 kHz
65 Hz - 22 kHz
Warranty regulations
Due to the high quali ty standard HELIX products achie ved an
excellent international reputation. Therefore we grant a warranty
period of 2 years.
The products are carefully chec ked and tested during the entire
production process. In the case of service note the following:
1) The 2 years warranty period commences with the purchase of
the product and is applicable only to the original buyer.
2) During the warranty period we will rectify any defects
due to faulty material or workmanship by replacing or reparing the defective part at our decision.
Further claims, and in particular those for price reduction,
cancellation of sa le, compensat ion for damages or subsequential damages, are excluded. The warranty period is not
altered by the fact that we have carried out warranty work.
3) Unauthorized tampering with the product will invalidate this
warranty.
Consult your authorized dealer first, if warranty service is
4)
.
Should it be necessary to return the product to the
needed
factory, please insure that
a) the product is packed in original factory packing in
good condition
50/100 Watts
90 db 1W/1m
4 Ohm
54 mm
E 105 E 104 E 169
40/80 Watts
30/60 Watts
80 Hz - 22 kHz
90 db 1W/1m
4 Ohm
54 mm
b) the product is shipped prepaid, i.e. at your expense and
risk
c) the receipt/invoice as proof of purchase is enclosed
5) Excluded from the warranty are:
a) Shipping damages, either readily apparent or concea-
led (claims for such damages must be immediately
notified to the forwarding agent).
b) Scratches in metal parts, front panels or covers etc.
This must be notified to your dealer within 5 days of purchase.
c) Defects caused by incorrect installation or connec-
tion, by ope ration errors, by overloading or by external
force.
d) Products which have been repaired incorrectly or
modified or where the product has been opened by
other persons than us.
e) Consequential damages to other equipments.
f) Reimburse ment when repairing damages by third
parties without our previous permission.
g) Products with removed serial numbers.
89 db 1W/1m
4 Ohm
48 mm
50/100 Watts
35 Hz - 22 kHz
92 db 1W/1m
4 Ohm
76 mm
11
AUDIOTEC FISCHER GmbH
Hünegräben 26
D-57392 Schmallenberg
Tel.: +49 2972 97880
Fax: +49 2972 978888
helix@audiotec-fischer.com
www.audiotec-fischer.com
Loading...
