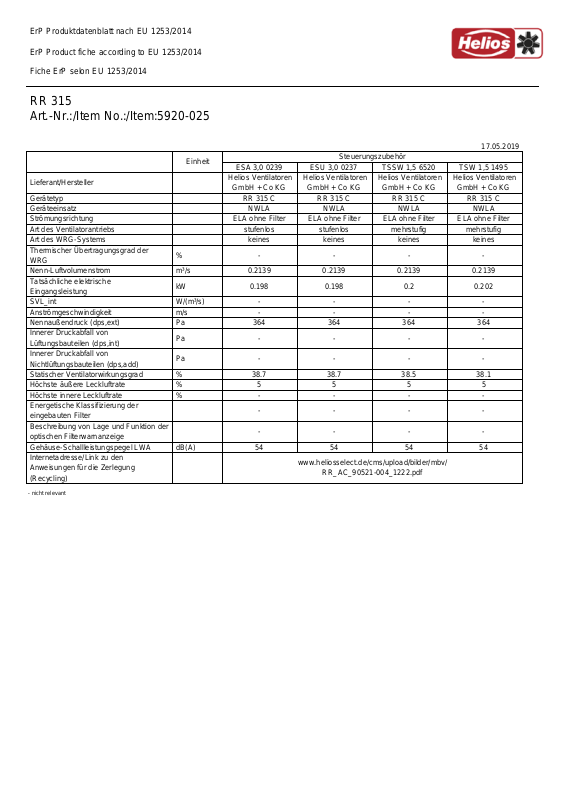

Page 1
ErP Produktdatenblatt nach EU 1253/2014
ErP Product fiche according to EU 1253/2014
Fiche ErP selon EU 1253/2014
RR 315
Art.-Nr.:/Item No.:/Item:5920-025
17.05.2019
Einheit
Lieferant/Hersteller
Gerätetyp RR 315 C RR 315 C RR 315 C RR 315 C
Geräteeinsatz NWLA NWLA NWLA NWLA
Strömungsrichtung ELA ohne Filter ELA ohne Filter ELA ohne Filter ELA ohne Filter
Art des Ventilatorantriebs stufenlos stufenlos mehrstufig mehrstufig
Art des WRG-Systems keines keines keines keines
Thermischer Übertragungsgrad der
WRG
Nenn-Luftvolumenstrom m³/s 0.2139 0.2139 0.2139 0.2139
Tatsächliche elektrische
Eingangsleistung
SVL_int W/(m³/s) - - - Anströmgeschwindigkeit m/s - - - Nennaußendruck (dps,ext) Pa 364 364 364 364
Innerer Druckabfall von
Lüftungsbauteilen (dps,int)
Innerer Druckabfall von
Nichtlüftungsbauteilen (dps,add)
Statischer Ventilatorwirkungsgrad % 38.7 38.7 38.5 38.1
Höchste äußere Leckluftrate % 5 5 5 5
Höchste innere Leckluftrate % - - - Energetische Klassifizierung der
eingebauten Filter
Beschreibung von Lage und Funktion der
optischen Filterwarnanzeige
Gehäuse-Schallleistungspegel LWA dB(A) 54 54 54 54
Internetadresse/Link zu den
Anweisungen für die Zerlegung
(Recycling)
- nicht relevant
% - - - -
kW 0.198 0.198 0.2 0.202
Pa - - - -
Pa - - - -
ESA 3,0 0239 ESU 3,0 0237 TSSW 1,5 6520 TSW 1,5 1495
Helios Ventilatoren
GmbH + Co KG
- - - -
- - - -
Helios Ventilatoren
GmbH + Co KG
www.heliosselect.de/cms/upload/bilder/mbv/
Steuerungszubehör
Helios Ventilatoren
GmbH + Co KG
RR_AC_90521-004_1222.pdf
Helios Ventilatoren
GmbH + Co KG
Page 2
ErP Produktdatenblatt nach EU 1253/2014
ErP Product fiche according to EU 1253/2014
Fiche ErP selon EU 1253/2014
RR 315
Art.-Nr.:/Item No.:/Item:5920-025
17.05.2019
Unit
Supplier
Model RR 315 C RR 315 C RR 315 C RR 315 C
Intended Use NRVU NRVU NRVU NRVU
Flow direction UVU without filter UVU without filter UVU without filter UVU without filter
Type of fan drive variable speed variable speed multispeed multispeed
Type of heat recovery system none none none none
Thermal efficiency of heat recovery % - - - Nominal flow rate m³/s 0.2139 0.2139 0.2139 0.2139
Effective electric power input kW 0.198 0.198 0.2 0.202
SFP_int W/(m³/s) - - - Face velocity m/s - - - Nominal external pressure (dps,ext) Pa 364 364 364 364
Internal pressure drop of ventilation
components (dps,int)
Internal pressure drop of non-ventilation
components (dps,add)
Static efficiency of the integrated fan(s) % 38.7 38.7 38.5 38.1
Maximum external leakage rate % 5 5 5 5
Maximum internal leakage rate % - - - Energy classification of the filters - - - Description of position and function of the
visual filter warning
Casing sound power level LWA dB(A) 54 54 54 54
Internet address for pre-/dis-assembly
instructions
- not relevant
Pa - - - -
Pa - - - -
ESA 3,0 0239 ESU 3,0 0237 TSSW 1,5 6520 TSW 1,5 1495
Helios Ventilatoren
GmbH + Co KG
- - - -
Helios Ventilatoren
GmbH + Co KG
www.heliosselect.de/cms/upload/bilder/mbv/
Control Accessories
Helios Ventilatoren
GmbH + Co KG
RR_AC_90521-004_1222.pdf
Helios Ventilatoren
GmbH + Co KG
Page 3
ErP Produktdatenblatt nach EU 1253/2014
ErP Product fiche according to EU 1253/2014
Fiche ErP selon EU 1253/2014
RR 315
Art.-Nr.:/Item No.:/Item:5920-025
17.05.2019
Unité
Fabricant
Modèle RR 315 C RR 315 C RR 315 C RR 315 C
Domaine d'application de l'appareil UVNR UVNR UVNR UVNR
Sens de l'air UVSF exempt filtre UVSF exempt filtre UVSF exempt filtre UVSF exempt filtre
Type de motorisation vitesse variable vitesse variable
chaleur
Rendement thermique de la
récuperation de chaleur
Débit nominal m³/s 0.2139 0.2139 0.2139 0.2139
Puissance électrique nominale
absorbée
SFP_int W/(m³/s) - - - Vitesse frontale m/s - - - Pression nominale externe (dps,ext) Pa 364 364 364 364
Perte de charge interne des composants
de ventilation (dps,int)
Perte de charge interne des composants
Rendement statique du ventilateur % 38.7 38.7 38.5 38.1
Les taux de fuites externes maximaux % 5 5 5 5
Les taux de fuites internes maximaux % - - - Classe énergétique des filtres - - - Description de la position et de la
fonction de l'alarme visuelle du filtre
Niveau de puissance acoustique LWA du
caisson
Adresse internet concernant les
instruction de démontage (recyclage)
- non pertinent
% - - - -
kW 0.198 0.198 0.2 0.202
Pa - - - -
Pa - - - -
dB(A) 54 54 54 54
ESA 3,0 0239 ESU 3,0 0237 TSSW 1,5 6520 TSW 1,5 1495
Helios Ventilatoren
GmbH + Co KG
aucun aucun aucun aucun
- - - -
Helios Ventilatoren
www.heliosselect.de/cms/upload/bilder/mbv/
accessoires de contrôle
Helios Ventilatoren
GmbH + Co KG
RR_AC_90521-004_1222.pdf
GmbH + Co KG
Helios Ventilatoren
GmbH + Co KG
étages étages Type d'échangeur récupérateur de
