Helios KWL-BEC Operating Instructions Manual

Helios Ventilatoren

BEDIENUNGSANLEITUNG NR. 82 219

Bedienelement Komfort

KWL-BEC

mit Grafikdisplay

D

DEUTSCH

Helios Ventilatoren

BEDIENUNGSANLEITUNG

Inhaltsverzeichnis

KAPITEL 1. ALLGEMEINE MONTAGE- UND BETRIEBSHINWEISE . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Seite 1

1.0 Wichtige Informationen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Seite 1

1.1 Warn- und Sicherheitshinweise . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Seite 1

1.2 Garantieansprüche – Haftungsausschluss . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Seite 1

1.3 Vorschriften – Richtlinien . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Seite 1

1.4 Sendungsannahme . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Seite 1

1.5 Einsatzbereich – Anwendung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Seite 1

1.6 Funktion und Wirkungsweise . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Seite 1

1.7 Technische Daten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Seite 1

KAPITEL 2. BEDIENELEMENT FUNKTION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Seite 2

2.0 Erstinbetriebnahme über KWL-BEC . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Seite 2

2.1 Funktionsebene 1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Seite 6

--> MENÜ – Lüftungsstufenregelung automatisch / manuell . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Seite 6

2.2 Funktionsebene 2 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Seite 7

--> MENÜ – Partybetrieb aktivieren . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Seite 7

--> MENÜ – Ruhebetrieb aktivieren . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Seite 7

--> MENÜ – Bedienelement sperren . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Seite 7

--> MENÜ – Wochenzeitschaltuhr . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Seite 7

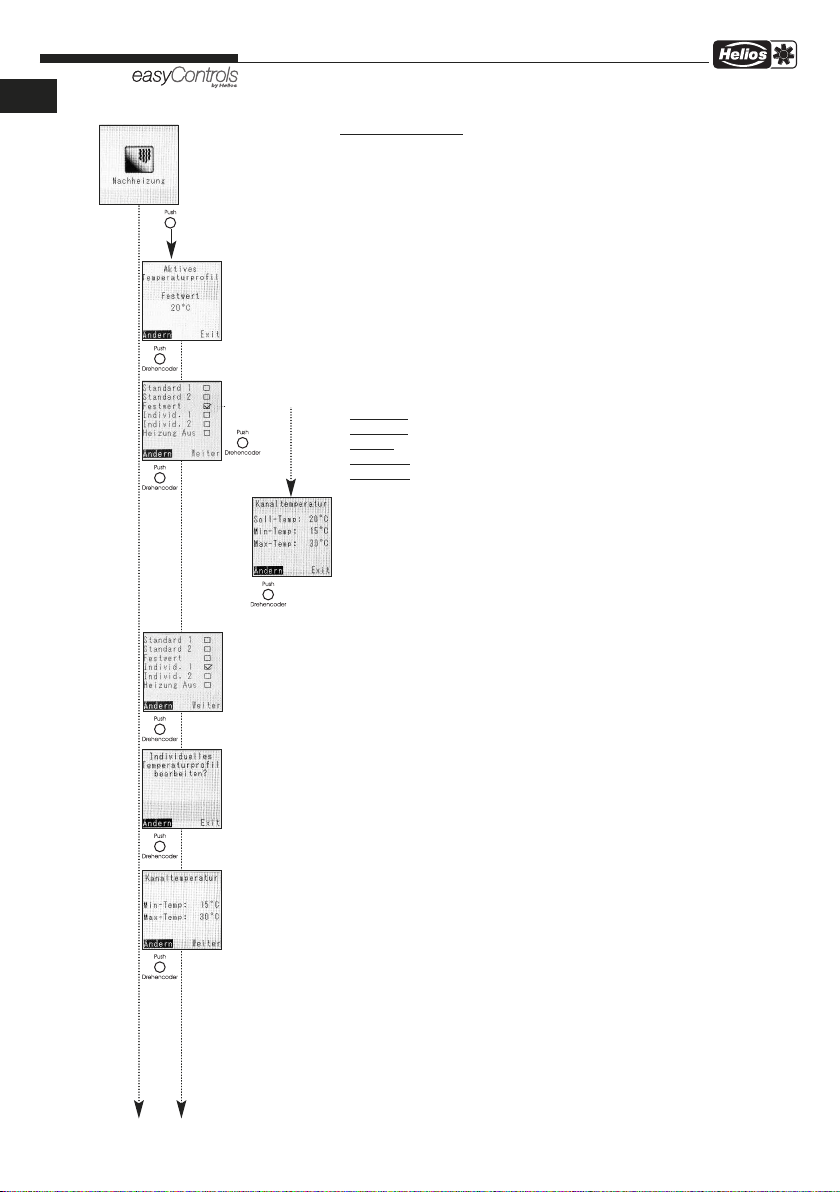

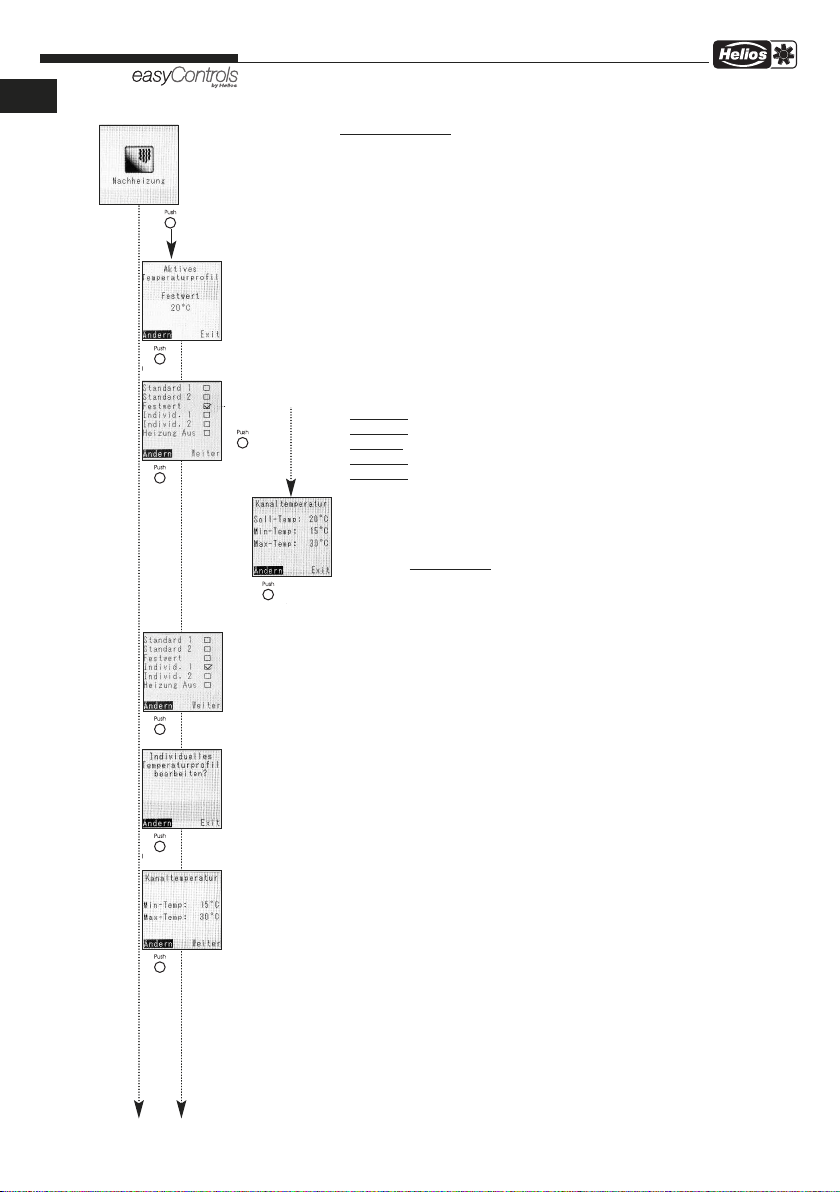

--> MENÜ – Nachheizung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Seite 10

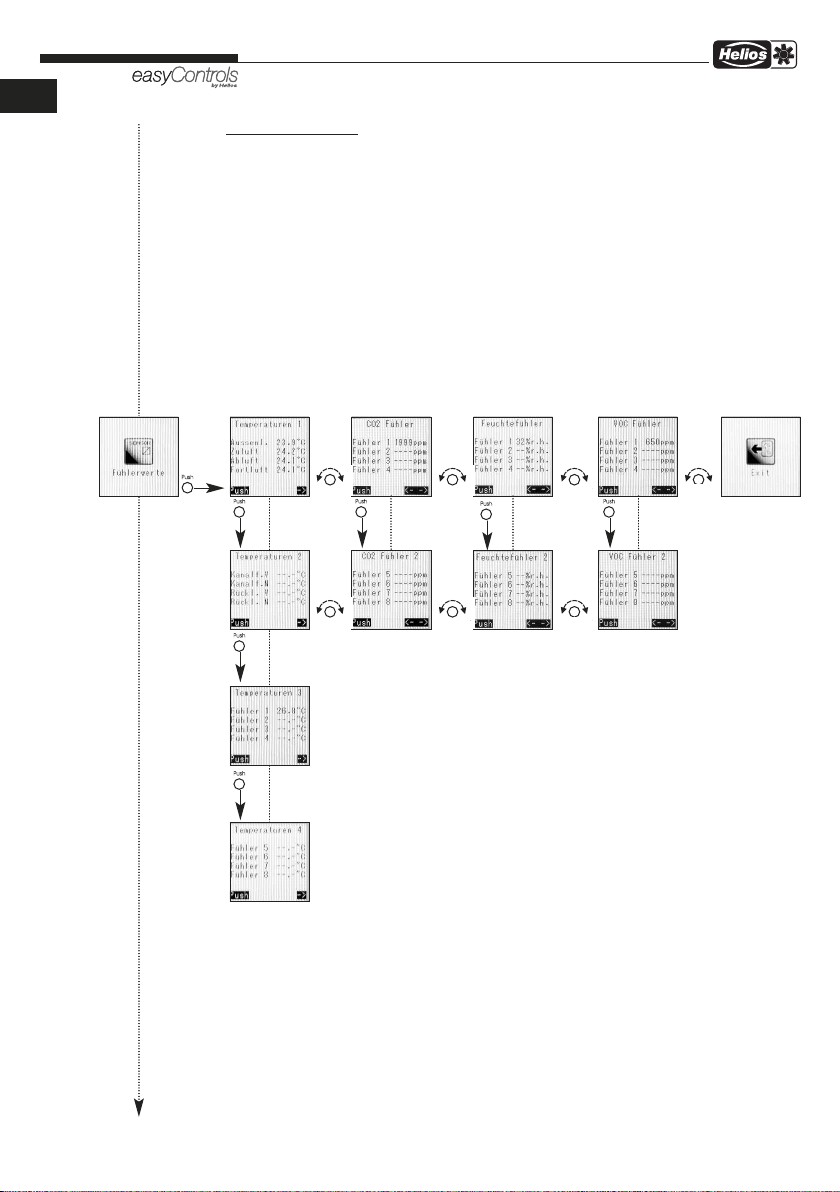

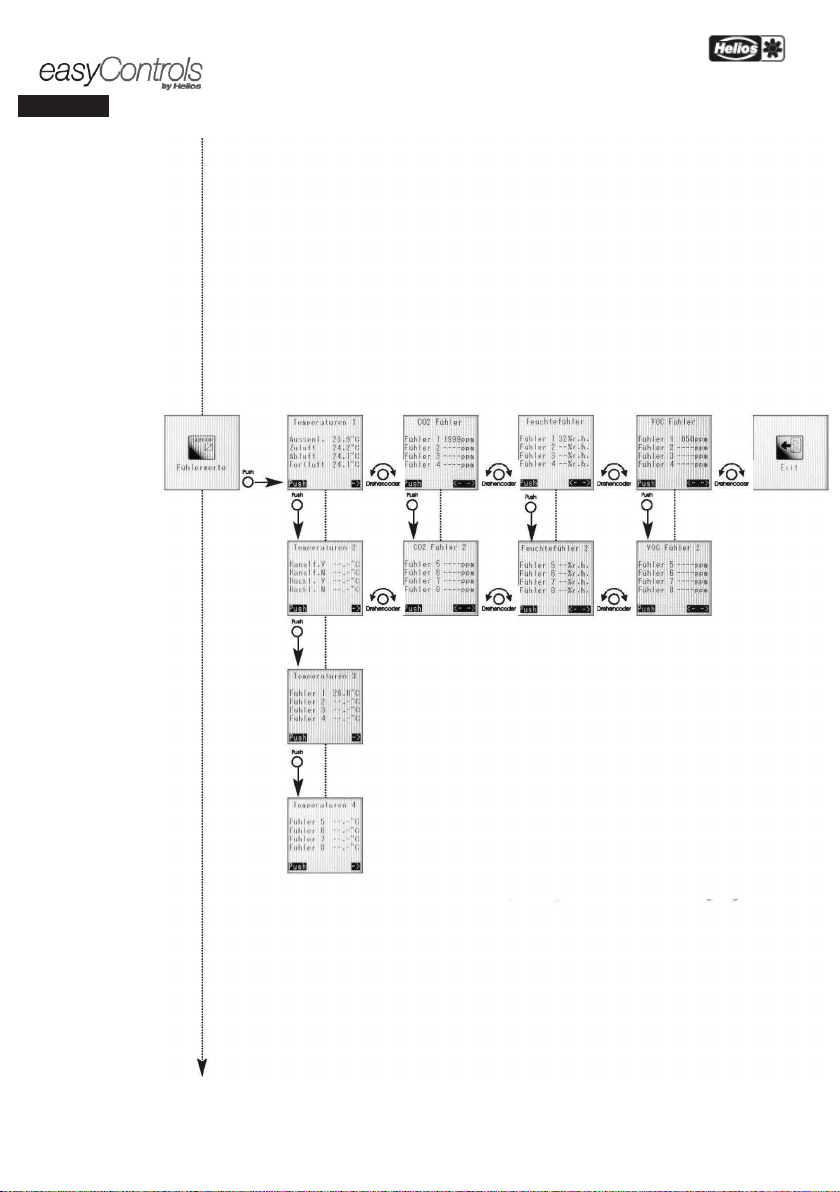

--> MENÜ – Fühlerwerte . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Seite 12

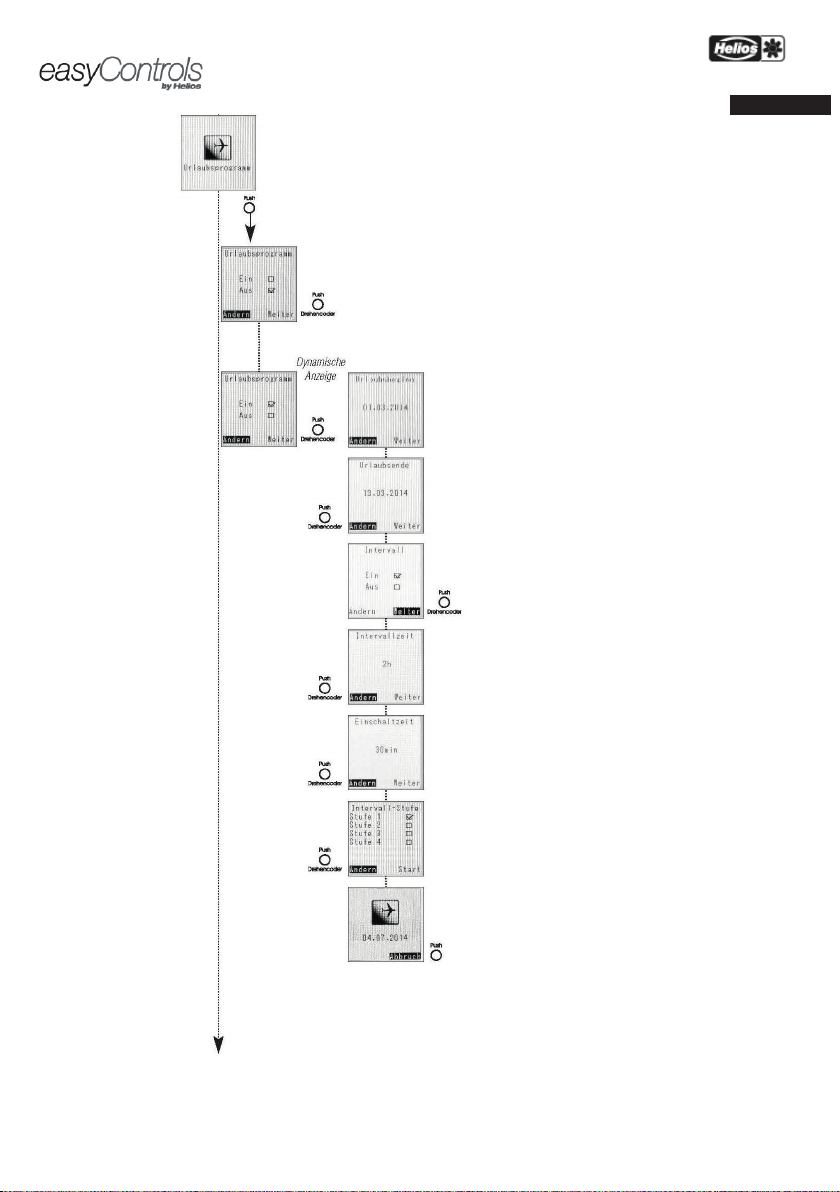

--> MENÜ – Urlaubsprogramm . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Seite 13

--> MENÜ – Einstellungen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Seite 14

--> MENÜ – Sprache . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Seite 15

2.3 Funktionsebene 3 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Seite 16

--> MENÜ – Kundenmenü . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Seite 16

--> MENÜ – Installateurmenü . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Seite 19

KAPITEL 3. STÖRUNG / FEHLER . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Seite 27

3.0 KWL-BEC Störungsübersicht . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Seite 27

Notizen: . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Seite 28

Dieses Produkt enthält Batterien bzw. Akkus. Nach dem Batteriegesetz (BattG) sind wir verpflichtet, auf Folgendes hinzuweisen:

Batterien und Akkus dürfen nicht im Hausmüll entsorgt werden. Sie sind zur Rückgabe gebrauchter Batterien und Akkus gesetzlich verpflichtet. Sie können Batterien und Akkus im Handel oder in kommunalen Sammelstellen unentgeltlich zurückgeben. Batterien oder Akkus, die Schadstoffe enthalten, sind mit einem Symbol einer durchgekreuzten Mülltonne gekennzeichnet. Unter dem Mülltonnen-Symbol befindet sich die chemische Bezeichnung des Schadstoffes.

Cd für Cadmium, Pb für Blei und Hg für Quecksilber

Denken Sie an unsere Umwelt, mit der Rückgabe leisten Sie einen wesentlichen Beitrag zum Umweltschutz!

Bedienungsanleitung

KAPITEL 1

ALLGEMEINE MONTAGEUND BETRIEBSHINWEISE

HINWEIS

ACHTUNG

Bedienelement Komfort KWL-BEC

1.0 Wichtige Informationen

Zur Sicherstellung einer einwandfreien Funktion und zur eigenen Sicherheit sind alle nachstehenden Vorschriften genau durchzulesen und zu beachten. Nationale einschlägige Normen, Sicherheitsbestimmungen und Vorschriften (z.B. DIN EN VDE 0100) sowie die TAB des EVUs sind unbedingt zu beachten und anzuwenden. Diese Bedienungsanleitung als Referenz am Gerät aufbewahren.

1.1 Warn- und Sicherheitshinweise



☞



Nebenstehendes Symbol ist ein sicherheitstechnischer Warnhinweis. Alle Sicherheitsvorschriften bzw. Symbole müssen unbedingt beachtet werden, damit jegliche Gefahrensituation vermieden wird.

1.2 Garantieansprüche – Haftungsausschluss

Wenn die nachfolgenden Ausführungen nicht beachtet werden, entfällt unsere Gewährleistung. Gleiches gilt für Haftungsansprüche an den Hersteller. Der Gebrauch von Zubehörteilen, die nicht von Helios empfohlen oder angeboten werden, ist nicht statthaft. Even tuell auftretende Schäden unterliegen nicht der Gewährleistung.

1.3 Vorschriften – Richtlinien

Bei ordnungsgemäßer Installation und bestimmungsgemäßem Betrieb entspricht das Produkt den zum Zeit punkt seiner Herstellung gültigen Vorschriften und CE-Richtlinien.

1.4 Sendungsannahme

Die Lieferung enthält das Bedienelement Komfort: KWL-BEC Die Sendung ist sofort bei Anlieferung auf Beschädigungen und Typenrichtigkeit zu prüfen. Falls Schäden vorliegen umgehend Schadensmeldung unter Hinzuziehung des Transportunternehmens veranlassen. Bei nicht fristgerechter Reklamation gehen evtl. Ansprüche verloren.

1.5 Einsatzbereich – Anwendung

Über das Bedienelement Komfort KWL-BEC können alle im Helios-Programm verfügbaren KWL-Lüftungsgeräte gesteuert werden (außgenommen KWL-Großgeräte (KWL EC 700 D, KWL EC 1400 D, KWL EC 2000 D, KWL EC 800 S, KWL EC 1800 S, KWL EC 2600 S sowie Wand-Einbaugeräte KWL EC 60...).

Ein bestimmungsfremder Einsatz ist nicht zulässig!

1.6 Funktionen

– Grafikdisplay – Inbetriebnahme-Assistent – Auswahl Betriebsstufe (Auto/manuell, Stufe 1-4) – Anschluss von bis zu 8 St. möglich – Vier frei definierbare Betriebsstufen innerhalb des gesamten Kennlinienfeldes – Einstellung Wochenprogramm Lüftung/Heizung – Einstellung CO2-, VOC- und Feuchteparameter – Anzeige von z.B. Filterwechsel, Betriebszustände, Betriebsstunden und Fehlermeldungen – Sperrfunktion

1.7 Technische Daten

KWL-BEC für Unterputz-Montage Spannung/Frequenz 230 V~/50 Hz Betriebsstufen 4

Steuerleitung (digital) SL 4/3 (3 m lang) Schutzart IP 20 Maße mm B 80 x H 80 x T 37

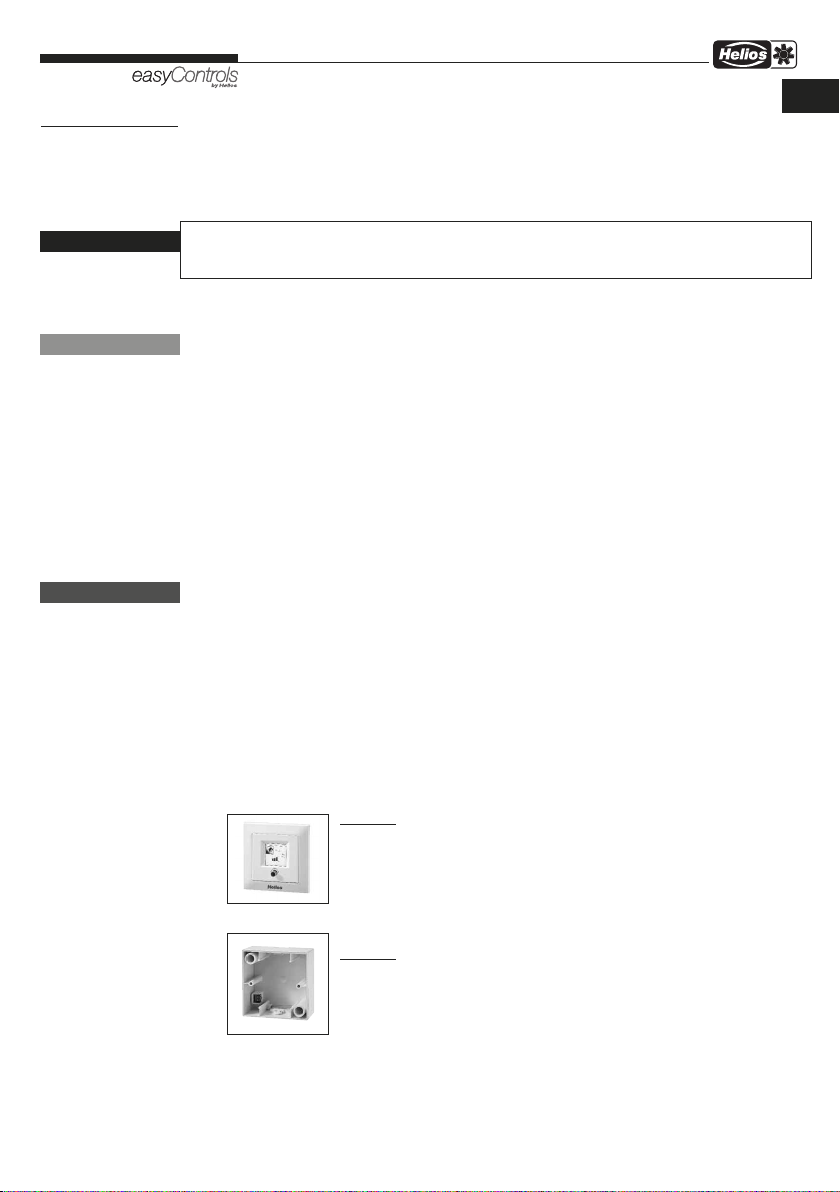

Best.-Nr. 4263

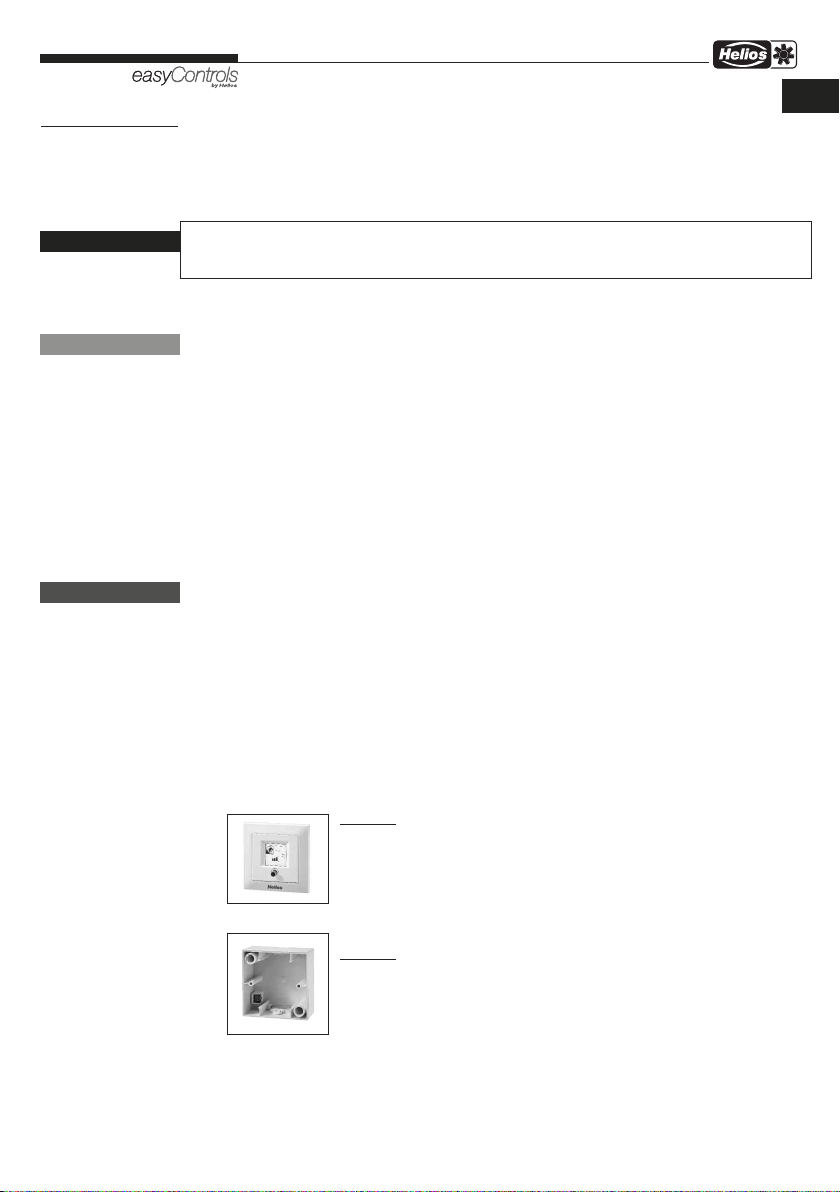

Zubehör:

KWL-APG

Gehäuse für Aufputz-Montage

Maße mm B 80 x H 80 x T 51 Best.-Nr. 4270

D

1

Bedienungsanleitung

D

KAPITEL 2

BEDIENELEMENT FUNKTION

HINWEIS

Bedienelement Komfort KWL-BEC

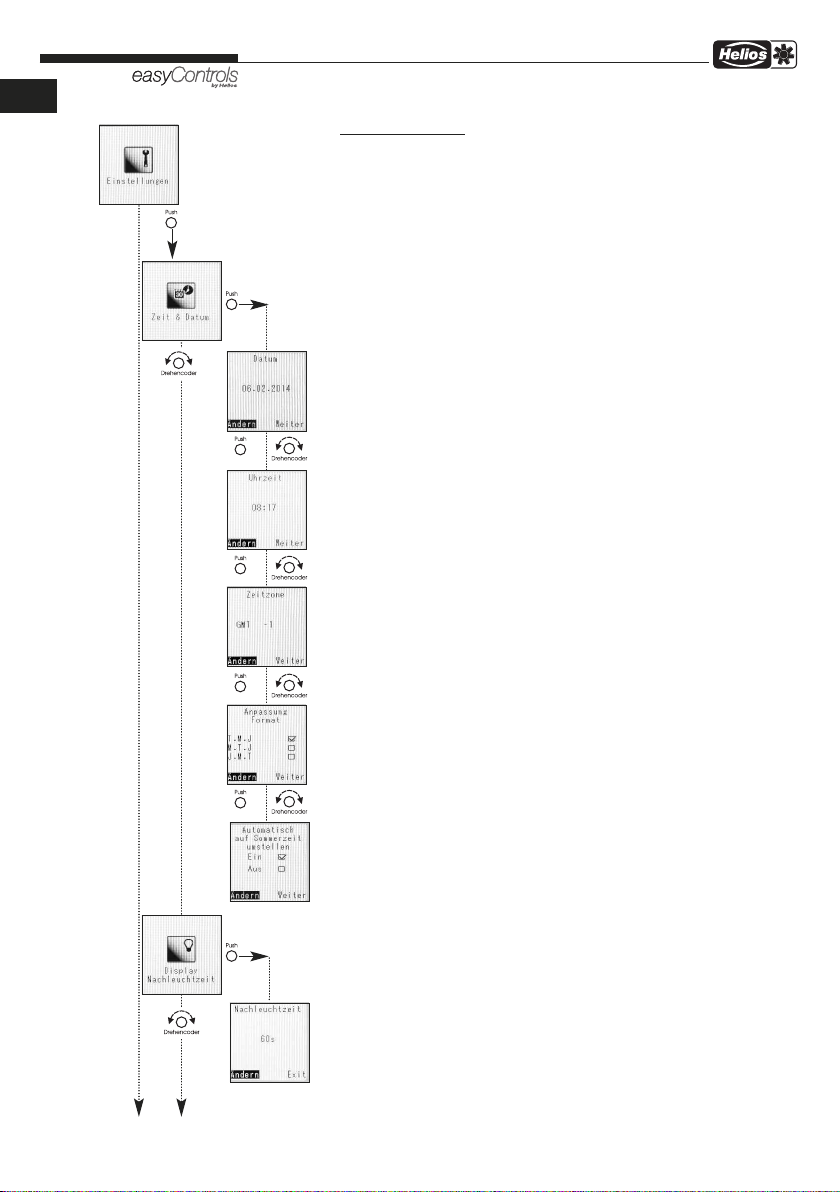

2.0 Erstinbetriebnahme über KWL-BEC (Bedienelement Komfort)

Über das Bedienelement Komfort KWL-BEC lassen sich die Parameter zur Gerätesteuerung einfach einstellen.

Bedienungshinweis zur Menüstruktur:

☞

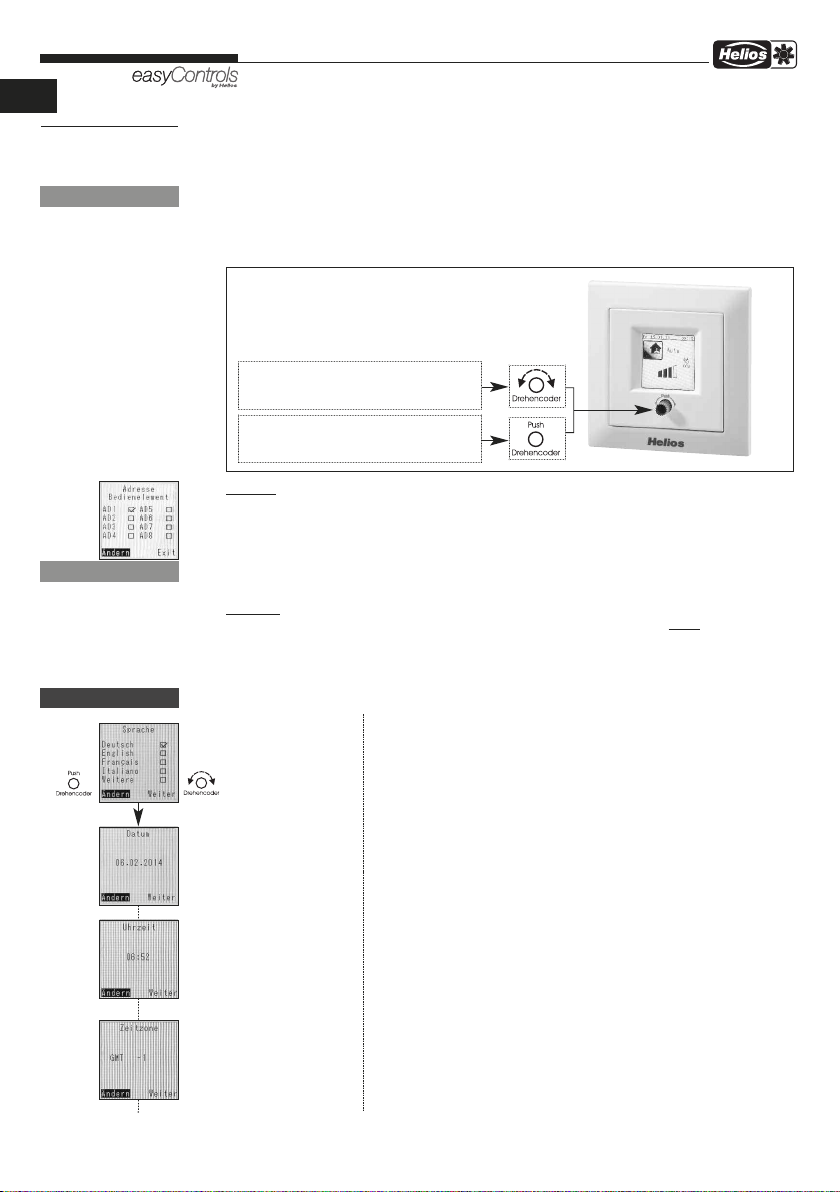

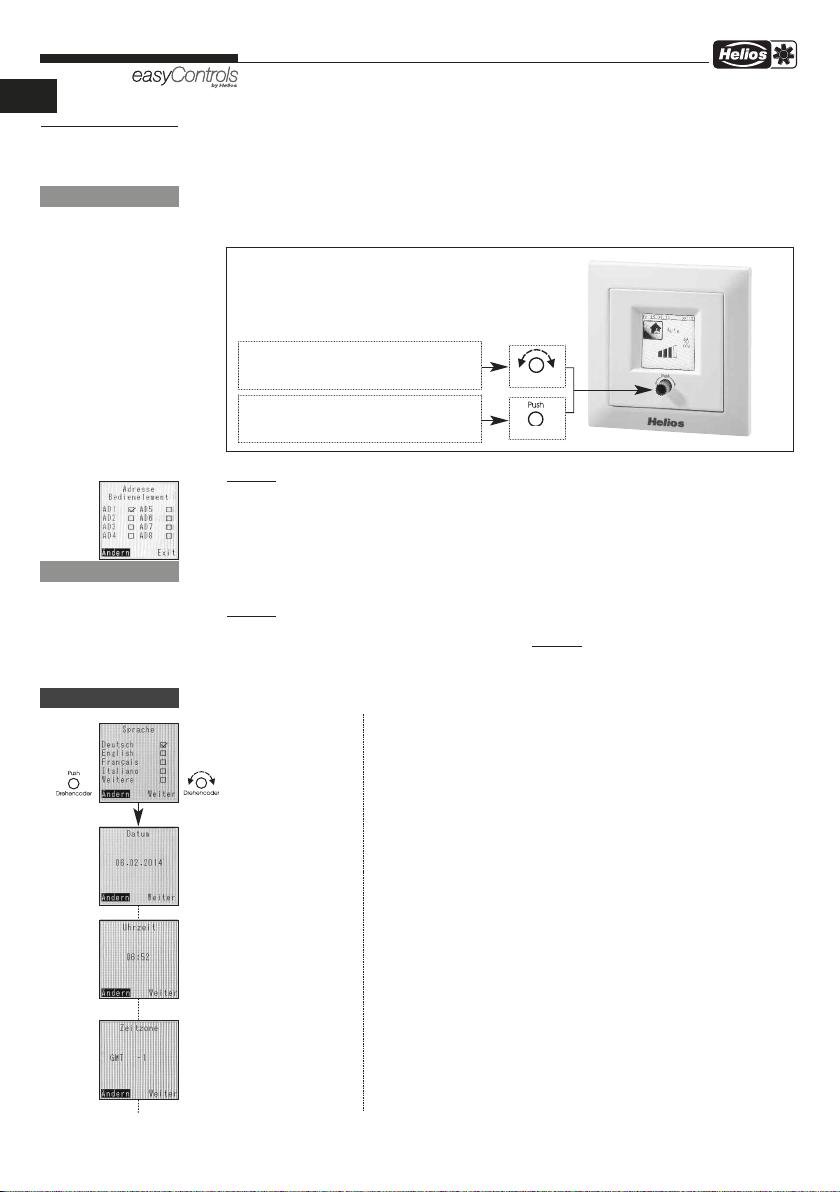

Über den Drehencoder kann durch rechts/links drehen zwischen „ Ändern” oder „Weiter” ausgewählt werden. Wird z.B. „Ändern” mit einem schwarzen Hintergrund dargestellt, kann über drücken des Drehencoders die Funktion ausgewählt werden. Durch drehen können die Einstellungen angepasst werden, durch drücken (Push) wird die Eingabe bestätigt. Nach erfolgreicher Anpassung kann mit „ Weiter” zum nächsten Menüpunkt gesprungen werden.

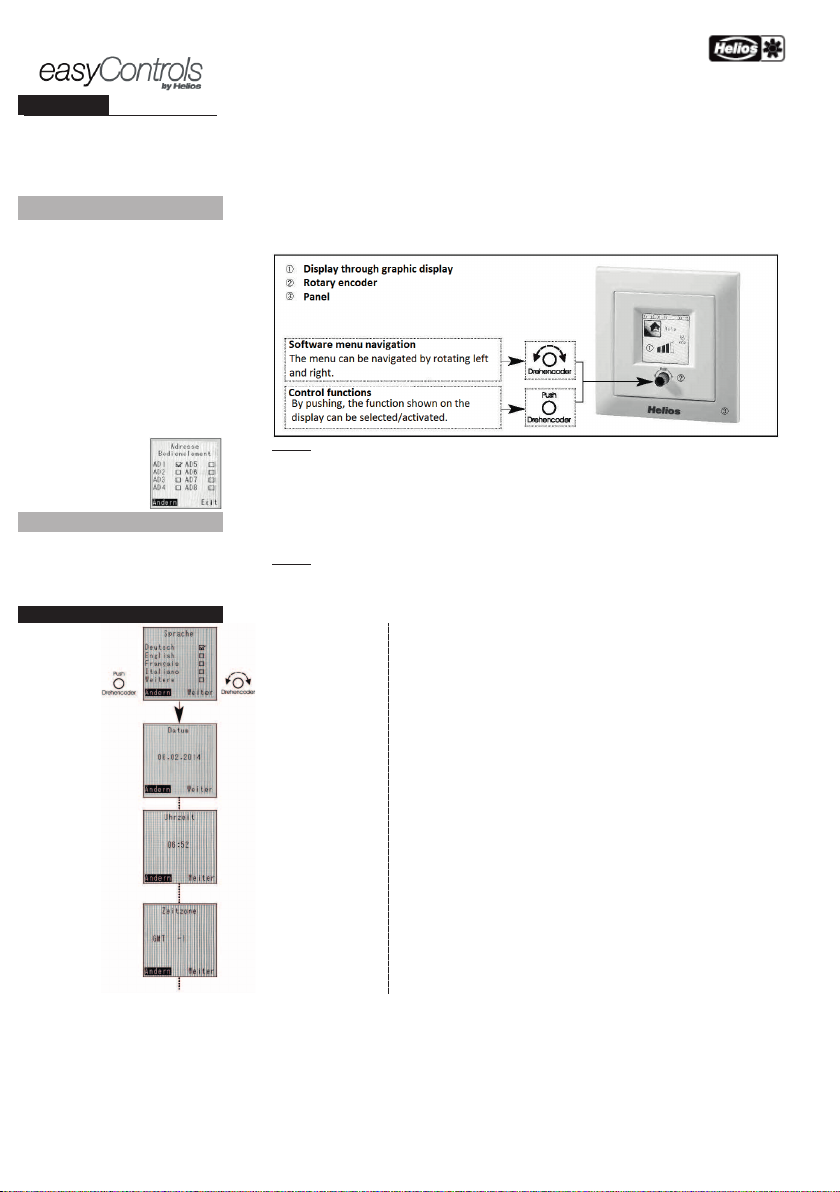

➀ Anzeige über Grafikdisplay ➁ Drehencoder ➂ Blende

WICHTIGER HINWEIS

MENÜ

☞

Software-Menüführung

Durch drehen nach links und rechts kann durch das Software-Menü navigiert wer

Steuerungsfunktionen

Durch drücken (Push), wird die im Display angezeigte Funktion ausgewählt/aktiviert.

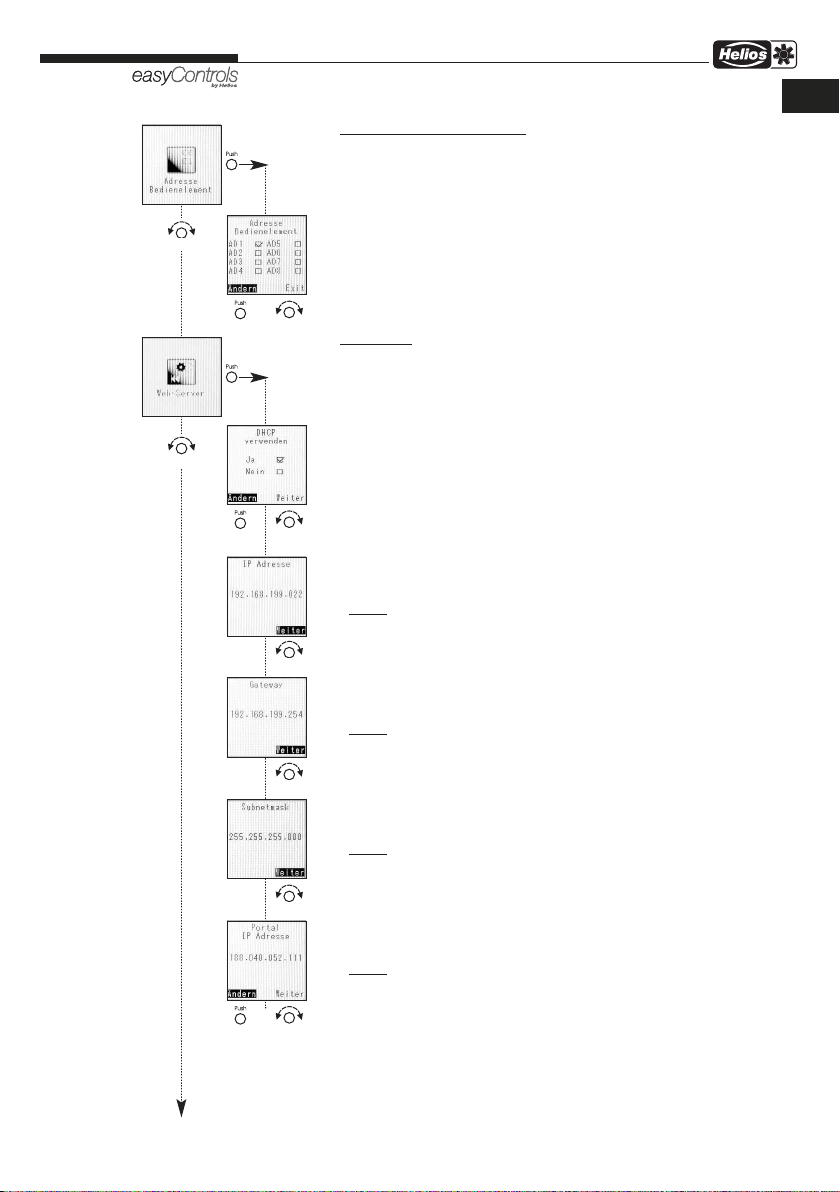

Schritt 1:

Bei Systemstart erfolgt automatisch die Abfrage der Bedienelement-Adresse. Ist eine Adresse bereits vergeben, wird diese nicht mehr abgefragt. Sind mehrere Bedienelemente am KWL-Lüftungsgerät angeschlossen, ist darauf zu achten, dass die Adressen nicht doppelt vergeben werden (Adressbereich AD 1-8).

Nachdem alle Bedienelemente Komfort eine individuelle Adresse erhalten haben, mit Schritt 2 fortfahren. Nach Eingabe der Bedienelement-Adresse(n), wird das Bedienelement neu gestartet.

Schritt 2:

Der Inbetriebnahmeassistent startet. WICHTIG: Die Erstinbetriebnahme darf nur mit einem angeschlossenen Bedienelement durchgeführt werden.

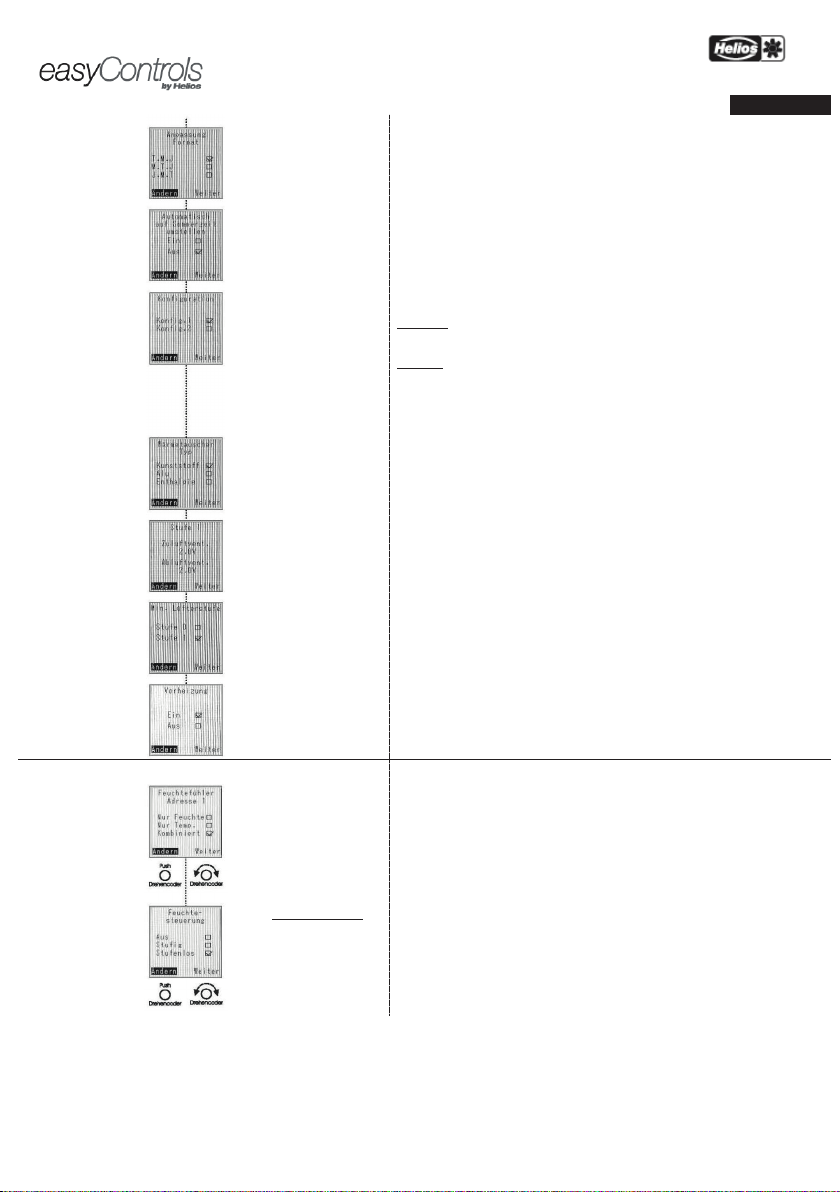

Inbetriebnahmeroutine

Sprache: Sprachauswahl Seite 1: „ Deutsch”, „Englisch”, „ Französisch”, „Italienisch”

(über den Punkt „ Weitere” in „Funktionsebene 2” wechseln) Auswahl Seite 2: „ Weitere” >

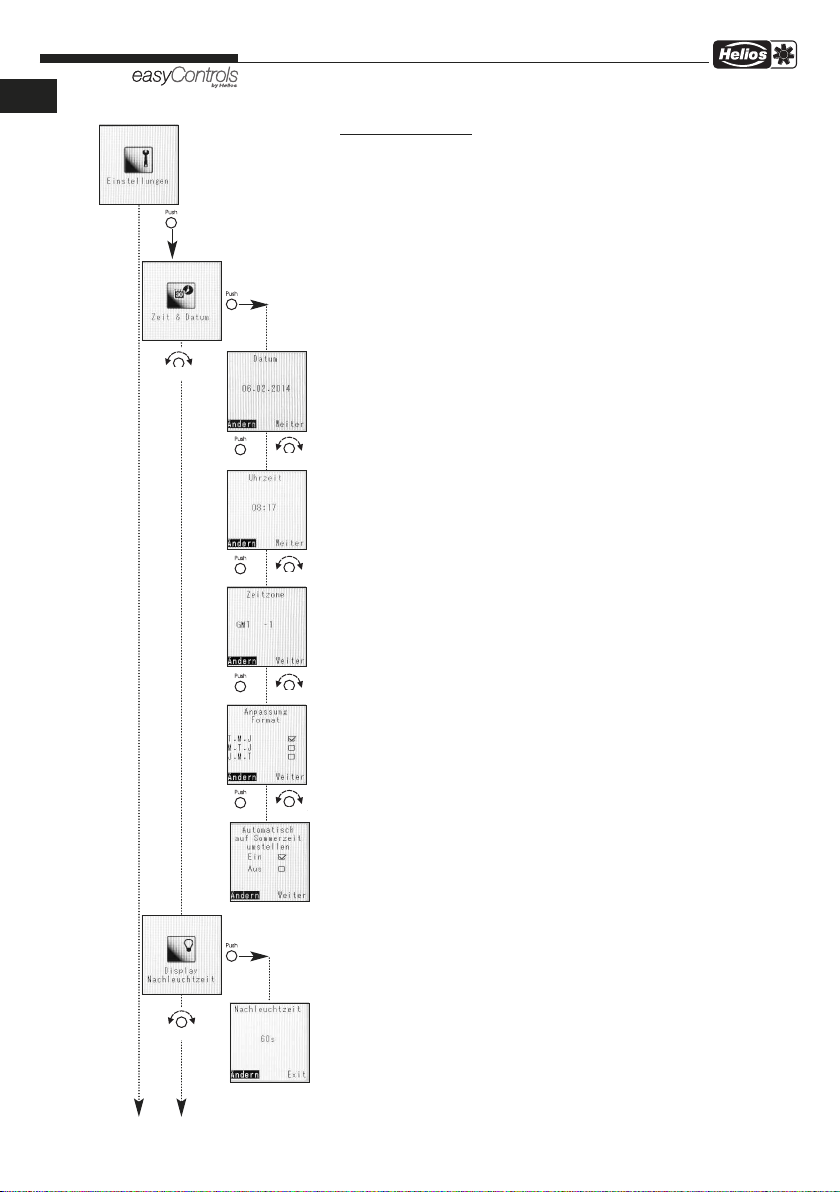

Datum: Datum wird angezeigt und kann durch Überschreiben geändert werden.

Uhrzeit: Urhrzeit wird angezeigt und kann durch Überschreiben geändert werden.

den.

Funktion nicht belegt

➀

➁

➂

Zeitzone: Eingabe / Ändern: Anzeige der aktuellen Zeitzone (Standard für DE GMT +1 bzw. Unterschied zu GMT im Sommer GMT +2. Eine Änderung ist durch Überschreiben möglich. in Stunden

2

Bedienungsanleitung

Bedienelement Komfort KWL-BEC

Anpassung Format: Auswahlmöglichkeit: TT.MM.JJJJ; MM.TT.JJJJ; JJJJ.MM.TT

Automatische Aktion: Bei aktivierter Checkbox „Ein” erfolgt die automatische Sommer-/Winter- Sommer/Winterzeit zeitumstellung. Bei aktivierter Checkbox „Aus” wird die Uhrzeit nicht automatisch

angepasst.

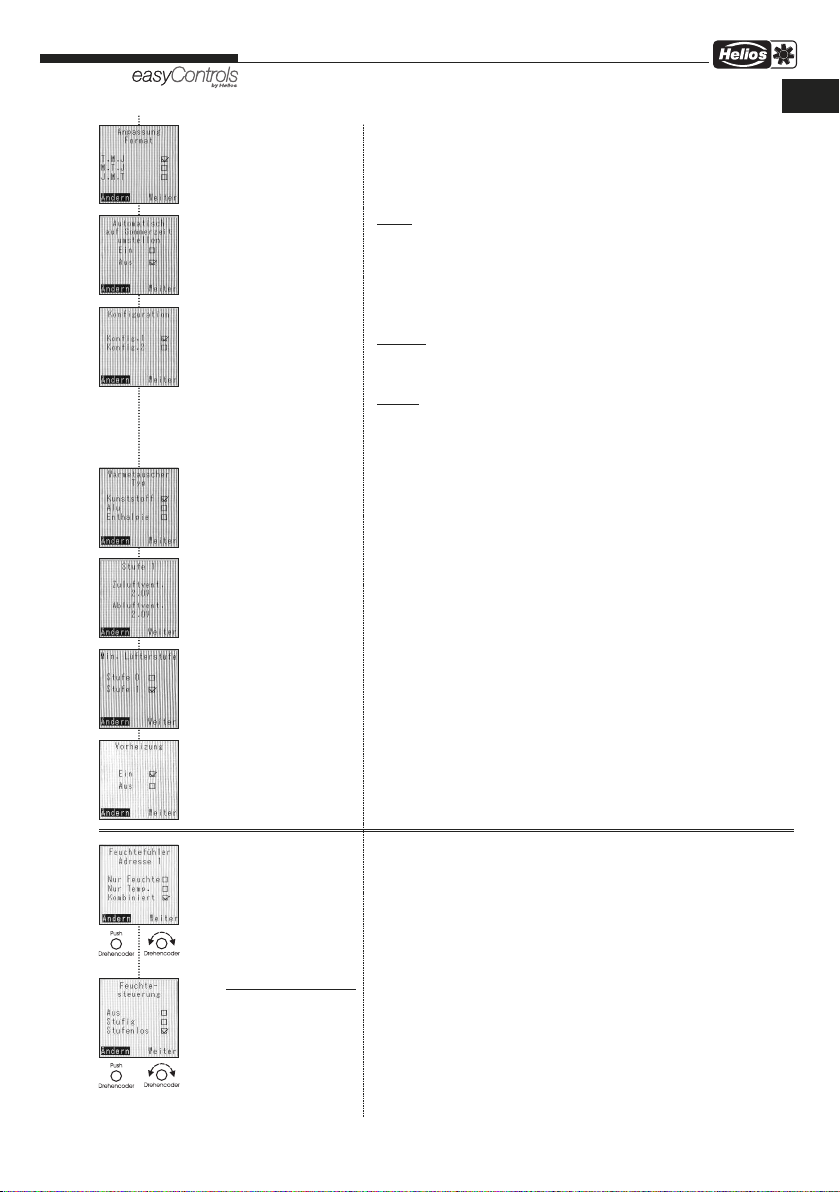

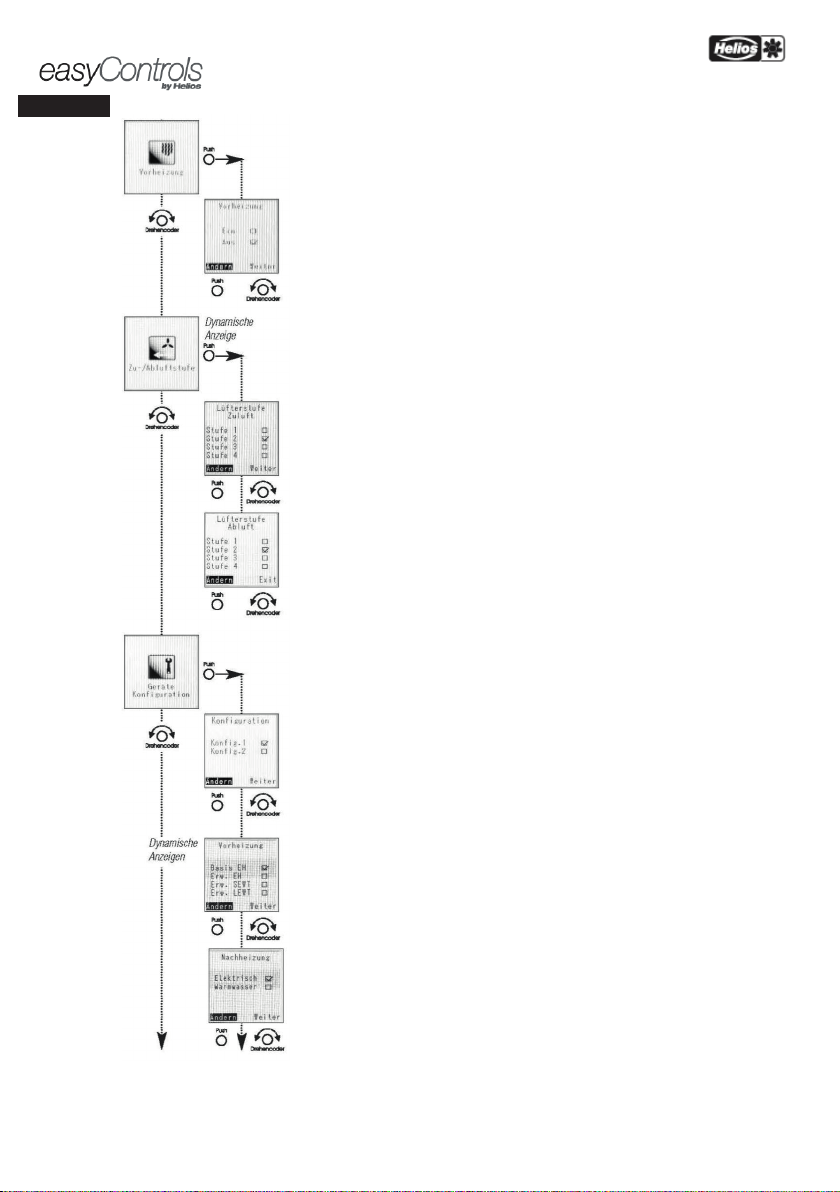

Konfiguration Über die Gerätekonfiguration lässt sich das Regelverhalten der KWL-Lüftungsan- Lüftungsgerät lage anpassen. Es wird zwischen zwei Konfigurationen unterschieden:

1 = DIBT: Der Frostschutz des Wärmetauschers ist ab < - 0 °C Außenlufttempe ratur aktiviert und über die (optional installierte) Vorheizung oder Luftmengenredu zierung sichergestellt. Bei einer Zulufttemperatur von < +5 °C werden die Ventila toren abgeschaltet. 2 = PHI: Der Frostschutz des Wärmetauschers ist ab < -3 °C Außenlufttemperatur aktiviert (Vorgabe PHI) und wird durch die vom Passivhaus-Institut vorgeschriebene Vorheizung sichergestellt. Bei einer Zulufttemperatur von < +5 °C werden die Ventilatoren ab geschaltet.

Wärmetauschertyp: Auswahlmöglichkeit: „Kunststoff”, „Aluminium” oder „Enthalpie”

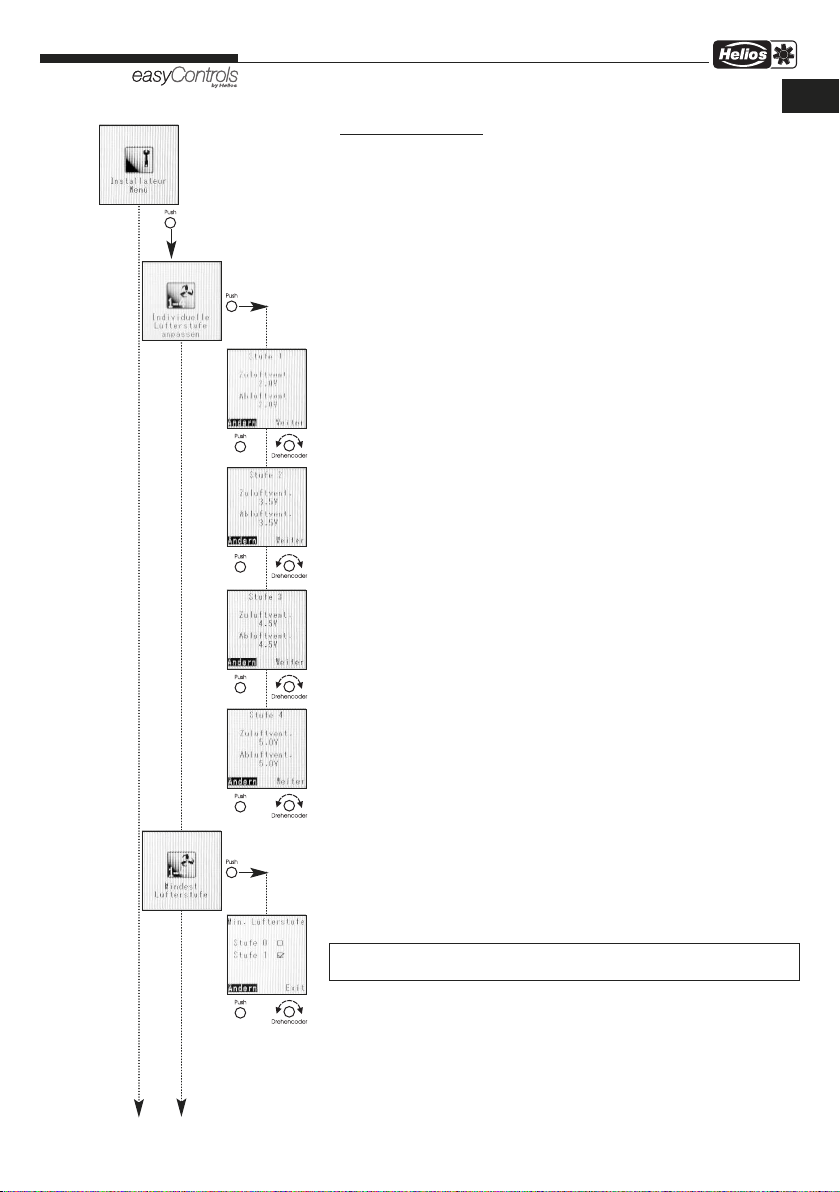

Lüfterstufen 1-4: Abluft: Ansteuerspannung des Abluft-/Fortluftventilators

Zuluft: Ansteuerspannung des Zuluft-/Außenluftventilators Die Anpassung der Lüfterstufen erfolgt nach abgeschlossener Erstinbetriebnahme über das Menü „Systemeinstellungen” (Passwort: 0103) unter der Rubrik „ Lüfter stufen

Mindestlüfterstufe: Auswahlmöglichkeit: Stufe 0 = Ausschaltfunktion kann aktiviert werden Stufe 1 = Ausschaltfunktion kann nicht aktiviert werden (mind. LS 1) (Werkseinstellung: Stufe1)

D

Vorheizung: Auswahlmöglichkeit: Vorheizung verwenden „Ein” oder „Aus”

(Werkseinstellung: Ein)

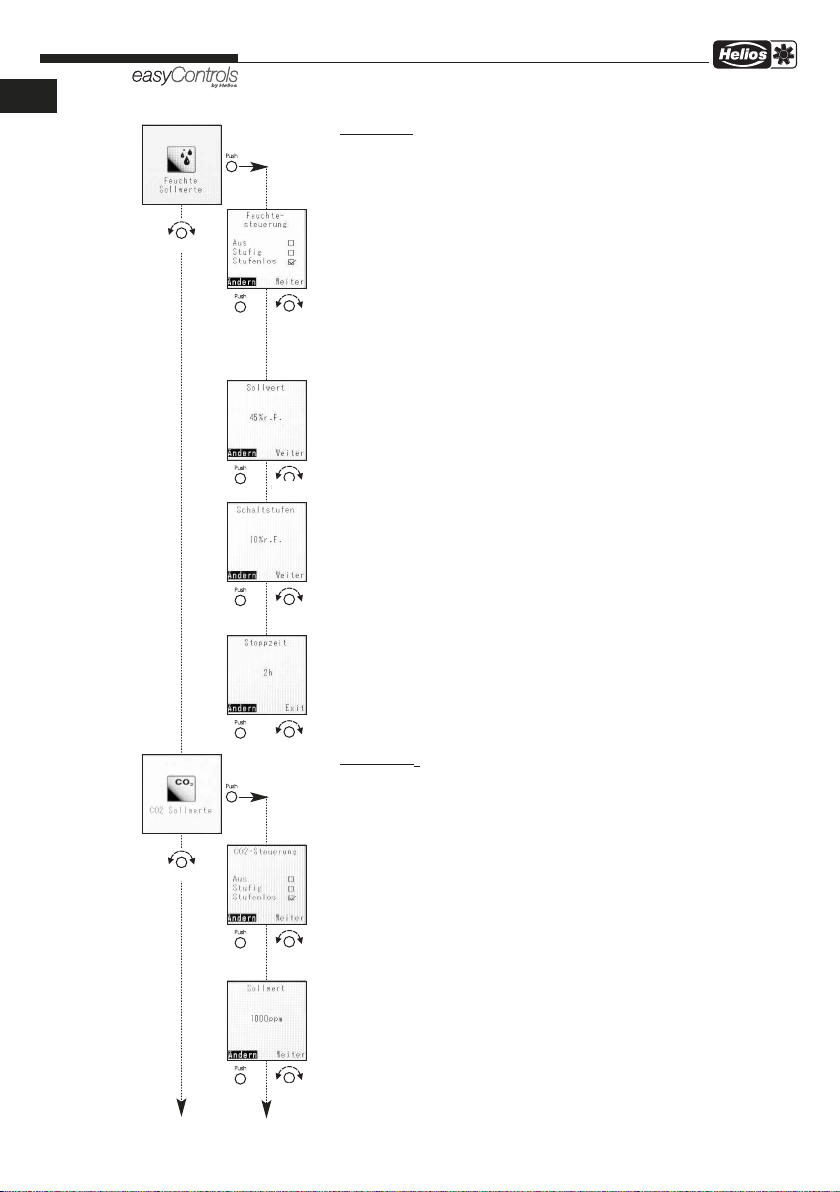

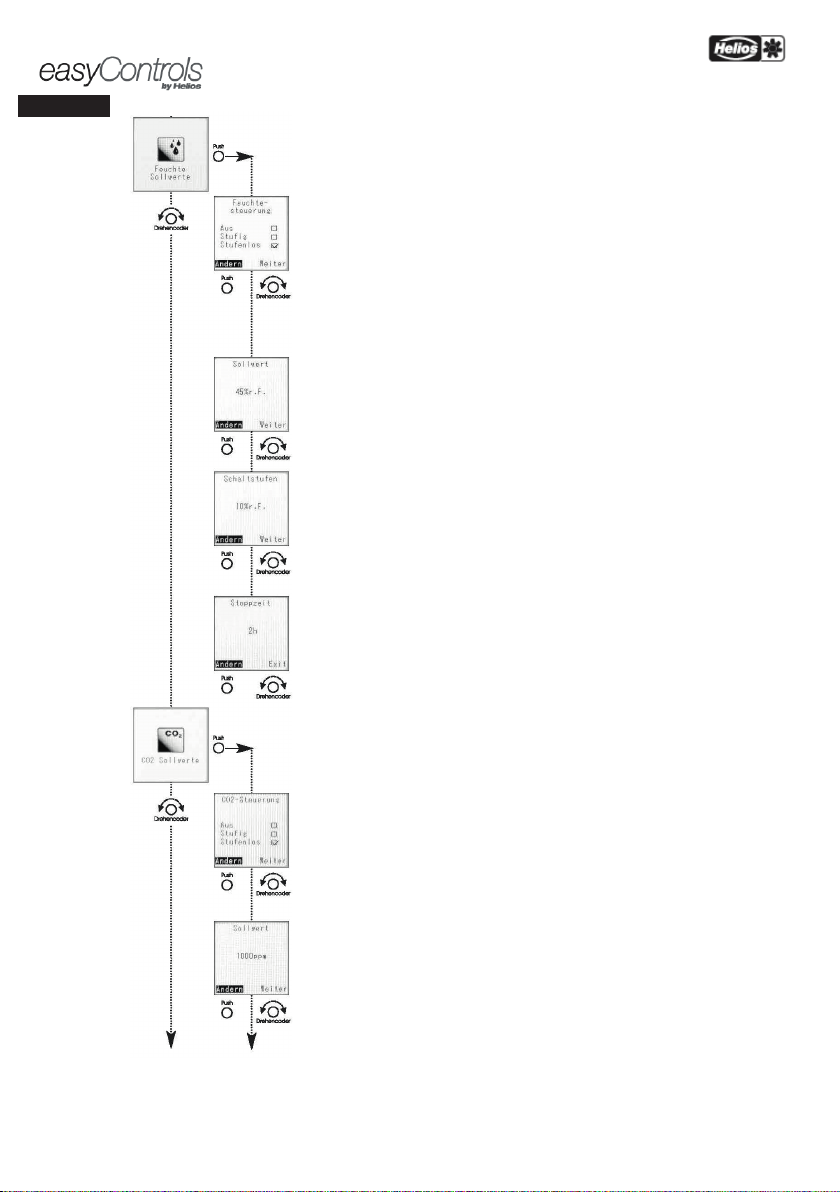

FEUCHTE-STEUERUNG Auswahlmöglichkeit: Der Status der Feuchtesteuerung kann zwischen (

Anzeige nur wenn Feuchte-Fühler angeschlossen ist!

„Stufenlos” Feuchtesteuerung aktiv mit stufenloser Regellogik Je nach Feuchteniveau, werden die Ventilatoren stufenlos (Lüferstufen 0-1-2-3-4) zwischen Spannung Stufe 0 und Spannung Stufe 4 geregelt. Auf der Webserver seite oder im Bedienelement Komfort KWL-BEC wird die prozentuale Ansteue rung angezeigt (Werkseinstellung: stufenlos).

Notwendige Einstellungen

Nur Feuchte: Es wird nur der Feuchtewert an die Feuchtesteuerung übergeben, die Raum temperatur wird nicht für die Nachheizungssteuerung verwendet. Nur Temperatur: Es wird nur die Raumtemperatur an die Nachheizungssteuerung übergeben, die Feuchtewerte werden nicht für die Feuchtesteuerung verwendet. Kombiniert: Sowohl der Feuchtewert als auch die Raumtemperatur wird den entsprechenden Steuerungen übergeben. (Werkseinstellung: kombiniert)

„Aus”, „ Stufig” oder „Stufenlos” konfiguriert werden.

„Aus” Feuchtesteuerung deaktiviert

) „Stufig” Feuchtesteuerung aktiv mit stufiger Regellogik

3

Bedienungsanleitung

D

Bedienelement Komfort KWL-BEC

Sollwert: Einstellbarer Grenzwert der Raumluftfeuchte.

Einstellbereich zwischen 20-80 % r.F; Schrittweite 5 % r.F (Werkseinstellung: 45 %)

Schaltstufen: Gibt den Schwellenwert in % rel. Feuchte an, der als Grenzwert für die Verände rung der rel. Luftfeuchte eingestellt wurde. Die Einstellung ist in 5 %-Schritten von 5-20 % möglich. Wird der Sollwert überschritten, wird die nächst höhere Stufe bis zur Unterschreitung des Sollwertes aktiviert. (Werkseinstellung: 10 %r.F.)

Stoppzeit in Std.: Ist es nicht möglich, den Sollwert innerhalb von 2 Stunden zu erreichen, wird für die Stoppzeit die Feuchtesteuerung deaktiviert. Einstellbereich zwischen 0-24 Stunden; Schrittweite 1 Stunde. (Werkseinstellung: 2h)

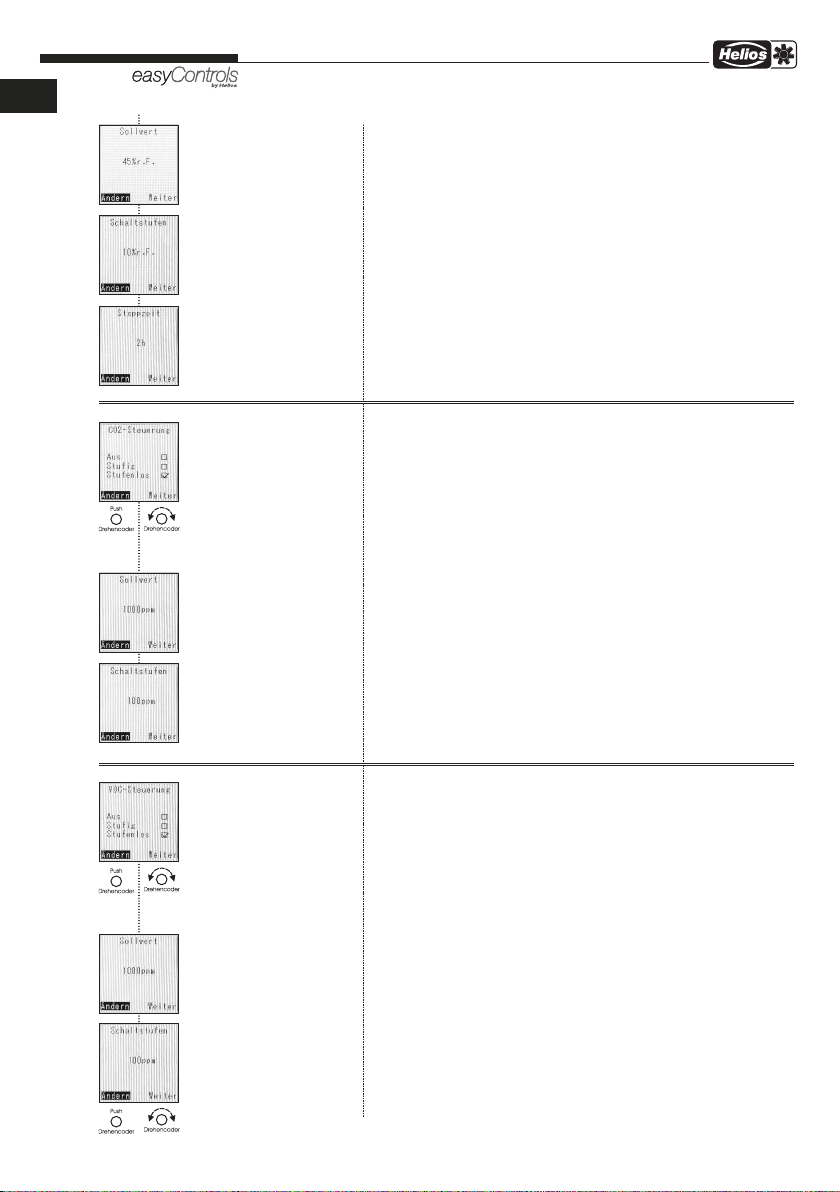

CO2-STEUERUNG Auswahlmöglichkeit: Der Status der CO2-Steuerung kann zwischen „Aus”, „ Stufig” oder „Stufenlos” konfiguriert werden. „Aus” CO2-Steuerung deaktiviert „Stufig” CO2-Steuerung aktiv mit stufiger Regellogik „Stufenlos” CO2-Steuerung aktiv mit stufenloser Regellogik Je nach CO2-Konzentration, werden die Ventilatoren stufenlos (Lüferstufen 0-1 2-3-4) zwischen Spannung Stufe 0 und Spannung Stufe 4 geregelt. Auf der Web serverseite oder im Bedienelement Komfort KWL-BEC wird die prozentuale An steuerung angezeigt (Werkseinstellung: stufenlos).

Sollwert: Einstellbarer Grenzwert der CO2-Konzentration. Einstellbereich zwischen 300-2000 ppm; Schrittweite 50 ppm. (Werkseinstellung: 1000 ppm)

Schaltstufen: Gibt die Schwelle an, wann die nächste Lüfterstufe aktiviert wird, z.B. Sollwert 1000 ppm, Schaltstufe 150 ppm. Ist der Messwert zwischen 850-1000 ppm, wird Stufe 1 aktiviert. Steigt die CO2-Konzentration auf 1000-1150 ppm, wird die nächste Stufe (Stufe 2) aktiviert. Einstellbereich zwischen 50-400 ppm; Schrittweite 50 ppm. (Werkseinstellung: 100 ppm)

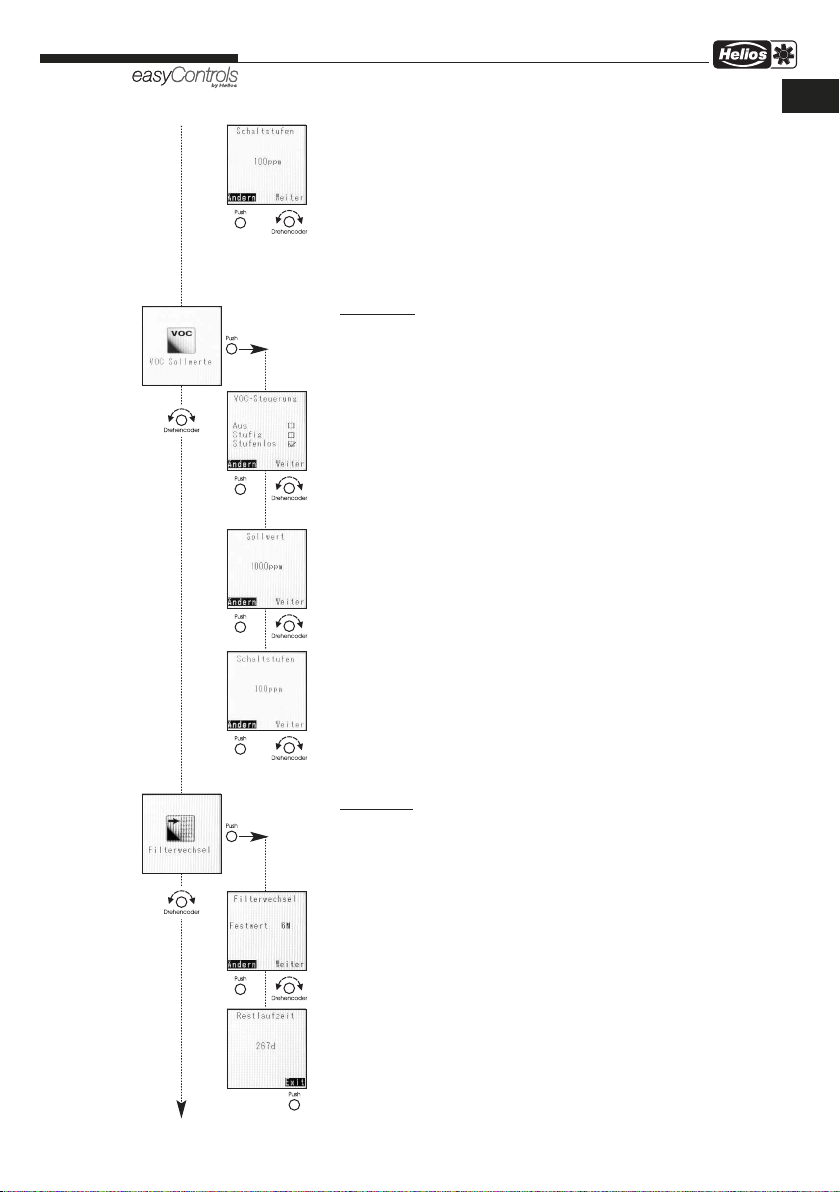

VOC-STEUERUNG Auswahlmöglichkeit: Der Status der VOC-Steuerung kann zwischen „Aus”, „ Stufig” oder „Stufenlos” konfiguriert werden. „Aus” VOC-Steuerung deaktiviert „Stufig” VOC-Steuerung aktiv mit stufiger Regellogik „Stufenlos” VOC-Steuerung aktiv mit stufenloser Regellogik Je nach VOC-Konzentration, werden die Ventilatoren stufenlos (Lüferstufen 0-1 2-3-4) zwischen Spannung Stufe 0 und Spannung Stufe 4 geregelt. Auf der Web serverseite oder im Bedienelement Komfort KWL-BEC wird die prozentuale An steuerung angezeigt (Werkseinstellung: stufenlos).

Sollwert: Einstellbarer Grenzwert der VOC-Konzentration. Einstellbereich zwischen 300-2000 ppm; Schrittweite 50 ppm. (Werkseinstellung: 1000 ppm)

Schaltstufen: Gibt die Schwelle an, wann die nächste Lüfterstufe aktiviert wird, z.B. Sollwert

1000 ppm, Schaltstufe 150 ppm. Ist der Messwert zwischen 850-1000 ppm wird Stufe 1 aktiviert. Steigt die VOC-Konzentration auf 1000-1150 ppm, wird die nächste Stufe (Stufe 2) aktiviert. Einstellbereich zwischen 50-400 ppm; Schrittweite 50 ppm (Werkseinstellung: 100 ppm)

4

Bedienungsanleitung

HINWEIS

Bedienelement Komfort KWL-BEC

Die nachfolgenden Einstellungen sind erforderlich, wenn das KWL-Gerät in ein Computer-Netzwerk eingebunden

☞

oder direkt mit einem Computer verbunden ist. Bei netzwerkunabhängigem Betrieb sind die Einstellungen ohne Funktion.

D

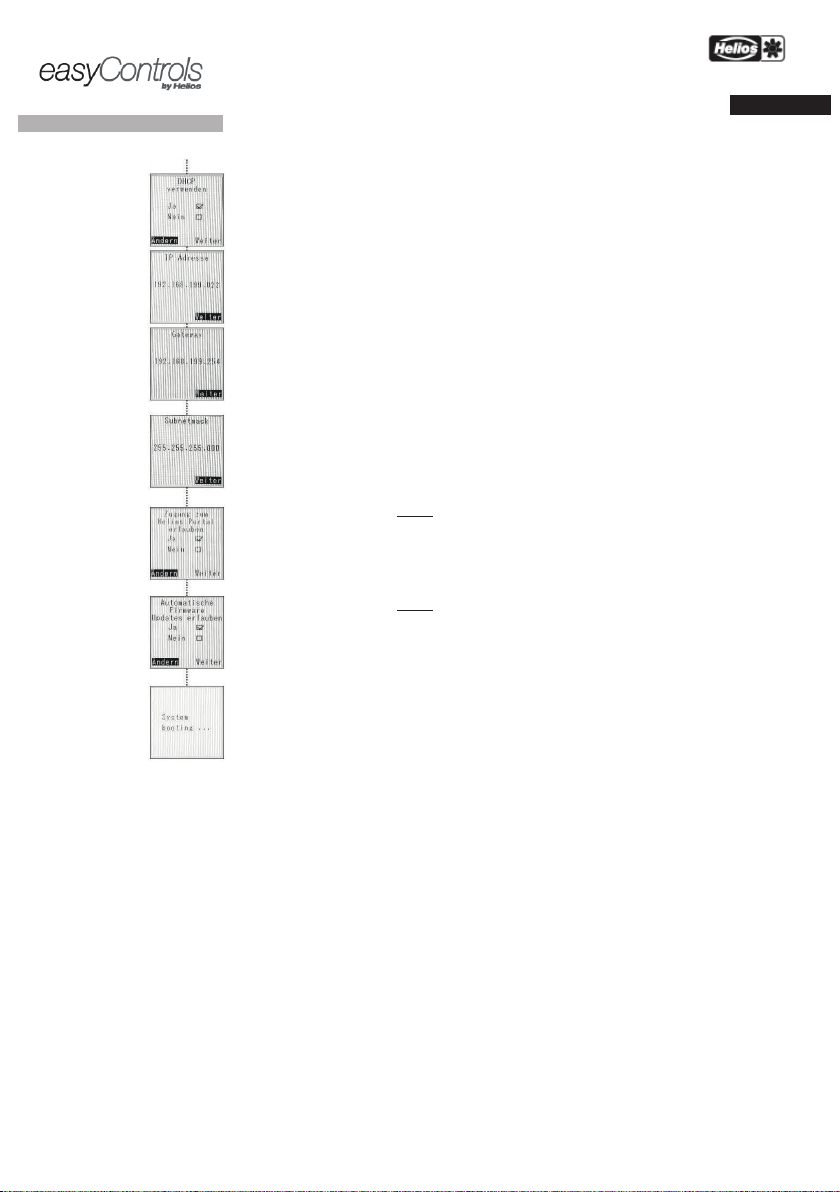

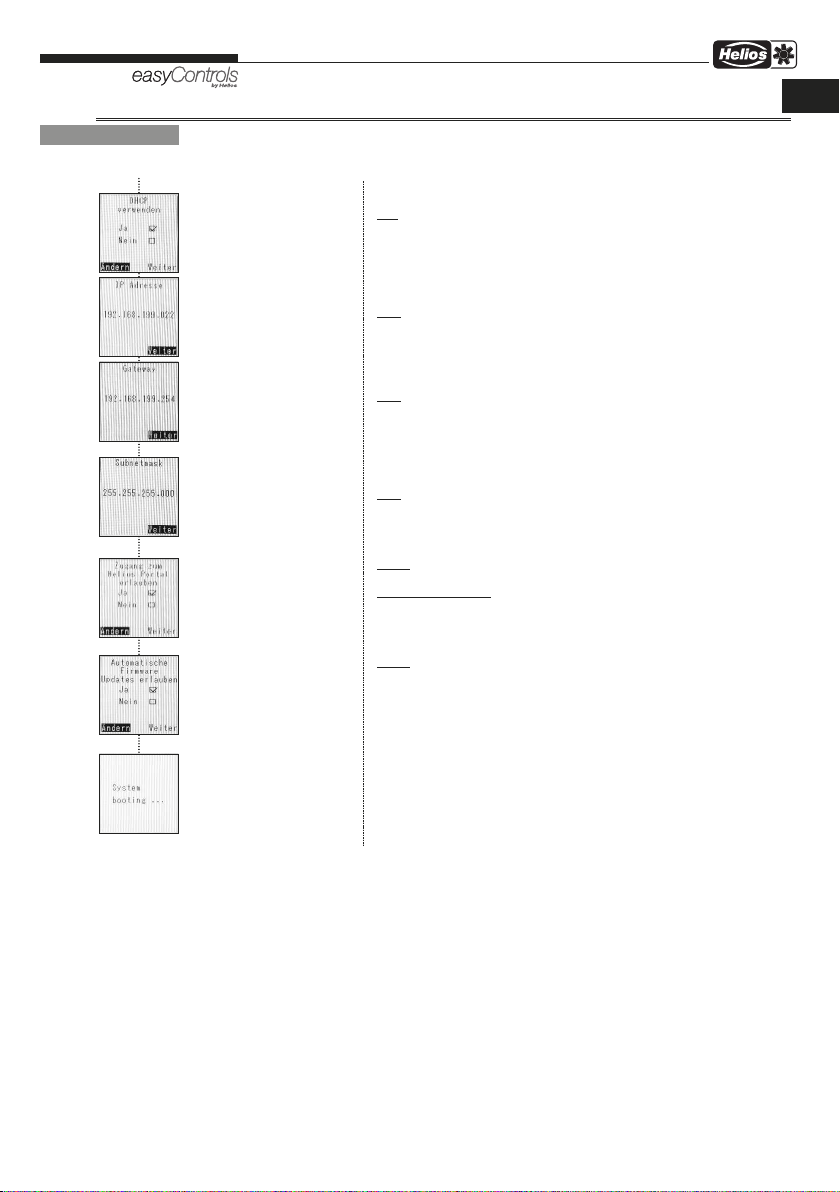

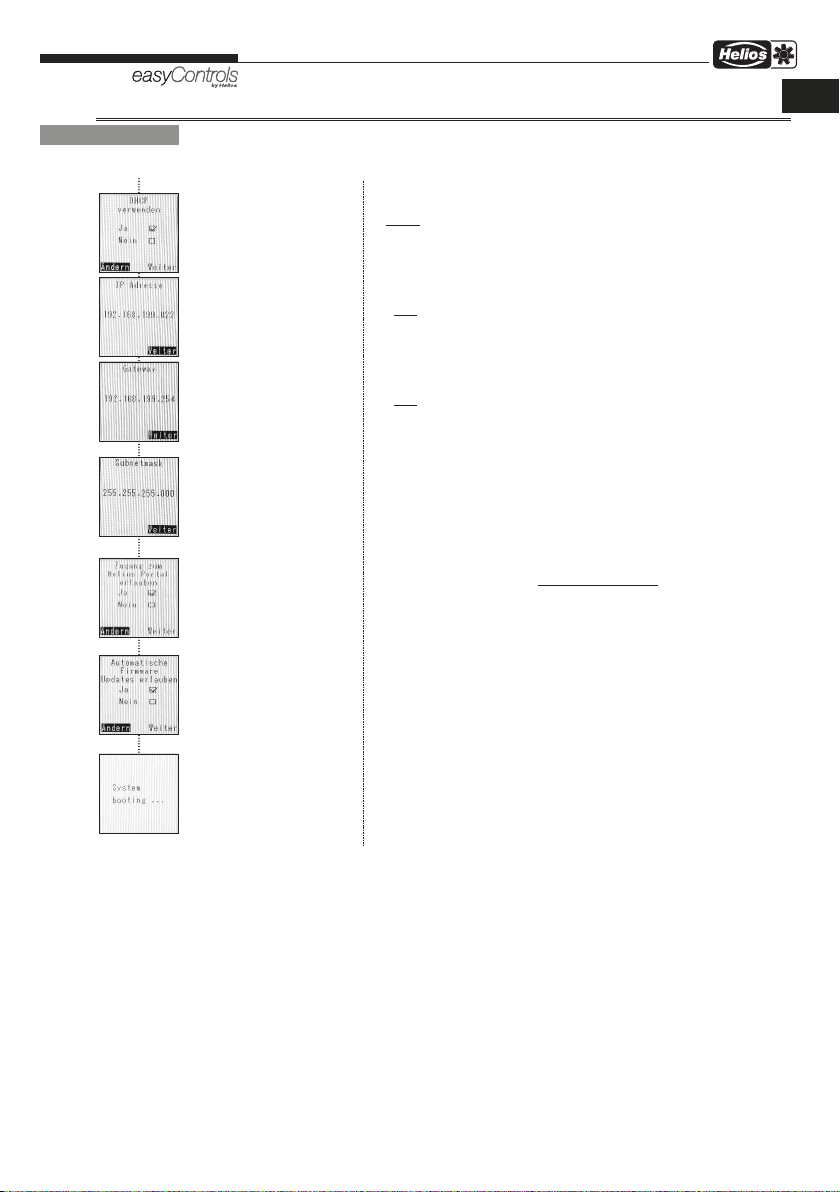

DHCP: Auswahlmöglichkeit: Automatische IP-Adressenzuweisung über DHCP

„Ja”

IP-Adresse: Anzeige abhängig von der DHCP Einstellung (siehe oben) „Aus” Eingabe der gewünschten IP-Adresse „Ein”

Gateway: Anzeige abhängig von der DHCP Einstellung „Aus” Eingabe des gewünschten Gateways „Ein”

Subnetmask: Anzeige abhängig von der DHCP Einstellung: „Aus” Eingabe der gewünschten Subnetmask 255.---.---.-- „Ein”

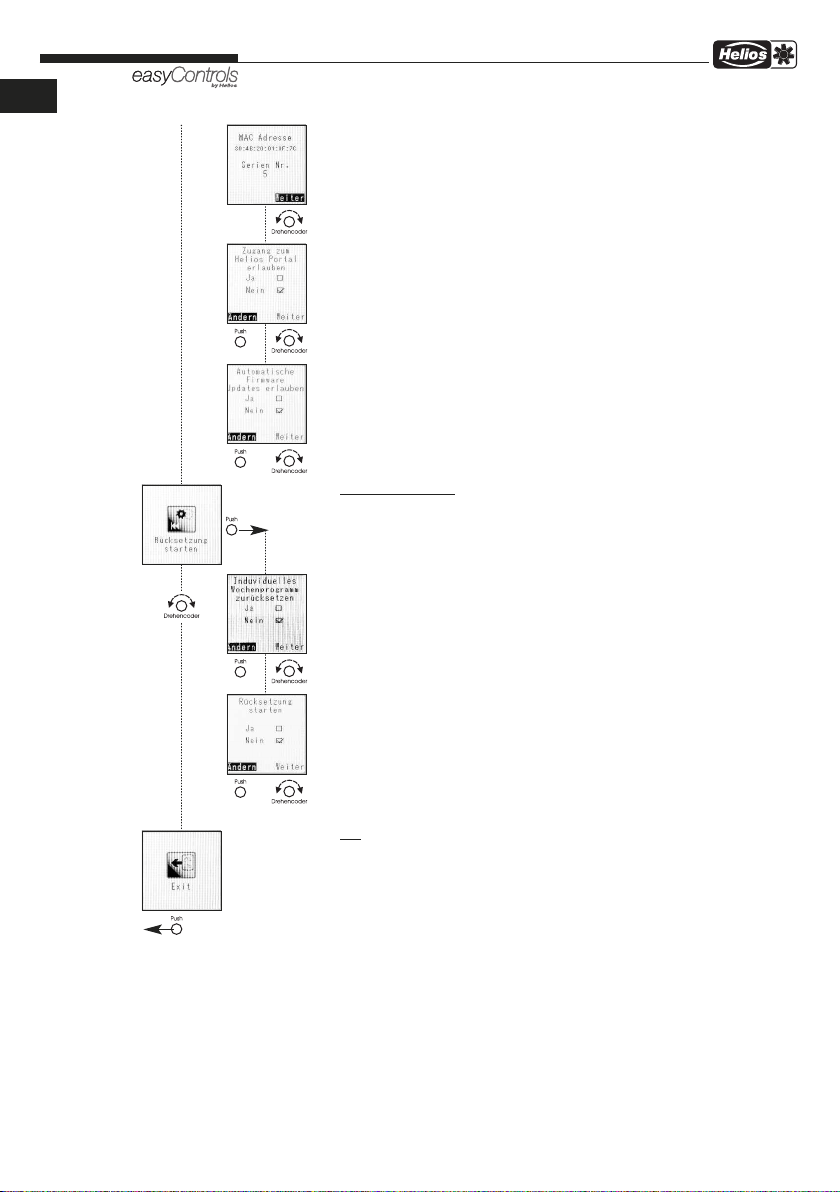

Datenabgleich mit Aktion: easyControls Portal: und Messwerte an den Helios Portalserver gesendet. Über das Helios Webportal

www.easycontrols.net greifen und Einstellungen vornehmen. Zusätzlich sind weitere Auswertungen, wie z.B. Temperaturverläufe, möglich.

Automatische Aktion: Firmwareupdates: gesucht. Wird neue Firmware gefunden, wird diese automatisch aktualisiert.

Der Ladevorgang startet zwischen 23:00 und 05:00 Uhr.

Empfehlung! Automatische Firmware-Updates erlauben!

System booting: Nach abgeschlossener Erstinbetriebnahme, wird das Bedienteil KWL-BEC bzw. das System neu gestartet.

(

Bild links

) oder „ Nein”

Anzeige der zugewiesen IP-Adresse (

Anzeige des zugewiesen Gateways (

Anzeige der zugewiesen Subnetmask (

Bei aktivierter Checkbox „Ja” werden alle betriebsentscheidenen Parameter

können Sie von unterwegs auf Ihre KWL-Lüftungsanlage zu-

Bei aktivierter Checkbox „Ja” wird täglich online nach neuer Firmware

Bild links

)

5

Bedienungsanleitung

D

MENÜ

Funktionsebene 2

Durch links drehen in

automatischen Betrieb

Bedienelement Komfort KWL-BEC

2.1 Funktionsebene 1

☞

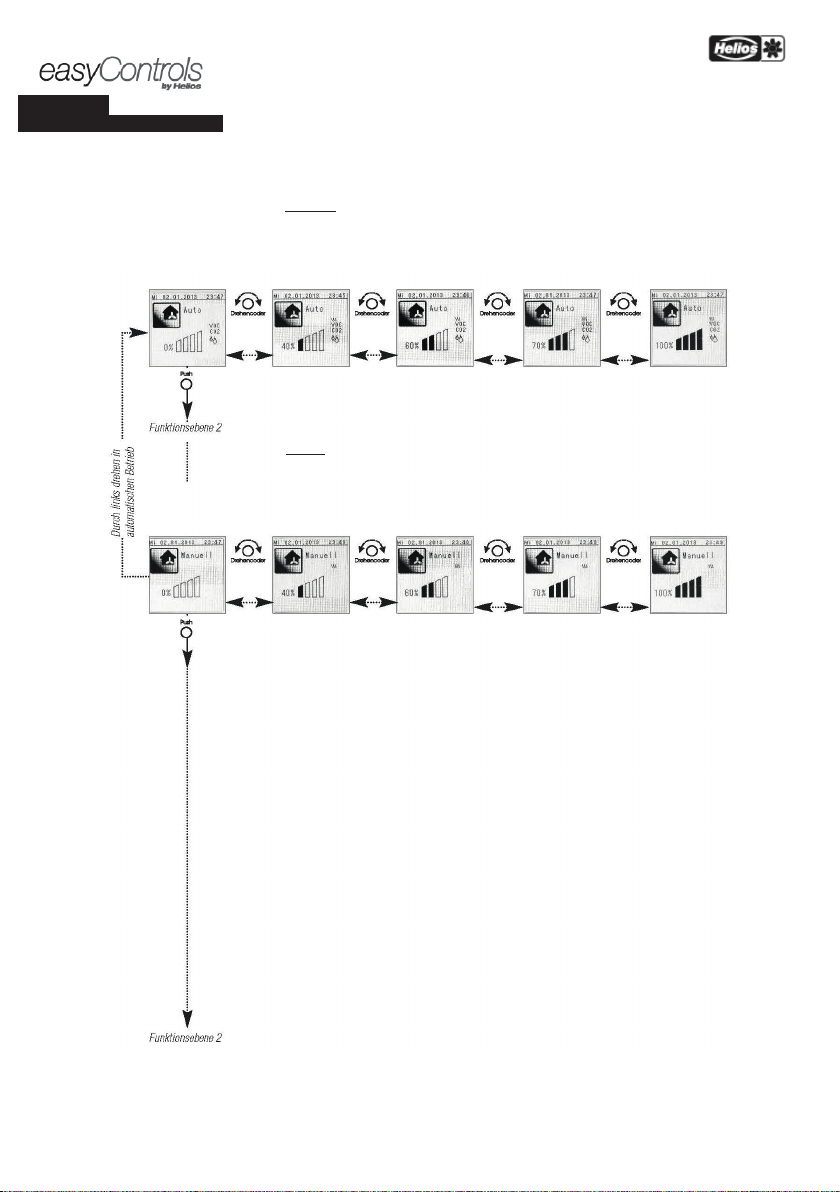

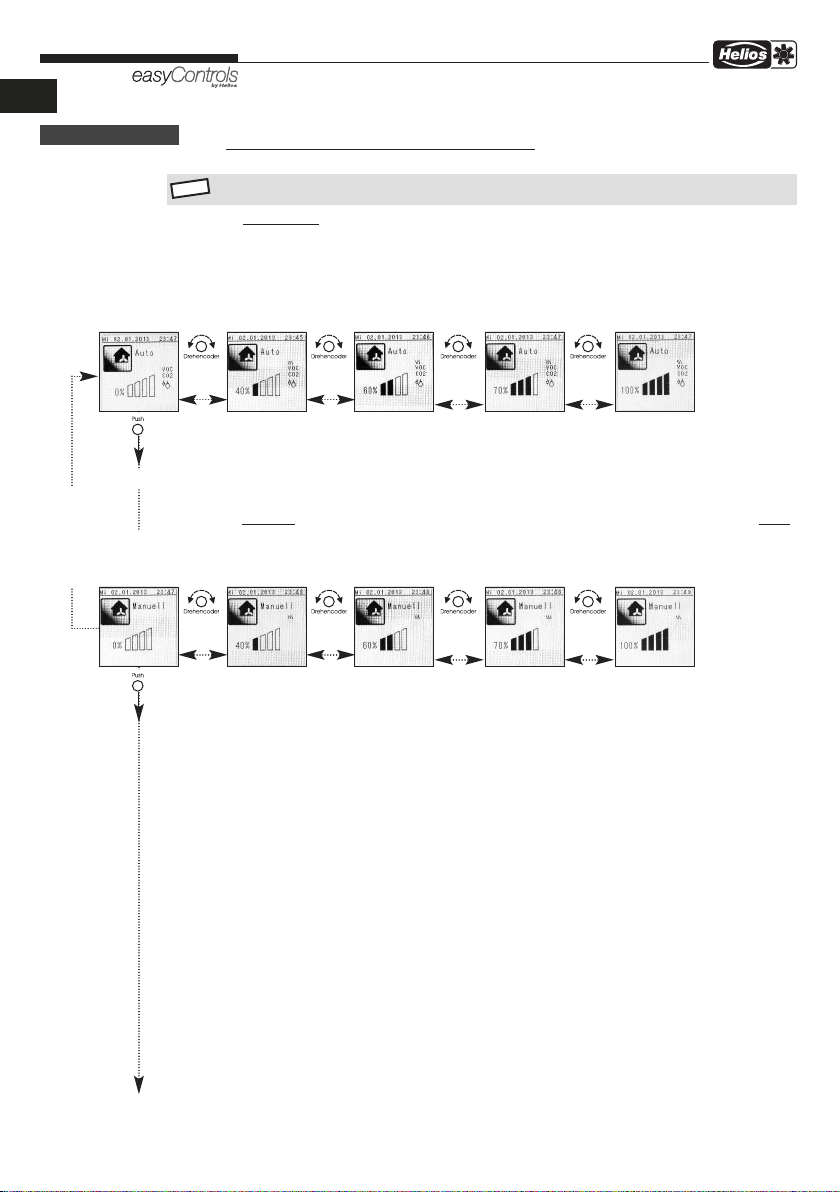

MENÜ – Lüftungsstufenregelung automatisch / manuell:

Die Leistungsregelung des KWL-Lüftungsgeräts kann automatisch oder manuell eingestellt werden.

Die Anzeige bzw. Einstellung erfolgt durch Rechts- oder Linksdrehung des Drehencoders

TI PP !

Im automatischen Betrieb erfolgt die Lüfterstufenregelung in Abhängigkeit von der Raumluftfeuchte, der CO2Konzentration, VOC-Konzentration und/oder dem Wochenprogramm. Hierzu müssen die entsprechenden Zubehörkomponenten CO2-Fühler = KWL-CO2, VOC-Fühler = KWL-VOC bzw. Feuchte-Fühler = KWL-FTF an das KWL-Gerät angeschlossen sein. Die angeschlossenen Fühlertypen werden zusätzlich im Display des Bedienelements angezeigt (siehe Abb.).

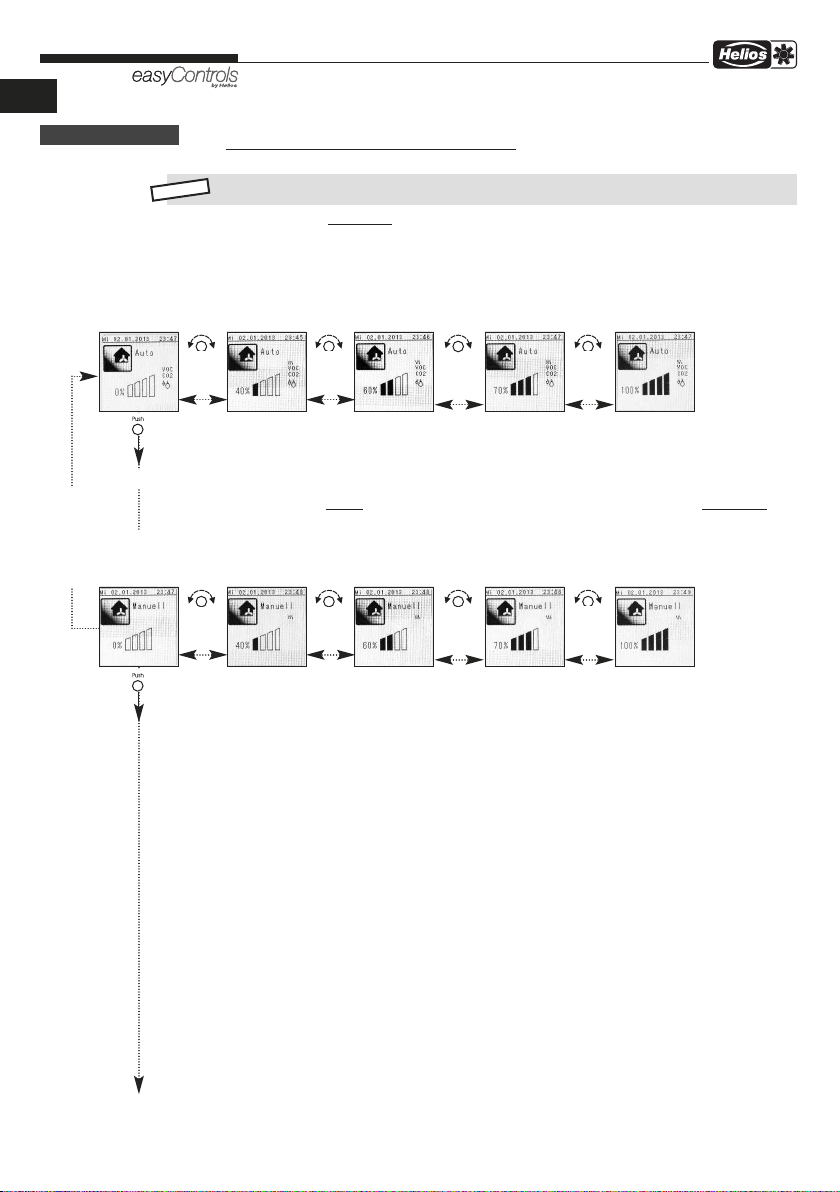

Stufe 1 (Auto) Stufe 2 (Auto) Stufe 3 (Auto) Stufe 4 (Auto)

Im manuellen Betrieb erfolgt die Lüfterstufenregelung individuell. Durch drehen des Drehencoders nach rechts, kann zwischen folgenden Stufen ausgewählt werden: Stufe 0-1-2-3-4

Stufe 1 (Manuell) Stufe 2 (Manuell) Stufe 3 (Manuell) Stufe 4 (Manuell)

Funktionsebene 2

Hinweis: Die 0-Stufe ist erst nach der Einstellung „Mindestlüfterstufe = 0” möglich.

6

Bedienungsanleitung

MENÜ

Bedienelement Komfort KWL-BEC

2.2 Funktionsebene 2

☞

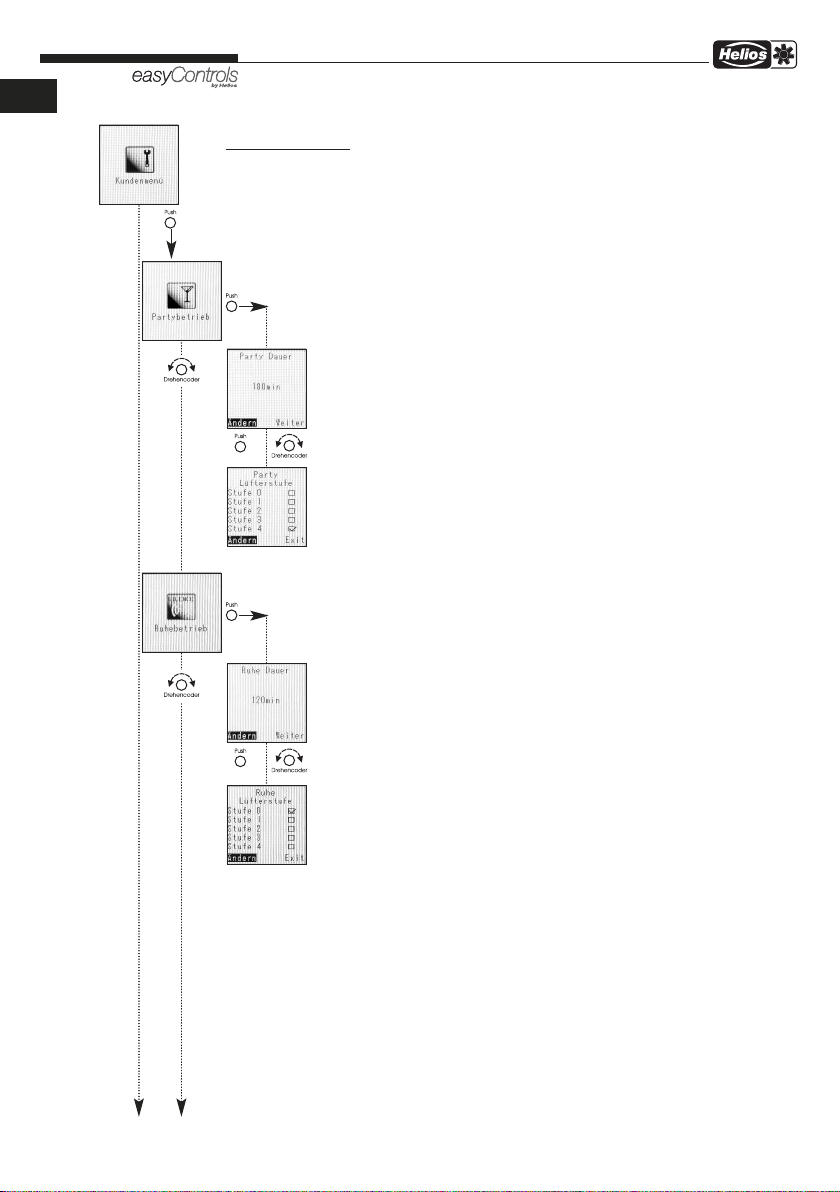

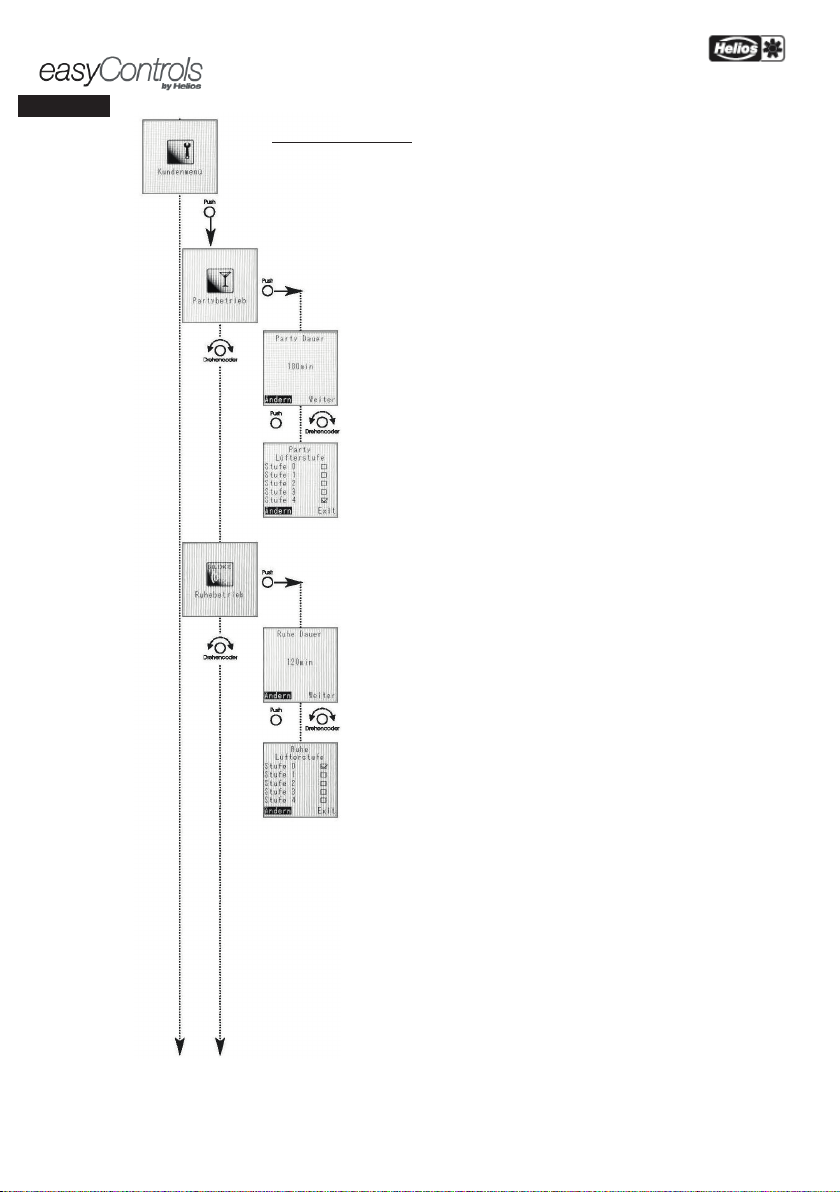

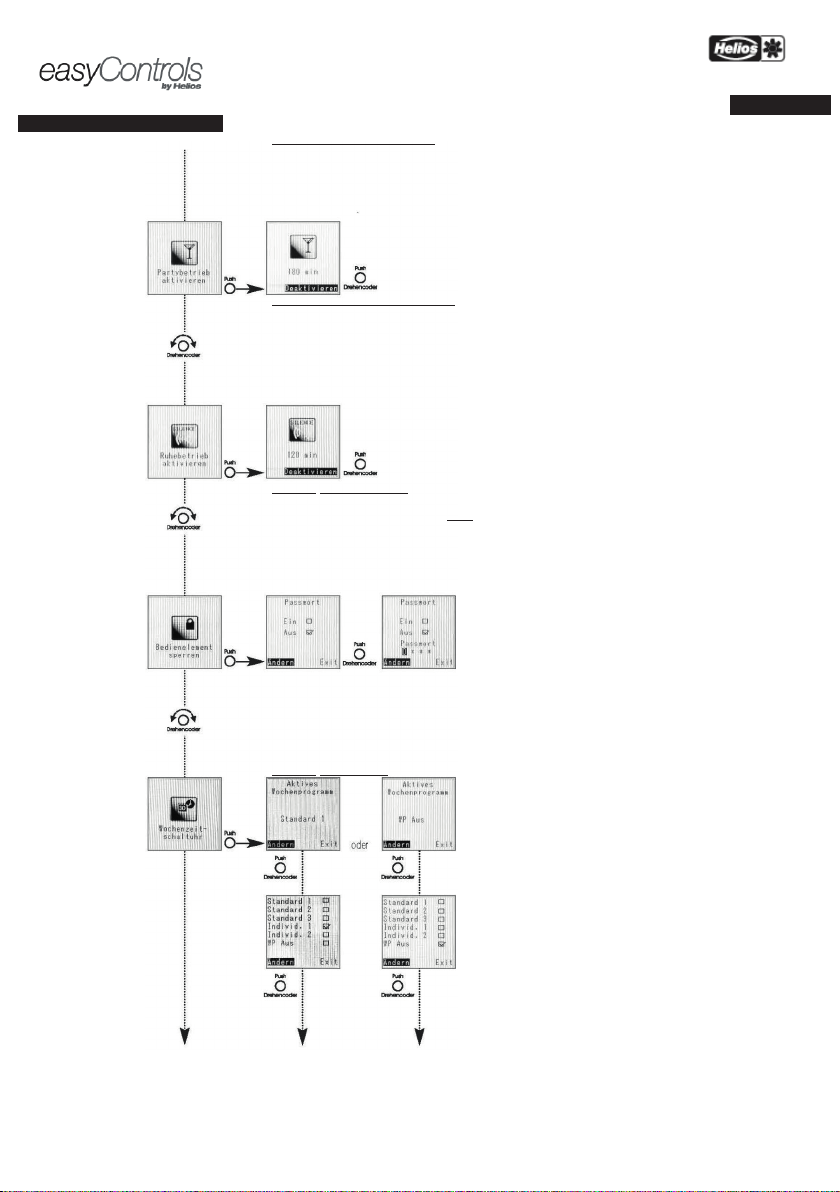

MENÜ – Partybetrieb aktivieren:

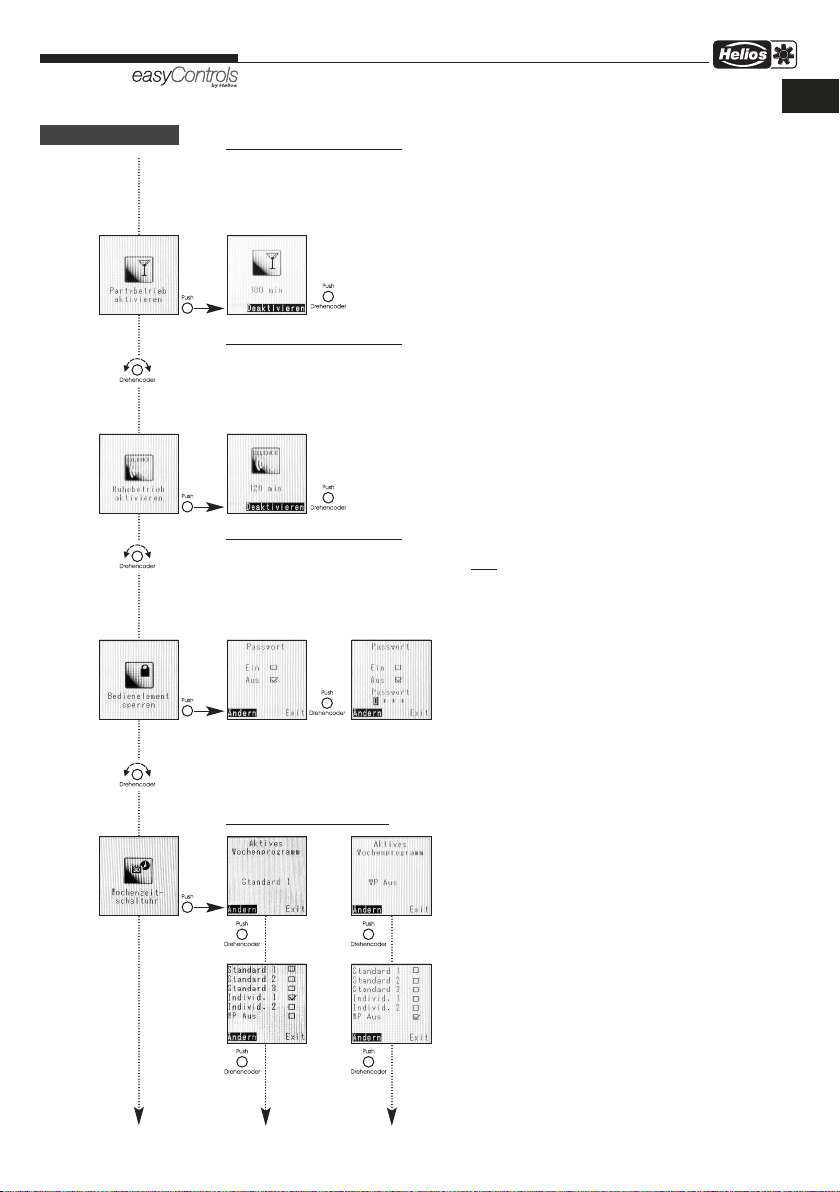

Über das Menü „ Partybetrieb“ kann das KWL-Gerät für eine voreingestellte Dauer in einer voreingestellten Lüftungsstufe betrieben werden.

Im Display wird die verbleibende Restlaufzeit des Partybetriebs angezeigt, dieser Modus kann durch drücken des Drehencoders jederzeit unterbrochen werden.

MENÜ – Ruhebetrieb aktivieren:

Über das Menü „ Ruhebetrieb“ kann das KWL-Gerät für eine voreingestellte Dauer in einer voreingestellten Lüftungsstufe betrieben werden.

Im Display wird die verbleibende Restlaufzeit des Ruhebetriebs angezeigt, dieser Modus kann durch drücken des Drehencoders jederzeit unterbrochen werden.

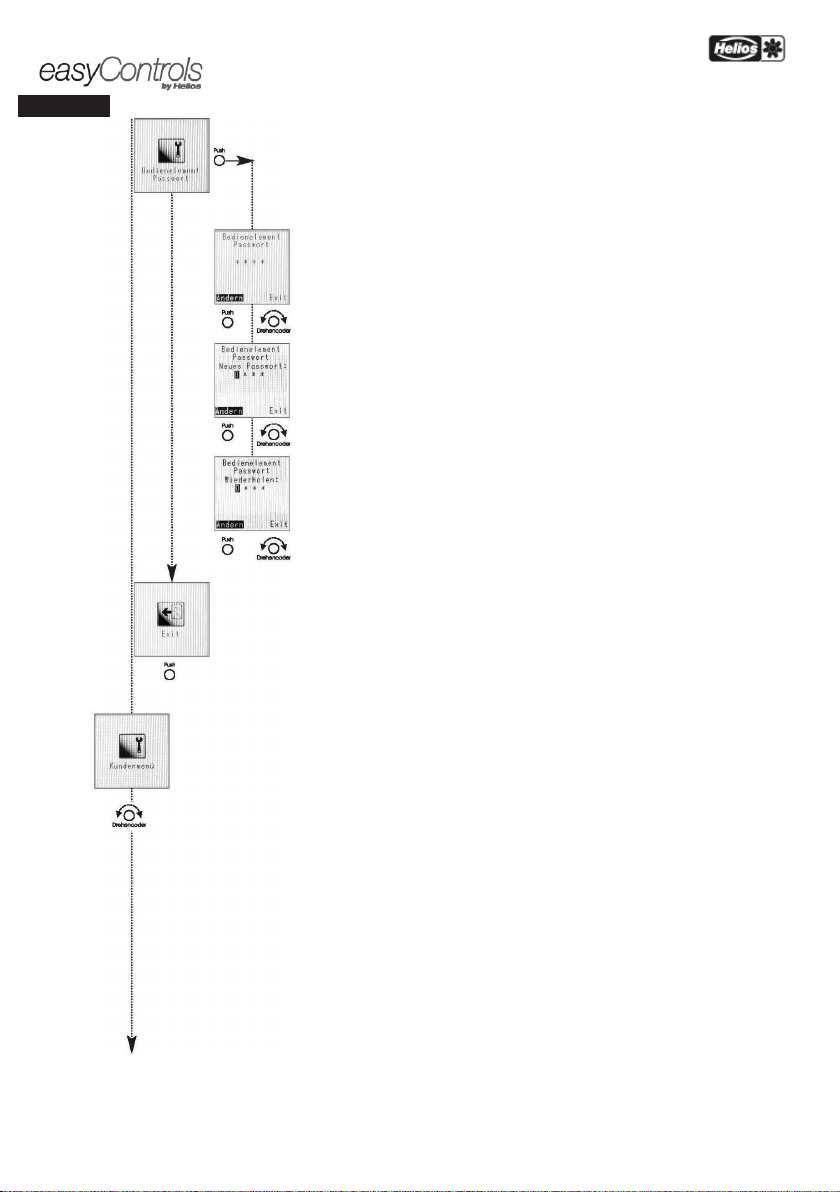

MENÜ –Bedienelement sperren:

Über ein persönliches Passwort kann das Bedienelement gegen unbefugten Zugriff geschützt werden. Das Standard Passwort bei Auslieferung lautet 1303. Über das Menü „ Kundenmenü“ (Seite 18) kann ein individuelles Passwort hinterlegt werden. Soll das Display gesperrt werden, muss das Passwort eingegeben werden. Bei gesperrtem Display erscheint im Display der Hinweis „Bedienteil gesperrt“.

D

Wird der Drehencoder gedrückt, kann das Display entsperrt werden. Bei einer falschen Passworteingabe, erscheint im Display „ Das eingegebene Passwort ist nicht korrekt“.

ACHTUNG: Bei dreimaliger Falscheingabe, kann das KWL-Gerät nur über die Eingabe des Master-PINs entsperrt werden (d

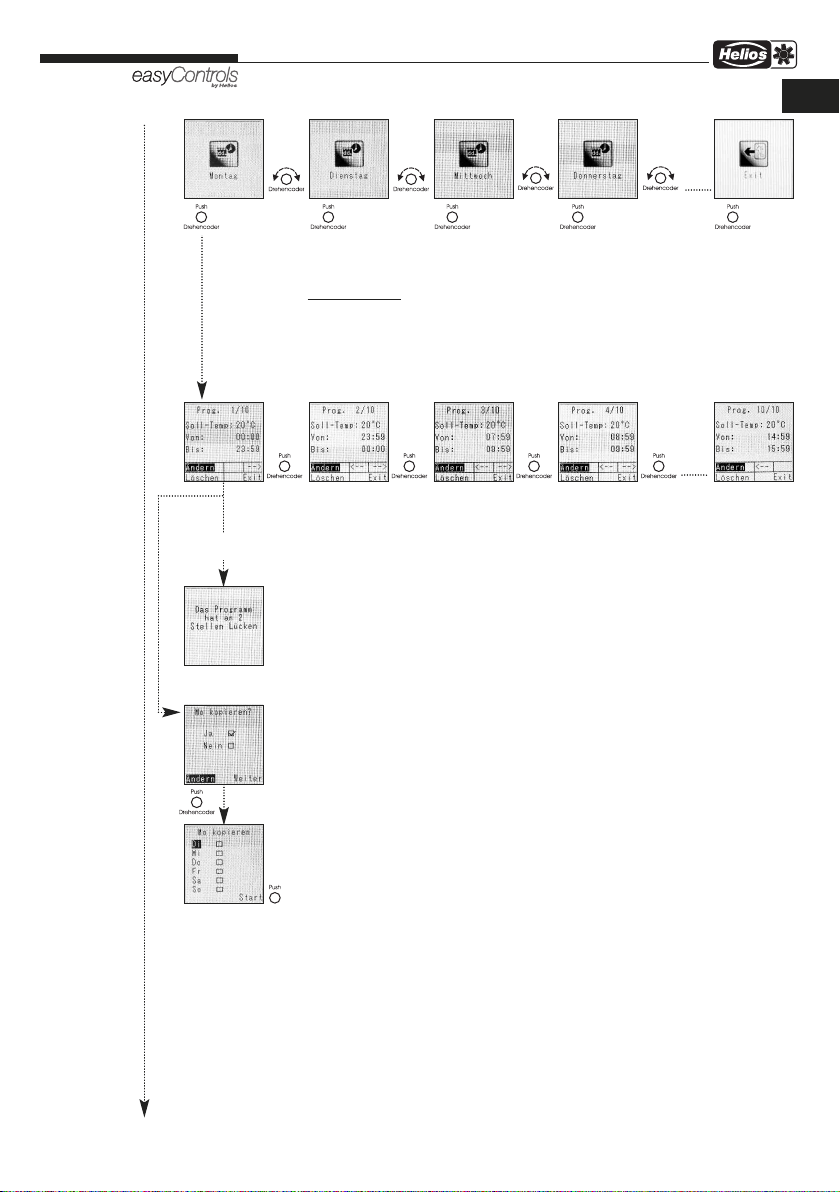

MENÜ –Wochenzeitschaltuhr:

Aktives Wochenprogramm

Anzeige welches Wochenprogramm aktiv oder ob die Wochenzeit-

schaltuhr inaktiv = „ Aus” ist.

Übersicht

Auswahlmöglichkeiten der Wochenprogramme.

er Master-PIN kann telefonisch beim Helios Kundendienst erfragt werden).

oder

7

Bedienungsanleitung

D

Bedienelement Komfort KWL-BEC

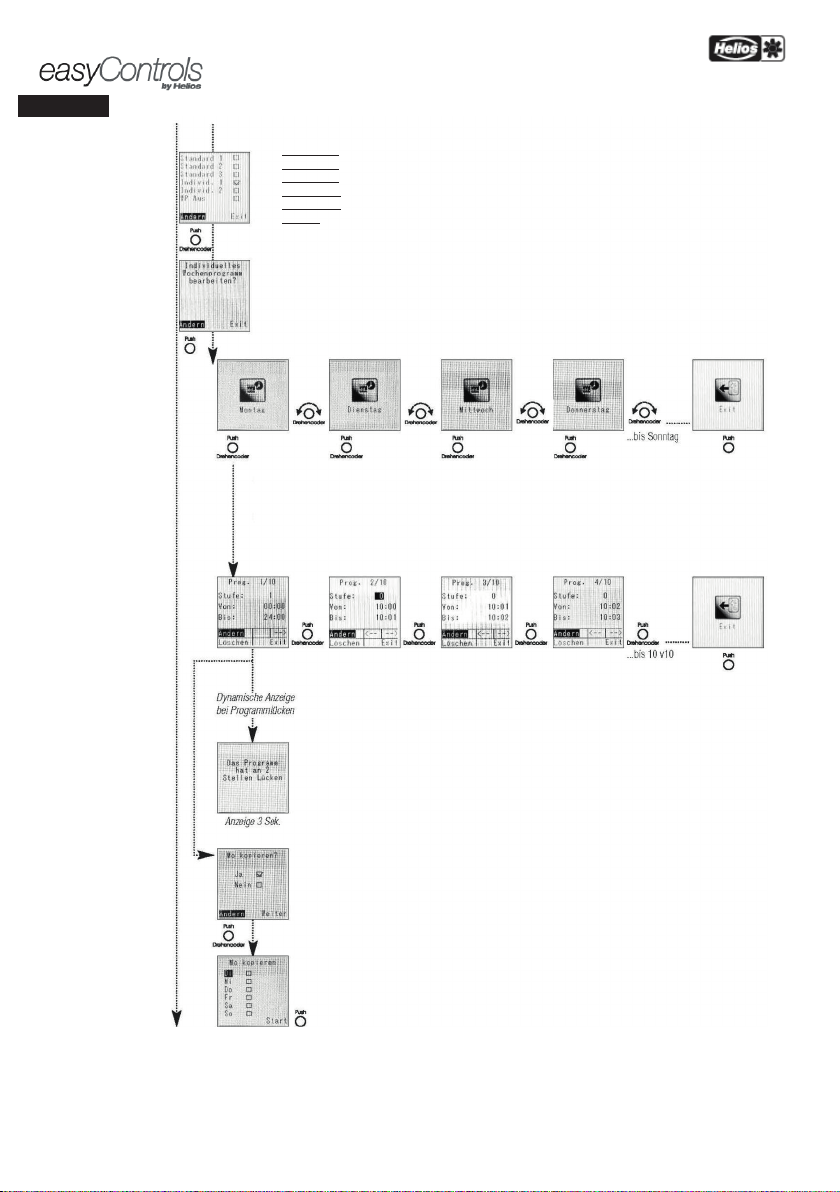

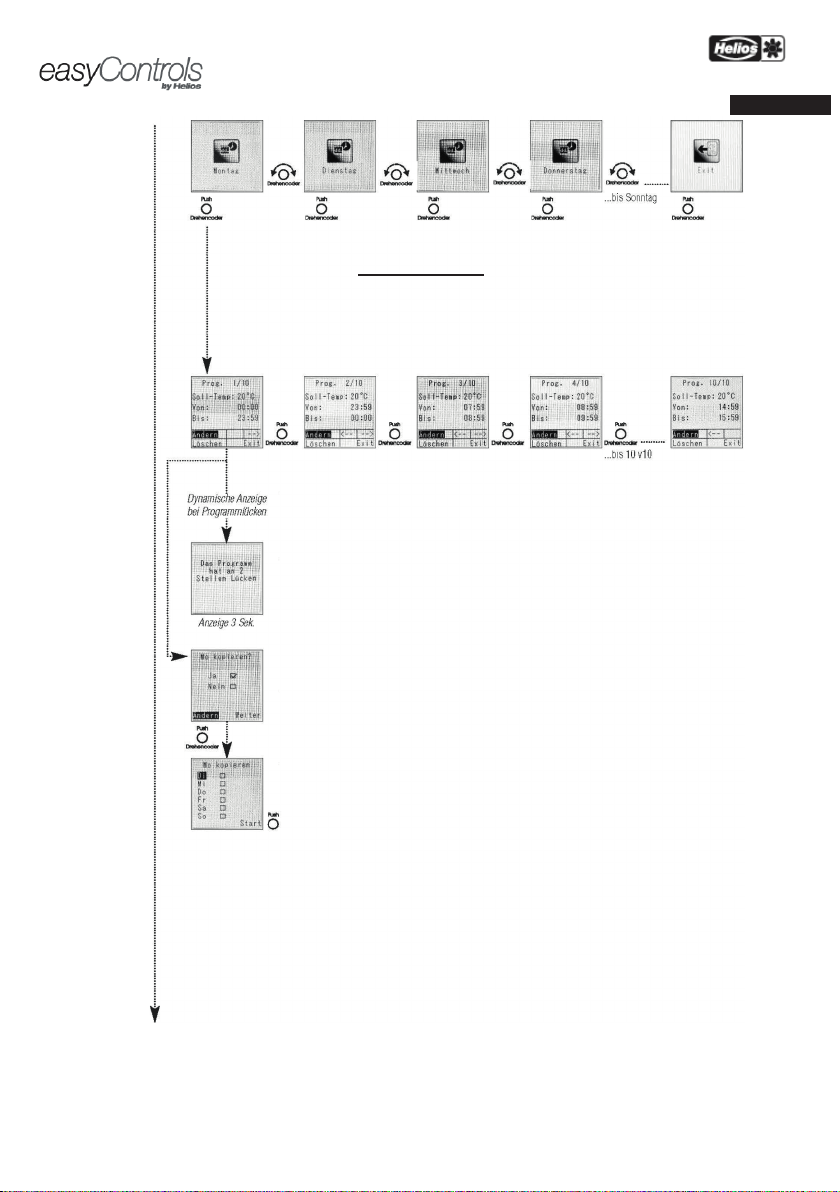

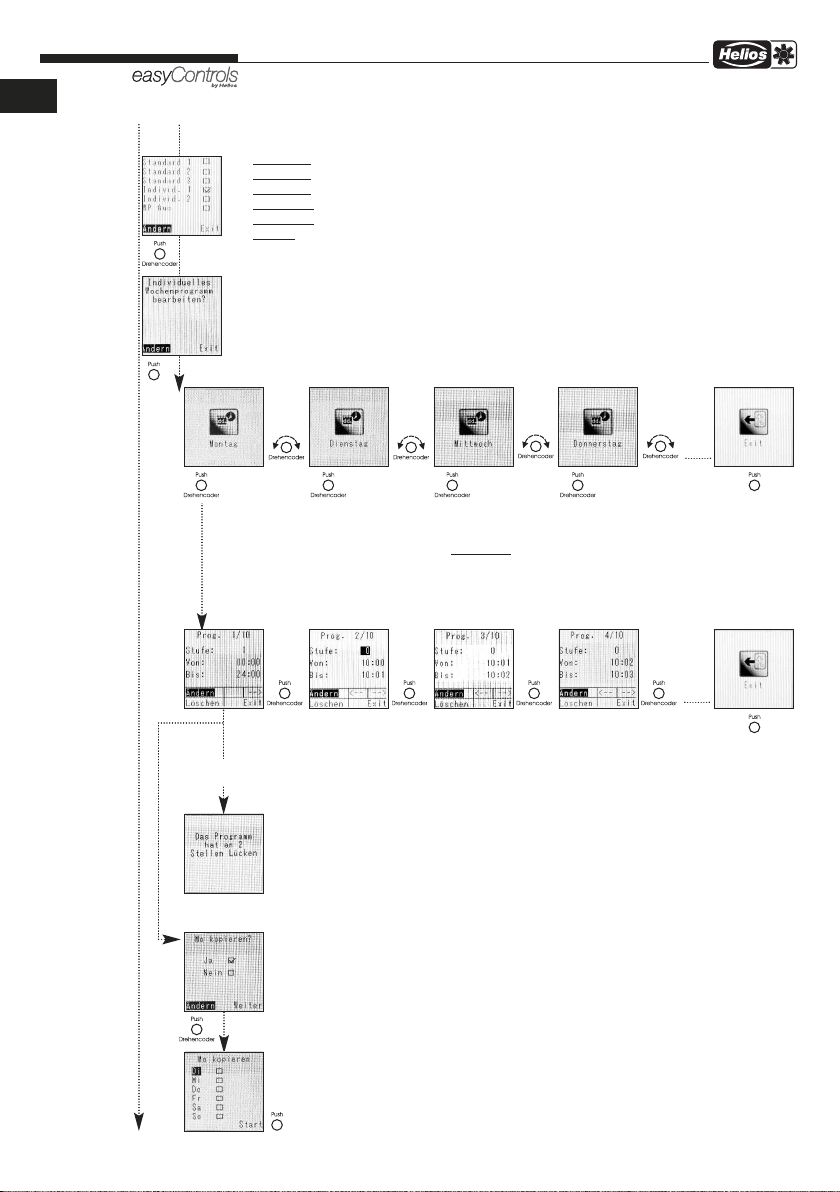

Einstellung Wochenprogramm

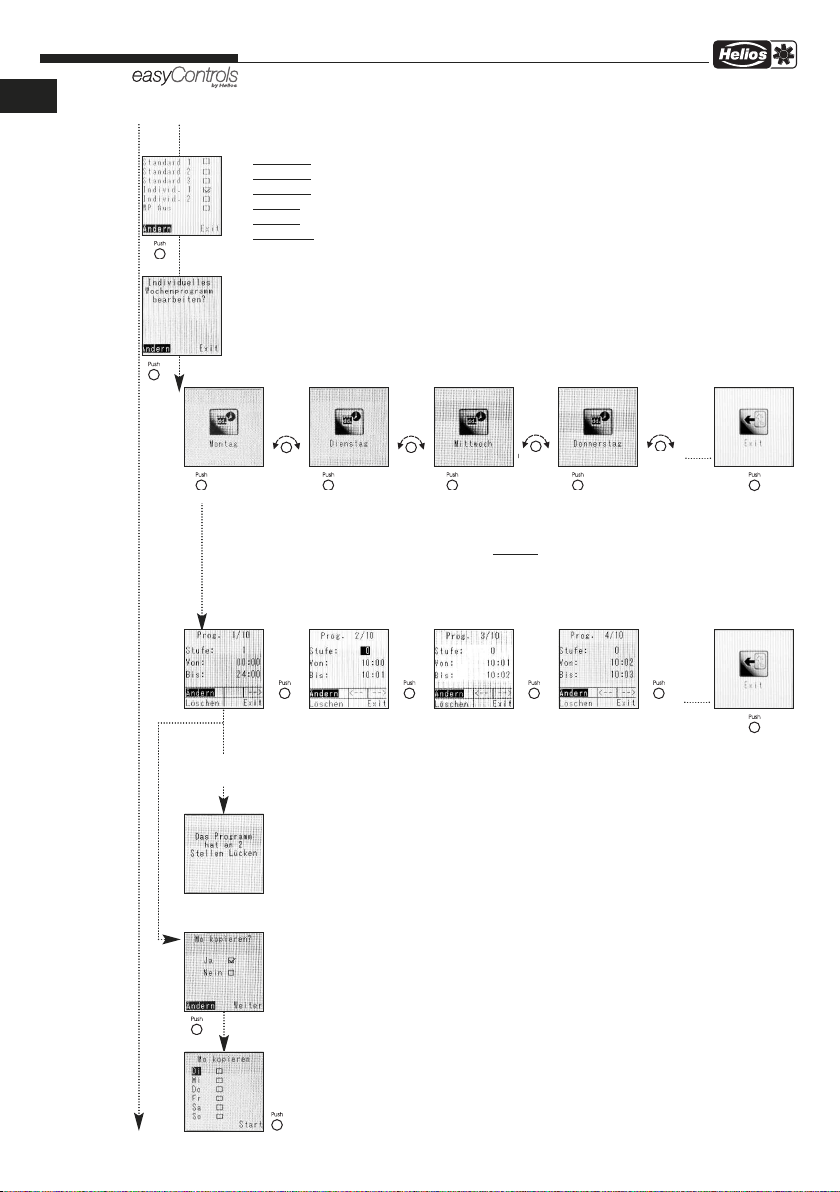

Zur Auswahl stehen folgende Wochenprogramme (WP): – Standard 1 = Siehe Tabelle WP-Übersicht – Standard 2 = Siehe Tabelle WP-Übersicht – Standard 3 = Siehe Tabelle WP-Übersicht – Individuell 1 = Frei für individuell erstellbares Wochenprogramm – Individuell 2 = Frei für individuell erstellbares Wochenprogramm – WP Aus = Wochenprogramm deaktivieren

Individuelles Wochenprogramm bearbeiten

Über Drehencoder Bearbeitung bestätigen oder durch „ Exit“ die Wochenprogrammbearbeitung verlassen.

...bis Sonntag

Auswahl der Wochentage

Über Drehencoder wird der zu bearbeitende Wochentag ausgewählt. Über einen kompletten Tag verteilt kann die Lüfterstufe maximal 10 mal (Programm: 1/10) individuell verändert werden (siehe nachfolgende Menüabbildungen)

Exit

Über „ Exit“ die Menüebene verlassen.

...bis 10 v10

Einstellbereich Lüfterstufe 0 bis 4 Von 00:00 - 24:00 Uhr. Die Einstellung der Stunden und Minuten erfolgt unabhängig in folgenden

Dynamische Anzeige

Schrittweiten: Minuten: 1 Min.; Schrittweite Stunden: 1 Std.

bei Programmlücken

Programmlücken

Wird die Zeit des nachfolgenden Programmabschnitts nicht direkt an die Zeit des vorhergehenden Programmabschnitts angehängt, entsteht eine Lücke. Das Programm stellt fest, wie viele Lücken in dem individuell gestalteten Programm vorhanden sind und zeigt diese im Display kurz an. In nicht geschlossenen Lücken wird die Mindest-Lüfterstufe aktiviert. Bei automatischer Steuerung gibt die Sensorsteuerung die Lüfterstufe vor.

Anzeige 3 Sek.

Kopierfunktion Soll nicht jeder Tag individuell gestaltet werden, besteht die Möglichkeit ein definiertes Programm für

jeden beliebigen Wochentag zu kopieren.

Wochentag(e) kopieren und Programm starten

8

Bedienungsanleitung

Bedienelement Komfort KWL-BEC

D

Tabelle WP-Übersicht: Vordefiniertes Wochenprogramm „ Standard 1 bis 3”

WP 1 Standard 1

Zeit 0:00-6:30 6:30-11:30 11:30-13:30 13:30-21:00 21:00–24:00 Mo.–Fr. Stufe 1 Stufe 2 Stufe 3 Stufe 2 Stufe 1 - Zeit 0:00-8:30 8:30-12:00 12:00-14:00 14:00-23:00 23:00-24:00 Sa. Stufe 1 Stufe 2 Stufe 3 Stufe 2 Stufe 1 - Zeit 0:00-8:30 8:30-9:30 9:30-21:00 21:00-23:00 23:00-24:00 So. Stufe 1 Stufe 2 Stufe 3 Stufe 2 Stufe 1 - -

WP 2 Standard 2

Zeit 0:00-6:30 6:30-8:00 8:00-16:00 16:00-18:00 18:00-20:30 20:30-22:30 22:30-24:00 Mo.–Fr. Stufe 1 Stufe 3 Stufe 1 Stufe 2 Stufe 3 Stufe 2 Stufe 1 Zeit 0:00-8:00 8:00-8:30 8:30-10:00 10:00-18:00 18:00-21:00 21:00-24:00 Sa. Stufe 1 Stufe 2 Stufe 3 Stufe 2 Stufe 3 Stufe 2 Zeit 0:00-9:00 9:00-10:30 10:30-15:00 15:00-22:00 22:00-24:00 So. Stufe 1 Stufe 2 Stufe 3 Stufe 2 Stufe 1 - -

WP 3 Standard 3

Zeit 0:00-5:30 5:30-8:00 8:00-11:00 11:00-11:30 11:30-13:00 13:00-21:00

Mo.–Fr. Stufe 2 Stufe 3 Stufe 1 Stufe 3 Stufe 3 Stufe 3 -

Zeit 0:00-6:30 6:30-8:00 8:00-11:30 11:30-13:00 13:00-22:00 22:00-24:00

Sa. Stufe 2 Stufe 3 Stufe 3 Stufe 4 Stufe 3 Stufe 2 Zeit 0:00-6:30 6:30-8:00 8:00-11:30 11:30-13:00 13:00-22:00 22:00-24:00 So. Stufe 2 Stufe 3 Stufe 3 Stufe 4 Stufe 3 Stufe 2 -

9

Bedienungsanleitung

D

Bedienelement Komfort KWL-BEC

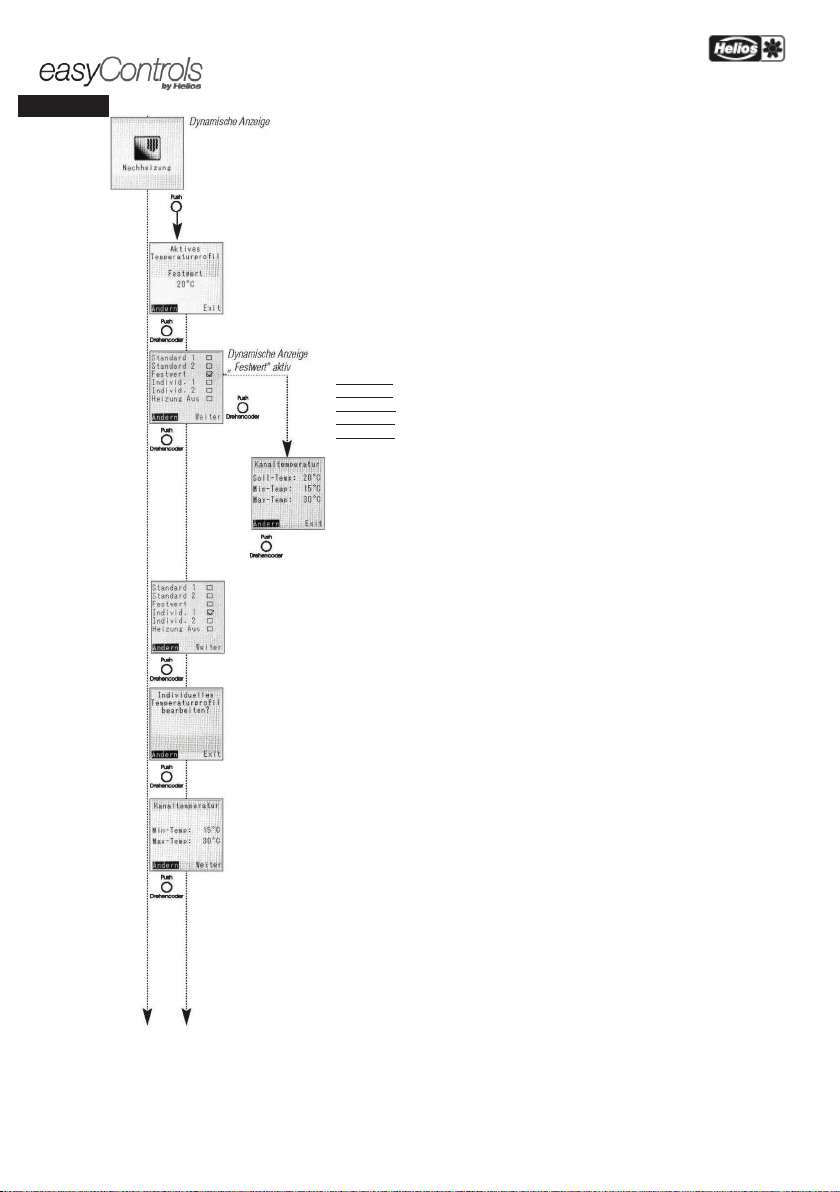

MENÜ – Nachheizung:

Dynamische Anzeige

Dieser Menüpunkt wird nur angezeigt, wenn ein Erweiterungsmodul KWL-EM ange-

schlossen ist und erkannt wurde.

Aktives Temperaturprofil Anzeige welches Temperaturprofil aktuell aktiv ist. (

Einstellung Temperaturprofil

Dynamische Anzeige „ Festwert” aktiv

Zur Auswahl stehen folgende Temperaturprofile: – Standard 1 = vordefiniertes Temperaturprofil – Standard 2 = vordefiniertes Temperaturprofil – Festwert = Soll-Temperatur – Individuell 1 = individuell erstellbares Temperaturprofil – Individuell 2 = individuell erstellbares Temperaturprofil

Temperaturprofil Kanaltemperatur „Festwert”

Über Drehencoder Solltemperatur von minimal 10 °C bis maximal 40 °C einstellen. Bei der Erweiterung der KWL-Anlage durch einen oder mehreren Feuchte-/Tempe raturfühler, muss die minimale (5 °C - 15 °C) und maximale (30 °C - 55 °C) Kanaltempe ratur festgelegt werden. Ist für die Nachheizung nur ein Kanalfühler eingebaut, ist die Solltemperatur die einzustel lende Zulufttemperatur. Bei der Verwendung von einem oder mehreren Feuchte-/Tempe raturfühler ist die gewünschte Raumtemperatur die einzustellende Solltemperatur .

Anzeigebereich 10 bis 45 °C

)

Individuelles Temperaturprofil bearbeiten.

Über die beiden "individuellen Temperaturprofile" können für jeden Wochentag zeitab hängig unterschiedliche Raumtemperaturen vorgegeben werden.

Kanaltemperatur Min-Temp./Max-Temp.

Vor Einstellung der individuellen Temperaturen, muss die minimale (5 °C - 15 °C) und maximale (30 °C - 55 °C) Kanaltemperatur festgelegt werden.

10

Bedienungsanleitung

Bedienelement Komfort KWL-BEC

...bis Sonntag

Auswahl der Wochentage

Über Drehencoder wird der zu bearbeitende Wochentag ausgewählt. Somit kann die Zulufttemperatur für jeden Tag bis zu 10 mal (Programm: 1/10) individuell in frei definierbaren Zeitabschnitten eingestellt werden (siehe nachfolgende Menüabbildungen).

Exit

Über „ Exit“ die Menüebene verlassen.

...bis 10 v10

Einstellbereich Sollwert 10 bis 45 ° C Von 00:00 - 24:00. Die Einstellung der Stunden und Minuten erfolgt unabhängig in folgenden

Dynamische Anzeige

Schrittweiten: Sollwert: 1 °C; Schrittweite Minuten: 1 Min.; Schrittweite Stunden: 1 Std.

bei Programmlücken

Programmlücken

Wird die Zeit des nachfolgenden Programmabschnitts nicht direkt an die Zeit des vorhergehenden Programmabschnitts angehängt, entsteht eine Lücke. Das Programm stellt fest, wie viele Lücken in dem individuell gestalteten Programm vorhanden sind und zeigt diese im Display kurz an. In nicht geschlossenen Lücken wird die Solltemperatur mit 0 °C bzw mit der Mindesttemperatur 16,5 °C (Einstellung PHI) definiert.

Anzeige 3 Sek.

Kopierfunktion Soll nicht jeder Tag individuell gestaltet werden, besteht die Möglichkeit ein definiertes Programm für

jeden beliebigen Wochentag zu kopieren.

D

Wochentag(e) kopieren und Programm starten

11

Bedienungsanleitung

D

Bedienelement Komfort KWL-BEC

MENÜ

– Fühlerwerte:

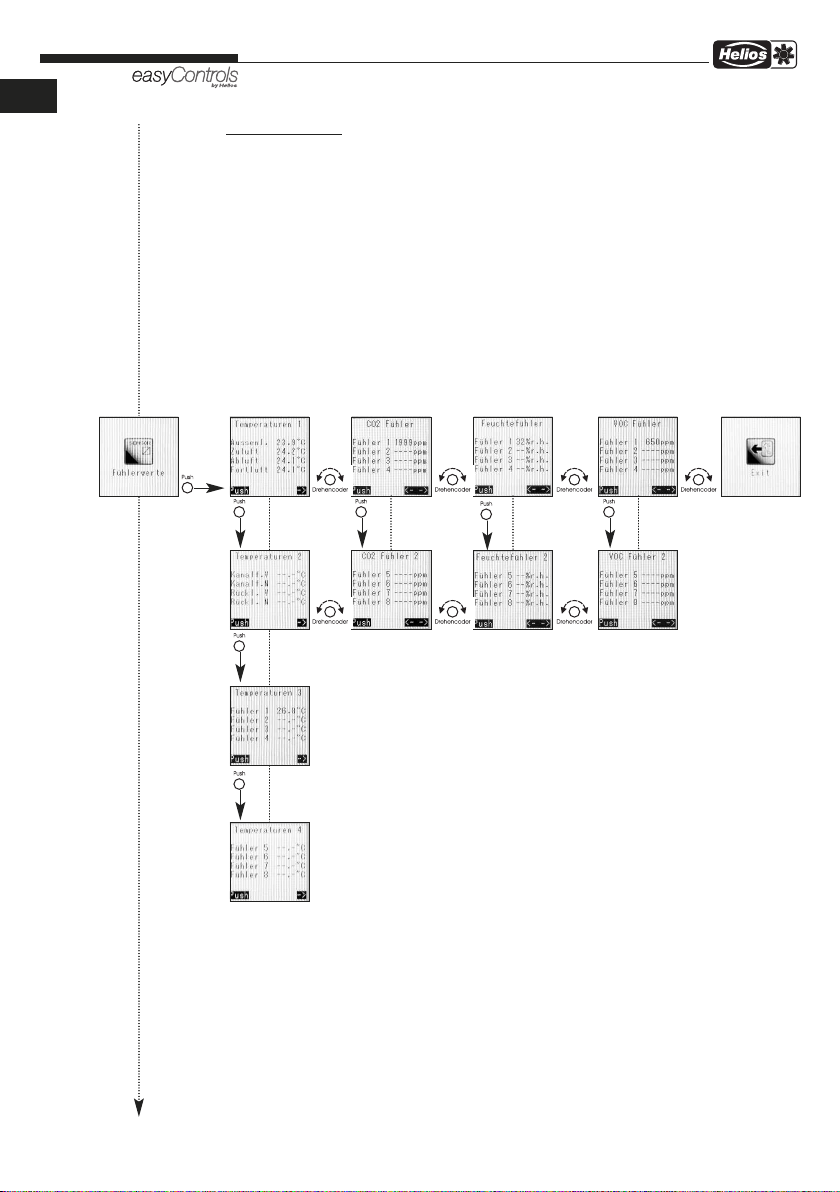

Im Display des Bedienelements KWL-BEC werden serienmäßig folgende Temperaturwerte angezeigt:

1. Außenluft, 2. Zuluft, 3. Abluft, 4. Fortluft Bei angeschossenen Zubehörkomponenten z.B. KWL-CO2, KWL-VOC, KWL-FTF (je Typ max. 8 Stk.) und Erweiterungsmodule für Vor- und/oder Nachheizung, werden die entsprechenden Messwerte im Display angezeigt. Sind keine Zubehörkomponenten angeschlossen, wird im Display „ - -“ angezeigt.

Temperaturen 1

Serienmäßig werden immer die Temperaturen von Außenluft, Zuluft, Abluft, Fortluft vom KWL-Gerät angezeigt.

Temperaturen 2

Bei der Erweiterung der KWL-Anlage durch ein Erweiterungsmodul für Vor- und oder Nachheizung, werden die Temperaturen der Kanalfühler Vorheizung, Kanalfühler Nachheizung, Rücklauffühler Vorheizung und Rücklauffühler Nachheizung angezeigt.

Temperaturen 3 / 4

Bei der Erweiterung der KWL-Anlage durch einen oder mehrere Feuchte-/Temperaturfühler, wird der Temperatur-Messwert der angeschlossenen Feuchte-/Temperaturfühler 1 bis 8 angezeigt.

CO2-Fühler und CO2-Fühler 2

Bei der Erweiterung der KWL-Anlage durch einen oder mehrere CO2-Fühler wird der

CO2-Messwert des jeweiligen CO2-Fühlers 1 bis 8 angezeigt.

Feuchtefühler und Feuchte-Fühler2

Bei der Erweiterung der KWL-Anlage durch einen oder mehrere Feuchte-/Tempera-

turfühler wird der relative Feuchte-Messwert des jeweiligen Feuchte-/Temperatur-

fühlers 1 bis 8 angezeigt.

VOC-Fühler und VOC-Fühler 2

Bei der Erweiterung der KWL-Anlage durch einen oder mehrere VOC-Fühler wird

der VOC-Messwert des jeweiligen VOC-Fühlers 1 bis 8 angezeigt.

Exit

Drehencoder drücken, um zur „ Funktionsebene 2” zurück zu gelangen.

12

Bedienungsanleitung

Bedienelement Komfort KWL-BEC

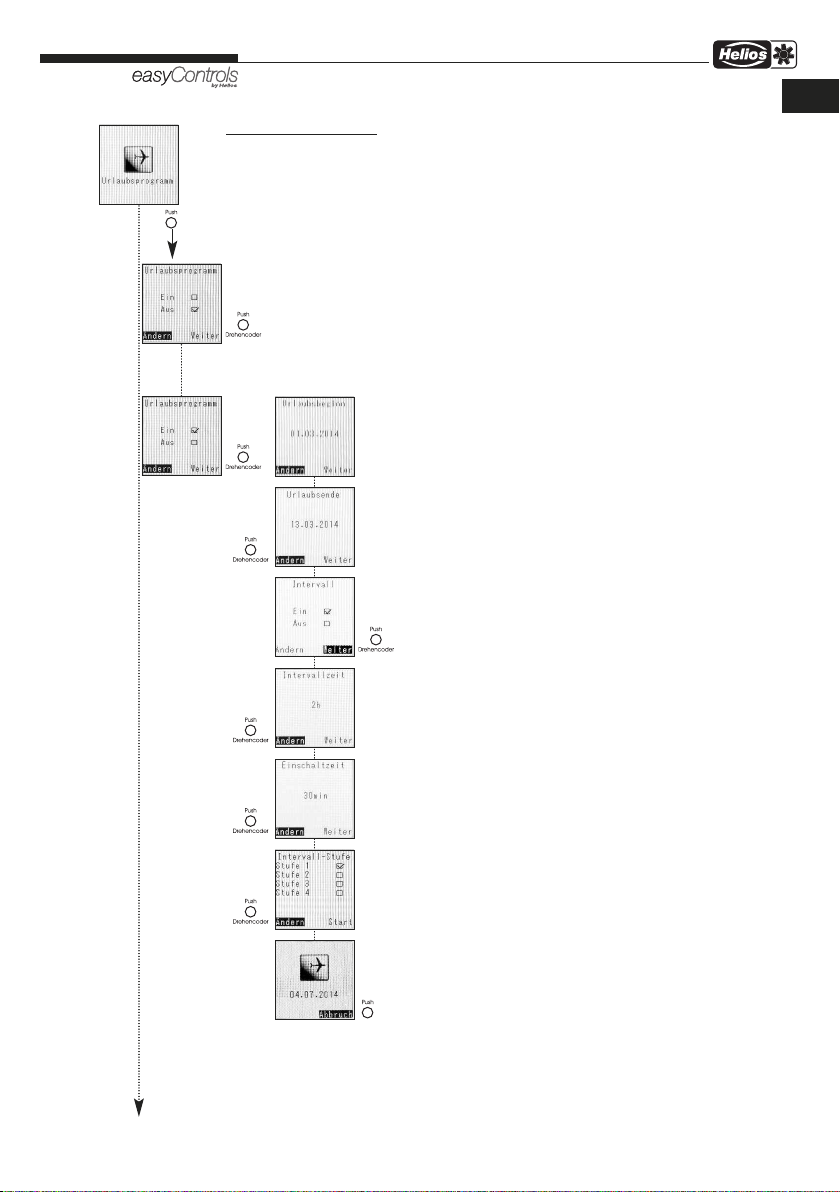

MENÜ – Urlaubsprogramm: Über das Menü „Urlaubsprogramm“ lässt sich ein Zeitabschnitt (z.B. Urlaub) definieren, in dem die Lüftungsan lage in einer bestimmten Betriebsstufe oder im Intervallbetrieb aktiv ist.

Über den Drehencoder, kann das Urlaubsprogramm „ Ein” oder „Aus” geschaltet werden.

Ist das Urlaubsprogramm aktiviert ("EIN"), können folgende

Einstellungen vorgenommen werden:

Dynamische

Urlaubsbeginn

Datum über Drehencoder einstellen.

Urlaubsende

Datum über Drehencoder einstellen.

Intervall Über den Drehencoder, kann der Intervallbetrieb „Ein” oder „ Aus” geschaltet werden.

D

Intervallzeit Über die Intervallzeit, wird festgelegt wie lange das KWL-Gerät in der Mindestlüfterstufe laufen soll (z.B. 2h). (einstellbar nur bei "Intervall ein")

Einschaltzeit Über die Einschaltzeit, wird festgelegt wie lange das KWL-Gerät in der eingestellten Lüfterstufe laufen soll (z.B. 30 Min.). (einstellbar nur bei "Intervall ein")

Intervall-Stufe bzw. Lüfter-Stufe Über die Intervall-Stufe, wird eingestellt in welcher Lüfterstufe (Stufe 1 bis 4) das KWL-Gerät während der Einschaltzeit laufen soll.

Urlaubsbetrieb Wenn der Urlaubsbetrieb aktiv ist, wird das „End-Datum“ angezeigt. Über die Funktion „Abbruch“ kann das Urlaubsprogramm jederzeit unterbro chen werden!

13

Bedienungsanleitung

D

Bedienelement Komfort KWL-BEC

MENÜ – Einstellungen:

In diesem Menü werden alle allgemeinen Funktions- und Anzeigeeinstellungen vorge-

nommen. Ebenso gelangt man von dieser Ebene in den Servicebereich.

Zeit & Datum Über die Zeit & Datums Funktion kann die Uhrzeit und das Datum von KWL-Geräten

manuell eingestellt werden.

Datum „Ändern” aktivieren und Datum einstellen

Uhrzeit

„Ändern” aktivieren und Uhrzeit einstellen

Zeitzone „Ändern” aktivieren und Zeitzone einstellen. Die Zeitzone hat keinen direkten Einfluss auf die eingestellte Uhrzeit. Die Einstellung wird benötigt um das Softwareupdate von easyControls mit dem easyControls-Portal zu terminieren. (Voraussetzung: Das KWL-Gerät muss mit dem Internet verbunden und die Option „Softwareupdates” aktiviert sein).

Anpassung Format „Ändern” aktivieren, um eines der folgenden Anzeigeformate einzustellen: – – –

Tag.Monat.Jahr Monat.Tag.Jahr Jahr.Monat.Tag

Sommer-/Winterzeit aktivieren „Ändern” aktivieren um die Funktion automatische Sommer-/Winterzeit Ein/Aus umzuschalten.

Display Nachleuchtzeit

„Ändern” aktivieren um die gewünschte Nachleuchtzeit des Displays zwischen 15 Sek (min.) und 60 Sek. (max.) einzustellen.

14

Bedienungsanleitung

Bedienelement Komfort KWL-BEC

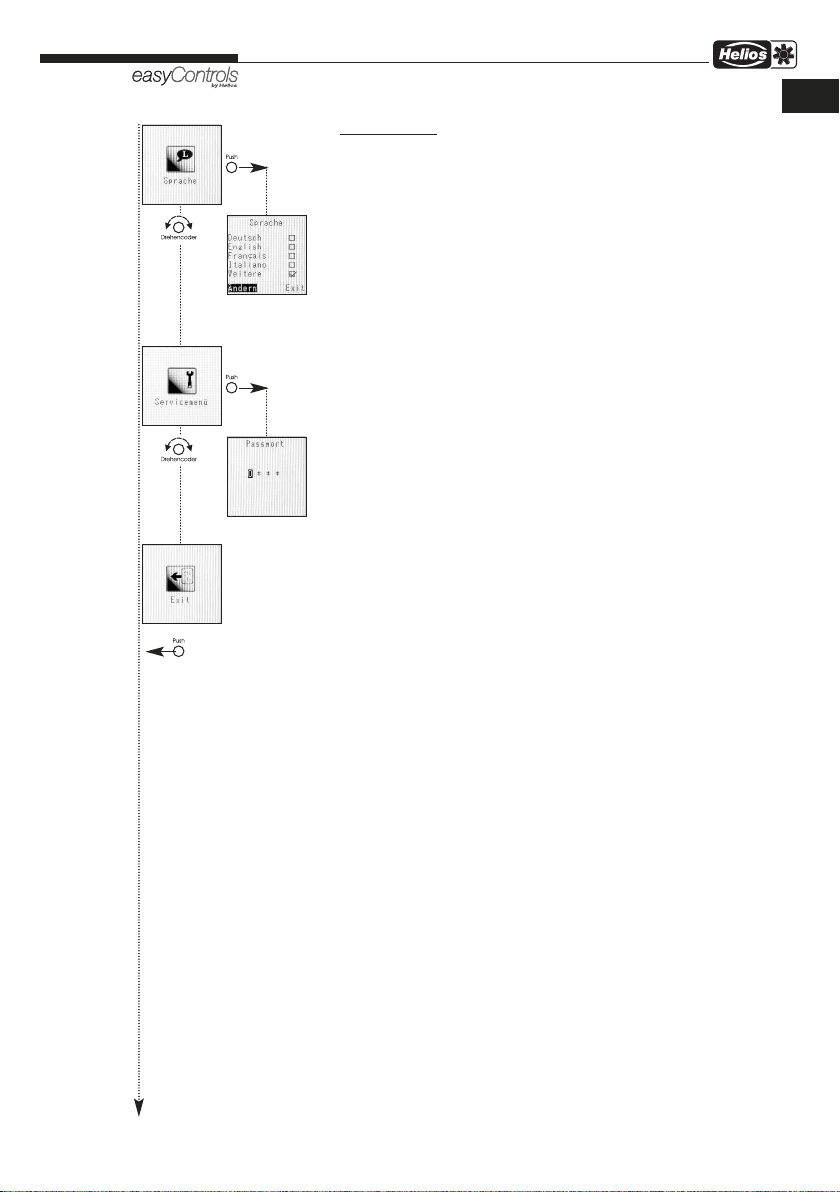

MENÜ – Sprache:

Folgende Sprachen sind für die KWL-Geräte einstellbar:

z.B. Deutsch, Englisch, Französisch

Sprache „Ändern” aktivieren um die gewünschte Sprache einzustellen

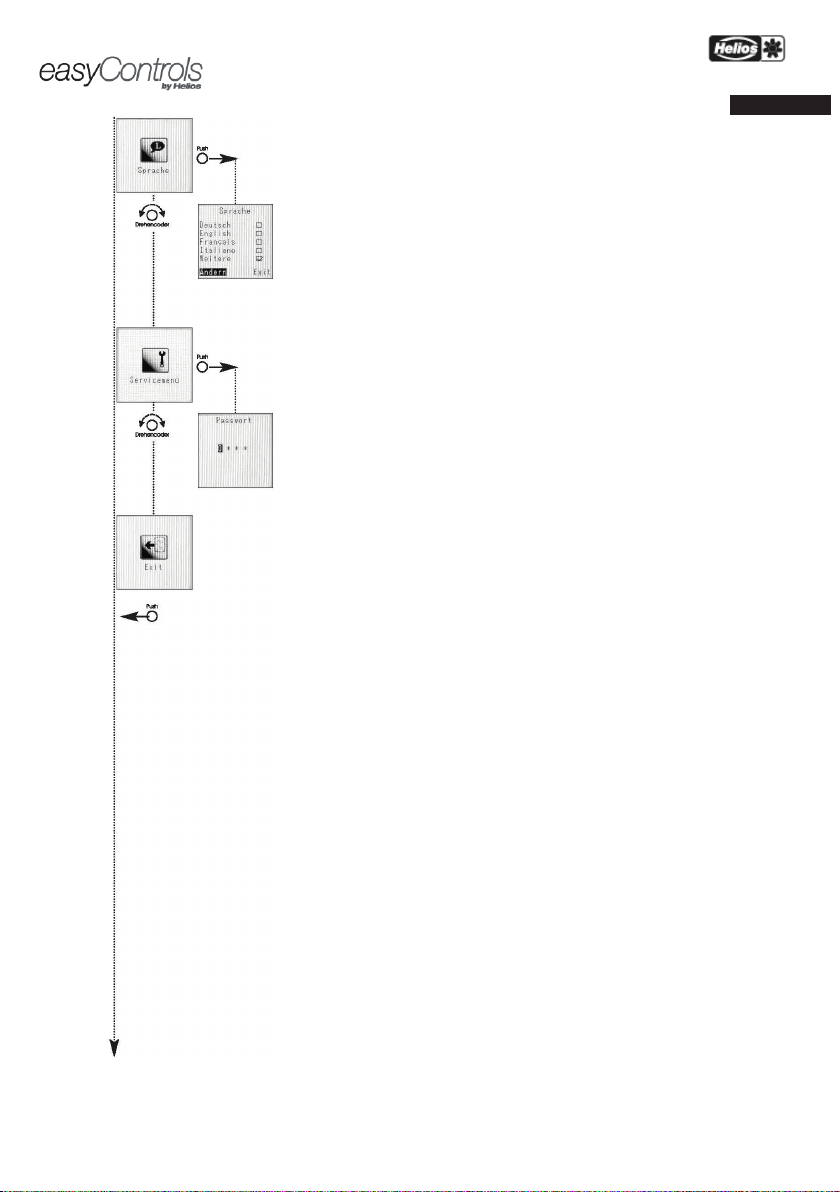

Servicemenü Das Servicemenü ist in zwei Kategorien unterteilt.

1. Kundenmenü > Passwort 5255 (siehe auch Seite 16)

2. Installateurmenü > Passwort 0103 (siehe auch Seite 19)

Passworteingabe Über Drehencoder die einzelnen Ziffern des Passwortes auswählen und durch drücken

bestätigen

Exit Drehencoder drücken, um zur "Funktionsebene 1" zurück zu gelangen.

D

15

Bedienungsanleitung

D

Bedienelement Komfort KWL-BEC

2.3 Funktionsebene 3 MENÜ – Kundenmenü:

Im Kundenmenü werden allgemeine Gerätefunktionen für den normalen Tagesablauf eingestellt.

Partybetrieb (Einstellungsmenü) Einstellung der Dauer und der Lüfterstufe beim Partybetrieb.

Dauer Einstellen des gewünschten Zeitraums (min. 5 Min. bis max. 180 Min.).

Lüfterstufe Einstellen der gewünschten Lüfterstufe (Stufe 0 bis 4).

Ruhebetrieb (Einstellungsmenü) Einstellung der Dauer und der Lüfterstufe im Ruhebetrieb.

Dauer Einstellen des gewünschten Zeitraums (min. 5 Min. bis max. 180 Min.).

Lüfterstufe Einstellen der gewünschten Lüfterstufe (Stufe 0 bis 4).

16

Bedienungsanleitung

Bedienelement Komfort KWL-BEC

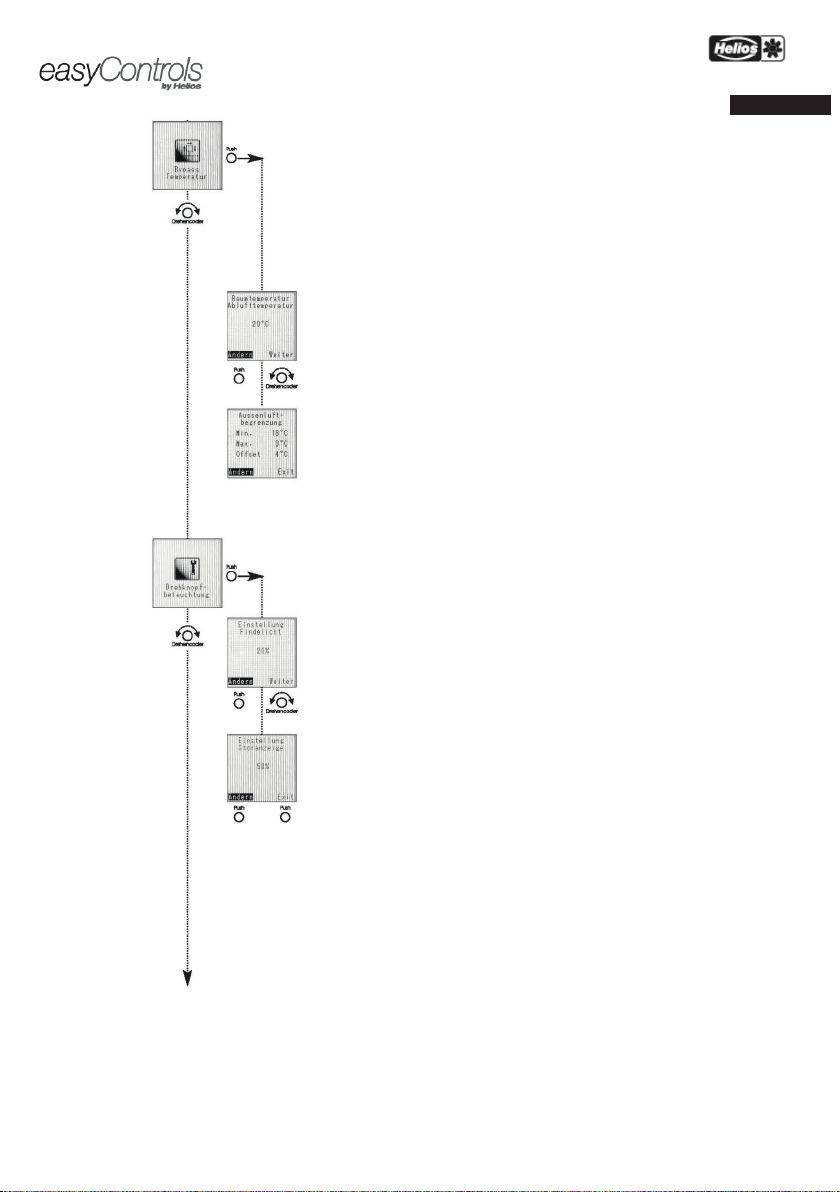

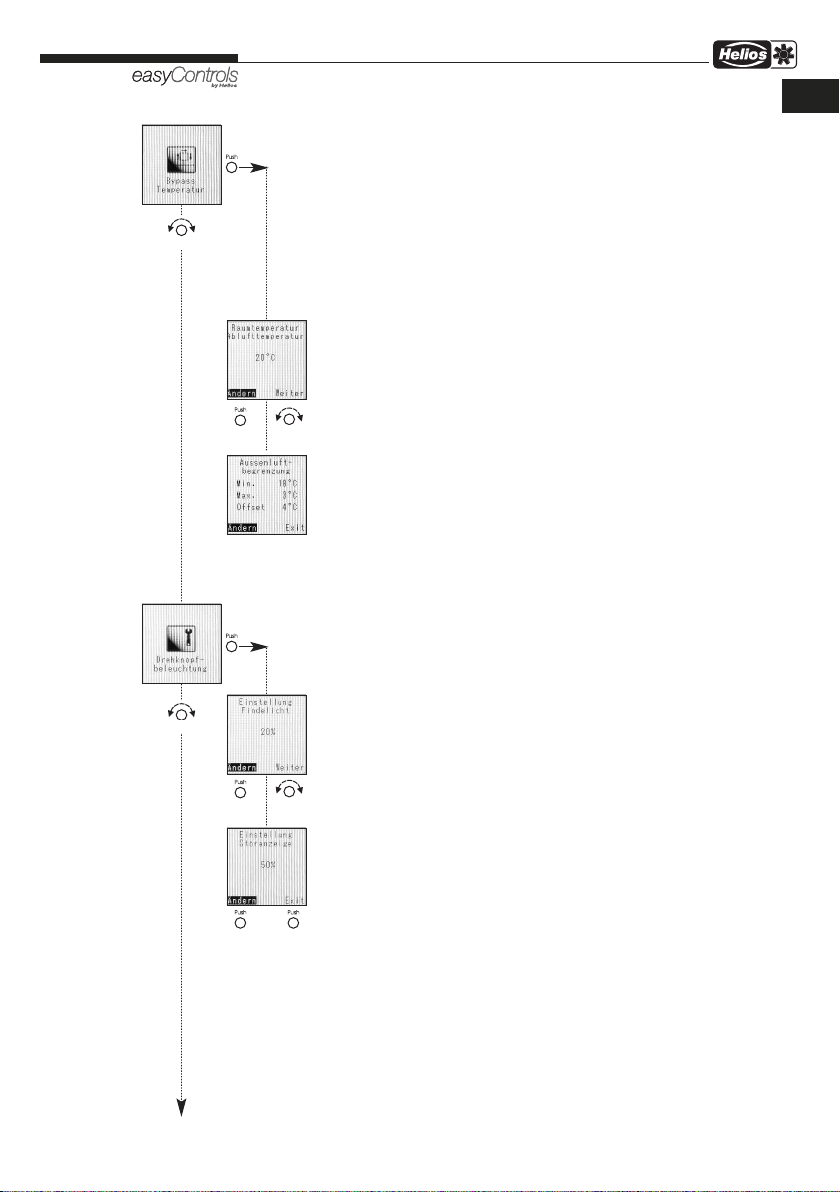

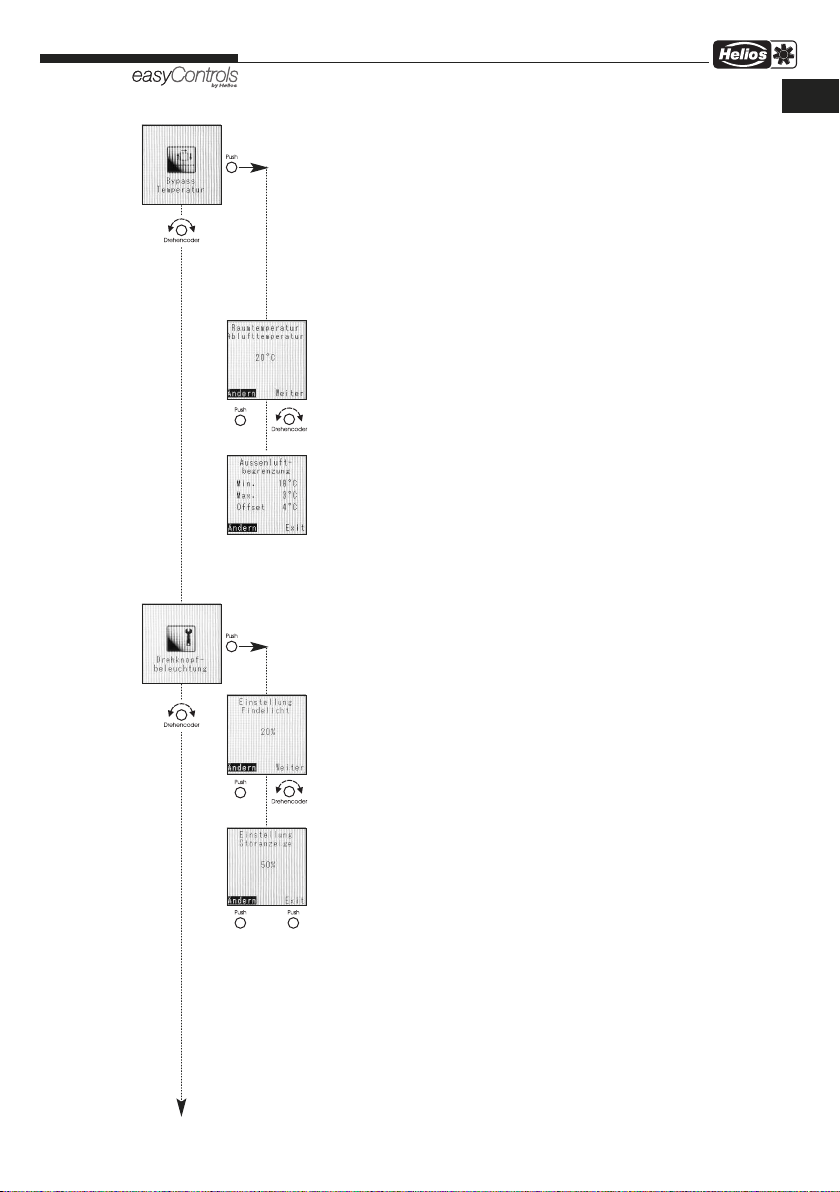

Bypass Temperatur (Einstellungsmenü)

– Funktionsbeschreibung Bypass-Steuerung: Um den Wärmetauscher zu umgehen und den Bypass zu öffnen, muss der Messwert

des Abluftfühlers im Gerät (oder der höchste Wert der installierten Feuchte-/Tempera turfühler) über dem eingestellten Wert "Raumtemperatur / Ablufttemperatur liegen. Gleichzeitig muss der Messwert des Aussenluftfühlers im Gerät höher als der eingestellte Wert "Außenluftbegrenzung min." sein.

Ist eine Nachheizung über das Erweiterungsmodul KWL EM installiert, wird die eingestellte

Zulufttemperatur der Nachheizung plus dem bei Offset eingestellten Wert als zweiter un terer Grenzwert verwendet. Der Messwert der Aussenluft wird dann ignoriert.

Raumtemperatur bzw. Ablufttemperatur

Unterer Grenzwert der Raum- bzw. Ablufttemperatur Einstellbereich (10 °C-40 °C)

Außenluftbegrenzung Unterer Grenzwert der Aussenlufttemperatur (Min.) Einstellbereich Min. : 5 °C - 20 °C

Offset ist nur bei vorhandener Nachheizung (über KWL-EM) relevant, ohne Nachheizung ohne Funktion. Einstellbereich Offset: 3 °C - 10 °C

Drehknopfbeleuchung

Der Drehknopf wird aus zwei verschiedenen Gründen beleuchtet.

D

Findelicht „blau”

-Farbe blau durchgehend leuchtend wenn das Display nicht aktiv ist. Über den Drehencoder, die Wellenhelligkeit zwischen 0 % bis 100 % einstellen.

Störungsanzeige „rot”

-Farbe rot blinkend leuchtend wenn das Display nicht aktiv ist.

Über den Drehencoder die Wellenhelligkeit zwischen 20 % bis 100 % einstellen.

17

Bedienungsanleitung

D

Bedienelement Komfort KWL-BEC

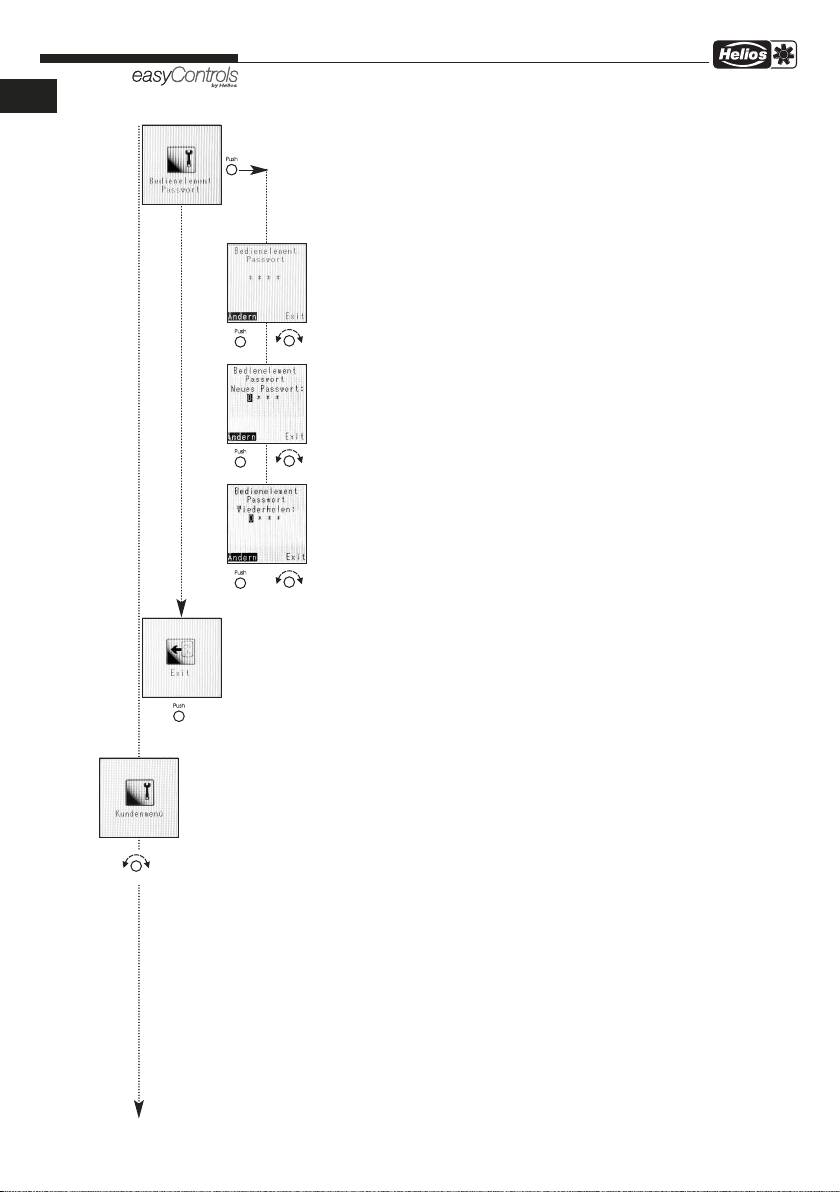

Bedienelement sperren Ein persönliches Passwort schützt das Bedienelement Komfort KWL-BEC gegen unbe fugten Zugriff.

Altes Passwort eingeben Altes Passwort vor dem Ändern eintragen, um unbefugten Zugriff zu verhindern.

Neues Passwort eingeben

Passwort wiederholen

Um das neue Passwort aktiv zu schalten und Zahlendreher auszuschließen, muss das neue Passwort erneut eingetragen und bestätigt werden. Stimmen die Passwörter nicht überein, bleibt das alte Passwort aktiv.

EMPFEHLUNG: Das neue Passwort notieren!

Exit

Drehencoder drücken, um in „ Funktionsebene 3” zurück zu gelangen.

18

Bedienungsanleitung

Bedienelement Komfort KWL-BEC

MENÜ – Installateurmenü:

Im Installateurmenü werden grundsätzliche Gerätefunktionen eingestellt, z.B. die An passung der Ventilatorstufen auf das Gebäude.

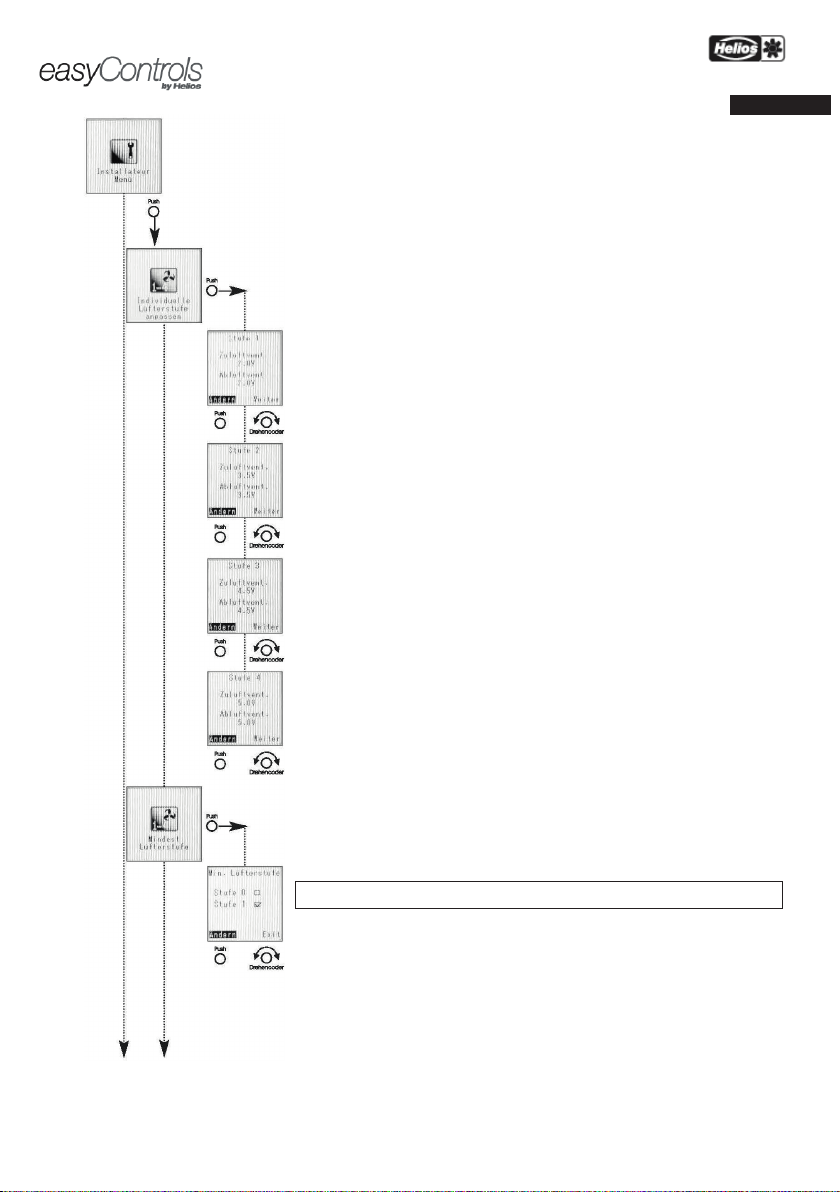

Individuelle Lüfterstufe anpassen

Für jeden Ventilator können alle vier Lüfterstufen individuell eingestellt und somit an die Anforderungen des Gebäudes angepasst werden. Die Einstellung erfolgt über die Steuerspannung im Bereich von 1,7V bis 10V in Schritten von 0,1 V.

Stufe 1 Werkseinstellung: Zu-/Abluftventilator in Stufe 1 = 3,0V ACHTUNG: Diese Grundeinstellung muss im Zuge der Einregulierung der Lüftungsan-

lage an die tatsächlich geforderten Luftmengen angepasstwerden.

Stufe 2 Werkseinstellung: Zu-/Abluftventilator in Stufe 2 = 6,0V ACHTUNG: Diese Grundeinstellung muss im Zuge der Einregulierung der Lüftungsan-

lage an die tatsächlich geforderten Luftmengen angepasstwerden.

Stufe 3 Werkseinstellung: Zu-/Abluftventilator in Stufe 3 = 7,5V ACHTUNG: Diese Grundeinstellung muss im Zuge der Einregulierung der Lüftungsan-

lage an die tatsächlich geforderten Luftmengen angepasstwerden.

D

Stufe 4 Werkseinstellung: Zu-/Abluftventilator in Stufe 4 = 9,0V ACHTUNG: Diese Grundeinstellung muss im Zuge der Einregulierung der Lüftungsan-

lage an die tatsächlich geforderten Luftmengen angepasstwerden.

Mindest-Lüfterstufe Um Schäden am Gebäude zu verhindern und einen hygenisch notwendigen Luftaus-

tausch zu gewährleisten, sollte das Lüftungsgerät dauerhaft auf der kleinsten Stufe

betrieben werden (Werkseinstellung: Stufe 1)

Über Drehencoder „ Mindestlüfterstufe 1” oder „Mindestlüfterstufe 0” einstellen.

Stufe 0 = Ausschaltfunktion kann aktiviert werden Stufe 1 = Ausschaltfunktion kann nicht aktiviert werden (mind. LS 1)

ACHTUNG: Eine Änderung der Werkseinstellung kann zu Schimmelbildung und

somit zu Gebäude- und Personenschäden führen!

19

Bedienungsanleitung

D

Bedienelement Komfort KWL-BEC

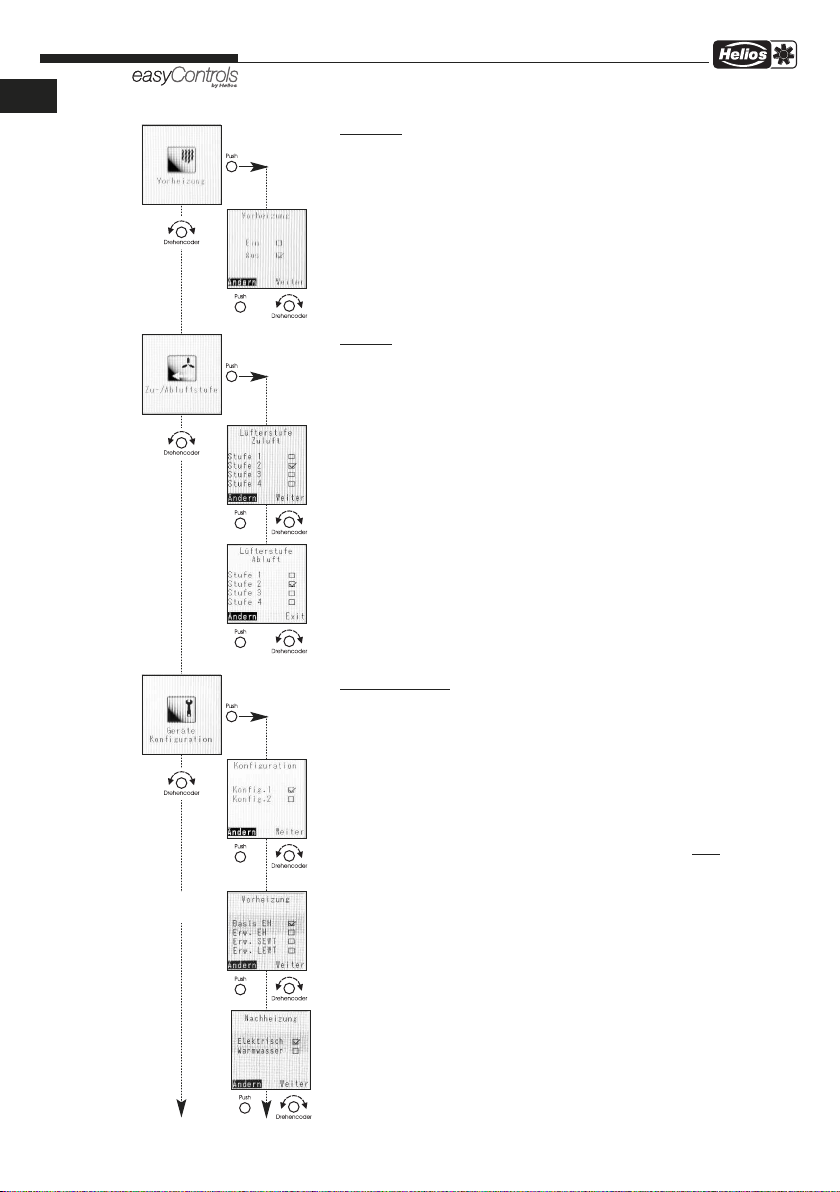

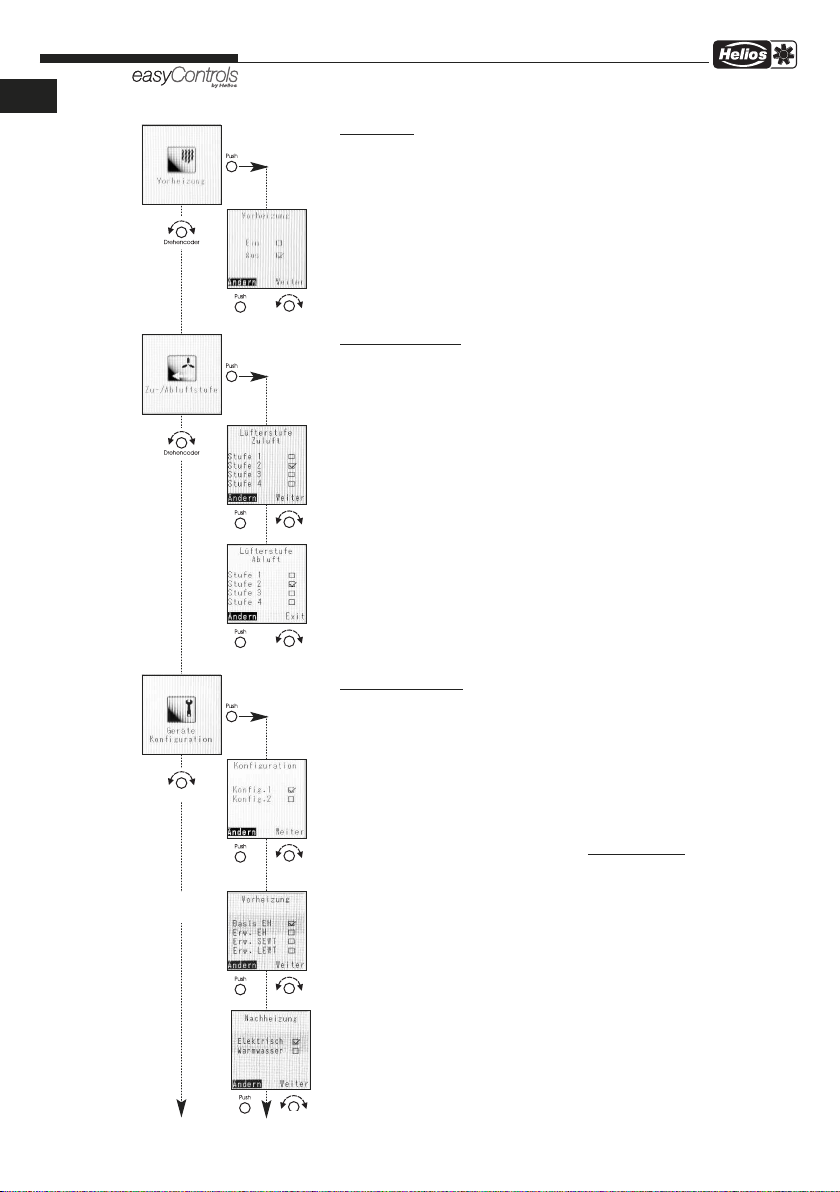

Vorheizung

Die Vorheizung kann, je nach Installation aktiviert oder deaktiviert werden.

ACHTUNG: Werkseitig ist die Vorheizung aktiviert und muss bei der Inbetriebnahme

deaktiviert werden, wenn keine interne oder externe Vorheizung installiert ist.

Zu/Abluft

Dynamische

Einstellung der Lüfterstufe, wenn über den externen Kontakt das Lüftungsgerät entweder

nur Zuluftbetrieb oder nur Abluftbetrieb eingestellt ist. Diese Konfigurationsmöglichkeit ist nur möglich, wenn in der Gerätekonfiguration die Konfiguration 1 = DIBT eingestellt ist!

– Lüfterstufe Zuluft Werkseinstellung: Lüfterstufe 2 Sicherheitsfunktionen (z.B. Frostschutz) übersteuern diese Einstellung.

– Lüfterstufe Abluft Werkseinstellung: Lüfterstufe 2 Sicherheitsfunktionen (z.B. Frostschutz) übersteuern diese Einstellung.

Gerätekonfiguration Unter dem Menü Punkt Gerätekonfiguration, finden sich alle spezifischen Geräteein stellung wie z.B. Konfiguration, Vorheizungstyp, Nachheizungstyp, Wärmetauschertyp, Ext. Kontakt, Störungsausgang, wieder.

– Konfiguration – Konfig 1 = DiBt (berücksichtigt die regelungstechnischen Anforderungen des DIBT) – Konfig 2 = PHI (berücksichtigt die regelungstechnischen Anforderungen des PHI) Ist das installierte Lüftungsgerät vom Passivhaus-Institut zertifiziert, wird dies in der werksseitigen Einstellung berücksichtigt. ACHTUNG: Durch die Umstellung von DIBT auf PHI werden nur die regelungstechni-

schen Anforderungen geändert. Damit ist das Lüftungsgerät nicht automatisch PHI-zertifiziert!!

– Vorheizung

Dynamische

Folgende Vorheizungstypen sind geräteabhängig als Zubehör bestellbar.

Anzeigen

– Vorheizung elektr. intern (Basis) (KWL EC 200/300/500 W sowie KWL EC 220/340 D) – Vorheizung elektrisch (230V/400V) über KWL-EM (erforderlich) – Vorheizung SEWT mittels KWL-EM (erforderlich) – Vorheizung LEWT mittels KWL-EM (erforderlich)

– Nachheizungstyp Folgende Nachheizungstypen sind geräteunabhängig als Zubehör bestellbar. – Nachheizung elektrisch (230V/400V) über KWL-EM (erforderlich) – Nachheizung Warmwasser-Nachheizregister über KWL-EM (erforderlich)

20

Bedienungsanleitung

Bedienelement Komfort KWL-BEC

Wärmetauschertyp

Folgende Wärmetauschertypen sind geräteabhängig als Zubehör bestellbar: Kunstoff, Aluminium, Enthalpie Ab Werk ist das KWL-Gerät in der bestellten und passenden Wärmetauscher Konfigura tion zum Gerät konfiguriert.

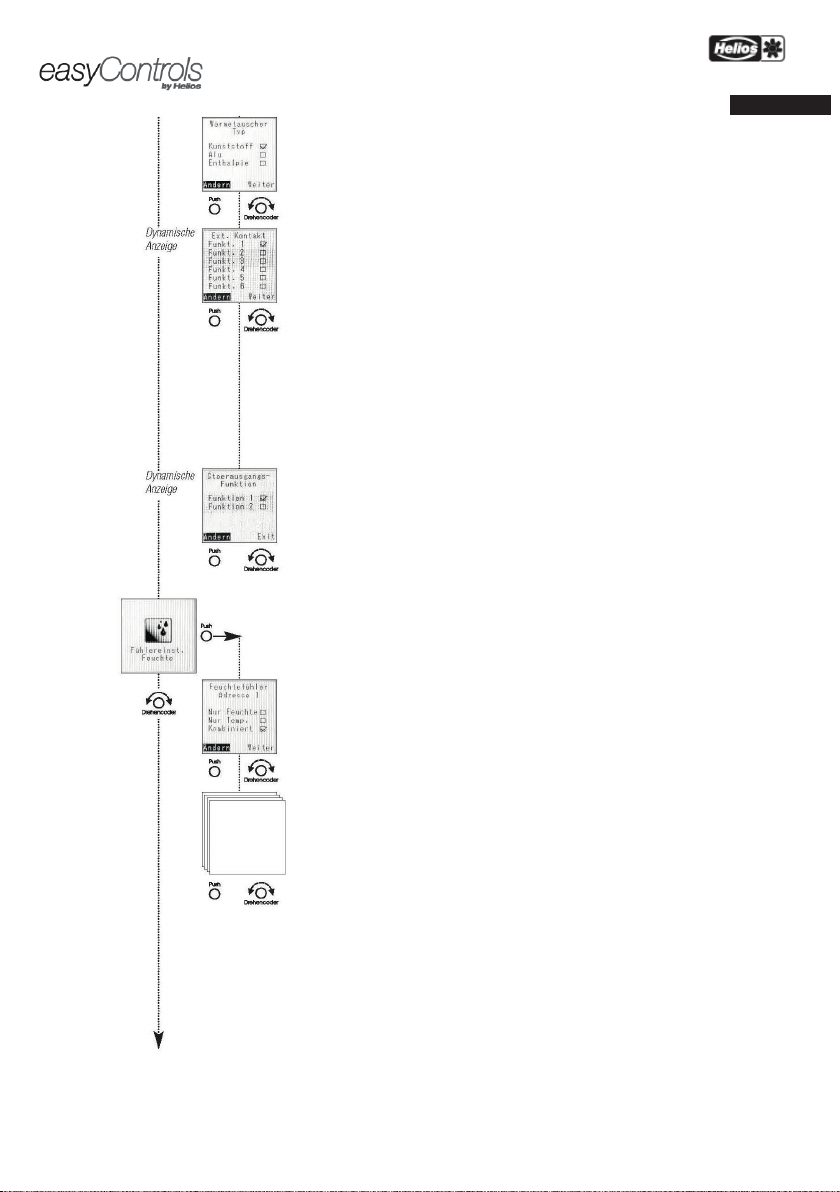

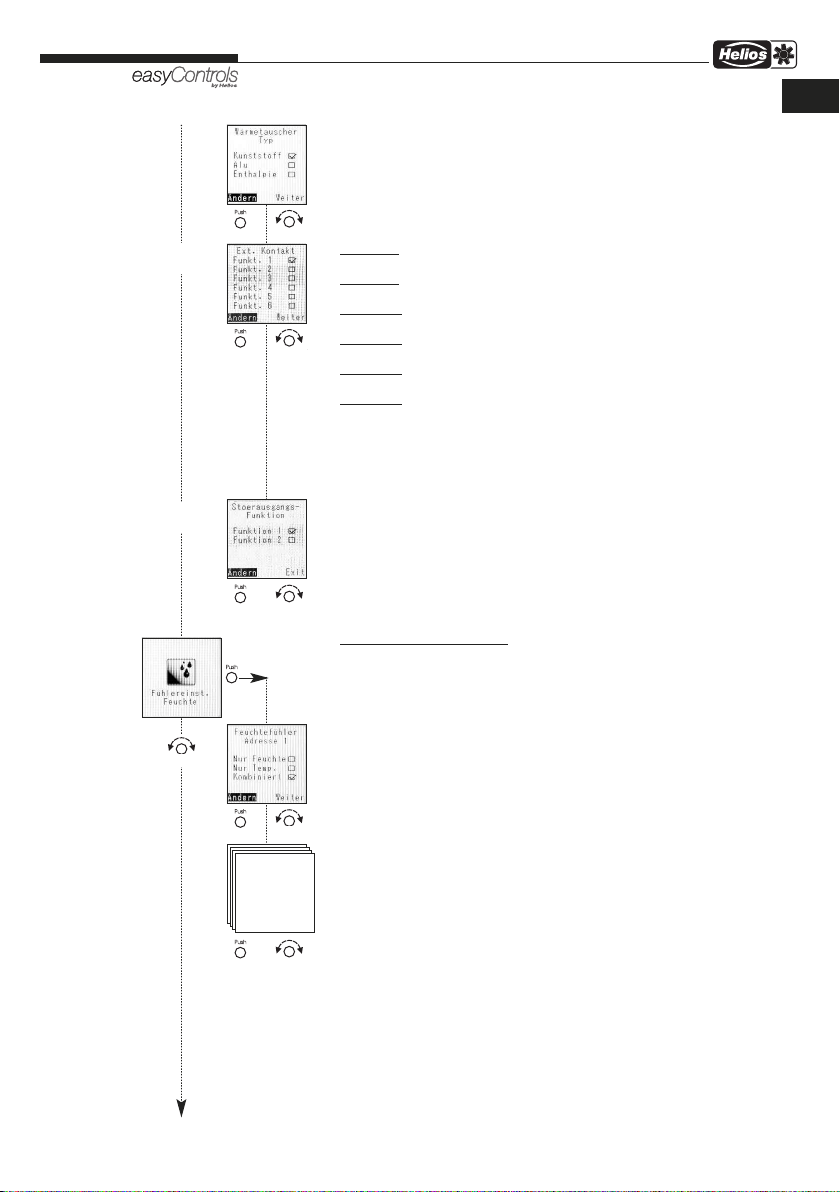

Ext. Kontakt

Dynamische

Funktion 1: „ Gerät aus Lüfterstufe 0“ Sicherheitsfunktion

ACHTUNG: Öffner. Funktion 2: „ Kamintaster“ Sicherheitsfunktion

ACHTUNG: Schließer. Funktion 3: „ Partybetrieb“ Sicherheitsfunktion ACHTUNG: Schließer. Funktion 4: „ Zuluftbetrieb“ Sicherheitsfunktion ACHTUNG: Schließer. Funktion 5: „ Abluftbetrieb“ Sicherheitsfunktion

ACHTUNG: Schließer. Funktion 6: „ Bypass öffnen“ Sicherheitsfunktion ACHTUNG: Schließer. (Werkseinstellung: Funkt.1) ACHTUNG: Sicherheitsfunktionen (z.B. Frostschutz) übersteuern diese Einstellung Nur bei vorhandenem Zubehör (KWL-EM, KWL-VOC oder KWL-CO2) möglich!

Störungsausgangs-Funktion

Dynamische

1x KWL-EM; Erweiterungsmodul installiert (Zubehör)

– Funktion 1 = Klappensteuerung – Funktion 2 = Sammelstörung 2x KWL-EM; Erweiterungsmodul installiert (Zubehör) – Funktion 1 = KWL-EM 1 --> Klappensteuerung; KWL-EM 2 --> Sammelstörung – Funktion 2 = KWL-EM 1 --> Sammelstörung; KWL-EM 2 --> Klappensteuerung

D

Fühlereinstellung Feuchte Das KWL-Gerät kann mit max. 8 Feuchte-Fühlern Typ KWL-FTF ausgestattet werden.

Feuchte-Fühler 1 bis 8 Jeder Temperatur-/Feuchtefühler (KWL-FTF) kann individuell konfiguriert werden. Fühler misst „ Nur Feuchte“ Fühler misst „ Nur Temperatur“ Fühler misst „ Kombiniert“ (Feuchte und Temperatur)

ACHTUNG: Konfiguration nur möglich, wenn mindestens ein Feuchte-Fühler

angeschlossen ist.

21

Bedienungsanleitung

D

Bedienelement Komfort KWL-BEC

Feuchte Sollwert Konfiguration der Feuchte-/Temperatur Fühler. Die Konfiguration gilt für alle angeschlos-

senen Fühler.

Feuchtesteuerung Ein/Aus, Stufig, Stufenlos ACHTUNG: Bei ausgeschalteter Feuchtesteuerung sind die Temperaturfühler weiterhin als Sensor zur Informationsanzeige aktiv. „Aus” Feuchtesteuerung deaktiviert „Stufig” Feuchtesteuerung aktiv mit stufiger Regellogik „Stufenlos” Feuchtesteuerung aktiv mit stufenloser Regellogik Je nach Feuchteniveau, werden die Ventilatoren stufenlos (Lüferstufen 0-1-2-3-4) zwischen Spannung Stufe 0 und Spannung Stufe 4 geregelt. Auf der Webserverseite

oder im Bedienelement Komfort KWL-BEC wird die prozentuale Ansteuerung angezeigt. (Werkseinstellung: stufenlos)

Sollwert Unterer Grenzwert der Feuchtesteuerung.

Je größer die Differenz von Istwert zu Sollwert desto höher die Lüfteransteuerung. Einstellbereich von 20 % r.F bis 80 % r.F., die Schrittweite beträgt 5 % r.F. (Werkseinstellung: 45 %)

Schaltstufe Die Schaltstufe ist nur bei der Regelungsart "Stufig" relevant. Sie gibt den Schwellenwert in rel. Feuchte an, der als Grenzwert für die Veränderung der rel. Luftfeuchte eingestellt wurde. Die Einstellung ist in 5 %-Schritten von 5-20 % möglich. Wird der Sollwert um die in der Schaltstufe definierten Wert über oder unterschritten, wird die nächste Betriebsstufe des Lüftungsgeräte aktiviert. (Werkseinstellung: 10 %r.F.)

Stoppzeit

Erfolgt nach zwei Stunden lüften keine Veränderung der Drehzahl, wird die Feuchte steuerung für die eingestellte Zeit (0-24h) deaktiviert, die Schrittweite beträgt 1h. (Werkseinstellung: 1h)

CO2-Sollwert Konfiguration der CO2-Fühler. Die Konfiguration gilt für alle angeschlossenen Fühler.

CO2-Steuerung „Aus” CO2-Steuerung deaktiviert „Stufig” CO2-Steuerung aktiv mit stufiger Regellogik „Stufenlos” CO2-Steuerung aktiv mit stufenloser Regellogik Je nach CO2-Konzentration, werden die Ventilatoren stufenlos (Lüferstufen 0-1-2-3-4) zwischen Spannung Stufe 0 und Spannung Stufe 4 geregelt. Auf der Webserverseite oder im Bedienelement Komfort KWL-BEC wird die prozentuale Ansteuerung angezeigt

(Werkseinstellung: stufenlos).

Sollwert Unterer Grenzwert der CO2-Steuerung. Je größer die Differenz von Istwert zu Sollwert desto höher die Lüfteransteuerung. Einstellbereich von 300 ppm bis 2000 ppm, die Schrittweite beträgt 50 ppm. (Werkseinstellung: 1000 ppm)

ACHTUNG: CO2-Konzentration in der Aussenluft in der Regel zwischen 400-450 ppm!

Der kleinste Sollwert sollte daher mindestens 500 ppm betragen.

22

Bedienungsanleitung

Bedienelement Komfort KWL-BEC

Schaltstufe Die Schaltstufe gibt den Schwellenwert in ppm an, der als Grenzwert für die Veränderung

des CO2-Gehalts der Raumluft eingestellt wurde. Die Einstellung ist in 50 ppm-Schritten von 50 - 400 ppm möglich. Wird der Sollwert um die in der Schaltstufe definierten Wert über oder unterschritten, wird die nächste Betriebsstufe des Lüftungsgeräte aktiviert. (Werkseinstellung: 100 ppm)

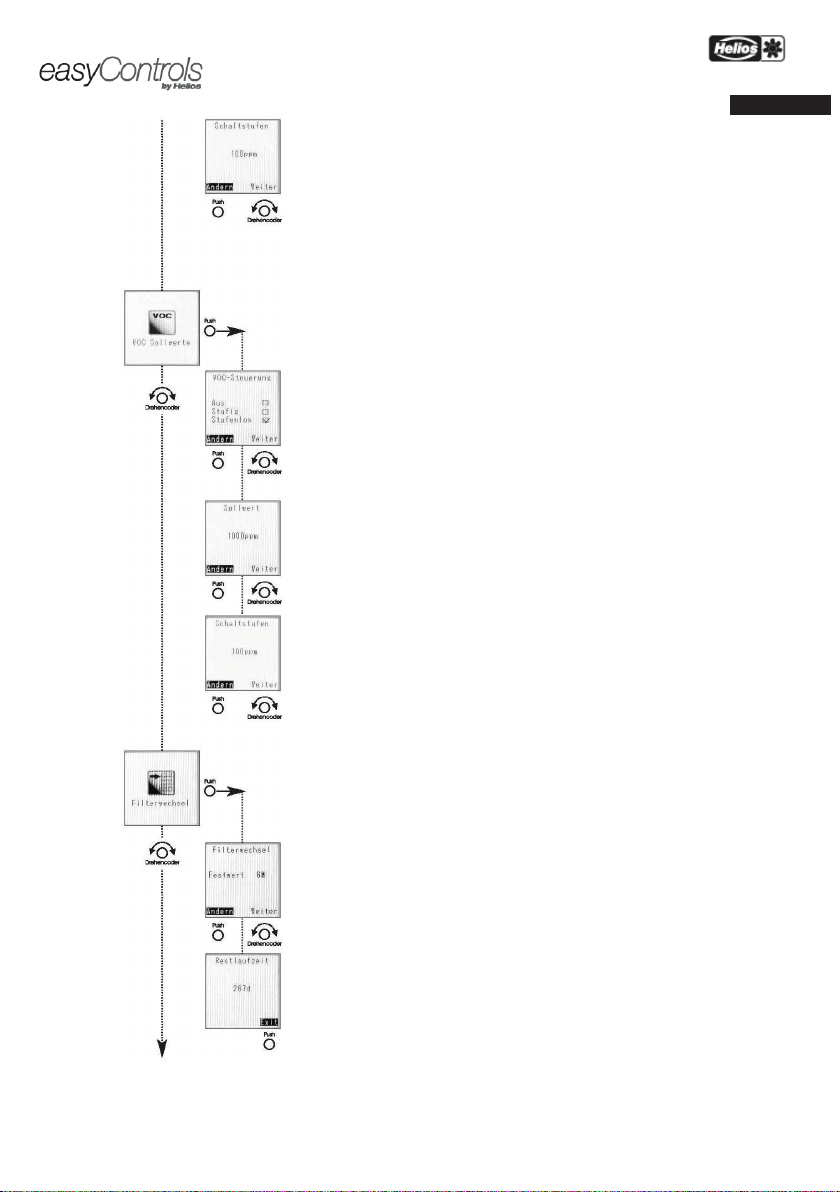

VOC-Sollwert Konfiguration der VOC-Fühler. Die Konfiguration gilt für alle angeschlossenen Fühler.

VOC-Steuerung „Aus” VOC-Steuerung deaktiviert „Stufig” VOC-Steuerung aktiv mit stufiger Regellogik „Stufenlos” VOC-Steuerung aktiv mit stufenloser Regellogik Je nach VOC-Konzentration, werden die Ventilatoren stufenlos (Lüferstufen 0-1-2-3-4) zwischen Spannung Stufe 0 und Spannung Stufe 4 geregelt. Auf der Webserverseite oder im Bedienelement Komfort KWL-BEC wird die prozentuale Ansteuerung angezeigt

(Werkseinstellung: stufenlos).

Sollwert Unterer Grenzwert der VOC-Steuerung.

Je größer die Differenz von Istwert zu Sollwert, desto höher die Lüfteransteuerung. Über Einstellbereich von 300 ppm bis 2000 ppm einstellen, die Schrittweite beträgt 50 ppm (Werkseinstellung: 1000 ppm).

D

Schaltstufe

Die Schaltstufe ist nur bei der Regelungsart „ Stufig“ relevant. Die Schaltstufe gibt den Schwellenwert in ppm an, der als Grenzwert für die Veränderung des VOC-Gehalts der Raumluft eingestellt wurde. Die Einstellung ist in 50 ppm-Schritten von 50 - 400 ppm möglich. Wird der Sollwert um die in der Schaltstufe definierten Wert über oder unterschritten, wird die nächste Betriebsstufe des Lüftungsgeräte aktiviert. (Werkseinstellung: 100 ppm).

Filterwechsel Die Filterwechselanzeige gibt den Zeitpunkt des nächsten Filterwechsels an. Je nach Verschmutzungsgrad der Außenluft, kann auch vor Erreichen des eingestellten Zeit punkts ein Filterwechsel nötig sein.

Wechselintervall Der Wechselintervall ist von 2 bis maximal 12 Monaten in Schritten von 1 Monat einstell bar. (Werkseinstellung: Festwert 6 Monate)

Restlaufzeit Die Restlaufzeit bis zum Filterwechsel wird in Tagen ausgegeben.

23

Bedienungsanleitung

D

Bedienelement Komfort KWL-BEC

Nachlaufzeit Vor.-/Nachheizung Um zu verhindern, dass beim Abschalten des Zuluftventilators während des Betriebs der

elektrischen Vorheizung und/oder elektrischen Nachheizung diese nach dem Ausschal ten beschädigt werden, wird das Abschalten des Zuluftventilators um die eingestellte

Nachlaufzeit verzögert.

– Nachlaufzeit Zuluftventilator Die Nachlaufzeit ist auf 60 Sek. oder 120 Sek. einstellbar. (Werkseinstellung: 60 s)

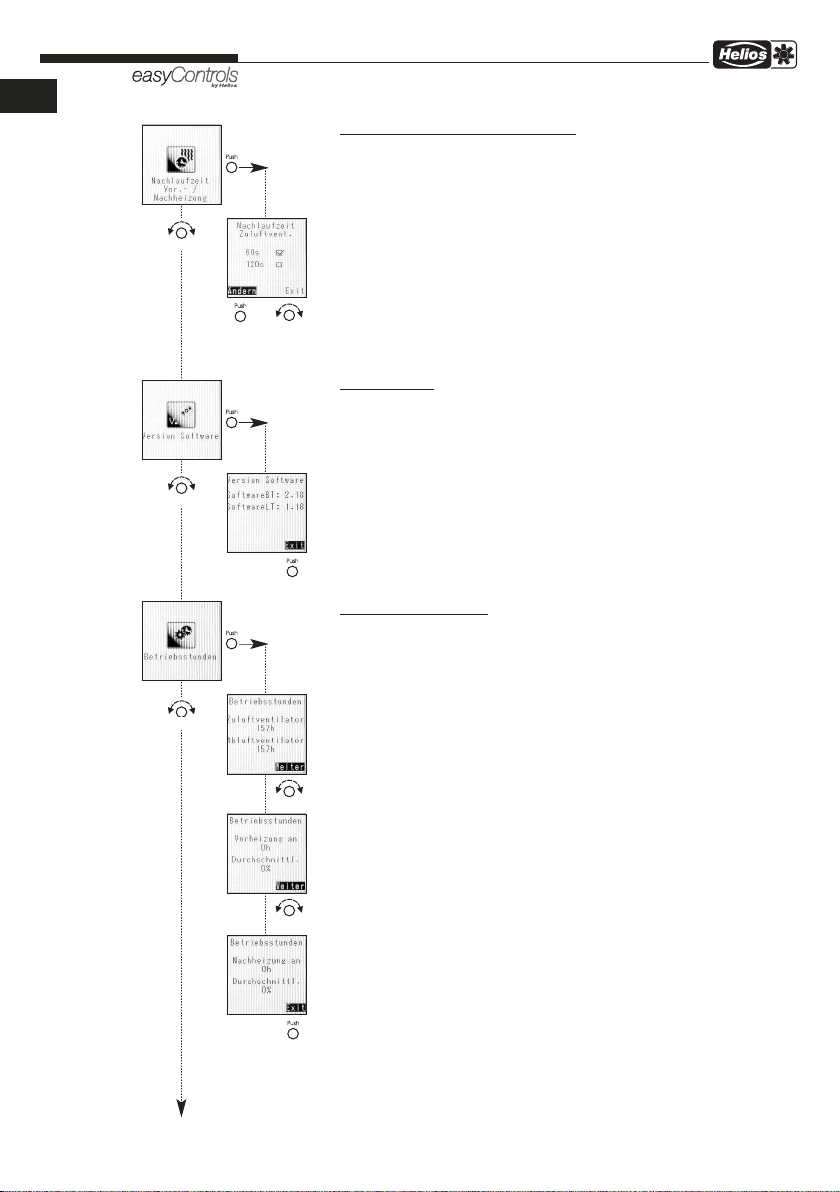

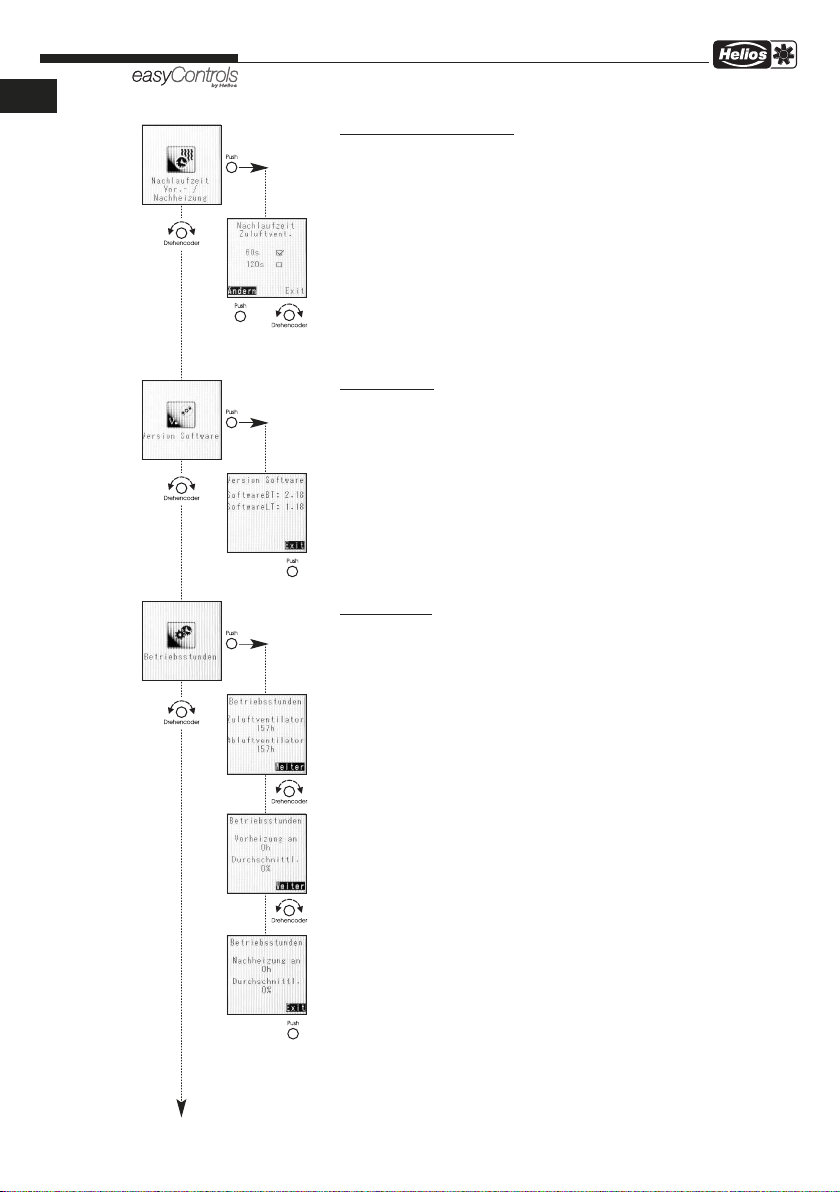

Version Software Information über den Versionstand der aktuellen Systemsoftware

– Versionsstand SoftwareBT = Bedienteil SoftwareLT = Leistungsteil/Gerätesoftware

Betriebsstunden Information über Laufzeit des Lüftungsgerätes und der Vor- und Nachheizung seit der Installation und Inbetriebnahme.

– Betriebsstunden Zu- und Abluftventilatoren Sobald ein Ventilator angesteuert wird werden die Betriebsstunden erfasst.

– Betriebsstunden Vorheizung Sobald die Vorheizung angesteuert wird, werden die Betriebsstunden und die durch schnittliche Heizleistung erfasst.

– Betriebsstunden Nachheizung Sobald die Nachheizung angesteuert wird, werden die Betriebsstunden und die durch schnittliche Heizleistung erfasst.

24

Bedienungsanleitung

Bedienelement Komfort KWL-BEC

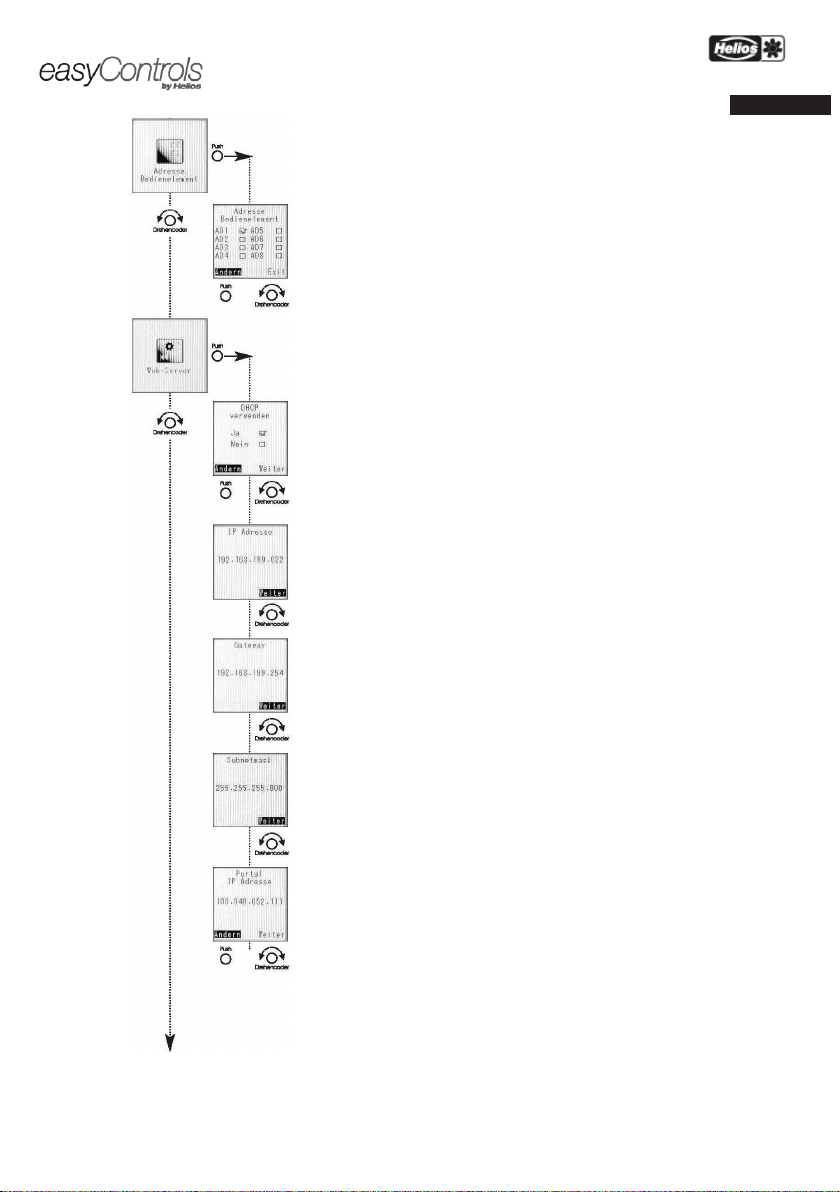

Adresse Bedienelement Wird die KWL-Anlage mit mehr als einem KWL-BEC bedient, müssen den einzelnen

KWL-BEC verschiedene Adressen zugeteilt werden. Ist nur ein KWL-BEC aktiv, muss diesem die Adresse 1 zugewiesen werden um einen störungsfreien Betrieb zu gewähr leisten.

Webserver Die easyControls Steuerung verfügt über einen lokalen Webserver, womit das KWL Gerät über den Internet-Browser bedient werden kann. ACHTUNG: Diese Einstellungen sollten nur von einer Computer-Fachkraft durch-

geführt werden!

DHCP verwenden Bei aktiviertem DHCP ("Ja" markiert) werden alle nachgenannten Netzwerkeinstellungen

automatisch zugewiesen und können nicht verändert werden. Voraussetzung ist, dass das Lüftungsgerät an einen Router mit DHCP-Konfiguration angeschlossen ist. Bei deaktiviertem DHCP müssen die nachfolgenden Daten manuell konfiguriert werden.

IP-Adresse

Anzeige abhängig von der DHCP Einstellung (siehe oben)

„Aus” Eingabe der gewünschten IP-Adresse

„Ein”

Anzeige der zugewiesen IP-Adresse (

Bild links

)

D

Gateway Anzeige abhängig von der DHCP Einstellung

„Aus” Eingabe des gewünschten Gateways

„Ein”

Subnetzmask Anzeige abhängig von der DHCP Einstellung:

„Aus” Eingabe der gewünschten Subnetmask 255.---.---.---

„Ein”

Portal IP-Adresse Anzeige abhängig von der DHCP Einstellung:

„Aus” Eingabe der gewünschten Portal Ip-Adresse

„Ein”

Anzeige des zugewiesen Gateways (

Anzeige der zugewiesen Subnetmask (

Anzeige der zugewiesen Portal Ip-Adresse (

Bild links

)

Bild links

25

)

Bedienungsanleitung

D

Bedienelement Komfort KWL-BEC

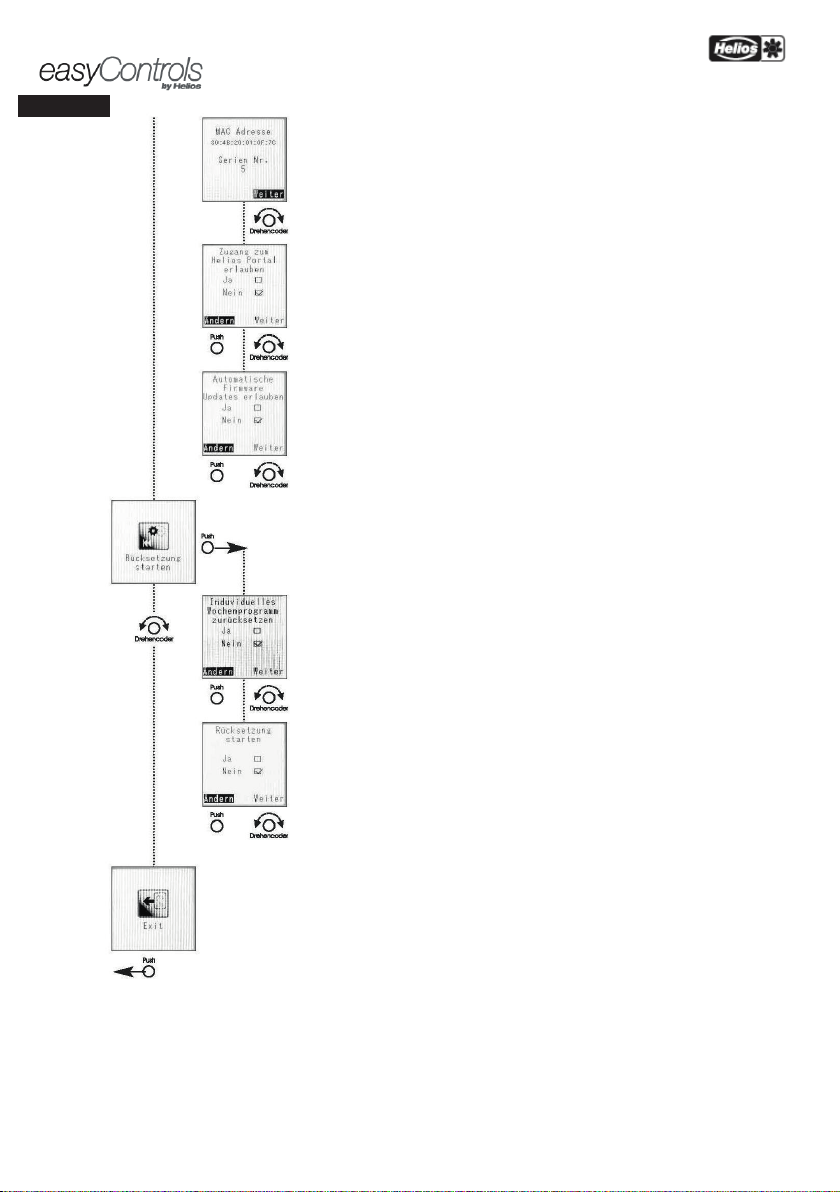

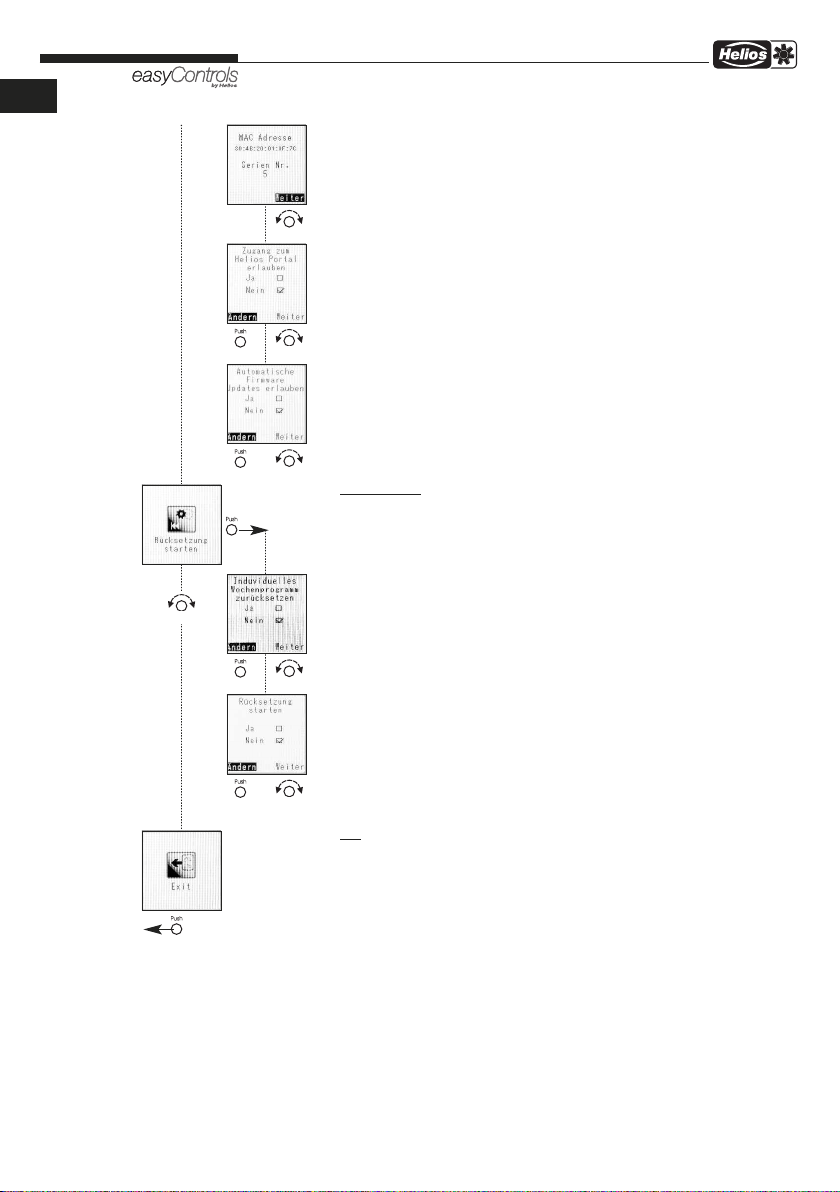

MAC-Adresse Serien Nr. Lüftungsgerät (bei Serviceanfragen angeben)

Zugang zum Helios Portal erlauben EMPFEHLUNG: „ Ja” aktivieren

Automatische Firmware Updates erlauben EMPFEHLUNG: „ Ja” aktivieren

Rücksetzung starten Auf Werkseinstellungen rücksetzen

Individuelles Wochenprogramm zurücksetzen Wenn die individuell eingestellten Wochenprogramme zurückgesetzt werden sollen, „Ja”

aktivieren. Wenn die individuell eingestellten Wochenprogramme erhalten bleiben sollen „ Nein” aktivieren.

Rücksetzung starten Alle Parameter des Wochenprogramms können auf die Werkseinstellungen zurückge-

setzt werden. „ Ja” aktivieren und bestätigen

Exit Zurück zur „ Funktionsebene 3” (Seite 16).

26

Bedienungsanleitung

KAPITEL 3

STÖRUNG /FEHLER

Störungen Hinweis Ursache Behebung

Infos Info 1

Filterwechsel Filter verschmutzt Filter wechseln

Info 2

Frostschutz Wärmetauscher kalte Außentemperatur zur Info, erlischt bei wärmeren

Info 3

SD-Karten Fehler SD-Karte falsch eingesetzt / defekt von Fachkraft SD-Karte prüfen lassen

Info 4

Ausfall eines externen Moduls Leitungsunterbrechung,

Fehlermeldungen Fehler 1

Drehzahlfehler Lüfter "Zuluft" (Aussenluft) Soll-Drehzahl wird lüftungstechnisch nicht

Fehler 2

Drehzahlfehler Lüfter "Abluft" (Fortluft) wie „ Fehler 1” (s.o) wie „ Fehler 1” (s.o)

Fehler 3

-frei- – –

Fehler 4

SD-Karten Fehler beim Schreiben interner Fehler Reset (Strom aus/ein) durchführen

Fehler 5

Bus Überstrom zu viele Teilnehmer am Bus angeschlossen

Fehler 6

-frei- –– BASIS: VHZ EH Spannung an Heizmodul nicht vorhanden Elektronikfehler Reset (Strom aus/ein) durchführen

Fehler 7 Fehler 8

Erw. Modul (VHZ): Netzspannung an KWL-EM nicht vorhanden EM-Modul-Vorheizung ohne Spannung Spannung anschließen/einschalten

Fehler 9

Erw. Modul (NHZ): Netzspannung an KWL-EM nicht vorhanden EM-Modul-Nachheizung ohne Spannung Spannung anschließen/einschalten

Fehler 10

BASIS: Interner Temp-Sensorfehler (T1) -Aussenluft- (fehlt od. Kabelbruch) Temperaturfühler gibt kein Signal an Platine Temperaturfühler korrekt anschließen

Fehler 11

BASIS: Interner Temp-Sensorfehler (T2) -Zuluft- (fehlt od. Kabelbruch) Temperaturfühler gibt kein Signal an Platine Temperaturfühler korrekt anschließen BASIS: Interner Temp-Sensorfehler (T3) -Abluft- (fehlt od. Kabelbruch) Temperaturfühler gibt kein Signal an Platine Temperaturfühler korrekt anschließen

Fehler 12 Fehler 13

BASIS: Interner Temp-Sensorfehler (T4) -Fortluft- (fehlt od. Kabelbruch) Temperaturfühler gibt kein Signal an Platine Temperaturfühler korrekt anschließen

Fehler 14

BASIS: Interner Temp-Sensorfehler (T1) -Aussenluft- (Kurzschluss) Kurzschluss in der Fühlerleitung Temperaturfühler korrekt anschließen

Fehler 15

BASIS: Interner Temp-Sensorfehler (T2) -Zuluft- (Kurzschluss) Kurzschluss in der Fühlerleitung Temperaturfühler korrekt anschließen Fehler 16 BASIS: Interner Temp-Sensorfehler (T3) -Abluft- (Kurzschluss) Kurzschluss in der Fühlerleitung Temperaturfühler korrekt anschließen Fehler 17

BASIS: Interner Temp-Sensorfehler (T4) -Fortluft- (Kurzschluss) Kurzschluss in der Fühlerleitung Temperaturfühler korrekt anschließen Fehler 18

Erw. Modul als VHZ konfiguriert, aber nicht vorhanden oder ausgefallen Vorheizung programmiert, aber kein ent-

Fehler 19

Erw. Modul als NHZ konfiguriert, aber nicht vorhanden oder ausgefallen Nachheizung programmiert, aber kein ent-

Erw. Modul (VHZ): Kanalfühler (T5) -Aussenluft- (fehlt od. Kabelbruch) Temperaturfühler gibt kein Signal an Platine Temperaturfühler korrekt anschließen

Fehler 20 Fehler 21

Erw. Modul (NHZ): Kanalfühler (T6) -Zuluft- (fehlt od. Kabelbruch) Temperaturfühler gibt kein Signal an Platine Temperaturfühler korrekt anschließen Fehler 22

Erw. Modul (NHZ): Kanalfühler (T7) -Rücklauf WW-Register-

(fehlt od. Kabelbruch) Fehler 23

Erw. Modul (VHZ): Kanalfühler (T5) -Aussenluft- (Kurzschluss) Kurzschluss in der Fühlerleitung Temperaturfühler korrekt anschließen Fehler 24

Erw. Modul (NHZ): Kanalfühler (T6) -Zuluft- (Kurzschluss) Kurzschluss in der Fühlerleitung Temperaturfühler korrekt anschließen Fehler 25

Erw. Modul (NHZ): Kanalfühler (T7) -Rücklauf WW-Register- (Kurzschluss) Kurzschluss in der Fühlerleitung Temperaturfühler korrekt anschließen Fehler 26

Erw. Modul (VHZ): Sicherheitsbegrenzer automatisch ausgelöst Vorheizregister hat überhitzt!

Fehler 27

Erw. Modul (VHZ): Sicherheitsbegrenzer manuell ausgelöst Vorheizregister hat überhitzt!

Fehler 28

Erw. Modul (NHZ): Sicherheitsbegrenzer automatisch ausgelöst Nachheizung hat überhitzt!

Fehler 29

Erw. Modul (NHZ): Sicherheitsbegrenzer manuell ausgelöst Nachheizung hat überhitzt!

Fehler 30

Erw. Modul (NHZ): Frostschutz WW-Reg. gemessen über WW-Rücklauf (T7)

(Schaltschwelle einstellbar z.B. < 7 °C) Fehler 31

Erw. Modul (NHZ): Frostschutz WW-Reg. gemessen über Zuluft-Fühler (T6)

(Schaltschwelle einstellbar z.B. < 7 °C)

Frostschutz externes WW Reg.: (fest < 5 °C nur PHI), gemessen entweder ü.

Fehler 32

(1.) Erw. Modul (NHZ): Zuluftkanal-Fühler (T6) oder

(2.) BASIS: Zuluftkanal-Fühler (T2)

3.0 KWL-BEC Störungsübersicht

Bedienelement Komfort KWL-BEC

programmiert aber nicht vorhanden

erreicht

Softwarefehler Reset (Strom aus/ein) durchführen Leitung unterbrochen Leitung korrekt anschließen Motor/Laufrad defekt Motor-/Laufradeinheit tauschen

sprechendes EM-Modul angeschlossen

Temperaturfühler gibt kein Signal an Platine Temperaturfühler korrekt anschließen

Nicht angeschlossen oder Brücke fehlt

Rücklauftemperatur zu gering Vorlauftemperatur prüfen, ggf. erhöhen,

Zulufttemperatur zu gering Vorlauftemperatur prüfen, ggf. erhöhen,

27

Temperaturen selbstständig

von Fachkraft Programmierung und Anschluss des KWL-EM prüfen lassen

Luftleitung auf Hindernisse (verschmutzte Gitter/Filter, falsch eingebaute Klappen,...) prüfen

Vorheizung ausprogrammieren oder KWL-EM als Vorheizung konfigurieren Nachheizung ausprogrammieren oder KWL-EM als Nachheizung konfigurieren

Anlage resetet sich nach Abkühlung automatisch Ursache für Überhitzung suchen (zu geringer Volumenstrom,..) Reset (Strom aus/ein) durchführen Ursache für Überhitzung suchen (zu geringer Volumenstrom,..) Anlagenreset auto. nach Abkühlung

Ursache für Überhitzung suchen (zu geringer Volumenstrom,..) Reset (Strom aus/ein) durchführen Ursache für Überhitzung suchen (zu geringer Volumenstrom,..)

Außentemperatur zu kalt

D

Bedienungsanleitung

D

Notizen:

Bedienelement Komfort KWL-BEC

28

Bedienungsanleitung

Notizen:

Bedienelement Komfort KWL-BEC

D

29

Alle Abbildungen ohne Gewähr! Als Referenz am Gerät griffbereit aufbewahren! Druckschrift-Nr.

Service und Information

D HELIOS Ventilatoren GmbH + Co KG · Lupfenstraße 8 · 78056 VS-Schwenningen F HELIOS Ventilateurs · Le Carré des Aviateurs · 157 avenue Charles Floquet · 93155 Le Blanc Mesnil Cedex CH HELIOS Ventilatoren AG · Steinackerstraße 36 · 8902 Urdorf GB HELIOS Ventilation Systems Ltd. · 5 Crown Gate · Wyncolls Road · Severalls Industrial Park · A HELIOS Ventilatoren · Postfach 854 · Siemensstraße 15 · 6023 Innsbruck Colchester · Essex · CO4 9HZ

82 219/09.14

www.heliosventilatoren.de

Helios Ventilation Systems

OPERATING INSTRUCTIONS

No. 82 219

GB

C

omfort controller

KWL

-BEC

with graphic display

ENGLISH

Helios Ventilation Systems

OPERATING INSTRUCTIONS

Table of Contents

CHAPTER 1. GENERAL INSTALLATION AND OPERATING INSTRUCTIONS

Page 1

1.0

1.1

1.2

1.3

1.4

1.5

1.6

1.7

Important information Warning and safety instructions Warranty claims

– exclusion of liability

Certificates

- guidelines

Receipt

Application

– Operation Function and mode of operat ion Technical data

Page 1 Page

1

Page

1

Page

1

Page

1 Page 1 Page 1 Page 1 CHAPTER 2. CONTROLLER FUNCTION

Page 2

2.0

2.1

--

>

2.2

--

>

--

>

--

>

--

>

-->

--

>

--

>

--

>

2.3

--

>

-->

Initia l start -up via KW L-B EC Functional level

1

MEN

U – Ventilation regulation A utomatic / Manual

Functional level

2

MENU

– Activate party mode

MENU

– Activate stand-by mode

MENU

– Lock controller

MENU

– Clock timer

MENU

– Auxiliary heating

MENU

– Sensor values

MENU

– Holiday programme

MENU

– Settings

MENU

– Language

Functional level

3

MENU

– Customer menu

MENU

– Installer menu

Page 2 Page

6 Page

7 Page

7

Page

7 Page 10 Page 12 Page 13 Page 14 Page 15 Page 16 Page 16 Page 19 CHAPTER 3. FAULT/ERROR

Page 27

3.0

KWL-BEC fault o verview

Page 27

Notes:

Page 28

This product conta ins batteries or accumulators. According to the German Batte ry Act (BattG), we are obliged to point out the follow ing:

Batteries and accumulators must not be disposed of in household waste. You are legally obligated to return used batteries and

accumulators. You can

return batteries to

a community collection point or return them to the place where you bought them free of charge.

Batteries or accumulators that contain harmful substances are labelled with the symbol of a crossed

-out waste bin. The chemical symbol of the

harmful substance i

s specified below the waste bin symbol.

Cd for Cadmium, Pb for Lead and Hg for Mercury

Please think of the environment, you can make a significant contribution to environmental protection by returning batteries and accumulators!

Operating instructions

Comfort controller KWL-BEC

GB

CHAPTER 1

GENERAL INSTALLATION AND OPERATING INSTRUCTIONS

1.0

Important information

In order to ensure c omplete and eff ective operation and for your own safety, all of the f ollowing instructions should be read car efully and observed. The rele vant national standards, safety regulations and instructions (e.g. D IN EN VDE 0100) as we ll as the technical co nnection conditions of the energy supply company must be observed and applied. Keep the operating instr uctions cl

ose to the unit for ea sy reference.

1.1

Warning and safety i nstructions The accompanying symbo l is a safety-relevant promi nent warning symbol. All safety regulations and/or symbols m ust be absolutely a dhered to, so t hat any dangerous situation is a voided.

1.2

Warranty claims

Our warranty shall not apply if the following instructions are not observed. The same applies for liability claims against the manufacturer. The use of accessories, which are not recommended or offered by Helios, is not perm itted. Any dam age that may occur is not liable for warranty.

NOTE ܐ

1.3

Certificates - guidelines

If the product is installed correctly and used to its intended purpo se, it conforms to all applicable European Standards at its date of manufacture.

1.4

Receipt

The delivery contains

the comfort controller: KWL-BEC Please check deliver y immediately on rece ipt for accuracy and damag e. If damaged, please notify the carrier immediately. In case of delayed

notification, any possible claim may be void.

1.5

Application – Operation

All

available KWL ventilation units in the H elios range c an be controlled b y the comfort controller

KWL-

BEC

(excluding large KWL units

(KWL EC 700 D, KWL EC 1400 D , KWL EC 2000 D, KW L EC 800 S,

KWL EC 1800 S, KWL E C 2600 S and wall- mounting units KWL EC 60...).

ATTENTION

Any use other than the intended use is prohibited !

1.6

Fun

– – – – – – – – –

1.7

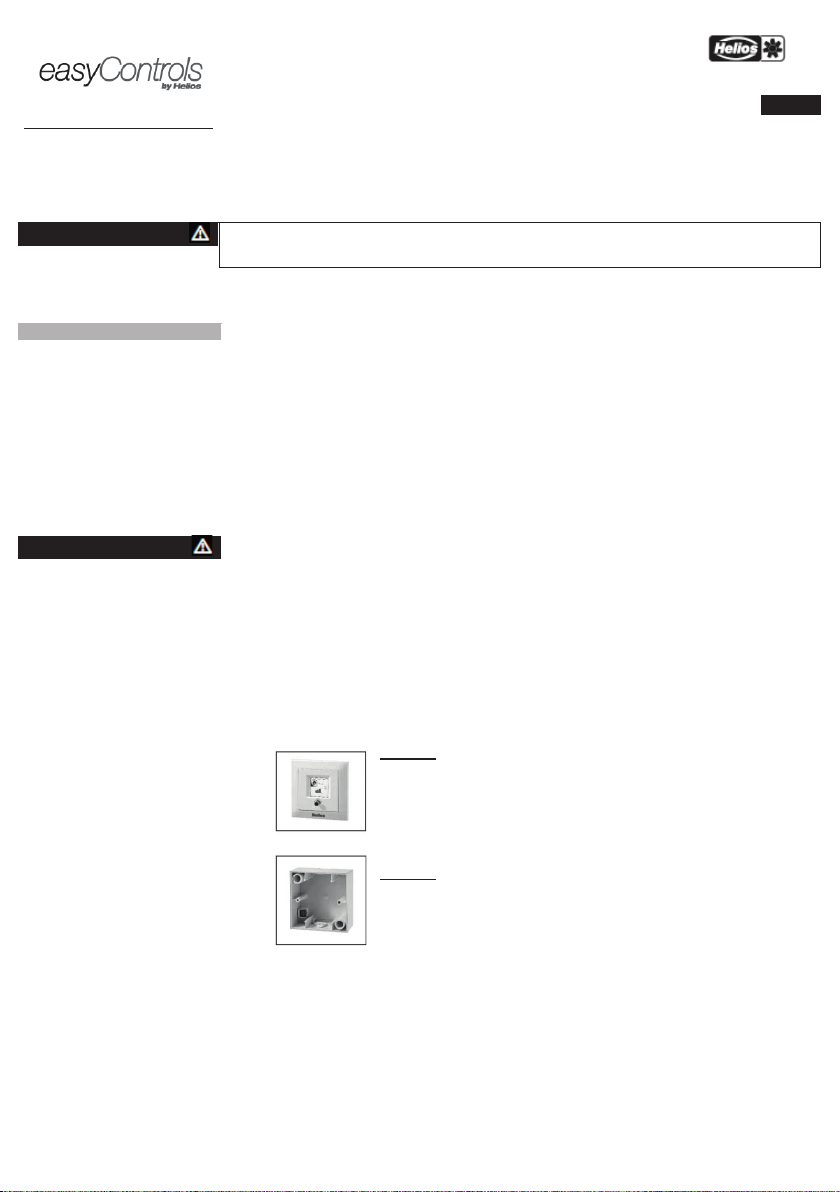

Technical data

mounted installation

230 V~/50 Hz 4 SL 4/3 (3 m IP 20 W 4263

W 4270

– exclusion of liability

ctions

Graphic display Initia l sta rt-up assi stant Operating stage selection (auto/manual, stages 1-4) Possible connection of up to 8 units Four freely definab le operating stages w ithin the entire perform ance diagram Setting weekly program me Ventilation/heat ing Setting CO2, VOC and humidity parameters Display of e.g. filter c hange, operating cond itions, operating hours and error mes sages Lock function

KWL-BEC for flushVolta ge/ freq uency Operating stages Contro l line (d igital) Protection class Dimensions mm Ref. no.

Accessories: KWL-APG

Housing for flush-mounted installation Dimensions mm Ref. no.

1

long)

80 x H 80 x D 37

80 x H 80 x D 51

Operating instructions

Comfort controller KWL-BEC

GB

CHAPTER 2

CONTROLLER FUNCTION

2.0

Initial start-up via KWL-BEC (comfort controlle r)

The unit control param eters can be easily adj usted via the comf ort controller KW L

Operating informati on on menu str ucture:

„Change” or „Continue” can be selected by rotating the

Change”

is shown with a black background

The

settings can be adjusted by rotating a nd the entry is confirmed by pushing

Following successful

adjustment,

NOTE ܐ

Step 1:

You will automatically be asked for the controller address during the system start

-up.

If an address has

already be assigned

, it will no longer be requested. If several controller s are connected to t he

KWL-

ventilation unit, it should be ensured that t he addresses a re unique (address range AD 1-8).

IMPORTANT NOTE ܐ

Once all comfort controllers have rece ived an individ ual address, proceed to step 2. O nce the controller

address(es) are e ntered, the controller will reboot.

Step 2:

The start

-up a ssista nt sta rts. IMPORTANT: The initial start-up should only be performed with a

connected

controller

.

MENU ܐ

Start-up routine

Language:

Dat

Time

Time zone Difference to GMT

Language selection Page 1: „Germa n”, „English”, „F rench”, „ Italian” (change to „F unctional le vel 2” via

„More” item)

Select ion

Page 2: „More” > Function not in use

Date is shown and can be

changed by overwriting.

Time

is shown and can be changed by overwriting.

Enter

/ change: Current time zone displays (standard f or DE GMT +1 or in

the

su

mmer GMT +2. Can be changed by overwriting.

-BEC.

, the function can be selected by pushing the rotary encoder.

push „Continue” to move to the next menu item.

e:

rotary encoder right/left. For example, if „

(push).

:

in hours

2

Operating instructions

Comfort controller KWL-BEC

GB

Format adjustment:

Automat ic su

time

Configur ati on of ventilation unit

Heat exchanger type

Fan stages

Minimum fan stage

Preheater

Options

Action

wintertime changeover will

take place automatically

the time will not be

automatically adjusted

The control behaviour of the

unit can be adjusted via unit configuration 1 = DIBT:

outside air

temperature

. In case of a supply air tem perature of 2 =

outside air

temperature

ensured by the preheater stipulated by the

Passivhaus

the fans are

switc hed off

O

Extract air Supply air

The fan stages can be adjusted

: 0103)

under the

Options

Stage St

(Factory setting

Options (Factory

HUMIDITY CONTROL

(only d ispla ys if a humidity sensor is connected

Required settings

Only humidity

Only temperature:

C

Options

: The status of the hum idity control ca n be configured to

„Off

”, „Stepped” or „Continuo us“.

„Off

” Humidity control deact ivated

„St

epped” Humidity control active with stepped control logic

„Cont inuo us

” Humidity control active with continuous control logic

Depending on the humidity level

, the fans are continuously regula ted (

fan stages

0

-1-2-3-4) between voltage stage 0 and voltage stage 4.

The percentage contro l is

displayed on the web server pag e

or on the comfort controller KWL-BEC

(Factory

setting: Continuous)

.

Only the humidity value is tra nsferred to the

humidity control,

the room

temperat

ure is not used for the auxiliary heating control. Only the room temperature is transferred to the auxili ary heating contro l, die humidity values are

not used for the humidity control. Both the humidity value and the room temperat ure are transferred to t he respective controls

.

(Factory setting: Combined)

: DD.MM.YYYY; MM.DD.YYYY; YYYY.MM.DD

mmer/winter

PHI: The heat exchanger frost protection is activated at < -3 °C

:

1-4:

:

!)

:

ombined:

ptions: „Plastic”, „Aluminium” or „Enthalpy”

age 1 = Switch-off function cannot be activated (min. FS 1)

3

: When checkbox „On” is activated, the summer-/

. The re ar e two dif fer ent c onfi gura tio ns:

The heat exchanger f rost protection is act ivated at < - 0 °C

and ensured by the (optional) preheat er or air volume r eduction

(PHI specification) and

-Institute. In case of a supply air temperature of < +5 °C, .

: Control voltage of extract/outgo ing air fan

: Control voltage of supp ly/outside air fan

heading „Fa n stag es” o nce the in itial start -up is complete

:

0 = Switch-off function can be activated

: Use preheater „On” or „Off”

settin g: On )

. When checkbox „Off” is activa ted,

.

KWL vent ilation

< +5 °C, the fans are sw itched off.

via the „System setti ngs” menu (Password

: Stage 1)

Operating instructions

Comfort controller KWL-BEC

GB

Set value

:

Switching steps

:

Stop time in ho urs:

Adjustable l imit va lue

of humidity.

Setting range betwee n

20-80 % RH; step size 5 % RH

(Factory setting

: 45 %)

The threshold

value in % rel. humidity indicates the value set as the limit value

for

the change of

rel. humidity. The adjustme nt is possible in 5 % steps f rom 5-

20 %.

If the set value is exceeded

,

the next higher stage wi ll be activated until the value

falls b elow t he

set valu e.

(Factory setting

: 10 % RH)

If it is not possible to reach the set value withi n 2 hours, the humidity control will be deactivated for the stop time

.

Setting range betwee n

0-24 hours; step size 1 hour.

(Factory setting

: 2h)

CO2 CONTROL

Set value

:

Switching steps

:

Options: The status of the CO2 control can be co nfigured to

„Off

”, „Stepped” or „Continuo us”.

„Off

” CO2 control deactivated

„Stepped

” CO2 control active with stepped control logic

„Cont inuous

” CO2 cont rol a cti ve wit h continu ous c ontrol l ogic

Depending on the CO2 level, the fans are continuo usly regulated (fan stage s 0

-1-

2

-3-

4) between voltage stage 0 and voltage stage 4. The perce ntage control is

displayed on the web server pag e or on the comfort controller KWL

-BEC (

Factory

setting: Continuous)

.

Adjustable l imit va lue of

CO2 concentration.

Setting range betwee n

300-2000 ppm; step size 50 ppm.

(Factory setting

: 1000 ppm)

The threshold indicates when the next fan stage will be activated

, e.g.

set val ue

1000 ppm,

switching step 150 ppm. If the meas ured value is between 850-

1000

ppm,

stage 1 will be activated. If the CO2 concentration increa ses to 1000-

1150

ppm,

the next stage will be activated (stage 2).

Setting range betwee n

50-400 ppm; step size 50 ppm.

(Factory setting: 100 ppm)

VOC CONTROL

Set value

:

Switching steps:

Options: The status of t he VOC control can be co nfigured to

„Off”, „Stepped” or „Continuous”. „

Off” VOC control deactivated

„Stepped

” VOC control active with stepped control logic

„Cont inuous

” VOC control active with continuous control logic

Depending on the VOC level, the fans are continuo usly regulated (fan stage s 0

-1-

2

-3-4) between voltage stage 0 and voltage stage 4. The perce ntage cont

rol is

displayed on the web server pag e or on the comfort controller KWL

-

BEC (Factory

setting: Continuous

).

Adjustable l imit va lue of

VOC concentration.

Setting range betwee n

300-2000 ppm; step size 50 ppm.

(Factory setting

: 1000 ppm)

The threshold ind icates when the next fan stage w ill be activated, e.g. set value 1000 ppm, switching step 150 ppm. If the measured value is between 850

-

1000 ppm, stage 1 will be activated. If the VOC concentrat ion increases to 1000-1150 ppm, the next stage will be activ

ated (stage 2).

Setting range betwee n

50-400 ppm; step size 50 ppm

(Factory setting

: 100 ppm)

4

Operating instructions

Comfort controller KWL-BEC

GB

NOTE ܐ

The following settings are required when the KWL unit is integra ted in a computer network or directly connected to a

computer. The setti ngs are without function for network-

independent

operation.

DHCP:

IP address

:

Gateway:

Subnet

mask:

Data sync hronisa tion with easyControls p

ortal:

Automatic firmware updates

:

System booting:

Options

: Automatic IP address assignment via DHCP

„Yes

” (Image left) or „N o”

Display depends on

DHCP settings (see above)

„Off

” Enter the desired IP address

„On

” Displays the assigned IP address (Image left)

Display depends on DHCP settings

„Off” Enter the desired

gateway

„On” Displays the as signed g

ateway (Image left)

Display depends on DHCP settings

„Off” Enter the desired

Subnet mask 255. ---.---.---

„On” Displays the as signed

Subnet mask (Image left)

A

ction: When checkbox „Yes” is activated, all operation-critical parameter

s and

measured values are sent to the

Helios portal server. You can access your

KWL ventilation unit

an

d change settings via the Helios web porta l

www.easycontrols.net

when you are on the go .

Further evaluations are also

possible

, such as temperature pr ofiles.

A

ction: W hen c heckbox „Yes

” is activated, the system will check online for new

firmware on a daily basis

. If new firmware is found,

it will be automatically updated. The charging process begins between

23:00 and 05:00 hrs.

Recommendation

! Enable automatic firmware updates!

Once the initial start

-up is complete, the controller KWL-BEC

or the system

will reboot

.

5

Operating instructions

Comfort controller KWL-BEC

GB

MENU ܐ

2.1

Functional level 1

MENU – Ventilation regulation Automatic / Manual: The power regulatio n of the

TIP

The values are displaye d or adjusted by rotating the r otary encoder rig ht or left

In

automatic operation, the fan stage is regulated depending on the humidity, the CO2 conc

entration, VOC

c

oncentration and/or the weekl y programme. In this respec t, the corresponding

accessory components

CO

2

sensor s = KW L-CO2, VOC sensors = KWL-V OC or humidity sensors = KW L-FTF

must be connected

to the

KWL unit. The connected sensor types are also shown on the controller display (see Fig.).

Stage 1 (Auto) Stage 2 (Auto) Stage 3 (Auto) Stage 4 (Auto)

In

manual operation, the fan stages are regulated individually.

The following stages can be selected by

rotating the

rotary encoder to the right: Stage 0-1-2-3-4

Stage

1 (Manual) Stage 2 (Manual) Stage 3 ( Manual) Stage 4 (Manual)

Note: The 0 stage is possible after the setting „Minimum fan stage = 0”.

KWL ventilation unit can be set automat ically or manually.

6

Operating instructions

Comfort controller KWL-BEC

GB

MENU ܐ

2.1

Functional level 2

MENU – Activate party m ode: The KWL unit can be operated in a preset fan

stage for a preset duration via the “Party mode” menu.

The remaining party

-mode duration is shown on the display,

this mode can be cancelle d by pushing the

rotary encoder at any time

.

MENU

– Activate stand-by mode:

The

KWL unit can be operate d in a preset fan stage for a preset duration via the “Stand-

by mode” menu.

The remaining standby

-

mode duration is shown on the display, this mode can be cancelled by pushing the

rotary encoder at any time

.

MENU

– Lock controller:

The controller can be

protected against unauthorised access with a personal password .

The default standard pa ssword

is 1303.

An individual password can be set via the

„Customer menü“ (Page 18).

If the display is locked

, the password m ust be entered.

In case of a locked display

, the message „Controller locked“ will appear on the display.

If the rotary encoder is pushed

, the display can be locked.

If an incorrect password is enter ed

, the message „The password e ntered is incorrect “

will appear on the

display

.

ATTENT ION

: If the password is entered incorrectly three times, the KWL unit

can only be unlocked

by entering the

master PIN (the master PIN can

be requested from Helios customer services by

telephone

).

MENU

– Clock timer:

Active weekly progr amme

Displays which weekly programme is act ive or whether the

clock timer

is inactive = „Off”.

Overview

Weekly programme options.

7

Operating instructions

Comfort controller KWL-BEC

GB

Weekly programme settings The following

weekly programmes (WP) can be selected:

–

Standard 1 = See Table WP overview

–

Standard 2 = See Tab le WP overview

–

Standard 3 = See Tab le WP overview

–

Individual 1 = Free for individual custom weekly programme

–

Individual 2 = Free for individual custom weekly programme

–

WP Off = Deactivate week ly programme

Edit i

ndividual weekly programme

Confirm editing via rotary enc

oder or leave the editing process by pushing „Exit“.

Selection of weekdays

The weekday to be edited is selected with the rota ry encoder

.

The fan stages can be individually changed up to 10 times over an entire day

(programme: 1/10) (

see

menu figures below

)

Exit

Leave the menu

level b y pushin g „Exit“.

Setting range Fa n stage 0 to 4

From 00:00 - 24:00 hr s. The hours and minute s are set independe ntly in

the following step sizes:

Minutes: 1 min.; step size Hours: 1 hr.

Programme gaps

If the time of the following programme section is not directly added to the time of the

The programme det ermines how many gap s there are in the

individually edited p rogramme and br iefly shows these on the display.

The minimum fan stage is

activated in open gaps. In case of automatic control, the sensor control sets the fan stage.

Copy function

If there is no need to individually edit each day, there is the option to cop y a defined program me

for

each desired weekday.

Copy weekday(s) and start programme

8

Operating instructions

Comfort controller KWL-BEC

GB

Table WP overview: Pre-defined week ly programme “Standar d 1 to 3”

WP 1

Standard 1

Time

0:00-6:30

6:30-11:30

11:30-13:30

13:30-21:00

21:00-24:00

Mon-Fri

Stage 1

Stage 2

Stage 3

Stage 2

Stage 1 - -

Time

0:00-8:30

8:30-12:00

12:00-14:00

14:00-23:00

23:00-24:00

Sat

Stage 1

Stage 2

Stage 3

Stage 2

Stage 1 - -

Time

0:00-8:30

8:30-9:30

9:30-21:00

21:00-23:00

23:00-24:00

Sun

Stage 1

Stage 2

Stage 3

Stage 2

Stage 1 - -

WP2

Standard 2

Time

0:00-6:30

6:30-8:00

8:00-16:00

16:00-18:00

18:00-20:30

20:30-22:30

22:30-24:00

Mon-Fri

Stage 1

Stage 3

Stage 1

Stage 2

Stage 3

Stage 2

Stage 1

Time

0:00-8:00

8:00-8:30

8:30-10:00

10:00-18:00

18:00-21:00

0:00-8:00

Sat

Stage 1

Stage 2

Stage 3

Stage 2

Stage 3

Stage 2

-

Time

0:00-9:00

9:00-10:30

10:30-15:00

15:00-22:00

22:00-24:00 Sun

Stage 1

Stage 2

Stage 3

Stage 2

Stage 1 - -

WP 3

Standard 3

Time

0:00-5:30

5:30-8:00

8:00-11:00

11:00-11:30

11:30-13:00

13:00-21:00

Mon-Fri

Stage 2

Stage 3

Stage 1

Stage 3

-

Time

0:00-6:30

6:30-8:00

8:00-11:30

11:30-13:00

13:00-22:00

22:00-24:00

Sat

Stage 2

Stage 3

Stage 4

Stage 3

Stage 2

-

Time

0:00-6:30

6:30-8:00

8:00-11:30

11:30-13:00

13:00-22:00

22:00-24:00

Sun

Stage 2

Stage 3

Stage 4

Stage 3

Stage 2

-

9

Operating instructions

Comfort controller KWL-BEC

GB

MENU – Auxiliary heating: This menu item is only show if an extensio n module KWL-EM

has been connected and

recognised.

Active temperature profile

Displays which temperat ure profile is curr ently active. (Display range 10 to 45 °C)

Setting temperat ure profile

The following temperat ure profiles can be select ed:

– Standard 1 = Pre-def ined temperature prof ile – Standard 2 = Pre-defined temperature profile – Fixed value = Target t emperature – Individual 1 = Individual custom temperature profile – Individual 2 = Individ ual custom temperature profile

Temperature profile Duct temper ature „Fixed value”

The target temperature ca n be set from min. 10 °C to max. 40 °C via the rot ary encoder. When extending the KW L unit with one or m ore humidity/temperature sensors, the m inimum

(5 °C - 15 °C) and maxim um (30 °C - 55 °C) duct temperatures must b e set. If only one duct sensor is installed for an auxiliary heater, the target temperat ure is the

selected

supply air temperature. W hen using one or more hum idity/temperature sensors,

the desired

room temperature is the selected target temperature.

Edit individual temperature profile.

Different room temperatures

can be set for each weekday depe nding on time using the tw o

"individual temperature pr ofiles".

Duct temperature Min-Temp./Max-Temp.

Before setting the individual temperature s, the minimum (5 °C - 1 5 °C) and maxim um

(30 °C -

55 °C) duct temperature s must be determined.

10

Operating instructions

Comfort controller KWL-BEC

GB

Selection of weekdays

The weekday to be edited is selected with the rota ry encoder. Thus, the supply air temperature can be set in freely definable time sections for each day up to

10

times, (programm e: 1/10) (see menu figure s below).

Exit

Leave the menu level by pus hing „Exit“.

Setting range Set val ue 10 to 45 ° C

From 00:00 - 24:00 hrs. The hours and minutes are set independently in the following step

sizes:

Set value: 1 °C; step size Minutes: 1 min.; step size Hours: 1 hr

Programme gaps

If the time of the following programm e section is not directly added to t he time of the previous programme section, t here is a gap. T he programme determ ines how many

gaps there are in the

individually edited programme and br iefly shows these o n the display. T he target temperature

is set

at 0 °C or the minimum temperature 16.5 °C (PHI s etting) in open gaps.

Copy function

If there is no need to individually edit each

day, there is the option to copy a defined programme for

each desired weekday.

Copy weekday(s) and start pr ogramme.

11

Operating instructions

Comfort controller KWL-BEC

GB

MENU – Sensor values: The following temperat ures are shown as standard on the display of the controller KW L-BEC:

1. Outside air, 2. S upply air, 3. Extract air, 4. Outgoing air With regard to connected accessory components e.g. KW L-CO

2

, KWL-VOC, KWL-

FTF (max. 8

units per type) and e xtension modules for pr e and/or auxiliar y heating,

the corresponding measured

values are shown on t he display. If no acces sory components are co nnected, „ - -“

will be shown on

the display.

Temperatures 1

The temperatures of outside air, supply air, extract air and outgoing air

are always shown as

standard on the KWL unit.

Temperatures 2

When extending the KW L unit with an extension module f or pre and/or au xiliary heating,

the

temperatures of the pre-heater duct sensor, auxiliary heater duct sensor, pre-heater

return flow

sensor and auxiliary heater return flow sensor are disp layed.

Temperatures 3 / 4

When extending the KW L unit with one or more hum idity/temperature sensors,

the measured

temperature value of the co nnected humidity/ temperature sensors 1 to 8 are displayed.

CO

2

sensor and CO2 sensor 2

When extending the KWL unit wit h one or more CO2 sensors, the measured

CO

2

value of the respective CO2 sensors 1 to 8.

Humidity sensor and humidity sensor 2

When extending the KW L unit with one or more humidity /temperatur

e sensors, the

measured relative humid ity value of the respective humidity/temperat ure sensors

1 to

8 are displayed.

VOC sensor and VOC sensor 2

When extending the KWL unit with one or m ore VOC sensors, the mea sured

VOC

value of the respective VOC sensors 1 to 8 are displayed.

Exit

Push rotary encoder to return back to „Functional level 2”.

12

Operating instructions

Comfort controller KWL-BEC

GB

MENU – Holiday programme: A period of time (e.g. holiday) can b e defined via the

„Holiday programme“ menu,

in which the ventilation

unit is active in a certain

operating mode or in interval mode.

The holiday program me can be switched „O n” or „Off” via the rotary encode r.

If the holiday program me is activated ("ON" ),

the following

settings can be changed:

Start of holiday

Set date via rotary encoder.

End of holiday

Set date via rotary encoder.

Interval

The interval mode can be switched „On” or „Off”

via the rot ary

encoder.

Interval period

The interval period determines how long the KW L

unit should run in the minimum fan stage (e.g. 2h). (only adjustable with "Interval on")

Activat ion per iod

The activation period determines how long the KWL unit should run in the set fan stage (e.g. 30 min.). (only ad just able w ith "I nterva l on" )

Interval stage or fan stage

The interval stage sets the fan stage (stage 1 to 4) at which

the

KWL unit should run during the activation period.

Holiday mode

If holiday mode is active, the „End-date“ is displayed. The „

Cancel“

function can be used to cancel the holiday programm e at any time!

13

Operating instructions

Comfort controller KWL-BEC

GB

MENU – Settings: All general functiona l and display setting s can be adjuste d in this menu.

The service level can also

be entered from this level.

Time and Date

The time and date on KWL units can be manually adjusted via the Time and Date function.

Date Push „Change ” and set date

Time Push „Change” and set time

Time zone

Push „Change” and set time zone. The time tone has no direct effect on the set time.

The setting is required to schedule the easyControl s software updates with the easyControls portal. (Requirement: The KW L unit must be co nnected to the internet and the „Software upd ates ”

option

must be activated).

Format adjustment

Push „Change” to set o ne of the following d isplay formats: – Day.Month.Year – Month.Day.Year – Year.Month.Day

Activate summer/wintertime Push „Change” to switch the automatic summer/wintertime function On/Off.

Display illumination period

Push „Change” set the de sired display il lumination period betwee n 15 sec (min.) and 60 sec. (max.).

14

Operating instructions

Comfort controller KWL-BEC

GB

MENU – Language: The following languages are available for the KWL units: e.g. German, English, Fre nch

Language Push „Change” to set the desired language

Service menu

The service menu is divided into two categories.

1. Customer menü > Password 5255 (see also Page 16)

2. Installer menü > Password 0103 (see also Page 19)

Password entry

The individual password numbers can be selected with the rotary encoder and confirmed

by

pushing the rotary encoder

Exit

Push rotary encoder to go back to "Functional level 1".

15

Operating instructions

Comfort controller KWL-BEC

GB

2.3

Functional level 3

MEN

U – Customer menu:

The general unit functions for normal daily func tioning can be adj usted in the customer me nu

.

Party mode (settings menu) Setting the duration and fan stage for part y mode.

Duration

Setting the desired period (min. 5 min. up to m ax. 180 min.).

Fan stage

Setting the desired fan stage (stage 0 to 4).

Stand-by mode (settings menu) Setting the duration and fan stage for stand-by mode.

Duration

Setting the desired peri od (min. 5 min. up to m ax. 180 min.).

Fan stage

Setting the desired fan stage (stage 0 to 4).

16

Operating instructions

Comfort controller KWL-BEC

GB

Bypass temperature (Sett ings menu)

– Functional descr iption Bypass control:

In order to circumvent the heat exchanger and open the bypass, the measured value of the

extract

air sensor in the unit (o r the highest value of the installed humidity/temperature sensor)

must lie

above the set "room tem perature/extract air t emperature” value. At the same time,

the measured

value of the outside air sensor in the unit must be higher than the set "outside air limit min." value

.

If an auxiliary heater is installed using the extension module KW L EM,

the set supply air

temperature of the auxiliary heater plus the value set for the off set

is used as the second lower limit

value. The measured outside a ir value is then ignored.

Room temperature or e xtract air temperat ure

Lower limit value of room or extract air temperature Setting range (10 °C - 40 °C)

Outside air limit

Lower limit value of o utside air temperat ure (min.) Setting range min. : 5 °C - 20 °C

Offset is only relevant for existing au xiliary heater (using KW L-EM),

no function without auxiliary heate r. Setting range Offset: 3 °C - 10 °C

Rotary knob illumi nation

The rotary knob is illuminated for two different reasons.

Orientation light „blue”

-Colour blue constantly illuminated when the display is not active. The brightness can be adj usted between 0 % to 100 % via the rotary encoder.

Fault indicator „red”

-Colour red blinking w hen the display is not active. The brightness can be adj usted between 20 % to 100 % via the rotary encoder.

17

Operating instructions

Comfort controller KWL-BEC

GB

Lock controller

A personal password pro tects the comfort co ntroller KWL-B EC against unauthorised acc ess.

Enter old password

Enter old password bef ore changing passwor d to prevent unauthor ised access.

Enter new password

Repeat password

In order to activate the new password and to exclude transposed digits,

the new password must be re-entered and confirmed. If the passwords do not match, the old password will remain active.

RECOMMENDATION: Note down the new password!

Exit

Push rotary encoder to return back to „Functional level 3”

18

Operating instructions

Comfort controller KWL-BEC

GB

MENU – Installer menu: The basic unit functions can be adjusted in the installer menu, e.g. the adaptation of

fan stages to

the building.

Adaptation of indi vidual fan stages

All four fan stages can be indi vidually adjusted for eac h fan and

thus adapted to the requirem ents of the building. The fan stages are adjusted by the control voltage in the range of 1.7 V to 10V in step s of 0.1 V.

Stage 1

Factory setting: Supply/extract air fan in stage 1 = 3.0V

ATTENTION: This basic setti ng must be adapted to the act ual airflow rates

as part of the

adjustment of the ventilation unit.

Stage 2

Factory setting: Supp ly/extract air fan in stage 2 = 6.0V

ATTENTION: This basic setti ng must be adapted to the act ual airflow rates as part of the adjustment of the ventilation unit.

Stage 3

Factory setting: Supp ly/extract air fan in stage 3 = 7.5V

ATTENTION: This basic setti ng must be adapted to the act ual airflow rates as part of the adjustment of the ventilation unit.

Stage 4

Factory setting: Supp ly/extract air fan in stage 4 = 9.0V

ATTENTION: This basic setti ng must be adapted to the act ual airflow rates as part of the adjustment of the ventilation unit.

Minimum fan stage

In order to avoid building damage and

to ensure the air exchange necessary for hygiene purposes,

the ventilation unit should be operated co ntinuously at the lowest stage (Factory setting: Stage 1)

Adjust „Minimum fan stage 1” or „Minimum fan stage 0” via rotary encoder.

Stage 0 = Switch-off function can be activated Stage 1 = Switch-off function cannot be activated (min. FS 1)

ATTENTION: Changing the factory settings can lead to mould for mation and

thus to building

damage and personal injury!

19

Operating instructions

Comfort controller KWL-BEC

GB

Pre-heater

The pre-heater can be act ivated or deactivated depending on the installation.

ATTENTION: The pre -heater is factor y-activated a nd

must be deactivated during the initial

start-up if an inter nal or external pre- heater is not inst alled.

Supply/extract air

Setting the fan stage when the venti lation unit is

set to either only supply air mode or only extract air

mode via the external contact.

This configuration option is only possible if the configuration 1 = DIBT

is set in the unit configuration!

– Fan stage supply air

Factory setting: Fan stage 2 Safety functions (e.g. frost protection) override this setting.

– Fan stage extract air

Factory setting: Fan stage 2 Safety functions (e.g. frost protection) override this setting.

Unit configuration

All specific unit settings can be found under menu it em „Unit c onfig uration“, such as c

onfiguration,

pre-heater type, auxiliary heater type, heat exchanger type, ext. contact, fault output.

– Conf igur ation

– Config 1 = DiBt (take s the control technology requirements of DIBT into account) – Config 2 = PHI (take s the control techno logy requirements of PHI into account)

If the installed ventilation unit is cer tified by the Passivhaus Institute,

this will be taken into account

in the factory settings.

ATTENTION: Only the control technolo gy requirements are changed by swi tching from

DIBT

to PHI. Thus, the ventilation uni t is not automatically PHI-certified !!

– Pre-heater

The following pre-heat er types are availab le to order as unit -dependent accessories.

– Pre-heater electr. intern (Basis) (KW L EC 200/300/500 W and KWL EC 220/340 D) – Pre-heater electr. (230V/400V) via KWL-EM (required) – Pre-heater SEWT using KWL-EM (required) – Pre-heater LEWT using KWL-EM (required)

– Auxiliary heater type

The following auxiliar y heater types are ava ilable to order as unit -dependent acce ssories.

– Auxiliary heater electr. (230V/400V) via KWL-EM (required) – Auxiliary heater hot water auxiliary heating coil via KW L-EM (required)

20

Operating instructions

Comfort controller KWL-BEC

GB

Heat exchanger type

The following heat exc hanger type are availab le to order as unit-depe ndent accessorie s: Plastic, Aluminium, Enthalpy The KWL unit is configured ex works in the ordered and appropr iate heat excha nger-

unit

confi guration.

Ext. contact

Function 1: „Unit off Fan stage 0“ Safety function ATTENT ION: Opener. Function 2: „Fireplace button“ Safety function ATTENT ION: Closer. Function 3: „Party mode“ Safety function ATTENT ION: Closer. Function 4: „Supply air mode“ Safety function ATTENT ION: Closer. Function 5: „Extract air mode“ Safety function ATTENT ION: Closer. Function 6: „Open bypass“ Safety function ATTENT ION: Closer. (Factory setting: Funct.1)

ATTENTION: Safety functions (e. g. frost protecti on) override this setting

Fault output func tion

1x KWL-EM; Extension module installed (Accessories)

– Function 1 = Valve control – Function 2 = Collective fault

2x KWL-EM; Extension module installed (Accessories)

– Function 1 = KWL-EM 1 --> Valve control; KWL-EM 2 --> Collective fault – Function 2 = KWL-E M 1 --> Collective f ault; KWL-EM 2 --> Va lve control

Humidity sensor adjustment

The KWL unit can be eq uipped with up to 8 humidity sensor s type KWL-FTF.

Humidity sensors 1 to 8

Each temperature/humidity sensor (KW L-FTF) can be ind ividually configured. Sensor measures „Only humidity“ Sensor measures „Only temperature“ Sensor measures „Combined“ (humidity and temperature)

ATTENTION: Configuration is only po ssible if at least one humidity sens or is connected .

21

Operating instructions

Comfort controller KWL-BEC

GB

Humidity set value

Configuration of the humidity/tem perature sensors.

The c onfi gurat io n appl ies t o all conne cte d

sensor s.

Humidity control On/Off, Stepped, Continuous ATTENT ION: When the humidity control is switc hed off, the temperature sensors remain active

as

information display sensors.

„Off” humidity control deactivated „Stepped” humidity control active with stepped control logic „Cont inuous” humidity control active with continuous control logic

Depending on the humidity level, the fans are continuously regulated (f an stages 0-1-2-3-

4) between voltage stage 0 and voltage stage 4. The percentage control is displayed on the w eb server page or on the comfort contro ller KWL-BEC. (Factory setting: Continuous)

Set value

Lower limit value of humidity control. The larger the differe nce between the actua l value and the set va lue, the higher the fan control. Setting range from 20 % R H to 80 % RH, the step size is 5 % RH. (Factory setting: 45 %)

Switching step

The switching st ep is only relevant for the cont rol mode „S tepped“. It indicates the

threshold in rel. humidity, which was set as the limit value for the change of relative humidity Steps of 5 % can be set between 5-20 %. If the set value is fallen below or exceeded by the value defined in the switching step, the next operating stage of t he ventilation unit will be activated. (Factory setting: 10 % RH)

Stop time

If there is no change in speed after two hours of ventilatio n,

the humidity control is deactivated for the set time (0-24h), the step size is 1h. (Factory setting: 1h)

CO

2

set value

Confi gura tio n of t he CO

2

sensor. The configurat ion applies to all connected sensors.

CO

2

control

„Off” CO

2

control deactivated

„Stepped” CO2 control active with stepp ed control logic „Cont inuous” C O

2

control active with continuous control logic

Depending on the CO2 level, the fans are co ntinuously regulated (f an stages 0-1-2- 3-

4) between voltage stage 0 and voltage stage 4. The percentage control is displayed on the w eb server page or on the comfort contro ller KWL-BEC (Factory setting: Continuous)

Set value

Lower limit value of CO

2

control. The larger the difference between the actual value and the set value, the higher the fan control. Setting range from 300 p pm to 2000 ppm, the step size is 50 ppm. (Factory setting: 1000 ppm)

ATTENT ION: C O

2

concentration in t he outside air is normally between 400 -450 ppm!

The lowest set value s hould therefore be at least 500 ppm.

22

Operating instructions

Comfort controller KWL-BEC

GB

Switching steps

The switching step indicates the threshold in ppm, which was

set as the limit value for the change of CO2 content in the room air. Steps of 50ppm can be set between 50-400 ppm. If the set value is fallen below or exceeded by the value defined in the switching step, the next operating stage of t he ventilation unit will be activated. (Factory setting: 100 ppm)

VOC set value

Configuration of the VOC sens or. The configuration applies to all connected sensors.

VOC control „Off” VOC

control deactivated

„Stepped” VOC

control active with stepped control logic

„Cont inuous” V OC

contro l active wit h cont inuou s contro l logic

Depending on the VOC

level, the fans are co ntinuously regulated (f an stages 0-1-2- 3-

4) between voltage stage 0 and voltage stage 4. The percentage control is displayed on the w eb server page or on the comfort contro ller KWL-BEC. (Factory setting: Continuous)

Set value

Lower limit value of VOC control. The larger the difference between the actual value and the set value, the higher the fan control.

Set over a setting range of 300 ppm to 2000 ppm, the step size is 50 ppm (Factory setting: 1000 ppm).

Switching step

The switching step is only relevant for the control mode „Stepped“. The switching step indicates the threshold in ppm, which was set as the limit value for the change of VOC content in the room air. Steps of 50ppm can be set between 50-400 ppm. If the set value is fallen below or exceeded by the value defined in the switching step, the next operating stage of t he ventilation unit will be ac tivated. (Factory setting: 100 ppm).

Filter change

The filter change display shows the time of the next filter change.

Depending on the outside air

pollution levels, a filte r change may also be re quired before the set t ime.

Change interval

The change interval can be c hanged from 2 up to 12 m onths in steps of 1 month. (Factory setting: Fixed value 6 months)

Remaining period

The remaining period unt il the filter change i s displayed in da ys.

23

Operating instructions

Comfort controller KWL-BEC

GB

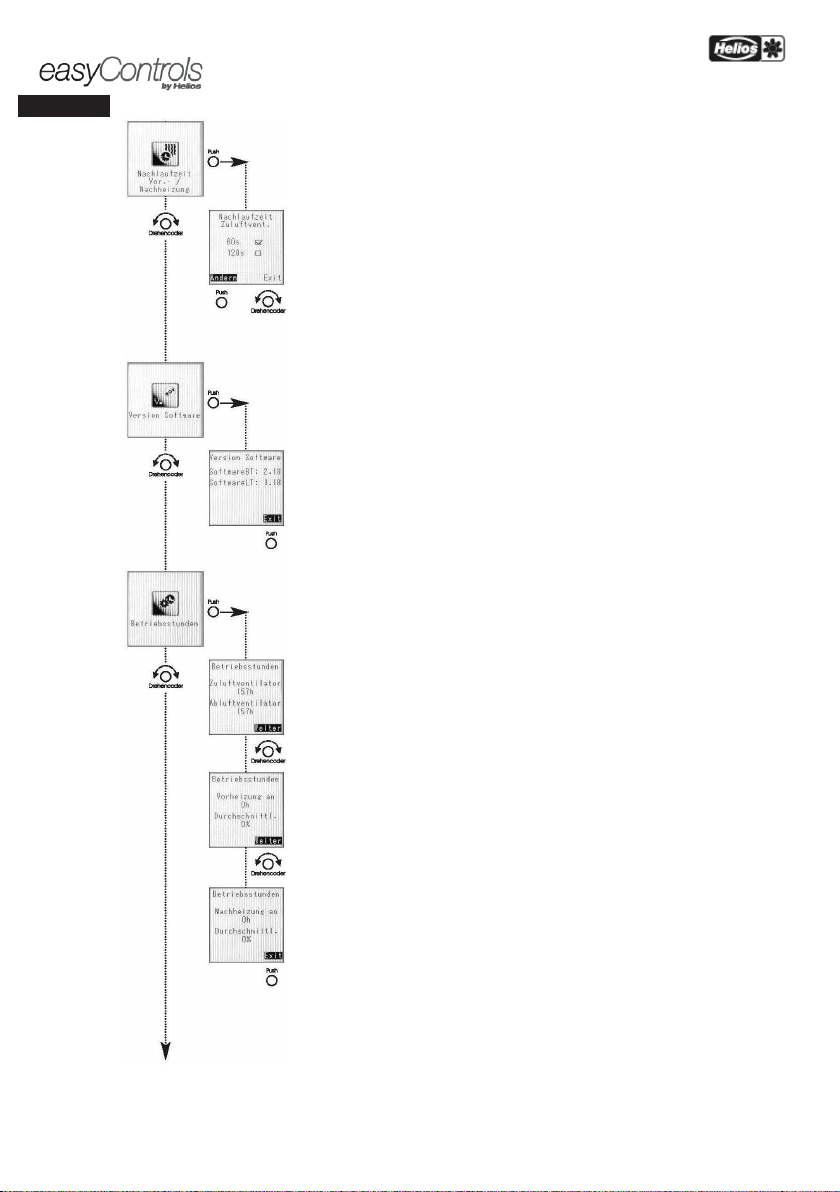

Pre/auxiliary heater run-on time

In order to prevent damage to the e lectrical pre-heat er and/or electrical auxiliary

heater after the

supply fan is switched off during their o peration, the switching-

off of the supply air fan is delayed by

the set run-on time.

–Supply air fan r un-on time

The run-on time can be set to 60 sec. or 120 sec. (Factory setting: 60 s)

Software version

Information on the version status of the current system software

– Version status

SoftwareBT = Controller SoftwareLT = Power unit/unit software

Operating hours

Information on the runtime of the ventilation unit a nd the pre and a uxiliary heater

since installation

and init ial sta rt-up .

– Operating hours Supply air and extract air fans

As soon as a fan is activated, the operating hours are recorded.

– Operating hours Pre-heater

As soon as the pre -heater is activate d, the operating hours and the a verage

heat output are

recorded.

– Operating hours Auxilliary´heater

As soon as the auxiliary-heater is activated, the operating hours a

nd the average heat output are

recorded.

24

Operating instructions

Comfort controller KWL-BEC

GB

Controller address

If the KWL unit is controller w ith more than one KW L-BEC, the individ ual KWL-BEC

must be

assigned different addre sses. If only one KWL-B EC is active, it must be assigned the addre ss

1 to

ensure trouble-free operatio n.

Web server

The easyControls control system has a local web server, whereby the KWL

unit ca n be co ntr olle d

via an internet browser.

ATTENTION: These settings should only be adjusted by a computer specialist!

Use DHCP

When DHCP is activated ("Yes" marked), all of the following network settings

are automatically

assigned and cannot be changed.

A condition is t hat the ventilation unit must be connected to a router with DHCP configuration. When DHCP is deactivated, the following data must be manually configured.

IP address

Display depends on DHCP settings (see above)

„Off” Enter the desired IP address „On” Displays the assigned IP address (Image left)

Gateway

Display depends on DHCP settings (see above)

„Off” Enter the desired gateway „On” Displays the assigned gateway ( Image left)

Subnet mask

Display depends on DHCP settings (see above)

„Off” Enter the desired subnet mask 255.---.---.--„On” Displays the assigned subnet mask (Image left)

Portal IP address

Display depends on DHCP settings (see above)

„Off” Enter the desired portal IP address „On” Displays the assigned portal IP addr ess (Image lef t)

25

Operating instructions

Comfort controller KWL-BEC

GB

MAC address

Ventilation unit serial no. (indicated for ser vice requests)

Enable access to Helios portal RECOMMENDATION: Push „Yes”

Enable automatic firmware updates RECOMMENDATION: Push „Yes”

Start reset

Reset t o fac tory se tti ngs

Reset individual wee kly programm e

If the individually set weekly programme should be reset, push „Yes”. If the individually set weekly programme should not be reset, push „No”.

Start reset

All weekly programme parameters can be reset to factory settings. Push “Yes” and confirm.

Exit

Return to „Functional level 3” (Page 16).

26

Operating instructions

Comfort controller KWL-BEC

GB

CHAPTER 3

3.0

KWL-BEC fault overview

FAULT/ERROR

Faults

Information

Cause

Solution

Infos

Info 1

Filt er chang e

Filter dirty

Change filter

Info 2

Frost protecti on Heat exchan ger

Cold outside temper ature

for info, turns off automatically in warmer temp eratur es

Info 3

SD card error

SD card inserted incorrectly / defective

Have SD card tested by specialist

Info 4

Failure of an external modu le

Cable break, programmed but unav ailable

Have progr amming and conn ection to KWL-EM tested by specialist

Error reports

Error 1

Speed error “ Supply air” fan (outs ide air)

Target speed is n ot reached in terms of ventilati on

Check air ducts for obstructions (dirty grille/filter, incorrectly installed valves,...)

Soft war e err or

Reset (electricity off/on)

Cable break

Connect cable correctly

Motor/impeller defective

Repl ace moto r/i mpe ller unit

Error 2

Speed error “Extract air” fan (outgoing air)

Like “Error 1” (see abov e)

Like “Error 1” (see above)

Error 3

-free- - -

Error 4

SD card error when writing

Internal error

Reset (electricity off/on)

Error 5

Bus overcurrent

Too many subscribers connected to bus

Error 6

-free- - -

Error 7

BASIS VHZ EH voltag e to heat modul e not available

Elec tr onic error

Reset (electricity off/on)

Error 8

Ext. module (VHZ) mains voltage to KWL-EM unavailable

EM module pr e-heater with n o power

Connect/switch on power

Error 9

Ext. module (NHZ) m ains voltag e to KWL-EM un available

EM module auxiliary heater with no power

Connect/switch on power

Error 10

BASIS Int. temp s ensor (T1) - outside air- (missing or c able break)

Temperature s ensor n ot sending signal to circuit board

Conn ect temp eratur e sen sor corr ectly

Error 11

BASIS Int. temp s ensor (T2) - supply air- (missing or c able break)

Temperature s ensor not s ending signal to circuit board

Conn ect temp eratur e sens or corr ectly

Error 12

BASIS Int. temp sensor (T3) -extract air- (missing or cable break)

Temperature s ensor not s ending signal to circuit board

Conn ect temp eratur e sens or corr ectly

Error 13

BASIS Int. temp s ensor (T4) - outgoing air - (missing or cable break )

Temperature s ensor not s ending signal to circuit board

Conn ect temp eratur e sens or corr ectly

Error 14

BASIS Int. temp s ensor (T1) - outside air- (short-cir cuit)

Short-circuit in sensor cable

Conn ect temp eratur e sens or corr ectly

Error 15

BASIS Int. temp sensor (T2) -supply air- (short-circuit)

Short-circuit in sensor cable

Conn ect temp eratur e sens or corr ectly

Error 16

BASIS Int. temp sensor (T3) -extract air- (short-circuit)

Short-circuit in sensor cable

Conn ect temp eratur e sens or corr ectly

Error 17

BASIS Int. temp s ensor (T4) - outgoing air- (short-cir cuit)

Short-circuit in sensor cable

Conn ect temp eratur e sen sor corr ectly

Error 18

Ext. module configured as VHZ but not available or malfunction

Pre- heat er p rogr am med, but correspondin g

EM module

not

connected

Reprogramme pr e-heater or config ure KWL

-EM as pre-heater

Error 19

Ext. module conf igured as NHZ but not availabl e or malfu nction

Auxiliary heater programmed, but correspondin g EM module not connected

Reprogramme auxiliary heater or configure KW L

-EM as pre-he ater

Error 20

Ext. module (VHZ) duct sens or (T5) -outsid e air- (miss ing or cable break)

Temperature s ensor not s ending signal to circuit board

Conn ect temp eratur e sens or corr ectly

Error 21

Ext. module (NHZ) duct sensor ( T6) -supply air- (missing or cable break)

Temperature s ensor not s ending signal to circuit board

Conn ect temp eratur e sens or corr ectly

Error 22

Ext. module (VHZ) duct sensor (T7) –return WW register- (missing or cable break)

Temperature s ensor not s ending signal to circuit board

Conn ect temp eratur e sens or corr ectly

Error 23

Ext. module (VHZ) duct sens or (T5) -outsid e air- (short -circuit)

Short-circuit in sensor cable

Conn ect temp eratur e sens or corr ectly

Error 24

Ext. module (NHZ) duc t sensor (T6) -supply air - (short-c ircuit)

Short-circuit in sensor cable

Conn ect temp eratur e sens or corr ectly

Error 25

Ext. module (VHZ) duct sensor (T7) –return WW register- (short-circuit)

Short-circuit in sensor cable

Conn ect temp eratur e sens or corr ectly

Error 26

Ext. module (VHZ) safety limiter automatically triggered

Pre- heater c oil has ov erheat ed! Bridge not System automatically resets itself after cooling

Find cause of overheatin g (volume flow too low,..)

Error 27

Ext. module (VHZ) safety limiter manually triggered

Pre- heater c oil has ov erheat ed! Bridge not conn ected or missi ng Reset (electricity off/on)

Find cause of overheatin g (volume flow too low,..)

Error 28

Ext. module (NHZ) safety limiter automatically triggered

Pre- heater c oil has ov erheat ed! Bridge not conn ected or missi ng Auto. system reset after cooling

Find cause of overheatin g (volume flow too low,..)

Error 29

Ext. module (NHZ) safety limiter manually triggered

Pre- heater c oil has ov erheat ed! Bridge not conn ected or missi ng Reset (electricity off/on)

Find cause of overheatin g (volume flow too low,..)

Error 30

Ext. module (NHZ) Frost protection measured by WW return (T7) (switching thr eshold adj ustable e.g. < 7 °C)

Retu rn t emperat ure t oo low

Check flow temperature, increase if necessary, outside temperature too cold

Error 31

Ext. module (NHZ) Frost pr otection measur ed by supply air sensor (T6) (switching thr eshold adj ustable e.g. < 7 °C)

Retu rn t emperat ure t oo low

Check flow temperature, increase if necessary, outside temperature too cold

Error 32

Frost protecti on external WW reg (fixed < 7 °C only PHI) meas ured either by (1.) Ext. m odule (NHZ) suppl y air duct sens or (T6) by (2.) BASIS supply air duct sensor (T2)

Retu rn t emperat ure t oo low

Check flow temperature, increase if necessary, outside

temperatur e

too cold

connected or missi ng

27

Operating instructions

Comfort controller KWL-BEC

GB

Notes:

28

Operating instructions

Comfort controller KWL-BEC

GB

Notes:

29

All illustrations subject to correction

!

Keep at hand for future reference! Print No. 82 219/09.14

www.heliosventilatoren.de

Service and Information

D

HELIOS Ventilatoren GmbH & Co · Lupfenstraße 8 · 78056 VS-Schwenningen F HELIOS Ventilateurs · Le Carré des Aviateurs · 157 avenue Charles Floquet · 93155 Le Blanc Mesnil Cedex

CH

HELIOS Ventilatoren AG · Steinackerstraße 36 · 8902 Urdorf / Zürich GB HELIOS Ventilation Systems Ltd. · 5 Crown Gate · W yncolls Road · Severalls Industrial Park

A HELIOS Ventilatoren · Postfach 854 · Siemensstraße 15 · 6023 Innsbruck Colchester · Essex · CO4 9HZ·

Helios Ventilateurs

NOTICE D’UTILISATION N° 82 219

Commande à distance

KWL-BEC

avec affichage graphique

F

FRANÇAIS

Helios Ventilateurs

NOTICE D’UTILISATION

Sommaire

CHAPITRE 1. INFORMATIONS GÉNÉRALES . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Page 1

1.0 Informations importantes . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Page 1

1.1 Précautions et consignes de sécurité . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Page 1

1.2 Garantie – Réserves du constructeur . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Page 1

1.3 Réglementations – Normes . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Page 1

1.4 Réception de l’envoi . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Page 1

1.5 Domaines d’utilisation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Page 1

1.6 Fonctionnement . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Page 1

1.7 Données techniques . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Page 1

CHAPITRE 2. FONCTIONS DE LA COMMANDE À DISTANCE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Page 2

2.0 Première mise en service de la CAD KWL-BEC . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Page 2

2.1 Menu niveau 1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Page 6

--> MENU – Réglage automatique/manuel des vitesses . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Page 6

2.2 Menu niveau 2 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Page 7

--> MENU – Activer la marche forcée . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Page 7

--> MENU – Activer le mode absence . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Page 7

--> MENU – Verrouiller la commande . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Page 7

--> MENU – Horloge hebdomadaire . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Page 7

--> MENU – Chauffage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Page 10

--> MENU – Valeur des sondes . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Page 12

--> MENU – Mode vacances . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Page 13

--> MENU – Paramétrages . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Page 14

--> MENU – Langue . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Page 15

2.3 Menu niveau 3 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Page 16

--> MENU – Menu client . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Page 16

--> MENU – Menu Installateur . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Page 19

CHAPITRE 3. DÉFAUTS DE FONCTIONNEMENT . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Page 27

3.0 Récapitulatif des erreurs types . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Page 27

Notes : . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Page 28

Tri correct de ce produit (appareillage électronique)

Le sigle présent sur ce produit et sur la notice de montage et d’utilisation indique, qu’en fin de vie, celui–ci ne doit pas être jeté avec les ordures ménagères classiques. Ne mettez pas cet appareil avec les autres déchets pour ne pas nuire à l’environnement, ni à la santé publique suite à un recyclage d’ordures non contrôlées. Recycler cet appareil pour encourager la récupération efficace des ressources. Le particulier devrait contacter le revendeur, chez lequel ce produit a été acheté, ou les autorités compétentes, pour s’informer de la meilleure façon de recycler l’appareil.

Les utilisateurs professionnels devraient s’adresser à leurs fournisseurs et consulter les modalités du contrat de vente. Ce produit ne doit pas être trié avec les autres déchets industriels.

Notice d’utilisation

CHAPITRE 1

INFORMATIONS GÉNÉRALES

NOTE

AVERTISSEMENT

Commande à distance KWL-BEC

1.0 Informations importantes

Il est important de bien lire et suivre l’ensemble des consignes suivantes pour le bon fonctionnement de

l’appareil et pour la sécurité des utilisateurs. Veiller à bien respecter les normes nationales, règlements de

sécurité et instructions.

Conserver la notice de montage et d’utilisation comme référence à proximité de l’appareil.

1.1 Précautions et consignes de sécurité



☞



Le symbole ci-contre indique une consigne de sécurité. Toutes les consignes de sécurité, ainsi que les

symboles, doivent impérativement être respectés, afin d’éviter tout danger.

1.2 Demande de garantie - Réserves du constructeur

Toute demande de remplacement ou de réparation à titre gratuit sera déclinée en cas de non-respect des

consignes et d’utilisation d’accessoires, non fournis, non conseillés ou non proposés par Helios.

Si ces consignes ne sont pas respectées, la garantie s’annule.

1.3 Réglementation – Normes

Cet appareil est conforme aux directives CE en vigueur le jour de sa fabrication sous réserve d’une utilisation

appropriée.

1.4 Réception de la marchandise

La livraison comprend la commande à distance : KWL-BEC

Dès réception, vérifier l’état et la conformité du matériel commandé. En cas d’avaries, des réserves doivent être

portées sur le bordereau du transporteur. Elles doivent être précises, significatives, complètes et confirmées

par lettre recommandée au transporteur. Attention, le non-respect de la procédure peut entraîner le rejet de la

réclamation.

1.5 Domaines d’utilisation

La commande à distance KWL-BEC peut être utilisée avec tous les groupes double flux Helios de la gamme

habitat (sauf les centrales KWL tertiaires KWL EC 700 D, KWL EC 1400 D, KWL EC 2000 D, KWL EC 800 S,

KWL EC 1800 S, KWL EC 2600 S et les groupes encastrables KWL EC 60...).

Une utilisation à d’autres fins n’est pas autorisée !

1.6 Fonctions

– Affichage graphique

– Assistant de mise en service

– Choix de la vitesse (automatique/manuel, vitesses 1-4)

– Raccordement de 8 unités max.

– 4 vitesses de fonctionnement réglables sur la totalité des plages de fonctionnement

– Paramétrage du programme hebdomadaire aération/chauffage

– Réglages des paramètres CO2, COV et d'humidité

– Affichage du changement des filtres, de l’état de fonctionnement, des vitesses, de l’historique des erreurs

– Verrouillage de la commande à distance avec un mot de passe

1.7 Données techniques

KWL-BEC pour montage encastré Tension/Fréquence 230 V~/50 Hz Vitesses 4

Câble de liaison (numérique) SL 4/3 (long. 3 m)

Protection IP 20

Dim. en mm L 80 x H 80 x P 37

N° Réf. 4263

Accessoire :

KWL-APG

Boîtier pour montage apparent

Dim. en mm L 80 x H 80 x P 51 N° Réf. 4270

F

1

Notice d’utilisation

F

CHAPITRE 2

FONCTIONS DE LA COMMANDE À DISTANCE

NOTE

☞

Commande à distance KWL-BEC

2.0 Première mise en service de la KWL-BEC (commande à distance)

Les différents paramètres se règlent facilement sur la commande à distance KWL-BEC.

Remarque sur le fonctionnement de la structure du menu :

La molette de commande permet la rotation vers la droite ou vers la gauche et de choisir entre « Modifier » ou

« Suivant ». Si par ex. « Modifier » est écrit sur fond noir, il se sélectionne en cliquant sur la molette. On défile à

l’intérieur des paramètres en tournant la molette. Lorsque le paramètre recherché est trouvé, cliquer sur la

molette. Puis, cliquer sur « Suivant » pour passer au menu de l’élément qui suit.

➀ Affichage numérique ➁ Molette ➂ Cache

NOTE IMPORTANTE

MENU

☞

Interface du logiciel

Navigation dans le menu en tournant la molette vers la droite ou la gauche.

Fonctions des contrôles

Affichage des fonctions choisies/activées en pressant (Push).

:

Étape 1

Lorsque le système démarre, il demande automatiquement l’adresse de la commande à distance (CAD)

numérique. Si l’adresse est déjà renseignée, elle ne sera pas demandée. Si plusieurs commandes à distance

numériques KWL-BEC sont connectées, elles doivent toutes avoir une adresse différente (plage d’adresses de

1 à 8).

Avant de passer à l’étape 2, s’assurer que chaque CAD KWL-BEC a une adresse différente.

Une fois l’adresse renseignée, la CAD redémarre (reboot).

Étape 2 :

L’assistant de la 1

Important : la 1

Mise en service

Langue : Choix page 1 : « allemand », « anglais », « français », « italien » (naviguer avec le

bouton « autre » vers la page 2). Choix page 2 : « autre » >

Date : Affiche la date et permet de la modifier.

Heure : Affiche l’heure et permet de la modifier.

ère

mise en service démarre.

ère

mise en service doit être effectuée avec une seule CAD connectée à la machine.

molette

Fonction non proposée.

➀

➁

➂

Fuseau horaire : Saisie/Modification : Affiche le fuseau horaire (Standard pour FR GMT +1 par ex. GMT+2 l’été) et permet de le modifier.

2

Notice d’utilisation

Commande à distance KWL-BEC

Ajustement du format : Choix possible : « jj.mm.aaaa », « mm.jj.aaaa » ou « aaaa.mm.jj ».

Heure été/hiver En cochant la case « MARCHE », l’heure s’actualisera automatiquement selon

automatique : l’heure d’été ou d’hiver. En cliquant sur la case « ARRÊT », l’heure ne s’actualisera

pas.

Configuration Avec cette fonction, l’installation sera paramétrée sur un des deux modes de

groupe double flux : fonctionnement programmés :

1 = DIBt : la protection antigel de l’échangeur est activée lorsque la température de l’air extérieur est < -0 °C, elle est assurée par la batterie de préchauffage (option) ou par la réduction du débit d’air entrant. Les ventilateurs s’arrêtent lorsque la température de l’air soufflé est < +5 °C. 2 = PHI : la protection antigel de l’échangeur est activée lorsque la température de l’air extérieur est < -3 °C (consigne PHI), elle est assurée par la batterie de préchauffage prescrite par le Passivhaus-Institut (PHI). Les ventilateurs s’arrêtent lorsque la température de l’air soufflé est < +5 °C.

Échangeur : Choix possible : « synthétique », « aluminium » ou « enthalpique ».

Vitesse 1-4 : Air repris : Réglage de la tension de commande du ventilateur de reprise/rejet.

Air soufflé : Réglage de la tension de commande du ventilateur de soufflage/air

extérieur. Le réglage des vitesses s’effectue lors de la 1ère mise en service sous le menu « paramétrage du système » (mot de passe: 0103), rubrique « vitesses ».

Vitesse minimale : Choix possible :

Vitesse 0 = la vitesse 0 peut être activée. Vitesse 1 = la vitesse 0 ne peut pas être activée (Vitesse min. 1). Configuration usine : « vitesse 1 ».

F

molette

Préchauffage : Choix possible :

« Marche » ou « Arrêt » du préchauffage. Configuration usine : « Marche ».

Contrôle d’humidité : Le fonctionnement de la sonde d’hygrométrie peut être paramétré entre

(

S’affiche seulement quand la sonde hygro est raccordée !

Paramètres requis

Humidité seule : Seul le taux d’humidité est pris en compte pour contrôler l’humidité, la

Température seule : Seule la température ambiante est prise en compte pour réguler la température,

Combiné : L’unité KWL est régulée en fonction du taux d’humidité et de la température

ambiante.

Configuration usine : « combiné ».

) « PALIERS » Contrôle de l’humidité régulé par paliers (Vitesses 0-1-2-3-4).

« arrêt », « paliers » ou « progressif »:

« ARRÊT » Contrôle de l’humidité désactivé.

« PROGRESSIF » Contrôle de l’humidité régulé de manière progressive.

Le taux d’humidité régule la tension de commande des ventilateurs en continu, entre la vitesse 0 et 4. Sur la commande à distance KWL-BEC et la page Web, le pilotage sera indiqué en pourcentage. Configuration usine : « progressif ».

température ambiante ne sera pas prise en compte pour réguler le chauffage.

le taux d’humidité ne sera pas pris en compte pour réguler l’humidité.

3

Notice d’utilisation

F

Commande à distance KWL-BEC

Valeur de consigne : Indique le taux d’humidité max. souhaité.

Réglage entre 20 et 80 % HR, par palier de 5 %. Configuration usine : « 45 %».

molette

Seuil de commutation : Indique le seuil de commutation en % d’humidité relative. Le réglage se fait par

Temps d’arrêt Si la valeur de consigne n’est pas atteinte au bout de 2 heures, le contrôle en heures : d’humidité est désactivé le temps de la durée (en heure) réglée.

Contrôle de CO

Valeur de consigne : Indique le taux de concentration de CO2max. souhaité.

Seuil de commutation : Indique le seuil de commutation. Par ex.: consigne = 1000 ppm, seuil de

Contrôle de COV : Le fonctionnement de la sonde COV peut être paramétré entre « arrêt »,

Valeur de consigne : Indique le taux de concentration de COV max. souhaité.

2

palier de 5 %, entre 5 et 20 %. Lorsqu’un seuil est dépassé, le palier suivant est activé. Configuration usine : « 10 %».

Réglage entre 0 et 24 h, par palier de 1 h. Configuration usine : « 2h».

: Le fonctionnement de la sonde CO2peut être paramétré entre « arrêt »,

« paliers » ou « progressif »: « ARRÊT » Contrôle du CO2désactivé. « PALIERS » Contrôle du CO2régulé par paliers (Vitesses 0-1-2-3-4). « PROGRESSIF » Contrôle du CO2régulé de manière progressive. Le taux de CO2régule la tension de commande des ventilateurs en continu, entre la vitesse 0 et la vitesse 4. Sur la commande à distance KWL-BEC et la page Web, le pilotage sera indiqué en pourcentage. Configuration usine : « progressif ».

Réglage entre 300 et 2000 ppm, par palier de 50 ppm. Configuration usine : « 1000 ppm ».

commutation = 150 ppm, taux mesuré compris entre 850 et 1000 ppm et vitesse 1 activée. Si la concentration de CO2passe à une valeur comprise entre 1000 et 1150 ppm, la vitesse suivante s’activera (vitesse 2). Réglage entre 50 et 400 ppm, par palier de 50 ppm. Configuration usine : « 100 ppm ».

« paliers » ou « progressif »: « ARRÊT » Contrôle du COV désactivé. « PALIERS » Contrôle du COV régulé par paliers (Vitesses 0-1-2-3-4). « PROGRESSIF » Contrôle du COV régulé de manière progressive. Le taux de COV régule la tension de commande des ventilateurs en continu, entre la vitesse 0 et la vitesse 4. Sur la commande à distance KWL-BEC et la page Web, le pilotage sera indiqué en pourcentage. Configuration usine : « progressif ».

Réglage entre 300 et 2000 ppm, par palier de 50 ppm. Configuration usine : « 1000 ppm ».

molette

Seuil de commutation : Indique le seuil de commutation. Par ex.: consigne = 1000 ppm, seuil de

commutation = 150 ppm, taux mesuré compris entre 850 et 1000 ppm et vitesse 1 activée. Si la concentration de COV passe à une valeur comprise entre 1000 et 1150 ppm, la vitesse suivante s’activera (vitesse 2).

Réglage entre 50 et 400 ppm, par palier de 50 ppm. Configuration usine : « 100 ppm ».

4

Notice d’utilisation

NOTE

☞

Commande à distance KWL-BEC

Les paramétrages suivants ne peuvent s’effectuer que si la centrale KWL est connectée à un réseau ou directement à un ordinateur. Sans connexion, les paramétrages sont inactifs.

F

DHCP : Attribution automatique d’une adresse IP via un DHCP :

Adresse IP : Affichage dépendant du paramétrage DHCP (voir ci-dessus) :

Passerelle : Affichage dépendant du paramétrage du DHCP :

Masque sous-réseau : Affichage dépendant du paramétrage DHCP :

Synchronisation avec En cochant la case « OUI », tous les paramètres et les mesures effectués le portail easyControls : seront envoyés sur le portail www.easycontrols.net. Ce portail est accessible

Mise à jour En cochant la case « oui », le système recherchera quotidiennement des mises automatique logiciel : à jour pour le logiciel. S’il trouve une version plus récente du logiciel, la mise à

Redémarrage système : À la fin de la 1ère mise en service, la commande à distance KWL-BEC et le

« Oui » (

image à gauche

« NON » Indiquer l’adresse IP souhaitée. « OUI » Affichage de l’adresse IP attribuée (

« NON » Indiquer la passerelle souhaitée. « OUI » Affichage de la passerelle attribuée. (

« NON » Indiquer le masque sous-réseau souhaité: 255.---.---.---. « OUI » Affichage du masque sous-réseau attribué (

à tout moment pour paramétrer la centrale KWL. Des traitements de données supplémentaires, tels les gradients de températures, sont également possibles.

jour se fera automatiquement. Le téléchargement de la mise à jour s’effectuera entre 23h00 et 5h00.

Conseil : cocher la case « Mise à jour des logiciels ».

système redémarreront.

) ou « Non ».

image à gauche

).

5

Notice d’utilisation

F

MENU

Commande à distance KWL-BEC

2.1 Menu niveau 1

☞

MENU – Réglage automatique/manuel des vitesses :

Le réglage des vitesses des centrales double flux peut se faire automatiquement ou manuellement.

!

AS TU C E

L’écran du paramétrage s’affiche en tournant la molette sur la droite ou sur la gauche.

En fonctionnement automatique, le réglage des vitesses se fait en fonction du taux d’hygrométrie, de CO2 et de COV et/ou avec l’horloge hebdomadaire. Pour cela, les accessoires suivants doivent être connectés à la centrale : sonde CO2 = KWL-CO2, sonde COV = KWL-VOC et sonde hygrométrique = KWL-FF. Les sondes connectées apparaîtront sur l’écran de la commande à distance (voir fig.).

Vitesse 1 (auto) Vitesse 2 (auto) Vitesse 3 (auto) Vitesse 4 (auto)

Tourner la molette vers la

gauche en fonctionnelment

automatique.

Fonction 2

molette

En fonctionnement manuel, le réglage des vitesses se fait individuellement. Tourner la molette vers la droite pour choisir l’une des vitesses suivantes : Vitesse 0-1-2-3-4.

Vitesse 1 (manuel) Vitesse 2 (manuel) Vitesse 3 (manuel) Vitesse 4 (manuel)

molette molette

Note : La vitesse 0 s’active dans le paramétrage « vitesse minimum = 0 ».

molette

Fonction 2

6

Notice d’utilisation

MENÜ

molette

Commande à distance KWL-BEC

2.2 Menu niveau 2

☞

MENU – Activer la marche forcée :

Dans le menu « marche forcée », la vitesse des ventilateurs de la centrale et la durée de leurs fonctionnements peuvent être configurés.

Le temps restant de la durée programmée s’affiche sur l’écran. Ce mode peut être désactivé par pression sur la molette.

molette

MENU – Activer le mode absence :

Dans le menu « mode absence », la vitesse des ventilateurs de la centrale et la durée de leurs fonctionnements peuvent être configurés.

Le temps restant de la durée programmée s’affiche sur l’écran. Ce mode peut être désactivé en cliquant sur la molette.

molette

MENU – Verrouiller la commande :

L’accès à la commande à distance peut être protégé par mot de passe personnalisé. Le mot de passe par défaut est 1303. Un mot de passe individuel peut être défini dans le « menu client » (page 18). Si l’écran se verrouille, le mot de passe sera demandé. Le message « Verrou » s’affiche sur l’écran lorsque l’écran est verrouillé.

F

molette

L’écran se déverrouille lorsqu’on clique sur la molette. Lorsqu’un mauvais mot de passe est renseigné, le message « mot de passe non-conforme » apparaît.

ATTENTION : Après trois mauvaises tentatives, l’accès à la centrale ne peut se faire qu’avec le code Master PIN

MENU – Horloge hebdomadaire :

Programme hebdomadaire actif

Affiche le programme hebdomadaire actif ou indique si l’horloge

hebdomadaire est inactive = « PrHeb arrêt ».

Aperçu

Possibilités du programme hebdomadaire.

molette molette

(le code Master PIN principal s’obtient en appelant le service SAV Helios).

ou

molettemolette

7

Notice d’utilisation

F

molette

Commande à distance KWL-BEC

Paramétrage du programme hebdomadaire (PrHeb)

Différents choix sont possibles : – Standard 1 = Voir le tableau récapitulatif du PrHeb – Standard 2 = Voir le tableau récapitulatif du PrHeb – Standard 3 = Voir le tableau récapitulatif du PrHeb – Individ. 1 = à configurer pour programme hebdomadaire individuel – Individ. 2 = à configurer pour programme hebdomadaire individuel – PrHeb arrêt = Programme hebdomadaire désactivé

Configurer les programmes hebdomadaires individuels

Sélectionner la configuration à l’aide de la molette ou quitter la programmation via « Exit ».

molette

molette molette molette

Choix du jour

Le jour à programmer est sélectionné avec la molette. Le programme permet de régler jusqu’à max. 10 vitesses différentes par jour (Programme : 1/10) sur des plages horaires différentes (voir captures d’écran plus bas).

Exit

Quitter le menu avec « Exit ».

molette

Configuration des vitesses de 0 à 4

Affichage dynamique

De 0h00 à 24h00. Le paramétrage des heures et des minutes se fait par paliers : Paliers des

des erreurs de programmes

minutes: 1 min ; Paliers des heures: 1 h.

Erreurs dans le programme

Si l’horaire suivant ne suit pas directement l’horaire précédent il se crée un écart. Le programme détermine le nombre d’écarts (ou d’erreurs) se trouvant dans le programme individuel et les affiche brièvement sur l’écran. Si l’erreur n’est pas corrigée, le ventilateur fonctionnera en vitesse minimale entre les deux plages horaires ou selon la valeur des sondes en mode automatique.

Affichage 3 sec

Fonction copie La fonction copie permet de recopier les plages horaires d’un jour sur l’autre, par exemple pour les

jours de semaine.

molette

molette molette

molette

...jusque dimanche

molette

...jusque 10 v10

molette

Copier le(s) jour(s) de la semaine et démarrer le programme.

8

Notice d’utilisation

Commande à distance KWL-BEC

F

Tableau récapitulatif du PrHeb : Programmes hebdomadaires prédéfinis : « Standard 1 à 3 ».

PrHeb 1 Standard 1

Durée 0:00-6:30 6:30-11:30 11:30-13:30 13:30-21:00 21:00–24:00 Lu.–Ve. Vitesse 1 Vitesse 2 Vitesse 3 Vitesse 2 Vitesse 1 - Durée 0:00-8:30 8:30-12:00 12:00-14:00 14:00-23:00 23:00-24:00 Sa. Vitesse 1 Vitesse 2 Vitesse 3 Vitesse 2 Vitesse 1 - Durée 0:00-8:30 8:30-9:30 9:30-21:00 21:00-23:00 23:00-24:00 Di. Vitesse 1 Vitesse 2 Vitesse 3 Vitesse 2 Vitesse 1 - -

PrHeb 2 Standard 2

Durée 0:00-6:30 6:30-8:00 8:00-16:00 16:00-18:00 18:00-20:30 20:30-22:30 22:30-24:00 Lu.–Ve. Vitesse 1 Vitesse 3 Vitesse 1 Vitesse 2 Vitesse 3 Vitesse 2 Vitesse 1 Durée 0:00-8:00 8:00-8:30 8:30-10:00 10:00-18:00 18:00-21:00 21:00-24:00 Sa. Vitesse 1 Vitesse 2 Vitesse 3 Vitesse 2 Vitesse 3 Vitesse 2 Durée 0:00-9:00 9:00-10:30 10:30-15:00 15:00-22:00 22:00-24:00 Di. Vitesse 1 Vitesse 2 Vitesse 3 Vitesse 2 Vitesse 1 - -

PrHeb 3 Standard 3

Durée 0:00-5:30 5:30-8:00 8:00-11:00 11:00-11:30 11:30-13:00 13:00-21:00

Lu.–Ve. Vitesse 2 Vitesse 3 Vitesse 1 Vitesse 3 Vitesse 3 Vitesse 3 -

Durée 0:00-6:30 6:30-8:00 8:00-11:30 11:30-13:00 13:00-22:00 22:00-24:00

Sa. Vitesse 2 Vitesse 3 Vitesse 3 Vitesse 4 Vitesse 3 Vitesse 2 Durée 0:00-6:30 6:30-8:00 8:00-11:30 11:30-13:00 13:00-22:00 22:00-24:00 Di. Vitesse 2 Vitesse 3 Vitesse 3 Vitesse 4 Vitesse 3 Vitesse 2 -

9

Notice d’utilisation

F

Commande à distance KWL-BEC

MENU – Chauffage :

Affichage dynamique

Ce menu ne s’affiche que si une batterie de chauffage est raccordée et reconnue.

Profil de température actif Affiche quel profil de température est activé. (

Plage d’affichage de 10 à 45 °C

)

molette

Paramétrage du profil de température

Affichage dynamique „ Constante” actif

Choix possibles pour les profils de température : – Standard 1 = Profil de température prédéfini – Standard 2 = Profil de température prédéfini – Constante = Température de consigne

molette

– Individuel 1 = à configurer pour un profil de température individuel – Individuel 2 = à configurer pour un profil de température individuel

Profil température de soufflage « constante »

Paramétrer la température de consigne avec la molette de min. 10 °C à 40 °C max. En cas d’utilisation de plusieurs sondes hygrométriques, il est nécessaire de régler les seuils de température de soufflage minimale (5 °C-15 °C) et maximale (30 °C-55 °C). Si seule une sonde de gaine est connectée au chauffage, la température de consigne sera la température de soufflage dans la gaine. Si une ou plusieurs sonde d’hygrométrie sont connectées, la température de consigne sera la température ambiante du local.

molette

Configuration des profils de température individuels

Dans le menu « profils de température individuels », il est possible de régler pour chaque jour de la semaine des températures ambiantes différentes.

Température de gaine min./max.

Avant de configurer les températures dans les profils individuelles, il est nécessaire de régler les seuils de températures de soufflage minimale (5 °C- 15 °C) et maximale (30 °C-55 °C).

molette

10

Notice d’utilisation

Commande à distance KWL-BEC

F

molette

Choix du jour

Le jour à programmer est sélectionné avec la molette. Le programme permet de régler jusqu’à max. 10 températures de soufflage différentes par jour (Programme : 1/10) sur des plages horaires différentes (voir captures d’écran plus bas).

.

Exit

Quitter le menu avec « Exit ».

Configuration des vitesses de 0 à 4 De 0h00 à 24h00. Le paramétrage des heures et des minutes se fait par paliers : Paliers des

Affichage dynamique

minutes: 1 min ; Paliers des heures: 1 h.

des erreurs de programmes

Erreurs dans le programme

Si l’horaire suivant ne suit pas directement l’horaire précédent il se crée un écart. Le programme détermine le nombre d’écarts (ou d’erreurs) se trouvant dans le programme individuel et les affiche brièvement sur l’écran. Si l’erreur n’est pas corrigée, la température de consigne soufflage sera 0 °C ou égale au seuil min. réglé (16,5 °C réglage PHI).

Affichage 3 s

Fonction copie La fonction copie permet de recopier les plages horaires d’un jour sur l’autre, par exemple pour les

jours de semaine.

molette

molette molette

molettemolette

molette

molette molette

molette

...jusque dimanche

...jusque 10 v10

molette

Copier le(s) jour(s) de la semaine et démarrer le programme.

11

Notice d’utilisation

F

Commande à distance KWL-BEC

MENU

– Valeur sondes :

Les valeurs de température suivantes sont affichées sur l’écran de la commande à distance KWL-BEC :

1. Air extérieur, 2. Air soufflé, 3. Air extrait, 4. Air rejeté L’affichage de la commande à distance varie selon les accessoires raccordés, par ex. KWL-CO2, KWL-VOC, KWL-FTF (max. 8 sondes par type) et/ou module d’extension pour le chauffage. Si aucune sonde n’est raccordée, l’affichage indique « - - ».

Températures 1

Les valeurs de température Air extérieur, Air soufflé, Air extrait, Air rejeté sont affichées en standard.

Températures 2

Les valeurs affichées suite à l’adjonction d’un module d’extension pour préchauffage et/ou chauffage, sont : température sonde de gaine préchauffage, sonde de gaine chauffage, retour préchauffage et retour chauffage.

Températures 3/4

Le raccordement d’une ou de plusieurs sondes hygrométriques (max. 8 sondes) active l’affichage de la température mesurée.

molette

Sonde CO2et Sonde CO22

Le raccordement d’une ou de plusieurs sondes CO2(max. 8 sondes) active l’affichage

de la valeur de CO2mesurée pour chaque sonde, par ex sonde CO21, sonde CO22,

etc.

Sonde hygrométrique et Sonde hygrométrique 2

Le raccordement d’une ou de plusieurs sondes hygrométriques (max. 8 sondes) active

l’affichage de la valeur HR mesurée pour chaque sonde, par ex sonde hygrométrique

1, sonde hygrométrique 2, etc.

Sonde COV et sonde COV 2

Le raccordement d’une ou de plusieurs sondes COV (max. 8 sondes) active l’affichage

de la valeur de COV mesurée pour chaque sonde, par ex sonde COV 1, sonde COV

2, etc.

Exit

Appuyer sur la molette pour retour « menu niveau 2 ».

molette molette

molette

12

Notice d’utilisation

Commande à distance KWL-BEC

MENU – Programme congés : Le menu « Prog. congés » permet de programmer une période (par ex. vacances) pendant laquelle le groupe double flux fonctionne sur une vitesse fixe en continu ou par intervalle.

Le programme congés peut être activé « marche » ou désactivé « arrêt » avec la molette.

molette

Lorsque le programme congés est activé (« MARCHE »), il est possible d’effectuer les réglages suivants :

Affichage

Début congés

dynamique

Régler la date avec la molette.

molette

Fin congés

Régler la date avec la molette.

molette

Intervalle Activation « marche » ou désactivation « arrêt » du fonctionnement par intervalle avec la molette.

Durée intervalle Ce menu permet de définir le temps de fonctionnement en vitesse min. par ex. 2 h (fonction accessible uniquement si « Intervalle » est activé). Si la vitesse min. est programmée sur 0, la machine sera à l’arrêt.

molette

Durée fonctionnement Ce menu permet de définir le temps de fonctionnement en vitesse

programmée par ex. 30 min (fonction accessible uniquement si « Intervalle »

est activé).

molette

Intervalle étage/Vitesse ventilateur La vitesse du ventilateur est réglée par ce menu (vitesses 1 à 4). Si par ex. la vitesse 3 est cochée, le groupe KWL fonctionnera pendant par ex. 30 minutes sur cette vitesse puis reviendra par ex. 2 h

en vitesse min.

molette

Mode congés Lorsque le programme congés est activé, la date de « fin congés » s’affiche sur l’écran. Il est possible de mettre fin au mode congés en sélectionnant « abandonner » avec la molette.

molette

F

13

Notice d’utilisation

F

Commande à distance KWL-BEC

MENU – Paramétrages :

Ce menu donne accès à toutes les fonctions générales ainsi qu’aux affichages. Il permet

également d’accéder au niveau SAV.

Heure & Date Par ce menu, il est possible de régler manuellement l’heure et la date du groupe KWL.

Date

molette

Sélectionner « modifier » pour mettre une nouvelle date.

molette

Heure Sélectionner « modifier » pour mettre à jour l’heure.

molette

Fuseau horaire Sélectionner « modifier » pour régler le fuseau horaire. Le fuseau horaire n’a pas d’influence directe sur l’heure réglée. Ce réglage est utilisé pour la mise à jour du programme easyControls avec le portail Web. (Sous réserve que le groupe KWL est bien raccordé à internet et que l’option « mise à jour » est activée).

molette

Format date Sélectionner « modifier » pour changer le format de la date : – – –

Jour.Mois.Année Mois.Jour.Année Année.Mois.Jour

molette

Activation été/hiver Sélection « modifier » pour activer ou désactiver le passage automatique à l’heure d’été ou d’hiver.

Rétro éclairage affichage

Sélectionner « modifier » pour régler la temporisation de l’éclairage de l’écran, entre 15 et 60 secondes (min. / max.).

14

Notice d’utilisation

Commande à distance KWL-BEC

MENU – Langues :

Différentes langues peuvent être réglées, par ex. :

allemand, anglais, français, etc.

Langue

molette

Sélectionner « modifier » pour régler la langue.

Menu expert Le menu expert permet d’accéder à deux catégories de sous-menus :

1. Menu utilisateur > Mot de passe 5255 (voir page 16).

2. Menu installateur > Mot de passe 0103 (voir page 19).

Mot de passe Choix des chiffres par rotation de la molette, sélection et confirmation par pression.

Exit Appuyer sur la molette pour retour « menu niveau 1 ».

F

15

Notice d’utilisation

F

Commande à distance KWL-BEC

2.3 Menu niveau 3 MENU – Utilisateur :

Le réglage des paramètres de fonctionnement principaux est réalisé dans le menu utilisateur.

Marche forcée (menu réglage) Réglage de la durée et vitesse en marche forcée.

Durée

molette

Réglage du temps de fonctionnement en marche forcée (min. 5 min à max. 180 min).

Vitesse Réglage de la vitesse (de 0 à 4).

Mode absence (menu réglage) Réglage de la durée et vitesse en absence.

molette

Durée Réglage du temps de fonctionnement en absence (min. 5 min à max. 180 min).

molette

Vitesse Réglage de la vitesse (de 0 à 4).

16

Notice d’utilisation

molette

Commande à distance KWL-BEC

Température bypass (menu réglage)

- Principe de fonctionnement de la régulation du bypass Pour dévier l’air de l’échangeur et ouvrir le bypass, la température mesurée par la sonde interne « air repris » (ou la valeur de température ambiante la plus élevée mesurée par la ou les sondes hygrométriques) doit être supérieure à la consigne réglée au menu « Température ambiante / Temp. air repris ». De plus, la température mesurée par la sonde interne « air extérieur » doit être supérieure

à la consigne réglée au menu « limitation air extérieur ».

En cas d’utilisation d’une batterie de chauffage, raccordée à un module d’extension, la température de consigne air soufflé, augmentée de la valeur de l’offset, sera considérée comme seconde limite basse. La valeur « air extérieur » sera ignorée.

Température air ambiant / Temp. air repris

Limite basse de la température ambiante ou air repris, réglable de 10 °C à 40 °C.

En dessous de cette valeur, le bypass est inactivé.

molette

Limitation air extérieur Limite basse de la température air extérieur (min.). Réglable de : 5 °C à 20 °C.

La valeur Offset n’est utilisée qu’en présence d’une batterie de chauffage raccordée à un module d’extension (KWL-EM), sans chauffage cette fonction est ignorée. Réglage Offset : 3 °C à 10 °C.

Lumière bouton

Le bouton s’éclaire en bleu ou en rouge, selon le cas :

F

molette

- Veilleuse « bleu » Le bouton est illuminé en permanence en bleu lorsque l’écran est en mode veille. L’intensité est réglable entre 0 % et 100 %.

molette

- Affichage défaut « rouge » Le bouton clignote en rouge lorsque l’écran est en mode veille.

L’intensité est réglable entre 20 % et 100 %.

17

Notice d’utilisation

F

Commande à distance KWL-BEC

Verrouillage de la commande à distance Un mot de passe permet de protéger la commande à distance KWL-BEC des personnes non autorisées.

Entrer ancien mot de passe L’ancien mot de passe est demandé afin de garantir la sécurité du système.

molette

Entrer nouveau mot de passe

molette

Répéter mot de passe

Pour éviter les erreurs d’écriture, retaper le nouveau mot de passe et activer. Si les deux mots de passe ne correspondent pas, l’ancien reste actif.

CONSEIL : Noter le nouveau mot de passe !

molette

Exit

Appuyer sur la molette pour retour « menu niveau 3 ».

molette

18

Notice d’utilisation

Commande à distance KWL-BEC

MENU – Installateur :

Le menu installateur permet de régler les paramètres de fonctionnement de la machine afin de l’adapter à l’installation et au bâtiment.

Adaptation individuelle des vitesses

Les 4 vitesses de chaque ventilateur peuvent être réglées individuellement afin d’adapter leur fonctionnement aux paramètres de l’installation. Le réglage se fait par la tension de commande, dans une plage de 1,7 V à 10 V au pas de 0,1 V.

Vitesse 1 Configuration usine : Ventilateur soufflage et extraction vitesse 1 = 3,0 V. ATTENTION : Ce réglage doit être adapté, lors de la mise en service, aux paramètres

de l’installation.

molette

Vitesse 2 Configuration usine : Ventilateur soufflage et extraction vitesse 2 = 6,0 V. ATTENTION : Ce réglage doit être adapté, lors de la mise en service, aux paramètres

de l’installation.

molette

Vitesse 3 Configuration usine : Ventilateur soufflage et extraction vitesse 3 = 7,5 V. ATTENTION : Ce réglage doit être adapté, lors de la mise en service, aux paramètres

de l’installation.

F

molette

Vitesse 4 Configuration usine : Ventilateur soufflage et extraction vitesse 4 = 9,0 V. ATTENTION : Ce réglage doit être adapté, lors de la mise en service, aux paramètres

de l’installation.

molette

Vitesse minimum Pour éviter une détérioration du bâti et maintenir une bonne qualité d’air, le groupe double

flux devrait fonctionner en permanence et ne jamais être arrêté (Configuration usine :vitesse 1).

Par rotation du bouton, sélectionner « vitesse 1 » ou « vitesse 0 ».

Vitesse 0 = La ventilation peut être arrêtée Vitesse 1 = La ventilation ne peut pas être arrêtée (minimum vitesse 1)

ATTENTION : Une modification des réglages usine peut conduire à la formation de

moisissures entrainant une dégradation du bâti et de la santé des occupants !

molette

19

Notice d’utilisation

F

Commande à distance KWL-BEC

Préchauffage

Le préchauffage peut être activé ou désactivé selon la configuration de l’installation.

ATTENTION : Le préchauffage est activé d’usine! Il faut le désactiver si aucune

batterie de préchauffage externe ou interne n’est installée.

molette

Soufflage / Extraction

Affichage

Dans ce menu sont réglés les vitesses des ventilateurs de soufflage et d’extraction pour

dynamique

commande par contact externe du mode soufflage seul ou extraction seule. Ce mode de fonctionnement n’est possible qu’en réglage Configuration 1 = DIBt!

– Vitesse soufflage Configuration usine : Vitesse 2. Les fonctions de sécurité (par ex. antigel) ont priorité sur ce réglage.

molette

– Vitesse extraction Configuration usine : Vitesse 2. Les fonctions de sécurité (par ex. antigel) ont priorité sur ce réglage.

molette

Affichage dynamique

molette

Configuration appareil Dans le menu configuration appareil, sont regroupés tous les réglages du groupe double flux KWL comme par ex. Configuration, Préchauffage, Chauffage, Type échangeur, Contact externe, Sortie défaut.

– Configuration – Config 1 = DIBt (tient compte des préconisations du DIBt). – Config 2 = PHI (tient compte des préconisations du PHI). Si le groupe double flux KWL est certifié PHI, la configuration d’usine sera PHI.

ATTENTION : La modification du mode DIBt vers PHI ne change que les paramètres internes de la machine. Celle-ci ne sera pas automatiquement certifiée PHI !!!

molette

– Préchauffage Les dispositifs de préchauffage suivants peuvent être commandés : – Batterie électrique interne (Base) (KWL EC 200/300/500 W et KWL EC 220/340 D). – Préchauffage électrique (230 V/400 V) via module d’extension KWL-EM (impératif). – Préchauffage SEWT via module d’extension KWL-EM (impératif). – Préchauffage LEWT via module d’extension KWL-EM (impératif).

molette

– Chauffage Les dispositifs de chauffage suivants peuvent être commandés : – Chauffage électrique (230 V/400 V) via module d’extension KWL-EM (impératif). – Batterie eau chaude via module d’extension KWL-EM (impératif).

molette

20

Notice d’utilisation

Commande à distance KWL-BEC

Type échangeur

Les échangeurs de chaleur suivants peuvent être commandés : Synthétique, Aluminium, Enthalpique. Le groupe double flux KWL est livré d’usine avec la configuration correspondante à l’échangeur installé.

molette

Contact externe

Affichage

Fonction 1 : « Arrêt de l’appareil Vitesse 0 » - Fonctions de sécurité assurées

dynamique

ATTENTION : Contact à ouverture. Fonction 2 : « Foyer ouvert » - Fonctions de sécurité assurées

ATTENTION : Contact à fermeture. Fonction 3 : « Marche forcée » - Fonctions de sécurité assurées ATTENTION : Contact à fermeture. Fonction 4 : « Soufflage seul » - Fonctions de sécurité assurées

molette

ATTENTION : Contact à fermeture. Fonction 5 : « Extraction seule » - Fonctions de sécurité assurées

ATTENTION : Contact à fermeture. Fonction 6 : « Ouverture Bypass » - Fonctions de sécurité assurées ATTENTION : Contact à fermeture. (Configuration usine : fonction 1). ATTENTION : Les fonctions de sécurité (par ex. antigel) ont priorité sur ce réglage.

Fonction sortie défaut

Affichage

1x KWL-EM ; Module d’extension raccordé (accessoire)

dynamique

– Fonction 1 = Commande volet. – Fonction 2 = Erreur générale. 2x KWL-EM; Module d’extension raccordé (accessoire) – Fonction 1 = KWL-EM 1 --> Commande volet; KWL-EM 2 --> Erreur générale. – Fonction 2 = KWL-EM 1 --> Erreur générale; KWL-EM 2 --> Commande volet.

molette

Réglage sonde hygrométrique Le groupe double flux KWL peut être équipé de max. 8 sondes hygrométriques type KWL-FTF.

F

molette

Sonde hygrométrique 1 à 8 Chaque sonde hygrométrique/température (KWL-FTF) peut être configurée individuellement. La sonde mesure « que l’hygrométrie ». La sonde mesure « que la température ». La sonde mesure « Combiner » (hygrométrie et température).

molette

ATTENTION : Ce réglage n’est possible que si au minimum une sonde hygrométrique est raccordée.

molette

21

Notice d’utilisation

F

molette

Commande à distance KWL-BEC

Consigne HR Configuration sonde hygrométrique. Ce réglage est appliqué à toutes les sondes

raccordées.

Fonctionnement sonde HR: marche/arrêt, par paliers, progressif ATTENTION : Les sondes transmettent les informations d’hygrométrie et de température même si le mode « Arrêt » est sélectionné. « ARRÊT » Commande hygrométrique désactivée. « PALIERS » Commande HR en logique par paliers active. « PROGRESSIF » Commande HR en logique continu progressif active. Les ventilateurs sont pilotés progressivement, entre les vitesses 0 et 4, selon le niveau

molette

d’humidité relative ambiant. La vitesse réelle (en %) est affichée sur la commande à distance KWL-BEC ou sur le page Web. Configuration usine : progressif.

Consigne Valeur hygrométrique minimum, la ventilation commence à partir de ce seuil. Plus la différence entre le seuil min. et la valeur mesurée est importante, plus la vitesse de ventilation sera grande. Réglage de 20 % HR à 80 % HR, par paliers de 5 %. Configuration usine : 45 %.

molette

Seuil de commutation Ce réglage n’est utilisé que lorsque le mode par « paliers » est activé. Il permet de régler

le seuil en % HR pour passer à la vitesse supérieure ou inférieure. Le seuil de commutation est réglable par pas de 5 %, entre 5 et 20 %. Si la valeur de consigne est dépassée de la valeur du seuil de commutation, le ventilateur tournera à la vitesse supérieure. Configuration usine : 10 % HR.

molette

Temps d’arrêt en heures

Si l’humidité relative de l’air ambiant n’a pas baissé après deux heures de fonctionnement, la sonde sera désactivée pendant le temps réglé entre 0 et 24 h (au pas de 1 h). Configuration usine : 1 h.

molette

Consigne CO Configuration sonde CO2. Ce réglage est appliqué à toutes les sondes raccordées.

Fonctionnement sonde CO « ARRÊT » Commande CO2désactivée. « PALIERS » Commande CO2en logique par paliers active. « PROGRESSIF » Commande CO2en logique continu progressif active. Les ventilateurs sont pilotés progressivement, entre les vitesses 0 et 4, selon le taux de concentration de CO2dans l’air ambiant. La vitesse réelle (en %) est affichée sur la commande à distance KWL-BEC ou sur le page Web.

molette

Configuration usine : progressif.

Consigne Valeur CO2minimum, la ventilation commence à partir de ce seuil. Plus la différence entre le seuil min. et la valeur mesurée est importante, plus la vitesse de ventilation sera grande. r Réglage de 300 ppm à 2000 ppm, par paliers de 50 ppm. Configuration usine : 1000 ppm.

molette

ATTENTION : La concentration normale de CO2dans l’air est de 400-450 ppm ! Le seuil min. doit être réglé à 500 ppm.

2

22

Notice d’utilisation

Commande à distance KWL-BEC

Seuil de commutation Ce réglage n’est utilisé que lorsque le mode par « paliers » est activé. Le seuil de

commutation défini la valeur en ppm pour passer à la vitesse supérieure ou inférieure. Il est réglable par pas de 50 ppm, entre 50 et 400 ppm. Si la valeur de consigne est dépassée de la valeur du seuil de commutation, le ventilateur tournera à la vitesse supérieure.

molette

Configuration usine : 100 ppm.

Consigne COV Configuration sonde COV. Ce réglage est appliqué à toutes les sondes raccordées.

Fonctionnement sonde COV « ARRÊT » Commande COV désactivée. « PALIERS » Commande COV en logique par paliers active. « PROGRESSIF » Commande COV en logique continu progressif active. Les ventilateurs sont pilotés progressivement, entre les vitesses 0 et 4, selon le taux de concentration de COV dans l’air ambiant. La vitesse réelle (en %) est affichée sur la commande à distance KWL-BEC ou sur la page Web.

molette

Configuration usine : progressif.

Consigne Valeur COV minimum, la ventilation commence à partir de ce seuil. Plus la différence entre le seuil min. et la valeur mesurée est importante, plus la vitesse de ventilation sera grande. r Réglage de 300 ppm à 2000 ppm, par paliers de 50 ppm. Configuration usine : 1000 ppm.

molette

Seuil de commutation Ce réglage n’est utilisé que lorsque le mode par « paliers » est activé. Il définit la valeur en

ppm pour passer à la vitesse supérieure ou inférieure. Le seuil de commutation est réglable par pas de 50 ppm, entre 50 et 400 ppm. Si la valeur de consigne est dépassée de la valeur du seuil de commutation, le ventilateur tournera à la vitesse supérieure. Configuration usine : 100 ppm.

molette

Remplacement filtres Le message «remplacement filtres» indique la date de la prochaine maintenance des filtres. Attention: en fonction de l’environnement, les filtres pourraient être encrassés avant cette date et nécessiter un entretien.

F

molette

Intervalle de remplacement L’intervalle de remplacement est réglable de 2 à max. 12 mois, au pas de 1 mois. Configuration usine : 6 mois.

molette

Temps restant Indique le nombre de jours jusqu’au remplacement des filtres.

23

Notice d’utilisation

F

molette

Commande à distance KWL-BEC

Post ventilation préchauffage et chauffage Afin d’éviter une surchauffe des batteries électriques de préchauffage et/ou de chauffage

à l’arrêt de la ventilation, il est possible de régler la temporisation d’arrêt du ventilateur de soufflage.

– Temporisation ventilateur de soufflage La tempo est réglable à 60 s ou 120 s. Configuration usine : 60 s.

molette

Version Software Indique la version actuelle des programmes.

– Version actuelle SoftwareBT = Commande à distance. SoftwareLT = Carte mère - groupe double flux.

Heures de fonctionnement Donne le temps de fonctionnement des ventilateurs et batteries de préchauffage et/ou chauffage, depuis leur installation et mise en service.

molette

– Temps de fonctionnement ventilateurs de soufflage et d’extraction Le comptage horaire démarre dès qu’un ventilateur est mis sous tension.

molette

– Temps de fonctionnement préchauffage Indique le temps d’activation de la batterie de préchauffage et la puissance moyenne consommée en %.

molette

– Temps de fonctionnement chauffage Indique le temps d’activation de la batterie de chauffage et la puissance moyenne consommée en %.

24

Notice d’utilisation

Commande à distance KWL-BEC

Adressage commande à distance Lorsqu’une seule commande à distance KWL-BEC est connectée au groupe KWL, son adresse doit impérativement être « AD1 ». Si plusieurs commandes à distances sont raccordées (max. 8), chacune devra avoir une adresse différente.

molette

Serveur Web La régulation easyControls dispose d’un serveur web local qui permet de piloter le groupe double flux KWL avec un navigateur Web. ATTENTION : Ces réglages nécessitent une compétente en informatique !

Utiliser DHCP Si le DHCP est activé (coché « oui »), les adresses ci-dessous seront attribuées automatiquement et ne pourront pas être modifiées. Sous réserve que le groupe double

molette

flux soit raccordé à un routeur disposant d’une configuration DHCP ! Si le DHCP est désactivé, il faudra entrer les adresses ci-dessous manuellement.

molette

Adresse IP Affichage selon choix DHCP (voir ci-dessus).

« Arrêt » Entrer l’adresse IP de la machine. « Marche » Affiche l’adresse IP attribuée (photo de gauche).

F

molette

Passerelle Affichage selon choix DHCP (voir ci-dessus).

« Arrêt » Entrer l’adresse de la passerelle. « Marche » Affiche l’adresse passerelle attribuée (photo de gauche).

molette

Masque de sous-réseau Affichage selon choix DHCP (voir ci-dessus).

« Arrêt » Entrer l’adresse du sous-réseau 255. ---.---.---. « Marche » Affiche l’adresse sous-réseau attribuée (photo de gauche).

molette

Adresse IP Portail Affichage selon choix DHCP (voir ci-dessus).

« Arrêt » Entrer l’adresse IP du portail. « Marche » Affiche l’adresse attribuée (photo de gauche).

molette

25

Notice d’utilisation

F

molette

Commande à distance KWL-BEC

MAC-Adresse N° de série du groupe double flux KWL (à indiquer au SAV usine en cas de problème).

molette

Synchronisation avec le portail easyControls CONSEILLÉ : activer « oui ».

molette

Mise à jour automatique logiciel CONSEILLÉ : activer « oui ».

molette

Réinitialisation Retour aux paramètres usine.

Réinitialisation du programme hebdomadaire Si vous souhaitez également mettre à 0 le programme hebdomadaire, cocher « oui ». Si le programme hebdomadaire doit être conservé, cocher « non ».

molette

Démarrage initialisation Tous les paramètres machine seront remplacés par les valeurs usine: cocher « oui ».

molette

Exit Retour « Fonction niveau 3 » (page 16).

26

Notice d’utilisation

CHAPITRE 3

DÉFAUTS DE FONCTIONNEMENT

3.0 Récapitulatif des erreurs types

Commande à distance KWL-BEC

Défauts Indication Cause Méthode à suivre

Infos Info 1

Entretien filtre

Info 2

Antigel échangeur

Info 3

Erreurs carte SD

Info 4

Défaillance d’un module externe

Rapport d’erreurs F1

Erreur de vitesse ventilateur de soufflage (Air Neuf)

F2

Erreur de vitesse ventilateur de reprise (Rejet)

F3

libre

F4

Erreur d’écriture cartes SD

F5

Surintensité bus

F6

libre

F7

Base : Tension pour module de Préchauffage non disponible

Module Préchauff. : Tension sur KWL-EM non dispo. (pas de tension sur mod. KWL-EM)

F8

Module Chauffage : Tension sur KWL-EM non disponible

F9

Base : Défaut sonde interne (T1) – Air Neuf – (absente ou rupture câble)

F10

Base : Défaut sonde interne (T2) – Soufflage – (absente ou rupture câble)

F11

Base : Défaut sonde interne (T3) – Reprise – (absente ou rupture câble)

F12

Base : Défaut sonde interne (T4) – Rejet – (absente ou rupture câble)

F13

Base : Défaut sonde interne (T1) – Air Neuf – (court-circuit)

F14

Base : Défaut sonde interne (T2) – Soufflage – (court-circuit)

F15

Base : Défaut sonde interne (T3) – Reprise – (court-circuit)

F16

Base : Défaut sonde interne (T4) – Rejet – (court-circuit)

F17 F18

Module préchauffage configuré, mais absent ou défectueux

F19

Module chauffage configuré, mais absent ou défectueux

F20

Module préchauffage : Sonde gaine (T5) – Air Neuf – (absente ou rupture câble)

F21

Module chauffage : Sonde gaine (T6) – Soufflage – (absente ou rupture câble)

F22

Module chauffage : Sonde gaine (T7) – Retour WW – (absente ou rupture câble)

F23

Module préchauffage : Sonde gaine (T5) – Air Neuf – (court-circuit)

F24

Module chauffage : Sonde gaine (T6) – Soufflage – (court-circuit)

F25

Module chauffage : Sonde gaine (T7) – Retour WW – (court-circuit)

F26

Module préchauffage : Thermostat de sécurité automatique déclenché

F27

Module préchauffage : Thermostat de sécurité manuel déclenché

F28

Module chauffage : Thermostat de sécurité automatique déclenché

F29

Module chauffage : Thermostat de sécurité manuel déclenché

F30

Module chauffage : Risque de gel batterie WW mesuré sur T° Retour WW (T7) (consigne réglable ex. <7 °C)

F31

Module chauffage : Risque de gel batterie WW mesuré sur T° Soufflage ext. (T6) (consigne réglable ex. <7 °C)

F32

Risque de gel batterie WW externe : (fixé < 5 °C seulement en PHI), mesuré soit sur (1.) Module chauffage : Sonde de gaine (T6) soit sur (2.) Base : Sonde de gaine (T2)

Filtre encrassé Changer le filtre Température extérieure froide Pour info, s’éteint automatiquement

Carte SD mal insérée/défectueuse Faire vérifier la carte SD par un spécialiste Déconnexion programmée mais non existante Faire programmer par un spécialiste, et vé-

La vitesse de consigne n’est pas atteinte par le système de ventilation

Erreur logiciel Raccordement défectueux Raccorder correctement Moteur/ventilateur défectueux Changer le moteur/ventilateur Voir « F1 » ci-dessus Voir « F1 » ci-dessus – – Erreur interne Trop de participants connectés –– Erreur électronique Redémarrer (éteindre et rallumer) Module préchauffage KWL-EM sans tension Raccorder/mettre en marche la tension Module chauffage KWL-EM sans tension Raccorder/mettre en marche la tension La sonde de température n’émet aucun signal La sonde de température n’émet aucun signal La sonde de température n’émet aucun signal La sonde de température n’émet aucun signal Court-circuit au niveau de la sonde Court-circuit au niveau de la sonde Court-circuit au niveau de la sonde Court-circuit au niveau de la sonde Module préchauffage configuré, mais aucun module KWL-EM raccordé Module chauffage configuré, mais aucun module KWL-EM raccordé La sonde de température n’émet aucun signal La sonde de température n’émet aucun signal La sonde de température n’émet aucun signal

Court-circuit au niveau de la sonde Court-circuit au niveau de la sonde Court-circuit au niveau de la sonde Surchauffe au niveau du module de préchauffage ! Mauvais raccordement ou absence de ponts.

Surchauffe au niveau du module de préchauffage ! Mauvais raccordement ou absence de ponts. Surchauffe au niveau du module de chauffage ! Mauvais raccordement ou absence de ponts.

Surchauffe au niveau du module de chauffage ! Mauvais raccordement ou absence de ponts. Température de retour trop faible

Température de l’air soufflé trop faible

quand la température se réchauffe

rifier le raccordement du module KWL-EM

Vérifier les problèmes courants (grille/filtre encrassé(e), clapets mal montés, etc.)

Redémarrer le logiciel (éteindre et rallumer)

Raccorder correctement la sonde de temp. Raccorder correctement la sonde de temp. Raccorder correctement la sonde de temp. Raccorder correctement la sonde de temp. Raccorder correctement la sonde de temp. Raccorder correctement la sonde de temp. Raccorder correctement la sonde de temp. Raccorder correctement la sonde de temp.

Programmer le module préchauffage ou configurer le module KWL-EM en tant que préchauffage

Programmer le module chauffage ou configurer le module KWL-EM en tant que chauffage

Raccorder correctement la sonde de temp. Raccorder correctement la sonde de temp. Raccorder correctement la sonde de temp.

La centrale redémarre automatiquement après refroîdissement Rechercher la cause de cette surchauffe (trop faible débit volumétrique, etc.) Redémarrer (éteindre et rallumer) Rechercher la cause de cette surchauffe (trop faible débit volumétrique, etc.) Redémarrage auto après refroîdissement

Rechercher la cause de cette surchauffe (trop faible débit volumétrique, etc.) Redémarrer (éteindre et rallumer) Rechercher la cause de cette surchauffe (trop faible débit volumétrique, etc.)

Vérifier la température de l’air entrant, augmenter éventuellement, température ext. trop fraîche

27

F

Notice d’utilisation

F

Notes :

Commande à distance KWL-BEC

28

Notice d’utilisation

Notes :

Commande à distance KWL-BEC

F

29

Illustrations non contractruelles ! Conserver la notice à proximité de l’appareil !

Service et informations

D HELIOS Ventilatoren GmbH + Co KG · Lupfenstraße 8 · 78056 VS-Schwenningen F HELIOS Ventilateurs · Le Carré des Aviateurs · 157 avenue Charles Floquet · 93155 Le Blanc Mesnil Cedex CH HELIOS Ventilatoren AG · Steinackerstraße 36 · 8902 Urdorf GB HELIOS Ventilation Systems Ltd. · 5 Crown Gate · Wyncolls Road · Severalls Industrial Park · A HELIOS Ventilatoren · Postfach 854 · Siemensstraße 15 · 6023 Innsbruck Colchester · Essex · CO4 9HZ

82 219/09.14

www.helios-fr.com

Helios KWL-BEC Operating Instructions Manual [en, de, fr]
