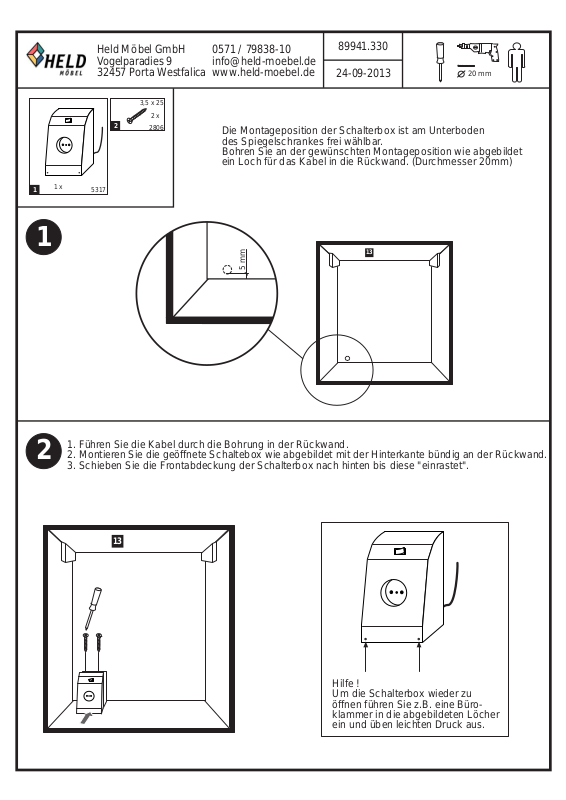

HELD MOBEL Stratos Assembly instructions

Held Möbel GmbH

13

13

Vogelparadies 9
32457 Porta Westfalica

3,5 x 25

2 x

2

1 x

1

5317

2806

0571 / 79838-10
[e-mail]
www.held-moebel.de

Die Montageposition der Schalterbox ist am Unterboden
des Spiegelschrankes frei wählbar.
Bohren Sie an der gewünschten Montageposition wie abgebildet
ein Loch für das Kabel in die Rückwand. (Durchmesser 20mm)

89941.330

24-09-2013

20 mm

1

2

13

5 mm

13

1. Führen Sie die Kabel durch die Bohrung in der Rückwand.

2. Montieren Sie die geöffnete Schaltebox wie abgebildet mit der Hinterkante bündig an der Rückwand.

3. Schieben Sie die Frontabdeckung der Schalterbox nach hinten bis diese "einrastet".

13

13

Hilfe !
Um die Schalterbox wieder zu
öffnen führen Sie z.B. eine Büro­klammer in die abgebildeten Löcher
ein und üben leichten Druck aus.
