Bedienungsanleitung
Verhalten im Brandfall
1. Menschen retten
Warnen Sie Ihre Mitbewohner.
Verlassen Sie sofort den Raum / das
Gebäude und schließen Sie auf ihrem
Weg nach draußen
alle Türen, um eine
schnelle Rauch- und
Brandausbreitung
zu verhindern.
Halten Sie sich bei dichtem Rauch
nahe dem Boden auf.
Kontrollieren Sie, ob alle Personen
den Raum / das Gebäude verlassen
haben.
Sollten Sie aus irgend-
einem Grund den
Raum / das Gebäu-
2
de nicht verlassen können, so schließen Sie alle Türen, dichten alle Ritzen
und Schlitze ab und machen Sie am
Fenster auf sich aufmerksam.
2. Feuerwehr rufen (112 )
Rufen Sie die Feuer-
wehr 1 erst, wenn Sie
sich in Sicherheit befinden.
3. Feuer löschen
Bekämpfen Sie den
Brand nur dann selbst,
wenn Sie sich nicht
in Gefahr bringen.
Allgemeine Informationen
Die Hekatron Funkmodule Basis X und
Pro X wurden speziell für den Einsatz im
Rauchwarnmelder Genius Plus X® oder
Genius Hx® entwickelt.
Der Rauchwarnmelder Genius Plus X®
ist in Kombination mit den Funkmodulen Basis X und Pro X nach VdS 3515
für Rauchwarnmelder mit Funkvernetzung anerkannt (VdS G-Nr. 215027).
Die mit den Funkmodulen Basis X oder
Pro X vernetzten Rauchwarnmelder ersetzen keine Brandmelderzentrale. Wird
im Falle einer Brand- oder Raucherkennung eine direkte Alarmweiterleitung
zur Feuerwehr 1 gewünscht oder gefordert, sind Brandmeldeanlagen gemäß
DIN 14675 einzusetzen. Bei der Planung
und Projektierung von Brandmelderzentralen unterstützen wir Sie gerne.
Bitte lesen Sie vor der Montage des
Funkmoduls diese Bedienungsanleitung
sorgfältig durch und bewahren Sie diese auf. Bei Fragen wird Ihnen Ihr Fachhändler gerne Auskunft geben.
Für die Montage und Bedienung des
Rauchwarnmelders Genius Plus X® lesen
Sie bitte die Bedienungsanleitung Genius
Plus® / Plus X® (Art.-N r. 7002937).
1
Hekatron haftet nicht für Auf wände und Kosten, wel-
che durch das Alarmieren einer hilfeleistenden Stelle,
wie zum Beispiel Wachdienst oder Feuerwehr, entstehen können.
VdS
3515
G215027
3
Inhalt
1
Sicherheits- und Warnhinweise
2 Produktbeschreibungen Funkmodule Basis X und Pro X 10
2.1 Funkmodul Basis X 10
2.2 Funkmodul Pro X 12
3
Eigenschaften der Funkmodule
3.1 Eigenschaften der Funkmodule Basis X und Pro X
3.2 Eigenschaften nur Funkmodul Pro X
4
Reichweitentest (nur Funkmodul Pro X )
4.1 Permanenter Reichweitentest – Linie I.1
5
Konfigurationsmöglichkeiten am Funkmodul
5.1 Projektierung
5.2 Linienübergreifende Alarmierung
5.3 Linieneinstellung Funkmodul Pro X
5.4 Konfiguration Funkmodul Pro X

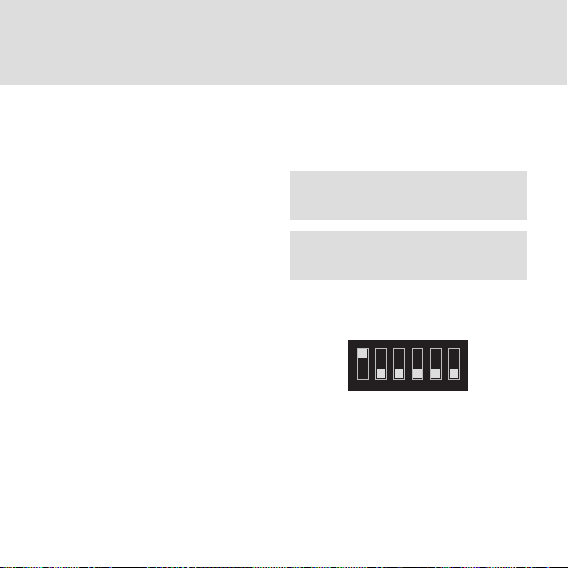

5.4.1 Warnhinweise unterdrücken (DIP 1)

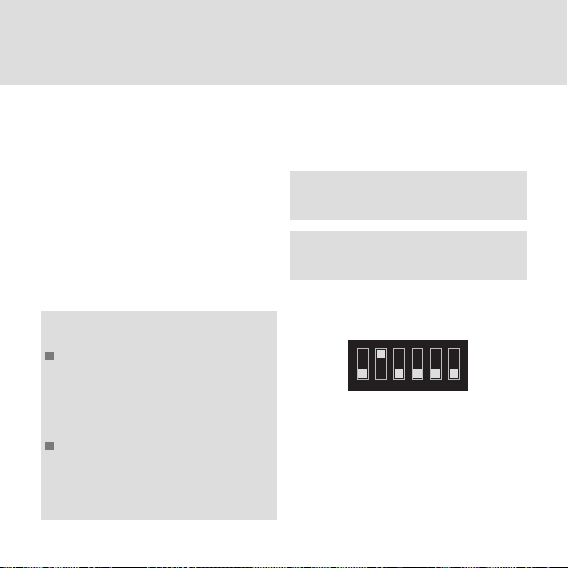

5.4.2 Alarmunterdrückung (DIP 2 )

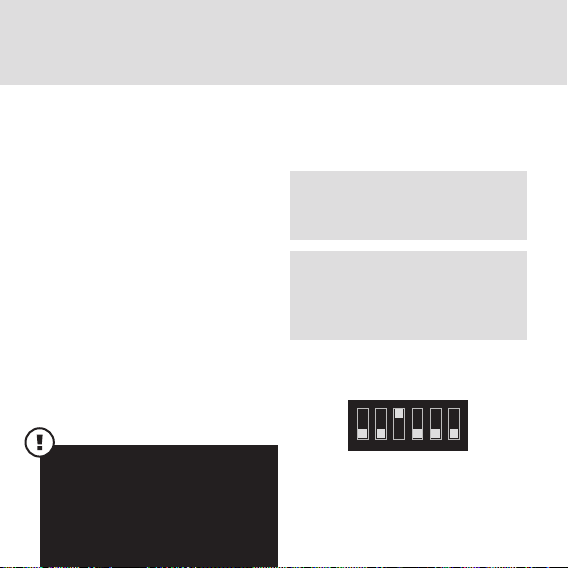

5.4.3 Sammelalarm senden (DIP 3 )

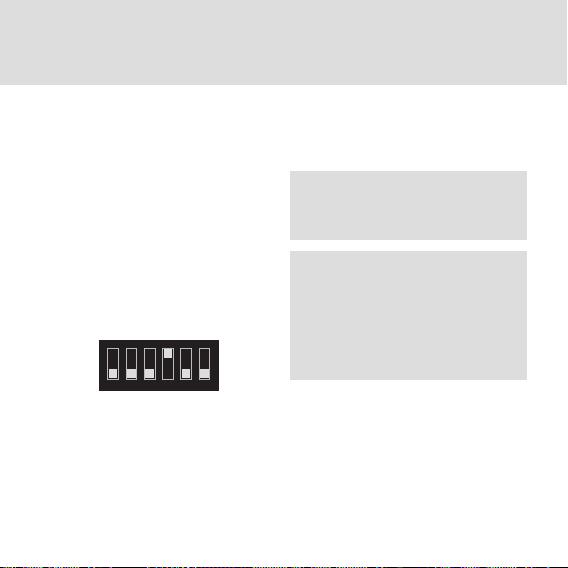

5.4.4 Sammelalarm empfangen (DIP 4 )
5.4.5 Funkstreckenüberwachung (DIP 5 )
4

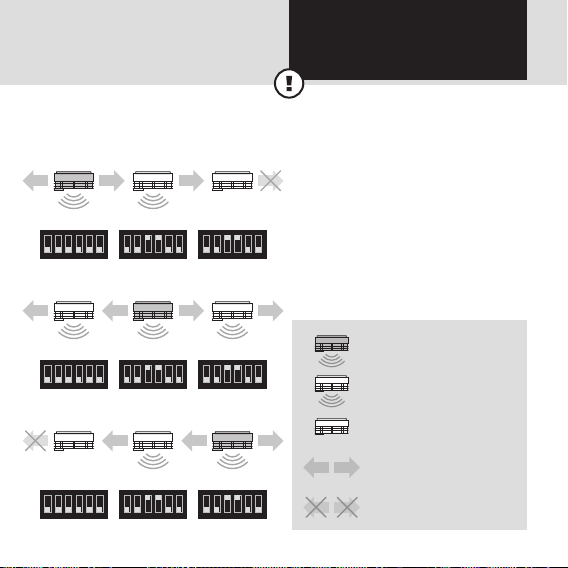

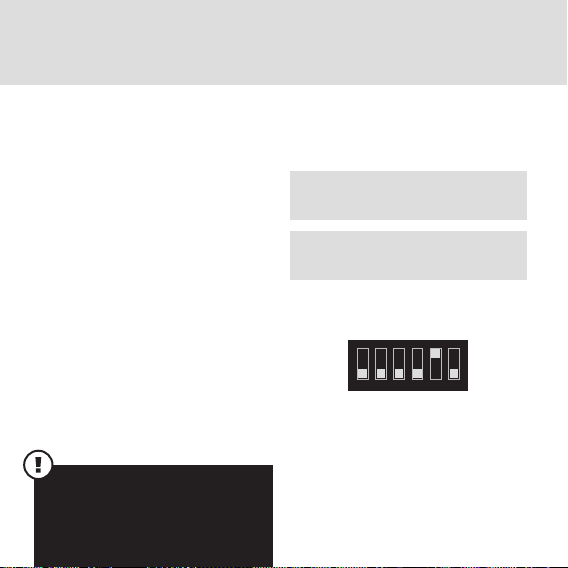

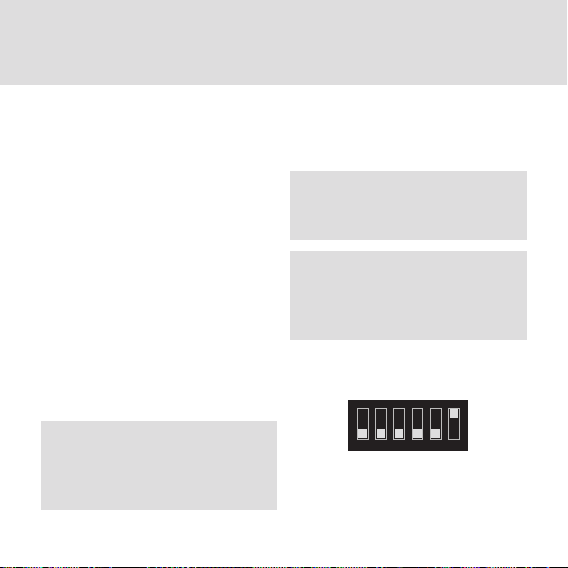

5.4.6 Reduktion der Sendeleistung (DIP 6 )
6
14
14
18
19
20
22
23
24
27
29
31
32
33
36
37
40
Inhalt
6
Einbau und Funk-Inbetriebnahme

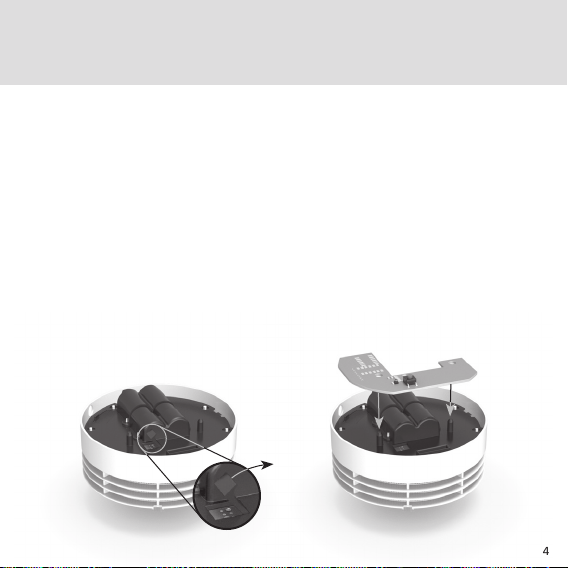

6.1 Montage Funkmodule Basis X und Pro X
6.2 Funk-Inbetriebnahme Funkmodule Basis X und Pro X
7
Funktionen im laufenden Betrieb
7.1 Linienerweiterung oder Melderaustausch
7.2 Programmierung löschen
7.3 Meldung einer Störung stumm schalten

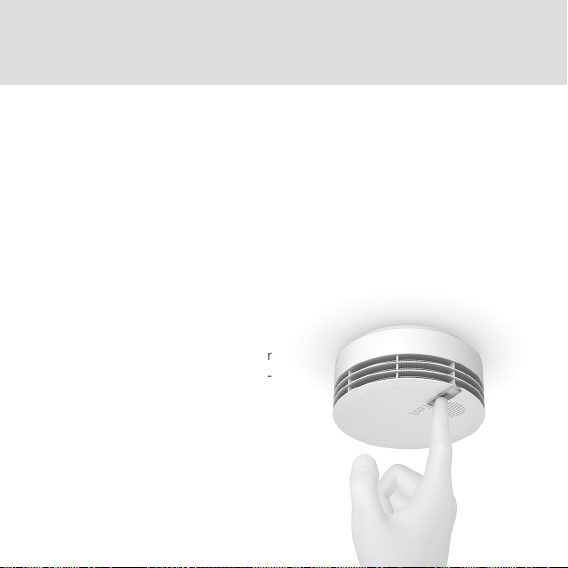

7.4 Alarm stumm schalten
8
Betriebs- und Warnsignale
9
Wartung und Pflege
10
Entfernen eines Gerätes aus dem Funknetzwerk
11
Entsorgungshinweis
12
Umwelt
13
Bestelldaten
14
Technische Daten
15
Produktreklamation
16
Index
41
41
43
47
47
49
50
51
52
55
57
58
58
59
60
62
63
5
1
Sicherheits- und Warnhinweise
Sicherheits- und Warnhinweise sind in
dieser Bedienungsanleitung durch grau
hinterlegte Fettschrift gekennzeichnet
und werden ggf. durch Signalwörter
eingeleitet, die das Ausmaß der Gefährdung zum Ausdruck bringen.
Die Hinweise unbedingt beachten, um
Personen- und Sachschäden zu vermeiden.
6
WARNUNG !
Sicherheitshinweis auf eine möglicherweise gefährliche Situation, die
zu schweren Verletzungen oder Tod
führen kann, wenn sie nicht vermieden wird.
ACHTUNG !
Warnhinweis auf eine möglicherweise gefährliche Situation, die zu
Sachschäden führen kann, wenn sie
nicht vermieden wird.
Hinweisboxen wie diese enhalten
nützliche Tipps und Empfehlungen
sowie Informationen für einen effizienten und störungsfreien Betrieb.
Sicherheits- und Warnhinweise
Bestimmungsgemäße
Verwendung
Die Funkmodule Basis X und Pro X dürfen nur in die dafür vorgesehenen
Rauchwarnmelder Genius Plus X® / Hx®
installiert werden. Der Einsatzbereich
ist auf Wohnhäuser, Wohnungen und
Räume mit wohnungsähnlicher Nutzung beschränkt. Andere Anwendungsmöglichkeiten sind gegebenenfalls mit
den zuständigen Behörden abzuklären.
Funkvernetzte Rauchwarnmelder stellen keinen Ersatz für eine Brandmelderzentrale dar.
Für Sicherheitshinweise, die den Rauchwarnmelder betreffen, siehe Bedienungsanleitung Genius Plus® / Plus X® (Art.-Nr.
7002937).
WARNUNG !
Gefahr durch nicht bestimmungsgemäße Verwendung !
Jede über die bestimmungsgemäße
Verwendung hinausgehende und /
oder andersartige Benutzung der
Funkmodule Basis X und Pro X kann
zu gefährlichen Situationen führen.
Deshalb:
Die Funkmodule Basis X und Pro X
nur bestimmungsgemäß verwenden.
Sämtliche Angaben der Bedienungs-
anleitung sind strikt einzuhalten.
Ansprüche jeglicher Art wegen Schäden
aus nicht bestimmungsgemäßer Verwendung sind ausgeschlossen.
7
Sicherheits- und Warnhinweise
WARNUNG !
Unsachgemäße Montage, Inbetriebnahme und Wartung der Funkmodule Basis X und Pro X kann zu
Lücken im Brandschutz und zu gefährlichen Situationen führen.
Deshalb:
Die Bedienungsanleitung für die Funk-
module Basis X und Pro X muss vor
Beginn aller Arbeiten durchgelesen
und verstanden werden.
Alle Sicherheitshinweise müssen be-
achtet und alle Handlungsanwei-
sungen eingehalten werden.
8
Die Montage, Inbetriebnahme und
Wartung der Rauchwarnmelder mit
Funkmodul sollte von einem ausgebildeten Fachmann vorgenommen
werden.
Werden die Rauchwarnmelder mit
Funkmodul für Renovierungsarbeiten demontiert, kann in dieser Zeit
keine Raucherkennung erfolgen.
Deshalb:
Rauchwarnmelder mit Funkmodul nach
Abschluss der Arbeiten wieder montieren und in Betrieb nehmen.
9
Informationen zur Montage
des Funkmoduls finden Sie
in Kapitel 6.1 ab Seite 41 ff.
Rauchwarnmelder Genius Plus X®
oder Genius Hx® (separat erhältlich)
10

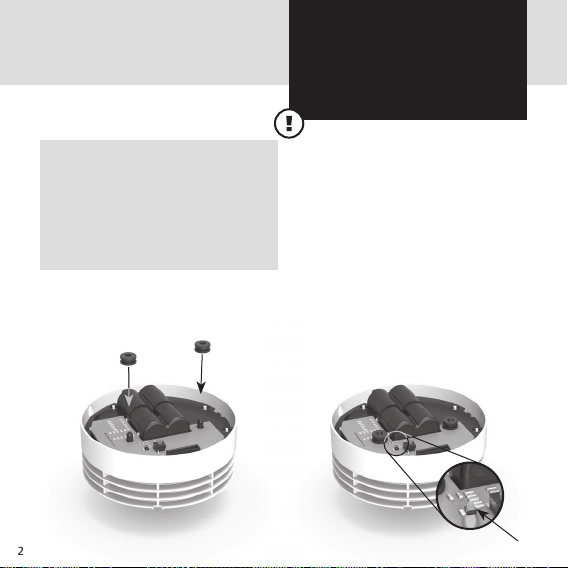

Gummiringe zur Fixierung
Funkmodul Basis X
Rote BedientasteFunkmodul-LED
Schnittstelle (abgedeckt)
Produktbeschreibungen Funkmodule Basis X und Pro X
2.1
Funkmodul Basis X
Das Funkmodul Basis X ist für die Anwendung in Wohnungen, Einfamilienhäusern oder ähnlichen Umgebungen
konzipiert.
Plug & Play
Beim Funkmodul Basis X ist keine Konfiguration oder Linieneinstellung erforderlich. Es muss lediglich eine Funk-Inbetriebnahme durchgeführt werden.
Das Funkmodul Basis X ist auf die Linie
A.0 eingestellt und nicht veränderbar.
Vernetzbarkeit
In Kombination mit einem Funk-Rauchwarnmelder Genius Plus X® oder Genius
Hx® können bis 30 Funk-Rauchwarnmelder miteinander vernetzt werden.
Zur Vernetzung mehrerer Einzellinien
muss die Funk-Inbetriebnahme nach-
einander erfolgen, da Parallelinbetriebnahmen nicht möglich sind.
Reichweite
Die Reichweite der Funk-Teilnehmer
im Gebäude beträgt ca. 30 m. Bei der
Funk-Inbetriebnahme erfolgt eine Prüfung gegenseitiger Erreichbarkeit zwischen den Funk-Rauchwarnmeldern.
11
Informationen zur Montage
des Funkmoduls finden Sie
in Kapitel 6.1 ab Seite 41 ff.

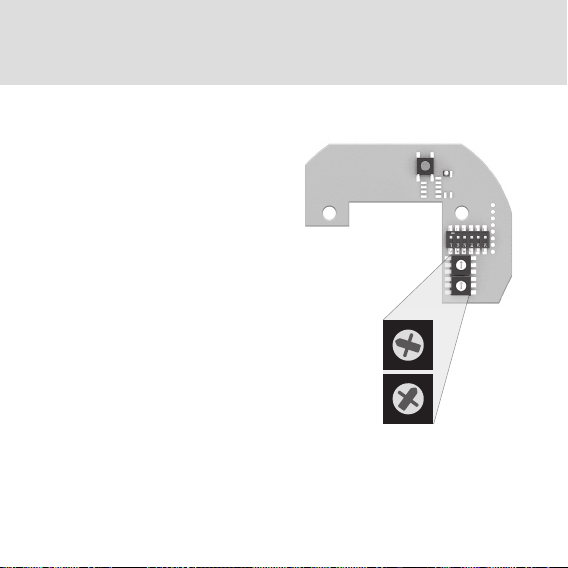

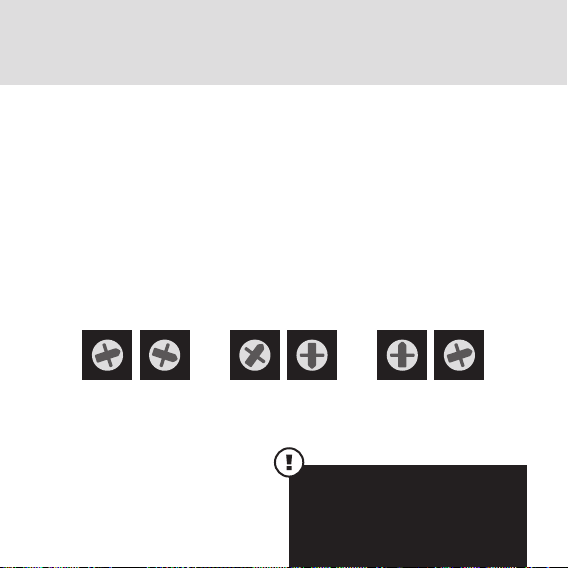

Drehschalter zur Einstellung
der Linie (A-I und 0 -9)
Gummiringe zur Fixierung

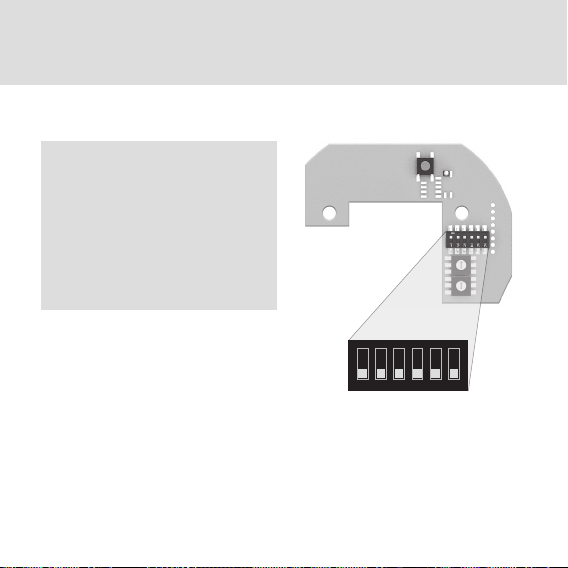

DIP-Schalter
Rauchwarnmelder Genius Plus X®
oder Genius Hx® (separat erhältlich)
12
Funkmodul Pro X
Rote BedientasteFunkmodul-LED
Schnittstelle (abgedeckt)
Produktbeschreibungen Funkmodule Basis X und Pro X
2.2
Funkmodul Pro X

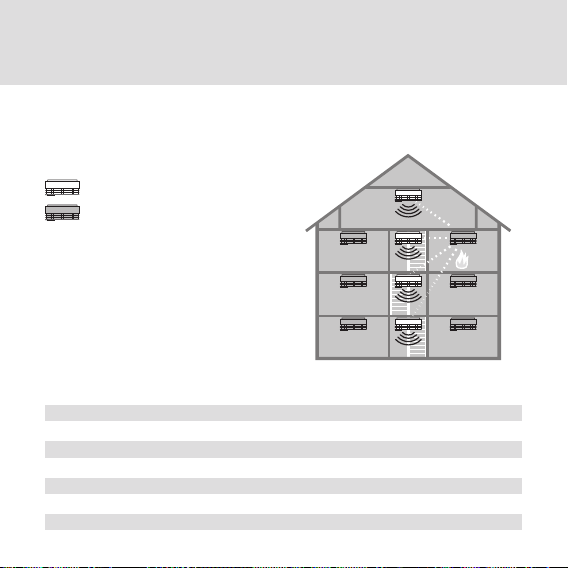

Das Funkmodul Pro X ist für die Anwendung in Mehrfamilienhäusern, Kindergärten und Tagesstätten o. ä. konzipiert,
wo z. B. ein Sammelalarm im Treppenhaus erfolgen soll oder gezielte Alarmunterdrückung an einzelnen Meldern
erforderlich ist.
Sammelalarmlinien
Die Sammelalarmlinien werden über die
Linieneinstellung H.0 bis H.2, H.4, H.5

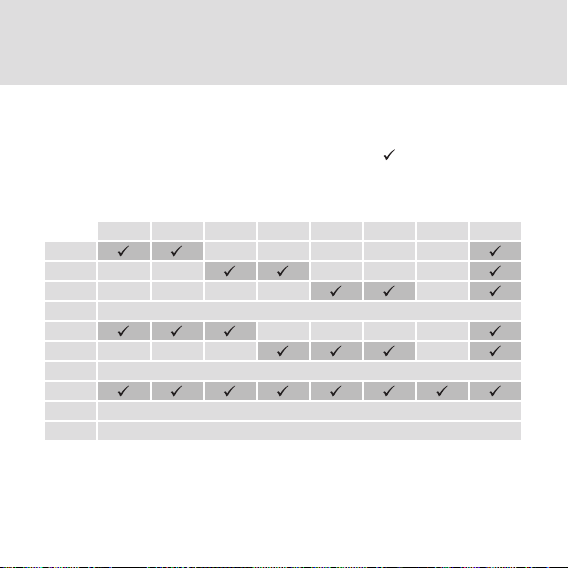

und H.7 gebildet und können als einzige Linien mit anderen Linien gemäß
der Tabelle (Seite 26) kommunizieren.
Bitte beachten Sie, dass ein Funkmodul
Basis X nicht berechtigt ist, Alarme aus
einer Sammelalarmlinie zu empfangen
oder einen Alarm an eine Sammelalarmlinie zu senden.
Realisierung komplexer
Alarmierungssysteme
Dank flexibler Konfigurationsmöglichkeit über die Drehschalter (Linieneinstellung) und DIP-Schalter 3 und 4 ( Sammelalarm senden und empfangen) können
projektbezogen Alarmierungsszenarien
realisiert werden. Bitte Hinweis auf Seite
18 bezüglich Maximalausbau beachten.
Bitte beachten Sie, dass Signallaufzeiten innerhalb der gesamten
Rauchwarnanlage nicht mehr als
10 Minuten betragen, da sonst
keine Quittierung möglich ist.
Weitere Informationen finden Sie
in Kapitel 3, Seite 16 f.
13
Eigenschaften der Funkmodule
3.1
Eigenschaften der Funkmodule Basis X und Pro X
Identifikationscode
Jeder Linie wird bei der Funk-Inbetriebnahme automatisch ein eindeutiger
Identifikationscode (I D) zugewiesen, den
alle Melder dieser Linie erhalten. Nach
der Inbetriebnahme können die Funk-
Linie A.1 + ID
z. B. 1234
Linie A.1 + ID
z. B. 1234
Linie A.1 + ID
z. B. 1234
14
keine Funkverbindung,
da unterschiedliche ID
Linie A.1 + ID
z. B. 1234
module nur noch durch Meldungen
von Funkmodulen gleicher Linie und
ID ausgelöst werden. Meldungen von
Nachbarsystemen werden ignoriert (mit
Ausnahme von Sammelalarmlinien – nur
Funkmodul Pro X).
Linie A.1 + ID
z. B. 6789
Linie A.1 + ID
z. B. 6789
Linie A.1 + ID
z. B. 6789
Linie A.1 + ID
z. B. 6789
Eigenschaften der Funkmodule
Repeaterfunktion
Jedes Funkmodul besitzt einen Repeater. Repeater empfangen Signale und
senden diese mit maximaler Sendeleistung weiter.
Weitergeleitet werden alle Telegramme
mit gleicher Linie und ID sowie Telegramme, die über eine Sammelalarmlinie (s. Kapitel 5.4.3, Seite 33 ff ) für das
Funkmodul bestimmt sind. Telegramme,
die nicht aus der gleichen Linie oder
nicht für das Funkmodul bestimmt sind,
werden nicht repeated. Telegramme
werden durch den Repeater nicht ver-
ändert (Beispiele auf Seite 35 ).
Alarmübertragung
Detektiert ein Rauchwarnmelder mit
Funkmodul einen Brand, so wird nach
ca. 20 Sekunden über sein Funkmodul
eine entsprechende Meldung in das
Funknetzwerk gesendet:
an alle Funkmodule der gleichen Linie
und ID.
an die entsprechende Sammelalarm-
linie.
Innerhalb dieser 20 Sekunden kann

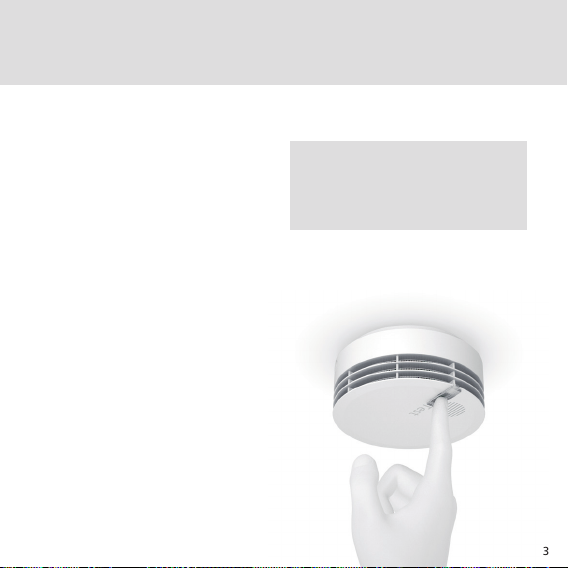

durch Drücken der Testtaste am Rauchwarnmelder eine Weiterleitung verhindert werden.
Die vernetzten Rauchwarnmelder bleiben so lange in Alarm bis diese durch
Drücken der Testtaste stumm geschaltet
werden oder der auslösende Rauchwarnmelder keinen Rauch mehr in der
Messkammer hat.
15
Eigenschaften der Funkmodule
Signallaufzeiten
Bei der Projektierung eines Funknetzwerkes ist die Ausbreitungsgeschwindigkeit eines Funktelegrammes zu beachten.
Befindet sich das Funknetzwerk in Ruhe
(keine Funktelegramme im Umlauf ),
Maximale Signallaufzeit = Anzahl Melder x 3,5 Sekunden
16
breitet sich das Signal sehr schnell aus
(ca. 5 –10 Sekunden).
Befinden sich Telegramme im Umlauf,
verzögert sich das Aussenden eines
Telegrammes entsprechend folgender
Formel:
Eigenschaften der Funkmodule
Beispiel:
In einem Funknetzwerk befinden sich
20 Funk-Rauchwarnmelder. Einer dieser Melder detektiert Rauch und sendet
das Alarmtelegramm nach Ablauf der
Verzögerungszeit von 20 Sekunden an
seine verbundenen Melder. Wird das
Alarmsignal kurz danach stumm geschaltet, dauert es max. 70 Sekunden
(20 Rauchwarnmelder x 3,5 Sekunden)
bis alle Funk-Rauchwarnmelder wieder
ausgehen. Wird nach Ablauf der Signallaufzeit der Alarm stumm geschaltet,
gehen alle Funk-Rauchwarnmelder nach
5–10 Sekunden aus.
Schnelle Ortung von Alarmen
Wird an einem der signalisierenden
Funk-Rauchwarnmelder die Testtaste
betätigt, so werden alle Funk-Rauchwarnmelder, die keinen Rauch detektiert haben, stumm geschaltet. Rauchwarnmelder, die den Rauch detektiert
haben, signalisieren den Alarm weiter
und können so schnellstmöglich lokalisiert werden.
17
Eigenschaften der Funkmodule
3.2
Eigenschaften nur Funkmodul Pro X
Linienbildung über
Drehschalter
Zwei Drehschalter dienen der Einstellung von maximal 70 Linien (siehe
Kapitel 5.3, Seite 27 f ). Alle Funk-Rauchwarnmelder gleicher Linie und ID können Meldungen austauschen. Pro Linie
müssen mindestens zwei und dürfen
max. 30 Funk-Rauchwarnmelder installiert werden.
Gleichzeitige Inbetriebnahme
mehrerer Funknetzwerke
Funknetzwerke mit unterschiedlicher
Linieneinstellung können gleichzeitig in
Betrieb genommen werden.
18
Reichweitentest
Mit dem Funkmodul Pro X kann ein
Reichweitentest zur Ermittlung des
größtmöglichen Abstandes zwischen
zwei Funk-Rauchwarnmeldern durchgeführt werden (siehe Kapitel 4 ).
Das Alarmierungskonzept und die
darauf ausgerichtete Programmierung muss so gewählt werden, dass
im Ereignisfall nicht mehr als 60
Funk-Teilnehmer alarmieren. Bei
der Projektierung größerer Liegenschaften mit dem Funkmodul Pro X
nehmen Sie bitte vorab Kontakt zu
unserem Technischen Support auf:
Tel.: +49 (0) 7634-500-310
4
Reichweitentest (nur Funkmodul Pro X)
Die Linie I.1 wird zur Ermittlung des
maximalen Abstandes zwischen zwei
Rauchwarnmeldern mit Funkmodul
verwendet. Der Reichweitentest wird
mit ca. 70 % der Sendeleistung durchgeführt.

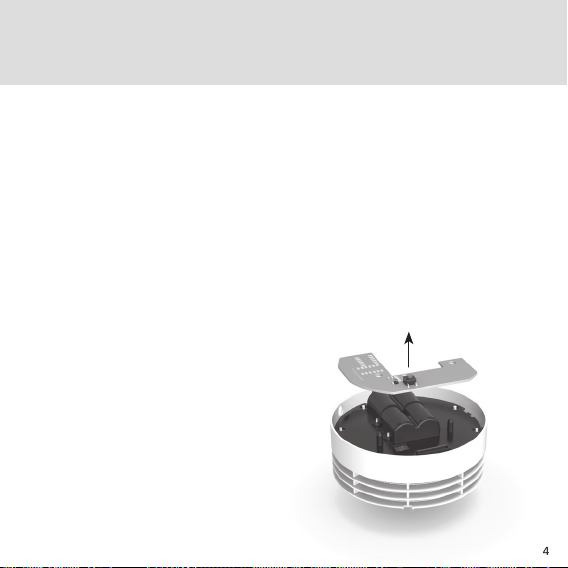

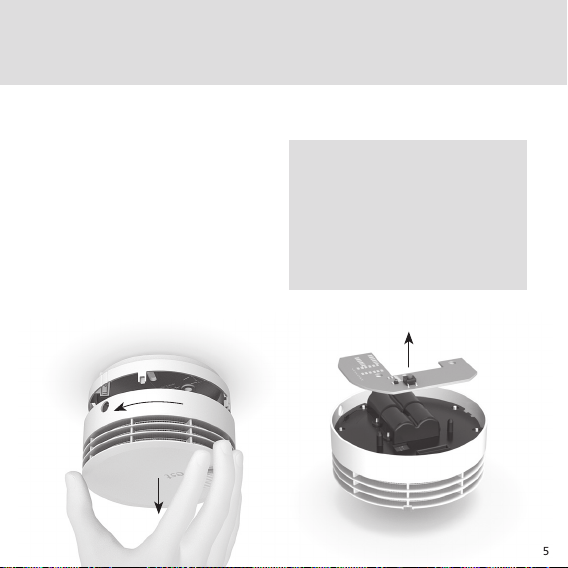

Nach einem Reichweitentest sind
die Funkmodule zum Rücksetzen
für ca. 20 Sekunden aus den Meldern
zu entnehmen.
WARNUNG !
Über die Linie I.1 werden keine Brand-
alarme oder Warnhinweise übertragen.
Nach dem Reichweitentest müssen
die Funk-Teilnehmer auf eine Linie für
den Betrieb ( z. B. A.0 ) eingestellt und
eine Funk-Inbetriebnahme durchgeführt werden.
Reichweitentests sollten unter Realbedingungen durchgeführt werden:
Alle Türen geschlossen halten.
Elektrische Verbraucher (Lampen,
Kopierer, etc.) einschalten.
19
Reichweitentest (nur Funkmodul Pro X)
4.1
Permanenter Reichweitentest – Linie I.1
Mit dem permanenten Reichweitentest
lässt sich feststellen, wie weit zwei FunkRauchwarnmelder voneinander entfernt
sein können.
1. Linie I.1 an beiden Funkmodulen anhand der Drehschalter einstellen.

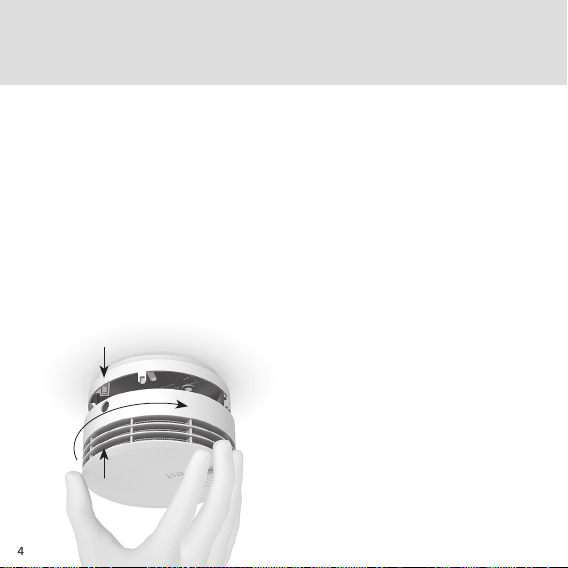

2. Die Funkmodule in die Rauchwarnmelder Genius Plus X® oder Genius Hx®
einstecken. Einen Rauchwarnmelder
(Sender ) in den Sockel eindrehen. Seine Bereitschaft wird durch ein Lauflicht
(grün-orange-rot ) alle 8 Sekunden an
der Testtaste signalisiert.
20

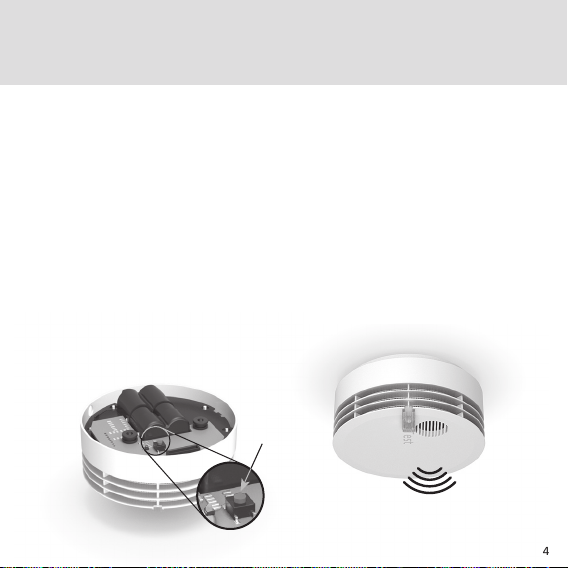

3. Den zweiten Rauchwarnmelder ( Empfänger) nicht in den Sockel eindrehen,
sondern an seinem Funkmodul kurz die
rote Bedientaste drücken (ca. 1 Sek.).
Die Messung wird für ca. 2 Minuten
gestartet.
4. Bei bestehendem Funkkontakt leuchtet die Funkmodul-LED alle 2 Sekunden
kurz auf.
5. Die blinkende LED erlischt, sobald
der Empfänger sich außerhalb der Funkreichweite befindet, und beginnt automatisch wieder zu blinken, wenn er sich
wieder in Reichweite befindet.
Loading...
