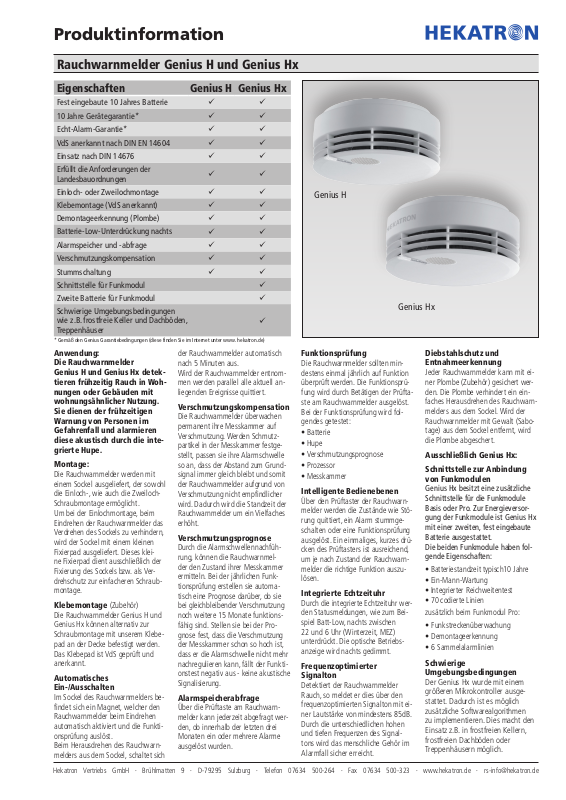

Produktinformation
Rauchwarnmelder Genius H und Genius Hx
Eigenschaften Genius H Genius Hx
Fest eingebaute 10 Jahres Batterie
10 Jahre Gerätegarantie*
Echt-Alarm-Garantie*
VdS anerkannt nach DIN EN 14604
Einsatz nach DIN 14676
Erfüllt die Anforderungen der
Landesbauordnungen
Einloch- oder Zweilochmontage
Klebemontage (VdS anerkannt)
Demontageerkennung (Plombe)
Batterie-Low-Unterdrückung nachts
Alarmspeicher und -abfrage
Verschmutzungskompensation
Stummschaltung
Schnittstelle für Funkmodul
Zweite Batterie für Funkmodul
Schwierige Umgebungsbedingungen
wie z.B. frostfreie Keller und Dachböden,
Treppenhäuser
* Gemäß den Genius Garantiebedingungen (diese finden Sie im Internet unter www. hekatron.de)
Anwendung:
Die Rauchwarnmelder
Genius H und Genius Hx detektieren frühzeitig Rauch in Wohnungen oder Gebäuden mit
wohnungsähnlicher Nutzung.
Sie dienen der frühzeitigen
Warnung von Personen im
Gefahrenfall und alarmieren
diese akustisch durch die integrierte Hupe.
Montage:
Die Rauchwarnmelder werden mit
einem Sockel ausgeliefert, der sowohl
die Einloch-, wie auch die ZweilochSchraubmontage ermöglicht.
Um bei der Einlochmontage, beim
Eindrehen der Rauchwarnmelder das
Verdrehen des Sockels zu verhindern,
wird der Sockel mit einem kleinen
Fixierpad ausgeliefert. Dieses kleine Fixierpad dient ausschließlich der
Fixierung des Sockels bzw. als Verdrehschutz zur einfacheren Schraubmontage.
Klebemontage (Zubehör)
Die Rauchwarnmelder Genius H und
Genius Hx können alternativ zur
Schraubmontage mit unserem Klebepad an der Decke befestigt werden.
Das Klebepad ist VdS geprüft und
anerkannt.
Automatisches
Ein-/Ausschalten
Im Sockel des Rauchwarnmelders befindet sich ein Magnet, welcher den
Rauchwarnmelder beim Eindrehen
automatisch aktiviert und die Funktionsprüfung auslöst.
Beim Herausdrehen des Rauchwarnmelders aus dem Sockel, schaltet sich
Hekatron Vertriebs GmbH · Brühlmatten 9 · D-79295 Sulzburg · Telefon 07634 500-264 · Fax 07634 500-323 · www.hekatron.de · rs-info@hekatron.de
der Rauchwarnmelder automatisch
nach 5 Minuten aus.
Wird der Rauchwarnmelder entnommen werden parallel alle aktuell anliegenden Ereignisse quittiert.
Verschmutzungskompensation
Die Rauchwarnmelder überwachen
permanent ihre Messkammer auf
Verschmutzung. Werden Schmutzpartikel in der Messkammer festgestellt, passen sie ihre Alarmschwelle
so an, dass der Abstand zum Grundsignal immer gleich bleibt und somit
der Rauchwarnmelder aufgrund von
Verschmutzung nicht empfindlicher
wird. Dadurch wird die Standzeit der
Rauchwarnmelder um ein Vielfaches
erhöht.
Verschmutzungsprognose
Durch die Alarmschwellennachführung, können die Rauchwarnmelder den Zustand ihrer Messkammer
ermitteln. Bei der jährlichen Funktionsprüfung erstellen sie automatisch eine Prognose darüber, ob sie
bei gleichbleibender Verschmutzung
noch weitere 15 Monate funktionsfähig sind. Stellen sie bei der Prognose fest, dass die Verschmutzung
der Messkammer schon so hoch ist,
dass er die Alarmschwelle nicht mehr
nachregulieren kann, fällt der Funktionstest negativ aus - keine akustische
Signalisierung.
Alarmspeicherabfrage
Über die Prüftaste am Rauchwarnmelder kann jederzeit abgefragt werden, ob innerhalb der letzten drei
Monaten ein oder mehrere Alarme
ausgelöst wurden.
Genius H
Genius Hx
Funktionsprüfung
Die Rauchwarnmelder sollten mindestens einmal jährlich auf Funktion
überprüft werden. Die Funktionsprüfung wird durch Betätigen der Prüftaste am Rauchwarnmelder ausgelöst.
Bei der Funktionsprüfung wird folgendes getestet:
•Batterie
•Hupe
•Verschmutzungsprognose
•Prozessor
•Messkammer
Intelligente Bedienebenen
Über den Prüftaster der Rauchwarnmelder werden die Zustände wie Störung quittiert, ein Alarm stummgeschalten oder eine Funktionsprüfung
ausgelöst. Ein einmaliges, kurzes drücken des Prüftasters ist ausreichend,
um je nach Zustand der Rauchwarnmelder die richtige Funktion auszulösen.
Integrierte Echtzeituhr
Durch die integrierte Echtzeituhr werden Statusmeldungen, wie zum Beispiel Batt-Low, nachts zwischen
22 und 6 Uhr (Winterzeit, MEZ)
unterdrückt. Die optische Betriebsanzeige wird nachts gedimmt.
Frequenzoptimierter
Signalton
Detektiert der Rauchwarnmelder
Rauch, so meldet er dies über den
frequenzoptimierten Signalton mit einer Lautstärke von mindestens 85dB.
Durch die unterschiedlichen hohen
und tiefen Frequenzen des Signaltons wird das menschliche Gehör im
Alarmfall sicher erreicht.
Diebstahlschutz und
Entnahmeerkennung
Jeder Rauchwarnmelder kann mit einer Plombe (Zubehör) gesichert werden. Die Plombe verhindert ein einfaches Herausdrehen des Rauchwarnmelders aus dem Sockel. Wird der
Rauchwarnmelder mit Gewalt (Sabotage) aus dem Sockel entfernt, wird
die Plombe abgeschert.
Ausschließlich Genius Hx:
Schnittstelle zur Anbindung
von Funkmodulen
Genius Hx besitzt eine zusätzliche
Schnittstelle für die Funkmodule
Basis oder Pro. Zur Energieversorgung der Funkmodule ist Genius Hx
mit einer zweiten, fest eingebaute
Batterie ausgestattet.
Die beiden Funkmodule haben folgende Eigenschaften:
•Batteriestandzeittypisch10Jahre
•Ein-Mann-Wartung
•IntegrierterReichweitentest
•70codierteLinien
zusätzlich beim Funkmodul Pro:
•Funkstreckenüberwachung
•Demontageerkennung
•6Sammelalarmlinien
Schwierige
Umgebungsbedingungen
Der Genius Hx wurde mit einem
größeren Mikrokontroller ausgestattet. Dadurch ist es möglich
zusätzliche Softwarealgorithmen
zu implementieren. Dies macht den
Einsatz z.B. in frostfreien Kellern,
frostfreien Dachböden oder
Treppenhäusern möglich.
Technische Daten Genius H/Hx
VdS Geräte Anerkennung
Genius H/Hx
Projektierung und Einsatz nach DIN 14676
Überwachungsfläche max. 60 m²
Spannungsversorgung
Batterielebensdauer
Akustische Alarmwahrnehmung
Akustischer Alarm
Tag/Nachterkennung
Schalldruck über 85dB (A) (3m)
automatisch durch Echtzeituhr
Diebstahlschutz/Entnahmeerkennung
Betriebsumgebungstemperatur
Lagertemperatur
Umgebungsbedingung Feuchte
dauernd, ohne Betauung
G 209178/G 210149
3,6 V / 2,2 Ah Lithium
Thionylchlorid,festeingebaut
typisch10Jahre
Frequenzoptimierung für
menschliches Gehör
optional durch Plombe
0°C bis +55°C
-10°C bis +60°C
max. 70 %rel/F
Automatische Anpassung mittels integriertem Temperatursensor
Schutzart IP 40
Farbe weiß seidenmatt, ähnlich RAL 9010
Material PC-ABS
Abmessungen (H x ø) 48 x 104 mm
Gewicht Genius H / Genius Hx 143 g / 162 g
Umweltkonforme Entsorgung über EAR geregelt
zusätzliche Technische Daten Genius Hx:
Spannungsversorgung für externe
Module z.B. Funkmodul
zusätzliche Batterie 3,6 V / 2,2 Ah
fest eingebaut im Melder
Schnittstelle zur Kommunikation und Spannungsversorgung
externer Module wie z.B. Funkmodul Basis oder Pro
Prozessor größerer Speicher als im Genius H
Ereignisspeicher im Funkmodul und im Rauchwarn-
melder mit Zeitstempel
Maßbild Genius H/Hx Sockel Klebepad (Zubehör)
Fixierklebepad
Einlochmontage
Langlöcher für die
Zweilochmontage
Ø 104
mm
Klebepad zur VdS-geprüften Klebe mon-
47,8
48mm
tage der Rauchwarnmelder Genius H
und Genius Hx auf glatten, ebenen,
unbeschädigten, sauberen, staub-, fettund lösemittelfreien Untergründen.
Zustands- Signalisierungstabelle
Hupe Betriebs LED Zustand Prüftaste Ereignis
Aus blinkt alle 48 Sekunden
(nachts gedimmt)
85 dB (A) dauernd,
blinkt sekündlich Rauchwarnmelder hat
variierender Alarmton
alle 48 Sekunden
blinkt alle 8 Sekunden Rauchwarnmelder hat
kurzer Piep
Aus Doppelblinken alle
48 Sekunden
Aus blinkt alle 48 Sekunden
(nachts gedimmt)
Betrieb ---- Rauchwarnmelder im Normalbetrieb.
Brandrauch detektiert
eine Störung
(z.B. Batt.Low)
Drücken der Prüftaste für
Stummschaltung
Drücken der Prüftaste für
Quittierung
Stummschaltung des Rauchwarnmelders.
Quittierung für 24 h. Bei Batterie Low blinkt die
LED alle 48 Sekunden weiter, bei einer Störung
bleibt die LED aus. Bei einer Störung sollte der
Melder unverzüglich gewechselt werden.
Alarmspeicher Drücken der Prüftaste
um den Alarmspeicher
Rauchwarnmelder war im Alarmzustand. Alarm ist
im Rauchwarnmelder gespeichert.
zu löschen
Betrieb Drücken der Prüftaste Rauchwarnmelder führt den Funktionstest durch.
Plombe (Zubehör)
Bestelldaten
Genius H 31-5000001-06-xx
Genius Hx 31-5000002-05-xx
Zubehör
Klebepadset Genius H/Hx 10 Stück 31-4100001-01-xx
Klebepadset Genius H/Hx 100 Stück 31-4100001-02-xx
Plombenset Genius H/Hx 32 Stück gr 31-4100003-01-xx
Technische Änderungen sowie
Liefermöglichkeiten vorbehalten.
