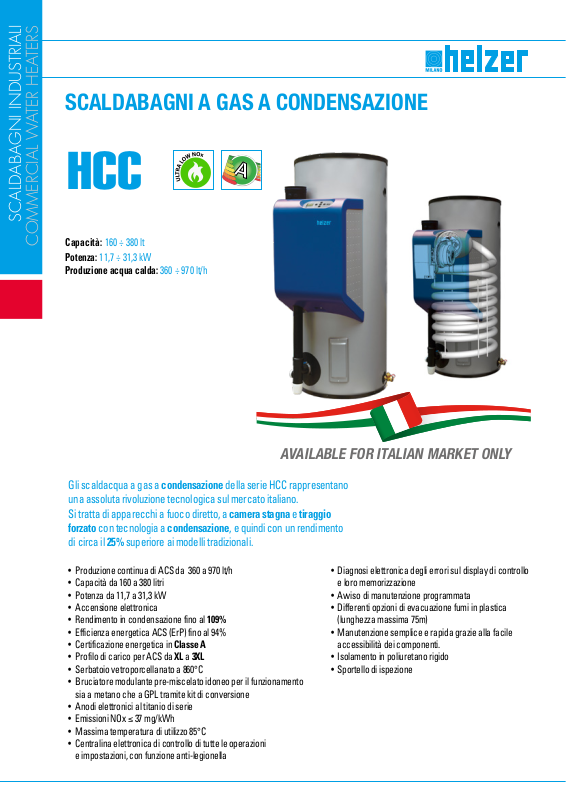

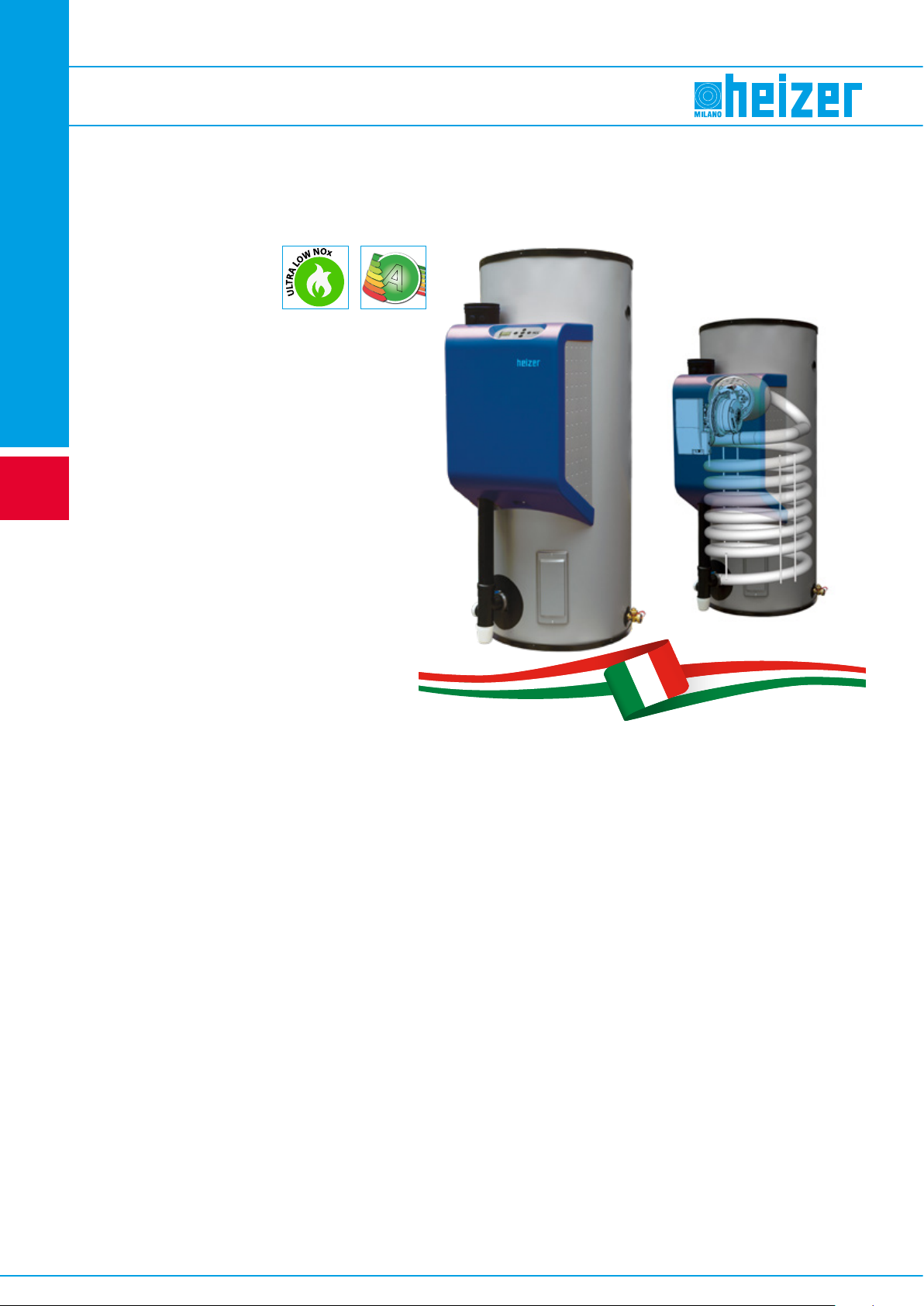

SCALDABAGNI A GAS A CONDENSAZIONE

HCC

SCALDABAGNI INDUSTRIALI

Capacità: 160 ÷ 380 lt

COMMERCIAL WATER HEATERS

Potenza: 11,7 ÷ 31,3 kW Produzione acqua calda: 360 ÷ 970 lt/h

AVAILABLE FOR ITALIAN MARKET ONLY

Gli scaldacqua a gas a condensazione della serie HCC rappresentano una assoluta rivoluzione tecnologica sul mercato italiano. Si tratta di apparecchi a fuoco diretto, a camera stagna e tiraggio forzato con tecnologia a condensazione, e quindi con un rendimento di circa il 25% superiore ai modelli tradizionali.

• Produzione continua di ACS da 360 a 970 lt/h

• Capacità da 160 a 380 litri

• Potenza da 11,7 a 31,3 kW

• Accensione elettronica

• Rendimento in condensazione fino al 109%

• Efficienza energetica ACS (ErP) fino al 94%

• Certificazione energetica in Classe A

• Profilo di carico per ACS da XL a 3XL

• Serbatoio vetroporcellanato a 860°C

• Bruciatore modulante pre-miscelato idoneo per il funzionamento sia a metano che a GPL tramite kit di conversione

• Anodi elettronici al titanio di serie

• Emissioni NOx ≤ 37 mg/kWh

• Massima temperatura di utilizzo 85°C

• Centralina elettronica di controllo di tutte le operazioni e impostazioni, con funzione anti-legionella

• Diagnosi elettronica degli errori sul display di controllo e loro memorizzazione

• Avviso di manutenzione programmata

• Differenti opzioni di evacuazione fumi in plastica (lunghezza massima 75m)

• Manutenzione semplice e rapida grazie alla facile accessibilità dei componenti.

• Isolamento in poliuretano rigido

• Sportello di ispezione

Page 2

Certificazione energetica in Classe A

Rendimento in condensazione fino al 109%

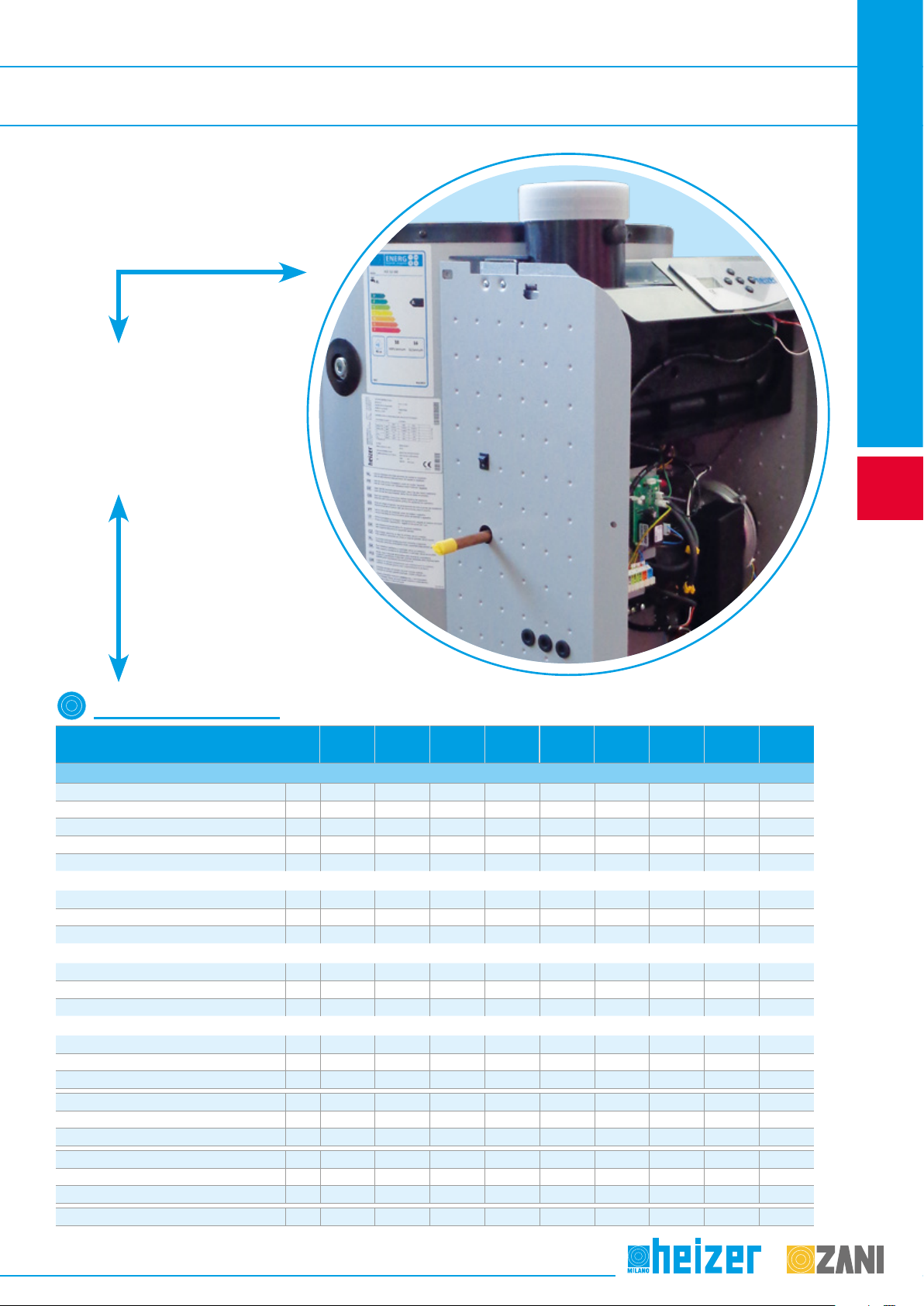

SPECIFICHE TECNICHE

MODELLO

GENERALE

Capacità lt lt 160 160 200 200 245 245 285 285 380

Rendimento in condensazione % 107 106 109 106 107 106 108 107 108

Peso kg 95 95 106 106 120 120 136 136 155

Pressione massima d'esercizio bar 8 8 8 8 8 8 8 8 8

Alimentazione elettrica V 230 230 230 230 230 230 230 230 230

CATEGORIA GAS 2H-G20 - METANO

Portata termica kW 11.7 19.1 11.9 19.1 23.5 30.7 23.8 31.0 31.3

Consumo di gas m

Temperatura fumi ( max) °C 42 61 42 61 57 65 57 65 65

CATEGORIA GAS 3B/P-G30 - GPL

Portata termica kW 12.9 21.2 13.2 21.2 26.1 34.1 26.3 34.5 34.8

Consumo di gas m

Temperatura fumi ( max) °C 39 56 39 56 55 59 55 59 59

PRODUZIONE ISTANTANEA DI ACQUA CALDA (T

Capacità immediata di erogazione ∆T=28°C lt 260 270 420 430 500 510 630 630 830

30 min. ∆T=28°C / 60 min. ∆T=28°C lt 420 / 600 530 / 820 580 / 760 700 / 900 830 / 1200 930 / 1400 960 / 1400 1100 / 1600 1300 / 1800

Produzione Continua con ∆T=28°C lt/h 360 590 370 590 730 950 740 960 970

Capacità immediata di erogazione ∆T=50°C lt 120 130 220 230 250 260 330 330 440

30 min. ∆T=50°C / 60 min. ∆T=50°C lt 210 / 310 270 / 440 310 / 410 380 / 540 440 / 640 500 / 760 510 / 720 570 / 840 680 / 950

Produzione Continua con ∆T=50°C lt./h 210 330 210 330 410 530 410 540 540

Capacità immediata di erogazione ∆T=70°C lt 60 70 140 150 150 160 210 210 280

30 min. ∆T=70°C / 60 min. ∆T=70°C lt 120 / 200 170 / 290 200 / 270 250 / 370 280 / 430 330 / 520 340 / 490 390 / 580 460 / 650

Produzione Continua con ∆T=70°C lt/h 150 240 150 240 290 380 300 390 390

Tempo di riscaldamento ∆T=28°C / ∆T=50°C min 17 / 31 11 / 19 27 / 47 17 / 30 16 / 29 13 / 22 20 / 35 16 / 27 20 / 36

HCC

12-160

/h 1.2 1.9 1.2 1.9 2.3 3.1 2.3 3.1 3.1

/h 0.4 0.6 0.4 0.6 0.8 1.0 0.8 1.0 1.0

ingresso

= 10ºC / T

HCC

20-160

set

= 85ºC)

HCC

12-200

HCC

20-200

HCC

24-245

HCC

32-245

HCC

24-285

HCC

32-285

HCC

32-380

SCALDABAGNI INDUSTRIALI

COMMERCIAL WATER HEATERS

www.zani.it www.heizer.it

Page 3

AVAILABLE FOR ITALIAN MARKET ONLY

SCALDABAGNI INDUSTRIALI

COMMERCIAL WATER HEATERS

IMBALLO

MODELLO

HCC 12-160 HCC 20-160 HCC 12-200 HCC 20-200 HCC 24-245 HCC 32-245 HCC 24-285 HCC 32-285 HCC 32-380

DIMENSIONI

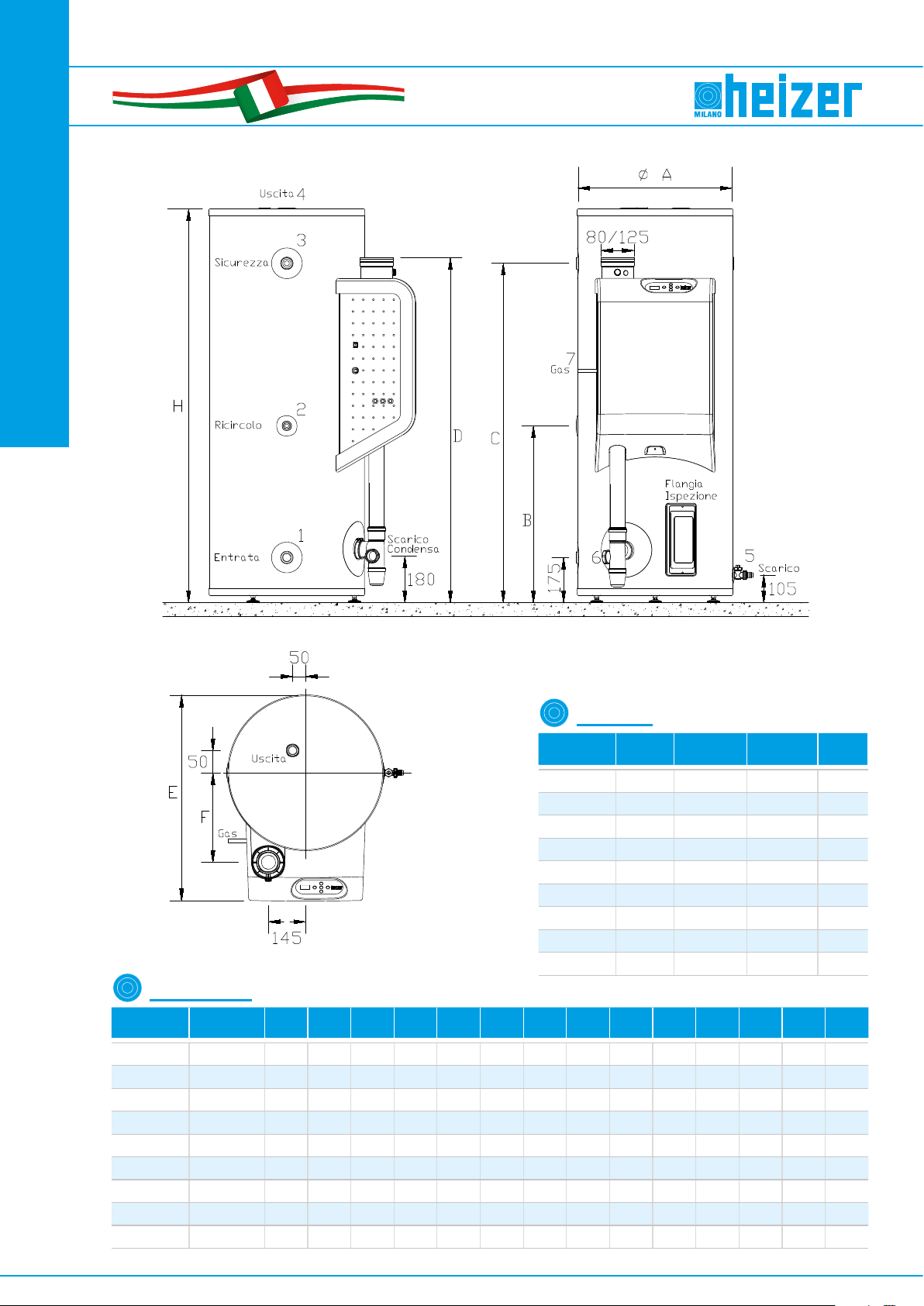

Modello Capacità lt. ØA B C D E F H 1 2 3 4 5 6 7

HCC 12-160 160 HCC 20-160 160 HCC 12-200 200 HCC 20-200 200 HCC 24-245 245 HCC 32-245 245 HCC 24-285 285 HCC 32-285 285 HCC 32-380 380

560 605 1070 1310 780 325 1269 3/4" 3/4" 3/4" 3/4" 3/4"

560 605 1325 1310 780 325 1543 3/4" 3/4" 3/4" 3/4" 3/4"

610 690 1330 1350 830 350 1543 1" 3/4" 1" 1" 3/4"

610 690 1535 1350 830 350 1743 1" 3/4" 1" 1" 3/4"

675 690 1520 1350 895 385 1743 1" 3/4" 1" 1" 3/4"

ALTEZZA mmLUNGHEZZA mmPROFONDITÀ

1462 786 946 114

1694 786 946 122

1694 786 946 136

1894 786 946 153

1894 786 946 172

Ø40 mm Ø15 mm

PESO kg

Page 4

CARATTERISTICHE ECODESIGN

MODELLO

HCC

12-160

HCC

20-160

HCC

12-200

HCC

20-200

AVAILABLE FOR ITALIAN MARKET ONLY

HCC

24-245

HCC

32-245

HCC

24-285

HCC

32-285

HCC

32-380

Emissione di biossido di azoto (Nox)* Rumorosità Proﬁlo di carico ACS Classe di efﬁcienza energetica Efﬁcienza * Consumo giornaliero di elettricità Consumo giornaliero di combustibile Consumo annuale di elettricità Consumo annuale di combustibile Secondo proﬁlo di carico ACS

* Calcolata considerando Gas Naturale (G20)

mg/kWh

dB(A)

kWh

kWh/anno

GJ/anno

22 30 22 30 33 37 33 37 37

41 52 41 52 53 58 53 58 58

XL XL XL XL XXL XXL XXL XXL XXL

A A A A A A A A A

92 92 94 91 92 92 91 90 90

0.175 0.172 0.181 0.182 0.192 0.201 0.207 0.219 0.204

20.526 20.661 19.924 20.853 26.210 26.255 26.414 26.638 26.748

38 37 40 40 42 44 45 48 45

16 16 16 16 21 21 21 21 21

- - - XXL - - - - 3XL

Evacuazione dei fumi della combustione

Lo scarico dei fumi deve avvenire utilizzando dei kit di scarico predisposti, che possono essere coassiali o sdoppiati. Grazie alla bassissima temperatura dei fumi di combustione, dovuta alla tecnologia a condensazione, si possono utilizzare componenti in plastica, e non necessariamente in alluminio o altri materiali. Sono disponibili diverse opzioni di tubazioni, curve ed accessori, da combinarsi fra loro in modo da soddisfare praticamente tutte le diverse necessità di evacuazione. Le eccezionali caratteristiche degli apparecchi consentono di applicare tubazioni fino ad una lunghezza massima di 75 metri.

SCALDABAGNI INDUSTRIALI

COMMERCIAL WATER HEATERS

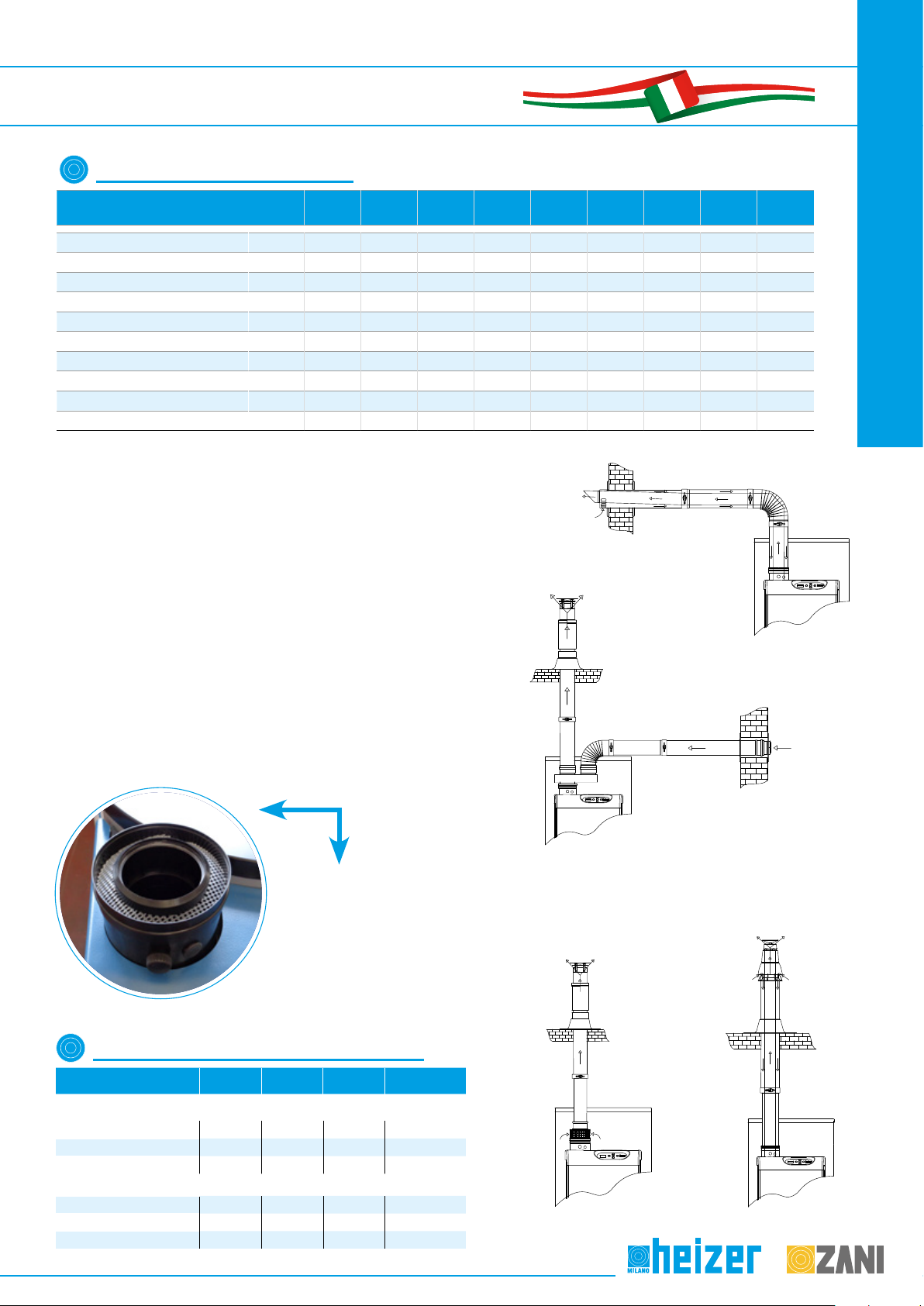

SCARICO ORIZZONTALE

COASSIALE C13

SCARICO

SDOPPIATO C53

Raccordo fumario con presa prelievo fumi

DIAMETRI E LUNGHEZZE SCARICO FUMI

MODELLO

Ø mm

Lungh massima m.

Num. max. curve 45/90°

Lungh massima m.

Lungh. equivalente curva 45° m.

Lungh. equivalente curva 90° m.

HCC 12 160-200

SCARICO COASSIALE

80/125 80/125 80/125 80/125

40 40 40 40

8 8 8 8

SCARICO SDOPPIATO Ø 80

50 50 75 75 1,1 1,1 1,1 1,1 3,9 3,9 3,9 3,9

HCC 20 160-200

HCC 24

245-285

HCC 32

245-285-300

SCARICO VERTICALE

SINGOLO B23

SCARICO VERTICALE

COASSIALE C33
