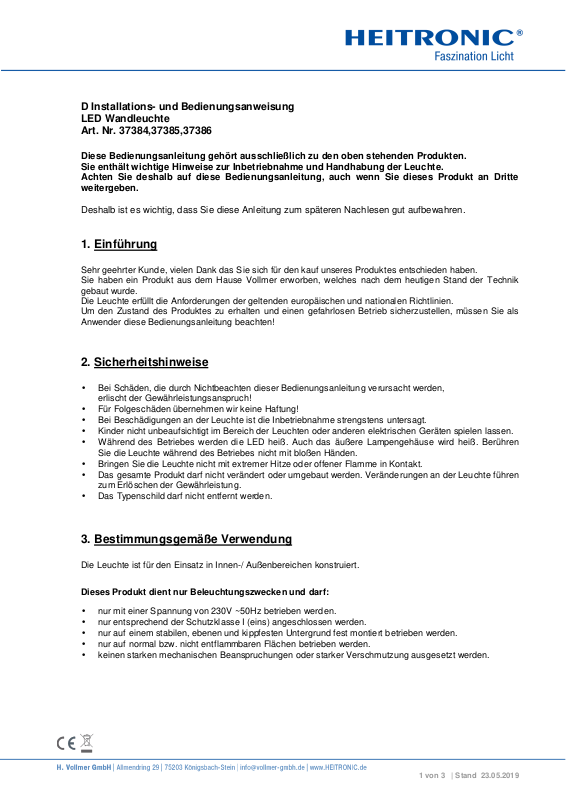

D Installations- und Bedienungsanweisung
LED Wandleuchte
Art. Nr. 37384,37385,37386
Diese Bedienungsanleitung gehört ausschließlich zu den oben stehenden Produkten.
Sie enthält wichtige Hinweise zur Inbetriebnahme und Handhabung der Leuchte.
Achten Sie deshalb auf diese Bedienungsanleitung, auch wenn Sie dieses Produkt an Dritte
weitergeben.
Deshalb ist es wichtig, dass Sie diese Anleitung zum späteren Nachlesen gut aufbewahren.
1. Einführung
Sehr geehrter Kunde, vielen Dank das Sie sich für den kauf unseres Produktes entschieden haben.
Sie haben ein Produkt aus dem Hause Vollmer erworben, welches nach dem heutigen Stand der Technik
gebaut wurde.
Die Leuchte erfüllt die Anforderungen der geltenden europäischen und nationalen Richtlinien.
Um den Zustand des Produktes zu erhalten und einen gefahrlosen Betrieb sicherzustellen, müssen Sie als
Anwender diese Bedienungsanleitung beachten!
2. Sicherheitshinweise
• Bei Schäden, die durch Nichtbeachten dieser Bedienungsanleitung verursacht werden,
erlischt der Gewährleistungsanspruch!
• Für Folgeschäden übernehmen wir keine Haftung!
• Bei Beschädigungen an der Leuchte ist die Inbetriebnahme strengstens untersagt.
• Kinder nicht unbeaufsichtigt im Bereich der Leuchten oder anderen elektrischen Geräten spielen lassen.
• Während des Betriebes werden die LED heiß. Auch das äußere Lampengehäuse wird heiß. Berühren
Sie die Leuchte während des Betriebes nicht mit bloßen Händen.
• Bringen Sie die Leuchte nicht mit extremer Hitze oder offener Flamme in Kontakt.
• Das gesamte Produkt darf nicht verändert oder umgebaut werden. Veränderungen an der Leuchte führen
zum Erlöschen der Gewährleistung.
• Das Typenschild darf nicht entfernt werden.
3. Bestimmungsgemäße Verwendung
Die Leuchte ist für den Einsatz in Innen-/ Außenbereichen konstruiert.
Dieses Produkt dient nur Beleuchtungszwecken und darf:
• nur mit einer Spannung von 230V ~50Hz betrieben werden.
• nur entsprechend der Schutzklasse I (eins) angeschlossen werden.
• nur auf einem stabilen, ebenen und kippfesten Untergrund fest montiert betrieben werden.
• nur auf normal bzw. nicht entflammbaren Flächen betrieben werden.
• keinen starken mechanischen Beanspruchungen oder starker Verschmutzung ausgesetzt werden.
1 von 3 | Stand 23.05.2019
Page 2
4. Vor der Installation/Inbetriebnahme
• Die Leuchte darf nur außerhalb der Verpackung betrieben werden.
• Nehmen Sie die Leuchte vorsichtig aus der Verpackung.
• Bevor Sie die Wandleuchte in Betrieb nehmen, versichern Sie sich, dass diese auf dem Transportweg
nicht beschädigt wurde. Bei Beschädigung an elektrischen Teilen darf die Leuchte nicht betrieben
werden. Reparaturen dürfen ausschließlich durch den Elektro-Fachmann ausgeführt werden.
• Verpackungsmaterial von Kindern und Haustieren fernhalten. Erstickungsgefahr!
5. Installation/Inbetriebnahme
• Dieses Produkt darf ausschließlich von einer qualifizierten Elektrofachkraft installiert werden.
• Vor der Installation müssen die gebäudeseitigen Anschlussleitungen spannungsfrei geschaltet und
gegen Wiedereinschalten gesichert werden. Lösen Sie hierzu den entsprechenden Sicherungsautomaten
der Hausinstallation aus.
• Achten Sie darauf, dass der Untergrund geeignet ist das Gewicht der Leuchte dauerhaft und zuverlässig
zu tragen.
• Halten Sie das Lampengehäuse an die gewünschte Montageposition und markieren Sie die Bohrlöcher.
Zur Befestigung der Leuchte verwenden Sie geeignete Schrauben. Achten Sie darauf, dass keine
Leitungen beschädigt werden.
• Schließen Sie nun die Anschlussleitungen der Hausinstallation an die Schraubklemmen der Leuchte an.
Schließen Sie zuerst den grün-gelben Schutzleiter und danach die beiden anderen Leitungen an. In der
Regel ist das braune (oder schwarze) Kabel der Phasenleiter, schließen Sie diesen an die mit „L“
gekennzeichnete Klemme an. Der blaue Leiter muss an die mit „N“ gekennzeichnete Klemme angeschlossen werden.
• Kabel nicht knicken; bitte darauf achten, dass die Kabel und Stecker frei von Zug- und Drehkräften sind.
Schützen Sie alle Kabel und Isolierungen vor eventuellen Beschädigungen.
• Kontrollieren Sie nochmals den ordnungsgemäßen Anschluss.
• Schalten Sie den Sicherungsautomaten der Hausinstallation wieder ein.
6. Funktionsstörungen
Leuchte schaltet nicht ein
• Leuchte über den Wandschalter eingeschaltet?
• Kontrolle der angeschlossenen Leitungen
2 von 3 | 23.05.2019
Page 3
7. Technische Daten
Artikel Anschluss LED-Leuchte
37384
37385
37386
230 V ~ AC,
50 ~ 60 Hz
230 V ~ AC,
50 ~ 60 Hz
230 V ~ AC,
50 ~ 60 Hz
4 W, 145lm, 3000K IP 54 I
9 W, 400m, 3000K IP 54 I
9 W, 390lm, 3000K IP 54 I
Schutz-
art
Schutz-
klasse
8. Pflege
• Schalten Sie erst das gesamte Produkt spannungsfrei und lassen es abkühlen, bevor Sie Reinigungs-
oder Pflegemaßnahmen an dem Produkt vornehmen.
• Reinigen Sie das Produkt regelmäßig - nur mit einem leicht angefeuchteten, weichen und fusselfreien
Tuch. Beachten Sie eventuell beiliegende Hinweise.
9. Entsorgung
• Elektronik-Altgeräte müssen den öffentlichen Sammelstellen zugeführt werden und dürfen nicht als
Hausmüll entsorgt werden.
3 von 3 | 23.05.2019
