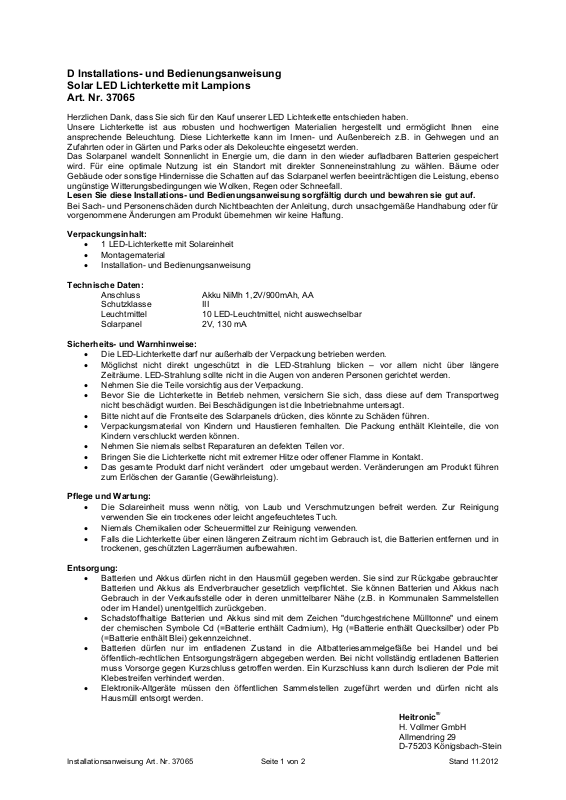

D Installations- und Bedienungsanweisung

Heitronic

®

Solar LED Lichterkette mit Lampions
Art. Nr. 37065

Herzlichen Dank, dass Sie sich für den Kauf unserer LED Lichterkette entschieden haben.
Unsere Lichterkette ist aus robusten und hochwertigen Materialien hergestellt und ermöglicht Ihnen eine
ansprechende Beleuchtung. Diese Lichterkette kann im Innen- und Außenbereich z.B. in Gehwegen und an
Zufahrten oder in Gärten und Parks oder als Dekoleuchte eingesetzt werden.
Das Solarpanel wandelt Sonnenlicht in Energie um, die dann in den wieder aufladbaren Batterien gespeichert
wird. Für eine optimale Nutzung ist ein Standort mit direkter Sonneneinstrahlung zu wählen. Bäume oder
Gebäude oder sonstige Hindernisse die Schatten auf das Solarpanel werfen beeinträchtigen die Leistung, ebenso
ungünstige Witterungsbedingungen wie Wolken, Regen oder Schneefall.

Lesen Sie diese Installations- und Bedienungsanweisung sorgfältig durch und bewahren sie gut auf.

Bei Sach- und Personenschäden durch Nichtbeachten der Anleitung, durch unsachgemäße Handhabung oder für
vorgenommene Änderungen am Produkt übernehmen wir keine Haftung.

Verpackungsinhalt:

 1 LED-Lichterkette mit Solareinheit
 Montagematerial
 Installation- und Bedienungsanweisung

Technische Daten:

Anschluss Akku NiMh 1,2V/900mAh, AA
Schutzklasse III
Leuchtmittel 10 LED-Leuchtmittel, nicht auswechselbar
Solarpanel 2V, 130 mA

Sicherheits- und Warnhinweise:

 Die LED-Lichterkette darf nur außerhalb der Verpackung betrieben werden.
 Möglichst nicht direkt ungeschützt in die LED-Strahlung blicken – vor allem nicht über längere

Zeiträume. LED-Strahlung sollte nicht in die Augen von anderen Personen gerichtet werden.

 Nehmen Sie die Teile vorsichtig aus der Verpackung.
 Bevor Sie die Lichterkette in Betrieb nehmen, versichern Sie sich, dass diese auf dem Transportweg

nicht beschädigt wurden. Bei Beschädigungen ist die Inbetriebnahme untersagt.

 Bitte nicht auf die Frontseite des Solarpanels drücken, dies könnte zu Schäden führen.
 Verpackungsmaterial von Kindern und Haustieren fernhalten. Die Packung enthält Kleinteile, die von

Kindern verschluckt werden können.

 Nehmen Sie niemals selbst Reparaturen an defekten Teilen vor.
 Bringen Sie die Lichterkette nicht mit extremer Hitze oder offener Flamme in Kontakt.
 Das gesamte Produkt darf nicht verändert oder umgebaut werden. Veränderungen am Produkt führen

zum Erlöschen der Garantie (Gewährleistung).

Pflege und Wartung:

 Die Solareinheit muss wenn nötig, von Laub und Verschmutzungen befreit werden. Zur Reinigung

verwenden Sie ein trockenes oder leicht angefeuchtetes Tuch.

 Niemals Chemikalien oder Scheuermittel zur Reinigung verwenden.
 Falls die Lichterkette über einen längeren Zeitraum nicht im Gebrauch ist, die Batterien entfernen und in

trockenen, geschützten Lagerräumen aufbewahren.

Entsorgung:

 Batterien und Akkus dürfen nicht in den Hausmüll gegeben werden. Sie sind zur Rückgabe gebrauchter

Batterien und Akkus als Endverbraucher gesetzlich verpflichtet. Sie können Batterien und Akkus nach
Gebrauch in der Verkaufsstelle oder in deren unmittelbarer Nähe (z.B. in Kommunalen Sammelstellen
oder im Handel) unentgeltlich zurückgeben.

 Schadstoffhaltige Batterien und Akkus sind mit dem Zeichen "durchgestrichene Mülltonne" und einem

der chemischen Symbole Cd (=Batterie enthält Cadmium), Hg (=Batterie enthält Quecksilber) oder Pb
(=Batterie enthält Blei) gekennzeichnet.

 Batterien dürfen nur im entladenen Zustand in die Altbatteriesammelgefäße bei Handel und bei

öffentlich-rechtlichen Entsorgungsträgern abgegeben werden. Bei nicht vollständig entladenen Batterien
muss Vorsorge gegen Kurzschluss getroffen werden. Ein Kurzschluss kann durch Isolieren der Pole mit
Klebestreifen verhindert werden.

 Elektronik-Altgeräte müssen den öffentlichen Sammelstellen zugeführt werden und dürfen nicht als

Hausmüll entsorgt werden.

H. Vollmer GmbH
Allmendring 29
D-75203 Königsbach-Stein

Installationsanweisung Art. Nr. 37065 Seite 1 von 2 Stand 11.2012

Installation:

Heitronic

®

 Vor dem ersten Gebrauch laden Sie die Akkus mindestens 8 Stunden.
 Suchen Sie eine sehr hell beleuchtete Stelle, möglichst mit direkter Sonneneinstrahlung, um ein

Maximum an Sonnenlicht während den Tagesstunden zu erhalten.

 Jede Bedeckung und Schatten auf der Solareinheit beeinträchtigt die Ladefunktion des Akkus und somit

die Helligkeit und Brenndauer der LEDS.

 Sie haben die Möglichkeit, die Solareinheit mittels des mitgelieferten Erdspießes im Erdreich.
 Bei der Positionierung des Erdspießes im Erdreich beachten sie bitte, keine Gewalt oder zu starken

Druck beim Einstecken ausüben. Bitte benutzen Sie hierfür keinen Hammer oder ähnliches Werkzeug.

 Verlegen Sie die LED-Lichterkette an den gewünschten Ort. Achten Sie auf ausreichende Befestigung

der Lichterkette und dass keine Schäden an den Leuchtmittel, Zuleitungen oder Solareinheit entstehen.
Bei der Verlegung der Kabel sind mögliche Stolpergefahren in Gehbereichen zu berücksichtigen.

 Bei ausreichender Dunkelheit beginnt die LED-Lichterkette zu leuchten. Lichtquellen wie

Straßenlaternen oder sonstige Beleuchtungen können dazu führen, dass sich die LED-Lichtkette nicht
einschaltet. In diesem Fall muss ein neuer Standort festgelegt werden.

 Auswahl des Betriebsart

Die Leuchte kann in 2 Arten betrieben werden, automatisch (C = Dauerlicht) und individuell (B =
Blinklicht).

 Diese LED-Lichterkette ist mit einem Lichtsensor ausgerüstet. Bei Schalterstellung „ON“ schaltet sich die

Lichterkette automatisch bei Sonnenuntergang ein und bei Sonnenaufgang aus.

 Bei nachlassender Akkuleistung, z.B. Leuchtkraft wird schwächer oder kürzere Leuchtdauer, besteht die

Möglichkeit den Akku zu wechseln. Schalten Sie die LED-Lichterkette aus. und entfernen das Oberteil
der Solareinheit vom Unterteil durch Lösen der 4 Schrauben. Nur Akku NiMh 1,2V/900mAh verwenden.
Keine nicht-wiederaufladbare Batterien einsetzen. Beim Einsetzen der neuen Akkus achten Sie bitte auf
die richtige Polung. Nach dem Einsetzen der Akkus setzen Sie das Oberteil wieder auf das Unterteil auf
und verschrauben Sie es wieder.

 Das Typenschild darf nicht entfernt werden.

Montagehinweise:

H. Vollmer GmbH
Allmendring 29
D-75203 Königsbach-Stein

Installationsanweisung Art. Nr. 37065 Seite 2 von 2 Stand 11.2012

GB Installation and operating instructions

Heitronic

®

Solar lighting chain with lampions
Art. No. 37065

Many thanks for deciding to buy our lighting chain.
Our lighting chain is made out of sturdy, high value materials and will provide you with quality lighting. This
lighting chain can be used in outside areas, on paths and access routes, for example, or in gardens and parks, or
as a decorative light.
The solar panel converts sunlight into energy which is then stored in the rechargeable batteries. A location
exposed directly to the rays of the sun has to be selected for optimum use. Trees, buildings, or other obstacles
cast shadows on the solar panel and have a negative effect on performance, unfavourable weather conditions
such as clouds, rain or snow also cause loss of performance.

Please read through installation and operation instructions carefully and keep these in a safe place.

We do not accept liability for damage to persons or property cause by non observation of the instructions,
improper handling or for unauthorized changes made to the product.

Package contents:

 1 LED lighting chain with solar unit
 1 ground spike
 Installation and operating instructions

Technical data:

Connection Rechargeable battery 1.2V/900mAh, AA
Protection class III
Illuminant 10 LED illuminant, not exchangeable
Solar panel 2V, 130mA

Safety and warning notes:

 The LED lighting chain must only be used after it has been taken out of the packaging.
 Do not look directly into the LED - especially for longer periods of time - without protecting your eyes. A

LED beam should not be directed into other people's eyes.

 Take the parts carefully out of the packaging.
 Make sure, before using the lighting chain that it as not been damaged during transportation. Operation

is forbidden if there is damage.

 Please do not press the front side of the solar panel, this could lead to damage.
 Keep packaging materials well away from children and pets. The packaging contains small parts which

can be swallowed by children.

 Never make your own repairs to faulty parts.
 Do not expose the lighting chain to extreme heat or exposed flames.
 The entire product must neither be changed nor converted. Changes made to the product lead to

invalidation of the guarantee (warranty).

Care and servicing:

 The solar unit must be cleaned free from leaves and dirt if necessary. Use a dry, or slightly damp cloth

for cleaning.

 Never use chemicals or abrasives for cleaning.
 Remove the batteries and store them in a dry, protected storage space if the lighting chain is not used

for a longer period of time.

Disposal:

 Batteries must not be disposed of in the household waste. You are legally obliged, as a final consumer,

to return used batteries. You can hand back batteries after use to the sales point or to its immediate
vicinity (to municipal group collection points or to the trade outlet) for example.

 Batteries containing harmful materials are marked with "crossed out waste bin" and one of the chemical

symbols Cd (= battery contains cadmium), Hg (= battery contains mercury) or Pb (= battery contains
lead).

 Batteries may only be handed over in an empty and drained state into the used battery collection

container at retail outlets and at disposal points organized by the public authorities. Batteries which have
not been completely drained must be protected against short circuiting. A short circuit can be prevented
by insulating the poles with adhesive tapes.

 Old electronic equipment must be brought to public connection points and must not be disposed of as

household waste.

H. Vollmer GmbH
Allmendring 29
D-75203 Königsbach-Stein

Installation instructions Art. No. 37065 Page 1 of 2 Status 11.2012
