Heinner HHPD-V904A++ User guide

HEAT PUMP DRYER

Model: HHPD-V904A++

www.heinner.ro

 Heat pump dryer
 Loading capacity: 9 kg
 Energy class: A++

www.heinner.com 9Kg, 220-240V~50Hz

Icon

Caption

Description

WARNING

Risk of serious injury or death

RISK OF ELECTRIC SHOCK

Dangerous voltage

FIRE

Risk of fire ATTENTION

Risk of injury or material damage

IMPORTANT/NOTE

Information on correct operation of the system

Read the instructions

Hot surface

Thank you for purchasing this product!

I. INTRODUCTION

Before using the appliance, please read carefully this instruction manual and keep it for future

reference.

This instruction manual is designed to provide you with all required instructions related to the
installation, use and maintenance of the appliance.
In order to operate the unit correctly and safety, please read this instruction manual carefully before
installation and usage.

II. CONTENT OF YOUR PACKAGE

 Heat pump dryer
 User manual
 Warranty card

1

www.heinner.com 9Kg, 220-240V~50Hz

III. SAFETY PRECAUTIONS

• This appliance can be used by children aged from 8 years and above
and persons with reduced physical, sensory or mental capabilities or lack
of experience and knowledge if they have been given supervision or
instruction concerning use of the appliance in a safe way and understand
the hazards involved. Children must not play with the appliance. Cleaning
and user maintenance must not be made by children without
supervision.

• This tumble dryer is intended only for household and indoor use. The
warranty will be void in case of commercial use.

• Use this product only for laundry with a label that indicates it is suitable
for drying.

• The manufacturer will not accept responsibility for damages resulting
from incorrect use or transport.

• The service life time of your tumble dryer is 5 years. This is the period

during which the spare parts required for the tumble dryer to operate
properly will be commercially available.

• Do not allow floor coverings to obstruct the ventilation openings.

• Installation and repair of the machine should only be made by an

authorised repair agent. The manufacturer cannot be held responsible
for damages resulting from un-authorised repairs.

WARNING: Never spray or pour water onto the dryer to wash it!

There is risk of electric shock!

• Leave at least 3 cm of space between the side and rear walls of the
product and above if you plan on placing your appliance under a
worktop.

• Assembly / disassembly for under-counter installation if neccessary
must be done by an authorised service agent.

• Before installation, check the product for visible damage. Never install
or operate a damaged product.

• Keep pets away from the dryer.

• Fabric softeners, or similar products, should be used in accordance with

the manufacturers instructions.

• Remove all objects from pockets such as lighters and matches.

• The appliance must not be installed behind a lockable door, a sliding

door or a door with a hinge on the opposite side to that of the tumble
dryer, if it prevents the door from being fully opened.

WARNING: In the appliance enclosure or in the built-in structure,

keep ventilation openings clear of obstruction.

2

www.heinner.com 9Kg, 220-240V~50Hz

• Before contacting the local Authorised Service Provider for the
installation of the dryer, check the information in the user manual to
make sure that the electrical installation and water outlet is suitable. If
they are not, call a qualified electrician and a plumber to have the
necessary adjustments made.

• It is the customer’s responsibility to prepare the dryer’s installation

place, as well as the electricity and waste water installation. Before
installation, check the dryer for damage. If damaged, do not have it
installed. Damaged products may endanger your health.

• Install the dryer on a stable and flat surface.

• Run the dryer in a dust-free environment where the air ventilation is

good.

• The clearance between the dryer and the floor should not be reduced
with objects such as carpets, wood or tape.
Do not block the ventilation grills found on the plinth of the tumble dryer.

• The appliance must not be installed behind a lockable door, a sliding
door or a door with a hinge on the opposite side of the tumble dryer, in
such a way that blocks the full opening of the tumble dryer door.

• Once the dryer has been installed, the connections must remain stable.
When installing the dryer, make sure that the rear surface is not leaning
on anything (e.g. tap, socket).

• The operating temperature of the dryer is +5°C to +35°C. If operated
out of this temperature range, the performance of the dryer will be
affected negatively and the product will be damaged.

• Be careful when carrying the product since it is heavy. Always wear
safety gloves.

• Always install the product should be placed against a wall.

• The rear surface of the product should be placed against the wall.

• When the product is placed on a stable surface, use a water level to

check if it is fully stable. If not, adjust the feet until it becomes steady.
Repeat this process every time you relocate the product.

• Do not place the dryer onto the power cable.

SAFETY INSTRUCTIONS

This section contains safety instructions that will help protect you from
risk of personal injury or property damage. Failure to follow these
instructions will void any warranty.

1.1. Electrical Safety

• The appliance must not be supplied through an external switching
device, such as a timer, or connected to a circuit that is regularly switched
on and off by a utility.

• Do not touch the power plug with wet hands. Always pull the plug to
unplug the product, otherwise, there will be risk of an electric shock.

• Connect the dryer to a grounded socket with fuse protection. Have the
earth connection installed by a qualified electrician. Our company cannot
be held responsible for damages/losses resulting from using the dryer
without an earth connection as required by local regulations.

• The voltage and the allowable fuse protection are indicated on the type
plate.(For the type plate, please see 3. Overview)

• Voltage and frequency values indicated on the type plate must be equal
to the mains voltage and frequency value in your house.

• Unplug the dryer when it is not used for an extended period, and
before installation, maintenance, cleaning and repair, otherwise, the
dryer may get damaged.

3

www.heinner.com 9Kg, 220-240V~50Hz

• The plug socket must be freely accessible at all times after installation.
a. A damaged power cord/plug can cause fire or give you an electric
shock. When damaged it must be replaced, this should only be done by
qualified personnel.

To avoid the risk or fire or electric shock, do not use extension

cords, multi sockets or adapters to connect the dryer to mains power.

1.2. Children's Safety

• This appliance is not intended for use by persons (including children)

with reduced physical, sensory or mental capabilities, or lack of
experience and knowledge, unless they have been given supervision or
instruction concerning use of the appliance by a person responsible for
their safety.s

• This appliance can be used by children aged from 8 years and above

and persons with reduced physical, sensory or mental capabilities or lack
of experience and knowledge if they have been given supervision or
instruction concerning use of the appliance in a safe way and understand
the hazards involved. Children must not play with the appliance. Cleaning
and user maintenance must not be made by children without
supervision.

• Do not leave children unattended near the machine.

• Children might lock themselves in the machine resulting in risk of

death.

• Do not allow children to touch the glass door during operation. The

surface becomes extremely hot and may cause skin damage.

• Keep packaging material away from children.

• Poisoning and irritation may occur if detergent and cleaning materials

are consumed or come into contact with the skin and eyes.

• Keep cleaning materials out of the reach of children Electrical products
are dangerous for children.

• Keep children away from the product while it is running.

• To prevent children from interrupting the dryer cycle, you can use the

child lock to avoid any changes in the running programme.

• Do not allow children to sit/climb on or climb inside the product.

1.3. Product Safety

Due to risk of fire, the following laundry items and products should never

be dried in the dryer:

• Do not dry unwashed items in the tumble dryer.

• Items that have been soiled with substances such as cooking oil,

acetone, alcohol, petrol, kerosene, spot removers, turpentine, waxes and
wax removers should be washed in hot water with an extra amount of
detergent before being dried in the tumble dryer.

• Cleaning cloths and mats that have residues of flammable cleaning
agents or acetone, gas, patrol, stain remover, turpentine, candle, wax,
wax remover or chemicals.

• Laundry that has residues of hair sprays, nail polish remover and similar
substances.

• Laundry on which industrial chemicals have been used for cleaning
(such as chemical cleaning).

4

www.heinner.com 9Kg, 220-240V~50Hz

• Laundry that has any kind of foam, sponge, rubber or rubber-like parts
or accessories. These include latex foam sponge, shower caps,
waterproof fabrics, fitted clothes and foam pillows.

• Items with filling and damaged items (pillows or jackets). Foam
protruding from these items might catch fire during the drying process.

• Operating the dryer in environments that contain flour or coal dust may
cause explosion.

Attention: Underwear that contains metal reinforcements should
not be put in the dryer. The dryer may be damaged if metal
reinfoircements come loose ad break off during drying.

FIRE:R290

Risk of fire and damage!

This product contains enviromental friendly but flammable R290 gas. Keep open
flame and fire sources away from the product.

1.4. Correct Use

ATTENTION: Never stop a tumble dryer before the end of the
drying cycle unless all items are quickly removed and spread out so that
the heat is dissipated.

ATTENTION: Make sure that pets do not enter the dryer. Check the
inside of the dryer before using it.

ATTENTION: Superheating of clothes inside of the dryer can occur if you

cancel the programme or in the event of a power failure whilst the dryer is
running. This concentration of heat can cause self-combustion so always
activate the Refresh programme to cool down or quickly remove all laundry from
the dryer in order to hang them up and dissipate the heat.

• Use the dryer only for household drying and to dry fabrics with a label
that indicates they are suitable for drying. All other uses are out of the
scope of intended use and are prohibited.

• The warranty will be void in case of any commercial use.

• This appliance is designed to be used inside domestic residences only,

and should be placed on a straight and stable surface.

• Do not lean against or sit on the door of the dryer. The dryer may tip
over.

5

www.heinner.com 9Kg, 220-240V~50Hz

• To maintain a temperature that will not harm the laundry (e.g. to
prevent the laundry from catching fire), a cooling process starts after the
heating process. After this, the programme ends. At the end of the
programme, always remove the laundry promptly.

ATTENTION: Never use the dryer without a lint filter or with a damaged lint

filter.

Lint filters must be cleaned after each use as indicated in 6.1. Cleaning the
Lint Filter.

• Lint filters must be dried after wet cleaning. Wet filters might cause
malfunction during the drying process.

• Lint accumulation must not to be allowed around the tumble dryer (not
applicable for appliances intended to be vented to the exterior of the
building).

IMPORTANT: The clearance between the dryer and the floor should not be

reduced with objects such as carpets, wood or panel, otherwise, sufficient air
intake cannot be ensured for the machine.

• The maximum load capacity is 9 kilograms (dry laundry).

• Do not install the dryer in rooms where there is risk of freezing. Freezing

temperatures negatively affect the dryers performance.Condensation that
freezes in the pump and hose may cause damage.

1.5. Installing On Top Of a Washing Machine

ATTENTION: A washing machine cannot be placed on the dryer. Pay attention to

the warnings below when installing the dryer on a washing machine.

ATTENTION: The dryer can only be placed on washing machines that have a

same capacity and above.

• To use the dryer on the washing machine, a fixing part must be used
between the two products. The fixing part must be attached by an
Authorised Service Provider.

• When the dryer is placed on the washing machine, the total weight of
these products may reach almost 150 kilograms (when loaded). Place the
products on a solid floor that has a load bearing capacity!

Appropriate installation table for washing machine and tumble dryer

Tumble
dryer
(depth)

Washing machine

37 cm

42 cm

53 cm

56 cm

59 cm

85 cm

56 cm x x

ok

ok

ok

ok

61 cm x x x ok

ok

ok

In order to put the dryer machine onto the washing machine, a special stacking kit is
required as an optional extra. Please contact customer service to acquire. The
assembly instruction will be served together with the stacking kit.

6

www.heinner.com 9Kg, 220-240V~50Hz

1. Before contacting the local Authorised Service Provider for the installation of the dryer,

check the information in the user manual to make sure that the electrical installation
and water outlet is suitable. If they are not, call a qualified electrician and a plumber to
have the necessary adjustments made.

2. It is the customer’s responsibility to prepare the dryer’s installation place, as well as

the electricity and waste water installation. Before installation, check the dryer for
damage. If damaged, do not have it installed. Damaged products may endanger your
health.

3. Install the dryer on a stable and flat surface.

4. Run the dryer in a dust-free environment where the air ventilation is good.

5. The clearance between the dryer and the floor should not be reduced with objects

such as carpets, wood or tape.

6. Do not block the ventilation grills found on the plinth of the tumble dryer.

7. The appliance must not be installed behind a lockable door, a sliding door or a door

with a hinge on the opposite side of the tumble dryer, in such a way that blocks the full
opening of the tumble dryer door.

8. Once the dryer has been installed, the connections must remain stable. When

installing the dryer, make sure that the rear surface is not leaning on anything (e.g. tap,
socket).

9. The operating temperature of the dryer is +5°C to +35°C. If operated out of thi

temperature range, the performance of the dryer will be affected negatively and the
product will be damaged.

10. Be careful when carrying the product since it is heavy. Always wear safety gloves.

11. Always install the product should be placed against a wall.

12. The rear surface of the product should be placed against the wall.

13. When the product is placed on a stable surface, use a water level to check if it is fully

stable. If not, adjust the feet until it becomes steady. Repeat this process every time
you relocate the product.

14. Do not place the dryer onto the power cable.

VI. INSTALLATION

7

www.heinner.com 9Kg, 220-240V~50Hz

Connection to water outlet (with optional drain hose)

In products with a heat pump unit, water accumulates in the water tank during the drying
process. You must empty the accumulated water after each drying process. Instead of
periodically emptying the water tank, you can also use the water drain hose provided with
the product to directly drain the water outside.

Connecting the Water Discharge
Hose

1. Pull and take out the end of the hose at the back of the dryer. Do not use any tools to
take out the hose.

2. Fit one end of the water discharge hose, which is provided with the product, to the slot
from which you have removed the hose.

3. Fix the other end of the water discharge hose directly to the water outlet or sink.

ATTENTION: The hose must be connected in a manner that it cannot be displaced. If

the hose comes out during water discharge, there might be flooding in your house.

IMPORTANT: The water discharge house must be installed at a height of 80cm

maximum.

IMPORTANT: The water discharge hose must not be sent between the outlet and the

product, folded or stepped over.

Adjusting the feet

1. For the dryer to work with less noise and vibration, it must be stable and balanced on

its feet. Adjust the feed to ensure that the product is balanced.

2. Rotate the feet to the right and to the left until the dryer is even and stable.

IMPORTANT: Never remove the adjustable feet.

8

www.heinner.com 9Kg, 220-240V~50Hz

Electrical connection

ATTENTION: There is risk of fire and electric shock.

1. Your dryer is set to 220-240 V and 50 Hz.

2. The mains cable of the dryer is equipped with a special plug. This plug must be

connected to an earthed socket protected by a fuse of 16 Amperes as indicated on the
type plate. The fuse current rating of the power line where the outlet is connected
must also be 16 amperes. Consult a qualified electrician if you do not have such an
outlet or fuse.

3. Our company cannot be held responsible for damages resulting from usage without

earthing.

IMPORTANT: Operating your machine at low voltage values will shorten the service

life and decrease the performance of your machine.

Under counter installation

1. Leave at least 3 cm of space between the side and rear walls of the product and the

underside of the worktop when installing your product under a counter.

2. Assembly / disassembly under the counter if neccessary must be done by authorized

service.

9

www.heinner.com 9Kg, 220-240V~50Hz

VII. PRODUCT DESCRIPTION

1. Upper tray

2. Control panel

3. Loading door

4. Plinth

5. Plinth opening slot

6. Ventillation grills

7. Adjustable feet

8. Plinth cover

9. Type plate

10. Lint filter

11. Drawer cover

10

www.heinner.com 9Kg, 220-240V~50Hz

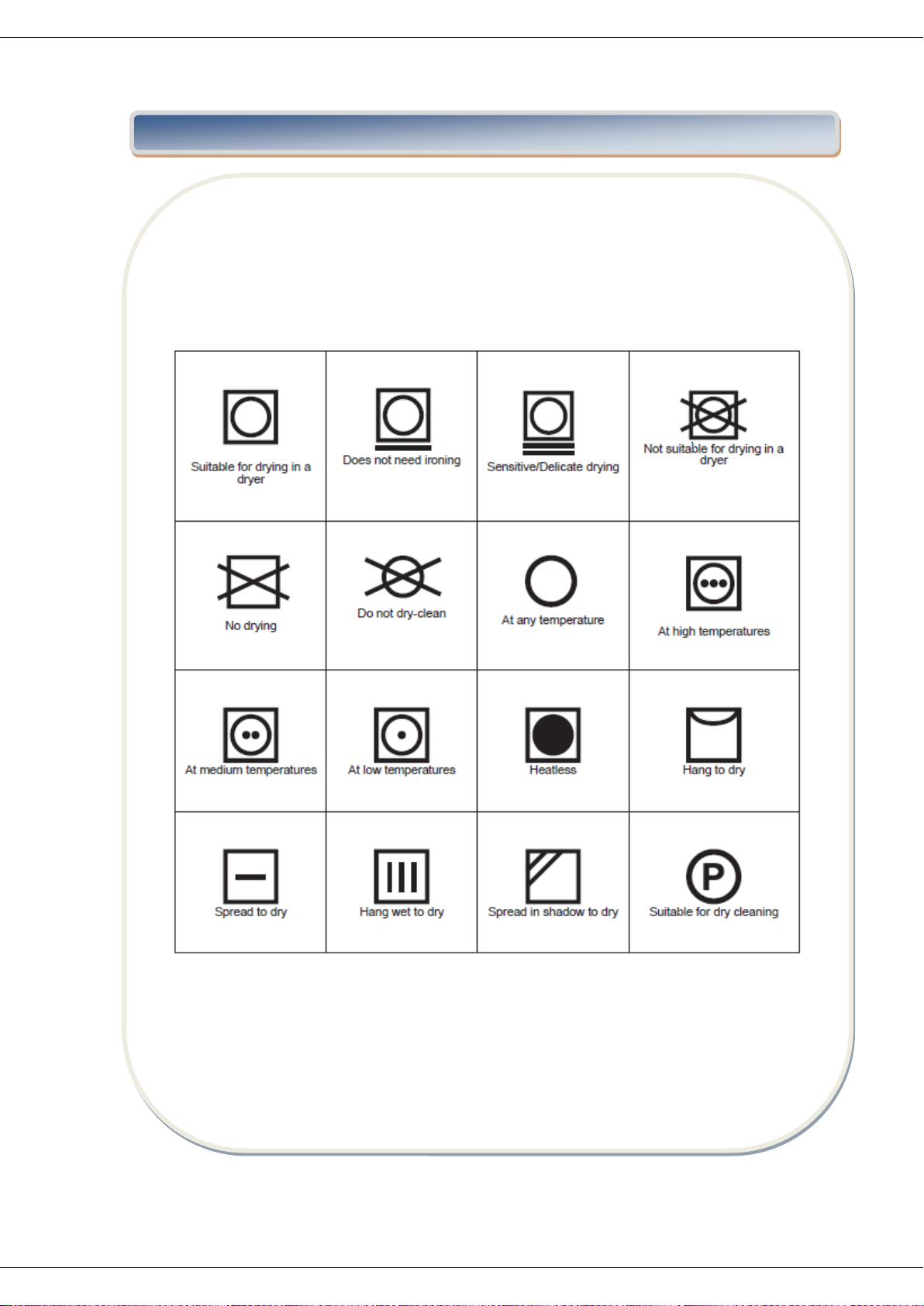

1. Sorting the laundry to be dried

Follow the instructions on the labels of the laundry to be dried. Only dry items that have a
statement/symbol that indicates "they can be dried in a dryer".

• Do not operate the product with load amounts and laundry types other than those given
in 4.3. Load Capacity.

Do not dry thin, multi-layer or thick-layer fabrics together as they dry at different levels. For
this reason, dry clothes together that have the same structure and fabric type. This way,
you can get an even drying result. If you think that the laundry is still wet, you can select a
time programme for additional drying.
Please dry your big (like duvets) and small sizes of laundries seperately in order to not to
have a damp laundries.

VII. USING THE APPLIANCE

www.heinner.com 9Kg, 220-240V~50Hz

IMPORTANT: Delicate fabrics, embroided fabrics, woolen/silk fabrics, clothes made of

delicate and expensive fabrics, airtight clothes and tulle curtains are not suitable for drying
in the dryer.

2. Preparing the laundry to be dried

Risk of explosion and fire!

Remove all objects from pockets such as lighters and matches.

ATTENTION: The drum of the dryer and the fabrics may get damaged.

• The clothes may have become entangled during the washing process.

• Separate them from each other before placing them in the dryer.

• Remove all objects in the pockets of the clothes and apply the following:

• Tie fabric belts, apron laces etc. to each other or use a laundry bag.

• Lock the zips, clasps and fasteners, do up the buttons of covers.

• To get the best drying result, sort the laundry according to the textile type and drying

programme.

• Remove clips and similar metal parts from the clothes.

• Woven goods such as t-shirts and knit clothes generally shrink in the first drying. Use a

protective programme.

• Do not over-dry synthetics. This will cause creases.

• When washing the laundry to be dried, adjust the amount of softener according to the

data from the manufacturer of the washing machine.

3. Load capacity

Follow the instructions in the "Programme selection and consumption table". (See: 5.2
Programme selection and consumption table). Do not load the product with more laundry
than the capacity values specified in the table.

IMPORTANT: It is not recommended to load the dryer with more laundry than the

amount shown in the figure. When overloaded, the drying performance of the dryer will
decrease and the dryer and laundry might be damaged.

Laundry

Dry load weight (gr)

Bedsheet

725

Pillowcase

240

Bath towel

700

Hand towel

225

Shirt

190

Cotton shirt

200

Duvet

650

Fabric

400

T-shirt

120

www.heinner.com 9Kg, 220-240V~50Hz

1. Programme selection knob

Use the programme selection knob to select the desired drying programme:

2. Electronic indicator and additional functions

IX. CONTROL PANEL

1. Programme selection knob

2. Electronic indicator and additional functions

Display symbols:

Water tank indicator

Lint filter cleaning warning indicator

Condenser cleaning warning indicator

Time drying

Drying level

Delay start

Anti-crease

Start/Pause

www.heinner.com 9Kg, 220-240V~50Hz

www.heinner.com 9Kg, 220-240V~50Hz

Programme selection and consumption table

Programme

Load
(kg)

Washing machine
spin speed

Approximate amount
of remaining humidity

Duration
(min)

Cotton extra dry

9

1000

60%

215

Cotton cupboard dry

9

1000

60%

208

Cotton iron dry

9

1000

60%

Synthetics cupboard
dry

4.5

800

40%

Synthetics iron dry

4.5

800

40%

66

Delicate 2 600

50%

55

Time drying - -

-

Baby care 3 1000

60%

78

Duvet

2.5

800

60%

140

Sport 4 800

40%

108

Mix 4 1000

60%

112

Wool refresh - -

-

5

Refresh - -

-

10

1200

50%

0.5

1200

50%

Energy consumption values

Programme

Load
(kg)

Washing machine
spin speed

Approximate amount
of remaining humidity

Energy
consumption
values (kWh)

Cotton cupboard dry

9

1000

60%

2.12

Cotton iron dry

9

1000

60%

Synthetics cupboard
dry

4.5

800

40%

Power consumption in the „off mode” P (w)

0.5

Power condumption in the „on mode” P (W)

1.0

The Cotton Cupboard Dry programme is the standard drying programme that can be run
with a full or half load and for which the information is given on the label and product
receipt. This programme is the most energy efficient programme to dry normal wet cotton
clothes.

Express 34’ 1
Shirts 20’

165

85

-

34
20

1,86

0.98

www.heinner.com 9Kg, 220-240V~50Hz

3. Auxiliary functions
Options:
Drying Level - The humidity level obtained after drying can be increased by 3 levels. This way,

level of required dryness can be selected. The levels that can be selected other than the
standard setting: 1, 2, 3. After selection, the LED of the relevant drying level will turn on.
Anti-crease - If you select the "Anti-Crease" option and do not open the door of the dryer at
the end of the programme, the 1-hour anti-crease phase will extend to 2 hours. After
selecting the Anti Crease option, you will hear an audible warning. You can press the same
button again to cancel the option. If you open the door or press the Start/Pause key while
the anti-crease step is in progress, the said step will be cancelled.
Delayed start - You can delay the start time of the programme by selecting the 1-hour to
23-hour option. You can activate the desired delay time by pressing the Start/Pause button.
When the time is up, the selected programme will start automatically. During the delay time,
options compatible with the programme can be activated/deactivated. Long pressing on
Delayed Start button changes delay time continuously.
Buzzer Cancel - The dryer gives an audible warning when program selection knob is turned,
buttons are pressed and at the end of programme. To cancel the warnings, press and hold
the "Anti-Crease Option" button for 3 seconds. When you press the button, you will hear an
audible warning that the option has been cancelled.
Time drying - When knob is positioned to Time Drying programme, option can be selected
by pressing Time Drying option button and program starts by pressing Start/Pause button.
Long pressing on tme dyring button changes time continuously.
Child lock - There is a child lock option to avoid changes in the programme flow when keys
are pressed during the programme. To activate the child lock, press and hold the "Delayed
Start" and "Anti-Crease" keys simultaneously for 3 seconds. When the child lock is active, all
keys will be deactivated. Child lock will be deactivated automatically at the end of the

programme. When activating/deactivating the child lock, ‘‘CL’’ will visualize on display for 2

sec and then becomes off; and an audible warning will be heard. Warning; when the product
is running or the child lock is active, if you turn the programme selection knob, you will hear
an audible warning and ‘‘CL’’ will visualize on display for 2 sec and then becomes off. Even if
you set the programme knob to another programme, the previous programme will continue
running. To select a new programme, you need to deactivate the child lock and then set the
programme selection knob to ‘‘Off’’ position. Then, you can select and start the desired
programme.

www.heinner.com 9Kg, 220-240V~50Hz

The Start/Pause LED will flash during programme selection.Press the Start/Pause button to
start the programme. The Start/Pause LED that indicates that the programme has started
and the drying LED will come on.

Programme

Description

Cotton extra dry

This programme dries thick and multi-layer fabrics, such as cotton
towels, bedsheets, pillowcases, bathrobes, at a high temperature to
allow you to place them in a closet.

Cotton cupboard
dry

This programme dries cotton pyjamas, underwear, tablecloths etc. to
allow you to place them in a closet.

Cotton iron dry

This programme dries cotton laundry to prepare it for ironing.
Laundry removed from the machine will be damp.

Synthetics
cupboard dry

This programme dries synthetics, such as shirts, t-shirts, blouses, at a
lower temperature compared to the cottons programme to allow you
to place them in a closet.

Synthetics iron
dry

This programme dries synthetics, such as shirts, t-shirts, blouses, at a
lower temperature compared to the cottons programme to prepare
them for ironing. Laundry removed from the machine will be damp

Delicate

This programme dries thin clothes like shirts, blouses and silk
garments at a low temperature to make them ready to wear.

Time drying

To reach the required drying level at a low temperature, you can use
the time programmes of 10 min. to 180 min. Regardless of the drying
level, the programme stops at the desired time.

Baby care

This programme dries delicate infant clothes at a low temperature to
make them ready to wear.

Duvet

This programme is used to dry duvet

Sport

Sport program is used for synthetic sport laundries like shorts, t-shirts
at low temperature.

Mix

This programme dries cotton-synthetic mixed garments that do not
discolour to make them ready to wear

Wool refresh

Wool refresh helps wool textiles to remove excess water after
washing by applying low temperature and gentle movements of
drum.

Refresh

This programme provides ventilation for 10 minutes without applying
heat to help freshen up your garments

IMPORTANT: Do not open the loading door while the programme is running. If you

have to open the door, do not keep it opne for a long time.

IX. USING PROGRAMMES

Express 34’ 1 kg of cotton shirts spun at a high speed in the washing machine

are dried in 34 minutes.

Shirts 20’ 2 to 3 shirts are ready for to be ironed in 20 minutes.

www.heinner.com 9Kg, 220-240V~50Hz

PROGRAMME PROGRESS

During the Programme

If you open the door when the programme is running, the product will switch to standby
mode. Once the door has been closed, press the Start/Pause key to resume the
programme.

Do not open the loading door when the programme is running. If you have to open the
door, do not keep it open for a long time.

Programme End
Once the programme is over, the warning LEDs for Start/Pause, water tank level, filter

cleaning and condenser cleaning will turn on. Additionally, an audible warning will be given
at the end of the programme. You can remove the laundry to make the machine ready for
a new load.

IMPORTANT: Clean the lint filter after every programme. Empty the water tank after

every programme.

IMPORTANT: If you do not take out the laundry after the programme has ended, the

1-hour Anti Crease phase will automatically be activated. This programme rotates the drum
at regular intervals to prevent creases.

Drum Light Information

• This product includes LED Drum Light.

• The light works automatically when you open the door. And closes itself after a while

automatically.

• It is not an adjustable option for user to open or close it.

• Please do not try to replace or modify the LED Light.

www.heinner.com 9Kg, 220-240V~50Hz

Programmes

Options

Anti-crease

Delayed
start

End of cycle/ buzzer
cancel

Child lock

Drying level

Cotton extra
dry

Cotton
cupboard dry

Cotton iron
dry

Synthetics
cupboard dry

Synthetics iron
dry

Delicate

X

Time drying

X

Baby care

Duvet

X

Sport

Mix

Wool refresh

X

Refresh

X

X

X

Express 34’
Shirts 20’

www.heinner.com 9Kg, 220-240V~50Hz

IMPORTANT: Do not use industrial chemicals to clean your dryer. Do not use a dryer

that has been cleaned with industrial chemicals.

1. Cleaning the lint filter

IMPORTANT: Do not forget to clean the lint filter after each use.

To clean the lint filter:

VIII. CLEANING AND MAINTENANCE

1. Open the loading door.

2. Pull up the lint filter to remove it.

3. Open the outer filter.

4. Clean the outer filter by rou hands or

using a soft cloth.

5. Open the inner filter.

6. Clean the inner filter by your hands or

using a soft cloth.

7. Close the filters and fit the hooks.

8. Place inner filter inside of outer filter.

9. Refit the lint filter.

After the dryer has been used for a certain
period of time, if you encounter a layer that
will cause obstruction on the filter surface,
wash the filter with warm water to clean
the layer. Dry the filter thoroughly before
reinstalling it again.

www.heinner.com 9Kg, 220-240V~50Hz

2. Emptying the water tank

3. Cleaning the heat exchanger

IMPORTANT: Clean the heat exchanger when you see the warning “Heat Exchanger

cleaning”.

IMPORTANT: EVEN IF THE “HEAT EXCHANGER CLEANING WARNING LED” IS NOT ON:

CLEAN THE HEAT EXCHANGER AFTER EVERY 30 DRYING PROCESSES OR ONCE A MONTH.

1. Pull the drawer cover and carefully take out
the tank.

2. Empty the water in the tank.

3. If there is lint accumulated on the discharge
cap in the tank, clean it with water.

4. Refit the water tank.

IMPORTANT: Never remove the water

tank when the programme is running. The
water condensed in the water tank is not
suitable for human consumption.

IMPORTANT: Do not forget to empty the

water tank after each use.

If the drying process is completed, open the loading door and
wait for it to cool down.

1. Open the kick plate cover as shown.

2. Unlock the exchanger cover by turning in the direction
shown with arrows.

3. Take out the exchanger cover as shown.

4. Clean the front surface of the exchanger as shown.

5. Fit the exchanger cover as shown.

6. Lock the exchanger cover by turning in the direction shown
with arrows.

7. Close the kick plate cover as shown.

WARNING: DO NOT CLEAN WITH BARE HANDS SINCE THE

EXCHANGER FINS ARE SHARP. THEY MAY HURT YOUR HANDS.

www.heinner.com 9Kg, 220-240V~50Hz

4. Cleaning the humidity sensor

IMPORTANT: CLEAN THE METAL SURFACES OF THE SENSOR 4 TIMES A YEAR.

IMPORTANT: Do not use metal tools to clean the metal surfaces of the sensor.

WARNING: Due to the risk or fire and explosion, do not use solution agents, cleaning

agents or similar products when cleaning the sensors.

5. Cleaning the inner surface of the loading door

IMPORTANT: DO NOT FORGET TO CLEAN THE INNER SURFACE OF THE LOADING

DOOR AFTER EACH DRYING PROCESS.

Open the loading door of the dryer and clean all of the inner surfaces and the gasket with a
soft, damp cloth.

Inside the machine, there are humidity
sensors that detect whether the laundry is
dry or not.
To clean the sensors:

1. Open the loading door of the machine.

2. If the machine is still hot due to the drying
process, wait for it to cool down.

3. Using a soft cloth soaked in vinegar, wipe
the metal surfaces of the sensor and dry
them.

www.heinner.com 9Kg, 220-240V~50Hz

PROBLEM

REASON

SOLUTION

The drying process takes a
long time.

The surface of the lint filter
might be clogged.

Wash the filter with lukewarm water.

The condenser might be
clogged.

Wash the condenser.

The ventilation grills in
front of the machine might
be closed.

Open the door/windows to prevent
the room temperature from rising too
much.

There might be a layer of
limescale on the humidity
sensor

Clean the humidity sensor.
The dryer might be

poverloaded with laundry.

Do not overload the dryer.

The laundry might be
insufficiently spun.

Select a higher spin speed on your
washing machine.

Laundry comes out damp at
the end of the drying process.

The laundry that comes out hot at the end of the drying process
generally feels more humid.

The programme used might
not be suitable for the type
of laundry.

Check the care labels on the laundry
items, select a suitable programme for
the type of laundry and additionally,
use the time programmes.

The surface of the lint filter
might be clogged.

Wash the filter with lukewarm water

The condenser might be
clogged.

Wash the condenser.

The dryer might be
overloaded with laundry.

Do not overload the dryer.

The laundry might be
insufficiently spun.

Select a higher spin speed on your
washing machine.

IX. TROUBLESHOOTING

Your dryer is fitted with systems that continuously perform checks during the drying process
to take the necessary measures and warn you in case of any malfunction.

WARNING: If the problem persists even if you have applied the steps in this section,

please contact the your dealer or an Authorised Service Provider. Never try to repair a
nonfunctional product.

www.heinner.com 9Kg, 220-240V~50Hz

PROBLEM

REASON

SOLUTION

The dryer cannot be opened
or the programme cannot be
started. The dryer does not
get activated when adjusted.

The dryer might not be plugged
in.

Make sure that the plug is fitted in the
socket.

The loading door might be
open.

Make sure that the loading door is
properly closed.

You might not have set a
programme or pressed the
Start/Pause key.

Make sure that the programme has
been set and the dryer is not in the
Standby (Pause) mode.

Child lock might be active.

Deactivate the child lock.

The programme has been
interrupted for no reason

The loading door might not be
closed properly.

Make sure that the loading door is
properly closed.

There might have been a power
failure.

Press the Start/Pause key to start the
programme.

The water tank might be full.

Empty the water tank.

Clothes have shrunk, felted or
deteriorated.

The programme used might not
be suitable for the type of
laundry.

Check the care labels on the laundry
items, select a suitable programme for
the type of laundry.

Water leaking from
the loading door.

There might be lint
accumulated on the inner
surfaces of the loading door
and on the surfaces of the
gasket of the loading door.

Clean the inner surfaces of the loading
door and the surfaces of the gasket of
the loading door.

The loading door opens on its
own.

The loading door might not be
closed properly.

Push the loading door until you hear
the closing sound

The water tank warning
symbol is on/flashing.

The water tank might be full.

Empty the water tank.

The water discharge hose might
be bent.

If the product is connected directly to
the water outlet, check the water
discharge hose

The filter cleaning warning
symbol is on.

The lint filter might be unclean.

Clean the filter.

The filter cleaning warning
symbol is flashing.

The filter seat might be clogged
by lint.

Clean the filter seat.

There might be a layer that
causes obstruction on the
surface of the lint filter.

Wash the filter with lukewarm water.
The condenser might be
clogged.

Wash the condenser.

www.heinner.com 9Kg, 220-240V~50Hz

X. AUTOMATIC FAULTS

Your tumble dryer is equipped with a built-in fault detection system, indicated by a
combination of flashing operation lights. The most common failure codes are shown below.

ERROR CODE

SOLUTION

E03 /

Empty the water tank, if problem does not solved, contact the
nearest authorised service agent.

E04

Contact the nearest authorised service agent.

E05

Contact the nearest authorised service agent.

E06

Contact the nearest authorised service agent.

TECHNICAL SPECIFICATIONS

Brand

HEINNER

Model name

HHPD-V904A++

Height

Min: 845 mm / Max: 855 mm*

Width

596 mm

Depth

609mm

Capacity (max.)

9 kg**

Net weight (with plastic door)

46,8 kg

Net weight (with glass door)

48,8 kg

Voltage

220-240 V

Power

1000 W

*Min. height: Height with the adjustable feet not used. Max. height: Height with the
adjustable feet extended to the maximum.

**Dry laundry weight before washing.

IMPORTANT: To improve the quality of the dryer, technical specifications are subject

to change without prior notice.

IMPORTANT: The values declared have been obtained in a laboratory environment

according to the relevant standards. These values may change depending on the
environmental conditions and use of the dryer.

E07 Contact the nearest authorised service agent.
E08 There may be voltage fluctuation in mains.Wait until voltage is

appropriate for working range.

www.heinner.com 9Kg, 220-240V~50Hz

XI. ENERGY EFFICIENCY

You should operate the dryer to full capacity, but make sure that it is not overloaded.

• When the laundry is being washed, the spin speed should be at the highest level possible. This will

shorten the drying time and reduce energy consumption.

• Make sure that the same kinds of laundry are dried together.

• Please follow the recommendations in the user manual for programme selection.

• For air circulation, leave an appropriate clearance on the front and back sides of the Dryer. Do not cover

the grills on the front side of the machine.

• Unless necessary, do not open the door of the machine when drying. If you have to open it, do not keep

it open for a long time.

• Do not add new (wet) laundry during the drying process.

• Hairs and lint that detach from the laundry and merge in the air are collected by the "Lint Filters". Please

make sure that the filters are cleaned before and after each use.

• For models with a condenser, make sure that the condenser is cleaned at least once a month or after

each 15 uses.

• During the drying process, the environment where the dryer is installed must be well ventilated.

ATTENTION:

1. Due to safety reasons, legislation forces a room of at least 1 m³ per 8 g refrigerant for

such equipment. For 150 g propane, the minimum allowed room size would be 18.75 m³.

2. Coolant :Risk of fire/risk of poisoning/risk of material damage and damage to the

appliance. The appliance contains refrigerant which, although it is environmentally friendly,
is flammable R290. Failure to dispose of it properly may result in a fire or poisoning. Dispose
of the appliance properly and do not damage the pipes in the refrigerant circuit.

- Type of refrigerant : R290

- Quantity of gas : 150 g

- ODP (Ozone Depletion Potential) : 0

- GWP (Global Warning Potential) : 3

3. Risk of explosion or fire. Remove any cigarette lighters and matches from pockets.

4. Do not place the dryer near open fires and ignition sources.

www.heinner.com 9Kg, 220-240V~50Hz

PRODUCT FICHE HEAT PUMP DRYER HHPD-V904A++

Brand

Heinner

Model

HHPD-V904A++

Rated capacity (kg)

9

Type of Tumble dryer

Heat pump

Energy efficiency class

A++

Annual energy consumption (kWh)

259

Model type (automatic / non-automatic)

Automat

Energy Consumption of the standard cotton programme at full load
(kWh)

2.12

Energy Consumption of the standard cotton programme at partial
load (kWh)

1,19

Power consumption of the off-mode for the standard cotton
programme at full load PO (W)

0,5

Power consumption of the left-on mode for the standard cotton
programme at full load PL (W)

1

The duration of the left mode on (min)

N/A

Standard cotton programme

(3)

-

Programme time of the standard cotton programme at full load , T

dry

208

Programme time of the standard cotton programme at partial load ,
T

dry1/2

116

Weighted programme time of the standard cotton programme at full
and partial load (Tt)

155

Condensation efficiency class

(4)

B

Average condensation efficiency of the standard cotton programme at
full load C

dry

81%

Average condensation efficiency of the standard cotton programme at
partial load C

dry1/2

81%

Weighted condensation efficiency of the standard cotton programme
at full load and partial load Ct

81%

Sound power level for the standard cotton programme at full load

(5)

65

Built-in

No

XII. PRODUCT FICHE

(1) Scale from A+++ (most efficient) to D (least efficient)

(2)Energyconsumption based on 160 drying cycles of the standard cotton programme at full and partial load,and

the consumption of the low-power modes. Actual energy consumption per cycle will depend on how the

appliance is used.

(3) “Cotton cupboard dry programme” used at full and partial load is the standard drying programme to which

the information in the label and the fiche relates, that this programme is suitable for drying normal wet cotton

laundry and that it is the most efficient programme in terms of energyconsumption for cotton

(4) Scale from G (least efficient) to A (most efficient)

(5) Weighted average value - L wA expressed in dB(A) re 1 pW

www.heinner.com 9Kg, 220-240V~50Hz

Environment friendly disposal

You can help protect the environment!

Please remember to respect the local regulations: hand in the non-working electrical equipment’s to

an appropriate waste disposal center.

HEINNER is a registered trademark of Network One Distribution SRL. Other brands and product

names are trademarks or registered trademarks of their respective holders.

No part of the specifications may be reproduced in any form or by any means or used to make any

derivative such as translation, transformation, or adaptation without permission from NETWORK

ONE DISTRIBUTION.

Copyright © 2013 Network One Distibution. All rights reserved.

www.heinner.com, http://www.nod.ro
http://www.heinner.com, http://www.nod.ro

Importer: Network One Distribution

Marcel Iancu Street, 3-5, Bucharest, Romania

Tel: [phone], www.heinner.com , www.nod.ro
This product is in conformity with norms and standards of European Community

www.heinner.com 9Kg, 220-240V~50Hz

USCATOR DE RUFE CU POMPA DE CALDURA

Model: HHPD-V904A++

www.heinner.ro

 Uscator de rufe cu pompa de caldura
 Capacitate: 9 kg
 Clasa energetica: A++

www.heinner.com 9Kg, 220-240V~50Hz

Pictogramă

Titlu

Descriere

AVERTISMENT

Risc de vătămare gravă sau deces

RISC DE ELECTROCUTARE

Tensiune periculoasă

INCENDIU

Risc de incendiu

ATENȚIE

Risc de vătămare sau de daune materiale

IMPORTANT/NOTĂ

Informații privind funcționarea corectă a sistemului

Citiți instrucțiunile

Suprafață fierbinte

Vă mulțumim pentru alegerea acestui produs!

I. INTRODUCERE

Înainte de a utiliza acest aparat, citiți cu atenție manualul de instrucțiuni și păstrați-l pentru
consultări ulterioare.

Acest manual este conceput pentru a vă oferi toate instrucţiunile necesare referitoare la instalarea,
utilizarea şi întreţinerea aparatului.
Pentru utilizarea corectă şi în siguranţă a aparatului, vă rugam să citiţi cu atenţie acest manual de
instrucţiuni, înainte de instalare şi utilizare.

II. CONȚINUTUL PACHETULUI DUMNEAVOASTRĂ

 Uscator de rufe cu pompa de caldura
 Manual de utilizare
 Certificat de garanție

www.heinner.com 9Kg, 220-240V~50Hz

III. MASURI DE PRECAUTIE

• Acest produs poate fi folosit de copii cu vârsta de peste 8 ani și de
persoane cu capacități fizice, senzoriale sau mentale reduse sau lipsă de
experiență și cunoștințe, cu condiția să fie supravegheați sau instruiți cu
privire la utilizarea în siguranță a produsului și la pericolele asociate cu
acesta. Copiii nu trebuie să se joace cu aparatul. Curățarea și întreținerea
nu trebuie efectuată de copii fără supraveghere.

• Acest uscător este destinat exclusiv uzului casnic și în interior. Garanția
va fi nulă în cazul utilizării comerciale.

• Utilizați acest produs numai pentru rufe a căror etichetă indică faptul că

sunt potrivite pentru uscare.

• Producătorul nu își asumă răspunderea pentru daunele rezultate din

folosirea sau transportul incorect.

• Nu permiteți materialelor care acoperă podeaua să obstrucționeze
deschiderile de ventilație.

• Instalarea și repararea aparatului trebuie efectuate numai de către un
agent autorizat de reparații. Producătorul nu poate fi tras la răspundere
pentru daunele rezultate din reparațiile neautorizate.

AVERTISMENT: Nu pulverizați sau nu turnați niciodată apă pe uscător pentru

a-l spăla! Există riscul de șoc electric!

• Lăsați cel puțin 3 cm de spațiu liber între produs pereții laterali,
peretele din spate și deasupra, dacă intenționați să plasați aparatul sub o
suprafață de lucru.

• Dacă este necesară montarea / dezasamblarea în caz de instalare sub
un blat, aceasta trebuie efectuată de un agent autorizat de service.

• Înainte de instalare, verificați ca aparatul să nu prezinte semne vizibile
de deteriorare. Nu instalați niciodată un produs deteriorat.

• Țineți animalele de companie departe de uscător.

• Balsamurile de rufe sau produsele similare trebuie utilizate în
conformitate cu instrucțiunile producătorului.

• Scoateți toate obiectele din buzunare, cum ar fi brichete și chibrituri.

• Aparatul nu trebuie instalat în spatele unei uși care poate fi blocată, al
unei uși glisante sau al unei uși cu balamale pe partea opusă celei a
uscătorului, dacă se împiedică deschiderea ușii.

AVERTISMENT: Mențineți orificiile de ventilație libere, fără obstrucții, în jurul

aparatului sau în structura încorporată.

• Înainte de a contacta Furnizorul Local de Service autorizat pentru
instalarea uscătorului, verificați informațiile din manualul de utilizare
pentru a vă asigura că instalația electrică și orificiul de evacuare a apei
sunt adecvate. Dacă nu sunt, contactați un electrician calificat și un
instalator pentru a efectua ajustările necesare.

• Clientul este responsabil să pregătească locul de instalare a uscătorului,
precum și electricitatea și instalație de canalizare. Înainte de instalare,
verificați ca uscătorul să nu prezinte semne de deteriorare. Dacă este
deteriorat, nu îl instalați. Produsele deteriorate vă pot pune în pericol
sănătatea.

www.heinner.com 9Kg, 220-240V~50Hz

• Montați uscătorul pe o suprafață stabilă și plată.

• Porniți uscătorul într-un mediu fără praf, unde ventilația aerului este
bună.

• Distanța dintre uscător și podea nu trebuie să fie micșorată cu obiecte
precum covoare, lemn sau bandă adezivă.

• Nu blocați grilajul de ventilație aflat la baza plintei uscătorului.

• Aparatul nu trebuie instalat în spatele unei uși care poate fi închisă,
unei uși glisante sau unei uși cu balamale pe partea opusă a uscătorului,
astfel încât să blocheze deschiderea completă a ușii uscătorului.

• După ce uscătorul a fost instalat, racordurile trebuie să rămână stabile.
La instalarea uscătorului, asigurați-vă că suprafața din spate nu se sprijină
pe nimic (de ex. robinet, priză).

• Temperatura de funcționare a uscătorului este de la +5°C la +35°C. Dacă
este utilizat în afara acestui interval de temperatură, performanța
uscătorului va fi afectată negativ și produsul se va deteriora.

• Aveți grijă când transportați produsul deoarece este greu. Purtați
întotdeauna mănuși de protecție.

• Instalați întotdeauna produsul la perete.

• Suprafața din spate a produsului trebuie îndreptată spre perete.

• Când produsul este așezat pe o suprafață stabilă, utilizați un boloboc
pentru a verifica dacă acesta este complet stabil. Dacă nu, ajustați
picioarele până când devin stabile. Repetați acest proces de fiecare dată
când mutați produsul.

• Nu așezați uscătorul pe cablul de alimentare.

www.heinner.com 9Kg, 220-240V~50Hz

INSTRUCŢIUNI DE SIGURANŢĂ
Această secțiune conține instrucțiuni de siguranță care vă vor ajuta să vă
protejați de riscul de vătămare corporală sau de daune materiale.
Nerespectarea acestor instrucțiuni va anula orice garanție.

1.1. Siguranță electrică

• Aparatul nu trebuie alimentat printr-un dispozitiv extern de comutare, cum ar
fi un cronometru, sau conectat la un circuit care este pornit și oprit în mod

regulat de un serviciu public.

• Nu atingeți ștecherul cu mâinile ude. Trageți întotdeauna ștecherul pentru a
scoate din priză produsul, în caz contrar, există riscul unui șoc electric.

• Conectați uscătorul la o priză cu împământare cu protecție de siguranțe.
Împământați priza cu ajutorului unui electrician calificat. Compania noastră nu
poate fi trasă la răspundere pentru daunele/pierderile rezultate din utilizarea
uscătorului fără împământare conform reglementărilor locale.

• Tensiunea și protecția permisă a siguranței sunt indicate pe plăcuța de
identificare.(Pentru plăcuța de identificare, consultați secțiunea 3. Privire de

ansamblu)

• Valorile de tensiune și de frecvență indicate pe plăcuța de identificare trebuie
să fie egale cu valoarea tensiunii și a frecvenței rețelei din locuința dvs.

• Deconectați uscătorul dacă nu este utilizat pe o perioadă îndelungată și
înainte de instalare, întreținere, curățare și reparații, în caz contrar uscătorul se

poate deteriora.

• Priza trebuie să fie liber accesibilă în orice moment după instalare.

Un cablu de alimentare/stecher deteriorat poate provoca incendiu sau va poate

provoca soc electric. Dacă este deteriorat, trebuie înlocuit; acest lucru trebuie

efectuat numai de personal calificat.

Pentru a evita riscul de incendiu sau șocul electric, nu utilizați prelungitoare,

prize multiple sau adaptoare pentru a conecta uscătorul la rețeaua de alimentare.

1.2. Siguranța copiilor

• Acest produs nu este destinat utilizării de către persoane (inclusiv copii) cu
capacități fizice, senzoriale sau mentale reduse, sau lipsite de experiență și
cunoștințe, decât dacă au fost supravegheate sau instruite cu privire la
utilizarea în siguranță a produsului și la pericolele asociate cu acesta, de o
persoană responsabilă de siguranța lor.

• Acest produs poate fi folosit de copii cu vârsta de peste 8 ani și de persoane
cu capacități fizice, senzoriale sau mentale reduse sau lipsă de experiență și
cunoștințe, cu condiția să fie supravegheați sau instruiți cu privire la utilizarea
în siguranță a produsului și la pericolele asociate cu acesta. Copiii nu trebuie să

se joace cu aparatul. Curățarea și întreținerea nu trebuie efectuată de copii fără
supraveghere.

• Nu lăsați copiii nesupravegheați lângă aparat.

• Copiii s-ar putea bloca în aparat, ducând la riscul de deces.

• Nu permiteți copiilor să atingă ușa de sticlă în timpul funcționării. Suprafața
devine extrem de fierbinte și poate provoca leziuni ale pielii.

• Mențineți materialele de ambalare departe de copii.

• Poate apărea otrăvirea și iritarea dacă detergenții și materialele de curățare
sunt consumate sau intră în contact cu pielea și cu ochii.

• Păstrați materialele de curățare departe de copii. Produsele electrice sunt

periculoase pentru copii.

• Nu lăsați copiii aproape de produs în timpul funcționării.

www.heinner.com 9Kg, 220-240V~50Hz

• Pentru a împiedica copiii să întrerupă ciclul de uscare, puteți utiliza

dispozitivul de blocare pentru a evita orice modificare a programului de

funcționare.

• Nu permiteți copiilor să se așeze/să urce sau să intre în interiorul produsului.

1.3. Siguranță produs

Din cauza riscului de incendiu, următoarele articole și produse de spălare

nu ar trebui să fie NICIODATĂ uscate în uscător:

• Nu uscați articole nespălate în uscătorul de rufe.

• Articolele care au fost murdărite cu substanțe cum ar fi ulei de gătit, acetonă,
alcool, benzină, kerosen, substanțe de îndepărtare a petelor, terebentină, ceară
și substanțe de îndepărtare a cerii trebuie spălate în apă fierbinte cu o
cantitate suplimentară de detergent înainte de a fi uscate în uscător.

• Cârpele de curățat și covorașele care au reziduuri de agenți de curățare
inflamabili sau acetonă, gaz, benzină, substanțe de îndepărtare a petelor,
terebentină, lumânare, ceară, substanțe de îndepărtare a cerii sau produse

chimice.

• Rufele care are reziduuri de spray-uri de păr, dizolvant pentru lacul de unghii
și substanțe similare.

• Rufele pe care au fost folosite chimicale industriale pentru curățare (cum ar fi
curățarea chimică).

• Rufele care au orice tip de spumă, burete, cauciuc sau părți de cauciuc sau
accesorii. Acestea includ burete din spumă de latex, căști de baie, țesături
impermeabile, haine cu capse și perne de spumă.

• Articolele cu elemente de umplere și deteriorate (perne sau jachete). Spuma
care iese din aceste articole ar putea să ia foc în timpul procesului de uscare.

• Utilizarea uscătorului în medii care conțin făină sau praf de cărbune poate

provoca explozie.

ATENȚIE: Lenjeria de corp care conține întărituri metalice nu trebuie pusă
în uscător. Uscătorul poate fi deteriorat dacă întăriturile metalice se desprind
și se rup în timpul uscării.

INCENDIU:R290

Pericol de incendiu și de avarii!

Acest produs conține gaz R290, ecologic, dar inflamabil. Feriți produsul de
flacără deschisă și de surse de aprindere.

1.4. Utilizare corectă

ATENȚIE: Nu opriți niciodată un uscător înainte de sfârșitul ciclului de

uscare, cu excepția cazului în care toate articolele sunt îndepărtate rapid și
întinse astfel încât căldura să fie disipată.

ATENȚIE: Asigurați-vă că animalele de companie nu intră în uscător.

Verificați interiorul uscătorului înainte de a-l utiliza.

ATENȚIE: Supra-încălzirea hainelor în interiorul uscătorului poate apărea
dacă anulați programul sau în cazul unei întreruperi a alimentării în timp ce
uscătorul funcționează. Această concentrație de căldură poate provoca
auto-ardere, încât întotdeauna să activați programul de Reîmprospătare pentru
a răci aparatul sau să îndepărtați rapid toate rufele din uscător pentru a le
agăța și a disipa căldura.

www.heinner.com 9Kg, 220-240V~50Hz

• Utilizați uscătorul doar pentru uz casnic și pentru a usca țesăturile cu o
etichetă care indică faptul că sunt potrivite pentru uscare. Toate celelalte
utilizări sunt în afara scopului utilizării prevăzute și sunt interzise.

• Garanția va fi nulă în cazul utilizării comerciale.

• Acest aparat este proiectat pentru a fi utilizat doar în locuințe rezidențiale și
trebuie așezat pe o suprafață dreaptă și stabilă.

• Nu vă sprijiniți sau nu vă așezați pe ușa uscătorului. Uscătorul se poate
răsturna.

• Pentru a menține o temperatură care nu va dăuna rufelor (de ex. pentru a
împiedica rufele să ia foc), procesul de răcire începe după procesul de încălzire.
După aceasta, programul se termină. La sfârșitul programului, scoateți

întotdeauna rufele prompt.

ATENȚIE: Nu utilizați niciodată uscătorul fără filtru de scame sau cu

un filtru de scame deteriorat.

• Filtrele de scame trebuie să fie curățate după fiecare utilizare așa cum
este indicat în 6.1. Curățarea filtrului de scame.

• Filtrele de scame trebuie să fie uscate după curățarea umedă. Filtrele
ude pot provoca defecțiuni în timpul procesului de uscare.

• Nu este permisă acumularea de scame în jurul uscătorului de rufe (nu se
aplică pentru aparatele destinate a fi ventilate în exteriorul clădirii).

IMPORTANT: Distanța dintre uscător și podea nu trebuie să fie
micșorată cu obiecte precum covoare, lemn sau panou, în caz contrar, nu
se asigură o absorbție a aerului suficientă pentru mașină.

• Capacitatea de încărcare maximă este de 8 kilograme (rufe uscate).

• Nu instalați uscătorul în încăperi în care există riscul de îngheț.
Temperaturile de înghețare afectează în mod negativ performanța
uscătorului. Condensul care îngheață pompa și furtunul poate provoca

daune.

1.5. Instalarea deasupra mașinii de spălat

ATENȚIE: O mașină de spălat nu poate fi așezată pe uscător. Luați în

considerare avertismentele de mai jos la instalarea uscătorului pe o
mașină de spălat.

ATENȚIE: Uscătorul poate fi așezat doar pe mașinile de spălat care au

aceeași capacitate sau mai mare.

• Pentru a utiliza uscătorul pe mașina de spălat, trebuie să folosiți o piesă
de fixare între cele două produse. Piesa de fixare trebuie atașată de un

Furnizor Autorizat de Service.

• Când uscătorul este pus pe mașina de spălat, greutatea totală a acestor
produse poate ajunge la aproape 150 de kilograme (când sunt încărcate).
Puneți produsele pe o podea solidă care are capacitate de rezistență la

greutate!

Tabelul corespunzător de instalare pentru mașina de spălat și uscătorul de rufe

Uscător de

rufe
(Adâncime)

Mașină de spălat

37 cm

42 cm

53 cm

56 cm

59 cm

85 cm

56 cm x x

ok

ok

ok

ok

61 cm x x x ok

ok

ok

Pentru a pune uscătorul pe mașina de spălat, este necesar un set special de stivuire ca
extra opțiune. Contactați serviciul clienți pentru a-l obține. Instrucțiunile de asamblare
se vor da împreună cu setul de stivuire.

www.heinner.com 9Kg, 220-240V~50Hz

1. Înainte de a contacta Furnizorul Local de Service autorizat pentru instalarea

uscătorului, verificați informațiile din manualul de utilizare pentru a vă asigura că
instalația electrică și orificiul de evacuare a apei sunt adecvate. Dacă nu sunt,

contactați un electrician calificat și un instalator pentru a efectua ajustările necesare.

2. Clientul este responsabil să pregătească locul de instalare a uscătorului, precum și

electricitatea și instalație de canalizare. Înainte de instalare, verificați ca uscătorul să
nu prezinte semne de deteriorare. Dacă este deteriorat, nu îl instalați. Produsele
deteriorate vă pot pune în pericol sănătatea.

3. Montați uscătorul pe o suprafață stabilă și plată.

4. Porniți uscătorul într-un mediu fără praf, unde ventilația aerului este bună.

5. Distanța dintre uscător și podea nu trebuie să fie micșorată cu obiecte precum

covoare, lemn sau bandă adezivă.

6. Nu blocați grilajul de ventilație aflat la baza plintei uscătorului.

7. Aparatul nu trebuie instalat în spatele unei uși care poate fi închisă, unei uși glisante

sau unei uși cu balamale pe partea opusă a uscătorului, astfel încât să blocheze
deschiderea completă a ușii uscătorului.

8. După ce uscătorul a fost instalat, racordurile trebuie să rămână stabile. La instalarea

uscătorului, asigurați-vă că suprafața din spate nu se sprijină pe nimic (de ex. robinet,
priză).

9. Temperatura de funcționare a uscătorului este de la +5°C la +35°C. Dacă este utilizat în

afara acestui interval de temperatură, performanța uscătorului va fi afectată negativ și

produsul se va deteriora.

10. Aveți grijă când transportați produsul deoarece este greu. Purtați întotdeauna mănuși

de protecție.

11. Instalați întotdeauna produsul la perete.

12. Suprafața din spate a produsului trebuie îndreptată spre perete.

13. Când produsul este așezat pe o suprafață stabilă, utilizați un boloboc pentru a verifica

dacă acesta este complet stabil. Dacă nu, ajustați picioarele până când devin stabile.

14. Repetați acest proces de fiecare data când mutați produsul. Nu așezați uscătorul pe

cablul de alimentare.

IV. INSTALARE

www.heinner.com 9Kg, 220-240V~50Hz

Conectarea la orificiul de evacuare a apei (cu furtun de evacuare opțional)

În produsele cu popma de caldura, apa se acumulează în rezervorul de apă în timpul
procesului de uscare. Trebuie să goliți apa acumulată după fiecare proces de uscare. În loc
de golirea periodică a rezervorului de apă, puteți utiliza și furtunul de evacuare a apei
furnizat împreună cu produsul pentru a drena direct apa în afară.

Conectare la furtunul de evacuare a apei

1. Trageți și scoateți capătul furtunului din spatele uscătorului. Nu folosiți nicio unealtă

pentru a scoate furtunul.

2. Montați un capăt al furtunului de evacuare a apei, care este prevăzut cu produsul, la

fanta din care ați scos furtunul.

3. Fixați celălalt capăt al furtunului de evacuare a apei direct în orificiul de evacuare sau

chiuvetă.

ATENȚIE: Furtunul trebuie să fie conectat astfel încât să nu poată fi deplasat. Dacă

furtunul iese în timpul evacuării, se poate inunda casa.

IMPORTANT: Furtunul de evacuare a apei trebuie montat la o înălțime de maxim 80

cm.

IMPORTANT: Furtunul de evacuare a apei nu trebuie să fie îndoit, pliat sau călcat între

orificiul de ieșire și produs.

Ajustarea picioarelor

1. Pentru ca uscătorul să funcționeze cu mai puțin zgomot și vibrații, acesta trebuie să fie

stabil și echilibrat pe picioare. Reglați picioarele pentru a vă asigura că produsul este
stabil.

2. Rotiți picioarele spre dreapta și spre stânga până când uscătorul este la același nivel și

stabil.

IMPORTANT: Nu scoateți niciodată picioarele reglabile.

www.heinner.com 9Kg, 220-240V~50Hz

Conexiune electrică

ATENȚIE: Există riscul de incendiu și șoc electric.

1. Uscătorul dvs. este setat la 220-240 V și 50 Hz.

2. Cablul de alimentare al uscătorului este prevăzut cu o priză specială. Acest racord

trebuie conectat la o priză cu împământare protejată de o siguranță de 16 Amperi, așa
cum este indicat pe plăcuța de identificare. Valoarea curentă a siguranței pentru cablul
de alimentare conectat la acest ștecher trebuie să fie, de asemenea, de 16 amperi.
Consultați un electrician calificat dacă nu aveți o astfel de priză sau siguranță.

3. Compania noastră nu poate fi trasă la răspundere pentru daunele rezultate din

utilizarea fără împământare.

IMPORTANT: Utilizarea aparatului la valori de joasă tensiune va reduce durata de viață

și va reduce performanța aparatului.

Instalare sub un blat

1. Lăsați cel puțin 3 cm spațiu între pereții laterali și cei din spate ai produsului și partea

inferioară a plăcii de lucru atunci când instalați produsul sub un blat.

2. Dacă este necesară montarea/ dezasamblarea sub un blat, aceasta trebuie efectuată

de un service autorizat.

www.heinner.com 9Kg, 220-240V~50Hz

V. DESCRIEREA PRODUSULUI

1. Tava superioara

2. Panou de control

3. Usa

4. Plinta

5. Fantă de deschidere a plintei

6. Grilaje de ventilație

7. Picioare ajustabile

8. Capac plintă

9. Plăcuța de identificare

10. Filtru de scame

11. Capac sertar

www.heinner.com 9Kg, 220-240V~50Hz

1. Sortarea rufelor de uscat

Urmați instrucțiunile de pe etichetele rufelor de uscat. Doar articolele uscate care au o
declarație/simbol care indică „se pot usca într-un uscător".

• Nu utilizați produsul cu sarcini de încărcare și tipuri de rufe, altele decât cele indicate la

punctul 4.3. Capacitate de încărcare.

Nu uscați țesăturile subțiri, cu straturi multiple sau cu straturi groase laolaltă, deoarece se
usucă la diferite nivele. Din acest motiv, uscați laolaltă hainele care au aceeași structură și
tip de material. În acest fel, puteți obține un rezultat uniform de uscare. Dacă credeți că
rufele sunt încă ude, puteți selecta un program de timp pentru uscare suplimentară.

Vă rugăm să uscați separat articolele de dimensiuni mari (cum ar fi pilotele) și cele de

dimensiuni mici pentru a nu avea rufe umede.

VI. UTILIZAREA PRODUSULUI

www.heinner.com 9Kg, 220-240V~50Hz

IMPORTANT: Țesăturile delicate, țesăturile brodate, țesăturile din lână/ mătase,

hainele din țesături delicate și scumpe, hainele etanșe și perdelele de tul nu sunt potrivite
pentru uscarea în uscător.

2. Pregătirea rufelor de uscat

Pericol de explozie și de incendiu! Scoateți toate obiectele din buzunare, cum ar fi

brichete și chibrituri.

ATENȚIE: Tamburul uscătorului și țesăturile se pot deteriora.

• Hainele s-ar putea să se încurce în timpul procesului de spălare. Separațile una de alta
înainte de a le pune în uscător.

• Scoateți toate obiectele din buzunarele hainelor și procedați în felul următor:

• Legați cordoanele, șireturile de a șorțuri etc. unele și altele sau folosiți un sac pentru rufe.

• Închideți fermoarele, clemele și dispozitivele de fixare, faceți nasturii lenjeriei de pat.

• Pentru a obține cel mai bun rezultat de uscare, sortați rufele în funcție de tipul de textile
și de programul de uscare.

• Scoateți clemele și piesele metalice similare din haine.

• Articolele țesute cum ar fi tricourile și hainele tricotate se micșorează în general la prima
uscare. Utilizați un program de protecție.

• Nu uscați suplimentar articolele sintetice. În caz contrar, fac cute.

• Când spălați rufele care urmează să fie uscate, reglați cantitatea de balsam conform
datelor furnizate de producătorul mașinii de spălat.

3. Capacitate de încărcare

Urmați instrucțiunile din "Selectare program și tabel de consum". (Vezi: 5.2 Selectare
program și tabel de consum). Nu încărcați produsul cu mai multe rufe decât valorile de

capacitate specificate în tabel.

IMPORTANT: Nu se recomandă încărcarea uscătorului cu mai multe rufe decât

cantitatea indicată în imagine. Atunci când supraîncărcați, funcția de uscare a uscătorului
va scădea, iar uscătorul și rufele s-ar putea deteriora.

Rufe

Greutate încărcătură de uscat (gr)

Cearșaf de pat (dublu)

725

Față de pernă

240

Prosop de baie

700

Prosop de mâini

225

Cămașă

190

Cămașă de bumbac

200

Pilote

650

Pantaloni - gabardina

400

Tricou

120

www.heinner.com 9Kg, 220-240V~50Hz

1. Buton de selectare a programului

Utilizați butonul de selectare a programului pentru a selecta programul de uscare dorit:

2. Indicator electronic și funcții suplimentare

VII. PANOU DE CONTROL

1. Buton de selectare a programului

2. Indicator electronic și funcții suplimentare

www.heinner.com 9Kg, 220-240V~50Hz

Simboluri de afișaj:

Indicator de avertizare pentru rezervorul de apă

Indicator de avertizare pentru curățarea filtrului de scame

Indicator de avertizare pentru curățarea condensatorului

Timp uscare

Nivel de uscare

Pornire întârziată

Anti-șifonare

Start/Pauză

Selectare program și tabel de consum

Program

Capacitate
(kg)

Viteză de
centrifugare

Valoarea aproximativă
a umidității rămase

Durata(min)

Uscare prelungita
bumbac

9

1000

60%

215

Uscare bumbac pentru
asezare in dulap

9

1000

60%

208

Uscare bumbac pentru
calcare

9

1000

60%

Uscare sintetice pentru
asezare in dulap

4.5

800

40%

Uscare sintetice pentru
calcare

4.5

800

40%

66

Delicate

2

600

50%

55

Timp uscare

-

-

-

Articole pentru bebelusi

3

1000

60%

78

Pilote

2.5

800

60%

140

Haine sport

4

800

40%

108

Mixt 4 1000

60%

112

Reimprospatare lana

-

- - 5

Reimprospatare

-

- - 10

1200

50%

0.5

1200

50%

Express 34’ 1
Camasi 20’

165

85

-

34
20

www.heinner.com 9Kg, 220-240V~50Hz

Valori consum de energie

Program

Încărcătură

(kg)

Viteza de

centrifugare

Valoarea aproximativă

a umidității rămase

Valori consum de

energie (kWh)

Uscare bumbac pentru așezare

în dulap

9

1000

60%

2.12

Uscare bumbac pentru călcare

9

1000

60%

Uscare sintetice pentru așezare

în dulap

4.5

800

40%

Consumul de energie în modul „oprit“ PO (W)

0.5

Consumul de energie în modul „pornit" PL (W)

1.0

Programul de uscare pentru așezare în dulap a articolelor din bumbac este
programul standard de uscare care poate fi rulat cu sarcină completă sau la jumătate și
pentru care informațiile sunt indicate pe etichetă și pe chitanța produsului. Acest program

este programul cel mai eficient din punct de vedere energetic pentru a usca haine normale
din bumbac ude.

*Program standard pentru clasa de energie (EN 61121: 2013)
Toate valorile din tabel au fost determinate în conformitate cu standardul EN 61121:2013.

Valorile consumului pot varia de la valorile din tabel, în funcție de tipul țesăturii, viteza de
centrifugare, condițiile de mediu și valorile de voltaj.

1,86

0.98

www.heinner.com 9Kg, 220-240V~50Hz

3. Funcții auxiliare
Opțiuni:
Nivel de uscare - Nivelul de umiditate obținut după uscare poate fi mărit cu 3 niveluri. În

acest fel, nivelul de uscăciune necesar poate fi selectat. Nivelele care pot fi selectate în afara
setării standard: 1, 2, 3. După selectare, LED-ul corespunzător nivelului de uscare se va

aprinde.

Anti-șifonare - Dacă selectați opțiunea „Anti-șifonare" și nu deschideți ușa uscătorului la
sfârșitul programului, etapa de anti-șifonare de 1 oră se prelungește la 2 ore. După selectarea
opțiunii Anti-șifonare, veți auzi un avertisment sonor. Puteți apăsa din nou același buton
pentru a anula opțiunea. Dacă deschideți ușa sau apăsați tasta Start/Pause în timp ce etapa
anti-șifonare este în desfășurare, etapa menționată va fi anulată.
Pornire întârziată - Puteți să întârziați ora de începere a programului, selectând opțiunea de
la 1 oră la 23 de ore. Puteți activa timpul de întârziere dorit prin apăsarea butonului

Start/Pause. Când timpul s-a scurs, programul selectat va porni automat. În timpul întârzierii,

opțiunile compatibile cu programul pot fi activate/dezactivate. Apăsarea lungă a butonului
Pornire întârziată modifică în mod continuu timpul de întârziere.
Anulare alarma - Uscătorul scoate un avertisment sonor când este rotit butonul de selectare
a programului, când sunt apăsate butoanele și când programul s-a terminat. Pentru a anula
avertismentele, apăsați și țineți apăsat butonul „Opțiune anti-șifonare" timp de 3 secunde.
Când apăsați butonul, veți auzi un avertisment sonor că opțiunea a fost anulată.
Timp uscare - Când butonul este poziționat în programul Timp uscare, opțiunea poate fi
selectată apăsând butonul pentru opțiunea Timp uscare și programul începe prin apăsarea
butonului Start/Pause. Prin apăsarea lungă a butonului de timp uscare se modifică timpul în

mod continuu.

Blocare acces copii - Există o opțiune de blocare pentru copii pentru a evita modificarea
fluxului programului atunci când tastele sunt apăsate în timpul programului. Pentru a activa
funcția de blocare pentru copii, apăsați și mențineți apăsate simultan tastele „Pornire
întârziată” și „Anti-șifonare” timp de 3 secunde. Când blocarea pentru copii este activă, toate
tastele vor fi dezactivate. Blocarea pentru copii se va dezactiva automat la sfârșitul
programului. La activarea/dezactivarea blocării pentru copii, „CL” se va afișa pe ecran timp de
2 secunde și apoi se va stinge; și se va auzi un avertisment sonor. Avertizare: când produsul
este în funcțiune sau blocarea pentru copii este activă, dacă activați butonul de selectare a
programului, veți auzi un avertisment sonor și „CL” va fi afișat pe ecran timp de 2 secunde.
Chiar dacă setați alt program, programul anterior va continua să funcționeze. Pentru a
selecta un program nou, trebuie să dezactivați blocarea pentru copii, setați selectorul de
programe în poziția „Off”. Apoi, puteți selecta și porni programul dorit.

www.heinner.com 9Kg, 220-240V~50Hz

LED-ul Start/Pause va clipi în timpul selectării programului. Apăsați butonul Start/Pauză
pentru a porni programul. LED-ul Start/Pause care indică faptul că programul a pornit și
LED-ul de uscare se va aprinde.

Program

Descriere

Uscare prelungita
bumbac

Acest program usucă țesăturile groase și cu multe straturi, cum ar fi
prosoape de bumbac, cearșafuri, fețe de pernă, halate de baie, la o
temperatură ridicată pentru a vă permite să le puneți în dulap.

Uscare bumbac
pentru asezare in
dulap

Acest program usucă pijamalele de bumbac, lenjeria de corp, fețele de
masă etc. pentru a vă permite să le puneți în dulap.

Uscare bumbac
pentru calcare

Acest program usucă rufele de bumbac pentru a le pregăti de călcat.
Rufele scoase din mașină vor fi umede.

Uscare sintetice
pentru asezare in
dulap

Acest program usucă sintetice, cum ar fi cămăși, tricouri, bluze, la o
temperatură mai mică în comparație cu programul pentru bumbac
pentru a vă permite să le puneți în dulap.

Uscare sintetice
pentru calcare

Acest program usucă sintetice, cum ar fi cămăși, tricouri, bluze, la o
temperatură mai mică comparativ cu programul de bumbac pentru a le
pregăti de călcat. Rufele scoase din mașină vor fi umede.

Delicate

Acest program usucă hainele subțiri cum ar fi cămăși, bluze și articole de
mătase la o temperatură mică pentru a fi gata de purtat.

Timp uscare

Pentru a atinge nivelul de uscare necesar la o temperatură mică, puteți
utiliza programele de timp de la 10 min. la 180 min. Indiferent de nivelul
de uscare, programul se oprește la ora dorită.

Articole pentru
bebelusi

Acest program usucă haine delicate pentru sugari la o temperatură mică

pentru a le face gata de purtat.

Pilote

Acest program este folosit pentru a usca pilote.

Haine sport

Programul Sport este folosit pentru rufe de sport sintetice, cum ar fi
pantaloni scurți, tricouri la temperaturi mici.

Mixt

Acest program usucă îmbrăcăminte din material mixt, bumbac-sintetice
care nu decolorează, pentru a fi gata de purtat.

Reimprospatare
lana

Reîmprospătarea lânii ajută textilele din lână să elimine excesul de apă
după spălare prin aplicarea unor temperaturi scăzute și mișcări blânde

ale tamburului.

Reimprospatare

Acest program oferă ventilație timp de 10 minute fără a aplica căldură
pentru a ajuta la împrospătarea articolelor de îmbrăcăminte.

IMPORTANT: Nu deschideți ușa în timp ce programul funcționează. Dacă trebuie să

deschideți ușa, nu o țineți deschisă mult timp.

VIII. UTILIZAREA PROGRAMULUI

Express 34’ 1 kg de cămăși de bumbac rotite la viteză mare în mașina de spălat sunt

uscate în 34 de minute.

Camasi 20’ 2 - 3 cămăși sunt pregătite pentru a fi călcate în 20 minute.

www.heinner.com 9Kg, 220-240V~50Hz

MODUL DE FUNCTIONARE AL PROGRAMULUI

În timpul programului

Dacă deschideți ușa când programul este pornit, produsul va trece în modul de așteptare.
Odată ce ușa a fost închisă, apăsați tasta Start/Pause pentru a relua programul. Nu
deschideți ușa de încărcare atunci când programul funcționează. Dacă trebuie să
deschideți ușa, nu o țineți deschisă mult timp.

Sfârșit program

După încheierea programului, se vor aprinde LED-urile de avertizare pentru Start/Pause,
nivelul rezervorului de apă, curățarea filtrului și curățarea condensatorului. În plus, la

sfârșitul programului, va fi emis un avertisment sonor. Puteți scoate rufele pentru a pregăti
aparatul pentru o încărcare nouă.

IMPORTANT: Curățați filtrul de scame după fiecare program. Goliți rezervorul de apă

după fiecare program.

IMPORTANT: Dacă nu scoateți rufele după încheierea programului, etapa Antișifonare

de 1 oră se va activa automat. Acest program rotește tamburul la intervale regulate pentru

a preveni formarea de cute.

Informații privind lumina tamburului

• Acest produs include o lampă cu LED pentru tambur. Lumina se aprinde automat când
deschideți ușa. Și se stinge automat după un timp.

• Utilizatorul nu poate modifica opțiunea la deschiderea sau închiderea ușii.

• Vă rugăm să nu înlocuiți sau modificați lampa cu LED.

www.heinner.com 9Kg, 220-240V~50Hz

Programe

OPȚIUNI

Anti-șifonare

Pornire
întârziată

Anularea
alarmei

Blocare
acces copii

Nivel de uscare

Uscare prelungita
bumbac

Uscare bumbac
pentru asezare in
dulap

Uscare bumbac
pentru calcare

Uscare sintetice
pentru asezare in
dulap

Uscare sintetice
pentru calcare

Delicate

X

Timp uscare

X

Articole pentru
bebelusi

Pilote

X

Haine sport

Mixt

Reimprospatare
lana

X

Reimprospatare

X

X

X

Express 34’
Camasi 20’

www.heinner.com 9Kg, 220-240V~50Hz

IMPORTANT: Nu folosiți substanțe chimice industriale pentru curățarea uscătorului.

Nu utilizați un uscător care a fost curățat cu substanțe chimice industriale.

1. Curățarea filtrului de scame

IMPORTANT: NU UITAȚI SĂ CURĂȚAȚI FILTRUL DE SCAME DUPĂ FIECARE UTILIZARE.

Pentru a curăța filtrul de scame:

IX. CURĂȚARE ȘI ÎNTRETINERE

1. Deschideți ușa.

2. Trageți filtrul de scame.

3. Desfaceti filtrul exterior.

4. Folositi-va mainile si o carpa moale

pentru a curata filtrul exterior.

5. Desfaceti filtrul interior.

6. Inchideti filtrele si fixati carligele.

7. Puneti filtrul interior in interiorul

filtrului exterior.

8. Fixati din nou filtrul de scame.

După ce uscătorul a fost folosit o anumită
perioadă de timp, dacă întâlniți un strat
care va cauza obstrucția suprafeței filtrului,
spălați filtrul cu apă caldă pentru a curăța
stratul. Uscați bine filtrul înainte de a-l

instala din nou.

www.heinner.com 9Kg, 220-240V~50Hz

2. Golirea rezervorului de apă

3. Curățarea schimbatorului de caldura

IMPORTANT: Curățați condensatorul atunci când vedeți avertizarea „Curățarea

schimbătorului de căldură”.

IMPORTANT: CHIAR DACĂ „LED-UL DE AVERTIZARE PENTRU CURĂȚAREA

SCHIMBĂTORULUI DE CĂLDURĂ” NU ESTE APRINS: CURĂȚAȚI SCHIMBĂTORUL DE CĂLDURĂ

LA FIECARE 30 DE PROCESE DE USCARE SAU O DATĂ PE LUNĂ.

1. Trageți capacul sertarului și scoateți cu
grijă rezervorul.

2. Goliți apa din rezervor.

3. Dacă pe capacul de evacuare din rezervor se

acumulează scame, curățați-l
cu apă.

4. Remontați rezervorul de apă.

IMPORTANT: Nu scoateți niciodată rezervorul de

apă când programul se derulează. Apa condensată în

rezervorul de apă nu este bună pentru consumul
uman.

IMPORTANT: Nu uitați să goliți rezervorul de

apă după fiecare utilizare.

Dacă procesul de uscare este finalizat, deschideți ușa de
încărcare și așteptați să se răcească.

1. Deschideți capacul plăcii de protecție ca în imagine.

2. Deblocați capacul schimbătorului rotindu-l în direcția

indicată de săgeți.

3. Scoateți capacul schimbătorului ca în imagine.

4. Curățați suprafața frontală a capacului schimbătorului

ca în imagine.

5. Instalați capacul schimbătorului ca în imagine.

6. Blocați capacul schimbătorului rotindu-l în direcția

indicată de săgeți.

7. Închideți capacul plăcii de protecție ca în imagine.

AVERTISMENT: NU CURĂȚAȚI CU MÂINILE GOALE

DEOARECE PALETELE SCHIMBĂTORULUI SUNT ASCUȚITE. VĂ
PUTEȚI RĂNI.

www.heinner.com 9Kg, 220-240V~50Hz

4. Curățarea senzorului de umiditate

IMPORTANT: CURĂȚAȚI SUPRAFEȚELE METALICE ALE SENZORULUI DE 4 ORI PE AN.

IMPORTANT: Nu folosiți scule metalice pentru a curăța suprafețele metalice ale

senzorului.

AVERTISMENT: Datorită riscului de incendiu și explozie, nu utilizați agenți solubili,

agenți de curățare sau produse similare la curățarea senzorilor.

5. Curățarea suprafeței interioare a ușii de încărcare

IMPORTANT: NU UITAȚI SĂ CURĂȚAȚI SUPRAFAȚA INTERIOARĂ A UȘII DE ÎNCĂRCARE

DUPĂ FIECARE PROCES DE USCARE.

Deschideți ușa de încărcare a uscătorului și curățați toate suprafețele interioare și garnitura
cu o cârpă moale și umedă.

În interiorul mașinii există senzori de
umiditate care detectează dacă rufele sunt

sau nu uscate.
Pentru a curăța senzorii:

1. Deschideți ușa.

2. Dacă mașina este încă fierbinte datorită

procesului de uscare, așteptați să se
răcească.

3. Folosind o cârpă moale înmuiată în oțet,
ștergeți suprafețele metalice ale senzorului
și uscați-le.

www.heinner.com 9Kg, 220-240V~50Hz

PROBLEMA

CAUZA

SOLUTIE

Procesul de uscare durează

mult timp.

Suprafața filtrului de scame
poate fi înfundată.

Spălați filtrul cu apă călduță.

Condensatorul poate fi
înfundat.

Spălați condensatorul.

Grilajele de ventilație din
fața mașinii ar putea fi

închise.

Deschideți ușile/ferestrele pentru a
preveni creșterea prea mare a

temperaturii camerei.

Ar putea fi un strat de
calcar pe senzorul de
umiditate.

Curățați senzorul de umiditate.
Uscătorul poate fi

supraîncărcat cu rufe.

Nu supraîncărcați uscătorul.

Rufele pot fi rotite
insuficient.

Selectați o viteză mai mare de
centrifugare pe mașina dvs. de spălat.

Rufele ies umede la sfârșitul

procesului de uscare.

Rufele care ies fierbinți la sfârșitul procesului de uscare se simt, în

general, mai umede.

Este posibil ca programul

folosit să nu fie potrivit

pentru tipul de rufe.

Verificați etichetele de întreținere ale
articolelor, selectați un program adecvat
pentru tipul de rufe și, în plus, utilizați

programele de timp.

Suprafața filtrului de scame
poate fi înfundată.

Spălați filtrul cu apă călduță.

Condensatorul poate fi
înfundat.

Spălați condensatorul.

Uscătorul poate fi
supraîncărcat cu rufe.

Nu supraîncărcați uscătorul.

Rufele pot fi rotite
insuficient

Selectați o viteză mai mare de
centrifugare pe mașina dvs. de spălat.

X. TROUBLESHOOTING

Uscătorul dvs. este prevăzut cu sisteme care efectuează în mod continuu verificări în timpul
procesului de uscare, pentru a lua măsurile necesare și a vă avertiza în eventualitatea unei
defecțiuni.

AVERTISMENT: Dacă problema persistă chiar dacă ați aplicat pașii din această secțiune,

contactați-vă distribuitorul sau un Furnizor Autorizat de Servicii. Nu încercați niciodată să
reparați un produs nefuncțional.

www.heinner.com 9Kg, 220-240V~50Hz

PROBLEMA

CAUZA

SOLUTIE

Uscătorul nu se poate

deschide sau programul nu

poate fi pornit. Uscătorul nu
se activează când este reglat.

Este posibil ca uscătorul să nu

fie conectat.

Asigurați-vă că ștecherul este în priză.

Ușa de încărcare ar putea fi
deschisă.

Asigurați-vă că ușa de încărcare este
bine închisă.

S-ar putea să nu fi setat un
program sau apăsat tasta

Start/Pause.

Asigurați-vă că programul a fost setat
și că uscătorul nu este în modul
Standby (Pauză).

Blocarea pentru copii poate fi

activă.

Dezactivați blocarea pentru copii.

Programul a fost întrerupt

fără niciun motiv.

Este posibil ca ușa de încărcare
să nu fie închisă corespunzător.

Asigurați-vă că ușa de încărcare este
bine închisă.

S-ar putea să fi existat o pană
de curent.

Apăsați tasta Start/Pause pentru a

porni programul.

Rezervorul de apă ar putea fi
plin.

Goliți rezervorul de apă..

Hainele au intrat la apă, s-au
scămoșat sau deteriorat.

Este posibil ca programul folosit

să nu fie potrivit pentru tipul de

rufe.

Verificați etichetele de întreținere ale
articolelor, selectați un program

adecvat pentru tipul de rufe.

Se scurge apă prin
usa.

Este posibil să se acumuleze
scame pe suprafețele interioare
ale ușii de încărcare și pe
suprafețele garniturii ușii de
încărcare.

Curățați suprafețele interioare ale ușii
de încărcare și suprafețele garniturii
ușii de încărcare.

Ușa de încărcare se deschide
singură.

Este posibil ca ușa de încărcare
să nu fie închisă corespunzător.

Împingeți ușa de încărcare până când
auziți sunetul de închidere.

Simbolul de avertizare al

rezervorului de apă este
pornit/clipește.

Rezervorul de apă ar putea fi

plin.

Goliți rezervorul de apă.

Furtunul de evacuare a apei ar
putea fi îndoit.

Dacă produsul este conectat direct la
orificiul de evacuare a apei, verificați

furtunul de evacuare a apei.

Simbolul de avertizare pentru
curățarea filtrului este pornit.

Filtru de scame poate fi murdar

Curățați filtrul.

Simbolul de avertizare pentru

curățarea filtrului este pornit.

Suportul filtrului poate fi
înfundat cu scame.

Curățați suportul filtrului.

S-ar putea să existe un strat

care să cauzeze obstrucția pe
suprafața filtrului de scame.

Spălați filtrul cu apă călduță.

Pompa de caldura poate fi
înfundat.

Spălați pompa de caldura.

www.heinner.com 9Kg, 220-240V~50Hz

XI. COD DE EROARE

Uscătorul dumneavoastră de rufe este prevăzut cu un sistem încorporat de detectare a
defecțiunilor, indicate printr-o combinație de lumini intermitente de funcționare. Cele mai
des întâlnite coduri de eroare sunt arătate mai jos.

Cod de eroare

Solutie

E03 /

Goliți rezervorul de apă; dacă problema nu se rezolvă, contactați

cel mai apropiat agent autorizat de service.

E04

Contactați cel mai apropiat agent autorizat de service.

E05

Contactați cel mai apropiat agent autorizat de service.

E06

Contactați cel mai apropiat agent autorizat de service.

SPECIFICATII TEHNICE

Marca

HEINNER

Nume model

HHPD-V904A++

Înălțime

Min: 845 mm / Max: 855 mm*

Lățime

596 mm

Adâncime

609mm

Capacitate (max.)

9 kg**

Greutatea netă (cu ușă din plastic)

46,8 kg

Greutatea netă (cu ușă din sticlă)

48,8 kg

*Înălțime min.: Înălțime cu picioare ajustabile neutilizate. *Înălțime max.: Înălțime cu picioare

ajustabile extinse la maxim.

**Greutatea uscată a rufelor înainte de spălare.

IMPORTANT: Pentru a îmbunătăți calitatea uscătorului, specificațiile tehnice pot fi

modificate fără o notificare prealabilă.

IMPORTANT: Valorile declarate au fost obținute într-un mediu de laborator conform

standardelor relevante. Aceste valori se pot modifica în funcție de condițiile de mediu și de
utilizare a uscătorului.

E06 Contactați cel mai apropiat agent autorizat de service.
E08 Ar putea exista fluctuații de tensiune în alimentare. Așteptați

până când tensiunea este potrivită pentru intervalul de
funcționare.

www.heinner.com 9Kg, 220-240V~50Hz

• Trebuie să folosiți uscătorul la capacitate maximă, dar asigurați-vă că acesta nu este
supraîncărcat.

• La spălarea rufelor, viteza de centrifugare trebuie să fie la cel mai înalt nivel posibil. Acest
lucru va scurta timpul de uscare și va reduce consumul de energie.

• Asigurați-vă că aceleași tipuri de rufe sunt uscate împreună.

• Urmați recomandările din manualul de utilizare pentru selectarea programului.

• Pentru circulația aerului, lăsați o distanță adecvată pe partea din față și din spate a
uscătorului. Nu acoperiți grătarele de pe partea frontală a mașinii.

• Nu deschideți ușa mașinii la uscare, decât dacă este necesar. Dacă trebuie să deschideți
ușa, nu o țineți deschisă mult timp.

• Nu adăugați rufe noi (umede) în timpul procesului de uscare.

• Părul și scamele care ies din rufe și se îmbină cu aerul sunt colectate de "Filtrele de
scame". Asigurați-vă că filtrele sunt curățate înainte și după fiecare utilizare.

• Pentru modelele cu condensator, asigurați-vă că condensatorul este curățat cel puțin o
dată pe lună sau la fiecare 15 utilizări.

• În timpul procesului de uscare, mediul în care este instalat uscătorul trebuie să fie bine

ventilat.

XII. EFICIENȚĂ ENERGETICĂ

. ATENȚIE:

1. Pentru măsuri de siguranță, potrivit reglementărilor legale, este necesară o cameră de cel

puțin 1 m³ pentru 8 g de refrigerent pentru asemenea echipamente. Pentru 150 g de propan,
dimensiunea minimă aprobată a camerei este de 18.75 m³.

2. Refrigerent: Risc de incendiu/risc de otrăvire/risc de daune materiale și de defectare a
aparatului. Acest aparat conține refrigerant R290, inflamabil, deși este ecologic. Eliminarea
necorespunzătoare a acestuia poate duce la incendiu sau otrăvire. Eliminați corespunzător
aparatul și nu deteriorați conductele din circuitul refrigerentului.

• Tip refrigerent: R290

• Cantitate de gaz: 150 g

• ODP (potențial de diminuare a stratului de ozon): 0

• GWP (potențial de încălzire globală): 3

3. Pericol de explozie și de incendiu. Scoateți brichetele sau chibriturile din buzunare.

4. Nu așezați uscătorul în apropierea focului deschis sau a surselor de aprindere.

www.heinner.com 9Kg, 220-240V~50Hz

FIȘĂ PRODUS USCATOR HHPD-V904A++

Brand

Heinner

Model

HHPD-V904A++

Capacitate nominală (kg)

9

Tip de uscător de rufe

Pompa de caldura

Clasa de eficiență energetică

(1)

A++

Consum anual de energie (kWh)

(2)

259

Uscător de rufe automat cu tambur sau uscător de rufe neautomat cu tambur

Automatic

Consumul de Energie al programului standard de bumbac la sarcină maximă (kWh)

2.12

Consumul de Energie al programului standard de bumbac la sarcină maximă (kWh)

1.19

Consumul de energie în modul oprit pentru programul standard de bumbac la sarcină

maximă PO (W)

0.5

Consumul de energie în modul activ pentru programul standard de bumbac la sarcină
maximă PL (W)

1

Durata în modul activ (min)

n/a

Program de bumbac standard

(3)

Timpul programului pentru programul standard de bumbac la sarcină maximă, T

dry

208

Timpul programului pentru programul standard de bumbac la sarcină parțială, T

dry1/2

116

Timpul ponderat al programului standard de bumbac la sarcină totală și parțială (Tt)

155

Clasa de eficiență a condensării

(4)

B

Randamentul mediu de condensare al programului standard de bumbac la sarcină maximă

C

dry

81%

Eficiența medie de condensare a programului standard de bumbac la sarcină parțială C

dry1/2

81%

Eficiența de condensare ponderată a programului standard de bumbac la sarcină maximă
și sarcină parțială Ct

81%

Nivelul de putere sonoră pentru programul standard de bumbac la sarcină maximă

(5)

65

Încorporat

Nu

XII. FIȘĂ PRODUS

(1) Scara de la A+++ (cea mai eficientă) la D (cea mai puțin eficientă)

(2) Consumul de energie bazat pe 160 de cicluri de uscare ale programului standard de bumbac la
sarcină totală și parțială și consumul modurilor de putere redusă. Consumul real de energie pe ciclu
depinde de modul în care este utilizat aparatul.

(3) “Cotton cupboard dry programme” (Programul de uscare pentru așezare în dulap a articolelor de
bumbac) utilizat la sarcină totală și parțială este programul standard de uscare la care se referă
informațiile din etichetă și din fișă, că acest program este potrivit pentru uscarea rufelor umede din
bumbac și că este cel mai eficient program în ceea ce privește consumul de energie pentru bumbac

(4) Scara de la G (cea mai puțin eficientă) la A (cea mai eficientă)

(5) Valoarea medie ponderată - L wA exprimată în dB (A) re 1 pW

www.heinner.com 9Kg, 220-240V~50Hz

MASURI PENTRU PROTECTIA MEDIULUI

Va informam ca persoanele fizice au urmatoarele obligatii prin legislatia specifica privind protectia

mediului si regimul deseurilor:

- Deseurile de echipamente electrice si electronice (DEEE), pot contine substante periculoase

pentru mediu si sanatatea umana. Conform OUG 5/2015, exista obligativitatea predarii acestora,

pentru tratarea corespunzatoare si valorificarea componentelor reciclabile. Societatea Network One

Distribution S.R.L. este platitoare de taxa de” timbru verde” pentru fiecare Echipament Electric si

Electronic (EEE) pe care il pune pe piata. Acest cost asigura tratarea ulterioara a echipamentelor

uzate colectate. Din acest motiv, odata ce devine deseu, produsul EEE poate fi predat gratuit

operatorului Dvs. de salubritate, la magazine atunci cand achizitionati alt echipament similar,

sistemul “unul la unu “sau la punctul de colectare organizat de Primaria Sectorului / localitatii Dvs.

- Simbolul (marcajul) aplicat produselor, care indica faptul ca deseurile DEEE, bateriile si

acumulatorii - fac obiectul unei colectari separate, il reprezinta o pubela barata cu o cruce.

Aceste masuri vor ajuta la protejarea mediului

Societatea Network One Distribution S.R.L. este inscrisa in Registrul de punere pe piata a

echipamentelor electrice si electronice, avand numarul de inregistrare: RO-2016-03-EEE-0201-IV. De

asemenea, au fost intocmite si sunt gestionate: Registrul de Retragere EEE si Registrul de

Rechemare EEE, in conformitate cu HG 322/2013. Totodata societatea este inscrisa in Registrul de

punere pe piata a bateriilor, avnd numarul de inregistrare: RO-2011-03-B&A-0283.

Conformitatea cu directiva RoHS: Produsul pe care l-aţi cumpărat este conform cu Directiva RoHS UE

(2011/65/UE). Nu conţine materialele dăunătoare şi interzise specificate în Directivă.

Va multumim ca participati alaturi de noi la protejarea mediului si a sanatatii umane!

www.heinner.com 9Kg, 220-240V~50Hz

HEINNER este marcă înregistrată a companiei Network One Distribution SRL. Celelalte

branduri și denumirile produselor sunt mărci de comerț sau mărci de comerț înregistrate ale

respectivilor deținători.

Nicio parte a specificațiilor nu poate fi reprodusă sub nicio formă și prin niciun mijloc, nici utilizată

pentru obținerea unor derivate precum traduceri, transformări sau adaptări, fără consimțământul

prealabil al companiei NETWORK ONE DISTRIBUTION.

Copyright © 2013 Network One Distribution. Toate drepturile rezervate.

www.heinner.com, http://www.nod.ro

Acest produs este proiectat și realizat în conformitate cu standardele și normele Comunității Europene.

Importator: Network One Distribution

Str. Marcel Iancu, nr. 3-5, București, România

Tel: [phone], www.heinner.com , www.nod.ro
