Heinner HDW-BI6083TA++ User guide

DISHWASHER HEINNER

HDW-BI6083TA++

www.heinner.ro

 Dishwasher
 Number of place settings: 15
 Number of programs: 8
 Energy class: A++

İ"'İ� 



HEINNER

0

www.heinner.com

Thank you for purchasing this product!

I. INTRODUCTION

Before using the appliance, please read carefully this instruction manual and keep it for future
reference.

This instruction manual is designed to provide you with all required instructions related to the
installation, use and maintenance of the appliance.
In order to operate the unit correctly and safety, please read this instruction manual carefully before
installation and usage.

II. CONTENT OF YOUR PACKAGE

 Dishwasher
 User manual
 Warranty card

1

www.heinner.com

III. SAFETY INSTRUCTIONS

Safety Information
When you take delivery of your machine

 Check for any damage to your machine or to its packaging. Never start a machine

damaged in any way, make sure to contact an authorised service.

 Unwrap the packaging materials as indicated and dispose of them in accordance with the

rules.

The points to pay attention during machine installation

 Choose a suitable, safe and level place to install your machine.
 Carry out the installation and connection of your machine by following the instructions.
 This machine should be installed by an authorised service or similarly qualified persons.
 Only original spare parts should be used with the machine.
 Before installing, be sure that the machine is unplugged.
 Check whether the indoor electrical fuse system is connected according to the

regulations.

 All electrical connections must match the values indicated on the rating plate.
 Pay special attention and be sure that the machine does not stand on the electricity

supply cable.

 Never use an extension cord or a multiple socket for making a connection. The plug

should be comfortably accessible after the machine has been installed.

 After installing the machine to a suitable place, run it unloaded for the first time.
 The machine must not be plugged in during positioning.
 Always use the coated plug supplied with your machine.

In daily use

 This machine is for household use; do not use it for any other purpose. Commercial usage

of the dishwasher will void the guarantee.

 Do not get up, sit or place a load on the open door of the dishwasher, it may fall over.
 Never put into the detergent and rinse aid dispensers of your machine anything other

than those detergents and rinse aids which are produced specifically for dishwashers. Our
company will not be responsible for any damage that might occur in your machine
otherwise.

 The water in the machine's washing section is no drinking water do not drink it.
 Due to danger of explosion, do not put into the machine’s washing section any chemical

dissolving agents such as solvents.

 Check whether plastic items are heat-resistant before washing them in the machine.
 This appliance can be used by children aged from 8 years and above and persons with

reduced physical, sensory or mental capabilities or lack of experience and knowledge if
they have been given supervision or instruction concerning use of the appliance in a safe
way and understand the hazards involved. Children shall not play with the
appliance.Cleaning and user maintenance shall not be made by children without
supervision.

 Do not put into your machine those items which are not suitable for dishwashing. Also,

do not fill any basket above its capacity. Our company will not be responsible for any
scratch or rust to form on the inner frame of your machine due to basket movements
otherwise.

 Especially because hot water may flow out, the machine door should not be opened

under any circumstances while the machine is in operation. In any case, a safety devices
ensures that the machine stops if the door is opened.

 Do not leave your dishwasher’s door open. Failure to do so may lead to accidents.
 Place knives and other sharp-ended objects in the cutlery basket in blade-down position.
 If the supply cord is damaged, it must be replaced by the service agent or similarly

qualified persons in order to avoid a hazard.

2

www.heinner.com

 Operation at a low voltage will cause a decline in performance levels.
 For safety, disconnect the plug once a program has finished.
 To avoid an electric shock, do not unplug the machine with wet hands.
 Pull the plug to disconnect the machine from the mains, never pull on the cord.
 This appliance is not intended for use by persons (including - children) with reduced

physical, sensory or mental capabilities, or lack of experience and knowledge, unless they
have been given supervision or instruction concerning use of the appliance by a person
responsible for their safety.

 Only for the models with Automatic Door opening system - If EnergySave option is

selected as active, the door will be opened at the end of the program. Do not force to
close the door to avoid harm auto door mechanism during 1 minutes. The door must be
open during 30 minutes to get effective drying (in models with auto door opening
system). THIS MODEL DOESN’T HAVE AUTOMATIC DOOR-OPENING SYSTEM.

Warning: Do not stand in front of the door after the signal sounds belonging auto-open.

For your children’s safety

 After removing the machine’s packaging, make sure that the packaging material is out of

reach of children.

 Do not allow children to play with or start the machine.
 Keep your children away from detergents and rinse aids.
 Keep children away from the machine while it is open because there may still be residues

of cleaning substances inside the machine.

 Be sure that your old machine does not pose any threat to your children. Children are

known to have gotten themselves locked in old machines. To forestall such a situation,
break your machine's door lock and tear off the electrical cables.

In case of malfunctioning

 Any malfunction in the machine should be repaired definitely by qualified persons. Any

repair work performed by anyone other than the authorised service personnel will cause
your machine to be left outside the scope of warranty.

 Prior to any repair work on the machine, be sure that the machine is cut off from the

mains. Switch off the fuse or unplug the machine. Do not pull by the cable when
unplugging. Make sure to turn off the water tap.

Recommendations

 For energy and water saving, remove coarse residues on your dishes before placing the

dishes into the machine. Start your machine after having fully loaded it.

 Use the pre-wash programme only whenever necessary.
 Place such hollow items as bowls, glasses and pots into the machine in such a way that

they will face down.

 You are recommended not to load into your machine any dishes different or more than

indicated.

Items not suitable for dishwashing:

 Cigarette ashes, candle leftovers, polish, paint, chemical substances, iron-alloy materials;
 Forks, spoons and knives with wooden or bone, or ivory or nacre-coated handles; glued

items,items soiled with abrasive, acidic or base chemicals.

 Plastic items that are not heat-resistant, copper or tin-coated containers.
 Aluminium and silver objects (they may discolour, become dull).
 Certain delicate glass types, porcelains with ornamental printed patterns as they fade

even after the first wash; certain crystal items as they lose their transparency over time,
adhered cutlery that is not heat-resistant, lead crystal glasses, cutting boards, items
manufactured with synthetic fibre.

 Absorbent items as sponges or kitchen rags are not suitable for dishwashing.

Warning: Take care to buy dishwasher-proof sets in your future purchases.

3

www.heinner.com

Recycling

 Certain components and the packaging of your machine have been produced from recyclable

materials.

 Plastic parts are marked with international abbreviations: (>PE< , >PS< , >POM<, >PP<, )
 Cardboard parts have been produced from recycled paper and they should be disposed of into

waste paper collection containers for recycling.

 Such materials are not suitable for being disposed of into garbage bins. They should be

delivered to recycling centres instead.

 Contact relevant centres in order to obtain information on methods and points of disposal.

Packaging and the environment

Packaging materials protect your machine from damage that may occur during transportation. The
packaging materials are environmentally friendly as they are recyclable. The use of recycled material
reduces raw material consumption and therefore decreases waste production.

4

www.heinner.com

IV. PRODUCT DESCRIPTION

1. Upper basket with racks

2. Upper spray arm

3. Lower basket

4. Lower spray arm

5. Filters

6. Rating plate

7. Control panel

8. Detergent and rinse-aid dispenser

9. Cutlery basket

10. Salt dispenser

11. Upper cuttlery basket

12. Turbo Active Drying: This system provides better drying performance for your dishes.

5

www.heinner.com

Technical specifications

Capacity

15 place settings

Height

820 mm -870mm

Width

Depth

Net Weight

40 kg

Electricity input

220-240 V, 50 Hz

Total Power

1900 W

Heating Power

1800 W

Pump Power

100 W

Drain Pump Power

30 W

Water supply pressure

Maximum: 1 (Mpa) Minimum: 0.03 (Mpa)

Current

10 A

550 mm

598 mm

6

www.heinner.com

Machine positioning

When positioning the machine, place it in an area where dishes can be easily loaded and
unloaded. Do not put the machine in an area where the ambient temperature falls below 0°C.
Read all warnings located on the packaging before removing the packaging and positioning the
machine.
Place the machine close to a water tap and drain. Take into consideration that the connections
will not be altered once the machine is in position.
Do not hold the machine by its door or panel.
Leave an adequate distance around the machine to allow ease of movement when cleaning.
Ensure the water inlet and outlet hoses are not squeezed or trapped and that the machine
does not stand on the electrical cable while positioning. Adjust the feet so the machine is level
and balanced. The machine should be placed on flat ground otherwise it will be unstable and
the door of the machine will not close properly.

Water connection

We recommend fitting a filter to your water inlet supply in order to prevent damage to your
machine due to contamination (sand, rust, etc.) from indoor plumbing. This will also help
prevent yellowing and deposit formation after washing.

Water inlet hose

WARNING: Use the new water inlet hose supplied with your machine, do not use an old

machine’s hose.

WARNING: Run water through the new hose before connecting.
WARNING: Connect the hose directly to the water inlet tap. The pressure supplied by the tap

should be a minimum of 0.03 MPa and a maximum of 1 MPa. If the pressure exceeds 1 MPa, a
pressure relief valve must be fitted between the connection.
WARNING: After the connections are made, turn the tap on fully and check for water leaks.
Always turn off the water inlet tap after a wash program has finished.

An Aquastop water spout is available in your model. Do not damage it or allow it to

become kinked or twisted.

V. INSTALLATION

7

Drain hose

Connect the water drain hose directly to water drain hole or to the sink outlet spigot. This
connection should be minimum 50 cm and maximum 110 cm from flor plane.

IMPORTANT: Items will not wash properly if a drain hose longer than 4 m is used.

Electrical connection
WARNING: Your machine is set to operate at 220-240 V. If the mains voltage supply to your

machine is 110 V, connect a transformer of 110/220 V and 3000 W between the electrical
connection.

The earthed plug of the machine must be connected to an earthed outlet supplied by

suitable voltage and current.

In the absence of earthing installation, an authorised electrician should carry out an

earthing installation. In the case of use without earthing installed, we will not be responsible
for any loss of use that may occur.

The indoor fuse current value should be 10-16 A.

www.heinner.com

8

www.heinner.com

VI. BEFORE USING THE APPLIANCE

Preparing your Dishwasher for first use

 Check whether the electricity and supply water specifications match the values

indicated in the installation instructions for the machine.

 Remove all packaging materials inside the machine.
 Set the water softener level.
 Fill the rinse aid compartment.

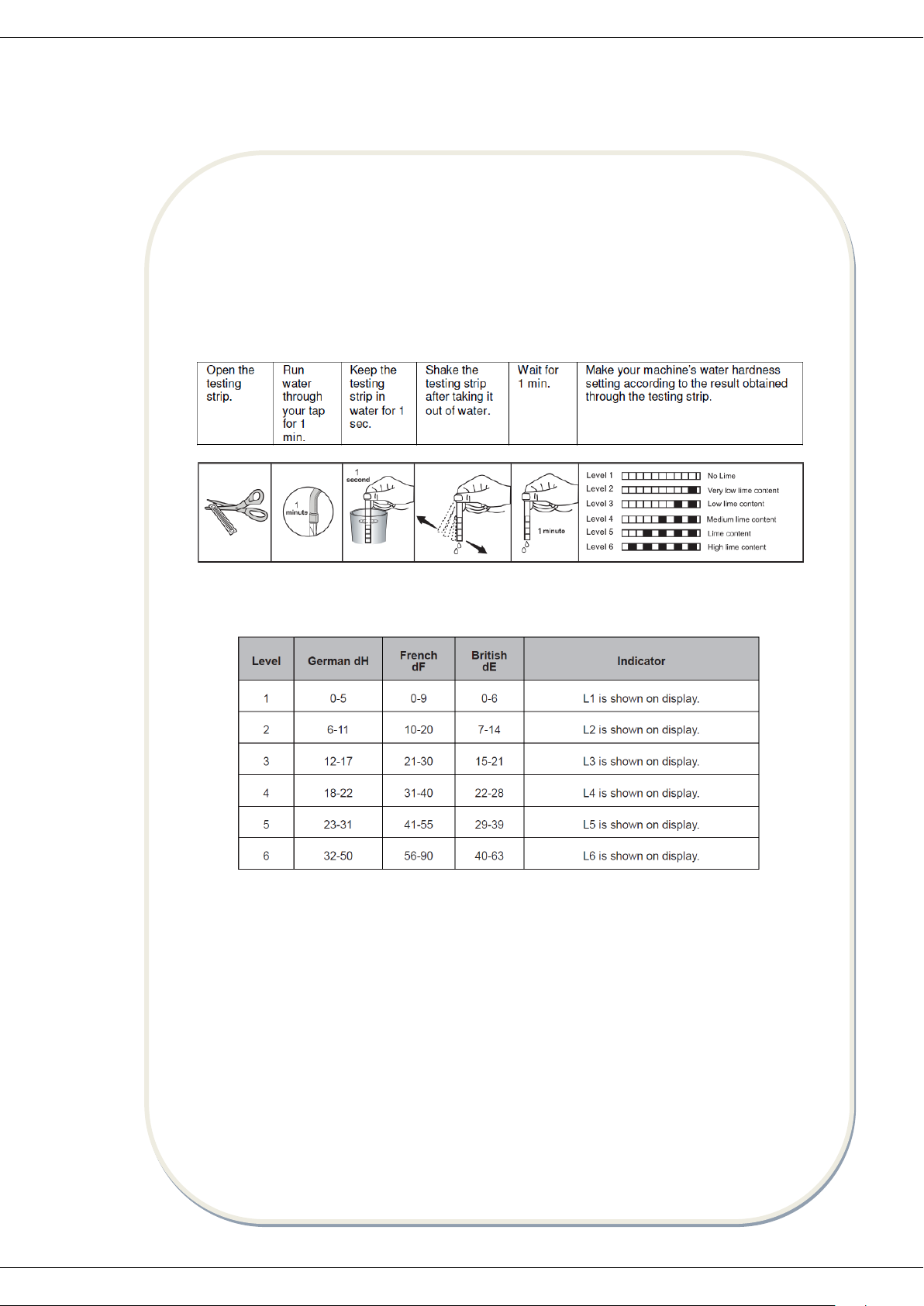

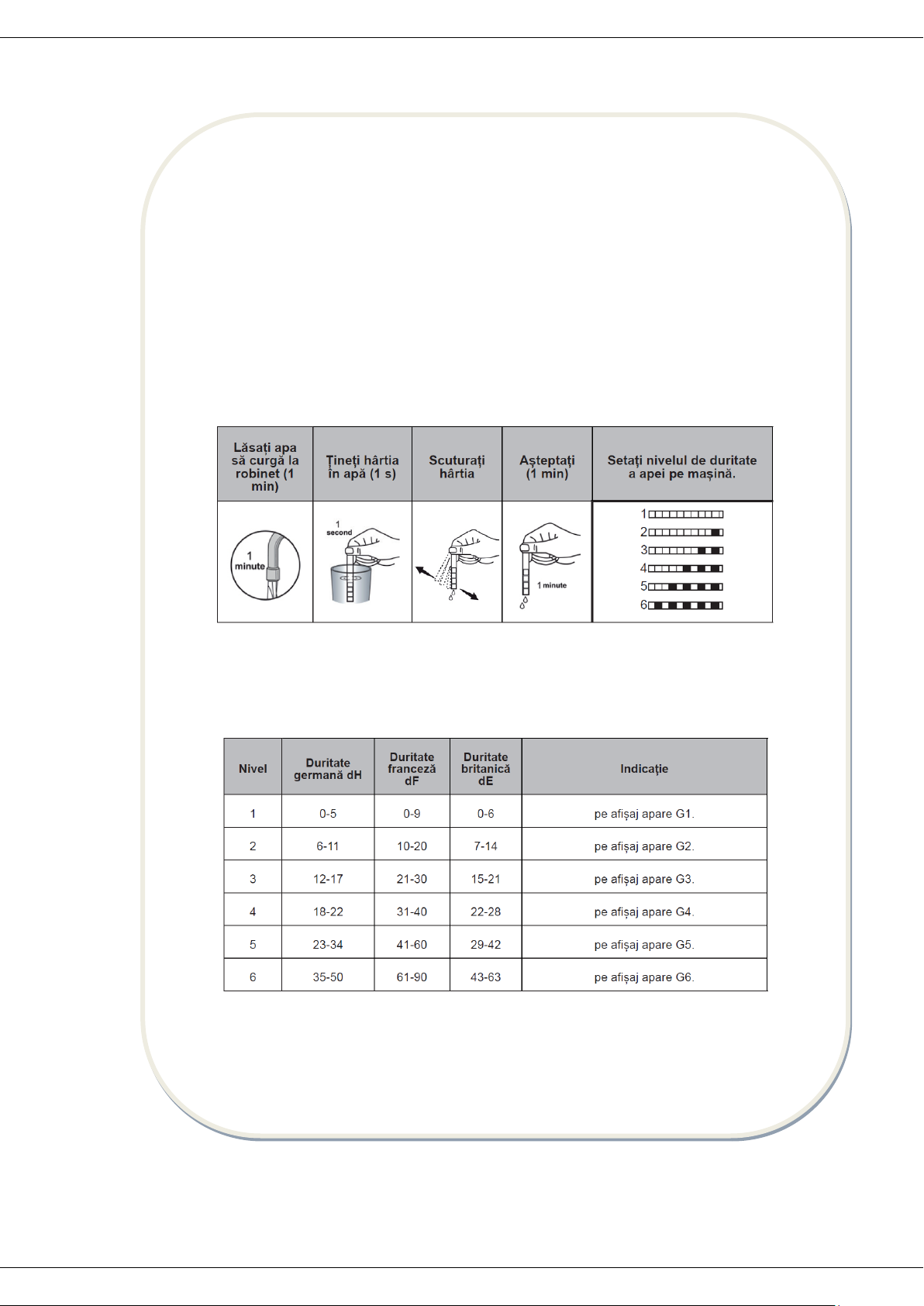

The importance of water decalcification

For a good washing function, the dishwasher needs soft, i.e. less calcareous water.
Otherwise, white lime residues will remain on the dishes and the interior equipment. This
will negatively affect your machine’s washing, drying and shining performance. When water
flows through the softener system, the ions forming the hardness are removed from the
water and the water reaches the softness required to obtain the best washing result.
Depending on the level of hardness of the inflowing water, these ions that harden the water
accumulate rapidly inside the softener system. Therefore, the softener system has to be
refreshed so that it operates with the same performance also during the next wash. For this
purpose, dishwasher salt is used.

Fill the salt

Use softener salt specifically produced for use in dishwashers. To fill with softener salt, first
remove the lower basket and then open the salt compartment cap by turning it counter
clockwise. (1) (2) At first use, fill the compartment with 1 kg salt and water (3) until it is
almost overflowing. Using a funnel will make filling easier (4). The funel is not provided with

the product.

Replace the cap and close it. After every 20th-30th wash, add salt into your machine until it
fills up (approx. 1 kg).
We recommend that you use small grained of powder softener salt. Do not put table salt
into your machine. Otherwise the function of the softener compartment may decrease over
time. When you start your dishwasher the salt compartment gets filled with water.
Therefore, put the softener salt prior to starting your machine. This way, overflowing salt
gets immediately cleaned up through the wash operation. If you are not going to wash any
dishes immediately after putting salt, then run a short washing program with an empty
machine in order to avoid any damage (to prevent corrosion) to your machine due to the salt
overflow while filling in the salt container.

Fill the salt compartment with water the first time you fill the salt compartment only.

Use softener salt specifically produced for use in dishwashers.
When you start your dishwasher, the salt compartment is filled with water, therefore put the
softener salt in prior to starting your machine.
If the softener salt has overflowed and you do not start the machine immediately, run a
short washing program to protect your machine against corrosion.

9

www.heinner.com

Testing strip (it’s not provided in product package)

The washing effectiveness of your machine depends on the softness of the tap water. For
this reason, your machine is equipped with a system that reduces the hardness in mains
water supply. The washing effectiveness will increase when the system is correctly set. To
find out the water hardness level of water in your area, contact your local water distribuitor
or determine water hardness level by using a test strip(if available).

NOTE: Level is set 3 as default. If the water is well water or has a hardness level above 90 dF,
we recommend that you use filter and refinement devices.

Water Hardness Table

Water Softener System

The dishwasher is equipped with a water softener which reduces the hardness in the mains
water supply. To find out the hardness level of your tap water, contact your water company
or use the test strip (if available).

Setting

 Touch the programme button and hold it down.
 Turn on the machine.
 Hold down the programme button until “SL” disappears.
 The machine will display the last setting.
 Set the level by touching the programme button.
 Switch off the machine to save the setting.

Detergent usage

Only use detergents specifically designed for domestic dishwashers.
Add the recommended amount of detergent for the selected programme to ensure the best
performance.

10

www.heinner.com

Keep your detergents in cool, dry places out of reach of children.
You can find powder, gel, and tablet detergents in the market that have been designed for
household dishwashers.
Detergent should be put into the compartment prior to starting the machine. Keep your
detergents in cool, dry places out of reach of your children.
Do not fill detergent into the detergent compartment more than required; otherwise it may
cause scratches on your glasses as well as lead to a poorly dissolved detergent.
Should you need more information concerning the detergent you will use, contact detergent
manufacturers directly.

Filling the detergent

Push the latch to open the dispenser and pour in the detergent.
Detergent pod has level lines inside. It is possible to measure the right detergent amount using
these lines. Detergent pod can take totally 40 cm3 detergent. Open the dishwasher detergent
and pour into the larger compartment b 25 cm3 if your dishes are heavily soiled or 15 cm3 if
they are less soiled. If your dishes have been kept dirty for a very long time, if there are dried
food wastes on them, and if you have overly loaded the dishwasher pour a 5 cm3 detergent into
the pre-wash compartment and start your machine.
You may have to add more detergent into your machine, depending on the degree of soil and
on the water hardness level in your area.

Using combined detergents

Detergent manufacturers also produce combined detergents called “2 in 1”, “3 in 1” or “5 in 1”
etc.
“2 in 1” detergents contain detergent + salt or rinse aid. When using “2 in 1” detergents make
sure to check the specifications of the tablet.
Other tablet detergents contain detergent + rinse aid + salt + varlous extra functions.
Generally, combined detergents produce sufficient results under certain usage conditions only.
Such detergents contain rinse aid and/or salt in preset amounts.

Points to consider when using this type of products:

 Always make sure to check the specifications of the product you will use or whether or

not it is a combined product.

 Check if the detergent used is appropriate for the hardness of mains water that

machine is appertaining to.

 Observe the instructions on packagings when using such products.
 If such detergents are in the form of tablets, never put them into the interior section or

the cutlery basket of the dishwasher. Always put the tablets into the detergent
compartment in the detergent dispenser.

 They produce good results for certain types of usage only. If you are using this type of

detergents, you need to contact the manufacturers and find out about the suitable
conditions of use.

 When the conditions of use of such products and the machine settings are appropriate,

they ensure savings in salt and/or rinse aid consumption.

 Contact the detergent manufacturers if you are not obtaining good wash results (if your

dishes stay calcareous and wet) after having used 2 in 1 or 3 in 1 detergents. The scope
of warranty for your machine does not cover any complaints caused by the use of these
types of detergents.

11

www.heinner.com

Recommended usage: If you want to obtain better results while using combined detergents,

add salt and rinse aid into your machine and adjust the water hardness setting and the rinse aid
setting to the lowest position.
Solubility of the tablet detergents produced by different companies can vary depending on the
temperature and time. Therefore, it is not recommended to use such detergents in short
programs. It is more suitable to use powder detergents in such programs.
Warning: Should any problem, which you have not encountered before, arise with the use of
this type of detergents, contact the detergent manufacturers directly.

When you give up using combined detergents

 Fill the salt and rinse aid compartments.
 Adjust the water hardness setting to the highest position (6) and run an empty-wash.
 Adjust the water hardness level.
 Make the suitable rinse aid setting.

Filling with rinse aid and making the setting

To fill the rinse aid compartment, open the rinse-aid compartment cap. Fill the compartment
with rinse aid to the MAX level and then close the cap. Be careful not to overfill the rinse aid
compartment and wipe up any spills.

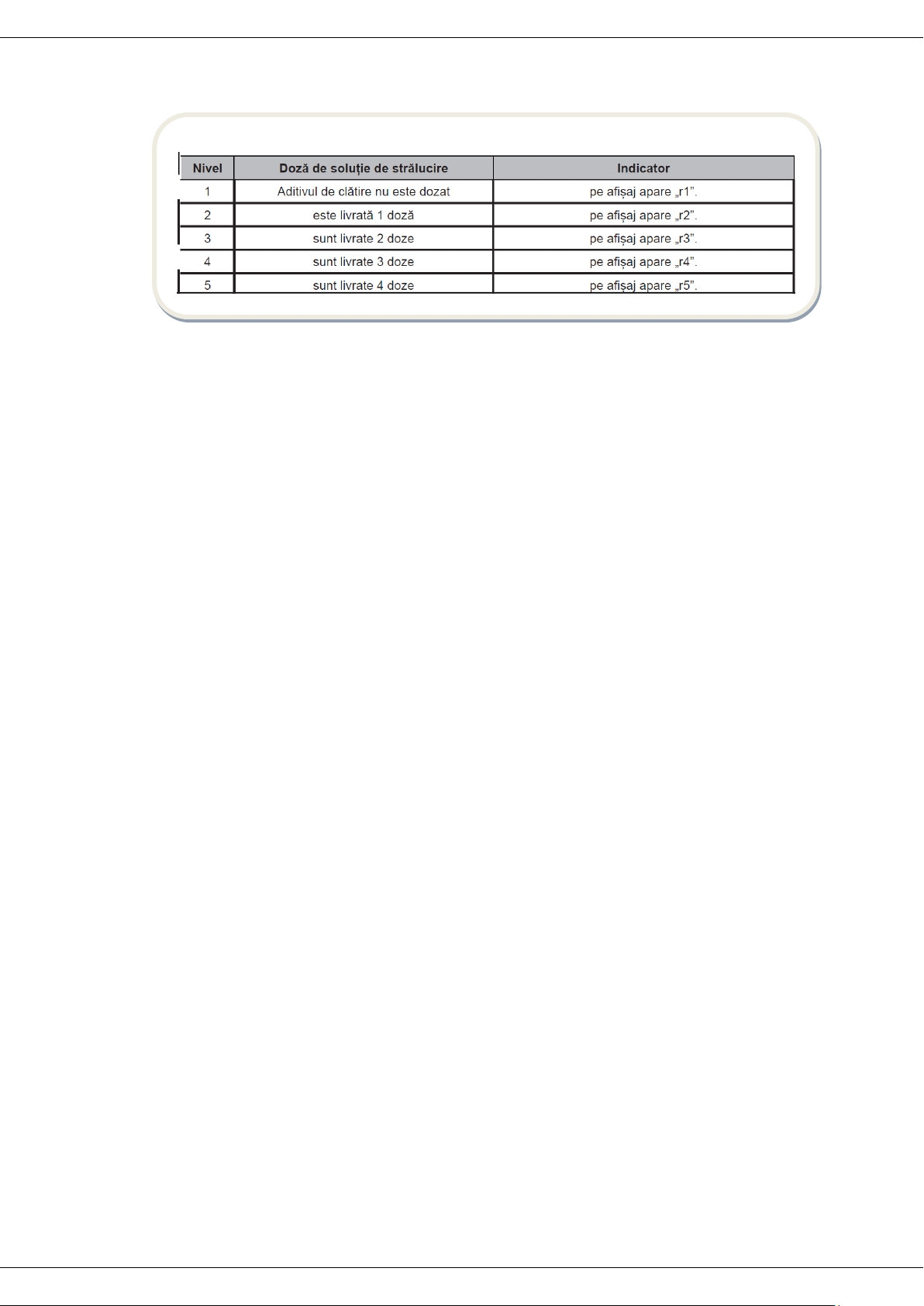

In order to change the rinse aid level, follow the below steps before turning on the machine:

 Touch the programme button and hold it down.
 Turn on the machine.
 Hold down the programme button until “rA” disappears.Rinse aid set follows water

hardness set.

 The machine will display the current setting.
 Set the level by touching the programme button.
 Switch off the machine to save the setting

The factory setting is “4”.
If the dishes are not drying properly or are spotted, increase the level. If blue stains form on
your dishes, decrease the level.

12

www.heinner.com

If you properly place your dishes into the machine, you will be using it in the best way in terms
of energy consumption, washing and drying performance.
We recommend that you place large items (pots, pans, lids, plates and bowls) which are heavily
soiled in the lower basket.
The upper basket has been designed for tea plates, dessert plates, salad bowls, cups and
glasses. When placing long-stem glasses and goblets, lean them against the basket edge, rack or
glass supporter wire and not against other items. Do not lean long glasses against one another
or they cannot remain steady and may receive damage.
It is more appropriate to locate the thin narrow parts into the middle sections of baskets. You
can place spoons among the other cutlery sets in order to prevent them from sticking to one
another. You are recommended to use the cutlery grid in order to obtain the best result.
To avoid any possible injuries, always place such long-handle and sharp-pointed dishes as
serving fork, bread knife etc. with their sharp points facing down or horizontally on the baskets.
Warning: Place your dishes into your machine in a way that they will not prevent the upper and
lower spray arms from spinning.
Remove any coarse residue on dishes before placing the dishes in the machine. Start the
machine with full load.

Dish rack

The height adjustable racks enable glasses and cups to be placed on or under the racks. The
racks can be adjusted to 2 different heights. Cutlery and utensils can also be placed on the racks
horizontally.

Height adjustment

Basket height adjustment mechanism on the top basket of your machine is designed to let you
adjust the height of your top basket upwards or downwards, without removing it from your
machine when it is full, and create large spaces at the top or bottom area of your machine as
needed. Basket of your machine is set to upper position in factory settings. In order to raise
your basket, hold it from both sides and pull it upwards. In order to lower it, hold it from both
sides again, and leave it. In loaded basket adjustment mechanism, make sure that both sides
are in the same position (up or down).

VII. LOADING YOUR DISHWASHER

13

www.heinner.com

Upper Cutlery Basket

The upper cutlery basket is designed for the placement of large and small cutlery and
utensils.

Alternative Basket Loads Lower Basket

Top Basket

Incorrect Loads

14

www.heinner.com

Unsuitable items for dishwashing

 Cigarette ashes, candle leftovers, polish, paint, chemical substances, iron-alloy materials.
 Forks, spoons and knives with wooden, bone, ivory or nacrecoated handles; glued items,

items soiled with abrasive, acidic or base chemicals.

 Temperature-sensitive plastics, copper or tincoated containers.
 Aluminium and silver objects.
 Some delicate glasses, ornamental printed porcelains; some crystal items, adhered cutlery,

lead crystal glasses, cutting boards, synthetic fibred items.

 Absorbent items such as sponges or kitchen rugs.

IMPORTANT: In future, purchase dishwasher-proof kitchenware.

15

www.heinner.com

VIII. PROGRAMME TABLE

NOTE: THE PROGRAMME DURATION MAY CHANGE ACCORDING TO THE AMOUNT OF DISHES,

THE WATER TEMPERATURE, THE AMBIENT TEMPERATURE AND SELECTED ADDITIONAL
FUNCTIONS.

 Only use powder detergent for short programmes.
 Short programmes do not include drying.
 To assist drying, we recommend slightly opening the door after a cycle is complete.

Programme

Mini 14 14

Quick 30’ 30 For lightly soiled dishes and a quick wash.

Eco (Reference) 187 Standard programme for normally soiled, daily-used dishes.

Super 50’ 50 For normally soiled, daily-used dishes with a faster programme.

Hygiene 154 High-temperature, disinfecting programme for heavily soiled dishes.

Auto Delicate 64-91 Auto programme for normally soiled, delicate dishes.

Auto Normal 100-132 Auto programme for normally soiled dishes.

Auto Intensive 111-179 Auto programme for heavily soiled dishes.

Duration

(min)

Description

Fastest programme for lightly soiled and recently used dishes. Suitable for 4

place settings.

16

www.heinner.com

IX. CONTROL PANEL

Press the On/Off touch button (1) for 1 second to switch the machine on. Two dashes will appear
on the Programme Display.
Select the programme most suitable for your dishes using the programme touch button (2). The
selected programme will appear on the Programme Display (3), from P1 to P6. The selected
programme will be displayed for 3 seconds then its duration will show for 1 second, alternately.
Additional functions can also be selected.
NOTE: Each time the machine is switched off and on, the Eco program will be set as default.
Options chosen before will be cancelled.
NOTE: When washing small loads, press the Half Load button (6) to select the area of the
dishwasher that contains the dishes to be washed. You can select both baskets, the upper basket
only, or the lower basket only. Press the button until the light which corresponds to the basket
containing your dishes illuminates.
NOTE: Press the Tablet Detergent button (7) when a combined detergent is used that includes salt
and rinse aid.
NOTE: If an extra feature has been used on the most recent wash programme, this feature will
remain active on the next selected programme. To cancel this feature on the newly selected wash
programme, press the feature button until the light on the button switches off.
NOTE: InfoLED function - the InfoLED light will illuminate when in operation. When the rogramme
is complete, the InfoLED will switch off.
NOTE: When there is insufficient softening salt, the Salt Level Warning Indicator (8) will illuminate
to indicate that the salt chamber needs filling.
NOTE: When there is insufficient rinse aid, the Rinse Aid Level Warning Indicator (8) will illuminate
to indicate that the rinse aid chamber needs filling.

Delaying the Programme

Press the Delay Start touch button (4) to delay the start time of a programme for 1 hour up to
19 hours. Pressing once will delay the start time for 1 hour, and continuing to press the button will
increase the delay duration. The programme can be selected first and the delay duration after, or
vice versa. To cancel the delayed start, either change the delay timer to ''0h'' or hold the
Programme touch button for 3 seconds. The display will count down how many seconds to hold
the button for in order to cancel the delay, “3-2-1".
NOTE: Press and hold the Delay touch button to change the delayed start time more quickly. The
rate of change in time is proportionate to how long the button is pressed and held. When the
Delay Start touch button is pressed for a long period of time, the counter will stop at “h:00”.

Extra Rinse
When extra rinse option is selected, extra rinse step is added to the program to achieve
more hygienic washing.
End of Program

The machine makes a buzzer sound 5 times when the program is completed. When the door is
opened after the selected washing program is completed, the buzzer activation will end and a ‘0’
character is showed on display.

17

www.heinner.com

Changing a Programme

Follow the steps below to change a programme while in operation.

1. Open the door and press the Programme touch button (2) to select a new programme.
If the door is opened during operation, the time remaining of the selected programme
will show on the display (3).

2. After closing the door, the newly selected programme will resume the course of the
old programme.

NOTE: Open the door slightly at first to stop a wash programme before it is completed in order
to avoid water spillage.

Cancelling a Programme

Follow the steps below to cancel an active programme or whilst in standby mode.

1. Open the door of the machine. The last selected programme will appear on the display
(3).

2. Press and hold the programme touch button (2) for 3 seconds. The display (3) will
count from ‘’3 to 1’’ and then show ‘’0:01” to indicate that cancelling is ready.

3. After the door is closed, the water discharge process will start and continue for 30
seconds. When a programme is cancelled, a buzzer will sound 5 times.

NOTE: When the door is opened after the selected wash programme has finished, a buzzer will
sound and ‘0’ will show on the display (3).

Switching The Machine Off

When the selected wash programme is complete, a buzzer will sound 5 times. You can then
switch your machine off using the Power On/Off touch button (1).

NOTE: Do not open the door before a programme is completed.
NOTE: Leave the door of your machine slightly open at the end of a wash programme to speed

up drying.
NOTE: If the door of the machine is opened or the power is cut during operation, the
programme will restart when the door is closed or the power returns.

OPTIONS PROGRAMS Delayed Start Half load (3 modes) Tablet Extra Rinse

Mini 14'

Quick 30'

Eco

Super 50’

Hygiene -

Auto Delicate

Auto Normal

Auto Intensive

-

“-“ Function cannot be selected
“ ” function can be selected.

18

www.heinner.com

Buzzer Sound Set-up

1. Press the Power On/Off touch button if your machine is switched off.

2. Simultaneously press Tablet (7) and Half Load (6) touch buttons for 3 seconds to set the
volume level.

3. The display will show a countdown from 3 to 1 seconds while the button is being pressed
and held.

When setting the volume level for the first time, "S03" will show on the display at the end of the 3
seconds.
If the volume level has been set before, at the end of the 3 seconds the last set level will show on the
display, from ‘’S00’’ to ‘’S03’’.
The Half Load touch button increases the volume level from ‘’S00’’ to ‘’S03’’. The Tablet button
decreases the volume level from ‘’S03’’ to ‘’S00’’. "S00" indicates no sound.

4. When the machine is switched off, the last selected volume level is stored.

19

www.heinner.com

Cleaning the machine in regular intervals prolongs the machine’s service life.
Oil and lime may accumulate in the machine’s washing section. In case of such accumulation:

- Fill the detergent compartment without loading any dishes into the machine, select a
programme that runs at high temperature, and start the machine. In case of
insufficiency, use special cleansing material available in the market (Cleansing material
produced special to machines by detergent producers).

Cleaning the seals in the machine door

- -To clean any accumulated residues in the door seals, wipe the seals regularly by using
a dampened cloth.

Cleaning the machine

Clean the filters and spray arms at least once a week.
Unplug your machine and turn off its tap before starting the cleaning.
Do not use hard materials when cleaning your machine. Wipe with a fine cleaning material and
a dampened cloth.

Filters

Check if any food wastes have remained on the coarse and fine filters. If any food wastes are
left, remove the filters and clean them thoroughly under the water tap.

a. Micro Filter
b. Coarse filter
c. Metal/Plastic Filter

To remove and clean the filter combination, turn it counter clockwise and remove it by lifting it
upwards (1).Pull the coarse filter out of the micro filter (2).Then pull and remove the metal
filter (3).Rinse the filter with lots of water until it is free of residue. Reassemble the filters.
Replace the filter insert, and rotate it clockwise (4).

 Never use your Dishwasher without a filter.
 Incorrect fitting of the filter will reduce the washing effectiveness.
 Clean filters are necessary for proper running of the machine.

X. CLEANING AND MAINTENANCE

20

www.heinner.com

Spray arms

Make sure that the spray holes are not clogged and that no food waste is stuck to the spray
arms. If there is any clogging, remove the spray arms and clean them under water. To remove
the upper spray arm undo the nut holding it in position by turning it clockwise and pulling it
downwards. Make sure that the nut is properly tightened when refitting the upper spray arm.

Hose filter

Water is prevented by the inlet hose filter so as to avoid any damage to your machine because
of any contamination (sand, clay, rust etc.) that might be occasionally carried in through the
mains water supply or the indoor plumbing, and to forestall such complaints as
yellowing and formation of deposits after washing. Check the filter and the hose from time
to time and clean them if necessary. To clean the filter, first turn off your tap and then
remove the hose. After removing the filter from the hose, clean it under the tap. Insert the
cleaned filter back into its place inside the hose. Refit the hose.

21

www.heinner.com

FAULT

POSSIBLE CAUSE

TROUBLESHOOTING

The programme does not start.

Your Dishwasher is not plugged in.

Plug your Dishwasher in.

Your Dishwasher is not switched on.

Switch your Dishwasher on by pressing the On/Off

button.

Fuse blown.

Check your indoor fuses.

Water inlet tap is closed.

Turn on the water inlet tap.

Your Dishwasher door is open.

Close the Dishwasher door.

Water inlet hose and machine filters are clogged.

Check the water inlet hose and machine filters and

make sure they are not clogged.

Water remains inside the machine.

Water drain hose is clogged or twisted.

Check the drain hose, then either clean or untwist it.

The filters are clogged.

Clean the filters.

The programme is not finished yet.

Wait until the programme is finished.

Machine stops during washing.

Power failure.

Check mains power.

Water inlet failure.

Check water tap.

Shaking and hitting noises are heard during a

wash operation.

The spray arm is hitting the dishes in the lower

basket.

Move or remove items blocking the spray arm.

Partial food wastes remain on the dishes.

Dishes placed incorrectly, sprayed water not

reaching affected dishes.

Do not overload baskets.

Dishes leaning each another.

Place dishes as instructed in the section on loading

your dishwasher.

Not enough detergent used.

Use the correct amount of detergent, as instructed

in the programme table.

Wrong wash programme selected.

Use the information in the programme table to select

the most appropriate programme.

Spray arms clogged with food waste.

Clean the holes in the spray arms with thin objects.

Filters or water drain pump clogged or filter

misplaced.

Check the drain hose and filters are correctly

fitted.

VIII. TROUBLESHOOTING

22

www.heinner.com

FAULT

POSSIBLE CAUSE

TROUBLESHOOTING

Whitish stains remains on dishes.

Not enough detergent used.

Use the correct amount of detergent, as instructed in the programme

table.

Rinse aid dosage and/or water

softener setting set too low.

Increase rinse aid and/or water softener level.

High water hardness level.

Increase water softerner level and add salt.

Salt compartment cap not closed

properly.

Check that the salt compartment cap is closed properly.

Dishes do not dry.

Drying option is not selected.

Select a programme with a drying option.

Rinse aid dosage set too low.

Increase rinse aid dosage setting.

Rust stains form on the dishes.

Stainless-steel quality of the dishes

is insufficient.

Use only dishwasher-proof sets.

High level of salt in wash water.

Adjust the water hardness level using water hardness table.

Salt compartment cap not closed

properly.

Check that the salt compartment cap is closed properly.

Too much salt spilled in the

Dishwasher while filling it with salt.

Use funnel while filling salt to the compartment to avoid spillage.

A poor mains grounding.

Consult a qualified electrician immediately.

Detergent remains in the detergent

compartment.

Detergent was added when the

detergent compartment was wet.

Make sure detergent compartment is dry before use.

23

www.heinner.com

TROUBLE

CODE

POSSIBLE FAULT

WHAT TO DO

F5

Insufficient water

Make sure the water inlet tap is open and water is flowing

Separate the inlet hose from the tap and clean the filter of the hose.

Contact for service if the error continues.

F3

Continuous water

input

Close the tap and contact for service.

F2

Inability to discharge water

Water discharge hose and filters may be clogged.

Cancel the program.

If the error continues, contact for service.

F8

Heater error

Contact for service.

F1

Overflow

Unplug the machine and close the tap.

Contact for service.

FE

Faulty electronic card

Contact for service.

F7

Overheating

Contact for service.

F9

Divisor position error

Contact for service.

F6

Faulty heater sensor

Contact for service.

AUTOMATIC FAULT WARNINGS AND WHAT TO DO

24

www.heinner.com

If the programme won’t start

 Check if the plug is connected.
 Check your indoor fuses.
 Be sure that the water inlet tap is turned on.
 Be sure that you have closed the machine door.
 Be sure that you switched off the machine by pressing the Power On / Off button.
 Be sure that the water inlet filter and the machine filters are not clogged.

If the control lamps won’t go out after a wash operation

The Power On/Off button is released yet.

If detergent residues are left in the detergent compartment

Detergent has been added when the detergent compartment was wet.

If water is left inside the machine at the end of the programme

 The water drain hose is clogged or twisted.
 The filters are clogged.
 The programme is not finished yet.

If the machine stops during a wash operation

 Power failure.
 Water inlet failure.
 Program can be on standby mode.

If shaking and hitting noises are heard during a wash operation

 Dishes placed incorrectly.
 Spray arm hitting the dishes.

If there are partial food wastes left on the dishes

 Dishes placed incorrectly into the machine, sprayed water did not reach related places.
 Basket overly loaded.
 Dishes leaning against one another.
 Very small amount of detergent added.
 An unsuitable, rather weak wash programme selected.
 Spray arm clogged with food wastes.
 Filters clogged.
 Filters incorrectly fitted.
 Water drain pump clogged.

If there are whitish stains on the dishes

 A very small amount of detergent is being used.
 Rinse aid dosage setting at a very low level.
 No special salt is being used despite the high degree of water hardness.
 Water softener system setting is at a very low level.
 Salt compartment cap not closed well.

If the dishes won't dry up

 A programme without a dry operation selected.
 Rinse aid dosage set too low
 Dishes unloaded too fast.

If there are rust stains on the dishes

 Stainless-steel quality of the dishes washed is insufficient.
 High rate of salt in the wash water.
 Salt compartment cap not closed well.
 Too much salt spilt into the sides and into the machine while filling it with salt.
 Unhealthy mains grounding.

Call an authorised service if the problem still persists after the controls or in case of
any malfunction not described above.

25

www.heinner.com

IX. PRACTICAL INFORMATION

1. When the machine isn’t in operation:

 Disconnect the plug and close the tap.
 Leave the door slightly open to prevent odour formation.

2. Select the dry option to remove water droplets.

3. Place dishes in the machine properly to achieve the best energy consumption, washing
and drying performance. Please see the programme and consumption table for more
information.

4. Rinse dirty dishes before placing them in the dishwasher.

5. Only use the Prewash programme when necessary.

6. Do not place the machine near a refrigerator because it will reach high temperatures.

7. If the machine is located in an area that is at risk of freezing, close the tap, disconnect the
inlet hose from the tap and drain the water inside the hose and the machine completely.

26

www.heinner.com

Environment friendly disposal

You can help protect the environment!

Please remember to respect the local regulations: hand in the non-working electrical equipment’s to

an appropriate waste disposal center.

HEINNER is a registered trademark of Network One Distribution SRL. Other brands and product

names are trademarks or registered trademarks of their respective holders.

No part of the specifications may be reproduced in any form or by any means or used to make any

derivative such as translation, transformation, or adaptation without permission from NETWORK

ONE DISTRIBUTION.

Copyright © 2013 Network One Distibution. All rights reserved.

www.heinner.com, http://www.nod.ro
http://www.heinner.com, http://www.nod.ro

Importer: Network One Distribution

Marcel Iancu Street, 3-5, Bucharest, Romania

Tel: [phone], www.heinner.com , www.nod.ro
This product is in conformity with norms and standards of European Community

27

www.heinner.com

MASINA DE SPALAT VASE HEINNER

HDW-BI6083TA++

www.heinner.ro

 Masina de spalat vase
 Numar de seturi: 15
 Numar de programe: 8
 Clasa energetica: A++

İ"'İ� 

HEINNER



0

28

www.heinner.com

Vă mulțumim pentru alegerea acestui produs!

I. INTRODUCERE

Înainte de a utiliza acest aparat, citiți cu atenție manualul de instrucțiuni și păstrați-l pentru
consultări ulterioare.

Acest manual este conceput pentru a vă oferi toate instrucţiunile necesare referitoare la instalarea,
utilizarea şi întreţinerea aparatului.
Pentru utilizarea corectă şi în siguranţă a aparatului, vă rugam să citiţi cu atenţie acest manual de
instrucţiuni, înainte de instalare şi utilizare.

II. CONȚINUTUL PACHETULUI DUMNEAVOASTRĂ

 Maşina de spălat vase
 Manual de utilizare
 Certificat de garanție

29

www.heinner.com

III. MĂSURI DE SIGURANȚĂ

Când maşina vă este livrată

 Verificaţi dacă maşina sau ambalajul a fost avariat. Nu porniţi niciodată o maşină

avariată, contactaţi imediat un service autorizat.

 Îndepărtaţi ambalajul după cum este indicat şi eliminaţi-le conform reglementărilor.

Recomandări cu privire la instalarea maşinii de spălat vase

 Alegeţi un loc stabil, sigur, potrivit pentru a amplasa maşina.
 Efectuaţi montajul şi conexiunile maşinii de spălat vase urmând instrucţiunile.
 Această maşină de spălat trebuie montată numai de un service sau persoane cu

calificare similara.

 Folosiţi numai piese de schimb originale.
 Înainte de montaj, asiguraţi-vă că maşina este deconectată.
 Verificaţi dacă sistemul de siguranţă intern este conectat conform reglementărilor.
 Toate conexiunile electrice trebuie să fie compatibile cu valorile indicate pe eticheta

maşinii.

 Asiguraţi-vă că nu aşezaţi maşina pe cablul de alimentare.
 Nu utilizaţi niciodată un cablu prelungitor sau prize multiple pentru a crea o conexiune.

Priza trebuie să fie accesibilă după ce maşina a fost montată.

 După montarea maşinii într-un loc potrivit, lăsaţi-o să funcţioneze goală prima dată.

Folosirea zilnică

 Această maşină este destinată exclusiv uzului casnic, nu o folosiţi în alte scopuri.

Folosirea comercială va anula garanţia.

 Nu staţi sau plasaţi o sarcină pe uşa deschisă a maşinii de spălat vase, aceasta se poate

răsturna.

 Nu introduceţi niciodată detergent sau agenţi de clătire în maşina dumneavoastră de

spălat vase ci doar acei detergenţi şi agenţi de clătire care sunt produşi specific pentru
maşini de spălat. Compania noastră nu este responsabilă pentru deteriorarea maşinii
datorită folosirii altor asemenea soluţii.

 Apa din secţiunea de spălare a maşinii de spălat vase nu este potabilă.
 Datorită pericolului de explozie, nu introduceţi în secţiunea de spălat a maşinii oricare

agenţi chimici de dizolvare cum ar fi solvenţii.

 Verificaţi dacă obiectele din plastic sunt termorezistente înainte de a le spăla la maşina

de spălat vase.

 Acest aparat poate fi utilizat de către copii cu vârsta mai mare de 8 ani şi persoane cu

capacităţi fizice, senzoriale sau mentale reduse sau care nu au experienţă şi cunoştiinţe
necesare, în afara cazului în care au fost supravegheaţi sau instruiţi în legătură cu
folosirea aparatului de către o persoană responsabilă pentru siguranţa lor. Copii nu se
vor juca cu aparatul. Curăţarea şi întreţinerea nu vor fi efectuate de către copii fără
supraveghere.

 Nu puneţi în maşina de spălat vase acele obiecte care nu sunt potrivite pentru a fi

spălate la maşină. De asemenea, nu încărcaţi coşul peste capacitatea acestuia.Compania
noastră nu este responsabilă de zgârieturile sau rugina produse pe partea interioară a
maşinii de spălat vase datorită mişcării coşului.

 În special datorită faptului că apa fierbiente se poate scurge, nu deschideţi uşa maşinii

de spălat vase niciodată în timpul funcţionării. În orice caz, maşina este dotată cu un
dispozitiv de siguranţă care opreşte funcţionarea maşinii dacă uşa se deschide.

 Nu lăsaţi uşa maşinii de spălat vase deschisă. În caz contrar se pot produce accidente.
 Puneţi cuţitele şi alte obiecte ascuţite în cosul pentru tacâmuri cu lama în jos.
 Dacă cablul de alimentare este avariat, acesta trebuie înlocuit de care un agent de

service sau persoane similar calificate pentru a evita un pericol.

30

www.heinner.com

 Acest aparat nu trebuie folosit de persoane (inclusiv-copii) cu capacităţi fizice, senzoriale

sau mentale reduse, sau care nu au experienţă şi cunoştiinţe necesare, în afara cazului în
care au fost supravegheaţi sau instruiţi în legătură cu folosirea aparatului de către o
persoană responsabilă pentru siguranţa lor.

 Doar pentru modelele dotate cu sistem automat de deschidere a usii (Modelul Dvs nu

este dotat cu acest sistem): Dacă opţiunea EnergySave (pentru modelele dotate cu

aceasta optiune) este selectată ca ”Da”, uşa se va deschide la finalizarea programului. Nu
forţaţi închiderea uşii pentru a evita avarierea mecanismului automat de închidere a
acesteia în primul minut. Uşa trebuie să fie deschisă timp de 30 de minute pentru a
efectua o uscare eficientă (în modelele dotate cu sistem automat de deschidere a uşii).

Avertisment: Nu staţi în faţa uşii după ce auziţi semnalul sonor ce anunta deschiderea automata a
uşii.

Pentru siguranţa copiilor

 După ce aţi îndepărat ambalajul maşinii de spălat, asiguraţi- vă că nu lăsaţi ambalajele la

îndemâna copiilor.

 Nu permiteţi copiilor să se joace cu maşina sau să o pornească.
 Menţineţi copii departe de detergenţi sau aditivii de clătire.
 Menţineţi copii departe de maşină când aceasta este deschisă deoarece în maşina de

vase mai pot fi resturi de substanţe de curăţat.

 După ce nu mai folosiţi maşina, asiguraţi-vă că aceasta nu reprezintă un pericol pentru

copii. Au existat cazuri în care copiii s-au închis în maşina veche. Pentru evitarea unei
asemenea situaţii, rupeţi sistemul de închidere al maşinii vechi şi scoateţi cablurile
electrice.

În cazul problemelor de funcţionare

 Orice problemă de funcţionare a maşinii de spălat vase trebuie reparata numai de

persoane calificate. Orice reparaţie efectuată de persoane neautorizate altele decât
personalul unui service autorizat va duce la anularea garanţiei.

 Înainte de a repara maşina de spălat vase, asiguraţi-vă că maşina este deconectată din

priză. Decuplaţi siguranţa sau deconectaţi-o de la priză. Când deconectaţi din priză nu
trageţi de cablu. Asiguraţi-vă că robinetul de apă este închis.

Recomandări

 Pentru a face economie de energie şi apă, îndepărtaţi resturile de mâncare de pe vase

înainte de a le băga în maşina de spălat. Porniţi maşina după ce aţi încărcat-o.

 Folosiţi programul de pre-spălare numai când este necesar.
 Amplasaţi obiectele precum bolurile, paharele şi tigăile în maşina de spălat vase în aşa fel

încât toate sunt cu faţa în jos.

 Vă recomandăm să nu puneţi maşina de spălat prea multe vase sau vase diferite de cele

indicate în acest manual de utilizare.

Obiecte care nu se spală la maşina de spălat vase

 Scrumiere, resturi de lumânări, vopsea, substanţe chimice, materiale din fier-aliaj.
 Furculiţe, linguri şi cuţite cu mâner din lemn, os sau fildeş; obiecte lipite, obiecte pătate

cu substanţe chimice abrazive, acide sau bazice.

 Obiecte de plastic care nu sunt termorezistente, recipiente din cupru sau acoperite cu

cositor.

 Obiecte din aluminiu şi argint (se pot decolora, deteriora).
 Anumite tipuri de sticlă sensibilă, porţelanuri cu modele orientale imprimate deoarece se

şterg după prima spălare; anumite obiecte din cristal deoarece în timp îşi vor pierde
transparenţa, tacâmurile care nu sunt termorezistente, pahare de cristal, tocătoare,
obiecte fabricate cu fibră sintetică.

 Obiecte absorbante precum bureţii sau lavetele de bucătărie nu sunt potrivite pentru

maşina de spălat.

31

www.heinner.com

Atentionare: În viitor cumpăraţi vase şi tacâmuri ce pot fi spălate la maşină.

Reciclare

 Anumite componente şi ambalajul maşinii au fost produse din materiale reciclabile.
 Componentele din plastic sunt marcate cu prescurtările internaţionale: (>PE< , >PS< , >POM<,

>PP<,)

 Componentele din carton au fost produse din hârtie reciclată şi acestea trebuie eliminate la

punctele de colectare a deşeurilor de hârtie în vederea reciclării.

 Aceste materiale nu trebuie aruncate împreună cu deşeurile menajere. Trebuie predate

centrelor de reciclare.

 Contactaţi centrele de reciclare pentru a obţine informaţii asupra metodelor şi punctelor de

colectare.

Declarație de conformitate UE

Acest produs este conform cerințelor tuturor directivelor UE aplicabile cuprinse în standardele
armonizate corespunzătoare, ce furnizează aplicarea marcajul CE.

32

www.heinner.com

IV. DESCRIEREA PRODUSULUI

1. Cos superior cu gratar

2. Brat jet superior

3. Cos inferior

4. Brat jet inferior

5. Filtre

6. Eticheta

7. Panou control

8. Compartiment detergent si aditiv clatire

9. Cos tacamuri

10. Compartiment sare

11. Cos superior tacamuri

13 Unitatea de uscare activa: Acest sistem permite o mai eficientă uscare.

33

www.heinner.com

Specificaţii technice

Capacitate

15 seturi

Înălţime

820 mm-870mm

Lăţime

550 mm

Adâncime

598 mm

Greutate netă

40kg

Alimentare

220-240 V, 50 Hz

Putere totală

1900 W

Putere încălzire

1800 W

Putere pompă

100 W

Putere pompă evacuare

30 W

Presiune alimentare cu apă

0,03 MPa (0,3 bar)-1 MPa (10 bar)

Tensiune

10 A

34

www.heinner.com

Poziţionarea maşinii

Când alegeţi locul unde doriţi să poziţionaţi maşina, alegeţi un loc accesibil unde puteţi
introduce uşor vasele în maşină.
Nu poziţionaţi maşina în locuri unde este posibil ca temperatura camerei să scadă sub 0°C.
Înainte de poziţionarea maşinii, îndepărtaţi ambalajul maşinii urmând avertizările de pe
ambalaj.
Poziţionaţi maşina aproape de robinetul de apă sau de evacuare. Maşina trebuie poziţionată
ţinând cont de faptul că toate conexiunile acesteia nu trebuie să fie modificate după ce au fost
făcute.
Nu apucaţi maşina de uşă sau panou dacă doriţi să o mutaţi.
Asiguraţi-vă că lăsaţi un spaţiu între maşina de spălat vase şi perete pentru a putea să o mişcaţi
înainte şi înapoi în timpul curăţării.
Asiguraţi-vă că furtunul care asigură alimentarea cu apă sau cel de evacuare nu este
obstrucţionat în timp ce poziţionaţi maşina. De asemenea, asiguraţi-vă că maşina de spălat nu
stă pe cablul electric.
Reglaţi maşina utilizând picioruşele de reglare pentru ca aceasta să fie stabilă şi echilibrată.
Aşezarea corectă a maşinii de spălat vase asigură eliminarea problemelor când deschideţi şi
închideţi uşa.
Dacă uşa maşinii de spălat vase nu se închide bine, verificaţi dacă maşina este stabilă pe podea;
în caz contrar, reglaţi picioruşele şi asiguraţi astfel poziţia corectă.

Conexiunea la apă

Asiguraţi-vă că instalaţia de apă este potrivită pentru montarea unei maşini de spălat vase. De
asemenea, vă recomandăm să montaţi un filtru la intrarea în apartamentul dumneavoastră
pentru evitarea oricărui pericol datorită contaminării (nisip, praf etc) ce poate fi transportată
ocazional în instalaţia principală de apă, şi pentru a evita reclamaţii cu privire la îngălbenire şi
formarea depunerilor după spălare.

Furtun de alimentare cu apă

Nu folosiţi furtunul uzat al unei maşini de spălat vase mai veche. Folosiţi furtunul nou furnizat
cu maşina. Dacă veţi monta un furtun nou sau lung – nefolosit la maşină, lăsaţi să curgă apa
prin el înainte de a-l monta pe maşină. Conectaţi furtunul de alimentare cu apă
direct la robinet. Presiunea apei furnizată de robinet trebuie să fie de minim 0,03 Mpa şi de
maxim 1 Mpa. Dacă presiunea apei este de peste 1 Mpa, trebuie montată-o supapă de reglare a
presiunii între furtun şi robinet.
După ce aţi făcut conexiunile, robinetul trebuie deschis la maxim şi verificat pentru etanşeitate.
Pentru siguranţa maşinii, asiguraţi-vă că aţi oprit robinetul de alimentare cu apă, după
finalizarea fiecărui program de spălare.
NOTĂ: Acest model este dotat cu dispozitivul de siguranţă Aquastop. În cazul utilizării
dispozitivului Aquastop, există o tensiune periculoasă. Nu tăiaţi dispozitivul Aquastop. Nu
permiteţi îndoirea sau răsucirea acestuia.

V. INSTALARE

35

www.heinner.com

Furtun de evacuare al apei

Furtunul de evacuare al apei poate fi conectat fie direct la orificiul de evacuare al apei sau la
sistemul de evacuare al chiuvetei. Folosind o ţeavă specială îndoită (dacă aveţi), apa poate fi
evacuată direct în sistemul de evacuare al chiuvetei cuplând ţeava îndoită la furtunul chiuvetei.
Această conexiune trebuie făcută la o distanţă de minim 50 cm şi maxim 110 cm de la podea.

Avertizare: Dacă folosiţi un furtun de evacuare mai lung de 4 m, este posibil ca vasele să
rămână murdare. Compania noastră nu este responsabilă de asemenea situaţii.

Conexiuni electrice

Ştecherul cu împământare a maşinii de spălat vase trebuie să fie conectat la o priză cu
împământare care este alimentată cu voltaj şi tensiune potrivită. Dacă nu există priză cu
împământare, vă rugăm apelaţi la un electrician calificat pentru a executa instalaţia de
împământare. În cazul folosirii maşinii la priza fără împământare, compania noastră nu va fi
responsabilă de eventualele pierderi.
Valoarea tensiunii interioare trebuie să fie de 10-16 A.
Maşina este setată la 220-240 V. Dacă tensiunea dumneavoastră este de 110 V, conectaţi un
transformator de 110/220V şi 3000 W între. Maşina nu trebuie conectată la priză în timpul
montării.
Întotdeauna folosiţi ştecherul căptuşit cu care este dotată maşina.
La tensiuni scăzute, eficienţa de spălare a maşinii se va reduce.
Cablul de alimentare al maşinii trebuie înlocuit numai de un service autorizat sau de un
electrician autorizat. Nerespectarea acestei indicaţii poate duce la producerea de accidente.

36

www.heinner.com

Din motive de siguranţă, întotdeauna asiguraţi-vă că aţi scos din priză maşina după ce programul de
spălare s-a terminat.
Pentru a evita pericolul de electrocutare, nu deconectaţi maşina de spălat vase de la priză având
mâinile umede.
Când scoateţi din priză maşina întotdeauna trageţi de ştecher. Niciodată nu trageţi de cablu.

37

www.heinner.com

VI. INAINTE DE PRIMA UTILIZARE

Inainte de a folosi masina pentru prima data

 Verificati daca specificatiile instalatiilor de apa si electricitate se potrivesc cu valorile

indicate in instructiunile de instalare a masinii.

 Indepartati ambalajele din masina.
 Setati the water softener.
 Adaugati 1 kg de sare in compartimentul de sare si umpleti cu apa la maxim.
 Puneti aditiv clatire in compartimentul special.

Importanta decalcifierii apei

Pentru o functionare la parametri optimi, masina de spalat vase necesita apa decalcifiata. In
caz contrar, reziduri albe vor ramane pe vase si pe componentele interne ale masinii. Acest
lucru va afecta in mod negativ performantele de spalare si uscare ale masinii. Cand apa trece
prin sistemul de decalcifiere, ionii ce formeaza duritatea apei sunt inlaturati din apa, iar apa
va atinge calitatea necesara pentru o spalare optima. In functie de nivelul de duritate al apei,
acesti ioni ce formeaza duritatea apei, se acumuleaza rapid in interiorul sistemului de
dedurizare a apei. De aceea, sistemul de dedurizare trebuie reimprospatat pentru a putea
functiona la acelasi nivel de performanta si la urmatoarele spalari. In acest scop se foloseste
sarea speciala pentru masinile de spalat vase.

Umplerea cu sare

Folosiţi săruri de dedurizare produse special pentru folosirea în maşinile de spălat vase.
Pentru a pune săruri de dedurizare, mai întâi scoateţi coşul de jos şi
deschideţi capacul compartimentului de săruri rotindu-l în sens contraorar. 1. La prima
utilizare, umpleţi compartimentul cu 1 kg de săruri şi apoi la nivelul maxim. Puteti folosi o
pâlnie pentru o umplere mai uşoară (pâlnia nu se livraza impreuna cu produsul). Puneţi la
loc capacul şi închideţi-l.
Dupa 20-30 de spalari adaugati saruri in masina pana cand aceasta se umple (aprox. 1 kg).

Umpleţi compartimentul cu apă doar la prima folosire

Vă recomandăm să folosiţi sare de dedurizare cu grăuntele mic. Nu puneţi sare de masă în
maşină. Altfel, funcţia compartimentului de dedurizare poate scadea in timp. Cand porniti
masina de spalat vase, compartimentul de saruri se umple cu apa. Astfel, puneti sarurile de
dedurizare inaintea pornirii masinii.
Astfel, sarea e curăţată imediat prin operaţiunea de spălare. Dacă nu aveţi de gând să spălaţi
imediat vasele după aplicarea sării, rulaţi un program scurt de spălare cu maşina goală
pentru a evita unele avarii (a evita coroziunea) ale maşinii din cauza revărsării sărurilor în
timpul umplerii compartimentului pentru săruri.

38

www.heinner.com

Pentru a afla dacă sărurile de dedurizare din maşină sunt la un nivel suficient, verificaţi
secţiunea transparentă a capacului compartimentului pentru săruri. Cantitatea este
suficientă dacă secţiunea transparentă este verde. Mai trebuie adăugate săruri dacă
secţiunea transparentă nu este verde.

Testare apa

Eficienta maşinii de spălat depinde de duritatea apei de la robinet. Din acest motiv, maşina
dvs. este echipată cu un sistem care reduce duritatea apei. Eficienta maşinii de spălat va
spori atunci când sistemul e setat corect. Pentru a afla mai multe despre nivelul de duritate a
apei din zona dvs., contactati compania distribuitoare de apa sau determinati nivelul de
duritate a apei folosind o bandă de test (nu este furnizata odata cu produsul).

Hârtie indicatoare (nu este furnizata odata cu produsul)

NOTĂ: Nivelul 3 este setat implicit. Dacă apa este apă de puț sau are o duritate peste 90 dF

recomandăm utilizarea unor dispozitive de filtrare și tratare.

Tabelul duritatii apei

Daca duritatea apei pe care o folositi este de peste 90 dF (French hardness) sau daca folositi
apa de fantana; vi se recomanda folosirea filtrelor si a dispozitivelor de curatare.

NOTA: Nıvelul de dedurizare a apei este reglat din fabrica la nivelul 3.

39

www.heinner.com

Folosirea detergentului

Folositi detergenti speciali pentru masinile de spalat vase pentru uz casnic.
Puteti gasi detergenti sub forma de praf, gel si pastile pe piata create special pentru masini
de spalat vase de uz casnic.
Trebuie sa puneti detergenti in compartiment inainte de a porni masina. Pastrati detergentii
in locuri racoroase, uscate si nu le lasati la indemana copiilor.
Nu puneti mai mult detergent in compartimentul detergenti decat e necesar; in caz contrar
pot fi sgariate paharele, iar detergentul nu se va dizolva corespunzator.
Daca aveti nevoie de informatii suplimentare referitor la detergentul pe care il veti folosi,
contactati direct producatorul detergentului.

Umplerea compartimentului cu detergent

Impingeti butonul pentru a deschide recipientul pentru detergent cum e indicat in imagine.
Compartimentul detergent are linii indicatoare nivel in interior. Puteti masura cantitatea
corecta de detergent folosind aceste linii.
Compartimentul detergent poate lua in total 40 cm3 de detergent.
Deschideti cutia de detergent si puneti in compartimentul mai mare 25 cm3 daca vasele sunt
foarte murdare sau 15 cm3 daca nu sunt foarte murdare.
Daca vasele au stat murdare mai mult timp, daca au resturi de mancare uscate pe ele, si
daca ati incarcat incarcat mult masina, puneti 5 cm3 de detergenti in compartimentul
pre-spalare si porniti masina.
Poate fi nevoie sa adaugati mai mult detergent in masina, in functie de gradul de murdarire
si de nivelul de duritatea a apei.

Detergenti combinati

Producatorii de detergenti produc si detergenti combinati numiti 2 in 1 – 3 in 1 - 5 in 1.
Detergentii 2 in 1 contin detergent + sare sau aditiv clatire. Cand folositi detergenti 2 in 1,
verificati ce contine detergentul.
Alti detergenti contin detergent + aditiv clatire + sare + alte extra functii.
In general, detergentii combinati produc rezultate eficiente numai in anumite conditii de
utilizare. Asemenea detergenti contin aditiv clatire si/sau sare in anumite cantitati.

Recomandari la folosirea acestui tip de produse:

 Intotdeauna asigurati-va ca ati verificat specificatiile produsului pe care il veti folosi

sau daca este un produs combinat.

 Verificati daca detergentul folosit este adecvat pentru duritatea apei din zona in care

locuiti.

 Cititi cu atentie instructiunile de pe ambalaje cand folositi asemenea produse.
 Daca detergentul este sub forma de pastille, niciodata nu le puneti in interiorul

masinii sau in cosul de tacamuri al masinii de spalat vase. Intotdeauna puneti
pastilele in compartimentul detergenti din sertarul detergenti.

40

www.heinner.com

 Veti obtine foarte bune rezultate pentru anumite tipuri de detergenti. Daca folositi

acest tip de detergenti, trebuie sa contactati producatorul pentru a afla conditiile
corecte de utilizare.

 Cand conditiile de folosire ale acestui tip de detergenti si setarile masinii sunt

corecte, veti obtine economii in consumul de sare si/sau aditiv clatire.

 Contactati producatorul detergentului daca nu obtineti rezultate bune (daca vasele

raman ude si calcaroase) dupa ce ati folosit detergent 2 in 1 sau 3 in 1. Garantia
masinii de spalat vase nu acopera reclamatiile provocate de utilizarea acestor tipuri
de detergenti.

Recomandari folosire: Daca doriti sa obtineti rezultate mai bune cand folositi detergenti
combinati, adaugati sare si aditiv clatire in masina si reglati setarea de dedurizare a apei si
setarea aditivului clatire la minim.
Indicele de solubilitate al detergentilor produsi de diferite companii poate depinde de
temperatura si perioada.
Avertizare: Daca apar probleme pe care nu le-ati mai intalnit cand folositi acest tip de
detergenti, contactati producatorul detergentului direct.

Cand renuntati la folosirea detergentilor combinati

 Umpleti compartimentele sare si aditiv clatire.
 Reglati setarea de dedurizare a apei la maxim si porniti un program de spalare cu

masina goala.

 Reglati nivelul de dedurizare a apei.
 Faceti setarile corecte pentru aditivul de clatire.

Umplerea cu aditiv de clătire și setarea

Pentru a umple compartimentul aditivului de clătire, deschideți capacul compartimentului.
Umpleți compartimentul cu aditiv de clătire până la nivelul MAX și apoi închideți capacul.
Aveți grijă să nu introduceți prea mult aditiv în compartiment și ștergeți eventualele scurgeri.

Pentru a schimba nivelul de aditiv de clătire, urmați pașii de mai jos înainte de a porni
mașina:

 Apăsați butonul programului și mențineți-l apăsat.
 Porniți mașina

.

 Mențineți apăsat butonul programului până ce indicația „rA” dispare de pe afișaj.

Setarea pentru aditivul de clătire depinde de setarea pentru duritatea apei.

 Mașina va afișa setarea curentă.
 Modificați nivelul apăsând pe butonul programului.
 Pentru salvarea setării în memorie, opriți mașina.

Setarea din fabrică este „4”.
Dacă vasele nu se usucă în mod corespunzător sau prezintă pete, măriți nivelul. Dacă pe vase
se formează pete albastre, micșorați nivelul.

41

www.heinner.com

42

www.heinner.com

VII. INCARCAREA MASINII DE SPALAT VASE

Daca veti puneti in mod corect vasele in masina de spalat, o veti folosi in mod optim in
privinta consumului de energie, performantelor de spalare si uscare.
Masina are 2 cosuri separate in care sa puneti vasele. In cosul de jos puteti pune vase
rotunde si adanci precum ibrice cu coada lunga, oale, capace de oale, farfurii adanci,
tacamuri.
Cosul de sus a fost creat pentru farfurii plate, boluri salate, cani si pahare.Cand puneti
pahare si cani mai lungi, sprijiniti-le de marginea cosului sau sarma si nu de alte obiecte. Nu
sprijinite paharele lungi unele de altele intrucat nu vor avea stabilitate si chiar se pot
deteriora.
Este mai corect sa puneti obiectele subtiri si inguste in sectiunea de mijloc a cosului.
Puteti pune lingurile printre celelalte tacamuri pentru a preveni lipirea acestora intre ele. Va
recomandam sa folositi gratarul de tacamuri pentru a obtine rezultate optime.
Pentru a evita posibilele vatamari, intotdeauna puneti obiectele cu maner lung si varf ascutit
precum furculita servire, cutit de paine etc. cu partea ascutita in jos sau in pozitie orizontala
pe cos.
Avertizare: Puneti vasele in masina astfel incat sa nu blocheze miscarea bratelor jet superior
si inferior.

Gratar vase

Puteţi aşeza pahare de diferite dimensiuni sub aceste grătare, mulţumită funcţiei de înălţime
reglabilă. Puteţi utiliza grătarele la două înălţimi diferite.

Mecanismul de reglare a înălţimii coşului aflat pe coşul superior al maşinii dumneavoastră
este proiectat să vă permită să reglaţi înălţimea coşului superior în sus sau în jos, fără a-l
scoate din maşină atunci când este plin, şi să creaţi spaţii mai mari în partea superioară sau
inferioară a maşinii după cum aveţi nevoie. Setările din fabrică prevăd ca coşul maşinii
dumneavoastră să fie setat în poziţia superioară. Pentru ridicarea coşului, prindeţi-l de
ambele părţi ţi trageţi de acesta în sus. Pentru coborârarea coşului, prindeţi-l din nou de
ambele părţi, şi lăsaţi-l. Atunci când mecanismul de reglare a coşului se află sub sarcină,
asiguraţi-vă că ambele părţi se află în aceeaşi poziţie (sus sau jos).

43

www.heinner.com

Coşul de sus pentru tacâmuri

AVERTISMENT: Cuţitele şi alte obiecte ascuţite trebuie aşezate orizontal, în coşul

pentru tacâmuri.

Asezarea vaselor in cosuri
Cos inferior

Cos superior

Exemple de asezare incorecta

44

www.heinner.com

VIII. TABEL DE PROGRAME

Nr. program

Denumiri

şi temperaturi de

programe

Rapid 14'

- (P1)

Rapid 30’ 40°C(

P2 )

Eco (referinţă) 50°C ( P3)

Tip de resturi alimentare

Prespălare pentru clătire

şi înmuiere a resturilor, în

aşteptarea încărcării

complete, apoi selectaţi

un program

Cafea, lapte, ceai,

cărnuri reci, legume,

rămase în vase, pentru

perioadă scurtă de timp

Cafea, lapte, ceai, cărnuri reci,

legume, rămase în vase, pentru

perioadă scurtă de timp

Nivel de murdărire

redus

mediu

Cantitate
de detergent
B: 25 cm3 / 15 cm

3

A: 5 cm

3

A+B

A+B

Spălare la 30°C

Spălare la 40°C

Prespălare

Clătire cu apă caldă

Clătire cu apă rece

Spălare la 50°C

Final

Clătire cu apă caldă

Clătire cu apă caldă

Final

Uscare

Final

Durata

programului

(min.)

14

30

171

Consum de

energie (kW

ore)

0,57

0,88

0,90

Consum de

apă (litri)

7,7

10,9

9

Avertisment: Programele scurte nu includ pasul de uscare.
Valorile declarate mai sus sunt valori obţinute în condiţii de laborator, în
conformitate cu standardele relevante. Aceste valori se pot modifica în funcţie de
condiţiile de mediu şi de utilizare a produsului (tensiune în reţea, presiunea apei,
temperatura de intrare a apei şi temperatura mediului).

45

www.heinner.com

Nr. program

Denumiri

şi temperaturi

programe

Super 50’
65°C ( P4)

Igienă 60°C (P5)

Auto Delicat
30-50°C (P6)

Auto Normal
50-60°C (P7)

Auto intensiv
60-70°C (P8)

Tip de resturi alimentare

Supe, sosuri,

paste, ouă, pilaf,

cartofi şi vase

de cuptor,

mâncăruri

prăjite

Vase cu

murdărire densă,

rămase multă

vreme, care au

nevoie de

spălare igienică.

Supe vechi, sosuri, produse de patiserie, ou, orez

cartofi şi mâncăruri la cuptor

Nivel de murdărire

mediu

mare

Ridicat

Ridicat

Ridicat

Cantitate de

detergent

B: 25 cm3 / 15 cm

3

A: 5 cm

3

A+B

A+B

A+B

A+B

A+B

65°C Wash

60°C Wash

Stadiile de spălare sunt determinate în mod automat,

în funcţie de gradul de contaminare.

Clătire cu apă

călduţă

Spălare la 65°C

Clătire cu apă

caldă

Clătire cu apă

rece

Final

Spălare la 50°C

Clătire cu apă

caldă

Uscare

Final

Durata

programului

(min.)

50

154

64-91

100-132

111-179

Consum de

energie (kW

ore)

1,29

1,75

0,80-0,90

1,13-1,46

1,30-1,95

Consum de

apă (litri)

10,7

18,5

10,6-17,7

10,9-18,6

12,3-24,6

** În ciclul programului de spălare rapidă, trebuie utilizat doar detergent pudră.
*** Puteți spăla vasele cu ajutorul performanței de spălare A, utilizând ciclul Expres 50 min.

46

www.heinner.com

IX. PANOU DE CONTROL

1. Buton tactil de pornire/oprire

După apăsarea butonului tactil On/Off, se afişează două linii pe ecranul
programului. Atingeţi butonul tactil ”On/ Off”, cu vârful degetului, timp de o
secundă, pentru a porni sau opri maşina.

2. Buton tactil de programe

Utilizaţi butonul tactil de programe, pentru a selecta un program adecvat pentru vasele
dumneavoastră.

3. Ecran de programe

Butonul tactil pentru pornire programată al maşinii. Când apăsaţi butonul
tactil de pornire programată, se afişează mesajul ”1h”, pe ecran.

4. Buton tactil pentru pornire programată

Continuând să apăsaţi butonul tactil de pornire programată, intervalul de timp
va creşte de la 1 la 19, afişat pe ecran. Pornirea programată poate fi activată
selectând intervalul de programare şi programul de spălare dorit, cu ajutorul
butonului tactil de programe. De asemenea, este posibil să selectaţi întâi
programul şi apoi pornirea programată, în funcţie de ultima valoare introdusă.
Pentru a anula pornirea programată, selectaţi intervalul de programare „0” sau
ţineţi butonul de programare apăsat, timp de 3 secunde. Ecranul vă va informa
cu privire la intervalul în care trebuie să ţineţi butonul apăsat, afişând „3-2-1...”
pentru a anula pornirea programată.

Notă: Dacă apăsaţi şi ţineţi apăsat butonul de pornire programată, ceasul se
modifică mai repede (rata de modificare este proporţională cu intervalul de
apăsare a butonului). Când butonul de pornire programată este apăsat pentru o
perioadă lungă de timp, ceasul se opreşte la „h:00”.

5. Clătire suplimentară

Când apăsaţi butonul Start/Pause, programul selectat va începe, iar lampa de
indicare a stării maşinii ”spălare” se va aprinde. Când maşina este oprită, în
timp ce led-ul de spălare este aprins, led-ul Start/Pause se va aprinde
intermitent.

6. Butonul tactil de încărcare pe jumătate ½

Utilizând funcţia 1⁄2, se pot efectua trei tipuri de spălare: în coşul de jos, în
coşul de sus şi în ambele coşuri.

47

www.heinner.com

Dacă aveți o cantitate redusă de vase în mașină și trebuie să le spălați, puteți activa funcția de
umplere parțială, disponibilă pentru anumite programe. Dacă aveți vase în ambele coșuri,
apăsați tasta ½ și selectați poziția în care ambele lămpi sunt aprinse.

Dacă aveți vase doar în coșul de sus, apăsați tasta ½ și selectați poziţia în care se aprinde lampa
de sus. Având în vedere că vor fi spălate doar vasele din coșul de sus, asigurați-vă că nu există
vase în coșul de jos.

Dacă aveți vase doar în coșul de jos, apăsați tasta ½ și selectați poziţia în care se aprinde lampa
de jos. Având în vedere că vor fi spălate doar vasele din coșul de jos, asigurați-vă că nu există
vase în coșul de sus.
Notă: Dacă aţi utilizat o funcţie suplimentară la ultimul program de spălare, aceasta va rămâne
activă în următorul program de spălare până când mașina este oprită și pornită din nou. Dacă nu
doriţi să utilizaţi această funcţie la programul de spălare nou selectat, apăsaţi din nou butonul
funcţiei selectate şi verificaţi dacă lampa de pe buton se stinge.
Notă: Când se selectează un program incompatibil cu opțiunea Extra silențios & rapid, când
butonul este apăsat, se aude un semnal sonor care indică faptul că opțiunea selectată nu este
disponibilă.

7) Buton tactil pentru detergent tabletă (buton 3 în 1)
Apăsați butonul tactil pentru detergent tabletă, când utilizați detergenți combinați, care includ
sare și agent de clătire.

8) Indicator de avertisment pentru sare
Pentru a stabili dacă există suficientă sare de dedurizare în mașină, verificați dacă este aprins pe
ecran indicatorul de avertisment pentru sare. Când indicatorul de avertisment pentru sare se
aprinde, adăugați sare în compartimentul pentru sare.

Indicator de avertisment pentru agent de clătire

Pentru a stabili dacă există suficient agent de clătire în mașină, verificați dacă este aprins pe
ecran indicatorul de avertisment pentru agent de clătire. Când aceasta se aprinde, adăugați
agent de clătire în compartimentul pentru agent de clătire.

Finalul programului

Mașina emite un sunet de 5 ori, când programul este finalizat. Când ușa se deschide după
finalizarea programului de spălare selectat, activarea semnalului sonor se încheie și se afișează
cifra „0” pe ecran.
Notă: De fiecare dată când mașina este pornită, programul Eco și opțiunea de economisire a
energiei sunt setate implicit, iar opțiunile selectate anterior sunt anulate. Când selectați
programe diferite de Eco, pictograma de economisire a energiei se va stinge.

48

www.heinner.com

Utilizarea mașinii dumneavoastră de spălat vase

Pornirea mașinii

1. Atingeți butonul de pornire On/Off (1).
La pornirea mașinii, apar două linii pe ecranul de programe.

2. Când selectați un program cu ajutorul butonului tactil de programe (2), programul
selectat (P1, P2 etc.) se afișează pe ecranul de programe, de la (P1 la P8), iar durata
programului este afișată alternativ, timp de 3 secunde, pentru program, apoi 1 secundă
pentru durată.

3. Dacă doriți, puteți selecta funcții suplimentare. (4-7)

4. Închideți ușa. Programul pornește automat.

Notă: Dacă decideți să nu porniți mașina după selectarea programului, apăsați butonul tactil
On/Off (1). Mașina va fi pregătită pentru noua selecție de program, când apăsați butonul on/off
(1) , din nou. Selectați noul program, apăsând butonul tactil de programe (2).

Urmărirea programului

 Când ușa se deschide după finalizarea programului de spălare selectat, activarea

semnalului sonor se încheie și se afișează cifra „0”, pe ecran (3).

 Dacă ușa este deschisă în timpul ciclului de spălare, intervalul rămas din programul

selectat este afișat pe ecran (3).

 Mașina emite un sunet de 5 ori, când programul este finalizat.

Schimbarea unui program

Pentru a schimba programul de spălare, în timp ce acesta rulează.

1. Deschideți ușa și selectați un program nou apăsând butonul tactil de programe (2).

2. După închiderea ușii, programul nou selectat pornește din punctul în care a ajuns
programul inițial, dar cu noii parametri (temperatură, cicluri) ai noului program.

Anularea și resetarea unui program

Pentru a anula un program aflat în desfășurare sau inactiv.

1. Deschideți ușa mașinii de spălat. Ultimul program selectat se va afișa pe ecran (3).

2. Apăsați și țineți apăsat butonul tactil de programe (2), timp de 3 secunde. Ecranul (3) va
afișa numărătoarea de la 3 la 1, apoi va afișa „0:01”, pentru a indica faptul că anularea
este pregătită.

3. După închiderea ușii, începe procesul de descărcare. Mașina va descărca apă în
interiorul său timp de aproximativ 30 de secunde. Când programul este anulat, mașina
emite un semnal sonor care se repetă de 5 ori.

Notă: Când deschideți ușa mașinii, pentru a opri programul de spălare, înainte de finalizare,
deschideți ușa cu grijă, pentru a evita vărsarea apei.

Oprirea mașinii

După finalizarea programului, opriți mașina utilizând butonul tactil On/Off (1).
Notă: Pentru a îmbunătăți performanța de uscare, după ce semnalul sonor indică finalizarea
programului de spălare, lăsați ușa mașinii de spălat vase întredeschisă, pentru a grăbi uscarea.
Notă: Dacă ușa mașinii este deschisă în timpul procesului de spălare sau alimentarea electrică
este întreruptă, mașina va reporni programul când ușa este închisă ori alimentarea electrică este
restabilită.

49

www.heinner.com

“-“ Funcţia nu poate fi selectată “x” funcţia poate fi selectată.
Extra fast şi Extra silent nu pot fi selectate în acelaşi timp.

Setarea semnalului soneriei
Setarea soneriei

1. Apăsați butonul tactil On/Off.(1) (dacă este în poziția OFF).

2. Apăsați simultan butoanele tactile „Tabletă” (7) și „Încărcare parțială” (6) timp de 3
secunde pentru a seta nivelul volumului.

3. În timp ce apăsați butoanele tactile „Tabletă” (7) și „Încărcare parțială” (6), ecranul
afișează o numărătoare inversă de la 3 la 1.

 Dacă reglarea volumului se efectuează pentru prima dată, la finalul celor 3

secunde, se afișează mesajul „S03”.

 Dacă reglarea volumului a mai fost efectuată, la finalul celor 5 secunde, se

afișează pe ecran nivelul setat anterior (de la „S00” la „S03”).
Nivelul volumului poate fi mărit sau micșorat cu ajutorul butoanelor „tabletă” și „încărcare
parțială”.

Pentru creșterea nivelului de semnal sonor

1. Apăsați butonul tactil „încărcare parțială” (6).

2. Afișajul (3) trece de la „S00” la „S03”.

Pentru a reduce nivelul de semnal sonor

1. Apăsați butonul tactil „tabletă” (4).

2. Afișajul (3) trece de la „S03” la „S00”. „S00” înseamnă că toate semnalele sonore sunt
dezactivate.

3. Pentru a ieși din modul de control al volumului, opriți mașina de spălat vase. Ultimul
volum selectat va fi stocat în memorie.

Notă: De la nivelul „3” la „1” de sunet, nivelul de zgomot se reduce în etape, în funcție de
nivelul de sunet.

PROGRAME Pornire

Rapid 14’

Rapid 30'

Eco

Super 50’

Igienă -

Auto delicat

Auto Normal

Auto Intensive

programată

Încărcare par ţială

(moduri)

Tabletă Clătire

suplimen-tară

-

50

www.heinner.com

Curatarea masinii la intervale regulate prelungeste durata de viata a acesteia.
In sectiunea spalare a masinii se pot acumula resturi si grasimi. In acest caz:

Umpleti compartimentul detergent fara a pune vase in masina, selectati un program care
functioneaza la temperatura mare, si porniti masina. In caz de insuficienta, folositi solutii
speciale de curatare disponibile pe piata. (Solutii de curatare produse special pentru masini de
catre producatorii de detergenti).

Curatarea garniturilor usii

Pentru a curata reziduurile accumulate pe garniturile usii, stergeti garniturile in mod regulat
folosind o carpa umeda.

Curatarea masinii

Curatati filtrele si bratele jet cel putin o data pe saptamana.
Scoateti din priza masina si opriti robinetul inainte de a incepe curatarea.
Nu folositi substante dure (abrazive) cand curatati masina. Stergeti cu un o solutie de curatare
fina si o carpa umeda.

Filtre

Verificati daca au ramas resturi de mancare pe filtre.
Daca observati resturi de mancare, scoateti filtrele si curatati-le foarte bine su apa de la
robinet.

a) Micro Filtru
b) Filtru brut
c) Filtru Metal/Plastic

Pentru a demonta si curata filtrele, rotiti in sens invers acelor ceasului si scoateti-le ridicand in
sus. 1
Trageti si scoateti filtrul metal/plastic. 3 Apoi trageti filtrul brut din micro filtru. 2 Clatiti su
multa apa sub robinet. Puneti la loc filtrul metal/plastic. Introduceti filtrul brut in micro filtru
astfel incat semnele sa corespunda intre ele. Atasati micro filtrul in filtrul metal/plastic si rotiti
in directia sagetii si se va bloca cand sageata de pe micro filtru se poate vedea din partea
cealalta. 4

 Nu folositi niciodata masina de spalat vase fara nici un filtru.
 Montarea incorecta a filtrelor va reduce eficienta spalarii.
 Filtrele curate sunt foarte importante pentru functionarea corespunzatoarea a masinii.

X. ÎNTREŢINEREA ŞI CURĂŢAREA MAŞINII

51

www.heinner.com

Brate jet

Verificati daca orificiile bratelor jet superior si inferior sunt blocate. Daca sunt blocate scoateti,
bratele jet si curatati-le in apa.
Puteti scoate bratul jet inferior tragandu-l in sus, iar piulita bratului jet superior poate fi scoasa
rotind piulita spre stanga.Asigurati-va ca piulita e bine stransa cand puneti la loc bratul jet
superior.

Filtru furtun

Furtunul alimentare cu apa este prvazut cu un filtru pentru a evita deteriorarea masinii datorita
contaminarii (nisip, praf, rugina etc.) ce poate fi uneori prezenta in apa, si pentru a evita
ingalbenirea si formarea depozitelor dupa spalare. Verificati din cand in cand filtrul si furtunul si
curatati-le daca este cazul. Pentru a curata filtrul, mai intai opriti robinetul si apoi scoateti
furtunul. Dupa ce ati scos filtrul din furtun, curatati-l sub robinet. Puneti la loc in furtun filtrul
curat. Montati furtunul.

52

www.heinner.com

XI. PROBLEME DE FUNCTIONARE

CODURI DE DEFECȚIUNI ȘI CE TREBUIE FĂCUT ÎNCAZ DE DEFECTIUNE
COD
EROARE
F5 Alimentare cu apa neadecvata • Verificaţi ca robinetul de apă să fie complet

F3 Eroare de alimentare

F2 Apa murdara din masina

F8 Eroare a incalzitorului Contactati serviciul de asistenta tehnica.
F1 Este activa alarma

FE Cartela electronica defecta Contactati serviciul de asistenta tehnica.
F7 Eroare de supraincalzire

F9 Eroare de pozitionare

F6 Senzor defect al incalzitorului Contactati serviciul de asistenta tehnica.

DESCRIERE EROARE CONTROL

deschis, iar apa să nu fie întreruptă.

• Închideţi robinetul de alimentare cu apă,
scoateţi furtunul de alimentare
cu apă de pe robinet şi curăţaţi filtrul de la
capătul cu racordul al furtunului.

• Porniţi din nou maşina de spălat vase şi
contactaţi serviciul de asistenţă
tehnică dacă eroarea apare din nou.

• Închideţi robinetul.

continua cu apa

de spalat vase nu poate fi
evacuata

pentru scurgeri de apa

(temperatura din masina de
spalat vase este prea
ridicata)
a peretelui despartitor

• Contactaţi serviciul de asistenţă

• Furtunul de evacuare a apei este înfundat.

tehnică.

• Filtrele maşinii de spălat vase ar putea fi
înfundate.

• Opriţi maşina de spălat vase şi activaţi
comanda de anulare a programului.

• Dacă eroarea persistă, contactaţi serviciul de
asistenţă tehnică.

• Opriţi maşina de spălat vase şi închideţi
robinetul.

• Contactaţi serviciul de asistenţă tehnică.

Contactati serviciul de asistenta tehnica.

Contactati serviciul de asistenta tehnica.

53

www.heinner.com

Dacă programul nu pornește

 Verificați dacă ștecherul este conectat.
 Verificați siguranțele interioare.
 Asigurați-vă că robinetul de admisie a apei este deschis.
 Asigurați-vă că ați închis ușa mașinii.
 Asigurați-vă că ați oprit mașina prin apăsarea butonului Pornit/Oprit.
 Asigurați-vă că filtrul de admisie a apei și filtrele mașinii nu sunt înfundate.

Dacă reziduuri de detergent sunt lăsate în compartimentul de detergent

Detergentul a fost adăugat atunci când compartimentul de detergent a fost umed.

Dacă rămâne apă în interiorul mașinii la finalizarea programului

 Furtunul de evacuare a apei este înfundat sau răsucit.
 Filtrele sunt înfundate.
 Programul nu este încă finalizat.

Dacă mașina se oprește în timpul operațiunii de spălare

• Pană de curent.

• Defecțiune admisie apă.

Dacă se aud zgomote de trepidație și bătaie în timpul operațiunii de spălare

• Vase plasate incorect

• Brațul de pulverizare lovește vasele.

Dacă sunt reziduuri parțiale de mâncare rămase pe vase

 Vase plasate incorect în mașină, apa pulverizată nu a ajuns în locurile respective.
 Coș prea încărcat.
 Vasele se sprijină una de cealaltă.
 Cantitate mică de detergent adăugată.
 Un program nepotrivit de spălare selectat, destul de slab.
 Brațul de pulverizare înfundat cu reziduuri de mâncare.
 Filtre infundate
 Filtre montate incorect
 Pompa de evacuare a apei infundata.

Dacă există pete pe vase

 Se utilizează o cantitate mică de detergent.
 Setarea de dozare a aditivului de clătire este la un nivel prea scăzut.
 Nu este utilizată o sare specială în ciuda gradului ridicat de duritate a apei.
 Sistemul de dedurizare a apei este setat la un nivel foarte scăzut.
 Protecția compartimentului de sare nu este închisă corect.

Dacă vasele nu se usucă

 Se selectează un program fără funcție de uscare selectată.
 Dozarea aditivului de clătire setat la nivel prea mic.
 Vasele descărcate prea rapid.

Dacă există pete ruginii pe vase

 Calitatea otelului inoxidabil al vaselor este slabă.
 Cantitate prea mare de sare în apa de spălare.
 Protecția compartimentului de sare nu este închisă corect.
 Prea multă sare răspândită spre parți și în mașină în timpul umplerii compartimentului

cu sare.

 Împământare efectuată necorespunzător.

.

Chemati un service autorizat daca problema persista dupa efectuarea verificarilor de mai sus
sau in cazul altor defectiuni in afara de cele descrise mai sus.

54

www.heinner.com

XII. INFORMATII PRACTICE

1. Cand nu folositi masina

 Scoateti masina din priza si inchideti robinetul apa.
 Lasati usa intredeschisa pentru a prevenI formarea mirosurilor neplacute .
 Pastrati interiorul masinii curat.

2. Eliminarea picaturilor de apa

 Spalati vasele la program intensiv.
 Scoateti toate recipientele metalice din masina.
 Nu adaugati detergent.

3. Daca puneti vasele in masina in mod corect, o veti folosi la parametric optimi de consum
de energie, performante de spalare si uscare.

4. Indepartati toate resturile mari de mancare de pe vase inainte de a le pune in masina.

5. Porniti masina dupa ce ati pus toate vasele.

6. Folositi programul pre-spalare numai cand e necesar.

7. Cand selectati un program de spalare, cititi cu atentie tabelul cu informatiile referitoare
la program si valorile nominale de consum.

8. Deoarece masina va functiona la temperaturi inalte, nu trebuie montata in apropierea
frigiderului.

9. Dacă aparatul se află într-un loc în care există riscul de îngheţ, trebuie să scurgeţi
complet apa rămasă în maşină. Opriţi robinetul de apă, decoonectaţi furtunul de admisie
a apei de la robinet şi lăsaţi apa din interior să se scurgă.

55

www.heinner.com

MASURI PENTRU PROTECTIA MEDIULUI

Va informam ca persoanele fizice au urmatoarele obligatii prin legislatia specifica privind protectia

mediului si regimul deseurilor:

- Deseurile de echipamente electrice si electronice (DEEE), pot contine substante periculoase

pentru mediu si sanatatea umana. Conform OUG 5/2015, exista obligativitatea predarii acestora,

pentru tratarea corespunzatoare si valorificarea componentelor reciclabile. Societatea Network One

Distribution S.R.L. este platitoare de taxa de” timbru verde” pentru fiecare Echipament Electric si

Electronic (EEE) pe care il pune pe piata. Acest cost asigura tratarea ulterioara a echipamentelor

uzate colectate. Din acest motiv, odata ce devine deseu, produsul EEE poate fi predat gratuit

operatorului Dvs. de salubritate, la magazine atunci cand achizitionati alt echipament similar,

sistemul “unul la unu “sau la punctul de colectare organizat de Primaria Sectorului / localitatii Dvs.

- Simbolul (marcajul) aplicat produselor, care indica faptul ca deseurile DEEE, bateriile si

acumulatorii - fac obiectul unei colectari separate, il reprezinta o pubela barata cu o cruce.

Aceste masuri vor ajuta la protejarea mediului

Societatea Network One Distribution S.R.L. este inscrisa in Registrul de punere pe piata a

echipamentelor electrice si electronice, avand numarul de inregistrare: RO-2016-03-EEE-0201-IV. De

asemenea, au fost intocmite si sunt gestionate: Registrul de Retragere EEE si Registrul de

Rechemare EEE, in conformitate cu HG 322/2013. Totodata societatea este inscrisa in Registrul de

punere pe piata a bateriilor, avnd numarul de inregistrare: RO-2011-03-B&A-0283.

Conformitatea cu directiva RoHS: Produsul pe care l-aţi cumpărat este conform cu Directiva RoHS UE

(2011/65/UE). Nu conţine materialele dăunătoare şi interzise specificate în Directivă.

Va multumim ca participati alaturi de noi la protejarea mediului si a sanatatii umane!

56

www.heinner.com

HEINNER este marcă înregistrată a companiei Network One Distribution SRL. Celelalte

branduri și denumirile produselor sunt mărci de comerț sau mărci de comerț înregistrate ale

respectivilor deținători.

Nicio parte a specificațiilor nu poate fi reprodusă sub nicio formă și prin niciun mijloc, nici utilizată

pentru obținerea unor derivate precum traduceri, transformări sau adaptări, fără consimțământul

prealabil al companiei NETWORK ONE DISTRIBUTION.

Copyright © 2013 Network One Distribution. Toate drepturile rezervate.

www.heinner.com, http://www.nod.ro

Acest produs este proiectat și realizat în conformitate cu standardele și normele Comunității Europene.

Importator: Network One Distribution

Str. Marcel Iancu, nr. 3-5, București, România

Tel: [phone], www.heinner.com , www.nod.ro

57
