Heinner HCNF-H320A+ User guide

COMBI FRIDGE

Model: HCNF-H320A+

www.heinner.ro

• Combi fridge

• Energy class: A+

• Net capacity: 320 L

www.heinner.com

1

Please read the instructions carefully and keep the manual for future information.

This manual is designed to give all necessary instructions concerning installation, use and
maintenance of the unit. In order to operate the unit correctly and safely, please read this
instruction manual carefully before installation and use.

I. INTRODUCTION

II. YOUR PACKAGE CONTAINS

➢ Combi fridge
➢ User manual
➢ Certificate of warranty

Thank you for choosing this product!

www.heinner.com

2

III. SAFETY INFORMATION

In the interest of your safety and to ensure the correct use, before installing and
first using the appliance, read this user manual carefully, including its hints and
warnings. To avoid unnecessary mistakes and accidents, it is important to ensure
that all people using the appliance are thoroughly familiar with its operation and
safety features. Save these instructions and make sure that they remain with the
appliance if it is moved or sold, so that everyone using it through its life will be
properly informed on appliance use and safety. For the safety of life and property
keep the precautions of these user’s instructions as the manufacturer is not
responsible for damages caused by omission.

Children and vulnerable people safety

This appliance can be used by children aged from 8 years and above and persons
with reduced physical, sensory or mental capabilities or lack of experience and
knowledge if they have been given super vision or instruction concerning use of the
appliance in a safe way and understand the hazards involved.

Children should be supervised to ensure that they do not play with the appliance.

Cleaning and user maintenance shall not be made by children unless they are aged
from 8 years and above and supervised.
Keep all packaging well away from children. There is risk of suffocation.
If you are discarding the appliance pull the plug out of the socket, cut the
connection cable (as close to the appliance as you can) and remove the door to
prevent playing children to suffer electric shock or to close themselves into it.
If this appliance featuring magnetic door seals is to replace an older appliance
having a spring lock (latch) on the door or lid, be sure to make that spring lack
unusable before you discard the old appliance. This will prevent it from becoming a
death trap for a child.

General safety
WARNING! Keep ventilation openings, in the appliance enclosure or in the built-in

structure, clear of obstruction.
WARNING! Do not use mechanical devices or other means to accelerate the
defrosting process, other than those recommended by the manufacturer.

WARNING! Do not damage the refrigerant circuit.

www.heinner.com

3

Safety information
WARNING! Do not use other electrical appliances (such as ice cream makers) inside

of refrigerating appliances, unless they are approved for this purpose by the
manufacture.
WARNING! Do not touch the light bulb if it has been on for a long period of time
because it could be very hot.

• Do not store explosive substances such as aerosol cans with a flammable

propellant in this appliance.

• The refrigerant isobutane (R600a) is contained within the refrigerant circuit

of the appliance, a natural gas with a high level of environmental
compatibility, which is nevertheless flammable.

• During transportation and installation of the appliance, be certain that none

of the components of the refrigerant circuit become damaged.
avoid open flames and sources of ignition
thoroughly ventilate the room in which the appliance is situated

• It is dangerous to alter the specifications or modify this product in any way.

Any damage to the cord may cause a short circuit, fire and/or electric shock.

• This appliance is intended to be used in household only.

WARNING! Any electrical components (plug, power cord, compressor and etc.) must
be replaced by a certified service agent or qualified service personnel.

WARNING! The light bulb supplied with this appliance is a “special use lamp bulb”
usable only with the appliance supplied. This “special use lamp” is not usable for

domestic lighting.

1

Safety information

• Power cord must not be lengthened.

• Make sure that the power plug is not squashed or damaged by the back of

the appliance. A squashed or damaged power plug may overheat and cause
a fire.

• Make sure that you can come to the mains plug of the appliance. Do not pull

the mains cable.

• If the power plug socket is loose, do not insert the power plug. There is a risk

of electric shock or fire.

• You must not operate the appliance without the lamp.

• This appliance is heavy. Care should be taken when moving it.

• Do not remove nor touch items from the freezer compartment if your hands

are damp/wet, as this could cause skin abrasions or frost/freezer burns.

• Avoid prolonged exposure of the appliance to direct sunlight.

1)

if there is a light in the compartment

www.heinner.com

4

IV. DAILY USE

Do not put hot on the plastic parts in the appliance.
Do not place food products directly against the rear wall.
Frozen food must not be re-frozen once it has been thawed out.
Store pre-packed frozen food in accordance with the frozen food manufacture’s
instructions.
Appliance’s manufactures storage recommendations should be strictly adhered to. Refer
to relevant instructions.
Do not place carbonated of fizzy drinks in the freezer compartment as it creates
pressure on the container, which may cause it to explode, resulting in damage to the
appliance.
Ice lollies can cause frost burns if consumed straight from the appliance.

V. CLEANING AND MAINTENANCE

Before maintenance, switch off the appliance and disconnect the mains plug from the
mains socket.
Do not clean the appliance with metal objects.
Do not use sharp objects to remove frost from the appliance. Use a plastic scraper.1)
Regularly examine the drain in the refrigerator for defrosted water. If necessary, clean the
drain. If the drain is blocked, water will collect in the bottom of the appliance.2)

1) If there is a freezer compartment

2) If there is a fresh-food storage compartment

www.heinner.com

5

VI. INSTALLATION

Important!

For electrical connection carefully follow the instructions given in specific paragraphs.
Unpack the appliance and check if there are damages on it. Do not connect the appliance
if it is damaged. Report possible damages immediately to the place you bought it. In that
case retain packing.
It is advisable to wait at least four hours before connecting the appliance to allow the oil
to flow back in the compressor.
Adequate air circulation should be around the appliance, lacking this leads to
overheating. To achieve sufficient ventilation, follow the instructions relevant to
installation.
Wherever possible the spacers of the product should be against a wall to avoid touching
or catching warm parts (compressor, condenser) to prevent possible burn.
The appliance must not be located close to radiators or cookers.
Make sure that the mains plug is accessible after the installation of the appliance.

Service

Any electrical work required to do the servicing of the appliance should be carried out by a
qualified electrician or competent person.
This product must be serviced by an authorized Service Center, and only genuine spare
parts must be used.
Don’ t put hot food in the appliance.
Don’ t pack food close together as this prevents air circulating.
Make sure food don’ t touch the back of the compartment(s).
If electricity goes off, don’ t open the door(s).
Don’ t open the door(s) frequently.
Don’ t keep the door(s) open for too long time.
Don’ t set the thermostat on exceeding cold temperatures.
Some accessories, such as drawers, can be removed to get larger storage volume and
lower energy consumption.

VII. SERVICE AND ENERGY SAVING

www.heinner.com

6

Above picture is for reference only. Real appliance probably is different.

VIII. ENVIRONMENT PROTECTION

Packaging materials

The materials with the symbol are recyclable. Dispose the packaging in a suitable collection
containers to recycle it.

Disposal of the appliance

1. Disconnect the mains plug from the mains socket.

2. Cut off the mains cable and discard it.

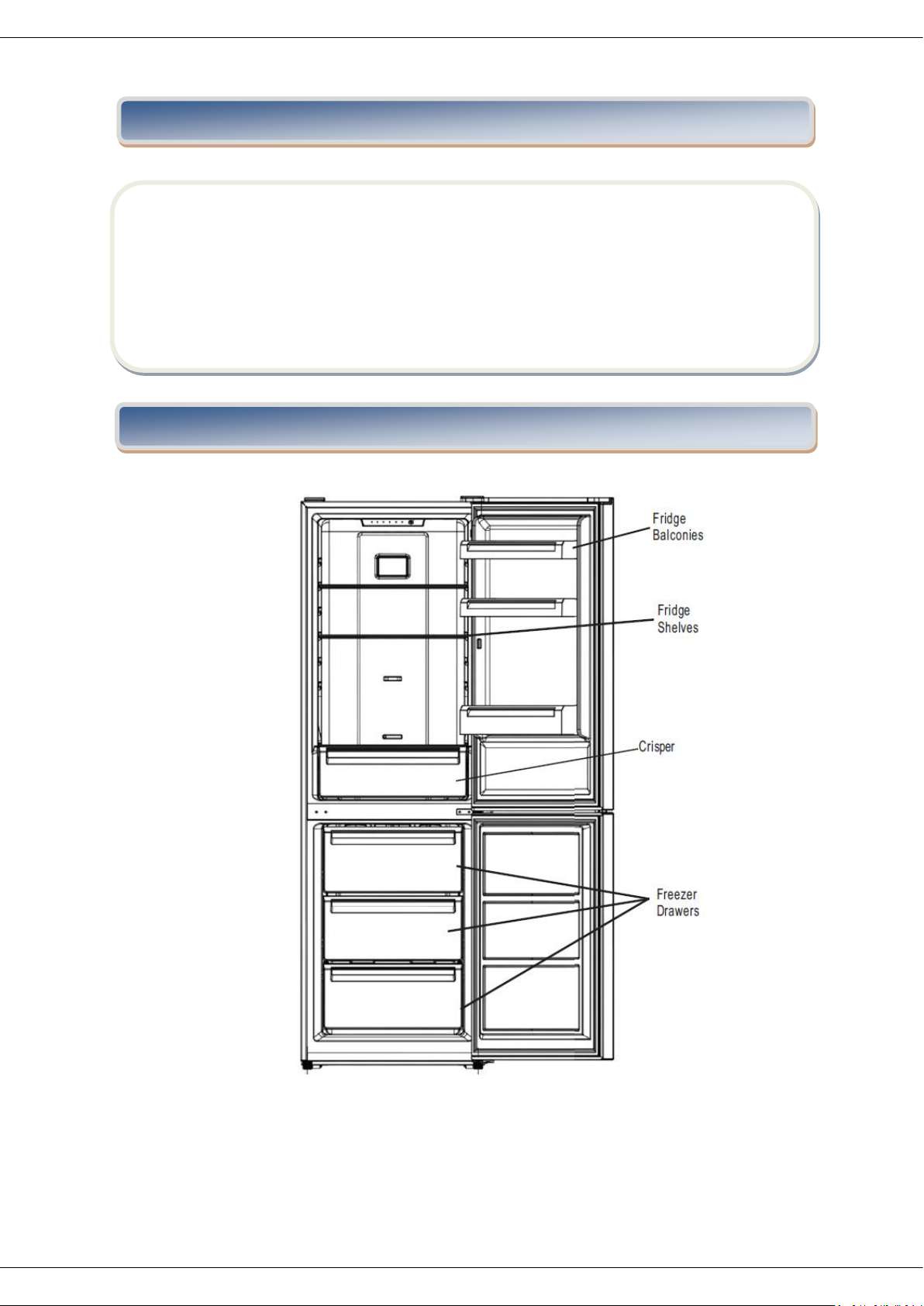

IX. PRODUCT DESCRIPTION

www.heinner.com

7

X. SPACE REQUIREMENT

• Select a location without direct exposure to sunlight;

• Select a location with enough space for the refrigerator doors to open easily;

• Select a location with level (or nearly level) flooring;

• Allow sufficient space to install the refrigerator on a flat surface;

• Allow clearance to the right, left, back and top when installing. This will help

reduce power consumption and keep your energy bills lower.

• Keep at least 50mm gap at two sides and back.

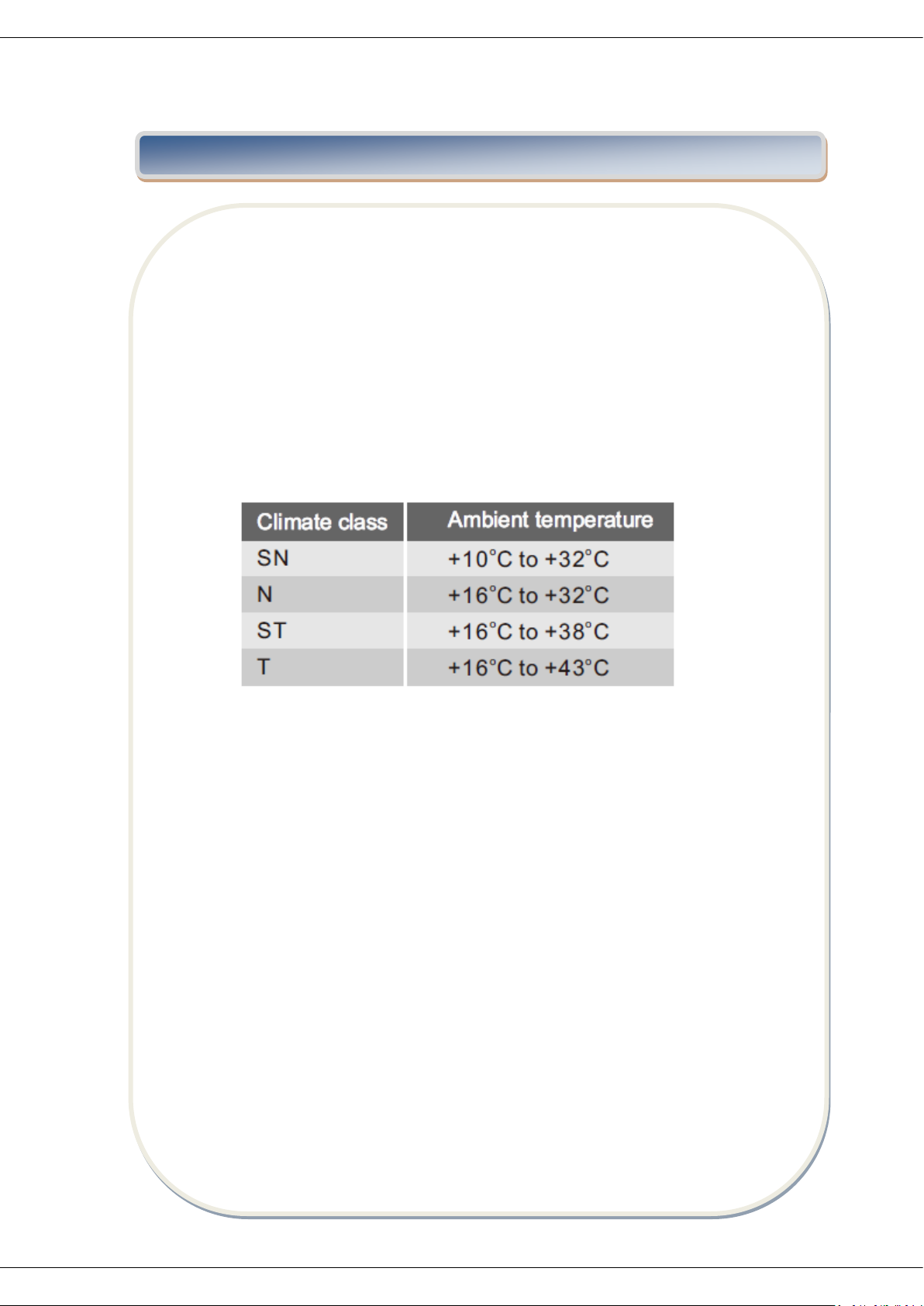

Positioning

Install this appliance at a location where the ambient temperature corresponds to the
climate class indicated on the rating plate of the appliance:

Location

The appliance should be installed well away from sources of heat such as radiators,
boilers, direct sunlight etc. Ensure that air can circulate freely around the back of the
cabinet. To ensure best performance, if the appliance is positioned below an
overhanging wall unit, the minimum distance between the top of the cabinet and the
wall unit must be at least 100 mm. Ideally, however, the appliance should not be
positioned below overhanging wall units. Accurate leveling is ensured by one or more
adjustable feet at the base of the cabinet.

• Warning! It must be possible to disconnect the appliance from the mains

power supply; the plug must therefore be easily accessible after installation.

Electrical connection

Before plugging in, ensure that the voltage and frequency shown on the rating plate
correspond to your domestic power supply. The appliance must be earthed. The power
supply cable plug is provided with a contact for this purpose. If the domestic power
supply socket is not earthed, connect the appliance to a separate earth in compliance
with current regulations, consulting a qualified electrician.

• The manufacturer declines all responsibility if the above safety precautions are

not observed. This appliance complies with the E.E.C. Directives.

www.heinner.com

8

Fig. 6

Fig. 7 & 8 Fig. 9 & 10

Fig. 11 & 12 Fig. 13

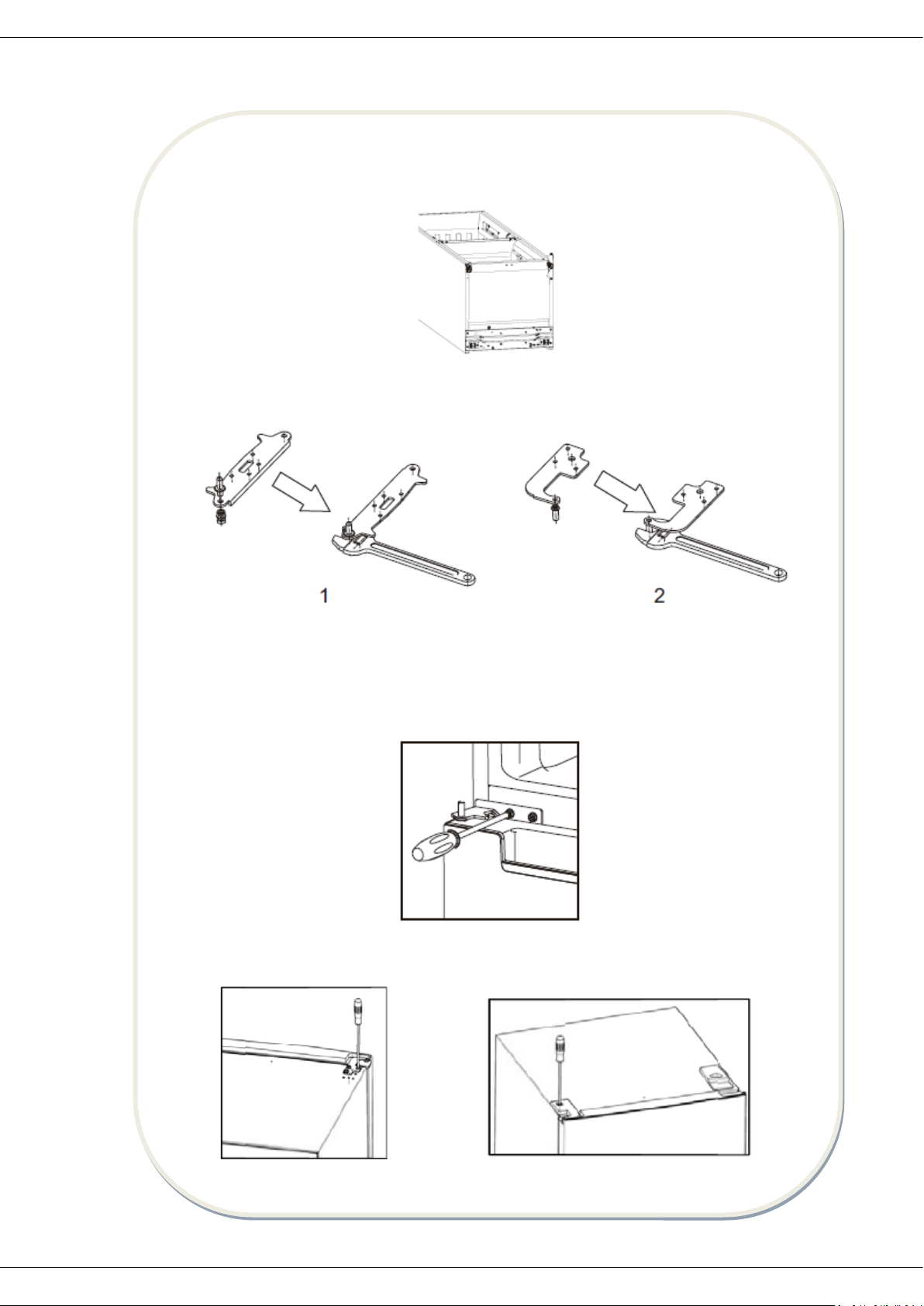

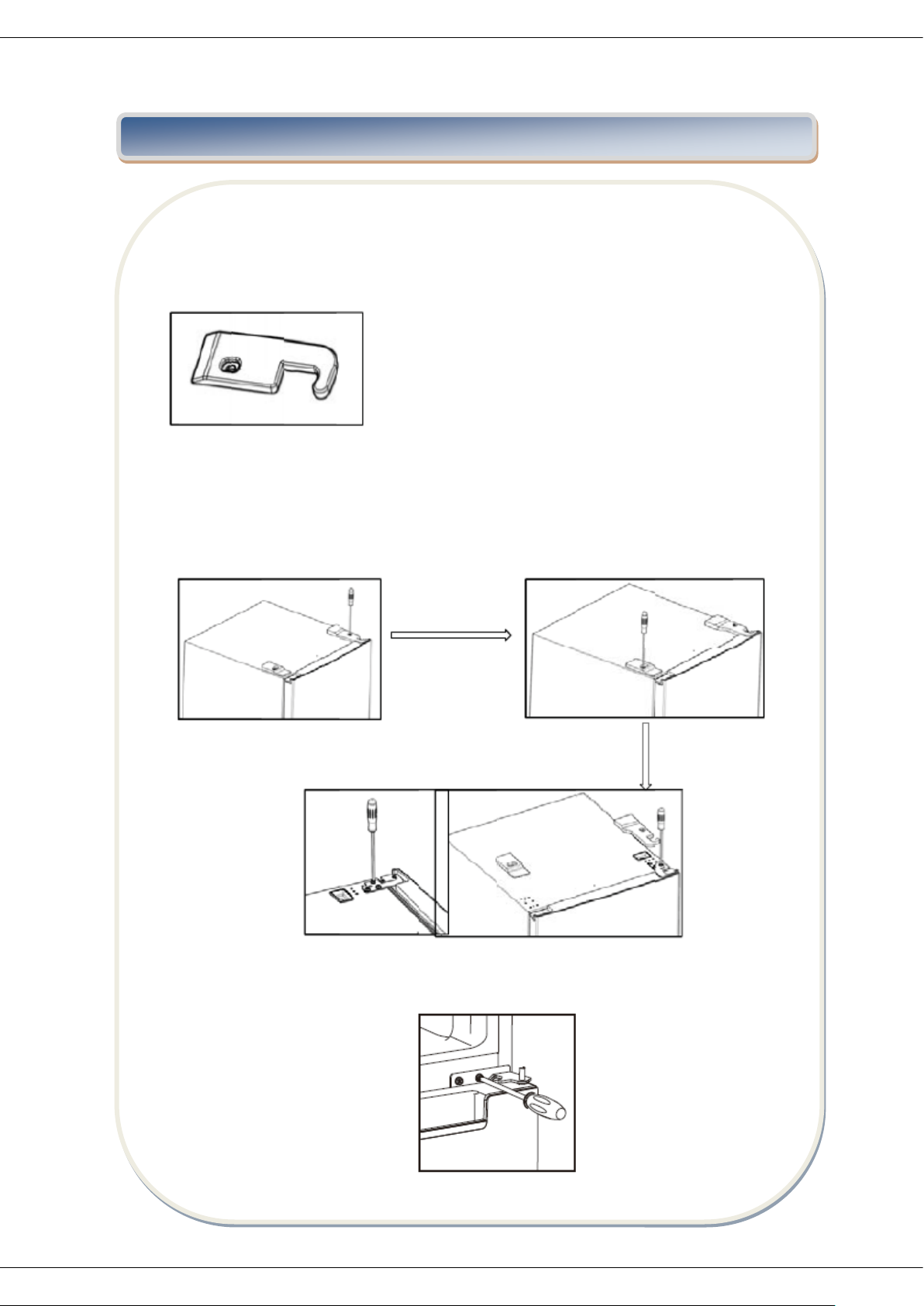

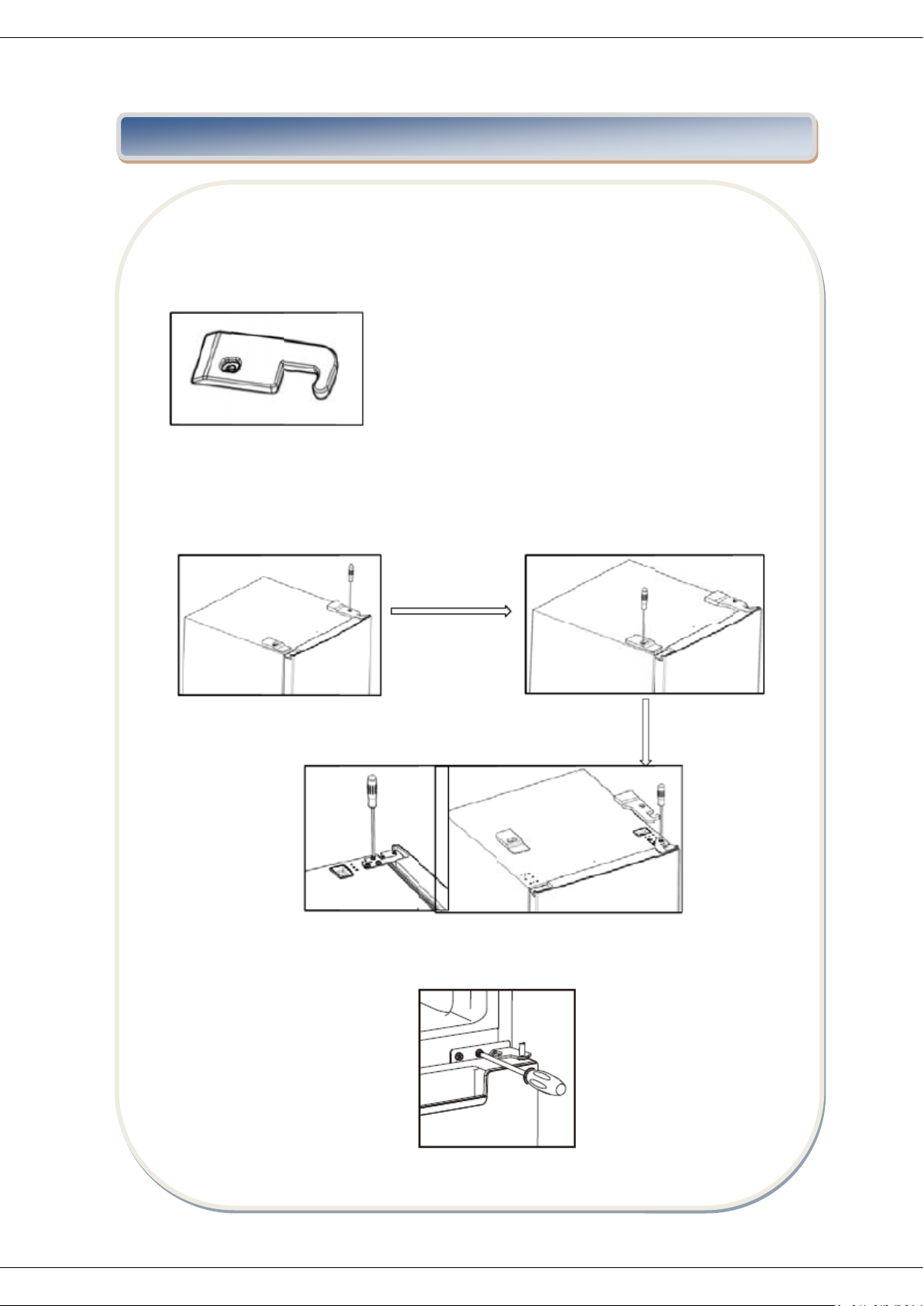

XI. REVERSE DOOR

Before reversing the door, please be prepared below tools and material: straight
screwdriver, cross screwdriver, spanner and the components included in the poly bag:

Decorative cover of the right door

1. Please remove the assembly by following sequence: right side door ground cover,

reaming decorative cap and right side door hinge

2. Take off the upper door, take out the screw from the middle hinge by cross

screwdriver, then take off the lower door.

www.heinner.com

9

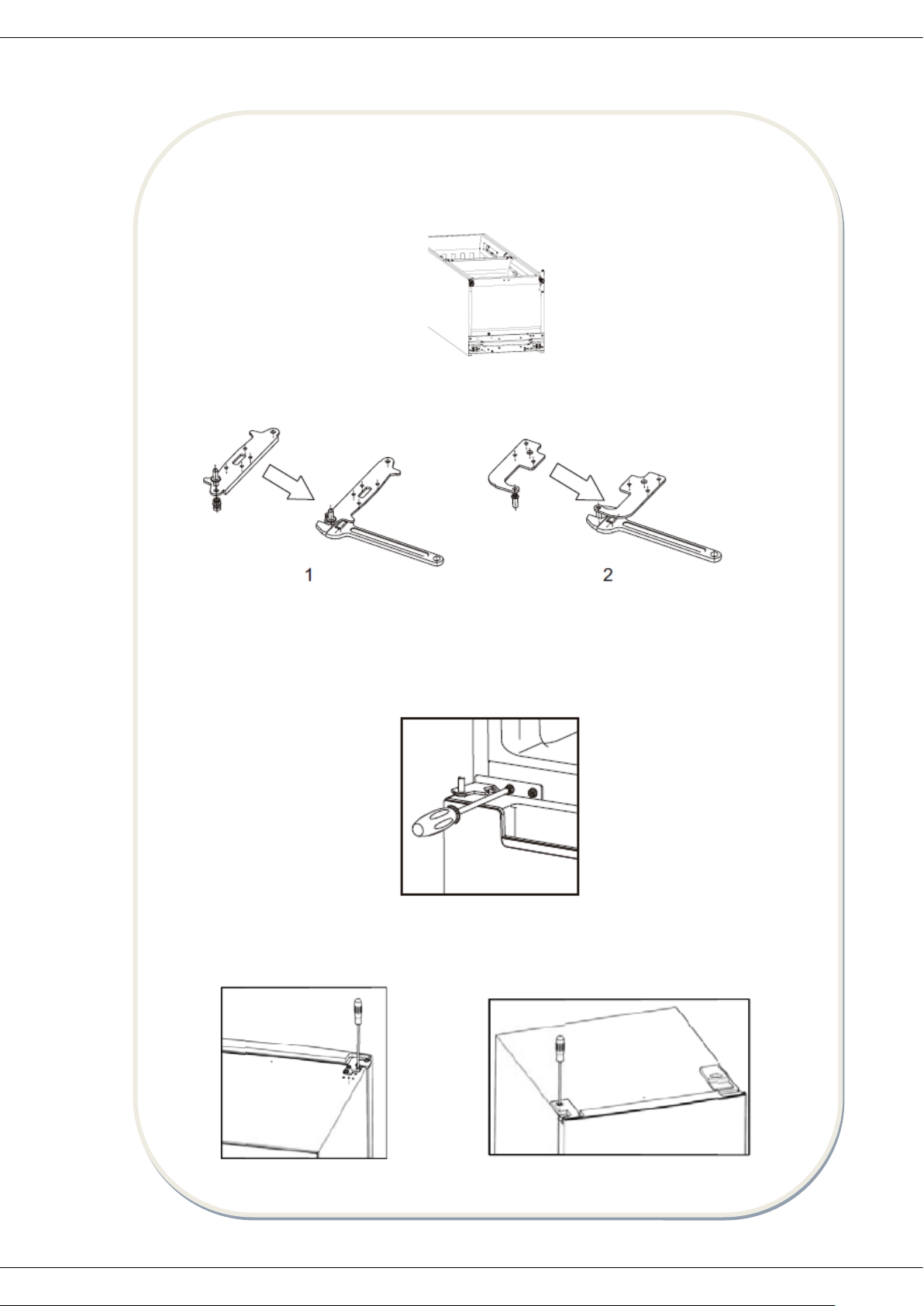

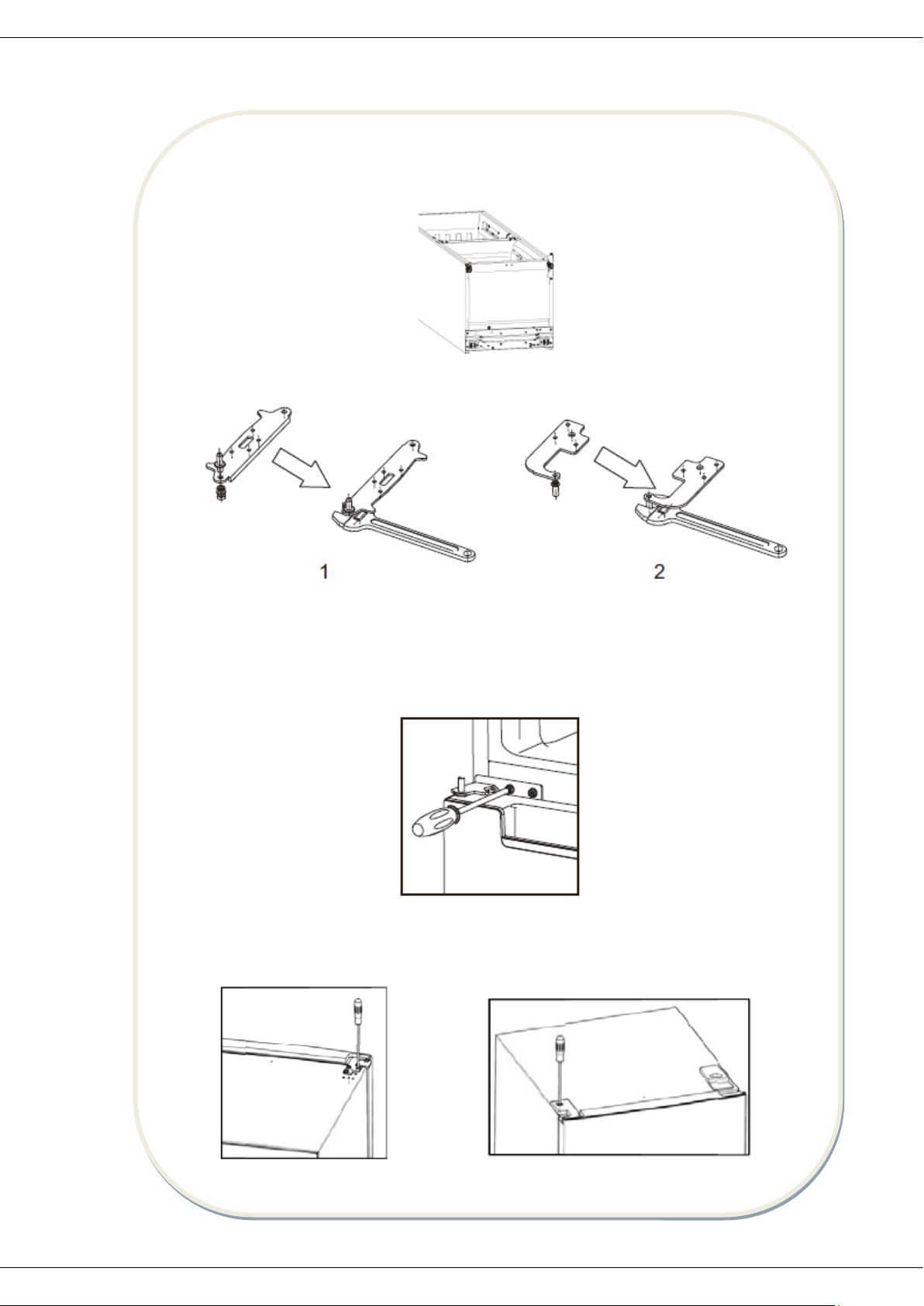

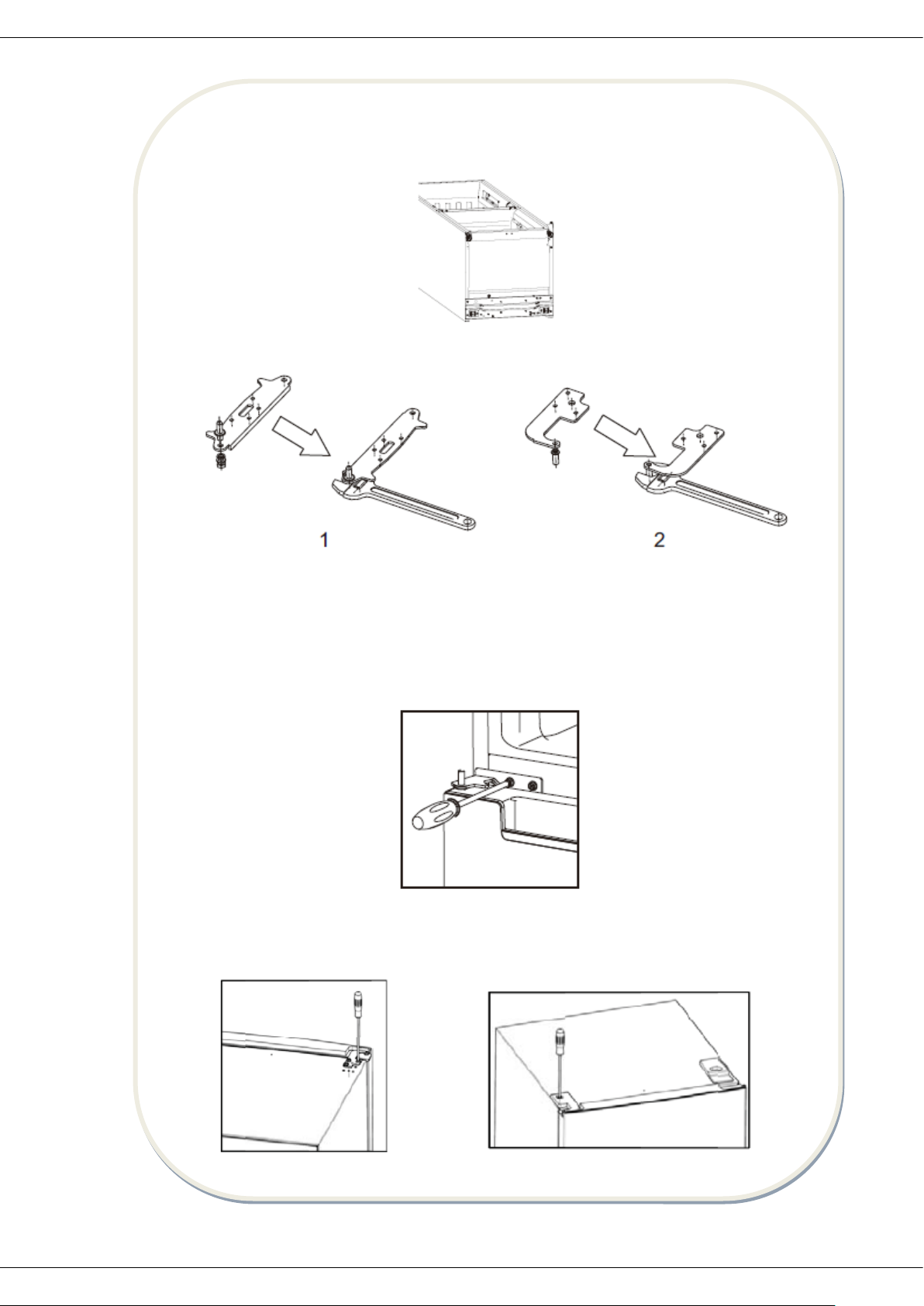

3. Laying down the refrigerator, take out the adjusting feet as below, then take off the lower

hinge by cross screwdriver.

4. Adjunsting the hinge core position of the lower hinge and upper hinge to opposite
position.

5. Install the lower hinge under the refrigerator, screwing in the adjusting feet, make
sure the position is orizontal.

6. Install the lower door, adjust and fix the middle hinge onto the cabinet.

7. Install the door.

8. Install left door hinge cover and door hinge hole trim cover.

www.heinner.com

10

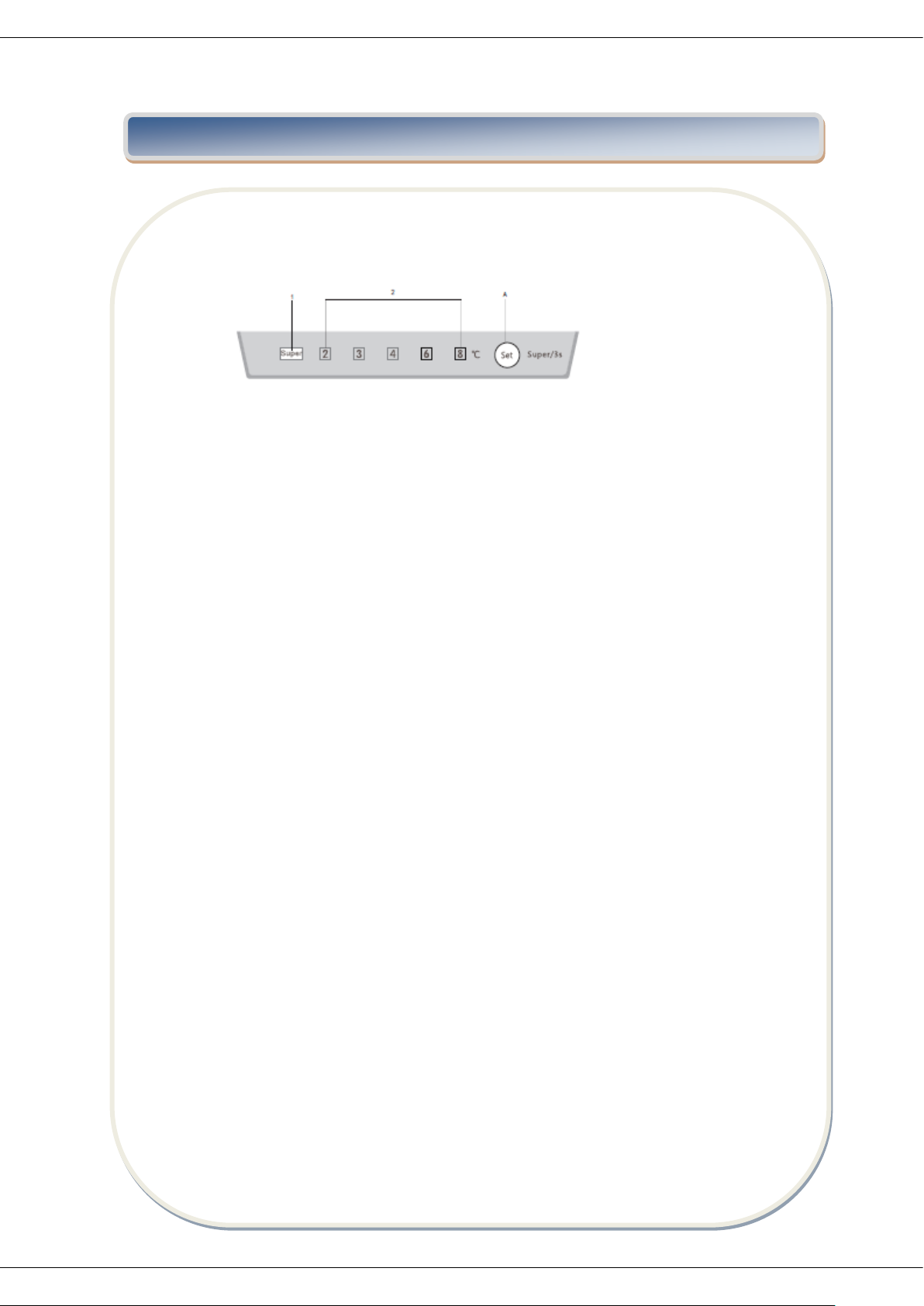

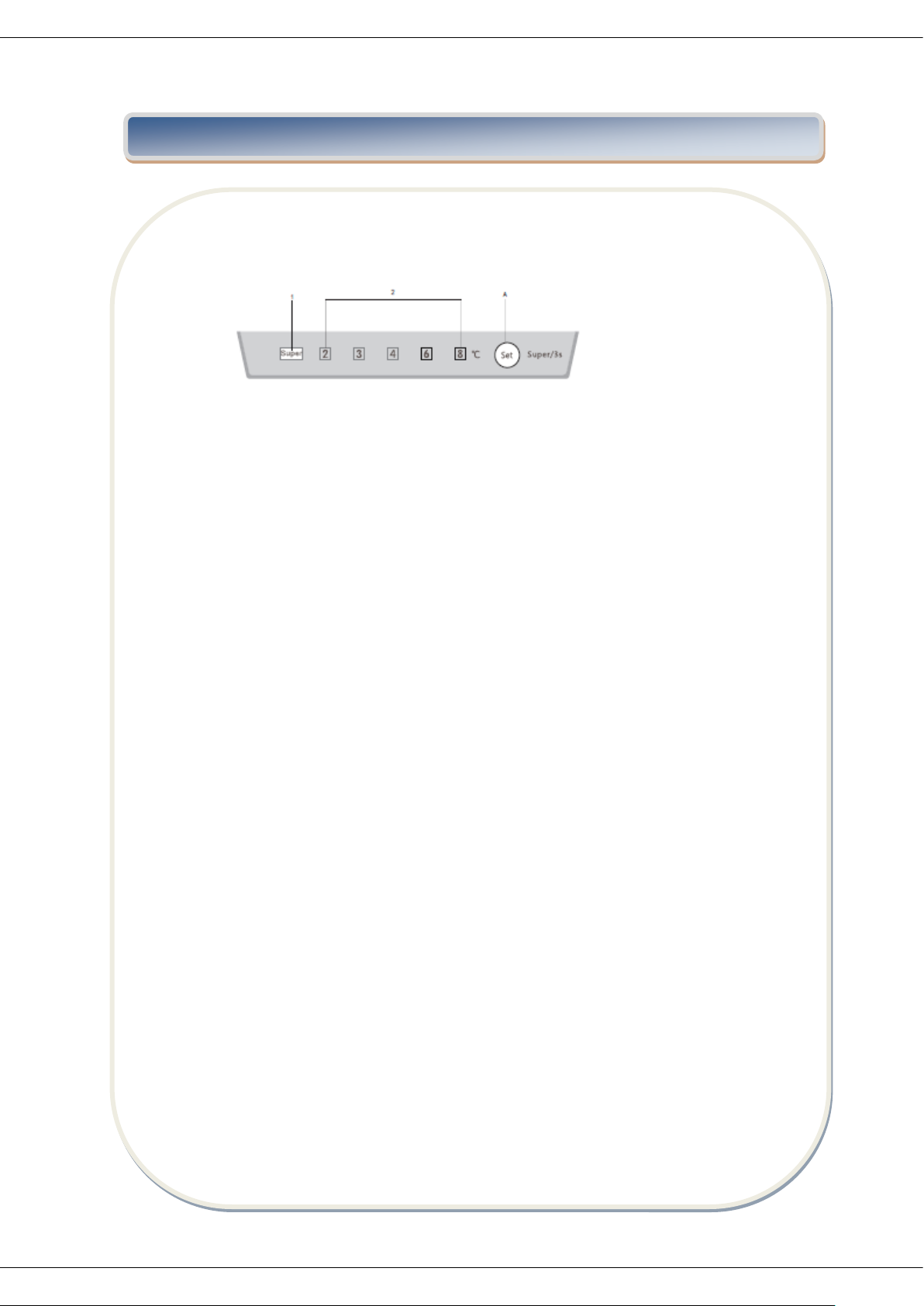

User interface

1. Setting panel:

2. Button and display

Setting button

3. Displays operation

1) Super freezing: LED’s on means starting supper freezing. Reversely, supper

freezing is off.

2) Setting temperature of fridge compartment. The number under which LED is on is

the setting temperature.

4. Operating condition

After power on, all LED lights on panel are lit up for 1 second, and the appliance will
run with same setting (mode and temperature) that last time the appliance was set. If
it is switched on first time, it runs with default setting.

5. Super freezing

1) Enter into super freezing mode

When you want to freeze food in a short time, you can apply super freezing
model. Constantly press key A for over 3 seconds, super freezing mode can be
activated. LED under super will be switched on.

2) Quit from super freezing mode

Quit by below conditions:

- press key A for over 3 seconds to choose other setting

- running time of super freezing mode is more than 50 hours

3) After exit super freezing mode, the appliance will run with same setting before

you start super freezing mode. LED light under super will be switchd off.

4) Under super freezing mode, you can’t change setting temperature of fridge

compartment by pressing button A. When you try to do so, LED under super will
flick for 3 seconds to remind you of wrong operation.

6. Temperature setting of the fridge compartment

Under non-super freezing mode, repeatedly press „A” bottom, setting
temperature will be changed in a circle of „2C, 3C, 4C, 6C, 8C”. If you press one
time, the temeperature is changed once, the number under which LED is lighted
on the setting temperature.

XII. DAILY USE

www.heinner.com

11

Useful hints:
Please follow the below table to choose setting temperature of fridges

Environment Temperature

Recommended temperature

Summer (>32 grades C)

4C, 6C, 8C

Normal

4C

Winter (<13 grades C)

2C, 3C, 4C

7. Temperature display
Display shows the setting temperature of the fridge

8. Memory function after Power off
The settings at the moment that power is off will be remembered .the appliance will
automatically re-start to run with setting of the moment that power is off when the
powersupply is restored.

9. Delay protection function
The appliance has a function that delay to start compressor resulting in protecting
compressor, Once compressor is stopped, the time from this stop of compressor to next
start of compressor must be at least 5 minutes.

10. Troubleshooting tips

• if temperature sensor of fridge compartment is flawed, light under 2C flickering

continuously.

• defrost sensor is flawed, light under 3C flickering continuously.

• ambient temperature sensor flawed, light under 3C flickering continuously.

• if communication is flawed, all lights in display will be flickering continuously.

11. Temperature control of the freezer compartment
The freezer temperature setting knob:

The freezer temperature can be adjusted by changing the knob to change the air distribution
between freezer and fridge.
The freezer temperature adjustement

1. Freezer compartment temp can be adjusted, the temperature rise gradually when the

knob is moved from left to right

2. When the knob is set at min position, air flow from freezer to fridge will increase to

max level, the temperature of freezer will increase. Kindly recommend that this mode
only is used when the freezer is empty or rarely food is preserved in freezer
compartment.

www.heinner.com

12

XIII. DAILY USE

First use
Cleaning the interior

Before using the appliance for the first time, wash the interior and all internal
accessories with lukewarm water and some neutral soap so as to remove the typical
smell of a brand new product, then dry thoroughly.

Important! Do not use detergents or abrasive powders, as these will damage the finish.

Daily use

• Freezing fresh food

• The freezer compartment is suitable for freezing fresh food and storing frozen and

deep-frozen food for a long time.

• Place the fresh food to be frozen in the bottom compartment.

• The maximum amount of food that can be frozen in 24 hours is specified on the

rating plate.

• The freezing process lasts 24 hours: during this period do not add other food to be

frozen.

Storing frozen food

When first starting-up or after a period out of use. Before putting the product in the
compartment let the appliance run at least 2 hours on the higher settings.
Important! In the event of accidental defrosting, for example the power has been off for
longer than the value shown in the technical characteristics chart under “rising time”, the
defrosted food must be consumed quickly or cooked immediately and then re-frozen (after
cooked).
Thawing
Deep-frozen or frozen food, prior to be used, can be thawed in the freezer compartment or
at room temperature, depending on the time available for this operation.
Small pieces may even be cooked still frozen, directly from the freezer. In this case, cooking
will take longer.

3. When knob is set at max position, air flow from freezer to fridge will decrease to min level,
the temperature of freezer will decrease. Kindly recommend that this mode is only used when
mounts of food is stored in freezer compartment.

4. Kindly advice the user to move the temeprature knob into the middle position at normal
conditions, however, user can also adjust the temperature range according to the food storage
situation.

www.heinner.com

13

Helpful hints and tips

To help you make the most of the freezing process, here are some important hints:

• the maximum quantity of food which can be frozen in 24 hrs. is shown on the

rating plate;

• the freezing process takes 24 hours. No further food to be frozen should be

added during this period;

• only freeze top quality, fresh and thoroughly cleaned, foodstuffs;

• prepare food in small portions to enable it to be rapidly and completely frozen

and to make it possible subsequently to thaw only the quantity required;

• wrap up the food in aluminium foil or polythene and make sure that the

packages are airtight;

• do not allow fresh, unfrozen food to touch food which is already frozen, thus

avoiding a rise in temperature of the latter;

• lean foods store better and longer than fatty ones; salt reduces the storage life

of food;

• water ices, if consumed immediately after removal from the freezer

compartment, can possibly cause the skin to be freeze burnt;

• it is advisable to show the freezing in date on each individual pack to enable

you removal from the

• freezer compartment, can possibly cause the skin to be freeze burnt;

• it is advisable to show the freezing in date on each individual pack to enable

you to keep tab of the storage time.

Hints for storage of frozen food

To obtain the best performance from this appliance, you should:

• make sure that the commercially frozen foodstuffs were adequately stored by

the retailer;

• be sure that frozen foodstuffs are transferred from the food store to the freezer

in the shortest possible time;

• not open the door frequently or leave it open longer than absolutely necessary.

Once defrosted, food deteriorates rapidly and cannot be refrozen.
Do not exceed the storage period indicated by the food manufacture.

Hints for fresh food refrigeration

To obtain the best performance:

• Do not store warm food or evaporating liquids in the refrigerator

• Do cover or wrap the food, particularly if it has a strong flavour

www.heinner.com

14

XIV. CLEANING

For hygienic reasons the appliance interior, including interior accessories, should be
cleaned regularly.
Caution! The appliance may not be connected to the mains during cleaning. Danger of
electrical shock! Before cleaning switch the appliance off and remove the plug from the
mains, or switch off or turn out the circuit breaker or fuse. Never clean the appliance
with a steam cleaner. Moisture could accumulate in electrical components, danger of
electrical shock! Hot vapors can lead to the damage of plastic parts. The appliance must
be dry before it is placed back into service.
Important! Ethereal oils and organic solvents can attack plastic parts, e.g. lemon juice or
the juice form orange peel, butyric acid, cleanser that contain acetic acid.

• Do not allow such substances to come into contact the appliance parts.

• Do not use any abrasive cleaners

• Remove the food from the freezer. Store them in a cool place, well covered.

• Switch the appliance off and remove the plug from the mains, or switch off or

turn out the circuit breaker of fuse.

• Clean the appliance and the interior accessories with a cloth and lukewarm

water. After cleaning wipe with fresh water and rub dry.

• After everything is dry place appliance back into service.

Hints for refrigeration

Useful hints:

• Make (all types): wrap in polythene bags and place on the glass shelves above the

vegetable drawer.

• For safety, store in this way only one or two days at the most.

• Cooked foods, cold dishes, etc...: these should be covered and may be placed on

any shelf.

• Fruit and vegetables: these should be thoroughly cleaned and placed in the special

drawer(s) provided.

• Butter and cheese: these should be placed in special airtight containers or wrapped

in aluminum foil or polythene bags to exclude as much air as possible.

• Milk bottle: these should have a cap and should be stored in the balconies on the

door.

• Bananas, potatoes, onions and garlic, if not packed, must not be kept in the fridge.

www.heinner.com

15

Troubleshooting
Caution! Before troubleshooting, disconnect the power supply. Only a qualified

electrician of competent person must do the troubleshooting that is not in this
manual.
Important! There are some sounds during normal use (compressor, refrigerant
circulation).

Problem

Possible cause

Solution

Appliance does not work

Mains plug in not plugged
in or is loose

Insert mains plug

Fuse has blown or is
defective

Check fuse, replace if
necessary

Socket is defective

Mains malfunctions are to be
corrected by an electrician

Appliance freezes or
cools too much

Turn the temperature
regulator to a warmer setting
temporarily

The food is not frozen
enough

Temperature is not
properly adjusted

Please look at the initial
temperature setting section

Door was open for an
extended period

Open the door only as long as
necessary

A large quantity of warm
food was placed in the
appliance within the las
24 hours

Trun the temperature
regulation to a colder setting
temporarily

The appliance is nearly a
heat source

Please look in the installation
location section

Heavy build up of frost on
the door seal

Door seal in not air tight

Carefully warm the leaking
section of the door with a
hair dryer (on a cool setting).
At the same time shape the
warmed door seal bu hand
such that it sits correctly

Unusual noises

Appliance is not level

Re-adjust the feet

The appliance is touching
the wall or other objects

Move the appliance slighly

A component, e.g. a pipe,
on the rear is toching
another part of the
appliance or the wall

If necessary, carefully bend
the component out of the
way

www.heinner.com

16

PRODUCT FICHE COMBI FRIDGE HEINNER

HCNF-H320A+

Brand HEINNER

Category Combi fridge

Code HCNF-H320A+

Energy efficiency class

A+

Cooling system

Full No frost

Energy consumption

kWh/an

306

Total gross volume

litri

358 (234/124)

Total net volume

litri

320

Fridge net volume

litri

225

Freezer net volume

litri

95

Climate class T

Refrigerant

R/g

R600a/52

Noise level (max)

dB

43

Control system

Electronic

Autonomy h 18.3

Reversible doors

Da

Adjustable thermostat

Da

Fridge

Shelves

3

Shelves material

sticla

Crisper drawer 3

Bottle shelf Da

Interior light LED 1W

Freezer

Cooling capacity

kg/24h

4.5

Shelves

3

Accessories

Egg tray Da

Ice cube tray Da

Logistic data

Power supply cord length

cm

160

Net dimensions (WxDxH)

cm

60 x 68.5 x 185.5

Gross dimensions (WxDxH)

cm

64.3 x 72 x 192.8

Net weight

kg

70

Gross weight

kg

76

www.heinner.com

17

Environment friendly disposal

You can help protect the environment!
Please remember to respect the local regulations: hand in the non-working electrical equipment’s to
an appropriate waste disposal center.

HEINNER is a registered trademark of Network One Distribution SRL. Other brands and product

names are trademarks or registered trademarks of their respective holders.

No part of the specifications may be reproduced in any form or by any means or used to make any
derivative such as translation, transformation, or adaptation without permission from NETWORK
ONE DISTRIBUTION.

Copyright © 2013 Network One Distribution. All rights reserved.

www.heinner.com, http://www.nod.ro
http://www.heinner.com, http://www.nod.ro

This product is in conformity with norms and standards of European Community.

Importer: Network One Distribution
Marcel Iancu, 3-5, Bucharest, Romania
Tel: [phone], www.heinner.com , www.nod.ro

www.heinner.com

18

COMBINĂ FRIGORIFICĂ

Model: HCNF-H320A+

www.heinner.ro

• Combină frigorifică

• Clasa de eficiență energetică: A+

• Capacitate netă: 320 L

www.heinner.com

19

Vă rugăm să citiți instrucțiunile cu atenție și să păstrați manualul pentru consultări ulterioare.

Acest manual are scopul de a vă oferi toate instrucțiunile necesare cu privire la instalarea,
utilizarea și întreținerea aparatului. Pentru utilizarea corectă și în siguranță a aparatului, vă
rugam să citiți cu atenție acest manual de instrucțiuni înainte de instalare și utilizare.

I. INTRODUCERE

II. CONȚINUTUL PACHETULUI DUMNEAVOASTRĂ

➢ Combină frigorifică
➢ Manual de utilizare
➢ Certificat de garanție

Vă mulțumim pentru alegerea acestui produs!

www.heinner.com

20

III. INFORMAȚII PRIVIND SIGURANȚA

Pentru siguranța dumneavoastră și o utilizare corectă, înainte de a instala și a folosi
aparatul pentru prima data, citiți cu atenție acest manual de instrucțiuni, inclusiv
sugestiile și avertismentele. Pentru a evita erorile inutile și accidentele, este
important să vă asigurați că toate persoanele care utilizează aparatul sunt
familiarizate cu modul de funcționare și cu masurile de siguranță. Păstrați aceste
instrucțiuni și asigurați-vă că vor rămâne împreună cu aparatul, dacă acesta este
mutat sau vândut, astfel încât orice persoană care îl folosește pe durata de utilizare
a acestuia să fie bine informată în legătură cu utilizarea sa și cu măsurile de
siguranță.
Pentru garantarea siguranței persoanelor și a bunurilor, respectați măsurile de
precauție specificate în cadrul prezentului manual de instrucțiuni, deoarece
producătorul nu este răspunzător pentru daunele cauzate prin omisiune.

Siguranța copiilor și a altor persoane vulnerabile

Aparatul poate fi utilizat de către copii cu vârste începând de la 8 ani și de către
persoane cu capacități fizice, senzoriale sau mentale reduse, cu lipsă de experiență
sau cunoștințe, numai dacă acestea sunt supravegheate sau instruite în ceea ce
privește utilizarea în siguranță a aparatului și dacă înțeleg pericolele pe care le
implică utilizarea.

Copiii trebuie supravegheați, astfel încât aceștia să nu se joace cu aparatul.

Curățarea și întreținerea nu pot fi efectuate de către copii, cu excepția cazului în
care aceștia sunt în vârstă de cel puțin 8 ani și sunt supravegheați.
Nu lăsați ambalajele la îndemâna copiilor. Pericol de asfixiere.

Pentru a evita situațiile în care copiii se pot electrocuta sau închide în interiorul
aparatului, înainte de a-l arunca, scoateți ștecărul din priză, tăiați cablul de

alimentare (cât mai aproape de aparat posibil) și demontați ușa aparatului.
Dacă acest aparat (care este prevăzut cu un sistem de închidere magnetic)
înlocuiește un aparat mai vechi, prevăzut cu închizătoare cu arc (zăvor) pe ușă sau
pe capac, înainte de a arunca aparatul vechi, asigurați-vă că închizătoarea cu arc nu
mai poate fi folosită. Astfel, copiii nu vor putea rămâne blocați înăuntru.

Măsuri generale de siguranță
AVERTISMENT! Asigurați-vă că gurile de ventilație ale carcasei aparatului sau ale

corpului acestuia nu sunt obturate.

AVERTISMENT! Utilizați numai dispozitive mecanice sau mijloace de grăbire a
procesului de dezghețare recomandate de către producător.

AVERTISMENT! Nu deteriorați circuitul de refrigerare.

www.heinner.com

21

Informații privind siguranța
AVERTISMENT! Nu folosiți alte aparate electrice (cum ar fi, de exemplu, aparatele de

făcut înghețată) în interiorul compartimentelor de depozitare a alimentelor din acest
aparat, decât dacă acestea sunt de tipul celor recomandate de către producător.
AVERTISMENT! Nu atingeți becul în cazul în care acesta a stat aprins pentru o
perioadă îndelungată, deoarece acesta poate fi foarte fierbinte.

• Nu depozitați în acest aparat produse explozive precum spray-urile cu

aerosoli inflamabili.

• Circuitul de refrigerare al aparatului conține agent frigorific R600a

(izobutan), un gaz natural cu un nivel ridicat de compatibilitate cu mediul
înconjurător, dar inflamabil.

• În timpul transportului și al montării aparatului, asigurați-vă că niciuna dintre

componentele circuitului de refrigerare nu este deteriorată.
Evitați utilizarea focului deschis și sursele de aprindere a focului.
Aerisiți bine camera în care se află aparatul.

• Modificarea în orice fel a specificațiilor sau a produsului este periculoasă.

Orice deteriorare a cablului de alimentare poate genera riscul de
scurtcircuitare, incendiu sau electrocutare.

• Acest aparat este destinat numai uzului casnic.

AVERTISMENT! Componentele electrice (ștecărul, cablul de alimentare,
compresorul) trebuie înlocuite de către un electrician calificat sau de către o
persoană competentă.
AVERTISMENT! Becul furnizat împreună cu aparatul este un „bec pentru utilizare
specială” și poate fi utilizat numai pentru acest aparat. Acest „bec pentru utilizare
specială” nu poate fi utilizat pentru iluminatul casnic

1.

Informații privind siguranța

• Nu prelungiți cablul de alimentare.

• Asigurați-vă că ștecărul nu este strivit sau deteriorat de partea din spate a

aparatului. În cazul în care cablul de alimentare este strivit sau deteriorat,
acesta se poate supraîncălzi și poate provoca un incendiu.

• Asigurați-vă că aveți acces la ștecărul aparatului. Nu trageți de cablul de

alimentare.

• Dacă priza în care trebuie introdus ștecărul este desprinsă, nu introduceți

ștecărul în ea. Există riscul de electrocutare și de incendiu.

• Nu utilizați aparatul fără capacul lămpii de iluminare din interior.

• Aparatul este greu. Mutați-l cu grijă.

• Nu scoateți și nu atingeți obiecte din congelator dacă aveți mâinile

umede/ude, deoarece vă puteți provoca leziuni ale pielii sau degerături.

• Evitați expunerea prelungită a aparatului la lumina directă a soarelui.

www.heinner.com

22

IV. UTILIZARE COTIDIANĂ

Nu așezați obiecte fierbinți pe componentele din plastic ale aparatului.
Nu așezați alimente direct pe peretele posterior din interiorul aparatului.
Nu congelați din nou alimentele care s-au dezghețat.
Depozitați alimentele congelate preambalate în conformitate cu instrucțiunile
producătorului alimentelor congelate.
Respectați cu strictețe recomandările producătorului acestui aparat privind depozitarea.
Consultați instrucțiunile aferente.

Nu depozitați băuturi carbogazoase sau acidulate în congelator, deoarece se creează
presiune asupra recipientelor, acestea putând exploda, având drept rezultat
deteriorarea aparatului.
Alimentele înghețate pot cauza degerături dacă sunt consumate direct din congelator.

V. CURĂȚARE ȘI ÎNTREȚINERE

Înainte de efectuarea operațiilor de întreținere, opriți aparatul și scoateți ștecărul din priză.
Nu curățați aparatul cu obiecte din metal.
Nu folosiți obiecte ascuțite pentru a îndepărta gheața din aparat. Folosiți o racletă din

plastic. 1)

Verificați cu regularitate orificiul de scurgere al aparatului. Dacă este necesar, curățați
orificiul de scurgere. Dacă orificiul de scurgere este blocat, se va strânge apă în partea de

jos a aparatului. 2)

3) Dacă aparatul este prevăzut cu un compartiment de refrigerare.

4) Dacă aparatul este prevăzut cu un compartiment pentru depozitarea alimentelor proaspete.

www.heinner.com

23

VI. INSTALARE

Important!

Pentru conexiunea electrică, urmați cu atenție instrucțiunile referitoare la aceasta.
Despachetați aparatul și verificați dacă este deteriorat. Dacă aparatul prezintă deteriorări,
nu îl conectați la sursa de alimentare. Dacă aparatul este deteriorat, comunicați imediat
acest lucru distribuitorului de la care l-ați cumpărat. În acest caz, păstrați ambalajul.
Vă recomandăm să așteptați cel puțin patru ore înainte de a conecta aparatul la sursa de
alimentare, pentru ca uleiul să aibă timp să revină în compresor.
Aerul trebuie să poată circula liber în jurul aparatului. În lipsa circulației aerului, aparatul

se poate supraîncălzi. Pentru a obține o ventilație adecvată, respectați instrucțiunile
referitoare la montare.

Dacă este posibil, distanțierele produsului trebuie să fie orientate către un perete, pentru
a evita atingerea sau prinderea părților calde (compresorul, condensatorul) și pentru a

preveni eventualele arsuri.

Nu amplasați aparatul în apropierea radiatoarelor sau a aragazelor.
Asigurați-vă că aveți acces la ștecăr după montarea aparatului.

Reparații

Lucrările electrice necesare în vederea reparării aparatului trebuie efectuate de către un
electrician calificat sau de către o persoană competentă.
Produsul trebuie reparat de către un centru de service autorizat, folosindu-se numai piese

de schimb originale.
Nu introduceți alimente calde în aparat;

Nu depozitați alimentele aproape unele de celelalte, deoarece aceasta împiedică circulația

aerului;

Asigurați-vă că alimentele nu ating partea din spate a compartimentului/elor;
Dacă furnizarea energiei electrice se întrerupe, nu deschideți ușa/ușile;
Nu deschideți ușa/ușile frecvent;
Nu țineți ușa/ușile deschise pentru prea mult timp;
Nu reglați termostatul la o temperatură mai redusă decât este necesar.
Unele accesorii, cum ar fi sertarele, pot fi eliminate pentru a obține un volum de stocare
mai mare și un consum redus de energie.

VII. REPARAȚII ȘI ECONOMISIREA ENERGIEI

www.heinner.com

24

Imaginea de mai sus are rol strict informativ. Produsul real poate fi diferit.

VIII. PROTEJAREA MEDIULUI ÎNCONJURĂTOR

Materiale de ambalare

Materialele marcate cu acest simbol sunt reciclabile. Aruncați ambalajele în containere speciale
destinate reciclării.

Eliminarea produsului

1. Deconectați ștecărul de la sursa de alimentare cu energie.

2. Tăiați cablul de alimentare și aruncați-l.

IX. DESCRIEREA PRODUSULUI

Rafturi ușă frigider

Rafturi frigider

Sertar pentru fructe și

legume

Sertare congelator

www.heinner.com

25

XI. CERINȚE PRIVIND SPAȚIUL

• Alegeți un loc care să nu fie expus la lumina directă a soarelui;

• Alegeți loc care să permită deschiderea cu ușurință a ușilor aparatului;

• Alegeți un loc în care podeaua are o suprafață netedă;

• Lăsați spațiu suficient pentru instalarea aparatului pe o suprafață plană;

• Lăsați spațiu la dreapta, la stânga, în spate și în sus în momentul instalării.

• Acest lucru va ajuta la reducerea consumului de energie electrică. Lăsați un spațiu

de cel puțin 50 de mm în laterale și în spate.

Poziționare

Instalați acest aparat într-un loc în care temperatura ambiantă corespunde clasei
climatice indicate pe plăcuța cu informații tehnice a aparatului.

Clasa de climat

Temperatura ambiantă

SN

de la +10 °C la +32 °C

N

de la +16 °C la +32 °C

ST

de la +16 °C la +38 °C

T

de la +16 °C la +43 °C

Locul instalării

Aparatul trebuie să fie amplasat departe de sursele de căldura precum caloriferele,
boilerele și lumina directă a soarelui. Pentru asigurarea unei performanțe ridicate, în
cazul în care aparatul este poziționat sub un corp de mobilier suspendat, distanța
minimă dintre partea de sus a aparatului și corpul suspendat trebuie să fie de cel puțin
100 de mm. Totuși, în mod ideal, aparatul nu ar trebui amplasat sub corpuri de
mobilier suspendate. Pentru a amplasa aparatul cu precizie în poziție orizontală utilizați
picioarele reglabile de la bază.

• Avertisment! Trebuie să existe posibilitatea de a deconecta aparatul de la sursa

de alimentare; prin urmare, ștecărul trebuie să fie accesibil după montare.

Conexiunea electrică

Înainte de a conecta aparatul, asigurați-vă că tensiunea și frecvența indicate pe plăcuța
cu date tehnice corespund cu cele ale sursei de alimentare din locuința
dumneavoastră. Aparatul trebuie să fie legat la pământ. În acest scop, ștecărul cablului
electric este prevăzut cu un contact. Dacă priza din locuință nu este legată la pământ,
conectați aparatul la o împământare separată, în conformitate cu reglementările în
vigoare, după ce ați consultat un electrician calificat.

• Producătorul nu își asumă nicio răspundere în cazul în care aceste măsuri de

siguranță nu sunt respectate. Acest aparat este în conformitate cu Directivele

C.E.E.

www.heinner.com

26

Fig. 6

Fig. 7 și 8 Fig. 9 și 10

Fig. 11 și 12 Fig. 13

XII. SCHIMBAREA SENSULUI DE DESCHIDERE A UȘII

Înainte de a schimba sensul de deschidere a ușilor, vă rugăm să pregătiți instrumentele
și piesele de mai jos: șurubelniță în linie, șurubelniță în cruce, cheie fixă și componentele

incluse în punga din plastic.

Capac decorativ din partea dreaptă

3. Vă rugăm să demontați ansamblul în ordinea următoare: capacul decorativ al

balamalei din partea dreaptă, capacul orificiului pentru balama din partea stângă,
apoi balamaua din partea dreaptă.

4. Scoateți ușa superioară, desfaceți șurubul balamalei centrale cu ajutorul unei

șurubelnițe în cruce, apoi scoateți ușa inferioară.

www.heinner.com

27

3. Așezați aparatul pe spate, scoateți picioarele reglabile așa cum este indicat în imaginea de

mai jos, apoi scoateți balamaua inferioară cu ajutorul șurubelniței în cruce.

4. Fixați axul balamalei inferioare și pe cel al balamalei superioare în poziția opusă.

5. Montați balamaua inferioară în partea de jos a aparatului, înșurubând picioarele
reglabile și asigurându-vă că poziția este orizontală.

6. Montați ușa inferioară, apoi reglați și fixați balamaua centrală pe carcasa aparatului.

7. Montați ușa.

8. Montați capacul balamalei din partea stângă și capacul decorativ al orificiului pentru

balama.

www.heinner.com

28

Interfața cu utilizatorul

7. Panoul de setare:

8. Butoane și afișare

Buton de setare

9. Funcționarea indicatoarelor luminoase

3) Funcția „Super freezing”: Dacă indicatorul LED este aprins, funcția „Supper

freezing” este pornită. Dacă indicatorul LED este stins, funcția „Supper freezing”

este oprită.

4) Setarea temperaturii compartimentului de refrigerare. Temperatura

compartimentului de refrigerare este indicată prin aprinderea indicatorului LED
aferent.

10. Funcționare

După conectarea aparatului la sursa de alimentare, toate indicatoarele LED vor
rămâne aprinse timp de 1 secundă, apoi aparatul va funcționa la parametrii (mod și
temperatură) stabiliți la ultima setare. La prima pornire a aparatului, acesta va
funcționa la parametrii impliciți.

11. Funcția „Super freezing”

5) Activarea funcției „Super freezing”

Dacă doriți să congelați alimente într-un timp scurt, aveți posibilitatea să activați
funcția „Super freezing”. Pentru activarea funcției „Super freezing”, apăsați
și mențineți apăsat butonul A timp de cel puțin 3 secunde. Indicatorul LED
aferent acestei funcții se va aprinde.

6) Dezactivarea funcției „Super freezing”

Pentru dezactivarea funcției, procedați după cum urmează:

- apăsați și mențineți apăsat butonul A timp de cel puțin 3 secunde pentru a

alege o altă setare

- funcția „Super freezing” poate fi activă timp de peste 50 de ore

7) După dezactivarea funcției „Super freezing”, aparatul va funcționa la parametrii

stabiliți înainte de activarea funcției „Super freezing”. Indicatorul LED aferent
acestei funcții se va stinge.

8) Atunci când funcția „Super freezing” este activă, nu puteți modifica setările de

temperatură ale compartimentului de refrigerare prin apăsarea butonului A.
Atunci când încercați să faceți acest lucru, indicatorul LED aferent funcției se va
aprinde intermitent timp de 3 secunde, pentru a vă reaminti că setarea nu poate
fi efectuată.

12. Setarea temperaturii compartimentului de refrigerare

Atunci când funcția „Super freezing” nu este activă, apăsați repetat butonul „A”,

iar valoarea temperaturii va fi modificată de succesiv „2 °C, 3 °C, 4 °C, 6 °C, 8 °C”.
Temperatura va fi modificată la fiecare apăsare a butonului, iar indicatorul LED

aferent temperaturii setate se va aprinde.

XIII. UTILIZARE COTIDIANĂ

www.heinner.com

29

Sfaturi utile:

Pentru setarea corectă a temperaturii compartimentului de refrigerare, vă rugăm să
consultați informațiile din tabelul de mai jos:

Temperatura mediului ambiant

Temperatura recomandată

Vara (>32 grade C)

4 °C, 6 °C, 8 °C

Normal

4 °C

Iarna (<13 grade C)

2 °C, 3 °C, 4 °C

7. Afișarea temperaturii
Este afișată temperatura setată a frigiderului

8. Funcția de memorare după oprirea alimentării cu energie electrică
Vor fi memorate setările stabilite înaintea opririi alimentării cu energie electrică. Odată

cu restabilirea alimentării cu energie electrică, aparatul va funcționa la parametrii stabiliți

la ultima setare.

9. Funcția de întârziere a pornirii
Pentru protejarea compresorului, aparatul este prevăzut cu o funcție care întârzie

pornirea acestuia. După oprirea compresorului, repornirea acestuia nu poate avea loc
decât după 5 minute de la oprire.

10. Sfaturi privind depanarea

• dacă senzorul de temperatură al compartimentului de refrigerare se defectează,

indicatorul luminos aferent simbolului 2 °C se va aprinde intermitent.

• dacă senzorul pentru decongelare se defectează, indicatorul luminos aferent

simbolului 3 °C se va aprinde intermitent.

• dacă senzorul de temperatură a mediului ambiant se defectează, indicatorul

luminos aferent simbolului 3 °C se va aprinde intermitent.

• dacă sistemul de comandă se defectează, toate indicatoarele luminoase se vor

aprinde intermitent.

11. Controlul temperaturii compartimentului de congelare
Butonul pentru setarea temperaturii compartimentului de congelare:

Temperatura compartimentului de congelare poate fi modificată prin acționarea butonului,
fiind modificată distribuirea aerului între congelator și frigider.

Reglarea temperaturii compartimentului de congelare

3. Temperatura compartimentului de congelare poate fi reglată, aceasta crescând

treptat atunci când butonul este deplasat de la stânga la dreapta.

4. Atunci când butonul este la poziția MINIM, fluxul de aer de la congelator către frigider

va crește la nivelul maxim, iar temperatura din compartimentul de congelare va
crește. Vă recomandăm să utilizați această setare numai atunci când compartimentul
de congelare este gol sau când nu este necesară păstrarea îndelungată a alimentelor

în compartimentul de congelare.

www.heinner.com

30

XIII. UTILIZARE COTIDIANĂ

Prima utilizare
Curățarea interiorului

Înainte de a folosi aparatul pentru prima dată, spălați interiorul și toate accesoriile
interne cu apă călduță și cu detergent neutru, pentru a înlătura mirosul specific de
produs nou, apoi uscați-le bine.
Important! Nu folosiți detergenți sau prafuri abrazive, deoarece acestea vor deteriora
suprafețele.

Utilizare cotidiană

• Congelarea alimentelor proaspete

• Compartimentul de congelare este adecvat pentru congelarea alimentelor

proaspete și pentru conservarea pe termen lung a alimentelor congelate.

• Așezați alimentele proaspete în compartimentul din partea de jos.

• Cantitatea maximă de alimente ce pot fi congelate în 24 de ore este specificată pe

plăcuța cu date tehnice.

• Procesul de congelare durează 24 de ore: în acest interval, nu adăugați alte

alimente în vederea congelării.

Conservarea alimentelor congelate

La prima pornire sau după o perioadă de neutilizare, înainte de a introduce alimentele în
compartiment, lăsați aparatul să funcționeze timp de cel puțin 2 ore la setările pentru
temperaturile cele mai scăzute.
Important! În cazul dezghețării accidentale, de exemplu din cauza unei întreruperi a
furnizării de energie electrică, dacă întreruperea a durat mai mult decât valoare indicată în

tabelul cu caracteristici tehnice, alimentele decongelate trebuie consumate rapid sau
trebuie gătite imediat și apoi recongelate (după gătire).

Dezghețarea
Înainte de a fi utilizate, alimentele congelate pot fi dezghețate în compartimentul de
refrigerare sau la temperatura camerei, în funcție de timpul de care dispuneți pentru
această operație.
Bucățile mici pot fi gătite congelate, direct din congelator. În acest caz, durata de gătire va fi

mai mare.

3. Atunci când butonul este la poziția MAX, fluxul de aer de la congelator către frigider va scădea

la nivelul minim, iar temperatura din compartimentul de congelare va scădea. Vă recomandăm să
utilizați această setare numai atunci când este necesară păstrarea îndelungată a alimentelor în

compartimentul de congelare.

4. Vă recomandăm să puneți butonul pentru setarea temperaturii compartimentului de
congelare în poziția din mijloc.

www.heinner.com

31

Recomandări și sfaturi utile

Pentru a obține o congelare cât mai eficientă, iată câteva recomandări importante:

• cantitatea maximă de alimente ce pot fi congelate în 24 de ore este specificată

pe plăcuța cu date tehnice;

• Procesul de congelare durează 24 de ore. În acest interval de timp, nu mai pot

fi adăugate alte alimente în compartimentul de congelare;

• Congelați numai alimente de calitate superioară, proaspete și bine curățate;

• Pregătiți porții mici de alimente, care să poată fi congelate rapid și complet,

pentru ca apoi să puteți dezgheța numai cantitatea necesară;

• Înfășurați alimentele în folie de aluminiu sau polietilenă și asigurați-vă că

pachetele sunt etanșe;

• asigurați-vă că alimentele proaspete, necongelate nu intră în contact cu cele

deja congelate, evitând astfel creșterea temperaturii acestora din urmă;

• alimentele fără grăsime se păstrează mai bine și pentru o perioadă mai

îndelungată decât cele cu grăsimi; sarea reduce perioada de păstrare a

alimentelor;

• dacă sunt consumate imediat după scoaterea din congelator, înghețatele pot

cauza leziuni ale pielii și degerături;

• vă recomandăm să notați data congelării pe fiecare pachet cu alimente, pentru

a putea ține evidența perioadei de conservare.

Recomandări privind conservarea alimentelor congelate

Pentru a obține rezultate cât mai eficiente cu acest aparat, vă recomandăm
următoarele:

• asigurați-vă că alimentele congelate au fost păstrate corespunzător în magazin;

• asigurați-vă că alimentele congelate sunt transferate din magazin în congelator

cât mai repede posibil;

• nu deschideți ușa prea des și nu o lăsați deschisă mai mult decât este necesar;

după dezghețare, alimentele se deteriorează rapid și nu pot fi recongelate;
nu depășiți perioada de păstrare indicată de producătorul alimentelor.

Recomandări privind refrigerarea alimentelor proaspete

Pentru obținerea unor performanțe optime:

• Nu depozitați în aparat mâncare caldă sau lichide care se evaporă.

• Acoperiți sau împachetați alimentele, în special în cazul în care acestea emit

mirosuri puternice.

www.heinner.com

32

XIV. CURĂȚARE

Din motive de igienă, interiorul aparatului și accesoriile interne trebuie să fie curățate în

mod regulat.

Atenție! În timpul curățării, aparatul trebuie să fie deconectat de la sursa de alimentare
cu energie electrică. Pericol de electrocutare! Înainte de a curăța aparatul, opriți-l și
scoateți ștecărul din priză sau întrerupeți circuitul electric general al locuinței. Nu
curățați aparatul cu un dispozitiv de curățare cu abur. Pericol de electrocutare! Umezeala
se poate acumula în componentele electrice. Aburii fierbinți pot deteriora componentele
din plastic. Înainte de a repune aparatul în funcțiune, asigurați-vă că acesta este uscat.
Important! Uleiurile eterice și solvenții organici (sucul de lămâie sau sucul din coaja de
portocală, acidul butiric, substanțele de curățat care conțin acid acetic) pot ataca

elementele din plastic ale aparatului.

• Nu lăsați substanțe de acest tip să intre în contact cu piesele aparatului.

• Nu folosiți substanțe de curățat abrazive.

• Scoateți alimentele din congelator. Depozitați-le într-un loc răcoros și acoperiți-le

bine.

• Opriți aparatul și scoateți ștecărul din priză sau întrerupeți circuitul electric

general din locuință.

• Curățați aparatul și accesoriile interne cu o lavetă și apă călduță. După curățarea

aparatului, clătiți-l cu apă curată și ștergeți-l cu o lavetă uscată.

• După ce toate componentele sunt din nou uscate, puteți repune aparatul în

funcțiune.

Recomandări privind refrigerarea

Sfaturi utile:

• Carnea (de toate tipurile) se împachetează în folie de polietilenă și se așază pe

raftul din sticlă situat deasupra sertarului pentru legume și fructe.

• Pentru siguranță, depozitați carnea în acest mod numai timp de o zi sau cel mult

două.

• Alimentele gătite, mezelurile etc...: acestea trebuie acoperite și așezate pe orice

raft.

• Fructe și legume: acestea trebuie curățate bine și așezate în sertarele destinate

acestora.

• Unt și brânzeturi: acestea trebuie așezate în recipiente speciale închise ermetic sau

înfășurate în folie din aluminiu sau în pungi de polietilenă cât mai etanșe.

• Sticle de lapte: acestea trebuie prevăzute cu capac și depozitate în rafturile de pe

ușă.

• În cazul în care nu sunt ambalate, bananele, cartofii, ceapa și usturoiul nu trebuie

păstrate la frigider.

www.heinner.com

33

Soluționarea problemelor
Atenție! Înainte de a remedia defecțiunile scoateți ștecărul din priză. Problemele

tehnice care nu sunt prezentate în acest manual pot fi remediate numai de către un
electrician calificat sau de către o persoană competentă.
Important! În timpul utilizării normale, se pot auzi unele sunete (compresorul,
circulația agentului de răcire).

Problemă

Cauză posibilă

Soluție

Aparatul nu funcționează

Ștecărul nu este introdus
corect în priză.

Introduceți ștecărul în priză.

Siguranța s-a ars sau este
defectă.

Verificați siguranța. Dacă este
necesar, înlocuiți-o.

Priza este defectă.

Defecțiunile sursei de

alimentare cu energie

electrică trebuie remediate
de către un electrician.

Aparatul răcește sau
congelează prea mult.

Rotiți temporar butonul
regulatorului către o poziție
inferioară.

Alimentele nu sunt
congelate suficient.

Temperatura nu este

reglată corect.

Vă rugăm să citiți capitolul

privind setarea temperaturii.

Ușa a fost lăsată deschisă
pentru o perioadă
îndelungată.

Nu țineți ușa deschisă mai

mult decât este necesar.

În ultimele 24 de ore, au
fost introduse în aparat
alimente calde în
cantitate mare.

Rotiți temporar butonul
regulatorului către o poziție
superioară.

Aparatul se află lângă o
sursă de căldură.

Vă rugăm să citiți capitolul
privind locul instalării

aparatului.

Se formează multă
gheață pe garnitura ușii.

Garnitura ușii nu
etanșează corespunzător.

Încălziți cu grijă secțiunile
neetanșe ale garniturii ușii,
cu ajutorul unui uscător de
păr (la o temperatură nu
foarte ridicată). În același
timp, modelați garnitura
încălzită, astfel încât aceasta
să fie poziționată corect.

Zgomote neobișnuite

Aparatul nu este stabil.

Reglați picioarele

Aparatul atinge peretele
sau alte obiecte.

Mutați puțin aparatul.

O componentă (de
exemplu, o conductă a
aparatului) atinge o altă
piesă a aparatului sau

peretele.

Dacă este necesar, îndoiți cu
atenție componenta, astfel
încât aceasta să nu mai atingă

nimic.

www.heinner.com

34

FIȘA PRODUSULUI - COMBINĂ FRIGORIFICĂ HEINNER HCNF-H320A+

Marca

HEINNER

Tipul produsului

Model HCNF-H320A+

Clasa de eficiență energetică

A+

Consum de energie

kWh/an

306

Volum brut total (frigider/congelator)

litri

358

Volum net total

litri

320

Volum net frigider

litri

225

Volum net congelator

litri

95

Clasa de climat N, ST

Agent frigorific

R/g

R600a/52

Capacitate de răcire

kg/24h

4,5

Nivel de zgomot (maxim)

dB

43

Autonomie (durata de creștere a

temperaturii) h 11

Dezghețare frigider

Automată

Dezghețare congelator

Manuală

Sistem de comandă

Mecanic

Interval de temperatură

°C

0℃≤tma≤8℃；tf≤-18℃

Uși reversibile Da

Termostat reglabil Da

Frigider

Rafturi

3

Material rafturi sticlă

Sertar pentru legume și fructe

Da

Raft pentru sticle Da

Congelator

Sertare

3

Rafturi

3

Accesorii

Lampă frigider 1W LED

Lampă congelator -

Suport pentru ouă Nu

Tavă pentru cuburi de gheață

Nu

Date logistice

Dimensiuni nete (lxAxÎ)

cm

60 X 68,5 X 185

Dimensiuni brute (l x A x Î)

cm

64,3 X 72 X 192,8

Greutate netă:

kg

70

Greutate brută

kg

76

www.heinner.com

35

INFORMATII PRIVIND DESEURI DE ECHIPAMENTE ELECTRICE SI ELECTRONICE

(DEEE)

Deseurile de echipamente electrice si electronice (DEEE) pot contine substante periculoase ce au un
impact negativ asupra mediului si sanatatii umane, in cazul in care nu sunt colectate separat.
Acest produs este conform cu Directiva UE DEEE (2012/19/UE) si este marcat cu un simbol de

clasificare a deşeurilor de echipamente electrice şi electronice (DEEE), reprezentat grafic in imaginea

alaturata.

Aceasta pictograma indica faptul ca DEEE nu trebuie amestecate cu deseurile menajere si ca ele fac
obiectul unei colectari separate.

Avand in vedere prevederile OUG 195/2005 – referitoare la protectia mediului si O.U.G. 5/2015 privind
deseurile de echipamente electrice si electronice, va recomandam sa aveti in vedere urmatoarele:

- Materialele si componentele folosite la constructia acestui produs sunt materiale de înaltă

calitate, care pot fi refolosite şi reciclate.

- Nu aruncaţi produsul împreună cu gunoiul menajer sau cu alte gunoaie la sfârşitul duratei de

exploatare.

- Transportaţi-l la centrul de colectare pentru reciclarea echipamentelor electrice şi

electronice unde va fi preluat in mod gratuit.

- Va rugam sa luaţi legătura cu autorităţile locale pentru detalii despre aceste centre de

colectare organizate de operatorii economici autorizati pentru colectarea DEEE.
Conformitatea cu directiva RoHS: Produsul pe care l-aţi cumpărat este conform cu Directiva RoHS UE
(2011/65/UE). Nu conţine materialele dăunătoare şi interzise specificate în Directivă.

Va multumim ca participati alaturi de noi la protejarea mediului si a sanatatii umane!

www.heinner.com

36

HEINNER este marcă înregistrată a companiei Network One Distribution SRL. Celelalte branduri și

denumirile produselor sunt mărci de comerț sau mărci de comerț înregistrate ale respectivilor
deținători.

Nicio parte a specificațiilor nu poate fi reprodusă, sub nicio formă și prin niciun mijloc, nici
utilizată pentru obținerea unor derivate precum traduceri, transformări sau adaptări, fără
consimțământul prealabil al companiei NETWORK ONE DISTRIBUTION.

Copyright © 2013 Network One Distribution. Toate drepturile rezervate.

www.heinner.com, http://www.nod.ro
http://www.heinner.com, http://www.nod.ro

Acest produs este proiectat și realizat în conformitate cu standardele și normele Comunității Europene.

Importator: Network One Distribution
Str. Marcel Iancu, nr. 3-5, București, România
Tel: [phone], www.heinner.com , www.nod.ro

www.heinner.com

37

КОМБИНИРАН ХЛАДИЛНИК

Модел: HCNF-H320A+

www.heinner.ro

• Комбиниран хладилник

• Клас на енергийна ефективност: A+

• Полезен обем: 320 л.

www.heinner.com

38

Моля прочетете внимателно инструкциите и запазете наръчника за бъдещи справки.

Този наръчник има за цел да Ви предостави всички необходими инструкции по
отношение на инсталирането, използването и поддържането на уреда. Преди
инсталиране и използване на уреда, с цел правилна и безопасна употреба на уреда,
моля прочетете внимателно този наръчник с инструкции.

I. ВЪВЕДЕНИЕ

II. СЪДЪРЖАНИЕ НА ВАШИЯ КОМПЛЕКТ

➢ Комбиниран хладилник
➢ Наръчник за употреба
➢ Сертификат за гаранция

Благодарим Ви, че избрахте този продукт!

www.heinner.com

39

III. ПРЕДУПРЕЖДЕНИЯ ОТНОСНО БЕЗОПАСНОСТТА

За Вашата безопасност и за правилна употреба, преди да инсталирате и
използвате устройството за първи път, прочетете внимателно този наръчник за
потребителя, включително препоръките и предупрежденията. За да се
избегнат излишни грешки и злополуки е много важно да се уверите, че всички
хора, които използват устройството са запознати с начина на експлоатация и
мерките за безопасност. Запазете тези инструкции и се уверете, че ще останат
заедно с уреда, ако той бъде преместен или продаден, така че всеки, който го
използва в срок на неговата експлоатация да бъде добре информиран във
връзка с неговата употреба и с мерките за сигурност.
За безопасност на живота и имуществото, спазвайте разпоредбите в този
наръчник за потребителя, тъй като производителя не носи отговорност за
щетите причинени поради пропуски.

Безопасност за деца и други уязвими лица

Уредът може да се използва от деца на възраст от 8 години и от лица с
намалени физически, сетивни или умствени възможности, които нямат опит
или познания само, ако са наблюдавани или обучени относно безопасната
употреба на уреда и, ако разбират опасностите, свързани с употребата.

Децата трябва да бъдат под наблюдение, така че да не си играят с уреда.

Почистването и поддръжката, не могат да се извършват от деца, освен ако те
са на поне 8 годишна възраст и са под наблюдение.
Съхранявайте опаковката далеч от деца. Опасност от задушаване.
За да избегнете ситуации, в които децата могат да пострадат от токов удар или
да се затворят вътре в устройството, преди да го изхвърлите, изключете
щепсела от контакта, отрежете захранващия кабел (възможно най-близо до
устройството) и премахнете вратата на уреда.
Ако това устройство (което е снабдено с магнитна система за затваряне)
заменя по-стар уред, снабден с пружинно затваряне (клипс) на вратата или на
капака, преди да изхвърлите старото устройство се уверете, че пружинното
затваряне не може да се използва повече. По този начин децата не могат да
останат блокирани вътре.

Общи мерки за безопасност
ПРЕДУПРЕЖДЕНИЕ! Уверете се, че отворите за проветрение върху корпуса на

уреда или върху неговото тяло не са запушени.
ПРЕДУПРЕЖДЕНИЕ! Не използвайте механични устройства или други средства
за ускоряване на процеса за размразяване освен тези, които са препоръчани
от производителя.
ПРЕДУПРЕЖДЕНИЕ! Не повреждайте мрежата на хладилния агент.

www.heinner.com

40

Предупреждения относно безопасността
ПРЕДУПРЕЖДЕНИЕ: Не използвайте други електрически устройства (като,

например, машини за сладолед) вътре в отделенията за съхранение на
хранителните продукти на това устройство, освен ако не са от препоръчания от
производителя вид.
ПРЕДУПРЕЖДЕНИЕ! Не докосвайте лампата в случай, че е останала светната за
дълго време, защото може да бъде много гореща.

• Не съхранявайте в това устройство взривни вещества, като аерозолни

спрейове със запалима течност.

• Хладилната верига на устройството съдържа охладителен агент R600a

(изобутан), природен газ с висока степен на съвместимост с околната
среда, но запалим.

• По време на транспортирането и монтажа на устройството се уверете,

че нито един от компонентите на хладилната верига не е повреден.
Избягвайте употребата на открит пламък и източници за запалване.
Проветрете добре стаята, в която се намира устройството.

• Всякаква промяна на спецификациите или на продукта е опасна. Всяка

повреда на захранващият кабел може да създаде риск от късо
съединение, пожар или токов удар.

• Този уред е предназначен само за домашна употреба.

ПРЕДУПРЕЖДЕНИЕ! Електрическите компоненти (щепсела, захранващия кабел,
компресора) трябва да бъдат заменени от квалифициран електротехник или от
компетентно лице.
ПРЕДУПРЕЖДЕНИЕ! Лампата, доставена с устройството е „лампа за специално
използване” и може да бъде използвана само за този уред. Тази „лампа за
специално използване” не може да бъде използвана за битово осветление.

1.

Предупреждения относно безопасността

• Не удължавайте захранващият кабел.

• Уверете се, че щепселът не е смачкан или повреден от задната страна на

устройството. В случай, че захранващият кабел е смачкан или повреден,
той може да прегрее и да причини пожар.

• Уверете се, че имате достъп до щепсела на устройството. Не дърпайте

захранващият кабел.

• Ако контакта, в който трябва да се включи щепсела е разхлабен, не

включвайте щепсела в него. Съществува риск от токов удар и пожар.

• Не употребявайте устройството без капак на лампата за вътрешно

осветление.

• Устройството е тежко. Премествайте го внимателно.

• Не изваждайте и не докосвайте предмети от фризера, ако ръцете Ви са

влажни / мокри, защото това може да причини увреждания на кожата
или измръзване.

• Избягвайте продължителното излагане на устройството на пряка

слънчева светлина.

1) В случай, че отделението е снабдено с лампа.

www.heinner.com

41

IV. ЕЖЕДНЕВНА УПОТРЕБА

Не поставяйте горещи предмети върху пластмасовите компоненти на
устройството.
Не поставяйте храни директно до задната стена във вътрешността на уреда.
Не замразявайте повторно размразени храни.
Съхранявайте опакованите замразени храни в съответствие с инструкциите на
производителя на замразените храни.
Спазвайте стриктно препоръките за съхранение от страна на производителя на
това устройство. Вижте съответните указания.
Не съхранявайте газирани напитки във фризера, защото се създава налягане върху
съдовете, които могат да експлодират, което води до повреди на устройството.
Замразените храни могат да предизвикат измръзване, ако се консумират директно
от фризера.

V. ПОЧИСТВАНЕ И ПОДДРЪЖКА

Преди мерките за поддръжка, изключете устройството и извадете щепсела от
контакта.
Не почиствайте устройството с метални предмети.
Не използвайте остри предмети за отстраняване на леда от устройството.
Използвайте пластмасова стъргалка. 1)
Проверявайте редовно дренажния отвор на устройството. Ако е необходимо,
почистете дренажния отвор. Ако дренажния отвор е запушен, ще се събере вода в
долната част на устройството. 2)

5) Ако устройството е снабдено с отделение за замразяване.

6) Ако устройството е снабдено с отделение за пресни храни.

www.heinner.com

42

VI. ИНСТАЛИРАНЕ

Важно!

За свързване към електрическата мрежа, следвайте внимателно инструкциите.
Разопаковайте устройството и проверете за повреди. Ако уреда е повреден, не го
свързвайте към източника за захранване. Ако устройството е повредено, незабавно
съобщете това на търговеца, от който сте го закупили. В такъв случай запазете
опаковката.
Препоръчваме Ви да изчакате най-малко четири часа, преди да свържете
устройството към електрическата мрежа, за да може маслото да има време да се
върне в компресора.
Въздухът трябва да може да се движи свободно около устройството. Без тази
вентилация, уреда може да прегрее. За да получите подходяща вентилация
спазвайте инструкциите за инсталиране.
Ако е възможно, ограничителите на продукта трябва да бъдат насочени към
стената, за да се избегне докосването или хващането на горещите части
(компресор, кондензатор) и, за да предотвратите евентуални изгаряния.
Не поставяйте устройството близо до радиатори или готварски печки.
Уверете се, че имате достъп до щепсела, след инсталиране на устройството.

Ремонти

Електрическите дейности, необходими за ремонт на устройството трябва да бъдат
извършени от квалифициран електротехник или от компетентно лице.
Продуктът трябва да бъде ремонтиран от оторизиран сервизен център, като се
използват само оригинални резервни части.
Не поставяйте топла храна в уреда;
Не съхранявайте храните една до друга, защото затрудняват въздушната циркулация;
Уверете се, че храните не докосват задната страна на отделението/отделенията;
Ако доставянето на електроенергия бъде прекъснато, не отваряйте вратата/вратите;
Не отваряйте често вратата/вратите;
Не оставяйте вратата/вратите отворени за прекалено дълго време;
Не настройвайте термостата на по-ниска температура, отколкото е необходимо.
Някои аксесоари, като чекмеджета, могат да бъдат отстранени, за да се получи
повече място за съхранение и ниска консумация на енергия.

VII. РЕМОНТИ И СПЕСТЯВАНЕ НА ЕЛЕКТРОЕНЕРГИЯ

www.heinner.com

43

Горното изображение има само информативна цел.

Реалният продукт може да е различен.

VIII. ОПАЗВАНЕ НА ОКОЛНАТА СРЕДА

Опаковъчни материали

Материалите обозначени с този символ могат да бъдат рециклирани. Изхвърляйте
опаковките в специални контейнери за рециклиране.

Хвърляне на устройството

1. Изключете щепсела от източника за захранване с енергия.

2. Отрежете захранващият кабел и го изхвърлете.

IX. ОПИСАНИЕ НА ПРОДУКТА

Рафтове врата
хладилник

Рафтове хладилник

Чекмедже за плодове и
зеленчуци

Чекмеджета на
камерата

www.heinner.com

44

XII. ИЗИСКВАНИЯ ОТНОСНО ПРОСТРАНСТВОТО

• Изберете място, което да не е изложено на пряка слънчева светлина;

• Изберете място, което да позволява отварянето с лекота на вратите на уреда;

• Изберете място, където подът има гладка повърхност;

• Оставете достатъчно място за инсталиране на уреда върху равна повърхност;

• Оставете място отдясно, отляво, отзад и отгоре в момента на инсталиране.

• Това ще Ви помогне да намалите консумацията на електроенергия. Оставете

място най-малко 50 мм отстрани и отзад.

Разположение

Инсталирайте това устройство на място, където температурата на помещението
съответства на климатичния клас, посочен в таблицата с техническа информация
за уреда.

Климатичен клас

Температура на

помещението

SN

от +10o C до +32o C

N

от +16o C до +32o C

ST

от +16o C до +38o C

T

от +16o C до +43o C

Място на инсталацията

Устройството трябва да се постави на място далеч от източници на топлина като
радиатори, бойлери и пряка слънчева светлина. За да се осигури висока
производителност, когато устройството се поставя под окачен шкаф, минималното
разстояние между горната част на уреда и окаченият шкаф трябва да бъде
най-малко 100 мм. Въпреки това, идеалният начин е, устройството да не бъде
поставяно под окачени шкафове. За да поставите устройството точно в
хоризонтално положение използвайте регулируемите крачета от основата.

• Внимание! Трябва да имате възможност да изключите устройството от

източника за захранване; следователно, щепселът трябва да бъде
достъпен след инсталиране.

Свързване към електрическата мрежа

Преди да свържете уреда се уверете, че напрежението и честотата, отбелязани в
таблицата с технически данни, съответстват на тези на електрозахранването в
дома Ви. Устройството трябва да бъде заземено. За тази цел, щепселът на
електрическия кабел е снабден с един контакт. Ако контакта в жилището не е
заземен, свържете устройството към отделно заземяване, в съответствие с
текущите регламенти, след като се консултирате с квалифициран електротехник.

• Производителя не поема никаква отговорност, ако тези предпазни мерки

не са спазени. Това устройство отговаря на Директивите на ЕИО.

www.heinner.com

45

Фиг. 6

Фиг. 7 и 8 Фиг. 9 и 10

Фиг. 11 и 12 Фиг. 13

XIII. СМЯНА НА ПОСОКАТА НА ОТВАРЯНЕ НА ВРАТИТЕ

Преди да смените посоката на отваряне на вратите, моля подгответе
инструментите и частите по-долу: права отвертка, кръстата отвертка, гаечен ключ и
компонентите, включени в пластмасовата торбичка.

Декоративен капак от дясната страна

5. Моля демонтирайте комплекта в следната последователност: Декоративният

капак на пантата от дясната страна, капака на отвора за пантата от лявата
страна, след това пантата от дясната страна.

6. Извадете горната врата, развийте винта на средната панта с помощта на

кръстата отвертка, след това извадете долната врата.

www.heinner.com

46

3. Поставете уреда на задната страна, извадете регулируемите крачета, така както е
показано в долното изображение, след това извадете долната панта с помощта на
кръстата отвертка.

4. Фиксирайте оста на долната панта и тази на горната панта в противоположната
позиция.

5. Монтирайте долната панта в долната страна на уреда, като завийте
регулируемите крачета и се уверите, че позицията е хоризонтална.

6. Монтирайте долната врата, след това регулирайте и фиксирайте средната панта
върху корпуса на уреда.

7. Монтирайте вратата.

8. Монтирайте капака на пантата от лявата страна и декоративния капак на отвора за
пантата.

www.heinner.com

47

Интерфейс с потребителя

13. Панел за настройка:

14. Бутони и показване на информация

Бутон за настройка

15. Функциониране на светлинните индикатори

5) Функция "Super Freezing": Ако светодиодният индикатор е светнат,

функцията "Super freezing" е включена. Ако светодиодният индикатор е
изгаснат, функцията "Super freezing" е изключена.

6) Настройка на температурата на отделението за охлаждане Температурата на

отделението за охлаждане се показва чрез светване на съответстващия
светодиоден индикатор.

16. Функциониране

След свързване на уреда към източника за захранване, всички светодиодни
индикатори ще остават светнати по време на 1 секунда, след това уредът ще
функционира при параметрите (режим и температура), които са определени при
последната настройка. При първото включване на уреда, той ще функционира
при параметрите по подразбиране.

17. Функция "Super Freezing"

9) Активиране на функция "Super Freezing"

Ако желаете да замразявате бързо храни, имате възможност да активирате
функцията "Super freezing". За активиране на функция "Super freezing"
натиснете и задръжте натиснат бутона A по време на най-малко 3 секунди.
Светодиодният индикатор, съответстващ за тази функция, ще светне.

10) Дезактивиране на функция "Super Freezing"

За дезактивиране на функцията, процедирайте по следния начин:

- натиснете и задръжте натиснат бутона A по време на най-малко 3 секунди,

за да изберете друга настройка

- функцията "Super freezing" може да бъде активна по време на повече от 50

часа

11) След дезактивиране на функцията "Super freezing", уредът ще функционира

при параметрите, определени преди активиране на функцията "Super
freezing". Светодиодният индикатор, съответстващ за тази функция, ще
изгасне.

12) Тогава, когато функцията "Super freezing" е активна, не можете да променяте

настройките за температура на отделението за охлаждане чрез натискане на
бутона A. Тогава, когато се опитате да направите това, светодиодният
индикатор, съответстващ за функцията, ще премигва по време на 3 секунди,
за да Ви припомни, че настройката не може да бъде извършена.

18. Настройка на температурата на отделението за охлаждане

Тогава, когато функция "Super freezing" не е активна, натиснете многократно
бутона "A" и стойността на температурата ще се променя последователно на
"2°C, 3°C, 4°C, 6°C, 8°C". Температурата ще се променя при всяко натискане на
бутона, а светодиодният индикатор, съответстващ за настроената
температура, ще светне.

XIV. ЕЖЕДНЕВНА УПОТРЕБА

www.heinner.com

48

Полезни съвети:
За правилна настройка на температурата на отделението за охлаждане, моля вижте
информацията в долната таблица:

Температура на околната среда

Препоръчана температура

През лятото (> 32°C)

4 °C, 6 °C, 8 °C

Нормално

4 °C

През зимата (< 13°C)

2 °C, 3 °C, 4 °C

7. Показване на температурата
Показва се настроената температура на хладилника.

8. Функция за запаметяване след спиране на захранването с електроенергия
Ще се запаметят направените настройки преди спиране на захранването с

електроенергия. При възстановяване на захранването с електроенергия уредът ще
функционира при параметрите, които са определени при последната настройка.

9. Функция за закъснение на включването
За защита на компресора, уредът има функция, която забавя неговото включване.
След изключване на компресора, неговото повторно включване ще може да се
състои само след 5 минути от момента на изключване.

10. Съвети относно отстраняването на повреди

• ако температурният сензор на отделението за охлаждане се повреди,

светлинният индикатор, съответстващ за знак 2°C, ще започне да премигва.

• ако сензорът за размразяване се повреди, светлинният индикатор,

съответстващ за знак 3°C, ще започне да премигва.

• ако температурният сензор за околната среда се повреди, светлинният

индикатор, съответстващ за знак 3°C, ще започне да премигва.

• ако системата за управление се повреди, всички светлинни индикатори ще

започнат да премигват.

11. Контрол на температурата на отделението за замразяване
Бутон за настройка на температурата на отделението за замразяване:

Температурата на отделението за замразяване може да се променя чрез задействане на
бутона, като се променя разпределението на въздуха между камерата и хладилника.
Регулиране на температурата на отделението за замразяване

5. Температурата на отделението за замразяване може да се регулира, като се

увеличава постепенно тогава, когато бутонът се движи от ляво на дясно.

6. Тогава, когато бутонът се намира в позиция "MIN", въздушният поток от

камерата към хладилника ще се увеличава до максималното ниво, а
температурата в отделението за замразяване ще се увеличи. Препоръчваме Ви
да използвате тази настройка само тогава, когато отделението за замразяване е
празно или когато не е необходимо дългосрочно съхранение на храни в
отделението за замразяване.

www.heinner.com

49

XIII. ЕЖЕДНЕВНА УПОТРЕБА

Първо използване
Почистване на вътрешната част

Преди да използвате уреда за първи път, измийте вътрешната част и всички
вътрешни аксесоари с леко топла вода и с неутрален препарат за миене, за да
отстраните специфичната миризма на нов продукт, след това изсушете ги добре.
Важно! Не използвайте абразивни препарати за миене или прахове, защото ще
повредят повърхностите.

Ежедневна употреба

• Замразяване на пресни храни

• Фризерното отделение е подходящо за замразяване на пресни храни и за

дълготрайно съхранение на замразени храни.

• Поставете пресните храни в отделението от долната страна.

• Максималното количество храни, които могат да бъдат замразени за 24 часа,

е посочено върху табелката с техническите данни.

• Процесът на замразяване трае 24 часа: в този интервал от време не добавяйте

други храни с цел замразяване.

Съхранение на замразени храни

При първото включване или след период, в който уредът не е използван, преди да
поставите храни в отделението, оставете уреда да функционира по време на
най-малко 2 часа при настройките за най-ниските температури.
Важно! При случайно размразяване, например поради прекъсване на подаването на
електроенергия, ако времето на прекъсването е повече от стойността, посочена в
таблицата с техническите характеристики, замразените храни трябва да се консумират
бързо или трябва да се сготвят веднага и след това да се замразят отново (след
сготвяне).
Размразяване
Преди да бъдат използвани, замразените храни могат да бъдат размразени в
отделението за охлаждане или на стайна температура, в зависимост от времето, с
което разполагате за тази операция.
Малките парченца могат да бъдат замразени директно в камерата. В този случай
времето за готвене ще бъде по-дълго.

3. Тогава, когато бутонът се намира в позиция "MAX", въздушният поток от камерата към
хладилника ще намалява до минималното ниво, а температурата в отделението за
замразяване ще спадне. Препоръчваме Ви да използвате тази настройка само тогава,
когато е необходимо дългосрочното съхранение на храни в отделението за замразяване.

4. Препоръчваме Ви да поставите бутона за настройка на температурата на отделението за
замразяване в средна позиция.

www.heinner.com

50

Полезни съвети/Препоръки

За да получите по-ефективно замразяване, ето няколко важни препоръки:

• Максималното количество храни, които могат да бъдат замразени за 24

часа, е посочено върху табелката с техническите данни.

• Процесът на замразяване трае 24 часа. По време на този процес не

добавяйте други храни за замразяване;

• Замразявайте само храни с високо качество, свежи и добре почистени;

• Подгответе малки порции храна, които могат да бъдат замразени бързо и

напълно, за да можете след това да размразите само необходимото
количество;

• Увийте храните в алуминиево фолио или полиетилен и се уверете, че

пакетите са добре затворени;

• Уверете се, че незамразените пресни храни не влизат в контакт с тези,

които вече са замразени, като по този начин ще избегнете повишаването
на тяхната температура;

• Храните без съдържание на мазнини се съхраняват по-добре и за по-дълъг

период, отколкото тези, които съдържат мазнини; солта намалява срока за
съхранение на храните;

• Ако се консумират веднага след изваждане от фризера, сладоледите могат

да предизвикат кожни наранявания или измръзване;

• Препоръчваме Ви да запишете датата на замразяване върху всяка

опаковка, за да следите периода за съхранение

Препоръки относно съхранението на замразените храни

За да получите най-добри резултати с това устройство, Ви препоръчваме
следното:

• Проверете дали замразените храни са били съхранени правилно в

магазина;

• Уверете се, че замразените храни са прехвърлени от магазина във фризера

възможно най-бързо;

• Не отваряйте вратата много често и не я оставяйте отворена повече

отколкото е необходимо;
След размразяване храните се развалят бързо и не могат да бъдат замразени
отново;
Не превишавайте периода за съхранение, посочен от производителя на храните.

Препоръки относно охлаждането на пресните храни

За получаване на оптимални постижения:

• Не съхранявайте в уреда топла храна или течности, които се изпаряват.

• Покрийте или опаковайте храните, особено ако образуват силни миризми.

www.heinner.com

51

XIV. ПОЧИСТВАНЕ

Поради хигиенни съображения, вътрешността на устройството и вътрешните
аксесоари трябва да се почистват редовно.
Внимание! По време на почистване, устройството трябва да е изключено от
източника на енергия. Опасност от токов удар! Преди да почистите уреда,
изключете го и извадете щепсела от контакта или прекъснете общата електрическа
верига на жилището. Не почиствайте устройството с парочистачка. Може да се
натрупа влага в електрическите компоненти. Горещата пара може да повреди
пластмасовите компоненти. Преди да включите отново уреда се уверете, че е сух.
Важно! Етеричните масла и органичните разтворители (лимонов сок или сок от
портокалова кора, маслена киселина, почистващи вещества, които съдържат
оцетна киселина) могат да повредят пластмасовите части на уреда.

• Не допускайте такива вещества да влизат в контакт с частите на

устройството.

• Не използвайте абразивни почистващи препарати.

• Извадете храните от фризера. Съхранявайте ги на хладно място и ги

покрийте добре.

• Изключете уреда и извадете щепсела от контакта или прекъснете общата

електрическа верига на жилището.

• Почистете устройството и вътрешните аксесоари с кърпа и хладка вода.

След почистване на уреда, изплакнете с чиста вода и го подсушете със суха

кърпа.

• След като всички компоненти са сухи, можете да включите устройството да

работи.

Препоръки относно охлаждането

Полезни съвети:

• Месото (от всеки вид) се опакова в полиетиленово фолио и се поставя върху

стъкления рафт, който се намира над чекмеджето за плодове и зеленчуци.

• За сигурност, съхранявайте месото по този начин само за един или най-много

два дни.

• Готвени храни, колбаси и др.: Трябва да се покриват и да се поставят върху

произволен рафт.

• Плодове и зеленчуци: Трябва да бъдат добре почистени и трябва да се

поставят в чекмеджетата, предназначени за тях.

• Краве масло и сирена: Трябва да бъдат поставени в специални съдове,

затворени херметически, или да бъдат увити в алуминиево фолио или в

полиетиленови торбички, възможно най-плътно затворени.

• Бутилки с мляко: трябва да бъдат предвидени с капак и трябва да се

съхраняват върху рафтовете на вратата.

• Ако не са опаковани, бананите, картофите, лукът и чесънът не трябва да се

съхраняват в хладилник.

www.heinner.com

52

Отстраняване на неизправности
Внимание! Преди да отстраните повредите, извадете щепсела от контакта.

Техническите проблеми, които не са представени в това ръководство, могат да
бъдат отстранени само от квалифициран електротехник или от компетентно
лице.
Важно! По време на нормална употреба, може да чувате шумове
(компресорът, циркулация на охлаждащата течност).

Проблеми

Възможна причина

Решение

Уредът не функционира

Щепселът не е включен
правилно в контакта.

Включете щепсела в
контакта.

Предпазителят е
изгорял или е повреден.

Проверете предпазителя.
Ако е необходимо, сменете
го.

Електрическият контакт
е повреден.

Повредите на източника за
захранване с
електроенергия трябва да
се отстраняват от
електротехник.

Уредът охлажда или
замразява твърде
много.

Завъртете временно бутона
за регулиране към по-ниска
позиция

Храните не са
достатъчно замразени.

Температурата не е
настроена правилно.

Моля прочетете главата
относно настройката на
температурата.

Вратата е била оставена
отворена за дълъг
период от време.

Не дръжте вратата
отворена повече време
отколкото е необходимо.

През последните 24
часа е било поставено в
уреда голямо
количество топли храни.

Завъртете временно бутона
на регулатора към по-горна
позиция.

Уредът се намира до
източник на топлина.

Моля прочетете главата
относно мястото за
инсталиране на уреда.

Образува се много лед
върху уплътнението на
вратата.

Уплътнението на
вратата не уплътнява по
съответстващ начин.

Загрейте внимателно
местата, където
уплътнението на вратата не
прилепва, с помощта на
сешоар (на не много висока
температура). В същото
време оформете
затопленото уплътнение,
така че то да прилепне
правилно.

Необикновени звуци

Уредът не е стабилен.

Регулирайте крачетата.

Уредът контактува със
стената или с други
предмети.

Преместете леко уреда.

Една компонента
(например тръба на
уреда) контактува с
друга част на уреда или
със стената.

Ако е необходимо, сгънете
внимателно компонентата,
така че да не докосва вече
нищо.

www.heinner.com

53

ТЕХНИЧЕСКИ ДАННИ ЗА ПРОДУКТА - КОМБИНИРАН ХЛАДИЛНИК HEINNER

HCNF-H320A+

Марка HEINNER

Вид на продукта

Модел HCNF-H320A+

Клас на енергийна ефективност

A+

Консумация на енергия

kWh/година

306

Общ брутен обем (хладилник/камера)

литра

358

Общ нетен обем

литра

320

Нетен обем на хладилника

литра

225

Нетен обем на камерата

литра

95

Климатичен клас

N, ST

Хладилен агент

R/g

R600a/52

Капацитет за охлаждане

кг/24 ч.

4,5

Ниво на шум (максимално)

dB

43

Автономия (времетраене за
увеличаване на температурата)

часове

11

Размразяване на хладилника

Автоматично

Размразяване на камерата

Ръчно

Система за управление

Механична

Температурен интервал

°C

0℃≤tma≤8℃；tf≤-18℃

Обръщаеми врати

Да

Регулируем термостат

Да

Хладилник

Рафтове

3

Материал на рафтовете

стъкло

Чекмедже за плодове и зеленчуци

Да

Рафт за бутилки Да

Камера

Чекмеджета 3

Рафтове

3

Аксесоари

Лампа хладилник

1W LED

Лампа камера -

Поставка за яйца Не

Тава за ледени кубчета

Не

Логистични данни

Нетни размери на уреда (Ш x Д x В)

см

60 X 68,5 X 185

Размери с опаковката (Ш x Д x В)

см

64,3 X 72 X 192,8

Нетно тегло:

кг

70

Брутно тегло

кг

76

www.heinner.com

54

Изхвърляне на отпадъците по начин, отговорен за околната среда

Можете да помогнете за опазването на околната среда!
Моля спазвайте местните разпоредби: Предайте нефункциониращото електрическо оборудване
на център за събиране на отпадъци от електрическо оборудване.

HEINNER е регистрирана марка на компанията Network One Distribution SRL. Останалите

търговски марки и наименованията на продуктите са търговски марки или регистрирани
търговски марки на съответните им притежатели.

Нито една част от спецификациите не може да бъде възпроизвеждана под каквато и да е
форма или средство, или използвана за получаване на производни като преводи,
трансформации или адаптации, без предварителното съгласие на компанията NETWORK

ONE DISTRIBUTION.

Copyright © 2013 Network One Distribution. Всички права запазени.

www.heinner.com, http://www.nod.ro
http://www.heinner.com, http://www.nod.ro

Този продукт е проектиран и произведен в съответствие със стандартите и нормите на
Европейската общност.

Вносител: Network One Distribution
ул. Марчел Янку № 3-5, Букурещ, Румъния

Tel: [phone], www.heinner.com , www.nod.ro

www.heinner.com

55

KOMBINÁLT HŰTŐSZEKRÉNY

Modell: HCNF-H320A+

www.heinner.ro

• Kombinált hűtőszekrény

• Energiahatékonysági osztály: A+

• Nettó kapacitás: 320 L

www.heinner.com

56

Kérjük, figyelmesen olvassa el az utasításokat, és őrizze meg a kézikönyvet későbbi

tanulmányozás céljából.

A kézikönyv célja a készülék beszerelésével, használatával és karbantartásával kapcsolatos
minden szükséges tudnivalót rendelkezésére bocsátani. A készülék helyes és biztonságos

használata érdekében, kérjük, hogy beszerelés és használat előtt olvassa el figyelmesen a

használati kézikönyvet.

I. BEVEZETÉS

II. AZ ÖN CSOMAGJÁNAK TARTALMA

➢ Kombinált hűtőszekrény
➢ Használati útmutató
➢ Garancialevél

Köszönjük, hogy ezt a terméket választotta!

www.heinner.com

57

III. BIZTONSÁGI FIGYELMEZTETÉSEK

Az ön biztonsága és a helyes használat érdekében a készülék felállítása és első
használata előtt olvassa el figyelmesen a felhasználó kézikönyvét, az ajánlásokkal és

figyelmeztetésekkel együtt. A fölösleges tévedések és balesetek elkerülése

érdekében fontos meggyőződni arról, hogy minden személy, aki a készüléket
használja, ismeri a biztonságos működés módját és a biztonsági intézkedéseket.
Őrizze meg ezt a kézikönyvet, és gondoskodjon arról, hogy a készülékkel együtt

marad, ha azt elköltöztetnék vagy eladnák, s ily módon bárki használná az

élettartama alatt, megfelelőképpen tájékozódhasson a használatáról és a szükséges
biztonsági intézkedésekről.

Életének és vagyonának biztonsága érdekében tartsa be a használati kézikönyv
előírásait, mivel a mulasztásokból származó károkért a gyártó nem felel.

A gyermekek és más érzékeny személyek biztonsága

Ezt a készüléket 8 éven felüli gyermekek és szellemileg fogyatékos- sérült vagy
tapasztalattal nem rendelkező emberek csak akkor használhatják, ha az értük felelős

személy felügyeli őket, illetve előzetesen megértette velük a készülék biztonságos

használatát.

A gyerekekre figyelni kell, nem kell engedni, hogy a készülékkel játszanak.

A készülék tisztítását és karbantartását nem végezheti felügyelet nélküli gyermek,
kivéve, ha elmúlt 8 éves és felügyeljük.

Ne hagyja a csomagolóanyagot gyermekek számára elérhető helyen, mert fennáll a

fulladás veszélye.
Hogy elkerülje a gyerekek bezáródását a készülék belsejébe, vagy áramütés

elszenvedését, mielőtt kidobná a készüléket, húzza ki az aljzatból, vágja le az

áramellátó kábelt (minél közelebb a készülékhez) és szerelje le a készülék ajtaját.
Ha ez a mágneses ajtóval ellátott készülék, olyan régi készüléket helyettesít,

amelynek ajtója, vagy fedele rugóval (retesszel) működik, mielőtt kidobná,
bizonyosodjon meg, hogy a rugós rendszer használhatatlan. Így megelőzi, hogy a
gyermekek bezáródjanak az eldobott hűtőszekrénybe.

Általános biztonsági intézkedések
FIGYELMEZTETÉS! Ellenőrizze, hogy a hűtőszekrény szellőzőnyílásai szabadon

álljanak.
FIGYELMEZTETÉS! Leolvasztáshoz kizárólag a gyártó által ajánlott módszereket
használja, ne használjon gépi vagy más eszközt a leolvasztás gyorsítására.

FIGYELMEZTETÉS! Ne sértse meg a hűtőfolyadék keringési rendszerét.

www.heinner.com

58

Biztonsági tájékoztatás
FIGYELMEZTETÉS! Ne használjon egyéb elektromos készüléket az élelmiszerek

tárolására kialakított rekeszekben (mint például jégkrém készítő gép), csak ha ezek

kizárólag a gyártó által ajánlott típusú elektromos készülékek.
FIGYELMEZTETÉS! Ne érjen hozzá az izzóhoz, ha az egy ideje ég, mert ez nagyon
felforrósodhat.

• Ne tároljon a készülékben robbanó anyagokat, mint például aeroszolos

gyúlékony üzemanyagot tartalmazó sprayeket.

• A készülék hűtőfolyadék rendszere R600a (izobután) hűtőfolyadékot

tartalmaz, amely egy természetes gáz, magas szintű környezeti

kompatibilitással, de gyúlékony.

• Győződjön meg, hogy szállítás és felállítás idején a hűtőfolyadék keringési

rendszerének egyetlen eleme sem rongálódott meg.

Kerülje a nyílt láng használatát és a tűzforrásokat.

Alaposan szellőztesse ki a helyiséget, amelyben a készülék található.

• A készülék jellegzetességeinek bármely megváltoztatása vagy módosítása

veszélyes. A tápkábel bármely megrongálódása rövidzárlatot, tüzet és/vagy

áramütést okozhat.

• Ez a készülék kizárólag háztartási használatra készült.

FIGYELMEZTETÉS! Ha az elektromos összetevők bármelyike sérült (aljzat, tápkábel,
kompresszor), ezt szakemberrel, vagy erre illetékes személlyel kell cseréltetni.
FIGYELMEZTETÉS! A készülékkel szállított izzó egy „speciális használatra szánt izzó”
és csak ezzel a készülékkel használható. Ez a „speciális használatra szánt izzó” nem
használható háztartási világításra

1.

Biztonsági tájékoztatás

• Ne hosszabbítsa meg a tápkábelt.

• Győződjön meg, hogy hátul a dugó nem zúzódott össze és nem rongálódott

meg. Az összezúzott vagy megrongálódott dugó túlhevülhet, és kigyulladhat.

• Győződjön meg, hogy mindig hozzáférhet a tápkábelhez. Ne rángassa a

tápkábelt.

• Ha meglazult az aljzat, amelybe a dugót be kell dugni, ne használja.

Áramütés- és tűzveszély léphet fel.

• A készüléket ne használja, ha a hűtőteret világító izzólámpa nem működik.

• A készülék nehéz. Óvatosan költöztesse.

• Ne nyúljon nedves/vizes kézzel a fagyasztott termékekhez, mert fagyégési

sebeket, vagy bőrkárosodást szenvedhet.

• Ne tegye ki hosszabb ideig a készüléket közvetlen napfénynek.

3) Amennyiben a belső tér el van látva izzóval.

www.heinner.com

59

IV. Napi használat

A készülék műanyag összetevőire ne helyezzen forró tárgyakat.
Ne helyezze az élelmiszereket közvetlenül a készülék belső hátsó falára.

A kiolvasztott élelmiszereket ne fagyassza le újra.

A fagyott élelmiszert az élelmiszergyártó utasításainak megfelelően előcsomagolva

tárolja.
Szigorúan tartsa be a készülék gyártójának a tárolásra vonatkozó ajánlásait.
Tanulmányozza a tárolásra vonatkozó utasításokat.

A mélyhűtőben ne tároljon szénszavas italokat, mivel ez nyomást gyakorol az edényre,

amely elrobbanhat, és megrongálhatja a készüléket.
A fagyasztott élelmiszerek fagyási sérülést okozhatnak, ha közvetlenül a mélyhűtőből
kivéve fogyasztja.

V. TISZTÍTÁS ÉS KARBANTARTÁS

A karbantartási műveletek előtt kapcsolja ki a készüléket és húzza ki az aljzatból a dugót.
Ne tisztítsa a készüléket fémtárgyakkal.

A jégnek a készülékről való eltávolításához ne használjon éles tárgyakat. Használjon
műanyagkaparót. 1)
Rendszeresen ellenőrizze a készülék lefolyónyílását. Ha szükséges, tisztítsa meg a
lefolyónyílást. Ha a lefolyónyílás eltömődik, a készülék aljában víz fog összegyűlni. 2)

7) Ha a készülék rendelkezik fagyasztótérrel.

8) Ha a készülék rendelkezik friss élelmiszerek tárolására szolgáló rekesszel.

www.heinner.com

60

VI. ÜZEMBEHELYEZÉS

Fontos!

Az elektromos áramhoz való csatlakoztatáskor kövesse gondosan az erre vonatkozó
utasításokat.
Csomagolja ki a készüléket, ellenőrizze, hogy nem sérült-e a szállítás során. Ha a készülék
sérült, ne csatlakoztassa az áramforráshoz. Ha a készülék sérült, az esetleges sérüléseket
jelentse azonnal a forgalmazónak, ahonnan a készüléket vásárolta. Ebben az esetben

őrizze meg a csomagolást.
Javasoljuk, hogy a készülék villamos hálózatra csatlakoztatása előtt várjon legalább négy

órát, hogy az olaj folyjon vissza a kompresszorba.

A készülék körül a levegőnek szabadon kell keringenie; szellőzés hiányában a készülék

túlhevülhet. A megfelelő szellőzés érdekében tartsa be a szerelési utasításokat.
Amennyiben lehetséges, a készülék távolságtartóit helyezze egy fal irányába, hogy
elkerülje a meleg részek (kompresszor, kondenzátor) érintését, vagy megfogását, az égési
sérülések megelőzése érdekében.

A készüléket ne helyezze fűtőtestek vagy tűzhelyek közelébe.
Győződjön meg, hogy a dugóhoz a készülék beszerelését követőn is hozzá lehet férni.

Javítások

A készülék javításával kapcsolatos elektromos munkákat minősített villanyszerelőnek vagy
illetékes személynek kell elvégeznie.
A készüléket engedélyezett szervizben kell javíttatni, és kizárólag eredeti pótalkatrészeket
kell használni.
Ne helyezzen a hűtőszekrénybe meleg élelmiszereket;
Ne tárolja az élelmiszereket szorosan egymás mellett, mert ez megakadályozza a levegő
áramlását;
Győződjön meg, hogy az élelmiszerek nem érnek hozzá a rekesz/rekeszek hátsó falához;
Áramkimaradás esetén ne nyissa ki az ajtót/ajtókat;
Ne nyissa ki túl gyakran az ajtót/ajtókat;
Ne tartsa nyitva az ajtót/ajtókat hosszabb ideig;

Ne állítsa a készülék hőszabályzóját a szükségesnél alacsonyabb hőfokra.
Egyes kiegészítőket, mint a rekeszek, el lehet távolítani, hogy nagyobb tárolási felületet

nyerjünk csökkentett energiafogyasztással.

VII. JAVÍTÁS ÉS ENERGIATAKARÉKOSSÁG

www.heinner.com

61

A fenti kép kizárólag tájékoztató jellegű. A termék a valóságban eltérhet a képen látottól.

VIII. KÖRNYEZETVÉDELEM

Csomagolóanyagok

Ezzel a jelzéssel ellátott csomagolóanyagok újrahasznosíthatók. A csomagolóanyagot dobja az
újrahasznosításra kijelölt speciális konténerekbe.

A termék eltávolítása

1. Húzza ki a csatlakozót az elektromos hálózatból.

2. Vágja el a vezetéket, és dobja el.

IX. A TERMÉK LEÍRÁSA

Hűtő ajtajának polcai

Hűtőtér polcai

Zoldség- és gyümölcstartó
fiók

Fagyasztó fiókjai

www.heinner.com

62

XIII. HELYKÖVETELMÉNYEK

• Olyan helyet válasszon, ahol a hűtőszekrényt nem érik direkt módon a nap sugarai;

• Olyan helyet válasszon, ahol a készülék ajtóit könnyen ki lehet nyitni;

• Helyezze készülékét egyenes helyre;

• Hagyjon elegendő helyet, hogy sík felületen legyen a készülék egésze;

• A készülék elhelyezésekor hagyjon helyet a készülék jobb és bal oldalán, hátsó

felénél és a készülék fölött.

• Ezzel csökkentheti az elektromos energia fogyasztást. Hagyjon szabadon

legkevesebb 50 mm helyet a készülék mindkét oldalán és a hátoldalon is.

Elhelyezés

Kérjük, helyezze a készüléket olyan helyre, ahol a környezeti hőmérséklet megfelel a
készülék műszaki adatokat tartalmazó lapján található klímaosztálynak.

Klímaosztály

Környezeti hőmérséklet

SN

10 °C - 32 °C

N

+16 °C - 32 °C

ST

+16 °C - +38 °C

T

+16 °C - +43 °C

A beszerelés helye

A készüléket a hőforrásoktól, mint fűtőtestek, melegvíz-tároló és a közvetlen napfénytől
távol kell elhelyezni. A jó teljesítmény biztosítása érdekében, amennyiben a készülék

egy felfüggesztett bútordarab alá van elhelyezve, a készülék felső része és a bútor

közötti távolságnak minimum 100 mm-nek kell lennie. Mindazonáltal, ideális
körülmények között, kerülni kell a készülék felfüggesztett bútor alá helyezését. A pontos
vízszintbe helyezést a készülék alján található, állítható lábak biztosítják.

• Figyelmeztetés! A beszerelt készüléknél az elektromos vezetéknek és a

konnektornak könnyen hozzáférhetőnek kell lennie a beszerelést követően, a

csatlakoztatás megszakítása érdekében.

Elektromos csatlakoztatás

A csatlakoztatás előtt győződjön meg, hogy az adatlapon szereplő áramfeszültség és

frekvencia megfelel a házi áramellátásnak. A készüléket le kell földelni. Ennek céljából,

a villásdugót ellátták egy érintkezővel. Amennyiben a házi áramellátás nem földeléses,
külön földelés szükséges, az érvényes rendszabályoknak megfelelően, lépjen
kapcsolatba egy szakképzett villanyszerelővel.

• A gyártó nem vállal semmilyen felelősséget a termékkel kapcsolatban,

amennyiben a fenti biztonsági intézkedések nincsenek betartva. Ez a készülék
megfelel a CEE rendelkezésnek.

www.heinner.com

63

6. ábra

7. és 8. ábra 9. és 10. ábra

11. és 12. ábra 13. ábra

XIV. AZ AJTÓK NYITÁSIRÁNYÁNAK MEGVÁLTOZTATÁSA

Mielőtt hozzálát megváltoztatni az ajtók nyitási irányát, kérjük készítse elő az alábbi

eszközöket és alkatrészeket: lapos csavarhúzó, csillagcsavarhúzó, villás kulcs és a

műanyag zacskóban található alkatrészek.

Jobb oldalon található díszítőfedél

7. Kérjük, a következő sorrendben szerelje le a darabokat: először a jobb oldali

tartópánt díszítőfedelét, a bal oldali pánt részére fenntartott hézag dugóját, majd a

jobb oldalon található tartópántot.

8. Vegye le a felső ajtót, csavarozza ki egy csillagcsavarhúzó segítségével a középső

zsanér csavarját, majd vegye le az alsó ajtót is.

www.heinner.com

64

3. A készüléket helyezze a hátára, szerelje le az állítható lábakat, az alábbi ábra szerint, majd
egy csillagcsavarhúzó segítségével szerelje le az alsó zsanért.

4. Az alsó és a felső zsanér tengelyét rögzítse ellenkező pozícióban.

5. Szerelje fel az alsó zsanért a készülék alsó felére becsavarozva az állítható lábakat,
győződjön meg, hogy vízszintes pozícióban van.

6. Tegye a helyére az alsó ajtót, majd állítsa be és rögzítse a középső zsanért a
hűtőszekrény vázára.

7. Szerelje fel a berendezés ajtaját.

8. Szerelje vissza a bal oldali pánt részére fenntartott hézag dugóját, majd a tartópánt
hézagának díszítőfedelét.

www.heinner.com

65

Felhasználói interfész

19. Irányítópanel a beállítások kiválasztásához:

20. Gombok és kijelzők

Beállító gomb

21. Fényjelzések működése

7) „Super freezing” funkció: Ha a LED kijelző világít, a „Super freezing” funkció

működik. Ha a LED kijelző nem világít, a „Super freezing” funkció nem működik.

8) A fagyasztó rész hőmérsékletének beállítása. A fagyasztó pillanatnyi

hőmérsékletéről a megfelelő LED kijelző ad tájékoztatást.

22. A berendezés működése

A berendezésnek a tápforráshoz történő csatlakoztatása után az összes LED kijelző

bekapcsol 1 másodpercig, majd a berendezés az utolsó beállítás során kiválasztott

paraméterek (üzemmód és hőmérséklet) szerint fog működni. A készülék első

bekapcsolásakor a gyárilag betáplált paraméterek lesznek érvényben.

23. A „Super freezing” funkció

13) A „Super freezing” funkció aktiválása

Amennyiben rövid idő alatt, hirtelen szándékszik élelmiszereket lefagyasztani,
erre lehetősége adódik a „Super freezing” funkció aktiválása által. A „Super

freezing” üzemmód aktiválása érdekében nyomja le, majd tartsa lenyomva 3
másodperc erejéig az A gombot. A funkció aktív állapotának megfelelő LED kijelző
ekkor világítani kezd.

14) A „Super freezing” funkció kikapcsolása

A funkció kikapcsolása érdekében az alább leírtaknak megfelelően járjon el:

- nyomja meg, majd tartsa lenyomva 3 másodperc erejéig az A gombot egy

másik beállítás kiválasztása érdekében

- a „Super freezing” funkció 50 óránál hosszabb ideig is aktiválható

15) A „Super freezing” funkció kikapcsolása után a berendezés a „Super freezing”

funkciót megelőzően megszabott beállítási paramétereknek megfelelően fog
működni. Ekkor az aktivált funkciót jelző LED kijelző elsötétül.

16) Amikor a „Super freezing” funkció aktív, a fagyasztó rész hőmérsékletének

beállításait nem lehet az A gomb megnyomásával módosítani A. Az ilyen célú
próbálkozások esetén a funkció aktív állapotát jelző fényjelzés 3 másodperc
erejéig ideiglenes jelleggel kigyúl, arra emlékeztetve, hogy a beállított
paraméterek megváltoztathatatlanok.

24. A fagyasztó rész hőmérsékletének beállítása

Amikor a „Super freezing” funkció nincs aktiválva, nyomja meg többször az „A”

gombot, ezáltal a hőmérséklet sorrendben a „2 °C, 3 °C, 4 °C, 6 °C, 8 °C” értékeket

veszi fel. A hőmérséklet minden egyes lenyomás alkalmával módosulni fog, a

hőmérséklet értékét mutató LED kijelző pedig világítani kezd.

XV. MINDENNAPOS HASZNÁLAT

www.heinner.com

66

Hasznos tanácsok:

A fagyasztó rész megfelelő hőmérsékletének beállítása céljából, kérjük, tanulmányozza

behatóan az alábbi táblázat tartalmát:

Környezet hőmérséklete

Javasolt belső hőmérsékleti érték

Nyár (>32 fok C)

4 °C, 6 °C, 8 °C

Átlagos

4 °C

Tél (<13 fok C)

2 °C, 3 °C, 4 °C

7. A hőmérséklet kijelzése
Kijelzi a berendezés beállított hőmérsékletét.

8. A beállítások megjegyzése áramszünet esetére
A berendezés eltárolja az áramszünet előtti beállítások paramétereit. Az áramellátás
helyreállítása után a berendezés mindig az utolsó beállítás során megszabott paraméterek

szerint folytatja működését.

9. Indítást késleltető funkció
A sűrítő berendezés megóvása érdekében a berendezést indításkésleltető funkcióval
látták el. A sűrítő berendezés kikapcsolása után annak újraindulása csak a kikapcsolás

utáni 5 perc elteltével válik lehetségessé.

10. Javításra vonatkozó tanácsok

• amikor a fagyasztó rész hőmérsékletmérő szenzora meghibásodik, a 2 °C

hőmérsékleti értéket jelző fényjelzés villogni kezd.

• amikor a leolvasztási szenzor meghibásodik, a 3 °C hőmérsékleti értéket jelző

fényjelzés villogni kezd.

• amikor a környezet hőmérsékletét mérő szenzor meghibásodik, a 3 °C

hőmérsékleti értéket jelző fényjelzés villogni kezd.

• amikor a berendezés vezérlőrendszere hibásodik meg, az összes fényjelzés villogni

kezd.

11. A fagyasztó rész hőmérsékletének szabályozása
A fagyasztó rész hőmérsékletének szabályozására szolgáló gomb:

A fagyasztó rész hőmérsékletének szabályozása a gomb lenyomása által történik, ezáltal a
hűtő- és a fagyasztófülke közötti levegő eloszlását lehet változtatni.
A fagyasztó rész hőmérsékletének szabályozása

7. A fagyasztó rész hőmérséklete szabályozható: a szabályzó gombnak balról jobb oldali

irányba történő elmozdításával a hőmérséklet növekszik.

8. Amikor a szabályzó gomb a MIN állásban található, a fagyasztó rész irányából a hűtő

felé irányított levegőáramlás a maximális szintre növekszik, a fagyasztó
hőmérséklete pedig emelkedik. Azt javasoljuk, hogy ezt a beállítást csak akkor

használja, amennyiben a fagyasztó kiürült vagy amennyiben nem szeretné a benne

lévő élelmiszereket huzamosabb ideig lefagyasztva tárolni.

www.heinner.com

67

XIII. MINDENNAPI HASZNÁLAT

Első használat
A készülék belsejének tisztítása

Mielőtt először használná, törölje le a készülék belsejét és minden belső tartozékát

langyos vízzel és semleges tisztítószerrel, hogy elűzhesse az új termékekre jellemző
szagot, majd jól szárítsa ki a készüléket.
Fontos! Ne használjon maró hatású vegyszereket, mert ezek károsítják a készülék
felületeit.

Napi használat

• A friss élelem fagyasztása

• A fagyasztó alkalmas a friss élelmek lefagyasztására és a fagyasztott élelmek hosszú

távú tárolására.

• Helyezze be a friss élelmeket az alsó rekeszbe.

• A 24 óra alatt lefagyasztható maximális mennyiség megtalálható a technikai

adatokat tartalmazó címkén.

• A fagyasztási eljárás 24 órát vesz igénybe; ebben az időintervallumban ne adjon

hozzá újabb élelmiszereket fagyasztás céljából.

A fagyasztott élelem tartósítása

Az első indítás alkalmával vagy ha egy ideig a készülék használaton kívül volt, kapcsolja be,
majd hagyja a leghidegebb hőmérsékletre állítva legalább 2 órát működni, anélkül hogy

élelmiszereket tenne bele.

Fontos! Ha valamilyen probléma miatt kiolvadnak a készülékben levő élelmiszerek, például

áramszünet miatt, ha az áramszünet hosszabb volt mint a technikai adatokat tartalmazó

táblázatban megjelölt idő, a kiolvadt élelmiszert gyorsan el kell fogyasztani vagy főzéshez
azonnal fel kell használni majd ezt követően újrafagyasztani (a főtt ételt).

Kiolvasztás

Felhasználásuk előtt az élelmiszereket kiolvaszthatjuk a hűtő részben vagy
szobahőmérsékleten annak függvényében, hogy mennyi idővel rendelkezünk ehhez a
művelethez.
A kis darabokat fagyasztott állapotban is főzhetjük, úgy ahogyan kivettük a fagyasztóból.
Ebben az esetben a főzés ideje hosszabb lesz.

3. Amikor a szabályzó gomb a MAX állásban található, a fagyasztó irányából a hűtő felé irányított
levegőáramlás a minimális szintre csökken, a fagyasztó hőmérséklete pedig csökken. Azt
javasoljuk, hogy ezt a beállítást csak akkor használja, amennyiben a benne lévő élelmiszereket

huzamosabb ideig lefagyasztva szeretné tárolni.

4. Azt javasoljuk, hogy a fagyasztó rész hőmérsékletének szabályzó gombját állítsa a középső

pozícióba.

www.heinner.com

68

Tippek és hasznos tanácsok

A lehető leghatékonyabb fagyasztás érdekében, íme néhány fontos tanács:

• a 24 óra alatt lefagyasztható maximális mennyiség megtalálható a technikai

adatokat tartalmazó címkén.

• a fagyasztási eljárás ideje: 24 óra. Ebben az időintervallumban nem adhatunk

hozzá a fagyasztó részhez újabb élelmiszereket;

• csakis jó minőségű, friss és tiszta élelmiszereket fagyasszon;

• készítsen elő kis adagú élelmeket, melyek gyorsan és teljes mértékben

lefagyaszthatóak, így később könnyebb a szükséges mennyiséget kiolvasztani;

• az élelmiszereket csomagolja be alumínium vagy polietilén fóliába és győződjön

meg róla, hogy jól be lettek csomagolva;

• győződjön meg róla, hogy a friss, nem fagyasztott élelmiszerek nem érintkeznek

a már mélyfagyasztott élelmiszerekkel, így elkerülheti ez utóbbi

hőmérsékletének növekedését;

• a zsíradék nélküli élelmiszerek hosszabb ideig, jobban tartósíthatóak; a só

csökkenti az élelmiszerek tartósíthatósági időszakát;

• a jégkrémet ha a mélyhűtőből való kivételt követően azonnal elfogyasztjuk, a

bőr sérüléséhez és fagyási sérülésekhez vezethet;

• ajánljuk, hogy minden csomagon tüntesse fel a lefagyasztás dátumát, így

pontosan fogja tudni, hogy mennyi ideje van lefagyasztva az adott élelmiszer.

Tanácsok a fagyasztott élelmiszerek tárolására

A készülék optimális működése érdekében a következőket javasoljuk:

• Győződjön meg, hogy a kereskedelemben található fagyasztott élelmiszerek

helyesen voltak tárolva az üzletben;

• Gondoskodjon arról, hogy a fagyasztott élelmiszerek az üzletből a lehető

legrövidebb idő alatt a hűtőládába kerüljenek;

• ne nyissa ki gyakran a hűtőláda ajtaját, ne hagyja nyitva a szükségesnél

hosszabb ideig;
a kiolvasztott élelmiszerek gyorsan romlanak, és nem fagyaszthatók újra;
ne haladja meg az élelmiszergyártó által megjelölt tárolási időszakot.

Ajánlatok a friss élelmiszerek hűtött tárolásához

Az optimális teljesítmény érdekében:

• Ne helyezzen be a készülékbe meleg ételt vagy párolgó folyadékot.

• Födje be vagy csomagolja be az ételeket, élelmiszereket, különösen abban az

esetben, ha ezek erős szagot árasztanak.

www.heinner.com

69

XIV. TISZTÍTÁS

Higiéniai okokból a hűtőszekrény belsejét, ideértve a tartozékokat is, rendszeresen

tisztítani kell.
Figyelem! A készüléket húzza ki az elektromos hálózatból a tisztítás idejére. Áramütés
veszély! Tisztítás előtt kapcsolja ki a készüléket, és húzza ki a konnektorból, vagy szakítsa

meg az áramellátást vezérlő gombtól, illetve a főbiztosítéktól. A tisztításhoz soha ne
használjon gőzkeltő készüléket. A nedvesség lerakódhat az elektromos összetevőkben. A
meleg gőz megrongálhatja a műanyag részeket. Üzembe visszahelyezés előtt, győződjön

meg, hogy a készülék teljesen kiszáradt.
Fontos! Az éterolajak és a szerves oldószerek, mint például a citromlé vagy a narancshéj
leve, a vajsav, az ecetsavat tartalmazó tisztítószerek, megrongálhatják a műanyag
részeket.

• Ne hagyja, hogy ilyen anyagok a készülék komponenseivel érintkezzenek.

• Ne használjon dörzshatású tisztítószereket.

• Vegye ki az élelmiszereket. Helyezze hűvös helyre, jól letakarva.

• Kapcsolja ki a készüléket, és húzza ki a konnektorból, vagy szakítsa meg az

áramellátást vezérlő gombtól, illetve a főbiztosítéktól.

• A készüléket és a belső részeket mossa le egy törlőkendővel, langyos vízzel.

Tisztítás után öblítse le tiszta vízzel és törölje szárazra egy száraz törlőkendővel.

• Miután minden összetevő teljesen kiszáradt, helyezze ismét működésbe a

készüléket.

Javaslatok a hűtéshez

Hasznos tanácsok:

• A húst (bármely fajtát) polietilén fóliába csomagoljuk és a zöldségek és gyümölcsök

részére kialakított fiók fölötti üvegpolcra helyezzük.

• A biztonság érdekében, ilyen módon legfeljebb egy vagy két napig tárolja így a

húst.

• A főtt ételek, a felvágottak stb.: ezeket le kell takarni és bármely polcon elhelyezni.

• Gyümölcsök és zöldségek: ezeket jól meg kell pucolni és elhelyezni az ezeknek

szánt fiókokba.

• Vaj és sajtfélék: ezeket speciális tárolóedénybe kell helyezni, melyek hermetikusan

zárnak vagy legalább alumínium vagy polietilén fóliába tekerni a lehető

legszorosabban.

• Tej: jól záró üvegben, a hűtőszekrény ajtójában levő polcon kell tárolni.

• Ha nincsenek becsomagolva, a banánt, a krumplit, a hagymát és a fokhagymát ne

tárolja a hűtőszekrényben.

www.heinner.com

70

Hibaelhárítás
Figyelem! Hibaelhárítás előtt húzza ki a készüléket a villamos hálózatból. Azokat a

hibákat, amelyek nem szerepelnek ebben a kézikönyvben, kizárólag szakosított
villanyszerelő, vagy illetékes személy háríthatja el.
Fontos! A szokványos használat alatt hallatszik néhány zaj (kompresszor, a
hűtőfolyadék áramlása).

Probléma

Lehetséges ok

Megoldás

A készülék nem működik

A dugaszt az aljzatba nem

megfelelően helyezték

be.

Helyezze be a dugaszt az
aljzatba.

A biztosíték kiégett vagy
meghibásodott.

Ellenőrizze a biztosítékot.

Szükség esetén cserélje ki.

A dugasz meghibásodott.

A villamossági rendszer
meghibásodásait kizárólag
szakképzett villanyszerelővel
javíttassa meg.

A berendezés túlzottan

hűt vagy fagyaszt.

Tekerje a hőszabályzó
gombot magasabb hőfokra.

Az élelmiszereket nem

fagyasztja le megfelelően.

A hőmérséklet értéke
nem megfelelő.

Olvassa el a hőmérséklet

szabályozását leíró részt.

Az ajtó túlságosan hosszú
ideig maradt nyitva.

Ne tartsa nyitva az ajtót a
szükségesnél hosszabb ideig.

Az elmúlt 24 órában nagy

mennyiségű meleg

élelmiszer került be a
hűtőszekrénybe.

Ideiglenesen csavarja el a

hőmérsékletállító gombot

egy magasabb állásba.

A berendezés egy

hőforráshoz közel

helyezkedik el.

Kérjük, olvassa el a
berendezés elhelyezésére
vonatkozó részeket.

Sok jég alakult ki az ajtó
tömítésén is.

Az ajtó tömítése nem zár
megfelelően.

Melegítse gondosan az
ajtótömítés érintetlen részeit

hajszárítóval (hűvösre állítva).

Ugyanakkor kézzel modellálja
az ajtótömítést oly módon,
hogy az jól elhelyezkedjen.

Szokatlan zajok
hallatszanak

A berendezés nem áll
stabilan.

Állítsa a lábak magasságát.

A berendezés a fallal vagy
egyéb tárgyakkal
érintkezik.

Mozdítsa el kicsit a
berendezést.

Egy adott alkatrész
(például a készülék egyik
csöve) a falhoz vagy egy
másik alkatrészhez ér
hozzá.

Amennyiben szükséges,
óvatosan hajlítsa meg az
alkatrészt, hogy az semmihez
se érhessen hozzá.

www.heinner.com

71

MŰSZAKI ADATLAP - HEINNER HCNF-H320A+ TÍPUSÚ KOMBINÁLT HŰTŐSZEKRÉNY

Gyártó

HEINNER

Termék típusa

Modell HCNF-H320A+

Energiahatékonysági osztály

A+

Energiafogyasztás

kWh/év

306

Bruttó teljes térfogat (hűtő/fagyasztó)

liter

358

Nettó teljes térfogat

liter

320

Hűtő teljes nettó térfogata

liter

225

Fagyasztó teljes nettó térfogata

liter

95

Klímaosztály N, ST

Hűtőközeg

R/g

R600a/52

Hűtőkapacitás

kg/24h

4,5

Zajszint (maximális)

dB

43

Autonómia (a hőmérséklet

emelkedéséhez szükséges idő)

h

11

Hűtő leolvasztása

Automata

Fagyasztó leolvasztása

Manuális

Vezérlési rendszer

Mechanikus

Hőmérséklettartomány

°C

0℃≤tma≤8℃；tf≤-18℃

Cserélhető nyílásirány

Igen

Állítható termosztát

Igen

Hűtő

Polcok

3

Polcok alapanyaga üveg

Zöldség- és gyümölcstároló fiók

Igen

Üvegek számára fenntartott polc

Igen

Fagyasztó

Fiókok száma 3

Polcok száma 3

Kiegészítők

Hűtő térrész lámpája

1W LED

Fagyasztó térrész lámpája

-

Tojástartó Nincs

Jégkockák készítéséhez szükséges tálca

Nincs

Logisztikai adatok

Nettó méretek (szé x mé x ma)

cm

60 X 68,5 X 185

Bruttó méretek (szé x mé x ma)

cm

64,3 X 72 X 192,8

Nettó súly

kg

70

Bruttó súly

kg

76

www.heinner.com

72

A hulladékok környezetfelelős eltávolítása

Segíthet a környezet védelmében!

Kérjük, tartsa be a helyi rendelkezéseket: a nem működő elektromos berendezéseket a használt
elektromos hulladékokat gyűjtő központba szolgáltassa be.

A HEINNER a Network One Distribution SRL(KFT) társaság által bejegyzett védjegy. A többi

márkajelzés és a termékek megnevezése kereskedelmi vagy az illető birtoklók által bejegyzett

márkanevek.

A műszaki leírások egyik része sem reprodukálható semmilyen formában és semmilyen módon, és
nem használható fel fordításra, átváltoztatásra vagy alkalmazásra a NETWORK ONE DISTRIBUTION
társaság előzetes belegyezése nélkül.

Copyright © 2013 Network One Distribution. Minden jog fenntartva.

www.heinner.com, http://www.nod.ro
http://www.heinner.com, http://www.nod.ro

A terméket az Európai Közösség előírásainak és jogszabályainak megfelelően tervezték és gyártották.

Importőr: Network One Distribution

Marcel Iancu utca, 3-5 szám, Bukarest (București), Románia
Tel: [phone], www.heinner.com , www.nod.ro
