Heinner HCD-V904B User guide

CONDENSER DRYER

Model: HCD-V904B

www.heinner.ro

• Condenser dryer

• Loading capacity: 9 kg

• Energy class: B

www.heinner.com 9Kg, 220-240V~50Hz

1

Thank you for purchasing this product!

I. INTRODUCTION

Before using the appliance, please read carefully this instruction manual and keep it for future
reference.

This instruction manual is designed to provide you with all required instructions related to the
installation, use and maintenance of the appliance.
In order to operate the unit correctly and safety, please read this instruction manual carefully before
installation and usage.

II. CONTENT OF YOUR PACKAGE

➢ Condenser dryer
➢ User manual
➢ Warranty card

www.heinner.com 9Kg, 220-240V~50Hz

2

III. SAFETY PRECAUTIONS

• This appliance can be used by children aged from 8 years and above
and persons with reduced physical, sensory or mental capabilities or lack
of experience and knowledge if they have been given supervision or
instruction concerning use of the appliance in a safe way and understand
the hazards involved. Children must not play with the appliance. Cleaning
and user maintenance must not be made by children without
supervision.

• This tumble dryer is intended only for household and indoor use. The
warranty will be void in case of commercial use.

• Use this product only for laundry with a label that indicates it is suitable
for drying.

• The manufacturer will not accept responsibility for damages resulting
from incorrect use or transport.

• Do not allow floor coverings to obstruct the ventilation openings.

• Installation and repair of the machine should only be made by an

authorised repair agent. The manufacturer cannot be held responsible
for damages resulting from un-authorised repairs. WARNING: Never
spray or pour water onto the dryer to wash it! There is risk of electric
shock!

• Leave at least 3 cm of space between the side and rear walls of the
product and above if you plan on placing your appliance under a
worktop.

• Assembly / disassembly for under-counter installation if neccessary
must be done by an authorised service agent.

• Before installation, check the product for visible damage. Never install
or operate a damaged product.

• Keep pets away from the dryer.

• Fabric softeners, or similar products, should be used in accordance with

the manufacturers instructions.

• Remove all objects from pockets such as lighters and matches.

• The appliance must not be installed behind a lockable door, a sliding

door or a door with a hinge on the opposite side to that of the tumble
dryer, if it prevents the door from being fully opened.

SAFETY INSTRUCTIONS

This section contains safety instructions that will help protect you from
risk of personal injury or property damage. Failure to follow these
instructions will void any warranty.

www.heinner.com 9Kg, 220-240V~50Hz

3

1.1. Electrical Safety

• The appliance must not be supplied through an external switching
device, such as a timer, or connected to a circuit that is regularly switched
on and off by a utility.

• Do not touch the power plug with wet hands. Always pull the plug to
unplug the product, otherwise, there will be risk of an electric shock.

• Connect the dryer to a grounded socket with fuse protection. Have the
earth connection installed by a qualified electrician. Our company cannot
be held responsible for damages/losses resulting from using the dryer
without an earth connection as required by local regulations.

• The voltage and the allowable fuse protection are indicated on the type
plate.(For the type plate, please see 3. Overview)

• Voltage and frequency values indicated on the type plate must be equal
to the mains voltage and frequency value in your house.

• Unplug the dryer when it is not used for an extended period, and
before installation, maintenance, cleaning and repair, otherwise, the
dryer may get damaged.

• The plug socket must be freely accessible at all times after installation.
a. A damaged power cord/plug can cause fire or give you an electric

shock. When damaged it must be replaced, this should only be done
by qualified personnel.

b. To avoid the risk or fire or electric shock, do not use extension cords,

multi sockets or adapters to connect the dryer to mains power.

1.2. Children's Safety

• This appliance is not intended for use by persons (including children)
with reduced physical, sensory or mental capabilities, or lack of
experience and knowledge, unless they have been given supervision or
instruction concerning use of the appliance by a person responsible for
their safety.

• This appliance can be used by children aged from 8 years and above
and persons with reduced physical, sensory or mental capabilities or lack
of experience and knowledge if they have been given supervision or
instruction concerning use of the appliance in a safe way and understand
the hazards involved. Children must not play with the appliance. Cleaning
and user maintenance must not be made by children without
supervision.

• Do not leave children unattended near the machine.

• Children might lock themselves in the machine resulting in risk of

death.

• Do not allow children to touch the glass door during operation. The
surface becomes extremely hot and may cause skin damage.

• Keep packaging material away from children.

• Poisoning and irritation may occur if detergent and cleaning materials

are consumed or come into contact with the skin and eyes.

• Keep cleaning materials out of the reach of children Electrical products
are dangerous for children.

• Keep children away from the product while it is running.

• To prevent children from interrupting the dryer cycle, you can use the

child lock to avoid any changes in the running programme.

• Do not allow children to sit/climb on or climb inside the product.

www.heinner.com 9Kg, 220-240V~50Hz

4

1.3. Product Safety

Due to risk of fire, the following laundry items and products should never
be dried in the dryer:

• Do not dry unwashed items in the tumble dryer.

• Items that have been soiled with substances such as cooking oil,

acetone, alcohol, petrol, kerosene, spot removers, turpentine, waxes and
wax removers should be washed in hot water with an extra amount of
detergent before being dried in the tumble dryer.

• Cleaning cloths and mats that have residues of flammable cleaning
agents or acetone, gas, patrol, stain remover, turpentine, candle, wax,
wax remover or chemicals.

• Laundry that has residues of hair sprays, nail polish remover and similar
substances.

• Laundry on which industrial chemicals have been used for cleaning
(such as chemical cleaning).

• Laundry that has any kind of foam, sponge, rubber or rubber-like parts
or accessories. These include latex foam sponge, shower caps,
waterproof fabrics, fitted clothes and foam pillows.

• Items with filling and damaged items (pillows or jackets). Foam
protruding from these items might catch fire during the drying process.

• Operating the dryer in environments that contain flour or coal dust may
cause explosion.

Attention: Underwear that contains metal reinforcements should not be
put in the dryer. The dryer may be damaged if metal reinfoircements
come loose ad break off during drying.

1.4. Correct Use
ATTENTION: Never stop a tumble dryer before the end of the drying cycle

unless all items are quickly removed and spread out so that the heat is
dissipated.
ATTENTION: Make sure that pets do not enter the dryer. Check the inside
of the dryer before using it.
ATTENTION: Superheating of clothes inside of the dryer can occur if you
cancel the programme or in the event of a power failure whilst the dryer
is running. This concentration of heat can cause self-combustion so
always activate the Refresh programme to cool down or quickly remove
all laundry from the dryer in order to hang them up and dissipate the
heat.

• Use the dryer only for household drying and to dry fabrics with a label
that indicates they are suitable for drying. All other uses are out of the
scope of intended use and are prohibited.

• The warranty will be void in case of any commercial use.

• This appliance is designed to be used inside domestic residences only,

and should be placed on a straight and stable surface.

• Do not lean against or sit on the door of the dryer. The dryer may tip
over.

• To maintain a temperature that will not harm the laundry (e.g. to
prevent the laundry from catching fire), a cooling process starts after the
heating process. After this, the programme ends. At the end of the
programme, always remove the laundry promptly.

www.heinner.com 9Kg, 220-240V~50Hz

5

ATTENTION: Never use the dryer without a lint filter or with a damaged
lint filter.
Lint filters must be cleaned after each use as indicated in 6.1. Cleaning the
Lint Filter.

• Lint filters must be dried after wet cleaning. Wet filters might cause
malfunction during the drying process.

• Lint accumulation must not to be allowed around the tumble dryer (not
applicable for appliances intended to be vented to the exterior of the
building).
IMPORTANT: The clearance between the dryer and the floor should not
be reduced with objects such as carpets, wood or panel, otherwise,
sufficient air intake cannot be ensured for the machine.

• The maximum load capacity is 9 kilograms (dry laundry).

• Do not install the dryer in rooms where there is risk of freezing. Freezing

temperatures negatively affect the dryers performance.Condensation that
freezes in the pump and hose may cause damage.

1.5. Installing On Top Of a Washing Machine
ATTENTION: A washing machine cannot be placed on the dryer. Pay

attention to the warnings below when installing the dryer on a washing
machine.
ATTENTION: The dryer can only be placed on washing machines that have
a same capacity and above.

• To use the dryer on the washing machine, a fixing part must be used
between the two products. The fixing part must be attached by an
Authorised Service Provider.

• When the dryer is placed on the washing machine, the total weight of
these products may reach almost 150 kilograms (when loaded). Place the
products on a solid floor that has a load bearing capacity!

Appropriate installation table for washing machine and tumble dryer

Tumble
dryer
(depth)

Washing machine

37 cm

42 cm

53 cm

56 cm

59 cm

85 cm

56 cm x x

ok

ok

ok

ok

61 cm x x x ok

ok

ok

In order to put the dryer machine onto the washing machine, a special stacking kit is
required as an optional extra. Please contact customer service to acquire. The
assembly instruction will be served together with the stacking kit.

www.heinner.com 9Kg, 220-240V~50Hz

6

1. Before contacting an authorized tehnician for the installation of the dryer, check the

information in the user manual to make sure that the electrical installation and water
outlet is suitable. If they are not, call a qualified electrician and a plumber to have the
necessary adjustments made.

2. It is the customer’s responsibility to prepare the dryer’s installation place, as well as

the electricity and waste water installation. Before installation, check the dryer for
damage. If damaged, do not have it installed. Damaged products may endanger your
health.

3. Install the dryer on a stable and flat surface.

4. Run the dryer in a dust-free environment where the air ventilation is good.

5. The clearance between the dryer and the floor should not be reduced with objects

such as carpets, wood or tape.

6. Do not block the ventilation grills found on the plinth of the tumble dryer.

7. The appliance must not be installed behind a lockable door, a sliding door or a door

with a hinge on the opposite side of the tumble dryer, in such a way that blocks the full
opening of the tumble dryer door.

8. Once the dryer has been installed, the connections must remain stable. When

installing the dryer, make sure that the rear surface is not leaning on anything (e.g. tap,
socket).

9. The operating temperature of the dryer is +5°C to +35°C. If operated out of thi

temperature range, the performance of the dryer will be affected negatively and the
product will be damaged.

10. Be careful when carrying the product since it is heavy. Always wear safety gloves.

11. Always install the product should be placed against a wall.

12. The rear surface of the product should be placed against the wall.

13. When the product is placed on a stable surface, use a water level to check if it is fully

stable. If not, adjust the feet until it becomes steady. Repeat this process every time
you relocate the product.

14. Do not place the dryer onto the power cable.

IV. INSTALLATION

www.heinner.com 9Kg, 220-240V~50Hz

7

Connection to water outlet (with optional drain hose, not included in the package)

In products with a condenser unit, water accumulates in the water tank during the drying
process. You must empty the accumulated water after each drying process. Instead of
periodically emptying the water tank, you can also use the water drain hose*, to directly
drain the water outside.

Connecting the Water Discharge
Hose

1. Pull and take out the end of the hose at the back of the dryer. Do not use any tools to
take out the hose.

2. Fit one end of the water discharge hose, which is provided with the product, to the slot
from which you have removed the hose.

3. Fix the other end of the water discharge hose directly to the water outlet or sink.

ATTENTION: The hose must be connected in amanner that it cannot be displaced. If the
hose comes out during water discharge, there might be flooding in your house.

IMPORTANT: The water discharge house must be installed at a height of 80cm maximum.
IMPORTANT: The water discharge hose must not be sent between the outlet and the

product, folded or stepped over.
* The water drain hose can be purchased separately as a spare part

Adjusting the feet

1. For the dryer to work with less noise and vibration, it must be stable and balanced on

its feet. Adjust the feed to ensure that the product is balanced.

2. Rotate the feet to the right and to the left until the dryer is even and stable.

IMPORTANT: Never remove the adjustable feet.

www.heinner.com 9Kg, 220-240V~50Hz

8

Electrical connection
ATTENTION: There is risk of fire and electric shock.

1. Your dryer is set to 220-240 V and 50 Hz.

2. The mains cable of the dryer is equipped with a special plug. This plug must be

connected to an earthed socket protected by a fuse of 16 Amperes as indicated on the
type plate. The fuse current rating of the power line where the outlet is connected
must also be 16 amperes. Consult a qualified electrician if you do not have such an
outlet or fuse.

3. Our company cannot be held responsible for damages resulting from usage without

earthing.

IMPORTANT: Operating your machine at low voltage values will shorten the service life and
decrease the performance of your machine.

Under counter installation

1. Leave at least 3 cm of space between the side and rear walls of the product and the

underside of the worktop when installing your product under a counter.

2. Assembly / disassembly under the counter if neccessary must be done by authorized

service.

NOTE!
This product includes illumination lamp. The lamp Works automatically when you open the
door. And closes itself after a while automatically. It is not an adjustable option for user to
open or close it. And please do not try to replace the illumination lamp.

www.heinner.com 9Kg, 220-240V~50Hz

9

1. Upper tray

2. Control panel

3. Loading door

4. Plinth opening slot

5. Plinth

6. Adjustable feet

7. Plinth cover

8. Type cover

9. Lint filter

10. Drawer cover

11. Ventilation grills

V. PRODUCT DESCRIPTION

www.heinner.com 9Kg, 220-240V~50Hz

10

1. Sorting the laundry to be dried

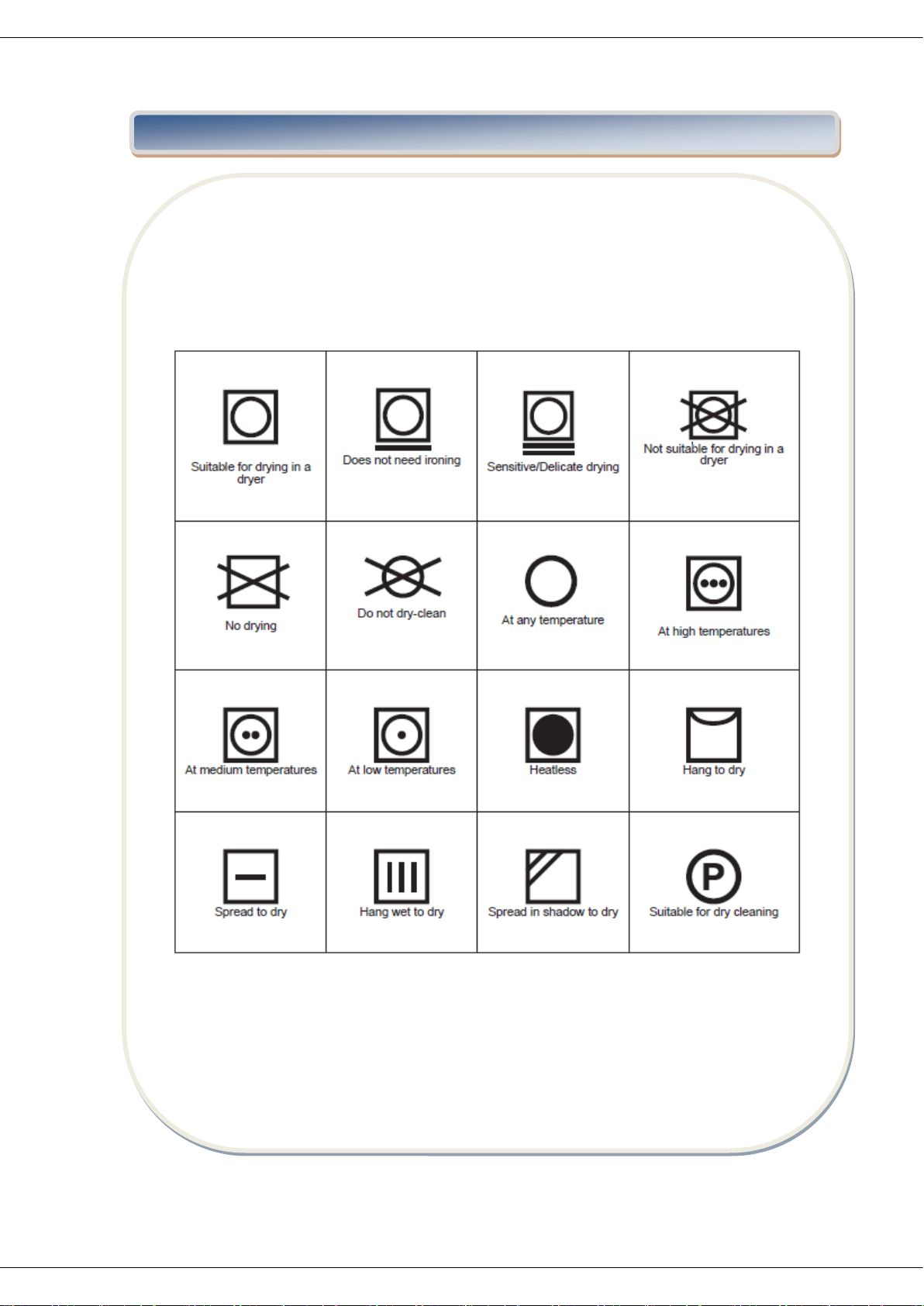

Follow the instructions on the labels of the laundry to be dried. Only dry items that have a
statement/symbol that indicates "they can be dried in a dryer".

• Do not operate the product with load amounts and laundry types other than those given
in 4.3. Load Capacity.

Do not dry thin, multi-layer or thick-layer fabrics together as they dry at different levels. For
this reason, dry clothes together that have the same structure and fabric type. This way,
you can get an even drying result. If you think that the laundry is still wet, you can select a
time programme for additional drying.
Please dry your big (like duvets) and small sizes of laundries seperately in order to not to
have a damp laundries.

VI. USING THE APPLIANCE

www.heinner.com 9Kg, 220-240V~50Hz

11

IMPORTANT: Delicate fabrics, embroided fabrics, woolen/silk fabrics, clothes made of
delicate and expensive fabrics, airtight clothes and tulle curtains are not suitable for drying
in the dryer.

2. Preparing the laundry to be dried
Risk of explosion and fire!

Remove all objects from pockets such as lighters and matches.
ATTENTION: The drum of the dryer and the fabrics may get damaged.

• The clothes may have become entangled during the washing process.

• Separate them from each other before placing them in the dryer.

• Remove all objects in the pockets of the clothes and apply the following:

• Tie fabric belts, apron laces etc. to each other or use a laundry bag.

• Lock the zips, clasps and fasteners, do up the buttons of covers.

• To get the best drying result, sort the laundry according to the textile type and drying

programme.

• Remove clips and similar metal parts from the clothes.

• Woven goods such as t-shirts and knit clothes generally shrink in the first drying. Use a

protective programme.

• Do not over-dry synthetics. This will cause creases.

• When washing the laundry to be dried, adjust the amount of softener according to the

data from the manufacturer of the washing machine.

3. Load capacity

Follow the instructions in the "Programme selection and consumption table". (See: 5.2
Programme selection and consumption table). Do not load the product with more laundry
than the capacity values specified in the table.
IMPORTANT: It is not recommended to load the dryer with more laundry than the amount
shown in the figure. When overloaded, the drying performance of the dryer will decrease
and the dryer and laundry might be damaged.

Laundry

Dry load weight (gr)

Bedsheet

725

Pillowcase

240

Bath towel

700

Hand towel

225

Shirt

190

Cotton shirt

200

Duvet

650

Fabric

400

T-shirt

120

www.heinner.com 9Kg, 220-240V~50Hz

12

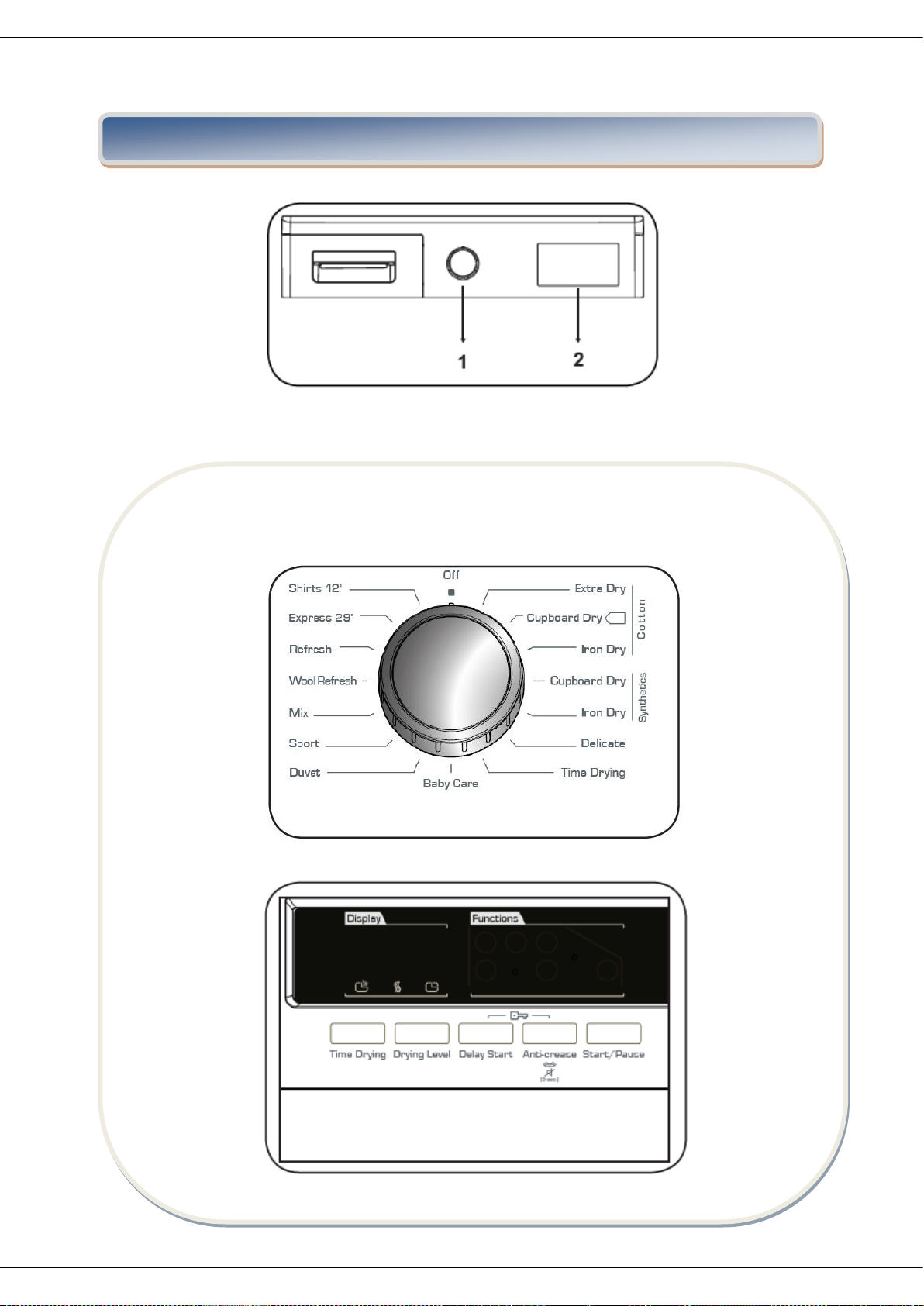

1. Programme selection knob

2. Electronic indicator and additional functions

1. Programme selection knob

Use the programme selection knob to select the desired drying programme:

2. Electronic indicator and additional functions

VII. CONTROL PANEL

www.heinner.com 9Kg, 220-240V~50Hz

13

Display symbols:

Water tank indicator

Lint filter cleaning warning indicator

Condenser cleaning warning indicator

Programme selection and consumption table

Programme

Load
(kg)

Washing machine
spin speed

Approximate amount
of remaining humidity

Duration
(min)

Cotton extra dry

9

1000

60%

155

Cotton cupboard dry

9

1000

60%

149

Cotton iron dry

9

1000

60%

126

Synthetics cupboard
dry

4.5

800

40%

56

Synthetics iron dry

4.5

800

40%

49

Delicate 2 600

50%

39

Time drying - -

-

Baby care 3 1000

60%

60

Duvet

2.5

800

60%

180

Sport 4 800

40%

55

Mix 4 1000

60%

75

Wool refresh - -

-

5

Refresh - -

-

10

Express 29’ 2 1200

50%

29

Shirts 12’

0.5

1200

50%

12

Energy consumption values

Programme

Load
(kg)

Washing machine
spin speed

Approximate amount
of remaining humidity

Energy
consumption
values (kWh)

Cotton cupboard dry

9

1000

60%

5.25

Cotton iron dry

9

1000

60%

4.42

Synthetiocs cupboard
dry

4

800

40%

1.92

Power consumption in the „off mode” P (w)

0.5

Power condumption in the „on mode” P (W)

1.0

The Cotton Cupboard Dry programme is the standard drying programme that can be run
with a full or half load and for which the information is given on the label and product
receipt. This programme is the most energy efficient programme to dry normal wet cotton

www.heinner.com 9Kg, 220-240V~50Hz

14

3. Auxiliary functions

Options:
Drying Level - The humidity level obtained after drying can be increased by 3 levels. This way,
level of required dryness can be selected. The levels that can be selected other than the
standard setting: 1, 2, 3. After selection, the LED of the relevant drying level will turn on.
Anti-crease - If you select the "Anti-Crease" option and do not open the door of the dryer at
the end of the programme, the 1-hour anti-crease phase will extend to 2 hours. After
selecting the Anti Crease option, you will hear an audible warning. You can press the same
button again to cancel the option. If you open the door or press the Start/Pause key while
the anti-crease step is in progress, the said step will be cancelled.
Delayed start - You can delay the start time of the programme by selecting the 1-hour to
23-hour option. You can activate the desired delay time by pressing the Start/Pause button.
When the time is up, the selected programme will start automatically. During the delay time,
options compatible with the programme can be activated/deactivated. Long pressing on
Delayed Start button changes delay time continuously.
Buzzer Cancel - The dryer gives an audible warning when program selection knob is turned,
buttons are pressed and at the end of programme. To cancel the warnings, press and hold
the "Anti-Crease Option" button for 3 seconds. When you press the button, you will hear an
audible warning that the option has been cancelled.
Time drying - When knob is positioned to Time Drying programme, option can be selected
by pressing Time Drying option button and program starts by pressing Start/Pause button.
Long pressing on tme dyring button changes time continuously.
Child lock - There is a child lock option to avoid changes in the programme flow when keys
are pressed during the programme. To activate the child lock, press and hold the "Delayed
Start" and "Anti-Crease" keys simultaneously for 3 seconds. When the child lock is active, all
keys will be deactivated. Child lock will be deactivated automatically at the end of the
programme. When activating/deactivating the child lock, ‘‘CL’’ will visualize on display for 2
sec and then becomes off; and an audible warning will be heard. Warning; when the product
is running or the child lock is active, if you turn the programme selection knob, you will hear
an audible warning and ‘‘CL’’ will visualize on display for 2 sec and then becomes off. Even if
you set the programme knob to another programme, the previous programme will continue
running. To select a new programme, you need to deactivate the child lock and then set the
programme selection knob to ‘‘Off’’ position. Then, you can select and start the desired
programme.

www.heinner.com 9Kg, 220-240V~50Hz

15

The Start/Pause LED will flash during programme selection.Press the Start/Pause button to
start the programme. The Start/Pause LED that indicates that the programme has started
and the drying LED will come on.

Programme

Description

Cotton extra dry

This programme dries thick and multi-layer fabrics, such as cotton
towels, bedsheets, pillowcases, bathrobes, at a high temperature to
allow you to place them in a closet.

Cotton cupboard
dry

This programme dries cotton pyjamas, underwear, tablecloths etc. to
allow you to place them in a closet.

Cotton iron dry

This programme dries cotton laundry to prepare it for ironing.
Laundry removed from the machine will be damp.

Synthetics
cupboard dry

This programme dries synthetics, such as shirts, t-shirts, blouses, at a
lower temperature compared to the cottons programme to allow you
to place them in a closet.

Synthetics iron
dry

This programme dries synthetics, such as shirts, t-shirts, blouses, at a
lower temperature compared to the cottons programme to prepare
them for ironing. Laundry removed from the machine will be damp

Delicate

This programme dries thin clothes like shirts, blouses and silk
garments at a low temperature to make them ready to wear.

Time drying

To reach the required drying level at a low temperature, you can use
the time programmes of 10 min. to 180 min. Regardless of the drying
level, the programme stops at the desired time.

Baby care

This programme dries delicate infant clothes at a low temperature to
make them ready to wear.

Duvet

This programme is used to dry duvet

Sport

Sport program is used for synthetic sport laundries like shorts, t-shirts
at low temperature.

Mix

This programme dries cotton-synthetic mixed garments that do not
discolour to make them ready to wear

Wool refresh

Wool refresh helps wool textiles to remove excess water after
washing by applying low temperature and gentle movements of
drum.

Refresh

This programme provides ventilation for 10 minutes without applying
heat to help freshen up your garments

Express 29’

2 kg of cotton shirts spun at a high speed in the washing machine are
dried in 29 minutes.

Shirts 12’

2 to 3 shirts are ready for to be ironed in 12 minutes.

IMPORTANT: Do not open the loading door while the programme is running. If you have to
open the door, do not keep it opne for a long time.

VIII. USING PROGRAMMES

www.heinner.com 9Kg, 220-240V~50Hz

16

PROGRAMME PROGRESS

During the Programme

If you open the door when the programme is running, the product will switch to standby
mode. Once the door has been closed, press the Start/Pause key to resume the programme.

Do not open the loading door when the programme is running. If you have to open the door,
do not keep it open for a long time.

Programme End
Once the programme is over, the warning LEDs for Start/Pause, water tank level, filter

cleaning and condenser cleaning will turn on. Additionally, an audible warning will be given
at the end of the programme. You can remove the laundry to make the machine ready for a
new load.
IMPORTANT: Clean the lint filter after every programme. Empty the water tank after every
programme.
IMPORTANT: If you do not take out the laundry after the programme has ended, the 1-hour
Anti Crease phase will automatically be activated. This programme rotates the drum at
regular intervals to prevent creases.

www.heinner.com 9Kg, 220-240V~50Hz

17

Programmes

Options

Anti-crease

Delayed
start

End of cycle/
buzzer cancel

Child lock

Time
drying

Drying level

Cotton extra
dry

X

Cotton
cupboard dry

X

Cotton iron
dry

X

Synthetics
cupboard dry

X

Synthetics iron
dry

X

Delicate

X

X

Time drying

X

Baby care

X

Duvet

X

X

Sport

X

Mix

X

Wool refresh

X

X

Refresh

X

X

Express 29’

X

X

Shirts 12’

x

X

www.heinner.com 9Kg, 220-240V~50Hz

18

IMPORTANT: Do not use industrial chemicals to clean your dryer. Do not use a dryer that

has been cleaned with industrial chemicals.

1. Cleaning the lint filter
IMPORTANT: Do not forget to clean the lint filter after each use.
To clean the lint filter:

IX. CLEANING AND MAINTENANCE

1. Open the loading door.

2. Pull up the lint filter to remove it.

3. Use your hands or a soft cloth to clean

the lint.

4. Close and refit the lint filter.

After the dryer has been used for a certain
period of time, if you encounter a layer that
will cause obstruction on the filter surface,
wash the filter with warm water to clean the
layer. Dry the filter thoroughly before
reinstalling it again.

www.heinner.com 9Kg, 220-240V~50Hz

19

2. Emptying the water tank

3. Cleaning the condenser
IMPORTANT: Clean the condenser when you see the warning “Condenser Cleaning”.
IMPORTANT: EVEN IF THE “CONDENSER CLEANING WARNING LED” IS NOT ON: CLEAN THE

CONDENSER AFTER EVERY 30 DRYING PROCESSES OR ONCE A MONTH.

1. Pull the drawer cover and carefully
take out the tank.

2. Empty the water in the tank.

3. If there is lint accumulated on the
discharge cap in the tank, clean it with
water.

4. Refit the water tank.

IMPORTANT: Never remove the water
tank when the programme is running.
The water condensed in the water tank
is not suitable for human consumption.
IMPORTANT: Do not forget to empty the
water tank after each use.

If the drying process is completed, open
the loading door and wait for it to cool
down.

1. Open the plinth and release the 2 cover
locks of the condenser.

2. Hold the condenser by the plastic part
and pull it out.

3. Clean it with a showerhead and wait for
the water to drain off.

4. Fully insert the condenser into its seat
and lock the 2 locks.

5. Close the plinth cover.

www.heinner.com 9Kg, 220-240V~50Hz

20

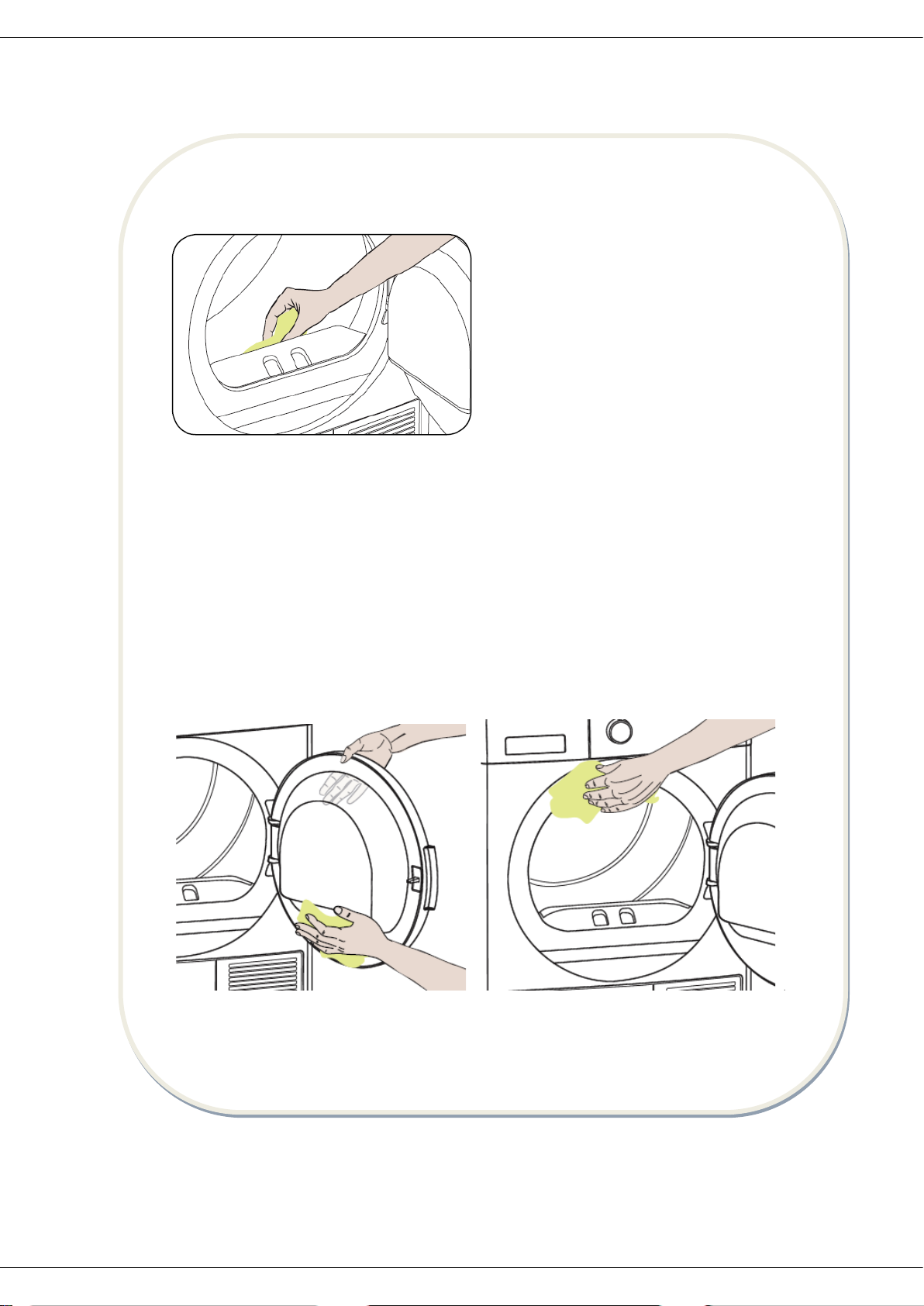

4. Cleaning the humidity sensor

IMPORTANT: CLEAN THE METAL SURFACES OF THE SENSOR 4 TIMES A YEAR.
IMPORTANT: Do not use metal tools to clean the metal surfaces of the sensor.
WARNING: Due to the risk or fire and explosion, do not use solution agents, cleaning

agents or similar products when cleaning the sensors.

5. Cleaning the inner surface of the loading door
IMPORTANT: DO NOT FORGET TO CLEAN THE INNER SURFACE OF THE LOADING DOOR

AFTER EACH DRYING PROCESS.

Open the loading door of the dryer and clean all of the inner surfaces and the gasket with a
soft, damp cloth.

Inside the machine, there are humidity
sensors that detect whether the laundry is
dry or not.
To clean the sensors:

1. Open the loading door of the machine.

2. If the machine is still hot due to the drying
process, wait for it to cool down.

3. Using a soft cloth soaked in vinegar, wipe
the metal surfaces of the sensor and dry
them.

www.heinner.com 9Kg, 220-240V~50Hz

21

Your dryer is fitted with systems that continuously perform checks during the drying process
to take the necessary measures and warn you in case of any malfunction.
WARNING: If the problem persists even if you have applied the steps in this section, please
contact the your dealer or an Authorised Service Provider. Never try to repair a nonfunctional
product.

PROBLEM

REASON

SOLUTION

The drying process takes a
long time.

The surface of the lint filter
might be clogged.

Wash the filter with lukewarm water.

The condenser might be
clogged.

Wash the condenser.

The ventilation grills in
front of the machine might
be closed.

Open the door/windows to prevent
the room temperature from rising too
much.

There might be a layer of
limescale on the humidity
sensor

Clean the humidity sensor.
The dryer might be

poverloaded with laundry.

Do not overload the dryer.

The laundry might be
insufficiently spun.

Select a higher spin speed on your
washing machine.

Laundry comes out damp at
the end of the drying process.

The laundry that comes out hot at the end of the drying process
generally feels more humid.

The programme used might
not be suitable for the type
of laundry.

Check the care labels on the laundry
items, select a suitable programme for
the type of laundry and additionally,
use the time programmes.

The surface of the lint filter
might be clogged.

Wash the filter with lukewarm water

The condenser might be
clogged.

Wash the condenser.

The dryer might be
overloaded with laundry.

Do not overload the dryer.

The laundry might be
insufficiently spun.

Select a higher spin speed on your
washing machine.

X. TROUBLESHOOTING

www.heinner.com 9Kg, 220-240V~50Hz

22

PROBLEM

REASON

SOLUTION

The dryer cannot be opened
or the programme cannot be
started. The dryer does not
get activated when adjusted.

The dryer might not be plugged
in.

Make sure that the plug is fitted in the
socket.

The loading door might be
open.

Make sure that the loading door is
properly closed.

You might not have set a
programme or pressed the
Start/Pause key.

Make sure that the programme has
been set and the dryer is not in the
Standby (Pause) mode.

Child lock might be active.

Deactivate the child lock.

The programme has been
interrupted for no reason

The loading door might not be
closed properly.

Make sure that the loading door is
properly closed.

There might have been a power
failure.

Press the Start/Pause key to start the
programme.

The water tank might be full.

Empty the water tank.

Clothes have shrunk, felted or
deteriorated.

The programme used might not
be suitable for the type of
laundry.

Check the care labels on the laundry
items, select a suitable programme for
the type of laundry.

Water leaking from
the loading door.

There might be lint
accumulated on the inner
surfaces of the loading door
and on the surfaces of the
gasket of the loading door.

Clean the inner surfaces of the loading
door and the surfaces of the gasket of
the loading door.

The loading door opens on its
own.

The loading door might not be
closed properly.

Push the loading door until you hear
the closing sound

The water tank warning
symbol is on/flashing.

The water tank might be full.

Empty the water tank.

The water discharge hose might
be bent.

If the product is connected directly to
the water outlet, check the water
discharge hose

The filter cleaning warning
symbol is on.

The lint filter might be unclean.

Clean the filter.

The filter cleaning warning
symbol is flashing.

The filter seat might be clogged
by lint.

Clean the filter seat.

There might be a layer that
causes obstruction on the
surface of the lint filter.

Wash the filter with lukewarm water.
The condenser might be
clogged.

Wash the condenser.

www.heinner.com 9Kg, 220-240V~50Hz

23

XI. ENERGY EFFICIENCY

You should operate the dryer to full capacity, but make sure that it is not overloaded.

• When the laundry is being washed, the spin speed should be at the highest level possible. This will

shorten the drying time and reduce energy consumption.

• Make sure that the same kinds of laundry are dried together.

• Please follow the recommendations in the user manual for programme selection.

• For air circulation, leave an appropriate clearance on the front and back sides of the Dryer. Do not cover

the grills on the front side of the machine.

• Unless necessary, do not open the door of the machine when drying. If you have to open it, do not keep
it open for a long time.

• Do not add new (wet) laundry during the drying process.

• Hairs and lint that detach from the laundry and merge in the air are collected by the "Lint Filters". Please

make sure that the filters are cleaned before and after each use.

• For models with a condenser, make sure that the condenser is cleaned at least once a month or after

each 15 uses.

• During the drying process, the environment where the dryer is installed must be well ventilated.

Your tumble dryer is equipped with a built-in fault detection system, indicated by a
combination of flashing operation lights. The most common failure codes are shown below.

ERROR CODE

SOLUTION

E03 /

Empty the water tank, if problem does not solved, contact the
nearest authorised service agent.

E04

Contact the nearest authorised service agent.

E05

Contact the nearest authorised service agent.

E06

Contact the nearest authorised service agent.

E08

There may be voltage fluctuation in mains.Wait until voltage is
appropriate for working range.

XII. AUTOMATIC FAULTS

www.heinner.com 9Kg, 220-240V~50Hz

24

TECHNICAL SPECIFICATIONS

Brand

HEINNER

Model name

HCD-V904B

Height

Min: 845 mm / Max: 881 mm*

Width

596 mm

Depth

609mm

Capacity (max.)

9 kg

Net weight (with glass door)

38,5 kg

Voltage

220-240 V

Power

2700 W

*Min. height: Height with the adjustable feet not used. Max. height: Height with the
adjustable feet extended to the maximum.

**Dry laundry weight before washing.

IMPORTANT: To improve the quality of the dryer, technical specifications are subject

to change without prior notice.

IMPORTANT: The values declared have been obtained in a laboratory environment

according to the relevant standards. These values may change depending on the
environmental conditions and use of the dryer.

www.heinner.com 9Kg, 220-240V~50Hz

25

PRODUCT FICHE CONDENSER DRYER HCD-V904B

Brand

Heinner

Model

HCD-V904B

Rated capacity (kg)

9

Type of Tumble dryer

Condenser

Energy efficiency class

B

Annual energy consumption (kWh)

616

Model type (automatic / non-automatic)

Automatic

Energy Consumption of the standard cotton programme at full load
(kWh)

5.25

Energy Consumption of the standard cotton programme at partial
load (kWh)

2.75

Power consumption of the off-mode for the standard cotton
programme at full load PO (W)

0,5

Power consumption of the left-on mode for the standard cotton
programme at full load PL (W)

1,0

The duration of the left mode on (min)

N/A

Standard cotton programme

(3)

Programme time of the standard cotton programme at full load , T

dry

149

Programme time of the standard cotton programme at partial load ,
T

dry1/2

86

Weighted programme time of the standard cotton programme at full
and partial load (Tt)

113

Condensation efficiency class

(4)

B

Average condensation efficiency of the standard cotton programme at
full load C

dry

%81

Average condensation efficiency of the standard cotton programme at
partial load C

dry1/2

%81

Weighted condensation efficiency of the standard cotton programme
at full load and partial load Ct

%81

Sound power level for the standard cotton programme at full load

(5)

65

Built-in

No

XIII. PRODUCT FICHE

www.heinner.com 9Kg, 220-240V~50Hz

26

Environment friendly disposal

You can help protect the environment!
Please remember to respect the local regulations: hand in the non-working electrical equipment’s to
an appropriate waste disposal center.

HEINNER is a registered trademark of Network One Distribution SRL. Other brands and product

names are trademarks or registered trademarks of their respective holders.

No part of the specifications may be reproduced in any form or by any means or used to make any
derivative such as translation, transformation, or adaptation without permission from NETWORK
ONE DISTRIBUTION.

Copyright © 2013 Network One Distibution. All rights reserved.

www.heinner.com, http://www.nod.ro
http://www.heinner.com, http://www.nod.ro

Importer: Network One Distribution
Marcel Iancu Street, 3-5, Bucharest, Romania
Tel: [phone], www.heinner.com , www.nod.ro

This product is in conformity with norms and standards of European Community

www.heinner.com 9Kg, 220-240V~50Hz

27

USCATOR DE RUFE PRIN CONDENSARE

Model: HCD-V904B

www.heinner.ro

• Uscator de rufe prin condensare

• Capacitate: 9 kg

• Clasa energetica: B

www.heinner.com 9Kg, 220-240V~50Hz

28

Vă mulțumim pentru alegerea acestui produs!

I. INTRODUCERE

Înainte de a utiliza acest aparat, citiți cu atenție manualul de instrucțiuni și păstrați-l pentru
consultări ulterioare.

Acest manual este conceput pentru a vă oferi toate instrucţiunile necesare referitoare la instalarea,
utilizarea şi întreţinerea aparatului.
Pentru utilizarea corectă şi în siguranţă a aparatului, vă rugam să citiţi cu atenţie acest manual de
instrucţiuni, înainte de instalare şi utilizare.

II. CONȚINUTUL PACHETULUI DUMNEAVOASTRĂ

➢ Uscator de rufe prin condensare
➢ Manual de utilizare
➢ Certificat de garanție

www.heinner.com 9Kg, 220-240V~50Hz

29

III. MASURI DE PRECAUTIE

• Acest produs poate fi folosit de copii cu vârsta de peste 8 ani și de
persoane cu capacități fizice, senzoriale sau mentale reduse sau lipsă de
experiență și cunoștințe, cu condiția să fie supravegheați sau instruiți cu
privire la utilizarea în siguranță a produsului și la pericolele asociate cu
acesta. Copiii nu trebuie să se joace cu aparatul. Curățarea și întreținerea
nu trebuie efectuată de copii fără supraveghere.

• Acest uscător este destinat exclusiv uzului casnic și în interior. Garanția
va fi nulă în cazul utilizării comerciale.

• Utilizați acest produs numai pentru rufe a căror etichetă indică faptul că

sunt potrivite pentru uscare.

• Producătorul nu își asumă răspunderea pentru daunele rezultate din

folosirea sau transportul incorect.

• Nu permiteți materialelor care acoperă podeaua să obstrucționeze
deschiderile de ventilație.

• Instalarea și repararea aparatului trebuie efectuate numai de către un
agent autorizat de reparații. Producătorul nu poate fi tras la răspundere
pentru daunele rezultate din reparațiile neautorizate.

AVERTISMENT: Nu pulverizați sau nu turnați niciodată apă pe uscător
pentru a-l spăla! Există riscul de șoc electric!

• Lăsați cel puțin 3 cm de spațiu liber între produs pereții laterali,
peretele din spate și deasupra, dacă intenționați să plasați aparatul sub o
suprafață de lucru.

• Dacă este necesară montarea / dezasamblarea în caz de instalare sub
un blat, aceasta trebuie efectuată de un agent autorizat de service.

• Înainte de instalare, verificați ca aparatul să nu prezinte semne vizibile
de deteriorare. Nu instalați niciodată un produs deteriorat.

• Țineți animalele de companie departe de uscător.

• Balsamurile de rufe sau produsele similare trebuie utilizate în
conformitate cu instrucțiunile producătorului.

• Scoateți toate obiectele din buzunare, cum ar fi brichete și chibrituri.

• Aparatul nu trebuie instalat în spatele unei uși care poate fi blocată, al
unei uși glisante sau al unei uși cu balamale pe partea opusă celei a
uscătorului, dacă se împiedică deschiderea ușii.

INSTRUCŢIUNI DE SIGURANŢĂ

Această secțiune conține instrucțiuni de siguranță care vă vor ajuta să vă
protejați de riscul de vătămare corporală sau de daune materiale.
Nerespectarea acestor instrucțiuni va anula orice garanție.

www.heinner.com 9Kg, 220-240V~50Hz

30

1.1. Siguranță electrică

• Aparatul nu trebuie alimentat printr-un dispozitiv extern de comutare, cum ar
fi un cronometru, sau conectat la un circuit care este pornit și oprit în mod

regulat de un serviciu public.

• Nu atingeți ștecherul cu mâinile ude. Trageți întotdeauna ștecherul pentru a
scoate din priză produsul, în caz contrar, există riscul unui șoc electric.

• Conectați uscătorul la o priză cu împământare cu protecție de siguranțe.
Împământați priza cu ajutorului unui electrician calificat. Compania noastră nu
poate fi trasă la răspundere pentru daunele/pierderile rezultate din utilizarea
uscătorului fără împământare conform reglementărilor locale.

• Tensiunea și protecția permisă a siguranței sunt indicate pe plăcuța de
identificare.(Pentru plăcuța de identificare, consultați secțiunea 3. Privire de

ansamblu)

• Valorile de tensiune și de frecvență indicate pe plăcuța de identificare trebuie
să fie egale cu valoarea tensiunii și a frecvenței rețelei din locuința dvs.

• Deconectați uscătorul dacă nu este utilizat pe o perioadă îndelungată și

înainte de instalare, întreținere, curățare și reparații, în caz contrar uscătorul se
poate deteriora.

• Priza trebuie să fie liber accesibilă în orice moment după instalare.
a. Un cablu de alimentare/stecher deteriorat poate provoca incendiu sau va

poate provoca soc electric. Dacă este deteriorat, trebuie înlocuit; acest
lucru trebuie efectuat numai de personal calificat.

b. Pentru a evita riscul de incendiu sau șocul electric, nu utilizați

prelungitoare, prize multiple sau adaptoare pentru a conecta uscătorul la
rețeaua de alimentare.

1.2. Siguranța copiilor

• Acest produs nu este destinat utilizării de către persoane (inclusiv copii) cu
capacități fizice, senzoriale sau mentale reduse, sau lipsite de experiență și
cunoștințe, decât dacă au fost supravegheate sau instruite cu privire la
utilizarea în siguranță a produsului și la pericolele asociate cu acesta, de o
persoană responsabilă de siguranța lor.

• Acest produs poate fi folosit de copii cu vârsta de peste 8 ani și de persoane
cu capacități fizice, senzoriale sau mentale reduse sau lipsă de experiență și
cunoștințe, cu condiția să fie supravegheați sau instruiți cu privire la utilizarea
în siguranță a produsului și la pericolele asociate cu acesta. Copiii nu trebuie să
se joace cu aparatul. Curățarea și întreținerea nu trebuie efectuată de copii fără

supraveghere.

• Nu lăsați copiii nesupravegheați lângă aparat.

• Copiii s-ar putea bloca în aparat, ducând la riscul de deces.

• Nu permiteți copiilor să atingă ușa de sticlă în timpul funcționării. Suprafața
devine extrem de fierbinte și poate provoca leziuni ale pielii.

• Mențineți materialele de ambalare departe de copii.

• Poate apărea otrăvirea și iritarea dacă detergenții și materialele de curățare
sunt consumate sau intră în contact cu pielea și cu ochii.

• Păstrați materialele de curățare departe de copii. Produsele electrice sunt

periculoase pentru copii.

• Nu lăsați copiii aproape de produs în timpul funcționării.

• Pentru a împiedica copiii să întrerupă ciclul de uscare, puteți utiliza

dispozitivul de blocare pentru a evita orice modificare a programului de

funcționare.

• Nu permiteți copiilor să se așeze/să urce sau să intre în interiorul produsului.

www.heinner.com 9Kg, 220-240V~50Hz

31

1.3. Siguranță produs

Din cauza riscului de incendiu, următoarele articole și produse de spălare nu ar
trebui să fie NICIODATĂ uscate în uscător:

• Nu uscați articole nespălate în uscătorul de rufe.

• Articolele care au fost murdărite cu substanțe cum ar fi ulei de gătit, acetonă,
alcool, benzină, kerosen, substanțe de îndepărtare a petelor, terebentină, ceară
și substanțe de îndepărtare a cerii trebuie spălate în apă fierbinte cu o
cantitate suplimentară de detergent înainte de a fi uscate în uscător.

• Cârpele de curățat și covorașele care au reziduuri de agenți de curățare
inflamabili sau acetonă, gaz, benzină, substanțe de îndepărtare a petelor,
terebentină, lumânare, ceară, substanțe de îndepărtare a cerii sau produse

chimice.

• Rufele care are reziduuri de spray-uri de păr, dizolvant pentru lacul de unghii
și substanțe similare.

• Rufele pe care au fost folosite chimicale industriale pentru curățare (cum ar fi
curățarea chimică).

• Rufele care au orice tip de spumă, burete, cauciuc sau părți de cauciuc sau
accesorii. Acestea includ burete din spumă de latex, căști de baie, țesături
impermeabile, haine cu capse și perne de spumă.

• Articolele cu elemente de umplere și deteriorate (perne sau jachete). Spuma
care iese din aceste articole ar putea să ia foc în timpul procesului de uscare.

• Utilizarea uscătorului în medii care conțin făină sau praf de cărbune poate

provoca explozie.

ATENȚIE: Lenjeria de corp care conține întărituri metalice nu trebuie pusă în
uscător. Uscătorul poate fi deteriorat dacă întăriturile metalice se desprind și
se rup în timpul uscării.

1.4. Utilizare corectă
ATENȚIE: Nu opriți niciodată un uscător înainte de sfârșitul ciclului de uscare,

cu excepția cazului în care toate articolele sunt îndepărtate rapid și întinse
astfel încât căldura să fie disipată.

ATENȚIE: Asigurați-vă că animalele de companie nu intră în uscător. Verificați
interiorul uscătorului înainte de a-l utiliza.

ATENȚIE: Supra-încălzirea hainelor în interiorul uscătorului poate apărea dacă
anulați programul sau în cazul unei întreruperi a alimentării în timp ce
uscătorul funcționează. Această concentrație de căldură poate provoca
auto-ardere, încât întotdeauna să activați programul de Reîmprospătare pentru
a răci aparatul sau să îndepărtați rapid toate rufele din uscător pentru a le
agăța și a disipa căldura.

• Utilizați uscătorul doar pentru uz casnic și pentru a usca țesăturile cu o
etichetă care indică faptul că sunt potrivite pentru uscare. Toate celelalte
utilizări sunt în afara scopului utilizării prevăzute și sunt interzise.

• Garanția va fi nulă în cazul utilizării comerciale.

• Acest aparat este proiectat pentru a fi utilizat doar în locuințe rezidențiale și
trebuie așezat pe o suprafață dreaptă și stabilă.

• Nu vă sprijiniți sau nu vă așezați pe ușa uscătorului. Uscătorul se poate
răsturna.

• Pentru a menține o temperatură care nu va dăuna rufelor (de ex. pentru a
împiedica rufele să ia foc), procesul de răcire începe după procesul de încălzire.
După aceasta, programul se termină. La sfârșitul programului, scoateți

întotdeauna rufele prompt.

www.heinner.com 9Kg, 220-240V~50Hz

32

ATENȚIE: Nu utilizați niciodată uscătorul fără filtru de scame sau cu un

filtru de scame deteriorat.

• Filtrele de scame trebuie să fie curățate după fiecare utilizare așa cum
este indicat în 6.1. Curățarea filtrului de scame.

• Filtrele de scame trebuie să fie uscate după curățarea umedă. Filtrele
ude pot provoca defecțiuni în timpul procesului de uscare.

• Nu este permisă acumularea de scame în jurul uscătorului de rufe (nu se
aplică pentru aparatele destinate a fi ventilate în exteriorul clădirii)

IMPORTANT: Distanța dintre uscător și podea nu trebuie să fie micșorată

cu obiecte precum covoare, lemn sau panou, în caz contrar, nu se

asigură o absorbție a aerului suficientă pentru mașină.

• Capacitatea de încărcare maximă este de 9 kilograme (rufe uscate).

• Nu instalați uscătorul în încăperi în care există riscul de îngheț.
Temperaturile de înghețare afectează în mod negativ performanța
uscătorului. Condensul care îngheață pompa și furtunul poate provoca

daune.

1.5. Instalarea deasupra mașinii de spălat
ATENȚIE: O mașină de spălat nu poate fi așezată pe uscător. Luați în

considerare avertismentele de mai jos la instalarea uscătorului pe o
mașină de spălat.
ATENȚIE: Uscătorul poate fi așezat doar pe mașinile de spălat care au
aceeași capacitate sau mai mare.

• Pentru a utiliza uscătorul pe mașina de spălat, trebuie să folosiți o piesă
de fixare între cele două produse. Piesa de fixare trebuie atașată de un

Furnizor Autorizat de Service.

• Când uscătorul este pus pe mașina de spălat, greutatea totală a acestor
produse poate ajunge la aproape 150 de kilograme (când sunt încărcate).

Puneți produsele pe o podea solidă care are capacitate de rezistență la
greutate!

Tabelul corespunzător de instalare pentru mașina de spălat și uscătorul de rufe

Uscător de

rufe
(Adâncime)

Mașină de spălat

37 cm

42 cm

53 cm

56 cm

59 cm

85 cm

56 cm x x

ok

ok

ok

ok

61 cm x x x ok

ok

ok

Pentru a pune uscătorul pe mașina de spălat, este necesar un set special de stivuire ca
extra opțiune. Contactați serviciul clienți pentru a-l obține. Instrucțiunile de asamblare
se vor da împreună cu setul de stivuire.

www.heinner.com 9Kg, 220-240V~50Hz

33

1. Înainte de a contacta un instalator autorizat pentru instalarea uscătorului, verificați

informațiile din manualul de utilizare pentru a vă asigura că instalația electrică și
orificiul de evacuare a apei sunt adecvate. Dacă nu sunt, contactați un electrician

calificat și un instalator pentru a efectua ajustările necesare.

2. Clientul este responsabil să pregătească locul de instalare a uscătorului, precum și

electricitatea și instalație de canalizare. Înainte de instalare, verificați ca uscătorul să
nu prezinte semne de deteriorare. Dacă este deteriorat, nu îl instalați. Produsele
deteriorate vă pot pune în pericol sănătatea.

3. Montați uscătorul pe o suprafață stabilă și plată.

4. Porniți uscătorul într-un mediu fără praf, unde ventilația aerului este bună.

5. Distanța dintre uscător și podea nu trebuie să fie micșorată cu obiecte precum

covoare, lemn sau bandă adezivă.

6. Nu blocați grilajul de ventilație aflat la baza plintei uscătorului.

7. Aparatul nu trebuie instalat în spatele unei uși care poate fi închisă, unei uși glisante

sau unei uși cu balamale pe partea opusă a uscătorului, astfel încât să blocheze
deschiderea completă a ușii uscătorului.

8. După ce uscătorul a fost instalat, racordurile trebuie să rămână stabile. La instalarea

uscătorului, asigurați-vă că suprafața din spate nu se sprijină pe nimic (de ex. robinet,
priză).

9. Temperatura de funcționare a uscătorului este de la +5°C la +35°C. Dacă este utilizat în

afara acestui interval de temperatură, performanța uscătorului va fi afectată negativ și

produsul se va deteriora.

10. Aveți grijă când transportați produsul deoarece este greu. Purtați întotdeauna mănuși

de protecție.

11. Instalați întotdeauna produsul la perete.

12. Suprafața din spate a produsului trebuie îndreptată spre perete.

13. Când produsul este așezat pe o suprafață stabilă, utilizați un boloboc pentru a verifica

dacă acesta este complet stabil. Dacă nu, ajustați picioarele până când devin stabile.

14. Repetați acest proces de fiecare data când mutați produsul. Nu așezați uscătorul pe

cablul de alimentare.

IV. INSTALARE

www.heinner.com 9Kg, 220-240V~50Hz

34

Conectarea la orificiul de evacuare a apei (cu furtun de evacuare opțional, ne inclus in
pachet)

În produsele cu un condensator, apa se acumulează în rezervorul de apă în timpul
procesului de uscare. Trebuie să goliți apa acumulată după fiecare proces de uscare. În loc
de golirea periodică a rezervorului de apă, puteți utiliza și furtunul de evacuare a apei*,
pentru a drena direct apa în afară.

Conectare la furtunul de evacuare a apei

1. Trageți și scoateți capătul furtunului din spatele uscătorului. Nu folosiți nicio unealtă

pentru a scoate furtunul.

2. Montați un capăt al furtunului de evacuare a apei la fanta din care ați scos furtunul.

3. Fixați celălalt capăt al furtunului de evacuare a apei direct în orificiul de evacuare sau

chiuvetă.

ATENȚIE: Furtunul trebuie să fie conectat astfel încât să nu poată fi deplasat. Dacă furtunul
iese în timpul evacuării, se poate inunda casa.

IMPORTANT: Furtunul de evacuare a apei trebuie montat la o înălțime de maxim 80 cm.
IMPORTANT: Furtunul de evacuare a apei nu trebuie să fie îndoit, pliat sau călcat între

orificiul de ieșire și produs.
*Furtunul de evacuare a apei poate fi achizitionat separat ca si piesa de schimb

Ajustarea picioarelor

1. Pentru ca uscătorul să funcționeze cu mai puțin zgomot și vibrații, acesta trebuie să fie

stabil și echilibrat pe picioare. Reglați picioarele pentru a vă asigura că produsul este
stabil.

2. Rotiți picioarele spre dreapta și spre stânga până când uscătorul este la același nivel și

stabil.

IMPORTANT: Nu scoateți niciodată picioarele reglabile.

www.heinner.com 9Kg, 220-240V~50Hz

35

Conexiune electrică
ATENȚIE: Există riscul de incendiu și șoc electric.

1. Uscătorul dvs. este setat la 220-240 V și 50 Hz.

2. Cablul de alimentare al uscătorului este prevăzut cu un stecher special. Acest racord

trebuie conectat la o priză cu împământare protejată de o siguranță de 16 Amperi, așa

cum este indicat pe plăcuța de identificare. Valoarea curentă a siguranței pentru cablul
de alimentare conectat la acest ștecher trebuie să fie, de asemenea, de 16 amperi.
Consultați un electrician calificat dacă nu aveți o astfel de priză sau siguranță.

3. Compania noastră nu poate fi trasă la răspundere pentru daunele rezultate din

utilizarea fără împământare.

IMPORTANT: Utilizarea aparatului la valori de joasă tensiune va reduce durata de viață și va
reduce performanța aparatului.

Instalare sub un blat

1. Lăsați cel puțin 3 cm spațiu între pereții laterali și cei din spate ai produsului și partea

inferioară a plăcii de lucru atunci când instalați produsul sub un blat.

2. Dacă este necesară montarea/ dezasamblarea sub un blat, aceasta trebuie efectuată

de un service autorizat.

NOTA!

Acest produs este prevăzut cu o lampă pentru iluminarea cuvei. Lampa se aprinde automat
atunci când deschideți ușa, stingându-se automat la închiderea ușii. Aprinderea și stingerea
lămpii se realizează automat, fără a fi necesară intervenția utilizatorului. Vă rugăm să nu
încercați să înlocuiți lampa pe cont propriu.

www.heinner.com 9Kg, 220-240V~50Hz

36

1. Tava superioara

2. Panou de control

3. Usa

4. Fanta de deschidere a plintei

5. Plinta

6. Picioare ajustabile

7. Capac plinta

8. PLacuta de identificare

9. Filtru de scame

10. Capac sertar

11. Grilaj de ventilatie

V. DESCRIEREA PRODUSULUI

www.heinner.com 9Kg, 220-240V~50Hz

37

1. Sortarea rufelor de uscat

Urmați instrucțiunile de pe etichetele rufelor de uscat. Doar articolele uscate care au o
declarație/simbol care indică „se pot usca într-un uscător".

• Nu utilizați produsul cu sarcini de încărcare și tipuri de rufe, altele decât cele indicate la

punctul 4.3. Capacitate de încărcare.

Nu uscați țesăturile subțiri, cu straturi multiple sau cu straturi groase laolaltă, deoarece se
usucă la diferite nivele. Din acest motiv, uscați laolaltă hainele care au aceeași structură și
tip de material. În acest fel, puteți obține un rezultat uniform de uscare. Dacă credeți că
rufele sunt încă ude, puteți selecta un program de timp pentru uscare suplimentară.

Vă rugăm să uscați separat articolele de dimensiuni mari (cum ar fi pilotele) și cele de

dimensiuni mici pentru a nu avea o rufe umede.

VI. UTILIZAREA PRODUSULUI

www.heinner.com 9Kg, 220-240V~50Hz

38

IMPORTANT: Țesăturile delicate, țesăturile brodate, țesăturile din lână/ mătase, hainele

din țesături delicate și scumpe, hainele etanșe și perdelele de tul nu sunt potrivite pentru
uscarea în uscător.

2. Pregătirea rufelor de uscat
Pericol de explozie și de incendiu!

Scoateți toate obiectele din buzunare, cum ar fi brichete și chibrituri.
ATENȚIE: Tamburul uscătorului și țesăturile se pot deteriora.

• Hainele s-ar putea să se încurce în timpul procesului de spălare. Separațile una de alta
înainte de a le pune în uscător.

• Scoateți toate obiectele din buzunarele hainelor și procedați în felul următor:

• Legați cordoanele, șireturile de a șorțuri etc. unele și altele sau folosiți un sac pentru rufe.

• Închideți fermoarele, clemele și dispozitivele de fixare, faceți nasturii lenjeriei de pat.

• Pentru a obține cel mai bun rezultat de uscare, sortați rufele în funcție de tipul de textile
și de programul de uscare.

• Scoateți clemele și piesele metalice similare din haine.

• Articolele țesute cum ar fi tricourile și hainele tricotate se micșorează în general la prima
uscare. Utilizați un program de protecție.

• Nu uscați suplimentar articolele sintetice. În caz contrar, fac cute.

• Când spălați rufele care urmează să fie uscate, reglați cantitatea de balsam conform
datelor furnizate de producătorul mașinii de spălat.

3. Capacitate de încărcare

Urmați instrucțiunile din "Selectare program și tabel de consum". (Vezi: 5.2 Selectare
program și tabel de consum). Nu încărcați produsul cu mai multe rufe decât valorile de

capacitate specificate în tabel.

IMPORTANT: Nu se recomandă încărcarea uscătorului cu mai multe rufe decât cantitatea
indicată în imagine. Atunci când supraîncărcați, funcția de uscare a uscătorului va scădea,
iar uscătorul și rufele s-ar putea deteriora.

Rufe

Greutate încărcătură

de uscat (gr)

Cearșaf de pat (dublu)

725

Față de pernă

240

Prosop de baie

700

Prosop de mâini

225

Cămașă

190

Cămașă de bumbac

200

Pilote

650

Pantaloni - gabardina

400

Tricou

120

www.heinner.com 9Kg, 220-240V~50Hz

39

1. Buton de selectare a programului

2. Indicator electronic și funcții suplimentare

1. Buton de selectare a programului

Utilizați butonul de selectare a programului pentru a selecta programul de uscare dorit:

2. Indicator electronic și funcții suplimentare

VII. PANOU DE CONTROL

www.heinner.com 9Kg, 220-240V~50Hz

40

Simboluri de afișaj:

Indicator de avertizare pentru rezervorul de apă

Indicator de avertizare pentru curățarea filtrului de scame

Indicator de avertizare pentru curățarea condensatorului

Selectare program și tabel de consum

Program

Încărcătură

(kg)

Viteză de

centrifugare

Valoarea aproximativă
a umidității rămase

Durata(min)

Uscare prelungita
bumbac

9

1000

60%

155

Uscare bumbac pentru
asezare in dulap

9

1000

60%

149

Uscare bumbac pentru
calcare

9

1000

60%

126

Uscare sintetice pentru
asezare in dulap

4.5

800

40%

56

Uscare sintetice pentru
calcare

4.5

800

40%

49

Delicate 2 600

50%

39

Timp uscare

-

-

50%

Articole pentru bebelusi

3

1000

-

60

Pilote

2.5

800

60%

180

Haine sport

4

800

60%

55

Mixt 4 1000

40%

75

Reimprospatare lana

-

-

-

5

Reimprospatare

-

-

-

10

Express 29’

2

1200

50%

29

Camasi 12’

0.5

1200

50%

12

Valori consum de energie

Program

Încărcătură

(kg)

Viteza de
centrifugare

Valoarea aproximativă
a umidității rămase

Valori consum de
energie (kWh)

Uscare bumbac pentru așezare

în dulap

9

1000

60%

5.25

Uscare bumbac pentru călcare

9

1000

60%

4.42

Uscare sintetice pentru așezare
în dulap

4.5

800

40%

1.92

Consumul de energie în modul „oprit“ PO (W)

0.5

Consumul de energie în modul „pornit" PL (W)

1.0

Programul de uscare pentru așezare în dulap a articolelor din bumbac este programul standard de uscare care
poate fi rulat cu sarcină completă sau la jumătate și pentru care informațiile sunt indicate pe etichetă și pe
chitanța produsului. Acest program este programul cel mai eficient din punct de vedere energetic pentru a usca

haine normale din bumbac ude.

www.heinner.com 9Kg, 220-240V~50Hz

41

3. Funcții auxiliare

Opțiuni:
Nivel de uscare - Nivelul de umiditate obținut după uscare poate fi mărit cu 3 niveluri. În
acest fel, nivelul de uscăciune necesar poate fi selectat. Nivelele care pot fi selectate în afara
setării standard: 1, 2, 3. După selectare, LED-ul corespunzător nivelului de uscare se va

aprinde.

Anti-șifonare - Dacă selectați opțiunea „Anti-șifonare" și nu deschideți ușa uscătorului la
sfârșitul programului, etapa de anti-șifonare de 1 oră se prelungește la 2 ore. După selectarea
opțiunii Anti-șifonare, veți auzi un avertisment sonor. Puteți apăsa din nou același buton
pentru a anula opțiunea. Dacă deschideți ușa sau apăsați tasta Start/Pause în timp ce etapa
anti-șifonare este în desfășurare, etapa menționată va fi anulată.
Alarmă anulare - Uscătorul scoate un avertisment sonor când este rotit butonul de selectare
a programului, când sunt apăsate butoanele și când programul s-a terminat. Pentru a anula
avertismentele, apăsați și țineți apăsat butonul „Opțiune anti-șifonare" timp de 3 secunde.
Când apăsați butonul, veți auzi un avertisment sonor că opțiunea a fost anulată.
Anulare alarma - Uscătorul scoate un avertisment sonor când este rotit butonul de selectare
a programului, când sunt apăsate butoanele și când programul s-a terminat. Pentru a anula
avertismentele, apăsați și țineți apăsat butonul „Opțiune anti-șifonare" timp de 3 secunde.
Când apăsați butonul, veți auzi un avertisment sonor că opțiunea a fost anulată.
Timp uscare - Când butonul este poziționat în programul Timp uscare, opțiunea poate fi
selectată apăsând butonul pentru opțiunea Timp uscare și programul începe prin apăsarea
butonului Start/Pause. Prin apăsarea lungă a butonului de timp uscare se modifică timpul în

mod continuu.

Blocare acces copii - Există o opțiune de blocare pentru copii pentru a evita modificarea
fluxului programului atunci când tastele sunt apăsate în timpul programului. Pentru a activa
funcția de blocare pentru copii, apăsați și mențineți apăsate simultan tastele „Pornire
întârziată” și „Anti-șifonare” timp de 3 secunde. Când blocarea pentru copii este activă, toate
tastele vor fi dezactivate. Blocarea pentru copii se va dezactiva automat la sfârșitul
programului. La activarea/dezactivarea blocării pentru copii, „CL” se va afișa pe ecran timp de
2 secunde și apoi se va stinge; și se va auzi un avertisment sonor. Avertizare: când produsul
este în funcțiune sau blocarea pentru copii este activă, dacă activați butonul de selectare a
programului, veți auzi un avertisment sonor și „CL” va fi afișat pe ecran timp de 2 secunde.
Chiar dacă setați alt program, programul anterior va continua să funcționeze. Pentru a
selecta un program nou, trebuie să dezactivați blocarea pentru copii, setați selectorul de
programe în poziția „Off”. Apoi, puteți selecta și porni programul dorit.

www.heinner.com 9Kg, 220-240V~50Hz

42

LED-ul Start/Pause va clipi în timpul selectării programului. Apăsați butonul Start/Pauză
pentru a porni programul. LED-ul Start/Pause care indică faptul că programul a pornit și
LED-ul de uscare se va aprinde.

Program

Descriere

Uscare
prelungita
bumbac

Acest program usucă țesăturile groase și cu multe straturi, cum ar fi
prosoape de bumbac, cearșafuri, fețe de pernă, halate de baie, la o
temperatură ridicată pentru a vă permite să le puneți în dulap.

Uscare bumbac
pentru asezare
in dulap

Acest program usucă pijamalele de bumbac, lenjeria de corp, fețele de
masă etc. pentru a vă permite să le puneți în dulap.

Uscare bumbac
pentru calcare

Acest program usucă rufele de bumbac pentru a le pregăti de călcat.

Rufele scoase din mașină vor fi umede.

Uscare sintetice
pentru asezare
in dulap

Acest program usucă sintetice, cum ar fi cămăși, tricouri, bluze, la o
temperatură mai mică în comparație cu programul pentru bumbac
pentru a vă permite să le puneți în dulap.

Uscare sintetice
pentru calcare

Acest program usucă sintetice, cum ar fi cămăși, tricouri, bluze, la o
temperatură mai mică comparativ cu programul de bumbac pentru a
le pregăti de călcat. Rufele scoase din mașină vor fi umede.

Delicate

Acest program usucă hainele subțiri cum ar fi cămăși, bluze și articole
de mătase la o temperatură mică pentru a fi gata de purtat.

Timp uscare

Pentru a atinge nivelul de uscare necesar la o temperatură mică,
puteți utiliza programele de timp de la 10 min. la 180 min. Indiferent
de nivelul de uscare, programul se oprește la ora dorită.

Articole pentru
bebelusi

Acest program usucă haine delicate pentru sugari la o temperatură
mică pentru a le face gata de purtat.

Pilote

Acest program este folosit pentru a usca pilote.

Haine sport

Programul Sport este folosit pentru rufe de sport sintetice, cum ar fi
pantaloni scurți, tricouri la temperaturi mici.

Mixt

Acest program usucă îmbrăcăminte din material mixt,

bumbac-sintetice care nu decolorează, pentru a fi gata de purtat.

Reimprospatare
lana

Reîmprospătarea lânii ajută textilele din lână să elimine excesul de apă
după spălare prin aplicarea unor temperaturi scăzute și mișcări blânde

ale tamburului.

Reimprospatare

Acest program oferă ventilație timp de 10 minute fără a aplica căldură
pentru a ajuta la împrospătarea articolelor de îmbrăcăminte.

Express 29’

2 kg de cămăși de bumbac rotite la viteză mare în mașina de spălat

sunt uscate în 29 de minute.

Camasi 12’

2 - 3 cămăși sunt pregătite pentru a fi călcate în 12 minute.

IMPORTANT: Nu deschideți ușa în timp ce programul funcționează. Dacă trebuie să
deschideți ușa, nu o țineți deschisă mult timp.

VIII. UTILIZAREA PROGRAMULUI

www.heinner.com 9Kg, 220-240V~50Hz

43

MODUL DE FUNCITONARE AL PROGRAMULUI

În timpul programului

Dacă deschideți ușa când programul este pornit, produsul va trece în modul de așteptare.
Odată ce ușa a fost închisă, apăsați tasta Start/Pause pentru a relua programul. Nu
deschideți ușa de încărcare atunci când programul funcționează. Dacă trebuie să deschideți
ușa, nu o țineți deschisă mult timp.

Sfârșit program

După încheierea programului, se vor aprinde LED-urile de avertizare pentru Start/Pause,
nivelul rezervorului de apă, curățarea filtrului și curățarea condensatorului. În plus, la sfârșitul
programului, va fi emis un avertisment sonor. Puteți scoate rufele pentru a pregăti aparatul
pentru o încărcare nouă.
IMPORTANT: Curățați filtrul de scame după fiecare program. Goliți rezervorul de apă după
fiecare program.

IMPORTANT: Dacă nu scoateți rufele după încheierea programului, etapa Antișifonare de 1
oră se va activa automat. Acest program rotește tamburul la intervale regulate pentru a

preveni formarea de cute.

www.heinner.com 9Kg, 220-240V~50Hz

44

Programe

OPȚIUNI

Anti-șifonare

Pornire
întârziată

Anularea
alarmei

Blocare
acces copii

Timp
uscare

Nivel de
uscare

Uscare prelungita
bumbac

X

Uscare bumbac
pentru asezare in
dulap

X

Uscare bumbac
pentru calcare

X

Uscare sintetice
pentru asezare in
dulap

X

Uscare sintetice
pentru calcare

X

Delicate

X

X

Timp uscare

X

Articole pentru
bebelusi

X

Pilote

X

X

Haine sport

X

Mixt

X

Reimprospatare
lana

X

X

Reimprospatare

X

X

Express 29’

X

X

Camasi 12’

x

X

www.heinner.com 9Kg, 220-240V~50Hz

45

IMPORTANT: Nu folosiți substanțe chimice industriale pentru curățarea uscătorului. Nu

utilizați un uscător care a fost curățat cu substanțe chimice industriale.

1. Curățarea filtrului de scame
IMPORTANT: NU UITAȚI SĂ CURĂȚAȚI FILTRUL DE SCAME DUPĂ FIECARE UTILIZARE.
Pentru a curăța filtrul de scame:

IX. CURĂȚARE ȘI ÎNTRETINERE

1. Deschideți ușa.

2. Trageți filtrul de scame.

3. Folosiți-vă mâinile și o cârpă moale

pentru a curăța scamele.

4. Închideți și reașezați filtrul de scame.

După ce uscătorul a fost folosit o anumită
perioadă de timp, dacă întâlniți un strat care
va cauza obstrucția suprafeței filtrului,
spălați filtrul cu apă caldă pentru a curăța

stratul. Uscați bine filtrul înainte de a-l
instala din nou.

www.heinner.com 9Kg, 220-240V~50Hz

46

2. Golirea rezervorului de apă

3. Curățarea condensatorului
IMPORTANT: Curățați condensatorul atunci când vedeți avertizarea "Curățarea

condensatorului".
IMPORTANT: CHIAR DACĂ „LED-ul DE AVERTIZARE PENTRU CURĂȚAREA
CONDESATORULUI" NU ESTE PORNIT: CURĂȚI CONDENSATORUL LA FIECARE 30 DE
PROCESE DE USCARE SAU O DATĂ PE LUNĂ.

1. Trageți capacul sertarului și scoateți cu
grijă rezervorul..

2. Goliți apa din rezervor.

3. Dacă pe capacul de evacuare din

rezervor se acumulează scame, curățați-l
cu apă.

4. Remontați rezervorul de apă.

IMPORTANT: Nu scoateți niciodată
rezervorul de apă când programul se
derulează. Apa condensată în rezervorul

de apă nu este bună pentru consumul
uman.

IMPORTANT: Nu uitați să goliți
rezervorul de apă după fiecare utilizare.

Dacă procesul de uscare este finalizat,
deschideți ușa de încărcare și așteptați să
se răcească.

1. Deschideți plinta și eliberați cele 2
încuietori ale condensatorului.

2. Țineți condensatorul de piesa din plastic
și trageți-l afară.

3. Curățați-l cu dușul și așteptați ca apa să
se scurge.

4. Introduceți complet condensatorul în
fantă și blocați cele 2 încuietori.

5. Închideți capacul plintei.

www.heinner.com 9Kg, 220-240V~50Hz

47

4. Curățarea senzorului de umiditate

IMPORTANT: CURĂȚAȚI SUPRAFEȚELE METALICE ALE SENZORULUI DE 4 ORI PE AN.
IMPORTANT: Nu folosiți scule metalice pentru a curăța suprafețele metalice ale senzorului.
AVERTISMENT: Datorită riscului de incendiu și explozie, nu utilizați agenți solubili, agenți

de curățare sau produse similare la curățarea senzorilor.

5. Curățarea suprafeței interioare a ușii de încărcare
IMPORTANT: NU UITAȚI SĂ CURĂȚAȚI SUPRAFAȚA INTERIOARĂ A UȘII DE ÎNCĂRCARE DUPĂ

FIECARE PROCES DE USCARE.

Deschideți ușa de încărcare a uscătorului și curățați toate suprafețele interioare și garnitura
cu o cârpă moale și umedă.

În interiorul mașinii există senzori de
umiditate care detectează dacă rufele sunt

sau nu uscate.
Pentru a curăța senzorii:

1. Deschideți ușa.

2. Dacă mașina este încă fierbinte datorită

procesului de uscare, așteptați să se
răcească.

3. Folosind o cârpă moale înmuiată în oțet,
ștergeți suprafețele metalice ale senzorului
și uscați-le.

www.heinner.com 9Kg, 220-240V~50Hz

48

Uscătorul dvs. este prevăzut cu sisteme care efectuează în mod continuu verificări în timpul
procesului de uscare, pentru a lua măsurile necesare și a vă avertiza în eventualitatea unei
defecțiuni.
AVERTISMENT: Dacă problema persistă chiar dacă ați aplicat pașii din această secțiune,
contactați-vă distribuitorul sau un Furnizor Autorizat de Servicii. Nu încercați niciodată să
reparați un produs nefuncțional.

PROBLEMA

CAUZA

SOLUTIE

Procesul de uscare durează

mult timp.

Suprafața filtrului de scame
poate fi înfundată.

Spălați filtrul cu apă călduță.

Condensatorul poate fi
înfundat.

Spălați condensatorul.

Grilajele de ventilație din
fața mașinii ar putea fi

închise.

Deschideți ușile/ferestrele pentru a
preveni creșterea prea mare a

temperaturii camerei.

Ar putea fi un strat de
calcar pe senzorul de
umiditate.

Curățați senzorul de umiditate.
Uscătorul poate fi

supraîncărcat cu rufe.

Nu supraîncărcați uscătorul.

Rufele pot fi rotite
insuficient.

Selectați o viteză mai mare de
centrifugare pe mașina dvs. de spălat.

Rufele ies umede la sfârșitul

procesului de uscare.

Rufele care ies fierbinți la sfârșitul procesului de uscare se simt, în

general, mai umede.

Este posibil ca programul

folosit să nu fie potrivit

pentru tipul de rufe.

Verificați etichetele de întreținere ale
articolelor, selectați un program adecvat
pentru tipul de rufe și, în plus, utilizați

programele de timp.

Suprafața filtrului de scame
poate fi înfundată.

Spălați filtrul cu apă călduță.

Condensatorul poate fi
înfundat.

Spălați condensatorul.

Uscătorul poate fi
supraîncărcat cu rufe.

Nu supraîncărcați uscătorul.

Rufele pot fi rotite
insuficient

Selectați o viteză mai mare de
centrifugare pe mașina dvs. de spălat.

X. TROUBLESHOOTING

www.heinner.com 9Kg, 220-240V~50Hz

49

PROBLEMA

CAUZA

SOLUTIE

Uscătorul nu se poate

deschide sau programul nu

poate fi pornit. Uscătorul nu
se activează când este reglat.

Este posibil ca uscătorul să nu

fie conectat.

Asigurați-vă că ștecherul este în priză.

Ușa de încărcare ar putea fi
deschisă.

Asigurați-vă că ușa de încărcare este
bine închisă.

S-ar putea să nu fi setat un
program sau apăsat tasta

Start/Pause.

Asigurați-vă că programul a fost setat
și că uscătorul nu este în modul
Standby (Pauză).

Blocarea pentru copii poate fi

activă.

Dezactivați blocarea pentru copii.

Programul a fost întrerupt

fără niciun motiv.

Este posibil ca ușa de încărcare
să nu fie închisă corespunzător.

Asigurați-vă că ușa de încărcare este
bine închisă.

S-ar putea să fi existat o pană
de curent.

Apăsați tasta Start/Pause pentru a

porni programul.

Rezervorul de apă ar putea fi
plin.

Goliți rezervorul de apă..

Hainele au intrat la apă, s-au
scămoșat sau deteriorat.

Este posibil ca programul folosit

să nu fie potrivit pentru tipul de

rufe.

Verificați etichetele de întreținere ale
articolelor, selectați un program

adecvat pentru tipul de rufe.

Se scurge apă prin
usa.

Este posibil să se acumuleze
scame pe suprafețele interioare
ale ușii de încărcare și pe
suprafețele garniturii ușii de
încărcare.

Curățați suprafețele interioare ale ușii
de încărcare și suprafețele garniturii
ușii de încărcare.

Ușa de încărcare se deschide
singură.

Este posibil ca ușa de încărcare
să nu fie închisă corespunzător.

Împingeți ușa de încărcare până când
auziți sunetul de închidere.

Simbolul de avertizare al

rezervorului de apă este
pornit/clipește.

Rezervorul de apă ar putea fi

plin.

Goliți rezervorul de apă.

Furtunul de evacuare a apei ar
putea fi îndoit.

Dacă produsul este conectat direct la
orificiul de evacuare a apei, verificați

furtunul de evacuare a apei.

Simbolul de avertizare pentru
curățarea filtrului este pornit.

Filtru de scame poate fi murdar

Curățați filtrul.

Simbolul de avertizare pentru

curățarea filtrului este pornit.

Suportul filtrului poate fi
înfundat cu scame.

Curățați suportul filtrului.

S-ar putea să existe un strat

care să cauzeze obstrucția pe
suprafața filtrului de scame.

Spălați filtrul cu apă călduță.

Condensatorul poate fi
înfundat.

Spălați condensatorul.

www.heinner.com 9Kg, 220-240V~50Hz

50

XI. EFICIENȚĂ ENERGETICĂ

• Trebuie să folosiți uscătorul la capacitate maximă, dar asigurați-vă că acesta nu este supraîncărcat.

• La spălarea rufelor, viteza de centrifugare trebuie să fie la cel mai înalt nivel posibil. Acest lucru va
scurta timpul de uscare și va reduce consumul de energie.

• Asigurați-vă că aceleași tipuri de rufe sunt uscate împreună.

• Urmați recomandările din manualul de utilizare pentru selectarea programului.

• Pentru circulația aerului, lăsați o distanță adecvată pe partea din față și din spate a uscătorului. Nu
acoperiți grătarele de pe partea frontală a mașinii.

• Nu deschideți ușa mașinii la uscare, decât dacă este necesar. Dacă trebuie să deschideți ușa, nu o
țineți deschisă mult timp.

• Nu adăugați rufe noi (umede) în timpul procesului de uscare.

• Părul și scamele care ies din rufe și se îmbină cu aerul sunt colectate de "Filtrele de scame".
Asigurați-vă că filtrele sunt curățate înainte și după fiecare utilizare.

• Pentru modelele cu condensator, asigurați-vă că condensatorul este curățat cel puțin o dată pe lună
sau la fiecare 15 utilizări.

• În timpul procesului de uscare, mediul în care este instalat uscătorul trebuie să fie bine ventilat.

Uscătorul dumneavoastră de rufe este prevăzut cu un sistem încorporat de detectare a
defecțiunilor, indicate printr-o combinație de lumini intermitente de funcționare. Cele mai
des întâlnite coduri de eroare sunt arătate mai jos.

Cod de eroare

Solutie

E03 /

Goliți rezervorul de apă; dacă problema nu se rezolvă, contactați

cel mai apropiat agent autorizat de service.

E04

Contactați cel mai apropiat agent autorizat de service.

E05

Contactați cel mai apropiat agent autorizat de service.

E06

Contactați cel mai apropiat agent autorizat de service.

E08

Ar putea exista fluctuații de tensiune în alimentare. Așteptați
până când tensiunea este potrivită pentru intervalul de
funcționare.

XII. COD DE EROARE

www.heinner.com 9Kg, 220-240V~50Hz

51

SPECIFICATII TEHNICE

Marca

HEINNER

Nume model

HCD-V904B

Înălțime

Min: 845 mm / Max: 881 mm*

Lățime

596 mm

Adâncime

609mm

Capacitate (max.)

9 kg

Greutatea netă (cu ușă din sticlă)

38,5 kg

*Înălțime min.: Înălțime cu picioare ajustabile neutilizate. *Înălțime max.: Înălțime cu picioare

ajustabile extinse la maxim.

**Greutatea uscată a rufelor înainte de spălare.

IMPORTANT: Pentru a îmbunătăți calitatea uscătorului, specificațiile tehnice pot fi

modificate fără o notificare prealabilă.

IMPORTANT: Valorile declarate au fost obținute într-un mediu de laborator conform

standardelor relevante. Aceste valori se pot modifica în funcție de condițiile de mediu și de
utilizare a uscătorului.

www.heinner.com 9Kg, 220-240V~50Hz

52

FIȘĂ PRODUS USCATOR HCD-V904B

Brand

Heinner

Model

HCD-V904B

Capacitate nominală (kg)

9

Tip de uscător de rufe

Condensator

Clasa de eficiență energetică

B

Consum anual de energie (kWh)

616

Uscător de rufe automat cu tambur sau uscător de rufe neautomat cu
tambur

Automat

Consumul de Energie al programului standard de bumbac la sarcină
maximă (kWh)

5,25

Consumul de Energie al programului standard de bumbac la sarcină
maximă (kWh)

2,75

Consumul de energie în modul oprit pentru programul standard de
bumbac la sarcină maximă PO (W)

0,5

Consumul de energie în modul activ pentru programul standard de
bumbac la sarcină maximă PL (W)

1,0

Durata în modul activ (min)

N/A

Program de bumbac standard

(3)

Timpul programului pentru programului standard de bumbac la sarcină
maximă, T

dry

149

Timpul programului pentru programul standard de bumbac la sarcină
parțială, T

dry1/2

86

Timpul ponderat al programului standard de bumbac la sarcină totală și
parțială (Tt)

113

Clasa de eficiență a condensării

(4)

B

Randamentul mediu de condensare al programului standard de bumbac
la sarcină maximă C

dry

%81

Eficiența medie de condensare a programului standard de bumbac la
sarcină parțială C

dry1/2

%81

Eficiența de condensare ponderată a programului standard de bumbac la
sarcină maximă și sarcină parțială Ct

%81

Nivelul de putere sonoră pentru programul standard de bumbac la
sarcină maximă

(5)

65

Încorporat

Nu

XIII. FIȘĂ PRODUS

www.heinner.com 9Kg, 220-240V~50Hz

53

MASURI PENTRU PROTECTIA MEDIULUI

Va informam ca persoanele fizice au urmatoarele obligatii prin legislatia specifica privind protectia
mediului si regimul deseurilor:

- Deseurile de echipamente electrice si electronice (DEEE), pot contine substante periculoase
pentru mediu si sanatatea umana. Conform OUG 5/2015, exista obligativitatea predarii acestora,
pentru tratarea corespunzatoare si valorificarea componentelor reciclabile. Societatea Network One
Distribution S.R.L. este platitoare de taxa de” timbru verde” pentru fiecare Echipament Electric si
Electronic (EEE) pe care il pune pe piata. Acest cost asigura tratarea ulterioara a echipamentelor
uzate colectate. Din acest motiv, odata ce devine deseu, produsul EEE poate fi predat gratuit
operatorului Dvs. de salubritate, la magazine atunci cand achizitionati alt echipament similar,
sistemul “unul la unu “sau la punctul de colectare organizat de Primaria Sectorului / localitatii Dvs.

- Simbolul (marcajul) aplicat produselor, care indica faptul ca deseurile DEEE, bateriile si
acumulatorii - fac obiectul unei colectari separate, il reprezinta o pubela barata cu o cruce.

Aceste masuri vor ajuta la protejarea mediului

Societatea Network One Distribution S.R.L. este inscrisa in Registrul de punere pe piata a
echipamentelor electrice si electronice, avand numarul de inregistrare: RO-2016-03-EEE-0201-IV. De
asemenea, au fost intocmite si sunt gestionate: Registrul de Retragere EEE si Registrul de
Rechemare EEE, in conformitate cu HG 322/2013. Totodata societatea este inscrisa in Registrul de
punere pe piata a bateriilor, avand numarul de inregistrare: RO-2011-03-B&A-0283.
Conformitatea cu directiva RoHS: Produsul pe care l-aţi cumpărat este conform cu Directiva RoHS UE
(2011/65/UE). Nu conţine materialele dăunătoare şi interzise specificate în Directivă.

Va multumim ca participati alaturi de noi la protejarea mediului si a sanatatii umane!

www.heinner.com 9Kg, 220-240V~50Hz

54

HEINNER este marcă înregistrată a companiei Network One Distribution SRL. Celelalte

branduri și denumirile produselor sunt mărci de comerț sau mărci de comerț înregistrate ale
respectivilor deținători.

Nicio parte a specificațiilor nu poate fi reprodusă sub nicio formă și prin niciun mijloc, nici utilizată
pentru obținerea unor derivate precum traduceri, transformări sau adaptări, fără consimțământul

prealabil al companiei NETWORK ONE DISTRIBUTION.

Copyright © 2013 Network One Distribution. Toate drepturile rezervate.

www.heinner.com, http://www.nod.ro

Acest produs este proiectat și realizat în conformitate cu standardele și normele Comunității Europene.

Importator: Network One Distribution
Str. Marcel Iancu, nr. 3-5, București, România
Tel: [phone], www.heinner.com , www.nod.ro
