HEINE mini 3000 Instructions For Use Manual

HEINE mini 3000

®

Cliplamp with battery handle

HEINE Optotechnik GmbH & Co. KG

Kientalstr. 7 · 82211 Herrsching · Germany
Tel. [phone] / 38 - 0
Fax [phone] / 38 - 2 02
E-Mail: [e-mail] · www.heine.com

med 0811 2014-03-10

V-200.00.070

HEINE mini 3000

®

Cliplamp with battery handle

DEUTSCH 3

ENGLISH 6

FRANÇAIS 9

ESPAÑOL 12

ITALIANO 15

NEDERLANDS 18

PORTUGUÊS 21

HEINE mini 3000

®

DEUTSCH

Cliplampe auf Batteriegriff

Lesen Sie diese Gebrauchsanweisung sorgfältig durch und bewahren Sie sie zum späteren
Nachschlagen auf.

Allgemeine Gewährleistung

Anstelle der gesetzlichen Gewährleistungsfrist von 2 Jahren übernimmt HEINE für seine Geräte (ausgenommen
Verbrauchsmaterialien wie z.B. Lampen, Einmalgebrauchsartikel und Ladebatterien) eine Garantie von 5 Jahren
ab Warenauslieferung ab Werk. Unter Warenauslieferung ist zu verstehen, dass HEINE die Ware dem Spediteur,
dem Frachtführer oder einer sonst vom Kunden zur Ausführung der Versendung bestimmten Person ohne
Verladung auf das Beförderungsmittel übergeben hat.
Diese Garantie gilt für einwandfreies Arbeiten bei bestimmungsgemäßer Verwendung und Beachtung der
Gebrauchsanweisung. Während der Dauer der Gewährleistung und Garantie werden auftretende Fehler und
Mängel am Gerät kostenlos beseitigt, soweit sie nachweislich auf Material-, Verarbeitungs- und/oder Konstruk­tionsfehlern beruhen. Rügt ein Besteller während der Gewährleistung einen Sachmangel, so trägt er stets die
Beweislast dafür, dass das Produkt bereits bei Erhalt der Ware mangelhaft war. Diese gesetzliche Gewährleis­tung und die Garantie beziehen sich nicht auf solche Schäden, die durch Abnutzung, fahrlässigen Gebrauch,
Verwendung von nicht original HEINE Teilen / Ersatzteilen (insbesondere Lampen, da diese speziell für HEINE
Instrumente nach folgenden Kriterien entwickelt wurden: Farbtemperatur, Lebensdauer, Sicherheit, optische
Qualität und Leistung), durch Eingriffe nicht von HEINE autorisierter Personen entstehen oder wenn Vorschriften
in der Gebrauchsanweisung vom Kunden nicht eingehalten werden.
Jegliche Modifikation der HEINE Geräte mit Teilen oder zusätzlich angebrachten Teilen, die nicht der HEINE
Originalspezifikation entsprechen, führt zu einer Erlöschung der Gewährleistung auf die einwandfreie Funktion
der Geräte und damit des Garantieanspruchs wegen Mängel, soweit dies auf die Veränderung oder Ergänzung
zurückzuführen ist. Weitere Ansprüche, insbesondere Ansprüche auf Ersatz von Schäden, die nicht am HEINE
Produkt selbst entstanden sind, sind ausgeschlossen.

Warn- und Sicherheitsinformationen

WARNUNG! Dieses Symbol macht auf eine möglicherweise gefährliche Situation aufmerksam.

Die Nichtbeachtung kann zu mittleren oder schweren Verletzungen führen.
(Hintergrund: gelb; Vordergrund: schwarz)

HINWEIS! Dieses Symbol wird für Informationen bezüglich Installation, Betrieb, Wartung oder
Reparatur verwendet, die wichtig, jedoch nicht mit Gefahren verbunden sind.

Zweckbestimmung

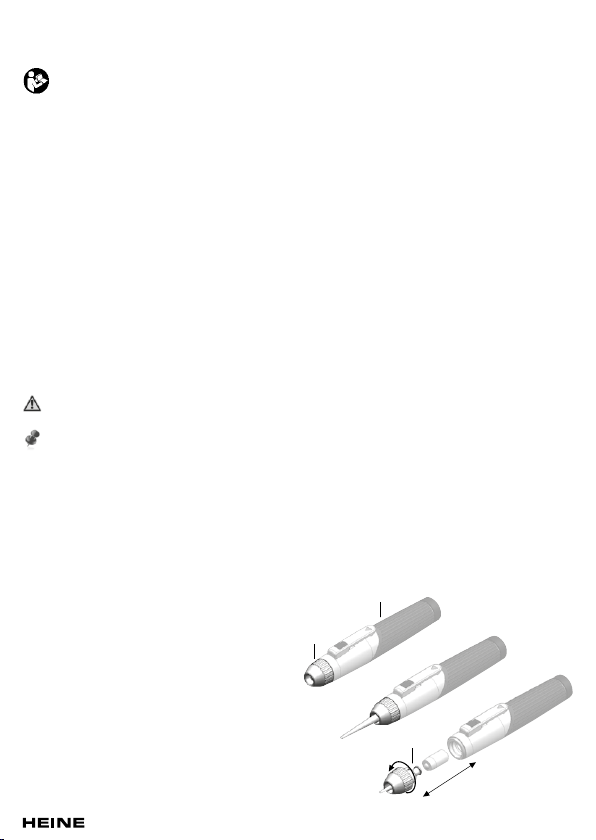

HEINE mini 3000® Batteriegriff (1)

Bestimmungsgemäße Verwendung:

Der HEINE mini 3000
bestimmt.

HEINE mini 3000® Cliplampe (2) und Leuchtstab (3)

Bestimmungsgemäße Verwendung:

- HEINE mini 3000
Die HEINE mini 3000
für die Untersuchung der Hautoberfläche bestimmt.

- HEINE Leuchtstab:
Der HEINE Leuchtstab ist in Kombination mit der
HEINE mini 3000
Beleuchtung des Übergangsbereiches von der
Ohrmuschel zum äußeren Gehörgang bestimmt.

®

Batteriegriff ist ausschließlich für den Betrieb von HEINE mini 3000® Instrumenten

®

Cliplampe:

®

Cliplampe ist ausschließlich

®

Cliplampe ausschließlich für die

2

1

med 0811 2014-03-10

3

3/24

Handhabung

HEINE mini 3000® Batteriegriff (1)

Batteriebestückung:

• 2 Alkali-Zellen (AA/LR6)
Achtung: Keine Alkali-Mangan-Batterien mit Lithium Anteil verwenden, weil dadurch die Lampenlebensdauer
reduziert wird.

• Der HEINE mini 3000
HEINE Ladebatterie für 2,5 V (mini 2Z Ladebatterie) bestückt werden.

Ladedauer:

• Die Ladestation HEINE
voll aufgeladen sind (der Leuchtring leuchtet konstant):

• mini 2Z Ladebatterie (2,5 V, NiMH) = ca. 4 h (730 mAh)

Instrumentenanschluss:

Innengewinde im Griffkopf.

Einschalten:

Schiebeschalter nach unten.

Ausschalten:

Schiebeschalter nach oben. Beim Einhängen des Clips in der Brusttasche schaltet der Griff automatisch aus.

Batteriewechsel:

Schrauben Sie die Bodenkappe ab und schütteln Sie die Batterien/Ladebatterie nach unten heraus.
Setzen Sie neue Batterien/Ladebatterie mit dem Pluspol zum Griffkopf ein.

®

Batteriegriff kann zur Verwendung mit dem HEINE® mini NT Ladegerät mit einer

®

mini NT signalisiert über die Ladestatusanzeige (Leuchtring), wenn die Ladebatterien

Hygienische Aufbereitung

HEINE mini 3000® Cliplampe (2) und Leuchtstab (3)

Die HEINE mini 3000® Cliplampe ist nicht geeignet für eine Aufbereitung im Ultraschall-Bad, Sterilisation,
Sprühdesinfektion oder durch Eintauchen in Flüssigkeiten. Die Oberfläche des HEINE Leuchtstab kann durch
alkoholhaltige Reinigungsmittel beschädigt werden.

- Manuelle Reinigung:
Reinigen Sie die HEINE mini 3000

- Desinfektion:
Die HEINE mini 3000
muss für Medizinprodukte aus Kunststoff freigegeben sein. Halten Sie die Angaben des Desinfektionsmittel
Herstellers ein.

Achtung: Sprüh- und Tauchdesinfektion sowie Sterilisation sind nicht zugelassen und führen zu einer
Beschädigung des Instruments.

Achtung: Eine Desinfektion des Leuchtstabs führt zu Versprödung und leichtem Brechen.

Wartung

Für das Produkt ist keine Wartung erforderlich.

Service

Das Produkt ist servicefrei.

Entsorgung

Das Produkt muss einer getrennten Sammlung von Elektro- und Elektronikgeräten zugeführt werden.
Es sind die jeweils landesspezifischen Entsorgungsregeln zu beachten.

®

®

Cliplampe und den HEINE Leuchtstab mit einem feuchtem Tuch.

Cliplampe kann mittels Wischdesinfektion aufbereitet werden. Das Desinfektionsmittel

4/24 med 0811 2014-03-10

Allgemeine Hinweise

Überprüfen Sie das Produkt vor jedem Gebrauch hinsichtlich seiner einwandfreien Funktion. Nehmen Sie
das Produkt nicht in Betrieb, wenn dieses sichtbare Schäden aufweist.

- Leuchten Sie mit dem Instrument nicht in die Augen.

- Der HEINE Leuchtstab ist nicht für die Betrachtung des Trommelfells geeignet und darf nicht zu tief in den
äußeren Gehörgang eingeführt werden.

Bei dem Produkt handelt es sich um ein hochwertiges medizinische Präzisionsgerät. Behandeln Sie das
Produkt daher stets sorgfältig und bewahren Sie es an einem sauberen, trockenen Ort auf.

- Verwenden Sie keine Alkali-Mangan Batterien mit Lithium-Anteil, weil dadurch die Lebensdauer der Batterie
eingeschränkt wird.

- Die einwandfreie Funktion dieses Instrumentes ist nur bei Verwendung von Original HEINE Zubehör
gewährleistet.

- Der HEINE Leuchtstab dient dem Gehörgeräte-Akustiker oder entsprechend geschultem Personal als
Hilfsmittel für die anatomische Anpassung der Geometrie von Hörhilfen.

- Kontrolle / Funktionsprüfung:
Der HEINE Leuchtstab muss regelmäßig gemäß seinem Einsatzzweck auf Funktionsfähigkeit kontrolliert
werden. Der Artikel muss aussortiert werden, sofern eine Beschädigung erkennbar ist oder vermutet wird.

Das Produkt darf nicht in starke Magnetfelder eingebracht und verwendet werden wie z.B. MRI.

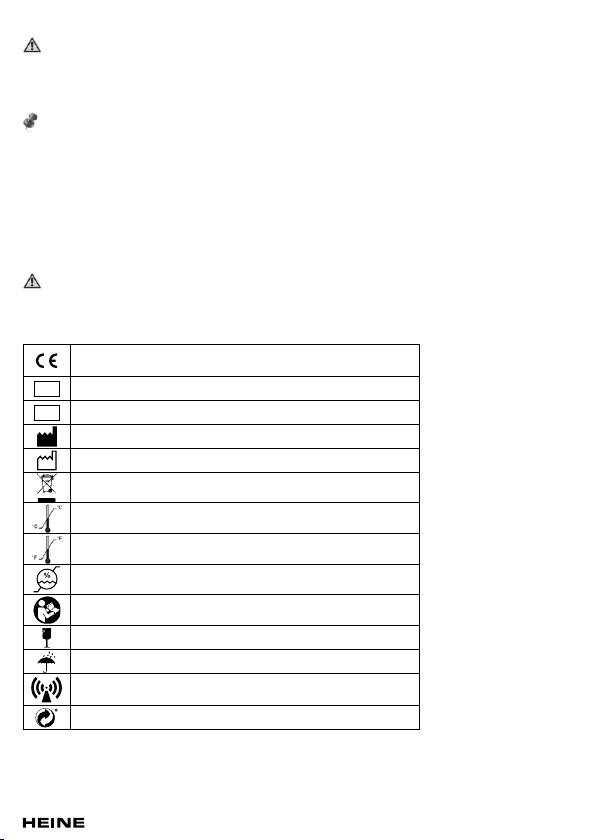

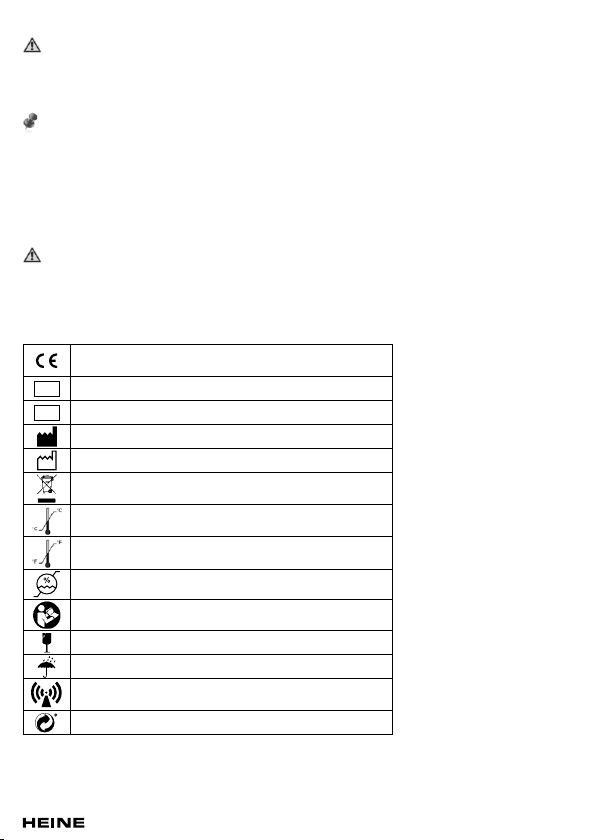

Erläuterung der verwendeten Symbole

Auf dem Gerät bzw. auf der Verpackung finden sich folgende Symbole:

CE-Kennzeichnung kennzeichnet die Übereinstimmung mit
der Europäischen Medizinprodukterichtlinie 93/42EWG.

REF

Katalog- oder Referenznummer

Seriennummer

SN

Hersteller

Herstelldatum

Getrennte Sammlung von Elektro- und Elektronikgeräten
(Europäische WEEE Richtlinie)

Zulässiger Temperaturbereich in °C für Lagerung und Transport

Zulässiger Temperaturbereich in °F für Lagerung und Transport

Zulässige Luftfeuchtigkeit für Lagerung und Transport

Gebrauchsanweisung befolgen.
(Hintergrund: blau, Vordergrund: weiß.)

Vorsicht Bruchgefahr!

Trocken lagern!

In der Umgebung von Geräten, die das Bildzeichen tragen,
sind Störungen möglich.

Grüner Punkt (länderspezifisch)

5/24

HEINE mini 3000

®

ENGLISH

Cliplamp with battery handle

Please read and follow these instructions for use and keep them for future reference.

General Conditions of Warranty

Instead of the statutory warranty time period of 2 years, HEINE will grant a guarantee of 5 years from the date
of the consignment of the goods ex works, concerning its equipment (excluding disposables, e.g. bulbs, single­use articles, and rechargeable batteries). Date of consignment means that HEINE hands the goods over to the
transport carrier, freight forwarder or any other person designated by the Customer for the transport of the goods
without loading the collecting vehicle.
The guarantee covers irreproachable workmanship, on condition of the proper use of the equipment and the
observation of the operating instructions. During the warranty- and guarantee time period, errors and deficiencies
arising on the equipment will be rectified free of charge, in so far as such are evidenced by defective materials,
processing and/or constructional errors. Should buyer complain of a material deficiency during the warranty time
period, then the onus of proof is always to be on the orderer, that the product was defective already upon receipt
of the goods. The statutory warranty and the guarantee do not apply to loss or damage caused by wear and
tear, negligent use, the non-employment of original HEINE components and/or spares (in particular bulbs, as
these have been especially developed for HEINE instruments in accordance with the following criterions: colour
temperature, useful service life, safety, optical quality and performance. The statutory warranty and the guarantee
do not apply to interventions by persons not authorised by HEINE or when the operating instructions are not
observed by the customer. Any modification of a HEINE product with parts or additional parts which do not
conform to the original HEINE specification will invalidate the warranty for the correct function of the product
and further invalidate any warranty claims which result from such a change or modification. Further claims, in
particular claims for replacement of loss or damage, which are experienced otherwise than directly on the
HEINE product itself, are hereby excluded.

For U.S. only:
Federal law restricts this device to sale by or on the order of a Physician or Practitioner!

Warnings and Safety Information

CAUTION! Indicates potential hazardous situations. Ignoring the corresponding instructions may lead to

dangerous situations of mild to moderate extent. (Background color yellow; foreground color black).
NOTE! Indicates valuable advice in terms of installation, operation, maintenance or repair. Notes are

important, but not related to hazardous situations.

Intended Use

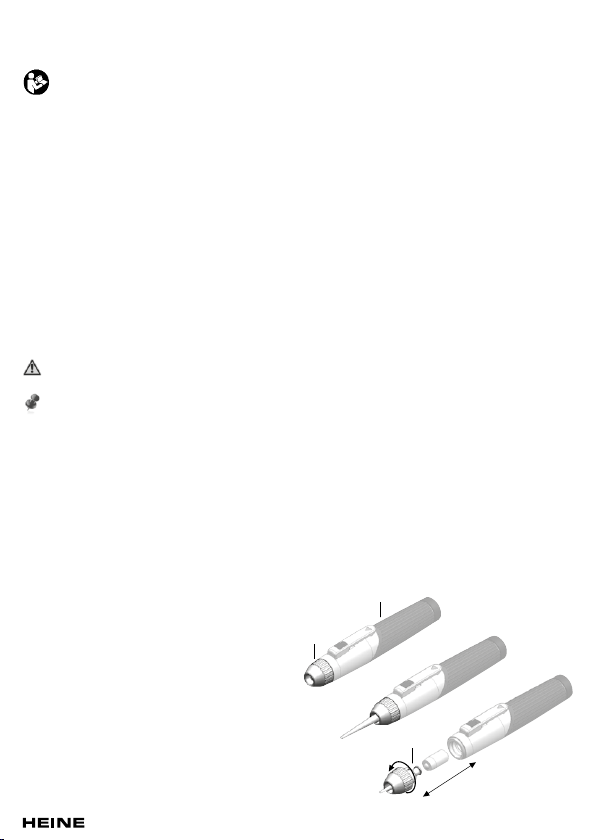

HEINE mini 3000® Battery Handle (1)

Range of applications:

The HEINE mini 3000

HEINE mini 3000® Cliplamp (2) and Ear Light (3)

Range of applications:

- HEINE mini 3000
The HEINE mini 3000
for the examination of the surface of the skin.

- HEINE Ear Light:
The HEINE Ear Light in combination with the
HEINE mini 3000
designed for the lighting of the transition area
from the auricle (external ear) to the external
acoustic meatus (ear canal).

®

battery handle should only be used for operation to power HEINE mini 3000® instruments.

®

Cliplamp:

®

Cliplamp is designed solely

®

Cliplamp is exclusively

2

1

6/24 med 0811 2014-03-10

3

Operate

HEINE mini 3000® Battery Handle (1)

Batteries:

• 2 alkali cells (AA/LR 6)
Important: Do not use alkali manganese batteries with lithium as bulb life will be reduced.

• The HEINE mini 3000
rechargeable battery 2,5 V.

Charging time:

• The mini NT indicates when the rechargeable battery is fully-charged. The illuminated ring is lit continuously.

• mini 2Z rechargeable battery (2,5 V, NiMH) = ca. 4 h (730 mAh)

Instrument connector:

Internal thread in handle head.

Switching on:

Push switch down.

Switching off:

Push switch up. If the handle is put back firmly into a coat pocket the handle is automatically switched off.

Changing the batteries:

Unscrew the end-cap and shake out the old batteries/rechargeable battery.
Insert new batteries/rechargeable battery with the plus contact facing the handle head.

®

battery handle can be charged in the HEINE® mini NT with the HEINE mini 2Z

Hygienic Cleaning / Processing

HEINE mini 3000® Cliplamp (2) and Ear Light (3)

The HEINE mini 3000® Cliplamp is not suitable for treatment in the ultrasonic bath, for sterilisation, spray
disinfection or treatment by immersion in liquids. The surface of the HEINE Ear Light may be damaged by
alcoholic cleaning agents.

- Manual Cleaning:
Use a damp cloth for cleaning the HEINE mini 3000

- Disinfectant:
The HEINE mini 3000
on medical devices made of plastic. Follow the instructions of the disinfectant manufacturer.

Important note: Disinfection by disinfectant spray or soaking and sterilisation are not approved and will lead
to damage to the instrument.

Important note: Any attempt to disinfect the Ear Light will lead to material damage and increase the likelihood
of breakage.

Maintenance

This product does not require regular maintenance.

Service

This product does not require regular service.

Disposal

The product must be recycled as separated electrical and electronic devices. Please observe the relevant
state-specific disposal regulations.

®

Clip Lamp can be disinfected by wiping with a disinfectant which is approved for use

®

Cliplamp and HEINE Ear Light.

7/24

General Notes and Warnings

Check the correct operation of the product at regular intervals. Do not use the equipment if it shows visible
signs of damage.

- Do not shine the light directly into the patient’s eyes.

- The HEINE Ear Light is not suitable for the examination of the eardrum and may not be introduced too
deeply into the acoustic meatus.

This product is a precise optical instrument. Please handle this product with care and store it in a clean place.

- Do not use alkali manganese batteries containing lithium as bulb life will be reduced.

- The performance of this instrument can only by guaranteed if genuine HEINE Accessories are used.

- The HEINE Ear Light is used by hearing aid specialists or trained personnel as a device for the anatomical
adjustment of the geometry of hearing aids.

- Inspection / Functional testing:
The HEINE Ear Light must be checked for its functionality for its intended use on a regular basis.
The item must be discarded, if any damage is visible or suspected.

This product is not allowed to be entered or used in strong magnetic fields like MRI scanners.

Explanation of utilized symbols

The following symbols are used on the device or on the packaging:

The CE mark indicates that the product complies with the
European medical device directive 93/42/EEC.

REF

Catalogue- or reference number

Serial number

SN

Manufacturer

Date of manufacture

Product bearing this symbol may not be disposed of together with
general household waste, but instead requires separate disposal
according to local provisions. (European Waste Electrical and
Electronic Equipment Directive, WEEE)

Temperature limits in °C for storage and transport

Temperature limits in °F for storage and transport

Humidity limitation for storage and transport

Please read and follow the instructions for use and keep them for
future reference (background color blue; foreground color white)

Fragile, handle with care!

Keep dry

Interference may occur in the vicinity of equipment marked with
the following symbol

“Grüner Punkt” (country-specific)

8/24 med 0811 2014-03-10
