HEINE BETA 200 LED, BETA 200 User Manual

Page 1

HEINE BETA® 200 LED Retinoscope HEINE BETA

HEINE Optotechnik GmbH & Co. KG

Kientalstr. 7 · 82211 Herrsching · Germany Tel. +49 (0) 81 52 / 38 - 0 Fax +49 (0) 81 52 / 38 - 2 02 E-Mail: [email protected] · www.heine.com

MED 1114 2017-12-21

200 Retinoscope

V-200.00.041

Page 2

HEINE BETA® 200 LED Retinoscope HEINE BETA

DEUTSCH 3

ENGLISH 6

FRANÇAIS 9

ESPAÑOL 12

ITALIANO 15

SVENSKA 18

NEDERLANDS 21

DANSK 24

SUOMI 27

PORTUGUÊS 30

200 Retinoscope

Page 3

HEINE BETA® 200 LED Skiaskop

DEUTSCH

HEINE BETA® 200 Skiaskop

Diese Gebrauchsanweisung gilt für folgende Produkte der Grup pe HEINE Sk iaskope:

200 LED, BE TA® 200.

BE TA

Lesen Sie diese Ge brauchsanweisung sorgfältig durch und bewahren Sie sie zum späteren Nachschlagen auf.

Zweckbestimmung

Das HEINE versorgtes Medizinprodukt. Es ist zur vorübergehenden Refraktionsbestimmung (objektive Refraktion) des Auges bestimmt.

Es darf nur von qualiziertem medizinischem Personal innerhalb einer professionellen Gesundheitseinrichtung verwendet werden.

Warn- und Sicherheitsinformationen

Skiaskop ist ein handgehaltenes, ni cht invasives, inter n mit Strom

WARNUNG! Dieses Symbol macht auf eine möglicherweise gefährliche Situation aufmerksam. Die Nichtbeachtung kann zu leichten oder mittleren Verletzungen führen. (Hintergrundfarbe gelb, Vordergrundfarbe schwarz.)

HINWEIS! Dieses Symbol wird für Informationen bezüglich Installation, Betrieb, Wartung oder Reparatur verwendet, die wichtig, jedoch nicht mit Gefahren verbunden sind.

Produktübersicht

1 Anschlussteil (nur XHL) 2 Aufsteckblende (nur XHL) 3 Fokussierring 4 ParaStop 5 Stirnstütze 6 Stirnstütze 7 Fixationskarten 8 Orangelter (nur X HL)

Inbetriebnahme

Zur Inbetriebnahme der HEINE

Versorgungsgriff.

HEINE Achten Sie darauf, dass die Lampenspannung mit der Versorgungsspannung des

Griffs übereinstimmt. Sie erkennen die Lampenspannung anhand der farblichen Markierung an der Unterseite der XHL Lampe:

Weißer Ring = HEINE XHL Nur verwendbar mit dem HEINE BETA Roter Ring = HEINE XHL Nur verwendbar mit dem HEINE BETA

Die Versorgungsspannung für das BETA 200 LED Skiaskop beträgt 3,5 V.

Skiaskope stecken Sie den Ins trumentenkopf auf den

2,5 V Lampe

3,5 V Lamp e

Batteriegriff

-Ladegriff und HEINE® Wandeinheit.

ME D 1114 2 017-12- 21 3/40

Page 4

Bedienung

Stecken Sie eine der beiden mitgeliefe rten aufsteckbaren Stir nstützen (5 oder 6) auf das Ge rät.

Der Ring (3) dient zur Fokussie rung und zur 360°-Rotation des Strichbildes. In der untersten Position ist das Lichtband divergen t, in der obersten wird der Strich ca. 25 cm vor dem Skiaskop fokuss iert.

Mit dem ParaStop (4) kan n der Hub des Fokussierrings so begrenzt werden, dass der Stra hlengang in der obe rsten Position parallel ist. Zum Aktivieren schiebe n Sie den Hebel nach unten. Zum Deak tivieren schieben sie entweder den Hebel o der den Fokussierring nach oben.

Durch Lampenwechsel (siehe Optionen) lässt sich das XHL Skiaskop von einem Strich- in ein Fleck-Skiaskop umwandeln.

HEINE Skiaskope sind für eine vorübergehende Untersuchung < 5 min mit einer Pause von 15 Minuten bis zur nächsten A nwendung vorgesehen.

ACHTUNG – Das Licht dieses Instruments ist möglicherweise schädlich. Das Risiko einer Augenschädigung erhöht sich mit der Bestrahlungsdauer. Eine Bestrahlungsdauer mit diesem Instrume nt bei maximaler Intensität von länger als 7 min führt zu einer Überschreitung des Richtwerts für Gefährdung.

Stellen Sie unmittelbar nach dem Einschalten des Geräts einen deutlichen Helligkeitsabfall fest, sollten Sie neue Batterien einlegen oder Ihre Ladebatterien auaden.

Die Inbetriebnahme und Bedienung der HEINE Griffe sind in einer separaten Gebrauchsanweisung beschrieben.

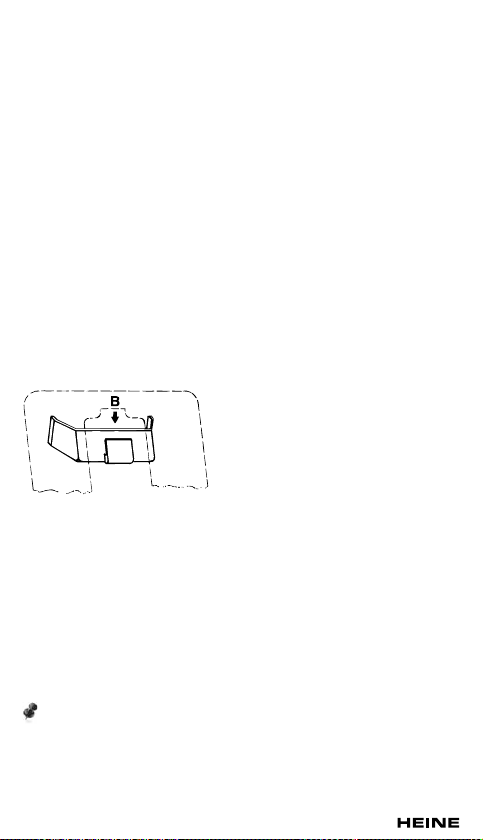

Fixationskarten

Die HEINE-Fixationskarten für die dynamische Skiaskopie werden mit Hilfe einer speziellen Halterung auf dem Skiaskop befestigt.

• Setzen Sie die Halterung vo n der Patientenseite in die seitlichen Füh rungen des Instruments (A).

• Hängen Sie eine Fixationskarte von oben ein (B).

Die Halterung kann auf dem Skiaskop aufgesetzt bleiben oder einfach abgezogen werden.

Hygienische Wiederaufbereitung

Die Anweisung erhalten Sie:

- unter ww w.heine.com

- als Papierversion zugeschickt auf Anfrage bei genannter Kontaktadresse

Wartung

Wechseln der Lichtquelle

Bitte achten Sie darauf, dass die Lampenspannung mit der Versorgungsspannung des Griffs übereinstimmt.

Lasse n Sie das Gerät vor dem Lampenwechsel abkühlen.

4/40

ME D 1114 2 017-12- 21

Page 5

BETA 200 LED

Bei dies em Instrument kan n die LED nicht gewechselt werden.

BE TA 20 0

• Schrauben Sie d as Anschlussteil (1) ab und schüt teln Sie die Lampe vorsichti g heraus.

• Ziehen Sie die Aufsteckblende (2) ab.

• Wischen Sie die Kuppe der neuen Lampe mit einem sauberen Tuch ab und set zen Sie die Aufsteckblende wieder auf.

• Setzen Sie die Lampe in das S kiaskop und schrauben Sie da s Anschlussteil wieder auf.

Für das HEINE Produk t schreiben wir als Hersteller keine sicherheitstechnische Kontrolle (STK) ge mäß MPBetreibV, § 6 Sicher heitste chnische Kontrollen, Bezug Anlage 1 vor.

Service

Das Gerät besitzt keine Komponenten, die einen vom Anwender durchg eführten Service benötigen.

Allgemeine Hinweise

Die Garantie für das gesamte Produk t erlischt bzw. gilt auch nicht, bei Verwendung von nicht originalen HEINE Produk ten, nicht origina len Ersatzteilen, und wenn Eingriffe (insbesondere Reparaturen oder Modikationen) von Personen vorgenommen wurden, die nicht von HEINE autorisiert sind. Nähere Informationen hierzu erhalten Sie unter www.heine.com.

Die zu erwartende Betriebs-Lebensdauer beträgt bei bestimmungsgemäßen Gebrauch und Einhaltung der Warn- und Sicherheitsinformationen sowie der Wartungshinweise bis zu 7 Jahre. Über diesen Zeitraum hinaus, kann das Produk t, sofern es sich in einem sicheren und or dnungsgemäßen Zustand bendet, weiter verwendet werden.

Lagern und benutzen Sie da s Gerät nur in trockener und staubfreie r Umgebung.

Allgemeine Warnhinweise

Überprüfen Sie das Gerät vor jedem Gebrauch hinsichtlich sein er einwandfreien Funktion. Verwenden Sie das Gerät nicht, wenn Sie Beschädigungen oder ein Blinken der Beleuchtung feststellen.

Verwenden Sie das Gerät nicht in feuer- oder explosionsgefährdeter Umgebung (z. B. durch Sauerstoff oder Anästhesiemitteln).

Das Produkt dar f nicht in starke Magnetfelder eingebracht un d verwendet werden wie z.B. MRT.

Modizi eren Sie das Gerät nicht. Verwend en Sie nur original HEINE Teile, Ers atzteile, Zubehör und Stromquelle n. Lassen Sie Reparaturen nur von qualiziertem Fachpersonal durchführen.

Entsorgung

Das Produkt muss einer getrennten Sammlung von Elektro- und Elektronikgeräten zugeführt werden. Es sind die jeweils landesspezischen Entsorgungsregeln zu beachten.

Im Anhang nden Sie die Tabellen

- Elektromagnetische Störgrößen – Anforderungen und Prüfungen

- Technische Daten

- Optionen

- Erläuterung der verwendeten Symbole

ME D 1114 2 017-12- 21ME D 1114 2 017-12- 21 5/40

Page 6

HEINE BETA® 200 LED Retinoscope

ENGLISH

HEINE BETA® 200 Retinoscope

These instructions apply to the following products of the HEINE Retinoscope series:

200 LED, BE TA® 200.

BE TA

Please read and follow these instructions for use of and keep them for future reference.

Intended Use

The HEINE device. It is intende d for the transient measuring of the refr action (objective refracti on) of the eye.

The device may only be used by qualied medical per sonnel a nd in profe ssional healthcare facilities.

For U.S. only:

Warnings and Safety Information

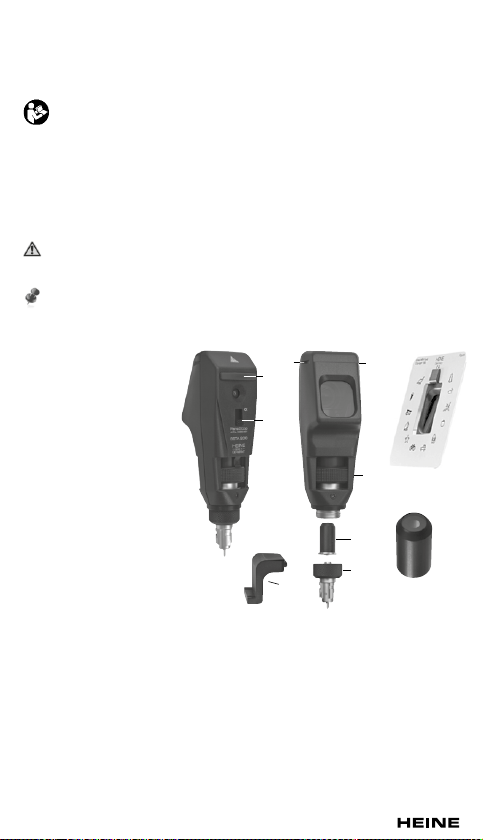

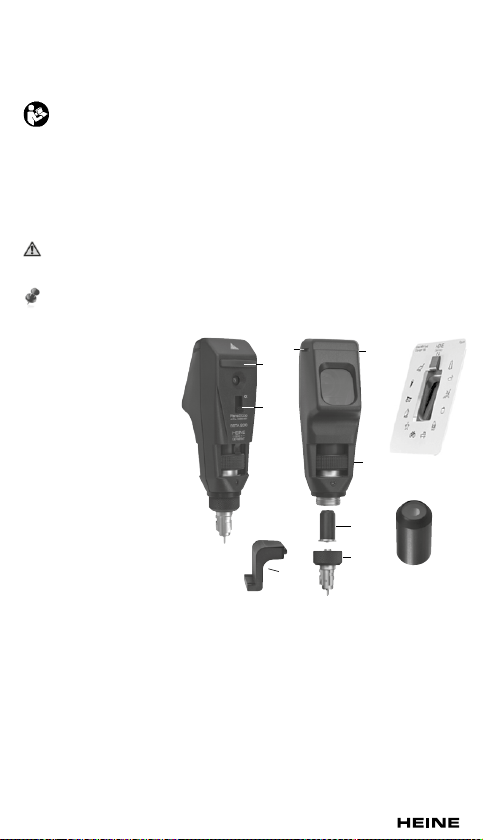

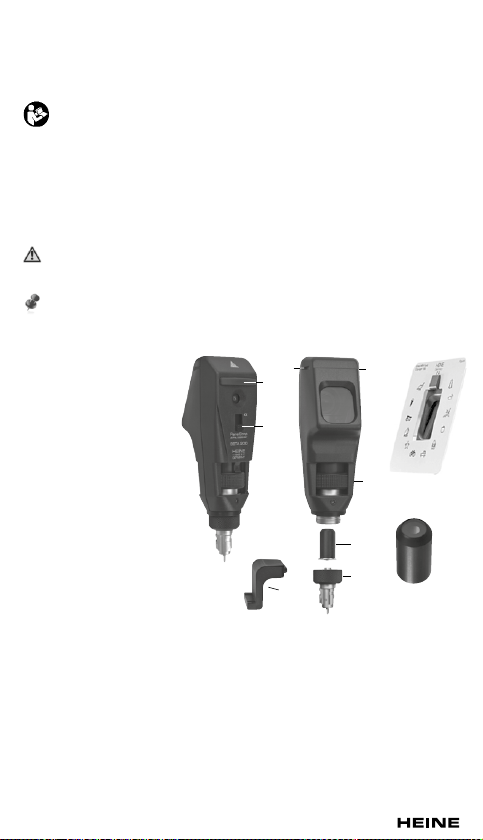

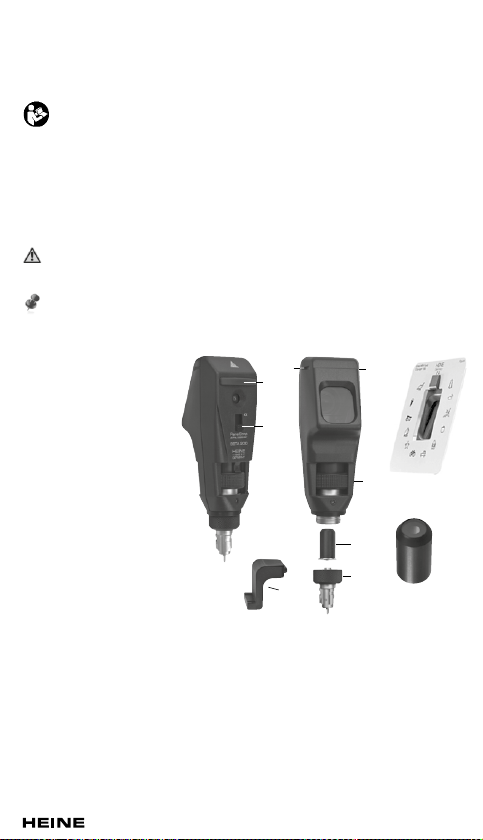

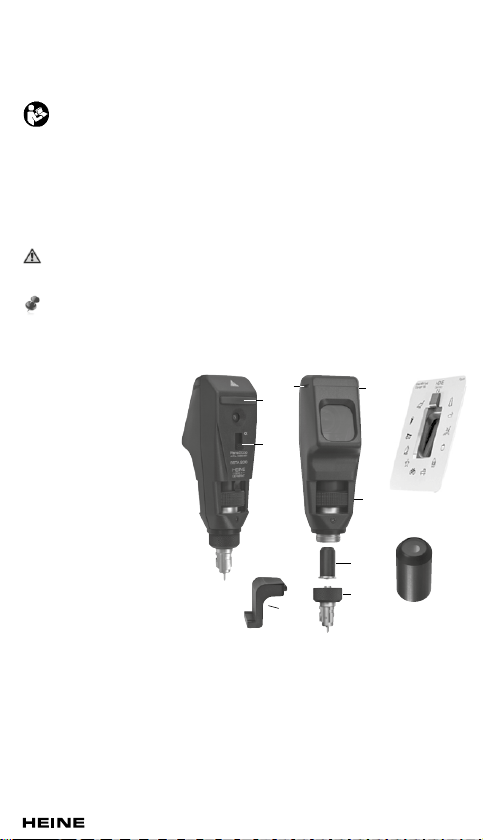

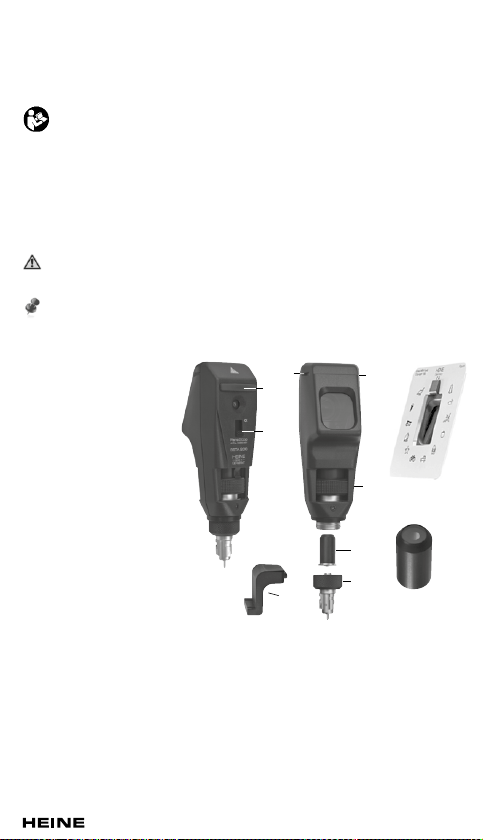

Product overview

1 Connec tor (only XHL) 2 Bulb cover (only XHL) 3 Control ring 4 ParaStop 5 Brow rest 6 Brow rest 7 Fixation card 8 Orange lter (only XHL)

Retionscope is a ha nd-held, non-invasive, internally powered medical

Federal law restricts this device to sale by or on the order of a Physician or Practitioner.

CAUTION! This symbol indicates potential hazardous situations. Ignoring the corresponding instructions may lead to dangerous situations of mild to moderate extent. (Background color yellow; foreground color black).

NOTE! This symbol indicates valuable advice in terms of installation, operation, maintenance or repair. Notes are important, but not related to hazardous situations.

Sett ing up

To set up the HEINE handle.

Verify that the lamp voltage complies with the supply voltage of the handle. The coloured marking on the bot tom of the XHL lamp shows you the lamp voltage:

White ring = HEINE XHL only for use with the HEINE BETA Red ring = HEINE XHL only for use with the HEINE BETA

The supply voltage for the BETA 200 LED Retinoscope is 3.5 V.

6/40

Retinoscope, plug the instrument he ad into the HEINE® supply

2.5 V bulb

battery handle

3.5 V bulb

rechargeable handle and HEINE® wall unit

ME D 1114 2 017-12- 21

Page 7

Operation

Two different-length b row rests (5) and (6) are included with the instrument. They can be removed and interch anged according to user preference. The control

ring (3) is used to rotate the streak image through 360°. The lowest position gives a diverge nt beam, the highest position focuses the streak at a distance of ca. 25 cm in front of the retinoscope.

The ParaStop (4) limits the upward travel of the control ring to give a parallel beam of light at the top of its travel. To operate, m ove the button down. To disengage, push either the button o r the control ring (3) upwards.

To convert the XHL Streak Retinoscope to a Spot Retinoscope simp ly change the streak bulb for a spot bulb (see options).

HEINE Retinoscopes are inte nded for a transient examination of less than < 5 minutes with a 15 minute s break until the next application.

ANSI Z80.36-2016 Group 2 (LED) CAUTION: – T he light emitted from this instrument is potentially hazardous. T he longer the duration of exposure, the greater is the risk of ocular damage. Exposure to light from this instrument when operated at maximum inte nsity will exceed th e recomm ended ma ximum exposure (RME) of 2.2 J/cm², unless additional action is taken by the user to minimize exposure, afte r 1 min. The risk of retinal injury at an exposure of 2.2 J/cm² is not high, but b ecause s ome patie nts may be mo re susceptible than othe rs, caution is advi sed if this radiant exposure value is excee ded. Howeve r, because of a signicant risk of injury at exposures exceeding 10 J/cm², the user should avoid exposu res longer than 5 min.

If, after switching on the unit, a sh arp drop in brightness is noticed, new batteries should be inserted or rechargeable batteries recharged.

The setup and operation of the HEINE handles are described in a separate instru ction document.

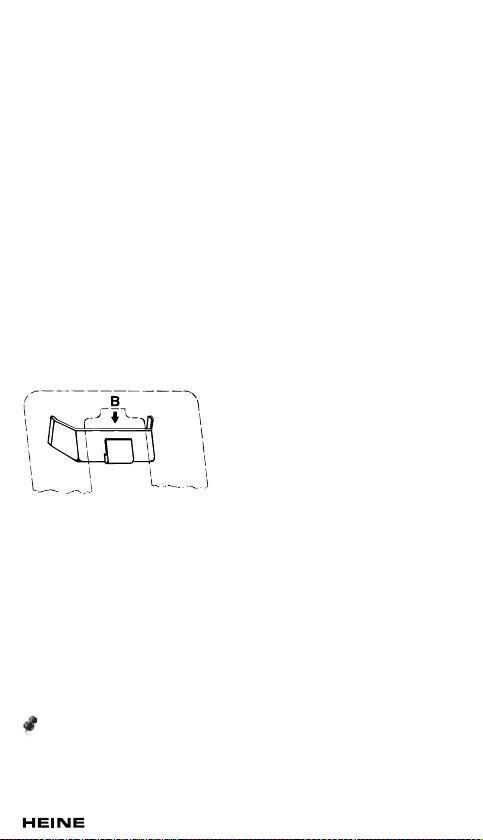

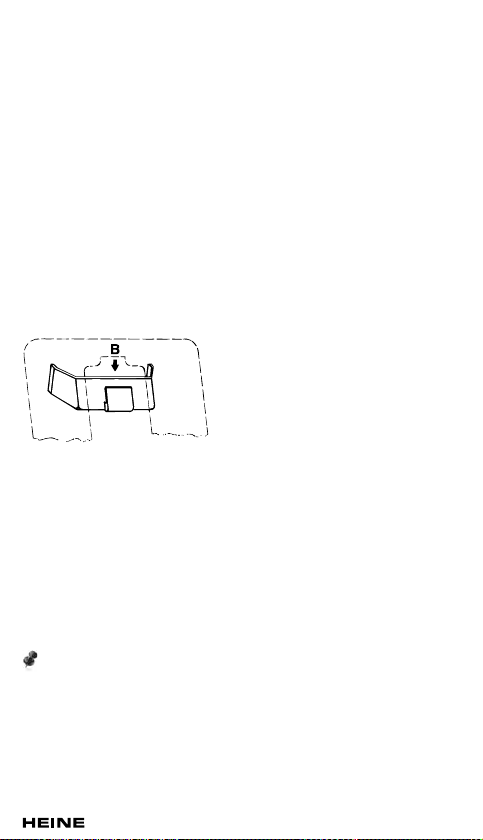

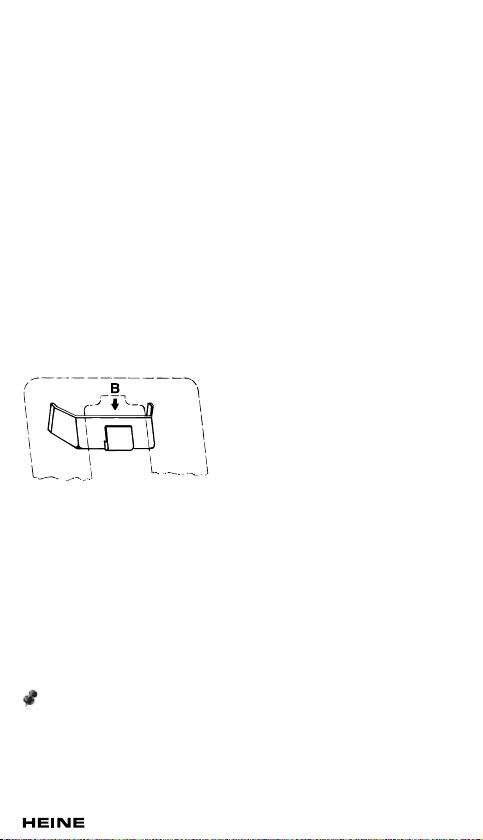

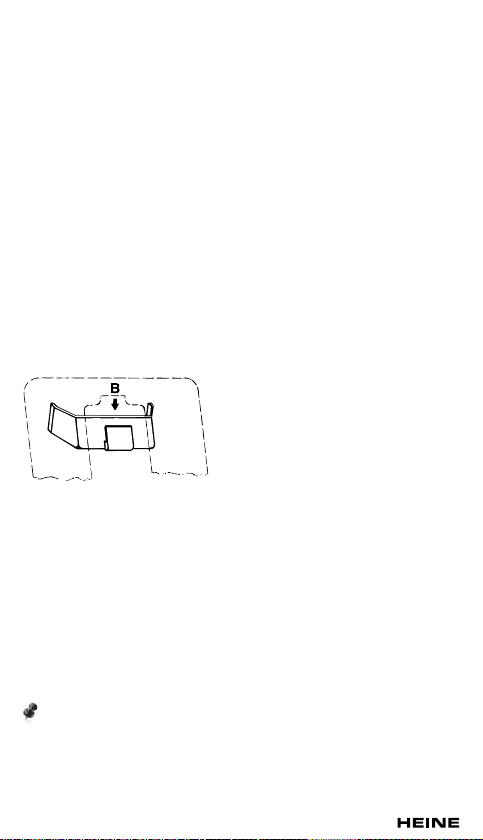

Fixation Cards

The HEINE Fixation Cards for dynamic retinoscopy are attached to the retinoscope by means of a s pecial m ount.

• Slide the mount from the patient’s side into the lateral grooves ( A).

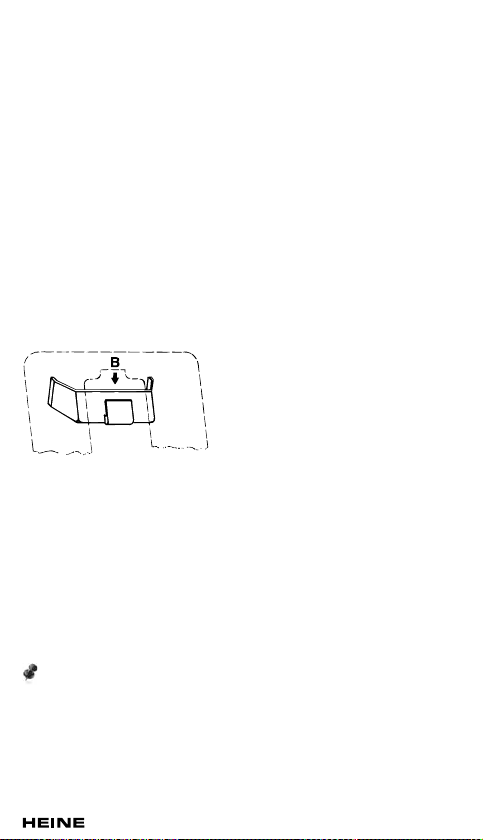

• Select a xation card and hook it on from above (B).

When not using xation cards the mount can be left on the retinoscope or c anbe removed by p ulling it off.

Hygienic reprocessing

The instruction is available:

- online at www.heine.com

- in a paper version which you can request f rom the add ress listed

Maintenance

Chang ing the li ght sour ce

Verify that the lamp voltage complies with the supply voltage of the handle. Allow the device to cool down before changing the bulb.

ME D 1114 2 017-12- 21ME D 1114 2 017-12- 21 7/40

Page 8

BETA 200 LED

With these devices, the LED cannot be changed.

BE TA 20 0

• Unscrew the connector (1) and shake lightly to re move the bulb.

• Pull off the bulb cover (2).

• Wipe the glass body of the new replacement bulb with a clean cloth and replace the bulb cover.

• Inser t the bulb into the retinoscope and replace the conne ctor

Service

The device has no com ponents serviceable by the end-user.

General Notes

The warr anty for the entire product is invalidate d if non-genuine HEINE products or non-original parts are used and if repair s or modi cations are made to the device by persons not author ized by HEINE. For more information, please visit www.heine.com.

The expected life cycle, when the device is normal used and the wa rning and safety information as well as the mainte nance instructions are observed, is up to 7 years. Beyond this p eriod, the produc t may continue to be used if it is in a safe and good condition.

Store and use the device in dry and dust-fre e environments onl y.

General Warnings

Check the correc t operation of the device before use! Do not u se the device if there are visible signs of damage or the light begins to ash.

Do not use the device in re- or explosive risk area (e.g. oxygen saturated or anesthetic environments)

This pro duct is not allowed to enter or be use d in areas w ith strong magnetic elds e.g. MRI scanners.

Do not modify the dev ice. Use only original HEINE par ts, spare parts, accessories and power sour ces. Repair s shall only be carried out by qualied persons.

Disposal

The prod uct must be recycled as separated electrical and electronic devices. Please observe the relevant state-specic disposal regulations.

The appendix contains following tab les

- Electromagnetic disturbances – Requirements and tests

- Technical specication

- Options

- Explanation of the used symbols

8/40

ME D 1114 2 017-12- 21

Page 9

HEINE BETA® 200 LED Retinoscope

FRANÇAIS

HEINE BETA® 200 Retinoscope

Le prése nt mode d’emploi conce rne les produits suivants de la gamme d’retinoscope HEINE : BETA

Utilisation prévue

Le retinoscope HEINE interne. Il est destiné à évaluer la réfraction temporaire (réfraction objective) de l’œil.

Son usage est exclusivement réservé à un personnel médical qualié et dans d es établissements professionnels de santé.

Mises en garde et consignes de sécurité

200 LED, BE TA® 200.

Lire et suivre attentivement le présent mode d’emploi et le conserver p our pouvoir le consulter ultérieurement.

est un dispositif m édical à main, non-invasif, à alimentation

AVERTISSEMENT ! Ce symbole indique une situation potentiellement dangereuse. Le non-respect des consignes peut entraîner des accidents corporels mineurs à modérés. (Fond jaune, premier pla n noir.)

REMARQUE ! Ce symbole est utilisé pour donner des informations importantes concernant l’installation, l’exploitation, la maintenance ou la réparation, mais non liée s à un danger.

Vue d’ens emble du produit

1 Partie inférieure

(seulement XHL) 2 Cache (seulement XHL) 3 Bague de mise au point 4 ParaStop 5 Frontaux de longueurs

différentes 6 Frontaux de longueurs

différentes 7 Carte de xation 8 Filtre orange

(seulement XHL)

Mise en service

Pour mettre en ser vice les retinosc opes HEINE poignée d’alimentation HEINE

S’assurer que la tensi on de la lampe correspond à la tension d’alimentation fournie par la poignée. La te nsion de la lampe XHL est indiquée par le re père de couleur situé sur la face inférieure de celle-ci :

Anneau blanc = lampe HEINE XHL Utilisa ble uniquement avec la poigné e à piles HEINE BETA Anneau rouge = lampe HEINE XHL Utilisable uniquement avec la poignée rechargeable HEINE BETA murale HEINE

La tension d’aliment ation des retinoscopes BETA 200 LED s’élève à 3,5V.

2,5 V

3,5 V

, insére r la tête de l’instrument sur la

et unité

ME D 1114 2 017-12- 21ME D 1114 2 017-12- 21 9/40

Page 10

Utilisation

Ficher l’un des deux frontaux amovibles livrés avec l’appareil (5 ou 6) sur ce dernier. La bague texturée (3) sert à la focalisation de la fe nte et à sa rotation sur 360°. En

position basse, l e faisceau lumineux est divergent. En position haute, la fente est focalisée à env. 25 cm du retinoscope.

Le ParaStop (4) permet de limiter la course de la bague de focalisation, de telle manière qu’en position haute les rayons soient parallèles. Po ur activer le processus, appuyer sur le bouton et le pous ser vers le bas. Pour le désactiver, pousse r soit le bouton, soit la bague, vers le haut.

En changeant la lampe (voir les options), le retinosc ope XHL peut être converti d’un retinos cope à fente en un retinoscope à spot.

Les retinoscope s HEINE sont prévus pour un exame n transitoire de moins de < 5minutes e ntrecoupé d’une pause de 15minutes jusqu’à l’utilisation suivante.

ATTENTIO N – la lumière produite par cet instrument peut être n ocive. Le risque de lésion oculaire s’accroît avec la durée d’exposition au rayonnement. Une durée d’exposition au rayonnement de plus de 7 min. avec cet instr ument à l’intensité maximale entraînera un dépassement du seuil de danger.

Si, immédiatement après avoir allumé l’appareil, vous consta tez une diminution de la luminosité, remplacez les piles ou rechargez vos batteries.

La mise en service et l’utilis ation des poignées HEINE sont décrites dans un mode d’emploi distinct.

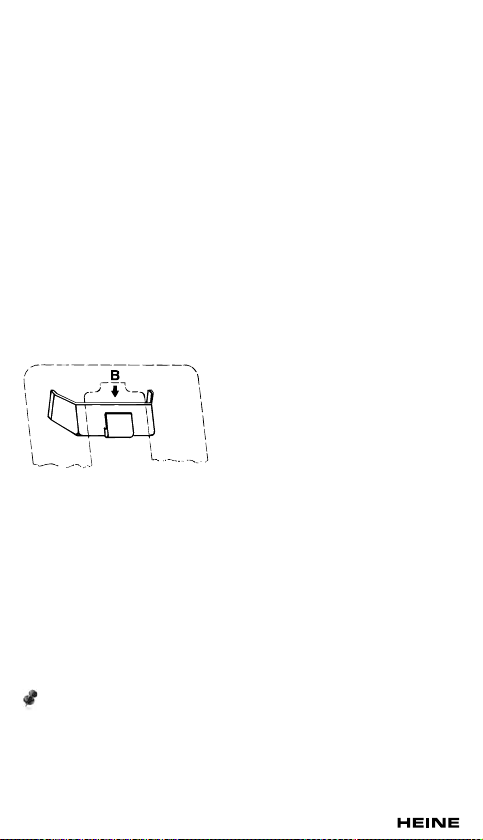

Carte de xat ion

Les car tes de xation HEINE pour la retinoscop ie dynamique sont xées sur le retinos cope au moyen d’un support spécial.

• Installer le supp ort, côté patient, dans les crans latéraux de l’ins trument (A).

• Insére r une car te de xatio n par le haut (B). Le support peut rester xé su r le retinoscope ou être simple ment retiré.

Retraitement hygiénique

L’instruction est disponible:

- sur le site w ww.heine.com

- en versi on imprimée, envoyée sur deman de à l’adresse mentionnée

Maintenance

Remplacement de la source lumineuse

S’assurer que la tensi on de la lampe correspond à la tension d’alimentation fournie par la poignée.

Laisser l’appareil refroidir avant de procéder au change ment de lampe.

10/40

ME D 1114 2 017-12- 21

Page 11

BETA 200 LED

La LED ne pe ut pas être remplacée sur cet instrume nt.

BE TA 20 0

• Dévisser la partie inférieure (1) et retirer l’ampoule en secouant.

• Ôter le cache (2) pour ampoule.

• Essuyer le verre de la no uvelle ampoule avec un chiffon propre et replacer le cache

par-dessus.

• Mettre l’ampoule dans le retinoscope et revisser la partie inférieure.

Entretien

L’appareil ne possède aucun composant qu néce ssite une maintena nce à réaliser par l’utilisateur.

Remarque générales

La garantie du produit dans s on ensem ble sera nulle et de nul effet en cas d’utilisa tion de pro duits et pièces de rechange autres que les produits et pièces de rechange d’origine HEINE ains i qu’en cas d’interventions (en particulier des réparations ou des modications) faites par des personnes non autor isées par HEINE. Vous trouve rez davant age d’infor mations à c e sujet sur le site www.heine.com.

La durée de vie attendue peut attendre 7 ans lors que l’usage prévu et les messages d’avertissement, de sécurité et de maintenance sont res pectés. Au-delà de cette période, le produit peut continuer à être utilisé si toutefois son état reste conforme et sûr.

Ranger et utilise r l’appareil exclusivement dans u n environnement sec et exempt de poussières.

Consignes générales

Vérier avant chaque utilisation le bon fonctionnement de l’appareil. Ne pas utilise r l’appareil s’il est endommagé ou si l’on constate u n clignote ment de l’éclairage.

L’utilisation dans un enviro nnement à risque d’in cendie ou d’explosion, p. ex. en présence d’oxygène ou de produits anes thésiques, n’est pas autorisée.

L’appareil ne doit pas être utilisé au voisinage de champs magnétiques forts, IRM par exemple !

Ne pas modier l’appareil. Utilise r uniquement des pièces, ac cessoires et sources de courant d’origine

HEINE. Coner les réparations uniquement à des techniciens qualiés

Élimination des déchets

Le produit doit être mis au rebut dans le cadre du tri sélectif de s appareils électriques et é lectroniques. Il convient de respecter les lois en vigue ur concernant l’élimination des déchets.

Vous trouverez en annexe les tableaux

- Perturbations électromagnétiques – exigences et tests

- Les caractéristiques techniques

- L’explication des symboles utilisés

ME D 1114 2 017-12- 21ME D 1114 2 017-12- 21 11/40

Page 12

HEINE BETA® 200 LED Retinoscopio

ESPAÑOL

HEINE BETA® 200 Retinoscopio

Las presentes instrucciones de uso son válid as para los siguientes produ ctos de la serie de retinoscopio HEINE: BETA

Leer detenidame nte las pre sentes instrucc iones de uso y conservar par a futuras referencias.

Uso previsto

El retinoscopio HEINE interno de corriente. Está previsto para determinar la refracción temporal (refracción objetiva) del ojo.

Solo puede ser utilizado por personal médico cualicado dentro de instalaciones sanitarias profesionales.

Información de advertencia y seguridad

¡ADVERTENCIA! Este símbolo advierte de una posible situación peligrosa.

La no observancia de las indicaciones puede causar lesiones leves y medias. (fondo amarillo; primer plano, negro).

¡NOTA! Este símbolo se utiliza para informar sobre la instalación, la revisión, el mantenimiento o la reparación, que son importantes pero que no entrañan riesgos.

es un producto médico de mano, no invasivo y con suminis tro

200 LED, BE TA® 200.

Partes del producto

1 Pieza de conexión

(solo XHL) 2 Tapa de diafragma

(solo XHL) 3 Anillo 4 ParaStop 5 Frontales ajustables 6 Frontales ajustables 7 Tarjetas de jación 8 Filtro naranja (solo XHL)

Modo de funcionamiento

Para la puesta en marcha del retinosco pio HEINE el mango de suministro HEINE

Compruebe que la tensión de la lámpara coincida con la tensión de alimentación del mango. Reconocerá la tensión de la XHL lámpara por medio de la marca de color situada en la parte inferior de la lámpara:

Anillo blanco = HEINE XHL solo pue de utilizarse con e l mango a pilas HEINE BETA Anillo rojo = HEINE XHL® 3,5 V. La lámpara solo pue de utilizarse con e l mango de carga HEINE BETA

La tensión de suministro par a el retino scopio BETA 200 LED es de 3,5 V.

12/40

2,5 V. La lámpara

ME D 1114 2 017-12- 21

, je el cab ezal del instrume nto en

y unidad de pared HEINE®

Page 13

Manejo

Coloque uno de los dos frontales acopl ables suministrados (5 o 6) en el aparato. El anillo (3) sirve para el enfoque y la rotación en 360° de la imagen de la franja. En la

posición inferior la banda de luz es divergente. En la posición superi or se focaliza la banda a una distancia de aprox. 25 cm delante del retino scopio.

Con el ParaStop (4) se puede limitar el recorrido del anillo de enfoque de tal forma, que la trayectoria de los rayos queda paralela en la posición superior. Para conectar pulse el botón y desplácelo hacia abajo. Para desconectar desplace hacia arriba el botón o el an illo de enfoque.

Mediante el cambio de lámpara (véanse las opciones) se puede transformar el retinos copio XHL de un retinoscopio de raya a uno de pu nto.

Los retin oscopios HEINE están previstos para un examen temporal de < 5 min. con una pausa de 15 minutos hasta la siguiente aplicación.

ADVERTENCIA – La luz de estos aparatos puede ser dañina. El riesgo para la vista se acentúa con el tie mpo de expo sición. El tiempo de la radiación con este aparato a una intensidad má xima durante más de 7 min. sobrepasa los valores de referenci a del riesgo.

Si inmediatamente después de encender el aparato percibe una reducción evidente del brillo, debería colocar nuevas baterías o cargar las baterías recargables.

La puesta en ser vicio y el manejo de los mangos HEINE se describen en unas instrucciones de uso aparte.

Tarjetas de jación

Las tar jetas de jación HEINE para la retinoscopia dinámica se colocan sobre el retinoscopio mediante un soporte especial.

• Coloque el soporte desde el lado de paciente en las guías laterales del instrumento (A).

• Coloque la tarjeta de jación desde arriba (B). El sopor te puede permanecer montado en el retinoscopio o se puede volver a quitar.

Reacondicionamiento higiénico

La instrucción está disponible:

- en el enla ce www.heine.com

- puede solicitar una versión impresa en la dire cción de contacto

Mantenimiento

Recam bio de la f uente de lu z

Compruebe que la tensión de la lámpara coincida con la tensión de alimentación del mango.

Deje enfriar el aparato antes de cambiar la lámpara.

ME D 1114 2 017-12- 21ME D 1114 2 017-12- 21 13/40

Page 14

BETA 200 LED

En este ins trumento no se puede cambiar el LED.

BE TA 20 0

• Desenrosque la pieza de conexión (1) y retire la lámpara agitándola.

• Saque la tapa de diafragma (2).

• L impie el casquillo de la nueva lámpara con un paño limpio y vuelva a colocar

la tapa de diafragma.

• Coloque la lámpara en el retinoscopio, vuelva a enroscar la pieza de conexión.

Revisión

El aparato no cuenta con ningún componente que requiera un servicio a efectuar por el operario.

Notas generales

La garantía para la totalidad del producto se extinguirá y quedará invalidada si se usan productos y piezas de repuesto q ue no sean original es de HEINE , e igualmente si per sonas no autorizadas por HEINE manipu lan el producto (en especial reparaciones o modicaciones). Puede encontrar más información al respecto en www.heine.com.

En condiciones normales y siguiendo la información de seguridad y las advertencias, así como los consejos de mantenimiento, l a vida útil e sperab le del apar ato es de hasta 7 años. A partir de ese momento, el produ cto se puede seguir utilizando siempre y cuando se encuentre en un est ado adecuado y seguro.

Almace nar y utilizar el apa rato solamente en ambientes secos y sin polvo.

Notas generales

Comprobar el correcto funcionamiento del aparato antes de cada uso. No utilice el aparato si detecta daños o la iluminación parpadea.

No utiliz ar en zonas con pelig ro de incendio o explosión, deb ido p.ej. al oxígeno o al anestésico utilizado.

El aparato no debe utilizars e cerca de un campo magnético intenso, como p. ej. un aparato de MRI.

No modique el aparato. Utilice exclusivamente piezas, accesorios y fuentes de tensión originales

de HEINE. Las reparaciones solo deben ser efectuadas por personal especializado

cualicado.

Gestión de residuos

El producto debe eliminarse por sepa rado junto con los apa ratos ele ctricos y electronicos. Se deben tener en cuenta los correspondientes reglamentos de eliminacion de residuos especicos del pais.

Adjuntas encontrará las tablas

- Perturbaciones electromagnéticas - Requisitos y pruebas

- Los datos técnicos

- Explicación de los símbolos utilizados

14/40

ME D 1114 2 017-12- 21

Page 15

HEINE BETA® 200 LED Retinoscopio

ITALIANO

HEINE BETA® 200 Retinoscopio

Le prese nti istruzioni per l’uso sono valide per i se guenti prodotti d ella serie di Retinoscopio HEINE: BETA

Leggete con attenzione le presenti istruzioni per l’uso e conservatele per consultazioni future.

Destinazione d’uso

Il retinoscopio HEINE zione interna. Ha lo scopo di valutare la condizione refrattiva (refrazione oggettiva) dell’occhio ed è concepito per e sami di breve durata.

Può esse re utiliz zato esclusivame nte da personale medico qualicato all’interno di una struttura sanitaria professionale.

Avvertenze e informazioni sulla sicurezza

ATTENZIONE! Questa segnalazione indica una situazione potenzialmente

pericolosa. Il m ancato rispetto di questa av vertenza può por tare a lesioni di piccol a o media portata. (Colore di sfondo giallo, colore in primo piano nero).

NOTA ! Questo simbolo viene utilizzato per informazioni relative a installazione, funzionamento, manutenzione o riparazione, che sono importanti ma non associate a pericoli.

Informazioni generali sul prodotto

1 Connettore (solo XHL) 2 Protezione lampadina

(solo XHL) 3 l’anello di controllo 4 ParaStop 5 Frontali di lunghezza

diversa 6 Frontali di lunghezza

diversa 7 Cartoncini di ssazione 8 Filtro ar ancione (solo XHL)

200 LED, BE TA® 200.

è un prodotto medic ale por tatile, non invasivo, ad aliment a-

Messa in esercizio

Per la messa in servizio del retinoscopio HEINE un manico di alimentazione HEINE

Accertarsi che la tensione della lampada coincida con la tensione di alimentazione dell’impugnatura. La tensione della lampada è indicata dalla tacca colorata posta sul lato inferiore della lampada XHL stessa:

Anello bianco = lampada HEINE XHL Utilizzabile solo con impugnatura a batteria HEINE BETA Anello rosso = lampada HEINE XHL® da 3,5 V Utilizzabile solo con l’impugnatura ricaricabile HEINE BETA

La tensione di alimentazione per il re tinoscopio BETA 200 LED è di 3,5 V.

da 2,5 V

inseri re la testina dello strumento su

e unità di parete HEINE

ME D 1114 2 017-12- 21ME D 1114 2 017-12- 21 15/40

Page 16

Utilizzo

Inseri re uno dei du e suppor ti frontali (5 o 6) sul dispositivo. L’anello di controllo (3) è utiliz zato per r uotare la luce a fess ura di 360 °. La posizione

più bass a da un raggio diverge nte, la posizione più a lta focalizza la luce a fessu ra ad una distanza di ca. 25 cm dal retinoscopi o.

Il ParaStop (4) limita lo s postam ento dell’anello di controllo per dare un rag gio di luce parallelo all’apic e della sua corsa. Per attivarlo premere il bottone e mantenendolo premuto, farlo scorrere verso il basso. Per disattivarl o premere verso l’alto il bottone oppure l’anello di controllo (3).

Sostituendo la lampada (vedere Opzioni) il retinoscopio può essere convertito da un retinos copio a striscia ad u no a spot.

I retinos copi HEINE sono concepiti per visite brevi < 5 min con una pausa di 15 minuti tra un utilizzo e l’altro.

ATTENZIONE – La luce di questo str umento pu ò essere dannosa . Il rischio di danni oculari aumenta con l’aumentare della durata dell’irradiazione. L’irradiazione con questo strumento a lla massima intensità per una durata superiore a 7 min. por ta al superamento del valore di riferimento per il livello di peri colo.

Se subito dopo l’accensione del dispositivo si osserva una netta riduzione della luminosità, è necessario sostituire le batterie o caricare le batterie ricaricabili.

La mess a in funzio ne e l’utilizzo delle impugnature HEINE sono descritti in istruzioni per l’uso a parte.

Cartoncini di ssazione

Il cartoncini di ssazione HEINE, per la retinoscopia dinamica, sono applicabili allo strumento tramite uno speciale attacco.

• Far scorrere la montatura dal lato del paziente nelle scanalature laterali (A).

• Scegliere un car toncino di ssa zione ed aggancia rlo dall’alto alle suddette (B). Quando non utiliz zate il cartoncin o di ssazione la montatura può essere lasciata in

sede o rim ossa tirandolo.

Igienizzazione

L’istruzione è disponibile:

- dal link w ww.heine.com

- formato c artaceo inviab ile su richiesta all’indiriz zo di conta tto indic ato

Manutenzione

Sostit uzione d ella font e di luce

Accertarsi che la tensione della lampada coincida con la tensione di alimentazione dell’manico.

Prima di sostituire la lampada fare raffreddare l’apparecchio.

16/40

ME D 1114 2 017-12- 21

Page 17

BETA 200 LED

In questo s trumento non è possibile sostituire il LED.

BE TA 20 0

• Svitare il c onnettore (1) e scuotere leggere mente lo strumento per rimuove re la

lampadina.

• Togliere la protezione lampadina (2).

• Con un panno morbido pulire il bulbo della nuova lampadina.

• Inserire la nuova lampadina e riposizionare il connettore (1).

Assistenza

Il dispositivo non è dotato di componenti c he necessitano di un’assistenza da par te dell’utente.

Indicazioni generali

La garanzia per l’intero prodotto decade se si usano prodotti non originali HEINE, pezzi di r icambio non originali e se vengono effettuati interventi (in par ticola re ripara zioni o modiche) d a parte di p ersone non autorizzate da HEINE. Per ulteriori informazioni, visitare il sito w ww.heine.com

La durata d’esercizio prevista è di massimo 7 anni in caso di utilizzo conforme alle disposizioni e rispetto de i messaggi di avviso e delle informazioni di sicurezza nonché degli avvertimenti. Nel cor so di ques to periodo, è possibile riutilizzare il prodotto a condizione che si trovi in uno stato sicuro e regolare.

Conservate e utilizzate l’apparecchio solo in am biente se cco e privo di polvere.

Indicazioni avvertimenti

Prima di ogni utilizzo vericare che l’apparecchio funzioni correttamente. Non utilizzare l’apparecchio in caso di danneggiamenti o se la luce lampeggia.

E’ vietato l’utilizzo in ambiente a r ischio di incendio od esplosione, per esempio a causa di o ssigeno o sostanze anestetiche.

L’apparecchio non deve essere utilizzato nelle vicinanze di campi magnetici come per es. MRI!

Non modicare l’apparecchio. Utilizzare solo p ezzi, accessori ed fonti di energia originali H EINE. Afdare le riparazioni solo da personale specializzato e qualicato.

Smaltimento

Il prodotto deve ess ere smaltito in un centro di raccolta dif ferenziata per appare cchi elettrici e d elettronici. Devono essere rispettate le norme di smaltimento speciche di ogni paese.

In appendice sono riportate le tabelle

- Interferenze elettromagnetiche – Requis iti e prove

- Dati tecnici

- Spiegazione dei simboli utilizzati

ME D 1114 2 017-12- 21ME D 1114 2 017-12- 21 17/40

Page 18

HEINE BETA® 200 LED Skiaskope

SVENSKA

HEINE BETA® 200 Skiaskope

Denna bruksanvisning gäller för följande pro dukter i HEINE- Retinoscope-serien:

200 LED, BE TA® 200.

BE TA

Läs och följ denna bruksanvisning noga och spara den för fr amtida bruk.

Användningsändamål

Retinoskopet från HEINE inbyggt batteri. Det är avset t för bestämning av refraktionen (objektiv refraktion) i ögat under kor tare tid.

Det får endast användas av kva licerad och medicinskt utbildad personal i en professionell vårdinrättning.

Varnings- och säkerhetsanvisningar

VARNING! Detta signalord uppmärksa mmar dig på en potentiellt farlig situation.

Om anvisningen inte följs kan det leda till latta eller måttliga skador. (Bakgrund: Gul; förgrund: Svart)

TIPS! Ordet „TIPS“ anvånds för viktig information angående installation, drift, underhåll eller reparation som inte å r förbunden med någon risk.

är en handhållen, i cke-invasiv medicinteknisk produk t med

Produktöversikt

1 Kopplingen (XHL) 2 Lamphylsan (X HL) 3 Kontrollringen 4 ParaStop 5 Pannstöd 6 Pannstöd 7 Fixeringskort 8 Orange lter (XHL)

Idrifttagande

För att bö rja använda retinos kopet från HEINE det uppladdningsbara handtaget från HEINE

Försäkra dig om att lampspänningen stämmer överens med försörjningsspänningen på handtaget. Du tar reda på lampspänningen genom att titta på den färgade markeringen på undersidan av XHL lampan:

Vit ring = HEINE XHL Endast för användning med HEINE BETA

Röd ring = HEINE XHL Endast för användning med HEINE BETA väggtransformator.

Strömförsörjningen till retinoskopet BETA 200 LED har en spänning på 3,5V.

18/40

2,5-voltslampa

3,5-voltslampa

ME D 1114 2 017-12- 21

sätter du fast instrumenthuvudet p å

-batterihandtaget

-laddningshandtaget och HEINE®

Page 19

Användning

Anslut ett av de två medföljande pannstöden (5 eller 6) på apparaten. Kontrollringen (3) används för att roter a strecket i 360°. Den lägsta positionen ge r en

divergerande ljusstråle, den högsta positionen fokuserar strecket på en distans av 25 cm framför retinoskopet.

ParaStop (4) begränsar att kontrollringen yttas upp åt, högst inställd ger den en parallell ljuss tråle. För att ändra ; tryck in knappen samtidigt som du trycker den nedåt. Fö r att lossa, tryck antinge n knappe n eller kontrollrin gen (3) uppåt. A+1 dpt lins är inbyggd i fönstergluggen som anpassningshjälp.

Genom at t byta ljuskälla (se tillval) kan XHL-retinoskopet konverter as från et t spaltretinoskop till ett titthålsretinoskop.

Retinoskopet frå n HEINE är avsett för kortvarig användning i högst < 5minuter med en paus på minst 15minuter till nästa användningstillfälle.

OBSEVERA – instrumentets ljus kan vara skadligt. Risken för skador på ögonen ökar med bestrålningstiden. En bestrålnings-tid med detta instrument vid maximal intensi tet under mer än 7 min. le der till et t överskridande av riktvärdet för f ara.

När du kopplar på instrumente t och omedelbart upptäcke r ljusbortfall, skall du sätta i nya batterier eller ladda de laddningsbara batterierna.

Idrifttagning och användning av HEINE-handtagen beskrivs i en separat bruksanvisning.

Fixeringskort

HEINE xeringskor t för dynamisk retinoskopet sätts fast på retinoskopet med hjälp av en specialhållare.

• Skjut in hållaren p å patientsidan i skårorna (A).

• Välj ett xeringsko rt och ha ka på det ovanifrån (B). När ni inte a nvänder xeringsko rtet kan hållaren sitta kvar på retin oskopet eller tas av.

Hygienisk rekonditionering

Instruktionen är tillgänglig:

- på länken www.heine.com

- tryck t version skickas till dig på be gäran via kontaktadress

Underhåll

Byte av ljuskälla

Försäkra dig om att lampspänningen stämmer överens med försörjningsspänningen på handtaget.

Låt instrumente t svalna före ett lampbyte.

ME D 1114 2 017-12- 21ME D 1114 2 017-12- 21 19/40

Page 20

BETA 200 LED

I detta instrume nt går det inte att byt a lysdiod.

BE TA 20 0

• Skruva av ko pplinge n (1) och skaka lätt för att avlägsna lampan.

• Dra av lamphylsan (2).

• Torka av den nya lampans glaskropp med en mjuk tra sa och placera den

i lamphylsan.

• För in lampan i retinoskopet och skruva tillbaka kopp lingen på instrumentet.

Service

Apparaten innehåller inga delar som behöver underhållas eller servas av användaren.

Allmänna instruktioner

Garantin för produkten i de ss helhet upphör at t gälla, respek tive gälle r inte heller, vid användning av icke-original-HEINE-produkter eller icke-original-reservdelar eller om åtgärder (i synnerhet reparationer eller modikationer) vidtagits av personer som inte är auktoriserade av HEINE. Mer information hittar du på www.heine.com.

Den för väntade livslängden är upp till 7 år om produkten används på avsett sätt och all varnings- och säkerhetsinformation följs. Om produkte n är i gott sk ick kan den användas även efter denna tid.

Förvar a och använd endast apparaten i torr och dammfri miljö.

Allmänna varningar

Kontrollera före varje användning att apparaten fungerar felfri tt. Använd inte enheten om den uppvi sar skador eller om lampor blinkar.

Utrustningen få r inte användas i brand- eller explosionsfarlig miljö, t.ex. på grund av syre eller anestetiska medel.

Produk ten får inte användas i starka magnetfält som t.ex. MR I. Genomför inga ändringar av instrumentet. Använd endast originaldelar, originaltillbehör och originalströmkällor från HEINE. Reparationer får endast utföras av kvalicerad yrkespersonal.

Avfallshantering

Produk ten ska ha en separat uppsättning av elektrisk och elektronisk utrustning. Landsspecika regler för avfallshantering ska alltid följas.

Som bilagor hittar du tabellen

- Elektromagnetiska stör ningar – krav och tester

- Tekniska specikationer

- Förklaring av de symboler som används

20/40

ME D 1114 2 017-12- 21

Page 21

HEINE BETA® 200 LED Retinoscoop

NEDERLANDS

HEINE BETA® 200 Retinoscoop

Deze gebruiksaanwijzing geldt voor de volgende producten uit de direct retinoscoop serie van HEINE: BETA

Lees deze gebruiksaanwijzing zorgv uldig door en bewaar deze voor eventuele naslag.

Gebruiksdoel

De HEINE voorzien medisch product. Het is bedoeld voor een tijdelijke reactiebepaling (objectieve refractie) van het oog.

Gebruik is uitsluitend toegestaa n door gek waliceerd medisch per soneel binnen een professionele gezondheidszorginstelling.

Waarschuwing en veiligheidsinformatie

WAARSCHUWING! Dit symbool attendeert u op een mogelijk gevaarlijke situatie.

Het nege ren daarvan kan leiden tot lichte of midd elzware verwondingen. (Achtergrondkleur geel, voorgrondkleur zwart).

AANWIJZING! Het woord „AANWIJZING“ wordt gebruikt voor informatie met betrekking tot installatie, gebruik, onderhoud of reparaties, die belangrijk zijn maar geen risico oplevere n.

200 LED, BE TA® 200.

retinos coop is een in de hand gehouden, niet invasief, intern van stroom

Overz icht van de producten

1 Aansluiting (XHL) 2 Kap (XHL) 3 Instelr ing 4 ParaStop 5 Voorhoofdsteunen 6 Voorhoofdsteunen 7 Fixatie kaarten 8 Oranje lter (XHL)

Ingebruikneming

Voor gebruik van de HEINE voedingsgreep.

Let erop dat de spanning van het lampje overeenkomt met de voedingsspanning van de handgreep. U herkent de spanning van het lampje door de kleurmarkering aan de onderkant van het X HL lampje:

Witte ring = HEINE XHL Alleen te gebruiken met de HEINE BETA

Rode ring = HEINE XHL Alleen te gebruiken met de HEINE BETA

De voedingsspanning voor de BETA 200 LED retinoscoop bedraagt 3,5 V.

retinos coop steekt u de ins trumentkop op de HEINE®

2,5 V lampje

3,5 V lampje

batterijhandgreep

laadhandgreep og HEINE® wandtransformator.

ME D 1114 2 017-12- 21ME D 1114 2 017-12- 21 21/40

Page 22

Bediening

Steek ee n van de twee meegeleverde opsteekbare voorhoofdsteunen (5 of 6) op het apparaat.

Ring (3) dient voor scherpstellen en 360° rotatie van de spleet. In de onderste positie is de lichtbundel divergent, in de bovenste stand wordt de sple et op ca. 25 cm voor de Retinoscoop scherp afgebeeld.

Met ParaStop (4) wordt het bereik va n instelring (3) begrensd tot parallel in de bovenste s tand. Om in te stellen, d ruk knop (4) in en schuif deze naar be neden. Om deze functie uit te schakelen, schuif knop (4) naar boven of beweeg ring (3) naar bove n, door de „gevoelsstop“ heen.

Door de la mp te verva ngen (zie opties) kunt u de XHL-retina scoop verandere n van een streep- in een vlek-retinascoop.

Retinoscopen van HEINE zijn b edoeld voor een kor t onderzoek < 5 min met een pauze van 15 minuten tot de volgende toepas sing.

LET OP - het licht van dit instrum ent kan schadelijk zijn. Het ri sico van een oogbeschadiging wordt g roter naa r gelang va n de duur van de bestraling. Een be stralingsduur met dit instrument bij een maximale intensiteit van meer dan 7 min. leidt tot e en overschrijding van de richt waarde voor gevaar.

Indien u direct na het inschakelen constateert dat de helderheid beduidend afneemt, moeten de batterijen worden vervangen dan wel de accu worden opgeladen.

De ingebruikneming en bediening van de HEINE handgrepen staan in een afzonderlijke gebruiksaanwijzing beschreven.

Fixatie kaarten

De HEINE-xatiekaarten voor dynamische retinoscopie worden met een speciale houder op de Retinoscoop geplaatst.

• Plaats de houder aan de patientenkant van het instrument in de houders (A)

• Neem een xatiekaart en plaats deze van boven af in de houder (B) De houder kan op de Retinoscoop blijven of eenvoudig afgenomen worden.

Hygiënische opwerking

De instructie is verkrijgbaar:

- via de internetlink www.heine.com

- als papieren versie die op aa nvraag bij het contactadre s wordt toegestuurd

Onderhoud

Vervangen van de lichtbron

Let erop dat de spanning van het lampje overeenkomt met de voedingsspanning van de handgreep.

Laat het apparaat afkoelen voordat u de lamp vervangt.

22/40

ME D 1114 2 017-12- 21

Page 23

BETA 200 LED

Bij dit instrument kan de led niet worden vervangen.

BE TA 20 0

• Schroef aansluiting (1) van het instrument los

• Neem de kap (2) van het oude lampje

• Wr ijf met een zachte doek het glas van een nieuw lampje schoon en plaats de ka p

(2) over het nieuwe lampje

• Plaats het lampje in de Retinos coop en sc hroef de aansluiting weer vast

Service

Het apparaat bevat geen onderdelen die de gebruiker zelf zou moeten onderhouden.

Algemene aanwijzingen

De garantie voor het totale product ver valt of geldt ook niet bij gebruik van niet-originele producten of niet-originele vervangende onderdelen van HEINE, en wanneer ingrepen (waaronder vooral reparaties of aanpassingen) door personen werden uitgevoerd die niet doo r HEINE gemachtigd zijn. Verdere informatie hierover vindt u op www.heine.com.

De te verwachten levensduur bedraagt bij normaal gebruik en inachtnemen van de waarschuwings- en veiligheidsinformatie en de aanwijzingen aangaande onderhoud tot 7 jaa r. Na deze tijd is het produc t, mits in een veilige e n verant woorde st aat, nog steeds te gebruiken.

Bewaar en gebruik h et apparaat alleen in een droge en stof vrije omgeving.

Algemene waarschuwingen

Controleer voor elk gebruik of het product correct functionee rt! Gebruik het appara at niet als u beschadigingen of knipperen van de verlichting constateert!

Gebruik het apparaat niet in een brand- of explo siegevaarlijke om geving (bv. door zuurstof of anesthesiemiddelen).

Het appa raat mag niet worden gebruik t in de buurt van krachtige magneetvelden zoals bijv. MRI.

Breng ge en wijzigingen aan het apparaat aan. Gebruik uitsluitend originele onderdelen, toebehoren en stroombronnen van

HEINE. Reparaties dienen uitsluitend door gekwaliceerd personeel te worden uitgevoerd.

Afvalverwijdering

Het product moet gescheiden bij elektrische en elektronische apparaten worden ingezameld. De ter plaatse geldende verwijderingsvoorschriften moeten in acht worden genomen.

In bijlag e vindt u de tabellen

- Elektromagnetische sto ringen – Vereisten en tests

- Technische gegevens

- Verklaring van de gebruikte symbolen

ME D 1114 2 017-12- 21ME D 1114 2 017-12- 21 23/40

Page 24

HEINE BETA® 200 LED Retinoskoper

DANSK

HEINE BETA® 200 Retinoskoper

Denne brugsanvisning gælder for følgende produkte r i HEINE Retinoskope r serien:

200 LED, BE TA® 200.

BE TA

Læs omhyggeligt b rugsanvisningen, og gem de n til senere brug.

Formål

retinos kop er et non-invasiv t medicinprodukt, som internt er forsynet med

HEINE strøm. Det er beregnet til midlertidig refraktions bestemmelse (objektiv refraktion) af øjet.

Det må kun a nvendes af kvaliceret per sonale med medicinsk udda nnelse i en professionel sundhedsinstitution.

Advarsels- og sikkerhedsoplysninger

ADVARSEL! Dette symbol gør opmærksom på en potentielt farlig situation. Hvis

anvisningen ikke fø lges, kan det medfø re moderat eller alvorlig tilskadekomst. (Baggrund: Gul; Forgrund: Sort)

HENVISNING! Dette symbol anvendes i forbindelse med oplysninger vedrørende installation, brug, vedligeholdelse eller reparation, som er vigtige, men ikke forbundet med fare.

Produktoversigt

1 Tilslutningsdel (XHL) 2 Blænde (XHL) 3 Fokuseringsring 4 ParaStop 5 Pandestøtte 6 Pandestøtte 7 Fikseringskort 8 Orangelter (XHL)

Ibrugtagning

For ibrugtagning af HEINE egnet HEINE

Kontroller, at pærens s pænding stemmer overens med grebets forsyningsspænding. Pærespændinge n fremgår af farve markeringen på undersiden af XHL pæren:

Hvid ring = HEINE XHL Kan kun bruges sammen med HEINE BETA

Rød ring = HEINE XHL Kan kun bruges sammen med HEINE BETA

Strømforsyningens spænding for BETA 200 LED retinoskop er 3,5 V.

greb med strømforsyning.

24/40

retinoskopet sættes instrumentets hoveddel på et dertil

2,5 V pære

3,5 V pære

batterigrebet

ladegrebet og HEINE® vægtransformator

ME D 1114 2 017-12- 21

Page 25

Betjening

Sæt en af de to medfølgende pandestøt ter (5 eller 6) på apparatet. Ringen (3) bruges til fokuse ring og til 3 60° rotation af stre gbilledet. I nede rste position

er lysbå ndet divergent, i den øverste fokuseres stregen 25 cm før retinoskopet. Fokuseringsringens van dring kan begrænses med ParaStop (4), så stråleindgangen

er parallel i den øverste position. Tryk på knappe n, og skub de n nedad for at tænde. Skub enten knappen eller fokuseringsringen opad for at slukke.

Ved skift af lampe (se valgmuligheder) k an XHL retinoskopet forvandles fra et s tregtil en plet-retinoskop.

HEINE retinoskope r er beregnet til en midlertidig unde rsøgelse < 5 minut ter med 15 minutters pause in den næste anvendelse.

OBS – Dette instruments lys kan være skadeligt. Risikoen fo r øjenskade øges i takt med bestrålingsvarighe den. En bestrålingsvarighed med dette instrument ved maksimal intensitet i længere ti d end 7 min. me dfører en overskr idelse af den vejledende værdi for fare.

Hvis der bemærkes en tydelig formindskelse af lysstyr ken umiddelbart efter at apparatet tændes, skal der skiftes batterier.

Ibrugt agning og betjenin g af HEINE grebene er beskrevet i en separat brugsanvisning.

Fikseringskort

HEINE kseringskort til dy namisk re tinoskop i fastgøres vha. en speciel holder på retinoskopet.

• Sæt holderen i instrumentets føringer i siden (A) fra patientsiden.

• Isæt et kseringskort oppefra (B). Holderen kan blive siddende på retinoskopet eller trække s af.

Hygiejniske behandling

Instruktionen er tilgængelige:

- på internetlinket www.heine.com

- som papirudgave; tilsendes efter anmodning på kontaktadress e

Vedligeholdelse

Udskiftning af lyskilden

Kontroller, at pærens s pænding stemmer overens med grebets forsyningsspænding.

Før udskiftning af pæren skal apparatet køle af.

ME D 1114 2 017-12- 21ME D 1114 2 017-12- 21 25/40

Page 26

BETA 200 LED

LEDén kan ikke udskiftes på dette instrument.

BE TA 20 0

• Skru tilslutningsdelen (1) af, og ryst for sigtigt pæren ud.

• Træk blænden (2) af.

• Tør spidsen af den nye pære af med en ren klud, og monter blænden igen.

• Sæt pæren i skiasko pet, og skru tilslutningsdelen på igen.

Service

Apparatet har ingen komponenter, hvorpå der skal gennemføres eftersyn af brugeren.

Generel information

Garantien for hele produk tet ophører eller gælder ik ke ved anvendelse af ikke-originale HEINE-produkter, ikke-originale reservedele, og når indgreb (især reparationer elle r ændrin ger) udføres af personer, som ikke er autor iseret af HEINE. Nærmere oplysninger om det te ndes på www.heine.com.

Den for ventede driftslevetid er ved hensigtet anvendelse og overholdelse af advarsels- og sikkerhedsinformationer samt vedligeholdelseshenvisninger op til 7 år. Udover det te tidsrum kan produktet for tsat anvendes, hvis det er i en s ikker og korrekt tilstand.

Opbevar o g brug kun a pparatet i tørre og s tøvfrie omgive lser.

Generelle advarsler

Kontroller altid fø r brug, at apparatet fungere r korrek t. Anvend ikke apparatet, hvis du konstaterer b eskadigelser eller en lampe, der blinker.

Brug ikke apparate t i fugtige eller eksplosive miljøer (f.eks. miljøer med ilt og anæstesimidler).

Produk tet må ikke placeres og anvendes på steder med kraftige magnetfelte r som f.eks. MRI.

Apparatet må ikke mo diceres. Brug kun o riginale dele, tilbehør og strømkilder fra HEINE. Reparationer må kun udføres af kvalicerede fagfolk.

Bortskaffelse

Produktet skal bortskaffes separat som elektrisk og elektronisk udstyr. De relevante, landespecikke regler for bortskaffelse skal overholdes.

Tillægget indeholder tabellerne

- Elektromagnetiske fors tyrrelser – krav o g tests

- Tekniske data

- Forklaring på de anvendte symboler

26/40

ME D 1114 2 017-12- 21

Page 27

HEINE BETA® 200 LED Retinoskooppi

SUOMI

HEINE BETA® 200 Retinoskooppi

Tämä käyttöohje ko skee seur aavia HEINE Retinoskooppi -s arjan tuotteita:

200 LED, BE TA® 200.

BE TA

Lue tämä k äyttöohje huolellisesti ja säily tä se tulevaa käyt töä varten.

Käyttötarkoitus

-retinoskooppi on käsikäyttöinen, ei-invasiivinen, sisäisellä virransyötöllä

HEINE toimiva lä äkinnällinen laite. Se on tarkoitettu silmän väliaikais een refraktiomääritykseen (objektiivinen taittuminen).

Laitet ta saa käy ttää vain lääketieteellisen koulutuksen saaneet pätevät henk ilöt ammattimaisessa terveydenhuoltolaitoksessa.

Varoitus- ja turvallisuustiedot

VAROITUS! Tämä merkkisana varoittaa mahdollisesti vaarallisista tilanteista.

Sen huomiotta jättäminen voi johtaa vahaisiin tai kohtalaisiin vammoihin. (Tausta: keltainen. Etuala: musta.)

HUOMAUTUS! Sanaa „HUOMAUTUS“ käytetään asennukseen, käyttöön, huoltoon tai korjaukseen liittyvien tärkeiden tietojen yhteydessä, jotka eivät kuitenkaan koske vaaroja.

Tuott ee n os at

1 Liitin ( XHL) 2 Suojus ( XHL) 3 Säätörenkaalla 4 ParaStop 5 Otsatuet 6 Otsatuet 7 Fiksaatiokortit 8 Oranssisuodatin (XHL)

Käyttöönotto

Ota HEINE virtalähdekahvaan.

Varmista, että lampun jännite vastaa kädensijan syöttöjännitettä. Tunnistat lampun jännitteen XHL lampun alapuolella olevasta värimerkinnästä:

Valkoinen rengas = HEI NE XHL Käytetään vain paristokäyttöisessä HEINE BETA Punaine n rengas = HEINE XHL Käytetään vain ladattavassa HEINE BETA

BETA 200 LED -retinoskoopin syöttöjännite on 3,5 V.

-retinoskooppi käyttöön asettamalla instrumenttipää HEINE®-

2,5 V lamppu

3,5 V lamppu

-kädensijassa.

-kädensijassa ja HEINE® seinämuuntaja.

ME D 1114 2 017-12- 21ME D 1114 2 017-12- 21 27/40

Page 28

Käyttö

Aseta laitteeseen toinen toimitukseen sisältyvistä otsatuista (5 tai 6). Säätörenkaalla (3) käännetään juovakuviota 360°. Alimmassa pisteessä valo

hajaantuu ja ylimmässä juova kohdistuu n. 25 cm etäisyydelle retinoskoopin eteen. Liukusäätimen (4) (ParaStop) kytkeminen päälle rajoittaa säätörenkaan liiket tä. Kun

säätörengas on yläasennossa laitteesta tulee yhdensuuntainen valonsäde. Kun haluat kytkeä ParaStop -rajoittimen päälle paina nappia (4) samalla kun työnnät sitä alaspäin. Kytkeäksesi rajoituksen pois päältä voit joko painaa sitä tai kääntää säätörengasta ylöspäin. Retinoskoopin voi muuntaa juovaskiakoopista pisteskiakoopiksi lamppua vaihtamalla.

XHL retinoskooppi voidaan muuntaa lamppua vaihtamalla (katso vaihtoehdot) rakovaloretinoskoopista pistevaloretinoskoopiksi.

HEINE-retinoskooppi on tarkoitettu väliaikaiseen tutkimuskäyttöön < 5 min., jonka jälkeen tulee pitää 15 minuutin t auko ennen seuraavaa käyttökerta a.

Varoitus: tämän instrumentin valo voi olla haitallista. Silmävamman riski kasvaa säteily n keston pidentyes sä. Tämän laitteen valolle a ltistuminen enimmäisintensiteetillä 7 min. aiheuttaa riskin, kun ohjearvot ylittyvät.

Jos havaitset välittömästi laitteen käynnistämisen jälkeen laitteen kirkkauden laskevan merkittävästi, vaihda laitteen paristot tai lataa sen ladattavat akut.

HEINE- kädensijojen käyt töönotto ja toiminta on kuvat tu erillisessä oppaass a.

Fiksaatiokortit

Dynaamisessa retinoskopiassa käytettävät HEINE ksaatiokortit kiinnitetään retinoskooppiin erityisen tuen avulla.

• Liu’uta tuk i potilaan sivulta uriin (A).

• Valitse kor tti ja kiinnitä s e pisteen (B) yläpuolelta. Kun ksaatiokortteja ei käytetä voi tuki joko olla k iinni retinoskoopissa tai s en voi

poistaa vetämällä.

Hygieeninen uudelleenkäsittely

Ohjeet ovat käytettävissä:

- linkistä www.heine.com

- paperiversiona pyynnöstä, joka tulee toimittaa mainittuun osoitteeseen

Kunnossapito

Valonlähteen vaihto

Varmista, että lampun jännite vastaa kädensijan syöttöjännitettä. Laitteen tulee antaa jäähtyä ennen lampun vaihtamista.

28/40

Page 29

BETA 200 LED

Tämän ins trumentin LED-valoa ei voi vaihtaa.

BE TA 20 0

• Ruuvaa liitin (1) irti ja ravista kev yesti, jotta polt timo putoaa pois.

• Vedä polt timon suojus (2) irti.

• Pyyhi uutta po lttimoa kuivalla kankaalla ja kiinnitä siihen suojus.

• Aseta polttimo retinoskooppiin ja ruuvaa liitin takaisin kiinni.

Huolto

Laitteessa ei ole osia, jotka edellyttävät käyttäjän suorittamaa huoltoa.

Yleiset ohjeet

Koko tuotteen takuu raukeaa tai takuu ei ole voimassa, jos laittees sa käytetään muita kuin aitoja HEINE-tuotteita tai alkuperäisiä varaosia ja jos joku muu kuin HEINEn valtuuttama henkilö esimerkiksi korjaa tai muuttaa tuotetta. Lisätietoja on osoitteessa www.heine.com.

Odotettu käyttöikä on enintään 7 vuotta käyttötarkoituksen mukaisessa käytössä ja varoitus- ja turvallisuusohjeita sekä huoltotoimenpiteitä noudattaen. Tämän käyttöjakson jälkeen tuotetta voidaan edelleen käy ttää, jos se on turvallisessa ja asianmukaisessa kunnossa.

Laite tulee säily ttää kuivass a ja pölyttömässä paikassa.

Yleiset varoitukset

Tarkasta ennen jokaista käyttökertaa, että laite toimii moitteettomasti. Älä käytä laitetta, jos havaitset siinä vaurioita.

Älä käytä laitetta syttyviä aineita (esimerkiksi happi tai nukutusaineet) sisältävissä tai räjähdysvaarallisissa ympäristöissä.

Tuotetta ei saa viedä lähelle eikä käyttää voimakkaissa magneettikentissä, esi m. Magneettikuvauslaitteen lähellä.

Älä muuta tai muokkaa laitetta. Käytä vain alkuperäisiä HEINE-osia, -tarvikkeita -ja-virtalähteitä. Tuotteen saa korjata ainoastaan valtuutettu ammattihenkilo.

Hävittäminen

Tuote täyty y laittaa erilliseen s ähkö- ja elektroniikkaromun keräysastiaan. Maakohtaisia jätemääräyksiä täytyy noudattaa.

Tämän käy ttöohj een liit teenä ovat seuraavat tiedot

- Ohjeet j a valmistajan vakuutus – sähkömagneettinen suojaus

- Tekniset tiedot

- Käytetyistä symboleista

ME D 1114 2 017-12- 21ME D 1114 2 017-12- 21 29/40

Page 30

HEINE BETA® 200 LED Retinóscopio

PORTUGUÊS

HEINE BETA® 200 Retinóscopio

Estas instruções se aplicam aos produtos da série de Retinoscópios HEINE:

200 LED, BE TA® 200

BE TA

Por favor leia estas instruções e guarde-as para futura s consultas.

Finalidade

O retinoscópio HEINE internamente. Destina-se à determinação temporária da refração (refração objetiva) do olho.

Apenas pode ser utilizado por pessoal médico qualicado num estabelecimento de saúde prossional.

Avisos e Informações de Segurança

ADVERTÊNCIA! Indica situações de perigo em potencial. Ignorar a s instruções

correspondentes, pode levar a situações perigosas de leve a moderada extensão. (Cor de fundo: amare la; cor de primeiro plano: preta).

AVISO ! O símbolo de aviso é utilizado na s informações referentes a instalaç ão, funcionamento, manutenção ou reparo. Os avisos são impor tantes, mas não estão relacionados a situações de perigo.

é um dispositivo médico por tátil, não invasivo e alimentado

Visão geral do produto

1 Conector (XHL) 2 Capa da lâmpada (XHL) 3 Anel de controle 4 ParaStop 5 Apoio de testa 6 Apoio de testa 7 Cartão de xação 8 Filtro laranja (XHL)

Montagem

Para colocar o retinoscópio HEINE no tubo de alimentação HEINE

Verique que a voltage da lampad a esteja de acordo com a voltage do c abo. A marca colorida na lateral da lâmpada XHL mostra a voltagem da lampada:

Anel branco = lâmpada HEINE XHL somente para uso com cabo de pilhas HEINE BETA

Anel vermelho = lâmpada HEINE XHL® 3.5 V somente para uso com cabo de bateria rec arregável HEINE BE TA de parede HEINE

A tensão de alimentação para o retinoscópio BETA 200 LED é de 3,5 V.

em funcionamento, insira a cabeça do instrumento

2.5 V

e transformador

30/40

Page 31

Operação

Dois diferentes comprime ntos de apoio de testa (5) e (6) estão incluídos com o instrumento. Eles podem ser removidos e interca mbiados de acordo com a preferência do usuário.

O anel de co ntrole (3) é u tilizado para foca gem de franja e rotação da image m até 360°. Em posição mais baixa, o feixe é divergente, e na posição mais alta a focag em de franja é a uma distância de campo de 25 cm em frente do retinoscópio.

O ParaStop (4) limita o curso do anel de controle para dar um feixe de luz paralelo na posiç ão superior. Para ativa r, pressione o botão para dentro e para baixo. Pa ra desativar, empurre ou o botão ou o anel de controle (3) par a cima.

Ao mudar as lâmpada s (veja as opções), o retinoscópio XHL pode s er conver tido de um retinoscópio de franja para um retinoscópio de mancha.

Os retinoscópios HEINE foram concebidos para efetuar u m exame temp orário < 5 min com uma pausa de 15 minuto s até a próxima utilização.

ATENÇÃO – A luz deste instrumento pode ser preju dicial. O risco de uma lesão ocular aumenta com a duração da irra diância. Uma duração da irradiância superior a 7 min. com este instrume nto na intensidade máxima leva a uma ultrapassagem do valor de referência para perigo.

Se logo após a ligação do aparelho determinar uma clara redução da luminosidade, deve inserir pilhas novas ou carregar as suas pilhas recar regáveis.

A montagem e operação dos cabos da HEINE estão descritos em um docume nto separado de instruções.

Cartões de Fixação

Os cartões de xação HEINE para retinoscopia dinâmica são xos no retinoscopio através de um supor te especial.

• Faça deslizar o suporte desde o lado do paciente até as guias laterais do aparelho (A).

• Selecione um car tão de xação e enc aixe-o pela parte de cima do aparelho (B). Quando os cartões de xação não estão sendo utilizados, o suporte pode ser deixado

no aparelho, ou retirado puxando-o para cima.

Re-higienização

A instrução está disponível:

- link da Internet www.heine.com

- versão impress a remetid a sob solicitação para um dos endereços

Manutenção

Troca de lâmpada

Verique se a voltagem da lâmpada esta em conformidade com a voltagem do cabo.

Antes da substituição das lâmpadas, deixar resfriar o equipamento.

ME D 1114 2 017-12- 21ME D 1114 2 017-12- 21 31/40

Page 32

BETA 200 LED

O LED não pode ser troc ado neste instrumento.

BE TA 20 0

• D esenrosque a conexão (1) e balance ligeiramente para retirar a lâmpada.

• Retire a tampa da lâmpada (2).

• Limpe o vidro da nova lâmpada com um pano limpo e reponha a tampa da lâmpada.

• Insira a lâmpada no retinoscóipio e reponha a conexão.

Assistência

O aparelho não possui componentes que necessitam de ma nutençã o por par te do utilizador.

Notas Gerais

A garantia pelo produto comp leto expir a ou perde a validade em caso de utilização de produtos não originais da HEINE, peç as de substituição não originais e caso tenham sido efetuadas intervenções (especialmente reparos ou modicações) por pessoas não autorizadas pela HEINE. Você pode consultar mais informações com relação a este as sunto em w ww.heine.com.

A vida útil o peracional prevista vai até 7 anos no caso de utilização correta e cumprimento das advertências e instruções de segurança, be m como das instruções de manutenção. Ao longo de ste período, desde que se enco ntre num estado s eguro e adequado, o produto pode continu ar a ser utilizado.

Armazene e utilize o dispositivo apenas em locais secos e livre de poe ira!

Notas Advertências

Antes de cada utiliz ação verique o aparelho qua nto à sua função perfeita. Não utilize o aparelho caso detecte danos ou intermitências das iluminações.

Não use o dispositivo em área de r isco de fogo ou explos ivo (por exemplo, oxigênio saturado ou ambientes anestésicos).

O produto não deve ser colocado nem utilizado em campos magné ticos for tes, como por exemplo RM.

Não modique o instrumento. Use some nte peças, acessórios e fontes energ éticas originais HEINE. Reparos só podem ser realizados por pessoas qualicadas.

Descartável

O produto deve ser entregue a um po sto de coleta seletiva de aparelhos elétricos e eletrônicos. Favor observar as leis nacionais de descarte.

Em anexo você encontr a as tabel as

- Distúrbios eletromagnéticos – Requisitos e testes

- Dados técnico

- Esclarecimento sobre os símbolos utilizados

32/40

Page 33

Electromagnetic disturbances – Requirements and tests

The device is intend ed for use in the electromagnetic environment specied

below. The custo

Statement for the operational

Performance fe atures of the

ME system that have been

determined to be essential to the

A list of all cables, transducers and

other accessories that are relevant

for the EMC compliance

mer or the user of the device should assure that it is used in such

environments

performance

Warning

Test Compliance

environments.

Inside hospitals except for: near active HF surgical equipment of an ME system for magnetic resonance imaging, where the intensit y of EM disturbances are high.

Use of this e quipment adjacent to or stacked with othe r equipment should be avoided because it could result in improper operation. If such use is neces sary, this e quipment and the other e quipment should be observed to verify that they are operating normally.

Use of accessories, transducers and cables other tha n those specied or provided by the manufacturer of this equipment could result in increased ele ctromagnetic emissions o r decreased electromagnetic immunity of this equipment and result in improper operation.

Portable RF communications equipment (including peripherals such as antenna cables and external antennas) should be used no closer than 30 cm (12 inches) to any par t of the retinoscope, including cables specied by the manufacturer. Otherwise, degradation of the per formance of this e quipment could result.

and the RF shielded room

None

See attachment

RF emissions CISPR11 Group 1

Harmonic Emissions Passed*

Voltage Fluctuations/Flicker Passed*

*n/a: „Not applicable“ in the internally powered mode

ME D 1114 2 017-12- 21ME D 1114 2 017-12- 21 33/40

Class B

Page 34

Technical specication

Environmental conditions for operation

Environmental conditions for storage

Environmental conditions for transport

Nominal voltage 3.0 V – 3.7 V Nominal current Typ. 39 0 mA Class Internally powered Device classication

according ISO 15004-2 Device classication

according to IEC 62471 Protection class IP 40

Options

Fixation cards C-000.15.360 Orange filter

(only for the XHL bulb)

XHL xenon spar e bulb

BE TA2 00 Streak-Retinoscope

BE TA2 00 Spot-Retinoscope

+10 °C to +35 °C 30 % to 90 % rel. humidity 800 hPa to 106 0 hPa

-10 °C to +55 °C 10 % to 95 % rel. humi dity 700hPa to 106 0 hPa

-40 °C to +70 °C 10 % to 95 % rel. humi dity 500 hPa to 1060 hPa

Group 2 (LED) Group 1 ( XHL)

Exempt Group (LED)

C-000.15.359

#087 (2.5 V ) #089 (3.5 V)

#088 (2.5 V) #090 (3.5 V)

34/40

Page 35

Erläuterung der verwendeten Symbole Explanation of utilized symbols Explication des symboles utilisés Explicación de los símbolos utilizados Spiegazione dei simboli utilizzati Förklaring av symboler som används Verklaring van de gebruikte symbolen Forklaring a f de anvendte symboler Symbolforklaring Käytettyjen symbolien selitys Explicação dos símbolos utilizados

CE-Kennzeichnung kennzeichnet die Übereinstimmung mit der Europäischen Medizinprodukterichtlinie 93/42 EWG.

The CE mark indicates that the product co mplies with the European medical device directive 93/42/EEC.

Le marquage CE indique la conformité à la directive européenne 93/42/CEE relative aux dispositifs médicaux.

El marcad o CE indique la confor midad con la directiva europea 93/42 /CEE relativa a los productos sanitar ios.

Il marchio CE indica la conformità con la diretti va europea sui dispositivi medici 93/42 CEE.

CE-märkning markerar en överensstämmelse med det europeiska direktivet för med icinska produk ter 93/42 EEG.

CE-markering duidt de overeenstemming aan met de Europese Richtlijn betreffende medische hulpmiddelen 93/42 EEG.

CE-mærkningen angiver overensstemmelse med det europæiske direktiv 93/42/EØF om medicinsk udstyr.

CE-merket angir at p roduktet er i samsvar med rådsdirektiv 93/42/EØF om medisinsk utstyr.

CE-merkintä tarkoittaa, että laite vastaa eurooppalaisen lääkinnällisiä laitteita koskevan standardin 93/42 ETY vaatimuksia.

O símbolo CE identifica a conc ordânc ia com a Diretriz Europ éia para Dispositivos Médicos 93/42/CEE.

Katalog- oder Bestellnummer Catalogue- or ord er number Numéro de catalogue ou de commande Número de catálog o o de pedid o Codice catalog o e di dell’ordine numero Katalog- eller Beställningsnummer

REF

Catalogus- of Bestelnummer Katalog- eller Ordrenummer

Katalog- eller bestillingsnummer

Luettelo- tai viitenumero Número de catálog o ou do pedido

Seriennummer Serial number Numéro de série Número de serie Numero di serie Seriennummer

Seriennummer Serienummer Serienummer Sarjanumero Número de série

ME D 1114 2 017-12- 21ME D 1114 2 017-12- 21 35/40

Page 36

Hersteller Manufacturer Fabric ant Fabric ante Produttore Tillverkare Fabrikant Producent

Produsent

Valmistaja Fabric ante

Herstelldatum Date of manufacture Date de fabrication Fecha de fabricación Data di pro duzione Tillverkningsdatum Productiedatum Produktionsdato

Produksjonsdato

Valmistuspäivä Data de fabricação

Getrennte Sammlung von Elektro- und Elektronikgeräten (Europäische WEEE Richtlinie)

Product bearing this symbol may not be dis posed of to gether with general household waste, but instead requires separate disposal according to local provisions. (European Waste Electrical and Electronic Equipment Directive, WEEE)

Tri sélectif des appareils électriques et électroniques (Directive européenne DEEE)

Desechado separado de aparatos eléctricos y electrónicos (Direct iva Europea RAEE)

Raccolta differenziata di apparecchi elettrici ed elettronici (direttiva europea RAEE)

Separat insamling av elektriska och elektroniska apparater (det europeiska WEEE-direktivet)

Gescheiden inzameling van elektrische en elektronische apparaten (Europese AEEA richtlijn)

Separat indsamling af elektrisk og elektronisk udstyr (det europæiske WEEE-direktiv)

Produk ter med dette symbolet skal ikke kasseres samme n med vanlig husholdningsavfall, men krever separat kassering i henhold til lokale bestemmelser. (European Waste Ele ctrica l and Electronic Equipment Directive, WEEE)

Sähkö- ja elektroniikkalaitteille tarkoitettu erillinen keräyspiste (eurooppalainen WEEE-standardi)

Coleção separada de aparelhos elétricos e eletrônicos (Diretrizes Europeias WEEE)

Zulässiger Temperaturbereich in °C für Lagerung und Transport Temperature limits in °C for storage and transport Plage de température admise en °C pour le stockage et le transpor t Rango de temperatura permitida en °C para almacenar y transportar el producto Temperatura ammessa in °C per conservazione e trasporto Tillåtet temperaturintervall i °C för lagring och transpor t Toegestane temperaturen in °C voor o pslag en transpor t Tilladt temperaturområde i °C ved opbevar ing og transport

Temperaturbegrensning i °C for oppbevaring og transport

Näyttää pakkauksen sallitun säilytys- ja kuljetuslämpötilan (°C) Limite de Temperatura em °C para armazenamento e transporte

36/40

Page 37

Zulässiger Temperaturbereich in °F für Lagerung und Transport Temperature limits in °F for storage and transport Plage de température admise en °F pour le stockage et le transpor t Rango de temperatura permitida en °F para almacenar y transportar el producto Temperatura ammessa in °F per conservazione e trasporto Tillåtet temperaturintervall i °F för lagring och transpor t Toegestane temperaturen in °F voor o pslag en transpor t Tilladt temperaturområde i °F ved opbevaring og transport

Temperaturbegrensning i °F for oppbevaring og transport

Näyttää pakkauksen sallitun säilytys- ja kuljetuslämpötilan (°F) Limite de Temperatura permitida em °F para armazenamento e transporte

Zulässige Luftfeuchtigkeit für Lagerung und Transport Humidity limitation for storage and transpor t Humidité admise pour le stockage et le transport Humedad del aire permitida para almacenar y transportar el producto Umidità atmosferica ammessa durante il trasporto e la conservazione Tillåten luftfuktighet för transport och lagring Toegestane luchtvochtigheid voor opslag en transport Tilladt luftfugtighed ved opbevaring og transport

Fuktighetsbegrensning for oppbevaring og transport

Sallittu ilmankosteus kuljetuksen ja varastoinnin aikana Umidade do ar admissível para o armazenamento e trans porte

Zulässiger Luftdruck für Lagerung und Transport Pressure limitation for storage and transport Pression atmosphérique admise pendant le transport et le stockage Presión de aire permitida para almacenar y transportar el producto Pressione atmosferica ammessa durante il trasporto e la conservazione Tillåten lufttr yck för lagring och transport Toegestane luchtdruk voor opslag en transport Tilladt lufttr yk ved opbevaring og transport

Trykkbegrensning for oppbevaring og transport

Sallittu ilmanpaine kuljetuksen ja varastoinnin aikana Pressão do ar admissível para o armazenamento e transp orte

Vorsicht Bruchgefahr! Fragile, handle with care! Fragile ! Manipuler ave c soin Atención. Frágil. Attenzione: pericolo di rottura! Försiktigt! Risk för brott Voorzichtig, kans op breuk! Forsigtig, risiko for brud!

Ømtålig, behandles forsiktig!

Varo särkymisvaaraa! Frágil, manuseie com cuidado!

Trocken lagern! Keep dry! Conser ver au sec ! Conser var en un lugar seco! Evitare ambienti umidi! Förvaras torrt! Droog bewaren! Opbevares tørt!

Hold tørt!

Säilytetään kuivassa paikassa! Armazenar em ambiente seco!

ME D 1114 2 017-12- 21ME D 1114 2 017-12- 21 37/40

Page 38

Gebrauchsanweisung verbindlich befolgen. (Hintergrundfarbe: blau, Vordergrundfarbe: weiß)

Follow instructions for use! (Background color: blue, foreground color: white.)

Suivre le mode d’emploi. (Couleur de fond : bleu ; c ouleur du premier plan : blanc)

Seguir obligatoriamente las instrucciones de uso. (Color de fondo: azul, color de primer plano: blanco)

Attenersi obbligatoriamente alle istruzioni per l’uso. (Colore dello sfond o: blu, colore in primo piano: bianco)

Bruksanvisningen ska alltid följas. (Bakgrundsfärg: blå, förgrundsfärg: vit)

De gebruiksaanwijzing is bindend en dient gevolgd te worden. (achtergrondkleur: blauw, voorgrondkleur: wit)

Følg altid brugsanvisningen. (Baggrundsfarve: Blå; forgrundsfarve: Hvid)

Følg bruksanvisningen! (Bakgrunnsfarge: blå, forgrunnsfarge: hvit.)

Käyttö ohjetta on noudatettava tarkasti. (Taustaväri: sininen, etualan väri: valkoinen)

Siga as instruções de uso! (Cor de fundo: azul, cor de primeiro plano: branco)

38/40

Page 39

ME D 1114 2 017-12- 21ME D 1114 2 017-12- 21 39/40

Page 40
