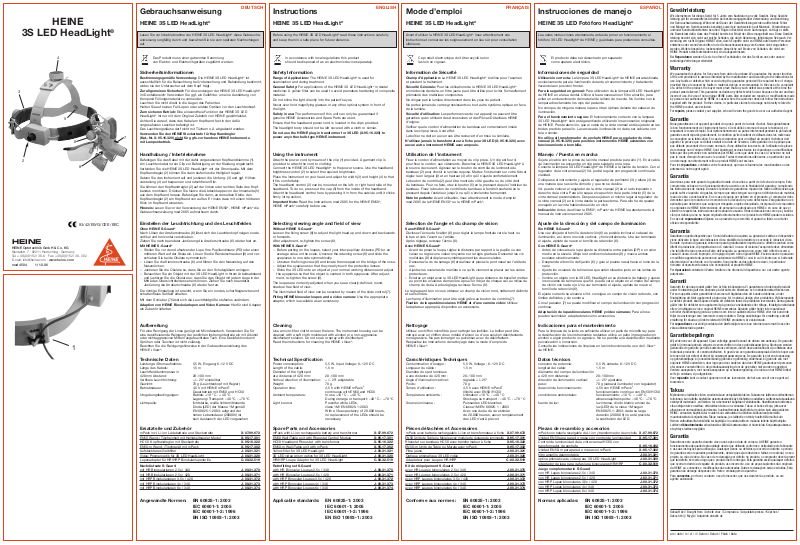

Mode d’emploi

HEINE 3S LED HeadLight

®

Avant d’utiliser la HEINE 3S LED HeadLight®lisez attentivement ces
instructions et conservez les soigneusement en lieu sûr pour consultation
ultérieure.

Ce produit électronique doit être recyclé selon
les lois en vigueur.

Information de Sécurité

Champ d’Application: La HEINE 3S LED HeadLight®s’utilise pour l’examen

et pendant le traitement.
Sécurité Générale: Pour les utilisations de la HEINE 3S LED HeadLight

®

en médecine dentaire, un filtre jaune peut être utilisé pour éviter l’échauffement
prématuré des matériaux composites.

Ne dirigez pas la lumière directement dans les yeux du patient.
Ne portez jamais de verres grossissants ou tout autre système optique en face

de la lumière.
Sécurité d’utilisation: Les performances de cet appareil ne peuvent être

garanties qu’en utilisant des Accessoires et des Pièces Détachées HEINE
d’origine.

Vérifiez que le cordon d’alimentation du bandeau est correctement inséré
dans les clips prévus à cet effet.

Le boîtier ne doit en aucun cas être recouvert d’un tissu ou similaire.

N’utilisez jamais le transformateur à fiche pour 3S LED (X-95.16.320) avec
aucun autre instrument HEINE avec ampoule.

Utilisation de l’instrument

Fixez le cordon d’alimentation au moyen du clip prévu. Un clip est fourni
pour fixer le cordon aux vêtements. Branchez la HEINE 3S LED HeadLight

®

à
la source de courant. Agissez sur le bouton de contrôle de luminosité du
bandeau (2) pour choisir la lumière requise. Mettez l’instrument sur votre tête et
réglez le en largeur (3) et en hauteur (4) afin qu’il s’ajuste confortablement.

Le bouton de contrôle (2) peut être monté du côté gauche ou du côté droit
du bandeau. Pour ce faire, otez le bouton (5) en le pressant depuis l’intérieur du
bandeau. Fixez le bouton de contrôle du bandeau à l’endroit souhaité en le
pressant depuis l’extérieur jusqu’à ce qu’il s’enclenche fermement.

Note Importante: Avant utilisation, lisez attentivement le mode d‘emploi
med 2605 de le HEINE EN50

®

ou le HEINE mPack®.

Sélection de l’angle et du champ de vision

Sans HEINE S-Guard

®

Dévissez l’écrou de fixation (6) pour régler la lampe frontale vers le haut ou
le bas et vers l’avant ou l’arrière.
Après réglage, revissez l’écrou (6).

Avec HEINE S-Guard

®

– Avant de poser la loupe, réglez la distance par rapport à la pupille ou une

valeur ou réglez une valeur moyenne sur la règle graduée. Desserrer les vis
molletées (8) et déplacez symétriquement les deux oculaires.

– Desserrez la vis de serrage (6) et réalisez et placez le pont nasal sur l’arête du

nez.

– Ajustez les oculaires de manière à ce qu’ils viennent se placer sur les verres

protecteurs.

– Eclairez un objet avec le 3S LED HeadLight à une distance de travail et mettez

au point les oculaires de manière à pouvoir l’objet de chaque œil au milieu du
champ de visée. Après réglage, revissez l’écrou (6).

Le réglage est bon si vous obtenez un champ de vision rond, nettement délimité
et sans ombre.

Le champ d’illumination peut être réglé grâce au bouton de contrôle (7).
Fixation de loupes binoculaires HEINE et d’une caméra vidéo: Utilisez

l’adaptateur approprié, disponible en accessoire.

Nettoyage

Utilisez un chiffon microfibre pour nettoyer les lentilles. Le boîtier peut être
nettoyé avec un chiffon doux imbibé d’alcool ou d’une solution désinfectante
non agressive. Ne pas immerger ou pulvériser avec du désinfectant.
Respectez les instructions de nettoyage dans le mode d’emploi du
HEINE i-View

®

.

Caractéristiques Techniques

Consommation d’énergie : 5,5 W, Voltage : 6–12V DC
Longueur du câble : 1,5 m
Diamètre du spot lumineux
a une distance de 420 mm : 20–100 mm
Angle d’illumination vertical : réglable +/– 25°
Poids : 70 g
Temps d’utilisation : 4,5 h avec HEINE mPack

®

Illimité avec EN50/HC50

Température ambiante : Utilisation +10 °C - +40 °C

Stockage ou transport : –40 °C - +70 °C

Source lumineuse : Puissantes LED blanches

Classe 1M/EN 60825-1 : 2003
Avec une durée de vie estimée
de 20.000 heures, aucun remplacement
des LED n’est à prévoir.

Pièces détachées et Accessoires

mPack avec batterie rechargeable Li-ion et transformateur à fiche X-07.99.672
EN50 Unité de Table ou Murale avec module de règlage de luminosité

X-95.17.301

Rhéostat sur bandeau HC50 avec transformateur à fiche X-95.16.322
EN50-m Unité de Table ou Murale avec mPack X-95.17.302
Filtre jaune J-00.31.321
Optique prismatique 3S LED vidéo J-00.31.320
Adaptateur pour Loupes HR/HRP C-00.32.519

Kit de rééquipement S-Guard

avec HR Loupes binoculaires 2,5x / 340 J-00.31.370
avec HR Loupes binoculaires 2,5x / 420 J-00.31.371
avec HRP Loupes binoculaires 3,5x / 420 J-00.31.372
avec HRP Loupes binoculaires 4x / 340 J-00.31.373
avec HRP Loupes binoculaires 6x / 340 J-00.31.374

Conforme aux normes : EN 60825-1: 2003

IEC 60601-1: 2005
IEC 60601-1-2: 1996
EN ISO 10993-1: 2003

Instructions

HEINE 3S LED HeadLight

®

Before using the HEINE 3S LED HeadLight®read these instructions carefully
and keep them in a safe place for future reference.

In accordance with local regulations this product
should be disposed of as an electronic device separately.

Safety Information

Range of Applications: The HEINE 3S LED HeadLight®is used for

examination and during treatment.
General Safety: For applications of the HEINE 3S LED HeadLight®in dental

medicine: A yellow filter can be used to avoid premature hardening of composite
material.

Do not shine the light directly into the patient’s eyes.
Never ever hold magnifying glasses or any other optical system in front of

the light.
Safety in use: The performance of this unit can only be guaranteed if

genuine HEINE Accessories and Spare Parts are used.
Ensure that the headband power cord is located in the clips provided.

The headlight body should not be left covered with a cloth or similar.

Do not use the HEINE plug-in transformer for 3S LED (X-95.16.320) to
power any other bulb-type HEINE instrument.

Using the instrument

Attach the power cord by means of the clip (1) provided. A garment clip is
provided to attach the cord to clothing.
Connect the HEINE 3S LED Headlight

®

to the power source. Use the headband

brightness control (2) to select the required brightness.
Place the instrument on your head and adjust for width (3) and height (4) to that

it fits comfortably.
The headband control (2) can be mounted on the left- or right hand side of the
headband. To do so, press out the cap (5) from the inside of the headband.
Attach the headband control here by pressing it in from the outside until it clicks
firmly into position.

Important Note: Read the Instructions med 2605 for the HEINE EN50®,
HEINE mPack

®

carefully before use.

Selecting viewing angle and field of view

Without HEINE S-Guard

®

Loosen the fixing screw (6) to adjust the light head up and down and backwards
or forwards.
After adjustment, re-tighten the screw (6).

With HEINE S-Guard

®

– Before putting on the loupes, select your inter-pupillary distance (PD) or an

average value on the scale. Unscrew the retaining screw (8) and slide the

eyepieces to one side symmetrically.
– Unscrew the fixing screw (6) and locate the nosepad on the bridge of the nose.
– Adjust the eyepieces so that they nearly touch the protective lenses.
– Shine the 3S LED onto an object at your normal working distance and adjust

the eyepieces so that the object is centred in both eyepieces. After adjust-

ment, re-tighten the screw (6).
The loupes are correctly adjusted when you see a clearly-defined, round,

shadow-free field of view.
The illuminated field of view can be selected by means of the slide control (7).
Fitting HEINE binocular loupes and a video camera: Use the appropriate

adaptor, which is available as an accessory.

Cleaning

Use a micro-fiber cloth to clean the lens. The instrument housing can be
cleaned with a soft cloth moistened with alcohol or a non-aggressive
disinfectant solution. Do not soak or spray with disinfectant.
Read the instructions for cleaning the HEINE i-View

®

.

Technical Specification

Power consumption: 5,5 W, Input Voltage: 6–12 V DC
Length of the cable: 1,5 m
Diameter of the light spot
at a distance of 420 mm: 20–100 mm
Vertical direction of illumination: +/– 25° adjustable
Weight: 70 g
Operation time: 4,5 h with HEINE mPack

®

continuous with EN50 and HC50

Ambient temperature: In use +10 °C - +40 °C

During storage or transport: –40 °C - +70 °C

Light source: Powerful white LEDs,

class 1M/EN 60825-1: 2003
With a life expectancy of 20.000 hours,
no replacement of the LEDs should be
necessary.

Spare Parts and Accessories

mPack with Li-ion rechargeable battery and transformer X-07.99.672
EN50 Wall/ Table unit with Rheostat Control Module X-95.17.301
HC50 Headband Rheostat with transformer X-95.16.322
EN50-m Wall/ Table unit with mPack X-95.17.302
Yellow filter for 3S LED HeadLight J-00.31.321
3S LED video prism optics for 3S LED HeadLight J-00.31.320
HR/HRP Loupe Adaptor for 3S LED HeadLight C-00.32.519

Retrofitting set S-Guard

with HR Binocular Loupes 2,5x / 340 J-00.31.370
with HR Binocular Loupes 2,5x / 420 J-00.31.371
with HRP Binocular Loupes 3,5x / 420 J-00.31.372
with HRP Binocular Loupes 4x / 340 J-00.31.373
with HRP Binocular Loupes 6x / 340 J-00.31.374

Applicable standards: EN 60825-1: 2003

IEC 60601-1: 2005
IEC 60601-1-2: 1996
EN ISO 10993-1: 2003

Gebrauchsanweisung

HEINE 3S LED HeadLight

®

Lesen Sie vor Inbetriebnahme der HEINE 3S LED HeadLight®diese Gebrauchs­anweisung sorgfältig durch und bewahren Sie sie zum späteren Nachschlagen
auf.

Das Produkt muss einer getrennten Sammlung
von Elektro- und Elektronikgeräten zugeführt werden.

Sicherheitsinformationen

Bestimmungsgemäße Verwendung: Die HEINE 3S LED HeadLight®ist

ausschließlich für die Beleuchtung bei Untersuchung und Behandlung bestimmt,
wobei sie der Untersucher auf dem Kopf trägt.

Zur allgemeinen Sicherheit: Für Anwendungen der HEINE 3S LED HeadLight

®

im Dentalbereich: Verwenden Sie ggf. ein Gelbfilter, um eine Aushärtung von
Komposit Füllungsmaterial zu vermeiden.
Leuchten Sie nicht direkt in die Augen des Patienten.
Halten Sie auf keinen Fall Lupen oder andere Optiken vor den Leuchtenkopf.

Zum sicheren Betrieb: Eine einwandfreie Funktion der HEINE 3S LED
HeadLight

®

ist nur mit dem Original-Zubehör von HEINE gewährleistet.

Achten Sie darauf, dass das Kabel am Kopfband fest in den dafür
vorgesehenen Laschen befestigt ist.
Das Leuchtengehäuse darf nicht mit Tüchern o.ä. abgedeckt werden.

Verwenden Sie den HEINE Steckertrafo für Kopfbandregler
(Kat.-Nr. X-95.16.320) nicht

für ggfs. vorhandene HEINE Instrumente

mit Lampenbetrieb.

Handhabung / Inbetriebnahme

Befestigen Sie das Kabel mit der dafür vorgesehenen Kopfbandklemme (1).
Am Leuchtenkabel ist ein Clip zur Befestigung an der Kleidung angebracht.

Verbinden Sie die HEINE 3S LED HeadLight

®

mit der Stromquelle. Mit dem

Kopfbandregler (2) können Sie dann stufenlos die Helligkeit regeln.
Setzen Sie das Instrument auf und justieren die Umfang- (3) und ggf. Höhen-

verstellung (4) auf bequemen und rutschfreien Sitz.
Sie können den Kopfbandregler (2) auf der linken oder rechten Seite des Kopf-

bandes montieren. Drücken Sie hierzu die Abdeckkappe von der Innenseite (5)
aus dem Kopfband heraus. Befestigen Sie dann, an derselben Stelle, den
Kopfbandregler (2) am Kopfband von außen. Er muss dazu mit einem hörbaren
Klick im Kopfband einrasten.

Hinweis: Lesen Sie vor der Verwendung der HEINE EN50®, HEINE mPack®die
Gebrauchsanweisung med 2605 aufmerksam durch.

Einstellen der Leuchtrichtung und des Leuchtfeldes

Ohne HEINE S-Guard

®

Nach Lösen der Arretierschraube (6) lässt sich der Leuchtenkopf neigen sowie
vertikal und horizontal verschieben.
Ziehen Sie nach beendeter Justierung die Arretierschraube (6) wieder fest an.

Mit HEINE S-Guard

®

– Stellen Sie vor dem Aufsetzen der Lupe Ihre Pupillendistanz (PD) oder einen

mittleren Wert auf der Skala ein. Lösen Sie die Rändelschrauben (8) und ver­schieben Sie beide Okulare symmetrisch.

– Lösen Sie die Klemmschraube (6) und führen Sie den Nasensteg auf den

Nasenrücken.
– Justieren Sie die Okulare so, dass Sie an den Schutzgläsern anliegen.
– Beleuchten Sie ein Objekt mit der 3S LED HeadLight in Ihrem Arbeitsabstand

und justieren Sie die Okulare so, dass Sie das Objekt mit jedem Auge in der

Mitte des Übersichtsfeldes sehen können. Ziehen Sie nach beendeter

Justierung die Arretierschraube (6) wieder fest an.
Die richtige Einstellung ist erreicht, wenn Sie ein rundes, scharfbegrenztes und

schattenfreies Sehfeld erhalten.
Mit dem Schieber (7) lässt sich die Leuchtfeldgröße stufenlos verändern.
Adaption von HEINE Binokularlupen und Video Kamera: Hierfür sind Adapter

als Zubehör lieferbar.

Aufbereitung

Für eine Reinigung der Linse genügt ein Microfasertuch. Verwenden Sie für
eine desinfizierende Reinigung der restlichen Instrumententeile ein mit Alkohol
oder nichtaggressiven Mitteln angefeuchtetes Tuch. Eine Desinfektion durch
Sprühen oder Tauchen ist nicht zulässig.
Beachten Sie die Reinigungshinweise in der Gebrauchsanweisung des
HEINE i-View

®

.

Technische Daten

Leistungs-/Stromaufnahme: 5,5 W, Eingang: 6–12 V DC
Länge des Kabels: 1,5 m
Leuchtfelddurchmesser in
420 mm Abstand: 20–100 mm
Vertikale Leuchtrichtung: + /– 25° einstellbar
Gewicht: 70 g (Leuchtenkopf mit Regler)
Betriebsdauer: 4,5 h mit HEINE mPack

®

Dauerbetrieb mit EN50 und HC50

Umgebungsbedingungen: Betrieb: +10 °C - +40 °C

Lagerung/Transport: –40 °C - +70 °C

Lichtquelle: lichtstarke, weiße lichtemittierende

Diode (LED) der Klasse 1M gemäß
EN 60825-1: 2003; aufgrund der
hohen Lebensdauer (20000h) ist
kein Austausch der LED vorgesehen

Ersatzteile und Zubehör

mPack incl. Li-ion Ladebatterie und Steckertrafo X-07.99.672
EN50 Wand-/ Tischeinheit mit Helligkeitsregler Modul X-95.17.301
HC50 Kopfbandregler mit Steckertrafo X-95.16.322
EN50-m Wand-/ Tischgerät mit mPack X-95.17.302
Aufsteckbares Gelbfilter J-00.31.321
Video-Prismenoptik für 3S LED HeadLight J-00.31.320
Lupenadapter für HR/HRP Binokularlupenbrille C-00.32.519

Nachrüstsatz S-Guard

mit HR Binokularlupen 2,5x / 340 J-00.31.370
mit HR Binokularlupen 2,5x / 420 J-00.31.371
mit HRP Binokularlupen 3,5x / 420 J-00.31.372
mit HRP Binokularlupen 4x / 340 J-00.31.373
mit HRP Binokularlupen 6x / 340 J-00.31.374

Angewandte Normen: EN 60825-1: 2003

IEC 60601-1: 2005
IEC 60601-1-2: 1996
EN ISO 10993-1: 2003

1

Instrucciones de manejo

HEINE 3S LED Fotóforo HeadLight

®

Lea estas instrucciones atentamente antes de poner en funcionamiento el
fotóforo 3S LED Headlight

®

de HEINE y guárdelas para posteriores consultas.

El producto debe ser desechado por separado
como aparato electrónico.

Informaciones de seguridad

Utilización correcta: La lámpara 3S LED HeadLight®de HEINE está destinada

exclusivamente para la iluminación durante el reconocimiento y tratamiento
llevándola en posición frontal.

Para la seguridad en general: Para utilización de la lámpara 3S LED HeadLight

®

de HEINE en el área dental. Utilice si fuera necesario un filtro amarillo, para
evitar un endurecimiento del material de relleno de mezcla. No ilumine con la
lámpara directamente los ojos del paciente.

No coloque de ninguna manera lupas u otras ópticas delante del cabezal de
iluminación.

Para el funcionamiento seguro: El funcionamiento correcto con la lámpara
3S LED HeadLight

®

solo está garantizado utilizando los accesorios originales
de HEINE. Preste atención, que el cable de la cinta craneal esté sujetado en las
bridas previsto para ello. La carcasa de iluminación no debe ser cubierta con
tela o similar.

No utilice el transformador de enchufe HEINE para regulador de cinta
craneal (X-95.16.320) para posibles instrumentos HEINE existentes con
funcionamiento a bombilla.

Manejo / Puesta en marcha

Sujete el cable con la pinza de la cinta craneal prevista para ello (1). En el cable
de iluminación se encuentra un clip para sujetarlo en la ropa.
Conecte la lámpara 3S LED HeadLight

®

de HEINE a la fuente de tensión. Con el
regulador de la cinta craneal (2) Vd. podrá regular con progresión contínua la
claridad.

Colóquese el instrumento y ajuste el regulador de perímetro (3) y altura (4) de
una manera que se sienta cómodo y que no se deslice.

Vd. puede colocar el regulador de la cinta craneal (2) en el lado izquierdo o
derecho de la cinta. Para ello saque el capuchón de la parte interior (5) de la
cinta craneal presionándolo. Después sujete en el mismo lugar el regulador de
la cinta craneal (2) en la cinta desde la parte externa. Para ello ha de quedar
encajado en la cinta habiéndose oído un click

Indicación: Antes de utilizar la EN50®, mPack®de HEINE lea atentamente el
manual de instrucciones med 2605.

Ajuste de la dirección y del campo de iluminación

Sin HEINE S-Guard

®

Una vez aflojado el tornillo de retención (6) es posible inclinar el cabezal de
iluminación, así como moverlo vertical- y horizontalmente. Una vez terminado
el ajuste, apriete de nuevo el tornillo de retención (6).

Con HEINE S-Guard

®

– Antes de colocarse la lupa ajuste su distancia entre pupilas (DP) o un valor

medio en la escala. Afloje los tornillos moleteados (8) y mueva ambos
oculares simetricamente.

– Desprenda el tornillo de fijación (6) y guíe el puente nasal hacia el lomo de la

nariz.

– Ajuste los oculares de tal manera que estén situados justo en las lentes de

protección.

– Ilumine un objeto con la 3S LED HeadLight en su distancia de trabajo y ajuste

los oculares de tal manera que Vd. pueda ver el objeto en el medio del campo
de visión con cada ojo. Una vez terminado el ajuste, apriete de nuevo el
tornillo de retención (6).

El ajuste correcto se alcanza si Vd. consigue un campo de visión redondo, con
límites definidos y sin sombra.

Con el pasador (7) se puede modificar el campo de iluminación con progresión
contínua.

Adaptación de lupas binoculares HEINE y vídeo cámaras: Para ello se
pueden suministar adaptadores como accesorios.

Indicaciones para el mantenimiento

Para la limpieza de la lente es suficiente utilizar un paño de microfibra y para
la desinfección de los instrumentos restantes utilice un paño impregnado con
alcohol o algún producto no agresivo. No se permite una desinfección mediante
pulverización o inmersión.
Consulte las indicaciones de limpieza en las instrucciones de uso del i-View

®

de HEINE.

Datos técnicos

consumo de potencia: 5,5 W, entrada: 6–12 V DC
longitud del cable: 1,5 m
diámentro del campo de iluminación
a 420 mm distancia: 20–100 mm
dirección de iluminación vertical: +/– 25° ajustable
peso: 70 g (cabezal iluminador con regulador)
duración de funcionamiento: 4,5h con HEINE mPack

®

funcionamiento contínuo con EN50/HC50

condiciones ambientales: funcionamiento: +10 °C – +40 °C

almacenaje/transporte: –40 °C - +70 °C

fuente de luz: luz intensa, diodo blanco emisor de

luz (LED) de la clase 1M según
EN 60825-1: 2003; dada su larga
duración (20000 h) no está prevista
la sustitución del LED.

Piezas de recambio y accesorios

mPack con batería recargable de Li-ion y transformador de enchufe

X-07.99.672

Unidad EN50 para pared o mesa con control de luminosidad X-95.17.301
Control de luminosidad de la cinta craneal HC50 con

transformador de enchufe X-95.16.322
Unidad EN50-m para pared o mesa con mPack X-95.17.302
filtro amarillo desmontable J-00.31.321
óptica prismática de video para 3S LED HeadLight J-00.31.320
adaptador de lupa para gafas lupa binoculares HR/HRP C-00.32.519

Juego complementario S-Guard

con HR Lupas binoculares 2,5x / 340 J-00.31.370
con HR Lupas binoculares 2,5x / 420 J-00.31.371
con HRP Lupas binoculares 3,5x / 420 J-00.31.372
con HRP Lupas binoculares 4x / 340 J-00.31.373
con HRP Lupas binoculares 6x / 340 J-00.31.374

Normas aplicadas: EN 60825 -1: 2003

IEC 60601-1: 2005
IEC 60601-1-2: 1996
EN ISO 10993-1: 2003

HEINE

3S LED HeadLight

®

HEINE Optotechnik GmbH & Co. KG

Kientalstr. 7 · 82211 Herrsching · Germany
Tel. [phone] · Fax [phone]
E-mail: [e-mail] ·

www.heine.com

med 4504 1/ 10.06

93/42/EWG/CEE / EEC

HEINE

2

4

3

6

7

5

8

Gewährleistung

Wir übernehmen für dieses Gerät für 5 Jahre vom Kaufdatum an volle Gewähr. Diese Gewähr­leistung gilt für einwandfreies Arbeiten bei bestimmungsgemäßer Verwendung und Beachtung
der Gebrauchsanweisung. Während der Dauer der Gewährleistung werden auftretende Fehler
und Mängel am Gerät kostenlos beseitigt, soweit sie nachweislich auf Material-, Verarbeitungs­und/oder Konstruktionsfehlern beruhen. Rügt ein Besteller einen Sachmangel, so trägt er stets
die Beweislast dafür, dass das Produkt bereits bei Erhalt der Ware mangelhaft war.Diese Gewähr­leistung bezieht sich nicht auf solche Schäden, die durch Abnutzung, fahrlässigen Gebrauch,Ver­wendung von nicht Original-HEINE-Teilen, durch Eingriffe nicht von HEINE autorisierter Personen
entstehen oder wenn Vorschriften in der Gebrauchsanweisung vom Kunden nicht eingehalten
werden. Weitere Ansprüche, insbesondere Ansprüche auf Ersatz von Schäden, die nicht am
HEINE Produkt selbst entstanden sind, sind ausgeschlossen.

Bei

Reparaturen wenden Sie sich an Ihren Fachhändler,der das Gerät an uns oder unsere

zuständige Vertretung weiterleitet.

Warranty

We guarantee this device for five years from date of purchase. We guarantee the proper function
of the unit provided it is used as intended by the manufacturer and according to the instructions for
use. Any faults or defects which occur during the guarantee period will be repaired free of charge
provided they are caused by faults in material, design or workmanship. In the case of a complaint
of a defect in the product, the buyer must prove that any such defect was present at the time the
product was delivered. This guarantee excludes any defects which occur because of wear and tear,
incorrect use, the use of non-original HEINE parts. Also excluded are repairs or modifications made
by persons not authorised by HEINE or cases where the customer does not follow the instructions
supplied with the product. Further claims, in particular claims for damage not directly related to
the HEINE product, are excluded.

For

repairs, please contact your supplier,who will return the goods to us or our authorized agent.

Garantie

Nous garantissons cet appareil pendant cinq ans à partir de la date d’achat. Nous garantissons
le bon fonctionnement de l’instrument fourni, s’il est utilisé comme prévu par le fabricant, en
respectant le mode d’emploi. Tout dysfonctionnement ou panne intervenant pendant la période de
garantie seront réparés gratuitement, à condition qu’ils résultent de défauts dans les matériaux
la conception ou la fabrication. En cas de réclamation pour un défaut du produit, l’acheteur doit
apporter la preuve que ce défaut existait à la date de livraison. Cette garantie ne s’applique pas
aux défauts provenant d’une usure normale, d’une utilisation incorrecte, de l’utilisation de pièces
de rechange non d’origine HEINE. Sont également exclues toutes les réparations ou modifications
faites par des personnes non autorisées par HEINE, ainsi que dans les cas où l’acheteur ne suit
pas le mode d’emploi fourni avec le produit. Toutes réclamations ultérieures, en particulier pour
un dommage non directement relié au produit HEINE sont exclues.

Pour les

réparations, contactez votre fournisseur,qui nous retournera les marchandises ou les

adressera à notre agent agréé.

Garantía

Asumimos para este aparato la garantía durante cinco años a partir de la fecha de compra. Este
compromiso se basa en un funcionamiento de acuerdo con la finalidad del aparato y cumpliendo
las instrucciones de manejo. Durante el período de garantía se reparan los fallos o deficiencias que
pueda sufrir el aparato sin gastos, siempre que estos tengan su origen en deficiencias de material,
mano de obra o constructivos. En el caso de queja por defecto en el producto, el comprador debe
demostrar que el producto en el momento de su recepción ya era defectuoso. Esta garantia no es
aplicable para deterioros que surjan por desgaste, empleo descuidado, incorporación de repuestos
no originales de HEINE intervenciones de personal no autorizado por HEINE o en caso de que el
cliente no respete las instrucciones del manual de usuario. Otras reclamaciones como p.ej. sustitu­ción por daños que no se hayan originado directamente en el producto de HEINE quedan excluidos.

En caso de

reparaciones diríjanse a su proveedor que remitirá el aparato a fábrica o al taller

oficial correspondiente.

Garanzia

Garantiamo questo dispositivo per 5 anni dalla data di acquisto. La garanzia è valida se il dispositivo
viene utilizzato in base alle indicazioni d’uso stabilite dal produttore e secondo le istruzioni d’uso.
Durante il periodo di garanzia verranno riparati gratuitamente imperfezioni e difetti riscontrati come
difetti di produzione, di progettazione o di materiali. In caso di reclamo l’acquirente deve dimostrare
che tali difetti erano presenti all’atto dell’acquisto. La garanzia non copre tutti i difetti occorsi a
causa di usura, di uso improprio, di impiego di parti non originali HEINE. Esclude anche riparazioni
e modifiche apportate da persone non autorizzate da HEINE e i casi in cui il cliente non si è attenuto
alle istruzioni d’uso fornite con il prodotto. Sono inoltre esclusi ulteriori reclami, in particolare
richieste di risarcimento danni non riconducibili al prodotto HEINE.

Per

riparazioni contattate il Vostro fornitore che ritornerà il dispositivo a noi o al nostro agente

autorizzato.

Garanti

Garantin för denna produkt gäller fem år från inköpsdatum. Vi garanterar en funktionell produkt
under förutsättning att den används på det sätt som tillverkare och instruktionsblad föreskriver.
Fel som uppstår under garantitiden kommer att åtgärdas utan att kunden debiteras, under
förutsättning att felet uppkommit på grund av fel i material, design eller produktion. Vid åberopande
av defekt produkt, skall köparen bevisa att defekten fanns då produkten levererades. Denna garanti
gäller inte för defekter som uppkommit på grund av användande eller slitage, felaktigt användande
eller vid nyttjande av icke-original HEINE reservdelar. Garantin gäller heller inte reparationer
och/eller modifieringar gjorda av person som inte är auktoriserad av HEINE, eller när kund inte
följer de anvisningar som levererats med produkten. Övriga ansökningar för ersättning, särskilt
ersättning för skada ej direkt relaterad till HEINE produkten, är exkluderade.

För

reparationer, var vänlig kontakta den återförsäljare som kan returnera varorna till oss eller

våra auktoriserade agenter.

Garantiebepalingen

Wij verlenen voor dit apparaat 5 jaar volledige garantie vanaf de datum van aankoop. De garantie
geldt bij normaal gebruik volgens de voorschriften in deze gebruiksaanwijzing. Storingen worden
gedurende de garantie-periode kostenloos verholpen, indien deze aantoonbaar zijn ontstaan door
materiaal-productie- of constructiefouten. In geval van een garantie-aanspraak dient de koper aan
te tonen dat het defect al direct bij ontvangst aanwezig was. De garantie is niet van toepassing
op gebruiksslijtage, bij onoordeelkundig gebruik en gebrekkig onderhoud, bij gebruik van niet
originele HEINE onderdelen, door ingrepen door anderen dan door HEINE geautoriseerd personen
of wanneer voorschriften in de gebruiksaanwijzing door de gebruiker niet worden opgevolgd.
Verdere aanspraken, met name aanspraken op schadevergoeding, die niet aan het HEINE artikel
zelf zijn ontstaan, zijn uitgesloten.

Voor

reparatie kunt u contact opnemen met uw leverancier, die het aan ons of onze agent zal

toezenden.

Takuu

Myönnämme laitteelle viiden vuoden takuun ostopäivästä lukien. Takaamme laitteen moitteettoman
toiminnan, kun laitetta käytetään asianmukaisesti käyt-töohjetta noudattaen. Laitteessa takuuaikana
esiintyvät materiaali-, valmistus- tai rakenneviat korjataan veloituksetta. Havaittaessa tuotteessa
vika ostajan tulee osoittaa, että laitteen takuu on voimassa. Takuu ei koske vikoja, jotka ovat
aiheutuneet normaalista kulumisesta, huolimattomasta käytöstä tai muiden kuin alkuperäisten
HEINE- varaosien käytöstä tai muiden kuin valtuutetun huoltohen-kilökunnan tekemistä
muunnoksista tai korjauksista. Takuu raukeaa, jos laitteelle on tehty huoltotöitä muilla kuin
Heinen valtuuttamilla henkilöillä tai käyttäjä ei noudata laitteen mukana tulleita käyttöohjeita.

Laitteen

rikkoutumisesta aiheutuneita välillisiä kustannuksia ei huomioida. Korjaustapauksissa

ota yhteys laitteen myyjään.

Garantia

Garantimos este aparelho durante cinco anos após a data de compra. A HEINE garante o
funcionamento adequado desta unidade desde que utilizada conforme o estipulado pelo fabricante
e as suas instruções para utilização. Quaisquer danos ou defeitos que ocorram durante o período
de garantia serão reparados gratuitamente, desde que sejam devidos a falhas no material, no seu
projeto ou mão de obra. No caso de reclamação por defeito no produto, o comprador deverá provar
que tal defeito se revelou logo que o produto lhe foi entregue. Esta garantia exclui quaisquer defeitos
que ocorram devido a desgaste do produto, uso incorrecto, uso de peças suplentes não-originais
da HEINE ou, consertos e modificações não autorizadas. Outras reclamações serão excluídas. Esta
garantia não abrange despesas com frete e embalagem do aparelho.

Para

consertos, por favor,contacte o seu fornecedor, que nos devolverá o produto, ou um

agente autorizado.

Gekauft bei / Bought from / Acheté chez / Comprado a / Acquistato presso / Köpt hos /
Gekocht bij / Myyjä / Adquirido através de

am / date / le / el / il / Datum / Datum / Päivä / Data

SVENSKA NEDERLANDS SUOMI PORTUGUÊS

Bruksanvisning

HEINE 3S LED HeadLight

®

Läs dessa instruktioner noga före användning av HEINE 3S LED HeadLight

®

och spara dem för framtida behov.

Denna produkt skall sorteras som elektronikskrot vid sopsortering.
Var vänlig kontrollera lokala villkor.

Säkerhetsinformation

Användningsområde: HEINE 3S LED HeadLight®används för undersökning

och under behandling.
Generell säkerhet: För användning av HEINE 3S LED HeadLight®inom

dental medicin: Ett gult filter kan användas för att undvika för tidig härdning av
kompositmaterial.

Lys ej rakt in i patientens ögon.
Håll aldrig förstoringsglas eller några andra optiska system framför ljuset.
Säkerhet vid användning: Funktionen för denna enhet kan endast garanteras

om original HEINE tillbehör och reservdelar används.
Kontrollera att sladdarna vid pannbandet är fästa i medföljande clips.
Pannlampsenheten får ej lämnas täckt av en trasa eller något liknande.

Använd inte plug-in transformatorn för 3S LED (X-95.16.320) från HEINE för
att driva något annat HEINE instrument av glödlampstyp.

Användning av instrumentet

Fäst sladdarna med clips som medföljer. Det medföljer även clips att fästa i
kläderna. Koppla HEINE 3S LED Headlight

®

till strömkällan. Använd panbandets
ljuskontroll (2) för att få önskad ljusstyrka. Placera instrumentet på huvudet och
justera bredd (3) och höjd (4) så att den sitter bekvämt.

Panbandskontrollen (2) kan monteras på vänster eller höger sida av
panbandet. För att utföra detta, tryck ut höljet (5) från insidan på panbandet.
Fäst panbandskontrollen här genom att trycka in den från utsidan tills den
klickar på plats.

Viktig information: Läs instruktionen med 2605 för HEINE EN50®, HEINE mPack

®

nogrant före användning.

Val av synvinkel och synfält

Utan HEINE S-Guard

®

Lätta på fixeringsskruven (6) för att justera ljuset upp, ner, bakåt och
framåt. Skruva fast skruven (6) igen efter justering.

Med HEINE S-Guard

®

– Ställ in din pupilldistans (PD) eller ett medelvärde på skalan innan luppen sätt

på. Lossa den lättrade skruven (8) och skjut båda okulärer symetriskt.
– Lossa klämmskruven (6) och placera näshållaren på näsryggen.
– Justera okularen så att den ligger an mot skyddsglasen.
– Belys ett objekt med 3S LED HeadLight på Ditt arbetsavstånd och justera

okularen så att objektet kan ses med respektive öga i mitten av

överskådningsfältet. Skruva fast skruven (6) igen efter justering.
Rätt inställning har uppnåtts när man får ett runt, skarpt begränsat och skuggfritt

synfält.
Storleken på synfältet kan väljas med hjälp av kontrollen (7).
Att fästa HEINE kikarlupp och videokamera: Använd lämplig adapter som

finns tillgänglig som tillbehör.

Rengöring

Använd en trasa av mikrofiber för att rengöra linsen. Instrumenthöljet kan
rengöras med en mjuk trasa fuktad med alkohol eller en icke-aggressiv desinfek­terande lösning. Blötlägg ej eller spraya med desinfekterande medel.
Beakta rengöringsanvisningarna i bruksanvisningen för HEINE i-View

®

.

Tekniska specifikationer

Strömåtgång: 5,5 W, Input Voltage: 6–12V DC
Kabellängd: 1,5 m
Diameter på ljuset vid ett
avstånd på 420 mm: 20–100 mm
Vertikal riktning av upplysningen: +/– 25° justerbart
Vikt: 70 g
Typ av användning: 4,5h med HEINE mPack

®

Kontinuerlig med EN50/HC50

Kringtemperatur: Vid användning +10 °C - +40 °C

Under lagring eller transport: – 40 °C - + 70 °C

Ljuskälla: Starka vita LED

klass 1M/EN 60825-1: 2003
Med en förväntad livslängd av 20000
timmar, bör inte LEDs behöva bytas ut.

Reservdelar och tillbehör

mPack inkl. Li-ion laddbart batteri med transformator X-07.99.672
EN50 Vägg/Bord enhet X-95.17.301
HC50 Huvudband ljuskontroll X-95.16.322
EN50-m Vägg/Bord enhet med mPack X-95.17.302
Gult filter J-00.31.321
3S LED video prismaoptik J-00.31.320
HR/HRP Luppadapter C-00.32.519

Eftermonterings-sats S-Guard

med HR Binokulära luppar 2,5x / 340 J-00.31.370
med HR Binokulära luppar 2,5x / 420 J-00.31.371
med HRP Binokulära luppar 3,5x / 420 J-00.31.372
med HRP Binokulära luppar 4x / 340 J-00.31.373
med HRP Binokulära luppar 6x / 340 J-00.31.374

Gällande standarder: EN 60825-1: 2003

IEC 60601-1: 2005
IEC 60601-1-2: 1996
EN ISO 10993-1: 2003

Gebruiksaanwijzing

HEINE 3S LED HeadLight

®

Lees voor ingebruikname van de HEINE 3S LED HeadLight®deze
gebruiksaanwijzing zorgvuldig door en bewaar hem voor een later nalezen.

Dit product niet als huishoudelijk afval behandelen maar apart
inleveren als verbruikt electrisch/electronisch apparaat volgens
de in uw gemeente geldende voorschriften.

Veiligheidsinformatie

Gebruiksdoel: De HEINE 3S LED HeadLight®is uitsluitend bestemd voor

verlichting bij onderzoek en behandeling, waarbij de gebruiker de lamp op
het hoofd draagt.

Algemene veiligheid: Bij dentaal gebruik van de HEINE 3S LED HeadLight®:
Gebruik een geelfilter (als accessoire verkrijgbaar) om het uitharden van
composiet vulmateriaal te voorkomen.

Richt de lamp niet direct in de ogen van de patiënt.
Houd in geen geval een loep of een andere optiek voor de lamp
Voor een veilig gebruik: Een goed functioneren van de HEINE 3S

LED HeadLight

®

wordt alleen gegarandeerd met origenele HEINE toebehoren.

Let op dat het snoer goed aan de daarvoor bestemde klemmen op de
hoofdband bevestigd wordt. Het gedeelte waarin zich de lamp bevindt,
mag tijdens gebruik niet met een doek of een hiermee vergelijkbaar materiaal
worden afgedekt.

Gebruik de HEINE stekkertransformator voor lichtregeling aan de hoofdband
(Art.Nr. X-95.16.320) niet

in combinatie met andere HEINE instrumenten met

een Halogeenlampje.

Voorbereiding voor het gebruik

Bevestig het snoer aan de hoofdband in de daarvoor bestemde klem (1).
Aan het snoer is een clip bevestigd voor het aanbrengen aan kleding.
Koppel de HEINE 3S LED HeadLight

®

aan de stroombron. Met de regelaar (2)

aan de hoofdband kan de lichtsterkte traploos versteld worden.
Plaats het instrument op het hoofd en stel de omvang (3) en hoogte (4) zo in

dat de hoofdband prettig en stabiel zit.
De stroom-regelaar (2) kan naar keuze aan de linker of rechter

kant van de hoofdband geplaatst worden. Druk de afdekplaat (5) vanaf de
binnenkant uit de hoofdband.

Bevestig nu op deze plaats de regelaar (2) vanaf de buitenkant aan de hoofdband.
De regel-unit dient met een duidelijk hoorbare klik vast te klemmen.

Aanwijzing: Lees voor het in gebruik nemen van de HEINE EN50®, HEINEmPack

®

de gebruikaanwijzing med 2605 goed door.

Instellen van de lichtrichting en de bundel

Zonder HEINE S-Guard

®

Na het losdraaien van de fixeerknop (6) kan het lamphuis vertikaal en
horizontaal draaien en in hoogte versteld worden.
Draai na het beëindigen van de instelling de fixatieschroef (6) goed vast.

Met HEINE S-Guard

®

– Stel voor het opzetten van de loep uw pupilafstand (PD) in of wanneer deze

niet bekend is, een gemiddelde waarde op de schaalverdeling. Draai de

gekartelde schroefjes (8) iets los en verschuif beide oculairen symmetrisch.
– Draai de schroef (6) los en breng de neussteun op de houder aan.
– Justeer de oculairen zo, dat ze beide contact maken met de beschermglazen.
– Verlicht nu een object met de 3S LED HeadLight op de gewenste werkafstand

en justeer beide oculairen nogmaals tot u het voorwerp met beide ogen

midden in het blik-veld heeft. Draai na het beëindigen van de instelling de

fixatieschroef (6) goed vast.
De juiste instelling is bereikt, wanneer u een rond, scherp begrensd en

schaduwvrij beeld heeft.
Met schuif (7) kan de doorsnede van de lichtbundel traploos worden aangepast.
Aanbrengen van HEINE binoculaire loepen en video camera: Hiervoor

zijn speciaal ontwikkelde adapters als toebehoren leverbaar.

Schoonmaken- onderhoud

Voor het reinigen van de lens is een lensdoekje voldoende.
Voor het reinigen en desinfecteren van de overige delen kunt u een met alcohol
bevochtigd doekje gebruiken of een ander niet-agressief schoonmaakmiddel.
Desinfecteren met een spray of in een vloeistof dompelen is niet toegestaan.

Vermijd het aanraken van lensoppervlakken. Vingerafdrukken op de lens kunnen
met een zachte doek, eventueel bevochtigd met alcohol verwijderd worden.

Alle delen van de voorhoofdlamp kunnen met gas gesteriliseerd worden.
Alleen de instelhuls mag in de autoclaaf tot 134 °C gesteriliseerd worden.

Neem de reinigingsadviezen in acht als beschreven in de gebruiksaanwijzin
van de HEINE i-View

®

.

Technische gegevens

Opbrengst-/stroomopname: 5,5 W, ingang: 6–12V DC
Lengte stroomsnoer: 1,5 m
Diameter lichtbundel op 420 mm: 20 –100 mm
Lichtrichting vertikaal: +/– 25° verstelbaar
Gewicht: 70 gr. (Lampkop met regel-unit)
Gebruiksduur: 4,5 uur met HEINE mPack

®

Gebruiksomstandigheden: Continue-gebruik met EN50 /HC50

tussen +10º C - +40º C
Bij opslag en transport –40 °C - +70 °C

Lichtbron: Lichtsterke, wit licht stralende diode (LED)

klasse 1M (EN 60825-1: 2003)
Wegens de lange levensduur (20000 uur)
is niet in vervanging van de LED voorzien

Toebehoren en onderdelen

mPack incl. Li-ion oplaadbare batterij en transformator X-07.99.672
EN50 Wand/Tafel unit X-95.17.301
HC Lichtregeling voor montage aan hoofdband X-95.16.322
EN50-m Basis-unit met mPack X-95.17.302
Geelfilter voor dentaal gebruik J-00.31.321
Video-prisma met optiek voor 3S LED HeadLight J-00.31.320
Adapter voor plaatsen van HR/HRP binoculaire loep C-00.32.519

S-Guard

met HR Binoculaire loepen 2,5x / 340 J-00.31.370
met HR Binoculaire loepen 2,5x / 420 J-00.31.371
met HRP Binoculaire loepen 3,5x / 420 J-00.31.372
met HRP Binoculaire loepen 4x / 340 J-00.31.373
met HRP Binoculaire loepen 6x / 340 J-00.31.374

Van toepassing zijnde normen: EN 60825 -1: 2003

IEC 60601-1: 2005
IEC 60601-1-2: 1996
EN ISO 10993-1: 2003

Käyttöohje

HEINE 3S LED Otsalamppu

Lue nämä ohjeet tarkoin ennen HEINE 3S LED otsalampun käyttöönottoa ja
säilytä laitteen läheisyydessä myöhempää tarvetta varten.

Tämä tuote on hävitettävä erilliskeräyksellä maakohtaisia sähkö­ja elektroniikka- romun kierrätysohjeita noudattaen.

Tietoa turvallisuudesta

Käyttö: HEINE 3S LED otsalamppu on tarkoitettu käytettäväksi hoidon

aikana sekä diagnosoinnissa.
Yleistä: HEINE 3S LED otsalampun käyttö hammaslääketieteessä:

Keltaista suodinta voidaan käyttää, jos halutaan välttää komposiittimateriaalin
ennenaikainen koveneminen. Älä kohdista valoa suoraan potilaan silmiin.

Älä pidä suurennuslasia tai vastaavaa optista laitetta valon edessä.
Turvallisuus käytössä: Laitteen toiminta voidaan taata vain käytettäessä

aitoja HEINE varaosia ja lisävarusteita. Varmista, että virtajohto on käytön aikana
sille tarkoitetussa kiinnikkeessä.

Otsalampun runkoa ei saa peittää.

HUOM! HEINE 3S LED otsalampun (X-95.16.320) verkkovirtalaitetta ei saa
käyttää virtalähteenä mihinkään muuhun Heinen tuotteeseen.

Käyttö

Aseta virtajohto mukana tulleeseen kiinnikkeeseen. Vaateklipsiä voi käyttää
johdon kiinnittämiseen vaatteisiin.

Liitä HEINE 3S LED otsalamppu virtalähteeseen. Säädä haluttu kirkkaus
otsanauhassa sijaitsevasta valonsäätimestä (2). Aseta otsalamppu päähäsi ja
säädä otsalampun pannan leveys (3) ja korkeus (4) sopiviksi.

Valonsäädin (2) voidaan sijoittaa joko oikealle tai vasemmalle puolelle.
Siirtääksesi säädintä, paina nasta (5) ulos otsapannan sisäpuolelta. Kiinnitä
säädin samaan kohtaan painamalla kunnes se lukittuu.

Tärkeä ilmoitus: Lue HEINE EN50®, HEINE mPack®’n käyttöohje huolellisesti
ennen käyttöönottoa.

Katselukulman ja näkökentän asetus

Ilman HEINE S-Guard

®

Avaa ruuvia (6) säätääksesi valoa ylös, alas, eteen tai taakse. Kun valo on
oikealla kohdalla kiristä ruuvi (6) uudelleen.

HEINE S-Guard

®

– Ennen luuppien käyttöä valitse silmäteräväli (PD) tai keskimääräinen arvo

asteikolta. Avaa pidätinruuvi (8) ja aseta okulaarit symmetrisesti toisiinsa

nähden.
– Avaa kiinnitysruuvi (6) ja sovita pehmuste nenänvarrelle.
– Säädä okulaareja siten, että ne melkein koskettavat suojalinssejä.
– Valaise 3S LEDillä jotakin normaalilla työskentelyetäisyydelläsi olevaa

esinettä ja säädä okulaareja siten, että esine on keskellä näkökenttääsi.

Kun valo on oikealla kohdalla kiristä ruuvi (6) uudelleen.
Luupit on oikein säädetty, kun näkökenttäsi on selvärajainen, pyöreä varjoton.
Näkökenttää voidaan säätää liukusäätimellä (7).
HEINE binokulaariluuppien ja videokameran käyttö: Käytä lisävarusteena

saatavaa liitintä.

Puhdistaminen

Puhdista linssi mikrokuituliinalla. Runko-osiin voi käyttää pehmeää, alkoholiin
tai mietoon desinfiointiliuokseen, kostutettua kangasta. Älä upota laitetta liuok­seen. Älä ruiskuta desinfiointiainetta laitteen päälle.

Lue HEINE i-View

®

-suojuksen puhdistusohjeet.

Tekniset tiedot

Tehonkulutus: 5,5 W, käyttöjännite: 6–12 V DC
Kaapelin pituus: 1,5 m
Valokeilan läpimitta
420 mm etäisyydellä: 20–100 mm
Valokeilan korkeussäätö: +/– 25° säädettävä
Paino: 70 g
Toiminta-aika: 4,5h HEINE mPack

®

-akkujärjestelmällä

EN50/HC50 jatkuva

Lämpötilarajat: Käytössä 10 °C – +40 °C

Säilytys tai kuljetus: –40 °C - +70 °C

Valonlähde: Voimakkaat valkoiset LED –valot

Luokka 1M/EN 60825-1: 2003.
LED-valojen odotettu kesto on n. 20 000
tuntia, joten niiden
vaihtamiseen ei pitäisi olla tarvetta.

Varaosat ja lisälaitteet

mPack sisältää Li-ion ladattavan akun verkkovirtalaitteella X-07.99.672
EN50 seinä/pöytäyksikkö X-95.17.301
HC50 säädettävä pääpanta X-95.16.322
EN50-m seinä/pöytäyksikkö mPack’lla X-95.17.302
Keltainen suodin J-00.31.321
3S LED videoprismaoptiikka J-00.31.320
Sovitin HR/HRP luupille C-00.32.519

S-Guard

HR Binokulaarilupit 2,5x / 340 J-00.31.370
HR Binokulaarilupit 2,5x / 420 J-00.31.371
HRP Binokulaarilupit 3,5x / 420 J-00.31.372
HRP Binokulaarilupit 4x / 340 J-00.31.373
HRP Binokulaarilupit 6x / 340 J-00.31.374

Voimassaolevat standardit: EN 60825-1: 2003

IEC 60601-1: 2005
IEC 60601-1-2: 1996
EN ISO 10993-1: 2003

Instruções de utilização

Fotóforo 3S LED HEINE

Antes de usar o Fotóforo 3S LED HEINE leia estas instruções cuidadosamente
e os mantenha em um lugar seguro para futura consulta.

Este produto deve ser descartado separadamente como uma peça
eletrônica. Favor considerar as suas regulamentações locais.

Informação de segurança

Gama de Aplicações: O Fotóforo 3S LED HEINE é usado para exame e

durante tratamento.
Segurança geral: Para aplicações do Fotóforo 3S LED HEINE em medicina

dental: Um filtro amarelo pode ser usado para evitar endurecimento
prematuro de material composto.

Não foque a luz diretamente nos olhos do paciente.
Nunca posicione lupas ou qualquer outro sistema óptico em frente à luz.
Segurança em uso: O desempenho desta unidade só pode ser garantido

se genuínos Acessórios e Peças sobressalentes HEINE forem utilizados.
Assegure-se de que o cabo esteja fixado nos clipes no aro fotóforo.
O corpo do fotóforo não deve ser coberto com um pano ou algo semelhante.

Não use o transformador de parede HEINE para o 3S LED (X-95.16.320)
como fonte de energia de nenhum outro tipo de instrumento HEINE.

Usando o instrumento

Prenda o cabo energia nos clipes. A unidade vem com um clipe para fixação
na roupa. Conecte o Fotóforo 3S LED HEINE na fonte de energia. Use o controle
de brilho na cinta de cabeça (2) selecione a necessária intensidade de luz.

Coloque o instrumento em sua cabeça e regule a largura (3) e a altura (4)
de forma que fique confortavelmente posicionado.

O controle de brilho (2) pode ser montado no lado esquerdo ou no lado direito
da cinta de cabeça. Para tanto, pressione para fora o botão (5) de dentro da
cinta de cabeça. Prenda o controle na cinta de cabeça apertando no encaixe
até fazer um clique significando que está firmemente na posição.

Nota importante: Leia cuidadosamente as instruções med 2605 para o EN50®,
mPack

®

HEINE antes do uso.

Selecionando o ângulo e o campo de visão

Sem HEINE S-Guard

®

Solte o parafuso de fixação (6) a fim de ajustar a cabeça de luz para cima e
para baixo e para trás ou adiante.
Depois de ajustada, re-aperte o parafuso (6).

Com HEINE S-Guard

®

– Antes de colocar as lupas, selecione sua distância inter-pupilar (DP) ou um

valor comum na escala. Desparafuse o parafuso de fixação (8) e desliza as
peças de visão para os laterais simetricamente.

– Desparafuse o parafuso de fixação (6) e posicione a ponte nasal sobre o

nariz.
– Ajuste as peças de visão tão próximo quanto possível das lentes de proteção.
– Foque o 3S LED sobre um objeto a sua distância de trabalho normal e ajuste

as peças de visão de forma que o objeto esteja centralizado em ambas as

peças de visão. Depois de ajustada, re-aperte o parafuso (6).
As lupas estão corretamente ajustadas quando você vê um claro e bem definido

círculo, livre de sombras do campo de visão.
O campo iluminado de visão pode ser selecionado deslizando a alavanca

de controle (7).
Colocando uma lupa binocular HEINE e uma câmera de vídeo: Use o

adaptador apropriado que está disponível como um acessório.

Limpeza

Use um pano de micro-fibra para limpar a lente. As partes do instrumento
podem ser limpas com um pano macio umedecido com álcool ou uma solução
desinfetante não-agressiva. Não ponha de molho ou borrife com desinfetante.
Leia as instruções para limpeza da Armação i-View

®

HEINE.

Especificação técnica

Consumo de energia: Voltagem 5,5 W: 6 –12V DC
Comprimento do cabo: 1,5 m
Diâmetro do foco
a uma distância de 420 mm: 20–100 mm
Direção vertical de iluminação: + /– 25° ajustável
Peso: 70 g
Tipo de operação: 4,5h. com HEINE mPack

®

e

contínua com EN50 /HC50

Temperatura ambiente: Em uso 10 °C – +40 °C

Durante armazenamento ou
transporte: –40 °C - +70 °C

Fonte luminosa: Potente branco LEDs,

classe 1M/EN 60825-1: 2003.)
Com uma expectativa de vida de 20.000
horas, sem que nenhuma substituição
do LEDs deva ser necessária

Peças sobressalente e Acessórios

mPack inclui bateria recerragável Litio com transformador X-07.99.672
Unidade de Mesa/Mural EN50 X-95.17.301
Reostato para cinta de cabeça HC50 X-95.16.322
Unidade de Mesa/Mural EN50 com mPack X-95.17.302
Filtro amarelo J-00.31.321
prisma ótico de vídeo 3S LED J-00.31.320
Adaptador de lupas HR/HRP C-00.32.519

S-Guard

com HR Lupas Binoculares 2,5x / 340 J-00.31.370
com HR Lupas Binoculares 2,5x / 420 J-00.31.371
com HRP Lupas Binoculares 3,5x / 420 J-00.31.372
com HRP Lupas Binoculares 4x / 340 J-00.31.373
com HRP Lupas Binoculares 6x / 340 J-00.31.374

Padrões laplicáveis: EN 60825-1: 2003

IEC 60601-1: 2005
IEC 60601-1-2: 1996
EN ISO 10993-1: 2003

ITALIANO

Istruzioni d’uso

HEINE 3S LED HeadLight

®

Prima di procedere all’uso della Lampada HEINE 3S LED HeadLight

®

leggere attentamente queste istruzioni e conservarle per un futuro riferimento.

Questo prodotto deve essere smaltito separatamente in conformità
con le normative locali vigenti relative agli apparecchi elettronici.

Sicurezza

Campo d’applicazione: la Lampada HEINE 3S LED HeadLight®è destinata

all’uso durante esami e trattamenti medici.
Sicurezza generale: per applicazioni di HEINE 3S LED HeadLight®in ambito

dentale: è possibile usare un filtro giallo per evitare il rapido indurimento di
materiali compositi.

Non indirizzare direttamente la luce negli occhi del paziente.
Non tenere mai occhialini ad ingrandimento o altri sistemi ottici davanti alla luce.
Sicurezza per l’uso: le performance di questa unità sono garantite solo se

si utilizzano accessori e parti di ricambio originali HEINE.
Assicurarsi che il cavo di alimentazione sia fissato nelle clip in dotazione.
Il corpo-lampada non deve mai essere coperto con panni o similari.

Non utilizzare il trasformatore a rete delle Lampada HEINE 3S LED
(X-95.16.320) per alimentare lampadine di altri tipi di strumenti HEINE.

Modo d’uso

Fissare il cavo di alimentazione alle clip in dotazione. E’ fornita una clip per
fissare il cavo al camice.
Collegare la HEINE 3S LED HeadLight

®

alla fonte di alimentazione. Usare il
regolatore della luminosità (2) per selezionare la luminosità desiderata.
Posizionare lo strumento sulla testa e regolare la circonferenza (3) e l’altezza (4)
in modo confortevole.

Il regolatore di luminosità (2) può essere montato a destra o a sinistra
della fascia del caschetto.
Per fare questo, premere verso l’esterno il tappo (5) dall’interno della fascia.
Attaccare il regolatore di luminosità a questo, premendolo dall’esterno sino a
quando si sentirà un click.

I

mportante: Leggere attentamente le istruzioni med 2605 per HEINE EN50®,

HEINE mPack

®

prima dell’uso.

Selezione angolo e campo di visione

Senza HEINE S-Guard

®

Allentare il perno (6) per regolare la testa-lampada su e giù e avanti e indietro.
Dopo tale regolazione, ri-stringere il perno (6).

Con HEINE S-Guard

®

– Prima di applicare gli occhialini binoculari selezionare la distanza interpupillare

(PD) o un valore medio sulla scala. Allentare le viti (8) e fare scorrere entrambi

gli oculari simmetricamente.
– Allentare la vite d’arresto (6) e applicare l’archetto nasale sul dorso del naso.
– Regolare gli oculari in modo che aderiscano alla visiera protettiva.
– Con la lampada frontale 3S LED illuminare un oggetto posto alla distanza di

lavoro normale e regolare gli oculari in modo tale da vedere con entrambi gli

occhi l’oggetto nel centro del campo visivo. Dopo tale regolazione, ri-stringere

il perno (6).
Gli occhialini saranno impostati correttamente quando si osserverà un’immagine

rotonda, nitida e priva di ombre.
Il campo di visione illuminato può essere selezionato tramite la leva scorrevole (7).
Dotazione di Occhialini Binoculari HEINE e di video camera: Utilizzare

l’appropriato adattatore, disponibile come accessorio.

Pulizia

Usare un panno di micro-fibra per pulire le lenti. Il corpo dello strumento
può essere pulito con un panno soffice imbevuto d’alcool o con una soluzione
disinfettante non aggressiva.
Non immergere o spruzzare con disinfettanti e/o altri liquidi!
Per la pulizia della HEINE i-View

®

osservare le istruzioni ad essa relative.

Specifiche Tecniche

Assorbimento: 5,5 W, Voltaggio: 6–12V DC
Lunghezza del cavo: 1,5 m
Diametro dello spot luminoso
ad una distanza di 420 mm: 20–100 mm
Direzione verticale dell’illuminazione: + /– 25° regolabile
Peso: 70 g
Autonomia/tipo alimentazione: 4,5 h con HEINE mPack

®

continua con EN50/HC50

Temperatura ambiente: In uso da +10° C a +40 °C

Durante trasporto o a magazzino:
–40 °C – +70 °C

Luce tramite: Potenti e bianchi LED,

Classe 1M/EN 60825-1: 2003.
Con una durata di vita stimata in 20.000
ore, non è necessario sostituire i LED.

Parti di ricambio ed accessori

mPack accumulatore con batteria ricaricabile Li-ion e trasformatore a rete

X-07.99.672

EN50 trasformatore da tavolo/parete con modulo di controllo X-95.17.301
HC50 reostato per caschetto con trasformatore a rete X-95.16.322
EN50-m trasformatore da tavolo/parete con accumulatore mPack X-95.17.302
Filtro giallo J-00.31.321
Ottica angolare video 3S LED J-00.31.320
Adattatore per montare occhialini su 3S LED C-00.32.519

Kit di trasformazione S-Guard

con HR Occhialini Binoculari 2,5x / 340 J-00.31.370
con HR Occhialini Binoculari 2,5x / 420 J-00.31.371
con HRP Occhialini Binoculari 3,5x / 420 J-00.31.372
con HRP Occhialini Binoculari 4x / 340 J-00.31.373
con HRP Occhialini Binoculari 6x / 340 J-00.31.374

Norme Applicate: EN 60825-1: 2003

IEC 60601-1: 2005
IEC 60601-1-2: 1996
EN ISO 10993-1: 2003

1

HEINE

3S LED HeadLight

®

93/42/EWG/CEE / EEC

2

4

3

6

7

5

8
