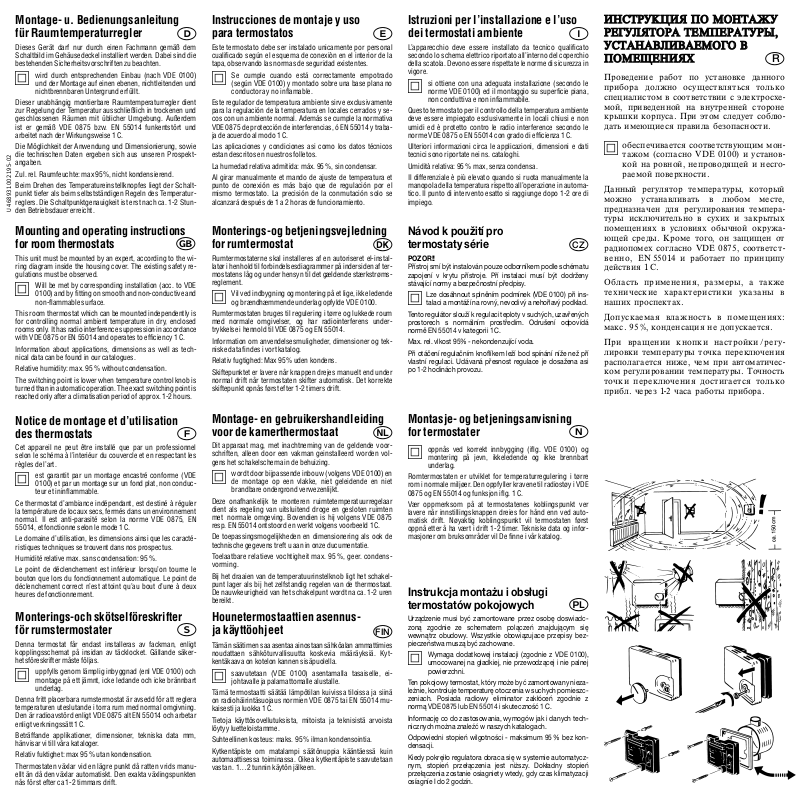

Heimeier Room User Manual [de]

Montage- u. Bedienungsanleitung
für Raumtemperaturregler



Dieses Gerät darf nur durch einen Fachmann gemäß dem
Schaltbild im Gehäusedeckel installiert werden. Dabei sind die
bestehenden Sicherheitsvorschriften zu beachten.

Ö

wird durch entsprechenden Einbau (nach VDE 0100)
und der Montage auf einen ebenen, nichtleitenden und
nichtbrennbaren Untergrund erfüllt.

Dieser unabhängig montierbare Raumtemperaturregler dient
zur Regelung der Temperatur ausschließlich in trockenen und
geschlossenen Räumen mit üblicher Umgebung. Außerdem
ist er gemäß VDE 0875 bzw. EN 55014 funkentstört und
arbeitet nach der Wirkungsweise 1 C.

Die Möglichkeit der Anwendung und Dimensionierung, sowie
die technischen Daten ergeben sich aus unseren Prospekt­angaben.

Zul. rel. Raumfeuchte: max 95%, nicht kondensierend.
Beim Drehen des Temperatureinstellknopfes liegt der Schalt-

punkt tiefer als beim selbstständigen Regeln des Temperatur­reglers. Die Schaltpunktgenauigkeit ist erst nach ca. 1-2 Stun­den Betriebsdauer erreicht.

Instrucciones de montaje y uso
para termostatos



Este termostato debe ser instalado unicamente por personal
cualificado según el esquema de conexiòn en el interior de la
tapa, observando las normas de seguridad existentes.

Ö

Se cumple cuando está correctamente empotrado
(según VDE 0100) y montado sobre una base plana no
conductora y no inflamable.

Este regulador de temperatura ambiente sirve exclusivamente
para la regulación de la temperatura en locales cerrados y se­cos con un ambiente normal. Además se cumple la normativa
VDE 0875 de protección de interferencias, ó EN 55014 y traba­ja de acuerdo al modo 1 C.

Las aplicaciones y condiciones asi como los datos técnicos
estan descritos en nuestros folletos.

La humedad relativa admitida: máx. 95 %, sin condensar.
Al girar manualmente et mando de ajuste de temperatura et

punto de conexión es más bajo que de regulación por el
mismo termostato. La precisión de la conmutación solo se
alcanzará después de 1 a 2 horas de funcionamiento.

Istruzioni per l’installazione e l’uso
dei termostati ambiente



L’apparecchio deve essere installato da tecnico qualificato
secondo lo schema elettrico riportato all’interno del coperchio
della scatola. Devono essere rispettate le norme di sicurezza in
vigore.

Ö

si ottiene con una adeguata installazione (secondo le
norme VDE 0100) ed il montaggio su superficie piana,
non conduttiva e non infiammabile.

Questo termostato per il controllo della temperatura ambiente
deve essere impiegato esclusivamente in locali chiusi e non
umidi ed è protetto contro le radio interference secondo le
norme VDE 0875 o EN 55014 con grado di efficienza 1 C.

Ulteriori informazioni circa le applicazioni, dimensioni e dati
tecnici sono riportate nei ns. cataloghi.

Umidità relativa: 95 % max, senza condensa.
Il differenziale è più elevato quando si ruota manualmente la

manopola della temperatura rispetto all’operazione in automa­tico. Il punto di intervento esatto si raggiunge dopo 1-2 ore di
impiego.

Návod k použití pro
termostaty série



CZ

POZOR!!

Přístroj smí být instalován pouze odborníkem podle schématu
zapojení v krytu přístroje. Pří instalaci musí být dodrženy
stávající normy a bezpečnostní předpisy.

Ö

Lze dosáhnout splněním podmínek (VDE 0100) při ins­talaci a montáží na rovný, nevodivý a nehořlavý podklad.

Tento regulátor slouží k regulaci teploty v suchých, uzavřených
prostorech s normálním prostředím. Odrušení odpovídá
normě EN 55014 v kategorii 1C.

Max. rel. vlkost 95% - nekondenzující voda.
Při otáčení regulačním knoflíkem leží bod spínání níže než pří

vlastní regulaci. Udávaná přesnost regulace je dosažena asi
po 1-2 hodinách provozu.

Instrukcja montażu i obsługi
termostatów pokojowych



Urządzenie musi być zamontowane przez osobę doswiadc­zoną zgodnie ze schematem polączeń znajdującym się
wewnątrz obudowy. Wszystkie obowiązujace przepisy bez­pieczeństwa muszą być zachowane.

Ö

Wymaga dodatkowej instalacji (zgodnie z VDE 0100),
umocowanej na gladkiej, nie przewodzącej i nie palnej
powierzchni.

Ten pokojowy termostat, który może być zamontowany nieza­leżnie, kontroluje temperaturę otoczenia w suchych pomieszc­zeniach. Posiada radiowy eliminator zakłóceń zgodnie z
normą VDE 0875 lub EN 55014 i skuteczność 1C.

Informację co do zastosowania, wymogów jak i danych tech­nicznych można znaleźć w naszych katalogach.

Odpowiedni stopień wilgotności - maksimum 95% bez kon­densacji.

Kiedy pokręiło regulatora obraca się w systemie automatycz­nym, stopień przełączenia jest niższy. Dokładny stopień
przełączenia zostanie osiagniety wtedy, gdy czas klimatyzacji
osíagníe I do 2 godzín.

Montasje- og betjeningsanvisning
for termostater



Ö

oppnås ved korrekt innbygging (iflg. VDE 0100) og
montering på jevn, ikkeledende og ikke brennbart
underlag.

Romtermostaten er utviklet for temperaturregulering i tørre
rom i normale miljøer. Den oppfyller kravene til radiostøy i VDE
0875 og EN 55014 og funksjon iflg. 1 C.

Vær oppmerksom på at termostatenes koblingspunkt ver
lavere når innstillingsknappen dreies for hånd enn ved auto­matisk drift. Nøyaktig koblingspunkt vil termostaten først
oppnå etter å ha vært i drift 1-2 timer. Tekniske data og infor­masjoner om bruksområder vil De finne i vår katalog.

Monterings-og betjeningsvejledning
for rumtermostat



Rumtermostaterne skal installeres af en autoriseret el-instal­latør i henhold til forbindelsesdiagrammer på indersiden af ter­mostatens låg og under hensyn til det gældende stærkstrøms­reglement.

Ö

Vil ved indbygning og montering på et lige, ikke ledende
og brændhæmmende underlag opfylde VDE 0100.

Rumtermostaten bruges til regulering i tørre og lukkede roum
med normale omgivelser, og har radiointerferens under­trykkelse i hennold til VDE 0875 og EN 55014.

Information om anvendelsesmuligheder, dimensioner og tek­niske data findes i vort katalog.

Relativ fugtighed: Max 95% uden kondens.
Skiftepunktet er lavere når knappen drejes manuelt end under

normal drift når termostaten skifter automatisk. Det korrekte
skiftepunkt opnås først efter 1-2 timers drift.

Montage- en gebruikershandleiding
voor de kamerthermostaat



Dit apparaat mag, met inachtneming van de geldende voor­schriften, alleen door een vakman geinstalleerd worden vol­gens het schakelschema in de behuizing.

Ö

wordt door bijpassende inbouw (volgens VDE 0100) en
de montage op een vlakke, niet geleidende en niet
brandbare ondergrond verwezenlijkt.

Deze onafhankelijk te monteren ruimtetemperatuurregelaar
dient als regeling van uitsluitend droge en gesloten ruimten
met normale omgeving. Bovendien is hij volgens VDE 0875
resp. EN 55014 ontstoord en werkt volgens voorbeeld 1 C.

De toepassingsmogelijkheden en dimensionering als ook de
technische gegevens treft u aan in onze ducumentatie.

Toelaatbare relatieve vochtigheit max. 95%, geer. condens­vorming.

Bij het draaien van de temperatuurinstelknob ligt het schakel­punt lager als bij het zelfstandig regelen van de thermostaat.
De nauwkeurigheid van het schakelpunt wordt na ca. 1-2 uren
bereikt.

Hounetermostaattien asennus­ja käyttöohjeet



FIN

Tämän säätimen saa asentaa ainostaan sähköalan ammattimies
noudattaen sähköturvallisuutta koskevia määräyksiä. Kyt­kentäkaava on kotelon kannen sisäpuolella.

Ö

saavutetaan (VDE 0100) asentamalla tasaiselle, ei­johtavalle ja palamattomalle alustalle.

Tämä termostaatti säätää lämpötilan kuivissa tiloissa ja siinä
on radiohäirintäsuojaus normien VDE 0875 tai EN 55014 mu­kaisesti ja luokka 1 C.

Tietoja käyttösovellutuksista, mitoista ja teknisistä arvoista
löytyy luetteloistamme.

Suhteellinen kosteus: maks. 95 % ilman kondensointia.
Kytkentäpiste om matalampi säätönuppia kääntäessä kuin

automaattisessa toiminassa. Oikea kytkentäpiste saavutetaan
vasta n. 1…2 tunnin käytön jälkeen.

Mounting and operating instructions
for room thermostats



This unit must be mounted by an expert, according to the wi­ring diagram inside the housing cover. The existing safety re­gulations must be observed.

Ö

Will be met by corresponding installation (acc. to VDE

0100) and by fitting on smooth and non-conductive and
non-flammable surface.

This room thermostat which can be mounted independently is
for controlling normal ambient temperature in dry, enclosed
rooms only. It has radio interference suppression in accordance
with VDE 0875 or EN 55014 and operates to efficiency 1 C.

Information about applications, dimensions as well as tech­nical data can be found in our catalogues.

Relative humidity: max. 95 % without condensation.
The switching point is lower when temperature control knob is

turned than in automatic operation. The exact switching point is
reached only after a climatisation period of approx. 1-2 hours.

Notice de montage et d’utilisation
des thermostats



Cet appareil ne peut être installé que par un professionnel
selon le schéma à l’interiéur du couvercle et en respectant les
règles de l’art.

Ö

est garantit par un montage encastré conforme (VDE

0100) et par un montage sur un fond plat, non conduc­teur et ininflammable.

Ce thermostat d’ambiance indépendant, est destiné à réguler
la température de locaux secs, fermés dans un environnement
normal. Il est anti-parasité selon la norme VDE 0875, EN
55014, et fonctionne selon le mode 1 C.

Le domaine d’utilisation, les dimensions ainsi que les caracté­ristiques techniques se trouvent dans nos prospectus.

Humidité relative max. sans condensation: 95 %.
Le point de déclenchement est inférieur lorsqu’on tourne le

bouton que lors du fonctionnement automatique. Le point de
déclenchement correct n’est attoint qu’au bout d’une à deux
heures de fonctionnement.

Monterings-och skötselföreskrifter
för rumstermostater



Denna termostat får endast installeras av fackman, enligt
kopplingsschemat på insidan av täcklocket. Gällande säker­hetsföreskrifter måste följas.

Ö

uppfylls genom lämplig inbyggnad (enl VDE 0100) och
montage på ett jämnt, icke ledande och icke brännbart
underlag.

Denna fritt placerbara rumstermostat är avsedd för att reglera
temperaturen uteslutande i torra rum med normal omgivning.
Den är radioavstörd enligt VDE 0875 alt EN 55014 och arbetar
enligt verkningssätt 1 C.

Beträffande applikationer, dimensioner, tekniska data mm,
hänvisar vi till våra kataloger.

Relativ fuktighet: max 95 % utan kondensation.
Thermostaten växlar vid en lägre punkt då ratten vrids manu-

ellt än då den växlar automatiskt. Den exakta växlingspunkten
nås först efter ca 1-2 timmars drift.

U 468931002 195-02

ÈÈÍÍÑÑÒÒÐÐÓÓKKÖÖÈÈßß ÏÏÎÎ ÌÌÎÎÍÍÒÒÀÀÆÆÓÓ
ÐÐÅÅÃÃÓÓËËßßÒÒÎÎÐÐÀÀ ÒÒÅÅÌÌÏÏÅÅÐÐÀÀÒÒÓÓÐÐÛÛ,,
ÓÓÑÑÒÒÀÀÍÍÀÀÂÂËËÈÈÂÂÀÀÅÅÌÌÎÎÃÃÎÎ ÂÂ
ÏÏÎÎÌÌÅÅÙÙÅÅÍÍÈÈßßÕÕ



Проведение работ по установке данного
прибора должно осуществляться только
специалистом в соответствии с электросхе­мой, приведенной на внутренней стороне
крышки корпуса. При этом следует соблю­дать имеющиеся правила безопасности.

Ö

обеспечивается соответствующим мон­тажом (согласно VDE 0100) и установ­кой на ровной, непроводящей и несго­раемой поверхности.

Данный регулятор температуры, который
можно устанавливать в любом месте,
предназначен для регулирования темпера­туры исключительно в сухих и закрытых
помещениях в условиях обычной окружа­ющей среды. Kроме того, он защищeн от
радиопомех согласно VDE 0875, соответст­венно, EN55014 и работает по принципу
действия 1 С.

Область применения, размеры, а также
технические характеристики указаны в
наших проспектах.

Допускаемая влажность в помещениях:
макс. 95 %, конденсация не допускается.

При вращении кнопки настройки /регу­лировки температуры точка переключения
располагается ниже, чем при автоматичес­ком регулировании температуры. Точность
точки переключения достигается только
прибл. через 1-2 часа работы прибора.

R

Принад­лежности

ARA 1 S Zubehör Accessories Accessoire Accesorios Accessori Toebehoren Tillbehör Tarvikkeet Tilbehør Tilbeør Pˇrísluˇsenství Dodatkowe
ARA-E1S wyposażenie

ARA 1,7 S
ARA-E 1,7 S



FIN

CZ

Symbol Erklärung Explanation Signification Descripción Descrizione Verklaring Förklaring Tiedot Forklaring Forklaring Vysv˘etlivky Obja´snienia

I

Netz ein Mains on sous tension Red ON Aan Nät till ON Tændt Nett PÅ Zapnuto Włą

cz

conectada

O

Netz Aus Mains off hors tension Red Off Uit Nät från OFF Slukket Nett AV Vypnuto Wyłą

cz

desconectada

FAN

Lüfter Fan Ventilateur Ventilador Ventilazione Ventilator Fläkt Puhallin Blæser Vifte Ventilátor Klimatyzacja

L

Lüfter Fan low petite vitesse Velocidad Ventilazione Ventilator Fläkt Puhallin Blæser Vifte LAV Pomalu Klim. niska
langsam baja ventil. bassa langzaam långsam hidas langsom

M

Lüfter mittel Fan medium vitesse Velocidad Ventilazione Ventilator Fläkt Puhallin Blæser Vifte Stˇrednˇe Klim. ´srednia

moyenne media ventil. media normaal mellan keskinopea normal NORMAL

H

Lüfter Fan high grande Velocidad Ventilazione Ventilator Fläkt Puhallin Blæser Vifte Rychle Klim. pelna
schnell vitesse alta ventil. alta snel snabb nopea hurtig HØY

CONT.

Lüfter Fan cont. ventilation Ventilador Ventilazione Ventilator Fläkt Puhallin Blæser Vifte Ventilátor Klim. ciągła
kontinuierlich continue continuo continua continu in kontinuerlig jatkuva konstant kontinuerlig trvale

geschakeld

AUTO.

Lüfter Fan auto. ventilation Ventilador Ventilazione Ventilator Fläkt Puhallin Blæser Vifte AUTO Ventilátor Klim.
automatisch automatique automático automatica automatisch automatisk autom. automatisk automaticky automatyczna

HEAT

Heizen Heat Chauffer Calor Caldo Verwarmen Värme Lämmitys Varme Varme Topení Ogrzewanie

COOL

Kühlen Cool Refroidir Frío Freddo Koelen Kyla Jäähdytys Køling Kjøling Chlazení Chłodzenie

Ü

Zusatz- Aux. Heater Chauffage Calefacción Riscaldamen- Extra Extra Lisälämmitys Ekstra varme Tilleggsvarme Pˇrídavné Ogrezew.
heizung additionnel de apoyo to ausiliare verwarming värmekälla topení pomocnicze

°C

Temperatur Temp. in °C Température Temperatura Temperatura Temperatuur Temperatur Lämpötila °C Temperatur Temp. i. °C Teplota °C Temp. w
in °C en °C en °C in °C in °C i °C i °C st. C.

dauernd Daytime Température Temperatura Temperatura Continu Ständig Jatkuva Dag- Innstilt Trvale denní Temp. w.
gewählte Tag- temperature de confort día ajustada giorno gekozen dag- dag- päivä- temperatur normal- teplota dzie

ń

temperatur permanent permanente- temperatuur temperatur lämpötila temperatur

mente

Ñ

dauernd Nighttime Température Temperatura Temperatura Continu Ständig Jatkuva Nat- Innstilt Trvale Temp. w.
gewählte temperature de réduit

noche ajus-

notte gekozen natt- yölämpötila temperatur senket sníˇzená nocy
Nacht- permanent tada perma- nacht- temperatur temperatur teplota
temperatur nentemente temperatuur

>

Automatische Autom. Marche Cambio Cambio Automatische Automatisk Päivä-yö- Automatisk Autom. Automatické Automat.
Umschaltung switching automatique automático automatico omschakeling växling mellan automatiikka styring af omkobling pˇrepínání prze

łącznik

zwischen Tag- between confort/réduit temperatura della tussen dag- dag- och natt- dag- og nat- normal/ mezi denní a z temp.
und Nacht- daytime día/noche temperatura en nacht- temperatur temperatur senket sniˇzenou dziennej na
temperatur and nighttime giorno e notte temperatuur temperatur teplotou nocn

ą

temperature

ÐÐààççúúÿÿññííååííèèåå
ññèèììââîîëëîîââ

Ñåòü “Âêë.“

Ñåòü “Âûêë.“

Вентилятор

Вентилятор
“малая
скорость“

Вентилятор
“средняя
скорость“

Вентилятор
“высокая
скорость“

Вентилятор
“непрерыв­ный режим
работы“

Вентилятор
“автоматичe­ский режим“

Обогрев

Охлаждение

Допол­нительный
обогрев

Температура
в °C

Постоянная
температура,
заданная на
дневное
время

Постояная
температура,
заданная на
ночное
время

Автомати­ческое
переклю­чение между
дневной и
ночной
темпе­ратурами

R

//°°CC ììèèíí..

/

°°CC ììààêêññ..

Typ RTR 6… / RTR 7… / RTR-E…
