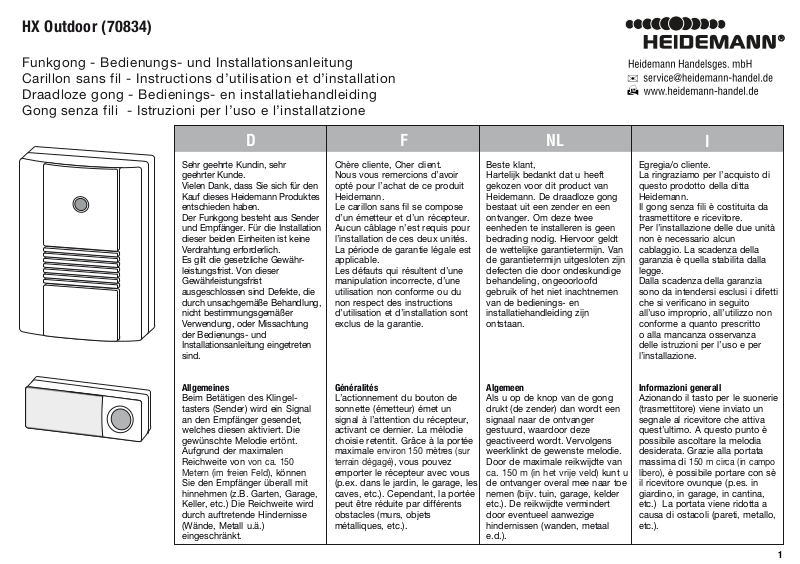

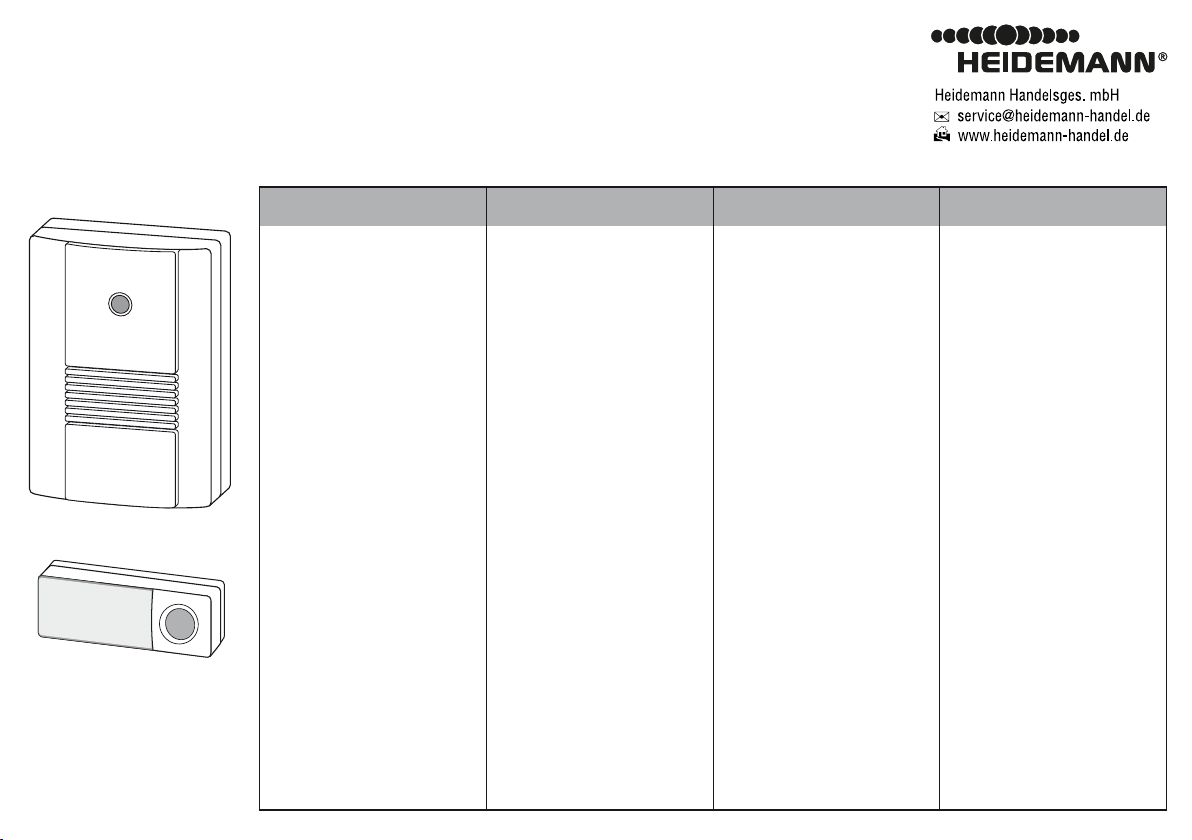

HX Outdoor (70834)
Funkgong - Bedienungs- und Installationsanleitung
Carillon sans fil - Instructions d’utilisation et d’installation
Draadloze gong - Bedienings- en installatiehandleiding
Gong senza fili - Istruzioni per l’uso e l’installatzione
Sehr geehrte Kundin, sehr
geehrter Kunde.
Vielen Dank, dass Sie sich für den
Kauf dieses Heidemann Produktes
entschieden haben.
Der Funkgong besteht aus Sender
und Empfänger. Für die Installation
dieser beiden Einheiten ist keine
Verdrahtung erforderlich.
Es gilt die gesetzliche Gewährleistungsfrist. Von dieser
Gewährleistungsfrist
ausgeschlossen sind Defekte, die
durch unsachgemäße Behandlung,
nicht bestimmungsgemäßer
Verwendung, oder Missachtung
der Bedienungs- und
Installationsanleitung eingetreten
sind.
Allgemeines
Beim Betätigen des Klingeltasters (Sender) wird ein Signal
an den Empfänger gesendet,
welches diesen aktiviert. Die
gewünschte Melodie ertönt.
Aufgrund der maximalen
Reichweite von
Metern (im freien Feld)
Sie den Empfänger überall mit
hinnehmen (z.B. Garten, Garage,
Keller, etc.) Die Reichweite wird
durch auftretende Hindernisse
(Wände, Metall u.ä.)
eingeschränkt.
von ca. 150
, können
F
Chère cliente, Cher client.
Nous vous remercions d’avoir
opté pour l’achat de ce produit
Heidemann.
Le carillon sans fil se compose
d’un émetteur et d’un récepteur.
Aucun câblage n’est requis pour
l’installation de ces deux unités.
La période de garantie légale est
applicable.
Les défauts qui résultent d’une
manipulation incorrecte, d’une
utilisation non conforme ou du
non respect des instructions
d’utilisation et d’installation sont
exclus de la garantie.
Généralités
L’actionnement du bouton de
sonnette (émetteur) émet un
signal à l’attention du récepteur,
activant ce dernier. La mélodie
choisie retentit. Grâce à la portée
maximale
terrain dégagé)
emporter le récepteur avec vous
(p.ex. dans le jardin, le garage, les
caves, etc.). Cependant, la portée
peut être réduite par différents
obstacles (murs, objets
métalliques, etc.).
environ 150 mètres (sur
, vous pouvez
NLD
Beste klant,
Hartelijk bedankt dat u heeft
gekozen voor dit product van
Heidemann. De draadloze gong
bestaat uit een zender en een
ontvanger. Om deze twee
eenheden te installeren is geen
bedrading nodig. Hiervoor geldt
de wettelijke garantietermijn. Van
de garantietermijn uitgesloten zijn
defecten die door ondeskundige
behandeling, ongeoorloofd
gebruik of het niet inachtnemen
van de bedienings- en
installatiehandleiding zijn
ontstaan.
Algemeen
Als u op de knop van de gong
drukt (de zender) dan wordt een
signaal naar de ontvanger
gestuurd, waardoor deze
geactiveerd wordt. Vervolgens
weerklinkt de gewenste melodie.
Door de maximale reikwijdte van
ca. 150 m (in het vrije veld) kunt u
de ontvanger overal mee naar toe
nemen (bijv. tuin, garage, kelder
etc.). De reikwijdte vermindert
door eventueel aanwezige
hindernissen (wanden, metaal
e.d.).
I
Egregia/o cliente.
La ringraziamo per l’acquisto di
questo prodotto della ditta
Heidemann.
Il gong senza fili è costituita da
trasmettitore e ricevitore.
Per l’installazione delle due unità
non è necessario alcun
cablaggio. La scadenza della
garanzia è quella stabilita dalla
legge.
Dalla scadenza della garanzia
sono da intendersi esclusi i difetti
che si verificano in seguito
all’uso improprio, all’utilizzo non
conforme a quanto prescritto
o alla mancanza osservanza
delle istruzioni per l’uso e per
l’installazione.
Informazioni generall
Azionando il tasto per le suonerie
(trasmettitore) viene inviato un
segnale al ricevitore che attiva
quest’ultimo. A questo punto è
possibile ascoltare la melodia
desiderata. Grazie alla portata
massima di
libero)
il ricevitore ovunque (p.es. in
giardino, in garage, in cantina,
etc.) La portata viene ridotta a
causa di ostacoli (pareti, metallo,
etc.).
150 m circa (in campo
, è possibile portare con sè
1
Page 2

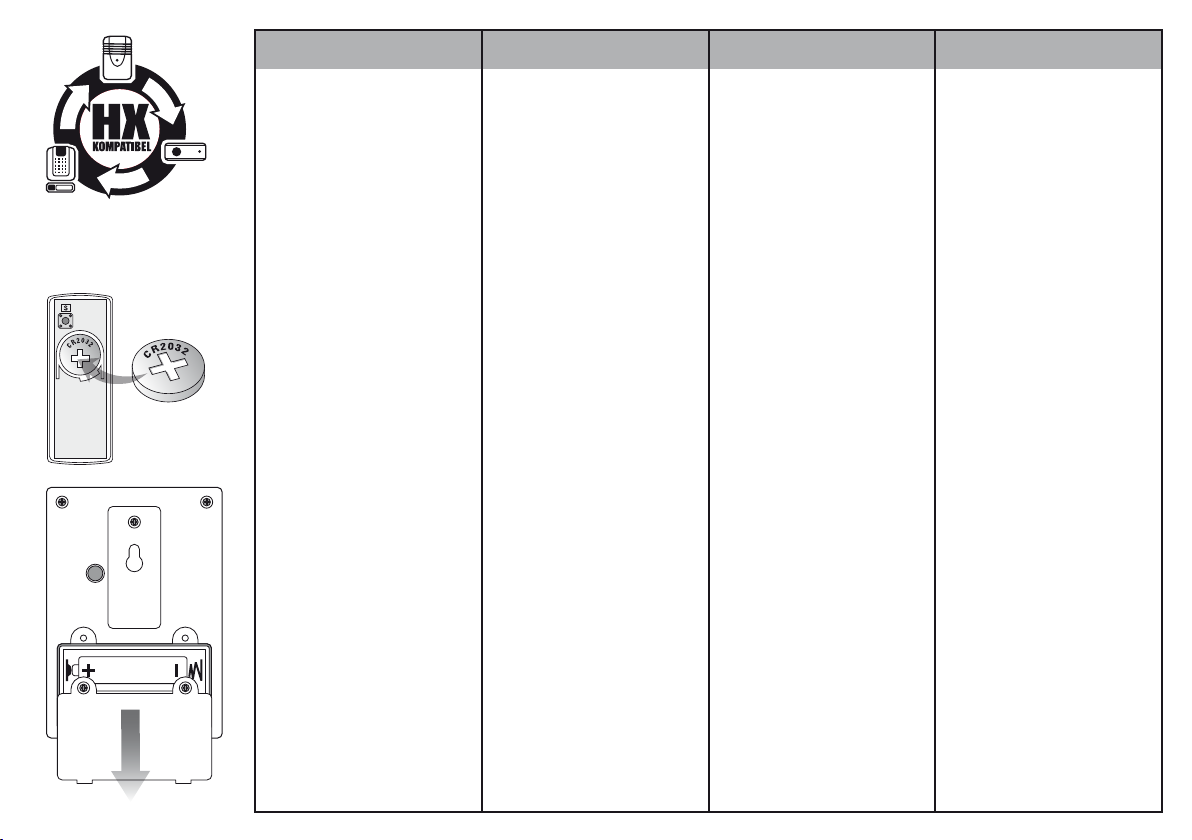

Sender Batterieinstallation

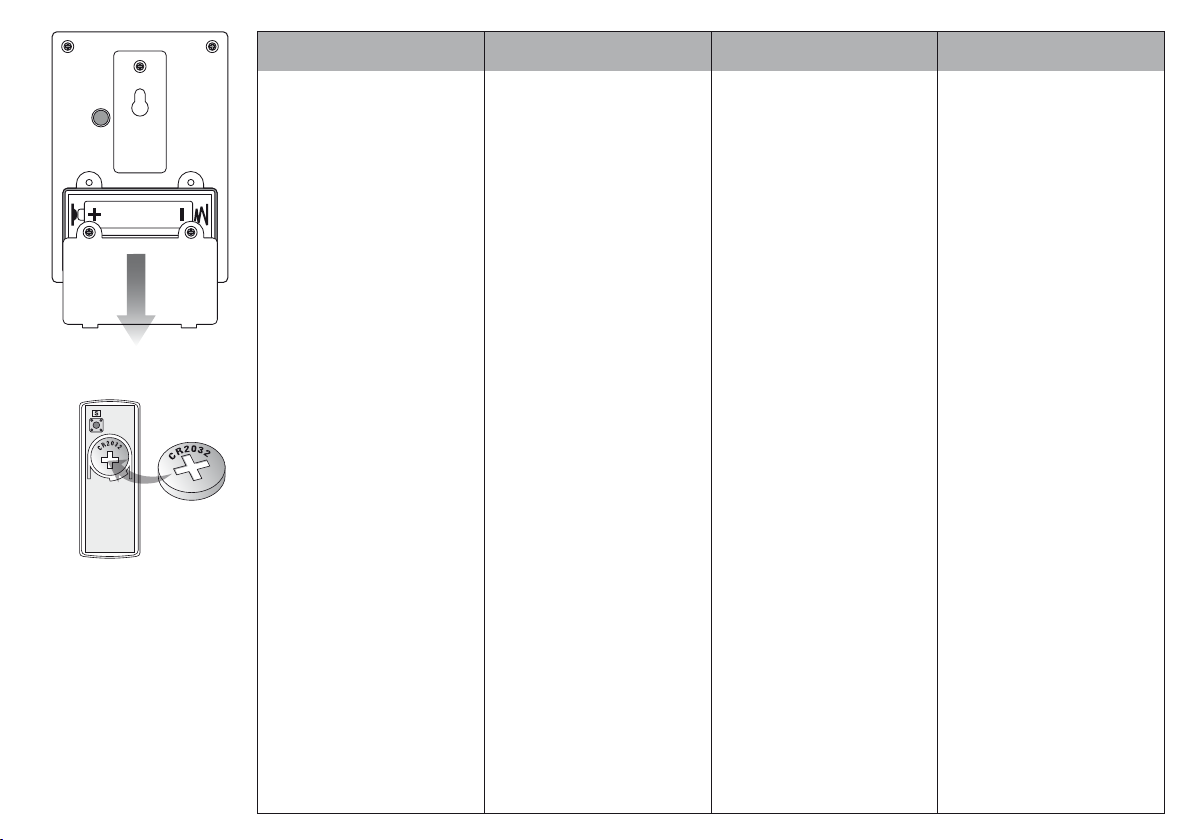

Der Sender wird durch eine 3 Volt
Lithium CR2032 Batterie betrieben,
welche im Lieferumfang enthalten
und bereits eingelegt ist.
Entfernen Sie lediglich die Schutzfolie, welche seitlich aus dem Sender
herausschaut, so dass ein elektrischer
Kontakt hergestellt wird.

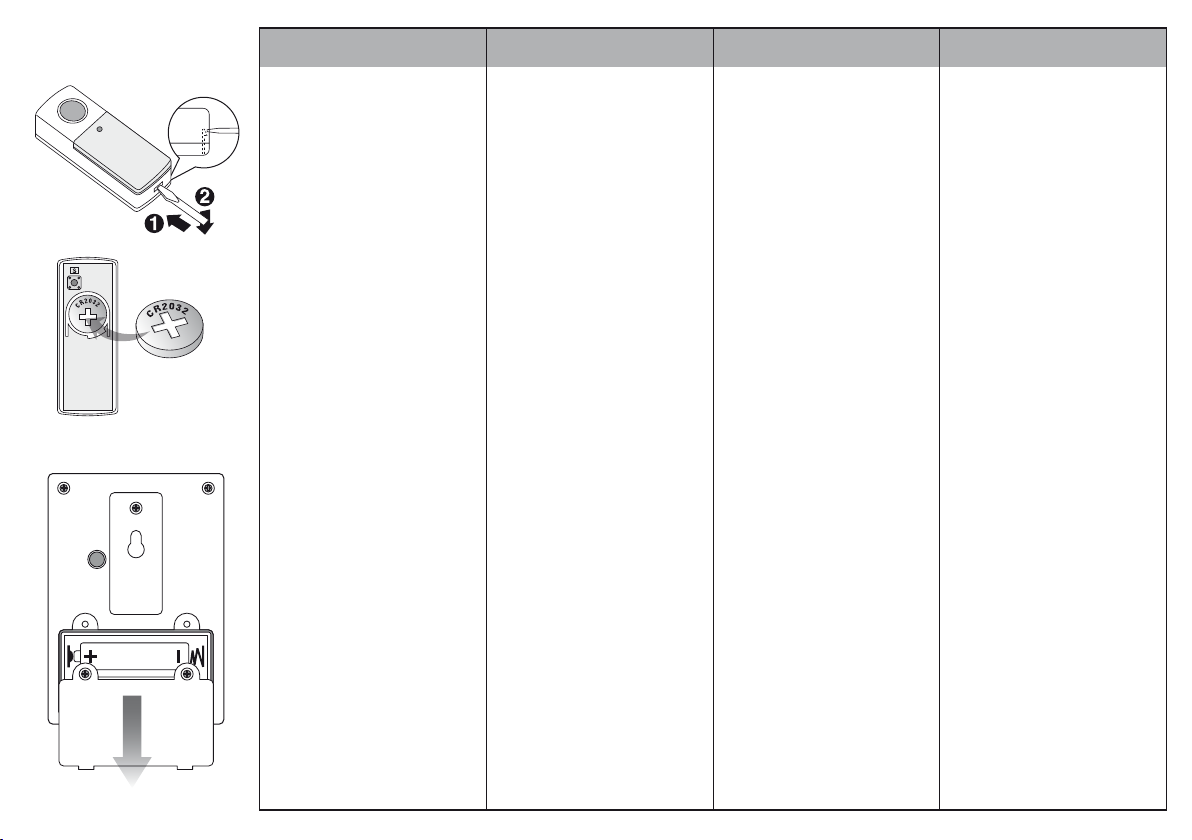

Um die Batterie zu wechseln,
entfernen Sie zunächst die
Rückseite des Senders durch
vorsichtiges Eindrücken des Riegels
mit einem kleinen, schmalen
Schraubendreher.
Tauschen Sie die alte Batterie aus.
Überprüfen Sie, ob die Batterie
gemäß der angegebenen Polarität
(+ = oben) richtig eingelegt ist.
Setzen Sie die Rück- und Vorderseite des Senders wieder
zusammen. Der Sender ist nun
betriebsbereit.
F
Mise en place des piles dans
l’émetteur
L’émetteur est alimenté par 1 pile
3 Volt Lithium CR2032 comprise
dans la livraison et déjà mises en
place. Il suffit d’enlever le film
protecteur qui dépasse sur le côté
de l’émetteur pour établir le
contact électrique. Pour remplacer
la pile, enlevez tout d’abord le
couvercle au dos de l’émetteur en
enfonçant avec précaution la
barrette à l’aide d’un petit
tournevis. Remplacez la pile.
Vérifiez si la pile a été mise en
place conformément à la polarité
indiquée (+ = au dessus).
Assemblez à nouveau la partie
frontale et la partie arrière de
l’émetteur. L’émetteur est alors
prêt à l’emploi.
NLD
Installatie batterij zender
De zender werkt op een
CR2032-lithiumbatterij van 3 Volt,
die wordt meegeleverd en reeds
geplaatst is. U hoeft slechts de
beschermfolie te verwijderen die
aan de zijkant uit de zender steekt,
om de batterij in bedrijf te nemen.
Wilt u de batterij vervangen,
verwijder dan eerst de achterkant
van de zender door voorzichtig
met een kleine, smalle
schroevendraaier op de
vergrendeling te drukken. Vervang
de oude batterij. Controleer of de
batterijpolen goed om en correct
op de contactpunten aansluiten (+
= boven). Zet de voor- en
achterkant van de zender weer in
elkaar. De zender is nu klaar voor
gebruik.
I
Installazione delle batterie nel
trasmettitore
Il trasmettitore è alimentato da una
batteria CR2032 da 3 Volt al litio,
contenuta nel volume di consegna
e già inserita. Rimuovere
unicamente la pellicola protettiva
che sporge sul lato del trasmettitore,
in modo da produrre un contatto
elettrico. Per sostituire la batteria,
rimuovere innanzitutto la parte
posteriore del trasmettitore
premendo con cautela sulla guida
scorrevole con un giravite sottile e di
piccole dimensioni. Sostituire la
batteria. Verificare che la batteria sia
inserita conformemente al senso
della polarità (+ = sopra).
Ricomporre la parte posteriore e
anteriore del trasmettitore.
A questo punto il trasmettitore è
pronto per il funzionamento.
CODE
LR6 / UM3
SIZE AA
LR6 / UM3
SIZE AA
Empfänger Batterieinstallation

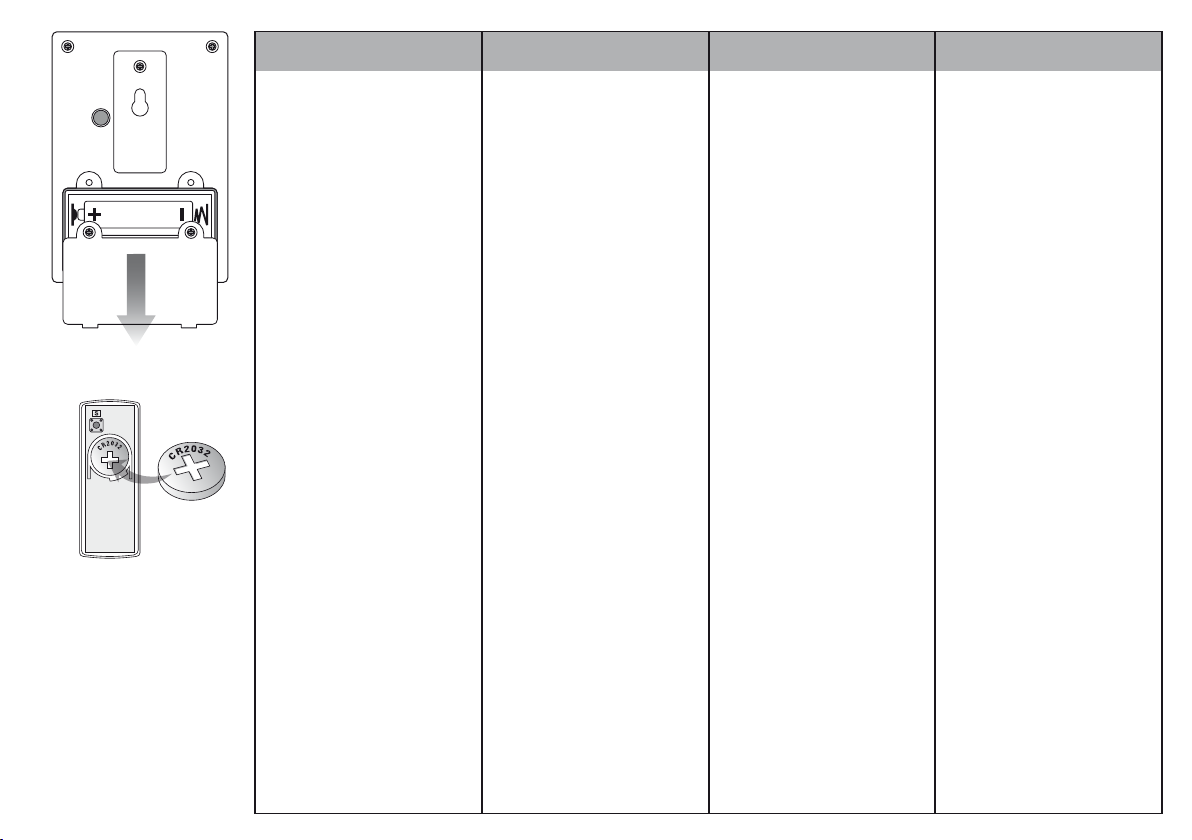

Schieben Sie die
Batteriefachabdeckung auf der
Rückseite nach unten und legen
Sie die Batterien ein (nicht im
Lieferumfang enthalten) 2 x 1,5 Volt
AA LR6 / Mignon. Beim Einlegen
bitte auf Polarität achten!
Schieben Sie die Batteriefachabdeckung des Empfängers
wieder ein. Der Empfänger ist nun
betriebsbereit.
Mise en place des piles dans le
récepteur
Faites glisser le couvercle du
compartiment des piles (au dos de
l’appareil) vers le bas et mettez les
piles en place (pas comprises dans
la livraison) 2 x 1,5 Volt AA LR6 /
Mignon. Respectez la polarité lors de
la mise en place! Remettez le
couvercle du compartiment des piles
en place. Le récepteur est alors prêt à
l’emploi.
Installatie batterij ontvanger
Schuif het deksel van het batterijvakje
aan de achterkant naar onder en
plaats de batterijen (niet meegeleverd)
2 x 1,5 Volt AA LR6 / mignon. Let op
de juiste plaatsing van de polen!
Schuif het deksel van het batterijvakje
van de ontvanger weer terug op zijn
plaats. De ontvanger is nu klaar voor
gebruik.
Installazione delle batterie nel
ricevitore
S
pingere il coperchio del vano
portabatterie sul lato posteriore verso
il basso e inserire le batterie (non
contenute nel volume di consegna)
2 x 1,5 Volt AA LR6 / Mignon.
Durante l’inserimento prestare
attenzione alla polarità! Inserire
nuovamente il coperchio del vano
portabatterie del ricevitore.
A questo punto il ricevitore è pronto
per il funzionamento.
2
Page 3
CODE

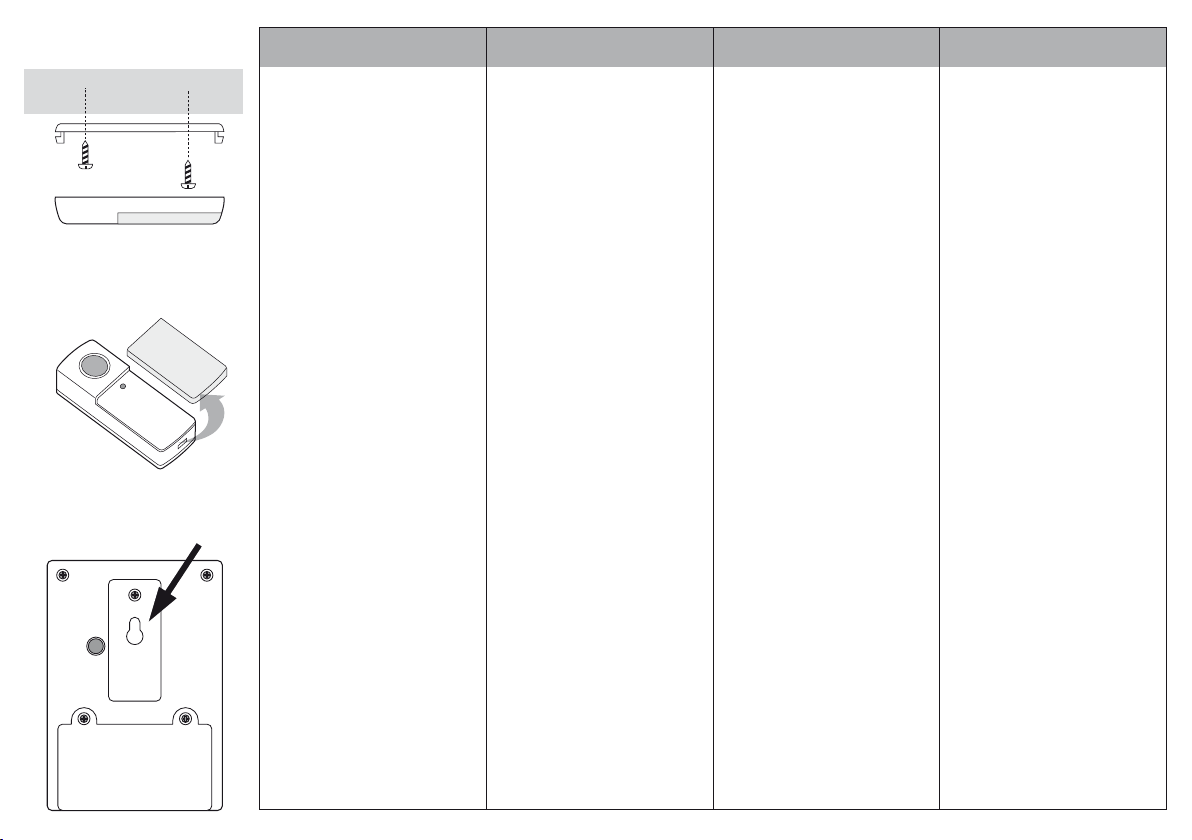

Sender Befestigung
Sie können die beiden vorgestanzten
Löcher auf der Rückseite des Senders
als Schablone verwenden, um die
Bohrlöcher zu markieren. Die
passenden Dübel und Schrauben sind
im Lieferumfang enthalten. Alternativ
kann der Sender auch mit einem
Klebesockel befestigt werden, der
ebenfalls im Lieferumfang enthalten ist.
(Nur für geeignete Oberflächen)
Wichtig:
Durch Montieren des Senders auf
weichmacherfreie PVC Türrahmen oder
Metalloberflächen, wird die Reichweite
eingeschränkt!
Unter einer durchsichtigen
Schutzkappe, auf der Vorderseite
des Senders befindet sich ein
beschriftbares Namensschild.
Empfänger Befestigung
Der Empfänger hat auf der Rückseite
einen Befestigungs-Clip mit integriertem
Befestigungsloch. Dadurch kann das
Gerät an einer Schraube aufgehangen
oder jederzeit beliebig in einen anderen
Raum mitgenommen werden. Das
Befestigungsmaterial (Dübel und
Schraube) ist im Lieferumfang
enthalten. Achten Sie bei der Montage
darauf, dass zwischen Wand und
Empfänger ein Abstand von ca. 3 mm
gelassen wird, damit das Gerät locker
eingehangen werden kann.
Melodienauswahl

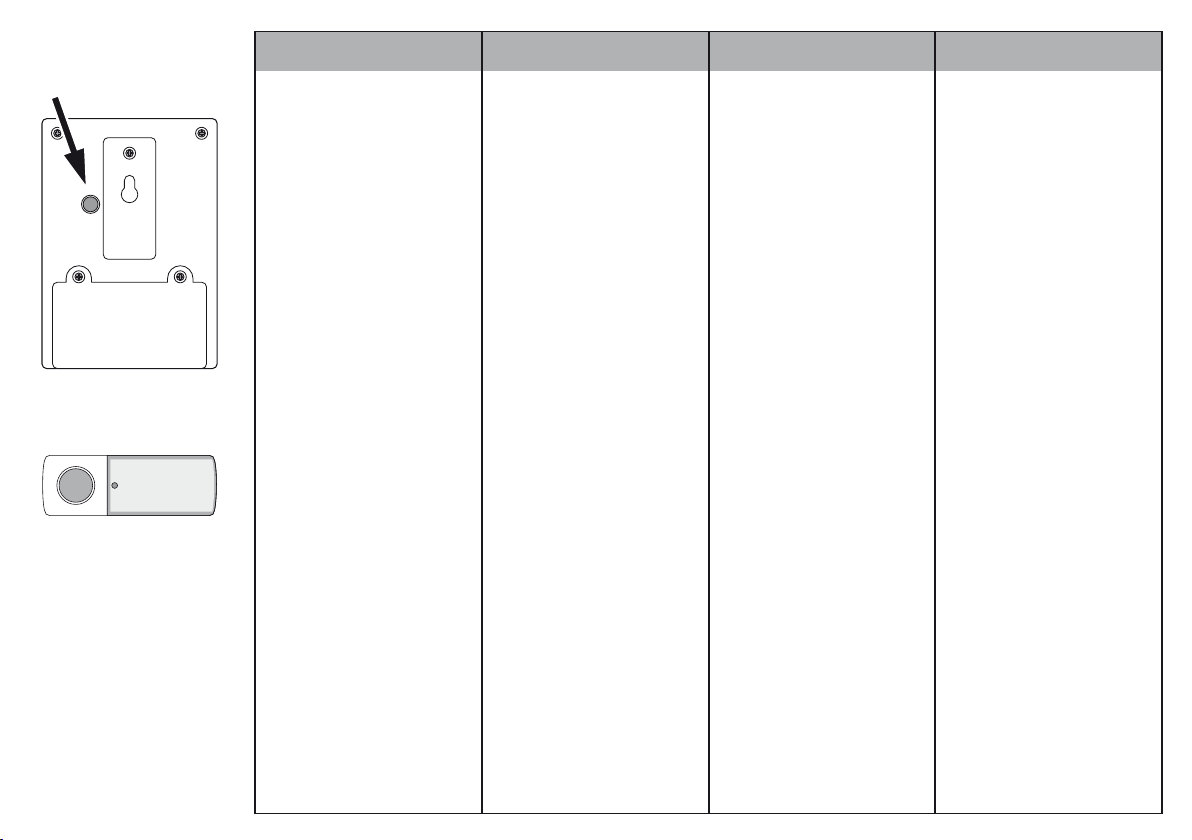

Der Melodienregler befindet sich
im Sender auf der rechten Seite
über der Batterie und ist mit einem
“S” markiert.
Fixation de l’émetteur
Vous pouvez vous servir des deux
trous aménagés sur le dos de
l’émetteur comme gabarits pour
marquer les trous de forage. Les
chevilles et vis appropriées
sontcomprises dans la livraison. En
alternative, l’émetteur peut être fixé à
l’aide d’un socle à coller, également
compris dans la livraison.
(Uniquement pour les surfaces
adéquates)
Important:
Le montage de l’émetteur sur des châssis
de porte en PVC non plastifié ou sur des
surfaces métalliques restreint la portée de
l’appareil.
Un couvercle transparent sur la face
frontale de l’émetteur recouvre une
plaque de nom à compléter.
Fixation du récepteur
Un clip de fixation avec trou intégré
de fixation est aménagé au dos du
récepteur. Ainsi, il est possible
d’accrocher l’appareil à une vis ou de
l’emmener au gré dans une autre
pièce. Le matériel de fixation (vis et
cheville) est compris dans la livraison.
Lors du montage, veillez à laisser un
écart de 3 mm environ entre le mur et
le récepteur afin de pouvoir accrocher
facilement l’appareil.
Sélection de mélodie
Le régulateur de mélodies se
trouve sur le côté droit de
l’émetteur, au dessus de la pile; il
est marqué d’un “S”.
F
Bevestigen van de zender
Gebruik de twee voorgestanste gaten
in de achterkant van de zender als
mal om de boorgaten op de muur te
markeren. Bijpassende pluggen en
schroeven zijn meegeleverd. De
zender kan ook door middel van een
voetje met kleefstof worden
bevestigd, dat ook is meegeleverd.
(Alleen voor geschikte oppervlakken)
Belangrijk:
Het bereik van de zender wordt beperkt
als u hem op een kozijn van
weekmakervrije PVC of metalen
oppervlakken monteert!
Aan de voorkant van de zender
bevindt zich een beschrijfbaar
naambordje onder een doorzichtig
kapje.
Bevestiging ontvanger
De ontvanger heeft aan de achterkant
een bevestigingsclip met een gaatje.
Het apparaat kan aan het gat aan een
schroef worden opgehangen of met
de clip worden bevestigd en
meegenomen naar een andere kamer.
Het bevestigingsmateriaal (plug en
schroef) is meegeleverd. Let er bij de
montage op om tussen de wand en
de ontvanger een afstand van ca. 3
mm over te laten om het apparaat
gemakkelijk te kunnen ophangen.
Selecteren van de melodie
De melodieregeling bevindt zich in
de zender, aan de rechterkant boven
de batterij en is gemarkeerd met een
“S”.
NLD
Fissaggio del trasmettitore
Per evidenziare i fori è possibile
utilizzare come sagome i due fori
precedentemente punzonati, posti sul
lato posteriore del trasmettitore. I
tasselli e le viti corrispondenti sono
contenuti nel volume di consegna. In
alternativa il trasmettitore può essere
fissato anche con uno zoccolo
adesivo contenuto nel volume di
consegna. (Solo per superfici adatte)
Importante:
Con il montaggio del trasmettitore
sui telai di porte in PVC senza plastificanti o
su superfici metalliche, la portata subisce
una riduzione!
Sotto un cappuccio di protezione
trasparente, sulla parte anteriore del
trasmettitore è presente un’etichetta.
Fissaggio del ricevitore
Nella parte posteriore il ricevitore è
dotato di una graffetta di fissaggio
con foro di fissaggio integrato. In
tal modo l’apparecchio può
essere appeso ad una vite o essere
portato in qualsiasi altro ambiente.
Il materiale di fissaggio (tassello e
vite) è contenuto nel volume di
consegna. Durante il montaggio
lasciare una distanza di circa 3mm
tra la parete e il ricevitore, affinché
l’apparecchio possa essere
appeso in maniera lasca.
Selezione della melodia
Il regolatore della melodia è posto
sul lato destro, all’interno del
trasmettitore, sopra la batteria ed è
contrassegnato con una “S”.
I
3
Page 4
Durch drücken auf den Regler
ändert sich die Melodie gemäß der
unten aufgeführten Liste.
Einstellmöglichkeiten:
1. Westminster
2. Ding-Dong
3. Tubular bells 1
4. Tubular bells 2
5. Popsound 1
6. Piano
7. Popsound 2
8. Old Bell
Durch Betätigen des Senders
wird ein Signal an den Empfänger
gesendet. Um den Rufton zu
wiederholen, drücken Sie den
Klingeltaster erneut. Der Rufton
wird nur 1x erfolgen, auch wenn
Sie den Klingeltaster gedrückt
halten.
F
Une pression sur le régulateur
permet de modifier la mélodie
conformément à la liste ci-dessous.
Possibilités de réglage:
1. Westminster
2. Ding-Dong
3. Tubular bells 1
4. Tubular bells 2
5. Popsound 1
6. Piano
7. Popsound 2
8. Old Bell
À l’actionnement de l’émetteur, un
signal est envoyé au récepteur. Pour
répéter le coup de sonnette, appuyez
à nouveau sur le bouton de sonnette.
La sonnerie ne retentit qu’une seule
fois, même si vous maintenez le
bouton de sonnette enfoncé.
Met elke keer drukken op deze
regeling wijzigt de melodie in de
onderstaande volgorde.
Instelmogelijkheden:
1. Westminster
2. Ding-Dong
3. Tubular bells 1
4. Tubular bells 2
5. Popsound 1
6. Piano
7. Popsound 2
8. Old Bell
Door het activeren van de zender
wordt een signaal naar de
ontvanger gestuurd. Om de beltoon
te herhalen, drukt u gewoon nog
eens op de knop van de gong. De
beltoon weerklinkt maar 1x, ook als
u de knop ingedrukt houdt.
NLD
Premendo sul regolatore, la melodia
cambia conformemente a quanto
descritto nella seguente lista.
Possibilità di impostazione:
1. Westminster
2. Ding-Dong
3. Tubular bells 1
4. Tubular bells 2
5. Popsound 1
6. Piano
7. Popsound 2
8. Old Bell
Azionando il trasmettitore, viene
inviato un segnale al ricevitore. Per
ripetere il tono di chiamata, premere
nuovamente il tasto della suoneria. Il
tono di chiamata sarà emesso solo 1
volta, anche se si continua a
premere il tasto della suoneria.
I
Warnlampe
(bei schwächer werden der
Batterien)
Auf der Vorderseite des
Empfängers befindet sich eine
rote Warnlampe, die dann
aufleuchtet, wenn die Batterien
deutlich schwächer werden.
Wechseln Sie in diesem Fall die
Batterien des Funkempfängers.
Témoin d’avertissement
(lorsque les piles commencent
à faiblir).
Un témoin d’avertissement rouge
se trouve sur la face frontale
de l’appareil et s’allume dès que
les piles commencent à faiblir.
Dans ce cas, remplacez les piles
du récepteur radio.
Waarschuwingslamp
(bij het leegraken van de
batterijen)
Aan de voorkant van de
ontvanger bevindt zich een rood
waarschuwingslampje dat gaat
branden als de batterijen duidelijk
zwakker worden. Vervang in dit
geval de batterijen van de
draadloze ontvanger.
Lampada di emergenza
(per segnalare un basso livello
di carica delle batterie)
Sul lato posteriore del ricevitore
è presente una lampada di
emergenza di colore rosso che
si accende nel caso in cui le
batterie siano quasi del tutto
scariche. In questo caso
sostituire le batterie del
radioricevitore.
4
Page 5
CODE
LR6 / UM3
SIZE AA
LR6 / UM3
SIZE AA
Frequenzeinstellung, Batteriewechsel, Ergänzung von Sendern
und Empfängern
Alle Produkte aus der Heidemann HX
Serie sind miteinander kombinierbar
bzw. erweiterbar und verfügen über
eine Selbstlernfunktion zur leichten
Einstellung des Sendekanals.
Achten Sie beim Kauf von Zusatzkomponenten (siehe auch Rubrik
„weitere Anschlussmöglichkeiten“ am
Ende der Anleitung) zur Erweiterung
des Systems auf das links abgebildete
Logo. Es können maximal 4 Sender an
einen Funkempfänger angelernt werden.
Als Sender gelten alle Funksender mit
und ohne Namensschild, Tür- und
Fensterkontakt, Bewegungsmelder,
Notfallsender sowie Durchgangsmelder
aus der Heidemann HX Serie.
An einen Sender können beliebig
viele Funkempfänger angelernt
werden.
Erste Inbetriebnahme
Nachdem Sie die Batterien in Sender
und Empfänger eingelegt haben,
betätigen Sie ein Mal den Sender.
Dieser stellt automatisch eine Frequenz
ein und übermittelt diese an den
Empfänger, welcher daraufhin ertönt.
Unmittelbar nach dieser Frequenzspeicherung kann der Empfänger
keine weiteren Funksignale mehr
speichern, hierdurch werden Funküberschneidungen mit anderen
Geräten in der Umgebung vermieden.
Réglage de la fréquence, changement
des piles, ajout d’émetteurs et de
récepteurs
Tous les produits de la série Heidemann
HX peuvent se combiner et se compléter ;
ils disposent d’une fonction d’autoapprentissage permettant de régler
facilement le canal d’émission.
Si vous achetez des composants
additionnels pour accessoiriser le système
(voir aussi la rubrique « Autres possibilités
de raccordement » en fin de notice),
vérifiez la présence du logo reproduit
ci-contre à gauche. Un maximum de 4
émetteurs peut être programmé sur un
récepteur radio. Les émetteurs sont tous
les émetteurs radio, avec ou sans identification, les contacts de portes et de
fenêtres, les détecteurs de mouvement,
les émetteurs d’urgence et les détecteurs
de passage de la série Heidemann HX.
Plusieurs récepteurs radio peuvent être
configurés au choix sur un seul
émetteur.
Première mise en service
Après avoir mis les piles dans
l’émetteur et le récepteur, actionnez
l’émetteur une fois. Celui-ci règle
automatiquement une fréquence et la
transmet au récepteur qui répond en
sonnant. Immédiatement après
l’enregistrement de la fréquence, le
récepteur ne peut plus mémoriser
d’autres signaux radio, ce qui permet
d’éviter les interférences radio avec
d’autres appareils environnants.
NLFD
Frequentie-instelling, vervanging
van de batterij, toevoegen van
zenders en ontvangers
Alle producten uit de Heidemann
HX-serie kunnen met elkaar worden
gecombineerd of uitgebreid worden en
hebben een zelflerende functie voor het
eenvoudig instellen van het zendkanaal.
Let bij de aankoop van accessoires
(zie ook de rubriek "Extra aansluitmogelijkheden" aan het einde van de
handleiding) om het systeem uit te
breiden, op het links afgebeelde
logo. Er kunnen maximaal 4 zenders
worden geprogrammeerd op één
radio-ontvanger. Als zender gelden alle
radiozenders met of zonder typeplaatje,
deur- en raamcontacten, bewegingsdetectoren, noodzenders en doorgangsmelders uit de Heidemann HX-serie.
Op één zender kan een willekeurig
aantal radio-ontvangers worden
geprogrammeerd.
Eerste ingebruikname
Nadat u de batterijen in zender en
ontvanger hebt geplaatst, drukt u
éénmaal op de zender. Deze stelt
automatisch een frequentie in en
verzendt deze naar de ontvanger, die
vervolgens een geluidssignaal
weergeeft. Direct na deze frequentieopslag kan de ontvanger geen verdere
radiosignalen meer opslaan, hiermee
wordt radio-interferentie met andere
apparaten in de buurt voorkomen.
Impostazione della frequenza,
sostituzione della batteria, integrazione
di trasmettitori e ricevitori
Tutti i prodotti Heidemann della serie
HX possono essere combinati ed ampliati
tra loro; dispongono di una funzione di
autoapprendimento per facilitare
l’impostazione del canale di trasmissione.
Al momento dell’acquisto dei componenti
aggiuntivi per l’ampliamento del sistema
(vedi anche la rubrica “Altre possibilità di
collegamento“ in fondo alle istruzioni),
prestare attenzione al logo raffigurato a
sinistra. È possibile inizializzare al
massimo 4 trasmettitori su uno stesso
ricevitore radio. Fungono da trasmettitori
tutti i trasmettitori radio con e senza
targhetta, contatto porta e finestra,
sensori di movimento, i trasmettitori di
emergenza e i rilevatori di passaggio
Heidemann della serie HX.
Su uno stesso trasmettitore è possibile
inizializzare quanti ricevitori radio si
desidera.
Prima attivazione
Dopo aver inserito la batteria nel trasmettitore e nel ricevitore, azionare una
volta il trasmettitore. In questo modo si
imposta automaticamente una frequenza e la si trasmette al ricevitore, il quale
emette un segnale acustico. Una volta
memorizzata questa frequenza, il ricevitore non può memorizzare nessun
altro segnale di frequenza. In tal modo
si evitano interferenze con altri apparecchi presenti nell’ambiente
circostante.
I
5
Page 6
CODE
Weitere Sender anlernen
Um einen zweiten, dritten bzw.
vierten Sender anzulernen gehen Sie
wie folgt vor.
Bestücken Sie zunächst den zweiten
Sender mit Batterien (siehe Rubrik
Sender Batterieinstallation), achten
Sie dabei darauf, dass die Batterien
richtig eingelegt sind bzw., dass der
eventuell vorhandene Batterieschutzstreifen entfernt ist.

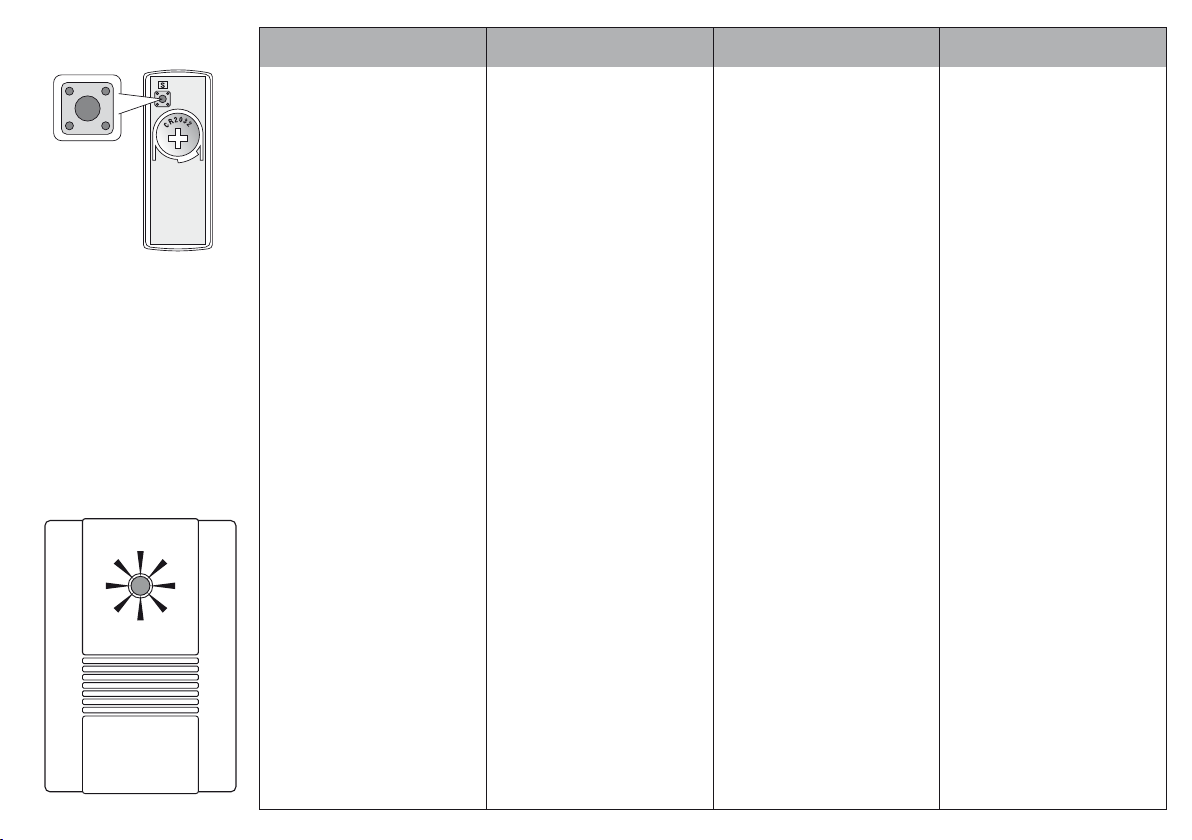

Halten Sie den Druckschalter auf
der Rückseite (siehe Skizze links) für
1 bis 2 Sekunden gedrückt, bis Sie
einen kurzen Piepton hören.
Dann betätigen Sie den Funksender,
dieser stellt nun automatisch eine
Frequenz ein und übermittelt diese
an den Empfänger, welcher daraufhin
ertönt.
Für den dritten und vierten Sender
gehen Sie in gleicher Weise vor.
Hinweis:
Wenn Sie den Druckschalter betätigt
haben und der kurze Piepton ertönt,
müssen Sie innerhalb von 5
Sekunden den Sender auslösen.
Nach 5 Sekunden ertönt für
1 Sekunde ein Dauerton, danach
kann kein Sender mehr angelernt
werden. Wiederholen Sie in
diesem Fall die Prozedur.
Configuration d’autres émetteurs
Pour configurer un deuxième,
troisième ou quatrième émetteur,
procédez comme suit.
Mettez en place d’abord les piles
dans le nouvel émetteur (voir la
rubrique « Mise en place des piles de
l’émetteur »), en veillant à ce qu’elles
soient bien placées et que
l’éventuelle languette de protection
soit retirée.
Appuyez sur le commutateur à
pression situé sur la face arrière (voir
schéma à gauche) et maintenez-le
enfoncé pendant une à deux
secondes, jusqu’à ce que vous
entendiez un signal sonore.
Actionnez alors l’émetteur ;
celui-ci règle automatiquement
une fréquence et la transmet au
récepteur, qui répond en sonnant.
Procédez de la même manière pour
le troisième et le quatrième émetteur.
Remarque :
Après que vous avez actionné le
bouton et que le bip a retenti, vous
disposez de 5 secondes pour
actionner l’émetteur.
Après ce délai de 5 secondes, un
signal sonore continu retentit pendant
une seconde ; il n’est alors plus
possible de configurer un nouvel
émetteur. Dans ce cas, recommencez
la procédure du début.
NLFD
Extra zenders programmeren
Om een tweede, derde en vierde
zender te programmeren, gaat u als
volgt te werk.
Plaats eerst de batterijen in de
tweede zender (zie de rubriek
Plaatsen zenderbatterijen), zorg
ervoor dat de batterijen goed op hun
plaats zitten en dat eventuele
batterijbeschermingsstrips zijn
verwijderd.
Houd de drukschakelaar op de
achterkant (zie schema links)
gedurende 1 tot 2 seconden
ingedrukt tot u een korte pieptoon
hoort.
Druk vervolgens op de
radiozender, deze stelt nu automatisch
een frequentie in en zendt deze naar
de ontvanger, die vervolgens een
geluidssignaal laat weerklinken.
Bij de derde en vierde zender gaat
u op dezelfde manier te werk.
Tip:
Als u op de drukschakelaar hebt
gedrukt en er klinkt een korte
pieptoon,
dan moet u binnen
5 seconden de zender activeren.
Na 5 seconden klinkt er 1 seconde
lang een aanhoudende toon, daarna
kan er geen zender meer worden
geprogrammeerd. Herhaal in dit
geval de procedure.
Inizializzare altri trasmettitori
Per inizializzare un secondo, un terzo
o quarto trasmettitore, procedere
come di seguito illustrato.
Inserire le batterie nel secondo
trasmettitore (vedi la rubrica
Inserimento batterie nel trasmettitore).
Nel farlo, accertarsi di aver
posizionato correttamente le batterie
e di averne rimosso l'eventuale
striscia protettiva.
Tenere premuto l’interruttore a
pressione posto sul retro (vedere
disegno a sinistra) per 1 - 2 secondi,
fino all’attivazione di un breve
segnale acustico.Attivare il
trasmettitore radio; quest’ultimo
imposta automaticamente una
frequenza e la trasmette al ricevitore
il quale emette un segnale acustico.
Per il terzo e quarto trasmettitore
procedere nello stesso modo.
Attenzione:
Una volta azionato l'interruttore a
pressione ed udito il breve segnale
acustico, è necessario attivare il
trasmettitore entro 5 secondi.
Trascorsi i 5 secondi si attiva un
segnale fisso che dura 1 secondo,
al termine del quale non è più
possibile inizializzare altri
trasmettitori. In questo caso,
ripetere la procedura.
I
6
Page 7
CODE
LR6 / UM3
SIZE AA
LR6 / UM3
SIZE AA
Batteriewechsel
Empfängerbatterien:
Wenn Sie nur die Batterien im
Empfänger wechseln wollen, müssen
Sie für alle Sender, die diesen
Empfänger ansprechen sollen, die
Frequenzeinstellung wie in Rubrik
„Erste Inbetriebnahme“ bzw. „Weitere
Sender anlernen“ neu anlernen.
Da Sie die Senderbatterien nicht
auswechseln, bleiben die zuvor
eingestellten Melodien gespeichert.
Senderbatterien:
Wenn Sie nur im Sender die
Batterien wechseln wollen, müssen
Sie den Sender wie in Rubrik
„Weitere Sender anlernen“ neu
anlernen und ggf. die Melodie neu
einstellen. Andere zuvor angelernte
Sender müssen nicht neu angelernt
werden.
Sender- und Empfängerbatterien:
Wenn Sie in beiden Gerätekomponenten die Batterien wechseln
gehen Sie nach dem Einlegen der
Batterien wie in Rubrik „Erste
Inbetriebnahme“ vor. Andere zuvor
angelernte Sender müssen wie in
Rubrik „weitere Sender anlernen“
neu angelernt werden.
Frequenzwechsel
Sollte der Funkgong ertönen, ohne
dass Sie den Sender betätigt haben,
kann dies an einem Gerät in Ihrer
Umgebung liegen, das auf derselben
Frequenz betrieben wird.
Sender und Empfänger können dann
auf eine andere Frequenz eingestellt
werden.
Changement des piles
Piles du récepteur :
Si vous souhaitez remplacer seulement
les piles du récepteur, vous devez
répéter le réglage de la fréquence sur
tous les émetteurs qui s’adressent à ce
récepteur ; voir la rubrique « Première
mise en service » ou « Configuration
d’autres émetteurs ». Puisque vous ne
changez pas les piles de l’émetteur, les
sonneries préalablement réglées
restent mémorisées.
Piles de l’émetteur :
Si vous devez remplacer seulement les
piles de l’émetteur, il faut recommencer
la configuration de l’émetteur comme
indiqué dans la rubrique « Configuration
d’autres émetteurs » et éventuellement
sélectionner de nouveau la sonnerie.
Les autres émetteurs ayant déjà été
configurés ne doivent pas être
reconfigurés.
Piles des émetteurs et des récepteurs :
Si vous remplacez les piles sur les deux
types d’appareils, procédez comme
indiqué dans la rubrique « Première
mise en service » après avoir mis les
piles en place. Les autres émetteurs
ayant déjà été configurés doivent être
reconfigurés comme indiqué dans la
rubrique « Configuration de nouveaux
émetteurs ».
Changement de fréquence
Si le gong se déclenche alors que vous
n’avez pas actionné l’émetteur, c’est le
signal d’un autre appareil qui peut se
trouver aux alentours et qui utilise la
même fréquence.
Dans ce cas, l’émetteur et le
récepteur peuvent être réglés sur une
autre fréquence.
NLFD
Vervanging van de batterijen
Batterijen in de ontvanger:
Als u alleen maar de batterijen in de
ontvanger wilt vervangen, dan moet u
voor alle zenders die deze ontvanger
moeten bereiken, de frequentie-instelling
opnieuw uitvoeren, zoals beschreven in
de rubriek Eerste ingebruikname of
Extra zenders programmeren. Omdat u
de batterijen in de zender niet vervangt,
blijven de vooraf ingestelde melodieën
opgeslagen.
Batterijen in de zender:
Als u alleen de batterijen in de zender
wilt vervangen, moet u de zender
opnieuw programmeren zoals
beschreven in de rubriek Extra
zendetammeren en eventueel de
melodie opnieuw instellen. Andere
van tevoren geprogrammeerde
zenders hoeven niet opnieuw te
worden geprogrammeerd.
Batterijen in zowel zender als ontvanger:
Als u de batterijen in beide apparaatonderdelen wilt vervangen, gaat u na
het plaatsen van de batterijen te werk
zoals beschreven in de rubriek Eerste
ingebruikname. Andere van tevoren
geprogrammeerde zenders moeten
opnieuw worden geprogrammeerd,
zoals beschreven in de rubriek Extra
zenders programmeren.
Frequentiewijziging
Mocht de draadloze deurbel
weerklinken zonder dat u de zender
hebt ingedrukt, dan kan dit aan een
apparaat in de omgeving liggen dat
op dezelfde frequentie wordt gebruikt.
De zender en de ontvanger moeten
dan op een andere frequentie worden
ingesteld.
Sostituzione della batteria
Batterie del ricevitore:
Se si devono sostituire solo le batterie
del ricevitore, è necessario re-impostare
la frequenza su tutti i trasmettitori che
comunicano con quel ricevitore,
seguendo le istruzioni fornite nella
rubrica Prima attivazione o Inizializzare
altri trasmettitori. Dal momento che le
batterie dei trasmettitori non vengono
sostituite, le melodie precedentemente
impostate restano memorizzate.
Batterie del trasmettitore:
Per sostituire solo le batterie del
trasmettitore, è necessario inizializzare
nuovamente i trasmettitori seguendo
le istruzioni fornite nella rubrica
Inizializzare altri trasmettitori, ed
eventualmente re-impostare la
melodia. Gli altri trasmettitori
precedentemente inizializzati non
devono essere nuovamente inizializzati.
Batterie del trasmettitore e del ricevitore:
Per sostituire le batterie di entrambi i
componenti del dispositivo, inserire le
batterie e poi procedere come
descritto nella rubrica Prima
attivazione. Gli altri trasmettitori
precedentemente inizializzati devono
essere nuovamente inizializzati come
illustrato nella rubrica Inizializzare altri
trasmettitori.
Modifica della frequenza
Se il campanello si attiva senza che
sia stato azionato il trasmettitore, ciò
può essere dovuto a un dispositivo
che si trova nelle vicinanze e utilizza
la stessa frequenza.
In tal caso, il trasmettitore e il
ricevitore possono essere impostati
su un’altra frequenza.
I
7
Page 8
CODE
LR6 / UM3
SIZE AA
LR6 / UM3
SIZE AA
Entfernen Sie für 10 Sekunden die
Batterien aus Sender und Empfänger,
so dass die gespeicherte Frequenz
gelöscht wird. Legen Sie die
Batterien erneut ein und betätigen Sie
den Sender, um eine neue Frequenz
einzustellen. Eventuell zuvor
angelernte weitere Sender müssen
wie in Rubrik „Weitere Sender
anlernen“ ebenfalls neu angelernt
werden.
Rufunterscheidung
Bei Verwendung eines zweiten,
dritten oder vierten Senders können
Sie im Sender durch Einstellung
einer anderen Melodie (siehe Rubrik
Melodieauswahl) eine Rufunterscheidung (z.B. Vorder- und Hintertür,
zu pflegende Person usw.) einstellen.
Gehen Sie bei der Frequenzeinstellung bitte wie unter der Rubrik
„Erste Inbetriebnahme“ bzw. „weitere
Sender anlernen“ vor.
Verwendung mehrerer Sets auf
unterschiedlichen Frequenzen
Um z. B. einen Funkgong im
Erdgeschoss und im 1. Stock eines
Wohnhauses zu betreiben, benötigen
Sie zwei Sets und nehmen diese
nacheinander wie in Rubrik „Erste
Inbetriebnahme“ in Betrieb.
Durch das Heidemann Kodiersystem
wird das zweite Set automatisch auf
einer separaten Frequenz betrieben
und nicht klingeln, wenn das erste
Set benutzt wird.
Retirez les piles de l’émetteur et
du récepteur pendant 10 secondes
pour effacer la fréquence mémorisée.
Remettez les piles et actionnez
l’émetteur pour paramétrer une
nouvelle fréquence. Les autres
émetteurs éventuellement configurés
auparavant doivent être reconfigurés
comme indiqué dans la rubrique «
Configuration de nouveaux
émetteurs ».
Distinction entre les appels
Si vous utilisez un deuxième, troisième
ou quatrième émetteur, vous pouvez
régler une autre sonnerie sur l’émetteur
(voir la rubrique « Sélection de la
sonnerie ») pour distinguer les appels
(par exemple porte avant ou arrière,
patient en attente de soin, etc.).
Pour le réglage de la fréquence,
procédez comme indiqué dans la
rubrique « Première mise en service »
ou « Configuration d’autres émetteurs ».
Utilisation de différents kits sur
différentes fréquences
Par exemple, pour actionner un gong
au rez-de-chaussée et un autre au
premier étage d’une maison, vous avez
besoin de deux kits que vous aurez
mis en service comme indiqué dans la
rubrique « Première mise en service ».
Grâce au système de codage
Heidemann, le second kit fonctionne
automatiquement sur une fréquence
distincte et il ne sonne pas lorsque le
premier kit répond.
NLFD
Verwijder de batterijen gedurende
10 seconden uit zowel zender als
ontvanger, zodat de opgeslagen
frequentie wordt gewist. Plaats de
batterijen terug en druk op de zender
om een nieuwe frequentie in te
stellen. Ook eventuele andere reeds
geprogrammeerde zenders moeten
opnieuw worden geprogrammeerd,
zoals beschreven in de rubriek Extra
zenders programmeren.
Onderscheid in geluidssignaal
Bij gebruik van een tweede, derde of
vierde zender kunt u deze zender
door het instellen van een andere
melodie (zie rubriek Melodieselectie)
een alternatief geluidssignaal geven
(bijv. voor -en achterdeur, te
verplegen persoon enz.).
Ga bij het instellen van de frequentie
te werk zoals beschreven in de
rubriek Eerste ingebruikname of
Extra zenders programmeren.
Het gebruik van meerdere sets met
verschillende frequenties
Om bijvoorbeeld een draadloze deurbel
op de begane grond en op de eerste
verdieping van een woonhuis te gebruiken,
hebt u twee sets nodig die u één voor één
in gebruik neemt zoals beschreven in de
rubriek Eerste ingebruikname.
Door het Heidemann-coderings-systeem
wordt de tweede set automatisch op een
andere frequentie ingesteld en geeft geen
geluidssignaal af wanneer de eerste set
wordt gebruikt.
Rimuovere per 10 secondi le batterie
dal trasmettitore e dal ricevitore, in
modo da cancellare la frequenza
memorizzata. Inserire di nuovo le
batterie e attivare il trasmettitore per
impostare una nuova frequenza.
Eventuali altri trasmettitori
precedentemente inizializzati devono
anch’essi essere nuovamente
inizializzati come illustrato nella
rubrica Inizializzare altri trasmettitori.
Distinzione tra le chiamate
Se si utilizza più di un trasmettitore,
è possibile impostare nel trasmettitore
una distinzione tra le chiamate (ad es.
porta anteriore e porta sul retro,
persona di cui prendersi cura ecc.)
impostando melodie diverse (vedi la
rubrica Selezione delle melodie).
Per impostare la frequenza procedere
come descritto nella rubrica Prima
attivazione o Inizializzare altri
trasmettitori.
Utilizzo di più kit su frequenze
diverse
Ad esempio, per azionare un
campanello al piano terra e uno al
1° piano di una casa sono necessari
due kit che devono essere attivati in
successione come illustrato nella
rubrica Prima attivazione.
Attraverso il sistema di codifica
Heidemann il secondo kit viene
inizializzato automaticamente su
una frequenza a parte e non suona
quando si utilizza il primo kit.
I
8
Page 9
Spezifizierung
Sende
r:
Stromversorgung:
1 x 3 V. CR2032 Batterie
(im Lieferumfang)
Verbrauch:
15 mA bei Betrieb
< 3 µA Stand-by
Temperaturbereich:
-10°C bis +40°C
Empfänger
Stromversorgung:
2 x 1,5 Volt LR6 / Mignon Batterien
(nicht im Lieferumfang)
Verbrauch:
120 mA bei Betrieb
0,1 mA Stand-by
Temperaturbereich:
5°C bis +40°C
:
F
Spécification
Émetteur:
Alimentation tension:
1 pile 3 V. CR2032
(comprise dans la livraison)
Consommation:
15 mA en fonctionnement
< 3 µA en veille
Plage de températures:
-10°C à +40°C
Récepteur:
Alimentation tension:
2 piles 1,5 Volt LR6 / Mignon (pas
compris dans la livraison)
Consommation:
120 mA en fonctionnement
0,1 mA en veille
Plage de températures:
5°C à +40°C
NLD
Specificatie
Zender
Stroomvoorziening:
1 x 3 V CR2032 batterij
(meegeleverd)
Verbruik:
15 mA
in bedrijf
< 3 µA
stand-by
Temperatuursbereik:
-10°C tot +40°C
Ontvanger:
Stroomvoorziening:
2 x 1,5 Volt LR6 / mignon-batterijen
(niet meegeleverd)
Consommation:
120 mA en fonctionnement
0,1 mA en veille
Temperatuursbereik:
5°C tot +40°C
I
Specificazione
Trasmettitore:
Alimentazione elettrica: batteria
1 x 3 V. CR2032
(presente nel volume di consegna)
Consumo:
15 mA durante il funzionamento
< 3 µA stand-by
Intervallo di variazione della
temperatura: da -10°C a +40°C
Ricevitore:
Alimentazione elettrica:
2 x 1,5 Volt LR6 / batterie Mignon
(non presente nel volume di consegna)
Consommation:
120 mA en fonctionnement
0,1 mA en veille
Intervallo di variazione della
temperatura: da 5°C a +40°C
ACHTUNG:
Setzen Sie Batterien nicht Hitze,
direkter Sonneneinstrahlung oder
Feuer aus! Explosionsgefahr!
Benutzerinformationen zum
Umweltschutz, Entsorgung und
Konformität sind beigelegt.
Gewährleistung gemäß den
gesetzlichen Bestimmungen.
Technische Änderungen
vorbehalten.
ATTENTION:
Se placer piles ne pas
de chaleur, direct soleil et feu!
Menancer la explosion!
Des informations à l’attention de
l’utilisateur sont jointes, relatives
à la protection de l’environnement,
à la mise au rebut et à la
conformité.
Garantie conformément aux
dispositions légales. Sous réserve
de modifications techniques.
LET OP:
De batterijen niet blootstellen
aan hitte, direct zonlicht of open
vuur! Explosiegevaar!
In de verpakking vindt u
gebruikersinformatie over de
milieu- en verwijderingsvoorschriften en over de
conformiteit.
Garantie volgens de wettelijke
voorschriften. Technische
wijzigingen voorbehouden
ATTENZIONE:
Non esporre le batterie a fonti
di calore, a luce solare diretta o a
fiamme! Pericolo d’esplosione!
Le informazioni per l’utente
relative alla tutela ambientale,
allo smaltimento e alla conformità
sono accluse in allegato.
Garanzia conforme alla
disposizioni di legge.
Con riserva di modifiche
tecniche.
9
Page 10

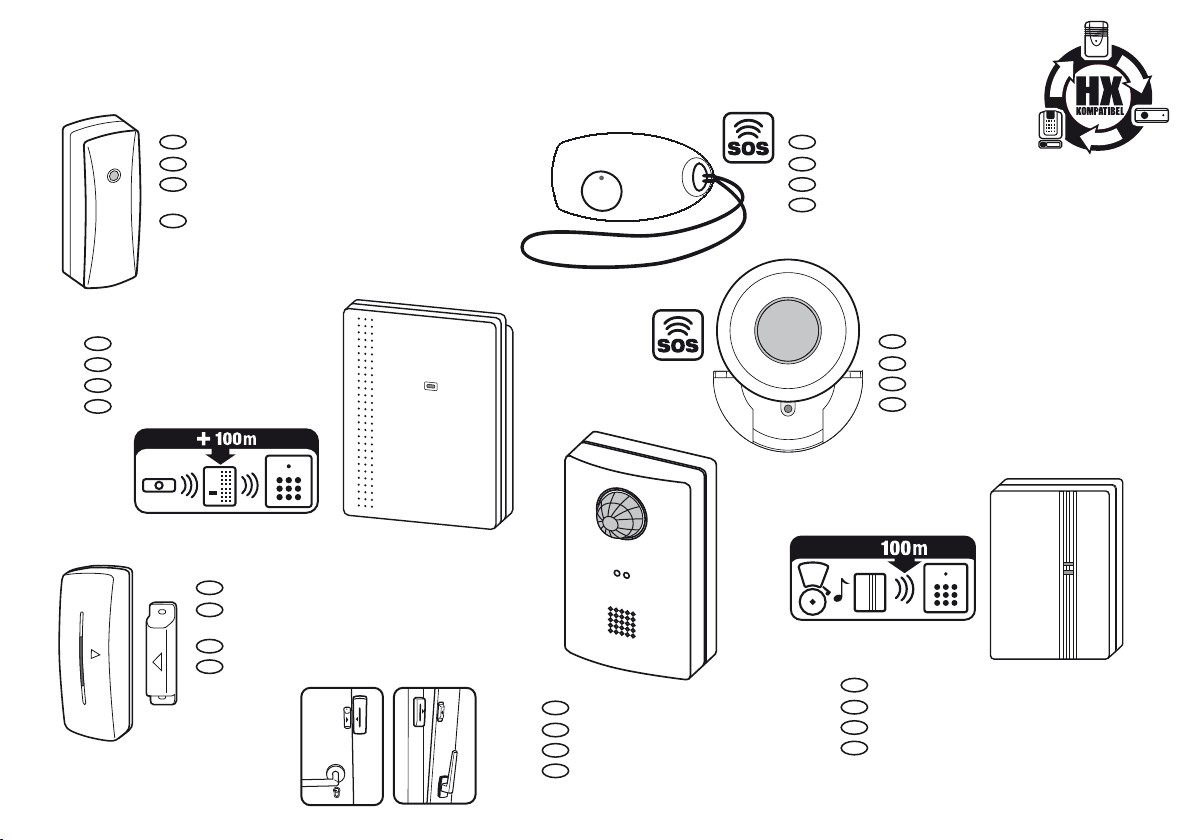

Weitere Anschlussmöglichkeiten / Autres possibilités de raccordement / Overige aansluitmogelijkheden / Altre possibilità di collegamento
nicht im Lieferumfang / pas compris dans la livraison / niet meegeleverd / non presente nel volume di consegna
No. 70399
D
HX Funkkonverter zur Ruferweiterung
F
HX Convertisseur radio pour extension de sonnette
NL
HX-signaalomvormer als uitbreidingsmodule voor
oproepen
I
HX Radioconvertitore per l’estensione
della chiamata
No. 70370
D
HX Mini Funk-Notfallsender
F
Émetteur d’urgence HX Mini
NL
Draadloze noodzender HX Mini
I
Trasmettitore d’emergenza senza fili
HX Mini
No. 70377
D
HX Funk-Distanzerweiterung
F
HX Extenseur de portée
NL
HX draadloze afstandsuitbreiding
I
HX Estensore a radiofrequenza
No. 70378
D
HX Funksender Tür- und Fensterkontakt
F
HX Émetteur sans fil à contact pour portes
et fenêtres
NL
HX draadloos deur- en raamcontact
I
HX Trasmettitore radio del contatto per porte
e finestre
No. 70374
D
Funk-Durchgangsmelder HX
F
Détecteur de passage sans fil HX
NL
Draadloze HX-Deursensor
I
Rilevatore di passaggio
radio HX
No. 70371
D
Funk-Notfall-Sender HX Maxi
F
Émetteur d’urgence HX Maxi
NL
Draadloze noodzender HX Maxi
I
Trasmettitore d’emergenza senza fili
HX Maxi
No. 70372
D
Klangaktiver Funkkonverter HX
F
Convertisseur carillon réactif au son HX
NL
Draadloze HX-geluidsconvertor
I
Convertitore senza fili con sensore
di suono integrato HX
10
Loading...
