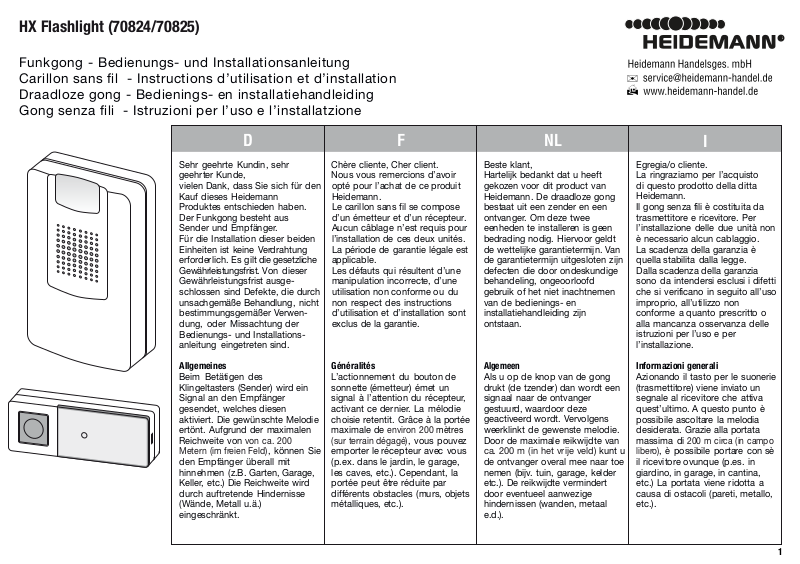

HX Flashlight (70824/70825)
Funkgong - Bedienungs- und Installationsanleitung
Carillon sans fil - Instructions d’utilisation et d’installation
Draadloze gong - Bedienings- en installatiehandleiding
Gong senza fili - Istruzioni per l’uso e l’installatzione
Sehr geehrte Kundin, sehr
geehrter Kunde,
vielen Dank, dass Sie sich für den
Kauf dieses Heidemann
Produktes entschieden haben.
Der Funkgong besteht aus
Sender und Empfänger.
Für die Installation dieser beiden
Einheiten ist keine Verdrahtung
erforderlich. Es gilt die gesetzliche
Gewährleistungsfrist. Von dieser
Gewährleistungsfrist ausgeschlossen sind Defekte, die durch
unsachgemäße Behandlung, nicht
bestimmungsgemäßer Verwendung, oder Missachtung der
Bedienungs- und Installationsanleitung eingetreten sind.
Allgemeines
Beim Betätigen des
Klingeltasters (Sender) wird ein
Signal an den Empfänger
gesendet, welches diesen
aktiviert. Die gewünschte Melodie
ertönt. Aufgrund der maximalen
Reichweite von
Metern (im freien Feld)
den Empfänger überall mit
hinnehmen (z.B. Garten, Garage,
Keller, etc.) Die Reichweite wird
durch auftretende Hindernisse
(Wände, Metall u.ä.)
eingeschränkt.
von ca. 200
, können Sie
Chère cliente, Cher client.
Nous vous remercions d’avoir
opté pour l’achat de ce produit
Heidemann.
Le carillon sans fil se compose
d’un émetteur et d’un récepteur.
Aucun câblage n’est requis pour
l’installation de ces deux unités.
La période de garantie légale est
applicable.
Les défauts qui résultent d’une
manipulation incorrecte, d’une
utilisation non conforme ou du
non respect des instructions
d’utilisation et d’installation sont
exclus de la garantie.
Généralités
L’actionnement du bouton de
sonnette (émetteur) émet un
signal à l’attention du récepteur,
activant ce dernier. La mélodie
choisie retentit. Grâce à la portée
maximale de
(sur terrain dégagé)
emporter le récepteur avec vous
(p.ex. dans le jardin, le garage,
les caves, etc.). Cependant, la
portée peut être réduite par
différents obstacles (murs, objets
métalliques, etc.).
environ 200 mètres
, vous pouvez
NLFD
Beste klant,
Hartelijk bedankt dat u heeft
gekozen voor dit product van
Heidemann. De draadloze gong
bestaat uit een zender en een
ontvanger. Om deze twee
eenheden te installeren is geen
bedrading nodig. Hiervoor geldt
de wettelijke garantietermijn. Van
de garantietermijn uitgesloten zijn
defecten die door ondeskundige
behandeling, ongeoorloofd
gebruik of het niet inachtnemen
van de bedienings- en
installatiehandleiding zijn
ontstaan.
Algemeen
Als u op de knop van de gong
drukt (de tzender) dan wordt een
signaal naar de ontvanger
gestuurd, waardoor deze
geactiveerd wordt. Vervolgens
weerklinkt de gewenste melodie.
Door de maximale reikwijdte van
ca. 200 m (in het vrije veld) kunt u
de ontvanger overal mee naar toe
nemen (bijv. tuin, garage, kelder
etc.). De reikwijdte vermindert
door eventueel aanwezige
hindernissen (wanden, metaal
e.d.).
I
Egregia/o cliente.
La ringraziamo per l’acquisto
di questo prodotto della ditta
Heidemann.
Il gong senza fili è costituita da
trasmettitore e ricevitore. Per
l’installazione delle due unità non
è necessario alcun cablaggio.
La scadenza della garanzia è
quella stabilita dalla legge.
Dalla scadenza della garanzia
sono da intendersi esclusi i difetti
che si verificano in seguito all’uso
improprio, all’utilizzo non
conforme a quanto prescritto o
alla mancanza osservanza delle
istruzioni per l’uso e per
l’installazione.
Informazioni generali
Azionando il tasto per le suonerie
(trasmettitore) viene inviato un
segnal
e al ricevitore che attiva
quest’ultimo. A questo punto è
possibile ascoltare la melodia
desiderata. Grazie alla portata
massima di
libero)
il ricevitore ovunque (p.es. in
giardino, in garage, in cantina,
etc.) La portata viene ridotta a
causa di ostacoli (pareti, metallo,
etc.).
200 m circa (in campo
, è possibile portare con sè
1
Page 2
Mode
Code Setting
Switch
Volume

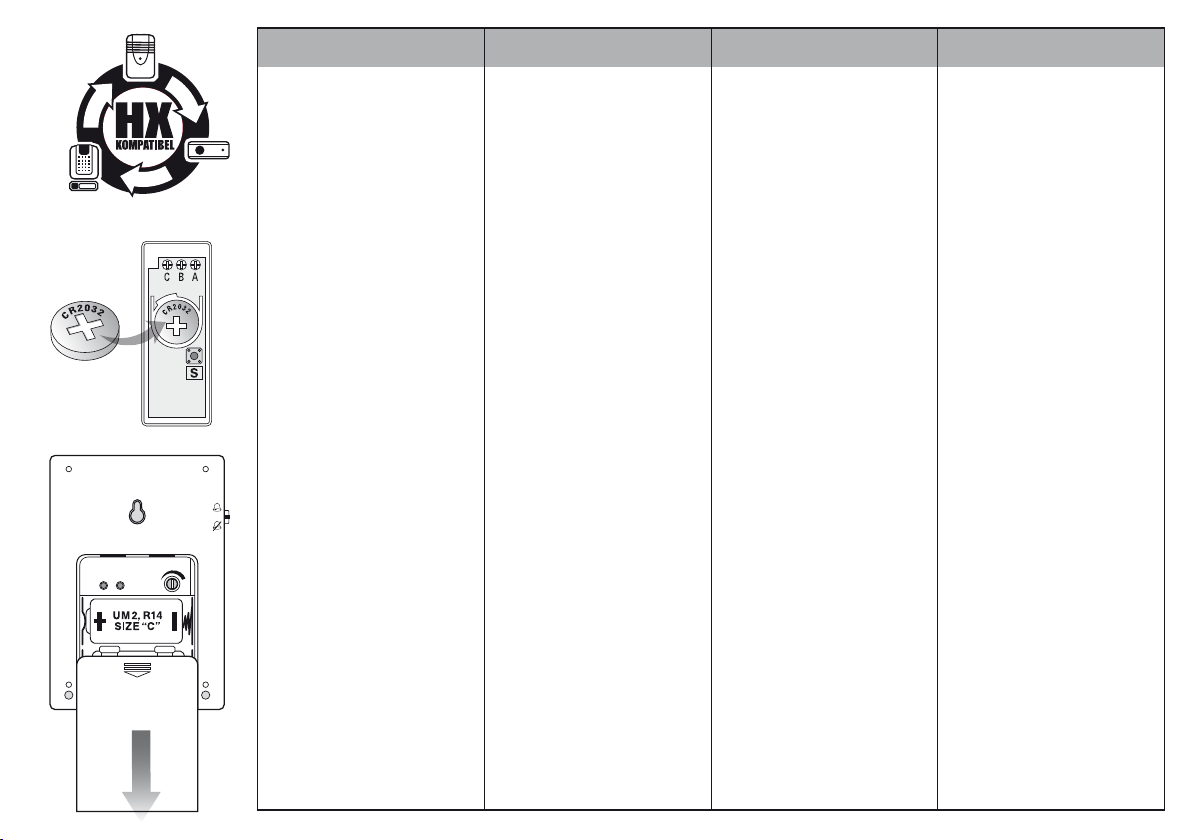

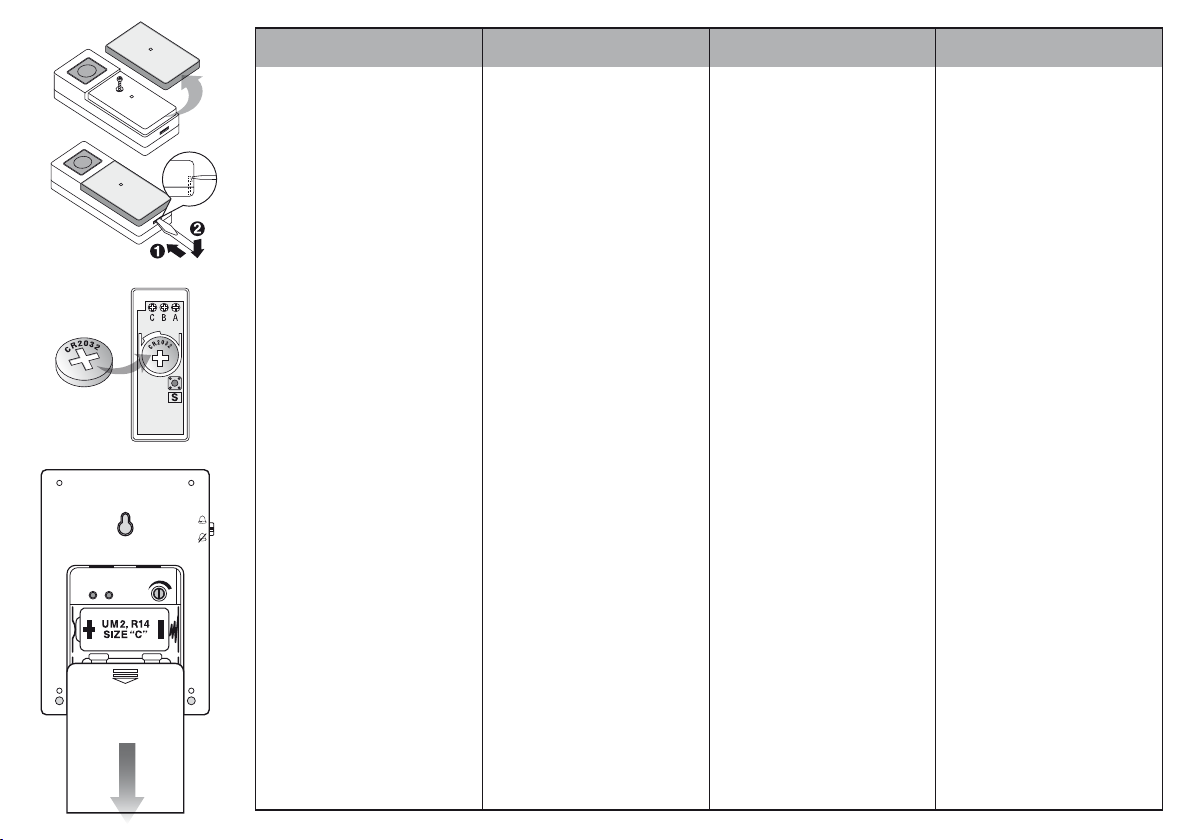

Sender Batterieinstallation
Der Sender wird durch eine 3 Volt
Lithium CR2032 Batterie betrieben,
welche im Lieferumfang enthalten und
bereits eingelegt ist.
Entfernen Sie lediglich die Schutzfolie, welche seitlich aus dem
Sender herausschaut, so dass ein
elektrischer Kontakt hergestellt wird.
Um die Batterie zu wechseln,
entfernen Sie zunächst das
Namensschild auf der Vorderseite des
Senders und lösen die Schraube.
Entfernen Sie dann die Rückseite des
Senders durch vorsichtiges
Eindrücken des Riegels mit einem
kleinen, schmalen Schraubendreher.
Tauschen Sie die alte Batterie aus.
Überprüfen Sie, ob die Batterie
gemäß der angegebenen Polarität (+
= oben) richtig eingelegt ist.
Setzen Sie die Rück- und Vorderseite des Senders wieder zusammen.
Der Sender ist nun betriebsbereit.

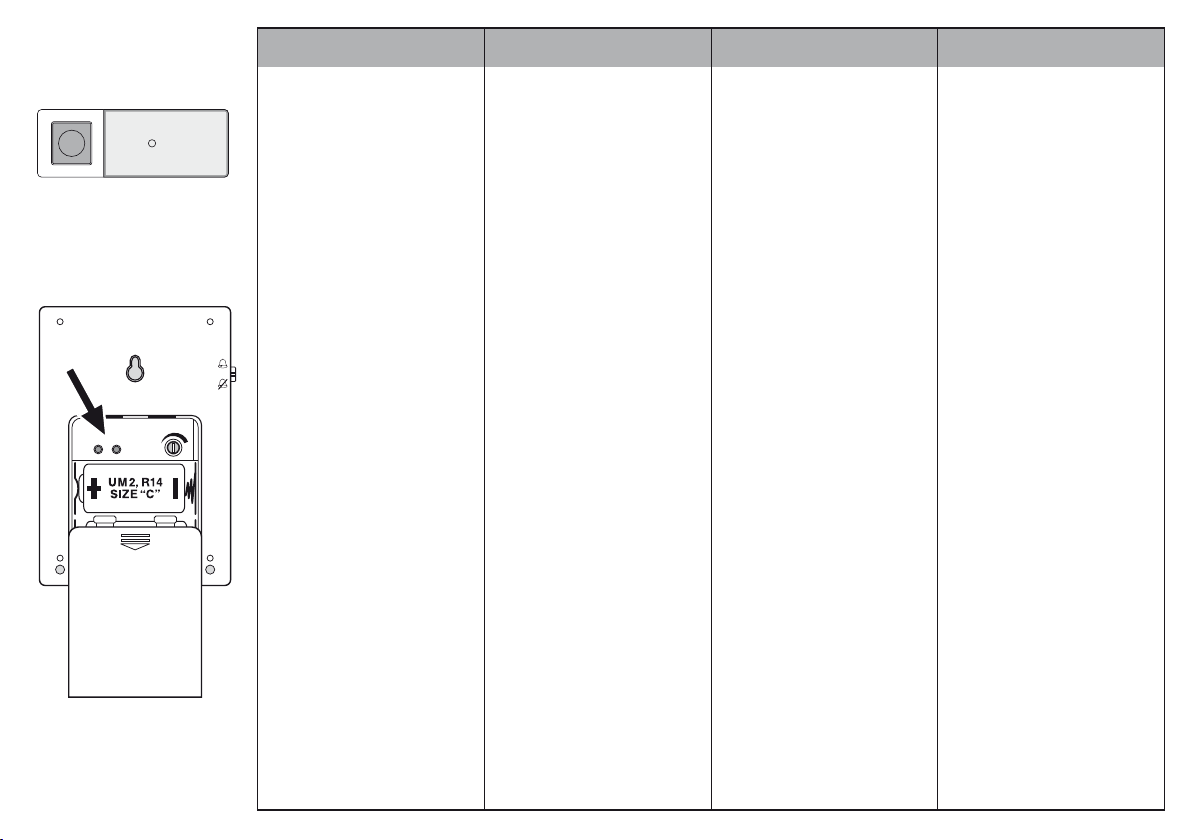

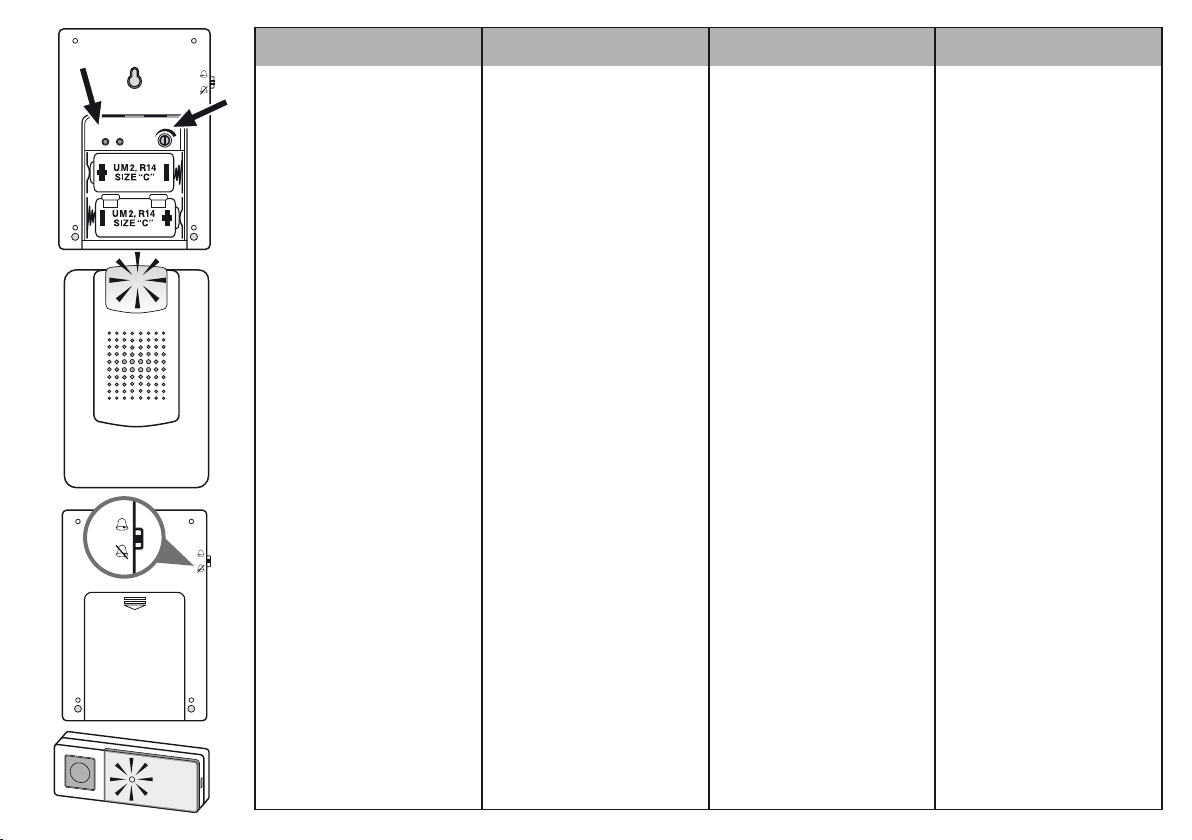

Empfänger Batterieinstallation
Schieben Sie die
Batteriefachabdeckung auf der
Rückseite nach unten und legen Sie
die Batterien ein (nicht im
Lieferumfang enthalten) 2 x 1,5 Volt
LR14 / Baby. Beim Einlegen
bitte auf Polarität achten!
Schieben Sie die
Batteriefachabdeckung des
Empfängers wieder ein. Der
Empfänger ist
nun betriebsbereit.

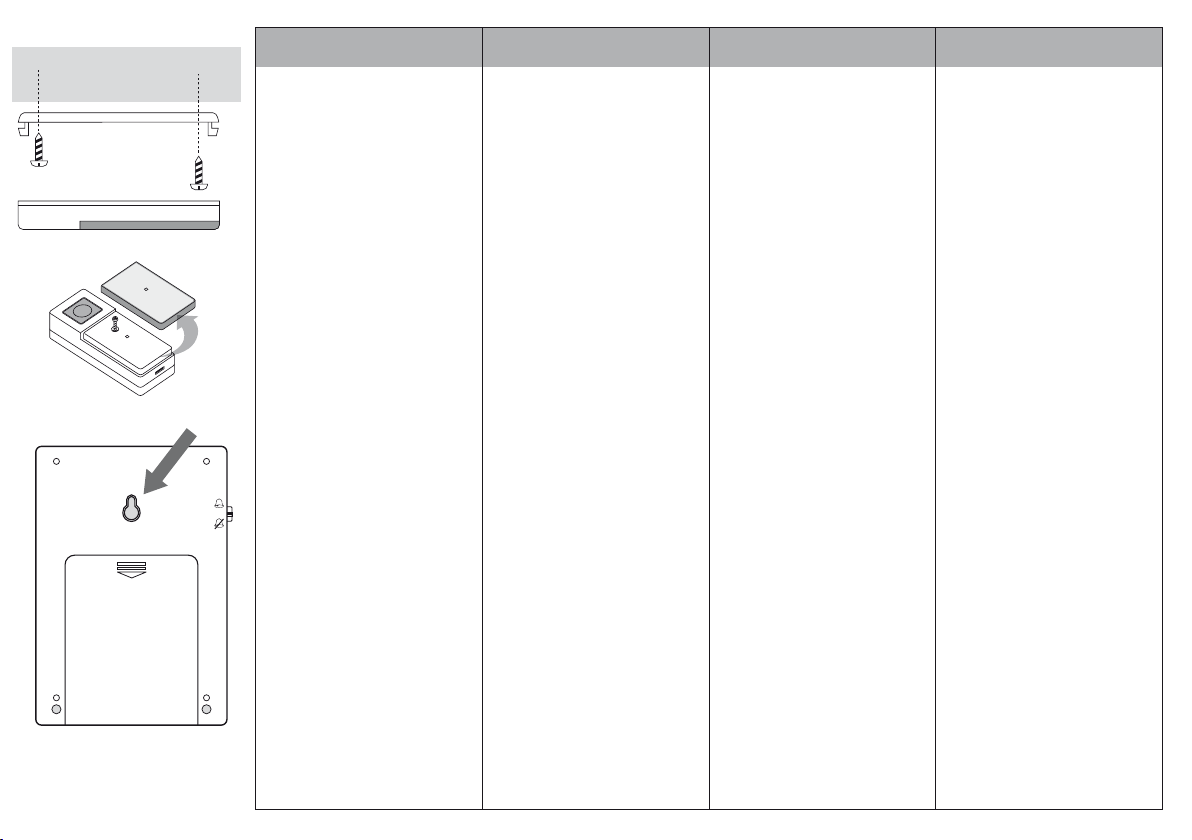

Sender Befestigung
Sie können die beiden Löcher
auf der Rückseite des Senders als
Schablone verwenden, um
die Bohrlöcher zu markieren. Die
passenden Dübel und Schrauben
sind im Lieferumfang enthalten.
Mise en place des piles dans l’émetteur
L’émetteur est alimenté par 1 pile 3
Volt Lithium CR2032 comprise dans
la livraison et déjà mises en place. Il
suffit d’enlever le film protecteur qui
dépasse sur le côté de l’émetteur
pour établir le contact électrique.
Pour remplacer les piles, déposez
d’abord la plaque signalétique
située sur la face avant de
l’émetteur et desserrez la vis.
Déposez ensuite la face arrière de
l’émetteur en appuyant avec
précaution sur la barre de retenue à
l’aide d’un petit tournevis fin.
Remplacez la pile. Vérifiez si la pile a
été mise en place conformément à
la polarité indiquée (+ = au dessus).
Assemblez à nouveau la partie
frontale et la partie arrière de
l’émetteur. L’émetteur est alors prêt
à l’emploi.
Mise en place des piles dans le
récepteur
Faites glisser le couvercle du
compartiment des piles (au dos
de l’appareil) vers le bas et mettez
les piles en place (pas comprises
dans la livraison) 2 x 1,5 Volt
LR14 / Baby. Respectez la polarité
lors de la mise en place! Remettez le
couvercle du compartiment des
piles en place. Le récepteur est
alors prêt à l’emploi.
Fixation de l’émetteur
Vous pouvez vous servir des deux
trous aménagés sur le dos de
l’émetteur comme gabarits pour
marquer les trous de forage. Les
chevilles et vis appropriées sont
comprises dans la livraison.
NLFD
Installatie batterij zender
De zender werkt op een
CR2032-lithiumbatterij van 3 Volt, die
wordt meegeleverd en reeds
geplaatst is. U hoeft slechts de
beschermfolie te verwijderen die aan
de zijkant uit de zender steekt, om de
batterij in bedrijf te nemen.
Verwijder om de batterij te
vervangen eerst het naamplaatje op
de voorkant van de zender en draai
de schroef los. Verwijder dan de
achterkant van de zender door de
vergrendeling voorzichtig in te
drukken met een kleine, smalle
schroevendraaier.
Vervang de oude batterij. Controleer
of de batterijpolen goed om en
correct op de contactpunten
aansluiten
(+ = boven). Zet de voor- en
achterkant van de zender weer in
elkaar. De zender is nu klaar voor
gebruik
Installatie batterij ontvanger
Schuif het deksel van het batterijvakje
aan de achterkant naar onder en
plaats de batterijen (niet
meegeleverd) 2 x 1,5 Volt LR14 /
baby. Let op de juiste plaatsing van
de polen! Schuif het deksel van het
batterijvakje van de ontvanger weer
terug op zijn plaats. De ontvanger is
nu klaar voor gebruik.
Bevestigen van de zender
Gebruik de twee gaten in de
achterkant van de zender als mal om
de plaats van de boorgaten te
markeren. Bijpassende pluggen en
schroeven zijn meegeleverd.
Installazione delle batterie nel
trasmettitore
Il trasmettitore è alimentato da una
batteria CR2032 da 3 Volt al litio,
contenuta nel volume di consegna e
già inserita. Rimuovere unicamente la
pellicola protettiva che sporge sul
lato del trasmettitore, in modo da
produrre un contatto elettrico.
Per sostituire la batteria, rimuovere
prima la targhetta con il nome sul
lato anteriore del trasmettitore e
svitare la vite. Rimuovere quindi il
retro del trasmettitore premendo con
cautela la guida scorrevole con un
cacciavite sottile di piccole
dimensioni. Sostituire la batteria.
Verificare che la batteria sia inserita
conformemente al senso della
polarità (+ = sopra). Ricomporre la
parte posteriore e anteriore del
trasmettitore. A questo punto il
trasmettitore è pronto per il
funzionamento.
Installazione delle batterie nel ricevitore
Spingere il coperchio del vano
portabatterie sul lato posteriore
verso il basso e inserire le batterie
(non contenuto nel volume di
consegna) 2 x 1,5 Volt LR14 / Baby.
Durante l’inserimento prestare
attenzione alla polarità! Inserire
nuovamente il coperchio del vano
portabatterie del ricevitore. A questo
punto il ricevitore è pronto per il
funzionamento.
Fissaggio del trasmettitore
Per evidenziare i fori è possibile
utilizzare come sagome i due fori,
posti sul lato posteriore del
trasmettitore. I tasselli e le viti
corrispondenti sono contenuti nel
volume di consegna.
I
2
Page 3
Alternativ kann der Sender auch
mit einem Klebesockel befestigt
werden, der ebenfalls im Lieferumfang enthalten ist. (Nur für
geeignete Oberflächen)
Wichtig:
Durch Montieren des Senders auf
weichmacherfreie PVC Türrahmen
oder Metalloberflächen, wird die
Reichweite eingeschränkt!
Unter einer durchsichtigen
Schutzkappe, auf der Vorderseite
des Senders befindet sich ein
beschriftbares Namensschild.
En alternative, l’émetteur peut être
fixé à l’aide d’un socle à coller,
également compris dans la
livraison. (Uniquement pour les
surfaces adéquates)
Important:
Le montage de l’émetteur sur des
châssis de porte en PVC non
plastifié ou sur des surfaces
métalliques restreint la portée de
l’appareil.
Un couvercle transparent sur la face
frontale de l’émetteur recouvre une
plaque de nom à compléter.
NLFD
De zender kan ook door middel
van een voetje met kleefstof
worden bevestigd, dat ook is
meegeleverd. (Alleen voor
geschikte oppervlakken)
Belangrijk:
Het bereik van de zender wordt
beperkt als u hem op een kozijn van
weekmakervrije PVC of metalen
oppervlakken monteert!
Aan de voorkant van de zender
bevindt zich een beschrijfbaar
naambordje onder een doorzichtig
kapje.
I
In alternativa il trasmettitore può
essere fissato anche con uno
zoccolo adesivo contenuto nel
volume di consegna. (Solo per
superfici adatte)
Importante:
Con il montaggio del trasmettitore
sui telai di porte in PVC senza
plastificanti o su superfici
metalliche, la portata subisce una
riduzione!
Sotto un cappuccio di protezione
trasparente, sulla parte anteriore del
trasmettitore è presente un’etichetta.
Empfänger Befestigung
Der Empfänger hat auf der
Rückseite ein Befestigungsloch.
Dadurch kann das Gerät an
einer Schraube aufgehangen
oder jederzeit beliebig in einen
anderen Raum mitgenommen
werden. Das Befestigungsmaterial (Dübel und Schraube)
ist im Lieferumfang enthalten.
Achten Sie bei der Montage
darauf, dass zwischen Wand und
Empfänger ein Abstand von ca.
3mm gelassen wird, damit
das Gerät locker eingehangen
werden kann.
Anschluss an eine vorhandene
Klingelanlage
Dieses Funkgong-Set ist auch für
den Anschluss an eine vorhandene
Klingelanlage geeignet. Der Funksender ergänzt dabei Ihren Klingeltaster. Verbinden Sie einfach die
Klemmen vom Klingeltaster mit
Fixation du récepteur
Le récepteur dispose d’un trou de
fixation sur son dos. Ainsi, il est
possible d’accrocher l’appareil à
une vis ou de l’emmener au gré
dans une autre pièce. Le matériel
de fixation (vis et cheville) est
compris dans la livraison. Lors du
montage, veillez à laisser un écart
de 3 mm environ entre le mur et
le récepteur afin de pouvoir
accrocher facilement l’appareil.
Raccordement sur une installation
de sonnette existante
Ce set de carillon sans fil convient
également pour raccordement à
une installation de sonnette
existante. L’émetteur radio vient
alors compléter votre bouton de
sonnette filaire existant. Il suffit de
Bevestiging ontvanger
De ontvanger heeft ter bevestiging
een gat aan de achterkant.
Hiermee kan het apparaat aan een
schroef worden opgehangen of
naar believen worden
meegenomen naar een andere
kamer. Het bevestigingsmateriaal
(plug en schroef) is meegeleverd.
Let er bij de montage op om
tussen de wand en de ontvanger
een afstand van ca. 3mm over te
laten om het apparaat gemakkelijk
te kunnen ophangen.
Aansluiten op een aanwezig
belsysteem
Deze draadloze belset kan ook op
een al aanwezige belinstallatie
worden aangesloten. De zender
vormt dan een aanvulling op uw
reeds aanwezige, bedrade gong.
U hoeft slechts de klemmen van
Fissaggio del ricevitore
Sul lato posteriore del ricevitore
è presente un foro di fissaggio.
In tal modo l’apparecchio può
essere appeso ad una vite o
essere portato in qualsiasi altro
ambiente. Il materiale di fissaggio
(tassello e vite) è contenuto nel
volume di consegna. Durante il
montaggio lasciare una distanza
di circa 3mm tra la parete e il
ricevitore, affinché l’apparecchio
possa essere appeso in maniera
lasca.
Collegamento ad un impianto
di suoneria esistente
Questo set gong senza fili è adatto
anche al collegamento con un
impianto di suoneria esistente. Il
radiotrasmettitore integra in tal
modo il tasto di suoneria cablato
esistente è sufficiente collegare i
3
Page 4
A + C
A + B
A + B
T
T
4
Page 5

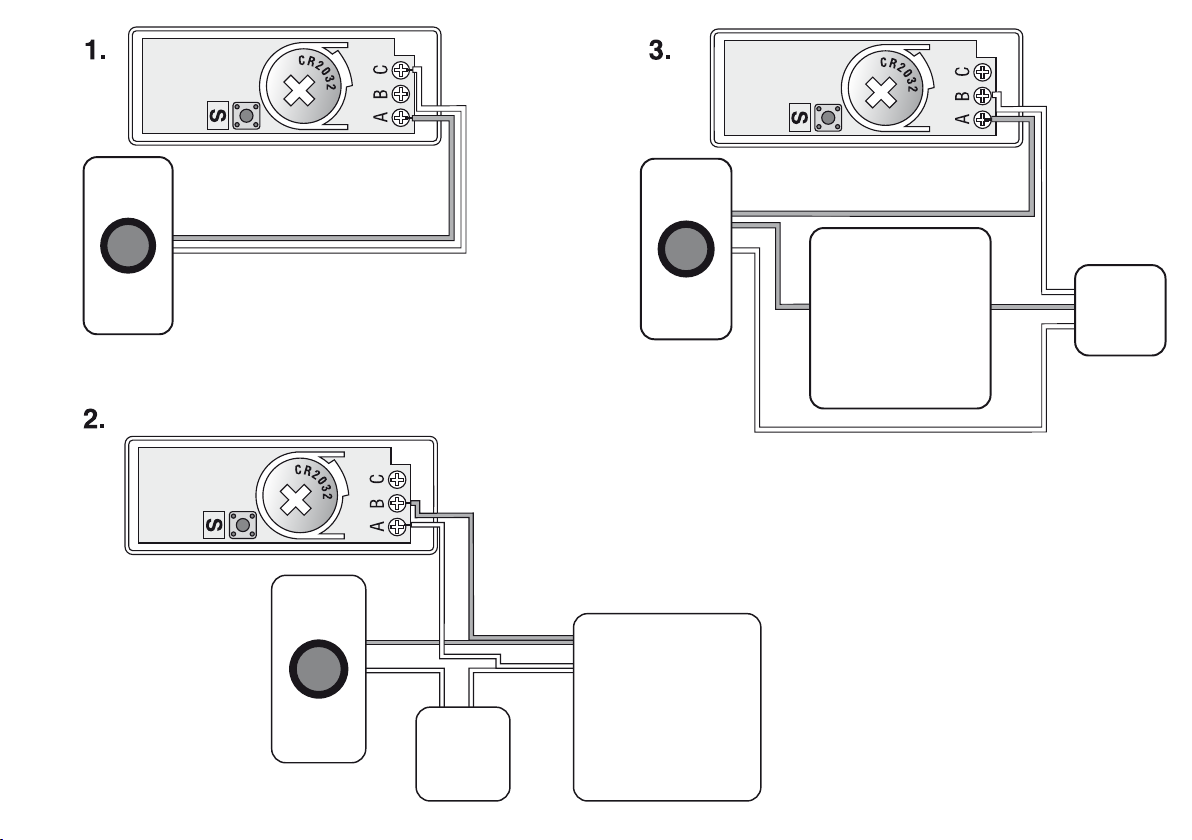

den Klemmen A und C am
Funksender. (gem. Abb. 1)
Alternativ können Sie den
Funksender auch an den
bestehenden Türgong anschließen.
Verbinden Sie einfach die
Klemmen vom Gong mit den
Klemmen A und B am Funksender.
(gem. Abb. 2 oder 3)
Wichtig:
Diese Anschlussvarianten sind
nicht möglich in Verbindung
mit beleuchteten Klingeltastern
und/oder batteriebetriebenen Gongs.
Melodienauswahl

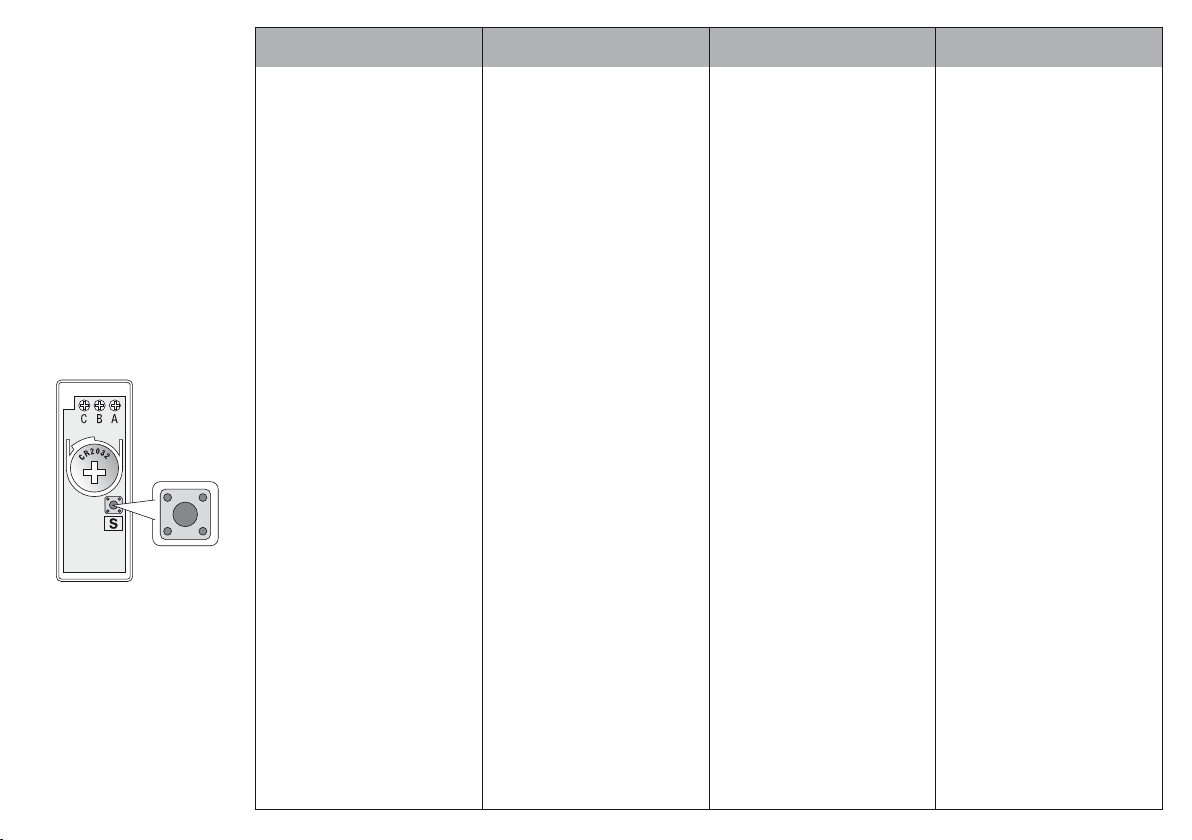

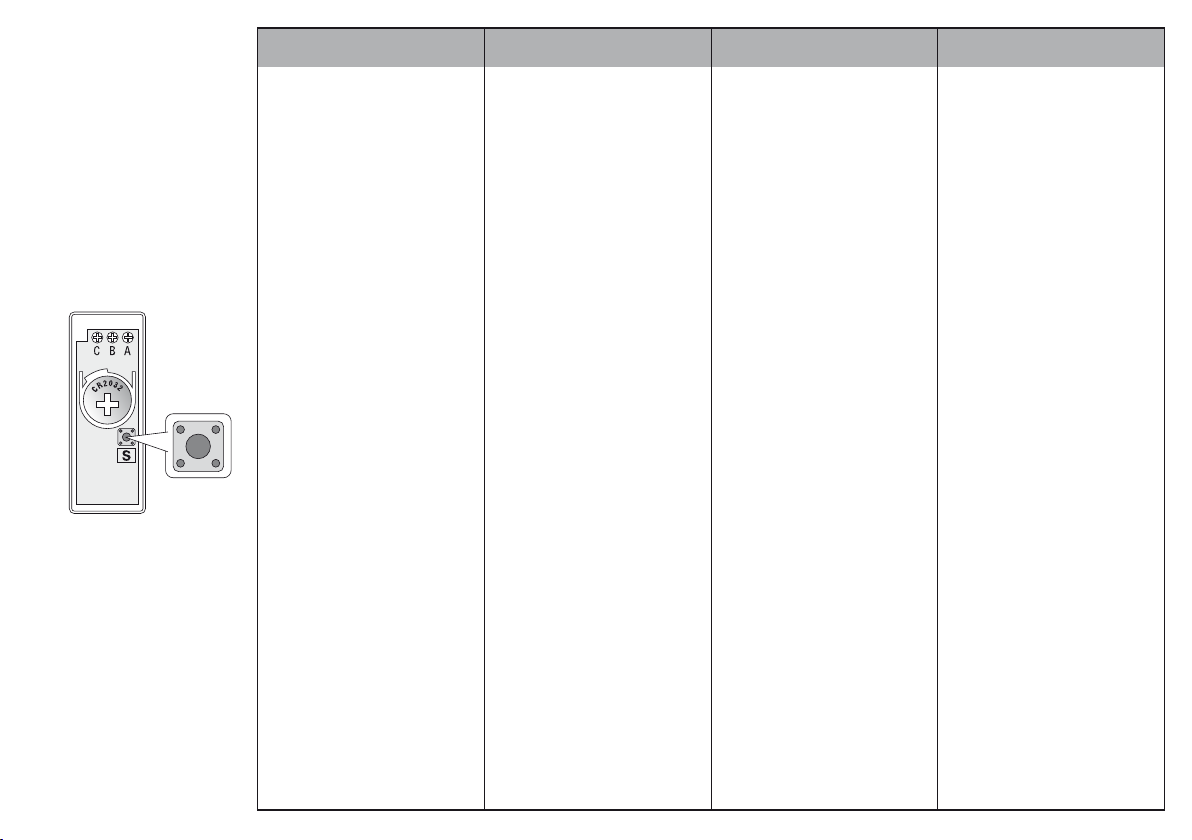

Der Melodienregler befindet sich
im Sender auf der rechten Seite
über der Batterie und ist mit
einem “S” markiert. Durch
drücken auf den Regler ändert
sich die Melodie gemäß der
unten aufgeführten Liste.
Einstellmöglichkeiten:
1. Westminster
2. Ding-Dong
3. Tubular bells 1
4. Tubular bells 2
5. Popsound 1
6. Piano
7. Popsound 2
8. Old Bell
Durch Betätigen des Senders
wird ein Signal an den Empfänger
gesendet. Um den Rufton zu
wiederholen, drücken Sie den
Klingeltaster erneut.
Der Rufton wird nur 1x erfolgen,
auch wenn Sie den Klingeltaster
gedrückt halten.
raccorder les bornes du bouton
de sonnette aux bornes A et C de
l’émetteur radio. (conformément à la
figure 1) Il est également possible de
raccorder l’émetteur radio au
carillon de porte existant. Il suffit de
raccorder les bornes du carillon aux
bornes A et B de l’émetteur radio.
(conformément aux figures 2 ou 3)
Important:
Ces variantes de raccordement ne
sont pas possibles en combinaison
avec des boutons de sonnette
illuminés et/ou des carillons
fonctionnant sur piles.
Sélection de mélodie
Le régulateur de mélodies se trouve
sur le côté droit de l’émetteur, au
dessus de la pile; il est marqué
d’un “S”. Une pression sur le
régulateur permet de modifier la
mélodie conformément à la liste
ci-dessous.
Possibilités de réglage:
1. Westminster
2. Ding-Dong
3. Tubular bells 1
4. Tubular bells 2
5. Popsound 1
6. Piano
7. Popsound 2
8. Old Bell
À l’actionnement de l’émetteur, un
signal est envoyé au récepteur.
Pour répéter le coup de sonnette,
appuyez à nouveau sur le bouton
de sonnette. La sonnerie ne
retentit qu’une seule fois, même si
vous maintenez le bouton de
sonnette enfoncé.
NLFD
uw eigen belknop met de klemmen
A en C van de zender van de
draadloze gong te verbinden. (zie
afb. 1) Ook kunt u de zender aan de
aanwezige deurbel zelf aansluiten.
Verbind dan de klemmen van de
deurbel (die het geluid maakt) met
de klemmen A en B van de zender
van de draadloze gong te
verbinden. (zie de afb. 2 of 3)
Belangrijk:
Deze vorm van aansluiting is niet
mogelijk in combinatie met verlichte
belknoppen en/ of deurbellen die op
batterijen werken.
Selecteren van de melodie
De melodieregeling bevindt zich in
de zender, aan de rechterkant
boven de batterij en is gemarkeerd
met een “S”. Met elke keer drukken
op deze regeling wijzigt de melodie
in de onderstaande volgorde.
Instelmogelijkheden:
1. Westminster
2. Ding-Dong
3. Tubular bells 1
4. Tubular bells 2
5. Popsound 1
6. Piano
7. Popsound 2
8. Old Bell
Door het activeren van de zender
wordt een signaal naar de
ontvanger gestuurd. Om de
beltoon te herhalen, drukt u
gewoon nog eens op de knop van
de gong. De beltoon weerklinkt
maar 1x, ook als u de knop
ingedrukt houdt.
I
morsetti del tasto di suoneria con
i morsetti A e C presenti sul
radio-trasmettitore. (conformemente
alla Fig. 1) In alternativa il radiotrasmettitore può essere collegato
anche al gong della porta esistente.
È sufficiente collegare i morsetti
del gong con i morsetti A e B
presenti sul radiotrasmettitore.
(conformemente alla Fig. 2 o 3)
Importante:
Queste varianti di collegamento non
sono possibili in connessione con
tasti di suoneria luminosi e/o gong
a batteria.
Selezione della melodia
Il regolatore della melodia è posto
sul lato destro, all’interno del
trasmettitore, sopra la batteria
ed è contrassegnato con una “S”.
Premendo sul regolatore, la melodia
cambia conformemente a quanto
descritto nella seguente lista.
Possibilità di impostazione:
1. Westminster
2. Ding-Dong
3. Tubular bells 1
4. Tubular bells 2
5. Popsound 1
6. Piano
7. Popsound 2
8. Old Bell
Azionando il trasmettitore, viene
inviato un segnale al ricevitore.
Per ripetere il tono di chiamata,
premere nuovamente il tasto
della suoneria. Il tono di chiamata
sarà emesso solo 1 volta, anche
se si continua a premere il tasto
della suoneria.
5
Page 6
Mode
NLFD
Lautstärkeregler
Der Funkempfänger verfügt auf der
Code Setting
Switch
Mode
Volume
Rückseite über einen Lautstärkeregler,
mit dem die Lautstärke stufenlos von ca.
70 - 90 dB(A) reguliert werden kann.
Anwendung des Blitzlichtes (5x LED)
Auf der Rückseite des Empfängers
befindet sich ein Schalter, der mit der
Bezeichnung Mode gekennzeichnet ist.
Optionen:
1. Option
Die LEDs sind ausgeschaltet und werden
beim Betätigen des Senders nicht aktiviert.
Es ertönt lediglich der eingestellte Rufton!
2. Option
Die LEDs sind eingeschaltet und werden
beim Betätigen des Senders aktiviert. Der
Rufton ertönt bei dieser Einstellung nicht!
3. Option
Die LEDs sind eingeschaltet und werden
beim Betätigen des Senders aktiviert.
Zusätzlich ertönt der eingestellte Rufton!
Anwendung des ON/OFF - Schalters
An der Seite des Empfängers
befindet sich ein ON/OFF-Schalter. Wenn
Sie den Schalter auf OFF stellen, wird
der Gong auch dann nicht ertönen, wenn
Batterien eingelegt sind und der Sender
betätigt wurde.
LED-Funktionsleuchte
Auf der Vorderseite des Senders befindet
sich eine LED-Funktionsleuchte, die bei Senderbetätigung
aufleuchtet.
Warnlampe
(bei schwächer werden der Batterien)
Auf der Vorderseite des Empfängers befindet sich eine rote Warnlampe, die dann
aufleuchtet, wenn die Batterien deutlich

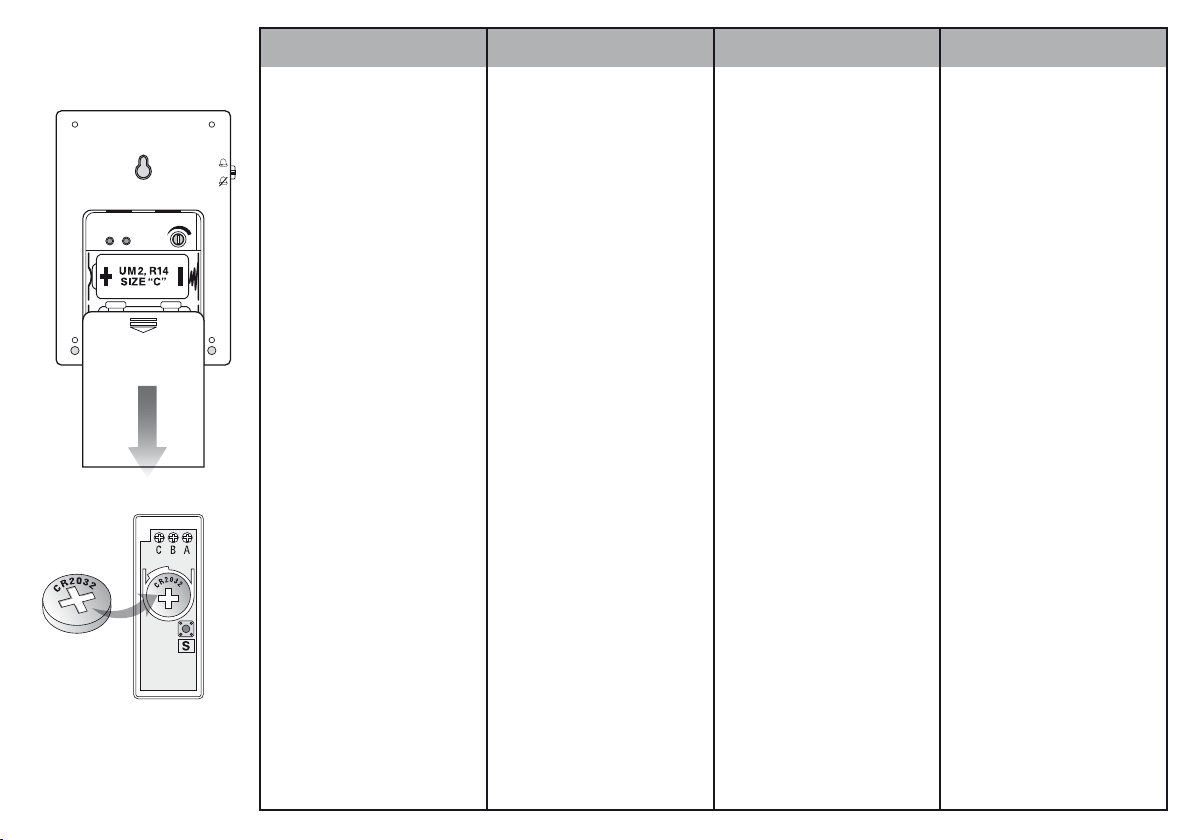

schwächer werden. Wechseln Sie in diesem
Fall die Batterien des Funkempfängers.
Réglage du volume
Un réglage du volume est aménagé au
dos du récepteur radio afin de régler le
volume en continu (ca. 70 - 90 dB(A)).
Utilisation de la lumière flash (5x LED)
Sur la face arrière du récepteur se trouve
un commutateur identifié par la légende
Mode.
Options:
1. Option
Les DEL sont éteintes et ne sont pas
activées par la mise en route de l’émetteur.
Seule la sonnerie réglée retentit!
2. Option
Les DEL sont allumées et activées par
la mise en route de l‘émetteur.
La sonnerie ne retentit pas avec ce réglage!
3. Option
Les DEL sont allumées et activées par la
mise en route de l‘émetteur.
La sonnerie réglée retentit également!
Utilisation de l’interrupteur ON/OFF
Sur le côté du récepteur se trouve un
commutateur identifié par la légende
ON/OFF. Si l’interrupteur est placé sur
OFF, le carillon ne retentira pas si des
piles sont mises en place et l’émetteur
actionné.
Témoin LED de fonctionnement
Un témoin LED de fonctionnement se
trouve sur la face frontale de l’émetteur et
s’allume dès que l’émetteur est actionné.
Témoin d’avertissement
(lorsque les piles commencent à faiblir)
Un témoin d’avertissement rouge se
trouve sur la face frontale de l’appareil et
s’allume dès que les piles commencent à
faiblir. Dans ce cas, remplacez les piles
du récepteur radio.
Volumeregeling
De ontvanger heeft een volumeregeling
aan de achterkant waarmee het volume
traploos geregeld kan worden (ca. 70 90 dB(A)).
Gebruik van het flitslicht (5x LED)
Op de achterkant van de ontvanger
bevindt zich een schakelaar met de naam
Mode.
Opties:
1e Optie
De ledjes zijn uitgeschakeld en worden bij de
be
diening van de zender niet aangestuurd.
Alleen de ingestelde oproeptoon weerklinkt!
2e Optie
De ledjes zijn ingeschakeld en worden bij
de bediening van de zender aangestuurd.
Bij deze instelling weerklinkt de oproeptoon
niet
!
3e Optie
De ledjes zijn ingeschakeld en worden bij
de bediening van de zender aangestuurd.
Bovendien weerklinkt de ingestelde
oproeptoon!
Gebruik van de ON/OFF-schakelaar
Op de zijkant van de ontvanger bevindt
zich een schakelaar met de naam
ON/OFF. Als u de schakelaar op OFF zet,
zal de gong/bel ook dan niet overgaan,
als de batterijen zijn geplaatst en er op
de belknop is gedrukt.
LED-functielampje
Aan de voorkant van de zender bevindt
zich een LED-functielampje dat gaat
branden als de zender geactiveerd wordt.
Waarschuwingslampje
(bij het leegraken van de batterijen)
Aan de voorkant van de ontvanger bevindt
zich een rood waarschuwingslampje dat
gaat branden als de batterijen duidelijk
zwakker worden. Vervang in dit geval de
batterijen van de draadloze ontvanger.
Regolatore del volume audio
Nella parte posteriore del radioricevitore è
presente un regolatore del volume audio,
con cui è possibile regolare il volume audio
in maniera continua (ca. 70 - 90 dB(A)).
Utilizzo del flash (5x LED)
Sul retro del ricevitore si trova
un interruttore contrassegnato
dall’indicazione Mode.
Opzioni:
1. Opzione
I LED sono spenti e non vengono
attivati quando si aziona il trasmettitore.
Solo il tono di chiamata impostato e emesso!
2. Opzione
I LED sono accesi e vengono attivati
quando si aziona il trasmettitore.
Con questa impostazione il tono di chiamata
non e emesso!
3. Opzione
I LED sono accesi e vengono attivati
quando si aziona il trasmettitore.
In aggiunta emette il tono di chiamata
impostato!
Utilizzo dell’interruttore ON/OFF
Sul lato del ricevitore si trova un interruttore
contrassegnato dall’ indicazione ON/OFF.
Posizionando l’interruttore su OFF, il gong
non risuonerà anche se le batterie sono
inserite ed il trasmettitore è stato azionato.
Spia luminosa di funzione (LED)
Sulla parte anteriore del trasmettitore è
presente una spia luminosa di funzione
(LED) che si accende con l’azionamento
del trasmettitore.
Lampada di emergenza (per segnalare
un basso livello di carica delle batterie)
Sul lato posteriore del ricevitore è presente
una lampada di emergenza di colore rosso
che si accende nel caso in cui le batterie
siano quasi del tutto scariche. In questo
caso sostituire le batterie del radioricevitore.
I
6
Page 7
Mode
Code Setting
Switch
Volume
Frequenzeinstellung,
Batteriewechsel, Ergänzung von
Sendern und Empfängern

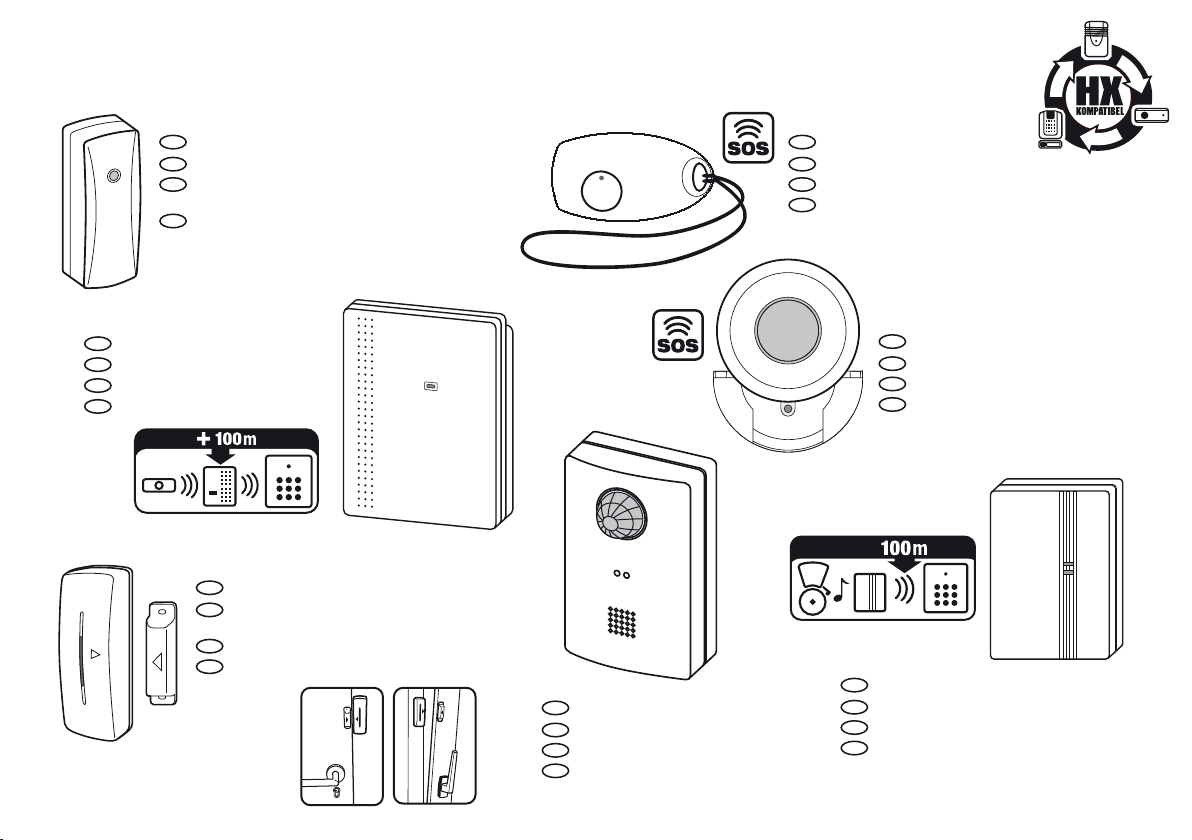

Alle Produkte aus der Heidemann HX
Serie sind miteinander kombinierbar
bzw. erweiterbar und verfügen über
eine Selbstlernfunktion zur leichten
Einstellung des Sendekanals.
Achten Sie beim Kauf von
Zusatzkomponenten (siehe auch
Rubrik „weitere Anschlussmöglichkeiten“ am Ende der
Anleitung) zur Erweiterung des
Systems auf das links abgebildete
Logo.
Es können maximal 4 Sender an
einen Funkempfänger angelernt
werden. Als Sender gelten alle
Funksender mit und ohne
Namensschild, Tür- und
Fensterkontakt, Bewegungsmelder, Notfallsender sowie
Durchgangsmelder aus der
Heidemann HX Serie.
An einen Sender können beliebig
viele Funkempfänger angelernt
werden.
Erste Inbetriebnahme
Nachdem Sie die Batterien in Sender
und Empfänger eingelegt haben,
betätigen Sie ein Mal den Sender.
Dieser stellt automatisch eine
Frequenz ein und übermittelt diese an
den Empfänger, welcher daraufhin
ertönt. Unmittelbar nach dieser Frequenzspeicherung kann der Empfänger
keine weiteren Funksignale mehr
speichern, hierdurch werden Funküberschneidungen mit anderen
Geräten in der Umgebung vermieden.
Réglage de la fréquence,
changement des piles, ajout
d’émetteurs et de récepteurs
Tous les produits de la série
Heidemann HX peuvent se combiner
et se compléter ; ils disposent
d’une fonction d’auto-apprentissage
permettant de régler facilement le
canal d’émission.
Si vous achetez des composants
additionnels pour accessoiriser le
système (voir aussi la rubrique «
Autres possibilités de raccordement »
en fin de notice), vérifiez la présence
du logo reproduit ci-contre à gauche.
Un maximum de 4 émetteurs peut
être programmé sur un récepteur
radio. Les émetteurs sont tous les
émetteurs radio, avec ou sans
identification, les contacts de portes
et de fenêtres, les détecteurs de
mouvement, les émetteurs d’urgence
et les détecteurs de passage de la
série Heidemann HX.
Plusieurs récepteurs radio peuvent
être configurés au choix sur un seul
émetteur.
Première mise en service
Après avoir mis les piles dans
l’émetteur et le récepteur, actionnez
l’émetteur une fois.
Celui-ci règle automatiquement une
fréquence et la transmet au récepteur
qui répond en sonnant.
Immédiatement après
l’enregistrement de la fréquence, le
récepteur ne peut plus mémoriser
d’autres signaux radio, ce qui permet
d’éviter les interférences radio avec
d’autres appareils environnants.
NLFD
Frequentie-instelling, vervanging
van de batterij, toevoegen van
zenders en ontvangers
Alle producten uit de Heidemann
HX-serie kunnen met elkaar worden
gecombineerd of uitgebreid worden
en hebben een zelflerende functie
voor het eenvoudig instellen van het
zendkanaal.
Let bij de aankoop van accessoires
(zie ook de rubriek "Extra aansluitmogelijkheden" aan het einde van de
handleiding) om het systeem uit te
breiden, op het links afgebeelde
logo.
Er kunnen maximaal 4 zenders
worden geprogrammeerd op één
radio-ontvanger. Als zender gelden
alle radiozenders met of zonder
typeplaatje, deur- en raamcontacten,
bewegingsdetectoren, noodzenders
en doorgangsmelders uit de
Heidemann HX-serie.
Op één zender kan een willekeurig
aantal radio-ontvangers worden
geprogrammeerd.
Eerste ingebruikname
Nadat u de batterijen in zender en
ontvanger hebt geplaatst, drukt u
éénmaal op de zender.
Deze stelt automatisch een frequentie
in en verzendt deze naar de
ontvanger, die vervolgens een
geluidssignaal weergeeft.
Direct na deze frequentieopslag kan
de ontvanger geen verdere
radiosignalen meer opslaan, hiermee
wordt radio-interferentie met andere
apparaten in de buurt voorkomen.
Impostazione della frequenza,
sostituzione della batteria, integrazione
di trasmettitori e ricevitori
Tutti i prodotti Heidemann della serie
HX possono essere combinati ed
ampliati tra loro; dispongono di una
funzione di autoapprendimento per
facilitare l’impostazione del canale di
trasmissione.
Al momento dell’acquisto dei
componenti aggiuntivi per
l’ampliamento del sistema (vedi
anche la rubrica “Altre possibilità di
collegamento“ in fondo alle istruzioni),
prestare attenzione al logo raffigurato a
sinistra.
È possibile inizializzare al massimo
4 trasmettitori su uno stesso ricevitore
radio. Fungono da trasmettitori tutti i
trasmettitori radio con e senza
targhetta, contatto porta e finestra,
sensori di movimento, i trasmettitori di
emergenza e i rilevatori di passaggio
Heidemann della serie HX.
Su uno stesso trasmettitore è possibile
inizializzare quanti ricevitori radio si
desidera.
Prima attivazione
Dopo aver inserito la batteria nel
trasmettitore e nel ricevitore, azionare
una volta il trasmettitore. In questo
modo si imposta automaticamente una
frequenza e la si trasmette al ricevitore,
il quale emette un segnale acustico.
Una volta memorizzata questa
frequenza, il ricevitore non può
memorizzare nessun altro segnale di
frequenza. In tal modo si evitano
interferenze con altri apparecchi
presenti nell’ambiente circostante.
I
7
Page 8
CSS
Mode
Code Setting
Switch
Volume
Weitere Sender anlernen
Um einen zweiten, dritten bzw.
vierten Sender anzulernen gehen Sie
wie folgt vor.
Bestücken Sie zunächst den zweiten
Sender mit Batterien (siehe Rubrik
Sender Batterieinstallation), achten
Sie dabei darauf, dass die Batterien
richtig eingelegt sind bzw., dass der
eventuell vorhandene Batterieschutzstreifen entfernt ist.
Öffnen Sie nun das Batteriefach des
Empfängers, entfernen Sie nicht die
Batterien. Im Batteriefach oben
befindet sich ein kleiner Druckschalter (siehe Skizze links).
Halten Sie den Druckschalter für 1
bis 2 Sekunden gedrückt, bis Sie
einen kurzen Piepton hören. Dann
betätigen Sie den Funksender, dieser
stellt nun automatisch eine Frequenz
ein und übermittelt diese an den
Empfänger, welcher daraufhin ertönt.
Für den dritten und vierten Sender
gehen Sie in gleicher Weise vor.
Hinweis:
Wenn Sie den Druckschalter betätigt
haben und der kurze Piepton ertönt,
müssen Sie innerhalb von 5
Sekunden den Sender auslösen.
Nach 5 Sekunden ertönt für
1 Sekunde ein Dauerton, danach
kann kein Sender mehr angelernt
werden. Wiederholen Sie in
diesem Fall die Prozedur.
Configuration d’autres émetteurs
Pour configurer un deuxième,
troisième ou quatrième émetteur,
procédez comme suit.
Mettez en place d’abord les piles
dans le nouvel émetteur (voir la
rubrique « Mise en place des piles de
l’émetteur »), en veillant à ce qu’elles
soient bien placées et que
l’éventuelle languette de protection
soit retirée.
Ouvrez le compartiment des piles du
récepteur, mais sans retirer les piles.
En haut du compartiment se trouve
un petit bouton (voir le schéma
ci-contre à gauche).
Appuyez sur le commutateur à
pression et maintenez-le enfoncé
pendant une à deux secondes, jusqu’à
ce que vous entendiez un signal
sonore. Actionnez alors l’émetteur ;
celui-ci règle automatiquement une
fréquence et la transmet au récepteur,
qui répond en sonnant.
Procédez de la même manière pour
le troisième et le quatrième émetteur.
Remarque :
Après que vous avez actionné le
bouton et que le bip a retenti, vous
disposez de 5 secondes pour
actionner l’émetteur.
Après ce délai de 5 secondes, un
signal sonore continu retentit pendant
une seconde ; il n’est alors plus
possible de configurer un nouvel
émetteur. Dans ce cas, recommencez
la procédure du début.
NLFD
Extra zenders programmeren
Om een tweede, derde en vierde
zender te programmeren, gaat u als
volgt te werk.
Plaats eerst de batterijen in de
tweede zender (zie de rubriek
Plaatsen zenderbatterijen), zorg
ervoor dat de batterijen goed op hun
plaats zitten en dat eventuele
batterijbeschermingsstrips zijn
verwijderd.
Open het batterijvakje van de
ontvanger, verwijder de batterijen
echter niet. In het batterijvakje
bevindt zich bovenin een kleine
drukschakelaar (zie de tekening links).
Houd de drukschakelaar gedurende
1 tot 2 seconden ingedrukt tot u een
korte pieptoon hoort.
op de radiozender, deze stelt nu
automatisch een frequentie in en zendt
deze naar de ontvanger, die vervolgens
een geluidssignaal laat weerklinken.
Bij de derde en vierde zender gaat u
op dezelfde manier te werk.
Tip:
Als u op de drukschakelaar hebt
gedrukt en er klinkt een korte
pieptoon,
dan moet u binnen
5 seconden de zender activeren.
Na 5 seconden klinkt er 1 seconde
lang een aanhoudende toon, daarna
kan er geen zender meer worden
geprogrammeerd. Herhaal in dit
geval de procedure.
Druk vervolgens
Inizializzare altri trasmettitori
Per inizializzare un secondo, un terzo
o quarto trasmettitore, procedere
come di seguito illustrato.
Inserire le batterie nel secondo
trasmettitore (vedi la rubrica
Inserimento batterie nel
trasmettitore). Nel farlo, accertarsi di
aver posizionato correttamente le
batterie e di averne rimosso
l'eventuale striscia protettiva.
Aprire il vano batteria del ricevitore,
ma senza rimuovere le batterie.
Nel vano batteria in alto si trova un
piccolo interruttore a pressione (vedi
disegno a sinistra).
Tenere premuto l’interruttore a
pressione per 1 - 2 secondi, fino
all’attivazione di un breve segnale
acustico. Attivare il trasmettitore
radio; quest’ultimo imposta
automaticamente una frequenza e la
trasmette al ricevitore il quale emette
un segnale acustico.
Per il terzo e quarto trasmettitore
procedere nello stesso modo.
Attenzione:
Una volta azionato l'interruttore a
pressione ed udito il breve segnale
acustico, è necessario attivare il
trasmettitore entro 5 secondi.
Trascorsi i 5 secondi si attiva un
segnale fisso che dura 1 secondo,
al termine del quale non è più
possibile inizializzare altri
trasmettitori. In questo caso,
ripetere la procedura.
I
8
Page 9
Mode
Code Setting
Switch
Volume
Batteriewechsel
Empfängerbatterien:
Wenn Sie nur die Batterien im
Empfänger wechseln wollen, müssen
Sie für alle Sender, die diesen
Empfänger ansprechen sollen, die
Frequenzeinstellung wie in Rubrik
„Erste Inbetriebnahme“ bzw. „Weitere
Sender anlernen“ neu anlernen.
Da Sie die Senderbatterien nicht
auswechseln, bleiben die zuvor
eingestellten Melodien gespeichert.
Senderbatterien:
Wenn Sie nur im Sender die
Batterien wechseln wollen, müssen
Sie den Sender wie in Rubrik
„Weitere Sender anlernen“ neu
anlernen und ggf. die Melodie neu
einstellen. Andere zuvor angelernte
Sender müssen nicht neu angelernt
werden.
Sender- und Empfängerbatterien:
Wenn Sie in beiden Gerätekomponenten die Batterien wechseln
gehen Sie nach dem Einlegen der
Batterien wie in Rubrik „Erste
Inbetriebnahme“ vor. Andere zuvor
angelernte Sender müssen wie in
Rubrik „weitere Sender anlernen“
neu angelernt werden.
Frequenzwechsel
Sollte der Funkgong ertönen, ohne
dass Sie den Sender betätigt haben,
kann dies an einem Gerät in Ihrer
Umgebung liegen, das auf derselben
Frequenz betrieben wird.
Sender und Empfänger können dann
auf eine andere Frequenz eingestellt
werden.
Changement des piles
Piles du récepteur :
Si vous souhaitez remplacer seulement
les piles du récepteur, vous devez
répéter le réglage de la fréquence sur
tous les émetteurs qui s’adressent à ce
récepteur ; voir la rubrique « Première
mise en service » ou « Configuration
d’autres émetteurs ». Puisque vous ne
changez pas les piles de l’émetteur, les
sonneries préalablement réglées
restent mémorisées.
Piles de l’émetteur :
Si vous devez remplacer seulement les
piles de l’émetteur, il faut recommencer
la configuration de l’émetteur comme
indiqué dans la rubrique « Configuration
d’autres émetteurs » et éventuellement
sélectionner de nouveau la sonnerie.
Les autres émetteurs ayant déjà été
configurés ne doivent pas être
reconfigurés.
Piles des émetteurs et des récepteurs :
Si vous remplacez les piles sur les deux
types d’appareils, procédez comme
indiqué dans la rubrique « Première
mise en service » après avoir mis les
piles en place. Les autres émetteurs
ayant déjà été configurés doivent être
reconfigurés comme indiqué dans la
rubrique « Configuration de nouveaux
émetteurs ».
Changement de fréquence
Si le gong se déclenche alors que vous
n’avez pas actionné l’émetteur, c’est le
signal d’un autre appareil qui peut se
trouver aux alentours et qui utilise la
même fréquence.
Dans ce cas, l’émetteur et le
récepteur peuvent être réglés sur une
autre fréquence.
NLFD
Vervanging van de batterijen
Batterijen in de ontvanger:
Als u alleen maar de batterijen in de
ontvanger wilt vervangen, dan moet u
voor alle zenders die deze ontvanger
moeten bereiken, de frequentie-instelling
opnieuw uitvoeren, zoals beschreven in
de rubriek Eerste ingebruikname of
Extra zenders programmeren. Omdat u
de batterijen in de zender niet vervangt,
blijven de vooraf ingestelde melodieën
opgeslagen.
Batterijen in de zender:
Als u alleen de batterijen in de zender
wilt vervangen, moet u de zender
opnieuw programmeren zoals
beschreven in de rubriek Extra
zendetammeren en eventueel de
melodie opnieuw instellen. Andere
van tevoren geprogrammeerde
zenders hoeven niet opnieuw te
worden geprogrammeerd.
Batterijen in zowel zender als ontvanger:
Als u de batterijen in beide apparaatonderdelen wilt vervangen, gaat u na
het plaatsen van de batterijen te werk
zoals beschreven in de rubriek Eerste
ingebruikname. Andere van tevoren
geprogrammeerde zenders moeten
opnieuw worden geprogrammeerd,
zoals beschreven in de rubriek Extra
zenders programmeren.
Frequentiewijziging
Mocht de draadloze deurbel
weerklinken zonder dat u de zender
hebt ingedrukt, dan kan dit aan een
apparaat in de omgeving liggen dat
op dezelfde frequentie wordt gebruikt.
De zender en de ontvanger moeten
dan op een andere frequentie worden
ingesteld.
Sostituzione della batteria
Batterie del ricevitore:
Se si devono sostituire solo le batterie
del ricevitore, è necessario re-impostare
la frequenza su tutti i trasmettitori che
comunicano con quel ricevitore,
seguendo le istruzioni fornite nella
rubrica Prima attivazione o Inizializzare
altri trasmettitori. Dal momento che le
batterie dei trasmettitori non vengono
sostituite, le melodie precedentemente
impostate restano memorizzate.
Batterie del trasmettitore:
Per sostituire solo le batterie del
trasmettitore, è necessario inizializzare
nuovamente i trasmettitori seguendo
le istruzioni fornite nella rubrica
Inizializzare altri trasmettitori, ed
eventualmente re-impostare la
melodia. Gli altri trasmettitori precedentemente inizializzati non devono
essere nuovamente inizializzati.
Batterie del trasmettitore e del ricevitore:
Per sostituire le batterie di entrambi i
componenti del dispositivo, inserire le
batterie e poi procedere come
descritto nella rubrica Prima
attivazione. Gli altri trasmettitori
precedentemente inizializzati devono
essere nuovamente inizializzati come
illustrato nella rubrica Inizializzare altri
trasmettitori.
Modifica della frequenza
Se il campanello si attiva senza che
sia stato azionato il trasmettitore, ciò
può essere dovuto a un dispositivo
che si trova nelle vicinanze e utilizza
la stessa frequenza.
In tal caso, il trasmettitore e il
ricevitore possono essere impostati
su un’altra frequenza.
I
9
Page 10
Entfernen Sie für 10 Sekunden
die Batterien aus Sender und
Empfänger, so dass die
gespeicherte Frequenz gelöscht
wird. Legen Sie die Batterien
erneut ein und betätigen Sie den
Sender, um eine neue Frequenz
einzustellen. Eventuell zuvor
angelernte weitere Sender müssen
wie in Rubrik „Weitere Sender
anlernen“ ebenfalls neu angelernt
werden.
Retirez les piles de l’émetteur et
du récepteur pendant 10 secondes
pour effacer la fréquence
mémorisée. Remettez les piles et
actionnez l’émetteur pour
paramétrer une
nouvelle fréquence. Les autres
émetteurs éventuellement
configurés auparavant doivent être
reconfigurés comme indiqué dans
la rubrique « Configuration de
nouveaux émetteurs ».
NLFD
Verwijder de batterijen gedurende
10 seconden uit zowel zender als
ontvanger, zodat de opgeslagen
frequentie wordt gewist. Plaats de
batterijen terug en druk op de
zender om een nieuwe frequentie in
te stellen. Ook eventuele andere
reeds geprogrammeerde zenders
moeten opnieuw worden
geprogrammeerd, zoals beschreven
in de rubriek Extra zenders
programmeren.
I
Rimuovere per 10 secondi le
batterie dal trasmettitore e dal
ricevitore, in modo da cancellare la
frequenza memorizzata. Inserire di
nuovo le batterie e attivare il
trasmettitore per impostare una
nuova frequenza. Eventuali altri
trasmettitori precedentemente
inizializzati devono anch’essi
essere nuovamente inizializzati
come illustrato nella rubrica
Inizializzare altri trasmettitori.
Rufunterscheidung
Bei Verwendung eines zweiten,
dritten oder vierten Senders
können Sie im Sender durch
Einstellung einer anderen Melodie
(siehe Rubrik Melodieauswahl) eine
Rufunterscheidung (z.B. Vorderund Hintertür, zu pflegende Person
usw.) einstellen. Gehen Sie bei der
Frequenzeinstellung bitte wie unter
der Rubrik „Erste Inbetriebnahme“
bzw. „weitere Sender anlernen“
vor.
Verwendung mehrerer Sets auf
unterschiedlichen Frequenzen
Um z. B. einen Funkgong im
Erdgeschoss und im 1. Stock
eines Wohnhauses zu betreiben,
benötigen Sie zwei Sets und
nehmen diese nacheinander wie in
Rubrik „Erste Inbetriebnahme“ in
Betrieb. Durch das Heidemann
Kodiersystem wird das zweite Set
automatisch auf einer separaten
Frequenz betrieben und nicht
klingeln, wenn das erste Set
benutzt wird.
Distinction entre les appels
Si vous utilisez un deuxième,
troisième ou quatrième émetteur,
vous pouvez régler une autre
sonnerie sur l’émetteur (voir la
rubrique « Sélection de la sonnerie
») pour distinguer les appels (par
exemple porte avant ou arrière,
patient en attente de soin, etc.).
Pour le réglage de la fréquence,
procédez comme indiqué dans la
rubrique « Première mise en service »
ou « Configuration d’autres
émetteurs ».
Utilisation de différents kits sur
différentes fréquences
Par exemple, pour actionner un
gong au rez-de-chaussée et un
autre au premier étage d’une
maison, vous avez besoin de deux
kits que vous aurez mis en service
comme indiqué dans la rubrique «
Première mise en service ».
Grâce au système de codage
Heidemann, le second kit
fonctionne automatiquement sur
une fréquence distincte et il ne
sonne pas lorsque le premier kit
répond.
Onderscheid in geluidssignaal
Bij gebruik van een tweede, derde
of vierde zender kunt u deze zender
door het instellen van een andere
melodie (zie rubriek Melodieselectie)
een alternatief geluidssignaal geven
(bijv. voor -en achterdeur, te
verplegen persoon enz.). Ga bij het
instellen van de frequentie te werk
zoals beschreven in de rubriek
Eerste ingebruikname of Extra
zenders programmeren.
Het gebruik van meerdere sets met
verschillende frequenties
Om bijvoorbeeld een draadloze
deurbel op de begane grond en op
de eerste verdieping van een
woonhuis te gebruiken, hebt u twee
sets nodig die u één voor één in
gebruik neemt zoals beschreven in
de rubriek Eerste ingebruikname.
Door het Heidemann-coderingssysteem wordt de tweede set
automatisch op een andere
frequentie ingesteld en geeft geen
geluidssignaal af wanneer de
eerste set wordt gebruikt.
Distinzione tra le chiamate
Se si utilizza più di un trasmettitore,
è possibile impostare nel
trasmettitore una distinzione tra le
chiamate (ad es. porta anteriore e
porta sul retro, persona di cui
prendersi cura ecc.) impostando
melodie diverse (vedi la rubrica
Selezione delle melodie).
Per impostare la frequenza
procedere come descritto nella
rubrica Prima attivazione o
Inizializzare altri trasmettitori.
Utilizzo di più kit su frequenze diverse
Ad esempio, per azionare un
campanello al piano terra e uno
al 1° piano di una casa sono
necessari due kit che devono
essere attivati in successione
come illustrato nella rubrica Prima
attivazione. Attraverso il sistema di
codifica Heidemann il secondo kit
viene inizializzato automaticamente
su una frequenza a parte e non
suona quando si utilizza il primo
kit.
10
Page 11
Spezifizierung
Sender:
Stromversorgung:
1 x 3 V. CR2032 Batterie
(im Lieferumfang)
Verbrauch:
15 mA bei Betrieb
< 3 µA
Stand-by
Temperaturbereich:
-10°C bis +40°C
Empfänger:
Stromversorgung:
2 x 1,5 Volt LR14 /
Baby Batterien
(nicht im Lieferumfang)
Verbrauch:
110 mA bei Betrieb
0,1 mA
Stand-by
Temperaturbereich:
5°C bis +40°C
ACHTUNG:
Setzen Sie Batterien nicht Hitze,
direkter Sonneneinstrahlung oder
Feuer aus! Explosionsgefahr!
Benutzerinformationen zum
Umweltschutz, Entsorgung und
Konformität sind beigelegt.
Gewährleistung gemäß den
gesetzlichen Bestimmungen.
Technische Änderungen
vorbehalten.
Spécification
Émetteur:
Alimentation tension:
1 pile 3 V. CR2032
(comprises dans la livraison)
Consommation:
15 mA en fonctionnement
< 3 µA
en veille
Plage de températures:
-10°C à +40°C
Récepteur:
Alimentation tension:
2 piles 1,5 Volt LR14 / Baby
(pas compris dans la livraison)
Consommation:
110 mA en fonctionnement
0,1 mA
en veille
Plage de températures:
5°C à +40°C
ATTENTION:
Se placer piles ne pas
de chaleur, direct soleil et feu!
Menancer la explosion!
Des informations à l’attention de
l’utilisateur sont jointes, relatives
à la protection de l’environnement,
à la mise au rebut et à la
conformité.
Garantie conformément aux
dispositions légales. Sous réserve de
modifications techniques.
NLFD
Specificatie
Zender:
Stroomvoorziening:
1 x 3 V CR2032 batterij
(meegeleverd)
Verbruik:
15 mA in bedrijf
< 3 µA
stand-by
Temperatuursbereik:
-10°C tot +40°C
Ontvanger:
Stroomvoorziening:
2 x 1,5 Volt LR14 /
Baby-batterijen
(niet meegeleverd)
Verbruik:
110 mA in bedrijf
0,1 mA
stand-by
Temperatuursbereik:
5°C tot +40°C
LET OP:
De batterijen niet blootstellen
aan hitte, direct zonlicht of open
vuur! Explosiegevaar!
In de verpakking vindt u
gebruikersinformatie over de milieuen verwijderingsvoorschriften en
over de conformiteit.
Garantie volgens de wettelijke
voorschriften.
Technische wijzigingen
voorbehouden.
I
Specificazione
Trasmettitore:
Alimentazione elettrica:
batteria 1 x 3 V. CR2032
(presente nel volume di consegna)
Consumo:
15 mA durante il funzionamento
< 3 µA
stand-by
Intervallo di variazione della
temperatura:
da -10°C a +40°C
Ricevitore:
Alimentazione elettrica:
2 x 1,5 Volt LR14 / batterie Baby
(non presente nel volume di
consegna)
Consumo:
110 mA durante il funzionamento
0,1 mA
stand-by
Intervallo di variazione della
temperatura:
da 5°C a +40°C
ATTENZIONE:
Non esporre le batterie a fonti
di calore, a luce solare diretta o a
fiamme! Pericolo d’esplosione!
Le informazioni per l’utente
relative alla tutela ambientale,
allo smaltimento e alla conformità
sono accluse in allegato.
Garanzia conforme alla
disposizioni di legge.
Con riserva di modifiche
tecniche.
11
Page 12
Weitere Anschlussmöglichkeiten / Autres possibilités de raccordement / Overige aansluitmogelijkheden / Altre possibilità di collegamento
nicht im Lieferumfang / pas compris dans la livraison / niet meegeleverd / non presente nel volume di consegna
No. 70399
D
HX Funkkonverter zur Ruferweiterung
F
HX Convertisseur radio pour extension de sonnette
NL
HX-signaalomvormer als uitbreidingsmodule voor
oproepen
I
HX Radioconvertitore per l’estensione
della chiamata
No. 70370
D
HX Mini Funk-Notfallsender
F
Émetteur d’urgence HX Mini
NL
Draadloze noodzender HX Mini
I
Trasmettitore d’emergenza senza fili
HX Mini
No. 70377
D
HX Funk-Distanzerweiterung
F
HX Extenseur de portée
NL
HX draadloze afstandsuitbreiding
I
HX Estensore a radiofrequenza
No. 70378
D
HX Funksender Tür- und Fensterkontakt
F
HX Émetteur sans fil à contact pour portes
et fenêtres
NL
HX draadloos deur- en raamcontact
I
HX Trasmettitore radio del contatto per porte
e finestre
No. 70374
D
Funk-Durchgangsmelder HX
F
Détecteur de passage sans fil HX
NL
Draadloze HX-Deursensor
I
Rilevatore di passaggio
radio HX
No. 70371
D
Funk-Notfall-Sender HX Maxi
F
Émetteur d’urgence HX Maxi
NL
Draadloze noodzender HX Maxi
I
Trasmettitore d’emergenza senza fili
HX Maxi
No. 70372
D
Klangaktiver Funkkonverter HX
F
Convertisseur carillon réactif au son HX
NL
Draadloze HX-geluidsconvertor
I
Convertitore senza fili con sensore
di suono integrato HX
12
Loading...
