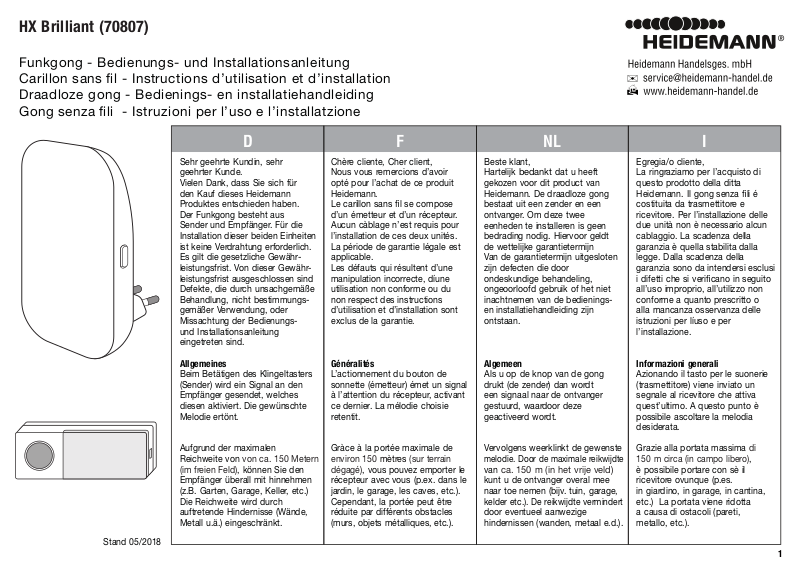

Page 1
HX Brilliant (70807)
Funkgong - Bedienungs- und Installationsanleitung
Carillon sans l - Instructions d’utilisation et d’installation
Draadloze gong - Bedienings- en installatiehandleiding
Gong senza li - Istruzioni per l’uso e l’installatzione
Stand 05/2018
Sehr geehrte Kundin, sehr
geehrter Kunde.
Vielen Dank, dass Sie sich für
den Kauf dieses Heidemann
Produktes entschieden haben.
Der Funkgong besteht aus
Sender und Empfänger. Für die
Installation dieser beiden Einheiten
ist keine Verdrahtung erforderlich.
Es gilt die gesetzliche Gewährleistungsfrist. Von dieser Gewährleistungsfrist ausgeschlossen sind
Defekte, die durch unsachgemäße
Behandlung, nicht bestimmungsgemäßer Verwendung, oder
Missachtung der Bedienungsund Installationsanleitung
eingetreten sind.
Allgemeines
Beim Betätigen des Klingeltasters
(Sender) wird ein Signal an den
Empfänger gesendet, welches
diesen aktiviert. Die gewünschte
Melodie ertönt.
Aufgrund der maximalen
Reichweite von
(im freien Feld)
Empfänger überall mit hinnehmen
(z.B. Garten, Garage, Keller, etc.)
Die Reichweite wird durch
auftretende Hindernisse (Wände,
Metall u.ä.) eingeschränkt.
von ca. 150 Metern
, können Sie den
Chère cliente, Cher client,
Nous vous remercions d’avoir
opté pour l’achat de ce produit
Heidemann.
Le carillon sans l se compose
d’un émetteur et d’un récepteur.
Aucun càblage n’est requis pour
l’installation de ces deux unités.
La période de garantie légale est
applicable.
Les défauts qui résultent d’une
manipulation incorrecte, díune
utilisation non conforme ou du
non respect des instructions
d’utilisation et d’installation sont
exclus de la garantie.
Généralités
L’actionnement du bouton de
sonnette (émetteur) émet un signal
à l’attention du récepteur, activant
ce dernier. La mélodie choisie
retentit.
Gràce à la portée maximale de
environ 150 mètres (sur terrain
dégagé)
, vous pouvez emporter le
récepteur avec vous (p.ex. dans le
jardin, le garage, les caves, etc.).
Cependant, la portée peut être
réduite par différents obstacles
(murs, objets métalliques, etc.).
NLFD
Beste klant,
Hartelijk
bedankt
gekozen voor dit product van
Heidemann. De draadloze gong
bestaat uit een zender en een
ontvanger. Om deze twee
eenheden te installeren is geen
bedrading nodig. Hiervoor geldt
de wettelijke garantietermijn
Van de garantietermijn uitgesloten
zijn defecten die door
ondeskundige behandeling,
ongeoorloofd gebruik of het niet
inachtnemen van de bedieningsen installatiehandleiding zijn
ontstaan.
Algemeen
Als u op de knop van de gong
drukt (de zender) dan wordt
een signaal naar de ontvanger
gestuurd, waardoor deze
geactiveerd wordt.
Vervolgens weerklinkt de gewenste
melodie. Door de maximale reikwijdte
van
ca. 150 m (in het vrije veld)
kunt u de ontvanger overal mee
naar toe nemen (bijv. tuin, garage,
kelder etc.). De reikwijdte vermindert
door eventueel aanwezige
hindernissen (wanden, metaal e.d.).
dat u heeft
I
Egregia/o cliente,
La ringraziamo per l’acquisto di
questo prodotto della ditta
Heidemann. Il gong senza li é
costituita da trasmettitore e
ricevitore. Per l’installazione delle
due unità non è necessario alcun
cablaggio. La scadenza della
garanzia è quella stabilita dalla
legge. Dalla scadenza della
garanzia sono da intendersi esclusi
i difetti che si vericano in seguito
all’uso improprio, all’utilizzo non
conforme a quanto prescritto o
alla mancanza osservanza delle
istruzioni per líuso e per
l’installazione.
Informazioni generali
Azionando il tasto per le suonerie
(trasmettitore) viene inviato un
segnale al ricevitore che attiva
quest’ultimo. A questo punto è
possibile ascoltare la melodia
desiderata.
Grazie alla portata massima di
1
50 m circa (in campo libero)
è possibile portare con sè il
ricevitore ovunque (p.es.
in giardino, in garage, in cantina,
etc.) La portata viene ridotta
a causa di ostacoli (pareti,
metallo, etc.).
,
1
Page 2

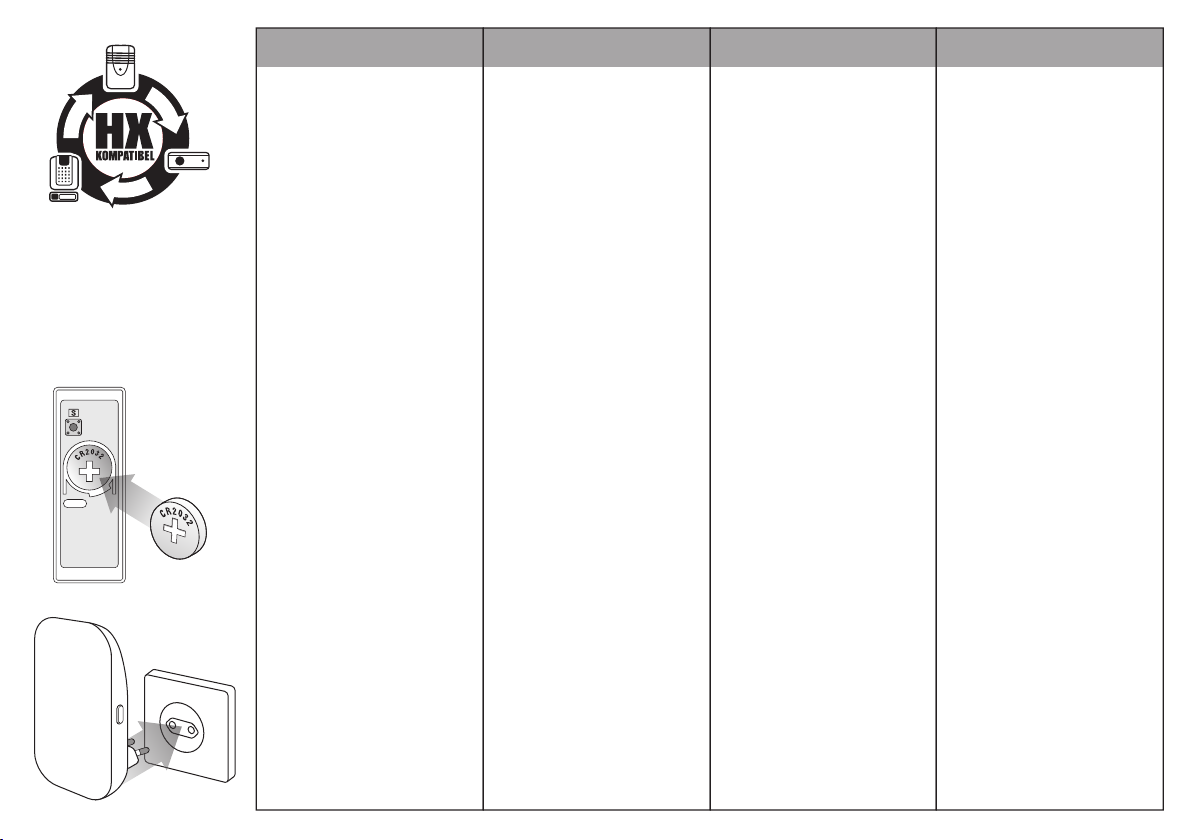

Sender Batterieinstallation
Der Sender wird durch eine 3 Volt
Lithium CR2032 Batterie betrieben,
welche im Lieferumfang enthalten
und bereits eingelegt ist. Entfernen
Sie lediglich die Schutzfolie, welche
seitlich aus dem Sender herausschaut, so dass ein elektrischer
Kontakt hergestellt wird.

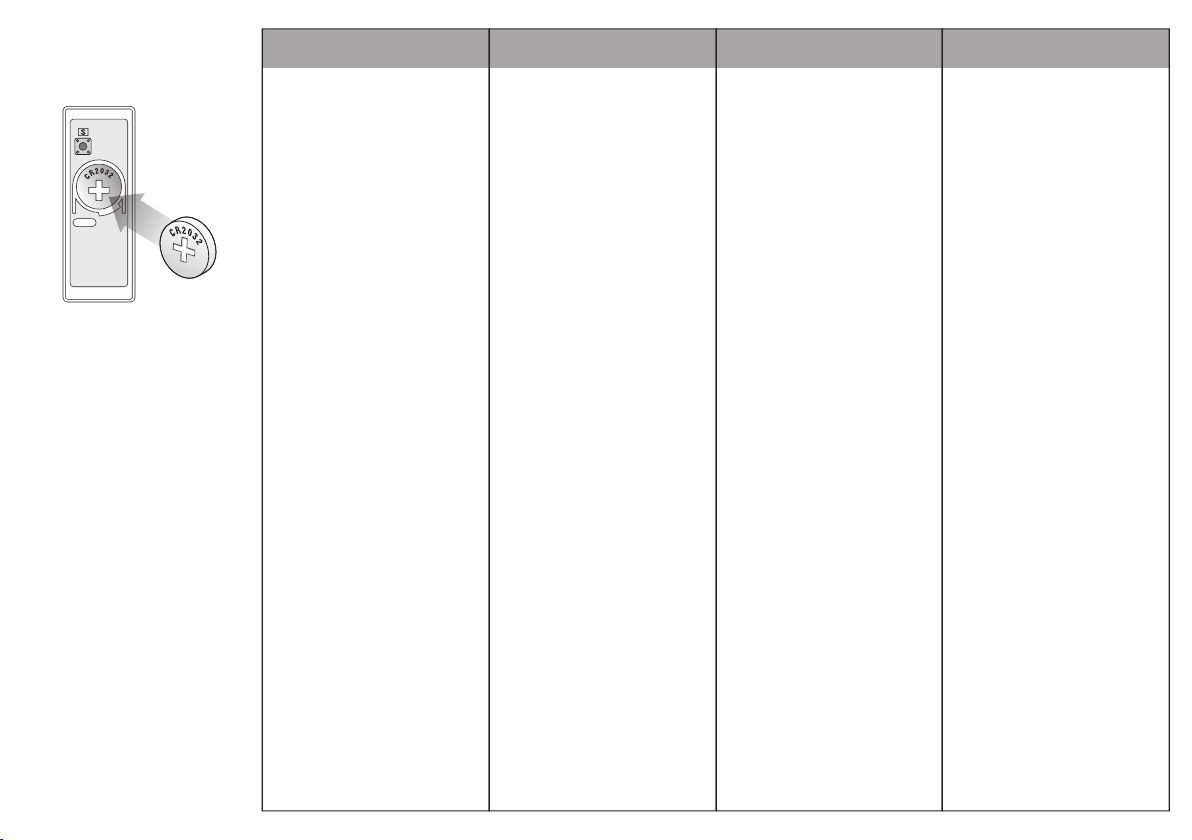

Um die Batterie zu wechseln,
entfernen Sie zunächst die Rückseite
des Senders durch vorsichtiges
Eindrücken des Riegels mit einem
kleinen, schmalen Schraubendreher.
Tauschen Sie die alte Batterie aus.
Überprüfen Sie, ob die Batterie
gemäß der angegebenen Polarität
(+ = oben) richtig eingelegt ist.
Setzen Sie die Rück- und
Vorderseite des Senders wieder
zusammen. Der Sender ist nun
betriebsbereit.
Empfänger Steckdosenanschluss
Der Funkempfänger wird zur Stromversorgung an die Steckdose
angeschlossen und benötigt keine
Batterien.
Sender Befestigung
Sie können die beiden
vorgestanzten Löcher auf der
Rückseite des Senders als
Schablone verwenden, um die
Bohrlöcher zu markieren. Die
passenden Dübel und Schrauben
sind im Lieferumfang enthalten.
Alternativ kann der Sender auch mit
einem Klebesockel befestigt werden,
der ebenfalls im Lieferumfang
enthalten ist. (Nur für geeignete
Oberächen)
Mise en place des piles dans l’émetteur
L’émetteur est alimenté par 1 pile
3 Volt Lithium CR2032 comprise dans
la livraison et déjà mises en place. Il
suft d’enlever le lm protecteur qui
dépasse sur le côté de l’émetteur
pour établir le contact électrique.
Pour remplacer la pile, enlevez tout
d’abord le couvercle au dos de
l’émetteur en enfonçant avec
précaution la barrette à l’aide d’un
petit tournevis.
Remplacez la pile. Vériez si la pile
a été mise en place conformément
à la polarité indiquée (+ = au dessus).
Assemblez à nouveau la partie
frontale et la partie arrière de
l’émetteur. L’émetteur est alors prêt
à l’emploi.
Branchement du récepteursur une prise
de courant
Le récepteur radio est alimenté par
son branchement sur une prise de
courant et ne nécessite pas de piles.
Fixation de l’émetteur
Vous pouvez vous servir des deux
trous aménagés sur le dos de
l’émetteur comme gabarits pour
marquer les trous de forage. Les
chevilles et vis appropriées sont
comprises dans la livraison. En
alternative, l’émetteur peut être xé
à l’aide d’un socle à coller,
également compris dans la livraison.
(Uniquement pour les surfaces
adéquates)
Installatie batterij zender
De zender werkt op een CR2032lithiumbatterij van 3 Volt, die wordt
meegeleverd en reeds geplaatst is.
U hoeft slechts de beschermfolie te
verwijderen die aan de zijkant uit de
zender steekt, om de batterij in
bedrijf te nemen.
Wilt u de batterij vervangen, verwijder
dan eerst de achterkant van de
zender door voorzichtig met een
kleine, smalle schroevendraaier op
de vergrendeling te drukken.
Vervang de oude batterij. Controleer
of de batterijpolen goed om en
correct op de contactpunten
aansluiten (+ = boven). Zet de vooren achterkant van de zender weer in
elkaar. De zender is nu klaar voor
gebruik.
Stopcontactaansluiting ontvanger
De draadloze ontvanger dient op een
stopcontact te worden aangesloten
en heeft geen batterijen nodig.
Bevestigen van de zender
Gebruik de twee voorgestanste
gaten in de achterkant van de
zender als mal om de boorgaten op
de muur te markeren.
Bijpassende pluggen en schroeven
zijn meegeleverd. De zender kan ook
door middel van een voetje met
kleefstof worden bevestigd, dat ook
is meegeleverd. (Alleen voor
geschikte oppervlakken)
NLFD
Installazione delle batterie nel
trasmettitore
Il trasmettitore è alimentato da una
batteria CR2032 da 3 Volt al litio,
contenuta nel volume di consegna e
già inserita. Rimuovere unicamente la
pellicola protettiva che sporge sul
lato del trasmettitore, in modo da
produrre un contatto elettrico.
Per sostituire la batteria, rimuovere
innanzitutto la parte posteriore del
trasmettitore premendo con cautela
sulla guida scorrevole con un giravite
sottile e di piccole dimensioni.
Sostituire la batteria. Vericare che la
batteria sia inserita conformemente
al senso della polarità (+ = sopra).
Ricomporre la parte posteriore e
anteriore del trasmettitore. A questo
punto il trasmettitore è pronto per il
funzionamento.
Collegamento del ricevitore alla presa
di corrente
Il radioricevitore viene collegato
all’alimentazione elettrica con una
presa e non necessita di alcuna
batteria.
Fissaggio del trasmettitore
Per evidenziare i fori è possibile
utilizzare come sagome i due fori
precedentemente punzonati, posti
sul lato posteriore del trasmettitore.
I tasselli e le viti corrispondenti sono
contenuti nel volume di consegna.
In alternativa il trasmettitore può
essere ssato anche con uno
zoccolo adesivo contenuto nel
volume di consegna. (Solo per
superci adatte)
I
2
Page 3
Wichtig
Durch Montieren des Senders auf
weichmacherfreie PVC Türrahmen
oder Metalloberflächen wird die
Reichweite eingeschränkt!
Unter einer durchsichtigen
Schutzkappe, auf der Vorderseite
des Senders bendet sich ein
beschriftbares Namensschild.
Important
Le montage de l’émetteur sur des
châssis de porte en PVC non
plastifié ou sur des surfaces
métalliques restreint la portée de
l’appareil.
Un couvercle transparent sur la
face frontale de l’émetteur recouvre
une plaque de nom à compléter.
NLFD
Belangrijk
Het bereik van de zender wordt
beperkt als u hem op een kozijn
van weekmakervrije PVC of
metalen oppervlakken monteert!
Aan de voorkant van de zender
bevindt zich een beschrijfbaar
naambordje onder een doorzichtig
kapje.
I
Importante
Con il montaggio del trasmettitore
sui telai di porte in PVC senza
plastificanti o su superfici
metalliche, la portata subisce una
riduzione!
Sotto un cappuccio di protezione
trasparente, sulla parte anteriore
del trasmettitore è presente
un’etichetta.
Melodienauswahl
Der Melodienregler bendet sich
im Sender auf der rechten Seite
über der Batterie und ist mit
einem “S” markiert. Durch
einfaches drücken auf den Regler
ändert sich die Melodie gemäß
der unten aufgeführten Liste.
Einstellmöglichkeiten:
1. 2 x Ding-Dong
2. Telefonklingeln
3. Zirkusmusik
4. Banjo on my knee
5. Morgen kommt der
Weihnachtsmann
6. It’s a small world
7. Hundebellen
8. Westminster
Durch Betätigen des Senders
wird ein Signal an den Empfänger
gesendet. Um den Rufton zu
wiederholen, drücken Sie den
Klingeltaster erneut. Der Rufton
wird nur 1x erfolgen, auch wenn
Sie den Klingeltaster gedrückt
halten.
Sélection de mélodie
Le régulateur de mélodies se
trouve sur le côté droit de
l’émetteur, au dessus de la pile;
il est marqué d’un “S”. Une
simple pression sur le régulateur
permet de modier la mélodie
conformément à la liste
ci-dessous.
Possibilités de réglage:
1. 2 x Ding Dong
2. Sonnerie de téléphone
3. Musique de cirque
4. Banjo on my knee
5. Morgen kommt der
Weihnachtsmann
6. It’s a small world
7. Aboiements de chien
8. Westminster
À l’actionnement de l’émetteur,
un signal est envoyé au
récepteur. Pour répéter le coup
de sonnette, appuyez à nouveau
sur le bouton de sonnette. La
sonnerie ne retentit qu’une seule
fois, même si vous maintenez le
bouton de sonnette enfoncé.
Selecteren van de melodie
De melodieregeling bevindt zich
in de zender, aan de rechterkant
boven de batterij en is
gemarkeerd met een “S”. Met
elke keer drukken op deze
regeling wijzigt de melodie in de
onderstaande volgorde.
Instelmogelijkheden:
1. 2x ding-dong
2. Telefoongeluid
3. Circusmuziek
4. Banjo on my knee
5. Twinkel, twinkel kleine ster
6. It’s a small world
7. Hondengeblaf
8. Westminster
Door het activeren van de
zender wordt een signaal naar
de ontvanger gestuurd.
Om de beltoon te herhalen,
drukt u gewoon nog eens op de
knop van de gong. De beltoon
weerklinkt maar 1x, ook als u de
knop ingedrukt houdt.
Selezione della melodia
Il regolatore della melodia è
posto sul lato destro, all’interno
del trasmettitore, sopra la batteria
ed è contrassegnato con una
“S”. Premendo sul regolatore, la
melodia cambia conformemente
a quanto descritto nella seguente
lista.
Possibilità di impostazione:
1. 2 volte Ding-Dong
2. Suoneria telefono
3. Musica circo
4. Banjo on my knee
5. Morgen kommt der
Weihnachtsmann
6. It’s a small world
7. Cane che abbaia
8. Westminster
Azionando il trasmettitore, viene
inviato un segnale al ricevitore.
Per ripetere il tono di chiamata,
premere nuovamente il tasto della
suoneria. Il tono di chiamata sarà
emesso solo 1 volta, anche se si
continua a premere il tasto della
suoneria.
3
Page 4
Frequenzeinstellung,
Batteriewechsel, Ergänzung von
Sendern und Empfängern

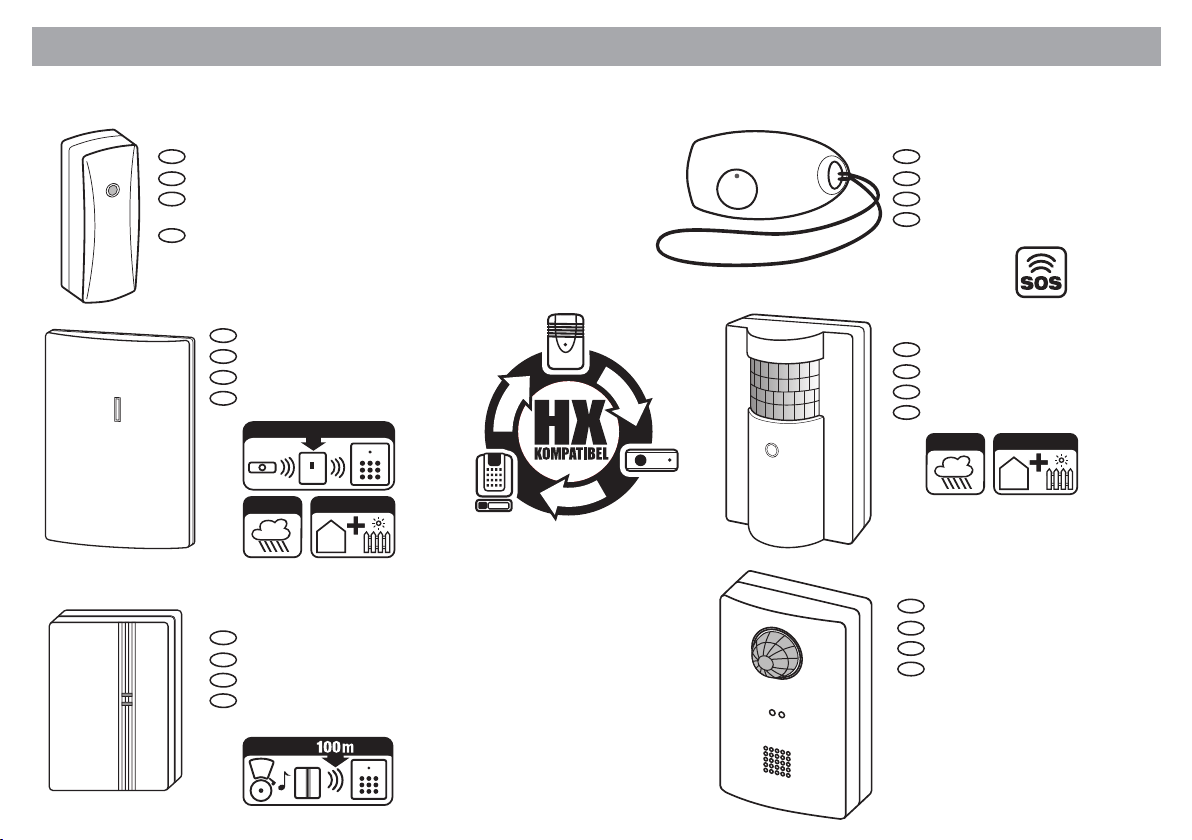

Alle Produkte aus der Heidemann HX
Serie sind miteinander kombinierbar
bzw. erweiterbar und verfügen über
eine Selbstlernfunktion zur leichten
Einstellung des Sendekanals.
Achten Sie beim Kauf von
Zusatzkomponenten (siehe auch
Rubrik „weitere Anschlussmöglichkeiten“ am Ende der
Anleitung) zur Erweiterung des
Systems auf das links abgebildete
Logo.
Es können maximal 4 Sender an
einen Funkempfänger angelernt
werden. Als Sender gelten alle
Funksender mit und ohne
Namensschild, Tür- und
Fensterkontakt, Bewegungsmelder, Notfallsender sowie
Durchgangsmelder aus der
Heidemann HX Serie.
An einen Sender können beliebig
viele Funkempfänger angelernt
werden.
Erste Inbetriebnahme
Nachdem Sie die Batterien im Sender
eingelegt und den Empfänger in die
Steckdose gesteckt haben, betätigen
Sie ein Mal den Sender. Dieser stellt
automatisch eine Frequenz ein und übermittelt diese an den Empfänger, welcher
daraufhin ertönt. Unmittelbar nach
dieser Frequenzspeicherung kann der
Empfänger keine weiteren Funksignale
mehr speichern, hierdurch werden
Funküberschneidungen mit anderen
Geräten in der Umgebung vermieden.
Réglage de la fréquence,
changement des piles, ajout
d’émetteurs et de récepteurs
Tous les produits de la série
Heidemann HX peuvent se combiner
et se compléter ; ils disposent
d’une fonction d’auto-apprentissage
permettant de régler facilement le
canal d’émission.
Si vous achetez des composants
additionnels pour accessoiriser le
système (voir aussi la rubrique «
Autres possibilités de raccordement »
en n de notice), vériez la présence
du logo reproduit ci-contre à gauche.
Un maximum de 4 émetteurs peut
être programmé sur un récepteur
radio. Les émetteurs sont tous les
émetteurs radio, avec ou sans
identication, les contacts de portes
et de fenêtres, les détecteurs de
mouvement, les émetteurs d’urgence
et les détecteurs de passage de la
série Heidemann HX.
Plusieurs récepteurs radio peuvent
être congurés au choix sur un seul
émetteur.
Première mise en service
Après introduction des piles dans
l’émetteur et après branchement du
récepteur sur la prise de courant,
actionnez l’émetteur une fois. Celui-ci
règle automatiquement une fréquence
et la transmet au récepteur qui répond
en sonnant. Immédiatement après
l’enregistrement de la fréquence, le
récepteur ne peut plus mémoriser
d’autres signaux radio, ce qui permet
d’éviter les interférences radio avec
d’autres appareils environnants.
NLFD
Frequentie-instelling, vervanging
van de batterij, toevoegen van
zenders en ontvangers
Alle producten uit de Heidemann
HX-serie kunnen met elkaar worden
gecombineerd of uitgebreid worden
en hebben een zelerende functie
voor het eenvoudig instellen van het
zendkanaal.
Let bij de aankoop van accessoires
(zie ook de rubriek "Extra aansluitmogelijkheden" aan het einde van de
handleiding) om het systeem uit te
breiden, op het links afgebeelde
logo.
Er kunnen maximaal 4 zenders
worden geprogrammeerd op één
radio-ontvanger. Als zender gelden
alle radiozenders met of zonder
typeplaatje, deur- en raamcontacten,
bewegingsdetectoren, noodzenders
en doorgangsmelders uit de
Heidemann HX-serie.
Op één zender kan een willekeurig
aantal radio-ontvangers worden
geprogrammeerd.
Eerste ingebruikname
Nadat u de batterijen in de zender hebt
geplaatst en de ontvanger in het stopcontact gestoken, drukt u éénmaal op
de zender. Deze stelt automatisch een
frequentie in en verzendt deze naar
de ontvanger, die vervolgens een
geluidssignaal weergeeft. Direct na
deze frequentieopslag kan de
ontvanger geen verdere radiosignalen
meer opslaan, hiermee wordt radiointerferentie met andere apparaten in
de buurt voorkomen.
Impostazione della frequenza,
sostituzione della batteria, integrazione
di trasmettitori e ricevitori
Tutti i prodotti Heidemann della serie
HX possono essere combinati ed
ampliati tra loro; dispongono di una
funzione di autoapprendimento per
facilitare l’impostazione del canale di
trasmissione.
Al momento dell’acquisto dei
componenti aggiuntivi per
l’ampliamento del sistema (vedi
anche la rubrica “Altre possibilità di
collegamento“ in fondo alle istruzioni),
prestare attenzione al logo rafgurato a
sinistra.
È possibile inizializzare al massimo
4 trasmettitori su uno stesso ricevitore
radio. Fungono da trasmettitori tutti i
trasmettitori radio con e senza
targhetta, contatto porta e nestra,
sensori di movimento, i trasmettitori di
emergenza e i rilevatori di passaggio
Heidemann della serie HX.
Su uno stesso trasmettitore è possibile
inizializzare quanti ricevitori radio si
desidera.
Prima attivazione
Dopo aver inserito le batterie nel trasmettitore e aver collegato il ricevitore
alla presa elettrica, azionare una volta il
trasmettitore. In questo modo si imposta
automaticamente una frequenza e la si
trasmette al ricevitore, il quale emette
un segnale acustico. Una volta
memorizzata questa frequenza, il
ricevitore non può memorizzare nessun
altro segnale di frequenza. In tal modo
si evitano interferenze con altri apparecchi
presenti nell’ambiente circostante.
I
4
Page 5
1 – 2 sec.
Weitere Sender anlernen
Um einen zweiten, dritten bzw.
vierten Sender anzulernen gehen Sie
wie folgt vor.
Bestücken Sie zunächst den zweiten
Sender mit Batterien (siehe Rubrik
Sender Batterieinstallation), achten
Sie dabei darauf, dass die Batterien
richtig eingelegt sind bzw., dass der
eventuell vorhandene Batterieschutzstreifen entfernt ist.

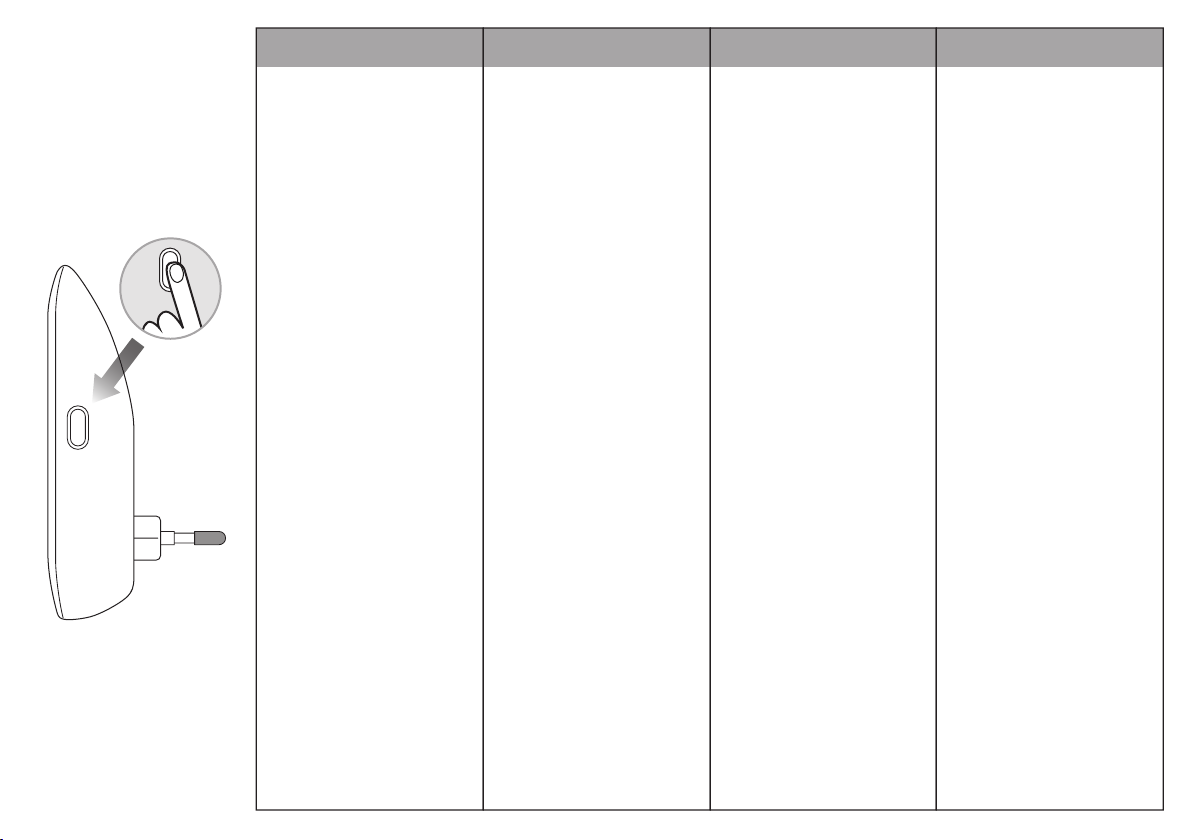

Entfernen Sie den Empfänger nicht
aus der Steckdose! Außen am Gerät
bendet sich ein kleiner Druckschalter (siehe Skizze links).
Halten Sie den Druckschalter für 1 –
2 Sekunden gedrückt, bis Sie einen
kurzen Piepton hören. Dann betätigen
Sie den Funksender, dieser stellt nun
automatisch eine Frequenz ein und
übermittelt diese an den Empfänger,
welcher daraufhin ertönt.
Für den dritten und vierten Sender
gehen Sie in gleicher Weise vor.
Hinweis:
Wenn Sie den Druckschalter betätigt
haben und der kurze Piepton ertönt,
müssen Sie innerhalb von 5
Sekunden den Sender auslösen.
Nach 5 Sekunden ertönt für 1
Sekunde ein Dauerton, danach kann
kein Sender mehr angelernt werden.
Wiederholen Sie in diesem Fall die
Prozedur.
Configuration d’autres émetteurs
Pour congurer un deuxième,
troisième ou quatrième émetteur,
procédez comme suit.
Mettez en place d’abord les piles
dans le nouvel émetteur (voir la
rubrique « Mise en place des piles de
l’émetteur »), en veillant à ce qu’elles
soient bien placées et que
l’éventuelle languette de protection
soit retirée.
Ne débranchez pas le récepteur de la
prise de courant. Sur l’extérieur du
boîtier se trouve un petit bouton (voir
le schéma ci-contre à gauche).
Enfoncez le bouton pendant 1 à 2
secondes jusqu’à ce qu’un petit bip
retentisse. Actionnez alors l’émetteur ;
celui-ci règle automatiquement une
fréquence et la transmet au
récepteur, qui répond en sonnant.
Procédez de la même manière pour
le troisième et le quatrième émetteur.
Remarque :
Après que vous avez actionné le
bouton et que le bip a retenti, vous
disposez de 5 secondes pour
actionner l’émetteur.
Après ce délai de 5 secondes, un
signal sonore continu retentit pendant
une seconde ; il n’est alors plus
possible de congurer un nouvel
émetteur. Dans ce cas, recommencez
la procédure du début.
NLFD
Extra zenders programmeren
Om een tweede, derde en vierde
zender te programmeren, gaat u als
volgt te werk.
Plaats eerst de batterijen in de
tweede zender (zie de rubriek
Plaatsen zenderbatterijen), zorg
ervoor dat de batterijen goed op hun
plaats zitten en dat eventuele
batterijbeschermingsstrips zijn
verwijderd.
Verwijder de ontvanger niet uit het
stopcontact. Buiten op het apparaat
zit een kleine drukschakelaar (zie
afbeelding links).
Houd de drukschakelaar gedurende
1 - 2 seconden ingedrukt totdat u een
korte pieptoon hoort. Druk vervolgens
op de radiozender, deze stelt nu
automatisch een frequentie in en zendt
deze naar de ontvanger, die vervolgens
een geluidssignaal laat weerklinken.
Bij de derde en vierde zender gaat u
op dezelfde manier te werk.
Tip:
Als u op de drukschakelaar hebt
gedrukt en er klinkt een korte pieptoon,
dan moet u binnen 5 seconden de
zender activeren.
Na 5 seconden klinkt er 1 seconde
lang een aanhoudende toon, daarna
kan er geen zender meer worden
geprogrammeerd. Herhaal in dit
geval de procedure.
Inizializzare altri trasmettitori
Per inizializzare un secondo, un terzo
o quarto trasmettitore, procedere
come di seguito illustrato.
Inserire le batterie nel secondo
trasmettitore (vedi la rubrica
Inserimento batterie nel trasmettitore).
Nel farlo, accertarsi di aver
posizionato correttamente le batterie
e di averne rimosso l'eventuale
striscia protettiva.
Non scollegare il ricevitore dalla
presa elettrica. All’esterno del
dispositivo si trova un piccolo
interruttore a pressione (vedi
disegno a sinistra).
Tenere premuto l’interruttore per
1–2 secondi, no all’attivazione di
un breve segnale acustico. Attivare
il trasmettitore radio; quest’ultimo
imposta automaticamente una
frequenza e la trasmette al ricevitore
il quale emette un segnale acustico.
Per il terzo e quarto trasmettitore
procedere nello stesso modo.
Attenzione:
Una volta azionato l'interruttore a
pressione ed udito il breve segnale
acustico, è necessario attivare il
trasmettitore entro 5 secondi.
Trascorsi i 5 secondi si attiva un
segnale sso che dura 1 secondo, al
termine del quale non è più possibile
inizializzare altri trasmettitori. In
questo caso, ripetere la procedura.
I
5
Page 6
Batteriewechsel
Senderbatterien
Wenn Sie die Batterien im Sender
wechseln wollen, müssen Sie den
Sender wie in Rubrik „Weitere
Sender anlernen“ neu anlernen und
ggf. die Melodie neu einstellen.
Andere zuvor angelernte Sender
müssen nicht neu angelernt
werden.
Frequenzwechsel
Sollte der Funkgong ertönen, ohne
dass Sie den Sender betätigt haben,
kann dies an einem Gerät in Ihrer
Umgebung liegen, das auf derselben
Frequenz betrieben wird.
Sender und Empfänger können dann
auf eine andere Frequenz eingestellt
werden.
Entfernen Sie für 10 Sekunden die
Batterien aus dem Sender und ziehen
Sie den Empfänger aus der
Steckdose, so dass die gespeicherte
Frequenz gelöscht wird.
Legen Sie die Batterien erneut im
Sender ein und stecken Sie den
Empfänger wieder in die Steckdose.
Dann betätigen Sie den Sender, um
eine neue Frequenz einzustellen.
Eventuell zuvor angelernte weitere
Sender müssen wie in Rubrik
„Weitere Sender anlernen“ ebenfalls
neu angelernt werden.
Changement des piles
Piles de l’émetteur
Si vous devez remplacer seulement les
piles de l’émetteur, il faut recommencer
la conguration de l’émetteur comme
indiqué dans la rubrique « Conguration
d’autres émetteurs » et éventuellement
sélectionner de nouveau la sonnerie.
Les autres émetteurs ayant déjà été
congurés ne doivent pas être
recongurés.
Changement de fréquence
Si le gong se déclenche alors que vous
n’avez pas actionné l’émetteur, c’est le
signal d’un autre appareil qui peut se
trouver aux alentours et qui utilise la
même fréquence.
Dans ce cas, l’émetteur et le
récepteur peuvent être réglés sur une
autre fréquence.
Retirez les piles de l’émetteur
pendant 10 secondes et débranchez
le récepteur de la prise de courant,
an d’effacer la fréquence enregistrée
en mémoire.
Remettez les piles dans l’émetteur et
rebranchez le récepteur sur la prise
de courant. Actionnez ensuite
l’émetteur pour paramétrer une
nouvelle fréquence.
Les autres émetteurs éventuellement
congurés auparavant doivent être
recongurés comme indiqué dans la
rubrique « Conguration de nouveaux
émetteurs ».
NLFD
Vervanging van de batterijen
Batterijen in de zender
Als u alleen de batterijen in de zender
wilt vervangen, moet u de zender
opnieuw programmeren zoals
beschreven in de rubriek Extra
zendetammeren en eventueel de
melodie opnieuw instellen. Andere
van tevoren geprogrammeerde
zenders hoeven niet opnieuw te
worden geprogrammeerd.
Frequentiewijziging
Mocht de draadloze deurbel
weerklinken zonder dat u de zender
hebt ingedrukt, dan kan dit aan een
apparaat in de omgeving liggen dat
op dezelfde frequentie wordt gebruikt.
De zender en de ontvanger moeten
dan op een andere frequentie worden
ingesteld.
Verwijder de batterijen gedurende
10 seconden uit de zender en trek de
ontvanger uit het stopcontact, zodat
de opgeslagen frequentie wordt
gewist.
Plaats de batterijen weer terug in de
zender en steek de ontvanger weer in
het stopcontact. Druk vervolgens op
de zender om een nieuwe frequentie
in te stellen.
Ook eventuele andere reeds
geprogrammeerde zenders moeten
opnieuw worden geprogrammeerd,
zoals beschreven in de rubriek
Extra zenders programmeren.
Sostituzione della batteria
Batterie del trasmettitore
Per sostituire solo le batterie del
trasmettitore, è necessario inizializzare
nuovamente i trasmettitori seguendo
le istruzioni fornite nella rubrica
Inizializzare altri trasmettitori, ed
eventualmente re-impostare la
melodia. Gli altri trasmettitori
precedentemente inizializzati non
devono essere nuovamente inizializzati.
Modifica della frequenza
Se il campanello si attiva senza che
sia stato azionato il trasmettitore, ciò
può essere dovuto a un dispositivo
che si trova nelle vicinanze e utilizza
la stessa frequenza.
In tal caso, il trasmettitore e il
ricevitore possono essere impostati
su un’altra frequenza.
Rimuovere per 10 secondi le batterie
dal trasmettitore e scollegare il
ricevitore dalla presa elettrica, in
modo da cancellare la frequenza
memorizzata.
Inserire nuovamente le batterie nel
trasmettitore e collegare di nuovo il
ricevitore alla presa elettrica. Azionare
quindi il trasmettitore per impostare
una nuova frequenza.
Eventuali altri trasmettitori
precedentemente inizializzati devono
anch’essi essere nuovamente
inizializzati come illustrato nella
rubrica Inizializzare
altri trasmettitori.
I
6
Page 7
Rufunterscheidung
Bei Verwendung eines zweiten,
dritten oder vierten Senders können
Sie im Sender durch Einstellung
einer anderen Melodie (siehe Rubrik
Melodieauswahl) eine Rufunterscheidung (z.B. Vorder- und Hintertür,
zu pegende Person usw.) einstellen.
Gehen Sie bei der Frequenzeinstellung bitte wie unter der Rubrik
„Erste Inbetriebnahme“ bzw. „weitere
Sender anlernen“ vor.
Verwendung mehrerer Sets auf
unterschiedlichen Frequenzen
Um z. B. einen Funkgong im
Erdgeschoss und im 1. Stock eines
Wohnhauses zu betreiben, benötigen
Sie zwei Sets und nehmen diese
nacheinander wie in Rubrik „Erste
Inbetriebnahme“ in Betrieb.
Durch das Heidemann Kodiersystem
wird das zweite Set automatisch auf
einer separaten Frequenz betrieben
und nicht klingeln, wenn das erste
Set benutzt wird.
Distinction entre les appels
Si vous utilisez un deuxième, troisième
ou quatrième émetteur, vous pouvez
régler une autre sonnerie sur l’émetteur
(voir la rubrique « Sélection de la
sonnerie ») pour distinguer les appels
(par exemple porte avant ou arrière,
patient en attente de soin, etc.).
Pour le réglage de la fréquence,
procédez comme indiqué dans la
rubrique « Première mise en service »
ou « Conguration d’autres émetteurs ».
Utilisation de différents kits sur
différentes fréquences
Par exemple, pour actionner un gong
au rez-de-chaussée et un autre au
premier étage d’une maison, vous avez
besoin de deux kits que vous aurez
mis en service comme indiqué dans la
rubrique « Première mise en service ».
Grâce au système de codage
Heidemann, le second kit fonctionne
automatiquement sur une fréquence
distincte et il ne sonne pas lorsque le
premier kit répond.
NLFD
Onderscheid in geluidssignaal
Bij gebruik van een tweede, derde of
vierde zender kunt u deze zender
door het instellen van een andere
melodie (zie rubriek Melodieselectie)
een alternatief geluidssignaal geven
(bijv. voor -en achterdeur, te
verplegen persoon enz.).
Ga bij het instellen van de frequentie
te werk zoals beschreven in de
rubriek Eerste ingebruikname of
Extra zenders programmeren.
Het gebruik van meerdere sets met
verschillende frequenties
Om bijvoorbeeld een draadloze deurbel
op de begane grond en op de eerste
verdieping van een woonhuis te gebruiken,
hebt u twee sets nodig die u één voor één
in gebruik neemt zoals beschreven in de
rubriek Eerste ingebruikname.
Door het Heidemann-coderings-systeem
wordt de tweede set automatisch op een
andere frequentie ingesteld en geeft geen
geluidssignaal af wanneer de eerste set
wordt gebruikt.
Distinzione tra le chiamate
Se si utilizza più di un trasmettitore, è
possibile impostare nel trasmettitore
una distinzione tra le chiamate (ad es.
porta anteriore e porta sul retro,
persona di cui prendersi cura ecc.)
impostando melodie diverse (vedi la
rubrica Selezione delle melodie).
Per impostare la frequenza procedere
come descritto nella rubrica Prima
attivazione o Inizializzare altri
trasmettitori.
Utilizzo di più kit su frequenze
diverse
Ad esempio, per azionare un
campanello al piano terra e uno al
1° piano di una casa sono necessari
due kit che devono essere attivati in
successione come illustrato nella
rubrica Prima attivazione.
Attraverso il sistema di codica
Heidemann il secondo kit viene
inizializzato automaticamente su una
frequenza a parte e non suona
quando si utilizza il primo kit.
I
7
Page 8
LED-Betriebsleuchte
Auf der Vorderseite des
Empfängers bendet sich eine
blaue LED-Betriebsleuchte, die
konstant leuchtet, wenn der
Empfänger an die Steckdose
angeschlossen ist.
Témoin LED de fonctionnement
Le récepteur dispose sur sa face
frontale díun témoin LED de
fonctionnement bleu qui reste
allumé dès que le récepteur est
branché sur une prise de courant.
NLFD
LED-lampje
Aan de voorkant van de
ontvanger bevindt zich een blauw
LED-lampje, dat constant brandt
als de ontvanger op het
stopcontact is aangesloten, om
aan te geven dat het apparaat
goed werkt.
I
Spia luminosa di funzionamento
(LED)
Sulla parte anteriore del ricevitore
è presente una spia luminosa di
funzionamento di colore blu
(LED) costantemente accesa,
quando il ricevitore è collegato
alla presa di corrente.
8
Page 9
Spezifizierung Sender:
Stromversorgung:
1 x 3 V CR2032 Batterie
(im Lieferumfang)
Verbrauch:
15 mA bei Betrieb
< 3
µ
A Stand-by
Temperaturbereich:
-10 °C bis +40 °C
Empfänger:
Steckdosenanschluss:
230 V/16 A ~ 50 Hz
Verbrauch:
40 mA mA bei Betrieb
40 mA Stand-by
Temperaturbereich:
5 °C bis +35 °C
ACHTUNG:
Setzen Sie Batterien nicht Hitze,
direkter Sonneneinstrahlung oder
Feuer aus! Explosionsgefahr!
Nicht abgedeckt betreiben!
Nicht Tropf- oder Spritzwasser
aussetzen!
Der Netzstecker des Geräts
muss als Trennvorrichtung vom
Strom ohne Schwierigkeiten
zugänglich sein!
NUR FÜR DEN INNENBEREICH!
Benutzerinformationen zum
Umweltschutz, Entsorgung und
Konformität sind beigelegt.
Gewährleistung gemäß den
gesetzlichen Bestimmungen.
Technische Änderungen
vorbehalten.
Spécification Émetteur :
Alimentation tension :
1 pile 3 V CR2032
(comprises dans la livraison)
Consommation :
15 mA en fonctionnement
< 3
µ
A en veille
Plage de températures :
-10 °C à +40 °C
Récepteur :
Branchement sur prise de courant :
230 V/16 A ~ 50 Hz
Consommation :
40 mA en fonctionnement
40 mA en veille
Plage de températures :
5 °C à +35 °C
ATTENTION:
Se placer piles ne pas de
chaleur, direct soleil et feu !
Menancer la explosion !
Ne pas recouvrir en service !
Ne pas exposer à des liquides
sous
forme d'humidité ou
d'éclaboussures !
La che secteur principale sert
à débrancher l'appareil. Elle doit
toujours être facile d'accès !
UNIQUEMENT POUR
L’INTÉRIEUR !
Des informations à l’attention de
l’utilisateur sont jointes, relatives
à la protection de l’environnement,
à la mise au rebut et à la conformité.
Garantie conformément aux
dispositions légales. Sous réserve
de modifications techniques.
NLFD
Specificatie zender:
Stroomvoorziening:
1 x 3 V CR2032 batterij
(meegeleverd)
Verbruik:
15 mA in bedrijf
< 3
µ
A stand-by
Temperatuursbereik:
-10 °C tot +40 °C
Ontvanger:
Stopcontactaansluiting:
230 V/16 A ~ 50 Hz
Verbruik:
40 mA in bedrijf
40 mA stand-by
Temperatuursbereik:
5 °C tot +35 °C
LET OP:
De batterijen niet blootstellen
aan hitte, direct zonlicht of open
vuur! Explosiegevaar!
Niet afgedekt gebruiken!
Niet aan druppelend of
opspattend water blootstellen!
De voedingstekker moet goed
toegankelijk zijn, zodat het
apparaat direct van de stroom
gehaald kan worden!
ALLEEN VOOR GEBRUIK
BINNENSHUIS!
In de verpakking vindt u gebruikersinformatie over de milieu- en
verwijderingsvoorschriften en over
de conformiteit. Garantie volgens de
wettelijke voorschriften. Technische
wijzigingen voorbehouden.
I
Specificazione Trasmettitore:
Alimentazione elettrica: batteria
1x3 V CR2032 (presente nel
volume di consegna)
Consumo:
15 mA durante il funzionamento
< 3
µ
A stand-by
Intervallo di variazione della
temperatura:
Ricevitore:
Collegamento alla presa di
corrente: 230 V/16 A ~ 50 Hz
Consumo:
40 mA durante il funzionamento
40 mA stand-by
Intervallo di variazione della
temperatura: da 5 °C a +35 °C
ATTENZIONE:
Non esporre le batterie a fonti
di calore, a luce solare diretta o
a amme! Pericolo d’esplosione!
Non far funzionare senza
protezione! Non esporre a
gocciolamento o a spruzzi di
acqua! La spina di alimentazione
del dispositivo deve essere
accessibile senza difcoltà in
quanto dispositivo di separazione
dalla corrente!
SOLO PER AMBIENTI INTERNI!
Le informazioni per l’utente relative
alla tutela ambientale, allo smaltimento
e alla conformità sono accluse in
allegato. Garanzia conforme alla
disposizioni di legge. Con riserva di
modifiche tecniche.
da -10 °C a +40 °C
9
Page 10
Weitere Anschlussmöglichkeiten / Autres possibilités de raccordement / Overige aansluitmogelijkheden / Altre possibilità di collegamento
nicht im Lieferumfang / pas compris dans la livraison / niet meegeleverd / non presente nel volume di consegna
No. 70399
D
HX Funkkonverter zur Ruferweiterung
F
HX Convertisseur radio pour extension de sonnette
NL
HX-signaalomvormer als uitbreidingsmodule voor
oproepen
I
HX Radioconvertitore per l’estensione
della chiamata
No. 70370
D
HX Mini Funk-Notfallsender
F
Émetteur d’urgence HX Mini
NL
Draadloze noodzender HX Mini
I
Trasmettitore d’emergenza senza fili
HX Mini
No. 70376
D
HX Funk-Distanzerweiterung
F
HX Extenseur de portée
NL
HX draadloze afstandsuitbreiding
I
HX Estensore a radiofrequenza
+150 m
Innen + außen
IP 55
No. 70372
D
Klangaktiver Funkkonverter HX
F
Convertisseur carillon réactif au son HX
NL
Draadloze HX-geluidsconvertor
I
Convertitore senza fili con sensore
di suono integrato HX
No. 70373
D
Funkbewegungsmelder HX
F
Détecteur de mouvements radio HX
NL
Draadloze HX-bewegingsmelder
I
Segnalatore di movimento via radio HX
Innen + außen
IP 55
No. 70374
D
Funk-Durchgangsmelder HX
F
Détecteur de passage sans fil HX
NL
Draadloze HX-Deursensor
I
Rilevatore di passaggio radio HX
10
Loading...
