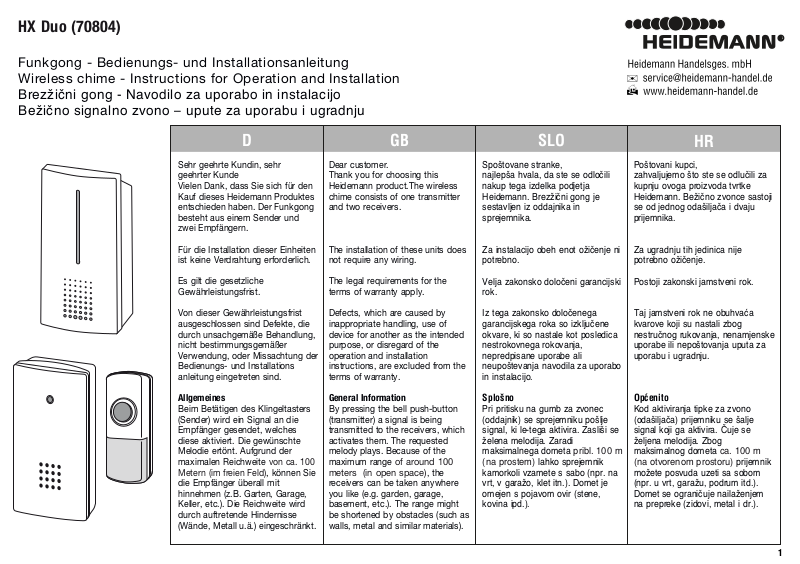

Page 1
HX Duo (70804)
Funkgong - Bedienungs- und Installationsanleitung
Wireless chime - Instructions for Operation and Installation
Brezžični gong - Navodilo za uporabo in instalacijo
Bežično signalno zvono – upute za uporabu i ugradnju
Sehr geehrte Kundin, sehr
geehrter Kunde
Vielen Dank, dass Sie sich für den
Kauf dieses Heidemann Produktes
entschieden haben. Der Funkgong
besteht aus einem Sender und
zwei Empfängern.
Für die Installation dieser Einheiten
ist keine Verdrahtung erforderlich.
Es gilt die gesetzliche
Gewährleistungsfrist.
Von dieser Gewährleistungsfrist
ausgeschlossen sind Defekte, die
durch unsachgemäße Behandlung,
nicht bestimmungsgemäßer
Verwendung, oder Missachtung der
Bedienungs- und Installations
anleitung eingetreten sind.
Allgemeines
Beim Betätigen des Klingeltasters
(Sender) wird ein Signal an die
Empfänger gesendet, welches
diese aktiviert. Die gewünschte
Melodie ertönt. Aufgrund der
maximalen Reichweite
Metern (im freien Feld)
die Empfänger überall mit
hinnehmen (z.B. Garten, Garage,
Keller, etc.). Die Reichweite wird
durch auftretende Hindernisse
(Wände, Metall u.ä.) eingeschränkt.
von ca. 100
,
können Sie
Dear customer.
Thank you for choosing this
Heidemann product.The wireless
chime consists of one transmitter
and two receivers.
The installation of these units does
not require any wiring.
The legal requirements for the
terms of warranty apply.
Defects, which are caused by
inappropriate handling, use of
device for another as the intended
purpose, or disregard of the
operation and installation
instructions, are excluded from the
terms of warranty.
General Information
By pressing the bell push-button
(transmitter) a signal is being
transmitted to the receivers, which
activates them. The requested
melody plays. Because of the
maximum range
meters (in open space)
receivers can be taken anywhere
you like (e.g. garden, garage,
basement, etc.). The range might
be shortened by obstacles (such as
walls, metal and similar materials).
of around 100
, the
SLOGBD
Spoštovane stranke,
najlepša hvala, da ste se odločili
nakup tega izdelka podjetja
Heidemann. Brezžični gong je
sestavljen iz oddajnika in
sprejemnika.
Za instalacijo obeh enot ožičenje ni
potrebno.
Velja zakonsko določeni garancijski
rok.
Iz tega zakonsko določenega
garancijskega roka so izključene
okvare, ki so nastale kot posledica
nestrokovnega rokovanja,
nepredpisane uporabe ali
neupoštevanja navodila za uporabo
in instalacijo.
Splošno
Pri pritisku na gumb za zvonec
(oddajnik) se sprejemniku pošlje
signal, ki le-tega aktivira. Zasliši se
želena melodija. Zaradi
maksimalnega dometa
(na prostem)
kamorkoli vzamete s sabo (npr. na
vrt, v garažo, klet itn.). Domet je
omejen s pojavom ovir (stene,
kovina ipd.).
pribl. 100 m
lahko sprejemnik
HR
Poštovani kupci,
zahvaljujemo što ste se odlučili za
kupnju ovoga proizvoda tvrtke
Heidemann. Bežično zvonce sastoji
se od jednog odašiljača i dvaju
prijemnika.
Za ugradnju tih jedinica nije
potrebno ožičenje.
Postoji zakonski jamstveni rok.
Taj jamstveni rok ne obuhvaća
kvarove koji su nastali zbog
nestručnog rukovanja, nenamjenske
uporabe ili nepoštovanja uputa za
uporabu i ugradnju.
Općenito
Kod aktiviranja tipke za zvono
(odašiljača) prijemniku se šalje
signal koji ga aktivira. Čuje se
željena melodija. Zbog
maksimalnog dometa
(na otvorenom prostoru)
možete posvuda uzeti sa sobom
(npr. u vrt, garažu, podrum itd.).
Domet se ograničuje nailaženjem
na prepreke (zidovi, metal i dr.).
ca. 100 m
prijemnik
1
Page 2

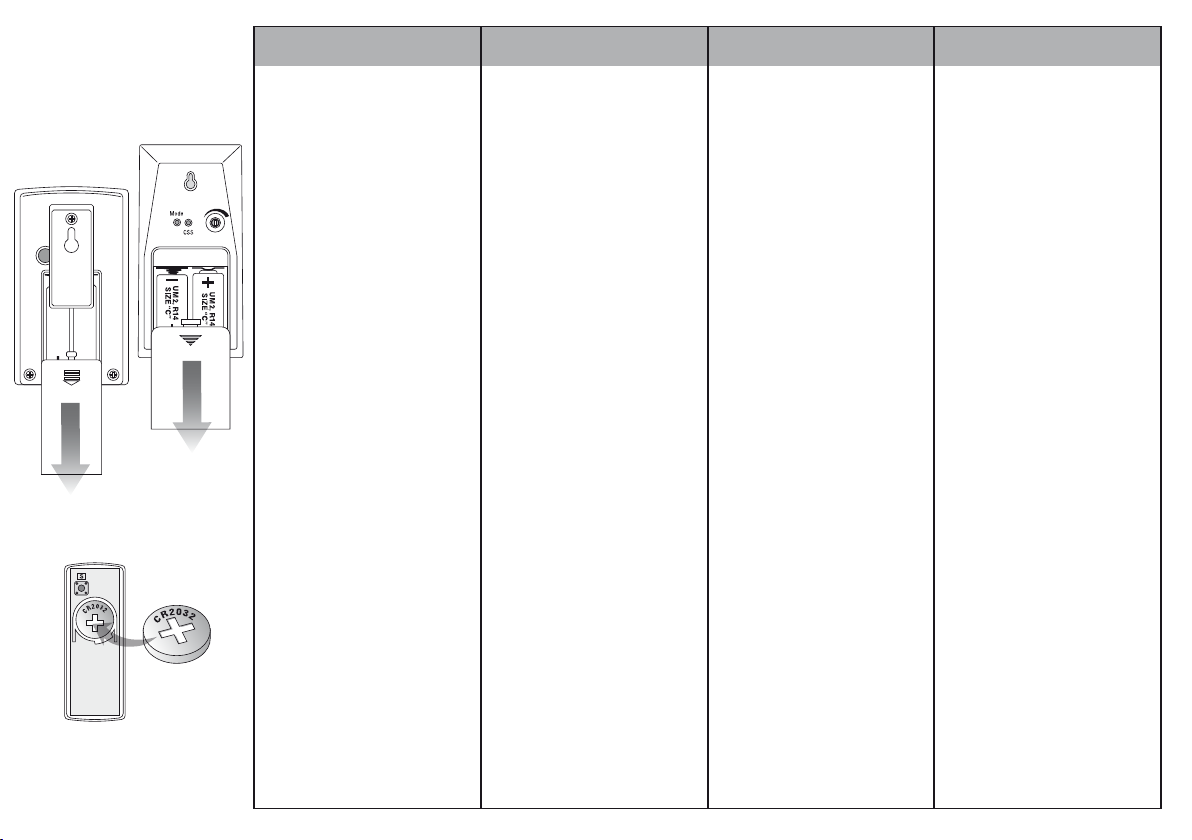

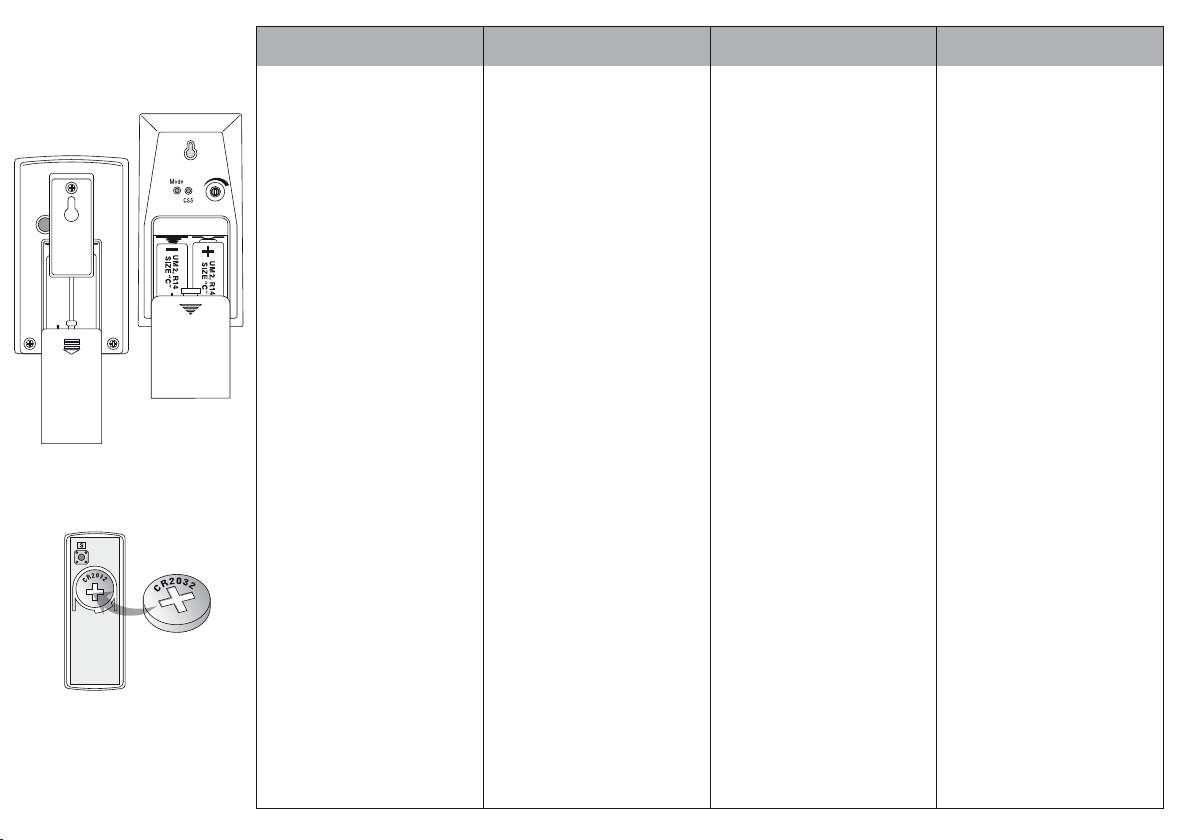

Sender Batterieinstallation
Der Sender wird durch eine 3 Volt
Lithium CR2032 Batterie betrieben,
welche im Lieferumfang enthalten
und bereits eingelegt ist.
Transmitter Battery Installation
The transmitter is operated by a
3 Volt Lithium CR2032 battery,
which is included in delivery and is
pre-installed inside the transmitter.
SLOGBD
Instalacija baterije oddajnika
Oddajnik poganja 3 voltna
litijeva baterija CR2032, ki je
vsebovana v obsegu dobave in
že vložena.
HR
Ugradnja baterija u odašiljač
Odašiljač pokreće 3-voltna
litijeva CR2032 baterija koja je
obuhvaćena isporukom i već je
umetnuta.
Entfernen Sie lediglich die
Schutzfolie, welche seitlich aus dem
Sender herausschaut, so daß ein
elektrischer Kontakt hergestellt wird.
Um die Batterie zu wechseln,
entfernen Sie zunächst die
Rückseite des Senders durch
vorsichtiges Eindrücken des
Riegels mit einem kleinen,
schmalen Schraubendreher.
Tauschen Sie die alte Batterie
aus.
Überprüfen Sie, daß die Batterie
gemäß der angegebenen Polarität
(+ = oben) richtig eingelegt ist.
Setzen Sie die Rück- und
Vorderseite des Senders wieder
zusammen. Der Sender ist nun
betriebsbereit.
Code
Setting
Switch
AA, LR6, UM3
AA, LR6, UM3
Empfänger Batterieinstallation
Volume
Schieben Sie die
Batteriefachabdeckungen auf der
Rückseite nach unten und legen
Sie die Batterien ein (nicht im
Lieferumfang enthalten 2 x 1,5 Volt
LR6 / Mignon bzw. 2 x 1,5 Volt
LR14 / Baby). Beim Einlegen bitte
auf Polarität achten! Schieben Sie
die Batteriefachabdeckungen der
Empfänger wieder ein. Die
Empfänger sind nun betriebsbereit.
Just remove the protective foil
sticking out from the side of
transmitter, which will establish the
electrical contact.
To replace the battery first remove
the back of transmitter by carefully
pressing the latch with a small,
narrow screwdriver.
Replace the old battery.
Please check if the battery is
inserted correctly according to the
polarity (+ = up).
Reassemble the back and front of
the transmitter. The transmitter is
now ready for operation.
Receiver Battery Installation
Push down the battery covers on
back and insert batteries (not
included in delivery) 2 x 1,5 Volt
LR6 / Mignon and 2 x 1,5 Volt
LR14 / Baby respectively).
Please mind the polarity!
Push the battery covers of the
receivers back into position. The
receivers are now ready for
operation.
Odstranite samo zaščitno folijo,
ki ob strani gleda ven iz
oddajnika, tako da se vzpostavi
električni kontakt.
Za menjavanje baterije najprej
odstranite hrbtno stran
oddajnika, tako da zapah s
pomočjo ozkega izvijača
previdno vtisnete. Staro baterijo
zamenjajte.
Prekontrolirajte, ali je baterija v
skladu z navedeno polarizacijo
(+ = zgoraj) pravilno vstavljena.
Hrbtno in sprednjo stran
oddajnika zopet sestavite.
Oddajnik je sedaj pripravljen za
uporabo.
Instalacija baterije sprejemnika
Pokrov predalčka za bateriji na
hrbtni strani potisnite navzdol in
vložite bateriji (nista vsebovani
v obsegu dobave 2 x 1,5 voltna
LR6 / Mignon oz. 2 x 1,5 voltna
LR14 / Baby). Pri vlaganju pazite
na polarizacijo! Pokrov predalčka
za bateriji sprejemnika zopet
potisnite noter. Sprejemnik je
sedaj pripravljen za uporabo.
Samo uklonite zaštitnu foliju koja
bočno strši iz odašiljača kako
biste uspostavili električni
kontakt.
Kako biste zamijenili bateriju,
najprije opreznim utiskivanjem
utora malim, uskim odvijačem
uklonite stražnju stranu
odašiljača. Zamijenite staru
bateriju.
Provjerite je li baterija pravilno
umetnuta u skladu s navedenim
polaritetom (+ = gore).
Ponovno sastavite stražnju i
prednju stranu odašiljača.
Odašiljač je sada spreman za
rad.
Ugradnja baterija u prijemnik
Potisnite pokrov pretinca za baterije
na stražnjoj strani nadolje i umetnite
baterije (2 x 1,5 V LR6/Mignon odn.
2 x 1,5 V LR14/Baby; nisu
obuhvaćene isporukom). Pri
umetanju pazite na polaritet!
Ponovno utisnite pokrove pretinca
za baterije na prijemnicima.
Prijemnici su sada spremni za rad.
2
Page 3
SLOGBD
Sender Befestigung
Sie können die beiden
vorgestanzten Löcher auf der
Rückseite des Senders als
Schablone verwenden, um die
Bohrlöcher zu markieren. Die
passenden Dübel und Schrauben
sind im Lieferumfang enthalten.
Alternativ kann der Sender auch
mit einem Klebesockel befestigt
werden, der ebenfalls im
Lieferumfang enthalten ist. (Nur
für geeignete Oberflächen)
Wichtig
Durch Montieren des Senders auf
weichmacherfreie PVC Türrahmen
oder Metalloberflächen, wird die
Reichweite eingeschränkt!
Unter einer durchsichtigen
Schutzkappe, auf der Vorderseite
des Senders befindet sich ein
beschriftbares Namensschild.
Empfänger Befestigung
Der kleine Empfänger hat auf der
Rückseite einen Befestigungs-Clip
mit integriertem Befestigungsloch.
Der große Empfänger hat auf der
Rückseite lediglich ein
Befestigungsloch. Dadurch können
die Geräte an einer Schraube
aufgehangen oder jederzeit beliebig
Code
Setting
Switch
in einen anderen Raum
mitgenommen werden. Das
Befestigungsmaterial (Dübel und
Schrauben) ist im Lieferumfang
Volume
enthalten. Achten Sie bei der
Montage darauf, dass zwischen
Wand und Empfängern ein Abstand
von ca. 3mm gelassen wird, damit
die Geräte locker eingehangen
werden können.
Mounting the Transmitter
Both pre-cut holes on the back of
transmitter can be used as a
template to mark the drilling holes.
The respective wall-plugs and
screws are included in delivery.
Alternatively the transmitter can be
fixed with an adhesive base, which
is also included in delivery. (Only
for use on suitable surfaces)
Important
When mounting the transmitter on
rigid PVC door frames or metal
surfaces the range will be limited!
Below the see-through protective
cap on front of transmitter is a
name plate, which can be labelled.
Receiver Mounting
The small receiver has a mounting
clip on its rear side with an
integrated mounting hole. The large
receiver has only a pre-cut
mounting hole on its rear side.
Thereby the devices can be
mounted on a screw or they can be
taken anytime to another room.
The fastening materials (screws
and wall-plugs) are included in
delivery. When mounting the
devices, please maintain the
distance of 3mm between wall and
receivers so the devices can be
hung-up easily.
Pritrditev oddajnika
Obe predhodno narejeni luknji na
hrbtni strani oddajnika lahko
uporabite kot šablono za
označevanje vrtin. Ustrezni zatiči in
vijaki so vsebovani v obsegu
dobave. Alternativno se lahko
oddajnik pritrdi s pomočjo lepilnega
podnožja, ki je prav tako vsebovano
v obsegu dobave. (Samo za
ustrezne površine)
Pomembno
Z montažo oddajnika na vratne
okvirje, izdelane iz PVC-ja brez
mehčal, ali na kovinske površine, se
domet omeji!
Pod prozorno zaščitno folijo na
sprednji strani oddajnika se nahaja
ploščica, na katero se lahko napiše
ime.
Pritrditev sprejemnika
Majhni sprejemnik ima na hrbtni
strani zaponko za pritrditev z
integrirano luknjo za pritrditev. Veliki
sprejemnik ima na hrbtni strani
luknjo za pritrditev. S tem se lahko
napravi obesite na vijak in kadarkoli
poljubno odnesete s seboj v nek
drug prostor. Material za pritrditev
(zatič in vijak) je vsebovan v obsegu
dobave. Pri montaži pazite na to, da
se med steno in sprejemnikom pusti
razdalja pribl. 3 mm, da naravo
lahko enostavno obesite.
Pričvršćivanje odašiljača
Obje izrezane rupe na stražnjoj
strani odašiljača možete koristiti kao
šablonu za označavanje rupa za
bušenje. Prikladni moždanici i vijci
priloženi su. Alternativno odašiljač
možete također pričvrstiti pomoću
ljepljivog postolja koje je također
priloženo. (Samo za odgovarajuće
površine)
Važno
Montiranjem odašiljača na PVC
okvire vrata bez omekšivača ili
metalne površine ograničuje se
domet!
Pod prozirnom zaštitnom kapom na
prednjoj strani odašiljača nalazi se
natpisna pločica.
Pričvršćivanje prijemnika
Mali prijemnik ima na stražnjoj
strani pričvrsnu kopču s
integriranom rupom za
pričvršćivanje. Veliki prijemnik ima
na stražnjoj strani samo jednu rupu
za pričvršćivanje. Pomoću njih
uređaje možete objesiti na vijak ili ih
bilo kada uzeti sa sobom u drugu
prostoriju. Materijal za pričvršćivanje
(moždanici i vijci) priložen je.
Prilikom montaže pazite na to da
između zida i prijemnika ostavite
udaljenost oko 3 mm kako biste
uređaje mogli labavo objesiti.
HR
3
Page 4
Melodienauswahl
Der Melodienregler befindet sich im
Sender auf der rechten Seite über
der Batterie und ist mit einem „S“
markiert. Durch Drücken auf den
Regler ändert sich die Melodie.
Selection of Melody
The melody control within the
transmitter is situated on the right
above the battery and is marked
“S”. By pressing the control the
melody changes.
SLOGBD
Izbiranje melodij
Regulator melodij se nahaja v
oddajniku na desni strani nad baterijo
in je označen s črko "S". S pritiskom
na regulator se melodija spremeni v
skladu s spodaj navedenim
seznamom.
HR
Odabir melodije
Regulator melodija nalazi se u
odašiljaču na desnoj strani iznad
baterije i označen je slovom „S“.
Pritiskom na regulator melodija se
mijenja u skladu s dolje navedenom
listom.
Einstellmöglichkeiten
kleiner Empfänger
1. Westminster
2. 2 x Ding-Dong
3. Telefonklingeln
4. Zirkusmusik
5. Banjo on my knee
6. Morgen kommt der
Weihnachtsmann
7. It’s a small world
8. Hundebellen
Einstellmöglichkeiten
großer Empfänger
1. Westminster
2. Ding-Dong
3. Tubular bells 1
4. Tubular bells 2
5. Popsound 1
6. Piano
7. Popsound 2
8. Old Bell
Durch Betätigen des Senders
wird ein Signal an die Empfänger
gesendet. Um den Rufton zu
wiederholen, drücken Sie den
Klingeltaster erneut. Der Rufton
wird nur 1x erfolgen, auch wenn
Sie den Klingeltaster gedrückt
halten.
Adjustment options
small receiver
1. Westminster
2. 2 x Ding-Dong
3. Telephone ring
4. Circus music
5. Banjo on my knee
6. Twinkie Twinkie
7. It’s a small world
8. Barking Dog
Adjustment options
large receiver
1. Westminster
2. Ding-Dong
3. Tubular bells 1
4. Tubular bells 2
5. Popsound 1
6. Piano
7. Popsound 2
8. Old Bell
By pressing the transmitter a signal
is sent to the receivers.
To repeat the call signal press the
bell push-button again. The call
signal sounds only once, even if
bell push-button is pressed
constantly.
Možnosti nastavitve
mali sprejemnik
1. Westminster
2. 2 x Ding-Dong
3. Zvonjenje telefona
4. Cirkuška glasba
5. Banjo on my knee
6. Jutri pride božiček
7. It’s a small world
8. Pasje lajanje
Možnosti nastavitve
veliki sprejemnik
1. Westminster
2. Ding-Dong
3. Tubular bells 1
4. Tubular bells 2
5. Popsound 1
6. Piano
7. Popsound 2
8. Old Bell
S pritiskom na oddajnik se pošlje
signal sprejemniku.
Da zvonjenje ponovite, ponovno
pritisnite na gumb za zvonec.
Zvonjenje se zasliši samo 1x, tudi če
gumb za zvonec držite pritisnjen.
Mogućnosti namještanja
mali prijamnik
1. Westminster
2. 2 x ding-dong
3. zvonjenje telefona
4. cirkuska glazba
5. Banjo on my knee
6. Morgen kommt der
Weihnachtsmann
7. It’s a small world
8. lavež psa
Mogućnosti namještanja
veliki prijamnik
1. Westminster
2. Ding-Dong
3. Tubular bells 1
4. Tubular bells 2
5. Popsound 1
6. Piano
7. Popsound 2
8. Old Bell
Aktiviranjem odašiljača šalje se
signal prijemnicima.
Kako biste ponovili pozivni ton,
iznova pritisnite tipku zvona. Pozivni
ton ponovit će se samo jedanput,
čak i ako tipku zvona držite
pritisnutu.
4
Page 5
Weitere Einstellmöglichkeiten
großer Empfänger
More adjustment options
large receiver
SLOGBD
Več možnosti nastavitve
veliki sprejemnik
HR
Više mogućnosti namještanja
veliki prijamnik
Volume
Volume

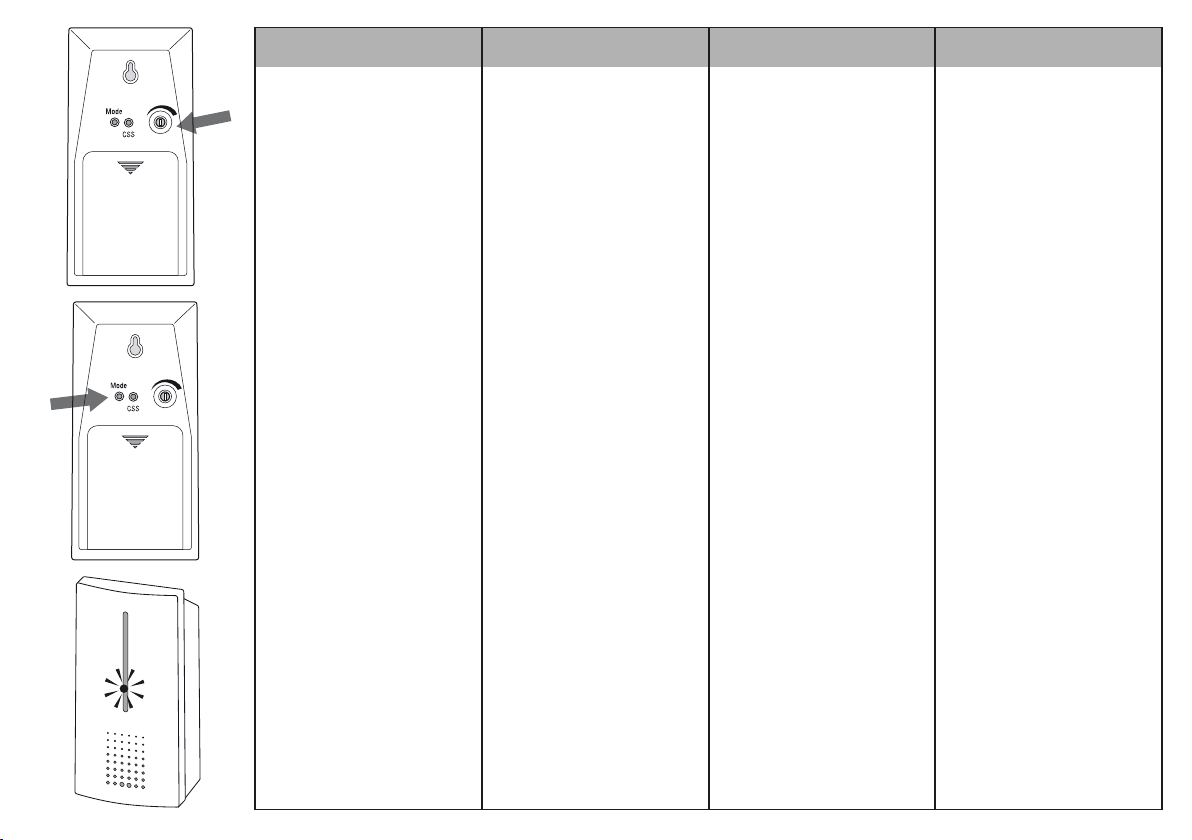

Lautstärkeregler
Der Funkempfänger verfügt auf der
Rückseite über einen Lautstärkeregler, mit dem die Lautstärke stufenlos
von ca. 70 - 88 dB(A) reguliert werden
kann.
Anwendung des Blitzlichtes (3x LED)
Auf der Rückseite des Empfängers
befindet sich ein Schalter, der mit der
Bezeichnung Mode gekennzeichnet ist.
Optionen:
1. Option
Die LEDs sind ausgeschaltet und
werden beim Betätigen des Senders
nicht aktiviert. Es ertönt lediglich der
eingestellte Rufton!
2. Option
Die LEDs sind eingeschaltet und
werden beim Betätigen des Senders
aktiviert. Der Rufton ertönt bei dieser
Einstellung nicht!
3. Option
Die LEDs sind eingeschaltet und werden
beim Betätigen des Senders aktiviert.
Zusätzlich ertönt der eingestellte Rufton!
Warnlampe (bei schwächer
werden der Batterien)
Auf der Vorderseite des großen
Empfängers befindet sich eine rote
Warnlampe, die dann aufleuchtet,
wenn die Batterien deutlich schwächer
werden. Wechseln Sie in diesem Fall
die Batterien des Funkempfängers.
Volume Control
The wireless receiver has
a volume control on the back
which controls the volume variably
ca. 70 - 88 dB(A)).
Use of Flashlight (3x LED)
On the back of the receiver is
a switch labelled “Mode”.
Options:
1. Option
The LEDs are switched off and do not
illuminate when the transmitter is
switched on. Only the pre-set call signal
will sound!
2. Option
The LEDs are switched on
and illuminate when the transmitter is
switched on. The call signal will NOT
sound with this setting!
3. Option
The LEDs are switched on and
illuminate when the transmitter is
switched on. In addition the pre-set
call signal will sound!
Warning Lamp (“low battery”
indication)
On the front of the large wireless
receiver is a red warning light, which
lights up when the batteries are low. In
this case replace the batteries of the
wireless receiver.
Regulator glasnosti
Brezžični sprejemnik razpolaga na hrbtni
strani z regulatorjem glasnosti, s katerim
s lahko glasnost brezstopenjsko regulira
(pribl. 70 - 88 dB(A)).
Uporaba bliskovke (3x LED)
Na hrbtni strani sprejemnika je stikalo,
ki je označeno z oznako Mode.
Opcije:
1. opcija
LED lučke so izklopljene in se pri
sproženju oddajnika ne aktivirajo.
Zadoni le nastavljeno zvonjenje!
2. opcija
LED lučke so vklopljene in se pri
sproženju oddajnika aktivirajo.
Zvonjenje pri te nastavitvi ne zadoni!
3. opcija
LED lučke so vklopljene in se pri
sproženju oddajnika aktivirajo.
Dodatno zadoni nastavljeno zvonjenje!
Opozorilna luč (pri popuščanju
baterij)
Na sprednji strani velikega sprejemnika
je rdeča opozorilna luč, ki posveti takrat,
kadar so baterije že skoraj prazne. V
tem primeru baterije brezžičnega
sprejemnika zamenjajte.
Regulator glasnoće
Bežični prijemnik na stražnjoj strani
raspolaže regulatorom glasnoće pomoću
kojega se kontinuirano može regulirati
glasnoća (oko 70 - 88 dB (A)).
Primjena bljeskalice (3x LED)
Na poleđini prijamnika nalazi se sklopka
označena natpisom Mode (Način rada).
Opcije:
1. opcija
LED-žaruljice su isključene i ne
uključuju se aktiviranjem odašiljača.
Samo se čuje namješteni pozivni ton!
2. opcija
LED-žaruljice su uključene i zasvijetle
pri aktiviranju odašiljača. Pozivni se ton
kod te postavke ne čuje!
3. opcija
LED-žaruljice su uključene i zasvijetle
pri aktiviranju odašiljača. Dodatno se
čuje namješteni pozivni ton!
Upozoravajuća žaruljica
(kod slabljenja baterija)
Na prednjoj strani velikog prijamnika
nalazi se crvena žaruljica upozorenja
koja zasvijetli kada se baterije znatno
istroše. U tom slučaju zamijenite
baterije bežičnog prijemnika.
5
Page 6
SLOGBD

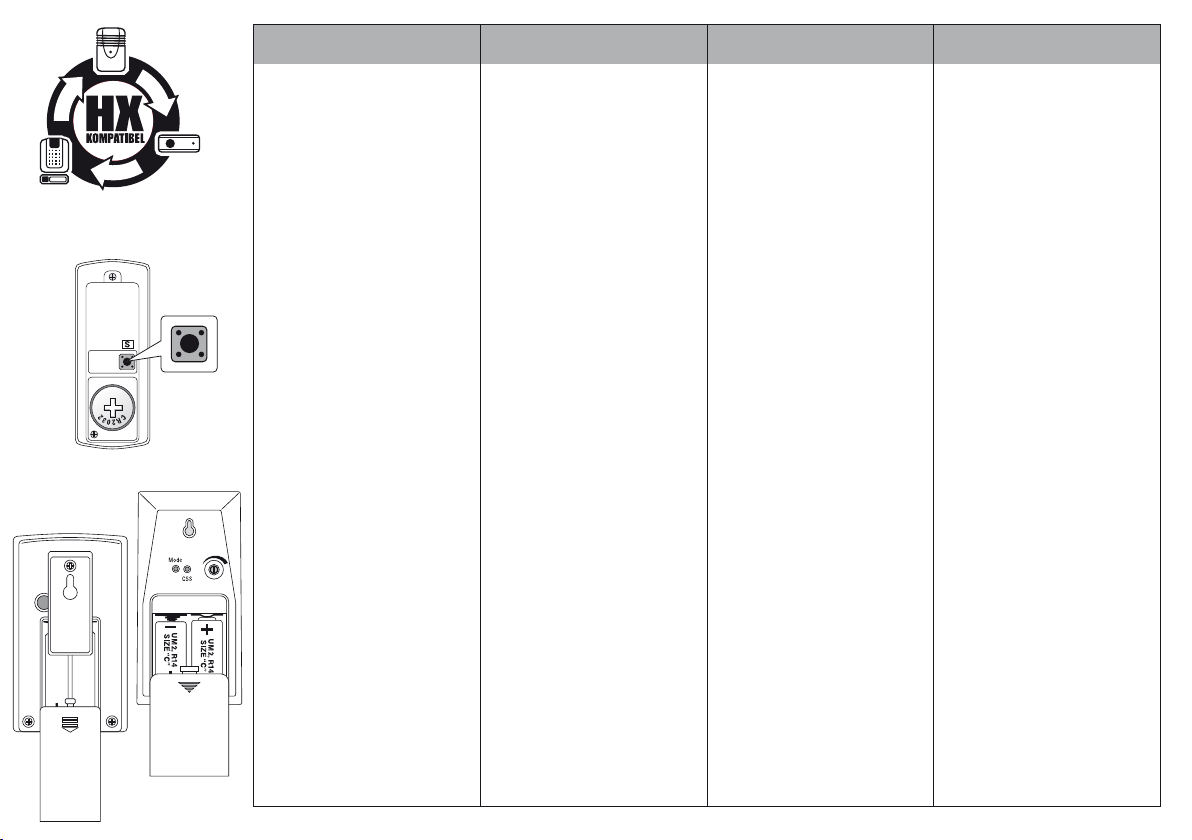

Frequenzeinstellung,
Batteriewechsel, Ergänzung von
Sendern und Empfängern
Alle Produkte aus der Heidemann HX
Serie sind miteinander kombinierbar
bzw. erweiterbar und verfügen über
eine Selbstlernfunktion zur leichten
Einstellung des Sendekanals.

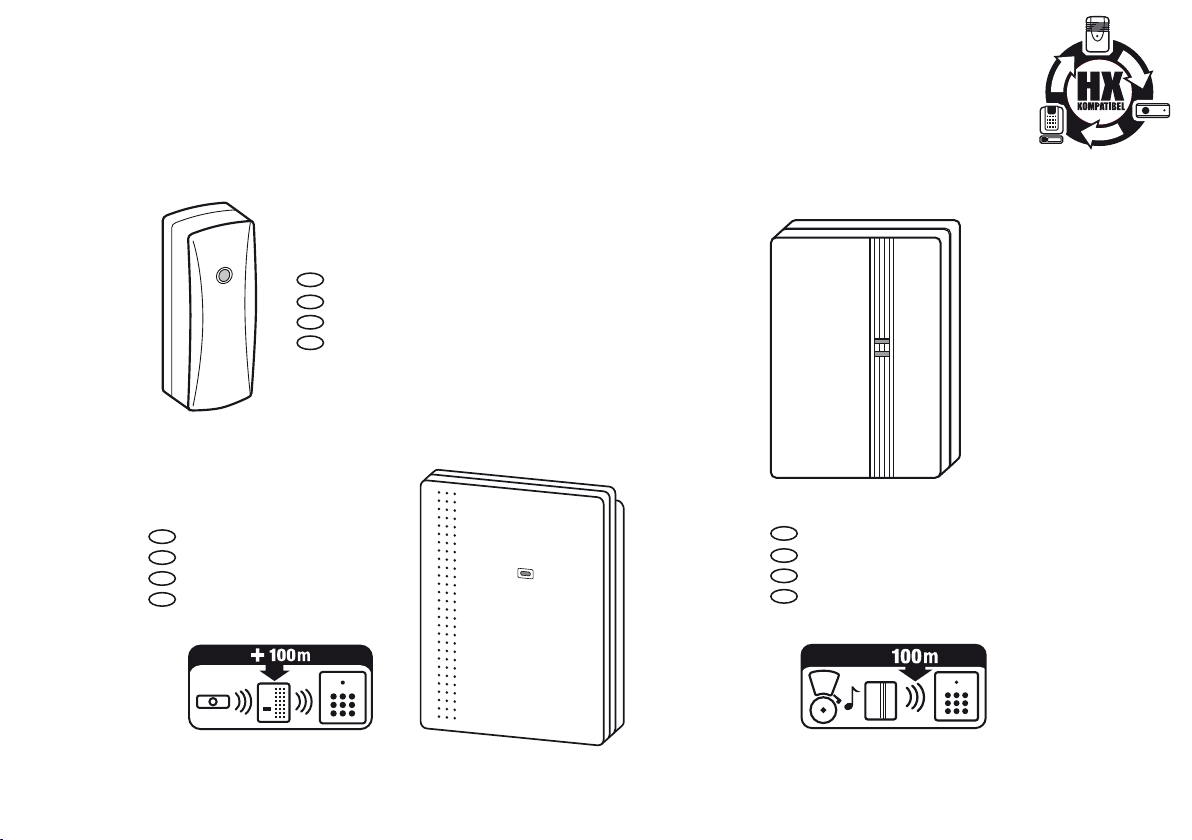

Achten Sie beim Kauf von Zusatzkomponenten (siehe auch Rubrik
„weitere Anschlussmöglichkeiten“
am Ende der Anleitung) zur
Erweiterung des Systems auf
das links abgebildete Logo.
Es können maximal 4 Sender an
einen Funkempfänger angelernt

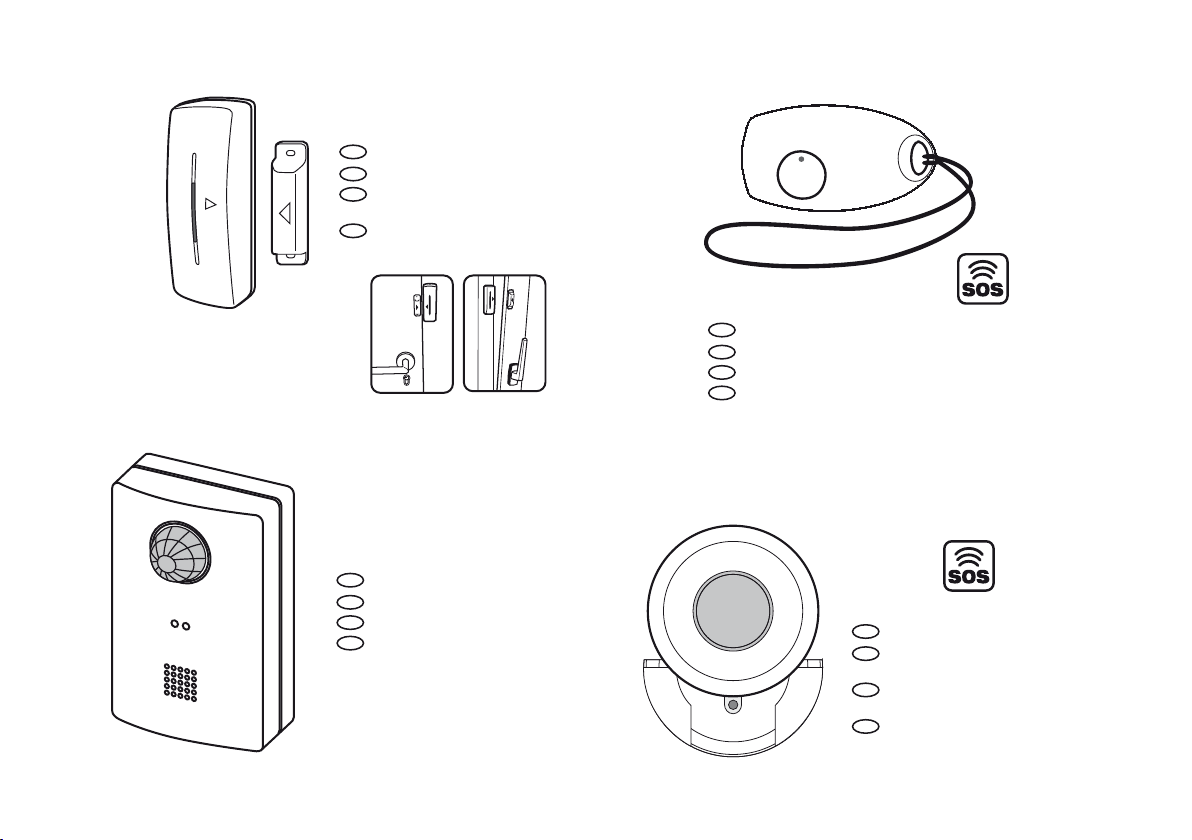

werden. Als Sender gelten alle
Funksender mit und ohne
Namensschild, Tür- und
Fensterkontakt, Bewegungsmelder, Notfallsender sowie
Durchgangsmelder aus der
Heidemann HX Serie.
An einen Sender können beliebig
viele Funkempfänger angelernt
werden.
Code
Setting
Switch
AA, LR6, UM3
AA, LR6, UM3
Volume
Erste Inbetriebnahme
Nachdem Sie die Batterien in Sender
und Empfänger eingelegt haben,
betätigen Sie ein Mal den Sender.
Dieser stellt automatisch eine
Frequenz ein und übermittelt diese an
den Empfänger, welcher daraufhin
ertönt. Unmittelbar nach dieser Frequenzspeicherung kann der Empfänger
keine weiteren Funksignale mehr
speichern, hierdurch werden Funküberschneidungen mit anderen
Geräten in der Umgebung vermieden.
Frequency setting, battery
changes, adding transmitters
and receivers
All products from the Heidemann HX
series can be combined with each
other or extended and also have a
self-learning feature for easy setting
of the transmission channel.
When purchasing additional
components (see also the "Additional
connection options" section at the
end of the instructions) to extend a
system, keep an eye out for the logo
depicted on the left.
A maximum of 4 transmitters can be
trained to a single wireless receiver.
Transmitters are deemed to be all
wireless transmitters with or without a
name plate, door and window
interfaces, movement detectors,
emergency transmitters and presence
detectors from the Heidemann HX
series.
Any number of wireless receivers can
be trained to a single wireless
transmitter.
Switching on for the first time
Following insertion of the batteries
into the transmitter and receiver,
activate the transmitter once.
This sets a frequency automatically
and communicates this to the
receiver, which then beeps.
As soon as this frequency has been
memorized, the receiver can no
longer memorize any more wireless
signals, which avoids interference
with other equipment in the
surroundings.
Postavljanje frekvencije, zamjena
baterija, dopuna odašiljača i
prijamnika
Svi proizvodi iz serije Heidemann HX
mogu se međusobno kombinirati i
proširivati te raspolažu funkcijom
automatskog učenja za lakše
postavljanje kanala za odašiljanje.
Prilikom kupovine dodatnih
komponenti (vidi i naslov „Ostale
mogućnosti proširivanja“ na kraju
uputa) za proširenje sustava pazite
na logotip prikazan lijevo.
Jednom radioprijamniku mogu
se dodijeliti najviše 4 odašiljača.
Kao odašiljači vrijede svi
radioodašiljači sa i bez označne
pločice, kontakti za vrata i prozore,
senzori pokreta, odašiljač poziva
u nuždi, kao i senzor pokreta iz
serije Heidemann HX.
Jednom odašiljaču može se dodijeliti
proizvoljan broj radioprijamnika.
Prvo puštanje u rad
Nakon što baterije umetnete u
odašiljač i prijamnik, jednom
aktivirajte odašiljač. On automatski
postavlja frekvenciju i šalje je
prijamniku koji se zatim oglašava.
Odmah nakon pohrane te frekvencije
prijamnik više ne može pohraniti
nijedan drugi radiosignal čime se
izbjegava ometanjedrugih uređaja iz
okoline radijskim signalima.
Nastavljanje frekvence,
menjavanje baterije, dopolnitev
oddajnikov in sprejemnikov
Vse izdelke iz serije Heidemann HX
se med seboj lahko kombinira oz.
razširi in razpolagajo s funkcijo
samoučenja za enostavno nastavitev
oddajnega kanala.
Pri nakupu dodatnih komponent
(glejte tudi rubriko „dodatne možnosti
priključitve“ na koncu navodila) za
razširitev sistema bodite pozorni na
logotip, upodobljen na levi.
Na en brezžični sprejemnik se
lahko priuči največ 4 oddajnike.
Kot oddajniki štejejo vsi brezžični
oddajniki iz serije Heidemann HX
s ploščico za ime, kontaktom za
vrata in okna, z javljalnikom gibanja,
oddajnikom za uporabo v sili,
javljalnikom prehoda ali brez njih.
Na en oddajnik se lahko priuči
poljubno veliko brezžičnih
sprejemnikov.
Prvi začetek uporabe
Potem ko ste baterije vložili v oddajnik
in sprejemnik, enkrat pritisnite na
oddajnik.Ta avtomatsko nastavi neko
frekvenco in jo posreduje sprejemniku,
ki nato zadoni. Neposredno po tej
shranitvi frekvence sprejemnik ne
more več shraniti dodatnih radijskih
signalov. Na ta način se prepreči
podvajanje frekvenc z drugimi
napravami v okolici.
HR
6
Page 7
Code
Setting
Switch
Volume
Weitere Sender anlernen
Um einen zweiten, dritten bzw.
vierten Sender anzulernen gehen Sie
wie folgt vor.
Bestücken Sie zunächst den zweiten
Sender mit Batterien (siehe Rubrik
Sender Batterieinstallation), achten
Sie dabei darauf, dass die Batterien
richtig eingelegt sind bzw., dass der
eventuell vorhandene Batterieschutzstreifen entfernt ist.
Halten Sie den Druckschalter auf der
Rückseite (siehe Skizze links) für 1
bis 2 Sekunden gedrückt, bis Sie
einen kurzen Piepton hören. Dann
betätigen Sie den Funksender, dieser
stellt nun automatisch eine Frequenz
ein und übermittelt diese an den
Empfänger, welcher daraufhin ertönt.
Für den dritten und vierten Sender
gehen Sie in gleicher Weise vor.
Hinweis:
Wenn Sie den Druckschalter betätigt
haben und der kurze Piepton ertönt,
müssen Sie innerhalb von 5
Sekunden den Sender auslösen.
Nach 5 Sekunden ertönt für
1 Sekunde ein Dauerton, danach
kann kein Sender mehr angelernt
werden. Wiederholen Sie in
diesem Fall die Prozedur.
Training more transmitters
In order to train a second, third or
fourth transmitter, do as follows.
First of all, put batteries into the
second transmitter (see Transmitter
Battery Installation section). Ensure
that the batteries are inserted
correctly and that the battery
protective strips, if there are any, are
removed.

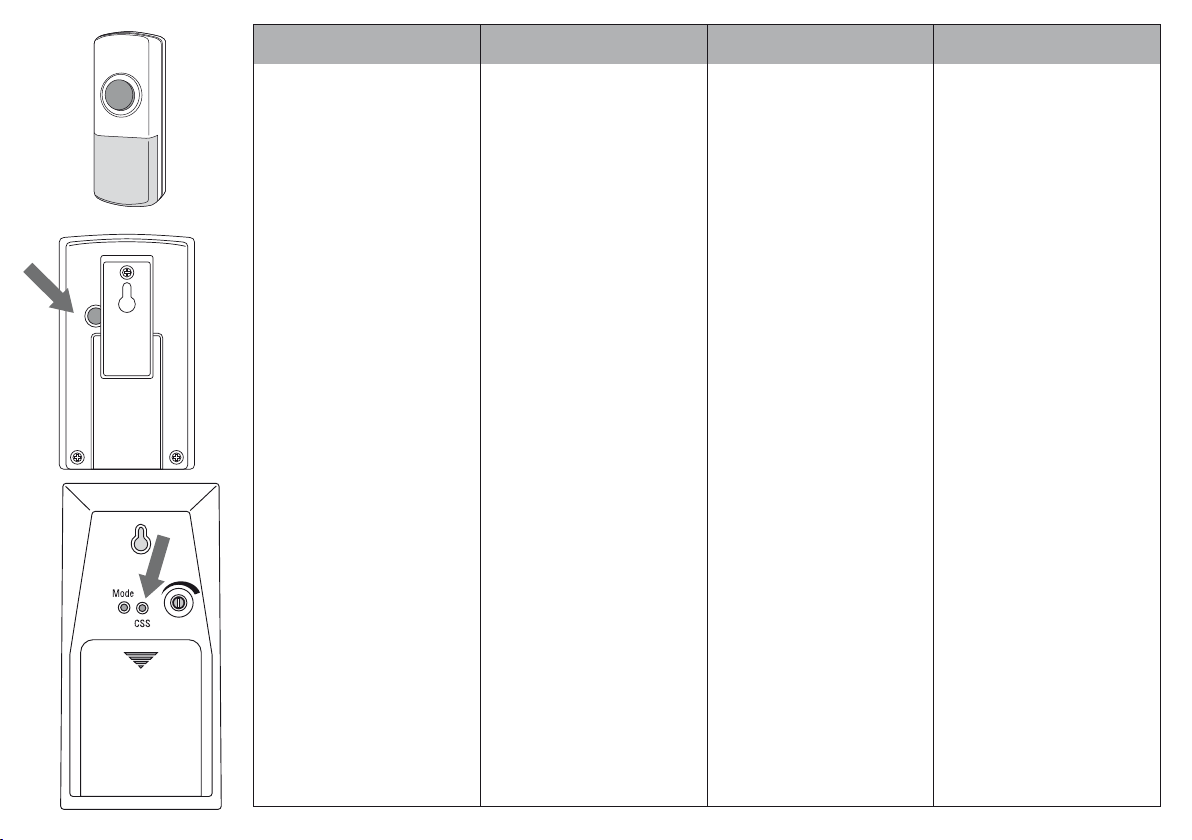

Hold down the pressure switch on
the back (see diagram on the left) for
1 to 2 seconds until you hear a short
beep. Now activate the wireless
transmitter; this sets a frequency
automatically and communicates this
to the receiver, which then beeps.
Do exactly the same for the third and
fourth transmitters.
Note:
If you have pressed the pressure
switch and the short beep sounds,
you must trigger the transmitter
within 5 seconds.
After 5 seconds, a long beep
sounds for 1 second, after which
a transmitter cannot be trained to
the receiver. In such cases, repeat
the procedure.
SLOGBD
Dodjela dodatnih odašiljača
Kako biste dodali drugi, treći ili četvrti
odašiljač, postupite na sljedeći način:
Najprije umetnite baterije u drugi
odašiljač (vidi stavku Postavljanje
baterije u odašiljač) pritom obrativši
pozornost na pravilan položaj baterija
te provjerite jesu li uklonjene zaštitne
trake za baterije, ako postoje.
Pritisno stikalo na hrbtni strani (glejte
skico levo) držite pritisnjeno za 1 do 2
sekundi, da zaslišite kratek pisk. On
zatim automatski postavlja frekvenciju
i šalje je prijamniku koji se nakon
toga oglašava.
Na isti način postupite za treći i
četvrti odašiljač.
Napomena:
Ako ste aktivirali tlačnu sklopku i
oglasio se kratki zvučni signal,
odašiljač morate aktivirati u roku od 5
sekundi.
Nakon 5 sekundi se 1 sekundu
oglašava kontinuirani ton, nakon čega
se više ne može dodijeliti nijedan
odašiljač. U tom slučaju ponovite
postupak.
HR
Priučevanje dodatnih oddajnikov
Za priučitev drugega, tretjega oz.
četrtega oddajnika ravnajte kot sledi.
Najprej drugi oddajnik opremite z
baterijami (glejte rubriko Instalacija
baterije oddajnika), pri tem bodite
pozorni na to, da so baterije pravilno
vstavljene oz. da je eventualno
prisoten zaščitni trak baterije
odstranjen.
Tlačnu sklopku na poleđini
(pogledajte skicu lijevo) držite
pritisnutu 1 – 2 sekunde, dok ne
začujete kratki zvučni signal.
Nato aktivirajte brezžični oddajnik, ki
zdaj avtomatsko nastavi frekvenco in
jo posreduje sprejemniku, ki se na to
oglasi.
Za priučitev tretjega in četrtega
oddajnika ravnajte na enak način.
Opozorilo:
Ko ste pritisnili pritisno stikalo in se
zasliši kratek pisk, morate roku 5
sekund sprožiti oddajnik.
Po 5 sekundah se za 1 sekundo
zasliši neprekinjen zvok, po tem se ne
da več priučiti nobenega oddajnika. V
tem primeru postopek ponovite.
7
Page 8
SLOGBD
Batteriewechsel
Empfängerbatterien:
Wenn Sie nur die Batterien im
Empfänger wechseln wollen, müssen
Sie für alle Sender, die diesen
Code
Setting
Switch
AA, LR6, UM3
AA, LR6, UM3
Volume
Empfänger ansprechen sollen, die
Frequenzeinstellung wie in Rubrik
„Erste Inbetriebnahme“ bzw.
„Weitere Sender anlernen“ neu
anlernen. Da Sie die Senderbatterien
nicht auswechseln, bleiben die zuvor
eingestellten Melodien gespeichert.
Senderbatterien:
Wenn Sie nur im Sender die
Batterien wechseln wollen, müssen
Sie den Sender wie in Rubrik
„Weitere Sender anlernen“ neu
anlernen und ggf. die Melodie neu
einstellen. Andere zuvor angelernte
Sender müssen nicht neu angelernt
werden.
Sender- und Empfängerbatterien:
Wenn Sie in beiden Gerätekomponenten die Batterien wechseln,
gehen Sie nach dem Einlegen der
Batterien wie in Rubrik „Erste
Inbetriebnahme“ vor. Andere zuvor
angelernte Sender müssen wie in
Rubrik „weitere Sender anlernen“
neu angelernt werden.
Frequenzwechsel
Sollte der Funkgong ertönen, ohne
dass Sie den Sender betätigt haben,
kann dies an einem Gerät in Ihrer
Umgebung liegen, das auf derselben
Frequenz betrieben wird.
Sender und Empfänger können dann
auf eine andere Frequenz eingestellt
werden.
Battery changing
Receiver batteries:
If you want to change the batteries
only in the receiver, you must retrain
the frequency setting for all
transmitters that are to contact this
receiver, as described in the
Switching on for the First Time or
Additional Transmitters sections. As
you do not change the transmitter
batteries in such cases, the previously
set tunes remain memorized.
Transmitter batteries:
If you want to change the batteries
only in the transmitter, you must
retrain the transmitter as described in
the Additional Transmitters section
and reset the tunes if necessary.
Other previously trained transmitters
do not have to be retrained.
Transmitter and receiver batteries:
If you are changing the batteries in
both transmitters and receivers, insert
the batteries and then proceed as
described in the Switching on for the
First Time section. Other previously
trained transmitters must be retrained
as described in the Train Additional
Transmitters section.
Changing frequency
If the wireless bell sounds although
you have not activated the
transmitter, there may be a device in
the vicinity that is being operated on
the same frequency.
In such cases, the transmitter and
receiver can be set to a different
frequency.
Zamjena baterije
Baterije za prijamnik:
Ako želite promijeniti baterije samo u
prijamniku, morate svim odašiljačima
koje bi trebalo dodijeliti ovom
prijamniku ponovno postaviti
frekvenciju kao što je opisano pod
naslovima Prvo puštanje u rad i
Dodjela dodatnih odašiljača. Budući
da niste mijenjali baterije odašiljača,
prethodno postavljene melodije ostaju
pohranjene.
Baterije odašiljača:
Ako želite promijeniti baterije samo u
odašiljačima, morate odašiljače
ponovo dodijeliti prijemniku kao što je
to opisano pod naslovom Dodjela
dodatnih odašiljača i po potrebi
ponovo namjestiti melodiju. Druge
prethodno dodijeljene odašiljače ne
morate ponovo dodjeljivati.
Baterije za odašiljače i prijamnike:
Kada mijenjate baterije u obje
komponente, nakon umetanja baterija
postupite kao što je opisano pod
naslovom Prvo puštanje u rad. Ostali
prethodno dodijeljeni odašiljači moraju
se ponovo dodijeliti kao što je to
opisano u stavci Dodjela dodatnih
odašiljača.
Mijenjanje frekvencije
Ako se zvono oglasi iako niste
aktivirali odašiljač, razlog je vjerojatno
nekakav uređaj u Vašoj okolini koji
radi na istoj frekvenciji.
Odašiljač i prijamnik mogu se u tom
slučaju namjestiti na neku drugu
frekvenciju.
Menjavanje baterije
Baterije sprejemnika:
Če želite zamenjati samo baterije
sprejemnika, morate za vse oddajnike,
ki delujejo na ta sprejemnik, na novo
priučiti nastavitev frekvence kot je
opisano v rubriki Prvi začetek uporabe
oz. Dodatni oddajniki. Ker baterij
oddajnika ne boste zamenjali, bodo
prej nastavljene melodije ostale
shranjene.
Baterije oddajnika:
Če želite zamenjati samo baterije
oddajnika, morate oddajnik na novo
priučiti kot je opisano v rubriki
Priučevanje dodatnih oddajnikov in
eventualno na novo nastaviti melodijo.
Drugih prej priučenih oddajnikov ni
treba na novo priučiti.
Baterije oddajnika in sprejemnika:
Če želite zamenjati baterije v obeh
komponentah naprave, po vstavitvi
baterij ravnajte tako, kot je opisano v
rubriki Prvi začetek uporabe. Druge
prej priučene oddajnike je treba na
novo priučiti kot je opisano v rubriki
Priučevanje dodatnih oddajnikov.
Spreminjanje frekvence
Če brezžični gong zadoni, ne da
bi aktivirali oddajnik, je vzrok za to
lahko neka naprava v vaši okolici,
ki obratuje na isti frekvenci.
Oddajnik in sprejemnik se lahko
nato nastavi na neko drugo
frekvenco.
HR
8
Page 9
SLOGBD
Entfernen Sie für 10 Sekunden die
Batterien aus Sender und Empfänger,
so dass die gespeicherte Frequenz
gelöscht wird. Legen Sie die
Batterien erneut ein und betätigen Sie
den Sender, um eine neue Frequenz
einzustellen. Eventuell zuvor
angelernte weitere Sender müssen
Code
Setting
Switch
AA, LR6, UM3
AA, LR6, UM3
Volume
wie in Rubrik „Weitere Sender
anlernen“ ebenfalls neu angelernt
werden.
Rufunterscheidung
Bei Verwendung eines zweiten,
dritten oder vierten Senders können
Sie im Sender durch Einstellung
einer anderen Melodie (siehe Rubrik
Melodieauswahl) eine Rufunterscheidung (z.B. Vorder- und Hintertür,
zu pflegende Person usw.) einstellen.
Gehen Sie bei der Frequenzeinstellung bitte wie unter der Rubrik
„Erste Inbetriebnahme“ bzw. „weitere
Sender anlernen“ vor.
Verwendung mehrerer Sets auf
unterschiedlichen Frequenzen
Um z. B. einen Funkgong im
Erdgeschoss und im 1. Stock eines
Wohnhauses zu betreiben, benötigen
Sie zwei Sets und nehmen diese
nacheinander wie in Rubrik „Erste
Inbetriebnahme“ in Betrieb.
Durch das Heidemann Kodiersystem
wird das zweite Set automatisch auf
einer separaten Frequenz betrieben
und nicht klingeln, wenn das erste
Set benutzt wird.
Remove the batteries from the
transmitter and receiver for 10
seconds so that the memorized
frequency is deleted. Then replace
the batteries and activate the
transmitter to set a new frequency.
Any previously taught additional
transmitters must also be retaught,
as described in the Teach Additional
Transmitters section.
Call identification
If you are using a second, third or
fourth transmitter, you can set call
identification (e.g. front and back
door, people requiring assistance,
etc.) by setting a different tune in the
transmitter (see Tune Selection
section).
Proceed with the frequency setting
as described in the Switching on for
the First Time or Teach Additional
Transmitters sections.
Using a number of sets with
different frequencies
In order, for example, to operate a
wireless bell on the ground floor and
on the 1st floor of a house, two sets
need to be used and these must be
initiated sequentially as described in
the Switching on for the First Time
section.
The Heidemann coding system
automatically operates the second
set on a different frequency so that
it does not ring if the first set is
used.
Iz odašiljača i prijamnika izvadite
baterije na 10 sekundi kako bi se
obrisala pohranjena frekvencija.
Ponovo umetnite baterije i aktivirajte
odašiljač kako bi opet namjestio
frekvenciju. Mogući drugi prethodno
dodijeljeni odašiljači moraju se isto
tako ponovo dodijeliti kao što je to
opisano pod naslovom Dodjela
dodatnih odašiljača.
Razlikovanje poziva
Ako upotrebljavate dva, tri ili četiri
odašiljača, namještanjem druge
melodije (vidi naslov Odabir melodije)
možete u odašiljaču postaviti
razlikovanje poziva (npr. prednja i
stražnja vrata, poziv osobe koju
njegujete i drugo).
Pri namještanju frekvencije postupajte
kao što je opisano pod naslovom Prvo
puštanje u rad ili Dodjela dodatnih
odašiljača.
Uporaba više kompleta na
različitim frekvencijama
Da biste npr. upotrebljavali zvono u
prizemlju i na prvom katu stambene
kuće, potrebna su vam dva kompleta,
a redom ih pustite ih u rad kao što je
opisano pod naslovom Prvo puštanje u
rad.
Zahvaljujući Heidemannovu sustavu
kodiranja, drugi komplet automatski
radi na zasebnoj frekvenciji i ne zvoni
kada se rabi prvi komplet.
Za 10 sekund odstranite bateriji iz
oddajnika in sprejemnika, tako da se
shranjena frekvenca zbriše. Baterije
ponovno vložite in aktivirajte oddajnik,
da nastavite novo frekvenco.
Eventualno prej priučene dodatne
oddajnike je treba prav tako na novo
priučiti kot je opisano v rubriki
Priučevanje dodatnih oddajnikov.
Razlikovanje zvonjenja
Pri uporabi drugega, tretjega ali
četrtega oddajnika lahko v oddajniku
z nastavitvijo druge melodije (glejte
rubriko Izbiranje melodije) nastavite
razlikovanje zvonjenja (npr. sprednja
in zadnja vrata, negovana oseba itn.).
Pri nastavljanju frekvence ravnajte
tako, kot je opisano v rubriki Prvi
začetek uporabe. oz. Priučevanje
dodatnih oddajnikov.
Uporaba več kompletov na
različnih frekvencah
Za uporabo npr. brezžičnega gonga
v pritličju in v 1. nadstropju
stanovanjske hiše potrebujete dva
kompleta in ju daste v uporabo
zaporedno kot je opisano v rubriki
Prvi začetek uporabe.
S kodirnim sistemom Heidemann
drugi komplet obratuje avtomatsko na
ločeni frekvenci in ne zvoni, kadar se
uporablja prvi komplet.
HR
9
Page 10
Spezifizierung
Sender:
Stromversorgung:
1 x 3 V. CR2032 Batterie
(im Lieferumfang)
Verbrauch:
3 mA
bei Betrieb
< 3 µA
Stand-by
Temperaturbereich:
-10°C bis +40°C
Empfänger:
Stromversorgung:
2 x 1,5 Volt LR6 / Mignon +
2 x 1,5 Volt LR14 / Baby Batterien
(nicht im Lieferumfang)
Verbrauch:
160 mA / 80 mA bei Betrieb
0,1 mA / 0,1 mA Stand-by
Temperaturbereich:
5°C bis +40°C
Specification
Transmitter:
Source of Energy:
1 x 3 Volt CR2032 battery
(included in delivery)
Power Consumption
3 mA perational
< 3
Temperature range
-10°C up to +40°C
Receiver:
Provision of electricity
2 x 1,5 Volt LR6 / Mignon +
2 x 1,5 Volt LR14 / Baby batteries
(not included in delivery)
Consumption
160 mA / 80 mA
0,1 mA / 0,1 mA
Range of temperature
5°C up to +40°C
µ
A Stand-by
:
operational
Stand-by
:
:
:
:
SLOGBD
Specifikacija
Oddajnik:
Napajanje:
1 x 3 V baterija CR2032 (v
obsegu dobave)
Poraba:
3 mA pri obratovanju
< 3
µ
A v stanju pripravljenosti
Območje temperature:
-10 °C do +40 °C
Sprejemnik:
Napajanje:
2 x 1,5 voltna baterija LR6 /
Mignon + 2 x 1,5 voltna baterija
LR14 / Baby (ni v obsegu dobave)
Poraba:
160 mA / 80 mA
0,1 mA / 0,1 mA
pripravljenosti
Območje temperature:
5°C do +40°C
pri obratovanju
v stanju
HR
Specifikacija
Odašiljač:
Napajanje strujom:
1 x 3 V CR2032 baterija
(priložena)
Potrošnja:
3 mA pri radu
< 3
µ
A u mirovanju
Područje temperature:
od -10°C do +40°C
Prijemnik:
Napajanje strujom:
2 x 1,5 V LR6/Mignon +
2 x 1,5 V LR14/Baby baterije
(nisu priložene)
Potrošnja:
160 mA / 80 mA
0,1 mA / 0,1 mA
Područje temperature:
od 5°C do +40°C
pri radu
u mirovanju
ACHTUNG:
Setzen Sie Batterien nicht Hitze,
direkter Sonneneinstrahlung oder
Feuer aus! Explosionsgefahr!
Benutzerinformationen zum
Umweltschutz, Entsorgung und
Konformität sind beigelegt.
Gewährleistung gemäß den
gesetzlichen Bestimmungen.
Technische Änderungen
vorbehalten.
ATTENTION:
Do not expose batteries
to heat, direct sun and fire!
Danger of explosion!
Consumer information for
environment protection, disposal
and conformity are enclosed.
Guarantee as regulated
by law. Subject to technical
alterations.
POZOR:
Baterij ne izpostavljajte vročini,
direktnim sončnim žarkom ali
ognju! Nevarnost eksplozije!
Informacije za uporabnike o
varstvu okolja, odstranjevanju in
skladnosti so priložene.
Garancija velja v skladu z
zakonskimi določili. Pridržujemo
si pravico do tehničnih
sprememb.
POZOR:
Baterije ne izlažite vrućini,
direktnu sunčevu zračenju ili
vatri! Opasnost od eksplozije!
Korisničke informacije o zaštiti
okoliša, zbrinjavanju i sukladnosti
priložene su.
Jamstvo u skladu sa zakonskim
odredbama. Pridržano pravo na
tehničke izmjene.
10
Page 11
Weitere Anschlussmöglichkeiten / More Options of Connection / Dodatne možnosti priključitve / Ostale mogućnosti priključivanja
nicht im Lieferumfang / not included in delivery / ni v obsegu dobave / Nisu obuhvaćene opsegom isporuke
No. 70399
D
HX Funkkonverter zur Ruferweiterung
GB
HX Wireless Converter for Call Extension
SLO
Brezžični pretvornik HX za razširitev zvonjenja
HR
HX bežični pretvornik za proširenje poziva
No. 70377
D
HX Funk-Distanzerweiterung
GB
HX Wireless Extender
SLO
Brezžična razširitev distance HX
HR
HX bežično proširenje udaljenosti
No. 70372
D
Klangaktiver Funkkonverter HX
GB
Sonic wireless converter HX
SLO
Zvočno aktivni brezžični pretvornik HX
HR
Radijski pretvarač sa zvučnom
aktivacijom HX
11
Page 12
No. 70378
D
HX Funksender Tür- und Fensterkontakt
GB
HX Radio Transmitter Window and Door Contact
SLO
Brezžični oddajnik HX – kontakt za vrata in
okna
HR
Kontakt HX bežičnog odašiljača na vratima
i prozoru
No. 70374
D
Funk-Durchgangsmelder HX
GB
Wireless visitor chime HX
SLO
Radijski prehodni detektor HX
HR
Radijski javljač
kretanja HX
No. 70370
D
HX Mini Funk-Notfallsender
GB
Wireless Emergency Transmitter HX Mini
SLO
Brezžični oddajnik za uporabo v sili HX Mini
HR
Bežični odašiljač za slučaj nužde HX Mini
No. 70371
D
Funk-Notfall-Sender HX Maxi
GB
Wireless Emergency Transmitter
HX Maxi
SLO
Brezžični oddajnik za uporabo
v sili HX Maxi
HR
Bežični odašiljač za slučaj nužde
HX Maxi
12
Loading...
