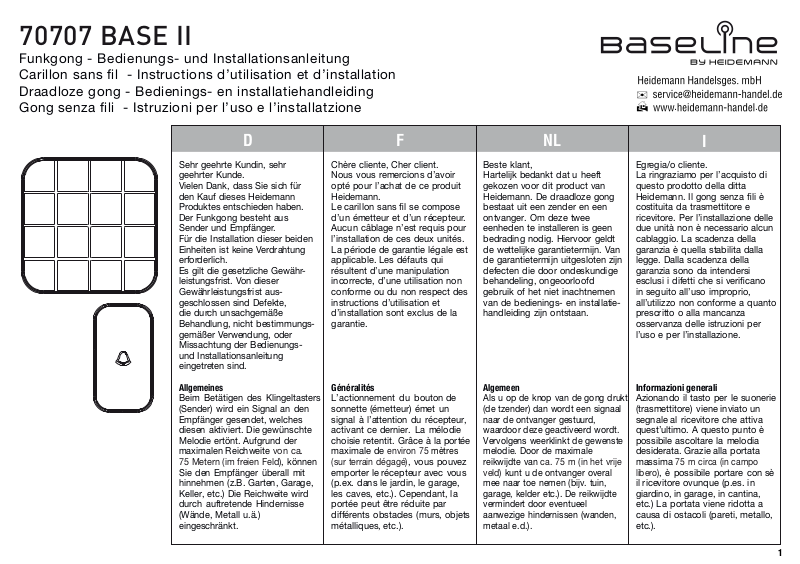

70707 BASE II
Funkgong - Bedienungs- und Installationsanleitung
Carillon sans fil - Instructions d’utilisation et d’installation
Draadloze gong - Bedienings- en installatiehandleiding
Gong senza fili - Istruzioni per l’uso e l’installatzione
Sehr geehrte Kundin, sehr
geehrter Kunde.
Vielen Dank, dass Sie sich für
den Kauf dieses Heidemann
Produktes entschieden haben.
Der Funkgong besteht aus
Sender und Empfänger.
Für die Installation dieser beiden
Einheiten ist keine Verdrahtung
erforderlich.
Es gilt die gesetzliche Gewährleistungsfrist. Von dieser
Gewährleistungsfrist ausgeschlossen sind Defekte,
die durch unsachgemäße
Behandlung, nicht bestimmungsgemäßer Verwendung, oder
Missachtung der Bedienungsund Installationsanleitung
eingetreten sind.
Allgemeines
Beim Betätigen des Klingeltasters
(Sender) wird ein Signal an den
Empfänger gesendet, welches
diesen aktiviert. Die gewünschte
Melodie ertönt. Aufgrund der
maximalen Reichweite von ca.
75 Metern (im freien Feld), können
Sie den Empfänger überall mit
hinnehmen (z.B. Garten, Garage,
Keller, etc.) Die Reichweite wird
durch auftretende Hindernisse
(Wände, Metall u.ä.)
eingeschränkt.
Chère cliente, Cher client.
Nous vous remercions d’avoir
opté pour l’achat de ce produit
Heidemann.
Le carillon sans fil se compose
d’un émetteur et d’un récepteur.
Aucun câblage n’est requis pour
l’installation de ces deux unités.
La période de garantie légale est
applicable. Les défauts qui
résultent d’une manipulation
incorrecte, d’une utilisation non
conforme ou du non respect des
instructions d’utilisation et
d’installation sont exclus de la
garantie.
Généralités
L’actionnement du bouton de
sonnette (émetteur) émet un
signal à l’attention du récepteur,
activant ce dernier. La mélodie
choisie retentit. Grâce à la portée
maximale de
(sur terrain dégagé)
emporter le récepteur avec vous
(p.ex. dans le jardin, le garage,
les caves, etc.). Cependant, la
portée peut être réduite par
différents obstacles (murs, objets
métalliques, etc.).
environ 75 mètres
, vous pouvez
NLFD
Beste klant,
Hartelijk bedankt dat u heeft
gekozen voor dit product van
Heidemann. De draadloze gong
bestaat uit een zender en een
ontvanger. Om deze twee
eenheden te installeren is geen
bedrading nodig. Hiervoor geldt
de wettelijke garantietermijn. Van
de garantietermijn uitgesloten zijn
defecten die door ondeskundige
behandeling, ongeoorloofd
gebruik of het niet inachtnemen
van de bedienings- en installatiehandleiding zijn ontstaan.
Algemeen
Als u op de knop van de gong drukt
(de tzender) dan wordt een signaal
naar de ontvanger gestuurd,
waardoor deze geactiveerd wordt.
Vervolgens weerklinkt de gewenste
melodie. Door de maximale
reikwijdte van ca. 75 m (in het vrije
veld) kunt u de ontvanger overal
mee naar toe nemen (bijv. tuin,
garage, kelder etc.). De reikwijdte
vermindert door eventueel
aanwezige hindernissen (wanden,
metaal e.d.).
I
Egregia/o cliente.
La ringraziamo per l’acquisto di
questo prodotto della ditta
Heidemann. Il gong senza fili è
costituita da trasmettitore e
ricevitore. Per l’installazione delle
due unità non è necessario alcun
cablaggio. La scadenza della
garanzia è quella stabilita dalla
legge. Dalla scadenza della
garanzia sono da intendersi
esclusi i difetti che si verificano
in seguito all’uso improprio,
all’utilizzo non conforme a quanto
prescritto o alla mancanza
osservanza delle istruzioni per
l’uso e per l’installazione.
Informazioni generali
Azionando il tasto per le suonerie
(trasmettitore) viene inviato un
segnale al ricevitore che attiva
quest’ultimo. A questo punto è
possibile ascoltare la melodia
desiderata. Grazie alla portata
massima
75 m circa (in campo
libero)
, è possibile portare con sè
il ricevitore ovunque (p.es. in
giardino, in garage, in cantina,
etc.) La portata viene ridotta a
causa di ostacoli (pareti, metallo,
etc.).
1
Page 2
Sender Batterieinstallation
Der Sender wird durch eine
3 Volt Lithium CR2032 Batterie
betrieben, welche im Lieferumfang
enthalten und bereits eingelegt ist.
Entfernen Sie zunächst die Rückseite des Senders durch vorsichtiges
Eindrücken des Riegels mit einem
kleinen, schmalen Schraubendreher.
Entfernen Sie lediglich die Schutzfolie,
welche seitlich aus dem Sender
herausschaut, so dass ein elektrischer
Kontakt hergestellt wird. Setzen Sie
die Rück- und Vorderseite des
Senders wieder zusammen. Der
Sender ist nun betriebsbereit.
Um die Batterie zu wechseln,
entfernen Sie zunächst die Rückseite
des Senders durch vorsichtiges
Eindrücken des Riegels mit einem
kleinen, schmalen Schraubendreher.
Tauschen Sie die alte Batterie aus.
Überprüfen Sie, ob die Batterie
gemäß der angegebenen Polarität (+
= oben) richtig eingelegt ist. Setzen
Sie die Rück- und Vorderseite des
Senders wieder zusammen. Der
Sender ist nun betriebsbereit.
Empfänger Batterieinstallation
Schieben Sie die Batteriefachabdeckung auf der Rückseite nach
unten und legen Sie die Batterien
ein (nicht im Lieferumfang enthalten)
3 x 1,5 Volt LR6 / Mignon. Beim
Einlegen bitte auf Polarität achten!
Schieben Sie die Batteriefachabdeckung des Empfängers
wieder ein. Der Empfänger ist
nun betriebsbereit.
Mise en place des piles dans l’émetteur
L’émetteur est alimenté par 1 pile 3
Volt Lithium CR2032 comprise
dans la livraison et déjà mises en
place.
Enlevez tout d’abord le couvercle au
dos de l’émetteur en enfonçant avec
précaution la barrette à l’aide d’un
petit tournevis.
Il suffit d’enlever le film protecteur qui
dépasse sur le côté de l’émetteur
pour établir le contact électrique.
Assemblez à nouveau la partie
frontale et la partie arrière de
l’émetteur. L’émetteur est alors
prêt à l’emploi.
Pour remplacer la pile, enlevez tout
d’abord le couvercle au dos de
l’émetteur en enfonçant avec
précaution la barrette à l’aide d’un
petit tournevis. Remplacez la pile.
Vérifiez si la pile a été mise en place
conformément à la polarité indiquée
(+ = au dessus). Assemblez à
nouveau la partie frontale et la partie
arrière de l’émetteur. L’émetteur est
alors prêt à l’emploi.
Mise en place des piles dans le récepteur
Faites glisser le couvercle du
compartiment des piles (au dos
de l’appareil) vers le bas et mettez
les piles en place (pas comprises dans
la livraison) 3 x 1,5 Volt LR6 / Mignon.
Respectez la polarité lors de la mise
en place!
Remettez le couvercle du
compartiment des piles en place.
Le récepteur est alors prêt à l’emploi.
NLFD
Installatie batterij zender
De zender werkt op een 3 Volt
lithium CR2032 batterij, die wordt
meegeleverd en reeds geplaatst is.
Verwijder de achterkant van de
zender door voorzichtig met een
kleine, smalle schroevendraaier op de
vergrendeling te drukken.
U hoeft slechts de beschermfolie te
verwijderen die aan de zijkant uit de
zender steekt, om de batterij in bedrijf
te nemen. Zet de voor- en achterkant
van de zender weer in elkaar. De
zender is nu klaar voor gebruik.
Wilt u de batterij vervangen, verwijder
dan eerst de achterkant van de
zender door voorzichtig met een
kleine, smalle schroevendraaier op de
vergrendeling te drukken.
Vervang de oude batterij. Controleer
of de batterijpolen goed om en
correct op de contactpunten
aansluiten (+ = boven). Zet de vooren achterkant van de zender weer in
elkaar. De zender is nu klaar voor
gebruik.
Installatie batterij ontvanger
Schuif het deksel van het batterijvakje
aan de achterkant naar onder en
plaats de batterijen (niet meegeleverd)
3 x 1,5 Volt LR6 / Mignon. Let op de
juiste plaatsing van de polen!
Schuif het deksel van het batterijvakje
van de ontvanger weer terug op zijn
plaats. De ontvanger
is nu klaar voor gebruik.
Installazione delle batterie nel trasmettitore
Il trasmettitore è alimentato da una
batteria CR2032 da 3 Volt al litio,
contenuta nel volume di consegna e
già inserita.
Rimuovere innanzitutto la parte
posteriore del trasmettitore premendo
con cautela sulla guida scorrevole con
un giravite sottile e di piccole dimensioni.
Rimuovere uni-camente la pellicola
protettiva che sporge sul lato del
trasmettitore, in modo da produrre un
contatto elettrico. Ricomporre la parte
posteriore e anteriore del trasmettitore.
A questo punto il trasmettitore è pronto
per il funzionamento.
Per sostituire la batteria, rimuovere
innanzitutto la parte posteriore del
trasmettitore premendo con cautela
sulla guida scorrevole con un giravite
sottile e di piccole dimensioni.
Sostituire la batteria. Verificare che la
batteria sia inserita conformemente
al senso della polarità (+ = sopra).
Ricomporre la parte posteriore e
anteriore del trasmettitore.
A questo punto il trasmettitore è
pronto per il funzionamento.
Installazione delle batterie nel ricevitore
Spingere il coperchio del vano
portabatterie sul lato posteriore verso
il basso e inserire le batterie (non
contenuto nel volume di consegna)
3 x 1,5 Volt LR6 / Mignon. Durante
l’inserimento prestare attenzione alla
polarità!
Inserire nuovamente il coperchio del
vano portabatterie del ricevitore. A
questo punto il ricevitore è pronto per
il funzionamento.
.
I
2
Page 3

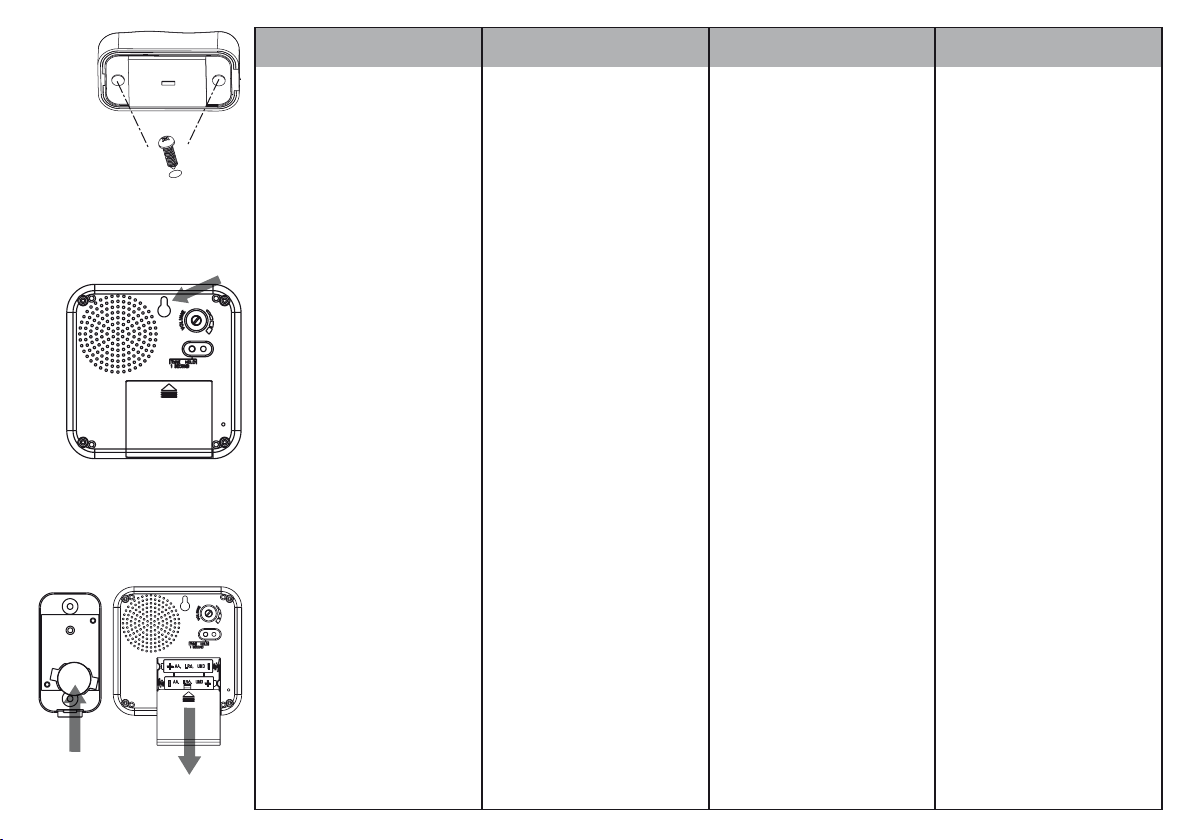

Sender Befestigung
Sie können die beiden vorgestanzten Löcher auf der Rückseite
des Senders als Schablone
verwenden, um die Bohrlöcher zu
markieren. Die passenden Dübel
und Schrauben sind im Lieferumfang enthalten. Alternativ kann
der Sender auch mit einem Klebesockel befestigt werden, der
ebenfalls im Lieferumfang enthalten
ist. (Nur für geeignete Oberflächen)
Wichtig:
Durch Montieren des Senders auf
weichmacherfreie PVC Türrahmen oder
Metalloberflächen, wird die Reichweite
eingeschränkt!
Empfänger Befestigung
Der Empfänger hat auf der Rückseite ein Befestigungsloch. Dadurch
kann das Gerät an einer Schraube
aufgehangen oder jederzeit beliebig
in einen anderen Raum mitgenommen
werden. Das Befestigungsmaterial
(Dübel und Schraube) ist im Lieferumfang enthalten. Achten Sie bei der
Montage darauf, dass zwischen Wand
und Empfänger ein Abstand von ca.
3 mm gelassen wird, damit das Gerät
locker eingehangen werden kann.

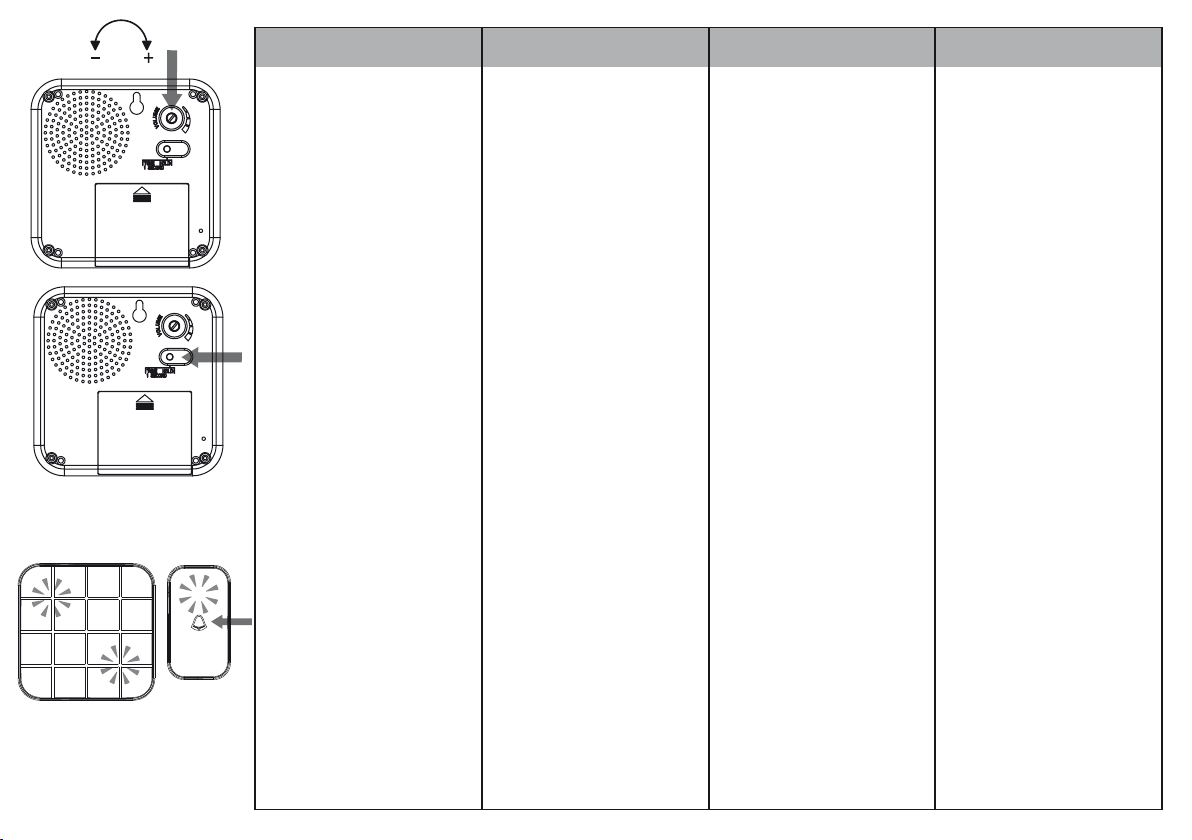

Erste Inbetriebnahme
achdem Sie die Batterien in Sender
N
und Empfänger eingelegt haben,
betätigen Sie ein Mal den Sender.
Dieser stellt automatisch eine
Frequenz ein und übermittelt diese
an den Empfänger, welcher daraufhin
ertönt. Unmittelbar nach dieser
Frequenzspeicherung kann der
Empfänger keine weiteren Funksignale mehr speichern, hierdurch
werden Funküberschneidungen mit
anderen Geräten in der Umgebung
vermieden.
Fixation de l’émetteur
Vous pouvez vous servir des deux
trous aménagés sur le dos de
l’émetteur comme gabarits pour
marquer les trous de forage. Les
chevilles et vis appropriées sont
comprises dans la livraison. En
alternative, l’émetteur peut être
fixé à l’aide d’un socle à coller,
également compris dans la
livraison. (Uniquement pour les
surfaces adéquates)
Important:
Le montage de l’émetteur sur des châssis
de porte en PVC non plastifié ou sur des
surfaces métalliques restreint la portée
de l’appareil.
Fixation du récepteur
Le récepteur dispose d’un trou de
fixation sur son dos. Ainsi, il est
possible d’accrocher l’appareil à
une vis ou de l’emmener au gré
dans une autre pièce. Le matériel
de fixation (vis et cheville) est
compris dans la livraison. Lors du
montage, veillez à laisser un écart
de 3 mm environ entre le mur et
le récepteur afin de pouvoir
accrocher facilement l’appareil.
Première mise en service
Après avoir mis les piles dans
l’émetteur et le récepteur, actionnez
l’émetteur une fois. Celui-ci règle
automatiquement une fréquence et
la transmet au récepteur qui répond
en sonnant. Immédiatement après
l’enregistrement de la fréquence, le
récepteur ne peut plus mémoriser
d’autres signaux radio, ce qui
permet d’éviter les interférences
radio avec d’autres appareils
environnants.
NLFD
Bevestigen van de zender
Gebruik de twee voorgestanste
gaten in de achterkant van de
zender als mal om de boorgaten
op de muur te markeren.
Bijpassende pluggen en schroeven
zijn meegeleverd. De zender kan
ook door middel van een voetje
met kleefstof worden bevestigd,
dat ook is meegeleverd. (Alleen
voor geschikte oppervlakken)
Belangrijk:
Het bereik van de zender wordt
beperkt als u hem op een kozijn van
weekmakervrije PVC of metalen
oppervlakken monteert!
Bevestiging ontvanger
De ontvanger heeft ter bevestiging
een gat aan de achterkant. Hiermee
kan het apparaat aan een schroef
worden opgehangen of naar
believen worden meegenomen
naar een andere kamer. Het
bevestigingsmateriaal (plug en
schroef) is meegeleverd. Let er bij
de montage op om tussen de wand
en de ontvanger een afstand van
ca. 3 mm over te laten om het
apparaat gemakkelijk te kunnen
ophangen.
Eerste ingebruikname
Nadat u de batterijen in zender en
ontvanger hebt geplaatst, drukt u
éénmaal op de zender.
Deze stelt automatisch een
frequentie in en verzendt deze naar
de ontvanger, die vervolgens een
geluidssignaal weergeeft.
Direct na deze frequentieopslag
kan de ontvanger geen verdere
radiosignalen meer opslaan,
hiermee wordt radio-interferentie
met andere apparaten in de buurt
voorkomen.
I
Fissaggio del trasmettitore
Per evidenziare i fori è possibile
utilizzare come sagome i due fori
precedentemente punzonati, posti
sul lato posteriore del trasmettitore.
I tasselli e le viti corrispondenti
sono contenuti nel volume di
consegna. In alternativa il
trasmettitore può essere fissato
anche con uno zoccolo adesivo
contenuto nel volume di consegna.
(Solo per superfici adatte)
Importante:
Con il montaggio del trasmettitore
sui telai di porte in PVC senza
plastificanti o su superfici metalliche,
la portata subisce una riduzione!
Fissaggio del ricevitore
Sul lato posteriore del ricevitore
è presente un foro di fissaggio.
In tal modo l’apparecchio può
essere appeso ad una vite o essere
portato in qualsiasi altro ambiente. Il
materiale di fissaggio (tassello e
vite) è contenuto nel volume di
consegna. Durante il montaggio
lasciare una distanza di circa 3 mm
tra la parete e il ricevitore, affinché
l’apparecchio possa essere appeso
in maniera lasca.
Prima attivazione
Dopo aver inserito la batteria nel
trasmettitore e nel ricevitore,
azionare una volta il trasmettitore. In
questo modo si imposta
automaticamente una frequenza e
la si trasmette al ricevitore, il quale
emette un segnale acustico.
Una volta memorizzata questa
frequenza, il ricevitore non può
memorizzare nessun altro segnale
di frequenza. In tal modo si evitano
interferenze con altri apparecchi
presenti nell’ambiente circostante.
3
Page 4
VOLUME
Lautstärkeregler
Der Funkempfänger verfügt auf der
Rückseite über einen Lautstärkeregler, mit dem die Lautstärke
stufenlos von ca. 65 - 80 dB(A)
reguliert werden kann.
Melodienauswahl
Mit jedem drücken ertönt
eine neue der 5 Melodien im
Empfänger. Die zuletzt gespielte
Melodie bleibt gespeichert.
Einstellmöglichkeiten:
1. Beethoven's No. 5
2. Ding - Dong
3.
We wish you a Merry Christmas
4. Westminster
5. Wittington
Durch Betätigen des Senders
wird ein Signal an den Empfänger
gesendet. Um den Rufton zu
wiederholen, drücken Sie den
Klingeltaster erneut.
Der Rufton wird nur 1x erfolgen,
auch wenn Sie den Klingeltaster
gedrückt halten.
LED-Funktionsleuchte
Auf der Vorderseite von Sender
und Empfänger befinden sich
LED-Funktionsleuchten, die dann
aufleuchten, wenn der Sender
betätigt wurde, bzw. der
Empfänger ertönt.
Batteriewechsel
Dieser Funkgong verfügt über eine
Frequenz-Speicherfunktion. Wenn
Sie die Batterien wechseln wollen,
müssen Sie keine neue Frequenzeinstellung vornehmen.
Réglage du volume
Un réglage du volume est
aménagé au dos du récepteur
radio afin de régler le volume en
continu (ca. 65 - 80 dB(A)).
Sélection de mélodie
À chaque pression, une nouvelle
mélodie est reproduite sur le
récepteur. La dernière mélodie
reproduite est conservée en
mémoire.
Possibilités de réglage:
1. Beethoven's No. 5
2. Ding - Dong
3.
We wish you a Merry Christmas
4. Westminster
5. Wittington
À l’actionnement de l’émetteur, un
signal est envoyé au récepteur.
Pour répéter le coup de sonnette,
appuyez à nouveau sur le bouton
de sonnette. La sonnerie ne
retentit qu’une seule fois, même si
vous maintenez le bouton de
sonnette enfoncé.
Témoin LED de fonctionnement
Un témoin LED de
fonctionnement se trouve sur la
face frontale de l’appareil et
s’allume dès que le récepteur
retentit.
Changement des piles
Ce carillon sans fil dispose d’une
fonction de mémorisation de
fréquence. Si vous souhaitez
remplacer les piles, il n’est pas
nécessaire de procéder à un
nouveau réglage de fréquence.
NLFD
Volumeregeling
De ontvanger heeft een
volumeregeling aan de achterkant waarmee het volume
traploos geregeld kan worden
(ca. 65 - 80 dB(A)).
Selecteren van de melodie
Elke keer als u drukt, laat de
ontvanger een andere van de
5 melodieën horen. De als laatste
afgespeelde melodie wordt
opgeslagen.
Instelmogelijkheden:
1. Beethoven's No. 5
2. Ding - Dong
3.
We wish you a Merry Christmas
4. Westminster
5. Wittington
Door het activeren van de zender
wordt een signaal naar de
ontvanger gestuurd. Om de
beltoon te herhalen, drukt u
gewoon nog eens op de knop van
de gong. De beltoon weerklinkt
maar 1x, ook als u de knop
ingedrukt houdt.
LED-functielampje
Aan de voorkant van de zender
en de ontvanger bevinden zich
LED-functielampjes die gaan
branden als de zender
geactiveerd is c.q. als de
ontvanger weerklinkt.
Vervanging van de batterijen
Deze draadloze deurbel heeft een
frequentiegeheugenfunctie. Als u de
batterijen wilt vervangen, hoeft u de
frequenties niet opnieuw in te stellen.
I
Regolatore del volume audio
Nella parte posteriore del
radioricevitore è presente un
regolatore del volume audio, con
cui è possibile regolare il volume
audio in maniera continua
(ca. 65 - 80 dB(A)).
Selezione della melodia
Ad ogni pressione
del tasto viene selezionata
una delle 5 melodie del ricevitore.
L’ultima melodia selezionata
viene memorizzata.
Possibilità di impostazione:
1. Beethoven's No. 5
2. Ding - Dong
3.
We wish you a Merry Christmas
4. Westminster
5. Wittington
Azionando il trasmettitore, viene
inviato un segnale al ricevitore.
Per ripetere il tono di chiamata,
premere nuovamente il tasto
della suoneria. Il tono di chiamata
sarà emesso solo 1 volta, anche
se si continua a premere il tasto
della suoneria.
Spia luminosa di funzione (LED)
Sulla parte anteriore del trasmettitore
e del ricevitore sono presenti delle
spie luminose di funzione (LED) che
si accendono con líazionamento del
trasmettitore o quando il ricevitore
emette un segnale acustico.
Sostituzione della batteria
Questo campanello senza fili dispone
di una funzione di memorizzazione
della frequenza. Se si desidera
sostituire le batterie, non occorre
effettuare alcuna nuova impostazione
di frequenza.
4
Page 5
Spezifizierung
Spécification
Specificatie
NLFD
Specificazione
I
Sender:
Stromversorgung:
1 x 3 V CR2032 Batterie
(im Lieferumfang)
Verbrauch:
15 mA bei Betrieb
< 1,5 µA Stand-by
Temperaturbereich:
-10 °C bis +40 °C
Empfänger:
Stromversorgung:
3 x 1,5 Volt LR6 Mignon
Batterien (nicht im Lieferumfang)
Verbrauch:
150 mA bei Betrieb
300 µA Stand-by
Temperaturbereich:
5 °C bis +40 °C
ACHTUNG:
Setzen Sie Batterien nicht Hitze,
direkter Sonneneinstrahlung oder
Feuer aus! Explosionsgefahr!
Benutzerinformationen zum
Umweltschutz, Entsorgung und
Konformität sind beigelegt.
Gewährleistung gemäß den
gesetzlichen Bestimmungen.
Technische Änderungen vorbehalten.
Émetteur:
Alimentation tension:
1 pile 3 V CR2032
(comprises dans la livraison)
Consommation:
15 mA en fonctionnement
< 1,5 µA en veille
Plage de températures:
-10 °C à +40 °C
Récepteur:
Alimentation tension:
3 piles 1,5 Volt LR6 Mignon
(pas compris dans la livraison)
Consommation:
160 mA en fonctionnement
300 µA en veille
Plage de températures:
5 °C à +40 °C
ATTENTION:
Se placer piles ne pas
de chaleur, direct soleil et feu!
Menancer la explosion!
Des informations à l’attention de
l’utilisateur sont jointes, relatives
à la protection de l’environnement, à la
mise au rebut et à la conformité.
Garantie conformément aux
dispositions légales. Sous réserve de
modifications techniques.
Zender:
Stroomvoorziening:
1 x 3 V CR2032 batterij
(meegeleverd)
Verbruik:
15 mA in bedrijf
< 1,5 µA stand-by
Temperatuursbereik:
-10 °C tot +40 °C
Ontvanger:
Stroomvoorziening:
3 x 1,5 Volt LR6 Mignonbatterijen (niet meegeleverd)
Verbruik:
160 mA in bedrijf
300 µA stand-by
Temperatuursbereik:
5 °C tot +40 °C
LET OP:
De batterijen niet blootstellen
aan hitte, direct zonlicht of open
vuur! Explosiegevaar!
In de verpakking vindt u gebruikersinformatie over de milieu- en
verwijderingsvoorschriften en over
de conformiteit.
Garantie volgens de wettelijke
voorschriften. Technische wijzigingen
voorbehouden
Trasmettitore:
Alimentazione elettrica:
batteria 1 x 3 V CR2032
(presente nel volume di consegna)
Consumo:
15 mA durante il funzionamento
< 1,5 µA stand-by
Intervallo di variazione della
temperatura: da -10 °C a +40 °C
Ricevitore:
Alimentazione elettrica:
3 x 1,5 Volt LR6 Mignon Baby
(non presente nel volume di
consegna)
Consumo:
160 mA durante il funzionamento
300 µA stand-by
Intervallo di variazione della
temperatura: da 5 °C a +40 °C
ATTENZIONE:
Non esporre le batterie a fonti
di calore, a luce solare diretta o a
fiamme! Pericolo d’esplosione!
Le informazioni per l’utente
relative alla tutela ambientale,
allo smaltimento e alla conformità
sono accluse in allegato.
Garanzia conforme alla
disposizioni di legge.
Con riserva di modifiche
tecniche.
5
Loading...
