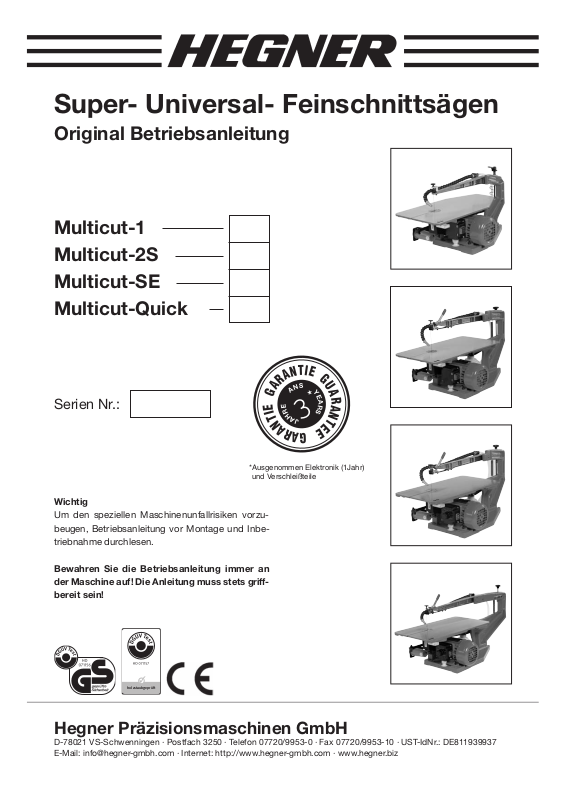

Super- Universal- Feinschnittsägen
holzstaubgeprü
Original Betriebsanleitung
Multicut-1
Multicut-2S
Multicut-SE
Multicut-Quick
I
T
E
N
Serien Nr.:
A
R
A
A
G
E
E
R
I
T
N
A
N
H
R
S
A
J
3
A
G
U
A
Y
E
R
*
A
R
A
S
N
T
E
E
G
*Ausgenommen Elektronik (1Jahr)
und Verschleißteile
Wichtig
Um den speziellen Maschinenunfallrisiken vorzubeugen, Betriebsanleitung vor Montage und Inbetriebnahme durchlesen.
Bewahren Sie die Betriebsanleitung immer an
der Maschine auf! Die Anleitung muss stets griffbereit sein!
Hegner Präzisionsmaschinen GmbH
D-78021 VS-Schwenningen · Postfach 3250 · Telefon 07720/9953-0 · Fax 07720/9953-10 · UST-IdNr.: DE811939937
E-Mail: info@hegner-gmbh.com · Internet: http://www.hegner-gmbh.com · www.hegner.biz
EG- Konformitätserklärung für
Super-Universal- Feinschnittsägen
Multicut-1
Multicut-2S
Multicut-SE
Multicut-Quick
Wir erklären in alleiniger Verantwortung, dass das unter „Technische Daten“ beschriebene Produkt
mit den folgenden Bestimmungen übereinstimmt:
- 2006/ 42 EG Maschinenrichtlinie
- 2004/ 108 EG EMV-Richtlinie
- 2006/ 95 EG Niederspannungsrichtlinie
Bei der Konstruktion und beim Bau der Maschine wurden folgende Regelwerke angewandt:
Harmonisierte Normen:
- EN 12100-1
- EN 12100- 2
- EN 294
- EN 349
- EN DIN 61000
- EN 60529
- EN 60204-1
Für die Maschine wurde vom
Fachausschuss Holz
Prüf- und Zertifizierungstelle im BG-PRÜFZERT
Vollmoellerstraße 11
70563 Stuttgart
eine Bauartprüfung nach §7 des Gerätesicherheitsgesetzes (GPSG)
durchgeführt und eine
GS-Prüfbescheinigung mit der Nr. 071156
BG-Prüfbescheinigung mit der Nr. 071157
ausgestellt.
Hegner Präzisionsmachinen GmbH
Lupfenstraße 29
78056 VS-Schwenningen
VS-Schwenningen, 12.08.2010
Werner Broghammer
Technischer Leiter
Vorwort
Inhaltsverzeichnis:
Die Maschinen: Multicut-1
Multicut-2S
Multicut-SE
Multicut-Quick
sind sowohl für den professionellen als auch für den privaten Einsatz geeignet.
Die Maschinen sind ausschließlich zum Sägen von Hölzern, Kunststoffen, NE-Metallen und Weicheisen mittels
Laubsäge- und Marketerie-Sägeblätter mit einer Länge
von 130 mm bestimmt.
Diese Betriebsanleitung soll Ihnen das erforderliche Wissen über die Aufstellung, Inbetriebnahme und Handhabung der Maschine vermitteln.
Des weiteren finden Sie in der Anleitung wichtige Hinweise
zu Ihrer Sicherheit bei der Handhabung der Maschine
und Tips für die Anwendung und für die Beseitigung von
Störungen.
Bitte lesen Sie die Betriebsanleitung aufmerksam
durch und beachten Sie besonders die Hinweise und
Warnvermerke!
Bei unsachgemäßer Handhabung und Nichtbeachten
der Warnhinweise und Beschreibungen in der Betriebsanleitung ist jegliche Gewährleistung seitens
des Herstellers der Maschine ausgeschlossen!
Sollten Sie nach dem Lesen dieser Anleitung noch diesbezüglich Fragen haben, setzen Sie sich mit Ihrem Fachhändler in Verbindung.
1.0 Technische Daten
2.0 Anlieferung der Maschine
3.0 Betriebsanleitung
4.0 Bestimmungsgemäße Verwendung
5.0 Sicherheitshinweise
6.0 Restrisiken
7.0 Auspacken/ Aufstellen
8.0 In-/Außerbetriebnahme
9.0 Wechsel des Sägeblattes
10.0 Sägeblattwechsel bei Innenschnitten
11.0 Schwenken der Tischplatte
12.0 Verstellen der Hublänge
13.0 Absauganschluss
14.0 Wartung/ Reinigung
15.0 Reparatur/ Ersatzteile
16.0 Anwendungstyp
17.0 Auswahl der Drehzahl
18.0 Bedienfehler und Ursachen
1.0 Technische Daten
Multicut-1
Längsdurchgang 365 mm
Durchgangshöhe 50 mm
Max. Schnitthöhe 50 mm
Sägetischgröße 435 x 230 mm, 45° schwenkbar
Länge x Breite 520 x 270 mm
Sägeblatthub 12 und 15 mm
Motor 230 V~,50 Hz,100 Watt Abgabeleistung
Gewicht ca. 16 kg netto
Länge der Sägeblätter 130 mm
Absaugstutzen Ø 35 mm
Netzsicherung 6 A
Ihre
Hegner Präzisionsmaschinen GmbH
Symbole und ihre Bedeutung
Texte, die mit diesem Symbol gekennzeichnet sind, ent-
☞
halten sehr wichtige Hinweise, unter anderem auch zur
Abwendung von gesundheitlichen Gefahren! Beachten
Sie diese Texte unbedingt!
Diese Symbol weist auf Texte hin, die Kommentare/ Hinweise oder Tips enthalten.
Dieses Symbol verweist auf ein Kapitel, Unterkapitel,
⇒
Seite oder Abbildung. Beachten Sie diese Verweise, um
weitere (ergänzende) Informationen zum aktuellen Thema
zu erfahren!
Dieser Punkt kennzeichnet die Beschreibung von Tätig-
•
keiten, die Sie ausführen sollen.
Schutzbrille tragen.
Multicut-2S und SE
Längsdurchgang 460 mm
Durchgangshöhe 65 mm
Max. Schnittstärke 65 mm
Sägetischgröße 435 x 230 mm, 45°/12° schwenkbar
Länge x Breite 610 x 280 mm
Sägeblatthub 12 und 19 mm
Motor 230 V~,50 Hz,100 Watt Abgabeleistung
Gewicht M2S/ SE ca. 19 kg netto /23 kg
Länge der Sägeblätter 130 mm
Absaugstutzen Ø 35 mm
Netzsicherung 6 A
Multicut-Quick
Längsdurchgang 560 mm
Durchgangshöhe 65 mm
Max. Schnitthöhe 65 mm
Sägetisch 435 x 230 mm, 45°/12° schwenkbar
Länge x Breite 730 x 280 mm
Sägeblatthub 12 und 19 mm
Motor 230 V~,50 Hz,100 Watt Abgabeleistung
Gewicht ca. 29 kg netto
Länge der Sägeblätter 130 mm
Absaugstutzen Ø 35 mm
Netzsicherung 6 A
1
1.1 Werte für den Absauganschluss
Volumenstrom bei Anschluss Ø 35 mm: 70 m
Vorhandener Unterdruck bei einer
Luftgeschwindigkeit von 20 m/s: 1666 Pa.
Die nach den Grundsätzen für die Prüfung der Staub-
emission (arbeitsplatzbezogene Staubkonzentration) von
Holzbearbeitungsmaschinen des „Fachausschusses
Holz“ gemessenen Staubemissionen liegen deutlich unter dem gültigen Grenzwert von 2,0 mg/m
1.2 Lärmemission
Messbedingungen:
- prEN 31202 für die arbeitsplatzbezogene Emissionswerte.
- mit folgenden vom TC 142 festgelegten Ergänzungen,
um eine Genauigkeitsklasse besser 3 dB zu erhalten.
- Die Umgebungskorrekturfaktoren K2A bzw. K3A sind < 4 dB.
- Die Differenz zwischen Fremdgeräuschschallpegel und
Geräuschschalldruckpegel ist für jeden Messpunkt
< 6 dB.
3
3
.
- K3A wird nach dem Anhang A, prEN 31204 berechnet.
- Es wird eine quaderförmige Hüllfläche mit 9 Messpunkten im Abstand von 1 m von der Bezugsfläche
verwendet.
Werkstück: Fichte
- Abmessungen: 150/100 /20 mm (allseitig gehobelt).
Werkzeug: Laubsägeblatt
- Abmessungen: t = 1,5 mm, b = 1 mm.
- Die ermittelten Geräuschemissionswerte betragen:
Schalldruckpegel am Arbeitsplatz [dB (A)]
Leerlauf: 64,1
Bearbeitung: 74,5
Für die genannten Emissionswerte gilt ein Messunsi-
cherheitszuschlag K = 4 dB (A).
Die angegebenen Werte sind Emissionswerte und müs-
sen damit nicht zugleich auch sichere Arbeitsplatzwerte
darstellen. Obwohl es eine Korrelation zwischen Emissions- und Imissionspegel gibt, kann daraus nicht zuverlässig abgeleitet werden, ob zusätzliche Vorsichtsmaßnahmen notwendig sind oder nicht. Faktoren, welchen
den derzeitigen am Arbeitsplatz vorhandenen Imissionspegel beeinflussen können, beinhalten die Dauer der Einwirkung, die Eigenart des Arbeitsraumes, andere Geräuschquellen usw., z.B. die Anzahl der Maschinen und
andere benachbarten Vorgänge. Die zulässige Imissionspegel können ebenso von Land zu Land variieren. Diese
Information soll jedoch den Anwender befähigen, eine
bessere Abschätzung von Gefährdung und Risiko vorzunehmen.
2
2.0 Anlieferung der Maschine
• Überprüfen Sie nach Erhalt der Maschine:
- Verpackung auf Beschädigung prüfen (bei Beschädigung umgehend Anlieferer verständigen).
- Vollständigkeit des Inhaltes gemäß Lieferschein.
- Untersuchen Sie die Verpackung nach Kleinteilen.
5.2 Inbetriebnahme
- Prüfen Sie, ob die Spannung auf dem Motoren-Typenschild mit der Spannung der Stromquelle übereinstimmt.
- Staubsauger anschließen.
⇒ Punkt 13.0
- Arbeiten Sie nur in gelüfteten Räumen.
3.0 Betriebsanleitung
Lesen Sie vor Inbetriebnahme und Gebrauch der Ma-
schine die Betriebsanleitung genau durch.
Bei unsachgemäßer Handhabung und Nichtbefolgen
der Betriebsanleitung ist jegliche Gewährleistung ausgeschlossen.
4.0 Bestimmungsgemäße Verwendung
- Die Maschine ist ausschließlich zum Schneiden von
Hölzern, Kunststoffen, NE-Metallen und Weicheisen
mittels Laubsägeblätter und Marketeriesägeblättern
mit einer Länge von 130 mm bestimmt.
- Es dürfen nur Werkstücke bearbeitet werden, die sicher aufliegen und geführt werden können.
- Jeder weitere oder darüberhinausgehende Gebrauch
gilt als nichtbestimmungsgemäß.
- Die Maschine darf nur von Personen genutzt, gerüstet
und gewartet werden, die damit vertraut und über die
Gefahren unterrichtet sind.
- Die Einschlägigen Unfallverhütungsvorschriften, sowie die sonstigen allgemein anerkannten sicherheitstechnischen und arbeitsmedizinischen Regeln sind zu
beachten.
5.3 Der Benutzer
- Um den spezifischen Maschinenunfallrisiken vorzubeugen, Betriebsanleitung gut durchlesen.
- Nie unter Einfluss von Drogen, Alkohol oder Medikamenten arbeiten.
- Enganliegende Kleider und Schutzbrille tragen.
- Beim Arbeiten keinen Schmuck tragen.
5.4 Vor Arbeitsbeginn
- Überprüfen Sie, ob die Maschine ausgeschaltet ist.
⇒ Punkt 8.3
- Überprüfen Sie, ob das eingespannte Sägeblatt für
die Arbeit geeignet ist.
- Kontrollieren Sie, ob das Sägeblatt gespannt ist.
- Kontrollieren Sie, ob alle Schutzeinrichtungen angebracht sind.
5.5 Während der Arbeit
- Reststücke und Späne nur bei abgeschalteter Maschine
entfernen.
- Bei Stromausfall Ein-Ausschalter auf O stellen.
- Es dürfen nur Originalersatzteile verwendet werden.
- Für Schäden, die durch Verwendung von nicht Originalersatzteilen entstehen, übernimmt der Hersteller
keine Gewährleistung.
- Änderungen an der Maschine, oder nicht bestimmungsgemäßer Gebrauch der Maschine schließen
eine Haftung des Herstellers für Schäden aus.
5.0 Sicherheitshinweise
5.1 Allgemeine Sicherheitshinweise
- Halten Sie fremde Personen von der Maschine fern.
- Kinder nur unter Aufsicht an der Maschine arbeiten
lassen.
- Berühren Sie keine beweglichen Teile mit den Fingern.
- Schutzbrille tragen.
5.6 Nach der Arbeit
Maschine ausschalten und Netzstecker ziehen.
6.0 Restrisiko
Auch bei bestimmungsgemäßer Verwendung können
trotz Einhaltung aller einschlägigen Sicherheitsvorschriften aufgrund der durch den Einsatzzweck der Maschine
bedingten Konstruktion noch folgende Restrisiken auftreten.
- Berühren des Laubsägeblattes.
- Bruch des Laubsägeblattes.
- Berühren spannungsführender Teile bei beschädigtem
- Klemmkasten
- Kondensator oder
- blanken Zuleitungskabel
- Einatmen gesundheitsgefährdender Stäube.
3
7.0 Auspacken/ Aufstellen
7.1 Auspacken
⇒ Abbildung 7-1
• Heben Sie die Maschine wie in der Abbildung dargestellt
aus dem Verpackungskarton!
• Heben Sie nicht am oberen Schwingarm.
7.2 Aufstellen
⇒ Abbildung 7-2
• Stellen Sie die Maschine so auf einen stabilen, vibrationsfreien Unterbau, dass sie vorne gut bedienbar ist.
- Die Höhe des Unterbaus sollte der Größe der Bedie-
nungsperson angepasst sein und ist abhängig davon,
ob im Sitzen oder Stehen gearbeitet werden soll.
• Befestigen Sie die Maschine.
Abb. 7.1
- entweder mit 2 Holzschrauben, die Sie von oben durch
die beiden Bohrungen (1) in den Unterbau schrauben (alternativ mit 2 Schloss-Schrauben).
- oder mit 3 M8-Schrauben, die Sie durch den Maschi-
nenständer (Sonderzubehör) von unten in die Gewindebohrung (2) schrauben.
7.3 Umgebungsbedingungen
Der Aufstellungsort der Maschine sollte,
- vibrationsfrei
- trocken
- frei von aggressiven Gasen und Dämpfen
- frei von mineralischen Stäuben und
- belüftbar sein!
7.4 Elektrische Installation
Die elektrische Installation des Aufstellungsortes muss
den jeweiligen gültigen Vorschriften entsprechen und den
Anforderungen der Maschine genügen!
⇒1. Technische Daten
• Betätigen Sie den Netzschalter so, dass die Maschine
ausgeschaltet ist!
⇒ Punkt 8.3 Ausschalten der Maschine
Abb. 7.2
2
12
12
• Stecken Sie den Netzstecker in die Steckdose.
Verlegen Sie dabei das Netzkabel so,
- dass es die Arbeit nicht behindert
- dass es keine Stolperfalle bildet und
- dass es nicht geknickt, gequetscht oder
beschädigt wird!
4
8.0 In-/Außerbetriebnahme
Multicut 2S/ SE/Quick
8.1 Inbetriebnahme der Maschine
Wir setzen voraus,
☞
- dass Sie die vorhergehenden Kapitel gelesen haben
(besonders das Kapitel 5. Sicherheitshinweise). Wenn
nicht, tun Sie dies bitte jetzt und kehren Sie anschließend hierher zurück!
- dass die Maschine fachgerecht aufgestellt, installiert
und angeschlossen ist!
- alle Werkzeuge bzw. Werkstücke aus dem Arbeitsbereich entfernt sind!
- dass alle Teile der Maschine unbeschädigt und korrekt
montiert sind!
• Prüfen Sie, ob das eingespannte Sägeblatt gerade ist.
Ein welliges Sägeblatt ist unbrauchbar und muss gegen
ein neues ausgetauscht werden!
⇒9. Wechsel des Sägeblattes
8.1.1 Sägeblatt spannen
⇒ Abbildung 8-1 und 8-2
• Kontrollieren Sie, ob sich der Spannhebel (1) in der
Spannstellung befindet.
21
34
Abb. 8-1
Multicut-1
1
• Spannen Sie das Sägeblatt mit der Kreuzgriff-
schraube (2). (Multicut-2S/ SE/Quick).
Bei Multicut-1 spannen Sie das Sägeblatt mit
Spannhebel (1).
• Drehen Sie dazu die Kreuzgriffschraube bzw. den
Spannhebel (Multicut-1) so lange im Uhrzeigersinn,
bis das Sägeblatt beim Anschnippen mit dem Finger
einen hellen Ton von sich gibt.
8.1.2 Sägeblatt entspannen
⇒Abbildung 8-1 und 8-2
• Entspannen Sie das Sägeblatt nur bei ausgeschal-
teter Maschine!
• Entspannen Sie das Sägeblatt, indem Sie den Schnell-
spannhebel (1) nach vorne ziehen (nur Multicut
2S/ SE /Quick). Bei der Maschine Multicut-1 Spannhebel nach oben drücken.
• Staubsauger anschließen.
⇒ Abbildung 8-1 und 8-2
• Stecken Sie die Absaugdüse des Staubsaugerschlau-
ches in die dafür vorgesehene Öffnung (3).
34
Abb. 8-2
• Achten Sie darauf, dass die Schutzhaube (4) nach
oben geklappt ist!
5
8.2 Einschalten der Maschine
⇒ Abbildung 8-3
Achtung:
Die Maschine beginnt sofort nach dem Einschalten
zu arbeiten!
• Entfernen Sie zuvor alle Werkzeuge, Werkstücke,
Reststücke und Späne aus dem Arbeitsbereich!
• Stecken Sie den Netzstecker in die Steckdose und
schalten Sie die Maschine mit dem Netzschalter (1)
ein, indem Sie die Schalterwippe unten (I) drücken.
• Schalten Sie den Staubsauger ein.
1
8.3 Ausschalten der Maschine
(für kurze Unterbrechung)
⇒ Abbildung 8-4
• Schalten Sie die Maschine mit dem Netzschalter (1)
aus, indem Sie die Schalterwippe oben (O) drücken.
• Schalten Sie den Staubsauger aus.
• Entfernen sie alle Werkzeuge, Werkstücke, Reststücke
und Späne aus dem Arbeitsbereich!
8.4 Außerbetriebnahme der Maschine
(für längere Unterbrechung, für Umrüstung, nach Beendigung der Arbeit etc.).
• Schalten Sie die Maschine mit dem Netzschalter (1)
aus, indem Sie die Schalterwippe oben (O) drücken
und ziehen Sie den Netzstecker aus der Steckdose.
• Entspannen Sie das Laubsägeblatt.
• Entfernen Sie alle Werkstücke, Reststücke und Späne
aus dem Arbeitsbereich!
9.0 Wechsel des Sägeblattes
9.1 Durchführen des Sägeblattwechsels
Abb. 8-3
1
Abb. 8-4
9.1.1 Säge außer Betrieb setzen.
⇒8.4 Außerbetriebnahme der Maschine.
9.1.2 Sägeblatt entspannen.
⇒8.1.2 Sägeblatt entspannen
Führen Sie das Entspannen des Sägeblattes auch dann
durch, wenn das Sägeblatt gebrochen ist.
9.1.3 Schutzhaube nach unten klappen.
⇒ Abbildung 9.1
• Klappen Sie die Schutzhaube (1) nach unten.
• Entfernen Sie gegebenenfalls Späne und Reststücke
aus der Schutzhaube.
1
Abb. 9-1
6
9.1.4 Sägeblatt aus der Maschine nehmen
⇒ Abbildung 9-2
• Drehen Sie die Rändelschraube soweit nach oben, bis
nur noch ein wenig durch die Unterseite der Sägeblatthalterung hervorsteht.
⇒ Abbildung 9-3
• Drücken Sie den oberen Schwingarm sanft nach unten und nehmen die Sägeblattklemme aus ihrer Halterung.
⇒ Abbildung 9-4
• Drücken Sie die Klemmenhaltefeder etwas nach unten
und entnehmen das gesamte Sägeblatt mit den Klemmen aus der Maschine.
9.1.5 Sägeblatt aus den Sägeblatt-Klemmen nehmen
⇒ Abbildung 9-5
• Legen Sie die Sägeblatt-Klemme in die KlemmenEinlegevorrichtung vorn rechts am Sägetisch.
⇒ Abbildung 9-6
• Öffnen Sie mit dem Vierkantschlüssel die Klemme so
weit, dass Sie das Sägeblatt entnehmen können.
Abb. 9-2 Abb. 9-3
9.1.6 Neues Sägeblatt in die Sägeblatt-Klemmen einspannen
⇒ Abbildung 9-5
• Legen Sie das neue Sägeblatt genau mittig und gerade in die Klemme, wobei die Zähne nach rechts
hinten schauen.
• Schieben Sie das Sägeblatt bis zum Anschlag (an die
durchgehende Vierkantschraube) und ziehen es dann
wieder ca. 1-2 mm zurück (damit beim Zusammenschrauben der Klemme die Schraube das Blatt nicht
verdreht).
• Spannen Sie die Sägeblatt-Klemme mit dem Vierkantschlüssel maßvoll zu.
⇒ Abbildung 9-7
• Spannen Sie das andere Ende des Sägeblattes in
gleicher Reihenfolge ein.
⇒ Abbildung 9-8
☞
9.1.7 Sägeblatt mit Klemmen in die Maschine einsetzen
• Achten Sie darauf, dass die Sägeblattenden mittig
eingespannt sind!
⇒ Abbildung 9-4
• Setzen Sie zuerst die untere Klemme in den unteren
Schwingarm ein.
Abb. 9-4 Abb. 9-5
Abb. 9-6 Abb. 9-7
• Danach setzen Sie die obere Klemme in den oberen
Schwingarm ein.
⇒ Abbildung 9-9
• Drehen Sie die obere Rändelschraube zu der Klemme,
so dass ca. 1 mm Luft zwischen Klemme und
Schraube vorhanden ist.
Abb. 9-8 Abb. 9-9
7
10.0 Sägeblattwechsel für Innenschnitte
Um mit der Maschine einen Innenschnitt in einem Werk-
☞
10.1 Maschine außer Betrieb setzen
10.2 Sonderklemme einspannen
10.3 Werkstück einlegen
10.4 Sägeblatt einspannen
stück durchzuführen, muss das Werkstück eine Öffnung aufweisen, in die Sie das Sägeblatt einführen können. Es empfiehlt sich, die Sonderklemme für
Innenschnitte zu verwenden.
⇒ 8.4 Außerbetriebnahme der Maschine.
⇒ Abbildung 10-1
• Sonderklemme in den oberen Schwingarm einhängen und mit der Rändelschraube blockieren.
• Drücken Sie das Sägeblatt so weit zur Seite, dass Sie
das Sägeblatt durch die Öffnung des Werkstückes
führen können.
Abb. 10-1
⇒ Abbildung 10-2
• Führen Sie von vorn das Sägeblatt in die Sonderklemme, wobei zu beachten ist, dass das Sägeblatt
nicht verbogen wird.
• Schließen Sie die Sonderklemme durch Drehen der
Aluminiumrändelschraube.
10.5 Sägeblatt spannen
⇒ 8.1.1 Sägeblatt spannen
☞
• Richten Sie das Werkstück so aus, dass es beim Einschalten der Maschine nicht vom Sägeblatt berührt
wird und eventuell herumgeschleudert wird.
Merke: Bei Verwendung der Sonderklemme sollte
die Rändelschraube die Sonderklemme immer blockieren. Damit lassen sich Zeiteinsparungen beim
Blattwechsel erreichen.
11.0 Schwenken der Tischplatte
Durch die Verstellung des Tisches können Sie an Werk-
☞
stücken auch Winkelschnitte bis max. 45˚ durchführen.
Abb. 10-2
1
Abb. 11-1-1
11.1 Säge außer Betrieb setzen
⇒ 8.4 Außerbetriebnahme der Säge.
11.2 Tischplatte schwenken
• Drehen Sie das Tischeinlegeteil (1) Abb. 11-1-1.
• Drehen Sie die Kreuzgriffschraube (2) Abb. 11-1-2
ca. 1 Umdrehungen entgegen dem Uhrzeigersinn.
• Neigen Sie die Tischplatte in die gewünschte Winkelposition und drehen Sie die Kreuzgriffschraube wieder
fest.
2
8
Abb. 11-1-2
12.0 Verstellung der Hublänge
Die Maschine wird vom Herstellerwerk auf die große Hu-
☞
☞
blänge eingestellt, was für gewöhnlich das Beste für fast
alle Laubsägearbeiten ist.
Für das Arbeiten in extrem dünnem und leichtem Material wie Holzfunier oder dünnen Blechen kann die Reduzierung des Hubes die Sägesteuerung und Glätte erhöhen. Die Bruchgefahr des dünnen Laubsägeblattes ist
geringer.
1
12.1 Maschine außer Betrieb setzen
⇒ 8.4 Außerbetriebnahme der Maschine.
12.2 Schutzblech abschrauben
⇒ Abbildung 12-1
• Drehen Sie mit dem Inbusschlüssel die Schraube (1)
heraus und nehmen Sie das Schutzblech ab.
12.3 Blockieren der Exzenterscheibe
⇒ Abbildung 12-2
• Stecken Sie den Stahlstift (1) in die Bohrung der Exzenterscheibe.
12.4 Lösen des Pleuels
⇒ Abbildung 12-3
• Halten Sie mit einer Hand den Stahlstift (1)
- Sie verhindern damit ein Weiterdrehen der Exzen-
terscheibe.
• Drehen Sie mit dem Gabelschlüssel (3)
(bei Multicut-1 ist es ein Inbusschlüssel 3 mm) die
Schraube (2) entgegen dem Uhrzeigersinn heraus.
Abb. 12-1
1
Abb. 12-2
3
2
12.5 Einstellen der Hublänge
⇒ Abbildung 12-4
• Schieben Sie den Pleuel (1) zur Seite. Dahinter sehen
Sie die beiden Gewindebohrungen in der Welle der Exzenterscheibe.
• Wollen Sie einen
- kleinen Sägehub einstellen, schrauben Sie die
Schraube in die Gewindebohrung ein, die sich näher
am Mittelpunkt befindet (3).
- große Sägehub einstellen, schrauben Sie die Schraube
in die Gewindebohrung ein, die sich weiter außen befindet (4).
12.6 Festschrauben des Pleuels
⇒ Abbildung 12-5
Bevor Sie den Pleuel anschrauben, achten Sie darauf,
dass die Distanzscheibe (1) vorhanden ist.
• Sichern Sie beim Festschrauben des Pleuels wieder die
Exzenterscheibe mit dem Stahlstift gegen Verdrehen.
Abb. 12-3
1 3 4
Abb. 12-4
1
9
Abb. 12-5
13.0 Absauganschluss
Bestimmte Holzarten, Spanplatten, usw. produzieren
13.1 Anschluss
☞
13.2 Einstellung der oberen Absaugung
bei ihrer Verarbeitung schädliche Staubemissionen.
Aus diesem Grund muss die Maschine an einen Entstauber angeschlossen werden. Bei länger andauernder und häufiger Benutzung der Maschine muss
durch betriebliche Maßnahmen sichergestellt sein,
dass mit dem Einschalten der Maschine der Entstauber automatisch mit eingeschaltet wird.
⇒ Abbildung 13-1
Die Maschine ist für ein handelsüblichen Entstauber
(Staubsauger) vorgesehen.
Stecken Sie den Stutzen der Absauganlage in die Öffnung (1) des Anschlussstückes, dass er verspannt ist.
⇒ Abbildung 13-2
• Oberen Absaugschlauch (1) so einstellen, dass er auf
dem Werkstück aufliegt und ca. 5 mm vom Sägeblatt
entfernt ist.
1
Abb. 13-1
Möchten Sie jedoch ohne Entstauber arbeiten, so kann
☞
durch Abziehen des Schlauches (4) vom Anschlussstück (5) und durch Einführen in den Pumpensockel (3)
die Anrisslinie freigeblasen werden.
Die Maschine darf ohne angeschlossenen Entstauber nur für Arbeiten im Freien verwendet werden!
In geschlossenen Räumen muss auf jeden Fall mit
angeschlossenem Entstauber gearbeitet werden!
(Siehe 13.0 Absauganschluss).
14.0 Wartung/ Reinigung
Die Maschine ist wartungsarm!
☞
14.1 Wartung - Armlager ölen
Lediglich das obere und untere Armlager muss regelmäßig (ca. alle 10 Betriebsstunden) mit einem feinen,
nicht harzenden Öl (z.B. Nähmaschinenöl) geölt werden.
⇒ Abbildung 14-1
• Entfernen Sie eventuell vorhandene Staubablagerungen an den Schmierpunkten!
• Ölen Sie mit einem leichten Öl die beiden Armlager (1).
Bringen Sie an die mit Pfeilen gekennzeichneten Stellen (zwischen Schwingarm und Unterlagscheibe) jeweils 3-4 Tropfen Öl.
4
3
Abb. 13-2
1
5
2
1
☞
Die Spannerspindel (2) darf nicht geölt oder gefettet
werden!
1
Abb. 14-1
10
14.2 Wartung - Sichtkontrolle
• Führen Sie bei abgeschalteter Maschine in regel-
mäßigen Abständen eine Sichtkontrolle durch und
prüfen Sie die Teile der Maschine, vor allem
15.0 Reparatur / Ersatzteile
Diese Betriebsanleitung enthält keine Reparaturanlei-
☞
tung! Die Reparatur und/ oder Austausch von Teilen
erfolgt auf eigenes Risiko!
- den Netzstecker
- das Netzkabel
- den Netzschalterkasten auf Beschädigung!
• Nehmen Sie die Maschine bei Schäden vor allem
an den elektrischen Einrichtungen sofort außer
Betrieb und veranlassen Sie eine fachgerechte Reparatur mit Originalersatzteilen!
14.3 Reinigung
- Die Reinigung der Maschine sollte entsprechend der
☞
14.3.1 Maschine außer Betrieb setzen
14.3.2 Maschine reinigen
Verschmutzung erfolgen.
- Es sollten sich keine Ablagerungen von Staub und
Spänen in bzw. an der Maschine bilden!
⇒ 8.4 Außerbetriebnahme der Maschine
• Reinigen Sie die Maschine, indem Sie die Späne mit
dem Staubsauger absaugen.
• Entfernen Sie gelegentlich auch das seitliche Schutzblech und entfernen Sie den darunter abgelagerten
Staub.
• Entfernen Sie haftende Ablagerungen mit einem Pinsel oder ähnlichem.
• Verwenden Sie keine
- brennbaren
- ätzenden oder
- scheuernden Reinigungsmittel!
• Verhindern Sie das Eindringen von Feuchtigkeit /Flüssigkeit in die Maschine und besonders in
die elektrischen Teile!
• Ist dennoch Feuchtigkeit /Flüssigkeit in die Maschine eingedrungen, schließen Sie die Maschine
nicht an das Stromnetz an!
• Bitte beachten Sie unbedingt folgende Hinweise:
15.1 Reparaturen
• Reparieren Sie keine (defekten) elektrischen Ma-
schinenteile!
• Diese Teile müssen durch Originalersatzteile vom
Hersteller ersetzt werden!
• Der Austausch von elektrischen Maschinenteilen
darf nur vom Hersteller/autorisierten Händler oder
Fachleuten mit entsprechender Ausbildung (z.B.
Elektriker) durchgeführt werden!
• Bei unsachgemäßer, eigenmächtiger Durchführung von Arbeiten und Eingriffen an elektrischen
Maschinenteilen besteht die Gefahr von lebensbedrohenden Stromschlägen und/oder von Bränden!
• Für alle auf diese Art ausgelösten Personen- und/oder
Sachschäden haftet der Verursacher!
Defekte mechanische Maschinenteile:
- sollten prinzipiell nur vom Hersteller / autorisierten
Händler oder Fachleuten mit entsprechender Ausbildung ausgetauscht werden!
- können vom Anwender gegen Originalteile vom Her-
steller ausgetauscht werden, sofern der Anwender über
die erforderlichen mechanischen Kenntnisse verfügt.
- Für Personen- und/oder Sachschäden, die durch un-
sachgemäße Reparatur / Austauscharbeiten des Anwenders oder sonstiger, nicht autorisierter Personen
entstehen, haftet der Verursacher!
Wenn Sie Ihre Maschine dennoch selbst reparieren
wollen
• schalten Sie zuvor den Netzschalter aus und ziehen
Sie den Netzstecker aus der Steckdose.
• Setzen Sie sich in diesem Fall mit dem Händler bzw.
mit dem Hersteller in Verbindung.
11
16.0 Anwendungstips
16.1 Beispiele für werkstoffgerechte Sägeblattauswahl
⇒ Tabelle auf dem seitlichen Schutzblech der Maschine
Wichtig:
☞
☞
☞
16.2 Vorschubdruck
16.3 Anschlag
16.4 Geradschnitt
Stumpf gewordene Sägeblätter sollten in jedem Falle sofort gegen ein neues Blatt ausgetauscht werden! Dies gilt
besonders für Eisen. Die volle Schnittleistung und Präzision wird nur dann erreicht, wenn die empfohlenen
Qualitätssägeblätter verwendet werden!
Nützlicher Hinweis:
Will man aus Ersparnisgründen ein stumpf gewordenes
Sägeblatt, beispielsweise für Eisen, weiterhin gebrauchen, kann man auf die Sägetischplatte der Maschine
eine etwa 20 mm dicke, glatte Unterlage mit beidseitigem Klebeband befestigen und auf dieser weitersägen.
Durch solche Sägetischerhöhungen kann man das Sägeblatt progressiv aufbrauchen.
Arbeiten mit Kunststoffen:
Damit der Werkstoff beim Sägen nicht zusammenschmilzt, die Anrisslinie mit einem Tesa-Film oder einem
Klebeband abkleben.
Der auf das Werkstück auszuübende Vorschubdruck
muss stets schräg von oben nach unten gerichtet sein,
da andernfalls das Werkstück springt. Manche Werkstücke erfordern kräftigen Vorschubdruck!
Im allgemeinen wird bei Sägen, die mit Laubsägeblätter
arbeiten, kein Anschlag verwendet.
Die Laubsägeblätter entfernen sich von der Anrisslinie,
sobald der Werkstoff zwangsgeführt wird.
Genaues Sägen setzt voraus:
- scharfes Sägeblatt
- dünne, genaue Anrisslinie
- richtig einfallendes, gutes Licht
• Halten Sie das Werkstück stets um ca. 1˚ bis 5˚ schräg!
(Der Winkel hängt ab vom Werkstoff, Sägeblatt-Typ
und von der Blattspannung).
16.5 Hinweise zum Sägen von Metall
• Entgraten Sie die auszusägenden Metallwerkstücke
zunächst allseitig und flachen Sie diese sorgfältig ab,
so dass sie satt aufliegen!
• Kleben Sie dünne oder kleine Werkstücke (z.B. dünne
Bleche entweder auf eine ca. 5 mm dicke Sperrholzunterlage auf (mittels Kontaktkleber oder beiseitig klebender Folie) oder platzieren Sie diese zwischen zwei
Sperrholzstücke und sichern Sie sie durch Stifte gegen
Verrutschen!
• Sägen Sie dann das Werkstück gemeinsam mit dem
Sperrholz aus (wählen sie kein zu grobes Blatt).
• Verwenden Sie für
- weiche NE-Metalle, z.b. für
- Aluminium (Blech)
- Weich Kupfer (Blech)
- Weichmessing (Blech)
das Holzsägeblatt Nr. 1 bzw. Nr. 5. Eventuell können Sie
auch das Metallsägeblatt Nr. 5 bzw. Nr. 9 verwenden.
• Bestreichen Sie vor dem Sägen die Schnittlinie mit
Schmieröl (Universalöl).
• Verwenden Sie für
☞
☞
- harte NE-Metalle, z.B. für
- Duraluminium (Blech)
- Hartkupfer (Blech)
- Hartmessing (Blech)
- Eisen (Blech)
das Metallsägeblatt Nr. 1, 5, 9 bzw. Nr. 12
• Bestreichen Sie vor dem Sägen die Schnittlinie mit
Schneidöl oder Schneidpaste.
• Trotz der Verwendung von Sägeblättern bester Qualität verursacht Eisen je nach seinem Härtegrad einen
höheren Blattverschleiss.
17.0 Auswahl der Drehzahl
(nur bei Motoren mit elektronischer Drehzahlregelung)
☞
• Im allgemeinen sind niedrige Drehzahlen vorzuziehen,
wenn die Genauigkeit, Führung des Sägeblattes oder
Haltbarkeit des Sägeblattes wichtig sind, während höhere Drehzahlen im allgemeinen für erhöhte Arbeitsleistung und reduzierte Sägezeit vorzuziehen sind.
• Dünne oder zerbrechliche Materialien lassen sich am
besten bei niedriger Drehzahl handhaben.
• Extra dicke Werkstoffe oder Kunststoffe lassen sich
am besten bei mittleren oder niedrigen Drehzahlen
handhaben.
12
18.0 Bedienfehler und Ursache
Auswirkung Ursache Behebung
Werkstück springt Der auf das Werkstück ausgeübte Druck von oben nach unten ausrichten!
Druck ist zu horizontal, also nicht schräg
von oben nach unten gerichtet
Blatt verkehrt herum eingespannt Blatt richtig einspannen (siehe 9.5)
Dickes Werkstück bei Schnittrichtungs- Vor dem Drehen des Werkstückes den
änderung zu plötzlich gedreht Werkstoff ausräumen und zwar durch mehr-
maliges Rück-, Vor- und Seitwärtsbewegen
des Werkstückes, so dass dieses ungehindert
und in einem Zug gedreht werden kann
Geringe Schnittleistung Stumpfes oder falsches Sägeblatt Neues bzw. richtiges Sägeblatt einspannen!
Schlechte Qualität des Sägeblattes Nur die von uns empfohlenden Qualitätsblätter
verwenden!
Unzureichender Vorschubdruck Vorschubdruck erhöhen
Sägeblatt entweicht Klemmschraube unzureichend angezogen Klemmschraube richtig anziehen!
aus einer Klemme
Sägeblatt läuft heiß Zu starker Vorschubdruck bei Vorschubdruck verringern
und reißt Schnittrichtungsänderung in dickem,
hartem Werkstoff
Stumpfes oder falsch gewähltes Sägeblatt Neues bzw. richtiges Sägeblatt verwenden
Überfahren der Anrisse Zu intensive Schnittleistung, Feineres Sägeblatt verwenden!
d.h. zu grobes Blatt
Stumpfes oder falsch gewähltes Sägeblatt Sehr dünne Werkstoffe wie Feinbleche,
Furniere, Folien etc. provisorisch auf eine etwa
5 mm dicke Sperrholzunterlage aufkleben!
Schnittfläche wird Ungenügend Blattspannung Blattspannung erhöhen!
ballig oder hohl
Stumpfes Sägeblatt und zu großer Neues Sägeblatt verwenden und
Vorschubdruck Vorschubdruck verringern
Zu feines Sägeblatt Gröberes Sägeblatt verwenden!
Schnittfläche ist nicht Tischplatte nicht in waagrechter Stellung oder Tischplatte waagrecht ausrichten mit einem
senkrecht Tisch nicht festgeschraubt Anschlagwinkel und festschrauben!
Unterseite des Werk- Falsches Sägeblatt Sägeblatt mit Gegenzahnung verwendet!
stückes reißt aus Einlegeteil in der Tischplatte wechseln!
(Kunststoffeinlegeteil liegt beim Bedienwerkzeug)
13
Ersatzteile
Sollte ein Ersatzteil benötigt werden, genügt
es, die Nr. des in der Explosionsbezeichnung
dargestellten Teiles anzugeben
HEGNER Multicut-1
14
HEGNER Multicut-2S
15
HEGNER Multicut-SE
16
HEGNER Multicut-Quick
17
9/ 2010
Loading...
