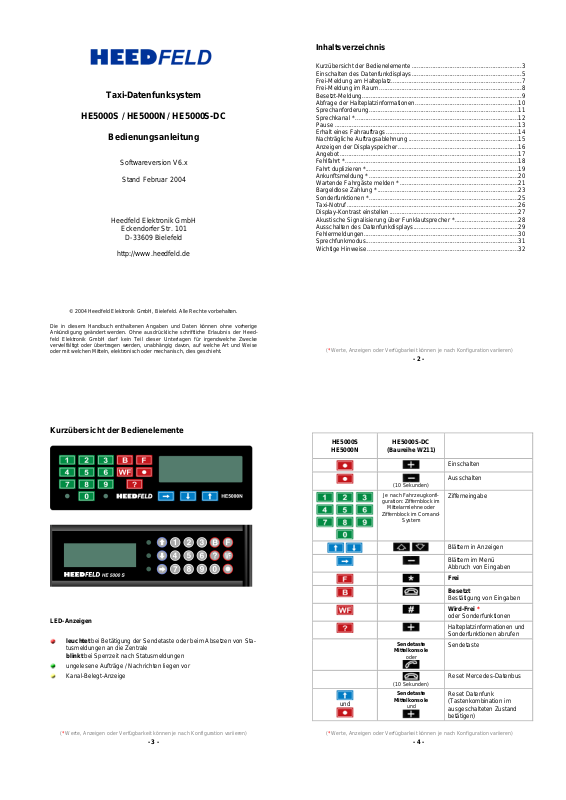

Taxi-Datenfunksystem

HE5000S / HE5000N / HE5000S-DC

Bedienungsanleitung

Softwareversion V6.x

Stand Februar 2004

Heedfeld Elektronik GmbH

Eckendorfer Str. 101

http://www.heedfeld.de

Die in diesem Handbuch enthaltenen Angaben und Daten können ohne vorherige Ankündigung geändert werden. Ohne ausdrückliche schriftliche Erlaubnis der Heedfeld Elektronik GmbH darf kein Teil dieser Unterlagen für irgendwelche Zwecke vervielfältigt oder übertragen werden, unabhängig davon, auf welche Art und Weise oder mit welchen Mitteln, elektronisch oder mechanisch, dies geschieht.

D-33609 Bielefeld

Inhaltsverzeichnis

Kurzübersicht der Bedienelemente ................................................................3

Einschalten des Datenfunkdisplays................................................................5

Frei-Meldung am Halteplatz............................................................................7

Frei-Meldung im Raum...................................................................................8

Besetzt-Meldung.............................................................................................9

Abfrage der Halteplatzinformationen............................................................10

Sprechanforderung.......................................................................................11

Sprechkanal *...............................................................................................12

Pause ...........................................................................................................13

Erhalt eines Fahrauftrags.............................................................................14

Nachträgliche Auftragsablehnung ................................................................15

Anzeigen der Displayspeicher......................................................................16

Angebot........................................................................................................17

Fehlfahrt *.....................................................................................................18

Fahrt duplizieren *.........................................................................................19

Ankunftsmeldung * .......................................................................................20

Wartende Fahrgäste melden * .....................................................................21

Bargeldlose Zahlung *..................................................................................23

Sonderfunktionen *.......................................................................................25

Taxi-Notruf....................................................................................................26

Display-Kontrast einstellen...........................................................................27

Akustische Signalisierung über Funklautsprecher *.....................................28

Ausschalten des Datenfunkdisplays.............................................................29

Fehlermeldungen..........................................................................................30

Sprechfunkmodus.........................................................................................31

Wichtige Hinweise........................................................................................32

(* Werte, Anzeigen oder Verfügbarkeit können je nach Konfiguration variieren)

Kurzübersicht der Bedienelemente

LED-Anzeigen

leuchtet bei Betätigung der Sendetaste oder beim Absetzen von Sta-

tusmeldungen an die Zentrale blinkt bei Sperrzeit nach Statusmeldungen

ungelesene Aufträge / Nachrichten liegen vor Kanal-Belegt-Anzeige

HE5000S HE5000N

und

HE5000S-DC

(Baureihe W211)

(10 Sekunden)

Je nach Fahrzeugkonfi-

guration: Ziffernblock im

Mittelarmlehne oder

Ziffernblock im Comand-

System

Sendetaste

Mittelkonsole

oder

(10 Sekunden)

Sendetaste

Mittelkonsole

und

Einschalten Ausschalten

Zifferneingabe

Blättern in Anzeigen Blättern im Menü

Abbruch von Eingaben

Frei Besetzt

Bestätigung von Eingaben

Wird-Frei *

oder Sonderfunktionen Halteplatzinformationen und

Sonderfunktionen abrufen Sendetaste

Reset Mercedes-Datenbus

Reset Datenfunk (Tastenkombination im ausgeschalteten Zustand betätigen)

(* Werte, Anzeigen oder Verfügbarkeit können je nach Konfiguration variieren)

Page 2

- 5 -

- 6 -

- 7 -

- 8 -

Einschalten des Datenfunkdisplays

Zum Einschalten des Datenfunkdisplays und der Funkanlage betätigen Sie die Taste .

HEEDFELD Elektronik HE5000S

Fahrzeugnummer:0901

Nach ca. 3 Sekunden werden Sie aufgefordert, sich anzumelden:

Fahreranmeldung mit Chipkarte *

Bitte stecken Sie Ihre Fahrerkarte in den Kartenleser !

Fahreranmeldung mit Magnetkarte *

Bitte ziehen Sie Ihre Fahrerkarte durch den Kartenleser !

Fahreranmeldung mit Fahrernummer *

Bitte geben Sie Ihre Fahrer Nummer ein: ****

Stecken Sie die Fahrerkarte in den Chipkartenleser. Die Karte muß während der gesamten Schicht im Gerät eingesteckt bleiben. *

Ziehen Sie die Fahrerkarte zügig durch den Magnetkartenleser.

Geben Sie Ihre Fahrernummer ein und bestätigen Sie die Eingabe mit der Taste .

M> Bitte warten

Nach einem Augenblick erscheint folgende Anzeige:

S> Angemeldet

M> Guten Tag.

Sie sind nun im System angemeldet.

Hinweis: Im Status „angemeldet“ werden Ihnen noch keine Fahraufträge übermittelt. Hierzu ist eine Freimeldung erforderlich (siehe folgende Seiten).

(* Werte, Anzeigen oder Verfügbarkeit können je nach Konfiguration variieren)

Frei-Meldung am Halteplatz

Die Freimeldung kann nur bei ausgeschaltetem Taxameter oder eingeschaltetem Dachzeichen abgegeben werden. Das Fahrzeug muß während der Freimeldung stehen.

Weiterhin darf die rote Lampe nicht blinken. Wenn die rote Lampe blinkt, sind Sie zwischen zwei Frei-Meldungen für ca. 2 * Minuten gesperrt.

Zur Anmeldung an einem Halteplatz drücken Sie die Taste . Es erscheint folgendes Bild:

Frei an Platz : ***

Geben Sie die Nummer des Halteplatzes, bis zu 3-stellig ein, z.B. , und bestätigen Sie . Es erscheint folgendes Bild:

M> Bitte warten

Nach erfolgter Anmeldung in der Zentrale erscheint folgendes Bild:

S> Frei an Platz : 012 M>

Jetzt sind Sie am Halteplatz mit dem Status "Frei" angemeldet. Der nächste Fahrauftrag wird Ihnen automatisch übermittelt und angezeigt.

(* Werte, Anzeigen oder Verfügbarkeit können je nach Konfiguration variieren)

Frei-Meldung im Raum

Um sich manuell im Raum freizumelden, betätigen Sie . Es erscheint folgendes Bild:

Frei an Platz : ***

Geben Sie nun die Nummer für den Raum ein: und bestätigen Sie die Eingabe mit der Taste . Es erscheint folgendes Bild:

M> Bitte warten

Nach erfolgter Anmeldung in der Zentrale erscheint folgendes Bild:

S> Frei

Jetzt sind Sie im Raum mit dem Status "Frei" angemeldet. Ihr Fahrauftrag wird Ihnen automatisch übermittelt und angezeigt.

Die Freimeldung im Raum erfolgt automatisch innerhalb von 8 * Sekunden nach Umschaltung des Taxameters auf „Frei“.

(* Werte, Anzeigen oder Verfügbarkeit können je nach Konfiguration variieren)

Page 3

- 9 -

Besetzt-Meldung

- 10 -

- 11 -

- 12 -

Die Besetzt-Meldung erfolgt automatisch durch Einschalten des Taxameters oder Ausschalten des Dachzeichens.

M> Bitte warten

Nach einem Augenblick erscheint folgende Anzeige:

S> Besetzt

Die Besetzt-Meldung gilt erst dann als ausgeführt, wenn Sie die o.g. Meldung "Besetzt" erhalten haben. Sollte dies nicht der Fall sein, wiederholen Sie die Meldung durch Betätigung der Taste .

Bei Fahrten ohne eingeschaltetem Taxameter (z.B. Aufträge über Mobiltelefon oder Kundenanfahrt nach Erhalt eines Auftrags über eine Rufsäule) müssen Sie sich manuell durch Betätigen der Taste besetzt melden um der Zentrale mitzuteilen, dass Sie für eine Auftragsvermittlung derzeit nicht zur Verfügung stehen.

Abfrage der Halteplatzinformationen

Zur Abfrage der Halteplatzinformationen drücken Sie die Taste , es erscheint folgende Anzeige:

Welcher Halteplatz soll angezeigt werden: ***

Betätigen Sie die Tasten für z.B. den Halteplatz 12, gefolgt von der Taste . Es erscheint folgendes Bild:

HP |Name |1. |A |V |S 011|CA |0002|> |0 |4 012|HELL |0012|1 |2 |0 013|DORO |0017|3 |1 |1

Bedeutung der Anzeige:

HP Halteplatznummer Name Kurzname des Halteplatzes

1. * Das erste Fahrzeug am Halteplatz A Anzahl der Fahrzeuge an diesem Halteplatz V Anzahl der Vorbestellungen für diesen Halteplatz Innerhalb der nächsten 60 * Minuten S Anzahl der vermittelten Fahrten über diesen Halte-

? Informationen für diesen Halteplatz sind > Zahl größer als 9 Sie können mit Hilfe der Tasten und in der Übersicht blättern.

Zum Verlassen der Halteplatzübersicht betätigen Sie die Taste . Die Halteplatzinformationen werden bei jedem An-, Ab- oder Ummelden

eines Fahrzeugs im gleichen Kanalbereich aktualisiert.

platz innnerhalb der letzten 60 * Minuten noch nicht verfügbar

(* Werte, Anzeigen oder Verfügbarkeit können je nach Konfiguration variieren)

Sprechanforderung

Um eine Sprechanforderung an die Funkzentrale zu übermitteln, betätigen Sie die Taste so oft, bis folgende Anzeige erscheint:

Sprechanforderung : 1 Pause : 2 Sprechkanal : 3 Notdienstkanal : 4

Betätigen Sie die Taste für Sprechanforderung.

S> Frei an Platz: 12 M> Bitte warten

Nach einem Augenblick wechselt die Anzeige:

S> Frei an Platz: 12 M> Warten auf Sprechen

Ihr Sprechwunsch wird nun in der Funkzentrale angezeigt. Sie werden von der Funkzentrale zum Sprechen aufgefordert, es ertönt ein Signalton und folgende Anzeige erscheint:

S> Frei an Platz: 12

nnnn

••••••••••••••••

Kanal 02

Die Lautstärke kann während der Sprechzeit mit den Tasten und eingestellt werden. Sie können nun rund 30 * Sekunden lang mit der Funkzentrale sprechen. Nach Ablauf der Sprechzeit wird die Sprechfunkverbindung automatisch unterbrochen. Die Funkzentrale kann die Sprechfunkverbindung bei Bedarf jederzeit wieder herstellen oder verlängern.

(* Werte, Anzeigen oder Verfügbarkeit können je nach Konfiguration variieren)

Sprechkanal *

Um ohne Zeitbegrenzung auf den Sprechkanal (z.B. für Wagen-WagenGespräche) zu wechseln, betätigen Sie die Taste so oft, bis folgende Anzeige erscheint:

Sprechanforderung : 1 Pause : 2 Sprechkanal : 3 Notdienstkanal : 4

Betätigen Sie die Taste für Sprechkanal. Sie werden aus der automatischen Vermittlung abgemeldet und es erscheint folgende Anzeige:

Betriebsbereit Kanal:03

nnnn

••••••••••••••••

Lautstärke

Die Lautstärke kann mit den Tasten und eingestellt werden. Um wieder an der automatischen Auftragsvermittlung teilzunehmen, betäti-

gen Sie je nach Status die Taste oder . Hinweis: Da die Funktion „Sprechkanal“ ohne Zeitbegrenzung arbeitet,

verlieren Sie in jedem Fall Ihren aktuellen Status

(* Werte, Anzeigen oder Verfügbarkeit können je nach Konfiguration variieren)

Page 4

- 13 -

Pause

- 14 -

- 15 -

- 16 -

Wenn Sie Ihr Fahrzeug für kurze Zeit verlassen wollen, ohne Ihren aktuellen Status am Halteplatz zu verlieren, betätigen Sie die Taste so oft, bis folgende Anzeige erscheint:

Sprechanforderung : 1 Pause : 2 Sprechkanal : 3 Notdienstkanal : 4

Betätigen Sie die Taste für Pause.

S> Frei an Platz: 12 M> Bitte warten

Nach einem Augenblick wechselt die Anzeige:

S> Pause

Sie können nun bis zu 10 * Minuten das Fahrzeug verlassen, ohne Ihren aktuellen Status zu verlieren. Sobald Sie wieder zum Fahrzeug zurückgekehrt sind, beenden Sie die Pause durch eine erneute Halteplatzanmeldung. Erfolgt die erneute Halteplatzanmeldung nicht innerhalb von 10 * Minuten, wird Ihr Fahrzeug automatisch abgemeldet:

S> Abgemeldet

Erhalt eines Fahrauftrags

Wenn Ihnen der Vermittlungsrechner einen Fahrauftrag zuteilt, ertönt ein Signalisierungston. Sie müssen den Auftrag nun innerhalb von 20 * Sekunden mit der Sprechtaste des Funkgeräts * bestätigen. Der Auftrag wird Ihnen folgendermaßen angezeigt:

01>27.01.04 08:30 FAHRAUFTRAG

Nach der Bestätigung können Sie mit der Taste auf die Folgeseite blättern, um sich den Auftrag anzusehen:

VB-ZEIT 27.01 08:30 CHAUSSEESTR. 82 MEIER BERLIN MITTE

Wenn Sie die Sprechtaste betätigt haben, gilt der Fahrauftrag als angenommen und muß in jedem Fall ausgeführt werden.

Wird die Sprechtaste nicht innerhalb von 20 * Sekunden betätigt, so wird der Auftrag im Speicher gelöscht und an das nächste freie Fahrzeug vermittelt. Es erscheint folgende Anzeige:

S> Abgemeldet

M> Letzter Auftrag geloescht

Wenn Sie den Fahrauftrag nicht annehmen, verlieren Sie Ihren Status und müssen sich erneut am Halteplatz anmelden. *

Hinweis: Sie sollten sich immer abmelden bzw. in Pause schalten wenn Sie Ihr Fahrzeug verlassen. Sie vermeiden so, daß Sie automatisch gesperrt werden oder Ihren Halteplatz-Status verlieren.

(* Werte, Anzeigen oder Verfügbarkeit können je nach Konfiguration variieren)

Nachträgliche Auftragsablehnung

Um einen erhaltenen Fahrauftrag nachträglich abzulehnen, betätigen Sie die Taste . Es erscheint folgende Anzeige:

W. - Frei an Platz : ***

Geben Sie nun die Nummer ein und bestätigen Sie die Eingabe mit der Taste .

S> Abgemeldet

M> Letzter Auftrag geloescht

Sie sind nun für 10 * Minuten für weitere Fahraufträge gesperrt.

(* Werte, Anzeigen oder Verfügbarkeit können je nach Konfiguration variieren)

Anzeigen der Displayspeicher

Das Datenfunkdisplay verfügt über 20 Speicherseiten. Diese Seiten sind wie folgt aufgeteilt:

01 Fahrauftrag 11 freie Verwendung 02 Fahrauftrag 12 freie Verwendung 03 Fahrauftrag 13 freie Verwendung 04 Fahrauftrag * 14 freie Verwendung 05 Fahrauftrag * 15 freie Verwendung 06 Angebot * 16 freie Verwendung 07 Fahrzeugnachricht * 17 freie Verwendung 08 Sammelruf * 18 freie Verwendung 09 Vorbestellungsübersicht * 19 freie Verwendung 10 freie Verwendung 20 freie Verwendung

Um die Speicherseiten abzurufen, betätigen Sie die Taste so oft, bis folgende Anzeige erscheint:

01>27.01.04 08:30 FAHRAUFTRAG

(Beispiel für einen Fahrauftrag)

Geben Sie die Seitennummer ein, z.B. für die Speicherseite 14:

14>27.01.04 07:49 1215 ZUERICH 1220 FRANKFURT 1225 LONDON LH 1300 ê

Die Sonderinformationen auf den Speicherseiten 9-20 werden automatisch durch die Zentrale aktualisiert.

(* Werte, Anzeigen oder Verfügbarkeit können je nach Konfiguration variieren)

Page 5

- 17 -

Angebot

- 18 -

- 19 -

- 20 -

Bei Fahraufträgen, die als freies Angebot vergeben werden, wird ein Sammelruf an alle Fahrzeuge gesendet. Es ertönt ein Klingelton und das Angebot wird wie folgt angezeigt:

10>RAUM 275 02:34 OSTBAHNHOF NICHTRAUCHER

Durch Betätigung der Sprechtaste am Funkgerät können Sie sich auf diesen Auftrag bewerben. Die Sprechtaste ist für 8 * Sekunden nach Erhalt des Angebots für maximal 2 Bewerbungen zugelassen.

Der Zentralencomputer vergibt die Fahrt an das nächste zum Kunden befindliche Fahrzeug. Wenn Sie den Auftrag nicht erhalten, bleibt Ihr aktueller Status unverändert.

Wenn Sie keine Angebote angezeigt bekommen möchten, betätigen Sie die Taste so oft, bis folgende Anzeige erscheint:

Fehlfahrt : 1 Fahrt duplizieren : 2 Ankunftsmeldung : 3 Angebote aus : 4

Betätigen Sie nun die Taste für Angebote aus. In der Grundmaske wird nun das Glockensymbol nicht mehr angezeigt. Sie

erhalten bis zum nächsten Ausschalten des Gerätes keine Angebote mehr. Sie können diese Funktion auch im Ruhezustand des Gerätes über die Taste ein- und ausschalten. Ein Glockensymbol zeigt dabei den Zustand an.

(* Werte, Anzeigen oder Verfügbarkeit können je nach Konfiguration variieren)

Fehlfahrt *

Um der Zentrale eine Fehlfahrt zu melden, betätigen Sie die Taste so oft, bis folgende Anzeige erscheint:

Fehlfahrt : 1 Fahrt duplizieren : 2 Ankunftsmeldung : 3 Angebote aus : 4

Betätigen Sie nun die Taste für Fehlfahrt. Wenn die Fehlfahrtmeldung automatisch bearbeitet werden kann, erscheint

folgende Anzeige:

S> Besetzt

M> Fehlfahrt!

Nach kurzer Zeit erhalten Sie folgende Anzeige:

07>FEHLFAHRT! ERSATZ BEI FREIMELDUNG AN: HP 12 ODER HP 13

Sie können sich nun sofort auf einen der angezeigten Halteplätze freimelden, und erhalten den nächsten Fahrauftrag als Ersatz. Wenn Sie sich auf einen anderen Halteplatz freimelden, verfällt Ihr Ersatzanspruch.

Wenn die Fehlfahrtmeldung nicht automatisch bearbeitet werden kann, erscheint folgende Anzeige:

S> Besetzt

N> Warten auf Sprechen

Sie werden in Kürze von der Zentrale angesprochen.

(* Werte, Anzeigen oder Verfügbarkeit können je nach Konfiguration variieren)

Fahrt duplizieren *

Um für einen Kunden weitere Fahrzeuge anzuforden, betätigen Sie die Taste so oft, bis folgende Anzeige erscheint:

Fehlfahrt : 1 Fahrt duplizieren : 2 Ankunftsmeldung : 3 Angebote aus : 4

Betätigen Sie nun die Taste für Duplizieren.

Fahrt duplizieren Weiter mit ''B'' * = Anzahl

Geben Sie nun die Anzahl der noch für diesen Kunden benötigten Fahrzeuge ein, z.B. und bestätigen Sie die Eingabe mit der Taste

Es erscheint folgende Anzeige:

S> Besetzt

M> Fahrt 2* dupliziert

Ankunftsmeldung *

Bei bestimmten Fahraufträgen werden sie im Auftragshinweis dazu aufgefordert, bei der Ankunft beim Kunden eine Ankunftsmeldung abzugeben. Betätigen Sie hierzu die Taste so oft, bis folgende Anzeige erscheint:

Fehlfahrt : 1 Fahrt duplizieren : 2 Ankunftsmeldung : 3 Angebote aus : 4

Betätigen Sie die Taste für Ankunftsmeldung. Es erscheint folgende Anzeige:

S> Besetzt

M> Uebertragung erfolgreich

(* Werte, Anzeigen oder Verfügbarkeit können je nach Konfiguration variieren)

Page 6

- 21 -

Wartende Fahrgäste melden *

- 22 -

- 23 -

- 24 -

Um andere Fahrzeuge über wartende Fahrgäste an einem Halteplatz zu informieren, betätigen Sie die Taste . Es erscheint folgende Anzeige:

W. - Frei an Platz : ***

Geben Sie nun die Halteplatznummer ein, z. B. und bestätigen Sie die Eingabe mit der Taste .

S> Besetzt

M> Uebertragung erfolgreich

Es wird nun ein Sammelruf an alle Fahrzeuge gesendet:

08>27.01.04 15:23 TAXI 900 MELDET WARTENDE FAHRGAESTE AN HP 26

(* Werte, Anzeigen oder Verfügbarkeit können je nach Konfiguration variieren)

Preisrückmeldung / Preiseingabe

Bei Aufträgen, bei denen eine Preisrückmeldung erforderlich ist, werden Sie von Ihrem Datenfunkdisplay vor der nächsten Frei-Meldung aufgefordert, den Fahrpreis des letzten Auftrages einzugeben. Wenn Sie nun versuchen, das Gerät abzuschalten erhalten Sie eine Fehlermeldung und werden beim erneuten Einschalten wieder aufgefordert, den Fahrpreis einzugeben:

Preisrückmeldung Ende mit ’’B’’ ****,** EUR

Beispiel 1:

Preiseingabe 23,80 €. Sie geben ein: Beispiel 2:

Preiseingabe 112,60 €. Sie geben ein: Weitere Eingabefelder, wie z.B. Eigenanteil und Personenanzahl bei

Sammelfahrten können Sie mit der Taste auswählen. Falscheingaben können Sie mit der Taste abbrechen und dann die Eingaben wiederholen.

Wenn Sie alle Daten eingegeben haben bestätigen Sie Ihre Eingaben mit der Taste .

Nach erfolgter Eingabe erscheint folgende Anzeige:

S> Besetzt

M> Preisrückmeldung EUR 112,60

Nun können Sie Ihre Frei-Meldung absetzen.

(* Werte, Anzeigen oder Verfügbarkeit können je nach Konfiguration variieren)

Bargeldlose Zahlung *

Wenn Ihr Fahrgast bargeldlos bezahlen möchte, betätigen Sie die Taste

so oft, bis folgende Anzeige erscheint:

Kreditkarte : 1 Ec-Karte : 2 : 3 Preiseingabe : 4

Betätigen Sie nun die Taste für Zahlung per Kreditkarte oder Taste

für Zahlung mit EC-Karte.

Fahrpreiseingabe Weiter mit ''B'' ***,** EUR

Geben Sie den Fahrpreis, wie bereits bei der Preisrückmeldung beschrieben, ein und bestätigen Sie die Eingabe mit .

Bitte ziehen Sie die Kreditkarte durch den Kartenleser.

Ca. 30 Sekunden nach erfolgreicher Übermittlung der Daten zur Zentrale erhalten Sie die Rückmeldung der Buchungsstelle:

08>ZAHLUNG ERFOLGT VISA EUR 012,80 GEN.NR. 070238

Hinweis: Die bargeldlose Abrechnung ist nur möglich, wenn sich das Fahrzeug im Funkversorgungsbereich befindet. Bei Fernfahrten sollten Sie daher bereits vor Antritt der Fahrt abrechnen.

Hinweis: Es kann erforderlich sein, die Ausweisdaten des Kunden auf dem Beleg zu notieren. Sie erhalten dann einen entsprechenden Hinweis.

(* Werte, Anzeigen oder Verfügbarkeit können je nach Konfiguration variieren)

Bitte ziehen Sie die ec-Karte durch den Kartenleser.

08>ZAHLUNG ERFOLGT EC-KARTE EUR 012,80

GEN.NR. 070235

Fehlermeldungen bei bargeldloser Zahlungsabwicklung:

Bei nicht erteilter Genehmigung der Transaktion müssen Sie den Fahrpreis in bar kassieren:

04>ZAHLUNG ABGELEHNT KEINE GENEHMIGUNG FAHRPREIS BAR KASSIEREN

Bei einer kurzzeitigen Systemüberlastung erhalten Sie nachfolgende Fehlermeldung:

04>SYSTEMFEHLER ZAHLUNG NICHT ERFOLGT VORGANG WIEDERHOLEN

Bei einer Störung im Zentralsystem erhalten Sie nachfolgende Fehlermeldung. Bitte informieren Sie die Funkzentrale:

04>SYSTEMFEHLER INTERNE STOERUNG ZENTRALE INFORMIEREN

(* Werte, Anzeigen oder Verfügbarkeit können je nach Konfiguration variieren)

Page 7

- 25 -

Sonderfunktionen *

- 26 -

- 27 -

- 28 -

Die Funkzentrale kann spezielle Dienste und Sonderfunktionen bereitstellen.

Zum Abruf eines solchen Dienstes betätigen Sie die Tastenfolge .

Serviceabfrage Nummer : ***

Geben Sie nun die Servicenummer, z.B. ein und bestätigen Sie die Eingabe mit der Taste .

Taxi-Notruf

Sie können in bedrohlichen Situationen einen stillen Alarm auslösen. Dadurch ist die Funkzentrale in der Lage, Ihre Position festzustellen um Ihnen Hilfe zu schicken. Außerdem kann die Zentrale während der NotrufFunktion die Gespräche in Ihrem Fahrzeug mitverfolgen.

Sie lösen den Notruf durch zweimaliges Betätigen der Notruftaste innerhalb von zwei Sekunden aus. Nach Auslösen des Notrufs ist am Display keine Veränderung oder besondere Anzeige festzustellen. Das Auslösen des Notrufs ist auch bei ausgeschaltetem Display möglich (nur bei Funkgerät T2000 Serie).

Der Notruf wird über die Funkzentrale wieder zurückgesetzt. Hinweis: beim Datenfunksystem HE5000S-DC für Mercedes-Benz Baurei-

he W211 kann der Notruf nur über den Abstelltaster im Kofferraum zurückgesetzt werden! Beachten Sie hierzu die Bedienungsanleitung Ihres Fahrzeugs.

(* Werte, Anzeigen oder Verfügbarkeit können je nach Konfiguration variieren)

Display-Kontrast einstellen

Sie können den Kontrast des Displayanzeige wie folgt einstellen: Bitte betätigen Sie die Taste so oft bis folgende Anzeige erscheint:

Kontrast

nnnn

••••••••••••••••

Sie können nun mit Hilfe der Tasten und den Kontrast einstellen.

(* Werte, Anzeigen oder Verfügbarkeit können je nach Konfiguration variieren)

Akustische Signalisierung über Funklautsprecher *

Das Datenfunkdisplay HE5000S/N kann akustische Signalisierungen (z. B. Klingelton bei ankommendem Fahrauftrag) auch über den Lautsprecher der Funkanlage ausgeben.

Zur Aktivierung dieser Funktion drücken Sie im Grundbild die Taste .

S> Frei an Platz : 012 M>

Das Lautsprechersymbol oben rechts im Display zeigt an, dass die Lautsprechersignalisierung nun aktiv ist.

S> Frei an Platz : 012 M>

Auf Wunsch können Sie die Lautstärke, die Anzahl und die Tonhöhe der Signalisierung anpassen. Hierzu betätigen Sie ebenfalls im Grundbild die Taste .

Externes Signal Testen mit '0'

nnnn

••••••••••••••••

Lautstärke

Sie können nun mit den Tasten und die gewünschte Lautstärke einstellen. Mit den Tasten bis lässt sich die Anzahl der Signalisierungstöne pro Tonfolge einstellen. Mit den Tasten bis können Sie die Tonhöhe verändern.

Mit Betätigung der Taste können Sie die gewählte Einstellung testen und speichern.

(* Werte, Anzeigen oder Verfügbarkeit können je nach Konfiguration variieren)

Page 8

- 29 -

Ausschalten des Datenfunkdisplays

- 30 -

- 31 -

- 32 -

Zum Ausschalten des Datenfunkdisplays und der Funkanlage betätigen Sie die Taste , es erscheint folgendes Bild:

M> Bitte auf Aus- schalten warten!

Das Gerät meldet sich nun bei der Funkzentrale ab und wird ausgeschaltet. Sollten Sie sich außerhalb des Funkbereichs befinden, kann der Ausschaltvorgang bis zu 8 Minuten dauern. Es empfiehlt sich daher, das Gerät beim Verlassen des Funkversorgungsbereichs (Fernfahrten, Tiefgaragen, etc.) frühzeitig auszuschalten.

Schalten Sie das Datenfunkdisplay immer ab, wenn Sie das Fahrzeug verlassen. Sie vermeiden so, daß Ihnen Fahraufträge zugestellt werden, die nicht bestätigt werden können.

Fehlermeldungen

S> Besetzt

M> Bitte Meldung wiederholen

Ihr Gerät kann die Meldung zur Zeit nicht an die Funkzentrale absetzen. Bitte verändern Sie den Standort des Fahrzeuges, um eine bessere Funkverbindung zu gewährleisten.

S> Angemeldet

M> Meldung ist ungültig !

Sie haben eine ungültige Meldung abgesetzt, z.B. einen nicht vorhandenen Halteplatz eingegeben.

S> Besetzt

M> Bitte Standort ändern

Sie haben keinen Funkkontakt mehr zur Zentrale. Bitte verändern Sie den Standort des Fahrzeuges, um eine bessere Funkverbindung zu gewährleisten.

(* Werte, Anzeigen oder Verfügbarkeit können je nach Konfiguration variieren)

Sprechfunkmodus

Wenn die Funkzentrale im Sprechfunkmodus arbeitet, schalten Sie das Gerät mit der Taste ein. Es erscheint folgende Anzeige:

Betriebsbereit Kanal:03

nnnn

••••••••••••••••

Lautstärke

Die Lautstärke kann mit den Tasten und eingestellt werden. Den Funkkanal können Sie über die Zifferntasten bis wählen. Je

nach Gerätekonfiguration erfolgt die Kanaleingabe ein- oder zweistellig. Zum Ausschalten des Geräts betätigen Sie die Taste .

(* Werte, Anzeigen oder Verfügbarkeit können je nach Konfiguration variieren)

Wichtige Hinweise

Betriebsumgebung:

Das Datenfunkdisplay darf nur von Fachpersonal in Ihrem Fahrzeug installiert werden. Eine fehlerhafte Installation kann zur Beeinträchtigung der Verkehrssicherheit und zum Erlöschen der Garantie führen.

Reinigung des Datenfunkdisplays:

Ihr Datenfunkdisplay kann mit einem weichen, leicht angefeuchteten Tuch gereinigt werden. Das Anzeigefeld ist mit einer speziellen AntireflexBeschichtung versehen, die bei zu häufiger Reinigung mit festen Tüchern oder zuviel Druck abgelöst wird.

Verkehrssicherheit:

Bitte vermeiden Sie die Bedienung oder das Ablesen des Datenfunkdisplays während der Fahrt. Zur Benutzung des Datenfunkdisplays ist das Fahrzeug zu parken.

Die Verkehrssicherheit hat immer Vorrang!

(* Werte, Anzeigen oder Verfügbarkeit können je nach Konfiguration variieren)
