Hedson IRT COMBI 4-1 IR/UVA, IRT COMBI 4-10 IR/UVA, IRT COMBI 4-2 IR/UVA, IRT COMBI 4-20 IR/UVA Instruction Manual

714812 rev 2

IRT COMBI

4-1 IR/UVA 4-10 IR/UVA 4-2 IR/UVA 4-20 IR/UVA

GB - Instruction manual DE - Betriebsanleitung FR - Mode d’emploi SE - Bruksanvisning IT - Manuale d’uso ES - Manual de operación CN - 使用说明书 NL - Gebruiksaanwijzing

714812 rev 2

GB - CONTENTS original language

1. Intended use of the product 3

2. Product description 3

3. Instructions to the owner 4

4. Safety instructions 5

5. Assembly instruction 5

6. Basic instruction for operation 5

7. Program mode - General rules for navigation in the software 6

8. Extended usage information 7

9. Settings Mode 7

10. Programming examples 10

11. Maintenance and service 11

12. EC Declaration of conformity 13

13. Electric Diagrams 91

14. Spare parts 93

15. Weights and dimensions 100

DE - INHALT Übersetzung aus der Originalsprache

1. Bestimmungsgemäße Verwendung 14

2. Produktbeschreibung 14

3. Anweisungen für den Eigentümer 15

4. Sicherheitshinweise 16

5. Aufbauanleitung 16

6. Grundlegendes zur Bedienung 16

7. Programm-Modus - Regeln zur Navigation durch die Software 17

8. Erweiterte Informationen zur Verwendung 18

9. Einstellmodus 18

10. Programmierbeispiele 21

11. Wartung und Service 22

12. EG-Konformitätserklärung 24

13. Elektrische Schaltbilder 91

14. Ersatzteile 93

15. Gewicht und Abmessungen 100

FR - SOMMAIRE traduction de la langue originale

1. Utilisation prévue du produit 25

2. Description du produit 25

3. Consignes à destination du propriétaire 26

4. Consignes de sécurité 27

5. Consignes d’assemblage 27

6. Consignes de base pour l’utilisation 27

7. Mode de progr – Règles de nav au sein du logiciel prog mode 28

8. Informations concernant le mode d’utilisation avancé 29

9. Mode de conﬁguration des paramètres 29

10. Exemples de programmation 32

11. Maintenance et entretien 33

12. Déclaration de conformité CE 35

13. Schémas électriques 91

14. Pièces détachées 93

15. Poids et dimensions 100

SE - INNEHÅLL översättning från originalspråk

1. Avsedd användning 36

2. Produktbeskrivning 36

3. Instruktioner för ägaren 37

4. Säkerhetsinstruktioner 38

5. Monteringsinstruktion 38

6. Grundläggande användarinstruktioner 38

7. Programläge – Generella regler för att navigera i programvaran 39

8. Utökad användarinformation 40

9. Inställningsläge 40

10. Programmeringsexempel 43

11. Underhåll och service 44

12. EG-försäkran om överensstämmelse 46

13. Eldiagram 91

14. Reservdelar 93

15. Vikt och dimension 100

IT - INDICE traduzione dalla lingua originale

1. Uso previsto del prodotto 47

2. Descrizione del prodotto 47

3. Istruzioni per il titolare 48

4. Istruzioni di sicurezza 49

5. Istruzioni per il montaggio 49

6. Istruzioni di base per il funz. 49

7. Modalità progr – Regole per la navigazione nel software 50

8. Informazioni per l’uso prolungato 51

9. Modalità Impostazioni 51

10. Esempi di programmazione 54

11. Controllo e manutenzione 55

12. Dichiarazione di conformità CE 57

13. Schemi elettrici 91

14. Parti di ricambio 93

15. Peso e dimensioni 100

ES - CONTENIDO traducción de la lengua original

1. Uso previsto del producto 58

2. Descripción de producto 58

3. Instructions para el dueño 59

4. Instrucciones de seguridad 60

5. Instrucciones de ensamblaje 60

6. Instrucciones básicas para el func. 60

7. Modo de progr – Reglas para navegar por el software 61

8. Información ampliada de uso 62

9. Modo de ajustes 62

10. Ejemplos de programación 65

11. Mantenimiento y servicio 66

12. Declaración CE de conformidad 68

13. Diagramas eléctricos 91

14. Piezas de repuesto 93

15. Peso y Dimensiones 100

目录翻译自源语言

1. 产品预期用途 69

2. 产品描述 69

3. 致用户的说明 70

4. 安全须知 71

5. 组装说明 71

6. 基本操作说明 71

7. 编程模式 – 软件导航一般规则 72

8. 延伸使用信息 73

9. 设置模式 73

10. 编程实例 76

11. 维护和保养 77

12. EC合规说明 79

13. 电气原理图 91

14. 备件 93

15. 重量和尺寸 100

NL -INHOUDSOPGAVE vertaling van oorspronkelijke taal

1. Bedoeld gebruik van het product 80

2. Productbeschrijving 80

3. Instructies voor de eigenaar 81

4. Veiligheidsinstructies 82

5. Montage-instructies 82

6. Basis instructie voor bediening 82

7. Programmamodus - regels voor navigatie in de software 83

8. Uitgebreide informatie over het gebruik 84

9. Instellingenmodus 84

10. Programmering voorbeelden 87

11. Onderhoud en service 88

12. EC-verklaring van conformiteit 90

13. Elektrische diagram 91

14. Reserveonderdelen 93

15. Gewicht en de afmetingen 100

714812 rev 2

1. Intended use of the product

This product serves exclusively to accelerate the drying/curing of putty, ﬁller, base and clear coats. This applies to both water-borne and solvent-based products. It´s site of use is the preparation area and ﬁnishing area. Within the automotive industry and vehicle repair sectors, it is used to cure small areas before polishing. The product must not be used for other purposes than the described drying processes. This product should only be used with the ﬁlter glass intact. A missing or broken ﬁlter glass will result in hazardous UVC and UVB radiation. For a worker working close to the operating lamp (1,5m) the daily limitation should be set to 1h/working day. Only original spare parts shall be used to maintain this products high safety. The maximum ambient temperature during operation should not exceed 40°C. The IRT COMBI 4-1 & 4-2 IR/UVA dryers must not be used in spray booths or within a distance of 5m from spraying activities in order to avoid explosion risk. This prohibition is also valid for the IRT COMBI 4-10 & 4-20 IR/UVA, if not combined with the IRT Dust Cover and Surveillance System.

2. Product description

The dryer is an essential aid for paint repair on small and medium sized areas. The easily manoeuvrable IRT COMBI IR/UVA is equipped with one or two compact cassettes. Each cassette is equipped with four infrared (IR) lamps with gold plated free-form reﬂectors, one UV-lamp and a ventilator. The design, combined with a gas spring, makes positioning of the cassette simple. The IR and UV lamps are easily exchangeable and the reﬂectors are protected against mechanical damage by a mesh. The dryer has a selection of sophisticated programs. The time for the IR can be set to 0-30 min and 0-15 min for the UV.

2.1 Particular advantages

2.1.1 Higher quality

Using the dryer when you cure putty also improves the quality of the top coat.

IR curing

The short wave IR curing enables the coating to be cured from the inside outwards. This prevents solvents to be trapped inside the coating and ensures a fast and high quality curing.

UV curing

The ultraviolet light spectrum generated by a UV lamp interacts with special coating chemistries to produce a high-quality, durable curing. In many applications, UV curing can achieve the curing faster, and therefore at a lower total cost than many other coating processes.

UV-coat contains less solvent than conventional paint and from that perspective has less negative environmental impact.

Most importantly to achieve a good and fast curing result there must be enough UV-A intensity. IRT COMBI IR/UVA dryers have an outstanding intensity to achieve the best curing result.

Unique beneﬁts of the UV cure coating:

• Reduced amount of solvent

• Fast curing time

• Low-temperature processing

• Scratch resistant and chemical resistant

2.1.2 Drying times

At 60 cm distance

Material ................................Minutes

Putty 5– 6 Filler Bright 10– 15 Filler Dark 10– 15 Waterbase 4– 6 Base coat 4– 8 Top coat 10–15 Clear coat 10–15 Plast Filler 10–15 Plast Topcoat 13–17 PlastiClearcoat 13-17 Final boost 2-4 Soft cure 13–17 UV Putty 4-6 UV Filler 3-6 UV Clearcoat 6-8

2.1.3 Regulated temperature for IR curing

The dryer has a pyrometer which carefully controls temperature of the object. The computer does not only measure the maximum allowed temperature but also the temperature raise. It ensures that the programmed drying/curing temperature is maintained, thereby achieving optimum curing, without risk for “over burning”.

2.1.4 Hi-tech shape of reﬂectors with shortwave IR

By using short-wave technology and gold-coated reﬂectors with a high tech shape important advantages are achieved. Firstly, by radiating only the needed areas and not heating any air, a lower energy consumption is achieved. Secondly, a more uniform surface temperature is obtained by distributing the energy evenly. Thirdly, a larger drying surface is achieved. Fourthly, less radiation outside the curing area.

2.2 Technical data

The emitted IR-radiation is short wave with its intensity peak at 1120 nm. The emitted UV-radiation is UVA 315-400nm.

IR drying surface at 60 cm, IRT COMBI 4-1 & 4-10 IR/ UVA

The ﬁgures below show the maximum drying area, when the respective dryer is used at 60 cm distance from black sheet metal.

1,5 m

1,1 m

UV drying surface at 50 cm, IRT COMBI 4-1 & 4-10 IR/UVA

1,0 m

714812 rev 2

25 50 75

100

[cm]

100

Intensity (W/m²):

50 cm distance 35 cm distance

15-46 15-46 31-73 62-146 51-82 102-164 65-110 130-200

IRT COMBI 4-1 & 4-10 IR/UVA Voltage 380-420 3 Ph/PE Frequency 50 Hz Current IR: 9 A UVA: 3 A Power IR: 6 kW UVA: 1 kW Fuse** 4-1 IR/UVA 10 A* 4-10 IR/UVA Max 100A Drying temp Max 170º Noise level <70 dB(A)

* MCB (Minature Circuit Breaker) type C or D. Normal fuse type slow. ** The dryer shall be operated with a fuse of the recommended rating. Weight, dimensions and product identity label on last page.

IR drying surface at 60 cm, IRT COMBI 4-2 & 4-20 IR/ UVA

The ﬁgures below show the maximum drying area, when the respective dryer is used at 60 cm distance from black sheet metal.

1,5 m

2,2 m

UV drying surface at 50 cm, IRT COMBI 4-2 & 4-20 IR/UVA

1,0 m

1,8 m

100

755025

[cm]

37,5

175

200

150

37,5

Intensity (W/m²):

50 cm distance 35 cm distance

15-46 15-46 31-73 62-146 51-82 102-164 65-110 130-200

IRT COMBI 4-2 & 4-20 IR/UVA Voltage 380-420 3 Ph/PE Frequency 50 Hz Current 4-2 IR:16 A UVA: 6 A Current 4-20 IR:17 A UVA: 6 A Power IR: 12 kW UVA: 2 kW Fuse** 4-2 IR/UVA 16 A* 4-20 IR/UVA Max 100A Drying temp Max 170º Noise level <70 dB(A)

* MCB (Minature Circuit Breaker) type C or D. Normal fuse type slow. ** The dryer shall be operated with a fuse of the recommended rating. Weight, dimensions and product identity label on last page.

3. Instructions to the owner

The owner of the dryer must produce clear operating instructions, adapted to local site conditions, and make these available to all users who have to observe these operating instructions. This appliance is not intended for use by persons (including children) with reduced physical, sensory or mental capabilities, or lack of experience and knowledge, unless they have been given supervision or instruction concerning use of the appliance by a person responsible for their safety. This product should only be used with the ﬁlter glass intact.

A missing or broken ﬁlter glass will result in hazardous UVC and UVB radiation. For a worker working close to the operating lamp (1,5m) the daily limitation should be set to 1h/working day.

Only original spare parts shall be used to maintain this products high safety.

Dispose of used items at the nearest environmental protection facility for recycling.

The UV- radiation emission is: according to EN62471 = Risk group 3

As appropriate measures; Always wear eye protection during work in areas exposed to UV-radiation.

For safety reasons the dryer must be supplied by recommended maximum fuse, see tables in chapter 2.2.

714812 rev 2

6. Basic instruction for operation

6.1 Keyboard

Software deﬁned button

Conﬁrmation choices

Software deﬁned button Cancellation choices

Start Stop

Cassettes in use

(one or two

)

Temperature control (on/off)

Enter

6.2 Display

Flash off – active

Full bake – inactive

One cassette active

Conﬁrmation choices

Cancellation choices

Active program

Temperature reading

6.3 Program mode – General rules for navigation in the software

6.3.1 Program mode

This mode is for your everyday use. It helps you run the dryer with preinstalled programs and edit program settings.

To enter the program mode, turn the main switch on.

When you start the dryer, an information screen will appear for two seconds. By pressing the conﬁrmation or cancellation button this information will show until released. The diagram shows cassette ﬁlter usage and notiﬁes when it’s time to change ﬁlter. To replace ﬁlter see chapter “11.1 Filter replacement”.

6.4 Settings mode

The Settings mode enables you to change advanced system parameters. Thanks to our advanced control system in this mobile dryer there are many settings that can be altered. This is normally not a part of the everyday usage.

To enter the settings mode press both arrow keys when you turn the main switch to position 1. For further information see Chapter 9.

4. Safety instructions

The mobile dryer must not be exposed to paint fog, sanding dust or solvents, due to ﬁre hazard. Furthermore, this will reduce the lifetime of the dryer. Allow for sufﬁcient cooling time of the dryer. The distance to the object that is to be dried must be sufﬁcient. Otherwise there is risk for ﬁre or explosion! Keep all ﬂammable materials in a sufﬁcient distance from the hot surfaces of the dryer.

4.1 Hazards

Tilting The risk for tilting increases when the arm is located in an upright position. Turning both cassettes to one side also increases the risk for tilting.

Fire and explosion Do not store, prepare or use solvent-containing materials within a 5 m/16 feet radius of the mobile dryer. Flammable materials should not be placed close to a drying device in use.

With the temperature control turned off, the temperature might raise quickly and the risk for ﬁre increases, especially if you have a distance less than 60 cm/24” to the object. Never direct the cassette towards highly combustible materials.

Electrical equipment The mobile dryer is operated with high electrical voltage, which can be highly dangerous.

Before accessing live parts, remove the main connector from the wall socket. Only professional electricians may have direct access to the electrical components. If the supply cord is damaged, it must be replaced by the manufacturer, its service agent or similarly qualiﬁed persons in order to avoid a hazard.

WARNING! Intensive heat radiation. Hands, face and other parts of the body should be exposed as little as possible to the heat radiation.

UV radiation can cause injury and property damage!

• To reduce risk of injury or property damage from UV radiation, read, understand, and follow the following safety instructions. In addition, make certain that anyone else that uses this heating equipment follows these safety instructions as well.

• Hands, face and other parts of the body shall not be exposed to heat and radiation. Do not stay in front of the lamp cassettes during curing without safety equipment.

• Always wear eye protection. Failure to this may result in longterm injury to the eyes.

• If a person works around UV radiation while on medications, the medication should be checked to see if it would make the person more photosensitive.

• Do not look directly at the light source.

• Do not use if protective glass is broken or missing. This glass ﬁlters the light from unwanted radiation.

5. Assembly instruction

See separate document for detailed instructions. For mobile dryers: 714838 IRT COMBI 4-1 & 4-2 IR/UVA Mobile Assembly Instruction For rail systems: 713683 IRT Pc Auto 4-10 & 4-20 Rail System Assembly Instruction

714812 rev 2

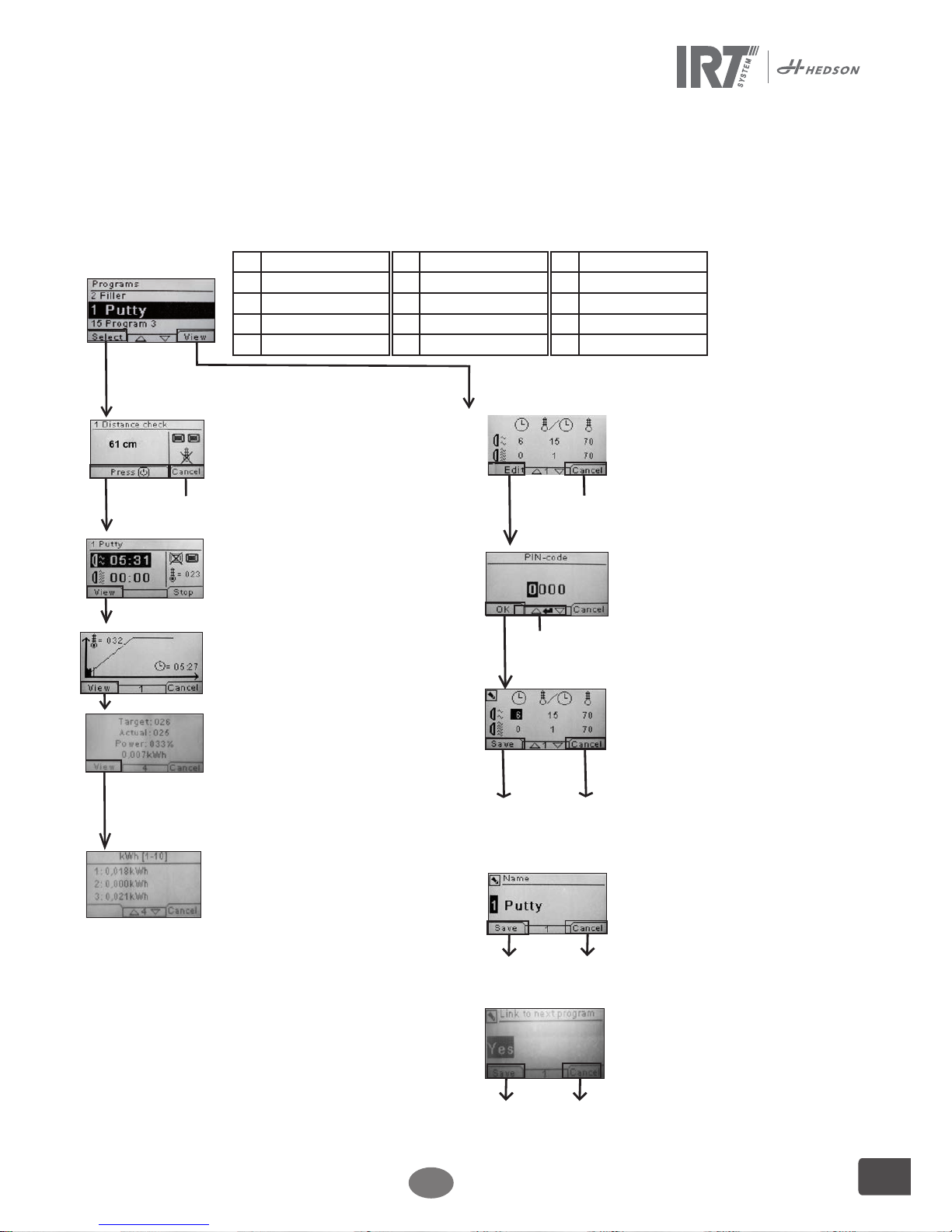

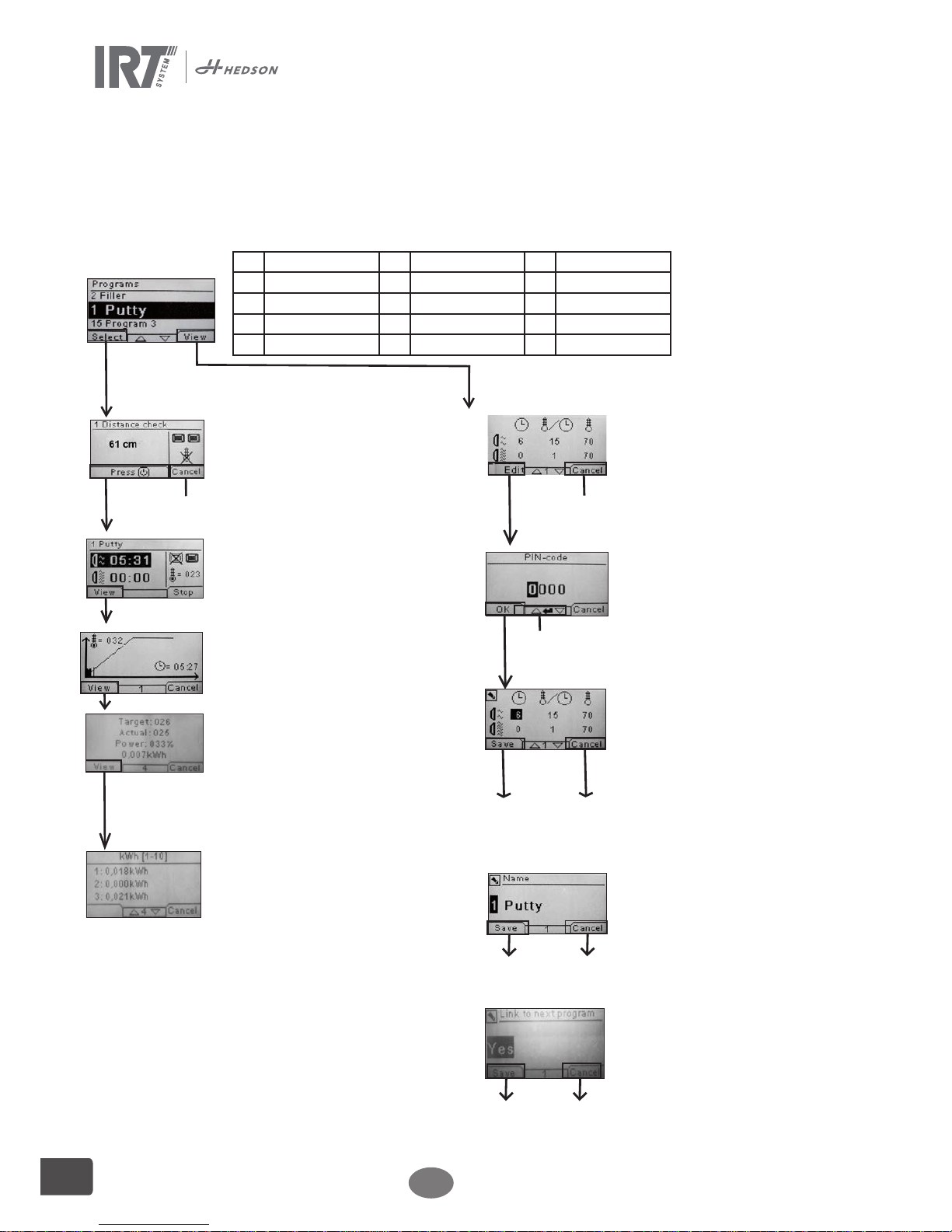

7. Program mode - General rules for navigation in the software

The display shows software deﬁned options in the bottom corner ﬁelds. To adjust the values use the arrow keys. To move to previous display without saving, press cancel.

7.1 Basic navigation

There are 12 predeﬁned programs for IR and 3 for UV. All 15 programs have editable names and drying parameters. Scroll up or down using the arrow keys, press select to run the program or view to edit.

1 Putty 2 Filler Bright 3 Filler Dark 4 Waterbase 5 Basecoat

6 Topcoat 7 Clearcoat 8 Plastic Filler 9 Plastic Topcoat 10 Plastic Clearcoat

11 Final boost 12 Soft cure 13 UV Putty 14 UV Filler 15 UV Clearcoat

7.2 Run

7.2.1 Distance check

The distance to the object within the circular laser pattern is indicated on the display. Adjust to the desired distance (IR: 60 cm, UVA: 35-50 cm). If measuring fails ”check distance manually” appears. Use the buttons on the keyboard to alter between one or two active cassettes and to turn on/off the temp. control. See chapter 8.1.

7.2.2 Start drying

Press start to begin the drying sequence. The remaining time of the “ﬂash off” will start counting down. When the count down is ﬁnished, the program automatically changes to full bake mode.

7.2.3 Program graph (only on IR programs)

This graph is available when the temperature control is active. The graph describes the target, actual temperature, and remaining time. See chapter 8.1.

7.2.4 Program values

These are the same values as shown in program graph (7.2.3), except for the remaining time, but also the used power capacity of the machine and the energy consumption of the current drying process.

Note! An inactive temperature control does not show temperature values.

7.2.5 Energy consumption

Total energy consumption per drying process is shown for the last 10 runs.

7.2.6 Drying complete

When ﬂash off and full bake times have expired the software returns to 7.1.

Note! To extend the lifetime of the lamps, the ventilators will continue to run for cooling. After 3/6 (IR/UV) minutes they turn off automatically. The UV curing cannot be restarted until after 2 minutes after cooling due to that the hot UV-lamp will not ignite. Note! When the drying program is completed the temperature control will automatically reactivate.

7.3 Edit

7.3.1 Properties

The values of the chosen program will show on the display. By pressing the “Temperature control” button the software switches between the properties with and without the temperature control. A change in either property is independent of the other one. See chapter 8.1 for more info.

7.3.2 PIN Code

Use the arrow keys to set the correct digit. Press enter to conﬁrm and to edit the second, third and fourth digit in the advanced PIN code.

Note! An entered PIN code is valid for all entries until the main switch is turned off. See chapter 9.2 for “advanced PIN code”.

7.3.3 Edit program parameters

When marked, change the value of the parameters with the arrow keys. Press enter to change the next value and so on. Pressing enter for the last value directs the user to editing of program position and name.

Press cancel to exit to 7.3.1 without saving any parameters.

7.3.4 Edit prog. name

When marked, change the program name with the arrow keys. Press enter to conﬁrm and to edit the next symbol.

7.3.5 Expansion of the program steps

When the drying process requires more than the two standard steps, you can expand the number of steps in the drying cycle by linking to the next program.

Start from point 7.3.4 and press “Enter” repeatedly until the “Link to next program” appears on the screen. Select with the arrow keys “Yes” or “No”, and then press “Save”. The link to the next program will remain until it is deactivated (No).

Note! A UV program cannot be linked to a new UV program due to the necessary cooling time.

Stop or cancel

returns to 7.1.

Stop or cancel

returns to 7.1.

Use arrow keys

to set numbers.

The program returns to 7.3.1.

714812 rev 2

8. Extended usage information

8.1 Temperature control (Only valid for IR)

The mobile dryer is equipped with an automatic temperature control. This enables optimum drying/curing results within the shortest possible time.

The properties when the temperature control is on are:

a. minutes

b. temperature increase/minute

c. max allowed temperature

The temperature control (pyrometer) measures the average temperature over a surface. The diameter of this surface equals half of the distance between the IR cassette and the object to be dried. The laser pointer indicates where the distance check is made. This pointer is close to being in the centre of the temperature measurement also.

In settings mode, the short and long limit for a “correct” distance measurement can be adjusted. Default correct distance is between 55 and 65 cm.

Note! The temperature is measured as an average of the measured surface (default diameter value 4 cm). Make sure to have the measuring surface placed correctly. Make sure that you don´t measure the temperature on glass, tyres or outside the object. Otherwise, the result between the programmed temperature values and actual values may differ. This may lead to unsatisfactory results and if the process alarm is activated it will stop the drying/curing.

Consequently, for surfaces smaller than Ø 4 cm which the temperature control cannot read, we recommend deactivating the temperature control. To permanently deactivate the temp. control see chapter

9.4.9.

With the temp control deactivated the program properties are: a minutes b percent power of max possible

The program settings with or without the temperature control activated are working independently of each other.

8.2 Process alarm (Only valid for IR)

To notice temperature deviations, the mobile dryer is equipped with a process alarm. If the difference between the current temperature and the requested temperature is more than 30 ºC, the message “Warning! Process error” appears in the display and the dryer switches off automatically. This warning has to be acknowledged by pressing enter. By doing this, the program is terminated.

In case of process alarm, check if the temperature measuring device (pyrometer) is aligned correctly on the surface to be dried and that it is not registering unwanted material temperatures.

Attention: The process alarm function is not activated when mobile dryer is delivered. Please see chapter 9.4.3 for activating.

9. Settings Mode

9.1 Log In

To enter the settings mode you ﬁrst have to ”log in”. Press both arrow keys as you turn the main switch on. The display will ask you for a PIN code.

9.2 PIN code

Use the arrow keys to ﬁll in the correct digit. Press enter to conﬁrm and edit the second, third, and fourth digit of the code.

No code is required for basic settings, just press OK for the default code of 0000. To change this code, read chapter “9.4.5 Basic PIN code”.

Advanced PIN code 5780 Used for program adjustments and advanced settings. To change this code, read chapter 9.4.13 “Advanced Pin Code”.

Attention! An entered PIN code is valid globally in the software until the main switch is turned off, i.e if you enter advanced settings mode and then exit to program mode. The program settings will still be editable until the main power is turned off.

9.3 Navigation

To adjust a setting, press edit. To go back from edit mode to settings mode without saving, press cancel.

Note! If you press exit from settings mode you will be redirected to “program mode”. You will then need to repeat from step “9.1 Log In” to enter “9.4 Settings” again.

Navigation example:

b c

a b

Use arrow keys to

change language and

select to conﬁrm.

Press exit and you

will be directed

to “program

mode”.

Use the arrow keys to scroll through the settings, see table in chapter 9.4.

edit mode

714812 rev 2

9.4 Settings

Ch. Overview Basic Advanced

9.4.1 1 Select Language x

9.4.2 3 Process Alarm x

9.4.3 4 Temp Unit x

9.4.4 5 Buzzer x x

9.4.5 7 Basic PIN Code x

9.4.6 8 Short Dist lim. x

9.4.7 9 Long Dist lim. x

9.4.8 15 Temperature Ctrl x

9.4.9 16 Disp. Contrast x x

9.4.10 18 Distance x

9.4.11 23 Filter Time x

9.4.12 25 Contin. Mode x

9.4.13 36 Advanced PIN Code x

9.4.14 37 Dist Unit x

9.4.15 43 Advanced Code x

9.4.16 44 Reset Prog. settings x

9.4.17 45 Reset Filter Timer x

9.4.18 46 Statistics x x

9.4.19 47 Perform Self test x x

9.4.20 48 Program Time Scale x

9.4.21 49 Proc. Alarm Temp x

9.4.22 53 UV Run time x x

available in

9.4.1 1 Select Language

Use the up and down arrow keys to scroll through the fourteen different languages (arranged alphabetically) until the correct language appears. Press select to conﬁrm.

If you accidently switch to a language that you don´t understand, turn the main switch on while pressing the “cassette in use” button. The dryer will then start up with British English.

9.4.2 3 Process Alarm

Use the up and down arrow keys to set whether the alarm is active or not. Press select to conﬁrm. For alarm sound settings, see “9.4.4 Buzzer”.

9.4.3 4 Temp. Unit

°C and °F appear on the screen. Use the up and down arrow keys to select the desired temperature unit. Conﬁrm the selected unit by pressing select.

9.4.4 5 Buzzer

The sound effects can be muted/activated by using the arrow keys to select no/yes. Press select to conﬁrm.

9.4.5 7 Basic PIN Code

You can change the PIN code to prevent unauthorized access to the basic settings, as described in table in chapter 9.4. To do this use the up and down arrow keys to change the ﬁrst digit, press select to conﬁrm. Continue with the second, third and fourth digit. When completed press select to conﬁrm the new four digit PIN code.

9.4.6 8 Short Distance Limit

The original settings for the correct short distance limit is 55 cm. You can change the value for the short distance limit from 35 to 95 cm. Settings higher than 80 cm are not recommended. Press select to conﬁrm.

9.4.7 9 Long Distance Limit

The orginal settings for the correct long distance limit is 65 cm. You can change the value for the long distance limit from 40 to 130 cm. Settings higher than 100 cm are not recommended. Press select to conﬁrm.

9.4.8 15 Temperature Ctrl

You can choose if you want to turn the temperature control (pyrometer) on or off permanently.

Note! If you turn the temperature control off in settings mode you cannot activate it in program mode.

Temperature graphs and values will not be accessible when this feature is turned off. Instead the software will work with power levels, that is percentage of maximum capacity.

9.4.9 16 Disp. Contrast

You can change the contrast of the display on a scale from light to dark (25–55). Scroll between the values with the up and down arrow keys and press select to conﬁrm.

9.4.10 18 Distance

You can change the distance measuring between centimeters and text. If text is choosen the distance is indicated on the display as “too close”, “too far” or “correct”. If measuring fails “check distance manually” appears.

9.4.11 23 Filter Time

The default value is 400 working hours. After this time, the ﬁlter replacement warning is displayed for ﬁlter change. If the mobile dryer is placed in a dusty environment, it is recommended to change more frequently.

Note! Keep in mind that if the ﬁlter is too dirty, the lamp service life will be reduced as a result of impaired cooling. To reset, see “9.4.17 Reset ﬁlter timer”.

9.4.12 25 Contin. Mode

The continuous mode is for sales demo purposes. For safety reasons and for minimizing unnecessary wearing down of the dryer, this mode must only be used in exceptional cases.

9.4.13 36 Advanced Pin Code

To change the code to your personal choice use the up and down arrow keys to change the ﬁrst digit, press select to conﬁrm. Continue with the second, third and fourth digit. When completed press select to conﬁrm the new four digit PIN code. Warning! Make sure that you remember the new code.

9.4.14 37 Dist Unit

This provides you with the opportunity to change unit type between centimeters and inches.

9.4.15 43 Advanced Code

It is possible to enable/disable the request for a PIN code. This will remove the PIN code request in program mode and the code 0000 will give you access to advanced settings.

Press select to conﬁrm your choice.

9.4.16 44 Reset Prog. settings

You can reset to the pre-programmed factory settings for all programs. Conﬁrm by pressing yes.

714812 rev 2

9.4.17 45 Reset Filter Timer

After a ﬁlter change on the cassette/s, restart the ﬁlter timer with this setting. Conﬁrm by pressing yes to reset the ﬁlter time counting.

To adjust the value in the ﬁlter timer, see chapter 9.4.11.

9.4.18 46 Statistics

The following information is available:

Run time Shows accumulated working hours and minutes.

Start-ups Shows the total number of starts of the dryer.

Σ (Total Power Consumption) Presents the total energy consumption.

Φ (Average power consumption) Presents the average consumption for all runs

9.4.19 47 Perform Self test

The best fault trace software on the market has been developed with this dryer. In this test all the important input and outputs to and from the computer can be tested. This test will give the opportunity for a quick and accurate function veriﬁcation of the different parts of the dryer. This test procedure is only available in English. By pressing the yes button you enter the ﬁrst step of the self test. To exit the self test, press the start/stop button.

Automatic testing includes the following:

Test 1: Push Button Test All buttons on the control unit are tested. The corresponding symbols are displayed by pressing the buttons. Press enter for approx. three seconds in order to continue to the next step of the test program.

Test 2: Display Test Verify that all pixels light up on the display. Press enter* and check that all pixels go out. Press enter* to continue. * or upper left software button

Test 3: Buzzer Test Check that the buzzer sounds. Press enter or next to continue.

Test 4: Cassette IR Test The IR cassette lamps light up. Check that all the IR lamps are lit. For safety reasons this test is limited to 10 seconds. Press enter or next to continue.

Test 5: Ventilator Test/cassette The ventilator in the cassette now starts. A sound from the ventilator conﬁrms that it is working. Press enter or next to continue.

Test 6: Cassette UV Test

The UV lamp lights up. Check that the UV lamp is lit. For safety reasons this test is limited to 10 seconds. Press enter or next to continue.

If the dryer is equipped with two cassettes, you will have to repeat test no. 4-6 for cassette 2.

Test 7: Laser Test Direct the laser towards the object. Check that a red, dotted circle is visible on the object. Press enter or next to continue.

Test 8: Temperature Sensor Test Direct the temperature sensor towards an object that is at room temperature. The temperature on the display should not deviate from room temperature by more than ±3 °C or ±5 °F. Press enter or next to continue.

Note!

Temperature measurement is made as an average of a surface according to chapter 8.1.

Test 9: Distance Sensor Test

Direct the distance sensor towards the object at a distance of 0,3 -1 m. Check that the distance shown on the display matches the manually measured distance. A deviation of ±3 cm is acceptable. Press enter or next to continue.

Test 10: Temperature Guards

The computer card has a temperature measuring device that is seen on the display. The temperature is shown in ºC or ºF depending on the settings you have made. The computer lifetime will be shortened if temperatures are above 70 ºC/158 ºF during operation. If this happens during drying a new window will appear after the completed drying cycle saying “warning High temp Pc”.

Glass break detector: value must be >2500.

Test Completed Automatic testing is now complete. Press enter or next to ﬁnish.

9.4.20 48 Program Time Scale

Possibility to change between minutes and seconds.

9.4.21 49 Proc. Alarm Temp.

Possitbility to set maximum temperature difference between current and requested temperature (5-99 °C). This function is activated in

9.4.2.

9.4.22 53 UV Run time

Total run time for each UV-lamp.

714812 rev 2

10. Programming examples

EX 1.

FLASH OFF/PREHEATING

Initial temperature 20 °C/86 °F Time 4 min Temperature increase 15 °C/27 °F/min Final temperature 80 °C/176 °F

FULL BAKE/CURING

Initial temperature 60 °C/140 °F Time 0 min Temperature increase 5 °C/9 °F/min

EX 2.

FLASH OFF/PREHEATING

Initial temperature 20 °C/86 °F Time 4 min Temperature increase 20 °C/36 °F/min Final temperature 60 °C/140 °F

FULL BAKE/CURING

Initial temperature 60 °C/140 °F Time 5 min Temperature increase 5 °C/9 °F/min Final temperature 60 °C/140 °F

EX 3.

FLASH OFF/PREHEATING

Initial temperature 20 °C/86 °F Time 4 min Temperature increase 10 °C/18 °F/min Final temperature 60 °C/140 °F

FULL BAKE/CURING

Initial temperature 60 °C/140 °F Time 8 min Temperature increase 20 °C/36 °F/min Final temperature 110 °C/230 °F/min

EX 4.

FLASH OFF/PREHEATING

Initial temperature 20 °C/86 °F Time 6 min Temperature increase 20 °C/36°F/min Final temperature 60 °C/140 °F

FULL BAKE/CURING

Initial temperature 60 °C/140 °F Time 6 min Temperature increase 15 °C/27 °F/min Final temperature 90 °C/194 °F

T (oC)

t (min)

T (oC)

t (min)

T (oC)

t (min)

T (oC)

t (min)

714812 rev 2

11. Maintenance and service

Before every usage, check that:

- external cabling is not damaged

- protection glass in front of lamp is not cracked or removed

- protection glass is clean and free from spray fog that decreases the intensity

Weekly Check that all IR and UV lamps light up during mobile dryer operation. Defect IR lamps can cause uneven heat distribution over the surface.

Clean the dryer from dust, which can be a cause of ﬁre, with a damp cloth. Also, check that all cables are undamaged. A damaged cable can be a danger to life!

Monthly Check the gold reﬂectors. Damaged or extremely dirty reﬂectors can over heat the reﬂector body and/or the cassette. In case of doubt, please contact the customer service in order to clarify if the gold coated reﬂector needs to be changed.

Quarterly Plan to change the air ﬁlter approx. once per year. You will get a message in the software when it is time to change. When starting up the dryer you will get an indication on how much of the ﬁlter time that is used.

11.1 Filter replacement

Attention! The ﬁlters are disposable and should not be reused.

1. Use a knife or screw driver to bend loose the two plastic plugs at the cassette side plates.

2. Remove the used ﬁlter.

3. Insert the new ﬁlter so the IRT logo is visible from the outside.

4. Place the long side of the ﬁlter opposite to the two plug holes on the cassette according to picture.

5. Push in the ﬁlter until the two plastic “push-in-plugs” can be reattached.

6. Reset the ﬁlter timer. Log into advanced settings mode according to chpater 9.1 and 9.2. Move to parameter 45 and press yes for reset the ﬁlter timer.

11.2 IR lamp replacement

Attention! Do not touch the gold coated reﬂector or the new IR lamp with your ﬁngers. Only remove the protective paper on the IR lamp after you have installed it.

1. Disconnect power supply.

2. Loosen the three top screws on the front plate of the cassette.

3. Disconnect the cable connector.

4. Loosen the four screws at the ends of the reﬂector and remove the reﬂector from the plate.

5. Remove the mesh and unscrew the lamp from the two ends.

6. Install new lamps in the reverse order.

2 kW

1 kW

y z

713847IRT Pc Mobile Assembly Manual INT Rev.26

1 kW

2 kW

714812 rev 2

11.3 UV-lamp replacement

Please contact your distributor and order a UV-lamp replacement kit including instructions.

11.4 Gas pressure spring replacement

If the mobile arm does not park in highest or lowest position but falls or raises slightly by itself, tighten the 4 bolts indicated with the letter “C” in ﬁgure 2. If the arm still does not park or becomes heavy to adjust, the gas pressure spring must be replaced. Attention! Due to high weight and complexity it is recommended to be two persons or one person with a lifting device when performing this service.

1. Remove the four screws fastening the cover that is located on either side of the arm. (ﬁgure 1)

2. Place the parallel arm in the far most upright position.(ﬁgure 2).

3. Before removing the pins holding the gas spring, as much pressure as possible from the gas spring should be relieved. To do this, raise the arm slightly until the pins are loose.

Attention! At all times when the gas spring is not securely in position with pins and locking rings, the arm can fall down heavily from it´s upright position and create great danger.

4. Remove the locking rings and the two pins. Move the gas spring slightly upwards/forward and then remove it (ﬁgure 2).

5. Place the new gas spring in the same direction as the old one. Reassemble in the reversed order.

ATTENTION!

Ensure that the locking rings are refastened properly.

Figure 1 Figure 2

714812 rev 2

12. EC Declaration of conformity

In accordance with EN 17050-1:2010 We, Hedson Technologies AB Box 1530, SE 462 28 Vänersborg, Sweden declare under our sole responsibility that the product IRT COMBI 4-1 / 4-2 IR/UVA that are used to accelerate the drying/curing of paint and paint related materials, to which this declaration relates, is in conformity with the following standards; EN 60335-1:2002 Speciﬁcation for safety +A11+A1+A12+A2 of household and similar electrical +A13+A14+A15 appliances. General requirements. EN 60335-2-45:2002 Speciﬁcation for safety of +A1+A2 household and similar electrical appliances. Particular requirements for portable heating tools and similar appliances. EN 61000-6-3 Electro-magnetic Compatiblity, Generic Emission Standard. EN 61000-6-2 Electro-magnetic Compatiblity, Generic Immunity Standard. EN 62233:2008 Measurement methods for electromagnetic ﬁelds of household appliances and similar apparatus with regard to human exposure. EN ISO 9001 Quality Management System EN 61000-3-11 Electro-magnetic Compatiblity, Limitation of voltage changes Compliance statement: The maximum value of the system impedance (Zmax) is 0.044 ohm for the phase lines and

0.030 ohm for the neutral at the interface between a public supply network and a user’s installation. in accordance with the provisions of the following directives in their most current version 2014/35/EU Low Voltage Directive 2014/30/EU Electro-magnetic Compatiblity Directive 2011/65/EU Restriction of the use of certain hazardous substances (RoHS)

In accordance with 2006/42/EC Appendix II 1A We, Hedson Technologies AB Box 1530, SE 462 28 Vänersborg, Sweden declare under our sole responsibility that the product IRT COMBI 4-10 / 4-20 IR/UVA that are used to accelerate the drying/curing of paint and paint related materials, to which this declaration relates, is in conformity with the following standards;

EN 60204-1 Safety of machinery - Electrical equipment of machines EN 61000-6-3 Electro-magnetic Compatiblity, Generic Emission Standard. EN 61000-6-2 Electro-magnetic Compatiblity, Generic Immunity Standard. EN ISO 9001 Quality Management System EN 61000-3-11 Electro-magnetic Compatiblity, Limitation of voltage changes Compliance statement: The maximum value of the system impedance (Zmax) is 0.044 ohm for the phase lines and

0.030 ohm for the neutral at the interface between a public supply network and a user’s installation. in accordance with the provisions of the following directives in their most current version 2006/42/EC Machinery Directive 2014/35/EU Low Voltage Directive 2014/30/EU Electro-magnetic Compatiblity Directive 2011/65/EU Restriction of the use of certain hazardous substances (RoHS)

714812 rev 2

1. Bestimmungsgemäße Verwendung

Dieses Gerät dient ausschließlich der Beschleunigung des Trocknens/ Aushärtens von Spachtel, Füller, Basis- und Klarlack. Das gilt für Produkte sowohl auch auf Wasser- als auf Lösemittelbasis. Der Einsatzort ist der Vorbereitungs- und der Finishbereich. In der Automobilindustrie und der Kfz-Instandhaltung wird es zum Aushärten kleiner Bereiche vor dem Polieren eingesetzt. Das Gerät darf nur für die beschriebenen Trocknungsprozesse verwendet werden. Diese Produkt ist nur mit unbeschädigtem Filterglas zu verwenden. Ein fehlendes oder gebrochenes Filterglas kann zu gefährlicher UVC- und UVB-Strahlung führen. Für einen Arbeiter, der nahe an der Betriebslampe (1,5 m) arbeitet, gilt eine tägliche Begrenzung von 1h/Arbeitstag. Es sind nur Originalersatzteile zu verwenden, um den hohen Sicherheitsstandard des Produkts beizubehalten. Die maximale Umgebungstemperatur während des Betriebs beträgt 40°C. Benutzen Sie den IRT COMBI 4-1 & 4-2 IR/UVA nicht in Farbspritzkabinen bzw. im Umkreis von 5m von Farbspritzvorgängen, um Explosionsgefahr zu vermeiden. Dies gilt auch für den schienengeführten IRT COMBI 4-10 & 4-20 IR/UVA wenn sie nicht mit IRT Staub- und Überwachungssystem kombiniert werden.

2. Produktbeschreibung

Der Trockner ist ein unentbehrliches Hilfsmittel bei der Lackreparatur auf kleinen und mittelgroßen Flächen. Die handlichen Geräte IRT COMBI IR/UVA verfügen über eine oder zwei Kompaktkassetten. Jede Kassette ist mit vier Infrarot-(IR)-Lampen mit vergoldeten Freiformreﬂektoren, einer UV-Lampe und einem Ventilator ausgestattet. Die Gestaltung und die Kombination mit einer Gasdruckfeder macht die Ausrichtung der Kassette einfach. Die IR-, und UV-Lampen lassen sich einfach austauschen und die Reﬂektoren sind durch ein Schutzgitter gegen mechanische Beschädigungen geschützt. Der Trockner bietet eine große Auswahl von Programmen. Die Zeit ist auf 0-30 min (IR) und 0-15 min (UV) einstellbar.

2.1 Besondere Vorteile

2.1.1 Höhere Qualität

Wenn Sie Spachtel mit dem Trockner aushärten, verbessert sich auch die Qualität der oberen Lackschicht.

IR-Trocknung

Das Aushärten mit kurzwelliger IR-Strahlung ermöglicht es, den Lack von innen nach außen auszuhärten. Dadurch wird verhindert, dass Lösemittel in der Lackschicht zurückbleiben und gleichzeitig eine schnelle und hochwertige Aushärtung sichergestellt.

UV-Trocknung

Das ultraviolette Lichtspektrum, das durch die UV-Lampe generiert wird, interagiert mit speziellen chemischen Beschichtungen und produziert eine qualitativ hochwertige und dauerhafte Trocknung. In vielen Anwendungsfällen kann die UV-Trocknung ein schnelleres Trocknungsergebnis erzielen und weist somit niedrigere Gesamtkosten als viele andere Beschichtungsverfahren auf.

Die UV-Beschichtung enthält weniger Lösungsmittel als eine herkömmliche Farbe und hat aus dieser Perspektive einen geringeren negativen Einﬂuss auf die Umwelt.

Das Wichtigste, um eine gute und schnelle Trocknung zu erzielen, ist die ausreichende UV-A Leistung. IRT COMBI 4-1 & 4-2 IR/UVA verfügt über eine hervorragende Leistung, um das beste Trocknungsergebnis zu erzielen.

Einzigartige Vorteile der UV-Trockenbeschichtung:

• Reduzierte Menge an Lösungsmittel

• Schnelle Trocknungszeit

• Niedrigtemperatur-Verfahren

• Resistent gegen Kratzer und den Einﬂuss von Chemikalien

2.1.2 Kurze Trocknungszeiten

Bei ca. 60 cm Abstand

Material Minuten

Spachtel 5–6 Füller Hell 10–15 Füller Dunkel 10–15 Wasserbas 4–6 Basislack 4–8 Decklack 10–15 Klarlack 10–15 Plast Füller 10–15 Plast Deckl 13–17 Plast Klarl 13-17 Nachhärt 2-4 Soft Trockn 13–17 UV Spachtel 4-6 UV Füller 3-6 UV Klarlack 6-8

2.1.3 Regulierte Temperatur für IR-Aushärtung

Mit einem eingebauten Pyrometer überwacht der Trockner sorgfältig die Objekttemperatur. Der Computer misst nicht nur die erlaubte Höchsttemperatur, sondern auch den Temperaturanstieg. Er sorgt dafür, dass die programmierte Trocknungs-/Aushärtungszeit eingehalten wird. Dies sorgt für ein optimales Aushärten, ohne die Gefahr des „Überbrennens“.

2.1.4 High-Tech Form der Reﬂektoren mit kurzwelligem IR

Durch den Einsatz von Kurzwellentechnologie und vergoldeten Reﬂektoren mit High-Tech Form werden große Vorteile erreicht. Erstens ist der Energieverbrauch geringer, da nur die benötigten Bereiche bestrahlt werden und keine Luft erhitzt wird. Zweitens wird eine einheitlichere Oberﬂächentemperatur erreicht, indem die Energie gleichmäßig verteilt wird. Drittens wird eine größere Trocknungsoberﬂäche erzielt. Viertens ist die Strahlung außerhalb des Aushärtebereichs geringer.

2.2 Technische Daten

Alle Trockner geben kurzwellige IR-Strahlung mit einem Spitzenwert bei 1120nm ab. Die ausgestrahlte UV-Strahlung ist UVA 315-400 nm.

IR-Trocknungsoberﬂäche bei 60 cm, IRT COMBI 4-1 & 4-10 IR/UVA

Die in den Tabellen angegebenen Trockentemperaturen beziehen sich auf einen Trocknungsabstand von 60cm zu einem schwarz beschichteten Blech.

1,5 m

1,1 m

UV Trocknungsoberﬂäche bei 50 cm, IRT COMBI 4-1 & 4-10 IR/UVA

1,0 m

714812 rev 2

25 50 75

100

[cm]

100

Intensität (W/m²):

50 cm Abstand 35 cm Abstand

15-46 15-46 31-73 62-146 51-82 102-164 65-110 130-200

IRT COMBI 4-1 & 4-10 IR/UVA Spannung 380-420 3 Ph/PE Frequenz 50 Hz Stromstärke IR: 9 A UVA: 3 A Leistung IR: 6 kW UVA: 1 kW Sicherung** 4-1 IR/UVA 10 A* 4-10 IR/UVA Max 100A Trockentemp Max 170º Lärmpegel <70 dB(A)

* MCB (Minature Circuit Breaker, Leitungsschutzschalter) Typ C oder D.

Normaler Sicherungstyp träge.

**Der Trockner sollte mit dem empfohlenen Sicherungswert betrieben werden. Gewicht, Abmessungen und Typenschild auf der letzten Seite.

IR-Trocknungsoberﬂäche bei 60 cm, IRT COMBI 4-2 & 4-20 IR/UVA

Die in den Tabellen angegebenen Trockentemperaturen beziehen sich auf einen Trocknungsabstand von 60cm zu einem schwarz beschichteten Blech.

1,5 m

2,2 m

UV Trocknungsoberﬂäche bei 50 cm, IRT COMBI 4-2 & 4-20 IR/UVA

1,0 m

1,8 m

100

755025

[cm]

37,5

175

200

150

37,5

Intensität (W/m²):

50 cm Abstand 35 cm Abstand

15-46 15-46 31-73 62-146 51-82 102-164 65-110 130-200

IRT COMBI 4-2 & 4-20 IR/UVA Spannung 380-420 3 Ph/PE Frequenz 50 Hz Stromstärke 4-2 IR:16 A UVA: 6 A Stromstärke 4-20 IR:17 A UVA: 6 A Leistung IR: 12 kW UVA: 2 kW Sicherung** 4-2 IR/UVA 16 A* 4-20 IR/UVA Max 100A Trockentemp Max 170º Lärmpegel <70 dB(A)

* MCB (Minature Circuit Breaker, Leitungsschutzschalter) Typ C oder D.

Normaler Sicherungstyp träge.

**Der Trockner sollte mit dem empfohlenen Sicherungswert betrieben werden. Gewicht, Abmessungen und Typenschild auf der letzten Seite.

3. Anweisungen für den Eigentümer

Der Betreiber des Trockners ist für die Erstellung einer Betriebsanweisung verantwortlich, die den Gegebenheiten vor Ort Rechnung tragen und allen Benutzern zugänglich gemacht werden muss und von diesen zu befolgen ist. Dieses Gerät ist nicht für die Verwendung durch Personen (einschließlich Kinder) vorgesehen, die über eingeschränkte körperliche, sensorische oder geistige Fähigkeiten oder über zu wenig Erfahrung und Wissen verfügen, es sei denn, sie werden durch eine für ihre Sicherheit verantwortliche Person hinsichtlich der Verwendung des Gerätes beaufsichtigt oder geschult.

Diese Produkt ist nur mit unbeschädigtem Filterglas zu verwenden. Ein fehlendes oder gebrochenes Filterglas kann zu gefährlicher UVC- und UVB-Strahlung führen. Für einen Arbeiter, der nahe an der Betriebslampe (1,5 m) arbeitet, gilt eine tägliche Begrenzung von 1h/Arbeitstag.

Es sind nur Originalersatzteile zu verwenden, um den hohen Sicherheitsstandard des Produkts beizubehalten.

Die Entsorgung gebrauchter Materialien erfolgt über die nächstgelegene Umweltschutzeinrichtung zum Zweck des Recyclings.

Die UV- Strahlungs-Emissionsklasse ist nach EN62471=Risikogruppe 3

Tragen Sie als angemessene Maßnahme bei der Arbeit in Bereichen mit UV-Strahlung stets Augenschutz.

Aus Sicherheitsgründen muss der Trockner mit der empfohlenen Sicherung ausgestattet sein, siehe die Tabellen in Kapitel 2.2.

714812 rev 2

5. Aufbauanleitung

Genaue Anweisungen ﬁnden Sie in den entsprechenden Dokumenten: Für die mobilen Trockner: 714838 IRT COMBI 4-1 & 4-2 IR/UVA Für schienengeführte Trockner: 713683 IRT Pc Auto 4-10 & 4-20

6. Grundlegendes zur Bedienung

6.1 Tastatur

Softwaredeﬁnierte Tasten:

Bestätigungsoptionen

Softwaredeﬁnierte Tasten: Bestätigungsoptionen

Start

Stopp

Kassetten im Betrieb

(eine oder zwei)

Temperaturregelung (ein/aus)

Eingabe

6.2 Display

Flash off – aktiv

Volltrocknen – nicht aktiv

Eine Kassette aktiv

Abbruchoptionen

Aktives Programm

Temperaturwert

Bestätigungsoptionen

6.3 Programm-Modus – Allgemeine Regeln zur Navigation durch die Software

6.3.1 Programm-Modus

Dieser Modus ist für den täglichen Betrieb. Damit wird der Trockner mit vorinstallierten Programmen betrieben und die Programmeinstellungen können bearbeitet werden.

Schalten Sie den Hauptschalter ein, um in den Programmodus zu gelangen. Beim Start des Trockners erscheint zwei Sekunden lang ein Informationsbild. Wenn Sie die Taste Bestätigen oder Abbrechen gedrückt halten, bleibt die Information stehen, bis Sie die Taste loslassen. Das Diagramm zeigt den Kassettenﬁlterverbrauch an und informiert Sie, wenn der Filter getauscht werden muss. Informationen über den Austausch des Filters ﬁnden Sie in Kapitel „11.1 Filtertausch“.

6.3.2 Einstellmodus

Im Einstellmodus können Sie weitere Systemparameter ändern. Dank des ausgereiften Steuerungssystems in diesem Mobiltrockner können viele Einstellungen geändert werden. Das gehört normalerweise nicht zum täglichen Betrieb. Drücken Sie auf beide Pfeiltasten, wenn Sie den Hauptschalter in Position 1 schalten, um in den Einstellmodus zu gelangen. Weitere Informationen ﬁnden Sie in Kapitel 9.

4. Sicherheitshinweise

Setzen Sie den Trockner keinen Farbsprühnebeln, Schleifstäuben oder Lösungsmitteldämpfen aus - es besteht Brand- und Explosionsgefahr! Außerdem wird dadurch die Lebensdauer herabgesetzt. Beachten Sie auch eine ausreichend lange Abkühlzeit des Trockners. Der Abstand zu der zu trocknenden Fläche muss ausreichend groß gewählt werden. Ansonsten besteht Brand- und Explosionsgefahr!

Halten Sie alle brennbaren Gegenstände und Materialien ausreichend von den heißen Oberﬂächen des Trockners fern.

4.1 Gefahren

Umkippen

Die Kippgefahr steigt, wenn sich der Arm in aufrechter Stellung beﬁndet. Außerdem wird die Kippgefahr erhöht, wenn beide Kassetten auf eine Seite gedreht werden.

Brand und Explosion

Die Lagerung, Vorbereitung oder Verwendung von lösungsmittelhaltigen Materialen ist innerhalb eines Radius von 5 m um den mobilen Trockner nicht zulässig. Brennbare Materialien dürfen nicht in der Nähe eines Trockengeräts im Betrieb gelagert werden.

Bei ausgeschalteter Temperaturregelung kann die Temperatur schnell ansteigen und die Brandgefahr wird größer, vor allem wenn der Abstand zum Objekt weniger als 60 cm beträgt. Richten Sie die Kassette niemals auf leicht entzündliche Materialien.

Elektrische Ausrüstung

Der Mobiltrockner wird mit hoher Spannung betrieben, die hochgefährlich sein kann.

Ziehen Sie den Hauptstecker aus der Wandsteckdose, bevor Sie stromführende Teile berühren. Nur Elektrofachkräfte dürfen Arbeiten direkt an den elektrischen Komponenten vornehmen. Ein beschädigtes Versorgungskabel muss durch den Hersteller, seinen Kundendienstbeauftragten oder eine Elektrofachkraft ersetzt werden, um Gefährdungen zu vermeiden.

WARNUNG! Intensive Wärmeabstrahlung. Hände, Gesicht und andere Körperteile sollten so wenig wie möglich der Wärmestrahlung ausgesetzt werden.

UV-Strahlung kann zu Verletzungen und Sachschäden führen!

• Um das Risiko von Verletzungen oder Sachschäden durch UV-Strahlung zu minimieren, lesen, verstehen und befolgen Sie die folgenden Sicherheitshinweise. Stellen Sie außerdem sicher, dass andere Personen, die mit diesem Heizgerät arbeiten, diese Sicherheitshinweise ebenfalls befolgen.

• Hände, Gesicht und andere Körperteile sollten der Hitze und Strahlung nicht ausgesetzt werden. Halten Sie sich während des Trocknens nicht ohne Schutzausrüstung an der Vorderseite der Lampenkassetten auf.

• Tragen Sie stets Augenschutz. Andernfalls kann dies zu bleibenden Augenschäden führen.

• Wenn eine Person Medikamente einnimmt und beim Arbeiten einer UV-Strahlung ausgesetzt wird, muss die Wirkung dieser Medikamente auf die Lichtempﬁndlichkeit der Haut überprüft werden.

• Sehen Sie nicht direkt in die Lichtquelle.

• Nicht verwenden, wenn die Schutzgläser beschädigt sind oder fehlen. Dieses Glas ﬁltert das Licht von unerwünschter Strahlung.

714812 rev 2

7. Programm-Modus Allgemeine Regeln zur Navigation durch die Software

Diese Anzeige stellt softwaredeﬁnierte Optionen in den unteren Ecken dar. Die Werte lassen sich mit den Pfeiltasten verändern. Drücken Sie auf Abbrechen, um ohne zu speichern zum vorherigen Bild zurückzukehren.

7.1 Basisnavigation

Es gibt 12 vordeﬁnierte IR-Programme und 3 UV-Programme. Alle 15 Programme haben veränderbare Namen und Trocknungsparameter. Nach oben oder unten können Sie mit den Pfeiltasten scrollen, wenn Sie auf Auswahl drücken, wird das Programm ausgeführt und mit Ansehen können Sie es bearbeiten.

1. Spachtel

2. Füller Hell

3. Füller Dunkel

4. Wasserbas

5. Basislack

6. Decklack

7. Klarlack

8. Plast Füller

9. Plast Deckl

10. Plast Klarl

11. Nachhärt

12. Soft Trockn

13. UV Spachtel

14. UV Füller

15. UV Klarlack

7.2 Ausführen

7.2.1 Abstandsprüfung

Der Abstand zum Objekt wird innerhalb des kreisförmigen Lasermuster auf dem Display angezeigt. Passen Sie ihn auf den gewünschten Abstand an (IR: 60 cm, UVA: 35-50 cm). Wenn die Messung fehlschlägt, erscheint „Abst einst“ (Abstand von Hand prüfen). Benutzen Sie die Tasten auf der Tastatur, um zwischen einer oder zwei aktiven Kassetten umzuschalten und um die Temperaturkontrolle ein-/auszuschalten. Siehe Kapitel 8.1.

7.2.2 Trocknung starten

Drücken Sie auf Start, um die Trocknungssequenz zu starten. Die verbleibende Zeit für das „Abdunsten“ startet mit dem Herunterzählen. Sobald das Abdunsten beendet ist, wechselt das Programm automatisch in den vollen Trocknungsmodus.

7.2.3 Programmgraﬁk (nur bei IRProgrammen)

Diese Graﬁk steht zur Verfügung, wenn die Temperaturkontrolle aktiv ist. Die Graﬁk stellt das Ziel, die aktuelle Temperatur und die verbleibende Zeit dar. Siehe Kapitel 8.1.

7.2.4 Programmwerte

Dies sind die gleichen Werte wie in der Programmkurve (7.2.3) außer für die restliche Zeit, aber auch die verwendete Leistung der Maschine sowie auch den Energieverbrauch für den aktuellen Trockenvorgang.

Hinweis! Bei nicht aktiver Temperaturkontrolle werden die Temperaturwerte nicht angezeigt.

7.2.5 Energieverbrauch

Gezeigt wird der gesamte Stromverbrauch pro Lauf für die letzten 10 ausgeführten Durchläufe.

7.2.6 Trocknung beendet

Wenn das Abdunsten und die Trocknungszeit beendet sind, kehrt die Software zu Schritt 7.1 zurück.

Hinweis! Um die Lebensdauer der Lampen zu erhöhen, laufen die Lüfter zur Kühlung noch weiter. Nach 3/6 (IR/UV) Minuten schalten sie sich automatisch ab. Die UV-Aushärtung kann erst 2 Minuten nach der Abkühlung neu gestartet werden, da die heiße UV-Lampe nicht zündet.

Hinweis! Wenn das Trocknungsprogramm beendet ist, wird automatisch die Temperaturkontrolle wieder aktiviert.

7.3 Bearbeiten

7.3.1 Eigenschaften

Die Werte des gewählten Programms erscheinen auf dem Display. Durch Drücken der Taste „Temperaturregelung“, schaltet die Software zwischen den Eigenschaften mit und ohne Temperaturregelung um. Änderungen in einem Modus haben keinen Einﬂuss auf die anderen Modi. Siehe Kapitel 8.1. für weitere Informationen.

7.3.2 PIN Code

Benutzen Sie die Pfeiltasten, um die richtige Ziffer einzustellen. Drücken Sie auf Eingabe, um die Auswahl zu bestätigen und die zweite, dritte und vierte Ziffer des erweiterten PIN-Codes zu bearbeiten.

Hinweis! Ein eingegebener PIN-Code gilt für alle Eingaben, bis der Hauptschalter ausgeschaltet wird. Weitere Informationen in Kapitel 9.2 unter „erweiterter PIN-Code“.

7.3.3 Programmparameter bearbeiten

Markierte Werte von Programmparametern können mit den Pfeiltasten geändert werden. Drücken Sie Eingabe, um den nächsten Wert zu ändern usw. Durch Drücken von Eingabe für den letzten Wert wird der Benutzer zur Bearbeitung von Programmposition und -name geführt. Drücken Sie Cancel, um zu Eigenschaften (7.3.1) ohne Speicherung von Parametern zurückzukehren.

7.3.4 Programmposition/-name bearbeiten

Markierte Programmnamen können mit den Pfeiltasten geändert werden. Drücken Sie Eingabe, um zu bestätigen und das nächste Symbol zu bearbeiten.

7.3.5 Erweiterung der Programmschritte

Wenn der Trocknungsprozess mehr als zwei Standardschritte erfordert, ﬁnden Sie unter jedem Trockenprogramm die Möglichkeit, die Anzahl zu erweitern. Ausgehend von Absatz 7.3.4 die „Enter“Taste wiederholt drücken, bis „Link zum nächsten Programm“ auf dem Bildschirm steht. Pfeiltasten verwenden um „Ja“ oder „Nein“ zu wählen, dann (Save) drücken um zu speichern. Der Link zum nächsten Programm bleibt, bis er deaktiviert ist ( No).

Hinweis! Ein UV-Programm kann aufgrund der erforderlichen Abkühlungszeit nicht mit einem neuen UV-Programm verknüpft werden.

Stop oder Abbrechen (Cancel“) führt zurück zu 7.1.

Stopp oder Abbrechen (Cancel“) führt zurück zu 7.1.

Benutzen Sie die Pfeiltasten, um die Zahlen einzustellen.

Das Programm kehrt zu

7.3.1 zurück.

Das Programm kehrt zu

7.3.1 zurück.

Das Programm kehrt zu

7.3.1 zurück.

714812 rev 2

8. Erweiterte Informationen zur Verwendung

8.1 Temperaturkontrolle (nur bei IR-Programmen)

Der Mobiltrockner ist mit einer automatischen Temperaturkontrolle ausgestattet. Das ermöglicht optimale Trocknungs-/ Härtungsergebnisse in der kürzestmöglichen Zeit. Die Eigenschaften mit Temperaturregelung sind folgende:

a. Minuten

b. Temperatursteigerung pro Minute.

c. Höchsttemperatur

Die Temperaturkontrolle (Pyrometer) misst die durchschnittliche Temperatur über einer Oberﬂäche. Der Durchmesser dieser Oberﬂäche entspricht der Hälfte des Abstands von der IR-Kassette zum Objekt, das getrocknet werden soll. Der Laserpointer zeigt, wo die Abstandsmessung vorgenommen wird. Dieser Pointer beﬁndet sich auch nah an der Mitte der Temperaturmessung. Im Einstellmodus kann der Grenzwert für Mindest- und Höchstabstand einer „korrekten“ Abstandsmessung eingestellt werden. Die Voreinstellung für den korrekten Abstand liegt zwischen 55 und 65 cm.

Hinweis! Die Temperatur wird als Durchschnittswert der gemessenen Oberﬂäche bestimmt (Standardwert für den Durchmesser: Ø 4 cm). Achten Sie darauf, dass die Meßﬂäche sich an der richtigen Stelle beﬁndet. Achten Sie darauf, nicht die Temperatur auf Glas, Reifen oder außerhalb des Objekts zu messen. Dadurch könnten die programmierten Temperaturwerte und die tatsächlichen Werte voneinander abweichen. Das kann zu unbefriedigenden Ergebnissen führen und falls der Prozessalarm aktiviert ist, stoppt die Trocknung/Aushärtung. Daher empfehlen wir, bei Oberﬂächen, die im Durchmesser kleiner sind als Ø 4 cm, die Temperaturkontrolle zu deaktivieren. Im Kapitel 9.4.9 ist beschrieben, wie Sie die Temperaturkontrolle permanent deaktivieren können.

Die Eigenschaften ohne Temperaturregelung sind folgende:

a. Minuten

b. Prozentuelle Aussteuerung

von maximaler Leistung.

Die Programm-Einstellungen, mit oder ohne Temperaturregelung aktiviert, arbeiten unabhängig voneinander.

8.2 Prozessalarm

Der mobile Trockner ist mit einem Prozessalarm ausgestattet, um Temperaturabweichungen zu erkennen. Wenn die aktuelle Temperatur um mehr als 30 °C von der geforderten Temperatur abweicht, erscheint die Meldung „Warnung! Prozessfehler“ im Display und der Trockner schaltet sich automatisch aus. Diese Warnung muss durch Drücken von Eingabe bestätigt werden. Dadurch wird das Programm beendet. Überprüfen Sie im Falle eines Prozessalarms, ob das Temperaturmessgerät (Pyrometer) korrekt auf die zu trocknende Oberﬂäche ausgerichtet ist und dass keine unerwünschten Materialtemperaturen gemessen werden.

Achtung: Die Prozessalarmfunktion ist im Auslieferungszustand des mobilen Trockners nicht aktiviert. Im Kapitel 9.4.3 steht, wie sie aktiviert wird.

9. Einstellmodus

9.1 Einloggen

Sie müssen sich zuerst „einloggen“, um in den Einstellmodus zu gelangen. Drücken Sie beim Einschalten des Hauptschalters auf beide Pfeiltasten gleichzeitig. Auf dem Display werden Sie nach einem PINCode gefragt.

9.2 PIN code

Benutzen Sie die Pfeiltasten, um die richtie Ziffer einzugeben. Drücken Sie Eingabe zur Bestätigung und bearbeiten Sie die zweite, dritte und vierte Ziffer des Codes. Für Grundeinstellungen ist kein Code erforderlich, drücken Sie einfach OK, um den Standardcode 0000 einzugeben. Wie Sie diesen Code ändern können, steht in Kapitel „9.4.5 Basis-PIN-Code“.

Advanced PIN code 5780 Dieser Code wird für Programmänderungen und erweiterte Einstellungen benötigt. Wie Sie diesen Code ändern können, steht in Kapitel 9.4.13 „Erweiterter PIN-Code“.

Achtung! Ein eingegebener PIN-Code gilt allgemein für die gesamte Software, bis der Hauptschalter ausgeschaltet wird, z.B. wenn Sie in den erweiterten Einstellungsmodus gehen und danach in den Programmmodus. Die Programmeinstellungen lassen sich so lange bearbeiten, bis der Hauptschalter ausgeschaltet wird.

9.3 Navigation

Um eine Einstellung anzupassen, drücken Sie auf Bearbeiten. Drücken Sie Abbrechen (siehe Bild: „Exit“), um ohne zu speichern vom Modus Bearbeiten zum Einstellmodus zurückzukehren.

Hinweis! Wenn Sie im Einstellmodus auf Beenden drücken, kehren Sie in den „Programmmodus“ zurück. Sie müssen dann die Schritte von „9.1 Einloggen“ bis “9.4 Einstellmodus” wiederholen.

Navigationsbeispiel:

Benutzen Sie die Pfeiltasten, um die Sprache zu ändern und Auswahl zur Bestätigung.

Drücken Sie auf Beenden (siehe Bild: „Exit“) und Sie gelangen zum gewünschten „Programmmodus“.

Benutzen Sie die Pfeiltasten, um durch die Einstellungen zu blättern, siehe Tabelle in Kapitel 9.4.

Modus Bearbeiten

b c

a b

714812 rev 2

9.4 Einstellungen

Kap. Übersicht Basis Erweitert

9.4.1 1 Sprache auswählen x

9.4.2 3 Prozessalarm x

9.4.3 4 Temperatureinheit x

9.4.4 5 Summer x x

9.4.5 7 Basis-PIN-Code x

9.4.6 8 Unterer Abstandsgrenzw. x

9.4.7 9 Oberer Abstandsgrenzw. x

9.4.8 15 Temp Kontrolle x

9.4.9 16 Disp. Kontrast x x

9.4.10 18 Abstand x

9.4.11 23 Filterzeit x

9.4.12 25 Dauerbetrieb x

9.4.13 36 Erweiterter PIN-Code x

9.4.14 37 Abstandseinheit x

9.4.15 43 Erweiterter Code x

9.4.16 44 Programmeinst. zurücksetzen x

9.4.17 45 Filtertimer zurücksetzen x

9.4.18 46 Statistik x x

9.4.19 47 Selbsttest x x

9.4.20 48 Programm Zeit Angabe x

9.4.21 49 Proz. Alarm Temp x

9.4.22 53 UV-Laufzeit x x

verfügbar in

9.4.1 1 Sprache auswählen

Blättern Sie mit den Pfeiltasten nach oben und unten durch die vierzehn verschiedenen Sprachen (alphabetisch angeordnet), bis die richtige Sprache erscheint. Drücken Sie zur Bestätigung Auswählen. Wenn Sie versehentlich eine Sprache ausgewählt haben, die Sie nicht verstehen, schalten Sie den Hauptschalter ein, während Sie die Taste „Kassette im Betrieb“ festhalten. Der Trockner startet dann in der Sprache Britisches Englisch.

9.4.2 3 Prozessalarm

Benutzen Sie die Pfeiltasten nach oben und unten um einzustellen, ob der Alarm aktiviert ist oder nicht. Drücken Sie zur Bestätigung Auswählen. Die Einstellungen zum Alarmton werden unter „9.4.5 Summer“ beschrieben.

9.4.3 4 Temperatureinheit

°C und °F erscheinen auf dem Bildschirm. Wählen Sie mit den Pfeiltasten nach oben und unten die gewünschte Temperatureinheit aus. Bestätigen Sie die gewählte Einheit durch Drücken von Auswahl.

9.4.4 5 Summer

Die Soundeffekte können stumm geschaltet/aktiviert werden, indem Sie mit den Pfeiltasten Ja/Nein auswählen. Drücken Sie zur Bestätigung Auswählen.

9.4.5 7 Basis-PIN-Code

Sie können den PIN-Code ändern, um unbefugte Änderungen der Grundeinstellungen zu verhindern, wie in der Tabelle in Kapitel 9.4 beschrieben. Ändern Sie dazu mit den Pfeiltasten nach oben und unten die erste Ziffer und drücken Sie zur Bestätigung Auswahl. Fahren Sie mit der zweiten, dritten und vierten Ziffer fort.

Wenn Sie fertig sind, drücken Sie Auswahl, um den neuen vierstelligen PIN-Code zu bestätigen.

9.4.6 8 Unterer Abstandsgrenzwert

Die Werkseinstellung für den korrekten unteren Abstandsgrenzwert ist 55 cm. Sie können den Wert für den unteren Abstandsgrenzwert zwischen 35 und 95 cm einstellen. Einstellungen über 80 cm sind nicht empfehlenswert. Drücken Sie zur Bestätigung Auswählen.

9.4.7 9 Oberer Abstandsgrenzwert

Die Werkseinstellung für den korrekten oberen Abstandsgrenzwert ist 65 cm. Sie können den Wert für den oberen Abstandsgrenzwert zwischen 40 und 130 cm einstellen. Einstellungen über 100 cm sind nicht empfehlenswert. Drücken Sie zur Bestätigung Auswählen.

9.4.8 15 Temp.-Kontrolle

Sie können die Temperaturkontrolle (Pyrometer) permanent ein- oder ausschalten.

Hinweis! Wenn Sie die Temperaturkontrolle im Einstellmodus ausschalten, können Sie sie im Programmmodus nicht mehr aktivieren. Temperaturdiagramme und -werte stehen nicht zur Verfügung, wenn diese Funktion ausgeschaltet ist. Stattdessen arbeitet die Software dann mit Leistungsstufen als Prozentwert der Höchstkapazität.

9.4.9 16 Disp. Kontrast

Sie können den Kontrast des Displays auf einer Skala von hell bis dunkel einstellen (25 – 75). Scrollen Sie mit den Pfeiltasten nach oben und unten durch die Werte und drücken Sie Auswählen zur Bestätigung.

9.4.10 18 Abstand

Sie können die Entfernungsmessung zwischen Zentimeter und Text ändern. Wenn Text ausgewählt ist, wird die Entfernung auf dem Display als „zu nah“, „zu weit“ oder „richtig“ angezeigt.

9.4.11 23 Filterzeit

Der Standardwert beträgt 400 Betriebsstunden. Nach dieser Zeit wird die Aufforderung zum Filtertausch angezeigt. Wenn der mobile Trockner in einer staubigen Umgebung betrieben wird, ist ein häuﬁgerer Austausch des Filters empfehlenswert.

Hinweis! Beachten Sie, dass die Lebensdauer der Lampen als Folge einer ungenügenden Kühlung verringert wird, wenn der Filter zu sehr verschmutzt ist. Das Zurückstellen wird unter „9.4.17 Filtertimer zurücksetzen“ beschrieben.

9.4.12 25 Dauerbetrieb

Der Dauerbetriebmodus dient Verkaufs- und Vorführzwecken. Diese Betriebsart sollte aus Gründen der Sicherheit und um das Gerät vor unnötigem Verschleiß zu schützen, nicht oder nur in sehr seltenen Ausnahmefällen verwendet werden.

9.4.13 36 Erweiterter PIN-Code

Ändern Sie zum Einstellen eines persönlichen Codes die erste Ziffer mit den Pfeiltasten nach oben und unten und drücken Sie zur Bestätigung Auswahl. Fahren Sie mit der zweiten, dritten und vierten Ziffer fort. Wenn Sie fertig sind, drücken Sie Auswahl, um den neuen vierstelligen PIN-Code zu bestätigen.

Warnung! Sorgen Sie dafür, dass Sie sich den neuen Code einprägen.

9.4.14 37 Abstandseinheit

Hiermit können Sie die Einheit von Zentimeter auf Zoll umstellen.

9.4.15 43 Erweiterter Code

Es ist möglich, die Abfrage des PIN-Codes ein- und auszuschalten. Dadurch wird die PIN-Code-Abfrage im Programmmodus verhindert und mit dem Code 0000 lassen sich die erweiterten Einstellungen vornehmen. Drücken Sie zur Bestätigung Ihrer Wahl Auswählen.

714812 rev 2

9.4.16 44 Programmeinst. zurücksetzen

Sie können die Einstellungen für alle Programme auf die vordeﬁnierten Werkseinstellungen zurücksetzen. Bestätigen Sie durch Drücken von Ja.

9.4.17 45 Filtertimer zurücksetzen

Nach dem Tausch des Filters bei einer oder beiden Kassetten muss der Filtertimer mit dieser Funktion neu gestartet werden. Bestätigen Sie durch Drücken von Ja das Zurücksetzen der Filterzeitmessung. In Kapitel 9.4.11 wird beschrieben, wie der Wert des Filtertimers verändert wird.

9.4.18 46 Statistik

Folgende Informationen stehen zur Verfügung:

Betriebszeit: Zeigt die gelaufenen Betriebsstunden und -minuten.

Startvorgänge: Zeigt die Gesamtzahl der Startvorgänge des Trockners.

Σ Gesamtenergieverbrauch: Zeigt den Gesamtenergieverbrauch an.

Φ Durchschnittsnergieverbrauch: Zeigt den Schnittverbrauch für alle Läufe an.

9.4.19 47 Selbsttest

Für diesen Trockner wurde die beste Fehlersuchsoftware auf dem Markt entwickelt. In diesem Test können alle wichtigen Ein- und Ausgaben zum und vom Computer getestet werden. Dieser Test ermöglicht die schnelle und genaue Funktionsprüfung der verschiedenen Teile des Trockners.

Das Testverfahren erfolgt in englischer Sprache. Durch Drücken der Ja

-Taste gelangen Sie zum ersten Schritt des Selbsttests. Drücken Sie auf die Start/Stop-Taste, um den Test zu beenden.

Der automatische Test umfasst folgendes:

Test 1: Drucktastentest

Alle Tasten des Steuergeräts werden getestet. Die zugehörigen Symbole werden angezeigt, wenn die Tasten gedrückt werden sollen. Drücken Sie ca. drei Sekunden lang auf Eingabe, um zum nächsten Schritt des Testprogramms fortzufahren.

Test 2: Displaytest

Überprüft, ob alle Pixel des Displays auﬂeuchten. Drücken Sie Eingabe* und überprüfen Sie, ob alle Pixel erlöschen. Drücken Sie Eingabe*, um fortzufahren.

* oder die Softwaretaste links oben

Test 3: Summertest

Überprüft, ob der Summer funktioniert. Drücken Sie Eingabe oder Weiter, um fortzufahren.

Test 4: IR-Kassettentest

Die IR-Lampen der Kassette leuchten auf. Überprüfen Sie, ob alle IR-Lampen leuchten. Aus Sicherheitsgründen ist dieser Test auf 10 Sekunden begrenzt. Drücken Sie Eingabe oder Weiter, um fortzufahren.

Test 5: Lüftertest/Kassette

Der Lüfter in der Kassette läuft an. Das Geräusch des Lüfters bestätigt, dass er funktioniert. Drücken Sie Eingabe oder Weiter, um fortzufahren.

Test 6: UV-Kassettentest

Die UV-Lampe leuchtet auf. Überprüfen Sie, ob die UV-Lampe leuchtet. Aus Sicherheitsgründen ist dieser Test auf 10 Sekunden begrenzt. Drücken Sie Eingabe oder Weiter, um fortzufahren.

Wenn der Trockner zwei Kassetten hat, müssen Sie Test 4-6 für die jeweils andere Kassette wiederholen. Drücken Sie Eingabe oder Weiter, um fortzufahren.

Test 7: Lasertest

Richtet den Laser auf das Objekt. Überprüfen Sie, ob ein roter, gepunkteter Kreis auf dem Objekt zu sehen ist. Drücken Sie Eingabe oder Weiter, um fortzufahren.

Test 8: Temperaturfühlertest

Richten Sie den Temperaturfühler auf ein Objekt, das Raumtemperatur hat. Die Temperatur auf dem Display sollte nicht mehr als ±3 °C bzw ±5 °F von der Raumtemperatur abweichen. Drücken Sie Eingabe oder Weiter, um fortzufahren.

Hinweis! Die Temperaturmessung erfolgt als Mittelwert für eine Oberﬂäche, siehe Kapitel 8.1.

Test 8: Abstandssensortest

Richten Sie den Abstandssensor auf ein Objekt in 0,3 – 1 m Entfernung. Überprüfen Sie, ob der auf dem Display angezeigte Abstand dem von Hand gemessenen entspricht. Eine Abweichung von ±3 cm ist noch akzeptabel. Drücken Sie Eingabe oder Weiter, um fortzufahren.

Test 10: Temperaturschutz

Der Computer verfügt über ein Temperaturmessgerät, das auf dem Display angezeigt wird. Die Temperatur wird in º C oder º F angezeigt, je nachdem, welche Einheit Sie eingestellt haben. Die Lebensdauer des Computers wird bei Betriebstemperaturen über 70 ºC/158 ºF verkürzt. Wenn dies während des Trocknens auftritt, erscheint ein neues Fenster mit der Meldung „Achtung Übertemperatur PC“, nachdem der Trocknungszyklus abgeschlossen ist.

Glasbruchdetektor: Wert muss >2500 sein.

Test beendet

Das automatische Testprogramm ist abgeschlossen. Drücken Sie Eingabe oder Weiter, um die Tests zu beenden.

9.4.20 48 Programm Zeit Amgabe

Sie haben die Möglichkeit zwischen Minuten und Sekunden zu verändern.

9.4.21 49 Proc. Alarm Temp.

Die Möglichkeit, die maximale Temperaturdifferenz zwischen aktueller und angeforderter Temperatur von 5-99 ° C einzustellen. Diese Funktion wird in 9.4.2 aktiviert.

9.4.22 53 UV-Laufzeit

Gesamtlaufzeit für jede UV-Lampe.

714812 rev 2

10. Programmierbeispiele

BSP. 1

ABDUNSTEN/VORHEIZEN

Anfangstemperatur 20 °C/86 °F

Zeit 4 Min.

Temperaturanstieg 15 °C/27 °F/Min.

Endtemperatur 80 °C/176 °F

VOLLTROCKNEN/HÄRTEN

Anfangstemperatur 60 °C/140 °F

Zeit 0 Min.

Temperaturanstieg 5 °C/9 °F/Min.

BSP. 2

ABDUNSTEN/VORHEIZEN

Anfangstemperatur 20 °C/86 °F

Zeit 4 Min.

Temperaturanstieg 20 °C/36 °F/Min.

Endtemperatur 60 °C/140 °F

VOLLTROCKNEN/HÄRTEN

Anfangstemperatur 60 °C/140 °F

Zeit 5 Min.

Temperaturanstieg 5 °C/9 °F/Min.

Endtemperatur 60 °C/140 °F

BSP. 3

ABDUNSTEN/VORHEIZEN

Anfangstemperatur 20 °C/86 °F

Zeit 4 Min.

Temperaturanstieg 10 °C/18 °F/Min.

Endtemperatur 60 °C/140 °F

VOLLTROCKNEN/HÄRTEN

Anfangstemperatur 60 °C/140 °F

Zeit 8 Min.

Temperaturanstieg 20 °C/36 °F/Min.

Endtemperatur 110 °C/230 °F/Min.

BSP. 4

ABDUNSTEN/VORHEIZEN

Anfangstemperatur 20 °C/86 °F

Zeit 6 Min.

Temperaturanstieg 20 °C/36 °F/Min.

Endtemperatur 60 °C/140 °F

VOLLTROCKNEN/HÄRTEN

Anfangstemperatur 60 °C/140 °F

Zeit 6 Min.

Temperaturanstieg 15 °C/27 °F/Min.

Endtemperatur 90 °C/194 °F

T (oC)

t (min)

T (oC)

t (min)

T (oC)

t (min)

T (oC)

t (min)

714812 rev 2

11. Wartung und Service

Überprüfen Sie vor jeder Verwendung, dass:

- externe Kabel nicht beschädigt sind

- das Schutzglas auf der Vorderseite der Lampen nicht gesprungen ist oder entfernt wurde

- das Schutzglas sauber und frei von Sprühnebel ist, der die Intensität verringert

Wöchentlich

Überprüfen Sie, ob alle IR-Lampen und UV-Lampen während des Betriebs des mobilen Trockners auﬂeuchten. Defekte IR-Lampen können zu einer ungleichmäßigen Wärmeverteilung auf der Oberﬂäche führen.

Reinigen Sie den Trockner mit einem feuchten Tuch vom Staub, der zu einem Brand führen kann. Überprüfen Sie auch alle Kabel auf Beschädigungen. Ein beschädigtes Kabel kann eine Lebensgefahr darstellen!

Monatlich

Überprüfen Sie die Goldlaminierten Reﬂektoren. Beschädigte oder stark verschmutzte Reﬂektoren können zu einer Überhitzung des Reﬂektorgehäuses und/oder der Kassette führen. Im Zweifelsfalle kontaktieren Sie bitte den Kundenservice um abzuklären, ob ein Austausch der Reﬂektoren notwendig ist.

Vierteljährlich

Planen Sie den Austausch des Luftﬁlters ca. einmal pro Jahr ein. Sie erhalten eine Software-Nachricht, wenn es Zeit zum Auswechseln ist. Beim Start des Trockners erhalten Sie eine Anzeige, wie lange der Filter in Gebrauch ist.

11.1 Filteraustausch

Achtung! Die Filter sind Einwegprodukte und sollten nicht wiederverwendet werden.

1. Lösen Sie die beiden Kunststoffstecker an den Seiten der Kassette mit einem Messer oder einem Schraubenzieher.

2. Entfernen Sie den gebrauchten Filter.

3. Setzen Sie den neuen Filter so ein, dass das IRT-Logo von außen zu sehen ist.

4. Setzen Sie die Längsseite des Filters gegenüber den beiden Steckbohrungen in der Kassette ein, wie auf der Abbildung dargestellt.

5. Schieben Sie den Filter hinein, bis die beiden Kunststoff„Einraststecker“ wieder befestigt werden können.

6. Setzen Sie die Filterzeituhr zurück. Gehen Sie im Modus für erweiterte Einstellungen gemäß Kapitel 9.1 und 9.2. auf Parameter 45 und drücken Sie ja für die Zurücksetzung der Filterzeituhr.

11.2 Austausch der IR-Lampen

Achtung! Berühren Sie weder den vergoldeten Reﬂektor noch das Glasgehäuse der neuen IR-lampe mit Ihren Fingern.

Ziehen Sie nur das Schutzpapier von der IR-Lampe ab, nachdem Sie sie eingebaut haben.

1. Trennen Sie die Stromzufuhr ab.

2. Lösen Sie die oberen drei Schrauben an der Frontplatte der Kassette.

2 kW

1 kW

1 mm

b c

y z

713847IRT Pc Mobile Assembly Manual INT Rev.26

1 kW

2 kW

3. Ziehen Sie den Steckverbinder ab.

4. Lösen Sie die vier Schrauben an den Enden des Reﬂektors und nehmen Sie den Reﬂektor von der Platte ab.

5. Entfernen Sie das Schutzgitter und lösen Sie die Schrauben der Lampe an beiden Enden.

6. Setzen Sie neue Lampen in umgekehrter Reihenfolge ein.

714812 rev 2

11.3 UV-Lampen-Austausch

Bitte kontaktieren Sie Ihren Händler um einen UV-Lampenersatzkit, einschließlich Anweisungen, zu erhalten.

11.4 Ersetzen der Gasdruckfeder

Wenn der mobile Trockner nicht in der höchsten oder niedrigsten Position stehenbleibt, sondern von selbst etwas abfällt bzw. ansteigt, ziehen Sie die vier Schrauben fest, die in Abb. 2 mit dem Buchstaben “C” bezeichnet sind.

Die Gasdruckfeder muss ausgetauscht werden, wenn der Stativarm trotz Nachziehens der Schrauben nicht mehr in der gewünschten Position bleibt, oder wenn die Einstellung des Stativarmes zu träge ist.

Achtung! Wegen des hohen Gewichts und der Komplexität ist es empfehlenswert, dass diese Wartungsaufgabe von zwei Personen ausgeführt wird oder von einer Person mit einer Hubvorrichtung.

1. Entfernen Sie die vier Schrauben, mit denen die Platte an beiden Seiten des Arms gehalten wird. (Abb. 1)

2. Schieben Sie den Parallelarm in die ganz aufrechte Stellung. (Abb. 2)

3. Vor dem Entfernen der Haltestifte der Gasdruckfeder sollte so viel Druck wie möglich von der Gasdruckfeder genommen werden. Heben Sie dazu den Arm leicht an, bis die Stifte lose sind.

Achtung! Immer wenn die Gasdruckfeder nicht durch die Stifte und Sperrringe gehalten wird, kann der Arm mit voller Wucht aus der aufrechten Position herunterfallen und eine große Gefahr darstellen.

4. Nehmen Sie die Sperrringe und die beiden Stifte heraus. Schieben Sie die Gasdruckfeder etwas nach oben/nach vorne und nehmen Sie sie heraus. (Abb. 2)

5. Setzen Sie die neue Gasdruckfeder in derselben Richtung ein wie die alte. Bauen Sie alles in umgekehrter Reihenfolge wieder zusammen.

ACHTUNG! Stellen Sie sicher, dass die Sperrringe korrekt

wieder befestigt werden.

Abb. 1 Abb. 2

714812 rev 2

12. EG-Konformitätserklärung

Gemäß EN 17050-1:2010 Wir, Hedson Technologies AB Postfach 1530, SE 462 28 Vänersborg, Schweden erklären unter unserer alleinigen Verantwortung, dass das Produkt IRT COMBI 4-1 / 4-2 IR/UVA die zur Beschleunigung des Trocknungs-/Härtungsvorgangs von Lacken und lackähnlichen Materialien eingesetzt werden und auf die sich diese Erklärung bezieht, den folgenden Standards entspricht: EN 60335-1:2002 Sicherheitsspeziﬁkationen +A11+A1+A12+A2 für Haushalts- und ähnliche +A13+A14+A15 elektrische Geräte. Allgemeine Bestimmungen EN 60335-2-45:2002 Sicherheitsspeziﬁkationen für +A1+A2 Haushalts- und ähnliche elektrische Geräte. Besondere Vorraussetzungen. EN 61000-6-3 Elektromagnetische Verträglichkeit, Allgemeine Emissionsnorm. EN 61000-6-2 Elektromagnetische Verträglichkeit, Allgemeine Sicherheitsnorm. EN 62233:2008 Verfahren zur Messung der elektromagnetischen Felder von Haushaltsgeräten und ähnlichen Elektrogeräten im Hinblick auf die Sicherheit von Personen in elektromagnetischen Feldern. EN ISO 9001 Qualitätsmanagement-System EN 61000-3-11 Elektromagnetische Verträglichkeit Einhaltungserklärung: Der Höchstwert der Systemimpedanz (Zmax) beträgt 0,044 Ohm für die Phasenleitungen und 0,030 Ohm für den Nullleiter beim Übergang vom öffentlichen Stromnetz und der elektrischen Anlage des Nutzers. Gemäß den Bestimmungen folgender Richtlinien in ihren aktuellsten Versionen 2014/35/EU Niederspannungsrichtlinie 2014/30/EU Elektromagnetische Verträglichkeitsrichtlinie 2011/65/EU Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten.

Gemäß 2006/42/EC Anhang II 1A Wir, Hedson Technologies AB Box 1530, SE 462 28 Vänersborg, Schweden erklären unter unserer alleinigen Verantwortung, dass das Produkt IRT COMBI 4-10 / 4-20 IR/UVA die zur Beschleunigung des Trocknungs-/Härtungsvorgangs von Lacken und lackähnlichen Materialien eingesetzt werden und auf die sich diese Erklärung bezieht, den folgenden Standards entspricht:

EN 60204-1 Sicherheit von Maschinen - Elektrische Ausrüstung von Maschinen EN 61000-6-3 Elektromagnetische Verträglichkeit, Allgemeine Emissionsnorm. EN 61000-6-2 Elektromagnetische Verträglichkeit, Allgemeine Sicherheitsnorm. EN ISO 9001 Qualitätsmanagement-System EN 61000-3-11 Elektromagnetische Verträglichkeit Einhaltungserklärung: Der Höchstwert der Systemimpedanz (Zmax) beträgt 0,044 Ohm für die Phasenleitungen und 0,030 Ohm für den Nullleiter beim Übergang vom öffentlichen Stromnetz und der elektrischen Anlage des Nutzers. Gemäß den Bestimmungen folgender Richtlinien in ihren aktuellsten Versionen 2006/42/EC Maschinenrichtlinie 2014/35/EU Niederspannungsrichtlinie 2014/30/EU Elektromagnetische Verträglichkeitsrichtlinie 2011/65/EU Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten.

714812 rev 2

1. Utilisation prévue du produit

Ce produit sert exclusivement à accélérer le séchage du mastic, apprêt, base et vernis. Il peut être utilisé avec tous les produits à base d’eau ou de solvants. Il est principalement utilisé dans les zones de préparation et de ﬁnition. Dans l’industrie automobile et de réparation des véhicules, il s’utilise également pour le durcissement de petites surfaces avant leur lustrage. Le produit ne doit pas être utilisé à des ﬁns autres que celles décrites dans le processus de séchage. Ce produit ne doit être utilisé qu’avec un verre ﬁltrant intact. Un verre ﬁltrant manquant ou cassé exposera l’opérateur aux radiations d’UVC et UVB dangereuses. Pour un opérateur travaillant à proximité de la lampe en fonctionnement (1,5 m), l’exposition quotidienne doit être limitée à 1h/jour de travail. Seules des pièces détachées d’origine doivent être utilisées pour maintenir le niveau de sécurité élevé du produit. La température ambiante maximum pendant l’utilisation ne doit pas excéder 40 °C. Les sécheurs IRT COMBI 4-1 & 4-2 IR/UVA ne doivent pas être utilisés dans des cabines en cours d’application ou dans un rayon inférieur à 5m de distance de la zone aﬁn d’éviter les risques d’explosion. Cette interdiction est également valable pour le IRT COMBI 4-10 & 4-20 IR/UVA, s’ils ne sont pas combinés avec les IRT Dust Cover et le système de surveillance.

2. Description du produit

Ce sécheur est un outil indispensable pour les retouches de peinture des surfaces de taille moyenne et petite. Les IRT COMBI IR/UVA sont des machines faciles à déplacer, qui disposent toutes d’une ou deux cassettes compacte(s). Chacune de ces cassettes est équipée de quatre lampes infrarouges (IR) à réﬂecteurs plaqués or, d’une lampe UV et d’un ventilateur. Ce design, en combinaison avec le ressort à gaz, permet de simpliﬁer le positionnement de la cassette. Les lampes IR et UV sont facilement interchangeables, et les réﬂecteurs sont protégés contre les dommages mécaniques par un grillage. Le sécheur dispose d’un large éventail de programmes de séchage sophistiqués. Le temps peut être réglé à 0-30 min (IR) et 0-15 min (UV).

2.1 Avantages uniques

2.1.1 Une qualité de haut niveau

L’utilisation d’un sécheur pour le séchage du mastic permet d’améliorer la qualité de la couche de ﬁnition.

• Le séchage IR

Le séchage des couches s’effectue de l’intérieur vers l’extérieur, grâce aux ondes courtes IR. Ceci empêche tout blocage de solvants à l’intérieur d’une couche, et garantit donc un séchage rapide et de haute qualité.

• Le séchage UV

Le spectre de rayonnement ultraviolet généré par une lampe UV interagit avec des compositions chimiques de revêtements spéciaux aﬁn d’obtenir un séchage durable de haute qualité. Dans de nombreuses applications, le séchage UV peut atteindre un séchage plus rapide, et par conséquent pour un coût total inférieur à de nombreux autres procédés de revêtement. Une couche UV contient moins de solvant que la peinture classique et de cette perspective, elle a moins d’impact négatif sur l’environnement. Le plus important pour obtenir le bon résultat d’un séchage rapide, est qu’il doit y avoir sufﬁsamment d’intensité UV-A. Le Sécheur IRT UVA a une intensité exceptionnelle aﬁn d’obtenir le meilleur résultat de séchage.

Les bienfaits uniques du revêtement de séchage UV:

• Réduit la quantité de solvant

• Temps de séchage rapide

• Traitement à basse température

• Résistant aux rayures et aux produits chimiques

2.1.2 Durées de séchage raccourcies

Pour 60 cm de distance

Matériau Minutes

Mastic 5– 6 Apprêt Brilliant 10– 15 Apprêt Sombre 10– 15 Base eau 4– 6 Base 4– 8 Opaque 10–15 Vernis 10–15 Plast Apprêt 10–15 Plast Opaque 13–17 Plast Vernis 13-17 Final boost 2-4 Soft cure 13–17 UV Mastic 4-6 UV Apprêt 3-6 UV Vernis 6-8

2.1.3 Température régulée, séchage IR

Le sécheur dispose d’un pyromètre, qui sert à contrôler en permanence la température. L’ordinateur ne se contente pas de vériﬁer que la température ne dépasse pas la température maximale autorisée, mais il mesure également son augmentation. Ceci permet de conserver la température programmée pendant le séchage, aﬁn de garantir un séchage optimal, sans aucun effet de « surchauffe ».

2.1.4 Design high-tech des réﬂecteurs à IR ondes courtes

L’utilisation de la technologie à ondes courtes, ainsi que le concept unique des réﬂecteurs à revêtement en or, permet à nos sécheurs de vous proposer d’importants avantages. Tout d’abord, le fait d’irradier uniquement les zones devant l’être sans réchauffer inutilement l’air ambiant permet de réduire l’énergie consommée. Deuxièmement, une meilleure distribution de l’énergie permet d’obtenir une température de surface plus uniforme. La surface de séchage est également plus importante. Enﬁn, on constate une réduction des radiations en-dehors de la zone de séchage.

2.2 Caractéristiques techniques

Chaque sécheur émet des radiations à ondes courtes, avec un pic d’intensité à une longueur d’onde de 1120 nm. Rayonnement UV émis: UVA 315-400 nm.

Surface de séchage IR à 60 cm, IRT COMBI 4-1 & 4-10 IR/UVA

Les illustrations suivantes indiquent la zone de séchage maximale, lorsque le sécheur respectif est utilisé à 60 cm de distance d’une feuille de métal noire.

1,5 m

1,1 m

Surface de séchage UV à 50 cm, IRT COMBI 4-1 & 4-10 IR/UVA

1,0 m

714812 rev 2

25 50 75

100

[cm]

100

Intensité (W/m²):

Distance de 50 cm Distance de 35 cm

15-46 15-46 31-73 62-146 51-82 102-164

65-110 130-200

IRT COMBI 4-1 & 4-10 IR/UVA Tension 380-420 3 Ph/PE

Fréquence 50 Hz Courant IR: 9 A UVA: 3 A

Puissance IR: 6 kW UVA: 1 kW Fusible** 4-1 IR/UVA 10 A* 4-10 IR/UVA Max 100A Temp. de séchage Max 170º Niveau de bruit <70 dB(A)

* MCB (Disjoncteur Minature) type C ou D. Type de fusible normal lent. ** Le sécheur doit être utilisé avec un fusible recommandé. Le poids, les dimensions ainsi que la plaque d’identiﬁcation du produit se trouvent à la dernière page.

Surface de séchage IR à 60 cm, IRT COMBI 4-2 & 4-20 IR/UVA

Les illustrations suivantes indiquent la zone de séchage maximale, lorsque le sécheur respectif est utilisé à 60 cm de distance d’une feuille de métal noire.

1,5 m

2,2 m

Surface de séchage UV à 50 cm, IRT COMBI 4-2 & 4-20 IR/UVA

1,0 m

1,8 m

100

755025

[cm]

37,5

175

200

150

37,5

Intensité (W/m²):

Distance de 50 cm Distance de 35 cm

15-46 15-46 31-73 62-146 51-82 102-164

65-110 130-200

IRT COMBI 4-2 & 4-20 IR/UVA Tension 380-420 3 Ph/PE

Fréquence 50 Hz Courant 4-2 IR:16 A UVA: 6 A

Courant 4-20 IR:17 A UVA: 6 A Puissance IR: 12 kW UVA: 2 kW Fusible** 4-2 IR/UVA 16 A* 4-20 IR/UVA Max 100A Temp. de séchage Max 170º Niveau de bruit <70 dB(A)

3. Consignes à destination du propriétaire

Le propriétaire du sécheur est tenu de produire des consignes d’utilisation claires et précises, parfaitement adaptées aux conditions d’utilisation sur place, et de les mettre à disposition de tout utilisateur qui doit lui, les respecter. Cet appareil n’est pas destiné à être utilisé par des personnes (y compris des enfants) qui ont des capacités physiques, sensorielles ou mentales réduites, ou qui ont un manque d’expérience et de connaissances, à moins d’être sous la supervision d’une personne garante de leur sécurité ou d’avoir reçu de cette dernière des directives sur l’utilisation de l’appareil. Les enfants doivent être surveillés pour les empêcher de jouer avec l’appareil. Ce produit ne doit être utilisé qu’avec un verre ﬁltrant intact. Un verre ﬁltrant manquant ou cassé exposera l’opérateur aux radiations d’UVC et UVB dangereuses. Pour un opérateur travaillant à proximité de la lampe en fonctionnement (1,5 m), l’exposition quotidienne doit être limitée à 1h/ jour de travail. Seules des pièces détachées d’origine doivent être utilisées pour maintenir le niveau de sécurité élevé du produit. Veuillez apporter tous les éléments usagés vers un point de collecte lorsque vous désirez vous en débarasser, aﬁn qu’ils puissent être recyclés en bonne et due forme. La catégorie d’émission de rayonnement UV est: selon EN62471 = Risque groupe 3 Pour votre sécurité, portez toujours des lunettes de protection lorsque vous travaillez dans un environnement exposé aux rayonnements UV. Dans le respect des normes de sécurité, il est impératif que chaque sécheur dispose du type de fusible correspondant aux conditions d’utilisation recommandées, comme décrit dans les tableaux au chapitre 2.2.

714812 rev 2

5. Consignes d’assemblage

Veuillez consulter le document dédié à l’assemblage de la machine pour plus de détails à ce sujet. Pour les sécheurs mobiles: 714838 IRT COMBI 4-1 & 4-2 IR/UVA Manuel d’assemblage manuel Pour les systèmes de rail: 713683 IRT Pc Auto 4-10 & 4-20 Assemblage du système de rail

6. Consignes de base pour l’utilisation

6.1 Clavier

Bouton de conﬁrmation

des options du logiciel

Bouton d’annulation des options du logiciel

Marche

Arrêt

Cassettes utilisées

(une ou deux)

Contrôle de la température (marche/arrêt)

Entrée

6.2 Afﬁchage

Evaporation – activée

Cuisson – désactivée

Une cassette active

Conﬁrmation

des choix

Annulation des choix

Programme actif

Valeur de la température

6.3 Mode de programme

6.3.1 Program mode

Ce mode est celui qui sera le plus souvent utilisé. Il vous permet de faire fonctionner le sécheur à l’aide des programmes préconﬁgurés, ainsi que d’en éditer les paramètres.

Mettez l’interrupteur principal en position de marche pour passer en mode préprogrammé.

Un message d’information s’afﬁche à l’écran pendant deux secondes au démarrage du sécheur. Les données qu’il contient restent afﬁchées tant que la touche de conﬁrmation ou d’annulation est maintenue enfoncée. Le niveau d’utilisation du ﬁltre de la cassette s’afﬁche, aﬁn de vous aviser d’un éventuel changement. Reportez-vous au chapitre « 11.1 Remplacement du ﬁltre » pour plus de détails concernant le remplacement du ﬁltre.

6.3.2 Mode de conﬁguration des paramètres

Ce mode de conﬁguration vous permet de modiﬁer certains des paramètres du système. Notre système de contrôle avancé vous permet d’accéder à la quasi-totalité des paramètres du sécheur mobile. Notez cependant que ceci n’est en général pas nécessaire pour une utilisation normale de la machine. Pour passer en mode de conﬁguration, appuyez sur les deux touches ﬂéchées tout en mettant l’interrupteur principal en position 1. Veuillez vous reporter au chapitre 9 pour plus de détails à ce sujet.

4. Consignes de sécurité

Le sécheur ne doit pas être exposé au brouillard de peinture, à la poussière de ponçage ou à des solvants en raison de risque d’incendie. De plus, ceci réduirait la durée de vie du sécheur. Permettez sufﬁsamment de temps de refroidissement pour le sécheur. La distance de l’objet qui doit être séché doit être sufﬁsante. Autrement, il y a un risque d’incendie ou d’explosion ! Gardez tout matériaux inﬂammables à une distance sufﬁsante des surfaces chaudes du sécheur.

4.1 Risques

Inclinaison

Le risque d’inclinaison augmente lorsque le bras est situé en position relevée. Il en est de même lorsqu’on fait tourner les deux cassettes du même côté.

Incendie et explosion

Evitez de ranger, de préparer ou d’utiliser des matériaux à base de solvants dans un rayon de 5 m/16 pieds autour du sécheur mobile. Aucune matière inﬂammable ne devrait se trouver à proximité d’un sécheur en cours d’utilisation. Il y a en effet un risque non négligeable d’augmentation subite de la température et du risque d’incendie qui en découle, lorsque le dispositif de contrôle de la température est désactivé, tout particulièrement si l’objet irradié se trouve à moins de 60 cm/2 pieds. Ne pointez jamais la cassette en direction de matières hautement inﬂammables.

Dispositifs électriques

Le sécheur mobile est soumis lors de son fonctionnement à une tension électrique élevée, qui peut être très dangereuse. Avant d’accéder à tout élément sous tension, débranchez la prise d’alimentation principale. Seuls des électriciens qualiﬁés ont le droit d’accéder directement aux composants électriques. Si le cordon d’alimentation est endommagé, il doit être remplacé par le fabricant, par un de ses agents de réparation ou par toute autre personne sufﬁsamment qualiﬁée, ceci aﬁn d’éviter tout danger.

ATTENTION! Importantes radiations de chaleur. Eviter autant que possible toute exposition des mains, du visage ou d’autres parties du corps au rayonnement thermique de la machine.

• Aﬁn de réduire le risque de blessures ou de dégâts matériels à cause des rayonnements UV, veuillez lire, comprendre, et suivre les consignes de sécurité suivantes. En outre, assurez-vous que toute personne qui utilise cet équipement de chauffage suive également ces consignes de sécurité.

• Les mains, le visage et les autres parties du corps ne doivent pas être exposés à la chaleur et aux radiations. Ne restez pas devant les cassettes de la lampe sans équipement de sécurité pendant le séchage.

• Portez toujours des lunettes de protection. Le manquement à ce point peut provoquer des blessures à long terme aux yeux.

• Si une personne travaille autour des rayonnements UV alors qu’elle suit un traitement médical, le médicament pris devrait être vériﬁé pour savoir s’il rend la personne plus photosensible.

• Ne regardez pas la source de lumière directement.

• Ne pas utiliser si le verre protecteur est cassé ou manquant. Ce verre ﬁltre la lumière des rayonnements indésirables.

714812 rev 2

7. Mode de programme – Règles générales de navigation au sein du logiciel program mode

Les options offertes par le logiciel sont afﬁchées dans les deux coins inférieurs de l’écran. Utilisez les touches ﬂéchées pour modiﬁer chaque valeur. Appuyez sur «cancel» pour retourner à l’écran précédent sans effectuer de modiﬁcation.

7.1 Navigation de bas

Vous disposez en tout de douze programmes prédéﬁnis et de trois programmes vides. Il est possible de modiﬁer le nom et les paramètres de séchage de chacun des 15 programmes disponibles. Faites déﬁler l’écran vers le haut ou le bas à l’aide des touches ﬂéchées, appuyez sur select pour lancer un programme ou sur «view» pour le modiﬁer.

1 Mastic 2 Apprêt Brilliant 3 Apprêt Sombre 4 Base eau 5 Base

6 Opaque 7 Vernis 8 Plast Apprêt 9 Plast Opaque 10 Plast Vernis

11 Extra (Séchage) 12 Doux (Séchage) 13 UV Mastic 14 UV Apprêt 15 UV Vernis

7.2 Lancement d’un programme

7.2.1 Vériﬁcation de la distance

La distance de l’objet dans le motif laser circulaire est indiquée sur l’afﬁchage. Ajustez à la distance souhaitée (IR: 60 cm, UVA: 35-50 cm). Si la distance ne peut pas être mesurée, le message « vériﬁez la distance manuellement » s’afﬁche. Utilisez les touches du clavier pour activer une ou deux cassettes et pour activer/ désactiver le dispositif de contrôle de la température. Voir le chapitre 8.1.

7.2.2 Lancement du séchage

Appuyez sur la touche marche pour lancer la procédure de séchage. Ceci lance le compte à rebours précédant l’évaporation. Une fois le compte à rebours terminé, le programme passe automatiquement en mode de cuisson.

7.2.3 Graphique de programme (u niqu emen t sur programmes infrarouges)

Ce graphique n’est disponible que lorsque la fonction de contrôle de température est activée. Ce graphique afﬁche la température à atteindre, la température actuelle, ainsi que la durée restante. Voir le chapitre 8.1.

7.2.4 Valeurs du programme

Il s’agit des mêmes valeurs indiquées sur le graphique (7.2.3), à l’exception de la durée restante, en plus de la capacité de puissance utilisée par la machine et la consommation d’énergie du procédé de séchage en cours. Remarque ! Les valeurs de température ne sont pas afﬁchées lorsque le dispositif de contrôle de la température est désactivé.

7.2.5 La consommation d’énergie

La consommation totale d‘énergie par processus de séchage est indiquée pour les 10 dernières séchages.

7.2.6 Fin du séchage

Le logiciel retourne à l’étape 7.1 une fois les durées d’évaporation et de cuisson complètement écoulées. Remarque ! Les ventilateurs continuent à tourner en ﬁn de programme, aﬁn de prolonger la durée de vie de la lampe. Ils s’arrêtent automatiquement après 3/6 minutes (IR/UV) de fonctionnement. Le durcissement UV ne peut pas être redémarré avant un délai de 2 minutes après refroidissement, car la lampe UV ne peut pas s’allumer lorsqu’elle est chaude. Remarque ! Le dispositif de contrôle de température se réactive automatiquement une fois le programme de séchage terminé.

7.3 Modiﬁcation de paramètres

7.3.1 Propriétés

Les valeurs du programme correspondant s’afﬁchent à l’écran. En appuyant sur le bouton «contrôle de la température», le logiciel change entre les propriétés avec et sans le contrôle des températures. Un changement dans une propriété est indépendante de l’autre. Voir chapitre 8.1 pour plus d’infos.

7.3.2 Code PIN

Utilisez les touches ﬂéchées pour saisir la bonne valeur. Appuyez sur entrée pour conﬁrmer et pour saisir le deuxième, troisième et quatrième chiffre du code PIN avancé. Remarque ! Tout code PIN saisi restera valide pour toutes les entrées saisies, jusqu’à ce que l’interrupteur retourne en position d’arrêt. Reportezvous au chapitre 9.2 pour plus de détails sur le « code PIN avancé ».

7.3.3 Modiﬁcation des paramètres du programme

Chaque valeur de paramètre peut être modiﬁée grâce aux touches ﬂéchées. Appuyez sur entrée pour modiﬁer la valeur suivante, et ainsi de suite. Vous serez redirigé vers le mode de modiﬁcation de la position et du nom du programme après avoir appuyé sur entrée au niveau de la dernière valeur. Appuyez sur «cancel» pour quitter le menu sans modiﬁer les des paramètres.

7.3.4 Modiﬁcation de la position/nom du programme

Permet de modiﬁer le nom du programme à l’aide des touches ﬂéchées. Appuyez sur entrée pour conﬁrmer la valeur et modiﬁer le symbole suivant.

7.3.5 Elargissement des étapes de programme

Lorsque le processus de séchage nécessite plus que les deux étapes standard, vous pouvez augmenter le nombre d‘étapes dans le cycle de séchage par un lien vers le programme suivant. Lancer du point

7.3.4 et appuyez sur „Enter“ jusqu‘à ce que ”Link to next program” apparaît sur l‘écran. Sélectionnez avec les touches ﬂéchées «Yes» ou «No», puis appuyez sur „Enregistrer“ (Save). Le lien vers le prochain programme restera jusqu‘à ce qu‘il soit désactivé (No). Remarque ! Il est impossible d’enchaîner un programme UV et un nouveau programme UV du fait du temps de refroidissement nécessaire.

Stop ou annuler

retour à 7.1.

Stop ou annuler

retour à 7.1.

Utilisez les

touches ﬂéchées

pour conﬁgurer

chaque valeur.

Le programme retourne à l’étape 7.3.1.

Le programme retourne à l’étape 7.3.1..

Le programme retourne à l’étape 7.3.1.

714812 rev 2

8. Informations concernant le mode d’utilisation avancé

8.1 Contrôle de la température (Uniquement valable pour infrarouges)

8.2 Le sécheur mobile est équipé d’un dispositif de contrôle automatique de la température. Ceci permet d’obtenir un séchage/durcissement optimal, en une durée aussi courte que possible. Les propriétés lorsque le contrôle de la température est active sont:

8.3 a. minutes b. augmentation de la température/minute c. température maximum autorisée

Ce dispositif de contrôle de la température (pyromètre) mesure la température moyenne émise par une surface. Le diamètre de cette surface est égal à la moitié de la distance comprise entre la cassette IR et l’objet à sécher. Le pointeur laser indique avec précision l’endroit où s’effectue la vériﬁcation de la distance. Ce pointeur se trouve à peu près au centre de la zone de mesure de la température. Il est possible de spéciﬁer, en mode de conﬁguration des paramètres, les valeurs limites courte et longue pour une mesure « correcte » de la distance. La valeur correcte de la distance est comprise entre 55 et 65 cm par défaut.

Remarque ! La température est mesurée en tant que valeur moyenne sur l’ensemble de la surface (d’un diamètre de Ø 4 cm par défaut). Assurez-vous que la surface de mesure soit correctement placée. Evitez de mesurer la température sur du verre, des pneus ou endehors d’un objet. Ceci risquerait en effet d’entraîner une différence entre les valeurs de température programmées et les valeurs obtenues. Les résultats obtenus pourraient être défectueux, entraînant le déclenchement d’une alarme et l’arrêt éventuel du processus de séchage/durcissement. Nous recommandons par conséquent la désactivation de la fonction de contrôle de la température pour les surfaces d’un diamètre inférieur à Ø 4 cm, pour lesquelles la température ne peut être détectée. Reportez-vous au chapitre 9.4.9 pour plus de détails sur la désactivation de la fonction de contrôle de la température. Avec la commande de température désactivée les propriétés du programme sont les suivantes:

a. minutes b. pourcentage de la puissance maximale possible

Les paramètres du programme, avec ou sans le contrôle de la température activé, travaillent indépendamment les uns des autres.

8.4 Alarme de processus (Uniquement valable pour infrarouges)

Le sécheur mobile dispose d’une alarme de processus, qui avertit l’utilisateur de chaque déviation de température. Dès que la différence entre la température actuelle et la température requise dépasse 30 ºC, le message « Attention ! Erreur de processus » s’afﬁche à l’écran, avant que le sécheur ne s’éteigne automatiquement. La prise en compte de ce message d’avertissement devra être conﬁrmée en appuyant sur entrée. Ceci entraîne la ﬁn du programme. Lorsqu’une alarme de processus est déclenchée, assurez-vous que le dispositif de mesure de la température (pyromètre) soit correctement aligné avec la surface à sécher, ou qu’il ne mesure pas la température sur un matériau non compatible.

Attention : La fonction d’alarme du processus n’est pas activée à la livraison du sécheur mobile. Reportez-vous au chapitre 9.4.3 pour plus de détails sur son activation.

9. Mode de conﬁguration des paramètres

9.1 Ouverture de session

Il est nécessaire d’« ouvrir une session » avant de pouvoir passer en mode de conﬁguration des paramètres. Appuyez sur les deux touches ﬂéchées tout en activant l’interrupteur de mise en marche. L’écran de saisie du code PIN s’afﬁche.

9.2 Code PIN

Utilisez les touches ﬂéchées pour saisir la bonne valeur. Conﬁrmez votre choix en appuyant sur entrée et pour passer au deuxième, troisième et quatrième chiffre du code. Aucun code n’est requis pour les réglages de base, il sufﬁt d’appuyer sur OK pour saisir le code 0000, qui est saisi par défaut. Reportez-vous au chapitre « 9.4.5 Code PIN de base ».

Code PIN avancé 5780 S’utilise pour modiﬁer les paramètres du programme et certains paramètres avancés. Reportez-vous au chapitre « 9.4.13 Code PIN avancé ».

Attention ! Tout code PIN saisi sera valide dans l’ensemble du logiciel, jusqu’à ce que l’interrupteur principal passe en position d’arrêt, comme par ex. si vous entrez en mode de conﬁguration des paramètres avant de retourner en mode préprogrammé. Il est possible de modiﬁer les paramètres du programme jusqu’à ce que l’alimentation principale soit coupée.

9.3 Navigation

Appuyez sur «edit» pour modiﬁer un paramètre. Appuyez sur «cancel» pour retourner en mode de conﬁguration des paramètres sans enregistrer les modiﬁcations effectuées.

Remarque ! Si vous appuyez sur exit, Vous devrez alors reprendre la procédure à partir de l’étape « 9.1 Ouverture de session » pour passer à l’étape « 9.4 Mode de conﬁguration ».

Exemple de navigation:

Utilisez les touches ﬂéchées pour modiﬁer la langue et select pour conﬁrmer votre choix.

Appuyez sur «exit» pour passer directement en «mode de programme»

Utilisez les touches ﬂéchées pour faire déﬁler les paramètres, voir le tableau correspondant au chapitre 9.4.

Mode d´édition

b c

a b

714812 rev 2

9.4 Paramètres

Ch. Aperçu Base Avancé

9.4.1 1 Sélection de langue x

9.4.2 3 Alarme de processus x

9.4.3 4 Unité de température x

9.4.4 5 Avertisseur sonore x x

9.4.5 7 Code PIN de base x

9.4.6 8 Lim. Dist Courte x

9.4.7 9 Lim. Dist Longue x

9.4.8

15 Contrôle de température

9.4.9

16 Contraste de l’afﬁchage

x x

9.4.10 18 Distance x

9.4.11 23 Durée d’utilisation

du ﬁltre x

9.4.12 25

Mode de fonctionnement

en continu

9.4.13 36 Code PIN avancé x

9.4.14 37 Unité de distance x

9.4.15 43 Code avancé x

9.4.16 44 Réinitialisation des paramètres du programme x

9.4.17 45 Réinitialisation de minuterie du ﬁltre x

9.4.18 46 Statistiques x x

9.4.19 47 Effectuer un autotest x x

9.4.20 48 Change de temps x

9.4.21 49 Proc. Alarme Temp. x

9.4.22 53 Temps de

fonctionnement UV x x

9.4.1 1 Sélection de langue

Utilisez les touches ﬂéchées pour faire déﬁler les quatorze langues disponibles (classées par ordre alphabétique) jusqu’à ce que la langue voulue s’afﬁche. Appuyez sur «select» pour conﬁrmer votre choix. Si vous sélectionnez par mégarde une langue que vous comprenez pas, placez l’interrupteur principal en position de marche, tout en appuyant sur la touche «cassettes utilisées». Le sécheur redémarre alors en anglais britannique.

9.4.2 3 Alarme de processus

Utilisez les touches ﬂéchées haut et bas pour activer ou désactiver l’alarme. Appuyez sur sélect pour conﬁrmer votre choix. Pour plus de détails concernant les paramètres de l’alarme sonore, reportez-vous au paragraphe «9.4.4 Avertisseur sonore».

9.4.3 4 Unité de température

°C et °F s’afﬁchent à l’écran. Sélectionnez l’unité de température voulue à l’aide des touches ﬂéchées haut et bas. Conﬁrmez votre choix en appuyant sur «select».

9.4.4 5 Avertisseur sonore

Il est possible d’activer/mettre en sourdine les effets sonores en sélectionnant oui/non à l’aide des touches ﬂéchées. Appuyez sur «select» pour conﬁrmer votre choix.

9.4.5 7 Code PIN de base

Il est possible de modiﬁer le code PIN aﬁn d’empêcher toute personne non autorisée d’accéder aux paramètres debase, comme décrit au chapitre 9.4. Utilisez les touches ﬂéchées haut et bas pour modiﬁer le premier chiffre, puis sur «select» pour conﬁrmer votre choix. Continuez ensuite avec ledeuxième, troisième et quatrième chiffre. Une fois que vous avez terminé, appuyez sur «select» pour conﬁrmer votre nouveau code PIN à quatre chiffres.

9.4.6 8 Limite de distance courte

La valeur par défaut pour la distance courte est de55 cm. Cette valeur de limite de distance courte peut être modiﬁée dans une plage allant de 35 à 95 cm. Les valeurs supérieures à 80 cm sont vivement déconseillées. Appuyez sur «select» pour conﬁrmer votre choix.

9.4.7 9 Limite de distance longue

La valeur par défaut pour la distance longue est de65 cm. Cette valeur de limite de distance longue peut être modiﬁée dans une plage allant de 40 à 130 cm. Les valeurs supérieures à 100 cm sont vivement déconseillées. Appuyez sur «select» pour conﬁrmer votre choix.

9.4.8 15 Contrôle de température

Vous pouvez choisir d’activer ou de désactiver déﬁnitivement le dispositif de contrôle de la température (pyromètre).

Remarque ! Si vous désactivez la fonction de contrôle dela température en mode de conﬁguration des paramètres, vous ne pourrez pas l’activer en mode préprogrammé.

Les graphiques et valeurs de température ne sont pas disponibles lorsque cette fonction est désactivée. Le logiciel fonctionnera alors à des niveaux de puissance correspondant à un pourcentage de sa capacité maximale.

9.4.9 16 Contraste de l’afﬁchage

Le contraste de l’afﬁchage peut être conﬁguré sur une valeur allant du clair au sombre (25–55). Choisissez une valeur à l’aide des touches ﬂéchées puis appuyez sur «select» pour conﬁrmer votre choix.

9.4.10 18 Distance

Vous pouvez changer la mesure de distance entre centimètres et texte. Si texte est choisi, la distance est indiquée sur l’afﬁchage comme «trop près», «trop loin» ou «correct».

9.4.11 23 Durée d’utilisation du ﬁltre

La valeur par défaut de ce paramètre est de 400 heures d’utilisation. Dès que cette durée est écoulée, un message d’avertissement vous demandant le remplacement du ﬁltre s’afﬁche.

Si le sécheur mobile est situé dans un environnement poussiéreux, il est recommandé de changer le ﬁltre après undélai plus court.

Remarque ! N’oubliez pas que si le ﬁltre est trop sale, la durée de vie de la lampe sera fortement réduit, enraison d’une diminution du rendement du refroidissement. Consultez le chapitre «9.4.17 Réinitialisation de minuterie du ﬁltre».

9.4.12 25 Mode de fonctionnement en continu

Le mode de fonctionnement en continu est principalement utilisé aﬁn de présenter les capacités de la machine. Pour des raisons de sécurité et pour minimiser une usure inutile du sécheur, ce mode doit être utilisé uniquement dans des cas exceptionnels.

9.4.13 36 Code PIN avancé

Utilisez les touches ﬂéchées haut et bas pour modiﬁer le premier chiffre du code personnel, puis sur «select» pour conﬁrmer votre choix. Continuez ensuite avec le deuxième, troisième et quatrième chiffre. Une fois terminé, appuyez sur «select» pour conﬁrmer votre nouveau code PIN à quatre chiffres.

Attention ! N’oubliez en aucun cas votre nouveau code.

714812 rev 2

9.4.14 37 Unité de distance

Ce menu vous permet de choisir entre les centimètres ou les pouces en tant qu’unité de distance.

9.4.15 43 Code avancé

Il est possible d’activer/désactiver les demandes de code PIN. La demande de code PIN en mode préprogrammé sera désactivée, et le code 0000 vous permettra d’accéder à vos paramètres avancés. Appuyez sur «select» pour conﬁrmer votre choix.

9.4.16 44 Réinitialisation des paramètres

Ce menu vous permet de réinitialiser l’ensemble des paramètres préconﬁgurés à leurs valeurs par défaut. Conﬁrmez votre choix en appuyant sur oui.

9.4.17 45 Réinitialisation de minuterie du ﬁltre

Réinitialisez la minuterie d’utilisation du ﬁltre après chaque changement de celui-ci. Conﬁrmez votre choix en appuyant sur oui pour réinitialiser le décompte d’utilisation du ﬁltre. Reportez-vous au chapitre 9.4.11 pour ajuster la valeur d’utilisation du ﬁltre.

9.4.18 46 Statistiques

Les infos suivantes sont disponibles : Durée d’utilisation Indique la durée d’utilisation en heures et en minutes. Démarrages Indique le nombre total de démarrages du sécheur. Σ Consommation totale d‘énergie Présente la consommation totale d‘énergie. Φ Consommation moyenne d‘énergie Présente la consommation moyenne pour tous les séchages.

9.4.19 47 Effectuer un autotest

Ce sécheur dispose du meilleur logiciel de recherche d’erreurs actuellement disponible sur le marché. La procédure qu’il lance permet de tester l’ensemble des entrées et des sorties de l’ordinateur. Ce test vous donne la possibilité de vériﬁer rapidement et avec précision le bon fonctionnement des différents composants du sécheur.

Cette procédure de test n’est disponible qu’en anglais. Appuyez sur le bouton oui pour passer à la première étape de l’autotest. Appuyez sur la touche marche/arrêt pour quitter l’autotest.

La procédure de test automatique est composée des points suivants :

Test 1 : Test des boutons L’ensemble des boutons de l’unité de contrôle principale est testé. Le symbole correspondant s’afﬁche lorsqu’on appuie sur le bouton. Maintenez la touche entrée enfoncée pendant environ trois secondes pour passer à l’étape suivante du programme de test.

Test 2 : Test de l’afﬁchage Permet de vériﬁer que tous les pixels de l’afﬁchage s’allument. Appuyez sur entrée* et vériﬁez que tous les pixels s’allument. Appuyez sur entrée* pour continuer. * ou sur le bouton logiciel en haut à gauche

Test 3 : Test de l’avertisseur sonore Permet de vériﬁer l’activation de l’avertisseur sonore. Appuyez sur entrée ou sur suivant pour continuer.

Test 4 : Test de cassette IR Le témoin de cassette IR s’allume. Vériﬁez que toutes les lampes IR s’allument. La durée de ce test est limitée à10secondes par mesure de sécurité. Appuyez sur entrée ou sur suivant pour continuer.

Test 5 : Test du ventilateur/cassette Le ventilateur de la cassette démarre. Le son émis par leventilateur permet de conﬁrmer qu’il marche bien. Appuyez sur entrée* pour continuer.

Test 6: Test de lampe UV Le témoin de lampe UV s’allume. Vériﬁez que la lampe UV s’allume. La durée de ce test est limitée à10secondes par mesure de sécurité. Appuyez sur entrée ou sur suivant pour continuer.

Sile sécheur dispose de deux cassettes, vous devrez répéter les tests n°4-6 pour la deuxième cassette.

Test 7:Test du laser Pointez le laser vers un objet. Assurez-vous qu’un point rouge circulaire est visible sur l’objet. Appuyez sur entrée ou sur suivant pour continuer.

Test 8: Test du capteur de température Dirigez le capteur de température vers un objet à température ambiante. La température afﬁchée ne devrait pas dévier de plus de ±3°C ou ±5°F par rapport à la température ambiante. Appuyez sur entrée ou sur suivant pour continuer.

Remarque ! La mesure de température correspond à une moyenne sur l’ensemble de la surface, comme décrit au chapitre 8.1.

Test 9: Test du capteur de distance Dirigez le capteur de distance vers un objet situé à une distance de 0,3–1 m. Vériﬁez que la distance afﬁchée correspond bien à la distance mesurée manuellement. Une déviation de ±3 cm reste acceptable. Appuyez sur entrée ou sur suivantpour continuer.

Test 10: Températures limites

La carte-mère de l’ordinateur dispose d’un dispositif demesure de la température, qui s’afﬁche à l’écran. La température s’afﬁche soit en ºC, soit en ºF, en fonction des paramètres que vous avez choisis. La durée de vie de l’ordinateur est fortement réduite en cas d’utilisation à des températures dépassant 70 ºC/158 ºF. Si ceci se produit pendant le séchage, une nouvelle fenêtre s’afﬁche à la ﬁn du cycle de séchage,

comportant le message «attention Temp Haute Pc».

Détecteur de verre cassé : la valeur doit être > 2 500.

Fin du test Le test automatique est terminé. Appuyez sur entrée ou sur suivant pour quitter la procédure de test.

9.4.20 48 Unités de temps

Possibilité de changer entre minutes et secondes.

9.4.21 49 Alerte de température

Possibilité de régler la différence de température maximale entre la température actuelle et demandée (5-99°C). Cette fonction est activée en 9.4.2.

9.4.22 53 Temps de fonctionnement UV

Temps de fonctionnement total pour chaque lampe UV.

714812 rev 2

10. Exemples de programmation

EX 1.

EVAPORATION/PRECHAUFFAGE

Température de départ 20°C/86°F Durée 4 min Augmentation de la température 15°C/27°F/min Température ﬁnale 80°C/176°F

CUISSON

Température de départ 60°C/140°F Durée 0 min

Augmentation de la température 5°C/9°F/min

EX 2.

EVAPORATION/PRECHAUFFAGE

Température de départ 20°C/86°F Durée 4 min Augmentation de la température 20°C/36°F/min Température ﬁnale 60°C/140°F

CUISSON

Température de départ 60°C/140°F Durée 5 min

Augmentation de la température 5°C/9°F/min Température ﬁnale 60°C/140°F

EX 3.

EVAPORATION/PRECHAUFFAGE

Température de départ 20°C/86°F Durée 4 min Augmentation de la température 10°C/18°F/min Température ﬁnale 60°C/140°F

CUISSON

Température de départ 60°C/140°F Durée 8 min Augmentation de la température 20°C/36°F/min Température ﬁnale 110 °C/230°F/min

EX 4.

EVAPORATION/PRECHAUFFAGE

Température de départ 20°C/86°F Durée 6 min Augmentation de la température 20°C/36°F/min Température ﬁnale 60°C/140°F

CUISSON

Température de départ 60°C/140°F Durée 6 min Augmentation de la température 15°C/27°F/min Température ﬁnale 90 °C/194°F

T (oC)

t (min)

T (oC)

t (min)

T (oC)

t (min)

T (oC)

t (min)

714812 rev 2

11. Maintenance et entretien

Avant chaque utilisation:

Vériﬁez que

- le câblage externe n’est pas endommagé

- le verre de protection devant la lampe n’est pas ﬁssuré ou retiré

- le verre de protection est propre et sans saletés réduisant

l’intensité

Hebdomadaire Vériﬁez que toutes les lampes IR et UV du sécheur mobile s’allument bien pendant son fonctionnement. Des lampes IRT défectueuses risqueraient en effet de causer une distribution inégale de la chaleur sur la surface traitée. Essuyez toute trace de poussière à l’aide d’un linge humide, aﬁn d’éviter tout risque d’incendie. Vériﬁez également qu’aucun câble ne soit endommagé. Un câble endommagé présente en effet des risques mortels !

Mensuel Vériﬁez les réﬂecteurs en or. Des réﬂecteurs endommagés ouextrêmement sales risqueraient en effet de provoquer une surchauffe du cadre et/ou de la cassette. En cas de doute, veuillez contacter le service client aﬁn de clariﬁer si le réﬂecteur doré a besoin d’être changé.

Tous les trois mois Planiﬁez chaque année un changement du ﬁltre à air. Le logiciel vous avertira que le moment est venu de changer le ﬁltre. La durée d’utilisation du ﬁltre s’afﬁche à chaque démarrage du sécheur.

11.1 Remplacement du ﬁltre

Attention ! Les ﬁltres sont jetables et ne devraient pas être réutilisés.

1.Utilisez un couteau ou un tournevis pour débloquer les deux bouchons

en plastique des plaques de ﬁxation latérale de la cassette.

2. Déposez le ﬁltre usagé.

3. Insérez le nouveau ﬁltre de façon à ce que le logo IRT soit visible de l’extérieur.

4. Placez le côté long du ﬁltre en face des deux oriﬁces des bouchons

de la cassette, comme indiqué sur la ﬁgure.

5. Enfoncez le ﬁltre jusqu’à ce que les deux «boutons àpression» puissent être remis en place.

6. Réinitialiser la minuterie du ﬁltre. Connectez-vous en mode Paramètres avancés selon le chapitre 9.1 et 9.2. Aller au paramètre 45 et appuyez sur Oui pour réinitialiser le compteur du ﬁltre.

11.2 Remplacement de la lampe IR

Attention ! Ne jamais toucher des doigts le réﬂecteur à revêtement en or ou la nouvelle lampe IR. Ne retirez l’emballage de protection de la lampe IR qu’après l’avoir installée.

1. Débranchez le cordon d’alimentation.

2. Dévissez les trois vis supérieures de la plaque avant de la cassette.

2 kW

1 kW

y z

713847IRT Pc Mobile Assembly Manual INT Rev.26

1 kW

2 kW

3. Débranchez le connecteur du câble.

4. Dévissez les quatre vis à chaque extrémité du réﬂecteur, puis démontez le réﬂecteur de la plaque.

5. Déposez la grille, puis dévissez la lampe de chaque côté.

6. Installez les nouvelles lampes en suivant la procédure inverse.

714812 rev 2

11.3 Remplacement de la lampe UV

Contactez votre distributeur et commandez un kit de remplacement lampe UV y compris une instruction.

11.4 Remplacement du ressort à pression de gaz

Si le sécheur mobile ne s’immobilise pas dans sa position laplus haute ou la plus basse, mais qu’il tombe ou se relève de lui-même, resserrez les 4 boulons indiqués par la lettre «C» sur la ﬁgure 2. Si le bras ne s’arrête pas encore ou si le bras devient lourd à régler, le ressort à pression de gaz doit être remplacé.

Attention ! En raison du poids élevé de la machine et de la complexité de son entretien, il est vivement recommandé que celui-ci soit effectué par deux personnes ou, le cas échéant, par une personne seule disposant d’un dispositif de levage.

1. Dévissez les quatre vis de ﬁxation de la plaque située dechaque côté du bras. (ﬁg 1)

2. Placez le bras parallèle en position relevée maximale (ﬁg 2)

3. Il est fortement recommandé de réduire autant que possible la pression du ressort à gaz avant de retirer les goupilles de ﬁxation. Il est alors nécessaire de soulever légèrement le bras jusqu’à ce que les goupilles se relâchent.

Attention ! N’oubliez en aucun cas que lorsque leressort à gaz

n’est pas fermement ﬁxé en position à l’aide des goupilles et des anneaux de blocage prévus à cet effet, le bras risque à tout instant de tomber brusquement depuis sa position relevée ce qui présente des risques graves.

4. Déposez les anneaux de blocage et les deux goupilles de blocage. Déplacez légèrement le ressort à gaz vers le haut/ avant, puis démontez-le. (ﬁg 2)

5. Placez le nouveau ressort à gaz dans la même direction que le ressort d’origine. Remontez le reste des pièces dans l’ordre inverse.

ATTENTION!

Assurez-vous que les anneaux de blocage sont correctement installés.

Figure 1 Figure 2

714812 rev 2

12. Déclaration de conformité CE

Conformément à la norme EN 17050-1:2010 Nous, Hedson Technologies AB Box 1530, SE 462 28 Vänersborg, Suède déclarons sous notre entière responsabilité que les produits IRT COMBI 4-1 / 4-2 IR/UVA utilisés pour l’accélération du séchage/durcissement de la peinture et de matières à base de peinture mentionnés dans la déclaration ci-dessus, sont conformes aux normes suivantes : EN 60335-1:2002 Prescriptions de sécurité +A11+A1+A12+A2 pour appareils électrodomestiques +A13+A14+A15 et analogues. Prescriptions générales. EN 60335-2-45:2002 Prescriptions de sécurité +A1+A2 concernant les appareils électrodo mestiques et analogues. Prescriptions particulières pour des outils portables de chauffage et des appareils similaires. EN 61000-6-3 Compatibilité électromagnétique, norme générique d’émission. EN 61000-6-2 Compatibilité électromagnétique, norme générique d’immunité. EN 62233:2008 Méthodes de mesures des champs électromagnétiques des appareils électrodomestiques et similaires en relation avec l’exposition humaine. EN ISO 9001 Système de gestion de la qualité EN 61000-3-11 Compatibilité électromagnétique Avis de conformité: La valeur maximale d’impédance du système (Zmax) est de 0,044 ohm pour les lignes de phase et de 0,030 ohm pour le neutre au niveau de l’interface entre le réseau d’alimentation public et l’installation électrique de l’usager. conformément aux dispositions des directives suivantes dans leur version la plus récente 2014/35/EU Directive basse tension 2014/30/EU Directive compatibilité électromagnétique 2011/65/EU Limitation de l’utilisation de certaines substances dangereuses dans les équipements électriques et électroniques RoHS.

Conformément à la norme 2006/42/EC Appendix II 1A Nous, Hedson Technologies AB Box 1530, SE 462 28 Vänersborg, Suède déclarons sous notre entière responsabilité que les produits IRT COMBI 4-10 / 4-20 IR/UVA utilisés pour l’accélération du séchage/durcissement de la peinture et de matières à base de peinture mentionnés dans la déclaration ci-dessus, sont conformes aux normes suivantes : EN 60204-1 Sécurité des machines - Equipement électrique des machines EN 61000-6-3 Compatibilité électromagnétique, norme générique d’émission EN 61000-6-2 Compatibilité électromagnétique, norme générique d’immunité EN ISO 9001 Système de gestion de la qualité EN 61000-3-11 Compatibilité électromagnétique Compliance statement: Avis de conformité: La valeur maximale d’impédance du système (Zmax) est de 0,044 ohm pour les lignes de phase et de 0,030 ohm pour le neutre au niveau de l’interface entre le réseau d’alimentation public et l’installation électrique de l’usager. conformément aux dispositions des directives suivantes dans leur version la plus récente 2006/42/EC Directive machine 2014/35/EU Directive basse tension 2014/30/EU Directive compatibilité électromagnétique 2011/65/EU Limitation de l’utilisation de certaines substances dangereuses dans les équipements électriques et électroniques RoHS

714812 rev 2

1. Avsedd användning

Denna tork är endast avsedd för att accelerera torkningen/härdningen av spackel, sliplack, grundlack och klarlack. Detta gäller för både vattenburna och lösningsmedelbaserade produkter. Den används i förbehandlingszonen och ﬁnish-området. Inom bilindustrin och vid lackverkstäder används den för att härda små ytor före polering. Produkten får inte användas för andra syften än de beskrivna torkningsprocesserna. Den maximala omgivande tempe raturen under drift får inte överstiga 40 °C. Denna produkt får endast användas med oskadat skyddsglas. Saknat eller skadat skyddsglas resulterar i skadlig UVC och UVB strålning. En operatör som arbetar nära produkten i drift (1,5 m) bör begränsa den dagliga tiden i närheten av produkten till 1 h/arbetsdag.

Använd endast original reservdelar för att upprätthålla produktens höga säkerhet.

IRT COMBI 4-1 & 4-2 IR/UVA får inte användas i sprutbox eller inom ett avstånd på 5 m från sprutaktiviteter, för att undvika explosionsrisk. Detta förbud gäller också för IRT COMBI 4-10 & 4-20 IR/UVA, om de inte kombineras med IRT Dammskydd och övervakningssystem.

2. Produktbeskrivning

Torken är ett ovärderligt hjälpmedel vid lackreparation påsmå och medelstora ytor. De lättmanövrerade IRT COMBI IR/UVA är utrustade med en eller två kompakta kassetter. Varje kassett är utrustad med fyra infraröda (IR) lampor med guldbelagda fri-form-reﬂektorer, en UV-lampa och en ﬂäkt. Designen, ikombination med en gasfjäder, gör det enkelt att positionera kassetten. IR/UV-lamporna är enkla att byta ut och reﬂektorerna skyddas mot mekaniska skador med ett nät. Torken har ett antal avancerade program tillgängliga. Tiden kan ställas in mellan 0-30 minuter (IR) och 0-15 minuter (UV).

2.1 Speciella fördelar

2.1.1 Bättre kvalitet

Om torken används när du härdar spackel blir också kvaliteten hos täcklacker bättre.

IR torkning

Den kortvågiga IR-härdningen låter skiktet härdas inifrån och ut. Detta förhindrar att lösningsmedel blir kvar inne iskiktet och säkerställer en snabb härdning av hög kvalitet.

UV härdning

Det ultravioletta ljuset som genereras av en UV-lampa interagerar med speciella lacker och åstadkommer en högkvalitativ, tålig härdning. I många tillämpningar, kan UV-härdning uppnå härdning snabbare, ochdärmed till en lägre totalkostnad än många andra lackeringsprocesser. UV lack innehåller mindre lösningsmedel än konventionellt lack och har ur det perspektivet mindre negativ inverkan på miljön.

Viktigast för att uppnå en bra och snabb härdning är att det är tillräcklig intensitet UV-A. IRT COMBI IR/UVA har en enastående intensitet för att uppnå bästa torkresultat.

Unika fördelar med UV lack:

• Mindre mängd lösningsmedel

• Snabb torktid

• Process under låg temperatur

• Står emot repor och kemikalier

2.1.2 Korta torktider

Vid 60 cm avstånd

Material Minuter

Spackel 5–6 Fyller Ljus 10–15 Fyller Mörk 10–15 Vattenbas 4–6 Baslack 4–8 Topplack 10–15 Klarlack 10–15 Plast fyller 10–15 Plast Topplack 13–17 Plast Klarlack 13–17 Sluttorkn 2–4 Lätt torkn 13–17 UV spackel 4-6 UV fyller 3-6 UV klarlack 6-8

2.1.3 Reglerad temperatur

Torken har en pyrometer som noggrant kontrollerar föremålets temperatur. Datorn mäter inte enbart den högsta tillåtna temperaturen, utan också temperaturökningen. Detta säkerställer att den programmerade torknings/härdnings-temperaturen upprätthålls, och därmed uppnås optimal härdning utan risk för ”överbränning”.

2.1.4 Högteknologisk form på reﬂektorerna, kortvågig IR

Genom att använda kortvågsteknologi och guldbelagda reﬂektorer med en högteknologisk form uppnås viktiga fördelar. För det första, genom att bara bestråla de områden som behövs och inte värma upp någon luft uppnås lägre energiförbrukning. För det andra uppnås en jämnare yttemperatur genom att energin fördelas jämnt. För det tredje uppnås en större torkyta. För det fjärde, mindre strålning utanför härdningsområdet.

2.2 Tekniska data

Alla torkar avger kortvågig IR-strålning med en topp vid 1120 nm. UV-strålning UVA 315-400nm.

IR torkyta avstånd 60 cm, IRT COMBI 4-1 & 4-10 IR/ UVA

Figurerna nedan visar det maximala torkområdet när respektive tork används på 60 cm avstånd från en svart tunnplåt.

1,5 m

1,1 m

UV härdningsyta avstånd 50 cm, IRT COMBI 4-1 & 4-10 IR/UVA

1,0 m

714812 rev 2

25 50 75

100

[cm]

100

Intensitet (W/m²):

50 cm avstånd 35 cm avstånd

15-46 15-46 31-73 62-146 51-82 102-164 65-110 130-200

IRT COMBI 4-1 & 4-10 IR/UVA Spänning 380-420 3 Ph/PE Frekvens 50 Hz Ström IR: 9 A UVA: 3 A Effekt IR: 6 kW UVA: 1 kW Säkring** 4-1 IR/UVA 10 A* 4-10 IR/UVA Max 100A Torktemp Max 170º Ljudnivå <70 dB(A)

* MCB (Dvärgbrytare) typ C eller D. Normal säkring långsam typ.

** Torken måste föregås av den rekommenderade säkringen .Vikt, dimensioner och produktidentitetsetikett ﬁnns på sista sidan.

IR torkyta avstånd 60 cm, IRT COMBI 4-2 & 4-20 IR/ UVA

Figurerna nedan visar det maximala torkområdet när respektive tork används på 60 cm avstånd från en svart tunnplåt.

1,5 m

2,2 m

UV härdningsyta avstånd 50 cm, IRT COMBI 4-2 & 4-20 IR/UVA

1,0 m

1,8 m

100

755025

[cm]

37,5

175

200

150

37,5

Intensitet (W/m²):

50 cm avstånd 35 cm avstånd

15-46 15-46 31-73 62-146 51-82 102-164 65-110 130-200

IRT COMBI 4-2 & 4-20 IR/UVA Spänning 380-420 3 Ph/PE Frekvens 50 Hz Ström 4-2 IR:16 A UVA: 6 A Ström 4-20 IR:17 A UVA: 6 A Effekt IR: 12 kW UVA: 2 kW Säkring** 4-2 IR/UVA 16 A* 4-20 IR/UVA Max 100A Torktemp Max 170º Ljudnivå <70 dB(A)

* MCB (Dvärgbrytare) typ C eller D. Normal säkring långsam typ.

** Torken måste föregås av den rekommenderade säkringen .Vikt, dimensioner och produktidentitetsetikett ﬁnns på sista sidan.e.

3. Instruktioner för ägaren

Torkens ägare måste tillhandahålla tydliga driftsinstruktioner, anpassade till lokala förhållanden på platsen, och göra dem tillgängliga för alla användare som måste följa dessa driftsinstruktioner. Denna produkt är inte avsedd att användas av personer (inklusive barn) med nedsatt fysisk, sensorisk eller mental förmåga, eller med brist på erfarenhet och kunskap, såvida de inte övervakas eller har fått instruktioner angående användning av apparaten av en person som ansvarar för deras säkerhet. Barn bör övervakas för att se till att de inte leker med apparaten.

Denna produkt får endast användas med oskadat skyddsglas. Saknat eller skadat skyddsglas resulterar i skadlig UVC och UVB strålning. En operatör som arbetar nära produkten i drift (1,5 m) bör begränsa den dagliga tiden i närheten av produkten till 1 h/arbetsdag.

Använd endast original reservdelar för att upprätthålla produktens höga säkerhet.

Uttjänta produkter lämnas till närmaste miljövårdsan-läggning för återvinning.

UV-Strålningens emissionskategori är: enligt EN62471 = Riskgrupp 3

Lämplig åtgärd: Använd alltid skyddsglasögon vid arbete i områden som utsätts för UV-strålning.

Uttjänta artiklar lämnas till närmaste miljövårdsanläggning för återvinning.

Av säkerhetsskäl måste torken föregås av den rekommenderade maxsäkringen, se tabeller i kapitel 2.2.

714812 rev 2

6. Grundläggande användarinstruktioner

6.1 Tangentbord

Programdeﬁnierad

tangent

Bekräfta val

Programdeﬁnierad tangent Avbryt val

Start

Stopp

Kassetter i bruk

(en eller två

)

Temperaturkontroll (på/av)

Enter

6.2 Display

Flash off – aktiv

Full bake – inaktiv

En kassett aktiv

Bekräfta val

Avbryt val

Aktivt program

Temperaturvärde

6.3 Programläge

6.3.1 Program mode

Detta läge är till för din dagliga användning. Det låter dig köra torken med förinställda program och justera programinställningar.

Gå in i programläge genom att slå på huvudkontakten.

När du startar torken visas en informationsskärm i två sekunder. Genom att trycka på bekräftelse- eller avbryt-tangenten visas denna information tills tangenten släpps. Diagrammet visar kassettﬁlteranvändningen och meddelar när det är dags att byta ﬁlter. För att byta ﬁlter, se kapitel ”11.1 Filterbyte”.

6.4 Inställningsläge

Inställningsläget låter dig ändra avancerade programparametrar. Tack vare vårt avancerade kontrollsystem i denna tork ﬁnns det många inställningar som kan ändras. Detta är normalt inte en del av den dagliga användningen.

Gå in i inställningsläget genom att trycka på båda piltangenterna när du vrider huvudkontakten till läge 1. Läs kapitel 9 för mera information.

4. Säkerhetsinstruktioner

Mobiltorken får inte utsättas för färgdimma, slipdamm eller lösningsmedel på grund av brandrisken. Dessutom minskar detta torkens livslängd. Låt torken svalna ordentligt. Avståndet till föremålet som ska torkas måste vara tillräckligt. Annars ﬁnns det risk för brand eller explosion! Håll brännbara material tillräckligt långt borta från torkens varma delar.

4.1 Risker

Tippning Risken för tippning ökar när armen är placerad i en upprätt position. Om båda kassetterna vrids åt ena sidan ökar också tipprisken.

Brand och explosion Material som innehåller lösningsmedel får inte förvaras, förberedas eller användas inom 5 m från mobiltorken. Lättantändliga ämnen bör inte placeras i närheten av en tork som används. När temperaturkontrollen är avstängd kan temperaturen öka snabbt och brandrisken ökar, speciellt om föremålet beﬁnner sig inom 60 cm. Rikta aldrig kassetten mot brandfarliga ämnen.

Elektrisk utrustning Mobiltorken drivs med hög elektrisk spänning, som kan vara mycket farlig. Dra ut kontaktdonet ur vägguttaget innan arbete med strömförande delar påbörjas. Endast utbildade elektriker får arbeta med de elektriska komponenterna. Om sladden är skadad måste den bytas ut av tillverkaren, dess servicetekniker eller liknande kvaliﬁcerade personer, för att undvika fara.

VARNING!

Intensiv värmestrålning. Händer, ansikte och andra delar av kroppen bör exponeras för värmestrålningen så lite som möjligt.

UV strålning kan orsaka kroppsskada och skada på egendom!

• För att reducera risken för kroppsskada eller skada på egendom på grund av UV-strålning läs, förstå och följ följande säkerhetsinstruktioner. Se dessutom till att även alla övriga som använder denna värmeutrustning följer säkerhetsistruktionerna.

• Händer, ansikte och andra kroppsdelar får inte exponeras för värme eller strålning. Stå inte framför lampkassetterna under torkprocessen utan att använda säkerhetsutrustning.

• Använd alltid skyddsglasögon. Underlåtenhet kan leda till långsiktiga ögonskador.

• Om en person som medicinerar arbetar nära UV strålning, kontrollera om medicinen kan göra personen mer ljuskänslig.

• Titta inte direkt mot ljuskällan.

• Använd inte om skyddsglaset är trasigt eller saknas. Detta glas ﬁltrerar ljuset från icke önskvärd strålning.

5. Monteringsinstruktion

Se separat dokument för detaljerade instruktioner. För mobiltorkar: 714838 IRT COMBI 4-1 & 4-2 IR/UVA Monteringsanvisning För skensystem: 713683 IRT 3-20_4-20 Skensystem monteringsanvisning

714812 rev 2

7. Programläge – Generella regler för att navigera i programvaran

Displayen visar programdeﬁnierade alternativ i området längst ner i hörnen. Använd piltangenterna för att justera värdena. För att gå till den föregående vyn utan att spara, tryck på cancel (avbryt).

7.1 Grundläggande navigering

Det ﬁnns 15 fördeﬁnierade program (12 IR, 3 UV). Alla 15 program har namn och torkparametrar som kan ändras. Bläddra upp eller ner med piltangenterna, tryck på select (välj) för att köra programmet eller view (visa) för att redigera.

1 Spackel 2 Fyller ljus 3 Fyller mörk 4 Vattenbas 5 Baslack

6 Topplack 7 Klarlack 8 Plastfyller 9 Plast topplack 10 Plast klarlack

11 Sluttorkning 12 Lätt torkn 13 UV Spackel 14 UV Fyller 15 UV Klarlack

7.2 Kör

7.2.1 Avståndskontroll

Avståndet till objektet inuti det cirkulära lasermönstret indikeras på displayen. Justera till önskat avstånd (IR: 60 cm, UVA: 35-50 cm). Om mätningen misslyckas visas ”kontr avst”. Använd tangenterna på tangentbordet för att växla mellan en eller två aktiva kassetter och för att slå på/av temp. kontrollen. Se kapitel

8.1.

7.2.2 Starta torkningen

Tryck på start för att påbörja torkningssekvensen. Den återstående tiden för ”ﬂashoff” börjar räknas ner. När nedräkningen är avslutad växlar programmet automatiskt till läget full bake.

7.2.3 Programkurva (endast IR)

Denna kurva är tillgänglig när temperaturkontrollen är aktiverad. Kurvan visar målet, den verkliga temperaturen och återstående tid. Se kapitel 8.1.

7.2.4 Programvärden

Detta är samma värden som visas i programkurvan (7.2.3), dock ej återstående tid, men även den effektkapacitet som maskinen använder samt energiförbrukning för pågående körning. Notera! Om temperaturkontrollen är inaktiverad visas inte temperaturvärdena.

7.2.5 Energiförbrukning

Total energiförbrukning per körning visas för de senaste 10 körningarna.

7.2.6 Torkningen avslutad

När tiderna för blixt av och full effekt är avslutade återgår programvaran till 7.1. Notera! För att förlänga lampornas livslängd fortsätter kylﬂäktarna att köras. De stängs av automatiskt efter 3/6 min (IR/UV). UV härdning kan ej startas igen inom en 2 min nedkylningsperiod under vilken UV-lampan ej kan tändas. Notera! När torkprogrammet är slutfört återaktiveras temperaturkontrollen automatiskt.

7.3 Redigera

7.3.1 Egenskaper

Det valda programmets värden visas på displayen. Genom att trycka på temperaturkontroll- knappen växlar mjukvaran mellan egenskaper med och utan temperaturkontroll. En förändring i den ena egenskapen påverkar inte den andra. Se kapitel 8.1 för mer information.

7.3.2 PIN-kod

Använd piltangenterna för att ange korrekt siffra. Tryck på enter för att bekräfta och redigera den andra, tredje och fjärde siffran i den avancerade PIN-koden. Notera! En inskriven PIN-kod är giltig för alla inmatningar som görs tills huvudkontakten slås av. Se kapitel 9.2 för ”avancerad PIN-

kod”.

7.3.3 Redigera programparametrar

Ändra värdet för den markerade parametern med piltangenterna. Tryck på enter för att ändra nästa värde o.s.v. När enter trycks in för det sista värdet får användaren redigera programmets position och namn. Tryck på cancel (avbryt) för att avsluta utan att spara

några parametrar.

7.3.4 Redigera prog. namn

Ändra programmets namn med piltangenterna när det är markerat. Tryck på enter för att bekräfta och redigera nästa symbol.

7.3.5 Utökning av programsteg

När torkprocessen kräver ﬂer än de två standardprogramsteg, ﬁnns i varje torkprogram möjlighet till att utöka antalet programsteg genom att länka till nästkommande program.

Utgå från punkt 7.3.4 och tryck på Enter upprepande gånger fram till dess att Link to next program framträder på skärmen. Välj med hjälp av piltangenterna Yes eller No, spara (Save) sedan valet. Länken till nästa program ligger kvar ända till dess att det avaktiveras igen (No).

Notera! Ett UV-program kan ej länkas till ett nytt UV-program p g a den obligatoriska nedkylningsperioden.

Stop (stopp) eller

cancel (avbryt)

återgår till 7.1.

Stop (stopp) eller

cancel (avbryt)

återgår till 7.1.

Använd

piltangenterna

för att mata in

nummer

Programmet återgår till 7.3.1.

714812 rev 2

8. Utökad användarinformation

8.1 Temperaturreglering (endast IR)

Torken är utrustad med automatisk temperaturreglering. Detta möjliggör optimala torknings/härdningsresultat på kortast möjliga tid.

Egenskaper när temperaturkontrollen är aktiverad:

a. minuter b. temperaturökning/minut c. max tillåten temperatur

Temperaturmätaren (pyrometer) mäter medeltemperaturen över en yta. Diametern av denna yta motsvarar halva avståndet mellan IR-kassetten och föremålet som ska torkas. Laserpekaren visar var avståndet mäts. Pekaren är också nära centrum av temperaturmätningen.

I inställningsläge går det att justera den undre och övre gränsen för en ”korrekt” avståndsmätning. Standardinställningen för korrekt avstånd är mellan 55 och 65 cm.

Obs! Temperaturen mäts som ett medelvärde för den uppmätta ytan (standardinställningen för diametern är Ø 4 cm). Se till att placera mätytan korrekt. Se till att du inte mäter temperaturen på glas, däck eller utanför föremålet. Annars kan de programmerade temperaturvärdena och de verkliga värdena skilja sig åt. Detta kan leda till otillfredsställande resultat och om processalarmet aktiveras stoppar det torkningen/härdningen.

Vi rekommenderar därför att temperaturregleringen inaktiveras för ytor mindre än Ø 4 cm som temperaturmätaren inte kan mäta. För att inaktivera temp. kontrollen permanent, se kapitel 9.4.9.

Egenskaper när temperaturkontrollen inte är aktiverad:

a. minuter b. procent effekt av maximalt möjlig

Programinställningarna, med eller utan temperaturkontroll, arbetar oberoende av varandra.

8.2 Processalarm (endast IR)

Torken har ett processalarm för att upptäcka temperaturavvikelser.

Om skillnaden mellan den aktuella temperaturen och den inställda temperaturen är mer än 30 ºC visas meddelandet ”Warning! Process error (Varning! Processfel)” på displayen och torken stängs av automatiskt.

Denna varning måste bekräftas genom att trycka på enter.

När detta görs avbryts programmet.

Vid ett processalarm, kontrollera om temperaturmätningsenheten (pyrometern) är korrekt riktad mot ytan som ska torkas och att den inte registrerar oönskade materialtemperaturer.

Observera: Processalarmfunktionen är inte aktiverad när torken levereras. Se kapitel 9.4.3 för information om aktiveringen.

9. Inställningsläge

9.1 Logga in

För att gå in i inställningsläge måste du först ”logga in”. Tryck på båda

piltangenterna när du slår på huvudkontakten. Displayen frågar

efter en PIN-kod.

9.2 PIN-kod

Använd piltangenterna för att fylla i korrekt siffra. Tryck på enter för att bekräfta och redigera den andra, tredje och fjärde siffran i koden.

Det behövs ingen kod för grundinställningarna, tryck bara OK för fabrikskoden 0000. För att ändra denna kod, läs kapitel ”9.4.5 Enkel PIN-kod”.

Avancerad PIN-kod 5780 Används för programjusteringar och avancerade inställningar. För att ändra denna kod, läs kapitel ”9.4.13 Avancerad PIN-kod”.

Observera! En inmatad PIN-kod är giltig överallt iprogramvaran tills huvudkontakten stängs av, t.ex. om du går in i det avancerade inställningsläget och sedan går till programläget. Programredigeringen fungerar fortfarande tills huvudströmmen stängs av.

9.3 Navigering

För att justera en inställning, tryck på edit (redigera). För att gå tillbaka från redigeringsläget till inställningsläget utan att spara, tryck

på cancel (avbryt).

Obs! Om du trycker på exit (avsluta) från inställningsläget skickas du till ”programläge”. Du måste då upprepa från steg ”9.1 Logga in” för att gå in i ”9.4 Inställningsläge” igen.

Navigationsexempel:

Använd piltangenterna för att byta språk och select (välj) för att bekräfta.

Tryck på exit (avsluta) och komma till ”programläge”

Använd piltangenterna för att bläddra igenom inställningarna, se tabell ikapitel 9.4.

redigeringsläge

b c

a b

714812 rev 2

9.4 Inställningar

Kap. Översikt Enkelt Avancerat

9.4.1 1 Select Language (Välj språk) x

9.4.2 3 Process Alarm (Processalarm) x

9.4.3 4 Temp Unit (Temperaturenhet) x

9.4.4 5 Buzzer (Summer) x x

9.4.5 7 Basic PIN Code (Enkel PIN-kod) x

9.4.6 8 Short Dist lim.

(Undre avståndsgräns) x

9.4.7 9 Long Dist lim.

(Övre avståndsgräns) x

9.4.8 15 Temperature Ctrl

(Temperaturkontroll) x

9.4.9 16 Disp. Contrast (Displaykontrast) x x

9.4.10 18 Distance (Mätavstånd) x

9.4.11 23 Filter Time (Filtertid) x

9.4.12 25 Contin. Mode (Kont. läge) x

9.4.13 36 Advanced PIN Code

(Avancerad PIN-kod) x

9.4.14 37 Dist Unit (Avståndsenhet) x

9.4.15 43 Advanced Code

(Avancerad kod) x

9.4.16 44 Reset Prog. settings

(Återställ programinställningar) x

9.4.17 45 Reset Filter Timer

(Återställ ﬁltertimer) x

9.4.18 46 Statistics (Statistik) x x

9.4.19 47 Perform Self test

(Utför självtest) x x

8.4.20 48 Program Time Scale

(Tidsskala program) x

8.4.21 49 Proc. Alarm Temp.

(Processalarm temp.) x

9.4.22 53 UV Driftstid (Run time) x

9.4.1 1 Select Language (Välj språk)

Använd piltangenterna, upp och ner, för att bläddra genom de fjorton olika språken (listade alfabetiskt) tills det önskade språket visas. Tryck på select (välj) för att bekräfta.

Om du av misstag väljer ett språk du inte förstår, slå på huvudkontakten medan tangenten ”kassetter i bruk” trycks in. Torken startas

då med brittisk engelska.

9.4.2 3 Process Alarm (Processalarm)

Använd piltangenterna, upp och ner, för att välja om alarmet ska vara aktivt eller inte. Tryck på select (välj) för att bekräfta. För alarmets ljudinställningar, se ”9.4.4 Summer”.

9.4.3 4 Temp. Unit (Temperaturenhet)

Displayen visar °C och °F. Använd piltangenterna, upp och ner, för att välja rätt temperaturenhet. Bekräfta den valda enheten genom att trycka på select (välj).

9.4.4 5 Buzzer (Summer)

Summertonen kan inaktiveras/aktiveras genom att använda piltangenterna för att välja no/yes (nej/ja). Tryck på select (välj) för att bekräfta.

9.4.5 7 Basic PIN Code (Enkel PIN-kod)

Du kan ändra PIN-koden för att förhindra obehörig åtkomst till de grundläggande inställningarna, så som beskrivs ikapitel 9.4. För att göra detta, använd piltangenterna, upp och ner. För att ändra den första siffran, tryck på select (välj) för att bekräfta. Fortsätt med den andra, tredje och fjärde siffran. När detta är slutfört, tryck på select (välj) föratt bekräfta den nya fyrsiffriga PIN-koden.

9.4.6 8 Short Distance Limit (Undre avståndsgräns)

Grundinställningen för gränsen för det undre korrekta avståndet är 55 cm. Du kan ändra värdet för den undre gränsen mellan 35 och 95 cm. Högre inställningar än 80 cm rekommenderas inte. Tryck på select (välj) för att bekräfta.

9.4.7 9 Long Distance Limit (Övre avståndsgräns)

Grundinställningen för gränsen för det övre korrekta avståndet är 65 cm. Du kan ändra värdet för den övre gränsen mellan 40och 130 cm. Högre inställningar än 100 cm rekommenderas inte. Tryck på select (välj) för att bekräfta.

9.4.8 5 Temperature Ctrl (Temperaturkontroll)

Du kan välja om du vill slå på eller av temperaturkontrollen (pyrometern) permanent.

Notera! Om du slår av temperaturkontrollen i inställningsläge kan du inte aktivera den i programläge.

Temperaturkurvor och värden är inte tillgängliga när denna funktion är inaktiverad. Istället arbetar programvaran med effektnivåer, d.v.s. procent av maximal kapacitet.

9.4.9 16 Disp. Contrast

You can change the contrast of the display on a scale from light to dark (25–55). Scroll between the values with the up and down arrow keys and press select to conﬁrm.

9.4.10 16 Disp. Contrast (Displaykontrast)

Du kan ändra displayens kontrast på en skala från ljust till mörkt (25–55). Bläddra mellan värdena med piltangenterna, upp och ner, och tryck på select (välj) för att bekräfta.

9.4.11 18 Distance (Mätavstånd)

Du kan ändra mätavståndet mellan centimeter och text. Vid val av text, visas avståndet på displayen med texten ”för nära”, ”för långt” eller ”korrekt”.

9.4.12 23 Filter Time (Filtertid)

Grundinställningen är 400 drifttimmar. Efter denna tid visas en varning om ﬁlterbyte. Om torken placeras i en dammig miljö rekommenderas att ﬁlterlivstiden kortas.

Notera! Kom ihåg att om ﬁltret är för smutsigt kortas lampans livstid på grund av otillräcklig kylning.

För återställning, se ”9.4.17 Återställ ﬁltertimer”.

9.4.13 25 Contin. Mode (Kont. läge)

Det kontinuerliga läget är för sälj- och demonstrationssyfte. Av säkerhetsskäl och för att minimera onödigt slitage på torken får detta läge endast användas i särskilda fall.

9.4.14 36 Advanced Pin Code (Avancerad Pin-kod)

För att ändra koden till ditt personliga val, använd piltangenterna, upp och ner. För att ändra den första siffran, tryck på select (välj) för att bekräfta. Fortsätt med den andra, tredje och fjärde siffran. När detta är slutfört, tryck på select (välj) för att bekräfta den nya fyrsiffriga PINkoden.

Varning! Se till att du kommer ihåg den nya koden.

714812 rev 2

37 Dist Unit (Avståndsenhet)

Detta ger dig en möjlighet att ändra enhetstypen mellan centimeter och tum.

9.4.15 43 Advanced Code (Avancerad kod)

Det är möjligt att aktivera/inaktivera begäran av PIN-kod. Detta tar bort begäran av PIN-kod i programläge och koden0000 ger dig tillgång till avancerade inställningar.

Tryck på select (välj) för att bekräfta ditt val.

9.4.16 44 Reset Prog. settings (Återställ

programinställningar)

Du kan återställa alla program till de förprogrammerade fabriksinställningarna. Bekräfta genom att trycka på yes (ja).

9.4.17 45 Reset Filter Timer (Återställ ﬁltertimer)

Återställ ﬁltertimern med denna inställning efter ﬁlterbyte på kassetten/erna. Bekräfta genom att trycka på yes (ja) för att återställa ﬁltertidsräkningen.

För att justera värdet i ﬁltertimern, se kapitel 9.4.11.

9.4.18 46 Statistics (Statistik)

Följande information är tillgänglig:

Run time (Driftstid) Visar det sammanlagda antalet driftstimmar och minuter.

Start-ups (Starter) Visar antalet gånger torken har startats.

Σ (Total Energiförbrukning) Visar den totala energiförbrukningen.

Φ (Medelenergiförbrukning) Visar snittförbrukning för alla körningar.

9.4.19 47 Perform Self test (Utför självtest)

Marknadens bästa programvara för felsökning har utvecklats med denna tork. Alla viktiga in- och utsignaler till och från datorn kan testas med detta test. Testet möjliggör en snabb och noggrann veriﬁering av funktionen hos alla torkens delar.

Denna testprocedur är endast tillgänglig på engelska. Genom att trycka på yes (ja) -tangenten kommer du till självtestets första steg. Tryck på start/stop (start/stopp)-tangenten för att avbryta självtestet.

Det automatiska testet inkluderar följande:

Test 1: Tryckknappstest Alla tangenter på kontrollenheten testas. De motsvarande symbolerna visas när tangenterna trycks in. Tryck på enter i ungefär tre sekunder för att fortsätta till nästa steg i testprogrammet.

Test 2: Displaytest Veriﬁera att alla pixlar tänds på displayen. Tryck på enter* och kontrollera att alla pixlar släcks. Tryck på enter* för att fortsätta.

* eller den övre vänstra programtangenten

Test 3: Summertest Kontrollera att summern låter. Tryck på enter eller next (nästa) för att fortsätta.

Test 4: Kassett IR Test IR-kassettens lampor tänds. Kontrollera att alla IR-lampor lyser. Av säkerhetsskäl är testet begränsat till 10 sekunder. Tryck på enter eller next (nästa) för att fortsätta.

Test 5: Fläkttest/kassett Kassettens ﬂäkt startas. Ljudet från ﬂäkten bekräftar att den fungerar. Tryck på enter eller next (nästa) för att fortsätta.

Test 6: Kassett UV Test UV-kassettens lampa tänds. Kontrollera att alla UV-lampan lyser. Av säkerhetsskäl är testet begränsat till 10 sekunder. Tryck på enter eller next (nästa) för att fortsätta.

Om torken är utrustad med två kassetter måste du upprepa test nr. 4-6 för den andra kassetten. Tryck på enter eller next (nästa) för att fortsätta.

Test 7: Lasertest Rikta lasern mot objektet. Kontrollera att en röd, prickad cirkel syns på objektet. Tryck på enter eller next (nästa) för att fortsätta.

Test 8: Test av temperaturgivare Rikta temperaturgivaren mot ett föremål med rumstemperatur. Temperaturen på displayen bör inte avvika från rumstemperaturen med mer än ±3 °C. Tryck på enter eller next (nästa) för att fortsätta.

Notera! Temperaturmätningen utförs som ett medelvärde för en yta i enlighet med kapitel 8.1.

Test 9: Test av avståndsgivare Rikta avståndsmätaren mot ett föremål 0,3–1 m bort. Kontrollera att avståndet som visas på displayen överensstämmer med det manuellt uppmätta avståndet. En avvikelse på ±3 cm är acceptabel. Tryck på enter eller next (nästa) för att fortsätta.

Test 10: Temperaturskydd

Datorkortet har en temperaturmätningsenhet som ses på displayen. Temperaturen visas i ºC eller ºF beroende på de inställningar du gjort. Datorns livslängd förkortas om temperaturerna ligger över 70 ºC/158 ºF under drift. Om detta inträffar under torkning visas ett nytt fönster efter att torkcykeln är avslutad som säger ”warning High temp Pc (varning hög temperatur Pc)”.

Glasbrotts-detektor: värdet skall vara >2500.

Test slutfört Det automatiska testet är nu slutfört. Tryck på enter eller next (nästa) för att avsluta.

9.4.20 48 Program Time Scale (Tidsskala program)

Möjlighet att ändra mellan minuter och sekunder.

9.4.21 49 Proc. Alarm Temp. (Processalarm temp.)

Möjlighet att ställa in maximal temperaturskillnad mellan aktuell och önskad temperatur (5-99 ° C). Funktionen aktiveras i 9.4.2.

9.4.22 53 UV Driftstid (Run time)

Total driftstid för varje UV-lampa.

714812 rev 2

10. Programmeringsexempel

EX 1.

FLASH OFF/FÖRVÄRMNING

Utgångstemperatur 20 °C/86 °F Tid 4 min Temperaturökning 15 °C/27 °F/min Sluttemperatur 80 °C/176 °F

FULL EFFEKT/HÄRDNING

Utgångstemperatur 60 °C/140 °F Tid 0 min

Temperaturökning 5 °C/9 °F/min

EX 2.

FLASH OFF/FÖRVÄRMNING

Utgångstemperatur 20 °C/86 °F Tid 4 min Temperaturökning 20 °C/36 °F/min Sluttemperatur 60 °C/140 °F

FULL EFFEKT/HÄRDNING

Utgångstemperatur 60 °C/140 °F Tid 5 min

Temperaturökning 5 °C/9 °F/min Sluttemperatur 60 °C/140 °F

EX 3.

FLASH OFF/FÖRVÄRMNING

Utgångstemperatur 20 °C/86 °F Tid 4 min Temperaturökning 10 °C/18 °F/min Sluttemperatur 60 °C/140 °F

FULL EFFEKT/HÄRDNING

Utgångstemperatur 60 °C/140 °F Tid 8 min Temperaturökning 20 °C/36 °F/min Sluttemperatur 110 °C/230 °F/min

EX 4.

FLASH OFF/FÖRVÄRMNING

Utgångstemperatur 20 °C/86 °F Tid 6 min Temperaturökning 20 °C/36 °F/min Sluttemperatur 60 °C/140 °F

FULL EFFEKT/HÄRDNING

Utgångstemperatur 60 °C/140 °F Tid 6 min Temperaturökning 15 °C/27 °F/min Sluttemperatur 90 °C/194 °F

T (oC)

t (min)

T (oC)

t (min)

T (oC)

t (min)

T (oC)

t (min)

714812 rev 2

11. Underhåll och service

Före varje användning:

Kontrollera att

- externa kablar inte är skadade

- skyddsglaset framför lampan inte är skadat eller borttaget

- skyddsglaset är rent och fritt från färgdimma som försämrar intensitieten

Varje vecka Kontrollera att alla IR- och UV-lampor tänds när torken används. Trasiga IR-lampor kan orsaka ojämn värmefördelning över ytan.

Torka bort damm som kan orsaka brand från torken med en fuktig trasa. Kontrollera också att alla kablar är intakta. En skadad kabel kan innebära livsfara!

Varje månad Kontrollera de guldbelagda guldreﬂektorerna. Skadade eller extremt smutsiga reﬂektorer kan överhetta reﬂektorhöljet och/eller kassetten. I tveksamma fall, kontakta kundtjänst för att klarlägga om reﬂektorn behöver bytas ut.

Varje kvartal Räkna med att byta luftﬁltret ungefär en gång om året. Du får ett meddelande i programvaran när det är dags att byta. När torken startas får du en indikation på hur mycket av ﬁltertiden som har använts.

11.1 Filterbyte

Observera! Filtren är av engångstyp och ska inte återanvändas.

1. Använd en kniv eller skruvmejsel för att böja loss de två plastpluggarna

i kassettens sidoplåtar.

2. Ta bort det använda ﬁltret.

3. Sätt i det nya ﬁltret så att IRT-logotypen är synlig från utsidan.

4. Placera ﬁltrets långsida mitt emot de två plugghålen på kassetten så

som bilden visar.

5. Tryck in ﬁltret tills de två ”tryck-in-pluggarna” av plast kan sättas

tillbaka.

6. Återställ ﬁltertiden. Logga in på Avancerade inställningar enligt

kapitel 9.1 och 9.2. Bläddra fram till parameter 45 och tryck på Yes (Ja) för att återställa ﬁltertiden.

11.2 Byte av IR-lampa

Observera! Rör varken vid den guldbelagda reﬂektorn eller den nya IR-lampan med ﬁngrarna. Ta bort skyddspapperet på IR-lampan först efter att du har installerat den.

1. Dra ut kontaktdonet ur vägguttaget.

2. Lossa de tre övre skruvarna på kassettens frontplatta.

2 kW

1 kW

y z

713847IRT Pc Mobile Assembly Manual INT Rev.26

1 kW

2 kW

3. Ta ut kabelstickkontakten.

4. Lossa de fyra skruvarna på reﬂektorns ändar och ta bort reﬂektorn från plattan.

5. Ta bort skyddsgallret och lossa lampan vid ändarna.

6. Montera nya lampor i omvänd ordning.

714812 rev 2

11.3 Byte av UV-lampa

Vänligen kontakta er distributör för beställning av ersättningskit av UVlampa (inklusive instruktion).

11.4 Byte av gastrycksfjäder

Om torken inte stannar i den högsta eller lägsta positionen utan faller eller höjs av sig själv, dra åt de 4 bultarna som indikeras med bokstaven ”C” i bild 2. Om armen inte stannar kvar i önskat läge eller om den är för tung att justera, måste gastrycksfjädern bytas ut.

Observera! På grund av den höga vikten och komplexiteten rekommenderas att två personer eller en person med en lyftenhet utför denna uppgift.

1. Ta bort de fyra skruvar som håller plattan som ﬁnns på båda sidor om armen. (bild 1)

2. Placera parallellarmen i den mest upprätta positionen. (bild 2)

3. Innan stiften som håller gasfjädern tas bort bör så mycket tryck som möjligt frigöras från gasfjädern. För att göra detta, lyft armen en aning tills stiften är lösa.

Observera! När gasfjädern inte är säkrad med stift och låsringar kan armen när som helst falla ner tungt från dess upprätta position och skapa stor fara.

4. Ta bort låsringarna och de två stiften. Flytta gasfjädern en aning uppåt/framåt och ta sedan bort den. (bild 2)

5. Placera den nya gasfjädern i samma riktning som

den gamla. Montera tillbaka i omvänd ordning.

OBSERVERA! Se till att låsringarna sättstillbaka ordentligt.

Bild 1 Bild 2

714812 rev 2

12. EG-försäkran om överensstämmelse

I enlighet med EN 17050-1:2010 Vi, Hedson Technologies AB Box 1530, SE 462 28 Vänersborg, Sverige förklarar på vårt fulla ansvar att produkten IRT COMBI 4-1 / 4-2 IR/UVA som används för att accelerera torkningen/härdningen av färg och färgrelaterade material, till vilken denna försäkran relaterar, uppfyller följande standarder; EN 60204-1 Maskinsäkerhet - elutrustning EN 61000-6-3 Elektromagnetisk kompatibilitet, generella emissionsfordringar. EN 61000-6-2 Elektromagnetisk kompatibilitet, generella immunitetsfordringar. EN ISO 9001 Kvalitetsstyrningssystem EN 61000-3-11 Elektromagnetisk kompatibilitet

Försäkran om överensstämmelse: Det maximala värdet för systemimpedansen (Zmax) är 0,044 ohm för faslinjerna och 0,030 ohm för det neutrala vid skärningspunkten mellan elnätet och en användares installation. i enlighet med bestämmelserna i de senaste versionerna av följande direktiv 2006/42/EC Maskindirektivet 2014/35/EU Lågspänningsdirektivet 2014/30/EU Direktiv om elektromagnetisk kompatibilitet 2011/65/EU Begränsning av användning av vissa farliga ämnen i elektrisk och elektronisk utrustning

I enlighet med 2006/42/EC Appendix II 1A Vi, Hedson Technologies AB Box 1530, SE 462 28 Vänersborg, Sverige förklarar på vårt fulla ansvar att produkten IRT COMBI 4-10 / 4-20 IR/UVA om används för att accelerera torkningen/härdningen av färg och färgrelaterade material, till vilken denna försäkran relaterar, uppfyller följande standarder;

EN 60204-1 Maskinsäkerhet - elutrustning EN 61000-6-3 Elektromagnetisk kompatibilitet, generella emissionsfordringar. EN 61000-6-2 Elektromagnetisk kompatibilitet, generella immunitetsfordringar. EN ISO 9001 Kvalitetsstyrningssystem EN 61000-3-11 Elektromagnetisk kompatibilitet

714812 rev 2

1. Uso previsto del prodotto

Questo prodotto serve esclusivamente per accelerare l’essiccazione/ indurimento di stucco, fondo riempitivo, smalto di base e smalto trasparente. Questo si applica ai prodotti sia a base d’acqua che a base di solvente. Il suo luogo di applicazione è nella zona di pretrattamento e nella zona di ﬁnitura. Nell’ambito dell’industria automobilistica e di riparazione dei veicoli, viene utilizzato per indurire piccole zone prima della lucidatura. Il prodotto non deve essere utilizzato per scopi diversi dal processo di essiccazione descritto.

dei lavoratori a distanza ravvicinata dalla lampada in funzione (1,5 metri), il limite giornaliero dovrebbe essere ﬁssato ad 1 ora di lavoro al giorno. Per non compromettere il livello di sicurezza elevato del prodotto, si raccomanda di utilizzare esclusivamente ricambi originali. La temperatura massima dell’ambiente durante il funzionamento non deve superare i 40 °C.

Gli essiccatori IRT COMBI 4-1 & 4-2 IR/UVA non devono essere usati in cabine per la verniciatura a spruzzo o entro una distanza di 5 m dalle attività di spruzzo per evitare rischi di esplosione. Questo divieto è valido anche per l’IRT COMBI 4-10 & 4-20 IR/UVA, se non sono combinati con il sistema di protezione dalla polvere e sorveglianza IRT.

2. Descrizione del prodotto

L’essiccatore è un apparecchio essenziale per la riparazione di piccole e medie aree di vernice. Gli essiccatori IRT COMBI IR/UVA, sono facilmente manovrabili, sono dotati di una o due plafoniere compatte. Ogni plafoniera è munita di quattro lampade a raggi infrarossi (IR) con riﬂettori laminati in oro, , una lampada UV e un ventilatore. La plafoniera può essere regolata facilmente grazie ad una molla a gas ed alla sua particolare struttura. Le lampade a raggi infrarossi (IR) et UV possono essere sostituite con facilità eiriﬂettori sono protetti da danni meccanici con una rete. L’essiccatore ha una selezione di programmi soﬁsticati. Il tempo può essere impostato a IR:0-30 min, UVA:0-15 min.

2.1 Vantaggi speciﬁci

2.1.1 Qualità superiore

Utilizzando l’essiccatore quando si indurisce lo stucco migliora anche la qualità dello smalto ﬁnale.

Essiccazione con IR

L’indurimento a raggi infrarossi a onde corte consente l’indurimento dello smalto dall’interno e dall’esterno. Questo impedisce ai solventi di rimanere intrappolati all’interno dello smalto e garantisce un indurimento rapido e ad alta qualità.

Essiccazione con UV

La luce ultravioletta generata da una lampada UV interagisce con le sostanza presenti nello speciale rivestimento per garantire una essiccazione durevole e di qualità. In molte applicazioni, l’essiccazione UV è in grado di raggiungere l’essiccazione in minor tempo, ciò signiﬁca un costo totale più basso rispetto ad altri processi di rivestimento. Il rivestimento UV contiene meno solventi rispetto alle vernici tradizionali, di conseguenza si ha un minore impatto sull’ambiente. Per ottenere una essiccazione rapida e di ottima qualità, è necessario che ci sia abbastanza intensità UV-A. IRT UVA PrepCure dispone di un’incredibile intensità per poter ottenere la migliore essiccazione possibile.

Vantaggi esclusivi dell’essiccazione del rivestimento con gli UV:

• Ridotta quantità di solvente

• Tempi di essiccazione rapidi

• Lavorazione a bassa temperatura

• Antigrafﬁo e resistenze agli agenti chimici

2.1.2 Tempi di essiccazione ridotti

per 60 cm di distanza

Materiale ................................ Minuti

Stucco 5– 6 Fondo Riempitivo Luminoso 10– 15 Fondo Riempitivo Scuro 10– 15 Base di acqua 4– 6 Smalto di bas 4– 8 Smalto ﬁnale 10–15 Smalto trasparente

10–15 Fondo riempitivo di plastica 10–15 Smalto ﬁnale di plastica 13–17 Smalto trasparente di plastica 13-17 Aumento ﬁnale

2-4

Indurimento morbido

13–17 UV Stucco 4-6 UV Fondo 3-6 UV Smalto trasparente 6-8

2.1.3 Temperatura regolata di essiccazione IR

L’essiccatore è munito di un pirometro che controlla attentamente la temperatura degli oggetti. Il computer non misura soltanto la temperatura massima consentita ma anche l’aumento della temperatura. Assicura che la temperatura diessiccazione/indurimento programmata venga mantenuta, ottenendo in tal modo un indurimento ottimale, senza ilrischio di “bruciature eccessive”.

2.1.4 Forma hi tech dei riﬂettori a raggi infrarossi a onde corte

L’utilizzo di riﬂettori a raggi infrarossi a onde corte e laminati in oro dalla forma hi tech presenta dei vantaggi importanti. Per prima cosa, è possibile ottenere un minore consumo energetico irradiando solamente le zone necessarie senza riscaldare l’aria. In secondo luogo, è possibile ottenere una temperatura di superﬁcie più uniforme distribuendo l’energia in modo uniforme. In terzo luogo, si ottiene una maggiore superﬁcie di essiccazione. Inﬁne, meno radiazione al di fuori dell’area di indurimento.

2.2 Technical data

Tutti gli essiccatori emettono radiazioni IR a onde corte con un picco a 1120 nm. La radiazione UV emessa è UVA 315-400 nm.

Superﬁcie di essiccazione IR a 60 cm, IRT COMBI 4-1 & 4-10 IR/UVA

Due plafoniere con una distanza di 60 cm su lamiera metallica nera.

1,5 m

1,1 m

Superﬁcie di essiccazione UV a 50 cm, IRT COMBI 4-1 & 4-10 IR/UVA

1,0 m

714812 rev 2

25 50 75

100

[cm]

100

Intensità (W/m²):

50 cm di distanza 35 cm di distanza

15-46 15-46 31-73 62-146 51-82 102-164

65-110 130-200

IRT COMBI 4-1 & 4-10 IR/UVA Tensione 380-420 3 Ph/PE Frequenza 50 Hz Corrente IR: 9 A UVA: 3 A Potenza IR: 6 kW UVA: 1 kW Fusibile** 4-1 IR/UVA 10 A* 4-10 IR/UVA Max 100A Temperatura di essiccazione Max 170º Livello di rumore <70 dB(A)

* MCB (interruttore differenziale in miniatura) tipo C o D. Tipo di

fusibile normale lento. ** L’essiccatore a infrarossi deve essere azionato con un fusibile della tensione nominale raccomandata. Peso, dimensioni e etichetta di identiﬁcazione del prodotto sull’ultima pagina.

Superﬁcie di essiccazione IR a 60 cm, IRT COMBI 4-2 & 4-20 IR/UVA

Due plafoniere con una distanza di 60 cm su lamiera metallica nera.

1,5 m

2,2 m

Superﬁcie di essiccazione UV a 50 cm, IRT COMBI 4-2 & 4-20 IR/UVA

1,0 m

1,8 m

100

755025

[cm]

37,5

175

200

150

37,5

Intensità (W/m²):

50 cm di distanza 35 cm di distanza

15-46 15-46 31-73 62-146 51-82 102-164

65-110 130-200

IRT COMBI 4-2 & 4-20 IR/UVA Tensione 380-420 3 Ph/PE Frequenza 50 Hz Corrente 4-2 IR:16 A UVA: 6 A Corrente 4-20 IR:17 A UVA: 6 A Potenza IR: 12 kW UVA: 2 kW Fusibile** 4-2 IR/UVA 16 A* 4-20 IR/UVA Max 100A Temperatura di essiccazione Max 170º Livello di rumore <70 dB(A)

* MCB (interruttore differenziale in miniatura) tipo C o D. Tipo di

3. Istruzioni per il titolare

Il titolare dell’essiccatore è tenuto a predisporre istruzioni per l’uso in forma chiara, sulla base delle condizioni presenti sul posto di lavoro, e di renderle disponibili a tutti gli operatori che devono attenersi alle istruzioni per l’uso. Questo apparecchio non è destinato all’uso da parte di persone (compresi i bambini) con capacità ﬁsiche, sensoriali o mentali ridotte, o in ogni caso prive di esperienza e familiarità con il prodotto, a meno che non si trovino sotto la supervisione e guida, relativamente all’uso dell’apparecchio, di una persona responsabile della loro sicurezza. I bambini devono essere supervisionati per assicurarsi che non giochino con l’apparecchio.

Questo prodotto deve essere utilizzato esclusivamente con il ﬁltro in vetro intatto. Un ﬁltro in vetro mancante o danneggiato potrebbe comportare l’emissione di radiazioni UVC e UVB pericolose. Nel caso dei lavoratori a distanza ravvicinata dalla lampada in funzione (1,5 metri), il limite giornaliero dovrebbe essere ﬁssato ad 1 ora di lavoro al giorno. Per non compromettere il livello di sicurezza elevato del prodotto, si raccomanda di utilizzare esclusivamente ricambi originali. Smaltire i prodotti usati presso la struttura di riciclaggio più vicina.

La categoria di emissioni di radiazione UV è: secondo EN62471 = Gruppo di rischio 3

Come misure appropriate, utilizzare sempre una protezione per gli occhi durante i lavori in aree esposte alle radiazioni UV.

Per ragioni di sicurezza, l’essiccatore deve essere munito del fusibile massimo raccomandato, vedere le tabelle al capitolo 2.2.

714812 rev 2

5. Istruzioni per il montaggio

Vedere il documento a parte per istruzioni dettagliate. Per essiccatori mobili: Manuale di montaggio dell’essiccatore mobile 713847 Per i sistemi con guide: Istruzioni di montaggio di sistemi a scorrimento 713683 IRT 3-20,4-20

6. Istruzioni di base per il funzionamento

6.1 Tastiera

Tasto deﬁnito dal software

Selezioni di conferma

Tasto deﬁnito dal software Selezioni di annullamento

Start

Stop

Plafoniere in uso

(una o due

)

Controllo della temperatura (on/off)

Invio

6.2 Display

Flash off – attivo

Full bake – inattiva

Una plafoniera attiva

Selezioni di conferma

Selezioni di annullamento

Programma attivo

Valore della temperatura

6.3 Modalità programma

6.3.1 Modalità programma

Questa modalità è per l’uso quotidiano. Aiuta a far funzionare l’essiccatore con i programmi preinstallati e a modiﬁcare le impostazioni dei programmi.

Per entrare nella modalità di programma, accendere l’interruttore principale.

Quando si avvia l’essiccatore, comparirà una schermata diinformazioni per due secondi. Premendo il tasto di conferma o annullamento queste informazioni verranno visualizzate ﬁnché i tasti non vengono rilasciati. Il diagramma indica l’utilizzo del ﬁltro della plafoniera e notiﬁca quando èarrivato il momento di cambiare il ﬁltro. Per sostituire il ﬁltro, vedere il capitolo “11.1 Sostituzione del ﬁltro”.

6.4 Modalità impostazioni

La modalità Impostazioni consente di modiﬁcare i parametri avanzati del sistema. Grazie al sistema di controllo avanzato contenuto in questo essiccatore mobile, è possibile modiﬁcare una varietà di impostazioni. Solitamente questo non faparte dell’uso quotidiano.

Per entrare nella modalità impostazioni, premere entrambi i tasti freccia quando si riporta l’interruttore principale inposizione 1. Leggere il capitolo 9 per ulteriori informazioni.

4. Istruzioni di sicurezza

L’essiccatore non deve essere esposto a vapori di vernice, polvere di levigatura o solventi, a causa del rischio di incendi. Inoltre, ciò ridurrà la durata dell’essiccatore. La distanza dall’oggetto che deve essere essiccato deve essere sufﬁciente. Altrimenti, c’è un rischio di incendi ed esplosioni! Tenere tutti i materiali inﬁammabili a distanza sufﬁciente dalle superﬁci calde dell’essiccatore.

4.1 Rischi

Ribaltamento Il rischio di rovesciamento aumenta quando il braccio èsituato in posizione verticale. Anche girare entrambe le plafoniere su un lato fa aumentare il rischio di ribaltamento.

Incendio ed esplosione

Non immagazzinare, preparare o utilizzare materiali contenenti solvente entro un raggio di 5 m dall’essiccatore mobile. I materiali inﬁammabili non devono essere posizionati accanto a un dispositivo di essiccazione in uso.

Con il controllo della temperatura disattivato, la temperatura potrebbe alzarsi rapidamente e il rischio di incendio aumenta, specialmente se la distanza dal pezzo è inferiore a 60cm. Non puntare mai la plafoniera verso materiali altamente inﬁammabili.

Impianto elettrico L’essiccatore mobile opera con una tensione elettrica alta, che può essere molto pericolosa.

Prima di accedere alle parti sotto tensione, disinserire ilconnettore principale dalla presa a muro. Solo gli elettricisti professionisti possono avere l’accesso diretto ai componenti elettrici Se il cavo di alimentazione è danneggiato, deve essere sostituito dal produttore, da un agente addetto all’assistenza o da una persona

con simili qualiﬁche per evitare l’insorgere di un pericolo.!

AVVERTENZA! Radiazione termica intensiva. Le mani, il viso e le altre parti del corpo devono essere esposte il meno possibile alla radiazione termica.

Le radiazioni UV possono causare lesioni e danni materiali!

• Per ridurre il pericolo di lesioni o danni materiali dovuti alle radiazioni UV, leggere, comprendere e seguire le seguenti istruzioni per la sicurezza. Inoltre, assicurarsi che chiunque utilizza tali apparecchi di essiccazione segua le istruzioni di sicurezza.

• Le mani, il viso e le altre parti del corpo non devono essere esposte al calore e alle radiazioni. Non rimanere davanti alla cassetta della lampada durante l’essiccazione senza apparecchiature di sicurezza.

• Utilizzare sempre una protezione per gli occhi. La mancata osservanza di queste precauzioni potrebbe provocare lesioni a lungo termine agli occhi.

• Se una persona che assume farmaci lavora in prossimità di radiazioni UV, è necessario controllare tali medicinali per assicurarsi che non rendano la persona più sensibile alla luce.

• Non guardare direttamente la fonte luminosa.

• Non utilizzare la lampada se il vetro di protezione è rotto o mancante. Questi vetri ﬁltrano le radiazioni indesiderate presenti nella luce.

714812 rev 2

7. Modalità programma – Regole generali per la navigazione nel software

Il display mostra le opzioni deﬁnite dal software nei campi nell’angolo inferiore. Per regolare i valori utilizzare i tasti freccia. Per spostarsi al display precedente senza salvare, premere annulla.

7.1 Navigazione di base

Sono presenti 15 programmi predeﬁniti (12:IR, 3:UV). Tutti e 15 i programmi hanno nomi e parametri di essiccazione modiﬁcabili. Scorrere in su o in giù utilizzando i tasti freccia, premere seleziona per avviare il programma oppure visualizza per modiﬁcare.

1 Stucco 2 Fondo Riempitivo Luminoso 3 Fondo Riempitivo Scuro 4 Base di acqua 5 Smalto di base

6 Smalto ﬁnale 7 Smalto trasparente 8 Fondo riempitivo di plastica 9 Smalto ﬁnale di plastica 10 Smalto trasp. di plastica

11 Aumento ﬁnale 12 Indurimento morbido 13 UV Stucco 14 UV Fondo 15 UV Smalto trasparente

7.2 Eseguire

7.2.1 Controllo della distanza

La distanza viene indicata sul display. Regolare la distanza desiderata (IR: 60 cm, UVA: 35-50 cm è di default). Se la misurazione fallisce, compare “controllare la distanza manualmente”. Utilizzare i tasti sulla tastiera per passare da una o due plafoniere attive o per attivare/disattivare il controllo della temperatura. Vedere il capitolo 8.1

7.2.2 Avviamento dell’essiccazione

Premere start per iniziare la sequenza di essiccazione. Inizierà il conto alla rovescia del tempo rimanente di “ﬂash off”. Una volta terminato il conto alla rovescia, il programma passa automaticamente alla modalità cottura completa.

7.2.3 Graﬁco del programma (solo sui programmi IR)

Questo graﬁco è disponibile quando il controllo della temperatura è attivo. Il graﬁco descrive la temperatura target, effettiva e il tempo rimanente. Vedere il capitolo 8.1.

7.2.4 Valori del programma

Questi sono gli stessi valori indicati nel graﬁco del programma (7.2.3), tranne per il tempo rimanente, ma comprendono anche la capacità della potenza utilizzata della macchina ed il consumo di energia dell’attuale sequenza di essiccazione.

Nota! Un controllo della temperatura inattivo non mostra i valori della temperatura.

7.2.5 Consumo di energia

Il consumo di energia totale viene mostrato per le ultime 10 sequenze di essiccazione.

7.2.6 Essiccazione completata

Una volta scaduti i tempi di ﬂash off e cottura completa il software torna al punto 7.1.

Nota! Per prolungare la durata di servizio delle lampade, i ventilatori continueranno a funzionare per il raffreddamento. Dopo 3/6 (IR/UV) minuti, si spengono automaticamente. Attendere almeno 2 minuti per il raffreddamento prima di riavviare l’essiccazione UV, per evitare il rischio di incendio della lampada UV calda.

Nota! Una volta completato il programma di essiccazione il controllo della temperatura si riattiverà automaticamente.

7.3 Modiﬁca

7.3.1 7.3.1 Proprietà

I valori del programma selezionato verranno visualizzati sul display. Premendo il pulsante “controllo della temperatura” il software passa tra le proprietà con e senza il controllo della temperatura.Un cambiamento di ogni proprietà è indipendente da quella degli altri. Per ulteriori informazioni, vedi capitolo 8.1.

7.3.2 7.3.2 Codice PIN

Utilizzare i tasti freccia per impostare la cifra corretta. Premere Invio per confermare emodiﬁcare la seconda, terza e quarta cifra nel codice PIN avanzato.Nota! Un codice PIN inserito è valido per tutte le voci ﬁnché l’interruttore principale non viene spento. Vedere il capitolo 9.2

per “codice PIN avanzato”.

7.3.3 Modiﬁca dei parametri di programma

Una volta selezionato, modiﬁcare il valore dei parametri con i tasti freccia. Premere Invio per modiﬁcare il valore successivo e così via. Premendo Invio per l’ultimo valore porta l’utente alla modiﬁca della posizione e del nome del programma. Premere annulla per uscire a 7.3.1

senza salvare alcun parametro.

7.3.4 Modiﬁca nome prog.

Una volta selezionato, modiﬁcare il numero del programma con i tasti freccia. Premere invio per

confermare e modiﬁcare il simbolo successivo.

7.3.5 Espansione dei passi del programma

Quando il processo di essiccazione richiede più di due passaggi standard, è possibile espandere il numero di fasi del ciclo di asciugatura collegando al programma successivo. Inizia dal punto 7.3.4 e premere “Enter“ (Invio) ﬁno a visualizzare il “Link to next program“ (Link al prossimo programma) sullo schermo. Selezionare con i tasti freccia “Yes“ o “No“ (Si o No), e premere “Save“ (Salvare). Il link per il prossimo programma rimarrà ﬁno a quando non viene disattivata (No).

Nota! Un programma UV non può essere collegato a un nuovo programma UV a causa del tempo necessario per il raffreddamento.

Stop or cancel

returns to 7.1.

Stop or cancel

returns to 7.1.

Use arrow keys

to set numbers.

The program returns to 7.3.1.

714812 rev 2

8. Informazioni per l’uso prolungato

8.1 Controllo della temperatura (Valido solo per IR)

L’essiccatore mobile è munito di un controllo automatico della temperatura. Questo consente risultati di essiccazione/indurimento ottimali nel più breve tempo possibile.

Le proprietà quando il controllo della temperatura è acceso sono i seguenti:

a. minuti

b. aumento della temperatura/minuto

c. temperatura massima consentita

Il controllo della temperatura (pirometro) misura la temperatura media su una superﬁcie. Il diametro di questa superﬁcie è pari a metà della distanza tra la plafoniera a raggi infrarossi e il pezzo da essiccare. L’indicatore laser indica dove viene effettuato il controllo della distanza. Questo indicatore si avvicina anche al centro della misurazione della temperatura.

In modalità impostazioni, è possibile regolare il limite breve e lungo di una “corretta” misurazione della distanza. Ladistanza corretta predeﬁnita è compresa tra 55 e 65 cm.

Nota! La temperatura viene misurata come media della superﬁcie misurata (valore del diametro predeﬁnito Ø 4 cm). Assicurarsi che la superﬁcie di misurazione sia posizionata correttamente. Assicurarsi di non misurare la temperatura suvetro, pneumatici o sull’esterno del pezzo. Altrimenti, ilrisultato tra i valori della temperatura programmata e ivalori effettivi potrebbe essere diverso. Questo potrebbe portare arisultati insoddisfacenti e se viene attivato l’allarme diprocesso l’essiccazione/indurimento saranno arrestati.

Di conseguenza, per superﬁci inferiori a Ø 4 cm che il controllo della temperatura non è in grado di leggere, consigliamo di disattivare il controllo della temperatura. Perdisattivare permanentemente il controllo temp. vedere ilcapitolo 9.4.9.

Con il controllo della temperatura disattivato le proprietà del programma sono i seguenti:

a. minuti b. per cento di potenza massima possibile

Le impostazioni del programma, con o senza il controllo della temperatura attivato, lavorano indipendentemente l’uno dall’altro.

8.2 Allarme di processo (Valido solo per IR)

Per rilevare scostamenti della temperatura, l’essiccatore mobile è munito di un allarme di processo.

Se la differenza tra la temperatura corrente e la temperatura richiesta è di oltre 30 ºC, il messaggio “Avvertenza! Errore di processo” compare nel display e l’essiccatore si spegne automaticamente.

Questa avvertenza deve essere confermata premendo Invio. Così facendo, il programma viene terminato.

In caso di allarme di processo, veriﬁcare che il dispositivo di misurazione della temperatura (pirometro) sia allineato correttamente sulla superﬁcie da essiccare e che non registri temperature di materiali indesiderati.

Attenzione! La funzione di allarme di processo non èattivata alla consegna dell’essiccatore mobile. Vedere il capitolo 9.4.3 per l’attivazione.

9. Modalità Impostazioni

9.1 Accesso

Per entrare nella modalità impostazioni per prima cosa ènecessario “effettuare l’accesso”. Premere entrambi i tasti freccia mentre si accende l’interruttore principale. Il display richiederà un codice PIN.

9.2 Codice PIN

Utilizzare i tasti freccia per inserire la cifra corretta. Premere Invio per confermare e modiﬁcare la seconda, terza equarta cifra del codice.

Non è richiesto alcun codice per le impostazioni di base, basta premere OK per il codice predeﬁnito di 0000. Per modiﬁcare questo codice, leggere il capitolo “9.4.5 Codice PIN di base”.

Codice PIN avanzato 5780 Utilizzato per le regolazioni dei programmi e le impostazioni avanzate. Per modiﬁcare questo codice, leggere il capitolo 9.4.13 “Codice PIN avanzato”.

Attenzione! Un codice PIN inserito è valido globalmente nel software ﬁnché l’interruttore principale è disattivato, es. se si entra nella modalità impostazioni avanzate e quindi si esce alla modalità programma. La modiﬁca del programma sarà ancora editabile ﬁnché l’accensione principale non viene spenta.

9.3 Navigazione

Per regolare un’impostazione, premere modiﬁca. Per tornare dalla modalità modiﬁca alla modalità impostazioni senza salvare, premere annulla.

Nota! Se si preme esci dalla modalità impostazioni, si verrà ridiretti alla “modalità programma”. Sarà quindi necessario ripetere dal punto “9.1 Accesso” per entrare nuovamente nella “9.4 modalità Impostazioni”.

Esempio di navigazione:

Utilizzare i tasti freccia per modiﬁcare la lingua e seleziona per confermare.

Premere esci e si verrà direzionati alla “modalità programma”.

Utilizzare i tasti freccia per scorrere le impostazioni, vedere la tabella al capitolo

9.4.

modalità modiﬁca

b c

a b

714812 rev 2

9.4 Impostazioni

Cap. Panoramica Di base Avanzata

9.4.1 1 Selezione della lingua x

9.4.2 3 Allarme di processo x

9.4.3 4 Unità Temp x

9.4.4 5 Segnalatore acustico x x

9.4.5 7 Codice PIN di base x

9.4.6 8 Lim. dist breve x

9.4.7 9 Lim dist lunga x

9.4.8 15 Ctrl Temperatura x

9.4.9 16 Contrasto Disp. x x

9.4.10 18 Distanza x

9.4.11 23 Tempo Filtro x

9.4.12 25 Modalità Contin. x

9.4.13 36 Codice PIN avanzato x

9.4.14 37 Unità Dist x

9.4.15 43 Codice Avanzato x

9.4.16 44 Reimpostare impostazioni Prog. x

9.4.17 45 Reimpostazione del timer del ﬁltro x

9.4.18 46 Statistiche x x

9.4.19 47 Esecuzione del test di autodiagnosi x x

9.4.20 48 Programma Scala x

9.4.21 49 Proc. Allarme Temp. x

9.4.22 53 Tempo di

funzionamento UV x x

disponibile in

9.4.1 1 Selezione della lingua

Utilizzare i tasti freccia su e giù per scorrere le quattordici lingue diverse (disposte in ordine alfabetico) ﬁnché non compare la lingua corretta. Premere seleziona per confermare. Se si passa accidentalmente a una lingua sconosciuta, accendere l’interruttore principale mentre si preme il tasto “plafoniera in uso”. A quel punto l’essiccatore si avvierà inlingua inglese britannico.

9.4.2 3 Allarme di processo

Utilizzare i tasti freccia su e giù per impostare l’allarme su attivo o meno. Premere seleziona per confermare. Per le impostazioni audio dell’allarme, vedere “9.4.4 Segnalatore acustico”.

9.4.3 4 Unità Temp

°C e °F vengono visualizzati sullo schermo. Utilizzare i tasti freccia su e giù per selezionare l’unità temperatura corretta. Confermare l’unità selezionata premendo seleziona.

9.4.4 5 Segnalatore acustico

È possibile disattivare/attivare gli effetti sonori utilizzando itasti freccia per selezionare no/sì. Premere seleziona per confermare.

9.4.5 7 Codice PIN di base

È possibile modiﬁcare il codice PIN per impedire un accesso autorizzato alle impostazioni di base, come descritto nella tabella al capitolo 9.4. Per fare ciò, utilizzare i tasti freccia su e giù per modiﬁcare la prima cifra, premere seleziona per confermare. Continuare con la seconda, terza e quarta cifra. Una volta completato, premere seleziona per confermare il nuovo codice PIN a quattro cifre.

9.4.6 8 Limite di Distanza Breve

L’impostazione originale per il corretto limite di distanza breve è 55 cm. È possibile modiﬁcare il valore per il limite didistanza breve da 35 a 95 cm. Impostazioni superiori a 80 cm non sono consigliate. Premere seleziona per confermare.

9.4.7 9 Limite di Distanza Lunga

L’impostazione originale per il corretto limite di distanza lunga è 65 cm. È possibile modiﬁcare il valore per il limite di distanza lunga da 40 a 130 cm. Impostazioni superiori a 100 cm non sono consigliate. Premere seleziona per confermare.

9.4.8 15 Ctrl Temperatura

È possibile selezionare se si desidera attivare o disattivare permanentemente il controllo della temperatura (pirometro).

Nota! Se si disattiva il controllo della temperatura nella modalità impostazioni non è possibile attivarlo nella modalità programma.

I graﬁci e i valori della temperatura non saranno accessibili quando questa funzione è disattivata. Al contrario il software opererà con i livelli di potenza, ovvero la percentuale di capacità massima.

9.4.9 16 Contrasto Disp.

È possibile modiﬁcare il contrasto del display su scala da chiaro a scuro (25–55). Scorrere tra i valori con i tasti freccia su e giù e premere seleziona per confermare.

9.4.10 18 Distanza

È possibile modiﬁcare la misurazione della distanza tra centimetri e testo. Se viene scelto il testo, la distanza è indicata sul display come “troppo vicino”, “troppo lontano” o “corretto”. Se misurazione fallisce “distanza di controllo manuale” appare.

9.4.11 23 Tempo Filtro

Il valore predeﬁnito è 400 ore di funzionamento. Al raggiungimento di questo tempo, viene visualizzato il messaggio diavviso per la sostituzione del ﬁltro.

Se l’essiccatore mobile è posizionato in un ambiente polveroso, si consiglia di passare a una durata di servizio del ﬁltro più breve.

Nota! Ricordare che, se il ﬁltro è eccessivamente sporco, ladurata di esercizio della lampada risulterà ridotta a causa dell’alterazione del processo di raffreddamento.

Per reimpostare, vedere “9.4.17 Reimpostazione del timer del ﬁltro”.

9.4.12 25 Modalità Contin.

La modalità continua è per scopi dimostrativi di vendita. Per ragioni di sicurezza e per minimizzare un’usura non necessaria dell’essiccatore, questa modalità deve essere usata soltanto in casi eccezionali.

9.4.13 36 Codice Pin avanzato

Per modiﬁcare il codice in base alle proprie preferenze, utilizzare i tasti freccia su e giù per modiﬁcare la prima cifra, premere seleziona per confermare. Continuare con la seconda, terza e quarta cifra. Una volta completato, premere seleziona per confermare il nuovo codice PIN aquattro cifre.

Avvertenza! Assicurarsi di memorizzare il nuovo codice.

714812 rev 2

9.4.14 37 Unità Dist

Questa funzione consente di modiﬁcare il tipo di unità tra centimetri o pollici.

9.4.15 43 Codice Avanzato

È possibile attivare/disattivare la richiesta di un codice PIN. Questo annullerà la richiesta del codice PIN in modalità programma e il codice 0000 fornirà l’accesso alle impostazioni avanzate.

Premere seleziona per confermare la scelta.

9.4.16 44 Reimpostazione delle impostazioni Prog.

È possibile reimpostare le impostazioni di fabbrica pre-programmate per tutti i programmi. Confermare premendo sì.

Nota! Anche i programmi 13–15 ricompariranno vuoti come dalla fabbrica.

9.4.17 45 Reimpostazione del timer del ﬁltro

Dopo la sostituzione di un ﬁltro sulla/e plafoniera/e, riavviare il timer del ﬁltro con questa impostazione. Confermare premendo sì per reimpostare il conteggio del tempo ﬁltro.

Per regolare il valore nel timer del ﬁltro, vedere il capitolo 9.4.11.

9.4.18 46 Statistiche

Sono disponibili le seguenti informazioni:

Tempo di funzionamento: Vengono visualizzate le ore e i minuti di funzionamento complessivi.

Accensioni: Viene visualizzato il numero complessivo di accensioni dell’essiccatore.

Σ Totale consumo di energia: Mostra il consumo di energia totale.

Φ Consumo medio: Mostra il consumo medio per tutte le sequenze.

9.4.19 47 Esecuzione del test di autodiagnosi

Per quest’essiccatore è stato sviluppato il miglior software di rilevamento di difetti sul mercato. Durante questo test è possibile testare tutti gli input e output rilevanti al e dal computer. Il test dà la possibilità di veriﬁcare in modo rapido e accurato la funzione dei diversi componenti dell’essiccatore.

Questa procedura di test è disponibile solamente in inglese. Premendo il tasto sì si entra nella prima procedura di autodiagnosi. Per uscire dall’autodiagnosi, premere il tasto start/stop.

L’autodiagnosi comprende i seguenti test:

Test 1: Test dei tasti Test di tutti i tasti del pannello di comando. Premendo i tasti vengono visualizzati i relativi simboli sul display. Premere Invio per circa tre secondi per proseguire al passaggio successivo del programma di test.

Test 2: Test del display Veriﬁcare che tutti i pixel si illuminino sul display. Premere Invio* e veriﬁcare che tutti i pixel si spengano. Premere Invio* per continuare.

* o il tasto del software in alto a sinistra

Test 3: Test del segnalatore acustico Veriﬁcare che il segnalatore acustico suoni. Premere Invio oAvanti per continuare.

Test 4: Test dei raggi infrarossi (IR) della plafoniera Si accendono le lampade della plafoniera a raggi infrarossi (IR). Accertarsi che si accendano tutte le lampade a infrarossi (IR). Per ragioni di sicurezza il test ha durata massima di 10 secondi. Premere Invio o Avanti per continuare.

Test 5: Test della ventola/plafoniera Si avvia la ventola della plafoniera. A conferma, si sente il rumore delle ventole. Premere Invio o Avanti per continuare.

Test 6: Test UV cassetta

La lampada UV si accende. Accertarsi che la lampada UV sia accesa. Per ragioni di sicurezza il test ha durata massima di 10 secondi. Premere Invio o Avanti per continuare.

Se l’essiccatore è dotato di due plafoniere, occorre ripetere il test n. 4-6 per l’altra plafoniera.

Test 7: Test del laser Puntare il laser verso il pezzo. Veriﬁcare che un puntino rosso e rotondo sia visibile sul pezzo. Premere Invio o Avanti per continuare

Test 8: Test del sensore della temperatura Puntare il sensore della temperatura verso un pezzo che si trovi a temperatura ambiente. La temperatura sul display non deve scostarsi dalla temperatura ambiente per più di ±3°C o ±5 °F. Premere Invio o Avanti per continuare.

Nota! La misurazione della temperatura viene effettuata come media di una superﬁcie in base al capitolo 8.1.

Test 9: Test del sensore di distanza Puntare il sensore di distanza verso il pezzo a una distanza di 0,3–1 m. Veriﬁcare che la distanza visualizzata sul display corrisponda alla distanza misurata manualmente. Uno scostamento di ±3 cm è accettabile. Premere Invio o Avanti per continuare.

Test 10: Sensori della temperatura

La scheda del computer è dotata di un dispositivo di misurazione della temperatura visualizzato sul display.

La temperatura viene visualizzata in ºC o ºF, a seconda dell’impostazione scelta dall’utente.

La durata del computer verrà accorciata se le temperature sono al di sopra di 70 ºC/158 ºF durante il funzionamento. Se questo si veriﬁca durante l’essiccazione, comparirà una nuova ﬁnestra dopo il completamento del ciclo di essiccazione con la dicitura “avvertimento temp. PC elevata”.

Rilevatore di rottura del vetro: il valore deve essere superiore a 2500.

Test Completato L’autodiagnosi è ora completata. Premere Invio o Avanti per terminare.

9.4.20 48 Programma Scala

Possibilità di cambiare tra minuti e secondi.

9.4.21 49 Proc. Allarme Temp.

Possibilità di impostare la massima differenza di temperatura tra la temperatura attuale e richiesta (5-99 ° C). Questa funzione viene attivata in 9.4.2.

9.4.22 53 Tempo di funzionamento UV

Tempo totale di funzionamento di ogni lampada UV.

714812 rev 2

10. Esempi di programmazione

ES 1.

FLASH OFF/PRE-RISCALDAMENTO

Temperatura iniziale 20 °C/86 °F Tempo 4 min Aumento della temperatura 15 °C/27 °F/min Temperatura ﬁnale 80 °C/176 °F

COTTURA COMPLETA/INDURIMENTO

Temperatura iniziale 60 °C/140 °F Tempo 0 min

Aumento della temperatura 5 °C/9 °F/min

ES 2.

FLASH OFF/PRE-RISCALDAMENTO

Temperatura iniziale 20 °C/36 °F Tempo 4 min Aumento della temperatura 20 °C/86 °F/min Temperatura ﬁnale 60 °C/140 °F

COTTURA COMPLETA/INDURIMENTO

Temperatura iniziale 60 °C/140 °F Tempo 5 min

Aumento della temperatura 5 °C/9 °F/min Temperatura ﬁnale 60 °C/140 °F

ES 3.

FLASH OFF/PRE-RISCALDAMENTO

Temperatura iniziale 20 °C/86 °F Tempo 4 min Aumento della temperatura 10 °C/18 °F/min Temperatura ﬁnale 60 °C/140 °F

COTTURA COMPLETA/INDURIMENTO

Temperatura iniziale 60 °C/140 °F Tempo 8 min Aumento della temperatura 20 °C/36 °F/min Temperatura ﬁnale 110 °C/230 °F/min

ES 4.

FLASH OFF/PRE-RISCALDAMENTO

Temperatura iniziale 20 °C/86 °F Tempo 6 min Aumento della temperatura 20 °C/36°F/min Temperatura ﬁnale 60 °C/140 °F

COTTURA COMPLETA/INDURIMENTO

Temperatura iniziale 60 °C/140 °F Tempo 6 min Aumento della temperatura 15 °C/27 °F/min Temperatura ﬁnale 90 °C/194 °F

T (oC)

t (min)

T (oC)

t (min)

T (oC)

t (min)

T (oC)

t (min)

714812 rev 2

11. Controllo e manutenzione

Prima di ogni utilizzo, veriﬁcare che:

- Il Cablaggio esterno non sia danneggiato

- Il Vetro di protezione davanti lampada non sia rotto o rimosso

- Il Vetro di protezione sia pulito e privo di fumi di verniciatura che

diminuiscono l’intensità

Ogni settimana Controllare che tutte le lampade a raggi infrarossi (IR) et UV si accendano quando l’essiccatore mobile è in funzione. Una lampada IR danneggiata provoca disuniformità di temperatura della superﬁcie riscaldata. Pulire l’essiccatore dalla polvere, che può essere una causa di incendio, con un panno umido. Accertarsi inoltre che nessun cavo sia danneggiato. Un cavo danneggiato può comportare pericolo di morte!

Ogni mese Controllare i riﬂettori laminati in oro. Se sono danneggiati omolto sporchi, possono sovrariscaldare il corpo del riﬂettore e/o la plafoniera. In caso di dubbi, contattare il servizio clienti per chiarire se i riﬂettori laminati in oro debbano essere cambiati.

Trimestralmente Sostituire il ﬁltro dell’aria circa una volta all’anno. Comparirà un messaggio nel software quando è il momento di sostituirlo. Quando si accende l’essiccatore comparirà un’indicazione di quanto del tempo ﬁltro è stato utilizzato.

11.1 Sostituzione del ﬁltro

Attenzione! I ﬁltri sono monouso e non possono essere riutilizzati.

1. Utilizzare un coltello o cacciavite per staccare i due tappi

di plastica

alle estremità della plafoniera.

2. Rimuovere il ﬁltro usato.

3. Inserire il nuovo ﬁltro in modo che il marchio IRT sia visibile dall’esterno.

4. Posizionare il lato lungo del ﬁltro di fronte ai due fori dei tappi sulla

plafoniera come in ﬁgura.

5. Spingere il ﬁltro ﬁnché non sia possibile riﬁssare i due “tappi a inserimento”.

6. Azzerare il timer del ﬁltro. Entrare in modalità impostazioni

avanzate in base al capitolo 9.1 e 9.2. Spostare il parametro 45 e premere “Yes” (Si) per azzerrare il timer del ﬁltro.

11.2 Sostituzione delle lampade IR

Attenzione! Non toccare il riﬂettore laminato in oro o la nuova lampada a infrarossi con le dita. Asportare la cartina protettiva sulla lampada a infrarossi soltanto dopo averla inserita.

1. Staccare la corrente elettrica.

2. Allentare le tre viti superiori sulla piastra anteriore della plafoniera.

2 kW

1 kW

y z

713847IRT Pc Mobile Assembly Manual INT Rev.26

1 kW

2 kW

3. Staccare il connettore del cavo.

4. Allentare le quattro viti alle estremità del riﬂettore e rimuovere il riﬂettore dalla piastra.

5. Estrarre la rete protettiva e svitare la lampada dalle due estremità.

6. Installare le lampade nuove in ordine inverso.

714812 rev 2

11.3 Sostituzione della lampada UV

Contattare il distributore per ordinare lampada UV compresa istruzione.

11.4 Sostituzione del pistone a gas

Se l’essiccatore mobile non si assesta nella posizione più alta o più bassa ma scende o sale leggermente da solo, serrare i 4 bulloni indicati con la lettera “C” in ﬁgura 2. Se non si riesce a posizionare il braccio del essiccatore o se é pesante da regolare, il pistone a gas del braccio deve essere sostituito.

Attenzione! A causa del peso elevato e della complessità, si consiglia di far eseguire questa operazione di assistenza adue persone o a una persona munita di dispositivo disollevamento.

1. Rimuovere le quattro viti di ﬁssaggio della piastra situata su ambo i lati del braccio. (ﬁg 1)

2. Sistemare il braccio parallelo nella posizione più dritta possibile. (ﬁg 2)

3. Prima di rimuovere i perni che tengono il pistone a gas del braccio deve essere sostituito. a gas, occorre scaricare quanta più pressione possibile dal pistone a gas. Per fare ciò, sollevare leggermente il braccio ﬁnché i perni non si allentano.

Attenzione! Quando il pistone a gas non é ﬁssato saldamente in posizione con i perni e gli anelli di bloccaggio, il braccio può cadere in qualsiasi momento dalla sua posizione eretta e creare un grave pericolo.

4. Rimuovere gli anelli di bloccaggio e i due perni. Spostare il pistone a gas leggermente in su/avanti e quindi rimuoverlo. (ﬁg 2)

5. Posizionare il nuovo pistone a gas nella stessa direzione di quello vecchio. Rimontare in ordine inverso.

ATTENTIONE! Assicurarsi che gli anelli di bloccaggio vengano riﬁssati correttamente.

Fig 1 Fig 2

714812 rev 2

12. Dichiarazione di conformità CE

Conforme con EN 17050-1:2010 Noi, Hedson Technologies AB Box 1530, SE 462 28 Vänersborg, Svezia dichiariamo sotto la nostra esclusiva responsabilità che i prodotti IRT COMBI 4-1 / 4-2 IR/UVA, utilizzati per accelerare l’essiccazione/indurimento di vernice e materiali afﬁni alla vernice, oggetto della presente dichiarazione, sono conformi alle seguenti norme; EN 60335-1:2002 Speciﬁca per la sicurezza di elettro- +A11+A1+A12+A2 domestici e apparecchi simili. +A13+A14+A15 Requisiti generali. EN 60335-2-45:2002 Speciﬁca per la sicurezza di +A1+A2 elettrodomestici e apparecchi simili. Requisiti particolari per strumenti di riscaldamento portatili e apparecchi simili. EN 61000-6-3 Norma compatibilità elettromagnetica, emissione generica. EN 61000-6-2 Norma compatibilità elettromagnetica, immunità generica. EN 62233:2008 Metodi di misura per campi elettromagnetici degli apparecchi elettrici di uso domestico e similari con riferimento all’esposizione umana EN ISO 9001 Sistemi di gestione per la qualità EN 61000-3-11 Compatibilità elettromagnetica Dichiarazione di conformità: Il valore massimo di impedenza del sistema (Zmax) è di 0,044 ohm per le linee di fase e di 0,030 ohm per quelle neutre all’interfaccia tra la rete di erogazione pubblica e l’installazione di un utente. in conformità con le disposizioni delle seguenti direttive nelle loro versioni aggiornate 2014/35/EU Direttiva sulla bassa tensione 2014/35/EU Direttiva sulla compatibilità elettromagnetica 2011/65/EU Restrizione dell’uso di determinate sostanze pericolose nelle apparecchiature elettriche ed elettroniche

Conforme con 2006/42/EC Appendice II 1A Noi, Hedson Technologies AB Box 1530, SE 462 28 Vänersborg, Svezia dichiariamo sotto la nostra esclusiva responsabilità che i prodotti IRT COMBI 4-10 / 4-20 IR/UVA utilizzati per accelerare l’essiccazione/indurimento di vernice e materiali afﬁni alla vernice, oggetto della presente dichiarazione, sono conformi alle seguenti norme; EN 60204-1 Sicurezza del macchinario - Equipaggiamento elettrico delle macchine EN 61000-6-3 Norma compatibilità elettromagnetica, emissione generica. EN 61000-6-2 Norma compatibilità elettromagnetica, immunità generica. EN ISO 9001 Sistemi di gestione per la qualità EN 61000-3-11 Compatibilità elettromagnetica Dichiarazione di conformità: Il valore massimo di impedenza del sistema (Zmax) è di 0,044 ohm per le linee di fase e di 0,030 ohm per quelle neutre all’interfaccia tra la rete di erogazione pubblica e l’installazione di un utente. in conformità con le disposizioni delle seguenti direttive nelle loro versioni aggiornate 2006/42/EC Direttiva sui macchinari 2014/35/EU Direttiva sulla bassa tensione 2014/30/EU Direttiva sulla compatibilità elettromagnetica 2011/65/EU Restrizione dell’uso di determinate sostanze pericolose nelle apparecchiature elettriche ed elettroniche.

714812 rev 2

1. Uso previsto del producto

Este producto sirve exclusivamente para acelerar el proceso de secado y curado de las capas de masilla, relleno, base y transparentes. Esto se aplica tanto para productos a base de agua como para los que tienen como base solventes. El sitio de uso es en el área de preparación y de acabado. Dentro de la industria automotriz y en los sectores de reparación de vehículos, se usa para curar áreas pequeñas antes de pulir. El producto no debe ser usado para otros propósitos que no sean los procesos de secado descritos.

Este producto solo debe utilizarse con el cristal de ﬁltro intacto. La pérdida o rotura del cristal de ﬁltro tendrá como resultado una radiación UVC y UVB peligrosa. Para un trabajador que trabaje cerca de la lámpara en funcionamiento (1,5 m) la limitación diaria debe ajustarse a 1 h/ jornada laboral. Para mantener la elevada seguridad de estos productos únicamente deben utilizarse repuestos originales.

La temperatura ambiente máxima durante el funcionamiento no debe exceder los 40ºC. Los secadores IRT COMBI 4-1 & 4-2 IR/ UVA no deben ser utilizados en cabinas de rociado o dentro de una distancia de 5m desde las actividades de rociado para evitar riesgos de explosión. Esta prohibición también es válida para el IRT COMBI 4-1 & 4-2 IR/UVA, si no se combina con la Cubierta Anti polvo IRT y el Sistema de Vigilancia.

2. Descripción de producto

El secador es una herramienta esencial de ayuda para reparar la pintura en áreas de tamaño pequeño y mediano. El fácilmente maniobrable IRT COMBI IR/UVA está equipado con uno o dos cassettes compactos. Cada cassette está equipado con cuatro lámparas Infrarrojas (IR) con reﬂectores provistos de una lamina de oro, una lámpara de rayos UV y un ventilador. El diseño, en combinación con un amortiguador degas, hace que el posicionamiento del cassette sea simple. Las lámparas IR y UV se pueden intercambiar fácilmente y los reﬂectores están protegidos contra daños con una rejilla. El secador cuenta con una selección de soﬁsticados programas. El tiempo se puede establecer de 0 -30 minutos (IR), 0 -15 minutos (UV).

2.1 Ventajas particulares

2.1.1 Mayor calidad

Usar el secador cuando esté curando masilla también mejora la calidad de la capa ﬁnal.

Curado IR

El curado con IR de onda corta permite curar el recubrimiento desde el interior hacia el exterior. Esto previene que los solventes queden atrapados en el interior del recubrimiento y asegura que el curado sea rápido y de alta calidad.

Curado UV

El espectro de los rayos ultravioleta generados por una lámpara UV interactúa con los agentes químicos especiales del revestimiento para producir un curado duradero y de alta calidad. En muchas aplicaciones, el curado UV puede acelerar el curado y, por lo tanto, reducir el coste total en comparación con la mayoría de los otros procesos de revestimiento. La capa de UV contiene menos disolvente que la pintura convencional y, por ello, tiene un impacto negativo menor en el medio ambiente. Aún más importante, para obtener un resultado bueno y rápido de curado, debe existir suﬁciente intensidad UV-A. IRT UVA PrepCure posee una excelente intensidad para lograr el mejor resultado de curado.

Ventajas exclusivas del revestimiento de curado UV:

• Cantidad de disolvente reducida

• Curado rápido

• Proceso de baja temperatura

• Resistente a los arañazos y a los productos químico

2.1.2 Tiempos de secado cortos

Para una distancia de 60 cm

Material ................................Minutos

Masilla 5– 6 Aparejo Brillante 10– 15 Aparejo Oscuro

10– 15 Base agua 4– 6 Base color 4– 8 Esmalte AS 10–15 Laca

10–15

Plast. aparejo

10–15 Plast. esmalte 13–17 Plast. laca 13-17 Extra secad 2-4 Secad lento

13–17 UV masilla 4-6 UV aparejo 3-6 UV laca 6-8

2.1.3 Temperatura regulada para curado con IR

El secador cuenta con un pirómetro el cual controla cuidadosamente la temperatura del objeto. El ordenador no sólo mide la temperatura máxima permitida sino que también la elevación de la misma. Asegura que la temperatura desecado/curado programada se mantenga, por lo tanto se logra alcanzar un proceso de curado óptimo, sin riesgo de “sobre quemarse”.

2.1.4 Forma de alta tecnología de los reﬂectores con IR de onda corta

Al usar los reﬂectores con tecnología de onda corta, provistos de la lámina de oro y con diseño de alta tecnología se obtienen ventajas importantes. Primero, al irradiar solamente las áreas requeridas y sin calentar aire, se logra obtener un consumo de energía menor. Segundo, se obtiene una temperatura de superﬁcie más uniforme al distribuir uniformemente la energía. Tercero, se obtiene una superﬁcie de secado más grande. Cuarto, menos radiación fuera del área de curado.

2.1.5 Datos Técnicos

Todos los secadores emiten radiaciones de onda corta con un pico de 1120 nm.La radiación UV emitida es de 315-400 nm UVA.

Superﬁcie de secado IR a 60 cm, IRT COMBI 4-1 & 4-10 IR/UVA

Las siguientes imágenes muestran el área de secado máxima, cuando el secador respectivo se usa a 60 cm de distancia de una lámina de metal negra.

1,5 m

1,1 m

Superﬁcie de secado UV a 50 cm, IRT COMBI 4-1 & 4-10 IR/UVA

1,0 m

714812 rev 2

25 50 75

100

[cm]

100

Intensidad (W/m²):

50 cm distancia 35 cm distancia

15-46 15-46 31-73 62-146 51-82 102-164 65-110 130-200

IRT COMBI 4-1 & 4-10 IR/UVA Voltaje 380-420 3 Ph/PE Frecuencia 50 Hz Corriente IR: 9 A UVA: 3 A Potencia IR: 6 kW UVA: 1 kW Fusible** 4-1 IR/UVA 10 A* 4-10 IR/UVA Max 100A Temp. de secado Max 170º Nivel de ruido <70 dB(A)

* MCB (Disyuntor de circuito miniatura) tipo C o D. Fusible normal

tipo lento. ** El secador infrarrojos debe suministrarse con el fusible recomendado. Etiqueta de peso, dimensiones y de identidad de producto en la última página.

Superﬁcie de secado IR a 60 cm, IRT COMBI 4-2 & 4-20 IR/UVA

Las siguientes imágenes muestran el área de secado máxima, cuando el secador respectivo se usa a 60 cm de distancia de una lámina de metal negra.

1,5 m

2,2 m

Superﬁcie de secado UV a 50 cm, IRT COMBI 4-2 & 4-20 IR/UVA

1,0 m

1,8 m

100

755025

[cm]

37,5

175

200

150

37,5

Intensidad (W/m²):

50 cm distancia 35 cm distancia

15-46 15-46 31-73 62-146 51-82 102-164 65-110 130-200

IRT COMBI 4-2 & 4-20 IR/UVA Voltaje 380-420 3 Ph/PE Frecuencia 50 Hz Corriente 4-2 IR:16 A UVA: 6 A Corriente 4-20 IR:17 A UVA: 6 A Potencia IR: 12 kW UVA: 2 kW Fusible** 4-2 IR/UVA 16 A* 4-20 IR/UVA Max 100A Temp. de secado Max 170º Nivel de ruido <70 dB(A)

* MCB (Disyuntor de circuito miniatura) tipo C o D. Fusible normal

tipo lento. ** El secador infrarrojos debe suministrarse con el fusible recomendado. Etiqueta de peso, dimensiones y de identidad de producto en la última página.

3. Instrucciones para el propietario

El propietario del secador debe proporcionar instrucciones de operación claras, adaptadas a las condiciones del sitio local y hacer que estén disponibles para todos los usuarios quienes deben seguir estas instrucciones de operación. Este aparato no debe ser usado por personas (incluidos niños) con capacidades físicas, sensoriales o mentales reducidas, o que no tengan la experiencia y el conocimiento, a menos que sean supervisadas o instruidas sobre el uso del aparato por una persona responsable de su seguridad. Los niños deben estar supervisados

para asegurarse que no jueguen con el aparato.

Este producto solo debe utilizarse con el cristal de ﬁltro intacto. La pérdida o rotura del cristal de ﬁltro tendrá como resultado una radiación UVC y UVB peligrosa. Para un trabajador que trabaje cerca de la lámpara en funcionamiento (1,5 m) la limitación diaria debe ajustarse a 1 h/jornada laboral. Para mantener la elevada seguridad de estos productos únicamente deben utilizarse repuestos originales

Deseche los artículos usados en las instalaciones de protección ambiental más cercanas para su reciclaje. La categoría de emision de radiación UV es: de acuerdo con EN62471 = Grupo de riesgo 3 Como medidas apropiadas, utilice siempre protección ocular durante los trabajos en zonas expuestas a radiación UV. Por razones de seguridad el secador debe suministrarse con el fusible máximo recomendado, vea las tablas del capítulo 2.2.

714812 rev 2

5. Instrucciones de ensamblaje

Consulte la documentación que viene por separado para instrucciones más detalladas.

Para los secadores móbiles: 714838 IRT COMBI 4-1 & 4-2 IR/UVA Manual de Ensamblaje Móbil Para el sistema de raíles: 713683 Manual de Ensamblaje del Sistema de Raíles IRT 3-20,4-20

6. Instrucciones básicas para el funcionamiento

6.1 Teclado

Botón deﬁnido por

el software Opciones

de conﬁrmación

Botón deﬁnido por el software Opciones de cancelación

Iniciar

Detener

Cassettes en uso

(uno o dos

)

Control de temperatura (activación/ desactivación)

Enter

6.2 Pantalla

Evaporación – activa

Secado – inactivo

Un cassette activo

Opciones de conﬁrmación

Opciones de cancelación

Programa activo

Valor de temperatura

6.3 Modo de programa

6.3.1 Modo de programa

Este modo es para el uso diario. Le ayuda a ejecutar el secador con los programas preinstalados y modiﬁcar los ajustes del programa.

Para ingresar al modo de programa, encienda el interruptor principal.

Cuando inicie el secador, aparecerá una pantalla de información durante dos segundos. Al pulsar el botón de conﬁrmación o de cancelación se mostrará esta información hasta que se libere. El diagrama muestra el uso del ﬁltro del cassette y le notiﬁca cuando es el tiempo de cambiar el ﬁltro. Para cambiar el ﬁltro, consulte el capítulo “11.1 Cambio de ﬁltro”.

6.3.2 Modo de ajustes

El modo de ajustes le permite cambiar los parámetros avanzados del sistema. Gracias a nuestro avanzado sistema de control en este secador móvil existen muchos ajustes que pueden modiﬁcarse. Esto normalmente no forma parte del uso diario. Para ingresar al modo de ajustes pulse ambas teclas de ﬂecha cuando coloque el interruptor principal en la posición 1. Lea el capítulo 9 para más información.

4. Instrucciones de seguridad

Donde sea posible, evite la exposición del secador móvil a la neblina producida por la pintura, polvo de arena o solventes debido al riesgo de incendio. Además, esto reducirá la vida útil del secador. Permita que transcurra un tiempo de enfriamiento suﬁciente del secador. La distancia al objeto que va a ser secado debe ser suﬁciente. ¡De lo contrario hay riesgo de que se produzca una explosión!. Mantenga los materiales inﬂamables a una distancia suﬁciente de las superﬁcies calientes del secador.

4.1 Peligros

Inclinación El riesgo de inclinación incrementa cuando el brazo está posicionado en una posición vertical. Girar ambos cassettes hacia un lado también incrementa el riesgo de inclinación.

Incendios y explosiones No guarde, prepare o use materiales que contengan solventes dentro un radio de 5 m/16 pies del secador móvil. Los materiales inﬂamables no deben colocarse cerca de un dispositivo de secado en uso. Con el control de temperatura apagado, la temperatura podría elevarse rápidamente e incrementa el riesgo de incendios, especialmente si tiene una distancia menor a60cm/24” hacia el objeto. Nunca dirija el cassette hacia materiales altamente combustibles.

Equipo eléctrico El secador móvil se opera con alto voltaje eléctrico, lo que puede ser altamente peligroso. Antes de tener acceso a las piezas con corriente, quite el conector principal de la toma de corriente. Solamente los electricistas profesionales deberían tener acceso directo alos componentes eléctricos. Si el cable de suministro está dañado, debe cambiarlo el fabricante, su agente de servicio o personas similarmente caliﬁcadas para evitar cualquier tipo de peligro.

¡ADVERTENCIA!

Radiación de calor intensiva. Las manos, el rostros y otras partes del cuerpo deberán estar expuestas lo menos posible a la radiación de calor.

¡La radiación UV puede causar lesiones y daños a la propiedad!

• Para reducir el riesgo lesiones o daños a la propiedad causados por la radiación UV, lea, comprenda y siga las instrucciones de seguridad siguientes. Además, compruebe que cualquier otra persona que use este equipo cumpla igualmente con estas instrucciones de seguridad.

• Las manos, el rostro y cualquier otra parte de cuerpo no deben ser expuestos al calor ni a la radiación. No permanezca delante de los casetes de la lámpara durante el curado sin utilizar equipo de seguridad.

• Utilice siempre protección ocular. En caso contrario, podría sufrir lesiones oculares de duración prolongada.

• Si una persona trabaja cerca de radiación UV mientras está recibiendo tratamiento médico, la medicación debe ser consultada para comprobar si aumentará la fotosensibilidad de la persona.

• No mire directamente a la fuente de luz.

• No utilizar si falta el cristal protector o está roto. Este cristal ﬁltra la luz de radiación no deseada.

714812 rev 2

7. Modo de programa – Reglas generales para navegar por el software

La pantalla muestra las opciones deﬁnidas del software en los campos de la esquina inferior. Para ajustar los valores use las teclas de ﬂecha. Para moverse a la pantalla anterior sin guardar los datos, pulse cancel (cancelar).

7.1 Navegación básica

Existen 12 programas predeﬁnidos IR y 3 UV. Los 15 programas tienen nombres y parámetros de secado que se pueden modiﬁcar. Desplácese hacia arriba o hacia abajo usando las teclas de ﬂecha, pulse select (seleccionar) para ejecutar el programa o view (ver) para modiﬁcarlo.

1 Masilla 2

Aparejo Brillante

3 Aparejo Oscuro 4 Base agua 5 Base color

6 Esmalte AS 7 Laca 8 Plast.aparejo 9 Plast.esmalte 10 Plast. laca

11 Extra secad 12 Secad lento 13 UV Masilla 14 UV Aparejo 15 UV Laca

7.2 Ejecución

7.2.1 Veriﬁcación de distancia

La distancia se indica en la pantalla. Ajustar a la distancia deseada. (IR:60 cm, UV:35-50 cm = default.) Si la medición falla aparece el mensaje “veriﬁcar distancia manualmente”.

Use los botones del teclado para alternar entre la utilización de uno o de dos cassettes activos y para encender/apagar el control de temperatura.

Consulte el capítulo 8.1.

7.2.2 Iniciar el secado

Pulse start (iniciar) para empezar la secuencia de secado. El tiempo restante de la “evaporación” iniciará en cuenta regresiva. Cuando el conteo regresivo ﬁnalice, el programa automáticamente

cambia al modo de secado.

7.2.3 Gráﬁco de programa (Solo en programas con IR)

Este gráﬁco se encuentra disponible cuando está activo el control de temperatura. El gráﬁco describe el objetivo, la temperatura real y el tiempo restante. Consulte el capítulo 8.1.

7.2.4 Valores de programa

Estos son los mismos valores como se muestra en el gráﬁco de programa (7.2.3), excepto para el tiempo restante, sino también la capacidad de potencia utilizado de la máquina y el consumo de energía del proceso de secado actual. ¡Nota! Si el control de temperatura no está activo no se muestran los valores de temperatura.

7.2.5 Consumo de energía

El total del consumo de energía por proceso de secado se muestra para los 10 últimos secados.

7.2.6 Finalización de secado

Cuando los tiempos de evaporación y de secado hayan expirado el software regresa a 7.1.

¡Nota! Para extender la duración de las lámparas, debe dejar los ventiladores funcionando para el proceso de enfriamiento. Después de 3/6 (IR/ UV) minutos se apagan automáticamente. El curado con UV no puede reiniciarse hasta que hayan transcurridos 2 minutos después de la refrigeración porque es imposible encender la lámpara UV caliente. ¡Nota! Cuando haya ﬁnalizado el programa de secado se reactivará el control de temperatura automáticamente.

7.3 Modiﬁcar

7.3.1 Propiedades

Los valores del programa elegido se mostrarán en la pantalla. Si oprime la tecla de control de temperatura (pirómetro), el software cambia entre las propiedades con o sin control de temperatura. Un cambio en las propiedades con o sin control de temperatura es independiente de la otra. Más información en el capítulo 8.1

7.3.2 Código PIN

Use las teclas de ﬂecha para establecer el dígito correcto. Pulse enter para conﬁrmar ymodiﬁcar el segundo, tercero y cuarto dígito en el código PIN avanzado. ¡Nota! Un código PIN introducido es válido para todas las entradas hasta que se apague el interruptor principal. Consulte el capítulo 9.2 para “Código PIN avanzado”.

7.3.3 Modiﬁcar los parámetros del programa

Cuando están marcados, puede cambiar el valor de los parámetros con las teclas de ﬂecha. Pulse enter para cambiar al siguiente valor y así sucesivamente. Al pulsar enter para el último valor se dirige al usuario a la sección de modiﬁcación de posición y nombre del programa. Pulse cancel (cancelar) para salir a

7.3.1 sin guardar ningún parámetro.

7.3.4 Modiﬁcar nombre de programa

Cuando están marcados, cambie el número de programa con las teclas de ﬂecha. Pulse enter para conﬁrmar y para modiﬁcar el siguiente

símbolo.

7.3.5 Ampliación de los pasos del programa

Cuando el proceso de secado requiere más pasos que los dos estándar , se puede ampliar el número de pasos en el ciclo de secado mediante la vinculación con el siguiente programa. Comience desde el punto 7.3.4 y presionar „Enter“ repetidamente hasta que aparezca el „Enlace al próximo programa“ en la pantalla. Seleccione con las teclas de ﬂecha „Sí“ o „No“ y, a continuación, pulse „Guardar“. El vínculo con el próximo programa se mantendrá

hasta que se desactiva (No).

¡Nota! No es posible enlazar un programa UV

con otro nuevo debido ya que es necesario un tiempo de refrigeración.

Detener ocancelar

regresa a7.1.

Detener

ocancelar

regresa a7.1.

Use teclas de

ﬂecha para

establecer

números.

El programa regresa a 7.3.1.

714812 rev 2

8. Información ampliada de uso

8.1 Control de temperatura (Solo válido para IR)

El secador móvil está equipado con un control automático de temperatura. Este permite que los resultados de secado/curado sean los óptimos dentro del tiempo más corto posible.

Las propiedades cuando el control de temperatura está activado son :

a. Minutos b. Incremento de temperature/minute c. Temperatura máxima permitida.

El control de temperatura (pirómetro) mide la temperatura promedio sobre una superﬁcie. El diámetro de esta superﬁcie es igual a la mitad de la distancia entre el cassette IR y el objeto que se va a secar. El puntero láser indica dónde se ha realizado la veriﬁcación de la distancia. Este puntero también se encuentra cerca del centro de la medición de temperatura.

En el modo de ajustes, se puede ajustar el tiempo corto ylargo para realizar la medición de distancia de forma “correcta”. La distancia correcta predeterminada se encuentra entre 55 y 65 cm.

¡Nota! La temperatura se mide como el promedio de la superﬁcie medida (el valor del diámetro predeterminado es de Ø 4 cm). Asegúrese de tener la superﬁcie de medición colocada correctamente. Asegúrese de no medir la temperatura en vidrio, neumáticos o fuera del objeto. De lo contrario, el resultado entre los valores de temperatura programados y los valores reales podría diferir. Esto podría ocasionar que los resultados sean insatisfactorios y si se activa la alarma de proceso se suspenderá el secado/curado.

Como consecuencia, para las superﬁcies más chicas a Ø 4 cm lo cual no puede leer el control de temperatura, le recomendamos que desactive el control de temperatura. Para desactivar permanentemente el control de temperatura, consulte el capítulo

9.4.9.

Las propiedades cuando el control de temepratura está desactivado son:

a. Minutos b. Porcentaje de potencia máximo posible

Si se desea cambiar la conﬁguración del programa, observe si la unidad tiene activado o no el control de temperatura, ya que trabajan independientemente.

8.2 Alarma de proceso (Solo válido para IR)

Para notiﬁcar las desviaciones de la temperatura, el secador móvil está equipado con una alarma de proceso.

Si la diferencia entre la temperatura real y la solicitada es más de 30 ºC, aparece el mensaje “¡Advertencia! Error de proceso” en la pantalla y el secador se apaga automáticamente. Esta advertencia tiene que ser anulada pulsando enter. Alrealizar esto, el programa ﬁnaliza. En caso de una alarma de proceso, veriﬁque que el dispositivo de medición de temperatura (pirómetro) esté alineado correctamente con la superﬁcie que se va a secar y que no esté registrando temperaturas no deseadas del material.

Atención: La función de la alarma de proceso no está activada cuando se entrega el secador móvil.

Consulte el capítulo 9.4.3 para activarla.

9. Modo de ajustes

9.1 Inicio de sesión

Para ingresar al modo de ajustes primero tiene que “iniciar sesión”. Pulse ambas teclas de ﬂecha al mismo tiempo que enciende el interruptor principal. La pantalla le pedirá elcódigo PIN.

9.2 Código PIN

Use las teclas de ﬂecha para ingresar el dígito correcto. Pulse enter para conﬁrmar y modiﬁcar el segundo, tercero ycuarto dígito del código.

No se requiere ningún código para los ajustes básicos, solo pulse OK para el código predeterminado de 0000. Para cambiar este código, lea el capítulo “9.4.5 Código PIN básico”.

Código PIN avanzado 5780

Se usa para los ajustes del programa y para los ajustes avanzados. Para cambiar este código, lea el capítulo 9.4.13 “Código PIN avanzado”.

¡Atención! Un código PIN introducido es válido globalmente en el software hasta que se apague el interruptor principal, es decir, si ingresa al modo de ajustes avanzados y después sale al modo de programa. La modiﬁcación del programa aún se podrá modiﬁcar hasta que se apague la alimentación principal.

9.3 Navegación

Para realizar algún ajuste, pulse edit (modiﬁcar). Para regresar del modo de modiﬁcación al modo de ajustes sin guardar los datos, pulse cancel (cancelar).

¡Nota! Si pulsa en salir en el modo de ajustes será redirigido al “modo de programa”. Entonces tendrá que repetir desde el paso “9.1 Iniciar sesión” para ingresar nuevamente al “9.4 Modo de ajustes”.

Ejemplo de navegación:

Use las teclas de ﬂecha para cambiar el idioma y select (seleccionar) para conﬁrmar.

Pulse salir y será enviado al “modo de programa”.

Use las teclas de ﬂecha para desplazarse por los ajustes, consulte la tabla en el capítulo 9.4.

modo de modiﬁcación

b c

a b

714812 rev 2

9.4 Ajustes

Cap. Descripción general Básico Avanzado

9.4.1 1 Seleccionar Idioma x

9.4.2 3 Alarma de proceso x

9.4.3 4 Unidades temp. x

9.4.4 5 Timbre x x

9.4.5 7 Código PIN básico x

9.4.6 8 Límite dist. corta x

9.4.7 9 Límite dist. larga x

9.4.8 15 Control de temperatura x

9.4.9 16 Contraste de pantalla x x

9.4.10 18 Distancia x

9.4.11 23 Tiempo de ﬁltro x

9.4.12 25 Modo continuo x

9.4.13 36 Código PIN avanzado x

9.4.14 37 Unidades de distancia x

9.4.15 43 Código avanzado x

9.4.16

44 Restauración ajustes prog

. x

9.4.17 45 Restauración temporizador ﬁltro x

9.4.18 46 Estadísticas x x

9.4.19 47 Realización de auto prueba x x

9.4.20 48 Prog. Tiemp. Esc. x

9.4.21 49 Proz. Temp. Alarma x

9.4.22 53 Tiempo de ejecución UV x x

9.4.1 1 Seleccionar Idioma

Use las teclas de ﬂecha arriba y abajo para desplazarse através de los catorce diferentes idiomas (en orden alfabético) hasta que aparezca el idioma correcto. Pulse select (seleccionar) para conﬁrmar.

Si accidentalmente cambia a un idioma que no entiende, encienda el interruptor principal mientras pulsa el botón del “cassette en uso”. El secador entonces iniciará con elidioma inglés.

9.4.2 3 Alarma de proceso

Use las teclas de ﬂecha arriba y abajo para establecer la activación o desactivación de la alarma. Pulse select (seleccionar) para conﬁrmar. Para los ajustes de sonido de la alarma, consulte “9.4.4 Timbre”.

9.4.3 4 Unidades de temperatura

°C y °F aparecen en la pantalla. Use las teclas de ﬂecha arriba y abajo para seleccionar las unidades de temperatura correctas. Conﬁrme la unidad seleccionada -pulsando select (seleccionar).

9.4.4 5 Timbre

Los efectos de sonido se pueden silenciar/activar usando las teclas de ﬂecha para seleccionar no/sí. Pulse select (seleccionar) para conﬁrmar.

9.4.5 7 Código PIN básico

Puede cambiar el código PIN para evitar el acceso no autorizado a los ajustes básicos, de acuerdo a lo descrito en el capítulo 9.4. Para realizar esto use las teclas de ﬂecha arriba y abajo para cambiar el primer dígito, pulse select (seleccionar) para conﬁrmar. Continúe con el segundo, tercero y cuarto dígito. Cuando haya ﬁnalizado pulse select (seleccionar) para conﬁrmar el nuevo código PIN de cuatro dígitos.

9.4.6 8 Límite de distancia corta

Los ajustes originales para el límite de distancia corta correcto es de 55 cm. Puede cambiar el valor para el límite de distancia corta de 35 a 95 cm. No se recomiendan ajustes superiores a 80 cm. Pulse select (seleccionar) para conﬁrmar.

9.4.7 9 Límite de distancia larga

Los ajustes originales para el límite de distancia larga correcto es de 65 cm. Puede cambiar el valor para el límite de distancia larga de 40 a 130 cm. No se recomiendan ajustes superiores a 100 cm. Pulse select (seleccionar) para conﬁrmar.

9.4.8 15 Control de temperatura

Puede seleccionar si desea activar o desactivar el control de temperatura (pirómetro) permanentemente.

¡Nota! Si desactiva el control de temperatura en el modo de ajustes no puede activarlo en el modo de programa. Los gráﬁcos de temperatura y los valores no estarán accesibles cuando esta función esté desactivada. En su lugar el software trabajará con los niveles de energía, el cual es el porcentaje de la capacidad máxima.

9.4.9 16 Contraste de pantalla

Puede cambiar el contraste de la pantalla en una escala que va de brillante a oscuro (25–55). Desplácese entre los valores con las teclas de ﬂecha arriba y abajo y pulse select (seleccionar) para conﬁrmar.

9.4.10 18 Distancia

Puede elegir la medición de la distancia en “centímetros” o texto. Si se elige el texto, la distancia se indica en la pantalla como “demasiado cerca”, “demasiado lejos” o “correcta”.

9.4.11 23 Tiempo de ﬁltro

El valor predeterminado es de 400 horas de funcionamiento. Después de este tiempo, se visualiza una advertencia de cambio de ﬁltro para cambiarlo. Si coloca el secador móvil en un entorno con mucho polvo, se recomienda que cambie el tiempo de duración de ﬁltro por uno más corto.

¡Nota! Recuerde que si el ﬁltro está demasiado sucio, la duración de servicio de la lámpara será reducida como resultado de un enfriamiento incorrecto. Para reajustar, consulte la sección “9.4.17 Reajuste del temporizador del ﬁltro”.

9.4.12 25 Modo continuo

El modo continuo es para propósito de demostración de ventas. Por razones de seguridad y para minimizar el desgaste innecesario del secador, este modo debe ser usado solamente en casos excepcionales.

9.4.13 36 Código PIN avanzado

Para cambiar el código de acuerdo a sus preferencias personales use las teclas de ﬂecha arriba y abajo para cambiar el primer dígito, pulse select (seleccionar) para conﬁrmar. Continúe con el segundo, tercero y cuarto dígito. Cuando haya ﬁnalizado pulse select (seleccionar) para conﬁrmar elnuevo código PIN de cuatro dígitos.

¡Advertencia! Asegúrese de recordar el nuevo código.

9.4.14 37 Unidades de distancia

Esto le brinda la oportunidad de cambiar el tipo de unidad entre centímetros o pulgadas.

9.4.15 43 Código avanzado

Es posible activar/desactivar la solicitud del código PIN. Esto eliminará la solicitud del código PIN en el modo de programa y el código 0000 le dará acceso a los ajustes avanzados.

Pulse select (seleccionar) para conﬁrmar su elección.

714812 rev 2

9.4.16 44 Restauración de los ajustes del programa

Puede reestablecer los ajustes pre-programados de fábrica para todos los programas. Conﬁrme pulsando sí.

¡Nota! También los programas 13–15 reaparecerán vacíos al igual que al salir de fábrica.

9.4.17 45 Restauración del temporizador del ﬁltro

Después de cambiar el ﬁltro en el(los) cassette(s), reinicie eltemporizador del ﬁltro con este ajuste. Conﬁrme pulsando yes (sí) para restaurar el conteo del tiempo del ﬁltro.

Para ajustar el valor en el temporizador del ﬁltro, consulte elcapítulo

9.4.11.

9.4.18 46 Estadísticas

Se encuentra disponible la siguiente información:

Tiempo de ejecución Muestra las horas y los minutos de trabajo acumuladas.

Puestas en marcha Muestra el número total de las puestas en marcha del secador.

Σ Consumo de energía Presenta el consumo total de energía.

Φ Promedio de energía consumido Presenta el consumo promedio de todos los procesos corridos.

9.4.19 47 Realización de auto prueba

Prueba 1: Prueba del botón de pulsación Se prueban todos los botones de la unidad de control. Los símbolos correspondientes se visualizan pulsando cada uno de los botones. Pulse enter por aproximadamente tres segundos para continuar con el siguiente paso del programa de pruebas.

Prueba 2: Prueba de la pantalla Veriﬁque que todos los pixeles de la pantalla estén encendidos. Pulse enter* y veriﬁque que todos los pixeles se apaguen. Pulse enter* para continuar. * o el botón de software en la parte superior izquierda

Prueba 3: Prueba del timbre Veriﬁque que suene el timbre. Pulse enter o next (siguiente) para continuar.

Prueba 4: Prueba del IR del cassette Se encienden las lámparas del cassette IR. Veriﬁque que estén encendidas todas las lámparas del IR. Por razones de seguridad esta prueba está limitada a 10 segundos. Pulse enter o next (siguiente) para continuar.

Prueba 5: Prueba del ventilador/cassette Inicia el ventilador en el cassette. El sonido proveniente del ventilador conﬁrma que está funcionando. Pulse enter o next (siguiente) para continuar.

Prueba 6: Prueba del UV del cassette La lámpara UV se enciende. Compruebe si la lámpara UV está encendida. Por razones de seguridad esta prueba está limitada a 10 segundos. Pulse enter o next (siguiente) para continuar. Si el secador está equipado con dos cassettes, tendrá que repetir la prueba n.º4-6 para el otro cassette.

Prueba 7: Prueba del láser Dirija el láser hacia el objeto. Veriﬁque que esté visible un círculo punteado rojo en el objeto. Pulse enter o next (siguiente) para continuar.

Prueba 8: Prueba del sensor de temperatura Dirija el sensor de temperatura hacia un objeto que esté atemperatura ambiente. La temperatura en la pantalla no debe desviarse de la temperatura ambiente en más de ±3°C o ±5°F. Pulse enter o next (siguiente) para continuar.

¡Nota! La medición de temperatura se realiza como el promedio de una superﬁcie de acuerdo a lo descrito del capítulo 8.1.

Prueba 9: Prueba del sensor de distancia Dirija el sensor de distancia hacia el objeto a una distancia de 0,3 -1 m. Veriﬁque que la distancia mostrada en la pantalla coincida con la distancia medida manualmente. Esaceptable una desviación de ±3 cm. Pulse enter o next (siguiente) para continuar.

Prueba 10: Dispositivo de protección de temperatura

La tarjeta del ordenador cuenta con un dispositivo de medición de temperatura la cual es detectada en la pantalla. La temperatura se muestra en ºC o ºF dependiendo de los ajustes que haya realizado. La duración del ordenador se acortará si las temperaturas son superiores a 70 ºC/158 ºF durante el funcionamiento. Siesto sucede durante el secado aparecerá una nueva ventana después de que haya ﬁnalizado el ciclo de secado con el mensaje “warning High temp Pc” (advertencia Alta temp. Pc).

Detector de rotura de vidrio: el valor debe ser > 2 500.

Prueba ﬁnalizada La prueba automática ha ﬁnalizado. Pulse enter o next (siguiente) para ﬁnalizar.

9.4.20 48 Prog. Tiemp. Esc

Posibilidad de cambiar entre minutos y segundos.

9.4.21 49 Proz. Temp. Alarma

Posibilidad de establecer diferencia máxima de temperatura entre la temperatura actual y solicitada (5-99 ° C). Esta función se activa en el cap. 9.4.2.

9.4.22 53 Tiempo de ejecución UV

Tiempo total de ejecución para cada lámpara UV.

714812 rev 2

10. Ejemplos de programación

EJEMPLO 1.

EVAPORACIÓN/CALENTAMIENTO PREVIO

Temperatura inicial 20 °C/86 °F Tiempo 4 min Incremento de temperatura 15 °C/27 °F/min Temperatura ﬁnal 80 °C/176 °F

SECADO TOTAL/CURADO

Temperatura inicial 60 °C/140 °F Tiempo 0 min

Incremento de temperatura 5 °C/9 °F/min

EJEMPLO 2.

EVAPORACIÓN/CALENTAMIENTO PREVIO

Temperatura inicial 20 °C/86 °F Tiempo 4 min Incremento de temperatura 20 °C/36 °F/min Temperatura ﬁnal 60 °C/140 °F

SECADO/CURADO

Temperatura inicial 60 °C/140 °F Tiempo 5 min

Incremento de temperatura 5 °C/9 °F/min Temperatura ﬁnal 60 °C/140 °F

EJEMPLO 3.

EVAPORACIÓN/CALENTAMIENTO PREVIO

Temperatura inicial 20 °C/86 °F Tiempo 4 min Incremento de temperatura 10 °C/18 °F/min Temperatura ﬁnal 60 °C/140 °F

SECADO TOTAL/CURADO

Temperatura inicial 60 °C/140 °F Tiempo 8 min Incremento de temperatura 20 °C/36 °F/min Temperatura ﬁnal 110 °C/230 °F/min

EJEMPLO 4.

EVAPORACIÓN/CALENTAMIENTO PREVIO

Temperatura inicial 20 °C/86 °F Tiempo 6 min Incremento de temperatura 20 °C/36 °F/min Temperatura ﬁnal 60 °C/140 °F

SECADO TOTAL/CURADO

Temperatura inicial 60 °C/140 °F Tiempo 6 min Incremento de temperatura 15 °C/27 °F/min Temperatura ﬁnal 90 °C/194 °F

T (oC)

t (min)

T (oC)

t (min)

T (oC)

t (min)

T (oC)

t (min)

714812 rev 2

11. Mantenimiento y servicio

Antes de cada uso, compruebe que:

- el cableado externo no está dañado

- la protección de cristal delante de la lámpara no está agrietada ni ha sido extraída

- el cristal de protección está limpio y libre de neblina rociadora que disminuye la intensidad

Semanalmente Veriﬁque que todas las lámparas IR y UV enciendan durante el funcionamiento del secador móvil. Las lámparas IR defectuosas pueden ocasionar una distribución de calor no uniforme sobre la superﬁcie.

Limpie con un paño húmedo el polvo del secador, el cual puede ocasionar incendios. También, veriﬁque que todos los cables no estén averiados. ¡Un cable averiado puede poner en peligro la vida!

Mensualmente Veriﬁque los reﬂectores laminados del oro. Los reﬂectores averiados oextremadamente sucios pueden sobre calentar el cuerpo del reﬂector y/o el cassette. En caso de duda, por favor, póngase en contacto con el servicio al cliente para clariﬁcar si el reﬂector necesita ser cambiado.

Trimestralmente Planee cambiar el ﬁltro de aire aprox. una vez al año. Obtendrá un mensaje en el software cuando sea tiempo de cambiarlo. Al iniciar el secador obtendrá una indicación mostrándole el tiempo que el ﬁltro ha sido usado.

11.1 Cambio de ﬁltro

¡Atención! Los ﬁltros son desechables y no deben reutilizarse.

1. Use un cuchillo o desatornillador para doblar o aﬂojar los dos tapones de las placas laterales del cassette.

2. Extraiga el ﬁltro usado.

3. Inserte el ﬁltro nuevo de tal modo que el logotipo de IRT esté visible desde el exterior.

4. Coloque el lado largo del ﬁltro opuesto a los dos oriﬁcios del tapón en el cassette de acuerdo a la imagen.

5. Presione el ﬁltro hasta que los dos “tapones de presión” de plástico puedan colocarse nuevamente.

6. Restablecer el temporizador del ﬁltro. Entre en el modo de conﬁguración avanzada de acuerdo con el capítulo 9.1 y 9.2. Ir al parámetro 45 y pulse “Yes”(Sí) para reiniciar el temporizador del ﬁltro.

11.2 Cambio de la lámpara IR

¡Atención! No toque el reﬂector con lámina enchapada en oro o la nueva lámpara IR con sus dedos. Solamente quite el papel de protección de la lámpara IR después de haberla instalado.

1. Desconecte el suministro de alimentación.

2. Aﬂoje los tres tornillos en la parte superior de la placa delantera del cassette.

2 kW

1 kW

y z

713847IRT Pc Mobile Assembly Manual INT Rev.26

1 kW

2 kW

3. Desconecte el conector del cable.

4. Aﬂoje los cuatro tornillos en los extremos del reﬂector yquite el reﬂector de la placa.

5. Quite la rejilla y desatornille la lámpara de los dos extremos.

6. Instale las nuevas lámparas en el orden inverso.

714812 rev 2

11.3 Sustitución de la lámpara UV

Contacte a su distribuidor y haga un pedido del kit de reemplazo de la lámpara (incluye las instrucciones).

11.4 Cambio del amortiguador a gas

Si el secador móvil no se estaciona en la posición más alta omás baja pero cae o se inclina ligeramente por si mismo, apriete los 4 pernos indicados con la letra “C” en la imagen 2. Si tiene diﬁcultades para mover o parar el brazo del móvil donde usted desea, el muelle de la presión del gas debe ser reemplazado.. ¡Atención! Debido al gran peso y complejidad se recomienda que dos personas o una con un dispositivo de elevación realicen este servicio.

1. Quite los cuatro tornillos que sujetan la placa que está localizada en ambos lados del brazo. (imag. 1)

2. Coloque el brazo paralelo en la posición vertical más alta. (imag. 2)

3. Antes de quitar los pasadores que sujetan el amortiguador de gas, se debe liberar la presión del amortiguador de gas lo más que se pueda. Para realizarlo, eleve ligeramente el brazo hasta que los pasadores estén ﬂojos.

¡Atención! En todo momento cuando el amortiguador de gas

no esté asegurado en su posición con los pasadores ycon los anillos de bloqueo, el brazo puede caer con mucha fuerza desde su posición vertical y crear un mayor peligro.

4. Quite los anillos de bloqueo y los dos pasadores. Mueva el amortiguador de gas ligeramente hacia arriba/hacia delante y después quítelo. (imag 2)

5. Coloque el nuevo amortiguador de gas en la misma dirección

que el anterior. Vuelva a ensamblar en el orden inverso.

¡ATENCIÓN!

Asegúrese de que los anillos de bloqueo se vuelvan a apretar correctamente.

Imag 1 Imag 2

714812 rev 2

12. Declaración CE de conformidad

En conformidad con la norma EN 17050-1:2010 Nosotros, Hedson Technologies AB Box 1530, SE 462 28 Vänersborg, Suecia declaramos bajo nuestra propia responsabilidad que el producto IRT COMBI 4-1 / 4-2 IR/UVA que se usan para acelerar el proceso de secado/curado de la pintura y los materiales relacionados con pinturas a los cuales se reﬁere esta declaración se encuentran en conformidad con los siguientes estándares. EN 60335-1:2002 Especiﬁcación para la seguridad +A11+A1+A12+A2 de aparatos domésticos y eléctricos similares. +A13+A14+A15 Requerimientos Generales. EN 60335-2-45:2002 Especiﬁcación para la seguridad +A1+A2 de aparatos domésticos y eléctricos similares. Requerimientos Particulares. para herramientas de calefacción portables o aparatos similares. EN 61000-6-3 Estándar de compatibilidad electromagnética, Emisiones genéricas. EN 61000-6-2 Estándar de compatibilidad electromagnética, Inmunidad genérica. EN 62233:2008 Métodos de medida de los campos electromagnéticos de los aparatos electrodomésticos y análogos en relación con la exposición humana. EN ISO 9001 Sistema de gestión de calidad EN 61000-3-11 Compatibilidad electromagnética Declaración de conformidad: El valor máximo de la impedancia del sistema (Z máx) es de 0,044 ohmios para las líneas de fase y 0,030 ohmios para la neutra y la interfase entre una red de suministro pública y la instalación del usuario. en conformidad con lo dispuesto por las siguientes directivas en su versión más actual 2014/35/EU Directiva de voltaje bajo 2014/30/EU Directiva de compatibilidad electromagnética 2011/65/EU Sobre restricciones a la utilización de determinadas sustancias peligrosas en aparatos eléctricos y electrónicos

En conformidad con la norma 2006/42/EC Apéndice II 1A Nosotros, Hedson Technologies AB Box 1530, SE 462 28 Vänersborg, Suecia declaramos bajo nuestra propia responsabilidad que el producto IRT COMBI 4-10 / 4-20 IR/UVA que se usan para acelerar el proceso de secado/curado de la pintura y los materiales relacionados con pinturas a los cuales se reﬁere esta declaración se encuentran en conformidad con los siguientes estándares. EN 60204-1 Seguridad de las máquinas - Equipo eléctrico de las máquinas EN 61000-6-3 Estándar de compatibilidad electromagnética, Emisiones genéricas. EN 61000-6-2 Estándar de compatibilidad electromagnética, Inmunidad genérica. EN ISO 9001 Sistema de gestión de calidad EN 61000-3-11 Compatibilidad electromagnética Declaración de conformidad: El valor máximo de la impedancia del sistema (Z máx) es de 0,044 ohmios para las líneas de fase y 0,030 ohmios para la neutra y la interfase entre una red de suministro pública y la instalación del usuario. en conformidad con lo dispuesto por las siguientes directivas en su versión más actual 2006/42/EC Directiva de máquinas 2014/35/EU Directiva de voltaje bajo 2014/30/EU Directiva de compatibilidad electromagnética 2011/65/EU Sobre restricciones a la utilización de determinadas sustancias peligrosas en aparatos eléctricos y electrónicos

714812 rev 2

1. 产品预期用途

本产品专用于加速油灰、填料、打底层及透明涂层的干燥/固化，并对水性及溶剂型产品同样适用。可将其用于准备区及精整区域。在汽车行业及车辆修理领域，它被用于在抛光前烤干面积较小的区域。不得将本产品用于除进行指定干燥处理之外的其他用途。

本产品仅适用于完整的滤光玻璃。一块缺失或损坏的滤光玻璃将导致严重的 UVC 辐射和 UVB 辐

射。对于靠近工作中的灯（1.5 米）的工作人员，其日常工作时长应设置为 1 小时/工作日。

只有使用原装配件才能保证本产品的高安全性。操作期间的最高环境温度不应超过40°C。为避免爆炸危险，

IRT COMBI 4-1和4-2 IR/UVA干燥机不得用于喷漆室或距离喷漆活动5米的范围内。如果未使用IRT防尘罩和监控系统，这项禁止性规定还对IRT COMBI 4-10和4-20 IR/UVA有效。

2. 产品描述

干燥机是在对较小或中型区域进行补漆时的必要工具。操作方便的IRT COMBI IR/UVA安装有一至两个紧凑型卡盒。每个卡盒安装有四个配备有自由形状的镀金反光片、UV 灯和通风器的红外线(IR)灯。其设计配以气压弹簧，使卡盒定位更为简捷。IR 灯和 UV 灯可轻松进行更换，同时，反光片有网格进行保护，以免受到机械损坏。干燥机内置多种精密程序。IR 灯的时间可设置为 0-30 分钟；UV 灯的时间可设置为 0-15 分钟。

2.1 独特优势

2.1.1 提高质量

使用干燥机进行油灰固化还可改善表涂层品质。红外线 (IR) 固化短波IR固化可使涂层从内至外完全干透。这样可防止溶剂凝于涂

料中，确保进行快速而高品质的固化处理。紫外线 (UV) 固化

由 UV 灯发出的紫外光谱与特定的涂层化学物质发生反应，可产生高品质且持久的固化效果。在诸多应用中，UV 固化可实现快速固化，因此比其他涂料处理可节约总成本。

比较传统涂料，UV 涂料的溶剂更少，因此从这个角度来看， UV 涂料对环境的负面影响更小。

要实现一个良好且快速的固化效果，最重要的是要有足够的 UV-A 强度。IRT COMBI IR/UVA 干燥机有非常高的强度可实现最佳的固化效果。

UV 固化涂层的独特优势：

减少溶剂

快速固化

低温处理

防刮擦、防化学腐蚀

2.1.2 缩短干燥时间

对于60厘米的距离

材料分钟油灰 5– 6 填料亮 10– 15 填料暗 10– 15 水基 4– 6 打底层 4– 8 表涂层 10-15 透明涂层 10-15 塑性填料 10–15 塑性表涂层 13–17 塑性透明涂层 13–17 最终抛光 2– 4 软固化 13–17

UV 油灰 4-6 UV 填料

3-6

UV 透明涂层

6-8

2.1.3 调节温度

干燥机拥有一个高温计，可以谨慎地控制物体的温度。电脑并非仅测量最高容许温度，还可测量温度的升高。它可确保保持程控的干燥/固化温度，从而达到理想的固化效果，避免“过烧” 风险。

2.1.4 采用短波红外线的高科技造型的反光片

使用短波技术及带高科技造型的镀金反光片催生了多个重要优势。首先，它仅辐射所需区域而非对空气进行加热，因而降低了能耗。其次，它可均匀地分布热量，因而使表面温度更为均衡。第三，干燥表面更大。第四，固化区域外辐射较小。

2.2 技术数据

所有干燥机发射峰值为1120 nm的短波辐射。发射 UV 辐射的波长是 315 纳米到 400 纳米。

IR 干燥表面是 60 厘米 IRT COMBI 4-1 & 4-10 IR/UVA 下图表明了将各干燥机置于距一块黑色金属板60 cm之处时的最

大干燥范围。

1,5 m

1,1 m

UV 干燥表面是 50 厘米 IRT COMBI 4-1 & 4-10 IR/UVA

1,0 m

714812 rev 2

25 50 75

100

[cm]

100

强度 (W/m²):

50 cm 距离 35 cm 距离

15-46 15-46 31-73 62-146 51-82 102-164 65-110 130-200

IRT COMBI 4-1 & 4-10 IR/UVA

电压

380-420 3 Ph/PE

频率

50 Hz

电流

IR: 9 A UVA: 3 A

功率

IR: 6 kW UVA: 1 kW

保险丝**

4-1 IR/UVA 10 A* 4-10 IR/UVA

最大 100A 干燥温度最高 170º 噪音声级

<70 dB(A)

* C型或D型MCB(微型断路器)标准缓动式熔断保险丝。 ** 干燥机应使用推荐等级的保险丝。重量、尺寸及产品标识标签见末页。

IR 干燥表面是 60 厘米 IRT COMBI 4-2 & 4-20 IR/UVA 下图表明了将各干燥机置于距一块黑色金属板60 cm之处时的最

大干燥范围。

1,5 m

2,2 m

UV 干燥表面是 50 厘米 IRT COMBI 4-2 & 4-20 IR/UVA

1,0 m

1,8 m

100

755025

[cm]

37,5

175

200

150

37,5

强度 (W/m²):

50 cm 距离 35 cm 距离

15-46 15-46 31-73 62-146 51-82 102-164 65-110 130-200

IRT COMBI 4-2 & 4-20 IR/UVA

电压

380-420 3 Ph/PE

频率

50 Hz

电流 4-2

IR:16 A UVA: 6 A

电流 4-20

IR:17 A UVA: 6 A

功率

IR: 12 kW UVA: 2 kW

保险丝**

4-2 IR/UVA 16 A* 4-20 IR/UVA

最大 100A 干燥温度最高 170º 噪音声级

<70 dB(A)

* C型或D型MCB(微型断路器)标准缓动式熔断保险丝。 ** 干燥机应使用推荐等级的保险丝。重量、尺寸及产品标识标签见末页。

3. 致用户的说明

干燥机所有者须针对当地现场条件，制作出明确的操作说明，并将其提供给必须遵守此类操作说明的用户。体力、感官及智力下降者（含小孩），或缺乏必要经验及知识者，在无负责其安全的人士进行监督或就设备使用进行说明时不得使用本设备。

本产品仅适用于完整的滤光玻璃。一块缺失或损坏的滤光玻璃将导致严重的 UVC 辐射和 UVB 辐

射。对于靠近工作中的灯（1.5 米）的工作人员，其日常工作时长应设置为 1 小时/工作日。

只有使用原装配件才能保证本产品的高安全性。

在最近的环保回收设施处处理废旧物品。 UV 辐射发射是：根据 EN62471=风险 3 组

采取恰当的操作；暴露在 UV 辐射区域作工时始终佩戴护眼道具。

基于安全考虑，务必在建议的最大保险丝额定范围内使用干燥机，请参阅第 2.2 节的表格

714812 rev 2

5. 组装说明

要了解详细说明，请参阅单独文档。

对于移动干燥机:

714838 IRT COMBI 4-1 & 4-2 IR/UVA

对于导轨系统: 713683 IRT 3-20_4-20轨道系统组装说明

6. 基本操作说明

6.1 键盘

软件定义按钮确认选择

软件定义的按钮取消选择

开始停止

使用的卡盒 (一至两个

)

温度控制 (开/关)

输入

6.2 显示

气干——激活

全烤——未激活

一个卡盒活动

确认选择

取消选择

活动程序

温度读数

6.3 编程模式 – 软件导航一般规则

6.4 编程模式

此模式用于日常操作。它可帮助您通过预装程序使用干燥机并编辑程序设置。

要进入编程模式，请打开主开关。

打开干燥机时，信息屏幕会显示 2 秒。通过按下确认或取消按钮，本信息会在松开按钮前一直显示。图表会显示卡盒过滤器的使用情况并在需要更换过滤器时发出通知。要更换过滤器，请参见“11.1 过滤器更换”章节。

6.5 设置模式

通过设置模式可更改高级系统参数。得益于本移动式干燥机中的高级控制系统，您可更改多项设置。但这通常并非是日常使用的一部分。

要进入设置模式，在将主开关转至位置 1 时按下两个箭头键。

欲知详情，请参阅第9章

4. 安全须知

不得将移动式干燥机暴露于漆雾、砂灰或溶剂下，以免发生火灾。而且，这会缩短干燥机的使用寿命。留出时间让干燥机充分冷却。务必与被烤物体保持足够距离。以免引起火灾或爆炸！将干燥机的高温表面与一切可燃物保持适当距离。

4.1 风险

倾斜当支臂位于直立位置时倾斜风险增加。将卡盒转至一侧也会使倾斜风险增加。

火灾及爆炸

勿在移动式干燥机半径 5 m/16 英尺的范围内储存、准备或使用含溶剂的物质。不得将易燃物放在使用中的干燥设备附近。

将温控功能关闭时，温度可能会急剧上升，火灾风险也会相应提高，特别是当与物体距离小于60 cm/24吋。切勿将卡盒直接朝向高度可燃物质。

电气设备移动干燥机工作时的电压较高，这具有较高的危险性。

在靠近带电部件之前，请将主接头从壁式插座中取下。只有专业电工才可直接操作电气部件。电源线损坏时须由生产商、其服务代理或类似合格人员进行更换，以免发生危险。

警告！

强烈热辐射。尽量不要将手、脸及身体其他部位暴露于热辐射下。

UV 辐射会导致人身和财物损害！为避免 UV 辐射导致人身和财物损害，请阅读、理解、

遵循以下安全指南。另外，请确认任何使用此加热设备的员工都能遵循此安全指南。

手、脸和身体其他部位不得暴露在热辐射之下。未佩戴安全设备前，请勿在固化操作时站在灯盒前面。

始终佩戴护眼道具。不遵循此条规定可能会对眼睛造成长期伤害。

若在 UV 辐射下工作时正处于药物治疗期间，请确认此药物是否会使人体增强感光性。

请勿直视光源。

若玻璃已损坏或缺失，请勿使用。此玻璃可过滤不必要的光辐射。

714812 rev 2

7. 编程模式 – 软件导航一般规则

屏幕在底端角落的栏目中显示软件定义选项。要调整值，请使用箭头键。要移至前一屏幕且无需保存，请按下取消。

7.1 基本导航

IR 有 12 个预设程序；UV 有 3 个预设程序。全部 15 个程序均有可编辑名称和干燥参数。使用箭头键可上下滚动，按下选择键运行程序或按下查看进行编辑。

油灰

底漆亮色

底漆深色

水性漆

色漆

面漆

清漆

塑料上的腻子

塑料上的面漆

塑料上的清漆

最终加强

柔和光

油灰

14 UV 填料 15 UV 透明涂层

7.2 运行

7.2.1 距离检查

显示屏会显示环形激光模式下至物体的距离。调整至合适的距离（推荐：IR 的距离为 60 厘米；UVA 的距离为 35-50 厘米）。

如果测量失败，则会显示“手动检查距离”。使用键盘上的按键在一至两个活动卡盒之间切换以及打开/关闭温度控制功能。请参见第8.1 节。

7.2.2 开始干燥按下开始以开启干燥序列。“气干”剩余时间

开始进入倒计时。倒计时完成时，程序会自动更改至全烤模式。

7.2.3 程序图（仅适用于 IR 程序）当温度控制功能激活时此图可用。它列出了目

标、实际温度及剩余时间等信息。请参见第8.1节。

7.2.4 程序值除剩余时间外，这些值与程序图(7.2.3)中所示

的值相同，而且还显示设备所用的功率和当前干燥流程的能耗。

注意！温度值在温控功能未激活时不会显示。

7.2.5 能耗显示前10次运行时每个干燥过程的总能耗。

7.2.6 干燥完成当气干及全烤时间结束时，

软件将返回至7.1。

注意！为延长灯泡使用寿命，通风器会继续运行进行冷却，在 3/6 (IR/UV)分钟后自动关闭。

注意！干燥程序完成时，温控功能会自动重启。

由于热 UV 灯泡不能点亮，无法在冷却后 2 分钟后再次重启 UV 固化。

7.3 编辑

7.3.1 属性

所选程序各值会显示在显示屏上。通过按下“温度控制”按钮，软件在有/无温度控制属性之间进行切换。任一属性的某个更改均不影响另一个。要了解更多信息，请参见第8.1节。

7.3.2 PIN码使用箭头键设定正确数位。按下输入确

认并编辑高级PIN码中的第二、第三及第四数位。

注意！在关闭主开关前，所输入的PIN码对所有条目均有效。请参见第9.2节了解关于“高级PIN码”的信息。

7.3.3 编辑程序参数标出后，使用箭头键更改参数值。按下输

入以更改下一数值等。在输入最后一个数值后按下输入会引导用户编辑程序位置及名称。

按下取消将退出至7.3.1且不保存任何参数。

7.3.4 编辑程序位置/名称标记后，用箭头键更改程序名称。按下输

入以进行确认并开始编辑下一符号。

7.3.5 程序步骤扩展当干燥过程需要两个以上的标准步骤时，

您可以通过链接至下个程序来扩大干燥周期的步骤数量。

从7.3.4点开始并重复按下“输入” ，直到屏幕上出现“链接至下一程序 ”。用箭头键选择“是”或“否”，然后按下“保存”。至下一程序的链接会持续生效，直至将其关闭（否）。

注意！由于要求必要的冷却时间，一个 UV 程序不得连接到另一个新的 UV 程序。

停止或取消返

回至 7.1。

停止或取消返

回至 7.1。

使用箭头键设

置数字。

程序返回至7.3.1。

714812 rev 2

8. 延伸使用信息

8.1 温度控制（仅适用于 IR）

移动式干燥机配有自动温度控制功能。这样可以确保在最短的时间内达到最理想的干燥/固化效果。

温度控制功能开启时各属性为：

a. 分钟 b. 温度增加/分钟 c. 最高允许温度

温度控制功能（高温计）将测量表面的平均温度。该表面的直径相当于IR卡盒与待烤物体之间距离的一半。激光指示器会指示检查距离的位置。该指示器同时接近于温度测量的中心位置。

在设置模式下，可调整进行“正确”距离测量的长、短限制。默认的正确距离为55-65 cm。

注意！温度测量作为被测量表面（默认直径值 Ø 4 cm）的平均值。请确保将测量表面正确放置。请确保未在玻璃、轮胎上或物体外进行温度测量。否则，所编程的温度值与实际值之间的差异会有不同。这样会导致结果不合要求，同时，如果过程报警激活，干燥/固化会中止。

因此，对于小于Ø 4 cm、温度控制无法正常读数的表面，我们建议关闭温度控制功能。要永久性关闭温控功能，请参见第9.4.9 节。

关闭温度控制功能时，程序属性为:

a 分钟 b可能的最大功率百分比

不管温度控制功能激活与否，程序设置的操作均彼此独立。

8.2 过程报警（仅适用于 IR）

为了通知出现温度偏差，移动干燥机配备有一个过程报警器。如果实际检测到的温度与要求温度相差超过 30 ºC，则显示屏上会显示“报警！处理错误”，同时干燥机自动关闭。须按下输入确认该警告，从而终止程序。

出现过程报警时，请检查温度测量装置（高温计）是否与待干燥表面正确对准且并未记录无关物质的温度。

注意：移动干燥机在交付时，过程报警功能被禁用。激活时请参阅第9.4.3节。

9. 设置模式

9.1 登录

要进入设置模式，必须先“登录”。打开主开关时按住两个箭头键。显示屏会要求输入PIN码。

9.2 PIN码

使用箭头键输入正确数位。按下输入确认并编辑识别码的第二、第三及第四数位。

进行基本设置时无需识别码，只需按下“确认”使用默认码0000 即可。要更改此码，请参阅“9.4.5基本PIN码”。

高级PIN

码 5780 用于程序调整和高级设置。要更改此码，请参阅“9.4.13高级 PIN码”。

注意！输入的PIN码在该软件中全局范围内有效，直到关闭主开关。也就是说，如果您在输入高级PIN码进入高级设置模式并随后退出至编辑模式时，在主电源关闭之前，程序设置仍然是可以编辑的。

9.3 导航

要调整某个设置，请按编辑。要从编辑模式返回设置模式且无需保存，请按取消。

注意！从设置模式按“退出”将导引您重新进入“编程模式”。然后您需从步骤“9.1登录”进行重复以再次进入“9.4设置”。

导航示例：

使用箭头键更改语言并按下选择进行确认。

按下“退出”将导引您进入“编程模式”。

使用箭头键在各设置间滚动，详见第9.4节中表格。

编辑模式

b c

a b

714812 rev 2

9.4 设置

章节概述基本高级

9.4.1 1 选择语言 x

9.4.2 3 过程报警 x

9.4.3 4 温度单位 x

9.4.4 5 蜂鸣器 x x

9.4.5 7 基本 PIN 码 x

9.4.6 8 短距离限制 x

9.4.7 9 长距离限制 x

9.4.8 15 温度控制 x

9.4.9 16 显示对比度 x x

9.4.10 18 距离 x

9.4.11 23 过滤器时间 x

9.4.12 25 持续模式 x

9.4.13 36 高级 PIN 码 x

9.4.14 37 距离单位 x

9.4.15 43 高级识别码 x

9.4.16 44 重置编程设置 x

9.4.17 45 重置过滤器计时器 x

9.4.18 46 统计 x x

9.4.19 47 执行自检测试 x x

9.4.20 48 程序时标 x

9.4.21 49 过程报警温度 x

9.4.22 53 UV 运行时间 x x

可用于

9.4.1 1 选择语言

使用上下箭头键在 14 种不同语言间滚动（按字母排序），直至合适的语言出现。按选择确认。

如果无意切换至某种并不认识的语言，请在按住“使用卡盒中” 按钮的同时打开主开关。干燥机即会以英式英语启动。

9.4.2 3 过程报警

使用上下箭头键设定是否打开报警。按选择确认。关于警报声设置，请参见“9.4.4 蜂鸣器”。

9.4.3 4 温度单位

屏幕上显示°C和°F。使用上下箭头键选择想要的温度单位。按选择确认所选单位。

9.4.4 5 蜂鸣器

使用箭头键选择“是/否”可将声音效果设为静音/启用。按选择确认。

9.4.5 7 基本PIN码

您可以更改PIN码以防有人未经授权使用基本设置，详见9.4节中表格。如需更改，请使用上下箭头键更改第一数位，并按选择进行确认。接下来更改第二、三及第四数位。完成时按选择确认新的四位数PIN码。

9.4.6 8 短距离限制

短距离限制原始设置为55 cm。您可以将短距离限制值从 35至95 cm进行更改。不建议使用80 cm以上的设置。按选择确认。

9.4.7 9 长距离限制

长距离限制原始设置为65 cm。您可以将长距离限制值从 40至130 cm进行更改。不建议使用100 cm以上的设置。按选择确认。

9.4.8 15 温度控制

您可以选择是否想永久打开或关闭温度控制功能（高温计）。注意！如果在设置模式下关闭温度控制功能，

那么不能在编程模式下将其启用。将该功能关闭时温度图及相关值不可用，而软件将以与最大功率

成百分比的功率电平运行。

9.4.9 16 显示对比度

您可以在标尺上将显示对比度从明至暗（25-55）进行改变。用上下箭头键在各数值间滚动并按选择进行确认。

9.4.10 18 距离

您可以将距离测量在厘米与文字之间进行更改。如果选择文字，显示屏上的距离显示为“太近”、“太远”或“正确”。如果测量失败，则会显示“手动检查距离”。

9.4.11 23 过滤器使用时间

默认值为400个工作小时。该时间后，会显示过滤器更换报警提示更换过滤器。

如果将移动干燥机放在满是灰尘的环境中，建议加大更换频率。注意！请注意，如果过滤器太脏，那么灯泡的使用寿命会因冷却

不足而相应缩短。如需重置，请参见“9.4.17重置过滤器计时器 ”。

9.4.12 25 持续模式

持续模式用于销售演示。基于安全原因，同时为了将干燥机的不必要损耗降至最低，不得使用或仅在特殊情况下使用该模式。

9.4.13 36 高级PIN码

要按个人选择更改识别码，请使用上下箭头键更改第一数位，然后按选择进行确认。接下来更改第二、三及第四数位。完成时按选择确认新的四位数PIN码。警告！请务必牢记新识别码。

9.4.14 37 距离单位

通过该设置可将单位更改为厘米或英寸。

9.4.15 43 高级识别码

可启用/禁用PIN码请求。这样可将PIN码请求从编程模式中移除且可使用识别码0000访问高级设置。

按选择确认选择。

9.4.16 44 重置编程设置

您可将所有程序重置为预编程出厂设置。按是进行确认。

9.4.17 45 重置过滤器计时器

更换卡盒过滤器后，通过此设置重启过滤器计时器。按是确认重置过滤器计时。

要调整过滤器计时器的数值，请参见 9.4.11。.

9.4.18 46 统计

提供有如下信息: 运行时间显示累计工作小时及分钟数。启动次数显示干燥机总启动次数。 Σ（总功耗）显示总能耗。 Φ（平均功耗）显示所有运行时间内的平均能耗。

714812 rev 2

9.4.19 47 执行自检测试

伴随此款干燥机开发出了市场上最好的故障追踪软件。该测试可测验与电脑之间进行的全部重要输入及输出活动。通过该测试，可对干燥机不同部件进行一次快速而精确的功能验证。

本测试步骤只能通过英文进行。您可以按是按钮进入自检测试第一步。要退出自检测试，请按下开始/停止按钮。

自动测试含以下内容：

测试1:按钮测试测试控制装置上的所有按钮。按下各按钮以显示相应的符号。按住输入保持约3秒钟以继续进入测试程序下一步。

测试2:显示屏测试检验屏幕的所有像素亮度。按下输入*并检查所有像素是否全部变暗。按下输入*继续。

* 或左上角的软件按钮

测试3:蜂鸣器测试检查蜂鸣器是否发出声响。按输入或下一步继续。

测试4:卡盒 IR测试卡盒IR灯是否亮起。请检查红外线灯是否全部点亮。基于安全考虑，此测试限制为10秒。按输入或下一步继续。

测试5:通风器测试/卡盒卡盒内的通风器现在开启。通风器发出声音确认其正在运行。按输入或下一步继续。

测试6：卡盒 UV 测试

开启 UV 灯。请检查 UV 灯是否点亮。基于安全考虑，此测试限制为10秒。按输入或下一步继续。

如果干燥机配有两个或多个卡盒，您须在其他卡盒上重复测试4 和6。

测试7:激光测试将激光直接对准物体。检查物体上是否出现一个红色的虚线圈。按输入或下一步继续。

测试8:温度传感器测试将温度传感器对准处在室温条件下的物体。显示屏上的温度与室温差异不得超过 ±3 °C或±5 °F。按输入或下一步继续。

注意！根据第8.1节，温度测量为表面平均值。测试9:距离传感器测试

将距离传感器对准距离为0.3 -1米的物体。查看屏幕上显示的距离是否与人工测量的距离相匹配。±3 cm的差异可接受。按输入或下一步继续。

测试10:温度报警器

电脑插件拥有温度测量装置，该装置显示在屏幕上。温度以ºC或ºF显示，具体取决于所做设置。如果工作时的温度高于70 ºC/158 ºF ，电脑寿命将缩短。

如果在干燥过程中出现这种现象，则在干燥周期完成后会出现一个新窗口，提示“电脑高温警告”（或卡盒）。

玻璃破碎检测器：能耗必须大于 2500。

测试完成自动测试现在已完成。按输入或下一步完成。

9.4.20 48 程序时标

可在分钟及秒钟之间切换。

9.4.21 49 过程报警温度

可设定当前温度与要求温度的最大温差（5-99 °C）。激活本功能见9.4.2。

9.4.22 53 UV 运行时间

每个 UV 灯的总运行时间。

714812 rev 2

10. 编程实例

例 1.

气干/预热

初始温度 20 °C/86 °F 时间 4 分钟温度升高 15 °C/27 °F/分钟最终温度 80 °C/176 °F

全烤/固化

初始温度 60 °C/140 °F 时间 0 分钟温度升高 5 °C/9 °F/分钟

例 2.

气干/预热

初始温度 20 °C/86 °F 时间 4 分钟温度升高 20 °C/36 °F/分钟最终温度 60 °C/140 °F

全烤/固化

初始温度 60 °C/140 °F 时间 5 分钟温度升高 5 °C/9 °F/分钟最终温度 60 °C/140 °F

例 3.

气干/预热

初始温度 20 °C/86 °F 时间 4 分钟温度升高 10 °C/18 °F/分钟最终温度 60 °C/140 °F

全烤/固化

初始温度 60 °C/140 °F 时间 8 分钟温度升高 20 °C/36 °F/分钟最终温度 110 °C/230 °F/分钟

例 4.

气干/预热

初始温度 20 °C/86 °F 时间 6 分钟温度升高 20 °C/36°F/分钟最终温度 60 °C/140 °F

全烤/固化

初始温度 60 °C/140 °F 时间 6 分钟温度升高 15 °C/27 °F/分钟最终温度 90 °C/194 °F

T (oC)

t (分钟)

T (oC)

t (分钟)

T (oC)

t (分钟)

T (oC)

t (分钟)

714812 rev 2

11. 维护和保养

每次使用之前，请确认：

- 外部线缆未被破损

- 灯泡前方的保护玻璃未破裂或未被拆除

- 保护玻璃是否干净，没有雾气，因为这会降低强度

每周一次检查在移动式干燥机操作期间 IR 灯和 UV 灯是否全部亮起。

用湿布擦掉干燥机上的灰尘，以免引起火灾。同时，检查所有线缆有无损坏。线缆损坏时可能危及生命！

每月一次检查镀金反光片。反光片损坏或极度脏污可能导致反光片主体及/或卡盒过热。如有疑问，请联系客户服务中心咨询，明确是否需更换镀金反光片。

每季度一次计划约每年将空气过滤器更换一次。到时更换时显示屏上会有信息进行提示。在开启干燥机时，会有信息指示预设过滤器已使用时间。

11.1 过滤器更换

注意！过滤器为一次性用品，不能重复利用。

1. 用刀或螺丝起子将卡盒侧板上的两个塑料塞弯曲后松

开。

2. 取下用过的过滤器。

3. 将新的过滤器插入，确保从外面可看见IRT标志。

4. 如图所示，将过滤器的长边放在卡盒上的两个孔塞对

面。

5. 将过滤器推入，直到可将两个塑料“推入塞”复位为

止。

6. 重置过滤器计时器。按照第9.1和9.2节的说明登录高

级设置模式。移至参数 45 并按“是”重置过滤器计时器。

11.2 IR 灯泡更换

注意！不要用手指触碰镀金反光片或新的红外线灯泡。仅在安装完毕后取下红外线灯泡上的保护纸。

1.断开电源。 2

. 松开卡盒前面板上的三颗顶端螺钉。

2 kW

1 kW

y z

713847IRT Pc Mobile Assembly Manual INT Rev.26

1 kW

2 kW

3.断开电缆接头。

4. 松开反光片端部的四颗螺丝，将反光片从板上取下。

5. 取下网格并从两端拧松灯泡。

6.按相反顺序安装新灯泡

714812 rev 2

11.3 UV 灯泡更换

请联系您的经销商并订购一组 UV 灯泡更换组件，包括说明书。

11.4 气压弹簧更换

如果移动支臂并未停在最高或最低位置，而是自动稍有垂下或上举，请拧紧图2中字母“C”所示的4颗螺母。如果支臂依然未停下或者变得涩重难以调整，则须更换气压弹簧。注意！考虑到重量及复杂性，建议由两人或一人使用升降装置执行该作业。

取下支臂一侧用于坚固盖板的四颗螺丝。(图1)

2 将平行臂置于远端最直立的位置。(图2)

3. 在取下气压弹簧固定销之前，应尽量给气压弹簧释放压

力。要释放压力，请将支臂稍微抬起直至固定销松动为止。

注意！不论何时，当气压弹簧未用固定销或锁环固定到位时，支臂可能会从直立位置重重掉落并引起人员受伤。

4. 取下锁环与两个固定销。将气压弹簧稍微向上/向前移动并将其取下。(图2)

5. 将新的气压弹簧放在与先前弹簧相同的方向。按相反顺序重新组装。

注意！务必将锁环适度重新坚固。

图1 图 2

714812 rev 2

12. EC合规说明

按照EN 17050-1:2010 本公司，Hedson Technologies AB

Box 1530, SE 462 28 Vänersborg, Sweden

在承担全部责任的前提下在此声明，与该声明相关的用来加快油漆和油漆相关材料干燥/固化的

IRT COMBI 4-1 和4-2 IR/UVA符合下列标准：

EN 60335-1:2002 家电或同类电器安全规范。通用要求。 +A11+A1+A12+A2 +A13+A14+A15 EN 60335-2-45:2002 家电或同类电器安全规范。便携式加热工具和同类装置的特殊要求。

+A1+A2 EN 61000-6-3 电磁兼容性，通用排放标准。 EN 61000-6-2 电磁兼容性，通用抗扰标准。 EN 62233:2008 人体暴露于家用电器和同类装置电磁场的测量方法。 EN ISO 9001 质量管理系统 EN 61000-3-11 电磁兼容性，电压变化限制

合规声明：相线最大系统阻抗值（Zmax）为0.044欧姆，公共供电网与用户安装地之间界面的中线阻抗值为

0.030欧姆。

符合以下指令最新版本中的相关规定

2014/35/EU

低压指令

2014/30/EU 电磁兼容性指令 2011/65/EU 有害物质限制使用指令（RoHS）

按照2006/42/EC 附录 II 1A 本公司，Hedson Technologies AB

Box 1530, SE 462 28 Vänersborg, Sweden

在承担全部责任的前提下在此声明，与该声明相关的用来加快油漆和油漆相关材料干燥/固化的IRT IRT COMBI 4-10 和 4-20 IR/UVA 符合下列标准：

EN 60204-1

机械安全 – 机器的电气设备

EN 61000-6-3 电磁兼容性，通用排放标准。 EN 61000-6-2 电磁兼容性，通用抗扰标准。 EN ISO 9001 质量管理系统 EN 61000-3-11 电磁兼容性，电压变化限制

合规声明：相线最大系统阻抗值（Zmax）为0.044欧姆，公共供电网与用户安装地之间界面的中线阻抗值为

0.030欧姆。

符合以下指令最新版本中的相关规定

2006/42/EC

机械指令

2014/35/EU 低压指令 2014/30/EU 电磁兼容性指令

2011/65/EU 有害物质限制使用指令（RoHS）

714812 rev 2

1. Beoogd gebruik van het product

Dit product dient uitsluitend om het drogen/uitharden van plamuur, vulmiddel, basis- en blanke lakken te versnellen. Dit geldt voor zowel watergedragen als oplosmiddelgebaseerde producten. De plaats waar het product wordt gebruikt is de voorbereidingsruimte en de afwerkingsruimte. In de automobielindustrie en de voertuigreparatiesector wordt het gebruikt om kleine oppervlakken uit te harden voor het polijsten. Het product dient niet te worden gebruikt voor andere doelen dan de beschreven droogprocessen. Dit product mag alleen worden gebruikt met een onbeschadigd ﬁlterglas. Een ontbrekend of defect ﬁlterglas heeft een gevaarlijke UVC- en UV-B-straling tot gevolg. Als een medewerker dichtbij de bedieninsgslamp (1,5m) werkt, dient een dagelijkse maximale werktijd te worden aangehouden van 1 uur/werkdag. Er mogen alleen originele reserve-onderdelen worden gebruikt om het hoge veiligheidsniveau van dit product te kunnen garanderen. De maximale omgevingstemperatuur tijdens de bediening dient niet hoger te zijn dan 40°C. De IRT COMBI 4-1 & 4-2 IR/UVA drogers mogen niet worden gebruikt in spuitcabines of binnen een afstand van 5 m van spuitwerkzaamheden om het risico op explosies te vermijden. Deze restrictie is ook geldig voor de IRT COMBI 4-10 & 4-20 IR/UVA, indien niet gecombineerd met het IRT-stofdeksel en

-bewakingssysteem.

2. Productbeschrijving

De droger is een essentieel hulpmiddel voor het herstellen van lak op kleine en middelgrote oppervlakken. De eenvoudig wendbare IRT COMBI IR/UVA is uitgerust met één of twee compacte cassettes. Elke cassette is uitgerust met vier infrarode (IR) lampen voorzien van vergulde vrije vorm reﬂectoren, één UV-lamp en een ventilator. Het ontwerp, gecombineerd met een gasveer, maakt het positioneren van de cassette eenvoudig. De IR- en UVlampen zijn eenvoudig verwisselbaar en de reﬂectoren zijn door een gaas beschermd tegen mechanische beschadiging. De droger heeft een keur aan geavanceerde programma’s. De tijd voor de IR-lamp kan worden ingesteld op 0-30 min en 0-15 min voor de UV-lamp.

2.1 Speciale voordelen

2.1.1 Hogere kwaliteit

Het gebruik van de droger wanneer u plamuur uithardt verbetert ook de kwaliteit van de afdeklaag. IR-drogen

Het uitharden met kortgolvig IR zorgt ervoor dat de coating van binnen naar buiten uithardt. Dit voorkomt dat oplosmiddelen ingesloten raken in de coating en verzekert het snelle uitharden met een hoge kwaliteit.

UV-drogen

Het ultraviolette lichtspectrum dat door een UV-lamp wordt gegenereerd reageert op de speciale chemie van de coating om een duurzaam herstel van hoge kwaliteit te produceren. Bij veel toepassingen wordt met UV het uitharden sneller bereikt en daarom zijn de totale kosten lager dat bij veel andere coating-procedures.

Een UV-coating bevat minder oplosmiddel dat traditionele lak en vanuit dat oogpunt heeft deze een minder negatief effect op het milieu.

Het meest van belang voor een goed en snel droogresultaat is een voldoende UVA-intensiteit. IRT COMBI IR/UVA drogers hebben een voortreffelijke intensiteit om de beste droogresultaten te bereiken.

Unieke voordelen van de UV-uitgeharde coating:

• Minder oplosmiddel

• Snelle droogtijd

• Verwerking bij lage temperatuur

• Krasbestendig en bestendig tegen chemicaliën

2.1.2 Droogtijden

Op 60 cm afstand

Materiaal Minuten

Plamuur 5– 6 Vulmiddel helder 10– 15 Vulmiddel donker 10– 15 Waterbasis 4– 6 Basislak 4– 8 Afdeklak 10–15 Blanke lak 10–15 Plastisch vulmiddel 10–15 Plastische afdeklak 13–17 Plastische blanke lak 13-17 Eindafwerking 2-4 Soft cure 13–17 UV-plamuur 4-6 UV-vulmiddel 3-6 UV-blanke lak 6-8

2.1.3 Geregelde temperatuur voor IR-drogen

De droger bevat een pyrometer die nauwkeurig te temperatuur van het voorwerp regelt. De computer meet niet alleen de maximaal toelaatbare temperatuur maar ook de temperatuurstijging. Hij zorgt ervoor dat de geprogrammeerde temperatuur voor drogen/uitharden wordt aangehouden, waardoor een optimale uitharding wordt verkregen, zonder de kans op “verbranden”.

2.1.4 Hi-tech vormgeving van reﬂectoren met kortgolvig IR

Door het gebruik van kortgolvige technologie en vergulde reﬂectoren met een high-tech vorm worden belangrijke voordelen verkregen. Allereerst wordt door het bestralen van uitsluitend de benodigde gebieden en het niet verwarmen van de lucht, een lager energieverbruik bereikt. Ten tweede wordt een gelijkmatiger oppervlaktetemperatuur bereikt door het gelijkmatig verdelen van de energie. Ten derde wordt het drogen van een groter oppervlak bereikt. Ten vierde is er minder straling buiten het te drogen oppervlak.

2.2 Technische gegevens

De IR-straling is kortgolvig met een piek in de intensiteit bij 1120 nm. De UV-straling is UVA van 315-400 nm.

IR-drogend oppervlak op 60 cm, IRT COMBI 4-1 & 4-10 IR/UVA

De onderstaande ﬁguren tonen het maximale droogoppervlak wanneer de betreffende droger wordt gebruikt op een afstand van 60 cm van een zwarte metaalplaat.

1,5 m

1,1 m

UV-drogend oppervlak op 50 cm, IRT COMBI 4-1 & 4-10 IR/UVA

1,0 m

714812 rev 2

25 50 75

100

[cm]

100

Intensiteit (W/m²):

50 cm afstand 35 cm afstand

15-46 15-46 31-73 62-146 51-82 102-164 65-110 130-200

IRT COMBI 4-1 & 4-10 IR/UVA Spanning 380-420 3 Ph/PE

Frequentie 50 Hz Stroom IR: 9 A UVA: 3 A Vermogen IR: 6 kW UVA: 1 kW Zekering** 4-1 IR/UVA 10 A* 4-10 IR/UVA Max 100 A Droogtemp. Max 170 ºC Geluidsniveau <70 dB(A)

* MCB (Minature Circuit Breaker, miniatuur stroomonderbreker) type C of D. Normale zekering traag type. ** De droger moet worden bediend met een zekering van de aanbevolen waarde. Etiket met gewicht, afmetingen en productidentiﬁcatie op de laatste pagina.

IR-drogend oppervlak op 60 cm, IRT COMBI 4-2 & 4-20 IR/UVA

De onderstaande ﬁguren tonen het maximale droogoppervlak wanneer de betreffende droger wordt gebruikt op een afstand van 60 cm van een zwarte metaalplaat.

1,5 m

2,2 m

UV-drogend oppervlak op 50 cm, IRT COMBI 4-2 & 4-20 IR/UVA

1,0 m

1,8 m

100

755025

[cm]

37,5

175

200

150

37,5

Intensiteit (W/m²):

50 cm afstand 35 cm afstand

15-46 15-46 31-73 62-146 51-82 102-164 65-110 130-200

IRT COMBI 4-2 & 4-20 IR/UVA Spanning 380-420 3 Ph/PE

Frequentie 50 Hz Stroom 4-2 IR: 16 A UVA: 6 A Stroom 4-20 IR: 17 A UVA: 6 A Vermogen IR: 12 kW UVA: 2 kW Zekering** 4-2 IR/UVA 16 A* 4-20 IR/UVA Max 100 A Droogtemp. Max 170 ºC Geluidsniveau <70 dB(A)

3. Instructies voor de eigenaar

De eigenaar van de droger moet duidelijke bedieningsinstructies leveren, aangepast aan de plaatselijke omstandigheden en dient deze beschikbaar te stellen aan alle gebruikers die deze bedieningsinstructies moeten bestuderen. Dit apparaat is niet bedoeld voor gebruik door personen (waaronder kinderen) met verminderde fysieke, sensorische of mentale vaardigheden, of met een gebrek aan ervaring en kennis, behalve wanneer ze begeleiding of instructies hebben gekregen met betrekking tot het gebruik van het apparaat door een persoon die verantwoordelijk is voor hun veiligheid. Dit product mag alleen worden gebruikt met een onbeschadigd ﬁlterglas.

Een ontbrekend of defect ﬁlterglas heeft een gevaarlijke UV-C- en UV-B-straling tot gevolg. Als een medewerker dichtbij de bedieninsgslamp (1,5m) werkt, dient een dagelijkse maximale werktijd te worden aangehouden van 1 uur/werkdag.

Er mogen alleen originele reserve-onderdelen worden gebruikt om het hoge veiligheidsniveau van dit product te kunnen garanderen.

Voer gebruikte items af bij de dichtstbijzijnde milieufaciliteit voor recycling.

De emissie aan UV-straling is overeenkomstig EN62471 = Risicogroep 3

Draag als voorzorgsmaatregel altijd oogbescherming tijdens werkzaamheden op plekken die zijn blootgesteld aan UV-straling.

Om veiligheidsredenen moet de droger worden voorzien van de aanbevolen maximale zekering, zie de tabellen in hoofdstuk 2.2.

714812 rev 2

5. Montage-instructies

Zie het afzonderlijke document voor gedetailleerde instructies. Voor mobiele drogers: Montage-instructies voor 714838 IRT COMBI 4-1 & 4-2 IR/UVA mobiel Voor railsystemen: Montage-instructies voor 713683 IRT Pc Auto 4-10 & 4-20 railsysteem

6. Basisinstructies voor bediening

6.1 Toetsenbord

Keuzes onder

software-gedeﬁniëerde

knop “Bevestigen”

Keuzes onder softwaregedeﬁniëerde knop “Annuleren”

Start Stop

Cassettes in gebruik

(één of twee

)

Temperatuurregeling (aan/uit)

Enter

6.2 Display

Uitvloeien – actief

Volledig afbakken

– inactief

Eén cassette actief

Keuzes bevestigen

Keuzes annuleren

Actief programma

Temperatuuruitlezing

6.3 Programmeermodus – Algemene regels voor navigatie door de software

6.3.1 Programmeermodus

Deze stand is voor dagelijks gebruik. Hiermee kunt u de droger bedienen met vooraf geïnstalleerde programma’s en programmainstellingen wijzigen.

Om in de programmeermodus te komen, zet u de hoofdschakelaar aan.

6.4 Instellingenmodus

Met de Instellingenmodus kunt u geavanceerde systeemparameters wijzigen. Dankzij ons geavanceerde besturingssysteem in deze mobiele droger kunnen veel instellingen worden gewijzigd. Dit is normaliter geen onderdeel van het dagelijkse gebruik.

Om in de instellingenmodus te komen drukt u op beide pijltjestoetsen wanneer u de hoofdschakelaar naar positie 1 draait. Zie voor meer informatie Hoofdstuk 9.

4. Veiligheidsinstructies

De mobiele droger mag vanwege brandgevaar niet worden blootgesteld aan laknevel, schuurstof of oplosmiddelen. Bovendien verkort dit de levensduur van de droger. Zorg voor voldoende afkoeltijd voor de droger. De afstand tot het voorwerp dat moet worden gedroogd moet toereikend zijn. Anders bestaat er risico op brand of explosie! Houd alle brandbare materialen op voldoende afstand van de hete oppervlakken van de droger.

4.1 Risico’s

Kantelen De kans op kantelen neemt toe wanneer de arm zich in een naar boven gerichte positie bevindt. Het draaien van beide cassettes naar één kant vergroot ook de kans op kantelen.

Brand en explosie Bewaar, bereid of gebruik geen oplosmiddelbevattende materialen binnen een straal van 5 m/16 voet van de mobiele droger. Er mogen geen brandbare materialen dicht bij een droogapparaat dat in gebruik is worden geplaatst.

Wanneer de temperatuurregeling is uitgeschakeld, kan de temperatuur snel stijgen en neemt het risico op brand toe, in het bijzonder wanneer u een afstand van minder dan 60 cm/24” van het voorwerp aanhoudt. Richt de cassettes nooit op snel ontbrandbare materialen.

Elektrische apparatuur De mobiele droger wordt bediend met een hoge elektrische spanning die zeer gevaarlijk kan zijn.

Neem voordat u in de buurt van spanningvoerende onderdelen komt, de stekker uit de wandcontactdoos. Uitsluitend professionele elektriciens mogen direct aan de elektrische onderdelen komen. Wanneer het netsnoer is beschadigd moet dit worden gerepareerd door de fabrikant, zijn onderhoudsvertegenwoordiger of vergelijkbare gekwaliﬁceerde personen om risico’s te vermijden.

WAARSCHUWING! Intense warmtestraling. Handen, gezicht en andere lichaamsdelen dienen zo weinig mogelijk aan de warmtestraling te worden blootgesteld.

UV-straling kan letsel en schade aan eigendommen veroorzaken!

• Om het risico op letsel of schade aan eigendommen door UV-straling te verminderen, dient u de volgende veiligheidsinstructies te lezen, begrijpen en op te volgen. Zorg er bovendien voor dat iedereen die deze verwarmingsapparatuur gebruikt deze veiligheidsinstructies ook opvolgt.

• Handen, gezicht en andere lichaamsdelen mogen niet worden blootgesteld aan warmte en straling. Ga tijdens het uitharden niet zonder veiligheidsuitrusting voor de lampcassettes staan.

• Draag altijd oogbescherming. Als u dit nalaat kan dit leiden tot langdurig oogletsel.

• Indien een persoon in de buurt van UV-straling werkt terwijl hij of zij medicijnen gebruikt, dient de medicatie te worden gecontroleerd om te zien of deze de persoon lichtgevoeliger kan maken.

• Kijk niet direct in de lichtbron.

• Niet gebruiken wanneer het beschermglas is gebroken of ontbreekt. Het glas ﬁltert het licht van ongewenste straling.

714812 rev 2

7. Programmeermodus - Algemene regels voor navigatie door de software

Het scherm geeft software-gedeﬁnieerde opties weer in de velden rechtsonder. Om de waarden te wijzigen, gebruikt u de pijltjestoetsen. Om terug te gaan naar het vorige scherm zonder te bewaren, drukt u op annuleren.

7.1 Basisnavigatie

Er zijn 12 vooraf gedeﬁnieerde programma’s voor IR en 3 voor UV. Alle 15 programma’s hebben namen en droogparameters die kunnen worden gewijzigd. Scroll omhoog of omlaag met de pijltjestoetsen, druk op selecteren om het programma uit te voeren of op bekijken om het te wijzigen.

1 Plamuur 2 Vulmiddel blank 3 Vulmiddel donker 4 Waterbasis 5 Basislak

6 Afdeklak 7 Blanke lak 8 Plastisch vulmiddel 9 Plastische afdeklak 10 Plastische blanke lak

11 Eindafwerking 12 Soft cure 13 UV-plamuur 14 UV-vulmiddel 15 UV-blanke lak

7.2 Uitvoeren

7.2.1 Afstandscontrole

De afstand tot het voorwerp binnen het cirkelvormige laserpatroon wordt op het scherm aangegeven. Stel bĳ tot de gewenste afstand (IR: 60 cm, UVA: 35-50 cm). Indien de meting mislukt verschĳnt “controleer de afstand handmatig”. Gebruik de toetsen op het toetsenbord om te wĳzigen tussen één of twee actieve cassettes en om de temperatuurregeling aan of uit te zetten. Zie hoofdstuk 8.1.

7.2.2 Start drogen

Druk op start om de droogsequentie te starten. De resterende tĳd van het “uitvloeien” begint af te tellen. Wanneer het aftellen gereed is, schakelt het programma automatisch naar de volledige afbakmodus.

7.2.3 Programmagraﬁek (uitsluitend bĳ IR-programma’s)

Deze graﬁek is beschikbaar wanneer de temperatuurregeling actief is. Deze graﬁek toont de doel- en de werkelĳke temperatuur en de resterende tĳd. Zie hoofdstuk 8.1.

7.2.4 Programmawaardes

Dit zĳn dezelfde waardes als getoond in de programmagraﬁek (7.2.3), behalve de resterende tĳd, maar ook het gebruikte vermogen van het apparaat en het energieverbruik van het huidige droogproces. Opmerking! Wanneer de temperatuurregeling niet actief is, worden er geen temperatuurwaardes getoond.

7.2.5 Energieverbruik

Het totale energieverbruik per droogproces wordt voor de laatste 10 beurten getoond.

7.2.6 Drogen voltooid

Wanneer de tĳden van het uitvloeien en het volledig afbakken zĳn verstreken gaat de software terug naar 7.1. Opmerking! Om de levensduur van de lampen te verlengen, zullen de ventilatoren blĳven draaien. Na 3/6 (IR/UV) minuten schakelen ze automatisch uit. Het UV-uitharden kan niet worden herstart binnen 2 minuten na het afkoelen, omdat de hete UV-lamp niet zal ontsteken. Opmerking! Wanneer het droogprogramma is voltooid, zal de temperatuurregeling automatisch opnieuw activeren.

7.3 Wĳzigen

7.3.1 Eigenschappen

De waardes van het gekozen programma worden op het scherm getoond. Door te drukken op de knop “Temperatuurregeling” schakelt de software tussen de eigenschappen met en zonder de temperatuurregeling. Een wĳziging in elke eigenschap is onafhankelĳk van de andere. Zie voor meer informatie hoofdstuk 8.1.

7.3.2 Pincode

Gebruik de pĳltjestoetsen om het juiste cĳfer in te stellen. Druk op enter om te bevestigen en om het tweede, derde en vierde cĳfer van de geavanceerde pincode te wĳzigen.

Opmerking! De ingevoerde pincode is geldig voor alle invoer totdat de hoofdschakelaar wordt uitgezet. Zie hoofdstuk 9.2. voor “geavanceerde pincode”.

7.3.3 Wĳzigen van programmaparameters

Wanneer ze zĳn gemarkeerd, kunt u de waarde van de parameters wĳzigen met de pĳltjestoetsen. Druk op enter om de volgende waarde te wĳzigen enzovoort. Het drukken op enter voor de laatste waarde leidt de gebruiker naar het wĳzigen van de programmapositie en

-naam. Druk op annuleren om te verlaten naar

7.3.1 zonder het bewaren van parameters.

7.3.4 Wĳzigen prog.-naam

Wanneer deze is gemarkeerd, kunt u de programmanaam wĳzigen met de pĳltjestoetsen. Druk op enter om te bevestigen en om het volgende symbool te wĳzigen.

7.3.5 Uitbreiden van de programmastappen

Wanneer het droogproces meer dan de twee standaardstappen vereist, kunt u het aantal stappen in de droogcyclus uitbreiden door te koppelen naar het volgende programma.

Start vanaf punt 7.3.4 en druk herhaaldelĳk op “Enter” totdat “Koppeling naar het volgende programma” op het scherm verschĳnt. Selecteer met de pĳltjestoetsen “Ja” of “Nee” en druk vervolgens op “Bewaren”. De koppeling naar het volgende programma blĳft aanwezig totdat deze wordt gedeactiveerd (Nee). Opmerking! Een UV-programma kan niet worden gekoppeld naar een nieuw UV-

Stop of annuleer

terug naar 7.1.

Stop of annuleer

terug naar 7.1.

Gebruik

pijltjestoetsen

om cijfers in te

stellen.

Het programma gaat terug naar 7.3.1.

714812 rev 2

programma door de noodzakelĳke afkoeltĳd.

8. Uitgebreide gebruiksinformatie

8.1 Temperatuurregeling (uitsluitend geldig voor IR)

De mobiele droger is uitgerust met een automatische temperatuurregeling. Dit geeft optimale resultaten voor drogen/ uitharden in de kortst mogelijke tijd.

De kenmerken met de temperatuurregeling aan zijn:

a. minuten

b. temperatuurverhoging/minuut

c. max. toegestane temperatuur

De temperatuurregeling (pyrometer) meet de gemiddelde temperatuur van een oppervlak. De diameter van dit oppervlak is gelijk aan de helft van de afstand tussen de IR-cassette en het voorwerp dat moet worden gedroogd. De laseraanwijzer geeft aan waar de afstandscontrole wordt uitgevoerd. Deze aanwijzer zit eveneens dicht bij het centrum van de temperatuurmeting.

In de instellingenmodus kunnen de korte en lange grenswaarde voor een ‘juiste” afstandsmeting worden bijgesteld. De standaardwaarde voor de juiste afstand ligt tussen 55 en 65 cm.

Opmerking! De temperatuur wordt gemeten als het gemiddelde van het gemeten oppervlak (standaardwaarde voor de diameter is 4 cm). Zorg ervoor dat het te meten oppervlak correct geplaatst is. Zorg ervoor dat u niet de temperatuur meet op glas, banden of buiten het voorwerp. Anders kan het resultaat tussen de geprogrammeerde temperatuurwaarde en de werkelijke waarde verschillen. Dit kan leiden tot onbevredigende resultaten en wanneer het procesalarm wordt geactiveerd, zal het drogen/uitharden worden gestopt.

Daarom bevelen we aan, voor oppervlakken kleiner dan Ø 4 cm die de temperatuurregeling niet kan meten, om de temperatuurregeling uit te schakelen. Zie hoofdstuk 9.4.9. om de temperatuurregeling permanent uit te schakelen.

Met de temp.-regeling uitgeschakeld zijn de kenmerken van het programma: a minuten b percentage van max. mogelijke vermogen

De programma-instellingen met of zonder de temperatuurregeling werken onafhankelijk van elkaar.

8.2 Procesalarm (uitsluitend geldig voor IR)

Om afwijkingen in de temperatuur te detecteren, is de mobiele droger uitgerust met een procesalarm. Wanneer het verschil tussen de huidige temperatuur en de gewenste temperatuur meer dan 30 ºC is, verschijnt de boodschap “Waarschuwing! Procesfout” op het scherm en schakelt de droger automatisch uit. Deze waarschuwing moet worden bevestigd door op enter te drukken. Door dit te doen wordt het programma beëindigd.

In het geval van een procesalarm controleert u of de temperatuurmeter (pyrometer) juist is uitgelijnd op het oppervlak dat moet worden gedroogd en dat deze geen ongewenste materiaaltemperaturen registreert.

Let op: De functie van het procesalarm staat niet aan wanneer de mobiele droger wordt afgeleverd. Raadpleeg hoofdstuk 9.4.3. voor het activeren.

9. Instellingenmodus

9.1 Inloggen

Om in de instellingenmodus te komen moet u eerst “inloggen”. Druk op beide pijltjestoetsen terwijl u de hoofdschakelaar aanzet. Op het scherm wordt om een pincode gevraagd.

9.2 Pincode

Gebruik de pijltjestoetsen om het juiste cijfer in te vullen. Druk op enter om te bevestigen en om het tweede, derde en vierde cijfer van de geavanceerde pincode in te vullen.

Er is geen code nodig voor de basisinstellingen, druk op OK voor de standaardcode 0000. Raadpleeg hoofdstuk “9.4.5 Basis pincode” om deze code te wijzigen.

Geavanceerde pincode 5780 Wordt gebruikt voor programma-instellingen en geavanceerde instellingen. Raadpleeg hoofdstuk 9.4.13 “Geavanceerde pincode” om deze code te wijzigen.

Let op! Een ingevoerde pincode is algemeen geldig in de software totdat de hoofdschakelaar wordt uitgezet, d.w.z. wanneer u naar de modus geavanceerde instellingen gaat en deze vervolgens verlaat naar programmamodus. De programma-instellingen zullen nog steeds te wijzigen zijn totdat de hoofdstroom wordt uitgeschakeld

9.3 Navigatie

Om een waarde in te stellen, drukt u op wijzigen. Om van de modus wijzigen terug te keren naar instellingen zonder te bewaren, drukt u op annuleren.

Opmerking! Wanneer u vanuit de instellingenmodus op verlaten drukt, zult u naar de “programmamodus” worden teruggeleid. U dient vervolgens te herhalen vanaf stap “9.1 Inloggen” om “9.4 Instellingen” opnieuw in te voeren.

Navigatievoorbeeld:

Gebruik de

pĳltjestoetsen om de taal

te wĳzigen en selecteer

om te bevestigen.

Druk op verlaten

en u zult naar de

“programmamodus”

worden geleid.

Gebruik de pĳltjestoetsen om door de instellingen te scrollen, zie de tabel in hoofdstuk 9.4.

modus bewerken

b c

a b

714812 rev 2

9.4 Instellingen

Hfdst. Overzicht Basis Geavanceerd

9.4.1 1 Selecteer taal x

9.4.2 3 Procesalarm x

9.4.3 4 Temp.-eenheid x

9.4.4 5 Zoemer x x

9.4.5 7 Basis pincode x

9.4.6 8 Korte afst. lim. x

9.4.7 9 Lange afst lim. x

9.4.8 15 Temp.-regeling x

9.4.9 16 Disp. Contrast x x

9.4.10 18 Afstand x

9.4.11 23 Filtertijd x

9.4.12 25 Ga verder Modus x

9.4.13 36 Geavanceerde pincode x

9.4.14 37 Afst.-eenheid x

9.4.15 43 Geavanceerde code x

9.4.16 44 Resetten prog.-instellingen x

9.4.17 45 Resetten ﬁltertimer x

9.4.18 46 Statistiek x x

9.4.19 47 Uitvoeren zelftest x x

9.4.20 48 Programmeren tijdschaal x

9.4.21 49 Proc.- alarmtemp. x

9.4.22 53 UV-bedrijfstijd x x

verkrijgbaar in

9.4.1 1 Selecteer taal

Gebruik de pijltjestoetsen omhoog en omlaag om te scrollen door de veertien verschillende talen (alfabetisch gerangschikt) totdat de juiste taal verschijnt. Druk op selecteren om te bevestigen.

Wanneer u per ongeluk overschakelt naar een taal die u niet begrijpt, dan zet u de hoofdschakelaar aan terwijl u op de knop “cassette in gebruik” drukt. De droger zal dan opstarten in Brits Engels.

9.4.2 3 Procesalarm

Gebruik de pijltjestoetsen omhoog en omlaag om in te stellen of het alarm wel of niet actief is. Druk op selecteren om te bevestigen. Zie voor de instellingen van het alarmgeluid “9.4.4 Zoemer”.

9.4.3 4 Temp. Eenheid

°C and °F verschijnen op het scherm. Gebruik de pijltjestoetsen omhoog en omlaag om de gewenste eenheid voor de temperatuur te selecteren. Bevestig de geselecteerde eenheid door op selecteren te drukken.

9.4.4 5 Zoemer

De geluidseffecten kunnen worden gedempt/geactiveerd door het gebruik van de pijltjestoetsen om nee/ja te selecteren. Druk op selecteren om te bevestigen.

9.4.5 7 Basis pincode

U kunt de pincode wijzigen om ongeoorloofde toegang tot de basisinstellingen te voorkomen, zoals beschreven in de tabel in hoofdstuk 9.4. Om dit te doen gebruikt u de pijltjes omhoog en omlaag om het eerste cijfer te wijzigen en drukt u op selecteren om te bevestigen. Ga verder met het tweede, derde en vierde cijfer. Wanneer u klaar bent drukt u op selecteren om de nieuwe viercijferige pincode te bevestigen.

9.4.6 8 Grens kortste afstand

De oorspronkelijke instelling voor de juiste grens van de kortste afstand is 55 cm. U kunt de waarde voor de grens van de kortste afstand wijzigen van 35 tot 95 cm. Instellingen groter dan 80 cm worden niet aanbevolen. Druk op selecteren om te bevestigen.

9.4.7 9 Grens langste afstand

De oorspronkelijke instelling voor de juiste grens van de langste afstand is 65 cm. U kunt de waarde voor de grens van de langste afstand wijzigen van 40 tot 130 cm. Instellingen groter dan 100 cm worden niet aanbevolen. Druk op selecteren om te bevestigen.

9.4.8 15 Temperatuurregeling

U kunt kiezen of u de temperatuurregeling (pyrometer) permanent aan of uit wilt zetten.

Opmerking! Wanneer u de temperatuurregeling in de instellingenmodus uitzet, kunt u deze in de programmamodus niet aanzetten.

Temperatuurgraﬁeken en -waardes zijn niet te benaderen wanneer deze functie is uitgeschakeld. In de plaats daarvan zal de software werken met vermogensniveaus , d.w.z. een percentage van de maximale capaciteit.

9.4.9 16 Display Contrast

U kunt het contrast van het display wijzigen op een schaal van licht naar donker (25–55). Scroll tussen de waardes met de pijltjestoetsen omhoog en omlaag en druk op selecteren om te bevestigen.

9.4.10 18 Afstand

U kunt de afstandmeting wijzigen tussen centimeters en tekst. Wanneer voor tekst wordt gekozen, dan wordt de afstaan aangegeven op het display als “te dichtbij”, “te veraf” of “correct”. Indien de meting mislukt verschijnt “controleer de afstand handmatig”.

9.4.11 23 Filtertijd

De standaardwaarde is 400 bedrijfsuren. Na deze tijd wordt de waarschuwing voor het vervangen van het ﬁlter op het scherm weergegeven. Wanneer de mobiele droger in een stofﬁge omgeving wordt geplaatst, wordt het aanbevolen om het ﬁlter vaker te vervangen.

Opmerking! Houd er rekening mee dat wanneer het ﬁlter te vuil is, de levensduur van de lamp zal worden verminderd als gevolg van een slechtere koeling. Raadpleeg om te resetten “9.4.17 Resetten ﬁltertimer”.

9.4.12 25 Ga verder modus

De continue modus is ten behoeve van verkoopdemonstraties. Om veiligheidsredenen en ten behoeve van het minimaliseren van onnodige slijtage van de droger, dient deze modus uitsluitend in uitzonderlijke gevallen te worden gebruikt.

9.4.13 36 Geavanceerde pincode

Om de code naar uw persoonlijke keuze te wijzigen gebruikt u de pijltjes omhoog en omlaag om het eerste cijfer te wijzigen en drukt u op selecteren om te bevestigen. Ga verder met het tweede, derde en vierde cijfer. Wanneer u klaar bent drukt u op selecteren om de nieuwe viercijferige pincode te bevestigen. Waarschuwing! Zorg ervoor dat u de nieuwe code onthoudt.

714812 rev 2

9.4.14 37 Afstandseenheid

Dit geeft u de mogelijkheid om de soort eenheid te wijzigen tussen centimeters en inches.

9.4.15 43 Geavanceerde code

Het is mogelijk om het vragen naar een pincode in/uit te schakelen. Dit verwijdert het vragen naar een pincode in de programmamodus en code 0000 geeft u toegang tot geavanceerde instellingen.

Druk op selecteren om uw keuze te bevestigen.

9.4.16 44 Resetten prog.-instellingen

U kunt resetten naar de voorgeprogrammeerde fabrieksinstellingen voor alle programma’s. Bevestig door op ja te drukken.

9.4.17 45 Resetten ﬁltertimer

Na het vervangen van een ﬁlter op de cassette(s) herstart u de ﬁltertimer met deze instelling. Bevestig door op ja te drukken om de ﬁltertimer te resetten.

Zie hoofdstuk 9.4.11. voor het bijstellen van de waarde in de ﬁltertimer.

9.4.18 46 Statistiek

De volgende informatie is beschikbaar:

Bedrijfstijd: Toont de opgetelde werkuren en -minuten.

Startups: Toont het aantal keren dat de droger is opgestart.

Σ (totale energieverbruik): Geeft het totale energieverbruik weer.

Φ (gemiddeld energieverbruik): Geeft het gemiddelde gebruik weer voor alle runs

9.4.19 47 Uitvoeren zelftest

De beste software op de markt voor het lokaliseren van storingen is bij deze droger ontwikkeld. In deze test kunnen alle belangrijke invoeren en uitvoeren naar en van de computer worden getest. Deze test biedt de mogelijkheid tot een snelle en nauwkeurige veriﬁcatie van de werking van de verschillende onderdelen van de droger. Deze testprocedure is uitsluitend in het Engels beschikbaar. Door op de knop ja te drukken gaat u naar de eerste stap van de zelftest. Om de test te verlaten, drukt u op de start/stop-toets.

Automatisch testen omvat het volgende:

Test 1: Druktoetsentest Alle toetsen op de besturingseenheid worden getest. De overeenkomstige symbolen worden weergegeven door op de toetsen te drukken. Druk ongeveer drie seconden op enter om verder te gaan naar de volgende stap van het testprogramma.

Test 2: Displaytest Veriﬁeer dat alle pixels van het display oplichten. Druk op enter* en controleer of alle pixels uitgaan. Druk op enter* om door te gaan. * of de softwaretoets linksboven

Test 3: Zoemertest Controleer of de zoemer klinkt. Druk op enter of volgende om door te gaan.

Test 4: Cassette IR-test De lampen in de IR-cassette gaan aan. Controleer of alle IR-lampen branden. Om veiligheidsredenen wordt deze test beperkt tot 10 seconden. Druk op enter of volgende om door te gaan.

Test 5: Ventilatortest/cassette De ventilator in de cassette gaat nu aan. Het geluid van de ventilator bevestigt dat deze werkt. Druk op enter of volgende om door te gaan.

Test 6: Cassette UV-test

De UV-lamp gaat aan. Controleer of de UV-lamp brandt. Om veiligheidsredenen wordt deze test beperkt tot 10 seconden. Druk op enter of volgende om door te gaan.

Wanneer de droger met twee cassettes is uitgevoerd, moet u test nr. 4-6 voor cassette 2 herhalen.

Test 7: Lasertest Richt de laser op het voorwerp. Controleer of een rode, gestippelde cirkel zichtbaar is op het voorwerp. Druk op enter of volgende om door te gaan.

Test 8: Temperatuursensortest Richt de temperatuursensor op een voorwerp dat op kamertemperatuur is. De temperatuur op het display dient niet meer dan ±3 °C of ±5 °F van kamertemperatuur af te wijken. Druk op enter of volgende om door te gaan.

Opmerking! De temperatuurmeting wordt uitgevoerd als het gemiddelde van een oppervlak overeenkomstig hoofdstuk 8.1.

Test 9: Afstandssensortest Richt de afstandssensor op het voorwerp op een afstand van 0,3 -1 m. Controleer of de afstand die op het scherm wordt weergegeven overeenkomt met de handmatig gemeten afstand. Een afwijking van ±3 cm is aanvaardbaar. Druk op enter of volgende om door te gaan.

Test 10: Temperatuurbewaking

De computerkaart bevat een temperatuurmeter die wordt weergegeven op het display. De temperatuur wordt getoond in ºC of ºF afhankelijk van de instellingen die u heeft ingevoerd. De levensduur van de computer wordt verkort wanneer de temperaturen tijdens de bediening boven 70 ºC/158 ºF liggen. Wanneer dit tijdens het drogen voorkomt, zal er na de voltooide droogcyclus een nieuw venster verschijnen, waarin “waarschuwing hoge temp pc” wordt vermeld.

Glasbreukdetector: de waarde moet >2500 zijn.

Test voltooid Het automatische testen is nu klaar. Druk op enter of volgende om door te gaan.

9.4.20 48 Programmeren tijdschaal

Mogelijkheid om te wijzigen tussen minuten en seconden.

9.4.21 49 Proc.- alarmtemp.

Mogelijkheid om het maximale temperatuurverschil tussen de huidige en gewenste temperatuur in te stellen (5-99 °C). Deze functie wordt geactiveerd in 9.4.2.

9.4.22 53 UV-bedrijfstijd

Totale bedrijfstijd voor elke UV-lamp.

714812 rev 2

10. Programmeervoorbeelden

Voorb. 1.

UITVLOEIEN/VOORVERWARMEN

Initiële temperatuur 20 °C/86 °F Tijd 4 min Temperatuurverhoging 15 °C/27 °F/min Uiteindelijke temperatuur 80 °C/176 °F

VOLLEDIG AFBAKKEN/UITHARDEN

Initiële temperatuur 60 °C/140 °F Tijd 0 min Temperatuurverhoging 5 °C/9 °F/min

Voorb. 2.

UITVLOEIEN/VOORVERWARMEN

Initiële temperatuur 20 °C/86 °F Tijd 4 min Temperatuurverhoging 20 °C/36 °F/min Uiteindelijke temperatuur 60 °C/140 °F

VOLLEDIG AFBAKKEN/UITHARDEN

Initiële temperatuur 60 °C/140 °F Tijd 5 min Temperatuurverhoging 5 °C/9 °F/min Uiteindelijke temperatuur 60 °C/140 °F

Voorb. 3.

UITVLOEIEN/VOORVERWARMEN

Initiële temperatuur 20 °C/86 °F Tijd 4 min Temperatuurverhoging 10 °C/18 °F/min Uiteindelijke temperatuur 60 °C/140 °F

VOLLEDIG AFBAKKEN/UITHARDEN

Initiële temperatuur 60 °C/140 °F Tijd 8 min Temperatuurverhoging 20 °C/36 °F/min Uiteindelijke temperatuur 110 °C/230 °F

Voorb. 4.

UITVLOEIEN/VOORVERWARMEN

Initiële temperatuur 20 °C/86 °F Tijd 6 min Temperatuurverhoging 20 °C/36°F/min Uiteindelijke temperatuur 60 °C/140 °F

VOLLEDIG AFBAKKEN/UITHARDEN

Initiële temperatuur 60 °C/140 °F Tijd 6 min Temperatuurverhoging 15 °C/27 °F/min Uiteindelijke temperatuur 90 °C/194 °F

T (oC)

t (min)

T (oC)

t (min)

T (oC)

t (min)

T (oC)

t (min)

714812 rev 2

11. Onderhoud en service

Controleer voor elk gebruik of:

- de externe bekabeling niet is beschadigd

- het beschermglas voor de lamp niet is gebroken of verwijderd

- het beschermglas schoon is en vrij van verstuivingsnevel die de intensiteit verlaagt

Wekelijks Controleer of alle IR- en UV-lampen gaan branden tijdens de bediening van de mobiele droger. Defecte IR-lampen kunnen een ongelijkmatige warmteverdeling over het oppervlak veroorzaken.

Reinig de droger met een vochtige doek om stof te verwijderen (stof kan brand veroorzaken). Controleer ook of alle kabels onbeschadigd zijn. Een beschadigde kabel kan levensgevaarlijk zijn!

Maandelijks Controleer de gouden reﬂectoren. Beschadigde of extreem vervuilde reﬂectoren kunnen voor oververhitting van de reﬂectorbehuizing en/of de cassette zorgen. Neem in geval van twijfel contact op met de klantenservice om duidelijk te krijgen of de vergulde reﬂectoren moeten worden vervangen.

Per kwartaal Plan om het luchtﬁlter ongeveer één keer per jaar te vervangen. U ontvangt een bericht van de software wanneer het tijd is om te vervangen. Bij het opstarten van de droger krijgt u een indicatie van hoeveel tijd voor het ﬁlter is verstreken.

11.1 Filter vervangen

Let op! De ﬁlters zijn wegwerpartikelen en mogen niet opnieuw worden gebruikt.

1. Gebruik een mes of een schroevendraaier om de twee plastic pluggen op de zijplaten van de cassette los te wrikken.

2. Verwijder het gebruikte ﬁlter.

3. Plaats het nieuwe ﬁlter zodanig dat het IRT logo zichtbaar is vanaf de buitenkant.

4. Plaats de lange zijde van het ﬁlter tegenover de twee pluggaten op de cassette overeenkomstig de afbeelding.

5. Druk het ﬁlter naar binnen totdat de twee plastic “push-inpluggen” opnieuw kunnen worden bevestigd.

6. Reset de ﬁltertimer. Log in bij geavanceerde instellingen overeenkomstig hoofdstuk 9.1. en 9.2. Ga naar parameter 45 en druk op ja om de ﬁltertimer te resetten.

11.2 Vervangen IR-lamp

Let op! Raak de vergulde reﬂector van de nieuwe IR-lamp niet met uw vingers aan. Verwijder het beschermende papier op de IR-lamp pas nadat u deze hebt geïnstalleerd.

1. Schakel de netspanning uit.

2. Draai de drie bovenste schroeven op de frontplaat van de cassette los.

2 kW

1 kW

y z

713847IRT Pc Mobile Assembly Manual INT Rev.26

1 kW

2 kW

3. Neem de kabelsteker los.

4. Draai de vier schroeven aan het uiteinde van de reﬂector los en verwijder de reﬂector van de plaat.

5. Verwijder het gaas en schroef de lamp van de twee uiteinden los.

6. Installeer de nieuwe lampen in de omgekeerde volgorde.

714812 rev 2

11.3 Vervangen UV-lamp

Neem contact op met uw dealer en bestel een UV-lamp vervangingskit inclusief instructies.

11.4 Vervangen gasdrukveer

Wanneer de mobiele arm niet parkeert in de hoogste of laagste stand maar enigszins vanzelf zakt of stijgt, zet dan de 4 bouten aangegeven met de letter “C’’ in ﬁguur 2 strakker. Wanneer de arm nog altijd niet parkeert of zwaar in te stellen is, moet de gasdrukveer worden vervangen. Let op! Door het hoge gewicht en de complexiteit wordt het aanbevolen om met twee personen te zijn of één persoon met een hijsinrichting wanneer dit onderhoud wordt uitgevoerd.

1. Verwijder de vier schroeven waarmee de behuizing is bevestigd die zich aan elke zijde van de arm bevindt. (ﬁguur 1)

2. Breng de parallelle arm in de bovenste positie (ﬁguur 2).

3. Voordat de pennen die de gasveer vasthouden worden verwijderd, moet er zoveel mogelijk druk van de gasveer worden gehaald. Om dit te doen tilt u de arm enigszins op totdat de pennen los komen.

Let op! Wanneer de gasveer niet is geborgd met pennen en sluitringen, kan de arm elk moment vanaf zijn bovenste positie hard naar beneden vallen en een groot gevaar opleveren.

4. Verwijder de sluitringen en de twee pennen. Til de gasveer enigszins naar boven/naar voren en verwijder hem (ﬁguur 2).

5. Plaats de nieuwe gasveer in dezelfde richting als de oude. Monteer in de omgekeerde volgorde.

WAARSCHUWING!

Zorg ervoor dat de sluitringen weer goed worden vastgezet.

Figuur 1 Figuur 2

714812 rev 2

12. EG-conformiteitsverklaring

Overeenkomstig EN 17050-1:2010 verklaren wĳ, Hedson Technologies AB Box 1530, SE 462 28 Vänersborg, Zweden onder onze eigen verantwoordelĳkheid dat het product IRT COMBI 4-1 / 4-2 IR/UVA dat wordt gebruikt om het drogen/uitharden van lak en van lakachtige materialen te versnellen, waarop deze verklaring betrekking heeft, aan de volgende normen voldoet; EN 60335-1:2002 Huishoudelĳke en soortgelĳke elektrische toestellen - Veiligheid. Algemene eisen. +A11+A1+A12+A2 +A13+A14+A15 EN 60335-2-45:2002 Huishoudelĳke en soortgelĳke elektrische toestellen - Veiligheid. +A1+A2 Bĳzondere eisen voor verplaatsbaar gereedschap voorzien van verwarmingselementen en soortgelĳke toestellen. EN 61000-6-3 Elektromagnetische compatibiliteit, algemene emissienorm. EN 61000-6-2 Elektromagnetische compatibiliteit, algemene norm voor immuniteit. EN 62233:2008 Meetmethode voor elektromagnetische velden van huishoudelĳke toestellen en soortgelĳke apparaten met betrekking tot menselĳke blootstelling. EN ISO 9001 Kwaliteitsmanagementsysteem EN 61000-3-11 Conformiteitsverklaring voor Elektromagnetische compatibliteit, limietwaarden voor spanningswisselingen: De maximale waarde voor de impedantie van het systeem (Zmax) is 0,044 Ohm voor de fase-aansluitingen en 0,030 Ohm voor de neutrale aansluiting op de interface tussen een openbaar spanningsnet en de installatie van de gebruiker. overeenkomstig de voorzieningen van de volgende richtlĳnen in hun meest recente versie 2014/35/EU Laagspanningsrichtlĳn 2014/30/EU Richtlĳn voor elektromagnetische compatibiliteit 2011/65/EU Beperking van het gebruik van bepaalde gevaarlĳke stoffen (RoHS)

Overeenkomstig 2006/42/EC Appendix II 1A verklaren wĳ, Hedson Technologies AB Box 1530, SE 462 28 Vänersborg, Zweden onder onze eigen verantwoordelĳkheid dat het product IRT COMBI 4-10 / 4-20 IR/UVA dat wordt gebruikt om het drogen/uitharden van lak en van lakachtige materialen te versnellen, waarop deze verklaring betrekking heeft, aan de volgende normen voldoet;

EN 60204-1 Veiligheid van machines - Elektrische uitrusting van machines EN 61000-6-3 Elektromagnetische compatibiliteit, algemene emissienorm. EN 61000-6-2 Elektromagnetische compatibiliteit, algemene norm voor immuniteit. EN ISO 9001 Kwaliteitsmanagementsysteem EN 61000-3-11 Conformiteitsverklaring voor Elektromagnetische compatibliteit, limietwaarden voor spanningswisselingen: De maximale waarde voor de impedantie van het systeem (Zmax) is 0,044 Ohm voor de fase-aansluitingen en 0,030 Ohm voor de neutrale aansluiting op de interface tussen een openbaar spanningsnet en de installatie van de gebruiker. overeenkomstig de voorzieningen van de volgende richtlĳnen in hun meest recente versie 2006/42/EC Machinerichtlĳn 2014/35/EU Laagspanningsrichtlĳn 2014/30/EU Richtlĳn voor elektromagnetische compatibiliteit 2011/65/EU Beperking van het gebruik van bepaalde gevaarlĳke stoffen (RoHS)

714812 rev 2

13. Electric Diagrams

IRT COMBI 4-1 400V 3~

2016-12-27

ÄM7799

ÄM7809

Page

Edited by

Source

IEC-BAS001

Hedson_Standard

2016-11-15

MR +

Date

ÄM7799

Date IRT

750711

IRT UV-IR COMBI 4-1 400V 3~

Modification

0 76

Checked

8 93

2016-11-30

2016-12-27

Hedson Technologies AB

750711

Name

Revision

ÄM7809

+750712/750712

THE INFORMATION CONTAINED HEREIN IS PROPRIETARY TO HEDSON TECHNOLOGIES AB

AND IS NOT TO BE REPRODUSED, COMMUNICATED TO A THIRD PERSON, OR USED

WITHOUT THE EXPRESSWRITTEN PERMISSION OF HEDSON TECHNOLOGIES AB.

Pyro Dist Laser

Pyro2

Pt-1000

J101

Pt-1000

J102

Pt-1000

J103

IR2

J109

IR1

J108

Ext

J119

J111

J112

J113

Laser

J114

Dist

J116

J118

EXTRA OUTPUT J115

IR UVFAN

whyebr

-U4

J120

1 2

J104

3 2

-+- -

- + -

1 2 3 4 1 2 3 4

2 3

J120

rd +

+6O35+4O23+2O1

L1 L2

T1 T2

230/

400/

480V

12VDC

1 1 1

1Kw

2Kw

1 2PE

L1 L2

T1 T2

-L1

IGNITOR

-K1

1114 8

-K1

-X1

BN BK GY BN GYGNYE

BNBKGY

L3L3

BNRDOG

L3 L2

BN BK

1 2 3

COM

GLASSWITCH

BK RD

PE PE

714812 rev 2

IRT COMBI 4-2 400V 3~

2016-12-27

ÄM7799

ÄM7809

Page

Edited by

Source

IEC-BAS001

Hedson_Standard

2016-11-30

MR +

Date

ÄM7799

Date IRT

750712

IRT UV-IR COMBI 4-2 400V 3~

Modification

0 76

Checked

8 93

2016-11-30

+750711/750711

2016-12-27

Hedson Technologies AB

750712

Name

Revision

ÄM7809

+750689/750689

THE INFORMATION CONTAINED HEREIN IS PROPRIETARY TO HEDSON TECHNOLOGIES AB

AND IS NOT TO BE REPRODUSED, COMMUNICATED TO A THIRD PERSON, OR USED

WITHOUT THE EXPRESSWRITTEN PERMISSION OF HEDSON TECHNOLOGIES AB.

Pyro Dist Laser

Pyro2

Pt-1000

J101

Pt-1000

J102

Pt-1000

J103

IR2

J109

IR1

J108

Ext

J119

J111

J112

J113

Laser

J114

Dist

J116

J118

EXTRA OUTPUT J115

IR FAN UV IR FAN UV

whyebr

-U4

J120

J104

3 2

-+- -

- + -

1 2 3 4 1 2 3 4

2 3

J120

rd +

+5V

+6O35+4O23+2O1

T1 T2

L1 L2

230/

400/

480V

12VDC

1 1 1

1Kw

2Kw

1 2PE

BN BK GY

T1 T2

L1 L2

IGNITION

-K2

-K1

-X1

T1 T2

L1 L2

1Kw

2Kw

1 2PE

IGNITION

-L2

-L1

-K1

-K2

-X1

BN BK

BN BK GYBN GY

BN GY

GNYE GNYE

L3 L2

BNRDOG

GYBK

2 3 1 2 3

COM

GLASSWITCH

COM

GLASSWITCH

PE PE PE PE

714812 rev 2

14. Spare parts

9 10

16*

CASSETTE 1

CASSETTE 2

14*

12*

701039

11*

POS.

PART. NO.

DESCRIPTION

1 713472

FOOT

2 714455

PILLAR STAND (IRT 4-1/4-2 COMBI IR-UVA)

3 714730

CONTROL UNIT (IRT 4-1 COMBI IR-UVA)

3 714816

CONTROL UNIT (IRT 4-10 COMBI IR-UVA)

714731

CONTROL UNIT (IRT 4-2 COMBI IR-UVA)

714817

CONTROL UNIT (IRT 4-20 COMBI IR-UVA)

4 713600

ARM COMPLETE (WITHOUT POS 9, 10 AND 11)

5 714835

CASSETTE ARM (IRT 4-1/4-10 COMBI IR-UVA)

714736

CASSETTE ARM (IRT 4-2/4-20 COMBI IR-UVA)

6 714600

CASSETTE COMPLETE

7 410522

CASTOR DIA. 100mm

8 102258

CASTOR BRAKED 125mm

9 713783

PROTECTION PLATE RIGHT

10 713782

PROTECTION PLATE LEFT

11 714844

GASSPRING 1000N (IRT 4-1/4-10 COMBI IR-UVA)

11*

714845

GASSPRING 1600N (IRT 4-2/4-20 COMBI IR-UVA)

12 714653

HARNEST TO CASSETTE (IRT 4-1/4-10 COMBI IR-UVA)

12*

714828

HARNEST CASSETTE 1 (IRT 4-2/4-20 COMBI IR-UVA)

13 714829

HARNEST CASSETTE 2 (IRT 4-2/4-20 COMBI IR-UVA)

14 714839

PYROMETER KIT INCL LASER AND DISTANCE SENSOR (IRT 4-1/4-10 COMBI IR-UVA)

14*

714840

PYROMETER KIT INCL LASER AND DISTANCE SENSOR (IRT 4-2/4-20 COMBI IR-UVA)

15 711293

POWER CABLE 10m (IRT 4-1/4-2 COMBI IR-UVA)

16*

121496

POWER CONNECTOR (P 316-6 3P DEPENDING ON MARKET)

16*

102483

POWER CONNECTOR (P 416-6 4P DEPENDING ON MARKET)

17 120295

ADJUSTMENT BOLT

This document is the property of Hedson Technologies and may not be copied without our

written permission.The contents thereof must not be imparted to a third party nor be used for

any unauthorized purpose. Contravention will be prosecuted.

Denna ritning är Hedson Technologies egendom. Den får icke vare sig i ursprungligt eller

ändrat skick utan vårt medgivande kopieras eller mångfaldigas,förevisas för eller på annat

sätt delgivas eller utlämnas till tredje person. Överträdelse här av beivras med stöd av

gällande lag

ISO 2768-m

2016-11-10

Certified by

Sheet

Rev

General Tolerance

Scale

Description

Drawn by

Approved by

1 (5)

Drawn date

1:20

Article no

Material

Surface finish

Dimension

Note

Status

Approved

7799

0- SERIE

Change no

Change description

Rev.

Rev. by

Appr. by

Appr. date

AL AL

2016-11-11

SPARE PART LIST MOBIL

701039

714812 rev 2

701039

POS.

PART.NR.

DESCRIPTION

1 714601

CASSETTE FRONT COMPLETE

2 714602

CASSETTE BACK COMPLETE

3 713576

AIR FILTER

This document is the property of Hedson Technologies and may not be copied without our

written permission.The contents thereof must not be imparted to a third party nor be used for

any unauthorized purpose. Contravention will be prosecuted.

Denna ritning är Hedson Technologies egendom. Den får icke vare sig i ursprungligt eller

ändrat skick utan vårt medgivande kopieras eller mångfaldigas,förevisas för eller på annat

sätt delgivas eller utlämnas till tredje person. Överträdelse här av beivras med stöd av

gällande lag

Rev.

Change description

Appr. date

Change no

0- SERIE

2016-11-11

7799

ISO 2768-m

2016-11-10

Certified by

Sheet

Rev

General Tolerance

Scale

Description

Drawn by

Approved by

2 (5)

Drawn date

1:10

Article no

Material

Surface finish

Dimension

Note

Appr. by

Rev. by

Status

Approved

SPARE PART LIST CASSETTE

701039

714812 rev 2

701039

POS.

PART.NO.

DESCRIPTION

1 713632

REFLECTOR FF1 1kW COMPLETE

2 713633

REFLECTOR FF2 2kW COMPLETE

3 714842

UV-LAMP REPLACEMENT KIT

4 714801

UV LAMP HOLDER

5 193552

FILTER GLASS

6 714758

GRILLE

7 714753

SAFETY SWITCH FILTERGLAS

8 102700

IR LAMP 1kW

9 102699

IR-LAMP 2kW

10 713578

REFLECTOR FF1

11 713585

REFLECTOR FF2

12 104074

GOLD FOIL FF1/FF2

13 713801

PROTECTION MESH FF1/FF2

14 712393

IR LAMP HOLDER

This document is the property of Hedson Technologies and may not be copied without our

written permission.The contents thereof must not be imparted to a third party nor be used for

any unauthorized purpose. Contravention will be prosecuted.

Denna ritning är Hedson Technologies egendom. Den får icke vare sig i ursprungligt eller

ändrat skick utan vårt medgivande kopieras eller mångfaldigas,förevisas för eller på annat

sätt delgivas eller utlämnas till tredje person. Överträdelse här av beivras med stöd av

gällande lag

Rev.

Change description

Appr. date

Change no

0- SERIE

2016-11-11

7799

ISO 2768-m

2016-11-10

Certified by

Sheet

Rev

General Tolerance

Scale

Description

Drawn by

Approved by

3 (5)

Drawn date

1:10

Article no

Material

Surface finish

Dimension

Note

Appr. by

Rev. by

Status

Approved

SPARE PART LIST CASSETTE FRONT

701039

714812 rev 2

701039

POS.

PART.NR.

DESCRIPTION

1 714846

FAN WITH GRILLE

2 193545

IGNITER UV-LAMP

3 750692

INTERNAL WIRING KIT UV-LAMP

4 750705

INTERNAL WIRING KIT GLASSFILTER SAFETY SWITCH

5 713785

HANDLE

This document is the property of Hedson Technologies and may not be copied without our

written permission.The contents thereof must not be imparted to a third party nor be used for

any unauthorized purpose. Contravention will be prosecuted.

Denna ritning är Hedson Technologies egendom. Den får icke vare sig i ursprungligt eller

ändrat skick utan vårt medgivande kopieras eller mångfaldigas,förevisas för eller på annat

sätt delgivas eller utlämnas till tredje person. Överträdelse här av beivras med stöd av

gällande lag

Rev.

Change description

Appr. date

Change no

0- SERIE

2016-11-11

7799

ISO 2768-m

2016-11-10

Certified by

Sheet

Rev

General Tolerance

Scale

Description

Drawn by

Approved by

4 (5)

Drawn date

1:5

Article no

Material

Surface finish

Dimension

Note

Appr. by

Rev. by

Status

Approved

SPARE PART LIST CASSETTE BACK

701039

714812 rev 2

9 10 11 12

701039

POS.

PART.NO.

DESCRIPTION

1 713785

HANDLE

2 750630

TRANSFORMER

3 750227

SOLID STATE RELAY (IR)

4 193942

SOLID STATE RELAY (UV)

5 195501

CAPACITOR

6 713823

POWER BREAKER 32A

7 750433

RELAY (SAFETY SWITCH FILTER GLASS)

8 750697

BALLAST

9 750366

KEYBOARD

10 750220

DISPLAY

11 713755

DISPLAY UNIT COVER

12 750512

PCB IR/UV

This document is the property of Hedson Technologies and may not be copied without our

written permission.The contents thereof must not be imparted to a third party nor be used for

any unauthorized purpose. Contravention will be prosecuted.

Denna ritning är Hedson Technologies egendom. Den får icke vare sig i ursprungligt eller

ändrat skick utan vårt medgivande kopieras eller mångfaldigas,förevisas för eller på annat

sätt delgivas eller utlämnas till tredje person. Överträdelse här av beivras med stöd av

gällande lag

Rev.

Change description

Appr. date

Change no

0- SERIE

2016-10-28

7799

ISO 2768-m

2016-11-10

Certified by

Sheet

Rev

General Tolerance

Scale

Description

Drawn by

Approved by

5 (5)

Drawn date

1:10

Article no

Material

Surface finish

Dimension

Note

Appr. by

Rev. by

Status

Approved

SPARE PART LIST CONTROL UNIT

701039

714812 rev 2

2190 (7´2")

1230 (4´)

1450 (4´9")

2500 (8´2")

2250 (7´4")

80 (3")

140 (5,5")

1200 (3´11")

From ground to lower part of rail dryer

From ground to upper part of mobile dryer

Weight

IRT COMBI 4-1 IR/UVA 70 kg

IRT COMBI 4-2 IR/UVA 85 kg

Assembly manual 714838

4-2

4-20

Type Label Location

15. Weights and dimensions

Box 1530 462 28 VÄNERSBORG, Sweden Tel. +46 521 281230 info@hedson.com www.hedson.com

Hedson Technologies AB

Hammarvägen 4 232 37 ARLÖV, Sweden Tel. +46 40 53 42 00

Hedson IRT COMBI 4-1 IR/UVA, IRT COMBI 4-10 IR/UVA, IRT COMBI 4-2 IR/UVA, IRT COMBI 4-20 IR/UVA Instruction Manual

Specifications and Main Features

Frequently Asked Questions

User Manual
