Hedson IRT 4-2 PCAUTO, IRT 4-10 PCAUTO, IRT 4-20 PCAUTO, IRT 4-1 PCAUTO Instruction Manual

713687 rev 9 © Hedson Technologies AB 2017

IRT 4-1 PCAUTO IRT 4-2 PCAUTO IRT 4-10 PCAUTO IRT 4-20 PCAUTO

GB - Instruction manual DE - Betriebsanleitung FR - Mode d’emploi SE - Bruksanvisning IT - Manuale d’uso ES - Manual de operación CN - 使用说明书 SK - Príručka spokynmi

713687 rev 9

GB - CONTENTS original language

1. Intended use of the product 3

2. Product description 3

3. Instructions to the owner 4

4. Safety instructions 4

5. Assembly instruction 4

6. Basic instruction for operation 4

7. Program mode 5

8. Extended usage information 6

9. Settings mode 6

10. Programming examples 10

11. Maintenance and Service 11

12. Spare parts 12

13. EC Declaration of conformity 13

14. Electrical Diagrams 99

15. Weight and dimensions 104

SE - INNEHÅLL översättning från originalspråk

1. Avsedd användning 39

2. Produktbeskrivning 39

3. Instruktioner för ägaren 40

4. Säkerhetsinstruktioner 40

5. Monteringsinstruktion 40

6. Grundläggande användarinstruktioner 40

7. Programläge 41

8. Utökad användarinformation 42

9. Inställningsläge 42

10. Programmeringsexempel 46

11. Underhåll och service 47

12. Reservdelar 48

13. EG-försäkran om överensstämmelse 49

14. Elektriska diagram 99

15. Vikt och dimensioner 104

IT - INDICE traduzione dalla lingua originale

1. Uso previsto del prodotto 51

2. Descrizione del prodotto 51

3. Istruzioni per il titolare 52

4. Istruzioni di sicurezza 52

5. Istruzioni per il montaggio 52

6. istruzioni di base per il funzionamento 52

7. Modalità programma 53

8. Informazioni per l’uso prolungato 54

9. Modalità impostazioni 54

10. Esempi di programmazione 58

11. Controllo e manutenzione 59

12. Parti di ricambio 60

13. Dichiarazione di conformità CE 61

14. Schemi elettrici 99

15. Peso e dimensioni 104

DE - INHALT Übersetzung aus der Originalsprache

1. Bestimmungsgemäße Verwendung 15

2. Produktbeschreibung 15

3. Anweisungen für den Eigentümer 16

4. Sicherheitshinweise 16

5. Aufbauanleitung 16

6. Grundlegendes zur Bedienung 16

7. Programmmodus 17

8. Erweiterte Nutzungsinformationen 18

9. Einstellmodus 18

10. Programmierbeispiele 22

11. Wartung und Service 23

12. Ersatzteile 24

13. EG-Konformitätserklärung 25

14. Elektrische Schaltbilder 99

15. Gewicht und Abmessungen 104

FR - SOMMAIRE traduction de la langue originale

1. Utilisation prévue du produit 27

2. Description du produit 27

3. Consignes à destination du propriétaire 28

4. Consignes de securité 28

5. Consignes d’assemblage 28

6. Consignes de base pour l’utilisation 28

7. Mode préprogrammé 29

8. Informations concernant le mode d’utilisation avancé 30

9. Mode de conﬁguration des paramètres 30

10. Exemples de programmation 34

11. Maintenance et entretien 35

12. Pièces détachées 36

13. Déclaration de conformité CE 37

14. Schémas électriques 99

15. Poids et dimensions 104

ES - CONTENIDO traducción de la lengua original

1. Uso previsto del producto 63

2. Descripción de producto 63

3. Instrucciones para el propietario 64

4. Condiciones de uso 64 5 . Instrucciones de ensamblaje 64

6. Instrucciones básicas para el funcionamiento 64

7. Modo de programa 65

8. Información ampliada de uso 66

9. Modo de ajustes 66

10. Ejemplos de programación 70

11. Mantenimiento y servicio 71

12. Piezas de repuesto 72

13. Declaración CE de conformidad 73

14. Diagramas eléctricos 99

15. Peso y Dimensiones 104

CN - 目录翻译自源语言

1. 产品预期用途

2. 产品描述 76

3. 致用户的说明

4. 安全须知 77

5. 组装说明 77

6. 基本操作说明

7. 编程模式 78

8. 扩展用途信息

9. 设置模式 79

10. 编程实例

11. 维护和保养

12. 备件

13. EC 合规说明

14. 电气原理图

15. 重量和尺寸 104

SK - OBSAH preklad zoriginálu

1. Zamýšľané použitie produktu 87

2. Popis produktu 87

3. Pokyny pre majiteľa 88

4. Bezpečnostné pokyny 88

5. Montážne pokyny 88

6. Základné prevádzkové pokyny 88

7. Programový režim 89

8. Rozšírené informácie o používaní 90

9. Režim Nastavenia 90

10. Príklady programovania 94

11. Údržba a servis 95

12. Náhradné diely 96

13. Vyhlásenie o zhode ES 97

14. Elektrické nákresy 99

15. Hmotnosť a rozmery 104

713687 rev 9

1,5 m

1,1 m

1,5 m

2,2 m

1. Intended use of the product

This product serves exclusively to accelerate the drying/curing of putty, ﬁller,

base and clear coats. This applies to both water-borne and solvent-based products. It´s site of use is the preparation area and ﬁnishing area. Within the automotive industry and vehicle repair sectors, it is used to cure small areas before polishing. The product must not be used for other purposes than the described drying processes. The maximum ambient temperature during operation should not exceed 40°C.

The IRT 4-1 PcAuto and IRT 4-2 PcAuto dryers must not be used in spray booths or within a distance of 5m from spraying activities in order to avoid explosion risk. This prohibition is also valid for the IRT 4-20 PcAuto & IRT 4-10 PcAuto, if not combined with the IRT Dust Cover and Surveillance System (document 714147).

2. Product description

The dryer is an essential aid for paint repair on small and medium sized areas. The easily manoeuvrable IRT 4-1 Pc Auto, 4-2 Pc Auto 4-10 PcAuto and 4-20 Pc Auto is equipped with one or two compact cassettes. Each cassette is

equipped with four Infra Red (IR) lamps with gold

plated free-form reﬂectors

and a ventilator. The design, combined with a gas spring, makes positioning of the cassette simple. The IR lamps are easily exchangeable and the reﬂectors are protected against mechanical damage by a mesh. The dryer has a selection of sophisticated programs.

2.1 Particular advantages

2.1.1 Higher quality

Using the dryer when you cure putty also improves th e quality of the top coat.

The short wave IR curing enables the coating to be cured from the inside outwards. This prevents solvents to be trapped inside the coating and ensures a fast and high quality curing.

2.1.2 Short drying times for 60 cm distance

material minutes

Putty 5– 6 Filler Bright 10– 15 Filler Dark 10– 15 Waterbase 4– 6 Base coat 4– 8 Top coat 10–15 Clear coat 10–15 Plast Filler 10–15 Plast Topcoat 13–17 PlastiClearcoat 13–17 Final boost 2– 4 Soft cure 13–17

2.1.3 Regulated temperature

The dryer has a pyrometer which carefully controls temperature of the object. The computer does not only measure the maximum allowed temperature but also the temperature raise. It ensures that the programmed drying/curing temperature is maintained, thereby achieving optimum curing, without risk for “over burning”.

2.1.4 Hi-tech shape of reﬂectors with short wave IR

By using

short-wave technology and gold-coated reﬂectors with a high tech shape important advantages are achieved. Firstly, by radiating only the needed areas and not heating any air, a lower energy consumption is achieved. Secondly, a more uniform surface temperature is obtained by distributing the energy evenly. Thirdly, a larger drying surface is achieved. Fourthly, less radiation outside the curing area.

2.2 Technical data

All dryers emit short wave radiation with a peak at 1120 nm.

The ﬁgures below show the maximum drying area, when the respective dryer is used in 60 cm distance from a black sheet metal.

IRT 4-1 PcAuto IRT 4-10 PcAuto drying surface

Voltage 220–240 V220–240 V 380–420 440–480 V 480 v

1 Ph/PE 3 Ph/PE 3 Ph/PE 3 Ph/PE 2 Ph/PE

Frequency 50–60 Hz50–60 Hz 50–60 Hz 50–60 Hz 50–60 Hz

Current

26 A 15 A 9 A 9 A 13 A

Power 6 kW 6 kW 6 kW 6 kW 6 kW Fuse**

4-1 PcA 30 A* 16 A* 10 A* 20 A 20 A 4-10 PcA n/a Max 100A Max 100A Max 100A Max 100A

Drying temp. Max 170oMax 170o Max 170o Max 170o Max 170

Noise level <70 dB(A)<70 dB(A) <70 dB(A) <70 dB(A) <70 dB(A)

IRT 4-2 PcAuto IRT 4-20 PcAuto drying surface

Voltage 220–240 V220–240 V 380–420 V 440–480 V 480 V

1 Ph/PE 3 Ph/PE 3 Ph/PE 3 Ph/PE 2 Ph/PE

Frequency 50–60 Hz 50–60 Hz 50–60 Hz 50–60 Hz 50–60 Hz Current

4-2 PcA 48 A 27 A 16 A 16A 26A 4-20 PcA n/a 30 A 17 A 17 A --

Power 12 kW 12 kW 12 kW 12 kW 12 kW Fuse**

4-2 PcA 50 A* 32 A* 16 A* 20 A 32 A 4-20 PcA n/a Max 100 A Max 100 A Max 100 A --

Drying temp. Max 170o Max 170o Max 170o Max 170

Max 170

Noise level <70 dB(A) <70 dB(A) <70 dB(A) <70 dB(A) <70 dB(A)

* MCB (Minature Circuit Breaker) type C or D. Normal fuse type slow. ** The dryer shall be operated with a fuse of the recommended rating. Weight, dimensions and product identity label on last page.

713687 rev 9

3. Instructions to the owner

The owner of the dryer must produce clear operating instructions, adapted to local site conditions, and make these available to all users who have to observe these operating instructions. This appliance is not intended for use by persons (including children) with reduced physical, sensory or mental capabilities, or lack of experience and knowledge, unless they have been given supervision or instruction concerning use of the appliance by a person responsible for their safety.

Dispose of used items at the nearest environmental protection facility for recycling.

For safety reasons the infrared dryer must be supplied by recommended maximum fuse, see tables in chapter 2.2.

4. Safety instructions

The mobile dryer must not be exposed to paint fog, sanding dust or solvents, due to ﬁre hazard. Furthermore, this will reduce the lifetime of the dryer. Allow for sufﬁcient cooling time of the dryer. The distance to the object that is to be dried must be sufﬁcient. Otherwise there is risk for ﬁre or explosion! Keep all ﬂammable materials in a sufﬁcient distance from the hot surfaces of the dryer.

4.1 Hazards

Tilting The risk for tilting increases when the arm is located in an upright position. Turning both cassettes to one side also increases the risk for tilting.

Fire and explosion. Do not store,

prepare or use solvent-containing materials within a 5 m/16 feet radius of the mobile dryer. Flammable materials should not be placed close to a drying device in use.

With the temperature control turned off, the temperature might raise quickly and the risk for ﬁre increases, especially if you have a distance less than 60 cm/24” to the object. Never direct the cassette towards highly combustible materials.

Electrical equipment The mobile dryer is operated with high electrical voltage, which can be highly dangerous.

Before accessing live parts, remove the main connector from the wall socket. Only professional electricians may have direct access to the electrical components. If the supply cord is damaged, it must be replaced by the manufacturer, its service agent or similarly qualiﬁed persons in order to avoid a hazard.

5. Assembly instruction

See separate document for detailed instructions.

For mobile dryers: 713847 IRT Pc Mobile Assembly Manual

For rail systems: 713683 IRT 3-20_4-20 Rail System Assembly Instruction

6. Basic instruction for operation

6.1 Keyboard

6.2 Display

6.3 Program mode – General rules for navigation in the software

6.4 Program mode

This mode is for your everyday use. It helps you run the dryer with preinstalled programs and edit program settings.

To enter the program mode, turn the main switch on.

When you start the dryer, an information screen will appear for two seconds. By pressing the conﬁrmation or cancellation button this information will show until released. The diagram shows cassette ﬁlter usage and notiﬁes when it’s time to change ﬁlter. To replace ﬁlter see chapter “11.1 Filter replacement”.

6.5 Settings mode

The Settings mode enables you to change advanced system parameters. Thanks to our advanced control system in this mobile dryer there are many settings that can be altered. This is normally not a part of the everyday usage.

To enter the settings mode press both arrow keys when you turn the main switch to position 1.

For further information see Chapter 9

Software deﬁned button

Conﬁrmation choices

Software deﬁned button Cancellation choices

Start

Stop

Cassettes in use

(one or two)

Temperature control (on/off)

Enter

Flash off – active

Full bake – inactive

One cassette active

Conﬁrmation choices

Cancellation choices

Active program

Temperature reading

WARNING !

Intensive heat radiation. Hands, face and other parts of the body should be exposed as little as possible to the heat radiation.

713687 rev 9

7. Program mode - General rules for navigation in the software – The display shows software deﬁned options in the bottom corner ﬁelds.

To adjust the values use the arrow keys.

– To move to previous display without saving, press cancel.

7.1 Basic navigation

There are twelve predeﬁned programs and three empty ones. All 15 programs have editable positions, names and drying parameters. Scroll up or down using the arrow keys, press select to run the program or view to edit.

7.2 Run

7.2.1 Distance check

The distance is indicated on the display as ”too close”, ”too far” or ”correct”. If measuring fails ”check distance manually” appears.

Use the buttons on the keyboard to alter between one or two active cassettes and to turn on/off the

temp. control. See chapter 8.1.

7.2.2 Start drying

Press start to begin the drying sequence. The remaining time of the “ﬂash off” will start counting down. When the count down is ﬁnished, the pro-

gram automatically changes to full bake mode.

7.2.3 Program graph

This graph is available when the temperature control is active. The graph describes the target, actual

temperature, and remaining time. See chapter 8.1.

7.2.4 Program values

These are the same values as shown in program graph (7.2.3), except for the remaining time, but also the used power capacity of the machine and the energy consumption of the current drying process.

Note! An inactive temperature control does not show temperature values.

7.2.5 Energy consumption

Total energy consumption per drying process is shown for the last 10 runs.

7.2.6 Drying complete

When ﬂash off and full bake times have expired the software returns to 7.1.

Note! To extend the lifetime of the lamps, the ventilators will continue to run for cooling. After three minutes they turn off automatically.

Note! When the drying program is completed the temperature control will automatically reactivate.

7.3 Edit

7.3.1 Properties

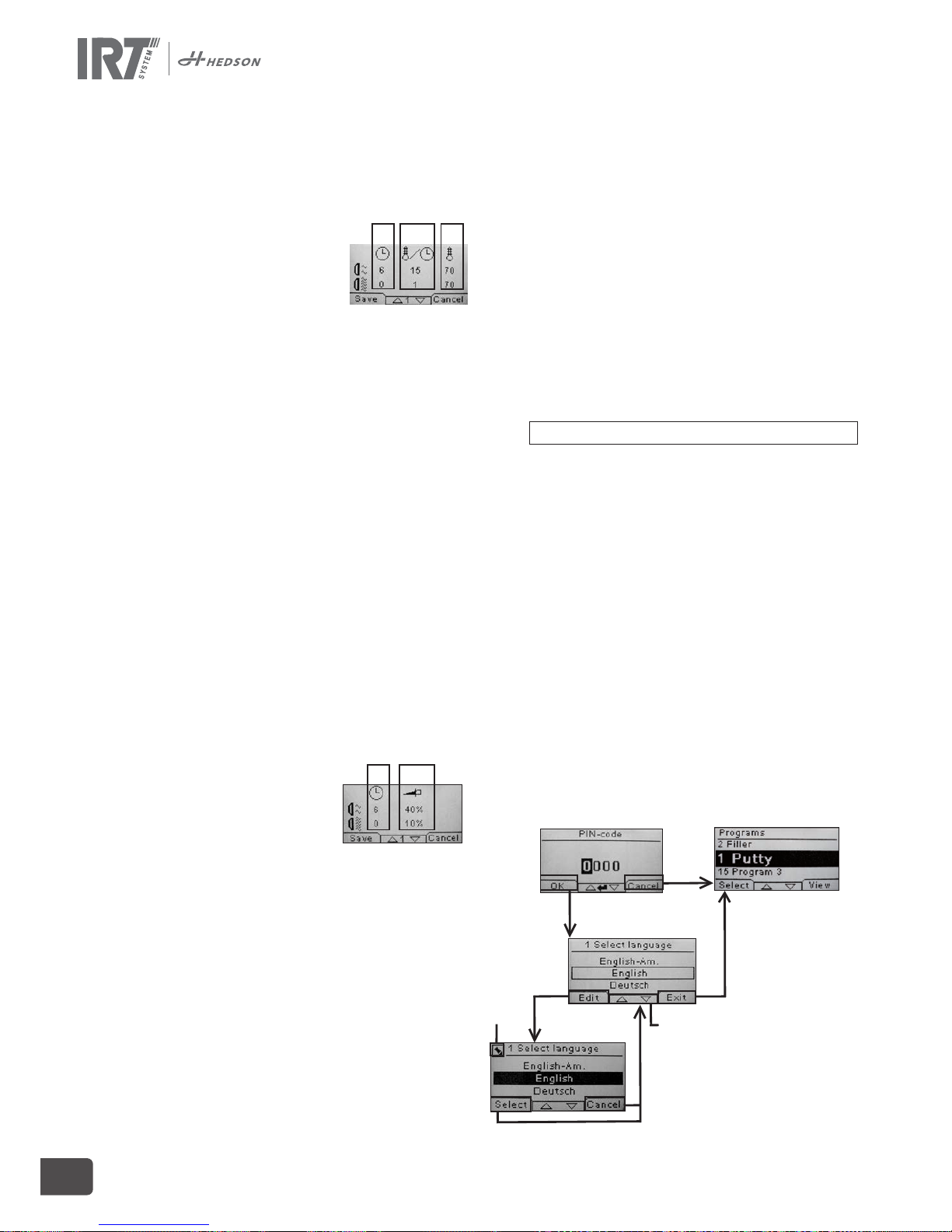

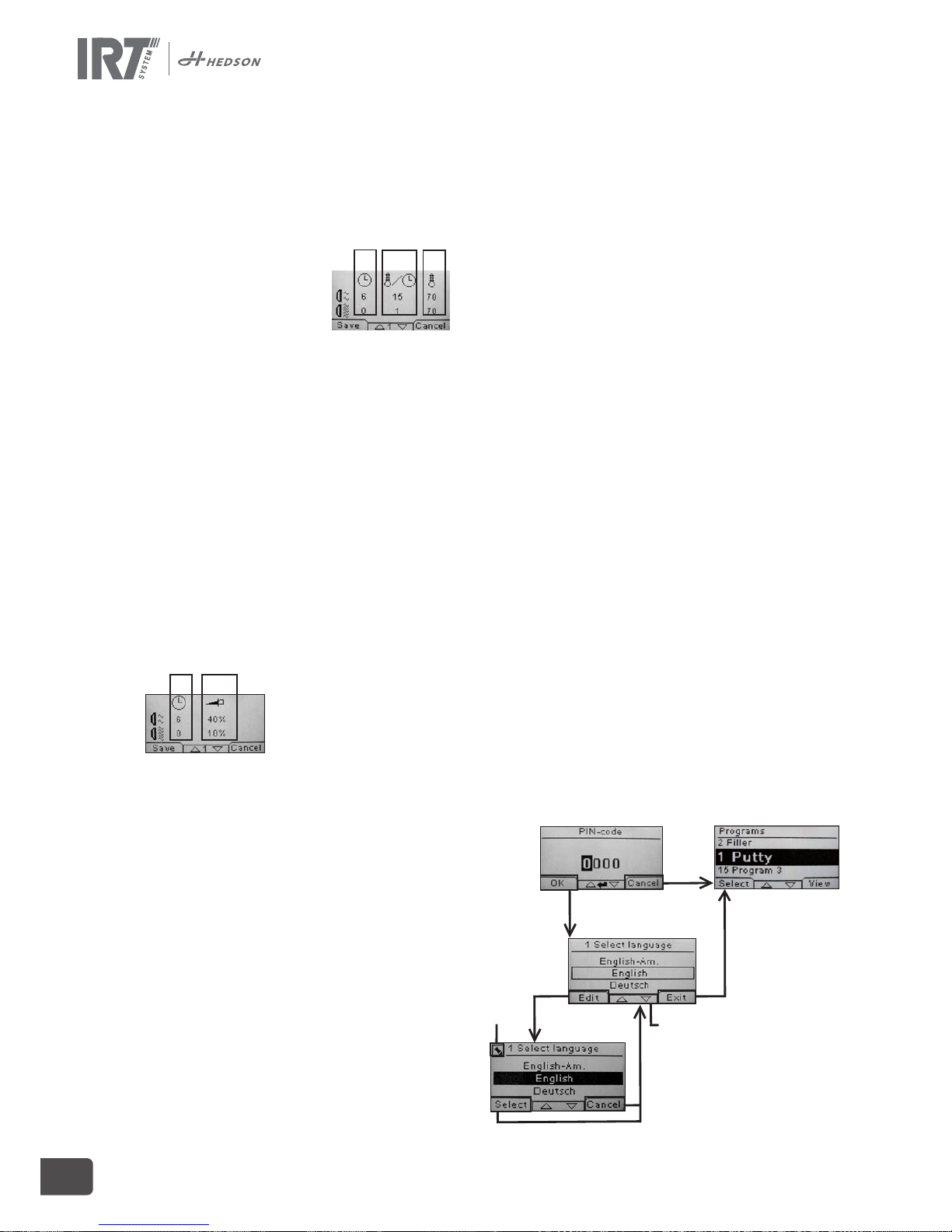

The values of the chosen program will show on the display. By pressing the “Temperature control” button the software switches between the properties with and without the temperature control. A change in either property is independent of the other one. See chapter 8.1 for more info.

7.3.2 PIN Code

Use the arrow keys to set the correct digit. Press enter to conﬁrm and to edit the second, third and fourth digit in the advanced PIN code.

Note! An entered PIN code is valid for all entries until the main switch is turned off. See chapter 9.2 for “advanced PIN code”.

7.3.3 Edit program parameters

When marked, change the value of the parameters with the arrow keys. Press enter to change the next value and so on. Pressing enter for the last value directs the user to editing of program position and name.

Press cancel to exit to 7.3.1 without saving any parameters.

7.3.4 Edit prog. position/name

When marked, change the program number with the arrow keys. Press enter to conﬁrm and to edit the next symbol.

Note! Changing the number will also change the program position in the program list.

7.3.5 Expansion of the program steps

When the drying process requires more than the two standard steps, you can expand the number of steps in the drying cycle by linking to the next program.

Start from point 7.3.4 and press “Enter” repeatedly until the “Link to next program” appears on the screen. Select with the arrow keys “Yes” or “No”, and then press “Save”. The link to the next program will remain until it is deactivated (No). Use the program 13, 14 or 15 as these are free

programs without any default.

Stop or cancel

returns to 7.1.

Stop or cancel

returns to 7.1.

Use arrow keys

to set numbers.

The program returns to 7.3.1.

1. Putty 7. Clearcoat 13. Free prog

2. Filler Bright 8. Plast Filler 14. Free prog

3. Filler Dark 9. Plast Topcoat 15. Free prog

4. Waterbase 10. PlastiClearcoat

5. Basecoat 11. Final boost

6. Topcoat 12. Soft cure

The program returns to 7.3.1.

713687 rev 9

8. Extended usage information

8.1 Temperature control

The mobile dryer is equipped with an automatic temperature control. This enables optimum drying/curing results within the shortest possible time.

The properties when the temperature control is on are: a. minutes b. temperature increase/minute c. max allowed temperature The temperature control (pyrometer) measures the average

temperature over a surface. The diameter of this surface equals half of the distance between the IR cassette and the object to be dried. The laser pointer indicates where the distance check is made. This pointer is close to being in the centre of the temperature measurement also.

In settings mode, the short and long limit for a “correct” distance measurement can be adjusted. Default correct distance is between 55 and 65 cm.

Note! The temperature is measured as an average of the measured surface (default diameter value 30 cm). Make sure to have the measuring surface placed correctly. Make sure that you don´t measure the temperature on glass, tyres or outside the object. Otherwise, the result between the programmed temperature values and actual values may differ. This may lead to unsatisfactory results and if the process alarm is activated it will stop the drying/curing.

Consequently, for surfaces smaller than ∅30 cm which the temperature control cannot read, we recommend deactivating the temperature control. To permanently deactivate the temp. control see chapter 9.4.9.

With the temp control deactivated the program properties are: a minutes b percent power of max possible

The program settings with or without the temperature control activated are working independently of each other.

8.2 Process alarm

To notice temperature deviations, the mobile dryer is equipped with a process alarm. If the difference between the current temperature and the requested temperature is more than 30 ºC, the message “Warning! Process error” appears in the display and the dryer switches off automatically. This warning has to be acknowledged by pressing enter. By doing this, the program is terminated.

In case of process alarm, check if the temperature measuring device (pyrometer) is aligned correctly on the surface to be dried and that it is not registering unwanted material temperatures.

Attention: The process alarm function is not activated when mobile dryer is delivered. Please see chapter 9.4.3 for activating.

9. Settings Mode

9.1 Log In

To enter the settings mode you ﬁrst have to ”log in”. Press both arrow keys as you turn the main switch on. The display will ask you for a PIN code.

9.2 PIN code

Use the arrow keys to ﬁll in the correct digit. Press enter to conﬁrm and edit the second, third, and fourth digit of the code.

No code is required for basic settings, just press OK for the default code of 0000. To change this code, read chapter “9.4.5 Basic PIN code”.

Advanced PIN code 5780

Used for program adjustments and advanced settings. To change this code, read chapter 9.4.13 “Advanced Pin Code”.

Attention! An entered PIN code is valid globally in the software until the main switch is turned off, i.e if you enter advanced settings mode and then exit to program mode. The program settings will still be editable until the main power is turned off.

9.3 Navigation

To adjust a setting, press edit. To go back from edit mode to settings mode without saving, press cancel.

Note! If you press exit from settings mode you will be redirected to “program mode”. You will then need to repeat from step “9.1 Log In” to enter “9.4 Settings” again.

Navigation example:

Use arrow keys to change

language and select to

conﬁrm.

Press exit and you will be directed to “program mode”.

Use the arrow keys to scroll through the settings, see table in chapter

9.4.

edit mode

b c

a b

713687 rev 9

9.4 Settings

9.4.1 1 Select Language

Use the up and down arrow keys to scroll through the fourteen different languages (arranged alphabetically) until the correct language appears. Press select to conﬁrm.

If you accidently switch to a language that you don´t understand, turn the main switch on while pressing the “cassette in use” button. The dryer will then start up with British English.

9.4.2 3 Process Alarm

Use the up and down arrow keys to set whether the alarm is active or not. Press select to conﬁrm. For alarm sound settings, see “9.4.4 Buzzer”.

9.4.3 4 Temp. Unit

°C and °F appear on the screen. Use the up and down arrow keys to select the desired temperature unit. Conﬁrm the selected unit by pressing select.

9.4.4 5 Buzzer

The sound effects can be muted/activated by using the

arrow keys to select no/yes. Press select to conﬁrm.

9.4.5 7 Basic PIN Code

You can change the PIN code to prevent unauthorized access to the basic settings, as described in table in chapter

9.4. To do this use the up and down arrow keys to change the ﬁrst digit, press select to conﬁrm. Continue with the second, third and fourth digit. When completed press

select to conﬁrm the new four digit PIN code.

9.4.6 8 Short Distance Limit

The original settings for the correct short distance limit is 55 cm. You can change the value for the short distance limit from 35 to 95 cm. Settings higher than 80 cm are not recommended. Press select to conﬁrm.

9.4.7 9 Long Distance Limit

The orginal settings for the correct long distance limit is 65 cm. You can change the value for the long distance limit from 40 to 130 cm. Settings higher than 100 cm are not recommended. Press select to conﬁrm.

9.4.8 15 Temperature Ctrl

You can choose if you want to turn the temperature control (pyrometer) on or off permanently.

Note! If you turn the temperature control off in settings mode you cannot activate it in program mode.

Temperature graphs and values will not be accessible when this feature is turned off. Instead the software will work with power levels, that is percentage of maximum capacity.

Ch. Overview Basic Advanced

9.4.1 1 Select Language x

9.4.2 3 Process Alarm x

9.4.3 4 Temp Unit x

9.4.4 5 Buzzer x x

9.4.5 7 Basic PIN Code x

9.4.6 8 Short Dist lim. x

9.4.7 9 Long Dist lim. x

9.4.8 15 Temperature Ctrl x

9.4.9 16 Disp. Contrast x x

9.4.10 18 Distance x

9.4.11 23 Filter Time x

9.4.12 25 Contin. Mode x

9.4.13 36 Advanced PIN Code x

9.4.14 37 Dist Unit x

9.4.15 43 Advanced Code x

9.4.16 44 Reset Prog. settings x

9.4.17 45 Reset Filter Timer x

9.4.18 46 Statistics x x

9.4.19 47 Perform Self test x x

9.4.20 48 Program Time Scale x

9.4.21 49 Proc. Alarm Temp x

available in

713687 rev 9

9.4.9 16 Disp. Contrast

You can change the contrast of the display on a scale from light to dark (25–55). Scroll between the values with the up and down arrow keys and press select to conﬁrm.

9.4.10 18 Distance

You can change the distance measuring between centimeters and text. If text is choosen the distance is indicated on the display as “too close”, “too far” or “correct”. If measuring fails “check distance manually” appears.

9.4.11 23 Filter Time

The default value is 400 working hours. After this time, the ﬁlter replacement warning is displayed for ﬁlter change.

If the mobile dryer is placed in a dusty environment, it is recommended to change more frequently.

Note! Keep in mind that if the ﬁlter is too dirty, the lamp service life will be reduced as a result of impaired cooling.

To reset, see “9.4.17 Reset ﬁlter timer”.

9.4.12 25 Contin. Mode

The continuous mode is for sales demo purposes. For safety reasons and for minimizing unnecessary wearing down of the dryer, this mode must only be used in exceptional cases.

9.4.13 36 Advanced Pin Code

To change the code to your personal choice use the up and down arrow keys to change the ﬁrst digit, press select to conﬁrm. Continue with the second, third and fourth digit. When completed press select to conﬁrm the new four digit PIN code.

Warning! Make sure that you remember the new code.

9.4.14 37 Dist Unit

This provides you with the opportunity to change unit type between centimeters and inches.

9.4.15 43 Advanced Code

It is possible to enable/disable the request for a PIN code. This will remove the PIN code request in program mode and the code 0000 will give you access to advanced settings.

Press select to conﬁrm your choice.

9.4.16 44 Reset Prog. settings

You can reset to the pre-programmed factory settings for all programs. Conﬁrm by pressing yes.

Note! Also the programs 13-15 will reappear empty as from factory.

9.4.17 45 Reset Filter Timer

After a ﬁlter change on the cassette/s, restart the ﬁlter timer with this setting. Conﬁrm by pressing yes to reset the ﬁlter time counting.

To adjust the value in the ﬁlter timer, see chapter 9.4.11.

9.4.18 46 Statistics

The following information is available:

Run time

Shows accumulated working hours and minutes.

Start-ups

Shows the total number of starts of the dryer.

Σ (Total Power Consumption)

Presents the total energy consumption.

Φ (Average power consumption)

Presents the average consumption for all runs

9.4.19 47 Perform Self test

The best fault trace software on the market has been developed with this dryer. In this test all the important input and outputs to and from the computer can be tested. This test will give the opportunity for a quick and accurate function veriﬁcation of the different parts of the dryer.

This test procedure is only available in English. By pressing the yes button you enter the ﬁrst step of the self test. To exit the self test, press the start/stop button.

Automatic testing includes the following:

713687 rev 9

Test 1: Push Button Test All buttons on the control unit are tested. The corresponding symbols are displayed by pressing the buttons. Press enter for approx. three seconds in order to continue to the next step of the test program.

Test 2: Display Test Verify that all pixels light up on the display. Press enter* and check that all pixels go out. Press enter* to continue.

* or upper left software button

Test 3: Buzzer Test Check that the buzzer sounds. Press enter or next to continue.

Test 4: Cassette IR Test The IR cassette lamps light up. Check that all the IR lamps are lit. For safety reasons this test is limited to 10 seconds. Press enter or next to continue.

Test 5: Ventilator Test/cassette The ventilator in the cassette now starts. A sound from the ventilator conﬁrms that it is working. If the dryer is equipped with two cassettes, you will have to repeat test no. 4 and 5 for the other cassette. Press enter or next to continue.

Test 6: Laser Test Direct the laser towards the object. Check that a red, dotted circle is visible on the object. Press enter or next to continue.

Test 7: Temperature Sensor Test Direct the temperature sensor towards an object that is at room temperature. The temperature on the display should not deviate from room temperature by more than ±3 °C or ±5 °F. Press enter or next to continue.

Note! Temperature measurement is made as an average of a surface according to chapter 8.1.

Test 8: Distance Sensor Test Direct the distance sensor towards the object at a distance of 0,3 -1 m. Check that the distance shown on the display matches the manually measured distance. A deviation of ±3 cm is acceptable. Press enter or next to continue.

Test 9: Temperature Guards The computer card has a temperature measuring device that is seen on the display.

The temperature is shown in ºC or ºF depending on the settings you have made.

The computer lifetime will be shortened if temperatures are above 70 ºC/158 ºF during operation. If this happens during drying a new window will appear after the completed drying cycle saying “warning High temp Pc”.

Test Completed

Automatic testing is now complete. Press enter or next to ﬁnish.

9.4.20 48 Program Time Scale

Possibility to change between minutes and seconds.

9.4.21 49 Proc. Alarm Temp.

Possitbility to set maximum temperature difference between current and requested temperature (5-99 °C). This function is activated in 9.4.2.

713687 rev 9

10. Programming examples

EX 1. FLASH OFF/PREHEATING

Initial temperature 20 °C/86 °F Time 4 min Temperature increase 15 °C/27 °F/min Final temperature 80 °C/176 °F

FULL BAKE/CURING

Initial temperature 60 °C/140 °F Time 0 min Temperature increase 5 °C/9 °F/min

EX 2. FLASH OFF/PREHEATING

Initial temperature 20 °C/86 °F Time 4 min Temperature increase 20 °C/36 °F/min Final temperature 60 °C/140 °F

FULL BAKE/CURING

Initial temperature 60 °C/140 °F Time 5 min Temperature increase 5 °C/9 °F/min Final temperature 60 °C/140 °F

EX 3. FLASH OFF/PREHEATING

Initial temperature 20 °C/86 °F Time 4 min Temperature increase 10 °C/18 °F/min Final temperature 60 °C/140 °F

FULL BAKE/CURING

Initial temperature 60 °C/140 °F Time 8 min Temperature increase 20 °C/36 °F/min Final temperature 110 °C/230 °F/min

EX 4. FLASH OFF/PREHEATING

Initial temperature 20 °C/86 °F Time 6 min Temperature increase 20 °C/36°F/min Final temperature 60 °C/140 °F

FULL BAKE/CURING

Initial temperature 60 °C/140 °F Time 6 min Temperature increase 15 °C/27 °F/min Final temperature 90 °C/194 °F

T (oC)

t (min)

T (oC)

t (min)

T (oC)

t (min)

T (oC)

t (min)

713687 rev 9

11. Maintenance and service

Weekly

Check that all IR lamps light up during mobile dryer operation. Defect IR lamps can cause uneven heat distribution over the surface.

Clean the dryer from dust, which can be a cause of ﬁre, with a damp cloth. Also, check that all cables are undamaged. A damaged cable can be a danger to life!

Monthly Check the gold reﬂectors. Damaged or extremely dirty reﬂectors can over heat the reﬂector body and/or the cassette. In case of doubt, please contact the customer service in order to clarify if the gold coated reﬂector needs to be changed.

Yearly Plan to change the air ﬁlter approx. once per year. You will get a message in the software when it is time to change. When starting up the dryer you will get an indication on

how much of the ﬁlter time that is used.

11.1 Filter replacement

Attention! The ﬁlters are disposable and should not be

reused.

1. Use a knife or screw driver to bend loose the two plastic plugs

at the cassette side plates.

2. Remove the used ﬁlter.

3. Insert the new ﬁlter so the IRT logo is visible from the outside.

4. Place the long side of the ﬁlter opposite to the two plug holes on the cassette according to picture.

5. Push in the ﬁlter until the two plastic “push-in-plugs” can be reattached.

6. Reset the ﬁlter timer. Log into advanced settings mode according to chpater 9.1 and 9.2. Move to parameter 45 and press yes for reset the ﬁlter timer.

11.2 IRT lamp replacement

Attention! Do not touch the gold coated

reﬂector or the new IR lamp with your ﬁngers. Only remove the protective paper on the IR lamp after you have installed it.

1. Disconnect power supply.

2. Loosen the three top screws on the front plate of the cassette.

3. Disconnect the cable connector.

4. Loosen the four screws at the ends of the reﬂector and remove the reﬂector from the plate.

5. Remove the mesh and unscrew the lamp from the two ends.

6. Install new lamps in the reverse order.

2 kW

1 kW

b c

y z

713847IRT Pc Mobile Assembly Manual INT Rev.26

1 kW

2 kW

713687 rev 9

11.3 Gas pressure spring replacement

If the mobile arm does not park in highest or lowest position but falls or raises slightly by itself, tighten the 4 bolts indicated with the letter “C” in ﬁgure 2. If the arm still does not park or becomes heavy to adjust, the gas pressure spring must be replaced. Attention! Due to high weight and complexity it is recommended to be two persons or one person with a lifting device when performing this service.

1. Remove the four screws fastening the cover that is located on either side of the arm. (ﬁgure 1)

2. Place the parallel arm in the far most upright position. (ﬁgure 2)

3. Before removing the pins holding the gas spring, as much pressure as possible from the gas spring should be relieved. To do this, raise the arm slightly until the pins are loose.

Attention! At all times when the gas spring is not securely in position with pins and locking rings, the arm can fall down heavily from it´s upright position and create great danger.

4. Remove the locking rings and the two pins. Move the gas spring slightly upwards/forward and then remove it. (ﬁgure 2)

5. Place the new gas spring in the same direction as the old one. Reassemble in the reversed order.

Attention! Ensure that the locking

rings are refastened properly.

12. Spare parts

For a complete spare parts list, please contact your distributor for information. The following spare parts are the most common ones.

Part Part nr.

Lamp 1 kW 102700 Lamp 2 kW 102699 Filter 713576 Gas spring 850 N 711464 (One cassette) Gas spring 1400 N 713614 (Two cassettes) Solid state relay 750227 Fan 12V DC 711186

Figure 1 Figure 2

713687 rev 9

13. EC Declaration of conformity

According to testing institutes and according to the machine directive the IRT products in this manual are not deﬁned as machines, wherefore the machine directive reference cannot be included in this declaration.

In accordance with EN 17050-1:2010

We, Hedson Technologies AB Box 1530, SE 462 28 Vänersborg, Sweden

declare under our sole responsibility that the product

IRT 4-1 PcAuto and IRT 4-2 PcAuto that are used to accelerate the drying/curing of paint and paint related materials, to which this declaration relates, is in conformity with the following standards;

EN 60335-1:2002 Speciﬁcation for safety +A11+A1+A12+A2 of household and similar electrical +A13+A14+A15 appliances. General requirements.

EN 60335-2-45:2002 Specification for safety of +A1+A2 household and similar electrical appliances. Particular requirements for portable heating tools and similar appliances.

EN 61000-6-3 Electro-magnetic Compatiblity, Generic Emission Standard. EN 61000-6-2 Electro-magnetic Compatiblity, Generic Immunity Standard. EN 62233:2008 Measurement methods for electromagnetic ﬁelds of household appliances and similar

apparatus with regard to human exposure. EN ISO 9001 Quality Management System EN 61000-3-11 Electro-magnetic Compatiblity, Limitation of voltage changes Compliance statement:

The maximum value of the system impedance (Zmax) is 0.044 ohm for the phase lines and

0.030 ohm for the neutral at the interface between a public supply network and a user’s installation.

in accordance with the provisions of the following directives in their most current version

2014/35/EU Low Voltage Directive 2014/30/EU Electro-magnetic Compatiblity Directive 2011/65/EU Restriction of the use of certain hazardous substances (RoHS)

713687 rev 9

1. EC Declaration of conformity

In accordance with 2006/42/EC Appendix II 1A

We, Hedson Technologies AB Box 1530, SE 462 28 Vänersborg, Sweden

declare under our sole responsibility that the product

IRT 4-10 PcAuto and IRT 4-20 PcAuto that are used to accelerate the drying/curing of paint and paint related materials, to which this declaration relates, is in conformity with the following standards;

EN 60204-1 Safety of machinery - Electrical equipment of machines EN 61000-6-3 Electro-magnetic Compatiblity, Generic Emission Standard. EN 61000-6-2 Electro-magnetic Compatiblity, Generic Immunity Standard. EN ISO 9001 Quality Management System EN 61000-3-11 Electro-magnetic Compatiblity, Limitation of voltage changes Compliance statement:

The maximum value of the system impedance (Zmax) is 0.044 ohm for the phase lines and

0.030 ohm for the neutral at the interface between a public supply network and a user’s installation.

in accordance with the provisions of the following directives in their most current version

2006/42/EC Machinery Directive 2014/35/EU Low Voltage Directive 2014/30/EU Electro-magnetic Compatiblity Directive 2011/65/EU Restriction of the use of certain hazardous substances (RoHS)

713687 rev 9 DE

1. Bestimmungsgemäße Verwendung

Dieses Gerät dient ausschließlich der Beschleunigung des Trocknens/Aushärtens von Spachtel, Füller, Basis- und Klarlack. Das gilt für Produkte sowohl auf Wasser- als auf Lösemittelbasis. Der Einsatzort ist der Vorbereitungs- und der Finishbereich. In der Automobilindustrie und der KfzInstandhaltung wird er zum Aushärten kleiner Bereiche vor dem Polieren eingesetzt. Das Gerät darf nur für die beschriebenen Trocknungsprozesse verwendet werden. Die maximale Umgebungstemperatur während des Betriebs beträgt 40°C. Benutzen Sie das Gerät nicht in Farbspritzkabinen bzw. im Umkreis von 5m von Farbspritzvorgängen, um eine Explosionsgefahr zu vermeiden. Dies gilt auch für den schienengeführten IRT 4-10 PcAuto und IRT 4-20 PcAuto wenn sie nicht mit IRT Staub und Überwachungssystem kombiniert werden. (Dokument 714147)

2. Produktbeschreibung

Der Trockner ist unentbehrliches Hilfsmittel bei der Lackreparatur auf kleinen und mittelgroßen Flächen. Die handlichen Geräte IRT 4-1 Pc Auto, 4-2 Pc Auto, 4-10 Pc Auto und 4-20 Pc Auto sind mit einer oder zwei Kompaktkassetten ausgestattet. Jede Kassette enthält

vier Infrarot- (IR) Lampen mit vergoldeten Reﬂektoren und

einem Lüfter. Die Gestaltung und die Kombination mit einer Gasdruckfeder macht die Ausrichtung der Kassette einfach. Die IR-Lampen lassen sich einfach austauschen und die Reﬂektoren sind durch ein Schutzgitter gegen mechanische Beschädigungen geschützt. Der Trockner bietet eine große Auswahl von Programmen.

2.1 Besondere Vorteile

2.1.1 Höhere Qualität

Wenn Sie Spachtel mit dem Trockner aushärten, verbessert sich auch die Qualität der oberen Lackschicht.

Das Aushärten mit kurzwelliger IR-Strahlung ermöglicht es, den Lack von innen nach außen auszuhärten. Dadurch wird verhindert, dass Lösemittel in der Lackschicht zurückbleiben und sichert eine schnelle und hochwertige Aushärtung.

2.1.2 Kurze Trocknungszeiten bei ca. 60 cm Abstand

Material Minuten

Spachtel 5– 6 Füller Hell 10– 15 Füller Dunkel 10– 15 Wasserbas 4– 6 Basislack 4– 8 Decklack 10–15 Klarlack 10–15 Plast Füller 10–15 Plast Deckl 13–17 Plast Klarl 13–17 Nachhärt 2– 4 Soft Trockn 13–17

2.1.3 Geregelte Trocknungstemperatur

Mit einem eingebauten Pyrometer überwacht der Trockner sorgfältig die Objekttemperatur. Der Computer misst nicht nur die erlaubte Höchsttemperatur, sondern auch den Temperaturanstieg. Er sorgt dafür, dass die programmierte Trocknungs-/ Aushärtungszeit eingehalten wird, wodurch das optimale Aushärten erreicht wird, ohne die Gefahr des „Überbrennens“.

2.1.4 High-Tech Form der Reﬂektoren mit kurzwelligem IR

Durch den Einsatz

von Kurzwellentechnologie und vergoldeten Reﬂektoren mit High-Tech Form werden große Vorteile erreicht. Erstens ist der Energieverbrauch geringer, da nur die benötigten Bereiche bestrahlt werden und keine Luft erhitzt wird. Zweitens wird eine einheitlichere Oberﬂächentemperatur erreicht, indem die Energie gleichmäßig verteilt wird. Drittens wird eine größere Trocknungsoberﬂäche erzielt. Viertens ist die Strahlung außerhalb des Aushärtebereichs geringer.

2.2 Technische Daten

Alle Trockner geben kurzwellige IR-Strahlung mit einem Spitzenwert bei 1120nm ab. Die in den Tabellen angegebenen Trockentemperaturen beziehen sich auf einen Trocknungsabstand von 60cm zu einem schwarz beschichteten Blech. Die Maßangaben

in den Bildern beschreiben die mit den jeweiligen Geräten maximal mögliche Trocknungsﬂäche.

IRT 4-1 PcAuto IRT 4-10 PcAuto Trocknungsﬂäche

Spannung 220–240 V 220–240 V 380–420 V 440–480V480 V

1 Ph/PE 3 Ph/PE 3 Ph/PE 3 Ph/PE 2 Ph/PE Frequenz 50–60 Hz 50–60 Hz 50–60 Hz 50–60 Hz 60Hz

Stromstärke 26 A 15 A 9 A 9 A 13 A Leistung 6 kW 6 kW 6 kW 6 kW 6 kW

Sicherung**

4-1PcA 30 A* 16 A* 10 A* 20 A 26 A 4-10PcA n/a Max 100 A Max 100 A Max 100 A Max 100 A

Trockentemp. Max. 170o Max. 170

Max. 170

Max. 170o Max. 170

Lärmpegel <70 dB(A) <70 dB(A) <70 dB(A) <70 dB(A) <70 dB(A)

IRT 4-2 PcAuto IRT 4-20 PcAuto Trocknungsﬂäche

Spannung 220–240 V 220–240 V 380–420 V 440–480 V 480 V

1 Ph/PE 3 Ph/PE 3 Ph/PE 3 Ph/PE 2 Ph/PE

Frequenz 50–60 Hz 50–60 Hz 50–60 Hz 50–60 Hz 50–60 Hz Stromstärke

4-2PcA 48 A 27 A 16 A 16 A 26 A 4-20PcA n/a 30 A 17 A 17 A --

Leistung 12 kW 12 kW 12 kW 12 kW 12 kW Sicherung**

4-2PcA 50 A* 32 A* 16 A* 20 A 32 A 4-20PcA n/a Max 100 A Max 100 A Max 100 A --

Trockentemp. Max. 170

Max. 170

Max. 170o Max. 170

Lärmpegel <70 dB (A) <70 dB (A)<70 dB (A) <70 dB (A) <70 dB (A)

* MCB (Minature Circuit Breaker, Leitungsschutzschalter) Typ C oder D.

Normaler Sicherungstyp träge. **Der Trockner sollte mit dem empfohlenen Sicherungswert betrieben werden.

Gewicht, Abmessungen und Typenschild auf der letzten Seite.

1,5 m

1,1 m

1,5 m

2,2 m

713687 rev 9 DE

3. Anweisungen für den Eigentümer

Der Betreiber des Trockners ist für die Erstellung einer Betreibsanweisung verantwortlich, die den Gegebenheiten vor Ort Rechnung tragen und die allen Benutzern zugänglich gemacht werden müssen und von diesen zu befolgen sind. Dieses Gerät ist nicht für die Verwendung durch Personen (einschließlich Kinder) vorgesehen, die über eingeschränkte körperliche, sensorische oder geistige Fähigkeiten oder über zu wenig Erfahrung und Wissen verfügen, es sei denn, sie werden durch eine für ihre Sicherheit verantwortliche Person hinsichtlich der Verwendung des Gerätes beaufsichtigt oder geschult.

Die Entsorgung gebrauchter Materialien erfolgt über die nächstgelegene Umweltschutzeinrichtung zum Zweck des Recyclings.

Aus Sicherheitsgründen muss der Infrarottrockner mit der empfohlenen Sicherung ausgestattet sein, siehe die Tabellen in Kapitel 2.2.

4. Sicherheitshinweise

Setzen Sie den Trockner keinen Farbsprühnebeln, Schleifstäuben oder Lösungsmitteldämpfen aus - es besteht Brand- und Explosionsgefahr! Außerdem wird dadurch die Lebensdauer herabgesetzt. Beachten Sie auch eine ausreichend lange Abkühlzeit des Trockners. Der Abstand zu der zu trocknenden Fläche muss ausreichend groß gewählt werden. Ansonsten besteht Brand- und Explosionsgefahr! Halten Sie alle brennbaren Gegenstände und Materialien ausreichend fern von den Heißen Oberﬂächen des Trockners.

4.1 Gefahren

Kippen

Die Kippgefahr steigt, wenn sich der Arm in aufrechter Stellung beﬁndet. Außerdem wird die Kippgefahr erhöht, wenn beide Kassetten auf eine Seite gedreht werden.

Brand und Explosion

Die Lagerung, Vorbereitung oder Verwendung von lösungsmittelhaltigen Materialen ist innerhalb eines Radius von 5 m um den mobilen Trockner nicht zulässig. Brennbare Materialien dürfen nicht in der Nähe eines Trockengeräts im Betrieb gelagert werden.

Bei ausgeschalteter Temperaturregelung kann die Temperatur schnell ansteigen und die Brandgefahr wird größer, vor allem wenn der Abstand zum Objekt weniger als 60 cm beträgt. Richten Sie die Kassette niemals auf leicht entzündliche Materialien.

Elektrische Ausrüstung Der Mobiltrockner wird mit hoher Spannung betrieben, die hochgefährlich sein kann.

Ziehen Sie den Hauptstecker aus der Wandsteckdose, bevor Sie stromführende Teile berühren. Nur Elektrofachkräfte dürfen Arbeiten direkt an den elektrischen Komponenten vornehmen. Ein beschädigtes Versorgungskabel muss durch den Hersteller, seinen Kundendienstbeauftragten oder eine Elektrofachkraft ersetzt werden, um Gefährdungen zu vermeiden.

5. Aufbauanleitung

Genaue Anweisungen ﬁnden Sie in den entsprechenden Dokumenten

Für die mobilen Trockner: 713847 Assembly Manual IRT Pc Mobile

Für schienengeführte Trockner; 713683 Montageanleitung IRT 4-10 PcAuto, IRT 4-20 PcAuto, IRT 3-20 PcD

6. Grundlegendes zur Bedienung

6.1 Tastatur

6.2 Display

6.3 Programm-Modus – Allgemeine Regeln zur Navigation durch die Software

Dieser Modus ist für den täglichen Betrieb. Damit wird der Trockner mit vorinstallierten Programmen betrieben und die Programmeinstellungen können bearbeitet werden.

Schalten Sie den Hauptschalter ein, um in den Programmodus zu gelangen.

Beim Start des Trockners erscheint zwei Sekunden lang ein Informationsbild. Wenn Sie die Taste Bestätigen oder Abbrechen gedrückt halten, bleibt die Information stehen, bis Sie die Taste loslassen. Das Diagramm zeigt den Kassettenﬁlterverbrauch an und informiert Sie, wenn der Filter getauscht werden muss. Informationen über den Austausch des Filters ﬁnden Sie in Kapitel „11.1 Filtertausch“.

6.4 Einstellmodus

Im Einstellmodus können Sie weitere Systemparameter ändern. Dank des ausgereiften Steuerungssystems in diesem Mobiltrockner können viele Einstellungen geändert werden. Das gehört normalerweise nicht zum täglichen Betrieb.

Drücken Sie auf beide Pfeiltasten, wenn Sie den Hauptschalter in Position 1 schalten, um in den Einstellmodus zu gelangen.

Weitere Informationen ﬁnden Sie in Kapitel 9.

Softwaredeﬁnierte Tasten:

Bestätigungsoptionen

Softwaredeﬁnierte Tasten: Bestätigungsoptionen

Start

Stop

Kassetten im Betrieb

(eine oder zwei

)

Temperaturregelung (ein/aus)

Eingabe

Flash off – aktiv

Volltrocknen – nicht aktiv

Eine Kassette aktiv

Bestätigungsoptionen

Abbruchoptionen

Aktives Programm

Temperaturwert

WARNUNG!

Intensive Wärmeabstrahlung. Hände, Gesicht und andere Körperteile sollten so wenig wie möglich der Wärmestrahlung ausgesetzt werden.

713687 rev 9 DE

7. Programmodus - Allgemeine Regeln zur Navigation durch die Software

– Diese Anzeige stellt softwaredeﬁnierte Optionen in den unteren Ecken dar. – Die Werte lassen sich mit den Pfeiltasten verändern. – Drücken Sie auf Abbrechen, um ohne zu speichern zum vorigen Bild zurückzukehren.

7.1 Basisnavigation

Es gibt zwölf vordeﬁnierte Programme und drei Leerprogramme. Alle 15 Programme haben veränderbare Positionen, Namen und Trocknungsparameter.

Nach oben oder unten können Sie mit den Pfeiltasten scrollen, wenn Sie auf Auswahl drücken, wird das Programm ausgeführt und mit

Ansehen können Sie es bearbeiten.

7.2 Ausführen

7.2.1 Abstandsprüfung

Der Abstand wird auf dem Display als „zu nah“ (siehe Bild: „too close“), „zu weit“ und „korrekt“ angezeigt. Wenn die Messung fehlschlägt, erscheint „Abst einst“ (Abstand von Hand prüfen).

Benutzen Sie die Tasten auf der Tastatur, um zwischen einer oder zwei aktiven Kassetten umzuschalten und um die Temperaturkontrolle ein-/auszuschalten. Siehe Kapitel 8.1.

7.2.2 Trocknung starten

Drücken Sie auf Start, um die Trocknungssequenz zu starten. Die verbleibende Zeit für das „Abdunsten“ startet mit dem Herunterzählen. Sobald das Abdunsten beendet ist, wechselt das Programm automatisch in den vollen Trocknungsmodus.

7.2.3 Programmgraﬁk

Diese Graﬁk steht zur Verfügung, wenn die Temperaturkontrolle aktiv ist. Die Graﬁk stellt das Ziel, die aktuelle Temperatur und die verbleibende Zeit dar. Siehe Kapitel 8.1.

7.2.4 Programmwerte

Dies sind die gleichen Werte wie in der Programmkurve (7.2.3) außer für die restliche Zeit, aber auch die verwendete Leistung der Maschine sowie auch den Energieverbrauch für den aktuellen Trockenvorgang.

Hinweis! Bei nicht aktiver Temperaturkontrolle wer- den die Temperaturwerte nicht angezeigt.

7.2.5 Energieverbrauch

Gezeigt wird der gesamte Stromverbrauch pro Lauf für die letzten 10 ausgeführten Durchläufe.

7.2.6 Trocknung beendet

Wenn das Abdunsten und die Trocknungszeit beendet sind, kehrt die Software zu Schritt 7.1 zurück.

Hinweis!

Um die Lebensdauer der Lampen zu erhöhen, laufen die Lüfter zur Kühlung noch weiter. Nach drei Minuten schalten sie sich automatisch ab.

Hinweis! Wenn das Trocknungsprogramm beendet ist, wird automatisch die Temperaturkontrolle wieder aktiviert.

7.3 Bearbeiten

7.3.1 Eigenschaften

Die Werte des gewählten Programms erscheinen auf dem Display.

Durch Drücken der Taste „Temperaturregelung“, schaltet die Software zwischen den Eigenschaften mit und ohne Temperaturregelung um. Änderungen in einem Modus haben keinen Einﬂuss auf den anderen Modi. Siehe Kapitel 8.1. für weitere Informationen.

7.3.2 PIN-Code

Benutzen Sie die Pfeiltasten, um die richtige Ziffer einzustellen. Drücken Sie auf Eingabe, um die Auswahl zu bestätigen und die zweite, dritte und vierte Ziffer des erweiterten PIN-Codes zu bearbeiten.

Hinweis! Ein eingegebener PIN-Code gilt für alle Eingaben, bis der Hauptschalter ausgeschaltet wird. Weitere Informationen in Kapitel 9.2 unter „erweiterter PIN-Code“.

7.3.3 Programmparameter bearbeiten

Markierte Werte von Programmparametern können mit den Pfeiltasten geändert werden. Drücken Sie Eingabe, um den nächsten Wert zu ändern usw. Durch Drücken von Eingabe für den letzten Wert wird der Benutzer zur Bearbeitung von Programmposition und -name geführt. Drücken Sie Cancel, um zu Eigenschaften (7.3.1) ohne Speicherung von Parametern zurückzukehren.

7.3.4 Programmposition/-name bearbeiten

Markierte Programmnummern können mit den Pfeiltasten geändert werden. Drücken Sie Eingabe, um zu bestätigen und das nächste Symbol zu bearbeiten.

Hinweis! Wenn Sie die Nummer ändern, ändert sich auch die Programmposition in der Programmliste.

7.3.5 Erweiterung der Programmschritte

Wenn der Trocknungsprozess mehr als zwei Standardschritte erfordert, ﬁnden Sie unter jedem Trockenprogramm die Möglichkeit, die Anzahl zu erweitern. Ausgehend von Absatz 7.3.4 und die „Enter“Taste wiederholt drücken, bis „Link zum nächsten Programm“ auf dem Bildschirm steht. Pfeiltasten verwenden um „Ja“ oder „Nein“ zu wählen, dann (Save) drücken um zu speichern. Der Link zum nächsten Programm bleibt, bis er deaktiviert ist (No). Die Programme 13-14 oder 15 verwenden da diese freie Programme, ohne voreingestellte Werte sind.

Benutzen Sie die Pfeiltasten, um die Zahlen

einzustellen.

Das Programm kehrt zu 7.3.1 zurück.

1. Spachtel 7. Klarlack 13. Freies Prog

2. Füller Hell 8. Plast Füller 14. Freies Prog

3. Füller Dunkel 9. Plast Deckl 15. Freies Prog

4. Wasserbas 10. Plast Klarl

5. Basislack 11. Nachhärt

6. Decklack 12. Soft Trockn

Das Programm kehrt zu 7.3.1 zurück.

Stop oder Abbrechen (siehe bild:

„Cancel“) führt zurück zu 7.1.

Stop oder Abbrechen (siehe bild:

„Cancel“) führt zurück zu 7.1.

Das Programm kehrt zu 7.3.1 zurück.

713687 rev 9 DE

8. Erweiterte Informationen zur Verwendung

8.1 Temperaturkontrolle

Der Mobiltrockner ist mit einer automatischen Temperaturkontrolle ausgestattet. Das ermöglicht optimale Trocknungs-/Härtungsergebnisse in der kürzestmöglichen Zeit.

Die Eigenschaften mit Temperaturregelung sind folgende:

a. Minuten b. Temperatursteigerung pro Minute. c. Höchsttemperatur

Die Temperaturkontrolle (Pyrometer) misst die durchschnittliche Temperatur über einer Oberﬂäche. Der Durchmesser dieser Oberﬂäche entspricht der Hälfte des Abstands von der IR-Kassette zum Objekt, das getrocknet werden soll. Der Laserpointer zeigt, wo die Abstandsmessung vorgenommen wird. Dieser Pointer beﬁndet sich auch nah an der Mitte der Temperaturmessung.

Im Einstellmodus kann der Grenzwert für Mindest- und Höchstabstand einer „korrekten“ Abstandsmessung eingestellt werden. Die Voreinstellung für den korrekten Abstand liegt zwischen 55 und 65 cm.

Hinweis! Die Temperatur wird als Durchschnittswert der gemessenen Oberﬂäche bestimmt (Standardwert für den Durchmesser: 30 cm). Achten Sie darauf, dass die Meßﬂäche sich an der richtigen Stelle beﬁndet. Achten Sie darauf, nicht die Temperatur auf Glas, Reifen oder außerhalb des Objekts zu messen. Dadurch könnten die programmierten Temperaturwerte und die tatsächlichen Werte voneinander abweichen. Das kann zu unbefriedigenden Ergebnissen führen und falls der Prozessalarm aktiviert ist, stoppt die Trocknung/Aushärtung.

Daher empfehlen wir, bei Oberﬂächen, die im Durchmesser kleiner sind als 30 cm, die Temperaturkontrolle zu deaktivieren. Im Kapitel

9.4.9 ist beschrieben, wie Sie die Temperaturkontrolle permanent deaktivieren können.

Die Eigenschaften ohne Temperaturregelung sind folgende:

a. Minuten

b. Prozentuelle Aussteuerung von maximaler Leistung.

Die Programm-Einstellungen, mit oder ohne Temperaturregelung aktiviert, arbeiten unabhängig von einander.

Prozessalarm

Der mobile Trockner ist mit einem Prozessalarm ausgestattet, um Temperaturabweichungen zu erkennen. Wenn die aktuelle Temperatur um mehr als 30 °C von der geforderten Temperatur abweicht, erscheint die Meldung „Warnung! Prozessfehler“ im Display und der Trockner schaltet sich automatisch aus. Diese Warnung muss durch Drücken von Eingabe bestätigt werden. Dadurch wird das Programm beendet.

Überprüfen Sie im Falle eines Prozessalarms, ob das Temperaturmessgerät (Pyrometer) korrekt auf die zu trocknende Oberﬂäche ausgerichtet ist und dass keine unerwünschten Materialtemperaturen gemessen werden.

Achtung: Die Prozessalarmfunktion ist im Auslieferungszustand des mobilen Trockners nicht aktiviert. Im Kapitel 9.4.3 steht, wie sie aktiviert wird.

9. Einstellmodus

9.1 Einloggen

Sie müssen sich zuerst „einloggen“, um in den Einstellmodus zu gelangen. Drücken Sie beim Einschalten des Hauptschalters auf beide Pfeiltasten gleichzeitig. Auf dem Display werden Sie nach einem PIN-Code gefragt.

9.2 PIN-Code

Benutzen Sie die Pfeiltasten, um die richtige Ziffer einzugeben. Drücken Sie Eingabe zur Bestätigung und bearbeiten Sie die zweite, dritte und vierte Ziffer des Codes.

Für Grundeinstellungen ist kein Code erforderlich, drücken Sie einfach OK, um den Standardcode 0000 einzugeben. Wie Sie diesen Code ändern können, steht in Kapitel „9.4.5 Basis-PIN-Code“.

Erweiterter PIN-Code 5780

Wird für Programmänderungen und erweiterte Einstellungen benötigt. Wie Sie diesen Code ändern können, steht in Kapitel 9.4.13 „Erweiterter PIN-Code“.

Achtung! Ein eingegebener PIN-Code gilt allgemein für die gesamte Software, bis der Hauptschalter ausgeschaltet wird, z.B. wenn Sie in den erweiterten Einstellungsmodus gehen und danach in den Programmmodus. Die Programmeinstellungen lassen sich so lange bearbeiten, bis der

Hauptschalter ausgeschaltet wird.

9.3 Navigation

Um eine Einstellung anzupassen, drücken Sie auf Bearbeiten. Drücken Sie Abbrechen

(siehe Bild: „Exit“), um ohne zu speichern

vom Modus Bearbeiten zum Einstellmodus zurückzukehren. Hinweis! Wenn Sie im Einstellmodus auf Beenden drücken, kehren

Sie in den „Programmmodus“ zurück. Sie müssen dann die Schritte von „9.1 Einloggen“ bis “9.4 Einstellmodus” wiederholen.

Navigationsbeispiel:

Benutzen Sie die Pfeiltasten, um die Sprache zu ändern und Auswahl

zur Bestätigung.

Benutzen Sie die Pfeiltasten, um durch die Einstellungen zu blättern, siehe Tabelle in

Kapitel 9.4.

Modus Bearbeiten

b c

a b

Drücken Sie auf Beenden (siehe Bild: „Exit“) und Sie gelangen zum gewünschten „Pro-

grammmodus“.

713687 rev 9 DE

9.4 Einstellungen

9.4.1 1 Sprache auswählen

Blättern Sie mit den Pfeiltasten nach oben und unten durch die vierzehn verschiedenen Sprachen (alphabetisch angeordnet), bis die richtige Sprache erscheint. Drücken Sie zur Bestätigung Auswählen.

Wenn Sie versehentlich eine Sprache ausgewählt haben, die Sie nicht verstehen, schalten Sie den Hauptschalter ein, während Sie die Taste „Kassette im Betrieb“ festhalten. Der Trockner startet dann in der Sprache Britisches Englisch.

9.4.2 3 Prozessalarm

Benutzen Sie die Pfeiltasten nach oben und unten um einzustellen, ob der Alarm aktiviert ist oder nicht. Drücken Sie zur Bestätigung Auswählen. Die Einstellungen zum Alarmton werden unter „9.4.5 Summer“ beschrieben.

9.4.3 4 Temp.-Einheit

°C und °F erscheinen auf dem Bildschirm. Wählen Sie mit den

Pfeiltasten nach oben und unten die gewünschte Tempe-

ratureinheit aus. Bestätigen Sie die gewählte Einheit durch Drücken von Auswahl.

9.4.4 5 Summer

Die Soundeffekte können stumm geschaltet/aktiviert werden, indem Sie mit den Pfeiltasten Ja/Nein auswählen. Drücken Sie zur Bestätigung Auswählen.

9.4.5 7 Basis-PIN-Code

Sie können den PIN-Code ändern, um unbefugte Änderungen der Grundeinstellungen zu verhindern, wie in der Tabelle in Kapitel 9.4 beschrieben. Ändern Sie dazu mit den Pfeiltas-

ten nach oben und unten die erste Ziffer und drücken Sie zur

Bestätigung Auswahl. Fahren Sie mit der zweiten, dritten und vierten Ziffer fort. Wenn Sie fertig sind, drücken Sie

Auswahl, um den neuen vierstelligen PIN-Code zu bestätigen.

9.4.6 8 Unterer Abstandsgrenzwert

Die Werkseinstellung für den korrekten unteren Abstandsgrenzwert ist 55 cm. Sie können den Wert für den unteren Abstandsgrenzwert zwischen 35 und 95 cm einstellen. Einstellungen über 80 cm sind nicht empfehlenswert. Drücken Sie zur Bestätigung Auswählen.

9.4.7 9 Oberer Abstandsgrenzwert

Die Werkseinstellung für den korrekten oberen Abstandsgrenzwert ist 65 cm. Sie können den Wert für den oberen Abstandsgrenzwert zwischen 40 und 130 cm einstellen. Einstellungen über 100 cm sind nicht empfehlenswert. Drücken Sie zur Bestätigung Auswählen.

9.4.8 15 Temp.-Kontrolle

Sie können die Temperaturkontrolle (Pyrometer) permanent ein- oder ausschalten.

Hinweis! Wenn Sie die Temperaturkontrolle im Einstellmodus ausschalten, können Sie sie im Programmmodus nicht mehr aktivieren.

Temperaturdiagramme und -werte stehen nicht zur Verfügung, wenn diese Funktion ausgeschaltet ist. Stattdessen arbeitet die Software dann mit Leistungsstufen als Prozentwert der Höchstkapazität.

9.4.9 16 Disp. Kontrast

Sie können den Kontrast des Displays auf einer Skala von hell bis dunkel einstellen (25 – 75). Scrollen Sie mit den

Pfeiltasten nach oben und unten durch die Werte und

drücken Sie Auswählen zur Bestätigung.

9.4.10 18 Abstand

Sie können die Entfernungsmessung zwischen Zentimeter und Text ändern. Wenn Text ausgewählt ist, wird die Entfernung auf dem Display als „zu nah“, „zu weit“ oder „richtig“ angezeigt.

Kap. Übersicht Basis Erweitert

9.4.1 1 Sprache auswählen x

9.4.2 3 Prozessalarm x

9.4.3 4 Temperatureinheit x

9.4.4 5 Summer x x

9.4.5 7 Basis-PIN-Code x

9.4.6 8 Unterer Abstandsgrenzw. x

9.4.7 9 Oberer Abstandsgrenzw. x

9.4.8 15 Temp.-Kontrolle x

9.4.9 16 Disp. Kontrast x x

9.4.10 18 Abstand x

9.4.11 23 Filterzeit x

9.4.12 25 Dauerbetrieb x

9.4.13 36 Erweiterter PIN-Code x

9.4.14 37 Abstandseinheit x

9.4.15 43 Erweiterter Code x

9.4.16 44 Programmeinst. zurücksetzen x

9.4.17 45

Filtertimer zurücksetzen

9.4.18 46 Statistik x x

9.4.19 47 Selbsttest x x

9.4.20 48

Programm Zeit Amgabe

9.4.21 49

Proc. Alarm Temp.

verfügbar in

713687 rev 9 DE

9.4.11 23 Filterzeit

Der Standardwert beträgt 400 Betriebsstunden. Nach dieser Zeit wird die Aufforderung zum Filtertausch angezeigt.

Wenn der mobile Trockner in einer staubigen Umgebung betrieben wird, ist ein häuﬁgerer Austausch des Filters empfehlenswert.

Hinweis! Beachten Sie, dass die Lebensdauer der Lampen

als Folge einer ungenügenden Kühlung verringert wird, wenn der Filter zu sehr verschmutzt ist.

Das Zurückstellen wird unter „9.4.17 Filtertimer zurücksetzen“ beschrieben.

9.4.12 25 Dauerbetrieb

Der Dauerbetriebmodus dient Verkaufs- und Vorführzwecken.

Diese Betriebsart sollte aus Gründen der Sicherheit und um das Gerät vor unnötigem Verschleiß zu schützen, nicht oder nur in sehr seltenen Ausnahmefällen verwendet werden.

9.4.13 36 Erweiterter PIN-Code

Ändern Sie zum Einstellen eines persönlichen Codes die erste Ziffer mit den Pfeiltasten nach oben und unten und drücken Sie zur Bestätigung Auswahl. Fahren Sie mit der zweiten, dritten und vierten Ziffer fort. Wenn Sie fertig sind, drücken Sie Auswahl, um den neuen vierstelligen PIN-Code zu bestätigen.

Warnung! Sorgen Sie dafür, dass Sie sich den neuen Code einprägen.

9.4.14 37 Abstandseinheit

Hiermit können Sie die Einheit von Zentimeter auf Zoll umstellen.

9.4.15 43 Erweiterter Code

Es ist möglich, die Abfrage des PIN-Codes ein- und auszuschalten. Dadurch wird die PIN-Code-Abfrage im Programmmodus verhindert und mit dem Code 0000 lassen sich die erweiterten Einstellungen vornehmen.

Drücken Sie zur Bestätigung Ihrer Wahl Auswählen.

9.4.16 44 Programmeinst. zurücksetzen

Sie können die Einstellungen für alle Programme auf die vordeﬁnierten Werkseinstellungen zurücksetzen. Bestätigen Sie durch Drücken von Ja.

Hinweis! Auch die Programme 13 – 15 sind wieder Leerprogramme, wie im Auslieferungszustand.

9.4.17 45 Filtertimer zurücksetzen

Nach dem Tausch des Filters bei einer oder beiden Kassetten muss der Filtertimer mit dieser Funktion neu gestartet werden. Bestätigen Sie durch Drücken von Ja das Zurücksetzen der Filterzeitmessung.

In Kapitel 9.4.11 wird beschrieben, wie der Wert des Filtertimers verändert wird.

9.4.18 46 Statistik

Folgende Informationen stehen zur Verfügung:

Betriebszeit

Zeigt die gelaufenen Betriebsstunden und -minuten.

Startvorgänge

Zeigt die Gesamtzahl der Startvorgänge des Trockners. Σ Gesamtenergieverbrauch

Zeigt den Gesamtenergieverbrauch an. Φ Durchschnittsnergieverbrauch

Zeigt den Schnittverbrauch für alle Läufe an.

9.4.19 47 Selbsttest

Für diesen Trockner wurde die beste Fehlersuchsoftware entwickelt, die auf dem Markt ist. In diesem Test können alle wichtigen Ein- und Ausgaben an den und vom Computer getestet werden. Dieser Test ermöglicht die schnelle und genaue Funktionsprüfung der verschiedenen Teile des Trockners.

Das Testverfahren erfolgt in englischer Sprache. Durch Drücken der Ja -Taste gelangen Sie zum ersten Schritt des Selbsttests. Drücken Sie auf die Start/Stop-Taste, um den Test zu beenden.

Der automatische Test umfasst folgendes:

713687 rev 9 DE

Test 1: Drucktastentest Alle Tasten des Steuergeräts werden getestet. Die zugehörigen Symbole werden angezeigt, wenn die Tasten gedrückt werden sollen. Drücken Sie ca. drei Sekunden lang auf Eingabe, um zum nächsten Schritt des Testprogramms fortzufahren.

Test 2: Displaytest Überprüft, ob alle Pixel des Displays auﬂeuchten. Drücken Sie Eingabe* und überprüfen Sie, ob alle Pixel erlöschen. Drücken Sie Eingabe*, um fortzufahren.

* oder die Softwaretaste links oben

Test 3: Summertest Überprüft, ob der Summer funktioniert. Drücken Sie Einga-

be oder Weiter, um fortzufahren.

Test 4: IR-Kassettentest

Die IR-Lampen der Kassette leuchten auf. Überprüfen Sie, ob alle IR-Lampen leuchten. Aus Sicherheitsgründen ist dieser Test auf 10 Sekunden begrenzt. Drücken Sie Eingabe oder

Weiter, um fortzufahren.

Test 5: Lüftertest/Kassette

Der Lüfter in der Kassette läuft an. Das Geräusch des Lüfters bestätigt, dass er funktioniert. Wenn der Trockner zwei Kassetten hat, müssen Sie Test 4 und 5 für die jeweils andere Kassette wiederholen. Drücken Sie Eingabe oder Weiter, um fortzufahren.

Test 6: Lasertest Richtet den Laser auf das Objekt. Überprüfen Sie, ob ein roter, gepunkteter Kreis auf dem Objekt zu sehen ist. Drücken Sie Eingabe oder Weiter, um fortzufahren.

Test 7: Temperaturfühlertest Richten Sie den Temperaturfühler auf ein Objekt, das Raumtemperatur hat. Die Temperatur auf dem Display sollte nicht mehr als ±3 °C bzw ±5 °F von der Raumtemperatur abweichen. Drücken Sie Eingabe oder Weiter, um fortzufahren.

Hinweis! Die Temperaturmessung erfolgt als Mittelwert für eine Oberﬂäche, siehe Kapitel 8.1.

Test 8: Abstandssensortest Richten Sie den Abstandssensor auf ein Objekt in 0,3 – 1m Entfernung. Überprüfen Sie, ob der auf dem Display angezeigte Abstand dem von Hand gemessenen entspricht. Eine Abweichung von ±3 cm ist noch akzeptabel. Drücken Sie

Eingabe oder Weiter, um fortzufahren.

Test 9: Temperaturschutz

Der Computer verfügt über ein Temperaturmessgerät, das auf dem Display angezeigt wird.

Die Temperatur wird in º C oder º F angezeigt, je nachdem, welche Einheit Sie eingestellt haben.

Die Lebensdauer des Computers wird bei Betriebstemperaturen über 70 ºC/158 ºF verkürzt. Wenn dies während des Trocknens auftritt, erscheint ein neues Fenster mit der Meldung „Achtung Übertemperatur PC“, nachdem der Trocknungszyklus abgeschlossen ist.

Test beendet

Das automatische Testprogramm ist abgeschlossen. Drücken Sie Eingabe oder Weiter, um die Tests zu beenden.

9.4.20 48 Programm Zeit Amgabe

Möglichkeit zwischen Minuten und Sekunden zu verändern.

9.4.21 49 Proc. Alarm Temp.

Die Möglichkeit, die maximale Temperaturdifferenz zwischen aktueller und angeforderter Temperatur von 5-99 ° C einzustellen. Diese Funktion wird in 9.4.2 aktiviert.

713687 rev 9 DE

10. Programmierbeispiele

BSP. 1 ABDUNSTEN/VORHEIZEN

Anfangstemperatur 20 °C/86 °F Zeit 4 Min. Temperaturanstieg 15 °C/27 °F/Min. Endtemperatur 80 °C/176 °F

VOLLTROCKNEN/HÄRTEN

Anfangstemperatur 60 °C/140 °F Zeit 0 Min. Temperaturanstieg 5 °C/9 °F/Min.

BSP. 2 ABDUNSTEN/VORHEIZEN

Anfangstemperatur 20 °C/86 °F Zeit 4 Min. Temperaturanstieg 20 °C/36 °F/Min. Endtemperatur 60 °C/140 °F

VOLLTROCKNEN/HÄRTEN

Anfangstemperatur 60 °C/140 °F Zeit 5 Min. Temperaturanstieg 5 °C/9 °F/Min. Endtemperatur 60 °C/140 °F

BSP. 3 ABDUNSTEN/VORHEIZEN

Anfangstemperatur 20 °C/86 °F Zeit 4 Min. Temperaturanstieg 10 °C/18 °F/Min. Endtemperatur 60 °C/140 °F

VOLLTROCKNEN/HÄRTEN

Anfangstemperatur 60 °C/140 °F Zeit 8 Min. Temperaturanstieg 20 °C/36 °F/Min. Endtemperatur 110 °C/230 °F/Min.

BSP. 4 ABDUNSTEN/VORHEIZEN

Anfangstemperatur 20 °C/86 °F Zeit 6 Min. Temperaturanstieg 20 °C/36 °F/Min. Endtemperatur 60 °C/140 °F

VOLLTROCKNEN/HÄRTEN

Anfangstemperatur 60 °C/140 °F Zeit 6 Min. Temperaturanstieg 15 °C/27 °F/Min. Endtemperatur 90 °C/194 °F

T (oC)

t (Min.)

T (oC)

t (Min.)

T (oC)

t (Min.)

T (oC)

t (Min.)

713687 rev 9 DE

11. Wartung und Service

Wöchentlich

Überprüfen Sie, ob alle IR-Lampen während des Betriebs des mobilen Trockners auﬂeuchten. Defekte IR-Lampen können zu einer ungleichmäßigen Wärmeverteilung auf der Oberﬂäche führen.

Reinigen Sie den Trockner mit einem feuchten Tuch vom Staub, der zu einem Brand führen kann. Überprüfen Sie auch alle Kabel auf Beschädigungen. Ein beschädigtes Kabel kann eine Lebensgefahr darstellen!

Monatlich Überprüfen Sie die Goldlaminierten Reﬂektoren. Beschädigte oder stark verschmutzte Reﬂektoren können zu einer Überhitzung des Reﬂektorgehäuses und/oder der Kassette führen. Im Zweifelsfalle kontaktieren Sie bitte den Kundenservice um abzuklären, ob ein Austauschen der Reﬂektoren notwendig ist.

Jährlich Planen Sie den Austausch des Luftﬁlters ca. einmal pro Jahr ein. Sie erhalten eine Software-Nachricht, wenn es Zeit zum Auswechseln ist. Beim Start des Trockners erhalten Sie eine

Anzeige, wie lange der Filter in Gebrauch ist.

11.1 Filteraustausch

Achtung! Die Filter sind Einwegprodukte und sollten nicht

wiederverwendet werden.

1. Lösen Sie die beiden Kunststoffstecker an den Seiten der

Kassette

mit einem Messer oder einem Schraubenzieher.

2. Entfernen Sie den gebrauchten Filter.

3. Setzen Sie den neuen Filter so ein, dass das IRT-Logo von

außen zu sehen ist.

4. Setzen Sie die Längsseite des Filters gegenüber den beiden

Steckbohrungen in der Kassette ein, wie auf der Abbildung dargestellt.

5. Schieben Sie den Filter hinein, bis die beiden Kunststoff-

„Einraststecker“ wieder befestigt werden können.

6. Die Filterzeituhr zurückgesetzten. Loggen Sie ins Modus

für erweiterte Einstellungen gemäß Kapitel 9.1 und 9.2. Zu Parameter 45 und drücken Sie ja für die Zurücksetzung der Filterzeituhr.

11.2 Austausch der IRT-Lampen

Achtung! Berühren Sie weder den vergoldeten Reﬂek-

tor noch das Glasgehäuse der neuen IR-lampe mit Ihren Fingern. Ziehen Sie nur das Schutzpapier von der IR-Lampe ab, nachdem Sie sie eingebaut haben.

1. Trennen Sie die Stromzufuhr ab.

2. Lösen Sie die oberen drei Schrauben an der Frontplatte der Kassette.

3. Ziehen Sie den Steckverbinder ab.

4. Lösen Sie die vier Schrauben an den Enden des Reﬂektors und nehmen Sie den Reﬂektor von der Platte ab.

5. Entfernen Sie das Schutzgitter und lösen Sie die Schrauben derLampe an beiden Enden.

6. Setzen Sie neue Lampen in umgekehrter Reihenfolge ein.

2 kW

1 kW

b c

y z

713847IRT Pc Mobile Assembly Manual INT Rev.26

1 kW

2 kW

713687 rev 9 DE

11.3 Ersetzen der Gasdruckfeder

Wenn der mobile Trockner nicht in der höchsten oder niedrigsten Position stehenbleibt, sondern von selbst etwas abfällt bzw. ansteigt, ziehen Sie die vier Schrauben fest, die in Abb. 2 mit dem Buchstaben “C” bezeichnet sind. Die Gasdruckfeder muss ausgetauscht werden, wenn der Stativarm trotz Nachziehens der Schrauben nicht mehr in der gewünschten Position bleibt, oder wenn die Einstellung des Stativarmes zu träge ist.

Achtung! Wegen des hohen Gewichts und der Komplexität ist es empfehlenswert, dass diese Wartungsaufgabe von zwei Personen ausgeführt wird oder von einer Person mit einer Hubvorrichtung.

1. Entfernen Sie die vier Schrauben, mit denen die Platte an beiden Seiten des Arms gehalten wird. (Abb. 1)

2. Schieben Sie den Parallelarm in die ganz aufrechte Stellung. (Abb. 2)

3. Vor dem Entfernen der Haltestifte der Gasdruckfeder sollte so viel Druck wie möglich von der Gasdruckfeder genommen werden. Heben Sie dazu den Arm leicht an, bis die Stifte lose sind.

Achtung! Immer wenn die Gasdruckfeder nicht durch die Stifte und Sperrringe gehalten wird, kann der Arm mit voller Wucht aus der aufrechten Position herunterfallen und eine große Gefahr darstellen.

4. Nehmen Sie die Sperrringe und die beiden Stifte heraus. Schieben Sie die Gasdruckfeder etwas nach oben/nach vorne und nehmen Sie sie heraus. (Abb. 2)

5. Setzen Sie die neue Gasdruckfeder in derselben Richtung ein wie die alte. Bauen Sie alles in umgekehrter Reihen-

folge wieder zusammen.

Achtung! Stellen Sie sicher, dass

die Sperrringe korrekt wieder befestigt werden.

12. Ersatzteile

Eine vollständige Ersatzteilliste hält Ihr Vertriebspartner zur Einsichtnahme bereit. Die folgenden Ersatzteile werden üblicherweise benötigt.

Teil Teilenr.

Lampe 1 kW 102700 Lampe 2 kW 102699 Filter 713576 Gasdruckfeder 850 N 714060 (eine Kassette) Gasdruckfeder 1400 N 713614 (zwei Kassetten) Halbleiterrelais 750227 Lüfter 12 V Gleichstrom 711186

Abb. 1 Abb. 2

713687 rev 9 DE

13. EG-Konformitätserklärung

Nach dem Zeugnis von Testinstituten und nach der Maschinenrichtlinie sind die IRT-Produkte, die in diesem Handbuch beschrieben werden, nicht als Maschinen deﬁniert, weshalb auf die Maschinenrichtlinie in dieser Erklärung nicht Bezug genommen werden darf.

Gemäß EN 17050-1:2010

Wir, Hedson Technologies AB Postfach 1530, SE 462 28 Vänersborg, Schweden

erklären unter unserer alleinigen Verantwortung, dass das Produkt

IRT 4-1 PcAuto und IRT 4-2 PcAuto die zur Beschleunigung des Trocknungs-/Härtungsvorgangs von Lacken und lackähnlichen Materialien eingesetzt werden und auf die sich diese Erklärung bezieht, den folgenden Standards entspricht:

EN 60335-1:2002 Sicherheitsspezifikationen +A11+A1+A12+A2 für Haushalts- und ähnliche +A13+A14+A15 elektrische Geräte. Allgemeine Bestimmungen

EN 60335-2-45:2002 Sicherheitsspezifikationen für +A1+A2 Haushalts- und ähnliche elektrische Geräte. Besondere Vorraussetzungen.

EN 61000-6-3 Elektromagnetische Verträglichkeit, Allgemeine Emissionsnorm. EN 61000-6-2 Elektromagnetische Verträglichkeit, Allgemeine Sicherheitsnorm. EN 62233:2008 Verfahren zur Messung der elektromagnetischen Felder von Haushaltsgeräten

und ähnlichen Elektrogeräten im Hinblick auf die Sicherheit von Personen in elektromagnetischen Feldern.

EN ISO 9001 Qualitätsmanagement-System EN 61000-3-11 Elektromagnetische Verträglichkeit Einhaltungserklärung:

Der Höchstwert der Systemimpedanz (Zmax) beträgt 0,044 Ohm für die Phasenleitungen und 0,030 Ohm für den Nullleiter beim Übergang vom öffentlichen Stromnetz und der elektrischen Anlage des Nutzers.

Gemäß den Bestimmungen folgender Richtlinien in ihren aktuellsten Versionen

2014/35/EU Niederspannungsrichtlinie 2014/30/EU Elektromagnetische Verträglichkeitsrichtlinie 2011/65/EU Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten.

713687 rev 9 DE

1. EG-Konformitätserklärung

Gemäß 2006/42/EC Anhang II 1A Wir, Hedson Technologies AB

Postfach 1530, SE 462 28 Vänersborg, Schweden

erklären unter unserer alleinigen Verantwortung, dass das Produkt

IRT 4-10 PcAuto und IRT 4-20 PcAuto, die zur Beschleunigung des Trocknungs-/Härtungsvorgangs von Lacken und lackähnlichen Materialien eingesetzt werden und auf die sich diese Erklärung bezieht, den folgenden Standards entspricht:

EN 60204-1 Sicherheit von Maschinen - Elektrische Ausrüstung von Maschinen EN 61000-6-3 Elektromagnetische Verträglichkeit, Allgemeine Emissionsnorm. EN 61000-6-2 Elektromagnetische Verträglichkeit, Allgemeine Sicherheitsnorm. EN ISO 9001 Qualitätsmanagement-System EN 61000-3-11 Elektromagnetische Verträglichkeit Einhaltungserklärung:

Gemäß den Bestimmungen folgender Richtlinien in ihren aktuellsten Versionen

2006/42 EC Maschinenrichtlinie 2014/35/EU Niederspannungsrichtlinie 2014/30/EU Elektromagnetische Verträglichkeitsrichtlinie 2011/65/EU Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten.

713687 rev 9 FR

1. Utilisation prévue du produit

Ce produit sert exclusivement à accélérer le séchage du mastic, apprêt,

base et vernis. Il peut être utilisé avec tous les produits à

base d’eau

ou de solvants. Il est principalement utilisé dans les zones de préparation et de ﬁnition. Dans l’industrie automobile et de réparation des véhicules, il s’utilise également pour ledurcissement de petites surfaces avant leur lustrage. Le produit ne doit pas être utilisé à des ﬁns autre que celles décrites dans le processus de séchage. La température ambiante maximum pendant l’utilisation ne doit pas excédée 40 °C. Les sécheurs IRT 3-1 PcD et IRT 3-2 PcD ne doivent pas être utilisés dans des cabines de vaporisations ou dans une distance de 5 m des activités de vaporisation aﬁn d’éviter les risques d’explosion. Cette interdiction est également valable pour le IRT 4-20 PcAuto et IRT 4-200 MotoCross, s’ils ne sont pas combinés avec le IRT Dust Cover et le système de surveillance (document 714147).

2. Description du produit

Ce sécheur est un outil indispensable pour les retouches de peinture des surfaces de taille moyenne et petite. L’IRT 4-1 Pc Auto, 4-2 Pc Auto et 4-20 Pc Auto sont des machines faciles à déplacer, qui disposent toutes d’une ou deux cassettes compacte(s). Chacune de ces cassettes est

équipée de quatre lampes infrarouges (IR) à réﬂecteurs

en or et de forme irrégulière

, ainsi que d’un ventilateur. Ce design, en combinaison avec le ressort à gaz, permet de simpliﬁer le positionnement de la cassette. Les lampes IR sont facilement inter-

changeables, et les réﬂecteurs sont protégés contre les dommages mécaniques par un grillage. Le sécheur dispose d’un large éventail

de programmes de séchage sophistiqués.

2.1 Avantages uniques

2.1.1 Une qualité de haut niveau

L’utilisation d’un sécheur pour le séchage du mastic permet d’améliorer la qualité de la couche de ﬁnition.

Le séchage des couches s’effectue de l’intérieur vers l’extérieur, grâce aux ondes courtes IR. Ceci empêche tout blocage de solvants à l’intérieur d’une couche, et garantit donc un séchage rapide et de haute qualité.

2.1.2 Durées de séchage raccourcies pour 60 cm de distance

matériau minutes

Mastic 5–6 Apprêt Brilliant 10–15 Apprêt Sombre 10–15 Base eau 4–6 Base 4–8 Opaque 10–15 Vernis 10–15 Plast Apprêt 10–15 Plast Opaque 13–17 Plast Vernis 13–17 Extra (Séchage) 2–4 Doux (Séchage) 13–17

2.1.3 Régulation de température

Le sécheur dispose d’un pyromètre, qui sert à contrôler en permanence la température. L’ordinateur ne se contente pas de vériﬁer que la température ne dépasse pas la température maximale autorisée, mais il mesure également son augmentation. Ceci permet de conserver la température programmé pendant le séchage, aﬁn de garantir un séchage optimal, sans aucun effet de «surchauffe».

2.1.4

Design high-tech des réﬂecteurs à IR ondes courtes

L’utilisation de la technologie à ondes courtes, ainsi que le concept unique des réﬂecteurs à revêtement en or, permet ànos sécheurs de vous proposer d’importants avantages. Tout d’abord, le fait d’irradier uniquement les zones devant l’être sans réchauffer inutilement l’air ambiant permet de réduire l’énergie consommée. Deuxièmement, une meilleure distribution de l’énergie permet d’obtenir une température de surface plus uniforme. La surface de séchage est également plus importante. Enﬁn, on constate une réduction des radiations en-dehors de la zone de séchage.

2.2 Caractéristiques techniques

Chaque sécheur émet des radiations à ondes courtes, avec un pic d’intensité à une longueur d’onde de 1120 nm. Les illustrations suivant indiquent la zone de séchage maximale, lorsque le sécheur respectif est utilisé à 60 cm de distance d’une feuille de métal noire.

IRT 4-1 PcAuto , IRT 4-10 PcAuto Surface de séchage

Tension 220–240 V 220–240 V 380–420 V 440–480 V 480 V 1 Ph/PE 3 Ph/PE 3 Ph/PE 3 Ph/PE 2 Ph/PE

Fréquence 50–60 Hz 50–60 Hz 50–60 Hz 50–60 Hz 50–60 Hz Courant 26 A 15 A 9 A 9 A 13 A Puissance 6 kW 6 kW 6 kW 6 kW 6 kW Fusible**

4-1PcA 30 A* 16 A* 10 A* 20 A 20 A 4-10PcA n/a Max 100 A Max 100 A Max 100 A --

Temp. de séchage

Max 170o Max 170

Max 170

Niveau de bruit

<70 dB(A) <70 dB(A) <70 dB(A) <70 dB(A) <70 dB(A)

IRT 4-2 PcAuto IRT 4-20 PcAuto Surface de séchage

Tension 220–240 V 220–240 V 380–420 V 440–480 V 1 Ph/PE 3 Ph/PE 3 Ph/PE 3 Ph/PE

Fréquence 50–60 Hz 50–60 Hz 50–60 Hz 50–60 Hz

Courant 4-2 PcA 48 A 27 A 16 A 16 A

4-20 PcA n/a 30 A 17 A 17 A

Puissance 12 kW 12 kW 12 kW 12 kW

Fusible** 4-2 PcA 50 A* 32 A* 16 A* 20 A

4-20 PcA n/a Max 100 A Max 100 A Max 100 A

Temp. de séchage

Max 170o Max 170

Max 170

Niveau de bruit

<70 dB (A) <70 dB (A) <70 dB (A) <70 dB (A)

* MCB (Disjoncteur Minature) type C ou D. Type de fusible normal lent.

** Le sécheur doit être utilisé avec un fusible recommandé.

Le poids, les dimensions ainsi que la plaque d’identiﬁcation duproduit se trouvent à la dernière page.

1,5 m

1,1 m

1,5 m

2,2 m

713687 rev 9 FR

3. Consignes à destination du propriétaire

Le propriétaire du sécheur est tenu de produire des consignes d’utilisation claires et précises, parfaitement adaptées aux conditions d’utilisation sur place, et de les mettre à disposition de tout utilisateur qui doit lui, les respecter. Cet appareil n’est pas destiné à être utilisé par des personnes (y compris des enfants) qui ont des capacités physiques, sensorielles ou mentales réduites, ou qui ont un manque d’expérience et de connaissances, à moins d’être sous la supervision d’une personne garante de leur sécurité ou d’avoir reçu de cette dernière des directives sur l’utilisation de l’appareil. Les enfants doivent être surveillés pour les empêcher de jouer avec l’appareil. Veuillez apporter tous les éléments usagés vers un point de collecte lorsque vous désirez vous en débarasser, aﬁn qu’ils puissent être recyclés en bonne et due forme. Dans le respect des normes de sécurité, il est impératif que chaque sécheur infrarouge dispose du type de fusible correspondant aux conditions d’utilisation recommandées, comme décrit dans les tableaux au chapitre 2.2.

4. Consignes de sécurité

Le sécheur ne doit pas être exposé aux vapeurs de peinture, à du sable de décapage ou à des solvants en raison de risque d’incendie. De

plus, ceci réduirait la durée de vie du sécheur. Permettez sufﬁsamment de temps de refroidissement pour le sécheur. La distance de l’objet qui doit être sécher doit être sufﬁsante. Autrement, il y a un risque d’incendie ou d’explosion ! Gardez tout matériaux inﬂammables à un distance sufﬁsante des surfaces chaude du sécheur.

4.1 Risques

Inclinaison

Le risque d’inclinaison augmente lorsque le bras est situé en position relevée. Il en est de même lorsqu’on fait tourner les deux cassettes du même côté.

Incendie et explosion

Evitez de ranger, de préparer ou d’utiliser des matériaux àbase de solvants dans un rayon de 5 m/16 pieds autour du sécheur mobile. Aucune matière inﬂammable ne devrait se trouver àproximité d’un sécheur en cours d’utilisation.

Il y a en effet un risque non négligeable d’augmentation subite de la température et du risque d’incendie qui en découle, lorsque le dispositif de contrôle de la température est désactivé, tout particulièrement si l’objet irradié se trouve àmoins de 60 cm/2 pieds. Ne pointez jamais la cassette endirection de matières hautement inﬂammables.

Dispositifs électriques

Le sécheur mobile est soumis lors de son fonctionnement àune tension électrique élevée, qui peut être très dangereuse.

Avant d’accéder à tout élément sous tension, débranchez la prise d’alimentation principale. Seuls des électriciens qualiﬁés ont le droit d’accéder directement aux composants électriques. Si le cordon d’alimentation est endommagé, il doit être remplacé par le fabricant, par un de ses agents de réparation ou par toute autre personne suffisamment qualifiée, ceci afin d’éviter tout danger.

5. Consignes d’assemblage Veuillez consulter le document dédié à l’assemblage de la

machine pour plus de détails à ce sujet.

Pour les sécheurs mobiles: 713847 IRT Pc Manuel d’assemblage manuel Pour les systèmes de rail: 713683 IRT 3-20_4-20 Assemblage du système de rail

6. Consignes de base pour l’utilisation

6.1 Clavier

6.2 Afﬁchage

6.3 Mode de programme

Ce mode est celui qui sera le plus souvent utilisé. Il vous permet de faire fonctionner le sécheur à l’aide des programmes préconﬁgurés, ainsi que d’en éditer les paramètres.

Mettez l’interrupteur principal enposition de marche pour passer en mode préprogrammé.

Un message d’information s’afﬁche à l’écran pendant deux secondes au démarrage du sécheur. Les données qu’il contient restent afﬁchées tant que la touche de conﬁrmation ou d’annulation est maintenue enfoncée. Le niveau d’utilisation du ﬁltre de la cassette s’afﬁche, aﬁn de vous aviser d’un éventuel changement. Reportez-vous au chapitre «11.1 Remplacement du ﬁltre» pour plus de détails concernant leremplacement du ﬁltre.

6.4 Mode de conﬁguration des paramètres

Ce mode de conﬁguration vous permet de modiﬁer certains des paramètres du système. Notre système de contrôle avancé vous permet d’accéder à la quasi-totalité des paramètres du sécheur mobile. Notez cependant que ceci n’est en général pas nécessaire pour une utilisation normale de la machine.

Pour passer en mode de conﬁguration, appuyez sur les deux touches ﬂéchées tout en mettant l’interrupteur principal en position 1. Veuillez vous reporter au chapitre 9 pour plus de détails àce sujet.

ATTENTION !

Importantes radiations de chaleur. Eviter autant que possible toute exposition des mains, du visage ou d’autres parties du corps à la chaleur irradiée par la machine.

Bouton de conﬁrmation des

options du logiciel

Bouton d’annulation des options du logiciel

Marche

Arrêt

Cassettes utilisées

(une ou deux)

Contrôle de la température (marche/arrêt)

Entrée

Evaporation – activé

Cuisson – désactivée

Une cassette active

Conﬁrmation des choix

Annulation des choix

Programme actif

Valeur de la température

713687 rev 9 FR

7. Mode de programme – Règles générales de navigation au sein du logiciel

– Les options offertes par le logiciel sont afﬁchées dans les deux coins inférieurs de l’écran. – Utilisez les touches ﬂéchées pour modiﬁer chaque valeur. – Appuyez sur «cancel» pour retourner à l’écran précédent sans effectuer aucune modiﬁcation.

7.1 Navigation de base

Vous disposez en tout de douze programmes prédéﬁnis et de trois programmes vides. Il est possible de modiﬁer la position, le nom et les paramètres de séchage de chacun des 15 programmes disponibles. Faites déﬁler l’écran vers le haut ou le bas à l’aide des touches ﬂéchées, appuyez sur sélect pour lancer un programme ou sur «view» pour le modiﬁer.

7.2 Lancement d’un programme

7.2.1 Vériﬁcation de la distance

La distance est indiquée à l’écran par un des messages «trop près», «trop loin» ou«correct». Si la distance ne peut pas être mesurée, le message «vériﬁez la distance manuellement» s’afﬁche.

Utilisez les touches du clavier pour activer une ou deux cassettes et pour activer/désactiver le dispositif de contrôle de la température. Voir le chapitre 8.1.

7.2.2 Lancement du séchage

Appuyez sur la touche marche pour lancer laprocédure de séchage. Ceci lance le compte à rebours précédant l’évaporation. Une fois le compte à rebours terminé, le programme passe automatiquement en mode de cuisson.

7.2.3 Graphique de programme

Ce graphique n’est disponible que lorsque la fonction de contrôle de température est activée. Ce graphique afﬁche la température àatteindre, la température actuelle, ainsi que la durée restante. Voir le chapitre 8.1.

7.2.4 Valeurs du programme

Il s’agit des mêmes valeurs indiquées sur le graphique (7.2.3), à l’exception de la durée restante, en plus de la capacité de puissance utilisée par la machine et la consommation d’énergie du procédé de séchage en cours.

Remarque ! Les valeurs de température ne sont pas afﬁchées lorsque le dispositif decontrôle de la température est désactivé.

7.2.5 La consommation d’énergie

La consommation totale d‘énergie par processus de séchage est indiquée pour les 10 dernières séchages.

7.3 Modiﬁcation de paramètres

7.3.1 Propriétés

Les valeurs du programme corre,spondant s’afﬁchent à l’écran.

En appuyant sur le bouton «control de temperature», le logiciel change entre les propriétés avec et sans le contrôle des températures.

Un changement dans une propriété est indépendante de l’autre. Voir chapitre 8.1 pour plus d’infos.

7.3.2 Code PIN

Utilisez les touches ﬂéchées pour saisir labonne valeur. Appuyez sur entrée pour conﬁrmer et pour saisir le deuxième, troisième et quatrième chiffre du code PIN avancé. Remarque ! Tout code PIN saisi restera valide pour toutes les entrées saisies, jusqu’àce que l’interrupteur retourne en position d’arrêt. Reportez-vous au chapitre

9.2 pour plus de détails sur le «code PIN avancé».

7.3.3 Modiﬁcation des paramètres du programme

Chaque valeur de paramètre peut être modiﬁée grâce aux touches ﬂéchées. Appuyez sur entrée pour modiﬁer la valeur suivante, et ainsi de suite. Vous serez redirigé vers le mode de modiﬁcation de la position et du nom du programme après avoir appuyé sur entrée au niveau de la dernière valeur.

Appuyez sur «cancel» pour quitter le menu sans modiﬁer aucun des paramètres.

7.3.4 Modiﬁcation de la position/nom

du programme

Permet de modiﬁer le numéro du programme à l’aide des touches ﬂéchées. Appuyez sur entrée pour conﬁrmer la valeur et modiﬁer le symbole suivant. Remarque ! La modiﬁcation du numéro entraîne également un changement de position du programme dans la liste.

7.3.5 Elargissement des étapes de programme

Lorsque le processus de séchage nécessite plus que les deux étapes standard, vous pouvez augmenter le nombre d‘étapes dans le cycle de séchage par un lien vers le programme suivant. Lancer du point 7.3.4 et appuyez sur „Enter“ jusqu‘à ce que ”Link to next program” apparaît sur l‘écran. Sélectionnez avec les touches ﬂéchées «Yes» ou «No», puis appuyez sur „Enregistrer“ (Save). Le lien vers le prochain programme restera jusqu‘à ce qu‘il soit désactivé (No). Utilisez par example les programmes 13, 14 ou 15 que ce sont des programmes libres sans les paramètres par défaut.

7.2.6 Fin du séchage

Le logiciel retourne à l’étape 7.1 une fois écoulées les durées d’évaporation et de cuisson complet.

Remarque ! Les ventilateurs continuent à tourner en ﬁn de programme, aﬁn de prolonger la durée de vie de la lampe. Ils s’arrêtent automatiquement après trois minutes de fonctionnement.

Remarque ! Le dispositif de contrôle de température se réactive automati- quement une fois le programme de séchage terminé.

Stop ou annuler

retour à 7.1.

Stop ou annuler

retour à 7.1.

Utilisez les touches

ﬂéchées pour conﬁ-

gurer chaque valeur.

Le programme retourne à l’étape 7.3.1.

1. Mastic 7. Vernis 13. Libre

2. Apprêt Brilliant 8. Plast Apprêt 14. Libre

3. Apprêt Sombre 9. Plast Opaque 15. Libre

4. Base eau 10. Plast Vernis

5. Base 11. Extra (Séchage)

6. Opaque 12. Doux (Séchage)

Le programme retourne à l’étape 7.3.1.

713687 rev 9 FR

8. Informations concernant le mode d’utilisation avancé

8.1 Contrôle de la température

Le sécheur mobile est équipé d’un dispositif de contrôle automatique de la température. Ceci permet d’obtenir un séchage/durcissement optimal, en une durée aussi courte que possible.

Les propriétés lorsque le contrôle de la température est active sont:

a. minutes b. augmentation de la température/minute c. température maximum autorisée

Ce dispositif de contrôle de la température (pyromètre) mesure la température moyenne émise par une surface. Le diamètre de cette surface est égal à la moitié de la distance comprise entre la cassette IR et l’objet à sécher. Le pointeur laser indique avec précision l’endroit où s’effectue la vériﬁcation de la distance. Ce pointeur se trouve à peu près au centre de la zone de mesure de la température. Il est possible de spéciﬁer, en mode de conﬁguration des paramètres, les valeurs limites courte et longue pour une mesure «correcte» de la distance. La valeur correcte de ladistance est comprise entre 55 et 65 cm par défaut.

Remarque ! La température est mesurée en tant que valeur moyenne sur l’ensemble de la surface (d’un diamètre de30 cm par défaut). Assurez-vous que la surface de mesure soit correctement placée. Evitez de mesurer la température sur du verre, des pneus ou en-dehors d’un objet. Ceci risquerait en effet d’entraîner une différence entre les valeurs de température programmées et les valeurs obtenues. Les résultats obtenus pourraient être défectueux, entraînant le déclenchement d’une alarme et l’arrêt éventuel du processus de séchage/durcissement. Nous recommandons par conséquent la désactivation delafonction de contrôle de la température pour les surfaces d’un diamètre ∅ inférieur à 30 cm, pour lesquelles la température ne peut être détectée. Reportez-vous au chapitre 9.4.9 pour plus de détails sur la désactivation delafonction de contrôle de la température.

Avec la commande de température désactivé les propriétés du programme sont les suivants:

a. minutes b. pour cent de la puissance max possible

Les paramètres du programme, avec ou sans le contrôle de la température activé, travaillent indépendamment les uns des autres.

8.2 Alarme de processus

Le sécheur mobile dispose d’une alarme de processus, qui avertit l’utilisateur de chaque déviation de température. Dès que la différence entre la température actuelle et latempérature requise dépasse 30 ºC, le message «Attention ! Erreur de processus» s’afﬁche à l’écran, avant que lesécheur ne s’éteigne automatiquement. La prise en compte de ce message d’avertissement devra être conﬁrmée en appuyant sur entrée. Ceci entraîne la ﬁn du programme. Lorsqu’une alarme de processus est déclenchée, assurez-vous que le dispositif de mesure de la température (pyromètre) soit correctement aligné avec la surface à sécher, ou qu’il ne mesure pas la température sur un matériau noncompatible.

Attention : La fonction d’alarme du processus n’est pas activée à la livraison du sécheur mobile. Reportez-vous au chapitre 9.4.3 pour plus de détails sur sonactivation.

9. Mode de conﬁguration desparamètres

9.1 Ouverture de session

Il est nécessaire d’«ouvrir une session» avant de pouvoir passer en mode de conﬁguration des paramètres. Appuyez sur les deux touches ﬂéchées tout en activant l’interrupteur de mise en marche. L’écran de saisie du code PIN s’afﬁche.

9.2 Code PIN

Utilisez les touches ﬂéchées pour saisir la bonne valeur. Conﬁrmez votre choix en appuyant sur entrée et pour passer au deuxième, troisième et quatrième chiffre du code.

Aucun code n’est requis pour les réglages de base, il sufﬁt d’appuyer sur OK pour saisir le code 0000, qui est saisi par défaut. Reportez-vous au chapitre «9.4.5 Code PIN de base».

Code PIN avancé 5780

S’utilise pour modiﬁer les paramètres du programme et certains paramètres avancés. Reportez-vous au chapitre «9.4.13 Code PIN avancé».

Attention ! tout code PIN saisi sera valide dans l’ensemble du logiciel, jusqu’à ce que l’interrupteur principal passe en position d’arrêt, comme par ex. si vous entrez en mode de conﬁguration des paramètres avant de retourner en mode préprogrammé. Ilest possible de modiﬁer les paramètres du programme jusqu’à ce que l’alimentation principale soit coupée.

9.3 Navigation

Appuyez sur «edit» pour modiﬁer un paramètre. Appuyez sur «cancel» pour retourner en mode de conﬁguration des paramètres sans enregistrer les modiﬁcations effectuées.

Remarque ! Si vous appuyez sur exit, Vous devrez alors reprendre la procédure à partir de l’étape «9.1 Ouverture de session» pour passer à l’étape «9.4 Mode de conﬁguration».

Exemple de navigation :

Utilisez les touches ﬂéchées pour modiﬁer la langue et sélect pour

conﬁrmer votre choix.

Appuyez sur «exit» pour passer directe-

ment en «mode de

programme».

Utilisez les touches ﬂéchées pour faire déﬁler les paramètres, voir le tableau corres-

pondant au chapitre 9.4.

mode d’édition

b c

a b

713687 rev 9 FR

9.4 Paramètres

9.4.1 1 Sélection de langue

Utilisez les touches ﬂéchées pour faire déﬁler les quatorze langues disponibles (classées par ordre alphabétique) jusqu’à ce que la langue voulue s’afﬁche. Appuyez sur «select» pour conﬁrmer votre choix.

Si vous sélectionnez par mégarde une langue que vous comprenez pas, placez l’interrupteur principal en position de marche, tout en appuyant sur la touche «cassettes utilisées». Le sécheur redémarre alors en anglais britannique.

9.4.2 3 Alarme de processus

Utilisez les touches ﬂéchées haut et bas pour activer ou désactiver l’alarme. Appuyez sur sélect pour conﬁrmer votre choix. Pour plus de détails concernant les paramètres de l’alarme sonore, reportez-vous au paragraphe «9.4.4 Avertisseur sonore».

9.4.3 4 Unité de température

°C et °F s’afﬁchent à l’écran. Sélectionnez l’unité de température voulue à l’aide des touches ﬂéchées haut et bas. Conﬁrmez votre choix en appuyant sur «select».

9.4.4 5 Avertisseur sonore

Il est possible d’activer/mettre en sourdine les effets sonores en sélectionnant oui/non à l’aide des touches ﬂéchées. Appuyez sur «

select»

pour conﬁrmer votre choix.

9.4.5 7 Code PIN de base

Il est possible de modiﬁer le code PIN aﬁn d’empêcher toute personne non autorisée d’accéder aux paramètres debase, comme décrit au chapitre 9.4. Utilisez les touches ﬂéchées haut et bas pour modiﬁer le premier chiffre, puis sur «

select»

pour conﬁrmer votre choix. Continuez ensuite avec ledeuxième, troisième et quatrième chiffre. Une fois que vous avez terminé, appuyez sur «

select»

pour conﬁr-

mer votre nouveau code PIN à quatre chiffres.

9.4.6 8 Limite de distance courte

La valeur par défaut pour la distance courte est de55 cm. Cette valeur de limite de distance courte peut être modiﬁée dans une plage allant de 35 à 95 cm. Les valeurs supérieures à 80 cm sont vivement déconseillées. Appuyez sur «

select»

pour conﬁrmer votre choix.

9.4.7 9 Limite de distance longue

La valeur par défaut pour la distance longue est de65 cm. Cette valeur de limite de distance longue peut être modiﬁée dans une plage allant de 40 à 130 cm. Les valeurs supérieures à 100 cm sont vivement déconseillées. Appuyez sur «

select»

pour conﬁrmer votre choix.

9.4.8 15 Contrôle de température

Vous pouvez choisir d’activer ou de désactiver déﬁnitivement le dispositif de contrôle de la température (pyromètre).

Remarque ! Si vous désactivez la fonction de contrôle dela température en mode de conﬁguration des paramètres, vous ne pourrez pas l’activer en mode préprogrammé.

Les graphiques et valeurs de température ne sont pas disponibles lorsque cette fonction est désactivée. Le logiciel fonctionnera alors à des niveaux de puissance correspondant à un pourcentage de sa capacité maximale.

Ch. Aperçu Base Avancé

9.4.1 1 Sélection de langue x

9.4.2 3 Alarme de processus x

9.4.3 4 Unité de température x

9.4.4 5 Avertisseur sonore x x

9.4.5 7 Code PIN de base x

9.4.6 8 Lim. Dist Courte x

9.4.7 9 Lim. Dist Longue x

9.4.8

15 Contrôle de température

9.4.9

16 Contraste de l’afﬁchage

x x

9.4.10 18 Distance x

9.4.11 23 Durée d’utilisation

du ﬁltre x

9.4.12 25

Mode de fonctionnement

en continu

9.4.13 36 Code PIN avancé x

9.4.14 37 Unité de distance x

9.4.15 43 Code avancé x

9.4.16 44 Réinitialisation des

paramètres du programme x

9.4.17 45 Réinitialisation de

minuterie du ﬁltre x

9.4.18 46 Statistiques x x

9.4.19 47 Effectuer un autotest x x

9.4.20 48 Change de temps x

9.4.21 49 Proc. Alarme Temp. x

disponible en

713687 rev 9 FR

9.4.9 16 Contraste de l’afﬁchage

Le contraste de l’afﬁchage peut être conﬁguré sur une valeur allant du clair au sombre (25–55). Choisissez une valeur à l’aide des touches ﬂéchées puis appuyez sur «

select»

pour conﬁrmer votre choix.

9.4.10 18 Distance

Vous pouvez changer la mesure de distance entre centimètres et texte. Si texte est choisi, la distance est indiquée sur l’afﬁchage comme «trop près», «trop loin» ou «correct».

9.4.11 23 Durée d’utilisation du ﬁltre

La valeur par défaut de ce paramètre est de 400 heures d’utilisation. Dès que cette durée est écoulée, un message d’avertissement vous demandant le remplacement du ﬁltre s’afﬁche.

Si le sécheur mobile est situé dans un environnement poussiéreux, il est recommandé de changer le ﬁltre après undélai plus court.

Remarque ! N’oubliez pas que si le ﬁltre est trop sale, la durée de vie de la lampe sera fortement réduit, enraison d’une diminution du rendement du refroidissement.

Consultez le chapitre «9.4.17 Réinitialisation de

minuterie du ﬁltre».

9.4.12 25 Mode de fonctionnement en continu

Le mode de fonctionnement en continu est principalement utilisé aﬁn de présenter les capacités de la machine. Pour des raisons de sécurité et pour minimiser une usure inutile du sécheur, ce mode doit être utilisé uniquement dans des cas exceptionnels.

9.4.13 36 Code PIN avancé

Utilisez les touches ﬂéchées haut et bas pour modiﬁer le premier chiffre du code personnel, puis sur «select» pour conﬁrmer votre choix. Continuez ensuite avec le deuxième, troisième et quatrième chiffre. Une fois terminé, appuyez sur «select» pour conﬁrmer votre nouveau code PIN à quatre chiffres.

Attention ! N’oubliez en aucun cas votre nouveau code.

9.4.14 37 Unité de distance

Ce menu vous permet de choisir entre les centimètres ou les pouces en tant qu’unité de distance.

9.4.15 43 Code avancé

Il est possible d’activer/désactiver les demandes de code PIN. La demande de code PIN en mode préprogrammé sera désactivée, et le code 0000 vous permettra d’accéder à vos paramètres avancés.

Appuyez sur «select» pour conﬁrmer votre choix.

9.4.16 44 Réinitialisation des paramètres

duprogrammes

Ce menu vous permet de réinitialiser l’ensemble des paramètres préconﬁgurés à leurs valeurs par défaut. Conﬁrmez votre choix en appuyant sur oui.

Remarque ! Les programmes 13–15 seront à nouveau

vides, comme en sortie d’usine.

9.4.17 45 Réinitialisation de minuterie du ﬁltre Réinitialisez la minuterie d’utilisation du ﬁltre après chaque changement de celui-ci. Conﬁrmez votre choix en appuyant sur oui pour réinitialiser le décompte d’utilisation du ﬁltre.

Reportez-vous au chapitre 9.4.11 pour ajuster la valeur d’utilisation du ﬁltre.

9.4.18 46 Statistiques

Les infos suivantes sont disponibles :

Durée d’utilisation

Indique la durée d’utilisation en heures et en minutes.

Démarrages

Indique le nombre total de démarrages du sécheur. Σ Consommation totale d‘énergie

Présente la consommation totale d‘énergie. Φ Consommation moyenne d‘énergie

Présente la consommation moyenne pour tous les séchages.

9.4.19 47 Effectuer un autotest

Ce sécheur dispose du meilleur logiciel de recherche d’erreurs actuellement disponible sur le marché. La procédure qu’il lance permet de tester l’ensemble des entrées et des sorties de l’ordinateur. Ce test vous donne la possibilité de vériﬁer rapidement et avec précision le bon fonctionnement des différents composants du sécheur.

Cette procédure de test n’est disponible qu’en anglais. Appuyez sur le bouton oui pour passer à la première étape de l’autotest. Appuyez sur la touche marche/arrêt pour quitter l’autotest.

La procédure de test automatique est composée des points suivants :

713687 rev 9 FR

Test 1 : Test des boutons L’ensemble des boutons de l’unité de contrôle principale est testé. Le symbole correspondant s’afﬁche lorsqu’on appuie sur le bouton. Maintenez la touche entrée enfoncée pendant environ trois secondes pour passer à l’étape suivante du programme de test.

Test 2 : Test de l’afﬁchage Permet de vériﬁer que tous les pixels de l’afﬁchage s’allument. Appuyez sur entrée* et vériﬁez que tous les pixels s’allument. Appuyez sur entrée* pour continuer.

* ou sur le bouton logiciel en haut à gauche

Test 3 : Test de l’avertisseur sonore Permet de vériﬁer l’activation de l’avertisseur sonore. Appuyez sur entrée ou sur suivant pour continuer.

Test 4 : Test de cassette IR Le témoin de cassette IR s’allume. Vériﬁez que toutes les lampes IR s’allument. La durée de ce test est limitée à10secondes par mesure de sécurité. Appuyez sur entrée ou sur suivant pour continuer.

Test 5 : Test du ventilateur/cassette Le ventilateur de la cassette démarre. Le son émis par leventilateur permet de conﬁrmer qu’il marche bien. Sile sécheur dispose de deux cassettes, vous devrez répéter les tests n°4 et 5 pour la deuxième cassette. Appuyez sur

entrée ou sur suivant pour continuer. Test 6 : Test du laser

Pointez le laser vers un objet. Assurez-vous qu’un point rouge circulaire est visible sur l’objet. Appuyez sur entrée ou sur suivant pour continuer.

Test 7 : Test du capteur de température Dirigez le capteur de température vers un objet à température ambiante. La température afﬁchée ne devrait pas dévier de plus de ±3°C ou ±5°F par rapport à la température ambiante. Appuyez sur entrée ou sur suivant pour continuer.

Remarque ! La mesure de température correspond à une moyenne sur l’ensemble de la surface, comme décrit au chapitre 8.1.

Test 8 : Test du capteur de distance Dirigez le capteur de distance vers un objet situé à une distance de 0,3–1 m. Vériﬁez que la distance afﬁchée correspond bien à la distance mesurée manuellement. Une déviation de ±3 cm reste acceptable. Appuyez sur entrée ou sur sui-

vantpour continuer.

Test 9 : Températures limites

La carte-mère de l’ordinateur dispose d’un dispositif demesure de la température, qui s’afﬁche à l’écran.

La température s’afﬁche soit en ºC, soit en ºF, en fonction des paramètres que vous avez choisis.

La durée de vie de l’ordinateur est fortement réduite en cas d’utilisation à des températures dépassant 70 ºC/158 ºF. Si ceci se produit pendant le séchage, une nouvelle fenêtre s’afﬁche à la ﬁn du cycle de séchage, comportant le message «attention Temp Haute Pc».

Fin du test Le test automatique est terminé. Appuyez sur entrée ou sur suivant pour quitter la procédure de test.

9.4.20 48 Change de temps

Possibilité de changer entre minutes et secondes.

9.4.21 49 Effectuer un autotest

Possibilité de régler la différence de température maximale entre la température actuelle et demandée (5-99°C). Cette fonction est activée en 9.4.2.

713687 rev 9 FR

10. Exemples de programmation

EX 1. EVAPORATION/PRECHAUFFAGE

Température de départ 20°C/86°F Durée 4 min Augmentation de la température 15°C/27°F/min Température ﬁnale 80°C/176°F

CUISSON

Température de départ 60°C/140°F Durée 0 min Augmentation de la température 5°C/9°F/min

EX 2. EVAPORATION/PRECHAUFFAGE

Température de départ 20°C/86°F Durée 4 min Augmentation de la température 20°C/36°F/min Température ﬁnale 60°C/140°F

CUISSON

Température de départ 60°C/140°F Durée 5 min Augmentation de la température 5°C/9°F/min Température ﬁnale 60°C/140°F

EX 3. EVAPORATION/PRECHAUFFAGE

Température de départ 20°C/86°F Durée 4 min Augmentation de la température 10°C/18°F/min Température ﬁnale 60°C/140°F

CUISSON

Température de départ 60°C/140°F Durée 8 min Augmentation de la température 20°C/36°F/min Température ﬁnale 110 °C/230°F/min

EX 4. EVAPORATION/PRECHAUFFAGE

Température de départ 20°C/86°F Durée 6 min Augmentation de la température 20°C/36°F/min Température ﬁnale 60°C/140°F

CUISSON

Température de départ 60°C/140°F Durée 6 min Augmentation de la température 15°C/27°F/min Température ﬁnale 90 °C/194°F

T (oC)

t (min)

T (oC)

t (min)

T (oC)

t (min)

T (oC)

t (min)

713687 rev 9 FR

11. Maintenance et entretien

Hebdomadaire

Vériﬁez que toutes les lampes IR du sécheur mobile s’allument bien pendant son fonctionnement. Des lampes IRT défectueuses risqueraient en effet de causer une distribution inégale de la chaleur sur la surface traitée. Essuyez toute trace de poussière à l’aide d’un linge humide, aﬁn d’éviter tout risque d’incendie. Vériﬁez également qu’aucun câble ne soit endommagé. Un câble endommagé présente en effet des risques mortels !

Mensuel Vériﬁez les réﬂecteurs en or. Des réﬂecteurs endommagés ouextrêmement sales risqueraient en effet de provoquer une surchauffe du cadre et/ou de la cassette. En cas de doute, veuillez contacter le service client aﬁn de clariﬁer si le réﬂecteur doré à besoin d’être changé.

Annuel Planiﬁez chaque année un changement du ﬁltre à air. Le logiciel vous avertira que le moment est venu de changer le ﬁltre. La durée d’utilisation du ﬁltre s’afﬁche à chaque démarrage du sécheur.

11.1 Remplacement du ﬁltre

Attention ! Les ﬁltres sont jetables et ne devraient pas

être réutilisés.

1. Utilisez un couteau ou un tournevis pour débloquer les deux bouchons

en plastique des plaques de ﬁxation

latérale de la cassette.

2. Déposez le ﬁltre usagé.

3. Insérez le nouveau ﬁltre de façon à ce que le logo IRT soit visible de l’extérieur.

4. Placez le côté long du ﬁltre en face des deux oriﬁces des bouchons de la cassette, comme indiqué sur la ﬁgure.

5. Enfoncez le ﬁltre jusqu’à ce que les deux «boutons àpression» puissent être remis en place.

6. Réinitialiser la minuterie du ﬁltre. Connectez-vous en

mode Paramètres avancés selon le chapitre 9.1 et 9.2. Aller au paramètre 45 et appuyez sur Oui pour réinitialiser le compteur du ﬁltre.

11.2 Remplacement de la lampe IRT

Attention ! Ne jamais toucher des doigts

le réﬂecteur à revêtement en or ou la nouvelle lampe IR. Ne retirez l’emballage de protection de la lampe IR qu’après l’avoir installée.

1. Débranchez le cordon d’alimentation.

2. Dévissez les trois vis supérieures de la plaque avant de la cassette.

3. Débranchez le connecteur du câble.

4. Dévissez les quatre vis à chaque extrémité du réﬂecteur, puis démontez le réﬂecteur de la plaque.

5. Déposez la grille, puis dévissez la lampe de chaque côté.

6. Installez les nouvelles lampes en suivant la procédure inverse.

2 kW

1 kW

b c

y z

713847IRT Pc Mobile Assembly Manual INT Rev.26

1 kW

2 kW

713687 rev 9 FR

11.3 Remplacement du ressort à pression de gaz

Si le sécheur mobile ne s’immobilise pas dans sa position laplus haute ou la plus basse, mais qu’il tombe ou se relève de lui-même, resserrez les 4 boulons indiqués par la lettre «C» sur la ﬁgure 2. Si le bras ne s’arrête pas encore ou si le bras devient lourd à régler, le ressort à pression degaz doit être remplacé.

Attention ! En raison du poids élevé de la machine et de la complexité de son entretien, il est vivement recommandé que celui-ci soit effectué par deux personnes ou, le cas échéant, par une personne seule disposant d’un dispositif de levage.

1. Dévissez les quatre vis de ﬁxation de la plaque située dechaque côté du bras. (ﬁg 1)

Placez le bras parallèle en position relevée maximale (ﬁg 2)

Il est fortement recommandé de réduire autant que possible la pression du ressort à gaz avant de retirer les goupilles de ﬁxation. Il est alors nécessaire de soulever légèrement le bras jusqu’à ce que les goupilles se relâchent.

Attention ! N’oubliez en aucun cas que lorsque leres-

sort à gaz n’est pas fermement ﬁxé en position à l’aide des goupilles et des anneaux de blocage prévus à cet effet, le bras risque à tout instant de tomber brusquement depuis sa position relevée ce qui présente des risques graves.

4. Déposez les anneaux de blocage et les deux goupilles de blocage. Déplacez légèrement le ressort à gaz vers le haut/avant, puis démontez-le. (ﬁg 2)

5. Placez le nouveau ressort à gaz dans la même direction que le ressort d’origine. Remontez le reste des pièces dans l’ordre inverse.

Attention ! Assurez-vous que

les anneaux de blocage sont correctement installés.

12. Pièces détachées

Veuillez contacter votre distributeur pour obtenir une liste complète des pièces détachées. La liste suivante ne présente que les pièces les plus communes.

Pièce N° de pièce

Lampe 1 kW 102700 Lampe 2 kW 102699 Filtre 713576 Ressort à gaz 850 N 714060 (Une cassette) Ressort à gaz 1400 N 713614 (Deux cassettes) Relais à semiconducteurs 750227 Ventilateur 12 V CC 711186

ﬁg 1 ﬁg 2

713687 rev 9 FR

13. Déclaration de conformité CE

Selon les spéciﬁcations des instituts d’essai et celles de la directive machines, les produits IRT décrits dans ce mode d’emploi ne sont pas considérés comme des machines, ce qui empêche toute référence à la directive machines dans cette déclaration.

Conformément à la norme EN 17050-1:2010

Nous, Hedson Technologies AB Box 1530, SE 462 28 Vänersborg, Suède

déclarons sous notre entière responsabilité que les produits

IRT 4-1 PcAuto et IRT 4-2 PcAuto, utilisés pour l’accélération du séchage/durcissement de la peinture et de matières à base de peinture mentionnés dans la déclaration ci-dessus, sont conformes aux normes suivantes :

EN 60335-1:2002 Prescriptions de sécurité +A11+A1+A12+A2 pour appareils électrodomestiques +A13+A14+A15 et analogues. Prescriptions générales.

EN 60335-2-45:2002 Prescriptions de sécurité +A1+A2 concernant les appareils électrodo

mestiques et analogues. Prescriptions particulières pour des outils portables de chauffage et des appareils similaires..

EN 61000-6-3 Compatibilité électromagnétique, norme générique d’émission. EN 61000-6-2 Compatibilité électromagnétique, norme générique d’immunité. EN 62233:2008 Méthodes de mesures des champs électromagnétiques des appareils électrodomestiques

et similaires en relation avec l’exposition humaine. EN ISO 9001 Système de gestion de la qualité EN 61000-3-11 Compatibilité électromagnétique Avis de conformité:

La valeur maximale d’impédance du système (Zmax) est de 0,044 ohm pour les lignes de phase et de 0,030 ohm pour le neutre au niveau de l’interface entre le réseau d’alimentation public et l’installation électrique de l’usager.

conformément aux dispositions des directives suivantes dans leur version la plus récente

2014/35/EU Directive basse tension 2014/30/EU Directive compatibilité électromagnétique 2011/65/EU Limitation de l’utilisation de certaines substances dangereuses dans les équipements électriques

et électroniques RoHS.

713687 rev 9 FR

1. Déclaration de conformité CE

Conformément à la norme 2006/42/EC Appendix II 1A Nous, Hedson Technologies AB

Box 1530, SE 462 28 Vänersborg, Suède

déclarons sous notre entière responsabilité que les produits

IRT 4-10 PcAuto et IRT 4-20 PcAuto, utilisés pour l’accélération du séchage/durcissement de la peinture et de matières à base de peinture mentionnés dans la déclaration ci-dessus, sont conformes aux normes suivantes :

EN 60204-1 Sécurité des machines - Equipement électrique des machines EN 61000-6-3 Compatibilité électromagnétique, norme générique d’émission. EN 61000-6-2 Compatibilité électromagnétique, norme générique d’immunité. EN ISO 9001 Système de gestion de la qualité EN 61000-3-11 Compatibilité électromagnétique Avis de conformité:

conformément aux dispositions des directives suivantes dans leur version la plus récente

2006/42/EC Directive machine 2014/35/EU Directive basse tension 2014/30/EU Directive compatibilité électromagnétique 2011/65/EU Limitation de l’utilisation de certaines substances dangereuses dans les équipements électriques

et électroniques RoHS.

713687 rev 9 SE

1,5 m

1,1 m

1,5 m

2,2 m

1. Avsedd användning

Denna tork är endast avsedd för att accelerera torkningen/härdningen av spackel, sliplack,

grundlack och klarlack. Detta gäller

för både vattenburna

och lösningsmedelbaserade produkter. Den används i förbehandlingszonen och ﬁnish-området. Inom bilindustrin och vid lackverkstäder används den för att härda små ytor före polering. Produkten får inte användas för andra syften än de beskrivna torkningsprocesserna. Den maximala omgivande temperaturen under drift får inte överstiga 40 °C.

IRT 4-1 PcAuto- och IRT 4-2 PcAuto-torkarna får inte användas i sprutbox eller inom ett avstånd på 5 m från sprutaktiviteter, för att undvika explosionsrisk. Detta förbud gäller också för IRT 4-20 PcAuto & IRT 4-200 MotoCross, om de inte kombineras med IRT

Dammskydd och övervakningssystem (dokument 714147).

2. Produktbeskrivning

Torken är ett ovärderligt hjälpmedel vid lackreparation påsmå och medelstora ytor. De lättmanövrerade IRT 4-1 Pc Auto, 4-2 Pc Auto och 4-20 Pc Auto är utrustade med en eller två kompakta kassetter. Varje kassett är

utrustad med fyra infraröda (IR) lampor med

guldbelagda fri-form-reﬂektorer

och en ﬂäkt. Designen, ikombination med en gasfjäder, gör det enkelt att positionera kassetten.

IR-lamporna är enkla att byta ut och reﬂektorerna skyddas mot mekaniska skador med ett nät. Torken har ett antal avancerade program tillgängliga.

2.1 Speciella fördelar

2.1.1 Högre kvalitet

Om torken används när du härdar spackel blir också kvaliteten hos täcklacker bättre.

Den kortvågiga IR-härdningen låter skiktet härdas inifrån och ut. Detta förhindrar att lösningsmedel blir kvar inne iskiktet och säkerställer en snabb härdning av hög kvalitet.

2.1.2 Korta torktider vid 60 cm avstånd

material minuter

Spackel 5–6 Fyller Ljus 10–15 Fyller Mörk 10–15 Vattenbas 4–6 Baslack 4–8 Topplack 10–15 Klarlack 10–15 Plast fyller 10–15 Plast Topplack 13–17 Plast Klarlack 13–17 Sluttorkn 2–4 Lätt torkn 13–17

2.1.3 Reglerad temperatur

Torken har en pyrometer som noggrant kontrollerar föremålets temperatur. Datorn mäter inte enbart den högsta tillåtna temperaturen, utan också temperaturökningen. Detta säkerställer att den programmerade torknings/härdnings-temperaturen upprätthålls, och därmed uppnås optimal härdning utan risk för ”överbränning”.

2.1.4

Högteknologisk form på reﬂektorerna med kortvågig IR

Genom att använda

kortvågsteknologi och guldbelagda reﬂektorer med en högteknologisk form uppnås viktiga fördelar. För det första, genom att bara bestråla de områden som behövs och inte värma upp någon luft uppnås lägre energiförbrukning. För det andra uppnås en jämnare yttemperatur genom att energin fördelas jämnt. För det tredje uppnås en större torkyta. För det fjärde, mindre strålning

utanför härdningsområdet.

2.2 Tekniska data

Alla torkar avger kortvågig strålning med en topp vid 1120 nm. Figurerna nedan visar det maximala torkområdet när respektive tork används på 60 cm avstånd från en svart tunplåt.

IRT 4-1 PcAuto, IRT 4-10 torkyta

Spänning 220-240 V 220–240 V 380–420 V 440–480 V 480V

1-fas/PE 3-fas/PE 3-fas/PE 3-fas/PE 2-fas/PE

Frekvens 50–60 Hz 50–60 Hz 50–60 Hz 50–60 Hz 50-60Hz

Ström 26 A 15 A 9 A 7 A 13 A Effekt 6 kW 6 kW 6 kW 6 kW 6 kW Säkring**

4-1 PcA 30 A* 16 A* 10 A* 20 A 20 A 4-10 PcA n/a Max 100 A Max 100 A Max 100 A n/a Torktemp. Max 170o Max 170o Max 170

Max 170o Max 170

Ljudnivå <70 dB (A) <70 dB (A) <70 dB (A) <70 dB (A) <70 dB (A)

IRT 4-2 PcAuto IRT 4-20 PcAuto torkyta

Spänning 220–240 V 220–240 V 380–420 V 440–480 V 480 V

1-fas/PE 3-fas/PE 3-fas/PE 3-fas/PE 2-fas/PE

Frekvens 50–60 Hz 50–60 Hz 50–60 Hz 50–60 Hz 50–60 Hz Ström 4-2 PcA 48 A 27 A 16 A 14 A 26 A 4-20 PcA n/a 30 A 17 A 17 A n/a Effekt 12 kW 12 kW 12 kW 12 kW 12 kW Säkring** 4-2 PcA 50 A* 32 A* 16 A* 20 A 32 A 4-20 PcA n/a Max 100 A Max 100 A Max 100 A n/a Torktemp. Max 170o Max 170o Max 170o Max 170o Max 170

Ljudnivå <70 dB (A) <70 dB (A) <70 dB (A) <70 dB (A) <70 dB (A)

* MCB (Dvärgbrytare) typ C eller D.

Normal säkring långsam typ.

** Torken måste föregås av den rekommenderade säkringen.

Vikt, dimensioner och produktidentitetsetikett ﬁnns på sista sidan.

713687 rev 9 SE

3. Instruktioner för ägaren

Torkens ägare måste tillhandahålla tydliga driftsinstruktioner, anpassade till lokala förhållanden på platsen, och göra dem tillgängliga för alla användare som måste följa dessa driftsinstruktioner. Denna produkt är inte avsedd att användas av personer (inklusive barn) med nedsatt fysisk, sensorisk eller mental förmåga, eller med brist på erfarenhet och kunskap, såvida de inte övervakas eller har fått instruktioner angående användning av apparaten av en person som ansvarar för deras säkerhet. Barn bör övervakas för att se till att de inte leker med apparaten. Uttjänta artiklar lämnas till närmaste miljövårdsanläggning för återvinning.

Av säkerhetsskäl måste IR torken föregås av den rekommenderade maxsäkringen, se tabeller i kapitel 2.2.

4. Säkerhetsinstruktioner

Mobiltorken får inte utsättas för färgdimma, slipdamm eller lösningsmedel på grund av brandrisken. Dessutom minskar detta torkens livslängd. Låt torken svalna ordentligt. Avståndet till föremålet som ska torkas måste vara tillräckligt. Annars ﬁnns det risk för brand eller explosion! Håll brännbara material tillräckligt långt borta från torkens varma delar.

4.1 Risker

Tippning Risken för tippning ökar när armen är placerad i en upprätt position. Om båda kassetterna vrids åt ena sidan ökar också tipprisken.

Brand och explosion

Material som innehåller lösningsmedel får inte förvaras, förberedas eller användas inom 5 m från mobiltorken. Lättantändliga ämnen bör inte placeras i närheten av en tork som används.

När temperaturkontrollen är avstängd kan temperaturen öka snabbt och brandrisken ökar, speciellt om föremålet beﬁnner sig inom 60 cm. Rikta aldrig kassetten mot brandfarliga ämnen.

Elektrisk utrustning Mobiltorken drivs med hög elektrisk spänning, som kan vara mycket farlig.

Dra ut kontaktdonet ur vägguttaget innan arbete med strömförande delar påbörjas. Endast utbildade elektriker får arbeta med de elektriska komponenterna. Om sladden är skadad måste den bytas ut av tillverkaren, dess servicetekniker eller liknande kvaliﬁcerade personer, för att undvika fara.

5. Monteringsinstruktion

Se separat dokument för detaljerade instruktioner. För mobiltorkar: 713847 IRT Pc Mobiltorkar Monteringsanvisning För skensystem: 713683 IRT 3-20_4-20 Skensystem monteringsanvisning

6. Grundläggande användarinstruktioner

6.1 Tangentbord

6.2 Display

6.3 Programläge

Detta läge är till för din dagliga användning. Det låter dig köra torken med förinställda program och justera programinställningar.

Gå in i programläge genom att slå på huvudkontakten.

När du startar torken visas en informationsskärm i två sekunder. Genom att trycka på bekräftelse- eller avbryttangenten visas denna information tills tangenten släpps. Diagrammet visar kassettﬁlteranvändningen och meddelar när det är dags att byta ﬁlter. För att byta ﬁlter, se kapitel ”11.1 Filterbyte”.

6.4 Inställningsläge

Inställningsläget låter dig ändra avancerade programparametrar. Tack vare vårt avancerade kontrollsystem i denna tork ﬁnns det många inställningar som kan ändras. Detta är normalt inte en del av den dagliga användningen.

Gå in i inställningsläget genom att trycka på båda piltangenterna när du vrider huvudkontakten till läge 1. Läs kapitel 9 för mera information.

VARNING!

Intensiv värmestrålning. Händer, ansikte och andra delar av kroppen bör exponeras

för värmestrålningen så lite som möjligt.

Programdeﬁnierad tangent

Bekräfta val

Programdeﬁnierad tangent Avbryt val

Start

Stopp

Kassetter i bruk

(en eller två)

Temperaturkontroll (på/av)

Enter

Flash off – aktiv

Full effekt – inaktiv

En kassett aktiv

Bekräfta val

Avbryt val

Aktivt program

Temperaturvärde

713687 rev 9 SE

7. Programläge – Generella regler för att navigera i programvaran

– Displayen visar programdeﬁnierade alternativ i området längst ner i hörnen. Använd piltangenterna för att justera värdena. – För att gå till den föregående vyn utan att spara, tryck på cancel (avbryt).

7.1 Grundläggande navigering

Det ﬁnns tolv fördeﬁnierade program och tre lediga. Alla 15 program har positioner, namn och torkparametrar som kan ändras. Bläddra upp eller ner med piltangenterna, tryck på select (välj) för att köra programmet eller view (visa) för att redigera.

7.2 Kör

7.2.1 Avståndskontroll

Avståndet visas på displayen som ”för nära”, ”för långt” eller ”korrekt”. Om mätningen misslyckas visas ”kontr avst”.

Använd tangenterna på tangentbordet för att växla mellan en eller två aktiva kassetter och för att slå på/av temp. kontrollen. Se kapitel 8.1.

7.2.2 Starta torkningen

Tryck på start för att påbörja torkningssekvensen. Den återstående tiden för ”ﬂash-off” börjar räknas ner. När nedräkningen är avslutad växlar programmet automatiskt till läget full bake.

7.2.3 Programkurva

Denna kurva är tillgänglig när temperaturkontrollen är aktiverad. Kurvan visar målet, den verkliga temperaturen och återstående tid. Se kapitel 8.1.

7.2.4 Programvärden

Detta är samma värden som visas i programkurvan (7.2.3), dock ej återstående tid, men även den effektkapacitet som maskinen använder samt energiförbrukning för pågående körning.

Obs! Om temperaturkontrollen är inaktiverad visas inte temperaturvärdena.

7.2.5 Energiförbrukning

Total energiförbrukning per körning visas för de senaste 10 körningarna.

7.2.6 Torkningen avslutad

När tiderna för blixt av och full effekt är avslutade återgår programvaran till 7.1.

Obs! För att förlänga lampornas livslängd fortsätter kylﬂäktarna att köras. De stängs av automatiskt efter tre minuter.

Obs! När torkprogrammet är slutfört återaktiveras temperaturkontrollen automatiskt.

7.3 Redigera

7.3.1 Egenskaper

Det valda programmets värden visas på displayen.

Genom att trycka på temperaturkontroll- knappen växlar mjukvaran mellan egenskaper med och utan temperaturkontroll. En förändring i den ena egenskapen påverkar inte den andra. Se kapitel

8.1 för mer information.

7.3.2 PIN-kod

Använd piltangenterna för att ange korrekt siffra. Tryck på enter för att bekräfta och redigera den andra, tredje och fjärde siffran i den avancerade PIN-koden.

Obs! En inskriven PIN-kod är giltig för alla inmatningar som görs tills huvudkontakten slås av. Se kapitel 9.2 för ”avancerad PIN-kod”.

7.3.3 Redigera programparametrar

Ändra värdet för den markerade parametern med piltangenterna. Tryck på enter för att ändra nästa värde o.s.v. När enter trycks in för det sista värdet får användaren redigera programmets position och namn.

Tryck på cancel (avbryt) för att avsluta utan att spara några parametrar.

7.3.4 Redigera prog. position/namn

Ändra programmets nummer med piltangenterna när det är markerat. Tryck på enter för att bekräfta och redigera nästa symbol.

Obs! När numret redigeras ändras också pro- grammets position i programlistan.

7.3.5 Utökning av programsteg.

När torkprocessen kräver ﬂer än de två standardprogramsteg, ﬁnns i varje torkprogram möjlighet till att utöka antalet programsteg genom att länka till nästkommande program.

Utgå från punkt 7.3.4 och tryck på Enter upprepande gånger fram till dess att Link to next pro- gram framträder på skärmen. Välj med hjälp av piltangenterna Yes eller No, spara (Save) sedan valet. Länken till nästa program ligger kvar ända till dess att det avaktiveras igen (No). Förslagsvis används program 13,14 eller 15 då dessa är fria

program utan några förinställda värden.

Stop (stopp) eller

cancel (avbryt)

återgår till 7.1.

Stop (stopp) eller

cancel (avbryt)

återgår till 7.1.

Använd piltangen-

terna för att mata

in nummer.

Programmet återgår till

7.3.1.

1. Spackel 7. Klarlack 13. Plast riktning

2. Fyller Ljus 8. Plast fyller 14. Fritt program

3. Fyller Mörk 9. Plast Topplack 15. Fritt program

4. Vattenbas 10. Plast Klarlack

5. Baslack 11. Sluttorkn

6. Topplack 12. Lätt torkn

Programmet återgår till

7.3.1.

Programmet återgår till 7.3.1.

713687 rev 9 SE

8. Utökad användarinformation

8.1 Temperaturreglering

Torken är utrustad med automatisk temperaturreglering. Detta möjliggör optimala torknings/härdningsresultat på kortast möjliga tid.

Egenskaper när temperaturkontrollen är aktiverad:

a. minuter

b. temperaturökning/minut

c. max tillåten temperatur

Temperaturmätaren (pyrometer) mäter medeltemperaturen över en yta. Diametern av denna yta motsvarar halva avståndet mellan IR-kassetten och föremålet som ska torkas. Laserpekaren visar var avståndet mäts. Pekaren är också nära centrum av temperaturmätningen.

I inställningsläge går det att justera den undre och övre gränsen för en ”korrekt” avståndsmätning. Standardinställningen för korrekt avstånd är mellan 55 och 65 cm.

Obs! Temperaturen mäts som ett medelvärde för den uppmätta ytan (standardinställningen för diametern är 30cm). Se till att placera mätytan korrekt. Se till att du inte mäter temperaturen på glas, däck eller utanför föremålet. Annars kan de programmerade temperaturvärdena och de verkliga värdena skilja sig åt. Detta kan leda till otillfredsställande resultat och om processalarmet aktiveras stoppar det torkningen/härdningen.

Vi rekommenderar därför att temperaturregleringen inaktiveras för ytor mindre än ∅30 cm som temperaturmätaren inte kan mäta. För att inaktivera temp. kontrollen permanent, se kapitel 9.4.9.

Egenskaper när temperaturkontrollen

inte är aktiverad:

a. minuter b. procent effekt av maximalt möjlig

Programinställningarna, med eller utan temperaturkontroll, arbetar oberoende av varandra.

8.2 Processalarm

Torken har ett processalarm för att upptäcka temperaturavvikelser.

Om skillnaden mellan den aktuella temperaturen och den inställda temperaturen är mer än 30 ºC visas meddelandet ”Warning! Process error (Varning! Processfel)” på displayen och torken stängs av automatiskt.

Denna varning måste bekräftas genom att trycka på enter När detta görs avbryts programmet. Vid ett processalarm, kontrollera om temperaturmätnings-

enheten (pyrometern) är korrekt riktad mot ytan som ska torkas och att den inte registrerar oönskade materialtemperaturer.

Observera: Processalarmfunktionen är inte aktiverad när torken levereras. Se kapitel 9.4.3 för information om aktiveringen.

9. Inställningsläge

9.1 Logga in

För att gå in i inställningsläge måste du först ”logga in”. Tryck på båda piltangenterna när du slår på huvudkontakten. Displayen frågar efter en PIN-kod.

9.2 PIN-kod

Använd piltangenterna för att fylla i korrekt siffra. Tryck på enter för att bekräfta och redigera den andra, tredje och fjärde siffran i koden.

Det behövs ingen kod för grundinställningarna, tryck bara OK för fabrikskoden 0000. För att ändra denna kod, läs kapitel ”9.4.5 Enkel PIN-kod”.

Avancerad PIN-kod 5780

Används för programjusteringar och avancerade inställningar. För att ändra denna kod, läs kapitel ”9.4.13 Avancerad PIN-kod”.

Observera! En inmatad PIN-kod är giltig överallt ipro- gramvaran tills huvudkontakten stängs av, t.ex. om du går in i det avancerade inställningsläget och sedan går till programläget. Programredigeringen fungerar fortfarande tills huvudströmmen stängs av.

9.3 Navigering

För att justera en inställning, tryck på edit (redigera). För att gå tillbaka från redigeringsläget till inställningsläget utan att spara, tryck på cancel (avbryt).

Obs! Om du trycker på exit (avsluta) från inställningsläget skickas du till ”programläge”. Du måste då upprepa från steg ”9.1 Logga in” för att gå in i ”9.4 Inställningsläge” igen.

Navigationsexempel:

Använd piltangenterna

för att byta språk och select

(välj) för att bekräfta.

Tryck på exit (avsluta)

och komma till

”programläge”.

Använd piltangenterna för att bläddra igenom inställningarna, se tabell

ikapitel 9.4.

redigeringsläge

b c

a b

713687 rev 9 SE

9.4 Inställningar

9.4.1 1 Select Language (Välj språk)

Använd piltangenterna, upp och ner, för att bläddra genom de fjorton olika språken (listade alfabetiskt) tills det önskade språket visas. Tryck på select (välj) för att bekräfta.

Om du av misstag väljer ett språk du inte förstår, slå på huvudkontakten medan tangenten ”kassetter i bruk” trycks in. Torken startas då med brittisk engelska.

9.4.2 3 Process Alarm (Processalarm)

Använd piltangenterna, upp och ner, för att välja om alarmet ska vara aktivt eller inte. Tryck på select (välj) för att bekräfta. För alarmets ljudinställningar, se ”9.4.4 Summer”.

9.4.3 4 Temp. Unit (Temperaturenhet)

Displayen visar °C och °F. Använd piltangenterna, upp och ner, för att välja rätt temperaturenhet. Bekräfta den valda enheten genom att trycka på select (välj).

9.4.4 5 Buzzer (Summer)

Summertonen kan inaktiveras/aktiveras genom att använda

piltangenterna för att välja no/yes (nej/ja). Tryck på select (välj)

för att bekräfta.

9.4.5 7 Basic PIN Code (Enkel PIN-kod)

Du kan ändra PIN-koden för att förhindra obehörig åtkomst till de grundläggande inställningarna, så som beskrivs ikapitel 9.4. För att göra detta, använd piltangenterna, upp och ner. För att ändra den första siffran, tryck på select (välj) för att bekräfta. Fortsätt med den andra, tredje och fjärde siffran. När detta är slutfört, tryck på select (välj) föratt bekräfta den nya fyrsiffriga PIN-koden.

9.4.6 8 Short Distance Limit (Undre avståndsgräns)

Grundinställningen för gränsen för det undre korrekta avståndet är 55 cm. Du kan ändra värdet för den undre gränsen mellan 35 och 95 cm. Högre inställningar än 80 cm rekommenderas inte. Tryck på select (välj) för att bekräfta.

9.4.7 9 Long Distance Limit (Övre avståndsgräns)

Grundinställningen för gränsen för det övre korrekta avståndet är 65 cm. Du kan ändra värdet för den övre gränsen mellan 40och 130 cm. Högre inställningar än 100 cm rekommenderas inte. Tryck på select (välj) för att bekräfta.

9.4.8 15 Temperature Ctrl (Temperaturkontroll)

Du kan välja om du vill slå på eller av temperaturkontrollen (pyrometern) permanent.

Obs! Om du slår av temperaturkontrollen i inställningsläge kan du inte aktivera den i programläge.

Temperaturkurvor och värden är inte tillgängliga när denna funktion är inaktiverad. Istället arbetar programvaran med effektnivåer, d.v.s. procent av maximal kapacitet.

Kap. Översikt Enkelt Avancerat

9.4.1 1 Select Language (Välj språk) x

9.4.2 3 Process Alarm (Processalarm) x

9.4.3 4 Temp Unit (Temperaturenhet) x

9.4.4 5 Buzzer (Summer) x x

9.4.5 7 Basic PIN Code (Enkel PIN-kod) x

9.4.6 8 Short Dist lim. (Undre avståndsgräns) x

9.4.7 9 Long Dist lim. (Övre avståndsgräns) x

9.4.8 15 Temperature Ctrl (Temperaturkontroll) x

9.4.9

16 Disp. Contrast (Displaykontrast)

x x

9.4.10

18 Distance (Mätavstånd)

9.4.11 23 Filter Time (Filtertid) x

9.4.12 25 Contin. Mode (Kont. läge) x

9.4.13 36 Advanced PIN Code (Avancerad PIN-kod) x

9.4.14 37 Dist Unit (Avståndsenhet) x

9.4.15 43 Advanced Code (Avancerad kod) x

9.4.16 44 Reset Prog. settings (Återställ programinställningar) x

9.4.17 45 Reset Filter Timer (Återställ ﬁltertimer) x

9.4.18 46 Statistics (Statistik) x x

9.4.19 47 Perform Self test (Utför självtest) x x

8.4.20 48 Program Time Scale

(Tidsskala program)

8.4.21 49 Proc. Alarm Temp.

(Processalarm temp.)

tillgänglig i

713687 rev 9 SE

9.4.9 16 Disp. Contrast (Displaykontrast)

Du kan ändra displayens kontrast på en skala från ljust till mörkt (25–55). Bläddra mellan värdena med piltangenter-

, upp och ner, och tryck på select (välj) för att bekräfta.

9.4.10 18 Distance (Mätavstånd)

Du kan ändra mätavståndet mellan centimeter och text. Vid val av text, visas avståndet på displayen med texten ”för nära”, ”för långt” eller ”korrekt”.

9.4.11 23 Filter Time (Filtertid)

Grundinställningen är 400 drifttimmar. Efter denna tid visas en varning om ﬁlterbyte.

Om torken placeras i en dammig miljö rekommenderas att ﬁlterlivstiden kortas.

Obs! Kom ihåg att om ﬁltret är för smutsigt kortas lampans livstid på grund av otillräcklig kylning.

För återställning, se ”9.4.17 Återställ ﬁltertimer”.

9.4.12 25 Contin. Mode (Kont. läge)

Det kontinuerliga läget är för sälj- och demonstrationssyfte. Av säkerhetsskäl och för att minimera onödigt slitage på torken får detta läge endast användas i särskilda fall.

9.4.13 36 Advanced Pin Code (Avancerad Pin-kod)

För att ändra koden till ditt personliga val, använd piltangenterna, upp och ner. För att ändra den första siffran, tryck

på select (välj) för att bekräfta. Fortsätt med den andra, tredje och fjärde siffran. När detta är slutfört, tryck på select

(välj)

för att bekräfta den nya fyrsiffriga PIN-koden.

Varning! Se till att du kommer ihåg den nya koden.

9.4.14 37 Dist Unit (Avståndsenhet)

Detta ger dig en möjlighet att ändra enhetstypen mellan centimeter och tum.

9.4.15 43 Advanced Code (Avancerad kod)

Det är möjligt att aktivera/inaktivera begäran av PIN-kod. Detta tar bort begäran av PIN-kod i programläge och koden0000 ger dig tillgång till avancerade inställningar.

Tryck på select (välj) för att bekräfta ditt val.

9.4.16 44 Reset Prog. settings (Återställ programinställningar)

Du kan återställa alla program till de förprogrammerade fabriksinställningarna. Bekräfta genom att trycka på yes (ja).

Obs! Program 13-15 kommer att vara tomma som de var från fabriken.

9.4.17 45 Reset Filter Timer (Återställ ﬁltertimer)

Återställ ﬁltertimern med denna inställning efter ﬁlterbyte på kassetten/erna. Bekräfta genom att trycka på yes (ja) för att återställa ﬁltertidsräkningen.

För att justera värdet i ﬁltertimern, se kapitel 9.4.11.

9.4.18 46 Statistics (Statistik)

Följande information är tillgänglig:

Run time (Driftstid)

Visar det sammanlagda antalet driftstimmar och minuter.

Start-ups (Starter)

Visar antalet gånger torken har startats.

Σ (Total Energiförbrukning)

Visar den totala energiförbrukningen.

Φ (Medelenergiförbrukning)

Visar snittförbrukning för alla körningar.

9.4.19 47 Perform Self test (Utför självtest)

Marknadens bästa programvara för felsökning har utvecklats med denna tork. Alla viktiga in- och utsignaler till och från datorn kan testas med detta test. Testet möjliggör en snabb och noggrann veriﬁering av funktionen hos alla torkens delar.

Denna testprocedur är endast tillgänglig på engelska. Genom att trycka på yes (ja) -tangenten kommer du till självtestets första steg. Tryck på start/stop (start/stopp)tangenten för att avbryta självtestet.

Det automatiska testet inkluderar följande:

713687 rev 9 SE

Test 1: Tryckknappstest Alla tangenter på kontrollenheten testas. De motsvarande symbolerna visas när tangenterna trycks in. Tryck på enter i ungefär tre sekunder för att fortsätta till nästa steg i testprogrammet.

Test 2: Displaytest Veriﬁera att alla pixlar tänds på displayen. Tryck på enter* och kontrollera att alla pixlar släcks. Tryck på enter* för att fortsätta.

* eller den övre vänstra programtangenten

Test 3: Summertest Kontrollera att summern låter. Tryck på enter eller next

(nästa)

för att fortsätta.

Test 4: Kassett IR-test IR-kassettens lampor tänds. Kontrollera att alla IR-lampor lyser. Av säkerhetsskäl är testet begränsat till 10 sekunder. Tryck på enter eller next (nästa) för att fortsätta.

Test 5: Fläkttest/kassett Kassettens ﬂäkt startas. Ljudet från ﬂäkten bekräftar att den fungerar. Om torken är utrustad med två kassetter måste du upprepa test nr. 4 och 5 för den andra kassetten. Tryck på

enter eller next (nästa) för att fortsätta.

Test 6: Lasertest

Rikta lasern mot objektet. Kontrollera att en röd, prickad cirkel syns på objektet. Tryck på enter eller next (nästa) för att fortsätta.

Test 7: Test av temperaturgivare Rikta temperaturgivaren mot ett föremål med rumstemperatur. Temperaturen på displayen bör inte avvika från rumstemperaturen med mer än ±3 °C. Tryck på enter eller next

(nästa)

för att fortsätta.

Obs! Temperaturmätningen utförs som ett medelvärde för en yta i enlighet med kapitel 8.1.

Test 8: Test av avståndsgivare Rikta avståndsmätaren mot ett föremål 0,3–1 m bort. Kontrollera att avståndet som visas på displayen överensstämmer med det manuellt uppmätta avståndet. En avvikelse på ±3 cm är acceptabel. Tryck på enter eller next (nästa) för att fortsätta.

Test 9: Temperaturskydd Datorkortet har en temperaturmätningsenhet som ses på displayen.

Temperaturen visas i ºC eller ºF beroende på de inställningar du gjort.

Datorns livslängd förkortas om temperaturerna ligger över 70 ºC/158 ºF under drift. Om detta inträffar under torkning visas ett nytt fönster efter att torkcykeln är avslutad som säger ”warning High temp Pc (varning hög temperatur Pc)”.

Test slutfört

Det automatiska testet är nu slutfört. Tryck på enter eller

next (nästa) för att avsluta.

9.4.20 48 Program Time Scale (Tidsskala program)

Möjlighet att ändra mellan minuter och sekunder.

9.4.21 49 Proc. Alarm Temp. (Processalarm temp.)

Möjlighet att ställa in maximal temperaturskillnad mellan aktuell och önskad temperatur (5-99 ° C). Funktionen aktiveras i 9.4.2.

713687 rev 9 SE

10. Programmeringsexempel

EX 1. FLASH OFF/FÖRVÄRMNING

Utgångstemperatur 20 °C/86 °F Tid 4 min Temperaturökning 15 °C/27 °F/min Sluttemperatur 80 °C/176 °F

FULL EFFEKT/HÄRDNING

Utgångstemperatur 60 °C/140 °F Tid 0 min Temperaturökning 5 °C/9 °F/min

EX 2. FLASH OFF/FÖRVÄRMNING

Utgångstemperatur 20 °C/86 °F Tid 4 min Temperaturökning 20 °C/36 °F/min Sluttemperatur 60 °C/140 °F

FULL EFFEKT/HÄRDNING

Utgångstemperatur 60 °C/140 °F Tid 5 min Temperaturökning 5 °C/9 °F/min Sluttemperatur 60 °C/140 °F

EX 3. FLASH OFF/FÖRVÄRMNING

Utgångstemperatur 20 °C/86 °F Tid 4 min Temperaturökning 10 °C/18 °F/min Sluttemperatur 60 °C/140 °F

FULL EFFEKT/HÄRDNING

Utgångstemperatur 60 °C/140 °F Tid 8 min Temperaturökning 20 °C/36 °F/min Sluttemperatur 110 °C/230 °F/min

EX 4. FLASH OFF/FÖRVÄRMNING

Utgångstemperatur 20 °C/86 °F Tid 6 min Temperaturökning 20 °C/36 °F/min Sluttemperatur 60 °C/140 °F

FULL EFFEKT/HÄRDNING

Utgångstemperatur 60 °C/140 °F Tid 6 min Temperaturökning 15 °C/27 °F/min Sluttemperatur 90 °C/194 °F

T (oC)

t (min)

T (oC)

t (min)

T (oC)

t (min)

T (oC)

t (min)

713687 rev 9 SE

11. Underhåll och service

Varje vecka

Kontrollera att alla IR-lampor tänds när torken används. Trasiga IR-lampor kan orsaka ojämn värmefördelning över ytan.

Torka bort damm som kan orsaka brand från torken med en fuktig trasa. Kontrollera också att alla kablar är intakta. En skadad kabel kan innebära livsfara!

Varje månad Kontrollera de guldbelagda guldreﬂektorerna. Skadade eller extremt smutsiga reﬂektorer kan överhetta reﬂektorhöljet och/eller kassetten. I tveksamma fall, kontakta kundtjänst för att klarlägga om reﬂektorn behöver bytas ut.

Varje år Räkna med att byta luftﬁltret ungefär en gång om året. Du får ett meddelande i programvaran när det är dags att byta. När torken startas får du en indikation på hur mycket av ﬁltertiden som har använts.

11.1 Filterbyte

Observera! Filtren är av engångstyp och ska inte återan-

vändas.

1. Använd en kniv eller skruvmejsel för att böja loss de två plastpluggarna

i kassettens sidoplåtar.

2. Ta bort det använda ﬁltret.

3. Sätt i det nya ﬁltret så att IRT-logotypen är synlig från

utsidan.

4. Placera ﬁltrets långsida mitt emot de två plugghålen på kassetten så som bilden visar.

5. Tryck in ﬁltret tills de två ”tryck-in-pluggarna” av plast kan

sättas tillbaka.

6. Återställ ﬁltertiden. Logga in på Avancerade inställningar

enligt kapitel 9.1 och 9.2. Bläddra fram till parameter 45 och tryck på Yes (Ja) för att återställa ﬁltertiden.

11.2 Byte av IRT-lampa

Observera! Rör varken vid den guldbelagda

reﬂektorn eller den nya IR-lampan med ﬁngrarna. Ta bort skyddspapperet på IR-lampan först efter att du har installerat den.

1. Dra ut kontaktdonet ur vägguttaget.

2. Lossa de tre övre skruvarna på kassettens frontplatta.

3. Ta ut kabelstickkontakten.

4. Lossa de fyra skruvarna på reﬂektorns ändar och ta bort reﬂektorn från plattan.

5. Ta bort skyddsgallret och lossa lampan vid ändarna.

6. Montera nya lampor i omvänd ordning.

2 kW

1 kW

b c

y z

713847IRT Pc Mobile Assembly Manual INT Rev.26

1 kW

2 kW

713687 rev 9 SE

11.3 Byte av gastrycksfjäder

Om torken inte stannar i den högsta eller lägsta positionen utan faller eller höjs av sig själv, dra åt de 4 bultarna som indikeras med bokstaven ”C” i bild 2. Om armen inte stannar kvar i önskat läge eller om den är för tung att justera, måste gastrycksfjädern bytas ut.

Observera! På grund av den höga vikten och komplexiteten rekommenderas att två personer eller en person med en lyftenhet utför denna uppgift.

1. Ta bort de fyra skruvar som håller plattan som ﬁnns på båda sidor om armen. (bild 1)

Placera

parallellarmen

i den mest upprätta positionen.

(bild

3. Innan stiften som håller gasfjädern tas bort bör så mycket tryck som möjligt frigöras från gasfjädern. För att göra detta, lyft armen en aning tills stiften är lösa.

Observera! När gasfjädern inte är säkrad med stift och låsringar kan armen när som helst falla ner tungt från dess upprätta position och skapa stor fara.

4. Ta bort låsringarna och de två stiften. Flytta gasfjädern en aning uppåt/framåt och ta sedan bort den. (bild 2)

5. Placera den nya gasfjädern i samma riktning som

den gamla. Montera tillbaka i omvänd ordning.

Observera! Se till att låsringarna sättstillbaka

ordentligt.

12. Reservdelar

Kontakta din distributör för information om den kompletta reservdelslistan. Följande reservdelar är de mest vanliga.

Artikel Artikelnr.

Lampa 1 kW 102700 Lampa 2 kW 102699 Filter 713576 Gasfjäder 850 N 714060 (En kassett) Gasfjäder 1400 N 713614 (Två kassetter) Halvledarrelä 750227 Fläkt 12V DC 711186

bild 1

bild 2

713687 rev 9 SE

13. EG-försäkran om överensstämmelse

Enligt provningsinstitut och enligt maskindirektivet deﬁnieras IRT-produkterna i denna försäkran inte som maskiner, varför maskindirektivreferensen inte kan inkluderas i densamma.

I enlighet med EN 17050-1:2010 Vi, Hedson Technologies AB

Box 1530, SE 462 28 Vänersborg, Sverige

förklarar på vårt fulla ansvar att produkten

IRT 4-1 PcAuto och IRT 4-2 PcAuto som används för att accelerera torkningen/härdningen av färg och färgrelaterade material, till vilken denna försäkran relaterar, uppfyller följande standarder;

EN 60335-1:2002 Säkerhetsstandard +A11+A1+A12+A2 för hushållsapparater och liknande +A13

+A14+A15

elektrisk utrustning. Allmänna krav.

EN 60335-2-45:2002 Säkerhetsstandard för +A1+A2 hushållsapparater och liknande elektrisk utrustning. Särskilda krav för portabla uppvärmningsverktyg och liknande utrustning.

EN 61000-6-3 Elektromagnetisk kompatibilitet, generella emissionsfordringar. EN 61000-6-2 Elektromagnetisk kompatibilitet, generella immunitetsfordringar. EN 62233:2008 Metoder för mätning av elektromagnetiska fält som genereras av hushållsapparater

och liknande utrustning, avseende människors exponering till sådan bestrålning. EN ISO 9001 Kvalitetsstyrningssystem EN 61000-3-11 Elektromagnetisk kompatibilitet Försäkran om överensstämmelse:

Det maximala värdet för systemimpedansen (Zmax) är 0,044 ohm för faslinjerna och 0,030 ohm för det neutrala vid skärningspunkten mellan elnätet och en användares installation.

i enlighet med bestämmelserna i de senaste versionerna av följande direktiv

2014/35/EU Lågspänningsdirektivet 2014/30/EU Direktiv om elektromagnetisk kompatibilitet 2011/65/EU Begränsning av användning av vissa farliga ämnen i elektrisk och elektronisk utrustning

713687 rev 9 SE

1. EG-försäkran om överensstämmelse

I enlighet med 2006/42/EC Appendix II 1A

Vi, Hedson Technologies AB Box 1530, SE 462 28 Vänersborg, Sverige

förklarar på vårt fulla ansvar att produkten

IRT 4-10 PcAuto och IRT 4-20 PcAuto som används för att accelerera torkningen/härdningen av färg och färgrelaterade material, till vilken denna försäkran relaterar, uppfyller följande standarder;

EN 60204-1 Maskinsäkerhet - elutrustning EN 61000-6-3 Elektromagnetisk kompatibilitet, generella emissionsfordringar. EN 61000-6-2 Elektromagnetisk kompatibilitet, generella immunitetsfordringar. EN ISO 9001 Kvalitetsstyrningssystem EN 61000-3-11 Elektromagnetisk kompatibilitet Försäkran om överensstämmelse:

Det maximala värdet för systemimpedansen (Zmax) är 0,044 ohm för faslinjerna och 0,030 ohm för det neutrala vid skärningspunkten mellan elnätet och en användares installation.

i enlighet med bestämmelserna i de senaste versionerna av följande direktiv

2006/42/EC Maskindirektivet 2014/35/EU Lågspänningsdirektivet 2014/30/EU Direktiv om elektromagnetisk kompatibilitet 2011/65/EU Begränsning av användning av vissa farliga ämnen i elektrisk och elektronisk utrustning

713687 rev 9 IT

1,5 m

1,1 m

1,5 m

2,2 m

1. Uso previsto del prodotto

Questo prodotto serve esclusivamente per accelerare l’essiccazione/indurimento di stucco, fondo riempitivo,

smalto di base e smalto

trasparente. Questo si applica ai prodotti sia a base d’acqua

che a base di solvente. Il suo luogo di applicazione è nella zona di pretrattamento e nella zona di ﬁnitura. Nell’ambito dell’industria automobilistica e di riparazione dei veicoli, viene utilizzato per indurire piccole zone prima della lucidatura. Il prodotto non deve essere utilizzato per scopi diversi dal processo di essiccazione descritto. La temperatura massima dell’ambiente durante il funzionamento non deve superare i 40 °C. Gli essiccatori IRT 4-1 PcAuto e IRT 4-2 PcAuto non devono essere usati in cabine per la verniciatura a spruzzo o entro una distanza di 5 m dalle attività di spruzzo per evitare rischi di esplosione. Questo divieto è valido anche per l’IRT 4-20 PcAuto e l’IRT 4-10, se non sono combinati con il sistema di protezione dalla polvere e sorveglianza IRT (documento 714147).

2. Descrizione del prodotto

L’essiccatore è un apparecchio essenziale per la riparazione di piccole e medie aree di vernice. Gli essiccatori IRT 4-1 Pc Auto, 4-2 Pc Auto IRT 4-10 PcAuto e 4-20 Pc Auto, sono facilmente manovrabili, sono dotati di una o due plafoniere compatte. Ogni plafoniera

è munita di quattro lampade a raggi infrarossi (IR) con

riﬂettori laminati in oro

e un ventilatore. La plafoniera può essere regolata facilmente grazie ad una molla a gas ed alla sua particolare struttura. Le lampade a raggi infrarossi possono essere sostituite

con facilità eiriﬂettori sono protetti da danni meccanici con una rete. L’essiccatore ha una selezione di programmi soﬁsticati.

Vantaggi speciﬁci

2.1.1 Qualità superiore

Utilizzando l’essiccatore quando si indurisce lo stucco migliora anche la qualità dello smalto ﬁnale.

L’indurimento a raggi infrarossi a onde corte consente l’indurimento dello smalto dall’interno e dall’esterno. Questo impedisce ai solventi di rimanere intrappolati all’interno dello smalto e garantisce un indurimento rapido e ad alta qualità.

2.1.2 Tempi di essiccazione ridotti per 60 cm di distanza

materiale minuti

Stucco 5–6 Fondo Riempitivo Luminoso 10–15 Fondo Riempitivo Scuro 10–15 Base di acqua 4–6 Smalto di base 4–8 Smalto ﬁnale 10–15 Smalto trasparente 10–15 Fondo riempitivo di plastica 10–15 Smalto ﬁnale di plastica 13–17 Smalto trasparente di plastica 13–17 Aumento ﬁnale 2–4 Indurimento morbido 13–17

2.1.3 Temperatura regolata

L’essiccatore è munito di un pirometro che controlla attentamente la temperatura degli oggetti. Il computer non misura soltanto la temperatura massima consentita ma anche l’aumento della temperatura. Assicura che la temperatura diessiccazione/indurimento programmata venga mantenuta, ottenendo in tal modo un

indurimento ottimale, senza ilrischio di “bruciature eccessive”.

2.1.4

Forma hi tech dei riﬂettori a raggi infrarossi a onde corte

L’utilizzo di riﬂettori a raggi infrarossi a onde corte e laminati in oro dalla forma hi tech presenta dei vantaggi importanti. Per prima cosa, è possibile ottenere un minore consumo energetico irradiando solamente le zone necessarie senza riscaldare l’aria. In secondo luogo, è possibile ottenere una temperatura di superﬁcie più uniforme distribuendo l’energia in modo uniforme. In terzo luogo, si ottiene una maggiore superﬁcie di essiccazione. Inﬁne, meno radiazione al di fuori

dell’area di indurimento

2.1 Dati tecnici

Tutti gli essiccatori emettono radiazioni a onde corte con un picco a 1120 nm. Le cifre di seguito mostrano l’area massima di essiccazione, quando il rispettivo essiccatore è usato a 60 cm di distanza

dalla lamiera metallica nera.

Superﬁcie di essiccazione IRT 4-1 PcAuto,

IRT 4-10 PcAuto

Tensione 220–240 V 220–240 V 380–420 V 440–480 V 480 V

1 Ph/PE 3 Ph/PE 3 Ph/PE 3 Ph/PE 2 Ph/PE

Frequenza 50–60 Hz 50–60 Hz 50–60 Hz 50–60 Hz 50–60 Hz Corrente 26 A 15 A 9 A 7 A 13 A Potenza 6 kW 6 kW 6 kW 6 kW 6 kW Fusibile**

4-1PcA 30 A* 16 A* 10 A* 20 A 20 A

4-10PcA n/a Max 100 A Max 100 A Max 100 A n/a

Temperatura di essiccazione

Max 170o Max 170o Max 170o Max 170o Max 170

Livello di rumore

<70 dB(A) <70 dB(A) <70 dB(A) <70 dB(A) <70 dB(A)

Superﬁcie di essiccazione IRT 4-2 PcAuto IRT 4-20 PcAuto

Due plafoniere con una distanza di 60 cm su lamiera metallica nera.

Tensione 220–240 V 220–240 V 380–420 V 440–480 V 480 V 1 Ph/PE 3 Ph/PE 3 Ph/PE 3 Ph/PE 2 Ph/PE

Frequenza 50–60 Hz 50–60 Hz 50-60 Hz 50-60 Hz 50-60 Hz Corrente

4-2 PcA

48 A 27 A 16 A 14 A 26 A

4-20 PcA n/a 30 A 17 A 17A n/a

Potenza 12 kW 12 kW 12 kW 12 kW 12 kW Fusibile**

4-2 PcA

50 A* 32 A* 20 A 16 A* 32 A*

4-20 PcA n/a Max 100 A Max 100 A Max 100 A n/a

Temperatura di essiccazione Max 170o Max 170o Max 170o Max 170o Max 170

Livello di rumore

<70 dB(A) <70 dB(A) <70 dB(A) <70 dB(A) <70 dB(A)

* MCB (interruttore differenziale in miniatura) tipo C o D.

Tipo di fusibile normale lento.

** L’essiccatore a infrarossi deve essere azionato con un fusibile della tensione nominale raccomandata.

Peso, dimensioni e etichetta di identiﬁcazione del prodotto sull’ultima pagina.

713687 rev 9 IT

3. Istruzioni per il titolare

Il titolare dell’essiccatore è tenuto a predisporre istruzioni per l’uso in forma chiara, sulla base delle condizioni presenti sul posto di lavoro, e di renderle disponibili a tutti gli operatori che devono attenersi alle istruzioni per l’uso. Questo apparecchio non è destinato all’uso da parte di persone (compresi i bambini) con capacità ﬁsiche, sensoriali o mentali ridotte, o in ogni caso prive di esperienza e familiarità con il prodotto, a meno che non si trovino sotto la supervisione e guida, relativamente all’uso dell’apparecchio, di una persona responsabile della loro sicurezza. I bambini devono essere supervisionati per assicurarsi che non giochino con l’apparecchio.

Smaltire i prodotti usati presso la struttura di protezione ambientale più vicina per il riciclaggio.

Per ragioni di sicurezza, l’essiccatore a infrarossi deve essere munito del fusibile massimo raccomandato, vedere le tabelle al capitolo 2.2.

4. Istruzioni di sicurezza

L’essiccatore non deve essere esposto a vapori di vernice, polvere di levigatura o solventi, a causa del rischio di incendi. Inoltre, ciò ridurrà la durata dell’essiccatore. La distanza dall’oggetto che deve essere essiccato deve essere sufﬁciente. Altrimenti, c’è un rischio di incendi ed esplosioni! Tenere tutti i materiali inﬁammabili a distanza sufﬁciente dalle superﬁci calde dell’essiccatore.

4.1 Rischi

Rovesciamento

Il rischio di rovesciamento aumenta quando il braccio èsituato in posizione verticale. Anche girare entrambe le plafoniere su un lato fa aumentare il rischio di rovesciamento.

Incendio ed esplosione

Non immagazzinare, preparare o utilizzare materiali contenenti solvente entro un raggio di 5 m dall’essiccatore mobile. I materiali inﬁammabili non devono essere posizionati accanto a un dispositivo di essiccazione in uso.

Con il controllo della temperatura disattivato, la temperatura potrebbe alzarsi rapidamente e il rischio di incendio aumenta, specialmente se la distanza dal pezzo è inferiore a 60cm. Non puntare mai la plafoniera verso materiali altamente inﬁammabili.

Impianto elettrico L’essiccatore mobile opera con una tensione elettrica alta, che può essere molto pericolosa.

Prima di accedere alle parti sotto tensione, disinserire ilconnettore principale dalla presa a muro. Solo gli elettricisti professionisti possono avere l’accesso diretto ai componenti elettric Se il cavo di alimentazione è danneggiato, deve essere sostituito dal produttore, da un agente addetto all’assistenza o da una persona con simili qualiﬁche per evitare l’insorgere di un pericolo.!

5. Istruzioni per il montaggio Vedere il documento a parte per istruzioni dettagliate.

Per essiccatori mobili:

Manuale di montaggio dell’essiccatore mobile 713847 IRT INT Per i sistemi con guide: Istruzioni di montaggio di sistemi a scorrimento 713683 IRT 3-20,4-20

6. Istruzioni di base per il funzionamento

6.1 Tastiera

6.2 Display

6.3 Modalità programma

Questa modalità è per l’uso quotidiano. Aiuta a far funzio-

nare l’essiccatore con i programmi preinstallati e a modiﬁca-

re le impostazioni dei programmi.

Per entrare nella modalità di programma, accendere l’interruttore principale.

Quando si avvia l’essiccatore, comparirà una schermata

diinformazioni per due secondi. Premendo il tasto di

conferma o annullamento queste informazioni verranno vi-

sualizzate ﬁnché i tasti non vengono rilasciati. Il diagramma

indica l’utilizzo del ﬁltro della plafoniera e notiﬁca quando

èarrivato il momento di cambiare il ﬁltro. Per sostituire il

ﬁltro, vedere il capitolo “11.1 Sostituzione del ﬁltro”.

6.4 Modalità impostazioni

La modalità Impostazioni consente di modiﬁcare i parametri

avanzati del sistema. Grazie al sistema di controllo avanzato

contenuto in questo essiccatore mobile, è possibile modi-

ﬁcare una varietà di impostazioni. Solitamente questo non

faparte dell’uso quotidiano.

Per entrare nella modalità impostazioni, premere entrambi

i tasti freccia quando si riporta l’interruttore principale

inposizione 1.

Leggere il capitolo 9 per ulteriori informazioni.

AVVERTENZA!

Radiazione termica intensiva. Le mani, il viso e le altre parti del corpo devono essere esposte il meno possibile alla radiazione termica.

Tasto deﬁnito dal software

Selezioni di conferma

Tasto deﬁnito dal software Selezioni di annullamento

Start

Stop

Plafoniere in uso

(una o due

)

Controllo della temperatura (on/off)

Invio

Flash off – attivo

Cottura completa – inattiva

Una plafoniera attiva

Selezioni di conferma

Selezioni di annullamento

Programma attivo

Valore della temperatura

713687 rev 9 IT

7. Modalità programma – Regole generali per la navigazione nel software

– Il display mostra le opzioni deﬁnite dal software nei campi nell’angolo inferiore. Per regolare i valori utilizzare i tasti freccia. – Per spostarsi al display precedente senza salvare, premere annulla.

7.1 Navigazione di base

Sono presenti dodici programmi predeﬁniti e tre vuoti. Tutti e 15 i programmi hanno posizioni, nomi e parametri di essiccazione modiﬁcabili. Scorrere in su o in giù utilizzando i tasti freccia, premere seleziona per avviare il programma oppure visualizza per modiﬁcare.

7.2 Eseguire

7.2.1 Controllo della distanza

La distanza viene indicata sul display come “troppo vicino”, “troppo lontano” o “corretto”. Se la misurazione fallisce, compare “controllare la distanza manualmente”.

Utilizzare i tasti sulla tastiera per passare da una o due plafoniere attive o per attivare/disattivare il controllo della temperatura. Vedere il capitolo 8.1.

7.2.2 Avviamento dell’essiccazione

Premere start per iniziare la sequenza di essiccazione. Inizierà il conto alla rovescia del tempo rimanente di “ﬂash off”. Una volta terminato il conto alla rovescia, il programma passa automaticamente alla modalità cottura completa.

7.2.3 Graﬁco del programma

Questo graﬁco è disponibile quando il controllo della temperatura è attivo. Il graﬁco descrive la temperatura target, effettiva e il tempo rimanente. Vedere il capitolo 8.1.

7.2.4 Valori del programma

Questi sono gli stessi valori indicati nel graﬁco del programma (7.2.3), tranne per il tempo rimanente, ma comprendono anche la capacità della potenza utilizzata della macchina ed il consumo di energia dell’attuale sequenza di essiccazione.

Nota! Un controllo della temperatura inattivo non mostra i valori della temperatura.

7.2.5 Consumo di energia

Il consumo di energia totale viene mostrato per le ultime 10 sequenze di essiccazione.

7.3 Modiﬁca

7.3.1 7.3.1 Proprietà

I valori del programma selezionato verranno visualizzati sul display. Premendo il pulsante “controllo della temperatura” il software passa tra le proprietà con e senza il controllo della temperatura.

Un cambiamento di ogni proprietà è indipendente da quella degli altri. Per ulteriori informazioni, vedi capitolo 8.1.

7.3.2 7.3.2 Codice PIN

Utilizzare i tasti freccia per impostare la cifra corretta. Premere Invio per confermare emodiﬁcare la seconda, terza e quarta cifra nel codice PIN avanzato.

Nota! Un codice PIN inserito è valido per tutte le voci ﬁnché l’interruttore principale non viene spento. Vedere il capitolo 9.2 per “codice PIN avanzato”.

7.3.3 Modiﬁca dei parametri di programma

Una volta selezionato, modiﬁcare il valore dei parametri con i tasti freccia. Premere Invio per modiﬁcare il valore successivo e così via. Premendo Invio per l’ultimo valore porta l’utente alla modiﬁca della posizione e del nome del programma.

Premere annulla per uscire a 7.3.1 senza salvare alcun parametro.

7.3.4 Modiﬁca posizione/nome prog.

Una volta selezionato, modiﬁcare il numero del programma con i tasti freccia. Premere invio per confermare e modiﬁcare il simbolo successivo.

Nota! La modiﬁca del numero modiﬁcherà anche la posizione del programma nell’elenco programmi.

7.3.5 Espansione dei passi del programma

Quando il processo di essiccazione richiede più di due passaggi standard, è possibile espandere il numero di fasi del ciclo di asciugatura collegando al programma successivo. Inizia dal punto 7.3.4 e premere “Enter“ (Invio) ﬁno a visualizzare il “Link to next program“ (Link al prossimo programma) sullo schermo. Selezionare con i tasti freccia “Yes“ o “No“ (Si o No), e premere “Save“ (Salvare). Il link per il prossimo programma rimarrà ﬁno a quando non viene disattivata (No). Utilizzare il programma 13, 14 o 15, in quanto questi sono programmi disponibilisenza valori preimpostati.

7.2.6 Essiccazione completata

Una volta scaduti i tempi di ﬂash off e cottura completa il software torna al punto 7.1. Nota! Per prolungare la durata di servizio delle lampade, i ventilatori continueranno a

funzionare per il raffreddamento. Dopo tre minuti, si spengono automaticamente. Nota! Una volta completato il programma di essiccazione il controllo della tempera-

tura si riattiverà automaticamente.

Stop o annulla

torna a 7.1.

Stop o annulla

torna a 7.1.

Utilizzare i tasti

freccia per impo-

stare i numeri.

Il programma torna a 7.3.1.

1. Stucco 7. Smalto trasparente 13. Programma libero

2. Fondo Riempitivo Luminoso 8. Fondo riempitivo di plastica 14. Programma libero

3. Fondo Riempitivo Scuro 9. Smalto ﬁnale di plastica 15. Programma libero

4. Base di acqua 10. Smalto trasparente di plastica

5. Smalto di base 11. Aumento ﬁnale

6. Smalto ﬁnale 12. Indurimento morbido

Il programma torna a 7.3.1.

713687 rev 9 IT

8. Informazioni per l’uso prolungato

8.1 Controllo della temperatura

L’essiccatore mobile è munito di un controllo automatico della temperatura. Questo consente risultati di essiccazione/indurimento

ottimali nel più breve tempo possibile.

Le proprietà quando il controllo della temperatura è acceso sono i seguenti:

a. minuti

b. aumento della temperatura/minuto

c. temperatura massima consentita

Il controllo della temperatura (pirometro) misura la temperatura media su una superﬁcie. Il diametro di questa superﬁcie è pari a metà della distanza tra la plafoniera a raggi infrarossi e il pezzo da essiccare. L’indicatore laser indica dove viene effettuato il controllo della distanza. Questo indicatore si avvicina anche al centro della misurazione della temperatura.

In modalità impostazioni, è possibile regolare il limite breve e lungo di una “corretta” misurazione della distanza. Ladistanza corretta predeﬁnita è compresa tra 55 e 65 cm.

Nota! La temperatura viene misurata come media della superﬁcie misurata (valore del diametro predeﬁnito 30 cm). Assicurarsi che la superﬁcie di misurazione sia posizionata correttamente. Assicurarsi di non misurare la temperatura suvetro, pneumatici o sull’esterno del pezzo. Altrimenti, ilrisultato tra i valori della temperatura programmata e ivalori effettivi potrebbe essere diverso. Questo potrebbe portare arisultati insoddisfacenti e se viene attivato l’allarme diprocesso l’essiccazione/indurimento saranno arrestati.

Di conseguenza, per superﬁci inferiori a ∅30 cm che il controllo della temperatura non è in grado di leggere, consigliamo di disattivare il controllo della temperatura. Perdisattivare permanentemente il controllo temp. vedere ilcapitolo 9.4.9.

Con il controllo della temperatura disattivato le proprietà del programma sono i seguenti:

a. minuti b. per cento di potenza massima possibile

Le impostazioni del programma, con o senza il controllo della temperatura attivato, lavorano indipendentemente l’uno dall’altro.

8.2 Allarme di processo

Per rilevare scostamenti della temperatura, l’essiccatore mobile è munito di un allarme di processo.

Se la differenza tra la temperatura corrente e la temperatura richiesta è di oltre 30 ºC, il messaggio “Avvertenza! Errore di processo” compare nel display e l’essiccatore si spegne automaticamente.

Questa avvertenza deve essere confermata premendo Invio. Così facendo, il programma viene terminato.

In caso di allarme di processo, veriﬁcare che il dispositivo di misurazione della temperatura (pirometro) sia allineato correttamente sulla superﬁcie da essiccare e che non registri temperature di materiali indesiderati.

Attenzione: La funzione di allarme di processo non èattivata alla consegna dell’essiccatore mobile. Vedere il capitolo 9.4.3 per l’attivazione.

9. Modalità Impostazioni

9.1 Accesso

Per entrare nella modalità impostazioni per prima cosa ène-

cessario “effettuare l’accesso”. Premere entrambi i tasti

freccia mentre si accende l’interruttore principale. Il display

richiederà un codice PIN.

9.2 Codice PIN

Utilizzare i tasti freccia per inserire la cifra corretta. Premere

Invio per confermare e modiﬁcare la seconda, terza equar-

ta cifra del codice.

Non è richiesto alcun codice per le impostazioni di base,

basta premere OK per il codice predeﬁnito di 0000. Per

modiﬁcare questo codice, leggere il capitolo “9.4.5 Codice

PIN di base”.

Codice PIN avanzato 5780

Utilizzato per le regolazioni dei programmi e le impostazioni

avanzate. Per modiﬁcare questo codice, leggere il capitolo

9.4.13 “Codice PIN avanzato”.

Attenzione! Un codice PIN inserito è valido globalmente

nel software ﬁnché l’interruttore principale è disattivato, es.

se si entra nella modalità impostazioni avanzate e quindi si

esce alla modalità programma. La modiﬁca del programma

sarà ancora editabile ﬁnché l’accensione principale non

viene spenta.

9.3 Navigazione

Per regolare un’impostazione, premere modiﬁca. Per torna-

re dalla modalità modiﬁca alla modalità impostazioni senza

salvare, premere annulla.

Nota! Se si preme esci dalla modalità impostazioni, si verrà

ridiretti alla “modalità programma”. Sarà quindi necessario

ripetere dal punto “9.1 Accesso” per entrare nuovamente

nella “9.4 modalità Impostazioni”.

Esempio di navigazione:

Utilizzare i tasti freccia per modiﬁcare la lingua e seleziona per confermare.

Premere esci e si verrà direzionati alla “modalità programma”.

Utilizzare i tasti freccia per scorrere le impostazioni, vedere la tabella al

capitolo 9.4.

modalità modiﬁca

b c

a b

713687 rev 9 IT

9.4 Impostazioni

9.4.1 1 Selezione della lingua

Utilizzare i tasti freccia su e giù per scorrere le quattordici lingue diverse (disposte in ordine alfabetico) ﬁnché non compare la lingua corretta. Premere seleziona per confermare. Se si passa accidentalmente a una lingua sconosciuta, accendere l’interruttore principale mentre si preme il tasto “plafoniera in uso”. A quel punto l’essiccatore si avvierà inlingua inglese britannico.

9.4.2 3 Allarme di processo

Utilizzare i tasti freccia su e giù per impostare l’allarme su attivo o meno. Premere seleziona per confermare. Per le impostazioni audio dell’allarme, vedere “9.4.4 Segnalatore acustico”.

9.4.3 4 Unità Temp

°C e °F vengono visualizzati sullo schermo. Utilizzare i tasti

freccia su e giù per selezionare l’unità temperatura corret-

ta. Confermare l’unità selezionata premendo seleziona.

9.4.4 5 Segnalatore acustico

È possibile disattivare/attivare gli effetti sonori utilizzando

itasti freccia per selezionare no/sì. Premere seleziona

per confermare.

9.4.5 7 Codice PIN di base

È possibile modiﬁcare il codice PIN per impedire un accesso

autorizzato alle impostazioni di base, come descritto nella

tabella al capitolo 9.4. Per fare ciò, utilizzare i tasti freccia

su e giù per modiﬁcare la prima cifra, premere seleziona per

confermare. Continuare con la seconda, terza e quarta cifra.

Una volta completato, premere seleziona per confermare il

nuovo codice PIN a quattro cifre.

9.4.6 8 Limite di Distanza Breve

L’impostazione originale per il corretto limite di distanza

breve è 55 cm. È possibile modiﬁcare il valore per il limite

didistanza breve da 35 a 95 cm. Impostazioni superiori

a 80 cm non sono consigliate. Premere seleziona per

confermare.

9.4.7 9 Limite di Distanza Lunga

L’impostazione originale per il corretto limite di distanza

lunga è 65 cm. È possibile modiﬁcare il valore per il limite

di distanza lunga da 40 a 130 cm. Impostazioni superiori

a 100 cm non sono consigliate. Premere seleziona per

confermare.

9.4.8 15 Ctrl Temperatura

È possibile selezionare se si desidera attivare o disattivare

permanentemente il controllo della temperatura (pirometro).

Nota! Se si disattiva il controllo della temperatura nella

modalità impostazioni non è possibile attivarlo nella moda-

lità programma.

I graﬁci e i valori della temperatura non saranno accessibili

quando questa funzione è disattivata. Al contrario il softwa-

re opererà con i livelli di potenza, ovvero la percentuale di

capacità massima.

Cap. Panoramica Di base Avanzata

9.4.1 1 Selezione della lingua x

9.4.2 3 Allarme di processo x

9.4.3 4 Unità Temp x

9.4.4 5 Segnalatore acustico x x

9.4.5 7 Codice PIN di base x

9.4.6 8 Lim. dist breve x

9.4.7 9 Lim dist lunga x

9.4.8 15 Ctrl Temperatura x

9.4.9 16 Contrasto Disp. x x

9.4.10 18 Distanza x

9.4.11 23 Tempo Filtro x

9.4.12 25 Modalità Contin. x

9.4.13 36 Codice PIN avanzato x

9.4.14 37 Unità Dist x

9.4.15 43 Codice Avanzato x

9.4.16 44 Reimpostare impostazioni Prog. x

9.4.17 45 Reimpostazione del timer del ﬁltro x

9.4.18 46 Statistiche x x

9.4.19 47 Esecuzione del test di autodiagnosi x x

9.4.20 48 Programma Scala x

9.4.21 49 Proc. Allarme Temp. x

disponibile in

713687 rev 9 IT

9.4.9 16 Contrasto Disp.

È possibile modiﬁcare il contrasto del display su scala da chiaro a scuro (25–55). Scorrere tra i valori con i tasti freccia su e giù e premere seleziona per confermare.

9.4.10 18 Distanza

È possibile modiﬁcare la misurazione della distanza tra centimetri e testo. Se viene scelto il testo, la distanza è indicata sul display come “troppo vicino”, “troppo lontano” o “corretto”. Se misurazione fallisce “distanza di controllo manuale” appare.

9.4.11 23 Tempo Filtro

Il valore predeﬁnito è 400 ore di funzionamento. Al raggiungimento di questo tempo, viene visualizzato il messaggio diavviso per la sostituzione del ﬁltro.

Se l’essiccatore mobile è posizionato in un ambiente polveroso, si consiglia di passare a una durata di servizio del ﬁltro più breve.

Nota! Ricordare che, se il ﬁltro è eccessivamente sporco, ladurata di esercizio della lampada risulterà ridotta a causa dell’alterazione del processo di raffreddamento.

Per reimpostare, vedere “9.4.17 Reimpostazione del timer del ﬁltro”.

9.4.12 25 Modalità Contin.

La modalità continua è per scopi dimostrativi di vendita. Per ragioni di sicurezza e per minimizzare un’usura non necessaria dell’essiccatore, questa modalità deve essere usata soltanto in casi eccezionali.

9.4.13 36 Codice Pin avanzato

Per modiﬁcare il codice in base alle proprie preferenze, utilizzare i tasti freccia su e giù per modiﬁcare la prima cifra, premere seleziona per confermare. Continuare con la seconda, terza e quarta cifra. Una volta completato, premere seleziona per confermare il nuovo codice PIN aquattro cifre.

Avvertenza! Assicurarsi di memorizzare il nuovo codice.

9.4.14 37 Unità Dist

Questa funzione consente di modiﬁcare il tipo di unità tra centimetri o pollici.

9.4.15 43 Codice Avanzato

È possibile attivare/disattivare la richiesta di un codice PIN. Questo annullerà la richiesta del codice PIN in modalità programma e il codice 0000 fornirà l’accesso alle impostazioni avanzate.

Premere seleziona per confermare la scelta.

9.4.16 44 Reimpostazione delle impostazioni Prog.

È possibile reimpostare le impostazioni di fabbrica pre-programmate per tutti i programmi. Confermare premendo sì.

Nota! Anche i programmi 13–15 ricompariranno vuoti come dalla fabbrica.

9.4.17 45 Reimpostazione del timer del ﬁltro

Dopo la sostituzione di un ﬁltro sulla/e plafoniera/e, riavviare il timer del ﬁltro con questa impostazione. Confermare premendo sì per reimpostare il conteggio del tempo ﬁltro.

Per regolare il valore nel timer del ﬁltro, vedere il capitolo

9.4.11.

9.4.18 46 Statistiche

Sono disponibili le seguenti informazioni:

Tempo di funzionamento

Vengono visualizzate le ore e i minuti di funzionamento complessivi.

Accensioni

Viene visualizzato il numero complessivo di accensioni dell’essiccatore.

Σ Totale consumo di energia Mostra il consumo di energia totale.

Φ Consumo medio Mostra il consumo medio per tutte le sequenze.

9.4.19 47 Esecuzione del test di autodiagnosi

Per quest’essiccatore è stato sviluppato il miglior software di rilevamento di difetti sul mercato. Durante questo test è possibile testare tutti gli input e output rilevanti al e dal computer. Il test dà la possibilità di veriﬁcare in modo rapido e accurato la funzione dei diversi componenti dell’essiccatore.

Questa procedura di test è disponibile solamente in inglese. Premendo il tasto sì si entra nella prima procedura di autodiagnosi. Per uscire dall’autodiagnosi, premere il tasto start/stop.

L’autodiagnosi comprende i seguenti test:

713687 rev 9 IT

Test 1: Test dei tasti Test di tutti i tasti del pannello di comando. Premendo i tasti vengono visualizzati i relativi simboli sul display. Premere Invio per circa tre secondi per proseguire al passaggio successivo del programma di test.

Test 2: Test del display Veriﬁcare che tutti i pixel si illuminino sul display. Premere

Invio* e veriﬁcare che tutti i pixel si spengano. Premere Invio* per continuare.

* o il tasto del software in alto a sinistra

Test 3: Test del segnalatore acustico Veriﬁcare che il segnalatore acustico suoni. Premere Invio oAvanti per continuare.

Test 4: Test dei raggi infrarossi della plafoniera Si accendono le lampade della plafoniera a raggi infrarossi. Accertarsi che si accendano tutte le lampade a infrarossi. Per ragioni di sicurezza il test ha durata massima di 10 secondi. Premere Invio o Avanti per continuare.

Test 5: Test della ventola/plafoniera Si avvia la ventola della plafoniera. A conferma, si sente il rumore delle ventole. Se l’essiccatore è dotato di due plafoniere, occorre ripetere il test n. 4 e 5 per l’altra plafoniera. Premere Invio o Avanti per continuare.

Test 6: Test del laser Puntare il laser verso il pezzo. Veriﬁcare che un puntino rosso e rotondo sia visibile sul pezzo. Premere Invio o Avanti per continuare.

Test 7: Test del sensore della temperatura Puntare il sensore della temperatura verso un pezzo che si trovi a temperatura ambiente. La temperatura sul display non deve scostarsi dalla temperatura ambiente per più di ±3°C o ±5 °F. Premere Invio o Avanti per continuare.

Nota! La misurazione della temperatura viene effettuata come media di una superﬁcie in base al capitolo 8.1.

Test 8: Test del sensore di distanza Puntare il sensore di distanza verso il pezzo a una distanza di 0,3–1 m. Veriﬁcare che la distanza visualizzata sul display corrisponda alla distanza misurata manualmente. Uno scostamento di ±3 cm è accettabile. Premere Invio o Avanti per continuare.

Test 9: Sensori della temperatura La scheda del computer è dotata di un dispositivo di misurazione della temperatura visualizzato sul display.

La temperatura viene visualizzata in ºC o ºF, a seconda dell’impostazione scelta dall’utente.

La durata del computer verrà accorciata se le temperature sono al di sopra di 70 ºC/158 ºF durante il funzionamento. Se questo si veriﬁca durante l’essiccazione, comparirà una nuova ﬁnestra dopo il completamento del ciclo di essiccazione con la dicitura “avvertimento temp. PC elevata”.

Test Completato

L’autodiagnosi è ora completata. Premere Invio o Avanti per terminare.

9.4.20 48 Programma Scala

Possibilità di cambiare tra minuti e secondi.

9.4.21 49 Proc. Allarme Temp.

Possibilità di impostare la massima differenza di temperatura tra la temperatura attuale e richiesta (5-99 ° C). Questa funzione viene attivata in 9.4.2.

713687 rev 9 IT

10. Esempi di programmazione

ES 1. FLASH OFF/PRE-RISCALDAMENTO

Temperatura iniziale 20 °C/86 °F Tempo 4 min Aumento della temperatura 15 °C/27 °F/min Temperatura ﬁnale 80 °C/176 °F

COTTURA COMPLETA/INDURIMENTO

Temperatura iniziale 60 °C/140 °F Tempo 0 min Aumento della temperatura 5 °C/9 °F/min

ES 2. FLASH OFF/PRE-RISCALDAMENTO

Temperatura iniziale 20 °C/36 °F Tempo 4 min Aumento della temperatura 20 °C/86 °F/min Temperatura ﬁnale 60 °C/140 °F

COTTURA COMPLETA/INDURIMENTO

Temperatura iniziale 60 °C/140 °F Tempo 5 min Aumento della temperatura 5 °C/9 °F/min Temperatura ﬁnale 60 °C/140 °F

ES 3. FLASH OFF/PRE-RISCALDAMENTO

Temperatura iniziale 20 °C/86 °F Tempo 4 min Aumento della temperatura 10 °C/18 °F/min Temperatura ﬁnale 60 °C/140 °F

COTTURA COMPLETA/INDURIMENTO

Temperatura iniziale 60 °C/140 °F Tempo 8 min Aumento della temperatura 20 °C/36 °F/min Temperatura ﬁnale 110 °C/230 °F/min

ES 4. FLASH OFF/PRE-RISCALDAMENTO

Temperatura iniziale 20 °C/86 °F Tempo 6 min Aumento della temperatura 20 °C/36°F/min Temperatura ﬁnale 60 °C/140 °F

COTTURA COMPLETA/INDURIMENTO

Temperatura iniziale 60 °C/140 °F Tempo 6 min Aumento della temperatura 15 °C/27 °F/min Temperatura ﬁnale 90 °C/194 °F

T (oC)

t (min)

T (oC)

t (min)

T (oC)

t (min)

T (oC)

t (min)

713687 rev 9 IT

11. Controllo e manutenzione

Ogni settimana

Controllare che tutte le lampade a raggi infrarossi si accendano quando l’essiccatore mobile è in funzione. Una lampada IR danneggiata provoca disuniformità di temperatura della superﬁcie riscaldata. Pulire l’essiccatore dalla polvere, che può essere una causa di incendio, con un panno umido. Accertarsi inoltre che nessun cavo sia danneggiato. Un cavo danneggiato può comportare pericolo di morte!

Ogni mese Controllare i riﬂettori laminati in oro. Se sono danneggiati omolto sporchi, possono sovrariscaldare il corpo del riﬂettore e/o la plafoniera. In caso di dubbi, contattare il servizio clienti per chiarire se i riﬂettori laminati in oro debbano essere cambiati.

Ogni anno Sostituire il ﬁltro dell’aria circa una volta all’anno. Comparirà un messaggio nel software quando è il momento di sostituirlo. Quando si accende l’essiccatore comparirà un’indicazione di quanto del tempo ﬁltro è stato utilizzato.

11.1 Sostituzione del ﬁltro

Attenzione! I ﬁltri sono monouso e non possono essere

riutilizzati.

1. Utilizzare un coltello o cacciavite per staccare i due tappi di plastica alle estremità della plafoniera.

2. Rimuovere il ﬁltro usato.

3. Inserire il nuovo ﬁltro in modo che il marchio IRT sia visibile dall’esterno.

4. Posizionare il lato lungo del ﬁltro di fronte ai due fori dei tappi sulla plafoniera come in ﬁgura.

5. Spingere il ﬁltro ﬁnché non sia possibile riﬁssare i due “tappi a inserimento”.

6. Azzerare il timer del ﬁltro. Entrare in modalità impostazioni

avanzate in base al capitolo 9.1 e 9.2. Spostare il parametro 45 e premere “Yes” (Si) per azzerrare il timer del ﬁltro.

11.2 Sostituzione delle lampade IRT

Attenzione! Non toccare il riﬂettore laminato in oro o la

nuova lampada a infrarossi con le dita. Asportare la cartina protettiva sulla lampada a infrarossi soltanto dopo averla inserita.

1. Staccare la corrente elettrica.

2. Allentare le tre viti superiori sulla piastra anteriore della plafoniera.

3. Staccare il connettore del cavo.

4. Allentare le quattro viti alle estremità del riﬂettore e rimuovere il riﬂettore dalla piastra.

5. Estrarre la rete protettiva e svitare la lampada dalle due estremità.

6. Installare le lampade nuove in ordine inverso.

2 kW

1 kW

b c

y z

713847IRT Pc Mobile Assembly Manual INT Rev.26

1 kW

2 kW

713687 rev 9 IT

11.3 Sostituzione della molla a pressione del gas

Se l’essiccatore mobile non si assesta nella posizione più alta o più bassa ma scende o sale leggermente da solo, serrare i 4 bulloni indicati con la lettera “C” in ﬁgura 2.

Se non si riesce a posizionare il braccio del essiccatore o se e pesante da regolare, la molla a pressione del gas deve essere sostituita.

Attenzione! A causa del peso elevato e della complessità, si consiglia di far eseguire questa operazione di assistenza adue persone o a una persona munita di dispositivo disollevamento.

1. Rimuovere le quattro viti di ﬁssaggio della piastra situata

su ambo i lati del braccio. (ﬁg 1)

2. Sistemare il braccio parallelo nella posizione più dritta

possibile. (ﬁg 2)

3. Prima di rimuovere i perni che tengono la molla a gas,

occorre scaricare quanta più pressione possibile dalla molla a gas. Per fare ciò, sollevare leggermente il braccio ﬁnché i perni non si allentano.

Attenzione! Quando la molla a gas non è ﬁssata sal-

damente in posizione con i perni e gli anelli di bloccaggio, il braccio può cadere in qualsiasi momento dalla sua posizione eretta e creare un grave pericolo.

4. Rimuovere gli anelli di bloccaggio e i due perni. Spostare

la molla a gas leggermente in su/avanti e quindi rimuoverla. (ﬁg 2)

5. Posizionare la nuova molla a gas nella stessa direzione

di quella vecchia. Rimontare in ordine inverso.

Attenzione! Assicurarsi che

gli anelli di bloccaggio vengano riﬁssati correttamente.

12. Parti di ricambio

Per un elenco completo delle parti di ricambio, contattare ildistributore per informazioni. Le seguenti parti di ricambio sono le più comuni.

Parte N° parte

Lampada 1 kW 102700 Lampada 2 kW 102699 Filtro 713576 Molla a gas 850 N 714060 (Una plafoniera) Molla a gas 1400 N 713614 (Due plafoniere) Relè stato solido 750227 Ventola 12V DC 711186

ﬁg 1 ﬁg 2

713687 rev 9 IT

13. Dichiarazione di conformità CE

Sulla base delle regole di collaudo e della direttiva sui macchinari, i prodotti IRT illustrati nel presente manuale non vengono deﬁniti come macchinari, pertanto il riferimento alla direttiva sui macchinari non può essere incluso nella presente dichiarazione.

Conforme con EN 17050-1:2010

Noi, Hedson Technologies AB Box 1530, SE 462 28 Vänersborg, Svezia

dichiariamo sotto la nostra esclusiva responsabilità che i prodotti

IRT 4-1 PcAuto e IRT 4-2 PcAuto,utilizzati per accelerare l’essiccazione/indurimento di vernice e materiali afﬁni alla vernice, oggetto della presente dichiarazione, sono conformi alle seguenti norme;

EN 60335-1:2002 Specifica per la sicurezza di elettro- +A11+A1+A12+A2 domestici e apparecchi simili. +A13+A14+A15 Requisiti generali.

EN 60335-2-45:2002 Specifica per la sicurezza di +A1+A2 elettrodomestici e apparecchi simili.

Requisiti particolari per strumenti di riscaldamento portatili e apparecchi simili.

EN 61000-6-3 Norma compatibilità elettromagnetica, emissione generica. EN 61000-6-2 Norma compatibilità elettromagnetica, immunità generica. EN 62233:2008 Metodi di misura per campi elettromagnetici degli apparecchi elettrici di uso domestico

e similari con riferimento all’esposizione umana EN ISO 9001 Sistemi di gestione per la qualità EN 61000-3-11 Compatibilità elettromagnetica Dichiarazione di conformità:

Il valore massimo di impedenza del sistema (Zmax) è di 0,044 ohm per le linee di fase e di 0,030 ohm per quelle neutre all’interfaccia tra la rete di erogazione pubblica e l’installazione di un utente.

in conformità con le disposizioni delle seguenti direttive nelle loro versioni aggiornate

2014/35/EU Direttiva sulla bassa tensione 2014/35/EU Direttiva sulla compatibilità elettromagnetica 2011/65/EU Restrizione dell’uso di determinate sostanze pericolose nelle apparecchiature elettriche ed elettroniche

713687 rev 9 IT

1. Dichiarazione di conformità CE

Conforme con 2006/42/EC Appendice II 1A

Noi, Hedson Technologies AB Box 1530, SE 462 28 Vänersborg, Svezia

dichiariamo sotto la nostra esclusiva responsabilità che i prodotti

IRT 4-10 PcAuto e IRT 4-20 PcAuto utilizzati per accelerare l’essiccazione/indurimento di vernice e materiali afﬁni alla vernice, oggetto della presente dichiarazione, sono conformi alle seguenti norme;

EN 60204-1 Sicurezza del macchinario - Equipaggiamento elettrico delle macchine EN 61000-6-3 Norma compatibilità elettromagnetica, emissione generica. EN 61000-6-2 Norma compatibilità elettromagnetica, immunità generica. EN ISO 9001 Sistemi di gestione per la qualità EN 61000-3-11 Compatibilità elettromagnetica Dichiarazione di conformità:

in conformità con le disposizioni delle seguenti direttive nelle loro versioni aggiornate

2006/42/EC Direttiva sui macchinari 2014/35/EU Direttiva sulla bassa tensione 2014/30/EU Direttiva sulla compatibilità elettromagnetica 2011/65/EU Restrizione dell’uso di determinate sostanze pericolose nelle apparecchiature elettriche ed elettroniche.

713687 rev 9 ES

1,5 m

1,1 m

1,5 m

2,2 m

1. Uso previsto del producto

Este producto sirve exclusivamente para acelerar el proceso de secado y curado de las capas de masilla, relleno,

base y transparen-

tes. Esto se aplica tanto para productos a base de agua

como para los que tienen como base solventes. El sitio de uso es en el área de preparación y de acabado. Dentro de la industria automotriz y en los sectores de reparación de vehículos, se usa para curar áreas pequeñas antes de pulir. El producto no debe ser usado para otros propósitos que no sean los procesos de secado descritos. La temperatura ambiente máxima durante el funcionamiento no debe exceder los 40ºC. Los secadores IRT 4-1 PcAuto y el IRT 4-2 PcAuto no deben ser utilizados en cabinas de rociado o dentro de una distancia de 5m desde las actividades de rociado para evitar riesgos de explosión. Esta prohibición también es válida para el IRT 4-20 PcAuto & IRT 4-10 PcAuto, si no se combina con la Cubierta

Anti polvo IRT y el Sistema de Vigilancia (documento 714147).

2. Descripción de producto

El secador es una herramienta esencial de ayuda para reparar la pintura en áreas de tamaño pequeño y mediano. El fácilmente maniobrable IRT 4-1 Pc Auto, 4-2 Pc Auto y 4-20 Pc Auto está equipado con uno o dos cassettes compactos. Cada cassette está equipado con cuatro lámparas Infrarrojas (IR) con reﬂectores provistos de una lamina de oro y un ventilador

. El diseño, en combinación con un amortiguador degas, hace que el posicionamiento del cassette sea simple. Las lámparas IR se pueden intercambiar fácilmente y los re-

ﬂectores están protegidos contra daños con una rejilla. El secador cuenta con una selección de soﬁsticados programas.

2.1 Ventajas particulares

2.1.1 Mayor calidad

Usar el secador cuando esté curando masilla también mejora la calidad de la capa ﬁnal.

El curado con IR de onda corta permite curar el recubrimiento desde el interior hacia el exterior. Esto previene que los solventes queden atrapados en el interior del recubrimiento y asegura que el curado sea rápido y de alta calidad.

2.1.2 Tiempos de secado cortos para una distancia de 60 cm

material minutos

Masilla 5–6 Aparejo Brillante 10–15 Aparejo Oscuro 10–15 Base agua 4–6 Base color 4–8 Esmalte AS 10–15 Laca 10–15 Plast. aparejo 10–15 Plast. esmalte 13–17 Plast. laca 13–17 Extra secad 2–4 Secad lento 13–17

2.1.3 Regulación de temperatura

El secador cuenta con un pirómetro el cual controla cuidadosamente la temperatura del objeto. El ordenador no sólo mide la temperatura máxima permitida sino que también la elevación de la misma. Asegura que la temperatura desecado/curado programada se mantenga, por lo tanto se logra alcanzar un proceso de curado

óptimo, sin riesgo de “sobre quemarse”.

2.1.4

Forma de alta tecnología de los reﬂectores con IR de onda corta

Al usar los reﬂectores con tecnología de onda corta, provistos de la lámina de oro y con diseño de alta tecnología

se obtienen ventajas importantes. Primero, al irradiar solamente las áreas requeridas y sin calentar aire, se logra obtener un consumo de energía menor. Segundo, se obtiene una temperatura de superﬁcie más uniforme al distribuir uniformemente la energía. Tercero, se obtiene una superﬁcie de secado más grande. Cuarto, menos radiación fuera

del área de curado.

2.2 Datos Técnicos

Todos los secadores emiten radiaciones de onda corta con

un pico de 1120 nm. Las siguientes imágenes muestran el área de secado máxima, cuando el secador respectivo se usa a 60 cm de distancia de una lámina de metal negra.

Superﬁcie de secado del RT 4-1 PcAuto, IRT 4-10 PcAuto

Voltaje 220–240 V 220–240 V 380–420 V 440–480 V 480 V

1 Ph/PE 3 Ph/PE 3 Ph/PE 3 Ph/PE 3 Ph/PE

Frecuencia 50–60 Hz 50–60 Hz 50–60 Hz 50–60 Hz 50–60 Hz Corriente 26 A 15 A 9 A 7 A 13 A Potencia 6 kW 6 kW 6 kW 6 kW 6 kW Fusible**

4-1 PcA 30 A* 16 A* 10 A* 20 A 20 A

4-10 PcA n/a Max 100 A Max 100 A Max 100 A n/a

Temp. de secado

Máx 170o Máx 170o Máx 170o Máx 170o Máx 170

Nivel de ruido <70 dB(A) <70 dB(A) <70 dB(A) <70 dB(A) <70 dB(A)

Superﬁcie de secado de IRT 4-2 PcAuto IRT 4-20 PcAuto

Voltaje 220–240 V 220–240 V 380–420 V 440–480 V 480 V 1 Ph/PE 3 Ph/PE 3 Ph/PE 3 Ph/PE 2 Ph/PE

Frecuencia 50–60 Hz 50–60 Hz 50–60 Hz 50–60 Hz 50–60 Hz Corriente

4-2 PcA 48 A 27 A 16 A 14 A 26 A

4-20 PcA n/a 30 A 17 A 17 A n/a

Potencia 12 kW 12 kW 12 kW 12 kW 12 kW Fusible**

4-2 PcA

50 A* 32 A* 16 A* 20 A 32 A

4-20 PcA

n/a Max 100 A Max 100 A Max 100 A n/a

Temp. de secado

Máx 170o Máx 170o Máx 170o Máx 170o Máx 170

Nivel de ruido <70 dB(A) <70 dB(A) <70 dB(A) <70 dB(A) <70 dB(A) * MCB (Disyuntor de circuito miniatura) tipo C o D.

Fusible normal tipo lento.

** El secador infrarrojos debe suministrarse con el fusible recomendado.

Etiqueta de peso, dimensiones y de identidad de producto en la última página.

713687 rev 9 ES

3. Instrucciones para el propietario

El propietario del secador debe proporcionar instrucciones de operación claras, adaptadas a las condiciones del sitio local y hacer que estén disponibles para todos los usuarios quienes deben seguir estas instrucciones de operación. Este aparato no debe ser usado por personas (incluidos niños) con capacidades físicas, sensoriales o mentales reducidas, o que no tengan la experiencia y el conocimiento, a menos que sean supervisadas o instruidas sobre el uso del aparato por una persona responsable de su seguridad. Los niños deben estar supervisados para asegurarse que no jueguen con el aparato.

Deseche los artículos usados en las instalaciones de protección ambiental más cercanas para su reciclaje.

Por razones de seguridad el secador infrarrojo debe suministrarse con el fusible máximo recomendado, vea las tablas del capítulo

2.2.

4. Instrucciones de seguridad

Donde sea posible, evite la exposición del secador móvil a la neblina producida por la pintura, polvo de arena o solventes debido al

riesgo de incendio. Además, esto reducirá la vida útil del secador. Permita que transcurra un tiempo de enfriamiento suﬁciente del secador. La distancia al objeto que va a ser secado debe ser suﬁciente. ¡De lo contrario hay riesgo de que se produzca una explosión!. Mantenga los materiales inﬂamables a una distancia suﬁciente de las superﬁcies calientes del secador.

4.1 Peligros

Inclinación El riesgo de inclinación incrementa cuando el brazo está

posicionado en una posición vertical. Girar ambos cassettes hacia un lado también incrementa el riesgo de inclinación.

Incendios y explosiones

No guarde, prepare o use materiales que contengan solventes dentro un radio de 5 m/16 pies del secador móvil. Los materiales inﬂamables no deben colocarse cerca de un dispositivo de secado en uso.

Con el control de temperatura apagado, la temperatura podría elevarse rápidamente e incrementa el riesgo de incendios, especialmente si tiene una distancia menor a60cm/24” hacia el objeto. Nunca dirija el cassette hacia materiales altamente combustibles.

Equipo eléctrico El secador móvil se opera con alto voltaje eléctrico, lo que puede ser altamente peligroso.

Antes de tener acceso a las piezas con corriente, quite el conector principal de la toma de corriente. Solamente los electricistas profesionales deberían tener acceso directo alos componentes eléctricos. Si el cable de suministro está dañado, debe cambiarlo el fabricante, su agente de servicio o personas similarmente caliﬁcadas para evitar cualquier tipo de peligro.

5. Instrucciones de ensamblaje

Consulte la documentación que viene por separado para instrucciones más detalladas.

Para los secadores móbiles: 713847 IRT Pc Manual de Ensamblaje Móbil IRT 4-1, 4-2

Para el sistema de raíles: 713683 Manual de Ensamblaje del Sistema de Raíles IRT 3-20,4-20

6. Instrucciones básicas para el funcionamiento

6.1 Teclado

6.2 Pantalla

6.3 Modo de programa

Este modo es para el uso diario. Le ayuda a ejecutar el secador con los programas preinstalados y modiﬁcar los ajustes del programa.

Para ingresar al modo de programa, encienda el interruptor

principal.

Cuando inicie el secador, aparecerá una pantalla de información durante dos segundos. Al pulsar el botón de conﬁrmación o de cancelación se mostrará esta información hasta que se libere. El diagrama muestra el uso del ﬁltro del cassette y le notiﬁca cuando es el tiempo de cambiar el ﬁltro. Para cambiar el ﬁltro, consulte el capítulo “11.1 Cambio de ﬁltro”.

6.4 Modo de ajustes

El modo de ajustes le permite cambiar los parámetros avanzados del sistema. Gracias a nuestro avanzado sistema de control en este secador móvil existen muchos ajustes que pueden modiﬁcarse. Esto normalmente no forma parte del uso diario.

Para ingresar al modo de ajustes pulse ambas teclas de ﬂecha cuando coloque el interruptor principal en la posición 1. Lea el capítulo 9 para más información.

Botón deﬁnido por el

software Opciones de

conﬁrmación

Botón deﬁnido por el software Opciones de cancelación

Iniciar

Detener

Cassettes en uso

(uno o dos)

Control de temperatura (activación/desactivación)

Enter

Evaporación – activa

Secado – inactivo

Un cassette activo

Opciones de conﬁrmación

Opciones de cancelación

Programa activo

Valor de temperatura

¡ADVERTENCIA!

Radiación de calor intensiva. Las manos, el rostros y otras partes del cuerpo deberán estar expuestas lo menos posible a la radiación de calor.

713687 rev 9 ES

7. Modo de programa – Reglas generales para navegar por el software

– La pantalla muestra las opciones deﬁnidas del software en los campos de la esquina inferior. – Para ajustar los valores use las teclas de ﬂecha. – Para moverse a la pantalla anterior sin guardar los datos, pulse cancel (cancelar).

7.1 Navegación básica

Existen doce programas predeﬁnidos y tres vacíos. Los 15 programas tienen posiciones, nombres y parámetros de secado que se pueden modiﬁcar. Desplácese hacia arriba o hacia abajo usando las teclas de ﬂecha, pulse select (seleccionar) para ejecutar el programa o view (ver) para modiﬁcarlo.

7.2 Ejecución

7.2.1 Veriﬁcación de distancia

La distancia se indica en la pantalla como “demasiado cerca”, “demasiado lejos” o “correcto”. Si la medición falla aparece el mensaje “veriﬁcar distancia manualmente”.

Use los botones del teclado para alternar entre la utilización de uno o de dos cassettes activos y para encender/apagar el control de temperatura. Consulte el capítulo 8.1.

7.2.2 Iniciar el secado

Pulse start (iniciar) para empezar la secuencia de secado. El tiempo restante de la “evaporación” iniciará en cuenta regresiva. Cuando el conteo regresivo ﬁnalice, el programa automáticamente cambia al modo de secado.

7.2.3 7.2.3 Gráﬁco de programa

Este gráﬁco se encuentra disponible cuando está activo el control de temperatura. El gráﬁco describe el objetivo, la temperatura real y el tiempo restante. Consulte el capítulo 8.1.

7.2.4 Valores de programa

Estos son los mismos valores como se muestra en el gráﬁco de programa (7.2.3), excepto para el tiempo restante, sino también la capacidad de potencia utilizado de la máquina y el consumo de energía del proceso de secado actual.

¡Nota! Si el control de temperatura no está activo no se muestran los valores de temperatura.

7.2.5 Consumo de energía

El total del consumo de energía por proceso de secado se muestra para los 10 últimos secados.

7.2.6 Finalización de secado

Cuando los tiempos de evaporación y de secado hayan expirado el software regresa a 7.1.

¡Nota! Para extender la duración de las lámparas, debe dejar los ventiladores funcionando para el proceso de enfriamiento. Después de tres minutos se apagan automáticamente.

7.3 Modiﬁcar

7.3.1 Propiedades

Los valores del programa elegido se mostrarán en la pantalla.

Si oprime la tecla de control de temperatura (pirómetro), el software cambia entre las propiedades con o sin control de temperatura.

Un cambio en las propiedades con o sin control de temperatura es independiente de la otra. Más información en el capítulo 8.1

7.3.2 Código PIN

Use las teclas de ﬂecha para establecer el dígito correcto. Pulse enter para conﬁrmar ymodiﬁcar el segundo, tercero y cuarto dígito en el código PIN avanzado.

¡Nota! Un código PIN introducido es válido para todas las entradas hasta que se apague el interruptor principal. Consulte el capítulo 9.2 para “Código PIN avanzado”.

7.3.3 Modiﬁcar los parámetros del programa

Cuando están marcados, puede cambiar el valor de los parámetros con las teclas de ﬂecha. Pulse enter para cambiar al siguiente valor y así sucesivamente. Al pulsar enter para el último valor se dirige al usuario a la sección de modiﬁcación de posición y nombre del programa.

Pulse cancel (cancelar) para salir a 7.3.1 sin guardar ningún parámetro.

7.3.4 Modiﬁcar posición/nombre de programa

Cuando están marcados, cambie el número de programa con las teclas de ﬂecha. Pulse enter para conﬁrmar y para modiﬁcar el siguiente símbolo.

¡Nota! Al cambiar el número también se cambiará la posición del programa en la lista del programa.

7.3.5 Ampliación de los pasos del programa

Cuando el proceso de secado requiere más pasos que los dos estándar , se puede ampliar el número de pasos en el ciclo de secado mediante la vinculación con el siguiente programa.

Comience desde el punto 7.3.4 y presionar „Enter“ repetidamente hasta que aparezca el „Enlace al próximo programa“ en la pantalla. Seleccione con las teclas de ﬂecha „Sí“ o „No“ y, a continuación, pulse „Guardar“. El vínculo con el próximo programa se mantendrá hasta que se desactiva (No). Utilice el programa de 13, 14 o 15 ya que estos son programas libres sin ningún parámetro cargado.

Detener ocan-

celar regresa

a7.1.

Detener ocan-

celar regresa

a7.1.

Use teclas de

ﬂecha para esta-

blecer números.

El programa regresa a 7.3.1.

1. Masilla 7. Laca 13. Progr.lib

2. Aparejo Brillante 8. Plast.aparejo 14. Progr.lib

3. Aparejo Oscuro 9. Plast.esmalte 15. Progr.lib

4. Base agua 10. Plast. laca

5. Base color 11. Extra secad

6. Esmalte AS 12. Secad lento

El programa regresa a 7.3.1.

¡Nota! Cuando haya ﬁ- nalizado el programa de secado se reactivará el control de temperatura automáticamente.

El programa regresa a 7.3.1.

713687 rev 9 ES

8. Información ampliada de uso

8.1 Control de temperatura

El secador móvil está equipado con un control automático de temperatura. Este permite que los resultados de secado/curado sean los óptimos dentro del tiempo más corto posible.

Las propiedades cuando el control de temperatura está activado son :

a. Minutos b. Incremento de temperature/minute c. Temperatura máxima permitida.

El control de temperatura (pirómetro) mide la temperatura promedio sobre una superﬁcie. El diámetro de esta superﬁcie es igual a la mitad de la distancia entre el cassette IR y el objeto que se va a secar. El puntero láser indica dónde se ha realizado la veriﬁcación de la distancia. Este puntero también se encuentra cerca del centro de la medición de temperatura.

En el modo de ajustes, se puede ajustar el tiempo corto ylargo para realizar la medición de distancia de forma “correcta”. La distancia correcta predeterminada se encuentra entre 55 y 65 cm.

¡Nota! La temperatura se mide como el promedio de la superﬁcie medida (el valor del diámetro predeterminado es de 30 cm). Asegúrese de tener la superﬁcie de medición colocada correctamente. Asegúrese de no medir la temperatura en vidrio, neumáticos o fuera del objeto. De lo contrario, el resultado entre los valores de temperatura programados y los valores reales podría diferir. Esto podría ocasionar que los resultados sean insatisfactorios y si se activa la alarma de proceso se suspenderá el secado/curado.

Como consecuencia, para las superﬁcies más chicas a∅30cm lo cual no puede leer el control de temperatura, le recomendamos que desactive el control de temperatura. Para desactivar permanentemente el control de temperatura, consulte el capítulo 9.4.9.

Las propiedades cuando el control de temepratura está desactivado son:

a. Minutos b. Porcentaje de potencia máximo posible

Si se desea cambiar la conﬁguración del programa, observe si la unidad tiene activado o no el control de temperatura, ya que trabajan independientemente.

8.2 Alarma de proceso

Para notiﬁcar las desviaciones de la temperatura, el secador móvil está equipado con una alarma de proceso.

Si la diferencia entre la temperatura real y la solicitada es más de 30 ºC, aparece el mensaje “¡Advertencia! Error de proceso” en la pantalla y el secador se apaga automáticamente. Esta advertencia tiene que ser anulada pulsando enter. Alrealizar esto, el programa ﬁnaliza. En caso de una alarma de proceso, veriﬁque que el dispositivo de medición de temperatura (pirómetro) esté alineado correctamente con la superﬁcie que se va a secar y que no esté registrando temperaturas no deseadas del material.

Atención: La función de la alarma de proceso no está activada cuando se entrega el secador móvil. Consulte el capítulo 9.4.3 para activarla.

9. Modo de ajustes

9.1 Inicio de sesión

Para ingresar al modo de ajustes primero tiene que “iniciar sesión”. Pulse ambas teclas de ﬂecha al mismo tiempo que enciende el interruptor principal. La pantalla le pedirá elcódigo PIN.

9.2 Código PIN

Use las teclas de ﬂecha para ingresar el dígito correcto. Pulse enter para conﬁrmar y modiﬁcar el segundo, tercero ycuarto dígito del código.

No se requiere ningún código para los ajustes básicos, solo pulse OK para el código predeterminado de 0000. Para cambiar este código, lea el capítulo “9.4.5 Código PIN básico”.

Código PIN avanzado 5780

Se usa para los ajustes del programa y para los ajustes avanzados. Para cambiar este código, lea el capítulo 9.4.13 “Código PIN avanzado”.

¡Atención! Un código PIN introducido es válido global- mente en el software hasta que se apague el interruptor principal, es decir, si ingresa al modo de ajustes avanzados y después sale al modo de programa. La modiﬁcación del programa aún se podrá modiﬁcar hasta que se apague la alimentación principal.

9.3 Navegación

Para realizar algún ajuste, pulse edit (modiﬁcar). Para regresar del modo de modiﬁcación al modo de ajustes sin guardar los datos, pulse cancel (cancelar).

¡Nota! Si pulsa en salir en el modo de ajustes será redirigido al “modo de programa”. Entonces tendrá que repetir desde el paso “9.1 Iniciar sesión” para ingresar nuevamente al “9.4 Modo de ajustes”.

Ejemplo de navegación:

Use las teclas de ﬂecha para cambiar

el idioma y select (seleccionar) para

conﬁrmar.

Pulse salir y será

enviado al “modo de

programa”.

Use las teclas de ﬂecha para desplazarse por los ajustes, consulte la tabla

en el capítulo 9.4.

modo de modiﬁcación

b c

a b

713687 rev 9 ES

9.4 Ajustes

9.4.1 1 Seleccionar Idioma

Use las teclas de ﬂecha arriba y abajo para desplazarse através de los catorce diferentes idiomas (en orden alfabético) hasta que aparezca el idioma correcto. Pulse select (seleccionar) para conﬁrmar.

Si accidentalmente cambia a un idioma que no entiende, encienda el interruptor principal mientras pulsa el botón del “cassette en uso”. El secador entonces iniciará con elidioma inglés.

9.4.2 3 Alarma de proceso

Use las teclas de ﬂecha arriba y abajo para establecer la activación o desactivación de la alarma. Pulse select (seleccionar) para conﬁrmar. Para los ajustes de sonido de la alarma, consulte “9.4.4 Timbre”.

9.4.3 4 Unidades de temperatura

°C y °F aparecen en la pantalla. Use las teclas de ﬂecha arriba y abajo para seleccionar las unidades de temperatura correctas. Conﬁrme la unidad seleccionada -pulsando select (seleccionar).

9.4.4 5 Timbre

Los efectos de sonido se pueden silenciar/activar usando las teclas de ﬂecha para seleccionar no/sí. Pulse select (seleccionar) para conﬁrmar.

9.4.5 7 Código PIN básico

Puede cambiar el código PIN para evitar el acceso no autorizado a los ajustes básicos, de acuerdo a lo descrito en el capítulo 9.4. Para realizar esto use las teclas de ﬂecha arriba y abajo para cambiar el primer dígito, pulse select (seleccionar) para conﬁrmar. Continúe con el segundo, tercero y cuarto dígito. Cuando haya ﬁnalizado pulse select (seleccionar) para conﬁrmar el nuevo código PIN de cuatro dígitos.

9.4.6 8 Límite de distancia corta

Los ajustes originales para el límite de distancia corta correcto es de 55 cm. Puede cambiar el valor para el límite de distancia corta de 35 a 95 cm. No se recomiendan ajustes superiores a 80 cm. Pulse select (seleccionar) para conﬁrmar.

9.4.7 9 Límite de distancia larga

Los ajustes originales para el límite de distancia larga correcto es de 65 cm. Puede cambiar el valor para el límite de distancia larga de 40 a 130 cm. No se recomiendan ajustes superiores a 100 cm. Pulse select (seleccionar) para conﬁrmar.

9.4.8 15 Control de temperatura

Puede seleccionar si desea activar o desactivar el control de temperatura (pirómetro) permanentemente.

¡Nota! Si desactiva el control de temperatura en el modo de ajustes no puede activarlo en el modo de programa.

Los gráﬁcos de temperatura y los valores no estarán accesibles cuando esta función esté desactivada. En su lugar el software trabajará con los niveles de energía, el cual es el porcentaje de la capacidad máxima.

Cap. Descripción general Básico Avanzado

9.4.1 1 Seleccionar Idioma x

9.4.2 3 Alarma de proceso x

9.4.3 4 Unidades temp. x

9.4.4 5 Timbre x x

9.4.5 7 Código PIN básico x

9.4.6 8 Límite dist. corta x

9.4.7 9 Límite dist. larga x

9.4.8 15 Control de temperatura x

9.4.9 16 Contraste de pantalla x x

9.4.10 18 Distancia x

9.4.11 23 Tiempo de ﬁltro x

9.4.12 25 Modo continuo x

9.4.13 36 Código PIN avanzado x

9.4.14 37 Unidades de distancia x

9.4.15 43 Código avanzado x

9.4.16

44 Restauración ajustes prog

. x

9.4.17 45 Restauración temporizador ﬁltro x

9.4.18 46 Estadísticas x x

9.4.19 47 Realización de auto prueba x x

9.4.20 48 Prog. Tiemp. Esc. x

9.4.21 49 Proz. Temp. Alarma x

disponible en

713687 rev 9 ES

9.4.9 16 Contraste de pantalla

Puede cambiar el contraste de la pantalla en una escala que va de brillante a oscuro (25–55). Desplácese entre los valores con las teclas de ﬂecha arriba y abajo y pulse select (seleccionar) para conﬁrmar.

9.4.10 18 Distancia

Puede elegir la medición de la distancia en “centímetros” o texto. Si se elige el texto, la distancia se indica en la pantalla como “demasiado cerca”, “demasiado lejos” o “correcta”.

9.4.11 23 Tiempo de ﬁltro

El valor predeterminado es de 400 horas de funcionamiento. Después de este tiempo, se visualiza una advertencia de cambio de ﬁltro para cambiarlo.

Si coloca el secador móvil en un entorno con mucho polvo, se recomienda que cambie el tiempo de duración de ﬁltro por uno más corto.

¡Nota! Recuerde que si el ﬁltro está demasiado sucio, la duración de servicio de la lámpara será reducida como resultado de un enfriamiento incorrecto.

Para reajustar, consulte la sección “9.4.17 Reajuste del temporizador del ﬁltro”.

9.4.12 25 Modo continuo

El modo continuo es para propósito de demostración de ventas. Por razones de seguridad y para minimizar el desgaste innecesario del secador, este modo debe ser usado solamente en casos excepcionales.

9.4.13 36 Código PIN avanzado

Para cambiar el código de acuerdo a sus preferencias personales use las teclas de ﬂecha arriba y abajo para cambiar el primer dígito, pulse select (seleccionar) para conﬁrmar. Continúe con el segundo, tercero y cuarto dígito. Cuando haya ﬁnalizado pulse select (seleccionar) para conﬁrmar elnuevo código PIN de cuatro dígitos.

¡Advertencia! Asegúrese de recordar el nuevo código.

9.4.14 37 Unidades de distancia

Esto le brinda la oportunidad de cambiar el tipo de unidad entre centímetros o pulgadas.

9.4.15 43 Código avanzado

Es posible activar/desactivar la solicitud del código PIN. Esto eliminará la solicitud del código PIN en el modo de programa y el código 0000 le dará acceso a los ajustes avanzados.

Pulse select (seleccionar) para conﬁrmar su elección.

9.4.16 44 Restauración de los ajustes del programa

Puede reestablecer los ajustes pre-programados de fábrica para todos los programas. Conﬁrme pulsando sí.

¡Nota! También los programas 13–15 reaparecerán vacíos al igual que al salir de fábrica.

9.4.17 45 Restauración del temporizador del ﬁltro

Después de cambiar el ﬁltro en el(los) cassette(s), reinicie eltemporizador del ﬁltro con este ajuste. Conﬁrme pulsando yes (sí) para restaurar el conteo del tiempo del ﬁltro.

Para ajustar el valor en el temporizador del ﬁltro, consulte elcapítulo 9.4.11.

9.4.18 46 Estadísticas

Se encuentra disponible la siguiente información:

Tiempo de ejecución

Muestra las horas y los minutos de trabajo acumuladas.

Puestas en marcha

Muestra el número total de las puestas en marcha del secador.

Σ Consumo de energía Presenta el consumo total de energía.

Φ Promedio de energía consumido Presenta el consumo promedio de todos los procesos corridos.

9.4.19 47 Realización de auto prueba

En este secador se ha desarrollado el mejor software de seguimiento de fallos en el mercado. En esta prueba todas las entradas y salidas importantes hacia o desde el ordenador se pueden probar. Esta prueba le dará la oportunidad de realizar una veriﬁcación de funcionamiento rápida y precisa en las diferentes piezas del secador.

Este procedimiento de prueba solamente está disponible en inglés. Al pulsar el botón de yes (sí) ingresa al primer paso de la auto prueba. Para salir de la auto prueba, pulse el botón start/stop (iniciar/detener).

La prueba automática incluye lo siguiente:

713687 rev 9 ES

Prueba 1: Prueba del botón de pulsación Se prueban todos los botones de la unidad de control. Los símbolos correspondientes se visualizan pulsando cada uno de los botones. Pulse enter por aproximadamente tres segundos para continuar con el siguiente paso del programa de pruebas.

Prueba 2: Prueba de la pantalla Veriﬁque que todos los pixeles de la pantalla estén encendidos. Pulse enter* y veriﬁque que todos los pixeles se apaguen. Pulse enter* para continuar.

* o el botón de software en la parte superior izquierda

Prueba 3: Prueba del timbre Veriﬁque que suene el timbre. Pulse enter o next (siguiente) para continuar.

Prueba 4: Prueba del IR del cassette Se encienden las lámparas del cassette IR. Veriﬁque que estén encendidas todas las lámparas del IR. Por razones de seguridad esta prueba está limitada a 10 segundos. Pulse

enter o next (siguiente) para continuar.

Prueba 5: Prueba del ventilador/cassette

Inicia el ventilador en el cassette. El sonido proveniente del ventilador conﬁrma que está funcionando. Si el secador está equipado con dos cassettes, tendrá que repetir la prueba n.º4 y 5 para el otro cassette. Pulse enter o next (siguiente) para continuar.

Prueba 6: Prueba del láser Dirija el láser hacia el objeto. Veriﬁque que esté visible un círculo punteado rojo en el objeto. Pulse enter o next (siguiente) para continuar.

Prueba 7: Prueba del sensor de temperatura Dirija el sensor de temperatura hacia un objeto que esté atemperatura ambiente. La temperatura en la pantalla no debe desviarse de la temperatura ambiente en más de ±3°C o ±5°F. Pulse enter o next (siguiente) para continuar.

¡Nota! La medición de temperatura se realiza como el promedio de una superﬁcie de acuerdo a lo descrito del capítulo 8.1.

Prueba 8: Prueba del sensor de distancia Dirija el sensor de distancia hacia el objeto a una distancia de 0,3 -1 m. Veriﬁque que la distancia mostrada en la pantalla coincida con la distancia medida manualmente. Esaceptable una desviación de ±3 cm. Pulse enter o next (siguiente) para continuar.

Prueba 9: Dispositivo de protección de temperatura La tarjeta del ordenador cuenta con un dispositivo de medición de temperatura la cual es detectada en la pantalla.

La temperatura se muestra en ºC o ºF dependiendo de los ajustes que haya realizado.

La duración del ordenador se acortará si las temperaturas son superiores a 70 ºC/158 ºF durante el funcionamiento. Siesto sucede durante el secado aparecerá una nueva ventana después de que haya ﬁnalizado el ciclo de secado con el mensaje “warning High temp Pc” (advertencia Alta temp. Pc).

Prueba ﬁnalizada

La prueba automática ha ﬁnalizado. Pulse enter o next (siguiente) para ﬁnalizar.

9.4.20 48 Prog. Tiemp. Esc

Posibilidad de cambiar entre minutos y segundos.

9.4.21 49 Proz. Temp. Alarma

Posibilidad de establecer diferencia máxima de temperatura entre la temperatura actual y solicitada (5-99 ° C). Esta función se activa en el cap. 9.4.2.

713687 rev 9 ES

10. Ejemplos de programación

EJEMPLO 1. EVAPORACIÓN/CALENTAMIENTO PREVIO

Temperatura inicial 20 °C/86 °F Tiempo 4 min Incremento de temperatura 15 °C/27 °F/min Temperatura ﬁnal 80 °C/176 °F

SECADO TOTAL/CURADO

Temperatura inicial 60 °C/140 °F Tiempo 0 min Incremento de temperatura 5 °C/9 °F/min

EJEMPLO 2. EVAPORACIÓN/CALENTAMIENTO PREVIO

Temperatura inicial 20 °C/86 °F Tiempo 4 min Incremento de temperatura 20 °C/36 °F/min Temperatura ﬁnal 60 °C/140 °F

SECADO/CURADO

Temperatura inicial 60 °C/140 °F Tiempo 5 min Incremento de temperatura 5 °C/9 °F/min Temperatura ﬁnal 60 °C/140 °F

EJEMPLO 3. EVAPORACIÓN/CALENTAMIENTO PREVIO

Temperatura inicial 20 °C/86 °F Tiempo 4 min Incremento de temperatura 10 °C/18 °F/min Temperatura ﬁnal 60 °C/140 °F

SECADO TOTAL/CURADO

Temperatura inicial 60 °C/140 °F Tiempo 8 min Incremento de temperatura 20 °C/36 °F/min Temperatura ﬁnal 110 °C/230 °F/min

EJEMPLO 4. EVAPORACIÓN/CALENTAMIENTO PREVIO

Temperatura inicial 20 °C/86 °F Tiempo 6 min Incremento de temperatura 20 °C/36 °F/min Temperatura ﬁnal 60 °C/140 °F

SECADO TOTAL/CURADO

Temperatura inicial 60 °C/140 °F Tiempo 6 min Incremento de temperatura 15 °C/27 °F/min Temperatura ﬁnal 90 °C/194 °F

T (oC)

t (min)

T (oC)

t (min)

T (oC)

t (min)

T (oC)

t (min)

713687 rev 9 ES

11. Mantenimiento y servicio

Semanalmente

Veriﬁque que todas las lámparas IR enciendan durante el funcionamiento del secador móvil. Las lámparas IR defectuosas pueden ocasionar una distribución de calor no uniforme sobre la superﬁcie.

Limpie con un paño húmedo el polvo del secador, el cual puede ocasionar incendios. También, veriﬁque que todos los cables no estén averiados. ¡Un cable averiado puede poner en peligro la vida!

Mensualmente Veriﬁque los reﬂectores laminados del oro. Los reﬂectores averiados oextremadamente sucios pueden sobre calentar el cuerpo del reﬂector y/o el cassette. En caso de duda, por favor, póngase en contacto con el servicio al cliente para clariﬁcar si el reﬂector necesita ser cambiado.

Anualmente Planee cambiar el ﬁltro de aire aprox. una vez al año. Obtendrá un mensaje en el software cuando sea tiempo de cambiarlo. Al iniciar el secador obtendrá una indicación mostrándole el tiempo que el ﬁltro ha sido usado.

11.1 Cambio de ﬁltro

¡Atención! Los ﬁltros son desechables y no deben reutili-

zarse.

1. Use un cuchillo o desatornillador para doblar o aﬂojar los dos tapones

de las placas laterales del cassette.

2. Extraiga el ﬁltro usado.

3. Inserte el ﬁltro nuevo de tal modo que el logotipo de IRT esté visible desde el exterior.

4. Coloque el lado largo del ﬁltro opuesto a los dos oriﬁcios del tapón en el cassette de acuerdo a la imagen.

5. Presione el ﬁltro hasta que los dos “tapones de presión” de plástico puedan colocarse nuevamente.

6. Restablecer el temporizador del ﬁltro. Entre en el modo de conﬁguración avanzada de acuerdo con el capítulo 9.1 y 9.2. Ir al parámetro 45 y pulse “Yes”(Sí) para reiniciar el temporizador del ﬁltro.

11.2 Cambio de la lámpara IRT

¡Atención! No toque el reﬂector con lámina enchapada en

oro o la nueva lámpara IR con sus dedos. Solamente quite el papel de protección de la lámpara IR después de haberla instalado.

1. Desconecte el suministro de alimentación.

2. Aﬂoje los tres tornillos en la parte superior de la placa delantera del cassette.

3. Desconecte el conector del cable.

4. Aﬂoje los cuatro tornillos en los extremos del reﬂector yquite el reﬂector de la placa.

5. Quite la rejilla y desatornille la lámpara de los dos extremos.

6. Instale las nuevas lámparas en el orden inverso.

2 kW

1 kW

b c

y z

713847IRT Pc Mobile Assembly Manual INT Rev.26

1 kW

2 kW

713687 rev 9 ES

11.3 Cambio del amortiguador a presión del gas

Si el secador móvil no se estaciona en la posición más alta omás baja pero cae o se inclina ligeramente por si mismo, apriete los 4 pernos indicados con la letra “C” en la imagen

2. Si tiene diﬁcultades para mover o parar el brazo del móvil donde usted desea, el muelle de la presión del gas debe ser reemplazado.. ¡Atención! Debido al gran peso y complejidad se recomienda que dos personas o una con un dispositivo de elevación realicen este servicio.

1. Quite los cuatro tornillos que sujetan la placa que está localizada en ambos lados del brazo. (imag. 1)

2. Coloque el brazo paralelo en la posición vertical más alta. (imag. 2)

3. Antes de quitar los pasadores que sujetan el amortiguador de gas, se debe liberar la presión del amortiguador de gas lo más que se pueda. Para realizarlo, eleve ligeramente el brazo hasta que los pasadores estén ﬂojos.

¡Atención! En todo momento cuando el amortiguador de gas no esté asegurado en su posición con los pasadores ycon los anillos de bloqueo, el brazo puede caer con mucha fuerza desde su posición vertical y crear un mayor peligro.

4. Quite los anillos de bloqueo y los dos pasadores. Mueva el amortiguador de gas ligeramente hacia arriba/hacia delante y después quítelo. (imag 2)

5. Coloque el nuevo amortiguador de gas en la misma

dirección que el anterior. Vuelva a ensamblar en el

orden inverso. ¡Atención! Asegúrese de que los anillos de bloqueo se

vuelvan a apretar correctamente.

12. Piezas de repuesto

Para la lista completa de las piezas de repuesto, póngase en contacto con su distribuidor para más información. Las siguientes piezas de repuesto son las más comunes.

Pieza N.º Pieza

Lámpara 1 kW 102700 Lámpara 2 kW 102699 Filtro 713576 Amortiguador de gas 850 N 714060 (Un cassette) Amortiguador de gas 1400 N 713614 (Dos cassettes) Relé de estado sólido 750227 Ventilador de 12 V CC 711186

imag 1 imag 2

713687 rev 9 ES

13. Declaración CE de conformidad

De acuerdo a los institutos de prueba y a la directiva sobre máquinas los productos IRT descritos en este manual no están deﬁnidos como máquinas, por lo cual la referencia de la directiva de máquinas no se puede incluir en esta declaración.

En conformidad con la norma EN 17050-1:2010

Nosotros, Hedson Technologies AB Box 1530, SE 462 28 Vänersborg, Suecia

declaramos bajo nuestra propia responsabilidad que el producto

IRT 4-1 PcAuto, IRT 4-2 PcAuto que se usan para acelerar el proceso de secado/curado de la pintura y los materiales relacionados con pinturas a los cuales se reﬁere esta declaración se encuentran en conformidad con los siguientes estándares.

EN 60335-1:2002 Especiﬁcación para la seguridad +A11+A1+A12+A2 de aparatos domésticos y eléctri+A13+A14+A15 cos similares. Requerimientos Generales.

EN 60335-2-45:2002 Especificación para la seguridad +A1+A2 de aparatos domésticos y eléctricos similares. Requerimientos Particulares. para herramientas de calefacción portables o aparatos similares.

EN 61000-6-3 Estándar de compatibilidad electromagnética, Emisiones genéricas. EN 61000-6-2 Estándar de compatibilidad electromagnética, Inmunidad genérica. EN 62233:2008 Métodos de medida de los campos electromagnéticos de los aparatos electrodomésticos

y análogos en relación con la exposición humana. EN ISO 9001 Sistema de gestión de calidad EN 61000-3-11 Compatibilidad electromagnética Declaración de conformidad:

El valor máximo de la impedancia del sistema (Z máx) es de 0,044 ohmios para las líneas de fase y 0,030 ohmios para la neutra y la interfase entre una red de suministro pública y la instalación del usuario.

en conformidad con lo dispuesto por las siguientes directivas en su versión más actual

2014/35/EU Directiva de voltaje bajo 2014/30/EU Directiva de compatibilidad electromagnética 2011/65/EU Sobre restricciones a la utilización de determinadas sustancias peligrosas en aparatos

eléctricos y electrónicos

713687 rev 9 ES

1. Declaración CE de conformidad

En conformidad con la norma 2006/42/EC Apéndice II 1A

Nosotros, Hedson Technologies AB Box 1530, SE 462 28 Vänersborg, Suecia

declaramos bajo nuestra propia responsabilidad que el producto

IRT 4-10 PcAuto e IRT 4-20 PcAuto que se usan para acelerar el proceso de secado/curado de la pintura y los materiales relacionados con pinturas a los cuales se reﬁere esta declaración se encuentran en conformidad con los siguientes estándares.

EN 60204-1 Seguridad de las máquinas - Equipo eléctrico de las máquinas EN 61000-6-3 Estándar de compatibilidad electromagnética, Emisiones genéricas. EN 61000-6-2 Estándar de compatibilidad electromagnética, Inmunidad genérica. EN ISO 9001 Sistema de gestión de calidad EN 61000-3-11 Compatibilidad electromagnética Declaración de conformidad:

en conformidad con lo dispuesto por las siguientes directivas en su versión más actual

2006/42/EC Directiva de máquinas 2014/35/EU Directiva de voltaje bajo 2014/30/EU Directiva de compatibilidad electromagnética 2011/65/EU Sobre restricciones a la utilización de determinadas sustancias peligrosas en

aparatos eléctricos y electrónicos

713687 rev 9 CN

1. 产品预期用途

本产品专用于加速油灰、填料、打底层及透明涂层的干燥/固化，并对水性及溶剂型产品同样适用。可将其用于准备区及精整区域。在汽车行业及车辆修理领域，它被用于在抛光前烤干面积较小的区域。不得将本产品用于除进行指定干燥处理之外的其他用途。操作期间的最高环境温度不应超过40°C。为避免爆炸危险， IRT 4-1 PcAuto和IRT 4-2 PcAuto干燥机不得用于喷漆室或距离喷漆活动5米的范围内。如果未使用IRT防尘罩和监控系统(文件714147)，这项禁止性规定还对IRT 4-20 PcAuto和IRT 4-10 PcAuto有效。

2. 产品描述

干燥机是在对较小或中型区域进行补漆时的必要工具。操作方便的IRT 4-1 Pc Auto、4-2 Pc Auto 4-10 PcAuto和4-20 Pc Auto安装有一至两个紧凑型卡盒。每个卡盒安装有四个配备有自由形状的镀金反光片和通风器的红外线(IR)灯。其设计配以气压弹簧，使卡盒定位更为简捷。IR灯可轻松进行更换，同时，反光片有网格进行保护，以免受到机械损坏。干燥机内置多种精密

程序。

2.1 独特优势

2.1.1 提高质量

使用干燥机进行油灰固化还可改善表涂层品质。

短波IR固化可使涂层从内至外完全干透。这样可防止溶剂凝于涂料中，确保进行快速而高品质的固化处理。

2.1.2 缩短干燥时间

对于60厘米的距离

材料分钟

油灰 5– 6 填料亮 10– 15 填料暗 10– 15 水基 4– 6 打底层 4– 8 表涂层 10-15 透明涂层 10-15 塑性填料 10–15 塑性表涂层 13–17 塑性透明涂层 13–17 最终抛光 2– 4 软固化 13–17

2.1.3 调节温度

干燥机拥有一个高温计，可以谨慎地控制物体的温度。电脑并非仅测量最高容许温度，还可测量温度的升高。它可确保保持程控的干燥/固化温度，从而达到理想的固化效果，避免“过烧” 风险。

2.1.4 采用短波红外线的高科技造型的反光片

使用

短波技术及带高科技造型的镀金反光片催生了多个

重要优势。首先，它仅辐射所需区域而非对空气进行加热，因而降低了能耗。其次，它可均匀地分布热量，因而使表面温度更为均衡。第三，干燥表面更大。第四，固化区域外辐射较小。

2.2 技术数据

所有干燥机发射峰值为1120 nm的短波辐射。

下图表明了将各干燥机置于距一块黑色金属板60 cm之处时的最大干燥范围。

IRT 4-1 PcAuto, IRT 4-10 PcAuto

干燥面

1,5 m

1,1 m

电电

220– 240V 1 Ph/PE

220–240V 3 Ph/PE

380–420 V 3 Ph/PE

440–480 V 3 Ph/PE

480 V 2 Ph/PE

电电

50–60 Hz50–60 Hz 50–60 Hz 50–60 Hz 50–60

电电

26 A 15 A 9 A 9 A 13 A

电电

6 kW 6 kW 6 kW 6 kW 6 kW

电电电**

4-1 PcA 30 A* 16 A* 10 A* 20 A 20 A 4-10 PcA n/a

电电 100A 电电

100A

电电 100A 电电

100A

电电电电电电 170o电电 170o电电 170o电电 170o电电

170

电电电电

<70 dB(A)

<70 dB(A) <70

dB(A)

<70 dB(A)

IRT 4-2 PcAuto, IRT 4-20 PcAuto

干燥面

1,5 m

2,2 m

电电

220– 240V 1 Ph/PE

220–240V 3 Ph/PE

380–420 V 3 Ph/PE

440–480 V 3 Ph/PE

480 V 2 Ph/PE

电电

50–60 Hz50–60 Hz 50–60 Hz 50–60 Hz 50–60

电电

4-2 PcA 48 A 27 A 16 A 16 A 26 A 4-20 PcA n/a 30 A 17 A 17 A --

电电

12 kW 12 kW 12 kW 12 kW 12 kW

电电电**

4-2 PcA 50 A* 32 A* 16 A* 20 A 32 A 4-20 PcA n/a

电电 100A 电电

100A

电电 100A

电电电电电电 170o电电 170o电电 170o电电 170o电电

170

电电电电

<70 dB(A)

<70 dB(A) <70

dB(A)

<70 dB(A)

* C型或D型MCB(微型断路器)标准缓动式熔断保险丝。 ** 干燥机应使用推荐等级的保险丝。

重量、尺寸及产品标识标签见末页。

713687 rev 9 CN

3. 致用户的说明

干燥机所有者须针对当地现场条件，制作出明确的操作说明，并将其提供给必须遵守此类操作说明的用户。体力、感官及智力下降者（含小孩），或缺乏必要经验及知识者，在无负责其安全的人士进行监督或就设备使用进行说明时不得使用本设备。

在最近的环保回收设施处处理废旧物品。

基于安全考虑，务必在建议的最大保险丝额定范围内使用红外线干燥机，请参阅第2.2节的表格。

4. 安全须知

不得将移动式干燥机暴露于漆雾、砂灰或溶剂下，以免发生火灾。而且，这会缩短干燥机的使用寿命。留出时间让干燥机充分冷却。务必与被烤物体保持足够距离。以免引起火灾或爆炸！将干燥机的高温表面与一切可燃物保持适当距离。

4.1 风险

倾斜当支臂位于直立位置时倾斜风险增加。将卡盒转至一侧也会使倾斜风险增加。

火灾及爆炸。勿在移动式干燥机半径 5 m/16 英尺的范围内储

存、准备或使用含溶剂的物质。不得将易燃物放在使用中的干燥设备附近。

将温控功能关闭时，温度可能会急剧上升，火灾风险也会相应提高，特别是当与物体距离小于60 cm/24吋。切勿将卡盒直接朝向高度可燃物质。

电气设备移动干燥机工作时的电压较高，这具有较高的危险性。

在靠近带电部件之前，请将主接头从壁式插座中取下。只有专业电工才可直接操作电气部件。电源线损坏时须由生产商、其服务代理或类似合格人员进行更换，以免发生危险。

警告！

强烈热辐射。尽量不要将手、脸及身体其他部位暴露于热辐射下。

5. 组装说明

要了解详细说明，请参阅单独文档。

对于移动干燥机: 713847 IRT Pc移动组装手册

对于导轨系统: 713683 IRT 3-20_4-20轨道系统组装说明

6. 基本操作说明

6.1 键盘

软件定义按钮确认选择

软件定义的按钮取消选择

开始停止

使用的卡盒 (一至

两个

)

温度控制 (开/关)

输入

6.2 显示

气干——激活

全烤——未激活

一个卡盒活动

确认选择

取消选择

活动程序

温度读数

6.3 编程模式 – 软件导航一般规则

6.4 编程模式

此模式用于日常操作。它可帮助您通过预装程序使用干燥机并编辑程序设置。

要进入编程模式，请打开主开关。

打开干燥机时，信息屏幕会显示 2 秒。通过按下确认或取消按钮，本信息会在松开按钮前一直显示。图表会显示卡盒过滤器的使用情况并在需要更换过滤器时发出通知。要更换过滤器，请参见“11.1 过滤器更换”章节。

6.5 设置模式

通过设置模式可更改高级系统参数。得益于本移动式干燥机中的高级控制系统，您可更改多项设置。但这通常并非是日常使用的一部分。

要进入设置模式，在将主开关转至位置 1 时按下两个箭头键。

欲知详情，请参阅第9章

713687 rev 9 CN

7. 编程模式 – 软件导航一般规则 – 屏幕在底端角落的栏目中显示软件定义选项。

要调整值，请使用箭头键。

– 要移至前一屏幕且无需保存，请按下取消。

7.1 基本导航

干燥机配有12种预定义的程序和三种待设定程序。全部 15 个程序均有可编辑位置、名称及干燥参数。使用箭头键可上下滚动，按下选择键运行程序或按下查看进行编辑。

7.2 运行

7.2.1 距离检查在屏幕上，距离被指示为 ”太近”, ”太

远”或”正确”。如果测量失败，则会显示“手动检查距离”。

使用键盘上的按键在一至两个活动卡盒之间切换以及打开/关闭温度控制功能。请参见第8.1节。

7.2.2 开始干燥按下开始以开启干燥序列。“气干”剩余

时间开始进入倒计时。倒计时完成时，程序会自动更改至全烤模式。

7.2.3 程序图当温度控制功能激活时此图可用。它列出

了目标、实际温度及剩余时间等信息。请参见第8.1节。

7.2.4 程序值除剩余时间外，这些值与程序图(7.2.3)中

所示的值相同，而且还显示设备所用的功率和当前干燥流程的能耗。

注意！温度值在温控功能未激活时不会显示。

7.2.5 能耗显示前10次运行时每个干燥过程的总能

耗。

7.2.6 干燥完成当气干及全烤时间结束时，软件将返回至

7.1。

注意！为延长灯泡使用寿命，通风器会继续运行进行冷却，在3分钟后自动关闭。

注意！干燥程序完成时，温控功能会自动重启。

Edit

7.3 编辑

7.3.1 属性所选程序各值会显示在显示屏上。通过按

下“温度控制”按钮，软件在有/无温度控制属性之间进行切换。任一属性的某个更改均不影响另一个。要了解更多信息，请参见第8.1节。

7.3.2 PIN码使用箭头键设定正确数位。按下输入确认

并编辑高级PIN码中的第二、第三及第四数位。

注意！在关闭主开关前，所输入的PIN码对所有条目均有效。请参见第9.2节了解关于“高级PIN码”的信息。

7.3.3 编辑程序参数标出后，使用箭头键更改参数值。按下输

入以更改下一数值等。在输入最后一个数值后按下输入会引导用户编辑程序位置及名称。

按下取消将退出至7.3.1且不保存任何参数。

7.3.4 编辑程序位置/名称标记后，用箭头键更改程序编号。按下输

入以进行确认并开始编辑下一符号。

注意！修改该编号还将改变程序在列表中的位置。

7.3.5 程序步骤扩展当干燥过程需要两个以上的标准步骤时，

您可以通过链接至下个程序来扩大干燥周期的步骤数量。

从7.3.4点开始并重复按下“输入” ，直到屏幕上出现“链接至下一程序 ”。用箭头键选择“是”或“否”，然后按下“保存”。至下一程序的链接会持续生效，直至将其关闭（否）。使用程序13 、14或15这三个无任何默认设置的待设定程序。

停止或取消返

回至 7.1。

停止或取消返

回 7.1。

使用箭头键设

置数字。

程序返回至7.3.1 。

1. 油灰 7. 清漆 13.自由程序

2. 底漆亮色 8. 塑料上的腻子 14.自由程序

3. 底漆深色 9. 塑料上的面漆 15.自由程序

4. 水性漆 10. 塑料上的清漆

5. 色漆 11. 最终加强

6. 面漆 12. 柔和光

程序返回至7.3.1 。

713687 rev 9 CN

8. 延伸使用信息

8.1 温度控制

移动式干燥机配有自动温度控制功能。这样可以确保在最短的时间内达到最理想的干燥/固化效果。

温度控制功能开启时各属性为：

a. 分钟 b. 温度增加/分钟 c. 最高允许温度

温度控制功能（高温计）将测量表面的平均温度。该表面的直径相当于IR卡盒与待烤物体之间距离的一半。激光指示器会指示检查距离的位置。该指示器同时接近于温度测量的中心位置。

在设置模式下，可调整进行“正确”距离测量的长、短限制。默认的正确距离为55-65 cm。

注意！温度测量作为被测量表面（默认直径值 30 cm）的平均值。请确保将测量表面正确放置。请确保未在玻璃、轮胎上或物体外进行温度测量。否则，所编程的温度值与实际值之间的差异会有不同。这样会导致结果不合要求，同时，如果过程报警激活，干燥/固化会中止。

因此，对于小于∅30 cm、温度控制无法正常读数的表面，我们建议关闭温度控制功能。要永久性关闭温控功能，请参见第9.4.9节。

关闭温度控制功能时，程序属性为: a 分钟 b可能的最大功率百分比

a b

不管温度控制功能激活与否，程序设置的操作均彼此独立。

8.2 过程报警

为了通知出现温度偏差，移动干燥机配备有一个过程报警器。如果实际检测到的温度与要求温度相差超过 30 ºC，则显示屏上会显示“报警！处理错误”，同时干燥机自动关闭。须按下输入确认该警告，从而终止程序。

出现过程报警时，请检查温度测量装置（高温计）是否与待干燥表面正确对准且并未记录无关物质的温度。

注意：移动干燥机在交付时，过程报警功能被禁用。激活时请参阅第9.4.3节。

9. 设置模式

9.1 登录

要进入设置模式，必须先“登录”。打开主开关时按住两个箭头键。显示屏会要求输入PIN码。

9.2 PIN码

使用箭头键输入正确数位。按下输入确认并编辑识别码的第二、第三及第四数位。

进行基本设置时无需识别码，只需按下“确认”使用默认码0000即可。要更改此码，请参阅“9.4.5基本PIN码”。

高级PIN码 5780 用于程序调整和高级设置。要更改此码，请参阅“9.4.13高级PIN码”。

注意！输入的PIN码在该软件中全局范围内有效，直到关闭主开关。也就是说，如果您在输入高级 PIN码进入高级设置模式并随后退出至编辑模式时，在主电源关闭之前，程序设置仍然是可以编辑的。

9.3 导航

要调整某个设置，请按编辑。要从编辑模式返回设置模式且无需保存，请按取消。

注意！从设置模式按“退出”将导引您重新进入“编程模式”。然后您需从步骤“9.1登录”进行重复以再次进入“9.4设置”。

导航示例：

使用箭头键更改语言并

按下选择进行确认。

按下“退出”将导引您进入“编程模

式”。

使用箭头键在各设置间滚动，详见第

9.4节中表格。

编辑模式

b c

713687 rev 9 CN

9.4 设置

9.4.1 1 选择语言

使用上下箭头键在 14 种不同语言间滚动（按字母排序），直至合适的语言出现。按选择确认。

如果无意切换至某种并不认识的语言，请在按住“使用卡盒中”按钮的同时打开主开关。干燥机即会以英式英语启动。

9.4.2 3 过程报警

使用上下箭头键设定是否打开报警。按选择确认。关于警报声设置，请参见“9.4.4 蜂鸣器” 。

9.4.3 4 温度单位

屏幕上显示°C和°F。使用上下箭头键选择想要的温度单位。按选择确认所选单位。

9.4.4 5蜂鸣器

使用箭头键选择“是/否”可将声音效果设为静音/启用。按选择确认。

9.4.5 7 基本PIN码

您可以更改PIN码以防有人未经授权使用基本设置，详见9.4节中表格。如需更改，请使用上下箭头键更改第一数位，并按选择进行确认。接下来更改第二、三及第四数位。完成时按选择确认新的四位数PIN码。

9.4.6 8 短距离限制

短距离限制原始设置为55 cm。您可以将短距离限制值从35至95 cm进行更改。不建议使用80 cm以上的设置。按选择确认。

9.4.7 9 长距离限制

长距离限制原始设置为65 cm。您可以将长距离限制值从40至130 cm进行更改。不建议使用100 cm 以上的设置。按选择确认。

9.4.8 15 温度控制

您可以选择是否想永久打开或关闭温度控制功能（高温计）。

注意！如果在设置模式下关闭温度控制功能，那么不能在编程模式下将其启用。

将该功能关闭时温度图及相关值不可用，而软件将以与最大功率成百分比的功率电平运行。

章节概述基本高级

9.4.1 1 选择语言 x

9.4.2 3 过程报警 x

9.4.3 4 温度单位 x

9.4.4 5 蜂鸣器 x x

9.4.5 7 基本 PIN 码 x

9.4.6 8 短距离限制 x

9.4.7 9 长距离限制 x

9.4.8 15 温度控制 x

9.4.9 16 显示对比度 x x

9.4.10 18 距离 x

9.4.11 23 过滤器时间 x

9.4.12 25 持续模式 x

9.4.13 36 高级 PIN 码 x

9.4.14 37 距离单位 x

9.4.15 43 高级识别码 x

9.4.16 44 重置编程设置 x

9.4.17 45 重置过滤器计时器 x

9.4.18 46 统计 x x

9.4.19 47 执行自检测试 x x

9.4.20 48 程序时标 x

9.4.21 49 过程报警温度 x

可用于

713687 rev 9 CN

9.4.9 16 显示对比度

您可以在标尺上将显示对比度从明至暗（25-55）进行改变。用上下箭头键在各数值间滚动并按选择进行确认。

9.4.10 18 距离

您可以将距离测量在厘米与文字之间进行更改。如果选择文字，显示屏上的距离显示为“太近” 、“太远”或“正确”。如果测量失败，则会显示“手动检查距离”。

9.4.11 23 过滤器使用时间

默认值为400个工作小时。该时间后，会显示过滤器更换报警提示更换过滤器。

如果将移动干燥机放在满是灰尘的环境中，建议加大更换频率。

注意！请注意，如果过滤器太脏，那么灯泡的使用寿命会因冷却不足而相应缩短。

如需重置，请参见“9.4.17重置过滤器计时器 ” 。

9.4.12 25 持续模式

持续模式用于销售演示。基于安全原因，同时为了将干燥机的不必要损耗降至最低，不得使用或仅在特殊情况下使用该模式。

9.4.13 36 高级Pin码

要按个人选择更改识别码，请使用上下箭头键更改第一数位，然后按选择进行确认。接下来更改第二、三及第四数位。完成时按选择确认新的四位数PIN码。

警告！请务必牢记新识别码。

9.4.14 37 距离单位

通过该设置可将单位更改为厘米或英寸。

9.4.15 43 高级识别码

可启用/禁用PIN码请求。这样可将PIN码请求从编程模式中移除且可使用识别码0000访问高级设置。

按选择确认选择。

9.4.16 44 重置编程设置

您可将所有程序重置为预编程出厂设置。按是进行确认。

注意！程序13-15也将同时重置成为出厂时的待设定状态。

9.4.17 45 重置过滤器计时器

更换卡盒过滤器后，通过此设置重启过滤器计时器。按是确认重置过滤器计时。

要调整过滤器计时器的数值，请参见 9.4.11。

9.4.18 46 统计

提供有如下信息:

运行时间显示累计工作小时及分钟数。

启动次数显示干燥机总启动次数。

Σ（总功耗）显示总能耗。

Φ（平均功耗）显示所有运行时间内的平均能耗。

9.4.19 47 执行自检测试

伴随此款干燥机开发出了市场上最好的故障追踪软件。该测试可测验与电脑之间进行的全部重要输入及输出活动。通过该测试，可对干燥机不同部件进行一次快速而精确的功能验证。

本测试步骤只能通过英文进行。您可以按是按钮进入自检测试第一步。要退出自检测试，请按下开始/停止按钮。

自动测试含以下内容：

713687 rev 9 CN

测试1:按钮测试测试控制装置上的所有按钮。按下各按钮以显示相应的符号。按住输入保持约3秒钟以继续进入测试程序下一步。

测试2:显示屏测试检验屏幕的所有像素亮度。按下输入*并检查所有像素是否全部变暗。按下输入*继续。

* 或左上角的软件按钮

测试3:蜂鸣器测试检查蜂鸣器是否发出声响。按输入或下一步继续。

测试4:卡盒 IR测试卡盒IR灯是否亮起。请检查红外线灯是否全部点亮。基于安全考虑，此测试限制为10秒。按输入或下一步继续。

测试5:通风器测试/卡盒卡盒内的通风器现在开启。通风器发出声音确认其正在运行。如果干燥机配有两个或多个卡盒，您须在其他卡盒上重复测试4和5。按输入或下一步继续。

测试6:激光测试将激光直接对准物体。检查物体上是否出现一个红色的虚线圈。按输入或下一步继续。

测试7:温度传感器测试将温度传感器对准处在室温条件下的物体。显示屏上的温度与室温差异不得超过 ±3 °C或±5 °F。按输入或下一步继续。

注意！根据第8.1节，温度测量为表面平均值。

测试8:距离传感器测试将距离传感器对准距离为0.3 -1米的物体。查看屏幕上显示的距离是否与人工测量的距离相匹配。±3 cm的差异可接受。按输入或下一步继续。

测试9:温度报警器电脑插件拥有温度测量装置，该装置显示在屏幕上。

温度以ºC或ºF显示，具体取决于所做设置。

如果工作时的温度高于70 ºC/158 ºF ，电脑寿命将缩短。如果在干燥过程中出现这种现象，则在干燥周期完成后会出现一个新窗口，提示“电脑高温警告”（或卡盒）。

测试完成自动测试现在已完成。按输入或下一步完成。

9.4.20 48 程序时标

可在分钟及秒钟之间切换。

9.4.21 49 过程报警温度

可设定当前温度与要求温度的最大温差（5-99 °C）。激活本功能见9.4.2。

713687 rev 9 CN

10. 编程实例

例 1.

气干/预热初始温度 20 °C/86 °F

时间 4 分钟温度升高 15 °C/27 °F/分钟最终温度 80 °C/176 °F

全烤/固化初始温度 60 °C/140 °F

时间 0 分钟温度升高 5 °C/9 °F/分钟

例 2.

气干/预热初始温度 20 °C/86 °F

时间 4 分钟温度升高 20 °C/36 °F/分钟最终温度 60 °C/140 °F

全烤/固化初始温度 60 °C/140 °F

时间 5 分钟温度升高 5 °C/9 °F/分钟最终温度 60 °C/140 °F

例 3.

气干/预热初始温度 20 °C/86 °F

时间 4 分钟温度升高 10 °C/18 °F/分钟最终温度 60 °C/140 °F

全烤/固化初始温度 60 °C/140 °F

时间 8 分钟温度升高 20 °C/36 °F/分钟最终温度 110 °C/230 °F/分钟

例 4.

气干/预热初始温度 20 °C/86 °F

时间 6 分钟温度升高 20 °C/36°F/分钟最终温度 60 °C/140 °F

全烤/固化初始温度 60 °C/140 °F

时间 6 分钟温度升高 15 °C/27 °F/分钟最终温度 90 °C/194 °F

T (oC)

t （分钟）

T (oC)

t （分钟）

T (oC)

t （分钟）

T (oC)

t （分钟）

713687 rev 9 CN

11. 维护和保养

每周一次检查在移动式干燥机操作期间红外线灯是否全部亮起。红外线灯损坏时会造成热量在受热表面分布不均。

用湿布擦掉干燥机上的灰尘，以免引起火灾。同时，检查所有线缆有无损坏。线缆损坏时可能危及生命！

每月一次检查镀金反光片。反光片损坏或极度脏污可能导致反光片主体及/或卡盒过热。如有疑问，请联系客户服务中心咨询，明确是否需更换镀金反光片。

每年一次计划约每年将空气过滤器更换一次。到时更换时显示屏上会有信息进行提示。在开启干燥机时，会有信息指示预设过滤器已使用时间。

11.1 过滤器更换

注意！过滤器为一次性用品，不能重复利用。

1. 用刀或螺丝起子将卡盒侧板上的两个塑料塞弯曲后松开。

2. 取下用过的过滤器。

3. 将新的过滤器插入，确保从外面可看见 IRT标志。

4. 如图所示，将过滤器的长边放在卡盒上的两个孔塞对面。

5. 将过滤器推入，直到可将两个塑料“推入塞”复位为止。

6. 重置过滤器计时器。按照第9.1和9.2节的说明

登录高级设置模式。移至参数 45 并按“是” 重置过滤器计时器。

11.2 IRT 灯泡更换

注意！不要用手指触碰镀金反光片或新的红外线灯泡。仅在安装完毕后取下红外线灯泡上的保护纸。

1.断开电源。

2. 松开卡盒前面板上的三颗顶端螺钉。

3.断开电缆接头。

4. 松开反光片端部的四颗螺丝，将反光片从板上取下。

5. 取下网格并从两端拧松灯泡。

6.按相反顺序安装新灯泡

2 kW

1 kW

b c

y z

713847IRT Pc Mobile Assembly Manual INT Rev.26

1 kW

2 kW

713687 rev 9 CN

11.3 气压弹簧更换

如果移动支臂并未停在最高或最低位置，而是自动稍有垂下或上举，请拧紧图2中字母“C”所示的4颗螺母。如果支臂依然未停下或者变得涩重难以调整，则须更换气压弹簧。注意！考虑到重量及复杂性，建议由两人或一人使用升降装置执行该作业。

1. 取下支臂一侧用于坚固盖板的四颗螺丝。(图1)

2. 将平行臂置于远端最直立的位置。(图2)

3. 在取下气压弹簧固定销之前，应尽量给气压弹簧释放压力。要释放压力，请将支臂稍微抬起直至固定销松动为止。

注意！不论何时，当气压弹簧未用固定销或锁环固

定到位时，支臂可能会从直立位置重重掉落并引起人员受伤。

4. 取下锁环与两个固定销。将气压弹簧稍微向上/向前移动并将其取下。(图2)

5. 将新的气压弹簧放在与先前弹簧相同的方向。按相反顺序重新组装。

注意！务必将锁环适度重新坚固。

12. 备件

有关完整备件列表的更多详情，请联系您的分销商。以下列出了部分最为常用的备件。

部件部件号

灯1 kW 102700 灯2 kW 102699 过滤器 713576 气压弹簧850 N 711464 (一个卡盒) 气压弹簧1400 N 713614 (两个卡盒) 固态继电器 750227

风扇12V DC 711186

图 1 图 2

713687 rev 9 CN

13. EC合规说明

按照测试机构以及设备指令，本手册中的IRT产品不符合设备的定义，因此引用的设备指令无法包含在该声明中。

按照EN 17050-1:2010

本公司，Hedson Technologies AB Box 1530, SE 462 28 Vänersborg, Sweden

在承担全部责任的前提下在此声明，

与该声明相关的用来加快油漆和油漆相关材料干燥/固化的IRT 4-1 PcAuto和IRT 4-2 PcAuto符合下列标准：

EN 60335-1:2002 +A11+A1+A12+A2 +A13+A14+A15

家电或同类电器安全规范。通用要求。

EN 60335-2-45:2002 +A1+A2

家电或同类电器安全规范。便携式加热工具和同类装置的特殊要求。

EN 61000-6-3 电磁兼容性，通用排放标准。

EN 61000-6-2 电磁兼容性，通用抗扰标准。

EN 62233:2008 人体暴露于家用电器和同类装置电磁场的测量方法。

EN ISO 9001 质量管理系统

EN 61000-3-11 电磁兼容性，电压变化限制

合规声明：相线最大系统阻抗值（Zmax）为0.044欧姆，公共供电网与用户安装地之间界面的中线阻

抗值为0.030欧姆。

符合以下指令最新版本中的相关规定

2014/35/EU 低压指令

2014/30/EU 电磁兼容性指令

2011/65/EU 有害物质限制使用指令（RoHS）

713687 rev 9 CN

1. EC合规说明

按照2006/42/EC 附录 II 1A

本公司，Hedson Technologies AB Box 1530, SE 462 28 Vänersborg, Sweden

在承担全部责任的前提下在此声明，

与该声明相关的用来加快油漆和油漆相关材料干燥/固化的IRT 4-1 PcAuto和IRT 4-2 PcAuto符合下列标准：

EN 60204-1 机械安全 – 机器的电气设备

EN 61000-6-3 电磁兼容性，通用排放标准。

EN 61000-6-2 电磁兼容性，通用抗扰标准。

EN ISO 9001 质量管理系统

EN 61000-3-11 电磁兼容性，电压变化限制

合规声明：相线最大系统阻抗值（Zmax）为0.044欧姆，公共供电网与用户安装地之间界面的中线阻

抗值为0.030欧姆。

符合以下指令最新版本中的相关规定

2006/42/EC 机械指令

2014/35/EU 低压指令

2014/30/EU 电磁兼容性指令

2011/65/EU 有害物质限制使用指令（RoHS）

713687 rev 9 SK

1. Zamýšľané použitie produktu

Produkt je určený výlučne na urýchlenie schnutia / vytvrdzovania tmelov, náplní, základných a čírych náterov. To sa týka produktov svodným základom aj produktov na báze rozpúšťadla. Miestom použitia produktu je prípravná oblasť a oblasť povrchovej úpravy. Produkt je používaný vautomobilovom priemysle a sektore opravy vozidiel na vytvrdzovanie malých oblastí povrchu pred leštením. Produkt nesmie byť používaný na iné účely, než je uvedený sušiaci proces. Maximálna okolitá teplota počas prevádzky by nemala presiahnuť 40 °C. Sušiace zariadenia IRT 4-1 PcAuto a IRT 4-2 PcAuto nesmú byť používané vstriekacích kabínach ani vo vzdialenosti 5 m od činností zahŕňajúcich striekanie, aby sa zabránilo riziku výbuchu. Tento zákaz sa týka aj zariadení IRT 4-20 PcAuto a IRT 4-10 PcAuto, ak nie sú používané s prachovým krytom IRT a sledovacím systémom (dokument 714147).

2. Popis produktu

Sušiace zariadenie predstavuje kľúčovú pomoc pri oprave náterov na malých a stredných plochách.Zariadenia IRT 4-1 Pc Auto, 4-2 Pc Auto 4-10 PcAuto a 4-20 Pc Auto sa vyznačujú ľahkou manévrovateľnosťou a sú vybavené jednou alebo dvoma kompaktnými kazetami. Každá kazeta je vybavená štyrmi infračervenými lampami spozlátenými voľnými reﬂektormi a ventilátorom. Tento návrh kombinovaný spneumatickou pružinou umožňuje jednoduché umiestnenie kazety. Lampy IR je možné jednoducho vymeniť a reﬂektory sú chránené pred mechanickým poškodením pomocou mriežky. Sušiace zariadenie ponúka viacero soﬁstikovaných programov.

2.1 Zvláštne výhody

2.1.1 Vyššia kvalita

Použitie sušiaceho zariadenia pri vytvrdzovaní tmelu vedie kvyššej kvalite vrchného náteru. Krátkovlnné infračervené vytvrdzovanie umožňuje vytvrdzovať náter zvnútra smerom von. To zabraňuje zachyteniu rozpúšťadla vnátere a zaručuje rýchle a vysokokvalitné vytvrdzovanie.

2.1.2 Krátke doby schnutia

pri vzdialenosti 60 cm

materiál minúty

Tmel 5 – 6 Svetlá náplň 10 – 15 Tmavá náplň 10 – 15 Vodný základ 4 – 6 Základný náter 4 – 8 Vrchný náter 10 – 15 Číry náter 10 – 15 Plastová náplň 10 – 15 Plastový vrchný náter 13 – 17 Plastový číry náter 13 – 17 Konečné vytvrdzovanie 2 – 4 Jemné vytvrdzovanie 13 – 17

2.1.3 Regulovaná teplota

Sušiace zariadenie je vybavené pyrometrom, ktorý dôsledne kontroluje teplotu objektu. Počítač sleduje nielen maximálnu povolenú teplotu, ale aj nárast teploty. Zariadenie zaisťuje, že bude udržaná naprogramovaná teplota sušenia alebo vytvrdzovania a tým zaisťuje ideálne vytvrdzovanie bez rizika „prepaľovania“.

2.1.4 Moderný tvar reﬂektorov skrátkovlnným infračerveným žiarením

Vďaka použitiu krátkovlnnej technológie a pozlátených reﬂektorov smoderným tvarom sa nám podarilo dosiahnuť dôležité výhody. Po prvé, vďaka vyžarovaniu sústrednému iba na potrebné oblasti, pričom nedochádza kohrievaniu vzduchu, dosahujeme nižšiu spotrebu energie. Po druhé, rovnomerným rozložením energie dosahujeme rovnomernejšiu teplotu povrchu. Po tretie, môžeme sušiť väčšiu plochu povrchu. Po štvrté, mimo vytvrdzovanú oblasť dochádza kmenšiemu množstvu žiarenia.

2.2 Technické údaje

Všetky sušiace zariadenia vydávajú krátkovlnné žiarenie snajvyššou hodnotou pri 1120 nm. Hodnoty nižšie uvádzajú maximálnu oblasť sušenia, ak je príslušné sušiace zariadenie použité vo vzdialenosti 60 cm od plechu čiernej farby.

IRT 4-1 PcAuto IRT 4-10 PcAuto sušený povrch

1,5 m

1,1 m

Napätie 220–240 V 220–240 V 380–420 V 440–480 V 480 V

1 fáza/PE 3 fázy/PE 3 fázy/PE 3 fázy/PE 2 fázy/PE

Frekvencia 50 – 60 Hz 50 – 60 Hz 50 – 60 Hz 50 – 60 Hz 50 – 60 Hz

Prúd 26 A 15 A 9 A 9 A 13 A Poistka

napájania**

6 kW 6 kW 6 kW 6 kW 6 kW

4 – 1 PcA 30 A* 16 A* 10 A* 20 A 20 A 4 – 10 PcA nie je k

dispozícii

Max. 100 AMax. 100 AMax. 100 AMax. 100

Sušiaca teplota

Max. 170

Max. 170oMax. 170oMax. 170oMax. 170

Hladina hluku

<70 dB(A) <70 dB(A) <70 dB(A) <70 dB(A) <70 dB(A)

IRT 4-2 PcAuto IRT 4-20 PcAuto sušený povrch

1,5 m

2,2 m

Napätie 220–240 V 220–240 V 380–420 V 440–480 V 480 V

1 fáza/PE 3 fázy/PE 3 fázy/PE 3 fázy/PE 2 fázy/PE

Frekvencia 50 – 60 Hz 50 – 60 Hz 50 – 60 Hz 50 – 60 Hz 50 – 60 Hz

Prúd 48 A 27 A 16 A 16 A 26 A Poistka

napájania**

12 kW 12 kW 12 kW 12 kW 12 kW

4 – 2 PcA 50 A* 32 A* 16 A* 20 A 32 A 4 – 20 PcA nie je k

dispozícii

Max. 100A

Sušiaca teplota

Max. 170

Max. 170oMax. 170oMax. 170oMax. 170

Hladina hluku

<70 dB(A) <70 dB(A) <70 dB(A) <70 dB(A) <70 dB(A)

* MCB (miniatúrny istič) typu C alebo D. Normálne poistky sú pomalé. ** Sušiace zariadenie používajte spoistkou sodporúčanou menovitou hodnotou. Hmotnosť, rozmery a identiﬁkačný štítok produktu nájdete na poslednej stránke.

713687 rev 9 SK

3. Pokyny pre majiteľa

Majiteľ sušiaceho zariadenia musí poskytnúť jasné prevádzkové pokyny prispôsobené podmienkam na miestnom pracovisku a sprístupniť ich všetkým používateľom, ktorých sa príslušné pokyny týkajú. Toto zariadenie nie je určené na použitie osobami (vrátane detí) so zníženými fyzickými, duševnými či zmyslovými schopnosťami, ani osobami snedostatočnými skúsenosťami alebo znalosťami, svýnimkou prípadov, keď sú také osoby pod dozorom alebo inštruované pri používaní spotrebiča osobou zodpovednou za ich bezpečnosť.

Použité položky zlikvidujte vnajbližšom recyklačnom zariadení.

Zbezpečnostných dôvodov je nutné vybaviť infračervené sušiace zariadenie odporúčanou poistkou smaximálnym hodnotením, pozrite tabuľky vkap. 2.2.

4. Bezpečnostné pokyny

Mobilné sušiace zariadenie nesmie byť vystavené hmle vznikajúcej pri striekaní farby, prachu vznikajúcemu pri pieskovaní ani rozpúšťadlám – hrozí nebezpečenstvo požiaru. Toto vystavenie tiež vedie kuskráteniu životnosti sušiaceho zariadenia. Nechajte sušiace zariadenie dostatočne vychladnúť. Sušený objekt musí byť vdostatočnej vzdialenosti. Vopačnom prípade hrozí požiar alebo výbuch! Udržujte všetky horľavé materiály vdostatočnej vzdialenosti od horúcich povrchov sušiaceho zariadenia.

4.1 Nebezpečenstvá

Nakláňanie

Riziko naklonenia sa zvyšuje, keď sa rameno nachádza vo vzpriamenej polohe. Otočením oboch kaziet do jednej strany tiež zvyšujete riziko naklonenia.

Požiar a výbuch Neskladujte, nepripravujte ani nepoužívajte materiály obsahujúce rozpúšťadlá vokruhu 5 m od mobilného sušiaceho zariadenia. Horľavé materiály by nemali byť umiestnené do blízkosti zapnutého sušiaceho zariadenia.

Pri vypnutom ovládaní teploty môže dôjsť krýchlemu nárastu teploty a zvýšení rizika požiaru, najmä vprípade, ak je vzdialenosť od objektu menšia než 60 cm. Nikdy nesmerujte kazetu priamo na vysoko horľavé materiály.

Elektrické vybavenie Mobilné sušiace zariadenie využíva na prevádzku vysoké elektrické napätie, ktoré môže byť veľmi nebezpečné.

Pred prístupom kčastiam pod napätím odstráňte hlavný konektor zo zásuvky vstene. Priamo pristupovať kelektrickým dielom smú iba profesionálni elektrikári. Ak je prívodný kábel poškodený, musí byť vymenený výrobcom, jeho servisným technikom alebo podobne kvaliﬁkovanou osobou, aby sa predišlo nebezpečenstvu.

POZOR!

Int enzívne vyžarovanie tepla. Ruky, tvár a ďalšie časti tela by mali byť vystavené tepelnému žiareniu čo najmenej.

5. Montážne pokyny

Podrobné pokyny nájdete vsamostatnom dokumente.

Pre mobilné sušiace zariadenia: 713847 Montážna príručka pre mobilné zariadenie IRT Pc

Pre systémy skoľajničkami: 713683 Montážna príručka pre systém skoľajničkami IRT 3-20_4-20

6. Základné prevádzkové pokyny

6.1 Klávesnica

Možnosti potvrdenia

tlačidla deﬁnovaného

softvérom

Možnosti zrušenia tlačidla deﬁnovaného softvérom

Start Stop

Používané kazety

(jedna alebo dve

)

Ovládanie teploty (zap./vyp.)

Enter

6.2 Displej

Rozsvietenie

– aktívne

Plný výkon – neaktívny

Jedna kazeta aktívna

Možnosti potvrdenia

Možnosti zrušenia

Active program

Meranie teploty

6.3 Programový režim – Všeobecné pravidlá týkajúce sa navigácie vsoftvérie

6.4 Programový režim

Tento režim je určený pre každodenné použitie. Pomáha spustiť sušiace zariadenie spredinštalovanými programami a upraviť nastavenia programov.

Ak chcete aktivovať programový režim, zapnite hlavný vypínač.

Po spustení sušiaceho zariadenia sa na dve sekundy zobrazí informačná obrazovka. Stlačením tlačidla na potvrdenie alebo zrušenie zobrazíte tieto informácie, kým tlačidlo neuvoľníte. Nákres zobrazuje použitie ﬁltrov kaziet a označuje, kedy je potrebné ﬁltre vymeniť. Ak chcete vymeniť ﬁlter, prečítajte si kapitolu „11.1 Výmena ﬁltra“.

6.5 Režim Nastavenia

Režim Nastavenia vám umožňuje zmeniť pokročilé systémové parametre. Vďaka nášmu rozšírenému ovládaciemu systému obsahuje toto mobilné sušiace zariadenie mnoho nastavení, ktoré je možné zmeniť. Tieto nastavenia za normálnych okolností nie sú súčasťou každodenného používania.

Ak chcete vstúpiť do režimu Nastavenia, stlačte obe tlačidlá šípok, keď otočíte hlavným vypínačom do polohy 1. Ďalšie informácie nájdete vkapitole 9.

713687 rev 9 SK

7. Programový režim Všeobecné pravidlá týkajúce sa navigácie vsoftvéri

- Displej zobrazuje softvérové voľby vpoliach vdolných rohoch.

- Hodnoty môžete upraviť pomocou tlačidiel so šípkami.

- Ak sa chcete bez uloženia vrátiť na predchádzajúce zobrazenie, stlačte tlačidlo Zrušiť.

7.1 Základná navigácia

Kdispozícii je dvanásť preddeﬁnovaných programov a tri prázdne programy. Pre všetkých 15 programov je možné deﬁnovať polohu, názov a parametre sušenia. Posúvajte zobrazenie nahor alebo nadol pomocou tlačidiel so šípkami, stlačením tlačidla Vybrať program spustite alebo ho stlačením tlačidla Zobraziť upravujte.

7.2 Spustenie

7.2.1 Kontrola vzdialenosti

Vzdialenosť je na displeji zobrazená ako „príliš blízko“, „príliš ďaleko“ alebo „správne“. Ak dôjde kzlyhaniu merania, zobrazí sa správa „skontrolujte vzdialenosť ručne“.

Pomocou tlačidiel na klávesnici môžete prepínať medzi jednou alebo dvoma aktívnymi kazetami a zapínať či vypínať ovládanie teploty. Pozrite kapitolu

8.1.

7.2.2 Spustenie sušenia

Stlačením tlačidla Štart spustite sekvenciu sušenia. Spustí sa odpočet zostávajúceho času do rozsvietenia lampy. Po dokončení odpočtu program automaticky prejde do režimu plného výkonu.

7.2.3 Graf programu

Tento graf je kdispozícii, keď je aktívne ovládanie teploty. Graf zobrazuje cieľovú a skutočnú teplotu a zostávajúci čas. Pozrite kapitolu 8.1.

7.2.4 Hodnoty programu

Ide o rovnaké hodnoty, ktoré sú znázornené vgrafe programu (7.2.3), svýnimkou zostávajúceho času. Hodnoty obsahujú aj použitú kapacitu výkonu stroja a energetickú spotrebu aktuálneho procesu sušenia.

Poznámka! Ak je ovládanie teploty neaktívne, hodnoty teploty sa nezobrazujú.

7.2.5 Spotreba energie

Zobrazuje sa celková spotreba energie na sušiaci proces pre posledných 10 spustení.

7.2.6 Sušenie dokončené

Po vypršaní času do rozsvietenia a času plného výkonu sa softvér vráti na časť 7.1. Poznámka! Ventilátory budú ďalej spustené, aby sa lampy ochladili a predĺžila sa ich životnosť. Po troch minútach sa automaticky vypnú. Poznámka! Po dokončení sušiaceho programu sa automaticky znovu aktivuje ovládanie teploty.

7.3 Upraviť

7.3.1 Vlastnosti

Na displeji sa zobrazia hodnoty vybratého programu. Stlačením tlačidla „Ovládanie teploty“ môžete prepínať vsoftvéri medzi vlastnosťami sovládaním teploty alebo bez neho. Zmena jednej zvlastností je nezávislá od druhej vlastnosti. Ďalšie informácie nájdete vkapitole 8.1.

7.3.2 Kód PIN

Pomocou tlačidiel so šípkami nastavte správnu číslicu. Potvrďte stlačením tlačidla „Enter“ a upravte druhú, tretiu a štvrtú číslicu vrozšírenom kóde PIN.

Poznámka! Zadaný kód PIN platí pre všetky položky, kým nebude vypnutý hlavný vypínač. Pozrite kapitolu 9.2 „Rozšírený kód PIN“.

7.3.3 Úprava parametrov programu

Keď je parameter označený, upravte jeho hodnotu pomocou tlačidiel so šípkami. Stlačením tlačidla „Enter“ zmeňte nasledujúcu hodnotu atď. Ak stlačíte tlačidlo „Enter“ na poslednej hodnote, prejdete na úpravu polohy a názvu programu.

Stlačením tlačidla „Zrušiť“ sa vráťte na časť 7.3.1 bez uloženia akýchkoľvek parametrov.

7.3.4 Úprava polohy / názvu programu

Keď je číslo programu označené, upravte jeho hodnotu pomocou tlačidiel so šípkami. Stlačením tlačidla „Enter“ potvrďte a prejdite na úpravu nasledujúceho symbolu.

Poznámka! Zmenou čísla tiež zmeníte polohu programu vzozname programov.

7.3.5 Rozšírenie programových krokov

Ak proces sušenia vyžaduje viac než dva štandardné kroky, môžete rozšíriť počet krokov vsušiacom cykle prepojením programu snasledujúcim programom.

Začnite bodom 7.3.4 a opakovane stláčajte tlačidlo „Enter“, kým sa na obrazovke nezobrazí voľba „Prepojiť snasledujúcim programom“. Pomocou tlačidiel so šípkami vyberte možnosť „Áno“ alebo „Nie“ a potom stlačte tlačidlo „Uložiť“. Prepojenie snasledujúcim programom bude uchované, kým ho nedeaktivujete („Nie“). Použite programy 13, 14 a 15 – ide o voľné programy bez predvolených hodnôt.

Stlačením tlačidiel

„Stop“ alebo

„Zrušiť“ sa vrátite

na 7.1.

Stlačením tlačidiel

„Stop“ alebo

„Zrušiť“ sa vrátite

na 7.1.

Číslice nastavíte

pomocou tlačidiel

so šípkami.

Program sa vráti na bod 7.3.1.

1. Tmel 7. Číry náter 13. Voľný prog.

2. Jasná náplň 8. Plastová náplň 14. Voľný prog.

3. Tmavá náplň 9. Plastový vrchný náter 15. Voľný prog.

4. Vodný základ 10. Plastový číry náter

5. Základný náter 11. Konečné vytvrdzovanie

6. Vrchný náter 12. Jemné vytvrdzovanie

Program sa vráti na bod 7.3.1.

713687 rev 9 SK

8. Rozšírené informácie o používaní

8.1 Ovládanie teploty

Mobilné sušiace zariadenie je vybavené automatickým ovládaním teploty. To umožňuje dosiahnuť ideálne výsledky sušenia / vytvrdzovania vnajkratšom možnom čase.

Vlastnosti pri zapnutom ovládaní teploty sú nasledujúce:

b c

a. minúty

b. nárast teploty/min.

c. max. povolená teplota

Ovládanie teploty (pyrometer) meria priemernú teplotu na povrchu. Priemer meraného povrchu je rovný polovici vzdialenosti medzi kazetou IR a sušeným objektom. Laserový lúč označuje miesto vykonávania kontroly vzdialenosti. Bod označený lúčom leží aj vblízkosti stredu merania teploty.

Vrežime Nastavenia je možné upraviť krátky a dlhý limit pre „správne“ meranie vzdialenosti. Predvolená správna vzdialenosť leží medzi 55 a 65 cm.

Poznámka! Teplota sa meria ako priemer meraného povrchu (predvolená hodnota priemeru 30 cm). Uistite sa, že je meraný povrch vsprávnej polohe. Uistite sa, že nemeriate povrch skla, pneumatík ani oblasť mimo objektu. Vopačnom prípade sa môžu naprogramované hodnoty teploty líšiť od skutočných hodnôt. To môže viesť kneuspokojivým výsledkom a vprípade aktivácie alarmu procesu dôjde kzastaveniu sušenia / vytvrdzovania.

Tiež platí, že vprípade sušenia povrchov s∅ menším ako 30 cm, ktoré nie je možné pomocou ovládania teploty odmerať, odporúčame deaktivovať ovládanie teploty. Ak chcete ovládanie teploty trvalo deaktivovať, pozrite kap. 9.4.9.

Pri deaktivovanom ovládaní teploty sú vlastnosti programu nasledujúce:

a b

a minúty b percentá max. možného výkonu

Nastavenia programu pri použití alebo bez použitia ovládania teploty nie sú vzájomne závislé.

8.2 Alarm procesu

Sušiace zariadenie je vybavené alarmom procesu, ktorý vás upozorní na odchýlky teploty. Ak je rozdiel medzi aktuálnou teplotou a požadovanou teplotou vyšší než 30 °C, zobrazí sa na displeji správa „Pozor! Chyba procesu“ a sušiace zariadenie sa automaticky vypne. Upozornenie je potrebné potvrdiť stlačením tlačidla „Enter“. Po potvrdení sa program ukončí.

Vprípade spustenia alarmu procesu skontrolujte, či je zariadenie na meranie teploty (pyrometer) správne nasmerované na sušený povrch. Tiež skontrolujte, že zariadenie nezaznamenalo nežiaduce teploty materiálu.

Pozor: Funkcia alarmu procesu nie je pri dodaní sušiaceho zariadenia aktivovaná. Informácie o aktivácii nájdete vkapitole 9.4.3.

9. Režim Nastavenia

9.1 Prihlásenie

Ak chcete prejsť do režimu Nastavenia, musíte sa najprv prihlásiť. Pri zapnutí hlavného vypínača stlačte obe tlačidlá so šípkami. Na displeji sa zobrazí žiadosť o zadanie kódu PIN.

9.2 Kód PIN

Pomocou tlačidiel so šípkami nastavte správnu číslicu. Potvrďte stlačením tlačidla „Enter“ a upravte druhú, tretiu a štvrtú číslicu vkóde PIN.

Pre základné nastavenia nie je vyžadovaný žiadny kód. Jednoducho stlačením OK potvrďte predvolený kód 0000. Informácie o zmene tohto kódu nájdete vkapitole „9.4.5 Základný kód PIN“.

Rozšírený kód PIN je 5780

Používa sa na úpravu nastavení programov a rozšírených nastavení. Informácie o zmene tohto kódu nájdete vkapitole „9.4.13 Rozšírený kód PIN“.

Pozor! Zadaný kód PIN je globálne platný vrámci softvéru, kým nedôjde kvypnutiu hlavného vypínača, napr. ak prejdete na režim rozšírených nastavení a potom sa vrátite do programového režimu. Nastavenia programu bude naďalej možné upravovať, kým nevypnete hlavný vypínač.

9.3 Navigácia

Ak chcete upraviť nastavenie, stlačte tlačidlo „Upraviť“. Ak sa chcete vrátiť zrežimu úpravy do režimu nastavení bez uloženia zmien, stlačte tlačidlo „Zrušiť“.

Poznámka! Ak opustíte režim nastavení, vrátite sa do programového režimu. Pri návrate na bod 9.4 „Nastavenia“ budete musieť znovu opakovať kroky zbodu 9.1 „Prihlásenie“.

Príklad navigácie:

Pomocou tlačidiel so

šípkami zmeňte jazyk

a potvrďte stlačením

tlačidla „Vybrať“.

Ak stlačíte tlačidlo

„Ukončiť“, vrátite sa

do programového

režimu.

Pomocou tlačidiel so šípkami prechádzajte nastaveniami, pozrite tabuľku vkapitole 9.4.

režim úpravy

713687 rev 9 SK

9.4 Nastaveni

9.4.1 1 Vybrať jazyk

Pomocou tlačidiel so šípkami nadol a nahor prechádzajte štrnástimi dostupnými jazykmi (zoradenými vabecednom poradí), kým sa nezobrazí správny jazyk. Potvrďte výber stlačením tlačidla „Vybrať“.

Ak omylom prepnete na jazyk, ktorému nerozumiete, otočte hlavným vypínačom do zapnutej polohy a súčasne podržte tlačidlo „Kazeta sa používa“. Sušiace zariadenie sa spustí vbritskej angličtine.

9.4.2 3 Alarm procesu

Pomocou tlačidiel so šípkami nahor a nadol nastavte, či je alarm aktívny alebo nie. Potvrďte výber stlačením tlačidla „Vybrať“. Informácie o nastavení zvuku alarmu nájdete včasti 9.4.4 „Bzučiak“.

9.4.3 4 Jednotka teploty

Na obrazovke sa zobrazia jednotky °C a °F. Pomocou tlačidiel so šípkami nahor a nadol vyberte požadovanú jednotku teploty. Vybratú jednotku potvrďte stlačením tlačidla „Vybrať“.

9.4.4 5 Bzučiak

Zvukový efekt je možné stlmiť alebo aktivovať výberom možnosti „Áno“ alebo „Nie“ pomocou tlačidiel so šípkami. Potvrďte výber stlačením tlačidla „Vybrať“.

9.4.5 7 Základný kód PIN

Kód PIN môžete zmeniť, aby ste zabránili neoprávnenému prístupu kzákladným nastaveniam, ako je opísané vtabuľke vkapitole 9.4. To môžete urobiť nasledovne – pomocou tlačidiel so šípkami nahor a nadol zmeňte prvú číslicu a zmenu potvrďte stlačením tlačidla „Vybrať“. Pokračujte druhou, treťou a štvrtou číslicou. Po dokončení stlačením tlačidla „Vybrať“ potvrďte nový štvormiestny kód PIN.

9.4.6 8 Hranica krátkej vzdialenosti

Pôvodné nastavenie správnej hranice krátkej vzdialenosti je 55 cm. Hodnotu hranice krátkej vzdialenosti môžete zmeniť medzi 35 a 95 cm. Nastavenia hodnoty vyššej ako 80 cm sa neodporúčajú. Potvrďte výber stlačením tlačidla „Vybrať“.

9.4.7 9 Hranica dlhej vzdialenosti

Pôvodné nastavenie správnej hranice krátkej vzdialenosti je 65 cm. Hodnotu hranice krátkej vzdialenosti môžete zmeniť medzi 40 a 130 cm. Nastavenia hodnoty vyššej ako 100 cm sa neodporúčajú. Potvrďte výber stlačením tlačidla „Vybrať“.

9.4.8 15 Ovládanie teploty

Môžete vybrať, či chcete trvalo zapnúť alebo vypnúť ovládanie teploty (pyrometer).

Poznámka! Ak vypnete ovládanie teploty vrežime Nastavenia, nemôžete ho aktivovať vprogramovom režime.

Ak je táto funkcia vypnutá, nebude možné pristupovať ku grafom a hodnotám teploty. Miesto toho bude softvér pracovať súrovňami výkonu, teda spercentom maximálnej kapacity.

9.4.9 16 Kontrast zobrazenia

Môžete zmeniť kontrast zobrazenia na škále od svetlého po tmavý (25 – 55). Prechádzajte medzi hodnotami pomocou tlačidiel so šípkami nahor a nadol, potvrďte stlačením tlačidla „Vybrať“.

9.4.10 18 Vzdialenosť

Môžete prepínať meranie vzdialenosti medzi centimetrami a textom. Ak vyberiete text, vzdialenosť je na displeji zobrazená ako „príliš blízko“, „príliš ďaleko“ alebo „správne“. Ak dôjde kzlyhaniu merania, zobrazí sa správa „skontrolujte vzdialenosť ručne“.

9.4.11 23 Čas ﬁltra

Predvolená hodnota je 400 prevádzkových hodín. Po dosiahnutí tejto doby sa začne zobrazovať upozornenie na výmenu ﬁltra.

Ak je mobilné sušiace zariadenie umiestnené vprašnom prostredí, odporúčame vykonávať výmenu častejšie.

Poznámka! Nezabúdajte, že ak je ﬁlter príliš znečistený, dôjde kuskráteniu životnosti lampy vdôsledku nedostatočného chladenia.

Informácie o vynulovaní tejto hodnoty nájdete včasti 9.4.17 „Vynulovanie časovača ﬁltra“.

9.4.12 25 Nepretrž. režim

Nepretržitý režim sa používa na predvádzanie vpredajniach. Zbezpečnostných dôvodov, ako aj kvôli minimalizácii opotrebovania sušiaceho zariadenia, je nutné tento režim aktivovať iba vo výnimočných prípadoch.

K. Prehľad Základné Rozšírené

9.4.1 1 Vybrať jazyk x

9.4.2 3 Alarm procesu x

9.4.3 4 Jednotka teploty x

9.4.4 5 Bzučiak x x

9.4.5 7 Základný kód PIN x

9.4.6 8 Hranica krátkej vzdialenosti. x

9.4.7 9 Hranica dlhej vzdialenosti. x

9.4.8 15 Ovládanie teploty x

9.4.9 16 Kontrast displeja x x

9.4.10 18 Vzdialenosť x

9.4.11 23 Čas ﬁltra x

9.4.12 25 Nepretrž. režim x

9.4.13 36 Rozšírený kód PIN x

9.4.14 37 Jednotka vzdialenosti x

9.4.15 43 Rozšírený kód x

9.4.16 44 Obnovenie progr. nastavení x

9.4.17 45 Vynulovať časovač ﬁltra x

9.4.18 46 Štatistika x x

9.4.19 47 Vykonať samostatný test x x

9.4.20 48 Časová mierka programu x

9.4.21 49 Teplota alarmu procesu x

713687 rev 9 SK

9.4.13 36 Rozšírený kód PIN

Ak chcete zmeniť kód na vlastnú hodnotu, pomocou tlačidiel so šípkami nahor a nadol zmeňte prvú číslicu a zmenu potvrďte stlačením

tlačidla „Vybrať“. Pokračujte druhou, treťou a štvrtou číslicou. Po dokončení stlačením tlačidla „Vybrať“ potvrďte nový štvormiestny kód PIN.

Pozor! Dbajte, aby ste nový kód nezabudli.

9.4.14 37 Jednotka vzdialenosti

Pomocou tohto nastavenia môžete prepínať jednotku vzdialenosti medzi centimetrami a palcami.

9.4.15 43 Rozšírený kód

Je možné vypnúť / zapnúť zobrazovanie žiadosti o zadanie kódu PIN. Pomocou tejto voľby odstránite žiadosť o zadanie kódu PIN pri vstupe do programového režimu a zadanie kódu 0000 vám umožní pristupovať krozšíreným nastaveniam.

Stlačením tlačidla „Vybrať“ potvrďte vybratú voľbu.

9.4.16 44 Obnovenie prog. nastavení

Všetky programy môžete obnoviť na predprogramované továrenské nastavenia. Potvrďte výber stlačením tlačidla „Áno“.

Poznámka! Po obnovení továrenského nastavenia sa vyprázdnia aj programové polohy 13 – 15.

9.4.17 45 Vynulovať časovač ﬁltra

Po výmene ﬁltra na kazete alebo kazetách vynulujte časovač ﬁltra pomocou tohto nastavenia. Potvrďte vynulovanie časovača ﬁltra stlačením tlačidla „Áno“.

Informácie o upravení hodnoty časovača ﬁltra nájdete vkapitole

9.4.11.

9.4.18 46 Štatistika

Kdispozícii sú nasledujúce informácie:

Doba spustenia Zobrazuje súhrn pracovných hodín a minút.

Spustenia Zobrazuje celkový počet spustení sušiaceho zariadenia.

Σ (Celková spotreba energie)

Zobrazí celkovú spotrebu energie.

Φ (Priemerná spotreba energie)

Zobrazí priemernú spotrebu pre všetky spustenia

9.4.19 47 Vykonať samostatný test

Pre toto sušiace zariadenie bol vyvinutý najlepší softvér na sledovanie chýb na trhu. Pomocou tohto testu je možné otestovať všetky dôležité vstupy a výstupy zpočítača a do neho. Pomocou tohto testu môžete rýchlo a presne overiť funkčnosť rôznych častí sušiaceho zariadenia.

Testovací postup je kdispozícii iba vangličtine. Stlačením tlačidla „Áno“ spustite prvý krok samostatného testu. Ak chcete samostatný test ukončiť, stlačte tlačidlo „Štart/Stop“.

Automatické testovanie zahŕňa nasledujúce:

Test 1: Push Button Test (Test tlačidiel)

Otestujú sa všetky tlačidlá na ovládacej jednotke. Stlačením tlačidiel zobrazíte príslušné symboly. Ak chcete pokračovať na nasledujúci krok testu, stlačte tlačidlo „Enter“ a podržte ho po dobu približne troch sekúnd.

Test 2: Display Test (Test displeja) Overí rozsvietenie všetkých pixelov na displeji. Stlačte tlačidlo „Enter“* a overte, že zhasnú všetky pixely. Pokračujte stlačením tlačidla „Enter“*.

* alebo ľavého horného softvérového tlačidla.

Test 3: Buzzer Test (Test bzučiaka) Skontroluje zvuk bzučiaka. Pokračujte stlačením tlačidla „Enter“ alebo

„Ďalej“.

Test 4: Cassette IR Test (Test IR kazety)

Infračervené lampy kazety sa rozsvietia. Skontrolujte, že svietia všetky infračervené lampy. Tento test je zbezpečnostných dôvodov obmedzený na 10 sekúnd. Pokračujte stlačením tlačidla „Enter“ alebo

„Ďalej“.

Test 5: Ventilator Test/cassette (Test ventilátora kazety)

Spustí sa ventilátor kazety. Zvuk ventilátora potvrdzuje, že je ventilátor funkčný. Ak je sušiace zariadenie vybavené dvoma kazetami, budete musieť opakovať test č. 4 a 5 pre druhú kazetu. Pokračujte stlačením tlačidla „Enter“ alebo „Ďalej“.

Test 6: Laser Test (Test lasera) Nasmerujte laser kobjektu. Skontrolujte, že sa na objekte zobrazuje červený prerušovaný krúžok. Pokračujte stlačením tlačidla „Enter“ alebo „Ďalej“.

Test 7: Temperature Sensor Test (Test snímača teploty) Nasmerujte snímač teploty na objekt, ktorý má izbovú teplotu. Teplota na snímači by sa nemala odchyľovať od izbovej teploty o viac než ±3 °C alebo ±5 °F. Pokračujte stlačením tlačidla „Enter“ alebo „Ďalej“.

Poznámka! Meranie teploty predstavuje priemer teploty povrchu vsúlade skapitolou 8.1. Test 8: Distance Sensor Test (Test snímača vzdialenosti) Nasmerujte snímač vzdialenosti na objekt vo vzdialenosti 0,3 – 1 m. Skontrolujte, že vzdialenosť zobrazená na displeji zodpovedá ručne nameranej vzdialenosti. Odchýlka ±3 cm je prijateľná. Pokračujte stlačením tlačidla „Enter“ alebo „Ďalej“.

Test 9: Temperature Guards (Ochranné prvky teploty) Počítačová karta je vybavená zariadením merajúcim teplotu, ktorá sa zobrazuje na displeji.

Teplota je zobrazená v°C alebo °F podľa vybratého nastavenia.

Životnosť počítača sa skráti, ak počas prevádzky dochádza kteplotám nad 70 °C alebo 158 °F. Ak dôjde ktakejto teplote počas sušenia, po dokončení sušiaceho cyklu sa zobrazí nové okno so správou „Pozor – vysoká teplota PC“.

Test Completed (Test dokončený)

Automatické testovanie je dokončené. Test dokončite stlačením tlačidla „Enter“ alebo „Ďalej“.

713687 rev 9 SK

9.4.20 48 Časová mierka programu

Túto hodnotu je možné prepínať medzi minútami a sekundami.

9.4.21 49 Teplota alarmu procesu

Umožňuje nastaviť maximálny rozdiel teploty medzi súčasnou a požadovanou teplotou (5 – 99 °C). Táto funkcia sa aktivuje včasti 9.4.2.

713687 rev 9 SK

10. Príklady programovania

PRÍK. 1.

ROZSVIETENIE/PREDHRIEVANIE

Pôvodná teplota 20 °C/86 °F Čas 4 min. Zvýšenie teploty 15 °C/27 °F/min. Konečná teplota 80 °C/176 °F

PLNÝ VÝKON/VYTVRDZOVANIE

Pôvodná teplota 60 °C/140 °F Čas 0 min.

Zvýšenie teploty 5 °C/9 °F/min.

PRÍK. 2.

ROZSVIETENIE/PREDHRIEVANIE

Pôvodná teplota 20 °C/86 °F Čas 4 min. Zvýšenie teploty 20 °C/36 °F/min. Konečná teplota 60 °C/140 °F

PLNÝ VÝKON/VYTVRDZOVANIE

Pôvodná teplota 60 °C/140 °F Čas 5 min.

Zvýšenie teploty 5 °C/9 °F/min. Konečná teplota 60 °C/140 °F

PRÍK. 3.

ROZSVIETENIE/PREDHRIEVANIE

Pôvodná teplota 20 °C/86 °F Čas 4 min. Zvýšenie teploty 10 °C/18 °F/min. Konečná teplota 60 °C/140 °F

PLNÝ VÝKON/VYTVRDZOVANIE

Pôvodná teplota 60 °C/140 °F Čas 8 min. Zvýšenie teploty 20 °C/36 °F/min. Konečná teplota 110 °C/230 °F/min.

PRÍK. 4.

ROZSVIETENIE/PREDHRIEVANIE

Pôvodná teplota 20 °C/86 °F Čas 6 min. Zvýšenie teploty 20 °C/36°F/min. Konečná teplota 60 °C/140 °F

PLNÝ VÝKON/VYTVRDZOVANIE

Pôvodná teplota 60 °C/140 °F Čas 6 min. Zvýšenie teploty 15 °C/27 °F/min. Konečná teplota 90 °C/194 °F

T (oC)

t (min)

T (oC)

t (min)

T (oC)

t (min)

T (oC)

t (min)

713687 rev 9 SK

11. Údržba a servis

Týždenne

Skontrolujte, že sa počas prevádzky mobilného sušiaceho zariadenia spustia všetky lampy IR. Nesprávne fungujúce lampy IR môžu viesť knerovnomernej distribúcii tepla po povrchu.

Vyčistite sušiace zariadenie od prachu, ktorý môže viesť kpožiaru. Použite vlhkú handričku. Tiež skontrolujte, že sú všetky káble nepoškodené. Poškodený kábel môže predstavovať ohrozenie života!

Mesačne Skontrolujte pozlátené reﬂektory. Poškodené alebo extrémne znečistené reﬂektory môžu viesť kprehriatiu tela reﬂektora a/alebo kazety. Vprípade pochybností kontaktujte zákaznícky servis a spýtajte sa, či je potrebné pozlátený reﬂektor vymeniť.

Každoročne Naplánujete približne raz ročne výmenu vzduchového ﬁltra. Softvér zobrazí správu, keď bude čas vymeniť ﬁlter. Po spustení sušiaceho zariadenia sa zobrazí informácia o tom, aká časť času ﬁltra vypršala.

11.1 Výmena ﬁltra

Pozor! Filtre sú jednorazové a nemali by byť znovu používané.

1. Pomocou noža alebo skrutkovača ohnite a uvoľnite dva plastové kolíky

na bočných doskách kazety.

2. Odstráňte použitý ﬁlter.

3. Vložte nový ﬁlter tak, aby bolo logo IRT viditeľné zvonka.

4. Umiestnite dlhšiu stranu ﬁltra oproti dvom otvorom na kolíky na kazete tak, ako je to znázornené na obrázku.

5. Zatlačte na ﬁlter, kým nebude možné znovu pripevniť dva zasúvacie kolíky.

6. Vynulujte časovač ﬁltra. Prihláste sa do režimu rozšírených nastavení podľa kapitoly 9.1 a 9.2. Presuňte sa na parameter 45 a stlačením tlačidla „Áno“ resetujte časovač ﬁltra.

11.2 Výmena lampy IRT

Pozor! Nedotýkajte sa prstami pozláteného reﬂektora ani novej lampy

IR. Ochranný papier zlampy IR odstráňte až po dokončení inštalácie.

1. Odpojte zdroj napájania.

2. Uvoľnite tri horné skrutky na prednej doske kazety.

3. Odpojte konektor kábla.

4. Uvoľnite štyri skrutky na konci reﬂektora a odstráňte reﬂektor zdosky.

5. Odstráňte mriežku a odskrutkujte lampu na dvoch koncoch.

6. Nainštalujte nové lampy vopačnom poradí.

2 kW

1 kW

b c

y z

713847IRT Pc Mobile Assembly Manual INT Rev.26

1 kW

2 kW

713687 rev 9 SK

11.3 Výmena pneumatickej pružiny

Ak nie je možné mobilné rameno zaparkovať vnajvyššej alebo najnižšej polohe, ale mierne samovoľne klesá alebo sa zdvíha, dotiahnite 4 skrutky označené písmenom C na obr. 2. Ak rameno stále nie je možné zaparkovať alebo je úprava jeho polohy ťažšia, je nutné vymeniť pneumatickú pružinu. Pozor! Vdôsledku veľkej hmotnosti a zložitosti dielu odporúčame, aby tento servisný zásah vykonávali dve osoby alebo jedna osoba so zdvíhacím zariadením.

1. Odstráňte štyri skrutky, ktorými je pripevnený kryt. Skrutky sú umiestnené po oboch stranách krytu. (obr. 1)

2. Umiestnite paralelné rameno do krajnej vzpriamenej polohy. (obr. 2)

3. Pred odstránením kolíkov pridržiavajúcich pneumatickú pružinu by ste mali uvoľniť čo najviac tlaku pružiny. To môžete urobiť miernym zdvihnutím ramena, kým sa kolíky neuvoľnia.

Pozor! Vo všetkých prípadoch, keď nie je pneumatická pružina

bezpečne zaistená na mieste pomocou kolíkov a uzamykacích krúžkov, môže rameno prudko klesnúť zo vzpriamenej polohy, čo predstavuje veľké nebezpečenstvo.

4. Odstráňte uzamykacie krúžky a oba kolíky. Mierne posuňte pneumatickú pružinu nahor/dopredu a potom ju odstráňte. (obr. 2)

5. Umiestnite novú pneumatickú pružinu vrovnakom smere, ako bola umiestnená stará pružina. Zostavte zariadenie vopačnom poradí.

Pozor! Uistite sa, že sú uzamykacie krúžky správne

pripevnené.

12. Náhradné diely

Úplný zoznam náhradných dielov a ďalšie informácie získate od distribútora. Nasledujúce položky predstavujú najčastejšie náhradné diely.

Diel Č. dielu

Lampa 1 kW 102700 Lampa 2 kW 102699 Filter 713576 Pneumatická pružina 850 N 711464 (jedna kazeta) Pneumatická pružina 1400 N 713614 (dve kazety) Elektronické (SSR) relé 750227 Ventilátor 12 V jednosm. 711186

Obr 1 Obr 2

713687 rev 9 SK

13. Vyhlásenie o zhode ES

Podľa testovacích inštitúcií a podľa smernice o strojových zariadeniach nie sú produkty IRT, ktorých sa táto príručka týka, deﬁnované ako strojové zariadenia. Preto sa toto vyhlásenie nezmieňuje o smernici o strojových zariadeniach.

Vsúlade sEN 17050-1:2010

My, spoločnosť Hedson Technologies AB Box 1530, SE 462 28 Vänersborg, Švédsko,

na vlastnú zodpovednosť prehlasujeme, že produkty

IRT 4-1 PcAuto a IRT 4-2 PcAuto, ktoré sú určené na urýchlenie schnutia / vytvrdzovania náterov a náterových materiálov a ktorých sa týka toto vyhlásenie, spĺňajú podmienky nasledujúcich noriem: EN 60335-1:2002 Špeciﬁkácia bezpečnosti domácich a

podobných elektrických spotrebičov. Všeobecné požiadavky.

+A11+A1+A12+A2 +A13+A14+A15

EN 60335-2-45:2002 Špeciﬁkácia bezpečnosti domácich a

podobných elektrických spotrebičov. Konkrétne požiadavky pre prenosné ohrievacie nástroje a podobné spotrebiče.

+A1+A2

EN 61000-6-3 Elektromagnetická kompatibilita, Všeobecné normy emisií.

EN 61000-6-2 Elektromagnetická kompatibilita, Všeobecné normy odolnosti.

EN 62233:2008 Metódy merania elektromagnetických polí domácich spotrebičov a podobných zariadení so zreteľom na

expozíciu osôb.

EN ISO 9001 Systém riadenia kvality

EN 61000-3-11 Elektromagnetická kompatibilita, Obmedzenie zmien napätia.

Vyhlásenie o zhode: Maximálna hodnota impedancie systému (Zmax) je 0,044 Ω pre vedenie sfázou a 0,030 Ω pre neutrál na

rozhraní medzi verejnou napájacou sieťou a inštaláciou používateľa.

v súlade sustanoveniami nasledujúcich smerníc vnajaktuálnejšej verzii

2014/35/EÚ Smernica o nízkom napätí

2014/30/EÚ Smernica o elektromagnetickej kompatibilite

2011/65/EÚ Obmedzenie používania určitých nebezpečných látok (RoHS)

Arlöv Sweden March 3rd 2016

CEO

713687 rev 9 SK

Vyhlásenie o zhode ES

Vsúlade s2006/42/ES, príloha II 1A

My, spoločnosť Hedson Technologies AB Box 1530, SE 462 28 Vänersborg, Švédsko,

na vlastnú zodpovednosť prehlasujeme, že produkty

IRT 4-10 PcAuto a IRT 4-20 PcAuto, ktoré sú určené na urýchlenie schnutia / vytvrdzovania náterov a náterových materiálov a ktorých sa týka toto vyhlásenie, spĺňajú podmienky nasledujúcich noriem:

EN 60204-1 Bezpečnosť strojov – Elektrické zariadenia strojov

EN 61000-6-3 Elektromagnetická kompatibilita, Všeobecné normy emisií.

EN 61000-6-2 Elektromagnetická kompatibilita, Všeobecné normy odolnosti.

EN ISO 9001 Systém riadenia kvality

EN 61000-3-11 Elektromagnetická kompatibilita, Obmedzenie zmien napätia.

Vyhlásenie o zhode: Maximálna hodnota impedancie systému (Zmax) je 0,044 Ω pre vedenie sfázou a 0,030 Ω pre neutrál na rozhraní medzi verejnou

napájacou sieťou a inštaláciou používateľa.

v súlade sustanoveniami nasledujúcich smerníc vnajaktuálnejšej verzii

2006/42/ES Smernica o strojových zariadeniach

2014/35/EÚ Smernica o nízkom napätí

2014/30/EÚ Smernica o elektromagnetickej kompatibilite

2011/65/EÚ Obmedzenie používania určitých nebezpečných látok (RoHS)

Arlöv Sweden March 3rd 2016

CEO

713687 rev 9

14. Electrical diagram • Elektrischer Schaltplan • Schéma de cablage

électrique • Elschema • Schemi elettrici • Diagrama eléctrico

• 电气原理图 • Elektrické nákresy

IRT 4-1 230V 1PH

IRT 4-1 230V 3PH, IRT 4-10 230V 3PH

0 76

8 93

THE INFORMATION CONTAINED HEREIN IS PROPRIETARY TO HEDSON TECHNOLOGIES AB AND IS

NOT TO BE REPRODUSED, COMMUNICATED TO A THIRD PERSON, OR USED WITHOUT THE

EXPRESSWRITTEN PERMISSION OF HEDSON TECHNOLOGIES AB.

Pyro Dist Laser

Pyro2

Pt-1000 J101

Pt-1000 J102

Pt-1000 J103

IR2 J109

IR1 J108

Ext J119

M1 J111

M2 J112

M3 J113

Laser J114

Dist J116

B1 B2 A2 A1

413

526

L1 L2

T1 T2

wh ye br

230/ 400/ 480V

12VDC

AC-AC

-U4

1 1 1

1 2

3 2

- -

-+-+- + -

1 2 3 4 1 2 3 4

2 3

1Kw

2Kw

6Kw

+ -PE

014 015016 017

PEPE

0 76

8 93

THE INFORMATION CONTAINED HEREIN IS PROPRIETARY TO HEDSON TECHNOLOGIES AB AND IS

NOT TO BE REPRODUSED, COMMUNICATED TO A THIRD PERSON, OR USED WITHOUT THE

EXPRESSWRITTEN PERMISSION OF HEDSON TECHNOLOGIES AB.

Pyro Dist Laser

Pyro2

Pt-1000 J101

Pt-1000 J102

Pt-1000 J103

IR2 J109

IR1 J108

Ext J119

M1 J111

M2 J112

M3 J113

Laser J114

Dist J116

B1 B2 A2 A1

413

L1 L2

T1 T2

wh ye br

230/ 400/

480V

12VDC

AC-AC

-U4

1 1 1

1 2

3 2

- -

-+-+- + -

1 2 3 4 1 2 3 4

2 3

1Kw

2Kw

6Kw

+ -PE

014 015 016

750400

750401

713687 rev 9

100

IRT 4-1 480V 3PH, IRT 4-10 480V 3PH

IRT 4-1 400V 3PH

0 76

8 93

THE INFORMATION CONTAINED HEREIN IS PROPRIETARY TO HEDSON TECHNOLOGIES AB AND IS

NOT TO BE REPRODUSED, COMMUNICATED TO A THIRD PERSON, OR USED WITHOUT THE

EXPRESSWRITTEN PERMISSION OF HEDSON TECHNOLOGIES AB.

Pyro Dist Laser

Pyro2

Pt-1000 J101

Pt-1000 J102

Pt-1000 J103

IR2 J109

IR1 J108

Ext J119

M1 J111

M2 J112

M3 J113

Laser J114

Dist J116

B1 B2 A2 A1

413

526

L1 L2

T1 T2

wh ye br

230/ 400/

480V

12VDC

AC-AC

-U4

1 1 1

1 2

3 2

- -

-+-+- + -

1 2 3 4 1 2 3 4

2 3

1Kw

2Kw

+ -PE

014 015 016

0 76

8 93

THE INFORMATION CONTAINED HEREIN IS PROPRIETARY TO HEDSON TECHNOLOGIES AB AND IS

NOT TO BE REPRODUSED, COMMUNICATED TO A THIRD PERSON, OR USED WITHOUT THE

EXPRESSWRITTEN PERMISSION OF HEDSON TECHNOLOGIES AB.

Pyro Dist Laser

Pyro2

Pt-1000 J101

Pt-1000 J102

Pt-1000 J103

IR2 J109

IR1 J108

Ext J119

M1 J111

M2 J112

M3 J113

Laser J114

Dist J116

B1 B2 A2 A1

413

526

L1 L2

T1 T2

wh ye br

230/ 400/

480V

12VDC

AC-AC

1Kw

2Kw

6Kw

+ -

-U4

1 1 1

1 2

3 2

- -

-+-+- + -

1 2 3 4 1 2 3 4

2 3

014 015016

750393

750405

Hedson IRT 4-2 PCAUTO, IRT 4-10 PCAUTO, IRT 4-20 PCAUTO, IRT 4-1 PCAUTO Instruction Manual

Specifications and Main Features

Frequently Asked Questions

User Manual
