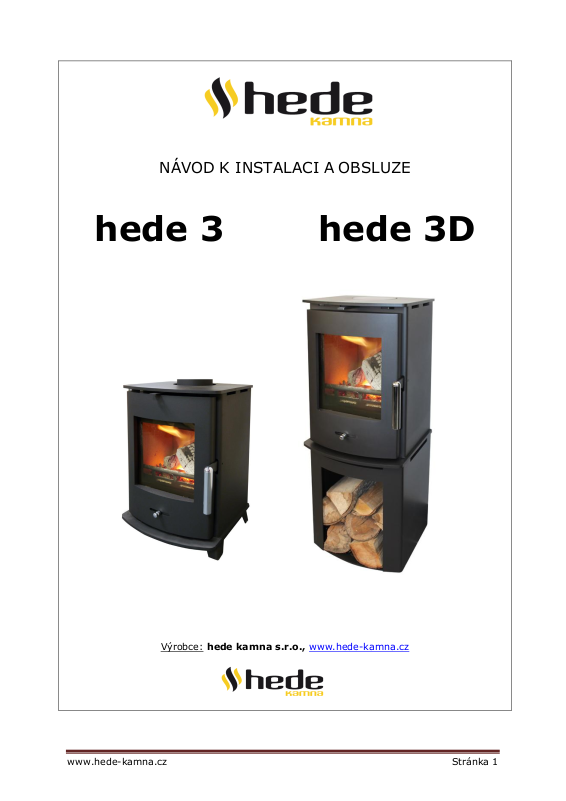

NÁVOD K INSTALACI A OBSLUZE
hede 3 hede 3D
Výrobce: hede kamna s.r.o., www.hede-kamna.cz
www.hede-kamna.cz Stránka 1
Page 2
1.1. Všeobecně
Technické údaje:
jméno
hede 3
hede 3D
výška
570 mm
910 mm
šířka
376 mm
376 mm
hloubka
360 mm
360 mm
průměr kouřovodu
130 mm
130 mm
jmenovitý výkon
3 kW
3 kW
účinnost dřevo
80 %
80 %
spotřeba dřeva
1,3 kg/h
1,3 kg/h
účinnost uhlí
73 %
73 %
prostorová výhřevnost
(orientační)
30 – 100 m3
30 – 100 m3
brutto váha (s balením)
75 kg
87 kg
netto váha (bez balení)
85 kg
97 kg
připojení na kouřovod
horní i zadní vývod
horní i zadní vývod
povrchová úprava
černý speciální lak
černý speciální lak
povrchová úprava madel
pochromované
pochromované
Vzdálenost od země do
středu zadního vývodu
kouřovodu
420 mm
820 mm
Vzdálenost od středu
horního vývodu po
zadní část kamen
116 mm
116 mm
Maximální délka polen
26 cm
26 cm
Kamna jsou specifikována jako stavební výrobky a zkouší se podle technických pravidel,
uvedených v této specifikaci.
Krbová kamna byla zkoušena podle ČSN EN 13 240, ČSN 06 1201, ČSN 06 1208, ČSN
06 1218 s palivy dřevo a podlouhlé brikety z hnědého uhlí.
Podmínky těchto norem (krbová kamna) splnila. Smí se provozovat jen s uzavřeným
topeništěm. I když jsou krbová kamna mimo provoz, musí být topeniště rovněž
uzavřeno. Dvířka topeniště se tedy smí otvírat jen za účelem vkládání paliva.
Před instalací krbových kamen doporučujeme informovat Vašeho příslušného kominíka,
který jako odborník Vám může pomoci radou i skutkem a po připojení krbových kamen
přezkouší řádnou instalaci.
1.2. Technické údaje
1.3. Příprava kamen na provoz
KE KRBOVÝM KAMNŮM NÁLEŽÍ NÁSLEDUJÍCÍ POLOŽKY:
- kožená rukavice
- záslepka na vývod kouřovodu, hrdlo na kouřovod
- držák na popelník (ke snadnější a čistší manipulaci s popelníkem)
www.hede-kamna.cz Stránka 2
Page 3

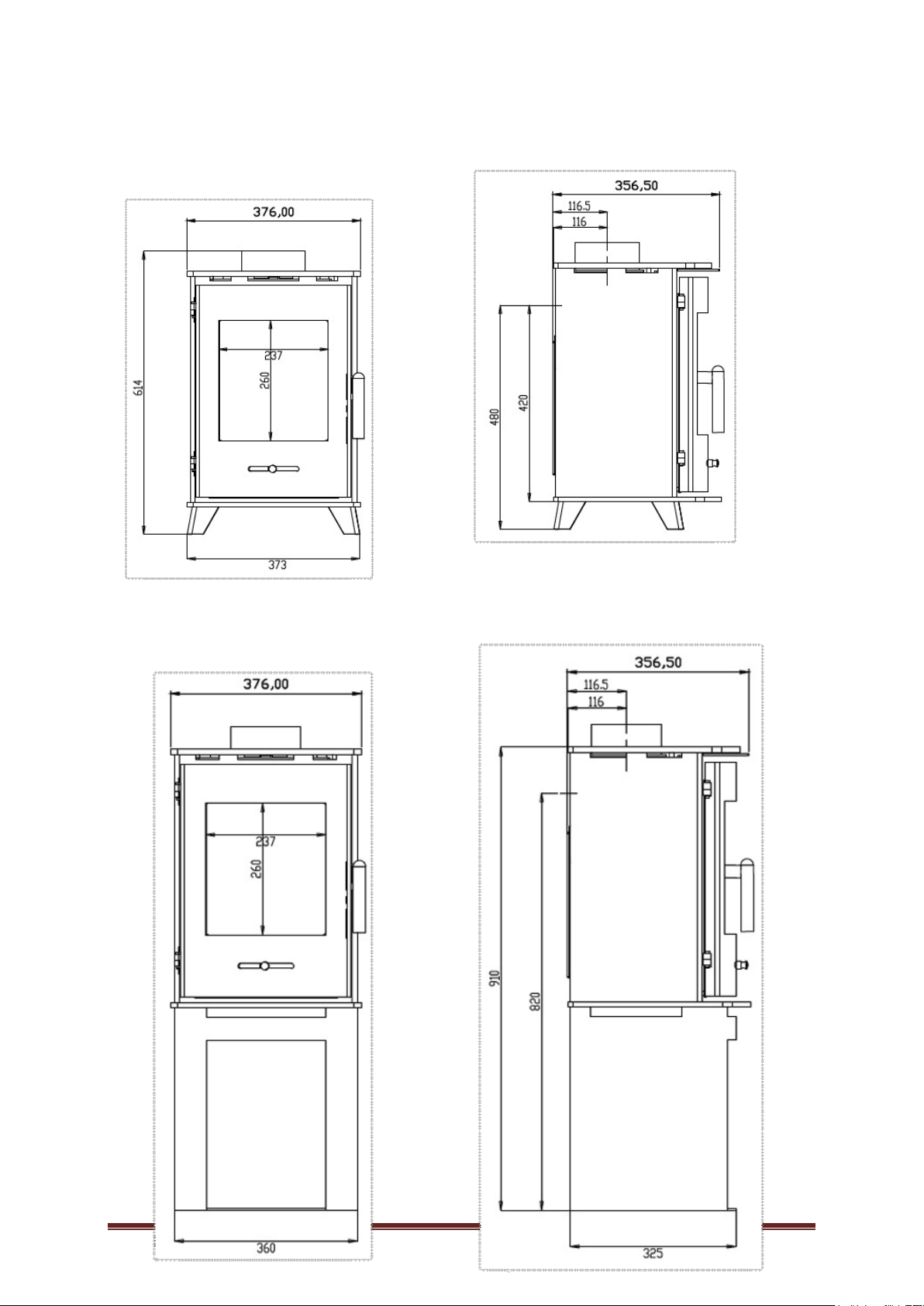

Technický výkres hede 3:
Technický výkres hede 3D:
www.hede-kamna.cz Stránka 3
Page 4
V horní části spalovací komory je systém 2 přepážek, tzv. deflektorů:
- vermikulitový deflektor (materiál vyzdívky kamen), ze 2 dílců ležící na držácích bočních
desek a vzadu na kanálu přívodu terciálního vzduchu,
- ocelový deflektor, ten je umístěný nad vermikulitovým deflektorem. Je důležité ho
správně umístit. Čelní část deflektoru (u čela kamen) musí být zasunuta do horizontální
drážky, která je uvnitř v horní části spalovací komory, zadní část deflektoru musí ležet na
držácích, které jsou umístěné na bocích spalovací komory v horní čtvrtině kamen.
1.4. Připojení na komín
Krbová kamna mají dvířka topeniště (spalovacího prostoru) a jsou vhodná také pro
připojení na několikanásobně obsazené komíny, tj. na komínový průduch, na nějž jsou
krbová kamna připojena, může být napojeno několik topidel (zařízení k vytápění
místností).
Přesné dimenzování komína se provádí podle platné normy. Kouřová roura k připojení
krbových kamen na komín má průměr 130 mm. Mohou se použít všechny obchodně
běžné kouřové roury podle platné normy. Je třeba dbát, že za účelem vyloučení
tlakových ztrát vedení kouřových rour musí být instalováno na co nejkratší dráze
přímočaře a s mírným stoupáním. Kromě toho, jednotlivé díly potrubí jak u hrdla spalin,
tak i u komína musí být namontovány pevně a těsně. Při projektování Vaší přípojky
krbových kamen byste měli zohlednit, aby roura byla zasunuta 40 mm přes spalinové
hrdlo.
Při připojování kouřové roury na komín je třeba zajistit, aby kouřová roura nezasahovala
do volného průřezu komína. K připojení na komín se doporučuje použít stěnové pouzdro
(zděř) s dvojitou stěnou, které je rovněž k dostání v odborném obchodě.
Redukování hrdla kouřových plynů u krbových kamen
Krbová kamna byla zkoušena s hrdlem kouřových plynů o průměru 130 mm a vyhovují
příslušným předpisům norem.
Úkolem příslušného kominíka je prověřit, zda zredukování spojovacího kusu nebo komína
je přípustné a zda odtah kouře přes zredukování bude pro provoz krbových kamen
dostatečný.
V případě zredukování (průřezu odtahu spalin) výrobce již nemůže ručit za bezvadný
provoz krbových kamen.
Pro zajištění hladkého provozu krbových kamen musí být komínový tah udržován co
nejrovnoměrnější v rozsahu 10-12 Pa (1 – 1,2 vod. sloupce), měřeno v kouřové rouře za
kamny. Poněvadž tah komína je ovlivňován několika proměnnými ovlivňujícími faktory
jako je teplota venkovního vzduchu, teplota spalin, zatížení komína, síla větru atd., je
během roku velmi rozdílný. Proto se doporučuje dát na komín nainstalovat zařízení
přídavného vzduchu.
1.5.Větrání místnosti
Při provozu topidel musí být zajištěno dostatečné větrání místnosti, tj. přívod venkovního
vzduchu do místnosti instalace (krbových kamen). Jistější však je, když současně
s instalací krbových kamen se ve venkovní stěně v oblasti místa instalace krbových
kamen vytvoří speciální otvor pro potřebný přívod spalovacího vzduchu. Do otvoru, který
musí mít světlý průřez minimálně 150 cm², se vsadí stavitelná větrací mřížka, která se
www.hede-kamna.cz Stránka 4
Page 5
dá z místnosti otvírat a zavírat. Potřeba spalovacího vzduchu krbových kamen je při
jmenovitém výkonu až 10 m³ za hodinu.
Digestoř, provozovaná v místnosti instalace krbových kamen nebo v přilehlých
místnostech, vytváří v místnosti podtlak. To vede k unikání kouřových plynů do místnosti
(hustý dým, zápach). Musí být zajištěn zvýšený přívod čerstvého vzduchu.
1.6. Protipožární bezpečnost
Také pro místo instalace se musí přijmout zvláštní bezpečnostní opatření. Tak např.
podlaha před krbovými kamny by měla být z nehořlavého materiálu (např. skleněná
podložka, dlaždice, přírodní kámen nebo srovnatelné materiály).
Sestává-li podlaha z hořlavých nebo teplotně citlivých materiálů jako je např. dřevo,
parkety, dřevotříska, PVC, linoleum, korek nebo koberec z přírodních nebo umělých
vláken, musí se použít nehořlavá podložka (skleněná podložka, ocelový plech, kámen,
atd.). Informace získáte u Vašeho prodejce.
Vzdálenost zadní stěny kamen a bočních stěn kamen ke stěnám místnosti nebo teplotně
citlivým popř. snadno zápalným předmětům musí být u zadní stěny minimálně 25 cm, u
bočních stěn aspoň 40 cm. V oblasti sálání dvířek kamen se ve vzdálenosti cca 80 cm,
měřeno po radiusu směrem dopředu a do strany nesmí nacházet nebo být instalovány
hořlavé předměty. Doporučujeme dodržet vzdálenost 1 m.
VZDÁLENOSTI OD HOŘLAVÝCH MATERIÁLŮ při instalaci:
Doporučená minimální vzdálenost od stran k hořlavému materiálu 400 mm
Doporučená minimální vzdálenost od zadní strany k hořlavému materiálu 450 mm
Doporučená minimální vzdálenost od přední strany k hořlavému materiálu 900 mm
Doporučená minimální vzdálenost od horní desky k hořlavému materiálu 600 mm
2. Návod k obsluze
2.1. Paliva a omezení emisí
Krbová kamna jsou vhodná pro paliva dřevo a podlouhlé brikety z hnědouhelného
prachu. Zákon na ochranu před emisemi předepisuje, že jako palivo pro malá topidla se
smí používat jen suché dřevo v přírodním stavu (obsah vlhkosti nejvýš 20 %). Vlhké
dřevo vede k silnému tvoření dehtu a silným emisím kouře (čadivosti) a proto se nesmí
používat. Nejvhodnější jsou dřevěná polena o max. obvodu 25 cm a délce 15-25 cm
z minimálně 2 roky v suchu uskladněného bukového, dubového, březového dřeva nebo
dřeva z ovocných stromů. Odpadové látky jako lakované dřevo, zbytky dřevotřískových
desek, plastické hmoty, lepenka, tapety a podobně, stejně jako ještě nedostatečně
vyschlé dřevo, se nesmí za žádných okolností spalovat kvůli ochraně životního prostředí.
POUŽÍVEJTE VÝLUČNĚ PALIVA, UVEDENÁ JAKO VHODNÁ!!
2.2. Ovládání přívodů vzduchu
Krbová kamna mají systém 3 přívodů vzduchu do spalovací komory:
primární vzduch, ovládací rukojeť šoupátka (hradítka) dole na dvířkách
sekundární vzduch, ovládání nad dvířky kamen
terciální vzduch – nenastavuje se, trvalý přívod vzduchu
Primární vzduch vede hlavně ke spalování palivové substance na roštu, naproti tomu
sekundární vzduch přispívá výlučně k úplnému vypálení (vyhoření) těkavých složek
www.hede-kamna.cz Stránka 5
Page 6
paliva v plamenech nad palivem. Proud sekundárního vzduchu slouží současně také
k omývání skleněné tabulky a k chlazení.
Terciální vzduch se stará o optimalizaci spalování. Druhy paliv, použitelné v krbových
kamnech – dřevo, hnědouhelné brikety – vyžadují s ohledem na spalování s nízkými
emisemi co nejlepší využití paliva (= vysoký stupeň účinnosti) rozdílný přívod vzduchu do
palivového lože, přizpůsobený palivu.
Při správném nastavení dvou šoupátek je zaručen správný přívod vzduchu.

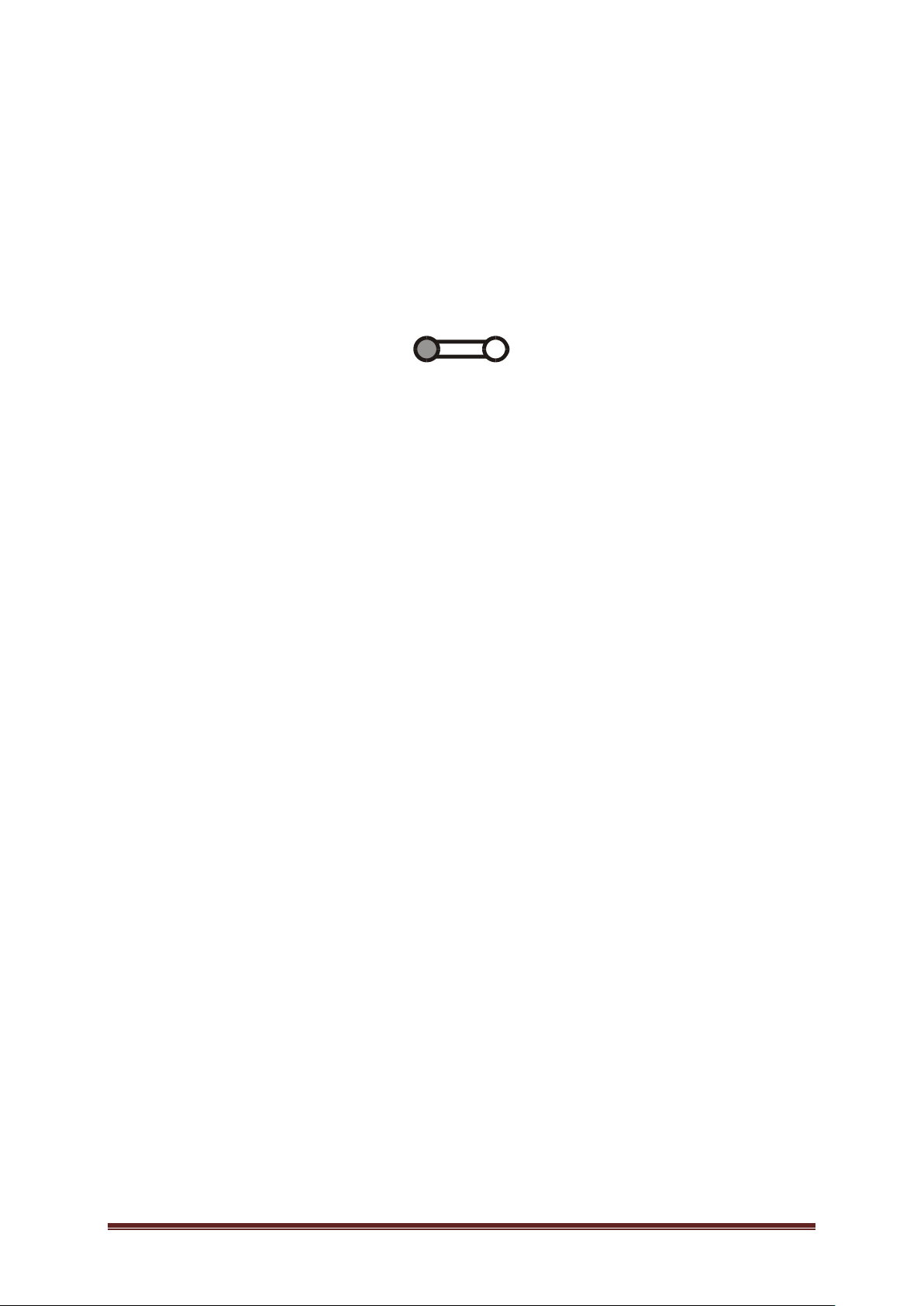

Šoupátko primárního a sekundárního vzduchu je posuvné a označeno následovně:
(poloha zavřeno) (poloha otevřeno)
Máte-li problémy s tvořením sazí, pootevřete při spalování dřeva šoupátko primárního
vzduchu. Nezávisle na zamýšleném použití paliva během rozhořívací fáze musí zejména
šoupátko sekundárního vzduchu zůstat otevřené. Přívod vzduchu lze omezit teprve
tehdy, když se skleněná tabulka zahřála natolik, že se již netvoří kondenzát.
V opačném případě by se vlhkost, pocházející z paliva nebo ze vzduchu místnosti, mohla
v podobě kapek vypalovat (připalovat) na skle.
Toto znečištění by bylo jednak obtížně odstranitelné, jednak vede k černání skleněné
tabule.
2.3. Zapalování a roztápění
Před zapálením se musí všechna seřizovací ústrojí zcela otevřít. Současně je třeba
postarat se o přívod vzduchu do místnosti instalace.
Nyní se oheň zapálí s pomocí zapalovacích kostek nebo papíru, jakož i štěpků. Nikdy
nepoužívat benzin, líh, petrolej atd.
Na živě hořící oheň se nyní přiloží (jedna) vrstva dřevěných polen nebo níže uvedené
množství briket.
Spotřeba dřeva na 1 hodinu provozu pro dosažení nominálního výkonu 3 kW:
dřevo: 1 kg
Palivo se musí ukládat v jedné vrstvě. Nikdy nepřikládejte více paliva než je výše
uvedeno, ale rovněž ne příliš málo!
- V případě nízko zvoleného (poddimenzovaného) výkonu se nedosáhne optimální
účinnosti (topidla), tím vznikají zbytečně vysoké náklady na vytápění. Trvalý provoz
s nízkým výkonem má za následek tvoření nánosu sazí v kamnech, zejména na
skleněné tabulce průzoru. Za provozu s jmenovitým topným výkonem se stěny kamen
a průzor znečišťují jen minimálně.
- V případě volby příliš vysokých výkonů (topidel) je nebezpečí přehřátí kamen velmi
vysoké. Kamna se tím v krátkém čase poškodí. Pro tento případ již záruka výrobce
neplatí.
Kromě toho je nutno dbát, aby se první rozehřátí kamen provedlo s malým ohněm
(plamenem). Teprve postupně se zvětšuje, aby se kamna mohla pomalu a stejnoměrně
roztahovat (dilatovat) a aby těleso kamen neutrpělo škodu vlivem kolísání teplot.
Abychom toho dosáhli, přivřeme ústrojí k seřizování přívodu vzduchu okamžitě poté,
když oheň živě
www.hede-kamna.cz Stránka 6
Page 7
hoří, s přiložením prvního dřevěného polena nebo briket na poloviční hodnotu nastavení.
Klapka prostoru popelníku zůstává uzavřena také během fáze zatápění.
Působí-li zapalování potíže (přechodné období, studený komín atd.), rozdmýcháme
v krbových kamnech podpůrný ohýnek pomačkaným papírem a tak uvedeme kamna
snáze do chodu. Během fáze roztápění je třeba neustále kontrolovat odhořívání a
nepřetržitě na kamna dohlížet.
Zatápění při uvádění do provozu
Poněvadž krbová kamna jsou opatřena žáruvzdorným nátěrem, může být na základě
vytvrzování této barvy při prvním zatopení cítit zápach.
Z těchto důvodů je nutno zvláště při prvním uvádění do provozu dbát na dobré větrání
místnosti.
Dále se během prvních hodin provozu krbových kamen nemají na kamna stavět žádné
předměty a nesmíme se dotýkat vnějšího lakování kamen. Ještě nevytvrzený lak kamen
by se dotykem mohl poškodit.
2.4. Normální provoz (režim)
Vedle nastavení stavěcích ústrojí spalovacího vzduchu je tah komína nejdůležitější
ovlivňující veličinou pro intenzitu spalování a tím i pro dodávku tepla od krbových kamen.
Silnější tah komína vyžaduje menší, slabší tah komína větší nastavené otvory. Optimální
regulace spalovacího pochodu vyžaduje zkušenost zejména tehdy, když tah komína není
stálý (konstantní) nebo když např. dochází ke změnám jakosti spalovaného dřeva.
POZOR:
● Rukojeť dvířek a držadla vzduchových šoupátek za provozu otvírat jen se současně
dodanou rukavicí, poněvadž jinak hrozí nebezpečí spálení.
● Ohniště nikdy nepřeplňovat – množství paliva přizpůsobovat požadovanému topnému
výkonu!
● Při přiložení větší dávky paliva než je zadáno v bodě 2.3 větší o více než 30%, se
kamna mohou přehřát a utrpět trvalé poškození. Takové škody jsou vyloučeny ze
záručního plnění.
● Pro vyloučení vyšlehnutí plamene při přikládání dvířka topeniště otvírat jen pomalu!
Palivo se smí přikládat jen na žárové lože (žádné otevřené plameny).
● V přivřené poloze klapek (provoz „sporo“) se skleněná tabulka může mírně zanést
vrstvou sazí. Tato vrstva sazí však zmizí při větším ohni (plameni) účinkem tepelného
rozkladu.
● Úsporný režim s menším plamenem vede k nedokonalému spalování a podporuje,
zejména v přechodném ročním období a při použití vlhkého dřeva, usazování sazí a
dehtu.
Dřevěná polena mohou při spalování spadnout na skleněnou tabulku jen při přeplnění
kamen.Při přikládání paliva pochopitelně nesmí z kamen šlehat plameny nebo vycházet
spaliny (kouřové plyny).
Max. množství paliva na 1 přiložení – 2 kg.
Existují různé příčiny, jež mohou k těmto závadám vést:
- Přiloží se palivo, ačkoliv palivo nacházející se v kamnech ještě neodhořelo na žhavý
základ a hoří s otevřeným plamenem (šlehající plameny).
- Přiloží se tenčí, spíše sušší palivo, což vede ke spontánnímu odhoření (vystupující
plameny, tvoření jisker)
- Tah komína nestačí (čoud, kouřový plyn). Spojovací kus a nebo kouřová komora jsou
ucpány, takže spaliny nemohou být odtaženy (husté dýmení, obtížný zápach)
www.hede-kamna.cz Stránka 7
Page 8
- Dvířka kamen se otvírají příliš rychle, takže spaliny na základě poměrů proudění a
tlakových poměrů vnikají do místnosti instalace kamen.
2.5. Provoz v přechodném (ročním) období
V přechodném období, tj. při venkovních teplotách nad cca 15°C, může podle okolností
při náhlých nárůstech teploty docházet k poruchám komínového tahu, takže kouřové
plyny (spaliny) již nejsou hladce a beze zbytku odváděny. Této okolnosti je možno čelit
následujícími opatřeními:
● Nastavovací ústrojí, pokud lze, více otevřít.
● Častěji a beze zbytku odstraňovat popel z topeniště.
● Při roštování (prohrabávání) přikládat jen malá množství paliva.
2.6. Odstraňování popela
K zajištění hladkého provozu je nezbytné, aby krbová kamna byla pravidelně zbavována
popela. Popelník se musí včas vyprázdnit, aby pod rošt mohl stejnoměrně proudit
spalovací vzduch a nebyl bržděn nahromaděným popelem v popelníku. Jinak hrozí
nebezpečí, že oheň se zhorší (zeslábne) a rošt se kvůli chybějícímu chlazení přehřeje a
tím zdeformuje.
Dvířka popelníku musí být za provozu (kamen) stále uzavřena.
Otevřená dvířka mohou vést k přehřátí a poškození kamen. Kromě toho může dojít
k nepříznivému ovlivnění jiných topidel, připojených na stejný komín, a tím k ohrožení
jiných místností s instalovanými topidly.
2.7. Čištění a ošetřování
Jednou za rok, v případě potřeby i častěji, podle konkrétní četnosti používání krbových
kamen, se musí odstranit úsady popela a sazí v horním odtahu, ve sběrné komoře spalin
a ve spalinové rouře. Čištění se může provádět jen při studených kamnech! Nejlépe je
použít k tomu vysavač. Horní odtah se dá čistit otevřenými dvířky ohniště. K tomu účelu
se vyjme horní vermikulitový deflektor (přepážka) a taktéž ocelový. Aby bylo možno tyto
deflektory vyjmout, je nutné vyjmout rošt a spodní vermikulitové desky, poté boční
vermikulitové desky. Pak chytněte 1 část vermikulitového deflektoru a posunem k sobě a
dolů ho dostanete do spalovací komory, poté jej vyjměte ven.
POZOR: vermikulitové desky jsou křehké, zacházejte s nimi opatrně!!!
Kouřová roura se vyčistí buď skrze čisticí otvor (pokud se na ní nachází) nebo se úplně
z kamen odmontuje. Tak se dá nejlépe vyčistit a současně se skrze hrdlo spalin
zpřístupní sběrná komora spalin. Tyto práce je také možné objednat u příslušného
obvodního kominíka.
Krbová kamna jsou z venkovní strany opatřena barvou, odolávající vysokému žáru.
Jakmile se tato barva vypálí (cca po druhém nebo třetím zátopu), je možné povrch očistit
lehce navlhčeným hadříkem.
Rukojeť dvířek a knoflík šoupátka primárního a sekundárního vzduchu mají
pochromovanou povrchovou úpravu. Tyto dílce se dají vyleštit obvyklými ošetřovacími
prostředky.
Skleněná tabulka ve dvířkách topeniště se v případě mírného nánosu dá vyčistit
obchodně běžnými prostředky k čištění skla. Pevnou usazeninu (povlak) lze odstranit
čističem na pečicí trouby nebo jemnou ocelovou vlnou.
2.8. Provozní závady
www.hede-kamna.cz Stránka 8
Page 9
Závada
Možné příčiny a odstranění
Zápach při prvním uvedení do
provozu
- kamna provozovat po několik hodin při slabém ohni
- vysychání použitých ochranných barev,vypařování
zbytků oleje na ocelovém plechu, k nepříjemnému
zápachu pak již nedojde.
Příliš malý tepelný zisk, kamna
nehřejí dostatečně
- vybrán příliš malý typorozměr (kamen), dát
přezkoušet potřebu tepla.
Příliš slabý tah komína
- tah má být minimálně 10 – 12 Pa (1 – 1,2 mm
vod.sl.).
zkontrolovat komín na těsnost;
- dvířka jiných topidel, připojených na stejný komín,
nejsou zavřena.
- překontrolovat těsnost spojů kouřových rour a
čisticích uzávěrů komínů.
- použít 1,5 m dlouhou svislou kouřovou rouru
(stabilizační úsek).
- vyčistit dráhu kouřových plynů vč. instalované
roury
- delší kouřové roury, vedoucí chladnými místnostmi,
dobře a ohnivzdorně izolovat
nedostatečný přívod vzduchu do
místnosti s krbovými kamny
- zajistit přívod vzduchu do místnosti s instalovaným
topidlem
netěsnosti u dvířek topeniště
- dvířka topeniště těsně uzavřít, zkontrolovat těsnění
a případně vložit novou těsnicí šňůru.
popel a struska brání přístupu
spalovacího vzduchu
- rošt očistit od zbytků po spalování
- rošt pravidelně čistit
- vyprazdňovat popelník
Praskavé zvuky
- při příliš rychlém zatápění nebo při ochlazení mohou
být slyšet praskavé zvuky, nejedná se o konstrukční
vadu, jev je způsobován tepelnou dilatací ocelových
plechů o různých tloušťkách
odstranění
- pomalé zahřívání (zatápění)
- nepoužívat příliš malá dřevěná polínka
- přivřít klapku spalovacího vzduchu
Kamna hřejí příliš silně
- přivřít stavěcí prvky
- těsnění ve dvířkách popelníku je poškozené (vložit
novou těsnicí šňůru)
Topný výkon nelze dostatečně
snížit
- dvířka topeniště těsně uzavřít, rukojeti dvířek
pevně zajistit
- zkontrolovat těsnění dvířek, případně vložit novou
těsnicí šňůru
- nevhodné palivo
- přivřít šoupátko přívodu primárního vzduchu do
spalovacího prostoru
Tvoření strusky nebo prachu
- nikdy nezatápět a netopit s otevřenými, nastavit
stejnoměrný výkon, odpovídající dané venkovní
teplotě
- stavěcí ústrojí (šoupátka, klapky) přestavovat na
větší výkon jen postupně (ve stupních)
Výbuchy (vzněty)
- přiloženo příliš mnoho paliva ( přikládat jen 1
vrstvu )
- zpětný proud v komíně ( poradit se s kominíkem )
Palivo se nezapaluje
- rošt ucpán popelem
www.hede-kamna.cz Stránka 9
Page 10
- přeplněný popelník
- příliš málo primárního vzduchu
Závady na roštu
- zanesený rošt okujemi ( přeplněný popelník )
- propálený rošt ( přeplněný popelník )
Obtěžování kouřem
- komínový tah je příliš slabý
- zkontrolovat poměry v komíně
- poradit se s kominíkem
- dvířka topeniště otvírána příliš rychle
- nedostatečně odhořené palivo (až na žhavou
hmotu)
- dráha kouřových plynů nebo kouřová roura je
zanesena (vyčistit)
www.hede-kamna.cz Stránka 10
Loading...
