Heinz Electrodynamic Designs
Type 05
Operation Manual
EN DE
Page 2
Heinz Electrodynamic Designs
Safety Instructions
Please read the following safety instructions carefully before setting up your system. Keep the instructions for subsequent reference. Please read the warnings and follow the instructions.
ExplaNatioN of Graphical SymbolS
The lightning flash with arrowhead symbol, within
an equilateral triangle, is intended to alert the user
to the presence of uninsulated “dangerous voltage” within the product’s enclosure that may be of
sucient magnitude to constitute a risk of electric
shock to persons.
The exclamation point within an equilateral triangle
is intended to alert the user to the presence of
important operating and maintenance (servicing)
instructions in the literature accompanying the
appliance.
To reduce the risk of an electric shock, do not open the loudspeaker yourself. Always refer to qualified service personnel.
This product must be connected with an IEC 60320 AC mains power cord (like the one we supplied).
TO REDUCE THE RISK OF FIRE OR ELECTRIC SHOCK, DO
NOT REMOVE THE BACK COVER OR ANY OTHER PART. NO
DO NOT EXPOSE THOS EQUIPMENT TO RAIN OR MOISTU-
RE. REFER SERVICING TO QUALIFIED PERSONNEL.
RISK OF ELECTRIC SHOCK!
USER-SERVICEABLE PARTS INSIDE.
CAUTION
DO NOT OPEN!
CAUTION
EN
Always keep electric equipment out of the reach of children.
Always unplug sensitive electronic equipment during lightning storms.
The monitor should be installed near the socket outlet and quick disconnection of the device should be easily doable.
To completely disconnect the speaker from the AC mains, physically disconnect the powerchord.
Please try to avoid touching the speaker diaphragms. Always keep the woofer’s ventilation ports open.
Don't use the speaker at very high or low temperatures. The speakers back panel should not be exposed to direct sunlight.
Never operate this product in an explosive atmosphere.
High SPL’s can irreparably damage your ears! Please take good care when running the speakers at high levels.
Make sure that the air can circulate behind the speaker as it needs sucient cooling.
Please switch o your audio system before connecting or disconnecting any cables to the speaker – also, if you intent to
clean the surface or single components. Never use flammable or combustible chemicals for cleaning audio components.
HEDD studio monitors are equipped with universal mains, meaning that the speakers work within a voltage range from
85–264V. This makes voltage switches unnecessary.
Do not place this unit on an unstable cart, stand or tripod, bracket or table. The unit may fall, causing serious injury and/or
serious damage.
This product should never be used outside. Avoid exposing it to rain or any sort of moisture.
Powercords and audio cables connected to this product should never be stepped on.
Please note that defective cables can harm your speakers and / or create humming, crackling, etc.
Only mount this product onto dry and non-conducting walls (wood, plaster). For other wall materials, an additional isolation
panel is required. To prevent injury, this loudspeaker must be securely attached to the wall in accordance with the installation
instructions of your wall mount bracket
Always carry the speaker with the back panel facing to your body. Otherwise, the diaphragm of the woofer can be damaged,
which is not covered by the warranty.
The drivers of the speaker are NOT magnetically shielded! Keep away all items that are sensitive to magnetic fields, like magnetic tapes, credit cards, CRT monitors and so on.
Keep away Ferro-magnetic (steel, iron, etc.) objects from the tweeter like small screws, swarf and so on. The strong magnetic field of the tweeter can pull objects to the folded diaphragm. This can lead to permanent damage of the tweeter, which is
not covered by the warranty.
For cleaning the surface of the cabinet, we recommend to use a microfiber cloth and simply warm water. Don’t use any
aggressive detergent, as it will damage the finish. Always switch o the speaker before cleaning! For cleaning dust out of the
loudspeaker diaphragms, use a very soft brush.
If you need to send the speakers via a postal service, use the original packaging. It is the safest way to get them from A to B.
Page 3
Heinz Electrodynamic Designs
Introduction
Heinz Electrodynamic Designs
EN
EN
HI THERE,
and first of all: Many thanks for choosing our Type 05
nearfield studio monitor. We are stoked to have you on
board as a customer. Without any more hestitation we
would like to take you through the basics of this powerful
and ultra-transparent active loudspeaker, that is suitable
for all kinds of audio-related jobs, may it be mixing in stereo or multichannel setups, mastering, producing beats,
recording string quartets, rockbands, or anything that is
related, really …
Let’s assume that you unpacked the monitor carefully and
that you gave a little bit of time to acclimate to the temperature of your room (an hour is safe). Let’s also assume
that you couldn’t wait to connect it to the power socket
(8) and your audio system using the balanced XLR, unbalanced RCA, or HEDD Bridge inputs (1, 6, 7).
Now is the time to confirm the input you used by selecting it on the SOURCE Switch (5) – and to finally press that
power switch on the back panel. There you go!
Note: By the way, do you know that these speakers are
equipped with regulated Universal Mains, working from
85V-264V (8)? This means that our amps will work at their
full capacity under any voltage condition. Just saying …

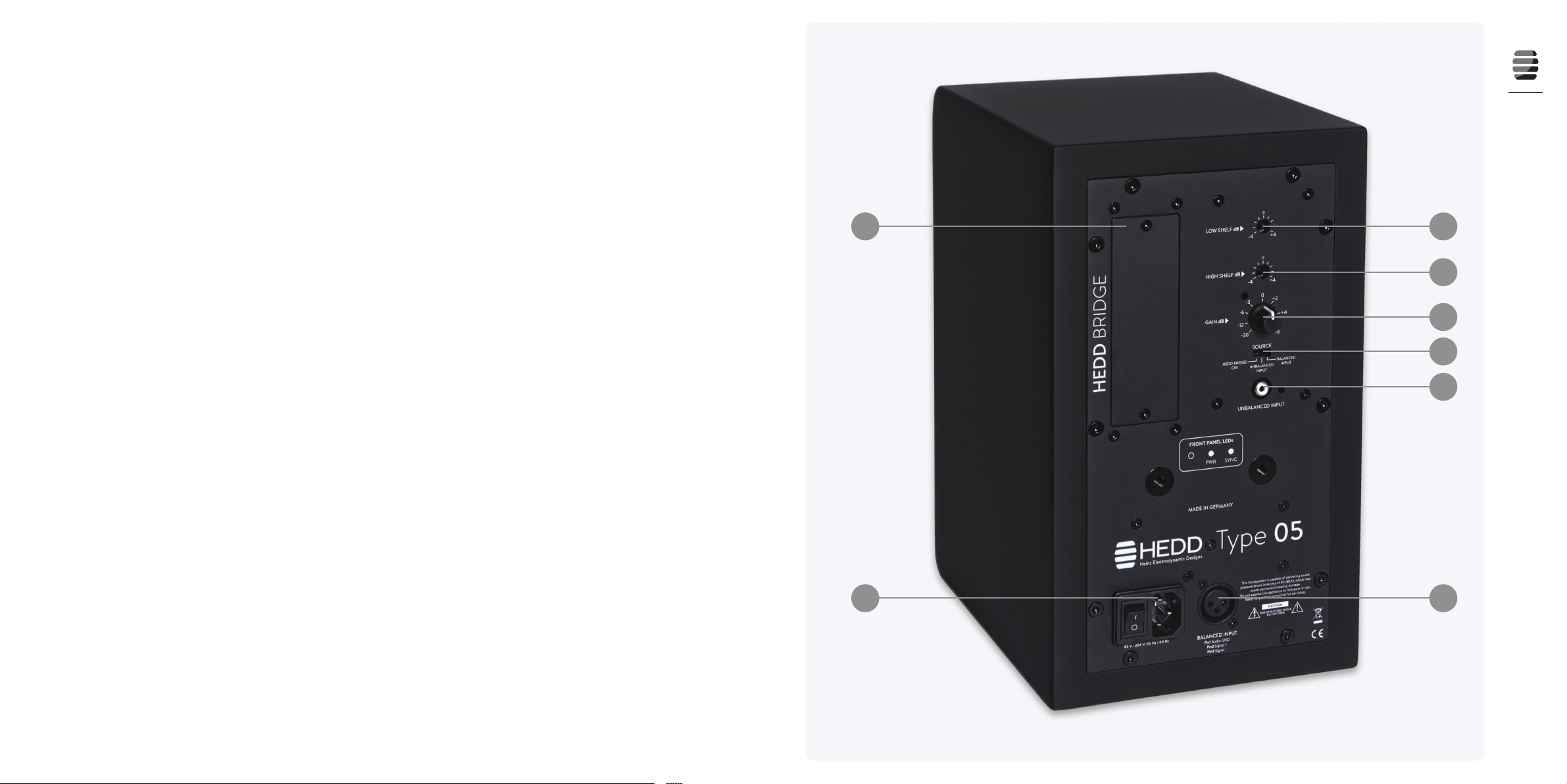

GAIN
Now, there is a lot you can tweak on the back panel to
adapt the speaker to your working environment. First
of all, you have a proper GAIN-Control (4) that lets you
adjust the overall volume of the speaker in a range from
-30dB to +6dB. You can use this control to adapt the
speaker to your signal chain and to compensate for any
level dierences between the speakers, may they be
caused by your listening position, the room acoustics, or
slight variations of the control knob’s tolerance (which is
normal and no malfunction).
SHELVING FILTERS FOR ROOM ADJUSTMENTS
Listening to these monitors can be a real joy, but depending on your room and its acoustical properties, you might
not really feel it. Your room might be very small so that
the speakers are close to a wall or corner (hello, bassboost!). You might have to work in a superbright and big
room with hard surfaces such as glass or stone, or the
other way around, in a particularily mued sounding room
with big curtains and beautiful but thick carpets.
In situations like these, it is dicult to impossible for the
speaker to unfold its rich sound quality. That’s why we
designed two very eective shelving-filters (2, 3). Here is
how they work:
21
3
4
5
6
• the Low Shelf lets you reshape the bottom end
around 50Hz (± 4dB)
• the High Shelf helps you to bring back the details
and transparency around 20kHz (± 4dB)
78
Page 4
Heinz Electrodynamic Designs
Introduction
Heinz Electrodynamic Designs
EN
EN

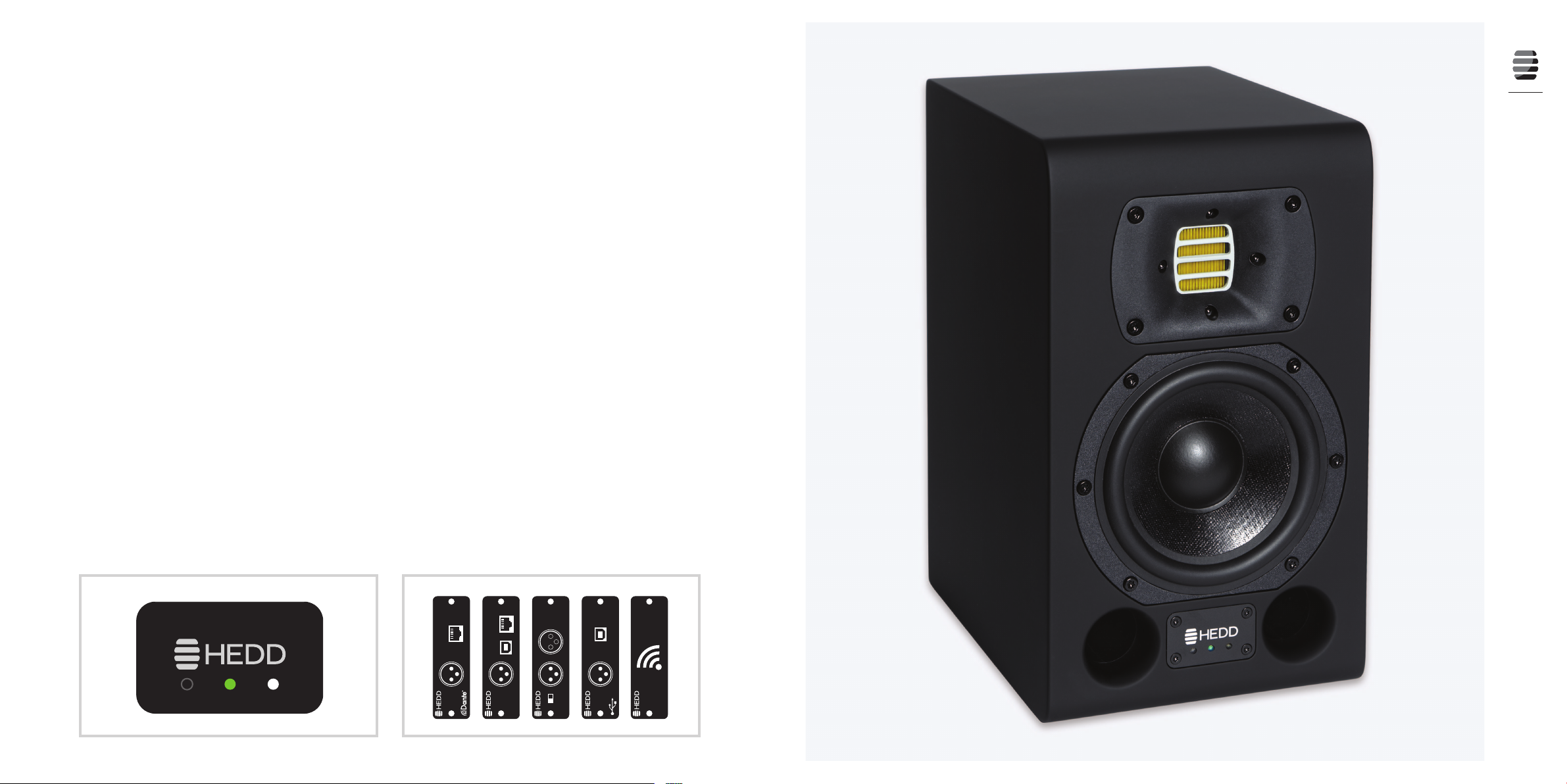

STATUS LEDs
When we designed the Type 05, one of our guidelines was
to keep the look as minimal and elegant as possible and to
place the speaker controls on the backpanel. On the front
of your speaker, all you will find is a nice front LED panel
which indicates its operational status in the following way:
• Left LED: Unused. Unlike our Type 07 and Type 30
monitors, the Type 05 has a relatively limited amplification power and does not need a specific overload LED /
built-in limiter.
• The green LED “PWR” will indicate normal operational
power-on status of the speaker. Green = Good!
• The white LED “SYNC” will only light up if you have
inserted one of our HEDD Bridge extension card. The
LED tells you that the speaker has synchronized to the
digital source and is receiving an audio stream.
HEDD BRIDGE
So, to conclude, what is this thing we call a HEDD Bridge
and what`s up with this cardslot on the back panel of your
speaker (1)? Well, now is the time to actually stop talking
about the analog side of things: One of the most unique
aspects of this speaker is the fact that it can handle various digital protocols.
The HEDD Bridge is a modular inputcard system that
gives you USB2, AES3, and even AES67 / Dante, that is
Audio-over-IP compatibility. Simply choose one of our
available input modules and you are ready to enter the
digital realm. With the latest developments in Audio-overIP in mind, this is nothing less than a world premiere:
You can directly connect your computer to this monitor
via a CAT 6 Ethernet cable and stream high resolution
audio up to 96kHz. Or, if you are lucky enough to work in
a complex multi-channel setup (Dolby Atmos, Auro 3D,
etc.), you can feed multiple separate HEDD monitors with
a single high-resolution audio stream while every speaker
can be administrated individually via a control software.
And this is just the beginning …
B1-DANTE
BRIDGE
B4-USB
DIG. THRU AES IN
L/R
BRIDGE
AES3/EBU
B5-WIRELESS
USB 2.0
CH2 OUT
BRIDGE
AES67
USB 2.0
CH2 OUT
7
AES6
B3-AES3
BRIDGE
B2-AES67
Dante
CH2 OUT
BRIDGE
Page 5
Heinz Electrodynamic Designs
Speaker Placement Speaker Placement
EN
VERTICAL & HORIZONTAL SETUP
In a stereo setup we recommend placing the speakers vertically and facing towards you. The tweeters should match
the height of your ears. Like this you will be as close as it
gets to hear the intended character of the monitor.
That being said, it is also possible to place a pair of Type
05s horizontally. In this case, you must make sure to align
them symmetrically. Both tweeters should face inwards.
Otherwise, the acoustical image will be distorted.
STEREO POSITIONING

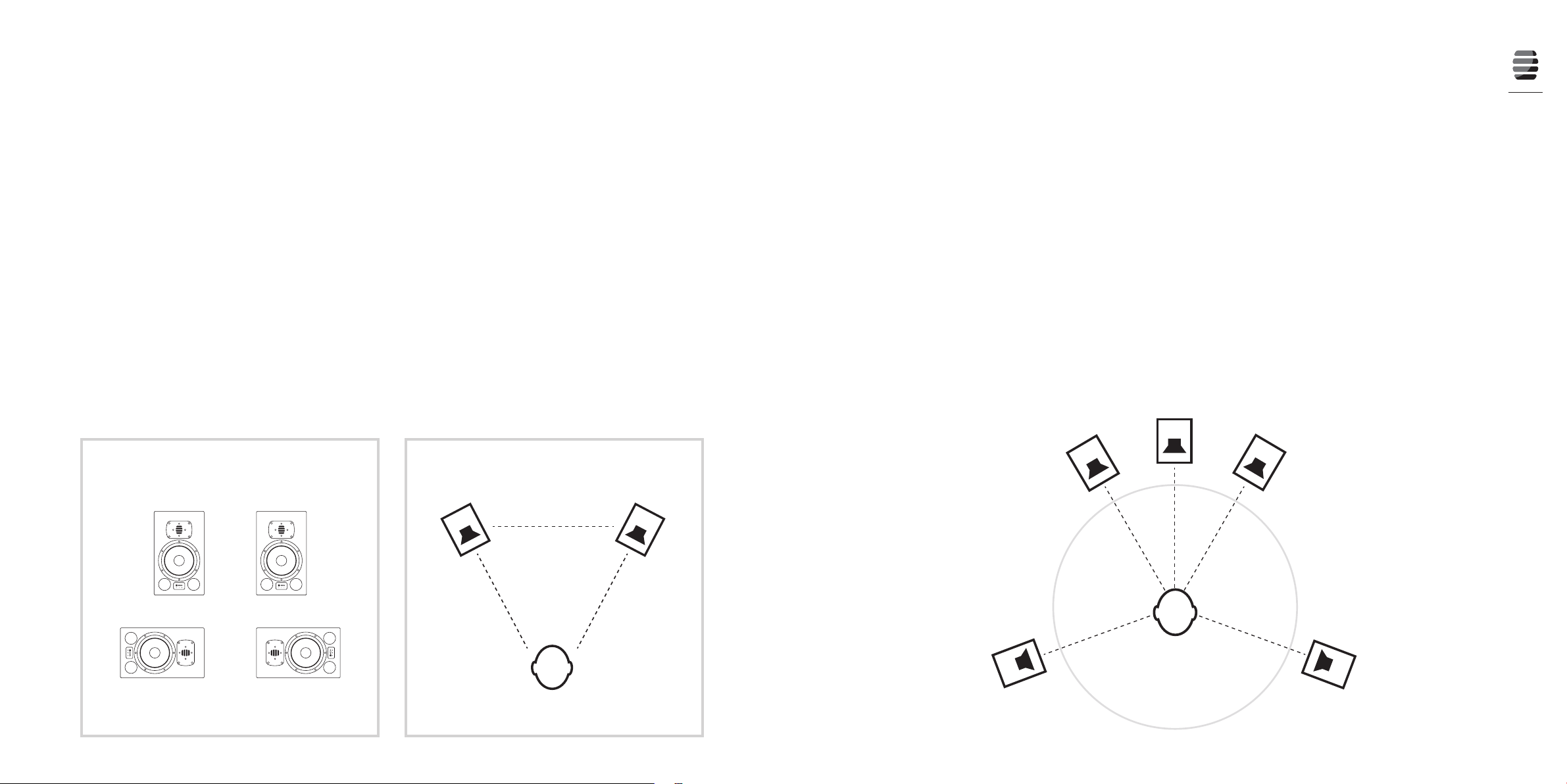

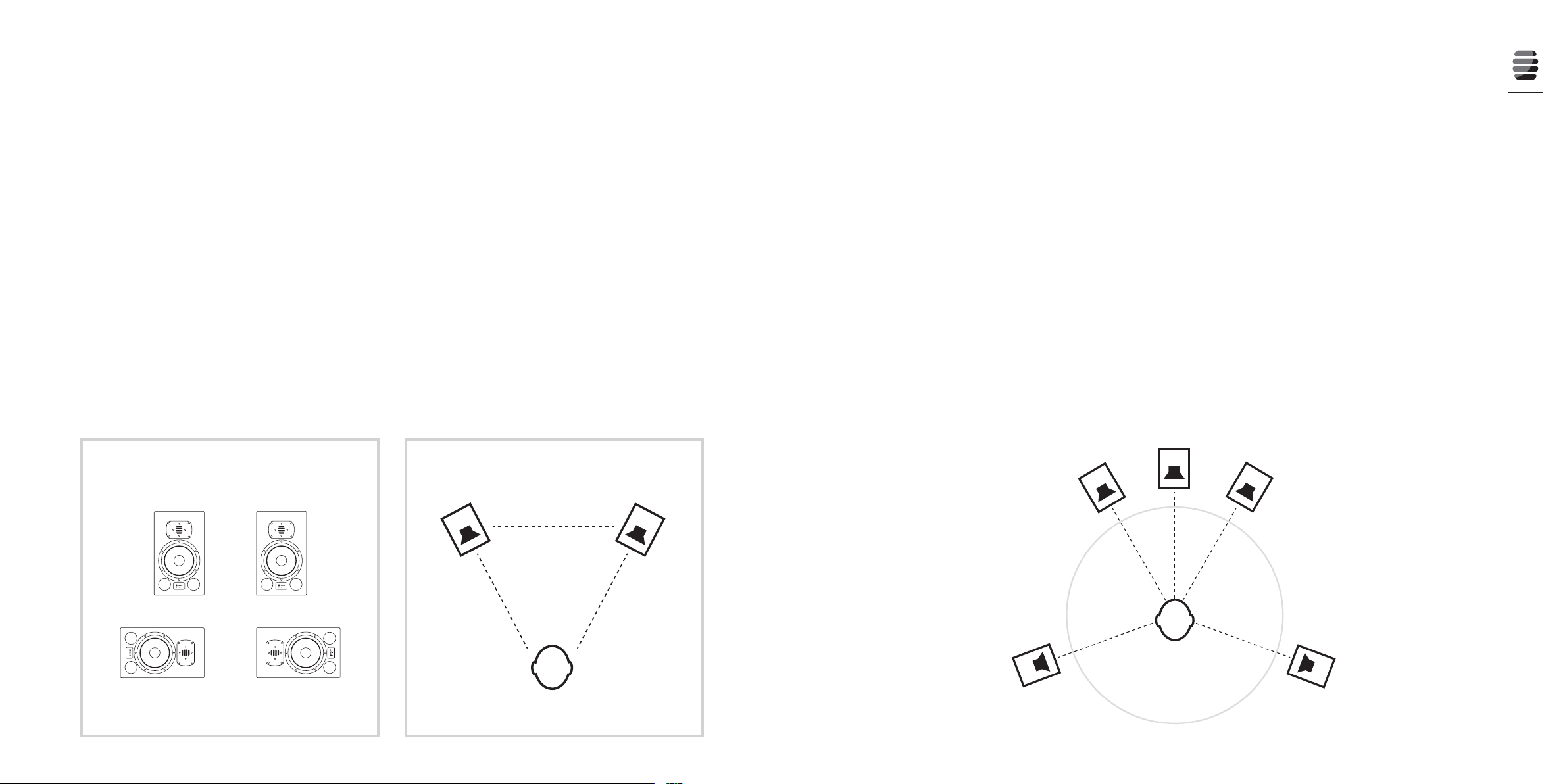

For optimizing your listening position, place the two
speakers so that they form an equilateral triangle with
your listening position (see figure below). This position
should be an imaginary center point between the two
speakers. Now, if you have the space, play a recording that
you are familiar with and try playing around with adjusting the distance of the speakers and the distance of your
listening position accordingly. Stop when you think that
you hear an authentic stereo panorama. Trust your ears,
they are your best friends.
SURROUND POSITIONING
Place the speakers in a circle around your listening position and work with the following angles: Center 0°, Front/
Right 30°, Rear/Right 110°, Rear/Left 250° and Front/Left
330°. The overall radius of the circle should be somewhere in between 0,7m and 2m. Also beware of the walls!
The surrounding walls should be at least 40cm away from
every speaker to avoid early reflections.
We recommend that you use the same type of speaker for
every channel (except the subwoofer, of course), because
otherwise you can run into negative frequency and/or
phase coloration. Check out the ITU recommendation
BS.2159-4 for a detailed explanation.
30°
STAND/WALL MOUNTING
This speaker is equipped with two M6 (6mm) strew
threads on the rear side for stand/wall mounting. The
spacing between the two strew threads is 60mm. Please
contact us for more information on suitable mounting
hardware: [email protected]
CENTER
30°
110°
110°
Page 6
Heinz Electrodynamic Designs
Troubleshooting
Technical Data
EN
Problem Solution
“ON” LED lights
green but no audio
output
Hum, buzz and noise Disconnect all signal cables. If the noise is gone, check your audio cables and the equipment in
“SYNC” LED lights
up but no audio
Speakers vary in
volume
All our products comply with RoHS and WEEE.
This product has a 2-year-warranty. Contact us or visit our
website for warranty information.
Check the wiring and make sure that all cables are working and connected correctly.
Check if you have selected the correct input via the SOURCE switch on the back panel of the
speaker.
Connect an audio source directly to the speaker. If you have audio now, the malfunction is in
your signal path.
If the back panel of the speaker is very hot, it may be that the internal thermal protection of the
amplifiers has shut down the audio output to prevent electrical damage. Turn the unit o, let it
cool down and repower.
your signal path.
Check if you have any electrical devices that potentially produce high amounts of RFI (cellphones, switching power supplies, radio equipment) sitting next to your speakers.
Try to connect the speakers to a dierent power socket.
Check if you have selected the HEDD BRIDGE input via the SOURCE switch on the back panel
of the speaker.
Check if you have routed the audio source correctly to the HEDD BRIDGE output of your
HEDD Bridge extension card.
Use the GAIN control to compensate for any level dierences.
hedd.audio
Drivers
Woofer 1
Basket Ø 6” (152mm)
Voice coil Ø 1.5” (38mm)
Cone material UHC cone (Ultra Honeycomb Composite)
Tweeter 1
Type HEDD AMT (HEDD Air Motion Transformer)
Equiv. Diaphragm Ø 2.2” (56mm)
Input connectors
Analog balanced/ unbalanced XLR / RCA
Digital/HEDD Bridge Options AES67 Ravenna, Dante, AES3/EBU
General data
Amplification (ICEpower®) 2 x 50W
Sensitivity 440mVrms (-4,9dBu) / 90dB SPL / 1m at 0dB GAIN
Input gain -30dB … +6dB
Maximum input level (balanced / unbalanced) 6Vrms (+17.8dBu, +17.6dBV) / 4.5Vrms (+15.3dBu,
+13.0dBV)
Input impedance(balanced / unbalanced) 10kΩ/ 47kΩ
High Shelf EQ > 2kHz ±4dB(at 20kHz)
Low Shelf EQ < 200Hz ±4dB(at 50Hz)
Frequency response 45Hz - 50kHz
Frequency response ± 1.5dB 52Hz - 20kHz
THD 90dB/1m > 100Hz ≤0.5%
Max SPL sine wave 100Hz - 3kHz /1m ≥103dB
Max SPL peak per pair at 1m ≥111dB
Crossover frequency 2.3kHz
Weight 7kg (15.5lbs.)
Dimensions W x H x D 180mm x 308mm x 228mm
Warranty 2 years
The information and data contained in this manual is subject to change without prior notice.
Page 7
Heinz Electrodynamic Designs
Type 05
Bedienungsanleitung
DE
Page 8
Sicherheitshinweise
Heinz Electrodynamic Designs
Bitte beachten Sie die folgenden Sicherheitshinweise, bevor Sie Ihre neuen Lautsprecher in Betrieb nehmen. Bitte heben
Sie diese Anleitung auf. Bitte beachten Sie alle Warnungen und folgen Sie allen Anweisungen.
ErläutEruNG DEr GrafiSchEN SymbolE
Das Blitzsymbol warnt vor der Gefahr eines elektrischen Schlages.
Das Ausrufezeichen weißt auf wichtige Bedienungs- oder Pflegehinweise hin.
Um die Gefahr eines Stromschlages zu minimieren, sollten Sie die Monitore niemals önen und eigenständig reparieren.
Im Inneren des Gehäuses befinden sich keinerlei wartungsbedürftigen Teile. Wenden Sie sich im Falle eines Problems and
qualifiziertes Service-Personal.
Die Lautsprecher müssen mit einem IEC 60320 Kaltgerätestecker betrieben werden
(ein solches liegt dem Produkt bei).
Um die Gefahr eines Stromschlages zu verringern, entfer-
nen Sie weder Rückwand noch sonstige Teile! Die inneren
Bauteile dürfen nicht vom Anwender, sondern nur von
qualifiziertem Fachpersonal gewartet werden. Setzen Sie
das Gerät weder Regen noch Feuchtigkeit aus!
ACHTUNG
Gefahr durch Stromschlag.
Nicht önen!
Betreiben Sie elektrische Geräte nicht in unmittelbarer Nähe von Kindern.
DE
Elektronische Geräte wie dieser Lautsprecher sollten bei Unwettern stets vom Stromnetz getrennt sein.
Die Lautsprecher sollten in der Nähe einer Steckdose aufgestellt werden. Die Netzschalter und -stecker müssen leicht
erreichbar sein.
Um das Gerät vom Stromnetz zu trennen, muss zunächst der Netzschalter betätigt werden. Ist das Gerät ausgeschaltet, kann
das Kabel gezogen werden.
Bitte berühren Sie die Membranen des Lautsprechers nicht mit den Händen.
Bitte lassen Sie die Luftaustrittsönungen (Bassreflexrohre) des Lautsprechers immer frei.
Bitte vermeiden Sie, den Lautsprecher bei hohen Temperaturen oder in explosionsgefährdeten Umgebungen einzusetzen.
Sehr hohe Lautstärken können Ihr Gehör nachhaltig schädigen! Vermeiden Sie die direkte Nähe zum Lautsprecher, wenn
dieser mit hohem Pegel betrieben wird.
Im Inneren des Gehäuses befinden sich außerordentlich starke Magnete. Halten Sie andere magnetische oder paramagnetische Objekte daher vom Gehäuse fern.
Schalten Sie stets alle Geräte aus, bevor Sie eine Kabelverbindung neu legen oder das Produkt reinigen wollen.
HEDD Studio Monitore sind mit Universal Mains ausgerüstet (85V–264V). Sie machen das Umschalten zwischen verschiedenen Spannungen überflüssig.
Verwenden Sie nur Wagen, Ständer, Einbauhilfen oder Tische, die vom Hersteller des Produkts empfohlen werden. Sollten
die Lautsprecher auf einem rollenden Wagen stehen, seien Sie vorsichtig, um ein Herabstürzen zu verhindern.
Dieses Produkt sollte ausschließlich in Innenräumen verwendet werden. Regen, Sonne und Feuchtigkeiten können es beschädigen.
Schützen Sie die Netz- und Audiokabel am Lautsprecher vor Tritten und Quetschungen.
Verwenden Sie stets geprüfte Kabel. Defekte Kabel können Störgeräusche verursachen.
Im Betrieb muss sichergestellt sein, dass der Lautsprecher optimal umlüftet ist. Nur so kann die Elektronik gekühlt werden.
Die Rückplatte sollte niemals direktem Sonnenlicht ausgesetzt sein.
Sollten Sie den Lautsprecher an einer Wand befestigen wollen, achten Sie unbedingt auf die Beschaenheit der Oberfläche.
Eine Montage kann nur an trockenen Innenwänden (Holz, Gipskarton) erfolgen. Sollte dies nicht gewährleistet sein, ist eine
isolierende Zwischenplatte erforderlich. Um Verletzungen zu verhindern, muss der Lautsprecher zuverlässig befestigt werden. Konsultieren Sie hierzu die Installationsanleitung Ihrer Wandhalterung.
Beim Tragen des Lautsprechers sollte dessen Rückseite stets zum Körper hin zeigen. Ansonsten können die Hoch- und Tieftöner beschädigt werden (Reparatur fällt nicht unter die Garantieleistung).
Aufgrund fehlender magnetischer Abschirmung sollten alle ferromagnetischen Objekte (Kreditkarten, CRT Monitore, etc.),
auch Schrauben und Nägel aus der unmittelbaren Nähe des Lautsprechers entfernt werden.
Putzhinweis! Der Lautsprecher muss vor dem Reinigen ausgeschaltet werden. Um die Oberfläche des Gehäuses zu reinigen,
empfehlen wir ein Mikrofasertuch und lediglich warmes Wasser. Bitte benutzen Sie keine aggressiven Flüssigkeiten, dies kann
das Gehäuse beschädigen. Um die Membrane zu säubern, kann eine sehr weiche Bürste oder Ähnliches verwendet werden.
Bitte heben Sie für den Falle eines Transportes die Originalverpackung auf.
Page 9
Einführung
Heinz Electrodynamic Designs
HALLO,
DE
und besten Dank dafür, dass Sie sich für unseren aktiven
Studio Monitor Type 05 entschieden haben. Er eignet sich
für alle erdenklichen Aufgabenfelder im Audiobereich, sei
es Stereo- oder Multichannel-Mixing, Mastering, BeatProduktion oder Aufnahmen jeglicher Musik und Sprache.
Ohne langes Umschweifen wollen wir Sie an dieser Stelle
mit den Grundlagen dieses kraftvollen und ultra-transparenten Nahfeldmonitors bekannt machen.
Nehmen wir einmal an, Sie haben den Lautsprecher
vorsichtig ausgepackt, ihm einen Moment der Akklimatisierung (Empfehlung unsererseits: 1 Stunde) ermöglicht
und bereits die Strom- bzw. Audioverkabelung via XLR
(symmetrisch), RCA (unsymmetrisch) oder dem digitalen
HEDD-Bridge Input (7, 6, 1) vorgenommen.
Schalten Sie sie den Type 05 nun rückseitig über den
Hauptschalter (8) ein und wählen Sie den gewünschten
Input am SOURCE Schalter (5). Jetzt sollte alles für eine
direkte Audioausgabe vorbereitet sein!
Übrigens: Die HEDD Monitore arbeiten mit sogenannten
Universal Mains. Dies bedeutet, dass unsere Verstärkermodule in einem Spannungsbereich von 85V–264V voll
performen, das Umschalten von 230V auf etwa 115V in
den USA (und Vergleichbares) ist Vergangenheit.
um Pegeldierenzen zwischen den Lautsprechern eines
Stereo- oder Multichannel-Set-Ups in Ordnung zu bringen. Letztere können aus einer problematischen Hörposition, aus raumakustischen Schwächen oder minimalen
Ungleichmäßigkeiten in der Toleranz des GAIN-Potis
resultieren (was durchaus normal ist).
SHELVING FILTER FÜR DIE RAUMANPASSUNG
Der Detailreichtum und die klangliche Souveränität dieses
Monitors zu hören, kann eine wunderbare Erfahrung sein.
Problem: Diese Erfahrung kann nur auf der Grundlage
einer optimalen akustischen Einbettung des Lautsprechers
in sein räumliches Umfeld erfolgen.
Ist Ihr Raum eher klein und sind die Monitore relativ nah
an der Wand positioniert, handeln Sie sich wahrscheinlich
ernsthafte Verfärbungen (in dem Fall Bassüberhöhungen) ein, ähnlich wie in einem mugen Raum mit dicken
Teppichen und Gardinen, der womöglich etwas von der
frappierenden Höhenauflösung des Lautsprechers maskieren wird. Oder eben das Gegenteil: ein großer, kärglich
ausgestatteter und hell klingenden Raum mit Glas- oder
Steinwänden, wo insbesondere das Bassfundament auf
dem Weg zu Ihren Ohren verloren geht und die Klangdifferenzierung im Allgemeinen erschwert wird.
21
3
4
5
6
INPUT GAIN
Rückseitig gibt es beim Type 05 eine ganze Reihe spezieller Einstellungsmöglichkeiten, die bei der Anpassung des
Monitors an die eigene Arbeitsumgebung behilflich sein
können. Fangen wir beim GAIN (4) an:
Der Type 05 verfügt über einen kontinuierlichen GainSteller, der Level-Anpassungen im Bereich von -30dB bis
+6dB ermöglicht. Das kann sehr praktisch sein, etwa um
Pegelproblemen im Zusammenspiel mit verschiedenen
Audiogeräten einer Signalkette entgegenzuwirken oder
Natürlich ist es uns überaus wichtig, dass sich der intendierte Charakter des Type 05 Monitors in möglichst vielen
Hörsituation vermitteln kann. Deshalb haben wir dem
Lautsprecher zwei außerordentlich eziente Shelving-Filter (2, 3) gegönnt, die im Bereich von 50Hz (LOW SHELF)
und 20kHz (HIGH SHELF) mit jeweils ± 4dB Spielraum
Anpassungen an die räumlichen Gegebenheiten ermöglichen.
78
Page 10
Einführung
Heinz Electrodynamic Designs
DE
STATUS LEDs
Bezüglich der Produktästhetik war es uns von Beginn an
ein Anliegen, sämtliche Einstellungsmöglichkeiten auf
der Rückseite des Type 05 zu positionieren und die Front
ansprechend minimalistisch zu gestalten. Lediglich eine
LED-Statusleiste informiert hier über den Betriebszustand
des Lautsprechers, und zwar wie folgt:
• linke LED: Keine Funktion. Aufgrund der relativ geringen Verstärkerleistung von 50x50W gibt es beim Type
05 keine explizite “OL” LED, welche die Übersteuerung
des Lautsprechers anzeigt (anders als im Falle des Type
07 und Type 30).
• die grüne “PWR” LED zeigt den normalen Power-On
Status des Type 05 an. Nicht mehr, nicht weniger.
• die weiße “SYNC” LED leuchtet ausschließlich im Falle
einer rückseitig anliegenden HEDD Bridge Inputkarte,
das heißt wenn der Lautsprecher mit einer digitalen
Quelle synchronisiert ist und ein entsprechendes Signal
empfängt.
HEDD BRIDGE
Bleibt eigentlich nur die Frage, was es mit dem HEDD
Bridge System auf sich hat, das sich in der Form eines
freien Kartenslots auf der Rückseite Ihres Lautsprechers
(1) präsentiert.
Die Idee ist einfach wie frappierend: Über das Einsetzen
einer optionalen Eingangskarte ist jeder analoge HEDD
Studio-Monitor in der Lage, sich auf ein digitales Protokoll
Ihrer Wahl einzustellen. Über die HEDD Bridge lassen
sich derzeit USB2, AES3 und – erstmals überhaupt –
Audio-over-IP Protokolle à la Dante und AES67 (wie etwa
Ravenna) anlegen und empfangen. So ist es beispielsweise möglich, per CAT 6 Ethernet-Direktverbindung vom
Computer zum Lautsprecher High-Resolution Audio (bis
zu 96kHz) zu genießen. Und in komplexen MultikanalSet-ups (Dolby Atmos, Auro 3D, etc.) kann nun jeder
teilnehmende Lautsprecher mit einem einzelnen hochauflösenden Audio-Stream bespielt und per Dante-Software
administriert werden.
Die Möglichkeiten sind schier unbegrenzt und die Modularität unseres Ansatzes stellt sicher, dass wie schnell auf
Änderungen audiotechnologischer Standards reagieren
können.
B1-DANTE
BRIDGE
B4-USB
DIG. THRU AES IN
L/R
BRIDGE
AES3/EBU
B5-WIRELESS
USB 2.0
CH2 OUT
BRIDGE
AES67
USB 2.0
CH2 OUT
7
AES6
B3-AES3
BRIDGE
B2-AES67
Dante
CH2 OUT
BRIDGE
Page 11
Monitor Aufstellung Monitor Aufstellung
Heinz Electrodynamic Designs
DE
VERTIKALE UND HORIZONTALE AUFSTELLUNG
Im Idealfall sollten HEDD Type 05 Monitore hochkant aufgestellt und auf Ihre Hörposition ausgerichtet sein. Wenn
die Hochtöner auf Ohrenhöhe spielen, ist der Charakter
des Lautsprechers am besten zu erkennen.
Weniger empfehlenswert, aber durchaus ebenfalls
möglich ist eine horizontale Aufstellung des Type 05. In
diesem Fall müssen die Lautsprecher symmetrisch angeordnet werden, um ein fehlerhaftes Stereobild zu vermeiden. Die Hochtöner sollten jeweils nach innen gerichtet
sein.
STEREO POSITIONIERUNG
Um eine optimale Abhörsituation zu erreichen, sollten die Lautsprecher gemeinsam mit der gewünschten
Hörposition ein gleichseitiges Dreieck ergeben. Je nach
vorhandener Arbeitsfläche kann es nun Sinn machen,
verschiedene Entfernungen zu den bzw. zwischen den
Monitoren auszuprobieren, um ein natürliches Stereobild
zu erreichen. Dabei sind vor Allem Ihre Ohren, und weniger Raummessungen gefragt.
SURROUND
Wenn Sie an Surround-Projekten arbeiten, ist eine kreisförmige Anordnung der Lautsprecher empfehlenswert.
Folgende Winkel sind zu berücksichtigen: Center 0°,
Vorne/Rechts 30°, Hinten/Rechts 110°, Hinten/Links 250°
und Vorne/Links 330°. Der Gesamtradius des Kreises sollte 70cm nicht unterschreiten (und 2m nicht überschreiten). Sehr vorsichtig sollten Sie mit den umliegenden
Wänden sein, die einen Mindestabstand von 40cm zur
Rückseite der Surround-Lautsprecher haben sollten. So
können Sie Erstreflexionen eektiv vorbeugen.
Um Phasenprobleme und Verfärbungen in einem Surround-Setup zu vermeiden, empfehlen wir, dass innerhalb
eines Surround-Setups immer auf die gleichen Lautsprechertypen zurückgegrien wird (mit Ausnahme des Subwoofers natürlich). Genauere Informationen hierzu finden
sich in der ITU Empfehlung BS.2159-4.
30°
WANDMONTAGE
Dieser Lautsprecher ist mit zwei M6 (6mm) Schraubgewinden ausgestattet, die eine sichere Wandmontage ermöglichen. Der Abstand zwischen den Gewinden beträgt
60mm. Für weitere Information und Tipps zur Befestigung, kontaktieren Sie uns gern: [email protected]
CENTER
30°
110°
110°
Page 12
Fehlerbehebung
Heinz Electrodynamic Designs
Technische Daten
DE
Problem Mögliche Lösungen
“ON” LED leuchtet,
kein Audio
Brummen, Knistern,
Rauschen
“SYNC” LED leuchtet, kein Audio
Pegel zwischen den
Monitoren ungleich
Unsere Produkte entsprechen den RoHS- und WEEERichtlinien.
Überprüfen Sie die Verkabelung. Sind sämtliche Audioverbindungen korrekt vorgenommen?
Gibt es vielleicht ein fehlerhaftes Kabel?
Überprüfen Sie, ob der korrekte Input am SOURCE Schalter eingestellt wurde.
Verbinden Sie eine Audioquelle direkt mit dem Lautsprecher. Falls Sie nun Audio hören, gibt es
oenbar ein Problem im Signalweg.
Falls die Rückseite des Monitors auällig heiß ist, hat der eingebaute Überhitzungsschutz die
Verstärker möglicherweise deaktiviert. Lassen Sie den Lautsprecher etwas abkühlen und schalten
Sie diesen erneut ein.
Entfernen Sie nach und nach alle Kabel, um defekte Verbindungen aufzuspüren.
Überprüfen Sie, ob Geräte mit hochfrequenter Strahlung
(Telefone, Smartphones, Netzteile, Funkgeräte) in unmittelbarer Nähe zum Lautsprecher stehen.
Versuchen Sie, den Monitor in einem alternativen Stromkreis zu betreiben.
Überprüfen Sie, ob die HEDD BRIDGE am rückseitigen SOURCE Schiebeschalter eingestellt ist.
Überprüfen Sie, ob das Audiosignal korrekt an den Ausgang der HEDD BRIDGE weitergegeben
wird.
Benutzen Sie den GAIN-Steller, um Pegelunterschiede zu kompensieren.
Treiber
Tief-/ Mitteltöner 1
Korb Ø 6” (152mm)
Schwingspule Ø 1.5” (38mm)
Membranmaterial UHC cone (Ultra Honeycomb Composite)
Hochtöner 1
Typ HEDD AMT (HEDD Air Motion Transformer)
Äquival. Membran Ø 2.2” (56mm)
Eingangsanschlüsse
Analog symmetrisch / unsymmetrisch XLR / RCA
Digital/HEDD Bridge Optionen AES67 Ravenna, Dante, AES3/EBU
Allgemeine Daten
Verstärker (ICEpower®) 2 x 50W
Eingangsempfindlichkeit 440mVrms (-4,9dBu) / 90dB SPL / 1m bei 0dB GAIN
Input gain -30dB … +6dB
Maximaler Eingangspegel (symmetrisch / unsymmetrisch) 6Vrms (+17.8dBu, +17.6dBV) / 4.5Vrms (+15.3dBu,
+13.0dBV)
High Shelf EQ > 2kHz ±4dB bei 20kHz
Low Shelf EQ < 200Hz ±4 dB bei 50Hz
Frequenzgang 45Hz–50kHz
Frequenzgang ± 1.5dB 52Hz - 20kHz
THD 90dB/1m > 100Hz ≤0.5 %
Max. SPL mit Sinus 100Hz - 3kH /1m ≥103dB
Max peak SPL pro Paar in 1m ≥111dB
Übergangsfrequenz 2.3kHz
Eingangsimpedanz (symmetrisch / unsymmetrisch) 10kΩ / 47kΩ
Gewicht 7kg
Höhe x Breite x Tiefe 308mm x 180mm x 228mm
Garantie 2 Jahre
Mit dem Kauf eines unserer Produkte erhalten Sie eine
zweijährige Garantie. Weitere Informationen hierzu finden
Sie unter: hedd.audio
Die in diesem Handbuch enthaltenen Angaben und Daten
können ohne vorherige Ankündigung geändert werden.
Page 13
Heinz Electrodynamic Designs
HEDD Audio GmbH | Ringbahnstr. 32–34 | 12099 Berlin | GERMANY
[email protected] | www.hedd.audio | +49(0)30 720 134 70
Loading...
